Определение коэффициента фильтрации песка: Коэффициент фильтрации грунтов и песка таблица гост

определение для дорожного строительства, ПГС ГОСТ 25584 средней крупности, таблица грунтов

Песок является в какой-то степени уникальным материалом, который используется во многих отраслях, включая строительство, сельское хозяйство и т.д. Он повсеместно используется для приготовления цементных и бетонных растворов, для строительства дорог, зданий и насыпей. Приобретая песок, нужно уделять внимание некоторым его характеристикам, среди которых можно отметить модуль крупности, наличие примесей и глины в песке, а также коэффициент уплотнения и  фильтрации. О последнем параметре и пойдет речь в данной статье.

Что это такое – коэффициент фильтрации песка по ГОСТу и почему его используют в строительстве, ремонтно-дорожных работах и др.

Люди, которые весьма отдаленно знакомы со спецификой такого материала, как песок, задаются вопросом – что такое коэффициент фильтрации песка? Если говорить понятным языком, без лишней терминологии, то этот показатель свидетельствует о прохождении жидкости через слой песка.

Иными словами, речь идет о водонепроницаемости данного материала. Определение скорости просачивания воды через песок определяется под влиянием гидравлического градиента. Как правило, его значение равно единице. Данный показатель измеряется в м/сут (метрах в сутки).

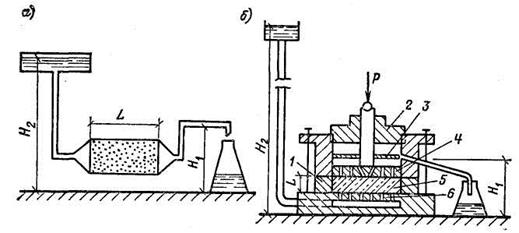

Коэффициент фильтрации

Получается, что конечная величина говорит о том расстоянии, которое проходит вода сквозь слой песка за 24 часа. Если показатель оказывается меньше 1, то такой песок считается недостаточно высокого качества.

Сыпучий материал не подойдет для использования в строительстве фундаментов и несущих конструкций. Для остальных же целей он вполне пригоден.

От чего зависит данный показатель

Коэффициент фильтрации песка очень важен для оценки его качественных характеристик, а также проникающей способности.

Знание данного показателя позволяет определить область применения песка, ведь для каждой отрасли и цели есть свои определенные требования.

Если показатель оказывается максимальным, то это говорит о том, что в таком песке практически отсутствуют различные примеси и глина. Соответственно, если песчинки крупные, а состав более чистый, то такой песок обладает меньшей прочностью, что является преимуществом.

Если порода обладает такими характеристиками, то жидкость проходит через нее без препятствий. Данное обстоятельство позволяет использовать цементный раствор при масштабном строительстве, производстве, заливке фундаментов, стяжки пола и для кладки.

Заливка фундамента

Если у песка низкое значение коэффициента, то это говорит о присутствии в составе песка глины и крупных песчинок. Это ведет к увеличению водонепроницаемости материала, ведь вода практически не проходит через глину.

Да, такой песок будет обладать высокой прочностью, но его можно будет использовать только в весьма узких и специфических работах. Это неудивительно, ведь при приготовлении любых растворов используется вода, а такой песок затрудняет данные процессы.

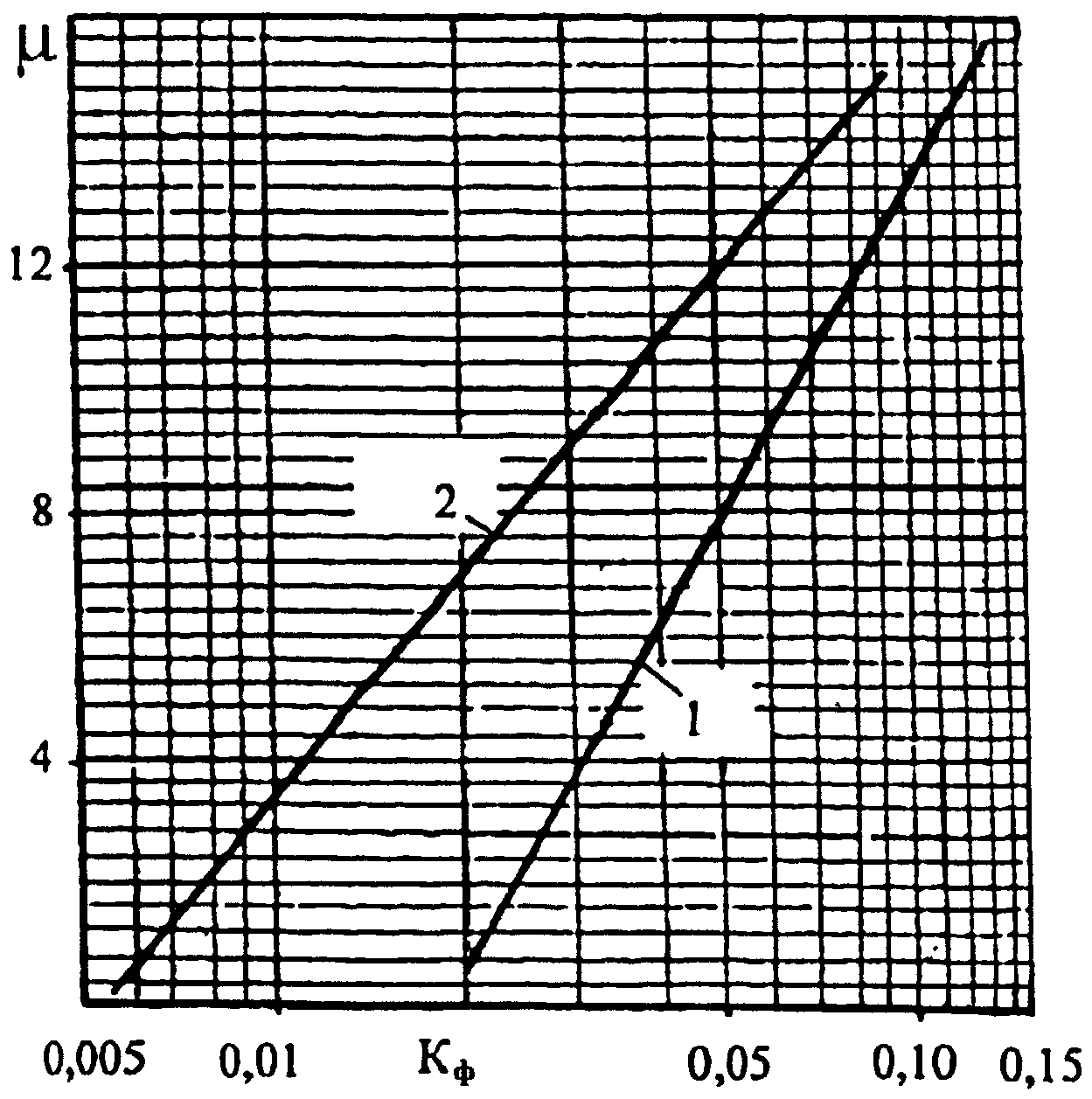

Характеристики

Песчинки карьерного песка характеризуются коэффициентом, находящимся в диапазоне от 0,5 до 7 метров за сутки. Данный коэффициент в таблице достаточно средний, поэтому такой песок не может использоваться для масштабных строительств.

Карьерный

Намытый песок представляет больший интерес в этом плане, ведь материал проходит тщательную обработку и очистку с помощью воды. Это позволяет вымыть из состава примеси и глину, а сам коэффициент фильтрации песка средней крупности составляет от 5 до 20 метров за 24 часа.

Намытый

При этом, размер песчинки составляет не более 2,5 мм. Такой песок используется в тех видах работы, где присутствие глиняных примесей строго запрещено.

Размер фракций песка равный 1-2 мм характеризуется тем, что его пропускная способность составляет от 1 до 10 метров за 24 часа. Такой вид песка считается наиболее предпочтительным, поэтому его используют в ремонтных и отделочных работах.

Естественно, все это сказывается и на его стоимости.

Определение коэффициента пылеватого песка, средней крупности и др. – испытание метода

Определение коэффициента фильтрации карьерного, кварцевого песка происходит с помощью специального опыта с использованием простейших предметов. Данное испытание позволяет узнать глубину, на которую вода просачивается сквозь слой песка за 24 часа.

Согласно ГОСТ 8736, данный метод должен проводиться с использованием следующих инструментов:

  • прибор КФ-00М;
  • лабораторные весы;

Лабораторные весы

  • электрический термометр;

Электрический термометр

Секундомер

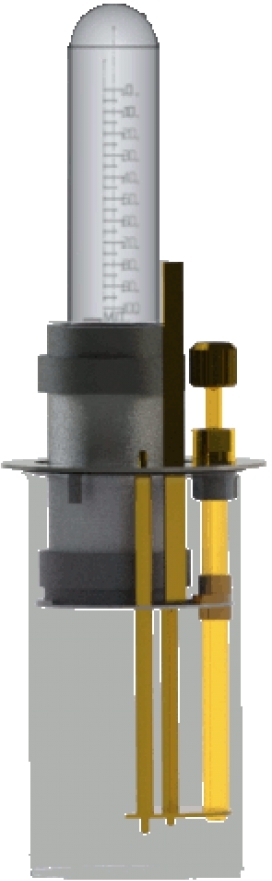

Прибор КФ-00М представляет собой конструкцию, состоящую из:

  • фильтрационная трубка высотой не менее 10 см и диаметром 56,5 мм;
  • перфорированное дно с отверстиями;
  • муфта с латунными сетками.
  • мерный стеклянный баллон.

Определение коэффициента фильтрации песка, согласно ГОСТ, проходит следующим образом:

  • мерная трубка прибора заполняется песчаным материалом;
  • перфорированное дно и латунную сетку прикрепляем к фильтрационной трубке. На сетку необходимо предварительно надеть смоченную в воде марлю. Сам же прибор устанавливается на стол или любую другую ровную поверхность;
  • насыпаем песок в мерную трубку, после чего утрамбовать материал. Помните, что песок нужно засыпать партиями, поэтому можно разделить общее количество на три части. Перед загрузкой следующей партии, верхний слой песка в трубке слегка разрыхлить с помощью ножа или любого другого острого предмета;
  • далее нужно измерить расстояние от крайней точки мерной трубки и поверхности песка в ней. Уровень песка не всегда может быть одинаковым, поэтому измерение лучше проводить в нескольких точках, после чего определять средний показатель;
  • если расстояние оказывается более десяти сантиметров, то нужно еще немного утрамбовать песок.


На этом предварительный этап подготовки к испытанию можно считать завершенным. Далее можно переходить непосредственно к самому опыту, позволяющему определить коэффициент фильтрации песка:
  • в мерную трубку нужно налить жидкость до уровня в 5 мм выше нулевой отметки;
  • когда вода начнет просачиваться через перфорированное дно, нужно засечь время с помощью секундомера.

Эти манипуляции позволяют определить временной промежуток, за который жидкость опускается ниже уровня 5 см. Повторять это нужно не менее четырех раз, каждый раз наливая воду на 5 миллиметров выше.

Чтобы показатель был наиболее точным, нужно взять усредненное значение из всех совершенных манипуляций.

Помните, что категорически запрещено допускать падения жидкости в трубке ниже уровня песка. В противном случае, весь опыт окажется бесполезным.

При использовании полусухой стяжки пола можно быстро сформировать основу напольного покрытия. Полусухая стяжка пола – это качество, быстрота и эффективность.

При проведении ремонтных работ в обязательном порядке производят штукатурку стен. Тут узнаете, сколько сохнет штукатурка на стенах.

Цемент является главным строительным материалом при строительстве любого сооружения. Здесь ознакомитесь как развести и какие пропорции песка и цемента.

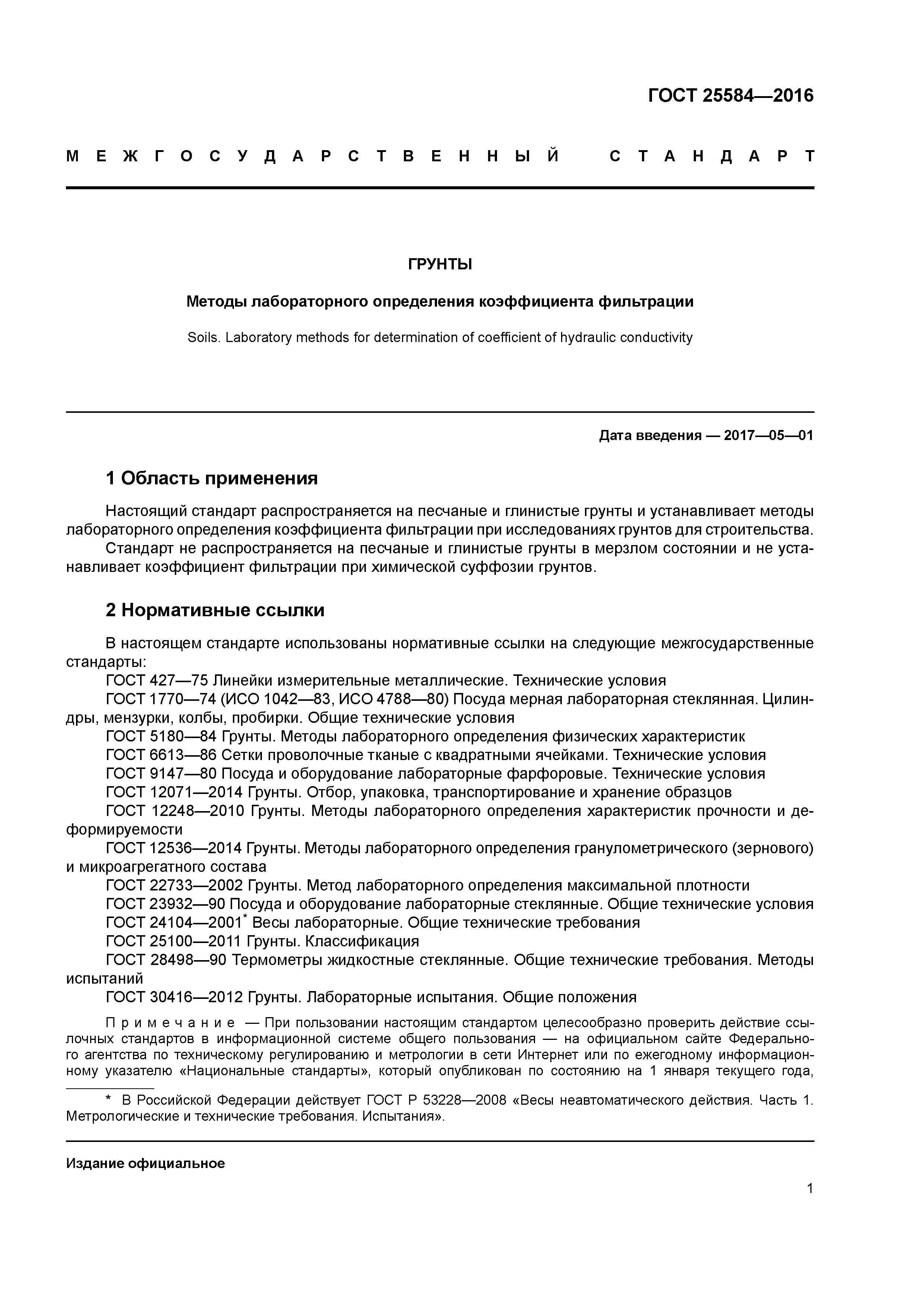

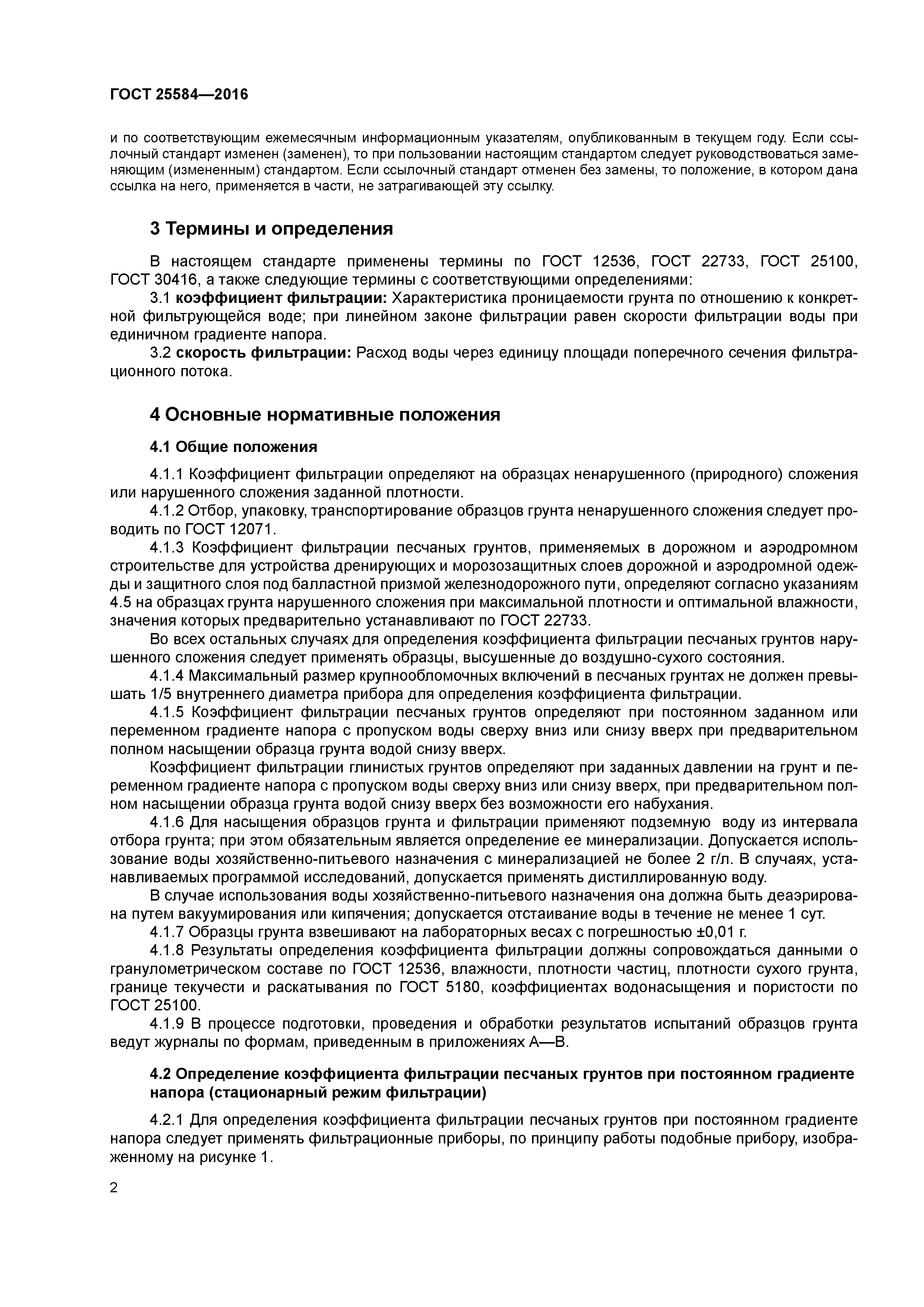

ГОСТ 25584 содержит информацию об определенном коэффициенте песка для каждого из видов данного материала. В частности, коэффициент фильтрации песка пылеватого составляет от 0,1 до 2 метров в сутки. Это очень небольшой показатель, поэтому сфера применения такого материала крайне ограничена.

Установленный ГОСТ позволяет значительно упростить определение сферы использования конкретного вида песка. Так, карьерный песок обладает низким показателем фильтрации, поэтому он может использоваться лишь для штукатурных работ, где особо не важны данные показатели.

Более подробно о определении коэффициента фильтрации песка смотрите на видео:

Заключение

Для более фундаментальных отраслей строительства можно также использовать карьерный песок, но прошедший определенную очистку водой. Он может использоваться в кирпичном и бетонном производстве, укладке бордюр и т. д.

Для более серьезных целей, таких как строительство дорог и зданий, лучше всего использоваться морской песок. В среднем, коэффициент фильтрации такого песка составляет от 10 до 20 метров в сутки, что вполне пригодно для дорожного строительства.

Естественно, данный коэффициент фильтрации песка напрямую зависит от модуля крупности, поэтому нужно учитывать это обстоятельство до проведения непосредственных работ.
