Инженерный калькулятор — ЕЗИМ

Результаты расчета

Юридический адрес предприятия: Российская Федерация, 620024, г. Екатеринбург, Елизаветинское шоссе 39

Фактический адрес: Российская Федерация, 620024, г. Екатеринбург, Елизаветинское шоссе 39

Почтовый адрес: Российская Федерация, 620000, г. Екатеринбург, а/я 3

Сайт: www.езим.рф, www.e-zim.ru /// E-mail : [email protected]

Телефон/факс: +7 343 286-64-81 (многоканальный)

Данный информационный лист представляет собой технический расчет количества расходных материалов при замене покровных слоев на тепловых сетях, теплотрассах, трубопроводах.

Расчет составлен согласно рекомендациям справочника строителя «Тепловая изоляция» под редакцией Кузнецова Г.Ф. 4-е издание дополнительное и переработанное – Москва «Стройиздат» 1985 года с. 163-165, на основании формулы определения длинны окружности или периметра круга, и носит справочный характер.

Данный расчет может применяться для проверки смет, а также для ориентировочного определения количества расходных материалов при замене покровного слоя на тепловых сетях, теплотрассах, трубопроводах.

Специалисты предприятия ЕЗИМ всегда с желанием предоставят нашим возможным партнерам всю необходимую информацию о компании ЕЗИМ и продукции, используемой при строительстве и ремонте тепловых сетей, теплотрасс, трубопроводов и т.п.: Стеклопластик рулонный марки РСТ; Стеклоткань строительная; Стеклоткань электроизоляционная; Ткань стеклянная; Ткань конструкционная; Фольма-ткань; Фольма-холст; Фольгоизол марки СРФ.

РЕЗУЛЬТАТ ВЫПОЛНЕН ДЛЯ СЛЕДУЮЩИХ ИСХОДНЫХ ДАННЫХ

  1. Диаметр трубопровода с теплоизоляционным и выравнивающим слоем, мм. – Ø = 1000
  2. Длина трубопровода в однотрубном исчислении, м – L = 1000
  3. Тип покровного материала для трубопровода – Стеклопластик рулонный РСТ-250
  4. Количество бандажей на 1 метр длины трубопровода – 4 шт.

РЕЗУЛЬТАТЫ РАСЧЕТА

Таблица № 1

Наименование материала Единицы измерения Количество

Мы искренне ценим Ваш выбор.

Коммерческий отдел


© Копирование контента или содержания запрещено и преследуется по закону — Настоящий веб-сайт является объектом авторского права, исключительные права, на использование которого принадлежат Компании ЕЗИМ. Все информационные материалы: статьи, тексты, таблицы, базы данных, скрипты, исходные коды, видео, фото, графика, включая любые текстовые и математические решения, графические элементы управления и дизайна, программные модули, плагины и иные отдельные компоненты сайта, размещенные на данном веб-ресурсе, являются результатом интеллектуальной деятельности и собственностью Компании ЕЗИМ.

Копирование, воспроизведение, размножение, распространение, в том числе в цифровой форме, перепечатка (целиком или частично), или иное использование материалов в коммерческой деятельности с целью получения выгоды и прибыли без письменного разрешения автора не допускается. Любое несоблюдение вышеуказанных положений является нарушением авторских прав, и преследуется с привлечением к гражданской, административной и уголовной ответственности в соответствии с действующим российским и международным законодательством. Все права защищены!

   ВНИМАНИЕ! Если Вам стало известно о случаях нарушения авторского права, Вы можете обратиться по контактному телефону доверия «Горячая линия. Безопасность» +7 952-144-25-35 или на электронную почту [email protected] Инициаторам предоставляемой информации гарантируется достойное вознаграждение, а так же полная анонимность и конфиденциальность.

Программы для расчета — компания ИЗОТЕРМА

Программа K-PROJECT 2.

0

Данная программа предназначена для проектирования инженерных систем зданий и сооружений, в конструкции которых входит техническая изоляция из вспененного каучука марки K-Flex. Программа основана на требованиях, содержащихся в нормах технологического проектирования и других нормативных документах: СП 41-103-2000 «Проектирование тепловой изоляции оборудования и трубопроводов»; ГЭСН-2001 Сборник №26 «Теплоизоляционные работы»; СП 131.13330.2012 «Строительная климатология». Актуализированная редакция СНиП 23-01-99; СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов». Актуализированная редакция СНиП 41-01-2003; ТР 12324 — ТИ.2008 «Изделия теплоизоляционные из каучука «K-FLEX» в конструкциях тепловой изоляции оборудования и трубопроводов.


Программа K-PROJECT 1.0

Первая версия программы расчета технической изоляции для инженерных систем различного назначения от завода-производителя вспененного каучука K-Flex. Позволяет делать расчеты толщин изоляции и покровных материалов.


Программа EnFlex 4

Важным элементом технической поддержки применения теплоизоляции из вспененного полиэтилена является расчетная программа EnFlex 4, разработанная специалистами компании ROLS Isomarket для проектирования и расчета толщины теплоизоляционных конструкций на основе изделий Energoflex™ и покровных материалов Energopack™. Программа позволяет рассчитать толщину теплоизоляционных материалов Energoflex™ для систем отопления, водоснабжения, вентиляции и кондиционирования. Её особенностью является возможность наряду с расчетами составлять рабочую документацию в соответствии с ГОСТ 21.405-93 «Правила выполнения рабочей документации тепловой изоляции оборудования и трубопроводов»: техномонтажную ведомость и спецификацию оборудования.


Программа Thermaflex 1.4

Все расчеты по СП 61.13330.2012 и СНиП 2.04.14-88: Расчет толщины теплоизоляции по нормированной плотности теплового потока. В.2.1 СП 61.13330.2012 Расчет толщины теплоизоляции по заданной плотности теплового потока. В.2.1-1 СП 61.13330.2012 Расчет толщины теплоизоляции, предотвращающей конденсацию влаги из воздуха на ее поверхности. В.2.4 СП 61.133.2012 Определение толщины тепловой изоляции по заданной температуре на поверхности изоляции. В.2.3 СП 61.13330.2012 Расчет толщины тепловой изоляции по заданному снижению (повышению) температуры вещества, транспортируемого трубопроводами. В.2.1 СП 61.13330.2012 Расчет толщины тепловой изоляции по заданной величине охлаждения (нагревания) вещества, сохраняемого в емкостях. СНиП 2.04.14-88 Расчет толщины тепловой изоляции по заданному времени приостановки движения жидкого вещества в трубопроводе в целях предотвращения его замерзания или увеличения вязкости. СНиП 2.04.14-88 Расчет толщины тепловой изоляции для предотвращения конденсации влаги на внутренних поверхностях объектов, транспортирующих газообразные вещества, содержащие водяные пары. СНиП 2.04.14-88 Расчет толщины тепловой изоляции по заданному количеству конденсата в паропроводе насыщенного пара.

СНиП 2.04.14-88 Расчет тепловой изоляции трубопроводов тепловых сетей. Надземная прокладка. СП 61.13330.2012 — В.3.1

Программа расчета толщины теплоизоляции K-PROJECT для проектирования инженерных систем

Скачать программу расчёта толщины изоляции K-PROJECT 2.0

Расчетная программа K-PROJECT 2.0 создана для проектирования инженерных систем разнообразного назначения с применением в конструкции технической изоляции
«K-FLEX», покрывных защитных материалов и комплектующих, базируясь на потребностях, что содержатся в нормах технологического проектирования или иных нормативных документах:

  • СП 41-103-2000 «Проектирование тепловой изоляции оборудования и трубопроводов»;
  • ГЭСН-2001 Сборник №26 «Теплоизоляционные работы»;
  • СНиП 23-01-99 «Строительная климатология»;
  • СНиП 41-01-2003 «Тепловая изоляция оборудования и трубопроводов»;
  • ТР 12324 — ТИ.2008 «Изделия теплоизоляционные из каучука
    «K-FLEX» в конструкциях тепловой изоляции оборудования и трубопроводов.

Программа выполняет следующие расчеты:

1. Для трубопроводов:

  • Расчет теплового потока при определенной толщине изоляции;
  • Расчет изменение температуры носителя при заданной толщине изоляции;
  • Расчет температуры на поверхности изоляции при заданной толщине изоляции;
  • Расчет времени замерзания носителя при заданной толщине изоляции;
  • Расчет толщины изоляции с целью предотвращения образования конденсата на поверхности изоляции.

2. Для плоских поверхностей:

  • Расчет теплового потока при заданной толщине изоляции;
  • Расчет температуры на поверхности изоляции при заданной толщине изоляции;
  • Расчет толщины изоляции с целью предотвращения образования конденсата на поверхности изоляции.

Результаты расчетной программы K-PROJECT 1.0 можно использовать в проектировании конструкций тепловой изоляции оборудования и трубопроводов промышленных предприятий, а также объектов ЖКХ, включая:

  • технологические трубопроводы с положительными и отрицательными температурами всех отраслей промышленности;
  • трубопроводы тепловых сетей при надземной (на открытом воздухе, подвалах, помещениях) и подземной (в каналах, тоннелях) прокладках;
  • трубопроводы систем отопления, горячего и холодного водоснабжения в жилищном и гражданском строительстве, а также на промышленных предприятиях;
  • низкотемпературные трубопроводы и оборудование холодильных установок;
  • воздуховоды и оборудование систем вентиляции и кондиционирования воздуха;
  • газопроводы; нефтепроводы, трубопроводы с нефтепродуктами;
  • технологические аппараты предприятий химической, нефтеперерабатывающей, газовой, пищевой, и др. отраслей промышленности;
  • резервуары для хранения холодной воды в системах водоснабжения и пожаротушения;
  • резервуары для хранения нефти и нефтепродуктов, мазута, химических веществ и т.д.

В программе осуществлен модуль расчета коэффициента теплоотдачи, что зависит от температур носителя и окружающей среды, типа покровного слоя и ориентации трубопровода, позволяющий учитывать эти факторы при расчете теплотехнических характеристик.

Сейчас, готовится новая версия программы K-PROJECT 2.0, где будет реализована возможность составлять рабочую документацию согласно ГОСТ 21.405-93 «СПДС. Правила выполнения рабочей документации тепловой изоляции оборудования и трубопроводов»:

  • техномонтажная ведомость;
  • спецификация оборудования.

При создании техномонтажной ведомости и спецификации, программа подбирает нужные типоразмеры теплоизоляционных материалов «K-FLEX», рассчитывает надобное число покровных материалов и аксессуаров «K-FLEX» для монтажа.

Смета теплоизоляция резервуара


Сметный консалтинг ⋆ Онлайн-калькулятор расчёта площади и объёма теплоизоляции трубопровода

Бесплатный расчёт – Онлайн калькулятор расчёта теплоизоляционных работ.


Расчёт объёма теплоизоляции и площади покрытия


Выполняем работы по составлению ведомостей объёмов работ, спецификаций материалов теплоизоляционных работ.
Свои вопросы можно задать по электронной почте: [email protected]

Для быстрого и точного расчёта (пересчёта) калькуляторов после ввода данных нажмите Enter.
Для разделения целой и дробной части числа необходимо использовать точку. Например, труба диаметром 101.3 мм.

Труба одиночная


Труба с 1 спутником

Труба с 2 спутниками

Отводы

Тройники приварные по ГОСТ 17376

Переходы приварные по ГОСТ 17378

Фланцевая арматура

Фланцевое соединение

Фланцевое соединение с 1 спутником

Цилиндрическая часть оборудования

Днище (лобовина) плоское

Днище (лобовина) сферическое

Результаты расчётов

№ расчета Исходные данные Объем теплоизоляции, м³ Площадь покрытия, м²

Экспортировать в EXCEL

xn--38-6kct8a3aj. xn--p1ai

Профессиональная теплоизоляция резервуаров.

Альтернативные варианты теплоизоляции резервуаров

Блочная теплоизоляция резервуаров с защитным металлическим покрытием.

Часто в нашей практике при утеплении резервуаров применяются пенополиуретановые или полиизоциануратные блоки (плиты), закрепляемые на стенке и/или крыше резервуара РВС.

Блоки теплоизоляции закрепляются на резервуаре либо посредством проволоки и крепежных приспособлений, либо приклеиваются.

Теплоизоляционные блоки изготавливаются на специальном производстве и имеют форму, загнутую в радиус стенки резервуара.

Утепление резервуаров жидким пенополиуретаном.

При таком методе пенополиуретан заливается под металлическое защитное покрытие на монтажной площадке.

Важно правильно подобрать марку теплоизоляционного материала исходя из температуры и влажности воздуха на площадке строительства производственных объектов, физико-технических и теплофизических характеристик.

СМУ «РЕЗЕРВУАРОСТРОИТЕЛЬ» использует технологию заливки пенополиуретана, позволяющую не допустить деформацию металлического защитного покрытия. Заливка осуществляется в несколько этапов, после затвердевания предыдущего слоя. Также необходимо обращать внимание на свойства адгезии пенополиуретана к материалу конструкций резервуара и обшивки.

Тепловая изоляция резервуаров напылением жесткого пенополиуретана.

При таком методе утепления резервуаров важно правильно спроектировать толщину изолирующего слоя исходя из эксплуатационных требований и марки пенополиуретана. Для напыления мы используем специальное пенонапылительное оборудование, обеспечивающее послойное нанесение материала с толщиной каждого слоя от 8 до 12 мм.

Для обеспечения высокого качества теплоизоляции резервуара необходимо соблюдать режим нанесения таким образом, чтобы последующий слой пенополиуретана наносился на предыдущий по завершению процесса его вспенивания, поскольку должно пройти время для образования пароизоляционной пленки.

Теплоизоляция резервуаров синтетическим вспененным каучуком

При таком методе рулоны вспененного каучука приклеиваются к стенке и крыше резервуара. Для этого важно обработать поверхность резервуара и покрыть грунтом. На стыке рулонов технология СМУ «РЕЗЕРВУАРОСТРОИТЕЛЬ» предусматривает проклейку специальной теплоизолирующей лентой.

r-stroitel.ru

Тепловая изоляция — Пеера Групп


Теплоизоляция вертикальных резервуаров, трубопроводов и технологического оборудования необходима для поддержания заданного температурного режима, необходимого для достижения эксплуатационных характеристик.

Наиболее распространенным типом тепловой изоляции является минеральная (каменная) вата. Это универсальный материал, применяемый для теплоизоляции  резервуаров, промышленных зданий и сооружений, трубопроводов различных назначений и прочих конструкций. Материал является негорючим, поэтому допускается его применение на пожароопасных и химических объектах, таких как нефтебазы и нефтехранилища.

Для теплоизоляции вертикальных резервуаров РВС и горизонтальных резервуаров РГС нашей компанией разработаны готовые технологические решения. На корпус резервуара устанавливается металлический каркас, который разгружает минеральную плиту и служит основой для установки защитного кожуха. Это позволяет применять утеплитель плотностью от 30-35 кг/м3, тем самым облегчая нагрузку на корпус резервуара. Поверх тепловой изоляции устанавливается герметичный защитный кожух из оцинкованного или алюминиевого листа. Защитный кожух выполняет несколько функций: во-первых, он защищает теплоизоляцию резервуара от повреждения и попадания влаги; во-вторых, защитный лист служит декоративным элементом в общей архитектуре объекта; в-третьих, обшивка равномерно распределяет снеговую и ветровую нагрузки, передавая ее на каркас теплоизоляции и освобождая тем самым минеральную плиту от воздействия нагрузок.

Теплоизоляция технологического оборудования, утепление различных сооружений и элементов конструкций выполняется специализированным квалифицированным персоналом. Предприятие дает гарантию на выполненные работы не менее 12 месяцев.

Стоимость теплоизоляции резервуара складывается из толщины минеральной плиты и обшивки, накладных расходов и стоимости самих работ. Цена теплоизоляции трубопровода зависит, прежде всего, от его диаметра и особенностей прокладки. Для определения стоимости теплоизоляции, а также для получения консультаций по подбору необходимого материала, свяжитесь с нашими специалистами по телефону 8 (800) 775-71-56 или направьте свой запрос на электронную почту [email protected]

Фото
Как получить полный расчёт на тепловая изоляция?

Для того, чтобы заказать, вы можете:

  • позвонить по телефону 8 (496) 570-35-31
  • заполните и пришлите опросный лист на электронную почту [email protected]
  • воспользоваться формой «запрос цены», указать контактные данные, и менеджер свяжется с вами.

PEERA комплексные услуги по строительству резервуаров и емкостей своего производства. Мы предлагаем:

  • изготовление резервуаров, емкостей, сосудов, аппаратов и других металлоконструкций
  • доставку и монтаж оборудования собственного производства в соответствии с проектом привязки.

peera.ru

Теплоизоляция емкостей и резервуаров: разновидности

При хранении жидкостей и газов в резервуарах, особенно расположенных на открытом воздухе, как сами емкости, так и продукты в них подвергаются воздействию погодных явлений: температуры, солнечных лучей, ветра, осадков. При этом могут существенно изменяться свойства хранимых веществ. Теплоизоляция емкостей и резервуаров позволяет свести эти воздействия к минимуму и сохранить температуру и давление внутри хранилища на заданном проектом уровне.

Показания к теплоизоляции резервуаров

Теплоизоляция резервуаров необходима как в холодном, так и в жарком климате. Летом нагретые солнечными лучами жидкости начинают испаряться, а давление газов повышается. Потери на испарение хранимых веществ могут достигать 30-40% от первоначального объема. Кроме того, при повышенной температуре в хранящихся продуктах могут начаться нежелательные реакции, меняющие их потребительские свойства.

В холодное время года охлаждение резервуара ведет к загустеванию нефтепродуктов или к замерзанию жидких веществ на основе воды. Образование льда внутри емкости может вывести ее из строя.

Поэтому для емкостей, расположенных на открытом воздухе, применяют тот или другой способ термоизоляции.

Виды теплоизоляции для резервуаров

Материал для теплоизоляции емкостей и резервуаров, а также технологию его монтажа выбирают, исходя из следующих факторов:

  • расположение и объем емкости;
  • требуемая степень защиты от перепадов температуры;
  • проектная ветровая и снеговая нагрузка;
  • несущая способность резервуара;
  • совместимость с материалом емкости и хранящимися продуктами;
  • стоимость.
Материал для теплоизоляции емкостей и резервуаров выбирают в зависимости от расположения и объема емкости

С хранимыми веществами, особенно питьевой водой и пищевыми продуктами, должен быть совместим не только материал термоизоляции, но и применяемые для его крепления клеевые составы.

После анализа совокупности факторов проектировщик выбирает оптимальный вариант.

Минеральное волокно

Этот давно используемый способ отличается невысокой ценой и средними теплоизоляционными свойствами. Плиты из минеральной ваты имеют следующие преимущества:

  • дешевы;
  • не горят и препятствуют распространению огня;
  • легко и быстро монтируются;
  • монтаж возможен при любой температуре.

Обладает вата и рядом недостатков:

  • оседает под собственным весом в ходе эксплуатации;
  • имеет высокую плотность и большой общий вес, учитывая металлическую облицовку;
  • теряет теплоизоляционные свойства при намокании.

Поэтому утепленное минеральной ватой хранилище нуждается в дополнительном покрытии из алюминиевых или оцинкованных листов. Такой способ утепления емкостей на сегодняшний день является самым распространенным.

Жидкий пенополиуретан

Покрытия из вспененного полиуретана, наносимого в жидком виде специальными установками, обладает следующими достоинствами:

высокоэффективная теплоизоляция;

  • защита емкости от влажности атмосферного воздуха, осадков и коррозии;
  • возможность нанесения на изделия произвольной формы;
  • в случае повреждения легко восстанавливается.

К минусам материала относят:

  • пожароопасность;
  • выделение при нагревании вредных для здоровья веществ.
Жидкий пенополиуретан – материал для теплоизоляции емкостей и резервуаров

Пенополиуретан чувствителен к солнечному свету, поэтому его необходимо покрывать защитным составом либо покрытием из алюминиевых листов.

Жесткий пенополиуретан

Установка для нанесения имеет другую конструкцию, размер ячеек получается существенно меньше, чем у жидкого пенополиуретана. Это отличие обеспечивает большую жесткость покрытия, его наносят в несколько слоев. Каждый слой не имеет швов или стыков, при этом обеспечивается полная герметичность и защита материала утепленного резервуара от коррозии.

Блочное металлическое покрытие

Блоки представляют собой сэндвич-панели, состоящие из тонкого металлического листа внешней обшивки и слоя термоизоляции из вспененного пластика, изготовленные заводским способом.

Блоки заранее изгибаются в соответствии с радиусом защищаемого резервуара, это обеспечивает их лучшее прилегание к цилиндрическим либо сферическим стенкам.

Крепятся такие блоки либо на клеевом составе, либо с помощью предусмотренных в ходе производстве резервуара креплений.

Синтетический вспененный каучук

Этот материал является сравнительно новым на рынках Москвы и других городов. Искусственный каучук сначала вспенивается, а на второй стадии процесса производства вулканизируется. Это позволяет создать уникальный материал со следующими достоинствами:

  • упругость и эластичность;
  • высокая прочность и износостойкость;
  • стойкость к возгоранию;
  • отсутствие вредных выделений при производстве и использовании;
  • низкая паропроницаемость и практически нулевая гигроскопичность;
  • долгий срок службы как покрытия, так и защищаемого изделия.

Листовой вспененный каучук наклеивается с помощью специального состава на резервуар. Стыки также тщательно проклеиваются и создается монолитная оболочка.

Принципы и устройство теплоизоляции емкостей

Принципы и устройство теплоизоляции горизонтальных и вертикальных резервуаров близки между собой, но существует и ряд различий.

Горизонтальных резервуаров

Горизонтально расположенные резервуары, как правило, находятся на некотором возвышении над землей. Это облегчает доступ к нижней части резервуара при монтаже теплоизоляции. Однако важно учитывать нюанс: подставки, на которых установлена емкость, могут стать своеобразными «мостиками холода» и значительно обесценить все усилия по утеплению хранилища. Поэтому при установке емкости необходимо предусмотреть теплоизолирующие прокладки из прочного вспененного пластика или другого материала, способного выдержать вес изделия вместе с хранимым продуктом.

Теплоизоляция горизонтальных емкостей и резервуаров

Снеговая нагрузка на горизонтальные емкости значительно ниже, снег сам скатывается по округлым бортам. Это дает возможность использовать изоляционные материалы меньшей плотности и прочности.

В качестве бюджетных вариантов используют минвату с металлическим покрытием, более ценные хранилища защищают напылением вспененных теплоизоляторов.

Вертикальных емкостей

При термоизоляции вертикально расположенных резервуаров необходимо учитывать тот факт, что нижняя часть хранилища, стоящая на грунте, будет недоступна после возведения. Поэтому об ее теплоизоляции нужно позаботиться на этапе строительства. Материал должен выдерживать высокое давление наполненного резервуара. Для донного слоя утеплителя часто используют экструзионный пенополиуретан или пенопласт высокой плотности.

Необходимо также позаботиться о гидроизоляции и отведении грунтовых вод в дренаж.

При проектировании наружной теплоизоляции особое внимание уделяют ветровой и снеговой нагрузке. Это вызвано большими размерами емкостей и низким уклоном их крышек, затрудняющим естественный сход снега. Для теплоизоляции крышек также используют материалы высокой плотности, способные выдержать большие массы снега.

Боковые вертикальные стенки подвергаются серьезным ветровым нагрузкам. Поэтому прочность облицовочного слоя и надежность крепления теплоизоляции к стенкам играет важную роль.

Нюансы теплоизоляции смотровых люков

Смотровые люки в емкостях являются областью особого внимания проектировщиков.

Неправильно устроенная теплоизоляция люка может стать источником переохлаждения или перегрева всего резервуара. Кроме того, теплоизоляция не должна мешать открывать и закрывать люк. Саму крышку покрывают напыляемым материалом, а зазор между нею и основной теплоизоляцией закрывают легкосъемной панелью.

Если же смотровой люк используется постоянно, над ним предусматривают дополнительную конструкцию, играющую роль теплового тамбура.

pechiexpert.ru


НТП Трубопровод Трубопровод «Изоляция» (коробочная версия), локальное рабочее место

Трубопровод «Изоляция» позволяет рассчитать и выбрать тепловую изоляцию, при этом в автоматическом режиме полностью формируется теплоизоляционная конструкция и генерируется лист общих данных (ведомость ссылочных и прилагаемых документов), техномонтажная ведомость, ведомость объемов работ (для сметного отдела) и спецификация по ГОСТ 21.405-93, ГОСТ 21.110-2013 и ГОСТ Р 21.1101-2013.

Программа рекомендуется для использования в проектно конструкторских бюро и отделах при проектировании и реконструкции магистральных и технологических трубопроводов и теплосетей, оборудования в нефтеперерабатывающей, химической, нефтехимической, газовой, нефтяной, теплоэнергетической и других отраслях промышленности, производящих расчет и выбор тепловой изоляции трубопроводов и оборудования.

Возможности

  • Оптимальный выбор теплоизоляционных конструкций и материалов.
  • Расчет минимально необходимой толщины теплоизоляционного слоя (для случая одного или двух материалов в теплоизоляционном слое).
  • Подбор типоразмеров изделий.
  • Расчет объемов работ и общего количества материалов.
  • Выпуск проектной документации.

Программа рассчитывает изоляцию для различных типов объектов:

  • Трубопроводов наземной прокладки и проложенных в грунте (канально и бесканально), включая прямые участки, отводы, переходы, арматуру и фланцевые соединения.
  • Трубопроводов двухтрубной прокладки (канальной и бесканальной), в том числе теплосетей.
  • Различных видов оборудования – как стандартных (насосов, емкостей, теплообменников и др.), так и сложных составных аппаратов, включающих различного вида обечайки, днища, штуцера, люки и фланцевые соединения.

✅ Купите НТП Трубопровод Трубопровод «Изоляция» (коробочная версия), локальное рабочее место на официальном сайте

✅ Лицензия НТП Трубопровод Трубопровод «Изоляция» (коробочная версия), локальное рабочее место по выгодной цене

✅ НТП Трубопровод Трубопровод «Изоляция» (коробочная версия), локальное рабочее место, лицензионное программное обеспечение купите в Москве и других городах России

Предлагаем также:

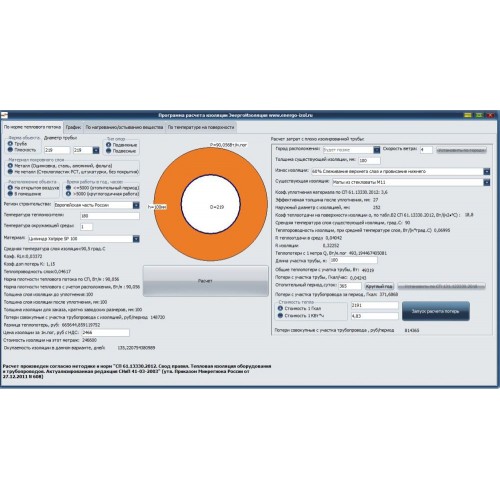

Программа расчета изоляции трубопроводов — теплопотерь через изоляцию | ТЕПЛОТА — все для теплоэнергетика и теплотехника |

Программа расчета изоляции трубопроводов  (теплопотерь через изоляцию) с расчетом экономической (оптимальной) толщины последнего слоя изоляции.

Программа расчета изоляции трубопроводов (теплопотерь через изоляцию) включает следующие возможности:
1. Надземная до 3-х слоев изоляции. Расчет времени замерзания теплоносителя при простое.
2. Подземная бесканальная многотрубная (многониточная) до 4-х тр-дов. Предусмотрена возможность
построения и просмотра температурных полей грунта с определением температуры грунта в любой точке заявленного подземного участка. Размещение
трубопроводов в грунте произвольное может изменяться с помощь ввода координат пользователем.
3. Подземная в непроходных каналах до 4-х тр-дов.
4. Расчет потерь тепла по длине паропровода при надземной прокладке. Расчет объема изоляции (без учета К(уплотн.)), трубопроводов, площади поверхности.
5. Расчет потерь тепла многослойными стенками(в т.ч. и воздушных прослоек). Калькулятор теплофизических свойств сухого воздуха.
6. Расчет потерь тепла паровыми спутниками трубопроводов. Калькулятор теплофизических свойств мазутопродуктов (коэф-нтов уравнения Вальтера) и потерь давления прямого участка мазутопровода.
7. Расчет одноходовых горизонтальных теплообменников «труба в труба» (пар-мазут, пар-вода, вода-вода.). Греющая среда подается только в межтрубное пространство.
8. Расчет теплоодачи горизонтального тр-да на компенсацию потерь тепла через изоляцию БАГВ.
9. Расчет потерь давления на составляющих элементах узлов учета тепловой энергии. Калькуляторы теплофизических свойств воды и КМС.
10. Раздел по оценке нерационального использования воды, сжатого воздуха, потерь тепла неизолированной арматурой, электроэнергии на
перекачку воды гидравлически несовершенными трубами и другое….Несколько справочников по свойствам теплоизоляционных материалов, огнеупоров, сталей (для себя).
11. Расчет нагревания горизонтальным паропроводом воды в резервуаре (приямки моечных машин).
12. Расчет радиационных щелевых рекуператоров (топливо-природный газ).
13. Расчет толщины изоляции с целью предотвращения конденсации влаги из воздуха на поверхности изолированного объекта (предусмотрена возможность учета термического сопротивления собственно поверхности).
14. Расчет теплопотерь через поверхность с теплопроводными включениями.
15. По ряду расчетов предусмотрен вывод результатов в текстовый файл. Ряд значений промежуточных параметров расчетов, пояснений, ссылок на формулы и составляющих
результатов расчетов можно посмотреть в режиме «всплывающей подсказки» подводя курсор к соответствующим ячейкам.

Перечень используемой литературы и ссылки на формулы есть в самой программе.

Программа расчета изоляции трубопроводов (теплопотерь через изоляцию) сделана «для себя».

Версия программы: 03.02.2012.

Язык интерфейса: украинский. (В сравнении с предыдущей версией переделан расчет потерь тепла подземным вертикальным резервуаром.)

Скачать — Программа расчета изоляции трубопроводов — теплопотерь через изоляцию  >>

Простые калькуляторы механической изоляции: Руководство по калькуляторам контроля энергии и конденсации

В рамках усилий Отдела перспективного производства
Министерства энергетики по повышению энергоэффективности промышленного и коммерческого секторов США
Национальная ассоциация изоляционных материалов (NIA)
и ее партнеры по альянсу совместно работали над проектированием, внедрением и реализацией Кампания по обучению и повышению осведомленности в области механической изоляции
(MIC).

MIC — это программа, направленная на повышение осведомленности
об энергоэффективности, сокращении выбросов, экономических стимулах и
других преимуществах механической изоляции на промышленных и коммерческих рынках
. Неотъемлемой частью стала разработка серии «Простые калькуляторы
». Калькуляторы предоставляют пользователю мгновенную информацию о
различных применениях механической изоляции на промышленных, производственных,
и коммерческих рынках. Темы включают:


  • Контроль конденсации для горизонтальной трубы
  • Потери энергии, сокращение выбросов, температура поверхности
    и годовой доход (два калькулятора:
    , один для оборудования и один для трубопроводов)
  • Финансовая прибыль / соображения
  • Расчетное время замерзания воды в изолированной трубе
  • Защита персонала для горизонтальных трубопроводов
  • Падение температуры воздуха в изолированном воздуховоде
    или жидкости в изолированной трубе

Калькуляторы можно найти в Интернете по адресу
, веб-сайт Руководства по проектированию механической изоляции
(MIDG) Национального института строительных наук, www. wbdg.org/midg и доступен на веб-сайте NIA
, www.insulation.org . Это быстрые, бесплатные и функциональные инструменты
, которые позволяют легко обнаружить экономию энергии, финансовую отдачу, а также
другую информацию, используемую при проектировании систем механической изоляции для
приложений с температурой выше или ниже окружающей среды.

Эта статья, включая текст с веб-сайта MIDG, предоставляет
обзор и руководство по использованию калькуляторов для контроля энергии и конденсации
для горизонтальных трубопроводов.

Калькулятор энергии для горизонтального трубопровода

Чтобы помочь понять
взаимосвязи между энергией, экономикой и выбросами для изолированных систем для горизонтальных трубопроводов
, был разработан простой калькулятор электронных таблиц. Аналогичный калькулятор
для оборудования, вертикальных плоских поверхностей, также был разработан.

Алгоритмы, используемые в калькуляторах энергии
, основаны на методологиях расчета, изложенных в ASTM C680-10 — Стандартная практика для оценки усиления или потерь тепла
и температуры поверхности изолированных плоских, цилиндрических,
и сферических систем с использованием Компьютерные программы.

Вычислитель труб оценивает
тепловых потоков через горизонтальные трубопроводы, принимая одномерную стационарную теплопередачу
. Информация, касающаяся гипотетической системы изоляции (например,
длина участка, размер трубы, рабочая температура, температура окружающей среды и скорость ветра
, изоляционный материал и поверхностная излучательная способность предлагаемой системы изоляции
) может быть введена пользователем. Расчетные результаты отображаются для диапазона
типов и толщин изоляции и включают температуру поверхности, расход тепла
, годовую стоимость топлива, установленную стоимость, срок окупаемости, среднегодовую норму возврата
и годовые выбросы CO 2 .

Другая геометрия и многое другое.
сложных изоляционных систем можно проанализировать с помощью общедоступного программного обеспечения
, такого как компьютерная программа для определения толщины изоляции 3E Plus ® . 3E Plus
был разработан Североамериканской ассоциацией производителей изоляционных материалов и доступен на сайте www.pipeinsulation.org.

Калькулятор энергии для горизонтальных трубопроводов требует «входной информации» для тринадцати переменных (см.
Рисунок 1). Результаты обновляются при вводе каждой входной переменной
.Ниже приведены инструкции и дополнительная информация
для каждой входной переменной. Образцы входных данных отображаются в поле после каждой инструкции.


  • Линия 1. Введите длину участка трубопровода в погонных футах 1

    Значение по умолчанию
    — 1 погонный фут, но вы можете ввести любую длину участка трубопровода. Первоначальный раздел «Результаты»
    содержит установленную стоимость метража по умолчанию (1 линейный
    фута) для номинального размера трубы и материала, выбранных в строках 2 и 6,
    соответственно.Возможно, вам будет полезно просмотреть информацию о стоимости 1
    погонных футов, прежде чем заполнять строку 1 и строку 7, множитель стоимости.

  • Линия 2. Выберите номинальный размер трубы, NPS 3

    Значение по умолчанию
    — 3 дюйма в секунду. Однако в раскрывающемся списке вы можете выбрать любой размер трубы
    от 0,5 ″ до 14 ″. Если вам больше 14 дюймов, мы рекомендуем вам обратиться к программе 3E Plus или
    использовать другой подход.

  • Строка 3. Введите среднюю рабочую (технологическую) температуру за период работы
    350

    Введите
    среднюю рабочую температуру ниже или выше окружающей среды в градусах Фаренгейта (° F)

  • Строка 4. Введите среднюю температуру окружающей среды за период эксплуатации
    75

    Введите
    среднюю температуру окружающей среды в ° F

  • Строка 5. Введите среднюю скорость ветра за период работы (если
    неизвестно, используйте 1 милю в час для внутреннего помещения, 8 миль в час для наружного) 8

    Введите среднюю скорость ветра
    в милях в час. Если неизвестно, рекомендуется использовать скорость 1 миль в час для внутреннего и 8
    миль в час для наружного применения.

  • Строка 6. Выберите изоляционный материал.Примечание. Калькулятор не выводит на экран
    ограничения температуры материала — будьте осторожны. Минеральная вата (от 0 ° F до
    1200 ° F)

    Материал по умолчанию — минеральная вата
    ; однако вы можете использовать раскрывающийся список, чтобы выбрать один из шести изоляционных материалов
    :


    • Силикат кальция (от 80 до 1200 ° F)
    • Ячеистое стекло (от -450 ° F до 800 ° F)
    • Эластомерный (от 297 ° F до 220 ° F)
    • Стекловолокно (от 0 ° F до 850 ° F)
    • Минеральная вата (от 0 до 1200 ° F)
    • Полиизоцианурат (от 297 ° F до 300 ° F)

    Вы,
    , заметите, что каждый из вариантов материала имеет общий рабочий температурный диапазон
    .

    Если вы
    хотите использовать материал, которого нет в списке, вам нужно будет обратиться к программе 3E
    Plus. В простых калькуляторах нет возможности использовать
    температурных кривых, предоставленных пользователем. Значения теплопроводности для перечисленных материалов
    основаны на значениях спецификации материалов ASTM.

  • Строка 7. Введите множитель стоимости, чтобы изменить установленные по умолчанию затраты
    (например, введите 1,10, чтобы увеличить затраты на 10%) 1,00

    Как указано в строке
    1, калькулятор содержит затраты по умолчанию для каждого типа материала и размера трубы
    .Если вы вводите 1 погонный фут в строке 1, выбираете размер трубы в строке 2 и
    изоляционный материал в строке 6, вы можете просмотреть стоимость по умолчанию для линейного
    фута для различной толщины изоляции в разделе «Результаты». Если для данной толщины изоляции появляется «NA»
    , это означает, что толщина
    обычно недоступна для выбранного материала. Вы можете увеличить или уменьшить стоимость на
    , просто изменив множитель. Введите 1,10, если ваша стоимость на 10% выше.
    Введите.80, если ваша стоимость на 20% ниже.

    Стоимость установленных
    была получена из отраслевых источников и представляет собой
    однослойных установок. Они включают алюминиевую оболочку, но не включают в себя замедлители схватывания пара
    или пароизоляцию. Их можно рассматривать как более высокие, чем на самом деле, но вид
    будет сильно отличаться в зависимости от затрат на рабочую силу, условий эксплуатации, системы изоляции
    и ряда других факторов. Понимание того, что эти
    отклонений существуют, является причиной выбора метода множителя.

  • Строка 8. Введите эффективную излучательную способность внешней поверхности (см.
    MIDG> Расчетные данные> Таблица 1 для руководства) 0,10-Алюминий, оксидированный, в
    service

    Часто требуется определение эмиттанса
    . Технически эмиттанс определяется как отношение потока излучения
    , испускаемого образцом, к потоку, испускаемому черным телом при той же температуре
    и в тех же условиях. Проще говоря: чем темнее поверхность
    , тем больше излучаемого тепла поглощается.Значение по умолчанию — 0,10,
    представляет алюминий, который окислился в процессе эксплуатации. Однако, используя раскрывающийся список
    , вы можете выбрать типичное значение эмиттанса для одиннадцати из обычно используемых покрытий изоляционной оболочки
    .

  • Строка 9. Введите ожидаемый срок службы системы изоляции в годах 20,0

    Это значение соответствует экономическому сроку
    , используемому для расчета финансовой отдачи. Значение по умолчанию — 20
    лет. Вы можете ввести любое количество лет.

  • Строка 10. Введите количество часов работы системы в год (например,
    8,760 для работы в течение всего года) 8320

    Некоторые системы
    могут не работать 24/7/365. Вы можете ввести предполагаемое количество часов работы
    .

  • Строка 11. Введите эффективность преобразования системы в процентах 80

    Если вам неизвестна эффективность преобразования
    для источника энергии, вы можете использовать следующие типичные значения эффективности преобразования
    для различных систем:


    • Котлы на ископаемом топливе (без конденсации) 65-85%
    • Котлы на ископаемом топливе (конденсационные) 80-95%
    • Котлы электрические сопротивления 92-96%
    • Чиллеры с электрическим приводом 300-700%
    • Абсорбционные чиллеры 60-100%


  • Строка 12.Выберите используемое топливо Природный газ

    Используя раскрывающийся список, вы можете выбрать один из
    пяти типов топлива: природный газ, нефть, пропан, уголь или электричество.

  • Строка 13. Введите стоимость топлива, если она известна, или используйте значение по умолчанию 8,00

    Приведена типичная стоимость по умолчанию в размере
    для каждого из видов топлива ($ / куб. Фут.). У вас есть возможность
    просто ввести фактическую стоимость, если она известна, или принять стоимость по умолчанию.

На основе введенной вами входной информации
в разделе «Результаты» представлена ​​подробная информация
для различной толщины изоляции.Пример использования значений по умолчанию для всех входных переменных
показан на Рисунке 2 на странице 27.

Калькулятор контроля конденсации — горизонтальная труба

Этот калькулятор определяет толщину изоляции
, необходимую для предотвращения конденсации на внешней поверхности изолированной горизонтальной стальной трубы
. Входные данные включают в себя рабочую температуру,
условий окружающей среды (температура, относительная влажность и скорость ветра) и
сведений о системе изоляции (материал и оболочка).

Изоляционные материалы, включенные в этот калькулятор, были выбраны из
типичных материалов, обычно используемых в промышленности. Список
не является исчерпывающим, другие материалы доступны. Также обратите внимание, что некоторые материалы
доступны не во всех размерах и толщинах, охватываемых этими калькуляторами
, а некоторые доступны в размерах и толщинах, не указанных в списке.
Данные по теплопроводности материалов, включенные в калькулятор, были
взяты из соответствующей спецификации материалов ASTM.На рисунке 3 указаны спецификация
ASTM, а также тип и / или марка материала, используемые в калькуляторе.

Калькулятору требуется «Ввести
информацию» для семи переменных. Вот инструкции для каждого поля данных и
дополнительной информации для каждого. Как и раньше, образцы входных данных появляются в поле после
каждого шага.


  • Линия 1. Выберите размер трубы, NPS 4

    Значение по умолчанию — 4 дюйма в секунду, но в раскрывающемся списке
    вы можете выбрать любой размер трубы от 0. От 5 до 24 дюймов.

  • Строка 2. Введите среднюю рабочую (технологическую) температуру, ° F 40

    Значение по умолчанию
    — 40 ° F, но можно ввести и другие значения.

  • Строка 3. Введите среднюю температуру воздуха вокруг трубы 80

    Значение по умолчанию
    — 80 ° F; однако вы должны ввести среднюю рабочую температуру
    по Фаренгейту или рабочую температуру окружающей среды для рассматриваемой области.

  • Строка 4. Введите относительную влажность
    окружающего воздуха 80

    Значение по умолчанию
    — 80%.Однако вы должны ввести конкретную расчетную относительную влажность для вашего приложения
    . С точки зрения дизайна лучше использовать значение
    , разумно превышающее среднее значение или значение наихудшего случая.

  • Строка 5. Введите скорость ветра в окружающем воздухе (если неизвестно, используйте 0 миль в час
    для наихудших условий) 0

    Как уже отмечалось, в случае возникновения сомнений
    используйте 0 миль в час, что соответствует наихудшим условиям.

  • Строка 6. Выберите изоляционный материал Ячеистое стекло

    Вы можете использовать раскрывающийся список для выбора одного из семи изоляционных материалов
    : ячеистое стекло, эластомер, стекловолокно, минеральная шерсть
    , полиэтилен, полиизоцианурат или полистирол.Если вы хотите использовать материал
    , отличный от одного из перечисленных, вам необходимо обратиться к программе
    3E Plus. Значения теплопроводности для перечисленных материалов основаны на
    значениях спецификации материалов ASTM.

  • Линия 7. Выберите эффективный коэффициент излучения внешней поверхности 0.90-All
    Service Jacket

    Как и в случае с калькулятором энергии
    для горизонтального трубопровода, часто требуется определение эмиттанса.
    Проще говоря, чем темнее поверхность, тем больше излучаемого тепла поглощается.Значение по умолчанию
    — 0,90, что соответствует All Service Jacket; однако, используя раскрывающийся список
    , вы можете выбрать типичное значение эмиттанса для одиннадцати обычно используемых
    изоляционных покрытий.

В разделе
«Результаты» указывается толщина изоляции, необходимая для предотвращения образования конденсата на внешней поверхности изоляционной оболочки
. Такая толщина дает среднюю температуру поверхности
, которая превышает температуру точки росы, плюс коэффициент безопасности
, равный ° F.Следует отметить, что для некоторых условий
с высокой влажностью, независимо от типа и толщины изоляции, невозможно избежать образования конденсата
на внешней поверхности. Пример использования значений по умолчанию для всех входных переменных
показан на рисунке 4.

Сводка

Простые калькуляторы предназначены для того, чтобы предоставить пользователю
оперативную оперативную информацию о снимках, чтобы помочь ответить на некоторые наиболее часто задаваемые вопросы о преимуществах и конструктивных соображениях
систем механической изоляции
.Они не относятся ко всем изоляционным материалам или условиям применения
— отсюда и фраза «Простые калькуляторы». Другие системы изоляции
и более сложные приложения могут быть проанализированы с помощью программы 3E Plus
.

Нужна ли вам базовая информация по изоляции
или вы проектируете сложную систему изоляции, MIDG ( www.wbdg.org/design/midg.php )
— лучший ресурс как для новичков, так и для опытных пользователей, с
всем Вам необходимо знать о конструкции, выборе, спецификации, установке
и обслуживании механической изоляции.MIDG
постоянно обновляется и всегда содержит самую последнюю и полную информацию, включая простые калькуляторы
. Эти инструменты могут быть очень полезны при разработке системы механической изоляции
, позволяя пользователю легко определить многие преимущества и ценность
механической изоляции.

Рисунок 1 Рисунок 2 Рисунок 3 Рисунок 4

Трубы и калибровка труб | Спиракс Сарко

Бернулли связывает изменения в общей энергии текущей жидкости с рассеянием энергии, выраженным либо в терминах потери напора hf (м), либо в виде удельных потерь энергии g hf (Дж / кг). Само по себе это не очень полезно, если не будет возможности предсказать потери давления, которые возникнут в определенных обстоятельствах.

Здесь вводится один из наиболее важных механизмов рассеивания энергии в текущей жидкости, то есть потеря общей механической энергии из-за трения о стенку однородной трубы, по которой проходит устойчивый поток жидкости.

Потери общей энергии жидкости, протекающей по круглой трубе, должны зависеть от:

L = Длина трубы (м)

D = Диаметр трубы (м)

u = Средняя скорость потока жидкости (м / с)

μ = динамическая вязкость жидкости (кг / м · с = Па · с)

курсив-p — основной текст.jpg = Плотность жидкости (кг / м³)

kS = Шероховатость стенки трубы * (м)

* Поскольку рассеяние энергии связано с напряжением сдвига на стенке трубы, характер поверхности стенки будет иметь значение, поскольку гладкая поверхность будет взаимодействовать с жидкостью иначе, чем шероховатая поверхность.

Все эти переменные собраны вместе в уравнении Д’Арси-Вейсбаха (часто называемом уравнением Д’Арси) и показаны как уравнение 10. 2.1. Это уравнение также вводит безразмерный термин, называемый коэффициентом трения, который связывает абсолютную шероховатость трубы с плотностью, скоростью и вязкостью жидкости, а также диаметром трубы.

Термин, который связывает плотность жидкости, скорость и вязкость, а также диаметр трубы, называется числом Рейнольдса в честь Осборна Рейнольдса (1842-1912, из колледжа Оуэнс, Манчестер, Соединенное Королевство), который первым применил этот технический подход к потерям энергии при протекании. жидкости около 1883 г.

Уравнение Д’Арси (Уравнение 10.2.1):

Читатели в некоторых частях мира могут узнать уравнение Д’Арси в несколько иной форме, как показано в уравнении 10.2.2. Уравнение 10.2.2 аналогичен уравнению 10.2.1, но не содержит константы 4.

(PDF) Оптимальная конструкция теплоизоляции для обеспечения потока в подводном трубопроводе

6

Подводя итог, можно сказать, что полипропиленовая пена, способная

поддерживать максимальное время для трубопровода до падения. ППУ

предотвращает попадание воды в зону контакта с основным подводным трубопроводом.

После сравнения этого результата с тремя (3) периодами работы,

, наиболее значимое влияние на выбор теплоизоляции, — это число

теплопроводности.Теплоизоляция, имеющая более низкий коэффициент теплопроводности

, способна поддерживать температуру

в течение более длительного времени. Таким образом, большая часть применяемой в настоящее время теплоизоляции

— это ППУ или ППФ.

D. Заключительные замечания

На основании параметрических исследований параметром, влияющим на температуру охлаждения

, является теплопроводность

изоляционных материалов. Настоящее исследование также показало, что полипропилен

и полиуретан способны сохранять тепло в течение более длительного времени, имея на

более низкую теплопроводность по сравнению с минеральной шерстью

с рифленой шерстью, которая имеет высокое значение теплопроводности. С другой стороны,

весь термический материал способен поддерживать температуру трубопровода на

выше критической за счет применения многослойной теплоизоляции

.

Рисунок 8: Анализ параметров

V. ВЫВОДЫ И РЕКОМЕНДАЦИИ

Образование гидратов — одна из самых больших проблем в подводной трубопроводной системе

. Чтобы получить оптимальную производительность по углеводородам

, очень важно иметь низкие затраты на поддержание.

Следовательно, что важно для поддержания температуры подводного трубопровода и

, было обнаружено несколько методов для поддержания температурного профиля

внутри системы трубопровода, чтобы предотвратить образование гидратов

. Теплоизоляция — это один из способов поддержания температуры внутри трубопроводной системы. Температура профиля

должна быть выше температуры окружающей среды (> 20 ° C). Непрерывность образования гидратов

внутри трубопроводной системы может привести к закупорке

, повреждению оборудования и остановке производственного процесса.

В этом программном обеспечении

был разработан профиль температуры охлаждения для выбора теплоизоляции. Расчет охлаждения

был исследован с учетом как теплоизоляционных свойств

, так и физических свойств подводного трубопровода. Теоретически более низкое значение теплопроводности

привело к хорошей изоляции. Анализ

показал, что применение многослойных изоляционных материалов с разницей в тепловых свойствах и толщинах

приведет к увеличению времени

до того, как температура трубопровода упадет ниже HAT и

WAT.Таким образом, в данной статье показано, как важно учитывать толщину изоляции

и тепловые свойства материала при расчете охлаждения

. В заключение необходимо установить теплоизоляцию

для предотвращения образования гидратов и парафинов внутри трубопровода

.

Рекомендуется включить в будущем экономический анализ

, чтобы можно было учесть стоимость установки в целом.

Эта статья ограничивает анализ только пятью слоями теплоизоляции

. Таким образом, в будущем могут быть внесены некоторые изменения, позволяющие рассчитать

произвольных слоев изоляции.

ССЫЛКИ

[1] Гейнвилл, М., Кассар, К., Синкуин, А., Цоци, К., Паренто,

Т., Тернер, Д.,… Закарян, Э. (2014, 9 июля ). Hydrate Plug

Управление с использованием нагревательной трубы в трубе с электрическими трассировками:

Полномасштабное экспериментальное исследование.BHR Group.

[2] Осокогву У., Эмучай Д., Оттах Г и др. (2014). Улучшенный метод прогнозирования и мониторинга потока

Проблемы в дельте Нигера с использованием PROSYS. SPE-172443-

MS

[3] Де Азеведо, Ф. Б., Солано, Р., Манучехри, С., Долински,

А., и Денниел, С. (2009, 1 января). Проектирование, изготовление

и установка первой в истории намотанной системы «труба в трубе»

на шельфе Бразилии.Offshore Technology

Конференция. DOI: 10.4043 / 19951-MS

[4] Ллойд, Д., Джон, К., Клинт, Робхаррис, Аллан, Л., и Сетфен,

М., (3 мая 2009 г.). Дизайн комплекта Britannia’s Subsea Heated

на срок службы 23 года. DOI: OTC-11017-MS

[5] Садафуле С. и Патил К. Д. (2014). Исследование влияния конструкции изоляции

на теплогидравлический анализ: важный аспект

при проектировании подводных трубопроводов.Журнал

Petroleum Engineering & Technology, 4 (1), 33-44.

[6] Quenelle, A., & Gunaltun, M. (1987, 1 января).

Сравнение теплоизоляционных покрытий для подводных трубопроводов

. Конференция оффшорных технологий.

DOI: 10.4043 / 5500-MS

[7] Нильсен, К. Г., Кристиансен, М., и Бендиксен, Э. (2008 г.,

, 1 января). Обеспечение потока и оптимальный расчет тепловых характеристик

в гибких трубах.Offshore Technology

Конференция. DOI: 10.4043 / 19397-MS

[8] Секер П., Феликс А. и Секер Х. (2011 г., 1 января).

Тепловые характеристики гибких соединенных стояков.

Конференция по оффшорным технологиям. DOI: 10.4043 / 14322-MS

[9] Srikant, S., and Kiran, D., P., (2014, март. Исследование влияния

конструкции изоляции на теплогидравлический анализ: важный аспект

) в проектировании подводных трубопроводов.Журналы СТМ.

[10] Окологуме В., Дулу А. (10 июля 2015 г.). Анализ теплоизоляции

для эффективного предотвращения попадания гидратов в концептуальное проектирование подводного трубопровода

. Внутренний журнал

Текущее машиностроение и технологии.

[11] Бей Ю. и Бай К. (2012). Подводная инженерия: Глава

14 (Теплообмен и теплоизоляция). Gulf

Professional Publishing.

[12] Денниел, С., & Лауир, Н. (2001, 1 января). Активный нагрев

для сверхглубоководных труб PiP и стояков. Offshore Technology

Конференция. DOI: 10.4043 / 13138-MS

[13] Джеймс П., Зак А. и Эрик М. (2014). Минимум

Сооружения Спутниковые скважины. Материалы семинара CEED — MS

[14] Шивэй, В. (2012, 23 ноября). Подводная и глубоководная

Изоляция для обеспечения потока: проблемы и новые разработки

. Получено 20 июня 2016 г. с номера

http: // www.brederoshaw.com/non_html/techpapers/Brede

roShaw_TP_DeepwaterInsulation.pdf

[15] Би, К. и Х. Хао (2016). «Использование систем« труба в трубе »для контроля вибрации подводного трубопровода

». Инженерные сооружения

109: 75-84.

[16] Стивен Буллен, 2005, Профессиональная разработка Excel:

Полное руководство по разработке приложений с использованием

Microsoft Excel и VBA, Addison-Wesley Professional,

Индианаполис, Индиана.

58%

23%

10%

9%

Параметр Тепловой

Проводимость

Изоляция

Толщина

Теплоемкость

Изоляция

плотность

Теплопотери В этой таблице Excel моделируются потери тепла из изолированной трубы. Это очень распространенная система в перерабатывающей промышленности — изолированные трубы есть повсюду, и инженерам необходимо хорошо разбираться в принципах теплопередачи, чтобы моделировать их воздействие.Хотя модель в электронной таблице упрощена для облегчения понимания, сложность может быть легко добавлена.



Жидкость течет по трубе с теплообменом с изоляцией. Тепло теряется из изоляции в окружающую среду за счет конвекции (потери на излучение не учитываются). Термические эффекты стенки трубы не учитываются (хотя это легко реализовать).
Эти уравнения используются в электронной таблице для определения процесса теплопередачи.
  • q — расход тепла через трубу и изоляцию (Вт · м -1 )
  • T s — температура на поверхности изоляции (K)
  • T a — температура окружающего воздуха (K)
  • T f — температура жидкости внутри трубы (K)
  • D O — диаметр трубы (м)
  • D S — это внешний диаметр изолированной трубы (т.е.е. диаметр трубы плюс двойная толщина изоляции) (м)
  • k — теплопроводность изоляции (Вт · м -1 K -1 )
  • ΔT — разница температур между изоляционной поверхностью и окружающим воздухом T s -T a (K)
  • ч с — коэффициент теплоотдачи теплоизоляции воздуху от поверхности (Вт · м 2 K -1 )

Уравнение для коэффициента поверхностной теплоотдачи h s является корреляционным; можно заменить любые другие допустимые отношения.

Уравнения являются неявными — коэффициент теплопередачи является функцией температуры поверхности T s , но температура поверхности является функцией коэффициента теплопередачи.

Следовательно, уравнения необходимо решать итеративно с помощью Goal Seek в Excel. Просто

  • разорвать цикл, оценив значение T с ,
  • используйте это для расчета всех других свойств (включая скорость теплопередачи)
  • использовать скорость теплопередачи для обратного расчета T с
  • используйте Goal Seek, чтобы уравнять два значения T s путем изменения оценочного значения T s (или любого другого параметра

Вы можете легко изменить уравнения теплопередачи, чтобы включить более сложные эффекты, такие как эффект загрязнения на поверхности трубы, несколько слоев различной изоляции, радиационные потери, толстые большие стенки трубы (которые действуют как теплоотвод) и т. Д.


Определение оптимальной толщины изоляции трубопроводных систем для транспортировки охлаждающей среды

 ГОРИЧАНЕЦ, Дарко; КРОПЕ, Юрий; ТИЧАР, Игорь.
Определение оптимальной толщины изоляции трубопроводных систем для транспортировки охлаждающей среды.
  Strojniški vestnik - Машиностроительный журнал , [S.l.], т. 46, № 8, с. 573-579, июль 2017.
ISSN 0039-2480.
Доступно по адресу: .Дата обращения: 09 окт. 2021 г.
doi: http: //dx.doi.org/.
 Goričanec, D., Krope, J., & Tičar, I.
(2000).
Определение оптимальной толщины изоляции трубопроводных систем для транспортировки охлаждающей среды.
  Стройнишки вестник - Машиностроительный журнал, 46  (8), 573-579.
doi: http: //dx.doi.org/
 @article {.,
автор = {Дарко Горичанец, Юрий Кропе и Игорь Тичар},
title = {Определение оптимальной толщины изоляции трубопроводных систем для транспортировки охлаждающей среды},
journal = {Strojniški vestnik - Машиностроительный журнал},
объем = {46},
число = {8},
год = {2000},
ключевые слова = {охлаждающая среда; изоляция трубопроводов; теплопроводность; толщина утеплителя; },
abstract = {В этой статье мы представляем процедуру определения экономичной толщины изоляции трубопровода для транспортировки охлаждающей среды.Расчетная экономическая (оптимальная) толщина изоляции трубы зависит от выбранного экономического метода и технико-экономических данных. Разработано компьютерное программное обеспечение с использованием известных процедур для расчета стационарного теплового потока через изоляцию трубопроводных систем для транспортировки охлаждающей среды вместе с экономическими расчетами, описанными в статье. Численный алгоритм, разработанный для этого приложения, позволяет выбирать между статическими и динамическими экономическими методами.Расчет экономической толщины теплоизоляции систем охлаждающих труб был упрощен благодаря разработке удобного компьютерного приложения, но, несмотря на это, пользователь этого приложения должен иметь базовые знания в области теплопередачи и экономика.},
issn = {0039-2480}, pages = {573-579}, doi = {},
url = {https://www.sv-jme.eu/article/the-determination-of-the-optimum-insulation-thickness-of-pipe-systems-for-transporting-cooling-media/}
}
 Горичанец, Д., Кропе, Й., Тичар, И.
2000 июль 46. Определение оптимальной толщины изоляции трубопроводных систем для транспортировки охлаждающей среды. Стройнишки вестник - Машиностроительный журнал. [Online] 46: 8
% А Горичанец, Дарко
% А. Кропе, Юрий
% А Тичар, Игорь
% D 2000
% T Определение оптимальной толщины изоляции трубопроводных систем для транспортировки охлаждающей среды
% B 2000
% 9 охлаждающая среда; изоляция трубопроводов; теплопроводность; толщина утеплителя;
%! Определение оптимальной толщины изоляции трубопроводных систем для транспортировки охлаждающей среды.
% K охлаждающая среда; изоляция трубопроводов; теплопроводность; толщина утеплителя;
% X В этой статье мы представляем процедуру определения экономичной толщины изоляции трубопровода для транспортировки охлаждающей среды.Расчетная экономическая (оптимальная) толщина изоляции трубы зависит от выбранного экономического метода и технико-экономических данных. Разработано компьютерное программное обеспечение с использованием известных процедур для расчета стационарного теплового потока через изоляцию трубопроводных систем для транспортировки охлаждающей среды вместе с экономическими расчетами, описанными в статье. Численный алгоритм, разработанный для этого приложения, позволяет выбирать между статическими и динамическими экономическими методами.Расчет экономической толщины теплоизоляции систем охлаждающих труб был упрощен благодаря разработке удобного компьютерного приложения, но, несмотря на это, пользователь этого приложения должен иметь базовые знания в области теплопередачи и экономика.
% U https://www.sv-jme.eu/article/the-determination-of-the-optimum-insulation-thickness-of-pipe-systems-for-transporting-cooling-media/
% 0 Журнальная статья
%Р
% & 573
% P 7
% J Strojniški vestnik - Машиностроительный журнал
% V 46
% N 8
% @ 0039-2480
% 8 07.07.2017
% 7 07.07.2017

 Горичанец, Дарко, Юрий Кропе и Игорь Тичар.«Определение оптимальной толщины изоляции трубопроводных систем для транспортировки охлаждающей среды».  Strojniški vestnik - Машиностроительный журнал  [Online], 46.8 (2000): 573-579. Интернет. 09 октября 2021 г.
 TY - ПУТЕШЕСТВИЕ
AU - Горичанец, Дарко
AU - Krope, Jurij
AU - Тичар, Игорь
PY - 2000
TI - Определение оптимальной толщины изоляции трубопроводных систем для транспортировки охлаждающей среды
JF - Strojniški vestnik - Машиностроительный журнал
ДЕЛАТЬ  -
KW - охлаждающая среда; изоляция трубопроводов; теплопроводность; толщина утеплителя;
N2 - В этой статье мы представляем процедуру определения экономичной толщины изоляции трубопровода для транспортировки охлаждающей среды.Расчетная экономическая (оптимальная) толщина изоляции трубы зависит от выбранного экономического метода и технико-экономических данных. Разработано компьютерное программное обеспечение с использованием известных процедур для расчета стационарного теплового потока через изоляцию трубопроводных систем для транспортировки охлаждающей среды вместе с экономическими расчетами, описанными в статье. Численный алгоритм, разработанный для этого приложения, позволяет выбирать между статическими и динамическими экономическими методами.Расчет экономической толщины теплоизоляции систем охлаждающих труб был упрощен благодаря разработке удобного компьютерного приложения, но, несмотря на это, пользователь этого приложения должен иметь базовые знания в области теплопередачи и экономика.
UR - https://www.sv-jme.eu/article/the-determination-of-the-optimum-insulation-thickness-of-pipe-systems-for-transporting-cooling-media/
 @article {{} {.},
автор = {Goričanec, D., Krope, J., Tičar, I.},
title = {Определение оптимальной толщины изоляции трубопроводных систем для транспортировки охлаждающей среды},
journal = {Strojniški vestnik - Машиностроительный журнал},
объем = {46},
число = {8},
год = {2000},
doi = {},
url = {https://www.sv-jme.eu/article/the-determination-of-the-optimum-insulation-thickness-of-pipe-systems-for-transporting-cooling-media/}
}
 TY - ПУТЕШЕСТВИЕ
AU - Горичанец, Дарко
AU - Krope, Jurij
AU - Тичар, Игорь
PY - 2017/07/07
TI - Определение оптимальной толщины изоляции трубопроводных систем для транспортировки охлаждающей среды
JF - Strojniški vestnik - Машиностроительный журнал; Том 46, № 8 (2000): Стройнишки вестник - Машиностроительный журнал
ДЕЛАТЬ  -
KW - охлаждающая среда, изоляция трубопроводов, теплопроводность, толщина изоляции,
N2 - В этой статье мы представляем процедуру определения экономичной толщины изоляции трубопровода для транспортировки охлаждающей среды.Расчетная экономическая (оптимальная) толщина изоляции трубы зависит от выбранного экономического метода и технико-экономических данных. Разработано компьютерное программное обеспечение с использованием известных процедур для расчета стационарного теплового потока через изоляцию трубопроводных систем для транспортировки охлаждающей среды вместе с экономическими расчетами, описанными в статье. Численный алгоритм, разработанный для этого приложения, позволяет выбирать между статическими и динамическими экономическими методами.Расчет экономической толщины теплоизоляции систем охлаждающих труб был упрощен благодаря разработке удобного компьютерного приложения, но, несмотря на это, пользователь этого приложения должен иметь базовые знания в области теплопередачи и экономика.
UR - https://www.sv-jme.eu/article/the-determination-of-the-optimum-insulation-thickness-of-pipe-systems-for-transporting-cooling-media/
 Горичанец, Дарко, Кропе, Юрий, И Тичар, Игорь.
«Определение оптимальной толщины изоляции трубопроводных систем для транспортировки охлаждающей среды»  Strojniški vestnik - Journal of Engineering  [Online], Volume 46 Number 8 (07 июля 2017)
Руководство по размерам изоляции труб

| Таблицы размеров труб

ЛЕГКОЕ РУКОВОДСТВО ДЛЯ ЗАКАЗА ДЛЯ СТЕКЛОТРУБНОЙ ИЗОЛЯЦИИ

Используйте приведенные ниже таблицы размеров труб, чтобы определить, какой размер заказать изоляцию для труб из стекловолокна.Есть две диаграммы для разных типов трубопроводов. Таблица для медных труб предназначена только для медных труб, а таблица для железных труб предназначена для большинства труб, не содержащих медь (железные, черные, ПВХ, ХПВХ, Sch 40/80 и т. Д.).

В таблицах размеров труб указаны размер трубы, ее наружный диаметр, длина окружности трубы и размер по заказу.

Размер для заказа в столбце «ЗАКАЗАТЬ ЭТО РАЗМЕР» указан со знаком «x» рядом с ним. В нашем магазине сначала указывается размер трубы, а затем толщина изоляции.Например, 5/8 x 1 подходит для медной трубы 5/8 с изоляцией 1 дюйм. 5/8 x 2 подходит для медной трубы 5/8 с изоляцией 2 дюйма.

ИЗОЛЯЦИЯ ДЛЯ ТРУБЫ ИЗ СТЕКЛА

ТАБЛИЦА РАЗМЕРОВ

E-Z ДЛЯ ЖЕЛЕЗНЫЕ ТРУБЫ

ИЗОЛЯЦИЯ ДЛЯ ТРУБЫ ИЗ СТЕКЛА

E-Z ТАБЛИЦА РАЗМЕРОВ МЕДНЫХ ТРУБ

Таблица размеров E-Z для медных труб очень важна, потому что в нашем интернет-магазине размеры труб указаны в номинальных размерах труб, что может затруднить заказ стекловолоконной изоляции для медных труб.Используйте приведенную выше таблицу размеров изоляции труб, чтобы определить размер трубы, который у вас есть, и закажите размер, выделенный желтым цветом.

КАК ИСПОЛЬЗОВАТЬ ТАБЛИЦЫ РАЗМЕРОВ E-Z:

1. Определите, какой у вас тип трубы. Большинство наших клиентов спрашивают, есть ли у вас медная труба или нет. Если у вас медная труба, используйте таблицу размеров трубы справа, если у вас труба не из меди, используйте таблицу слева.

2.Сначала обратите внимание на идентификацию трубы: на медных трубах обычно пишут чернилами размер или внешний диаметр медной трубы. Например, если ваша медная труба имеет наружный диаметр 1 дюйм или 1-1 / 8 дюйма, вы должны заказать на нашем сайте 3/4.

2а. ПВХ и ХПВХ почти всегда маркируются чернилами с размером трубы, который можно заказать на нашем сайте. Например, если на вашей трубе из ПВХ указано 1 «вы бы заказали 1» на нашем сайте.

2а. На трубе Iron and Black могут быть этикетки, если они более новые, но другой способ определить размер трубы — это колена или фитинги.Колена обычно показывают размер трубы. Если на вашей трубе написано 2 «вы бы заказали 2» на нашем сайте.

3. Если на вашей трубе нет идентификации, у вас есть 3 способа измерения.

3а. Самый простой способ измерения — штангенциркуль.

3б. Вы можете измерить внешний диаметр трубы. Щелкните здесь для получения инструкций. Как только вы узнаете внешний диаметр вашей трубы, вы сможете найти размер для заказа, используя приведенные выше таблицы размеров трубы.

3с.Вы можете измерить окружность трубы. Щелкните здесь для получения инструкций. Как только вы узнаете длину окружности вашей трубы, вы сможете найти размер для заказа, используя приведенные выше таблицы.

ПРИМЕЧАНИЕ. Если вы не уверены, какого размера следует заказать изоляцию из стекловолокна для труб, свяжитесь с нами по электронной почте, в чате или по телефону.

Онлайн-калькуляторы

Lubrizol упрощают проектирование и установку трубопроводных систем

Lubrizol выпустила новый инструмент расчета конструкции и калькулятор контура расширения.Инструменты, доступные в режиме онлайн через настольный компьютер или мобильный телефон, используют простые и удобные интерфейсы для помощи в проектировании и определении размеров трубопроводных систем Corzan ® и FlowGuard Gold ® для систем водоснабжения. Инструмент калькулятора проекта основан на Едином кодексе сантехники; Калькуляторы идеально подходят для проектов Западного побережья.

Чтобы использовать калькулятор проектирования, проектировщики и инженеры трубопроводных систем просто вводят параметры системы, такие как потери давления, минимальное ежедневное рабочее давление и тип трубы, и инструмент определяет допустимые потери на трение, скорость и требуемый расход. .И в отличие от других калькуляторов, инструмент Lubrizol предоставляет количество поддерживаемых приспособлений, а не просто скорость потока или галлонов в минуту. Кроме того, калькулятор размеров выводит зависящее от температуры максимальное безударное рабочее давление и давление гидроудара.

«Раньше инженеры проводили расчеты размеров трубопроводной системы вручную с использованием диаграмм и уравнений. Этот процесс не только занимает много времени, но и часто может привести к завышению размеров, чтобы компенсировать неточности », — сказал Том Аттенвейлер, инженер по продукции компании Lubrizol.«Наш новый калькулятор проектирования объединяет все эти этапы и расчеты в один простой инструмент, ускоряя процесс, обеспечивая точность и помогая избежать потерь».

Калькулятор контуров расширения можно использовать в полевых условиях для расчета размера и количества контуров расширения, необходимых для учета типичного расширения и сжатия коммерческих систем. Пользователи вводят изменение температуры, размера трубы и длины участка, а калькулятор выводит линейное расширение, размеры контура, смещение и изменение направления.

Калькулятор дизайна предоставляет результаты в двух форматах: PDF и Excel. Таблицы PDF можно распечатать или прикрепить к чертежам, а файл Excel позволяет пользователям добавлять необработанные данные в существующие электронные таблицы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
