Онлайн калькулятор теплотехнического расчета ограждающих конструкций: Теплотехнический расчет онлайн

Как рассчитать толщину утепления ППУ? | Ppumaster

Самое распространенное фото ППУ. С просторов инета.

Самое распространенное фото ППУ. С просторов инета.

Для пользователей сайта разработан специальный сервис, который называется «Калькулятор напылёнщика». Его предназначение – помочь в расчете всех важных параметров перед началом утепления.

К этим параметрам относятся:

  • толщина слоя ППУ,
  • расход компонентов,
  • стоимость по средней цене.

Калькулятор создан опытными специалистами и гарантирует точность. Чтобы приступить к началу расчета показателей нажмите здесь.

Один из первых вопросов, с которым сталкивается владелец бизнеса в области теплоизоляции, в том числе и в области напыления пенополиуретана (ППУ), является вопрос расчета требуемой толщины слоя теплоизоляционного материала. Действительно, в задаче очень много переменных – климатическая зона, тепловлажностные условия внутри помещения, назначение помещения, какой частью строительной конструкции является область утепления, требуемая температура в помещении, сопротивление теплопередаче существующей строительной конструкции, свойства теплоизоляционного материала, влагонакопление и некоторые другие факторы. Особенно трудно приходится, когда напыление ППУ применяется только лишь для отдельной части строительной конструкции, а не для всего помещения.

С одной стороны, велик соблазн угодить Заказчику и предложить меньший слой теплоизоляционного материала, чтобы войти в его бюджетные ожидания и быть конкурентоспособным относительно других вариантов теплоизоляционных материалов. Но с другой стороны, недостижение самой цели утепления грозит потерей репутации, финансовыми издержками на проведение дополнительных работ или даже судебным процессом. В некоторых же случаях, наблюдается и обратная ситуация – Заказчик не верит, что сравнительно небольшой слой ППУ сможет гарантировать желаемую теплоизоляционную защиту. На наш взгляд, и в том и в другом случае твердым основанием может стать научный и доказательный подход к расчету требуемой толщины теплоизоляционного слоя.

Попробуем, не уходя в научные дебри, разобраться вместе в том, как это сделать.

На что необходимо опираться при проведении теплотехнических расчетов?

Любые и даже упрощенные теплотехнические расчеты ограждающих конструкций должны основываться на следующих нормативных документах:

  • СНиП 23-02-2003 «Тепловая защита зданий» – скачать
  • СП 23-101-2004 «Проектирование тепловой защиты зданий» — скачать
  • ГОСТ Р 54851—2011 «Конструкции строительные ограждающие неоднородные. Расчет приведенного сопротивления теплопередаче» — скачать
  • СТО 00044807-001-2006 «Теплозащитные свойства ограждающих конструкций зданий» — скачать

Как видите, расчеты сложны и требуют времени для изучения и внедрения. Благо в наше время существует возможность перевести эти сложные формулы и длинные таблицы в гораздо более понятные программы расчета, в которые лишь нужно внести исходные данные и выбрать применяемые материалы с их толщиной. Так существуют онлайн калькуляторы и отдельные программные продукты, устанавливаемые на персональный компьютер.

Одним из наиболее полных онлайн теплотехнических калькуляторов является «SmartCalc» (https://www.smartcalc.ru). При расчетах он оперирует данными и условиями из всех четырех вышеуказанных нормативных документов. При этом он позволяет использовать как существующую базу данных материалов с их свойствами, так и дополнять ее своими материалами. Кроме определения требуемой толщины теплоизоляционного слоя он позволяет оценить, не будет ли накапливаться избыточное количество влаги в конструкции во время эксплуатации, а также оценить тепловые потери.

В качестве бесплатного программного продукта для ПК часто используют программу для теплотехнического расчета «Теремок» (http://dmitriy.chiginskiy.ru/teremok/). Программа проводит расчеты на основе всех необходимых нормативных документов. Интерфейс управления программой очень простой. Программа дает возможность проводить расчеты в 2-ух режимах — расчет требуемой толщины теплоизолятора и проверка запроектированного «пирога» конструкции.

Отдельного внимания требует программный продукт для специалистов — «Temper-3D» (https://www.temper3d.ru), который предназначен для расчета температурных полей и теплового сопротивления зданий и сооружений. Помимо функций, заложенных в вышеперечисленных программах, «Temper-3D» позволяет провести трехмерный тепловой анализ для каждого отдельного узла или сечения и вывести графическую 3D картину распределения температур, а также составить документацию с результатами расчета и выводами, рассчитать мощность отопительных приборов.

Далее в статье мы с Вами будем рассматривать упрощенные расчеты, которые позволят произвести предварительную оценку требуемой толщины ППУ, а также приведем примеры расчетов с применением ППУ.

Коэффициенты теплопроводности ППУ при различной плотности

Одним из важнейших показателей, отвечающих за определение толщины слоя теплоизолятора, является его теплопроводность, характеризующаяся через коэффициент теплопроводности. Именно величина этого показателя во многом и определяет насколько эффективен тот или иной утеплитель, а также используется при любых теплотехнических расчетах, даже простейших.

Коэффициент теплопроводности измеряется в Вт/(м•K) и обозначается «ʎ», что в физическом смысле означает количество теплоты, проходящей через 1 куб.м однородного материала за 1 час при разнице температур внутри и снаружи в 1 градус Кельвина. Чем ниже величина этого показателя, тем эффективнее он работает в качестве утеплителя.

Однако, как мы уже хорошо усвоили, пенополиуретан, его свойства и сферы применения в значительной степени зависят от плотности. С коэффициентом теплопроводности все ровно также. Нет плохого или хорошего ППУ, есть сферы его применения в соответствии с его свойствами. Ниже приведена таблица с ориентировочными коэффициентами теплопроводности для различных плотностей ППУ при напылении:

Плотность ППУ, кг/куб.мКоэффициент теплопроводности, Вт/(м•K)Сферы применения при напылении ППУ8-20
преимущественно открытоячеистая структура0,035-0,040внутренняя тепло- и шумоизоляция, изоляция межэтажных перекрытий, не устойчив к механическим нагрузкам20-25
около 50% открытых ячеек0,030-0,036внешняя и внутренняя тепло- и шумоизоляция, должен быть защищен от попадания атмосферных осадков, не устойчив к механическим нагрузкам30-35
преимущественно закрытоячеистая структура0,020-0,026внешняя и внутренняя тепло- и шумоизоляция, в том числе изоляция фундаментов при глубине засыпки не более 3 м, не предназначен для хождения40-45
закрытоячеистая структура0,022-0,028внешняя и внутренняя изоляция, в том числе изоляция фундаментов при глубине засыпки не более 3 м, не для частого хождения60-70
закрытоячеистая структура0,028-0,034внешняя и внутренняя изоляция, в том числе изоляция фундаментов и эксплуатируемой кровли100-110
закрытоячеистая структура0,035-0,040внешняя и внутренняя изоляция, в том числе изоляция фундаментов и эксплуатируемой кровли

Как видно из таблицы, наиболее эффективно, в качестве теплоизолятора, ППУ ведет себя при плотности от 30 до 50 кг/куб. м. В этом интервале плотностей наблюдается удачное сочетание свойств — малое количество открытых ячеек, способных конвекцией переносить тепло, и малая плотность, не позволяющая теплу передаваться через толщу стенок ППУ.

Для более точного определения коэффициента теплопроводности необходимо запрашивать у поставщика сырья результаты испытаний на конкретную марку ППУ-компонентов или же самостоятельно отдавать образцы на экспертизу в лабораторию строительных материалов.

Сопротивление теплопередаче ППУ

Перед тем как перейти к каким-либо теплотехническим расчетам необходимо ввести понятие сопротивления теплопередаче ограждающих конструкций, называемым также термическим сопротивлением. Сопротивление теплопередаче измеряется в (м²·K)/Вт и обозначается «R», в физическом смысле, характеризует требуемую разницу температур снаружи и внутри однородного материала площадью 1 кв.м для прохождения 1 Вт энергии. Чем выше величина этого показателя, тем эффективнее теплоизоляционные свойства ограждающей конструкции.

Формула расчета проста:

R = d / ʎ ,

где d – это толщина слоя материала в метрах,

ʎ – коэффициент теплопроводности в Вт/(м•K).

Приведем пример расчета сопротивления теплопередаче 10 см ППУ с плотностью 30-40 кг/куб.м, приняв средний коэффициент теплопроводности равным 0,025 Вт/(м•K):

R = d / ʎ = 0,1 / 0,025 = 4 (м²·K)/Вт

Для понимания смысла данных величин приведем пример расчета потерь тепловой энергии с 1 кв.м с кровли изолированной 10 см ППУ с плотностью 30-40 кг/куб.м. Предположим, что среднегодовая температура на улице составляет –5 ˚С, а в доме +20 ˚С. Тогда разница температур составит 25 °С. Потери же тепловой энергии с 1 кв.м с кровли (обозначим их «E») составят:

Eср = (Tвнут — Тнар) / R = (Tвнут — Тнар) / (d / ʎ) = (20 – (-5)) / (0,1/0,025) = 25 / 4 = 6,25 Вт/м2

Таким образом, мы упрощенно вычислили среднегодовой отток тепла с 1 кв. м кровли в час. Умножив получившееся значение на общую площадь кровли и количество часов в году, мы определим теплопотери всей кровли в год. Разумеется, мы здесь не учитывали такие факторы как оконные и чердачные проемы, сопротивление теплопроводности существующих конструкций, мостики холода и т.д. Но ориентир и схема расчета понятны.

При теплотехнических расчетах ограждающих конструкций в строительстве ориентирами выступают требуемые значения сопротивления теплопередаче всего «пирога» конструкции (обозначим как «Rтреб»). Т.е. сопротивление теплопередаче конструкции должно быть не ниже требуемого. Эти требуемые значения можно найти в таблицах в вышеприведенных нормативных документах (СНиП, ГОСТ, СТ и СТО). Причем цифры будут отличаться в зависимости от климатической зоны, влажностных условий эксплуатации помещения и его назначения, а также какой частью здания является рассчитываемая конструкция (стена, перекрытие, крыша, фундамент, окно и т.д.).

Пример упрощенного теплотехнического расчета

Итак, теперь мы готовы к упрощенному расчету требуемой толщины слоя ППУ при напылении. Еще раз хочу обратить Ваше внимание, что расчет не академический, а лишь ориентировочный, и никак не учитывает накопление избыточного количества влаги в конструкции во время эксплуатации.

Путем нехитрых превращений преобразуем формулу:

dппу = (Rтреб — Rконстр) • ʎппу = (Rтреб — dконстр / ʎконстр) • ʎппу,

где dппу – требуемый слой ППУ в метрах,

Rтреб – требуемое сопротивление теплопередаче в (м²·K)/Вт,

Rконстр — сопротивление теплопередаче существующей ограждающей конструкции в (м²·K)/Вт,

ʎппу – коэффициент теплопроводности ППУ в Вт/(м•K),

ʎконстр – коэффициент теплопроводности существующей ограждающей конструкции в Вт/(м•K).

Задача. Возьмем для примера существующее жилое помещение (коттедж) в г. Казани с нормальным влажностным режимом эксплуатации, стена которого представляет собой кладку из полнотелого силикатного кирпича толщиной 380 мм (в 1,5 кирпича) на цементно-песчаном растворе. Вопрос – какой минимальный слой ППУ с плотностью 30-40 кг/куб.м потребуется для эффективной теплоизоляции фасадных стен?

Решение. Примем следующие допущения:

Rтреб = 3,21 (м²·K)/Вт — берем из справочных данных в соответствии с климатической зоной Казани и требованиям к данному типу помещения;

ʎппу = 0,025 Вт/(м•K) – средняя величина из справочных данных для ППУ с плотностью 30-40 кг/м3;

ʎконстр = 1,05 Вт/(м•K) – из справочных данных для полнотелого силикатного кирпича на цементно-песчаном растворе.

Произведем расчет:

dппу = (Rтреб — dконстр / ʎконстр) • ʎппу = (3,21 – 0,38 / 1,05) * 0,025 = 0,07 м

Ответ: для эффективной теплоизоляции фасадных стен данного помещения потребуется слой ППУ толщиной всего в 7 см. Проверку нашего решения на онлайн калькуляторе «SmartCalc» можно увидеть по ссылке.

Выводы

При помощи приведенных в данной статье инструментов и формул можно вести с Заказчиком конструктивный и доказательный диалог по выбору утеплителя и его толщины, ссылаясь на конкретные нормативные документы. Несмотря на кажущуюся сложность расчетов, однажды углубившись в них вы вскоре поймете, что упрощенные вычисления можно произвести в течение всего пары минут. А некоторые цифры вполне нетрудно запомнить, и аппретирование ими в процессе переговоров с Заказчиком из памяти только добавит Вам плюсы.

Дополнительно по данной теме смотрите:

Смотрите видео: контроль толщины ППУ

Как произвести расчет утеплителя для тёплых и для холодных регионов. Калькуляторы теплоизоляции

В настоящее время в сети имеется немало бесплатных онлайн калькулятор и сервисов, позволяющих выполнить достаточно точные расчеты строительных конструкций.

В данном обзоре вы найдете подборку расчетных программ, используя которые вы сможете быстро выполнить расчеты по теплоизоляции, огнезащиты, звукоизоляции, технической изоляции, кровли, каменным конструкциям и сэндвич-панелям.

Содержание:

5. Калькулятор для расчета каменных конструкций

1. Калькуляторы для расчета теплоизоляции, звукоизоляции, огнезащиты

Расчет толщины теплоизоляции является одним из важнейших факторов, необходимым при проектировании строительных объектов. Одним из главных параметров здесь считают теплосопротивление, которое высчитывается, исходя из климатической зоны того или иного региона, а так же вида ограждающих конструкций. Также необходимо учесть и другие важные детали, сделать это вам поможет специальная программа расчета теплоизоляции.

1.1. Онлайн-калькулятор теплоизоляции http://tutteplo.ru/138/ рассчитывает толщину слоя утеплителя для зданий и сооружений согласно требованиям СНИП 23-02-2003. Тепловая защита зданий. В создании калькулятора для расчета толщины теплоизоляции принимали участие сотрудники ОАО Институт «УралНИИАС». В качестве исходных данных требуется указать тип здания (жилое, общественное или производственное), район строительства, выбрать ограждающие конструкции, подлежащие термоизоляции, их характеристики.

В качестве применяемого утеплителя доступен широкий выбор популярных марок, таких как Rockwool, Paroc, Isover, Термоплекс и множество других.

На основании теплотехнического расчета программа определяет толщину изоляции. При необходимости администрация сайта предоставляет бесплатные онлайн-консультации для проектировщиков и специалистов, а также на e-mail по запросу могут быть высланы детальные расчетные материалы.

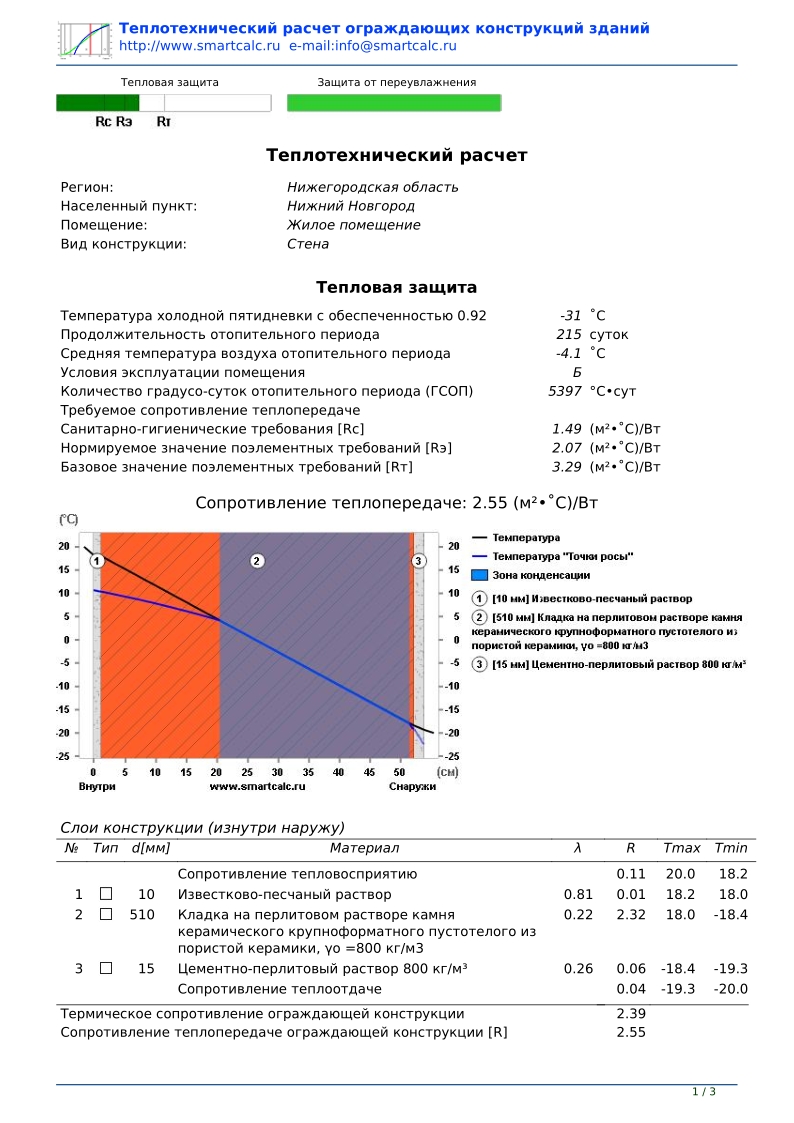

1.2. Теплотехнический калькулятор http://www.smartcalc.ru/

Детальный теплотехнический расчет ограждающих конструкций онлайн можно выполнить в этой программе. Для начала работы сервис просит ввести данные о типе конструкций, районе строительства и температурном режиме помещения. Далее, калькулятор обрабатывает информацию и выдает решение о соответствии ограждающих конструкций требованиям нормативной документации.

В возможности программы входит построение схем тепловой защиты, влагонакопления и теплопотерь. Для удобства в меню есть примеры готовых решений, ознакомившись с которыми, выполнить расчет самостоятельно не составит труда.

1.4 Калькуляторы Технониколь

С помощью онлайн сервиса Технониколь http://www.tn.ru/about/o_tehnonikol/servisy/programmy_rascheta/

можно рассчитать:

  • толщину звукоизоляции;
  • расход материалов для огнезащиты металлоконструкций;
  • тип и количество материалов для плоской кровли;
  • техническую изоляцию трубопроводов.

Для примера рассмотрим калькулятор, который позволит выполнить расчет плоской кровли http://www.tn.ru/calc/flat/ . В начале расчета предлагается выбрать тип покрытия Технониколь (Классик, Смарт, Соло и т.д.) С подробным описанием всех видов можно ознакомиться на этом же сайте в соответствующем разделе.

Следующим этапом вводятся параметры кровельного пирога, географическое местоположение объекта и геометрические размеры конструкций крыши. Результаты расчета плоской кровли онлайн программа предоставляет в формате Adobe Acrobat или Microsoft Excel. Отчетный документ оформляется на фирменном бланке компании и содержит два вида показателей: по укрупненной и детализированной формам.

Полученные спецификации могут использоваться непосредственно для закупки материала.

Еще Технониколь предлагает воспользоваться калькулятором расчета звукоизоляции http://www.tn.ru/calc/noise_insulation/ , в котором доступно два режима — для застройщика и проектировщика. Программа расчета звукоизоляциидает возможность выбора конструкции (стена, перекрытие), типа помещения, источника шума и других параметров. Далее, пользователь может выбрать одну из нескольких изоляционных систем, подходящих под его вводные данные.

Расчет огнезащиты металлоконструкцийтакже можно осуществить при помощи интернет-программы http://www.tn.ru/calc/fire_protection/ . Он позволяет выбрать геометрию конструкции (двутавр, швеллер, уголок, прямоугольная или круглая труба), ее параметры по ГОСТу или размеры для сварной конструкции, а потом указать способ обогрева и степень огнестойкости. После этого, система выполнит расчет толщины огнезащиты и предоставит результаты — необходимую толщину и объем плит, а также расходных материалов.

1.5 Теплотехнический калькулятор Paroc

Известный финский производитель теплоизоляционных материалов Paroc на своем российском сайте предлагает выполнить расчет всех видов утеплителей http://calculator.paroc.ru/ в соответствии с требованиями СП 50.13330.2015 «Тепловая защита зданий».

Для этого необходимо указать конструкцию стены, покрытия или перекрытия здания, уточнить температурные режимы и географию расположения объекта. В результате программа выполнит расчет сопротивления строительных конструкций теплопередаче и определит минимально допустимую толщину утеплителя. Отчет о проделанной работе можно распечатать или сохранить в файле формата PDF.

1.6. Теплоизоляция Baswool

Отечественная компания ООО «Агидель», выпускающая популярные теплоизоляционные материалы Baswool предлагает для своей продукции бесплатный калькулятор http://www.baswool.ru/calc.html . Интерфейс ресурса очень простой, а расчет предлагается выполнить в несколько шагов, поэтапно указав город строительства, категорию здания, утепляемую конструкцию. В результате программа предоставит на выбор несколько вариантов систем утепления Baswool с указанием толщины материала.

1.7. Расчетные программы Основит

Один из лидеров отечественных производителей отделочных материалов ТМ «Основит» предлагает на своем сайте бесплатно рассчитать объемы работ и стоимость их выполнения. С помощью калькулятора Основит http://osnovit.ru/system-calc/calc.php можно определить параметры фасадной теплоизоляции. Введя стандартный набор исходных данных, пользователь получает итоговую спецификацию предлагаемого набора материалов для устройства теплого фасада.

Дополнительно сервис Основит позволяет определить расход любого материала из своей производственной линейки . Преимуществом такого расчета является то, что результаты выдаются с привязкой к фасовочным единицам товара. Например, выбрав в меню категорий продукции «Смеси для пола» стяжку Стартлайн FC41 Н, указав толщину ее нанесения и общую площадь поверхности, пользователь узнает, сколько мешков сухой смеси ему потребуется.

2. Расчет технической изоляции

2.1. Калькулятор расчета технической изоляции от Isotec

Isotec–торговая марка известной международной компании«Сен Гобен», под которой выпускается линейка технической изоляции. Эти материалы применяются для противопожарной обработки строительных конструкций, термической изоляции трубопроводов отопления и кондиционирования, а также промышленных емкостных сооружений.

Сайт компании предлагает выполнить расчет тепловых характеристик системы при помощи бесплатной онлайн-программы http://calculator.isotecti.ru/ . Калькулятор работает в соответствии с регламентом СП 61.13330.2012 (тепловая изоляция для оборудования и трубопроводов). Расчет выполняется на основании заданных критериев: температура поверхности трубопровода, транспортируемого потока, разница температурных характеристик по длине и так далее. Требуемые условия задаются пользователем в меню сайта.

После этого необходимо выбрать один из предлагаемых вариантов устройства теплоизоляции Isotec (например, цилиндры для трубопроводов).

Программа автоматически определит толщину материала.

2. 2. Таким же образом можно произвести и расчет теплоизоляции трубопроводов с помощью уже знакомого сервиса Paroc http://calculator.paroc.ru/new/ . Все расчеты выполняются в соответствии с СП 61.13330.2012 Тепловая изоляция оборудования и трубопроводов (актуализированная редакция СНиП 41-03-2003). С его помощью можно подобрать оптимальные характеристики и тип технической изоляции. Система включает в себя различные методы расчета — по плотности теплового потока, его температуре, для предотвращения замерзания жидкости и т. д. Чтобы произвести расчет толщины теплоизоляции трубопроводов, нужно выбрать метод, ввести необходимые данные (диаметр, материал, толщина трубопровода и т.д.), после чего программа сразу же выдаст готовый результат. При этом, учитываются различные важные факторы — температура содержимого трубопровода, окружающей среды, величина механической нагрузки на трубопровод и другие. В результате, калькулятор расчета теплоизоляции трубопроводов определит толщину и объем утеплителя.

3. Расчет кровли

Расчет материалов кровли онлайн можно выполнить на специализированном ресурсе металлочерепицы http://www.metalloprof.ru/calc/ . Для этого необходимо выбрать форму крыши, указать ее основные размеры и определить тип кровельного материала. Программа выдаст расход металлочерепицы, количество коньков, карнизов и крепежных элементов. В результате будет высчитана стоимость материала в соответствии с актуальным прайс-листом поставщика.

4. Калькулятор для расчета сэндвич- панелей

Если вам необходимо рассчитать сэндвич панели, требуемые для строительства определенного здания, то сделать это также можно онлайн, при помощи бесплатных калькуляторов. Вполне удобным и эффективным считается сервис Теплант, который предлагает пользователю функцию онлайн-калькулятора для примерного расчета размеров сэндвич панелей http://teplant.ru/calculate/ и других параметров (количество панелей и прочих элементов, расходных материалов). Это универсальный сервис, при помощи которого вы легко сможете рассчитать как стеновые сэндвич панели , так и кровельные сэндвич панели . Для расчета необходимо указать тип кровли здания, его габариты, выбрать цвет панелей и их вид (стеновые, кровельные).

Программа определит количество материала, крепежных и фасонных элементов, а также рассчитает их стоимость.

5. Калькулятор расчета каменных конструкций

5.1. Расчет газобетона

Что же касается такого популярного направления, как расчет газобетона онлайн, то для этой операции вы найдете немало подходящих сервисов в сети Интернет. К примеру, это онлайн-калькулятор газобетона http://stroy-calc.ru/raschet-gazoblokov , при помощи которого можно легко рассчитать количество газобетонных или газосиликатных блоков, необходимых для строительства объекта. При этом, учитываются все необходимые параметры — длина, ширина, плотность, высота и т. д, позволяя быстро вычислить расчет газобетона на дом. Аналогичный сервис можно найти и на многих других сайтах производителей стройматериалов. Например, калькулятор расчета газобетона от компании Bonolit предоставит вам целый перечень результатов — количество блоков в единицах и м3 и даже количество мешков клея.

­­­

Компания Bonolit, специализирующаяся на производстве автоклавного аэрированного бетона (газобетон) для удобства клиентов предоставляет бесплатный сервис по определению объема работ при кладке стен дома. Расчетная программа доступна по адресу : http://www.bonolit.ru/raschet-gazobetona/

В качестве исходных данных калькулятор запрашивает габариты дома, длину внутренних несущих стен, этажность, тип перекрытий, размеры и количество проемов. Результат вычислений предоставляется в виде спецификации материалов и их сметной стоимости. При этом имеется возможность тут же отправить заказ на закупку газобетона.

5.2. Расчет для стен из кирпича

Онлайн-сервис Stroy Calc http://stroy-calc. ru/raschet-kirpicha/ осуществляет расчет стройматериалов для кладки стен дома. Параметры могут определяться для стен из кирпича, строительных блоков, бруса и бревен. Например, при возведении кирпичной постройки в качестве исходных данных необходимо задать периметр, высоту и толщину стен, количество и размеры проемов, а также стоимость единицы материала. Программа определит расход кирпича в штуках и кубах, его стоимость, а также необходимый объем раствора. При этом будет указан вес стен для расчета фундамента. Сервис также позволяет подобрать тип и количество утеплителя. Для этого при определении параметров стен необходимо установить галочку в соответствующем месте.

5.3 Калькулятор теплых блоков Wienerberger

Всемирно известный бренд Wienerberger, лидер по производству теплой керамики, предлагает на своем сайте определить расход строительных блоков Porotherm http://www.wienerberger.ru/инструментарий/расчёт-расхода-блоков . Для расчета необходимо ввести размеры стен дома, указать габариты проемов, их количество.

Программа подберет возможные варианты кладки и выдаст расходы блоков различных параметров. Результат такого расчетабудет носить ориентировочный характер, но для составления предварительной сметы строительства этих данных будет вполне достаточно. Для уточнения объемов работ ресурс предлагает связаться со специалистом компании.

Итак, в данной статье мы рассмотрели наиболее удобные и популярные онлайн-сервисы, предназначенные для расчета строительных материалов. Стоит отметить, что каждый из них является бесплатным, а также имеет удобный современный интерфейс. Все эти ресурсы разработаны в виде подробных калькуляторов, размещенных прямо на страницах сайтов. Таким образом, вы сможете легко и быстро произвести требуемые вам вычисления.

Теплый дом — мечта каждого владельца, для достижения этой цели строятся толстые стены, проводится отопление, устраивается качественная теплоизоляция. Чтобы утепление было рациональным необходимо правильно подобрать материал и грамотно рассчитать его толщину.

Размер слоя изоляции зависит от теплового сопротивления материала. Этот показатель является величиной, обратной теплопроводности. Каждый материал — дерево, металл, кирпич, пенопласт или минвата обладают определенной способностью передавать тепловую энергию. Коэффициент теплопроводности высчитывается в ходе лабораторных испытаний, а для потребителей указывается на упаковке.

Если материал приобретается без маркировки, можно найти сводную таблицу показателей в интернете.

Теплосопротивление материала ® является постоянной величиной, его определяют как отношение разности температур на краях утеплителя к силе проходящего через материал теплового протока. Формула расчета коэффициента: R=d/k, где d — толщина материала, k — теплопроводность. Чем выше полученное значение, тем эффективней теплоизоляция.

Почему важно правильно рассчитать показатели утепления?

Теплоизоляция устанавливается для сокращения потерь энергии через стены, пол и крышу дома. Недостаточная толщина утеплителя приведет к перемещению точки росы внутрь здания. Это означает появление конденсата, сырости и грибка на стенах дома. Избыточный слой теплоизоляции не дает существенного изменения температурных показателей, но требует значительных финансовых затрат, поэтому является нерациональным. При этом нарушается циркуляция воздуха и естественная вентиляция между комнатами дома и атмосферой. Для экономии средств с одновременным обеспечением оптимальных условий проживания требуется точный расчет толщины утеплителя.

Расчет теплоизоляционного слоя: формулы и примеры

Чтобы иметь возможность точно рассчитать величину утепления, необходимо найти коэффициент сопротивления теплопередачи всех материалов стены или другого участка дома. Он зависит от климатических показателей местности, поэтому вычисляется индивидуально по формуле:

ГСОП=(tв-tот)xzот

tв — показатель температуры внутри помещения, обычно составляет 18-22ºC;

tот — значение средней температуры;

zот — длительность отопительного сезона, сутки.

Значения для подсчета можно найти в СНиП 23-01-99.

При вычислении теплового сопротивления конструкции, необходимо сложить показатели каждого слоя: R=R1+R2+R3 и т. д. Исходя из средних показателей для частных и многоэтажных домов определены примерные значения коэффициентов:

  • стены — не менее 3,5;
  • потолок — от 6.

Толщина утеплителя зависит от материала постройки и его величины, чем меньше теплосопротивление стены или кровли, тем больше должен быть слой изоляции.

Пример: стена из силикатного кирпича толщиной в 0,5 м, которая утепляется пенопластом.

Rст.=0,5/0,7=0,71 — тепловое сопротивление стены

R- Rст.=3,5-0,71=2,79 — величина для пенопласта

Для пенопласта теплопроводность k=0,038

d=2,79×0,038=0,10 м — потребуются плиты пенопласта толщиной в 10 см

По такому алгоритму легко подсчитать оптимальную величину теплоизоляции для всех участков дома, кроме пола. При вычислениях, касающихся утеплителя основания, необходимо обратиться к таблице температуры грунта в регионе проживания. Именно из нее берутся данные для вычисления ГСОП, а далее ведется подсчет сопротивления каждого слоя и искомая величина утеплителя.

Популярные способы утепления дома

Выполнить теплоизоляцию здания можно на этапе возведения или после его окончания. Среди популярных методов:

  • Монолитная стена существенной толщины (не менее 40 см) из керамического кирпича или дерева.
  • Возведение ограждающих конструкций путем колодезной кладки — создание полости для утеплителя между двумя частями стены.
  • Монтаж наружной теплоизоляции в виде многослойной конструкции из утеплителя, обрешетки, влагозащитной пленки и декоративной отделки.

По готовым формулам произвести расчет оптимальной толщины утеплителя можно без помощи специалиста. При вычислении следует округлять число в большую сторону, небольшой запас величины слоя теплоизолятора будет полезен при временных падениях температуры ниже среднего показателя.

С помощью данного калькулятора вы сможете рассчитать толщину утеплителя для стен дома и других ограждений в соответствии с регионом вашего проживания, материала и толщины стен, используемой пароизоляции, материала для подшивки и других важных параметров при утеплении. Подбирая разные материалы, можно выбрать вариант для себя максимально теплый и дешевый.

Теплотехнический калькулятор для расчета точки росы

С помощью данного калькулятора вы сможете рассчитать оптимальную толщину утеплителя для дома и жилых помещений в соответствии с регионом проживания, материала и толщины стен. Вы сможете рассчитать толщину различных утеплительных материалов. И увидеть наглядно на графике место выпадения конденсата в стене. Удобный калькулятор теплопроводности стены онлайн для расчета толщины утепления.

Калькулятор KNAUF Расчет необходимой толщины теплоизоляции

Рассчитайте необходимую толщину теплоизоляционного материала в основных городах РФ в различных конструкциях на теплотехническом калькуляторе KNAUF, созданном профессионалами из KNAUF Insulation. Все расчеты производятся по требованию СНиП 23-02-2003 «Тепловая защита зданий», для всех типов зданий. Бесплатный онлайн сервис расчета теплоизоляции KNAUF, удобный и понятный интерфейс.

Калькулятор Rockwool расчёта толщины теплоизоляции стен

Калькулятор разработан специалистами Rockwool для помощи в расчёте необходимой толщины теплоизоляции и оценке экономической эффективности её установки. Произвести теплотехнический расчет, подобрать подходящую марку теплоизоляции и рассчитать необходимое количество пачек очень просто.

В последнее время очень остры дискуссии по поводу утепления стен. Одни советуют утеплять, другие считают это экономически неоправданным. Рядовому застройщику, не обладающему особыми познаниями в теплофизике сложно разобраться во всем этом. С одной стороны теплые стены ассоциируются с меньшим расходом на отопление. С другой стороны «цена вопроса» – теплые стены обойдутся дороже застройщику.

Приведем пример. По расчетам выходит, что 50 мм пенопласта уменьшит теплопотери 50 см пенобетона лишь на 20%. Т.е. 80% тепла в доме будет сберегать пенобетон и лишь 20% пенопласт. Здесь действительно стоит подумать, а стоит ли утплять дом? Стоит ли овчинка выделки. С другой стороны, при утеплении 50 см кирпичной стены пенопласт уменьшит теплопотери в 1,5 раза. Кирпич будет беречь 40%, а пенопласт – 60% тепла. Разобраться с этим вопросом вам поможет расчет толщины утеплителя для стен онлайн.

Из этого делаем вывод, что в каждом отдельном случае следует считать необходимую толщину теплоизоляционного материала для стен вашего дома и рассчитать, сколько вы сэкономите на отоплении после отопления и через какое время у вас окупятся приобретенные материалы и все работы.

В последнее время очень остры дискуссии по поводу утепления стен. Одни советуют утеплять, другие считают это экономически неоправданным. Рядовому застройщику, не обладающему особыми познаниями в теплофизике сложно разобраться во всем этом. С одной стороны теплые стены ассоциируются с меньшим расходом на отопление. С другой стороны «цена вопроса» — теплые стены обойдутся дороже застройщику.

Для чего нужен калькулятор теплопроводности стен

В каждом отдельном случае следует считать необходимую толщину теплоизоляционного материала для стен вашего дома и рассчитать, сколько вы сэкономите на отоплении после отопления и через какое время у вас окупятся приобретенные материалы и все работы. Мы подобрали наиболее удобные и понятные сервисы для расчета необходимой толщины теплоизоляционного материала.

Теплотехнический калькулятор. Расчет точки росы в стене

Калькулятор онлайн от smartcalc.ru позволит рассчитать оптимальную толщину утеплителя для стен дома и жилых помещений. Вы сможете рассчитать толщину теплоизоляции и рассчитать точку росы при утеплении дома различными материалами. Калькулятор smartcalc.ru позволяет наглядно увидеть место выпадения конденсата в стене. Это самый удобный теплотехнический калькулятор расчет утепления и точки росы.

Калькулятор толщины утеплителя для стен, потолка, пола

С помощью данного калькулятора вы сможете рассчитать толщину утеплителя для стен, кровли, потолка дома и других строительных конструкций в соответствии с регионом вашего проживания, материала и толщины стен, а также других важных параметров при теплоизоляции. Подбирая разные теплоизоляционные материалы на калькуляторе, вы сможете найти оптимальную толщину утеплителя для стен своего дома.

Калькулятор KNAUF. Расчет толщины теплоизоляции

Данный калькулятор позволяет произвести расчет толщины теплоизоляции стен в основных городах РФ в различных конструкциях на теплотехническом калькуляторе KNAUF, созданном профессионалами из KNAUF Insulation. Все расчеты производятся по требованию СНиП 23-02-2003 «Тепловая защита зданий». Бесплатный онлайн калькулятор расчета теплоизоляции KNAUF, сервис имеет удобный и понятный интерфейс.

Калькулятор Rockwool расчёта толщины теплоизоляции стен

Калькулятор разработан специалистами Rockwool для помощи в расчёте необходимой толщины теплоизоляции и оценке экономической эффективности её установки. Произвести теплотехнический расчет, подобрать подходящую марку теплоизоляции и рассчитать необходимое количество пачек минваты очень просто.

Как убрать точку росы из стены при утеплении

Правильный расчет теплоизоляции повысит комфортность дома и уменьшит затраты на обогрев. При строительстве не обойтись без утеплителя, толщина которого определяется климатическими условиями региона и применяемыми материалами. Для утепления используют пенопласт, пеноплекс, минеральную вату или эковату, а также штукатурку и другие отделочные материалы.

Чтобы рассчитать, какая должна быть у утеплителя толщина, необходимо знать величину минимального термосопротивления . Она зависит от особенностей климата. При ее расчете учитывается продолжительность отопительного периода и разность внутренней и наружной (средней за это же время) температур . Так, для Москвы сопротивление передаче тепла для наружных стен жилого здания должно быть не меньше 3,28, в Сочи достаточно 1,79, а в Якутске требуется 5,28.

Термосопротивление стены определяется как сумма сопротивления всех слоев конструкции, несущих и утепляющих. Поэтому толщина теплоизоляции зависит от материала, из которого выполнена стена . Для кирпичных и бетонных стен требуется больше утеплителя, для деревянных и пеноблочных меньше. Обратите внимание, какой толщины бывает выбранный для несущих конструкций материал, и какая у него теплопроводность. Чем тоньше несущие конструкции, тем больше должна быть толщина утеплителя.

Если требуется утеплитель большой толщины, лучше утеплять дом снаружи. Это обеспечит экономию внутреннего пространства. Кроме того, наружное утепление позволяет избежать накопления влаги внутри помещения.

Теплопроводность

Способность материала пропускать тепло определяется его теплопроводностью. Дерево, кирпич, бетон, пеноблоки по-разному проводят тепло. Повышенная влажность воздуха увеличивает теплопроводность. Обратная к теплопроводности величина называется термосопротивлением. Для его расчета используется величина теплопроводности в сухом состоянии, которая указывается в паспорте используемого материала. Можно также найти ее в таблицах.

Приходится, однако, учитывать, что в углах, местах соединения несущих конструкций и других особенных элементах строения теплопроводность выше, чем на ровной поверхности стен. Могут возникнуть «мостики холода», через которые из дома будет уходить тепло. Стены в этих местах будут потеть. Для предотвращения этого величину термосопротивления в таких местах увеличивают примерно на четверть по сравнению с минимально допустимой.

Пример расчет

Нетрудно произвести с помощью простейшего калькулятора расчет толщины термоизоляции. Для этого вначале рассчитывают сопротивление передаче тепла для несущей конструкции. Толщина конструкции делится на теплопроводность используемого материала. Например, у пенобетона плотностью 300 коэффициент теплопроводности 0,29. При толщине блоков 0,3 метра величина термосопротивления:

Рассчитанное значение вычитается из минимально допустимого. Для условий Москвы утепляющие слои должны иметь сопротивление не меньше чем:

Затем, умножая коэффициент теплопроводности утеплителя на требуемое термосопротивление, получаем необходимую толщину слоя. Например, у минеральной ваты с коэффициентом теплопроводности 0,045 толщина должна быть не меньше чем:

0,045*2,25=0,1 м

Кроме термосопротивления учитывают расположение точки росы. Точкой росы называется место в стене, в котором температура может понизиться настолько, что выпадет конденсат — роса. Если это место оказывается на внутренней поверхности стены, она запотевает и может начаться гнилостный процесс. Чем холоднее на улице, тем ближе к помещению смещается точка росы. Чем теплее и влажнее помещение, тем выше температура в точке росы.

Толщина утеплителя в каркасном доме

В качестве утеплителя для каркасного дома чаще всего выбирают минеральную вату или эковату.

Необходимая толщина определяется по тем же формулам, что и при традиционном строительстве. Дополнительные слои многослойной стены дают примерно 10% от его величины. Толщина стены каркасного дома меньше, чем при традиционной технологии, и точка росы может оказаться ближе к внутренней поверхности. Поэтому излишне экономить на толщине утеплителя не стоит.

Как рассчитать толщину утепления крыши и чердака

Формулы расчета сопротивления для крыш используют те же, но минимальное термосопротивление в этом случае немного выше. Неотапливаемые чердаки укрывают насыпным утеплителем. Ограничений по толщине здесь нет, поэтому рекомендуется увеличивать ее в 1,5 раза относительно расчетной. В мансардных помещениях для утепления крыши используют материалы с низкой теплопроводностью.

Как рассчитать толщину утепления пола

Хотя наибольшие потери тепла происходят через стены и крышу, не менее важно правильно рассчитать утепление пола. Если цоколь и фундамент не утеплены, считается, что температура в подполе равна наружной, и толщина утеплителя рассчитывается также, как для наружных стен. Если же некоторое утепление цоколя сделано, его сопротивление вычитают из величины минимально необходимого термосопротивления для региона строительства.

Расчет толщины пенопласта

Популярность пенопласта определяется дешевизной, низкой теплопроводностью, малым весом и влагостойкостью. Пенопласт почти не пропускает пара, поэтому его нельзя использовать для внутреннего утепления . Он располагается снаружи или в середине стены.

Теплопроводность пенопласта, как и других материалов, зависит от плотности . Например, при плотности 20 кг/м3 коэффициент теплопроводности около 0,035. Поэтому толщина пенопласта 0,05 м обеспечит термосопротивление на уровне 1,5.

Теплотехнический расчет (пример, программа, калькулятор онлайн).

В современных условиях человек все чаще задумывается о рациональном использовании ресурсов. Электричество, вода, материалы. К экономии всего этого в мире пришли уже достаточно давно и всем понятно как это сделать. Но основную сумму в счетах на оплату составляет отопление, и не каждому понятно, как снизить расход по этому пункту.

Что такое теплотехнический расчет?

Теплотехнический расчет выполняют для того, чтобы подобрать толщину и материал ограждающих конструкций и привести здание в соответствие нормам тепловой защиты. Основным нормативным документом, регламентирующим способность конструкции сопротивляться теплопередаче, является СНиП 23-02-2003 «Тепловая защита зданий».

Основным показателем ограждающей поверхности с точки зрения теплозащиты стало приведенное сопротивление теплопередаче. Это величина, учитывающая теплозащитные характеристики всех слоев конструкции, учитывая мостики холода.

Подробный и грамотный теплотехнический расчет — достаточно трудоемок. При возведении частных домов, собственники стараются учесть прочностные характеристики материалов, часто забывая о сохранении тепла. Это может привести к довольно плачевным последствиям.

Расчет расхода тепловой энергии на отопление и вентиляцию

Последний блок программы, как и предыдущий часть данных использует из первого расчета. При желании все параметры можно пересчитать под конкретный пример. Все пункты понятны и просты в заполнении.

Рабочее окно расчета:

Для расчетов необходимо, чтобы были заполнены следующие графы:

  • Удельная теплозащитная характеристика здания.
  • Удельная вентиляционная характеристика здания.
  • Удельная характеристика бытовых тепловыделений здания.
  • Удельная характеристика теплопоступлений в здание от солнечной радиации.
  • Коэффициент снижения теплопоступлений за счет тепловой инерции ограждающих конструкций.
  • Коэффициент эффективности авторегулирования подачи теплоты в системах отопления.
  • Коэффициент, учитывающий снижения теплопотребления жилых зданий при наличии поквартирного учета тепловой энергии.
  • Коэффициент, учитывающий дополнительное теплопотребление системы отопления, связанное с дискретностью номинального теплового потока номенклатурного ряда отопительных приборов, их дополнительными теплопотерями через радиаторные участки ограждений, повышенной температурой воздуха в угловых помещениях, теплопотерями трубопроводов, проходящих через неотапливаемые помещения.
  • Средняя высота этажа здания.

Зачем выполняется расчет?

Перед началом строительства заказчик может выбрать, будет он учитывать теплотехнические характеристики или обеспечит только прочность и устойчивость конструкций.

Расходы на утепление совершенно точно увеличат смету на возведение здания, но снизят затраты на дальнейшую эксплуатацию. Индивидуальные дома строят на десятки лет, возможно, они будут служить и следующим поколениям. За это время затраты на эффективный утеплитель окупятся несколько раз.

Что получает владелец при правильном выполнении расчетов:

  • Экономия на отоплении помещений. Тепловые потери здания снижаются, соответственно, уменьшится количество секций радиатора при классической системе отопления и мощность системы теплых полов. В зависимости от способа нагрева, затраты владельца на электричество, газ или горячую воду становятся меньше;
  • Экономия на ремонте. При правильном утеплении в помещении создается комфортный микроклимат, на стенах не образуется конденсат, и не появляются опасные для человека микроорганизмы. Наличие на поверхности грибка или плесени требует проведения ремонта, причем простой косметический не принесет никаких результатов и проблема возникнет вновь;
  • Безопасность для жильцов. Здесь, также как и в предыдущем пункте, речь идет о сырости, плесени и грибке, которые могут вызывать различные болезни у постоянно пребывающих в помещении людей;
  • Бережное отношение к окружающей среде. На планете дефицит ресурсов, поэтому уменьшение потребления электроэнергии или голубого топлива благоприятно влияет на экологическую обстановку.

Нормативные документы для выполнения расчета

Приведенное сопротивление и его соответствие нормируемому значению – главная цель расчета. Но для его выполнения потребуется узнать теплопроводности материалов стены, кровли или перекрытия. Теплопроводность – величина, характеризующая способность изделия проводить через себя тепло. Чем она ниже, тем лучше.

Во время проведения расчета теплотехники опираются на следующие документы:

  • СП 50.13330.2012 «Тепловая защита зданий». Документ переиздан на основе СНиП 23-02-2003. Основной норматив для расчета [1];
  • СП 131.13330.2012 «Строительная климатология». Новое издание СНиП 23-01-99*. Данный документ позволяет определить климатические условия населенного пункта, в котором расположен объект [2];
  • СП 23-101-2004 «Проектирование тепловой защиты зданий» более подробно, чем первый документ в списке, раскрывает тему [3];
  • ГОСТ 30494-96 (заменен на ГОСТ 30494-2011 с 2011 года) «Здания жилые и общественные» [4];
  • Пособие для студентов строительных ВУЗов Е.Г. Малявина «Теплопотери здания. Справочное пособие» [5].

* — дальше в тексте я буду ссылаться на нормативные документы и чтобы полностью не прописывать их название я укажу только номер, например [1].

Теплотехнический расчет не сложен. Его может выполнить человек без специального образования по шаблону. Главное очень внимательно подойти к вопросу.

Пример расчета трехслойной стены без воздушной прослойки

Давайте подробно рассмотрим пример теплотехнического расчета. Для начала необходимо определиться с исходными данными. Материалы для строительства стен Вы, как правило, выбираете сами. Мы же будем рассчитывать толщину утепляющего слоя исходя из материалов стены.

Исходные данные

Данные индивидуальные для каждого объекта строительства и зависят от места расположения объекта.

Климат и микроклимат
  1. Район строительства: г. Вологда.
  2. Назначение объекта: жилое.
  3. Относительная влажность воздуха для помещения с нормальным влажностным режимом составляет 55% ([1] п.4.3. табл.1).
  4. Температура внутри жилых помещений tint задается нормативными документами ([4] табл.1) и равна 20 градусов Цельсия».

text — расчетная температура воздуха снаружи. Она устанавливается по температуре самых холодных пяти дней в году. Значение можно найти в [2], таблице 1, столбец 5. Для заданной местности значение составляет -32ᵒС.

zht = 231 сутки – количество дней периода, когда необходимо дополнительное отопление помещения, то есть среднесуточная температура снаружи составляет меньше 8ᵒС. Значение ищут в той же таблице, что и предыдущее, но в столбце 11.

tht = -4,1ᵒС – средняя температура воздуха снаружи во время периода отопления. Значение указано в столбце 12.

Материалы стены

В расчет следует принимать все слои (даже слой штукатурки, если он есть). Это позволит наиболее точно рассчитать конструкцию.

В данном варианте рассмотрим стену, состоящую из следующих материалов:

  1. слой штукатурки, 2 сантиметра;
  2. внутренняя верста из кирпича керамического рядового полнотелого толщиной 38 сантиметров;
  3. слой минераловатного утеплителя Roсkwool, толщина которого подбирается расчетом;
  4. наружная верста из лицевого керамического кирпича, толщиной 12 сантиметров.
Теплопроводность принятых материалов

Все свойства материалов должны быть представлены в паспорте от производителя. Многие компании представляют полную информацию о продукции на своих сайтах. Характеристики выбранных материалов для удобства сводятся в таблицу.

№ п/пМатериалТолщина слоя, δ, ммТеплопроводность, λ, Вт/(м*ᵒС)Плотность, ρ, кг/м3
1Сложный штукатурный раствор200,871700
2Кладка из кирпича рядового керамического полнотелого3800,481600
3Минераловатные плиты
Roсkwool
Неизвестно0,03890
4Кладка из кирпича лицевого керамического полнотелого1200,481600

Расчет толщины утеплителя для стены

Условие энергосбережения

Расчет значения градусо-суток отопительного периода (ГСОП) производится по формуле:

Dd = (tint — tht) zht.

Все буквенные обозначения, представленные в формуле, расшифрованы в исходных данных.

Dd = (20-(-4,1)) *231=5567,1 ᵒС*сут.

Нормативное сопротивление теплопередаче находим по формуле:

Rreq=a*Dd+b.

Коэффициенты а и b принимаются по таблице 4, столбец 3 [4].

Для исходных данных а=0,00045, b=1,9.

Rreq = 0,00045*5567,1+1,9=3,348 м2*ᵒС/Вт.

Расчет нормы тепловой защиты исходя из условий санитарии

Данный показатель не рассчитывается для жилых зданий и приводится в качестве примера. Расчет проводят при избытке явного тепла, превышающем 23 Вт/м3, или эксплуатации здания весной и осенью. Также вычисления необходимы при расчетной температуре менее 12ᵒС внутри помещения. Используют формулу 3 [1]:

Коэффициент n принимается по таблице 6 СП «Тепловая защита зданий», αint по таблице 7, Δtn по пятой таблице.

Rreq = 1*(20+31)4*8,7 = 1,47 м2*ᵒС/Вт.

Из двух полученных в первом и втором пункте значений выбирается наибольшее, и дальнейший расчет ведется по нему. ут= 0,038*2,127 = 0,081 м.

Найденная величина является минимальной. Слой утеплителя принимают не меньше этого значения. В данном расчете принимаем окончательно толщину минераловатного утеплителя 10 сантиметров, для того, чтобы не пришлось резать купленный материал.

Для расчетов тепловых потерь здания, которые выполняются для проектирования отопительных систем, необходимо найти фактическое значение сопротивления теплопередаче с найденной толщиной утеплителя.

Rо = Rint+Rext+∑Ri = 1/8,7 + 1/23 + 0,023 + 0,79 + 0,1/0,038 + 0,25 = 3,85 м2*ᵒС/Вт > 3,348 м2*ᵒС/Вт.

Условие выполнено.

Влияние воздушного зазора на теплозащитные характеристики

При устройстве стены, защищенной плитным утеплителем возможно устройство вентилируемой прослойки. Она позволяет отводить конденсат от материала и предотвращать его намокание. Минимальная толщина зазора 1 сантиметр. Это пространство не замкнуто и имеет непосредственное сообщение с наружным воздухом.

При наличии воздушно-вентилируемой прослойки в расчете учитываются только те слои, которые находятся до нее со стороны теплого воздуха. Например, пирог стены состоит из штукатурки, внутренней кладки, утеплителя, воздушной прослойки и наружной кладки. В расчет принимаются только штукатурка, внутренняя кладка и утеплитель. Наружный слой кладки идет после вентзазора, поэтому не учитывается. В данном случае наружная кладка выполняет лишь эстетическую функцию и защищает утеплитель от внешних воздействий.

Важно: при рассмотрении конструкций, где воздушное пространство замкнуто, оно учитывается в расчете. Например, в случае оконных заполнений. Воздух между стеклами играет роль эффективного утеплителя.

Почему именно снаружи?

Выбор именно наружного утепления обусловлен двумя основными факторами:

  • необходимостью сохранения жилой площади. Слой утеплителя толщиной даже в 10 см «крадет» не менее квадратного метра площади. Если для комнаты с размерами 5х4 м потеря 1,75 кв.м. еще допустима – это менее 10% площади, то для помещения 3х3 м потеря 1,25 кв.м. (почти 15%) – это уже перебор;
  • правильным положением «точки росы». Так называют место конденсации влаги. При неутепленных стенах точка росы находится примерно в середине стены, то есть влага конденсируется непосредственно в порах стенового материала. При внутреннем утеплении влага сгущается на внутренней поверхности стены, под утеплителем, что приводит к развитию грибка и плесневых споров. При наружном же конденсация идет на внешней поверхности стен, где при наличии вентиляции ничем плохим это не грозит.

Точно определить положение точки росы можно только при наличии информации о температурном и влажностном режиме помещений. Причины образования конденсата на внутренних поверхностях более подробно рассмотрены здесь, в этой же статье мы уделим больше внимания тому, как выяснить положение точки росы в конкретном случае. Для этого в первую очередь необходимо определить, какую сопротивляемость тепловым потерям имеют ограждающие конструкции здания.

Программа «Теремок»

Для выполнения расчета с помощью персонального компьютера специалисты часто используют программу для теплотехнического расчета «Теремок». Она существует в онлайн-варианте и как приложение для оперативных систем.

Программа производит вычисления на основе всех необходимых нормативных документов. Работа с приложением предельно проста. Оно позволяет выполнять работу в двух режимах:

  • расчет необходимого слоя утеплителя;
  • проверка уже продуманной конструкции.

В базе данных имеются все необходимые характеристики для населенных пунктов нашей страны, достаточно лишь выбрать нужный. Также необходимо выбрать тип конструкции: наружная стена, мансардная кровля, перекрытие над холодным подвалом или чердачное.

При нажатии кнопки продолжения работы появляется новое окно, позволяющее «собрать» конструкцию. Многие материалы имеются в памяти программы. Они подразделены на три группы для удобства поиска: конструкционные, теплоизоляционные и теплоизоляционно-конструкционные. Нужно задать лишь толщину слоя, теплопроводность программа укажет сама.

При отсутствии необходимых материалов их можно добавить самостоятельно, зная теплопроводность.

Перед тем как производить вычисления, необходимо выбрать тип расчета над табличкой с конструкцией стены. В зависимости от этого программа выдаст либо толщину утеплителя, либо сообщит о соответствии ограждающей конструкции нормам. После завершения вычислений, можно сформировать отчет в текстовом формате.

«Теремок» очень удобен для пользования и с ним способен разобраться даже человек без технического образования. Специалистам же он значительно сокращает время на вычисления и оформление отчета в электронном виде.

Главным достоинством программы является тот факт, что она способна вычислить толщину утепления не только наружной стены, но и любой конструкции. Каждый из расчетов имеет свои особенности, и непрофессионалу довольно сложно разобраться во всех. Для строительства частного дома достаточно освоить данное приложение, и не придется вникать во все сложности. Расчет и проверка всех ограждающих поверхностей займет не более 10 минут.

Сравнение утепляющих материалов в зависимости от условий эксплуатации

У всех материалов, используемых для тепловой изоляции зданий снаружи, есть свои плюсы и минусы. Одним из важных показателей является цена, что хорошо отражено в таблице 5.

Однако следует учитывать также такие параметры, как стойкость к действию влаги, горючесть и токсичность (согласно нормам ГОСТ 12.1.044-89).

Таблица 5. Сравнение показателей теплоизолирующих материалов.

Тип материалаКоэффициент тепло-проводностиПлотность (удельный вес)ГорючестьТоксичностьЦена*, евро за кубометр
Растительные и животные волокна (льняное, хлопковое, конопляное, пеньковое, целлюлозное, овечье)0,035…0,0415…40 (до 70 у целлюлозы)Г4Т3, Т315…40, до 250 за маты из льняного волокна
Древесные, древесно-волокнистые, пробка0,039…0,2110…700Г4Т3, Т3100…150 и более
Стекловолокнистая и минеральная (каменная) вата0,035…0,03815…80НГ, Г1Не токсична30…60
Пенополистирол0,03515…40Г3, Г4Т3, Т425…80
Пенополиуретан (в том числе пена монтажная)0,0325…35Г3, Г4Т3, Т4220…350
Пенопласт0,035…0,0515…35Г3, Г4Т3, Т425…40

*Цены приведены для Московской области на январь 2021 года и являются ориентировочными

Таким образом, можно по приведенным сравнительным характеристикам сделать вывод: оптимальным по соотношению цена/характеристики является каменная вата, особенно при высокой угрозе пожара и во влажном климате.

Тем, кто больше всего заботится об экологии своего жилья, подойдут материалы на основе растительных волокон, но они потребуют очень качественной гидроизоляции, пожароопасны и не слишком удобны в монтаже.

Если толщина утеплителя критична, стоит остановиться на пенополиуретане в виде пены, но в этом случае расходы будут существенными.

Теплотехнический расчет наружных стен из газобетона 300 мм

ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЕТ



наружных стен из газобетона, утепленного мин. плитой,



с отделкой «тонкой» штукатуркой для эффективного дома.

(по данным СНиП 2. 01.01 — 82, СНиП II — 3 — 79*)



Регион:

С. — Петербург

Расчетная температура внутреннего воздуха, гр. С

tв =

20,0



Средняя температура, гр. С



tот.пер =

-1,8



Продолжительность периода со средней суточной



температурой воздуха ниже или равной 8 гр. С, сут.

zот.пер. =

220



Средняя температура наиболее холодной пятидневки



обеспеченностью 0,92, гр. С



tн =

-26



(по данным СНиП 2.01.01 — 82, табл. «Температура наружного воздуха»)





ГСОП = ( tв — tот. пер. ) zот.пер =

4796



Приведенное сопротивление теплопередаче R0тр., м2 С/Вт

(по данным СНиП II — 3 — 79*, табл. 1б)



Здания и помещения

Градусо-сутки отопительного периода, град. С/сут.

Приведенное сопротивление теплопередаче ограждающих конструкций, R0тр, м2 град.С/Вт

стен

покрытий и перекрытий над проездами

перекрытий чердачных, над холодными подпольями и подвалами

окон и балконных дверей

фонарей

Жилые

4796

3,08

4,60

4,06

0,51



Общественные

2,64

3,52

2,98

0,44



Производственные

1,96

2,70

1,96




Расчет толщины теплоизоляции выполняется по формуле:

R0тр = 1/aн + d1/l1 + . .. + dn/ln + 1/aв

где

d — толщина слоя, м.




l — коэффициент теплопроводности, Вт/м.С




aн и aв — коэффициенты теплоотдачи, Вт/м. С




(по данным СНиП II — 3 — 79*, табл. 4 и 6)



Тип конструкции:

Стены

Тип здания:



Жилое

(по данным СНиП II — 3 — 79*, приложение 3*)




Слои

d, м.

l, Вт/м.С

Rслоя

Цена /м3

Цена/м2

aн =

23







0,04




Тонкая штукатурка

0,045

0,930

0,05



380,00



ФАСАД БАТТС

0,050

0,045

1,1111

6800,00

340,00



Газобетон

0,300

0,150

2,00

3150,00

945,00



воздух

0,050

0,170

0,29



0,00



ГКЛ



0,0125

0,210

0,06



875,00

aв =

8,7



0,11

ИТОГО

2540,00



SR10 слоев =

3,672

м2·оС/Вт



(см. табл. выше)

R0тр =

3,08




Конструкция соответствует теплоизоляционным нормам.




k=

0,2724

Вт/м2·оС

Лестницы.

Входная группа. Материалы. Двери. Замки. Дизайн

Расчет утепления стены онлайн калькулятор. Калькулятор теплоизоляции онлайн. Расчет материалов для изоляции внутри помещений

В настоящее время в сети имеется немало бесплатных онлайн калькулятор и сервисов, позволяющих выполнить достаточно точные расчеты строительных конструкций.

В данном обзоре вы найдете подборку расчетных программ, используя которые вы сможете быстро выполнить расчеты по теплоизоляции, огнезащиты, звукоизоляции, технической изоляции, кровли, каменным конструкциям и сэндвич-панелям.

Содержание:

5. Калькулятор для расчета каменных конструкций

1. Калькуляторы для расчета теплоизоляции, звукоизоляции, огнезащиты

Расчет толщины теплоизоляции является одним из важнейших факторов, необходимым при проектировании строительных объектов. Одним из главных параметров здесь считают теплосопротивление, которое высчитывается, исходя из климатической зоны того или иного региона, а так же вида ограждающих конструкций. Также необходимо учесть и другие важные детали, сделать это вам поможет специальная программа расчета теплоизоляции.

1.1. Онлайн-калькулятор теплоизоляции http://tutteplo.ru/138/ рассчитывает толщину слоя утеплителя для зданий и сооружений согласно требованиям СНИП 23-02-2003. Тепловая защита зданий. В создании калькулятора для расчета толщины теплоизоляции принимали участие сотрудники ОАО Институт «УралНИИАС». В качестве исходных данных требуется указать тип здания (жилое, общественное или производственное), район строительства, выбрать ограждающие конструкции, подлежащие термоизоляции, их характеристики. В качестве применяемого утеплителя доступен широкий выбор популярных марок, таких как Rockwool, Paroc, Isover, Термоплекс и множество других.

На основании теплотехнического расчета программа определяет толщину изоляции. При необходимости администрация сайта предоставляет бесплатные онлайн-консультации для проектировщиков и специалистов, а также на e-mail по запросу могут быть высланы детальные расчетные материалы.

1.2. Теплотехнический калькулятор http://www.smartcalc.ru/

Детальный теплотехнический расчет ограждающих конструкций онлайн можно выполнить в этой программе. Для начала работы сервис просит ввести данные о типе конструкций, районе строительства и температурном режиме помещения. Далее, калькулятор обрабатывает информацию и выдает решение о соответствии ограждающих конструкций требованиям нормативной документации.

В возможности программы входит построение схем тепловой защиты, влагонакопления и теплопотерь. Для удобства в меню есть примеры готовых решений, ознакомившись с которыми, выполнить расчет самостоятельно не составит труда.

1.4 Калькуляторы Технониколь

С помощью онлайн сервиса Технониколь http://www.tn.ru/about/o_tehnonikol/servisy/programmy_rascheta/ можно рассчитать:

  • толщину звукоизоляции;
  • расход материалов для огнезащиты металлоконструкций;
  • тип и количество материалов для плоской кровли;
  • техническую изоляцию трубопроводов.

Для примера рассмотрим калькулятор, который позволит выполнить расчет плоской кровли http://www.tn.ru/calc/flat/ . В начале расчета предлагается выбрать тип покрытия Технониколь (Классик, Смарт, Соло и т.д.) С подробным описанием всех видов можно ознакомиться на этом же сайте в соответствующем разделе.

Следующим этапом вводятся параметры кровельного пирога, географическое местоположение объекта и геометрические размеры конструкций крыши. Результаты расчета плоской кровли онлайн программа предоставляет в формате Adobe Acrobat или Microsoft Excel. Отчетный документ оформляется на фирменном бланке компании и содержит два вида показателей: по укрупненной и детализированной формам. Полученные спецификации могут использоваться непосредственно для закупки материала.

Еще Технониколь предлагает воспользоваться калькулятором расчета звукоизоляции http://www.tn.ru/calc/noise_insulation/ , в котором доступно два режима — для застройщика и проектировщика. Программа расчета звукоизоляциидает возможность выбора конструкции (стена, перекрытие), типа помещения, источника шума и других параметров. Далее, пользователь может выбрать одну из нескольких изоляционных систем, подходящих под его вводные данные.

Расчет огнезащиты металлоконструкцийтакже можно осуществить при помощи интернет-программы http://www.tn.ru/calc/fire_protection/ . Он позволяет выбрать геометрию конструкции (двутавр, швеллер, уголок, прямоугольная или круглая труба), ее параметры по ГОСТу или размеры для сварной конструкции, а потом указать способ обогрева и степень огнестойкости. После этого, система выполнит расчет толщины огнезащиты и предоставит результаты — необходимую толщину и объем плит, а также расходных материалов.

1.5 Теплотехнический калькулятор Paroc

Известный финский производитель теплоизоляционных материалов Paroc на своем российском сайте предлагает выполнить расчет всех видов утеплителей http://calculator. paroc.ru/ в соответствии с требованиями СП 50.13330.2015 «Тепловая защита зданий».

Для этого необходимо указать конструкцию стены, покрытия или перекрытия здания, уточнить температурные режимы и географию расположения объекта. В результате программа выполнит расчет сопротивления строительных конструкций теплопередаче и определит минимально допустимую толщину утеплителя. Отчет о проделанной работе можно распечатать или сохранить в файле формата PDF.

1.6. Теплоизоляция Baswool

Отечественная компания ООО «Агидель», выпускающая популярные теплоизоляционные материалы Baswool предлагает для своей продукции бесплатный калькулятор http://www.baswool.ru/calc.html . Интерфейс ресурса очень простой, а расчет предлагается выполнить в несколько шагов, поэтапно указав город строительства, категорию здания, утепляемую конструкцию. В результате программа предоставит на выбор несколько вариантов систем утепления Baswool с указанием толщины материала.

1. 7. Расчетные программы Основит

Один из лидеров отечественных производителей отделочных материалов ТМ «Основит» предлагает на своем сайте бесплатно рассчитать объемы работ и стоимость их выполнения. С помощью калькулятора Основит http://osnovit.ru/system-calc/calc.php можно определить параметры фасадной теплоизоляции. Введя стандартный набор исходных данных, пользователь получает итоговую спецификацию предлагаемого набора материалов для устройства теплого фасада.

Дополнительно сервис Основит позволяет определить расход любого материала из своей производственной линейки . Преимуществом такого расчета является то, что результаты выдаются с привязкой к фасовочным единицам товара. Например, выбрав в меню категорий продукции «Смеси для пола» стяжку Стартлайн FC41 Н, указав толщину ее нанесения и общую площадь поверхности, пользователь узнает, сколько мешков сухой смеси ему потребуется.

2. Расчет технической изоляции

2. 1. Калькулятор расчета технической изоляции от Isotec

Isotec–торговая марка известной международной компании«Сен Гобен», под которой выпускается линейка технической изоляции. Эти материалы применяются для противопожарной обработки строительных конструкций, термической изоляции трубопроводов отопления и кондиционирования, а также промышленных емкостных сооружений.

Сайт компании предлагает выполнить расчет тепловых характеристик системы при помощи бесплатной онлайн-программы http://calculator.isotecti.ru/ . Калькулятор работает в соответствии с регламентом СП 61.13330.2012 (тепловая изоляция для оборудования и трубопроводов). Расчет выполняется на основании заданных критериев: температура поверхности трубопровода, транспортируемого потока, разница температурных характеристик по длине и так далее. Требуемые условия задаются пользователем в меню сайта.

После этого необходимо выбрать один из предлагаемых вариантов устройства теплоизоляции Isotec (например, цилиндры для трубопроводов). Программа автоматически определит толщину материала.

2. 2. Таким же образом можно произвести и расчет теплоизоляции трубопроводов с помощью уже знакомого сервиса Paroc http://calculator.paroc.ru/new/ . Все расчеты выполняются в соответствии с СП 61.13330.2012 Тепловая изоляция оборудования и трубопроводов (актуализированная редакция СНиП 41-03-2003). С его помощью можно подобрать оптимальные характеристики и тип технической изоляции. Система включает в себя различные методы расчета — по плотности теплового потока, его температуре, для предотвращения замерзания жидкости и т. д. Чтобы произвести расчет толщины теплоизоляции трубопроводов, нужно выбрать метод, ввести необходимые данные (диаметр, материал, толщина трубопровода и т.д.), после чего программа сразу же выдаст готовый результат. При этом, учитываются различные важные факторы — температура содержимого трубопровода, окружающей среды, величина механической нагрузки на трубопровод и другие. В результате, калькулятор расчета теплоизоляции трубопроводов определит толщину и объем утеплителя.

3. Расчет кровли

Расчет материалов кровли онлайн можно выполнить на специализированном ресурсе металлочерепицы http://www.metalloprof.ru/calc/ . Для этого необходимо выбрать форму крыши, указать ее основные размеры и определить тип кровельного материала. Программа выдаст расход металлочерепицы, количество коньков, карнизов и крепежных элементов. В результате будет высчитана стоимость материала в соответствии с актуальным прайс-листом поставщика.

4. Калькулятор для расчета сэндвич- панелей

Если вам необходимо рассчитать сэндвич панели, требуемые для строительства определенного здания, то сделать это также можно онлайн, при помощи бесплатных калькуляторов. Вполне удобным и эффективным считается сервис Теплант, который предлагает пользователю функцию онлайн-калькулятора для примерного расчета размеров сэндвич панелей http://teplant.ru/calculate/ и других параметров (количество панелей и прочих элементов, расходных материалов). Это универсальный сервис, при помощи которого вы легко сможете рассчитать как стеновые сэндвич панели , так и кровельные сэндвич панели . Для расчета необходимо указать тип кровли здания, его габариты, выбрать цвет панелей и их вид (стеновые, кровельные).

Программа определит количество материала, крепежных и фасонных элементов, а также рассчитает их стоимость.

5. Калькулятор расчета каменных конструкций

5.1. Расчет газобетона

Что же касается такого популярного направления, как расчет газобетона онлайн, то для этой операции вы найдете немало подходящих сервисов в сети Интернет. К примеру, это онлайн-калькулятор газобетона http://stroy-calc.ru/raschet-gazoblokov , при помощи которого можно легко рассчитать количество газобетонных или газосиликатных блоков, необходимых для строительства объекта. При этом, учитываются все необходимые параметры — длина, ширина, плотность, высота и т. д, позволяя быстро вычислить расчет газобетона на дом. Аналогичный сервис можно найти и на многих других сайтах производителей стройматериалов. Например, калькулятор расчета газобетона от компании Bonolit предоставит вам целый перечень результатов — количество блоков в единицах и м3 и даже количество мешков клея.

­­­

Компания Bonolit, специализирующаяся на производстве автоклавного аэрированного бетона (газобетон) для удобства клиентов предоставляет бесплатный сервис по определению объема работ при кладке стен дома. Расчетная программа доступна по адресу : http://www.bonolit.ru/raschet-gazobetona/

В качестве исходных данных калькулятор запрашивает габариты дома, длину внутренних несущих стен, этажность, тип перекрытий, размеры и количество проемов. Результат вычислений предоставляется в виде спецификации материалов и их сметной стоимости. При этом имеется возможность тут же отправить заказ на закупку газобетона.

5.2. Расчет для стен из кирпича

Онлайн-сервис Stroy Calc http://stroy-calc. ru/raschet-kirpicha/ осуществляет расчет стройматериалов для кладки стен дома. Параметры могут определяться для стен из кирпича, строительных блоков, бруса и бревен. Например, при возведении кирпичной постройки в качестве исходных данных необходимо задать периметр, высоту и толщину стен, количество и размеры проемов, а также стоимость единицы материала. Программа определит расход кирпича в штуках и кубах, его стоимость, а также необходимый объем раствора. При этом будет указан вес стен для расчета фундамента. Сервис также позволяет подобрать тип и количество утеплителя. Для этого при определении параметров стен необходимо установить галочку в соответствующем месте.

5.3 Калькулятор теплых блоков Wienerberger

Всемирно известный бренд Wienerberger, лидер по производству теплой керамики, предлагает на своем сайте определить расход строительных блоков Porotherm http://www.wienerberger.ru/инструментарий/расчёт-расхода-блоков . Для расчета необходимо ввести размеры стен дома, указать габариты проемов, их количество.

Программа подберет возможные варианты кладки и выдаст расходы блоков различных параметров. Результат такого расчетабудет носить ориентировочный характер, но для составления предварительной сметы строительства этих данных будет вполне достаточно. Для уточнения объемов работ ресурс предлагает связаться со специалистом компании.

Итак, в данной статье мы рассмотрели наиболее удобные и популярные онлайн-сервисы, предназначенные для расчета строительных материалов. Стоит отметить, что каждый из них является бесплатным, а также имеет удобный современный интерфейс. Все эти ресурсы разработаны в виде подробных калькуляторов, размещенных прямо на страницах сайтов. Таким образом, вы сможете легко и быстро произвести требуемые вам вычисления.

Деревянные дома, наверняка, никогда не потеряют своей актуальности и не уйдут с пика популярности. Теплая, приятная, полезная для здоровья человека структура качественной древесины не идет ни в какое сравнение ни с камнем, ни со строительными растворами, ни тем более, с какими бы то ни было полимерами. Тем не менее термоизоляционных качеств дерева, хотя и достаточно высоких, все же бывает недостаточно, чтобы обеспечить в доме максимально комфортабельный микроклимат, и приходится прибегать к дополнительному утеплению стен.

Утепление деревянных стен – дело весьма деликатное, так как необходимо обеспечить достаточность слоя термоизоляции, но при этом не допустить чрезмерности. Кроме того, многое зависит и от типа внешней и внутренней отделки стен, если она предусматривается. Одним словом, без проведения теплотехнических вычислений – не обойтись. А в этом вопросе добрую службу должен сослужить калькулятор расчета утепления стен деревянного дома.

Теплый дом — мечта каждого владельца, для достижения этой цели строятся толстые стены, проводится отопление, устраивается качественная теплоизоляция. Чтобы утепление было рациональным необходимо правильно подобрать материал и грамотно рассчитать его толщину.

Размер слоя изоляции зависит от теплового сопротивления материала. Этот показатель является величиной, обратной теплопроводности. Каждый материал — дерево, металл, кирпич, пенопласт или минвата обладают определенной способностью передавать тепловую энергию. Коэффициент теплопроводности высчитывается в ходе лабораторных испытаний, а для потребителей указывается на упаковке.

Если материал приобретается без маркировки, можно найти сводную таблицу показателей в интернете.

Теплосопротивление материала ® является постоянной величиной, его определяют как отношение разности температур на краях утеплителя к силе проходящего через материал теплового протока. Формула расчета коэффициента: R=d/k, где d — толщина материала, k — теплопроводность. Чем выше полученное значение, тем эффективней теплоизоляция.

Почему важно правильно рассчитать показатели утепления?

Теплоизоляция устанавливается для сокращения потерь энергии через стены, пол и крышу дома. Недостаточная толщина утеплителя приведет к перемещению точки росы внутрь здания. Это означает появление конденсата, сырости и грибка на стенах дома. Избыточный слой теплоизоляции не дает существенного изменения температурных показателей, но требует значительных финансовых затрат, поэтому является нерациональным. При этом нарушается циркуляция воздуха и естественная вентиляция между комнатами дома и атмосферой. Для экономии средств с одновременным обеспечением оптимальных условий проживания требуется точный расчет толщины утеплителя.

Расчет теплоизоляционного слоя: формулы и примеры

Чтобы иметь возможность точно рассчитать величину утепления, необходимо найти коэффициент сопротивления теплопередачи всех материалов стены или другого участка дома. Он зависит от климатических показателей местности, поэтому вычисляется индивидуально по формуле:

ГСОП=(tв-tот)xzот

tв — показатель температуры внутри помещения, обычно составляет 18-22ºC;

tот — значение средней температуры;

zот — длительность отопительного сезона, сутки.

Значения для подсчета можно найти в СНиП 23-01-99.

При вычислении теплового сопротивления конструкции, необходимо сложить показатели каждого слоя: R=R1+R2+R3 и т. д. Исходя из средних показателей для частных и многоэтажных домов определены примерные значения коэффициентов:

  • стены — не менее 3,5;
  • потолок — от 6.

Толщина утеплителя зависит от материала постройки и его величины, чем меньше теплосопротивление стены или кровли, тем больше должен быть слой изоляции.

Пример: стена из силикатного кирпича толщиной в 0,5 м, которая утепляется пенопластом.

Rст.=0,5/0,7=0,71 — тепловое сопротивление стены

R- Rст.=3,5-0,71=2,79 — величина для пенопласта

Для пенопласта теплопроводность k=0,038

d=2,79×0,038=0,10 м — потребуются плиты пенопласта толщиной в 10 см

По такому алгоритму легко подсчитать оптимальную величину теплоизоляции для всех участков дома, кроме пола. При вычислениях, касающихся утеплителя основания, необходимо обратиться к таблице температуры грунта в регионе проживания. Именно из нее берутся данные для вычисления ГСОП, а далее ведется подсчет сопротивления каждого слоя и искомая величина утеплителя.

Популярные способы утепления дома

Выполнить теплоизоляцию здания можно на этапе возведения или после его окончания. Среди популярных методов:

  • Монолитная стена существенной толщины (не менее 40 см) из керамического кирпича или дерева.
  • Возведение ограждающих конструкций путем колодезной кладки — создание полости для утеплителя между двумя частями стены.
  • Монтаж наружной теплоизоляции в виде многослойной конструкции из утеплителя, обрешетки, влагозащитной пленки и декоративной отделки.

По готовым формулам произвести расчет оптимальной толщины утеплителя можно без помощи специалиста. При вычислении следует округлять число в большую сторону, небольшой запас величины слоя теплоизолятора будет полезен при временных падениях температуры ниже среднего показателя.

7 сентября, 2016
Специализация: мастер по внутренней и наружной отделке (штукатурка, шпаклёвка, плитка, гипсокартон, вагонка, ламинат и так далее). Кроме того, сантехника, отопление, электрика, обычная облицовка и расширение балконов. То есть, ремонт в квартире или доме делался «под ключ» со всеми необходимыми видами работ.

Безусловно, расчет утеплителя для стен в собственном доме, это очень серьёзная работа, особенно, если это не было сделано изначально и в доме холодно. И вот здесь вам придётся столкнуться с рядом вопросов.

Например, каким должен быть утеплитель, какой из них лучше и какая нужна толщина материала? Давайте попробуем разобраться в этих вопросах, а ещё посмотрим видео в этой статье, наглядно демонстрирующее тему.

Утепление стен

Внутри или снаружи

Если вы решили использовать калькулятор расчета толщины утеплителя для стен, то точных данных вы не получите. Вручную можно получить более точную и достоверную информацию. Помимо этого имеет значение расположение изоляции, которую можно укладывать, как внутри, так и снаружи здания, что при расчетах нужно учитывать обязательно!

Особенности внутреннего и наружного утепления:

  • представьте себе, что вы используете калькулятор расчета утеплителя для стен, но при этом изоляцию укладываете внутри помещения, будут ли результаты расчётов верными? Обратите внимание на схему вверху;
  • какой бы толщины ни была изоляция в комнате, стена всё равно останется холодной и это приведёт к определённым последствиям;
  • то есть, это означает, что точка росы или зона, где тёплый воздух при встрече с холодным превращается в конденсат, переносится ближе к помещению. И чем мощнее внутреннее утепление, тем ближе будет эта точка;

  • в некоторых случаях эта зона доходит до поверхности стены, где влага способствует развитию грибковой плесени. Но если даже она остаётся внутри стены, то эксплуатационный ресурс от этого никак не увеличивается;
  • следовательно, инструкция и здравый смысл указывают на то, что внутреннее утепление следует монтировать только в крайнем случае или же тогда, когда нужна звукоизоляция;
  • при наружном утеплении точка росы будет приходиться на зону изоляции, а это означает, что вы сможете повысить срок годности вашей стены и избежать возникновения сырости.

Расчет – дело серьезное!

№п/п Стеновой материал Коэффициент теплопроводности Необходимая толщина (мм)
1 Пенополистироп ПСБ-С-25 0,042 124
2 Минеральная вата 0,046 124
3 Клееный деревянный брус или цельный массив ели и сосны поперёк волокон 0,18 530
4 Кладка керамоблоков на теплоизоляционный клей 0,17 575*
5 Кладка газо- и пеноблоков 400кг/м3 0,18 610*
6 Кладка полистирольных блоков на клей 500кг/м3 0,18 643*
7 Кладка газо- и пеноблоков 600кг/м3 0,29 981*
8 Кладка на клей керамзитобетона 800кг/м3 0,31 1049*
9 Кладка из керамического пустотелого кирпича на ЦПР 1000кг/м3 0,52 1530
10 Кладка из рядового кирпича на ЦПР 0,76 2243
11 Кладка из силикатного кирпича на ЦПР 0,87 2560
12 ЖБИ 2500кг/м3 2,04 6002

Теплотехнический расчет различных материалов

Примечание к таблице. Наличие знака * указывает на необходимость добавления коэффициента 1,15, если в здании сделаны перемычки и монолитные пояса из тяжёлых бетонов. Вверху для наглядности составлена диаграмма — цифры совпадают с таблицей.

Итак, расчет толщины утеплителя, это определение его теплового сопротивления, которое мы обозначим буквой R — постоянная величина, которая рассчитывается отдельно для каждого региона.

Давайте возьмём для наглядности среднюю цифру R=2,8 (м2*K/Вт). Согласно Государственным Строительным Нормам такая величина является минимально допустимой для жилых и общественных зданий .

В тех случаях, когда тепловая изоляция состоит из нескольких слоёв, например, кладка, пенопласт и евровагонка, то сумма всех показателей складывается воедино — R=R1+R2+R3 . А общую или отдельную толщину теплоизоляционного слоя рассчитывают по формуле R=p/k .

Здесь p будет означать толщину слоя в метрах, а буква k , это коэффициент теплопроводности данного материала (Вт/м*к), значение которого вы можете взять из таблицы теплотехнических расчётов, которая приведена выше.

По сути, используя эти же формулы, вы можете произвести расчет энергоэффективности от утепления подоконников или узнать толщину изоляции для пола. Величину R используйте в соответствии со своим регионом.

Чтобы не быть голословным, приведу пример, возьмём кирпичную кладку в два кирпича (обычная стена), а в качестве изоляции будем использовать пенополистирольные плиты ПСБ-25 (двадцать пятый пенопласт), цена которых достаточно приемлема даже для бюджетного строительства.

Итак, тепловое сопротивление, которого нам нужно достичь, должно составлять 2,8 (м2*Л/Вт). Вначале узнаём теплосопротивление данной кирпичной кладки. От тычка до тычка кирпич имеет 250 мм и между ними раствор толщиной 10 мм.

Следовательно, p=0,25*2+0,01=0,51м . Коэффициент у силиката составляет 0,7 (Вт/м*к), тогда Rкирпича=p/k=0,51/0,7=0,73 (м2*K/Вт) — это мы получили теплопроводность кирпичной стены, рассчитав её своими руками.

Идём далее, теперь нам нужно достичь общего показателя для слоёной стены 2,8 (м2*K/Вт), то есть R=2,8 (м2*K/Вт и для этого нам нужно узнать необходимую толщину пенопласта. Значит, Rпенопласта=Rобщая-Rкирпича=2,8-0,73=2,07 (м2*K/Вт).

На фото — локальная защита пенопластом

Теперь для расчёта толщины пенополистирола берём за основу общую формулу и здесь Pпенопласта=Rпенопласта*kпенопласта= 2?07*0?035=0?072м . Конечно, 2 см мы никак не найдём у ПСБ-25, но если учесть внутреннюю отделку и воздушную прослойку между кирпичами, то нам будет достаточно 70 см, а это два слоя

(PDF) Повышение энергоэффективности жилых домов военных городков

4 Выводы

Несмотря на то, что Министерство обороны Российской Федерации активно занимается обустройством новых военных городков

, значительная часть существующая жилая застройка

— старый фонд, давно нуждающийся в ремонте и реконструкции с учетом действующих требований

по энергоэффективности (теплозащите зданий).Примером

этой серии жилой застройки военных городков является серия КПД-4570.

Эффективность энергосберегающих мероприятий характеризуется прогнозируемым сроком окупаемости

, который рассчитывается с учетом прогнозируемого роста тарифов на тепловую энергию, дисконтирования

будущих денежных потоков и, конечно же, стоимости изоляционные работы сами. В случае

срок окупаемости меньше прогнозируемой долговечности (срока эксплуатации) принятого

конструктивного решения, его можно признать экономически целесообразным.

Литература

1. Скорикова Н.А. История планирования и развития военного городка № 19

в г. Иркутске. В: Известия лаборатории древних технологий, 1(22), 132-147 (2017)

2. Петриченко М.Р., Котов Е.В., Немова Д.В., Тарасова Д.С., Сергеев В.В.,

Численное моделирование вентилируемых фасадов в экстремальных климатических условиях условия. В:

Журнал гражданского строительства, 1(77), 130-140 (2018)

3.Заборова Д.Д., Куколев М.И., Муссорина М.Т., Петриченко М.Р. Простейшая

математическая модель энергоэффективности слоистых ограждающих конструкций. В: Ст.

Петербургский политехнический университет, журнал технических наук и технологий, 4

(254), 28-33 (2016)

4. Мусорина Т.А., Гамаюнова О.С., Петриченко М.Р. Тепловой режим ограждающих конструкций

в высотные дома, 8(119), 935-943 (Вестник МГСУ, 2018)

5. Мусорина Т.А., Гамаюнова О.С., Петриченко М.Р. Обоснование проектных

мероприятий по повышению энергоэффективности наружных стен, 11(110), 1269–1277 (Вестник

МГСУ, 2017)

6. Горшков А.С., Ватин Н.И., П.П. Рымкевич, О.О. Кидревич, Срок окупаемости

инвестиций в энергосбережение, Журнал строительства. 2(78), 65-75 (2018)

7. Е. А. Стаценко, А. Ф. Островая, Т. А. Мусорина, М. И. Куколев, М.Р. Петриченко,

Элементарная математическая модель устойчивой ограждающей конструкции, Журнал

Гражданское строительство, 8(68), 86-91 (2016)

8. Н.И. Ватин, А.Ю. Иванов, Ю.Л. Рутман, С.А. Черногорский, Землетрясение машиностроение

оптимизация конструкций по экономическому критерию, Журнал гражданского строительства, 8(76),

67-83 (2017)

9. Мартыненко Е.А., Старицына А.А., Рыбаков В.А.Санкт-Петербургский исторический центр, Строительство уникальных зданий и сооружений

, 1(40), 32-42 (2016)

10. Гумерова Е. В., Гамаюнова О.В., Мещерякова Т.В. дом советского союза, Достижения в области интеллектуальных

систем и вычислений, 692, 432-439 (2018)

11. В.И. Малюк, А.Е. Радаев, Г.Ю. Силкина, Методика определения характеристик

для развития промышленных предприятий с использованием средств оптимизационного моделирования.В: Ст.

Вестник Петербургского государственного политехнического университета. Экономика, 11(6), 195-211 (2018)

Онлайн инженерные калькуляторы, формулы и инструменты Бесплатно

Для всех калькуляторов требуется браузер с поддержкой JAVA. Дополнительная информация

Примечание:

  • Многие ссылки сначала открывают веб-страницу с уравнениями. Найдите ссылку «Калькуляторы», чтобы открыть приложение калькулятора.

  • В настоящее время не все веб-страницы открыты для калькулятора, однако в ближайшем будущем соответствующий калькулятор появится.

  • Если у вас есть предложения по инженерному калькулятору, воспользуйтесь формой обратной связи Engineers Edge —> Обратная связь

** Искать ТОЛЬКО на этой СТРАНИЦЕ, нажмите на увеличительное стекло **


Меню структурных деформаций и напряжения

Нагрузка в плоскости упругих рам Уравнения прогиба и реакции и калькуляторы для

Формулы реакции и прогиба и калькулятор для плоскостной нагрузки упругих рам

Уравнения и калькуляторы прогиба плиты и напряжений

  • Калькулятор конструкции консольной балки с фиксированным штифтом

Общие инженерные приложения и математические калькуляторы

Формулы для круглых колец, момента, окружной нагрузки, радиального сдвига и деформации

  • Круговой кольцевой момент, кольцевая нагрузка и уравнения радиального сдвига и калькулятор № 21 Per. Формулы Роарка для напряжений и формул деформации для круглых колец Раздел 9, Справочные данные, нагрузка и термины нагрузки. Формулы для моментов, нагрузок и деформаций и некоторые избранные числовые значения. Кольцо вращается с угловой скоростью ω рад/с вокруг оси, перпендикулярной плоскости кольца. Обратите внимание на требование симметрии поперечного сечения.

Свойства сечения Выбранные формы

  • Факторы Марина для скорректированного предела выносливости Усталость Предел выносливости ( S’ e ), определенный с использованием уравнения. 2, установленный в результате испытаний на усталость стандартного образца для испытаний, должен быть изменен с учетом факторов, которые обычно отличаются для реального элемента машины.
  • Конструктор цилиндрических зубчатых колес и сборок Конструктор цилиндрических зубчатых колес и сборок рассчитывает и моделирует отдельные цилиндрические зубчатые колеса и узлы зубчатых колес. Загрузка файлов доступна с Премиум-аккаунтом.

Разработка и проектирование зубчатых передач и зубчатых передач

  • Преобразование шага зубчатого колеса На следующих диаграммах размерные данные шага зубчатого колеса преобразуются в следующие: Диаметральный шаг Модуль Круговой шаг
  • Уравнение коэффициента Льюиса Уравнение коэффициента Льюиса получается при рассмотрении зуба как простого кантилевера с контактом зуба на конце, как показано выше.
  • Стандарт шлицевой инженерной формулы ISO 5480 применяется к шлицевым соединениям с эвольвентными шлицами на основе эталонных диаметров для соединения ступиц и валов..
  • Технология теплопередачи

Калькуляторы для проектирования электроники

IEEE 1584-2018 Уравнения и калькуляторы

Производство

Калькуляторы простых механических рычагов

Проектирование и проектирование пружин

Уравнения трения и анализ

Гражданское строительство

Установка болтов и резьбы Расчет напряжения/прочности

Тензодатчик

Анализ допусков с использованием определения геометрических размеров Допуски GD&T и другие принципы

Дизайн управления движением

Сосуды под давлением и конструкции цилиндрической формы. Расчеты, инженерные уравнения и расчеты

  • Напряжение и прогиб цилиндра с усеченным конусом при равномерной нагрузке на горизонтальную проекционную площадь; тангенциальная поддержка верхней кромки.Уравнение и калькулятор. пер. Формулы Роарка для напряжения и деформации для мембранных напряжений и деформаций в тонкостенных сосудах высокого давления.

Жидкости

Припуск на изгиб листового металла

Пластиковая защелка

Преобразования, жидкости, крутящий момент, общее

Решения для треугольников/тригонометрии

Финансы и прочее.

Калькуляторы параметров сварки и технических данных Главное меню

Инженерная физика

Калькулятор труб

Форма трубы

r 1 = внешний радиус
C 1 = внешняя окружность
L 1 = площадь внешней поверхности
V 1 = объем внутри C 1
r 2 = внутренний радиус
C 2 = внутренняя окружность
L 2 = площадь внутренней поверхности
V 2 = объем внутри C 2
h = высота
t = толщина стенки
В = объем твердого вещества
A = площадь торцевой поверхности
π = пи = 3. 1415926535898
√ = квадратный корень

Использование калькулятора

Этот калькулятор рассчитает различные свойства трубы, также называемой трубой или полым цилиндром, по трем известным значениям переменных радиуса, длины окружности, толщины стенки и высоты. Геометрическая сплошная труба, как правило, представляет собой цилиндр с торцевым профилем, представленным кольцо.

Единицы: Обратите внимание, что единицы показаны для удобства, но не влияют на расчеты. Единицы используются для обозначения порядка результатов, таких как футы, футы 2 или футы 3 . Например, если вы начинаете с мм и знаете r и h в мм, ваши расчеты приведут к C в мм, V в мм 3 , L в мм 2 и A в мм 2 .

Ниже приведены стандартные формулы для трубки.Расчеты основаны на алгебраических манипуляциях с этими стандартными формулами.

Формулы труб по радиусу и высоте, r и h:

  • Окружность, C:
    • обычно C = 2πr, следовательно,
    • С 1 = 2πr 1
    • С 2 = 2πr 2
  • Площадь боковой поверхности, л, для цилиндр:
    • вообще L = C * h = 2πrh, следовательно,
    • L 1 = 2πr 1 h, площадь внешней поверхности
    • L 2 = 2πr 2 h, площадь внутренней поверхности
  • Площадь, А, для торцевого поперечного сечения трубы:
    • обычно A = πr 2 , для a круг, следовательно,
    • А 1 = πr 1 2 для области, ограниченной C 1
    • А 2 = πr 2 2 для области, ограниченной C 2
    • А = А 1 — А 2 для площади сплошного поперечного сечения трубы, торец.
    • А = π(r 1 2 — r 2 2 )
  • Объем, V, для цилиндр:
    • обычно V = A * h = πr 2 ч, следовательно,
    • В 1 = πr 1 2 h для объема, заключенного в C 1
    • В 2 = πr 2 2 h для объема, заключенного в C 2
    • V = V 1 — V 2 для объема твердого тела, трубки.
    • В = π(r 1 2 — r 2 2 )h
  • Толщина стенки трубы, т:

Каталожные номера

КалькуляторСуп: Калькулятор цилиндров и Калькулятор кольцевого пространства

.

Добавить комментарий

Ваш адрес email не будет опубликован.
