Односкатная крыша на гараж – как сделать «односкатку» своими руками

как сделать «односкатку» своими руками

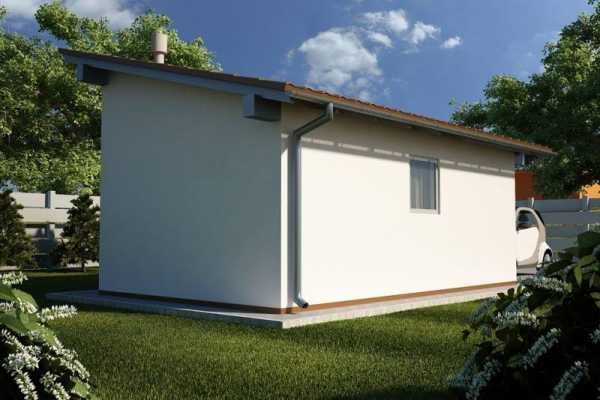

Крыши с одним скатом – вариант, идеально подходящий для обустройства гаражей. Широко распространенные на просторах отечества пологие плоскости авторитетно завершают солидные кирпичные постройки и небольшие каркасные боксы.

Принцип строительства значительно проще, чем возведение двухскатной соперницы. Работы проводятся гораздо быстрее, и результат служит дольше, что весьма убедительно действует на самостоятельных мастеров. Однако для успешного завершения дела следует твердо знать, как сооружается односкатная крыша для гаража, каким способом ее разумней устроить.

Односкатные конструкции не поражают воображение эстетов, но к разуму практиков взывают крайне настойчиво. Потому не слишком красивые, но простые и надежные крыши с единственным скатом сооружают преимущественно над хозяйственными постройками.

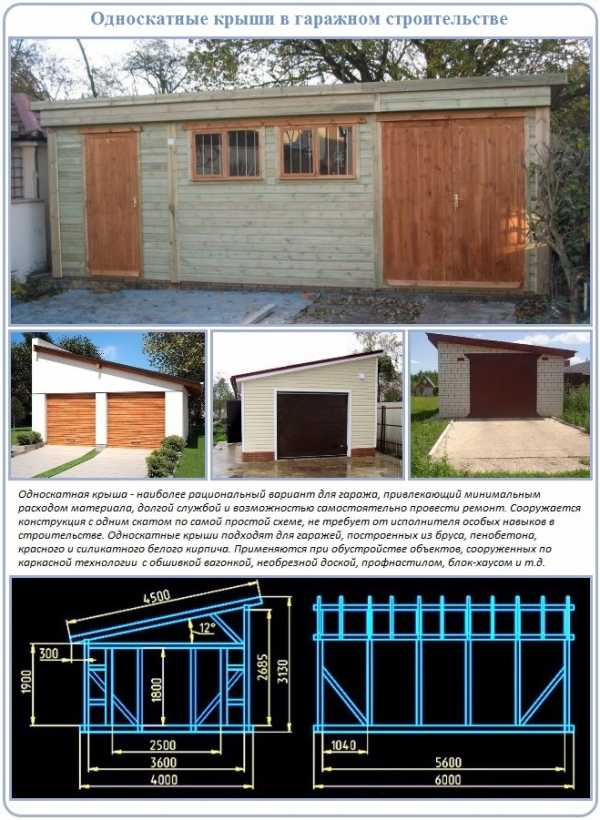

Лидерство односкатных крыш в сфере обустройства гаражей обосновано внушительным списком преимуществ, в числе которых:

  • Экономичность. На сооружение и обустройство расходуется минимальное количество материалов.
  • Конструктивная простота. Односкатная крыша формируется отдельно установленными стропилинами, края которых опираются на стенки разной высоты. Функцию стен вправе выполнять столбы, колонны или стойки каркасного сооружения.
  • Долгосрочность безукоризненной службы. Элементы грамотно построенной односкатной крыши беспрепятственно омываются воздушными потоками. Отличная вентиляция исключает образование разрушающего конденсата, предупреждает увлажнение деревянных деталей и его неизбежный итог – гниение.

Сооружение односкатных крыш над коробками гаражей в большинстве случаев не сопровождается устройством чердака. Сама конфигурация не слишком удобна для организации в чердачном помещении места для хранения, к примеру, зимней резины.

Исключением может стать желание владельца сделать над основным помещением мастерскую. Правда, в подобных ситуациях целесообразней, чтобы в строительстве применялась ломаная технология или полумансардная схема, предоставляющая возможность обзавестись практически двухэтажным гаражом при относительно невысоких затратах.

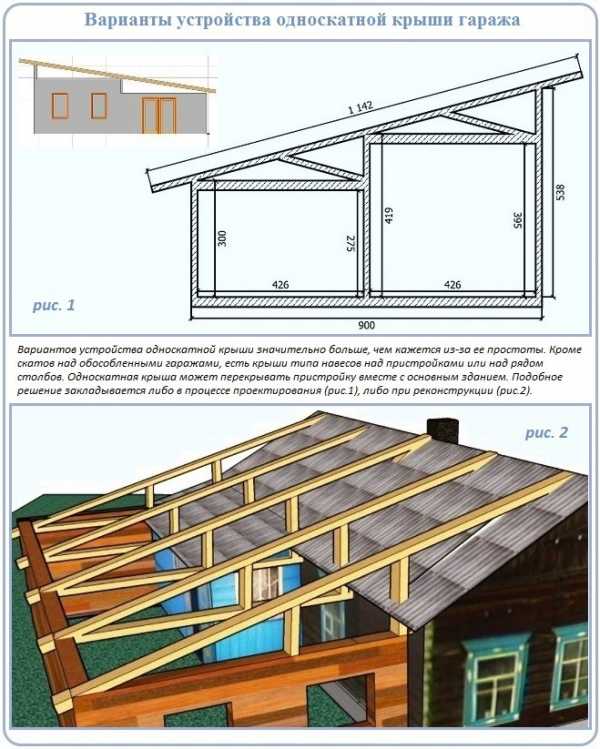

Вариантов сооружения односкатных крыш над гаражами существенно больше, чем подсказывает конструктивная незамысловатость. Их возводят над отдельно стоящими объектами и над пристройками.

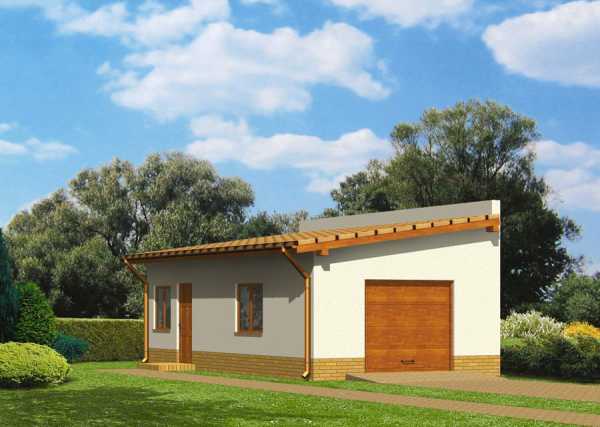

Один скат может перекрывать не только гараж, но заодно и баню или летний домик со смежной стеной. Основой строительства может служить не только стопа со стенками разной высоты, но и коробка, стены которой доведены до единого уровня.

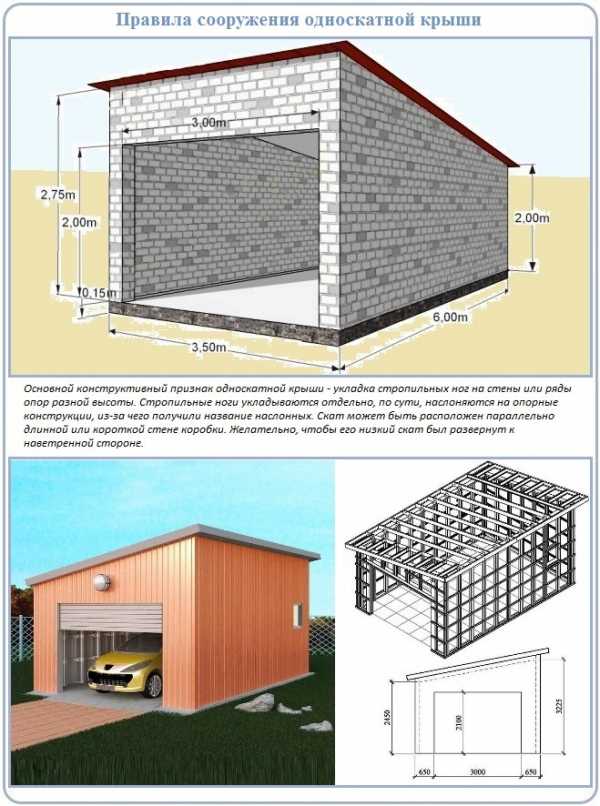

Главный признак односкатной крыши – наличие опоры под обоими краями стропильной ноги. Элементы стропильной системы просто укладываются, т.е. как бы наслоняются на опоры, в связи с этим носят техническое название «наслонные».

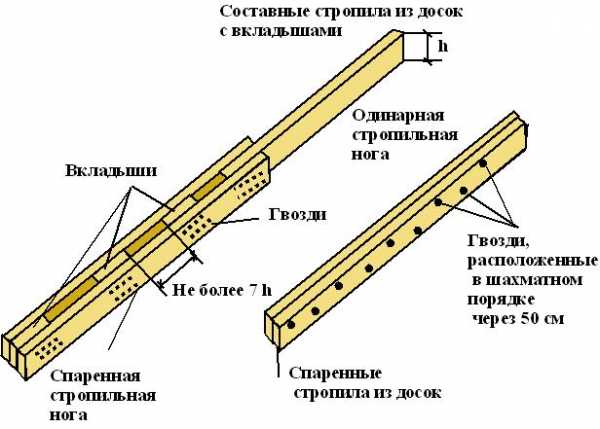

По сути, стропилины односкатной крыши представляют собой обычные балки, уложенные под незначительным углом к горизонту. Потому крутизну сооружения при проектировании и расчетах не учитывают.

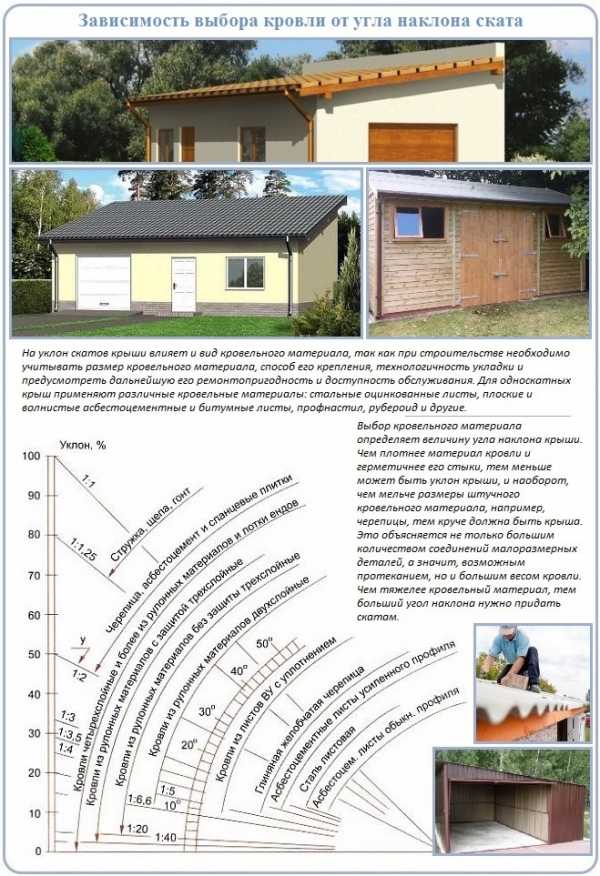

Принципы определения угла наклона

Грамотное строительство односкатной крыши обязано соблюсти уклон, необходимый для свободного схода дождевой воды и удаления осадков в период снеготаяния. Именно поэтому высота опорных конструкций должна различаться.

На выбор угла наклона ската влияют три фактора:

  • Климатическая специфика конкретного региона. Пологие односкатные сооружения крутизной до 5-7º нерационально возводить в областях с обильным выпадением зимних осадков. Зато они прекрасно работают в местностях с высокой ветровой активностью и с незначительным количеством снега. Односкатные крыши с углом наклона 20-25º не стоит строить в районах с частыми сильными ветрами над отдельно стоящими гаражами. Возможно сооружение над пристройкой.

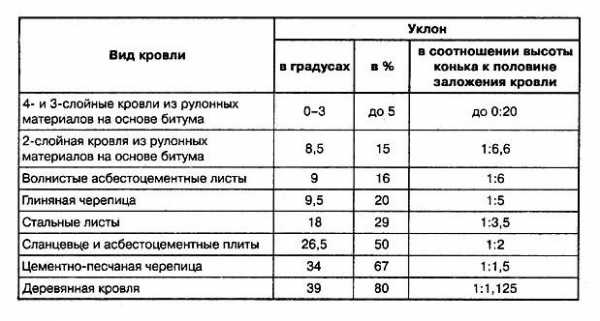

  • Вид кровельного покрытия. В обустройстве пологих крыш до 8º применяются рулонные кровли: полимерные, 3х и 4х-слойные битумные или битумно-полимерные материалы. Если крутизна крыши 8-10º кровля укладывается в два слоя. Если угол наклона 15-20º, используются металлические листы, соединенные фальцем, плоский и волнистый шифер. Для крыш крутизной 25º подойдет профнастил или одна из его вариаций, металлочерепица.
  • Ландшафтный дизайн усадьбы. Архитектурные каноны повелевают использовать кровли одного цвета и вида в пределах одной территориальной единицы. Хотя бы на собственном участке, если это не слишком обременит бюджет.

Неважно, угол наклона выбирается с ориентиром на указанные обстоятельства, или наоборот. Важно, чтобы в результате нашелся консенсус, удовлетворяющий всему спектру перечисленных условий.

Крутизна односкатной крыши – крайне важный параметр для гаража,  определиться с которой необходимо на стадии проектирования гаража. Она даст понять, нужно ли будет сооружать стены коробки разной высоты или можно обеспечить уклон установкой с одной стороны консольно-прогонной рамы.

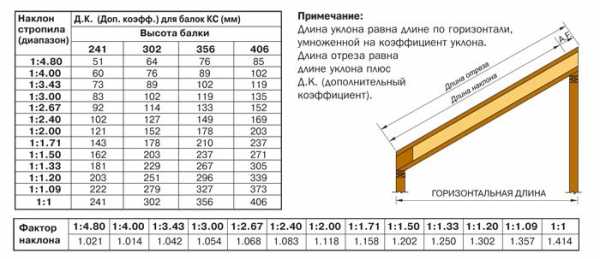

Длина стропильных ног

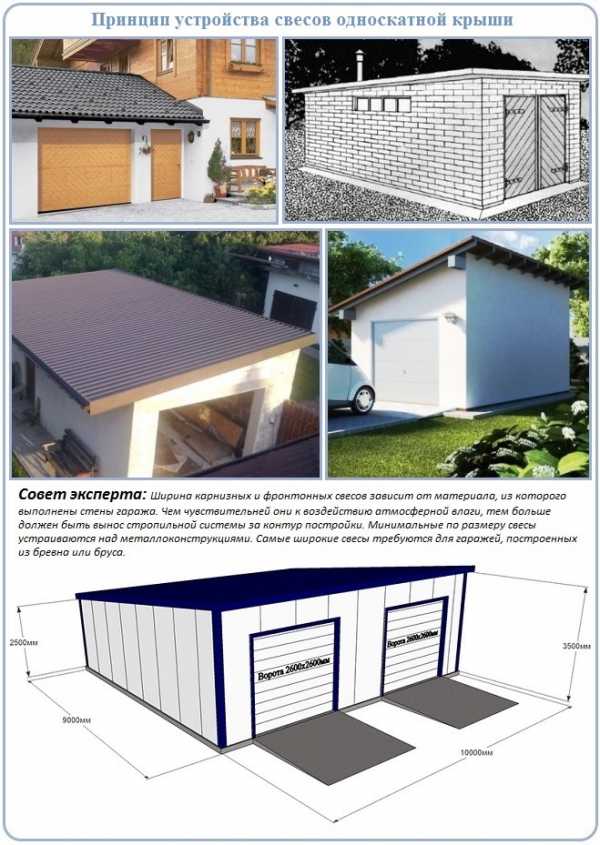

Площадь ската должна учитывать формирование свесов, защищающих строительные конструкции от прямых и косых дождей. Мастерам, желающим знать, как грамотно сделать проект односкатной крыши для гаража, необходимо учитывать тип материала, из которого выполнены стены, потому что:

  • Свесы над обшитыми металлом каркасными строениями должны составлять по минимуму 10-20см.
  • Свесы над срубами должны быть 50-60см.
  • Свесы над кирпичными и бетонными гаражными коробками 30-40см.

Иногда свесы увеличивают с целью формирования навеса со стороны входа или вдоль длинной стенки. Увеличенный по площади навес необходимо опереть на столбы, сооруженные на общем с гаражом или отдельном фундаменте.

По завершению разбора геометрических показателей можно смело приступать к расчетам размеров стропилин.

Правила расчета стропильной системы

Для расчета элементов стропильного каркаса проще воспользоваться одной из предложенных интернетом программ. Принципиальных различий в их вычислениях нет.

Данные банально вводятся в специфические таблички, после чего практически моментально появляется результат. Т.к. интенсивных пешеходных передвижений по поверхности односкатной крыши обычно не предполагается, то для расчетов знать нужно будет только:

  • Вес кровельного покрытия, распределенного на 1м² площади без учета угла наклона.
  • Вес сплошной обрешетки, применяемой для обустройства скатов до 25º. Принимается вес доски, приходящейся на 1 м², фанеры или ОСП.
  • Вес утеплителя, если планируется его установка.
  • Масса снежного покрова, установленная по многолетним наблюдениям в конкретной местности.

Вес осадков в районе строительства можно определить по карте, которую мы приводили в статье о расчетах стропильной системы скатных крыш,  или найти в сборнике нормативов по строительной климатологии.

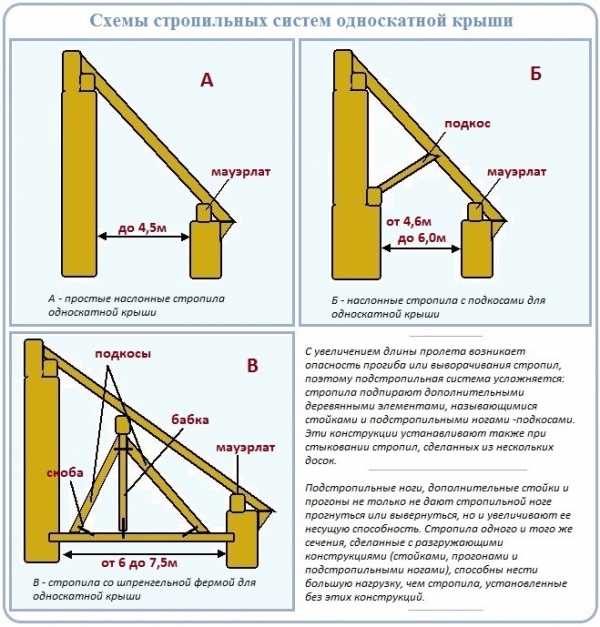

Степень сложности стропильного каркаса

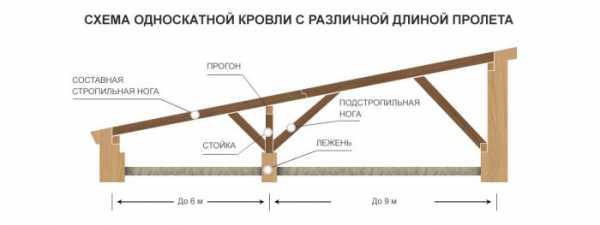

Конструктивная сложность стропильной системы односкатной крыши напрямую зависит от размера перекрываемого ею пролета:

  • Если пролет не превышает 4,5м, стропильный каркас до предела прост. В его составе есть только параллельно уложенные стропильные ноги, соединенные с брусьями мауэрлата или с равнозначными элементами.
  • Если пролет больше 4,6м, но меньше 6м, то система усложняется. Ввиду внушительной длины стропилины появляется вероятность ее провисания и кручения. Чтобы избежать деформации и повысить жесткость конструкции, стропильные ноги подпираются подкосами.
  • Если пролет больше 6м, его делят на условные сегменты, между которыми устанавливается прогонная конструкция с вертикальными опорами. Естественно, для установки прогонной рамы нужна собственная опора в виде внутренней стены. Опереть можно на бетонное перекрытие, для устройства крыши поверх которого расчеты почти не требуются.

Оптимальными размерами внутреннего пространства гаража на одно авто считается 3,5×5,2м. Даже если не учитывать толщину стен, ясно, что построить крышу над коробкой с указанными размерами по схемам из первого или второго пункта. При уклоне ската поперек длинным стенам постройки стропила укладываются без дополнительных элементов.

Если уклон направлен вдоль длинных стен, стропилины необходимо будет подпереть подкосами. В любом случае продумать и рассчитать следует оба варианта. Желательно составить два чертежа гаража с односкатной крышей, чтобы выбрать наиболее подходящий тип по технологическим и экономическим аспектам.

Лучшего метода изучения технологий строительства, чем разбор реальных разработок и примеров, пока не придумано. Полезны они и для тех, кто своими руками решил сделать односкатную крышу над запланированным к строительству гаражом, и для тех, кому требуется контролировать возведение объекта на личном участке.

Пристальное внимание следует уделить устройству фундамента под гараж. Основа постройки должна быть безупречной и действительно прочной. Если грунты под массой «железного коня» неравномерно просядут, фундамент обязательно даст трещину. Едва заметное на первоначальном этапе повреждение через год превратиться в крупную щель с полным списком вытекающих последствий: с нарушением теплоизоляции, смещением части стены и перекошенной в результате крышей.

Неравномерность просадки особо опасна для сборных и столбчатых фундаментов. Устроенный поверх них ростверк не спасет от разрушения кирпичные и бетонные стены из-за незначительной собственной мощности. Потому под капитальные сооружения вполне обоснованно принято заливать монолитную плиту или ленту. Заглублять монолитные основания требуется ниже горизонта сезонного промерзания грунта минимум на 30см, для уверенности в надежности на 50см.

В северных областях настолько серьезно заглубленная плита будет слишком дорогостоящей. Там предпочитают ленты с перекрытиями из бетонных плит, если предполагается устройство смотровой ямы, или с бетонным полом по утрамбованной основе, если организация ямы не предстоит.

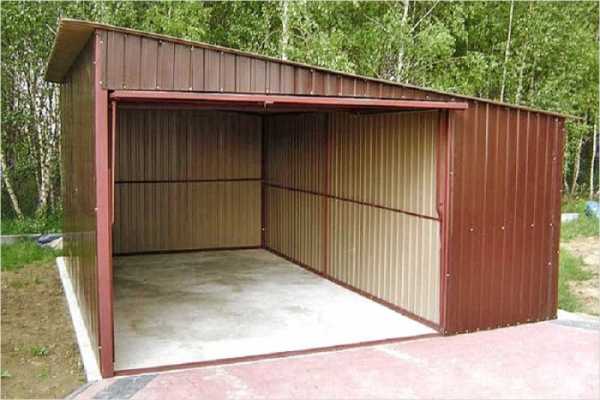

Каркасные гаражи не слишком требовательны к фундаментам. Из-за неравномерной просадки подстилающих грунтов их может несколько перекосить. Однако рамы верхней и нижней обвязки, жестко сцепленные со стойками стен, не дадут постройке разрушиться. Причем исправить перекос не составит труда: достаточно приподнять просевшую часть строения домкратом и выровнять фундамент посредством подкладки кирпичей, пеноблоков, обрезков бруса и др.

В возможности свободного устранения недочетов заключается причина применения столбчатых типов фундамента под каркасные гаражи, с сооружением одного из которых будем разбираться.

Строительство обособленного гаража с «односкаткой»

Неоспоримые достоинства каркасной технологии отлично отображает сладкая парочка определений «дешево и быстро». Приплюсуем к ним возможность строительства своими руками и немногословно отошлем вдаль малейшие сомнения. Приступим.

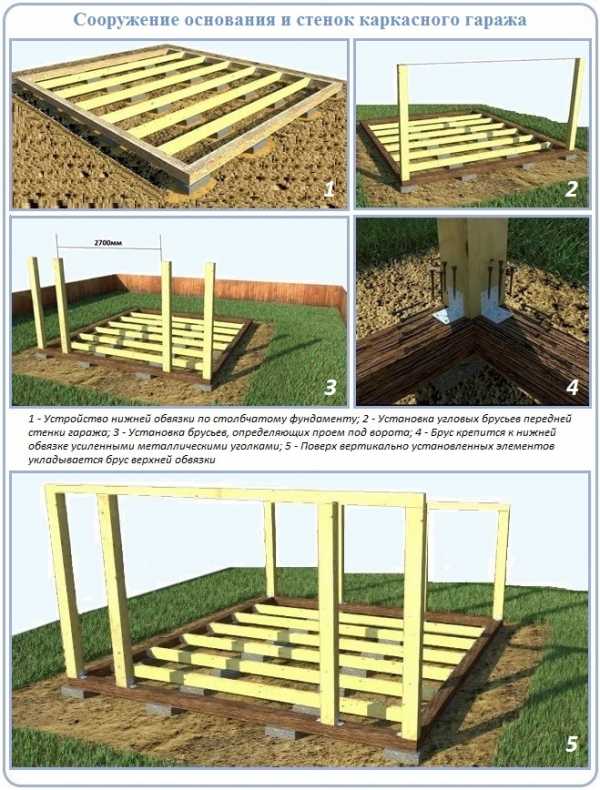

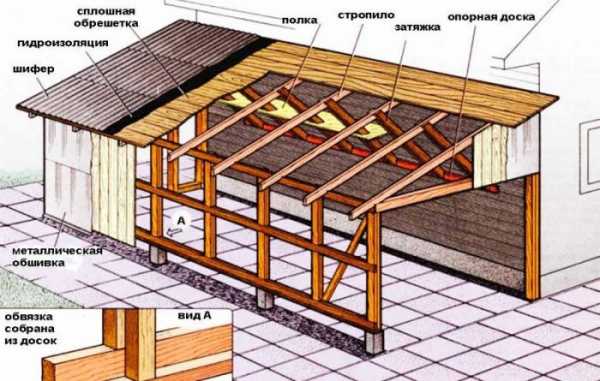

Процесс сооружения каркасного гаража по шагам:

  • Устраиваем по столбчатому фундаменту нижнюю обвязку каркаса. Первым делом из бруса 150×200 создаем раму согласно размерам гаража. Элементы укладываем широкой стороной плашмя, соединяем в углах косым прирубом. Соединения укрепляем гвоздями, болтами, металлическими пластинами. Пространство между ребрами рамы заполняем брусом 150×150, укладываемым на рядовые столбы фундамента. Углы дополнительно усиливаем скобами;
  • Сооружаем переднюю стенку гаража. Устанавливаем брусья 150×150 длиной по 3м по углам обвязки. Крепим их усиленными оцинкованными уголками и фиксируем временными укосинами к смежным ребрам обвязки. Устанавливаем брусья равнозначного сечения и длины согласно ширине проема под гаражные ворота, крепим уголками. Соединяем полученные стойки путем укладки сверху бруса 100×150 с аналогичным креплением – получаем переднюю деталь верхней обвязки.
  • Собираем тыльную стенку. Устанавливаем четыре отрезка бруса 150×150 длиной 2,5 – 2,7м через равные расстояния. Высота стоек задней стенки вычисляется в процессе проектирования и зависит от длины гаража. Угловые столбы дополнительно фиксируем временными укосинами. Перевязываем все четыре элемента сверху брусом 100×150. Это задняя деталь верхней обвязки.
  • Укладываем стропила ребром на брусья обвязки. Для раскроя стропильных ног используем доску 25×150. Крепим их уголками или скользящими опорами к брусьям обвязки.
  • Сооружаем боковые стенки. Прикладываем к середине боковой стенки дюймовку, на которой отмечаем линии запила по факту. Согласно сделанного из дюймовки шаблона изготавливаем стойки боковой стены из бруса 150×150. Устанавливаем их и соединяем вверху брусом 100×150, прикрепленным к боковым граням стоек.
  • Обвязываем весь каркас посередине доской 50×150. За точку отсчета средней обвязки возьмем половину длины столба тыльной стенки.
  • Устанавливаем постоянные укосины. Демонтируем все ранее установленные вспомогательные элементы. Каждый сегмент каркаса, полученный в результате установки средней обвязки, снабжаем укосиной из доски 25×150.
  • Оформляем крышу. Устраиваем сплошную обрешетку, уложив на стропила доску 25×150 с зазорами 2-3мм. Вместо доски можно использовать фанеру или панели ОСП-3. Обшиваем периметр ветровой доской, расстилаем гидроизоляцию, монтируем покрытие.

Остается обшить каркас гаража доской, стеновым профнастилом или влагостойкой фанерой, применяемой в качестве основы под последующую отделку.

При желании утеплить гараж перед обшивкой между элементами каркаса закладывается теплоизоляция. В обшивке стен и потолка изнутри неутепленной постройки вообще нет необходимости. Открытые к свободному доступу воздуха деревянные составляющие хорошо просыхают, благодаря чему долго служат.

Сооружение пристройки с односкатной крышей

По экономическим показателям гараж-пристройка значительно опережает отдельно стоящий объект. Дело не только в существенном сокращении стройматериалов за счет общей стены с основным зданием. При необходимости подвести к пристройке коммуникации выгоднее и проще.

Под описанную в примере каркасную пристройку сделан ленточный фундамент. Для его заливки рыли не котлован, а траншею, в которую устанавливалась опалубка. Высота опалубки рассчитывалась так, чтобы в итоге над поверхностью земли возвышался небольшой цоколь в 15 – 20см. В период заливки устанавливаем закладные детали для крепления каркаса к фундаменту.

После распалубки внутри контура выбираем грунт на 30см ниже поверхности земли. Трамбуем дно и засыпаем сначала 10см смеси щебня с песком, затем 10см песка, потом снова трамбуем. На утрамбованный песок настилаем промасленную бумагу или рубероид, а поверх этой прослойки заливаем 10см бетона. Получили наиболее подходящий для гаража бетонный пол.

Если есть желание сделать некоторый уклон около 1% в сторону ворот, перед заливкой нужно установить в продольном направлении деревянные планки под требующимся углом. Планки устанавливаются на ребро в 60см от стен. В пространство между ними заливается бетонная смесь и распределяется путем затирания с необходимым наклоном. После удаления планок образованные ими борозды заполняются раствором.

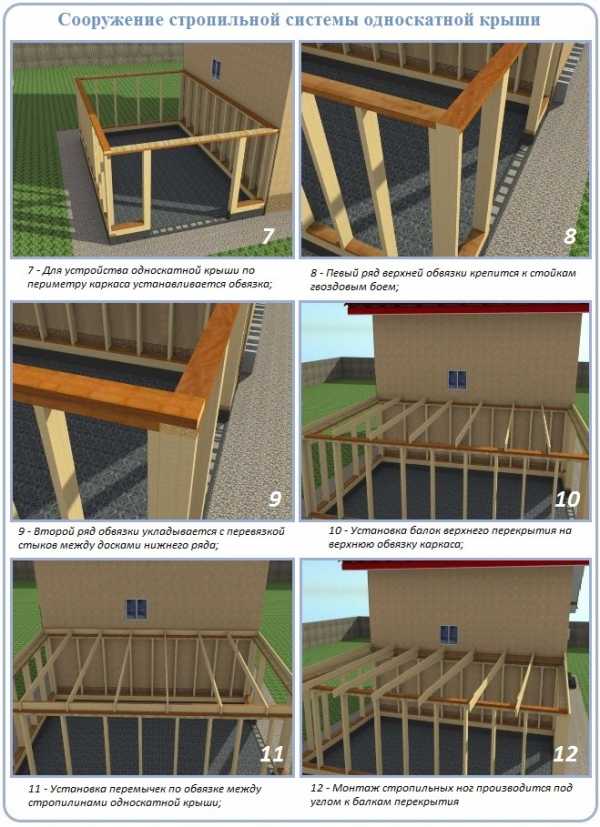

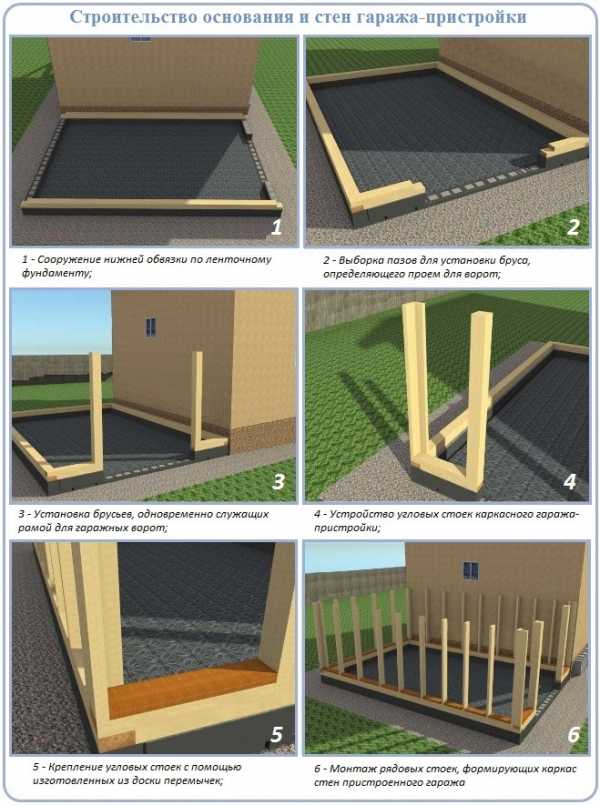

Последовательность работ по устройству гаража-пристройки:

  • Устройство нижней обвязки. На цоколь полосой настилаем рубероид, толь или подобный гидроизоляционный материал. Укладываем поверх гидроизоляции детали нижней обвязки, заранее раскроенные из бруса 150×150. Проверяем уровнем горизонтальность, при необходимости выравниваем положение путем подкладки щепы. Детали обвязки соединяем прирубом, места соединений дополняем болтами, углы усиливаем скобами.
  • Установка стоек входа. Перед установкой в брусе обвязки с краю делаем врубку по размету бруса глубиной около 7см. Устанавливаем стойки, изготовленные из бруса 150×150, высота их должна соответствовать проекту.
  • Сооружение стенок пристройки. Сначала из доски 50×150 формируем угловые опоры. Две доски устанавливаются под углом друг к дружке так, чтобы смежная доска формировала край смежной стенки. Заполняем пространство между угловыми опорами рядовыми стойками. Устанавливаем их с шагом примерно 60см.
  • Устройство верхней обвязки. Укладываем плашмя доску 50×150 в два ряда с перевязкой стыков.
  • Укладка потолочных балок. Устанавливаем доску 50×150 ребром с шагом около 60см на верхнюю обвязку. Между балками располагаем обрезки доски 50×50 для фиксации их положения.
  • Установка стропилин. Стропильные ноги устанавливаем рядом с балками под углом. Для формирования угла используем либо стеновые кронштейны, заранее прикрученные к несущей конструкции основного здания, либо короткие опорные стоки, установленные на обвязку.
  • Устраиваем по стропилам сплошную обрешетку, перекрываем ее гидроизоляцией, укладываем покрытие.

Завершающие этапы проводятся в традиционной последовательности. Обшиваем гараж, устраиваем косяк для ворот и навешиваем ворота.

Наглядная информация в помощь тем, кто решился на строительство односкатной крыши над гаражом своими руками: видео превосходно демонстрирует процесс сооружения.

Устройство стропильной системы:

Сооружение обрешетки под укладку рубероида:

Укладка рубероида на односкатную крышу:

Обзор вариантов строительства односкатной крыши с подробным изучением технологии строительства поможет соорудить надежную конструкцию собственноручно или гарантирует надлежащий контроль работы нанятых строителей.

krovgid.com

Строительство односкатной крыши для гаража своими руками

Автомобильный гараж – постройка сугубо утилитарная, в которой суровые русские мужчины не терпят излишеств. Каждая деталь «авто-жилища» служит прежде всего удобству владельца, а для строительства своими руками выбирают самые простые строительные решения, доступные по цене материалы. Позволить себе двухскатную или вальмовую кровлю могут лишь не стесненные в финансовом плане автовладельцы, остальным мы расскажем, как сделать односкатную крышу гаража.

Содержание статьи

Кровля, имеющая не два ската, а один редко встречается в жилых домах, она характерна скорее для хозяйственных построек: гаражей, бань, сараев, прямоугольных беседок. Такое применение она получила благодаря простоте проектирования и сборки. Единственный скат с фронтонной стеной визуально напоминают прямоугольный треугольник, самую устойчивую геометрическую фигуру. Не смотря на мнимую безыскусность, односкатная крыша выглядит не хуже других разновидностей, по-своему украшая земельный участок.

Плюсы и минусы конструкции

Среди строительных конструкций не найти совершенной, каждая имеет изъяны или неприятные особенности. Не минула эта учесть и односкатную кровлю:

  • Она не способствует беспрепятственному соскальзыванию снега, ее слабое место – образование сугробов и наносов. Эту особенность обязательно учитывают при проектировании, минимизируя ее последствия увеличением угла наклона скатов. В противном случае крыша не выдержит повышенных нагрузок и деформируется.
  • Односкатная крыша отсекает возможность обустройства чердака или мансардного помещения.
  • Низкая энергоэффективность. Конструкция оставляет мало возможностей для термоизоляции.
  • Своеобразный облик. Внешний вид может разочаровать приверженцев двухскатной крыши.

Эти особенности не делают односкатную крышу лучшим вариантом для жилого дома, однако не препятствуют применению в подсобных помещениях. А ее достоинства подтверждают правильность выбора:

  • Низкая стоимость. Цена возведения односкатной крыши гаража минимум на треть дешевле строительства своими руками даже самой простой двухскатной. Больше всего она экономит на древесине для изготовления стропильной системы и кровельном материале. При чем эта экономия не в ущерб надежности конструкции.
  • Простота монтажа. Легкость сборки позволяет сократить затраты на оплату труда наемных работников, ведь выполнить монтаж может человек даже с низкими строительными навыками.
  • Быстрота возведения. Односкатка возводится за считанные дни в отличии от двухскатной или вальмовой кровли.

Проектирование и выбор угла наклона

Односкатная крыша для гаража относится к тем видам конструкции, проектирование которых не требует особых знаний, а значит под силу любому заинтересованному в этом вопросе. Основная задача, определить на сколько одна стена должна быть выше другой. Этот показатель определяется соотношением 1:3, то есть если ширина гаража 6 метров, то возвышающуюся часть каркаса поднимают на 1 метр. Обычно закладывают уклон от одной боковой стенки к другой, а фронтальную и тыльную завершают скошенным верхом.

Важно! Увеличивая ширину гаража свыше 4,5 метров, вы ставите себя в невыгодное положение, так как в таком случае стропильную систему следует усилить стойками и подкосами.

Чтобы не ошибиться в выборе угла скатов крыши, определяют три влияющих на него параметра:

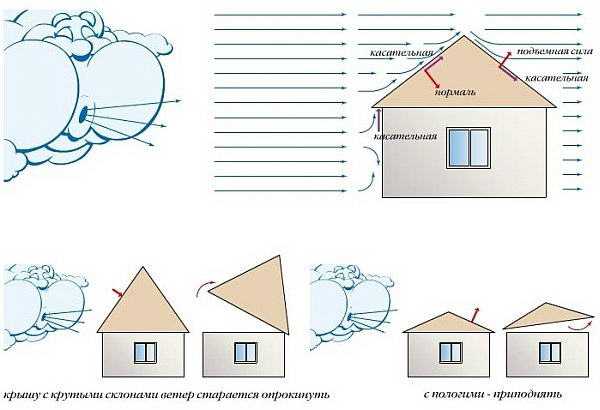

  1. Силу ветра. Существуют карта распределения зон согласно силе, дующих в этой местности, ветров. Отнеся место строительство к одной из восьми зон, по справочным таблицам устанавливают рекомендованный угол наклона кровли. Чем сильнее порывы ветра, тем более пологие возводят скаты, чтобы предотвратить срывание кровельного материала.

  2. Количество годовых осадков. Территория нашей страны по снеговой нагрузке разбивается также на 8 зон. Чем больше впадает снега, чем дольше он лежит, тем более крутую кровлю монтируют. Большой угол наклона не задерживает на себе снег, позволяя ему свободно соскальзывать.

  3. Выбор кровельного материала. Это двухсторонняя зависимость: можно выбрать кровлю в зависимости от уклона скатов, а можно наоборот. Чем более гладкий материал, тем меньший угол наклона необходим. Выходит, рубероид и другие рулонные материалы, настилают на пологие крыши, а металлочерепицу, профнастил – на крутые.

Особенности стропильной системы

Стропильная система односкатной кровли незамысловата настолько, что ее элементы пересчитать на пальцах одной руки. Большей частью для ее изготовления необходима древесина. Опытные кровельные мастера советуют отдавать предпочтение дереву хвойных пород, в здоровом состоянии, обработанное антисептическим составом. Нанесение антипирена повышает уровень пожарной безопасности строений. Неосложнённая стропильная система состоит из следующих элементов:

  • Мауэрлат. Толстый, прочный брус сечением 150х150 мм, он служит в качестве опоры для конструкции кровли, своего рода фундаментом. Его укладывают на боковые стены, на которых будут лежать скаты. Мауэрлат распределяет вес крыши и передает его на несущие перегородки. Его крепят анкерными болтами к верхней части стен, заподлицо. Между мауэрлатом и материалом, из которого выполнен дом, располагают слой гидроизоляции, к примеру, рубероида.

  • Стропильные ноги. Брусья сечением 50х150 мм, задающие геометрию скатов. В односкатной крыше они являются висячими, то есть обоими концами опираются лишь на мауэрлат. Длина стропил превышает ширину гаража на 40-50 см для формирования свеса крыши, которые защищает стены от влаги. Если длина этого элемента больше 4,5 метров, то их усиливают стойками. Расстояние между стропилами выбирают в диапазоне от 60 до 120 см.
  • Свес. Расстояние, на которое окончание стропил выступает за периметр строения. Если длины стропильных ног не хватает для этого, их удлиняют, надставляя кобылки.
  • Фронтон. Треугольная часть стены, ограниченная скатом крыши и карнизом. В строительстве гаражей чаще всего ее выстраивают до возведения крыши, не обосабливая.
  • Обрешетка. Основа, на которую впоследствии настилают кровельный материал. Различают решетчатую и сплошную разновидности. Сплошная, изготавливаемая из листов влагостойкой фанеры, необходима для монтажа мягкой, рулонной кровли. Решетчатую выполняют из необрезной доски, она подходит для металлочерепицы, профнастила.

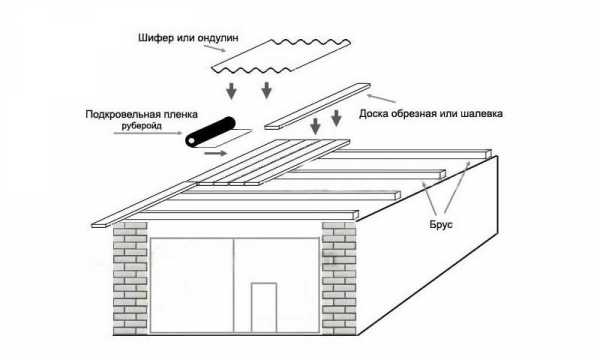

Процесс строительства

После того, как возведен каркас, монтируется односкатная крыша гаража. С помощью бригады или своими руками, установка не займет больше 1-2 дней, если придерживаться следующего плана:

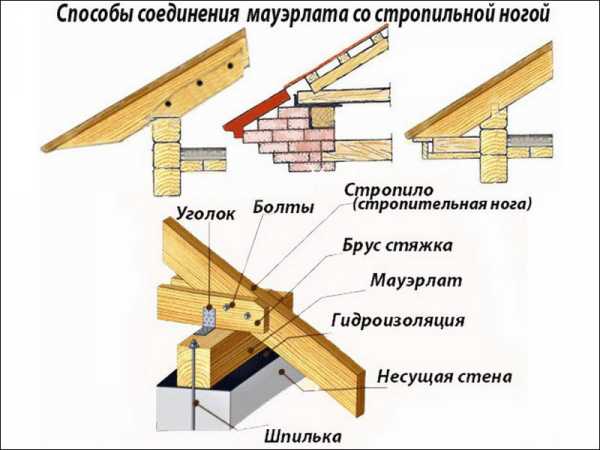

  1. Установка мауэрлата. После гидроизоляции верхней части стены в ней и в мауэрлате просверливаются отверстия под анкерные болты. Их расположение рассчитывают так, чтобы они не попадали на места врезки стропильных ног. Известно, что нужно ограничить количество отверстий, чтобы не пострадала прочность мауэрлата.

  2. Монтаж стропильных ног. Сначала напиливают стропильные ноги, на их концах выпиливают раз для крепления на мауэрлат. Затем устанавливают крайние стропильные фермы, между ними натягивают леску, ориентируясь по которой выставляют все остальные. В качестве крепежа используют гвозди.

  3. На стропила полосами настилают гидроизоляционную пленку, закрепляя ее рейками контр-обрешетки. Нахлест между полосами составляет 10-15 см.
  4. Прибивают обрешетку, сплошную или решетчатую, в зависимости от вида кровельного материала.

  5. Настил кровельного материала. Начиная с низа, листы металлочерепицы или ондулина укладывают с учетом нахлёста 10 см. Для крепления своими руками используют специальные оцинкованные саморезы с каучуковой головкой, которые при закручивании деформируются, закрывая собой отверстие.

  6. Низ скатов оформляют ветровой доской, устанавливают систему водостока. Лучше использовать пластиковые крепления желоба, устанавливаемые прямо на ветровую доску, так как они не подвержены коррозии.

Своими руками построив гараж с односкатной кровлей, вы защитите свою машину от дождя, снега, холода и ветра. Она создаст максимально комфортные условия, ведь гараж для большинства автолюбителей как второй дом!

Видео-инструкция

krovlyakrishi.ru

стропильная система каркасного деревянного гаража, как построить, чертеж стропил кровли

Содержание:

Наилучший способ обеспечит своему автомобилю комфортное хранение – построить личный гараж. Если строительные работы ведутся самостоятельно, рекомендуется выбрать для гаража односкатную кровлю.


Сильные и слабые стороны такого решения

Односкатная кровля, как и любая другая строительная конструкция, имеет свои недостатки:

  • Слабое соскальзывание снега. В зимнее время в регионах с обильными снегопадами это может вызывать значительное увеличение нагрузки на стропильную систему и фундамент. Во избежание подобных явлений угол уклона ската рекомендуется делать максимально большим.
  • Нет возможности обустроить чердак или мансарду.
  • Слабая энергоэффективность. Утеплить односкатную кровлю довольно проблематично.
  • Эстетическая составляющая. В этом отношении крыша с одним скатом уступает традиционным двухскатным конструкциям.

Все вышеперечисленные причины делают односкатные крыши непривлекательным вариантом при оформлении жилищ: чаще всего таким образом оснащаются различные подсобные помещения.


Среди сильных сторон конструкций данного типа можно выделить следующее:

  • Дешевизна. Выбор в сторону односкатной кровли позволит сэкономить не менее 30% финансов. В первую очередь это касается заметного снижения затрат на стропильную систему и кровельное покрытие. Надежность конструкции при этом не страдает.
  • Простой монтаж. Простая сборка дает возможность снизить затраты на монтажные работы, так как построить гараж с односкатной крышей можно своими руками, без наличия особого опыта в этой области.
  • Быстрое строительство. Сооружается односкатная крыша всего за несколько дней.

Разработка проекта и расчет угла наклона

Чтобы составить чертеж гаража с односкатной крышей, не понадобятся особенное архитектурное образование. Главное здесь — определить разницу высоты между двумя опорными стенами. Для определения этого параметра берется соотношение 1:3 — при ширине гаража 6 м более высокая стена поднимается на 1 м. Чаще всего уклон получают между двумя противоположными боковыми стенами, а для оформления фронтальной и задней стороны применяют скошенный верх. Каркасные гаражи с односкатной крышей шириной более 4,5 м потребуют применения дополнительных подпирающих стоек и подкосов.


При расчете оптимального наклона ската в учет берут три основных параметра:

  1. Ветровая нагрузка. Для этого необходимо изучить специальные карты, содержащие указание на основное направление и силу ветров в данной местности. Существует 8 условных строительных зон, каждая из которых имеет рекомендуемый угол наклона кровли. В районах с сильными ветрами кровли делают максимально пологими.
  2. Объем осадков за год. Вся страна разбита на 8 зон по уровню выпадения снега. Там, где снега выпадает много, а лежит он долго, рекомендуется проектировать крутые кровли. Благодаря этому снег и осадки будут естественным путем соскальзывать вниз.
  3. Кровельный материал. Угол наклона может зависит также от степени гладкости кровельного покрытия: гладкие кровли разрешается делать более пологими.

Как сделать стропильную систему односкатной крыши

Стропильная система односкатной крыши гаража входит в число простейших систем данного типа. Состоит она из небольшого перечня элементов, в основном – деревянных. Для сооружения деревянной крыши гаража рекомендуется использовать хвойную древесину, прошедшую качественную антисептическую обработку.


В состав данной стропильной конструкции входят следующие элементы:

  • Мауэрлат. Назначение этого толстого прочного бруса сечением 150х150 мм сводится к созданию качественной опоры для кровельной конструкции. Этот своеобразный фундамент укладывается поверх боковых стен, на которые будут упираться скаты. Благодаря мауэрлату достигается качественное распределение массы крыши, с последующей передачей ее на несущие стены. В качестве крепежей здесь используются анкерные болты: их вкручивают заподлицо в верхнюю часть стен. Мауэрлат и стена дополнительно прокладывается гидроизоляционным материалом (обычно это – рубероид).
  • Стропильные ноги. При помощи этих брусьев сечением 50х150 мм формируются очертания крыши. В односкатных конструкциям обычно применяются висячие стропилины, опорой для которых служит только мауэрлат. Чтобы сформировать комфортный для гаража свес кровли, стропила изготовляются на 40-50 см длиннее постройки: таким образом обеспечивается надежная защита стен от климатических осадков. Стропила, имеющие длину более 4,5 м, необходимо усилить стойками. Дистанция между отдельными стропилинами может быть от 60 до 120 см.
  • Свес. Это дистанция кровли, на которую она выступает за пределы гаража. При недостаточной длине стропильных ног их наращивают специальными кобылками.
  • Фронтон. Так называют треугольный участок стены, границами которого выступает скат и карниз. При сооружении гаража его удобнее встроить до начала монтажа крыши.
  • Обрешетка. Основания под укладку кровельного материала. Она может быть сплошной или решетчатой. Для изготовления сплошной обрешетки обычно используют влагостойкую фанеру: она применяется под мягкие кровельные материалы. Решетчатый каркас для металлочерепицы и профнастила выполняется из необрезной доски.

Монтаж деревянной крыши каркасного гаража

После возведения коробки можно начинать сооружение односкатной гаражной крыши: обычно на эту процедуру уходит не больше двух дней.

Как сделать односкатную крышу на гараже:

  1. Установить мауэрлат. Уложив гидроизоляцию по верхнему торцу стены, необходимо просверлить в стене и мауэрлате отверстия под анкеры. Располагать их рекомендуется с таким расчетом, чтобы избежать совпадения с местом врезки стропилин. Слишком часто отверстия делать не следует, так как это снижает прочность мауэрлата.
  2. Монтаж стропилин. Напилив брус подходящего сечения и длины, его концы нужно оснастить выемками для укладки на мауэрлат. Первыми устанавливают крайние стропила односкатной крыши гаража, тщательно выверив их положение в пространстве при помощи уровня. Далее между ними натягивают леску, которая служит ориентиром для монтажа остальных ферм. Их крепление осуществляется на гвозди.
  3. Укладка гидроизоляции. Поверх стропил проводят укладка гидроизоляционной пленки, фиксируя ее на контробрешетку при помощи реек. Если требуется нахлест пленки, то его делают не менее 150 мм.

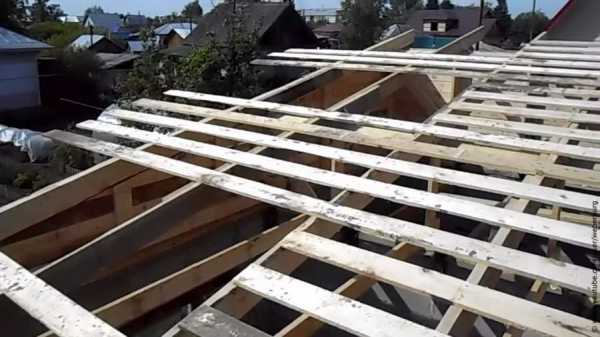

  4. Сооружение обрешетки. Ее тип (сплошной или решетчатый) выбирается в зависимости от кровельного материала.
  5. Монтаж настила. Если применяется ондулин или металлочерепицы, то укладку листов нужно начинать с нижней части кровли, учитывая перехлест 10 см. В качестве крепежного материала применяются оцинкованные саморезы, оснащенные каучуковыми головками. Во время закручивания каучук деформируется, полностью закрывая крепежное отверстие: таким образом кровельная укладка получается более герметичной.
  6. Набивка лобовой доски. Ветровая (лобовая) доска не только защищает внутренность кровельного пирога от задувания ветром, но также служит основанием для установки водосточной системы. Гаражи рекомендуется оснащать пластиковым креплением для водостоков: эти элементы не боятся коррозии, и их очень удобно крепить на ветровую доску.


Как видно из описания, монтаж односкатной стропильной системы гаража выполнить довольно просто. При этом для конструкций данного типа характерна высокая степень надежности в обеспечении комфортных условий хранения автомобиля.



kryshadoma.com

Крыша гаража односкатная своими руками: как построить

Крыша гаража односкатная, собранная своими руками — отличный вариант для частного строительства. Она дешевле в производстве, чем двухскатная или плоская. Конструкцию можно собрать вдвоем, без опыта и навыков, всего за два дня. Обслуживание такого каркаса значительно проще и рассчитан он на больший срок службы. Давайте рассмотрим некоторые нюансы в проектировании и пошаговое описание как построить односкатную крышу для гаража.

Особенности расчета крыши для гаража

Несмотря на внешнюю простоту односкатной крыши для гаража, существует несколько разновидностей конструкции. В некоторых случаях такая кровля идет, как продолжение от жилого дома. Но чаще всего гараж является отдельным строением.

Иногда делают единую крышу сразу для нескольких объектов: бани, гаража, летней кухни. Основой для монтажа стропильных балок могут быть стены разной высоты или специальный короб, установленный на плоскость одного уровня.

Главной особенностью, отличающей односкатную от других, является то, что стропильные балки имеют опоры с обеих сторон. Несущие элементы укладываются на мауэрлат или каркас, просто наслоняются. Поэтому в технической литературе они называются «наслонными».

Определение угла ската

При проектировании односкатной крыши гаража важно соблюсти уклон ската, чтобы дождевая вода могла свободна стекать на землю. Поэтому делают опорные стены на разном уровне. На то насколько крутой будет уклон влияет несколько факторов:

  1. Климатическая зона. В местностях с небольшим количеством осадков и сильным ветром достаточно сделать уклон в 5—7°. А там, где наоборот, слабые ветра и выпадает много снега, делают уклон в 20—25°. При этом если перепутать уклоны, тогда в первом случае крышу может снести, во втором — будет перерасход ресурсов.
  2. Вид кровельного покрытия. Применяя рулонные кровельные материалы, например, 3х-слойные битумно-полимерные рулоны, делают уклон ската до 8°. Увеличив уклон до 10°, количество слоев можно уменьшить до двух. Используя волновой шифер или листовую сталь, угол делают в районе 15—20°. Более современные материалы, такие как профнастил и металлочерепица укладываются на крышу, наклоненную на 25°.
  3. Архитектурный дизайн участка. Для сохранения единого вида всех строений рекомендуется сохранить примерно одинаковый угол крыш.

На фото ниже хорошо показано что уклон кровли может быть сделан и на стенах одного уровня. Для этого достраивают специальный несущий каркас.

Рекомендуем к прочтению:

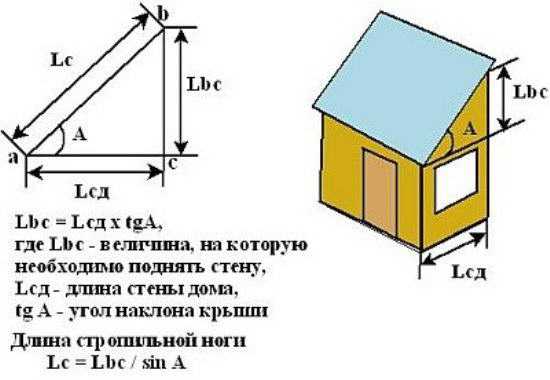

Длина стропильных балок

Размеры стропильной ноги не ограничиваются расстоянием между опорными стенами. Тем, кто строит гараж важно знать следующие требования:

  • На гараже из металлического каркаса величина свеса должна быть 100—200 мм.
  • Если это сруб, тогда — 500—600 мм.
  • А для классических кирпичных конструкций балка должна выпирать на 300—400 мм.

Временами, архитектурный план может подразумевать увеличенный свес. Обычно его делают чтобы защитить дорожку или вход от дождя. В таком случае понадобятся дополнительные опоры с фундаментом.

Расчет стропильного каркаса

Новичкам в проектировании проще всего воспользоваться строительными калькуляторами и специальными программами в интернете. Достаточно внести основные данные гаража с односкатной крышей и чертеж будет готов автоматически. Правда, для этого по-прежнему нужно рассчитать некоторые показатели:

  1. какой ожидается вес у кровельного пирога на площади в 1 м²;
  2. если уклон ската меньше 25°, устраивают сплошную обрешетку, нужно рассчитать ее вес;
  3. для отапливаемого гаража важен вес утеплителя;
  4. справочные данные о массе снежного покрова.

Найти информацию о толщине и массе снежного покрова зимой, можно в библиотеке или интернете. Еще один вариант — обратиться в метеорологическую службу вашей местности.

Уровень сложности стропильной системы

Рекомендуем к прочтению:

Строя крышу на гараж своими руками, прочность односкатной конструкции должна быть достаточной. На необходимость использовать дополнительные усиливающие узлы влияют следующие факторы:

  • Самый простой каркас у гаражей с пролетом до 4,5 метра. Все что требуется — уложить параллельно балки на стены с мауэрлатом.
  • У более широких строений, с расстоянием между опорными стенами до 6 метров стропилины могут провисать. Укрепить систему помогают подкосы, обычно с одной стороны они крепятся к высокой части стены, а другой — к стропиле.
  • Если гараж на несколько автомобилей и пролет достигает 6—14 метров, тогда потребуются промежуточные опоры. На некотором расстоянии друг от друга укладывают несколько прогонов. Они могут опираться на несущие перегородки внутри гаража или на колонны.

Классический вариант устройства односкатной крыши гаража для одного легкового автомобиля подразумевает габариты 3,5х5,2 метра. Такой проект подразумевает первый или второй уровень сложности каркаса односкатной крыши, в зависимости от направленности уклона.

Сборка односкатной крыши для гаража

После того как были сделаны все расчеты и закуплен материал можно приступить к строительству. Сделать крышу на гараж своими руками несложно, особенно односкатную, для этого выполните семь этапов:

  1. На опорные стены настелите слой рубероида, он выполняет роль гидроизоляции. Поверх него укладывает мауэрлатный брус, минимальное сечение которого составляет 100х100 мм. Чем больше будет уклон, тем большее сечение требуется брусу. Для крепления используйте анкерные болты с шагом в 1—1,5 метра. При монтаже следите за горизонтальностью уложенного элемента.
  2. Теперь нужно в мауэрлате сделать пазы для установки стропилин. Для этого отметьте карандашом места крепления и сделайте пропилы. Следите за углом вреза, он должен соответствовать наклону ската. Делайте паз немного шире толщины балки, тогда установка пойдет легче. Расстояние между стропилами выбирайте в соответствии с кровельным материалом. Под металлочерепицу и профнастил достаточно 1500 мм, а под керамическую черепицу или шифер — 1000—1200 мм.
  3. Далее, установите крайние стропила так, чтобы их уклон соответствовал проектному. Натяните бечевка по нижнему и верхнему краю, она будет ориентиром. Последующие балки монтируйте так, чтобы они точно подходили к проектному углу. Для крепления к мауэрлату применяют большие гвозди, длиной от 12 см.
  4. В том случае, если пролет слишком большой, сделайте подкосы. Они усилят конструкцию и не дадут стропилам прогибаться под снеговой нагрузкой.
  5. Этот и следующий пункт относятся к отапливаемым гаражам. К нижней части стропил прикрепите пароизоляционную пленку так, чтобы она немного провисала. Это убережет материал от повреждения, если стропила будут разъезжаться под нагрузкой. Далее, прибейте рейки для укладки теплоизоляционного материала. Укладывая утеплитель, следите за тем, чтобы расстояние между балками и матом было не больше 5 мм. Толщина изоляционного слоя — 20 см.
  6. К стропилинам сверху, при помощи степлера, прикрепите гидроизоляционную пленку. Расстелите ее поперек направления ската, сделайте нахлест между рулонами в 10—15 см. Для надежности каждый стык соедините строительным скотчем. Затем, на каждую стропильную ногу своими руками прибейте контробрешетку. Она обеспечит хорошую вентиляцию, что сохранит каркас от разрушения.
  7. Теперь осталось набить обрешетку, сплошную или разряженную, в зависимости от выбранного кровельного материала. Достаточно использовать бруски сечением 50х50 мм. Сверху смонтируйте финишное покрытие и односкатная крыша будет готова.

Советы по выполнению работ

Обычная односкатная крыша способна без труда выдержать нагрузку до 100 кг/м². Если вы заметили, что конструкция начала прогибаться, тогда нужно сделать дополнительное усиление.

Крепить паро- и гидроизоляционные слои можно не только строительным степлером. Разрешается использовать специальные гвозди с широкой шляпкой. Промежуток между точками крепления выдерживайте в районе 15—20 см. Нижний ряд гидроизоляции должен свешиваться с края ската на 20 см. Его загибают под свес и прибивают гвоздями или крепят скобами.

В народе часто используют край гидроизоляции прибивают рейкой. Это гарантирует что ветер не будет задувать под пленку.

Выполнив эти простые шаги, вы односкатную крышу гаража построите своими руками. Главное, не отступать от советов, иначе, конструкция может обрушиться на автомобиль. Если сомневаетесь в собственных силах, тогда обратитесь к профессионалам.

build-experts.ru

Односкатная крыша гаража: как сделать своими руками

Односкатная крыша на гараж

Односкатная крыша для гаража – это самый экономичный вариант в плане финансов. Для нее не требуется много материала, а монтаж можно производить своими руками, без привлечения специалистов.

Такая крыша изготавливается по самой простой технологии. Небольшая площадь одного ската требует в полтора раза меньше материала, чем при сооружении многоскатной конструкции.

Как сделать односкатную крышу на гараже, предлагаем узнать из этой статьи.

Особенности сооружения конструкции

Односкатная крыша делается на строениях, не требующих изготовления достаточно сложной кровли. Она отлично подходит для небольшого домика на даче, гаража или бани.

Для односкатной кровли делается одна наклонная плоскость, величина которой зависит от площади строения, материалов для ее изготовления, особенностей вентиляции строения. Правильно рассчитанный угол наклона обеспечивает ее качество и долгий срок службы.

Крыша для гаража односкатная может изготавливаться из:

  • Шифера.
  • Листов ондулина.
  • Любой металлочерепицы.
  • Со специальным покрытием стального листа.
  • Битумной черепицы.

Основа крыши – стропила. Эта конструкция должна выдерживать вес всей кровли и равномерно распределять его на стены дома и фундамент.

Уклон устройства и толщина бруса указываются в проекте, по которому выполняются работы. При использовании профнастила минимальный уклон конструкции должен быть от 10 до 20 градусов, а для металлочерепицы — 25 градусов.

С уменьшением угла наклона увеличивается вероятность принудительной уборки снега с поверхности крыши.

Устройство крыши с уклоном в одну сторону

Совет: Для обеспечения вентиляции между соседними слоями кровельного пирога следует оставлять зазоры. В этом случае будут постоянное проветривание и защита от скопления конденсата, возникновения плесени и грибка.

По способам монтажа стропила могут быть:

  • Наклонными.
  • Скользящими. Такие конструкции должны опираться на мауэрлат, представляющий собой бревно, находящееся в коньке и обеспечивающее компенсацию при изготовлении строения из дерева, которое дает большую усадку. Такая особенность конструкции обеспечивает их целостность при риске разрыва.
  • Висячими. Для достаточно больших пролетов монтируются такие стропила. Конструкция крыши с уклоном в одну сторону гаража в этом случае опор не имеет, а стропила предварительно изготавливаются с собственной обрешеткой. Затем каждый элемент отдельно поднимается наверх       и ставится на крайние стойки. Для увеличения прочности к обрешетке прикрепляется перекрытие чердака, которое может изготавливаться из деревянных, металлических или железобетонных балок.

Особенностями односкатной кровли являются:

  • Это самая простая конструкция крыши.
  • Опирается она на одну из наружных стен и на балку в центре.
  • Допустимая высота сплошных стропил — до 4,5 метров.
  • Составные стропила, состоящие из нескольких частей, а вместе они стыкуются на стойке. Стропила могут иметь длину до 12 метров.
  • Размер брусьев для изготовления стропил односкатной крыши берется 30х150 миллиметров.
  • Шаг балок примерно 80 сантиметров.

Как выполнить односкатную крышу

Перед тем, как сделать односкатную крышу гаража, нужно разработать с указанием всех размеров, материалов для изготовления, техническими требованиями и технологией изготовления проект гаража с односкатной крышей.

Инструкция изготовления односкатной крыши своими руками предлагает такую технологию устройства кровли гаража:

  • Любая крыша односкатная для гаража состоит из системы стропил.
  • Стропила — это балки, своими концами опирающиеся на стены гаража, при сооружении крыши без чердака. При наличии чердака балки устраиваются поперек гаража и ставятся стропильные стойки на противоположные стены, имеющие дополнительные элементы жесткости — подкосы и распорки, как показано на фото.

Стропила для односкатной крыши

На односкатные крыши гаража балки и стропила выполняются с учетом выдерживания всех нагрузок от веса:

  • Снега.
  • Кровельного материала.
  • Людей, которые будут обслуживать крышу при ремонте, осмотре.
  • От ветровых нагрузок.

Совет: При изготовлении стропил или балок используются хвойные породы древесины, с влажностью до 22%. Дерево, не изъеденное жучками-древоточцами, без гнили, свилеватости или синевы.

  • Перед тем, как сделать крышу односкатную гаража, необходимо предварительно обработать все конструкции антисептическими растворами для предохранения их от гниения и антипиренами для предотвращения возгорания, а затем тщательно высушить.
  • Балки и стропила укладываются в гнезда, их оставляют при возведении стен. Чаще всего гараж возводится прямоугольной формы: по две длинных и коротких стороны.
  • Под балки или стропила гнезда оставляются на длинных стенах. Кладка стен должна от задней стены подниматься по высоте по направлению к воротам гаража.
  • Слой рубероида подкладывается под концы стропильных ферм и балок для гидроизоляции древесины.
  • Укладка стропильных ног выполняется на мауэрлат, который фиксируется к железобетонному поясу с армированными элементами.
  • Крыша гаража односкатная изготавливается намного проще, а цена устройства ниже, что связано с небольшими вложениями средств на приобретение материала и возможностью изготовления ее самостоятельно.
  • Расстояние между стропилами принимается от 1 до 1,5 метров.
  • На стропила монтируется обрешетка, шаг ее зависит от применяемого материала для кровли. Для обрешетки может использоваться необрезная доска или бруски.
  • Обрешетка покрывается кровельным материалом. Чаще всего используется рубероид, но могут быть профнастил (см. Крыша из профнастила для гаража: установка в разных вариантах), шифер или другой современный материал.

Как соорудить крышу здания с мауэрлатом

Такая конструкция крыши с мауэрлатом делается на залитый из железобетона армопояс, в который затем вставляются из оцинкованной стали шпильки. Вставляются так, чтобы их концы выходили из отверстий в мауэрлате, а затем могли фиксироваться гайками.

Для изготовления мауэрлата можно брать деревянный брус или двутавровую балку, швеллер.

Материал укладывается на стены, выложенные из бетонных блоков или обычного кирпича. При возведении деревянных стен мауэрлатом является верхний венец сруба.

Такое устройство необходимо для всех строений. В этом случае мауэрлат принимает все нагрузки от веса стропильной системы, а затем распределяет их по всем стенам равномерно.

Совет: Для гаража установка мауэрлата представляет собой устройство двух балок, расположенных на противоположных стенах, имеющих разную высоту, что образует угол наклона крыши гаража.

Порядок устройства мауэрлата заключается в следующем:

  • К стенам мауэрлат крепится на анкерные болты.
  • Для увеличения надежности при монтаже анкерных болтов на стены в отверстия заливается специальный строительный клей.
  • В мауэрлате просверливаются для установки анкерных болтов сквозные отверстия.
  • Конструкция насаживается на ранее устроенные выступающие анкера и укрепляется на стене посредством изготовления в стропилах конструкции с двойным зубом.
  • Мауэрлат закрепляется с обеих сторон железными скобами.

Устройство мауэрлата на стене гаража

При этом стропила размещаются примерно через 80 сантиметров для кровельного материала из асбоцементных листов, профлистов. При использовании рулонного материала стропила располагаются с таким же шагом, но обрешетка делается сплошной.

Совет: Для создания жесткости всей конструкции обрешетку следует монтировать перпендикулярно стропилам.

При укладке стропил их концы должны выступать за пределы стен на 30-40 сантиметров, что обеспечит свес крыши, который защитит верхнюю часть стены от дождя.

Чаще всего автолюбители возводят гараж с односкатной крышей. Шлакоблок – самый распространенный вариант для возведения стен такого строения. Как построить самостоятельно гараж от фундамента до кровли, подскажет видео.

1pogarazham.ru

как спроектировать крышу с одним скатом

Односкатный гараж в различных вариантах исполнения можно встретить практически повсеместно. И это вполне понятно: обилие достоинств, присущих крышам такого типа, является очень убедительным аргументом в пользу подобного проекта.

Содержание статьи

Хотя мы уже и обращались к теме строительства гаражей, сегодня хотим вернуться к ней, чтобы более подробно поговорить о таком важном элементе этого строения, как его крыша, а точнее – крыша односкатная. Сегодняшнюю статью мы намерены посвятить проблемам, связанным с проектированием плоских крыш, а практические нюансы строительства изложим в другой.

Убедительные преимущества односкатных крыш

Эстетизм односкатных конструкций редко воодушевляет дизайнеров, но практицизм этих элементов обусловил тот факт, что большинство хозяйственных построек венчают крыши именно такого типа. Такая популярность односкаток вызвана тем, что они:

  • экономичны, поскольку при их обустройстве расход стройматериалов сводится к минимуму;
  • просты в конструктивном отношении, поскольку в их основе лежат две разновысотные стены, являющиеся опорой стропил;
  • долговечны, что обусловлено простотой организации их вентилирования, являющегося гарантией отсутствия разрушительного для дерева конденсата.

В основном чердак под односкатной крышей не оборудуется, хотя это в принципе возможно и позволяет обзавестись дополнительным помещением мансардного типа, что не требует значительных дополнительных расходов.




Нюансы проектирования односкатных гаражных крыш

Существует большое число вариантов односкатных крыш, укрывающих как отдельные строения, так и пристройки, сооружаемые при зданиях различного назначения. Так, например, скат, укрывающий гараж, может являться одновременно крышей и для смежной бани или другого помещения. Или конструкция может основываться не на разновысотных стенах, а на коробке со стенами одного уровня.



Основное отличие односкатных крыш состоит в том факте, что опора в них имеется на обоих краях стропил. Более того, стропила в таких крышах — это обычные балки, укладка которых произведена под некоторым углом.




Из чего исходят, определяя угол наклона ската

Подбирая угол наклона, следует учитывать следующие факторы:

  • Особенности климата в регионе. Очень пологие крыши (5°-7°) нерациональны там, где зимы бывают очень снежными, но прекрасно подходят в районах, где велика ветровая активность. Крутых крыш (20°-25°) стоит избегать в местах, где часто дуют сильные ветры.
  • Разновидность кровельного материала. Рулонные материалы подходят для крыш крутизной до 8°. Если наклон составляет 8°-10°, такие материалы следует укладывать двумя слоями. Шифер и металлические листы подходят для крыш с наклоном 15°-20°. Профнастил и металлочерепицу укладывают на крыши, имеющие уклон в 25°
  • Дизайнерское решение. Предпочтительно, чтобы на одном участке использовался один тип и цвет кровельного материала.

Определив крутизну ската крыши, можно установить, каким методом будет обеспечиваться уклон: за счет разновысотности стен или за счет установки консольной рамы на одну сторону возведенной коробки здания. И из этого уже можно исходить, возводя свой гараж.

Величина свеса стропил

Величина минимального стропильного свеса определяется типом материала, использованного для возведения стен:

  • свес над стенами из металла должен составлять 0,1-0,2м;
  • свес над деревянными стенами – 0,5-0,6м;
  • свес над стенами кирпичными или бетонными – 0,3-0,5м.

Размер свеса можно увеличить для обустройства навеса.



Правила, применяемые для расчета стропильных систем

Расчет элементов, образующих стропильный каркас, может быть произведен одной из программ, выложенных в интернете. Для этого требуются следующие исходные данные:

  • масса сплошной обрешетки в скатах менее 25°;
  • масса кровли;
  • масса утеплителя, если он устанавливается;
  • масса вероятного снежного покрова, устанавливаемая на основе метеонаблюдений.

Уровень сложности, закладываемый в стропильный каркас

Уровень сложности стропильной системы в составе односкатной крыши в основном определяется размером перекрываемого пролета:

  • Пролет менее 4,5м: конструкция каркаса довольно проста и состоит из параллельно уложенных стропил, закрепленных на брусьях, образующих мауэрлат.
  • Пролет 4,6-6м: для придания конструкции жесткости стропила следует подпереть подкосами.
  • Пролет более 6м: устанавливаются промежуточные конструкции, имеющие вертикальные опоры.

Исходя из габаритов легковых автомобилей, размер гаража должен составлять порядка 5,2м х 3,5м. Следовательно, уровень сложности стропил должен соответствовать первому пункту или второму.

Если уклон ориентирован по длинным стенам, стропила должны подпираться подкосами.

Расчеты следует производить сразу по обоим вариантам и по каждому сделать чертеж, по которому может строиться односкатный гараж. Это позволит подобрать оптимальное решение, удовлетворяющее в экономическом и в технологическом отношении.



Итак, мы познакомились с теорией вопроса. В следующей статье мы перейдем к делу и расскажем, как построить односкатный гараж, вернее – как обустроить его крышу.

Есть вопросы? Пишите! Для вас мы подготовили специальную форму для отправки комментариев.

В следующем видео вы сможете почерпнуть для себя кое-что интересное, относящееся к обустройству односкатных крыш:

www.allremont59.ru

Односкатная крыша для гаража

Наличие машины – не единственный повод стать владельцем гаража. Для мужчины это второй дом, особенно, если сделанный он своими руками. Экономическая сторона вопроса играет не последнюю роль при изучении многочисленных проектов. Выбор типа фундамента, материала для стен неизменно сопровождается поиском практичной конфигурации кровли. Устройство односкатной крыши гаража является оптимальным вариантом с позиции сокращения расходов на строительство. Публикация посвящена нюансам проектирования и возведения односкатной конструкции.

Характеристика односкатной крыши

Жилые дома с односкатной крышей встречаются крайне редко, экономичная конфигурация больше подходит для построек хозяйственного назначения: сараев, бань и гаражей. Простой план и легкий монтаж – основные факторы популярности подобной формы. Незамысловатый внешний вид не является преградой при обустройстве гаража, лаконичность сейчас ценится.

Любая конфигурация крыши обладает рядом положительных и негативных моментов, тем более для автодома выбор невелик. Крыше гаража односкатной формы свойственно несколько недостатков:

  • Конструкция препятствует легкому сходу снежного покрова. Критического образования сугробов и наносов можно избежать при расчете правильно угла наклона ската. Допущенная ошибка в проектировании способна спровоцировать деформацию односкатной крыши в результате повышенных нагрузок.
  • Возможность эксплуатации чердачного или мансардного помещения практически отсутствует. Единственный вариант – значительный угол наклона позволит частично задействовать пространство крыши для размещения предметов быта.
  • Односкатная конфигурация усложняет процесс оформления теплоизоляции гаража, особенно, если в проекте отсутствует чердачное помещение.
  • Внешний вид иногда вызывает разочарование у приверженцев классической двускатной формы. Но большинство владельцев гаражей не акцентируют внимание на этом пункте.

Незначительные отрицательные моменты односкатной конфигурации перекрывают весомые достоинства:

  • Экономия. Достигается за счет сокращения расходов материала, особенно весомым является пункт на закупку древесины для стропильной системы. Причем надежность односкатной кровельной конструкции гаража не уступает другим вариантам обустройства крыши.
  • Доступность самостоятельного монтажа за счет легкого процесса сборки стропильной системы. Оформление крыши гаража своими руками помогает дополнительно сэкономить на наемных рабочих.
  • Скорость возведения. По сравнению с двускатными конструкциями, односкатный вариант формируется гораздо быстрее.
  • Длительная безукоризненная эксплуатация. Грамотно подготовленный и воплощенный в жизнь проект предусматривает качественную вентиляцию крыши гаража. Как следствие, воздушные потоки препятствуют образованию конденсата, поэтому условия для увлажнения и последующего гниения элементов стропильной системы крыши односкатной формы отсутствуют.

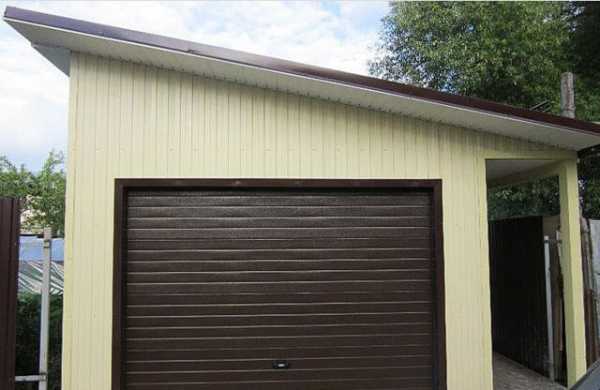

Оценить экстерьер гаража с односкатной крышей поможет фото пример:

Нюансы проектирования

Несмотря на простоту оформления односкатной крыши, к этапу проектирования следует отнестись со всей серьезностью. Просчеты неминуемо приведут в дальнейшем к плачевным результатам.

Направление уклона

Проектирование односкатной конструкции начинают с определения направления уклона ската. Преобладающим ориентиром является направление ветра, факторы удобства и легкости монтажа стропил отодвигаются на второй план.

Важно! Рекомендации по монтажу уклона крыши гаража именно на наветренную сторону имеют под собой веские основания. Такое расположение способствует прижиманию кровельной конструкции вниз при сильных потоках воздуха. Несоблюдение условия приведет к формированию подъемной силы, действующей на односкатную крышу.

Даже если гараж закрывают более высокие здания, особенности участка могут спровоцировать разрушительное действие ветра. Дизайн территории или расположение на рядом стоящем здании ливневки также имеет значение при решении вопроса.

Определение крутизны

Найти оптимальную крутизну ската, выраженную в градусах (α), следующий этап проектирования. Односкатная крыша для гаража обычно имеет угол наклона 25о, максимально допустимая величина – 30о. Превышение параметра увеличивает уязвимость односкатной крыши к ветровой нагрузке, второй аспект – нелепость при визуальном восприятии. Уклоны, не достигающие 10о, провоцируют увеличение снеговой нагрузки на кровлю гаража, в период оттепелей отток воды затрудняется.

Тип кровельного покрытия гаража – очередной фактор, оказывающий существенное влияние при определении угла односкатной крыши. Если владелец заранее определился с декором кровли исходя из общего дизайна, характеристика материала учитывается при составлении проекта. Приведенная ниже схема поможет определиться с подходящим кровельным материалом гаража для различных углов наклона односкатной крыши.

Числа в кружочках обозначают материал кровли и минимально допустимую крутизну уклона, при которых дальнейшая эксплуатация гаража не принесет неприятностей и разочарований.

Изложенную информацию можно условно разделить на три фактора, которыми руководствуются при расчете крутизны односкатной крыши:

  • Особенности климатических условий региона, в котором планируется возвести гараж с односкатной крышей. Пологие сооружения, где крутизна не достигает 10о, можно обустраивать в регионах с высокой ветровой нагрузкой при условии отсутствия обильных осадков. Выбор крутизны односкатной крыши в пределах 20-25одопускается при отсутствии существенных воздушных потоков или если гараж является пристройкой к основному зданию.
  • Материал кровельного покрытия. Для пологих крыш гаража активно применяются рулонные материалы (полимерные, битумные или комбинация обоих видов). При крутизне 15-20о крышу гаража рекомендуется оформить металлическими листами или шифером. Для более высокого угла односкатной кровли подойдет металлочерепица или профнастил.
  • Сочетание с покрытием расположенного рядом здания приветствуется. Если достичь одинаковой фактуры не представляется возможным, стоит позаботиться хотя бы о цветовом сочетании односкатной кровли гаража и близлежащих построек.

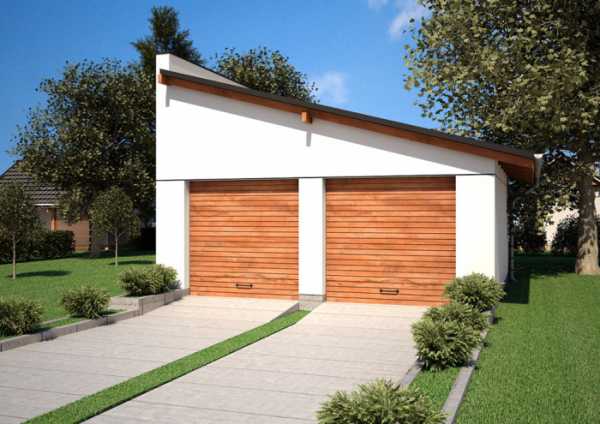

Органичность участка с гаражом прослеживается на следующем фото:

Особенности стропильной системы

Простая конструкция стропильной системы не лишена нюансов, о которых следует помнить при проектировании односкатной крыши. Площадь ската учитывает наличие свесов, основным предназначением которых является защита гаража от осадков. Тип материала, используемого при возведении стен, также имеет значение:

  • Каркасный гараж, обшитый металлом, должен обладать минимальными свесами в 10- 20 см.
  • Срубы оборудуются свесами в пределах 50- 60 см.
  • Крыша гаража из кирпича или бетона имеет свесы по 30- 40 см.

В отдельных случаях свес односкатной крыши удлиняют для образования навеса перед входом или вдоль стенки. Подобную конструкцию дополнительно поддерживают опоры, установленные на фундамент. Когда с геометрией покончено, переходят к расчету стропильной системы. Передвижения человека по односкатной кровле обычно не предусматриваются.

Показатели, которые потребуется узнать:

  • Нагрузка кровельного покрытия на 1 м2 стропил без учета крутизны односкатной крыши.
  • Масса обрешетки, приходящейся на 1 м2. С этой целью используется фанера, доска или ОСП.
  • Если крышу гаража планируется утеплить, учитывается вес теплоизоляционных материалов.
  • Масса снеговой нагрузки свойственной региону, где обустраивается гараж.

Внимание! Степень сложности каркаса напрямую зависит от площади, которую планируется перекрыть.

Прослеживается следующая закономерность:

  • Максимально простой стропильный каркас получается при размере пролета до 4,5 м. Он состоит из стропильных ног, установленных параллельно, и мауэрлата или равнозначной ему конструкции.
  • Пролет гаража от 4,5 до 6,0 м нуждается в более сложном перекрытии. Значительная длина стропильной ноги провоцирует провисание или кручение элементов системы. Укрепление подкосами способствует повышению жесткости конструкции односкатной крыши и отсутствию деформации.
  • Превышение показателя 6 м обязывает разделить стропильную систему гаража на условные сегменты. Между ними располагается прогонный элемент с вертикальными опорами. Прогонная рама также нуждается в опоре.

Если гараж с односкатной крышей рассчитан на одно авто, оптимальные габариты внутреннего пространства составляют 3,5х5,5 м. Для таких параметров достаточно конструкции, описанной в первом или втором пункте. Поперечное относительно длинных стен расположение ската не предусматривает монтаж дополнительных элементов.  Если уклон идет вдоль длинных стен, стропильные ноги подпирают подкосами. Оптимально составить два проекта стропильной системы для крыши односкатного типа, после чего выбрать наиболее выгодный вариант с экономической и технологической точки зрения.

Возможные схемы стропильной конструкции односкатной крыши приведены на фото:

Строительный процесс

Крыша гаража односкатной формы обладает примитивной стропильной системой. Древесину для нее предпочтительно выбрать хвойных пород. Предварительная обработка антисептиками и антипиренами продлит срок службы кровельной конструкции. Гараж, пристроенный к основному зданию, значительно сокращает смету строительства. И не только за счет наличия смежной стены, необходимость в подведении коммуникаций также отсутствует.

Следующий алгоритм поможет разобраться в вопросе, как сделать односкатную крышу на гараже:

  • Монтаж мауэрлата. Верхняя часть стены гаража покрывается гидроизоляционным материалом. В мауэрлате и стене готовятся отверстия для анкерных болтов. Сохранить прочность мауэрлата поможет их ограниченное количество. Точка установки крепежных деталей рассчитывается таким образом, чтобы избежать совпадений с участком врезки стропильных ног.

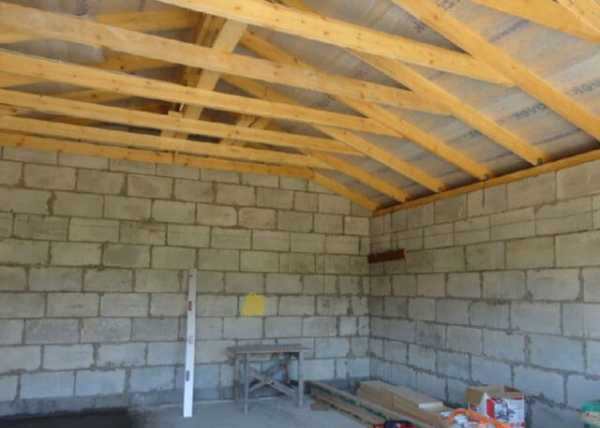

  • Монтаж стропильной системы. После нарезки элементов стропильной конструкции, на концах ног готовят пазы для фиксации на мауэрлат.

  • Обустройство односкатной крыши начинают с крепления крайних стропильных ферм.
  • Для ровной установки остальных элементов между крайними фермами натягивают леску, по которой и ориентируются в процессе монтажа. Функцию крепежных элементов выполняют гвозди.
  • Стропила застилаются гидроизоляционным материалом, фиксация проводится рейками контр-обрешетки.
  • Качественной гидроизоляции односкатной крыши способствует монтаж гидроизоляции внахлест 10- 15 см.
  • Исходя от типа кровельного покрытия, идет монтаж обрешетки – сплошной или решетчатой.
  • Монтаж односкатной крыши продолжается креплением кровельного покрытия. Ондулин или металлочерепецу начинают фиксировать снизу внахлест с каждым последующим листом. Саморезы с каучуковой головкой – оптимальный вариант крепежных деталей, которые закрывают собой отверстие в результате деформации.
  • Внизу скат дополняется ветровой доской и системой водостока.

Заключение

На этом основные этапы по обустройству гаража с односкатной крышей закончены. Следование рекомендациям исключит риск протекания или деформации конструкции, а автомобиль получит надежную защиту от неблагоприятных условий.

bouw.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
