Несъемная опалубка для монолитного строительства

Если раньше опалубку сначала монтировали, а после полного застывания раствора ее демонтировали, то сейчас все большую популярность приобретает несъемная опалубка, которая становится неотъемлемой частью всей железобетонной конструкции. Несомненным достоинством такого вида опалубки является высокая скорость монтажа (время на демонтаж вообще не расходуется). Также она выступает в качестве утеплителя несущих стен здания, что значительно увеличивает энергосберегающие качества любого строения.

Разновидности несъемной опалубки

Виды несъемной опалубки в зависимости от материала, используемого для ее изготовления:

  • Пенополистирольная. Самый распространенный вид, применяемый для обустройства фундаментов и стен при монолитном строительстве малоэтажных зданий (до 4÷5 этажей). Для ее производства используют пенополистирол плотностью около 25÷30 кг/мᶟ (что в 2 раза больше, чем у пенополистирольных плит, применяемых только для утепления). Различные элементы такой пенополистирольной формы широко представлены на современном строительном рынке.
  • Щепоцементная (арболитовая). Изготавливают из пропитанной специальными составами древесной щепы (до 90% общего объема) и цемента (в качестве связующего компонента). Производят в виде пустотелых блоков или панелей. Является самой экологически безопасной.
  • Фибролитовая. Изготавливают на основе длинных (до 50 см) древесных волокон (около 70% общего объема) и магнезита. Характеризуется высокой прочностью на сжатие и изгиб, при этом ее легко пилить и обрабатывать.
  • Полистиролбетонная. Представляет собой пустотелые блоки из полистиролбетона или тонкие плиты, предназначенные для обустройства межкомнатных перегородок.
  • Керамзитобетонная. Представляет собой пустотелый шлакоблок. Довольно прочная и надежная, однако требует дополнительного утепления стен и довольно дорогая.
  • Несъемная бетонная опалубка выпускается в виде пустотелых блоков для фундаментов, стен (монолитное строительство) или тонких панелей, изготавливаемых методом полусухого вибропрессования.
  • Комбинированная: внешняя стенка изготовлена из пенополистирола, а внутренняя из листового материала (ОСП, ЦСП и им подобных).

Строительство из несъемной опалубки (независимо от материала, из которого она изготовлена) обладает целым рядом достоинств:

  • Сроки строительства значительно сокращены.
  • Для монтажа нет необходимости применять специальные механизмы и приспособления.
  • Несъемная опалубка своими руками может быть смонтирована даже неквалифицированным человеком, так как обустраивается она по принципу детского конструктора.
  • Удобство обустройства коммуникационных сетей (водопровод, канализация, электричество и так далее).

Несъемная опалубка из пенополистирола

Этот вид несъемной опалубки наиболее широко распространен и популярен у приверженцев монолитного строительства. Стандартный пустотелый блок из пенополистерола имеет длину 1200 мм, ширину 250 или 300 мм, высоту 250, 300 или 400 мм, толщину внутренней стенки 50 мм, толщину наружной стенки 50 или 100 мм (в зависимости от климатических условий места строительства).

Каждое изделие имеет пазы в нижней части и гребни в верхней части. Монтаж несъемной опалубки очень прост и конструктивно напоминает детский конструктор “Lego”. Торцевые части элементов монтируются по системе шип-паз (никаких клеевых составов или растворов не требуется). Помимо основных стеновых блоков сейчас производят дополнительные монтажные элементы самой различной конфигурации: торцевые заглушки для обустройства проемов под двери и окна; готовые угловые модули; перемычки над окнами; радиальные элементы; изделия с вырезами для связки арматурного каркаса стены с армирующими элементами перекрытия; специальные элементы для отливки перекрытий и другие.

Первый ряд блоков монтируем на гидроизоляционный слой фундамента. Укладку начинаем от угла к середине стены, чтобы неполные блоки оказались ближе к середине. Последующие ряды укладываем со сдвигом в шахматном порядке. Углубления в поперечных перемычках служат для укладки продольных несущих арматурных прутьев, через вертикальные пустоты прокладываем вертикальные прутки арматуры, которые связываем с горизонтальными прутками.

Важно! Вертикальные армирующие элементы монолитной стены обязательно должны быть связаны с арматурой фундамента.

За один раз укладываем не более 4 рядов, так как одновременная заливка бетона при использовании пенополистирольных изделий допускается на высоту не более 1 м. При механизированной заливке бетона подачу раствора осуществляем с помощью насоса, работающего с небольшой скоростью. После этого раствор уплотняем с помощью узких погружных вибраторов (вибрационной иглы диаметром 40÷50 мм) или ручным методом с помощью арматурного прутка. После заливки бетона проверяем правильность вертикали стены с помощью отвеса и уровня.

Совет! Небольшие корректировки можно вносить только до застывания раствора.

После частичного схватывания раствора приступаем к укладке и армированию следующих рядов опалубки для стен.

Обустройство фундаментов с использованием несъемной опалубки

При обустройстве фундаментов (в особенности ленточных) давно и с успехом применяют несъемные элементы и плиты из различных материалов.

Так как фундамент испытывает наибольшие нагрузки, является основой всего будущего строения и от него зависит не только прочность, но и долговечность здания, то для его изготовления лучше применять опалубку из материалов повышенной плотности (например, бетона или фибролита). Можно применить и пенополистирольную опалубку. Однако следует учитывать то, что несъемная опалубка для фундамента из стандартных блоков (шириной 250 или 300 мм) пригодна для обустройства ленты шириной не более 200 мм. Такой фундамент подходит для возведения только легких одноэтажных построек. А при использовании пенополистирольных плит можно создать и более широкий ленточный фундамент, установив поперечные крепежные перемычки необходимой длины.

Если фундамент с несъемной опалубкой строим для возведения здания с тяжелыми несущими стенами, то целесообразнее применить бетонные пустотелые элементы. Их производят шириной вплоть до 400 мм, и этот размер наилучшим образом подходит для ленточного фундамента. Монтаж несъемной бетонной опалубки для фундамента производим с использованием небольшого количества раствора.

Блоки укладываем в шахматном порядке, начиная с углов. Армирование производим обычным способом. Высота блоков составляет 250÷300 мм, что соответствует шагу установки несущих горизонтальных армирующих прутьев: это способствует созданию наиболее прочного ленточного фундамента. Вертикальные арматуры устанавливаем через пустоты бетонных блоков и связываем с горизонтальными прутьями.

Межэтажные перекрытия с использованием несъемной опалубки

Для обустройства монолитных межэтажных перекрытий обычно используют два вида опалубки:

  • из металлического несущего профнастила (маркируется индексом Н): толщина листа 0,6÷0,7 мм и высота профиля от 57 до 114 мм;
  • из пенополистирольных плит-модулей (размером 600Х600Х190 мм) с отверстиями для специального металлического профиля, усиливающего прочность, и усеченными краями для укладки арматуры.

В обоих случаях несъемная опалубка для перекрытий подкрепляется снизу системой балок и стоек, которые впоследствии после полного затвердевания раствора убирают. Армирование перекрытия своими руками производят аналогично армированию цементно-песчаной стяжки. Арматурный пояс перекрытия обязательно связывают с металлическим каркасом монолитной стены. Для этого с внутренней стороны стеновых элементов прорезают горизонтальные отверстия по всему периметру перекрытия высотой, соответствующей толщине плиты перекрытия.

Важно! Для предотвращения излишнего перетекания раствора через отверстия в вертикальной стеновой опалубке заливку стен и перекрытия производят одновременно до верхнего уровня перекрытия.

Применение легких полипропиленовых модулей значительно уменьшает вес перекрытия, что, в конечном счете, уменьшает нагрузки на несущие стены и фундамент. При этом перекрытие получается тепло- и звукоизоляционным.

На заметку! Использование полипропиленовых элементов допускается только при длине перекрытий менее 12 м. При этом металлический профиль выбирают немного длиннее самого пролета, чтобы его концы заходили в отверстия элементов монолитной стены.

Технология несъемной опалубки довольно проста. При покупке элементов опалубки следует выбирать проверенного и хорошо зарекомендовавшего себя на строительном рынке производителя, тогда весь «конструктор» соберете без щелей и перекосов. Строгое соблюдение технических рекомендаций при монтаже несъемной опалубки для монолитного строительства позволит создать долговечный и теплый дом.

Несъемная опалубка из пенополистирола для фундаментаСтройкод

Чтобы залить фундамент дома своими руками, для начала нужно сделать форму, которая будет предупреждать растекание жидкого бетонного раствора. Для этого обычно сооружается съемная деревянная опалубка, на обустройство которой необходимо достаточно много времени. Для ее крепления используется большое количество компонентов, после заливки ее необходимо демонтировать.

Также можно использовать опалубку несъемного типа, которая по завершению фундаментных работ не демонтируется. Современные технологии позволяют устанавливать сборную несъемную опалубку, изготавливаемую из пенополистирола.

Она собирается аналогично конструктору, единственное отличие – технология создания непосредственно опалубки.

Технология выполнения несъемной опалубки на основании пенополистирола

Подготовительные работы

После создания проекта дома, когда для фундамента рассчитаны размеры, необходимо просчитать размеры строительной площадки, выполнить ее выравнивание. Далее на нее наносится разметка, по которой проявляются контуры заложения фундамента. Традиционный следующий шаг: по этим контурам вырывается траншея, в ней создается песчано-щебенчатая подушка (необходима для выравнивания нагрузок, дренажа, теплоизоляции), далее обустраивается опалубка.

Стандартная съемная опалубка – это достаточно сложная конструкция, изготавливаемая из большого количества деревянных компонентов. Чтобы ее построить, необходимо иметь определенный опыт, навыки. На данной стадии проявляются значительные отличия современной технологии формирования несъемной опалубки.

Создание несъемной опалубки

Каждый своими руками наверняка собирал конструктор для детей «Лего», деталями которого являются кубики с впадинами, выступами, благодаря которым кубики соединяются. В итоге формируется цельная конструкция. По такой же схеме создается несъемная опалубка из пенопласта. Она складывается из блоков, которые имеют выступы, впадины, а внутри обустроены перемычки.

Для изготовления блоков применяется пенополистирол. Ширина их полости равна ширине фундамента. Опалубка может создаваться из отдельных деталей, которые собираются в монолитную конструкцию. Блоки соответственно бывают сборными, цельными. Изделия сборного типа используются для создания нетиповых проектов фундамента.

Для сдерживания бетона, в подушку из песка и щебня забивается арматура. На подушку заливается выравнивающий бетонный слой для достижения горизонтальности основания.

Когда раствор полностью высох, производится монтаж опалубки под фундамент из пенополистирольных блоков. Блоки нанизываются на прутья арматуры, предварительно закрепленной в подушке. После соединения блоков между собой по технологии «паз в гребень», они дополнительно закрепляются скобами. Следующий ряд пенополистирольных блоков устанавливается так же, как выполняется кирпичная кладка, перекрывая швы предыдущего. На углах блоки из пенопласта разрезаются пополам, что можно выполнить своими руками.

В случае потребности прочность соединения увеличивается посредством специализированной пены. Для прочности углов применяются угловые компоненты.

Для такой конструкции нет необходимости использовать дополнительные крепежные элементы, как для типичной съемной опалубки из дерева. Но, если для дома создается фундамент значительной высоты, ширины, дополнительные крепежи не помешают. Конструкцию можно укрепить снаружи досками при помощи распорок.

Под пенополистирольными блоками внизу траншеи обязательно нужно проверять наличие пустот. При наличии, их необходимо заделывать раствором из песка и цемента.

Монтаж арматуры

При возведении опалубки предусматривается перекрытие арматурой, в блоках для этого есть специальные места. Первоначально производится установка вертикальных стоек, которые обеспечивают дополнительную устойчивость. Далее монтируются горизонтальные элементы арматуры снизу. Они вставляются в пазы, скручиваются проволокой. Сверху производится аналогичное армирование. Для облегчения монтажа нижняя часть армируется после монтажа первого ряда блоков из пенополистирола.

Подготовка участков для проведения коммуникационных систем

Под коммуникации необходимо обустроить специальные отверстия в самом фундаменте дома. В пенополистирольные блоки монтируются куски поперечных труб большого диаметра, что позволит впоследствии прокладывать коммуникационные системы под необходимым углом.

Подобные проходы рекомендуется создавать с резервом, в различных местах, до монтажа блоков в опалубку.

Достоинства, минусы применения несъемной опалубки

Достоинства

При подборе опалубки не нужно ориентироваться на рекламу. В первую очередь необходимо проанализировать основные плюсы, минусы отдельных типов конструкций.

Несъемная опалубка из пенополистирола отличается следующими достоинствами:

    • Пенополистирольные блоки обеспечивают гидрозащиту, теплоизоляцию, уменьшают воздействие температурных перепадов на дом, которые способствуют быстрейшему разрушению строительных конструкций. Большое значение имеет и то, что сводится к минимуму температурный перепад поперечного сечения фундамента дома, соответственно уменьшаются температурные напряжения, повышается эксплуатационный период фундамента.
    • Конструкция не является тяжелой, но довольно прочная. Строение пенополистирола напоминает пробковое дерево. Сам материал представляется очень хрупким, однако в пенополистирольных блоках можно заливать трехметровые стены.
    • Возможно быстрое выполнение монтажных работ без особых трудностей, посторонней помощи.
    • На опалубку, выполненную из блоков пенополистирола, не оказывают влияние температурные перепады.
    • Пенополистирол не втягивает воду, в результате при заливке бетона максимально сохраняются его свойства.
    • Возможность обустройства коммуникационных проходов до установки блоков.
    • Пенополистирол не привлекает грызунов, не гниет.
    • Такая опалубка при резких температурных изменениях снаружи препятствует резкому изменению температуры бетона. В зимний период при заливке фундамента нет необходимости в защите бетона от переохлаждения. Выделяемого тепла при застывании раствора, вполне достаточно, чтобы бетон не замерз.

  • Для установки несъёмной опалубки не нужно задействовать грузоподъемную технику.
  • Для обустройства опалубки с применением блоков пенополистирола не требуются высококвалифицированные строители. Это существенно снижает расходы на выполнение фундаментных работ. Опалубку из пенополистирольных блоков можно сооружать своими руками при наличии даже минимального опыта в строительной деятельности.
  • Пенополистирольные блоки изготавливаются разной модификации, что позволяет выполнять фундаменты свайного. Ленточного типа.
  • Продолжительный эксплуатационный период.

Недостатки

  • Теплоизоляционные характеристики снизу фундамента значительно хуже, чем сбоку.
  • Пенополистирол боится высоких температур. При обустройстве теплого подвала стены с утеплителем требуют надежной облицовки.
  • Трудоемкая заливка бетонного раствора своими руками, необходима равномерность.
  • Непонятно, как подействуют на прочность фундамента дома перемычки пенополистирольных блоков. Для усиления необходимо использовать поперечную арматуру.
  • Гидроизолирующие характеристики пенополистирола гидроизоляцию фундамента в полном объеме не обеспечивают. Необходима дополнительная гидроизоляция.
  • Материал необходимо ограждать от ультрафиолетового воздействия. Требуется наружная облицовка.

Несъемная опалубка из бетонных блоков, технология несъемной опалубки

При возведении фундамента значительное количество времени отводится на осуществление подготовительного этапа, который предшествует самой заливке бетонного фундамента. Сюда относится сборка с последующей разборкой деревянной опалубки. После этого проводят утепление и гидроизоляцию фундамента. Кроме временных затрат такой метод связан еще и с рядом дополнительных финансовых расходов: покупка досок, фанеры, шурупов, гвоздей. К тому же, значительно увеличивается время, затрачиваемое на данный этап строительства..

Для того чтобы избежать в работе лишних и трудозатратных технологических процессов используют все более популярную в наше время технологию несъемной опалубки. В качестве опалубки используются пустотелые бетонные блоки, изготовленные методом полусухого вибропрессования, имеющие четкую геометрию и краевой замок. После заливки бетона и набора им необходимой прочности такая конструкция, в отличие от деревянной, не демонтируется.

Функции несъемной опалубки

Помимо своего основного назначения – формирование фундамента, несъемная опалубка выполняет еще ряд функций:

  1. Теплоизоляция
  2. Гидроизоляция
  3. Шумопоглощение

Технология строительства с применением несъемной бетонной опалубки

Строительные работы всегда начинаются с подготовки основания под будущее здание. Отталкиваясь от общего веса будущей постройки и несущей способности грунта, рассчитывают площадь основания и подбирают необходимую марку бетона. После того как на строительной площадке, согласно проекту, будет размечена площадь основания, вырывается специальное углубление для возведения ленточного фундамента.

На дно подготовленного рва укладывается специальная фундаментная подушка, которая выравнивает основание, предназначенное для возведения фундамента, увеличивает прочность этого основания и защищает от грунтовых вод.


Поверх этой подушки производят укладку блоков несъемной опалубки в шахматном порядке с применением небольшого количества бетонного раствора. Монтаж нужно производить так, чтобы зазоры на стыках блоков практически отсутствовали. Если же величина зазора в процессе укладки постоянно увеличивается, это может говорить о неровности подушки. В этой ситуации необходимо провести ее выравнивание, так как любая погрешность в дальнейшем может отразиться на ровности стен.

Армирование производят, укладывая в специально предусмотренные пазы блоков армирующие прутья. Второй ряд блоков укладывают поверх первого, не допуская отклонений. Полученную опалубку заливают жидким бетонным раствором до уровня пазов, предназначенных для укладки арматуры.


После высыхания бетона приступают к дальнейшему наращиванию фундамента: укладывают и перевязывают арматуру, монтируют блоки. Последнюю заливку бетонным раствором осуществляют до образования ровной горизонтальной поверхности.

Преимущества использования несъемной опалубки из бетонных блоков

Бетонная несъемная опалубка становится все более популярной, так как обладает целым рядом преимуществ. Сюда относятся:

  • Уменьшение временных затрат на возведение фундамента на 30%. При использовании несъемной бетонной опалубки не нужно ждать высыхания бетона для проведения гидроизоляции. Это позволяет избежать большого технологического перерыва в строительстве.
  • Отсутствие мостиков холода в готовой конструкции.
  • Простота монтажа опалубки не требует специальных знаний и квалификации.
  • Прочность и надежность блоков при относительно небольшом весе.
  • Более низкая стоимость возведения фундамента из несъемной опалубки по сравнению с классическим методом (деревянная опалубка) и методом основанном на использовании фундаментных бетонных блоков.
  • Удобство проведения любых коммуникаций в дом: водопровод, канализация, электричество и т.д.
  • Легкость проведения отделочных работ, благодаря ровной поверхности опалубки.
  • Данный вид опалубки можно использовать не только для возведения фундамента, но и стен здания.
  • Увеличенный срок эксплуатации.
  • Минимизация отходов строительства по сравнению с технологией, где опалубка подвергается последующему демонтажу.
Бетонная несъемная опалубка позволяет добиться большей ровности стен, так как сами блоки имеют четкую правильную геометрию.

Подводя итоги, можно сказать, что строительство любого здания, будь то жилой дом, торговый центр, гаражное помещение и др, начинается с возведения фундамента. Современная технология несъемной опалубки позволяет значительно экономить временные и материальные ресурсы, исключая из процесса демонтаж опалубочной конструкции.

Наш завод занимается производством не только мощного вибропрессующего оборудования, но и всевозможной формообразующей оснастки: пуансон/матрицы для блоков и тротуарной плитки, а также пуансон/матрицы для изготовления несъемной бетонной опалубки, которые могут быть установлены на любом вибропрессе марки «Златоустовский вибропресс»: от Мини до ZV-1000.


Вернуться в раздел

Делаем несъемную опалубку 🧱 для фундамента и стен своими руками из пенополистирола и других материалов

Традиционно при осуществлении строительных работ применяется стандартная опалубка, установка которой является важным этапом в процессе изготовления несущих и ограждающих элементов постройки. Она представляет собой форму для создания геометрического профиля выполняемых из бетона конструкций возводимого объекта. В нее заливается бетонная смесь, после отверждения которой формируется фундамент, стены и другие элементы строительной конструкции.

По мере застывания бетона составные части опалубки демонтируются. Эта операция отличается большими затратами трудовых ресурсов. Применяемые в настоящее время современные технологии позволяют упростить эту процедуру при помощи сооружения несъемной опалубки.

Отличительные свойства несъемной опалубки

Несъемная опалубка представляет собой изготовленную из легких панелей коробчатую форму, которая после отверждения залитой в нее бетонной смеси оставляется как постоянная часть изготовленной конструкции.

Отличительным свойством такой опалубки является то, что помимо процесса формирования бетонной отливки необходимой формы, она способна утеплять построенное здание, служить гидроизоляционной прослойкой, использоваться для внешней декоративной отделки и нести ряд других функций.

Использование несъемной опалубки облегчает и ускоряет выполнение строительных работ. В отличие от метода заливки ленточного фундамента без применения опалубки, она способствует снижению общего веса сооружения.

Декоративная несъемная опалубка для фундамента решает целый комплекс задач

Виды неразборной опалубки для фундамента

В зависимости от используемых материалов различают следующие основные типы неразборной конструкции:

  • Облицовочный вид несъемной опалубки, обладающей высокой герметичностью и отличными теплоизоляционными качествами. Такая конструкция выполняется бесшовной кладкой опирающимися друг на друга специальными блоками, начиная от поверхности земли. Наиболее часто применяется для обустройства цоколя или стен здания. Внешним элементом в данном случае часто выступает декоративная армированная бетонная плита размерами 100х40х3см.
  • Фундаменты, выполненные из пустотелых арболитовых и керамзитобетоных блоков. Арболит представляет собой особого рода строительный материал из деревянной щепы, залитой бетоном. Керамзитобетон — бетон с керамзитом в качестве наполнителя. Оба материала отличаются небольшим весом и удобством декоративной отделки.
  • Конструкции, изготовленные из листового материала: стекломагнезита, фибролита, ЦСП, фанеры и профилированного металлического листа. Несъемные опалубки данного вида применяются чаще всего на ленточных фундаментах.
  • Зарекомендовавший себя с наилучшей стороны и широко распространенный тип опалубки из пенополистирола. При ее применении для обустройства фундамента зданий из тяжелых строительных материалов удается добиться значительного снижения нагрузок на их основание.

Монтаж фундаментной опалубки из пенополистирола

Для обустройства фундаментной опалубки из пенополистирола необходимо:

  • тщательно проверить с помощью строительного уровня углы будущего фундамента;
  • выровнять дно вырытой траншеи, так как впоследствии сделать это не удастся;
  • засыпать ров пятнадцатисантиметровым слоем песка и гравия, предназначенным для дренажа;
  • на дренажный слой уложить арматурные прутья, предназначенные для укрепления нижнего горизонта полистирольных блоков;
  • для создания ровной поверхности под основанием будущего фундамента песок со щебнем следует залить тонким слоем бетонной смеси;
  • уложить нижний горизонт полистирольных блоков и укрепить его арматурными прутьями, разместив их вертикально через отверстия в блоках;
  • при последовательной укладке рядов контролировать совпадение их боковых сторон;
  • по мере укладки 3-4-х рядов во внутреннее пространство полистирольных блоков залить бетонный раствор.

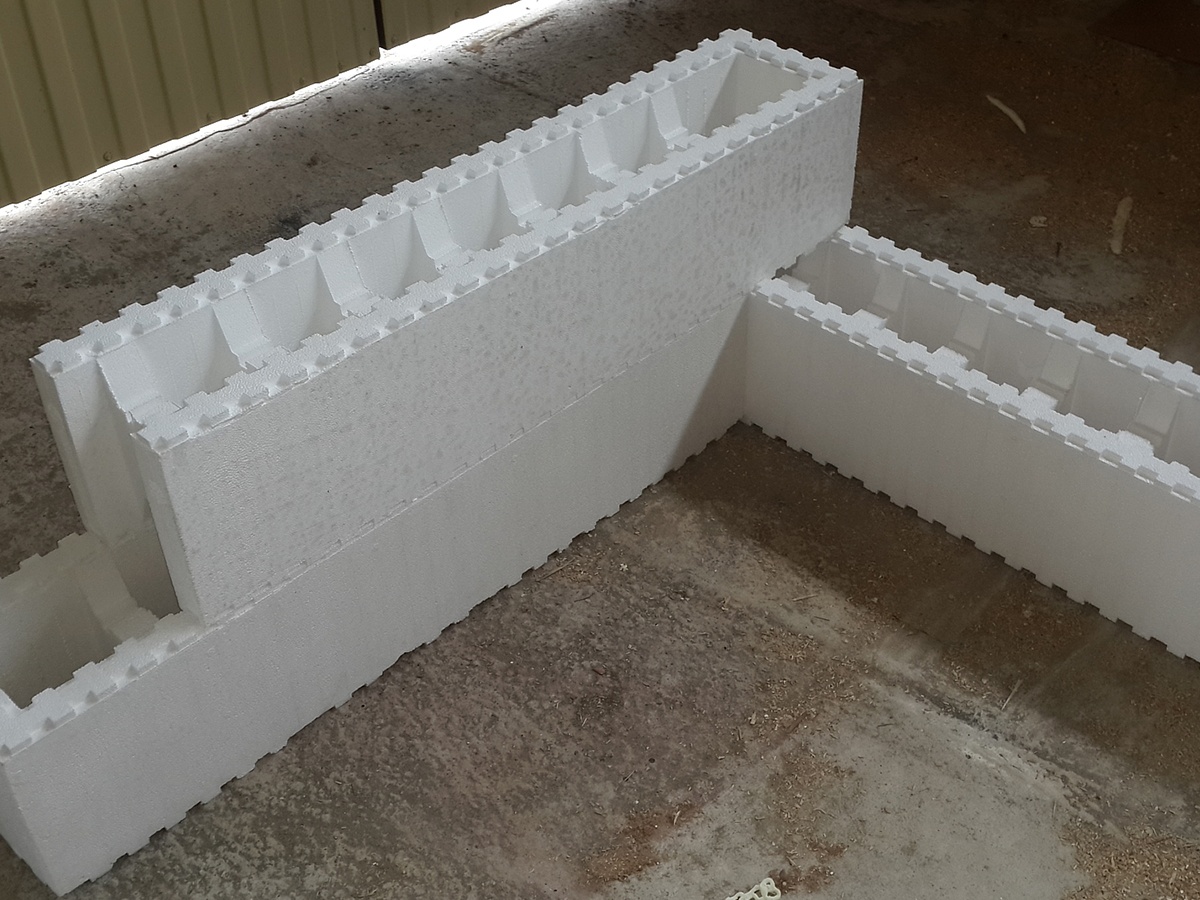

Несъемная фундаментная опалубка из блоков пенополистирола

Блоки из пенополистирола соединяются между собой предусмотренными в их профиле пазами и насаживаются на вертикально расположенные арматурные прутья. Обустройство несъемной опалубки из полистирольных блоков похоже на технологию кирпичной кладки.

Применение пустотелых бетонных блоков из керамзитобетона

Пустотелые бетонные блоки широко применяются при производстве строительных работ в малоэтажном строительстве. Использование этого материала для строительства фундамента имеет следующие преимущества:

  • Значительное уменьшение нагрузки на основание строительной конструкции благодаря малому весу блоков, обусловленному наличием керамзита в их теле.
  • Заполняющий бетон керамзит обеспечивает сбережение тепла в построенном доме.
  • Экономия денежных средств при обустройстве фундамента, так как на него оказывается меньшее давление. К тому же сами пустотелые блоки стоят дешевле вследствие того, что при их изготовлении расходуется меньше сырья.
  • Возможность прокладки трубопроводных коммуникаций через имеющиеся отверстия.
Несъемная фундаментная опалубка из керамзитобетонных блоков

Использование в качестве наполнителя бетонной смеси керамзита позволяет получить высокопрочный и экологически чистый строительный материал, не выделяющий вредные вещества в окружающую среду. Блоки из керамзитобетона имеют следующие достоинства:

  • безопасность в пожарном отношении;
  • неподверженность процессам гниения;
  • длительный эксплуатационный срок;
  • отличные звукоизолирующие и теплоизоляционные качества.

Преимуществом использования керамзитобетонных блоков при обустройстве фундамента является то, что в отличие от других материалов они не дают усадки. При создании фундамента с использованием блоков из керамзитобетона они укладываются друг на друга рядами со смещением, при котором имеющиеся в них сквозные вертикальные отверстия совпадают. После размещения 3-4-х рядов в образовавшиеся полости заливают бетон.

Возможности пустотелых арболитовых блоков

Пустотелые арболитовые блоки состоят из цемента, воды, древесной щепы и различных химических компонентов. В зависимости от плотности этот материал подразделяется на теплоизоляционный и конструкционный. Использование арболитовых блоков имеет следующие преимущества:

  • простоту обработки режущим инструментом, позволяющую легко подгонять блоки до нужных размеров в месте установки;
  • быстроту установки без применения специальных технических средств;
  • отличные характеристики прочности, звукоизоляции и сбережения тепла;
  • отсутствие выделения вредных веществ в окружающую среду;
  • пожарную безопасность;
  • великолепную устойчивость к воздействию низких температур;
  • недостатком арболитовых блоков считается их проницаемость для воды.
Несъемная опалубка для фундамента из арболитовых блоков

Монтаж фундамента с использованием арболитовых блоков аналогичен сооружению конструкции из керамзитобетона. Блоки укладываются друг на друга рядами со смещением, при котором имеющиеся в них сквозные вертикальные отверстия совпадают. После размещения 3-4-х рядов в образовавшиеся полости заливают бетон.

Преимущества и недостатки конструкции из фанеры

Фанера представляет собой материал, получаемый в результате склеивания нескольких тонких деревянных листов. Преимуществами его использования при сооружении опалубки своими руками являются гибкость материала и его способность сохранять приданную фанерному листу сложную форму.

Помимо этого, листы фанеры имеют невысокую стоимость, что очень привлекательно при осуществлении частного строительства. Применение бюджетного фанерного листа позволяет заметно снизить расход бетона по сравнению с вариантом возведения ленточного фундамента вовсе без опалубки.

Несъемная опалубка для фундамента из фанеры

Недостатками опалубки из фанеры является то, что срок службы и способность противостоять агрессивному воздействию окружающей среды у фанерного листа в разы меньше, чем у бетонного основания.

При этом несколько лучше противостоит влаге OSB.

К тому же работы по сооружению опалубки отличаются большой трудоемкостью: конструкцию необходимо закреплять саморезами, требуется осторожное обращение с листовым материалом.

Использование ЦСП в качестве опалубки

Применение цементно-стружечных плит при сооружении опалубки своими руками обладает рядом достоинств. Сжимающим нагрузкам противостоит цемент, а изгибам плиты противодействуют стружки из дерева. Толщина плиты колеблется от шестнадцати до двадцати четырех миллиметров и выбирается в зависимости от количества бетонной смеси, заливаемой в опалубку.

Цементно-стружечная плита в качестве несъемной опалубки

Преимуществом использования цементно-стружечных плит является легкость работ по их установке, сокращающая время возведения строительной конструкции, их прочность и способность к защите бетонного основания от агрессивного воздействия внешней среды. К недостаткам можно отнести необходимость трудовых и финансовых затрат на сооружение внутри опалубки дополнительных распорок и перемычек. К тому же нужно выполнить гидроизоляцию такой опалубки, так как дерево подвержено процессу гниения.

Стекломагнезитовые и фибролитовые листы для несъемной опалубки

Еще один интересный вариант для обустройства несъемной опалубки своими руками — применение стекломагнезита и фибролита. Фибролитовый лист состоит из трех компонентов: древесного волокна, минерализатора и цемента. Портландцемент с волокном создает прочную армированную структуру. Минерализатор противодействует химической реакции между целлюлозой и цементом. Не рекомендуется применение материала во влажной среде.

Несъемная опалубка из фибролита

Стекломагнезит состоит из соединений магния, стекловолокна, перлита и наполнителя. Материал производится в виде листов размером 2,45х1,22м и толщиной 3-20мм. В отличие от фибролита материал устойчив к воздействию влаги.

Стекломагнезитовый лист для фундаментной опалубки

Оба материала легко пилятся и обрабатываются, имеют высокие теплоизоляционные и звукоизоляционные свойства. При обустройстве фундамента с применением листов на дно траншеи укладывают подушку из песка и щебня. Щиты устанавливаются вертикально и скрепляются с помощью распорок. В подготовленную опалубку размещается арматура, и заливается бетон.

Применение неразборной конструкции из металла и профлиста

Несъемная опалубка для фундамента из металла и профлиста применяется чаще всего в промышленном производстве, потому что отличается дороговизной. Изготовленная из металлических листов опалубка имеет наиболее точные геометрические размеры, величина отклонения параллельных поверхностей не превышает двух миллиметров на один метр их длины.

Несъемная опалубка из металла и профлиста

Тонкие металлические листы легко изгибаются под любым нужным углом, поэтому с их помощью можно сооружать опалубку самой сложной геометрической формы. Для защиты их от коррозии применяется порошковое напыление, формирующее на поверхности полимерную пленку, или окрашивание специальной краской. К недостаткам относится значительная масса листов из металла, требующая применения специальной техники для их установки. Кроме того, нужно тщательно подготовить дополнительную теплоизоляцию.

Независимо от того, какой вид опалубки мы выбираем, фундамент необходимо армировать.

Обустройство фундамента постройки без применения опалубки

В ряде случаев имеет смысл изготовление фундамента без применения какой-либо опалубки. Например, при строительстве небольшой постройки некоторый перерасход бетона компенсируется простотой и скоростью отливки бетонного основания. Конечно, такой фундамент не подойдет для дома с цокольным этажом. Более того, без применения опалубки фундамент можно обустроить на почве, которая не осыпается, то есть с определенным содержанием глины.

Заливка ленточного фундамента без применения опалубки

Для обустройства ленточного фундамента под него роется траншея в соответствии с контурами здания и глубиной до 1м. На ее дно укладывается песчаная подушка слоем 10-15см. Песок увлажняется и тщательно трамбуется. Для улучшения характеристик бетона рекомендуется укрыть боковые стенки траншеи рубероидом или толстым полиэтиленом. Далее обустраивается каркас из арматуры, и заливается бетон.

Технология возведения стен с применением пенополистирольных блоков

Возведение стен с применением пенополистирольных блоков напоминает выполнение кладки из кирпича. Нижний ярус опирается на землю и укрепляется вертикально расположенными прутьями арматуры. Блоки сцепляются между собой вырезанными в их профиле замковыми соединениями и дополнительно укрепляются резьбовым крепежом.

Возведение стен постройки с помощью опалубки из пенополистирола

Каждый последующий ряд блоков опирается на предыдущий, боковые стороны тщательно выравниваются. При достижении стеной необходимой высоты во внутреннее пространство пенополистирольных блоков заливается бетонная смесь. После ее отверждения формируются контуры возведенной стены, на поверхности которой остаются пригодные для внешней отделки пенополистирольные блоки, выполняющие ряд дополнительных защитных функций.

Таким образом, применение несъемной опалубки при самостоятельном строительстве создает ряд несомненных преимуществ. Учитывая широкий перечень возможных материалов, имеется возможность выбора наиболее подходящей конструкции.

Очевидно, исходя из конкретных обстоятельств, каждый выберет свой вариант опалубки для фундамента. Мы же подобрали для Вас видеоролик , в котором изложен очень интересный способ обустройства основания для дома качественно и недорого.

Несъемная опалубка — что это?

Несъемная опалубка – это революция в современном строительстве. Она предназначена для быстрого возведения коттеджей, многоквартирных домов, гаражей, производственных помещений, теплых бассейнов. Надежная монолитная конструкция обеспечивает капитальность дома и длительный срок службы.

Основной элемент технологии — стеновой блок несъемной опалубки из специального пенополистирола. Он представляет собой две пластины соединенные пенополистирольными перемычками. Стеновые блоки в шахматном порядке устанавливаются на подготовленный фундамент, после этого армируются и заливаются бетоном, что впоследствии образует мощную монолитную железобетонную конструкцию.

Несъемная опалубка из пенополистирола уже несколько десятков лет используется при строительстве почти во всем мире, в том числе и в странах с неблагоприятными климатическими условиями. Блоки несъемной опалубки из пенополистирола изготавливаются из отечественного материала «ALPHAPOR» производства концерна «Сибур» Россия. «ALPHAPOR» — это уникальный, экологически чистый, легкий материал, пропитанный составами (антипиренами), препятствующими горению. Плотность пенополистирольных блоков составляет 25 кг/м3.

Преимущества блоков из пенополистирола

Блоки несъемной опалубки из пенополистирола обладают неоспоримыми преимуществами перед другими строительными материалами:

  • Высокие теплоизоляционные качества.
  • Использование несъемной опалубки позволяет снизить затраты при строительстве дома до 70%.
  • Увеличение площади помещений до 15%, за счет уменьшения толщины стен.
  • Легкость монтажа внутренних коммуникаций.
  • Простота внешней и внутренней отделки стен.
  • Экологически безопасный материал (состоит из 98% воздуха и 2% сырья, не содержит и не выделяет токсичные вещества, не оказывает негативных воздействий на здоровье человека).
  • Превосходная звукоизоляция.
  • Несъемная опалубка из пенополистирола обладает низкой паропроницаемостью.
  • Низкое водопоглощение — не более 2% от собственного веса.
  • Высокая прочность на сжатие.
  • Огнестойкость (в процессе производства добавляются антипиренные компоненты, благодаря которым материал не поддерживает горение и является самозатухающим).
  • Стойкость к биологическому воздействию. Не гниет, не образует очагов плесени.
  • Небольшой вес стен — можно сооружать фундаменты средней заглубленности.
  • Не нужно использовать специальную тяжелую технику (армирование опалубки и поэтапная заливка бетона могут осуществляться вручную)
  • Низкие расходы на отопление. Пенополистирольная опалубка образует в конструкции дома внутренний и внешний слои, которые одновременно выполняют функцию термоизоляции, гидроизоляции и звукоизоляции)
  • Скорость строительства увеличивается по сравнению с традиционными материалами. Пенополистирольная опалубка превосходит другие технологии в разы, поскольку специальные замковые соединения позволяют быстро готовить ее под заливку бетона и не требует дальнейшего демонтажа.

Монолитное строительство с применением технологии несъемной опалубки отличается своей простотой и доступностью, позволяет в короткие сроки получить надежный и недорогой дом. Оригинальность системы заключается в том, что стены собираются из блоков, которые стыкуются между собой подобно деталям детского конструктора, при помощи оригинальных креплений «замков».

Преимущества строительства домов из блоков несъемной опалубки

  • Несъемная опалубка увеличивает скорость строительства в несколько раз.
  • При возведении монолитного дома с применением технологии несъемной опалубки особых строительных знаний не требуется, что позволяет проводить строительство одной бригадой и не привлекать к работе узкоспециализированных специалистов.
  • Не требуется использование специальной тяжелой техники. Стеновые блоки в шахматном порядке устанавливаются на подготовленный фундамент, после этого армируются и заливаются бетоном, что впоследствии образует мощную монолитную железобетонную конструкцию, не требующую затрат на дополнительное утепление.
  • Стены дома, построенного по такой технологии, абсолютно гладкие, к ним применимы практически все известные технологии фасадной отделки: системы мокрого типа, сайдинг, облицовочный кирпич.
  • Внутренние перегородки изготавливаются из любых традиционных материалов и конструкций.
  • При строительстве зданий используют любые виды перекрытий: пустотные бетонные плиты, монолитную плиту перекрытия, классические конструкции деревянных перекрытий.
  • Внутреннюю отделку можно осуществлять при помощи гипсокартонных плит.

Это позволяет экономить на объеме отделочного материала и трудозатратах, что в конечном итоге приводит к снижению стоимости возводимых объектов.

Экономичность технологии несъемной опалубки в цифрах

Большой плюс технологии несъемной опалубки – это утепление стен с обеих сторон. Теплоизоляционные свойства пенополистирола очень высоки, он позволяет удерживать теплозащиту здания на уровне, определенном законом, так как сохраняет тепло намного лучше аналогов. Пенополистирол на 98% состоит из воздуха — лучшего теплосберегающего материала. Теплопроводность такого утеплителя составляет порядка 0,037–0,043 Вт/мК. Это в несколько раз ниже теплопроводности керамзита, кирпича и древесины. Для обеспечения одного уровня теплопроводности потребуется стена толщиной: деревянная стена — 53 см, керамзитобетон — 178 см, кирпичная — 249 см или из несъемной опалубки — 25 см. Что позволит существенно снизить впоследствии затраты на отопление дома.

Сделав выбор в пользу строительства монолитных домов по технологии несъемной опалубки, вы будете экономить на строительных и отделочных материалах во время строительства дома, и на коммунальных платежах во время проживания в нем.

Технология монтажа несъемной опалубки Теколит

Кладка первого ряда

Блоки укладываются на выровненную поверхность. В случае, если перепад высот поверхности составляет 1-15 мм, то выравнивание первого ряда производится с помощью клиньев. Если перепад составляет 1-35мм, то неровности можно сгладить с помощью выравнивающего раствора, уложив на него первый ряд.

Перед укладкой блоков необходимо произвести гидроизоляцию от фундамента (рис. 1.1 «А»). Если фундамент гидроизолирован, то повторную гидроизоляцию можно не проводить.

Раскладка первого ряда блоков начинается от углов.

рис. 1.1

Идеальной считается раскладка, когда стены выкладывают с помощью целых блоков или частей блоков, кратных долям блоков конкретной серии.

Блоки устанавливаются встык друг к другу, без применения связующих строительных растворов — «на сухую».

Мелкие части блоков можно фиксировать при помощи монтажной пены, строительного клея, шурупов и т. д.

В результате кладки по технологии не образуются тепловые мостики и зоны конденсации.

Опирания блоков на фундамент.

  • Основной – блок вровень с гранью фундамента/перекрытия по внешней стороне (рис. 1.2 «А»).
  • Консольный – блок свисает, но не более ≤120мм от грани фундамента или перекрытия (рис. 1.2 «Б»).
  • Задвинутый – блок задвинут от грани фундамента/перекрытия внутрь помещения, образуя консоль фундамента/перекрытия (рис. 1.2 «В»). Это тип используют для опирания тяжёлой отделки в виде ½ кирпича, стоечно-ригельной фасадной системы.

В разложенные блоки в стыках между блоками необходимо уложить утеплитель (рис. 1.1, «обозначено стрелкой»). В углах и примыкании стен утеплитель необходимо подогнать по размеру ячейки.

рис. 1.2

Внешний и внутренний угол 90°

рис. 2.1

рис. 2.2

Серия 38/xx

Монтаж углов производится из блоков «У». Перед установкой необходимо прорезать стенку блока сверху и снизу для перетекания бетонной смеси и укладки арматуры.

Второй ряд укладывается с разворотом на 90° относительно углового блока нижнего ряда (рис. 2.1).

Монтаж внутренних углов производится аналогичным образом (рис. 2.2).

Серия 30/xx

Монтаж внешних и внутренних углов производится аналогичным образом, как и в серии 38/xx.

Условное обозначение:

  • «У» – Универсальная/угловой
  • «Р» – Рядный блок

рис. 2.3

рис. 2.4

рис. 2.5

Серия 22/xx

Монтаж угла производится методом примыкания двух стен, расположенных перпендикулярно друг другу. Без перевязки блоков в углу (рис. 2.5). Соединение стен между собой производится за счет подрезки блоков сверху и снизу в области примыкания стены.

Угол 45° (≠90°)

Монтаж углов 45° (≠90°) производится из блоков «Р». Формирование угла производится за счет подрезки блока под углом равным ½ от требуемого угла. Например, для угла 45° угол подрезки равен 22,5°.

Рекомендуем на этапе монтажа и бетонирования стены фиксировать (придать жесткость) углам ≠90° при помощи монтажной пены, строительного клея, шурупов и т. д.

При подрезке блоков необходимо учитывать перевязку блоков в кладке (см.«Раздел 5»)

рис. 3.1

рис. 3.2

Примыкание стен с внутренней и внешней сторон

рис. 4.1

рис. 4.2

Соединение стен между собой производится за счет подрезки блоков в области примыкания стены.

Перед укладкой блоков необходимо прорезать стенку блока сверху и снизу для перетекания бетонной смеси и укладки арматуры в каждом ряду по всей высоте стены (рис. 4.1)

Соединение стен между собой через утеплитель производится за счет подрезки блоков в каждом втором – третьем и последнем (венцевом) рядах, либо определяется расчетом или по проекту (рис. 4.2).

При соединении стен через утеплитель рекомендуем произвести теплотехнический расчет узла, для исключения появления тепловых мостиков холода в каждом примыкании.

Перевязка блоков в кладке серий 38/xx, 30/xx и 22/xx

Блоки серии 38/xx укладываются со смещением на ½ (рис. 5.1) или ¼, ¾ блока (рис. 5.2). Вертикальные стыки должны проходить со смещением, согласно выбранной доли блока в нижнем и верхнем рядах.

Блоков серии 30/xx укладываются со смещением на ½ блока (рис. 5.3) Вертикальные стыки должны проходить строго по центру блока нижнего и верхнего ряда.

Блоков серии 22/xx укладываются со смещением на ½ ⅕, ⅖, ⅗, ⅘ блока (рис. 5.4). Вертикальные стыки должны проходить со смещением, согласно выбранной доли блока в нижнем и верхнем рядах.

Основным требованием перевязки является обеспечение непрерывности вертикального бетонного ядра.

Целая доля – доля, которая сохраняет вертикальное бетонное ядро при укладке и кратна для серии 38/xx – 250мм; 30/xx – 300мм; 22/xx – 200мм.

Оставшиеся целые доли блоков также используются при кладке.

При несоблюдении требований перевязки возможны затруднения при бетонировании и, как следствие, образование пустот и снижение несущей способности стен.

рис. 5.1

рис. 5.2

рис. 5.3

рис. 5.4

Организация компенсационных вставок блоков серий 38, 30, 22

Компенсационная вставка — блок, подрезанный до необходимого размера и образующий нестандартное бетонное ядро в области подрезки блока.

Компенсационные вставки требуется в случае, когда внешняя длина стены не кратна долям серий:

  • 38/xx – 250 мм;
  • 30/xx – 300 мм;
  • 22/xx – 200 мм.

При выкладке компенсационных вставок нестандартное бетонное ядро должно быть строго вертикально без смещений.

Цель компенсационной вставки — формирование правильной перевязки блоков и сохранение непрерывности вертикального бетонного ядра.

Пример компенсационной вставки серии:

38/xx размер вставки 105 мм, рис. 6.1

30/xx размер вставки 130 мм, рис. 6.2

22/xx размер вставки 81 мм, рис. 6.3

Проемы блоков серий 38/xx, 30/xx и 22/xx

Пример выкладки блоков:

серии 38/xx, рис. 7.1

серии 30/xx, рис. 7.2

Торцы проема формируются из блока «У», предварительно удалив утеплитель.

Для серии 38/xx подрезав перемычку блока.

При выкладке блоков необходимо учесть выгодную перевязку за счет минимизации подрезки блоков на доли или использования компенсационной вставки.

Рекомендуемое минимальное расстояние простенка от внешнего угла стены до проема в сериях:

  • 38/xx – 760 мм;
  • 30/xx – 600 мм.



Рекомендуемое минимальное расстояние простенка от внутреннего угла стены до проема серий:

  • 38/xx – 380 мм;
  • 30/xx – 300 мм.

серии 22/xx, рис. 7.3

Перемычки проемов блоков серий 38/xx, 30/xx и 22/xx

Перемычки изготавливаются из блоков «Р», «У» и «П» всех серий на строительной площадке путем подрезки. Из блоков образуется желоб для укладки арматуры и заливки бетонной смеси.

Высота перемычки определятся через условие, если ширина проема меньше или равно 2м, то высота перемычки для серий:

  • 38/xx – 250мм;
  • 30/xx – 300мм;
  • 22/xx – 200мм.



Если ширина проема более 2м, то высота перемычки для серий:

  • 38/xx – 380мм, 395мм, 485мм;
  • 30/xx – 600мм, 470мм;
  • 22/xx – 400мм;

Максимальная ширина проемов 4 метра.

Ширина проемов более 4-х м определяется проектом и расчетом.

Возможность применение высоких перемычек в узких проемах не противоречит технологии Tecolit.

При применении высоких перемычек необходимо дополнительное усиление путем установки горизонтальной рейки или доски.

Перемычки устанавливают на временную поддерживающую конструкцию.

Блоки подгоняются один к другому на ширину проема.

В рядных блоках проема необходимо подрезать стенку на всю высоту перемычки в области примыкания (смотри наже на рисунке «Г»)

При бетонировании перемычки соединяются с основной кладкой, образуя единый бетонный каркас.

Перемычки серии 38/xx

Формирование перемычек высотой 250мм выполняется из блоков «Р» или «У» методом подрезки.

При монтаже перемычек из блоков «Р» и «П» необходимо закрыть отверстия снизу временной поддерживающей конструкцией.

Пример формирования перемычек проемов для серий:

38/xx, рис. 8.1

38/xx, рис. 8.2

30/xx, рис. 8.3

30/xx, рис. 8.4

22/xx, рис. 8.5

22/xx, рис. 8.6

Проемы сложной формы

Проемы сложной формы выполняются из блоков «Р» и «У».

При формировании арки полукруга подрезать блок в форме трапеции.

Рекомендуется перед монтажом произвести графический расчет геометрии формообразующего блока.

Возможно формирование сложного проема с применением временной опалубку.

рис. 9.1

Положение оконного / дверного блока в проеме

рис. 10.1

Область установки оконного или дверного блока в проеме определяется по месту положения изотермы +10°С. Чтобы предотвратить выпадение конденсата, изотерма +10°С должна проходить внутри конструкции оконного или дверного блока.

В таблице показаны положения изотермы +10°С в стенах из разных серий блоков TECOLIT, схематично на рисунке.

Расчет производился без отделки, с применением термовкладыша ППС-25 и температуре -18°С на улице и +22°С в помещении.

Серия

А

Б

38/12

17см

21см

38/15

15см

23см

38/15*

14см

24см

30/12

12см

18см

30/15

9см

21см

22/12

8см

16см

*Блок с минеральной / базальтовой ватой

При строительстве многоэтажного здания или сооружения из блоков Tecolit с интегрированным утеплителем ППС (Пенополистирол), необходимо произвести монтаж противопожарных рассечек.

Перекрытия

Для монолитного перекрытия необходимо подрезать блок «L» образно. «L» образный подрез равен толщине перекрытия, но не более 160мм от верхней грани блока.

При формировании монолитного балкона/консоли проходящей через внешние стены, рекомендуется произвести перфорацию плиты утеплителем для сокращения теплового мостика холода.

Опирание многопустотных плит перекрытия производится на бетонное ядро на глубину не менее 90 мм.

Опирание двух многопустотных плит на внутреннюю стену из блоков серии 22/15П производится за счет дополнительного армопояса с минимальным сечение 220х125мм.

Утепление торца многопустотных плит производится из блоков «Р» поделенных вдоль по центру.

Для балочного перекрытия необходимо подрезать блоки по габариту балки.

Деревянные балки необходимо гидроизолировать в области защемления.

рис. 11.1

рис. 11.2

рис. 11.3

рис. 11.4

Кровля

Перед установкой мауэрлата необходимо гидроизолировать верхнюю грань стены как горизонтальную, так и косоур (область фронтона).

Фиксация мауэрлата возможна за счет заранее заложенной шпильки в незастывший бетон, или произвести забуривание распорного анкера в застывший бетон.

Все деревянные элементы, сопряженные с бетонным ядром, необходимо гидроизолировать.

Высота парапета принимается согласно СП 118.13330.2012.

В последнем ряду необходимо уложить утеплитель высотой 100-150мм в области бетонного ядра.

Верхнюю часть парапета необходимо укрыть кровельным материалом.

Необходимо произвести утепление с внутренней стороны парапета.

рис. 12.1

рис. 12.2

Организация подпорных стен подвала

рис. 13.1

Возведение подпорных стен для подвального или цокольного этажа производится из блоков серии 22/15.

После возведения необходимо гидроизолировать стены с внешней стороны.

По необходимости производится утепление стен подвала/цоколя с внешней стороны.

Утеплитель фиксируется на клей.

Возможно применения блоков серий 38/xx и 30/xx.

Колонны

Из блоков Tecolit возможно сделать колонны. Габариты колонн смотри в таблице

Серия

Рис. 14.1

Габариты колонны

Бетонное ядро

30/хх У

«А»

300х470

220х390

30/хх У

«Б½»

300х300

220х220

38/хх У

«В¾»

380х525

300х445

30/хх Р

«Г½»

380х290

300х210

22/15

-

220х438

150х374

рис. 14.1

Строительства дома. Используем несъемную опалубку

Строительства дома с применением несъемной опалубки

Наряду с традиционными способами строительства все большее распространение находит сравнительно новая строительная система, основанная на использовании несъемной опалубки. Дома по такой технологии строятся очень быстро, они экономичны и имеют прочную конструкцию.

Суть технологии несъемной опалубки в том, что при возведении стеновых конструкций используются плиты или пустотелые блоки, которые являются несъемной опалубкой. Она может быть из различных материалов: пенополистирола, полистиролбетона, деревобетона. Общее для технологии следующее — по мере заполнения бетонной смесью опалубка образует монолитные стены дома, а сама выполняет функции утеплителя и звукоизоляции.





Технология строительства из несъемной опалубки

Строительство с применением несъемной опалубки отличается предельной простотой. Все блоки имеют стандартные базовые длину, высоту и толщину. Благодаря точным геометрическим размерам и замковым соединениям элементы конструкций устанавливаются «на сухую», без применения каких-либо связующих растворов.



Фундамент

Строить дом с применением несъемной опалубки, можно на любом традиционном фундаменте, но предпочтительными являются монолитный фундамент или сборный из бетонных блоков. В последнем случае необходимо выполнить монолитный обвязочный пояс высотой не менее 300 мм, в котором устанавливаются стальные анкера диаметром не менее 10 мм. Анкера необходимы для стыковки с арматурой стен и создания жесткой пространственной схемы сооружения.

Заливка фундамента под стены из несъемной опалубки



Несущие стены

Укладку бетонной массы начинают с первого ряда стеновых блоков. Специалисты рекомендуют не спешить: за сутки укладывать и заливать бетонной смесью участок стены высотой не более четырех блоков (0,75 м). Сначала заполняют углы здания и крайние отверстия, а затем уже среднюю часть стены. Это дает возможность избежать нарушения геометрии постройки в целом. Заполнив опалубку бетонной смесью, проверяют центровку стены с помощью отвеса. Пока бетон не затвердел, ее можно откорректировать.

Легкие пенополистирол и полистиролбетон находят применение практически во всех видах малоэтажного строительства. В том числе и строительстве по технологии несъемной опалубки. Имея желание и некоторые навыки, вполне возможно построить дом из пенополистирольных блоков собственными силами.

Стеновые блоки необычайно легки: вес симпролит — блока не более 7 кг

Популярной системой монолитного строительства из пенополистирола является «Изодом», из полистиролбетона — «Симпролит». В основу обеих технологий положено использование стеновых блоков со сквозными полостями. Из блоков монтируется ограждающая конструкция, заполняется арматурой и бетоном. В итоге внутри стены образуется каркас из колонн и перемычек, несущая способность которого определяется маркой бетона и сечением арматуры.

Важно: прежде чем заполнить полости блоков бетоном, проложите коммуникации — кабели электроосвещения и связи, трубы водоснабжения и вентиляции.

Строительство стен из несъемной опалубки





Перекрытия

Для монтажа перекрытий в верхней части стены формируется железобетонный обвязочный пояс, на который укладываются плиты перекрытий или деревянные балки. При устройстве монолитных перекрытий обвязочный пояс и плита перекрытия формируются как единая конструкция.

Таким образом, в результате двух технологических операций (монтаж стеновых блоков и монтаж перекрытий) за полтора-два месяца строится дом, который представляет собой жесткую пространственную рамную конструкцию, обрамленную тепло- и звукоизоляционной оболочкой. После установки конструкции кровли коробка такого теплого дома готова для проведения отделочных работ и подключения внутренних коммуникаций.



Наполнитель

Наиболее подходящим материалом для бетонирования стен является бетон с мелкой гранитной фракцией и пределом прочности 200 кг/см². Хотя проектом может быть предусмотрен и другой бетон, в зависимости от статического расчета конструкции. Для поддержания расчетного водоцементного отношения и реальной экономии вяжущего необходимо добавлять в приготавливаемый бетон пластификатор.



Как строить

Полые блоки, имеющие пазы и выступы, собираются как детали детского конструктора. Первый ряд устанавливается на подготовленную поверхность фундамента, блоки закрепляются металлическими элементами — армируются — и по мере возведения конструкции заполняются бетонной смесью. При необходимости через каждые 3-4 ряда в пазы блоков укладывается горизонтальная арматура.

Укладка блоков из полистиролбетона

Благодаря тому, что и внешняя, и внутренняя стенки «пирога», в который заливается монолитный бетон, выполняются из материала, который сам по себе является отличным утеплителем, стены дома не нуждаются в дополнительной теплоизоляции.

Стена толщиной 290 мм по своим теплофизическим и звукоизоляционным показателям соответствует полутора метрам кирпичной кладки. И при этом строится значительно быстрее и стоит дешевле.

Легкий пенополистирол является хорошим утеплителем, не гниет, не впитывает влагу, правда, он паро- и воздухонепроницаем. Поэтому в таком доме необходимо установить систему принудительной вентиляции.









Монтаж симпролит-блоков (полистиролбетон)

1. Первый ряд блоков укладываем на подготовленную поверхность фундамента. Закладываем внутрь блоков раствор и армируем.

2. Возведение стены начинаем с угла. Устанавливаем специальный угловой блок, выравниваем его с двух сторон и усиливаем арматурой.

3. Блоки при укладке армируем и оснащаем вставками из пенополистирола. Они помогут нам в дальнейшем зафиксировать блоки следующего ряда.

4. Дальнейшая укладка блоков ведется по принципу кирпичной кладки со смещением. Блоки «нанизываются» на вставки утеплителя, армируются и заливаются бетоном.



Щепоцементные плиты

Технология строительства домов на основе несъемной опалубки из щепоцементных плит в основе своей похожа на способ монтажа из полистирольных блоков. Только роль ограждающих конструкций играют древесно-цементные панели.

Более 60 лет назад в Европе были изготовлен и запатентован строительный материал Durisol — пустотелые цементно-стружечные блоки. Каждый блок состоит из двух параллельных пластин, соединенных перемычками. Для несущих стен используются блоки, в которых примерно половину внутреннего пространства занимает теплоизолятор — пенополистирол. Например, для блоков толщиной 375 мм толщина утеплителя равна 175 мм. Для внутренних стен используют блоки без утепления.

Цементно — стружечный блок Durisol



Монтаж
щепоцементных блоков

Под первый слой блоков на фундамент укладывают водонепроницаемую изоляцию, защищающую щепобетонные стенки блоков от почвенной влаги. Первый ряд требует точной горизонтальной и вертикальной укладки. В случае незначительных неровностей блоки можно выровнять с помощью цементного раствора или с помощью клиньев. После укладки четырех рядов блоки заливаются бетоном до высоты примерно на 100 мм ниже верхнего края стенок. Наружные и внутренние стены из бетонных стержней воздвигаются одновременно.

Укладка производится насухо с перевязкой 250 мм. Перевязка углов выполняется с помощью сменных угловых блоков. Бетонные стержни должны проходить на всю высоту этажа, особенно в межоконных простенках. Вертикальное и горизонтальное армирование выполняется согласно проекту, армирование проемов (окон, дверей) — обязательное.



Плиты Velox

Другим вариантом несъемной опалубки являются щепоцементные плиты (технология «Велокс»). Такая опалубка представляет собой древесноцементные панели толщиной 35 мм и размером 2000 х 500 мм, которые скрепляются между собой металлическими стяжками. Из плит формируются внешние и внутренние стенки. Свойства древесины в щепоцементных плитах сохранены полностью: они отлично пилятся и обрабатываются.

Несъемная опалубка имеет два варианта. В качестве внешней панели используется плита с наклеенным слоем утеплителя из пенополистирола, внутренняя стена панели — без утеплителя (это могут быть пустотные короба или просто плиты).

При формировании стеновой конструкции плиты вручную устанавливают попарно параллельно друг другу и скрепляют проволочными стяжками и гвоздями, монтаж идет по поясам на высоту этажа. В полость между плитами устанавливается арматура, и каждый этаж конструкции в 2 этапа заполняется бетоном. Такой «пирог» представляет собой уже готовую стену: монолитный бетон выполняет функцию несущего элемента конструкции, пенополистирол является отличным утеплителем, а древесно-цементные плиты — ровная основа для любой отделки.

Схема устройства несъемной опалубки Velox 1. Соединение перекрытий, скрепленное гвоздями 2. Двустороннее соединение 3. Одностороннее соединение 4. Плита с теплоизоляцией Velox WS-EPS 5. Гвозди 6. Арматура над проемами окон и дверей 7. Плита Velox WS 8. Плита Velox WSD 9. Арматура обвязки 10. Откосы 11. Бетонная заливка 12. Стяжки для бетонирования фундамента



В качестве наполнителя используют легкие бетоны (пено-, газо-, керамзито- или полистиролбетон), а для усиления несущих свойств стен в опалубке с определенным шагом выгораживаются внутренние колонны, которые заполняются тяжелым бетоном. Особенно это важно в оконных и дверных проемах.

Получаем: наружная панель опалубки со слоем пенополистирола, внутри стены — монолитный бетонный каркас, обеспечивающий необходимую прочность здания, и в результате — конструкция, не требующая дополнительного утепления. Стена толщиной в 32 см по термосопротивлению эквивалентна кирпичной стене 2,3 м.



Система несъемной модульной опалубки «Техноблок»

Совсем не требует дальнейшей отделки система несъемной модульной опалубки «Техноблок». Каждый такой техноблок состоит из фасадной и внутренней вибролитых бетонных пластин, соединенных между собой пластиковыми стяжками. Стяжки крепят к металлическим Г-образным крюкам, которые завинчивают в закладные гайки бетонных пластин.

Система несъемной модульной опалубки «Техноблок»

Фактура фасадной пластины может быть разной: гладкой, имитирующей кирпич или каменную кладку. Для утепления стен в блок устанавливают один-два с. пенополистирола толщиной 5 мм. Техноблоки укладывают так же, как и обычную несъемную опалубку, между собой в ряду соединяя проволочными стяжками. Во внутреннее пространство блоков укладывают металлическую арматуру, трубы коммуникаций, закладные элементы для создания проемов и заливают бетоном. Готовый дом собирается всего за несколько дней силами двух-трех человек.









Что бы еще почитать?

Зеленые стены и блоки опалубки из пластиковых отходов

Суть идеи — производство блоков для зеленых стен и несъемных блочных форм для обычных стен из пластиковых отходов.
Несмотря на простоту и очевидность — этот способ строительства признан инновационным и находится на стадии патентования.
Он стал финалистом конкурса Matching Grants Georgia, в состав жюри которого входили представители Всемирного банка.

…………………..

Человечество захватывает все больше и больше земель, таких как дороги, аэропорты и т. Д.

Но мы можем вернуть эти области вертикальным растениям.

Для этого необходимо построить стены из специальных строительных блоков. Эти блоки засыпаны почвой и расположены так, чтобы между ними оставалось место для растений.

Существует два варианта такой кладки: продольная и крестообразная:

Продольные блоки особенно подходят для строительства шумоизоляционных стен вдоль автомобильных дорог.

Блоки имеют отверстия в дне таким образом, что земля всех стен представляет собой целую массу. Это очень удобно для корневой системы растений и для полива.

Такого способа укладки блоков нет нигде в мире. По крайней мере, мы не видели, хотя много искали в Интернете.

Эти блоки также могут быть полукруглыми, треугольными — если вы хотите, чтобы забор был сглажен внешней стороной.

Возможны более сложные конфигурации — например, для облицовки старых стен эти «кубики» имеют полусферическую форму.

Крепятся к стене с помощью дюбелей или стальных тросов.

Также предоставляется дополнительная информация. Например, продольные блоки могут быть не слишком длинными, но собранными. Этот вариант упрощает производство и транспортировку. Способы сборки могут отличаться в зависимости от конструкции.

Т Сами блоки могут быть полностью собраны из отдельных частей, а также опалубки, описанной ниже.

Такие сборно-разборные блоки будут более привлекательными для покупателей небольших партий.

Существующие пластиковые горшки для растений не имеют такой эргономичной формы, чтобы из них строить зеленые стены. Эти зеленые блоки более компактны и устойчивы.

Все эти формы могут быть изготовлены из разных материалов — пластика, смеси извести и перлита и т. Д.

Так что себестоимость будет не больше, чем у других стройматериалов.

Когда применяется привязка, себестоимость увеличивается максимум на 30-50 центов за блок.

В случае пластика необходимо без дополнительных затрат менять только форму.

Из пластмассы, возможно изготовление блочной опалубки.

Дело в том, что существующие блоки опалубки сделаны из очень мягкого пенополистирола.

Следовательно, они требуют особого ухода. Они очень легко ломаются, сглаживаются и не позволяют заливать большое количество бетона одновременно в несколько слоев.

Предлагаемые нами блоки изготовлены из твердого пластика.

Они не массивные, как существующие, что очень дорого и неэкономично.

У них тонкие стенки и нет дна.

У них есть перегородки для прочности, а посередине — термобарьерное покрытие.

Но при заливке полистиролбетона в блок этот термический слой больше не нужен.

Перегородки имеют такую ​​конфигурацию, что блок легко делится пополам.

Стенки блоков имеют пазы посередине — для удобства и точности резки посередине.

Эти блоки имеют такие концы и прорези, что они прикреплены как в продольном, так и в поперечном направлении друг к другу, так что они образуют единое пустое пространство в объеме стены.

А когда в эту комнату заливают бетон, образуется стена, которую не нужно штукатурить и красить. Желаемый цвет и фактура наносятся на блоки при отливке.

Это экономит строительные материалы и рабочую силу.

Кроме того, природа избавлена ​​от пластиковых отходов.Спрос на строительный блок настолько велик, что даже отходов недостаточно. Что касается экологичности, давно известно, что пластиковые отходы не токсичны. Их перерабатывают и используют для изготовления новых бутылок и упаковки для пищевых продуктов. Таким образом, формы для блоков из переработанного пластика не токсичны, как и бутылки для минеральной воды.

При производстве блоков используются только те пластмассы, которые безвредны для здоровья человека — в основном HDPE и PET. Возможны и другие комбинации с различными технологиями изготовления — например, стенки блоков из одного материала полые и они заполнены другим типом пластика, который имеет более низкую теплопроводность.

Для снижения теплопроводности стен из блоков можно использовать готовую конфигурацию. В этом варианте форма блока состоит из отдельных элементов, которые соединяются посредством канавок и ребер соответствующих форм.

Преимущество такой конфигурации в том, что блочная опалубка имеет только одну перегородку (из металла или другого материала с низкой теплопроводностью), а поперечные стороны устанавливаются в конце стены. По всей стене стороны блока соединены элементами в форме подковы. В этих элементах может располагаться и поперечное крепление.

Возможно подключение напрямую без дополнительных элементов, но для этого требуются дополнительные типы поперечных пластин.

Таким образом, каждый блок имеет только один «мостик» вместо четырех для передачи тепла внутрь. Эта конфигурация сохраняет материал. Более удобен в транспортировке, так как занимает меньше места и т. Д.

10 причин использовать ICF

Основные соображения

Заливка имеет решающее значение: Готовый бетон должен иметь правильные характеристики, чтобы бетон растекался по месту.Перед заливкой опалубка должна быть правильно закреплена, которую нельзя торопить, так как это может привести к разрыву блоков ICF (хотя это можно легко исправить, если вы хорошо подготовитесь на месте). Необходимо использовать вибрирующую кочергу, чтобы мягко подтолкнуть бетон к заполнению пустот.

Внесение изменений может быть трудным: Бетон трудно резать и придавать ему форму после застывания, если у вас нет (дорогостоящего) специального оборудования. Тем не менее, один из вариантов — залить перемычки, чтобы учесть любые запланированные будущие расширения или большие проемы.

Это не самая дешевая система: Блоки из пенополистирола и готовый бетон будут стоить больше, чем обычная кладка, хотя вам следует компенсировать некоторые из этих затрат за счет сокращения трудозатрат (и меньшего воздействия британской погоды) на месте. По аналогичной спецификации с использованием основного подрядчика вы можете ожидать, что заплатите на 5-10% больше за ICF, чем за кирпич и блок; хотя вы можете значительно сэкономить, если будете достаточно уверены в себе, чтобы использовать самостоятельный подход.

4.Герметичный

Еще одно преимущество энергетических ставок проистекает из монолитности системы. Благодаря прочному бетонному ядру и блокируемым блочным профилям, ICF естественно герметичен. Это делает его очень подходящим для проектов Passivhaus, где минимизация утечки воздуха является большим приоритетом.

Хорошее качество воздуха можно поддерживать, установив какую-либо систему механической вентиляции (обычно с рекуперацией тепла, чтобы получить бесплатный прилив тепла и максимизировать производительность).

5.Можно одеть чем угодно

Внешняя отделка крепится непосредственно к блокам, и вы можете выбрать что угодно: от штукатурки (обычно это самый дешевый вариант) до тонкопрофильного кирпича или каменных плит, облицовки из деревянных реек и многого другого. Внутри дома обычным выбором является точечный гипсокартон, который затем снимается и окрашивается для достижения вашего предпочтительного вида.

6. Настоящая свобода дизайна

ICF может быть построен вокруг прямоугольных форм, но это не значит, что вы должны получить блочный дом.Возможны драматические архитектурные особенности, такие как изогнутые стены, сводчатые потолки и консоли.

Фактически, в некоторых случаях такой элемент может быть легче получить, чем с другими системами, благодаря внутренней прочности железобетонного сердечника. Этот метод может поддерживать проемы размером до 6,3 м в стандартной комплектации, поэтому большие участки остекления будет довольно просто вставить. Добавьте больше стали и бетона, и можно будет пролететь еще больше.

Конструкционная прочность и охватывающая способность

ICF делают его главным кандидатом для обеспечения безбарьерной жизни.Как и в каменном доме, промежуточные этажи могут быть балочными, что, помимо прочего (см. Пункт 8), сводит к минимуму потребность в несущих внутренних перегородках.

Как построить стену из бетонных блоков

В жилищном и коммерческом строительстве широко используется бетонный строительный материал, официально известный как бетонная кладка (CMU). Эти пустотные блоки могут быть изготовлены из стандартного бетона с традиционным песчано-гравийным заполнителем, скрепленным портландцементом.Или они могут заменить песчано-гравийный заполнитель более легкими промышленными отходами, такими как летучая зола или угольные шлакоблоки, и в этом случае они обычно известны как шлакоблок .

CMU находят множество применений в строительстве, от использования в фундаментных стенах для поддержки каркасной конструкции, до открытых наружных стен зданий, отдельно стоящих ландшафтных стен и подпорных стен.

Типы CMU

Бетонные блоки и шлакоблоки бывают разных размеров и форм для различных областей применения.Общие размеры и формы бетонных блоков включают:

Типоразмеры

  • 4 х 8 х 8
  • 4 х 8 х 16
  • 6 х 8 х 8
  • 6 х 8 х 16
  • 8 х 9
  • 8 х 8 х 16
  • 10 х 8 х 8
  • 10 х 8 х 16
  • 12 х 8 х 8
  • 12 х 8 х 16

Фактические размеры бетонных блоков немного меньше номинальных, примерно на 3/8 дюйма в каждом измерении. Это необходимо для учета толщины швов раствора между блоками.

Формы

Бетонный блок также бывает разных форм. Наиболее распространены:

  • Носилки — имеет фланцевые удлинители на обоих концах. Используется в середине стен, где оба конца закрыты примыкающими блоками.
  • Одинарный угловой элемент — имеет один квадратный конец. Используется на концах стен, где обнажается конец блока.
  • Двойной угловой элемент — имеет два прямоугольных конца.Часто используется, когда блоки штабелируются для создания вертикальных столбов.
  • Створки — имеют прорези на плоских концах; они используются вокруг оконных и дверных проемов, чтобы обеспечить пространство для расширения.
  • Заглушки — тонкий прочный бетонный блок, используемый для закрытия открытых полостей в верхней части стены из бетонных блоков.

Несколько других форм также доступны для специальных применений, такие как блоки с выпуклым носиком с одним закругленным концом, блоки косяка с углублением для оконных и дверных косяков, перегородочные блоки, используемые для изготовления внутренних перегородок, и блоки перемычек, используемые для изготовления окон и дверей. заголовки.

Есть также архитектурная кладка с текстурированными поверхностями, предназначенными для декоративного использования.

Анатомия стены из бетонных блоков

Практически все стены, построенные с использованием блоков CMU, имеют одни и те же элементы, хотя применение этих элементов может значительно варьироваться в зависимости от размера, формы и использования стены.

  • Фундамент . Все стены из бетонных блоков должны опираться на прочный фундамент из заливного бетона.Глубина и размер фундамента будут варьироваться в зависимости от размера стены из бетонных блоков и веса, который она должна выдерживать, но для типичной отдельно стоящей стены требуется фундамент, который примерно в два раза шире самой стены и простирается примерно на 1 фут вниз. ниже линии мороза.
  • Бетонный блок. Формы и размеры блоков выбираются в соответствии с функцией стены и ее конфигурацией. В большинстве стен из цементных блоков используются блоки нескольких различных типов, особенно подрамники и угловые элементы.
  • Растворы для швов . Каждый ряд блоков соединяется с соседними блоками с помощью раствора типа N (выше уровня) или типа S (ниже уровня). Для большей прочности большинство стен из бетонных блоков собирают таким образом, чтобы вертикальные швы были смещены (расположены в шахматном порядке) от одного ряда к другому.
  • Армирование. Отдельно стоящие стены из блоков могут подвергаться нагрузкам, которые могут привести к растрескиванию стыков и разрушению стен, поэтому обычно применяется как вертикальное, так и горизонтальное армирование. Вертикальное армирование обеспечивается отрезками стальной арматуры, залитой во влажный бетон, который заливается в полости блока через заданные интервалы.Горизонтальное армирование обеспечивается полосами металлической арматуры, закладываемыми во влажный раствор после каждого третьего или четвертого хода блока.

Большинство стен из бетонных блоков — это одинарные стены, а это стены, что означает, что они построены из одинарных рядов блоков, уложенных друг на друга. Если требуется большая прочность конструкции, вы можете построить двухслойные стены , в которых два ряда блоков уложены вместе.

Инструменты и расходные материалы, которые вам понадобятся

  • Инструменты для земляных работ (лопаты и т. Д.))
  • Формы фонда, при необходимости
  • Стринги каменщика
  • Ставки
  • Линейный уровень
  • Отвес
  • Бетонные блоки или шлакоблоки
  • Уровень плотника
  • Рабочие перчатки
  • Бетонная смесь
  • Тачка или бетономешалка с электроприводом
  • Мотыга для каменной кладки
  • Миномет
  • Мастерок каменщика
  • Инструмент для соединения
  • Пила для кирпича
  • Зубило по камню
  • Молоток для каменной кладки

Создать макет

Первый шаг в строительстве стены из бетонных блоков — это заложить фундамент с помощью кольев и кладки.Для отдельно стоящей ландшафтной стены это предполагает создание простого прямоугольного контура планируемого фундамента. Для фундамента здания требуется прямоугольный контур всего здания, тщательно подогнанный так, чтобы он был идеально квадратным.

После выравнивания струн разметки линейным уровнем перенесите положение фундамента на землю перед началом земляных работ.

Экскаватор

Следующим шагом будет выкопать землю под фундамент.Объем работ может значительно варьироваться в зависимости от требуемого размера фундамента и обстоятельств. Если вы строите небольшую ландшафтную стену в теплом климате, это может быть связано с простым копанием вручную с помощью лопаты. Для фундамента здания или в холодном климате, требующем глубокого промерзания фундамента, земляные работы могут быть серьезным мероприятием, требующим землеройного оборудования. В любом случае цель состоит в том, чтобы создать траншею с плоским дном для заливки бетонного фундамента для поддержки стены из цементных блоков.

Обязательно проконсультируйтесь с местными властями относительно необходимой глубины и размера фундамента для стены из цементных блоков, которую вы планируете. Любая стена высотой более 2 футов требует морозного основания, которое простирается на 8–12 дюймов ниже самого глубокого уровня зимних морозов в вашем регионе. Как правило, фундамент должен быть в два раза шире самой стены.

Залить фундамент

Бетонный фундамент, необходимый для поддержки стены из цементных блоков, обычно создается путем заливки бетона в полую форму, выстилающую стены траншеи, но бетон также можно просто залить в траншею — распространенный сценарий строительства отдельно стоящей ландшафтной стены. .В этом случае верх выемки иногда закрывают деревом, чтобы создать законченный вид. Обычно верх фундамента находится немного ниже уровня земли, так что фундамент будет скрыт, когда стена будет закончена.

Бетон для фундамента можно замешивать вручную в миксере или ящике для раствора, или его можно заказать у поставщиков готовой смеси и доставить на грузовике.

Верх залитого фундамента должен быть идеально ровным, но его не нужно затирать и затирать до идеально гладкой поверхности.Перед тем, как приступить к возведению стены, убедитесь, что фундамент полностью затвердел и затвердел.

Положите первый курс блока

После того, как залитый фундамент полностью затвердеет и затвердеет, наметьте контур стены из цементного блока на поверхности фундамента, используя меловую линию.

Смешайте соответствующий раствор в ящике для раствора, затем положите слой раствора толщиной 1 дюйм на фундамент внутри контура.

Поместите первый слой цементного блока в раствор и слегка постучите по блокам вниз, чтобы заделать их в раствор для фундамента.Начните стену с углового элемента, затем «смажьте» фланцы в конце каждого последующего блока раствором перед соединением его с предыдущим блоком.

Подсказка

Стремитесь к стыкам шириной 3/8 дюйма между блоками как по горизонтали, так и по вертикали. Это обеспечивает оптимальное количество силы.

По мере того, как вы спускаетесь по первому ряду, используйте уровень, чтобы отрегулировать блоки так, чтобы они были идеально вертикальными, и используйте колья и веревки, чтобы убедиться, что ряд блоков остается идеально прямым.На противоположном конце стены завершите ход еще одним угловым блоком.

Режущие блоки

Если вы планируете тщательно, вам может не понадобиться резать бетонные блоки, но если это необходимо, лучше всего это делать с помощью пилы с лезвием по камню, а также стамеской и молотком.

Надрежьте поверхность блока бензопилой, прорезав линию глубиной около 1/4 дюйма. Затем используйте стамеску и молоток, чтобы растолочь по линии с надрезами, пока блок не расколется по линии.Переверните блок и повторите процесс с противоположной стороны.

Непрофессиональные последующие курсы блока

Начните следующий ряд блоков с полублока, чтобы гарантировать, что вертикальные швы будут смещены по мере того, как вы будете двигаться вниз по ряду. Установите второй ряд таким же образом, как и первый — нанесите слой раствора поверх предыдущего ряда и намазывая маслом концы каждого блока, когда вы кладете его в раствор. Используйте шнур и уровень каменщика, чтобы почаще проверять каждый ряд блоков на уровень и прямолинейность.Излишки раствора можно слегка соскрести шпателем с поверхности блоков во время работы.

Подсказка

Для очень высоких стен лучше всего прокладывать не более шести рядов в день. Это позволит раствору полностью затвердеть и снизит вероятность разрушения стены. Избегайте чрезмерной нагрузки на швы, пока раствор не затвердел полностью.

Добавить арматуру

По мере того, как вы поднимаетесь вверх, при необходимости добавляйте металлическую арматуру. После каждого третьего или четвертого ряда перед укладкой следующего ряда блоков горизонтальный шов следует укрепить с помощью металлических арматурных лент, уложенных в раствор.

Вертикальное армирование добавляется путем заполнения пустот бетоном и забивания металлических арматурных стержней в пустоты. Это увеличит поперечную прочность между рядами блоков. Уточните у местных строительных властей рекомендации по вертикальному армированию стены.

Обработка стыков

В зависимости от размера вашего проекта и скорости, с которой вы работаете, вам будет периодически необходимо сглаживать и отделывать стыки между блоками.Это нужно делать после того, как раствор затвердел, но до того, как он полностью затвердеет. Используйте инструмент для чистовой обработки, чтобы слегка надавить на раствор, проводя инструментом вдоль стыка. Инструмент должен образовать небольшое углубление в стыке раствора.

Блоки заглушек

Верхняя часть стен из цементных блоков обычно закрывается путем нанесения слоя раствора, встраивания полос металлической арматуры, а затем покрытия стены твердыми бетонными заглушками. Убедитесь, что стыки между заглушками заполнены раствором и выровнены отделочным инструментом.

Стены из низкосортных цементных блоков

Если стена из цементных блоков будет ниже уровня земли, например, при использовании в качестве стены подвала, важно, чтобы поверхность была гидроизолирована перед засыпкой грунтом. Это можно сделать с помощью различных гидроизоляционных мембран или прорезиненного гидроизоляционного материала, наносимого кистью.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
