Появившись около полувека назад, поликарбонат превратился в один из самых востребованных материалов, применяемых в строительстве. Из него возводят теплицы, крытые стоянки для авто, летние кухни и иные пристройки. Козырьки и навесы из поликарбоната также встречаются повсеместно.

Отличительные черты поликарбоната

Поликарбонат долговечен и прочен, при этом недорог – листы и крепежные элементы можно без проблем купить по доступным ценам. Наконец, материал устойчив к перепадам температур, способен пропускать дневной свет и хорошо держит тепло. Используя поликарбонат, легко организовать на любой территории крытую зону отдыха, укрытие для растений или летний душ во дворе.

Поликарбонат крайне долговечен и обладает высокой прочностью

Правда, имеются и недостатки:

  1. Серьезный град способен повредить крышу из поликарбоната. Если в вашем регионе такие осадки не редкость, рекомендуем использовать более дорогие листы со специальным защитным покрытием.
  2. Будучи изготовленным из пластика, материал «унаследовал» его недостаток – повышенный коэффициент температурного расширения.
  3. При монтаже следует соблюдать аккуратность – поверхность без защитной пленки легко поцарапать, потому снимать ее нужно лишь в конце работ.

Видео «Монтаж сотового поликарбоната»

Из этого видео вы узнаете, как самостоятельно сделать навес из поликарбоната.

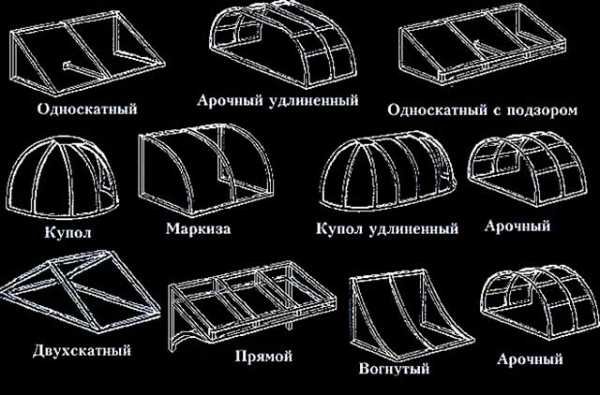

Разновидности навесов

Если вы решили возвести козырек или навес на участке, сразу определитесь с конфигурацией. Поликарбонат – материал гибкий, поэтому возводить можно арочные и каскадные навесы, кровли с одним или двумя скатами. Разберем эти варианты подробнее.

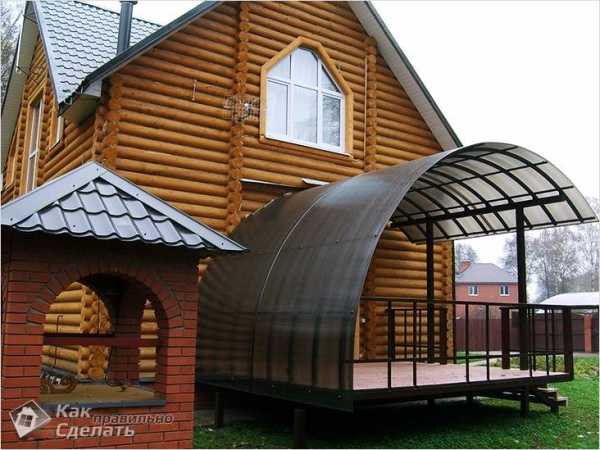

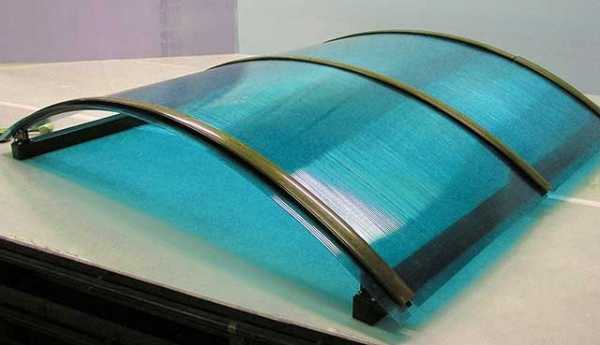

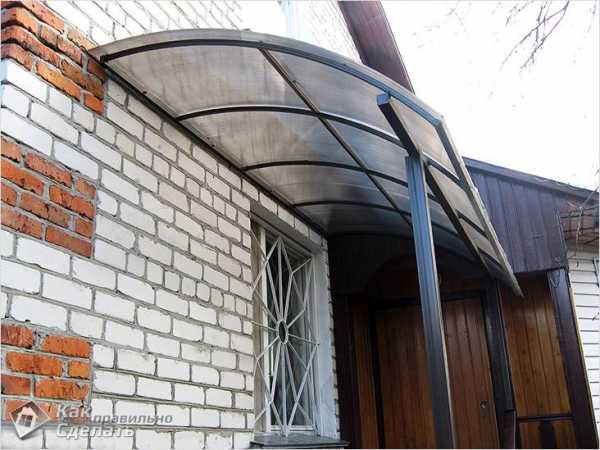

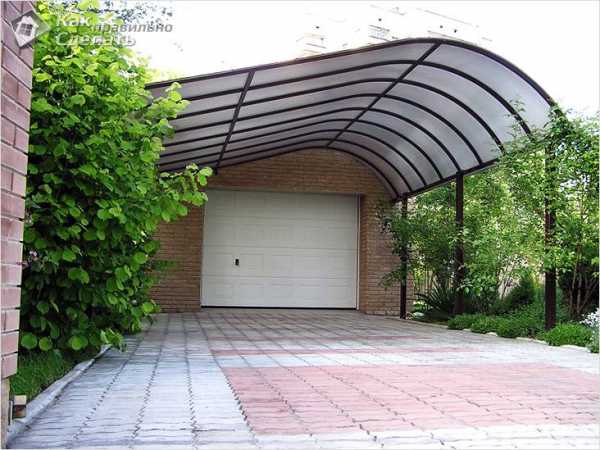

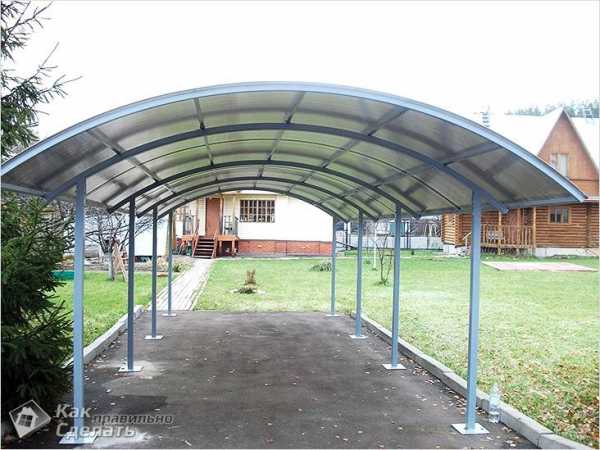

Арочные конструкции

Наиболее популярный тип. Подходит для защиты и украшения просторных автостоянок, длинных проходов между строениями и небольших козырьков над крыльцом. Судите сами:

  • полукруглая форма способна сама очищать себя от снега;
  • опущенные боковины служат дополнительной защитой. Такая конструкция более устойчива к порывам сильного ветра.

Имеется и недостаток: при строительстве элементы нужно сгибать, что требует сноровки и специальных приспособлений.

Для постройки навеса из поликарбоната арочного типа нужна сноровка, потому что листы поликарбоната нужно будет сгибать

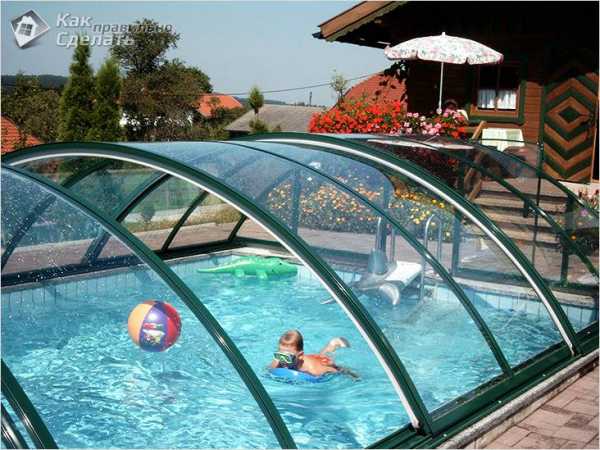

Каскадная система

Такую постройку получают, объединив в одно целое несколько арочных. Обычно ее применяют для покрытия ряда лестничных пролетов, когда приходится вести навес под сильным уклоном. Плюсы этого варианта:

  • во время дождя каскадная конструкция уводит воду в сторону, защищая людей, стоящих даже на начальных ступеньках;
  • система из нескольких арок внешне выглядит куда эстетичнее, чем единый сплошной навес, направленный вниз под большим наклоном.

Говоря о недостатках, упомянем повышенную сложность конструкции. На ее проектирование и монтаж придется потратить много времени и средств.

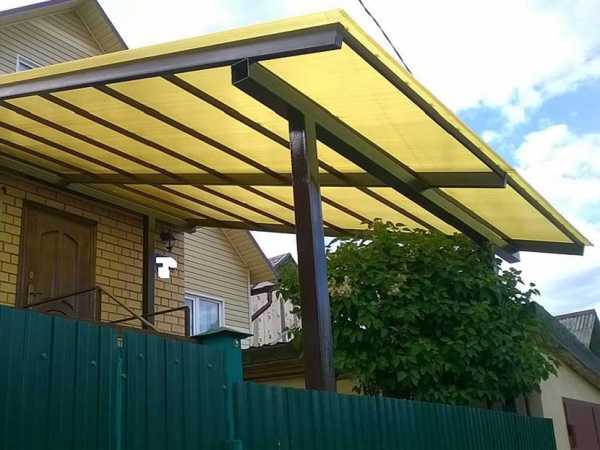

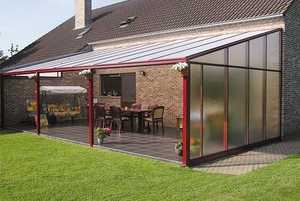

Односкатная кровля

К такому варианту прибегают, когда стремятся к максимальному упрощению. Например, для возведения пристройки с навесом у стены дома. При монтаже нет нужды сгибать профили и листы материала, не понадобятся специальные стропильные фермы, легко обойтись продольными и поперечными балками.

Навес из поликарбоната односкатной кровли является наиболее простым видом в постройке

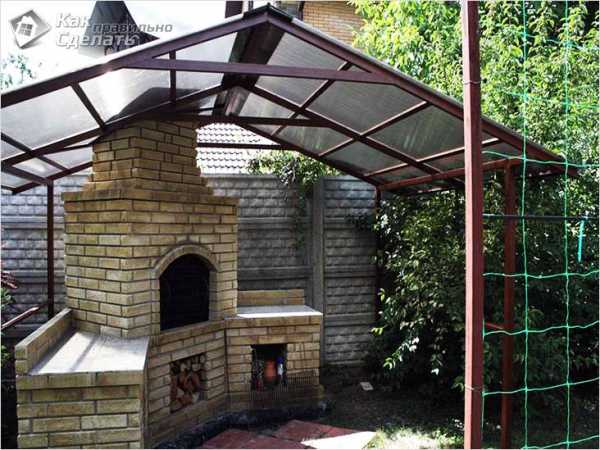

Двускатный навес

Данный вариант предпочтительнее односкатной кровли. Преимущества следующие:

  • двусторонние скаты лучше защищают от ветра и осадков;
  • снега на крыше скапливается меньше;
  • каркас изготавливают более жестким, поэтому постройке не страшны сильные ветровые нагрузки.

Недостаток: сложное строительство, придется тщательно сводить два ската под требуемым углом.

Подготовка к монтажу

Начинается строительство с подготовки основы – фундамента. Организовать площадку можно различным способом:

  • верхний слой грунта снимается, затем все пространство бетонируют;
  • участок покрывают тротуарной плиткой.

Зачистив будущий участок от всего лишнего, приступают к разметке. Задача – наметить места для установки опорных столбов.

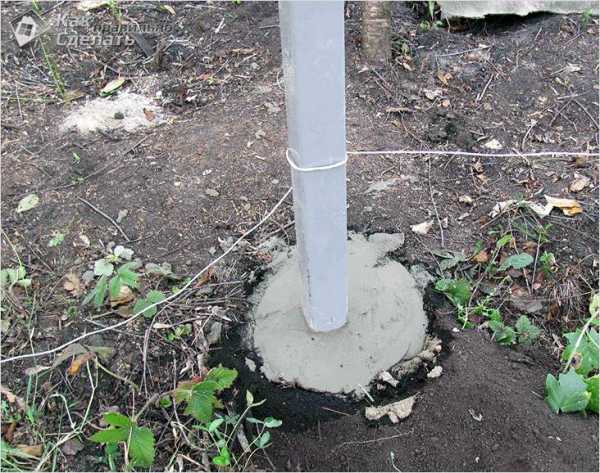

Опоры для навеса из поликарбоната стоит делать прочными и устойчивыми

Далее производят следующие действия:

  • под каждый столб копают яму глубиной 50 см и 30 см в диаметре;
  • в ямы кладут каркас из арматуры и заливают бетоном;
  • покрывают целлофаном и оставляют на 2–3 дня до полного застывания;
  • опоры крепят к фундаменту с помощью анкеров.

Теперь осталось смонтировать каркас для навеса и прикрепить к нему подготовленные листы поликарбоната.

Расчет и проектирование навеса

На этапе проекта во внимание принимают следующие условия:

  1. Размеры площадки, которую нужно покрыть навесом, ее расположение.
  2. Каких ветровых и снеговых нагрузок следует ожидать (под них выбирают и конфигурацию кровли).
  3. Какой дизайн подходит для украшения каркаса, каким должен быть цвет листов поликарбоната.
  4. На какие технические характеристики стройматериалов ориентироваться.
Нужно тщательно составить схему каркаса для навеса из поликарбоната, чтобы
не сталкиваться с трудностями во время его постройке

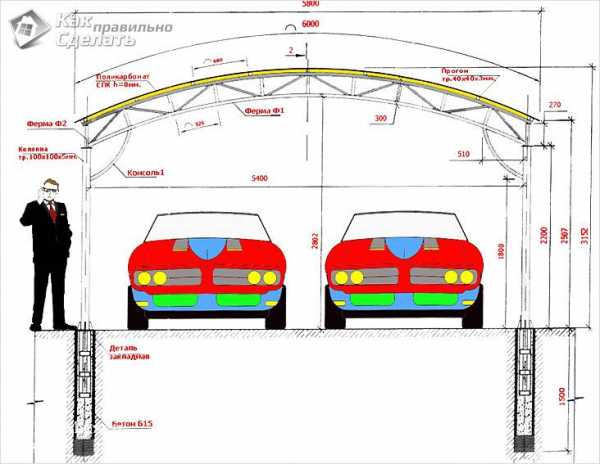

Далее приступаем к расчетам и оформлению чертежа будущей постройки. Нужно задать:

  • размеры и форму кровли;
  • технические параметры стройматериалов;
  • число и тип крепежных деталей.

Планируя конструкцию каркаса, обратите внимание, что листы поликарбоната имеют стандартные размеры. Убедитесь, что места стыков приходятся на поперечные профили обрешетки.

Высоту навеса подбираем по своему усмотрению. Единственная рекомендация – самая низкая часть должна возвышаться над поверхностью на 180 см и более.

Несущие стойки рассчитывают по принципу:

  • минимальный диаметр: 40х40 мм;
  • толщина металла: 1 мм и более;
  • толщина столбов на 10 мм и более больше сечения стоек;
  • на боковины стропильных ферм лучше пустить профиль диаметром от 20 мм, на раскосные решетки – от 15 мм.
Чётко придерживайтесь рекомендациям по постройке навеса из поликарбоната, чтобы в итоге получить надежную конструкцию

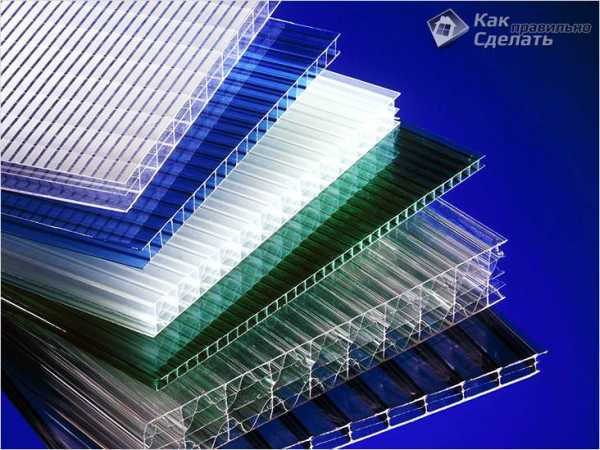

Какой поликарбонат выбрать

Промышленность выпускает материал двух видов:

  1. Монолитный. На практике получается очень прочное оргстекло разных расцветок без внутренних пустот. Применяется при возведении теплиц, оранжерей и любых навесов, способных противостоять неблагоприятным погодным условиям.
  2. Сотовый. Листы снабжены внутренними полостями для усиления теплоизоляции. По сути, это две панели, скрепленные перемычками. Подходит для создания арочных конструкций, навесов и козырьков, поскольку хорошо пропускает свет, но задерживает солнечное тепло. Навесы из сотового поликарбоната не создают излишней тени, но надежно предохраняют от осадков и палящего солнца.

Материалы для каркаса

Еще один вопрос, решаемый на этапе проектирования – из какого материала должен быть изготовлен крепежный каркас. Есть несколько вариантов:

  1. Металлопрофиль. Подходит для создания долговечных построек, не требующих особого ухода. На его основе делают теплицы, крупные навесы и козырьки к зданию. Из минусов: тяжесть всей конструкции, высокая стоимость материала и сварочных работ.
  2. Металлические трубы. Преимущества те же, что у предыдущего варианта. Стоит дешевле, но из-за округлости форм сварка и крепеж потребуют больше усилий.
  3. Дерево (брус или фанера). Годится для негабаритных строений, к которым не предъявляют повышенных требований к нагрузке. Конструкция имеет стильный вид, для крепления понадобятся саморезы.
    Каждый вид поликарбоната имеет свои преимущества и недостатки, выбирать их
    нужно в зависимости от условий эксплуатации

Любые металлические детали обязательно обрабатывают антикоррозийным составом, затем грунтуют и красят.

Кроме стройматериалов, для работы понадобятся инструменты. Под рукой должны быть:

  • строительный уровень, рулетка;
  • дрель и сверла по металлу или дереву;
  • сварочный аппарат для работы с металлическим каркасом;
  • болгарка – понадобится кроить профиль на нужный размер.

Пошаговая инструкция по установке

Первым создается каркас, но для этого нужно заготовить фермы. Когда каркас будет готов, начинаем крепить к нему поликарбонат. Рассмотрим все этапы подробнее.

Обратите внимание на то, что не все виды поликарбоната имеют защиту от УФ лучей

Подготовка профиля

Если крыша будет иметь арочную или каскадную конструкцию, для сгибания профиля применяют один из методов:

  • трубогибочный станок;
  • нагревают детали в местах сгиба (перед этим их набивают песком) и сгибают вручную;
  • надпиливают, затем гнут в противоположном направлении, а после накладывают металлические «заплатки».
Ознакомьтесь с техническими характеристиками поликарбоната перед закупкой материалов для навеса

Подготовка каркаса

Готовые металлические детали сваривают на земле, затем ставят на привязку на опоры, к которым и приваривают. Первыми монтируют переднюю часть, затем боковины. Следите, чтобы детали стояли строго вертикально – используйте строительный уровень.

Поперечные прогоны – прямоугольный профиль – приваривают на расстоянии 50–55 см друг от друга.

Последними монтируют боковины.

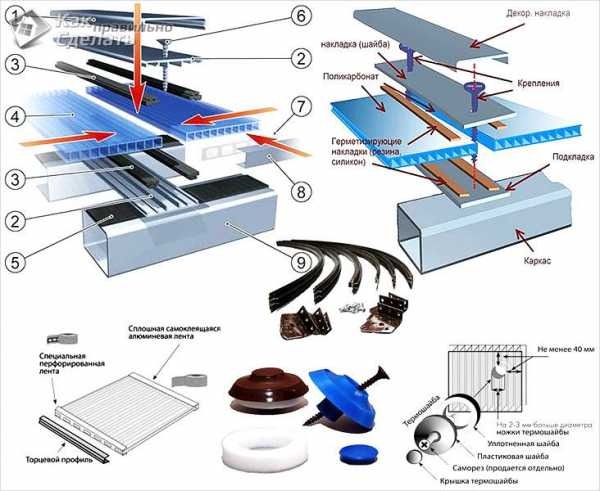

Крепеж поликарбонатных листов

Крепить листы к металлическому каркасу можно с помощью шурупов, термошайб или саморезов.

Если используется деревянная конструкция, можно обойтись специальным клеем.

Постройки из поликарбоната – хороший выбор для дачников и владельцев загородной недвижимости. Возвести их несложно, хотя кое-какой опыт не помешает.

‘; blockSettingArray[4][«setting_type»] = 5; blockSettingArray[6] = []; blockSettingArray[6][«minSymbols»] = 0; blockSettingArray[6][«minHeaders»] = 0; blockSettingArray[6][«text»] = ‘

‘; blockSettingArray[6][«setting_type»] = 6; blockSettingArray[6][«elementPlace»] = 90; var jsInputerLaunch = 15;

polikarbonat.guru

Навес из поликарбоната своими руками

Поликарбонат – сравнительно современный материал, но благодаря своим эксплуатационным характеристикам довольно быстро завоевал доверие потребителей. Конечно основная и самая ценная его особенность – способность пропускать свет. То есть у стекла теперь появилась достойная альтернатива. Поэтому навес к дому из поликарбоната уже не диковинка, а норма, продиктованная жизненной необходимостью, позволяющая экономить электроэнергию. Ведь им легко реализовать прозрачные стены и крышу. При этом относительно простой монтаж даже начинающим мастерам позволяет создавать практически произведения искусства. Отличная гибкость, прочность материала позволяет монтировать достаточно сложные архитектурные решения с необычной геометрией.

Содержание статьи

Какой поликарбонат выбрать для навеса

Как известно, поликарбонат делится на подвиды: сотовый и сплошной. Конечно, для навеса можно взять любой – помещение всё равно «подсобное», особых требований нет. Поэтому в основном, на выбор влияет тип постройки – если требуется конструкция сложной формы, то и поликарбонат берётся более мягкий, податливый.

При этом, какой выбрать поликарбонат для навеса – сотовый или монолитный принципиального значения не имеет.

Однако практика показывает успешную эксплуатацию сплошного профилированного поликарбоната. Его профиль точь-в-точь как у профлиста. Поэтому пристроить такой навес к дому из поликарбоната своими руками совсем несложно.

Как сделать навес из поликарбоната своими руками

Для навесов, установленных обособленно и примыкающих к дому могут использоваться одни и те же приёмы и материалы. Конечно, они должны поддерживать общую дизайнерскую идею, гармонично сочетаться с имеющимися постройками. Вообще кто сказал, что навес должен быть в единственном числе – их вполне может быть несколько. При этом они могут быть абсолютно разными:

  • Односкатные навесы – наиболее простая, часто встречающаяся конструкция, примыкающая к дому. Угол наклона крыши часто ориентирован на быстрый сход осадков.
  • Двускатные конструкции – конструктивно более сложны, эксплуатируются отдельно стоящими сооружениями.
  • Полукруглая – арочная форма навеса. Всегда привлекает своей необычностью и оригинальностью. Актуальна не только для отдельно стоящих построек, но и козырьков, расположенных над входными дверьми домов.
  • Купольные и волнообразные формы – отличный декоративный или защитный элемент.
  • Многоуровневые конструкции, строятся сугубо для декоративных целей, и никакой функциональности не несут.

Мы же реализуем самый простой односкатный навес, и опишем некоторые особенности более сложных конструкций. Произведём расчет навеса из поликарбоната.

Спланируем работы

Для устройства навеса понадобится изготовить столбы, прогоны, стропила и возможно обрешётку. Всё рассчитывается исходя из высоты и площади. Из неё получается число листов поликарбоната, при этом важно учесть, какой поликарбонат для навеса планируется использовать. Это значит, что профилированная кровля рассчитывается по принципу профлиста, то есть с учётом своей практической ширины.

Подготовим площадку

Как обычно всё начинается с разметки – необходимо прямо на местности обозначить площадь будущего навеса, местоположение опор. Обычно строят навес из поликарбоната во дворе дома. Поэтому возводить опоры нужно только с одной стороны, ведь с другой обычно капитальная стена. Однако, необходимо верно оценить ситуацию – если площадь навеса планируется большая, возможно понадобятся и промежуточные опоры. Их можно устроить в виде поддерживающих колонн, а уменьшить количество устройством дополнительного прогона под стропила.

Схема навеса из поликарбоната

После того как определились с количеством, под них бурятся ямы, которые лучше заранее запланировать ниже глубины промерзания грунта. А на дне, по кругу выбрать землю, тем самым увеличить площадь опоры. Она не позволит свае проседать, ведь снеговая нагрузка на пологом навесе немаленькая. При этом увеличенный диаметр сваи удержит её на заданной глубине во время сезонного пучения грунтов.

Изготовим основание для опор

Перед заливкой свай бетоном устроим им гидроизоляцию – свернём из рубероида цилиндры и поместим их в ямы. Для удобства заливки полезно изготовить загрузочную воронку – опалубка из рубероида прижмётся, это в разы увеличит аккуратность и скорость укладки бетона. Не забудем про арматуру. На этот раз сваи будут заливаться по уровню земли – не забываем, что всё в итоге накроется общей крышей, и нет нужды излишне страховаться.

Однако, монтаж навеса из поликарбоната заключается не только в устройстве крыши. Если пол ещё не запланирован, пришло время определиться – возможно, что понадобятся дополнительные бетонные работы. Например, под плитку необходимо устройство стяжки. Снова всё начинается с разметки – по периметру нужна опалубка:

  • Забиваем для неё в землю клинья. После жидкостным или лазерным уровнем отмечаем по ним общую горизонталь.
  • Пока свобода передвижений не ограничена досками опалубки, подсыпаем подушку, но не всю площадь – периметр оставляем свободным. Его подсыплем после того, как полностью установим опалубку в горизонт. Для того чтоб работа шла быстро и качественно, доски для неё должны быть кромлёными – будем ровнять бетон по краю доски.
  • Распределим и навяжем арматурную сетку, два слоя – без неё укладывать бетон нет никакого смысла. Причём это должна быть именно арматура, а не кладочная сетка, которой часто заменяют арматуру при внутренних работах – здесь «улица» задаёт требования прочности.
  • Укладываем бетон, ровняем длинным правилом по краям досок опалубки, добиваясь ровной поверхности. Железнить и заглаживать не нужно, под плитку достаточно хорошо выровненной «шершавой» стяжки.

Если предполагается пол «палубного» типа, то под него полезно сделать бетонные лаги. Такая решётка, сделанная по принципу облегчённого ленточного фундамента, гарантирует долгую эксплуатацию пола без перекосов и провалов.

Подготовка, для того чтоб пристроить к дому навес из поликарбоната окончена – переходим к установке опор.

Опоры – столбы

До этого времени мы намеренно не занимались столбами, чтоб после подготовки их изготовить абсолютно одинаковыми и все как один установить на бетонные основания. Это автоматически задаст верхний горизонтальный уровень, а значит не потребуется их пилить на высоте. Так как основание изготовлено бетонное, сам кровельный материал имеет большой срок эксплуатации, выходит, что в качестве материала для конструктивных элементов предпочтительно рассматривать металл. Однако при желании реально построить и деревянный навес из поликарбоната, просто дерево необходимо защитить. При этом часто бывает, что навес сам собой переквалифицируется в уютную беседку. Ведь дерево создаёт атмосферу домашнего комфорта.

Наши столбы будут из металла. Для них хорошо подойдёт профильная труба, а если использовать «нкт», то прочности будет даже с избытком:

  • Режем их в размер. Если будем крепить в бетон анкерами, приварим к столбам нижние площадки с отверстиями. Но можно просто привариться к арматуре столбов.
  • Столбы необходимо тщательно откорректировать в строго вертикальное положение.
  • Укладываем и привариваем поверх столбов перемычку из такой же трубы – «лежанку» для стропил.

После этого на капитальной стене дома анкерами крепим подвесные опоры – «гнёзда» под стропила. Сплошной «лежень» специально под них смысла делать нет.

Стропила и форма навеса

Однако всё это справедливо, когда строится односкатный навес из поликарбоната. Но стропила – ключевой момент, ведь их форма определяет общую конфигурацию крыши:

  • Если расстояния сравнительно небольшие, то простые прямые стропила зададут ровную плоскость.
  • Когда площадь навеса большая, стропила могут прогнуться под тяжестью снега. Чтоб избежать промежуточных опор и увеличить прочность, можно применить стропильные фермы. Здесь важно правильно оценить возможности конструкции. В идеале стропильная система должна быть жёсткой, чтоб исключить прогибы, излишние напряжения поликарбоната.
  • А стропильные фермы в свою очередь могут быть любой формы. Таким образом легко создаётся прямой, асимметричный или арочный навес из поликарбоната. Однако для крыши изогнутой формы нужно выбрать сотовый поликарбонат небольшой толщины. Он более гибок и податлив по сравнению с другими видами.

Раскрепим готовые стропила: одной стороной уложим в опоры на капитальной стене дома, другой разложим на горизонтальной перемычке столбов.

Набьём обрешётку

Профилированный поликарбонат сравнительно мягкий материал. Его легко продавить, но за счёт собственной упругости он сразу восстанавливает первоначальную форму. Поэтому прямо на стропила его не постелить, необходима обрешётка. Причём широкая – лучше из досок.

Для обрешётки возьмём обрезную дюймовку шириной 10-15 см. Предварительно отшлифовав, обработаем антисептиком и пропиткой против возгорания. Видимые стороны хорошо покрасить защитной фасадной краской семейства «белинка». С подобной обрешёткой надёжность конструкции значительно повышается, уже не очень-то важна сама толщина поликарбоната для навеса. Шаг выбирается произвольный, однако нелогично, когда он меньше ширины доски. Для него более подходит размер в одну или две ширины доски обрешётки.

Покроем поликарбонатом

Закрываем навес поликарбонатом. Приворачиваем на кровельные саморезы с резиновыми шайбами. Все действия стандартные, как для работы с профлистом:

  • Укладываем нижний ряд, но не крепим самый верх листа.
  • Монтируем второй и последующие ряды. Верх листов проворачиваем, когда он будет уже накрыт следующим.

Лёгкий навес из поликарбоната – видео

В добавок к приведенной инструкции предлагаем вам визуально оценить все этапы строительства навеса.

Адаптируем готовый навес

Если к дому уже пристроен навес – стоит задуматься не о том, как сделать навес из поликарбоната, а как проще заменить его кровлю.

Тем более, что это намного проще, чем строить всё «с нуля». Определим порядок действий:

  • После демонтажа кровли первым делом проверяем горизонтальное положение столбов и горизонтальное положение прогонов.
  • Если нашлись недостатки – исправляем. Для этого домкратим столбы и подливаем бетоном, чтоб не проседали. Параллельно правим вертикали, возможно для этого понадобиться пробурить и забетонить новые сваи. Это даже лучше – сразу исправим ненадёжные места.
  • Оцениваем состояние стропил, если есть предпосылки для прогиба – готовим новые дополнительные столбы и прогон. Однако, не лишним будет проработать вариант изготовления стропильных ферм.
  • Проверяем состояние и правильность монтажа обрешётки, по необходимости прореживаем или наоборот добавляем. Не забываем защищать пропитками и облагораживать краской по дереву.
  • После реанимационных мер уточняем, какая толщина поликарбоната для навеса будет наиболее подходящей. После монтируем выбранный кровельный материал.

Уход за навесом

Как любой другой, навес для крыльца из поликарбоната нуждается в водоотведении. Поэтому сразу по готовности кровли необходимо смонтировать водосточные желоба, трубы и обеспечить водоотведение. Затягивать с этим не стоит, так как сырость всегда губительно влияет на бетонные конструкции – замерзая, сырой грунт вспучивается значительно сильней, с лёгкостью ломая при этом и более значимые, массивные конструкции.

Сам профилированный поликарбонат в своём роде лучший поликарбонат для навеса и в каком-то специальном обслуживании не нуждается. Поэтому уход за навесом чаще всего заключается в контроле вертикального и горизонтального положения прогонов и столбов. При этом регулярно обновляется лакокрасочный слой конструктивных элементов.

Что в итоге

Очевидно, что не так уж и трудно построить навес из поликарбоната своими руками, чертежи и схемы любого из вариантов находятся в свободном доступе. Причём, первоначально построив относительно простой вариант, его всегда можно дополнить декоративными элементами – постройки подобного типа легко превращаются в респектабельные функциональные помещения.

Пожалуйста, оцените статью: Загрузка…

stroy-okey.ru

Навес из поликарбоната своими руками

Современный приусадебный участок, неважно, относится он к коттеджу или простому дачному домику, трудно представить без навеса, например, над машиной хозяина. Эта конструкция нынче выполняет не только практичную функцию, но и эстетичную. При этом самым распространённым материалом, используемым для навесов, является поликарбонат. Изготовить из него конструкцию можно своими руками.

Преимущества и недостатки поликарбоната

Выбор подобных листовых заготовок при монтаже навесных конструкций обоснован множеством преимуществ.

  • поликарбонат пропускает свет, но в то же время защищает от вредного воздействия ультрафиолета;
  • он негорючий, что исключает опасность пожара;
  • листы имеют различную раскраску, можно выбрать цвет по вкусу;
  • конструкции из данных заготовок выглядят эстетично;
  • поликарбонат имеет малый вес;
  • он гибкий, но вместе с тем ударопрочный;
  • хорошо сохраняет тепло внутри общей конструкции;

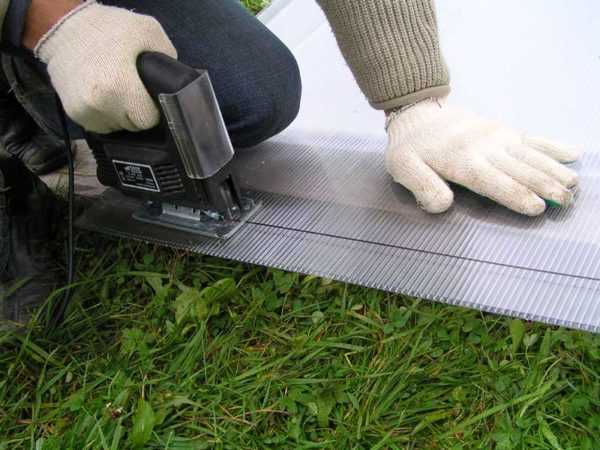

  • с ним легко и приятно работать (режется он канцелярским ножом, а прикручивается к каркасу саморезами).

Разнообразная цветовая гамма позволяет подобрать такой лист поликарбоната, который идеально впишется в ландшафтный дизайн

Правда, недостатки у поликарбоната также есть. Они могут проявиться при монтаже и эксплуатации навесной конструкции. А именно:

  • со временем подобный материал способен растрескаться, из-за чего придётся заменять отдельные листы;
  • если нарушить правила монтажа, поликарбонат также разрушится;
  • тонкие листы могут не выдержать пласты снега, если плохо продуман каркас.

Итак, достоинств у описываемого материала явно больше, поэтому его применение в навесах логично. Но прежде чем начать сооружать подобную конструкцию, необходимо определиться с размерами и составить эскиз.

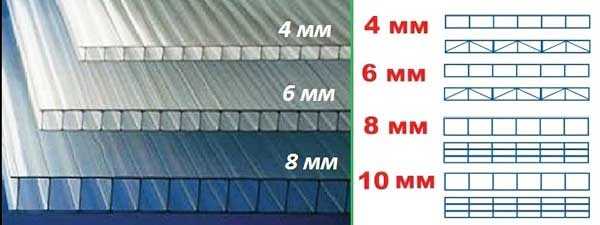

Подготовительные работы: какой толщины материал использовать

Перед выбором размеров конструкции рекомендуется определиться с видом листов для монтажа. То есть сначала нужно выбрать цвет и толщину заготовок. Сотовый поликарбонат продаётся в листах разной толщины (от 4 мм до 12 мм). При покупке для дачного строительства материал могут порезать (в зависимости от того, какого размера будет постройка).

Толщина детали для изготовления навеса выбирается по следующему принципу — конструкция должна выдержать снег. Но на это в большей мере влияет не столько качество поликарбоната, сколько надёжность каркаса. Следовательно, можно использовать даже самые тонкие листы. Это позволит и значительно удешевить навес.

Поликарбонат — очень пластичный материал, поэтому легко можно сделать навес любой формы своими руками

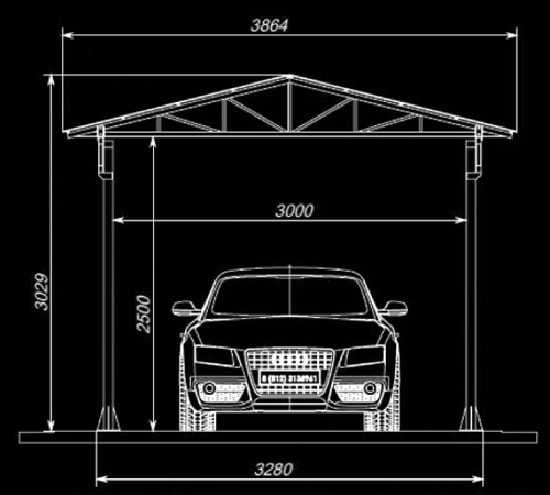

Как выбрать размер конструкции: составление чертежа

Самое сложное — определиться с размерами планируемой конструкции. Есть несколько вариантов:

  1. Если навес делается над крыльцом, ширина конструкции должна быть такой, чтобы последняя слева и справа от входной двери выступала на 30 см. В этом случае капли дождя не попадут на пол и входящего человека. Длина изделия принимается равной расстоянию от стены дома до ребра первой ступеньки крыльца.
  2. Если навес будет находиться над машиной, то его габариты должны соответствовать размерам автомобиля, при этом дополнительно нужно добавить на каждый параметр минимум по 30 см.
  3. То же самое касается и бассейна. Навес над ним нужно делать немного больше.

После определения размеров необходимо нарисовать чертёж.

На чертеже навеса из поликарбоната нужно обозначить все размеры навеса

Со стороны фасада навес часто делают арочным. В этом случае радиус изгиба сотового поликарбоната должен быть равен высоте пристроя.

Как сделать расчёт материала

Расчёт количества необходимых материалов можно произвести, пользуясь построенным чертежом. Предположим, у нас будет создана конструкция без арочных элементов. Пусть это будет навес над крыльцом. При этом ширина входной двери — 80 см. Согласно рекомендациям специалистов, принимаем ширину навеса равной H = 80 + 30 + 30 = 140 см или 1,4 м.

Допустим, расстояние от ребра первой ступени крыльца до стены дома 1 м. Значит, и длина навеса такая же.

Для каркаса идеально подойдёт профильная квадратная труба с сечением 25 х 25 мм. Достаточно установить три подпирающих поликарбонат отрезка длиной 1 м каждый и соединить их поперечно на краю навеса.

Размер навеса зависит от многих параметров, например, от того, где он будет располагаться

Опоры конструкции можно сделать из обычной стальной трубы диаметром 32 мм. Достаточно установить в землю два столба высотой до уровня верхнего ребра входной двери (не менее 2 м). Не забудьте добавить на вкопку в землю 0,5 м.

Необходимые инструменты

Для работы с поликарбонатом нужны:

  • нож канцелярский;
  • шуруповёрт;
  • болгарка;
  • рулетка.

Пошаговая инструкция по устройству навеса из поликарбоната

Процесс изготовления навеса зависит от многих параметров, в частности от расположения относительно стен дома.

Как правильно пристроить навес к частному дому над крыльцом

Первый вариант — пристроенная к частному дому конструкция. Вся работа выполняется в несколько шагов:

  1. Для основных элементов каркаса лучше использовать металлическую профильную трубу с сечением в виде квадрата из простой стали размером 25 х 25 мм. Её нужно разрезать болгаркой. Согласно проведённому расчёту, необходимо отрезать 3 профиля по 1 м и кусок длиной 1,4 м. Также надо подготовить две трубы по 2,5 м.

    Резка металла болгаркой требует соблюдения строгих мер безопасности

  2. В углы крыльца, то есть по краям ребра первой ступени, закапываются две трубы на 0,5 м в землю строго вертикально. Желательно забетонировать основания этих столбов. Для чего в равных частях соединить цемент, песок, щебень, смешать с водой и залить раствором ямы, в которые вставлены трубы.
  3. Концы отрезков квадратного профиля длиной 3 м на равных расстояниях крепятся на стене дома выше входной двери на 20 см. Для крепления используются металлические уголки, крупные саморезы и шуруповёрт. Если дом кирпичный, придётся взять перфоратор, просверлить дырки для саморезов и предварительно вставить в отверстия пластиковые дюбели. Нужно постараться, чтобы два крайних отрезка передними концами оперлись на трубчатые столбы.
  4. Укладывается поперечный профиль. Он должен концами также опереться на трубчатые столбы. Для его перпендикулярного соединения с отрезками длиной 1 м используются металлические уголки и саморезы. В результате у каркаса должен получиться небольшой уклон.
  5. Вырезается лист сотового поликарбоната нужного размера из цельной заготовки. Для этой операции подойдёт канцелярский нож. Вдоль сот лист режется легко. В поперечном направлении придётся приложить немного усилий.

    Поликарбонат можно резать и электролобзиком

  6. Крепится поликарбонат саморезами на профилях с помощью шуруповёрта. При этом линии сот необходимо класть параллельно стене дома, иначе лист будет прогибаться от снега и ломаться.

Монтаж арочного навеса вокруг бассейна на даче

Второй вариант — расположение навеса над бассейном. Тут есть свои особенности, поскольку на стену дома он опираться не будет. Последовательность работ следующая:

  1. Сначала устанавливаются столбы по углам бассейна по ранее описанной технологии. Материал — труба диаметром 32 мм. Но при этом нужно отступить от углов в каждом случае на 30 см по воображаемой диагонали бассейна.
  2. Далее на эти столбы монтируется каркас из профиля. Здесь желательно применять арочные элементы. Для их изготовления лучше воспользоваться услугами строительной организации, так как самостоятельная сборка такого каркаса весьма затруднительна.
  3. Концы скелета для крыши лучше приварить к столбам с помощью электродов и сварочного аппарата.
  4. Листы сотового поликарбоната нужно стелить поочерёдно, пока не заполнится всё пространство, аккуратно стыкуя между собой.

Навес над бассейном убережет воду от засорения

Аналогичным образом происходит устройство навеса над патио, мангалом, открытой зоной отдыха и любым другим элементом архитектуры придомовой территории.

Видео: навес из поликарбоната для машины своими руками

Навес из поликарбоната прослужит долго, если регулярно за ним ухаживать. Необходимо просматривать состояние креплений, а также сохранность листов сотового поликарбоната. Мелкий ремонт заключается в замене саморезов или части покрытия.

Живу в Тюмени, работал инженером в строительной отрасли, но по велению души — писатель. Поэтому с удовольствием пишу на строительно-ремонтные темы. Оцените статью: Поделитесь с друзьями!

legkovmeste.ru

Навес из поликарбоната своими руками

Все чаще при строительстве частных городских и загородных домов для отделки стен, покрытия крыши и устройства козырьков используются современные материалы. Один из таких материалов — это сотовый поликарбонат, который отлично подходит для постройки беседок и теплиц, а также козырьков над входной дверью и навесов над бассейнами и стоянками для машин.

Навес из поликарбоната своими руками

Навес из поликарбоната своими руками

Навес из поликарбоната своими руками смонтировать достаточно просто, тем более что в продаже можно отыскать готовые каркасные конструкции, имеющие различные конфигурации и размеры, из которых можно выбрать наиболее подходящий для конкретной площадки.

Несложно построить каркас и самостоятельно, если навес будет иметь прямую форму – без изгибов и замысловатых конфигураций. Особого укрепления каркас не требует, так как поликарбонат имеет небольшой вес и не даст значительной нагрузки на конструкцию.

Чтобы понять, насколько этот материал подходит для монтажа, и как правильно это сделать, нужно немного разобраться в его технических и декоративных характеристиках. Так, как для навесов в основном используется сотовый поликарбонат, о котором и пойдёт речь.

Содержание статьи

Характеристики сотового поликарбоната

Поликарбонат открывает широчайшие возможности для творчества

Поликарбонат открывает широчайшие возможности для творчества

Поликарбонат обладает немалым количеством уникальных положительных качеств, что делает его в некоторых случаях незаменимым;

  • Хорошая светопроницаемость и прозрачность, которую доходит до 85 — 87%.
  • Он отлично рассеивает проникающий через него свет.
  • Достаточно высокая гибкость листов, без предварительной их подготовки.
  • Высокая ударостойкость, которая превышает это же качество силикатного стекла в 180 ÷ 200 раз.
  • Вместе с тем, поликарбонат по весу легче стекла в 7 ÷ 8 раз.
  • Материал обладает хорошими теплоизолирующими и звукоизолирующими качествами. Например, во время дождя, шум слышен минимальный.
  • Такое покрытие при качественном монтаже способно выдержать высокие снежные и ветровые нагрузки.
  • Материал стоек к химическим и ультрафиолетовым воздействиям, так как имеет специальное защитное покрытие.
  • Поликарбонат выдерживает температуры от — 50 в зимнее время а верхняя граница доходит до + 115 °С.
  • Доступная цена сотового поликарбоната позволяет приобрести его даже среднестатистической по доходам семье.
  • Нельзя не отметить эстетичный современный внешний вид.
  • Срок службы качественного поликарбоната, имеющего защитное покрытие, составляет 20 ÷ 25 лет.
  • Материал легок в монтаже, с которым может справиться даже один мастер.

Если представить некоторые характеристики поликарбоната разной толщины в цифрах, они будут выглядеть следующим образом:

Таблица основных технических характеристик структурированных поликарбонатных панелей:

Тип панелиТолщина панели в ммУдельный вес в гр./кв.мМинимальный радиус изгиба в ммПрочность и модуль упругости при растяжении (по ГОСТу) в кгс/кв.смУдарная стойкость в Дж.Показатели теплопроводности (приведенное сопротивление теплоотдачи)Поглощение шума,dB (по ASTM E90-83)
ПрочностьМодуль
упругости
DINASTMК. Вт/м2СоR(1/К)1000 Hz3000 Hz
СПК4800700н.д.н.д.н.д.н.д.3.90.26н.д.
613001050н.д.н.д.2.12.13.60.281823
815001400653204002.1623.40.292026
1017001750658213002.3322.483.10.322230
1627002800705227702.83.682.40.422534
2535004370707231202.983.821.750.583042

Некоторые качества поликарбоната целесообразно рассмотреть подробнее, так как эта информация поможет при выборе и монтаже этого кровельного материала.

Небольшой вес материала

Панели поликарбоната весят не только меньше стекла, но и в три раза меньше, чем акриловый кровельный материал той же толщины. Это облегчает монтаж конструкции, так как поднять поликарбонат на высоту можно, не прибегая к вспомогательным подъемным механизмам. Благодаря небольшой массе материала, можно проектировать сложные конструкции навеса, так как они не особо утяжелят каркас.

Даже большой по площади навес не будет слишком тяжелым

Даже большой по площади навес не будет слишком тяжелым

Поликарбонат с удовольствием используют дизайнеры, которые планируют создать современный оригинальный экстерьер строения, так как он делает крышу воздушной и визуально невесомой. Особенно этот параметр ярко выражен, если выбрано прозрачное покрытие светлого цвета, а каркас под покрытие окрашен в белый цвет или изготовлен из тонких элементов.

Высокая светопроницаемость

По степени светопроницаемости поликарбонат может быть очень близок к стеклу

По степени светопроницаемости поликарбонат может быть очень близок к стеклу

Высокая светопроницаемость панелей поликарбоната подходит для конструкций, которые должны быть укрыты от дождя и снега, но хорошо освещаться. Светопропускание через крышу или навес, покрытый этим материалом, доходит до 85—87%, но напрямую зависит от толщины и цвета материала.

Различные оттенки и фактуры материала

Различные оттенки и фактуры материала

Таблица коэффициентов светопропускания для стандартных панелей в процентах, в зависимости от цвета и толщины.

Цвет материалаТипоразмер «Премиум»Усиленный
4 мм6 мм8мм10 мм16мм20мм25 мм4 мм — УС6 мм — УС
Прозрачный85/8780/8179/8078/797868608281
Бронзовый25/2423/2222/2121/20181615
Молочный33/3431/3230/3130/31262220
Зеленый36/3732/3333/3433/34
Синий34/3533/3231/3031/30
Коричневый18/1915/1614/1514/15
Бирюзовый36/3728/2926/2725/26
Желтый74/7574/7572/7371/72
Оранжевый54/5554/5552/5351/52
Красный29/3025/2624/2523/24
Бордовый10/1110/115/64/5
Серебристый33/3431/3230/3130/31
Колотый лед80/8179/8079/8079/80
Колотый лед бронзовый24/2523/2422/2321/22

Из таблицы видно, что поликарбонат имеет достаточно много расцветок, поэтому выбрать самый привлекательный по дизайну и светопропускаемости — не составит большого труда. Поликарбонат любого цвета отлично рассеивает солнечный свет и создает равномерное освещение под крышей.

Ударостойкость

Поликарбонат можно назвать самым прочным из термопластических материалов, даже при механическом воздействии на него в условиях высоких и низких температур. Сам по себе поликарбонат в 200 раз прочнее стекла, но, благодаря внутреннему ячеистому строению панелей, поверхность при ударе пружинит, как бы отбивая удар.

В предлагаемой таблице показана внутренняя структура строения панелей, и какой толщины они производятся.

Тип структурыГрафическая схема профиляТолщина общая в ммМинимальный радиус изгиба в мм
Однокамерный стандартный4700
61000
81400
101750
Двухкамерный стандартный162700
Усиленный (УС)4910
61400
Четырехкамерный254400

Кровельный материал не травмоопасен, так как не разбивается на многочисленные осколки, как это бывает со стеклом. При очень сильном акцентированном ударе он, конечно, может дать трещину, но не разлетится на отдельные части и не деформируется.

Во время испытаний было выявлено, что градина, имеющая диаметр в 45 мм, летящая с высоты со скоростью в 25 м/сек, не в состоянии пробить крышу из панелей толщиной в 16 мм.

Стойкость к ультрафиолету

Нужно отметить, что сам по себе поликарбонат разрушается от воздействия ультрафиолетовой составляющей солнечных лучей, и срок его службы составит не более 2—3 лет, если он не будет покрыт специальной защитой от солнца. Если материал изначально был прозрачным или  молочно-белым, то на нем появится пожелтение, или же он станет мутным. Воздействие ультрафиолета делает незащищенные панели хрупкими и ломкими. Поликарбонат без защитной пленки стоит дешевле, и многих привлекает именно этот критерий, но, покупая этот материал, не стоит экономить, так как через пару лет крышу придется перекрывать, а это не только лишние траты, но и ненужные трудозатраты.

Качественный поликарбонат имеет защитную пленку

Качественный поликарбонат имеет защитную пленку

Поликарбонат, покрытый с одной, а лучше – с двух сторон стабилизирующим покрытием, можно спокойно использовать на открытом воздухе, при прямом воздействии на него солнца. В этом случае ультрафиолетовое излучение с длиной волны до 400 нм, опасное не только для человека, но и для растений, будет ослаблено защитным покрытием, и проникающие через крышу лучи становятся безвредными.

Строение защитного слоя

Строение защитного слоя

Кроме того, такое покрытие прослужит длительный срок, даже несколько больше, чем гарантирует производитель.

Если на панели защитное покрытие установлено только с одной стороны, то монтаж производится этой стороной наружу.

Покрытие практически совсем незаметно на поверхности, поэтому производители обозначают нужную сторону специальной маркировкой, нанесенной на полиэтиленовую пленку.

Стойкость к химическому воздействию

Поликарбонат достаточно стоек к большинству химических веществ, которые могут на него попасть в условиях его применения в качестве кровельного покрытия. Однако, существуют и такие вещества, которые разрушают этот материал — хлорированные углеводороды, кетоны, щелочи и альдегиды. Эта информация может пригодиться при выборе герметиков или других материалов, которые могут соприкасаться с поликарбонатом при монтажных работах или во время ухода за ним. Поэтому приобретая такие составы для очистки поликарбонатной кровли или для ее герметизации, нужно обязательно проконсультироваться с продавцом или внимательно изучить инструкцию по применению.

Теплоизоляция

По сравнению с акриловыми панелями или с силикатным стеклом, поликарбонат имеет большое преимущество в части термоизоляции, там, где она необходима, так как обладает значительно меньшей теплопроводностью. Даже если применяются самые тонкие панели поликарбоната, имеющие толщину всего в 4 мм, они в два раза превосходят стекло по сохранению тепла, например, в зимнем саду. Поликарбонат толщиной в 8 мм дает такой же эффект теплоизоляции, как обычный стеклопакет с двойным остеклением, а материал толщиной в 16 ÷ 25 мм превышает показатели стеклопакетов, имеющих тройное остекление.

В летнее время поликарбонат отражает солнечные лучи, не давая проникнуть избыточному теплу в помещение.

В зимний же период, когда солнце находится низко, материал хорошо пропускает лучи вовнутрь, а это способствует нагреву комнаты.

Гибкость материала

Большим преимуществом поликарбоната является его гибкость, что позволяет сооружать полукруглые или конусообразные конструкции крыш. Причем, сгибать его можно, не прибегая к нагреванию. Приобретая материал для конкретного варианта кровли, нужно обязательно обратить внимание на такой показатель, как минимальный радиус изгиба для определенной толщины поликарбоната, который можно найти в представленной выше таблице.

Одно из неоспоримых достоинств - гибкость материала

Одно из неоспоримых достоинств — гибкость материала

Несущая способность

Это покрытие способно выдерживать большие нагрузки благодаря своей высокой прочности. Так, при толщине в 16 мм оно выдерживает нагрузку до 400 кг/м² при устроенном под ним каркасе, даже имеющим такой значительный размер обрешетки, как 1000 × 1000 мм. То есть, если на один квадратный метр уложить 400 кг снега, материал спокойно выдержит эту нагрузку. Но такого количества снега на единицу площади в природе не выпадает, поэтому беспокоиться по этому поводу не стоит. Тем более, если навес будет устроен в виде арки, на которой не будут задерживаться снежные сугробы.

Поликарбонат способен выдерживать очень высокие нагрузки

Поликарбонат способен выдерживать очень высокие нагрузки

Жаростойкость

Возгорание поликарбоната может произойти при воздействии на него открытого огня длительное время и достижении температуры в 560 ÷ 580 °С, при этом нужно учесть, что древесина загорается уже при + 270 ÷ 300 °С.

Поликарбонат можно смело отнести к жаростойкому и пожаробезопасному материалу

Поликарбонат можно смело отнести к жаростойкому и пожаробезопасному материалу

Вместе с тем, поликарбонат является самозатухающим материалом – если контакт с открытым пламенем прервать, то он не поддерживает горение и быстро гаснет. При воздействии открытого огня, поликарбонат чаще тлеет и деформируется, выделяет дым, но не возгорается. Дым от него не содержит тяжелых металлов, но имеет в своем составе водяной пар и углекислый газ, что тоже может быть вредным для здоровья человека.

Простота монтажа

Для монтажа поликарбоната не нужны какие-то особые инструменты – достаточно иметь пилу, электролобзик, шуруповерт или дрель, различные сверла по металлу или дереву, а также способные высверливать отверстия в панелях.

С монтажом должен справиться любой домашний мастер

С монтажом должен справиться любой домашний мастер

В связи с тем, что материал легкий, с работой по его установке вполне можно управиться самостоятельно. Единственный момент, когда потребуется чья-то помощь — это укладка листов. Размер панели поликарбоната — достаточно большой, и ее неудобно укладывать самостоятельно. Здесь не помешает еще одна пара рук.

Гарантии

Фирмы – производители качественного поликарбоната с защитным покрытием гарантируют сохранение внешнего вида и технических характеристик в течение 10 лет с момента его монтажа. Нужно знать, что обычно производители дают гарантию на минимальный срок эксплуатации, однако практика показывает, что добротный материал прослужит 20 ÷ 25, а то и больше лет без изменений декоративности и без потери своих положительных качеств.

Монтаж навеса

При изготовлении навеса над бассейном, верандой или стоянкой, поликарбонат трудно заменить другим материалом, столь хорошо подходящим для этих целей, поэтому все чаще из всех кровельных покрытий выбирается именно он.

Поликарбонатный навес над бассейном

Поликарбонатный навес над бассейном

При правильном выборе каркаса, навес может быть установлен отдельно или же пристроен к одной из стен дома. Надежное крепление сделает его неуязвимым для сильного ветра, а сам материал создаст комфортные условия для пребывания людей или для стоянки автомобиля в любое время года, так как укроет от прямого попадания осадков и от разрушающих ультрафиолетовых лучей.

Материалы для постройки

Чтобы правильно провести монтаж навеса, необходимо уметь выбрать нужные материалы и принадлежности, знать некоторые нюансы их строения и предназначения

  • Самыми применяемыми видами поликарбоната для покрытия козырьков и навесов являются так называемые сотовые панели с внутренними ребрами жесткости. Их строение и размеры – в приведенной ниже таблице.
Тип профиля (графически)Толщина в мм (А)Стандартная ширина
листов в мм
для всех типов
профилей
Расстояние между ребрами
жесткости в мм (D)
Вес г/кв.мМинимальный радиус
изгиба для арок, м
4980
1050
1200
1250
2100
5.78000.7
613001.05
81115001.4
1700
1017001.75
2000
162027002.8
2800

Панели производятся длиной в 6 или 12 метров. Ребра жесткости располагаются вдоль по длине листа. Эти данные помогут правильно рассчитать конструкцию каркаса и количество необходимого кровельного материала для него.

  • Для соединения отдельных панелей между собой необходимо приобрести специальный профиль, который производится длиной в 6 метров.
Схема разъемного соединительного профиля

Схема разъемного соединительного профиля

Он бывает двух видов:

— профиль, в который листы поликарбоната вставляются с двух сторон с помощью протягивания их в специальный паз;

— разъемный профиль, который состоит из двух элементов. Один из них устанавливается под листы кровли, а второй надевается на него, после закрепления поликарбоната к обрешетке.

  • Торцы поликарбоната после его монтажа на обрешетку отделываются торцевым профилем. Эти элементы обычно производятся длиной в 2100 мм.
  • В отверстия для крепления материала к обрешетке необходимо будет приобрести термошайбы с крышками. Они выпускаются в различном оттеночном исполнении – можно подобрать к выбранному цвету поликарбоната.
Термошайбы разного цвета

Термошайбы разного цвета

  • Саморезы продаются отдельно. Их длина должна составлять 40 ÷ 60 мм, в зависимости от толщины материала.
  • Для просверливания ровных отверстий для установки термошайб и дальнейшего крепления потребуются специальные корончатые сверла.
Сверла-коронки, применяемые для поликарбоната

Сверла-коронки, применяемые для поликарбоната

  • Для установки обрешетки и несущих стоек будут нужны деревянный брус размером в сечении 50 × 50 и 100 × 100 мм или же квадратная труба размером в 30 × 30 и 50 × 50 мм.

Размеры обрешетки зависят от, величины планируемой нагрузки на кровельное покрытие. Количество материала можно будет подсчитать после того. как будет составлен чертёж каркаса для монтажа поликарбоната. Можно, с вполне допустимой долей приближения, не проводить расчетов, а воспользоваться рекомендациями, приведенными в таблице:

Таблица размеров обрешетки несущей конструкции под покрытие сотовым поликарбонатом (в соответствии с графической схемой):

Схема обрешетки (к таблице)

Схема обрешетки (к таблице)

Нагрузка6 мм8 мм10 мм16 мм
А (см)В (см)А (см)В (см)А (см)В (см)А (см)В (см)
100 кг/ кв.м10579120901329212595
90909595100100110110
82103901109011595120
160 кг/ кв.м8866100751057511590
7676838383839797
70867590759585105
200 кг/ кв.м80608565957011085
6969767678788888
6278658570857595

Можно приобрести и готовые гнутые каркасы со стойками нужного размера и с крепежными элементами. Они продаются в разобранном виде и удобны в монтаже, но не всегда можно найти навес требуемых размера и формы.

Готовый комплект для монтажа навеса

Готовый комплект для монтажа навеса

Нюансы монтажа

Перед работой нужно обязательно ознакомиться с некоторыми важными моментами, которые следует учитывать и при покупке материала, и при его монтаже.

Разнообразие возможных конфигураций навесов

Разнообразие возможных конфигураций навесов

  • При создании арочных конструкций панель поликарбоната сгибается поперек длины ребер жесткости, так как если производить сгиб вдоль этих элементов, может образоваться залом, на котором со временем образуется трещина. Кроме этого при планировании такой конструкции, необходимо заранее заглянуть в таблицу, где сведены данные о минимальном радиусе изгиба для той или иной толщины материала.
  • Для конструкций разных форм рекомендовано использовать свою толщину материала, например:

— для арочных конструкций нужен материал, имеющий толщину 8 мм;

— для навесов небольшой площади над входной дверью достаточно толщины в 6 мм;

— для большой площади навеса, имеющего наклонное направление, используются панели толщиной в 10 мм;

— для горизонтального навеса с небольшим уклоном нужно выбирать поликарбонат толщиной в 16 мм, так как маленький уклон будет способствовать задержанию на крыше снега в зимний период.

  • Торец верхнего края листа нужно обязательно заклеить защитной лентой, во избежание попадания в каналы поликарбоната насекомых, влаги и пыли.

Нижний край панели перед монтажом на нее торцевого профиля рекомендовано заклеить перфорированной пленкой, которая защитит каналы от упомянутых неприятностей, но не задержит влагу внутри.

  • Отверстия под саморезы просверливаются большего размера, чем шляпки крепежных элементов, так как в них будут устанавливаться термошайбы. Эти детали не дадут проникнуть под покрытия влаге и позволят расширяться и сужаться материалу при перепадах температур.
  • Первые отверстия для крепежных деталей просверливаются не менее чем на 40 мм от края, иначе есть риск растрескивания поликарбоната.
Примерная схема крепежа

Примерная схема крепежа

  • Шляпка вкрученного в шайбу самореза должна быть обязательно закрыта специальной крышкой, иначе вода от осадков обязательно попадет под покрытие.
Видео: пример крепления поликарбоната к основанию

Процесс монтажа навеса

Подготовив все необходимое и изучив отдельные нюансы, можно переходить к работам.

  • Если площадка под установку навеса не обустроена, то с нее и следует начинать работы.

Если она будет заливаться бетоном, то одновременно с ее постройкой можно установить и опорные столбики, на которых будет монтироваться каркас под поликарбонат.

Для начала - готовится площадка

Для начала — готовится площадка

  • Сначала выбранное место размечается и очищается от дерна. Затем оно выравнивается, и с помощью ручного бура выкапываются отверстия под установку столбиков опор, глубиной в 500 мм и на расстоянии друг от друга 2000 ÷ 2500 мм.
  • Далее, в ямы засыпается песок, слоем в 100 мм и хорошо утрамбовывается. Сверху него делается засыпка щебня средней фракции и тоже уплотняется. Металлические столбики с приваренными к ним в нижней части арматурными прутьями устанавливаются в яму, выставляются по уровню, заливаются бетоном и оставляются схватываться.
  • На второй день можно аккуратно производить дальнейшие работы. Вокруг площадки, в которую должны входить и вмурованные столбики устраивается опалубка из досок высотой в 180 ÷ 250 мм.
Примерные размеры навеса для автостоянки

Примерные размеры навеса для автостоянки

На огороженную площадку засыпается слой песка в 50 ÷ 70 мм, смачивается и утрамбовывается. Сверху него укладывается гравий или щебень, который тоже нужно уплотнить. На всю подготовленную площадь устанавливается арматурный каркас.

Если столбики планируется установить сверху готовой площадки, то при установке арматурного каркаса монтируются закладные элементы, к которым будут крепиться несущие стойки.

После этого опалубка полностью заполняется бетонным раствором и хорошо выравнивается.

  • Каркас можно монтировать на стойки только спустя две ÷ -три недели после заливки, после застывания площадки и вмурованных в нее закладных деталей или столбиков.
Крепление стоек к закладным элементам

Крепление стоек к закладным элементам

Если стойки еще не установлены, то их закрепляют на заложенные в бетон элементы с подготовленными отверстиями.

Если же будут устанавливаться деревянные столбики, то их необходимо заранее обработать антисептическими составами и покрыть краской. При установке их в грунт или в бетон, нижнюю их часть рекомендовано обработать гудроном или битумной мастикой.

  • Далее, устанавливаются поперечные опорные элементы, которые свяжут между собой вертикальные опоры и придадут конструкции жесткость. Они могут быть выполнены из ровных перекладин или сварены в виде ферм. Второй вариант предпочтительнее, так как ферма более надежно свяжет столбики между собой.
Перемычки в виде дугообразных ферм

Перемычки в виде дугообразных ферм

  • Следующим этапом на горизонтальные перекладины нужно закрепить арочные несущие элементы. Точный изгиб  невозможно сделать самостоятельно, если нет специального станка, поэтому придется обратиться за помощью к мастеру или же приобрести готовые элементы арки или полуарки.

При условии, если планируется сделать ровный скат или два ската, то каркас под них устанавливается из ровных квадратных труб или же деревянных брусков. Как можно сделать обрешетку двухскатной крыши, можно узнать, пройдя по ссылке на соответствующую статью нашего портала. Однако, все-таки навес из поликарбоната лучше всего делать в виде арки — эта форма оптимальна для рассеивания света и для защиты площадки от дождя и снега.

  • Закрепление гнутого горизонтального элемента к стойкам осуществляется с помощью двух треугольных элементов, называемых «косынкой».
Крепление дуг к стойкам косынками

Крепление дуг к стойкам косынками

Если навес достаточно широкий, то арочные элементы каркаса изготавливают также в виде фермы с дополнительными подпорными деталями.

Эти проверенные размеры навеса можно взять за основу

Эти проверенные размеры навеса можно взять за основу

  • Фермы или арки соединяются между собой горизонтальными трубами. Обрешетка рассчитывается в зависимости от толщины поликарбоната. Точнее ее параметры можно узнать из представленной выше таблицы.
  • Когда каркас под покрытие будет готов, переходят к его покрытию. Длина листа поликарбоната должна быть равна длине изгиба арки плюс 120 ÷ 150 мм.
Резка поликарбонатных панелей

Резка поликарбонатных панелей

  • Резка поликарбоната осуществляется с помощью электролобзика. Можно распилить его и используя ножовку, но в этом случае край будет неаккуратный.
  • Подготовив листы поликарбоната нужного размера, с внешней поверхности снимают защитную полиэтиленовую пленку и укладывают первый лист на обрешетку таким образом, чтобы лист выступал за пределы первой трубы обрешетки как минимум на 40 мм.
  • С помощью специального сверла проделываются отверстия — тонкое в металлическом профиле и широкое — в поликарбонате.
Установка  блока термошайбы  с саморезом

Установка блока термошайбы с саморезом

  • Затем в широкое отверстие устанавливается термошайба, вкручивается саморез по металлу, а сверху надевается специальная крышка. Расстояние между крепежными элементами должно составлять 300 ÷ 350 мм.
  • Прежде чем закрепить вторую сторону листа, под нее устанавливается нижняя часть соединительного профиля и прикручивается к каркасу.
Схема установки соединительного профиля

Схема установки соединительного профиля

  • Далее, укладывается следующий лист, также закрепляется, а между ним и первым листом сразу же устанавливается верхняя часть соединительного профиля. С торца он закрывается специальной заглушкой.
Соединение закрывается специальной заглушкой

Соединение закрывается специальной заглушкой

Таким образом, монтируются и все остальные листы.

  • Работа заканчивается тем, что на торец смонтированных листов надевается торцевой профиль.

Для наглядности – видео по устройству навеса для автомобильной стоянки

Видео: самостоятельный монтаж навеса из поликарбоната

Если монтаж материала будет проведен по всем правилам и с применением всех задуманных для его длительной эксплуатации элементов, покрытие прослужит достаточно долгий срок без ремонта и без особо сложного ухода за собой.

stroyday.ru

выбор комплектующих, видео по монтажу

Полупрозрачные козырьки из пластика различных цветов обладают массой достоинств: эстетичность, прочность, долговечность и малый вес покрытия. Дополнительное преимущество подобных изделий — красивый навес из сотового поликарбоната без особых затруднений собирается своими руками. Одно условие: чтобы не испортить материал, необходимо изучить технологию монтажа.

Выбор и расчет конструкции

Сфера применения поликарбонатных крыш довольно широка – прочный и легкий материал идет на строительство навесов над верандами, бассейнами, садовыми беседками и площадками для стоянки автомобилей (пример показан на фото). Зачастую покрытие используется для изготовления разнообразных козырьков, пристроенных к крыльцу частного дома либо примыкающих к гаражу, даче и другим сооружениям.

Все указанные постройки делятся на несколько видов в зависимости от назначения и формы:

  1. По конструкции – перегородка, открытый навес и полностью закрытое сооружение (например, дачная теплица, зимний сад).
  2. По форме – односкатные, двускатные, арочные и купольные.
  3. По расположению – отдельно стоящие и пристроенные.

Любая разновидность сооружения состоит из двух основных частей – несущего каркаса и собственно поликарбонатного покрытия. Цель расчета – оптимальный подбор толщины кровельного материала и шага установки стропил либо арок обрешетки в зависимости от снеговой нагрузки.

Справка. Производители выпускают поликарбонат толщиной 6, 8, 10 и 16 мм листами размером 6 и 12 метров. Цена изделий напрямую зависит от толщины.

Если пытаться сэкономить и купить самый дешевый лист 6 мм, то для увеличения несущей способности придется делать усиленную обрешетку с интервалом 60—70 см между балками. В результате вы проиграете на стоимости работ и материалов опорной конструкции.

Варианты навесов, пристроенных к жилому дому

И наоборот: недорогой каркас с большим шагом перемычек придется укрывать толстым недешевым поликарбонатом. Как сделать оптимальный выбор:

  1. Определитесь с размерами строения и набросайте на бумаге эскиз уличного навеса, ориентируясь на пример чертежа.
  2. Из нормативных документов (находятся в открытом доступе через интернет) узнайте толщину снегового покрова и максимальную нагрузку на 1 м2 для вашей местности.
  3. Пользуясь таблицей известного бренда Polygal, выберите оптимальное соотношение толщина поликарбоната / шаг прогонов, соответствующее снеговой нагрузке.
  4. Рассчитайте количество перемычек обрешетки, стропил и фундаментных опор.

Примечание. Подобные таблицы нагрузок имеются у большинства производителей поликарбоната, чьи изделия продаются в строительных магазинах.

Пример чертежа постройки, предназначенной для авто

Материалы для изготовления навеса

Количество стройматериалов в каждом случае индивидуально и зависит от размеров сооружения. Если вы хотите построить автомобильный козырек из поликарбоната своими руками, нужно закупить комплектующие согласно чертежу:

  • стойки из деревянного бруса 15 х 15 см или профильной трубы сечением 80 х 80, 80 х 100 либо 100 х 100 мм в зависимости от высоты навеса;
  • балки, прогоны и фермы делаются из металлического профиля 40 х 20 и 40 х 40 мм или пиломатериалов сечением 50—60 мм;
  • листы поликарбоната выбранной толщины;
  • декоративные торцевые профили из алюминия либо оцинкованной стали;
  • пластиковые соединители листов;
  • фасонные элементы – уголки, коньковые профили;
  • клейкая лента алюминиевая;
  • специальные термошайбы и крепежные самонарезающие винты.

Совет. Проверенный способ облегчить задачу по расчету и подбору материалов – обратиться в компанию, где планируется заказать поликарбонат. Специалисты с опытом продаж могут предложить несколько вариантов конструкции, вам останется лишь выбрать подходящий проект.

В отличие от односкатных козырьков, арочный навес собрать труднее – понадобится промышленный станок, чтобы из профильных труб изготовить дуги. Планируя самостоятельный монтаж, стоит рассмотреть альтернативное решение – установить навес из сборного комплекта готовых металлоконструкций. Если дизайн и размеры постройки отличаются от предлагаемого стандартного ряда изделий, можно оформить заказ на индивидуальное изготовление элементов каркаса.

Для сборки козырька, пристроенного к дому или устанавливаемого на балконе, нужно заготовить кронштейны и анкерные болты крепления к стене. При выборе поликарбонатных листов обращайте внимание на наличие защиты от ультрафиолета в виде цветной пленки, где нанесены данные о производителе и способах правильного монтажа. Больше полезной информации о поликарбонате смотрите на видео:

Устройство каркаса

Работы начинаются с возведения несущей конструкции под навес из поликарбоната, устанавливаемый на опоры. Поскольку вес сооружения невелик, делать мощный фундамент глубокого залегания не требуется. Основание должно выдерживать массу снега зимой и ветровые нагрузки, не позволяя стойкам перекоситься либо упасть.

Существует 3 способа, как сделать качественный фундамент под козырек:

  1. Пробурить в земле ямы на глубину 0,8—1 м, поставить опоры и зафиксировать бутовым камнем. Другие варианты – полное и частичное бетонирование, применяемое в процессе строительства заборов.
  2. Если навес сооружается для 1—2 машин, залейте железобетонную плиту по размерам авто, а столбы прикрепите к монолитному основанию анкерными болтами. Аналогичное решение применяется для устройства козырька над входом с готовым бетонным крыльцом.
  3. Опоры под крытую террасу, теплицу с грядками либо автомобильный навес можно ставить на винтовые сваи, закрученные в грунт на глубину 1—1,5 м.

Варианты установки вертикальных опор в землю

Рекомендация. Перед возведением постройки из дерева обработайте все детали каркаса антисептиком, а подземную часть столбов покройте битумом.

Производство дальнейших работ зависит от выбранного проекта. Распространенный вариант: пары стоек могут соединяться фермами, которые связываются в единую конструкцию прогонами, как показано на чертеже. Элементы крепятся между собой болтами либо посредством сварки, по окончании работ грунтуются и окрашиваются за 2 раза.

Монтаж поликарбонатных панелей

Из специализированного инструмента понадобятся маленькие корончатые сверла, совпадающие по диаметру с размерами термошайб. Дело в том, что поликарбонат существенно расширяется от нагрева солнцем, поэтому прикручивать листы напрямую к обрешетке нельзя. Крепление производится по следующей технологии:

  1. На листе наметьте точку крепления. Проследите, чтобы центр отверстия не попал на внутреннее ребро жесткости.
  2. Проделайте обычным сверлом и коронкой 2 отверстия – в поликарбонате и прогоне. Диаметр первого должен быть больше на 2—3 мм, поскольку рассчитан на тепловое расширение материала.
  3. Наденьте на саморез прокладку и крышку термошайбы, прикрутите лист к прогону. Головку шурупа закройте декоративным колпачком.

    Схема крепления панели через термошайбу

Примечание. Чтобы в момент крепления поликарбонат не треснул, выдерживайте минимальное расстояние от края до шайбы 4 см. Настройте на шуруповерте среднее усилие затяжки.

Разобравшись со способом крепежа, переходите к укладке поликарбонатных панелей согласно инструкции:

  1. Отмерьте и отрежьте лист под необходимый размер с помощью электролобзика или ручного инструмента. Помните: поликарбонат укладывается на обрешетку таким образом, чтобы соты располагались вдоль скатов, а не поперек.
  2. Торцы с открытыми сотами заклейте алюминиевой лентой и закройте декоративным профилем, как изображено на фото. Причем на нижний край клеится перфорированная полоса, а в торцевом профиле делаются отверстия под отвод конденсата.
  3. Саморезами прикрутите к обрешетке торцевые и соединительные профили составного типа.
  4. Положите лист на прогоны лицевой стороной кверху (на ней наклеена защитная пленка с надписями). Нижнюю пленку удалите, лицевую подверните на 8—10 см. Зафиксируйте поликарбонат защелками профилей.
  5. Дополнительно закрепите покрытие к прогонам шурупами, оснащенными термошайбами. Снимите верхнюю пленку.

Важно! Между торцевым соединительным профилем и поликарбонатным листом предусматривайте зазор 3 мм на тепловое расширение.

Стыковка соседних элементов на коньке двускатной крыши и примыкание к стене производится с помощью специальных профилей. При монтаже необычных конструкций в виде арок поликарбонат допускается изгибать, но только поперек ребер жесткости. В данном случае торцевые заглушки следует брать большей длины, а после крепления панели обрезать по месту.

Более подробная наглядная инструкция по изготовлению поликарбонатного навеса представлена в очередном видео:

Заключение

При соблюдении правил сборки поликарбонат прослужит минимум 10 лет, не вспучиваясь от нагрева. В процессе установки важно не перепутать лицевую сторону панели с тыльной, где отсутствует защита от ультрафиолетовых лучей. Последние быстро разрушают пластик, отчего материал придет в негодность спустя 2—3 года.

qustu.com

Как сделать навес из поликарбоната своими руками: пошаговая инструкция

Загрузка…

Сотовый поликарбонат — лучший материал для строительства козырьков и арок для дома, гаражей для автомобилей и навесов на даче. Он имеет небольшой вес, отлично держит тепло, хорошо пропускает солнечный свет. В отличие от стекла, не нуждается в специальных инструментах и навыках для монтажа.

Преимущества поликарбоната

  1. Разнообразие форм, расцветок и прозрачности.
  2. Длительный срок эксплуатации.
  3. Привлекательный внешний вид.
  4. Возможность установки своими руками.
  5. Приемлемая цена.

Благодаря таким свойствам материал получил широкое применение в строительстве козырьков:

  • Навесы перед домом — защищают крыльцо и вход от солнца и осадков. Благодаря разнообразию палитры, такой козырек впишется в экстерьер любого здания. Также с его помощью можно построить изящную декоративную конструкцию.
  • Козырьки для автомобиля — защищают машину от дождя и снега, ультрафиолетового излучения, опавших листьев. Конструкция может иметь арочную или прямоугольную форму.
  • Навесы из поликарбоната для бассейна — благодаря им бассейн можно использовать в любое время года. Такая конструкция защищает воду от загрязнения и предотвращает её цветение.
  • Навесы из поликарбоната, пристроенные к дому, позволяют обустроить террасу, веранду или летнюю кухню.

Установка навеса

Выбор материала

Козырек из поликарбоната лучше сделать из пустотелых листов — они хорошо гнутся, удерживают тепло, мало весят. По сравнению с сотовым, монолитный поликарбонат отличается большей прочностью. Однако строительство из такого материала имеет меньшую рентабельность. К тому же полнотелый поликарбонат имеет плохую теплоизоляцию.

При выборе материала учитывают его цвет. Прозрачный пластик хорошо пропускает свет, зато цветной вариант выглядит намного привлекательней. При выборе поликарбоната для козырька также учитывают толщину листов. Чем больше этот параметр, тем прочней и надежней будет конструкция. В целом для навеса для автомобиля или на дачу достаточно толщины 6-8 мм.

Варианты навесов для козырька дома:

  1. По форме скатов — прямые и арочные.
  2. По количеству скатов — односкатные, двускатные, многоскатные.

Замеры и расчеты

Проектируя конструкцию, рассчитывают поперечные и продольные шаги каркаса. Для продольных несущих опор оптимальный шаг — 700 мм. Чтобы высчитать шаг для поперечных опор, учитывают толщину листа. Так, для панелей толщиной 8-16 мм шаг должен быть не больше 1 м. Если материал тоньше 8 мм, шаг не должен быть больше 700 мм.

Также рекомендуем прочитать:

Проектирование конструкции

Строительство навесов из поликарбоната начинают с разработки каркаса. Его рассчитывают, исходя из размера навеса. Он должен выдерживать нагрузку выпавшего снега и резких порывов ветра. Толщина стоек будет зависеть от материала изготовления — дерева или металла. Для кровли дома или гаража выбирают материал определенной прозрачности и толщины.

Подготовка основания

Производится разметка территории, в местах монтажа несущих стоек вкапываются и заливаются бетоном закладные элементы. С участка удаляется верхний 10-сантиметровый слой грунта. Образовавшуюся выемку заполняют щебнем или песком, после чего утрамбовывают. На этом этапе продумывается система отвода воды. Перед тем как приступить к монтажу конструкции навеса из поликарбоната, площадку выкладывают плиткой, бетонной стяжкой или кладут газонную решетку.

Монтаж каркаса

К предварительно установленным закладным деталям монтируются стальные стойки, которые затем соединяют между собой по периметру. После этого к балкам крепится каркас арочной или двускатной крыши. Соединение осуществляется за счет болтов или сварки. Если используются метизы, дополнительно придется в стойках просверливать отверстия.

Установка листов поликарбоната

На этом этапе работ потребуется дрель, шуруповерт, строительный нож, циркулярная пила. Чтобы предотвратить повреждение материала, его разрезают, не снимая защитной пленки. Тонкие листы до 8 мм можно резать ножом, более толстые — циркулярной пилой с мелкими зубьями. Листы монтируют стороной, имеющей УФ-защиту, наружу — на неё нанесена полиэтиленовая пленка с инструкцией по установке.

Листы не должны примыкать друг другу вплотную — нужно оставить запас 5 мм на тепловое расширение. Этот фактор также учитывают при создании отверстий под саморезы — они должны быть на 2-3 мм шире самого крепежа. Для фиксации листов лучше использовать термошайбы диаметром 30 мм. Такие метизы имеют основание в виде уплотнительного резинового кольца. Благодаря последнему, полностью предотвращается попадание воды в соединение. Сверху шляпка дополнительно защищается пластмассовым колпачком.

Навес из поликарбоната делают аккуратно, не перетягивая саморезы — в противном случае пластик лопнет. Чтобы этого избежать, термошайбы вкручивают между ребрами жесткости. Вкручивание производят строго перпендикулярно к листу — таким образом можно избежать деформации материала.

Если навес возле дома имеет арочную форму, изгиб материала осуществляют вдоль линии каналов. Фиксируются листы саморезами с минимальным шагом 30-40 см. Соседние листы соединяются между собой алюминиевым или пластиковым Н-образным профилем. Перед его монтажом отдирают пленку от краев пластика примерно на 5 см.

Снаружи используют сплошную соединительную ленту, изнутри — перфорированную. Такая мера защищает поликарбонат от попадания грязи, воды и насекомых. Стыки влагоизолируют герметиком. Он предотвращает возникновение конденсата в пустотах поликарбоната. После завершения установки козырька, с него снимают защитную пленку.

Инструменты

  • Циркулярная пила — разрез можно сделать любой моделью, главное, использовать 125 круг для резки металла. Чтобы сделать ровный рез, нужна сноровка.
  • Строительный нож — подходящий вариант для листов толщиной до 8 мм. Для работы этим инструментом не нужен опыт, главное, делать движения медленно и аккуратно.
  • Пила — используют только специалисты, поскольку при неправильных движениях материал вдоль линии реза может крошиться. Чтобы обеспечить качественный рез, необходимо прочно закрепить материал.
  • Электрический лобзик — инструмент с мелкими зубьями отлично режет пластик. Имея сноровку, им можно резать даже сложные декоративные формы.
  • Лазер — наилучший способ резки поликарбоната. Из-за дороговизны оборудования, выполнить процедуру можно только в специализированных мастерских. Лазерная установка делает ровный рез за минимальное время.

Как правильно сгибать поликарбонат

Чтобы сделать навес, нередко приходится гнуть листы пластика. Часто неправильное сгибание приводит к тому, что они лопаются. Важно изгиб делать вдоль линии пустотных каналов. Для сгибания один конец листа неподвижно фиксируют, а второй медленно сгибают. Делать это нужно с учетом инструкции изготовителя, ведь для материала конкретного сорта и толщины существует минимально допустимый радиус деформации.

Срок службы

В среднем на поликарбонат производители дают гарантийный срок службы 10 лет. На практике конструкция из этого материала прослужит гораздо дольше, но для этого нужно сделать монтаж по всем правилам. Козырек дома будет долговечным, если материал правильно хранился в защитной пленке, аккуратно транспортировался и регулярно обслуживался. Как правило, вариант с толстым поликарбонатом дольше служит, чем с тонким.

Правила ухода

Чтобы очистить поверхность козырька дома от грязи, нужно вымыть её водой, при этом даже необязательно использовать моющие средства. Для очистки применяют обычную мягкую ткань или губку. Нельзя применять абразивную бытовую химию, щелочные растворы и другие едкие вещества. Также не допускается производить чистку острыми предметами — высок риск повредить защитный УФ-слой.

Перед тем как построить навес своими руками, внимательно прочитайте инструкцию изготовителя. От правильности монтажа зависит долговечность конструкции. Если установить поликарбонат не по правилам, в нем появятся трещины, в пустоты попадет грязь и вода. Постепенно такая конструкция разрушится. Придерживаясь простых правил, вы сможете своими руками сделать красивый гараж, навес для дома или что-то другое — ограничить вас может только полет собственной фантазии.

Конструкции навесов из поликарбоната


Внимание, только СЕГОДНЯ!

Загрузка…

landshaftnik.com

Как сделать навес из поликарбоната

При облагораживании загородного дома стоит продумать каждую деталь, чтобы в результате у вас было хорошее место для отдыха. Например, при организации зоны отдыха стоит соорудить навес. Для этой цели можно использовать поликарбонат. Этот материал имеет достаточную прочность, поэтому стоит узнать некоторые подробности изготовления постройки именно из него. В этой статье можно ознакомиться с пошаговой инструкцией того, как сделать навес из поликарбоната. Также вы сможете просмотреть несколько чертежей, на которых предлагаются варианты обустройства этой конструкции. Поэтому даже если вы новичок в строительстве, то эта статья поможет вам получить общее представление о работе, а также попробовать свои силы.

Достоинства

Для изготовления прозрачных кровель, поликарбонат себя зарекомендовал с положительной стороны. В отличие от стекла и пластика, этот материал удобен в работе. Края изделия оснащены ребрами жесткости, благодаря чему листы можно сгибать без плохих последствий. Поэтому предоставляется возможность сооружать навесы любых плоскостей, даже полукруглых. Другое достоинство материала в разнообразной окраске. Плюс ко всему, прозрачность материала усиливает освещение закрываемого участка.

Листы с тем или иным оттенком приглушают солнечные лучи. Так что даже в самую жаркую погоду находиться под навесом из поликарбоната будет безопасно.

Разработка проекта

Прежде всего стоит обдумать конструкцию будущего навеса над крыльцом или другим местом. Для изготовления проекта потребуется подумать о следующих параметрах:

  1. Измерение площадки и расчет каркаса.
  2. Определение вида материала для каркаса. Это может быть металл или дерево.
  3. Определение с типом поликарбоната – монолитный или сотовый.
  4. Составление чертежей.

Что касается чертежей, то в конце статьи, можно ознакомиться с некоторыми из вариантов. Например, некоторые можно взять за основу и добавить нечто свое.

Инструмент и подготовительные работы

Для работы с таким материалом, следует иметь под руками следующий набор инструментов и материала:

  • материал для каркаса – дерево или металл;
  • оцинкованные саморезы;
  • поликарбонат;
  • стыковочный торцевой профиль;
  • пресс-шайбы;
  • необходимые крепежные элементы;
  • песок и цемент для монтажа опор каркаса;
  • щебень;
  • краска, соответственно по дереву или металлу;
  • ножовка;
  • шуруповерт;
  • дрель;
  • уровень;
  • рулетка;
  • сварочный аппарат на случай сборки металлического каркаса.

Если весь материал/инструмент собран можно приступать к первому подготовительному этапу. Для установки опор необходимо выкопать ямку глубиной до 600 мм. Это на тот случай, если навес планируется соорудить большой. Столбы опоры должны располагаться на расстоянии 1–1,5 м. Проделав такую работу, дальнейший каркас можно будет крепить к опорам.

Если навес делается небольшой и планируется устанавливать над крыльцом, то, возможно, опоры не потребуются. Достаточно будет несколько анкерных крепежей к стене.

Особенности изготовления каркаса

Как говорилось выше, изготовить каркас можно как из дерева, так и из металлического профиля. Выбор зависит от требуемой прочности конечного изделия. Например, если навес изготавливается для пикника и отдыха, то можно соорудить каркас из бруса. Если же требуется укрытие для автомобиля, то предпочтительней изготовить надежный каркас из металла. В последнем случае без навыков сварщика никак не обойтись. Если таковых у вас нет, то потребуется помощь квалифицированного сварщика.

Опора для навеса

В целях экономии можно приобрести готовый каркас, который собирается болтами. Такая конструкция, понятное дело, не будет такой прочной, как сваренный каркас, но в некоторых случаях единственно верное решение.

Итак, для изготовления такого каркаса потребуется металлический профиль сечением 60×60 мм или 100×100 мм. Выбор профиля зависит от нагрузки. Например, для прогона можно выбрать профиль с меньшим сечением – 40×40 или 60×60 мм. Для обрешетки и вовсе меньше, можно использовать 20×20 мм.

Каркас навеса из квадратной трубы

Ранее забетонированные стойки в первую очередь необходимо обвязать вверху. Это обеспечит конструкции большую жесткость. Дополнительно обвязку можно сделать снизу и посередине. Если навес будет над крыльцом, то часть опор будет на стене, а другая на опорных столбах (на случай, если размер достаточно большой).

Для верхней части конструкции сооружается арка. Чтобы сделать гнутые элементы, потребуется трубогиб. Так, можно будет изготовить арку из металлического профиля. Уже готовый каркас покрывается антикоррозийным составом, а после покрывается желаемым цветом краски.

Особенности установки поликарбоната

Стоит отметить и некоторые особенности крепления поликарбоната к каркасу. Для арки следует приобрести листы толщиной в 8 мм. Чем больше следует выгнуть лист, тем меньшая должна быть его толщина. Если кровля навеса прямая, то листы покрытия могут иметь 10 мм толщины.

Отдельные заготовки необходимо нарезать ножовкой или циркулярной пилой. Но учтите при резке, длина листов должна быть такой, чтобы за края конструкции они выглядывали на 100–150 мм. В процессе резки нельзя допускать вибрации изделия. Это может вызвать появление трещин на материале.

Некоторые специалисты выполняют резку поликарбоната прямо в защитной пленке. Благодаря этому имеется меньший риск повреждения листа в ходе его подготовки.

Резка поликарбоната

Более того, при укладке листа не перепутайте сторону. Та сторона, которая имеет защитную пленку должна быть направлена вверх, так как на ней имеется защита от ультрафиолета.

Чтобы соединить листы используется стыковочный профиль. Перед тем как закручивать саморез, предварительно просверлите в поликарбонате отверстия. Они должны быть немного больше диаметра самореза. Закручивать саморезы следует через специальные шайбы, имеющие резиновую прокладку. Также важно организовать небольшой зазор в местах стыковки листов. Достаточно оставить 3 мм для расширения материала при нагревании. Что касается торцевой части листа, то она закрывается торцевым профилем.

Пошаговая инструкция

Представляем вам краткую пошаговую инструкцию по изготовлению навеса из поликарбоната над крыльцом и с опорными стойками на основе деревянного каркаса:

  1. Сначала бетонируются опоры в землю.
  2. Все деревянные заготовки необходимо обработать антикоррозийным составом. Особенно те, которые будут бетонироваться.
  3. На стене дома крепите кронштейны, которые будут опорой для двух поперечных балок 120×60 мм. Для большей надежности, к стене можно закрепить брус по горизонтали.
  4. Теперь необходимо установить поперечные балки на стойки и на опоры, закрепленные на стене.
  5. В месте, где поперечная балка соединяется со стойкой, используйте металлические уголки.
  6. Дальше необходимо соорудить обрешетку.
  7. Когда каркас готов, необходимо прикрутить поликарбонат саморезами с термошайбами.

Закрепленный поликарбонат

Эта простая инструкция подтверждает слова, сказанные вначале этой статьи. Даже без особых строительных навыков, вам получится при желании сделать всю работу по изготовлению навеса самостоятельно. Если у вас есть личный опыт в таком строительстве, то оставляйте свои комментарии в конце этой статьи.

Видео

Фото

Несколько вариаций навесов из поликарбоната:

Раздвижной навес над бассейном

Оригинальный навес из поликарбоната

Навес у деревянного дома

Над террасой

На даче

Навес ломанной конструкции

Навес к дому

Над мангалом

Навес при въезде в гараж

Для стоянки

Для беседки

Небольшая конструкция

Большая крыша из поликарбоната

Изогнутой формы

Схемы

Предоставленные схемы помогут вам выбрать подходящий в вашем случае вариант проекта:

Чертеж навеса из поликарбоната

Проект для одной машины

Чертеж навеса возле ворот

Козырек

Проект навеса для веранды

kakpravilnosdelat.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
