Навес из поликарбоната своими руками

Открытая парковка у частного дома, крыльцо, балкон, уличный бассейн, зона для барбекю, цветник с нежными сортами, переходы между домом и хозяйственными постройками – мест и объектов, которые желательно, а то и обязательно нужно защищать от атмосферных осадков и солнца предостаточно. И потому фабричные и самодельные навесы из поликарбоната приобретают все большую популярность. Этот материал является хорошей альтернативой металлу, пластику и дереву, плюс имеет некоторые особенности, которых нет у других.

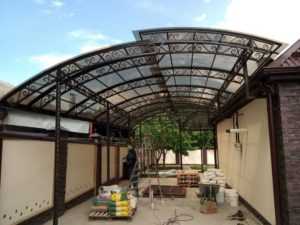

фото навеса из поликарбоната во дворе частного дома

Изготовить навес из поликарбоната своими руками вполне реально, даже без специального опыта, но если вы хотите, чтобы он служил долго и в полной мере выполнял поставленную задачу, потребуется пошаговая инструкция от профессионалов…

С чего начинать

Любое строительство должно вестись по определенному плану. Даже если вы всего лишь хотите сделать небольшой козырек из поликарбоната своими руками, будет лучше, если заранее определить последовательность действий. Так вы сможете избежать ошибок и пропусков обязательных этапов, необходимости переделывать почти готовую конструкцию и трат на замену испорченных материалов и лишних покупок.

фото: навесы козырьки из поликарбоната, навесы для автомобилей из поликарбоната, дачные навесы из поликарбоната.

Поэтому, нужно учесть все нюансы – планируемый размер, форму, толщину, тип материала, желательный цвет, светопропускаемоть и теплоизолирующие свойства, превалирующую погоду и даже силу и направление ветра!

А начинать планирование стоит с сублимации планов и задумок в визуальную картинку. То есть, нужно сделать чертеж навеса из поликарбоната, пусть приблизительный, но достаточно ясный для того, чтобы самому понять, что вы хотите, и насколько реально и адекватно строение будет в данном случае.

Составление чертежа с учетом особенностей применения

Популярность данного вида термопластов сыграет в этом моменте вам на руку. В Сети на навесы из поликарбоната своими руками чертежи и фото представлены в огромном количестве. Так что не нужно заканчивать инженерно-технологический техникум, достаточно открыть галерею по запросу и выбрать подходящий. Очень хорошо, если при этом вы будете смотреть не только форму и предназначение, но и сопоставите условия, для которых была создана схема, с теми, что на вашем участке.

Правила подбора размеров

Если повезет, найденная схема на навес под поликарбонат своими руками будет уже готовой, и на ресурсе даже будут приведены технологические расчеты по необходимым материалам. В противном случае, придется ее корректировать, и здесь важно помнить, что навес обычно не имеет стен, то есть, покрытие нельзя делать впритык под накрываемую зону. Вот несколько советов, как правильно делать навес из поликарбоната «с запасом»:

  • Если это подвесной навес-козырек, то его стороны должны выступать сантиметров на 30 за территорию, которую требуется укрыть
  • Если это конструкция на опорах, например, под автомобильную стоянку, то тех же 30-40 см нужно оставить между всеми габаритами машины и стойками
  • Если это бассейн, цветник, зона отдыха или «домашнее производство» вроде столярки на открытом воздухе, то запас к фермам лучше сделать еще больше

Нужно помнить и про высоту – правильный навес из поликарбоната в самой низкой точке должен быть не ниже 180 см!

Обрешетка

Площадь поликарбонатных навесов варьируется от нескольких десятков квадратных сантиметров, до сотен метров. Естественно, что такими глобальными проектами должны заниматься специалисты, и расчеты это их забота, но даже на пол-листа только опоры по периметру недостаточно. Потребуется обрешетка с правильно выбранным шагом. Он зависит от толщины материала и предположительной ветровой и весовой нагрузки на метр квадратный.

В тех регионах страны, где изготовление и установка навесов из поликарбоната технически и экономически оправдана, можно воспользоваться следующей табличкой-подсказкой:

                Толщина и шаг (см)

Нагрузка (кг/м2)

6 мм8 мм
ширинадлинаширинадлина
100105х79, 90х90, 82х103120х90, 95х95, 90х110
15088х66, 76х76, 70х86100х75, 83х83, 75х90
20080х60, 69х69, 62х7885х65, 76х76, 65х85



Более толстые разновидности не включались, так как они используются для больших площадей, а лист толщиной 4 мм слишком слабый для подобных задач.

Форма для поликарбонатных навесов

Общая конфигурация, «покрой» по плану – квадрат, прямоугольник, овал, круг или многогранник, зависят от предназначения и размещения. А вот форма самого каркаса покрывающей части может быть разной. Правда, конструкция навеса из поликарбоната и здесь должна учитывать особенности его назначения, типа и размещения:

  • Односкатный – выбирают в тех случаях, когда сток воды должен быть направлен в конкретную сторону по техническим условиям или для завершенности архитектурной композиции

фото: навесы из поликарбоната для дачи,

  • Двускатный – лучше защищает от осадков и ветра, обычно имеет больший угол ската, а значит, на покрытии зимой меньше скапливается снег

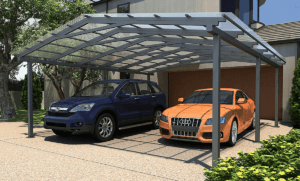

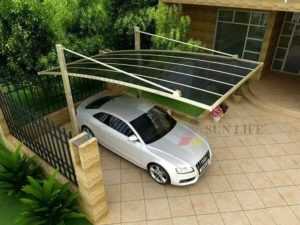

фото навеса из поликарбоната во дворе для машины

  • Арочный – по характеристикам похож на двускатный, но не имеет центрального ребра, зато сборка навеса из поликарбоната этого типа требует специального оборудования и навыков по сгибанию металлопрофиля или серьезного плотницкого опыта

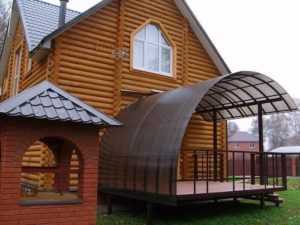

навес из поликарбоната пристроенный к дому

  • Купольный – круглый или овальный, оригинальный, но требующий больше трудозатрат, такой предпочитают устанавливать на беседках и зонах отдыха

фото: навесы из поликарбоната во дворе частного дома, дачи

  • Каскадный – сборная разноуровневая конструкция, обычно арочного типа, используется для примыкающих к стенам навесов

навесы из поликарбоната во дворе частного дома

Если вы совершенно себе не представляете, как делать навес из поликарбоната и вообще только налаживаете дружбу с инструментом, советуем выбирать максимально простые варианты – односкатный или двускатный. Потренируетесь, и потом можно будет строить что-то сложнее, в том числе и обустроить раздвижной навес из поликарбоната своими руками, а это уже уровень!

раздвижные навесы из поликарбоната во дворе

Материалы и инструменты

План и чертеж, это отлично, но нужно из чего-то сооружать и чем-то работать – потребуются материалы для навеса из поликарбоната и инструменты для обработки и крепления:

  • Элементы основы и каркаса
  • Покрывающий материал, по необходимости детали соединений
  • Строительный нож (для толстых листов дисковая пила с неразведенными мелкозубчатыми дисками или электролобзик)
  • «Болгарка», дрель (перфоратор) и шуруповерт
  • Рулетка и строительные карандаши (маркер), уровень
  • Крепеж в достаточном количестве

Если предполагаются земляные работы, понадобится шанцевый инструмент, бетонные – минимум корыто и мастерок. Теперь подробней о некоторых моментах.

Металлический или деревянный

Из чего строить навес своими руками – из металла и поликарбоната, или с деревянным каркасом, решать вам. Нужно учесть доступность и стоимость металла и дерева в вашем регионе, наличие специализированного инструмента и желаемую стилистику.

Металлические конструкции имеют более современный вид, прочнее, но более дорогие и тяжелые. Деревянные хороши для участков, выдержанных в деревенском (кантри) и подобных стилях, брус и доски дешевле металла, но не прощают ошибок в обработке и при устройстве защитного покрытия. Конечно металл долговечней, а металлические строения не подвержены усадке, но и дерево при правильной защите без проблем служит 50 и больше лет!

фото навеса из поликарбоната примыкающий к дому

Профиль для навеса из поликарбоната лучше брать прямоугольный – с ним легче работать новичку, особенно, если для креплений будет использоваться сварка!

Сотовый или монолитный

«Полигаль» производит оба вида строительного поликарбоната, так что, выбирая тип покрытия, нужно в первую очередь помнить об их отличиях друг от друга. Построить навес из сотового поликарбоната своими руками выйдет дешевле, так как цена у него меньше. С другой стороны ремонт такого покрытия требуется чаще, потому что тонкий слой пробить легче, чем монолит, и хотя обычно воду покрытие не пропускает, но визуальная привлекательность падает.

Сотовый, естественно, легче монолитного, и хотя имеет большую светопропускную способность, но за счет многократного преломления лучей лучше защищает от ультрафиолета. Но при недостаточном опыте его легко повредить во время монтажа, а допущенные ошибки в расчетах и креплении быстро скажутся на целостности и надежности конструкции.

По степени прочности на изгиб и пластичности материалы похожи. При этом многослойность дает лучшие показатели по теплоизоляции, так что если предполагается не просто устройство навеса из поликарбоната своими руками, но сооружение специальной конструкции типа парника, то от монолитного лучше отказаться. Когда все выбрано и приготовлено, можно приступать к строительству.

Подготовка основы

Проще всего навесы из поликарбоната сделать самому, если использовать для основы стену и фундамент готового строения. Здесь ничего дополнительно создавать не нужно, а базовые фермы крепятся на анкерные болты – высверливается отверстие, наживляется стойка, выставляется по уровню и фиксируется. Но такое возможно далеко не всегда, и подготовка основания, это самый продолжительный этап:

  1. Выкапываем ямы 30х30 см глубиной около полуметра в точках, где будут стоять опоры
  2. Ямы засыпаем щебнем или устраиваем в них каркас из арматуры
  3. Готовим цементно-песчаную смесь в пропорции 3 к 1 и заливаем основу
  4. Ждем положенный срок до полного застывания и набора прочности (до 2-х недель)

После этого можно сверлить отверстия под анкера. Конечно, можно стойки сразу вмуровывать в фундамент, но такой способ априори не подойдет, если вы решили построить навес из поликарбоната своими руками с использованием деревянных опор. Плюс, усадка бетона может «потянуть» ферму в сторону, нарушив задуманную геометрию, что особенно плохо, если рядом стена дома – выправить форму и уровень только поперечинами будет почти нереально.

Сборка каркаса

Самая ответственная часть работы, это установка опорных столбов. Если ее выполнить качественно, то в дальнейшем проблем не будет. Особенно важна точность размещения и положения основных стоек в том случае, если металлопрофиль (брус) уже нарезан по заранее рассчитанным размерам.

Рекомендуем! Все порезки (гибку) точки креплений делайте по мере необходимости. Ошибка в пару миллиметров всего на нескольких элементах может существенно усложнить монтаж навеса из поликарбоната своими руками, и увеличить общую стоимость. Не спешите, лучше потратить минуты на дополнительную проверку, чем часы и дни на переделку!

По мере установки опорных стоек обязательно проверяйте соответствие необходимому уровню по вертикали и (или) горизонтали. Это вопрос не только беспроблемности дальнейшей работы, но эстетики конечного результата и функциональности конструкции. Если крепление сварное, желательно использовать поперечные фермы на всю длину вектора (соединяя крайние точки).

Как вариант, изготовление навеса из поликарбоната своими руками можно частично провести на земле. Выберите ровную площадку и на ней соберите установочный каркас с использованием уровня. Так наживлять резьбовые соединения и точки сварки гораздо легче и удобней, можно обойтись минимумом помощников и даже вообще без них. Правда подъем готовой конструкции наверх сложнее и, скорее всего, потребует применения лебедки или крана. Далее постройка навеса из поликарбоната своими руками подразумевает шлифовку швов и срезов, покрытие защитной краской.

Как гнуть профиль

Если вы человек рисковый, или же обычный козырек делать умеете, посмотрели хорошее видео, как сделать полукруглый навес из поликарбоната своими руками, и решили взяться за такую конструкцию, то вам придется не только резать, но и гнуть профиль. Для этого существуют специальные станки, но их стоимость делает покупку только для домашнего пользования нецелесообразной.

Варианты ехать на стройку или профильное предприятие отметаем по нескольким причинам:

— таковых просто может не быть рядом;

— как уже говорилось, лучше подгонять размер в процессе;

— мы делаем навес из поликарбоната своими руками!

Поэтому вспоминаем дедовские способы получить подобный «покрой»:

Подрезы

В нужной точке труба (профиль) надрезается на глубину 6-8 мм, что нарушает жесткость и позволяет согнуть ее в противоположную от надпила сторону. После того, как стойка получит нужную форму, все места подрезов желательно «залатать» с использованием сварки. Альтернатива – клинообразные подпилы и сгибание в их сторону.

Нагрев

Другой вариант – нагреть трубу и в самодельных опорах или тисках быстро вручную согнуть. Но есть нюанс! При подобном способе часто происходит сплющивание в точке изгиба, и дальнейшая установка поликарбоната на навес своими руками будет сопровождаться зазорами либо нарушением геометрии листов. Поэтому, чтобы сохранить форму сечения, предварительно утрамбуйте внутрь влажный песок.

Монтаж покрытия

После того, как каркас готов, пора поговорить о том, как правильно накрыть навес поликарбонатом своими руками, ведь здесь есть свои требования. В частности арочные конструкции из сотового ПК порываются так, чтобы изгиб приходился вдоль ребер жесткости – даже если и удастся согнуть материал поперек без поломок, он все равно растрескается под напором ветра и давлением снега.

Для лучшего понимания предлагаем посмотреть видео – это не про монтаж поликарбоната на навес видео, но о радиусах изгиба разных видов и сортов материала. Так что пригодится, если вы задумались о самостоятельной доставке или пересылке.


Проще всего, когда площадь небольшая, и достаточно одного листа или его части. Материал укладывается защитной пленкой кверху, снимать ее желательно только по завершению всех работ, чтобы избежать повреждений. Нужно помнить о нюансах крепления:

  • Любые постройки из поликарбоната своими руками нужно проводить с использованием термошайб, которые уплотняют точку крепления и компенсируют температурные деформации материала
  • Саморезы нужно вкручивать строго вертикально, между ребрами жесткости, не ближе 3-4 см к краю листа
  • При креплении нельзя пережимать саморез или оставлять его свободным – в обоих случаях все закончиться повреждением покрытия

Для примера фотография, как не нужно делать…

и видео как правильно покрыть навес поликарбонатом своими руками.

Соединение листов поликарбоната проводится с использованием специального разборного НР-профиля с резьбовым креплением и защелкивающейся крышкой.

При этом нужно снять со стороны соединения пленку для плотной фиксации. Торцы закрываются специальным профилем и перфолентой, чтобы сохранить эстетику, а в случае с сотовым материалом не допустить засорения каналов. Если все сделать правильно, ваш автомобиль (клумба, крыльцо, бассейн) получат красивую и достаточно долговечную защиту от ультрафиолета и осадков, а участок (дом) приобретут завершенный вид.

фото навеса к дому из поликарбоната

Похожие статьи
Подробная инструкция по установки навеса из поликарбоната

Наличие на приусадебных участках навесов свидетельствует не только о хорошем вкусе хозяев, но и об их желании улучшить комфортность отдыха и проживания. Навес из поликарбоната своими руками смотрится очень оригинально, придает пространству эксклюзивный вид, служит долго, может использоваться для создания закрытых зон различного назначения. Появление среди строительных материалов поликарбоната позволило создавать оригинальные конструкции с минимальными потерями времени и денег, при этом фактические эксплуатационные показатели намного превосходят ранее использовавшиеся материалы.

naves-rukami

Выполнить строительные работы можно двумя способами:

  1. Монтаж навеса из поликарбоната можно делать с привлечением специализированных строительных компаний. Преимущества: гарантируется надлежащие качество и скорость монтажа. Профессиональные специалисты оказывают помощь в проектировании и расчетах, дают консультации по оптимальному варианту навеса с учетом физических характеристик грунтов, архитектурных особенностей сооружения и климатической зоны проживания. Недостаток – все услуги нужно оплачивать, в некоторых случаях цена может равняться стоимости материалов для изготовления навесов. Технологию можно посмотреть на видео внизу.
  2. Самостоятельно. При наличии небольшого строительно-монтажного опыта можно выполнить работы без привлечения сторонних исполнителей. Достоинства – значительно уменьшается общая сметная стоимость строительства. Недостатки – нужно иметь свободное время и владеть определенными знаниями, как самому построить.

Физические и эксплуатационные характеристики поликарбоната

Использование современного оборудования и инновационных добавок позволяет создавать материал с уникальными свойствами.

1. Светопроницаемость прозрачного поликарбоната достигает 90%. Значение может изменяться в зависимости от наличия минеральных красителей различных оттенков. За счет большой прозрачности удается экономить электрическую энергию на освещение. Навесы можно использовать для обустройства цветников, теплиц и т. д. Развитие растений под навесами ничем не отличается от развития на открытых участках.

prozrachnyiy-polikarbonat

Светопроницаемость поликарбоната 90%

2. Высокие показатели механической прочности. Материал пластичен, что позволяет ему гасить резкие динамические нагрузки без появления трещин. Он не имеет эффекта остаточной деформации, после снятия нагрузок полностью восстанавливает линейные размеры и геометрическую форму.

3. Отличные показатели механической прочности по отношению к удельному весу. Поликарбонат имеет специальные ребра жесткости, что увеличивает сопротивляемость на изгиб. По ударопрочности на порядок превышает показатели стекла. Может быть стандартным одно- или двухкамерным, усиленным, четырехкамерным.

prozrachnyiy-polikarbonat
Однокамерный лист поликарбоната
prozrachnyiy-polikarbonat
Двухкамерный лист поликарбоната
prozrachnyiy-polikarbonat
Четырехкамерный лист поликарбоната

4. Низкий удельный вес дает возможность добиваться заметной экономии на фундаментах и несущих конструкциях.

5. Инновационные добавки делают его невосприимчивым к жесткому ультрафиолетовому излучению. Прочность межмолекулярных связей остается неизменной весь период эксплуатации – не появляются микротрещины, не ухудшаются значения прочности и устойчивости.

6. Высокая пластичность позволяет применять материалы при температурах до -50°С, показатели прочности не ухудшаются при температуре до +115°С.

7. Широкий ассортимент по толщине, размерам плит и цветовым решениям. Дает возможность дизайнерам правильно воплощать в жизнь свои самые смелые проекты.

Дизайнерский навес из поликарбоната

Дизайнерский навес из поликарбоната

8. Срок службы превышает 25 лет. Поликарбонат обладает отличными технологическими характеристиками, он легко режется и обрабатывается обыкновенными инструментами. Во время использования минимизируется количество непродуктивных отходов.
С использованием поликарбоната можно делать следующие навесы:

  1. Козырек над балконом, лоджией или входными дверьми. Исключает попадание атмосферных осадков, надежно защищает от ветра и прямых солнечных лучей.
  2. Навес для одного или нескольких автомобилей. За счет использования навеса можно отказаться от строительства капитального гаража, автомобиль защищен от появления ржавчины, не выгорает обшивка салона.
  3. Навес для патио или открытой беседки. Повышается комфортность отдыха, уменьшаются затраты труда на поддержание чистоты в сооружении.
  4. Навес над бассейном. Увеличивается время приема водных процедур.
Дизайнерский навес из поликарбоната
Козырек над балконом
Дизайнерский навес из поликарбоната
Навес для нескольких машин
Дизайнерский навес из поликарбоната
Навес для патио
Дизайнерский навес из поликарбоната
Навес для бассейна


Правила выбора материала для навесовОт правильного выбора толщины материала зависит надежность сооружения. Чем толще листы, тем больше нагрузку они могут выдерживать, тем проще может быть металлическая несущая конструкция. Какой поликарбонат лучше для навеса?
Толщина панелей Возможное использование
4 мм Теплицы и парники, небольшие козырьки над входными дверьми, односкатный навес.
6–8 мм Навес над балконом или лоджией, навесы для одного автомобиля..
10 мм Для строительства вертикальных поверхностей, навесы для нескольких автомобилей, рекомендуемая толщина поликарбоната для навеса над небольшими бассейнами.
16 мм Для накрытия больших по площади участков различного назначения. Обладают высокой устойчивостью к ветровым и снежным нагрузкам.

Дина панелей 6 и 12 м. Для соединения между собой отдельных панелей применяется специальный алюминиевый профиль, стандартная длина 6 метров. Профиль может быть неразъемным (панели вставляются в технологические пазы с двух сторон) или разъемным. Разъемный имеет универсальное назначение, может применяться на различных видах конструкций. Состоит из верхней и нижней прижимных частей, стягиваемых между собой специальными шурупами. Используется на различных по толщине панелях, есть возможность ручной регулировки усилия сжатия. Если панели по каким-либо причинам уменьшили толщину, то профиль можно сильнее прикрутить и устранить негерметичность соединений.

kreplenie-navesa

Торцы обязательно должны закрывать торцовым профилем, перед закрытием соты заделываются силиконом. Это предотвращает размножение в полостях микроорганизмов, мха и плесени. Такие микроорганизмы значительно ухудшают внешний вид сооружения. В некоторых случаях могут оказывать негативное влияние на величину пропускаемого света, что является одним из недостатков навесов из поликарбоната.

kreplenie-navesa
Навес незакрытый профилем
kreplenie-navesa
Торцевой профиль для поликарбоната

Для фиксации листов поликарбоната к металлическим или деревянным каркасам применяются специальные саморезы с резиновыми прокладками. Как сделать навес показано на видео. Головки саморезов можно покрыть декоративными шляпками. Несущий каркас для навеса можно изготавливать из квадратных и круглых труб, уголков, двутавров, швеллеров или деревянных брусьев, размеры подбираются с учетом максимальных нагрузок, площади и вида крыши навеса.
Что лучше – поликарбонат или профнастил для навесаОднозначного ответа нет. Профнастил изготовлен из листовой стали, может выдерживать увеличенные нагрузки. Зато поликарбонат имеет универсальное применение, монтаж навеса из поликарбоната экономически выгоднее.
Этапы проектирования навесовЭскизный проектНачинать строительство навесов своими руками нужно с составления эскизного проекта несущих конструкций. Для этого следует обладать теоретическими знаниями по расчету максимальных нагрузок в узлах конструкции, вычислять каждый элемент на изгиб и сжатие. Принимаются во внимание максимальные ветровые и снежные нагрузки, определяются виды крыши и угол наклона скатов.
Типы стропильной системы навесовВ зависимости от инженерных особенностей и конкретных условий эксплуатации навес может быть:

  1. Односкатным наклонным. Угол наклона ската не менее 12°, конструкции используются для строительства сооружений небольших размеров, самый простой навес. Модель №3
  2. Купольным. Круглым или удлиненным. Может выдерживать значительные снеговые нагрузки, имеет оригинальный дизайнерский вид. Во время изготовления каркаса следует точно выдерживать все размеры, по исполнению относится к сложным вариантам. Модель №6
  3. Арочным. Длина подбирается индивидуально, используется для накрытия небольшой высоты. Модель №4
  4. Двухскатным. Универсального назначения, конструкции применяются для строительства больших по размерам навесов. Модель №2

После определения типы крыши нужно начинать проектировать фундаменты
Типы фундаментовНебольшой вес конструкций позволяет использовать наиболее простые и дешевые фундаменты. За счет этого значительно сокращаются сроки строительства и уменьшается их стоимость. С учетом физических характеристик грунтов и возможной нагрузки для навесов можно использовать такие фундаменты:

Винтовые свайные. Металлические сваи ввинчиваются в землю согласно плану свайного поля (смотрите видео). Глубина и диметр подбирается индивидуально. Концы свай выравниваются по горизонтали, к ним привариваются металлические площадки для крепления вертикальных опор навесов. Достоинство – полностью подготовить фундаменты можно в течение одного дня, применяются в любых климатических зонах и на любых грунтах, в том числе и заболоченных. Имеют положительные отзывы пользователей. Ростверки под навесы делать необязательно.

tep-na-svaiayh

Теплица на винтовых сваях

Столбчатые. Глубина залегания примерно 60 см, для компенсации усилий вспучивания насыпается песчаная подушка. Размеры по периметру не более 40×40 см. Могут изготавливаться из бетона (армированного или неармированного), цементных блоков или готовых заводских конструкций. Преимущества – наиболее низкая стоимость, нет необходимости выравнивать площадку. Время изготовления с учетом застывания бетона не более 14 дней.

stolb-v-grunt

Несущая опора с залеганием в грунт 60см

Мелкозаглубленные ленточные. Применяются для больших тяжелых конструкций, позволяют ставить для навесов боковые стенки для защиты от ветра, снега и дождя. По стоимости относятся к дорогой категории, время изготовления не менее трех недель.

mel-lent

Мелкозаглубленный фундамент

Выбор фундамента может оказать существенное влияние на стоимость сооружения, при принятии решения следует принимать во внимание максимальное количество факторов.
Несущие вертикальные опорыИзготавливаются из круглых и квадратных труб, сортового проката или деревянных брусьев. С их помощью можно построить деревянный навес. Устанавливаются на фундаменты, служат для фиксации стропильной системы навеса. Во время изготовления принимается во внимание высота и возможные усилия. Расстояние между фермами и опорами должно учитывать общую площадь навеса.
Технология сборки и установки конструкцииСборка конструкции начинается с установки вертикальных опор на готовые фундаменты. Во время заливки бетона в них устанавливаются анкерные болты, расстояние между ними должно соответствовать расстоянию между отверстиями нижней площадки опор. У каждой поры постоянно контролируется вертикальное положение, запрещается отклонение вершин в любую сторону. Расстояние между опорами соответствует длине элементов крыши. Сборка может производиться сварными швами (не разборный вариант) или с помощью метизов (разборный вариант). Разборный навес из поликарбоната своими руками позволяет при необходимости демонтировать сооружение и установить его на новом месте. После демонтажа все конструкции сохраняют свои первоначальные показатели и готовы к повторной установке без предварительной подготовки.

mel-lent
Бетонирование стоек
mel-lent
Крепление стоек анкерными болтами
mel-lent
Крепление арок

Если навес изготовлен на промышленном предприятии, то он имеет рабочие чертежи для монтажа, каждая деталь пронумерована, указано ее положение в узле и метод фиксации. Самостоятельное изготовление металлических конструкций навеса требует внимательности и выполнения существующих отраслевых требований, строительных норм и правил.

Элементы навеса после монтажа проверяются на соответствие положения, этапы сборки предусматривают постепенное крепление конструкций. При возникновении деформаций выясняется и устраняется причина. Перед тем как прикрутить поликарбонат на навес, следует выполнять испытания на устойчивость. Во время испытаний конструкции нагружаются усилиями, вдвое превышающими расчетные. За счет этого достигается коэффициент запаса прочности, гарантируется длительная и безопасная эксплуатация навеса.
Как крепить поликарбонат к металлическому каркасу навесаЛисты режутся эклектическим лобзиком, болгаркой с отрезным тонким диском или монтажным ножом. Конкретный инструмент выбирается в зависимости от толщины материала. Монтаж поликарбоната начинается с одной из сторон, только после полной фиксации предыдущего листа может начинаться фиксация следующего. Для крепления используются специальные саморезы с резиновыми шайбами. Шайбы герметизируют покрытие, компенсируют разность изменения линейных размеров материалов вследствие тепловых расширений, не допускают появления микротрещин. Затягивать саморезы следует осторожно, нельзя допускать повреждения поверхностей. Если есть желание, то головки саморезов можно закрывать декоративными шляпками.

ukladka-poli

Пустоты с торцов поликарбонатных листов нужно обязательно герметизировать. В противном случае в них через несколько лет начнут произрастать мхи и плесень, испортится не только внешний вид, но и эксплуатационные характеристики. Во время крепления листов следует обращать внимание на лицевую и обратную стону. Укладка поликарбоната на навес выполняется только лицевой стороной, она имеет специальную защиту от вредного воздействия ультрафиолетовых лучей, правильность укладки указывается на упаковке каждого листа. Во время производства она покрывается защитной полиэтиленовой пленкой, на которой есть инструкция и чертежи. Снимать ее рекомендуется до установки листа на посадочное место. В противном случае саморезы будут удерживать пленку, в этих местах она не отклеится, а порвется. Останутся кусочки, удалить которые очень сложно. Кроме того, защитную пленку намного легче снимать, когда лист находится на земле. Если он установлен на навесе, то работы значительно усложняются.
Практические советы

  1. Категорически запрещается изгибать поликарбонатный лист поперек сот. Придерживайтесь этого правила не только во время монтажа навеса, но и во время транспортирования или складирования материалов.
  2. Не нужно специально сверлить отверстия под саморезы, эта операция выполняется одновременно на листе и каркасе.
  3. Во время проектирования всегда учитывайте коэффициент запаса прочности. Не стоит использовать самые тонкие листы. Как показывает практика, преждевременный ремонт обходится значительно дороже, чем приобретение прочного поликарбоната.
  4. Не работайте в одиночку. Это не только тяжело и опасно, но и оказывает негативное влияние на качество монтажа.
  5. Строго соблюдайте правила техники безопасности, не спешите, работайте внимательно. Особую осторожность проявляйте во время работы с электроинструментами.

Соблюдение рекомендованных правил гарантирует, что монтаж будет выполняться с учетом строительных норм, навес будет надежным и служить длительный период времени.
Видео инструкция по установке навеса из поликарбоната своими руками

У вас есть вопросы? Хотите узнать стоимость? Укажите свой номер телефона, и мы свяжемся с вами в течение 5 минут.

Навес из поликарбоната своими руками

Современный приусадебный участок, неважно, относится он к коттеджу или простому дачному домику, трудно представить без навеса, например, над машиной хозяина. Эта конструкция нынче выполняет не только практичную функцию, но и эстетичную. При этом самым распространённым материалом, используемым для навесов, является поликарбонат. Изготовить из него конструкцию можно своими руками.

Преимущества и недостатки поликарбоната

Выбор подобных листовых заготовок при монтаже навесных конструкций обоснован множеством преимуществ.

  • поликарбонат пропускает свет, но в то же время защищает от вредного воздействия ультрафиолета;
  • он негорючий, что исключает опасность пожара;
  • листы имеют различную раскраску, можно выбрать цвет по вкусу;
  • конструкции из данных заготовок выглядят эстетично;
  • поликарбонат имеет малый вес;
  • он гибкий, но вместе с тем ударопрочный;
  • хорошо сохраняет тепло внутри общей конструкции;
  • с ним легко и приятно работать (режется он канцелярским ножом, а прикручивается к каркасу саморезами).
Поликарбонат

Разнообразная цветовая гамма позволяет подобрать такой лист поликарбоната, который идеально впишется в ландшафтный дизайн

Правда, недостатки у поликарбоната также есть. Они могут проявиться при монтаже и эксплуатации навесной конструкции. А именно:

  • со временем подобный материал способен растрескаться, из-за чего придётся заменять отдельные листы;
  • если нарушить правила монтажа, поликарбонат также разрушится;
  • тонкие листы могут не выдержать пласты снега, если плохо продуман каркас.

Итак, достоинств у описываемого материала явно больше, поэтому его применение в навесах логично. Но прежде чем начать сооружать подобную конструкцию, необходимо определиться с размерами и составить эскиз.

Подготовительные работы: какой толщины материал использовать

Перед выбором размеров конструкции рекомендуется определиться с видом листов для монтажа. То есть сначала нужно выбрать цвет и толщину заготовок. Сотовый поликарбонат продаётся в листах разной толщины (от 4 мм до 12 мм). При покупке для дачного строительства материал могут порезать (в зависимости от того, какого размера будет постройка).

Толщина детали для изготовления навеса выбирается по следующему принципу — конструкция должна выдержать снег. Но на это в большей мере влияет не столько качество поликарбоната, сколько надёжность каркаса. Следовательно, можно использовать даже самые тонкие листы. Это позволит и значительно удешевить навес.

Навес из поликарбоната

Поликарбонат — очень пластичный материал, поэтому легко можно сделать навес любой формы своими руками

Как выбрать размер конструкции: составление чертежа

Самое сложное — определиться с размерами планируемой конструкции. Есть несколько вариантов:

  1. Если навес делается над крыльцом, ширина конструкции должна быть такой, чтобы последняя слева и справа от входной двери выступала на 30 см. В этом случае капли дождя не попадут на пол и входящего человека. Длина изделия принимается равной расстоянию от стены дома до ребра первой ступеньки крыльца.
  2. Если навес будет находиться над машиной, то его габариты должны соответствовать размерам автомобиля, при этом дополнительно нужно добавить на каждый параметр минимум по 30 см.
  3. То же самое касается и бассейна. Навес над ним нужно делать немного больше.

После определения размеров необходимо нарисовать чертёж.

Чертёж навеса из поликарбоната

На чертеже навеса из поликарбоната нужно обозначить все размеры навеса

Со стороны фасада навес часто делают арочным. В этом случае радиус изгиба сотового поликарбоната должен быть равен высоте пристроя.

Как сделать расчёт материала

Расчёт количества необходимых материалов можно произвести, пользуясь построенным чертежом. Предположим, у нас будет создана конструкция без арочных элементов. Пусть это будет навес над крыльцом. При этом ширина входной двери — 80 см. Согласно рекомендациям специалистов, принимаем ширину навеса равной H = 80 + 30 + 30 = 140 см или 1,4 м.

Допустим, расстояние от ребра первой ступени крыльца до стены дома 1 м. Значит, и длина навеса такая же.

Для каркаса идеально подойдёт профильная квадратная труба с сечением 25 х 25 мм. Достаточно установить три подпирающих поликарбонат отрезка длиной 1 м каждый и соединить их поперечно на краю навеса.

Навес из поликарбоната

Размер навеса зависит от многих параметров, например, от того, где он будет располагаться

Опоры конструкции можно сделать из обычной стальной трубы диаметром 32 мм. Достаточно установить в землю два столба высотой до уровня верхнего ребра входной двери (не менее 2 м). Не забудьте добавить на вкопку в землю 0,5 м.

Необходимые инструменты

Для работы с поликарбонатом нужны:

  • нож канцелярский;
  • шуруповёрт;
  • болгарка;
  • рулетка.

Пошаговая инструкция по устройству навеса из поликарбоната

Процесс изготовления навеса зависит от многих параметров, в частности от расположения относительно стен дома.

Как правильно пристроить навес к частному дому над крыльцом

Первый вариант — пристроенная к частному дому конструкция. Вся работа выполняется в несколько шагов:

  1. Для основных элементов каркаса лучше использовать металлическую профильную трубу с сечением в виде квадрата из простой стали размером 25 х 25 мм. Её нужно разрезать болгаркой. Согласно проведённому расчёту, необходимо отрезать 3 профиля по 1 м и кусок длиной 1,4 м. Также надо подготовить две трубы по 2,5 м. Резка профиля болгаркой

    Резка металла болгаркой требует соблюдения строгих мер безопасности

  2. В углы крыльца, то есть по краям ребра первой ступени, закапываются две трубы на 0,5 м в землю строго вертикально. Желательно забетонировать основания этих столбов. Для чего в равных частях соединить цемент, песок, щебень, смешать с водой и залить раствором ямы, в которые вставлены трубы.
  3. Концы отрезков квадратного профиля длиной 3 м на равных расстояниях крепятся на стене дома выше входной двери на 20 см. Для крепления используются металлические уголки, крупные саморезы и шуруповёрт. Если дом кирпичный, придётся взять перфоратор, просверлить дырки для саморезов и предварительно вставить в отверстия пластиковые дюбели. Нужно постараться, чтобы два крайних отрезка передними концами оперлись на трубчатые столбы.
  4. Укладывается поперечный профиль. Он должен концами также опереться на трубчатые столбы. Для его перпендикулярного соединения с отрезками длиной 1 м используются металлические уголки и саморезы. В результате у каркаса должен получиться небольшой уклон.
  5. Вырезается лист сотового поликарбоната нужного размера из цельной заготовки. Для этой операции подойдёт канцелярский нож. Вдоль сот лист режется легко. В поперечном направлении придётся приложить немного усилий. Резка поликарбоната

    Поликарбонат можно резать и электролобзиком

  6. Крепится поликарбонат саморезами на профилях с помощью шуруповёрта. При этом линии сот необходимо класть параллельно стене дома, иначе лист будет прогибаться от снега и ломаться.

Монтаж арочного навеса вокруг бассейна на даче

Второй вариант — расположение навеса над бассейном. Тут есть свои особенности, поскольку на стену дома он опираться не будет. Последовательность работ следующая:

  1. Сначала устанавливаются столбы по углам бассейна по ранее описанной технологии. Материал — труба диаметром 32 мм. Но при этом нужно отступить от углов в каждом случае на 30 см по воображаемой диагонали бассейна.

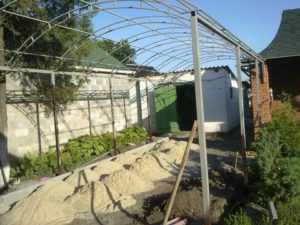

  2. Далее на эти столбы монтируется каркас из профиля. Здесь желательно применять арочные элементы. Для их изготовления лучше воспользоваться услугами строительной организации, так как самостоятельная сборка такого каркаса весьма затруднительна.
  3. Концы скелета для крыши лучше приварить к столбам с помощью электродов и сварочного аппарата.
  4. Листы сотового поликарбоната нужно стелить поочерёдно, пока не заполнится всё пространство, аккуратно стыкуя между собой.

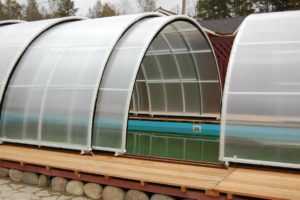

Арочный навес из поликарбоната над бассейном

Навес над бассейном убережет воду от засорения

Аналогичным образом происходит устройство навеса над патио, мангалом, открытой зоной отдыха и любым другим элементом архитектуры придомовой территории.

Видео: навес из поликарбоната для машины своими руками

Навес из поликарбоната прослужит долго, если регулярно за ним ухаживать. Необходимо просматривать состояние креплений, а также сохранность листов сотового поликарбоната. Мелкий ремонт заключается в замене саморезов или части покрытия.

Живу в Тюмени, работал инженером в строительной отрасли, но по велению души — писатель. Поэтому с удовольствием пишу на строительно-ремонтные темы. Оцените статью: Поделитесь с друзьями!

Навес из поликарбоната своими руками

Все чаще при строительстве частных городских и загородных домов для отделки стен, покрытия крыши и устройства козырьков используются современные материалы. Один из таких материалов — это сотовый поликарбонат, который отлично подходит для постройки беседок и теплиц, а также козырьков над входной дверью и навесов над бассейнами и стоянками для машин.

Навес из поликарбоната своими рукамиНавес из поликарбоната своими руками

Навес из поликарбоната своими руками смонтировать достаточно просто, тем более что в продаже можно отыскать готовые каркасные конструкции, имеющие различные конфигурации и размеры, из которых можно выбрать наиболее подходящий для конкретной площадки.

Несложно построить каркас и самостоятельно, если навес будет иметь прямую форму – без изгибов и замысловатых конфигураций. Особого укрепления каркас не требует, так как поликарбонат имеет небольшой вес и не даст значительной нагрузки на конструкцию.

Чтобы понять, насколько этот материал подходит для монтажа, и как правильно это сделать, нужно немного разобраться в его технических и декоративных характеристиках. Так, как для навесов в основном используется сотовый поликарбонат, о котором и пойдёт речь.

Характеристики сотового поликарбоната

Поликарбонат открывает широчайшие возможности для творчестваПоликарбонат открывает широчайшие возможности для творчества

Поликарбонат обладает немалым количеством уникальных положительных качеств, что делает его в некоторых случаях незаменимым:

  • Хорошая светопроницаемость и прозрачность, которая доходит до 85 — 87%.
  • Он отлично рассеивает проникающий через него свет.
  • Достаточно высокая гибкость листов, без предварительной их подготовки.
  • Высокая ударостойкость, которая превышает это же качество силикатного стекла в 180 ÷ 200 раз.
  • Вместе с тем, поликарбонат по весу легче стекла в 7 ÷ 8 раз.
  • Материал обладает хорошими теплоизолирующими и звукоизолирующими качествами. Например, во время дождя, шум слышен минимальный.
  • Такое покрытие при качественном монтаже способно выдержать высокие снежные и ветровые нагрузки.
  • Материал стоек к химическим и ультрафиолетовым воздействиям, так как имеет специальное защитное покрытие.
  • Поликарбонат выдерживает температуры от — 50 в зимнее время, а верхняя граница доходит до + 115 °С.
  • Доступная цена сотового поликарбоната позволяет приобрести его даже среднестатистической по доходам семье.
  • Нельзя не отметить эстетичный современный внешний вид.
  • Срок службы качественного поликарбоната, имеющего защитное покрытие, составляет 20 ÷ 25 лет.
  • Материал легок в монтаже, с которым может справиться даже один мастер.

Если представить некоторые характеристики поликарбоната разной толщины в цифрах, они будут выглядеть следующим образом:

Таблица основных технических характеристик структурированных поликарбонатных панелей:

Тип панелиТолщина панели в ммУдельный вес в гр./кв.мМинимальный радиус изгиба в ммПрочность и модуль упругости при растяжении (по ГОСТу) в кгс/кв.смУдарная стойкость в Дж.Показатели теплопроводности (приведенное сопротивление теплоотдачи)Поглощение шума,dB (по ASTM E90-83)
ПрочностьМодуль
упругости
DINASTMК. Вт/м2СоR(1/К)1000 Hz3000 Hz
СПК4800700н.д.н.д.н.д.н.д.3.90.26н.д.
613001050н.д.н.д.2.12.13.60.281823
815001400653204002.1623.40.292026
1017001750658213002.3322.483.10.322230
1627002800705227702.83.682.40.422534
2535004370707231202.983.821.750.583042

Некоторые качества поликарбоната целесообразно рассмотреть подробнее, так как эта информация поможет при выборе и монтаже этого кровельного материала.

Небольшой вес материала

Панели поликарбоната весят не только меньше стекла, но и в три раза меньше, чем акриловый кровельный материал той же толщины. Это облегчает монтаж конструкции, так как поднять поликарбонат на высоту можно, не прибегая к вспомогательным подъемным механизмам. Благодаря небольшой массе материала, можно проектировать сложные конструкции навеса, так как они не особо утяжелят каркас.

Даже большой по площади навес не будет слишком тяжелымДаже большой по площади навес не будет слишком тяжелым

Поликарбонат с удовольствием используют дизайнеры, которые планируют создать современный оригинальный экстерьер строения, так как он делает крышу воздушной и визуально невесомой. Особенно этот параметр ярко выражен, если выбрано прозрачное покрытие светлого цвета, а каркас под покрытие окрашен в белый цвет или изготовлен из тонких элементов.

Высокая светопроницаемость

По степени светопроницаемости поликарбонат может быть очень близок к стеклуПо степени светопроницаемости поликарбонат может быть очень близок к стеклу

Высокая светопроницаемость панелей поликарбоната подходит для конструкций, которые должны быть укрыты от дождя и снега, но хорошо освещаться. Светопропускание через крышу или навес, покрытый этим материалом, доходит до 85—87%, но напрямую зависит от толщины и цвета материала.

Различные оттенки и фактуры материалаРазличные оттенки и фактуры материала

Таблица коэффициентов светопропускания для стандартных панелей в процентах, в зависимости от цвета и толщины.

Цвет материалаТипоразмер «Премиум»Усиленный
4 мм 6 мм 8мм 10 мм 16мм20мм25 мм4 мм — УС6 мм — УС
Прозрачный85/8780/8179/8078/797868608281
Бронзовый25/2423/2222/2121/20181615
Молочный33/3431/3230/3130/31262220
Зеленый36/3732/3333/3433/34
Синий34/3533/3231/3031/30
Коричневый18/1915/1614/1514/15
Бирюзовый36/3728/2926/2725/26
Желтый74/7574/7572/7371/72
Оранжевый54/5554/5552/5351/52
Красный29/3025/2624/2523/24
Бордовый10/1110/115/64/5
Серебристый33/3431/3230/3130/31
Колотый лед80/8179/8079/8079/80
Колотый лед бронзовый24/2523/2422/2321/22

Из таблицы видно, что поликарбонат имеет достаточно много расцветок, поэтому выбрать самый привлекательный по дизайну и светопропускаемости — не составит большого труда. Поликарбонат любого цвета отлично рассеивает солнечный свет и создает равномерное освещение под крышей.

Ударостойкость

Поликарбонат можно назвать самым прочным из термопластических материалов, даже при механическом воздействии на него в условиях высоких и низких температур. Сам по себе поликарбонат в 200 раз прочнее стекла, но, благодаря внутреннему ячеистому строению панелей, поверхность при ударе пружинит, как бы отбивая удар.

В предлагаемой таблице показана внутренняя структура строения панелей, и какой толщины они производятся.

Тип структуры Графическая схема профиляТолщина общая в ммМинимальный радиус изгиба в мм
Однокамерный стандартный1 к4700
61000
81400
101750
Двухкамерный стандартный2К162700
Усиленный (УС)УС4910
61400
Четырехкамерный4К254400

Кровельный материал не травмоопасен, так как не разбивается на многочисленные осколки, как это бывает со стеклом. При очень сильном акцентированном ударе он, конечно, может дать трещину, но не разлетится на отдельные части и не деформируется.

Во время испытаний было выявлено, что градина, имеющая диаметр в 45 мм, летящая с высоты со скоростью в 25 м/сек, не в состоянии пробить крышу из панелей толщиной в 16 мм.

Стойкость к ультрафиолету

Нужно отметить, что сам по себе поликарбонат разрушается от воздействия ультрафиолетовой составляющей солнечных лучей, и срок его службы составит не более 2—3 лет, если он не будет покрыт специальной защитой от солнца. Если материал изначально был прозрачным или молочно-белым, то на нем появится пожелтение, или же он станет мутным. Воздействие ультрафиолета делает незащищенные панели хрупкими и ломкими. Поликарбонат без защитной пленки стоит дешевле, и многих привлекает именно этот критерий, но, покупая этот материал, не стоит экономить, так как через пару лет крышу придется перекрывать, а это не только лишние траты, но и ненужные трудозатраты.

Качественный поликарбонат имеет защитную пленкуКачественный поликарбонат имеет защитную пленку

Поликарбонат, покрытый с одной, а лучше – с двух сторон стабилизирующим покрытием, можно спокойно использовать на открытом воздухе, при прямом воздействии на него солнца. В этом случае ультрафиолетовое излучение с длиной волны до 400 нм, опасное не только для человека, но и для растений, будет ослаблено защитным покрытием, и проникающие через крышу лучи становятся безвредными.

Строение защитного слояСтроение защитного слоя

Кроме того, такое покрытие прослужит длительный срок, даже несколько больше, чем гарантирует производитель.

Если на панели защитное покрытие установлено только с одной стороны, то монтаж производится этой стороной наружу.

Покрытие практически совсем незаметно на поверхности, поэтому производители обозначают нужную сторону специальной маркировкой, нанесенной на полиэтиленовую пленку.

Стойкость к химическому воздействию

Поликарбонат достаточно стоек к большинству химических веществ, которые могут на него попасть в условиях его применения в качестве кровельного покрытия. Однако, существуют и такие вещества, которые разрушают этот материал — хлорированные углеводороды, кетоны, щелочи и альдегиды. Эта информация может пригодиться при выборе герметиков или других материалов, которые могут соприкасаться с поликарбонатом при монтажных работах или во время ухода за ним. Поэтому приобретая такие составы для очистки поликарбонатной кровли или для ее герметизации, нужно обязательно проконсультироваться с продавцом или внимательно изучить инструкцию по применению.

Теплоизоляция

По сравнению с акриловыми панелями или с силикатным стеклом, поликарбонат имеет большое преимущество в части термоизоляции, там, где она необходима, так как обладает значительно меньшей теплопроводностью. Даже если применяются самые тонкие панели поликарбоната, имеющие толщину всего в 4 мм, они в два раза превосходят стекло по сохранению тепла, например, в зимнем саду. Поликарбонат толщиной в 8 мм дает такой же эффект теплоизоляции, как обычный стеклопакет с двойным остеклением, а материал толщиной в 16 ÷ 25 мм превышает показатели стеклопакетов, имеющих тройное остекление.

В летнее время поликарбонат отражает солнечные лучи, не давая проникнуть избыточному теплу в помещение.

В зимний же период, когда солнце находится низко, материал хорошо пропускает лучи вовнутрь, а это способствует нагреву комнаты.

Гибкость материала

Большим преимуществом поликарбоната является его гибкость, что позволяет сооружать полукруглые или конусообразные конструкции крыш. Причем, сгибать его можно, не прибегая к нагреванию. Приобретая материал для конкретного варианта кровли, нужно обязательно обратить внимание на такой показатель, как минимальный радиус изгиба для определенной толщины поликарбоната, который можно найти в представленной выше таблице.

Одно из неоспоримых достоинств - гибкость материалаОдно из неоспоримых достоинств — гибкость материала

Несущая способность

Это покрытие способно выдерживать большие нагрузки благодаря своей высокой прочности. Так, при толщине в 16 мм оно выдерживает нагрузку до 400 кг/м² при устроенном под ним каркасе, даже имеющим такой значительный размер обрешетки, как 1000 × 1000 мм. То есть, если на один квадратный метр уложить 400 кг снега, материал спокойно выдержит эту нагрузку. Но такого количества снега на единицу площади в природе не выпадает, поэтому беспокоиться по этому поводу не стоит. Тем более, если навес будет устроен в виде арки, на которой не будут задерживаться снежные сугробы.

Поликарбонат способен выдерживать очень высокие нагрузкиПоликарбонат способен выдерживать очень высокие нагрузки

Жаростойкость

Возгорание поликарбоната может произойти при воздействии на него открытого огня длительное время и достижении температуры в 560 ÷ 580 °С, при этом нужно учесть, что древесина загорается уже при + 270 ÷ 300 °С.

Поликарбонат можно смело отнести к жаростойкому и пожаробезопасному материалуПоликарбонат можно смело отнести к жаростойкому и пожаробезопасному материалу

Вместе с тем, поликарбонат является самозатухающим материалом – если контакт с открытым пламенем прервать, то он не поддерживает горение и быстро гаснет. При воздействии открытого огня, поликарбонат чаще тлеет и деформируется, выделяет дым, но не возгорается. Дым от него не содержит тяжелых металлов, но имеет в своем составе водяной пар и углекислый газ, что тоже может быть вредным для здоровья человека.

Простота монтажа

Для монтажа поликарбоната не нужны какие-то особые инструменты – достаточно иметь пилу, электролобзик, шуруповерт или дрель, различные сверла по металлу или дереву, а также способные высверливать отверстия в панелях.

С монтажом должен справиться любой домашний мастерС монтажом должен справиться любой домашний мастер

В связи с тем, что материал легкий, с работой по его установке вполне можно управиться самостоятельно. Единственный момент, когда потребуется чья-то помощь — это укладка листов. Размер панели поликарбоната — достаточно большой, и ее неудобно укладывать самостоятельно. Здесь не помешает еще одна пара рук.

Гарантии

Фирмы – производители качественного поликарбоната с защитным покрытием гарантируют сохранение внешнего вида и технических характеристик в течение 10 лет с момента его монтажа. Нужно знать, что обычно производители дают гарантию на минимальный срок эксплуатации, однако практика показывает, что добротный материал прослужит 20 ÷ 25, а то и больше лет без изменений декоративности и без потери своих положительных качеств.

Узнайте, как сделать забор из поликарбоната своими руками, а также изучите инструкцию по строительству, из статьи на нашем портале.

Цены на сотовый поликарбонат

Поликарбонат

Монтаж навеса

При изготовлении навеса над бассейном, верандой или стоянкой, поликарбонат трудно заменить другим материалом, столь хорошо подходящим для этих целей, поэтому все чаще из всех кровельных покрытий выбирается именно он.

Поликарбонатный навес над бассейномПоликарбонатный навес над бассейном

При правильном выборе каркаса, навес может быть установлен отдельно или же пристроен к одной из стен дома. Надежное крепление сделает его неуязвимым для сильного ветра, а сам материал создаст комфортные условия для пребывания людей или для стоянки автомобиля в любое время года, так как укроет от прямого попадания осадков и от разрушающих ультрафиолетовых лучей.

Материалы для постройки

Чтобы правильно провести монтаж навеса, необходимо уметь выбрать нужные материалы и принадлежности, знать некоторые нюансы их строения и предназначения.

  • Самыми применяемыми видами поликарбоната для покрытия козырьков и навесов являются так называемые сотовые панели с внутренними ребрами жесткости. Их строение и размеры – в приведенной ниже таблице.
Тип профиля (графически)Толщина в мм (А)Стандартная ширина
листов в мм
для всех типов
профилей
Расстояние между ребрами
жесткости в мм (D)
Вес г/кв.мМинимальный радиус
изгиба для арок, м
Таблица - копия (2)4980
1050
1200
1250
2100
5.78000.7
613001.05
Таблица - копия81115001.4
1700
1017001.75
2000
Таблица, 1162027002.8
2800

Панели производятся длиной в 6 или 12 метров. Ребра жесткости располагаются вдоль по длине листа. Эти данные помогут правильно рассчитать конструкцию каркаса и количество необходимого кровельного материала для него.

  • Для соединения отдельных панелей между собой необходимо приобрести специальный профиль, который производится длиной в 6 метров.
Схема разъемного соединительного профиляСхема разъемного соединительного профиля

Он бывает двух видов:

— профиль, в который листы поликарбоната вставляются с двух сторон с помощью протягивания их в специальный паз;

— разъемный профиль, который состоит из двух элементов. Один из них устанавливается под листы кровли, а второй надевается на него, после закрепления поликарбоната к обрешетке.

  • Торцы поликарбоната после его монтажа на обрешетку отделываются торцевым профилем. Эти элементы обычно производятся длиной в 2100 мм.
  • В отверстия для крепления материала к обрешетке необходимо будет приобрести термошайбы с крышками. Они выпускаются в различном оттеночном исполнении – можно подобрать к выбранному цвету поликарбоната.
Термошайбы разного цветаТермошайбы разного цвета
  • Саморезы продаются отдельно. Их длина должна составлять 40 ÷ 60 мм, в зависимости от толщины материала.
  • Для просверливания ровных отверстий для установки термошайб и дальнейшего крепления потребуются специальные корончатые сверла.
Сверла-коронки, применяемые для поликарбонатаСверла-коронки, применяемые для поликарбоната
  • Для установки обрешетки и несущих стоек будут нужны деревянный брус размером в сечении 50 × 50 и 100 × 100 мм или же квадратная труба размером в 30 × 30 и 50 × 50 мм.

Размеры обрешетки зависят от, величины планируемой нагрузки на кровельное покрытие. Количество материала можно будет подсчитать после того, как будет составлен чертёж каркаса для монтажа поликарбоната. Можно, с вполне допустимой долей приближения, не проводить расчетов, а воспользоваться рекомендациями, приведенными в таблице.

Таблица размеров обрешетки несущей конструкции под покрытие сотовым поликарбонатом (в соответствии с графической схемой):

Схема обрешетки (к таблице)Схема обрешетки (к таблице)
Нагрузка6 мм8 мм10 мм16 мм
А (см)В (см)А (см)В (см)А (см)В (см)А (см)В (см)
100 кг/ кв.м10579120901329212595
90909595100100110110
82103901109011595120
160 кг/ кв.м8866100751057511590
7676838383839797
70867590759585105
200 кг/ кв.м80608565957011085
6969767678788888
6278658570857595

Можно приобрести и готовые гнутые каркасы со стойками нужного размера и с крепежными элементами. Они продаются в разобранном виде и удобны в монтаже, но не всегда можно найти навес требуемых размера и формы.

Готовый комплект для монтажа навесаГотовый комплект для монтажа навеса
Нюансы монтажа

Перед работой нужно обязательно ознакомиться с некоторыми важными моментами, которые следует учитывать и при покупке материала, и при его монтаже.

Разнообразие возможных конфигураций навесовРазнообразие возможных конфигураций навесов
  • При создании арочных конструкций панель поликарбоната сгибается поперек длины ребер жесткости, так как если производить сгиб вдоль этих элементов, может образоваться залом, на котором со временем образуется трещина. Кроме этого при планировании такой конструкции, необходимо заранее заглянуть в таблицу, где сведены данные о минимальном радиусе изгиба для той или иной толщины материала.
  • Для конструкций разных форм рекомендовано использовать свою толщину материала, например:

— для арочных конструкций нужен материал, имеющий толщину 8 мм;

— для навесов небольшой площади над входной дверью достаточно толщины в 6 мм;

— для большой площади навеса, имеющего наклонное направление, используются панели толщиной в 10 мм;

— для горизонтального навеса с небольшим уклоном нужно выбирать поликарбонат толщиной в 16 мм, так как маленький уклон будет способствовать задержанию на крыше снега в зимний период.

  • Торец верхнего края листа нужно обязательно заклеить защитной лентой, во избежание попадания в каналы поликарбоната насекомых, влаги и пыли.

Нижний край панели перед монтажом на нее торцевого профиля рекомендовано заклеить перфорированной пленкой, которая защитит каналы от упомянутых неприятностей, но не задержит влагу внутри.

  • Отверстия под саморезы просверливаются большего размера, чем шляпки крепежных элементов, так как в них будут устанавливаться термошайбы. Эти детали не дадут проникнуть под покрытия влаге и позволят расширяться и сужаться материалу при перепадах температур.
  • Первые отверстия для крепежных деталей просверливаются не менее чем на 40 мм от края, иначе есть риск растрескивания поликарбоната.
Примерная схема крепежаПримерная схема крепежа
  • Шляпка вкрученного в шайбу самореза должна быть обязательно закрыта специальной крышкой, иначе вода от осадков обязательно попадет под покрытие.
Видео: пример крепления поликарбоната к основанию

Процесс монтажа навеса

Подготовив все необходимое и изучив отдельные нюансы, можно переходить к работам.

  • Если площадка под установку навеса не обустроена, то с нее и следует начинать работы.

Если она будет заливаться бетоном, то одновременно с ее постройкой можно установить и опорные столбики, на которых будет монтироваться каркас под поликарбонат.

Для начала - готовится площадкаДля начала — готовится площадка
  • Сначала выбранное место размечается и очищается от дерна. Затем оно выравнивается, и с помощью ручного бура выкапываются отверстия под установку столбиков опор, глубиной в 500 мм и на расстоянии друг от друга 2000 ÷ 2500 мм.
  • Далее, в ямы засыпается песок, слоем в 100 мм и хорошо утрамбовывается. Сверху него делается засыпка щебня средней фракции и тоже уплотняется. Металлические столбики с приваренными к ним в нижней части арматурными прутьями устанавливаются в яму, выставляются по уровню, заливаются бетоном и оставляются схватываться.
  • На второй день можно аккуратно производить дальнейшие работы. Вокруг площадки, в которую должны входить и вмурованные столбики устраивается опалубка из досок высотой в 180 ÷ 250 мм.
Примерные размеры навеса для автостоянкиПримерные размеры навеса для автостоянки

На огороженную площадку засыпается слой песка в 50 ÷ 70 мм, смачивается и утрамбовывается. Сверху него укладывается гравий или щебень, который тоже нужно уплотнить. На всю подготовленную площадь устанавливается арматурный каркас.

Если столбики планируется установить сверху готовой площадки, то при установке арматурного каркаса монтируются закладные элементы, к которым будут крепиться несущие стойки.

После этого опалубка полностью заполняется бетонным раствором и хорошо выравнивается.

  • Каркас можно монтировать на стойки только спустя две ÷ -три недели после заливки, после застывания площадки и вмурованных в нее закладных деталей или столбиков.
Крепление стоек к закладным элементамКрепление стоек к закладным элементам

Если стойки еще не установлены, то их закрепляют на заложенные в бетон элементы с подготовленными отверстиями.

Если же будут устанавливаться деревянные столбики, то их необходимо заранее обработать антисептическими составами и покрыть краской. При установке их в грунт или в бетон, нижнюю их часть рекомендовано обработать гудроном или битумной мастикой.

  • Далее, устанавливаются поперечные опорные элементы, которые свяжут между собой вертикальные опоры и придадут конструкции жесткость. Они могут быть выполнены из ровных перекладин или сварены в виде ферм. Второй вариант предпочтительнее, так как ферма более надежно свяжет столбики между собой.
Перемычки в виде дугообразных фермПеремычки в виде дугообразных ферм
  • Следующим этапом на горизонтальные перекладины нужно закрепить арочные несущие элементы. Точный изгиб невозможно сделать самостоятельно, если нет специального станка, поэтому придется обратиться за помощью к мастеру или же приобрести готовые элементы арки или полуарки.

При условии, если планируется сделать ровный скат или два ската, то каркас под них устанавливается из ровных квадратных труб или же деревянных брусков. Как можно сделать обрешетку двухскатной крыши, можно узнать, пройдя по ссылке на соответствующую статью нашего портала. Однако, все-таки навес из поликарбоната лучше всего делать в виде арки — эта форма оптимальна для рассеивания света и для защиты площадки от дождя и снега.

  • Закрепление гнутого горизонтального элемента к стойкам осуществляется с помощью двух треугольных элементов, называемых «косынкой».
Крепление дуг к стойкам косынкамиКрепление дуг к стойкам косынками

Если навес достаточно широкий, то арочные элементы каркаса изготавливают также в виде фермы с дополнительными подпорными деталями.

Эти проверенные размеры навеса можно взять за основуЭти проверенные размеры навеса можно взять за основу
  • Фермы или арки соединяются между собой горизонтальными трубами. Обрешетка рассчитывается в зависимости от толщины поликарбоната. Точнее ее параметры можно узнать из представленной выше таблицы.
  • Когда каркас под покрытие будет готов, переходят к его покрытию. Длина листа поликарбоната должна быть равна длине изгиба арки плюс 120 ÷ 150 мм.
Резка поликарбонатных панелейРезка поликарбонатных панелей
  • Резка поликарбоната осуществляется с помощью электролобзика. Можно распилить его и используя ножовку, но в этом случае край будет неаккуратный.
  • Подготовив листы поликарбоната нужного размера, с внешней поверхности снимают защитную полиэтиленовую пленку и укладывают первый лист на обрешетку таким образом, чтобы лист выступал за пределы первой трубы обрешетки как минимум на 40 мм.
  • С помощью специального сверла проделываются отверстия — тонкое в металлическом профиле и широкое — в поликарбонате.
Установка блока термошайбы с саморезомУстановка блока термошайбы с саморезом
  • Затем в широкое отверстие устанавливается термошайба, вкручивается саморез по металлу, а сверху надевается специальная крышка. Расстояние между крепежными элементами должно составлять 300 ÷ 350 мм.
  • Прежде чем закрепить вторую сторону листа, под нее устанавливается нижняя часть соединительного профиля и прикручивается к каркасу.
Схема установки соединительного профиляСхема установки соединительного профиля
  • Далее, укладывается следующий лист, также закрепляется, а между ним и первым листом сразу же устанавливается верхняя часть соединительного профиля. С торца он закрывается специальной заглушкой.
Соединение закрывается специальной заглушкойСоединение закрывается специальной заглушкой

Таким образом, монтируются и все остальные листы.

  • Работа заканчивается тем, что на торец смонтированных листов надевается торцевой профиль.

Для наглядности – видео по устройству навеса для автомобильной стоянки.

Видео: самостоятельный монтаж навеса из поликарбоната

Если монтаж материала будет проведен по всем правилам и с применением всех задуманных для его длительной эксплуатации элементов, покрытие прослужит достаточно долгий срок без ремонта и без особо сложного ухода за собой.

Как сделать навес из поликарбоната

При облагораживании загородного дома стоит продумать каждую деталь, чтобы в результате у вас было хорошее место для отдыха. Например, при организации зоны отдыха стоит соорудить навес. Для этой цели можно использовать поликарбонат. Этот материал имеет достаточную прочность, поэтому стоит узнать некоторые подробности изготовления постройки именно из него. В этой статье можно ознакомиться с пошаговой инструкцией того, как сделать навес из поликарбоната. Также вы сможете просмотреть несколько чертежей, на которых предлагаются варианты обустройства этой конструкции. Поэтому даже если вы новичок в строительстве, то эта статья поможет вам получить общее представление о работе, а также попробовать свои силы.

Достоинства

Достоинства

Для изготовления прозрачных кровель, поликарбонат себя зарекомендовал с положительной стороны. В отличие от стекла и пластика, этот материал удобен в работе. Края изделия оснащены ребрами жесткости, благодаря чему листы можно сгибать без плохих последствий. Поэтому предоставляется возможность сооружать навесы любых плоскостей, даже полукруглых. Другое достоинство материала в разнообразной окраске. Плюс ко всему, прозрачность материала усиливает освещение закрываемого участка.

Листы с тем или иным оттенком приглушают солнечные лучи. Так что даже в самую жаркую погоду находиться под навесом из поликарбоната будет безопасно.

Разработка проекта

Разработка проекта

Прежде всего стоит обдумать конструкцию будущего навеса над крыльцом или другим местом. Для изготовления проекта потребуется подумать о следующих параметрах:

  1. Измерение площадки и расчет каркаса.
  2. Определение вида материала для каркаса. Это может быть металл или дерево.
  3. Определение с типом поликарбоната – монолитный или сотовый.
  4. Составление чертежей.

Что касается чертежей, то в конце статьи, можно ознакомиться с некоторыми из вариантов. Например, некоторые можно взять за основу и добавить нечто свое.

Инструмент и подготовительные работы

Инструмент и подготовительные работы

Для работы с таким материалом, следует иметь под руками следующий набор инструментов и материала:

  • материал для каркаса – дерево или металл;
  • оцинкованные саморезы;
  • поликарбонат;
  • стыковочный торцевой профиль;
  • пресс-шайбы;
  • необходимые крепежные элементы;
  • песок и цемент для монтажа опор каркаса;
  • щебень;
  • краска, соответственно по дереву или металлу;
  • ножовка;
  • шуруповерт;
  • дрель;
  • уровень;
  • рулетка;
  • сварочный аппарат на случай сборки металлического каркаса.

Если весь материал/инструмент собран можно приступать к первому подготовительному этапу. Для установки опор необходимо выкопать ямку глубиной до 600 мм. Это на тот случай, если навес планируется соорудить большой. Столбы опоры должны располагаться на расстоянии 1–1,5 м. Проделав такую работу, дальнейший каркас можно будет крепить к опорам.

Если навес делается небольшой и планируется устанавливать над крыльцом, то, возможно, опоры не потребуются. Достаточно будет несколько анкерных крепежей к стене.

Особенности изготовления каркаса

Особенности изготовления каркаса

Как говорилось выше, изготовить каркас можно как из дерева, так и из металлического профиля. Выбор зависит от требуемой прочности конечного изделия. Например, если навес изготавливается для пикника и отдыха, то можно соорудить каркас из бруса. Если же требуется укрытие для автомобиля, то предпочтительней изготовить надежный каркас из металла. В последнем случае без навыков сварщика никак не обойтись. Если таковых у вас нет, то потребуется помощь квалифицированного сварщика.

Опора для навесаОпора для навеса

В целях экономии можно приобрести готовый каркас, который собирается болтами. Такая конструкция, понятное дело, не будет такой прочной, как сваренный каркас, но в некоторых случаях единственно верное решение.

Итак, для изготовления такого каркаса потребуется металлический профиль сечением 60×60 мм или 100×100 мм. Выбор профиля зависит от нагрузки. Например, для прогона можно выбрать профиль с меньшим сечением – 40×40 или 60×60 мм. Для обрешетки и вовсе меньше, можно использовать 20×20 мм.

Каркас навеса из квадратной трубыКаркас навеса из квадратной трубы

Ранее забетонированные стойки в первую очередь необходимо обвязать вверху. Это обеспечит конструкции большую жесткость. Дополнительно обвязку можно сделать снизу и посередине. Если навес будет над крыльцом, то часть опор будет на стене, а другая на опорных столбах (на случай, если размер достаточно большой).

Для верхней части конструкции сооружается арка. Чтобы сделать гнутые элементы, потребуется трубогиб. Так, можно будет изготовить арку из металлического профиля. Уже готовый каркас покрывается антикоррозийным составом, а после покрывается желаемым цветом краски.

Особенности установки поликарбоната

Особенности установки поликарбоната

Стоит отметить и некоторые особенности крепления поликарбоната к каркасу. Для арки следует приобрести листы толщиной в 8 мм. Чем больше следует выгнуть лист, тем меньшая должна быть его толщина. Если кровля навеса прямая, то листы покрытия могут иметь 10 мм толщины.

Отдельные заготовки необходимо нарезать ножовкой или циркулярной пилой. Но учтите при резке, длина листов должна быть такой, чтобы за края конструкции они выглядывали на 100–150 мм. В процессе резки нельзя допускать вибрации изделия. Это может вызвать появление трещин на материале.

Некоторые специалисты выполняют резку поликарбоната прямо в защитной пленке. Благодаря этому имеется меньший риск повреждения листа в ходе его подготовки.

Резка поликарбонатаРезка поликарбоната

Более того, при укладке листа не перепутайте сторону. Та сторона, которая имеет защитную пленку должна быть направлена вверх, так как на ней имеется защита от ультрафиолета.

Чтобы соединить листы используется стыковочный профиль. Перед тем как закручивать саморез, предварительно просверлите в поликарбонате отверстия. Они должны быть немного больше диаметра самореза. Закручивать саморезы следует через специальные шайбы, имеющие резиновую прокладку. Также важно организовать небольшой зазор в местах стыковки листов. Достаточно оставить 3 мм для расширения материала при нагревании. Что касается торцевой части листа, то она закрывается торцевым профилем.

Пошаговая инструкция

Пошаговая инструкция

Представляем вам краткую пошаговую инструкцию по изготовлению навеса из поликарбоната над крыльцом и с опорными стойками на основе деревянного каркаса:

  1. Сначала бетонируются опоры в землю.
  2. Все деревянные заготовки необходимо обработать антикоррозийным составом. Особенно те, которые будут бетонироваться.
  3. На стене дома крепите кронштейны, которые будут опорой для двух поперечных балок 120×60 мм. Для большей надежности, к стене можно закрепить брус по горизонтали.
  4. Теперь необходимо установить поперечные балки на стойки и на опоры, закрепленные на стене.
  5. В месте, где поперечная балка соединяется со стойкой, используйте металлические уголки.
  6. Дальше необходимо соорудить обрешетку.
  7. Когда каркас готов, необходимо прикрутить поликарбонат саморезами с термошайбами.

Закрепленный поликарбонатЗакрепленный поликарбонат

Эта простая инструкция подтверждает слова, сказанные вначале этой статьи. Даже без особых строительных навыков, вам получится при желании сделать всю работу по изготовлению навеса самостоятельно. Если у вас есть личный опыт в таком строительстве, то оставляйте свои комментарии в конце этой статьи.

Видео

Фото

Несколько вариаций навесов из поликарбоната:

Раздвижной навес над бассейномРаздвижной навес над бассейном

Оригинальный навес из поликарбонатаОригинальный навес из поликарбоната

Навес у деревянного домаНавес у деревянного дома

Над террасойНад террасой

На дачеНа даче

Навес ломанной конструкцииНавес ломанной конструкции

Навес к домуНавес к дому

Над мангаломНад мангалом

Навес при въезде в гаражНавес при въезде в гараж

Для стоянкиДля стоянки

Для беседкиДля беседки

Небольшая конструкцияНебольшая конструкция

Большая крыша из поликарбонатаБольшая крыша из поликарбоната

Изогнутой формыИзогнутой формы

Схемы

Предоставленные схемы помогут вам выбрать подходящий в вашем случае вариант проекта:

Чертеж навеса из поликарбонатаЧертеж навеса из поликарбоната

Чертеж навеса из поликарбоната

Проект для одной машины

Проект для одной машины

Чертеж навеса возле воротЧертеж навеса возле ворот

Чертеж навеса возле ворот

КозырекКозырек

Козырек

Козырек

Проект навеса для верандыПроект навеса для веранды

Проект навеса для веранды

Как сделать простой навес из поликарбоната своими руками – фото — Своими руками дом и сад

Каждый, кто живёт в своём доме, знает, что навесы для дачи и частного дома просто необходимы. Навес — это защита от проливного дождя и снега в северных районах и от палящего солнца на юге. В наше время навесы стали ещё популярнее, чем раньше, и прозрачный навес, пропускающий свет, сейчас не проблема.

Под таким навесом можно устроить лёгкую веранду, летнюю кухню, мастерскую, склад стройматериалов, стоянку для машины и много чего ещё. Все праздники летом удобно организовывать под навесом, чтобы не зависеть от погоды. Конечно, какой навес лучше для той или иной цели, решать хозяевам.

Недавно я прочитала, что и растениям под навесом расти комфортней, их меньше поражают болезни, а время вегетации за сезон увеличивается. Узнала и тут же убедилась на примере своего винограда, у которого листья под защитой крыши дома сохранились после заморозков, а остальные пожухли. И лёгкий навес или пергола для винограда, крытый прозрачным поликарбонатом, органично вписался в оформление двора перед нашим домом.

Готовый навес во двореГотовый навес

О строительстве этого простого односкатного навеса и пойдёт речь. К тому же мы планируем пространство под навесом замостить плиткой и использовать также для любых других целей.

Как построить навес своими руками дёшево

Материал мы использовали, который был у нас в наличии: металлические трубы и куски уголков, бывшие в употреблении; доски 20 мм на 150 мм новые, косынки из листового железа 2 мм толщиной. Уголки сварили по размеру. Потратиться пришлось только на поликарбонат. Конструкция навеса у нас самая простая, без заморочек.

Готовый навес во дворе сбокуГотовый навес сбоку
Итак, делаем навес

Прокрутили ручным буром 4 ямки в земле глубиной приблизительно 80-90 см для столбов, отступив от забора около метра и от стены дома около 60 см. Между столбами расстояние получилось около 340 см в ширину и около 320 см в длину. Фото ручного бура можно посмотреть в статье «Как сделать забор и ворота из профнастила своими руками».

Столб для навеса у домаСтолб для навеса

Установили в ямки столбы, выровняв их уровнем, засыпали гравием и битым кирпичом и залили жидкой пескоцементной смесью. Столбы или опоры для навеса мы сделали из старых труб отопления внутренним диаметром 57 мм.

Наклон крыши навеса решили сделать 24 градуса. Угол отмерили с помощью программы в смартфоне. Уклон навеса желательно делать таким, чтобы на нём снег долго не задерживался. Лишнее от столбов отпилили позже, выровняв их по уровню.

Навес строится у домаНавес строится

Столбы соединили с помощью уголков по верхнему и нижнему краям будущего навеса и укрепили косынками из листового металла. Для выравнивания использовали строительный уровень. Также ко всем столбам вертикально приварили куски уголка с отверстиями, к которым в дальнейшем прикрутили саморезами доски, поставленные на металлические уголки.

Узел сварки навесаУзел сварки

Крепление каркаса навеса и крыши должно быть качественным, чтобы крышу не сорвало. Парусность навеса достаточно большая, а порывы ветра временами даже в Тульской области бывают немалые.

Столбы, уголки и металлические косынки зачистили болгаркой со специальным коралловым диском, который не оставляет царапин, и покрасили краской по ржавчине (грунт-эмаль).

Доски промазаны отработанным масломДоски промазаны маслом

Отмерили и отпилили по размеру 2 доски немного длиннее, чем уголки между столбами, зачистили их болгаркой со специальным диском по дереву, промазали отработанным машинным маслом.

Уголок и доска в конструкцииУголок и доска в конструкции навеса

Выпилили в досках пазы на половину ширины доски для установки стропил. Расстояние между стропилами и, соответственно, между пазами 55 см. Доски установили на приваренные уголки между столбами и прикрутили саморезами.

Отпилили доски для стропил, 8 штук по 480 см (немного длиннее, чем величина навеса, чтобы при необходимости выровнять), также промазали отработкой.

Стропила навеса установлены на каркасСтропила навеса установлены

У 6 стропил выпилили пазы на половину доски, вымеряя каждое стропило отдельно. Стропила с пазами установили, совмещая пазы, и прикрутили саморезами. 2 крайних стропила прикрутили саморезами к торцам досок, установленных на уголки между столбами.

Каркас навеса у дома готовКаркас навеса готов

Каркас навеса готов. Осталось покрыть его поликарбонатом нужного цвета и оптимальной толщины.

Какой поликарбонат лучше купить для навеса?

Цвет поликарбоната для навеса подходит любой, по желанию, нам нужен был прозрачный. Цвет навеса немаловажен, в идеале он должен соответствовать цветовой гамме наружной отделки дома. Толщина поликарбоната для навеса должна быть не менее 6 мм. Можно использовать поликарбонат и большей толщины, но он значительно дороже.

Мы купили прозрачный поликарбонат толщиной 6 мм, разрезали его ножом на листы по 470 см, сняли защитную плёнку и положили на стропила сначала один лист. Стропила выровняли, отступив от края поликарбоната около 3 см и отпилив лишнее лобзиком.

Крепление поликарбоната к каркасу термошайбамиКрепление поликарбоната термошайбами

Лист поликарбоната прикрутили к концам стропил саморезами, используя при этом прозрачные термошайбы с крышечками, закрывающими саморезы. Вдоль крайнего стропила поликарбонат прикрутили через каждые 45 см.

Термошайба прикручена на навесеТермошайба на навесе

Второй лист поликарбоната положили на первый внахлёст (достаточно на 10-15 см), прикрутили так же, как первый. Так как соединение листов поликарбоната нашего навеса не попадает на стропило, пришлось заранее сделать в центре между стропилами 2 перемычки.

Часть навеса вид сверхуЧасть навеса сверху

Чтобы закрепить саморезами с термошайбами края листов поликарбоната в центре навеса, пришлось залезать на крышу навеса, предварительно положив твёрдое основание. Можно аккуратно, чтобы не поцарапать, положить на поликарбонат лист толстой фанеры или что-нибудь подобное.

Навес с виноградомНавес с подвязанным виноградом

Так как наш навес предназначен для крепления винограда, снизу к стропилам прикрутили планки, к которым подвязали виноградную лозу.

Навес на участке возле нашего дома построен своими руками из труб, металла,  дерева и поликарбоната, фото сделаны на разных этапах работы. Размеры навеса: 410 см на 470 см, площадь навеса 19 с небольшим квадратных метров. Ранее мы построили двускатную беседку, читайте, если интересно: «Простая беседка своими руками».

Лучше рассчитать навес заранее, чтобы не было перерасхода поликарбоната, ведь его продают по 3-6-9-12 метров шириной 210 см. У нас ширина навеса как раз равна двум листам с учётом нахлёста. Длина навеса нестандартная, её можно было сделать 450 см, чтобы уложиться в 9 метров, но мы решили купить 12 метров, а остаток 260 см оставить для другого маленького навесика.

Готовый навес вид снизуГотовый навес снизу

Автор Ольга Богач   https://svoimirukamivdome.ru/

Читайте ещё на сайте статьи из разных рубрик:

Если статья интересна и полезна, добавляйте сайт в закладки, а лучше подпишитесь на новые статьи в форме ниже.



Вы можете ещё почитать в этой рубрике:

Навес из поликарбоната своими руками этапы видео

Поликарбонат представляет собой инновационный материал при строительных работах. За свой непродолжительный период существования на рынке всего мира он смог встать на место таких востребованных материалов, как стекло, пленка и древесина. Вначале садоводы применяли поликарбонат для постройки парников и теплиц, потому что этот материал отлично пропускает лучи солнца, его можно легко монтировать и он является довольно прочным. Но через небольшой отрезок времени дизайнеры в этом направлении обнаружили и иные преимущества данного материала, которые пригодились в оформительских работах: материал можно очень легко согнуть, создавая полукруглую конструкцию и он обладает большой цветовой палитрой. С помощью этих неоспоримых достоинств поликарбонат сегодня можно увидеть практически в большей части новостроек, где его используют для изготовления козырьков из разноцветного пластика. Также во дворе дачи часто можно увидеть навесы из поликарбоната.

Схема навеса

Использование поликарбоната для обустройства кровли

Дачи можно обустроить следующими сооружениями из материала поликарбонат:

  • навес из поликарбоната своими руками для авто;
  • навесы из поликарбоната для бассейна;
  • навесы из поликарбоната над крыльцом — козырьки;
  • навесы из поликарбоната в качестве постройки барбекю.

Навесы из поликарбоната можно сделать для какого-то сооружения, которое стоит отдельно у дачи или пристроено к дому. Вы можете заказать готовый арочный вариант, при этом заказать арочный навес будет легче, чем любой иной вид. Конструкция навесов к дому может служить защитой территории от ветров и осадков, от палящих лучей солнца. Навес как пристройка к дому Отдельно находящиеся навесы из поликарбоната применяют как укрытия для машин, таким образом авто защищается от снега или ливней. Благодаря низкой стоимости и удобству в монтаже, сотовый поликарбонат часто применяют для разных построек для дачи.

Навес как пристройка к дому

Отдельно находящиеся навесы из поликарбоната применяют как укрытия для машин, таким образом авто защищается от снега или ливней. Благодаря низкой стоимости и удобству в монтаже, сотовый поликарбонат часто применяют для разных построек для дачи.

Навес из поликарбоната своими руками

Для увеличения долговечности конструкции из такого и легкого в монтаже материла нужно принять во внимание следующие важные моменты при установке навеса для автомобилей из сотового поликарбоната:

  1. У обыкновенных листов габариты составляют около 8 метров в длину и 2 метра в ширину. Учитывая такие параметры, нужно заранее осуществить расчет размеров конструкции навесов так, чтобы практически не было отходов.
  2. Для объединения листов применяют стройпрофиль с длиной около 5,8 метра. Торцы беседки для дачи перед дверью необходимо закрыть с помощью торцевых профилей с длиной около 2 метров.
  3. Для реализации проекта конструкции нужно сгибать лист поперек, потому что во время сгибания листов вдоль, можно получить залом, который затем начнет трескаться.
  4. Монтаж таких поликарбонатовых листов осуществляем таким образом, чтобы каналы находились перпендикулярно области земли. Верхнюю часть листов нужно склеить цельным защитным материалом, который прикроет его от попадания мошкары, грязи и воды в пустоты листов.
  5. Нижнюю область листов нужно закрыть перфорированными пленками, позволяющими воде оказываться снаружи и не допускать попадания различных комаров в пустоты листов. При сверлении отверстий диаметр дырок нужно сделать чуть больше, чем диаметр самореза.
  6. В этом случае поликарбонат сможет «играть» при смене температуры и не разламываться. Необходимо принять во внимание, что очень большие дырки будут негативным образом влиять на конструкцию, поскольку в них может оказаться влага. Для этого применяются прокладки из резины, которые устанавливаются между листами и крепежными саморезами.

Навесы из поликарбоната для дачи

Для различных форм построек во дворе перед крыльцом дачи применяют разную толщину таких листов. Лучше применять следующие пропорции:

  1. Если территория навеса огромная, форма с наклоном – нужно применять листы, толщина которых примерно сантиметр.
  2. Для арочной беседки можно использовать листы с толщиной около 0,8 сантиметра — это оптимальная толщина.
  3. Для маленьких навесов можно подобрать толщину около 0,6 сантиметра.
  4. Для горизонтальных навесов используют более прочный и толстый вариант листов из поликарбоната толщиной около 1,5 сантиметра, потому что беседки должны выдерживать сугробы снега зимой.

Видео этапы строительства навеса для авто

Этапы строительства беседки

Этапы строительства навеса для дачи своими руками:

  1. Разметка. Первым делом размечаем территорию под строительство навеса. Предусмотрите также электропроводку в защитном рукаве к территории будущего навеса для дальнейшего обустройства подсветки и розеток, они всегда вам пригодятся.
  2. Основание под несущую конструкцию. Из чего бы вы ни строили навес, следует подготовить основание под постойку. Основные варианты: асбестовая или труба с заливкой бетоном, монолитная заливка и т. д.

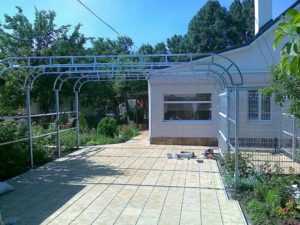

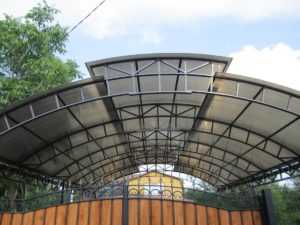

  3. Монтаж несущих конструкций (деревянных, металлических). Для несущих элементов навеса для дачи вы можете использовать каркасы, бывшие в употреблении. Металлические конструкции могут быть сварные или на болтах. Например, как на фото, когда был применен сварной каркас из металлической профильной трубы и финишное покрытие осуществлено сотовым поликарбонатом.
  4. Монтаж кровельной обрешетки, с учетом итоговой нагрузки финишного покрытия. Если вы планируете сделать кровлю из натуральной черепицы, делайте усиленную конструкцию, а если планируется в процессе эксплуатации просто натягивать тент, то достаточно сварить крепежные крючки.
  5. Защита конструкции. Не забудьте покрыть металлический каркас антикоррозийной защитой, а деревянный – специальный антисептиком для наружных работ. Обустройство кровельного покрытия. Делается с соблюдением технологических норм, соответствующим выбранной кровли.

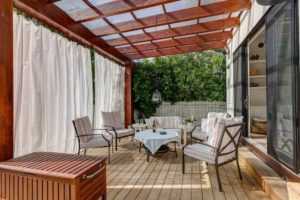

Дачный навес

Обустройств заключительного покрытия основания пола для навеса. В любом случае будет это плитка, деревянный пол или просто травяное покрытие – не забудьте сделать уклон для стока воды, или поднимите уровень основания пола для навеса. Многие считают, что пол лучше всего делать каменным — тогда его не повредит вода, попадающая внутрь. Но выбор за вами. Хорошая альтернатива каменному полу — дощатый настил. Доски для него обязательно обработайте защитным составом.

Ваш навес для дачи готов. Под ним можно проводить летние часы досуга, слушать музыку, встречать друзей или проводить романтические вечера при свечах. Если это навес для вашей машины, то она будет на протяжении всего вашего пребывания на даче надежно защищена от всех атмосферных явлений. А главное – вы навес для дачи сделали сами, своими руками, есть повод для гордости, к тому же это и дополнительная экономия бюджета.

Рассмотрим инструкцию, как создать навес из поликарбоната своими руками к дому дачи:

  1. Сначала нужно сделать арочный каркас, на него затем закрепляем такие листы. Отличным материалом для каркаса постройки для дачи является оцинкованный профиль.
  2. Дальше идет изготовление и возведение опорных стойек. Благодаря таким стойкам конструкция будет устойчивой.
  3. Любую опору нужно установить в заранее выкопанные углубления и залить бетонным раствором. Расчет расстояния между стойками — около двух метров. В данном варианте, если опоры сделаны из деревянных брусьев, перед таким процессом, как монтаж, нужно заизолировать нижнюю область брусьев, таким образом, древесина не загниет.
  4. Придаем беседке во дворе форму в виде арки, для этого нужно изгибать опоры, затем нужно соединить их между друг другом посредством распорок. Пытаемся подогнать габариты листов под размеры имеющейся конструкции.
  5. Пытаемся получить арочный тип поликарбоната, то есть в виде дуги. Для этой цели осуществляется монтаж к нему профиля, нужно сделать на профиле вырезы примерно через каждые 5 сантиметров и затем согнуть лист.
  6. Нужно зафиксировать готовый лист на козырьке перед крыльцом посредством саморезов.
  7. И в конце нужно проклеить края с помощью ленты.

Как видите, сделать арочный навес из поликарбоната перед крыльцом дома не так сложно, как кажется на первый взгляд. На сегодняшний день особым спросом пользуется односкатный арочный навес из сотового поликарбоната.

Козырек перед домом и как сделать навесы из поликарбоната

Тут главное — точный расчет, при этом расчет должен осуществлять профессионал. Расчет нужен максимально тонный. Так как если вы ошибетесь хотя бы немного, то такая беседка долго не прослужит. Толщина сотового поликарбоната может быть разной. Изготовление беседки перед дверью требует составления плана и чертежа. Металлические козырьки также очень востребованы. Но они не так устойчивы, как варианты из сотового поликарбоната.

Проекты и чертежи беседки перед дверью и крыльцом очень отличаются друг от друга. Автомобильные проекты беседки перед крыльцом требуют совершенно иных чертежей. Изготовление автомобильной беседки перед крыльцом — процесс несложный. При этом ее изготовление требует заранее подготовленного проекта постройки перед крыльцом. Проекты включают в себя мельчайшие подробности постройки. В проекты включены материалы для изготовления постройки. Кроме того, проекты включают разметку и точные расчеты габаритов используемых при строительстве материалов.

Автор: С. Диана

Diy тентов / поликарбонатных навесов / навесов оконных проемов для дверей

Описание продукта

ПК навес для дождевого укрытия Применения:
навес для дверей
навес для окон
навес для балкона
навес для уличного кондиционера
навес для банкомата
почтовый ящик на улице навес и тд.

Условия оплаты:
T / T 30% предоплата, 30% T / T против копии товаросопроводительных документов. Мы также принимаем условия оплаты аккредитива

Процесс заказа:
1.Отправить запрос с кол-во и размер / цвет, мы процитируем соответственно лучшие цены.

2. Вся подробная информация и цены (обязательно с образцами) будут уточнены.
3. Счет-проформа с нашими банковскими реквизитами будет предоставлен после подтверждения информации.
4. Мы организуем производство сразу после получения депозита.

5. Контроль качества может быть организован во время / после массового производства (клиентом или третьей стороной).
5. Когда товар будет готов, мы организуем бронирование у вашего экспедитора
6.после отгрузки мы вышлем копию всех документов на доставку, чтобы забрать с вас остаток.
7. Оригинальные документы или телекс-релиз B / L будут организованы после получения баланса.

После обслуживания:
1. После получения товара, если есть какие-либо проблемы, пожалуйста, свяжитесь с нами в ближайшее время, чтобы мы могли помочь вам найти хорошее решение.
2. Мы также можем предоставить вам фотографии хорошего качества для вашего каталога или рекламы.
3. Любая проблема качества, мы вышлем вам запчасти.

FAQ

В: Вы фабрика или торговая компания?

A: Мы являемся фабрикой, которая занимается проектированием, производством, маркетингом и экспортом вместе, 200 сотрудников, 10 инженеров R & D в компании.

В: Могу ли я получить образцы?

A: Да, заказы образца приветствуются.

В: Какой срок оплаты?

A: 30% T / T заранее и баланс против документов.

В: Можете ли вы поставить штамп на собственный логотип клиента и его собственную упаковку?

A: Да, конечно, приемлемо.

В: Каковы ваши возможности?

A: Наша мощность может составлять 15 000 комплектов в месяц, и обычно срок поставки составляет 30 дней.

В: Можете ли вы поставить дверные плиты сарая?

A: Да, конечно, особенно для деревянных дверей из массивного дерева, у нас есть собственная фабрика деревянных дверей Ningbo Meijia Wood Products (более подробную информацию вы можете найти на сайте www.nbmeijia.cn). / ODM доступен для вашей компании?

A: Да, OEM / ODM доступен и приветствуется для нашей компании. Мы вкладываем много ресурсов в инновации, а также в исследования и разработки, что делает нашу компанию более конкурентоспособной.

Наши услуги

1. У нас есть команда специалистов professioanl, которая создаст для вас любые торговые фотографии, цветную этикетку, плакат, инструкцию по эксплуатации и т. Д. Особенно, если вы собираетесь купить оборудование у нас вместе;

2. Для любого сертификата продукта, подходящего для ваших продаж, мы готовы предоставить плату за прохождение теста для получения сертификата;

3. Доступен один установленный образец;

4. Если вам нужна личная встреча с нами, но вы слишком заняты, чтобы посетить нашу компанию, мы можем встретиться с вами в вашей стране.(Обычно мы посетим Северную Америку и Европу в мае и октябре)

.
Высококачественный Оптовый Открытый Diy Поликарбонатный Тент И Навес

19,20 долл. США — 35,48 долл. США / Устанавливать | 1.0 компл. (Мин. Заказ)

Перевозка:
Служба поддержки Морские перевозки
Настройки:

Индивидуальный логотип (Мин.Заказ: 500 комплектов)

,

Поликарбонат Diy Двери Окна Беседки Тенты

19,20 долл. США — 35,48 долл. США / Устанавливать | 1 компл. Навесы беседки тент (мин.Порядок)

Перевозка:
Служба поддержки Морские перевозки
,

Оставить комментарий

avatar
  Подписаться
Уведомление о
