Теплый пол на основе саморегулирующегося кабеля

Классификация

  Электрический тёплый пол можно разделить на две основных группы по по типу греющего кабеля. К первой группе относят обогрев при помощи традиционного резистивного кабеля — кабеля постоянной выделяемой мощности, что как раз и является основным минусом таких систем.

   Вторая группа на основе так называемого саморегулирующегося нагревательного кабеля в последнее время находит все более широкое применение благодаря главному её преимуществу, заложенному в самом названии нагревательного кабеля.

Почему саморегулируемый кабель?


   Саморегулируемый кабель, способен изменять мощность на локальных участках в зависимости от температуры окружающей его среды. Сам греющий кабель построен на основе так называемой параллельной конструкции, где две параллельные жилы замыкаются благодаря цепям, выстраиваемым молекулами углерода. При этом, при повышении температуры количество организованных цепочек молекул уменьшается, при падении температуры их становиться больше, вследствии чего и происходит изменение выделяемой мощности.

   Это свойство саморегулирующегося греющего кабеля позволяет экономить электроэнергию, при этом равномерно нагревая пол. Например, в ясный день лучи солнца падают на поверхность пола, локально нагревая его, в этом месте самрег уменьшит теплоотдачу, и, напротив, в зоне периодического открывания входной двери пол будет интенсивнее охлаждаться, самрег увеличит мощность отдаваемого тепла.

   Благодаря способности изменять мощность теплоотдачи самрег, в отличие от резистивного кабеля не сковывает желание хозяев дома к переменам, позволяя свободно изменять местоположение мебели, греющий кабель просто снизит или уменьшит почти до нуля тепловую мощность, будучи оказавшимся под диваном, резистивный же кабель не допускает таких вольностей, грозя перегревом и выходом системы из строя. Женщинам свойственно стремление повысить уют своего жилища, и представьте себе её разочарование, когда купленный коврик, просто невозможно будет положить на тёплый электрический пол, основанный на резистивном кабеле, самрег, как умный кабель, и в этом случае порадует хозяйку.

   Параллельная конструкция и функция саморегулирования значительно упрощает

монтаж тёплого пола, основанного на саморегулирующемся кабеле. Так он может быть отрезан в любую длину, концевую заделку легко будет выполнить на месте. Саморегулируемый кабель надёжно защищён изоляцией. Все соединения,включая концевую заделку греющего кабеля и подключение к термостату, при правильном монтаже гарантируют надежную и стабильную работу системы не один десяток лет. В конце концов, как и любое электрооборудование, подключать электрический тёплый пол к питанию следует с выполнением стандартных систем защиты: автоматического выключателя и устройства защитного отключения (УЗО) с током утечки не более 30мА. Кабели применяются в исполнении с экраном, мощностью от 30 до 40 вт/м. Шаг укладки от 10 до 15 см.

Минусы такого вида теплых полов:
— нужно учитывать достаточно высокий начальный (пусковой) ток таких кабелей
— ограничение греющего кабеля некоторой максимальной длиной
— возможно применение только под стяжку толщиной от 35 мм
— цена саморегулирующегося кабеля в разы выше цены резистивного кабеля
— постепенное старение тепловыделяющей матрицы
— небольшие гарантийные сроки (от 1 до 10 лет)

   Системы подогрева полов , основанные на применении саморегулируемого кабеля распределяют тепло по объему комнаты намного равномернее и, кроме того, делают пол самой теплой частью комнаты, именно там, где это нужно, потому, что они учитывают влияние других источников тепла и подстраивает свою работу соответствующим образом.

   Центр Теплых Полов предлагает со склада в Нижнем Новгороде  саморегулирующиеся кабели TSD (Россия) и SRL(GWS) из Южной Кореи. По всем вопросам касающихся применения, покупки и монтажа просьба связываться с нашими специалистами по теплым полам…

К слову — специализированный саморегулирующийся кабель для теплого пола T2RED компании Raychem стоит около 900 руб/м. Его мощность 5-15 вт/м. И на квадратный метр обогреваемой площади его нужно не меньше 10 метров. Заводская 12 летняя гарантия. Это самая длительная заводская гарантия на бытовой (не промышленный самрег).

Под ламинат и линолеум можно использовать инфракрасную пленку саморегулирующуюся.

Обогрев полов — схемы укладки, технологии монтажа

«БЭТ СПб» поставляет теплые полы Nexans, известные высокой надёжностью и качеством.

Почему Nexans? Их особенность — надёжность, заложенная в самом принципе конструкции!
  • безмуфтовые соединения нагревательных кабелей в разы повышают надёжность;
  • сплошная безшовная изоляция кабелей не допускает попадания влаги и замыкания;
  • блоки управления на базе термостатов датского бренда OJ Electronics — удобные и безотказные.

Системы обогрева полов применяют, как вспомогательные, с целью создания комфортного микроклимата в тех помещениях, где уже имеется штатная система отопления. Дополнительный подогрев пола ванных комнат, детских, прихожих, кухонь и т.п. обеспечивает выполнение особых гигиенических условий в них.

В состав системы входит встроенный в конструкцию пола нагревательный кабель и электронный терморегулятор, который контролирует температуру поверхности пола и подключает греющий кабель к электросети для соблюдения заданного температурного режима. Данная конструкция получила название: низкотемпературная панель отопления.

Нагревательные кабели

В качестве нагревательного элемента в электрических системах обогрева пола используются следующие виды нагревательных кабелей:

  • одножильные греющие кабели, подключаемые к электросети с обоих концов;
  • двухжильные греющие кабели, которые, в отличие от одножильных, для подключения к электросети имеют лишь один холодный конец – это значительно упрощает процесс укладки в ходе монтажа.

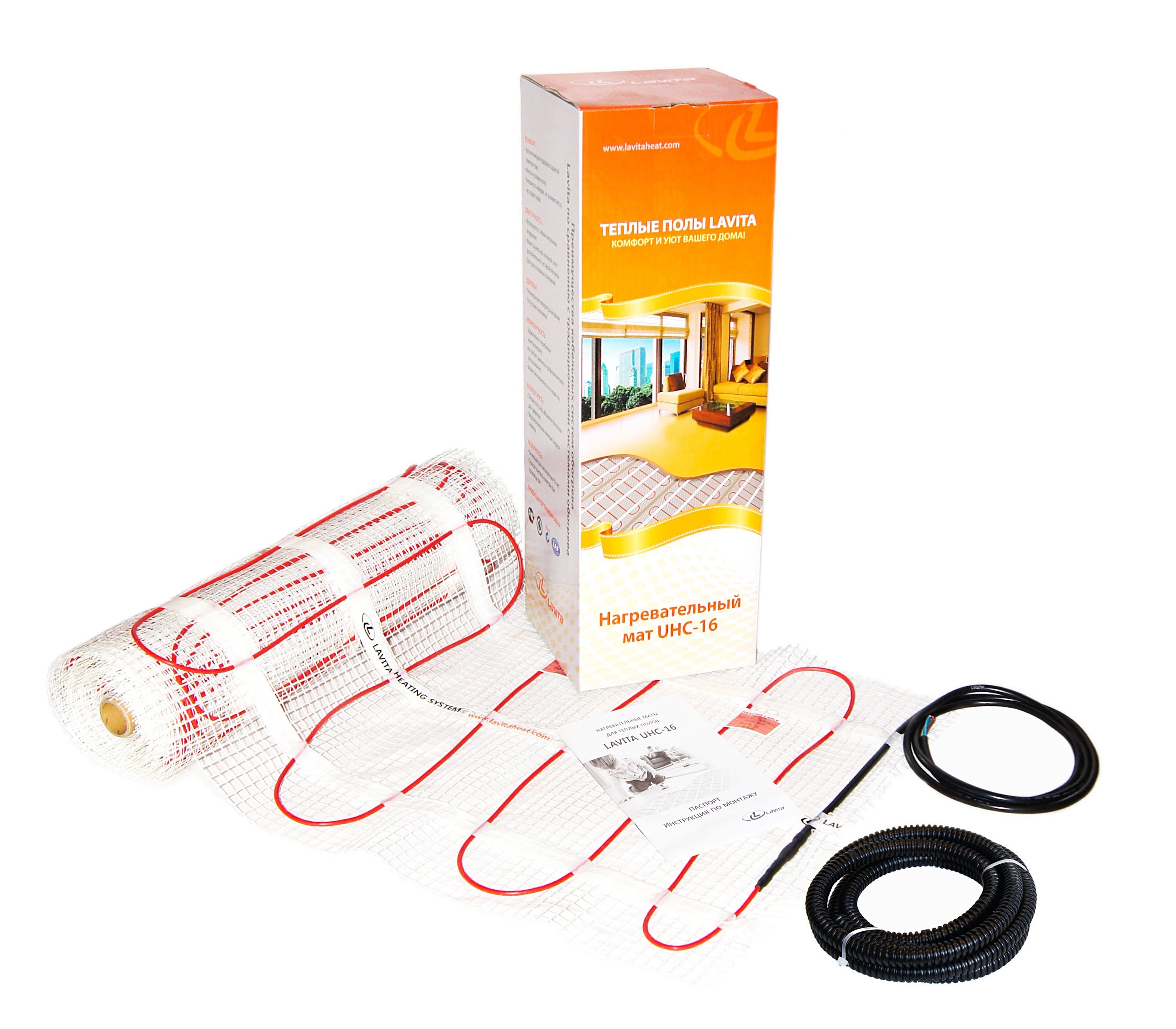

  • нагревательные маты, которые представляют собой изготовленную из армированного пластика самоклеющуюся гибкую тонкую сетку, в которую вплетен тонкий нагревательный кабель.

Подробнее

Варианты

В зависимости от определенных условий (типы помещений, межэтажных перекрытий, напольных покрытий и т.д.) конструкция теплого пола может быть различной. Есть жилые помещения, в которых люди пребывают постоянно (гостиная, спальня, детская и т.д.) и временно (кухня, прихожая, ванна и т.д.). Перекрытия между этажами могут быть изготовлены из бетона, либо из дерева. Для изготовления финишных напольных покрытий используются как традиционные неводостойкие материалы (линолеум, паркет, паркетная доска, ламинат и т.п.), так и водостойкие (натуральный камень, керамическая плитка, керамогранит и т.п.).

Рассмотрим все варианты:

Помещения с железобетонными перекрытиями:

В жилых помещениях с железобетонными перекрытиями обогрев полов обустраивают следующим образом:
  • На ж/б перекрытие укладывают теплоизоляционный слой, а на него металлическую армирующую сетку. Поверх сетки крепится нагревательный кабель с рассчитанным заранее шагом укладки, затем вся конструкция заливается цементно-песчаным раствором, толщиной 30-50 мм.
  • Напольное покрытие может быть любым (ковролин, ламинат, паркет, плитка, линолеум, и т.п.), с небольшими ограничениями для деревянных покрытий (включая паркет) — их толщина не должна превышать 22 мм, а установочная мощность системы – 130 Вт/м2. Установочная мощность, шаг укладки нагревательного кабеля рассчитываются с учетом возможных теплопотерь, назначения помещения, площади и других определяющих факторов.
Подробнее…
  • Часто встречаются условия, когда нет возможности изготовить теплоизолированную стяжку для «тёплого пола» (строители заранее изготовили стяжку, либо ремонт косметический, либо потолки низкие и т.д.). В таком случае, можно укладывать нагревательный кабель в выравнивающий слой под ламинат или в слой клея под плитку при минимальной толщине 8-10 мм.
    Чтобы обеспечить равномерный прогрев поверхности пола, в данном случае требуется, чтобы шаг укладки нагревательного кабеля не превышал 100 мм.
  • Нагревательный кабель заливается выравнивающим раствором или клеем для плитки, а сверху укладывается напольное покрытие.
Подробнее…
  • Этот вариант подходит для помещений всех типов в сочетании с каким угодно финишным покрытием (ламинат, плитка, паркет, линолеум и др.).
  • Укладка данной системы возможна в клеевой (либо выравнивающий) слой и в стяжку из бетона.
  • Минимальный диаметр нагревательного кабеля (от 3 до 5 мм) в нагревательных матах в сочетании с удобством монтажа – подойдет для косметического ремонта, когда, по причине ограниченной высоты пола, обустройство стандартной цементной стяжки либо клеевого слоя толщиной 8 – 10 мм не представляется возможным.
  • Данная система будет иметь следующую толщину (толщина финишного покрытия не учитывается):
    — в случае укладки в стяжку: 30 — 50 мм;
    — при укладке в слой клея: 4 — 6 мм.
Подробнее…

Помещения с деревянными перекрытиями:

На перекрытие из дерева по черновому полу укладывают слой теплоизоляции между «черепными» брусками высотой 40 – 50 мм, затем фольгу из алюминия или оцинкованную металлическую сетку. Расстояние между черепными брусками (шаг) зависит от типа и материала напольного покрытия. Нагревательный кабель укладывают поверх фольги или сетки. Комфорт в помещении достигается за счет прогрева воздушного слоя между слоем теплоизоляции и напольным покрытием.
При этом требуется соблюдение ряда следующих условий:
  • теплоизоляционный слой должен обладать значительно меньшим коэффициентом теплопроводности в сравнении с напольным покрытием;
  • для воздушной прослойки оптимальной высотой является 30 мм;
  • нагревательный кабель должен иметь удельную мощность, не превышающую 15 — 17 Вт/м;
  • максимальное значение установочной мощности системы – 130 Вт/м2.
  • обязательно устройство воздухообмена воздушной прослойки под полом с помещением.
Если используется напольное покрытие из дерева, его рекомендуемая толщина не должна быть свыше 22 мм для древесины мягких пород и 24 мм для твёрдых пород дерева.
Для автоматического поддержания и контроля температуры поверхности деревянного пола с подогревом применяются терморегуляторы с дополнительным выносным датчиком-ограничителем, который позволяет ограничивать температуру в воздушной прослойке (максимальное значение +40°С).
Подробнее

Технология монтажа

В каждом конкретном случае монтаж теплого пола имеет строго определенную поэтапную последовательность и свои отличительные особенности. При установке системы стандартного типа на предварительном этапе производится расчет мощности и разрабатывается схема укладки , затем следуют подготовительные операции (подводка электроэнергии, теплоизоляция и гидроизоляция, укладка арматурной сетки и т.п.). Лишь после этого производится непосредственно укладка теплого пола: на подготовленную основу укладывают нагревательный кабель и заливают его бетонной стяжкой. Заключительным этапом является подключение системы через термостат к электросети.


Видеоролик «Монтаж теплого пола»(pol.wmv 3.87Mb 5min), включает сюжеты:
  • теплоизоляция теплого пола;
  • планировка и размеры обогреваемой площади;
  • проверка параметров нагревательного кабеля;
  • установка кабеля на монтажной сетке;
  • укладка нагревательного кабеля на арматуру;
  • монтаж термостата и датчика температуры пола;
  • заливка пола;
  • напольное покрытие для системы обогрева.


Нагревательная секция для теплого пола CALEO CABLE 18W-30, 4,2 м2

Кабельный тёплый пол

Кабельные теплые полы — классическое решение задачи организации электрического теплого пола в помещении. Исторически именно такое решение на основе резистивного кабеля стало самым популярным.

Кабельные полы можно разделить на несколько разнородных групп, в зависимости от параметра классификации:

• Резистивные или саморегулируемые
• Экранированные или неэкранированные
• Одножильные или двухжильные
• Во внешней фторполимерной или ПВХ-изоляции
• Готовый мат или кабель в бухте
• Мощные или маломощные

Какую мощность мата выбрать?

Как правило, для теплых полов используют две основные группы нагревательных кабелей. Первая имеет удельную мощность на уровне 100…160 Вт/м2, а вторая — 160…250 Вт/м2. Первая группа предназначена для стандартных жилых помещений, а вторая — для холодных, таких как первые этажи, балконы, веранды, дачи. Сюда же можно отнести случаи с толстой, свыше 4 см, стяжкой.

Выбор удельной мощности теплого пола в основном влияет только на скорость прогрева напольного покрытия. При использовании терморегулятора мощный кабель будет быстрее нагреваться, чем менее мощный. Остывать же оба будут приблизительно одинаково. Таким образом, потребляемая электроэнергия в обоих случаях будет приблизительно одинаковая. Принято считать, что для стяжки до 3-х см и стандартного помещения (со стандартными теплопотерями) оптимальной будет удельная мощность на уровне 130 Вт/м2.

CALEO предоставляет своим потребителям все самые востребованные виды кабельных теплых полов: только двухжильные и только экранированные. Исполнение любое: как маты, так и кабель в намотке (в бухте).

Готовый мат или кабель в бухте?
В этом вопросе рынок однозначно не определился. Если вы не обладаете навыками профессионального строителя, то, конечно, мат.
То есть нагревательный кабель, заранее разложенный на монтажной сетке с постоянным шагом.
Кроме того, сетка может даже иметь специальный клеевой слой для удобства монтажа. Быстро, красиво, удобно, надежно.

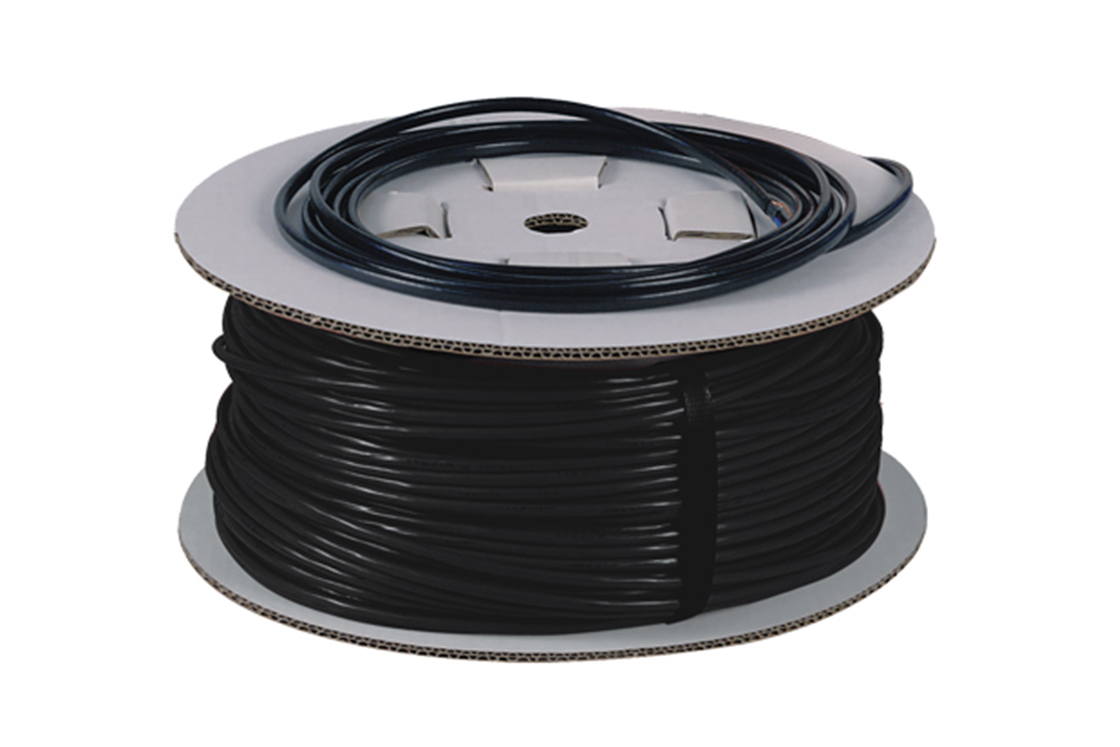

Если же у помещения сложная геометрия, то тут будет наиболее правильно выбрать кабельный теплый пол в бухте.
Его можно уложить в самых разнообразных помещениях, главное соблюдать рекомендации производителя, чтобы получить в итоге необходимую мощность
(от 130 до 200 Вт/м2 за счет изменения шага укладки витков кабеля).

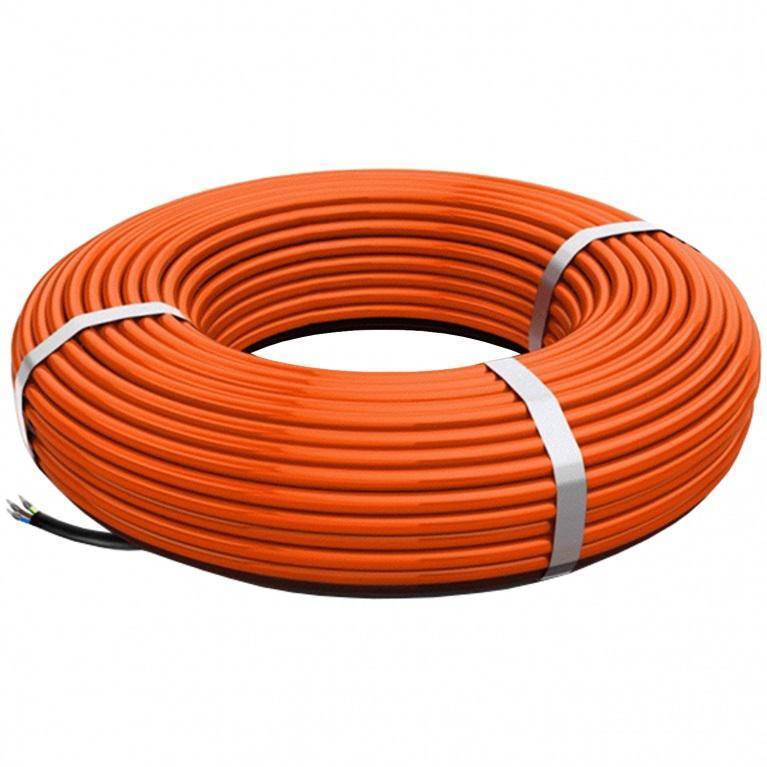

Нагревательная секция для тёплого пола Caleo Cable
Предназначен для монтажа в стяжку толщиной 2-5 см. Обеспечивает подогрев поверхности пола для создания дополнительного комфорта или основного обогрева помещения. Область применения: гостиные, кухни, ванные комнаты, столовые, детские комнаты. Рекомендуемые напольные покрытия: керамическая плитка, керамогранит, природный камень. Применяется для монтажа в помещениях со сложной конфигурацией.

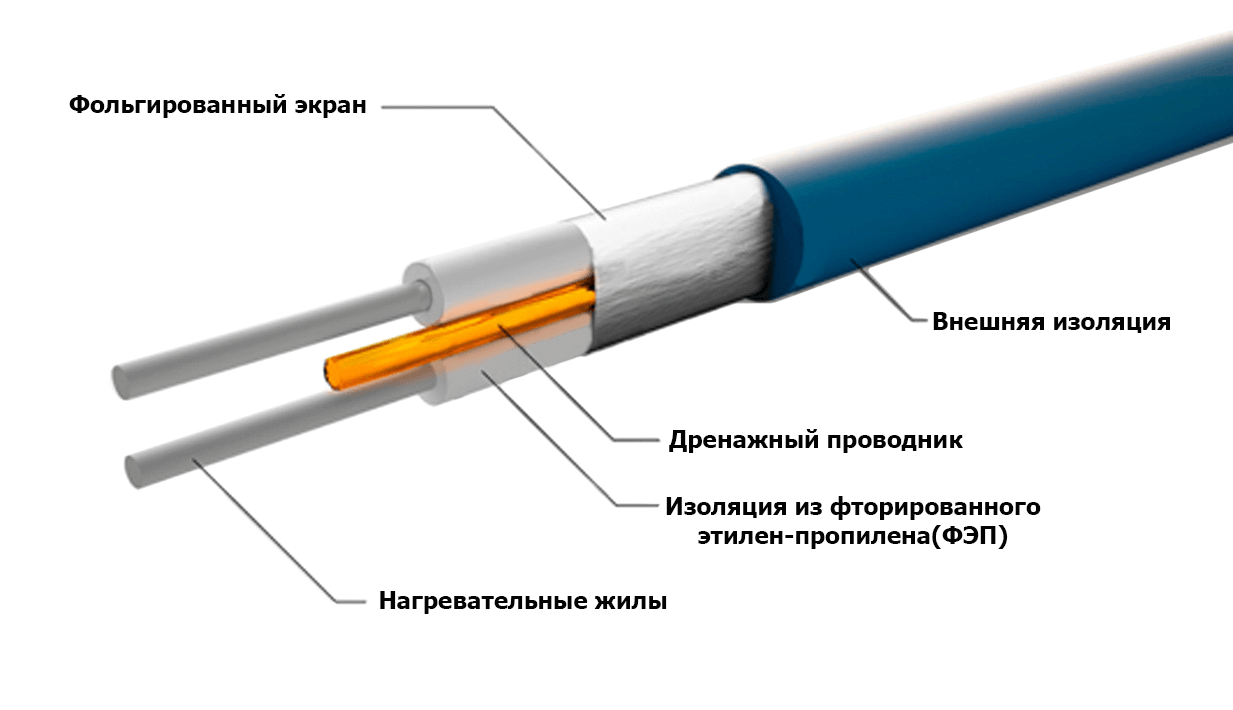

Особенности CALEO CABLE:

• 18 Вт/ пог. м или 130-200 Вт/м2 (зависит от шага укладки витков кабеля) — для стандартных и холодных помещений
• Толщина нагревательного кабеля — 4 мм
• Двойная изоляция: нагревательных жил — ТПЕЕ, внешняя — ПВХ
• Защитный экран — из алюминиевой фольги с дренажным проводником
• Возможность укладки в том числе и во влажных помещениях, а так же в помещениях со сложной конфигурацией
• Гарантия — 20 лет
