Электрический теплый пол на деревянный пол

Содержание статьи

Теплый пол в деревянном доме, насколько безопасна такая конструкция и возможно ли ею быстро и качественно обогреть все здание? Особенно часто этот вопрос возникает при использовании такой системы обогрева в конструкции пола из дерева, или при применении деревянного декоративного покрытия (паркетная доска, паркет). Рассмотрим насколько безопасно использовать электрический теплый пол на деревянный пол и как устроить такую систему грамотно.

Конструкция пола на лагах.

Особенности применения и пожарная безопасность

При выборе любой системы, связанной с электроснабжением и деревянными конструкциями нужно учитывать особенности этого материала. Основные проблемы, которые возникают при проектировании системы теплого пола в контакте с деревом такие:

  • Горючесть. Дерево – горючий материал, который нужно защищать от открытого огня и перегрева, которые могут возникнуть в электрических системах при коротком замыкании.
  • Склонность к усыханию. При перегреве из дерева улетучивается находящаяся в нем влага. При этом материал уменьшается в размерах, трескается, коробится и в некоторых случаях становится непригодным к эксплуатации. Особенно остро это влияет на декоративные покрытия.
  • Низкая теплопроводность. Это важно при покрытии систем теплого пола натуральным деревом. Тепло в таком случае плохо проникает в обслуживаемое помещение и не нагревает его до комфортной температуры. При этом само дерево может перегреваться.

Как устранить эти проблемы и использовать современную и удобную систему в контакте с деревом?

Для решения вопроса с пожаробезопасностью необходимо применять только системы, которые полностью соответствует всем требованиям электро- и пожарной безопасности. Второй важный момент – качественный монтаж. Все контакты должны быть изолированы в строгом соответствии с технологией монтажа.

Для деревянного пола на лагах и под декоративным покрытием из того же материала допустимо использовать все современные системы электрического обогрева: инфракрасную пленку, кабели, маты и стержни. Необходимо придерживаться таких требований:

  • Температура теплого пола под деревянным покрытием не должна превышать 27 °C.
  • Нельзя допускать резких перепадов температур в течение короткого времени. На протяжении суток возможно изменение температуры в пределах 5 °C.
  • Не допускается в контакт нагревательного кабеля напрямую с деревом.

Это в первую очередь относится к декоративному покрытию, но так же важно придерживаться этих требований при монтаже нагрева в деревянный пол на лагах.

Устройство электрического ТП в конструкции пола на лагах

Пол в деревянном доме чаще всего устраивается виде конструкции по деревянным балкам – лагам. Это накладывает свой отпечаток и на устройство покрытия, и на нюансы применения теплого пола. На деревянных полах по лагам возможно устройство электрического теплого пола, он устраивается в пространстве между лагами при соблюдении техники безопасности.

Требования

Теплый электрический пол в конструкции с лагами устраивают и из нагревательного кабеля или мата, и из инфракрасной пленки.

Важно! При расчете принимать общую мощность системы не выше 80 Вт/м². Если используется кабель, то его мощность не должна превышать 10 Вт/м (погонный метр).

Лучше в такой конструкции будет работать система обогрева пола, которая устраивается в воздушной прослойке между верхним покрытием и теплоизоляцией. Сам нагревательный элемент должен находиться не ближе 3–5 сантиметров от нижнего края деревянного покрытия.

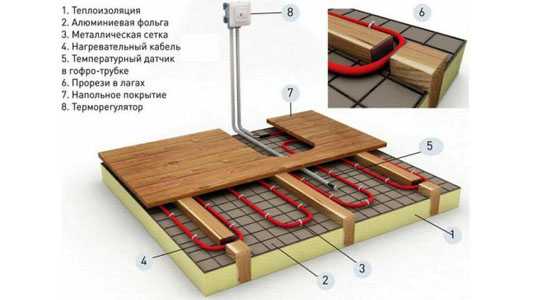

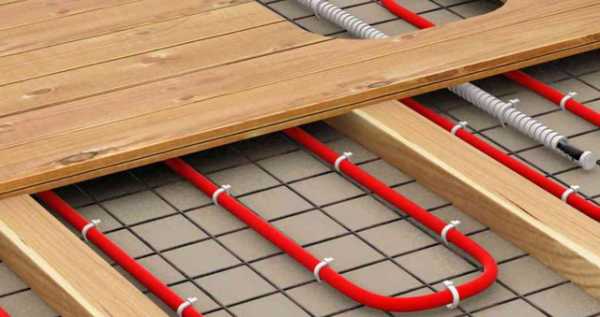

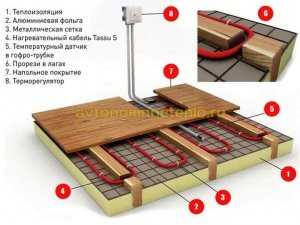

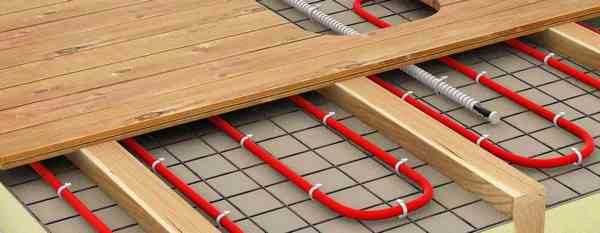

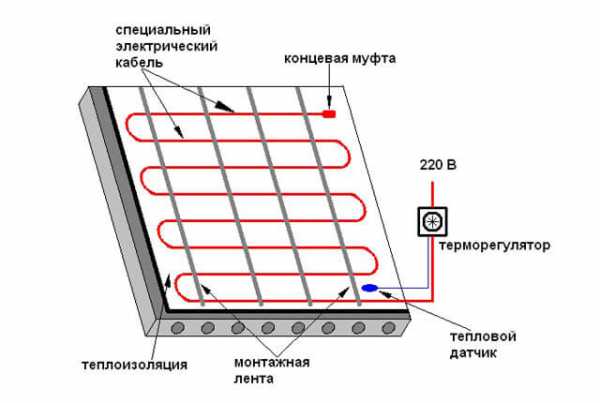

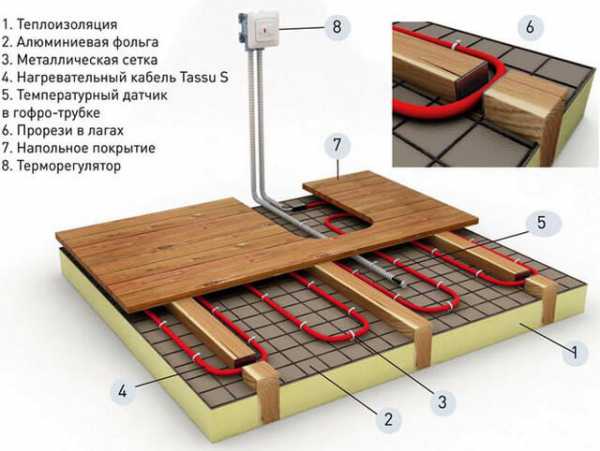

Кабельный теплый пол в конструкции с лагами.

Основные требования, которых необходимо придерживаться, такие:

  • Если используется нагревательный кабель, он должен располагаться на расстоянии минимум 3 см от лаг и любых других деревянных элементов.
  • Нагревательный кабель монтируется на металлическую сетку с мелкими ячейками, которая прикрепляется к лагам.
  • Обязательно применяется слой тепло и звукоизоляции. Рекомендуется применение минеральной ваты 5-10 см.

Кроме этого, рекомендуется применять системы теплого пола, оснащенные двумя датчиками температуры – в конструкции пола и в помещении. Это позволяет точнее контролировать нагрев и не допускать перегрева.

Этапы монтажа

При применении теплого пола в виде нагревательного кабеля, работы нужно проводить приблизительно в таком порядке:

  • На черновой пол между лагами, или на нижней подшивке из ДСП или гипсокартона устраивается слой гидро- и пароизоляции, которая расстилается беспрерывно по всей поверхности, захватывая лаги.
  • Далее устраивается слой теплоизоляции из минеральной.

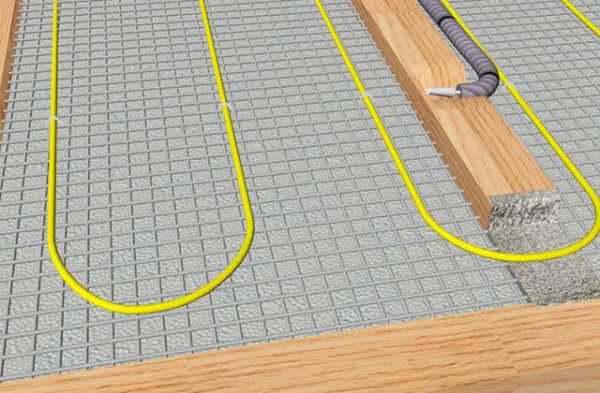

    Сетка между лагами.

  • Непосредственно для монтажа нагревательного кабеля между лагами располагается металлическая сетка с мелкой ячейкой, например, рабица, которая прикрепляется к боковым поверхностям лаг. Необходимо устроить расстояние между сеткой и нижний поверхностью деревянного покрытия таким образом, чтобы расстояние до кабеля не было меньше 3-5 см
  • На сетке с необходимым шагом располагается кабель и прикрепляется к ней пластиковыми хомутами.

Далее конструкция закрывается деревянными досками, на которые, при необходимости выстилается декоративное покрытие.

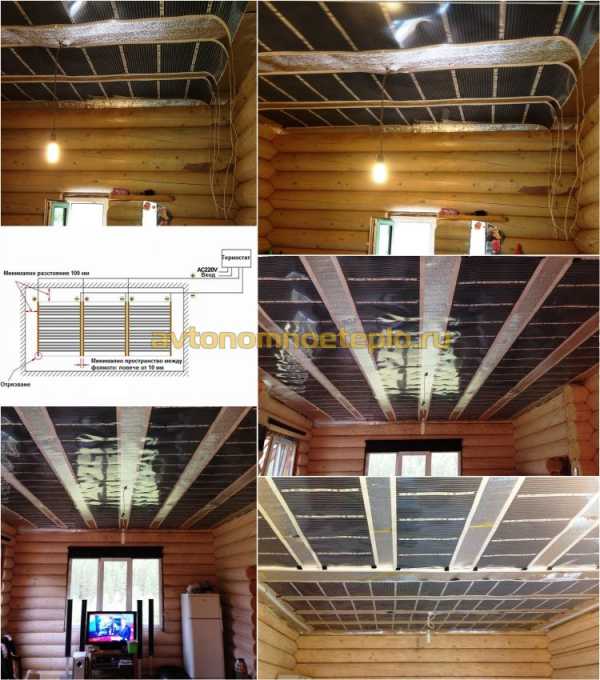

При применении инфракрасной пленки процесс схож, отличается только некоторыми нюансами. Также важно устроить гидро- и пароизоляцию, на которую высылается термоизолирующий материал. Далее можно использовать отражающую пленку, которая позволит эффективнее работать всей системе. Между самой инфракрасной пленкой и теплоизоляцией необходимо устроить воздушную прослойку толщиной 1–2 см. Для этого на боковую поверхность лаг прибиваются рейки таким образом, чтобы к ним удобно было строительными скобами прикрепить края нагревательной пленки.

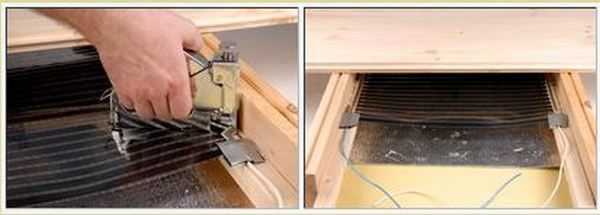

Крепление пленки между лагами.

Далее также монтируется деревянное покрытие с расчетом воздушной прослойки 3–5 см над пленкой.

Применение электрического ТП под покрытием из дерева

Основная проблема, которая возникает при применении системы электрического теплого пола под покрытием из натурального дерева – возможность его усыхания и появления зазоров между досками или паркетом. Для того чтобы этого избежать необходимо придерживаться правил, которые уже были приведены.

Важно! Температура пола не должна подниматься выше 27 °C, а перепады в течение суток 5 °C.

Для контроля используют температурный датчик в массиве стяжки или в воздушной прослойке между лагами.

Для комфорта также применяется датчик комнатной температуры. Такие системы с двумя температурными сенсорами рекомендуются как оптимальные для деревянных покрытий.

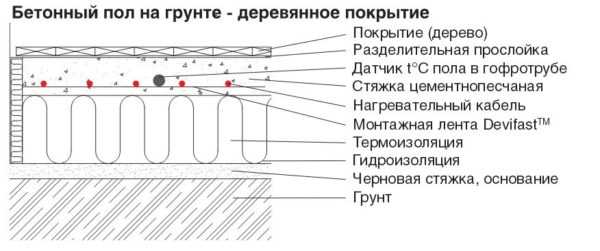

Конструкция теплого пола под паркетом.

Для грамотного устройства тёплых полов под дерево необходимо придерживаться таких правил и требований:

  • В первую очередь необходимо ознакомиться с инструкцией по монтажу конкретных изделий. Убедиться в допустимости их применения в системе с теплым полом.
  • При подборе общая мощность системы не должна быть выше 80 Вт/м². Также мощность должна быть равномерно распределена по всей площади пола.
  • Смонтированная система подогрева должна работать около двух недель до укладки декоративного покрытия.
  • За один-два дня до работы подогрев уменьшают до 18 °C.
  • После проведения работ по монтажу паркета или паркетной доски в течение одной-двух недель температуру постепенно поднимают до рабочей.

Кроме температуры при эксплуатации покрытия из натурального дерева важно придерживаться относительной влажности в пределах 40-60%. При этом материал не подвергается интенсивному высыханию и его характеристики оптимальны. При понижении влажности до 30% высыхание усиливается, что приводит к появлению зазоров и трещин. Если к этому добавляется высокая температура теплого пола, дерево портится большими темпами.

Также при устройстве теплого пола на бетонном основании можно применять систему с лагами, которые устанавливаются на стяжку. Между ними устраивается теплый пол, воздушный зазор позволяет оптимально контролировать температуру.

Так как существует ограничение на удельную мощность системы, иногда ее недостаточно для обогрева помещения, и необходимо применять дополнительные отопительные приборы.

Совет! Если вам нужны мастера по ремонту, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.

Хорошая реклама

Самое читаемое

masterskayapola.ru

Укладка электрического теплого пола в деревянном доме


    Содержимое:
  1. Можно ли уложить кабельные полы на дерево
  2. Теплый электрический пол под деревянный пол
  3. Электрический теплый пол на деревянное основание
  4. Основы безопасной эксплуатации

Хотя большинство профессиональных строителей рекомендует применять водяные системы отопления для частного деревянного дома, современные технологии позволяют безопасно использовать для этой цели греющий кабель и маты.

При укладке учитывается пожаробезопасность здания, проектируется и разрабатывается схема раскладки провода с максимальной производительностью, а также принимаются другие нюансы, связанные с проведением работ и безопасной эксплуатацией системы. Только в таком случае электрический теплый пол в деревянном доме создаст максимально комфортный микроклимат в помещении.

Можно ли уложить кабельные полы на дерево


Грамотно уложенный электрический тёплый пол в деревянном доме абсолютно безопасен. Кабель, как правило, снабжен двойной защитой, что сводит вероятность возникновения пожара к минимуму.

Существуют специально разработанные правила и основы безопасной эксплуатации, учитывающие особенности строительного материала с высокой вероятностью возникновения пожара.

Не стоит осуществлять монтаж в деревянном доме самостоятельно. Только профессиональная бригада сможет учесть все нюансы укладки и обеспечить соблюдение норм безопасности.

Правильный выбор расходных материалов, соблюдение определенных ограничений в процессе эксплуатации, делают возможным применение электрических полов в доме из натурального дерева, бруса или оцилиндрованного бревна.

Теплый электрический пол под деревянный пол


Укладка электрического кабеля под дерево имеет несколько нюансов, связанных с правилами безопасной эксплуатации:
  • Максимальный слой доски монтируемой сверху кабеля варьируется в зависимости от сорта дерева. Для хвойных пород толщина составит 22 мм, для твердых 24 мм.
  • Оптимальным является использование греющего кабеля на первом этаже помещения. При необходимости допускается укладка на втором этаже частного деревянного дома, но это потребует использовать дополнительную изоляцию.
  • Предел удельной мощности для раскладываемых матов или кабеля по деревянным лагам не должна превышать 130Вт/м². Превышение показателей приводит к повышенному риску возгорания и является грубым нарушением правил безопасной эксплуатации.
  • Сверху напольного покрытия в месте прохождения провода запрещается устанавливать мебель, класть ковер и т.д. Низкая теплопроводность деревянного покрытия приводит к быстрому перегреву кабеля, что приводит к сокращению сроков эксплуатации провода.
  • Пирог теплого кабельного пола для деревянных перекрытий должен состоять из: гидроизоляции и паробарьера, фольгированного утеплителя. Верхний слой подложки расчерчен для более удобного монтажа провода.

При соблюдении перечисленных выше рекомендаций, допускается применение любого способа укладки теплых полов в деревянном доме:

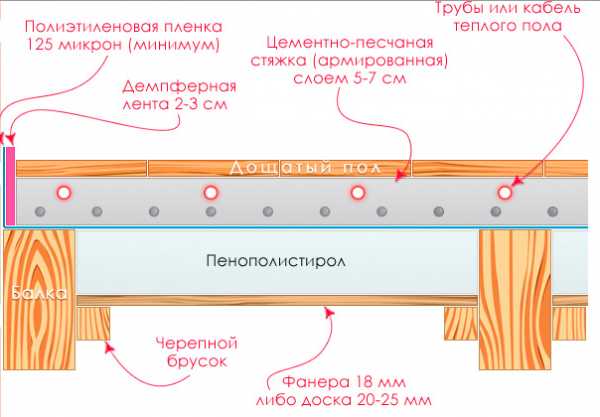

  1. Укладка провода в бетонную стяжку.
  2. Монтаж кабеля или нагревательных матов между лагами.

Максимальный температурный режим, позволяющий избежать возгорания, не больше 40°С. При этом, для обеспечения безопасности, следует позаботиться о противопожарной защитной обработке древесины от возгорания.

Электрический теплый пол на деревянное основание


Укладка кабельных электрических мат по деревянному перекрытию пользуется большей популярностью за счет того, что для монтажа не приходится снимать уже уложенные доски.

Существует несколько способов выполнения данной операции.

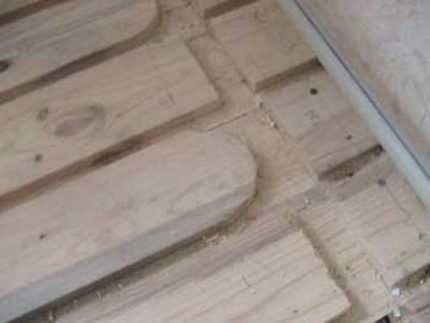

  1. Монтаж кабельного пола на деревянный пол в специально подготовленные штробы. Глубина прорезов должна быть около 2 см. Укладка кабельной системы обогрева на деревянный пол требует сравнительно небольших материальных расходов, но определенных затрат по времени.
  2. Метод монтажа поверх деревянных полов. Половицы накрывают фанерой, выравнивая все неровности основания. После раскладывают нагревательные маты, монтируют любое понравившееся напольное покрытие: ламинат, паркет, линолеум.

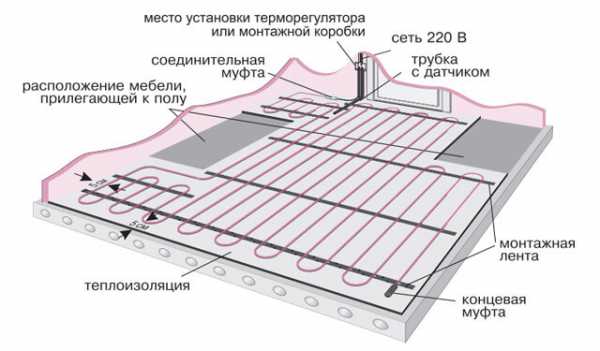

Обязательно изготавливается схема укладки нагревательного кабеля. Подробный план расположения провода поможет избежать механического повреждения кабеля в процессе проведения дальнейшего ремонта в помещении.

Основы безопасной эксплуатации на пожароопасных поверхностях


Дерево является строительным материалом с высокой степенью пожароопасности. Особенностью деревянных конструкций является возможность их возгорания, не от открытого огня, а вследствие постоянного нагрева поверхности.

В конструкции электрического теплого пола под деревянную поверхность необходимо учитывать эти особенности, что отразится на выборе кабеля и безопасной эксплуатации системы отопления.

  1. Наиболее безопасным считается обогрев деревянного пола саморегулирующим греющим кабелем. Тепловая матрица, входящая во внутреннее устройство провода, автоматически изменяет интенсивность нагрева по мере прогревания воздуха в помещении.
    Применение саморегулирующихся кабельных теплых полов на деревянном основании оправдано, так как практически полностью исключаются ситуации, связанные с перегревом по причине поставленной сверху мебели.
  2. Популярностью пользуются и нагревательные маты. Простая и удобная конструкция позволяет выполнить быстрый монтаж полов на уже существующее основание.
    Устройство электрических мат теплых полов в деревянном дачном доме не требует дополнительных материальных затрат и глобального проведения строительных работ.

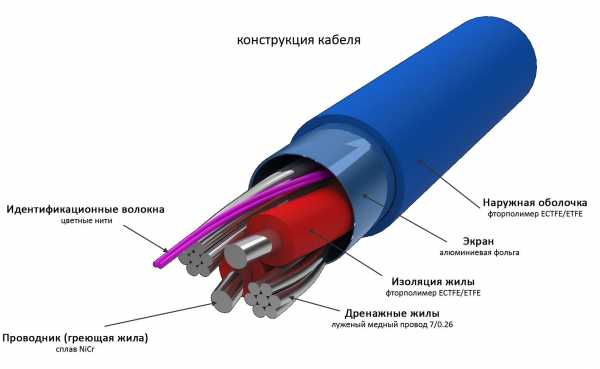

  3. Меры безопасности. Обязательно используется кабель с двойной степенью защиты. Полы подключаются непосредственно к автомату, устанавливается УЗО. В точках прохождения кабелем опорных брусьев, делают пропилы с изоляцией стенок фольгированным материалом.

Теплые электрические полы создают комфортную и благотворную атмосферу в деревянном доме. Современные методы строительства и тщательный подбор качественных материалов, обеспечит максимальную безопасность эксплуатации греющего кабеля и матов.

avtonomnoeteplo.ru

Теплые полы — укладка на деревянный пол, инструкция с Видео

В этой статье мы подробно опишем все варианты установки системы теплых полов в деревянном доме на деревянные полы. Будут выбраны подходящие типы теплого пола и описан самостоятельный монтаж.

Устройство отопления жилища в наших климатических условиях всегда оставалось актуальной и непростой проблемой. Тепло в доме – это уют и здоровье, возможность качественно восстановить силы для активного трудового дня.

Вместе с прогрессивными методами строительства жилых домов совершенствуются и системы отопления.

Содержание статьи:

Виды отопительных систем

Опускаем рассмотрение печных систем, это сейчас актуально только в декоративном применении.

В остальном системы отопления делятся на такие:

  1. Конвекционные радиаторные.
  2. Системы «теплого пола».
  3. Смешанные. В этом случае применяется радиаторная система как основная и система «теплого пола» как вспомогательная. Теплый пол обустраивается во вспомогательных помещениях – ванных комнатах, кухнях, коридорах, переходах. Для устройства пола в таких помещения применяется напольные плитки или керамогранит, оба вида имеют прекрасные теплопроводящие свойства.

В свою очередь системы теплого пола делятся на несколько типов:

Водяные теплые полы – теплоносителем является вода или антифриз, циркуляционная система в виде труб прокладывается под полом и заливается бетоном. Системы без заливки бетоном менее эффективны, так как значительная воздушная прослойка, имеющая низкую теплопроводность, выступает как теплоизолятор. Для устройства водяных систем отопления применяются отопительные устройства с принудительной циркуляцией теплоносителя. Котлы в таких системах могут быть самой разной конструкции от твердотопливных до индукционных. Последние являются самыми экономичными, потери при нагреве отсутствуют, можно учитывать только потери в схеме управления и регулировки, где применяются конденсаторные батареи. Особенностью водяного пола является то, что в скрытой части трубы должны быть уложены без стыков и не требуют дополнительного обслуживания. Этим требованиям соответствуют только пластиковые трубы, выпускаемые бухтами длиной до 600 метров. Гарантированный срок эксплуатации – 50 лет, что соответствует нормативам срока эксплуатации жилых зданий;

Системы с элетрообогревом тоже бывают различных исполнений, принципиальная разница заключается в применении нагревательных элементов или инфракрасных излучателей. Установка таких полов не требует больших капитальных затрат, основную работу можно выполнить самостоятельно, а вот подключение и настройка системы управления должны выполняться квалифицированным специалистом.

Электрический теплый пол на деревянный пол с инфракрасными излучателями – наиболее «молодая» и продвинутая технология в системах отопления жилых помещений. Она проста в установке и эффективна в эксплуатации. Тепло распространяется не только способом конвекции, но и прямым прогревом всего объема помещения со всем содержимым. Простота укладки и минимальный объем подготовительных операций делают эту систему весьма популярной.

Пленочный теплый пол

Принцип действия инфракрасного излучателя сходен с действием солнечных лучей. Точно так же, как солнечные лучи, инфракрасное излучение поглощается предметами, которые затем отдают тепло в окружающее пространство.

Тепловое излучение не поглощается воздухом, он только немного рассеивает его. Практически вся энергия излучателя доходит до предметов – стен, потолков, мебели и прочего, нагревая их.

Подготовка пола для монтажа системы обогрева с инфракрасными излучателями

Подготовка теплого пола в деревянном доме к монтажу возможна в трех вариантах:

Вариант 1. Применяется при весьма ветхом половом покрытии, когда доски пола скрипят под ногами, местами прогибаются или проваливаются.

  • демонтировать верхнее покрытие пола и черновой пол;
  • проверить состояние лаг, при необходимости заменить подпорченные детали;
  • выставить лаги, тщательно проверить уровнем, закрепить;
  • насыпать подушку из керамзита для предотвращения тепловых потерь, дать ей выстояться в течение 2-х – 3-х дней;
  • настелить черновой пол, между досками допустимы зазоры в 1,5 – 2 см;
  • обработать черновой пол антисептиком;
  • на черновой пол уложить пергамин;
  • настелить покрытие пола;
  • зазоры между полом и стенами заделать монтажной пеной;

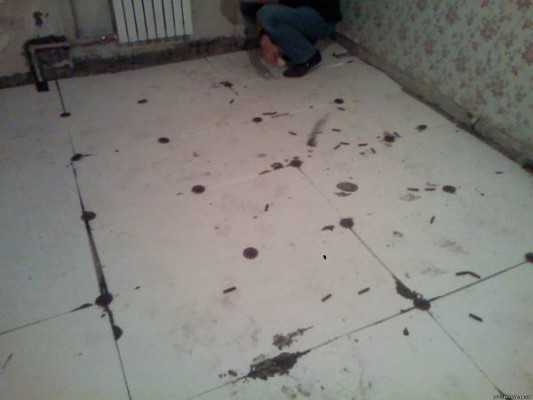

  • настелить на пол фанерные листы, предпочтительно 10-12 слойной в водостойком исполнении. Фанеру крепить винтами длиной 40-50мм по периметру каждого листа на расстоянии 150 – 200 мм между ними. Если в каком либо месте фанера «дышит» — дополнительно закрепить эти места;
  • щели между листами фанеры зашпаклевать;
  • перед укладкой листов их нижние стороны обработать горячей олифой, по окончании укладки так же обработать олифой всю поверхность пола.

Пол будет готов к монтажу излучателей через 3 дня.

Вариант 2. Состояние пола – отдельны доски слегка прошатываются и поскрипывают. Шляпки гвоздей в некоторых местах начинают выходить из доски. Достаточно следующих мероприятий:

  • пробить все гвозди «заподлицо» с досками, в местах поскрипывания укрепить доски винтами длиной порядка 80 мм;
  • демонтировать плинтуса;
  • настелить на пол фанеру как описано выше.

Вариант 3. Состояние пола – безупречное.

  • демонтировать плинтуса;
  • настелить на пол фанеру как описано выше.

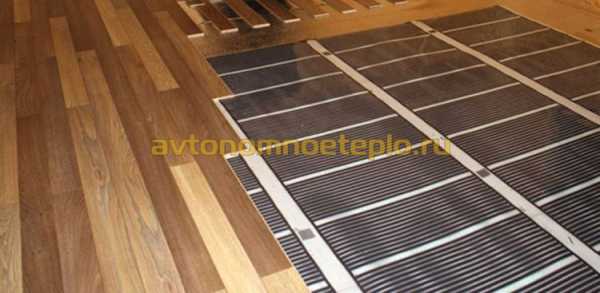

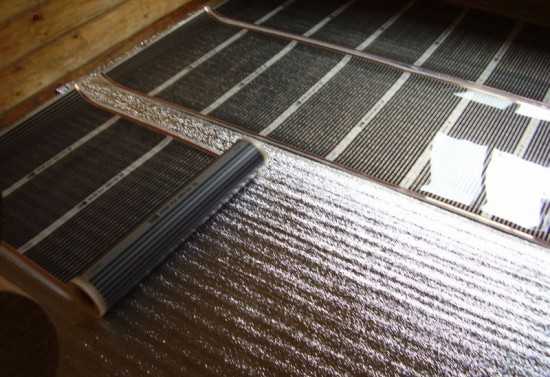

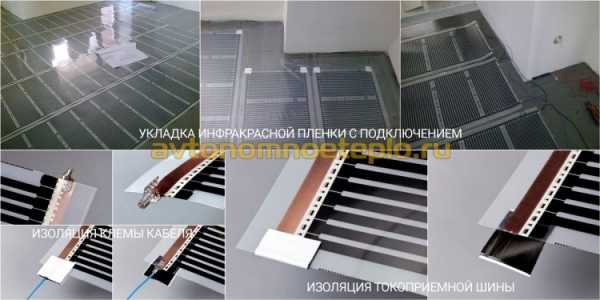

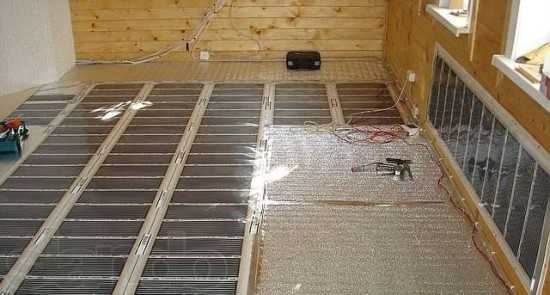

Монтаж пленочного теплого пола

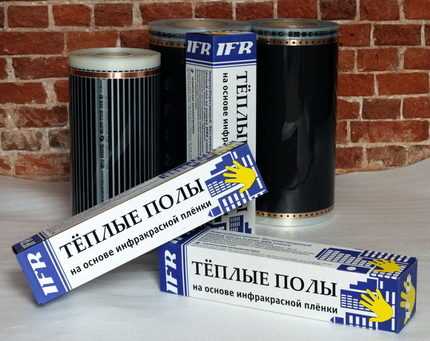

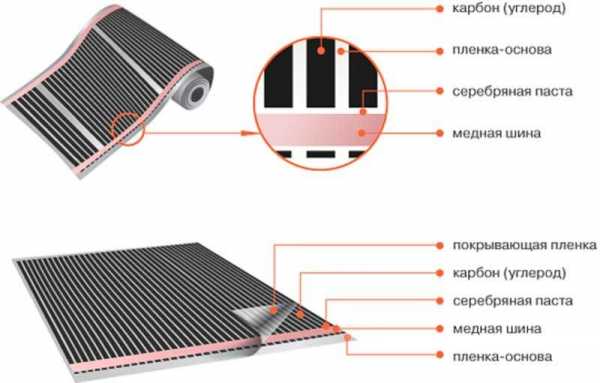

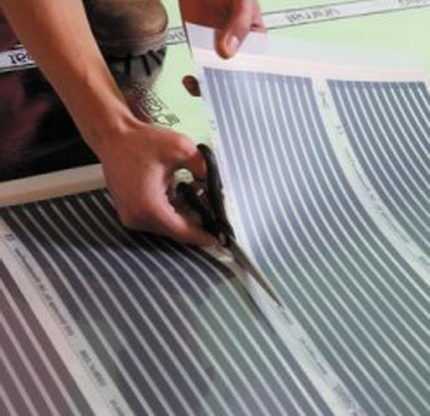

Излучатель инфракрасных лучей выпускается в виде пленки в рулонах. Настилать ее можно не на всю поверхность пола в помещении, вполне допустимо оставлять зазор до стен порядка 10 см.

Важно! Термопленку  запрещено укладывать внахлест.

Место для установки терморегулятора следует выбирать в наиболее удобном расположении, к примеру – как можно ближе к проводке.

Укладку проводов лучше всего производить параллельно стене, места расположения медных контактов обжать плоскогубцами. Стыки заделать теплоизолирующим материалом, медные контакты изолировать силиконовым герметиком.

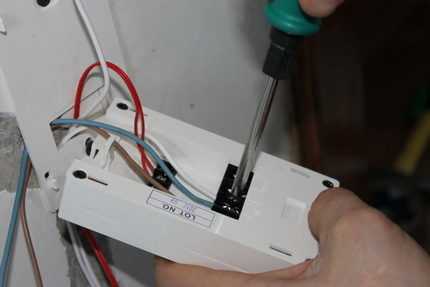

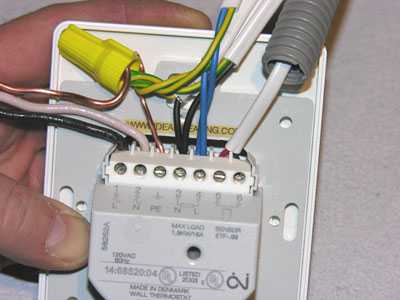

Подключить терморегулятор и закрепить его на стене в удобном месте. Включением терморегулятора подать напряжение на излучатели и, спустя некоторое время проверить нагрев листов. Если попадаются холодные – проверить места соединений тестером и исправить неработающие контакты.

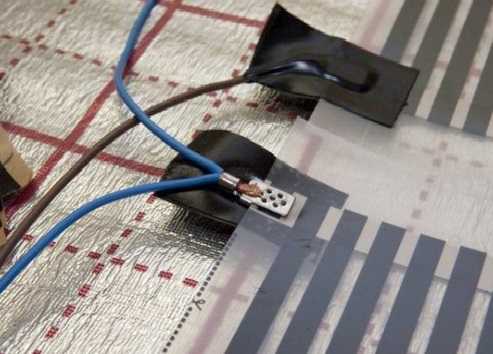

Подключить заземление,  используя для этого фольгированный скотч, его конец нужно соединить с проводом по диагоналям и по длине.

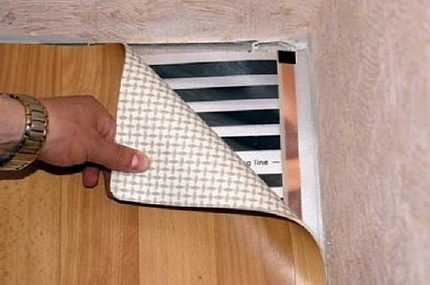

Весь пол необходимо закрыть слоем поливиниловой вспененной пленки, после чего можно стелить выбранное покрытие пола. Прослойка пленкой не опасна, так как максимальная температура нагрева пленочных излучателей составляет не более 40оС.

О некоторых правилах установки теплого пола

  1. Установку покрытия пола необходимо производить, учитывая возможность ремонта в дальнейшем.
  2. Для крепления пленочных излучателей категорически запрещается применять любой металлические крепеж – гвозди, шурупы, винты, скобы и прочее.
  3. Планируя установку на инфракрасном полу тяжелой мебели или оборудования, нужно заранее предусмотреть воздушные карманы.
  4. Пленочный пол нельзя монтировать вблизи других электрических нагревательных приборов – печей, каминов и прочее.
  5. Максимальная длина одного отрезка пленки не более 15 метров.
  6. Не производить монтаж пленки при минусовой температуре.
  7. Устройство заземления – обязательное условия при монтаже и эксплуатации теплых полов в деревянном доме.
  8. Нужно подключить все провода к терморегулятору согласно инструкции

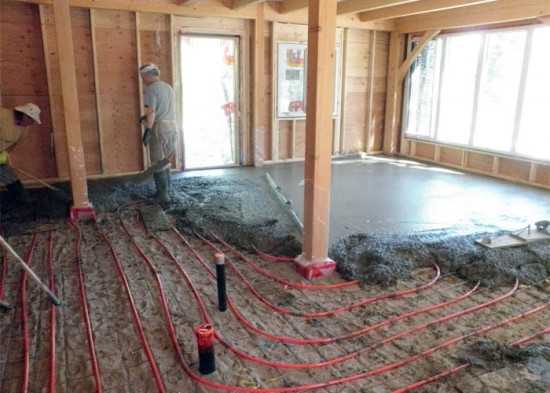

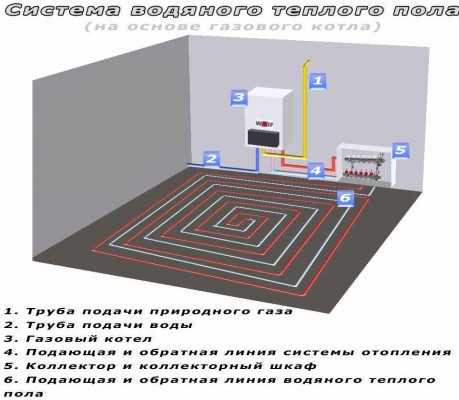

Водяной теплый пол

Многие отдают предпочтение именно такой системе отопления жилых помещений. Одной из причин такого решения является относительная дешевизна водяного отопления, как на этапе установки, так и в эксплуатации.

Ранее был рассмотрен порядок подготовки к установке водяной системы обогрева пола.  Засыпанный керамзит должен не доходить до уровня лаг на 50 – 60мм.

Далее нужно действовать в таком порядке.

Используя шнур выложить контур расположения труб под будущим полом и распределительного пункта. Замерить длину шнура. Как сделать эффективный контур можно видеть на фото.

Приобрести все материалы и устройства, необходимые для устройства разводки, включая трубы, запорную арматуру, терморегулятор, элементы панели управления, насос, котел, бойлер и прочее.

Перед началом монтажа необходимо уложить на слой керамзита арматурную сетку.

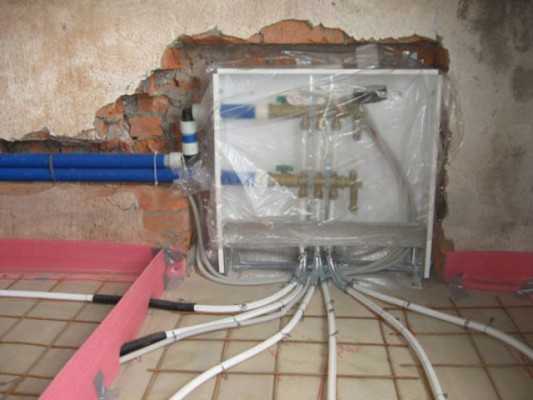

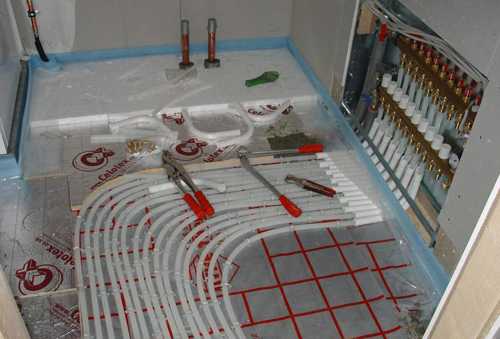

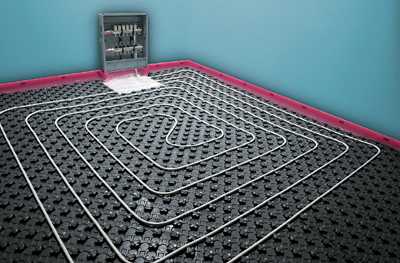

Раскладка труб теплого водяного пола

Разложить трубу по ранее разработанной схеме и выполнить все подключения. При раскладке трубы в местах пересечения с лагами, в них необходимо выполнить пропилы глубиной до 50мм и шириной 25-30мм. Пластиковая труба для отопления выпускается в размерах 16 – 27мм.

Важно! Помните о недопустимости стыковки трубы под полом.

При раскладке труб для ее фиксации можно применять специальные фиксирующие пластины, укладывая их поверх слоя керамзита. Вместо керамзита иногда используют плиты пенополистирола.

В схеме управления системой необходимо предусмотреть двойную блокировку включения котла (если в системе предусмотрен электрический или индукционный котел). Блокировка должна гарантировать отключение котла при остановке насоса и не позволять включение котла при отключенном циркулярном насосе.

Заполнить систему теплоносителем – водой или антифризом.

Применение матов для теплых водяных полов

Прокачать систему в холостом режиме без включения котла, убедиться в циркуляции во всех контурах системы.

Произвести пробный пуск системы с включением котла, настроить терморегуляторы и убедиться в их срабатывании. Система в режиме пробного пуска должна проработать не менее 12 часов. За это время нужно выявить все подтекания теплоносителя и устранить их.

После прогона и устранения неполадок, необходимо дать системе остыть, после чего приступить к бетонированию в подполовом пространстве. Слой бетона должен доходить до опорных поверхностей лаг, но нигде не превышать их. Бетонная стяжка должна выстояться в течение 3-х суток.

По истечении этого времени можно приступать к настилке пола из досок в обычном порядке.

Вариантов укладки теплых водяных полов много. При этом гамма применяемых материалов обширна, рынок активно их предлагает. Однако, принцип во всех вариантах один – изолировать потери тепла снизу, применить материал с высокой теплопроводностью (бетон) для установки труб и обеспечить минимальный воздушный зазор между нагревательным устройством и досками пола. В остальном – ваша фантазия и возможности кошелька.

Полезная статья? Добавь к себе в закладки!

Вам также будет интересно:

comfortpola.ru

Электрический теплый пол на деревянный пол: как это сделать?

Краткое содержание

Жизнь в деревянном доме комфортна не только из-за его натуральности, но и благодаря низкой теплопроводности дерева. Считается, что дом из бруса или бревна не требует дополнительного утепления, однако это утверждение не соответствует истине. Действительно, в деревянном доме можно жить, не утепляя его. Однако с приходом холодов такая оплошность дает о себе знать ледяным полом и огненными батареями, приводящими к чрезмерному расходованию энергоресурсов, и, как следствие, к повышенным счетам за оплату электроэнергии или газа.

Утепление деревянного пола

В процессе утепления дома необходимо особое внимание уделить теплоизоляции пола. Ведь в частном доме, в отличие от квартиры, под полом находится земля, а значит, в любом случае пол останется холодным. Решить эту проблему позволяют системы теплого пола. Причем целесообразнее эксплуатировать именно водяной обогрев.

Электрические теплые полы

Но учитывая сложности монтажа, можно остановить свой выбор на электрическом варианте, используя его либо в отдельных помещениях, требующих повышенного уровня комфорта, к примеру, в санузлах под плитку, либо в качестве дополнительного источника тепла.

Виды электрического теплого пола

Бытует мнение, что на деревянный пол нельзя укладывать электрический кабель из-за легкости воспламенения дерева. Но если провести монтаж нагревательных элементов с соблюдением всех правил, эксплуатация таких систем станет абсолютно безопасной.

Типы электрического теплого пола

На рынке электрический теплый пол представлен в нескольких вариациях, позволяющих укладывать системы под любые финишные покрытия, в том числе под керамогранитную плитку, линолеум, ламинат и даже паркет. Все разновидности систем электрического теплого пола могут монтироваться без применения бетонной стяжки, заливка которой недопустима  в деревянном доме.

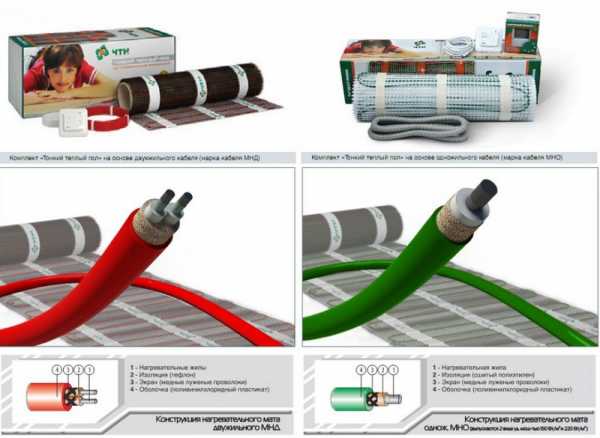

  • Кабельные маты. Этот вариант представлен в виде сетки, на которой закреплен греющий кабель зигзагом с соблюдением определенного шага. Толщина матов не оказывает существенного влияния на высоту пола.

    Типы кабельного теплого пола

  • Инфракрасные маты. В качестве нагревательного элемента выступают стержни, изготовленные из карбоновой пасты. Толщина инфракрасных матов не сильно влияет на высоту пола. Их основным преимуществом является надежность, а недостатком – высокая стоимость. Зато их можно укладывать под любое финишное покрытие, в том числе под плитку, ламинат или линолеум.

    Инфракрасные маты теплого пола

  • Инфракрасный пленочный пол. Эта разновидность системы представлена в виде тонкой пленки, на которой расположены пластины из карбоновой пасты. Пленка очень тонкая, поэтому, даже вместе с утеплителем, она не окажет никакого давления на деревянные перекрытия дома и не увеличит высоту пола.

    Конструкция инфракрасного пленочного пола

  • Кабельный теплый пол. Этот вариант самый бюджетный и сложный в монтаже. Его укладка подразумевает закрепление греющего кабеля на утеплителе или армирующей сетке. Зато такой вариант системы можно укладывать различными способами – змейкой или спиралью. Такая система в деревянном доме укладывается не в бетонную стяжку, а между лагами.

    Конструкция кабеля теплого пола

Основные требования по монтажу электрического теплого пола

Дерево – это природный материал, который легко воспламеняется. Учитывая, что электрический теплый пол работает по принципу теплового излучения, а значит, кабель в процессе работы нагревается, необходимо строго соблюдать правила устройства электроустановок.

Схема устройства пола по деревянному основанию

  • Исключить возможность возгорания деревянных перекрытий позволит строгое соблюдение правил электромонтажа. При отсутствии специальных навыков укладку электрических вариантов теплого пола следует доверить специалистам.
  • Укладывать электрический кабель следует на деревянные перекрытия, предварительно защищенные металлизированными пластинами. Таким образом, удастся избежать его соприкосновения с деревом.

    Монтаж теплого пола в деревянной системе

  • Нагревательные элементы нельзя укладывать в места, где в дальнейшем будет стоять мебель и тяжелая бытовая техника. В противном случае кабель будет перегреваться, что усилит вероятность возгорания и выведет из строя систему.
  • Следует щепетильно отнестись к выбору финишного покрытия пола. Нагревательные элементы желательно укладывать под плитку или другой материал, способный хорошо проводить тепло.
  • При укладке нагревательных элементов следует особое внимание уделить их изоляции.
  • Необходимо учесть, что мощность теплого пола не должна превышать 80 Вт/м².
  • Избежать перегрузок системы позволит автоматический терморегулятор.

Способы монтажа электрического теплого пола

Как уже говорилось выше, самым дешевым является кабельный теплый пол, где в качестве греющего элемента применяется греющий кабель. Этот вариант всегда укладывается в бетонную стяжку, но в деревянном доме его можно положить между лагами. Несмотря на сложность монтажа, этот вариант обогрева применяется чаще всего, поэтому рассмотрение способов укладки следует начать именно с него.


Врезка кабеля теплого пола в стяжку

Укладка кабельного теплого пола

Для начала производится демонтаж чистового покрытия пола и оценивается состояние чернового. Все подгнившие деревянные части конструкции необходимо заменить, а существующие незначительные повреждения зачистить. Очень важно перед монтажом системы теплого пола обработать лаги и черновую основу антисептиком, который не только предотвращает развитие грибковых поражений на древесине, но и повышает ее огнеустойчивость.

Монтаж теплого пола на основе нагревательного кабеля своими руками

Под лаги необходимо настелить слой гидроизоляции и фольгированного теплоизолятора, уложив его фольгой вверх. Поверх теплоизоляции настилается монтажная сетка, к которой в дальнейшем будет крепиться кабель. Кабель по лагам всегда укладывается змейкой, поэтому на них делается разметка мест пересечения и делаются пропилы. Во избежание соприкосновения кабеля с древесиной, в пропилы укладывается фольга, а на фольгу — кабель, закрепляемый к сетке хомутами.

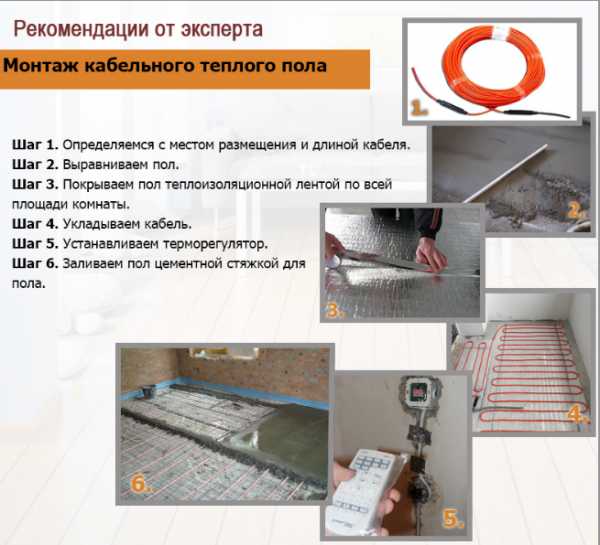

Монтаж кабельного теплого пола

Терморегулятор устанавливается на стене, а датчик температуры помещается в гофру и выводится к месту его установки. Прежде чем приступить к укладке финишного покрытия, система тестируется. Далее укладывается финишное покрытие. Ламинат можно положить непосредственно на лаги. Если предполагается использовать плитку, линолеум или другое покрытие, на лаги укладывается слой фанеры.

Другие способы монтажа

Вне зависимости от вида теплого электрического пола, его пирог одинаков: сначала укладывается гидро- и теплоизоляция. Но, в отличие от греющего кабеля, маты и пленка монтируются на ровную поверхность в виде слоя фанеры, покрытой теплоотражающим слоем.

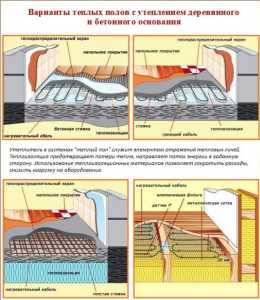

Варианты теплых полов с утеплением деревянного и бетонного основания

Маты, в том числе инфракрасные, и пленочный теплый пол зачастую снабжаются самоклеющимся слоем, поэтому их раскатывают. При необходимости маты можно разрезать, не затрагивая самого кабеля, а пленка разрезается по красной разметке. Таким образом, их подгоняют под геометрию помещения.

Далее теплые полы подключают к терморегулятору, при этом подсоединение секций производится параллельно. Таким образом, при выходе из строя одной секции, нагрузка распределяется на все остальные.

Керамогранитную плитку положить можно непосредственно на маты, слегка увеличивая количество клея. На инфракрасную пленку плитку можно положить, если систему предварительно закрыть листом фанеры или гипсокартона. Плитку приклеивают уже к этому покрытию. Ламинат рекомендуется положить плавающим способом, чтобы в случае необходимости можно было заменить вышедшие из строя секции теплого пола.

Несколько слов в заключение

В деревянном доме электрический теплый пол нельзя использовать в качестве основного источника тепла. Это нецелесообразно с экономической точки зрения и может привести к перегреву системы, повышая опасность возгорания. При укладке нагревательных элементов следует строго соблюдать правила электромонтажа и нормы пожарной безопасности.

Электрический теплый пол под ламинат на деревянный пол

Лучше всего в качестве финишного покрытия на теплый пол использовать материалы, обладающие высоким показателем теплопроводности, например, плитку или ламинат. Не рекомендуется стелить на теплый пол ковролин и линолеум с подложкой, так как их обогрев потребует более сильного нагрева системы. Прежде чем монтировать теплый пол – кабельный, инфракрасный или пленочный, следует позаботиться о качественном утеплении конструкции деревянного дома, в противном случае обогрев будет неэффективным и слишком затратным.

Видео: Монтаж тёплого пола Electrolux

kaminyn.ru

Теплый пол под линолеум на деревянный пол: технология монтажа

Традиционные отопительные системы понемногу выходят из моды и уступают место более современным конструкциям, таким, как теплый пол. Этот процесс давно уже идет в Европе и постепенно охватывает нашу страну. Многие хотят попробовать новую систему в действии, но боятся трудностей при ее установке.

Особенно часто опасаются владельцы квартир с дощатым напольным покрытием. Им кажется, что хлопот при монтаже будет слишком много. На самом деле это не совсем так. Существует несколько разновидностей системы, некоторые из них могут быть уложены прямо на доски. Так можно ли обустроить теплый пол под линолеум на деревянный пол? Будем разбираться.

Содержание статьи:

Почему выбирают теплый пол?

Традиционные отопительные системы требуют наличия радиаторов, которые отдают тепло и тем самым нагревают воздух в помещении. Однако такой способ теплообмена очень нерационален. Батареи чаще всего закрепляются на некоторой высоте под окнами или на стенах. В результате они прогревают воздух, находящийся на расстоянии от пола.

Теплый воздух по законам физики начинает подниматься вверх, где достаточно быстро остывает. Таким образом, получается, что больше всего прогревается верхняя часть помещения, а пол остается холодным. В результате для получения комфортной температуры приходится тратить большое количество энергии и, по сути, часть ее уходит впустую.

Линолеум – практичный вариант напольного покрытия, который вполне можно уложить поверх системы “теплый пол”

Система «теплый пол» работает иначе. Прогревается напольная поверхность, которая, в свою очередь, отдает тепло воздуху. Разогреваются самые нижние воздушные слои, и распределение температур получается совершенно другим.

Наиболее теплый воздух находится у пола, а прохладный – сверху. Разница составляет около 2С. Именно такое распределение температур, по мнению медиков, считается самым комфортным для человека.

Определяемся с системой обогрева

Очень важно правильно выбрать тип системы, иначе она просто не сможет нормально функционировать. Существует несколько разновидностей теплого пола. Все их можно поделить на две большие группы: водяные полы и электрические.

Первые представляют собой конструкцию из труб, по которым циркулирует теплоноситель. Такие полы отличаются надежностью, хорошей теплоотдачей и более дешевы, по сравнению с электрическими. Но есть и недостатки.

Карбоновые инфракрасные пленочные нагреватели укладываются “по-сухому”, поэтому они считаются одним из лучших вариантов для обустройства теплого пола поверх деревянного основания

Прежде всего, подключение теплых водяных полов в квартирах с централизованным отоплением возможно только при наличии специального разрешения, поскольку их использование приводит к снижению давления в отопительной системе всего дома.

Кроме того, пройдя через контуры теплого пола, вода остывает, и последующие помещения получают недостаточно разогретый теплоноситель. Еще один важный момент: укладка водяного теплого пола осуществляется в цементную стяжку, высотой около 5 см.

Однако есть разновидность, которая может быть уложена «по-сухому», с использованием специальных теплообменных пластин. Именно этот вариант лучше всего использовать для укладки теплого пола на деревянный под линолеум.

Можно, конечно, положить на черновой пол стяжку, но в этом случае нагрузка на основание увеличится в разы. Далеко не каждый деревянный пол выдержит ее. Кроме этого потребуется проведение качественной гидроизоляции. В результате всех мероприятий пол поднимется минимум на 8 см.

Электрические системы почти все монтируются «по-мокрому» в стяжку. Правда, ее требуемая высота и, соответственно, вес меньше. Однако, все сложности, связанные с укладкой стяжки на деревянный пол, остаются.

Поэтому специалисты рекомендуют выбирать для монтажа пленочный инфракрасный пол. Он представляет собой гибкие карбоновые нагреватели, ламинированные специальной защитной пленкой. В результате получается тонкая пластина, разделенная на нагревательные секции.

Пленочный пол отдает тепло равномерно, служит очень долго и не требует специального обслуживания.

Существует множество разновидностей линолеума. Для укладки на теплый пол нужно выбирать модели с высокой теплоотдачей

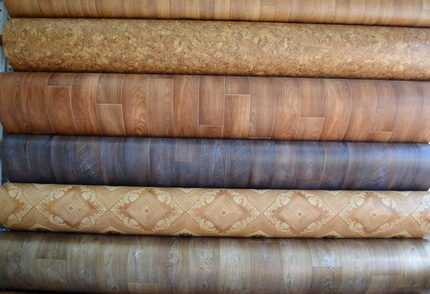

Какой выбрать линолеум

Вопрос выбора напольного покрытия тоже очень важен. Прежде всего, линолеум относится к категории синтетических материалов. Это опасно тем, что при нагреве он может выделять в воздух токсичные вещества. Следует определиться с составом и безопасностью понравившегося покрытия.

Это может быть:

  • Мармолеум. Натуральный материал высокого качества, отличающийся огнеупорными и антистатическими свойствами.
  • Алкидный или глифталевый линолеум. Синтетическое покрытие на тканевой основе. Неустойчив к воздействию высоких температур, может деформироваться.
  • Виниловый линолеум. Изготавливается на основе ПВХ, имеет привлекательный внешний вид, при нагреве неприятно пахнет.
  • Нитроцеллюлозный или коллоксиклиновый. Отличается высокой влагостойкостью, однако хорошо горит.
  • Релин. Для его изготовления используется битум, синтетический каучук и резина. Плохо переносит нагрев, в жилых помещениях его используют очень редко.

Специалисты рекомендуют укладывать на водяной теплый пол мармолеум и виниловый линолеум, а на пленочный – мармолеум, виниловый и коммерческие модификации алкидного покрытия.

Еще один важный момент – степень теплопроводности линолеума. Если она низкая, то накрывать таким материалом теплый пол нет смысла, ведь покрытие будет отдавать очень мало тепла. Степень теплопроводности линолеума напрямую зависит от того, из какого материала изготовлена его основа.

Она может быть искусственной: с использованием вспененного ПВХ, полиэфира, стекловолокна или натуральной: войлочной, тканевой или джутовой. Для укладки на теплый пол однозначно не стоит выбирать линолеум на джутовой или войлочной основе, а также на вспененном ПВХ.

Основание для укладки линолеума должно быть тщательно выровнено, иначе через тонкое покрытие проступят все его неровности

Вне зависимости от того, какой тип линолеума будет выбран, существуют некоторые ограничения по его использованию. Покрытие может быть уложено только на систему, мощность которой не будет превышать 180 Вт/м2.

В этом случае температура пола не сможет подняться выше 28-30С, что гарантирует отсутствие деформации покрытия и выделения токсичных веществ. Кроме того, основание под укладку линолеума должно быть выровнено, иначе все его изъяны будут четко проступать через тонкий материал.

Подготовка деревянного основания

Как показывает практика, можно укладывать теплый пол любого типа не только на новое, но и на старое деревянное основание. Понятно, что оно должно быть тщательнейшим образом подготовлено.

Прежде всего, нужно избавиться от всех щелей и зазоров. Иначе система не сможет эффективно работать. Новое основание, не покрытие краской или не пропитанное олифой, следует обязательно обработать антисептическим раствором и дождаться полного высыхания.

Следующий этап – выравнивание основы. Система водяного теплого пола допускает наличие небольших перепадов по высоте, поскольку трубы будут укладываться на подставки с выемками. В этом случае тщательное выравнивание не требуется. Тогда как инфракрасные пленочные нагреватели требуют идеально ровного основания.

При обнаружении существенных перепадов высот придется использовать циклевку или же уложить выравнивающее покрытие, например, листы фанеры. В последнем случае нужно проследить, чтобы края полотен были уложены в одной плоскости и были очень плотно подогнаны друг к другу.

Особенности монтажа электрического теплого пола

Перед началом работ нам нужно подготовить все необходимое. Прежде всего, приобретаем пленочный нагреватель. При этом учитываем, что он укладывается на расстоянии порядка 50 см от стен. Еще один нюанс: пленка не монтируется под крупной мебелью и бытовой техникой.

Инфракрасные нагреватели не способны самостоятельно регулировать температуру. Если стоящие поверх них большие предметы не пропускают тепло, оно возвращается назад. Вследствие чего проводник перегревается и выходит из строя. Количество пленки рассчитываем исходя из этих особенностей укладки.

Помимо нагревателей нам понадобятся клипсы-зажимы для крепления контактов. По две штуки на каждую полосу. Готовим также теплоизоляционный материал с высоким отражающим коэффициентом, терморегуляторы, полиэтиленовую пленку, двусторонний скотч и медный провод.

Монтаж теплоизоляции

Начинаем с укладки теплоизолирующего слоя. Это обязательное мероприятие, поскольку без качественной изоляции тепло от нагревателей будет уходить не только вверх, но и вниз, следовательно, будет расходоваться впустую.

Для проведения работ берем рулонный изолятор и раскатываем его на подготовленном деревянном основании отражающей поверхностью вверх. Каждую полосу закрепляем к основе. Сделать это можно с помощью степлера или двустороннего скотча. Стыкуем полосы плотно, без зазоров.

Места соединений еще раз проклеиваем скотчем.

При нарезании инфракрасной пленки на полосы нужного размера следует выполнять разрезы строго по линиям между секциями, иначе нагреватели будут повреждены

Укладка пленочного пола

Пленку раскатываем поверх изолятора, отступая от стен 0,5 м. При этом медная полоска должна быть снизу. При необходимости разрезаем материал на полосы, но делаем это только между обозначенными на пленке секциями, чтобы не повредить карбоновые нагреватели.

Если в ходе работ случайно повреждается изоляционная пленка, заклеиваем ее битумной мастикой. Ею же изолируем и медные электроды. Для стыковки полос используем зажимы. Параллельное соединение выполняем в такой последовательности:

  • На поверхность электрода внутрь пленки помещаем первый контакт зажима. Сверху размещаем второй контакт.
  • Плоскогубцами продавливаем электрод с зажимом, обеспечивая тем самым прочное и надежное соединение.

После того, как все полосы инфракрасной пленки уложены, берем скотч и аккуратно скрепляем их в общее полотно. На оставшиеся оголенными концы электрических проводов надеваем зажимы, сжимаем пассатижами и изолируем участок контакта термопленки и зажима вместе с зачищенным фрагментом провода.

Проходящие по краю нагревательной пленки контакты из серебра полностью изолируем. Приклеиваем инфракрасное полотно по периметру скотчем, чтобы предотвратить скольжение.

При установке терморегулятора нужно точно соблюдать рекомендации производителя прибора

Установка терморегулятора

В каждую комнату ставим один терморегулятор, так система будет работать максимально эффективно. Для этого берем мастику и приклеиваем ею термодатчик к любой из полос инфракрасной пленки. При этом следим, чтобы прибор был закреплен непосредственно на карбоновом термоэлементе.

К ближайшей стене выводим провод от датчика. Чтобы не получилось неровностей, вырезаем в теплоизоляторе канавку под кабель. Терморегулятор закрепляем на стену, строго следуя при этом инструкции производителя, и подключаем электрические провода.

Для эффективной электрозащиты системы мощностью свыше 2 КВт подключаем только через отдельный автомат. Выставляем значение терморегулятора на 30С и включаем инфракрасный пол в сеть. После того, как пленочные нагреватели активировались, проверяем их работоспособность, ощупывая каждую полосу.

При обнаружении недочетов, сразу же их исправляем. Последний этап – укладка полиэтиленовой пленки, которой закрывается система теплого пола. Она раскатывается поверх пленочных нагревателей и закрепляется саморезами к деревянному основанию. Делать это нужно очень аккуратно, чтобы не повредить электроды.

Тонкости обустройства теплого пола водяного типа

Для монтажа такой системы нужно поверх деревянного основания уложить новый пол со специальными пазами, в которые впоследствии будут установлены трубы. Есть еще один вариант, предполагающий монтаж труб в специальные пенополистирольные маты, накрытые теплообменниками.

Мы более подробно рассмотрим первый случай.

Водяной теплый пол может быть установлен без использования цементной стяжки. На рисунке представлены две из возможных схем обустройства такой системы

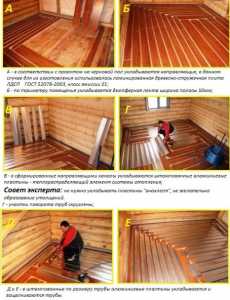

Предварительные работы

Поверх деревянного основания монтируем лаги, на которые впоследствии будет укладываться пол. Их следует располагать на расстоянии порядка 60 см друг от друга. При этом обязательно следим за тем, чтобы высота лаг была одинаковой. Иначе основание под линолеум будет перекошено.

Между лагами укладываем слой гидро и парозащиты под утеплитель. Специалисты рекомендуют для этих целей использовать только специальные материалы. Применение обычной пленки неизбежно приведет к появлению конденсата, который будет накапливаться в утеплителе и разрушать его.

Поверх гидроизоляции укладываем слой утеплителя. Это может быть минеральная вата плотностью 40 кг/м3 или другой материал с похожими свойствами. Утеплитель кладем ровно, расправляя его между лагами. После того, как все будет уложено, накрываем его паро и гидроизолирующей пленкой.

Настилаем половую доску так, чтобы между планками образовывался паз для монтажа трубы. Его величина должна соответствовать диаметру детали. К примеру, для трубы диаметром 16 мм будет достаточно паза 20х20мм. На торцах основания нужно выполнить круглые пазы, так называемые петли.

Они предназначены для поворота тепловой магистрали.

Для укладки труб можно выполнить специальные прорези в досках настила. Пазы должны иметь достаточные размеры для того, чтобы в них можно было уложить трубы

Монтаж трубы

Поверх каждого продольного паза укладываем полоску фольги. Прямо на нее помещаем трубу и оборачиваем элемент фольгой. Ее края закрепляем степлером к доске. После чего крепим трубу к полу небольшими металлическими пластинками поперек паза. Это необходимо, чтобы деталь не выскользнула со своего места.

Таким образом укладывается вся труба. Важно, чтобы в пределах одного контура не было стыков. Нужно подготовить такое количество трубы, чтобы ее хватило на весь контур.

При этом нельзя забывать, что существует максимальное ограничение длины такого контура. При ее превышении гидравлическое сопротивление внутри трубы может привести к нежелательному эффекту статического равновесия.

В этом случае давления системы не хватит для обеспечения движения теплоносителя и контур «запрется». Для 16 мм трубы не желательно превышать длину в 70-80 м, а для 20 мм – 110 м. В случае, если расчетная длина больше максимального ограничения, придется разбить систему на два или более контуров.

Подключение к системе отопления

На последнем этапе подключаем теплый пол к отопительной системе. Эту операцию можно выполнить разными способами: с использованием коллекторной системы, при помощи смесительного узла или с ручным регулированием. Наиболее подходящий вариант выбирает владелец системы.

После того, как подключение выполнено, проводится опрессовка трубопровода. Это обязательная процедура, гарантирующая от неприятных сюрпризов в виде протечек и вспученного напольного покрытия. Водяной теплый пол накрываем листами фанеры, подготовив таким образом основание под монтаж финишного покрытия.

Трубы, уложенные в пазы, оборачиваются фольгой и закрепляются небольшими полосками металла. Так они не смогут выскользнуть из паза

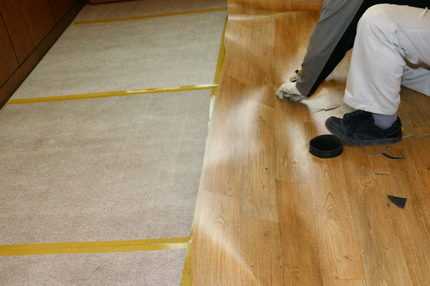

Укладка линолеума

После того, как система теплого пола любого типа уложена и проверена ее работоспособность, можно приступать к настиланию линолеума. Выполняем укладку в такой последовательности:

  • Выдерживаем материал в отапливаемом помещении не меньше двух суток.
  • При необходимости нарезаем линолеум на полосы и расстилаем его, но не закрепляем.
  • Включаем теплый пол и даем материалу отлежаться в таком состоянии еще двое суток.
  • Закрепляем покрытие любым подходящим способом.

При выборе способа крепления линолеума к полу нужно учесть, что клеящая мастика способствует более равномерному распределению тепла.

Поэтому при прочих равных условиях лучше выбрать именно этот способ укладки.

Отлежавшийся линолеум раскраивается точно по размеру комнаты , обрезается острым ножом и надежно закрепляется

Как показывает практика, монтаж теплого пола под линолеум на деревянный пол вполне возможен. При этом можно выбирать между электрической и водяной системой обогрева. Надо признать, что инфракрасный пленочный пол намного проще в монтаже, однако водяные системы более практичны и долговечны.

Владелец, исходя из существующих условий, сам определит, какой обогрев ему предпочесть. Смонтировать обе системы вполне можно самостоятельно, но если есть сомнения в своих силах, стоит пригласить профессионалов. Они качественно и быстро установят теплый пол и уложат напольное покрытие.

vannapedia.ru

Можно ли укладывать инфракрасный теплый пол в деревянном доме


    Содержимое:
  1. Можно ли использовать ИК пол в доме из дерева
  2. Можно ли отопить дом из дерева ИК полом
  3. Монтаж тёплых ИК полов в деревянном доме
    1. Возможен ли монтаж ИК плёнки на стены
  4. Какие меры безопасности надо соблюдать

Главными преимуществами деревянного дома является его натуральность, экологичность, а также хорошие теплосберегающие характеристики. Единственным недостатком, с которым сталкиваются хозяева – это повышенная горючесть материалов.

По мере строительства, чтобы в будущем избежать возникновения пожара, приходится учитывать высокие нормы безопасности при проведении электрической проводки и системы отопления.


Практика показывает, что инфракрасный теплый пол в деревянном доме – это правильное решение проблемы обогрева здания из дерева.

Можно ли использовать ИК пол в доме из дерева


Долгое время отечественный потребитель был знаком только с двумя видами теплых полов: электрическим и водяным.

Первый метод редко использовался в деревянных зданиях по причине высокой пожароопасности. Второй способ, водяной, как показала практика, со временем сказывался на внешнем виде ламинита, паркета или доски из массива.

Инфракрасное отопление деревянного дома лишено этих недостатков, приспособлено к любым видам последующей отделки пола и полностью безопасно в эксплуатации.

Преимущества ИК решения состоят в следующем:

  • Простота монтажа – инфракрасный пленочный теплый пол на деревянный пол может быть уложен самостоятельно. В комплект входят уже полностью готовые к укладке блоки, состоящие из резистивных полос. Для монтажа потребуется попросту выровнять основание и уложить полы согласно инструкции.
  • Безопасность – допускается монтаж по деревянному, бетонному, металлическому и любому другому перекрытию. Резистентные пластины запаяны в сверхпрочный пластик, который сохраняет целостность даже при сильных механических нагрузках. Соответственно, все элементы, находящиеся под напряжением, полностью изолированы и вероятность удара электрическим током отсутствует.
  • Универсальность – монтаж инфракрасного плёночного теплого пола не ограничен исключительно укладкой в деревянном доме. ИК пол можно простелить под дорожки на улице, в беседке, гараже, обеспечив, таким образом, систему атизамерзания.

Согласно заверениям производителя, укладка под деревянный пол не требует использования дополнительных систем безопасности. Проведение работ проводится таким же образом, как и на другое основание.

Можно ли отопить дом из дерева ИК полом


Отопить дачу или жилой дом из дерева тёплыми плёночными полами можно без особого труда. Принцип работы системы основан на ИК излучении, которое лучистыми потоками направляется на человека и окружающие предметы, а после нагревает воздух.

При обогреве используется натуральное тепло, подобное тому, которое исходит от солнца и нагревает земную поверхность. Единственным недостатком является рентабельность инфракрасного отопления пола на даче.




Стоимость электроэнергии с учетом себестоимости материала намного выше, чем у обычной дровяной печки. Но если учесть, что, обогрев загородного дома из бруса или оцилиндрованного бревна инфракрасными полами, выполняется в полностью автоматическом режиме, и помещения при этом прогреваются практически моментально, становится понятно, что этот вид отопления практически не имеет конкурентов.

Высокая стоимость электроэнергии побуждает большинство хозяев использовать ИК полы в качестве дополнительной системы обогрева дома.

Монтаж тёплых ИК полов в деревянном доме


Укладка ИК полов в деревянном доме практически не отличается от того, как осуществляется монтаж в других зданиях. Крайне важно, чтобы основание перед укладкой пленки было сухим и ровным.

Основные этапы монтажа:

  • Пленка укладывается таким образом, чтобы избежать наложения двух стыков друг на друга.
  • Расчет осуществляется с учетом того, что ИК пленку можно разрезать в случае необходимости. Во время заводского производства, между секциями специально оставляют место для разреза. Длина одного отдела 25 см. Разрезать необходимые участки можно обычными ножницами.
  • Укладка под деревянный пол требует предварительного утепления основания. Категорически запрещается использование в качестве теплоизоляции любого утеплителя с металлическим покрытием (алюминиевой фольгой). Если планируется укладка пленочного теплого пола на деревянный пол, необходимость в теплоизоляции отсутствует. Будет нужно предварительно уложить гидробарьер.
  • После укладки пленка запитывается посредством медных проводов и подключается к терморегулятору. При отоплении помещения большой площади, устанавливается несколько комнатных термостатов по общей тепловой мощности.
  • Запитывающий кабель проводят по деревянному основанию в специальной металлической гофре. Провод в отличии от ИК пленки может перегреться и расплавить, что приведет к пожароопасной ситуации. Этого же правило необходимо придерживаться, выполняя электроразводку на дереве (стенах, балках, перекрытия).

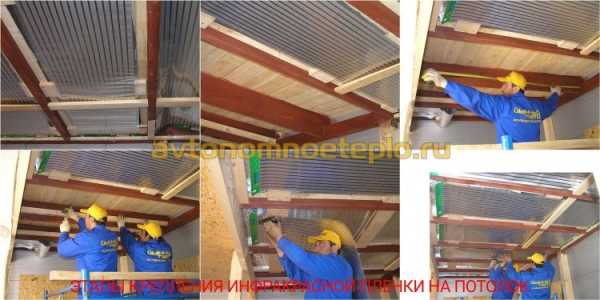

Возможен ли монтаж ИК плёнки на стены


Принцип работы пленочных полов позволяет их применение для стен и даже потолков, без снижения эффективности. Некоторые производители отдельно изготавливают продукцию под деревянные полы, стены и плиты перекрытия.

Единственное, чем отличается устройство деревянного теплого пола на инфракрасной пленке от монтажа на вертикальную поверхность, это методом укладки и направлением самой пленки:
  1. Электрический провод подключается к верхней стороне пленки.
  2. Допускается исключительно вертикальная направленность нагревательных элементов.
  3. Исключается попадание влаги под пленку.
  4. Чтобы обеспечить равномерный прогрев помещения, стены предварительно необходимо выровнять под «ноль». Только в таком случае ИК обогрев на деревянном покрытии будет обеспечивать нагрев комнат, без появления холодных зон.

ИК воздействие инфракрасного тёплого пола на деревянное покрытие полностью отсутствует. Поэтому, финишное покрытие можно выбрать любое, по своему усмотрению. Подойдет ламинат, паркет, доска массива, плитка, стяжка, гипсокартон и т.д.

Какие меры безопасности надо соблюдать


Сами по себе пленочные полы полностью безопасны и подходят как для внутренних работ при отоплении каркасного, щитового или деревянного загородного дома, так и для наружного утепления открытой стоянки, дорожек и т.д.

Как показывает практика, проблемы возникают в основном при подключении термодатчика к основному источнику питания. Поэтому при строительстве щитовой дачи или каркасного дома, необходимо заранее предусмотреть прокладку кабеля внутри стен, использовать специальную противопожарную гофру.

В доме из бруса лучше всего провести открытую проводку в декоративных коробах. Вывод питающего кабеля осуществляется непосредственно на автомат, выходящий от счетчика. Обязательна установка УЗО.

ИК пленочные полы полностью безопасны, устойчивы к механическим повреждениям и атмосферному воздействию, быстро прогревают помещение и имеют простую схему монтажа и эксплуатации. Являются оптимальным решением проблемы отопления загородного дома или дачи, из дерева.

avtonomnoeteplo.ru

можно ли класть на дерево в частном доме, как установить на деревянный пол, электро теплый пол в деревенском доме

Содержание:

Согласно существующим рекомендациям, при использовании теплых полов в деревенских домах следует отдавать предпочтение водяным системам. Благодаря современным технологиям допускается также использование греющих кабелей и матов. Главное, чтобы во время монтажа была учтена пожаробезопасность здания, а для раскладки использовались наиболее эффективные провода.


Допустимо ли использование кабельных систем на деревянной поверхности

Если провести укладку электрического тёплого пола в деревянном доме очень грамотно, это обеспечит его абсолютную безопасность. В кабелях обычно имеется двойная защита, позволяющая не беспокоиться насчет возможности воспламенения древесины. Были составлены специальные нормы безопасного использования, с учетом характеристик строительных материалов, склонных к воспламенению.


Запрещается осуществлять монтажные работы в деревянном доме своими силами. Лишь специалистам по силам соблюсти все детали укладки и гарантировать абсолютную безопасность обогревающей системы. Правильно выбрав все необходимые материалы, а также придерживаясь определенных эксплуатационных ограничений, можно добиться безопасного использования электрических полов в строениях из пиломатериалов.

Организация теплого электрического пола на основании из дерева

Исследуя вопрос, можно ли класть теплый пол на дерево, следует учитывать следующие правила по безопасной эксплуатации:

  • Толщина дощатого настила, укладываемого поверх нагревающего кабеля, напрямую зависит от древесной породы. Доски хвойных сортов рекомендуется брать не толще 22 мм, твердых – 24 мм.
  • Лучше всего оснащать греющим кабелем нижние этажи зданий. В отдельных случаях допускается укладка на втором этаже частного деревянного дома, однако для этого придется обзавестись дополнительной изоляцией.
  • Удельная мощность постилаемых матов или кабелей поверх деревянных лаг разрешена в пределах до 130Вт/м². Превышение этой нормы создает реальные условия для возникновения пожара из-за возгорания деревянных элементов. Подобные грубые нарушения правил безопасности лучше не допускать.
  • На тех участках деревянного пола, под которыми проходят нагревательные провода, запрещается установка мебели без ножек, постилка ковров и т.п. Из-за невысокой теплопроводности дерева кабель быстро перегревается, что заметно сокращает срок его службы.
  • В состав пирога электрического теплого пола в частном доме должны входить следующие слои: гидроизоляция, пароизоляция и фольгированный утеплители. Для удобства сверху подложки имеется специальный рисунок, облегчающий укладку провода.


Строгое исполнение перечисленных выше правил дает возможность применить любую разновидность укладки теплого пола в деревянном доме:

  1. Внутрь бетонной стяжки.
  2. В промежутках между лагами.

Во избежание возгорания не рекомендуется превышать температурный режим в +40 градусов. В целях профилактики деревянные элементы, напрямую соприкасающиеся с нагревательными кабелями, обрабатывают специальной защитой (антипиренами).

Особенности укладки электрического теплого пола на основу из дерева

Популярность монтажа кабельных электрических матов по деревянному перекрытию объясняется тем, что в этом случае не нужно отрывать ранее прибитые доски.

Для этого применяется один из следующих способов, как установить теплый пол на деревянный пол:

  • Обогревающие кабели укладываются на деревянный пол внутрь предварительно пропиленных вырезов. Стандартная глубина этих ниш – 20 мм. Укладка кабельной системы обогрева на деревянный пол требует сравнительно небольших материальных расходов и затрат по времени.
  • Поверх деревянной поверхности. Для выравнивания неровностей основы поверх половиц постилается фанера. После укладки нагревательных матов можно применить любое из перечисленных финишных материалов – ламинат, паркет, линолеум.


Перед началом работы необходимо изготовить чертеж укладки нагревательного контура. Благодаря подробной схеме размещения кабеля можно предотвратить механические повреждения системы по ходу проведения последующих ремонтных мероприятий.

Рекомендации по безопасному использованию электрического пола на склонных к возгоранию поверхностях в деревянном доме

Древесина относится к строительным материалам с высокой степенью пожарной опасности. Деревянные конструкции специфичны тем, что для их возгорания не обязательно требуется открытое пламя: для этого достаточно постоянного нагрева поверхности.


Используя электро теплый пол в деревянном доме, следует выполнять следующие рекомендации:

  1. Самый безопасный вариант – использовать для обогрева деревянного пола саморегулирующийся греющий кабель. Благодаря находящейся внутри него тепловой матрице обеспечивается автоматическое изменение насыщенности отопления по мере увеличения температуры воздуха в помещении.
  2. Саморегулирующиеся кабельные полы на деревянной основе удобны также тем, что таким образом сводится к минимуму риск перегревания системы из-за поставленных сверху предметов.
  3. Востребованность нагревательных матов объясняется простотой и удобством их конструкции, что позволяет оперативно провести укладку поверх существующего основания.
  4. При использовании электрических матов в деревянном доме практически не потребуются дополнительные финансовые вложения и масштабные строительные мероприятия.
  5. Обязательно нужно применять кабели, оснащенные двойной защитой. Полы коммутируются напрямую с автоматом. В местах, где кабель пронизывает опорные брусья, осуществляются пропилы. Их стенки необходимо изолировать фольгированным материалом.

С помощью теплых электрических полов обустраивается атмосфера комфорта и уюта в деревянном доме. Современные технологии монтажа в комбинации с использованием качественных материалов дают возможность добиться максимальной безопасности для людей и имущества.


teplospec.com

Оставить комментарий

avatar
  Подписаться
Уведомление о
