Теплый пол на деревянный пол: виды и технология укладки

Особенности деревянного пола:

  • Меньше нагрузка на несущие конструкции – в некоторых случаях существуют ограничения по максимальной нагрузке на несущие конструкции и весу пола, и нет возможности организовать цементно-песчаную стяжку (её вес примерно 1400кг/10м2). В этом случае деревянный пол – решение проблемы.
  • Дерево требует более качественной тепло- и гидроизоляции
  • Деревянный пол обладает высокой степенью пожароопасности
  • Деревянный пол более подвержен процессам порчи и гниения

Поэтому к деревянному полу при организации его обогрева предъявляются повышенные требования как к самому нагревательному элементу, так и к технологии монтажа. Одной из наиболее востребованных систем обогрева деревянного пола является электрический обогрев.

На деревянном основании проще всего использовать пленочный или кабельный (нагревательные маты или секции универсального теплого пола, не требующие укладки в стяжку).

Пленочный теплый пол Teplotex-0.5
  • Удельная мощность: 220 Вт/м2
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: основной / комфортный
  • Maкс. температура (рабочая): 45 °C
  • Шаг отреза: 25 см

Цена производителя

Нагревательный мат Gulfstream МГС2 (0,5 м²)
  • Общая мощность системы: 75 Вт
  • Линейная мощность: 14 Вт/м.п.
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный
  • Экран: алюминиевая фольга

Цена производителя

Теплый пол Oasis (0,5 м²-0,9 м², 100 Вт)
  • Общая мощность системы: 100 Вт
  • Линейная мощность: 14 Вт/м. п.
  • Назначение: обогрев теплиц / обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный / основной
  • Экран: алюминиевая фольга + дренажная жила из медных проволок

Цена производителя

Преимущества электрического теплого пола

  • Низкая стоимость и простота монтажа по сравнению с обустройством водяных теплых полов или системы водяного отопления.
    Стоимость конвекторов (в особенности энергосберегающих) довольно высока, если оценить срок окупаемости такой системы, то выгода относительна.
  • Эффективное использование тепловой энергии, так как теплый пол прогревает помещение снизу-вверх. Это особенно важно для большой площади, так как конвекторы распределяют тепло неравномерно.
  • Находится под полом — не занимает место (что важно в небольших помещениях), не портит интерьер помещения.
  • Систему легко ремонтировать или менять, так как устройство электрического теплого пола не подразумевает внесения изменений в конструкцию деревянного основания.
  • Не сжигает кислород.

Инфракрасный пленочный теплый пол на деревянном основании

В деревянных домах в качестве напольного покрытия чаще всего используется линолеум или ламинат – лучшим вариантом в данном случае будет инфракрасный пленочный теплый пол.

Характеристики нагревательной пленки:

Укладка Под линолеум, ламинат, паркет
Тип обогрева Основной, комфортный
Удельная мощность 220 Вт/м
Напряжение 220 Вольт
Макс. рабочая t 45 °C
Макс. t воздействия
60 °C
Шаг отреза 25 см
Толщина 0.34 мм
Ширина 0.5/0.8/1.0 м

Свойства нагревательной пленки позволяют организовать безопасный экономичный обогрев деревянного пола. При монтаже инфракрасной пленки используется «сухой» метод монтажа, что как нельзя лучше сочетается с деревянным полом, т.к. на деревянном основании выполнение работ по заливке стяжки или слоя плиточного клея нецелесообразно.

Время монтажа варьируется в зависимости от сложности объекта и профессионализма монтажной бригады от 2х часов до 1 дня.

Особенности монтажа пленочного теплого пола на деревянное основание

Основные правила укладки пленочного теплого пола приведены в его инструкции по монтажу (раскладка, материалы, соединения, комплектующие).

В данной статье перечислены особенности монтажа инфракрасной пленки на деревянном основании.

Пленочный теплый пол на деревянный пол укладывается двумя способами:

Укладка пленочного пола между лагами

В данном случае пленочный пол укладывается на фольгированную теплоизоляцию, размещенную на утепляющем материале. В некоторых случаях пленочный пол укладывается непосредственно на утеплитель без использования подложки из фольги.

Для свободного прохождения воздуха и исключения механической нагрузки на пленку расстояние между термопленкой и черновым полом должно быть не менее 30мм. Все соединения выполняются с соблюдением норм и правил по электробезопасности.

Данный способ монтажа повышает электро- и пожаробезопасность системы обогрева, так как нагревательный элемент не соприкасается с верхними слоями «пирога» покрытия пола.

Укладка пленочного пола на плоское основание

Правила монтажа совпадают с общими требованиями к укладке инфракрасной пленки. На основу пола (фанеру, OSB, ГВЛ) укладывается фольгированная теплоизоляция, далее укладывается термопленка и укрывается полиэтиленом. В заключение монтируется декоративное покрытие пола (ламинат или паркетная доска).

Важно! При укладке пленочного теплого пола на деревянную поверхность необходимо исключить любые перепады высоты, то есть поверхность должна быть ровной и чистой (без строительного мусора) как сверху ТП, так и под ним.

Внимание! Для укладки пленочного пола под линолеум между ним и полиэтиленовой пленкой прокладывается лист фанеры толщиной 2-3мм для защиты термопленки от механических повреждений.


Плюсы

Необходимо учитывать, что этот способ укладки (непосредственно на плоскую основу пола) делает систему более эффективной по теплоотдаче, так как при этом пленочный пол непосредственно соприкасается с поверхностью напольного покрытия и не требуется обогревать воздушную прослойку между пленкой и черновым полом как в первом способе укладки. Кроме того, при ремонте и демонтаже не придется вскрывать основание пола.

Минусы

Из минусов данного способа укладки следует отметить необходимость делать углубления в слое фольгированной теплоизоляции (а в некоторых случаях и в черновом поле) для клеммных соединений питающего провода с термопленкой.

Для обеспечения электробезопасности системы обогрева необходимо строго соблюдать инструкцию по монтажу и эксплуатации для пленочного теплого пола.

Пленочный теплый пол Teplotex-0.5
  • Удельная мощность: 220 Вт/м2
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: основной / комфортный
  • Maкс. температура (рабочая): 45 °C
  • Шаг отреза: 25 см

Цена производителя

Пленочный теплый пол Teplotex-0.8
  • Удельная мощность: 220 Вт/м2
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: основной / комфортный
  • Maкс. температура (рабочая): 45 °C
  • Шаг отреза: 25 см

Цена производителя

Пленочный теплый пол Teplotex-1.0
  • Удельная мощность: 220 Вт/м2
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: основной / комфортный
  • Maкс. температура (рабочая): 45 °C
  • Шаг отреза: 25 см

Цена производителя

Электрический кабельный теплый пол на деревянном основании

В качестве системы электрообогрева деревянного пола можно использовать нагревательные маты и универсальный кабельный теплый пол.

Как уже отмечалось ранее – бетонная стяжка на деревянном основании обустраивается нечасто ввиду ее нецелесообразности. В случае, если стяжка всё же планируется – монтаж кабельного пола производится по общей инструкции с соблюдением правил, указанных для соответствующей модели теплого пола.

Укладка нагревательных матов

Укладка нагревательных секций

При отсутствии стяжки нагревательный кабель укладывается между деревянными лагами. Для укладки между лагами можно использовать нагревательные маты с кабелем линейной мощностью 10-14 Вт/м.

Установленная на деревянном основании система обогрева не должна превышать удельную мощность 60 Вт/м2.

Для равномерного прогрева пола кабелем рекомендуется использовать в качестве аккумулятора тепла оцинкованный лист либо специальный алюминиевый лист с углублениями для нагревательного кабеля. Он укладывается поверх слоя утеплителя, непосредственно под нагревательный кабель или мат.

Для пропускания кабеля непосредственно через лаги в них прорезаются пазы шириной 60мм и прокладываются фольгированной теплоизоляцией либо теплоизоляцией на основе минеральной ваты. При расчете площади укладки теплого пола исключается площадь, занятая мебелью, бытовой техникой и других стационарных предметов. Подбор комплекта теплого пола производится в соответствии с характеристиками конкретной марки системы.

Расстояние от нагревательного кабеля до финишного покрытия пола должно быть не менее 30мм. Таким образом образуется воздушная прослойка, которая регулирует теплообмен между поверхностью пола и нагревательным элементом и не позволяет ему перегреваться. Расстояние от греющего кабеля до деревянных деталей пола (лаг) также должно быть не менее 30мм.

Общая толщина финишного покрытия пола должна быть не более 24мм, так как при увеличении толщины «пирога» теплопроводность уменьшается и обогрев становится неэффективным.

В электрических теплых полах используется резистивный греющий кабель, не обладающий способностью саморегуляции мощности и, соответственно, температуры. Поэтому в системе обязательно применяется терморегулятор. Выбор терморегулятора зависит от общей мощности системы:

Стандартные терморегуляторы имеют мощность 3,5кВт, что соответствует площади 15-16м2.

Подобрать терморегулятор

Внимание! В деревянных домах используется открытая проводка – это соответствие нормативам пожарной безопасности, производится накладной монтаж электрических приборов на металлической подложке.

Укладка нагревательных матов на деревянное основание

Для организации теплого пола на основе нагревательных матов на утеплитель укладывается оцинкованный лист. Нагревательные маты укладываются непосредственно на оцинкованный лист. Основа мата имеет клеевой слой, таким образом дополнительных креплений для системы не предусматривается. При необходимости дополнительного крепления рекомендуется просверлить в оцинкованном листе отверстия, продеть через них хомут сяжку и с его помощью прикрепить нагревательный кабель.

При укладке теплого пола учитывается ширина нагревательного мата, как правило, она равна 0.5м. При расстоянии между лагами значительно больше этого значения (например, 0.7-0.9м), укладка нагревательного мата будет довольно затруднительной задачей, так как в этом случае придется разрезать по месту подложку мата и часто делать развороты нагревательного кабеля.

Нагревательный мат Gulfstream МГС2 (0,5 м²)
  • Общая мощность системы: 75 Вт
  • Линейная мощность: 14 Вт/м.п.
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный
  • Экран: алюминиевая фольга

Цена производителя

Нагревательный мат Gulfstream МГС2 (1 м²)
  • Общая мощность системы: 150 Вт
  • Линейная мощность: 14 Вт/м. п.
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный
  • Экран: алюминиевая фольга

Цена производителя

Нагревательный мат NanoThermal (0,5 м²)
  • Общая мощность системы: 75 Вт
  • Линейная мощность: 14 Вт/м. п.
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный
  • Экран: алюминиевая фольга

Цена производителя

Нагревательный мат NanoThermal (1 м²)
  • Общая мощность системы: 150 Вт
  • Линейная мощность: 14 Вт/м. п.
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный
  • Экран: алюминиевая фольга

Цена производителя

Укладка нагревательных секций на деревянное основание

Крепление нагревательного кабеля

Нагревательные секции так же как и маты укладываются на лист оцинковки поверх теплоизоляции, но в данном случае для крепления нагревательного кабеля используется металлическая строительная сетка или монтажная лента для теплого пола, которая крепится саморезами к оцинкованному листу.

При использовании сетки кабель крепится к ней пластиковыми хомутами с шагом 250-300мм по всей длине кабеля.

При использовании монтажной ленты кабель крепится при помощи «язычков» на самой ленте.

Для улучшения теплоотдачи кабеля рекомендуется его по всей длине проклеить алюминиевой лентой к поверхности оцинкованного листа.

При укладке нельзя допускать пересечения кабеля и в обязательном порядке соблюдается равномерный шаг укладки, предусмотренный инструкцией для данной модели теплого пола.

Теплый пол Gulfstream КГС2 (0,5 м²-0,8 м²)
  • Общая мощность системы: 100 Вт
  • Линейная мощность: 20 Вт/м. п.
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный / основной
  • Экран: оплетка из луженых медных проволок

Цена производителя

Теплый пол Gulfstream КГС2 (0,75 м²-1,2 м²)
  • Общая мощность системы: 150 Вт
  • Линейная мощность: 20 Вт/м. п.
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный / основной
  • Экран: оплетка из луженых медных проволок

Цена производителя

Теплый пол Oasis (0,5 м²-0,9 м², 100 Вт)
  • Общая мощность системы: 100 Вт
  • Линейная мощность: 14 Вт/м. п.
  • Назначение: обогрев теплиц / обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный / основной
  • Экран: алюминиевая фольга + дренажная жила из медных проволок

Цена производителя

Теплый пол Oasis (1,0 м²-1,8 м², 200 Вт)
  • Общая мощность системы: 200 Вт
  • Линейная мощность: 14 Вт/м. п.
  • Назначение: обогрев теплиц / обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный / основной
  • Экран: алюминиевая фольга + дренажная жила из медных проволок

Цена производителя

Меры предосторожности при использовании теплого пола в деревянном доме

  • Качественная электропроводка
  • Электрический теплый пол чувствителен к локальному перегреву поверхности (эффект запирания). Необходимо избегать оставлять на полу объемные вещи ( например, матрас, одеяло и т.д.), крупный предмет без ножек (ящики, мебель и т.д.). Терморегуляция в этом месте может быть нарушена и данный участок системы может быть поврежден.
  • В целях экономии электроэнергии режим работы теплого пола лучше настраивать по времени пребывания в доме. Программируемые терморегуляторы позволяют установить дни недели и время суток работы системы электрообогрева.

Проверил: Евгений Щипунов

Главный инженер ООО «СКО Альфа-проджект»

Другие статьи на тему

Обратиться к производителю

  • Рассчитаем площадь укладки
  • Подберем теплый пол и терморегулятор

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Укладка электрического теплого пола в деревянном доме


Хотя большинство профессиональных строителей рекомендует применять водяные системы отопления для частного деревянного дома, современные технологии позволяют безопасно использовать для этой цели греющий кабель и маты.

При укладке учитывается пожаробезопасность здания, проектируется и разрабатывается схема раскладки провода с максимальной производительностью, а также принимаются другие нюансы, связанные с проведением работ и безопасной эксплуатацией системы. Только в таком случае электрический теплый пол в деревянном доме создаст максимально комфортный микроклимат в помещении.

Можно ли уложить кабельные полы на дерево

Грамотно уложенный электрический тёплый пол в деревянном доме абсолютно безопасен. Кабель, как правило, снабжен двойной защитой, что сводит вероятность возникновения пожара к минимуму.

Существуют специально разработанные правила и основы безопасной эксплуатации, учитывающие особенности строительного материала с высокой вероятностью возникновения пожара.

Не стоит осуществлять монтаж в деревянном доме самостоятельно. Только профессиональная бригада сможет учесть все нюансы укладки и обеспечить соблюдение норм безопасности.

Правильный выбор расходных материалов, соблюдение определенных ограничений в процессе эксплуатации, делают возможным применение электрических полов в доме из натурального дерева, бруса или оцилиндрованного бревна.

Теплый электрический пол под деревянный пол

Укладка электрического кабеля под дерево имеет несколько нюансов, связанных с правилами безопасной эксплуатации:

  • Максимальный слой доски монтируемой сверху кабеля варьируется в зависимости от сорта дерева. Для хвойных пород толщина составит 22 мм, для твердых 24 мм.
  • Оптимальным является использование греющего кабеля на первом этаже помещения. При необходимости допускается укладка на втором этаже частного деревянного дома, но это потребует использовать дополнительную изоляцию.
  • Предел удельной мощности для раскладываемых матов или кабеля по деревянным лагам не должна превышать 130Вт/м². Превышение показателей приводит к повышенному риску возгорания и является грубым нарушением правил безопасной эксплуатации.
  • Сверху напольного покрытия в месте прохождения провода запрещается устанавливать мебель, класть ковер и т.д. Низкая теплопроводность деревянного покрытия приводит к быстрому перегреву кабеля, что приводит к сокращению сроков эксплуатации провода.
  • Пирог теплого кабельного пола для деревянных перекрытий должен состоять из: гидроизоляции и паробарьера, фольгированного утеплителя. Верхний слой подложки расчерчен для более удобного монтажа провода.


При соблюдении перечисленных выше рекомендаций, допускается применение любого способа укладки теплых полов в деревянном доме:

  1. Укладка провода в бетонную стяжку.
  2. Монтаж кабеля или нагревательных матов между лагами.

Максимальный температурный режим, позволяющий избежать возгорания, не больше 40°С. При этом, для обеспечения безопасности, следует позаботиться о противопожарной защитной обработке древесины от возгорания.

Электрический теплый пол на деревянное основание

Укладка кабельных электрических мат по деревянному перекрытию пользуется большей популярностью за счет того, что для монтажа не приходится снимать уже уложенные доски.

Существует несколько способов выполнения данной операции.

  1. Монтаж кабельного пола на деревянный пол в специально подготовленные штробы. Глубина прорезов должна быть около 2 см. Укладка кабельной системы обогрева на деревянный пол требует сравнительно небольших материальных расходов, но определенных затрат по времени.
  2. Метод монтажа поверх деревянных полов. Половицы накрывают фанерой, выравнивая все неровности основания. После раскладывают нагревательные маты, монтируют любое понравившееся напольное покрытие: ламинат, паркет, линолеум.

Обязательно изготавливается схема укладки нагревательного кабеля. Подробный план расположения провода поможет избежать механического повреждения кабеля в процессе проведения дальнейшего ремонта в помещении.

Основы безопасной эксплуатации на пожароопасных поверхностях

Дерево является строительным материалом с высокой степенью пожароопасности. Особенностью деревянных конструкций является возможность их возгорания, не от открытого огня, а вследствие постоянного нагрева поверхности.

В конструкции электрического теплого пола под деревянную поверхность необходимо учитывать эти особенности, что отразится на выборе кабеля и безопасной эксплуатации системы отопления.

  1. Наиболее безопасным считается обогрев деревянного пола саморегулирующим греющим кабелем. Тепловая матрица, входящая во внутреннее устройство провода, автоматически изменяет интенсивность нагрева по мере прогревания воздуха в помещении.
    Применение саморегулирующихся кабельных теплых полов на деревянном основании оправдано, так как практически полностью исключаются ситуации, связанные с перегревом по причине поставленной сверху мебели.
  2. Популярностью пользуются и нагревательные маты. Простая и удобная конструкция позволяет выполнить быстрый монтаж полов на уже существующее основание.
    Устройство электрических мат теплых полов в деревянном дачном доме не требует дополнительных материальных затрат и глобального проведения строительных работ.
  3. Меры безопасности. Обязательно используется кабель с двойной степенью защиты. Полы подключаются непосредственно к автомату, устанавливается УЗО. В точках прохождения кабелем опорных брусьев, делают пропилы с изоляцией стенок фольгированным материалом.


Теплые электрические полы создают комфортную и благотворную атмосферу в деревянном доме. Современные методы строительства и тщательный подбор качественных материалов, обеспечит максимальную безопасность эксплуатации греющего кабеля и матов.

Электрический теплый пол на деревянный пол

Содержание статьи

Теплый пол в деревянном доме, насколько безопасна такая конструкция и возможно ли ею быстро и качественно обогреть все здание? Особенно часто этот вопрос возникает при использовании такой системы обогрева в конструкции пола из дерева, или при применении деревянного декоративного покрытия (паркетная доска, паркет). Рассмотрим насколько безопасно использовать электрический теплый пол на деревянный пол и как устроить такую систему грамотно.

Конструкция пола на лагах.

Особенности применения и пожарная безопасность

При выборе любой системы, связанной с электроснабжением и деревянными конструкциями нужно учитывать особенности этого материала. Основные проблемы, которые возникают при проектировании системы теплого пола в контакте с деревом такие:

  • Горючесть. Дерево – горючий материал, который нужно защищать от открытого огня и перегрева, которые могут возникнуть в электрических системах при коротком замыкании.
  • Склонность к усыханию. При перегреве из дерева улетучивается находящаяся в нем влага. При этом материал уменьшается в размерах, трескается, коробится и в некоторых случаях становится непригодным к эксплуатации. Особенно остро это влияет на декоративные покрытия.
  • Низкая теплопроводность. Это важно при покрытии систем теплого пола натуральным деревом. Тепло в таком случае плохо проникает в обслуживаемое помещение и не нагревает его до комфортной температуры. При этом само дерево может перегреваться.

Как устранить эти проблемы и использовать современную и удобную систему в контакте с деревом?

Для решения вопроса с пожаробезопасностью необходимо применять только системы, которые полностью соответствует всем требованиям электро- и пожарной безопасности. Второй важный момент – качественный монтаж. Все контакты должны быть изолированы в строгом соответствии с технологией монтажа.

Для деревянного пола на лагах и под декоративным покрытием из того же материала допустимо использовать все современные системы электрического обогрева: инфракрасную пленку, кабели, маты и стержни. Необходимо придерживаться таких требований:

  • Температура теплого пола под деревянным покрытием не должна превышать 27 °C.
  • Нельзя допускать резких перепадов температур в течение короткого времени. На протяжении суток возможно изменение температуры в пределах 5 °C.
  • Не допускается в контакт нагревательного кабеля напрямую с деревом.

Это в первую очередь относится к декоративному покрытию, но так же важно придерживаться этих требований при монтаже нагрева в деревянный пол на лагах.

Устройство электрического ТП в конструкции пола на лагах

Пол в деревянном доме чаще всего устраивается виде конструкции по деревянным балкам – лагам. Это накладывает свой отпечаток и на устройство покрытия, и на нюансы применения теплого пола. На деревянных полах по лагам возможно устройство электрического теплого пола, он устраивается в пространстве между лагами при соблюдении техники безопасности.

Требования

Теплый электрический пол в конструкции с лагами устраивают и из нагревательного кабеля или мата, и из инфракрасной пленки.

Важно! При расчете принимать общую мощность системы не выше 80 Вт/м². Если используется кабель, то его мощность не должна превышать 10 Вт/м (погонный метр).

Лучше в такой конструкции будет работать система обогрева пола, которая устраивается в воздушной прослойке между верхним покрытием и теплоизоляцией. Сам нагревательный элемент должен находиться не ближе 3–5 сантиметров от нижнего края деревянного покрытия.

Кабельный теплый пол в конструкции с лагами.

Основные требования, которых необходимо придерживаться, такие:

  • Если используется нагревательный кабель, он должен располагаться на расстоянии минимум 3 см от лаг и любых других деревянных элементов.
  • Нагревательный кабель монтируется на металлическую сетку с мелкими ячейками, которая прикрепляется к лагам.
  • Обязательно применяется слой тепло и звукоизоляции. Рекомендуется применение минеральной ваты 5-10 см.

Кроме этого, рекомендуется применять системы теплого пола, оснащенные двумя датчиками температуры – в конструкции пола и в помещении. Это позволяет точнее контролировать нагрев и не допускать перегрева.

Этапы монтажа

При применении теплого пола в виде нагревательного кабеля, работы нужно проводить приблизительно в таком порядке:

  • На черновой пол между лагами, или на нижней подшивке из ДСП или гипсокартона устраивается слой гидро- и пароизоляции, которая расстилается беспрерывно по всей поверхности, захватывая лаги.
  • Далее устраивается слой теплоизоляции из минеральной.

    Сетка между лагами.

  • Непосредственно для монтажа нагревательного кабеля между лагами располагается металлическая сетка с мелкой ячейкой, например, рабица, которая прикрепляется к боковым поверхностям лаг. Необходимо устроить расстояние между сеткой и нижний поверхностью деревянного покрытия таким образом, чтобы расстояние до кабеля не было меньше 3-5 см
  • На сетке с необходимым шагом располагается кабель и прикрепляется к ней пластиковыми хомутами.

Далее конструкция закрывается деревянными досками, на которые, при необходимости выстилается декоративное покрытие.

При применении инфракрасной пленки процесс схож, отличается только некоторыми нюансами. Также важно устроить гидро- и пароизоляцию, на которую высылается термоизолирующий материал. Далее можно использовать отражающую пленку, которая позволит эффективнее работать всей системе. Между самой инфракрасной пленкой и теплоизоляцией необходимо устроить воздушную прослойку толщиной 1–2 см. Для этого на боковую поверхность лаг прибиваются рейки таким образом, чтобы к ним удобно было строительными скобами прикрепить края нагревательной пленки.

Крепление пленки между лагами.

Далее также монтируется деревянное покрытие с расчетом воздушной прослойки 3–5 см над пленкой.

Применение электрического ТП под покрытием из дерева

Основная проблема, которая возникает при применении системы электрического теплого пола под покрытием из натурального дерева – возможность его усыхания и появления зазоров между досками или паркетом. Для того чтобы этого избежать необходимо придерживаться правил, которые уже были приведены.

Важно! Температура пола не должна подниматься выше 27 °C, а перепады в течение суток 5 °C.

Для контроля используют температурный датчик в массиве стяжки или в воздушной прослойке между лагами.

Для комфорта также применяется датчик комнатной температуры. Такие системы с двумя температурными сенсорами рекомендуются как оптимальные для деревянных покрытий.

Конструкция теплого пола под паркетом.

Для грамотного устройства тёплых полов под дерево необходимо придерживаться таких правил и требований:

  • В первую очередь необходимо ознакомиться с инструкцией по монтажу конкретных изделий. Убедиться в допустимости их применения в системе с теплым полом.
  • При подборе общая мощность системы не должна быть выше 80 Вт/м². Также мощность должна быть равномерно распределена по всей площади пола.
  • Смонтированная система подогрева должна работать около двух недель до укладки декоративного покрытия.
  • За один-два дня до работы подогрев уменьшают до 18 °C.
  • После проведения работ по монтажу паркета или паркетной доски в течение одной-двух недель температуру постепенно поднимают до рабочей.

Кроме температуры при эксплуатации покрытия из натурального дерева важно придерживаться относительной влажности в пределах 40-60%. При этом материал не подвергается интенсивному высыханию и его характеристики оптимальны. При понижении влажности до 30% высыхание усиливается, что приводит к появлению зазоров и трещин. Если к этому добавляется высокая температура теплого пола, дерево портится большими темпами.

Также при устройстве теплого пола на бетонном основании можно применять систему с лагами, которые устанавливаются на стяжку. Между ними устраивается теплый пол, воздушный зазор позволяет оптимально контролировать температуру.

Так как существует ограничение на удельную мощность системы, иногда ее недостаточно для обогрева помещения, и необходимо применять дополнительные отопительные приборы.



Совет! Если вам нужны мастера по ремонту пола, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России. Без вашего желания никто не увидит ваш номер телефона и не сможет вам позвонить, пока вы сами не откроете свой номер конкретному специалисту.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Самое читаемое

Теплый пол в деревянном доме

    Актуально использование электрического теплого пола в качестве дополнительной возможности отопления жилья. Так как в деревянных домах полы могут быть устроены по разному: непосредственно по грунту, дощатыми на первом этаже, по межэтажным перекрытиям, устройство теплого пола должно учитывать особенности каждого способа. Кроме того вид используемого нагревательного элемента зависит от финишного покрытия. А это может быть половая доска, линолеум, ламинат, керамическая плитка, мармолеум и пр.

   Вариантов обогрева тёплым полом два — основной, когда единственным источником тепла является пол со встроенным обогревом и комфортный, при котором обогреваются только отдельно выбранные зоны повышенного комфорта.
Главный вопрос про основной обогрев — можно ли его реализовать технически?
Тут нужно определить теплопотери конкретного помещения, и если тепловая мощность, отдаваемой полом превышает их, то всё хорошо. В любом случае, в деревянном доме утеплять пол, стены, потолок, нужно по максимуму. Не экономьте и на энергоэффективных стеклопакетах. От качества утепления будут зависеть будущие затраты на отопление.
Обычно для варианта основного обогрева подходят полы, с покрытием из керамической плитки. Используемые под плитку нагревательные элементы — греющий кабель, тонкие маты высокой мощности.
Всё дело в том, что поверхность плитки и керамогранита можно безболезненно нагревать до температур, при которых тепловой поток от пола компенсирует теплопотери помещения.


   Хороший вариант монтажа кабельных систем по деревянному полу — применение панелей РПГ. Это панели на базе экструдированного полистирола с цементно-полимерным покрытием, сочетающие в себе прочность, легкость и высокий коэффициент теплоизоляции. Особенность этих панелей в том, что они позволяют положить керамическую плитку без заливки толстой и тяжелой стяжки. Толщина панелей от 10 до 100 мм. С помощью панелей РПГ можно по черновому деревянному полу выложить плитку с минимальным подьёмом уровня пола.

Теплый пол под половую доску

    Отдельный, и к сожалению, самый проблемный случай, когда финишное  покрытие — половая доска. Дерево хороший теплоизолятор, и при толщине доски из хвойных пород более 24 мм и 32 мм для дуба, применение обогрева теплым полом нецелесообразно (по DIN EN 1264, тепловое сопротивление над греющей частью не должно превышать 0,15 м2К/Вт). В данном случае возможен лишь комфортный вариант обогрева.
Вариант установки греющего кабеля под деревянный пол на лагах:
Используется двужильный экранированный кабель Lavita, при этом удельная мощность не должна быть больше 100 вт/м2.

Пол из ламината и линолеума

  Если финишным покрытием является ламинат, линолеум, ковролин или паркетная доска, то как правило возможен только комфортный вариант обогрева. В этоим случае рекомендуется использовать инфракрасный пленочный тёплый пол — тонкую нагревательную пленку различных видов, в том числе саморегулирующуюся. Желательно выбрать мощность 220 ватт/м2. Толщина плёнок примерно 0,4 мм. То есть высота пола не изменяется.

   Инфракрасная пленка быстро и равномерно прогревает поверхность пола. Особенности вышеупомянутых покрытий — их нельзя перегревать выше температуры 24-27 градусов С. Уточнить пороговое значение температуры эксплуатации можно у продавцов напольных покрытий. При превышении этих температур начинаются химические и геометрические изменения.У ламината изменяется ширина швов, его может начать пучить. Линолеум может изменить цвет, и начать выделять продукты химического разложения.

В случае очень хорошей теплоизоляции помещения, можно отапливать помещение и с таким покрытием. Скорее всего придется уложить теплый пол на максимально возможной площади, то есть под всей свободной от стационарной мебели. Подробнее в этой статье про обогрев  помещений.

Просьба при самостоятельных расчетах учитывать наличие свободной электрической мощности. Нужно из выделенной на дом мощности вычесть суммарную мощность всех потребляющих энергию приборов.

За консультациями обращайтесь к специалистам Центра Теплых Полов

Google

Как сделать теплый пол на деревянный пол

Современные технологии значительно повышают комфорт проживания. Например, для многих решение монтажа теплого пола в качестве основного источника тепла стало идеальным. Данный способ отопления призван полностью заменить существующую радиаторную систему. Однако в большинстве случае теплый пол укладывается на бетонную стяжку и закрывается керамической плиткой. Но как быть, если в качестве основания у вас деревянный пол. Неужели реализовать задумку по укладке напольного обогрева будет невозможно? Сегодня существует технология, которая позволяет реализовать даже такую задачу. Сегодня существует ряд схем, позволяющих сделать теплый пол на деревянный пол. В этой статье мы расскажем вам о том, что сделать деревянный пол теплым вполне реально.

Подготовка основания

Важную роль в успешной реализации задуманного, сделать качественный напольный обогрев. Мы рассмотрим технологию с использованием системы водяного и электрического теплого пола. В частности, речь пойдет об укладке теплого пола по деревянным лагам. Сразу отметим, что такой способ работ полностью исключает использование стяжки, что позволяет ускорить запуск напольного отопления деревянного пола.

Итак, для укладки теплого пола на деревянном основании требуется выполнить ряд требований. Прежде всего особые условия предъявляются доскам. Если древесина изготавливается на основе дуба или бука, то их толщина не должна превышать 24 мм. Если же доска изготавливается из сосны или лиственницы, то толщина доски не должна превышать 22 мм.

Важно! Если изготовление деревянного пола осуществляется с нуля, то доски необходимо разложить на полу на лаги на несколько дней. Более того, пол должен быть обогреваемым. Благодаря этому полностью исключается вероятность деформации досок под воздействием тепловой энергии.

Если у вас уже уложен деревянный пол, то вам необходимо тщательно его проверить. В нем должны отсутствовать любые зазоры и щели. Если во время обследования пола вы обнаружили гнилые или прохудившиеся доски, то их обязательно следует заменить. Сверху подготовленного основания обязательно настилается слой теплоизоляции, например, минеральная вата или пенопласт. Если вы только начали изготавливать деревянный пол, то теплоизоляция укладывается между лагами. Лаги монтируются с шагом друг от друга на 600 мм.

Важно! На досках должны отсутствовать зазоры, щели и плесень.

Что касается монтажа теплоизоляционного слоя, то предварительно расстилается пароизоляционная пленка. Процесс монтажа утеплителя должен происходить очень плотно. В противном случае могут появляться мостики холода. Теперь предлагаем вам рассмотреть процесс изготовления электрического и водяного теплого пола на деревянном полу.

Электрический обогрев

Под этим обогревом подразумевается система, состоящая из нагревательного кабеля. Этот кабель может быть отдельным или разложенным на специальном мате. Итак, если используется такой обогрев, то важно полностью его изолировать от влаги. Более того, температура теплого пола на даче не должна превышать 27 градусов по Цельсию.

Совет! Чтобы осуществлять регулировку и контроль температуры нагревательного мата, обязательно устанавливается терморегулятор и температурный датчик. В противном случае дерево будет перегреваться, а ходить по полу будет некомфортно.

Итак, рассмотрим схему монтажных работ электрического обогрева на деревянный пол своими руками:

  • Между лагами укладывается теплоизоляционный материал. В обязательном порядке предварительно изготавливается черновой пол.
  • Сверху теплоизоляции монтируется отражающая пленка, которая будет направлять все тепловые потоки вверх в помещение.
  • Сверху этого укладывается монтажная сетка. Она будет необходима для того, чтобы равномерно распределить нагревательный кабель теплого пола под деревянный пол.
  • Кабель монтируется между лагами петлями.
  • Чтобы нагревательный кабель проложить через лаги, в них изготавливаются специальные отверстия или пропилы.
  • К сетке кабель фиксируется при помощи специального хомута.
  • Обязательно устанавливается температурный датчик.
  • От температурного датчика провод должен идти к терморегулятору, который позволит осуществлять корректную регулировку напольного обогрева деревянного пола.
  • После этого проверяется вся система на предмет работы. Если все работает исправно и кабель прогревает все равномерно, то можно осуществлять отделку финишным покрытием.

Совет! Расстояние между чистовой отделкой и кабелем должно составлять не более 30 мм. В противном случае достичь комфортной температуры деревянного пола будет сложно.

Итак, как видно схема сравнительно простая. А что, если вы захотите использовать инфракрасный теплый пол под деревянный пол? В этом случае укладка осуществляется по лагам. Схема монтажа практически такая же, как и с использованием электрического нагревательного кабеля. Правда, в этом случае в качестве напольного покрытия можно использовать не деревянные доски, а можно положить ламинат, линолеум, паркет и подобное покрытие. Уложенные нагревательные элементы между лагами следует покрыть фанерой или другим листовым материалом.

Если говорить за самый экономичный электрический обогрев деревянного пола, то это использование пленочного инфракрасного теплого пола. Ее монтаж даже можно осуществлять по существующему деревянному полу. Предварительно делают слой теплоизоляции с отражающей пленкой. После этого монтируется нагревательная пленка, а сверху защитная пленка. Потом происходит монтаж облицовочного покрытия.

Система водяного обогрева

Теперь предлагаем вам рассмотреть технологию изготовления водяного теплого пола на деревянном полу. Теплый пол на деревянной основе с использованием водяного обогрева пользуется большой популярностью. В частности, это объясняется тем, что вода как теплоноситель гораздо экономичней электричества. А если сделать грамотные расчеты, то такое отопление будет обходиться гораздо выгодней. Однако здесь у многих возникает вопрос, как рационально совместить водяной теплый пол с деревянным полом. Опасения, связанные с этим вопросом вполне оправданы. Однако они не подтверждены никакими фактами. Особенность укладки водяного теплого пола на деревянный пол практически полностью исключает протечку. Безусловно, здесь необходимо использовать только качественное оборудование. В противном случае вам не получится достичь высокой надежности.

Итак, водяной обогрев включает в себя обязательное использование нагревательного котла, коллектора или гребенки, циркуляционного насоса, запорной арматуры и системы по контролю работы всей системы. Реализация теплого пола по деревянному перекрытию возможна двумя способами. Первый способ сравнительно простой и не требует больших трудозатрат. Другой способ более сложный. Итак, независимо от выбранного способа и технологии, вам необходимо иметь под рукой:

  • Труба для прокладки отопительного контура.
  • Теплоизоляционный материал. Например, это может быть минеральная вата, пенополистирол и тому подобное.
  • Жесткое основание. В этом случае используется алюминиевая фольга, а для укрепления всей конструкции применяется металлическая сетка. К сетке будут крепиться трубы.
  • Температурный датчик.
  • Терморегулятор для регулировки температуры напольного обогрева на деревянном поле.
  • Обязательно используется отражающая пленка. Она будет отражать тепловой поток вверх помещения.

Итак, для обустройства обогрева деревянного пола рекомендуется использовать трубы диаметром 16 мм. По ним теплоноситель будет передвигаться с необходимой скоростью, что будет обеспечиваться комфортная температура.

Для высокой эффективности, трубы заворачиваются в фольгу. Это значительно снизит тепловые потери. Что касается длины одного контура, то он не должен превышать 100 метров. Если на деревянном полу обустраивается сразу несколько отопительных контуров, то разница между ними по длине не должна составлять более 15 метров.

Важно! Чем короче отопительный контур, тем эффективней работает система обогрева. Ведь теплоноситель будет передвигаться по всей системе равномерно и быстро.

При разработке теплого пола обязательно учитывайте тот факт, что водяной контур должен полностью покрывать всю площадь помещения. Только так можно достичь того, чтобы помещение отапливалось равномерно и качественно. Что касается укладки отопительного контура, то его можно проложить между лагами деревянного пола. Предварительно изготавливается слой теплоизоляции. Также существует технология по укладке труб между досками. В досках предварительно изготавливаются каналы для прокладки трубы. Сверху осуществляется слой защитного настила, например, фанера, а потом финишное отделочное покрытие.

Заключение

Итак, вот мы и узнали о том, что сделать деревянный пол отапливаемым вполне реально. Более того, существует несколько технологий и схем того, как сделать теплый пол. Мы надеемся, что данный материал предоставил для вас немало полезной пищи, которая поможет вам принимать верные решения. Помните о том, что соблюдение технологии поможет вам избежать ошибок. Чтобы закрепить всю предоставленную теорию, мы предлагаем дополнительно посмотреть видеоматериал, в котором наглядно показывается как реализовывать тот или иной метод.

Электрический теплый пол на деревянный пол. Укладка и требования.

Во многих квартирах старой постройки укладывались деревянные полы, да и в  индивидуальных домах часто- деревянные перекрытия. Да можно, в случае с квартирой снять полы и залить бетонную стяжку, в которой будет смонтирован электрический теплый пол. Но бетон нельзя залить на деревянные перекрытия, потому что они не выдержат веса стяжки.

Если Вы решили использовать электрические нагревательные элементы  в деревянном полу Вы должны учитывать:

  • Дерево обладает низкой теплопроводностью по сравнению с бетоном, по этому температура нагревательных элементов должна быть гораздо выше.
  • Электрический теплый пол не сможет быть в данном случае единственным, основным источником обогрева в помещении. Понадобиться дополнительная установка радиаторов на стенах в помещениях дома.
  • Древесина легко возгорается, поэтому в деревянном доме теплый пол безопаснее будет сделать водяным.

Требования к устройству электрического теплого пола в деревянном основании.

  • Строго соблюдайте правила электромонтажа, что бы исключить возникновение возгорания.
  • Нагревательный кабель не должен касаться легковоспламеняющихся материалов.
  • Большая толщина настила приведет к высоким энергозатратам и повреждениям покрытия. Рекомендуемая толщина напольного покрытия от 20 до 24 миллиметров.
  • При монтаже не укладывайте нагревательные элементы в местах установки мебели или тяжелой бытовой техники.
  • Все электрические соединения должны быть надежно заизолированы.
  • Будьте очень аккуратны при укладке кабеля и не повредите его изоляцию.
  • Не используйте мягкие напольные покрытия: линолеум или ковролин. Они обладают низкой теплопроводностью и при нагревании выделяют вредные вещества.
  • При расчетах необходимой мощности теплого пола учитывайте, что она не должна превышать 80 Ватт на один квадратный метр.
  • Уделите особое внимание выбору номинала автоматического выключателя, который будет отключать при перегрузках систему.

Монтаж нагревательного кабеля.

Я уже описывал в отдельной статье процесс укладки нагревательного кабеля. Для деревянных полов все делается аналогично только без заливки стяжки.

  1. Сначала укладывается слой тепло- гидроизоляции, затем сверху слой алюминиевой фольги.
  2. Потом делаем прорези (глубиной 50-60 мм) в необходимых местах лаг, для прохождения нагревательного кабеля. Обязательно обейте тонкой жестью места соприкосновения древесины и кабеля.
  3. Крепим к лагам металлическую сетку с размером ячейки не более 50х50 миллиметров.
  4. Укладываем нагревательный кабель и крепим его к сетке.
  5. Выводим датчик температуры  в обычной гофрированной ПВХ трубе к месту установки терморегулятора. Аналогично выводится и питающий кабель по несгораемому основанию, в других случаях используйте металлорукав.

Обязательно при электромонтаже в деревянном доме соблюдайте соответствующие нормы и правила.

Рекомендую прочитать более подробно по этой теме нашу статью «Монтаж электрического теплого пола«.

Учтите, что нагревательные маты укладываются в слой плиточного клея. В других случаях их лучше не использовать.

Инфракрасные теплые полы.

Проще всего своими руками будет быстро уложить инфракрасный пленочный теплый пол, который является самым экономичным и простым вариантом обогрева деревянных полов.

Как его уложить подробно читаем в этой нашей статье. Рекомендую дополнительно подложить под него слой алюминиевой фольги на деревянное основание.

И обязательно всегда соблюдайте правила электромонтажа по сгораемым основаниям.

по деревянным лагам и реечный варианты

Способом обогрева банных помещений посредством циркулирующей «под ногами» нагретой воды пользовались еще в древности турки и римляне. «Подпольный» метод был не нов, но недостаточно изучен и проработан. Долгое время считали, что систему теплый пол на деревянный пол класть бессмысленно из-за специфических свойств натурального стройматериала. Помехой признавали главенствующие достоинства древесины — превосходные изоляционные качества и легкость. Затруднение вызывали характерные подвижки органики, вызванные колебаниями температурного фона и перепадами уровня влаги. Неразрешимость совмещения водяных теплых полов с деревянным основанием заставила найти технологический «выход», обеспечивающий их рабочий союз.

Видео о настильной системе теплых полов

С чем придется столкнуться при работах?

Принцип действия семейства конструкций «теплый пол» основан на передаче энергии теплоносителя через окружающий материал напольному покрытию. Далее нагретый пол передает тепло в помещение. Традиционная бетонная стяжка, окружающая трубы с движущейся по ним водой или раствором этиленгликоля, отлично справляется с данной функцией. Чего нельзя сказать о препятствующей распространению тепловой энергии древесине. Она, конечно, не пропускает полученную при нагреве энергию в подпол, но и пользователям отдавать не торопится.

Вопрос: а почему бы тогда банально не залить бетонной стяжкой деревянный настил? Ответ: тогда на 1м² деревянного перекрытия давить будет около 300 кг бетонной прослойки. Сомнений нет, древесине не выдержать столь тяжкой ноши, даже если бы балочная конструкция была сверхнадежной, такой, какую под русскую баню или бревенчатый дом делать неразумно.

Еще одна загвоздка – подложка, без которой стелить напольное покрытие на деревянный пол не принято. Большинство материалов, используемых в качестве подложки, ведь тоже относятся к разряду утеплителей, создающих барьер для прохождения тепла.

Весь диапазон проблем и препятствий исключит усовершенствованная технология, согласно которой сооружают сейчас водяной теплый деревянный пол. Благодаря особенностям его устройства:

  • на порядок сокращен вес обогревательной «подпольной» конструкции;
  • полученное от нагревательных труб тепло полностью передается напольному покрытию и опосредованно пользователям;
  • подложка стелется только под ковролин, линолеум или под напольную плитку;
  • предельно сокращен срок обустройства;
  • исключен период ожидания 28 дней, требующихся для полного затвердения стяжки.

После укладки чистового покрытия над водяным теплым полом, сооруженным по деревянной системе, к его использованию можно приступать сразу. Немаловажное преимущество – возможность без ощутимых проблем ремонтировать и заменять поврежденные участки, что совершенно нереально при наличии цементной стяжки.

Конструктивные особенности деревянной водной системы

Разработанная специально для загородных строений с балочными перекрытиями деревянная систем водяного теплого пола укладывается своеобразным настильным способом:

  • трубопровод с циркулирующим теплоносителем располагается не в цементной стяжке, а монтируется поверх лаг или чернового дощатого пола в специально сформированных каналах;
  • для аккумуляции и передачи тепла каналы оснащают теплораспределительными пластинами с продольной выемкой для укладки труб нагревательного контура;
  • металлические пластины одновременно с обязанностями по распределению тепла выполняют функцию элементов, повышающих жесткость конструкции, благодаря чему отпадает необходимость в использовании подложки.

Обратите внимание. В бюджетных самодельных вариантах вместо дорогостоящих пластин применяют фольгу с толщиной 200 мкм.

Если подложка все же нужна, например, для отделки пола керамической плиткой или линолеумом, используются гипсоволокнистые (ГВЛ, ГВЛВ) или цементно-стружечные (ЦСП) плиты с минимальными изоляционными показателями.

Два технологически разных варианта на выбор

Все различия заключаются в методе формирования каналов для расположения трубопровода, отсюда деление на две методики:

  • Для укладки теплого пола по деревянным лагам можно сейчас приобрести специальные модули из ДСП с заранее отфрезерованными на заводе «бороздками», шаг между которыми определен запланированной теплоотдачей системы. Фабричный набор поставляется в полной комплектации со всеми составляющими: модулями с имеющимися каналами, металлическими теплораспределяющими пластинами, крепежом и трубами. Их нужно просто собрать воедино в соответствии с приложенным проектом-инструкцией. Существенный недостаток модульного настила из ДСП – стоимость, порой равнозначная цене сруба. Потому ушлыми народными умельцами, опирающимися на фабричные разработки, была придумана дешевая реечная альтернатива.

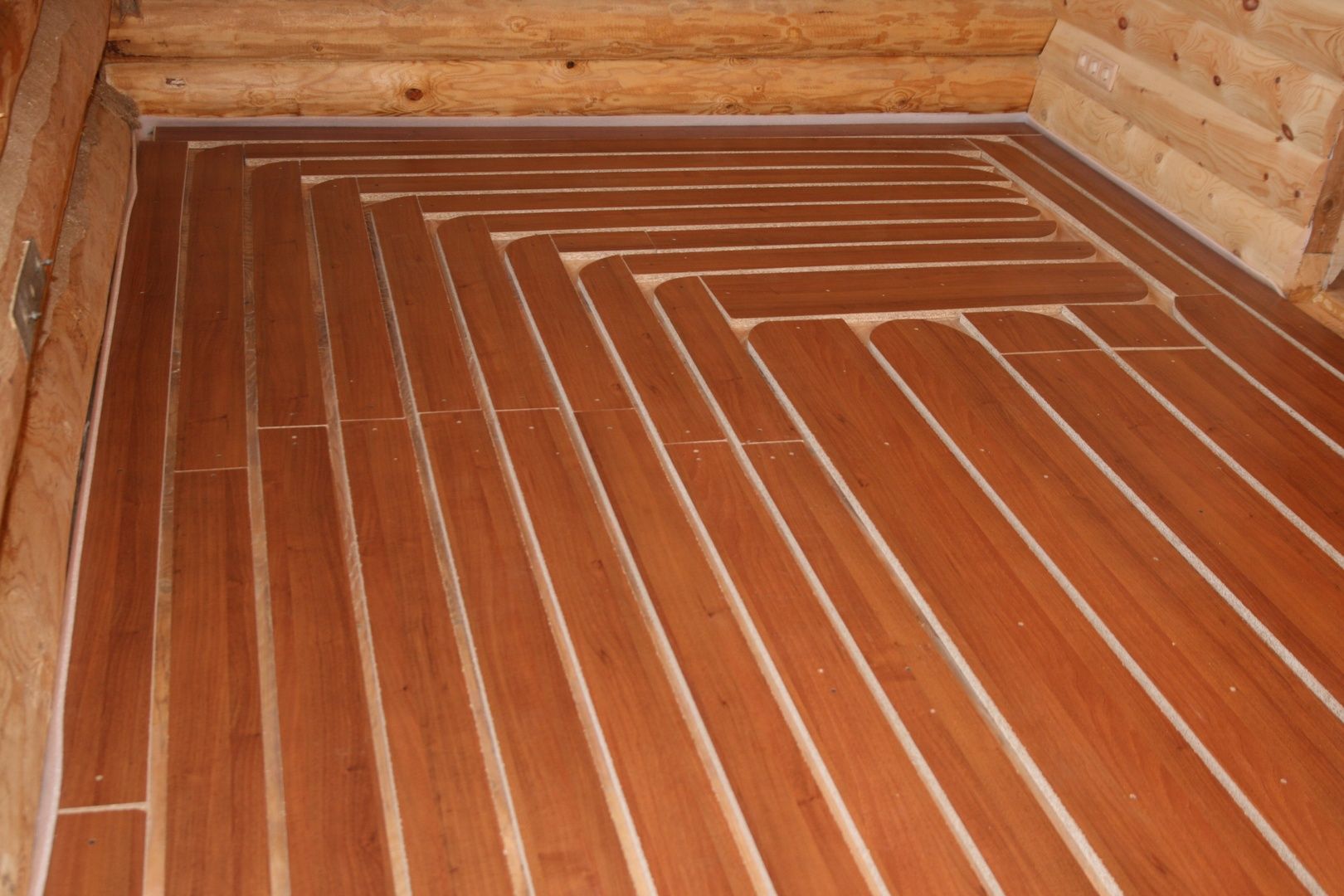

  • Реечный вариант предопределяет формирование каналов не путем фрезеровки в древесно-стружечной плите, а посредством набивки реек. Для изготовления реек используют обрезную строганную доску, влагостойкую фанеру или вышеупомянутые плиты толщиной не меньше 21 мм, максимум 28 мм. Расстояние между рейками обычно равно толщине рейки, так как в созданных путем набивки бороздках трубы с наружным диаметром 17 мм должны не просто свободно лежать, но и не деформироваться от подвижек древесины. Ширину направляющих реек определяет расстояние между трубами сооружаемого контура. Например, при укладке трубопровода змейкой с шагом 300 мм, ширина 22миллиметровой доски должна быть 278 мм.

Есть еще одна остроумная народная технология – некий гибрид реечного и модульного принципа. Согласно ей укладка настильного теплого пола по деревянным балкам производится довольно быстро и весьма экономно.

Для этого в обрезной доске с одной стороны выбирают четверть с размерами канала. Еще на расстоянии не менее 7 см от стены фрезеруют сплошную полосу на равнозначную глубину для того, чтобы трубу можно было подвести к следующему ряду. Толщина доски, естественно, должна быть больше размера выборки, а вот ширина доски в данном случае равна шагу укладки. Доски с каналами крепят саморезами непосредственно к балкам или к лагам, потому что в сооружении чернового пола нет необходимости.

Монтаж системы на легком реечном полу

Перед сооружением теплого пола под послужившим деревянным полом необходимо тщательно проверить состояние всех элементов. Желательно разобрать половицы и осмотреть лаги, при необходимости заменить составляющие, вызывающие сомнение. Если конструкция была недостаточно утеплена к балкам или к лагам на уровне нижней линии нужно прибить бруски и уложить на них плитный утеплитель. Затем надо настелить изоляционный рулонный материал с нахлестом (лучше всего полиэтилен 200 мкр) и прикрепить к стене по периметру пола демпферную ленту шириной 5 см.

Желающие узнать, как сделать деревянный пол теплым посредством установки водяного контура, наверняка поняли, что самым простым вариантом укладки трубопровода будет змейка. На сделанном по размерам помещения плане отметим место для подводки труб и установки регулировочного оборудования, вычертим расположение направляющих с необходимым шагом. Для наших широт шаг между трубами варьирует от 150 мм до 300 мм. Трубы рекомендуют брать гофрированные с диаметром 16 или 17 мм. По полученным данным рассчитываем размеры реек и делаем их.

Основание подготовили, рейки заготовили — можно приступать к монтажу:

  • в соответствии с личным проектом укладываем заготовленные направляющие, между которыми оставляем борозду-канал для труб;
  • крепим направляющие саморезами к черновой основе;
  • углы реек в зоне поворота трубопровода скругляем;
  • в созданные таким методом каналы укладываем фольгу с толщиной как минимум 50 мкм, прижимаем ее, старательно огибая углубление, местами фиксируем к рейкам степлером;

Совет. Для повышения теплоотдачи мастера рекомендуют дополнительно обернуть фольгой еще и сами трубы.

  • по сформированным бороздам прокладываем трубопровод, периодически крепим его металлическими пластинами к черновому полу или к рейкам;
  • подключаем к отопительному контуру и проводим опрессовку обогревательной системы;
  • убедившись в работоспособности, кладем или сразу напольное покрытие, или подложку под кафель или линолеум, в качестве которой настоятельно советуют плиты ЦСП, не содержащие формальдегид.

Вот так можно самостоятельно соорудить водяные теплые полы без лишних затрат и ненужного фанатизма. Принципами, внедренными западными инженерами, можно практично воспользоваться, оставив деньги в собственном кошельке. Что предпочтительней: совсем недешевый заводской «конструктор» или демократичная самоделка?

Отопление деревянных полов 101: все, что вам нужно знать

27 мая 2020

Заинтересованы в обогреве деревянных полов? Мы не можем вас винить. Если вы когда-либо жили в районе с холодными зимами, вы знаете, что полы с подогревом могут быть отличным обновлением до . Лучистое отопление для пола — это экономичный метод сохранения тепла и комфорта в доме, который подходит для многих типов деревянных полов.

Деревянный пол? Да, вы не ослышались! Лучистое отопление для пола подходит не только для плитки или ковра — это также отличный выбор для домов с ламинатом и паркетными полами.Чтобы иметь пол с подогревом, вам не нужно выбирать между ламинатом и твердой древесиной, ковром или твердой древесиной или и чем-либо, или твердой древесиной!

Все, что вам нужно, чтобы начать работу над вашим проектом, — это основы, поэтому читайте дальше, чтобы узнать все, что вам нужно знать о обогреве деревянных полов.

Можно ли обогреть паркетные полы? Какие?

Можно ли обогревать паркетные полы? Абсолютно. Но: не все деревянные полы можно обрабатывать или нагревать одинаково.

Даже если у вас есть лучшие паркетные полы, которые можно купить за деньги, нет гарантии, что они будут лучшими паркетными полами для лучистого тепла.Даже самые прочные деревянные полы не всегда подходят для полов с подогревом! Итак, какие типы деревянных полов лучше всего подходят для ?

Лучшие виды деревянных полов для лучистого тепла

Прежде всего, нам необходимо обсудить вопрос о твердой и искусственной древесине лиственных пород. Если вы не знакомы, твердая древесина твердых пород (неудивительно) цельная во всем. Инженерная древесина твердых пород, с другой стороны, состоит из сердцевины из ДВП или фанеры с облицовкой из массива дерева сверху.

В то время как самые лучшие деревянные полы предназначены для расширения и сжатия при изменении влажности, их гибкость может быть недостатком, если они устанавливаются над системой лучистого тепла. Слишком высокая температура может привести к необратимому вздутию, а это испортит любой деревянный пол, который у вас есть. Нет буэно.

Можно ли установить теплый пол под деревянным полом? Конечно! Но нужно быть немного осторожнее. И что бы вы ни делали, убедитесь, что вы не нагреваете паркетную доску толщиной более 18 мм.

Какие породы дерева лучше всего подходят для деревянных полов с подогревом?

Согласно официальному журналу Национальной ассоциации деревянных полов, вы всегда должны выбирать породу древесины с высокой стабильностью размеров. Сюда входят такие породы дерева, как кипарис, мескит, тик, красное дерево Santos и даже черная вишня.

С другой стороны, следует избегать видов с низкой стабильностью размеров, включая бук, клен, белый дуб и гикори. В этот список входят одни из самых распространенных видов деревянных полов, что раздражает.Но помните: высокая стоимость деревянного пола не означает идеального обогрева, поэтому вы можете сэкономить деньги в долгосрочной перспективе, выбрав менее дорогой (но более качественный вариант обогрева)!

Устройство деревянных полов с системой теплого пола

Обогрев деревянного пола — это не только выбор правильного типа деревянного пола, но и правильный выбор метода укладки.

Если вы устанавливаете систему лучистого теплого пола и кладете на нее деревянный пол, у вас есть два варианта: традиционная установка из твердой древесины или установка плавающего пола.Позже вы узнаете, как укладывать паркетные полы более подробно, но основы разбиваются примерно так:

Традиционная установка означает прикрепление новой поверхности к основному полу с помощью гвоздей, клея или скоб (и если вы только что задались вопросом «что такое черновой пол?», Посмотрите его, прежде чем продолжить).

Плавающая установка , с другой стороны, означает укладку пола с использованием системы блокируемых досок, которые защелкиваются вместе. Этот пол с защелкивающимся покрытием позволяет полу «парить» над черным полом, будучи прикрепленным только к самому себе.

Как вы могли догадаться, плавающие полы лучше излучают тепло, поскольку у них больше места для расширения и сжатия. По иронии судьбы, у плавающих полов есть один недостаток: они гораздо чаще встречаются из твердых пород дерева, чем из твердых. А если вы нагреваете деревянные полы, то лучше подойдет твердый. Такова жизнь.

Можно ли обогревать ламинатные полы?

Что такое ламинат? Это одна из самых распространенных альтернатив полов из твердых пород дерева.И хотя его иногда называют искусственным деревянным полом, это совсем не так. Фактически, за последние несколько десятилетий он сам по себе стал одним из самых популярных видов напольных покрытий. Но поскольку ламинат часто выглядит как древесина твердых пород (отсюда и понятие «искусственное дерево»), мы подумали, что включим его и в это руководство.

Итак, можно ли утеплить ламинат? Абсолютно! Нагревание ламината в основном такое же, как и обогрева деревянных полов. Но помните: как и у конструкционной древесины твердых пород, ламинат имеет композитную сердцевину, поэтому он также не , а , как идеальный вариант для полов с подогревом.

Кроме того, нужно помнить, что все товары разные. Некоторые изделия из ламината могут нагреваться , а некоторые — нет. Так что, если вы взвешиваете плюсы и минусы плитки и ламината или пытаетесь выбрать между ковром и ламинатом … ну, возможно, вы захотите пойти по пути без ламината. Опять же, все дело в конкретном продукте.

Но не волнуйтесь — даже если в конечном итоге вы не перестанете использовать ламинат, такие продукты, как сборные плитки для полов и ковровые покрытия с отшелушиванием и приклеиванием, упростили, как никогда, получение недорогого, прочного пола, который идеально укладывается на поверхность. теплые полы.

Какие еще типы полов можно обогревать?

Как мы уже упоминали ранее, можно обогревать множество различных типов деревянных полов, но это только верхушка айсберга.

Сравниваете бамбуковые полы с ламинатом? Больше не сравнивайте — оба материала можно нагревать снизу. Ознакомьтесь с нашим руководством по лучшим бамбуковым напольным покрытиям или с этим списком плюсов и минусов искусственных бамбуковых полов, чтобы узнать, почему бамбук так хорош.

Изучите плюсы и минусы пробкового пола? Пробку также можно нагреть с помощью лучистого тепла, если температура не поднимается слишком высоко (даже у лучших вариантов пробкового покрытия есть ограничения).

Это подводит нас к другому моменту: вы можете безопасно обогреть лотов этажей, если выберете правильный продукт. Полы из пробки вы покупаете специально, чтобы выдерживать тепло? Идеальный. Дешевый пробковый пол с готовой отделкой, который продает Lowes? Не так много.

Преимущества отопления деревянных полов

Теперь, когда мы рассмотрели практические вопросы, давайте поговорим о преимуществах обогрева деревянных полов!

Сэкономьте

В каждом руководстве по покупке паркетных полов вы найдете одно: способы сэкономить.И это потому, что хорошие вещи… ну, это не всегда дешево. Система лучистого отопления может быть творческим способом окупить ваши вложения, особенно если вы покупаете высококачественный материал от любого из лучших производителей паркетных полов.

Послушайте, если вам когда-нибудь приходилось спать на верхней койке в летнем лагере, вы слишком хорошо знаете, что жар поднимается. Обогрев деревянных полов окутает дом уютным теплом. Лучистое отопление пользуется отличной репутацией как удобный и энергоэффективный метод обогрева.Фактически, вы можете сэкономить от 25 до 50% на счетах за отопление, обогрев деревянные полы!

Теплый пол — хороший выбор для аллергиков

Печи с принудительной подачей горячего воздуха, дровяные печи и печи на гранулах часто создают много пыли, а печи с принудительной подачей горячего воздуха могут повсюду извергать шерсть домашних животных, волосы и другие твердые частицы. С другой стороны, лучистые полы с подогревом делают именно это — они излучают. Отсутствие движущегося воздуха означает, что пыль не разносится!

Обогрев деревянных полов можно даже с

существующих этажей

Ну, может быть.Если у вас есть доступ к нижней стороне вашего чернового пола — возможно, из вашего подвала — вы можете установить теплый пол между балками вашего чернового пола.

Просто помните: системы теплых полов могут быть сложными в установке, и они могут не подойти для начинающих. Это не так просто, как достать трубу из PEX и вставить ее в печь, поэтому обязательно обратитесь за профессиональной помощью.

Деревянные полы с подогревом относительно уникальны

Послушайте нас по этому поводу.Когда вы говорите «полы с подогревом», люди ожидают, что вы будете говорить о ковре или различных типах плитки. Мало кто ожидает от обогрева деревянных этажей! Использование лучистого тепла под древесиной твердых пород — забавный, интересный и уникальный способ добавить в ваш дом немного привлекательности. Тем более, что существует так много видов деревянных полов на выбор!

Нагреть паркет — это просто — спросите профессионалов

Если есть что-то, что, как мы надеемся, вы переняли из этой статьи, так это то, что деревянный пол нагреть легко, если вы выберете правильные материалы и правильный метод укладки.Вам не нужно бесконечно раздумывать между плиточным полом или деревянным полом, чтобы утром поджарить ноги!

Итак: теперь, когда вы знаете все о обогреве деревянных полов, пора поговорить с кем-то, кто действительно может сделать это — продавцом напольных покрытий. Воспользуйтесь поиском в магазинах напольных покрытий рядом со мной , чтобы найти подходящий в вашем районе! А для получения дополнительной информации обо всем, что касается напольных покрытий, посетите:

Как установить паркетные полы с помощью электрического лучистого отопления

Когда вы слышите слово «полы с подогревом», большинство людей, вероятно, представляют себе ванную комнату с жарким теплым кафельным полом.Хотя ванная комната является наиболее популярным помещением для установки теплых полов с подогревом, вы можете быть удивлены, узнав, что на самом деле вы можете использовать лучистое тепло в любой комнате дома и почти под любым полом — даже прибитым гвоздями из твердых пород дерева!

Забитые паркетные полы способны привнести красоту и роскошь в любую комнату, так почему бы не улучшить их успокаивающим излучением тепла? Выполнив эти четыре шага, вы сможете успешно и безопасно установить лучистое тепло под прибитым гвоздями паркетный пол, чтобы добавить функциональности и комфорта вашей комнате.

1. Установите деревянные шпалы.

    Залог успешного монтажа — шпалы из дерева. Что такое шпалы? Это полоски дерева шириной 1-2 дюйма и высотой 3 / 8-1 / 2 дюйма. Их следует устанавливать с соблюдением требований к расстоянию между гвоздями, указанным производителем. Шпалы устанавливаются для создания полос, в которых будет размещена система утепления. Настил следует укладывать в соответствии с требованиями производителя напольного покрытия. Уточните у производителя, разрешено ли напольное покрытие для этого использования.Доставьте тепло вашим сотрудникам с параметрами расстояния между гвоздями, и план Smartplan будет составлен соответствующим образом.

    Ошибка жидкости: внутренняя

    При выборе нагревательного элемента вам стоит обратить внимание на линейку продуктов WarmlyYours ’TempZone ™, которые одобрены для использования под гвоздями из твердых пород дерева. Вы можете использовать гибкие ролики TempZone ™ или кабель, но свободный кабель, как правило, является наиболее эффективным выбором, поскольку он не требует каких-либо разрезов. Однако доказано, что оба варианта обогрева эффективно нагревают пол снизу, так что выбор за вами!

2.Разложите ТЭН.

    Если вы решили использовать Flex Roll, просто разверните нагревательный элемент шириной 18 дюймов между шпалами, затем обрежьте и поверните нагревательный элемент вокруг шпал по мере необходимости. Если вы работаете с незакрепленным кабелем, сплетите кабель змеевидным узором между шпалами, используя фиксирующие ленты на обоих концах полосы.

3. Покройте нагревательный элемент самовыравнивающимся цементом.

Ошибка жидкости: внутренняя

После того, как нагревательный элемент установлен, он должен быть полностью покрыт самовыравнивающимся цементом.Нанесите цемент до тех пор, пока он не выровняется с верхней частью деревянных шпал.

4. Как установить паркетный пол.

    Когда цемент высохнет и застынет, пора укладывать паркетный пол! Укладывая деревянную доску за доской, прибивайте ее к деревянным шпалам внизу. Примечание: не забудьте прибить шпалы прямо. Если гвозди пройдут сквозь шпалу под углом, есть вероятность, что они могут проткнуть нагревательный кабель. Если вы случайно порежете нагревательный кабель, не волнуйтесь — все ваши усилия не прошли даром.Кабель можно отремонтировать с помощью нашего набора для сращивания, но это сэкономит вам много времени и усилий, если вы будете особенно осторожны на этом последнем этапе.

Когда все доски прибиты гвоздями, готово! Установка электрического лучистого тепла под прибитой гвоздями твердой древесины может показаться сложной задачей, но если вы знаете, как правильно его установить, нечего бояться!

Если вы хотите установить лучистое отопление под прибитыми гвоздями паркетными полами в своем доме, начните с запроса индивидуального плана установки, связавшись с отделом продаж @ warmlyyours.com. Вы также можете подготовиться, убедившись, что у вас есть все инструменты, необходимые для вашего проекта. WarmlyYours предлагает семь инструментов для проектов лучистого отопления — ознакомьтесь с ними здесь.

Если вам потребуется помощь во время установки, вы можете связаться со службой технической поддержки WarmlyYours круглосуточно и без выходных по телефону 800-875-5285. Мы здесь для того, чтобы ваш проект прошел гладко от начала до конца.

Можно ли установить лучистое тепло под деревянными полами?

Представьте себе прогулку по деревянным полам с подогревом холодной зимней ночью? Лучистое тепло становится все более популярным в отоплении жилых помещений.Большинство людей не знают, как работает лучистое тепло. На самом деле, многие люди не знают, что лучистое тепло можно установить под деревянными полами. Если вы хотите подумать о лучистом тепле для своего дома, есть несколько вопросов, которые следует учитывать, прежде чем принимать окончательное решение.

Что такое лучистое тепло?

Лучистое тепло — это система, использующая электрические змеевики или трубы с горячей водой под полом. Традиционно он использовался для плиточных полов, но теперь он также используется для деревянных полов.Полы с подогревом становятся все более популярными из-за легкости утепления всего вашего дома. Одно из первых возражений скептиков заключается в том, что это увеличит ваши счета за электричество. На самом деле лучистые обогреватели очень рентабельны, и те, кто их установил, заметили небольшое снижение своих счетов за электроэнергию.

Действительно ли лучистые обогреватели согревают пол?

Да! Это не прихоть и не временная акция. Лучистые обогреватели действительно работают и могут нагреть пол до 85 градусов по Фаренгейту! Некоторые производители рекомендуют поддерживать постоянную температуру, в идеале от 78 до 80 градусов.Тип деревянного пола, который вы устанавливаете над механизмом лучистого тепла, в конечном итоге будет определять ваши рекомендации по температуре.

Ограничения

Существуют некоторые ограничения на тип деревянного пола, который может использоваться с лучистым теплом. Если вы подумываете о лучистом тепле в своем доме, проконсультируйтесь со специалистами, которые посоветуют вам, какие виды растений лучше всего подходят для этого применения. Обязательно обсудите, как толщина напольного покрытия повлияет на обогрев; как естественная усадка и набухание повлияют на пол и какие породы дерева наиболее устойчивы при нагревании.Этот фактор зависит от породы дерева и производства напольного покрытия.

Укладка деревянных полов

Если вы решили установить лучистое тепло под деревянными полами, следующим шагом будет планирование установки. Лучше всего подойдут плавающие полы. Рекомендуется не приклеивать и не прибивать деревянные полы. В ближайшем будущем на это может повлиять высокая температура, что может вызвать конфликт в случае ремонта. Вместо этого стремитесь к взаимосвязанным плавающим полам. Это позволит легко заменить любые полы в случае повреждения.

Не забывайте всегда уточнять у производителя, совместим ли рассматриваемый вами деревянный пол с лучистым теплом. Не все системы лучистого отопления будут работать с деревянными полами. Существует несколько производителей лучистого отопления, поэтому убедитесь, что у вас есть как можно больше информации. Хотя большинство систем лучистого отопления может быть установлено домовладельцем, необходимо учитывать различные технические аспекты, или вы можете выбрать их профессиональную установку.

Установить паркетные доски поверх теплых полов

Если вы планируете установить в доме систему лучистого отопления, но стоите на заборе, потому что до вас дошли слухи о том, что полы с подогревом могут повредить паркетные полы, не бойтесь.Существует альтернатива напольному покрытию из твердой древесины, которая выглядит идентично, но не высыхает от теплого пола. Правильно установленный паркетный пол может противостоять повреждениям от теплого пола лучше, чем он может противостоять большинству локальных источников тепла.

Вот как совместить дрова и теплый пол в вашем доме.

Коллекция Jasper Waterproof Engineered Hardwood Celestial в Gemini / SKU: 15270028

Что следует учитывать перед установкой

Выберите правильную древесину

Прежде всего, используйте паркетные полы вместо массивных.Многослойные паркетные полы состоят из сердцевины из фанеры или HDF и верхнего слоя шпона твердых пород. Наряду с повышенной стабильностью, эта конструкция делает конструкционные доски менее восприимчивыми к сжатию и расширению из-за изменений влажности и температуры, чем цельная древесина твердых пород.

Благодаря дополнительной толщине слоев искусственной древесины этот пол менее уязвим для возможного расширения и сжатия, вызванного резкими изменениями температуры или влажности.Это также очень стабильный вариант напольного покрытия, и теперь доступны полностью водонепроницаемые версии.

Размер доски имеет значение

Перед тем, как начать, вам также необходимо подумать о размере досок и планировке комнаты. Чтобы тепло эффективно проникало в комнату, общая толщина пола должна быть не более 18 мм, а толщина верхнего слоя древесины не должна превышать 5 мм.

Чем шире доски, которые вы устанавливаете, тем больше риск образования зазоров между ними при сжатии.Максимальная рекомендуемая ширина доски, используемой в паркетных полах выше излучаемого тепла, составляет 3 дюйма. Также можно уменьшить зазоры, используя паркет, шпунтовые планки или доски со скошенными краями.

Коллекция водонепроницаемых материалов из твердых пород древесины Джаспера Варуна в скалистом бассейне / SKU: 15269186

Acclimate the Wood

Перед установкой дерева дайте ему приспособиться к естественной температуре и влажности в вашем доме. Откройте любую упаковку вокруг необработанных деревянных изделий и поместите их в доме, пока они не приспособятся.По данным Национальной ассоциации деревянных полов, изделия из дерева должны оставаться при температуре окружающей среды и идеальной температуре (от 65 ° F до 75 ° F) в течение семи дней перед укладкой, во время установки и семь дней после установки.

Закрепить клеем

Приклеивание напольного покрытия вместо прибивания гвоздями или другими методами позволяет дереву слегка расширяться и сжиматься без постоянного повреждения, потому что клей эластичный. Вот руководство по укладке паркетной доски методом приклеивания.

Безопасна ли установка теплого пола под паркетом?

Согласно исследованию, проведенному Forest & Wood Products Australia, сочетание систем отопления из твердых пород древесины и лучистого отопления безопасно практически в любой ситуации. Авторы исследования рекомендуют сочетать древесину твердых пород и лучистое тепло в среде с низким содержанием влаги и описывают, какие типы и срезы древесины лучше всего подходят для предотвращения образования чашечек.

Исследователи пришли к выводу: «Деревянные полы поверх UFH [полы с подогревом] могут работать хорошо, и можно даже утверждать, что деревянный пол, установленный и правильно эксплуатируемый, будет превосходить по характеристикам полы с обычными системами отопления, которые вызывают горячие точки на полу с экстремальным локальным изменением размеров. .”

Коллекция Varuna из твердой древесины Jasper Waterproof в цвете Smoky Pearl / SKU: 15269179

Правильная установка эффективной системы лучистого отопления в вашем доме может в конечном итоге сэкономить вам энергию и деньги на электричество. Это экологически чистая альтернатива традиционной системе центрального отопления. Теперь, когда вы знаете, как заставить его работать под паркетным полом, у вас нет оправданий. Стремитесь к экологии и установите систему теплых полов во время следующего ремонта.

советов по укладке деревянных полов поверх лучистого тепла

Паркетные полы красивы и создают ощущение комфорта в вашем доме.Тот факт, что вы выбираете систему лучистого обогрева, не означает, что вам нужно отказываться от красоты, долговечности и комфорта деревянного пола. Следуйте нашим рекомендациям, чтобы получить самый замечательный пол, которым вы будете восхищаться через 10 лет со дня его укладки.

Прочтите ниже советы о том, как идеально укладывать паркетные полы поверх систем лучистого отопления.

При использовании систем лучистого обогрева не только профессионалы паркетных полов обязаны быть на высоте.Генеральный подрядчик, сантехник и специалист по системам отопления, вентиляции и кондиционирования воздуха также несут ответственность за установку системы лучистого отопления, чтобы все основания пола работали хорошо и отлично выглядели в течение многих лет.

Поговорите с каждым человеком, который занимается установкой системы лучистого обогрева. Убедитесь, что все знают, что паркетный пол будет установлен поверх системы лучистого отопления. Если все будут сотрудничать, то вы на пути к успешной укладке деревянного пола над системой лучистого отопления.Вы должны знать обо всех типах полов, устанавливаемых над системой лучистого отопления. Различные материалы для полов имеют разные значения R, и, если в одной и той же зоне нагрева используются разные материалы, проконсультируйтесь с инженером-механиком HVAC.

Вы должны связаться с домовладельцем и сообщить ему, какие условия лучше всего подходят для стабильного деревянного пола на тепловом излучении. Сообщите домовладельцу, что паркетные полы будут работать лучше всего, если они будут поддерживать относительную влажность 30-50% и внутреннюю температуру 60-80F.

Как установщик паркетных полов, вы обязаны правильно установить паркетные полы в соответствии с системой лучистого отопления. После того, как вы установили его, покупатель должен знать обо всех тонкостях системы лучистого тепла. Часто общайтесь со своим клиентом о лучших способах поддержания влажности и температуры.

Одна из наиболее распространенных причин выхода из строя паркетных полов с лучистым обогревом — это слишком быстрое включение системы. Пользователи будут увеличивать нагрев, когда становится холодно.Это вызывает у паркетного пола своего рода «шок».

Лучший способ бороться с этой формой неудач — поговорить со своим клиентом. Объясните им, что системы лучистого обогрева нужно включать постепенно. В интересах заказчика, чтобы внешний термометр / термостат контролировал инициирование запроса на тепло. Таким образом они могут медленно включать систему лучистого тепла по мере того, как температура постепенно падает. Кроме того, поговорите со своими клиентами об установке увлажнителя для добавления или удаления влажности.Лучистое тепло считается сухим теплом, и если отопительный сезон длится несколько месяцев, необходимо установить систему увлажнения, чтобы поддерживать относительную влажность выше 30%.

Во время процесса установки одним из наиболее важных шагов, которые необходимо предпринять, является включение системы лучистого тепла за 1-2 недели до доставки древесины. Этот шаг поможет удалить влагу с чернового пола. Он также покажет, есть ли какие-либо проблемы с самой системой излучающего тепла (например, утечка воды).Этого шага не следует избегать независимо от времени года.

Еще одним важным шагом во время укладки является измерение температуры поверхности чернового и деревянного пола. Температура поверхности чернового пола никогда не должна превышать 85 ° F. Если температура поверхности превышает 85 ° F, древесина может высохнуть больше, чем должна, и это может вызвать трещины.

Крайне важно следить за тем, чтобы показания влажности вашего чернового пола были правильными. Регулярно снимайте показания черного пола перед установкой и доставкой деревянного пола.Вы должны измерить показания на всех частях черного пола. В некоторых системах лучистого отопления используется комбинация гипкритовых и деревянных шпал. Знайте содержание влаги в каждом из этих компонентов и убедитесь, что они находятся в пределах спецификации, прежде чем начинать укладку деревянного пола.

Независимо от того, какой черновой пол уложен, важно, чтобы показания влажности чернового пола не превышали 3% от самого деревянного пола. Допустимая влажность деревянного пола зависит от вашего местоположения.Пол в Нью-Йорке имеет приемлемое содержание влаги, которое отличается от пола из твердой древесины во Флориде.

Помогите домовладельцу выбрать паркетный пол, подходящий для его сценария. Один из лучших способов избавиться от излучаемого тепла — использовать паркетный пол. Собственная стабильность размеров паркетных полов делает их отличным выбором для систем лучистого отопления. Также уместны полы из твердых пород дерева. Подойдут североамериканский дуб, американская вишня и американский орех.Некоторые производители даже делают паркетные полы специально для систем лучистого отопления.

Твердые паркетные полы можно использовать над системами лучистого отопления. Однако при использовании чего-либо шире 4 дюймов учитывайте дополнительную акклиматизацию и используйте клей для деревянных полов, рекомендованный производителем деревянных полов. Quartersawn или riftsawn также считаются лучшим выбором для деревянного пола.

Если вы хотите узнать больше об укладке паркетных полов поверх систем лучистого отопления, позвоните в City Floor Supply по телефону (800) 737-1786 или напишите нам по адресу info @ cityfloorsupply.com.

Установка деревянного пола с подогревом

Вот эффективная система обогрева новых дубовых полов.

Роб Робиллард

Установка системы электрического теплого пола под паркетный пол — отличный способ добавить тепла и уюта в любую комнату. Это также довольно простой процесс, поскольку в нем не используются вентиляционные отверстия, воздуховоды, трубы или радиаторы.

Мне нравится использовать электрическое лучистое тепло, потому что, попросту говоря, он действительно хорошо нагревается.Система лучистого тепла нагревает всю комнату от пола вверх, в результате чего тепло равномерно распространяется по всей комнате. Тепло, производимое системой, также снижает влажность и сквозняк, что приводит к уменьшению количества пылевых клещей и аллергенов в воздухе.

Электрическое излучение тепла решает проблемы ремонта

Во время одной недавней реконструкции я обновлял неотапливаемую четырехсезонную веранду с тремя внешними стенами, крышей наверху и ползком под ней. Заказчик попросил своего подрядчика по ОВКВ попытаться получить доступ к крыльцу для обогрева, но все, что они смогли сделать, — это разделить существующий канал отопления, чтобы подвести тепло на крыльцо.К сожалению, этого было недостаточно, и на крыльце все еще было холодно. Они обратились ко мне за помощью.

Мы решили использовать «Систему нагрева со свободным проводом» Warmup Inc. (NADWS) в сочетании с новым программируемым термостатом 4iE. Используя систему Warmup, мы смогли предложить нашим клиентам возможность продолжить укладку паркетного пола на соседнюю веранду и повысить комфорт отопления. В результате получился роскошный теплый пол и не требующая обслуживания система отопления, полностью скрытая под паркетом.

После устранения проблем с влажностью в пространстве под полом, следующим шагом была подготовка чернового пола. Чтобы поднять новый готовый пол по высоте, чтобы он соответствовал высоте соседней комнаты, мы установили слой фанеры CDX размером 1/2 дюйма, а затем шпалы толщиной 1/4 дюйма.

Влажность и температура: распространенные заблуждения

Лучистое тепло, будь то водяное или электрическое, не влияет на деревянные полы. Только влага может негативно повлиять на древесину и вызвать ее сжатие, что приведет к образованию трещин в полу.Температура мало влияет на деревянные полы; поэтому использовать лучистое тепло с древесиной совершенно безопасно.

Часто путают влияние влажности и температуры на древесину. Температура влияет только на очень высоких уровнях, в то время как даже умеренное количество влаги может повредить деревянный пол.

План расположения, предоставленный производителем системы обогрева, поможет правильно разместить шпалы.

Устранение проблем, связанных с влажностью пространства для ползунков

Поскольку крыльцо было построено над земляным полом и добавление бетонного чернового пола не входило в бюджет, мы знали, что нам придется контролировать влажность.Поэтому первое, что мы сделали, это закрыли вентиляционные отверстия и нанесли спрей с закрытыми ячейками на нижнюю часть системы пола.

Многие балки пола в полозьях изолированы изоляцией из стекловолокна, которая имеет тенденцию впитывать влагу и также может выпасть при неправильной установке. Один из способов избежать этого — утеплить стены по периметру. Другой вариант — это наш метод заполнения всего пролета перекрытий перекрытия и герметизация системы перекрытий пола (подоконники, балки по краю и балки) изоляцией из пенопласта с закрытыми порами.

Для шпал мы решили использовать фанеру 1/4 дюйма, разрезанную на полосы 3 дюйма.

Следующим шагом было накрыть пол подкладкой и открыть подвал, который оборудован системой отопления, вентиляции и кондиционирования. Цель состояла в том, чтобы построить герметичное кондиционируемое пространство для подполья, которое бы избегало конденсации во время сезонных влажных условий.

Убедившись, что мы решили эти проблемы с влажностью, мы добавили систему электрического лучистого обогрева.

Примечание: Если под фанерой имеется неизолированное пространство для люков, перед установкой нагревательных спиралей следует использовать изоляционные плиты.

Использование электрического лучистого тепла под деревянными полами

В нашем четырехсезонном крыльце мы решили установить 3/4 дюйма. паркет из дуба, чтобы соответствовать остальной части пола в доме, но у нас были некоторые проблемы с высотой пола, которые нужно было решить в первую очередь. Пол крыльца был на 1-1 / 2 дюйма ниже, чем высота готового деревянного пола в главном доме. Мы хотели, чтобы новый паркетный пол с подогревом был бесшовным и был такой же высоты, как и основной дом.

Спланируйте укладку так же, как и любую стандартную работу по укладке полов, сделав привязку к линиям, чтобы направлять размещение досок и учитывать неквадратные стены.

Соответствие высоты этажа

Чтобы добиться такой же высоты пола на новом крыльце, как и в существующем доме, нам пришлось добавить фанеру на пол крыльца. Мы прикрутили слой 1/2 дюйма. Фанера CDX для поднятия пола, а затем установлена ​​1/4 дюйма. фанерные гвоздодеры (так называемые «шпалы») по периметру комнаты и на глубине 16 дюймов. интервалы, чтобы получить в общей сложности 3/4 дюйма. высота. Длина кабеля лучистого нагрева составляет 1/8 дюйма, поэтому мы решили использовать 1/4 дюйма. фанера разорвана на 3 дюйма для шпалы.

Спальные полосы образуют полосы, в которые будет помещен нагревательный кабель.

Полосы для шпал образуют полосы, в которые будет помещен нагревательный кабель, и их следует устанавливать перпендикулярно деревянному настилу, который необходимо закрепить в шпале.

Нанесите строительный клей на нижнюю часть шпал.

Используя 3-дюйм. широкие шпалы позволили нам увеличить шпалы до стандартных 16 дюймов. расстояние по центру. Это расстояние составляет 10 дюймов. широкое пространство для прокладки трех петель излучающего кабеля на расстоянии 3 дюйма друг от друга.

Прибейте шпалы по всей длине, используя по два гвоздя с каждого конца.

Шпалы были расположены на расстоянии 16 дюймов по центру, что создает пространство шириной 10 дюймов между ними для прокладки трех петель излучающего кабеля, расположенных на расстоянии 3 дюйма друг от друга.

Передовой опыт: установка кабелей лучистого нагрева для подогрева

Несколько производителей напольных покрытий протестировали свою продукцию именно с продуктами Warmup и подтвердили свои гарантии на комбинированную укладку. В этот список, среди прочего, входят лиственные породы Аморим, Викандерс и Игера.

Комплект для разогрева включает в себя все компоненты, необходимые для системы обогрева полов со свободным кабелем.

Советы по установке:

  • Используйте 1/4 дюйма. или 3/8 дюйма шпалы, так что заполнение пустот выравнивателем даст вам эффективный тепловой банк, но лишь минимально приподнимает пол.
  • Используя стандартный 10-дюйм. расстояние для 3-дюйм. широкие шпалы, мы разместили по три трассы кабеля (с интервалом 2, 5 и 8 дюймов) в каждом промежутке между шпалами.

Первый шаг — установка крепежных лент Warmup.

Примечание: В зависимости от конкретных условий вам может потребоваться отрегулировать расстояние между шпалами, чтобы они соответствовали опоре деревянного пола.

  • Для установки поверх бетона и / или требующей изоляции, вариант метода шпал заключается в использовании 2 × 3 или 2 × 4, частично встроенных в заливку плиты. Это позволяет включить изоляцию и залить между шпалами больше тепловой массы. Для этих целей можно использовать обычные нагревательные кабели для теплых полов NADWS или WODH от Warmup.

Привязать нагревательный кабель к крепежной планке.

Герметизация проводов теплового излучения

После того, как кабели проложены, залить бетон между шпалами. Это создает тонкую излучающую плиту, которая закрывает кабели. Во всех случаях слой изоляции обычно размещается под существующим черным полом, чтобы обеспечить направление большей части тепла вверх.

Пропустите нагревательный кабель вперед и назад параллельно деревянным шпалам, пока все секции не будут заполнены.

Я использовал модифицированный латексом раствор тонкого отверждения (LMT), который представляет собой смесь цемента, очень мелкозернистого песка и водоудерживающего состава, который позволяет цементу должным образом гидратироваться. LMT дешевле самовыравнивающейся заливки, которая в данной ситуации откровенно не нужна.

Преимущества использования набора Thinset, модифицированного латексом:

  • Прочный и устойчивый к растрескиванию.
  • Дешевле, чем самовыравнивающаяся смесь.
  • Есть в наличии.
  • Грунтовать черновой пол не нужно.

Выбор деревянных полов: пиленый дуб рифт и четвертичный

Обширные лабораторные испытания, проведенные Launstein Hardwood Floors в Мейсоне, штат Мичиган, показали, что американские лиственные породы, в том числе вишня, дуб, ясень, клен, гикори и орех, являются хорошим выбором для напольных покрытий с тепловым излучением. Бук, австралийский кипарис и многие изделия из бамбука — примеры того, что не так.

Мы хотели приобрести и установить материал, который не только соответствовал бы существующим полам из дубовых полос, но и был бы более стабильным по размерам с дополнительным теплом пола.Все полы естественно сжимаются и набухают в зависимости от сезона, поэтому мы выбрали дубовый дуб с трещинами и четвертьями, который считается примерно на 30 процентов более устойчивым, чем пол из гладколесного дуба.

Рифт и четвертичные доски конкурируют с инженерным полом. Эти доски будут только расширяться или сжиматься по толщине (высоте) и останутся стабильными из стороны в сторону (по ширине). Это, пожалуй, лучший вариант для излучающих полов с подогревом из твердых пород дерева, а также отличный выбор для минимизации сезонных разрывов, коробления и т. Д.

Советы по выбору деревянных полов:

  1. Для достижения наилучших результатов используйте узкие доски, желательно не шире 3 дюймов. Узкие доски лучше приспособятся к естественному расширению и сжатию древесины на полу.
  2. Используйте пиленую на четверть пиломатериала для досок шириной более 3 дюймов для большей стабильности размеров.
  3. Акклиматизируйте деревянный пол: древесина естественным образом расширяется и сжимается, чтобы достичь баланса с относительной влажностью окружающей среды. Избегайте укладки деревянных полов при высоком уровне влажности, например, во время покраски или укладки штукатурки.
  4. Перед укладкой деревянного пола включите систему обогрева до тех пор, пока относительная температура и влажность в помещении не стабилизируются до среднего уровня, ожидаемого для сезонных условий в том месте, где будет укладываться деревянный пол. Убедитесь, что влажность вашего пола соответствует вашей местности. . Обычно среднее содержание влаги составляет от 6 до 8 процентов.
  1. Инженерные полы по своей природе более устойчивы.
  2. Восстановленная древесина обычно имеет более плотные годичные кольца (поскольку древесина, скорее всего, является старовозрастной), что делает ее более плотной и устойчивой.
  3. Паркет: В целом паркетные полы имеют меньшее расширение и сжатие.
  4. Темные полы: их цвет делает зазоры между досками менее заметными.
  5. Напольные покрытия со скошенными краями делают зазоры менее заметными.

Устройство деревянного пола

Во-первых, доставьте настил примерно на 1,5 недели раньше, чтобы он адаптировался к условиям в доме.

Установите платы так же, как и без лучистого тепла; Соблюдайте все меры предосторожности, рекомендованные для полосовых полов.При установке поверх кабелей лучистого обогрева вам необходимо замедлить темп и быть точным при размещении крепежа. Мы прибивали шпалы по длине полос и использовали минимум два крепежа на каждом конце.

Советы по установке системы обогрева со свободным проводом для прогрева

Шаг 1: Определите отапливаемую площадь.

Измерьте комнату, которая будет получать лучистое тепло.

Сделайте набросок или рисунок и отправьте его в Warmup для получения предложения. Определите расположение термостата и отметьте его на своем эскизе.

Мы использовали тонкосилку, модифицированную латексом (LMT), для герметизации нагревательных проводов.

Шаг 2: Найдите термостат.

Системы электрических лучистых тепловых матов для подогрева разработаны для использования с программируемым термостатом, сертифицированным UL. Размещайте термостат примерно в 5 футах от пола и всегда на внутренней стене. Старайтесь не размещать его возле источников тепла, чрезмерного солнечного света из окон или световых люков.

Запатентованные термостаты Warmup 3iE и 4iE обеспечивают безопасность контроля верхнего предела температуры.Это означает, что при выборе «деревянных полов» в программе настройки температуры никогда не поднимутся выше 82F и обеспечат плавный и постепенный нагрев полов.

Распределите слой тонкого слоя на верх шпалы.

Шаг 3. Запустите 20-амперную схему с защитой GFCI.

Подключите выделенную цепь GFCI на 20 А к месту расположения термостата. Перед заделкой любых стен я протягиваю трос из коробки термостата вниз по полости стены и через вырезанную часть настенной колодки 2 × 4.После того, как стеновая плита будет установлена, веревка будет использоваться для протягивания провода холодного кабеля и датчика пола вверх по стене к месту расположения термостата.

Когда выравнивающая смесь затвердеет, уложите паркет в соответствии со стандартными процедурами.

Шаг 4: Установите деревянные шпалы.

Использование деревянных планок от 1/4 до 3/4 дюйма. толщиной и шириной 2 дюйма установите полосы толщиной от 12 до 16 дюймов. интервалы при использовании системы разминки. Оставьте 2 дюйма. зазор на чередующихся концах лент для перехода греющих проводов от одной секции к другой.

В качестве напольного покрытия мы выбрали рифтовую и четвертную доску. Они являются хорошим вариантом для теплых полов из твердых пород дерева, а также минимизируют сезонные зазоры, коробление и т. Д.

Шаг 5: Установите фиксирующие планки.

Используйте горячий клей, гвозди или шурупы, чтобы прикрепить планки к полу минимум на 3 дюйма. удаленность от стен и постоянных светильников.

Шаг 6: Установите систему отопления.

Начиная с самой близкой точки пола к термостату, приклейте стык к черному полу.

Обмотайте нагревательный кабель на крепежной планке и проведите его вперед-назад параллельно деревянным шпалам, пока все секции не будут заполнены.

Шаг 7: Установите датчик датчика температуры.

Поместите провод зонда, содержащий закрытый датчик, равномерно между двумя проложенными нагревательными кабелями на расстоянии не менее 12 дюймов от стены в нагреваемую зону. Провод зонда ни в коем случае не должен пересекать нагревательный кабель.

Шаг 8: Залить систему отопления выравнивающим составом.

Когда система отопления будет полностью смонтирована, нанесите смесь модифицированного латексного тонкослойного компаунда на всю систему отопления. Используйте доску для обрезков, чтобы разложить и выровнять тонкую массу до верха шпал. Выравнивающие составы / тонкие смеси / клей ДОЛЖНЫ содержать латексные составы и способны выдерживать температуру до 140 ° F (60 ° C) при использовании с системами электрического обогрева пола.

Шаг 9: Установите паркетный пол.

Когда выравнивающая смесь затвердеет, укладывайте паркет, прикрепляя его только к деревянным шпалам.Будьте осторожны, чтобы не повредить провода крепежом.

Шаг 10: Запрограммируйте термостат.

Запрограммируйте термостат на максимальную температуру 81 ° F (26,5 ° C), чтобы избежать высыхания древесины или деформации. Термостат должен регулироваться напольным датчиком, установленным между нагревательными кабелями. Обратите внимание, что термостат Warmup 4IE делает это автоматически при выборе в меню «Деревянные полы».

Прикрепляйте настил только к деревянным шпалам. Будьте осторожны, чтобы не повредить провода крепежом.

Примечание редактора: Роберт Робиллард является руководителем столярного и ремонтного предприятия, расположенного в Конкорде, Массачусетс, и редактором блога A Concord Carpenter, www.AConcordCarpenter.com.

Side Note One

Плавающие плиточные полы SnapStone

С 2005 года полы из керамогранита SnapStone сокращают время укладки вдвое благодаря инновационной системе блокируемых лотков. Эта запатентованная система пола с плавающей плиткой, разработанная в Омахе, штат Небраска, представляет собой настоящую керамогранитную плитку, прочно прикрепленную к полимерному лотку, который «защелкивается» вместе с лотком для плитки рядом с ним, устраняя необходимость в грязном растворе, разбавителе и распорках.Процесс установки SnapStone так же прост, как Prep, Snap, Grout. Убедившись, что черновой пол ровный, чистый и сухой, SnapStone можно установить и залить раствором в течение дня. Для укладки пола SnapStone требуются только две вещи: плитка SnapStone и гибкий уретановый раствор SnapStone. Пол SnapStone идеально подходит как для начинающих мастеров своими руками, так и для опытных подрядчиков, поэтому он подходит для большинства комнат в доме. Сочетаемая необработанная плитка, носик и затирка девяти цветов завершают отделку пола и комнаты.Система SnapStone может быть установлена ​​на большинство существующих черновых полов, таких как винил, древесина твердых пород, ламинат или цемент. Также его можно укладывать на фанеру в новой конструкции. Благодаря трем коллекциям плитки и почти 50 цветам вы обязательно найдете красивый пол для своего дома.

Боковое примечание Два

FastStone +

Фото: John F. Sheehan Photography (www.jfsheehanphoto.com)

Линия продуктов FastStone + — это настоящий камень, добытый в карьерах по всему миру и отделенный от настоящего сланца.Каждое изделие имеет разные цветовые оттенки, что означает, что необработанная поверхность сланца и чередующиеся цвета каждого слоя камня абсолютно уникальны. FastStone + состоит из тонкого слоя натурального камня с полиэфирной смолой со стекловолокном (основа) и склеивается с помощью вспененной ленты 3M PE для отслаивания и приклеивания. Плитка FastStone + легко укладывается с помощью стандартных деревообрабатывающих инструментов и может быть разрезана ручными ножницами без специальных навыков каменщика. Это действительно первый каменный продукт «сделай сам», доступный сегодня на рынке.В настоящее время продукт доступен в четырех цветах и ​​пяти размерах плитки: 3 ″ x6 ″, 6 ″ x6 ″, 6 ″ x9 ″, 12 ″ x12 ″ и 12 ″ X24 ″, и их размеры соответствуют друг другу для создания уникальных узоров. FastStone + предлагает неограниченные возможности для внутренних стен (плоских или изогнутых), фартуков, декоративных стен, камина, перегородок, стоек общественного питания, мебели и т. Д. Посетите faststoneplus.com.


Рекомендуемые статьи

Могу ли я использовать полы с подогревом, если у меня деревянный пол?

Дэмиен Уилкинсон

Деревянные полы пользуются бумом популярности в последние годы, и все больше домовладельцев, чем когда-либо, признают преимущества пола, который легко чистить, долговечен и привлекателен.Если вы планируете установить систему обогрева под деревянным полом, вы должны принять во внимание ряд факторов, прежде чем приступить к установке.

Дерево является изолятором, что означает, что оно замедляет передачу тепла, производимого системой теплого пола, что снижает эффективность системы. Однако древесина менее изолирующая, чем другие типы напольных покрытий, например, ковролин. Характеристики теплопередачи древесины также могут быть полезными, поскольку древесина сохраняет тепло в течение длительного времени после выключения системы теплого пола, а это означает, что в комнате будет дольше оставаться теплее с помощью системы теплого пола.Пол будет приятно теплым, но не горячим.

Полы с подогревом хорошо сочетаются с деревянными полами, потому что они поддерживают равномерную температуру всего пола. Напротив, другие системы отопления, такие как радиаторы или отдельно стоящие обогреватели, могут создавать горячие точки на деревянном полу, что может привести к деформации. Деформация, вероятно, является основной проблемой владельцев домов с деревянными полами, когда они рассматривают возможность установки системы теплого пола.

Системы теплого пола следует монтировать с осторожностью, чтобы не допустить деформации деревянного пола.Система должна быть спроектирована так, чтобы равномерно распределять тепло по всему полу, а параметры управления должны быть настроены таким образом, чтобы избежать резких изменений температуры. К сожалению, деревянные полы склонны к короблению, но правильно спроектированная и установленная система теплого пола должна предотвратить эту потенциальную проблему.

Современные паркетные полы больше подходят для устройства полов с подогревом, чем полы из твердых пород дерева. Паркетные полы состоят из фанеры или плит МДФ, покрытых шпоном твердых пород для придания привлекательного внешнего вида.Они более устойчивы и менее подвержены короблению, чем полы из твердых пород дерева. Спроектированный пол можно легко установить и переоборудовать после того, как будет установлена ​​система подогрева пола.

Профессиональный поставщик может посоветовать вам системы теплого пола, которые подходят для вашего деревянного пола — вы можете связаться с нами, если вам потребуется дополнительная информация и совет.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
