Монтаж кассетного потолка: схема установки — инструкция, видео

Схема установки кассетного потолка закрытого типа

Существуют 2 способа монтажа кассетного потолка закрытого типа — простой и усиленный. При простом монтаже гребенки BT-600 подвешиваются на обычный пружинный подвес, а при усиленном способе монтажа гребенки BT-600 устанавливаются на дополнительный жесткий каркас из ПП-профиля.

Последовательность монтажа кассетного потолка закрытого типа

Монтаж кассетного потолка закрытого типа состоит из следующих этапов:

I. Монтаж пристенного уголка (углового профиля)

Угловой профиль кассетного потолка крепится по периметру помещения на стены, как и при монтаже других видов подвесных потолков. Горизонтальный уровень определяется при помощи лазерного нивелира или гидроуровня. Уголок прибивается к стенам при помощи забивных дюбелей, анкеров или саморезов, интервал крепления не более 0,5м.

II. Установка гребенок BT-600

Установка направляющих гребенок осуществляется с шагом, равным размеру кассеты — обычно это 300мм или 600мм. При простом способе монтажа кассетного потолка гребенки-стрингеры BT-600 подвешиваются на регулируемых пружинных подвесах, при усиленной сборке гребенки крепятся к предварительно собранному из ПП-профилей дополнительному каркасу.

III. Установка кассет в гребенки

Заключительным этапом сборки кассетного потолка закрытого типа является установка панелей в гребенки. Подрезка в размер примыкающих к стенам кассет осуществляется при помощи строительного ножа и ножниц по металлу. Сперва ножницами по линии разметки перестригаются боковые ребра жесткости кассеты, а затем по линейке ножом делается насечка. Алюминиевая кассета легко переламывается после нескольких сгибов вдоль насечки.

Видео: Установка кассетного потолка Албес скрытого типа

Видео: Монтаж кассетного потолка скрытого типа

Кассетные потолки — видео

Поделись с друзьями!

Монтаж кассетного потолка Албес.

Фото и видео установки

Характеристики изготовляемого материала

Существует целое множество материалов для подвесных потолков. Однако, компания Албес специализируется на производстве металлических панелей. Их изготавливают из алюминия или оцинкованной стали.

Фото кассетных потолков

Преимущества металлических панелей

Влагоустойчивость

Металлические панели идеально подходят для ванных комнат, бассейнов и душевых. Также не страшно, если Вас затопят. Металлические панели не придется менять, как гипсовые, например.

Пожарная безопасность

Металлические профили не горят. Однако, если температура слишком велика, то панели могут плавиться.

Долговечность

Срок службы потолка из металлических панелей неограничен и намного превышает интервал капитального ремонта здания.

Важно! Несмотря на то, что потолок будет состоять из металлических панелей, его не так сложно повредить. Алюминиевые панели достаточно тонкие (толщина всего 0,5 мм), а сам алюминий является мягким металлом.

При ударе поверхность панели легко поддается деформации.

Размеры

Существует масса стандартных размеров кассет:

30×30 см
60×60 см
30×120 см
60×120 см
120×120 см

Наиболее популярным размером является 60×60 см, потому что под этот размер производится наибольшее количество световых панелей и другого встраиваемого оборудования.

Цвета панелей

Панели имеют множество расцветок. Самые стандартные цвета — это белый, бежевый, металлик и матовый металлик, хром, золото. Из дополнительных цветов: черный, синий, малиновый, медный.

Также существуют так называемые дизайнерские цвета — фактура дерева, хамелеон и другие.

По желанию можно заказать порошковое окрашивание панелей в произвольный цвет, но и стоить это будет дороже.

Перфорация

Перфорация на подвесных панелях может служить вентиляцией, дополнительным источником света или просто быть декоративным дополнением потолка.

Подвесные потолки Албес предлагают также разнообразные перфорированные панели.

Варианты подвесных систем

Открытые

В таком типе подвесной системы крепежные профили не скрываются за кассетными панелями, а открыты для зрителя. Сами панели просто укладываются в ячейки сверху и держатся без дополнительных креплений под собственной тяжестью.

При таком варианте подвесной системы можно без труда добраться до оборудования, которое скрыто под подвесным потолком.

Также в случае такой подвесной системы существуют варианты дизайна кромок панелей, на которых держатся кассеты. Например, округлые или прямоугольные.

Закрытые

Такой вариант подвесной системы скрывает крепежные профили. Панели крепятся снизу к этому профилю. Называется он стрингером. На нем есть специальные крепежные пазы, в которых и защелкивается потолочная панель.

Такой тип монтажа усложняет доступ к надкассетному пространству. Однако, выглядит он гораздо аккуратнее и эстетичнее.

Монтаж кассетных потолков Албес

Кассетные алюминиевые потолки монтируются несложно и стандартно. Технология монтажа потолков Албес схожа с реечными потолками, однако, имеет свои особенности.

Закрепление коммуникаций

Для начала нужно закрепить все коммуникации, чтобы они не падали на подвесной потолок.

Обозначение уровня

Далее отбиваем уровень плоскости подвесного потолка по периметру помещения.

Для этого Вам понадобятся:

Уровень-рейка длиной не менее 1,5 м
Шнур-отвес — инструмент для разметки горизонтальных и вертикальных линий
Водяной уровень

Крепление профилей

Далее по намеченному уровню производится крепление профиля по периметру помещения.

Для получения ровной и непрерывной поверхности профили необходимо состыковывать с помощью стыковочного сегмента. Его можно вырезать из уголка с помощью ножниц по металлу.

Для этого нужно обрезать загибы с двух сторон уголка так, чтоб получилась гладкая поверхность. Этот сегмент нужно вставлять одной стороной в паз одного уголка, с другой — следующего. Этот процесс вы можете подробно увидеть в видео в конце статьи.

Периметральный профиль крепится к стене с помощью крепежного элемента с шагом не менее 450 мм.

Разметка первой оси привязки

Осью привязки называется шнур, который крепится между стенами для разметки горизонтальных линий. Вдоль осей привязки в последствии будут проходить несущие направляющие.

Начинаем с оси, которая будет проходить вдоль длинной стены помещения. По оси натягивается монтажная шнурка. Относительно нее будет производится разметка и монтаж кассетного подвесного потолка.

Крепление подвесов

Оно производится по первой оси с шагом, не превышающим 120 см. Подвес монтируется к черновому потолку с помощью шарнирного соединения.

Важно! Отступ от края стены следует делать не более 60 см при весе панелей до 4 кг/м2, при большем весе отступ должен быть не более 45 см.

Монтаж несущей направляющей

На первую линию подвесов вдоль линии оси привязки вешаем несущую направляющую нужной длины. Части направляющей легко защелкиваются между собой благодаря замковой конструкции.

Разметка второй оси привязки

Производится строго перпендикулярно первой оси. По этой разметке натягиваем вторую шнурку.

По имеющимся осям привязки производим подравнивание несущих профилей.

Крепление промежуточных профилей

Крепим промежуточные Т-профили, которые образуют ячейки нужного размера по осям профиля. Угол между примыкающими профилями должен быть строго перпендикулярным.

Для фиксации несущей направляющей нужно использовать подвес, закрепляя его в распор к стене. Также использовать короткие направляющие Т-профиля, которые крепится к пристенному уголку.

Монтаж остальных линий несущих профилей

Остальные линии несущих профилей монтируются аналогично первой, выдерживая размеры от оси привязки.

Вставка кассетных панелей

В полученный каркас из несущих профилей вставляются кассетные панели.

Таким образом, преимущества алюминиевых подвесных потолков очевидны. Они функциональны и просты в эксплуатации. Надеемся, что после прочтения этой статьи, монтаж кассетных подвесных потолков не вызовет никаких трудностей.

Видео монтажа кассетных потолков Албес

Больше информации

Вопросы и ответы

Задать вопрос

Монтаж кассетных потолков | Строительный портал

Времена идут, и с каждым годом вариантов отделки потолков становится все больше и больше. Теперь их можно не только белить, красить и оклеивать обоями, но и отделывать панелями, оборудовать натяжные и подвесные потолки. Выбор настолько велик и разнообразен, что тяжело остановиться на чем-то конкретном, что удовлетворяло бы все потребности современного человека.

Кассетные потолки – универсальный вариант, который подойдет не только для общественных мест, кинотеатров, ресторанов, кафе, гостиниц, дискотек и ночных клубов, больниц и других учреждений, но и для облагораживания жилых помещений – гостиных, кухонь, ванной, холла и др. В данной статье речь пойдет о том, что из себя представляют кассетные потолки, какие они бывают и как их устанавливать.

Преимущества и недостатки кассетных потолков
Элементы подвесной системы
Виды кассет из разных материалов
Монтаж кассетных потолков открытого типа
Особенности монтажа кассетных потолков закрытого типа

Монтаж кассетных потолков: видео — инструкция

Преимущества и недостатки кассетных потолков

Кассетные потолки являются разновидностью подвесных потолков и представляют собой подвесную конструкцию из профилей и декоративных кассет или панелей, лицевая сторона которых может иметь различный дизайн, цвет и фактуру. Чтобы не прогадать, давайте разберемся, какие у таких потолков есть достоинства и какие недостатки.

Преимущества кассетных потолков:

Не требует предварительной подготовки поверхности, ее выравнивания. Крепежные профили можно устанавливать на любое прочное основание – бетонное или деревянное. Кассетный потолок скроет все недостатки поверхности.

За кассетным потолком можно спрятать коммуникации: электрическую проводку, вентиляционные каналы, газовые трубы, кабели и провода различного назначения, например, интернет.
Беспрепятственный доступ к коммуникациям. В отличие от других подвесных конструкций, таких как потолки из гипсокартона, доступ к этим коммуникациям возможен в любое время без дополнительных операций по демонтажу или ремонту. Достаточно снять одну или несколько кассет/панелей и можно беспрепятственно ремонтировать или перепрокладывать сети.
Кассеты или панели легко меняются на новые, если они были повреждены вследствие механического воздействия или намокли из-за потопа сверху.

На место кассет можно устанавливать другое оборудование: осветительное (растровые светильники), обогревательное (инфракрасные обогреватели, кондиционирование теплым воздухом) и вентиляционное. Размеры ячеек и кассет унифицированы, под них производятся некоторые модели такого оборудования специально. Причем те же светильники или воздуховоды достаточно просто подключить к проводам и положить в ячейку каркаса.
Влагоустойчивые кассеты/панели из алюминия или стекла не боятся влаги, плесени и грибков. Их можно устанавливать в ванной, душевой, бассейне и других помещениях с повышенной влажностью.
Исключительная легкость монтажа, с которым может легко справиться любой хозяин.
Приемлемая цена, особенно с учетом долговечности кассетного потолка и возможности замены его элементов.
Огромный выбор цветовых решений, а также фактур – матовая, глянцевая, «бархатная», зеркальная.
Возможность выполнить каркас как видимым (открытая система), так и невидимым (скрытая система). Кассеты для этих систем разные и отличаются конструктивно, как и профили.
Пожаробезопасность.

Как видите достоинств так много, что кажется, лучше ничего найти невозможно. Но не стоит так уж очаровываться, у данной конструкции есть и недостатки.

Недостатки кассетных потолков:

Подвесная конструкция опускает уровень потолка на 15 – 25 см. Минимальная высота – 15 см. Для помещений с низкими потолками это довольно критично, так что имеет смысл подыскать что-то другое и отказаться от подвесного потолка вовсе.
В открытой системе кассетного потолка видны профили. Многим это может не нравиться.
Даже в варианте с закрытой каркасной системой все равно заметна сетка, которую образуют края кассет. Это придает помещению некоторую разлинеенность.
Стоимость профилей для кассетных потолков больше, чем для подвесных конструкций из гипсокартона, так как они более эстетичны, их лицевая сторона декорирована.

Пожалуй, все, недостатков совсем немного. Из всего вышеперечисленного можно сделать вывод, что установка кассетных потолков возможна только в помещениях с высокими потолками и в том случае, если хозяев устраивает сам вид данного потолка, его разлинеенность. В помещениях с повышенной влажностью можно использовать только кассеты из металла или стекла, так как они негигроскопичны.

Элементы подвесной системы

Кассетные потолки продаются комплектами или по частям. Количество элементов представитель фирмы просчитывает исходя из площади помещения. Лучше всегда брать с запасом, но небольшим. Например, зеркальных панелей можно взять и побольше, так как они могут разбиться, а вот алюминиевые – прочные, повредить их при монтаже мудрено.

Всего для монтажа кассетного потолка понадобятся такие элементы:

Несущий профиль Т15 или Т24 (15 мм и 24 мм – это ширина нижней полочки) длиной 3600 мм или 3700 мм. Чаще всего изготавливается из алюминия. Нижняя полочка выполняется под цвет к панелям.
Промежуточные направляющие/профили Т15 или Т24 длиной 600 мм или 1200 мм. Оснащены специальными защелками, которые помогают легко собирать каркас, вставляя их в отверстия или крепежные элементы несущего профиля.
Пристенный профиль или уголок длиной 3 м. Высота изделия 24 мм, ширина нижней полочки 19 мм.
Подвес на пружинах для дополнительного крепления основных направляющих к потолку. Может также использоваться подвес-зажим.
Кассеты или панели, которые вставляются в ячейки конструкции.

Все элементы подвесной системы необходимо приобретать у одного производителя, иначе разные элементы могут просто не подойти друг к другу.

Виды кассет из разных материалов

Неоспоримым преимуществом кассетных потолков является то, что сами кассеты или панели могут быть выполнены из разных материалов, разных фактур и цветов. Это позволяет воплотить в жизнь массу замысловатых или просто элегантных дизайнерских решений. А также позволяет устанавливать кассетные потолки в помещениях различного назначения.

Металлические кассетные потолки изготавливаются из алюминия или оцинкованной стали. Могут быть матовыми или глянцевыми, гладкими или перфорированными, покрытыми зеркальным металлизированным слоем или полимерным напылением. Самые распространенные цвета таких потолков: белый матовый и глянцевый, металлик серебристый и матовый, хром, светло-бежевый и золотой. Помимо этих цветов панели могут быть красными, малиновыми, синими, черными, светло-серыми и даже иметь фактуру дерева. Если Вы не нашли здесь понравившегося Вам оттенка, не отчаивайтесь, производитель предлагает порошковое окрашивание своих изделий в любой цвет, подобранный по международной колористической таблице RAL.

Кромка панелей металлических потолков выполняется несколькими способами:

Board – абсолютно ровные края.
Tegular – края плиты выполнены со ступенькой, панель получается на уровне нижнего края крепежных профилей.
Также алюминиевые плиты изготавливаются с загнутыми под 90 ° краями для крепления в скрытые системы.

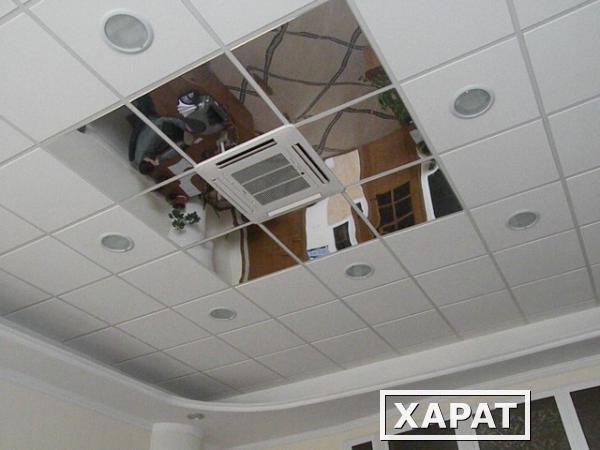

Зеркальный потолок кассетный может быть выполнен, как из силикатного стекла, так и из плексигласа (акрилового стекла) или даже металла, стилизованного под стекло. Поверхность плит бывает как чисто зеркальной, так и слегка матовой с оттенками золотого, серебристого, хрома и др. Подвесная конструкция также выполнена под цвет, т.е. золотая, хромированная или черная. Зеркальные плиты устанавливаются внутрь каркаса потолка, это позволяет их надежно закрепить.

Стеклянные кассетные потолки из силикатного или акрилового стекла позволяют создать по-настоящему незабываемый дизайн потолка. За панелями/плитами из матового стекла, которые пользуются сейчас огромной популярностью, можно устанавливать осветительные приборы. Рассеянный свет создает атмосферу уюта и тепла. На поверхность стекла можно наносить разнообразные рисунки, в том числе пескоструйкой. Светильники будут подсвечивать их сверху и выделять на общем фоне.

Гипсовые кассетные потолки – самый старый зарекомендовавший себя вариант. Масса цветовых решений и фактур. Используются не только в декоративных целях, но и для звуко- и теплоизоляции потолков. Такие панели нельзя использовать в помещениях с повышенной влажностью.

Кассетные потолки из минерального или стекловолокна используют для теплоизоляции помещений и снижения ударного шума. Панели из минерального волокна представляют собой утеплитель в жесткой плите, а плиты из стекловолокна чем-то напоминают стеклообои.

Деревянные кассетные потолки – крайне редкое эксклюзивное явление. Панели выполняются из древесины дорогостоящих пород – дуба, тика, ясеня, мербау, бамбука и других. Довольно часто панели украшены резьбой, такая работа стоит недешево, собственно, как и сами потолки. Каркас деревянных потолков прячется или скрывается декоративными накладками.

На кассетные потолки цена зависит как раз от материала исполнения панелей. Даже стоимость потолков из одного материала может значительно отличаться. Например, самые дешевые алюминиевые потолки стоят 6 у.е. за м2, а самые дорогие 38 у.е. за м2. Стеклянные потолки обойдутся и того дороже – 80 у.е. за м2.

Монтаж кассетных потолков открытого типа

Кассетные потолки настолько просты в установке, что все работы можно выполнить самостоятельно, не обладая какими-то особенными навыками или знаниями. Сам монтаж занимает не больше 2-х дней. Помимо комплекта подвесного кассетного потолка понадобятся дрель, перфоратор (для бетонных стен), дюбеля и саморезы, уровень (желательно лазерный), строительная нить или шпагат, болгарка, ножницы по металлу и прямые руки.

Чертеж кассетного потолка

Прежде чем приступать к монтажу кассетного потолка и даже перед заказом комплектующих, лучше составить чертеж будущего каркаса. Для этого на листе бумаги необходимо нарисовать план помещения с точными размерами и нанести на него сетку каркаса с указанием точных размеров. Это поможет рассчитать количество элементов системы и правильно распределить их на поверхности потолка.

Обязательно получится так, что число кассет/панелей будет неровным, а значит, придется монтировать подрезанные плиты. Такие плиты должны располагаться возле стен, которые не сразу видны. Например, над входной дверью. С противоположных сторон комнаты размеры этих плит должны быть одинаковы. Расстояние между основными направляющими должно быть 600 мм или 1200 мм, а между промежуточными – 600 мм. В итоге должны получиться ячейки 600х600 мм.

Как рассчитать точный размер неполной плиты: ширину помещения делим на размер панели. Например, помещение шириной 3400 мм делим на ширину панели 600 мм, получаем 3400/600=5,6666. Умножаем целое число панелей на их ширину 5х600=3000 мм. Отнимаем это значение от общей ширины помещения: 3400-3000=400 мм. Делим его пополам, получаем 400/2=200 мм.

Теперь можно закупать материалы и приступать к монтажу.

Установка пристенного профиля

Установить кассетные потолки своими руками не составит большого труда. Начинаем работы с разметки. Первым делом наносим нулевую отметку на стены, для этого понадобится уровень. Лазерный нивелир здесь будет как нельзя кстати, но если его нет, можно обойтись водяным уровнем. Главное, чтобы отметки на стенах образовывали плоскость.

Нулевой уровень должен находиться минимум на 150 мм ниже основного потолка. Если над кассетным потолком будут прятаться коммуникации, то отступ необходимо рассчитать так, чтобы все поместилось, и в то же время к коммуникациям был свободный доступ.

По периметру помещения на стенах чертим линию, по ней будем крепить пристенный угловой профиль. Затем прикладываем профиль к стене и закрепляем его с помощью дюбелей или саморезов. Если стены выполнены из прочного бетона, то сначала намечаем места отверстий, откладываем профиль, засверливаем отверстия в стене, вставляем дюбеля и только после этого снова прикладываем профиль и прикручиваем его саморезами. Шаг крепления для пристенного профиля 400 – 500 мм.

Крепление подвесов

Не стоит крепить подвесы «на глаз», так как если установить их с погрешностью 30 – 50 мм, они не будут достаточно крепко держать профиль. Лучше сначала наметить места. Как крепить подвесы:

Для этого на пристенном профиле или над ним на стене делаем отметки, где будут располагаться направляющие профили.

Важно! Максимальное расстояние между подвесами 1200 мм, от крайнего подвеса до стены – 600 мм. Располагаться они должны в местах пересечения основных и промежуточных направляющих.

Затем натягиваем между отметками строительный шнур или нить. Закрепляем их к саморезам.
Согласно нарисованному плану отступаем от стены необходимое расстояние и делаем отметку строго над шнуром.

Когда точные места для подвесов будут помечены точками, можно приступать к засверливанию отверстий. Используем для этого дрель или перфоратор.
На пружинных подвесах обычно слишком большое крепежное ушко – уменьшаем его с помощью кусачек и пассатижами делаем меньшую петлю.
Закрепляем на потолке металлическими анкерами со шляпкой 13 мм.

Не забудьте установить дополнительные подвесы в местах, где будут осветительные приборы, вентилятор или другое оборудование.

Монтаж основных направляющих

Основные направляющие подрезаем до требуемой длины, если это необходимо. Например, для помещения 3400 мм надо срезать лишних 200 мм профиля так, чтобы промежуточный профиль прочно закрепился в его пазу.

Устанавливаем основные профили таким образом: опираем их на пристенные профили, выравниваем строго по натянутому шнуру, затем с помощью защелкивающегося механизма надеваем его на угловой профиль, прочно закрепляя.

Крючки подвес зацепляем за отверстия в основном профиле, высоту регулируем с помощью быстрозажимного клипа. Если сжать этот клип, то нижний штырь подвеса можно перемещать вверх-вниз, если отпустить – то он фиксирует подвес в определенном положении. Обязательно проверяем расположение профилей с помощью уровня.

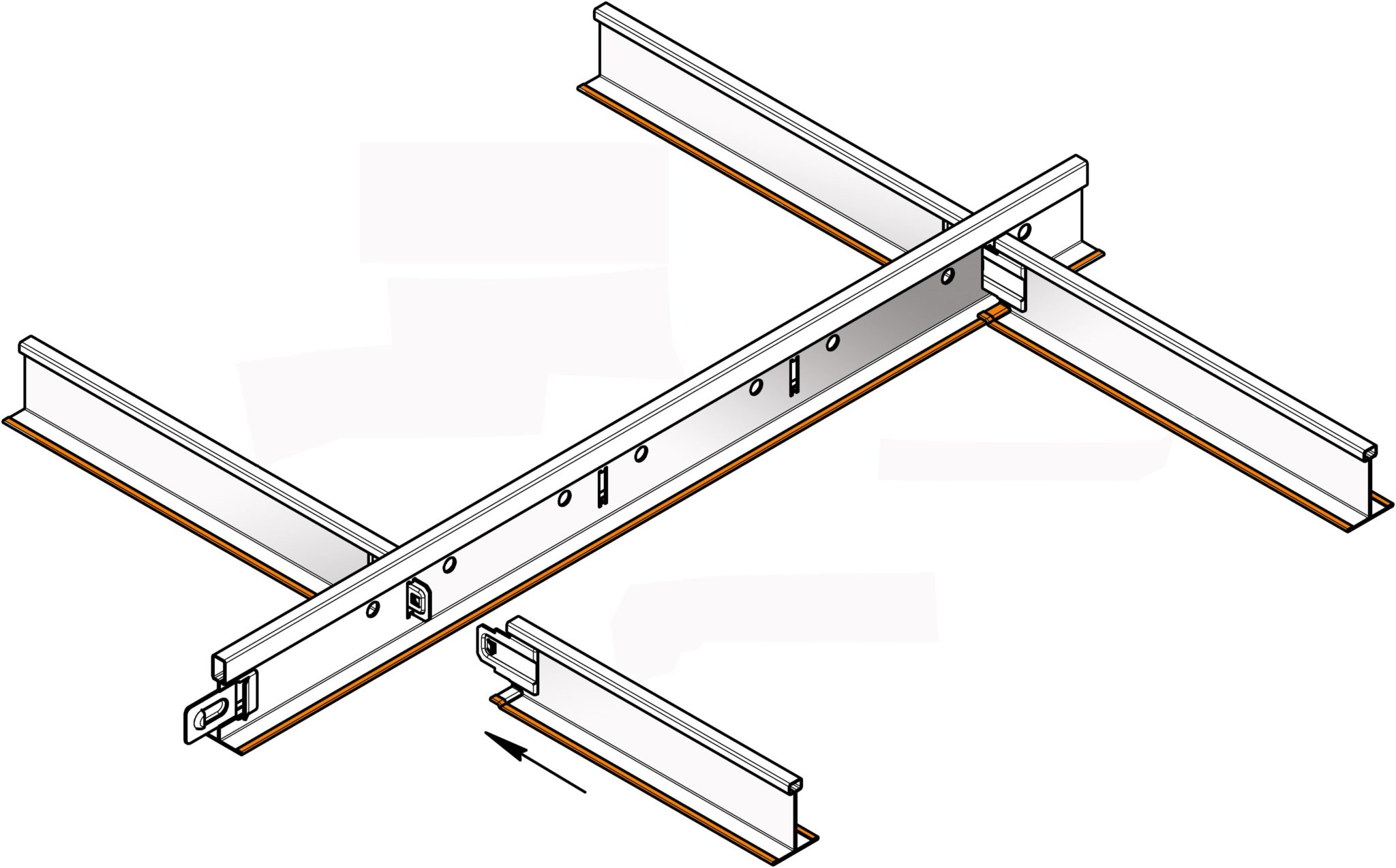

Монтаж промежуточных направляющих

Начинаем установку промежуточных направляющих с середины помещения. С шагом в 600 мм устанавливаем профиль между основными направляющими. На концах промежуточных профилей есть специальные элементы, которые необходимо защелкнуть в основном профиле. Между собой такие профили стыкуются по похожему принципу.

Обязательно проверяем, чтобы угол между профилями был строго 90 °. Можно использовать транспортир.

Когда середина помещения будет готова, переходим к ближайшим к стене профилям. Подрезаем их под необходимый размер. Тот край, на котором осталась защелка, вставляем в основной профиль, а второй конец просто укладываем на пристенный профиль.

Установка кассет или панелей

Осталось самое простое – установить декоративные плиты. Сначала еще разок проверяем углы между направляющими – 90 °. Затем просто вставляем плиты в ячейки: ребром заводим их в отверстие, переворачиваем в горизонтальное положение и опускаем на профили. Края плит не должны быть видны, в противном случае неправильно смонтирован каркас.

Напоследок устанавливаем обрезанные плиты. Подрезаем их под размер ровно, стараясь не делать сколов. Для этого можно использовать ручной режущий инструмент. Пристенный край должен быть таким же ровным, как и все остальные.

Вот и готов кассетный потолок, можно наслаждаться его прекрасным видом. В дальнейшем поверхность потолка можно мыть мягкой тряпкой с мыльной водой, если панели из металла, стекла, пластика. Если же материал боится воды – гипс, дерево, минеральное волокно, то лучше воспользоваться метелкой для удаления пыли.

Особенности монтажа кассетных потолков закрытого типа

Установка кассетных потолков с закрытой системой несколько отличается от предыдущего описания. Во-первых, используются немного другие профили – с крепежным отверстием на нижней полке профиля. В него вставляются края панелей.

Несущие профили устанавливаются параллельно длинной стене помещения с шагом, равным размеру панелей. Размеры панелей потолков с закрытой системой могут быть не унифицированы. Например, часто ширина панели 300 мм. Основные профили должны быть закреплены с шагом 300 мм на подвесы. На каждый профиль необходимо столько подвесов, чтобы расстояние от крайнего до стены было 600 мм, а между соседними 1200 мм.

Каркас будет представлять собой параллельно располагающиеся профили. К ним крепятся плиты, края которых загнуты под 90 °. Края плит вставляются в отверстие в профиле и защелкиваются там. Плиты можно передвигать вдоль профиля. Более подробно и наглядно инструкцию по монтажу кассетного потолка с закрытой системой можно посмотреть в видео-примере ниже.

Монтаж кассетных потолков: видео — инструкция

анализ лидеров рынка + видео инструкции монтажа.

Одним из самых современных вариантов отделки потолочного покрытия сегодня считается кассетный потолок. Установка конструкции придает помещению солидный и представительский вид, сочетает в себе надежность и высокую функциональность.

Как устроены кассетные потолки?

Потолки кассетные неслучайно называют подвесными – они действительно относятся к данному типу и состоят из особых модулей (кассет). Практически все производители предлагают отделочные элементы квадратной формы, но иногда встречаются и прямоугольные варианты. Кассеты производятся из металлического оцинкованного или алюминиевого проката. Широко применяется биметаллическое покрытие.

Чтобы продлить срок службы оцинкованных модулей, их часто покрывают порошковой краской, достаточно стойкой к истиранию. Стальные элементы полируют, благодаря чему они приобретают красивый зеркальный блеск.

: Из чего состоит подвесная конструкция

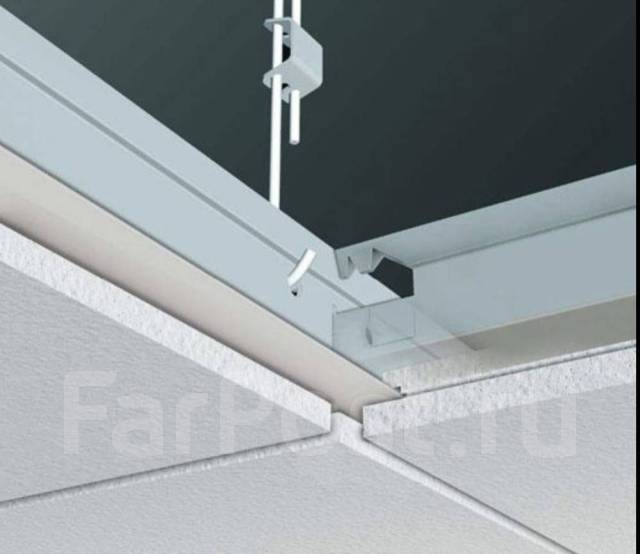

Система подвесов, на которые крепится кассетный потолок, состоит из поперечных и главных направляющих, уголков и регулируемых подвесов.

Каждая деталь изготавливается из высокопрочной стали, не боится высокой влажности и воздействия химических реактивов.

Благодаря пожаро и влагостойким свойствам, подвесные кассетные потолки рекомендуется использовать в спортивных, медицинских учреждениях, развлекательных и оздоровительных комплексах (аквапарки, бассейны, лаборатории).

Преимущества и недостатки конструкций

Подвесные кассеты имеют ряд достоинств, которые для многих потребителей становятся вполне обоснованной причиной покупки. Рассмотрим подробнее, о каких достоинствах идет речь:

можно не выравнивать бетонную поверхность. Действительно, кассетные модули надежно скроют любые недостатки основного потолка и могут крепиться на любое надежное основание;
незаметная установка инженерных коммуникаций. Особая конструкция кассетных потолков позволяет спрятать за ними как тонкую вереницу проводов, так и объемные газовые трубы или вентиляционные трубопроводы. Более того, вы всегда сможете получить к ним быстрый доступ, не выполняя сложные демонтажные работы;
повреждения? Царапины? Поводов для беспокойства нет. Даже если кассета была случайно повреждена в процессе установки или эксплуатации, вы всегда сможете заменить ее аналогичной, не разбирая всю конструкцию целиком;
унификация размеров позволяет устанавливать в ячейки не только кассеты, но и обогревательное или вентиляционное оборудование, осветительные приборы;
ни грибков, ни плесени такой потолок тоже не боится. Теперь вы понимаете, почему их так часто устанавливают в ванных комнатах и душевых?
простота монтажа. Установить кассетный потолок своими руками сможет каждый хозяин;
вполне демократичная стоимость, особенно с учетом долговечности и возможности быстрой замены элементов;
большой выбор цветов и фактур.

: Варианты для ванной комнаты

: Разноцветные

: панели

Недостатки у потолков в виде кассет тоже есть, но незначительные. Они меркнут по сравнению с выдающимися достоинствами материала:

высота помещения уменьшится примерно на 15-25 сантиметров. Единственная ситуация, в которой данный фактор может оказаться критичным – небольшая, компактная комнатушка;
края кассет в любом случае образуют сетку, и ничего сделать с этим вы не сможете;
мы говорили о демократичной стоимости кассетных сооружений. Естественно, все познается в сравнении. С одной стороны, они действительно доступные, а с другой – стоят дороже листов гипсокартона. Вполне обоснованно, ведь эстетичный вид кассетных потолков намного лучше благодаря декорированной лицевой части.

Лидеры рынка: какого производителя выбрать?

Кассетные потолки производят десятки компании, но внимания заслуживают только единицы. Они выпускают действительно качественный продукт, который будет радовать вас первоклассным внешним видом долгие годы.

Вкратце перечислим именитые бренды:

SKY. Подвесной кассетный тип потолков фирмы Sky – это инновационные технологии, умноженные на классический дизайн. Сильные стороны таких потолков: влагостойкость, долговечность, удобство и простота монтажа. Их поверхность абсолютно гладкая, сочетает в себе высокую функциональность и единство стиля. Перечисленные выше свойства делают продукцию SKY востребованной в жилых помещениях.

: Система крепления SKY 600

: Вид потолков фирмы SKY

CESAL. Схожими характеристиками обладают потолочные конструкции фирмы Cesal. Сильные стороны: прочность, эстетическая привлекательность, устойчивость к преждевременному износу. Модули не боятся чистки и даже дезинфекции, что делает их оптимальным вариантом для детских садов и медицинских учреждений.

Схема крепления панелей CESAL

: Продукция фирмы CESAL

CAVEEN. Планируете установить кассетный потолок вместе с вентиляцией, сделать встроенное освещение или вмонтировать колонки? Присмотритесь к моделям фирмы Caveen.

: Описание и расчет

: продукции CAVEEN

Монтаж системы CAVEEN

Армстронг. Обсуждая монтаж кассетных потолков, нельзя не упомянуть безусловного лидера отечественного рынка – компанию Армстронг. Ее продукция привлекает внимание своим составом (минимум три материала). Чаще всего встречаются кассеты, которые сделаны из прессованного волокна. Но если такая кассета вам не по вкусу, можно заказать деревянные и даже металлические модули. Просты в обслуживании, имеют доступную стоимость.

Статья в тему: «Преимущества потолков Армстронг»

Схема монтажа панелей Армстронг

: Виды панелей Армстронг

Отечественные кассетные потолки в нашей стране представлены объединением Албес. Они производятся из алюминия или оцинкованной стали. Богатый ассортимент продукции Албес представлен кассетами Board (Прямая кромка) и Tegular (выступающая).

: Продукция компании Албес

Поговорим о монтаже

Монтаж кассетной конструкции будет завершающим разделом статьи. Мы с вами выясним, какие инструменты необходимы для установки, как проходит процесс монтажа и какие нюансы стоит учитывать. Рассмотрим вариант применения подвесной системы открытого типа, так как она считается наиболее популярной.

Расчет материалов, подготовка инструментов

Перед началом работы необходимо подсчитать точную площадь потолка и выровнять стены. Если этого не сделать, после установки будут отчетливо видны все неровности. Измерили площадь? Отправляемся в магазин и покупаем материалы в зависимости от полученных данных, с учетом личных вкусов и предпочтений.

Пример расчета площади потолка

Комплектация включает в себя: уголок, Т-образный профиль (полка 15 или 24 мм), универсальные подвесы, Т-образные перемычки, модули из алюминия 600 х 600 мм.

Количество инструментов минимальное: уровень и малярная нить, дрель ударная, молоток, плоскогубцы и болгарка, рулетка с карандашом, мелок, строительный уголок 90 градусов.

Комплект кассетного потолка

Порядок монтажа подвесной системы

Кассетный потолок устанавливается следующим образом:

выполняется разметка горизонтальной плоскости. Для этого на каждую из стен наносятся отметки, которые соединяются малярной нитью;
выполняется разметка параллельных линий на потолке – там будут крепиться подвесы;
отверстия высверливаются дрелью по линии на стене с шагом 400 мм, глубиной 60 мм. В каждую из них загоняется дюбель, пристенный уголок крепится саморезами;
подвесы крепятся по линиям с шагом 500 мм. Длину каждого подвеса можно регулировать благодаря металлическим спицам;

Выполняем полную разметку территории

к подвесам необходимо прикрепить Т-образный профиль длиной 370 см. Профили соединяются перемычками из Т-профиля с шагом 600 мм;
после того как промежуточные рейки вставлены между главными направляющими, алюминиевый модуль подрезается болгаркой;

: Последовательность сбора подвесов

: Узел усиленной жесткости

: Полная схема подвесов

установка освещения. Самый простой вариант взять растровые светильники размером 600 х 600 мм, которые элементарно монтируются в ячейки;
монтаж алюминиевых модулей. Крайне важно соблюдать угол 90 градусов. При необходимости, можно немного подрезать модули по размеру.

Статья в тему: «Что делайт светильники Армстронг такими популярными?»

В заключение хочется отметить, что кассетный потолок отличается отменными эксплуатационными и эстетическими свойствами. Его конструкция значительно упрощает процесс монтажа. Следовательно, закрепить подвесные панели в любой комнате под силу каждому домовладельцу.

Обучающее видео монтажа панелей известных брендов

Армстронг

CESAL

Албес

Как сделать кассетный подвесной потолок своими руками

Здравствуйте читатели моего блога! Речь сегодня пойдет о том как сделать кассетный подвесной потолок своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать.Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем как сделать кассетный подвесной потолок своими руками, а некоторые даже и после этого. Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.
Кассетный потолок

Обустраивать дома и делать их привлекательными люди стали давно. С каждой эпохой появляются новые стили оформления. В данной рубрике под прицел попадают кассетные потолки.

Строительная промышленность постоянно развивается, и появляется возможность по-новому отремонтировать квартиру или дом, к тому же, с каждым годом это можно сделать не только красиво, но и более удобно. Каких только строительных материалов нет сегодня! Их можно подобрать для каждого уголка своей квартиры. Взять хотя бы кассетные подвесные потолки для дома, производители предлагают их не только для гостиной, коридора, но и для детских комнат, ванн и санузлов.

Если кажется, что сделать у себя нечто подобное невозможно, то прочитав статьи в этой рубрике, понимаешь, что главное – просто захотеть.

В наших инструкциях опытные мастера делятся своими рекомендациями, как осуществить монтаж подвесного кассетного потолка своими руками. Более того, на сайте всегда можно найти информацию об имеющихся видах этого приспособления. Также профессионалы посоветуют, какие вспомогательные материалы и инструменты понадобятся при работе.

А если посмотреть предложенные пошаговые видео-инструкции, то станет понятно, что установка кассетных потолков – дело несложное, и справится с ним любой хозяин. Все, что нужно знать, мы вам предоставим.

Какие виды потолков существуют, чем они отличаются, и для какого помещения что лучше подобрать – это все можно найти в статьях. Мастера предоставляют грамотно подобранные фотографии и полное описание к каждому этапу работы.

Подвесные металлические потолки кассетного типа

Подвесные кассетные потолки, пришедшие не так давно из далекой Франции, красивы и практичны. Но во что обойдется нам подобное решение? Попробуем разобраться со всеми особенностями таких конструкций и полюбуемся на подобранную фотогалерею готовых потолков.

Как устроен кассетный потолок?

Такие металлические потолки представляет собой подвесную каркасную систему из квадратных модулей, реже прямоугольных или шестигранных. Они называются кассетами, откуда и пошло название. Основные элементы изготавливаются из алюминия, а сверху покрываются слоем биметалла, встречаются и оцинкованные панели.

На металл наносится защитный слой порошковой краски. А чтобы придать стальным деталям зеркальный блеск, их достаточно отполировать.

Монтаж схож с фиксацией стандартных конструкций реечного типа. Установить такой потолок можно на любой высоте, главное, чтобы выдерживалось минимальное расстояние до перекрытия – 3 см.

Встречаются закрытые и открытые типы. Первые используют в жилых домах и квартирах, а последние пользуются спросом в общественных помещениях, магазинах, барах, офисах и т. д.

Крепятся металлические панели на Т-образный профиль. Если вы отдали предпочтение открытому типу, то этот профиль останется заметным на стыках плит после окончания монтажа. А вот с закрытой системой модули фиксируются снизу в гребенку металлического профиля и он останется незаметным.

Стоит ли устанавливать металлические потолки?

Почему такая конструкция пользуется популярностью? Причин несколько.

Такие потолки прекрасно впишутся в любой интерьер. Тем более на сегодняшний день существует огромное разнообразие панелей, многие мастера предпочитают комбинировать, экспериментировать с цветами и оттенками. Так что при хорошей фантазии создать весьма оригинальный и неповторимый дизайн потолка несложно.

Материал имеет отличную износостойкость, неподвластен коррозии, не боится влаги, что позволяет устанавливать потолки даже в бассейнах и ванных комнатах. Еще металлические панели прекрасно выдерживают монтажные работы и после их снятия вполне возможно повторное использование. Эксплуатационный срок достигает нескольких десятков лет.

Простота в уходе способна вдохновить любую хозяйку, ведь достаточно всего лишь протереть панели влажной ветошью. Материал жароустойчив, поэтому вы сможете спрятать в системе коммуникации. Монтаж невероятно прост, а если какая-то панель и повредилась, то можно заменить ее новой.

Металлические панели кассетного потолка

Если вы не поленитесь поместить звукоизолирующую подложку, вас не будет раздражать шум извне. Существуют и специальные модули, способные повысить акустическую непроницаемость.

Первый отрицательный момент – цена. Алюминий сам по себе дорогостоящий материал, поэтому и конструкции из него не могут стоить дешево.

Если сравнивать с гипсокартонными и штукатуреными потолками, стоимость этой системы значительно выше. Второй существенный недостаток – подвесные конструкции скрадывают пространство. Поэтому владельцам домов с невысокими потолками придется отказаться от подобной затеи.

Кассетный потолок из алюминия

Если вы решили устанавливать систему открытого типа, где профиль будет заметен, то работы необходимо проводить максимально аккуратно и точно, иначе эстетическая сторона пострадает. Это может отпугнуть многих от самостоятельного монтажа, а значит, придется оплачивать еще и услуги мастеров.

Крепим потолок кассетного типа сами

Тем, кто все-таки сам берется за инструмент, мы составили инструкцию установки подвесных потолков кассетного типа.

На этом этапе нам понадобится рулетка, карандаш и бумага.

Набрасываем план комнаты и указываем все размеры. Далее вспоминаем программу начальных классов, рассчитываем площадь, умножая длину на ширину. Если помещение имеет нестандартную форму, то можно разделить его на сектора, а затем складывать площади каждого участка.

Из комнаты следует вынести все посторонние предметы.

Предварительно стены выравнивают и устраняют все дефекты. Иначе пристенный уголок будет прилегать недостаточно плотно, а такие неровности сильно бросаются в глаза после окончания работ. Нелишним будет удалить всю пыль, можно воспользоваться пылесосом.

Работа проходит легко и быстро, только если правильно организовать процесс и подготовить весь необходимый инвентарь.

Нам понадобится уровень, лучше лазерный, но за неимением такового подойдет и простой водяной. Еще подготовьте красящую малярную нить, молоток, пассатижи, строительный уголок, мел, карандаш и рулетку. Из электрического инструмента пригодится ударная дрель с болгаркой.

Ударная дрель с болгаркой

В первую очередь делаем разметку горизонтальной плоскости. С помощью уровня отмечаем риски на одинаковой высоте на всех стенах.

Используя лазерный инструмент, который бьет по кругу, вы значительно сэкономите время, с водяным придется немного повозиться. Затем соединяем все точки и красящей нитью наносим полосы на стенах по периметру. Следующими отмечаем на потолке прямые параллельные линии.

Они необходимы для фиксации регулируемых подвесов. Расстояние от крайнего подвеса до стены не должно превышать 60 см, а между самими элементами 120 см. Примерную схему вы найдете на наших фото.

Высверливаем на стене дрелью крепежные отверстия.

Выдерживаем шаг от 40 до 60 см. Загоняем в подготовленные отверстия дюбеля и крепим саморезами пристенный уголок. Затем, ориентируясь на заранее начерченные линии, фиксируем подвесы.

Шаг между крепежами 50 см. С помощью специальных спиц на металлическом элементе можно регулировать их длину. Теперь осталось закрепить к подвесам несущие профили.

Между собой они тоже соединяются посредством отрезков Т-образных металлических реек. Интервал между перемычками должен равняться ширине кассеты. Обязательно выдерживайте прямой угол между промежуточными и несущими элементами каркаса.

Прежде чем устанавливать модули подвесных металлических кассетных потолков, следует побеспокоиться об освещении. Очень часто проводку располагают между перекрытием и потолочными плитами.

Но в этом случае ее необходимо поместить в защитный рукав, который фиксируется к перекрытию хомутами. Сегодня в продаже можно найти специальные осветительные приборы, подходящие по размерам к панелям. Крепим их к направляющему и промежуточному профилю, а затем подключаем к сети.

Установка модулей подвесного металлического кассетного потолка

Теперь осталось установить только металлические плиты. Они помещаются в ячейки так, чтобы выступ приходился на полку подвеса.

Если нужно, то размер кассеты можно отрегулировать, подрезав болгаркой. Протираем готовый потолок влажной губкой, а затем натираем сухой мягкой ветошью. Темные пятна на панелях легко удаляются канцелярским ластиком.

Подвесной кассетный потолок своими руками

Один из вариантов отделки потолка вашего дома или офиса подвесной потолок из кассет, фактически это плиты 50*50 см подвешенные на подвесах удерживающих несущую обрешетку.

Плюсы такого подвесного потолка в том, что вы в любой момент времени будете иметь практически неограниченный доступ к “внутренностям” потолка, то есть с таким потолком очень удобно монтировать какие либо коммуникации – электрические провода, вентиляция.

Минусы подвесного кассетного потолка заключаются в значительном требуемом пространстве для его монтажа, то есть необходимо распологать достаточной высотой потолков, для того чтобы после монтажа потолка помещение не стало ущербным – имело достаточную высоту потолка.

Инструменты и материалы необходимы для монтажа подвесного потолка своими руками

Уровень длиной не менее 61 или 122 см, измерительный инструмент (рулетка, метр), ножницы по металлу или “болгарка”, пассатижи, молоток, мелок, карандаш, сапожный нож, защитные очки, моток бечевки или тонкой проволоки. Приобрести необходимое количество материала, расчет ведется согласно правилам следующей главы. Необходимо использовать подвесные системы одной фирмы, так как комплектующие разных производителей могут не стыковаться.

При сборке подвесных потолков должен соблюдаться определенный температурный режим.

Перед началом монтажа, плиты в течение 24 часов должны отлежаться в том помещении, в котором они будут установлены. Помещение, в котором будет производиться монтаж подвесных потолков, должно быть сухим, застекленным, а если потребуется, то и отапливаемым. Монтаж потолка осуществляется при температурах приближенных к эксплутационым, то есть к комнатной температуре (+ 20-25 С).

При необходимости, нужно перенести время установки плит на более поздний срок, когда здание станет сухим и отапливаемым. В крайнем случае, сборку можно осуществить в два этапа: сначала смонтировать несущую конструкцию, а затем установить плиты. Именно плиты могут адсорбировать влагу конденсировать ее на себе при этом менять цвет и форму , что скажется на качестве Вашего потолка.

Теперь о эстетичности и материалах.

Здесь придется учесть что потолок имеет свою уникальную форму, как правило с размерами не кратными целым плитам по ширине и длине, из чего следует, что подвесная решетка должна быть симметрична относительно стен, а не начинаться от одной из них.

Монтировать потолок необходимо так, чтобы на противоположных сторонах комнаты плиты были одинакового размера. Проектировать потолок рекомендуется таким образом, чтобы размер панелей, примыкающих к стенам, составлял не менее ½ размера целой панели.

Чтобы вычислить размер крайних панелей, можно воспользоваться приведенной ниже формулой: длина стены делится на длину плиты нацело. Затем, к остатку деления прибавляется длина плиты и делится на 2. Таким образом, получается размер крайних плит.

Технология монтажа подвесного потолка

– Установка уголка по периметру комнаты

На нужном уровне от потолка, по периметру помещения, устанавливается пристенный уголок (рейка 3 м), с учетом необходимого пространства для осветительного, вентиляционного и другого оборудования. Крепить уголок рекомендуется с шагом 400мм. Выставлять уголок следует по уровню.

– Установка подвесов.

Количество, необходимых для монтажа подвесов, можно рассчитать по формуле S комнаты / S плиты х 0,5. В среднем используется ~ 2 – 4 подвеса на рейку.

Крепление подвесов, согласно плану, производится в точках пересечения с промежуточными направляющими. Крепление подвесов производится с помощью металлических анкеров с диаметром шляпки не менее 13 мм. В местах установки оборудования (вентиляторы, растровые светильники, системы кондиционирования и др.) устанавливаются дополнительные подвесы.

– Подвеска основных направляющих.

Обрежьте конец основной направляющей (рейка 1) таким образом, чтобы промежуточная направляющая (рейка 2,3) входила в паз основной направляющей на расстоянии равном длине соответствующей крайней плиты. Основная направляющая обрезанным краем должна опираться на пристенный плинтус-уголок.

В месте соединения основных направляющих установите дополнительный подвес. Подвесьте основные направляющие. Следите, чтобы основные и промежуточные направляющие стыковались под прямым углом.

Регулировка высоты реек потолка происходит с помощью быстрозажимного клипа.

Подвесы используемые при монтаже подвесного потолка

– Установка промежуточных направляющих.

Между основными несущими направляющими вставьте все промежуточные, с интервалом равном ширине плиты. Промежуточные направляющие, стыкующиеся с плинтусом, обрежьте по размеру, так, чтобы один конец вставлялся в паз основной направляющей, а второй ложился на пристенный плинтус.

– Монтаж потолочных плит и светильников.

Монтаж потолочных плит следует начинать с светильников, воздухозаборников системы вентиляции и целых плит, т.е. с середины комнаты.

Затем обрезаются и устанавливаются по размеру плиты, прилегающие к стенам.

Следует измерять каждую плиту! Если нет других рекомендаций, кромки плит, примыкающих к пристенному плинтусу, необходимо вырезать по форме с помощью ручных инструментов. Там, где видны обрезанные края плит, следует обработать их вручную, но, как правило, вдоль периметра это делать не обязательно. Если от потолка не требуется противопожарной защиты здания или огнестойкости, то нет необходимости использовать фиксирующие клипсы.

Эксплуатация и обслуживание подвесных потолков смонтированных с использованием минераловолокнистых плит.

Подвесные потолки требуют не больше усилий по обслуживанию, чем окрашенные потолки.

Однако, если потребность в обслуживании все же возникает, то для дальнейшей эксплуатации потолков и сохранения привлекательного внешнего вида необходимо следовать определенным рекомендациям:

При помощи мягкой щетки удалите пыль, скопившуюся на поверхности.

При помощи обычного резинового ластика можно удалить карандашные отметки, грязные пятна и прочее.

Также это можно сделать с использованием влажной тряпки или губки, увлажненной водным раствором мягкого мыла или разбавленного моющего средства.

Потолок не следует мочить, поэтому губка должна быть хорошо отжата.

После окончания очистки удалите мыльную пленку при помощи тряпки или губки, промытой чистой водой и как следует отжатой.

Нельзя пользоваться абразивными чистящими веществами.

Безопасность при монтаже подвесного потолка.

Используйте перчатки и защитные очки. Потолочные плиты сделаны из материала, в состав которого входит минеральное и стекловолокно, что может привести к раздражению кожи.

Раздраженные участки кожи тереть нельзя. После работы с потолочными плитами необходимо промыть руки теплой водой с мылом. Одежду стирать следует отдельно, тщательно прополаскивая.

Металлический кассетный подвесной потолок

От автора:здравствуйте, дорогие мастера.

Мы снова вместе, и это радует. Один мой знакомый решил открыть свой ресторан и обратился за помощью ко мне. Ну конечно, кто еще ему поможет сделать идеальный ремонт за символическую стоимость! Все шло довольно гладко, наши мнения сходились, но тут дело дошло до потолка.

Я предлагал установить металлический кассетный подвесной потолок, а он настаивал на натяжном из ПВХ. Он все же согласился со мной и ни разу об этом не пожалел. Так вот, в этой статье я расскажу, почему мой выбор пал именно на кассетный потолок и, как его монтировать, не прибегая к помощи специалистов.

Что необходимо знать о кассетных подвесных потолках

Потолок из металлических кассет являет собой сборку из панелей, профиля и декорированных кассет самого разного цвета и исполнения. Сразу, пока не начали ремонт, стоит оговориться о достоинствах этого славного семейства потолковых:

Справка:Конструкция со скрытой подвесной системой представляет собой сборку, исполненную из дюралюминия или стали с напылением из разнообразных полимеров и кассетами размером 600 на 600 мм.

Пожалуй, главным плюсом подвесного потолка кассетного типа является его неприхотливость к поверхности монтажа — ее не придется дополнительно штукатурить, шлифовать и выравнивать. Монтажный профиль возможно установить на любую надежную основу, будь то бетон или дерево.

Кроме того, за конструкцией кассетного потолка можно укрыть такие коммуникации, как электропроводка, интернет-кабели, трубы газопровода, вентиляцию и многое другое.

А свободный, в любое время суток, доступ к коммуникациям для каких-то регламентных работ упрощается в разы. Достаточно вынуть необходимое количество панелей и все. Кроме того, поврежденные кассетные панели легко заменить на новые, не прибегая к каким-либо сложным манипуляциям.

Вместо самих кассет возможна установка дополнительного оборудования, такого, как осветительные приборы, инфракрасные обогреватели, кондиционеры, вентиляторы, а многие модели перечисленного оборудования производятся именно под размер ячеек. Подключение к электричеству всего означенного оборудования производится тоже внутри потолка.

Кассеты, изготовленные из стекла или дюрали равнодушны к влажности, потому могут быть установлены в санузлах, душевых, бассейнах и на кухнях, то есть в любых техпомещениях с испарениями и высокой степенью влажности. Немаловажен тот факт, что такие потолки пожаробезопасны.

Смена кассет не займет много времени, а выбор фактуры поразит воображение — глянец, бархат, матовое исполнение, зеркальные панели. Конструкция со скрытой системой, ну есть же чему удивляться.

Недостатки кассетных потолков

Не могу не добавить ложку дегтя, ведь в этом мире нет ничего идеального и подвесные кассетные потолки не исключение:

В принципе, ничего критичного здесь нет, не так ли?

Кассетный металлопотолок можно приобрести комплектом, а представители торговой фирмы помогут вам высчитать необходимый объем.

Брать нужно с некоторым запасом, разве что в случае с зеркальными панелями резерв стоит увеличить, поскольку при монтаже может случиться всякое.

И, ради Бога, старайтесь брать все расходники у одного поставщика — это важно.

Инструменты и детали для подвесного потолка кассетного типа

Чтобы все детали сопрягались, следует их покупать исключительно в одном месте, у одного продавца.

Виды и наименования кассет из имеющихся в продаже материалов

Важное отличие кассетного потолка еще и в том, что кассеты могут быть исполнены из самых разнообразных материалов. Выпускаются такие комплекты, как правило, из дюрали или стали. По цвету и методу исполнения бывают:

Кромки таких потолков бывают нескольких типов:

Разнообразие материалов также не сможет оставить вас равнодушными, ведь потолки кассетного типа могут быть:

Стеклянные потолки из силиката или акрилового стекла создадут поистине волшебный вид из «Тысячи и одной ночи».

А осветительные приборы аккуратно разместятся за панелями — практично, удобно и не бросается в глаза. Мягкий, струящийся свет создаст атмосферу интима домашнего очага. Кроме того, на стекла можно нанести рисунки, которые будут подсвечиваться скрытыми приборами, создавая тем самым изысканный фон.

Кассетные потолочные системы из минералов или, сконструированные из стекловолоконных материалов, используются для теплошумоизоляции помещений и, по сути, являются утеплителем в плите, при этом, чем-то напоминая стеклообои.

Гипсовый вариант — самый древний из потолков данного типа, но его установка не рекомендуется в местах с повышенной влажностью. Та же история с деревянными кассетными потолками, которые изготавливаются из дуба, ясеня, бамбука и др.пород древесины. Такие панели можно украсить резными фактурами, но это недешевое удовольствие. Обрешетка деревянных потолков закрывается с помощью декоративных накладок.

Совет:После приобретения дайте материалу «вылежаться» в комнатной температуре не менее суток.

Помещение должно быть сухим. Если подобных условий нет, монтаж проблематичен, тем более, если речь идет о металлических кассетах. Они впитывают влагу, и со временем меняют цвет и даже форму.

Монтаж кассетных потолков открытого типа

Суть кассетного потолка чрезвычайно проста в воплощении и установку можно проводить в одиночку, без строительного образования и навыков. Монтаж кассет и панелей, как таковой, займет 2–3 дня, в зависимости от объемов работ. Кроме самого комплекта необходимы: дрель (перфоратор), саморезы разные, дюбеля, малярная нить и уровень для нанесения разметки, а также, угловая шлифмашина (болгарка), ножницы по металлу и желание.

До начала работ и закупки материалов стоит составить эскиз помещения с размерами и местами установки потолка.

Консультант в магазине по этому эскизу поможет вам укомплектовать необходимые расходники. Наверняка, число панелей получится не ровным, и значит, придется где-то устанавливать обрезки. Лучше всего (не бросается в глаза) это делать у стен, над входом.

Расстояние между направляющими профилями 1200 и 600, а в промежутках — 600 мм.

Таким образом, выходят ячейки с размером 600×600. Что и требовалось доказать. Ну что, в магазин?

Установка производится по такой схеме:

Начинаем, как всегда, с разметки. При помощи уровня (лучше лазерного) ищем нулевую отметку.

Уровень создаем не выше 150 мм от базового потолка, но с учетом предполагаемых коммуникаций. Тут главные принципы: доступность, удобство ремонтных работ.

По нанесенным рискам вычерчиваем линию установки настенной консоли. Закрепляем профиль посредством дюбелей или саморезов (в зависимости от потолка) с шагом крепления 300–600 мм. Далее подвесы.

На пристенной консоли делаем метки местоположения направляющего профиля. Интервал между подвесами должен быть не более 1200 мм, от крайнего до стены — 600 мм. Устанавливаются они в местах пересечения направляющих.

По натянутой строительной нити делаем отметки (строго над нитью). По точным местам разметки открываем отверстия для подвесов, используя при этом дрель или перфоратор.

Если на подвесах с пружиной оказывается великовата крепежная серьга, уменьшаем ее с помощью бокорезов или пассатижей и крепим металлическими анкерами. Устанавливаем дополнительные подвесы под приборы освещения, вентиляторы и прочее необходимое оборудование.

Укладка направляющей на угловой профиль: установка кассет

Теперь, когда центр комнаты готов, можно передвигаться к стеновым профилям. Подгоняем их под необходимый нам размер, защелкиваем край в основной профиль, а второй конец кладем на пристенный.

Все готово, дело за малым — установка декоративных плит.

На всякий случай, еще разок (последний) замеряем углы между консолями, они должны быть 90°. Далее устанавливаем плиты в гнезда: ребро заводится в отверстие, переворот горизонтально и укладка на профиль. Если вы заметили, что края кассет кое-где торчат, значит, монтаж каркаса произведен неправильно.

И, наконец, дело дошло до установки обрезанных, до необходимого нам размера, плит.

Резать необходимо с особой аккуратностью, чтобы ни в коем случае не наделать сколов. Край, примыкающий к стене, старайтесь сделать не менее ровным, чем остальные. Для этой цели мы будем использовать ручные резаки.

Наш кассетный свод готов к труду и обороне, можно радоваться жизни и прекрасным воплощением задумки.

В будущем, потолки из металла, пластика и стекла необходимо будет протирать губкой с моющими средствами. На гипс, дерево, минеральное волокно — это требование не распространяется.

Подвесные кассетные потолки

Достаточно часто в зданиях и сооружениях имеются серьезные проблемы с перекрытиями. Их невозможно покрасить, или оклеить потолочную поверхность. В этом случае вас выручат кассетные подвесные потолки.

Весьма интересное решение не только с точки зрения практичности, но и обладающее хорошей эстетикой. Что это такое, из каких материалов можно выполнить системы данного типа, и как их сделать самостоятельно, рассмотрим более подробно.

Почему именно подвесные кассетные системы

Данный вид потолочной отделки является разновидностью многообразных подвесных конструкций для потолка. Он состоит из каркаса, в который устанавливаются модульные элементы – кассеты. Обладающие строгой и лаконичной формой, подвесные потолки кассетные в то же время могут иметь и весьма привлекательный внешний вид.

Конструкция обладает большой прочностью и износостойкостью. Отдельные модули в системе легко заменить.

Металлические кассетные элементы имеют хорошую влагостойкость и пожаробезопасны.

Возможность устройства теплоизоляции и звукоизоляции под подвесной конструкцией часто является одним из основных факторов выбора такого вида потолка.

Под такой поверхностью также просто спрятать все инженерные коммуникации.

А благодаря простому демонтажу отдельных элементов, доступ к ним осуществлять очень легко. Современные светотехнические технологии позволяют отойти от традиционных видов осветительных приборов. Подвесные системы отлично подходят для устройства скрытой подсветки или установки встроенных источников света.

Часто помещения большого размера требуют зонирования. Конструкции на подвесах подходят для этого отлично: кухня, совмещенная с гостиной, спальня с рабочим кабинетом – все можно визуально разделить на отдельные зоны.

Эстетическая составляющая – немаловажный момент.

Кассетный подвесной потолок представляет широкое поле деятельности для дизайнерской инициативы. Варьируя различные материалы и способы их устройства на потолок, можно добиться потрясающего эффекта.

Качественные материалы в сочетании с соблюдением технологии монтажа позволят подвесной системе прослужить очень долго. При наличии хотя бы некоторых знаний об устройстве этих систем, монтаж вполне реально осуществить своими руками. Часто помочь в этом может инструкция производителя или информация из интернета.

Но если выбрать в качестве материала зеркальные или глянцевые поверхности, то можно получить интересный эффект расширения пространства помещения.

Виды и область использования

Потолочные конструкции данного типа, благодаря своему разнообразию, имеют широкую сферу применения:

В принципе, подвесной кассетный потолок обладает универсальностью в использовании.

Устройство

Конструктивно данная система состоит из нескольких основных элементов:

Сборка данной конструкции довольно проста.

Материалы

Чаще всего кассеты изготавливаются из алюминия или оцинкованной стали. Поверхность деталей может отделываться:

В результате такой отделки внешняя поверхность кассетных модулей получается:

Возможно также применение для отделки специальной пленки.

Но в качестве материалов для изготовления кассет можно использовать:

По методу крепления к каркасу различают открытый или закрытый тип кассетных конструкций. В первом варианте оставляет видимым каркасный профиль. Во втором случае кассеты монтируются вплотную друг к другу, что позволяет полностью скрыть направляющие профили.

Потолочные системы «Армстронг»

Многие производители изготавливают свои системы подвесных модульных конструкций, где предусмотрены все комплектующие для их самостоятельного устройства. «Армстронг» – это, наверное, наиболее популярная марка.

Просто и дешево, монтаж своими руками осуществить не сложно. Обычный открытый каркас в форме Т-образных профилей крепится непосредственно к основанию потолка через стальные подвесы. В ячейки устанавливаются плитки из различных материалов.

Четкость геометрических размеров позволяет оставлять профиль на виду — он является элементом дизайна.

Плиты изготавливаются в основном из каменной ваты с различными добавками. Стандартный размер элементов 60 см х 60 см. По фактуре плитки могут иметь гладкую, ячеистую или перфорированную внешнюю поверхность. Они изготавливаются в вариантах, для применения в помещениях, где требуется гигиеническая чистота: кухни, больничные палаты.

Также есть шумоизоляционные плиты и водостойкие изделия, которые не теряют форму при большом уровне влажности.

Единственным серьезным минусом этой системы можно назвать хрупкость минераловатных плит. Однако, их довольно просто заменить.

Зеркальные конструкции

Большим достоинством зеркальных поверхностей является отличное отражение света.

За счет этого объем помещения визуально увеличивается. Кроме того, они обладают отличным эстетическим видом. Для изготовления таких кассетных элементов применяется натуральное зеркало, либо акриловый пластик.

Обычные зеркальные элементы не боятся нагревания, но требуют осторожности при монтаже. При установке пластиковых зеркал стоит тщательно подбирать мощность светильников и расстояние от ламп до поверхности модулей.

Важно! Силикатное зеркало имеет большой вес. Поэтому элементы необходимо дополнительно крепить к направляющему профилю.

Кассетные подвесные потолки из зеркальных элементов часто комбинируют с другими материалами.

Кессонные потолки

Кессонные потолочные системы являются одной из разновидностей кассетных конструкций.

В этих конструкциях возможно комбинирование самых разнообразных материалов, что дает широкие возможности для дизайна. Кроме того, этот вид отделки отлично подойдет для различных стилей и направлений в интерьере.

Подвесные кассетные потолки могут выполняться в одноуровневом варианте. Но очень эффектны многоуровневые конструкции, особенно, если они комбинируются из различных материалов.

Французские потолки

Как французский дизайн влияет на кассетную потолочную систему?

Так называемый «французский» дизайн имеет множество особенностей в сравнении с привычным потолком типа «Армстронг» или его ближайшими аналогами:

Отечественное производство

Кассетные потолки для ванных комнат, которые полностью совместимы с системами «Армстронг», производят и российские фабрики.

Монтаж потолка с открытым каркасом

Вначале рассмотрим монтаж кассетного потолка с открытой подвесной системой — это классический вариант конструкции.

Разметка потолка

Важным этапом монтажа любого подвесного потока является разметка, так как от нее зависит, насколько он получится ровным.

Разметка выполняется следующим образом:

Разметка уровня. По периметру помещения нанесите горизонтальную линию — уровень будущего потолка.

Как правило, расстояние от основания до панелей составляет не менее 10 см.

Совет! Для нанесения горизонтальной линии воспользуйтесь уровнем.

Разметка расположения подвесов. Нанесите линии, по которым будут выравниваться несущие рейки. Шаг реек у разных моделей может быть разным, так как он зависит от размеров кассет. Чаще всего он составляет 600 мм.

Важно! Подробную информацию обо всех размерах изделия содержит инструкция, которая имеется в комплекте.

На полученных линиях обозначьте точки с шагом 1000-1200 мм — это и будут места расположения подвесов.

Теперь можно приступать к сборке конструкции. Имейте в виду, что на этом этапе должна быть подготовлена электрика для подключения светильников.

Сборка каркаса

Теперь начинаем монтаж — кассетный потолок с открытым каркасом подвесной системой собирается следующим образом:

На этом работа завершена. При желании можно установить плинтус, но пристенные рейки сами по себе красиво обрамляют конструкцию, поэтому потребности в плинтусе нет.

Монтаж конструкции со скрытым каркасом

Модели со скрытым каркасом от вышеописанной конструкции отличаются тем, что кассеты крепятся к профилям на защелках снизу, а не свободно лежат на рейках. В результате, все несущие элементы полностью скрыты.

Монтаж кассетных потолков данного типа тоже начинается с разметки, которая выполняется по вышеописанной схеме.

Учтите, что между стеной и траверсом должен оставаться зазор около 5 мм. В противном случае каркас может деформироваться в результате температурного расширения.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости сделать кассетный подвесной потолок своими руками. Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео

Источники:

https://remoskop.ru/poly-i-potolok/potolok/kassetnyj

https://remoskop.ru/podvesnye-metallicheskie-potolki-kassetnogo-tipa-foto.html

http://xn—–7kcglddctzgerobebivoffrddel5x.xn--p1ai/otdelka-i-remont/otdelka-potolkov/57-podvesnoj-kassetnyj-potolok-montiruem-svoimi-rukami-foto-instruktsiya

https://seberemont.ru/metallicheskij-kassetnyj-podvesnoj-potolok/

https://sdelaipotolok.com/podvesnye/kassetnie/podvesnye-kassetnye-potolki-630

Монтаж алюминиевых потолков и вентилируемых металлических фасадов Cesal

Монтаж кассетного потолка закрытой системы на кухне

Монтаж кассетного потолка закрытой системы в туалете

Демонтаж и ремонт кассетного потолка закрытой системы

Собираем кассетный потолок

Функциональный и эстетичный кассетный потолок как основа для отделки поверхности подходит идеально, когда нужно достичь эффекта представительности. Установить конструкцию можно своими силами, причем без использования специальной техники и даже не имея опыта, а следуя простой инструкции.

Блок: 1/5 | Кол-во символов: 291
Источник: http://kakpotolok.ru/podvesnye/kassetnyj-potolok/

Конструкционные особенности кассетного потолка

Кассетный потолок является подвесной конструкцией, состоящей из каркаса и материала отделки. Их основной особенностью является то, что у большинства систем панели не подшиваются или монтируются к каркасу иным образом, а укладываются в ячейки. Они держатся на месте благодаря собственному весу.

Встречается несколько систем конструкций, в которых используются панели разного размера. Чаще всего встречаются изделия размером 60х60 сантиметров, немного реже – 60х120 сантиметров. Существуют и другие типоразмеры.

В ячейки укладываются не только декоративные плиты. Вместо них устанавливают также растровые светильники (из двух или четырех люминесцентных ламп), вентиляционные решетки, светодиодные панели, обогреватели (в том числе и инфракрасные обогреватели потолочные). Вместо вентиляционных решеток нередко монтируют перфорированные панели, которые ничуть не хуже справляются с той же функцией.

Внешний вид кассетных потолков вызывает восторг. Причем можно подобрать разный дизайн панелей – ассортимент достаточно широк, так что сделать на потолке красивую конструкцию можно независимо от того, какой в помещении интерьер. Внешний вид плиток легко подбирается под любую обстановку.

Кассетный подвесной потолок – это прекрасная возможность украсить любое помещение. Часто такие конструкции встречаются в офисах и общественных зданиях, но ничто не мешает устанавливать их на кухнях, в ванных, душевых. При желании можно подобрать подходящую систему и для спальни, гостиной. Стоимость конструкций довольно высока, но не стоит забывать об их долговечности – они служат не один десяток лет.

Блок: 2/6 | Кол-во символов: 1628
Источник: https://stroylab.su/kassetnyj-potolok-kak-svoimi-rukami-sdelat-montazh

Как устроены кассетные потолки?

Каждая деталь изготавливается из высокопрочной стали, не боится высокой влажности и воздействия химических реактивов.

Блок: 2/6 | Кол-во символов: 1087
Источник: https://ZnatokPotolka.ru/podvesnoj/kassetnyj-potolok.html

Общие сведения

Потолочные конструкции представлены в широком разнообразии. Каждый сможет подобрать себе идеальный вариант, учитывая условия, дизайн комнаты и вкусовые предпочтения. Последнее время особой популярностью пользуется алюминиевый кассетный потолок. Чаще всего его можно увидеть в больших торговых центрах, офисах и в производственных помещениях. Он прекрасно подходит для обустройства и жилой квартиры, и загородного дома.

Подобный тип облицовки представляет собой металлическую конструкцию, на которую закрепляются квадратные подвесные плитки. Этот материал был впервые произведен во Франции, где особенно любят натяжные потолочные покрытия.

Как отмечают сами французские производители, подобный облицовочный материал создает особый уют и комфорт в помещении за счет своих положительных характеристик:

простая и легкая установка, не отнимающая много времени и сил;
высокие эстетические показатели;
небольшой вес конструкции и установленных панелей;
высокие показатели прочности, надежности;
не требует особого ухода, будет достаточно протирать поверхность влажной тряпкой.

Всем представленным требованиям вполне отвечают кассетные металлические подвесные потолки. Кроме этого, большой выбор цветового разнообразия позволяет выбрать пластинки, которые отлично впишутся в любой интерьер. Такое качество, как универсальность дает возможность произвести монтаж в любом помещении, независимо от его площади и назначения.

Также стоит отметить, что установку можно произвести своими руками, достаточно иметь минимальные знания и опыт в проведении строительных работ.

Блок: 2/7 | Кол-во символов: 1574
Источник: https://VseoPotolkah.ru/remont/otdelka/montazh-kassetnyx-metallicheskix-potolkov.html

Виды подвесных потолков кассетного типа

Конструктивно такая система представляет собой всего лишь металлический каркас, собранный из отдельных звеньев или секций и закрепленный на металлических регулируемых подвесах. Правильно собранные комплектующие образуют решетку размером 60х60 см для обычных комнат, или 120х60 см для нежилых производственных и офисных помещений.

Офисный вариант оформления

В ячейки каркаса монтируются декоративные панели-кассеты, по способу установки потолочных кассет потолки разделяют на два вида:

Верхний тип монтажа панели, или открытая схема. В этом случае декоративная панель укладывается со стороны запотолочного пространства и фиксируется прижимными лепестками;
Нижний тип установки, или закрытый вариант, панель защелкивается на каркасе снизу вверх.

Отличить по внешнему виду потолки с различными способами монтажа достаточно сложно, по крайней мере, для неспециалиста внешне они выглядят одинаково.

Схема устройства кассетного потолка

Из-за разного способа крепления отличаются и конструкции несущих планок или Т- профилей. В первом случае кассета крепится на кромках профилированных реек благодаря отогнутому бортику, во втором случае – крепление панели на кассетном потолке выполняется защелкиванием кромок кассеты в пазу нижней полки профиля.

Важно! На первый взгляд, разница в способе крепления панелей не так уж важна, но это не совсем так. В первом случае всегда остаются видны детали и траверсы кассетного потолка, тогда как во втором варианте появляется возможность оформления потолочной облицовки в виде единой плоскости.

Открытая схема

Кроме того, кассетные потолки принято различать по материалу и дизайну декоративных панелей.

Материалы потолочной отделки

Конструкцию каркаса и панелей всегда стремятся облегчить, сделать надежной и максимально прочной, поэтому почти всегда кассетный подвесной потолок – металлический. Делается он из оцинкованной стали, из нее же изготовлены основные несущие детали, и чаще всего сами кассеты тоже изготовлены из металла.

Особой популярностью пользуется кассетный алюминиевый потолок. Помимо профиля, из анодированного или полированного алюминия изготавливаются сами панели, поэтому после монтажа плоскость потолка приобретает вид настоящего зеркала.

Если потолочная облицовка изготавливается для технологических и производственных помещений, то чаще всего кассетный потолок проектируется перфорированным. Это могут быть кассеты в виде сетки или пробитой отверстиями металлической пластины, иногда используются квадраты из прессованного минерального волокна. Перфорированный кассетный потолок очень хорошо поглощает шум, собирает пыль, простая и надежная конструкция позволяет наладить полноценную вентиляцию помещения, а все элементы коммуникаций можно спрятать в запотолочном пространстве.

Панели для кассетного потолка могут изготавливаться из пластика, прессованных минеральных волокон, спеченных силикатных и керамических гранул. Конкретный материал для облицовки кассетного потолка выбирается по условиям эксплуатации. Для больниц это чаще всего металлические и керамические панели, для офисных и складских помещений используется пластик, стекло и металл.

Блок: 2/6 | Кол-во символов: 3127
Источник: https://2proraba.com/potolok/kassetnyj-podvesnoj-potolok.html

Характеристики конструкций на основе кассет

Чтобы охарактеризовать подвесные системы, достаточно будет проанализировать их преимущества и недостатки. Стандартный кассетный подвесной потолок имеет целый ряд положительных качеств. К ним относят:

возможность маскировки технического оборудования и коммуникаций в межпотолочном пространстве;
простой и быстрый доступ к коммуникациям при необходимости проведения ремонта или замены;
возможность скрыть дефекты поверхности старого покрытия;
простой и быстрый монтаж;
удобство установки осветительного оборудования любой конфигурации;
улучшенную освещенность помещения с экономией электропотребления за счет светоотражающей способности.

Кроме всего прочего системы устойчивы к влаге, мало весят, не требуют специального ухода, долговечны. Их можно снимать и переустанавливать столько раз, сколько это нужно без потери качества. Значимое преимущество — повышенная стойкость к огню.

Несмотря на преимущества, подвесной потолок кассетного типа нельзя назвать идеальным. Есть у него один, но ощутимый минус — низкий уровень шумопоглощения. Проблема просто решается за счет правильного подбора звукоизоляционных материалов.

В целом стоит отметить, что небольшой вес готовой конструкции практически никак не отражается на состоянии подвесной системы, поэтому допускается установка конструкций без дополнительного укрепления в бюджетном варианте. Перфорированная поверхность готовых потолков создает дополнительную вентиляцию и это делает их еще более привлекательными с точки зрения использования в помещениях любого типа назначения.

Стандартные параметры ячейки составляют 600×600, при необходимости можно заказать варианты конструкций с размерами ячеек 300×300, которые особенно гармонично сочетаются с потолками Грильято и Армстронг, позволяя реализовывать самые оригинальные и нестандартные дизайнерские решения. Дополнительным бонусом может считаться возможность окрашивания готовых кассет в любой цвет. В оригинальном же варианте доступны следующие расцветки:

суперхром;
белый;
алюминий;
серебристый;
золотой;
матовый.

Вариации кромок элементов, позволяют выполнить монтаж кассетного потолка с системами разного типа: утопленной SKY Т24 и SKY T15, обыкновенной — SKY TY, без видимой системы — SKY 600 для создания эффекта невесомости.

Поставляют элементы потолочной конструкции в специальных картонных коробках. Применяют с особым успехом в помещениях с повышенным уровнем влажности, в том числе душевых и бассейнах, а также в залах с повышенными требованиями к соблюдению санитарных норм, например, больничных палатах, операционных, зонах приготовления пищи и пр.

Отлично смотрятся конструкции в праздничных и игровых залах, в оформлении стильных молодежных дизайнах, где акцент делают на визуальную роскошь с применением кассеты цвета золота или хрома.

В помещениях, где необходимо повысить уровень вентиляции подходят кассетные перфорированные потолки.

Блок: 3/5 | Кол-во символов: 2901
Источник: http://kakpotolok.ru/podvesnye/kassetnyj-potolok/

Плюсы и минусы кассетных потолков

Для того чтобы сделать правильный выбор и решить, нужны ли вам кассетные потолки, стоит внимательно ознакомиться с их плюсами и минусами. Некоторые качества напрямую зависят от материалов изготовления.

Достоинства кассетных потолков

Простой монтаж. Часто кассеты даже не требуют закрепления на профилях. При этом нет необходимости в предварительной подготовке потолочной поверхности.
Способность скрывать недостатки потолка. Под кассетами легко спрятать все щели, пятна, балки и прочие непрезентабельные элементы чернового потолка.
Кассетные потолки могут спрятать коммуникации и все дефекты перекрытия, однако заметно уменьшают высоту помещения
Имеется место для коммуникаций. Все провода, трубы, кабели и прочие объекты, необходимые для обеспечения водо-, электро- и теплоснабжения и проходящие под потолком, легко спрятать под кассетами. А доступ к ним возможен в любой момент – достаточно лишь вынуть одну плиту в нужном месте.
Чтобы добраться до коммуникаций, достаточно встать на стремянку и поднять панель
Простота замены. В случае необходимости одну кассету легко заменить на другую, а также установить на потолок осветительные приборы.
Защита от плесени. Так как кассеты из металла очень устойчивы к воздействию различных видов грибка и плесени, то их рекомендуют устанавливать в бассейнах, саунах, ванных комнатах. Грибок на них точно не заведется, а значит, ваше здоровье будет в безопасности. Также такие потолки не накапливают на себе пыль, а ухаживать за ним очень просто.
Невысокая цена. Из-за относительно низкой цены кассетные потолки являются популярным способом отделки. Есть, конечно, виды плит, которые стоят дорого, но обычные кассеты из металла по силам приобрести каждому.
Долговечность. Сроки службы при правильной эксплуатации у кассетного потолка очень велики.
Большой выбор. Широкая цветовая гамма и всевозможные фактуры позволяют подобрать тип кассет к каждому конкретному интерьеру.
Вы можете оставить натуральный цвет металла или заказать окраску кассет в необходимый цвет
Безопасность. Стеклянные и металлические потолки не боятся огня, а значит, соответствуют требованиям пожарной безопасности.

Внимание! Деревянные кассетные потолки не будут соответствовать требованиям пожарной безопасности.

Недостатки у кассетных потолков, как и у любых других отделочных материалов, все же имеются. Некоторые из них сводят возможность использования таких конструкций на нет.

Цены на натяжной потолок

натяжной потолок

Кассетные потолки можно устанавливать только в помещениях с достаточной высотой стен. Дело в том, что эти конструкции «съедают» не менее 15 см пространства, а то и все 25. Поэтому в комнатах стандартных квартир их не устанавливают.
Хотя кассетные потолки и считаются недорогим способом отделки, все же гипсокартон порой обходится намного дешевле. «Кусается» цена не самих плит, а профилей для их монтажа.

Блок: 4/6 | Кол-во символов: 2879
Источник: https://potolok-exp.ru/podvesnye-potolki/kassetnye-potolki.html

Особенности панелей из разных материалов

При производстве декоративных панелей применяют различные виды материалов, наделяющие изделия определёнными свойствами и характеристиками. Для изготовления кассет подвесной конструкции используют различные составы.

1. Сплав алюминия или покрытую цинком сталь.

Кассеты из металла могут быть с глянцевой или матовой поверхностью, имеющие гладкую или перфорированную фактуру, с напылением зеркально металлизированного слоя или полимерной суспензии. Наибольшей популярностью пользуются хромированные панели и изделия белого, светло — бежевого цвета, с серебристым или золотым отливом. Любители необычных дизайнерских проектов могут выбрать изделия красного, малинового, синего, черного или любого другого оттенка из международной таблицы цветов RAL Classic. У панелей, образующих металлическое покрытие, кромка может иметь:

идеально ровные края;
ступенчатую форму;
край, загнутый под 90°.

Крепятся кассетные панели в подвесной потолок разными способами, образую:

Открытую систему. При этом рейки устанавливаются с некоторым расстоянием между собой, которое может оставаться открытым или закрываться специальной межреечной планкой, окрашенной в тон основного покрытия или быть контрастного цвета. Такой потолок собирают так же из планок с бортом, которые закрывают пустые промежутки. Применяются подобные изделия чаще всего для отделки панелей перекрытия в ванной комнате, туалете и в кухонном помещении частных домов и городских квартир многоэтажных домов.
Закрытую конструкцию. Планки соединяются между собой вплотную, создавая сплошное полотно, с едва видимыми швами.

2. Листы силикатного стекла или плексигласа (акрилового стекла).

Из стеклянных потолочных панелей можно создать зеркальное или матовое покрытие, витражный потолок или поверхность с художественной росписью. Размер стеклянных панелей стандартный – 60х60 см, позволяющий их применять для облицовки подвесных систем Армстронг. Недостатком стеклянных плит является их хрупкость. При падении они часто разбиваются вдребезги и восстановлению уже не подлежат. Кроме этого, во время обрушения стеклянного изделия с большой высоты может произойти травмирование людей, находящихся в этом месте.

Изделия из акрилового стекла соединяют в себе отличные практические свойства и доступную большинству покупателей цену. Кассеты из полиметилметакрилата намного легче плиток из силикатного стекла, не бьются при механическом воздействии и не менее влагостойкие и устойчивые к перепадам температур. Зеркальный или полупрозрачный матовый кассетный потолок зрительно расширяет пространство в нужном направлении, что зависит от выбранного дизайна, придавая помещению ощущение объёма и глубины.

3. Гипс. Кассеты изготавливаются из гипса тонкого помола либо строительного алебастра и армируются по всей площади стекловолокном. Их подразделяют на облегчённые и стандартные изделия. Панели из гипса выпускаются с рельефной, гладкой или перфорированной фактурой. Они имеют высокую степень светоотражения, пожаробезопасность и звукоизоляционные свойства, но недостаточную влагостойкость. Для их использования в помещениях с высоким уровнем влажности нуждаются в специальной обработке влагоотталкивающими составами.

4. Минеральное или стекловолокно.

Панели из минерального волокна обладают высокими показателями пожаробезопасности и звукопоглощения. Номенклатуру составляют плиты с разнообразными фактурами:

гладкими;
микро-перфорированными;
тиснёнными;
решётчатыми;
с чёткими печатными геометрическими рисунками;
с дизайнерским оформлением кромок.

Поверхность панелей ламинируют текстурированной тканью, алюминиевой фольгой, полиэфирной плёнкой или окрашивают бактерицидной краской различных цветов.

5. Дерево. Для изготовления деревянных кассетных подвесных потолков используют древесину массива дубовых, ясеневых, бамбуковых и других пород дерева. Кассеты украшают резными орнаментами и рисунками. Отличаются высокой стоимостью и уникальным дизайном ручной работы.

Блок: 3/5 | Кол-во символов: 3954
Источник: https://potolokjournal.ru/podvesnoi-potolok/podvesnye-kassetnye-potolki-svoimi-rukami-10-foto.html

Материалы для производства панелей

Панели изготавливают из различных материалов. Каждый вариант имеет свои достоинства и недостатки, поэтому выбирать только на основе личных предпочтений нецелесообразно. Как выглядят готовые потолки, можно посмотреть на фото.
Панели делают из:

гипса;
минеральных волокон;
зеркал;
матового стекла;
дерева;
металла.

Гипсовые панели на тканевой основе отличаются низкой ценой. Помимо внешней привлекательности, они еще и обладают прекрасными звукоизоляционными свойствами. Данные панели не только приглушают звуки из помещений, находящихся над перекрытием, а еще и улучшают акустику, не отражая звук. Чтобы понять, какой получается эффект, достаточно вспомнить гулкое эхо в просторных залах общественных помещений.
Панели, изготовленные из минеральных волокон, негигроскопичны и обладают неплохими теплоизоляционными качествами.

Зеркальные плиты на стеклянной основе хорошо смотрятся в сочетании с металлическим блеском каркаса. Благодаря им можно создавать кассетные навесные потолки в футуристическом стиле со светодиодными светильниками.

Панели из силикатного или акрилового матового стекла часто используют вместе со скрытой подсветкой. Потолок со сложным изображением, нанесенным методом пескоструйной печати, подсвеченный изнутри, выглядит очень интересно и оригинально. Подсветку данной конструкции лучше расположить в скрытой нише, а не размещать вертикально над панелями. Световой поток должен направляться на плиты перекрытия, а не на потолочную систему. В этом случае подсветка получится более равномерной, так как потоки света будут отражаться от матовой поверхности. Для того, чтобы получить идеальный эффект, черновой потолок необходимо побелить.

Деревянные панели встречаются редко, поскольку стоят они дорого. Обычно используют благородную древесину: ясень, тик, бук. Часто панели украшаются сложной резьбой. При использовании таких плит металлические профили либо прячут, либо облицовывают деревянными накладками.
Кассетные подвесные потолки металлические делают из алюминия, либо из оцинкованной стали. Подвесные потолки из алюминиевых панелей имеют большую прочность. И те, и другие элементы используют в помещениях с большой влажностью и вероятностью затопления. Их неоспоримым достоинством является то, что они долговечные, на их внешнем виде никак не сказываются затопления, как холодной, так и горячей водой, брызги, испарения, колебания температуры и влажности. Если же на поверхности потолка остались разводы, их легко удалить губкой и мыльным раствором.

Блок: 4/6 | Кол-во символов: 2538
Источник: http://specstroyka-info.ru/603-kassetnyy-potolok-kak-svoimi-rukami-sdelat-montazh-preimushchestva-metallicheskikh-konstruktsiy-chto-takoe-frantsuzskiy-dizayn-fotoprimery-i-video.html

Лидеры рынка: какого производителя выбрать?

Вкратце перечислим именитые бренды:

SKY. Подвесной кассетный тип потолков фирмы Sky – это инновационные технологии, умноженные на классический дизайн. Сильные стороны таких потолков: влагостойкость, долговечность, удобство и простота монтажа. Их поверхность абсолютно гладкая, сочетает в себе высокую функциональность и единство стиля. Перечисленные выше свойства делают продукцию SKY востребованной в жилых помещениях.

CESAL. Схожими характеристиками обладают потолочные конструкции фирмы Cesal. Сильные стороны: прочность, эстетическая привлекательность, устойчивость к преждевременному износу. Модули не боятся чистки и даже дезинфекции, что делает их оптимальным вариантом для детских садов и медицинских учреждений.

Схема крепления панелей CESAL

CAVEEN. Планируете установить кассетный потолок вместе с вентиляцией, сделать встроенное освещение или вмонтировать колонки? Присмотритесь к моделям фирмы Caveen.

Монтаж системы CAVEEN

Армстронг. Обсуждая монтаж кассетных потолков, нельзя не упомянуть безусловного лидера отечественного рынка – компанию Армстронг. Ее продукция привлекает внимание своим составом (минимум три материала). Чаще всего встречаются кассеты, которые сделаны из прессованного волокна. Но если такая кассета вам не по вкусу, можно заказать деревянные и даже металлические модули. Просты в обслуживании, имеют доступную стоимость.

Статья в тему: «Преимущества потолков Армстронг»

Схема монтажа панелей Армстронг

Отечественные кассетные потолки в нашей стране представлены объединением Албес. Они производятся из алюминия или оцинкованной стали. Богатый ассортимент продукции Албес представлен кассетами Board (Прямая кромка) и Tegular (выступающая).

Блок: 4/6 | Кол-во символов: 1943
Источник: https://ZnatokPotolka.ru/podvesnoj/kassetnyj-potolok.html

О популярных производителях и преимуществах конструкций

Любая установка кассетного потолка будет иметь определенные нюансы с учетом выбранного бренда и особенностей продукции, выпускаемой под его маркой.

Популярностью пользуются классические конструкции подвесного типа в основе с кассетными элементами. Пример такой продукции — потолок sky, образец долговечности, удобства в использовании, простоты монтажа. Конструкции сумели объединить в себе стиль, функциональность и практичность — три важные составляющие идеального потолка.

Системы включают в себя плоские или выпуклые пластины, изготовленные из алюминия или оцинкованной стали с лаковым покрытием, предохраняющим от механических повреждений. Область применения конструкций не ограничивается жилыми помещениями. С не меньшим успехом их используют в офисах, магазинах, торговых центрах, аэропортах, зданиях вокзалов и пр.

Аналогичными свойствами отличается и продукт компании Cesal. Потолки под этим брендом практичны и привлекательны, служат по несколько десятков лет, не требуя специального ухода. Более того, модули простые в обслуживании, идеально подходят для отделки специализированных помещений в детских садах, столовых, больницах или аптеках.

Для помещений с особыми требованиями к вентиляции подходят потолки под брендом Сaveen, позволяющие разместить в межпотолочной нише музыкальное оборудование, осветительную технику, элементы системы климат-контроля.

Бесспорным лидером отечественного рынка являются системы Армстронг. В среднем цена за 1 м2 конструкций на порядок меньше стоимости вышеописанных продуктов при том, что качество изделий оправдывает и даже в чем-то превосходит ожидания пользователей.

Главная особенность систем — изготовление из трех вариантов материалов. Традиционно конструкция включает в себя панели на основе прессованного волокна, дополнительно можно заказать кассеты из дерева или металла. Изделия служат заявленный производителем срок (до 15 лет), не требуя специального ухода.

Аналогом Армстронга также отечественного производства являются потолки Албес. Изготовленные из оцинкованный стали, изделия представлены в двух вариантах: кассетами с прямыми и выступающими кромками.

Все перечисленные выше продукты отечественных и зарубежных компаний проявляют повышенную устойчивость к влаге и огню, являются безопасными и долговечными.

Широкий модельный ряд позволяет не ограничивать дизайнерскую фантазию.

Блок: 4/5 | Кол-во символов: 2399
Источник: http://kakpotolok.ru/podvesnye/kassetnyj-potolok/

Монтаж кассетных потолочных конструкций

Монтаж потолка из кассет достаточно прост. Но для этого, помимо самих плит, могут понадобиться различные материалы и инструменты.

Чертеж кассетного потолка

Инструменты и материалы для монтажа кассетной потолочной конструкции:

плоскогубцы;
рулетка;
карандаш;
уровень;
перфоратор;
проволока;
катушка ниток;
гвозди или специальный клей;
ножницы по металлу.

Также вам понадобятся все составные части кассетного потолка, приведенные в таблице выше. Это сами плиты, пристенные уголки, направляющие профили, подвесы.

Внимание! Покупайте все комплектующие у одного производителя, иначе есть риск, что составные части потолка просто не подойдут друг к другу.

Купив все инструменты и материалы, можно приступать к установке самого потолка. В зависимости от размеров кассет, в этом процессе могут наблюдаться некоторые различия (например, расстояние между рейками). Для примера рассмотрим установку плит размером 60*60, такие габариты являются оптимальными для небольших помещений.

Шаг 1. Обязательно нарисуйте план потолка. От этого часто зависит, насколько правильно будет размещена вся конструкция. Важно высчитать размер крайних кассет. Для этого длину стены следует разделить на длину плиты. Получим дробное число, где первая цифра – количество цельных кассет, а вторая делится на 2 (чтобы получить размер крайней кассеты).

Схема разметки кассетного потолка

Шаг 2. При помощи уровня и карандаша наметьте высоту базового потолка. Определитесь, на каком расстоянии будет располагаться подвесная конструкция. При этом учитывайте необходимость прокладки различных коммуникаций над кассетой. Но в любом случае расстояние не может быть меньше 15 см.

Нанесение разметки для монтажа кассетного потолка с помощью лазерного построителя плоскостей

Разметка стен и потолка с помощью водного уровня

Шаг 3. Закрепите пристенный уголок по отмеченной вами линии. Он закрепляется с шагом 40-60 см.

Крепление пристенного уголка

Шаг 4. Между пристенными уголками на противоположных стенах натяните нити по оси направляющих. Эти нити необходимы как ориентиры. Напротив мест пересечения нитей просверлите отверстия для подвесов, затем последние закрепите на потолке.

Внимание! Расстояние от крайнего подвеса до стены может быть максимум 60 см. В остальных местах подвесы монтируются на расстоянии 120 см друг от друга (при условии размера плит 60*60).

Крепление подвеса к потолку

Крепление подвеса к потолку (вариант)

Шаг 5. Так же ориентируясь на нити, закрепите и направляющие. Сначала установите длинные, основные (120 см) рейки, а потом — короткие (60 см). Пристенные придется немного подрезать.

Установка основных профилей для кассетного потолка

Цены на стеклянный потолок

стеклянный потолок

Крепление направляющего профиля к пружинному подвесу

Промежуточные профили для кассетных потолков

Каркас для кассетного потолка

Шаг 6. Завершающий этап – установка кассет. Просто поместите их на направляющие. Потолок готов.

Установка кассет

Устанавливаем панели кассетного потолка

Монтаж кассетных потолков

На заметку! Помните, что если под потолком будут пролегать коммуникации, то их лучше всего установить и проверить до момента монтажа потолка. Также заранее продумайте и расположение осветительных приборов.

Установка растровых светильников

Установка кассетного кондиционера

Видео — Монтаж кассетного потолка Caveen и Cesal

Блок: 5/6 | Кол-во символов: 3348
Источник: https://potolok-exp.ru/podvesnye-potolki/kassetnye-potolki.html

Основная суть статьи

Кассетные потолки — современный вид отделки, который используют для декорирования любых помещений. Панелей — кассет выпускается много: из натуральных и синтетических материалов, имеющих разнообразную фактуру и цветовую палитру. Монтаж таких конструкций не сложен, его вполне можно осуществить своими руками.

Блок: 5/5 | Кол-во символов: 328
Источник: https://potolokjournal.ru/podvesnoi-potolok/podvesnye-kassetnye-potolki-svoimi-rukami-10-foto.html

Дизайн кассетных потолков: фото

Внешний вид и оформление потолочной отделки обычно выбираются с учетом цвета стен и напольного покрытия комнаты. Ячеистая или клеточная структура кассетного потолка идеально подходит для контрастных решений из нескольких цветов, как правило, это белый, красный, коричневый и желтый.

Мозаичный потолочный декор

Шахматная схема

Армстронг со светодиодной подсветкой кассетного потолка

Итальянский стиль

Новый стиль – Техно

Для общественных заведений, развлекательных учреждений кассетные потолки чаще всего делают однотонными, с гладкой поверхностью и окантовкой из встроенных светильников. В данном случае основной упор делается на декоративный вид, практичность и удобство обслуживания кассет и панелей.

Блок: 5/6 | Кол-во символов: 727
Источник: https://2proraba.com/potolok/kassetnyj-podvesnoj-potolok.html

Уход за кассетным потолком

Кассетный потолок не требователен к уходу (если, конечно, он не зеркальный). Но чтобы он всегда выглядел привлекательно, его необходимо иногда очищать от пыли мягкой щеткой. Если на потолке каким-то образом появилось пятно, то приобретите чистящее средство, подходящее для материала, из которого изготовлены кассеты. Не используйте абразивные средства!

Тот потолок, что не боится воды, можно мыть мыльным раствором, а остатки воды убирать тряпкой или салфеткой. Потолки из гипса, дерева очищают пылесосом.

Кассетные потолки не зря любят французы. Стоит только посмотреть, как выглядит правильно смонтированное покрытие, и все становится ясно: это – стильно, просто и красиво. А установка потолка из кассет своими руками еще и сэкономит немало средств.

Видео — Монтаж подвесного кассетного потолка

Блок: 6/6 | Кол-во символов: 825
Источник: https://potolok-exp.ru/podvesnye-potolki/kassetnye-potolki.html

Заключение

Кассетный потолок, несмотря на сложность и дороговизну конструкции, а стоимость одной панели в среднем составляет 2-3 долл. за единицу, массово используется в частных домах и в новых квартирах, где высота потолков достигает трех и более метров. Кассетная конструкция отлично маскирует коммуникации, глушит шум, собирает пыль, поэтому популярность концепции остается достаточно высокой.

Блок: 6/6 | Кол-во символов: 395
Источник: https://2proraba.com/potolok/kassetnyj-podvesnoj-potolok.html

Навесные системы закрытого вида

Потолки закрытого типа монтируются немного по-другому. Для установки им требуются особенные профили, у которых отверстия под крепежные элементы расположены на нижней полке. Кроме этого, сами несущие планки устанавливаются строго параллельно длине помещения. Кассеты в этом случае имеют другие размеры, их ширина составляет 300 мм. Главная планка закрепляется на специальных подвесах, которые вмонтированы через каждые 30 см.

Вот таким несложным способом можно самостоятельно смонтировать в квартире навесные кассетные потолки. Ухаживать за ними несложно: стеклянные, металлические или пластиковые элементы протирают влажной губкой или салфеткой с применением моющих смесей.

А вот изделия из гипса, дерева или синтетического волокна и вовсе не требуют ухода, в отличие от зеркальных покрытий, за которыми придется следить постоянно. Если в процессе эксплуатации на них образуются пятна или загрязнения, то можно удалить их при помощи специальной резиновой щетки и обычного стеклоочистителя, в составе которого отсутствуют абразивные вещества.

Блок: 7/7 | Кол-во символов: 1074
Источник: https://VseoPotolkah.ru/remont/otdelka/montazh-kassetnyx-metallicheskix-potolkov.html

Кол-во блоков: 19 | Общее кол-во символов: 31086
Количество использованных доноров: 8
Информация по каждому донору:

https://stroylab.su/kassetnyj-potolok-kak-svoimi-rukami-sdelat-montazh: использовано 1 блоков из 6, кол-во символов 1628 (5%)
https://potolok-exp.ru/podvesnye-potolki/kassetnye-potolki.html: использовано 3 блоков из 6, кол-во символов 7052 (23%)
http://specstroyka-info.ru/603-kassetnyy-potolok-kak-svoimi-rukami-sdelat-montazh-preimushchestva-metallicheskikh-konstruktsiy-chto-takoe-frantsuzskiy-dizayn-fotoprimery-i-video.html: использовано 1 блоков из 6, кол-во символов 2538 (8%)
http://kakpotolok.ru/podvesnye/kassetnyj-potolok/: использовано 3 блоков из 5, кол-во символов 5591 (18%)
https://VseoPotolkah.ru/remont/otdelka/montazh-kassetnyx-metallicheskix-potolkov.html: использовано 2 блоков из 7, кол-во символов 2648 (9%)
https://potolokjournal.ru/podvesnoi-potolok/podvesnye-kassetnye-potolki-svoimi-rukami-10-foto.html: использовано 2 блоков из 5, кол-во символов 4282 (14%)
https://ZnatokPotolka.ru/podvesnoj/kassetnyj-potolok.html: использовано 3 блоков из 6, кол-во символов 3098 (10%)
https://2proraba.com/potolok/kassetnyj-podvesnoj-potolok.html: использовано 3 блоков из 6, кол-во символов 4249 (14%)

характеристик, типов и установки |

Кассетные потолки

красиво и стильно смотрятся в помещении Конструкция кассетного потолка достаточно легкая, простая в установке и наилучшим образом отражает современные тенденции в дизайне потолков в интерьере. Кассетные потолки относятся к подвесным конструкциям, составляющими которых являются каркас и отделка. Такое устройство потолка отличается тем, что основной материал отделки как бы помещается в ячейки.

Кассетные потолки — что это

Кассетный потолок — достойное украшение интерьера.Такая конструкция может быть абсолютно любой, поэтому вместо декоративных плит можно использовать специальные потолочные светильники, установить решетки и нагревательные элементы. Кассетный потолок собирается в виде конструктора из отдельных блоков (плит), они могут быть квадратными и прямоугольными. Наиболее распространены следующие размеры модулей — 300х300 и 600х600 мм, но есть и большие размеры, и для удобства можно заказать нужный размер. Панель имеет скрытую и открытую систему крепления, поэтому в первом случае профильная решетка перекрывается и образует единое потолочное основание, а во втором — эта сетка остается видимой.

Кассетные потолки довольно популярны и востребованы для обустройства потолка

Специалисты по ремонту рассказывают о массе преимуществ таких конструкций:

Для монтажа такого потолка не требуется предварительной подготовки поверхности;
За перекрытиями можно спрятать вентиляционные трубы, электропроводку, газовые трубы и прочие некрасивые элементы современного помещения, к тому же при необходимости до них легко добраться, достаточно убрать необходимое количество ячеек;
Поврежденная пластина легко заменяется;
Под кассетной конструкцией потолка легко установить светодиодную подсветку или другие необходимые элементы дополнительного декора;
В ванной или коридоре плиты следует выбирать из расчета, не подверженного влиянию воды и влажного воздуха.

Специально для кассетных потолков в свое время были изобретены растровые светильники, которые просто вставляются в специальные отверстия в таком потолке. Зато в кассетные профили легко встраивается другое освещение.

Недостатком является уменьшение потолка (около 15 см), поэтому специалисты советуют устанавливать их только в высоких и больших помещениях. К тому же комплектующие кассетного потолка довольно дорогие: они выполнены из качественных материалов и имеют характерный декор.

Современный кассетный потолок: просмотров

В любой комнате квартиры или офиса можно установить кассетные потолки, но стоит заранее продумать все их виды.

При оформлении гостевой комнаты, как правило, используются зеркальные потолки

Чтобы вы могли выбрать тот, который прослужит долго и придаст интерьеру особую изюминку:

Металлический кассетный потолок отличается тем, что он может быть алюминиевым или стальным, может иметь декоративную напыление или естественный металлический оттенок.Этот вид потолка отличается долгим сроком службы, повышенной устойчивостью к механическим воздействиям.
Зеркальные потолки созданы на основе натурального силикатного стекла или акрила. Внешне такие тарелки выглядят полностью зеркальными или матовыми. Этот тип пластин отличается тем, что он не просто заделывается в ячейку, но и фиксируется механически.
Гипсокассетный потолок считается уникальным для подвесных систем, гипсу можно придать форму, а также изобразить на нем любой рисунок.Но этот вид плит нельзя использовать во влажных помещениях (ванная, кухня, бассейн), он имеет низкую влагостойкость.
Кассетные потолки из стекла представляют собой витражные вставки в панно для светильников или декораций.
Кассетные потолки из стеклопластика и минерального волокна отличаются высокими тепло- и звукоизоляционными свойствами, такие потолки изготавливаются из современного материала, который не осыпается при установке.
Кассетные потолки из дерева изготавливаются только по индивидуальному заказу.Сделайте такое панно из ценных пород дерева, которое распиливают на панели, поэтому такие потолки стоят очень дорого.

Кассетные потолки могут отличаться материалом, а также характеризуются разными свойствами и качествами.

При выборе кассетного потолка важно проверить наличие сертификата качества и безопасности использования в разных типах помещений.

Монтаж кассетного потолка: процесс пошаговый

Установка кассетного потолка требует выполнения ряда правил, но они просты.

Установить кассетный потолок несложно, так что можно сделать самому

Поэтому собрать самому просто:

Для начала необходимо определить и разметить периметр, для этой работы нужен уровень. После этого устанавливаются уголки стен, которые станут направляющими.
Следующим этапом будет установка подвесов, где основной профиль устанавливается с шагом 1,2 м. Желательно установить на потолке линии 1.На потолке 2 м друг от друга, и после каждого на них делать разметки с шагом в 0,6 м. После, на саморезы крепится подвеска.
Профиль устанавливается следующим образом: в профиле есть отверстия, за которые они подвешиваются на крючки, сначала необходимо подвесить основной профиль, а затем вспомогательные профили, которые крепятся к основным защелкам.
Укладка модулей начинается с середины, на пластинах сзади есть направление, по которому их нужно укладывать.

В зависимости от того, на какой площади потолка могут понадобиться частичные плиты, разрезая их, следует постараться сделать это симметрично с обеих сторон потолка, чтобы дизайн не нарушался разными размерами плит.

Минеральные и гипсовые плиты рекомендуется постоять в помещении 24 часа, чтобы они не деформировались при укладке.

Производство кассетных потолков: что нужно знать

Изготовление кассетных потолков может быть отечественным и французским.

У этого различия есть свои особенности:

Качество материалов;
Монтаж конструкций;
Устойчивость материалов к необходимым условиям;
Материалы, подходящие для определенного участка в квартире;
Безопасность.

При покупке кассетных панелей особое внимание следует уделять их качеству и прочности

Безусловным лидером на рынке кассетных потолков являются потолки Albes.Albes предлагает множество вариантов металлических потолков — алюминиевый каркас или перфорированные плиты одинаково хорошо будут смотреться в любом интерьере. Многие модели Albes имеют перфорацию. Алюминиевые потолки Sky характеризуются как высокотехнологичная продукция. Такие потолки отличаются эргономичностью и прочностью. Особо следует отметить драгоценные цвета в их коллекции — золото, серебро, суперхром, белый мрамор. И Albes, и Sky представляют собой кассетный потолок модели Tegular, украшенный кромкой.

Подвесные потолки Caveen изготавливаются из алюминия, отличаются водонепроницаемыми и пожаробезопасными свойствами. Caveen предлагает широкий выбор стильных и уникальных модулей для ванн. Панели Geipel создавали лучшие инженеры, которые рассчитали толщину металла так, чтобы он прослужил как можно дольше. Cesal — это французские кассеты открытого, закрытого и комбинированного типа, к тому же они соответствуют европейским стандартам безопасности.

Все перечисленные представители кассетных потолков отличаются хорошими характеристиками и большим выбором внешнего вида панелей.

Продажа всевозможных панелей осуществляется по всему миру, к тому же у всех фирм широкий ценовой диапазон.

Кассетный закрытый потолок

Этот вид потолка имеет свои особенности.

А именно:

Отверстие для крепления находится в полке профиля снизу, куда панели устанавливаются краем;
Основной профиль монтируется параллельно стене, а расстояние должно быть равным размеру панелей.

Особенность кассетного потолка закрытого типа в том, что он имеет аккуратный внешний вид

Закрытые кассетные потолки следует обрамлять каркасом из параллельно установленных друг на друга модулей. Края каждой панели согнуты под углом 90 ° для лучшего крепления и сокрытия каркасных конструкций, а края самой пластины защелкиваются на профиле.

Особенность этого профиля в том, что после крепления пластины свободно перемещаются по каркасу.

Такие потолки отличаются еще и тем, что их система крепления и каркаса не просматривается, что придает потолку аккуратный и законченный вид.

Металлический кассетный потолок имеет некоторые характеристики.

А именно:

Выдерживают нагрузки до 6,5 кг / м2, есть конструкции, выдерживающие до 10 кг;
Металлические кассеты могут отражать до 87% света;
Они поглощают звук до 44 дБ;
Устойчивость к влаге около 100%.

Металлические кассетные потолки обладают низким уровнем звукоизоляции, поэтому обратите внимание на перфорированные образцы.

Красиво оформленный потолок может быть на металлических кассетах с интересным рисунком

Типы металлических кассет:

Кассета;
Стеллаж;
Грильято.

Кассеты металлические для потолков могут быть гладкими, гофрированными или с рисунком. Есть модели с плоской кромкой и кромкой с фаской.

Кассетный скрытый потолок

Этот тип потолка отличается тем, что видны только декоративные плиты, а подвесная система скрыта.

Преимущество кассетных скрытых потолков — простота монтажа

Преимущества такой системы:

Идеальное интерьерное решение;
Легко установить;
Легкий доступ к потолку;
Кассеты крепятся защелками в специальной гребенке.

Кассетный скрытый потолок может быть изготовлен из алюминия или оцинкованной стали, а также выполнен на заказ.

Монтаж кассетного подвесного потолка (видео)

В заключение следует сказать, что для монтажа кассетного потолка любого типа необходимо иметь под рукой уровень, рулетку и туго натянутую нить.Такое интерьерное решение разнообразит дизайн любого помещения, облегчит ремонтные работы хозяевам.

Дизайн кассетных потолков (фото в интерьере)

Система ионизации воздуха iWave-M Nu-Calgon

Описание:

iWave-M — это гибкая панель, генерирующая ионы, которая может обрабатывать IAQ практически в любом приложении HVAC. Очиститель воздуха обеспечивает высочайший уровень энергии ионизации в самом компактном размере, доступном на рынке, производя 35 миллионов ионов / куб.Универсальный iWave-M требует минимального обслуживания и не требует запасных частей. Когда воздух проходит мимо iWave-M, устройство испускает положительные и отрицательные ионы, уменьшая количество бактерий и вирусов в змеевике и жилом помещении. Процесс ионизации также уменьшает дым и статическое электричество, а также устраняет запахи (приготовление пищи, домашние животные, летучие органические соединения) и другие частицы (больше не будут солнечные лучи) в воздухе. iWave-M соответствует стандарту безопасности UL 867, который гарантирует, что устройство не производит вредных уровней озона.

Революционная электрическая шина

iWave-M со специальными встроенными ионно-генерирующими иглами подходит для любого охлаждающего змеевика HVAC до 1600 кубических футов в минуту. Электрическая шина устойчива к химическим воздействиям и обладает высокой прочностью и долгим сроком службы. Кроме того, его можно сложить по длине в полевых условиях до любого размера, а для гибкой штанги и блока питания используются застежки-липучки, что упрощает установку. Он идеально подходит для бесканальных систем отопления, вентиляции и кондиционирования воздуха, особенно для мини-разветвлений, коммерческих змеевиков VRF, систем PTAC, а также для бытовых и коммерческих систем воздуховодов, комплексных систем, транспортных охлаждающих змеевиков или даже в ледогенераторах.IWave-M — самый универсальный и новый продукт на рынке, предназначенный для решения проблемы качества воздуха в любой системе отопления, вентиляции и кондиционирования воздуха, в частности, для решения некоторых проблем с бактериями, типичных для трудноочищаемых бесканальных систем.

Трехлетняя ограниченная гарантия Nu-Calgon предлагает трехлетнюю ограниченную гарантию на продукты iWave. Для обоснованной претензии по гарантии в течение трех лет необходимо предоставить подтверждение покупки и подтверждение установки лицензированным подрядчиком по ОВКВ или электрооборудованию. См. Полную гарантию на iwaveair.com для получения полной информации.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Использование этой технологии не предназначено для замены разумных мер предосторожности для предотвращения передачи патогенов. Важно соблюдать все применимые законы и руководящие принципы общественного здравоохранения, изданные федеральными, государственными и местными органами власти и органами здравоохранения, а также официальные руководства, опубликованные Центрами по контролю и профилактике заболеваний (CDC), включая, помимо прочего, социальное дистанцирование. , гигиена рук, этикет от кашля и использование масок для лица.

Размер упаковки	Номер детали	Дополнительная информация
iWave-M	4900-35

Направление:

Этот продукт должен использоваться только профессионалами HVACR в соответствии со следующими указаниями.

iWave-M — это универсальное устройство, генерирующее ионы, которое обычно устанавливается в основании охлаждающего змеевика в бесканальных и канальных системах кондиционирования воздуха; но устройство можно установить и на приточном воздухе. IWave-M — идеальное устройство без запасных частей, которое может быть интегрировано в настенные или потолочные кассетные внутренние змеевики мини-разветвителей, блоков PTAC или коммерческих систем, где может быть недостаточно места для установки iWave-C между фильтром и катушки или для предотвращения образования плесени в льдогенераторах.Штанга для генерации ионов 18 дюймов может использоваться для катушек до 1600 кубических футов в минуту. Для катушек, длина которых превышает 18 дюймов ионизатора, просто отцентрируйте планку ионизатора на катушке, чтобы убедиться, что ионизация наилучшим образом покрывает ширину катушки. Для катушек короче 18 дюймов см. Раздел о модификациях iWave-M ниже.

Просто отогните липкую подложку от блока питания и ионизационной планки и приклейте ее по ширине катушки рядом с ее основанием, чтобы iWave-M обрабатывал катушку, а также зону дыхания.Подключите соответствующие провода iWave-M к источнику питания 110–240 В переменного тока, соберите оборудование и включите питание устройства.

Инструкции Mini-Split:

Отключите питание для мини-разделения.
Откройте переднюю крышку внутреннего блока.
Снимите сетчатые фильтры.
Измерьте длину змеевика и прикрепите ионизирующую штангу к твердой поверхности (часто пластиковой) наверху змеевика. Ширина пластиковой области позволяет легко разместить ионизирующую штангу iWave-M, чтобы она могла обрабатывать змеевик, нагнетатель ствола и зону дыхания в комнате.Для катушек размером более 18 дюймов отцентрируйте планку ионизатора на верхней части катушки и закрепите. Для катушек менее 18 дюймов см. Инструкции по модификации iWave-M ниже.
В зависимости от модели mini-split площадь, доступная для установки блока питания, может быть разной. Либо прикрепите клейкой подложкой к задней стенке шкафа или сбоку змеевика.
Проложите провода к электрическому отсеку, чтобы подключить источник питания от 110 до 240 В переменного тока, к которому iWave-M будет подключаться с помощью внутреннего вентилятора. Для входа 110/120 В переменного тока или 208/240 В переменного тока подключите черный провод (горячий) и белый провод (нейтральный).
Обрезать провода до нужной длины, подсоединить к соответствующим клеммным соединениям и подсоединить. При необходимости закрепите / закрепите провода внутри оборудования.
Снова соберите сетки фильтра, закройте переднюю крышку и включите питание для мини-разделения.

iWave-M Направление модификации:

Если iWave-M слишком длинный для катушки, к которой он применяется, выполните следующие действия:

Измерьте расстояние от конца катушки iWave-M.
Согните iWave-M обратно на себя (НЕ наклоняйте липкой стороной друг к другу), чтобы пары щеток наверху лежали рядом с парами щеток внизу.
Снимите защитную пленку с iWave-M и прижмите ее к охлаждающему змеевику, начиная со стороны входа питания iWave-M. НЕ нажимайте на конец iWave-M, который нужно будет сложить, чтобы уменьшить длину.
Сложите iWave-M назад, чтобы получить необходимую длину, выровняв пары щеток нижнего и верхнего слоев, и поместите кусок изоленты поперек стыка.
Продолжайте обматывать iWave-M изолентой ближе к концу, следя за тем, чтобы ленточные соединения находились между парами щеток.НЕ ДОПУСКАЙТЕ, чтобы лента закрывала пары щеток.
НЕ сгибайте конец плоской поверхности iWave-M. В качестве ориентира используйте крестообразную отвертку № 2 внутри сгиба, чтобы обеспечить правильный изгиб.
После того, как iWave-M будет свернут и приклеен лентой до необходимой длины, надавите на катушку.
Успешная процедура складывания создаст «карманы» для щеток из углеродного волокна, чтобы испускать ионы.

Информация о продукте:

Загрузки литературы

Загрузите бюллетень по продукту и другую соответствующую литературу здесь.

Этикетки

Загрузите здесь файл с этикеткой продукта в низком разрешении.

Безопасность продукции

Информация RTK

Связанные товары:

Gree 3-х зонная мини-кассета с разъемным потолком | * Официальный дилер завода-изготовителя!

Двойная гарантия

AC Direct — один из немногих онлайн-дистрибьюторов (если не единственный), который уполномочен заводом Gree УДВОИТЬ вашу гарантию с 5 до 10 лет.Это возможно благодаря нашему надежному статусу ведущего дилера Select Gree.

Эта мини-сплит-система Gree включает в себя один полностью заряженный 3-х зонный мини-сплит-внешний конденсаторный блок с тепловым насосом на 42 000 БТЕ и 3 внутренних блока. Текущая цена системы включает 3 потолочных кассетных блока по 18 000 БТЕ каждая. Доступны и другие варианты; однако для работы этой системы требуется как минимум 2 внутренних блока.

Наружный блок

Gree, 3 зоны, бесконтактный мини-сплит, 42000 БТЕ, 230 В, высокоэффективный тепловой насос, переменного тока, наружный блок

Номер модели

MULTI42HP230V1B

Размеры

43 дюйма Ш x 17 дюймов x 43 дюйма

Документы

Gree MULTI42HP230V1 Технические характеристики

Гарантия

Компрессор: 10 лет | Запчастей: 10 лет

Номер модели

CASGRILLE1SM

Размеры

25-3 / 5 «Ш x 25-3 / 5» x 2 «В

Видео по установке наружного блока

Gree

Щелкните здесь, чтобы просмотреть видео в новом окне

Gree MULTI42HP230V1B 3-х зонный мини-раздельный бесканальный воздуховод переменного тока и наружный конденсатор с тепловым насосом Характеристики

Высокоэффективные блоки с тепловым насосом и кондиционированием воздуха Gree mini split Multi 21+ без воздуховодов могут обогревать и охлаждать до 5 зон без необходимости приобретения распределительных коробок (для систем с 6-9 зонами требуются распределительные коробки).Каждый многозонный мини-сплит работает от энергоэффективного инвертора G10 GREE и надежного компрессора с регулируемой скоростью.

Эти системы идеально подходят для домашнего или коммерческого использования, где у вас нет места для воздуховодов и вам нужно использовать только один наружный блок, подключенный к 9 внутренним блокам. Вы можете независимо контролировать температуру в каждой комнате или пространстве без необходимости нагревать или охлаждать все комнаты, когда они не используются.

Plus вы можете охлаждать серверную или другое помещение, даже если температура наружного воздуха составляет всего 0 градусов по Фаренгейту.Обычные системы охлаждения перестают производить охлаждение, когда наружная температура достигает диапазона 50-55 градусов по Фаренгейту.

В системе используется экологически чистый хладагент R-410 как для нагрева, так и для охлаждения.

Инверторная технология G10 значительно экономит электроэнергию, снижает внешний шум и поддерживает постоянную температуру в помещении, устраняя чрезмерные циклы включения и выключения обычных систем. Каждый наружный змеевик имеет антикоррозийное покрытие для повышения энергоэффективности.

Особенности и преимущества

Высокая эффективность до 14,8 SEER для снижения счетов за коммунальные услуги
Уровень шума до 56 дБ (A) для очень тихой работы
До 5 внутренних блоков
Многоточечная диагностика
Охлаждение при низкой температуре окружающей среды до 0 ° F для круглогодичного охлаждения
Низкая температура окружающей среды Обогрев до -4 ° F обеспечивает гораздо больший комфорт в зимнее время
Intelligent Defrost увеличивает срок службы системы и экономит энергию
Тяжелый стальной шкаф для значительного повышения прочности и устойчивости к коррозии
Включает переходники линейного набора для более простой и быстрой установки

GREE Multi Ductless Mini Split Высокоэффективный тепловой насос 42000 БТЕ Наружный блок

Номер модели

MULTI42HP230V1BO

Вес

198 фунтов

Длина

17 дюймов

Ширина

43 дюйма

Высота

43 дюйма

Марка

GREE

Вместимость

3.5

SEER

EER

Хладагент

R-410a

Холодопроизводительность

8530-46403

Тепловая мощность

10663-47768

Напряжение

208-230 В перем. Тока

Фаза

Одиночная

цикл / герц

60 Гц

Размер всасывающей линии (внешний диаметр)

3/8 дюйма

Цвет

Белый

Предлагаемая гарантия

Да

Зарегистрировано в UL

Да

Тип оборудования

Тепловой насос

Семейство продуктов

MULTI21

Количество зон ОВК

БТЕ на выходе

42000

Видео по установке внутреннего блока

Gree

Щелкните здесь, чтобы просмотреть видео в новом окне

Потолочная кассета GREE Multi21 + 18 000 BTU mini Split обеспечивает бесшумное, индивидуализированное, незаметное охлаждение и обогрев с использованием передового дизайна и экологически безопасного хладагента R410A.Потолочная кассета идеально подходит для любого помещения и может быть легко установлена в подвесной потолок, при этом видна только декоративная решетка для подачи воздуха.

Потолочные кассетные внутренние блоки

лучше всего подходят для применений, где вам не нужен настенный блок и нужна ненавязчивая, гладкая и бесшумная система подачи воздуха в определенное пространство. Воздух равномерно подается по всему пространству через 4 края решетки с прорезями, а центр той же решетки действует как возвратный воздух, поэтому приточный или возвратный воздуховод не требуется.

Четыре прорези по краям подают кондиционированный воздух в помещение, а решетка в центре действует как решетка возвратного воздуха, вытягивая воздух из помещения, охлаждая или нагревая его, а затем возвращая его в пространство через 4 прорези вокруг края, как показано на изображении потолочной кассеты. Этот декоративный гриль — единственное, что видно из космоса.

Потолочная кассета Gree особенно хорошо подходит для подвесных потолков

с панелями 2×2 ‘или межбалочным расстоянием 24 дюйма по центру. При установке внутри потолка, сам блок полностью скрыт в пространстве над потолком с помощью только декоративных элементов. видна решетка.Вам понадобится всего около 12-14 дюймов над потолком, чтобы оставить место для потолочного кассетного шкафа. Потолочная кассетная система подачи воздуха

Gree бесшумно и равномерно распределяет кондиционированный воздух по всему помещению.

, а внутренний конденсатный насос надежно отводит конденсатную влагу в безопасное место. Cassette идеально подходит для небольших коммерческих помещений, таких как кухни и обеденные зоны, где требуется контроль комфорта на больших открытых пространствах.

Каждой потолочной кассетой можно управлять с помощью инфракрасного пульта дистанционного управления или проводного программируемого термостата XK19, что обеспечивает максимальную гибкость в зависимости от индивидуальных потребностей.

Особенности и преимущества

Высокая эффективность до 21 SEER
Уровень шума в салоне всего от 42 дБ (A)
Многоточечная диагностика
Охлаждение при низкой температуре окружающей среды до 0 $ ° F
Низкая температура окружающей среды с подогревом до -4 ° F
Интеллектуальная разморозка
Включает адаптеры линейного набора
4-ходовой выпуск воздуха
Скорость нескольких вентиляторов
Жалюзи поворотные
Восстановление после сбоя питания
Насос для внутреннего слива конденсата
Сторожевой поплавковый выключатель
Декоративная решетка выпускного воздуха
и проводной контроллер XK-19
Пять (5) лет гарантии
Сторожевой поплавковый выключатель
Очищаемый воздушный фильтр
Забор свежего воздуха (только модель 24K)

GREE Multi + 18000 БТЕ Потолочный кассетный тепловой насос Внутренний блок

Номер модели

CAS18HP230V1AC

Масса

39.6 фунтов

Длина

22-2 / 5 дюйма

Ширина

22-2 / 5 дюйма

Высота

9-1 / 10 дюймов

Вместимость

1,5

SEER

Хладагент

R-410a

Холодопроизводительность

15359-24200

Тепловая мощность

17065-22200

Напряжение

208-230 В перем. Тока

Фаза

Одиночная

цикл / герц

60 Гц

Размер всасывающей линии (OD)

1/2 «

Фитинг всасывающей линии

Раструб

Размер жидкостной линии (OD)

1/4 «

Фитинг жидкостной линии

Раструб

Сертификаты

Сертификат AHRI

Предлагаемая гарантия

Да

Energy Star Rated

Да

Зарегистрировано в UL

Да

Размер дренажного соединения

1-1 / 5 дюйма

Тип оборудования

Тепловой насос

Семейство продуктов

+ MULTI

Марка

GREE

Тип монтажа

Кассета потолочная

куб. Футов в минуту

353

BTU Выход

18000

GREE Декоративная выпускная решетка для CAS18HP230V1AC

Номер модели

CASGRILLE1SM

Вес

5,5 фунта

Длина

25-3 / 5 дюймов

Ширина

25-3 / 5 дюймов

Высота

2 дюйма

Ограниченная гарантия

Детали

10 лет

Компрессор

10 лет

Пульт дистанционного управления

90 дней

AC Direct — один из немногих онлайн-дистрибьюторов (если не единственный), который уполномочен заводом Gree УДВОИТЬ вашу гарантию с 5 до 10 лет.Это возможно благодаря нашему статусу ведущего дилера Select Gree.

По условиям гарантии производителя и в соответствии с федеральными законами об обращении с хладагентами требуется, чтобы система была проверена, запущена и подписана лицензированным подрядчиком по кондиционированию воздуха / отоплению перед использованием. Убедитесь, что все воздуховоды подачи и возврата имеют надлежащие размеры, а установка разрешена (если требуется) и соответствует местным и государственным нормам. Электрические соединения всегда должны выполняться лицензированным подрядчиком по электрике.

Компактная кассета

— ОДНОКОМНАТНЫЕ МИНИ-РАЗДЕЛЕННЫЕ СИСТЕМЫ Halcyon ™ — Жилой

Чрезвычайно сдержанный, в потолке видна только решетка.

Новейшая технология вентиляторов равномерно распределяет кондиционированный воздух по комнате. Кассетные потолочные системы обеспечивают как обогрев, так и охлаждение, и популярны в коммерческих целях, таких как офисы, конференц-залы, рестораны, ночные клубы и бары, а также в кондоминиумах и жилых домах нового строительства.

Инверторная техника

Благодаря новой, передовой технологии, инверторные кондиционеры более экономичны в эксплуатации и тише в работе, чем обычные кондиционеры. Они могут выдерживать более высокие температуры, работают более плавно и стабильно, а также достигают желаемой температуры быстрее, чем обычные кондиционеры.

Высокопроизводительный нагреватель

Теплопроизводительность при низких температурах наружного воздуха достигается за счет использования большого теплообменника и компрессора большой мощности.Системы работают при температурах до -5ºF.

Кассетная модель

подходит для стандартной потолочной плитки

2-ступенчатый вентилятор с турбонаддувом

Распределение воздуха равномерно по теплообменнику с помощью двухступенчатого турбовентилятора, который создает два отдельных потока воздуха.

Тихая работа

Оптимизация формы крыла (ламинарная конструкция крыла) и количества крыльев (7 лопастей) позволяет добиться всего 27 дБ.

Проводной пульт дистанционного управления

Характеристики стандартного проводного пульта дистанционного управления:

Недельный таймер
Установить другое время включения по дням
Установить время включения два раза в день
Установить время с интервалом в 5 минут
Возможность блокировки от детей
Дистанционный датчик температуры
Установите различную температуру в течение дня.

Интеллектуальная система: автоматический режим

При первоначальном включении системы скорость вентилятора ВЫСОКАЯ, чтобы как можно быстрее достичь заданной температуры. Скорость вентилятора будет автоматически уменьшаться, когда в комнате начинает достигаться заданная температура.

Контроль влажности

Эта система имеет режим сушки, который помогает контролировать уровень влажности, даже когда охлаждение может не потребоваться.

Забор свежего воздуха

Наружный воздух может подаваться путем присоединения поставляемого на месте гибкого воздуховода к отверстиям для забора свежего воздуха.Требуется деталь № UTZ-VXAA.

Добро пожаловать в Центр общих ресурсов Fujitsu.
Эта область загружена ценной информацией, такой как скидки, тематические исследования,
видео, новости, пресс-релизы, калькулятор эффективности и простой способ найти местного генерального подрядчика Fujitsu.

Встречайте одностороннюю потолочную кассету Mitsubishi для систем без воздуховодов

Alpine Ductless гордится своим партнерством с Mitsubishi.Их продукция оказалась исключительно надежной. Итак, мы хотели бы воспользоваться этой возможностью, чтобы выделить продукт Mitsubishi, о котором, как мы думаем, вы должны знать: односторонняя потолочная кассета Mitsubishi для систем без воздуховодов.

Простая установка с помощью потолочной кассеты

Находясь на переднем крае инноваций, Mitsubishi предлагает гладкую и обтекаемую потолочную кассету для опций с тепловым насосом без воздуховодов . Это однонаправленное потолочное крепление делает его менее навязчивым и более просторным.Обычно потолок размещается возле стены, проходящей через всю комнату, что хорошо работает, когда пространство на стене ограничено, а осветительное оборудование сосредоточено в центре комнаты. Тонкий корпус односторонней потолочной кассеты имеет высоту всего 185 мм и упрощает установку без воздуховодов в ограниченном пространстве под потолком. Поскольку установка может быть выполнена снизу, нет необходимости в служебном пространстве в полости потолка.

Блок MLZ, расположенный между балками потолка

‍ Улучшенный воздушный поток и уменьшение тяги

Односторонняя потолочная кассета имеет несколько функций для более комфортного охлаждения.Избавьтесь от неприятных ощущений сквозняка с помощью горизонтального управления воздушным потоком, который распространяется по потолку, и двухуровневого выбора воздушного потока, который соответствует определенной высоте потолка. Перемещение регулятора выходной заслонки вверх и вниз или влево и вправо значительно улучшает воздушный поток, а также может уменьшить сквозняки.

Управление Wi-Fi делает это просто и удобно

С помощью Wi-Fi Control вы всегда можете контролировать устройство в любом регионе через приложение Wi-Fi Control. Внутренний блок также имеет карман для Wi-Fi, который скрывает контроллер, что делает внутренний блок более эстетичным.Контроллер оснащен еженедельным и 24-часовым таймером включения / выключения для ежедневной настройки времени работы. А кому не понравится легко читаемый дисплей и множество режимов работы.

Отличное решение, когда пространство на стене ограничено

Односторонняя потолочная кассета

Mitsubishi предлагает решение для бесканального обогрева и охлаждения при ограниченном пространстве на стене. Изящный и изысканный, это отличный вариант для тех, кто любит чистые линии и менее загроможденный вид.

Свяжитесь с AlpineDuctless, чтобы узнать больше о бесканальных системах отопления и охлаждения Mitsubishi.

‍

Как установить свой собственный мини-сплит на выходных

Можно вырезать ребра HVAC и установить свой собственный мини-сплит, тогда вы в нужном месте. Установка мини-сплит — простой способ обогрева и охлаждения помещения. Мини-секции могут быть выведены в несколько помещений или без воздуховодов. Сегодня мы говорим о бесканальной системе от MRCOOL, сделанной своими руками, которую я буду устанавливать в своей мастерской. С имеющейся у нас изоляционной пеной этого должно быть более чем достаточно для охлаждения здания летом.Прочтите, чтобы получить все подробности о том, как прошла установка, от начала до конца.

Если вы любите эти вещи так же сильно, как и мы, возможно, вы захотите подписаться на нас в Instagram, где мы публикуем подглядки и закулисные истории в наших историях. Кроме того, знаете ли вы, что вы можете получить множество планов проектов со всего Интернета, подписавшись на нас в Facebook и Pinterest!

Раскрытие информации: это руководство содержит партнерские ссылки и спонсируется MRCOOL, однако мнения на 100% принадлежат мне.

Полное видео проекта

Хотите увидеть, как все это сложилось? Посмотрите полное видео проекта ниже и не забудьте подписаться на YouTube, чтобы не пропустить будущие видео!

Какой размер Mini Split следует купить?

Ниже я собрал то, что я считаю подходящими размерами для каждой из единиц. Однако эти размеры основаны на идеальных условиях, и есть много других переменных, которые следует учитывать. Например, если у вас высокие потолки, плохая изоляция и / или вы живете в районе с экстремальными температурами, вам, скорее всего, придется увеличить размер своего мини-сплит.

Необходимое время: 2 дня.

Установить мини-сплит на 100% самостоятельно можно с помощью новой системы DIY от MR COOL. Это пример того, как мы установили комплект 36k BTU в отдельную мастерскую Rogue HQ.

Установка прочного основания для наружного блока
Для наружного блока требуется прочная монтажная площадка. Мы решили залить нашу собственную бетонную площадку для блока размером 2 x 4 фута. Для этого потребовалось около шести 80-фунтовых мешков бетона.Сначала мы удалили верхний слой почвы, затем обрамили подушку и выровняли каркас, затем перемешали бетон, залили каркас и с помощью доски выровняли его ровно, заполнив все низкие места. Как только бетон начал немного схватываться, я разгладил его. К сожалению, собака прошла по нему не один, а два раза. К счастью, поверх отпечатков лап лежит большой блок.
Другой вариант — прикрепить монтажный кронштейн к стене здания. Однако нам нужно было сделать его как можно ниже из-за окна над ним.
Черновая электрическая обработка
К счастью, у нас все еще был доступ ко всем внутренним стенам, поэтому мы протянули трехжильный провод 10 AWG с заземлением от панели через внутренние стены к месту, где собирались установите наружный блок.
Затем мы просверлили отверстие во внешней стене и прикрепили герметичный кабелепровод к блоку отключения с предохранителем на 30 А, к которому мы подключили конец провода 10/3.
Монтаж внутреннего блока
Теперь пришло время переместиться внутрь и установить внутренний блок.Так как у нас нет гипсокартона, мне нужно прикрепить кусок фанеры 1/2 дюйма к стойкам. Эта деталь была сделана немного меньше, чем занимаемая площадь блока, поэтому при установке гипсокартона она помещалась прямо за ней.
Затем монтажный кронштейн выровняли и прикрутили к фанере и шпилькам. Затем я вырезал место для линий, прикрепил дренажную линию к блоку и установил внутренний блок на место.
Прокладка трубопровода и дренажа
В большинстве других случаев этот блок будет установлен на внешней стене, и трубопроводы будут проложены через отверстие в этой стене и снаружи.Однако, поскольку у нас есть доступ к стенам и есть некоторое мертвое пространство за отрядом для прокладки лишних линий, мы смогли вывести линии из здания именно там, где они должны быть.
Пучок поставляется с цилиндрической гильзой, которую можно обрезать до нужной длины и использовать для плотного закрытия отверстия. Затем линии проходят через это отверстие наружу к внешнему блоку.
Дренажная линия также проходит через это отверстие, однако следует проявлять особую осторожность, чтобы удостовериться, что дренажная линия имеет правильный уклон и дренирует беспрепятственно без ловушек в линии.Поскольку моя линия в основном проходила по внутренней части здания, мне нужно было ее утеплить, чтобы убедиться, что линия не потеет.
Герметизация проникновения в наружную стену
После завершения трассировки я заклеил вокруг рукава и внутреннюю часть рукава изоляцией из аэрозольной пены, чтобы предотвратить попадание внутрь.
Установка Наружный блок
Наружный блок уже установлен, но нам нужно было убедиться, что он не двигается, поэтому мы прикрепили его к плите с помощью Tapcons с резиновыми вибрационными прокладками между блоком и бетоном.
Подключение наружного блока
Внутри этого белого рукава есть черная электрическая линия, идущая обратно к внутреннему блоку. Он подключается к наружному блоку и обеспечивает питание внутреннего блока. Для этого используются белый разъем и провод заземления.
Электропитание наружного блока от 30-амперного разъединителя подается по предварительно смонтированному водонепроницаемому трубопроводу. Электропроводка уже есть, и ее можно обрезать до нужной длины. Красный и черный провода являются горячими проводами и будут подключаться к линиям L1 и L2 с помощью желтого обжима на вилочных разъемах.Затем все, что осталось, это заземляющий провод, который подключается к металлической пластине под соединениями.
Подсоединение линий хладагента
Линии хладагента навинчиваются на соединения. Оба они разных размеров, так что ничего не напутаешь. После того, как они затянуты, вы можете снять колпачки по бокам линий, чтобы получить доступ к шестигранному ключу, который поворачивается до упора, чтобы выпустить хладагент из линий и создать давление в системе.
Это часть системы, которая отличает ее от других мини-сплитов. В большинстве других агрегатов хладагент добавляется постфактум с использованием системы, которая есть у большинства профессионалов. Наличие хладагента в линиях и возможность создавать давление в собственной системе делают этот процесс полностью самостоятельным.
Установка предохранителей
Теперь 30-амперные предохранители можно вставить в предохранительный 30-амперный разъединитель. Обратите внимание, что предохранители не идут в комплекте с разъединителем.Их нужно покупать отдельно.
Ввод провода в панель
Наконец, вам нужно привязать провод к панели. Если вам неудобно это делать, во что бы то ни стало наймите профессионала. Я не лицензированный электрик и не претендую на это. Также обратите внимание, что на фотографиях ниже показана панель, которая в настоящее время находится в стадии строительства, поэтому есть много проводов, которые еще не связаны.
Для начала необходимо выключить главный выключатель (большой выключатель вверху), затем снять лицевую сторону панели и снять изоляцию с провода после того, как он войдет в панель.
Подключение заземления и общих проводов
Затем заземляющий провод зачищается и привязывается к шине заземления. Обычно это происходит по направлению к внешней стороне панели. Белый провод (общий провод) привязывается к общей шине, которая обычно находится рядом с выключателями.
Установка выключателя
Теперь для этого выключателя мы будем использовать двухполюсный выключатель на 30 А. Это означает, что два провода горячие. Таким образом, два провода на 110 вольт пройдут к устройству и обеспечат общее напряжение 220.Поэтому и красный, и черный провода зачищаются и подключаются к выключателю.
Затем разрыв вставляется в свободный паз на панели. Не все панели одинаковы, поэтому ваша может выглядеть немного иначе.
После того, как вы вставите выключатель, вы можете заменить лицевую сторону панели и снова включить главный выключатель. Это должно завершить установку.
Добавление адаптера WIFI
Это довольно просто, есть адаптер USB, который подключается к задней части передней панели.Поднимите переднюю панель, чтобы открыть ее, и подключите ее. Выполнив действия в приложении, вы подключите устройство к Wi-Fi, что позволит вам настраивать расписания, отслеживать необходимое обслуживание и включать я », который информирует вас о том, находитесь вы в здании или нет, и соответственно нагревает или охлаждает.

Заключение

Честно говоря, я был немного напуган, когда начал. Электропроводка меня немного напугала, потому что я никогда раньше не устанавливал выключатель, а общий процесс был для меня совершенно новым, поэтому я учился на ходу.При этом на самом деле в этом нет ничего особенного. После установки я был поражен тем, насколько это было просто. Даже проводка и работа панели были неплохими. Приложив немного усилий, вы можете сэкономить кучу денег, установив это устройство самостоятельно.

Потолочные кассетные мини-сплит-системы в Хьюстоне

<br/>

Мини-разделители без воздуховодов часто просматриваются, потому что их невозможно полностью скрыть, как центральные системы кондиционирования — до сих пор.Бесканальные системы можно устанавливать как с «уродливыми» моделями для настенного монтажа, так и без них. Потолочные кассетные мини-перегородки не крепятся на стене, а вписываются в потолок комнаты, напоминая вентиляционное отверстие в ванной комнате. Посмотрите видео выше, чтобы увидеть кассетную систему в действии.

Где можно установить бесканальные кассеты?

Одна из замечательных особенностей всех бесканальных систем заключается в том, что их можно установить практически в любом месте… то есть в условиях нового строительства. В этих ситуациях домовладельцы могут внести изменения в конструкцию, чтобы приспособить их предпочтительную систему отопления, вентиляции и кондиционирования воздуха, при этом учитывая нагрузку в помещении, размещение, распределение воздушного потока, выходную мощность в БТЕ, конденсацию, линии хладагента и многое другое.Все это следует иметь в виду в процессе проектирования и установки для обеспечения качества и производительности.

Что касается существующих домов, кассетные бесканальные системы лучше всего устанавливать в комнатах с чердаком или ползанием над ними. По нашему опыту в Mission AC, они идеально подходят для одноэтажных домов и комнат на втором этаже. Кроме того, они прекрасно вписываются в офисные помещения, поскольку популярный решетчатый потолок хорошо скрывает их и упрощает установку.

Что делает кассеты такими идеальными?

Кассетные системы

обладают всеми преимуществами обычных бесканальных мини-секций, в том числе:

Регулирование температуры по помещениям
Высокая эффективность
Экономия места
Низкие требования к техническому обслуживанию

В дополнение к этому, кассетные модели даже более незаметны, чем их бесканальные аналоги.Они почти так же невидимы, как вентиляционные отверстия центрального кондиционера, но без недостатков центрального отопления и охлаждения. Это мечта, с которой можно жить, и вы будете впечатлены влиянием на ваши счета за электроэнергию с момента установки новой системы.

Mission AC & Plumbing имеет опыт установки всевозможных бесканальных систем кондиционирования воздуха, и наша команда технических специалистов постоянно обновляется в соответствии с последними тенденциями и технологиями, регулярно обучаясь. Если вы готовы к новому виду кондиционирования воздуха, который лучше подходит для вас, рассчитывайте на то, что Mission AC воплотит ваше видение в реальность.

Свяжитесь с нами сегодня, чтобы получить дополнительную информацию о обогреве и охлаждении или отправить запрос на обслуживание.
