Как устроена антиобледенительная система кровли и водостоков своими руками? Обзор и Монтаж +Видео

Крыша с системой против льдаВ поздний осенний период, теплой зимой и ранней весной крыши зданий и кровельные материалы испытывают повышенную нагрузку в связи с обильными осадками и последующими образованиями наледи и снега, особенно на свесах и в водостоках.

Вес обледенений может достигать нескольких центнеров, прогибая крыши и нередко срывающихся вниз, особенно в теплую погоду. Убирать лед и снег своими руками очень трудозатратно, часто даже опасно, использовать наемный труд с подъемными механизмами – значит периодически расставаться с деньгами.

Поэтому популярностью пользуется антиоблединительная система кровли, работающая так, чтобы не позволять образовываться сугробам и обеспечивающую обогрев водостоков и крыш от обледенения и наледи, а талую воду слить через водосток и в канализацию.

Что такое АОС?

Антиоблединительная система – набор, до сотен метров, протяженных кабелей – нагревающегося проводника, обеспечивающих таяние осадков, монтируемых в местах скопления снега и частого образования наледи, по периметру ближе к кромке кровли, а также в системе водостока. Сюда же включается средства задержания снега и направления потока воды.

ВАЖНО! Перед установкой антиобледенительной системы заранее составить проект и продумать направленный непрерывный сток и водоток талой воды.

Общие сведения

Стандартный набор системы антиобледенения

Кабель

Одножильный, чаще двужильный, в зависимости от необходимой мощности работы, электрический кабель обогрева кровли или набор электрических кабелей, предназначенных для обогрева участков и водостока.

ОБРАТИТЕ ВНИМАНИЕ! Изоляция кабелей должна быть устойчивой к ультрафиалету!

Элементы
  • Элементы регулирования мощности нагрева и защиты электросети, распределительные коробки. Сюда же относиться устройство защитного отключения (УЗО) которое включает в себя дополнительные провода, автоматические предохранители или пакетники.
  • Элементы крепежа кабелей, пластиковая или из иного материала гофра для защиты от касания кабелей и материалов кровли и последующего плавления и возгарания.

ВНИМАНИЕ! Кабеля антиобледенительной системы должны быть заключены в гофр и не касаться поверхности материалов обогреваемых элементов. Особенно воспламеняющихся материалов: ондулина, битума и его производных, как битумной черепицы, полимеров: к примеру, пленок и полимерных мембран, гидроизоляционных материалов и всех видов утеплителей.

Для полного удобства за счёт автоматизации вся схема оснащается управляющим блоком: информационный датчик обогрева кровли, контролирующий автомат, провода и магистрали обмена сигналами, обеспечивающие связь с основными и/или необходимыми, от погоды, частями системы на крыше и в стоках. Применяются датчики для контроля температуры воздуха и поверхности кровли, а также влажности окружения.

Принцип работы

Простейшая автоматическая система, при понижении температуры окружения (воздуха) до пяти градусов активируется нагрев в автоматическом режиме.

Типы элементов нагрева системы антиобледенения

Простейших элементы нагрева антиобледенительных систем представлены двумя типами:

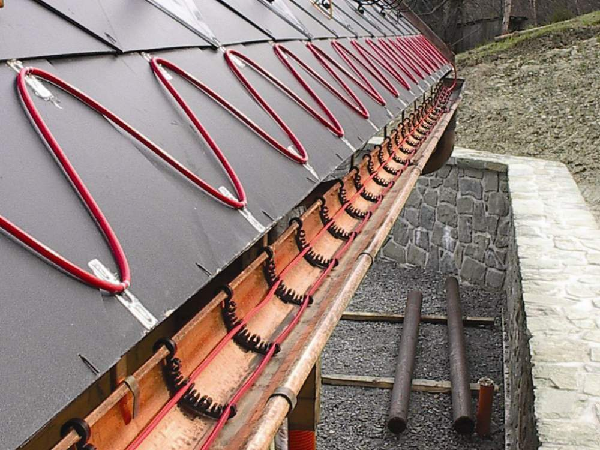

  1. Рисунок с системой против льда
    Резистивные
    – никель-хромовая тонкая нить в оболочке из фторопласта, выделяющая тепло за счет сопротивления сплава жилы, с оплеткой из меди и изоляционным каучуковым покрытием. Резистивные провода могут быть одножильными (цена монтажа за метр провода дешевле), тогда укладываются два провода и соединяются в коммутаторе, или двужильными, тогда при монтаже укладывается один провод вместо двух.
    Для более правильной работы необходим блок контроля, регулирующий подачу напряжения в зависимости от требуемой интенсивности нагрева.
    Если подключить резистивный провод напрямую к сети, то необходимо обеспечить медную или алюминиевую гофру для отвода излишнего тепла и избегания частого перегорания никель-хромовой жилы.
    Недостаток – это нерегулируемая стандартная длина кабеля, который зачастую нужно будет аккуратно «уместить» на необходимых участках.

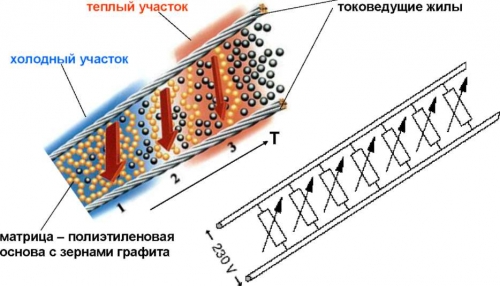

  2. Саморегулирующиеся – представляет из себя два, параллельно идущих медных провода (жилы) в проводящей оболочке, соединенных перемычками.
    Имеет большую цену монтажа, однако позволяет регулировать мощность системы при просчете проекта и укладке и сэкономить на потреблении электричества при работе системы. В зависимости от температуры и влажности такая система кабелей сама меняет степень нагрева, поэтому термостат здесь вовсе ни к чему.
    Кабель можно резать на сегменты любой длины и укладывать там, где необходимо.
    Недостаток в том, что такая система не подходит к морозным областям с обильными снегопадами по причине относительно малого тепловыделения.

Подсчет при проектировании и монтаже сводится к обеспечению ориентировочной тепловой мощности в 300 Вт на кв.м. По рассчетам необходимо купить 15 до 60 метров кабеля на один кв.м обогреваемой поверхности в зависимости от теплового выделения кабеля: от 5 до 20 Вт на метр. Для металлической кровли берется расчет обеспечения ориентировочной тепловой мощности в 400 Вт на квадратный метр. Нужно будет купить от 20 до 80 метров кабеля на кв.м поверхности. Однако следует брать во внимание и климатическую особенность региона.

Кабель нагрева необходимо прокладывать по всему следованию течения талой воды: желобах геометрии крыш, на стыках встречных скатов крыши, в проблемных и слабых местах, оборудованных лотках для направления тока и сбора воды, по внешнему периметру кровли, в водостоках, включая выходы из них, стоки в ливневки и ливневые канализации вплоть до глубины промерзания грунта в коллекторе и входа в него. Для предотвращения образования сосулек можно пустить нагревательный кабель под кровлей по периметру крыши.

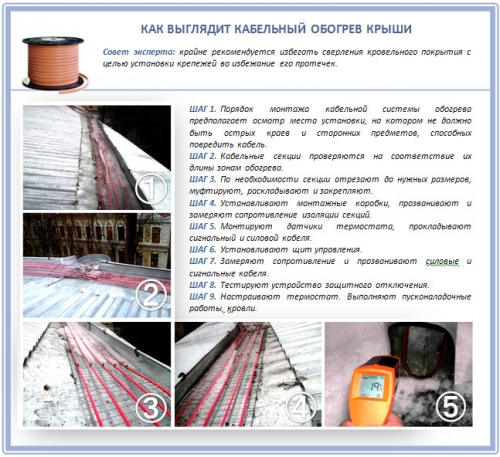

Монтаж элементов антиобледенительной системы

ОСОБОЕ ВНИМАНИЕ! При монтаже системы не допускается повреждение целостности проводки и заводской изоляции. Крайне важно, во избежание самовозгорания, заменять поврежденные кабеля на новые без следов ремонта, перекруток и восстановления изоляции. Периодически проверять

Изначально питающий силовой кабель выводится к месту расположения короба с элементами включения и управления антиобледенительной системы. Этот сетевой кабель важно уложить в выделенный кабель канал, спрятать в конструктивные элементы стен и гофру если кабель выводится наружу.

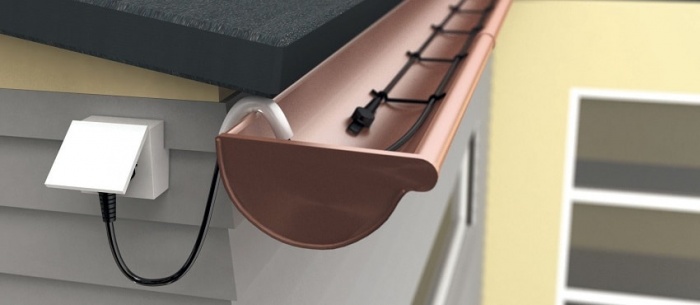

Водосток с системой против льда

Кабеля нагрева прокладываются на всех отрезках пути талой воды, в том числе и водостоков, а при стоке в дренаж ниже уровня промерзания почвы, иначе произойдет повторное образование наледи из талой воды и закупоривание всей системы.

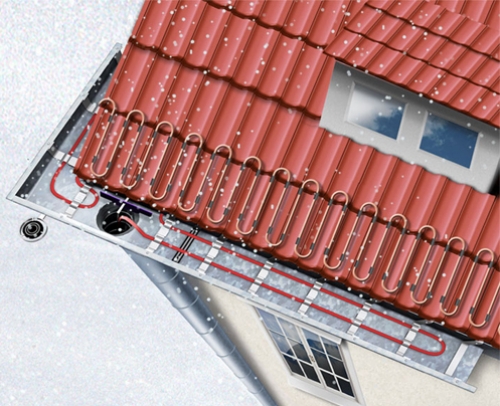

Правильно укладывать кабель зигзагом или змейкой в полосе шириной полметра, чтобы избежать закрывания в снегопад элементов нагрева и образовании туннельного свода над ними и накапливания снежной шапки и формирования наледи на стенах туннеля.

С тем чтобы кабель нагрева не задевал материалов кровли, его укладывают на пластмассовые или металлические пистоны, распределяя их равномерно по всей длине укладки, этим образом повышается пожаробезопасность и эффективность.

Далее обустраиваются стоки и водосборники. В желобах провод укладывается на высоте от 1 см от дна с помощью подвесов-перемычек из оцинковки, закрепляемых на бортах желоба, желательно в местах подвеса самого желоба, преимущественно в местах наибольшей нагрузки: углы, повороты, стыки и соединения. В патрубках, воронках, улитках и ендовах провод укладывают в несколько витков (обычно 2-3). Изнутри труб водостока его вывешивают изнутри на металлический тросик. Для канализации и её приемного окна используют провода, имеющие отдельное подключение к электрической сети. Использования типов крепления, повреждающие материал кровли и верхний слой обогреваемых элементов, допускается только в желобах, т.к. иначе там никак не обойтись.

ВАЖНО! Необходимо продумать и обеспечить поэтапное выключение системы антиобледенения: сначала крыши, за ней сборных лотков, потом и водостока.

Инструменты, которые Вам понадобятся для самостоятельного монтажа: рулетка, шнур с разметкой длины, молоток, пассатижи, отвертка или шуруповерт, возможно, ножницы по металлу, ножовка, перфоратор или ударная дрель, струбцины.

Для полного визуального понимания процесса монтажа системы антиобледенения можно найти и просмотреть видео на популярнейших видео-хост ресурсах, где также представлены отзывы о том или ином типе кабелей.

Как обогреть кровлю и водостоки с помощью антиобледенительной системы

Правила крепления кабеля для обогрева кровли или водостока

Нагревательный кабель является основным элементом системы обогрева кровли и водостока

Поэтому в процессе монтажа важно соблюдать определённые правила, которые обеспечат надёжность, эффективность и безопасность системы. Принципы укладки выражены в следующем:

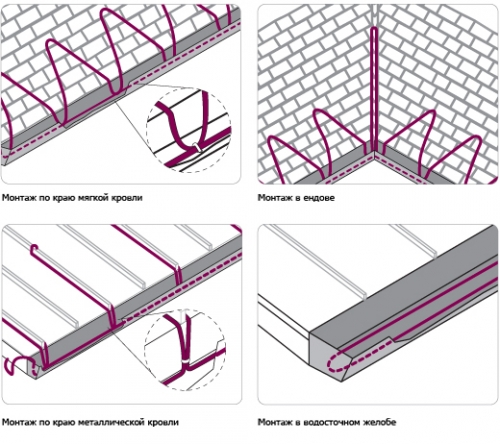

  • по краю кровли резистивный кабель укладывают в одну линию, а саморегулирующийся — зигзагом, фиксируя провод специальными зажимами из пластика;

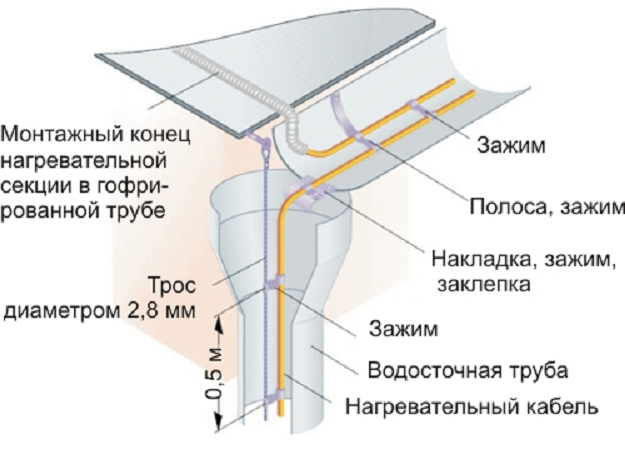

  • по водосточным желобам провод фиксируют с внутренней стороны, используя пластиковую или металлическую цепь или гофрированную муфту для защиты провода;
  • для фиксации на кровле или в желобах можно использовать монтажную ленту и герметики. На любом кровельном покрытии уместны специальные заклёпки;
  • одножильный кабель укладывают в 2 ряда, а двухжильный резистивный или саморегулирующийся монтируют в одну полосу;
  • в желобах и водосточной системе используют не более двух нитей кабеля.

Все монтажные работы осуществляют последовательно, прикрепляя сначала провод в необходимых местах, а затем устанавливая датчики и приборы управления. После этого проводится проверка и регулирование работы системы антиобледенения кровли.

Расчёт кабеля

Перед монтажом системы антиобледенения следует определить зоны, в которых нужно уложить кабель. Далее проводится расчёт параметров. Например, для тёплой кровли нужно использовать две нити одножильного или одну двухжильного кабеля так, чтобы мощность на 1 м2 составляла 70 Вт. По краю кровли провод монтируют змейкой с шагом около 30–50 см. Таким образом, длина должна быть больше длины края кровли примерно в 3 раза.

По краю кровли резистивный кабель укладывается в одну линию, а саморегулирующийся — змейкой. Поэтому саморегулирующегося кабеля потребуется больше

Длина для водостока равна длине трубы, но можно сделать небольшой запас для более комфортного монтажа. Подобрать мощность можно на основе характеристик кровли. Например, для холодной крыши и металлических водостоков нужно обеспечить мощность от 40 до 50 Вт/м, а для оцинкованных водостоков и тёплой крыши — от 50 до 60 Вт/м.

Особенности выбора

При выборе кабеля и расчёте его параметров нужно учитывать тип кровли, желаемый уровень энергопотребления, количество осадков в вашем регионе и другие климатические условия. Например, для скатной крыши сл

Система обогрева кровли и водостоков: устройство системы антиобледенения

Исключить образование наледи на карнизах и пробок в водостоке помогут кабельные системы антиобледенения, установка которых производится на все типы крыш. Они защитят строительные конструкции от разрушительного контакта с атмосферной водой, уберегут домочадцев от сосулек и снежных завалов.

Для того чтобы система служила безотказно, надо знать, как устроить обогрев кровли и водостоков, каким образом его спроектировать и установить.

Цель устройства кабельной системы противообледенения кровли и водостоков — предотвращение формирования ледяных наростов на карнизах, в водосборных воронках, стояках, желобах.

Она обязана предупредить образование сосулек и пробок в водостоке, а также обеспечить вывод талых вод в ливневую канализацию или просто на землю. Потому при необходимости охватывает еще и систему дренажа.

Перечень основных элементов

В стандартный состав системы кабельного антиобледенения входят:

  • Одна или несколько веток нагревательного кабеля. Схему его укладки определяет тип кровельной конструкции, степень ее сложности и наличие или отсутствие водостока.
  • Силовой электрический кабель. Требуется для соединения силового собрата с сетью, поставляющей переменный ток с традиционными характеристиками 220/380 в 50 Гц.
  • Устройство защиты. Система, отключающая контур целиком или частично при утечках через ослабленные места изоляции свыше 30 mA и при превышении допустимого номинала токов нагрузки.
  • Аппаратура управления. Система, запускающая или приостанавливающая обогрев в рамках рабочих температур (стандартный диапазон от + 5º до — 15º С). Работает в автоматическом и полуавтоматическом формате. Аппаратура управления реагирует на сигналы датчиков температуры или датчиков температуры вкупе с датчиками влажности.

Работа системы обогрева при отметках градусника ниже минусового предела приводит к тому, с чем она обязана бороться, — к образованию льда в водостоке. При потеплении выше плюсового предела ей вообще нет смысла функционировать. Однако диапазон рабочих температур может быть скорректирован в зависимости от климатических условий конкретной области.

Корректировка проводится с учетом ряда погодных факторов. Например, в областях с высокой ветровой активностью появление талой воды на элементах системы и сопутствующая вероятность повреждения кабеля происходят при более низких плюсовых температурах. В «ветреных» регионах и областях с высокой влажностью стоит повысить минусовой предел, т.к. обледенение может происходить до достижения -15º С.

По сути, функционал системы обогрева карнизов и водостоков должен реагировать на образование талой воды и выпадение снега. Т.к. приурочить атмосферный режим к строгим границам достаточно сложно, объекты подстраиваются под погодную данность по факту.

Общие правила монтажа

Устройство контура антиобледенения должно производиться по заранее созданному проекту. В проектной разработке должны быть учтены требования ПЭУ, постановление о соблюдении противопожарных мер и рекомендации производителя системы или ее отдельных компонентов.

Обогрев водостоков и кровли: системы антиобледенения своими руками

Обогрев водостоков и кровли: системы антиобледенения своими руками

В связи с климатическими особенностями местности, многие владельцы частных домов, будь то постройки с индивидуальными крышами сложной конфигурации или с простыми двускатными конструкциями, не раз сталкивались с проблемой скопления больших масс снега на них, что, с наступлением межсезонья, приводило к неутешительным последствиям. Среди наиболее распространенных из них разрушение материалов кровли, замерзшая вода в водосточных трубах и как следствие нарушение водоотвода, а также массовое таяние снега, устремляющегося бурным потоком в водосточные системы, которые не могут справиться с неконтролируемым потоком воды и грязи. Вода, образованная вследствие таяния лавинообразно сошедшего с крыш снега, устремляется в желоб, где она слой за слоем намерзает. Кроме того на желоба воздействуют неравномерные нагрузки, которые они испытывают в результате намерзания сосулек. Все это в конечном итоге выведет из строя водосточную систему. Для ликвидации этих неприятных последствий необходимо постоянно очищать поверхность от скопившегося снега и своевременно сбивать сосульки, которые к тому же создают травмоопасную для людей ситуацию. Чтобы радикально решить  проблему, максимально упростив уход за системой ливневых стоков, специалисты предлагают осуществить монтаж системы антиобледенения на основе греющего кабеля, который можно прокладывать в качестве самостоятельного элемента по краю кровли для предотвращения ее обледенения. Как разобраться в характеристиках греющих кабелей и как правильно произвести монтаж системы снеготаяния и антиобледения – рассмотрим далее.

Принцип работы системы антиобледения кровли и водостоков

После того, как температура воздуха достигает отрицательных значений, начинается кристаллизация воды, что способствует снижению эксплуатационных качеств элементов водосточной системы. Как это происходит?

  • Формирующаяся внутри труб и желобов ледяная корка создает препятствия при прохождении жидкости, снижая их максимальную пропускную способность;
  • Замерзая, вода расширяется в объеме, что приводит к повреждению мест стыков, деформации элементов кровли и даже нарушениям целостности магистрали;
  • Снижение эксплуатационных характеристик постройки – это следствие формирования ледяных пробок в желобах. Они образуются при наличии постороннего мусора в трубах и желобах и препятствуют стеканию воды, которая попадает на стены и фундамент.

Чтобы предотвратить все вышеперечисленные негативные последствия, в самых «неблагоприятных» местах  кровли (сливных трубах, желобах, ендовах) устанавливают нагревательные кабели, препятствующие образованию наледи по ходу движения талых вод. Питание кабеля осуществляется от электрической сети с напряжением 220-230 В.

Управление процессом нагрева осуществляется через специальный терморегулятор, работающий автоматически. Команды к терморегулятору поступают от датчиков, установленных на кровле. В случае возникновения ситуаций, которые могут стать причиной образования  льда, например, осадки в холодный период времени или оттепель с капельным таянием снега, термостат дает сигнал о необходимости подачи энергии, в результате чего начинается нагрев электрического кабеля. Это приводит к образованию воды, свободно стекающей по трубам и желобам. Сегодня на смену термостатам пришли программируемые терморегуляторы.

Важно! Специалисты не рекомендуют удешевлять работы и монтировать нагревательный кабель только на поверхности кровли, отказываясь от обогрева  водостоков. Это обусловлено тем, что снег и лед зачастую могут полностью забивать желоба и водосточные трубы, что может привести к нарушению их целостности. Чтобы этого не произошло, необходимо обеспечить беспрепятственное схождение талой воды с крыши.

Функции и задачи системы антиобледенения

  • Осуществив монтаж антиобледенения кровли, вы предотвратите образование сосулек, скопление снежных масс на кровле и, как следствие их падение, которое является причиной травмоопасных ситуаций;
  • Учитывая вышесказанное, можно утверждать, что установка антиобледения крыши способствует снижению механической нагрузки на ее конструкцию;
  • Увеличение эксплуатационного срока кровельных материалов, системы водостоков и других конструктивных элементов  кровли;
  • Установка системы обогрева водостоков и кровли позволит устранить проблему ручной очистки кровли от снега и ледяных масс;
  • Организация регулярного и своевременного отвода талой воды с крыши и водостоков;
  • Благодаря особенностям системы (наличию специализированных датчиков), вы получаете возможность полностью автоматизировать процесс подогрева крыши;
  • В качестве преимущества системы можно рассмотреть максимальную доступность и легкость ее монтажа, который сможет осуществить самостоятельно даже неопытный мастер.

Важно! Если вы отказываетесь от монтажа системы обогрева водостоков и кровли, мотивируя это большими затратами  на электроэнергию, специалисты спешат развеять ваши сомнения – при условии правильной укладки кабеля, последний обеспечит надежный обогрев системы ливневых водостоков, потребляя при этом не более 200-500 Вт, что зависит от площади крыши.

Устройство системы антиобледенения водостоков и кровли

Нагревательная часть включает в себя:

  • нагревательные кабели;
  • крепежные элементы.

Распределительная и информационная часть представляет собой комплект, включающий:

  • силовые и информационные (сигнальные) кабели;
  • монтажные элементы;
  • распределительные коробки, в которых осуществляется коммутация проводов.

Данная часть системы отвечает за передачу электрического питания к нагревательной части, а также передачу сигналов от датчиков контроля обогрева кровли к щитку управления.

Система управления, в состав которой входят следующие элементы:

  • терморегулятор антиобледенения;
  • пусковые и защитные приборы, например, входной трехфазный защитный автомат, прибор защитного отключения, защитные автоматы на каждую фазу и др.;
  • сигнальная лампа.

Важно! В целом комплектация подсистемы управления подбирается с учетом мощности системы антиобледения водостоков и кровли. Нагревательная часть, для монтажа которой использовался саморегулирующийся кабель, может работать автоматического управления. Это обусловлено его способностью самостоятельно регулировать мощность под влиянием температуры и наличия осадков.

Особенности системы обогрева водостоков и кровли

Конструктивные особенности и принцип монтажа системы обогрева водостоков и кровли зависят от следующих факторов:

  • Климатические особенности региона;
  • Вид крыши;
  • Тип электрического кабеля.

Особое внимание необходимо уделить  разновидностям кровли, напрямую определяющим конструктивные особенности системы антиобледенения водостоков.

  • Теплая кровля. В связи с тем, что в процессе ее монтажа не уделяется достаточного внимания изоляции, зачастую на ней образуются ледяные наросты, которые, из-за конструктивных особенностей кровли, тают даже при отрицательных температурах, после чего вода, стекая на холодную кромку, замерзает. Специалисты рекомендуют учитывать это и прокладывать по кромке отопительные секции в виде петель, ширина которых составляет от 30 до 50 см, а удельная мощность – 200-500 Вт/кв. м;
  • Холодная кровля, обогрев которой характеризуется принципиальными отличиями. В связи с тем, что они качественно изолированы и зачастую отличаются наличием хорошо вентилируемого чердачного помещения, для их обогрева специалисты рекомендуют осуществлять монтаж только системы антиобледенения водостоков, линейная мощность которой составляет 20-30 Вт/кв. м с постепенным увеличением до 60-70 Вт/кв. м. по мере увеличения длины водостока.

Монтаж системы антиобледенения водостоков и кровли своими руками

План проектирования системы
  • Правильное определение зон обогрева кровли, где будет осуществляться укладка электрокабеля;
  • Выбор подходящего типа электрического кабеля;
  • Подбор системы управления и определение локализации соединительных коробок;
  • Расчет длины и выбор способа укладки кабеля;
  • Расчет мощности системы;
  • Подбор крепежных элементов и укладка кабеля;
  • Подбор автоматики для щитка управления.

Определение зон обогрева кровли

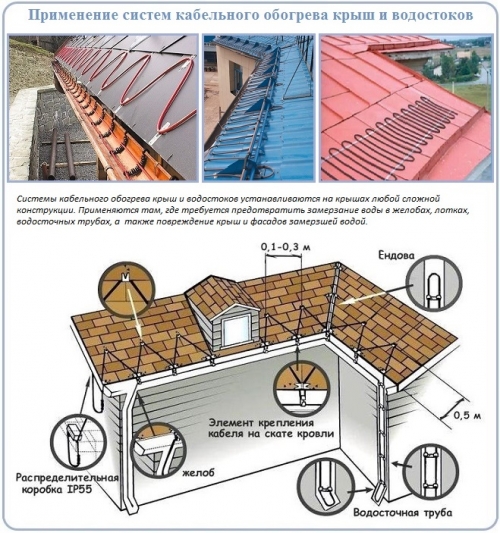

Зоны обогрева кровли – места наибольшего скопления снега и наледи, где необходимо произвести укладку электрического кабеля. Чтобы обеспечить беспрепятственный отвод талой воды, укладку кабеля производят на следующих участках:

  • водосточные желоба, их элементы и пространство вокруг них;
  • водосточные трубы на всем протяжении;
  • водосборники и дренажные лотки;
  • карнизы на кровле;
  • на линиях стыков отдельных участков кровли и смежных стен, в ендовах.

Важно! Планирование обогрева  водостоков  должно осуществляться с учетом обогрева всей кровли, так как в противном случае снижается эффективность всей системы.


Важно! В процессе монтажа системы кабель антиобледенения укладывают по ходу стекания талой воды. Важно использовать только водонепроницаемые секции, а их фиксацию осуществлять максимально надежно. Зачастую поверх водосточных труб устанавливают ограничители натяжения кабелей.

Выбор типа электрического кабеля

Эксплуатация электрического кабеля, используемого для обогрева водостоков и кровли, осуществляется в технически сложных условиях – на него воздействуют влага, перепады температур, механические нагрузки. В связи с этим, он должен отвечать следующим требованиям:

  • Быть герметичным и устойчивым к атмосферным воздействиям;
  • Быть индифферентным к температурным перепадам и сохранять свои первоначальные характеристики даже при отрицательных температурах;
  • Обладать высокой механической прочностью, чтобы без проблем выдерживать воздействие возможной снеговой нагрузки;
  • Быть безопасным в плане электроизоляционных характеристик.

Важно! Приобрести электрический кабель можно в бухтах или в виде готовых греющих секций, представляющих собой фрагменты кабеля фиксированной длины с муфтой и проводом, предназначенным для подключения к сети.

Кабель, поставляемый в бухтах, чаще всего применяется для водоотливов и монтажа систем антиобледенения на кровлях сложной конфигурации, в связи с чем, в стандартных ситуациях опытные мастера советуют выбирать готовые секции. Они считаются более удобным вариантом, простым в монтаже.

Функционирование систем антиобледенения может осуществляться на базе греющих кабелей двух типов:

  • Резистивные;
  • Саморегулирующие.

Рассмотрим более подробно характеристики каждой группы.

Тип № 1. Резистивные кабели

Резистивные кабели – традиционный вариант, отличительной особенностью которого является одинаковая выходная мощность по всей длине и одинаковое тепловыделение. На разрезе представляет собой металлическую жилу, изоляционный слой, медную оплетку и внешнюю оболочку. В процессе монтажа систем антиобледенения водостоков рекомендуют использовать резистивные кабели, тепловыделение которых составляет 15-30 Вт/м, а рабочая температура – 250 градусов.

Важно! Одной из основных особенностей резистивного кабеля является постоянное сопротивление и одинаковый нагрев по всей длине. Степень нагрева определяется только силой тока и не зависит от внешних условий, которые могут быть диаметрально противоположными для разных участков кабеля. Например, один из участков кабеля может располагаться в трубе, другой – под открытым небом, а третий – прятаться под листвой или снегом. В связи с этим, для оптимального функционирования того или иного участка кабеля требуется различное количество тепла, однако резистивный кабель не может самостоятельно регулировать температуру в зависимости от внешних условий. Это является причиной высокого, но часто непродуктивного потребления  энергии.

Выделяют несколько разновидностей резистивных кабелей:

Последовательные резистивные кабели – разновидность, которая характеризуется достаточно простым строением. Его основу составляет сплошная токопроводящая жила, представленная медным проводом и сверху покрытая изоляционным слоем. Сверху провод покрыт экранирующей оплеткой, препятствующей электромагнитному излучению и выполняющей функцию заземления. Внешний слой провода представлен полимерной оболочкой, защищающей от короткого замыкания.

Преимущества последовательного резистивного кабеля:

  • Высокая гибкость, благодаря которой его можно использовать при монтаже систем обледенения для кровли сложной конфигурации;
  • Простота монтажа, обусловленная отсутствием необходимости задействовать «лишние» элементы;
  • Доступная цена.

Зональные резистивные кабели – усовершенствованная разновидность последовательных кабелей, конструктивную основу которых составляют две параллельно расположенных жилы, проводящие ток. Вокруг них – нагревающая проволока, накрученная в виде спирали и характеризующаяся высоким сопротивлением. Обычно нихромовая, эта спираль через контактные окна в изоляции поочередно взаимодействует с обеими токопроводящими жилами, образуя независимые зоны тепловыделения. В случае перегрева, выйдет из строя только одна функциональная зона, тогда как остальные продолжат свою работу.

Преимущества резистивного зонального кабеля:

  • Наличие независимых зон тепловыделения, позволяющее предотвратить перегрев кабеля;
  • Высокая гибкость, позволяющая использовать его для обогрева кровель со сложной конфигурацией;
  • Доступная цена.

Тип № 2. Саморегулирующиеся кабели

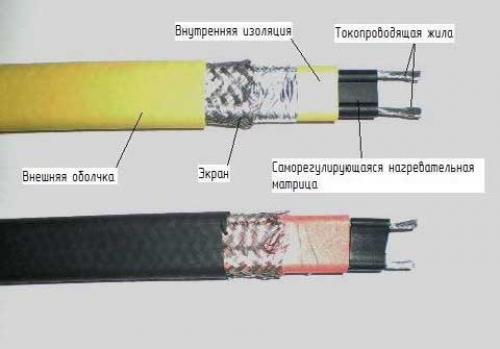

Саморегулирующиеся кабели – отличаются от своего резистивного аналога наличием матрицы – полупроводниковой прослойки, соединяющей две токопроводящие жилы. Помимо этого, на срезе саморегулирующегося кабеля можно увидеть фотополимерную изоляцию, экранирующую оболочку, представленную фольгой или проволочной оплеткой, а также наружную пластиковую изоляцию.

Важно! Благодаря наличию двух изоляционных слоев (внутреннего и наружного), саморегулирующий кабель приобретает высокую диэлектрическую прочность и устойчивость к ударным нагрузкам.

Важно! Матрица – основная отличительная деталь саморегулирующихся кабелей. Она меняет свое сопротивление в зависимости от температуры окружающей среды. Например, при повышении температуры атмосферного воздуха увеличивается сопротивление матрицы, что способствует снижению нагрева самого кабеля. Это и есть принцип саморегуляции, лежащий в основе работы саморегулирующегося кабеля.

Преимущества саморегулирующегося кабеля:

  • Возможность регулировать степень нагрева в зависимости от температуры окружающей среды;
  • Долговечность, обусловленная отсутствием риска перегрева и выгорания;
  • Возможность нарезки на куски необходимой длины (до 20 см) непосредственно на месте укладки;
  • Несмотря на то, что стоимость саморегулирующегося кабеля в 2-4 раза превышает стоимость резистивного, в целом этот вариант является более экономичным за счет экономного расхода энергии;
  • Простота монтажа;
  • Невысокая потребляемая мощность от 15 до 20 Вт/м.

Подбор системы управления и определение локализации соединительных коробок

В качестве устройств, используемых в качестве системы управления, можно отметить следующие:

  • Терморегулятор, подающий команду для включения системы обогрева в заданном диапазоне температур – от -8 до +3 градусов;
  • Термостат или метеостанция, помимо температуры мониторирующая ситуацию с осадками на кровли и их таяние. Основу метеостанции составляют датчик влажности и температурный сенсор.

Размещение соединительных коробок должно осуществляться таким образом, чтобы сохранялся свободный доступ к ним. Обычно их монтируют на кровле недалеко от нагревательных элементов. Также возможна установка под козырьком, на чердаке и парапетах.

Расчет длины и выбор способа укладки кабеля

Прежде чем приступать к монтажу кабеля, необходимо рассчитать его длину и определиться с местоположением. Так как участки, на которые производится укладка нагревательных элементов, мы рассматривали выше, обозначим, как определиться с длиной кабеля.

Для этого необходимо измерить длину всех частей системы с учетом количества и погонного  метража водостока, а также длину ендовы. На каждые 100-150 мм желоба потребуется мощность 30-60 Вт/м.

Расчет мощности системы

Рассчитывая мощность электрического кабеля, необходимо опираться на нормативные показатели. Если для кабелей резистивного типа, требуемая мощность составляет 18-22 Вт/м, то для саморегулирующегося – 15-30 Вт/м. Важно помнить, если для изготовления водосточной системы использовались полимерные материалы, мощность кабеля не должна превышать 17 Вт/м, что позволит избежать повреждений водосточной системы.

Подбор крепежных элементов и укладка кабеля: советы мастера

В процессе установки системы обогрева необходимо подготовить следующие элементы:

  • Тепловой кабель, длина которого определяется общей площадью системы, диаметров элементов и типом самого кабеля;
  • Крепежные элементы – для кровли используется армирующая сетка, для водостоков – анкерные пластины и самоклеящиеся ленты. Минимальное расстояние между крепежом должно составлять не менее 30 см. Если вы используете стальные пластины, обратите внимание на их поверхность – она должна быть оцинкованная, что предотвратит преждевременное ржавение.

На что обратить особое внимание?

  • Следите за тем, что в секции греющая часть не перегибалась, не испытывала излом и растяжку и другие механические воздействия;
  • В соответствии со СНиП, нагревательная секция нуждается в заземлении. Если вы предполагаете укладывать кабель витками, то диаметр водосточной трубы должен быть не менее 70 мм, что обусловлено минимальным радиусом изгиба кабеля;
  • Следите за тем, чтобы в процессе монтажа нагревательных секций не нарушилась целостность изоляции кабеля. Это обусловлено гигроскопичностью матрицы, за счет которой нагревательные участки будут впитывать влагу и вскоре выйдут из строя.

Источник: http://strport.ru/

Антиобледенительная система

Для большинства зданий период «поздняя осень – зима» становится временем испытания на прочность, особенно достается крышам и кровельным покрытиям. С увеличением количества осадков и понижением температуры конструкция кровли, особенно свесы и система водостока, испытывают нешуточную нагрузку от намерзшего льда и снега. Нередко дополнительный вес может составлять десятки и даже сотни килограммов, готовых обрушиться в виде сосулек и мини-лавин на головы прохожих. Убрать снег и лед руками не всегда возможно, поэтому сегодня на крышах все чаще используется антиобледенительная система кровли, позволяющая в автоматическом режиме размораживать и сливать в канализацию практически всю намерзшую влагу.

Что такое система борьбы с обледенением кровли

Современная антиобледенительная система представляет собой несколько десятков или даже сотен метров тепловыделяющего проводника, размещенного на особо опасных участках кровли и элементах водостока, где существует риск скопления и намерзания ледяных глыб.

Конструктивно антиобледенительный комплекс кровли состоит из нескольких основных элементов:

  • Электрический нагревательный элемент в виде длинного провода, одножильного или двухжильного, с поверхности которого тепло передается к снежно-ледяным пробкам, наледям и сосулькам;
  • Система защиты и управления нагревом. Использование электроэнергии бытовой электросети требует установки дополнительного оборудования УЗО, пакетников, автоматов защиты и регулировки уровня нагрева;
  • Система подведения электроэнергии к месту установки нагревательных элементов, по сути, это обычный электрический кабель, помещенный в металлическую или пластиковую гофру.

Логика работы антиобледенительной системы кровли достаточно проста и наглядна. Проводной нагреватель размещается в критически важных местах, там, где образование наледи и глыб замороженного льда представляет угрозу целостности водосточной системы и, главное, элементам кровли. Например, за две недели ежедневного снегопада в 1-2 мм/сутки на свесах крыши скапливается лед в количестве до 30 кг на метр длины карниза, что может привести к срыву кровельного покрытия и разрушению силовых элементов кровли.

Нагревательный провод антиобледенительной системы подключается к клеммам распределительной коммутационной коробки, установленной на чердаке или под свесом кровли. Здесь же монтируется датчик температуры воздуха. Электроэнергия к распределительной коробке подводится с помощью силового кабеля, уложенного внутри здания. Управляет подачей электроэнергии система контроля, она автоматически включит нагрев при снижении температуры воздуха ниже +5оС.

Варианты нагревательных элементов антиобледенительной системы

Для разогрева намерзшего льда потребуется обеспечить подведение к ледяной корке достаточно большого количества энергии, причем сделать это необходимо наиболее безопасным способом. Для самых простых антиобледенительных систем для кровли используются два типа нагревательных элементов:

  1. Тонкая нихромовая нить во фторопластовой оболочке, иногда с медной оплеткой, но всегда обязательно с высокопрочным покрытием из модифицированного каучука. Такие системы нагрева кровли называют резистивными, так как тепло выделяется благодаря высокому сопротивлению жилы NiCr сплава;
  2. Второй тип обогревающего проводного элемента называют саморегулирующимся. Конструктивно провод представляет собой две медные жилы, запечатанные в композитную проводящую оболочку. При подаче напряжения ток протекает по перемычке-мостику между жилами, что позволяет очень просто регулировать потребную тепловую мощность при проектировании антиобледенительной системы.

Тепловое выделение кабеля составляет порядка 5-20 Вт/м длины проводника, то есть, для работы системы антиобледенения крыши на одном квадратном метре кровли понадобится уложить не менее 15 м кабельного нагревателя. Электрические антиобледенительные системы проектируют, исходя из расхода 300 Вт/м2 обогреваемой поверхности. Для металлических крыш этот показатель увеличивают на 30%.

Важно! Тепловыделяющий провод антиобледенительной системы не должен касаться покрытия кровли, особенно битумной черепицы, ондулина, рулонных гидроизоляционных материалов, полимерных мембран, пленок и утеплителей.

Основные различия в устройстве

Резистивные нагревательные провода выпускаются в одножильном и двужильном исполнении. Стоимость первого типа заметно дешевле двужильных, они имеют большую площадь рассеивания тепла и, по заявлениям производителя, обладают исключительно высокой надежностью и безопасностью. Для монтажа антиобледенительной системы необходимо уложить на кровле две одинаковые по длине нитки нагревательного кабеля и соединить их в коммутационной коробке.

Если при аварии, например, обрыве или разрушении водостока, одна из ниток была оборвана или перебита, то для восстановления достаточно уложить новый одножильный провод. Для двужильных антиобледенительных схем пришлось бы менять дорогой двужильный кабель, но зато такая схема проще в монтаже и эксплуатации.

Резистивная антиобледенительная система всегда работает под управлением блока контроля и регуляции. Обогревающий кабель всегда выпускается в виде провода стандартной длины. В зависимости от требуемого количества тепла для схемы антиобледенения кровли регулятор изменяет рабочее напряжение на клеммах. Такое решение позволяет сделать антиобледенение крыш очень простым, но не всегда удобным. Например, для небольших по площади свесов кровли стандартной длины провода может быть слишком много, с избытком. Укоротить кабель невозможно, поэтому приходится выкладывать лишние метры нагревателя самыми замысловатыми змейками и зигзагами.

Но в этом случае нагревающий провод обязательно помещается в теплорассеивающий медный или алюминиевый чехол, обеспечивающий отличный отвод тепла и предупреждающий перегрев нихромовой нити.

Другое дело — саморегулирующийся нагреватель. Стандартный отрезок можно без ущерба работоспособности разрезать на несколько фрагментов и уложить их в требуемом порядке на кровле. При том что саморегулирующийся кабель почти втрое дороже резистивного, спрос на подобное антиобледенительное устройство всегда велик. Прежде всего, из-за того, что использование саморегулирующейся антиобледенительной системы позволяет существенно экономить электроэнергию. Такое антиобледенение кровли подходит для местности с высокой влажностью воздуха, но умеренными морозами, резистивные антиобледенительные системы лучше всего использовать в высоких широтах с сильными морозами и снегопадами.

Монтаж элементов антиобледенительной системы

Сборка элементов антиобледенительной системы выполняется в три этапа. Первоначально необходимо провести питающий силовой кабель на крышу дома и закрепить на коммутационной коробке. Независимо от исполнения, сетевой кабель должен быть уложен в выделенный канал в конструктивных элементах стен и кровли здания или закреплен в стальном гофре. Коробка и кабель крепятся на выносном штативе или подставке на высоте не менее 40 см так, чтобы слой снега на кровле не закрывал доступ к ним.

На втором этапе укладывается нагреватель антиобледенительной системы на скатах кровли. Наиболее простой способ – уложить провод зигзагом или змейкой в полосе шириной 50 см. Важно, чтобы нагреватель не касался кровельного покрытия, даже если кровля покрыта профлистом или металлочерепицей. Для этого провод крепят на пластиковых или металлических пистонах на высоте 10-15 мм над поверхностью кровельного покрытия.

На третьем этапе выполняют обустройство антиобледенительной системы для водосборных желобов, сборной улитки, ендовы, водосточных труб и приемного окна дождевой канализации. Чтобы закрепить нагреватель по желобу, используют оцинкованные перемычки-подвесы, укладываемые на борта лотка. Между дном желоба и кабелем должен быть зазор не менее одного сантиметра.

Для приемной воронки или улитки кабель сворачивают в два-три витка и фиксируют оцинкованной планкой-подвесом. Чтобы обеспечить работу антиобледенительной системы в водосточной трубе, нагревающий кабель закрепляют на металлическом тросе и подвешивают внутри слива. На выпускном патрубке трубы дополнительно делают два-три витка. Аналогичным способом выполняется подогрев ендова. Для приемного окна дождевой канализации подогрев выполняют отдельным кабелем, подключенным к домашней сети.

Заключение

Для того чтобы оценить практическую пользу от использования антиобледенительной системы, можно выполнить самый примитивный расчет и сравнение затрат. Например, стоимость простой польской системы водостока для дома с 7 метровыми скатами составит 550 долл. Производитель дает гарантию на работу всех элементов водостока на 10 лет, при условии наличия антиобледенительной системы. Без нее водосток выходит из строя, размерзается и лопается на третий год эксплуатации.

Стоимость самой дешевой резистивной обледенительной системы составляет 5 долл. за метр длины плюс 10 долл. на питающий кабель. Для двух семиметровых свесов потребуется 8м2 обогреваемой площади кровель. Получается почти 90-100 м на свесы и 25 метров на водосток. Общая цена 635 долл. Переплатив менее ста долларов, можно увеличить гарантию на водосток до искомых 10 лет и сэкономить на приобретении новых водостоков почти 1000 долл.

К недостаткам электрических систем можно отнести только повышенный расход электроэнергии, поэтому современные антиобледенительные схемы для кровли, как правило, имеют встроенную автоматику, регулирующую нагрев в зависимости от погодных условий.

антиобледенительные системы, расчет, установка кабеля для подогрева крыши своими руками

Своевременный обогрев кровли обеспечивает надежную защиту от появления наледей и снежного покрова, которые могут привести к повреждению кровельного покрытия и водостока, травматизму людей и порче автомобилей.

Для организации эффективной и безопасной системы кровельного антиобледенения используются специальные нагревательные кабели, которые предназначены для устранения неприятных явлений, связанных с атмосферными осадками.

Содержание статьи

Причины появления наледи на кровельных скатах

К образованию наледи на кровле и отдельных элементах водостока приводит существенная температурная разница между холодным карнизом и подогреваемой частью кровельной конструкции. Причин подобного явления может быть множество.

Низкая теплоизоляционная защита

Недостаточное утепление крыши может привести к теплопотерям дома, скоплению снежного покрова и появлению ледяной корки.

Теплопотери обеспечивают подтаивание снега даже в условиях пониженных температур, в результате чего талая вода движется по всей площади кровельных скатов, а на более холодных участках она превращается в лед.

Недостаточная термозащита может стать причиной разрушения кровельного пирога, гниения утеплителя и появления плесени на внутренних поверхностях стен.

Климатические условия

Не менее серьезную проблему обледенения кровли и водостоков представляют климатические условия региона и суточные колебания температур.

Даже при условии правильной организации кровельной конструкции колебания температур в разное время суток могут привести к появлению наледи.

Перепад температур в ночное и дневное время может отмечаться по всей площади кровли, что в свою очередь чревато промерзанием поверхности. В дневное время суток происходит прогрев поверхности и подтаивание снега, а в ночное время – ее повторное промерзание и образование ледяной корки.

Конструктивные особенности кровли

Нестандартные конструкции кровель и наличие сложных элементов: башен, внутренних углов, воротников, горизонтальных площадок, резных водостоков приводят к образованию дополнительного снежного покрова.

Чтобы избежать проблемы обледенения, специалисты рекомендуют обустраивать геометрически простые кровельные конструкции с наклоном скатов не менее 30 градусов.

Современная система электрического обогрева крыши предусмотрена для установки в зонах, подверженных заснеживанию и обледенению.

Принцип действия системы

Принцип электрообогрева кровель, карнизов и элементов водосточной системы достаточно прост и эффективен. Основной элемент – секционный контур, созданный на основе греющего кабеля, который фиксируется к основанию при помощи надежных крепежных элементов.

Включение и управление электрическими нагревателями обеспечивается за счет температурных и влажностных датчиков, коммутирующих и защитных устройств.

Активация системы осуществляется в ручном и автоматическом режиме с возможностью синхронизации с установленной метеостанцией. Обогрев включается только в условиях низкой влажности, что свидетельствует о появлении наледи. И наоборот, когда датчик погружается в жидкую среду, кабель прекращает греть.

Подобная технология обеспечивает эффективную работу системы без холостых циклов. Конструктивные возможности электрических нагревателей позволяют устанавливать их на кровлях различной конфигурации.

Общее устройство системы подогрева определяется климатическими условиями, типами нагревателей и степенью термоизоляции кровельного пирога.

Составляющие элементы системы «антилед»

Обогрев кровли и водостоков обустраивается при помощи греющего кабеля, схема укладки которого зависит от типа кровельной конструкции и материала водостока. Основные функциональные элементы системы «антилед»:

Распределительный узел

Предназначается для подключения кабелей (силовых и греющих). Может включать такие элементы:

  • Кабель силовой – для соединения нагревателя с электросетью.
  • Кабель сигнальный – для коммутации температурных и влажностных сигнальных датчиков с терморегулятором.
  • Муфты соединения – для создания герметичной системы электрообогрева.
  • Коробки монтажные.

Нагревательный кабель

Основу системы составляет мягкий греющий кабель, который состоит из токопроводящей жилы, помещенной в диэлектрическую защиту.

Для подключения кабеля предусмотрены специальные соединительные муфты и заглушки.

Метеостанция

Представляет собой набор датчиков для измерения влажности и температуры. В более совершенных моделях предусмотрены датчики для замера уровня снеготаяния и количества осадков.

Датчики устанавливаются на кровельных скатах и в основных элементах водосточной системы – воронках, желобах, сливах и трубах. Они обеспечивают своевременный сбор данных для автоматического управления обогревом.

Логический контроллер

Управляющее устройство, которое обеспечивает слаженную работу всей системы антиобледенения кровель. Простой вариант представлен специальным терморегулирующим прибором, рассчитанным на минимальный температурный диапазон от +2 до -7 градусов.

Для автоматизированного управления системой подогрева предназначен логический электронный контроллер. Подобное оборудование используется для контроля над процессом снеготаяния, измерения уровня осадков и температуры окружающего воздуха.

На основании полученных данных контроллер вносит необходимые изменения и выбирает наиболее эффективный режим работы системы обогрева.

Щит автоматического управления

Оборудование предусмотрено для контроля над безопасной работой всех элементов системы. Для организации щита управления применяются следующие устройства:

  • Входной автоматический выключатель на 3 фазы.
  • Дифференциальный автомат защиты (УЗО).
  • 4-полюсный контактор.
  • Лампа сигнального типа.
  • Защита цепи для терморегулятора.
  • 1-полюсные автоматические выключатели.

Для фиксации устройств используются специальные крепежи: гвозди для кровли, заклепки, шурупы, термоусаживаемые трубки и монтажная лента.

Разновидности греющих кабелей

Для организации надежной и безопасной системы кровельного обогрева предусмотрено два вида кабелей.

Кабель резистивный

Нагревающий кабель резистивного типа состоит из 1 или 2 токопроводящих жил, обеспечивающих постоянное высокое сопротивление, при этом уровень тепловыделения достигает отметки в 35 Вт/м.

Внутренняя конструкция нагревателя состоит из металлического проводника, термоизоляции, медной оплетки и защитной оболочки.

Резистивный нагревательный кабель представлен в продаже отрезками одинаковой длины, каждый из которых обладает постоянным сопротивлением и обеспечивает одинаковое выделение тепла по всей своей длине.

Основными преимуществами резистивного нагревателя является:

  • Простота и надежность конструкции.
  • Хорошие эксплуатационные характеристики.
  • Эластичность термоизоляции.
  • Высокий уровень тепловыделения.
  • Доступная стоимость.

Среди негативных параметров кабелей можно выделить следующее:

  • Сложность монтажных работ, которая предусматривает использование греющего контура фиксированной длины.
  • Вероятность возникновения тепловых напряжений из-за присутствия горячих и холодных наконечников.
  • Вероятность перегрева на отдельных участках кабеля.
  • Низкая ремонтопригодность, когда поврежденные секции требуют только полной замены.

Кабель саморегулирующийся

Конструкция провода саморегулирующегося типа представлена токопроводящими жилами, размещенными в специальном диэлектрике – матрице. Именно она контролирует сопротивление проводника в зависимости от изменения внешней температуры воздуха. Снижение температуры приводит к повышению тепловыделения греющего кабеля и наоборот.

К положительным характеристикам саморегулирующегося нагревателя можно отнести:

  • Высокую экономичность, практичность и безопасность.
  • Легкость выполнения монтажных работ – кабель можно делить на секции различной длины.
  • Отсутствие перегрева даже на участках перехлеста кабеля, а также при повреждениях и деформациях термоизоляции.
  • Изменение тепловыделения на различных участках греющего контура.

Высокая стоимость – единственный недостаток нагревателя, который легко компенсируется длительным сроком службы и эффективной работой.

Резистивный элемент предусмотрен для монтажа на плоских кровельных площадках, а саморегулирующийся – в основных водосточных элементах.

Предварительный расчет элементов системы

Рассмотрим пример расчета для системы с вертикальным водостоком длиной 16 м и диаметром 10 см, трубой-желобом длиной 12 м и диаметром 15 см.

Правильно рассчитать длину нагревателя можно следующим образом:

  1. Обогрев желобов предусматривает две длины кабеля. Требуемая длина кабеля составит: длина желоба × 2 = 12 × 2 = 24 м.
  2. Для обогрева вертикальной трубы достаточно одной длины кабеля. Искомое значение равно: 16 × 1 = 16 м.
  3. Полученные величины горизонтального и вертикального участка суммируются: 24 + 16 = 40 м.

Расчет общей мощности системы:

  1. Оптимальная мощность греющих кабелей для кровельных конструкций – 25 Вт/м.
  2. Общая мощность системы составляет: 40 м × 25 Вт/м = 1000 Вт (1 кВт).

Перед монтажом системы требуется подготовить рабочий чертеж с нанесением всех зон для подогрева и схемы прокладки электрических нагревателей.

Инструкция по самостоятельной установке системы электрообогрева кровли

Для самостоятельного монтажа системы греющего кабеля на кровле и в водосточных элементах предлагаем воспользоваться пошаговой инструкцией. Все работы по прокладке кабеля осуществляются поэтапно.

Подготовка к монтажу

Начало работ предусматривает разметку участков для прокладки кабеля с учетом всех имеющихся поворотов и плоскостей. Нагреватели нарезаются на отрезки требуемой длины для дальнейшего соединения при помощи муфт.

Рабочие поверхности очищаются от загрязнений, устраняются все неровности и острые предметы, которые могут привести к повреждению кабеля.

Процесс монтажа

Сборка системы антиобледенения начинается с установки контроллера в защитном коробе. Далее выполняется установка основных конструктивных элементов в следующем порядке:

  1. Установка сигнальных датчиков. Температурные датчики фиксируются в местах, защищенных от солнечных лучей, отопительных и климатических приборов. Датчики осадков устанавливаются на кровле, а датчики влажности – в зонах воздействия талых вод.
  2. Прокладка сигнальных и силовых кабелей с фиксацией при помощи нейлоновых стяжек и пластиковых фиксаторов. Дополнительный замер сопротивления термозащиты кабелей.
  3. Укладка греющих кабелей с фиксацией на кронштейны, зажимы, накладки, монтажную ленту. При этом важно предотвратить воздушное провисание проводов.
  4. Подключение кабелей к распределительным коробкам и замер сопротивления для исключения возможного пробоя термозащиты. Допустимое значение – 10 Мом/м. В водостоках греющий кабель для кровли следует фиксировать при помощи металлических тросиков. Проведение дополнительных мероприятий: намотка изоляции на фиксаторы и заглушка всех кабелей.
  5. Подсоединение кабелей (греющих, сигнальных и силовых) в единую систему и подключение к управляющему блоку согласно коммутационной схеме. Заземление нагревательных элементов и распределительного узла.
  6. Запуск готовой системы на 60 минут и контрольный замер тока на каждом участке обогрева. Если в контрольный период будут выявлены существенные отклонения полученных значений от нормы, проводится диагностика системы и устранение неполадок.

Типичные ошибки при установке системы

Часто домашние мастера, которые впервые монтируют систему обогрева, допускают наиболее типичные ошибки:

  • Неправильные расчеты элементов системы для конкретного типа кровельной конструкции. В таких случаях редко учитываются наличие холодных и теплых участков кровли, особенности водосборных зон и количество имеющихся поворотов.
  • Нарушение технологии прокладки электрического нагревателя: высокая подвижность и провисание кабеля, повреждения кровли из-за наличия сквозных отверстий для крепежа, применение фиксаторов, не предназначенных для наружных работ.
  • Установка кабеля в водосточной системе без дополнительной фиксации при помощи металлического троса, что может привести к его повреждению или обрыву.
  • Использование силовых кабелей, не предназначенных для эксплуатации на кровельной конструкции. Это может стать причиной пробоев в термоизоляции и поражения электрическим током.

Выбор оборудования управления и защиты

Управляющее оборудование предназначено для автоматизации рабочих процессов системы обледенения водостоков и кровли, а оборудование защиты – для предотвращения аварий в цепи электрического тока.

Существует два типа оборудования управления:

  • Терморегулятор предназначен для регулировки температуры нагрева кабелей на основании сигналов, принятых от температурных датчиков.
  • Метеорологическая станция используется для обработки данных, полученных от контрольных датчиков температуры, влажности и уровня осадков. Обладает более широким функционалом и возможностями.

Оборудование защиты состоит из функциональных устройств:

  • Вводного автоматического выключателя.
  • Защитного автоматического терморегулятора.
  • Пускателя на магнитной основе.
  • Диффавтомата.
  • Защитного автомата электроцепи.
  • Аварийной сигнализации.

Дополнительно оборудование может комплектоваться временным реле, трансформатором тока, плавным пускателем и контроллером.

Современная система электрообогрева кровель и водостоков обеспечит своевременную защиту от скопления снежного покрова, образования наледи и промерзания кровельного пирога. Организовать подобную систему своими руками достаточно просто, главное, правильно рассчитать длину нагревательного элемента и определить зоны для его прокладки.

монтаж антиобледенительной системы и саморегулирующегося кабеля

Кровля здания — своеобразный конструктор, состоящий из деталей, каждая из которых необходима для правильного функционирования конструкции.

Одна из таких незаменимых деталей — водосточная система, монтируемая из ряда стандартных элементов: желобов, труб, кронштейнов, углов, воронок и отводов.

Современные производители предлагают обширную линейку систем, изготовленных из разнообразных материалов: пластика, жести, оцинкованного металла и даже меди.

При выборе стоит опираться не только на внешний вид будущего водостока, но и на его долговечность, вес и, конечно же, цену. У каждого материала есть ряд достоинств и недостатков.

  • Пластиковый водосток имеет малый вес, легко монтируется и не выгорает на солнце, но плохо реагирует на сильные мороз и жару, обладает высоким температурным расширением и не подлежит ремонту в случае повреждения.
  • Металлические водостоки устойчивы к перепадам температур, подвержены незначительным температурным расширениям, ремонтопригодны, но при этом имеют большой вес и нуждаются в усиленном крепеже.

Диаметр будущей водосточной системы подбирается, исходя из размеров кровли, угла наклона скатов и т.д. Чем большее количество осадков придется отводить — тем больший диаметр стоит выбирать.

ВАЖНО!

Предназначение водостока в отведении воды с крыши, однако грамотно смонтированная водосточная система выполняет ещё несколько важных функций — продлевает срок службы кровельного покрытия, защищает стены, фундамент и придомовую территорию от размыва, повреждения сходящим снегом, наледью и, в конце концов, придает кровле завершенный облик.

Содержание статьи

Обледенение кровли

Каждый домовладелец рано или поздно сталкивается с проблемой образования на кровле сосулек и наледи. В зимнее время это явление способно доставить немало хлопот и существенного материального ущерба.

Речь идет не только об очевидной угрозе падающих сосулек, но и о скрытом от глаз вреде — разрушении кровельных узлов и покрытия кровельного материала. Застывший лед своей массой способен деформировать карниз крыши и повредить водосточную систему.

Владельцы домов часто задаются вопросом — почему наледь образуется не только в момент весенней оттепели, а в течении всей зимы? К этому приводит ряд причин:

  1. Теплопотери дома через кровлю. Недостаточное, или же неправильно сделанное утепление кровли позволяет теплу уходить наружу через крышу. Кровельный материал нагревается, снег тает и превращается в наледь. При этом растаявший снег быстрее всего остывает на холодном карнизе, образуя сосульки.
  2. Слишком сложная геометрия кровли. Многогранная кровля с многочисленными ендовами, углами, куполами и перепадами способна задерживать на себе очень большую массу снега, нижний слой которого будет неизбежно подтаивать, образуя наледь.
  3. Неустойчивая погода. Краткие периоды оттепели и заморозков — самая частая причина обледенения кровли. В некоторых регионах такие периоды длятся всю зиму. Теплым днем кровля оттаивает, образуя целые ручьи, а ночью вся эта масса схватывается льдом.

Снег тоже способен доставить неприятности домовладельцу — большой объем снежных масс перегружает перекрытия кровли и может привести к перекосу всей конструкции, а лавинообразный сход снега с крыши — частая причина разрушения близлежащих построек, повреждения автомобилей и травм пешеходов.

5

Точка росы и замерзания влаги

Борьба с наледью и снегом

Первое, что приходит на ум — это очищение крыши вручную. 5Действительно — к чему лишние затраты, если можно взять лом или топор и сбить лёд самому?

Ручная очистка кровли часто влечет за собой самые неприятные последствия:

  1. Опасность падения. Работы на крыше и в теплое время года сложны и опасны, а на обледеневшей поверхности малейшая ошибка может привести к травмам и падению.
  2. Падение сосулек. Каждый год количество жертв от падающих сосулек увеличивается, при этом чаще всего страдают пешеходы, оказавшиеся под ударом именно в момент отбития с карнизов застывшего льда.
  3. Повреждение, пробитие кровли. При механическом очищении льда и снега повреждается абсолютно любое кровельное покрытие. Металл царапается и впоследствии подвергается воздействию коррозии, шифер и керамическая черепица просто раскалываются, а мягкая кровля пробивается насквозь.
  4. Забитие водостока частицами льда. Наледь, разбитая на части, легко проникает в водосточные трубы и желоба, образуя пробку, которая впоследствии нарастет льдом и вероятнее всего приведет к разрыву.

К тому же, очищение кровли, особенно имеющей большую площадь и сложную форму — тяжелая и времязатратная работа, которую придется выполнять снова и снова на всем протяжении холодного периода. Стоит ли подвергать свою жизнь и имущество такому неоправданному риску?

Обогрев желобов и водостоков — самый современный, доступный и технологичный вариант решения зимних проблем. Материальные затраты на покупку и укладку кабеля окупаются экономией на ремонте кровли и её составляющих, не говоря уже о предотвращении ущерба от протечек.

9

Схема таяния снега

Обогрев кровли и водостоков: антиобледенительные системы и другие технологии

Существует несколько методов обустройства подогрева:

Утепление кровли и обогрев водостоков

Суть этого метода в том, чтобы минимизировать теплопотери через крышу, максимально утеплив её и изолировав все возможные мостики холода.

Прокладка греющего кабеля змейкой по низу крыши и в водостоки поможет избежать ледяных заторов и предотвратить наледь на самом опасном участке — карнизе. Для дополнительной экономии средств в долгосрочной перспективе, можно проложить под кабель листы стали или меди, которые будут аккумулировать и передавать тепло нужным участкам.

Такой метод может снизить энергопотребление в пять и более раз. При выборе этой схемы обогрева встает другой вопрос — какой кабель использовать? На данный момент рынок предлагает два вида электрообогрева — резистивный и саморегулирующийся кабель.

  • Резистивный кабель. Принцип работы резистивного кабеля в том, что преобразование электрической энергии в тепловую идет по всей его длине, следовательно весь кабель греется одинаково равномерно, вне зависимости от того, находится ли какая-нибудь часть кабеля в воздухе или на сухой и теплой части крыши. И расход электроэнергии в этом случае будет выше, так как система прогрева будет работать непрерывно, поддерживая одну и ту же заданную температуру.

ОБРАТИТЕ ВНИМАНИЕ!

Резистивный кабель нельзя обрезать и соединять заново, поэтому повреждение части провода выводит из строя весь кабель.

  • Обогрев водостоков кровли саморегулирующимся кабелем. Основной плюс такого кабеля в том, что он автоматически регулирует мощность тока, обеспечивая нагрев именно там, где требуется. Энергопотребление такого устройства значительно ниже, чем у резистивного, а повреждения легко устраняются, оставляя кабель в строю и экономя средства потребителя. Минус же заключается в относительно высокой стоимости подобной системы.
6

Подогрев ливневого водостока

Антиобледенительные материалы и жидкости

Специальные составы и смеси, уменьшающие адгезию кровли и льда появились совсем недавно и плохо знакомы основной массе покупателей. Нанести такой состав не составит особого труда, но производить эту процедуру придется неоднократно в течении зимы.

Антилёд не содержит агрессивных химических веществ, способных причинить вред покрытию, он не вызывает коррозию и обладает противоскользящим эффектом, что снижает риск падения в процессе нанесения.

Минус этого подхода в низкой эффективности и невозможности обеспечить очистку крыши в полном объеме и предотвратить обледенение водосточных систем.

Электроимпульсная очистка крыши

Данный вид борьбы со льдом пришел из авиации и мореходства. Ещё половину века назад при помощи электрических импульсов очищали фюзеляжи самолетов и корпуса кораблей от наледи.

На данный момент импульсными установками обрабатывают павильоны метро и остановки общественного транспорта. Импульсные катушки, установленные на карнизах передают покрытию короткие колебания, вибрация от которых эффективно очищает поверхность от льда и снега.

Система срабатывает всего несколько раз в день, поэтому потребляет мало энергии в сравнении с предыдущими вариантами. Однако стоимость оборудования достаточно высока, что оправдывает использование подобного метода только на большой площади скатов.

Использование первого метода с применением электрического греющего кабеля — самый популярный у домовладельцев и самый эффективный по соотношению цена-качество вариант.

Обогрев плоской кровли

Особенность обустройства плоской кровли в том, что система водоотведения зачастую смонтирована не снаружи, а внутри кровельного пирога. Осадки, попадая на кровлю не могут покинуть её естественным образом, как в случае со скатными крышами.

Поэтому малейшая проблема водоотведения чревата для такой кровли катастрофическими последствиями. Тем сложнее, что материал плоской крыши достаточно деликатен и при перемещении подтаявших масс льда обязательно будет поврежден.

Для того, чтобы не ремонтировать крышу ежегодно — нужно грамотно проложить греющий кабель вокруг водосточных воронок, в водосточных трубах и, желательно, на возможном пути схода снега. Плоская кровля имеет обязательный наклон, поэтому отследить эти пути будет достаточно просто.

3

Обогрев плоской кровли

Монтаж обогрева кровли и водостоков

  • Укладка кабеля на карнизе осуществляется змейкой шириной 40-50 см и с шагом между волнами 10-15 см. Другой, более экономичный способ — два ровных ряда кабеля параллельно карнизу, смонтированные через 10 см.
  • Если диаметр водосточной системы 50-90 мм, то достаточно одной нитки кабеля, уложенной в желоб или трубу. При большем диаметре следует укладывать два ряда, не менее, чем за 10 см друг от друга.
  • Для монтажа греющего кабеля используются специальные клипсы, сетки, тросы и клейкие ленты. Тип крепления зависит от покрытия и места размещения провода. Мягкую кровлю, покрытие плоских крыш и ендовы нельзя повреждать, поэтому используются клеи. мастики и крепежные ленты, а крепление на ребристых металлических листах легко осуществить при помощи специальных клипс.
4

Монтаж кабеля

ОСТОРОЖНО!

При самостоятельном монтаже греющего кабеля легко совершить ошибку, которая сведет на нет все усилия по обеспечению безопасности зимней эксплуатации крыши.

Типичные ошибки монтажа:

  1. Передавливание или перелом провода. Излишнее усилие в месте крепления может привести к повреждению или даже разрыву кабеля.
  2. Слабое крепление или крепление на неподходящий материал. Если провод закреплен ненадежно — снег и лед с легкостью сорвут его с места и нарушат целостность системы.
  3. Использование кабеля без троса в водосточных трубах. Если в вертикальных трубах не усиливать провод специальным тросом — то под тяжестью наледи и при перепадах температуры он может оборваться.
  4. Ошибки при изоляции соединений и окончания кабеля могут замкнуть цепь и вывести систему из строя.
12

Схема устройства

Конечно, стоимость обогрева кровли и сложность монтажа греющего кабеля могут оттолкнуть домовладельца от мысли об установке такой системы, но, как известно, скупой платит дважды.

Протечка крыши, падение сосулек, трещины подтопленного фундамента и разрывы в водосточной системе — проблемы, которые проще и дешевле предотвратить, чем бороться с последствиями.

Полезное видео

Наглядное видео пособие по обогреву водостока и кровли:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

90000 How to Install Home CCTV Cameras & Systems Like a Pro (Do-It-Yourself) 90001 90002 «How to install CCTV cameras at home?» «Does Best Buy, or Geek Squad install home security cameras?» «Who can do CCTV camera installation?» «What do I need to install a video surveillance system inside / outside home?» 90003 90002 Home security camera (system) installation issues keep popping up, while you are choosing top surveillance equipment. Drilling holes, running wires and cables inside and outside an apartment may freak you out.Not to mention, the CCTV security camera (system) installation cost in US, Australia, Canada, India, etc. if you ask for professional home surveillance companies, installers, or other video camera installation services. 90003 90002 No worries. 90003 90002 Here are expert instructions on how to installing wired and wireless home security cameras inside and outside of your home. 90003 90002 Contents: 90003 90012 Part 1: DIY Home Security Camera Installation Preparations 90013 90002 Before you start a video surveillance project by yourself, whether it is a wireless security camera or a PoE IP camera, there’re several things you need to prepare and plan ahead.90003 90016 # 1. Know Exactly What Types of Home CCTV You’ll Set Up 90017 90002 The installation process varies according to different types of video surveillance cameras and systems. 90003 90002 Wired vs. wireless security camera, which one to choose? It depends on your specific security needs. Get WiFi security cameras, especially battery powered cameras, for flexibility and easier installation, while going for wired PoE IP cameras for more stable network signals. 90003 90002 The battery-powered security camera is definitely your best choice, if you’d like to get rid of messy cabling and drilling, especially when installing cameras outside an apartment door / window (the outside is brick).»100% wire-free» means no cords, and no wiring needed from top to bottom. You can feel free to place it anywhere, indoor and outdoor, on a shelf, table or mount it on the wall without running wires. 90003 90024 90002 Ready. Set. Save! 90003 90002 Big selection, big SAVING. Get your hands on Reolink security cameras & systems before the best prices slip away! 90003 90002 90030 90003 90002 90033 Further Reading: 90034 Learn how to pick the right CCTV surveillance camera and figure out a home surveillance solution you need most.90003 90016 # 2. Decide Where to Install Indoor & Outdoor Security Cameras 90017 90002 Knowing where to place your home security cameras determines whether you can maximize the effectiveness of your camera. Front door, back door and off-street window are the best locations and positions suggested by security experts. 90003 90016 # 3. Prepare CCTV Installation Tools & Materials for a Smooth Installation 90017 90002 Generally, tools needed for installation include screws, anchors, cables, a power adapter or receiver, an electric drill and others.If you get an all-in-one security camera (system) (Reolink highly recommended), screws-kind-of necessary installation materials are usually included in the camera box. 90003 90012 Part 2: How to Install Wired & Wireless Home Security Cameras & Systems by Yourself 90013 90002 Setting up a do-it-yourself video surveillance system for home is not as complicated as you thought. The following 5 easy steps will make mounting both wired and WiFi home cameras a breeze, even if you are building your own home surveillance system for the first time.90003 90002 90033 Editor’s Note 90034: For a wireless home video camera, I suggest you configure its WiFi settings before you start mounting it inside and out, while for a PoE IP camera, there are no strict rules for which comes first. 90003 90016 Step 1. Check for Spots Where Cameras Get a Clear View and Stable Power Source 90017 90002 This is the first important step in self installation of home surveillance systems. Pay attention to the following details when you decide the areas where you’d like to place the camera: 90003 90056 90057 Mount your camera up high, to make sure it gets a clearer and wider view.Cover as many entries as possible using the least number of cameras to save cost. 90058 90057 Place the security camera in a place that is out of reach of home intruders and thieves, or naughty kids. 90058 90057 Avoid pointing your camera directly to a light source. Pointing towards the light source would result in a slight underexposure of videos and images captured. 90058 90057 Put cameras near a power source. Even a wireless video camera need power supply. 90058 90057 Place the required mounting bracket for the camera under the eave.This helps protect outdoor security cameras from severe and changing weather. 90058 90057 It is best not to install a security camera below windows. Or else, the IR reflection may lead to overexposed images and videos (click here to learn more). 90058 90057 Avoid installing your security cameras to your neighbors ‘properties, bathrooms, or places where people shall enjoy a reasonable expectation of privacy. 90058 90071 90002 90073 90003 90016 Step 2. Mount Your Home Security Cameras on the Wall 90017 90002 Drill holes to screw your camera on the wall, ceiling, and other spots you’ve determined for the camera mounting.And then point your camera in the right position and right angle. Always remember to make sure it provides the best motion detection when positioning your security camera. 90003 90002 Security cameras coming in an all-included package, say, Reolink PoE dome / bullet IP cameras, provide mounting brackets, and screws. Make the most of the mounting hole template to make your first-time video security installation much easier. 90003 90002 Here comes a CCTV camera installation video, providing step-by-step instructions on mounting a dome security IP camera.90003 90002 90084 90085 90003 90002 If you are installing a PTZ IP camera, another key step is the vertical bracket installation. Get to know more about how to install vertical bracket of RLC-423, the most powerful high speed dome PTZ IP camera. 90003 90016 Step 3. Arrange Wires and Cables for CCTV Camera Installation 90017 90002 It seems that the most difficult part of CCTV installation is to run security camera wires and cables. 90003 90002 Before you get started, you should plan the security camera wire route, especially when you plan to install cameras in multiple spots, such as, in hallways, basement, garage, through the attic, under the eave, in ceiling soffit.90003 90002 Drill holes where the wires will go through, and consider the nearest route if you are doing the installation in a two or three-story house. Push all of the ends of the camera cables on the holes you have drilled. This way, you can conceal the wires and prevent them from wearing out. You can also choose a room wherein you want all your cables to be placed. 90003 90002 90098 90003 90002 Each of the cable wires also consists of two wires with their connectors. One of the wires is intended for the good power supply.The other one is also intended for the video recorder. For the power supply, you can either create a single power source for the wires or plug each of them on different sockets. Once the wires for view recording have been connected to the DVR / NVR recorder, it will now be connected to the monitor. This is where you can see all of the images captured by the cameras. 90003 90002 90103 90003 90002 The following article includes all the details on installing security camera wiring in the house and outside: how to run security camera wires, for both experienced CCTV camera installers and green hands.90003 90002 90033 Editor’s Notes: 90034 90003 90056 90057 If you are choosing a wired security camera, get a PoE wired one. A PoE network cable provides both video and power transmission, making DIY installation of PoE wired IP camera much easier. 90058 90071 90115 Reolink RLC-410 90002 PoE Bullet IP Security Camera with Audio 90003 90002 5MP / 4MP Super HD; Outdoor / Indoor Protection; 100ft Infrared Night Vision; Audio Recording; Mobile Remote Access & Control.90003 90056 90057 If your camera uses DC power adapter, it means you’ll need a power outlet near the camera source. It may be «simpler for you to plug in the power supply inside, and simply extend the low voltage wire out to the camera location». (Professional suggestion from an experienced CCTV installer.) 90058 90071 90002 Also note that it is important to conceal security camera cable and holes from the sight after you arrange the cables. 90003 90002 Here are some practical tips for your reference: 90003 90002 • Fill the holes with waterproof materials like silicone and duct seal.90003 90002 • Apply waterproof outdoor covers or feed-through bushings to conceal the holes. 90003 90002 • Use junction boxes to hide the cables, connectors and the holes. 90003 90002 • Use a plastic tube to conceal the CCTV camera wires. 90003 90002 Click here to find more useful ways to hide security camera cables indoors & outdoors. 90003 90016 Step 4. Connect Home Surveillance Cameras and Power Them on 90017 90002 After the wiring process, the next step is to connect your home CCTV system, and check if it can successfully get the power supply.90003 90056 90057 90033 PoE security camera connection diagram 90034: 90058 90071 90002 90149 90003 90056 90057 90033 Wireless IP camera connection diagram 90034: 90058 90071 90002 90158 90003 90002 Do not forget that the view recorder and the monitor require a good power supply. You may as well create their specific sockets or connect them to the same power sources for the cameras. 90003 90002 In addition, you must also think when there is a sudden power outage. This is also when intruders attempt to cut the power supply in your home.Also, ensure that the home security system is connected with a generator. This way, it can work on a consistent basis or even under such circumstances. 90003 90016 Step 5. Set Up Your Self-Installed Security Camera (System) 90017 90002 CCTV camera setup is the last procedure in a complete residential security camera installation do-it-yourself process. You’ll want to access your video camera by smartphones, computers and tablets. Some self-install home CCTV camera manufacturers offer app and desktop software, for accessing your camera wherever you are.Get these surveillance features set up on the app / client, including live view, motion detection, video recording, zoom in / out, and more to suit your needs. 90003 90002 For Reolink PoE and wireless surveillance cameras and systems, you’ve got to set motion detection sensitivity and specific motion detecting zones to get accurate alerts on its free Reolink App and Client. Emails and push notifications will be sent to you once a home break-in or anything unexpected is happening. 90003 90002 90171 90003 90002 One last thing, before you can say that your installation job is done, it is recommended for you to recheck the views of each camera.Check whether the cameras are moving or are recording. Also, check how far the camera can cover. 90003 90012 Part 3: Conclusion of Indoor / Outdoor Surveillance Cameras Installation & Setup 90013 90002 Setting up a home video surveillance system can be a both fun and easy experience. Always keep in mind that there are lots of home security systems with cameras to choose from, and also many online home security stores, such as Walmart, Best Buy, and Amazon. Start installing a simple home security camera by choosing one designed for DIY users.Read home security system reviews for reference, and choose the best DIY security cameras / systems in Australia, South Africa, Canada, US. 90003 90002 Reolink PoE and 2.4 / 5 GHz WiFi cameras half the installation process. So you do not need to hire professional installers to do the setup, even if you are not confident of your skills in the installation of surveillance systems. You do not need to ask for installation and setup instructions from manufacturers. Even if you do, Reolink 24/6 1-to-1 support brings much convenience.90003 90115 Reolink RLC-410 90002 PoE Bullet IP Security Camera with Audio 90003 90002 5MP / 4MP Super HD; Outdoor / Indoor Protection; 100ft Infrared Night Vision; Audio Recording; Mobile Remote Access & Control. 90003 90016 Bonus: Should You Install CCTV Cameras at Home on Your Own or Leave It to an Installer 90017 90002 Can not decide whether you should install security camera systems at home by yourselves or call an installation company? 90003 90002 If you do not want to drill holes to run the wires on your own, leaving the installation work to a pro looks like a good solution.90003 90002 Check out how much you will spend on professional installation before you make up your mind. 90003 90002 90195 90003 90002 Generally speaking, if you ask a professional to do the installation job, they may charge you up to $ 3000. as installation fees for a whole set of security system at your home. 90003 90002 In some cases, the professional installer may even charge you extra activation fees to turn the surveillance equipment on. 90003 90002 However, if you decide to install security cameras at home on your own, the installation cost will be zero.Also, the CCTV installation process will go smoothly with the detailed guide above. 90003 90002 So, to reduce the unnecessary cost, it is best to choose DIY home surveillance systems and install on your own. 90003 90205 90002 What’s your story during the video surveillance system installation? Share with us your problems in mounting and setting up your CCTV camera, and let us make self-installing your own home camera system a less daunting thing together! 90003 90002 90003 .90000 How to Install, DIY + Placement 90001 90002 90003 90002 Whether you’re a professional contractor or a handy homeowner, installing a mini split system can be a daunting task. But if you purchase a mini split, you might be surprised to learn that the installation process is not all that difficult if you know what you’re doing. 90003 90002 If you’re a DIYer and thinking of installing a mini split yourself, you’ll be happy to know that doing so can save you money.Whether you are planning on installing a traditional mini split and having a professional come in to charge the system and start it up or going for the even easier option of installing a 100% DIY mini split system, you can reap some pretty serious saving. And to top it all off, you’ll end up saving money in the long run since mini split systems are highly efficient compared to central heat and air. 90003 90002 If you’re a professional contractor, you understand that installing a mini split is a bit different than installing other types of HVAC systems.Since there’s no need to install ductwork, you may find that the mini split installation process is actually quite simple. 90003 90002 In order to successfully install your new unit, there are a few key details to keep in mind to make the installation process a bit easier. By taking these factors into consideration, you’ll ensure that your mini split installation is as smooth and successful as possible. 90003 90012 How to Install a Mini Split in 3 Steps 90013 90002 Installing a mini split system can be divided into 3 parts: 90003 90016 90017 Install the indoor unit 90018 90017 Install the outdoor unit 90018 90017 Connect refrigerant piping from the indoor unit to the outdoor unit 90018 90023 90002 Before you begin the installation process, it’s essential to have a few key tools and parts on hand.90003 90012 Tools & Parts for DIY / Professional Mini Split Installation 90013 90002 A mini split installation will require the following parts for a professional installation: 90003 90030 90017 Mounting plate * 90018 90017 Clip anchors * 90018 90017 Seal * 90018 90017 Drain joint * 90018 90017 Wall sleeve * 90018 90017 Nitrogen Tank 90018 90017 Drill 90018 90017 Hole Saw 90018 90017 Torque Wrenches 90018 90017 Vacuum Pump 90018 90017 Flare Tool 90018 90017 Tube Cutter 90018 90017 Screwdriver 90018 90017 Allen Wrenches 90018 90017 Spray-on Leak Detector 90018 90017 Adjustable Wrench 90018 90017 Digital Refrigerant Scale 90018 90017 R410a Manifold Gauges 90018 90017 Tape Measure 90018 90017 Line sets * 90018 90071 90002 * Included in a DIY mini split 90003 90002 For a DIY installation, you will only need the following tools to complete installation: 90003 90030 90017 Drill 90018 90017 Screwdriver 90018 90017 Hole Saw 90018 90017 Adjustable Wrenches 90018 90071 90012 Mini Split Indoor Placement Considerations 90013 90002 It’s important to consider the following factors when deciding on a location for a mini split’s indoor unit: 90003 90090 Wall Placement / Height 90091 90002 Select a location that’s solid enough to support the unit’s weight.This will also help prevent vibration, which can make the unit excessively noisy. Placing the unit at a decent height (at least 7 feet off the ground) allows for good airflow and convenient drainage. You’ll also want to take sound into consideration, as installing the indoor unit too low can be disruptive. 90003 90002 Avoid installing the unit in a location that receives direct sunlight, and make sure to install the unit away from any doors. Every mini split has its own clearance requirements.Some can be mounted almost flush with the ceiling while others need to be mounted a foot or more down. Be sure to check your installation manual and look for an image like the one below to make sure your unit is installed for optimal performance. 90003 90002 90003 90090 Proximity to Furniture & Appliances 90091 90002 Choose a location that’s at least one meter from all objects, especially electrical devices such as TVs and computers. Do 90101 not 90102 install the unit near flammable objects or heat sources.90003 90090 Maintaining Access to the Filter / Louver 90091 90002 Make sure you install the indoor unit at a height that will allow easy access to the filter and louver. 90003 90090 Aesthetic Considerations 90091 90002 You may not be too keen on having your mini split be the focal point of the room. In that case, choose a location that’s as inconspicuous as possible. Installing the unit at a proper height will make it less noticeable than if you were to install it at a lower height. 90003 90012 Mini Split Outdoor Placement Considerations 90013 90002 To begin, it’s important to choose a location that can support the weight of your mini split outdoor unit.Condenser units can weigh anywhere from 80 to 250 pounds, and soft ground may cause the unit to shift, resulting in issues with the connections. 90003 90002 For the most secure placement possible, pour a concrete pad on the ground and mount the unit with anchor bolts. If you do not have the ability to mount the unit to concrete, a great alternative is to use a pre-engineered condenser pad. These pads are designed to support the weight of a unit when placed on solid ground. Always make sure to level your pad prior to securing the unit to it.90003 90002 90119 90003.90000 404 Page not found | EASA 90001 Stay informed on COVID-19 updates from EASA Read more Subscribe 90002 EASA 90003 European Union Aviation Safety Agency 90004 Choose section: 90003 EASA LightEASA Pro 90004 90007 Main menu Topbar 90008 90003 Menu 90004 Skip to Content 90011 90012 Home 90013 90012 The Agency 90015 90012 The Agency 90015 90012 Annual Programmes & Reports 90013 90012 COVID-19 90015 90012 Aviation Industry Charter for COVID-19 90013 90012 EASA COVID-19 Resources 90013 90012 References 90013 90028 90013 90028 90013 90012 Agency Organisation Structure 90015 90012 Agency Organisation Structure 90013 90012 The Executive Director 90013 90012 Executive Directorate 90015 90012 Chief engineer 90013 90028 90013 90012 Certification Directorate 90015 90012 Technical Organogram 90013 90028 90013 90012 Flight Standards Directorate 90013 90012 Resources & Support Directorate 90013 90012 Strategy & Safety Management Directorate 90013 90028 90013 90012 EASA Member states 90013 90012 Management Board 90015 90012 Management Board 90013 90012 Management Board Members 90013 90012 Management Board Observers 90013 90012 Management Board Meetings 90013 90012 Management Board Decisions 90013 90028 90013 90012 Other EASA Boards & Bodies 90015 90012 EASA Board of Appeal 90013 90012 Other EASA Boards & Bodies 90015 90012 Advisory Bodies 90013 90028 90013 90028 90013 90012 Recruitment 90015 90012 90013 90028 90013 90028 90013 90028.90000 Anti-Icing System | Hackaday.io 90001 90002 90003 Revanth Kailashnath. https://github.com/p4nd4m01um 90004 90003 Jinyu Cao. https://github.com/Cao-Jinyu 90004 90003 Hao Ding. https://github.com/kenzo0619 90004 90009 90010 We are a team of three devoted to completing the project to help humans reduce their efforts in facing the challenges of life. Cuz lets face it (pun intended!), As humans, we got bigger things to worry about 🙂 90011 90012 90013 90010 Problem: 90011 90010 During cold winters, the footpaths and driveways in houses build up ice and frost, thus making it slippery.Lots of accidents happen to occur due to this ice build-up. So we thought of a device which would prevent people from falling down and breaking their hips. 90011 90012 90013 90010 Solution: 90011 90010 Ant-icing device is an automatic RPi based system which distributes brine water on the footpaths, thereby lowering the freezing temperature of water and also causing ice which has already formed to melt. The brine water referred here is 25% salt and 75% water. 90011 90012 90013 90010 Hardware: 90011 90028 90003 Seeed AM2302 / DHT22 digital temperature & RH sensor.90004 90031 90010 90033 Measures ambient temperature and relative humidity (RH). 90034 90033 AM2302 is a high accuracy wired counterpart of the DHT22 sensor. 90034 _It can work in extreme environmental conditions. _ 90033 It has amazing accuracy. RH ± 2%. Temperature ± 0.5⁰C. 90034 90033 It utilizes as 40-bit data stream = 16-bit RH data + 16 data temperature data + 8-bit checksum data. 90034 90011 90028 90003 HC-SR501 passive infrared (PIR) sensor 90004 90031 90010 90033 Detects motion.90034 90033 Range: arc radius <110⁰. Distance <7m. 90034 90033 Operating temperature: -15⁰C to + 70⁰C. 90034 90011 90028 90003 QR50E Brushless DC Motor Pump. 90004 90031 90010 90033 Manufacturer: Decdeal. 90034 90033 Pump capacity: 280l / hour. 90034 90033 Rating: 5W, 12V. 90034 90011 90012 90013 90010 Connections: 90011 90010 We use WiringPi numbering in our code, hence: 90011 90010 90033 power GPIO: 4.90034 90011 90010 90033 motor GPIO: 3. 90034 90011 90010 90033 PIR sensor GPIO: 0. 90034 90011 90010 90033 DHT22 sensor GPIO: 7. 90034 90011 90012 90013 90010 Working: 90011 90010 The AM2302 sensor detects the ambient Temperature and Relative Humidity. These variables are then used with the equation illustrated below: 90093 90033 90034 90096 90096 90011 90099 90033 90010 Where, 90011 90010 T = ambient temperature.90011 90010 The ambient Relative Humidity is compared with RHthreshold. If it is lower than the threshold value, then there is a definite chance of precipitation. Alternatively, we can also find the melting temperature of snow and determine the probability of precipitation (POP). 90011 90010 If POP is higher than the critical value we set, then the motor pump is made run. Thus, pumping the brine water which is stored in a container like a sump or a barrel.90011 90010 The motor control is enabled through a transistor (TIP 121) switch and a freewheeling diode combination (1N4004). It has to be noted that the motor has its own power supply. 90011 90010 The PIR sensor is used to sense motion around the device. In the event that detects movement, the operation of the device is interrupted. This is done as nobody wants to get hosed down by salt water and have their day ruined.90011 90012 90013 90010 Software: 90011 90010 The sensor codes are implemented onto the Raspberry Pi using a combination of 90118 C and C ++. 90119 90011 90010 The sampling rate of RH & T sensor is about 0.33 Hz (3 seconds). The PIR sensor has a sampling rate of 1 Hz (1 second). 90011 90010 Granting, this is just a design choice which can be changed in later versions should such needs arise.90011 90010 The data collected from the sensors are written onto a database written using the open source database management system, 90118 MySQL 90119. 90011 90010 A 90118 web-server 90119 is used to display the temperature and humidity. The web-server is written in 90118 PHP 90119 using 90118 jQuery, Ajax 90119 which is short for asynchronous JavaScript and XML. It reads data from the database every second (which doubles up as the refresh rate of the website).90011 90012 90013 90010 Advantages: 90011 90028 90003 90010 Reliable 90011 90004 90003 90010 User friendly 90011 90004 90003 90010 Robust and flexible 90011 90004 90003 90010 Safe 90011 90004 90031 90012 90013 90010 Disadvantages: 90011 90028 90003 Brine water requires storage and it has to be periodically restocked manually.90004 90031 90012 90013 90010 Future Scope and Versions: ... 90011 90034 Read more » .

Оставить комментарий

avatar
  Подписаться
Уведомление о
