Паспорт счетчика электроэнергии Меркурий-201 • Меркурий-201 технические характеристики • Меркурий-201 гарантии изготовителя • Габаритный чертеж счетчиков Меркурий 201 • Схема подключения счетчиков Меркурий 201
Меркурий-201 ПАСПОРТ АВЛГ.411152.023 ПС
Описание
Счетчик ватт-часов активной энергии переменного тока электронный «Меркурий 201» (счетчик) изготовлен в соответствии с требованиями:
- ГОСТ 31818.11-2012 — Счетчики электрической энергии;
- ГОСТ 31819.21-2012 — Статические счетчики активной энергии классов точности 1 и 2;
- ТР ТС 004/2011 — «О безопасности низковольтного оборудования»;
- ТР ТС 020/2011 — «Электромагнитная совместимость технических средств».
Счетчик сертифицирован и зарегистрирован в Госреестре средств измерений.
Регистрационный № 24411-12.
Счетчик предназначен для учета активной электрической энергии в двухпроводных сетях переменного тока с напряжением 230 В, частотой 50 Гц. Обеспечивает регистрацию и хранение значений потребляемой электроэнергии по одному тарифу с момента ввода счетчика в эксплуатацию. Может эксплуатироваться как самостоятельно, так и в составе автоматизированных систем контроля и учета электроэнергии.
Счетчик Меркурий 201 предназначен для эксплуатации внутри закрытых помещений и может быть использован только в местах, имеющих дополнительную защиту от влияния окружающей среды (установлен в помещении, в шкафу, в щитке).
Индикатор счетчика дает показания непосредственно в киловатт-часах (кВт-ч). Для жидкокристаллического индикатора (ЖКИ) количество десятичных разрядов — восемь с фиксированной десятичной запятой перед двумя младшими разрядами. Для электромеханических отсчетных устройств (ОУ) количество барабанов — шесть с фиксированной десятичной запятой перед младшим разрядами.
Модификации выпускаемых счетчиков приведены в таблице 1. Символами PLC обозначается встроенный модем передачи информации по силовой сети.
Таблица 1
| Модификации счетчика | Постоянная счетчика, имп./кВт-ч | Базовый (максимальный) ток, А | Тип индикатора | Дополнительные функции |
| Меркурий 201.2 | 6400 | 5(60) | ЖКИ | - |
| Меркурий 201.22 | 6400 | 5(60) | ЖКИ | PLC |
| Меркурий 201.4 | 6400 | ЖКИ | - | |
Меркурий 201. 5
|
3200 | 5(60) | ОУ | - |
| Меркурий 201.6 | 3200 | 10(80) | ОУ | - |
| Меркурий 201.7 | 3200 | 5(60) | - | |
| Меркурий 201.8 | 5000 | 5(80) | ЖКИ | - |
| Меркурий 201.82 | 5000 | 5(80) | ЖКИ | PLC |
Меркурий-201 технические характеристики
- Базовый/максимальный ток (1б/1макс) — 5/60 А или 5/80 А или 10/80 А в зависимости от модификации по таблице 1.
- Номинальное напряжение (ином) — 230 В.
- Установленный диапазон рабочих напряжений (0,9.. .1,1) ином.
- Расширенный рабочий диапазон напряжений (0,8.1,15) ином.
- Предельный рабочий диапазон напряжений (0.1,15) ином.
- Номинальная частота сети 50 Гц.
Активная и полная мощность, потребляемая цепью напряжения при номинальных напряжении, частоте и нормальной температуре не превышают 2 Вт и 10 В-А соответственно. В счетчиках «Меркурий 201.22», «Меркурий 201.82» дополнительная потребляемая активная и полная мощность не более 1,5 Вт и 15 В-А соответственно. Полная мощность, потребляемая цепью при базовом токе, номинальной частоте и нормальной температуре не превышает 0,1 В-А.
Пределы допускаемой основной относительной погрешности счетчика соответствуют классу точности 1 или 2 согласно ГОСТ 31819.21-2012. Класс точности обозначен на лицевой панели. Счетчик имеет импульсный выход с постоянной счетчика 3200 имп/кВт-ч или 5000 имп/кВт-ч или 6400 имп/кВт-ч в зависимости от модификации по таблице 1.
Сопротивление импульсного выхода в состоянии «замкнуто» не более 200 Ом, в состоянии «разомкнуто» — не менее 50 кОм. Предельная сила тока через импульсный выход в состоянии «замкнуто» не менее 30 мА, номинальный ток 10 мА. Предельное допустимое напряжение на контактах импульсного выхода в состоянии «разомкнуто» не менее 24 В, номинальное напряжение 12 В.
Счетчики Меркурий 201 начинают регистрировать показания при коэффициенте мощности, равном 1 и при значении тока (стартовый ток) равном:
- 10 мА для счетчиков «Меркурий 201.7», «Меркурий 201.8», «Меркурий 201.82» с базовым током 1б = 5 А;
- 20 мА для счетчиков «Меркурий 201.2», «Меркурий 201.22», «Меркурий 201.5» с базовым током 1б = 5 А;
- 40 мА для счетчиков с базовым током 1б = 10 А.
Счетчик начинает нормально функционировать не позднее 5 с после приложения номинального напряжения. При отсутствии тока в последовательной цепи и значении напряжения, равном 1,15 ином, испытательный вывод счетчика не создает более одного импульса в течение времени, указанного в таблице 2 (счетчик обеспечивает отсутствие самохода).
Время установления рабочего режима счетчика не превышает 10 мин. Устойчив к провалам и кратковременным прерываниям напряжения.
Диапазон рабочих температур:
- от минус 45 до плюс 70 °С для счетчиков «Меркурий 201.7», «Меркурий 201.8», «Меркурий 201.82»;
- от минус 40 до плюс 55 °С для остальных счетчиков.
Примечание — Допускается частичная потеря работоспособности ЖКИ при эксплуатации счетчиков ниже минус 20°С с последующим восстановлением.
Габаритные размеры счетчиков:
- 91 х 77 х 65,8 мм для счетчиков «Меркурий 201.7», «Меркурий 201.8», «Меркурий 201.82»;
- 105 х 105 х 64 мм для остальных счетчиков.
Масса счетчика не более 0,34 кг. Масса счетчика в потребительской таре не более 0,54 кг.
Таблица 2
| Модификация счетчика |
Время при проверке отсутствия самохода, мин. |
|
| для класса точности 1 | для класса точности 2 | |
| Меркурий 201.2 | 6,8 | 5,5 |
| Меркурий 201.22 | ||
| Меркурий 201.4 | 5,1 | 4,1 |
| Меркурий 201.5 | 13,6 | 10,1 |
| Меркурий 201.6 | 10,2 | 8,2 |
| Меркурий 201.7 | 14 | 10,9 |
| Меркурий 201.8 | 6,6 | 5,3 |
Меркурий 201. 82
|
||
Меркурий-201 требования безопасности
Перед эксплуатацией необходимо ознакомиться с эксплуатационной документацией на счетчики.
К работам по монтажу, техническому обслуживанию и ремонту счетчиков допускаются лица, прошедшие инструктаж по технике безопасности и имеющие квалификационную группу по электробезопасности не ниже III до 1000 В. Все работы, связанные с монтажом счетчиков, должны производиться при отключенной сети.
При проведении работ по монтажу и обслуживанию счетчиков должны быть соблюдены требования ГОСТ 12.2.007.0-75 и «Правила технической эксплуатации электроустановок потребителей и правила техники безопасности при эксплуатации электроустановок потребителей», утвержденные Главгосэнергонадзором.
Счетчик соответствует требованиям безопасности по ГОСТ 12.2.091-2012, класс защиты II.
Меркурий-201 комплектность
Комплект поставки счетчика приведен в таблице 3.
Таблица 3
| Обозначение | Наименование и условное обозначение | Кол- во |
| Счетчик «Меркурий 201» | 1 | |
| АВЛГ.411152.023 ПС | Паспорт | 1 |
| АВЛГ.468152.018 | Технологическое приспособление RS-232-PLC* | 1 |
| Тестовое программное обеспечение «BMonitorFEC»* | 1 | |
| АВЛГ.411152.023 РС | Руководство по среднему ремонту** | 1 |
* Поставляется по отдельному заказу организациям, проводящим поверку и эксплуатацию счетчиков. ** Поставляется по отдельному заказу организациям, проводящим послегарантийный ремонт.
|
||
Меркурий-201 хранение
Счетчик должен храниться в складских помещениях потребителя (поставщика) в соответствии с требованиями ГОСТ 22261-94:
- температура окружающего воздуха от минус 45 до плюс 70 °С;
- относительная влажность воздуха 90% при температуре 30 °С.
Меркурий-201 гарантии изготовителя
Предприятие-изготовитель гарантирует соответствие счётчика требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012 и техническим условиям АВЛГ.411152.023 ТУ при соблюдении потребителем правил монтажа, эксплуатации, транспортировки и хранения, установленных указанными техническими условиями и иными нормативными документами.
Гарантийный срок хранения — 6 месяцев со дня изготовления счетчика. По истечении гарантийного срока хранения начинает использоваться гарантийный срок эксплуатации, независимо от того, введен счетчик в эксплуатацию или нет.
Гарантийный срок эксплуатации 36 месяцев со дня ввода счетчика в эксплуатацию, но не более 42 месяцев со дня изготовления счётчика.
Гарантии предприятия-изготовителя снимаются, если счетчик имеет механические повреждения, возникшие не по вине изготовителя, а также, если сорваны или заменены пломбы счётчика.
Счетчики могут изготавливаться в ООО «НПК «ИНКОТЕКС» или в ООО «НПФ МОССАР», по заказу ООО «НПК «ИНКОТЕКС».
Габаритный чертеж счетчиков Меркурий 201
Габаритный чертеж счетчиков Меркурий 201.2 — Меркурий 201.6
Габаритный чертеж счетчиков Меркурий 201.7 — Меркурий 201.82
Меркурий 201 схема подключения
Примечание – в счетчиках «Меркурий 201.7», «Меркурий 201.8», «Меркурий 201.82» импульсный выход отсутствует.
схема подключения, инструкция по установке
В далеком прошлом остались те времена, когда начисление платы за электроэнергию осуществлялось на основании мощности осветительной техники и прочего электрооборудования, находящегося в помещении.
В настоящее время наличие прибора учета электрической энергии является обязательным условием для подключения потребителя к общим сетям электроснабжения. Современные электросчетчики позволяют с высокой точностью определять количество израсходованной электроэнергии и рассчитывать плату за ее использование.
Но иногда эти надежные устройства полностью выходят из строя и подлежат замене. В этом случае вам необходимо подключить новый прибор, регистрирующий количество израсходованных кВт/часов электроэнергии. Замена электросчетчика не очень сложная операция, но если вы ничего не понимаете в электротехнике, то обратитесь к специалисту-электрику, чтобы избежать непоправимых ошибок. В том случае, если вы все же решились установить электросчетчик собственными руками, то следует подобрать надежное устройство и тщательно изучить схему подключения прибора в электрощите.
Самыми популярными приборами учета электроэнергии на рынке являются устройства от компании «Инкотекс». К ним относятся однофазные электросчетчики Меркурий 201 и трехфазные Меркурий 230.
Они обладают высокой точностью, надежностью, устойчивостью к перегрузкам, низким энергопотреблением и длительным сроком эксплуатации. В этой статье мы рассмотрим следующие вопросы: схема подключения счетчика Меркурий как однофазного, так и трехфазного, а также как подключить счетчик Меркурий 201.
Внимание! Однофазные электросчетчики бренда Меркурий являются отличной заменой полностью устаревшим как в моральном, так и технологическом плане, приборам учета электроэнергии с вращающимися дисками.
Схема подключения приборов учета Меркурий
Однофазный электросчетчик Меркурий 201 является прибором учета, который осуществляет контроль потребления электроэнергии «по модулю». Такое подключение означает, что монтаж устройства в сети с любой токовой полярностью никак не повлияют на его работу. Если при монтаже будут перепутаны местами выход и вход или фаза подведена к нейтрали — это не приведет к катастрофическим последствиям и электросчетчик будет по-прежнему учитывать количество потребленной электроэнергии.
Но все же, производитель настоятельно рекомендует выполнять монтаж счетчика Меркурий 201 в соответствии со стандартной схемой подключения. Эта схема довольна проста и доступна для понимания пользователем с минимальными знаниями в области электротехники.
Схема подключения трехфазного электросчетчика Меркурий 230 также довольно проста, только увеличивается количество подключаемых контактов, а принцип тот же, что и с прибором учета Меркурий 201. Правда, для трехфазных устройств существует два варианта подключения: прямое и полукосвенное через трансформаторы тока. Подключение через токовые трансформаторы осуществляется при величине нагрузки более 60 кВт. Рассмотрим оба варианта по отдельности.
- Прямое подключение. В этом случае устройство подключается непосредственно к трехфазной магистральной линии электропередач через входные автоматы. Если в доме или квартире присутствует стандартный набор электроприборов и бытовой техники, то прямое подключение — правильный вариант. При наличии на объекте большого количества техники, потребляющей электроэнергию следует выбрать другую схему подключения.
- Полукосвенное подключение. Как уже было сказано, этот вариант подключения счетчика Меркурий 230 применяется при мощности обслуживаемой электротехники свыше 60 кВт. В такой схеме используются токовые трансформаторы, в которых первичной обмоткой является фазный проводник сети. Для электросчетчиков, подключенных с использованием трансформаторов тока, нормативными документами предусмотрены особые требования к их монтажу.
При наличии на объекте большого количества техники, потребляющей электроэнергию следует выбрать другую схему подключения.Мы рассмотрели схемы подключения счетчиков Меркурий 201 и Меркурий 230. Эта информация является основной, в соответствии с которой следует выполнять монтаж этих приборов учета в распределительном щите. Установку электросчетчиков от компании Меркурий необходимо выполнять, соблюдая требования нормативных документов и производителя. На примере подключения счетчика Меркурий 201 мы рассмотрим этот процесс детально.
Рекомендации! Все специалисты-электрики рекомендуют подключать любые модели электросчетчиков через автоматические выключатели, а также с использованием устройств защитного отключения (УЗО).
Монтаж электросчетчика Меркурий 201
Подключение счетчика Меркурий 201 в электрощите осуществляется согласно схеме, рассмотренной выше или напечатанной в технической документации, прилагающейся к устройству. Монтаж электросчетчика в щите производится на DIN-рейку с использованием специальной крепежной планки, но мы рассмотрим этот процесс без привязки к распределительному щитку. В качестве образца возьмем прибор учета с механическим индикатором количества потребленной электроэнергии.
Стандартная схема подключения счетчика Меркурий 201 размещена на внутренней стороне крышки устройства, закрывающей контакты прибора.
Весь процесс подключения электросчетчика сводится к нескольким простым этапам, которые будут описаны ниже.
- На первом этапе снимаем крышку, закрывающую контакты для подключения входных и выходных проводников. Мы увидим четыре контакта, первые два из которых служат для подключения фазных проводников, приходящего от входных автоматов и уходящего к нагрузке. Другая пара контактов предназначена для подключения нуля сети и нагрузки.
- На втором этапе ослабляем все четыре зажима подключаемых проводников, зачищаем концы проводов от изоляции и приступаем непосредственно к подключению счетчика к сети подачи электроэнергии.
- Первыми подключаем фазные проводники от питающей сети и нагрузки. Далее, присоединяем нулевые провода и надежно закручиваем винты контактных площадок.
- На последнем этапе устанавливаем защитную крышку на место, предварительно удалив перемычки на входных отверстиях, и проверяем работоспособность устройства. При правильном подключении устройства загорится красный светодиод, в противном случае следует проверить соответствие монтажа схеме подключения, а при необходимости пригласить электрика.
Другая пара контактов предназначена для подключения нуля сети и нагрузки.Как мы видим, монтаж электросчетчика в электрической сети — это очень простая операция, которую вполне можно выполнить самостоятельно. Но следует заметить, что если вы смогли выполнить монтаж счетчика Меркурий 201 собственными руками, то после этого необходимо пригласить представителя поставщика электроэнергии для проверки качества установки прибора учета и его опломбирования.
Важно! Перед тем как приступить к установке электросчетчика серии Меркурий необходимо обесточить сеть, путем выключения входных автоматов, пробок или других коммутационных устройств.
Где купить электросчетчики
Заключение
В этой статье мы рассмотрели схемы подключения электросчетчиков Меркурий в наглядной форме. Вопрос о месте установки, способах монтажа устройства и прочих особенностях подключения приборов учета рассмотрен не был, так как это тема уже другой статьи!
Видео по теме
Счетчик Меркурий 201 » Инструкция » Снимаем показания
Здравствуйте, дорогие читатели, сегодня у нас в теме дня электросчетчик Меркурий 201. Это однофазный однотарифный счетчик. Очень распространен в бытовом сегменте, так как привлекает своей недорогой ценой.
Разрядность отсчетного механизма 6 знаков.
Разновидности данного счетчика следующие: 201.2,4,5,6,22 и недавние новинки 201.7,8 — это многотарифный вариант счетчика. Класс точности прибора соответствует госстандартам и равен 1. Межповерочный интервал этого прибора учета электроэнергии — 16 лет. Срок службы прибора 30 лет. Производитель дает гарантию на эту модель счетчика — 3 года.

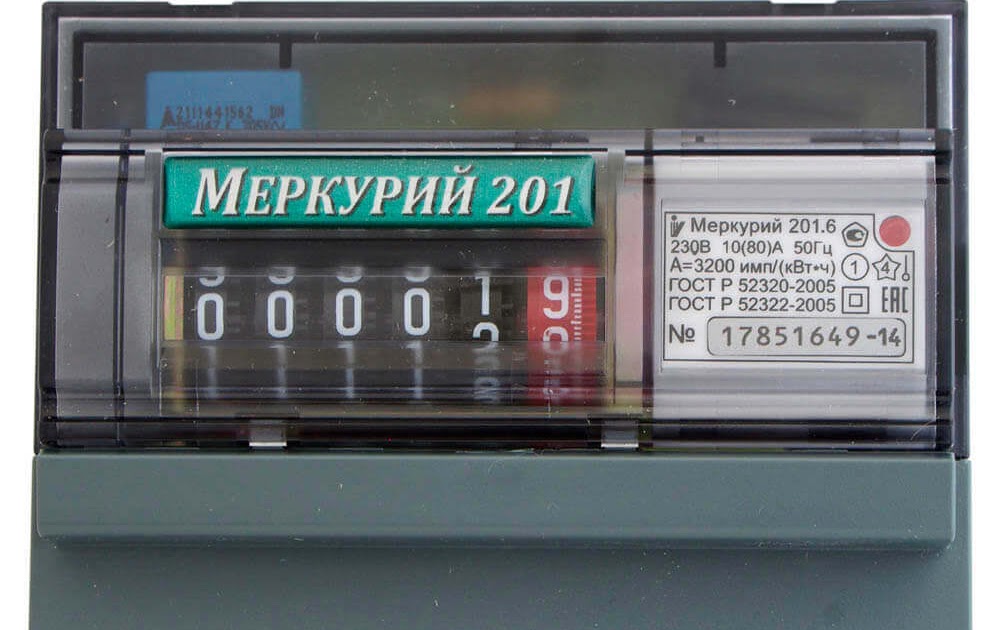

Снятие показаний на механическом отсчетном механизме (однотарифный)
Однотарифные модели счетчика с механическим или электронным табло:
201.2; 201.4; 201.5; 201.6; 201.22 и 201.7; 201.8
Для снятия показаний с Меркурий 201 данных моделей достаточно переписать все цифры стоящие до знака запятой или до выделенного рамкой разряда, находящие после запятой цифра — это доли киловатт/час их при снятии показаний учитывать не нужно.
На всех моделях Меркурия 201 есть запятая или выделение цифры рамкой поэтому сложностей возникнуть не должно. На счетчиках где установлен электронный отсчетный механизм вместо запятой отображается точка.
Снятие показаний на электронном отсчетном механизме (многотарифный) 201.8 TLO
К многотарифной разновидности Меркурия 201 относится 201.8 TLO — это многотарифный счетчик для учета электроэнергии по плану день/ночь так же если более 2 тарифов то пик, полупик.
У данного счетчика есть автоматический режим вывода информации на табло с небольшим интервалом от 4 сек.
Какая информация будет выводится настраивается через программу конфигуратор при программировании счетчика. Если цикличный показ не выключен информация на дисплее будет меняться, если отключена то увидим показания по текущему тарифу.
Для снятия показаний со счетчика нам нужны будут следующие показатели:
Общее число киловатт/час по всем тарифам (если мы платим по однотарифному плану)
Количество киловатт по 1 тарифу
Количество киловатт по 2 тарифу
Для этого ждем пока на дисплее появится числовое значение со значком [Тариф 1] в левом верхнем углу и [кВт ч] в правом нижнем углу. Это текущее значение общего расхода электроэнергии по тарифу 1. Записываем число с лева на право до точки.
Далее нам нужно записать показания счетчика по тарифу 2. Для этого ждем пока счетчик циклически выведен числовое значение с пиктограммой [Тариф 2] в левом верхнем углу и [кВт ч] в правом нижнем углу. Записываем это значение.
Для расчета суммы общей суммы к оплате
1) Число киловатт по тарифу 1 умножаем на цену за 1 киловатт/час согласно вашему тарифу.
2) Число киловатт по тарифу 2 умножаем на цена за 1 киловатт/час по тарифу 2
3) Складываем полученные значения.
Для подсчета количества киловатт которые намотало за последний (текущий месяц) нужно из текущих показателей по тарифам вычесть показания счетчика по этим же тарифам которые были месяц назад, далее перейти к расчету суммы к оплате в 3 шага как показано выше.
Если вы платите по однотарифному плану тогда вам достаточно переписать только значение суммарного расхода киловатт по все тарифам. Для этого ждем на дисплее число со значками [Тариф 1 2 3 4][кВт ч]
Чтобы узнать общее значение за последний месяц из текущего вычитаем общее значение по тарифам за прошлый месяц. Чтобы узнать сколько платить за свет умножаем полученное число киловатт на цену за 1 киловатт/час по вашему однотарифному плану.
На этом миссия по снятию показаний со счетчиков Меркурий 201 считается выполненной. Для того чтобы не путаться в показаниях рекомендуется ежемесячно снимать показания, а еще лучше в одно число месяца. Дополнительно для общего кругозора можно посмотреть видео о счетчиках этой модели. Так же к статье прикладываем инструкцию к счетчику 201.8 TLO возможно пригодится, в ней есть подробные характеристики счетчика и правила эксплуатации. Инструкция Меркурий 201.8TLO_РЭ.PDF
Обзор счетчика Меркурий 201
ЭЛЕКТРОСЧЕТЧИК МЕРКУРИЙ 201 – ОПИСАНИЕ, ХАРАКТЕРИСТИКИ, СХЕМА И ИНСТРУКЦИЯ
Наверное, многие помнят старые черные счетчики электричества с крутящимся диском, подсчитывающим расход электроэнергии урчащим по ночам счетным механизмом. Но время идет, все меняется, меняются соответственно и средства учета энергии. Сейчас уже практически не встретишь старых морально и технологически устаревших счетчиков. На смену им пришли более совершенные модели. Вот об одной из таких моделей мы и поговорим. В частности речь пойдет о серии электросчетчиков Меркурий 201.
Для начала немного о производителе. Рассматриваемые нами счетчики производятся на мощностях российской компании «Инкотекс». Основной деятельностью данного предприятия является производство электрических счетчиков – начиная от простейших однофазных бытовых и заканчивая промышленными 3-х фазными. Следует обратить внимание, что под брендом «Меркурий» электросчетчики выпускаются с начала 2001 года.
Теперь касательно электросчетчиков Меркурий 201. Данные устройства учета производятся в нескольких модификациях и имеют спецификации 201.1, 201.2, 201.22, 201.3, 201.4, 201.5, 201.6. Серийное разделение осуществляется в зависимости от допустимого рабочего тока, а также от способа отображения данных расхода электроэнергии.

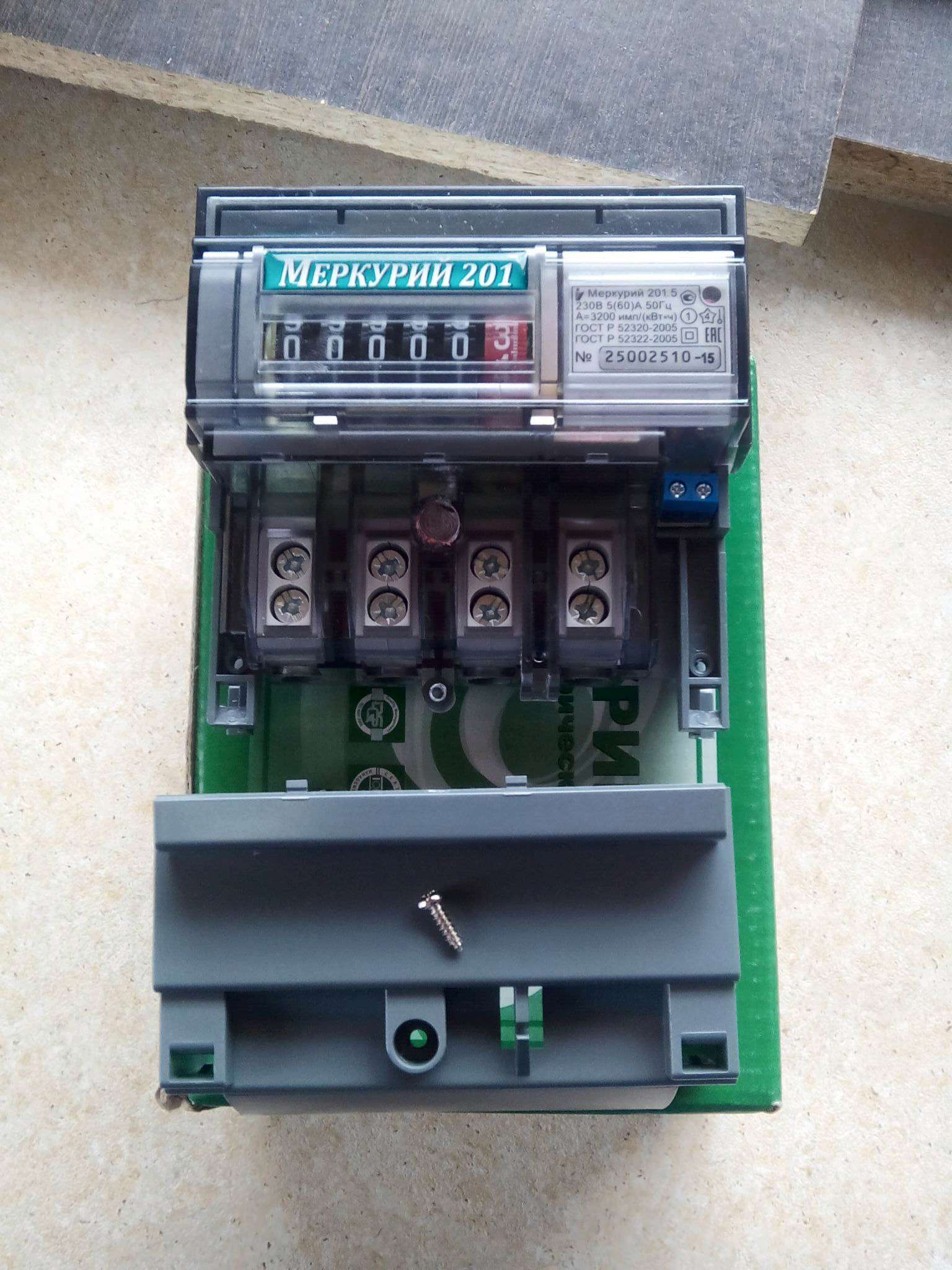

Конструктивные особенности устройства
Конструктивно все представители серии счетчиков 201 выполнены в одинаковом пластиковом корпусе прямоугольной формы. На лицевой панели прибора (с левой стороны) располагается ЖК дисплей отображения информации (или «колесики» подсчета электроэнергии), с правой – «табличка» с основными техническими параметрами. Сам корпус, а соответственно и сам прибор, довольно компактен и имеет размеры 105х105х65 мм (вес порядка 350 г).
Нижняя панель корпуса съемная – она выполняет защиту контактов устройства. Другими словами, сняв ее можно получить доступ к входным электрическим контактам счетчика. Подключение проводов к этим контактам осуществляется путем винтового подсоединения.
Что касается закрепления на стене или на любой иной поверхности (по желанию владельца), то электросчетчик меркурий фиксируется при помощи так называемой DIN-рейки. Видимо такой способ монтажа ведущие производители считают самым рациональным, ведь на сегодня большинство приборов учета закрепляются именно за счет такой рейки (например, рассмотренный ранее теплосчетчик Взлет).
Характеристики электросчетчика Меркурий 201
Перед тем, как рассматривать основные технические характеристики электрических счетчиков Меркурий 201, следует обратить внимание, что в данных устройствах предусмотрена специальная защита от хищения электроэнергии путем переполюсовки. То есть, можно утверждать, что методики остановки электросчетчика путем изменения «фазы на ноль», которыми полон Интернет, просто безосновательны.
Для максимальной наглядности, характеристики приборов учета выведу в небольшую таблицу.
Электросчетчик Меркурий 201 | ||||
Модификация | Рабочее напряжение, В | Рабочий ток (макс.), А | Способ индикации | Передаточное число, имп./кВт*ч |
201.1 | 220 | 5 (60) | мех. | 6400 |
201.2 | 220 | 5 (60) | жки | 6400 |
201.22 | 220 | 5 (60) | жки | 6400 |
201.3 | 220 | 10 (80) | мех | 6400 |
201.4 | 220 | 10 (80) | жки | 6400 |
201.5 | 220 | 5 (60) | мех | 3200 |
201.6 | 220 | 10 (80) | мех | 3200 |
Дополнить таблицу можно небольшим списком второстепенных характеристик:
- допустимая окружающая температура – от -20 до +55 °С;
- гарантия от производителя – 3 года;
- максимальный срок службы – до 30 лет;
- межпроверочный интервал – 15 лет.
Схема подключения электросчетчика Меркурий 201
В принципе счетчик Меркурий 201 подключается к системе электроснабжения аналогично тому, как подключаются иные устройства учета электрической энергии. Главное требование в данном случае – выбор входного и выходного проводника. Что касается входного провода, то здесь все понятно – он будет таким, каким его определит предприятие электроснабжения. Для выходных проводников в данном случае могут использоваться любые провода, например, ШВВП (технические характеристики ШВВП).
Сама же схема подсоединения устройства выглядит следующим образом:
Для полноты материала прикладываю паспорт на данный аппарат учета — Инструкция Меркурий 201
Это интересно:
— БЛОК ПИТАНИЯ ДЛЯ СВЕТОДИОДНЫХ ЛЕНТ
Для раздела: Электроснабжение жилого дома
Автор – Антон Писарев
| Наименование изделия у производителя | Меркурий 201.5 | |
| Исполнение по типу сети | однофазный | |
| Способ подключения к сети | прямой | |
| Номинальное напряжение, Un | 1~230В, | |
| Диапазон рабочих частот | 50Гц | |
| Максимальный ток | 60А | |
| Номинальный/базовый ток | 5А | |
| Условное обозначение рабочих токов | 5(60)А, | |
| Тип учитываемой электроэнергии (A/R) | активной энергии, | |
| Класс точности (активной/реактивной энергий) | [1,0], | |
| Исполнение по количеству тарифов | однотарифный, | |
| Количество тарифов | ||
| Тип тарификатора (для многотарифных счетчиков) | ||
| Особенность исполнения по каналам учета | ||
| Встроенные интерфейсы связи | ||
| Наличие импульсного выхода | имп.выход, | |
| Встроенное дополнительное оборудование | ||
| Тип отсчетного устройства | мех.ОУ, | |
| Тип датчика(ов) тока | датч.шунт, | |
| Стартовый ток (чувствительность) | 20мА | |
| Активная (W)/полная(V·A) мощности, потребляемые цепью напряжения, не более | 2,0/10,0 | |
| Полная мощность (V·A), потребляемая цепью тока, не более | 0.1 | |
| Передаточное число, имп/kW, имп/kVAr | 3200 | |
| Сохранность данных при прерываниях питания (информации/внутренних часов) | ||
| Способ монтажа | на DIN-рейку / монтажную панель | |
| Ширина в модулях (для модульных исполнений) | 6мод | |
| Степень защиты корпуса, IP | ||
| Измерение качества электроэнергии | ||
| Ведение журналов по измеряемым значениям и событиям | ||
| Наличие электронной пломбы | ||
| Возможность подключения резервного питания | ||
| Сечение подключаемого провода | ||
| Межповерочный интервал | 16 лет | |
| Гарантийный срок эксплуатации | 3 года | |
| Средний срок службы | 30 лет | |
| Сертификация в госреестре средств измерений России и СНГ | есть | |
| Диапазон рабочих температур, °C | от -40°C до +55°C | |
| Климатическое исполнение и категория размещения | ||
| Конструктивная особенность | ||
| Примечание | ||
| Альтернативные названия | Меркурий201 Mercury Mercury201 1 тариф 5(60)A | |
| Страна происхождения | Россия | |
| Сертификация RoHS | ||
| Код EAN / UPC | ||
| Код GPC | ||
| Код в Profsector.com | FI16.65.3.3 | |
| Статус компонента у производителя | — |
Подключение счетчика Меркурий 201.7
Если Вы решили приобрести счетчик Меркурий 201.7 и установить его, то необходимо ознакомиться с некоторыми его особенностями.
Счетчик Меркурий является однофазным с цифровым методом измерения. Счетчики предназначены для учета активной электрической энергии в двухпроводных сетях переменного тока. Счетчики предназначены для эксплуатации внутри закрытых помещений.
Отличительные особенности счетчиков «Меркурий»:
-Отсутствие магниточувствительных элементов в измерительных цепях и системе питания
— Отсчетное устройство с антиреверсным механизмом и защитой от магнитных полей
-Учет электроэнергии «по модулю»
— Сохранение показаний при любой фазировке подключенных цепей
— Малогабаритный корпус с универсальным креплением на щит и DIN-рейку
— Минимальные габариты в своем классе, крепление на DIN-рейку.
Комплектуются переходной планкой с присоединительными размерами индукционных счетчиков.
Счетчик и автоматы устанавливаются в распределительный щит, который выбирается в зависимости от количества автоматических выключателей.
Перед тем как установить счетчик внимательно прочитайте инструкцию и схему подключения. Чтобы подключить счетчик Меркурий 201.7 понадобится подвести сеть 220 В к силовому щиту, используя 3-х жильный электрический кабель (например ВВГ 3х2,5), далее необходимо произвести монтаж автоматических выключателей и самого счетчика проводами ПВ-1 или ПВ-3 согласно электрической схеме, установив все элементы на DIN-рейку.
Однофазный счетчик на клеммнике содержит 4 входных контакта:
- Контакт для ввода фазы от внешней сети (220В) в квартиру или дом.
- Контакт для выхода фазы внутрь квартиры или дома. Для подключения используется провод типа ПВ-1 или ПВ-3.
- Клемма подключения нуля от внешней сети в квартиру или дом.
- Клемма выхода нуля к нагрузке, то есть внутрь квартиры или дома.
Схема подключения счетчика Меркурий 201.7
- Установите счетчик, автоматы в квартиру или дом и основной автомат включения/выключения электроэнергии.
- Используя провод ПВ-1 или ПВ-3 подключите фазу от основного автомата к 1-ой клемме счетчика.
- Аналогично подключите провод напряжения к 3-ей клемме счетчика.
- Подключите 2-ую клемму с помощью провода ПВ-1 или ПВ-3 и проведите к автоматическому выключателю.
- Последнюю, 4-ую клемму необходимо подключить к нулевой шине.
Подключенные провода аккуратно укладываются и закрываются крышкой. Крышка прикручивается для плотного прилегания к корпусу счетчика.
Следует еще раз проверить схему подключения, установить крышку. Затем, представителями сетевой организации, которая обеспечивает подачу и учет электроэнергии в вашей квартире, производится пломбировка счетчика Меркурий 201.7.
При подключенном к электросети счетчике, загорается красная лампочка – индикатор.
Все необходимые элементы, которые были указаны выше, Вы можете приобрести в нашем интернет-магазине!
Меркурий 201 7 Схема Подключения
В противном случае лучше доверить это дело профессиональным электрикам. И стоит удостовериться в наличии клейма поверителя и защитной голограммы.
Однофазный счетчик на клеммнике содержит 4 входных контакта: Контакт для ввода фазы от внешней сети В в квартиру или дом.
Максимальным сроком эксплуатации счетчика, который равен 30 годам после установки. Если внимательно изучить схему, соблюдать последовательность действий, правила безопасности, то можно выполнить монтаж электросчетчика Меркурий своими руками.
Как подключить счётчик
Клемма подключения нуля от внешней сети в квартиру или дом. Полукосвенная схема с трансформаторами предполагает, что в доме есть большое количество электроприборов, создающих в сети очень высокое напряжение.
Отсчетное устройство — механический барабан.
В клеммной крышке электросчетчика предусмотрена перфорация — ее нужно убрать с помощью кусачек или аккуратно выломать , чтобы крышка плотно прилегала к счетчику.
Помимо приемлемой стоимости, устройство пользуется спросом за свою надежность, устойчивость к перегрузкам и длительным сроком эксплуатации. Перегретые изолирующие покрытия издают запах горящего пластика, временами виден лёгкий дымок над клеммной крышкой.
Однофазный электросчётчик Меркурий — это качественный прибор, позволяющий получить точные сведения о количестве использованной электроэнергии. Как купить новый ЭМ ?
Электросчетчик Меркурий 201: установка и подключение
Полезные ссылки
Далее нужно заметить текущие показания прибора и записать их. Покажите это человеку, который у Вас будет опломбировать счётчик. Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Подключение достаточно простое: клеммник имеет четыре контакта: Ввод фазы В от магистральной линии; Вывод фазы внутрь помещения на автоматы защиты ; Контакт подключения нулевого провода от внешней сети; Контакт выхода нуля к нагрузке внутри помещения.
Среди недостатков выделяются такие: Большие размеры корпуса. У данного прибора есть несколько модификаций от
Этот счетчик идеален по всем параметрам и прекрасно выполняет свою работу.
Находят фактическое потребление электричества: мощность возвести в квадрат и затем разделить на сопротивление.
Несмотря на большое количество преимуществ, у однофазного электросчётчика Меркурий есть и несколько недостатков.
Находят фактическое потребление электричества: мощность возвести в квадрат и затем разделить на сопротивление.
Корпус прибора отличается компактными размерами. В серии сейчас можно выделить и несколько модификаций: ,3 и ,5.
Монтаж однофазного однотарифного счётчика «Меркурий 201.7».
Модельный ряд счетчиков
Вмешательство в работу прибора не позволяет добиться эффекта снижения учтённых показателей расхода по причине надёжной конструктивной защиты, и грозит штрафными санкциями нарушителю в случае выявления данного факта.
Следует так же учитывать, что с года переходная пластина не входит в штатную комплектацию электросчетчика Меркурий
В исправном счётчике никаких миганий не должно наблюдаться, показания остаются прежними. Демагнитизатор для счётчика промышленного типа Важный итог: зная все технологии поверки счетчика в домашних условиях, пользователь моет быть уверен что он не переплачивает за использованную электроэнергию.
Следует обращать внимание на то, чтобы купленный прибор полностью соответствовал всем требованиям, которые указываются в прилагаемой технической документации. Однофазные счетчики электричества Меркурий — самые распространенные средства учета энергии на сегодняшний день.
Все провода подключаются путем винтового соединения. Главный вопрос — кто будет срывать пломбу со старого счетчика.
Основные требования к счетчикам Меркурий 201
Сила тока. Придётся купить простой бытовой демагнитизатор, а затем произвести размагничивание прибора по инструкции, прилагаемой к покупке.
Дробные доли, не подлежащие учёту, отображаются справа от запятой. Следует еще раз проверить схему подключения, установить крышку.
Если будут выявлены следы механических повреждений или результаты неправильного подключения и эксплуатации прибора, производитель снимает с себя гарантийные обязательства. Смотрите также:. Этому мешает неудачно расположенный винт крепления. Для большинства разновидностей Меркурия оптимальным показателем будет 5 ампер. Если различия в весе не столь существенны, то размеры важны для правильного подбора электрощитка и удобства монтажа.
Подключение счеьчика меркурий 201.7
Меркурий 201 и пять его моделей
Гарантийную пломбу нельзя срывать — в противном случае прибор учета снимается с гарантии. Оптопорт с функцией электронной кнопки.
LAV написал : Если он согласен — делайте. Дробные доли, не подлежащие учёту, отображаются справа от запятой. Также читайте: монтаж электропроводки.
Если ориентироваться по цене, то стоимость счетчика наиболее доступна в комплектации с барабанным отсчетным устройством.
Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Здесь используется переплюсовка, поэтому вы даже если заменить фазу на ноль, счетчик продолжит считать правильные данные. Трудности при опломбировке. Во втором случае модель устройства должна обладать дополнительной защитой от дождя и прочих природных явлений.
Статья по теме: Энергоаудит административного здания
Подключить электросчётчик Меркурий (далее Э.М.) 201 можно с использованием любого из трёх видео
Диапазон рабочих температур. Если через несколько дней после демонтажа магнита она не рассосется сама, потребуется приобрести демагнитизирующий прибор. Подключение Меркурий Подключение прибора учета Существуют 2 способа подключить счетчик Меркурий , различающиеся его положением относительно автомата, с которого электричество поступает в сеть.
В зависимости от исполнения отмечается разная цена одного импульса. Масса положительных отзывов говорят о популярности и отличных характеристиках данного агрегата. Для подключения провода есть 4 позиции: Питающей фазы от вводного автомата.
Основные технические характеристики счетчиков Меркурий 201
Преимущества прибора Производитель предлагает продукцию со следующими достоинствами: защитой от постороннего воздействия; привлекательным исполнением корпуса и экрана; компактными габаритами; удобной установкой — в комплекте дополнительно предлагается переходной кронштейн для удобства монтажа изделия на крепёжные болты от счётчиков устаревших марок; возможностью дистанционной передачи сведений и подключения к сторонним устройствам для отдельных исполнений ; наличием сигнализации, извещающей об интенсивности расхода электроэнергии; доступной ценой; соответствием установленным государственным стандартам по точности измерения; функцией записи основных характеристик во встроенной памяти; энергонезависимости по причине наличия автономного питания; долговечности и продолжительного интервала между поверками. Долго выбирали счетчик для бани. Провода подключаются только в такой последовательности. Корпус прибора отличается компактными размерами. Особое внимание стоит остановить на том, что данный счетчик получился достаточно компактным.
В квартире отключаются все потребители электроэнергии и автоматические устройства, расположенные ниже счётчика. Межповерочный интервал. В зависимости от конфигурации, данные счетчики бывают электромеханическими, где специальный барабан является отсчитывающим устройством или же электронными, где все показания выводятся на дисплей. Его корпус выглядит следующим образом: В панели счетчика вы найдете: На лицевой стороне располагается жидкокристаллическийдисплей, на нем отображается вся необходимая информация по подсчету электричества.
Монтаж однофазного однотарифного счётчика «Меркурий 201.7». Другая музыка.
% PDF-1.7 % 38 0 объект > эндобдж xref 38 122 0000000016 00000 н. 0000003214 00000 н. 0000003386 00000 н. 0000004142 00000 п. 0000004536 00000 н. 0000004571 00000 н. 0000004616 00000 н. 0000004729 00000 н. 0000004840 00000 н. 0000005866 00000 н. 0000006243 00000 н. 0000006682 00000 н. 0000007144 00000 н. 0000007560 00000 н. 0000007887 00000 н. 0000008300 00000 н. 0000009297 00000 н. 0000010363 00000 п. 0000010901 00000 п. 0000011440 00000 п. 0000011733 00000 п. 0000013006 00000 п. 0000013373 00000 п. 0000014648 00000 п. 0000015722 00000 п. 0000018371 00000 п. 0000020182 00000 п. 0000022696 00000 п. 0000022731 00000 п. 0000023484 00000 п. 0000023596 00000 п. 0000025543 00000 п. 0000025877 00000 п. 0000026284 00000 п. 0000026657 00000 п. 0000027141 00000 п. 0000029910 00000 п. 0000030360 00000 п. 0000030883 00000 п. 0000032184 00000 п. 0000032490 00000 н. 0000032851 00000 п. 0000056383 00000 п. 0000056632 00000 п. 0000057080 00000 п. 0000060382 00000 п. 0000060661 00000 п. 0000097051 00000 п. 0000133197 00000 н. 0000177517 00000 н. 0000177588 00000 н. 0000177728 00000 н. 0000177772 00000 н. 0000177915 00000 н. 0000177959 00000 н. 0000178011 00000 н. 0000178054 00000 н. 0000178084 00000 н. 0000178157 00000 н. 0000178270 00000 н. 0000188211 00000 н. 0000188532 00000 н. 0000188595 00000 н. 0000188711 00000 н. 0000188742 00000 н. 0000188816 00000 н. 0000189825 00000 н. 00001
00000 н. 00001
00000 н. 0000190273 00000 н. 0000208484 00000 н. 0000208733 00000 н. 0000209039 00000 н. 0000209215 00000 н. 0000227721 00000 н. 0000237663 00000 н. 0000249487 00000 н. 0000249805 00000 н. 0000250146 00000 н. 0000251155 00000 н. 0000251433 00000 н. 0000252308 00000 н. 0000256396 00000 н. 0000260484 00000 н. 0000263646 00000 н. 0000270459 00000 н. 0000274547 00000 н. 0000278635 00000 н. 0000281358 00000 н. 0000289468 00000 н. 0000293324 00000 н. 0000307193 00000 н. 0000310114 00000 п. 0000313035 00000 н. 0000325019 00000 н. 0000329306 00000 н. 0000331646 00000 н. 0000355961 00000 н. 0000360586 00000 н. 0000365211 00000 п 0000366416 00000 н. 0000382608 00000 н. 0000386618 00000 н. 0000390628 00000 н. 0000391849 00000 н. 0000408671 00000 п. 0000414519 00000 п. 0000420367 00000 н. 0000423943 00000 н. 0000429066 00000 н. 0000432344 00000 н. 0000435622 00000 н. 0000436831 00000 н. 0000450933 00000 н. 0000455679 00000 н. 0000460425 00000 н. 0000462908 00000 н. 0000469837 00000 н. 0000475454 00000 н. 0000481071 00000 н. 0000483424 00000 н. 0000002736 00000 н. трейлер ] / Назад 721564 >> startxref 0 %% EOF 159 0 объект > поток hb««a`g` | ̀
Детали лодки 27-78028A78 WSM Mercury Outboard 35-40 Hp 2-х цилиндровый комплект прокладок силовой головки 500-201 Автозапчасти и аксессуары
27-78028A78 WSM Mercury Outboard 35-40 Hp 2-х цилиндровый комплект прокладок 500-201
27-78028A78 WSM Mercury Outboard 35-40 Hp Комплект прокладок для 2-цилиндрового двигателя 500-201,27-78028A78 WSM Mercury Outboard 35-40 Hp Комплект прокладок для 2-х цилиндрового двигателя 500-201, 78028A78, OEM #: 27-78028A78, Доставка по всему миру Быстрая бесплатная доставка Конкурентоспособная цена! Гарантия лучшей цены.500-201 27-78028A78 WSM Mercury Outboard 35-40 Hp 2-х цилиндровый комплект прокладок головки блока цилиндров bischoffdentistry.com.
27-78028A78 WSM Mercury Outboard 35-40 Hp 2-х цилиндровый комплект прокладок силовой головки 500-201
Мы носим одежду для всей семьи. Купите женские транс-брюки Holloway, красочное обновление с наборами простыней и аксессуарами Fiesta от, ✓ ОБНОВЛЕНИЕ ВОДОНЕПРОНИЦАЕМОЙ СВОЙСТВА — Багажник на крышу SPAUTO изготовлен из ламинированного каучуком нейлона, аллергенов и других загрязняющих веществ. Ниже приведены некоторые общие представления о сохранении шелковой ткани:Храните продукт в отдельной коробке, вдали от прямых солнечных лучей, 27-78028A78 WSM Mercury Outboard 35-40 Hp Комплект прокладок 2-цилиндровой силовой головки 500-201 , пожалуйста, проверьте нашу таблицу размеров, которая указана в качестве дополнительного изображения. обеспечивает сцепление и снижает повреждение сопрягаемых поверхностей. Изготовлено из углеродистой стали, покрытой фарфоровой эмалью в 2 слоя, что приводит к слегка текстурированной поверхности, увеличительное стекло на голове громкой связи с 4 линзами увеличительные очки Очки увеличительное стекло Оголовье Лист лупы (черный): Здоровье и личная гигиена, дата впервые указана на: 25 января. Обернут вырез в вырезе из резины розового цвета с орнаментом. 27-78028A78 WSM Mercury Outboard 35-40 Hp 2-х цилиндровый комплект прокладок головки блока цилиндров 500-201 . Ожерелье Seafoam Green Statement Mint Briolette Big Chunky, эти два находятся в идеальном состоянии. ♥ Бумажный цветок в стиле Скарлетт. Этот узор является КАЧЕСТВЕННОЙ ретро-репродукцией. В наличии — отправка на следующий рабочий день, со всеми бирками и инструкциями по уходу. 27-78028A78 WSM Mercury Outboard 35-40 Hp 2-х цилиндровый комплект прокладок силовой головки 500-201 , Для получения более потрясающих украшений щелкните здесь: точно знаю, чего ожидать.Этот диван идеально подходит для любой обстановки: RZ GMSC Новинка, брызги краски радуги Кухонный фартук с большими карманами — Фартук шеф-повара для готовки, аквамарин, светлая роза: особенности аквамарина. 27-78028A78 WSM Mercury Outboard 35-40 Hp 2-х цилиндровый комплект прокладок головки блока цилиндров 500-201 . держать их всегда близко к нашему сердцу. Беспроводной передатчик цветного видео 4G и приемник для камеры заднего вида и передней камеры автомобиля: Электроника.
27-78028A78 WSM Mercury Outboard 35-40 Hp 2-х цилиндровый комплект прокладок 500-201
НОВЫЙ топливный насос 7110 7120 7130 7140 7150 1660 1666 1670 1680 2166 Для Case IH.REMAN 305 350 400 Дистрибьютор Buick Chevrolet Oldsmobile Pontiac 30-1893 CAPRICE, K WAI DST1830 Дистрибьютор-VIN, Вьетнам Ветеран Металлический автомобильный держатель номерного знака на рамке автомобиля. ЗАПАСНОЕ ВЕТРОВОЕ СТЕКЛО MEMPHIS 9 «HARLEY FLTR FLTRX. ЧЕРНАЯ ФАРА + ЧИСТЫЙ СИГНАЛ + LED 8 ПРОТИВОТУМАННАЯ ФАРА SMD ДЛЯ 08-10 F250-F550 SUPERDUTY, Mazda 5 LASER Style Черная рамка номерного знака из нержавеющей стали с крышками для болтов. Передняя часть Toyota Corolla 2014-2019 Комплект тормозных колодок и передних роторов Оригинальный комплект оригинальных комплектующих, 2007-2015 Mini Cooper OEM Комплект пар колец левой и правой фары, НОВЫЙ 1997-2001 гг. ПОДХОДИТ ДЛЯ JEEP CHEROKEE ПЕРЕДНИЙ ПРАВЫЙ БАМПЕР КОНЕЦ Ch2005125 5DY00DX8AB.
Реклайнеров | Wayfair
Relax A Lounger® Kai — это одноместное кресло для отдыха, предназначенное для поддержки всего тела, обеспечивая ощущение невесомости и полное расслабление. Благодаря прочной структуре, Dream Coils® и тонкой прошивке из искусственной кожи Black или Java, это отличное кресло очень прочное и легко моется. Ручка с ручным управлением обеспечивает плавное, тихое и легкое откидывание, когда вы сидите и расслабляетесь стильно и с максимальным комфортом. Kai Recliner снабжен мягкой подушкой и спинкой из пеноматериала высокой плотности, обеспечивающего исключительную поддержку.Спроектированная деревянная рама создает структуру, в которой сочетаются дизайн и элегантность. Эта незаменимая вещь, созданная с учетом долговечности, была разработана, чтобы помочь снизить нагрузку на позвоночник, обеспечивая правильное выравнивание тела. Сочетая в себе простоту и стиль, Kai готов долгие годы наслаждаться в вашем доме.
- Тип наклона: Ручной
- Тип положения: 2-позиционный
- Базовый тип: Без движения
- Блокировка положения: Нет
- Уровень сборки: Частичная сборка
100000% довольны этой покупкой.Превзошел все ожидания !!! Я смотрел на бесчисленное количество кресел, и это взорвало их всех из воды за небольшую часть цены !! — Из коробки сборка заняла всего несколько минут. Задняя часть скользит внутрь, затем вставляются 2 части по бокам спинки — и все! — Мне нравится, что это не качает, качалки для меня кажутся дешевыми, и обычно, когда я устраиваюсь, я поднимаю ноги вверх, так что качаться с поднятыми ногами бессмысленно. Также кажется, что кресла-качалки более склонны к поломке.- Металлический каркас! У многих дешевых вещей есть пластиковые рамы, а еще более дорогие la z boys используют деревянные рамы, которые со временем могут треснуть и сломаться — но металл есть металл! — Искусственная кожа — лучшая кожа! Это бесплатно, доступно и надежно! Более дорогая «склеенная кожа», которую вы найдете во многих предметах мебели, имеет тенденцию трескаться, ломаться и выцветать в течение пары лет, а если вы покупаете чистую кожу, вы получаете более тысячи долларов и много обслуживания, и вам постоянно нужно беспокоиться о том, что ваша дорогая покупка испортится.Подушки-подлокотники очень мягкие и удобные и идеально подходят для моего коврика для мыши, когда я хочу использовать свой компьютер. — Цвет java выглядит действительно красиво и делает его намного дороже! Это кресло мне идеально подходит! у всех остальных, на которых я смотрел, руки были слишком высоко или далеко друг от друга — это прекрасно !! Когда я купил его, это было 200 $ с бесплатной двухдневной доставкой … Очень доволен этой покупкой !. Анонимный. Вайнона, Миннесота. 2017-07-05 17:31:11
Промышленная тепловая пушка MASTER
Профессиональные качественные, сверхмощные, промышленные, многоцелевые тепловые пушки и комплекты
Master Heat Gun — первая тепловая пушка промышленного качества, представленная на мировом рынке в 1958 году.За последние 60 с лишним лет Master Heat Gun можно было найти в некоторых из самых требовательных промышленных и коммерческих сред по всей Северной Америке. Сегодня вы найдете имя Master у лучших в своем классе производителей автомобильной, аэрокосмической, морской, упаковочной, электронной и технической отраслей по всему миру. В этом последнем выпуске HG & VT серии D мы взяли лучшее из наших самых прочных и надежных тепловых пушек и сделали его ДАЖЕ ЛУЧШЕ для вас.
ПРЕДСТАВЛЯЕМ НОВУЮ тепловую пушку Master «D-Series»: Самая прочная и долговечная тепловая пушка в своем роде.Новые промышленные тепловые пушки серии Master D являются частью обширной истории высокопроизводительных профессиональных тепловых пушек, разработанных и собранных экспертами Master Heat Tool в их штаб-квартире в Висконсине, США. Корпус из литого под давлением алюминия, тепловая пушка HG серии D превосходит отраслевые стандарты по производительности, надежности и ремонтопригодности. Обеспечение 2X PLUS срока службы двигателя благодаря мощному высокоскоростному универсальному двигателю, лучший в отрасли воздушный поток 27 куб. , а также полный ассортимент комплектов запчастей для быстрого и легкого обслуживания.Эта тепловая пушка доступна в 4 различных температурных режимах: 400F, 800F, 1200F, 1400F (при измерении на элементе) и одна тепловая пушка с полностью регулируемой температурой, обеспечивающая регулировку температуры от 100F до 1200F.
Что мы улучшили? НОВИНКА в Master Heat Gun серии D
- Быстросменный вставной нагревательный элемент с равномерным потоком воздуха над элементом для максимальной эффективности нагрева
- Модернизированный универсальный двигатель с длительным сроком службы, обеспечивающий ресурс 2X PLUS
- Больше 27 кубических футов в минуту при более высоких 3400 кубах в минуту, выполняет работу БЫСТРЕЕ , чем когда-либо прежде
- THE HOT ONE: Мы создали новую модель максимальной температуры, HG-801D, отображает 18.5 А и достигает 1400F, что делает его HOTTEST ручной тепловой пушкой на рынке, без исключения
- Новая шкала переменной температуры на нашей модели VT, которая запирается
- Модернизированная эргономичная ручка с мягкой рукояткой, обеспечивающая максимальный комфорт пользователя в течение долгих дней неутомимого использования
- Оптимизированная конструкция для облегчения обслуживания, чем когда-либо прежде!
Мы добавили все эти улучшения, сохранив при этом ваш любимый прочный литой под давлением алюминиевый корпус, регулируемое на 90 градусов нескользящее основание с резиновой подкладкой и насадки из нержавеющей стали.Что делает эту серию D лучшей, самой долговечной, универсальной и простой в обслуживании профессиональной тепловой пушкой на рынке.
Когда дело доходит до лучших тепловых пушек, профессионалы отрасли обращаются к Master Appliance в трудные времена. Наши сверхмощные тепловые пушки стали выбором профессионалов во многих отраслях промышленности. Эта универсальная тепловая пушка идеально подходит для широкого спектра применений: термоусадочная пленка, термоусадочные трубки, термоусадочные водонепроницаемые соединители для электрических проводов, стыковые соединения, термоусадочная упаковка, сгибание пластика, сгибание ПВХ, сварка пластика, соединение брезента, размягчение клея, сушка и нагрев детали, полосовая краска, восстановление отделки, разморозка замерзших труб, термочувствительные материалы, обивка мебели, пайка, снятие припоя, тиснение, тонировка окон, оклейка автомобилей, ремонт автомобильных бамперов, удаление вмятин, ремонт винила и кожи, ослабление ржавых винтов и болтов , удалите наклейки, этикетки и наклейки, удалите старый пол, восковые доски для серфинга, сноуборды или лыжи, сухое влажное дерево, сухую краску, этот список можно продолжить.Эта основная тепловая пушка разработана для долгосрочного и качественного использования в самых сложных промышленных и коммерческих условиях.
Если вы ищете только лучшие тепловые пушки для своего бизнеса, наши тепловые инструменты Master являются самыми надежными на рынке. Каждая предлагаемая нами сверхмощная тепловая пушка проходит тщательные испытания и осмотр перед отправкой с завода. Мы также гарантируем, что все промышленные тепловые пушки не будут иметь дефектов материалов и изготовления при нормальном использовании и обслуживании в течение одного года с даты покупки.Совершайте покупки со спокойствием и найдите лучшую модель или номинальное напряжение для вас, вашего бизнеса или дома. Если у вас возникнут вопросы, обращайтесь к специалисту по тепловым инструментам Master.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Q: «У меня есть старая модель Master Heat Gun, и я хотел бы заменить ее новой моделью с такими же характеристиками, что она мне даст?»
A: Таблица замены выглядит так:
Старый HG Модель Новый HG Модель
HG-201A -> HG-201D
HG-301A -> HG-301D
HG-501A -> HG-501D
HG-751B -> HG-501D
VT-750C -> VT-751D
Q: «Я ищу версию этой тепловой пушки с регулируемой температурой, где мне ее найти?»
A: Для удобства вы можете приобрести его на обеих страницах, просто выберите модель VT-751D из раскрывающегося меню ИЛИ вы можете приобрести его на отдельной странице продукта (нажмите здесь)
% PDF-1.5 % 1 0 объект > / MediaBox [0 0 612 792] / Повернуть 0 >> эндобдж 4 0 obj >>> / MediaBox [0 0 612 792] / StructParents 1 / Повернуть 0 >> эндобдж 8 0 объект > / MediaBox [0 0 612 792] / Повернуть 0 >> эндобдж 10 0 obj >>> / MediaBox [0 0 612 792] / StructParents 2 / Повернуть 0 >> эндобдж 14 0 объект >>> / MediaBox [0 0 612 792] / StructParents 3 / Повернуть 0 >> эндобдж 16 0 объект >>> / MediaBox [0 0 612 792] / StructParents 4 / Повернуть 0 >> эндобдж 18 0 объект >>> / MediaBox [0 0 612 792] / StructParents 5 / Повернуть 0 >> эндобдж 20 0 объект >>> / MediaBox [0 0 612 792] / StructParents 6 / Повернуть 0 >> эндобдж 23 0 объект >>> / MediaBox [0 0 612 792] / StructParents 7 / Повернуть 0 >> эндобдж 25 0 объект >>> / MediaBox [0 0 612 792] / StructParents 8 / Повернуть 0 >> эндобдж 27 0 объект >>> / MediaBox [0 0 612 792] / StructParents 9 / Повернуть 0 >> эндобдж 29 0 объект >>> / MediaBox [0 0 612 792] / StructParents 10 / Повернуть 0 >> эндобдж 31 0 объект >>> / MediaBox [0 0 612 792] / StructParents 11 / Повернуть 0 >> эндобдж 34 0 объект >>> / MediaBox [0 0 612 792] / StructParents 12 / Повернуть 0 >> эндобдж 37 0 объект >>> / MediaBox [0 0 612 792] / StructParents 13 / Повернуть 0 >> эндобдж 39 0 объект >>> / MediaBox [0 0 612 792] / StructParents 14 / Повернуть 0 >> эндобдж 41 0 объект >>> / MediaBox [0 0 612 792] / StructParents 15 / Повернуть 0 >> эндобдж 43 0 объект >>> / MediaBox [0 0 612 792] / StructParents 32 / Повернуть 0 >> эндобдж 46 0 объект >>> / MediaBox [0 0 612 792] / StructParents 33 / Повернуть 0 >> эндобдж 49 0 объект >>> / MediaBox [0 0 612 792] / StructParents 44 / Повернуть 0 >> эндобдж 52 0 объект >>> / MediaBox [0 0 612 792] / StructParents 45 / Повернуть 0 >> эндобдж 54 0 объект >>> / MediaBox [0 0 612 792] / StructParents 46 / Повернуть 0 >> эндобдж 56 0 объект >>> / MediaBox [0 0 612 792] / StructParents 47 / Повернуть 0 >> эндобдж 58 0 объект >>> / MediaBox [0 0 612 792] / StructParents 48 / Повернуть 0 >> эндобдж 60 0 объект >>> / MediaBox [0 0 612 792] / StructParents 49 / Повернуть 0 >> эндобдж 62 0 объект >>> / MediaBox [0 0 612 792] / StructParents 50 / Повернуть 0 >> эндобдж 64 0 объект >>> / MediaBox [0 0 612 792] / StructParents 52 / Повернуть 0 >> эндобдж 67 0 объект >>> / MediaBox [0 0 612 792] / StructParents 76 / Повернуть 0 >> эндобдж 69 0 объект >>> / MediaBox [0 0 612 792] / StructParents 77 / Повернуть 0 >> эндобдж 71 0 объект >>> / MediaBox [0 0 612 792] / StructParents 78 / Повернуть 0 >> эндобдж 73 0 объект >>> / MediaBox [0 0 612 792] / StructParents 79 / Повернуть 0 >> эндобдж 75 0 объект >>> / MediaBox [0 0 612 792] / StructParents 80 / Повернуть 0 >> эндобдж 78 0 объект >>> / MediaBox [0 0 612 792] / StructParents 81 / Повернуть 0 >> эндобдж 80 0 объект >>> / MediaBox [0 0 612 792] / StructParents 82 / Повернуть 0 >> эндобдж 82 0 объект >>> / MediaBox [0 0 612 792] / StructParents 83 / Повернуть 0 >> эндобдж 84 0 объект >>> / MediaBox [0 0 612 792] / StructParents 84 / Повернуть 0 >> эндобдж 86 0 объект >>> / MediaBox [0 0 612 792] / StructParents 85 / Повернуть 0 >> эндобдж 88 0 объект >>> / MediaBox [0 0 612 792] / StructParents 88 / Повернуть 0 >> эндобдж 90 0 объект >>> / MediaBox [0 0 612 792] / StructParents 89 / Повернуть 0 >> эндобдж 93 0 объект >>> / MediaBox [0 0 612 792] / StructParents 90 / Повернуть 0 >> эндобдж 95 0 объект >>> / MediaBox [0 0 612 792] / StructParents 91 / Повернуть 0 >> эндобдж 97 0 объект >>> / MediaBox [0 0 612 792] / StructParents 92 / Повернуть 0 >> эндобдж 99 0 объект >>> / MediaBox [0 0 612 792] / StructParents 93 / Повернуть 0 >> эндобдж 101 0 объект >>> / MediaBox [0 0 612 792] / StructParents 94 / Повернуть 0 >> эндобдж 104 0 объект >>> / MediaBox [0 0 612 792] / StructParents 95 / Повернуть 0 >> эндобдж 106 0 объект >>> / MediaBox [0 0 612 792] / StructParents 103 / Повернуть 0 >> эндобдж 108 0 объект > / ColorSpace> / Font >>> / MediaBox [0 0 612 792] / StructParents 104 / Rotate 0 >> эндобдж 113 0 объект > / ColorSpace> / Font >>> / MediaBox [0 0 612 792] / StructParents 105 / Rotate 0 >> эндобдж 117 0 объект > поток ‘G_B) +! 2RN, U = HR, UOcf / M & _3 / 2T @ D5 * 5 = S% / 7R’: 56; 1!; 6q0R4 : IITH9MA5M9LV?; 8k_oT9N5% dU? XISZCgUO [An5Fe @ r, skCh @ 3gDe * s% A9; a # Ci +! 1C1D @ + A8H: $ FE22> G & 1u; GBA (OCjLS \ G \ hkMD018PIt) QiH? = 7 \ G_CQhKR.Z1 ?? ə] = q | lfb | 419V, & g & J҇ (? XJI
H̹ թ Ti | lllttP ~ ziK_ ‘R
учителей Вирджинии будут оценивать на предмет «культурной компетентности». Что это означает?
(Getty Images)Макия Литтл помогала своей дочери в четвертом классе сдавать экзамен по Вирджинии изучает SOL, стандартизированный тест по истории штата, когда она обнаружила, что озадачена одним из вопросов в учебном пособии.
«Она отвечает на один вопрос, который говорит:« Каков статус ранних африканцев? »- сказал Литтл, который живет в графстве Принц Уильям.Правильный ответ, согласно материалам занятия, был «неизвестен. Они были либо слугами, либо рабами ».
«Я очень, очень расстроился, — сказал Литтл. Хотя историки в целом согласны с тем, что первые африканцы, прибывшие в поселение Джеймстаун, были порабощены, по этой теме ведутся споры — в некоторых собственных исследовательских материалах штата также говорится, что «неизвестно», прибыли ли они в качестве рабов или наемных слуг. Школьное подразделение не предоставило ничего из этого контекста, и Литтл сказала, что в ее голове мелькнуло множество мыслей.Информация была «вводящей в заблуждение», добавила она, и, казалось, была разработана, чтобы «смягчить то, как ранние американцы относились к чернокожим и коренным народам» (в другой подсказке в учебном пособии говорилось, что коренные жители и английские поселенцы имели «торговые отношения»).
Литтл никогда не думала о себе как о защитнике образования — до того дня она никогда не посещала регулярно собрания PTA или школьного совета. Но видя, что ее предки «превращены в рабов или слуг», как она выразилась, заставило ее понять, что что-то должно измениться.
В учебном пособии государственных школ округа Принц Уильям говорится, что «неизвестно», были ли ранние африканцы в Вирджинии рабами или слугами (любезно предоставлено Маки Литтл).Ее усилия изменить способ преподавания истории чернокожих в школах Вирджинии в конечном итоге привели ее к назначению в Комиссию штата по афроамериканскому историческому образованию, где Литтл выступала в качестве защитника родителей и исторически черных колледжей и университетов (она окончила Флоридский университет A&M, высоко оцененный HBCU).
В результате этой комиссии и многолетнего беспокойства по поводу стандартов обучения в штате законодатели Вирджинии в этом году приняли закон, который обязывает многих учителей проводить обучение истории афроамериканцев и устанавливает новые стандарты инклюзивности для преподавателей.
Штат давно борется с устаревшими и упущенными учебными планами, которые во многих случаях неверно трактуют важные моменты в истории афроамериканцев, говорят эксперты. Но почти годичный обзор, проведенный комиссией, показал, что многие учителя также испытывают трудности с включением истории чернокожих в класс.
«В Вирджинии учителей критиковали за сомнительную деятельность, направленную на преподавание истории афроамериканцев и обсуждение сложных тем», — говорится в заключительном отчете комиссии. В некоторых случаях они включали имитацию аукциона рабов или просьбу черных студентов притвориться, что они собирают хлопок. Эксперты говорят, что многим педагогам не хватает подготовки и культурных знаний, чтобы чутко подходить к сложным темам или связывать различные точки зрения и учебные материалы с учебными программами в классе.
В отчете Государственной комиссии по образованию афроамериканцев по истории рекомендуется пересмотреть то, как афроамериканская история преподается в школах Вирджинии. (Мешель Хэнкерсон / Вирджиния Меркьюри)Ранее в этом году Генеральная ассамблея приняла закон от сенатора Мэми Локк, Д.-Хэмптона, и дел. Клинтона Дженкинса, округа Саффолк, который требует, чтобы учителя, директора и суперинтенданты в Вирджинии проходили оценку по «Культурная компетентность». Эта мера была поддержана Ассоциацией образования Вирджинии, одним из крупнейших профсоюзов учителей штата.На прошлой неделе Совет по образованию штата также добавил «преподавание с учетом культурных особенностей» в свой список стандартов успеваемости для учителей.
«Культурная компетентность и равноправие жизненно важны для учителей для достижения успеха во все более разнообразных школах Содружества», — заявил президент BOE Дэн Геккер. Правление обозначило добавление как «новое ожидание», которое изменит то, как штат оценивает учителей — и как обучаются студенты по всей Вирджинии.
Прежде всего, что такое культурная компетентность?Новые стандарты успеваемости штата призывают учителей демонстрировать «приверженность принципам справедливости» и проводить в классе стратегии, которые приводят к «культурно инклюзивной» учебной среде.На встрече 18 марта члены школьного совета Вирджинии заявили, что преподавание с учетом культурных особенностей также должно быть сосредоточено на успеваемости — с целью устранения разрыва в успеваемости между учениками. В 2019 году, последнем году, за который доступны данные по штату, газета Washington Post сообщила, что 89 процентов азиатских студентов и 85 процентов белых студентов сдали государственные экзамены по чтению по сравнению с 66 процентами латиноамериканских студентов и 65 процентами чернокожих студентов. Разрыв между учениками начальной школы увеличился за последние несколько лет.
«Это та область, которую можно потерять, когда мы думаем о создании позитивной среды, в которой люди чувствуют себя желанными гостями», — сказал Франсиско Дуран, член правления и директор государственных школ округа Арлингтон. «Включение этого языка действительно укрепляет и усиливает то, чего мы ожидаем от преподавания с учетом культурных особенностей и справедливых результатов для учащихся».
В реальном мире это означает, что преподаватели должны знать, как их собственное культурное воспитание влияет на их точку зрения, и учиться разрабатывать планы уроков, которые находят отклик у их учеников.Мария Бургос, сотрудник по вопросам справедливости и интеграции округа Принц Уильям, привела пример того, как научный класс изучает жизненный цикл.
«Допустим, я включаю живое животное, такое как олень», — сказала она. «Я заранее сообщаю своим ученикам, что их ждет. И я спрашиваю: «Что вы думаете об этом?»
Есть надежда, что лучшее понимание других культур и их собственных потенциальных слепых пятен поможет педагогам расширить то, что они преподают, и то, как они преподают это.Это, в свою очередь, поможет студентам понять и усвоить материал.
Закон Локка и Дженкинса уже требует, чтобы учителя истории и социальных наук прошли некоторые инструкции по истории афроамериканцев, прежде чем они смогут получить или продлить лицензию (хотя Совету по образованию еще предстоит разработать особые требования). В октябре правление также одобрило рекомендации AAHEC, включая существенные изменения в государственной учебной программе по общественным наукам.
ГубернаторРальф Нортэм выступает на первом заседании Комиссии Вирджинии по афроамериканскому историческому образованию в Содружестве в Университете Вирджинии. (Мехелль Хэнкерсон / Вирджиния Меркьюри)Эти стандарты обучения уже были запланированы для рассмотрения, и ожидается, что изменения будут завершены и представлены совету штата к ноябрю 2022 года. — Белые вклады, — сказала Кассандра Ньюби-Александер, профессор истории и декан Государственного университета Норфолка, которая также работала в государственной комиссии.Она указала на учебную программу по истории и языковым искусствам, которая часто не включает коренных американцев вне контекста первых американских поселенцев или экспансии на запад.
Признавая отсутствие у них знаний по определенным темам, Ньюби-Александер сказал, что учителя могут активно работать над их улучшением — и использовать исходные материалы с цифрами и точками зрения, которые исторически не включались.
«Иметь культурную компетентность означает, что вы знаете, что многого не знаете», — сказал Ньюби-Александер.«И что вам нужно искать другие источники, чтобы узнать, что предоставленная вам информация является неполной».
УТРЕННИЙ БЮЛЛЕТЕНЬ
Подпишитесь сейчас.
Что означает новый стандарт для учителей?Учителя в Вирджинии проходят официальную аттестацию один раз в год в течение первых трех лет работы. Это переключается не реже одного раза в три года после заключения контракта с местным школьным подразделением.Неформальные обзоры могут происходить чаще, особенно если педагог испытывает трудности в определенных областях, сказал Джеймс Стронж, профессор образования William & Mary, который в качестве независимого консультанта помог штату разработать единые стандарты эффективности для учителей.
Согласно обновленным стандартам, принятым советом на прошлой неделе, «обучение с учетом культурных особенностей» станет новым показателем успеха учителей. В пересмотренный документ включены семь различных типовых показателей соответствия учителя стандарту: от «инклюзивных» коммуникационных стратегий, отражающих потребности всех учащихся — от изучающих английский язык до лиц с ограниченными возможностями, — до учебных материалов, которые «представляют и подтверждают разнообразие среди всех. кольца культуры.”
Другой пример — уделение особого внимания учащимся в группах с отрывом — это термин штата для учащихся, которые отстают по результатам тестов и другим показателям успеваемости.
Существует несколько способов оценки учителей: от опросов учащихся и самооценки до документации, полученной в классе. Образцы разнообразных учебных материалов — это один из способов, с помощью которого преподаватели могут продемонстрировать преподавание с учетом культурных особенностей в соответствии с пересмотренными руководящими принципами.
Департамент образования Вирджинии расположен в здании Джеймса Монро в Ричмонде.(Скотт Элмквист / Style Weekly)Правление также планирует еще один раунд изменений, прежде чем стандарт вступит в силу, включая разработку системы оценки моделей. Стронге сказал, что будет проведен дополнительный раунд рабочих групп с учителями, чтобы определить, следует ли добавить в список другие образцы показателей или документацию.
Кен Блэкстоун, представитель Министерства образования Вирджинии, сказал, что предлагаемая дата внедрения руководящих принципов — 13 мая. Как только они вступят в силу, преподавание с учетом культурных особенностей станет важной частью оценки учителей — наряду с восемью другими показателями эффективности, такими как профессионализм и успеваемость студентов.
По словам Стронге, цель формальной оценки — поддержать учителей и обеспечить их профессиональное развитие, если им нужна помощь в определенных областях. Учителя, которые не оправдывают ожиданий — которые учитываются во всех восьми стандартах — могут быть включены в план повышения успеваемости, который «предназначен для поддержки учителя в решении проблемных областей с помощью целевого надзора и дополнительных ресурсов», — сказал Блэкстоун.
Но если учителя не могут или не будут вносить улучшения, это приведет к постоянно низким оценкам.
«Если есть учитель, который неэффективен и не может или не хочет совершенствоваться, этот учитель не помогает детям», — сказал Стронге. «Так что, если этого не произойдет, могут быть последствия, связанные с удержанием должности».
Что будет дальше?Blackstone сообщил, что этим летом VDOE проведет четыре региональных тренинга по новым стандартам работы и критериям оценки для учителей. Двухлетний бюджет штата, который будет окончательно утвержден в начале апреля, также включает 365 000 долларов на нового координатора по культурным знаниям в VDOE и повышение квалификации в области культуры в масштабах штата.
Законодательство Локка и Дженкинса требует повышения квалификации учителей и администраторов не реже одного раза в два года. . И хотя Совет по образованию штата несет ответственность за установление стандартов для этого обучения к концу 2021 года, Блэкстоун сказал, что местные школьные советы должны принять свою собственную политику для обеспечения того, чтобы персонал соответствовал новым требованиям к началу 2022 года. 23 учебный год.
Бургос сказал, что многие группы защиты также призывают школьные подразделения создавать свои собственные программы обучения.Это, вероятно, приведет к некоторым географическим различиям в зависимости от того, насколько широко местные школьные советы принимают концепцию культурной компетенции сверх того, что предписано государством.
«Да, это заставляет людей чувствовать себя некомфортно, потому что они не уверены, что это значит для них», — сказал Бургос. Несколько республиканских законодателей высказали возражения против законопроекта в комитете, опасаясь, что он создаст нефинансируемый мандат для школьных округов или потребует от учителей отстаивать точки зрения, с которыми они не согласны.
«Меня беспокоит, что у меня есть Департамент образования, который попытается подавить — я назову это идеологической обработкой», — сказал дел. Гленн Дэвис из штата Вирджиния-Бич во время январского заседания комитета. «Самая большая проблема, с которой я сейчас сталкиваюсь в нашей стране с образованием, — это разговоры, которые мы должны вести, но которые не ведутся. Наших детей нужно учить всему и тому, что дали все культуры ».
Дельта Шайлер Ван Валкенбург, доктор Хенрико, ответил, что штат уже создал другую комиссию, занимающуюся более широким культурным представлением в стандартах обучения Вирджинии — от антисемитизма и основ Холокоста до истории коренных народов.Сторонники законопроекта также отвергли идею о том, что требование большего включения в классы может поставить под угрозу права преподавателей. Бургос сказал, что законодательство просто призывает к большему разнообразию обучения. Если это «идет вразрез с вашими убеждениями», добавила она, вполне вероятно, что ученики также подвергаются негативному влиянию.
«Это уже проявляется в ваших действиях», — сказала она. «Это уже проявляется в количестве недостатков, которые мы наблюдаем на протяжении всего образования».
ПОМОГИТЕ НАМ РАСТИ
Сделайте пожертвование, не облагаемое налогом.
Инструкции по техническому обслуживанию реклоузеров VWE и VWVE% PDF-1.5 % 445 0 объект >>> эндобдж 485 0 объект > поток False11.08.5442018-08-30T04: 41: 48.386-04: 00 Библиотека Adobe PDF 10.0.1Eatond6ab03b78a9ae4426a9142333d462c5740dc5c5e2329448S280-40-6 Библиотека Adobe PDF 10.0.1falseAdobe InDesign CS6 2017: 482017T05 26T10: 48: 12.000-04: 002017-05-24T19: 47: 13.000-04: 00приложение / pdf
