В процессе строительства или ремонта, как правило, возникает необходимость в покупке и установке чердачной лестницы. Выбор разнообразен – компактные, складные, большие, дорогие и более доступные варианты. Поэтому необходимо разобраться в ассортименте и выбрать необходимый вариант.

Виды чердачных лестниц

Для начала нужно определиться с типом конструкции и материалом.

Выдвижные

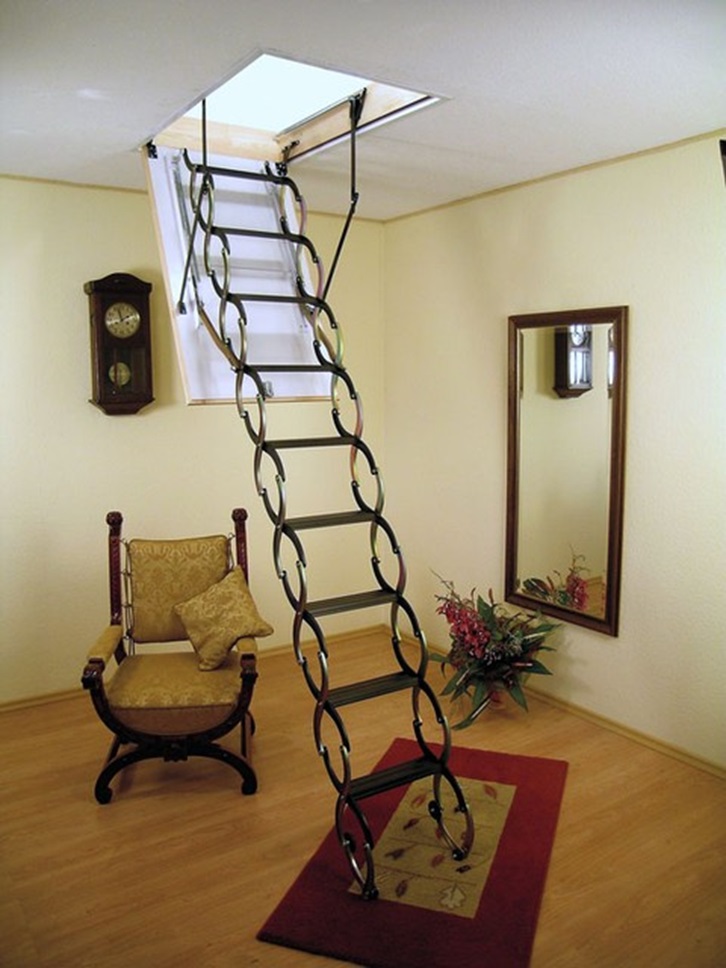

Выдвижные или раздвижные, так же их называют ножничными. Такая лестница устроена по принципу «гармошки» и состоит из большого количества металлических секций, как правило, из нержавеющей стали, а крышка и проем из дерева. Она очень компактна, для того чтобы ее разложить достаточно потянуть на себя.

Складные

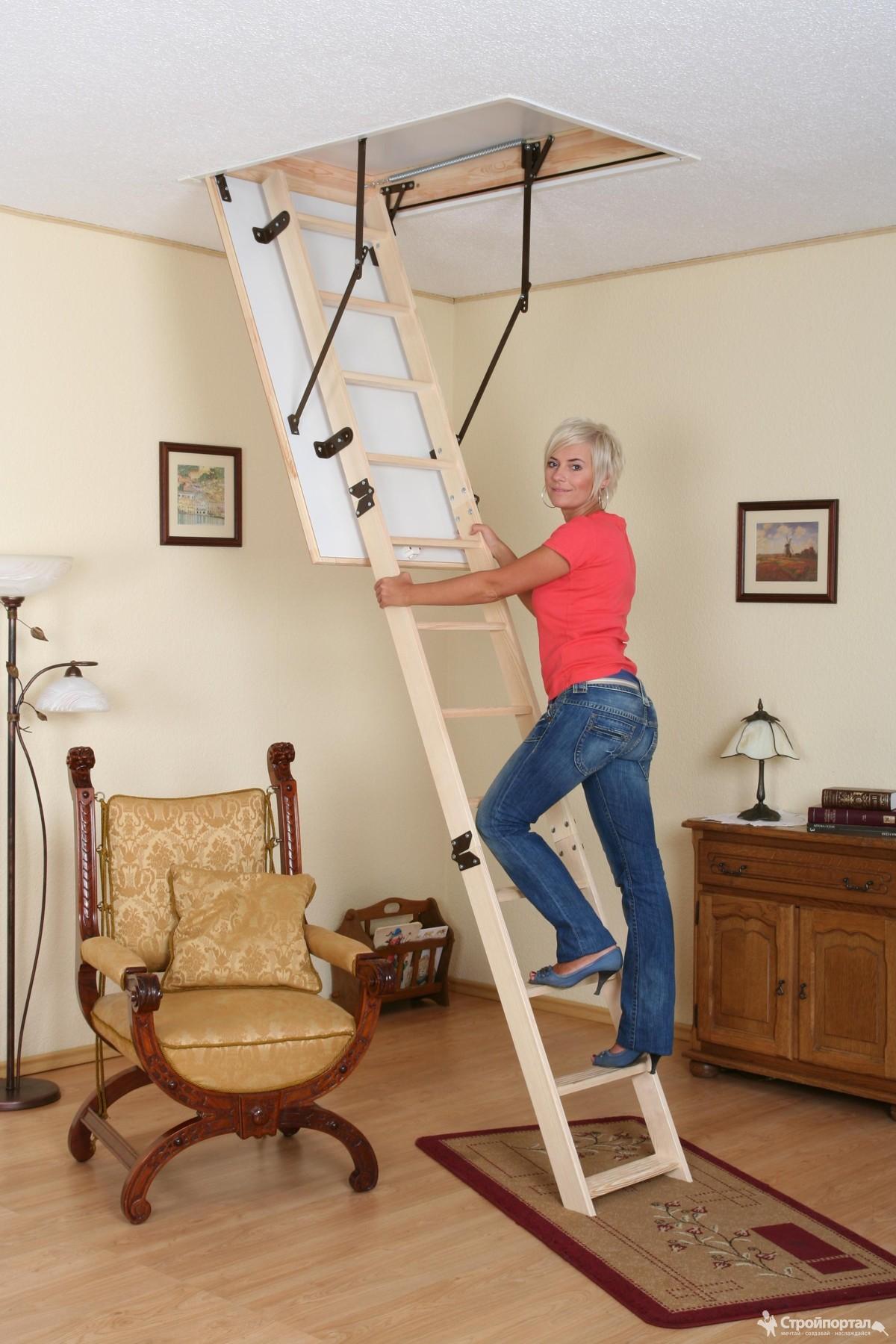

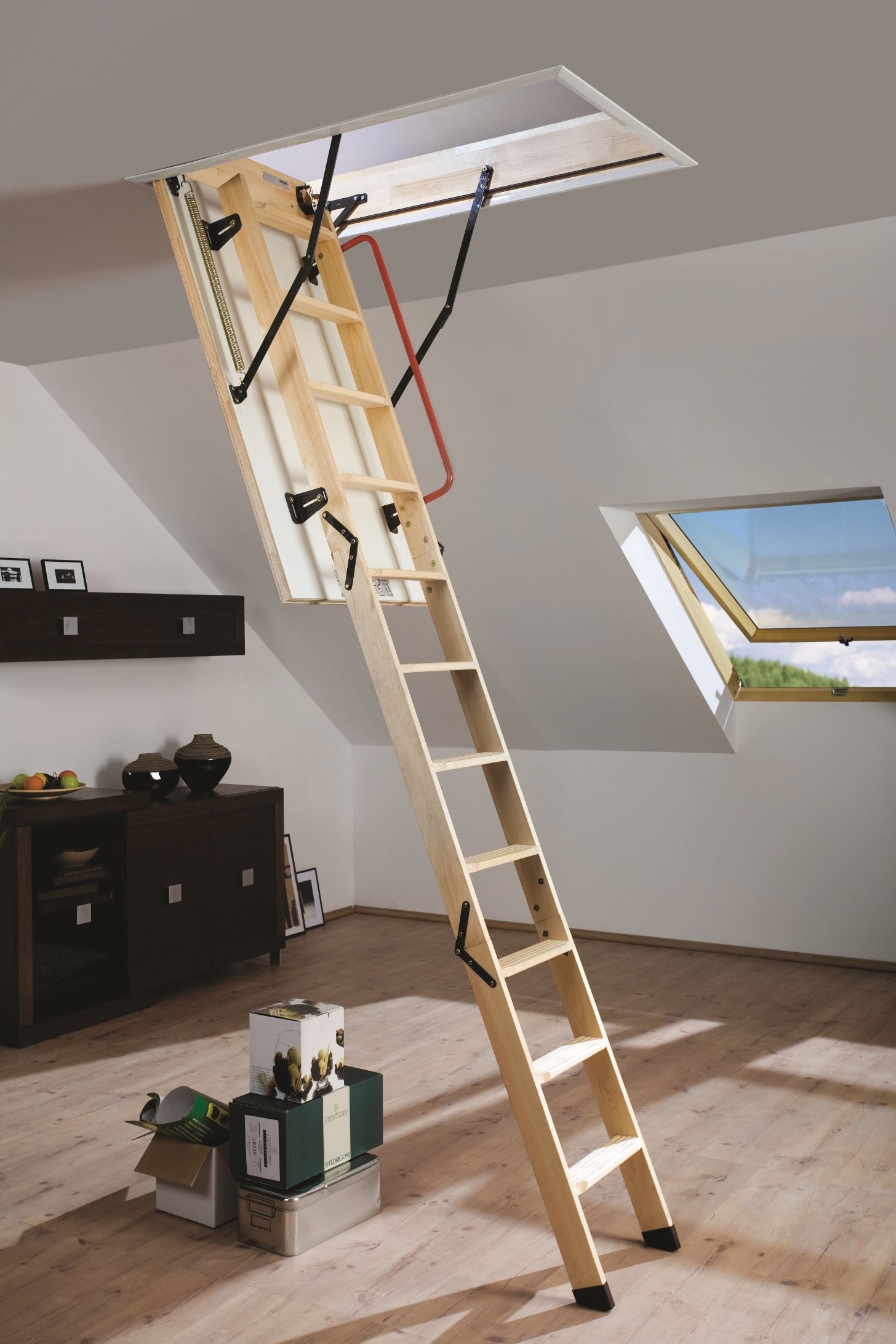

Это чаще всего деревянные лестницы, которые состоят из 3-4х секций, соединенных между собой металлическими деталями. Длина секций зависит от размеров крышки, так как они складываются на нее. Надежная конструкция, пользующаяся заслуженной популярностью.

Деревянные

Дерево — это естественный материал, который обрабатывается антисептиками и прослужит очень долго. Такая лестница не загремит со временем как металлическая и не будет ледяной при использовании в неотапливаемых помещениях в зимний период. Как правило, используется сосна или ель и другие более плотные породы дерева.

Металлические

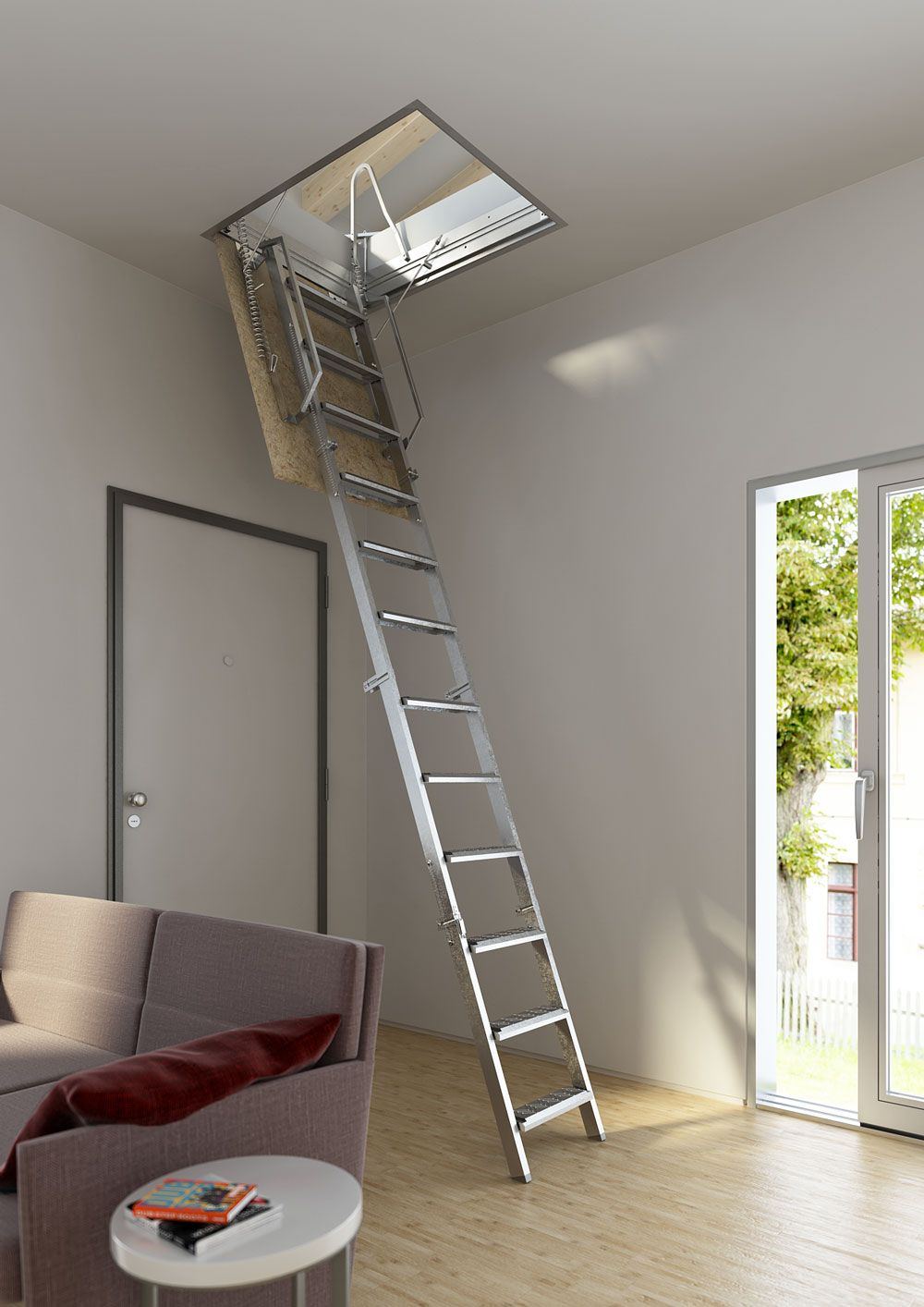

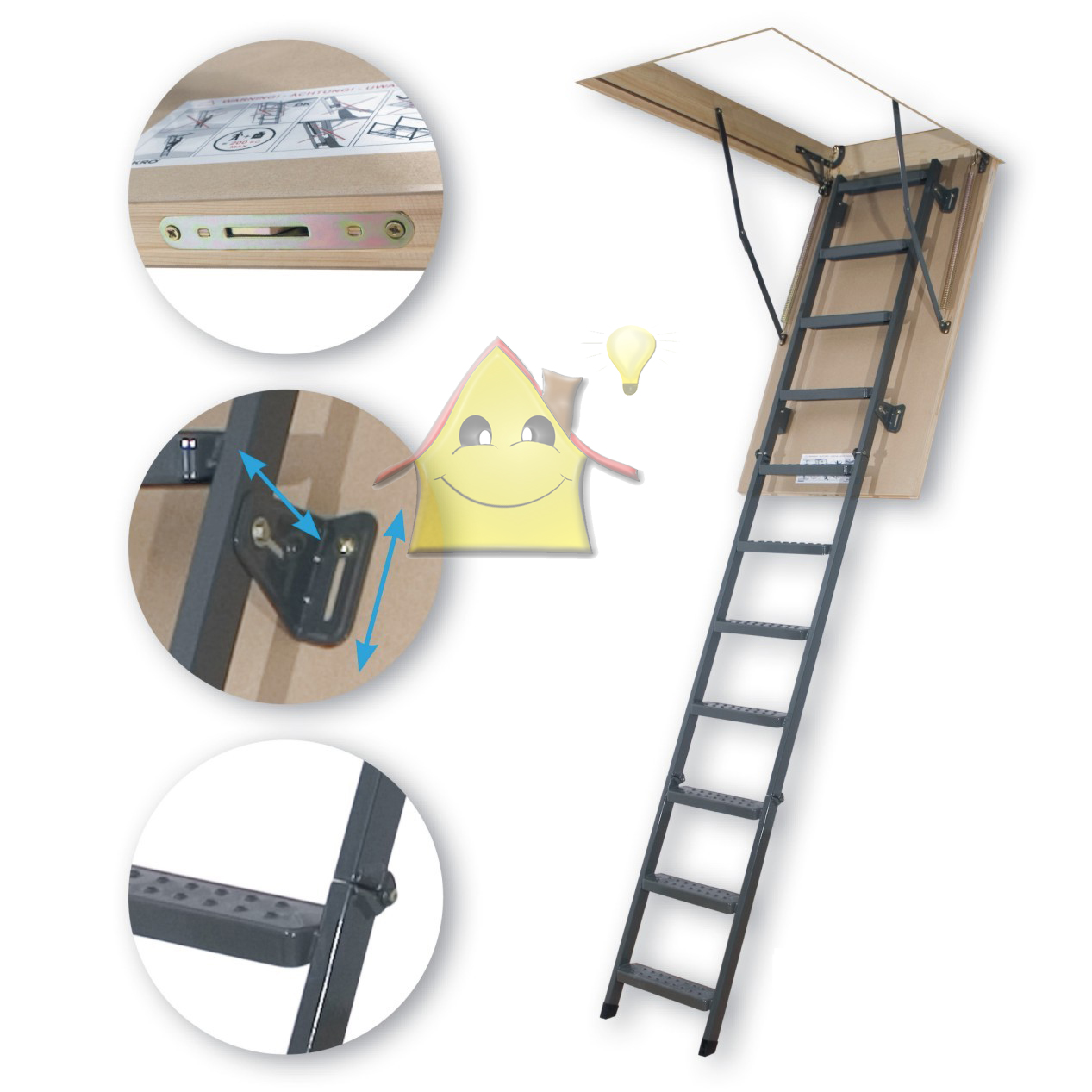

Металл чаще всего используется в раздвижных изделиях, так как выдерживает больше количество циклов использования и имеет более компактные размеры при тех же уровнях нагрузки в сравнении с деревянными. Металлические лестницы не восприимчивы к повышенной влажности и большим нагрузкам, но более дорогие.

Определитесь, как часто вы будете использовать чердак и где будет на него выход. В подсобное помещение или гараж оптимальным вариантом будет металлическая лестница, а для домашнего использования подойдет деревянная.

Цены на лестницы в Ставрополе

Все цены которые указаны в каталоге выше являются ознакомительными, но кардинально отличаться они не будут. Так же цены зависят от размеров проема и высоты потолка, поэтому в рамках одной модели размеров может быть более 8 вариаций. Наличие дополнительных элементов комплектации, материалы из которых изготовлены лестницы и их качество, напрямую влияют на цену товара, поэтому все интересующие вопросы вы можете уточнить по телефону 8(8652) 433-880 или через форму обратной связи на странице товара.

Монтаж чердачных лестниц

Мы выполняем монтаж соблюдая все условия официальной документации и имеем большой опыт в установке лестниц польской компании Fakro и датского бренда Velux. Как правило это выглядит следующим образом:

  • Выполняем замеры всех площадей и разметку предполагаемого места установки.
  • Создаем проем и крепим специальные бруски
  • Устанавливаем конструкцию
  • Делаем регулировку механизмов

Важно следовать схемам и рекомендациям к монтажу. При неправильной установке вы рискуете своим здоровьем и тратами на повторный ремонт.

лучшая цена на складные лестницы на чердак в Крыму — Армада

Чердачная лестница устанавливается в частном доме или на даче для простого и быстрого доступа к чердаку. Она проста в установке и удобна в использовании. Конструкция компактна, поэтому используется там, где немного свободного места. Складные и раздвижные варианты гораздо удобнее, безопаснее и практичнее, чем переносные. Лестницы на чердак бывают разных размеров и видов. Можно купить такую, которая точно подойдет по высоте и посадочному месту. Все предлагаемые модели подходят для поднимания на чердачный уровень взрослого человека.

Материалы

Раздвижная или складная лестница на чердак может быть изготовлена из дерева или металла. Деревянные очень хорошо вписываются в интерьер, при желании их можно окрасить в любой оттенок. Металлические же более прочные, выдерживают увеличенную нагрузку – до 200 кг. Они подходят для частого применения.

Разновидности механизмов

Лестница на чердак дома может быть:

  • раздвижные;
  • складные;
  • ножничные.

Они различаются механизмом складывания и открывания. Все три экономят пространство. Наиболее компактными считаются ножничные, так как их можно установить там, где другие раздвижные или складные лестницы на чердак не поместятся.

Как ясно из названия, у раздвижных моделей секции сдвигаются одна в другу, а у складных – складываются.

Виды чердачных лестниц

В частных домах устанавливают стационарные или поднимающиеся лестницы на чердак. Для стационарных необходимо много места. Они оправданы только в случаях, когда чердак является жилым и часто используемым. При редкой необходимости подниматься туда больше подойдет лестница на чердак раскладная. Она прячется в люке и совершенно не заметна с первого уровня. А при необходимости достаточно потянуть за ручку или петлю, чтобы разобрать конструкцию и получить небольшую, но устойчивую чердачную лесенку.

Утепленные лестницы на чердак

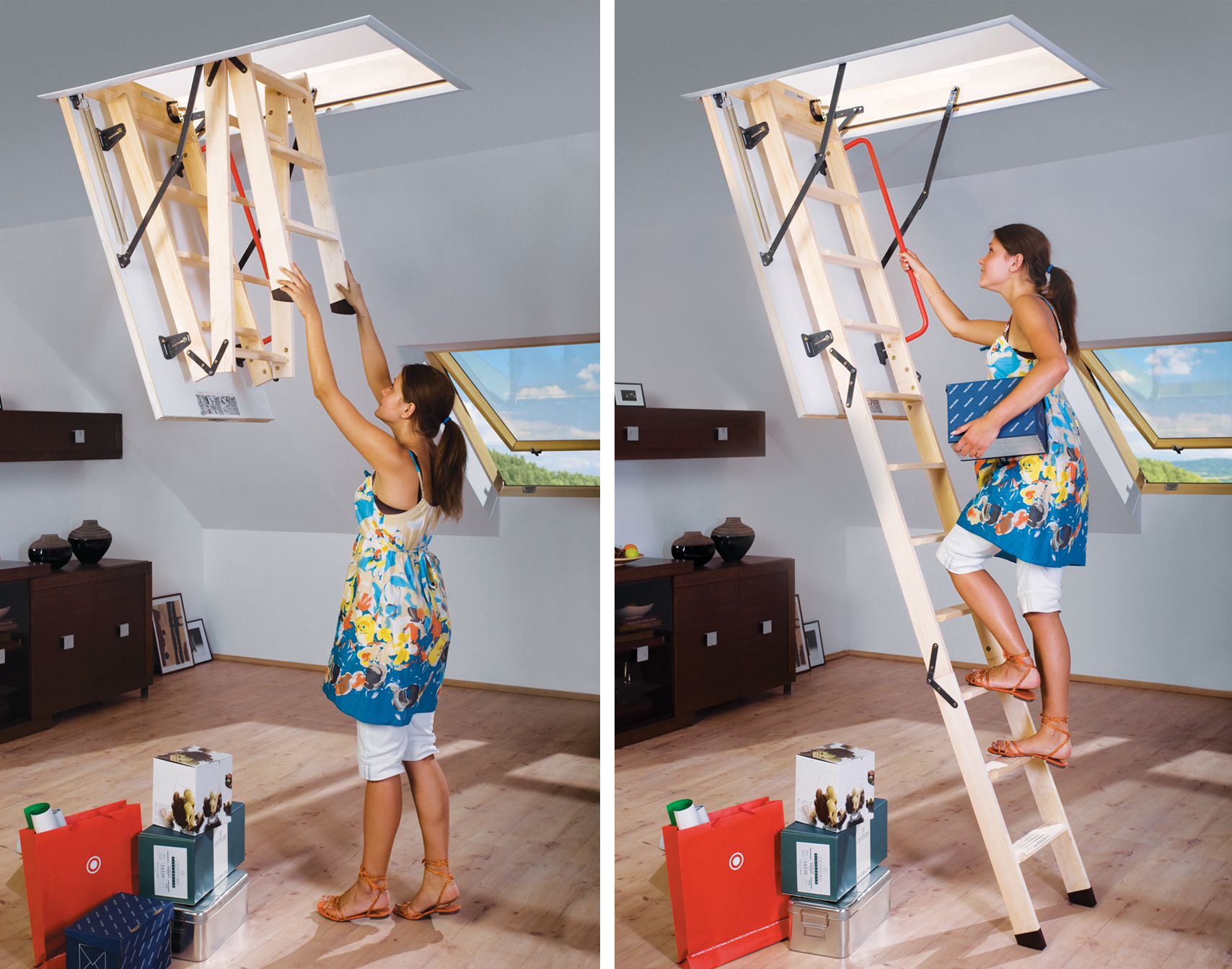

Лестницы чердачные складные в собранном состоянии прячутся в люк под потолком. Именно люк защищает нижний уровень от холодного воздуха с чердака. Он имеет несколько уплотнительных контуров. Крышка чердачного люка имеет внушительную толщину, что также помогает сохранять тепло.

Огнестойкие

Некоторые чердачные раскладные модели предназначены для предотвращения распространения огня до 60 минут. Их производят из несгораемых материалов, а контуры уплотнения при повышении температуры до определенного предела расширяются и не дают дыму и жару проникнуть на другой уровень.

Как выбрать чердачную лестницу

Прежде всего её подбирают по размерам. А также нужно обращать внимание при выборе на такие опции:

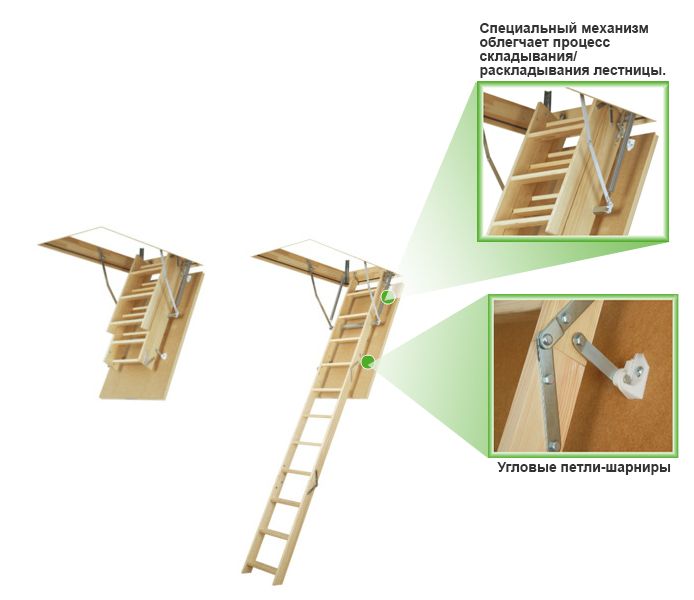

  • прочность, которую обеспечивают усиленные петли;
  • удобство и безопасность: поручень, противоскользящие ступеньки;
  • пластиковые накладки на ножках для устойчивости и предотвращения царапин на полу.

Цены в Симферополе

В нашем магазине можно купить чердачную лестницу в Симферополе. Мы продаем различные раскладные модели надежных лестничных конструкций. Цена на чердачную лестницу зависит от материала, механизма складывания, габаритов и дополнительных опций.

Продажа возможна с подбором по размерам. Полный прайс предоставим по запросу. Покупку мы доставим в любой населенный пункт Крыма.

Полезные советы, раскладная лестница для чердака или мансарды

Эта статья будет полезна тем, кто планирует приобрести раскладную лестницу на чердак или мансарду. Только простые советы и дельные рекомендации, которые помогут сделать правильный выбор.

Размер проема имеет значение

На стадии строительства многие не задумываются о размере проема для люка на чердак. Доверяют это строителям, которым на самом деле это все равно. Они рекомендуют сделать проем на глаз, например 700х700, 800х800 или 900х900 мм и тут кроется главная ошибка.

Квадратный люк это плохая идея. И вот почему. Чердачная лестница состоит из секций (3 или 4) они имеют фиксированную длину и занимают в сложенном положении место на крышке. Их длина бывает различная, но не менее 80 см в длину для малогабаритных лестниц и не менее 100-120 см для обычных. А если добавить размер рамы и запас для раскрытия, получим длину проема от 85 до 130 см. Ширина может быть от 60 до 70 см, на заказ можно сделать и 80 см, но это дороже и дольше и не всегда оправдано.

Рекомендуем оставлять проем для люка-лестницы 60х120 или 70х120 см, а если место ограничено, то 60х85 или 70х85, 60х94 или 70х94, 60х100 или 70х100 см.


Высота помещения важна не меньше

Очень важна высота помещения где будет установлена мансардная лестница! Часто клиенты забывают об этом, а реальность такова что высота не может быть любой. Для малогабаритных лестниц она как правило не бывает более 280 см. Если вы сделали проем 60х90 или 70х94 а высота полков у вас 3 метра, будет проблема найти подходящую модель. Так как небольшие складные лестницы редко бывают более 260-280 см по высоте. Это обусловлено длиной секций и их количеством.

Совет один, если высота потолков более 280 см — делайте проем под лестницу не менее 120 см в длину. Оптимальным будет 60х120 или 70х120, а также 60х130 или 70х130.




Цена не пропорциональна размеру

    Есть распространенное заблуждение, многие думают что чем больше проем, тем дороже лестница. Но это не так. При обычной высоте до 280 см модели 60х120 и 70х120 сильно дешевле меньших 60х94, 70х94.

    Эта разница может быть более 50-80%.

    А если высота более 3 метров, например 3.05, 3.10, 3.20, 3.35 будьте готовы к высокому ценнику, чем выше, тем дороже. Рекорд цены у лестниц высотой до 3.66 м.

    У некоторых производителей есть дополнительные секции, позволяющие увеличить высоту с 2.8 до 3.15, но это редкость. Стоит сразу выбирать подходящую по высоте модель!



    Другие категории: лестница в подвал

    Крутая деревянная лестница на чердак. Советы, как сделать лестницу на чердак. Строительство мансардных лестниц

    Наличие мансарды в доме позволяет без труда обустроить комфортное и функциональное помещение под любые нужды без необходимости надстройки дополнительных этажей или комнат. Важным элементом этого помещения является лестница, ведь именно благодаря ей можно быстро и безопасно попасть на мансардный этаж.

    Какой должна быть лестница на мансарду, на что обратить внимание при выборе конструкции и материала, и можно ли сделать чердачную лестницу своими руками – более подробно рассмотрим в нашей статье.

    Типы чердачных лестниц

    По типу установки лестница на чердак, фото ниже, может быть:

    • Внутренняя – универсальный вид чердачной лестницы, которая располагается внутри здания. Она может занимать много места, поэтому важно тщательно подобрать ее дизайн, если площадь комнаты небольшая.
    • Снаружи — расположен снаружи здания, такой подъем на мансардный этаж является составной частью фасада.Благодаря этому типу мансарда приобретет отдельный вход с улицы. Внешнюю лестницу на мансарду лучше проектировать еще на этапе строительства дома.

    Конструкция мансардной лестницы

    Стандартная одномаршевая представляет собой прямую конструкцию, расположенную под углом, величина которого зависит от высоты потолка. Оптимальный угол подъема должен составлять 30-45 градусов, поэтому такую ​​мансардную лестницу не стоит устанавливать, если высота этажа больше 2.5 м – ступени будут слишком крутыми и неудобными, а конструкция будет занимать много места. Кроме того, этот тип требует длинного проема в полу, что уменьшит полезную площадь мансарды.

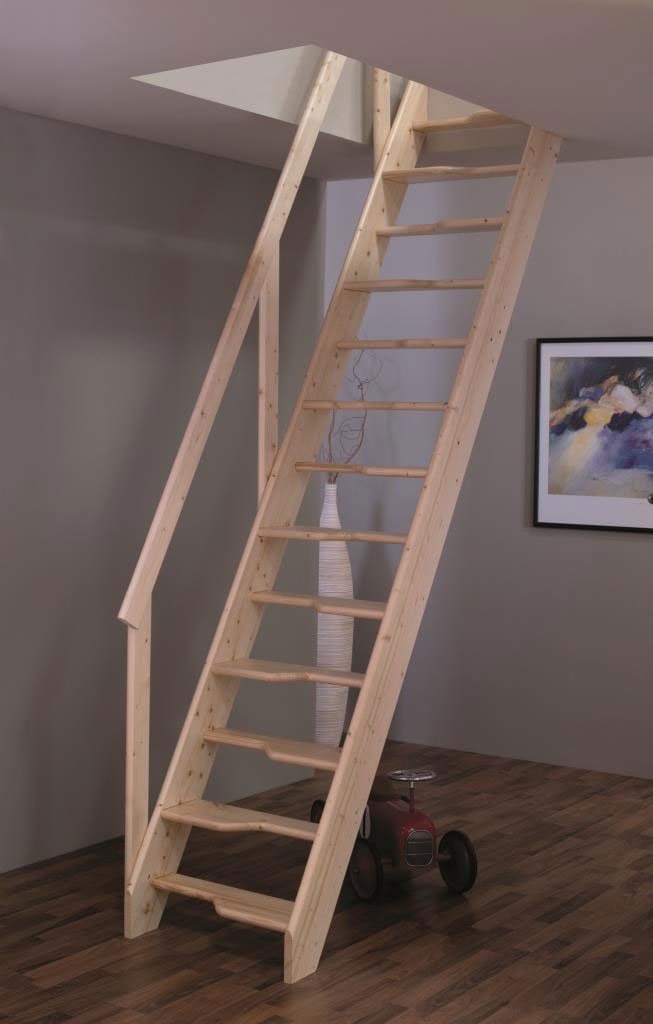

    На фото — прямая мансардная лестница

    Двухмаршевая — вариант подходит для просторных помещений, так как требует выделения под нее места, предназначенного для поворотной площадки. Подходит для любой высоты потолка, сохраняет ступени удобного размера. Поворот может быть как на 90 градусов, так и на 180 градусов, а для экономии места такую ​​мансардную лестницу лучше устанавливать в углу.

    Один из вариантов расположения чердачной лестницы

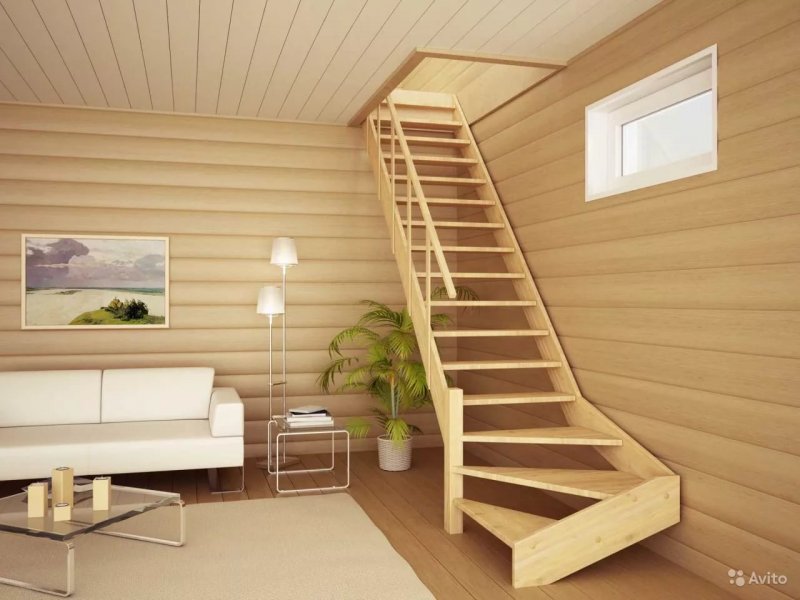

    С забежными ступенями — вместо поворотной площадки устанавливаются трапециевидные ступени, которые укладываются узкой стороной в меньший радиус поворота. Для удобства ширина середины ступени должна быть не менее 0,3 м. Такая конструкция займет меньше места, чем поворотная, при этом обеспечит комфортный подъем на чердак.

    Такую чердачную лестницу можно сделать своими руками.

    Винт – самый экономичный вариант из всех, так как занимает минимум места. Способен преобразить и сделать оригинальным любой интерьер. Состоит из подъемников, прикрепленных к центральной оси (опорной стойке). Но в то же время винтовые мансардные лестницы очень неудобны, так как на них легко можно споткнуться. Кроме того, стоит позаботиться об установке надежного поручня и обустройстве дополнительного освещения для подъема на чердак.

    Как правильно расположить лестницу на мансарду без потери полезной площади

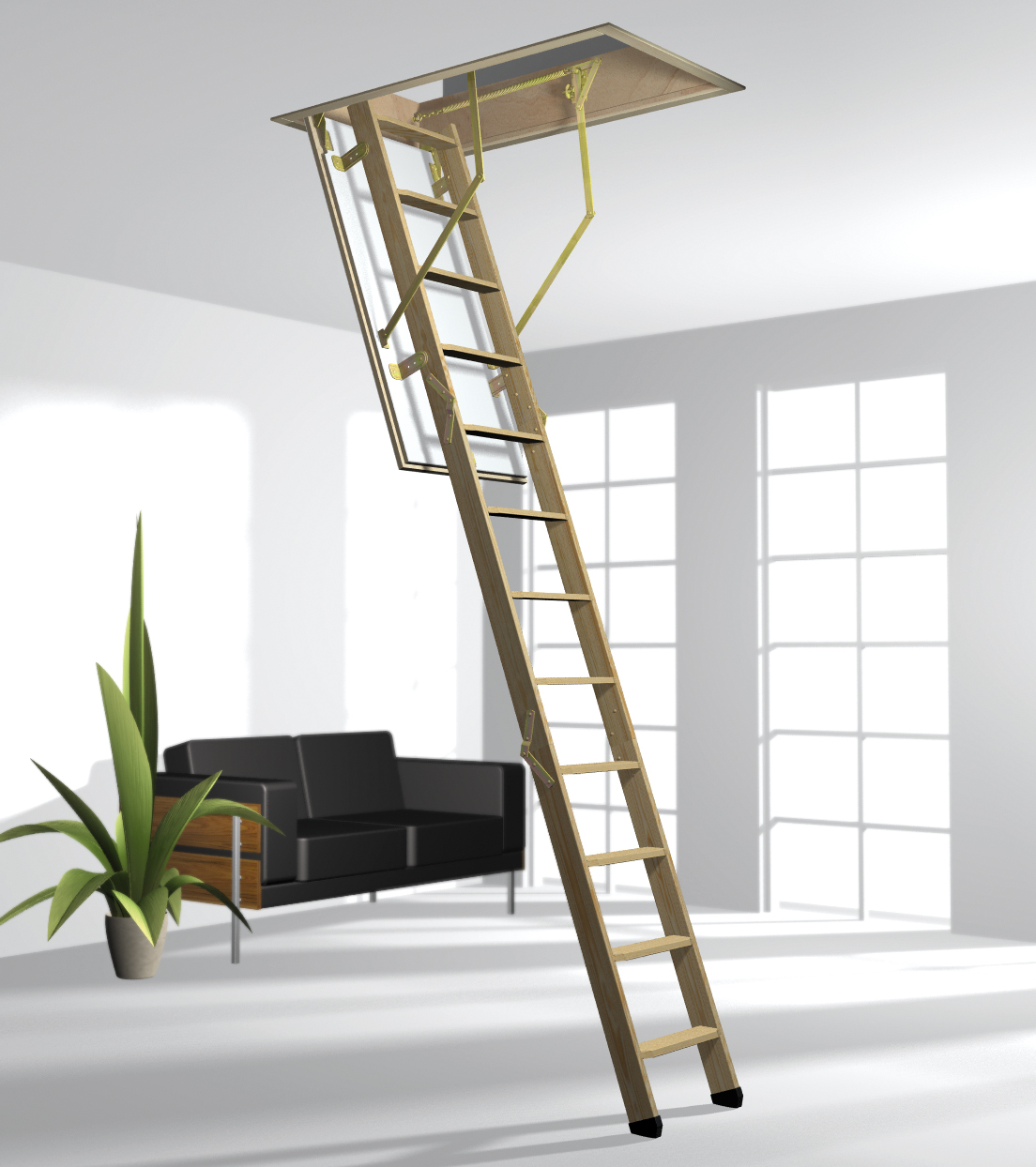

    Складная – самый простой и недорогой вариант чердачной лестницы, но ее лучше устанавливать, если мансарда используется непоследовательно, например, в загородный дом.Это компактная конструкция из нескольких секций, которая в сложенном виде легко убирается в световой люк. Такие чердачные лестницы просты в установке, не нуждаются в планировке и удобны в эксплуатации, не занимают места, долговечны и надежны.

    Малая складная лестница на крышу

    Какой материал лучше?

    Мансардная лестница является полноценной частью интерьера, а в случае наружной установки — важным архитектурным элементом. При выборе материала и дизайна лестницы на мансарду следует ориентироваться на интерьер помещения.

    Деревянные мансардные лестницы, фото ниже, могут быть любого дизайна, формы и цвета, их очень легко вписать в интерьер. Кроме того, дерево – прочный и долговечный материал, способный придать помещению дополнительный уют. Но древесина нуждается в своевременной обработке специальными составами, способными продлить срок ее службы.

    Важно: Поверхность ступеней не должна быть слишком гладкой, так как они лакированы или отполированы и не могут обеспечить безопасный подъем или спуск с чердака.

    Металлическая мансардная лестница подчеркнет неповторимый дизайн помещения. Они долговечны и надежны, а выглядят очень оригинально. Их можно покрасить в любой подходящий оттенок или заказать хром – все зависит от дизайна мансарды и всего дома. Металлические чердачные лестницы подходят для любого дома: кирпичного, деревянного, каменного.

    Как сделать винтовую лестницу на чердак

    Камень — прочная и надежная конструкция для подъема на мансардный этаж. Но их лучше устанавливать в кирпичных домах, так как они визуально тяжелые и могут перегрузить интерьер.Лучше всего устанавливать такую ​​лестницу снаружи. Его можно оштукатурить и покрасить в цвет фасада.

    Как построить мансардную лестницу своими руками

    Можно купить готовую лестницу на мансарду, но есть риск, что она не впишется во внутренние габариты дома. Изготовление по индивидуальному заказу – очень затратное и долгосрочное решение. Поэтому проще всего сделать лестницу на чердак своими руками.

    Важно: Для строительства лучше использовать древесину хвойных пород: лиственницу, кедр, сосну.Из лиственных лучше выбрать дуб, бук или ясень. Пиломатериал должен быть хорошо просушенным, ровным и без сучков – это обеспечит прочность и устойчивость будущей конструкции.

    Планировка лестницы на чердак

    Строительство лестницы на чердак начинается с определения места ее установки: для жилого мансардного этажа лучше сделать выход из прихожей или жилого помещения, а для временного один, с веранды или улицы. Проще всего соорудить лестницу на мансарду по косоурам (деревянным или металлическим балкам, расположенным вдоль стены).

    Основные понятия для расчета

    Вдоль стены следует натянуть струну, соединяющую верхнюю точку чердачного этажа и место начала лестницы на первом этаже. После этого следует рассчитать количество шагов. Желательно предварительно составить чертежи с планом работ и руководствоваться ими при монтаже.

    Размеры проступи и подступенка будут зависеть от угла наклона. При этом максимальная высота ступени не должна превышать 20 см (при 45 градусах) и быть менее 12 см (при 30 градусах).Глубина ступени должна быть в пределах 30-38 см. Оптимальная ширина пролета составляет около 100-120 см.

    На косоуре намечаются углы в зависимости от количества и положения ступеней. В верхней части доски следует оставить шип размерами 50-100 мм в зависимости от сечения бруса, предназначенный для крепления люка к чердаку. В перекрытии под шип стамеской выдалбливают канавку.

    После этого доску нужно прихватить к стене и начертить рассчитанное количество ступеней (линии начертить строго по уровню).При этом первая доска снизу вычерчивается с учетом толщины проступной доски.

    Затем можно снять доску и вырезать на ней зубья. Вторая доска вырезается по образцу первой. Для широкой лестницы лучше подготовить три балки.

    Крепление

    В начале устанавливается основание лестницы, которое следует зафиксировать бруском. К нему саморезами прикручиваются косоуры, верхними шипами они должны войти в подготовленные пазы, промазанные столярным клеем.Прочность конструкции придаст усиление конструкции металлическими уголками и стержнями с резьбой (они соединяют стрингеры в 3-4 местах). После этого к стене прикручивается первая балка.

    Первой монтируется нижняя ступенька, ее можно закрепить на саморезы, которые нужно утопить и закрыть деревянными заглушками. После этого устанавливается стояк.

    Важно: Все стыки должны быть промазаны столярным клеем.

    Протектор прикручивается сзади. Таким образом стрингеры пришиваются к верху.Наружная линия ступеней обшивается досками или фанерой.

    Если ширина чердачной лестницы более 120 см, то перила необязательны, в противном случае вертикальные стойки крепятся болтами к косоурам, а перила к ним. Оптимальная высота ограждения чердачной лестницы – около 85 см.

    Подробнее о том, как сделать лестницу на чердак, можно узнать из видео:

    Обустройство дополнительной площади на чердаке – хороший вариант увеличения жилой площади в доме.После того, как мансарда стала жилой, необходимо позаботиться об устройстве красивой. Еще при проектировании нужно продумать, где будет установлена ​​лестница на мансарду, какого она вида, из какого материала будет изготовлена.

    По месту установки лестница на чердак может быть внутренней или наружной. Внутренняя лестница – наиболее используемый вариант, но она занимает много места. Наружная лестница на мансарду монтируется с наружной части зданий, она является элементом фасада здания. По типу конструкции лестницы на чердак бывают:

    • Лестница одномаршевая на чердак. Такая лестница на чердак проста в изготовлении и монтаже.
    • Лестница двухмаршевая (поворотная) для мансарды.
    • С забежными ступенями. В этом случае поворотный стол заменяется трапециевидными ступенями. Такая чердачная лестница занимает меньше места, чем двухмаршевая.
    • Винт. Такой тип мансардного строения занимает минимум места и является наиболее приемлемым вариантом.Винтовая чердачная лестница добавит оригинальности любому интерьеру. Спиральная мансардная конструкция собирается из забежных ступеней, которые крепятся на несущем столбе.
    • Складной. Это самый экономичный вид строительства. Применяется, когда чердачные лестницы используются редко. Складная лестница на чердак состоит из отдельных секций и укладывается в мансардный люк. Он прост в установке, удобен в эксплуатации, занимает мало места, надежен и прост.

    Выбор материала

    Основным материалом для изготовления лестниц на чердак является дерево, реже металл и очень редко — камень.Иногда марш на мансарду комбинированный, когда тетива из металла, а ступени из дерева.

    Внутри дома часто используется деревянная чердачная лестница. Деревянные лестничные конструкции могут быть любого типа и цвета. Древесина экологична, надежна, проста в обработке. Подготовленный к работе пиломатериал должен быть ровным, без сучков, трещин и деформаций.

    Чердачная лестница, изготовленная из металла, в основном устанавливается внутри помещений. Такая мансардная конструкция надежна в эксплуатации и отличается высокой прочностью.

    Чердачная лестница из камня устанавливается снаружи здания. Он надежен и хорошо сделан. После установки каменная лестничная конструкция штукатурится и окрашивается в цвет фасада здания.

    Маршевые конструкции и расчет элементов

    Маршевая лестница на чердак самая простая в изготовлении. Он может иметь один или несколько интервалов. Чтобы лестничный марш эксплуатировался длительный период, необходимо при проектировании провести правильный расчет всех элементов:

    • Тетива и косоур являются основными несущими элементами всей конструкции.Лестница на чердак на тетивах – самый используемый вариант. Тетива делается либо деревянной, либо металлической. Чаще используется деревянная тетива, так как она проста в обращении и установке. Рекомендуемые размеры деревянных тетив: длина — 2000-5500 мм, ширина — от 350 мм, толщина — от 25 до 50 мм. Чердачная лестница с косоурами выглядит красивее, но сложна в изготовлении и монтаже. Для установки нужно знать, какой он будет длины и высоты, глубину его ступеней, высоту подступенка.

    Отличие тетивы от стрингера в том, что ступени на тетиве расположены между балками. Косоур это та же балка только ступени уже установлены поверх балки

    • Ступени и подступенки. Их делают из ровных, обработанных досок, шириной от 0,2 до 0,3 м, исходя из свободного места, отведенного под лестничный марш. Все ступени необходимо отшлифовать, убрать срезы и неровности. Подступенки подбираются по высоте, в пределах от 15 до 20 см.
    • Количество шагов. Длину лестничного марша необходимо разделить на допустимую высоту ступени. Если лестница имеет количество ступеней 18 штук и более, рекомендуется делать площадки для поворота.
    • Зона разворота. Чердачную лестницу можно поворачивать на 90 и 180 градусов, исходя из формы лестницы. Ширина лестничной площадки должна быть такой же, как ширина лестничного марша. Необходимо предусмотреть длину площадки более 1 метра, что соизмеримо с длиной шага человека.Это обеспечит нормальное передвижение по участку.
    • Крутизна. Наклон лестничного марша должен быть в пределах от 30 до 45 градусов. Это соответствует условиям его безопасного использования и эргономики. Если уклон больше 45 градусов, то носить тяжелые вещи и перемещать людей будет очень неудобно. При уклоне менее 30 градусов лестница на чердак будет длиннее и займет много свободного места.
    • Длина конструкции.Для его расчета нужно взять точки крепления марша в полу и нижнем перекрытии пола. Получив высоту и ширину конструкции, вычисляем ее длину по формуле гипотенузы прямоугольного треугольника.

    Монтаж маршевый Лестничная конструкция

    Эта процедура установки является типичной. В комплект для мансардных лестниц входят тетива, балясины с поручнями, проступи, подступенки. Для установки тетивы в верхнем перекрытии оборудуются пазы для ее установки.Иногда эти пазы не выполняются, а монтируются и прочно фиксируются металлические стопоры. В месте нижнего крепления тетивы на уровне первой ступени устанавливается стопорная планка и фиксируется к полу так, чтобы исключалось даже минимальное перемещение при нагружении лестницы. Монтаж ступеней предельно прост. Подготовленные под ступени канавки в тетиве необходимо промазать клеящим составом и установить подступенки. После этого нужно убедиться, что стояки выровнены по краю, и прикрепить их гвоздями или саморезами. Ступени можно укладывать на фиксированные подступенки и закреплять. Клей в этой ситуации не дает скрипеть ступеням.

    Совет! Для удобства эксплуатации монтаж ступеней на мансардных лестницах рекомендуется начинать с первой нижней ступени.

    При установке балясин необходимо следить за тем, чтобы все они были установлены на одной высоте … Для этого на первой и последней ступеньке смонтируйте одинаковые балясины, протяните между ними веревку и установите остальные балясины по линии натянутой веревки.На неподвижные балясины устанавливаются и крепятся поручни, которые могут быть изготовлены из разных материалов. Собранная мансардная лестница снова шлифуется. Отшлифованные лестницы вскрываются водоотталкивающими пропитками и защитой от древесных насекомых. Монтаж маршевой лестницы https://www.youtube.com/watch?v=cs53sgwpvEo

    Винтовая конструкция, порядок ее монтажа

    Винтовая мансардная конструкция выглядит более привлекательно, но значительно дороже в изготовлении и монтаже, чем прямолинейные маршевые. При устройстве винтовой лестницы на чердаке чаще всего используется несущий столб, где трапециевидные ступени крепятся на оси друг за другом. Для устойчивости и надежности столб ставят ровно вертикально и бетонируют в основании. Цилиндры вырезаются из трубы, которая на несколько миллиметров в диаметре больше столба. Ступени крепятся к цилиндрам и устанавливаются на стойке. После того, как ступени установлены на стойку оси, их устанавливают под нужным углом и прикрепляют к стойке.Проступь должна быть 10 см в глубину у столба и до 40 см снаружи. Подступенок должен иметь среднюю высоту 20 см. Лестница на чердак оборудована перилами. Стандартные перила имеют высоту 1 метр, которую при необходимости можно увеличить. При установке винтовых конструкций для мансарды не забывайте, что все они ограничены в применении из-за конструктивных особенностей. Монтаж винтовой лестницы https://www.youtube.com/watch?v=ZIAhjFjVWf4

    Рациональное использование жилплощади позволяет создать не только уют, но и сократить расходы на содержание дома. Одной из таких возможностей является организация мансардного этажа. Это помещение, которое обычно отводят под чердак. Если позволяет высота крыши, то там можно сделать небольшую гостиную, где будет приятно проводить время с друзьями или близкими. Но туда еще предстоит забраться, поэтому важно знать, как сделать лестницу на чердак своими руками.

    Базовый выбор

    Если вы уже пытались представить себе будущую лестницу на чердак, то успели подумать, что она может быть двух основных видов:

    • наружная лестница на чердак;
    • внутренняя лестница на чердак;

    Каждое из этих решений имеет как положительные, так и отрицательные стороны.Нельзя однозначно сказать, какой из них будет лучше. Важно оценивать это локально, в зависимости от конкретного проекта дома. Наружная лестница на чердак, например, имеет следующие преимущества:

    • не уменьшает жилую площадь;
    • может иметь увеличенное исполнение;
    • повышенная безопасность благодаря конструктивным решениям;
    • позволяет четко обозначить границы жилого помещения;

    Из минусов можно выделить наружную чердачную лестницу:

    • ограниченный выбор материала;
    • доступность для злоумышленников;
    • сложность работ по совмещению чердачной лестницы с фасадом;
    • высокие требования к обслуживанию.

    Внешняя лестница на чердак более подвержена износу. Это связано с тем, что он постоянно используется, оказывая механическое воздействие. Также свою долю вносят различные осадки в виде дождя, снега, наледи и пылевых отложений. Самой популярной является чердачная лестница внутри дома. Вот его плюсы:

    • возможность использования в любую погоду;
    • разнообразие в выборе материалов;
    • может иметь расширенный функционал в виде полки для хранения;
    • большое разнообразие дизайнерских решений.

    К недостаткам данного решения можно отнести:

    • уменьшение жилплощади;
    • высокая стоимость производства;
    • опасность с недостаточной площадью.

    Независимо от того, какой тип чердачной лестницы будет выбран, все они имеют общие конструктивные особенности и подразделяются по форме и размерам.

    Конструктивные решения

    Помимо оценки того, какая из лестниц будет лучшей с точки зрения расположения, важно определиться с ее конструкцией. Есть несколько основных решений. Одна из них – одномаршевая чердачная лестница. Они часто акцентируют на этом внимание.

    Это связано с простотой реализации проекта. Это одна наклонная плоскость, проходящая по всей длине подъемника. Для межкомнатных лестниц на мансарду такое решение будет доступно только в том случае, если в помещении достаточно места. Для того чтобы угол подъема был комфортным, он должен быть не более 45º. А чтобы не биться головой о потолок на определенном участке лестницы, придется увеличить проем, что повысит теплоотдачу и отберет часть помещения сверху.

    Если такое решение не подходит, то можно оценить двухмаршевую. Такая лестница на мансарду займет половину длины. Он по своей сути одномаршевый, который делился на две части и устанавливался под углом. Последний может быть от 90º до 180º. При этом на нем должно быть достаточно места, чтобы без труда развернуться без угрозы падения и получения травм. Для размещения такой лестницы обычно используют угол, так как тогда под ней можно обустроить приятную посадку, а основная площадь останется нетронутой.

    Внимание! Еще один подвид двухмаршевой лестницы – это конструкция без площадки. На его место монтируются дополнительные ступени в виде трапеции. Он менее безопасен, но и занимает меньше места.

    Лестница в виде шнека или спирали хорошо сэкономит место. Он прекрасно дополняет интерьер и придает ему особую солидность. Его не нужно монтировать в углу. При правильном планировании он может уместиться на площади 1 м 2 .Для него можно использовать несколько видов материалов и комбинировать их.

    Самые компактные чердачные лестницы — складные. Они совершенно не занимают места. Когда это необходимо, достаточно просто потянуть за шнурок, и он выдвинется до нужного состояния. Но такая лестница подойдет, если чердак используется не слишком часто, так как постоянно его выкладывать не очень удобно.

    Основные компоненты

    Освоив основные форм-факторы, требуется более глубокое понимание, если вы действительно хотите знать, как сделать чердачную лестницу. Основой служит косоур. Это центральная балка, на которую ложится основная нагрузка. Это определение применимо только к маршевым лестницам. Чтобы она выдерживала вес пользователей, который частично увеличивается в момент перехода с одной ступени на другую, ее ширину целесообразно выбирать для деревянной лестницы на чердак 50 см.

    Место, где нога стоит на ступеньке, называется проступью. Он должен быть достаточно широким, чтобы полностью расположить стопу. Только в этом случае можно говорить о комфорте пользователя.В любом другом легче споткнуться или подвернуть лодыжку. Если косоуры лестницы на чердак находятся на большом расстоянии, то проступи целесообразно усилить. Это можно сделать с помощью подпорной планки или подступенка. Последняя является опорной центральной доской под каждой ступенькой. Он не позволяет проступям прогибаться в центральной части.

    Внимание! Ступени не должны быть слишком скользкими. Чтобы этого избежать, на них можно уложить специальные резиновые накладки или сделать поверхность частично шероховатой.

    О перилах долго рассказывать не стоит, ведь все знают, что это такое.У них тоже есть свои требования. Например, их высота должна быть достаточной, чтобы центр тяжести тела трудно переносился за их пределы. Пространство между ступенями лестницы на мансарду и перилами закрывается декоративной решеткой или балясинами.

    Какой материал лучше

    Дизайн лестницы на мансарду должен идеально вписываться в окружающий интерьер или экстерьер, поэтому выбор материала будет зависеть от того, из чего построен дом и какой у него дизайн.Для наружных работ подходят металлические и бетонные варианты. Первый менее громоздкий и может подчеркнуть эксклюзивность дома. Он может быть выполнен винтовым или стопорным. Интереснее будет смотреться винтовая лестница на мансарду снаружи дома. Недостатком такой лестницы на мансарду будет необходимость ее периодического обслуживания, что будет выражаться в замене лакокрасочного покрытия. Если не сделать этого вовремя, лестница может сгнить, и кто-то в итоге поранится. Бетонный вариант чердачной лестницы может быть выполнен из кирпича, сборных блоков или отлит на месте. Он более практичен и меньше подвержен влиянию осадков. Но выглядит она довольно громоздко, поэтому такая лестница для мансарды будет более гармонично смотреться в большом доме.

    Изделия из дерева размещаются внутри дома. Эти слуховые лестницы наиболее подвержены износу, а их ремонт очень дорог. В некоторых случаях хозяева решают иметь его снаружи, но над ним устанавливают крышу или это может быть закрытый коридор.Для изготовления таких лестниц на чердак используется плотная древесина. Это, например, может быть дуб, бук и граб и другие лиственные породы. К хвойным подходят лиственница и кедр. Обладают антисептическими свойствами, поэтому прекрасно противостоят гнилостным процессам. Требуется 1 или 2 класс. Массив должен содержать минимальное количество сучков и дефектов. Для мансардной лестницы на второй этаж не подходят породы дерева с высоким содержанием смолы. Последнее будет мешать качественной обработке и лакировке.

    Комбинированные варианты мансардных конструкций могут состоять из металла и дерева, металла и стекла, дерева и стекла. Обычно это дизайнерские решения, которые стоят достаточно дорого. Хотя идею можно подсмотреть и реализовать самостоятельно. Но стоит помнить, что если в доме есть дети, то стекло нужно подбирать очень прочное, чтобы оно не разбилось вдребезги и не поранило детей.

    Выполнение замеров

    Если вы имеете навыки работы с электроинструментом и столярными станками, то у вас не должно возникнуть затруднений при изготовлении собственного проекта деревянной лестницы.Основные составляющие подъема на мансарду можно заказать у мастеров, а собрать все самостоятельно. Прежде чем приступить к делу, стоит сделать точный чертеж и выбрать правильное место для чердачной лестницы.

    Место должно быть таким, чтобы лестница не занимала слишком много места. Если речь идет о маршевых вариантах, то для них лучше выбрать коридор или небольшой тамбур. Для винтовых лестниц такого ограничения может и не быть.При отсутствии коридора или подобной площади выбирается дальняя или боковая стена, где минимум полезной площади или ею можно пожертвовать ради лестницы. В небольшом доме отлично будет смотреться простая конструкция с одним или двумя маршами.

    Существуют общепринятые стандарты размеров лестниц, проверенные на протяжении длительного периода времени и отточенные. Так, для внутренней установки вам потребуются потолки высотой не менее 2,5 метров. Ширина конечного изделия должна быть от 80 см.Ширина ступени определяется наибольшим размером ноги жильцов, но обычно достаточно размера 30 см. Если в доме есть маленькие дети, то для их комфорта стоит сделать высоту ступени от 15 см. Уклон одного марша не должен превышать 45º, но и быть не менее 20º. В противном случае конструкция получится длинной и неудобной.

    Теперь можно сделать эскиз и размеры чердачного подъема. Первый шаг – определиться с количеством ступеней. Для этого высоту от пола до верха лестницы нужно разделить на высоту одной ступени. Если общая высота 3 метра, а высота была выбрана 20 см, то их будет 15. Бывает, что число дробное, тогда его округляют в большую сторону. Теперь длина рассчитывается. Для этого количество ступеней умножается на их ширину. В нашем случае это будет 6 метров. Довольно большая лестница для мансарды, поэтому ее можно разделить на два марша. Длину стрингера легко вычислить по теореме Пифагора. Для этого нужно квадрат высоты прибавить к квадрату общей длины лестницы и вывести из-под корня.В нашем случае это получится 6,70 м.

    Этапы работы

    Балки под косоуры для лестниц берут вдвое шире высоты ступени. Они примеряются на свое место и временно фиксируются. Для этого можно предварительно просверлить отверстия, которые в дальнейшем будут использоваться для крепления лестницы. На несъемном косоуре для лестницы делают разметку для будущих ступеней. Для надежной фиксации к брусу на чердаке делают квадратный запил. Косоуров потребуется три и более, если размах превышает 1.2 метра. Остальные стрингеры копируются по примеру отмеченного.

    Первый — это склон, который будет возле стены. Его настроить проще всего, и он уже равен ему. Помимо того, что он закреплен по всей длине, он также должен обеспечивать поддержку в нижней части. Еще один или два компонента лестницы на мансарду монтируются со строгим соблюдением угла наклона первого. Для этого можно периодически использовать несколько уровней.Для косоурных лестниц, не закрепленных к стене, можно использовать дополнительные опоры в виде столбов.

    Установка ступеней начинается у подножия лестницы. Так что будет возможность планомерно подниматься вверх. Ригели прикручиваются к основанию с помощью саморезов. После того, как они готовы, монтируются балясины. Часто для более надежной фиксации по всей их длине внутрь помещают шпильку, которая крепится к ступеням с помощью шайб и гаек. К балясинам крепятся перила.

    Завершающий этап монтажа лестницы на мансарду – отделочные работы. Сначала все хорошо зачищается шлифовальными машинами с использованием наждачной бумаги с разной сеткой. Лак наносится в три и более слоев с промежуточным шлифованием мелкой наждачной бумагой. Лестница на чердак стоит до полного высыхания, на что может уйти до месяца.

    Заключение

    Если вы решитесь взяться за такой проект, то обязательно поделитесь с друзьями полученным опытом установки лестницы на чердак, возможно, кто-то из них тоже загорится идеей.













    Простой способ увеличить жилую площадь небольшого загородного дома – организовать в чердачном помещении мансарду.Для приведения в норму условий проживания на чердаке необходимо провести ряд строительных работ, где важно организовать безопасное перемещение с первого этажа дома на чердак. В этой статье мы поговорим о лестницах на мансарду: какие виды используются, из каких материалов строятся, какие требования к лестничным конструкциям предъявляют СНиПы, а также о нескольких технологиях их возведения. Информация будет полезна всем тем, кто задумывается о строительстве мансарды в частном доме.

    Типы чердачных лестниц, их преимущества и недостатки

    Начнем с того, что сами чердачные лестницы могут быть установлены как внутри дома, так и снаружи. Второй вариант используется редко, только если площадь комнат первого этажа не позволяет установить лестницу. Эксплуатировать такие лестницы зимой или в дождь опасно, поэтому их накрывают навесами или козырьками различных форм и размеров. Хотя не всегда. На фото ниже представлен пример такой конструкции из дерева.

    В основном лестницы на чердак устанавливаются внутри дома. Чисто конструктивно выбирают три их разновидности: маршевые, винтовые или складные. Он расскажет о каждом из них.

    Маршевые лестницы на чердак

    Это самый простой вариант конструкции. Такие лестницы очень удобны в плане перемещения по ним. Но к ним предъявляется одно очень важное требование – угол наклона не должен превышать 45°, а, как говорят специалисты, лучше не более 40°.Поэтому такой тип не всегда возможен, особенно в небольших помещениях. Потому что маршевые лестницы имеют большой выступ на плоскость основания пола. На самом деле они занимают много места.

    Маршевые конструкции различают по количеству маршей: с одним, с двумя с поворотом на 90°, с двумя с поворотом на 180° и промежуточной площадкой. В последнем варианте платформу можно заменить забежными ступенями. Чтобы вы понимали, о чем идет речь, на фото ниже показана такая конструкция.

    Рассмотрим каждый вариант походных моделей отдельно.

    Одномаршевый

    Это самая простая конструкция, прямолинейная без поворотов и поворотов. Назвать ее компактной лестницей на чердак нельзя, она занимает слишком много места с учетом уклона не более 40°. Если помещение, через которое организован переход на чердак, имеет приличные габариты, то можно установить эту разновидность. В небольших частных домах его не устанавливают.

    Преимуществ у однопролетной конструкции много:

      минимум материалов , из которых он изготовлен;

      соответственно и низкая цена продуктов;

      простота установка и сборка;

      если правильно установить возле стены, то мест она займёт Маленькая ;

      можно организовать под лестницей место для хранения домашней утвари или зону отдыха, как показано на фото ниже.

    Монтаж одномаршевой лестницы – простой процесс. Если он небольшого размера, то доставляется на дом в готовом виде. Такие конструкции изготавливаются на заказ, главное точно измерить размеры зоны, где будет установлена ​​лестница. А это высота потолка в доме, угол наклона конструкции, ее ширина и высота перил.

    Зачастую мастера только пиломатериалы привозят с собой, а изготовлением занимаются на месте.В этом случае все размерные параметры измеряются в доме и сразу переносятся на доски и брус. Надо отдать должное, что первый вариант проще. Готовое изделие нужно просто установить в потолочный проем и закрепить к полу первого и мансардного этажей. Если лестница расположена у стены, то и до этой плоскости тоже.

    Обратите внимание на фото ниже, на котором видно, как легко собрать простую одномаршевую лестницу.

      Установите две балки, соединяющие мансардный этаж и нижний этаж дома.

      Устанавливаются и закрепляются на своих внутренних плоскостях саморезами. бруски сечением 50х50 мм.

      На бруски установить доски , выполняющие роль ступенек.

      Затем производят установку поручней ограждения.

    На нашем сайте вы можете найти самые … В фильтрах можно задать нужное направление, наличие газа, воды, электричества и других коммуникаций.
    Двухмаршевый

    Когда стоит задача сделать лестницу на чердак в малогабаритном доме, то чаще выбирают двухмаршевую конструкцию или винтовую. В этом разделе мы рассмотрим первую модель. Они могут быть двух исполнений: с поворотом на 90 и 180°. Это не означает, что любой из двух вариантов предпочтительнее. Все зависит от того, какой высоты потолок в доме, и сколько места в комнате отведено под конструкцию лестницы. Второй вариант занимает меньше места.

    Давайте посмотрим, как умельцы собирают лестницу с поворотом на 90°.

      Сначала на стены наносится разметка промежуточный узел.То есть его расположение по высоте, ширине и длине. Последние два параметра могут быть одинаковыми.

      По нанесенной марке строится площадка , под которую обязательно устанавливаются четыре опорные стойки из бруса сечением не менее 100х100 мм. Стойки крепятся к полу, и которые стоят у стены помимо ее плоскости.

      Опора обвязана досками толщиной 50 мм или брусом 100х100 мм.

      Полученная конструкция сверху обшита плитами толщиной 30-40 мм, можно использовать фанеру, ОСП или ДСП.

    Платформа готова, теперь к ней устанавливается одномаршевая лестница с пола нижнего этажа, которая своими верхними концами будет упираться в подготовленную площадку. Он будет прикреплен к нему. Технология монтажа одномаршевой конструкции описана выше.

    Сейчас с промежуточной площадки в сторону входа на чердак монтируется еще одна одномаршевая лестница. Только он укладывается вдоль соседней стены, и дополнительно крепится к ней.

    Описание видео

    На видео показано, как собирается двухмаршевая лестница на чердак с поворотом на 90°:

    Двухмаршевая конструкция с разворотом на 180° является более сложной конструкцией, хотя и состоит из двух маршей, как и предыдущий вариант. Они просто подходят в противоположных направлениях относительно друг друга. Такие лестницы часто устанавливают на чердак в небольшом помещении, не являющемся жилым. Например, это может быть коридор, веранда и т. д.

    Суть всей конструкции заключается в том, что промежуточную площадку делают шире, чтобы с одной стороны могли поместиться сразу два марша: нижний и верхний. А так как минимальная ширина маршевой конструкции 80 см, то соответственно и ширина площадки должна быть не менее 160 см. Именно от этого значения нужно отталкиваться при устройстве лестницы такого типа.

    Что касается самого процесса сборки, то он ничем не отличается от предыдущего. То есть сначала собирается промежуточная площадка, затем на нее устанавливается нижний марш из нижнего этажа дома, после чего верхний. Обе части лестницы можно собрать в мастерской, а готовые к сборке собрать на месте.

    Следует отметить, что сегодня все чаще отказываются от лестниц, соединяющих чердак с промежуточной площадкой. Предпочтение отдается моделям с моталками. Они проще в монтаже и дешевле по расходу материала. Мы не будем описывать, как делается такая конструкция. Посмотрите видео, где все это хорошо видно.

    Описание видео

    На видео показано, как легко собрать готовую двухмаршевую лестницу с забежными ступенями:

    Хочу добавить, что сегодня очень популярны так называемые модульные лестницы. Они собираются в модули из металлических труб. Детали конструкции подбираются по размеру. Они легко соединяются между собой раструбным способом и фиксируются болтами, что уже гарантирует высокую надежность крепления. А вот ступени сделаны из прочного дерева. Получается своеобразный симбиоз металла и дерева, который всегда выглядит презентабельно. Металл часто окрашивают в черный цвет, но и здесь производители предлагают разные варианты.

    Винт

    Это самые оригинальные и необычные лестницы, по которым можно подняться на чердак.Главное их преимущество – компактность. Они подходят практически везде.

    Их конструктивной особенностью является стойка-столб, на которой по винтовой восходящей линии крепятся ступени. При этом форма последних может быть разной: от классической прямоугольной до оригинальной закругленной.

    Такую конструкцию можно установить в углу или у стены комнаты, и она не будет мешать. При этом пространство вокруг лестницы можно обыграть по-разному.

    Сегодня производители предлагают разные варианты сборки винтовых лестниц на мансарду.Но все больше потребителей выбирают модульные конструкции. Они состоят из отрезков труб, на которые наварены опорные элементы. Последние представляют собой уже металлические ступени. Впоследствии они будут отделаны (покрыты) деревянными ступенями. Модули собираются между собой раструбным методом с последующим болтовым соединением.

    Складной

    Как насчет складных лестниц на чердак? В России они не прижились. Они тоже ими пользуются, но не так часто. Все-таки наши соотечественники привыкли к монументальному строительству.Они не приемлют западный подход к жилью.

    Чисто конструктивно эти лестницы состоят из нескольких частей, которые соединены между собой шарнирами. Поэтому они легко складываются к потолку или вообще убираются в чердачное помещение. Такие конструкции называются чердачными и относятся они к категории лестниц. Сегодня производители предлагают огромный их ассортимент. Их можно подобрать по длине и количеству секций, по конструкции, а также по типу сырья: металл или дерево.

    Вот некоторые преимущества этого типа лестницы:

      Максимальная компактность .

      При необходимости можно убрать (сложить) и они не будут мешаться в нижней комнате.

      Производители делают все, чтобы лестницы-трансформеры обладали максимальной безопасностью … Ведь очень часто детские комнаты организуют на чердаке, а значит, по лестнице в основном будут передвигаться дети.

      Раскладывать устройство или складывать его не очень сложно. Требуется всего несколько манипуляций .

      Небольшой удельный вес также является большим плюсом.

      Приемлемая цена по сравнению с другими разновидностями.

    Добавим, что по конструкции складные лестницы делятся на следующие разновидности:

      складной в форме гармошки ;

      телескопический тип ;

      складная – не самый популярный вид, поскольку этот вариант напоминает одномаршевую лестницу с большим углом наклона.

    Заключение

    Независимо от того, где будет установлена ​​лестница на мансарду: из веранды, коридора или гостиной, ее рекомендуется сделать красивой. Его внешний вид должен вписываться в дизайн интерьера комнаты. Он не должен слишком выделяться, но обязательно должен подчеркивать убранство интерьера. Поэтому при выборе варианта, предложенного в этой статье, рекомендуем согласовать его с дизайнером, которому вы доверили организацию интерьера дома.

    Мы тоже подошли к концу. Осталось только соорудить лестницу на мансардный этаж. Но какой выбрать? Как расположить внутри или снаружи? А сколько маршей должна быть у лестницы на чердак? В этой статье мы постараемся ответить на все эти вопросы, а также расскажем, как построить лестницу своими руками.

    Конструкции и места установки лестниц на мансардный этаж

    Лестницы на мансардные этажи различаются по типу конструкции и месту их установки. И в своем выборе нужно исходить из потребностей жильцов, площади и технических характеристик всего здания. Далее мы рассмотрим самые популярные конструкции, используемые для мансардных этажей.

    Виды конструкции лестницы на мансардный этаж

    Винтовая самая маленькая по занимаемой площади, чем все те конструкции, которые будут описаны ниже. Если в вашем распоряжении всего 1-1,5 м 2 , то винтовая конструкция станет вашим спасением.

    Конструкции чердачных лестниц: от самых простых до вычурных

    На рисунке ниже представлена ​​классическая одномаршевая конструкция.Его проще рассчитать и смонтировать, чем остальные, но, как видите, он занимает много места. Это можно исправить, увеличив угол наклона марша, но в этом случае подниматься на пол будет не очень удобно.

    Легче всего установить одномаршевую лестницу на мансарду своими руками

    Классические двухмаршевые системы бывают прямыми, Г- и П-образными. Первый тип для мансард в частных домах используется редко, а вот два других очень распространены.

    Если места в доме не очень много, то подойдет чердачная лестница в два марша

    Выше вы можете увидеть схему маршей, а на фото ниже вы можете увидеть примеры готовых конструкций. В пространстве под лестницей на мансардный этаж можно либо установить систему отопления, как на фото, либо сделать кладовку.

    Мансардные лестницы: фото классических двухмаршевых конструкций

    Также стоит упомянуть способ соединения маршей.Самый привычный для нас вариант — поворотные платформы. Однако вместо площадок часто делают так называемые забежные; вы можете увидеть их в левой части фото.

    Устройство лестницы на чердак: забежные ступени и разворотная площадка

    Другой тип чердачной лестницы — складная, чердачная лестница. Такие конструкции используются чаще, если на втором этаже есть мансарда. Когда в лестнице нет необходимости, ее можно полностью убрать в люк в потолке чердака.

    Складная, компактная чердачная лестница

    Установка лестницы на мансардный этаж внутри и снаружи здания

    Подъем на этаж с улицы — хороший вариант, если в одном доме проживают две семьи. Оба этажа изолированы друг от друга, никто никому не мешает: получаем два входа в дом, внутренний и уличный.

    Внешняя лестница на чердак: отдельный вход на второй этаж

    Лестница на чердак с веранды также дает возможность использовать разные входы в жилые помещения, но нет необходимости выходить на улицу, как это бывает когда лестница внешняя.

    На фото лестница на мансардный этаж, расположенный на веранде

    Установка лестницы внутри дома — более распространенный вариант. Если здание используется на постоянной основе одной семьей, то, конечно, логичным будет выбор именно такого типа установки.

    Внутренняя лестница на чердак. Фото самой простой конструкции для подъема на второй этаж

    Как сделать и установить лестницу на мансардный этаж

    Лестницы можно сделать практически из любого материала, но деревянные, пожалуй, самые распространенные.Они подойдут практически любому, особенно если учесть, насколько это популярно сегодня. Давайте посмотрим, как это делается на примере прямой одномаршевой лестницы.

    Рассчитываем параметры лестницы

    • Высота пола. Измеряем разницу между уровнями чистового этажа первого этажа и мансарды. Пусть будет 250 см.
    • Количество и высота ступеней. Делим высоту подъема на рекомендуемую высоту подступенка – 18 см. Это означает: 250:18=13.88 шт. Дробных чисел быть не должно, округляем до 14 штук. Теперь вычисляем высоту ступенек: 250:14=17,85 см. У нас получилось 14 ступеней с подступенком 17,85 см.
    • Общая длина марша. Ширину ступеней берем 27 см. Считаем: 14х27 = 405 см.

    Схема лестницы на чердак. Расчетный старт

    На основании этих расчетов делаем чертеж и проставляем все размеры. Теперь измеряем расстояние от одного мансардного этажа до другого, на чертеже отмечаем край второго этажа.От него отмеряем расстояние до ступеней лестницы, по ГОСТу оно не должно быть меньше 185 см. Если это расстояние меньше, сокращаем длину марша, уменьшая количество ступенек и придавая им большую высоту.

    Таблица для определения оптимальных размеров ступеней

    Косоуры и проступи

    Для косоуров нам понадобится следующая формула: высота 2 + длина 2 √22,65 = длина косоура. То есть: 4,05 2 + 2,50 2 √22,65 = 4,75 м. Ширина стрингеров рассчитывается так, чтобы она была в два раза больше размеров подступенков.В нашем случае это 17,85х2=35,7см. Больше можно, меньше нельзя.

    Разметка пазов на стрингерах производится с помощью столярного уголка. Если его нет, делаем самодельный, из фанеры и пары реек. Нумеруем шаги. Доски для косоуров закупаем с запасом, при необходимой длине 4,75м берем 5м.

    Маркировка косоуров: а) высота подступенков; б) ширина ступеней

    Все расчеты мы проводили без учета досок ступеней.Измеряем их толщину, и ровно так обрезаем нижнюю часть стрингеров. Теперь о ширине протекторов. К их ширине надо учитывать толщину подступенка. По приведенной ниже схеме это: b + d = e, где b — ширина проступи, d — толщина подступенка. Это расчет без свеса, если вы планируете его делать, то прибавьте к «б» его ширину. На схеме показаны оба варианта, с выступом и без.

    Мансардные лестницы своими руками: ширина проступи с выступом и без него

    Важно: косоуры должны идеально совпадать.В противном случае мы не сможем собрать лестницу. После того, как оба стрингера будут вырезаны, соедините их вместе и проверьте, насколько они идентичны.

    Балка площадки

    Ее ширина равна ширине будущей лестницы (90см) + две толщины косоура + 14 см по краям. Последняя цифра меняется в зависимости от параметров лестницы. Итак: 90+10+14=114см это наша балка платформы. Всего вам понадобится 2 из них.

    На рисунке показаны способы крепления косоуров к площадочной балке: с спилом и без него.Вы можете выбрать метод, который подходит вам лучше всего. В правой части рисунка два варианта выполнения фризового шага: рядовой и вдавленный в площадку. Вырезаем необходимое количество ступенек, затем ошкуриваем все детали.

    Как сделать лестницу на мансарду: крепление косоуров к лестничной балке и устройство фризовой ступени

    Отступив 7 см от краев, делаем в площадочных балках пропилы равные по ширине толщине из стрингеров.В последнем также делаем разрезы, если выбранный вами способ крепления их предполагает. Теперь прикрепляем к перекрытиям балки платформы. Это можно сделать с помощью анкеров. На рисунке показаны способы крепления для верхнего и нижнего перекрытий.

    Устройство лестницы на мансарду: крепление площадочных балок к первому и второму этажам

    Сборка лестницы на мансардный этаж

    Укладываем косоуры в пазы, крепим их к площадочным балкам шпильками или шпильками .Крепим косоур, примыкающий к стене, анкерами, если позволяет материал самой стены. Теперь прикрепляем ступени и подступенки. Вы можете выбрать любой способ из представленных на картинке.

    Способы крепления ступеней и подступенков

    Теперь осталось закрепить балясины. Вверху делаем саморезами, наискосок, внизу при помощи дюбелей. Вы можете выбрать любую форму балясин и ступеней, подходящую к дизайну мансарды.



    Виды лестниц на мансардный этаж.Мансардная лестница своими руками: пошаговая инструкция. Металлические и деревянные мансардные лестницы: фото и конструкция

    Мы тоже подошли к концу. Осталось только соорудить лестницу на мансардный этаж. Но какой выбрать? Как расположить внутри или снаружи? А сколько маршей должна быть у лестницы на чердак? В этой статье мы постараемся ответить на все эти вопросы, а также расскажем, как построить лестницу своими руками.

    Конструкции и места установки лестниц на мансардный этаж

    Лестницы на мансардные этажи различаются по типу конструкции и месту их установки.И в своем выборе нужно исходить из потребностей жильцов, площади и технических характеристик всего здания. Далее мы рассмотрим самые популярные конструкции, используемые для мансардных этажей.

    Виды конструкции лестницы на мансардный этаж

    Винтовая самая маленькая по занимаемой площади, чем все те конструкции, которые будут описаны ниже. Если в вашем распоряжении всего 1-1,5 м 2 , то винтовая конструкция станет вашим спасением.

    Конструкции чердачных лестниц: от самых простых до вычурных

    На рисунке ниже представлена ​​классическая одномаршевая конструкция.Его проще рассчитать и смонтировать, чем остальные, но, как видите, он занимает много места. Это можно исправить, увеличив угол наклона марша, но в этом случае подниматься на пол будет не очень удобно.

    Легче всего установить одномаршевую лестницу на мансарду своими руками

    Классические двухмаршевые системы бывают прямыми, Г- и П-образными. Первый тип для мансард в частных домах используется редко, а вот два других очень распространены.

    Если места в доме не очень много, то подойдет чердачная лестница в два марша

    Выше вы можете увидеть схему маршей, а на фото ниже вы можете увидеть примеры готовых конструкций. В пространстве под лестницей на мансардный этаж можно либо установить систему отопления, как на фото, либо сделать кладовку.

    Мансардные лестницы: фото классических двухмаршевых конструкций

    Также стоит упомянуть способ соединения маршей.Самый привычный для нас вариант — поворотные платформы. Однако вместо площадок часто делают так называемые забежные; вы можете увидеть их в левой части фото.

    Устройство лестницы на чердак: забежные ступени и разворотная площадка

    Другой тип чердачной лестницы — складная, чердачная лестница. Такие конструкции используются чаще, если на втором этаже есть мансарда. Когда в лестнице нет необходимости, ее можно полностью убрать в люк в потолке чердака.

    Складная, компактная чердачная лестница

    Установка лестницы на мансардный этаж внутри и снаружи здания

    Подъем на этаж с улицы — хороший вариант, если в одном доме проживают две семьи. Оба этажа изолированы друг от друга, никто никому не мешает: получаем два входа в дом, внутренний и уличный.

    Внешняя лестница на чердак: отдельный вход на второй этаж

    Лестница на чердак с веранды также дает возможность использовать разные входы в жилые помещения, но нет необходимости выходить на улицу, как это бывает когда лестница внешняя.

    На фото лестница на мансардный этаж, расположенный на веранде

    Установка лестницы внутри дома — более распространенный вариант. Если здание используется на постоянной основе одной семьей, то, конечно, логичным будет выбор именно такого типа установки.

    Внутренняя лестница на чердак. Фото самой простой конструкции для подъема на второй этаж

    Как сделать и установить лестницу на мансардный этаж

    Лестницы можно сделать практически из любого материала, но деревянные, пожалуй, самые распространенные.Они подойдут практически к любому чердачному интерьеру, особенно если учесть, насколько популярна сегодня отделка деревянной вагонкой. Давайте посмотрим, как это делается на примере прямой одномаршевой лестницы.

    Рассчитываем параметры лестницы

    • Высота пола. Измеряем разницу между уровнями чистового этажа первого этажа и мансарды. Пусть будет 250 см.
    • Количество и высота ступеней. Делим высоту подъема на рекомендуемую высоту подступенка – 18 см.Значит: 250:18=13,88 штук. Дробных чисел быть не должно, округляем до 14 штук. Теперь вычисляем высоту ступенек: 250:14=17,85 см. У нас получилось 14 ступеней с подступенком 17,85 см.
    • Общая длина марша. Ширину ступеней берем 27 см. Считаем: 14х27 = 405 см.

    Схема лестницы на чердак. Расчетный старт

    На основании этих расчетов делаем чертеж и проставляем все размеры. Теперь измеряем расстояние от одного мансардного этажа до другого, на чертеже отмечаем край второго этажа.От него отмеряем расстояние до ступеней лестницы, по ГОСТу оно не должно быть меньше 185 см. Если это расстояние меньше, сокращаем длину марша, уменьшая количество ступенек и придавая им большую высоту.

    Таблица для определения оптимальных размеров ступеней

    Косоуры и проступи

    Для косоуров нам понадобится следующая формула: высота 2 + длина 2 √22,65 = длина косоура. То есть: 4,05 2 + 2,50 2 √22,65 = 4,75 м. Ширина стрингеров рассчитывается так, чтобы она была в два раза больше размеров подступенков.В нашем случае это 17,85х2=35,7см. Больше можно, меньше нельзя.

    Разметка пазов на стрингерах производится с помощью столярного уголка. Если его нет, делаем самодельный, из фанеры и пары реек. Нумеруем шаги. Доски для косоуров закупаем с запасом, при необходимой длине 4,75м берем 5м.

    Маркировка косоуров: а) высота подступенков; б) ширина ступеней

    Все расчеты мы проводили без учета досок ступеней.Измеряем их толщину, и ровно так обрезаем нижнюю часть стрингеров. Теперь о ширине протекторов. К их ширине надо учитывать толщину подступенка. По приведенной ниже схеме это: b + d = e, где b — ширина проступи, d — толщина подступенка. Это расчет без свеса, если вы планируете его делать, то прибавьте к «б» его ширину. На схеме показаны оба варианта, с выступом и без.

    Мансардные лестницы своими руками: ширина проступи с выступом и без него

    Важно: косоуры должны идеально совпадать.В противном случае мы не сможем собрать лестницу. После того, как оба стрингера будут вырезаны, соедините их вместе и проверьте, насколько они идентичны.

    Балка площадки

    Ее ширина равна ширине будущей лестницы (90см) + две толщины косоура + 14 см по краям. Последняя цифра меняется в зависимости от параметров лестницы. Итак: 90+10+14=114см это наша балка платформы. Всего вам понадобится 2 из них.

    На рисунке показаны способы крепления косоуров к площадочной балке: с спилом и без него.Вы можете выбрать метод, который подходит вам лучше всего. В правой части рисунка два варианта выполнения фризового шага: рядовой и вдавленный в площадку. Вырезаем необходимое количество ступенек, затем ошкуриваем все детали.

    Как сделать лестницу на мансарду: крепление косоуров к лестничной балке и устройство фризовой ступени

    Отступив 7 см от краев, делаем в площадочных балках пропилы равные по ширине толщине из стрингеров.В последнем также делаем разрезы, если выбранный вами способ крепления их предполагает. Теперь прикрепляем к перекрытиям балки платформы. Это можно сделать с помощью анкеров. На рисунке показаны способы крепления для верхнего и нижнего перекрытий.

    Устройство лестницы на мансарду: крепление площадочных балок к первому и второму этажу

    Сборка лестницы на мансардный этаж

    Укладываем косоуры в пазы, крепим их к площадочным балкам шпильками или шпильками .Крепим косоур, примыкающий к стене, анкерами, если позволяет материал самой стены. Теперь прикрепляем ступени и подступенки. Вы можете выбрать любой способ из представленных на картинке.

    Способы крепления ступеней и подступенков

    Теперь осталось закрепить балясины. Вверху делаем саморезами, наискосок, внизу при помощи дюбелей. Вы можете выбрать любую форму балясин и ступеней, подходящую к дизайну мансарды.

    Чердачные лестницы сейчас продаются практически в любом хозяйственном магазине, их можно купить и установить, избавив себя от хлопот по их сооружению.Однако лестница на мансарду своими руками хороша, в первую очередь, тем, что может вписаться в габариты вашего помещения. Ведь внутренние размеры каждой комнаты отличаются друг от друга и заводской вариант лестницы на чердак будет более-менее неудобен.

    Чердачные лестницы: фото и классификация

    Лестница на чердак своими руками должна быть построена с учетом всех правил техники безопасности, а также необходимо учитывать площадь помещения … Задаваясь вопросом, как сделать лестницу на чердак своими руками, нужно учитывать все эти моменты.

    Но помните, что самая безопасная лестничная конструкция будет достаточно большой, и для того, чтобы она занимала минимум места, ее следует делать слишком крутой, при подъеме и спуске по ней придется быть очень осторожным. Если ваш дом небольшой, то лучшим вариантом лестницы на чердак будет складная, выполненная из дерева и металлических элементов.

    Представляем другие компактные мансардные лестницы , фото и описание которых расположены ниже:

    1. походный — за основу такой конструкции в качестве несущего элемента взяты косоур, болты и тетивы.Для экономии площади помещения его выполняют с двумя маршами, посередине которых располагаются забежные ступени или площадка. А вот одномаршевая лестница будет более габаритной, зато пространство под ней можно будет использовать в хозяйственных целях;
    2. спиральный — он очень компактен и прекрасно впишется в дизайн любого помещения. Однако сделать такую ​​лестницу своими руками будет непросто, лучше приобрести готовый вариант вместе с косоуром и собрать своими руками, тем более, что это не составит труда;
    3. «Утиный шаг» — близок по конструкции к походному, но отличается от него более комфортным подъемом, большими габаритами и полотном, расположенным под углом 45 градусов, как утиный шаг.

    Конструкция мансардной лестницы

    Конструкция чердачной лестницы определяется такими параметрами , как:

    Итак, расчеты по строительству лестницы на мансарду своими руками завершены и можно приступать к работе. В процессе работы часто приходится вносить правки и устранять допущенные ранее неточности в расчетах и ​​планах.

    Несколько вариантов чердачного салата












    Как выбрать материал для мансардной лестницы

    Наиболее распространенным и оптимальным материалом для строительства мансардной лестницы на косоурах является хвойная древесина , а также сибирский кедр или лиственница.Можно использовать и ель, но она будет не очень практична в работе из-за большого количества сук. А вот с сосной работать будет проще. Другие подходящие породы включают:

    1. ясень;

    А для пиломатериалов выбирайте сухую, ровную, очищенную от сучков древесину, чтобы после возведения лестницы у нее не было слабых мест.

    Косоур — это доска, на которой нарезаны фрагменты под зубья для ступеней, используется в качестве несущей балки. Брус должен быть толщиной не менее 50 мм и шириной 250 мм соответственно.Как правило, для работы достаточно двух балок, за исключением случаев, когда лестница на чердак по ширине превышает 1200 мм, тогда требуется третья балка посередине.

    Ступенька — это поверхность, на которую наступают при подъеме по лестнице, другими словами, это сама ступенька. Для изготовления своими руками потребуются доски толщиной от 25 до 30 мм, при этом чем дальше друг от друга будут косоуры, тем прочнее должны быть ступени и не прогибаться под весом человека. Выступ ступени должен составлять от 20 до 40 мм и выступать за нижнюю ступеньку.Верхний край следует закруглить рубанком или шлифовальной машиной, чтобы предотвратить скалывание древесины при ходьбе.

    Расстояние между ступенями в вертикальном положении называется подступенком. Если конструкция расположена на косоурах, в этом месте кладут доски, не несущие нагрузки, поэтому их делают из фанеры. Зачастую они вообще не нужны, поэтому лестница кажется проще.

    Как рассчитать углы наклона конструкции

    Определение углов наклона конструкции – очень важный элемент работ при возведении лестницы на чердак, к которому нужно отнестись очень внимательно.Если угол меньше 20 градусов, то лестница скорее будет напоминать пандус, а если 50 — то лестницу для спуска задним ходом.

    Оптимальный угол наклона для лестницы составляет от 30 до 38 градусов и даже до 45. И размер проступи и подступенка также напрямую зависит от угла наклона. Если она более полая, то ступени будут глубже и ниже, а если круче, то соответственно выше и меньше. Но нужно соблюдать такие параметры как:

    1. максимальная высота ступени должна быть 20 см, а минимальная — 12 см;
    2. максимальная глубина ступени 38 см, минимальная 30 см.

    Итак, в сумме размеры проступи и подступенка составляют 50 см, количество можно несколько уменьшить.

    Существует ряд специальных формул для точного расчета соотношений размеров градусов по отношению к углу наклона лестницы, но они применяются чаще всего в сложной конструкции, а в частном доме соблюсти крайне сложно с этими параметрами. Однако некоторые правила расчета параметров все равно необходимо соблюдать:

    1. если угол наклона колеблется от 33 до 37 градусов, то ступени должны иметь высоту 16 см;
    2. если угол 38-42 градуса, то 18 см соответственно;
    3. при угле 45 градусов, то ступени должны иметь высоту 20 см;
    4. ширина лестничного марша должна быть не менее 80 см, но оптимальный размер около 100 см.

    А вертикальный проход лестницы по высоте от верхнего края ступени до потолка должен быть не менее 200 см. Всего на лестнице должно быть нечетное количество ступеней, минимум 3 и максимум 15 с учетом ступеньки на верхний этаж. Такой расчет сделает восхождение максимально комфортным.

    Как резать стрингеры

    Чтобы обрезать косоуры, протяните струну вдоль стены от верхней части чернового пола на чердаке до того места, где внизу начинается лестница.Рассчитайте количество ступеней, слегка изменив их наклон. Затем перенесите углы между шпагатом, полом и потолочной балкой на косоур и обрежьте его. В верхней части доски оставьте длину максимум 100 мм, в зависимости от того, какое сечение имеет балка перекрытия. Используйте долото, чтобы сделать канавку для шипа.

    Прижмите доску к стене , специальным уровнем начертите на косоуре необходимое количество ступеней, также с его помощью начертите линии для проступей и ступеней.Если осталось несколько сантиметров, их нужно раскидать между ступенями. Отметьте первую ступеньку внизу по высоте с учетом толщины проступной доски.

    Теперь снимите доску и выпилите зубья. Внизу косоура по направлению от острого внешнего угла нужно отпилить кусок размером 50 на 50 мм. В этом месте доска будет упираться в брусок, предварительно прикрепленный к полу перпендикулярно конструкции. Теперь разметьте вдоль стрингера и отрежьте следующую доску.

    Как установить чердачную лестницу

    Для начала установите основание лестницы на перекладину внизу. Далее прикрутите к нему саморезами стрингеры, а вверху вставьте шипы в пазы, предварительно смазанные столярным клеем. Закрепите полученную конструкцию металлическими уголками. При желании лестницу можно усилить шпильками с резьбой, которые дополнительно соединяют косоуры в нескольких секциях.

    Затем прикрутите к стене первую балку и установите ступени, начиная с нижней проступи.Их также следует скрепить саморезами, а последний из них необходимо заглушить и закрыть деревянными заглушками. Не забудьте обработать все стыки столярным клеем.

    Установка подступенка представляет собой ввинчивание проступи с тыльной стороны лестницы. Теперь пришиваем стрингеры к верху. Наконец, боковую линию ступенек можно дополнить фанерой или доской.

    Лестница на чердак готова. При желании можно поставить перила, если его ширина больше 120 сантиметров.Теперь вам не составит труда подняться на вершину двухэтажного дома.

    Владельцы загородных домов, особенно страдающие от нехватки места на участке, часто стараются всеми доступными способами расширить жилую площадь своих усадеб. Одним из лучших и популярных решений является обустройство жилой мансарды на чердаке.

    Процесс обустройства чердачного помещения в полноценную жилую мансарду включает множество этапов, в том числе создание эффектной и последующей качественной отделки.Но не менее важна организация удобного, надежного и безопасного в повседневной эксплуатации межэтажного перехода. В этой статье будет подробно рассказано и показано, как поэтапно возводится лестница на мансарду своими руками.

    Предварительные расчеты мансардного марша

    Чердачная лестница может располагаться внутри или снаружи дома. Конечно, для всесезонного использования намного выигрышнее смотрится внутренняя лестница. Именно этот вариант и будет рассмотрен далее.

    Сама лестница может быть маршевой, забежной или . Если рассуждать в плане обеспечения максимальной безопасности, то предпочтительнее сделать выбор в пользу походного варианта.

    Но у маршевых лестниц есть один ярко выраженный недостаток — большие габариты в проекции на плоскость пола. И частое явление, когда площадь помещения, в котором должна располагаться лестница, не настолько велика, чтобы можно было остановиться на самом простом, одномаршевом варианте. Дело в том, что при недостатке места такая лестница получится очень крутой и крайне неудобной, а то и опасной для повседневного использования, особенно для детей или членов семьи, имеющих какие-либо отклонения по состоянию здоровья.

    Предельным углом крутизны для таких лестниц считается 45 градусов. Но даже это кажется слишком много с точки зрения комфорта. подъем и спуск. Так что лучше остановиться на показателе до 40 градусов.

    Итак, одномаршевый вариант получается очень редко. А для достижения нужного угла крутизны приходится разбивать подъем на два марша (иногда практикуется и больше). Между маршами делается переходная горизонтальная площадка (она проще в установке и безопаснее в повседневном использовании).Либо марши соединяются криволинейным участком с забежными ступенями (красиво выглядит, но сложнее в расчетах и ​​монтаже, да и не так безопасно в эксплуатации).


    Далее речь пойдет только о маршевой лестнице с площадкой, как о более простом и безопасном варианте. А кому интересна забежная лестница — ему нужно перейти на другую страницу.

    TO Как устроена и установлена ​​винтовая лестница

    Составление проекта лестницы с заходным участком, проведение монтажных работ – все это имеет ряд важных особенностей.Подробнее о — читайте в специальной публикации нашего портала.

    Итак, строительству маршевой лестницы должны предшествовать некоторые расчеты.

    А. Необходимо рассчитать, какую площадь помещения займет горизонтальная проекция проектируемой лестницы с определенным углом наклона. Или, наоборот, какой крутизны получится марш, построенный на конкретном отведенном ему участке. Если один марш по этим причинам невозможен (как это часто бывает), то лестницу приходится делить на два марша, а указанные параметры для каждого из них рассчитывать с учетом расположения и высоты перехода Платформа.При этом обязательным условием является одинаковый угол наклона для обоих маршей.

    Цены на деревянные лестницы

    деревянная лестница

    Зависимость крутизны марша и величины его горизонтальной проекции на плоскость пола позволит оценить вычислитель, расположенный ниже.

    Если в вашем доме есть мансарда, ее можно превратить в уютное и функциональное пространство для отдыха или работы. Это избавит вас от необходимости возведения дополнительных хозяйственных построек и этажей.Первоочередным этапом обустройства мансарды является установка лестницы, благодаря которой можно легко и безопасно подняться на чердак. Мы расскажем вам о видах чердачных лестниц, какому материалу отдать предпочтение и можно ли осуществить монтаж конструкции своими руками.

    Строительство мансардных лестниц

    В зависимости от того, сколько свободного места имеется в вашем доме для установки конструкции, вы можете выбрать совершенно разные изделия.Рассмотрим все существующие на данный момент виды чердачных лестниц:

    • «Утиная ступенька». Ступени с вырезами на одном ребре устанавливаются через один.
    • Выдвижной с люком. Используется в случае ограниченного пространства. Лестница идет вверх, а вход на чердак закрывается люком.
    • Винт. Отличный вариант для залезания на чердак при нехватке свободного места. Конструкция представляет собой опорную ось со ступенями, закрепленными по спирали.
    • Прямая лестница с одной центральной балкой.Ступени крепятся по центру к опорной балке.
    • Прямой одномаршевый. Самый распространенный вариант лестницы, несмотря на то, что занимает много места.
    • Вертлюг двухмаршевый. Тип одномаршевой лестницы, имеющей дополнительный поворот в целях экономии места.

    Разновидности на фото

    Поворотная двухмаршевая лестница применяется в помещениях с небольшой площадью Прямая одномаршевая лестница обладает высокой прочностью и проста в изготовлении Прямая лестница с одной несущей балкой – самая простая конструкция Винтовая лестница выглядит эстетично и занимает мало места
    Выдвижная лестница при ненадобности убирается на чердак.Лестница «Утиная ступенька» удобна благодаря вырезам в ступенях

    Как видите, вариаций этого изделия великое множество. Однако владельцы частных домов часто отдают предпочтение простым маршевым конструкциям. Они могут поддерживаться стрингерами, болтами или хребтовой конструкцией. В загородных домах лестницы обычно устанавливают на косоурах, так как они считаются самыми прочными и прочными. В качестве примера рассмотрим устройство прямой лестницы, возведенной параллельно стене.Кроме того, конструкция относительно проста в изготовлении и выполнить монтаж такого изделия может любой владелец, обладающий базовыми техническими знаниями и навыками строительства.

    Важно: Покупка готовой лестницы не всегда оправдана, т.к. внутренние размеры частных домов зачастую отличаются. Поэтому работа на месте в данном случае – самое правильное решение. Так вы сможете учесть любые отклонения и исправить неточности.

    Прежде чем перейти к рабочему процессу, желательно ознакомиться со всеми терминами, которые используются при установке лестниц.

    Элементы конструкции чердачной лестницы

    Косоур — несущий элемент конструкции, представляющий собой прочную балку (металлическую или деревянную) со специальными зубьями под ступенями. Чаще всего маршевые лестницы имеют два косоура. Но в случае возведения крупной конструкции, ширина которой превышает 1,2 м, следует установить третью (центральную) балку.

    Важно: Минимальная толщина косоура из бруса должна быть 50 мм, а ширина 250 мм. Это обеспечит достаточную прочность всей конструкции.

    Проступь — это горизонтальная поверхность ступени, то есть место, на котором вы стоите. Этот элемент конструкции часто изготавливают из досок толщиной 25-50 мм. Причем, чем больше ширина ступеней, точнее расстояние между косоурами, тем прочнее нужно использовать доски. Протектор не должен деформироваться под весом человека. Все ступени имеют небольшой выступ, нависающий над нижней ступенькой. Его размер должен быть в пределах от 20 до 40 мм. Верхний край ступеней обрабатывается шлифовальной машиной, чтобы предотвратить появление сколов.

    Подступенок — это расстояние по вертикали между соседними ступенями. В деревянных лестницах ее часто обшивают каким-либо легким материалом, например, фанерой толщиной до 15 мм. Тем не менее, вам не нужно закрывать пробел. В последнем случае вы сократите время монтажа лестницы, расход материалов, а также значительно упростите процесс мытья и уборки лестницы.

    Подбор материала и подготовка инструментов

    Так как мы делаем лестницу на косоурах своими руками, то в качестве материала будем использовать дерево.Металлические конструкции хороши еще и тем, что отличаются высокой прочностью и привлекательным внешним видом. Но для реализации такого проекта вам понадобится сварочный аппарат и умение с ним работать. Хвойные и лиственные породы отлично подходят для строительства деревянных лестниц. Так, из хвойных деревьев чаще всего используются следующие:

    • Наиболее предпочтительный вариант – лиственница или кедр. Эти породы имеют шикарный вид, просты в обращении и не подвержены гниению.
    • Ель. Тоже хороший пиломатериал, но имеет много сучков. Поэтому требуется дополнительная обработка поверхности.
    • Сосна – самый бюджетный вариант. При этом его основным преимуществом является простота обработки.

    Среди лиственных деревьев лидирует дуб, за ним следуют бук и ясень.

    Полезный совет: Перед покупкой пиломатериала проверьте, чтобы на нем не было повреждений (трещин, сколов, изгибов). Также не стоит приобретать древесину, пораженную насекомыми-точильщиками.

    Помимо деревянных балок, для сборки лестницы вам потребуются расходные материалы, такие как лак, краска и шурупы. И, конечно же, для работы вам потребуются следующие инструменты:

    • ножовка по дереву или циркулярная пила;
    • электролобзик;
    • строительный уровень;
    • уголок металлический;
    • карандаш;
    • сверло
    • ;
    • шлифовальный станок или наждачная бумага;
    • клей столярный;
    • кисти для рисования.

    Прежде чем приступить к сборке лестницы на мансарду своими руками, необходимо изучить особенности монтажа конструкции и выполнить грамотный расчет.

    Правила установки

    Зависимость размеров ступеней от угла наклона лестницы

    Ключевым моментом при возведении конструкции является соблюдение угла наклона. Если последний меньше 20°, то такая лестница будет больше похожа на пандус. При угле конструкции более 50° спускаться на нее можно только спиной вперед. Правильным считается наклон в 30°–38°. А вот для чердака его обычно увеличивают до 45°.Размеры ступеней и подступенка определяются в зависимости от угла наклона лестницы. Так, чем меньше угол наклона, тем глубже проступь и меньше подступенок; чем круче угол наклона, тем больше расстояние между ступенями и меньше их глубина. Однако есть некоторые ограничения:

    • максимальная и минимальная высота ступеней 20 см и 12 см соответственно;
    • наибольшая и наименьшая глубина 38 см и 30 см соответственно;

    Как видите, если сложить крайние размеры проступи и подступенка, то получится 50 см.Эту величину можно немного уменьшить – до 45 см. Например, в большинстве многоэтажных домов глубина ступени на бетонных лестницах составляет около 32 см, а высота – 17 см.

    Существуют также специальные расчетные формулы и схемы, по которым можно определить идеальное соотношение этих размеров. Однако эти методы используются только для типового проектирования. В связи с тем, что при строительстве лестницы в частном доме своими руками выдержать все эти параметры довольно сложно, многие берут за основу проверенные примерные значения:

    • Если угол наклона 33°–37° — высота подступенка 16 см;
    • под углом 38°–42° — 18 см;
    • под углом 45° — 20 см.

    Что касается ширины лестницы, то оптимальное значение 80 см. Если в доме проживает более двух человек, то это расстояние можно увеличить до одного метра. Кроме того, к конструкции предъявляется требование по высоте прохода, которая должна быть не менее 2 м.

    Выбор места для установки лестницы

    После ознакомления с требованиями к установке лестницы можно переходить к выбору места установки изделия. Идеальным вариантом является расположение выхода на чердак в отдельном небольшом помещении, например, отапливаемом тамбуре. Это позволит построить лестницу любого размера, а также обеспечит хорошую теплоизоляцию. Если тамбура нет, то лестницу следует установить у дальней стены. Так, конструкция не будет мешать ходить по комнате и не будет занимать много свободного места.

    Создание люка

    У вас должно получиться ровное сквозное отверстие, которое станет входом на чердак.

    Работы по установке лестницы на чердак начинаются с выполнения входного отверстия — люка. Первым делом необходимо сделать разметку на полу чердака. При этом желательно не попадать на балку перекрытия. Если на чердаке нет настила, то определить наличие опорного элемента немного проще. Однако бывают случаи, когда лучи не могут быть идентифицированы визуально. Например, если на этапе строительства дома в перекрытие был заложен слой утеплителя и гидроизоляции.Поэтому, если балки не видны, определить оптимальное расположение люка можно с помощью перфоратора с длинным тонким сверлом. Выполните несколько вертикальных отверстий в потолке, тем самым набросав контур будущего входа на чердак. Затем нарисуйте карандашом точное расположение люка.

    Следующим этапом является резка плиты. Используйте для этого циркулярную пилу. Резку следует выполнять очень осторожно и в прочных перчатках, чтобы не поранить руки. Дело в том, что фурнитура может попасть в перекрытие.Также желательно поставить на пилу диск с самыми твердыми зубьями. После резки потолка снимите слой теплоизоляционного материала и удалите все ненужные части потолочного покрытия. В итоге у вас должно получиться ровное сквозное отверстие, которое станет входом на чердак.

    Важно: Перейти к расчету количества материалов можно только после создания штриховки. Делать какие-либо замеры при несуществующей «парадной» на верхний этаж бессмысленно.Ведь особенности перекрытия и расположения несущих балок могут повлиять на расположение лестницы и ее габариты.

    Разметка и резка косоуров

    Процесс создания косоура

    1. Протяните веревку вдоль стены от дальней стороны люка к основанию конструкции на первом этаже. Определите количество шагов, слегка изменяя наклон. Тупой угол между канатом и полом — это угол, под которым ступени должны располагаться на косоуре.
    2. На опорной балке отметьте соответствующие ступени и вырежьте пазы.
    3. Укоротите стрингерную доску, чтобы она соответствовала длине предварительно натянутой веревки. Срез производится с учетом выбранного уклона. При этом брус необходимо укоротить так, чтобы его нижний край оказался не на полу, а на упоре (бруске), врезанном в пол.
    4. Вставьте элемент крепления в стрингер сверху или заранее оставьте небольшой выступ. Для крепления опорной доски к лаге пола необходим шип.

    Полезный совет: Проточки на стрингере можно сделать и другим способом. Прикрепите доску к стене с помощью натянутой веревки. В соответствии с углом наклона начертите ступени на опорной балке с помощью строительного уровня.

    Аналогично производится маркировка остальных балок. Чтобы конструкция была симметричной и не перекошенной, выполните второй и третий (при необходимости) косоуры, строго соблюдая все размеры первого.

    Сборка лестницы

    Монтаж деревянной лестницы на чердак

    1. Первым делом устанавливается основание лестницы. С помощью дрели и саморезов прикрутите стрингер к предварительно установленной упорной планке. Штифты вставить в подготовленные отверстия, смазанные столярным клеем. Чтобы надежно закрепить конструкцию на упоре, используйте металлические уголки и пластины. Доска, примыкающая к стене, сразу крепится к верху.
    2. Монтаж ступеней осуществляется снизу вверх. При подготовке ступеней могут быть некоторые ошибки длины. Поэтому второй стрингер следует крепить к потолку только после установки последней ступени.Крепление производится саморезами. И не забудьте промазать все стыки клеем. Если планируется установка подступенков, то их тоже нужно прикрутить, начиная с первой ступени.
    3. Установка поручней. Сначала ставится крайняя стойка. Прикрутите его к одной из первых ступенек снизу сверхмощным саморезом. Таким же образом установите балясины, на ступень можно использовать по 2 штуки. При этом стойки должны иметь строго вертикальное положение. Процедура продолжается до самого последнего шага, где столб снова размещается.После этого устанавливаем перила на балясины и столбы.
    4. В завершение проводим чистовую обработку поверхности. Для этого используем специальный защитный состав или лак, что сделает конструкцию более эстетичной.

    Процесс установки лестницы на чердак нельзя назвать простой задачей, но и не очень сложной задачей. Если вы хотите самостоятельно построить надежную и долговечную конструкцию, строго придерживайтесь всех вышеперечисленных правил и рекомендаций.

    Если в доме изначально есть эксплуатируемое чердачное помещение, то лестница для него наверняка предусмотрена проектом. Но что, если вы добавили мансардный этаж позже? Вам обязательно понадобится лестница на чердак. Более того, если вы рассчитываете на свои силы, и хотите спроектировать ее самостоятельно, вам потребуется учесть все нюансы и тщательно продумать конструкцию, чтобы лестница была не только удобной и красивой, но и максимально надежной, безопасной и максимально прочный. Сегодня мы обсудим, как построить мансардные лестницы своими руками, и какие материалы и варианты конструкции предпочтительнее для таких построек; мы предложим вашему вниманию более десятка наглядных рисунков и схем, а также продемонстрируем видео с пошаговой инструкцией.

    Металлические и деревянные мансардные лестницы: фото и дизайн

    Металлоконструкции считаются очень надежными и прочными. А в случае с лестницами они еще и красивы, так как витые перила с элементами художественной ковки смотрятся стильно, богато и эксклюзивно.Однако мансардные лестницы чаще всего изготавливают из дерева, и не только потому, что большинство загородных домов и дач деревянные. Лестница на мансарду своими руками означает, что с этой задачей вы справитесь сами, а дерево – идеальный материал для творчества. Посмотрите, какой красивой и необычной может быть лестница на мансарду, фото из нашей галереи это наглядно демонстрируют.

    Вариантов лестниц на мансарду очень много, можно выбрать самый скромный и простой в изготовлении, а можно решиться на смелый и масштабный проект. Все зависит только от вашего желания и умения. Ниже мы рассмотрим, какую форму и конструкцию может иметь лестница на мансарду, где ее можно расположить и как ее правильно сделать.

    Виды лестниц на чердак: винтовые, складные, чердачные, наружные

    По способу расположения относительно дома чердачная лестница может быть внутренней и наружной. На этапе строительства и ремонта мансардного этажа нужно как-то подняться к месту проведения работ, и в этом случае хорошим вариантом будет лестница на мансарду с улицы.Однако такая структура не обязательно должна быть временной. Во многих домах есть отдельный вход на чердак, и не зря.

    Идея Если чердачное помещение в доме является чьей-то личной спальней, и вы хотите дать его владельцу возможность войти в вашу комнату, минуя главный вход, и не мешая остальным домочадцам, наружная лестница – отличная идея.

    Внешняя планировка чердачной лестницы имеет как достоинства, так и недостатки.Через такой вход в дом часто пытаются проникнуть воры и другие злоумышленники, особенно если двери не очень надежные. Поэтому, если вы ставите безопасность на первое место, лучше оборудовать вход на чердак внутри дома, например, из прихожей, гостиной или с веранды.

    Многие загородные дома и дачи не могут похвастаться большой площадью жилых помещений, поэтому хозяевам, конечно же, хочется, чтобы лестница на чердак не загромождала пространство. Это должна быть небольшая, компактная конструкция с минимумом деталей, но при этом достаточно удобная, чтобы восхождение наверх не стало опасным приключением для жильцов дома.Это особенно важно, если в семье есть пожилые люди и маленькие дети.

    Для небольших домов оптимальным вариантом будет компактная складная лестница на чердак, которую легко сделать своими руками из дерева и нескольких простых металлических элементов.

    Совет Если вы хотите сэкономить полезную площадь в доме или на даче, установите складную лестницу на мансардный этаж, которую после использования можно будет полностью спрятать в люк.

    Однако это не единственный вариант компактного исполнения. Винтовые лестницы также не занимают много места, но при этом могут выглядеть очень интересно и красиво. Иногда такое решение становится настоящей изюминкой всего интерьера. Спиральные перила могут вызывать ассоциации с морской тематикой или наводить воображение на средневековые замки. Здесь вы узнаете много интересного о красивом оформлении мансарды и подборе стиля для будущего интерьера.

    Маленькими по размеру могут быть не только разборные и винтовые конструкции.Обычная одно- или двухмаршевая лестница на мансарду тоже может быть очень компактной, если не перегружать ее лишними элементами, и делать узкой, в пределах 90-100 см.

    Как сделать лестницу на мансарду: ширина и размеры, расчет и установка

    Перейдем непосредственно к изготовлению мансардной лестницы. Как мы уже говорили выше, дерево лучше всего подходит для самостоятельного творческого проекта. Это должна быть качественная лиственная древесина, ведь ей придется выдерживать серьезную нагрузку, причем многократно. Важно не только правильно подобрать материал для будущего строительства, но и правильно его подготовить.

    Важно! Перед началом строительных работ дайте дереву постоять не менее трех дней в помещении, где будет установлена ​​готовая лестница. Дайте дереву привыкнуть к влажности и температуре воздуха, и принять свои окончательные размеры.

    Устройство лестницы на мансарду начинается с выбора проекта. Самыми простыми в изготовлении и монтаже являются маршевые конструкции из одного или двух пролетов.Если марш всего один, то такую ​​лестницу трудно назвать компактной, зато под ней очень легко организовать подсобное помещение, кладовую или мини-гардеробную. А если пролетов два, то между ними делают небольшую площадку, либо устанавливают несколько забежных. В основе конструкции либо стрингеры, либо две поддерживающие тетивы, либо болты, то есть специальные болты, вкручиваемые в стену.

    Как построить чердачную лестницу с наименьшими трудозатратами? Разумеется, с помощью косоуров, как на картинке выше. Но вам еще предстоит решить, как ее оформить. Наиболее часто используемые методы позиционирования — 90 градусов и 180 градусов.

    Любая лестница на чердак имеет стандартные размеры, строго рассчитанные для удобства и безопасности при использовании. Ширина обычно варьируется от 80 до 100 см, а ширина самой ступени от 20 до 32 см, хотя настоятельно не рекомендуется уменьшать этот размер. Желательно, чтобы средняя человеческая нога стояла на ступеньке полностью, то есть оптимальными будут 30 см.Исключение составляют виндеры. В самой узкой части они могут быть шириной всего 10 см. Высота подступенка, то есть вертикальной части, разделяющей ступени, должна быть 15-19 см. Существуют специальные формулы для выбора оптимального соотношения между шириной проступи и высотой подступенка.

    Существуют три формулы, определяющие отношение высоты подступенка (j) к ширине проступи (е): формула удобства, формула ступени и формула безопасности. Наиболее важным из них является ступенчатая формула. В этом случае соотношение между двумя значениями (j/e), удовлетворительное для всех трех формул, равно 17/29. Формула для удобства выглядит так: e – j = 12 см; шаги: 2j + e = 62 (60-64) см; безопасность: e + j = 46 см.

    Затем нужно выбрать уклон будущей лестницы. От этого значения напрямую зависит комфортный подъем и спуск. Стоит внимательно отнестись к выбору склона, чтобы всем членам вашей семьи было удобно подниматься и спускаться.

    Важно Технологический минимальный уклон маршевых лестниц 20 градусов, но допустим уклон до 45 градусов. Но помните, что подниматься по таким крутым ступеням непросто, особенно пожилому человеку.

    Строительные работы начинаются с вырезания люка, если мансардный этаж только надстроен, и выхода на него раньше не было. Размеры сторон люка определяются шириной лестницы, а форма его должна быть квадратной. Разрезать его проще всего циркулярной пилой.Затем стрингеры вырезаются, фрезеруются и шлифуются. Стеновой стрингер монтируется первым, а второй устанавливается на необходимом расстоянии строго параллельно. Для точности используйте строительный уровень. Затем крепятся подступенки, и в последнюю очередь ступени и поручни. Весь процесс строительства наглядно продемонстрирован в этом видео:

    Лестницы, ведущие на крышу Идеи дизайна

    За белым частоколом этот белый пляжный дом может похвастаться двухцветной лестницей, ведущей к крыльцу с бирюзово-синей входной дверью.

    Джефф Чик

    Невероятный внешний вид французского дома с кремовой штукатуркой и серой черепичной крышей с овальными слуховыми окнами по бокам от арочного окна над двустворчатыми входными дверями с арочным слуховым окном наверху.

    Дом в Кейп-Код с серой крышей, потрясающим бассейном и коричневым плетеным патио на бетонной брусчатке.

    Архитектура Патрика Ахерна

    Внутренний дворик на крыше City с Г-образной скамьей из тикового дерева, обеденным столом из тикового дерева, складными стульями и фиолетовыми и зелеными подушками.

    Фавн Галли Интерьеры

    Великолепный дом в колониальном стиле с сайдингом из кедрового гонта и черепичной крышей.

    Морроу и Морроу

    Терраса на берегу озера Складывающиеся стеклянные двери открываются на ступени, ведущие на террасу, заполненную секционным чехлом цвета слоновой кости с подушками из серого шеврона, обращенными к плетеному журнальному столику со стеклянной столешницей.

    Морган Харрисон Хоум

    Потрясающее фойе с дверью во всю стену, обшитой панелями, ведущей в потайную комнату, расположенную за круглым входным столом на ковре West Elm Jute Chenille Herringbone Rug, уложенном на блестящие широкие дощатые полы.

    Эндрю Ховард Дизайн интерьера

    Дорога из красного кирпича, обсаженная кустарником, ведет к небольшому белому коттеджу с серой черепичной крышей и черными ставнями.

    Эндрю Ховард Дизайн интерьера

    Темно-серая входная дверь в голландском стиле подчеркивает белый коттедж с черепичной крышей и медным старинным фонарем, освещающим номера домов.

    рейли ка дизайн

    Изогнутая лестница из кованого железа украшена голубыми полозьями с изображением животных на вершине деревянной лестницы, отделанной коваными шпинделями.

    Проектные работы

    Детская спальня мечты с крытым игровым домиком со встроенной лестницей, ведущей на платформу с трубчатой ​​горкой!

    Элис Лейн Дом

    Современная общая детская комната с двумя комплектами оранжевых двухъярусных кроватей с бело-голубыми постельными принадлежностями и встроенной оранжевой лестницей, освещенной люстрой из оленьих рогов.

    Дэвид Цай

    Современная комната для девушки с лестницей, расписанной геральдическими лилиями, ведущей в игровую комнату на чердаке.

    Дома на заказ Томпсона

    Дверной проем с арочным потолком ведет в белую кухню с розово-серой винтажной дорожкой, ведущей мимо острова с белой столешницей из кварцевого водопада, освещенной латунными канделябрами.

    Дизайн интерьера парка и дуба

    Уголок для чтения под лестницей может похвастаться книжными полками в полный рост, выкрашенными в серый цвет, и группой напольных подушек.

    Архитектура ансамбля

    Дом из золотого камня с терракотовой крышей может похвастаться встроенным в землю бассейном, украшенным длинными тонкими голубыми плитками и потрясающими фонтанами.

    Дома на заказ Татум Браун

    Голубой оштукатуренный дом с терракотовой черепицей на крыше может похвастаться садом на заднем дворе в средиземноморском стиле с бассейном во французском стиле.

    Блестящий индивидуальный дом

    Дом Ланье

    Дом Ланье
    Мемориал Ланье
    Дом по адресу 511 West First Street, спроектированный и построенный архитектором-строителем Фрэнсисом Костиганом для известного банкира Мэдисона Джеймса Ф. Д. Ланье, теперь известен во всей стране. Он был построен в 1840–1844 годах, и его дизайн взят из различных источников, в частности из руководств плотников Минарда Лафевера.На Костигана сильно повлияли великие дома Балтимора, которые он изучал до приезда в Мэдисон. Однако именно его глубокое чувство меры в сочетании с его собственным богатым воображением отличало его работы и отличало их от работ его современников.

    Классический, кубический и массивный дом Lanier не совсем храмовой формы. У него нет фронтона, а крыша не видна с уровня земли. Вместо этого крышу скрывает слегка фронтонная доска или щитовая доска, огибающая все четыре стороны и украшенная лепниной, подобной той, что появляется вокруг окон.Резьба Anthemion встречается в центрах и на углах четырех сторон. Массивный купол, напоминающий греческий хорагический монумент или Башню Ветров в Афинах, возвышается примерно на шестнадцать футов над лестничной клеткой в ​​центре дома и венчает здание. Все производит впечатление величия, доселе невиданного в этом речном городе.

    Ряд архитектурных особенностей усиливает ощущение великолепия. Во-первых, это большая высота колонн на речном фасаде.Они простираются от высокого подвала над уровнем земли до карниза на два с половиной этажа выше. Крыло со стороны дома, которое возвышается над землей на один полный этаж на высоком фундаменте и увенчано вторым этажом позади дома. мансардная крыша, пристроенная несколько позже.

    Двойная лестница на террасе, обращенной к реке у входа в сад, добавляла усадьбе эффект сходства, как и две оранжереи, в которых Ланье поставляли цветы и фрукты. Фундамент одного из них до сих пор можно увидеть в саду возле дома.Позднее этот эффект был усилен стеной между садом и рекой и довольно высокой железной оградой с воротами с трех сторон сада. Уличный фасад, должно быть, казался не менее внушительным гостям, прибывающим в карете. Дом был построен всего в нескольких футах от улицы в то время, когда Первая улица проходила через квартал. Эта улица не была закрыта до тех пор, пока несколько лет назад не был создан парк между Первой и Второй улицами. Гости, прибывающие в карете, высаживались на тротуар и были совершенно ошеломлены этим огромным каменным фасадом, возвышающимся над ними.Большая часть этого эффекта была потеряна, когда улица была закрыта.

    На южной стороне дома к реке окна на первом уровне высокие и узкие, шесть на девять. На втором уровне их шесть на шесть, с тройным окном над входом. На третьем уровне фриз пронизывают круглые окна, украшенные венками из резных листьев. По бокам дома окна все шесть на шесть, но те, что на первом этаже, на два фута длиннее, чем те, что наверху. Такое расположение иллюстрирует чувствительность Костигана к космическим отношениям.Окна со стороны улицы дублируют окна со стороны реки. Наличники дополнительно украшены резными розетками. Наружных ставней нет, только широкие классические оконные рамы. Металлические изделия, украшающие дом, тяжелые и сложные и включают в себя перила вокруг портика, лестницы и балкона у уличных окон на первом этаже.

    Крыльцо у входа со стороны улицы имеет капители на колоннах, которые не совпадают с капителями со стороны реки, поэтому было высказано предположение, что это крыльцо было более поздней пристройкой.На ранних фотографиях видно, что мансардная крыша была пристроена позднее, а потолок второго этажа флигеля был поднят во время возведения мансардной крыши, вероятно, в начале 1870-х годов. На литографии 1876 года изображены эркер и крыша, доказывающие их существование к этой дате. На фотографии 1860-х годов служебное крыло изображено как одноэтажное строение.

    Центральный зал содержит консольную винтовую лестницу, утопленную в боковую стену, совершающую полный оборот между этажами. Зал окружен двойной гостиной с одной стороны и столовой, лестницей и библиотекой с другой. Небольшой поперечный зал между столовой и библиотекой ведет в служебный флигель.

    Двойная гостиная разделена раздвижными дверями, обрамленными колоннами с ионическими капителями. Эти гостиные украшены карнизами и тяжелыми наличниками. Карнизы гипсовые, украшены яйцевидными лепестками и зубчиками. Окна на восточной и западной стенах имеют панели под ними, доходящие до пола, что делает их совместимыми с окнами в пол на других сторонах.Верхние и нижние внутренние жалюзи на этих окнах обеспечивают отличный контроль тепла как летом, так и зимой. Эти жалюзи представляют собой сплошные панели и складываются обратно в каркас, когда они не используются. В ранний период южные окна имели навесы. Это были не большие викторианские навесы, закрывающие половину окна, а скорее небольшие множественные навесы, один над другим и не менее трех или четырех на окне.

    Камины обогревали двухместные гостиные, столовую, библиотеку и спальни на втором этаже. На первом этаже камины из черного итальянского мрамора, а на втором они черные в двух южных спальнях и почти белые в двух северных. Камины в спальнях были переделаны, так как здание находится в государственной собственности. Помещения третьего этажа отапливались печами.

    Дверные и оконные наличники на втором этаже украшены наличниками ogee или cyma recta с центром на приподнятом V-образном элементе и увенчаны бычьими глазами по углам. Гардеробные между спальнями на втором этаже занимали почти пять футов, и в 1870-х годах к одной из них был пристроен санузел.Воду для него приходилось ежедневно откачивать из цистерны.

    В поперечном зале у подножия изогнутой лестницы Костиган разместил одну из своих знаменитых теперь изогнутых дверей, которая ведет в служебный зал. Еще одна изогнутая дверь ведет с лестничной клетки в холл третьего этажа.

    Вентиляционные отверстия в куполе представляют ранние усилия Костигана по регулированию температуры и вентиляции. Их можно открывать или закрывать и, таким образом, контролировать движение теплого воздуха из дома. Школа для слепых Костигана в Индианаполисе лучше продемонстрировала такой контроль.См. также обсуждение дома в Шрусбери.

    Друзилла Крейвенс, внучка Джеймса Ф. Д. Ланье, позже владела домом. В 1925 году штат Индиана приобрел резиденцию и открыл ее в 1926 году как первый исторический памятник штата. Его нынешним владельцем является Департамент охраны природы Индианы.


    Вернуться к Cityguide   Вернуться к каталогу домов
    Вам это важно? Если это так, мы хотели бы услышать об этом — жалобы, а также комплименты.
    Напишите нам по электронной почте:
    [email protected]
    Назад на oldmadison.com Домашняя страница
    Copyright 1997. Все права защищены.

    мансардная крыша. дизайн переднего крыльца

    Фам — мой фанат, представь. Вот еще один мой совет, который вы могли бы положить на стол рядом с местными советами от ваших поставщиков посадочного материала: не ходите просто в один садовый центр или питомник в поисках идеальных компаньонов на переднем дворе. а. Во-первых, держитесь подальше от туи и кипариса.Это не то качество, которое вам нужно в вашей открытой комнате, прямо у вашего локтя. Они недолговечны и начнут терять свои нижние ветки. Это часть вашей мебели, которую вы всегда содержите в чистоте и порядке для своих гостей и семьи. б. Я не думаю, что вы будете рады чему-то золотому круглый год, только этой полосе на пальце. Если вы хотите ярких цветов, используйте листопадный материал, а не вечнозеленый. Взгляните хотя бы на красочную лейкотою, но только на грядки. в. Есть карликовые раскидистые тисы, которые останутся невысокими, но, конечно же, будут расти горизонтально.Любое растение нуждается в развитии новой листвы, чтобы поддерживать жизнь. Так что, если рост выходит за рамки ваших желаний, обрежьте его, пожалуйста, РУЧНЫМИ КНИГАТОРАМИ, а не сучкорезами или ножницами для живой изгороди. Если вы хотите, чтобы рост был в точке X, то обрежьте его еще на несколько дюймов, чтобы новый сезонный рост мог достигать точки X, где вы хотите. Или сократите его в два раза, чтобы достичь цели потребовалось два вегетационных сезона. д. Еще один способ совладать с нерешительностью — купить кашпо, которые будут сочетаться с садовой мебелью в вашей уличной комнате.Поместите эти кусты в горшки на год или два, пока вы решаете, где вы хотите их посадить, перемещая их то здесь, то там, добавляя новые по мере необходимости, чтобы удовлетворить ваши потребности. Затем посадите их. Или…………………………….. вы можете настолько влюбиться в свою живую мебель, что вам захочется хранить их в контейнерах навсегда. Вы можете сделать это, но не с теми же друзьями. Вы можете обрезать их на несколько лет (поскольку они растут там внизу в равновесии с верхним ростом), но затем вам нужно будет поместить их в землю — я полагаю, что у вас есть много хороших нуждающихся мест для ваших старых друзей — или отдайте их соседу, который годами пускает на них слюни.е. Возможно, самшит был бы вашим лучшим выбором, как и во всех великих поместьях в городе и во всем мире. Несмотря на все новшества в царстве растений, они, безусловно, выдерживают испытание временем как благородная мебель в наших уличных комнатах. ф. Не посещайте только один садовый центр или питомник, возможно, избегайте всех скидок и ищите мудрый совет от старого профессионала, такого как ваш друг Джо Кашио, и покупайте качество на всю жизнь или до тех пор, пока вы не передумаете или не передумаете. декор комнаты.г. И последнее замечание о кашпо или ящиках. Если они имеют двойную облицовку, два слоя материала между растением и окружающим воздухом, двойная стенка замедлит испарение почвы и сохранит прохладу корней летом. час Я солгал, вот последнее замечание. Если вы решили, где посадить эти кустарники в земле у вашей передней «комнаты», оставьте горшки там, где они были расставлены, и заполните их яркими растениями: однолетними, многолетними, овощными и травяными.Не забудьте взять с собой духи, чтобы сэкономить на одеколоне. Если вам нужны мысли о контейнерных смесях, дайте мне знать веб-сайт, и я пришлю вам по электронной почте кое-что, что я подготовил для клиента houzz, у которого есть балкон в Бангкоке. я. Еще одно замечание, возможно, самое важное: вовлекайте своих детей в любую работу, которую вы выполняете на улице, без использования электронных устройств. (За исключением вашего мобильного телефона, чтобы принимать звонки от ваших соседей, желающих пригласить их на кофе в вашу новую комнату на открытом воздухе.) Спасибо за ваше доверие к моему совету — это бесплатно и стоит каждого потраченного пенни[email protected]

    …Подробнее

    Все руки на крыше

    • Фото предоставлено Wagner Roofing Co., Hyattsville, Md.
    • Фото предоставлено Wagner Roofing Co., Hyattsville, Md.
    • Фото предоставлено Wagner Roofing Co., Hyattsville, Md.
    • Фото предоставлено Wagner Roofing Co., Hyattsville, Md.
    • Фото предоставлено Wagner Roofing Co., Хаятсвилл, штат Мэриленд,
    • Фото предоставлено Wagner Roofing Co. , Hyattsville, Md.
    • Фото предоставлено Wagner Roofing Co., Hyattsville, Md.
    • Фото предоставлено Wagner Roofing Co., Hyattsville, Md.
    • Фото предоставлено Wagner Roofing Co., Hyattsville, Md.
    • Фото предоставлено Wagner Roofing Co., Hyattsville, Md.

    У.S. Военно-морская академия в Аннаполисе, штат Мэриленд, готовит юношей и девушек к тому, чтобы стать профессиональные офицеры ВМФ и Корпуса морской пехоты. Работа в качестве бакалавра колледж военно-морской службы США, студенты посещают академию в течение четырех лет, получить степень бакалавра наук, а затем получить звание прапорщиков в военно-морской флот или младшие лейтенанты морской пехоты со сроком службы не менее пяти лет.

    Признанный национальным историческим памятником в 1961 году, U.С. Военно-морская академия отмечает храбрости и героизма с памятниками, расположенными по всему кампусу. Здания и пешеходные дорожки названы в честь выпускников Военно-морской академии, внесших свой вклад в военно-морскую историю. и их нация.

    Ядром кампуса является академический комплекс залов Махана, Мори и Сэмпсона. Построенный в 1907 году 104-летний завод Махана Холла из меди, битума, модифицированного полимером. и системы шиферной крыши просрочены для замены.Wagner Roofing Co., Хаяттсвилл, Md., был выбран генеральным подрядчиком академии Allen & Shariff Construction. Services LLC, Колумбия, штат Мэриленд, для восстановления системы крыши стоимостью 1,8 миллиона долларов. проект.

    Повернуться к лесам

    В апреле 2011 года компания Wagner Roofing приступила к восстановлению многочисленных кровельных систем Махан Холла. На Махан Холле есть три системы шиферной кровли: радиальная арочная мансардная крыша с слуховые окна, двускатная крыша над комнатой оленя и башня с часами.Кроме того, там представляет собой плоскофальцевую медную кровельную систему над мансардной крышей и полимерно-модифицированным битумная кровельная система между мансардной и двускатной крышами.

    Прежде чем приступить к кровельным работам, необходимо построить строительные леса. Махан Холл. Возведение лесов было довольно сложной задачей — стороны радиальной арки мансардные крыши на восточном и западном фасадах находятся непосредственно над стоячим фальцем медная крыша, которая не могла выдержать вес лесов, поэтому леса пришлось подвешены к стальным двутавровым балкам и связаны с основной конструкцией мансардной крыши строительные леса.Главная мансарда на северном фасаде имела вертикальную и горизонтальную радиальные кривые; здесь была возведена основная центральная конструкция строительных лесов. и привязаны к фасаду мансардной крыши. На пологом склоне установлены отдельные леса. крыша для доступа к крыше башни с часами.

    По чертежам строительных лесов с мансардной крыши сняли шифер. в определенных точках можно установить эпоксидные анкеры для крепления строительных лесов на месте.На возведение основных северных и восточных фасадов ушло более одного месяца. При монтаже лесов чертежи семь раз пересматривались, чтобы соответствовать Инженерное руководство 385 Командования инженерных сооружений ВМС (NAVFAC), которое является Инженерный корпус армии, эквивалент Управления по охране труда нормативные документы.

    Были возведены четыре дополнительных настила лесов, чтобы покрыть 32-футовую вертикальную площадку. прогон шиферной кровли от карниза до медного выпуклого переходного карниза наверху площадь мансардной крыши.Установлены лестничные настилы (палубные люки со складными трапами) на каждом настиле лесов для доступа между уровнями, каждый со своим защитным ограждением и распашная система. Умывальники для глаз, пункты первой помощи и огнетушители были размещены на каждой палубе для аварийного использования.

    «Это был сложный проект с несколькими направлениями работы и значительными объемами поэтапного возведения лесов», — говорит Виктория Макки, директор по безопасности и суперинтендант для Allen & Shariff Construction Services. «Работа была [выполнена] со всех высот, включал серьезные проблемы с защитой от падения и включал многочисленные подъемы. Больше, чем Было отработано 21 000 человеко-часов без аварий и происшествий».

    В соответствии с Руководством по техническому обслуживанию NAVFAC 385, лестничная башня также была установлена ​​для доступа и выхода и стратегически установить, где его можно было бы достичь в любом направлении, но не дальше 75 футов от самой дальней точки других точек доступа и выхода.

    Демонтаж и подготовительные работы

    Мансардные и двускатные крыши

    Как только строительные леса были установлены, компания Wagner Roofing сняла шифер и войлочную подложку. с арочной мансардной крыши и двускатной крыши Hart Room. Бетонные настилы тогда были залатаны, отремонтированы и загрунтованы с помощью Perm-A-Barrier от Grace Construction Products, затем самоклеящаяся подкровельная подложка Grace Ice & Water Shield®.

    Крыши с малым уклоном

    Медь с плоским швом, DensDeck® толщиной 1/2 дюйма и EPDM были удалены с пологого склона. крыша над мансардой.Grace Ultra Ice & Water Shield затем был приклеен к бетонный настил, за которым следует бумага размером с канифоль, обработанная давлением толщиной 3/4 дюйма фанера и коническая изоляция из полиизоцианурата толщиной 1 1/2 дюйма, приклеенные с помощью Firestone ISO Building Products Co. LLC. Изоляционный клей Fix™ II.

    На малоскатной кровле между мансардной и двускатной крышами полимер-модифицированный битум снят. Затем коническая изоляция была приклеена к бетонному перекрытию с помощью Я.ТАК. Изоляционный клей Fix II.

    Восстановление кровельного костюма

    После демонтажа и подготовки настила крыши компания Wagner Roofing приступила к восстановлению кровельные системы.

    Медь

    Спецификации для плоскофальцевой системы медной кровли над мансардной крышей, называемой за 20 унций меди. В соответствии с подрядчиками по листовому металлу и кондиционированию воздуха Руководство Национальной ассоциации (SMACNA) по архитектурному листовому металлу , 1900 листы медных панелей размером 18 на 24 дюйма были изготовлены, предварительно залужены, спаяны и установлен.Для установки и предварительного лужения панелей было использовано более 1 тонны припоя.

    Первоначальная конструкция кровельной системы не удалась из-за отсутствия деформационных швов, поэтому Компания Wagner Roofing установила их по краям вальмы и конька. На этой крыше рабочие приходилось маневрировать вокруг стальных двутавровых балок, к которым подвешивались леса.

    «Последовательность этой крыши вместе с шиферными крышами в сочетании с тем фактом, что строительные леса должны были быть на месте всегда, по меньшей мере, пытался». говорит Кевин Морган, руководитель проекта Wagner Roofing.«Но благодаря осторожному планирование, оно было выполнено без проблем, утечек или задержек».

    битум, модифицированный полимерами

    На малоскатной кровле между мансардной и двускатной крышами уложена полимерно-модифицированная кровля холодного нанесения. Установлена ​​битумная кровля. Эта крыша разделена на секции и разделена башней с часами высотой 80 футов. В каждой зоне есть три круглых световых люка, которые освещают вверх по двойной мраморной лестнице внутри здания между зрительным залом Махан Холла и кабинет Харта.Эти круглые световые люки были обновлены с использованием 20-унциевого изготовленные на заказ медные кольца, припаянные и закрепленные вокруг основания светового люка, и зачищен в соответствии со спецификациями производителя.

    Сланец

    Установка системы мансардной крыши была совсем другой. Шифер был установлен непосредственно на гвоздезабиватели по дереву, которые были заранее спланированы и разложены таким образом, чтобы отверстия для гвоздей для шифера, выровненного с помощью гвоздезабивателя.

    Из-за кривизны вершин восточных, западных и южных возвышенностей Вагнер Кровельщики рекомендовали отрегулировать экспозицию, чтобы компенсировать кривую вдоль одной трети из этих разделов.Wagner Roofing не разрешили изменить первоначальный проект. установка; в противном случае он использовал бы градуированный рисунок на изогнутой разделе, изменяя экспозицию сланца, чтобы компенсировать кривую. Это предпочтительно метод установки был выполнен путем установки гвоздезабивателей по образцу, который варьировался от 6 1/2 дюймов до 7 1/4 дюймов по кривой. Результат — гладкий переход одного размера сланца по кривизне. В 1907 году монтажники шифера использовали те же самые экспозиции, потому что они прибиты прямо к бетонному настилу.

    Северный подъем был более трудным, потому что там не только изгиб на верхняя треть мансарды, но есть и изгиб из стороны в сторону. Вагнер Кровля прорежьте каждый деревянный гвоздезабивной гвоздь глубиной 1/2 дюйма, и каждый разрез был на расстоянии 32 дюйма друг от друга. Это позволило установка гвоздезабивателей на криволинейной поверхности с ограничением любых высоких краев вдоль линия гвоздя.

    Землетрясение

    Во время этой фазы землетрясение потрясло здание так сильно, что часы вылетели стекла башни на восточном и западном фасадах.Осколки стекла толщиной 3/4 дюйма был встроен в недавно завершенную полимерно-битумную крышу Hart Room. К счастью, обошлось без травм, но секции бетонного настила мансарды разрушились. отключился и его пришлось ремонтировать.

    В результате землетрясения инженеры NAVFEC поручили компании Wagner Roofing установить дополнительные гвозди, закрепленные на бетонных прогонах толщиной 2 дюйма с использованием бетона Tapcon® винты, установленные на 16 дюймов по центру с помощью эпоксидного клея Hilti 500, а затем винты толщиной 3/4 дюйма фанера, обработанная под давлением, установленная над гвоздезабивателями для дополнительной стабилизации крыши палуба. Только на мансардах 12 000 погонных футов обработанных давлением материалов размером 2 на 4 на 10 дюймов. гвоздезабиватели по дереву, 11 250 шурупов Tapcon для бетона и еще 500 штук из нержавеющей стали. были установлены цельнорезьбовые болты.

    Затем новые деревянные настилы были покрыты битумным войлоком № 30 и покрытием North Country. Черный шифер Slate установлен медными гвоздями. Установлены гвоздезабивные пистолеты, обработанные давлением на стыке шиферной мансардной и плоскофальцевой медной крыш и по вальмам.Затем поверх гвоздезабивателей были установлены медь с выступом и декоративный металлический выступ.

    Уход за деталями

    После того, как строительные леса были установлены, компания Wagner Roofing смогла внимательно осмотреть здание. 13 Декоративные иллюминаторы размером 6 на 8 футов, фасция и встроенные медные желоба. Было определено, что 13 мансардных окон нуждаются в реставрации, а фасция и встроенные желоба должны быть заменены, что означает тщательное копирование всех деталей в точности как они были сделаны 100 лет назад.

    Государственное управление по сохранению исторических памятников было призвано контролировать и утверждать все декоративные детали до их установки. Хотя 325 футов в длину встроенными желобами шириной 42 дюйма были детали, которые можно было заменить с помощью обновленных Детали SMACNA для улучшения качества и функциональности, декоративная панель, содержащая 12 медных колоколов и 26 шено (гребень над карнизом) пришлось продублировать. точным размерам и деталям, включая расположение визуальных вертикалей и горизонтальные швы.Часто процесс утверждения занимал несколько недель. После утверждения, фасция, колокола и шенё были изготовлены и установлены на свои прежние места; допуски были в пределах 1/4 дюйма.

    На снятие и повторную установку 13 декоративных иллюминаторов потребовалось пять рабочих. Во многих местах медь протерлась насквозь, а большинство спаянных швов либо треснул или треснул от непогоды и износа за последние 104 года. Слуховые окна были осторожно, чтобы они не повредились.

    Леса, окружающие слуховые окна, должны были быть сняты с двух палуб одновременно. время, чтобы Wagner Roofing могла сделать проем достаточно большим, чтобы удалить слуховые окна из окон и вытащить их на верхнюю палубу, где они только и могли быть безопасно опущены на землю. Во время этой операции рабочие были привязаны с помощью страховочные привязи, стропы и веревки для защиты от падения.

    Мансардные окна были перевезены в металлоцех Wagner Roofing на стойке Ford® F350. кузовные самосвалы.Слуховые окна были настолько большими, что их можно было перевозить только по два. Потому что Государственное управление по сохранению исторических памятников хотело, чтобы слуховые окна были спасены и восстановлены. с оригинальной патинированной медью по историческим и эстетическим причинам, когда-то в своем металлургический цех, компания Wagner Roofing должна была подробно описать, как она будет ремонтировать слуховые окна, и представить его в Государственное управление по сохранению исторических памятников для утверждения.

    После нескольких часов обсуждения между Wagner Roofing и Гэри Вотом, экспертом по листовому металлу из Техаса было решено заменить круглые медные оконные трубы и верхние сверчки с новой 20-унциевой меди и переделывают спинки декоративных окон слуховых окон. фасады с новой 20-унциевой медью, потому что эти части слухового окна были наименее заметными от земли и быстро покроется патиной.На изготовление каждого слухового окна уходило около 120 человеко-часов. удалить, восстановить и установить заново. В результате декоративные слуховые окна выглядят 100-летними. старые, но прочные и водонепроницаемые.

    «Самой полезной частью проекта была переделка огромных декоративных слуховых окон. Таким образом, существующие фасады остались, но все встроенные внутренние отливы были новыми», — Морган. говорит.

    Радиальное слуховое окно и слуховое окно навеса в комнате Оленя не нуждались в замене, но нужны новые медные прокладки. Существующая медь вдоль оснований была тщательно сняты и установлены новые медные прокладки. Потому что не было гвоздей или деревянный настил на бетонном настиле оригинальной крыши, медные слуховые окна, необходимые для быть модифицированы для компенсации изменения высоты палубы. Вагнер Кровля завершена это путем вырезания существующей меди в основании слуховых окон и изготовления и установка стойки с медными прокладками, которая крепилась к оригинальным медным стеновым панелям.С одной стороны слухового окна сарая был сделан углубленный медный желоб для воды. правильно налить на новую плоскую медную кровлю.

    После установки шифера и мансардных окон отдел листового металла Wagner Roofing изготовлены и установлены медная радиальная набедренная крышка весом 20 унций и двухсекционный затыльник переходной карниз/фартук по верху мансарды. Обе детали были продублированы с точными размерами, но были установлены с использованием более безопасного метода скрытых шипов, чем изначально использовался.

    Башня с часами

    Wagner Roofing также отремонтировала башню с часами. Работы заключались в ремонте обветренных Букингемский шифер и медный флюгер и замена полукруглых желобов со свинцовым покрытием. медные водоносные горизонты и плоская медная крыша со свинцовым покрытием.

    Команда Wagner Roofing работала с каменщиками, которые перекладывали кирпичи и замена каменных декоративных урн часовой башни. Медная вода со свинцовым покрытием столы были изготовлены на месте и заменены по мере того, как каменщики заменяли каменные урны.

    Плоская медная крыша имела несколько углов, а открытая конфигурация башни с часами было сложно. Около 90 процентов медных панелей со свинцовым покрытием были скошены. с угловыми вырезами. На башне с часами также был отключен колокол NAVFAC на один месяц, в то время как работа выполнялась.

    Вниз по люку

    После установки 9700 квадратных футов шифера, 4700 квадратных футов меди с плоским швом, 2500 квадратных футов модифицированного полимером битума, 475 погонных футов встроенной меди водосточные желоба и 275 погонных футов декоративной фасции, Wagner Roofing завершила свою работу в марте 2012 года. Работа вокруг мероприятий академии, включая выпускной, Компания Wagner Roofing обеспечила исключительное качество изготовления и работы по металлу, так, как это было сделано более века назад.

    «Это была крупная замена крыши, которая случается раз в жизни, на одном из наших самых известных и почитаемых исторических зданий, — говорит Рэндольф Гертлер, военно-морской архитектор. — Это было привилегия работать с Wagner Roofing. Их сотрудники и менеджеры проектов сделали выдающаяся работа над этим сложным проектом.»

    За свои усилия в Mahan Hall компания Wagner Roofing получила беспрецедентно три награды в 2013 году. Награды Золотого круга NRCA в номинации «Инновационные решения: ремонт кровли»; Выдающееся мастерство: крутой склон категория; и Платиновая награда за превосходное качество изготовления и презентацию проекта.

    «Вероятно, это была самая сложная работа, над которой мне приходилось работать за 44 года моей карьеры. кровли, и я благодарен за прекрасную работу, выполненную Кевином Морганом, Сарой Рейнольдс и Шейла Вагнер в нашем офисе», — говорит Чак Вагнер, президент Wagner Roofing.«Мои дедушка и отец гордились бы достижениями нашей компании в Mahan Холлом и особенно гордится компания Wagner Roofing, которая отмечает 100-летие своей деятельности».

    Кристин Элль Ханус — помощник редактора Professional Roofing и член NRCA. директор по коммуникациям.


    Название проекта: Зал Махана Военно-морской академии США
    Местоположение проекта: Аннаполис, штат Мэриленд.
    Продолжительность проекта: Апрель 2011-март 2012
    Типы кровельных систем: Медь; битум, модифицированный полимерами; шифер
    Подрядчик по кровельным работам: Wagner Roofing Co., Hyattsville, Md.
    Производители продукции: Concrete Fasteners Inc., Сент-Медина, Огайо; Огненный камень Building Products Co. LLC, Индианаполис; Грейс Констракшн Продактс, Кембридж, Масс.; North Country Slate, Торонто
    Категории наград Gold Circle: Инновационные решения: Замена кровли; Выдающийся Качество изготовления: крутой склон

    ВЕБ


    ЭКСКЛЮЗИВ

    Bentley — Документация по продукту

    MicroStation

    Справка MicroStation

    Ознакомительные сведения о MicroStation

    Справка MicroStation PowerDraft

    Информация о MicroStation PowerDraft

    Краткое руководство пользователя MicroStation

    Справка синхронизатора iTwin

    ProjectWise

    Справка службы автоматизации Bentley

    Ознакомительные сведения службы автоматизации Bentley

    Bentley i-model Composition Server для PDF

    Подключаемый модуль службы разметки PDF для ProjectWise Explorer

    Справка администратора ProjectWise

    Справка службы загрузки данных ProjectWise Analytics

    Коннектор управления результатами ProjectWise для ProjectWise

    Справка по порталу управления результатами ProjectWise

    Информация об управлении результатами ProjectWise

    Справка по ProjectWise Explorer

    Справка по управлению полевыми данными ProjectWise

    Справка администратора ProjectWise Geospatial Management

    Справка обозревателя ProjectWise Geospatial Management

    Ознакомительные сведения о ProjectWise Geospatial Management

    Модуль интеграции ProjectWise для Revit Readme

    Руководство по настройке управляемой конфигурации ProjectWise

    Справка ProjectWise Project Insights

    Подключаемый модуль ProjectWise для Bentley Web Services Gateway Readme

    ProjectWise ReadMe

    Таблица поддержки версий ProjectWise

    Справка ProjectWise Web и Drive

    Справка ProjectWise Web View

    Справка по порталу цепочки поставок

    Управление эффективностью активов

    Справка AssetWise 4D Analytics

    Справка AssetWise ALIM Linear Reference Services

    Интернет-справка AssetWise ALIM

    Руководство по внедрению AssetWise ALIM Web

    AssetWise ALIM Web Краткое руководство по сравнению

    Справка AssetWise CONNECT Edition

    Руководство по внедрению AssetWise CONNECT Edition

    Справка AssetWise Director

    Руководство по внедрению AssetWise

    Справка консоли управления системой AssetWise

    Руководство по администрированию мобильных устройств TMA

    Мобильная справка TMA

    Анализ моста

    Справка по OpenBridge Designer

    Справка OpenBridge Modeler

    Строительный проект

    Справка по AECOsim Building Designer

    Файл ознакомительных сведений AECOsim Building Designer

    Ознакомительные сведения SDK AECOsim Building Designer

    Генеративные компоненты для справки Building Designer

    Ознакомительные сведения о генеративных компонентах

    Справка по OpenBuildings Designer

    Ознакомительные сведения о конструкторе OpenBuildings

    Руководство по адаптации OpenBuildings Designer

    Ознакомительные сведения SDK OpenBuildings Designer

    Справка OpenBuildings GenerativeComponents

    Ознакомительные сведения о OpenBuildings GenerativeComponents

    Справка OpenBuildings Speedikon

    Ознакомительные сведения OpenBuildings Speedikon

    Справка OpenBuildings StationDesigner

    Ознакомительные сведения об OpenBuildings StationDesigner

    Гражданский проект

    Справка по канализации и инженерным сетям

    Справка по OpenRail ConceptStation

    Ознакомительные сведения для OpenRail ConceptStation

    Справка по OpenRail Designer

    Ознакомительные сведения для конструктора OpenRail

    Справка по проектировщику воздушных линий OpenRail

    Справка по OpenRoads ConceptStation

    Ознакомительные сведения о OpenRoads ConceptStation

    Справка по OpenRoads Designer

    Ознакомительные сведения о конструкторе OpenRoads

    Справка по OpenSite Designer

    Ознакомительная информация OpenSite Designer

    Строительство

    Справка по ConstructSim Executive

    ConstructSim Executive ReadMe

    Справка ConstructSim i-model Publisher

    Справка ConstructSim Planner

    Файл ReadMe для планировщика ConstructSim

    Справка по стандартному шаблону ConstructSim

    Руководство по установке клиента сервера рабочих пакетов ConstructSim

    Справка сервера рабочих пакетов ConstructSim

    Руководство по установке сервера рабочих пакетов ConstructSim

    Энергия

    Bentley Coax Помощь

    Справка Bentley Communications PowerView

    Bentley Communications PowerView Readme

    Bentley Медь Помощь

    Bentley Fiber Help

    Bentley Inside Plant Помощь

    Справка Bentley OpenUtilities Designer

    Bentley OpenUtilities Designer Readme

    Справка по подстанции Bentley

    Ознакомительные сведения о подстанции Bentley

    Справка по OpenComms Designer

    Ознакомительные сведения о конструкторе OpenComms

    Справка OpenComms PowerView

    Ознакомительные сведения о OpenComms PowerView

    Справка инженера OpenComms Workprint

    Ознакомительные сведения инженера OpenComms Workprint

    Справка по подстанции OpenUtilities

    Ознакомительные сведения о подстанции OpenUtilities

    Справка PlantSight AVEVA Diagrams Bridge

    PlantSight AVEVA PID Bridge Help

    Справка по экстрактору PlantSight E3D Bridge

    Справка по PlantSight Enterprise

    Справка по основным компонентам PlantSight

    PlantSight Open 3D Model Bridge Help

    Справка по программе PlantSight Smart 3D Bridge Extractor

    Справка по мосту SPPID PlantSight

    Обещание. Электронная справка

    Информация о Promis.e

    Руководство по установке Promis.e — управляемая конфигурация ProjectWise

    Руководство пользователя sisNET

    Руководство по настройке подстанции — управляемая конфигурация ProjectWise

    Инженерное сотрудничество

    Справка Bentley Navigator Desktop

    Геотехнический анализ

    Ознакомительная информация о PLAXIS LE

    Ознакомительная информация о PLAXIS 2D

    Ознакомительные сведения о средстве просмотра выходных данных PLAXIS 2D

    Ознакомительная информация о PLAXIS 3D

    Ознакомительные сведения о средстве просмотра выходных данных PLAXIS 3D

    Ознакомительная информация о проектировщике моносвай PLAXIS

    Управление геотехнической информацией

    Справка администратора gINT

    Справка gINT Civil Tools Pro

    Справка gINT Civil Tools Pro Plus

    Помощь коллекционеру gINT

    Справка по OpenGround Cloud

    Гидравлика и гидрология

    Bentley CivilStorm Справка

    Bentley HAMMER Помощь

    Bentley SewerCAD Справка

    Bentley SewerСправка GEMS

    Справка Bentley StormCAD

    Bentley WaterCAD Справка

    Bentley WaterGEMS Справка

    Шахтный дизайн

    Справка по обработке материалов MineCycle

    Ознакомительные сведения по обработке материалов MineCycle

    Моделирование мобильности

    ЛЕГИОН 3D Руководство пользователя

    Справка по подготовке к САПР LEGION

    Справка конструктора моделей LEGION

    Справка API Симулятора LEGION

    Ознакомительные сведения API симулятора LEGION

    Помощь симулятора ЛЕГИОН

    Моделирование

    Bentley Просмотреть справку

    Bentley Посмотреть ознакомительные сведения

    Морской структурный анализ

    SACS Устранение пробелов в сотрудничестве (электронная книга)

    Информация о SACS

    Анализ напряжений в трубах и сосудов

    AutoPIPE Accelerated Pipe Design (электронная книга)

    AutoPIPE Советы новым пользователям

    Краткое руководство по AutoPIPE

    AutoPIPE & STAAD. Про

    Проект завода

    Конфигурация AutoPLANT для OpenPlant WorkSet

    Ознакомительные сведения для заводов-экспортеров Bentley

    Bentley Raceway и справка по прокладке кабелей

    Ознакомительные сведения Bentley Raceway и системы управления кабелями

    Bentley Raceway and Cable Management — Руководство по настройке управляемой конфигурации ProjectWise

    Справка OpenPlant Isometrics Manager

    Ознакомительные сведения об OpenPlant Isometrics Manager

    Справка OpenPlant Modeler

    Файл ознакомительных сведений OpenPlant Modeler

    Справка OpenPlant Orthographics Manager

    Ознакомительные сведения для OpenPlant Orthographics Manager

    Справка по OpenPlant PID

    Информация о PID OpenPlant

    Справка администратора проекта OpenPlant

    Readme администратора проекта OpenPlant

    Справка по поддержке OpenPlant

    Ознакомительные сведения о технической поддержке OpenPlant

    Справка PlantWise

    Ознакомительные сведения о PlantWise

    Реальность и пространственное моделирование

    Справка по карте Bentley

    Информация о карте Bentley

    Справка по мобильной публикации Bentley Map

    Консоль облачной обработки ContextCapture Справка

    Справка по редактору ContextCapture

    Ознакомительные сведения о редакторе ContextCapture

    Мобильная справка ContextCapture

    Руководство пользователя ContextCapture

    Помощь Декарта

    Ознакомительные сведения о Декарте

    Справка по карте OpenCities

    Информация о карте OpenCities

    Справка OpenCities Map Ultimate для Финляндии

    Карта OpenCities Ultimate для Финляндии Readme

    Структурный анализ

    Справка OpenTower iQ

    Справка по концепции ОЗУ

    Справка по структурной системе ОЗУ

    STAAD Закройте пробел в сотрудничестве (электронная книга)

    СТАД. Профессиональная помощь

    Ознакомительная информация STAAD.Pro

    Программа физического моделирования STAAD.Pro

    Расширенная справка Фонда STAAD

    STAAD Foundation Advanced Readme

    Детализация конструкции

    Справка ProStructures

    Информация о ProStructures

    Руководство по внедрению конфигурации ProStructures CONNECT Edition

    Руководство по установке ProStructures CONNECT Edition — управляемая конфигурация ProjectWise

    .

Добавить комментарий

Ваш адрес email не будет опубликован.
