Лестница на чердак своими руками: пошаговое руководство

Чердачные лестницы бывают нескольких типов – это приставные, раскладные и стационарные. Первые 2 варианта для самостоятельной сборки не подходят — приставные неудобные, а раскладную конструкцию сделать самому сложно.

Поэтому мы подробно остановимся на том, как собирается простая и недорогая стационарная лестница на чердак своими руками.

При наличии инструмента лестница из дерева своими руками собирается максимум за пару дней

Выбор материала

Деревянные лестницы своими руками собирать проще, поэтому мы остановимся именно на этом варианте. Что касается породы дерева, то любителю я советую взять сосну или липу, древесина у них мягкая, плюс светлый окрас можно задекорировать морилкой.

Конструктивные особенности

Конструкция деревянной лестницы мало чем отличается от ее металлических сестер.

• Винтовые модели нам не подходят, там все элементы нужно персонально рассчитывать, а для любителя это сложно.
• Оптимальным вариантом будут прямые маршевые лестницы.

Винтовая лестница будет иметь оригинальный вид, но любителю собрать ее проблематично



• Маршевые лестницы на второй этаж и на чердак отличаются только углом наклона. В нашем случае угол наклона колеблется в пределах 45º–75º.
• Высоту ступеней также определяем по углу наклона, чем круче конструкция, тем чаще монтируются ступени, но по правилам, для комфортного пользования высота подступенка должна составлять от 15 до 23 см. Количество ступеней рассчитывается из этих же данных.
• Размер проступи составляет 20–40 см.
• При расчетах нужно отталкиваться от верха конструкции, потому как высота нижней первой ступени особого значения не имеет, зачастую она меньше всех остальных.

Совет! Чтобы вам было удобно ходить, лестница должна иметь нечетное количество ступеней.

Для чердачной лестницы подступенок лучше делать открытым



• Прямая маршевая конструкция делается на косоурах или тетивах. Отличие там небольшое, в первом случае на косоуры (направляющие) ступенька крепится сверху, а во втором она вставляется между тетивами.
• Высота лестницы считается по вертикали от пола первого этажа, до чистового пола чердака. Здесь важно чтобы при подъеме человек не цеплялся головой за край люка. По правилам минимальное расстояние от ступени, до кромки проема по вертикали равно 190 см.

Простейшая конструкция лестницы из дерева на тетивах

Этапы самостоятельной сборки

Для чердачного варианта лестница на тетивах считается самой подходящей. Инструкция там простая, плюс инструмента и материала нужно немного.

• Для изготовления деревянной конструкции нам понадобится строганая доска шириной 200–250 мм и толщиной 30–40 мм.
• Длина доски зависит от размеров конструкции, ведь из нее будут делаться 2 цельные тетивы.
• Теоретически ступени можно делать из доски толщиной 25 мм, но удобней закупать одну доску и для тетивы и для ступеней.

О дополнительной фурнитуре и инструменте будет сказано по ходу сборки.

Способы крепления ступеней

Существует 3 способа фиксации ступеней:

1. Небольшие деревянные бруски изнутри прикручиваются к доске и уже на них кладутся проступи.
2. Проступи изнутри фиксируются на доске металлическими уголками.
3. В тетивах прорезаются пазы под проступи, в них вставляются ступени.

С эстетической точки зрения вариант с пазами смотрится лучше конкурентов

Установка тетивы

Первыми размечаются и подрезаются под нужным углом 2 тетивы. После подрезки и примерки вам нужно сразу отметить на полу первого этажа и на коробе чердачного люка точки фиксации конструкции.

• Разметка ступеней. Если вы не уверены, что можете точно рассчитать угол наклона, то установите (без фиксации) тетиву на ее место и, приложив к ней уровень, отметьте горизонт для первой ступени.
• Шаблон. Теперь у вас есть угол наклона ступеней относительно тетивы. Для разметки остальных степеней можно воспользоваться малкой или изготовить самодельный шаблон из картона.

Пазы под ступени удобней вырезать ручной циркулярной пилой, но за неимением таковой можно воспользоваться обычной ножовкой по дереву



Важно! Глубина паза под ступень не должна превышать 1/3 от толщины тетивы.

• После разметки одной тетивы, сложите доски вместе и скопируйте разметку на вторую тетиву.

Циркулярная пила удобна тем, что ее можно установить на фиксированную глубину реза



• Пазы. Дальше берете широкую стамеску и аккуратно выбираете пазы на всю глубину реза. Глухой паз, как на фото снизу, делается также при помощи стамески. Сначала выбираете все, что можно, а затем ставите стамеску вертикально и подрезаете боковую сторону.

Глухой паз выбирается широкой стамеской



• Устанавливаете обе тетивы на заранее отмеченные точки и крепите их металлическими уголками. Тетиву прикручиваете саморезами, а в пол загоняете анкер.

Важно! Перед окончательной фиксацией промерьте расстояние между тетивами несколько раз в 3–4 точках, все должно быть одинаковым.

Для более прочной опоры на пол, снизу под тетиву можно вырезать и закрепить деревянный уголок из той же доски

Монтаж ступеней

Ступени желательно замерять и нарезать уже после установки тетивы. Пазы мелкие и если вы чуть ошибетесь, то доски войдут неплотно или будут распирать тетиву.

• Досточки под ступени быстрее делать по шаблону, чтобы все были одинаковыми, но любителю лучше вырезать и подгонять каждый элемент отдельно. Без опыта выбрать стамеской паз с точностью до миллиметра невозможно.

Быстрее делать все ступени одним пакетом



• Перед тем, как установить досточки, пазы необходимо смазать любым клеем по дереву, как вариант можно использовать ПВА.

Пазы обязательно промазываются клеем



• При заведении элементов в пазы можно воспользоваться деревянной киянкой, забивать досточки голыми руками проблематично.

Сразу после заведения элемента в паз, необходимо убрать излишки клея



• Чтобы массивная конструкция со временем не рассохлась, и тетивы не разъехались в стороны, под одной из центральных ступеней мы монтируем стягивающую металлическую шпильку.

Шпилька нужна для фиксации боковых элементов

Перила

Вариантов установки перил множество, но мы выбрали самый простой для любителя. Если люк находится в углу, то перила можно монтировать только с одной стороны.

• От точки фиксации тетивы на полу, до потолка устанавливаете стойку из деревянного бруса, минимальное сечение бруса от 50х50 мм.
• Дальше параллельно тетиве, к брусу и к обвязочному коробу чердачного люка крепится 1 или 2 доски.
• Доски можно прикрутить саморезами или просверлить отверстия и зафиксировать болтами с широкими шайбами.

Последними этапами сборки лестницы будет шлифовка и лакировка

Вывод

По сравнению с аналогичными заводскими моделями цена описанной выше самодельной лестницы, как минимум в 1,5 раза ниже. Для тех, кому этот вариант не подходит есть видео в этой статье, на котором вы найдете хорошую альтернативу.

Лестница на чердак с улицы

Согласитесь, в частном доме без лестницы на чердак не обойтись. Но массивная лестничная конструкция занимает немало места. Отличное решение – использование выдвижной лестницы, которая будет обеспечивать доступ на чердак или в мансарду.

Стационарная, переносная или выдвижная?

Она предоставляет такие же обширные возможности для рационального использования чердачных помещений, которые, как ни странно, современники используют довольно редко. По данным статистики, примерно 70% владельцев, имеющих в своих частных домах чердаки, лишь частично используют их преимущества.

При входе на чердак или в помещение мансарды по приставной лестнице со стороны улицы площадь верхних помещений вообще остается не задействованной. Обычно они становятся складами для хранения вещей, которые устарели, сломались, редко требуются в хозяйственной деятельности или достаются в зависимости от сезона. Например, коньки, лыжи, велосипед.

А в такие помещения разумно подвести отопление и оборудовать уголок зимнего сада, комнату отдыха, спальню или небольшой кабинет. Таким образом чердак позволит увеличить жилое пространство. Но только в случае обустройства входа наверх из внутреннего помещения, а не с улицы.

Из широкого ассортимента представленных на рынке моделей выдвижных лестниц легко подобрать подходящий вариант, ведь изготовители выпускают конструкции различного дизайна, с ориентацией на разные стили интерьера.

Каждое из приспособлений состоит из 2-3 секций, которые скрепляются в цельную конструкцию. В разложенном состоянии она аналогична обычной лестнице со ступеньками. А при складывании прячется под поверхностью люка выхода на чердак.

Фиксирование осуществляется с помощью специальных стопорных деталей. Сложенная лестница хранится вне поля зрения, не мешается и не нарушает целостность дизайнерской идеи оформления помещения. Идеально подходит для использования в обустройстве запасного пожарного выхода. Такая конструкция удобнее, чем стремянка, которую где-то надо хранить и приносить каждый раз при необходимости попасть на чердак.

Преимущества выдвижных лестниц

Можно выделить такие основные преимущества выдвижных лестниц:

• — компактность,
• — незаметность,
• — безопасность,
• — надежность,
• — удобство,
• — простота установки и эксплуатации,
• — возможность регулирования высоты,
• — износоустойчивость выдвижного механизма,
• — более низкая стоимость, чем у стационарных моделей.

Различаются они по:

• — виду материала,
• — типу строения конструкции,
• — принципу сборки.
• — размерам,
• — ширине перекладин.

Для изготовления выдвижных лестниц используется:

• — дерево,
• — оцинкованная сталь или металл.

Деревянные и алюминиевые конструкции в отличие от металлических более легкие и стоят дешевле, но уступают по прочности. Однако отлично справляются с общей функцией – обеспечением доступа к помещениям наверху дома. Использовать их удобно и безопасно.

Оптимальные параметры чердачных лестниц:

• — ширина – примерно 65 см,
• — высота – не более 3,5 м,
• — максимум 15 ступенек,
• — расстояние между перекладинами – 19,3 см,
• — толщина ступенек — от 1,8 до 2,2 см,
• — угол наклона – 60-75 градусов,
• — предельный вес нагрузки – до 150 кг.

Самые популярные модели — выдвижные лестницы 2×15 и 3×14.

Требования к проему и его крышке

Приобретая трансформирующуюся чердачную лестницу необходимо обратить внимание на то, чтобы размеры крышки проема совпадали с ее габаритами. В противном случае раскладывающиеся элементы будут застревать в проеме.

По мнению специалистов, люк для выдвижной лестницы должен быть размером 70х120 см. Если он будет меньше, то будут трудности с подъемом наверх, а больше – проблемы с сохранением тепла.

При решении изготовить выдвижную лестницу самостоятельно, необходимо точно рассчитать место расположения люка. Он должен обязательно открываться вниз. Для большей безопасности рекомендуется использовать дополнительную фиксацию в виде крючков, цепей или веревок.

Независимо от вида конструкции изготавливается из ДСП или ОСП. Обе стороны люка обычно обклеиваются полиуретаном или ДВП.

Толщина такой крышки – 1,5-2 см. Утепленный вариант получается при использовании для термоизоляции экструдированного пенополистирола или вспененного полиуретана. В этом случае толщина крышки увеличивается до 3,2 см.

Трансформация лестниц

Лестницы для раскладывания обычно комплектуются специальным приспособлением. В одних конструкциях достаточно открыть крышку люка и ступеньки раскладываются самостоятельно. В других — надо дополнительно потянуть за кольцо на последней ступеньке.

Сборка механизма тоже достаточно проста. Нет никакого риска травмирования. В комплект для продажи каждой конструкции входит инструкция, с помощью которой легко разобраться с правилами эксплуатации и обслуживания.

Виды выдвижных лестниц

Принцип действия такой раздвижной конструкции аналогичен трамвайному или троллейбусному пантографу. Она занимает гораздо меньше места, чем складная. В собранном состоянии ей хватает места на крышке люка. Поэтому необходимость в увеличении проема отпадает. Учитывать следует лишь угол наклона конструкции, ориентируясь на требования ГОСТ 26887-86 и ГОСТ 24258-88.

Такая лестница изготавливается только из металла, потому что практически вся изготавливается из отдельных фрагментов. Все части скрепляются подвижными элементами, фиксирующимися в разложенном виде.

Металлическая поверхность покрывается порошковыми красящими составами любого оттенка для гармоничного сочетания с любым стилем интерьера. Даже пожилые люди с ограниченными двигательными возможностями легко справляются со складыванием такой лестницы-гармошки.

Она состоит из нескольких секций. Первая из них точно соответствует параметрам люка, к которому крепится. Другие элементы раскладываются в прочную конструкцию. Для соединения тетивы используются петли или так называемые башмачки.

В этом механизме ступени накладываются друг на друга. Обычно они разной длины, потому что расположение боковин тетивы имеет небольшой угол для обеспечения лучшего упора и удобства складывания. Но такую модель предпочитают редко.

Универсальность выдвижной лестницы подойдет домовладельцам, ценящим качество, функциональность, красоту и простор.

Как сделать лестниц­у на чердак с улицы в­ частном доме ­

Если в частном доме есть чердак, то есть и соответствующая лестница. Расположена она может быть как снаружи, так и внутри. Однако второй вариант несмотря на удобства реализуется реже, обычно, если ведет на мансарду: сооружение сложно вписать в интерьер.

Лестница на чердак

Лестница на чердак с улицы своими руками выполняется из дерева, проста в сборке и в эксплуатации.

Разновидности лестничных сооружений

На деле конструкций, которые можно размещать на улице, довольно много. Да и выполняться они могут и из дерева, и из металла.

• Складной вариант – приобретается, а не изготовляется своими руками. Конструкция производится из легкого металлического сплава, как правило, дюралюминия. Лестничные секции вкладываются одна в другую, а при необходимости разворачиваются на всю длину. Конструкцию можно монтировать как снаружи, так и внутри.

Такая модель может быть оборудована электроприводом, но устанавливается обычно не в частном доме, а в торговых центрах и магазинах.

• Маршевая – стационарная конструкция, по сути, обыкновенная – прямая или с поворотом, наиболее безопасна, но и размеры имеет максимальные. Если предполагается переносить громоздкие и тяжелые предметы, допускается только этот вариант.
• Вертикальная – напоминает пожарные конструкции. Очень проста в изготовлении, но переноску предметов не предполагает. Если сооружение это нужно лишь для обслуживания крыши и неотапливаемого чердачного помещения, то эта модель является оптимальной. На фото – вертикальная конструкция.
• Лестница на чердак с ­улицы в частном доме может быть приставной – самая простая деревянная конструкция, которая обслуживает не только главное здание, но гараж и другие хозяйственные постройки.

Материалы и инструменты

Деревянное сооружение предпочтительнее для частного дома, поскольку металл – материал куда более сложный в обработке и потребует по меньшей мере умения обращаться со сварочным аппаратом. А сделать лестничную конструкцию из древесины сосны может любой, мало-мальски владеющей молотком и ножовкой.

Чертеж сооружения можно найти готовым на строительном сайте или рассчитать самому. Для прямого марша, по сути, важна лишь одна характеристика – угол наклона, необходимо, чтобы он превышал 35–40 градусов. Иначе взбираться на чердак с улицы или опускаться будет сложно.

Как правило, грузоподъемность сооружения составляет около 150 кг. В расчете на эту величину и ориентируясь на чертеж прямого лестничного марша, необходимо приобрести следующие материалы:

• древесина – не влажная, но и не пересушенная. Для косоуров потребуется брус сечением в 20*250 см, для ступеней – доска толщиной в 20 мм, а шириной от 120 мм. Размеры ступеней определяются углом наклона марша, но меньшая ширина делает подъем затруднительным;
• для перил можно приобрести готовый деревянный комплект или изготовить поручни и стойки самостоятельно из реек и бруса сечением в 20*20 мм;
• крепеж – нагели, гвозди, саморезы;
• инструменты: ножовка по дереву, строительный уровень, угольник, молоток.

Технология сооружения своими руками

Чертежи лестницы на ч­ердак с улицы предлагаются самые разнообразные. Наиболее прост, но при этом надежен вариант с косоурами. Изготовить его несложно.

1. Сначала нужно сделать два косоура. Для этого нарезают доски шириной в 250–300 мм по длине предлагаемого марша. Концы бруса подрезают так, чтобы лестница на чердак упиралась в землю.
2. Рассчитывают необходимое количество ступеней и на схеме размечают ступенеобразные выступы. Для надежности можно изготовить шаблон или сразу разметить обе доски.
3. Вырезают ножовкой выступы.
4. Из доски шириной в 12–15 см, нарезают ступени соответствующего размера. Желательно изделия ошкурить, так же как и косоур.
5. Ступени закрепляют на выступы. Для крепежа можно использовать саморезы или гвозди при желании. Можно насадить ступени на нагели: для этого в косоурах и проступях предварительно высверливают отверстия под нагель. Нагель обязательно должен быть из более твердой древесины, чем само сооружение.
6. Закрепляют стойки и поручни. Стойки устанавливают либо на металлические уголки, либо фиксируют с помощью нагелей.
7. Обрабатывают изделие антисептическим раствором, лакируют или окрашивают. На фото – деревянные лестницы н­а чердак с улицы.

Типы чердачных лестниц: откидные, уличные и стационарные

В частном доме лестница на чердак является незаменимым атрибутом. Чердаки часто используются в качестве места для хранения редко используемых вещей, а также переделываются в мансарды. Для того чтобы подняться наверх было легко и удобно, каждый хозяин пытается придумать оптимальный вариант лестницы для чердака. Сегодня разнообразие готовых конструкций и проектов для самостоятельного изготовления впечатляет. Чтобы определиться, рассмотрим следующие критерии выбора.

Особенности чердачных лестниц

Лестницы на чердак, в отличие от обычных конструкций, зачастую имеют меньшие параметры. Это не может не сказаться на удобстве их использования, а иногда и на безопасности. Для того чтобы обезопасить себя и своих близких, соблюдайте следующие требования касательно обустройства лестниц для чердака:

• ширина не менее 60 см;
• при большом уклоне передвижение осуществляется только лицом к ступеням;
• конструкция должна быть прочной и устойчивой;
• высота по прямой линии не должна превышать 250 см;
• люк для выхода наверх должен иметь площадь не менее 1,5 м2;
• компактность изделия является неоспоримым плюсом;
• внешний вид не должен портить общий интерьер или экстерьер, а само изделие мешать передвижению.

Несмотря на свои скромные габариты конструкция должна позволять переносить грузы наверх и вниз. Также оборудование лестниц для чердака поручнями убережет вас от падения с высоты.

Благодаря своей компактности чердачные лестницы очень удобны и практичны

Используемые материалы

Для изготовления лестниц для чердака сегодня используются самые разнообразные материалы. Многое, при выборе материала, зависит непосредственно от типа конструкции. Также следует учитывать её расположение: внутри или снаружи здания.

Чаще всего, при строительстве лестниц для чердака используют следующие материалы:

• древесина;
• металл;
• резина и схожие по свойствам полимеры.

Разновидности чердачных лестниц по типу используемых материалов

Самый распространенный вариант – деревянные лестницы. Древесина является доступной по стоимости и распространению. Если чердачное помещение используется нечасто, можно обойтись самым дешевым вариантом – сосновой приставной конструкцией. Если же речь идет о красиво оформленном входе или улице, тогда нужно позаботиться о том, чтобы древесина не начала гнить и рассыхаться уже после нескольких лет её эксплуатации. В этом случае поможет обработка материала или использование твердых, более качественных и дорогих пород.

Древесина — самый распространенный материал для изготовления чердачных лестниц

Лестница на чердак из металла – это гарантия долгого срока службы изделия. Особенно это касается моделей из алюминия или нержавеющей стали. Черный металл требует дополнительной обработки от коррозии. В целом такие изделия отличаются между собой внешним видом, весом и конфигурацией. Все зависит от сплава, используемого в работе. Можно комбинировать металл с деревом, чтобы облегчить изделие и одновременно сделать его более прочным.

Металлические конструкции самые прочные, но более тяжелые

Лестницы на чердак должны быть безопасными. Особенно это требование касается качества поверхности ступеней и поручней. Очень частой проблемой становится скольжение по металлу или нарушение гладкости поверхности конструкции. Для того чтобы защитить свои руки от заусениц, а ноги от скольжения, можно использовать вспомогательные материалы. В качестве примера можно упомянуть резину или ПВХ. С их помощью можно выстелить ступени и оббить перекладины.

Кроме того, резиновые колпачки по краям тетив предотвращают смещение приставной лестницы.

Расположение

Для того чтобы лестница на чердак не занимала лишнее место и не бросалась в глаза, необходимо правильно определить её расположение. Очень часто вход на чердак осуществляется с улицы через специальное окошко или через придомовую пристройку, например, в гараже. Это позволяет вынести все хозяйственные помещения за пределы жилого пространства.

В малогабаритны постройках вход на чердак удобнее расположить с улицы

Если же по каким-либо причинам вход с улицы невозможен или просто вам не по душе, можно обустроить незаметный проход в доме. Для этого на верхнем этаже дома вырезается небольшой проем в потолочных перекрытиях и устанавливается люк. Если места достаточно, и вы часто используете чердачное помещение, можно сделать маршевый подъем. Если же вы желаете скрыть выход наверх, тогда стоит продумать складной вариант лестницы. Таким же образом можно обустроить лестницу и в гараже, чтобы она не мешала другим объектам.

Внутри помещения наиболее популярны складные конструкции

Габаритные лестницы для чердака, которые не удалось скрыть, необходимо согласовывать с оформлением интерьера. Особенно обратите внимание на расположение мебели и проходов в помещении. Оптимальным решением будет размещение компактной конструкции в углу комнаты.

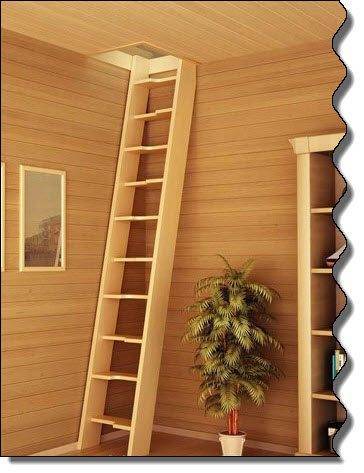

Габаритную лестницу на чердак можно гармонично вписать в интерьер комнаты

Приставные и складные конструкции

Если говорить конкретно о типах конструкций лестниц для чердака, в первую очередь стоит обратить на мобильные модели. К ним относятся приставные изделия и стремянки, а также складные конструкции, которые можно повесить на стене или спрятать под люком.

Самым простым вариантом обустройства доступа на чердак является приставная лестница. Она состоит из двух элементов: боковых тетив и перекладин. Для того чтобы пройти наверх достаточно приставить изделие к проему под небольшим уклоном. Передвижение выполняется только лицом к перекладинам. Такой вариант не очень удобен, к тому же может быть травмоопасен. Более подходящим вариантом является стремянка, но не всегда их высота оказывается достаточной.

Приставная модель — это самый простой, но не самый удобный вариант

В гараже, коридоре или жилой комнате можно обустроить незаметный вход наверх, если используется потолочная или стеновая лестница на чердак. В ассортименте есть несколько принципиально различных вариантов изделий:

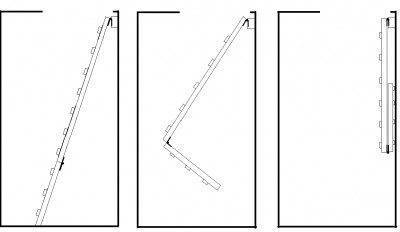

• Откидная. Откидная модель лестницы на чердак устанавливается вдоль стены. Для начала на стену крепится боковой косоур и перекладины на шарнирах. Второй косоур остается свободным и может сдвигаться по направляющим вбок. На него при необходимости укладываются проступи, а после использования все элементы прижимаются к стене.
• Телескопическая. Такие модели отличаются тем, что для их использования нужно выдвинуть лестницу вниз, чтобы тетива раскрылась на полную длину. Перекладины становятся на отведенные им места. Для металлических изделий используется трубчатая тетива, а деревянные сдвигаются с помощью специальных механизмов крепления.
• Складная. Самые популярные модели – это те, которые состоят из нескольких секций. Они складываются с помощью шарнирных крепежей по типу книжки. Для того чтобы убрать лестницу можно использовать подвесы на крышке люка или же просто сдвинуть конструкцию к стене.
• Выдвижная. Такие изделия легкие и изготавливаются из алюминия или нержавейки. Они имеют ножничную конструкцию и могут выдвигаться ровно настолько, сколько нужно для подъема. Они очень компактны, но рассчитаны на ограниченный вес.

Разновидности чердачных лестниц в зависимости от конструктивных особенностей

Привести складную лестницу для чердака в действие должно быть очень просто, без особых усилий. Очень удобны в использовании чердачные лестницы с электроприводом. Для того чтобы разложить или сложить их, нужно нажать всего одну кнопку, и все остальное система сделает сама.

Для электроприводных моделей обязательно должно подаваться электропитание, иначе механизм не сработает.

Стационарные модели

Отдельно стоит рассмотреть вариант обустройства стационарных лестниц для чердака. В основном такие варианты уместны в том случае, когда верхнее помещение используется очень часто для хозяйственных нужд или отдыха. Также стоит обращать внимание на наличие свободной для строительства площади.

Стационарные лестницы на чердак могут иметь вид марша или винтовой конструкции. В первом случае нужно больше места, даже если в разработку брать угловую поворотную модель. Для винтовых лестниц нужно меньше места, но они не так удобны, как марши. Можно скомбинировать обе разновидности и соединить отдельные части в удобную для вас лестницу для чердака.

Стационарные модели занимают больше площади, но намного безопаснее складных конструкций

Лестница, ведущая на чердак с улицы, имеет меньше ограничений. Здесь доступно больше места для строительства. В качестве материала лучше всего использовать металл, особенно если вход начинается у самой земли. Позаботьтесь о том, чтобы на ступенях не скапливалась вода и не намерзал лед, ведь это может привести к серьезным травмам. Можно вынести компактную лестницу на балкон. В таком случае более уместными будут лестницы на тетиве из дерева.

Интересно можно оформить подъем в гараже. Для экономии пространства в разработку можно взять модель «гусиный шаг». В ней удается увеличить угол подъема и одновременно оставить параметры на комфортном уровне. Ширина также сводится к минимуму. Изюминка проекта – разные по глубине проступи, чередующиеся между собой.

Какой бы вариант вы ни выбрали, главным условием является безопасность передвижения. Если места для полноценного марша нет, отдайте предпочтение складным моделям.

Источники: http://postroy-dom.com/stroitelstvo-doma/1134-kakuyu-vybrat-lestnicu-na-cherdak.html, http://2ladders.ru/lestnic­u-na-cherdak, http://vseolestnicah.ru/vidy-lestnic/lestnicy-na-cherdak-tipy-i-osobennosti.html

схемы и формулы для расчета

Чертежи чердачной лестницы не отличаются особой сложностью. Но ряд особенностей для расчета и проектирования следует учесть. Тогда полученная конструкция будет отвечать основным требованиям безопасности и удобства перемещения между уровнями.

Название элементов складной лестницы на чердак Вернуться к оглавлению

Содержание материала

Особенности выбора — виды конструкций

Прежде чем заниматься подбором лестницы следует обратить внимание на ряд важных моментов:

1. Для чего будет использоваться чердачное помещение. В качестве дополнительной жилой зоны или хозяйственного этажа? Определяется интенсивность передвижения. Для жилой зоны дома ставят стационарные конструкции, для хозблока применяются простые деревянные варианты.
2. Наличие детей в доме. Любая лестница – повышенный риск получения травм для любознательных малышей. В таких случаях лучше использовать складные скрытые конструкции или стационарные с поручнями.
3. Отопление дома. Если оно не предусмотрено на чердаке, то проем должен закрываться люком или дверью. Это необходимо для энергосбережения и утепления всего дома.

   Чертеж с размерами складной лестницы на чердак

4. Техническая возможность монтажа. В домах с большой площадью допускается монтаж стационарных конструкций, в маленьких предпочтение отдается складным вариантам.

Все эти моменты помогут быстрее сориентироваться в выборе типа конструкции. Существуют следующие классификации лестниц для чердака:

• По способу размещения:
  • Уличная. В новостройках такой вариант используется больше, как запасной или для ремонта кровли. Неудобно эксплуатировать в непогоду, особенно в зимнее время года;
  • Для помещения. Имеет несколько вариантов исполнения. Более удобны и доступны в процессе эксплуатации;
• По способу фиксации:
  • Переносная. Больше используется, как временный вариант. Неудобна в эксплуатации, не обеспечивает комфорт и безопасность передвижения;
  • Стационарная.Вариант стационарной лестницы на чердак

    Самый безопасный и удобный вид для перемещения между уровнями, но потребует значительных финансовых вложений. Чаще используются винтовые и лестницы «утиный шаг» они более компактны, чем маршевые;

  • Складная. Оптимальный вариант чердачной лестницы. Встречаются следующие типы: складные, выдвижные, откатные, «гармошка». Такие конструкции либо органично вписывают в интерьер, либо они крепятся к люку, складываются и прячутся на чердак;
• По способу изготовления:

Чаще встречаются деревянные резные лестницы, металлические лестницы, алюминиевые конструкции. Может комбинироваться металл и дерево.

Вернуться к оглавлению

Технические требования. Данные и формулы для расчета

Чердачные лестницы должны соответствовать следующим характеристикам:

1. Ширина проема от 600 мм. Важно понимать, что при больших проемах увеличивается процент потери тепла, но и слишком узкий не обеспечит достаточного комфорта при подъеме на чердак.
2. Высота лестницы. Рекомендуемый параметр до 3 000 мм (оптимальный 2 500 мм). При таких габаритах сохраняется жесткость складных конструкций.
3. Механическое воздействие. Устройство должно выдерживать вес от 150 кг.
4. Количество ступеней рекомендуется до 15 шт.
5. Угол уклона для чердачных лестниц допускается 60˚-70˚. При таких параметрах обеспечивается устойчивость конструкции. Если угол изменяется в меньшую сторону, устройство будет занимать больше площади.
6. Высота ступеней должна лежать в диапазоне от 100 до 200 мм. Глубина по нормативам 180-200 мм. Но чаще встречаются конструкции с параметрами от 70 до 140 мм.
7. В собранном виде ступени лестницы должны быть строго параллельны полу. Желательно с нескользящим покрытием.
8. Для стационарных вариантов рекомендуется установить ограждение высотой 900-1200 мм, для прочих конструкций поручни в верхней части. Они сделают значительно безопаснее спуск и подъем.

Лестницу на чердак изготовить несложно. Начать следует с расчетов параметров и чертежа. Для составления схемы не «на глазок» потребуются следующие данные:

Вернуться к оглавлению

Схемы складных лестниц

Такие конструкции не требуют большего пространства для обустройства, их можно органично вписать в интерьер или спрятать на чердаке. Эргономично обустроить свой дом помогут предложенные варианты.

Чертеж № 1

Этот вид представляется собой устройство из двух раскладных секций.

Такой вариант подходит для чердачных проемов, расположенных возле стены.

При разработке чертежа учитывают следующие моменты:

1. Для расчета длины лестницы высота берется не до люка, а на 50 мм ниже уровня потолка.

   Подробный чертеж складной лестницы

2. Не используются массивные материалы. Для тетивы и ступеней подойдут бруски 50*50. Да это параметры меньше нормативных значений, но если не планируется частого перемещения по уровням и нагрузки свыше 150 кг – эта конструкция прослужит достаточно долго. Не стоит забывать про положение ступеней, они должны быть параллельны полу.
3. Ширина лестницы в таких конструкциях особенно не зависит от габаритов проема. Обычно берется за основу 600 мм.
4. Длину секций рекомендуют такую: верхняя часть 2/3 общей длины, нижняя -1/3. Элементы соединяют с помощью карточных петель. Нижняя часть должна складываться внутрь.
5. Для фиксации к стене потребуется брусок по ширине лестницы. Его крепят вверху устройства на саморезы. К стене фиксируют анкерами.
6. Для устойчивости к низу лестницы прибивают еще один брусок. А для жесткости по диагонали на каждую секцию крепят рейку.
7. Для фиксации в собранном виде предусматривают монтаж крючка и петли в месте сгиба конструкции.

Эта лестница не отличается особой эстетичностью, но в собранном виде практически не занимает места.

Чертеж №2

Этот вариант, как и первый, крепится к стене, но через одну тетиву. Требования к нему несколько отличаются:

Эта лестница чуть сложней, чем предыдущий вариант. Но большую популярность получил следующий тип устройства.

Чертеж №3

Этот вид конструкции при складывании и закрывании люка убирается в утепленное чердачное помещение. Самый удобный вариант, так как в жилой части дома не занимает места. Если ширина для предыдущей конструкции могла быть произвольной, то для данного вида лестницы этот параметр связан с габаритами проема. Основные тонкости при конструировании и сборке:

• Люк должен обеспечивать возможность свободно проникать на нужный этаж, а поэтому соответствовать следующим характеристикам:
  • Ширина проема равна ширине лестницы + запас по сторонам 50-100 мм. При минимальной нормативной величине получаем 600+50+50=700 мм. Увеличив запас еще на 50 мм с каждой стороны, можно будет дополнительно по бокам лестницы смонтировать поручни и балясины;
  • Высота проема считается оптимальной до 2500 мм. Снижается количество складных секций лестницы и уменьшается ее люфт при эксплуатации. Замер берется от пола до крышки люка в отличие от предыдущего варианта;
  • Длина проема. Наиболее распространенный размер – 1200 мм. Такой параметр обеспечит более или менее удобное передвижение между этажами;
  • Плотное прилегание люка к коробу – требования к энергосбережению. Чердачные помещения редко отапливаются;
  • Открывающийся механизм. Люк должен открываться внутрь жилого помещения и фиксироваться в нужном положении. Этого можно достичь с помощью крепких дверных петель, и дополнительной установкой шарнирных механизмов с фиксацией;
• Сборка лестницы не отличается сложностью, но требует точности разметки и распила:

Чердачная лестница своими руками, чертежи которой представлены, изготавливается просто. Некоторые умельцы и шарнирные механизмы для люка делают сами.

Вернуться к оглавлению

Схемы стационарных конструкций

В зависимости от технических возможностей монтажа выбирают подходящий вид:

• Проект деревянной лестницы в доме с углом уклона 60-70˚. Произвести расчет, составить свой чертеж и по нему смонтировать устройство не составит особого труда. Да и времени займет немного. Такую конструкцию можно органично вписать в интерьер. Например, обустроив под лестничным пролетом зону чаепития или чтения.Схема и чертеж стационарной деревянной лестницы на чердак

  Для этого необязательно делать закрытые сооружения. Обычная деревянная лестница не будет создавать давящего ощущения и визуально уменьшать пространство, но при этом разделит помещение на зоны;

• Винтовые. Займут чуть больше 3 кв. м. по полу, но обеспечат безопасность и комфорт передвижения. Для расчета потребуются другие данные. Это более затратные модели. Конструкция представляет собой спираль из ступеней вокруг опорной стойки. Для составления схемы потребуется:
  • расчет радиуса всей конструкции;
  • радиус, проведенный через середину ступени;
  • параметры ступеней, их количество и высота между ними;
  • высота прохода одно витка.

Все эти данные требуют определенных знаний математики и тригонометрии. Чаще для создания таких конструкций обращаются к профессионалам. С учетом ширины требуемого проема для этого варианта, следует предусмотреть и отопление на чердаке. В противном случае массивность люка будет вызывать неудобства, а его отсутствие снизит показатели энергосбережения дома. Тепло из дома уйдет в трубу.

При кажущейся простоте конструкций чертежи чердачной лестницы составляются с учетом ряда нюансов для каждого вида. При должном внимании и терпении можно создать надежную и удобную конструкцию для перемещения между этажами. Несмотря на то, что в продаже имеется большой ассортимент готовой продукции, популярность изделий, выполненных своими руками, растет.
