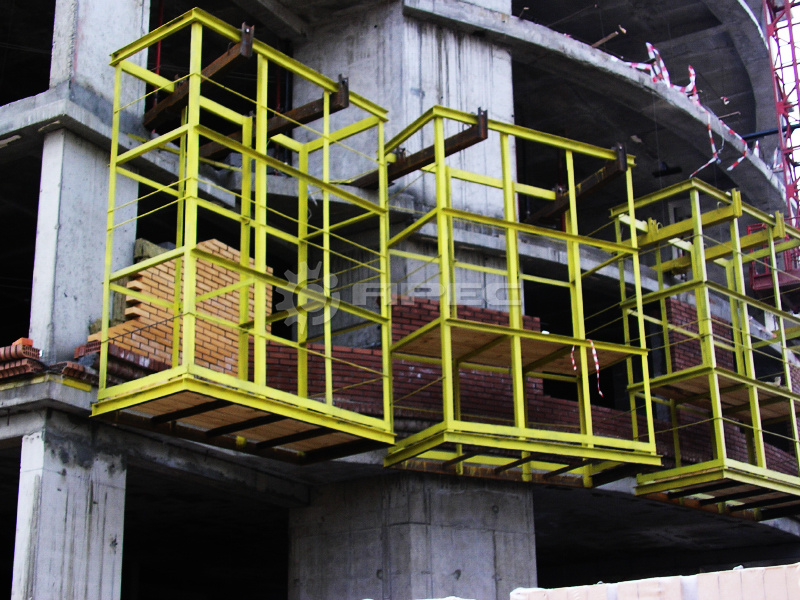

Леса строительные навесные: Навесные площадки или строительные леса

В основном мы используем специальные зажимы для изготовления мебели с трубами для строительных лесов.

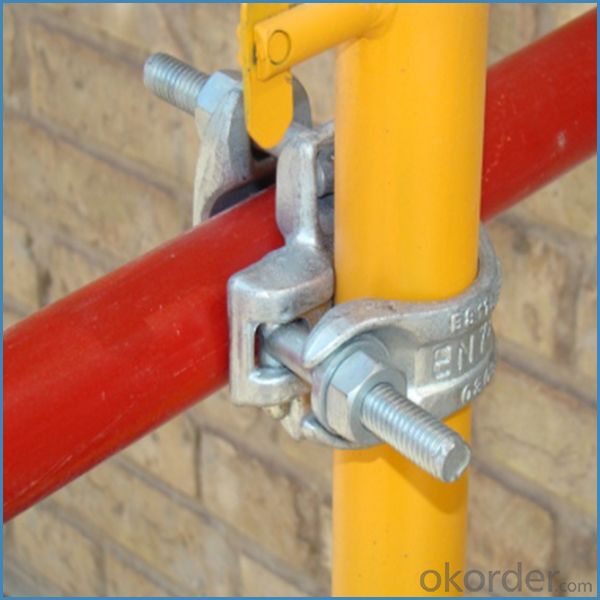

Многие леса имеют универсальные зажимы с торчащими болтами.
Вы видите эти соединения на изображении поворотного зажима справа.
Эти зажимы для трубок не подходят для изготовления мебели.
Выступающие части делают мебель некрасивой.
Кроме того, эти выступающие части могут повредить вашу одежду или даже хуже.

Вместо этого мы предпочитаем столярные изделия из чугунных труб, как на рисунках ниже.

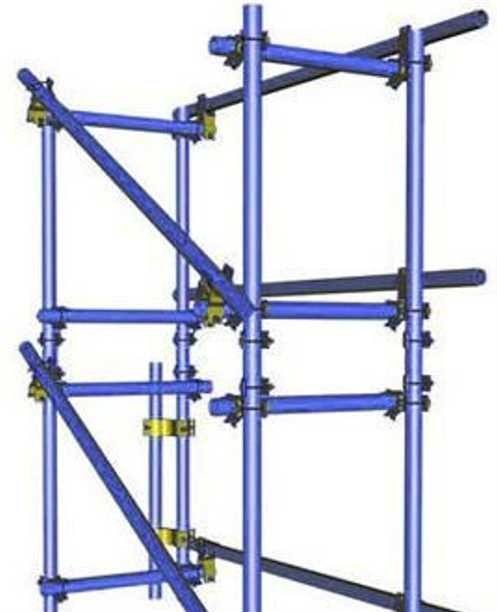

Это самые распространенные муфты для соединения труб каркасов.

Измерения труб для строительных лесов, внутреннего диаметра и внешнего размера трубы.

Хомуты и приспособления для соединения дерева с трубами строительных лесов.

Вы также можете выполнять соединения под разными углами, по определению это не обязательно должно быть девяносто градусов.
Вот некоторые из трубных зажимов для рам, угол которых должен отличаться от 90 градусов.

Зажим для шарнирных трубок 48.Внешний диаметр 3 мм — размер 4

Наружная часть дверной петли из 2 частей. Используется вместе с арматурой 138.

Также в наличии:

• Размер 3: 42,4 мм OD
• Размер 2: 33,7 мм OD
• Размер 1: 26,9 мм OD

Эквивалентные ссылки на продукцию:

• Промежуточный зажим: 140
• Keeklamp: 83
• Fastclamp: C32
• Элвин: A62

Чтобы разместить заказ, вам будет предложено указать действующий адрес электронной почты, чтобы мы могли отправить электронное письмо с подтверждением, как только ваш заказ будет размещен.Это поможет вам узнать, когда будет доставлена ​​ваша доставка. Стоимость доставки составляет от 10 фунтов стерлингов плюс НДС, в зависимости от размера, веса и объема вашего заказа.

Мы используем различные методы доставки заказов, от Fed-Ex для небольших заказов, состоящих из фасонных деталей в мешках и т. Д. Заказы среднего размера, которые могут включать трубы лесов и т. Д. Длиной более 3,0 м, отправляются / доставляются нашим собственным транзитом или грузовиком 7,5 т . Крупные заказы перевозятся на нашем грузовом автомобиле с вилочным погрузчиком с разгрузкой.Следите за нами в Твиттере, мы сообщаем вам, когда доставляем товары в ваш регион, это помогает снизить расходы.

Ниже приведены некоторые инструкции по стоимости доставки:

Тип грузовика Вес Стоимость доставки

Транзит 1500 кг 0,40 фунта стерлингов за милю в каждую сторону

7,5 т / 12 т от 4,0 до 7,0 т £ 0,60 за милю в каждую сторону

26 т HGV 15 т без вилочного погрузчика £ 0.80 за милю в каждую сторону

HGV, 26 тонн, 12 тонн с вилочным погрузчиком £ 1,00 за милю в каждую сторону

Грузовой автомобиль 44 т 28 т без вилочного погрузчика £ 1,00 за милю в каждую сторону

HGV, 44 тонны, 25 тонн с вилочным погрузчиком £ 1,25 за милю в каждую сторону

Эти ставки будут варьироваться в зависимости от количества, местоположения и любых других заказов в вашем регионе. За доставку в Лондон и в районы с ограниченным доступом может взиматься дополнительная плата.Мы стремимся обеспечить доставку в большинство мест в течение 2/3 дней.

Обратите внимание: Стандартная доставка составляет Большая часть материковой части Великобритании Только и исключает зоны 2 и 3, а также некоторые части Юго-Западной Англии и Западного Уэльса, Шотландского нагорья и островов из-за большого расстояния, пожалуйста, свяжитесь с нашим офисом для скорость доставки.

Мы будем рады доставить или организовать доставку практически в любую точку. Экспорт по всему миру не является проблемой, мы предлагаем полный комплекс услуг по доставке, включая погрузку контейнеров и т. Д., Пожалуйста, ознакомьтесь с разделом «Экспорт» ниже.

Стопорные штифты для строительных лесов — Строительные леса, перекидные штифты для строительных лесов из склада строительных лесов

Депо строительных лесов имеет строительные леса и связанные с ними строительные леса Продукты!

Строительные леса Depot продает строительные леса и строительные леса высокого качества. сопутствующие товары.Склад строительных лесов несет много типов и размеров строительных лесов Рамы, включая S-Style (1-11 / 16 дюймов) и W-Style (наружный диаметр 1 5/8 «), а также шпон Домкраты и опорные рамы. На момент написания этой статьи все склады строительных лесов Рамки идут с необходимое подключение булавки и пружина клипы.Склад строительных лесов также несет пятифутовые, шестифутовые, восьмифутовые и 10-футовые леса Крестовые скобки. Строительные леса Depot Вмещает строительные леса разных стилей и размеров. доски и доски лесов, в том числе восьмифутовые, десятифутовые, двенадцать футов и шестнадцать футов, Ди-65 Доски для строительных лесов из южной желтой сосны, соответствующие требованиям OSHA а также семифутовая и десятифутовая алюминиевая фанера Доски для строительных лесов и семь и десять футов Все Алюминиевые доски для строительных лесов.Строительные леса Депо также вмещает восемь футов, десять футов, двенадцать фут и 16 футов ламинированный доски. Все строительные леса Доски можно приобрести в единичных количествах, все путь до грузовика количества. Склад строительных лесов несет все виды Домкраты строительные, в том числе строительные леса Домкраты с опорными плитами, Строительные леса Домкраты с розетками, строительные леса Опорные плиты, строительные леса Поворотные опорные плиты, строительные леса Поворотные домкраты и высокие Грузоподъемные домкраты.Мы также выполняем строительные леса Колеса (также известные как Ролики) в размерах и стилях 5 дюймов. Ролики для строительных лесов с квадратным стержнем 1 1/4 дюйма (для пекарей алюминия Стиль Леса и сталь леса для пекарей) и 8 » Ролики для строительных лесов с круглым хвостовиком 1 3/8 дюйма для стандартные масоны стиль строительных лесов.Тогда есть строительные леса Аксессуары, такие как строительные леса Штифты, Строительные леса Шарнирные пальцы, строительные леса Пружинные фиксаторы, Штифты силы тяжести строительных лесов, строительные леса Заклепки и шплинты, Строительные леса Роликовые штифты, строительные леса Штифты, 1.625 Соединительные штифты строительных лесов, 1.690 Соединительные штифты для строительных лесов, строительные леса Угловые зажимы, Шарнирные зажимы для строительных лесов, строительные леса Подъемные узлы и Колесные колодцы для строительных лесов. Если вам нужно дополнительное рабочее пространство, наши строительные леса Боковые кронштейны и концевые кронштейны строительных лесов, позволять стоять за пределами нормальной рабочей зоны, которая позволяет вам добраться до областей, которые обычно не доступны из-за препятствий в основании строительные леса.Для вашей безопасности, Scaffolding Depot предлагает множество товаров, например, строительные леса. Распашные ворота, строительные леса Раздвижные ворота, строительные леса Стойки ограждения, пятифутовые леса Защитные поручни, семь футов Поручни для строительных лесов, восьмифутовые леса Защитные поручни и 10 футов Поручни ограждения строительных лесов.Для доступности строительные леса Депо везет, 3 ‘ Лестницы для строительных лесов, 5 ‘ Лестницы для строительных лесов, 6 футов Лестницы строительные, Строительные леса Кронштейны лестницы и внутренние Строительные лестничные клетки.

Депо строительных лесов с опорами

Строительные леса В Depot теперь есть много типов, размеров и стилей Опорные материалы в том числе, Подмости 4×3 Опорные рамы, опорные леса 4×4 Рамы, опоры для строительных лесов 4×5 Рамы, опорные рамы для строительных лесов 4×6, строительные леса 36 дюймов Опорные домкраты, опорные плиты для строительных лесов, строительные леса Укрепление U-образных головок 8×9, соединительные штифты для опор для строительных лесов, заклепки для строительных лесов и штифты сцепного устройства для строительных лесов.Если вам нужны дополнительные крепление предметов, пожалуйста, просто позвоните нам по телефону 888-973-3768, и мы, вероятно, сможем достать их для вас.

В депо строительных лесов есть внутренние прокатные леса для пекарей

Склад строительных лесов сейчас несет два типа Прокатка Строительные леса Baker Style.У нас есть оба Алюминиевые леса для пекарей и Стил Прокатные леса пекарей. Мы также несем как аксессуары, Алюминиевые пекари Поручни для строительных лесов, Алюминий Подъемные опоры для строительных лесов Rolling Bakers, Стил Прокатка Защитные ограждения строительных лесов Bakers и Стил Аутригеры для строительных лесов Bakers.Эти Прокатка Строительные леса для пекарей достаточно узкие, чтобы их можно было проехать дверные проемы и могут быть штабелированы до восемнадцати футов высотой с использование Выносные опоры и поручни для строительных лесов.

Склад строительных лесов имеет строительные леса Perry

Склад строительных лесов теперь несет полную линейку Perry Scaffolds и Аксессуары для строительных лесов Perry, включая строительные леса Perry Rolling Baker Style, Перри Леса Rolling Baker Style Аутригеры, перила для строительных лесов в стиле Perry Rolling Bakers, и строительные леса в стиле Perry Rolling Bakers Колеса (Ролики).Мы также несем полную линейку Perry Step Up Scaffolding. Наши аксессуары для строительных лесов Perry включают, но не ограничено дополнительными досками для строительных лесов, колесами для строительных лесов, торцевыми рамами строительных лесов и фермы строительных лесов. Мы также несем полную линейку Перри Тележки для гипсокартона строительных лесов.

Обратите внимание: (Серьезная часть)

Обратите внимание, что это обязательно для всех рабочие, использующие эти части строительных лесов и / или аксессуары строительных лесов быть полностью обучены и проинформированы об использовании этих материалов для строительных лесов.Вы можете посетить нашу страницу безопасности, нажав здесь найти источники обучения и инструкций по использованию строительные леса и др.

Склад строительных лесов всегда старается сохранить цены для наших строительных лесов актуальны, но они могут быть изменены без предварительного уведомления.Пожалуйста, позвоните в Склад строительных лесов, чтобы уточнить сегодняшние цены. Scaffolding Depot не несет ответственности за ошибки ценообразования на нашем сайте. на сайте или в наших предложениях. Заказы отменены после оплаты был принят или после того, как грузовик был заказан, будет при условии отмены или пополнения запасов в размере 50% от общая цена продажи плюс все соответствующие сборы за доставку.Склад строительных лесов всегда делает все возможное, чтобы отправить, как было обещано (обычно то же самое или следующее день!), но мы не несем ответственности за задержку доставки и никогда не может гарантировать точную дату доставки. Пожалуйста Закажите достаточно заранее, чтобы получить свой заказ вовремя. Пожалуйста, убедитесь, что тот, кто получит ваш эшафот и проверка элементов строительных лесов ваш заказ на предмет повреждений, точности и полноты до подписание квитанции о доставке.Любые такие неточности, ошибки или недостачи в вашем заказе на строительные леса должны быть указаны в квитанции о доставке, иначе мы не сможем нести ответственность за такую ​​недостачу или ущерб. Пожалуйста обратите внимание, что платежи по кредитной карте для ваших строительных лесов связаны заказы будут отображаться в вашем счете как Депо продаж или депо строительных лесов. Пожалуйста, не оспаривайте это взимать плату по вашему счету.Вы будете нести ответственность за все дополнительные сборы, связанные с этим спором. Минимальная плата составляет 25 долларов США. Все изображения и рисунки на этом сайте предназначены для иллюстрации. только для целей. Стиль строительных лесов, Цвет строительных лесов и Производители строительных лесов может различаться.

Строительные леса года |

Было непросто обеспечить безопасный доступ под пирс для ремонта опорных колонн пирса Нью-Брайтона.Погода, морские условия и полный доступ публики только усложняли задачу!

Расположение: Нью-Брайтон, Крайстчерч
Главный подрядчик: Фултон Хоган
Строительные леса Назначение: для проведения работ по укреплению опор колонн после землетрясения

Проект, за который компания Upright SARNZ 2018 получила награду «Строительные леса года », проект «Новый Брайтонский пирс» поставил ряд уникальных задач. Пирс длиной 300 метров был поврежден во время землетрясения 2011 года, и 17 колонн, поддерживающих главную палубу, нуждались в ремонте.После нескольких встреч по планированию с нашим клиентом Фултоном Хоганом было решено, что работа будет выполняться в шесть этапов с несколькими адаптациями по ходу. Система Layher Allround оказалась идеальным выбором для этого проекта благодаря универсальности конструкции и скорости внесения изменений. Для ремонта колонн Фултону Хогану потребовался полный доступ под пирс для установки кессонов. Эти водонепроницаемые удерживающие конструкции были забиты на морское дно вокруг колонн, затем была извлечена вода и песок для создания рабочей зоны.В этих труднопроходимых замкнутых пространствах сотрудники Fulton Hogan работали над удалением поврежденного бетона, обнажением арматурной стали и завершением ремонта.

Одним из сложных аспектов была необходимость предоставить платформу доступа, которая охватывала бы 4,5 м на двух фиксированных висячих подмостях, чтобы обеспечить доступ к центру кессона, чтобы соединить его болтами. Решение заключалось в том, чтобы иметь четыре одинарные шарнирные платформы, по одной прикрепленной к каждому углу существующих подвесных лесов, причем каждая платформа поворачивалась на 270 градусов внутрь и наружу.Они были построены с использованием компонентов Layher Allround, шарнирно закрепленных на специально разработанном стальном штифте диаметром 35 мм. Шарнирные платформы плавно повернулись, зафиксировавшись на месте на обоих концах поворота, с закрытым доступом к платформе — идеальное решение, которое казалось почти невыполнимым!

С учетом дополнительной сложности из-за погоды, состояния моря и того факта, что пирс должен был оставаться открытым для публики в течение всего времени, этот проект потребовал от всех участников отличной командной работы и навыков решения проблем.Победа в номинации «Эшафот года» была приятным признанием за очень сложный проект.

Патент США на сборную сборную трехмерную систему строительных лесов Патент (Патент № 10,501,980, выдан 10 декабря 2019 г.)

Это приложение является продолжением заявки на патент США сер. № 14 / 941,335, который полностью включен сюда в качестве ссылки.

Строительство здания обычно включает в себя гидроизоляцию и герметизацию отверстий на внешней поверхности конструкции, где расположены оконные элементы, такие как окна, двери, световые люки и вентиляционные отверстия, для предотвращения попадания влаги или воздуха в оболочку конструкции. .Для защиты таких отверстий от воды / атмосферных воздействий были разработаны различные типы гидроизоляционных материалов, которые устанавливаются на отверстиях и вокруг оконных проемов. Один такой продукт для гидроизоляции включает полосы самоклеящегося гидроизоляционного материала, которые часто продаются в рулонах и изготовлены из асфальта, резины или подобных материалов. Эти полоски самоклеящейся гидроизоляции обычно приклеиваются к оболочке и заворачиваются в проем на обрамляющей поверхности проема или приклеиваются к оболочке и помещаются поверх краев, «ребер» или рамок изделия с оконными проемами.Отверстие во внешней части конструкции обычно описывается как имеющее нижний край (подоконник), верхний край (верхняя часть) и вертикальные боковые края (косяки). Самоклеящиеся оклады имеют существенные недостатки. Эти обшивки поставляются в рулонах материала, обычно нарезанного на полосы в полевых условиях. Гидравлические полосы не образуют сплошную поверхность мембраны, так как они зависят от адгезии и надлежащего притирки для предотвращения проникновения воды и воздуха в стыки между гидроизоляционными полосами и для предотвращения зазоров и отверстий в углах оконных изделий и отверстий.В частности, проемы исторически страдали от утечек из-за дефектов установки гидроизоляции, а также из-за присущих им трудностей защиты от воды / атмосферных воздействий трехмерных углов проемов с помощью плоских или загнутых полос гидроизоляции. Гидроизоляционные полосы плоские и не имеют трехмерной формы. Гидроизоляцию можно сложить в проем, но неизбежные проблемы с гидроизоляцией возникают там, где плоские или загнутые полосы встречаются с углами проема. Кроме того, из-за плоской природы изделий для гидроизоляции сам материал для гидроизоляции не образует возвратных полос или обратных заслонок для уменьшения проникновения воды и / или воздуха через отверстие.

Другое применение гидроизоляции отверстий включает использование водоотталкивающих средств, наносимых распылением, валиком или кистью, которые покрывают отверстие в попытке обеспечить полную защиту отверстий от воды / погодных условий без швов или стыков. Эти системы гидроизоляции также имеют существенные недостатки, включая склонность применяемой жидкости для гидроизоляции трещин в углах проема по мере высыхания материала или напряжения из-за теплового движения здания и проемов.Чтобы уменьшить это растрескивание или разрывы в жидкой оклейке, некоторые продукты также рекомендуют использовать отдельную плоскую армирующую сетчатую ленту, обычно сделанную из стекловолокна, для усиления мембраны. Сетчатая лента, как и описанные выше гидроизоляционные полосы, поставляется в рулонах и, таким образом, не имеет трехмерной формы для усиления угла или для обеспечения основы для обратных гидроизоляций или обратных перемычек. Кроме того, эти системы с нанесением текучей среды не включают внутри самого гидроизоляционного материала возвратные перегородки или обратные заслонки для уменьшения проникновения воды и / или воздуха в отверстие.Вероятность проникновения влаги и воздуха в отверстия выше в отверстиях, которые не имеют задних перемычек, чтобы ограничить прохождение воздуха или воды и перенаправить воду обратно наружу.

В одном варианте осуществления раскрыты трехмерные сборные леса для использования в гидроизоляции оконного проема конструкции. Сборные трехмерные подмости включают фланец и возврат, соединенный с фланцем. Фланец и возврат сформированы из сетки, полупористого или твердого материала и обладают достаточной жесткостью для сохранения трехмерной формы.

В некоторых вариантах реализации трехмерный заводской гидроизоляционный слой может иметь клей, прикрепленный к задней внутренней поверхности, так что строительные леса могут прилипать к отверстию в конструкции для оконного продукта.

В некоторых вариантах осуществления возврат определяет первую плоскость, а фланец определяет вторую плоскость, которая по существу ортогональна первой плоскости.

В некоторых вариантах реализации трехмерные сборные леса включают в себя заднюю заслонку, соединенную с возвратной магистралью и сформированную из сетки или полупористого материала.Кроме того, возврат может определять первую плоскость, фланец может определять вторую плоскость, которая по существу ортогональна первой плоскости, а задняя заслонка может определять третью плоскость, которая по существу параллельна и смещена от второй плоскости.

В некоторых вариантах осуществления возврат включает дренажные ребра, выступающие над внешней поверхностью возврата.

В некоторых вариантах реализации трехмерные сборные леса включают в себя запас оттока между фланцем и возвратной магистралью.

В некоторых вариантах осуществления возврат включает в себя возврат порога / головки для крепления к порогу / головке проема и возврат косяка для прикрепления к косяку проема, а фланец соединяется как с порогом / головкой. возврат и возврат косяка. Кроме того, возврат порога может включать в себя дренажные ребра, поднятые над внешней поверхностью возврата порога. Кроме того, возврат порога / головки и возврат косяка могут определять соответствующие первую и вторую плоскости, которые по существу ортогональны друг другу, а фланец может определять третью плоскость, которая по существу ортогональна как первой, так и второй плоскостям.Кроме того, в одном или нескольких из этих определенных вариантов осуществления трехмерные сборные леса могут включать в себя заднюю перемычку подоконника / головы, соединенную с возвратной перемычкой подоконника / головы, и заднюю заслонку откоса, соединенную с возвратной перемычкой откоса. Возврат подоконника может включать в себя дренажные ребра, поднятые над внешней поверхностью возврата подоконника. Может быть так, что возврат порога / головы и возврат косяка определяют соответствующие первую и вторую плоскости, которые по существу ортогональны друг другу, фланец определяет третью плоскость, которая по существу ортогональна как первой, так и второй плоскостям, и задняя часть порога. Плотина и задняя перемычка откоса образуют четвертую плоскость, которая по существу параллельна и смещена от третьей плоскости.

В некоторых вариантах реализации трехмерные сборные леса включают откидную створку, соединенную с фланцем на краю фланца, удаленном от возвратной линии. Откидная створка может иметь большую длину, чем фланец.

Вышеупомянутые и другие особенности и преимущества раскрытия будут очевидны из более конкретного описания вариантов осуществления, как проиллюстрировано на прилагаемых чертежах, на которых одинаковые ссылочные позиции относятся к одним и тем же частям на всем протяжении разные цифры.Чертежи не обязательно выполнены в масштабе, вместо этого акцент делается на иллюстрации принципов раскрытия.

РИС. 1 изображено трехмерное изображение сборной системы оконных лесов в разобранном виде для использования во время строительства зданий.

РИС. 2 изображена изолированная трехмерная сборная система гидроизоляционных лесов.

РИС. 3 иллюстрирует вариант осуществления системы строительных лесов, показанной на фиг. 2 без откидной створки.

РИС.4 показан пример угловой детали порога в одном варианте осуществления.

РИС. 5 иллюстрирует примерную угловую деталь головки в одном варианте осуществления.

РИС. 6 показан пример углового элемента головки в другом варианте осуществления.

РИС. 7 иллюстрирует примерную головную часть в одном варианте осуществления.

РИС. 8 показан пример головной части в другом варианте без откидного клапана.

РИС. 9 иллюстрирует примерную деталь косяка в одном варианте осуществления.

РИС.10 иллюстрирует примерную деталь порога в одном варианте осуществления.

РИС. 11 показывает примерный способ установки системы строительных лесов, показанной на фиг. 2, в одном варианте.

РИС. 12 иллюстрирует проем в конструкции, в которую будет вставлен оконный продукт.

РИС. 13 иллюстрирует порог, показанный на фиг. 10, установлен на пороге проема для окна фиг. 12.

РИС. 14 показаны угловые элементы порога, показанные на фиг. 4, установлен на подоконных углах проема для окна, показанного на фиг.13.

РИС. 15 показаны детали косяка, показанные на фиг. 9, установлен на косяках проема окна фиг. 14.

РИС. 16 показаны угловые элементы головки, показанные на фиг. 5, устанавливается на верхних углах проема окна фиг. 15.

РИС. 17 иллюстрирует головной убор, показанный на фиг. 7, установлен на головке проема для окна, показанного на фиг. 16.

РИС. 18 иллюстрирует нанесенный жидкостью водоотталкивающий / атмосферостойкий материал, нанесенный на систему строительных лесов, установленную на проеме для окна по фиг.17.

РИС. 19 иллюстрирует оконный продукт, устанавливаемый над частично защищенным от воды / атмосферным воздействием проемом для окна, показанного на фиг. 18.

РИС. 20 показан откидной клапан головной части, показанной на фиг. 17-19, загнутые на ребро гвоздя изделия с оконными проемами, показанного на фиг. 19.

РИС. 21 иллюстрирует жидкий водозащищенный / атмосферостойкий материал, нанесенный на оставшуюся часть системы строительных лесов, установленной на отверстии для оконного продукта, в данном случае окна, показанного на фиг.21.

РИС. 22 показывает примерный способ изготовления части системы строительных лесов, показанной на фиг. 2, в одном варианте.

Настоящее раскрытие можно понять со ссылкой на следующее подробное описание вместе с чертежами, кратко описанными ниже. Следует отметить, что для ясности иллюстрации некоторые элементы на чертежах могут быть нарисованы не в масштабе. В частности, толщина многих элементов, показанных здесь на определенных чертежах, может быть увеличена по сравнению с их высотой и шириной.Конкретные экземпляры элемента могут упоминаться с помощью числа в скобках (например, косяк 110 ( 1 ), 110 ( 2 ) и т. Д.), В то время как цифры без скобок относятся к любому такому элементу. (например, порог 108 ).

Фенестрация — это архитектурный термин в искусстве, который обычно относится к отверстию в поверхности конструкции. Используемый здесь термин «изделие с оконными проемами» представляет собой продукт, который проходит через внешнюю поверхность конструкции в отверстии с оконными проемами; обрамленные окна, обрамленные двери и световые люки являются примерами оконных изделий.

В данном документе описаны трехмерная сборная система строительных лесов и способ их изготовления и установки. Трехмерные сборные леса обеспечивают значительные преимущества по сравнению с предшествующими изделиями для гидроизоляции. Такие преимущества включают, но не ограничиваются следующим. Трехмерные элементы могут использоваться с жидким гидроизоляционным материалом, тем самым устраняя швы и угловые разрушения в гидроизоляции, которые являются точками отказа для предшествующих систем гидроизоляции, при сохранении трехмерных характеристик, предотвращающих попадание воды / погодных условий в проем. .Предлагаемые здесь система и способы обеспечивают быструю установку трехмерных сборных лесов, которые применимы к любому размеру и форме продукта проема и оконного проема.

РИС. Фиг.1 изображает в разобранном виде 100 трехмерную сборную систему фасадных лесов 120 для использования во время строительства зданий. Покомпонентное изображение 100 иллюстрирует структуру 102 , имеющую внешнюю поверхность 104 с оконным отверстием 106 в ней.Проем фенестрации 106 обычно определяется рамой, включая порог 108 , два вертикальных косяка 110 ( 1 ), 110 ( 2 ) и головку 112 . Наружная поверхность 104 может быть отделана оболочкой или другим материалом. Следует понимать, что оконное отверстие , 106, может иметь форму, отличную от проиллюстрированной, например круглую, а также может не включать показанные элементы. Например, если оконное проем 106 предназначено для двери, в нижней части проема может не быть подоконника 108 .Трехмерная сборная система оконных лесов 120 включает угловые элементы 122 , заглушку 124 , элементы косяка 126 и порог 128 . Характеристики системы строительных лесов 120 более подробно рассматриваются ниже. Система строительных лесов 120 устанавливается между поверхностью 104 , коллектором 112 , косяками 110 и порогом 108 конструкции 102 и оконным продуктом 130 .Хотя оконный продукт 130 проиллюстрирован как оконный продукт, следует понимать, что оконный продукт 130 может быть другим продуктом, таким как дверь, вентиляционное отверстие, световой люк или другой продукт, установленный в конструкции 102 .

РИС. 2 показана изолированная трехмерная сборная система гидроизоляционных лесов 200 . Система строительных лесов 200 представляет собой вариант осуществления системы строительных лесов 120 на ФИГ.1. Система строительных лесов 200 включает четыре угловых элемента 202 , верхнюю часть 204 , две части косяка 206 и порог 208 . Заголовок 204 показан с откидным клапаном 210 на верхнем крае 212 части 204 заголовка. Следует понимать, что откидная створка 210 является необязательной, как показано в варианте осуществления 300 на фиг. 3, на котором показан вариант выполнения системы строительных лесов 200 без откидной створки 210 .Каждая часть системы строительных лесов 200 изготовлена ​​из материала, выбранного из группы материалов, включая: стекловолокно, пластик, резину, металл, синтетику или другой формуемый материал. Хотя каркасы изображены в виде сетки, альтернативно они могут быть сформированы из полупористых материалов. В частности, сетка или полупористые материалы, имеющие текстурированную поверхность, обеспечивают поверхность для использования с жидким водонепроницаемым / атмосферостойким продуктом в том смысле, что жидкость проникает через поверхность и надлежащим образом прикрепляется к каркасу.Таким образом, хотя сами строительные леса не являются водонепроницаемыми / атмосферостойкими, после нанесения жидкого продукта система строительных лесов 200 и жидкий материал взаимодействуют с образованием водонепроницаемого / атмосферостойкого барьера. Хотя каждая деталь сформирована из сетки или полупористых материалов, каждая деталь также имеет достаточную жесткость для сохранения желаемой трехмерной формы. Следовательно, может быть установлена ​​каждая часть системы строительных лесов 200 , а затем жидкий водостойкий / атмосферостойкий продукт может быть нанесен (путем распыления, прокатки или кисти) для образования водонепроницаемого и / или атмосферостойкого барьера. .

РИС. 4 показан пример угловой детали 400 порога в одном варианте осуществления. Угловой элемент 400 является примером углового элемента 202 на ФИГ. 2. В частности, как показано на фиг. 1, угловой элемент 400 приспособлен для установки в правом нижнем углу проема 106 , на стыке правого вертикального косяка 110 ( 2 ) и порога 108 . Угловая деталь 400 включает фланец 402 , возврат порога 404 , возврат косяка 406 , заднюю заслонку порога 408 и заднюю заслонку косяка 410 .Следует принять во внимание, что задняя перемычка порога 408 и задняя перемычка откоса 410 являются дополнительными. Возврат порога 404 и возврат косяка 406 ортогональны (а) друг другу и (б) фланцу 402 . Дополнительная обратная перемычка 408 и обратная перемычка откоса 410 ортогональны (a) друг другу и (b) обратному каналу 404 и возврату косяка 406 , соответственно. Задняя заслонка порога 408 и задняя заслонка откоса 410 лежат в плоскости, которая по существу параллельна плоскости фланца 402 .Угловой элемент 400 дополнительно включает дополнительные дренажные ребра порога 412 . Дренажные ребра 412 приподняты над поверхностью обратного канала порога 404 таким образом, что при установке оконных проемов продукт смещается от поверхности возврата порога 404 , чтобы обеспечить отвод влаги от задней перемычки порога 408 . Задние поверхности угловой детали , 400, могут содержать клей, так что угловая деталь 400 может быть приклеена на месте к внешней поверхности конструкции 102 и / или косяку 110 и порогу 108 .Характеристики углового элемента порога 400 могут быть зеркальными для установки в левый нижний угол оконного проема.

РИС. 5 иллюстрирует примерный угловой элемент 500 головки в одном варианте осуществления. Угловой элемент 500 является примером углового элемента 202 на ФИГ. 2. В частности, как показано на фиг. 1, угловой элемент 500 приспособлен для установки в правом верхнем углу проема 106 , на стыке правого вертикального косяка 110 ( 2 ) и коллектора 104 .Угловой элемент головки 500 включает фланец 502 , возврат головки 504 , возврат косяка 506 , дополнительную заднюю заслонку головки 508 и дополнительную заднюю заслонку косяка 510 . Фланец 502 , обратная перемычка 506 и обратная перемычка 510 аналогичны фланцу 402 , обратному откосу 406 и задней перемычке 410 , соответственно, как обсуждалось выше в отношении ИНЖИР. 4. Возвратная перемычка 504 и обратная перемычка 508 аналогичны возвратной перемычке 404 и обратной перемычке 410 , соответственно, как обсуждалось выше в отношении фиг.4; однако возвратный патрубок 504 и возвратный патрубок 508 приспособлены для установки в верхней части оконного проема. Задние поверхности угловой детали 500 могут содержать клей, так что угловая деталь 500 может быть приклеена на месте к внешней поверхности конструкции 102 и / или косяку 110 и головке 112 . Характеристики головного уголка 500 можно отразить для установки в левый верхний угол оконного проема.

РИС. 6 показан пример угловой детали 600 головки в другом варианте осуществления. Угловой элемент 600 является примером углового элемента 202 на ФИГ. 2. В частности, как показано на фиг. 1, угловой элемент 600 приспособлен для установки в правом верхнем углу проема 106 , на стыке правого вертикального косяка 110 ( 2 ) и коллектора 104 . Угловой элемент головки 600 включает фланец 602 , возврат головки 604 , возврат косяка 606 , дополнительную заднюю заслонку головки 608 и дополнительную заднюю заслонку косяка 610 .Фланец 602 , обратный 604 , обратный откос 606 и обратный затвор 608 обратный затвор 610 аналогичен фланцу 502 , обратный 504 , обратный косяк 506 , и задняя перемычка , 510, откоса, соответственно, как описано выше в отношении фиг. 5. Угловой элемент 600 дополнительно показан с дополнительным полем для отвода капель 620 и полем для отвода 622 на пересечении отвода головки 604 и отвода косяка 606 на фланец 602 .Задние поверхности угловой детали , 600 могут содержать клей, так что угловая деталь 600 может быть приклеена на месте к внешней поверхности конструкции 102 и / или косяку 110 и головке 112 . Характеристики головного уголка 600 могут быть зеркальными для установки в левый верхний угол оконного проема.

РИС. 7 иллюстрирует примерную головку 700 в одном варианте осуществления. Головка 700 является примером головной части 204 на ФИГ.2. В частности, как показано на фиг. 1, головная часть 700 приспособлена для установки на головку 112 . Головка 700 включает фланец 702 , возвратную головку 704 и дополнительную заднюю заслонку головки 708 . Фланец 702 , возвратный патрубок 704 и задняя заслонка 708 аналогичны фланцу 402 , возвратному 406 и задней заслонке 410 соответственно, как обсуждалось выше в отношении ФИГ.4. Например, возврат головки 704 ортогонален фланцу 702 . Дополнительная перегородка для головы 708 перпендикулярна возврату головы 704 . Задняя перемычка 708 головы, таким образом, находится в плоскости, которая по существу параллельна плоскости фланца 702 . Задние поверхности головной части , 700, могут содержать клей, так что головная часть 700 может быть приклеена на месте к внешней поверхности конструкции 102 и / или головки 112 .

Головная часть 700 дополнительно включает откидной клапан 720 , который аналогичен откидному клапану 210 на ФИГ. 2. Откидная заслонка 720 расположена на верхнем крае возврата 702 на петле 722 . Откидная створка 720 может иметь длину, указанную стрелкой «L» на фиг. 7, что больше длины элементов 702 , 704 и 708 головной части 700 . Откидная створка 700 приспособлена для складывания на петле 722 и закрытия ребра гвоздя изделия с оконными проемами, например ребра гвоздя 132 окна 130 на фиг.1. Петля 722 может быть живой петлей. Соответственно, внешняя поверхность , 724, откидной створки , 720, может иметь клей, так что внешняя поверхность , 724, прилегает к ребру гвоздя при установке.

РИС. 8 показан пример головной части 800 в другом варианте без откидной створки 720 . Головка 800 является примером головной части 204 на ФИГ. 2. В частности, как показано на фиг.1, головка 800 приспособлена для установки на головку 112 . Головка 800 включает фланец 802 , возврат головки 804 и дополнительную заднюю заслонку головки 808 . Фланец 802 , возвратный патрубок 804 и задняя заслонка 808 аналогичны фланцу 702 , возвратному 704 и задней заслонке 708 соответственно, как обсуждалось выше в отношении фиг. 7. Например, возврат головки 804 ортогонален фланцу 802 .Дополнительная перегородка для головы 808 перпендикулярна возврату головы 804 . Задняя перемычка 808 головы расположена в плоскости, которая по существу параллельна плоскости фланца 802 . Задние поверхности головной части , 800, могут содержать клей, так что головная часть 800 может быть приклеена на месте к внешней поверхности конструкции 102 и / или головки 112 .

Головка 800 дополнительно показана с дополнительным запасом по стеканию головки 822 на пересечении отвода головки 804 с фланцем 802 .Следует понимать, что головка , 700, может включать в себя запас по стеклу, аналогичный запасу по стеканию с головки , 822 , показанному на фиг. 8.

РИС. 9 иллюстрирует примерный элемент косяка , 900, в одном варианте осуществления. Элемент откоса 900 является примером элемента откоса 206 на ФИГ. 2. В частности, как показано на фиг. 1, косяк 900 приспособлен для установки на правом вертикальном косяке 110 ( 2 ). Деталь косяка 900 включает фланец 902 , возврат косяка 904 и дополнительную заднюю заслонку откоса 908 .Фланец 902 , обратная заслонка 904 и задняя перемычка 908 аналогичны фланцу 402 , возвратной перемычке 406 и задней перемычке 410 , соответственно, как обсуждалось выше в отношении ИНЖИР. 4. Например, возврат косяка 904 ортогонален фланцу 902 . Дополнительная задняя перемычка откоса 908 перпендикулярна возврату откоса 904 . При этом обратная перемычка 908 откоса находится в плоскости, которая по существу параллельна плоскости фланца 902 .Задние поверхности детали 900 откоса могут содержать клей, так что деталь 900 откоса может быть приклеена на месте к внешней поверхности конструкции 102 и / или косяку 110 . Также следует принимать во внимание, что, хотя это и не показано, деталь перекоса 900 может дополнительно включать в себя поле для стекания капель, аналогичное краям для стекания 620 , 622 и 822 , рассмотренным выше. Характеристики детали косяка 900 можно отразить для установки на левый косяк 110 ( 1 ) оконного проема.

РИС. 10 иллюстрирует примерную деталь порога , 1000, в одном варианте осуществления. Подоконник 1000 является примером подоконника 208 на ФИГ. 2. В частности, как показано на фиг. 1, порог 1000 приспособлен для установки на порог 108 проема 106 . Деталь порога 1000 включает фланец 1002 , возврат порога 1004 и дополнительную заднюю заслонку порога 1008 . Возврат порога 1004 ортогонален фланцу 1002 .Дополнительная обратная перемычка порога 1008 перпендикулярна возврату порога 1004 . При этом обратная перемычка 1008 порога находится в плоскости, которая по существу параллельна плоскости фланца 1002 . Порог 1000 дополнительно включает дополнительные дренажные ребра порога 1012 , проходящие между внешней поверхностью порога 1000 и опциональной задней перемычкой порога 1008 . Дренажные ребра 1012 приподняты над поверхностью обратного канала подоконника 1004 таким образом, что при установке оконных проемов продукт смещается от поверхности возврата подоконника 1004 , чтобы обеспечить отвод воздуха или влаги от задней стенки подоконника. плотина 1008 .Задние поверхности порога , 1000, могут содержать клей, так что порог 1000 может быть приклеен к внешней поверхности конструкции 102 и / или косяку 110 и порогу 108 .

Хотя это не показано, деталь порога 1000 может дополнительно включать в себя элемент аппарели, прикрепленный к задней поверхности возврата порога 1004 . Элемент аппарели заставляет наклон порога 1000 наклоняться вниз от внутренней части конструкции (например, от обратной заслонки 1008 ) к фланцу 1002 .Элемент аппарели может быть непосредственно прикреплен к задней поверхности или, альтернативно, быть отдельным элементом, который прикреплен к порогу 108 , и к которому прикрепляется возврат порога 1004 . В некоторых случаях подходящий наклон элемента аппарели составляет от нуля (без уклона) до примерно 0,25 дюйма на фут, но наклон может быть больше или меньше в зависимости от обстоятельств.

Иллюстрированные формы и конфигурация различных частей системы строительных лесов 200 , показанных выше на фиг.2-10 не предназначены для ограничения объема. Другими словами, элементы системы строительных лесов , 200, могут иметь любую желаемую трехмерную форму. Соответственно, описанная здесь трехмерная сборная система строительных лесов может быть адаптирована к множеству общих архитектурных подходов для определения и обрамления элементов, которые проникают через внешнюю поверхность конструкции. Одним из таких вариантов является ступенчатая рама, в которой отверстие в конструкции имеет заданный размер в одной точке внешней поверхности и ступенчато расширяется до немного большего размера на внешней поверхности.Пошаговое расширение отверстия может происходить в горизонтальном или вертикальном направлениях или в обоих направлениях.

РИС. 11 показывает примерный способ 1100 для установки системы строительных лесов 200 по фиг. 2, в одном варианте. Фиг. 12-21 изображают иллюстративные иллюстрации каждого шага в способе 1100 по фиг. 11.

На этапе 1102 подготавливается оконное отверстие. Например, как показано на фиг. 12, оконное отверстие 106 , внутри конструкции 102 , имеющее внешнюю поверхность 104 , включает порог 108 , два вертикальных косяка 110 ( 1 ), 110 ( 2 ) и головку 112 и имеет форму и размер, позволяющие размещать изделие с оконными проемами.Следует понимать, что отверстие , 106, может иметь форму, отличную от проиллюстрированной на фиг. 12. Кроме того, хотя фиг. 12 иллюстрирует оконный проем для окна, оконный проем для проема может не включать подоконник 108 .

На этапе , 1104, подоконник системы строительных лесов 200 устанавливается на подоконник 108 на ФИГ. 12. Например, как показано на фиг. 13, порог 1000 , показанный на фиг. 10, установлен на пороге 108 .Если порог 1000 покрывается клеем, то на этапе 1104 порог 1000 прижимается к внешней поверхности 104 и порог 108 . В качестве альтернативы, подоконник 1000 может быть скреплен скобами, приклеен, прибит гвоздями или иным образом прикреплен к подоконнику 108 . В примере этапа , 1104, , если порог 108 имеет большую длину, чем порог 1000 , две части порога 1000 или их часть могут перекрываться для получения желаемой длины.Кроме того, в некоторых случаях на этапе , 1104, может быть желательно наклонить порог 1000 вниз к фланцу порога , 1000, . Следовательно, перед установкой порога , 1000, к порогу 108 , имеющему желаемый уклон, может быть прикреплен элемент аппарели. Затем к элементу аппарели приклеивается порог 1000 ). В некоторых случаях подходящий уклон составляет от нуля (без уклона) до примерно 0,25 дюйма на фут, но уклон может быть больше или меньше в зависимости от обстоятельств.

На шаге 1106 на стыке вертикальных косяков 110 ( 1 ), 110 ( 2 ) и порога 108 устанавливаются угловые элементы порога системы строительных лесов 200 . Например, как показано на фиг. 14, угловые элементы 400 устанавливаются внахлест на порог 1000 . Если на угловые элементы 400 нанесен клей, то на этапе 1106 каждый угловой элемент 400 прижимается к внешней поверхности 104 , порог 108 и косяк 110 ( 1 ), 110 ( 2 ).В качестве альтернативы, каждый угловой элемент 400 может быть скреплен скобами или иным образом прикреплен к внешней поверхности 104 , порогу 108 и / или косяку 110 ( 1 ), 110 ( 2 ), чтобы оставаться его месторасположение.

На шаге 1108 элементы косяка системы строительных лесов 200 устанавливаются по высоте откоса. Например, как показано на фиг. 15, детали косяка 900 , показанные на фиг. 9, устанавливаются так, чтобы перекрывать каждый соответствующий угловой элемент 400 .Если куски косяка 900 имеют клейкую основу, то на этапе 1108 каждая часть откоса 900 прижимается к внешней поверхности 104 , а косяк 110 ( 1 ), 110 ( 2 ) соответственно. В качестве альтернативы, каждая деталь косяка 900 может быть скреплена скобами или иным образом прикреплена к внешней поверхности 104 и / или косяку 110 ( 1 ), 110 ( 2 ), чтобы оставаться на своем месте.В примере шага 1108 , если каждый косяк 110 ( 1 ), 110 ( 2 ) имеет большую длину, чем кусок косяка 900 , два косяка 900 или часть их можно перекрывать, чтобы получить желаемую длину.

На шаге 1110 в стыке вертикальных косяков 110 ( 1 ), 110 ( 2 ) и головки 112 устанавливаются головные угловые элементы системы строительных лесов 200 .Например, как показано на фиг. 16, угловые элементы головки 500 , показанные на фиг. 5, установлены так, чтобы они перекрывали каждую соответствующую деталь косяка 900 . Если угловые части головки 500 имеют клейкую основу, то на этапе 1110 каждая угловая деталь головки 500 прижимается к внешней поверхности 104 , головка 112 и косяк 110 ( 1 ), 110 ( 2 ). В качестве альтернативы, каждая угловая деталь головки 500 может быть скреплена скобами или иным образом прикреплена к внешней поверхности 104 , головка 112 и / или косяк 110 ( 1 ), 110 ( 2 ), чтобы остаться в его местонахождении.

На этапе 1112 головная часть системы строительных лесов 200 устанавливается на головку 112 проема 106 . Например, как показано на фиг. 17, головная часть 700 , показанная на ФИГ. 7, устанавливается на головку 112 . Если на головку 700 нанесен клей, то на этапе 1112 головная часть 700 прижимается к внешней поверхности 104 , а головка 112 . В качестве альтернативы, головка 700 может быть скреплена скобами, приклеена, прибита гвоздями или иным образом прикреплена к головке 112 и / или внешней поверхности 104 .В примере этапа , 1112, , если головка 112 имеет большую длину, чем головка 700 , две части 700 или их часть могут перекрываться для получения желаемой длины.

На этапе 1114 жидкий водостойкий / атмосферостойкий материал наносится (распылением, валиком, кистью или другим жидким методом нанесения) на части системы строительных лесов 200 , установленных на этапах 1102 — 1112 , выше.Водонепроницаемый / атмосферостойкий материал может содержать любой жидкий материал, наносимый на поверхность, в том числе один или несколько из асфальта, резины, пластика или другого синтетического жидкого водонепроницаемого / атмосферостойкого материала, известного в данной области техники. Как показано на фиг. 18, водоотталкивающий материал 1800 можно наносить только на часть установленной системы строительных лесов 200 . Например, если головная часть 700 включает откидную заслонку 720 , водоотталкивающий материал 1800 наносится только на фланец 704 головной части 700 .Это позволяет загибать откидную створку 720 на ребро гвоздя во время установки оконного продукта на этапе 1116 , который обсуждается ниже. Если, однако, не требуется дополнительных манипуляций с системой строительных лесов для установки оконного проема, то водоотталкивающий материал 1800 можно наносить на всю систему строительных лесов 200 . Кроме того, как показано на фиг. 18, водоотталкивающий материал 1800 может быть нанесен на часть или всю внешнюю поверхность 104 конструкции 102 .

На шаге 1116 устанавливается продукт фенестрации. Например, как показано на фиг. 19, изделие 130 с оконными проемами, изображенное как окно, устанавливается в проем с оконными проемами таким образом, чтобы влагостойкий материал 1800 находился между системой строительных лесов 200 и изделием с оконными проемами. В одном примере этапа 1116 , показанного на фиг. 20, оконное изделие 130 включает ребро для забивания гвоздей 132 . Таким образом, на этапе 1116 откидная створка 720 головки 700 загибается на ребро гвоздя 132 .Если откидная створка 720 содержит клей на внешней поверхности (обсуждалось выше в отношении фиг. 7), то клей прилипает к внешней поверхности ребра 132 . Для завершения установки можно использовать гвозди или шурупы, чтобы закрепить оконный продукт на месте внутри оконного проема.

На необязательном этапе 1118 шарнирный клапан загибают над частью изделия с оконными проемами. В одном примере этапа 1118 откидная створка 720 на верхнем крае 702 части заголовка 700 загибается поверх ребра 132 окна 130 .

На этапе 1120 оставшаяся часть системы строительных лесов 200 покрывается водоотталкивающим материалом 1800 . Шаг 11120 является необязательным, если на шаге 1114 вся система строительных лесов 200 (или внешняя поверхность 104 ) предварительно не покрыта водоотталкивающим материалом 1800 . Как показано на фиг. 21, остальная часть системы строительных лесов 200 (и, возможно, внешняя поверхность 104 конструкции 102 ) покрыта водоотталкивающим материалом 1800 .Кроме того, хотя шаги , 1114, — , 1120, иллюстрируют нанесение жидких водонепроницаемых / атмосферостойких материалов по всей поверхности 104 конструкции 102 , следует понимать, что другие типы водо- и атмосферостойких материалов могут использоваться для покрытия внешней поверхности 104 . Одним из примеров этого другого типа водо- и атмосферостойкого материала является листовой атмосферостойкий барьер. В таком примере лист может накладываться друг на друга или перекрываться различными частями системы строительных лесов 200 (например, находясь под или сверху фланцев системы строительных лесов 200 ).Затем распыляемый водостойкий / атмосферостойкий материал распыляется, чтобы покрыть как систему строительных лесов 200 , так и место соединения системы строительных лесов 200 с листовым водонепроницаемым / атмосферостойким барьером.

Следует понимать, что различные этапы способа , 1100, могут быть выполнены в любом порядке. Например, различные элементы системы строительных лесов 200 могут перекрываться по-разному. Или части вообще не могли перекрываться, а располагались рядом друг с другом.Более того, после того, как оконный продукт установлен, один или несколько типов продуктов для внешней отделки, таких как сайдинг, отделка и штукатурка, могут быть нанесены поверх водоотталкивающего / атмосферостойкого материала.

РИС. 22 изображает один примерный способ 2200 для изготовления одной или нескольких частей системы строительных лесов 200 . На этапе , 2202, создается форма или штамп, который соответствует желаемой форме элемента строительных лесов. Например, чтобы создать угловую деталь порога 400 , показанную на фиг.4, форма или штамп могут быть созданы с элементами, соответствующими фланцу 402 , возвратной перемычкой порога 404 , возвратной перемычкой 406 , дополнительной задней заглушкой порога 408 и дополнительной задней заглушкой откоса 410 .

На этапе , 2204, деталь строительных лесов создается путем прессования, прокатки, формования или придания формы материала строительных лесов к элементам строительных лесов. Например, форма или штамп на этапе , 2202, может быть вдавлена ​​в сетку или полупористый материал.Такие материалы включают, но не ограничиваются ими, стекловолокно, пластик, резину, металл, синтетику или другой формуемый материал.

На необязательном этапе 2206 штампованная деталь лесов складывается, чтобы включить дополнительные элементы. Например, в некоторых обстоятельствах может быть более эффективным складывание элементов обратной перемычки или элементов защиты от капель (раскрытых выше на фиг. 2-10). Следовательно, такие элементы можно складывать в систему строительных лесов, а не штамповать.

На необязательном этапе 2208 на деталь строительных лесов наносится придающий жесткость агент.Придающий жесткость агент может быть любым материалом, который позволит штампованной детали лесов сохранять свою форму с заданной жесткостью. Элемент строительных лесов не обязательно должен быть полностью жестким, вместо этого он может обладать определенной гибкостью. Дополнительная ступень 2208 не требуется, если материал строительных лесов сам по себе имеет достаточную жесткость.

На необязательном этапе 2210 деталь строительных лесов обрезается до окончательной формы. Например, процесс штамповки на этапе , 2204, может привести к тому, что деталь строительных лесов будет иметь излишки материала по краям.При желании этот лишний материал можно обрезать.

Системы и способы, раскрытые в данном документе, обеспечивают значительные преимущества по сравнению с предшествующими способами мгновенного оплавления. Сама по себе подмость не является атмосферостойкой или водонепроницаемой, но обеспечивает трехмерную основу для использования наносимой жидкости или другого погодного / гидроизоляционного материала. Кроме того, заранее заданная трехмерная форма позволяет установщику быстро и эффективно установить систему строительных лесов. Предварительно изготовленные угловые формы, раскрытые здесь, позволяют быстро и легко разместить подмости для углов проема.В сочетании с другими формами, описанными здесь, практически любой размер и форма окна можно быстро и легко высветить.

В вышеупомянутые методы и системы могут быть внесены изменения, не выходящие за рамки настоящего Соглашения. Таким образом, следует отметить, что содержание, содержащееся в приведенном выше описании или показанное на прилагаемых чертежах, следует интерпретировать как иллюстративное, а не в ограничивающем смысле. Нижеследующая формула изобретения предназначена для охвата всех общих и конкретных признаков, описанных в данном документе, а также всех заявлений об объеме настоящего способа и системы, которые, говоря языком, можно сказать, находятся между ними.

Свод правил штата Калифорния, раздел 8, раздел 1647. Конные леса.

Подраздел 4. Правила техники безопасности при строительстве
Статья 22. Строительные леса — разные типы.

(a) Общие. (1) Пиломатериалы для строительства подмостков лошадей должны быть из сорта «отборный пиломатериал».

ПРИМЕЧАНИЕ. Указанные размеры пиломатериалов являются номинальными размерами, которые могут быть заменены стандартными размерами готовой продукции. (См. Таблицу B-41, Приложение.)

(2) Элементы лошадей, используемых в качестве строительных лесов, должны быть надежно прибиты гвоздями или болтами вместе и хорошо закреплены во избежание обрушения.

(3) Расстояние между низами соседних ног, измеренное перпендикулярно к грифу, должно составлять примерно 1/2 высоты лошади.

(4) Регулировка регулировочных ригелей для увеличения высоты запрещена.

(5) Лошади или части, которые стали слабыми или неисправными, не должны использоваться.

(6) Когда ноги лошади растягиваются сращиванием, суставы должны быть встык, а струпья длиной не менее 18 дюймов и того же поперечного сечения, что и лапы, должны быть прибиты гвоздями с каждой стороны сустава.В качестве альтернативы могут быть установлены новые ножки соответствующей длины при условии, что они полностью перекрывают исходные ножки и надежно прикреплены к ним сверху вниз. Вертикальные удлинители не должны использоваться для увеличения высоты металлических складных лошадей, если устойчивость лошади нарушена.

(7) При расположении ярусами каждая лошадь должна располагаться непосредственно над лошадью на ярусе ниже.

(8) На всех лесах, расположенных ярусами, опоры должны быть прибиты гвоздями или иным образом прикреплены к доскам для предотвращения смещения или толчков, и каждый ярус должен иметь по существу поперечные распорки.

(9) Перила, отвечающие требованиям Раздела 1620, должны быть установлены на всех открытых сторонах и концах рабочих платформ на высоте 7 1/2 футов или более над землей, полом или уровнем под ними.

(б) Легкие сделки.

(1) Лошади для легких строительных лесов должны иметь верхние горизонтальные элементы или ригели из бруса размером 2 на 4 дюйма или материала эквивалентной прочности, если расстояние между соединениями ног составляет 4 фута или меньше. Ригели из бруса размером 2 на 6 дюймов или материала эквивалентной прочности требуются, если расстояние между соединениями опор превышает 4 фута, но не превышает 8 футов.

Если расстояние между соединениями опор превышает 8 футов, прочность балки должна быть увеличена пропорционально величине, на которую превышено 8-футовое расстояние.

(2) Ноги лошадей для легких строительных лесов должны быть из бруса размером 1 дюйм на 6 дюймов или материала эквивалентной прочности для лошадей, не превышающих 4 фута в высоту, и из бруса размером 2 дюйма на 4 дюйма или аналогичного материала. сила для лошадей ростом от 4 до 10 футов. Конные эшафоты не должны сооружаться или располагаться более чем в два яруса или 10 футов в высоту.

(c) Крупные сделки.

(1) Лошади для тяжелых строительных лесов должны иметь верхние горизонтальные элементы или ригели из древесины или материала эквивалентной прочности размером 3 на 4 дюйма, если расстояние между соединениями опор составляет 4 фута или меньше. Ригели из бруса размером 2 на 6 дюймов или материала эквивалентной прочности требуются, если расстояние между соединениями опор превышает 4 фута, но не превышает 8 футов. Если расстояние между соединениями ног превышает 8 футов, прочность ригеля должна быть увеличена пропорционально величине, на которую превышено 8-футовое расстояние.

(2) Ноги лошадей для тяжелых торговых лесов должны быть из древесины или материала равной прочности размером 1 дюйм на 8 дюймов, для лошадей ростом не более 4 футов и из древесины или материала 2 дюйма на 4 дюйма. эквивалентной силы для лошадей ростом от 4 до 10 футов.

(d) Разборные типы.

(1) Складные лошади, построенные из хорошо скрепленных рам, шарнирно закрепленных наверху, могут использоваться вместо указанных жестких лошадей, если конструкция такова, что обеспечивается эквивалентная прочность.

(2) Соседние ноги складной лошади должны быть соединены около дна надежно прикрепленными цепями, шарнирными скобами или другими подходящими звеньями для предотвращения разноса ног за пределы предусмотренного расстояния. Высота разборных подмостей не должна превышать 6 футов.

(д) Платформы.

(1) Платформы лесов не должны поддерживаться одиночными лошадьми, общая высота которых превышает 10 футов. Ярусные эшафоты для лошадей должны быть не более 10 футов в высоту, сделанные не более чем из двух ярусов лошадей.Все подмости для лошадей должны быть прочно сконструированы и закреплены как в поперечном, так и в поперечном направлении.

(2) Площадки должны быть не менее 20 дюймов в ширину для легких профессий и 4 фута в ширину для каменщиков, каменщиков, резчиков по камню или рабочих по бетону. Платформы, используемые в основном каменщиками или каменщиками, должны выходить на расстояние до 5 дюймов от фасада здания, на котором выполняются работы. Одну доску размером 2 на 10 дюймов можно использовать для легкой работы на высоте до 4 футов.

(3) Доски, используемые для платформ, должны быть не менее 2 на 10 дюймов, а расстояние между опорами не должно превышать 10 футов для легких профессий и 7 футов 6 дюймов для тяжелых грузов.

(4) Для подмостей высотой до 6 футов доски помостов не должны располагаться на расстоянии более 2 дюймов друг от друга. Доски подмостей на более высоких подмостях должны укладываться вплотную друг к другу. Доски должны быть такой длины, чтобы они перекрывали опоры с каждого конца не менее чем на 6 дюймов.Доска не должна перекрывать свободный конец другой доски. Безопорные выступающие концы досок должны быть ограничены вылетом 18 дюймов или меньше.

(5) Фанера из пихты Дугласа толщиной 3/4 дюйма или толще может использоваться для платформ, если панели имеют ширину 4 фута или шире и опираются на поперечные балки с интервалом 4 фута или меньше для легких товаров и 2- футовые интервалы для тяжелых сделок.

(6) Обеспечьте стандартную лестницу или другие безопасные, беспрепятственные средства доступа ко всем рабочим платформам.

ПРИМЕЧАНИЕ: Уполномоченный орган: Раздел 142.3 Трудового кодекса. Ссылка: раздел 142.3 Трудового кодекса.

ИСТОРИЯ

1. Поправки к подразделам (а) и (е), поданной 11-14-75; начиная с тридцатого дня после этого (Регистр 75, № 46).

2. Новый подраздел (а) (9), поданный 3-19-79; начиная с тридцатого дня после этого (Регистр 79, № 12).

3. Поправка подана 7-24-87; оперативная 8-23-87 (п. 87, №33).

Вернуться к статье 22 Содержание

Шарнирно-сочлененные лестницы — Американский институт лестниц

Шарнирно-сочлененная лестница — это переносная лестница с одной или несколькими парами фиксирующие петли, которые позволяют устанавливать лестницу в несколько конфигурации, такие как одинарная или выдвижная лестница, с или без подставка, стремянка, эстакада, подмости или рабочий стол. Каждый пара шарнирных соединений в лестнице может быть заблокирована в одном или нескольких положениях для размещения различных конфигурации.Позиции фиксации петель позволяют устанавливать правильные углы для размещения каждой конфигурации, которую производитель обозначил.

На каждой шарнирно-сочлененной лестнице имеется этикетка с инструкциями, фиксирующие петли как в заблокированном, так и в разблокированном положениях. Каждый Производитель шарнирно-сочлененной лестницы имеет уникальную конструкцию петель с замком и каждый замок должен четко указывать, заблокирован он или разблокирован. Как результат, важно, чтобы пользователь ознакомился с правильным работу петли и убедитесь, что все петли заблокированы перед по лестнице.Никогда не пытайтесь разблокировать или изменить положение любого из петли стоя на лестнице.

Петли шарнирно-сочлененной лестницы требуют периодической смазки. В петли следует смазать при приеме лестницы, а затем ежегодно или чаще, в зависимости от использования. Когда вовлечен в беспорядок работы, накройте открытые шарнирные механизмы, чтобы избежать попадание в них загрязняющих веществ, которые могут вызвать сбои в работе.

Другая этикетка на продукте показывает все допустимые конфигурации для данной шарнирно-сочлененной лестницы.Конфигурации нет изображенные на этикетке, не должны использоваться.
