Рамные строительные леса

Необходимы при кладочных работах. Универсальны в своем применении. Просты и надежны — могут выдерживать большие веса, а сборка и эксплуатация не принесут много хлопот.

Отличаются простотой сборки и очень просты в эксплуатации. Не подводят так же с технической стороны вопроса: надежность и прочность гарантированы производителем.

Очень просты в сборке эксплуатации и сборке. Весьма легки в сравнении с другими типами лесов. Выдерживают большие нагрузки, а значит, могут быть использованы при кирпичной кладке.

Легки в сборке/разборке. В комплекте есть все необходимые комплектующие, включая лестницы. Для высотных фасадных работ до 60 метров.

Популярнейший производитель строительных лесов как зарубежом, так и у нас. Широкое применение: от возведения концертных мероприятий, до постройки сложных объектов.

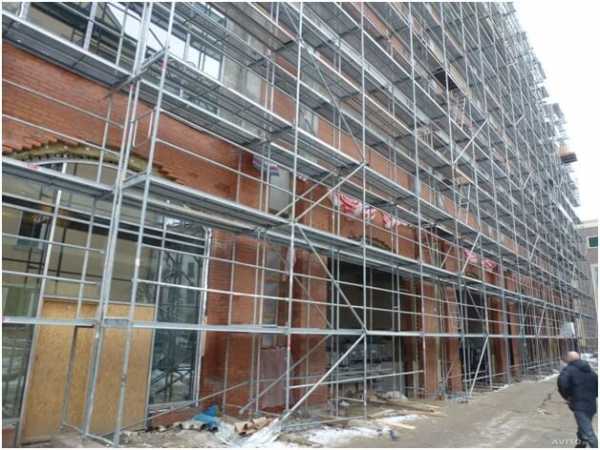

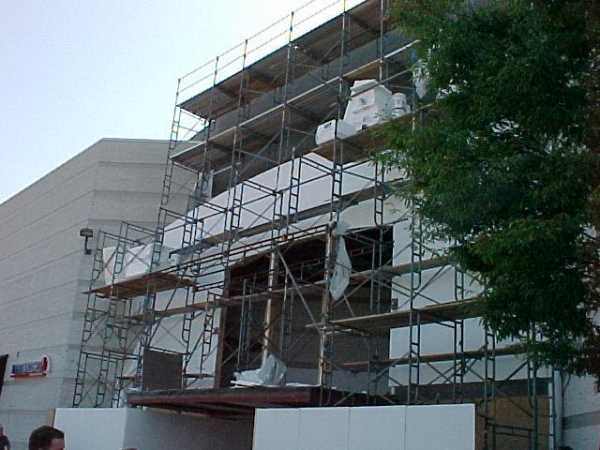

Рамные строительные леса – разновидность металлических лесов, которые наиболее востребованы при ремонте фасадов зданий. Свое название они получили из-за основного элемента конструкции – рамы. Производятся промышленным способом и условно делятся на «легкие» и «тяжелые». «Тяжесть» лесов зависит из каких труб они изготовлены. Основное преимущество этого типа лесов в том, что необязательно «облицовывать» по периметру все здание, достаточно собрать каркас на подвижной платформе и ремонтировать здание поэтапно, перекатив платформу и укрепив конструкцию.

Технические характеристики

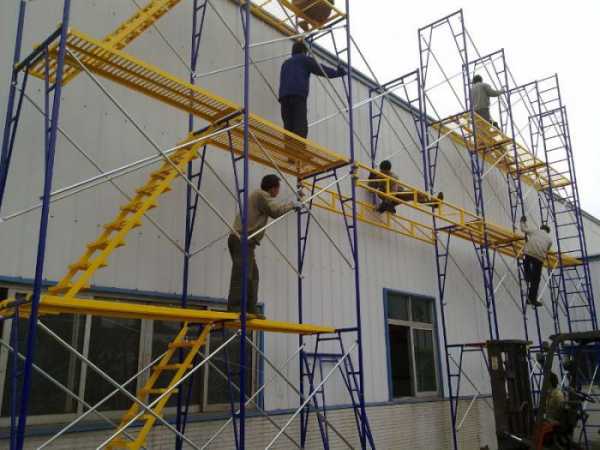

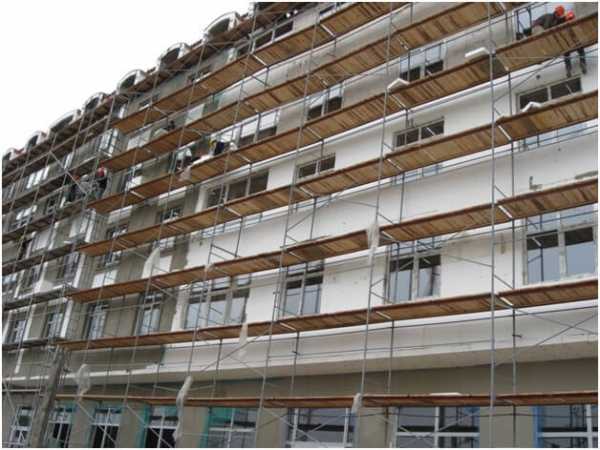

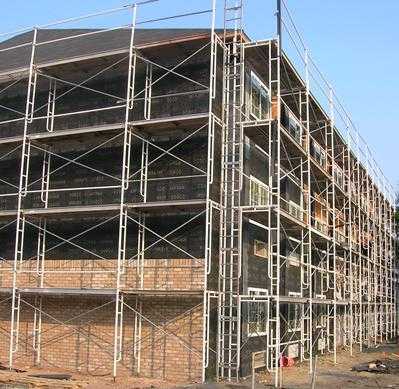

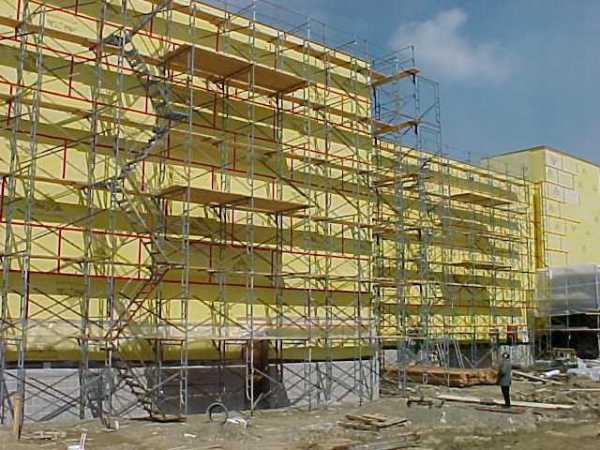

Основное предназначение рамных лесов ремонт и отделка фасадов зданий с максимальной высотой в 100 м и поверхностной нагрузкой до 200 килограмм на квадратный метр. Некоторые производители используют этот тип лесов и для проведения кладочных работ, применяя усиленные ригеля-фермы м устанавливая диагонали в каждую ячейку лесов, тем самым увеличивая нагрузку до 0.5 т / 1 м². Но такой способ не только «утяжеляет» саму конструкцию, но и почти в два раза увеличивает ее стоимость. Размеры рам стандартные: два метра в высоту и один метр в ширину. Шаг между рамами равен трем метрам.

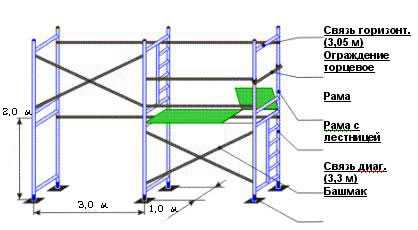

Рамы бывают трех видов:

  • проходная;
  • оградительная;
  • рама с лестницей.

В качестве крепежа каркаса рамы используют флажковые крепления, которые привариваются к вертикальным стойкам и патрубки, которые привариваются сверху и снизу рамы с помощью электрозаклепок. Кроме того рамы между собой можно соединять хомутовой стяжкой. Данный вид соединения используется при обходе балконных проемов и углов здания. Также в конструкцию входят ригеля с деревянным настилом. Настил изготавливается из досок хвойных пород не ниже второго сорта и толщиной 25 мм. Они обрабатываются огнезащитным составом и подвергаются антисептической защите. Его габариты: длина 0,98 м, ширина 1 м и вес приблизительно 12 кг. Кроме того, в рамных лесах можно использовать металлический настил.

ГОСТы и нормативные документы

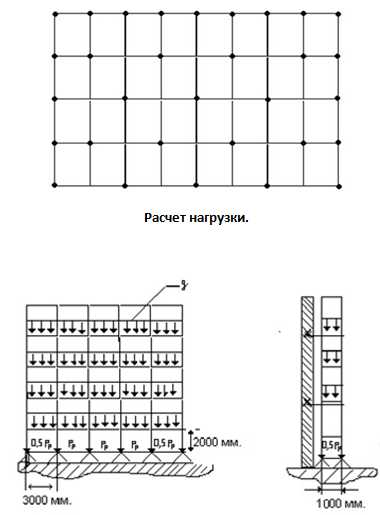

Для расчета лесов на устойчивость и прочность, а также безопасное их использование, разработана методическая документация в строительстве МДС 12-25.2006 (Леса строительные. Монтаж, расчет, эксплуатация). Кроме того, существуют ГОСТы, регламентирующие не только допустимые размеры, но другие показатели, которые скомпонованы в таблицу.











Наименование показателя Наименование регламентирующего документа
Леса приставные рамные. Технические условия. ГОСТ 24258-80, ТУ 5225-005-53975262-06, ТУ 5225-004-75292888-2007
Марка стали для несущих элементов, а также для второстепенных деталей. ГОСТ 3262-75, ГОСТ 10704-76, ГОСТ 1050-74, ГОСТ 380-71
Настил лесов ГОСТ 8486-86
Проверка качества сварных швов ГОСТ 3242-79
Лестницы для подъема и спуска людей ГОСТ 26887-86
Молниезащита лесов СН 305-77
Сигнальная окраска лесов ГОСТ 12.4.026-76
Изготовление и ремонт лесов. ГОСТ 15150-69
Объем комплекта поставки ГОСТ 27321-87

Рамные строительные леса входят в список продукции, которые не могут быть изготовлены или проданы без сертификата соответствия (Постановление правительства № 982 от 1 декабря 2009 года). Для проверки лесов требованиям соответствия стандартам, изготовитель должен проводить приемо-сдаточные испытания. Этим испытаниям должен подвергаться каждый элемент конструкции. На основании протокола испытания изготовитель получает сертификат соответствия и производит маркировку продукции.

Крепления лесов к стене

Анкерными кронштейнами осуществляется крепление конструкции к стене ремонтируемого здания, через 4 метра в шахматном порядке. Один конец крепится к стене с помощью элементов анкеровки, другой крепится к стойке рамы.

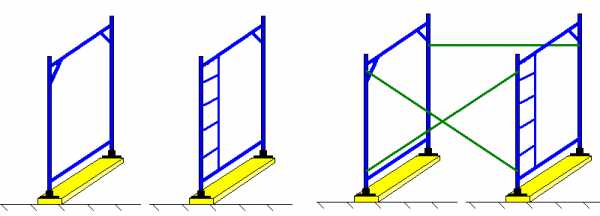

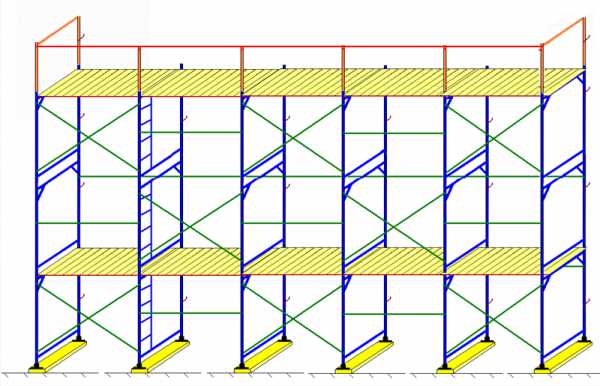

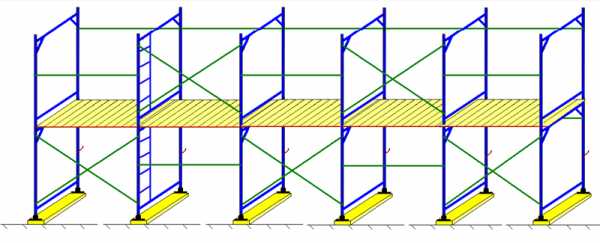

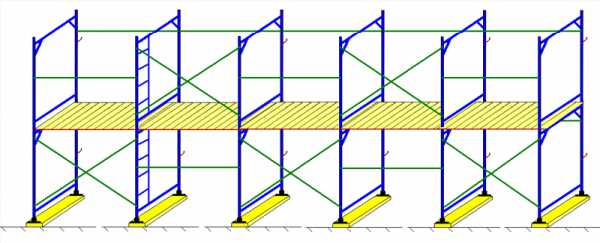

Пошаговая инструкция монтажа конструкции

Монтаж и демонтаж лесов осуществляется строго по паспорту данного изделия обязательно предоставляемого изготовителем и под руководством ответственного производителя работ, который составляет схему установки для конкретного объекта. Конструкция устанавливается на утрамбованную поверхность грунта с заранее сделанным водоотводом.

Шаг 1

На подготовленную поверхность, согласно схемы установки, устанавливают башмаки. Под башмаки каждой пары стоек укладывают подкладку из доски толщиной не менее 50 миллиметров. При необходимости можно установить опоры винтовые.

Шаг 2

В башмаки устанавливают рамы параллельно друг другу с шагом три метра и соединяют с противоположной стороны от здания горизонтальной связью, следующую пару — диагональной связью и так в шахматном порядке. Со стороны ремонтируемого здания рамы всегда соединяются только горизонтальной связью. По краям требуемой длины лесов устанавливаются рамы ограждения. Угол между горизонтальными связями и рамой должен быть строго 90 градусов. Рамы выставляются по отвесомеру, а горизонтальные связи – по уровнемеру.

Шаг 3

Устанавливаем рамы второго яруса. Рамы первого и второго яруса стыкуются между собой с помощью патрубков, которые привариваются на раму сверху и снизу. Для монтажа нижней части рам 2-го яруса используем ригели, на которые будет уложен настил.

Шаг 4

Крепление лесов к стене осуществляем в шахматном порядке, кроме крайних рам, которые крепятся на каждом ярусе. В некоторых случаях для придания жесткости лесам, крепление производится в каждой ячейке. Установку рам и закрепление лесов к стене производится одновременно.

Так, осуществляем монтаж до необходимой высоты. На рабочих ярусах кроме настила крепят перила-ограждения на высоте не ниже 1,1 м. Крепление стоек лесов к стене здания осуществляется согласно схеме, указанной в паспорте.

Преимущества и недостатки рамных лесов

Основным преимуществом этого типа лесов является простота в изготовлении, что определяет недорогую стоимость, относительно быстрый монтаж и работа с любыми фасадами зданий. Недостатки: массивность основных элементов конструкции и ограничение в использовании для кладочных работ.

lesaonline.com

Особенности рамных строительных лесов

Особенности рамных строительных лесов делают их незаменимыми при выполнении многих ремонтных и отделочных фасадных работ. Это наиболее распространённый и востребованный вид временных вспомогательных конструкций, отличающийся наибольшей скоростью монтажа и приемлемой ценой.

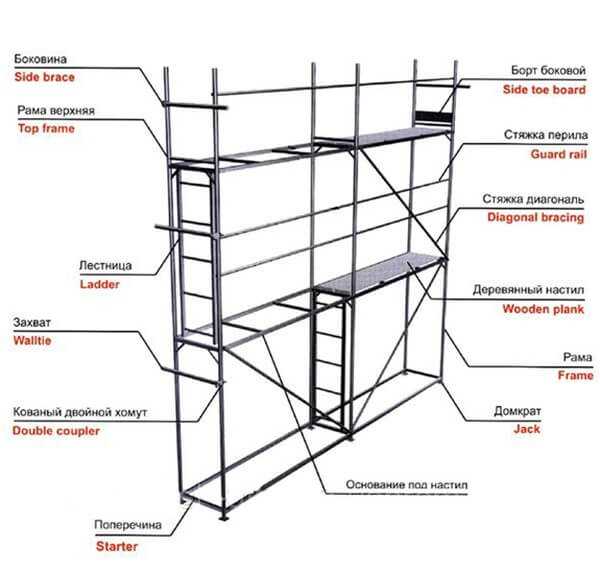

Конструктивное решение

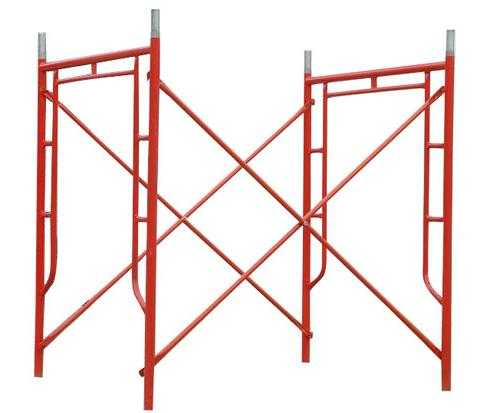

Второе название сооружений данного вида – рамочные строительные леса. Такое название этот тип временных металлоконструкций получил за то, что главным несущим элементом у него является сварная рама, не стойка, как в других видах приставных лесов. Один рамный элемент выпускается высотой 200 см, а шириной 100 см. Элементы монтируются с шагом равным 300 см. В стандартную комплектацию изделия входят несколько видов рам:

  • Обычная рама для монтажа настила
  • Рама с ограждением
  • Рамный элемент с лестницей

Между собой рамные детали соединяются на флажковых замках. Для этого на каждом элементе конструкции по краям расположены флажковые детали и патрубки. Если необходимо повысить надёжность и безопасность сооружения может использоваться дополнительный хомутовый крепёж. Чаще такое соединение элементов применяется при обходе выступающих из плоскости фасада архитектурных деталей (балконов, эркеров, декоративных элементов), а также при повороте возле угла дома.

Рабочие настилы выполняются из древесины хвойных пород и укладываются на ригели. Для устройства настила допускается использование досок толщиной не меньше 25 мм. Доски обязательно защищаются от гниения и горения. Стандартные размеры настила – 0,98х1,00 м. Его вес – 12 кг. Иногда для изготовления рабочих подмостей может использоваться прочный рифлёный стальной лист.

Существует множество модификаций рамных лесов. Все они отличаются назначением, высотой монтажа и грузоподъёмностью. Мы перечислим максимально допустимые технические характеристики рамных вспомогательных конструкций:

  • Предельная отметка монтажа – 100 м
  • Максимальная несущая способность – 200 кг/м²с обычным ригелем, 500 кг/м² с усиленным элементом

При использовании усиленного ригеля рамные леса могут применяться для выполнения кладочных работ. Однако стоит помнить, что в этом случае увеличится вес сооружения, и подскочит стоимость изделия.

Отличительные особенности

В настоящее время производится две разновидности временных рамных сооружений:

— облегчённые рамные конструкции;

— тяжёлые леса с рамными элементами.

Эта классификация возникла из-за применения различных труб для изготовления лесов. Особенности рамных строительных лесов тяжёлого вида позволяют использовать их для выполнения кладочных работ и других строительных операций, требующих значительной нагрузки на сооружение.

Преимущества рамных сооружений:

  • Приемлемая цена делает этот тип лесов наиболее популярным.
  • Несложный процесс производства.
  • Наибольшая скорость сборки и разборки среди всех видов приставных стоечных сооружений.
  • Могут применяться как снаружи, так и внутри.
  • Возможность монтажа на высоту 100 м.
  • Незаменимы при любых фасадных работах.
  • Рамные леса – идеальный вариант для сооружения загородного дома или дачи.

Недостатки рамных изделий:

  • Габариты рамных элементов требуют больше места при хранении, чем стоечные детали других видов лесов.
  • Узкая область применения. Этот вид временных вспомогательных конструкций может использоваться для выполнения фасадных и кладочных работ.
  • Невозможность использования на фасадах сложной нестандартной конфигурации. Однако эта проблема легко решается комбинацией этих лесов с хомутовыми конструкциями.
  • Ширина настила не превышает одного метра, что при некоторых работах доставляет неудобства.

Использование

Рамные строительные конструкции могут применяться в таких случаях:

  1. Основное назначение рамных лесов – выполнение различных фасадных работ. Именно поэтому второе их название – леса фасадные рамные. С помощью этих временных сооружений можно проводить ремонт, отделку и реставрацию фасадов зданий традиционной конфигурации.
  2. Усиленные рамные конструкции могут применяться для выполнения кладочных работ.

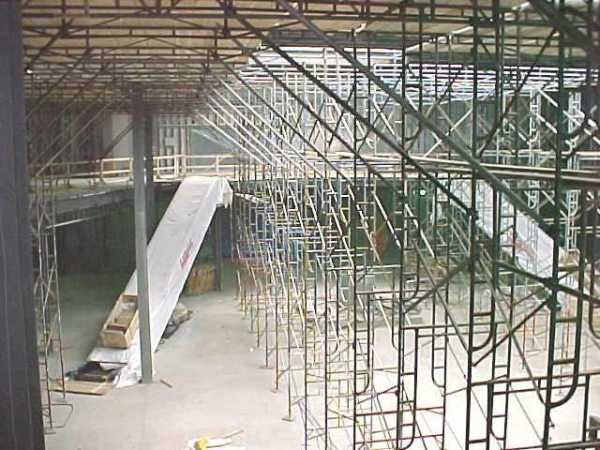

  3. Рамные вспомогательные сооружения незаменимы как снаружи, так и внутри зданий.
  4. Лёгкость изделия повышает его мобильность. Например, при отделке фасада не обязательно собирать сооружение вдоль всей плоскости стен. Можно соорудить леса на небольшом фрагменте фасада, а затем по мере продвижения работ перевозить сооружение, установив под стойки колёса. При каждом перемещении леса отсоединяются от стен здания и заново к ним прикрепляются на новом месте.

Особенности сборки рамных лесов

Перед началом монтажа подготавливается площадка, где будут сооружаться леса. Для этого отведённая территория выравнивается, трамбуется, продумывается система отвода дождевой воды с места монтажа. Далее работы ведут в такой последовательности:

  1. Выполняется подстилка из досок толщиной 50 мм. На них устанавливаются опорные башмаки с шагом равным 3 м. Если основание очень неровное, то лучше применить винтовые опоры.
  2. Затем в башмаки монтируются рамные элементы.
  3. Дальние от фасада стойки рам соединяем между собой горизонталями и диагоналями. Диагонали чередуем через пролёт. Стойки рам, расположенные у стен объекта, соединяем только горизонтальными связями.
  4. В крайние башмаки ставим рамы с ограждениями.
  5. Укладываем ригели для монтажа рабочих настилов.
  6. Затем устанавливаются рамы второго ряда. Стыковку рам обоих ярусов выполняем при помощи приваренных на них патрубков.
  7. Рамные детали каждого ряда закрепляем к стенам здания при помощи крепёжных анкеров. Элементы анкерятся в процессе сборки каждого ряда.
  8. Когда все ярусы собраны, укладываются рабочие настилы. Устанавливаются ограждения и лестницы.

scafo.ru

Леса рамные строительные

Леса рамные всегда были очень распространены в частном и промышленном строительстве. Даже самые обычные работы, например по нанесению штукатурки на стены, невозможно выполнить без их использования. Упомянутые леса строятся с применением легких алюминиевых или стальных сплавов, но и те и другие составляющие могут быть использованы в тандеме. В основе конструкций могут быть трубы, ребра жесткости которых образуют надежную раму. Для удобства к таким системам иногда фиксируют колеса, что упрощает перемещение по территории. Используют рамные леса в том случае, когда есть необходимость произвести работы с использованием строительных материалов не сильно внушительного веса.

Особенности рамных лесов

Леса рамные, помимо металлических стоек и рам, должны иметь настил, в качестве материала для которого наиболее часто выступает древесина. Если вы желаете получить конструкцию, с которой будет удобнее всего управляться, то в работе необходимо использовать алюминий. Это обусловлено тем, что данный материал обладает не столь внушительным весом. Однако необходимо учесть, что алюминий не способен выдержать такие нагрузки, которые может претерпевать стальная конструкция.

В качестве наиболее подходящих размеров можно выделить высоту, равную 150 см, и ширину, эквивалентную 100 см. Что касается размеров секции, ее длина может варьироваться в пределах от 165 до 200 см. Число секций предстоит выбрать в зависимости от высоты здания и длины его стен.

Инструменты и материалы

Для того чтобы возвести рамные леса строительные, необходимо заранее подготовить некоторые материалы и инструменты, среди них стоит выделить:

  • профиль;
  • трубу;
  • доски;
  • лестницу;
  • болты;
  • шайбы;
  • гайки;
  • саморезы;
  • ножовку;
  • болгарку;
  • сварочный аппарат;
  • резьбовые крепления.

Подготовительные работы

Труба должна иметь квадратное сечение 3х3 см, тогда как ее длина должна быть равна 150 см, ее предстоит использовать для вертикальных стоек. Помимо того, будет нужно подготовить трубу с диаметром в 15 мм, она пойдет в основу горизонтальных и диагональных распорок. Не обойтись в процессе проведения работ и без профиля, который должен иметь квадратное сечение 2,5х2,5 см, он пригодится для соединительных вставок. На последние предполагается опереть настил. В работе пригодятся доски, их толщина должна быть равна 5 см, а вот длина – 2,5 м, их вы будете использовать в качестве настила.

Леса рамные должны быть удобны в использовании, именно поэтому их рекомендуется снабдить лестницей. Она может быть готовой или собранной в процессе проведения работ по монтажу лесов. В последнем случае можно применить профиль, который монтируется между боковыми стойками. С помощью лестницы мастера быстро поднимутся на самый верх лесов. Не обойтись и без крепежа, в роли которого могут выступить болты и шайбы, а также гайки, которые обеспечат прочное сопряжение деталей и элементов, а вот для того чтобы установить доски, следует применить саморезы.

Для подгона стальных элементов под размер необходимо подготовить ножовку, предназначенную для работы с металлом. Завершить работы в самые короткие сроки можно будет, применив болгарку. Делать отверстия можно дрелью, которая имеет сверло для металла. А вот соединить воедино конструкцию можно будет методом сварки. Леса рамные могут быть собраны и посредством резьбовых креплений.

Подготовка территории для установки лесов

Для того чтобы сделать леса более устойчивыми, перед проведением процесса сборки рекомендуется подготовить территорию. Для этого участок земли, где предполагается установить конструкцию, необходимо хорошо уплотнить. Если возведение лесов производится в период дождей, то можно оборудовать систему водоотвода, тогда почва под основанием лесов не станет размываться. В точках расположения опор необходимо монтировать доски, что позволит получить в итоге большую стабильность.

Технология изготовления рамных лесов

Стоит помнить, что рамные леса строительные могут быть разрушены, если при сборке будет образован даже незначительный люфт в сопряжениях. К поломке может привести и не слишком хорошо закрученная резьба. Такие последствия не только огорчительны, но и могут стать причиной получения травм строителями.

Начинать работы необходимо с заготовок элементов из трубы. Для этого ее необходимо нарезать на отрезки нужных размеров. Вы можете руководствоваться данным примером, который предполагает нарезку трубы на заготовки: их длина может быть равна 200 см, эти детали станут диагональными распорками, а вот горизонтальные распорки должны иметь длину, равную 96 см, они станут сопрягать боковые стороны. Их необходимо надрезать на концах на 8 см, а после аккуратно расплющить. В этих точках их предполагается сопрячь с профилем. Вертикальные стойки должны быть соединены заготовками профиля, при этом необходимо соблюсти их строго горизонтальное расположение.

Работы по стали

На следующем этапе монтаж рамных лесов предполагает соединение горизонтальных элементов, что возможно сделать, применив стяжки. На последние следует расположить доски. А расстояние между стяжками должно равняться тридцати сантиметрам. Стойки, а также распорки необходимо снабдить отверстиями, в которые после будут установлены болты. Далее можно приступать к выставлению стоек с помощью строительного уровня. После чего производится фиксация на них распорок. Для того чтобы соединить между собой ряд секций, рекомендуется применять переходники. Их можно изготовить своими руками. Для этого необходимо взять профиль и отрезать от него около 10 см. Используемый профиль должен иметь сечение 3х3 см. Далее в него продеваются заготовки профиля 2,5х2,5 см, а последующее соединение можно произвести посредством сварочного аппарата. На поверхность горизонтальных стяжек следует монтировать доски и укрепить их с помощью саморезов. На заключительном этапе рекомендуется произвести работы, которые позволят защитить поверхность стальных элементов от процессов коррозии, для этого строительные леса окрашиваются.

Характеристики приставных лесов

Имеются и готовые строительные рамные леса — «ЛРСП». Их можно приобрести, а после этого собрать самостоятельно, Это достаточно просто, так как в процессе монтажа используются пазовые соединения и замки-повороты.

В комплекте вы найдете ригель настила, который представляет собой трубу с крючками, что применяются для монтажа настилов. Продаются вместе с лесами и сами настилы, которые представлены деревянными щитами, монтируемыми на ригели. К стенам конструкцию можно крепить с помощью анкерных болтов. Придется задействовать и опоры, в которые вставляются нижние концы рам, применять при этом необходимо гвозди.

Параметры конструкции

Рамные леса, фото которых можно увидеть в статье, могут иметь максимальную высоту, ограниченную 30 м, тогда как высота одного яруса равна 2 м. Расстояние между рамами, расположенными вдоль стены, равно 3 м. А вот выдержать такие конструкции способны до 200 кг на 1 м2 .

Если вы самостоятельно решили произвести изготовление лесов, то необходимо следить за качеством каждого элемента. Так, леса рамные, настил которых имеет в основе древесину, не должны иметь гнилостных образований и иных повреждений, в противном случае доска может сломаться на высоте в процессе работы.

fb.ru

www.merdi.ru — Рамные леса ЛРП 2000-100

Строительные рамные леса ЛРП 2000-100

Мы — компания ООО «МЕРДИ» производим, арендуем,  продаём и доставляем рамные леса ЛРП 2000-100. Изготовлены данные рамные леса из круглой электросварной трубы 48*3 мм и устанавливаются на высоту до 100 метров. Леса рамные строительные ЛРП 2000-100 сертифицированы и прошли всяческие испытания. Выдерживают данные рамные леса до 200 кг на метр квадратный, а если установить на эти строительные леса ригель усиленный (ферму) то нормативная нагрузка составляет до 500 кг на распределённый квадратный метр. Рамные леса ЛРП 2000-100 окрашены быстросохнущей краской марки НЦ 132, а в дальнейшем данные строительные леса будут окрашиваться порошковой краской (полимерное покрытие) благодаря полимерной печи.

Технические характеристики рамных лесов ЛРП 2000-100:











Максимальная высота лесов, м

100

Высота яруса, м

2

Шаг яруса вдоль стены, м

3 и 2

Ширина яруса, м

1

Кол-во ярусов настилов, не менее, шт.

2(рабочий + страховочный)

Нормативная поверхностная нагрузка с обычным ригелем, Па (кг/м2)

200

Нормативная поверхностная нагрузка с усиленным ригелем, Па (кг/м2)

500

Рама ЛРП 2000-100 изготовлена из трубы,

имеет габаритные размеры

Ø 48х3 мм.

2000 мм. х 1000 мм.

Связь горизонтальная/диагональная труба,

Размер между осей — горизонтальная связь,

Размер между осей — диагональной связи

Ø 25х1,5 мм.,

3050 мм.,

3292 мм.

Ригель изготовлен из профильной трубы,

Габаритные размеры

60х30х2 мм.

3000 мм./2000 мм.,


Видео строительных рамных лесов




Элементы рамных лесов ЛРП 2000-100



Рама с лестницей

Рама изготовлена из круглой трубы размером 48*3 мм. Размеры: высота 2000 мм, длина 1000 мм. Масса 25 кг. В раме встроена лестница, предназначенная для подъёма рабочих на определённые высоты на рамных лесах.


Рама без лестницы

Рама изготовлена из квадратной профильной трубы размером 48*3 мм. Размеры: высота 2000 мм, длина 1000 мм. Масса 22 кг.  В раме для рамных лесов существует проходная часть, предназначенная для прохода рабочих по горизонтали.


Рама с торцевым ограждением

Рама изготовлена из квадратной профильной трубы размером 48*3 мм. Размеры: высота 2000 мм, длина 1000 мм. Масса 25 кг.  В раме для рамных лесов существует 2 перемычки (ограждения) посередине рамы, предназначенные для ограждения боковых частей в рамных лесах.

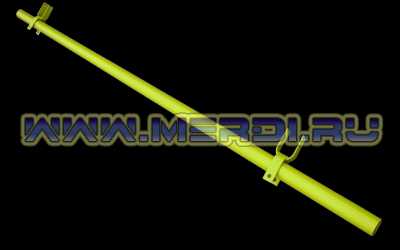

Горизонталь

Горизонталь изготовлена из круглой металлической трубы диаметром 25 мм. Длина горизонтали 3050 мм массой 3,25 кг и длиной 2000 мм массой 2,12 кг. Горизонтали для рамных лесов предназначены для соединения между собой рам.


Диагональ

Диагональ изготовлена из двух круглых труб диаметром 25 мм посередине соединённых между собой болтом. Длина диагонали 3292 мм с массой 6,5 кг и на длину 2000 мм масса 4,2 кг. Соединяются диагонали для рамных лесов с помощью флажкового соединения и обеспечивают жесткость конструкции, а также служит как ограждение для рабочих.

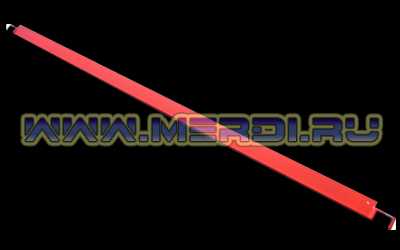

Ригель

Ригель изготовлен из прямоугольной профильной трубы 60*30 мм. Размеры ригеля: длина 3065 мм массой 9 кг и 2000 мм массой 8 кг. Ригеля для рамных лесов для простых фасадных работ и устанавливаются под деревянные настилы. Нормативная нагрузка на строительные леса с использованием облегчённого ригеля составляет 200 кг/кв.м.

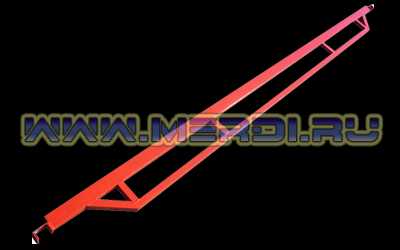

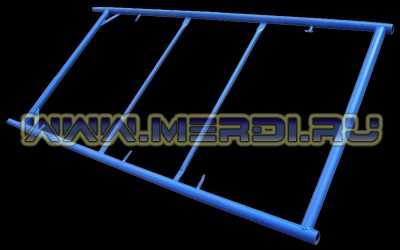

Ригель Усиленный

Усиленный ригель изготовлен из прямоугольной профильной трубы 60*30 мм и квадратной профильной трубы 30*30 мм. Стандартный размер ригеля: длина 3065 мм с массой 11 кг (для нестандартной секции длиной 2000 мм размеры: длина 2000 мм с массой 10 кг). Усиленные ригеля, как и облегчённые ригеля, устанавливаются под настилы деревянные. Используются ригеля усиленные в основном для каменной или кирпичной кладки. Нормативная нагрузка при этом на строительные рамные леса составляет до 500 кг/кв.м.

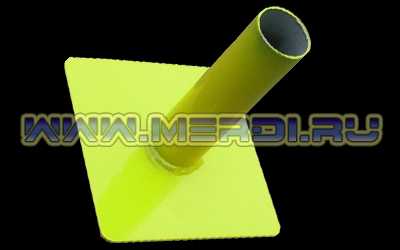

Подпятник

Подпятник для строительных лесов рамного типа ЛРП 2000-100 из металлического листа 1,5 мм и вставыша из круглой трубы диаметром 25 мм. Данный подпятник изготавливается с размером пластины 150*150 мм. Подпятники используются как начальные элементы в собирании рамных лесов.

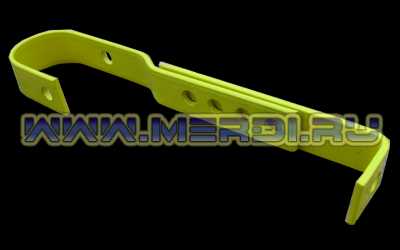

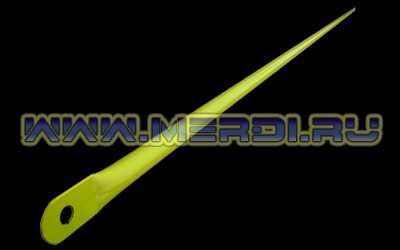

Кронштейн

Кронштейн изготовлен из полосы 30*4 мм. Кронштейны используются для крепления строительных рамных лесов к стене фасада здания или другой конструкции. С кронштейнами анкерные болты в комплект не входят.

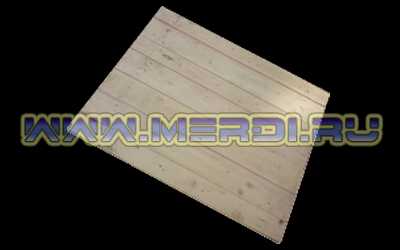

Настил деревянный

Деревянный настил изготовлен из древесины толщиной 25 мм. Деревянные настилы предназначены для использования строителями в качестве рабочего места на определённой горизонтальной высоте. Деревянные настилы ставятся на ригеля строительных рамных лесов ЛРП 2000-100. По желанию заказчика для каменной кладки мы можем изготовить деревянный настил из древесины толщиной 40 мм.


Хомутовая стяжка

Хомутовая стяжка изготовлена из двух кованных оцинкованных хомутов 48*48 мм соединенных между собой круглой трубой диаметром 48 м. Данные стяжки используются в сложных фасадах здания: при построении вокруг округлых зданий, обхода острых углов, обхода балконов и многое другое. Вес данного элемента составляет 6 кг.

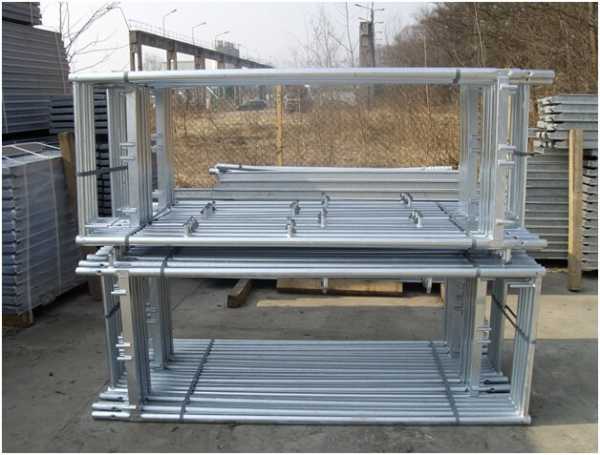

Фотогалерея Рамных лесов

www.merdi.ru

Рамные строительные леса от компании «РентаСтрой»






Балка БДК от 130 р.



Винт стяжной от 130 р.



Тринога от 140 р.



Унивилка от 40 р.



Опалубка аренда от 350 р.



Опалубка б/у от 2000 р.



Фанера б/у от 500 р.









«РентаСтрой» производит высококачественные строительные леса рамные нескольких типов. Это наиболее современное конструктивное решение для всех видов высотных работ по самой выгодной цене.

Приставная система рамных лесов облегченных используется для проведения кладочных, монтажных, строительных, отделочных, ремонтных и реставрационных работ на высоте до 80 метров. Особенностью конструкции является флажковая фиксация горизонтальных и диагональных связей, благодаря чему ее возведение или демонтаж осуществляется в самые короткие сроки без применения инструментов. Мы поставляем и дополнительные комплектующие: настилы, навесные лестницы, рамы с лестницей, ограждения и другие изделия.

Качество продукции подтверждается сертификатом соответствия №RU.МСС.246.856.3.ПР.17680.

Основные преимущества:

  • малый вес элементов, что облегчает транспортировку и складирование;
  • быстрота и элементарная схема монтажа, который осуществим без специальных навыков;
  • низкая стоимость и долговечность всех деталей.

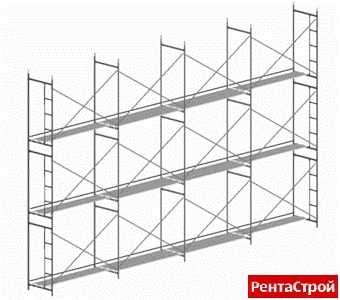

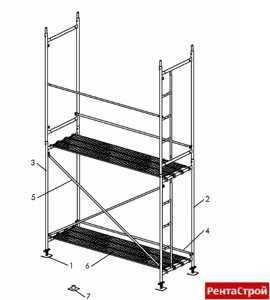

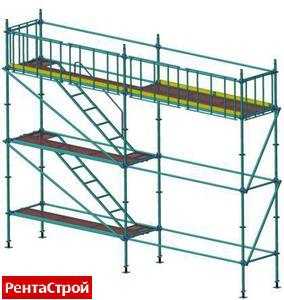

Типовая конструкция рамных лесов:

  1. Регулируемая опора.
  2. Рама с лестницей.
  3. Рама основная.
  4. Настил.
  5. Связь горизонтальная.
  6. Связь диагональная.
  7. Установочная опора.

Леса строительные приставные облегченные рамные – это жесткая трехмерная система, в которой рамка с лестницей (2) и рамка основная (3) соединяются горизонтальными (4) и диагональными (5) связями. Регулируемая опора (1) позволяет выровнять леса при наличии уклона на строительной площадке. Если это не требуется, то используется стандартная установочная опора (7). В процессе работы для перемещения строителей монтируются настилы (6).

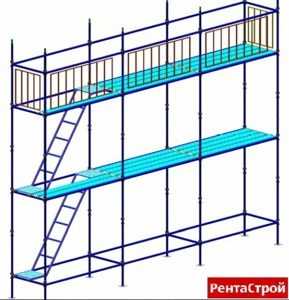

Основные типы рамных лесов

Наша компания производит рамные модули нескольких размеров, позволяющих собирать леса, наиболее удобные для каждого конкретного объекта. Шаг установки зависит от высоты системы: 80 м, 60 м, 40 м.

УСИЛЕННЫЕ РАМНЫЕ ЛЕСА (высота до 80 м)

Предусмотренный шаг установки – 2,5 м.

Фасадная площадь одного комплекта – 5 кв. м.

Технические характеристики:

  • максимальная высота – 80 м;
  • параметры секции: высота – 2,0 м, ширина – 1,0 м.

Допустимые нагрузки:

  • на регулируемую опору – 5500 кгс;
  • на вертикаль при условии смятия торцевой поверхности – 5500 кгс;
  • рассредоточенная нагрузка на настил – 200 кг;
  • на лестницу – 150 кг.

Рамы (с лестницей и без) изготавливаются из трубы Ду40 (ø 48 мм), толщина стенки 2,8 мм;

Связи (горизонтальные и диагональные) – из трубы Ду20 (ø 26,8 мм), толщина стенки 2,8 мм по ГОСТ 3262-75. Материал Ст3пс.

    Артикул

    Наименование                  Масса, кг             Размеры, м.
      РЛ 100.200.48     Рама с лестницей     26,73     1,0 х 2,0
 Р 100.200.48  Рама без лестницы     20,42 1,0х2,0
 СР 020.255.28   Связь для рамных лесов        4,20 2,557
 СР 020.296.28 Связь для рамных лесов     4,90

2,962

СТАНДАРТНЫЕ ЛЕСА (высота до 60 м)

Устанавливаются с шагом 3 м.

Одна секция по фасаду занимает 6 кв. м.

Технические характеристики:

  • максимальная высота – 60 м;
  • параметры секции: высота – 2,0 м, ширина – 1,0-1,5 м.

Допустимые нагрузки:

  • на регулируемую опору – 5500 кгс;
  • на вертикаль при условии смятия торцевой поверхности – 5000 кгс;
  • на лестницу – 100 кг;
  • рассредоточенная нагрузка на настил – 200 кг.

Рамы (с лестницей и без) изготавливаются из трубы Ду32 (ø 42 мм), толщина стенки 2,8 мм;

Связи (горизонтальные и диагональные) – из трубы Ду20 (ø 26,8 мм), толщина стенки 2,8 мм по ГОСТ 3262-75. Материал Ст3пс.

Артикул

Наименование

Масса, кг.

Размеры, м.

РЛ 100.200.32

Рама с лестницей

    22,00

    1,0х2,0

Р 100.200.32

Рама без лестницы

    17,90

    1,0х2,0

СР 020.305.28

Связь для рамных лесов

    5,00

    3,057

СР 020.340.28

Связь для рамных лесов

    5,60

    3,402

ЛЕСА ОБЛЕГЧЕННЫЕ (высота до 40 м)

Шаг установки – 3 м.

Фасадная площадь одного комплекта – 6 кв. м.

Технические характеристики:

  • максимальная высота лесов – 40 м;
  • параметры секции: высота – 2,0 м, ширина – 1,0-1,5 м.

Допустимые нагрузки:

  • на регулируемую опору – 5500 кгс;
  • на вертикаль по условию смятия торцевой поверхности – 5000 кгс;
  • на лестницу – 100 кг;
  • рассредоточенная нагрузка на настил – 200 кг.

Рамы (с лестницей и без) изготавливаются из трубы Ду32 (ø 42 мм), толщина стенки 1,5 мм;

Связи (горизонтальные и диагональные) – из трубы Ду20 (ø 26,8 мм), толщина стенки 1,5 мм по ГОСТ 3262-75. Материал Ст3пс.

Климатическое исполнение по ГОСТ 15150-69, нижний предел температуры – до –40°C.

Артикул

Наименование

Масса, кг

Размеры, м

РЛ 100.200.42

Рама с лестницей

15,87

1,0х2,0

Р 100.200.42

Рама без лестницы

9,67

1,0х2,0

СР 020.305.15

Связь для рамных лесов

2,64

3,057

СР 020.332.15

Связь для рамных лесов

2,88

3,326

Дополнительными комплектующими к рамным лесам являются рамы с лестницей, навесные лестницы, ограждения, настилы и другие изделия

Правила производства монтажа и демонтажа

    • Всеми видами работ по сборке или демонтажу каркаса руководит ответственный производитель работ. В его обязанности входит:
      • подробное изучение конструкции лесов;
      • разработка схемы установки для конкретного объекта;
      • составление спецификации всех необходимых элементов;
      • ознакомление и инструктаж рабочих с порядком монтажа, особенностями конструкции и способами крепления лесов к стене.
    • Подготовка площадки – планировка и утрамбовка грунта под лесами, устройство отведения воды.
    • Весь монтируемый участок устанавливается поэтапно, по всей длине, начиная с нижнего яруса. Леса монтируются на подготовленной площадке, рамные секции выравниваются по отвесу и с помощью опор.
    • Все рамы одного яруса скрепляются между собой сначала горизонтальными, а затем диагональными связями, и закрепляются флажковыми замками (рис. 2 и 3). Сверху укладывается настил, а в конце каждого яруса монтируется рама с лестницей.

    • Верхние ярусы крепятся к нижним с помощью установочных втулок.
    • Если конструкция лесов рамных предполагает монтаж более двух уровней, то необходимо выполнить крепление к стене здания. Надежным и проверенным способом является использование анкерных болтов, пропускаемых через хомуты, крепящиеся к рамам (по требованию заказчика включаемых в комплектацию).
    • Демонтаж лесов осуществляется в обратном порядке.

Основные принципы эксплуатации и техники безопасности

  1. Транспортировка и складирование разобранной системы может выполняться с помощью любых транспортных средств, обеспечивающих сохранность всех элементов от механического повреждения, агрессивного воздействия среды на окраску деталей, загрязнения и т.д. в соответствии с ГОСТ 24258-88.
  2. К эксплуатации металлические приставные леса рамочной конструкции допускаются только после полного завершения их монтажа. Приемку осуществляют главный инженер и начальник по мерам безопасности на объекте.
  3. В обязательном порядке перед началом смены мастер или прораб ежедневно должны проверять состояние всей системы.
  4. Проверка установленных лесов перед приемкой в эксплуатацию включает в себя:
    • горизонтальность уровня лесов относительно жесткого основания;
    • правильность сборки всех узлов;
    • прочность крепления системы к стене сооружения. Надежным считается соединение, когда дюбель-анкер не выдергивается при усилии отрыва до 300 кгс;
    • наличие крепежных соединений между рамами и стеной по всей высоте лесов;
    • визуальный осмотр на предмет отсутствия на металлическом каркасе и замках коррозии и механических повреждений.
  5. Рабочие должны быть проинструктированы о недопустимости превышения максимальных нагрузок на настилы лесов в процессе работ по строительству и монтажу.
  6. Передвижение людей по лесам, подъем и спуск с них должен производиться исключительно по лестницам.
  7. Не допускается скопление людей в одной части конструкции.
  8. Работы по возведению и демонтажу лесов высотой более 15 м разрешено выполнять только прошедшим медосмотр рабочим.
  9. При выполнении высотных работ по монтажу лесов рабочие обязаны использовать страховочные пояса и каски.
  10. Запрещен доступ посторонних людей на территорию проведения работ по монтажу или демонтажу лесов.
  11. Все виды линий электропередач, расположенных на расстоянии до 5 м от рамных конструкций, должны быть изолированы. Их необходимо снять, заключить в резиновые шланги или обесточить.
  12. Конструкция оборудуется защитой от молний по СН 305.
  13. Недопустимы любые виды работ на лесах во время грозы и при ветре силой свыше 6 баллов.
  14. Запрещается использование лесов с любыми видами технологических повреждений до проведения мероприятий по их устранению.
  15. Настилы, лестницы и прочие элементы приставных систем должны систематически очищаться от строительного мусора, скопления снега, наледи и т.д.
  16. Пешеходные проходы и проезды под эксплуатируемыми лесами должны быть перекрыты прочными защитными навесами.
  17. Помимо правил по мерам безопасности, указанных в настоящем паспорте, должны соблюдаться также требования строительных норм и правил III-4-80* «Техника безопасности в строительстве».
  18. Ответственность за соблюдение мер безопасности и правил эксплуатации нашей продукции лежит на потребителе.

Компания «РентаСтрой» гарантирует соответствие производимых нами приставных строительных лесов данного типа ГОСТу 27321-87 и ГОСТу 24258-88. Мы предоставляем гарантию сроком до 18 месяцев на все элементы системы при соблюдении потребителем условий транспортировки, правил эксплуатации, хранения и монтажа.

Связавшись с нашими менеджерами, Вы получите подробную консультацию и точный состав оптимальной комплектации. После этого будет произведен расчет точной стоимости требующихся на Вашем производстве рамных лесов, определены срок исполнения заказа и условия доставки.



Главным предназначением рамных лесов являются работы по строительству, отделке и штукатурке зданий. Также успешно они могут применяться для проведения реставрационных работ. Высота зданий в таких случаях не должна превышать 80 метров, а поверхностная нагрузка 200 килограммов. Компания «ПТК РентаСтрой» производит рамные леса различных видов и конфигураций. К ним можно отнести и те, которые применяют при работе с камнем и плиткой. Поверхностная нагрузка на такие леса может быть увеличена вдвое. Для них используют большое количество дополнительных элементов.

Рамные строительные леса

Рамные строительные леса, которые производит компания «ПТК РентаСтрой», являются правильным решением для проведения различных высотных строительных работ. Благодаря их особенностям, возможен монтаж в самое оптимальное время без использования дополнительных инструментов. С демонтажем, также, не возникнет особых проблем. Наша компания производит конструкции, которые дополняют строительные леса. К ним можно отнести лестницы, строительные ограждения, различные настилы. Все виды продукции у нас имеют сертификат качества. Основными преимуществами рамных строительных лесов являются высокое качество и долговечность, минимальный вес конструкции и простая ее схема. Все это позволяет собирать рамные строительные леса в кратчайшие сроки.

Купить рамные леса

Сегодня купить рамные леса на рынке строительных услуг, который с каждый днем растет и обновляется, не составит большого труда. Приобрести качественные рамные леса и по доступной цене мы предлагаем в компании «ПТК РентаСтрой». Наша компания работает на рынке строительных услуг долгое и время, и имеет собственное производство. За этот период, компания приобрела богатейший опыт в сфере производства строительных лесов, и зарекомендовала себя надежной и стабильной. Наши высококлассные сотрудники оперативно реагируют на любые требования и пожелания заказчиков.

Цена на рамные леса

Компания «ПТК РентаСтрой» изготавливает модули, для сборки рамных лесов различных размеров. Это позволяет собирать их с учетом особенностей объектов. Цена рамных лесов зависит, прежде всего, от их комплектации. Сегодня на рынке строительных услуг мы предлагаем различны типы строительных рамных лесов. Леса стандартные имеют шаг три метра, а высота их составляет 60 метров. Секция имеет высоту в два метра, допустимая ширина до полутора метров. Допустимые нагрузки на лестницу составляют до ста килограммов, а нагрузки на настил – до 200 килограммов.  Допустимые нагрузки на опору 5,5 тысяч кгс, а на вертикаль – 5 кгс. Значительно ниже стандартных лесов – облегченные.  Высота их составляет 40 метров, а комплект предположительно занимает площадь около 60 квадратных метров. Высота и ширина секций составляет 2 метра и 1-1,5 метра соответственно. Нагрузки, которые допускаются на них аналогичны стандартным.

К самым высоким лесам можно отнести усиленные леса, высота их составляет порядка 80 метров. Они имеют шаг 2,5 метра, и один их комплект занимает площадь порядка 5 квадратных метров. Ширина секции таких лесов около 1метра, а высота – 2 метра. Нагрузки, которые допускаются на такие леса такие же, как и у стандартных и облегченных, а нагрузка на лестницу составляет до 150 килограммов. Рамы облегченных и стандартных лесов изготавливаются из трубы Ду32 (с толщиной стенки 1,5 мм в первом случае, и 2,8 мм во втором), связи из трубы Ду20 (с толщиной стенок 1,5 мм и 2,8 мм соответственно). Рамы для усиленных лесов изготавливаются из трубы Ду40, с толщиной стенки 2,8 мм. Связи – из трубы Ду20, с такой же толщиной стенки.

Сотрудники нашей компании помогут Вам определиться с оптимальной комплектацией, и после этого сделают необходимый точный расчет их стоимости. Будьте уверены, что цена на нашу продукцию вас приятно удивит.

 Аренда рамных лесов

Рамные леса универсальны в своем применении. Преимущество их состоит в том, что они имеют небольшой вес, конструкция их проста – это позволяет совершать быстрый монтаж и демонтаж. Наша компания предлагает Вам аренду рамных лесов, что позволит Вам сэкономить время и финансовые затраты. Аренда, прежде всего, будет зависеть от технических характеристик, которые Вы нам предоставите. Мы предложим Вам в качестве настила использовать металлические и деревянные элементы. Наша компания гарантирует Вам качество и долговечность арендуемых у нас рамных лесов.

 Монтаж рамных лесов

Для того, чтобы работа при монтаже рамных лесов была эффективной и безопасной, ею должен заниматься специалист, ответственный за строительные работы. Прежде всего, необходимо досконально изучить конструкцию лесов, их схему расположения, а также установки. Провести инструктаж по технике безопасности со строителями. Все работы выполняются на специальной площадке, которая предварительно уплотняется. Стоит позаботиться об отводе воды. Леса монтируют поэтапно. Процесс монтажа начинается снизу. Как горизонтальные, так и вертикальные крепления соединяют между собой все рамы, которые принадлежат к одному ярусу. Рама с лестницей монтируются в конце каждого яруса. Важным этапом работы является крепление верхних ярусов к нижним, которое производится при помощи особого крепежа – установочных втулок. В случае, если монтаж рамных лесов планируется на высоту нескольких уровней, то леса необходимо надежно прикрепить к стене здания. Используя анкерные болты, которые пропускаются через хомуты, строители в большей степени обезопасят всю конструкцию, она станет надежней. Необходимо предельно точно соблюдать технику безопасности. Демонтаж происходит в обратном порядке.

rentastroi.ru

Паспорт на рамные леса ЛРП 2000-30

Максимальная высота лесов 30 метров
Высота яруса 2 метра
Шаг яруса вдоль стены 2 и 3 метра
Ширина яруса 1 метр
Кол-во ярусов настилов, не менее 2(рабочий + страховочный)
Нормативная поверхностная нагрузка 200 Па (кг/м2)
Рама ЛРП 30 — габаритные размеры 2000 мм. х 1000 мм.
Рама ЛРП 30 — используемая труба Круглая (42*1.5 мм)
Связь горизонтальная/диагональная — используемая труба Круглая (25*1.5 мм)
Размер между осей — горизонтальная связь 3050 мм
Размер между осей — диагональная связь 3292 мм
Ригель — используемая труба Профильная (60*30*2 мм)
Ригель — габаритные размеры 3000 мм/2000 мм
Торцевое ограждение 1000 мм

*Примечание: При установке лесов ЛРП 2000-30 в случаях, когда устанавливается узкая колонна строительных лесов либо кирпичной кладки, для обеспечения жесткости конструкции крепление к стене осуществлять в каждой секции конструкции и устанавливать диагонали в каждой ячейке. Нагрузку при этом производить по спец. проекту.


3. Конструкция лесов ЛРП 2000-30

Леса рамные приставные ЛРП 2000-30 представляют собой пространственную каркасно-ярусную систему, смонтированную из трубчатых элементов: рам с лестницами, без лестниц, рам с торцевым ограждением, установленных в опорные башмаки или винтовые домкраты, соединённые между собой диагональными и горизонтальными связями, при помощи флажковых фиксаторов. На опорную рамную конструкцию устанавливаются ригеля (2 м. или 3м.) при фасадных работах, и усиленные ригеля-фермы при кирпичной или каменной кладке с нормативной поверхностной нагрузкой 500 кг. на распределённый квадратный метр. На ригеля укладываются деревянные щиты настилы, изготовленные из доски 25 мм. с специальным фиксирующим от опрокидывания замком. ( по желанию заказчика настилы обрабатываются огнеупорной пропиткой).


4. Элементы лесов и их описание

Рама без лестницы

Рама без лестницы ЛРП 2000-30 изготовлена из круглой трубы o42*1,5 мм.. Имеет габаритные размеры – высота — 2000 мм, ширина — 1000 мм, масса 11,5 кг. На раму приварены пять флажковых фиксатора. Верхняя перемычка усилена косынками из полосы 30*4 мм. Рама без лестницы является основным элементом и служит для наращивания лесов до необходимой высоты.

Рама с лестницей

Рама с лестницей ЛРП 2000-30 изготовлена из трубы o42*1,5 мм. Имеет габаритные размеры – высота — 2000 мм, ширина — 1000 мм, масса 14,8 кг. Является основным элементом и служит для наращивания лесов до необходимой высоты. На рамах предусмотрены замки (с фиксатором для крепления диагональных стяжек и связей). Рама с лестницей является также межэтажным переходом для рабочих для их вертикального перемещения.

Рама торцевая с ограждениями

Рама ЛРП 2000-30 изготовлена из трубы o42*1,5 мм. Имеет габаритные размеры – высота — 2000 мм, ширина — 1000 мм, масса 12,5 кг. На рамах предусмотрены замки (с фиксатором для крепления диагональных стяжек и связей), а также горизонтальное ограждение согласно ГОСТ 27321-87.

Горизонталь

Связь горизонтальная изготовлена из трубы o 25х1,5 мм. Имеет габариты – длина 3050 мм, масса 3,25 кг, длина 2000 мм, масса 2,12 кг. Служит для связи вертикальных рам и обеспечения необходимой дистанции между ними.

Диагональ (диагональная стяжка)

Связь диагональная изготовлена из трубы o 25х1,5 мм. Имеет габариты – длина 3292 мм, масса 6,5 кг, длина 2000 мм, масса 4,2 кг. Служит для обеспечения устойчивости и жесткости каркаса в горизонтальной плоскости, крепятся к рамам с помощью флажковых соединений.

Ригель

Ригель изготовлен из профильной трубы 60х30х2,5 мм. Имеет габариты — длина 3065 мм, масса 9 кг. ( длина 2000 мм, масса 8 кг.) Служит опорой для укладки деревянного настила. Ригели настилов навешиваются с помощью кронштейнов на верхние связи смежных рам на ярусах, предусмотренных под настилы. Сначала укладываются металлические ригеля, а затем укладывается деревянный настил.

Подпятник (установочная пята)

Башмак опорный. Имеет габариты – 120*120 мм, o 40 мм, масса 0,9 кг Служит основанием нижнего ряда вертикальных рам лесов, принимает на себя вертикальные нагрузки от лесов и передает их на грунт посредством дополнительных деревянных подкладок.

Хомутовая стяжка

Хомутовая стяжка служит для соединения рам между собой. Хомутовые стяжки необходимы для обхода балконных проёмов и острых углов фасадов зданий. С помощью хомутовых стяжек рамные строительные леса, возможно, устанавливать по кругу или при установки сложных фасадов.

Ригель усиленный (ферма)

Усиленный ригель изготовлен из профильной трубы 60х30х2,5 мм., используется для кирпичной и каменной кладки. Нормативная поверхностная нагрузка на леса при использовании усиленных ригелей — ферм, составляет 500 кг. на распределённый квадратный метр.

Хомут (жук)

Хомуты изготавливаются из полосы 30*4 мм. Служат для соединения рамных лесов друг с другом при помощи хомутовой стяжки. Или крепления консолей строительных лесов.

Настил деревянный

Настил деревянный. Имеет габариты – ширина 1000 мм, длина 980 мм, масса 12 кг, изготавливается из досок 2-го сорта ГОСТ 8486-86, толщиной 25 мм. Служит для горизонтального перемещения рабочих и принятия нагрузок, возникающих от бригад рабочих и строительно-отделочных материалов.

Анкерный кронштейн

Кронштейн — служит для крепления строительных лесов. Изготавливается из полосы 30*4 мм.. Крепление конструкции лесов к стене происходит с помощью кронштейнов и анкера, которые крепятся непосредственно к каждой раме по всей высоте лесов. Анкерные болты в комплекте с кронштейнами не поставляются.

Домкрат

Регулируемая опора — винтовой механизм, предназначенный для выравнивания вертикальных элементов строительных лесов. Необходим, при монтаже конструкций с небольшими неровностями опорной площадки. Комплектуется по письменной заявке заказчика строительных лесов.

Усиленный кронштейн

Анкерный кронштейн удлинённый — применяется для крепления лесов к стене, где необходим большой зазор конструкции лесов от облицовочного фасада здания. Регулируемый размер удлинённого кронштейна составляет 280-1200 мм.

Кронштейн с хомутом

Анкерный кронштей с хомутом – используется для крепления лесов к стене и различным металлическим конструкциям с помощью хомутов. Такой кронштейн удобен при работе на сложных фасадах зданий и сооружений. Размер кронштейна определяет заказчик лесов в зависимости от характера выполнения работ. Возможно комплектовать кронштейн двумя хомутами . Регулируемый размер данного кронштейна составляет 280-2200 мм.

*Анкерные болты в комплекте с кронштейнами не поставляются. Количество кронштейнов определяет заказчик лесов согласно ППР. Категорически запрещается использовать самодельное крепление к стене.

Стальной настил

Настил металлический – необходим для размещения людей и грузов на рабочем ярусе строительных лесов. В основном применяется для кирпичной кладке.


5. Порядок сборки

1. Монтаж и демонтаж лесов должен производиться под руководством ответственного производителя работ, который должен:

— изучить конструкцию лесов

— составить схему установки лесов для конкретного объекта, согласно ППР

— составить перечень потребных элементов

— произвести согласно перечню приемку комплекта лесов со склада с отбраковкой поврежденных элементов

— знать и использовать всю нормативную документацию, связанную с техникой безопасности в строительстве (СНиП 12-03-2001, ГОСТ 12.3.033-84, ГОСТ 27321-87, ГОСТ 24258-88 и т.д.)

2. Рабочие, монтирующие леса, предварительно должны быть ознакомлены с конструкцией и проинструктированы о порядке монтажа и способах крепления лесов к стене.

3. Леса должны монтироваться на спланированной и утрамбованной площадке, с которой должен быть предусмотрен отвод воды. Площадка под леса должна быть горизонтальной в продольном и поперечном направлениях. Она должна быть огорожена от возможного наезда строительной техники в зону установки фасадных лесов. Категорически запрещается устанавливать леса на обледеневшее или неочищенное от снега основание.

4. Монтаж лесов следует производить, начиная от угла здания, соблюдая при этом последовательность установки отдельных элементов.

I Этап.
На подготовленной утрамбованной площадке установить деревянные подкладки толщиной не менее 40 мм, и башмаки согласно ППР (проекту производства работ).
II Этап.
Установить на подпятники две смежные рамы первого яруса, соединить их горизонталями и диагоналями связями.

Внимание!!! Вертикальные рамы следует устанавливать строго по уровню.
III Этап.
Аналогично монтируем следующие рамы строительных лесов до необходимой длины.
IV Этап.
Согласно ППР произвести крепление лесов к стене, при этом необходимо четко соблюдать вертикальность рам.
V Этап.
Установить ригеля и деревянные настилы (металлические настилы) на первый рабочий ярус. При необходимости установить монтажный или дополнительный ярус. При укладке настила проверяются прочность закрепления и отсутствие возможности сдвигов. Зазоры между досками настила принимают не более 5 мм. Выступы досок за поверхность щита не должны превышать 3 мм. Щиты настила могут быть соединены по длине внахлестку, стыки располагают на опоре и перекрывают ее не менее чем на 200 мм в каждую сторону, пороги при этом скашивают (от прямого — до угла 30°). Настил должен быть обустроен бортовым ограждением высотой не менее 150 мм.
VI Этап.
Установить рамы второго яруса, соединить их горизонтальными и диагональными связями, диагонали установить в шахматном порядке. В некоторых случаях для придания жесткости конструкции установка диагоналей осуществляется в каждой ячейке.
VII Этап.
Крепление лесов к стене осуществить пробками или крюками с втулками посредством анкерных кронштейнов в шахматном порядке. Крайние стойки должны быть закреплены на каждом ярусе. В некоторых случаях для придания жесткости конструкции крепление лесов к стене осуществляется в каждой ячейке.
Повторяя эти этапы, набрать необходимую высоту лесов.
На рабочем ярусе установить ограждения. Перила ограждения должны выдерживать сосредоточенную статическую нагрузку 70 кгс, приложенную к ним посередине и перпендикулярно. Все несущие горизонтальные связи должны выдерживать сосредоточенную статическую нагрузку 130 кгс, приложенную посередине.
ВНИМАНИЕ !!!

Леса устанавливать четко по отвесу. Монтаж диагональных связей и крепление лесов к стене производить одновременно с монтажом лесов.
При установке лесов для каменной кладки наращивание их производится постепенно по мере возведения кладки стен здания. Укладку настилов и установку перил производить одновременно.
В лесах для отделочных работ допускается укладывать щиты настила в шести ярусах, а для каменных только на двух верхних ярусах.
Демонтаж лесов допускается лишь после уборки с настилов остатков материалов, инвентаря и инструментов. До начала демонтажа лесов производитель работ обязан осмотреть их и проинструктировать рабочих о последовательности и приемах разборки, а также о мерах, обеспечивающих безопасность работ. Демонтаж лесов следует начинать с верхнего яруса в последовательности, обратной последовательности монтажа. Демонтированные элементы перед перевозкой рассортировать. Крупногабаритные элементы связывать в пакеты. Произвольное сбрасывание элементов лесов категорически запрещается.

Для защиты от атмосферных электрических разрядов леса оборудуются заземлением, соединенным с рамой при помощи шины.


6 . Эксплуатация лесов

1. Металлические рамочные леса могут быть допущены в эксплуатацию только после окончания их монтажа (но не ранее сдачи их по акту лицу, назначенному для приемки главным инженером строительства с участием работника по технике безопасности).

2. Осуществляется проверка (при приемке установленных лесов в эксплуатацию) следующих моментов:
— соответствие собранного каркаса монтажным схемам и правильность сборки узлов;
— правильность и надежность крепления лесов к стене;
— правильность и надежность опирания лесов на основание;
— наличие и надежность ограждений на лесах;
— правильность установки молнии приемников и заземления лесов;
— обеспечение отвода воды от лесов.
Важно! Обратите особое внимание на вертикальность стоек и надежность крепления лесов к стене!

3. Состояние лесов должен ежедневно проверять перед началом смены производитель работ или мастер, руководящий работами.

4. Настилы и лестницы лесов рекомендовано систематически очищать от мусора, остатков материалов, снега, наледи, а зимой посыпать песком.

5. Нагрузки на настилы лесов в процессе их эксплуатации не могут превышать пределов, указанных в паспорте.

6. Важно соблюдать следующие правила (при подаче материалов на леса башенным краном непосредственно к рабочим местам):
— чтобы избежать ударов грузом по лесам, следует сначала производить подъем груза и передвижение крана, а затем поворот стрелы и плавное опускание груза;
— на лесах должен находиться сигнальщик, который регулирует подачу грузов подачей сигналов крановщику.

7. Каркас стационарного подъемника, при подаче материалов на леса, должен крепиться к стене независимо от лесов.


7. Указание мер безопасности

Рамные строительные леса необходимо надежно закрепить к стене по всей высоте. Исключено произвольное снятие крепления лесов к стене.
— У настила лесов должна быть ровная поверхность.
— Подъем людей на леса и спуск с них должен осуществляться исключительно по лестницам.
— На лесах следует вывесить плакаты со схемами перемещения людей, размещения грузов, а также величин допускаемых нагрузок.
— Запрещается подача на леса груза, превышающего допустимый проектом.
— Установка защитных устройств необходима во избежание повреждений стоек, расположенных у проездов.
— Линии электропередач, расположенные ближе 5 м от лесов необходимо снять или заключить в деревянные короба.
— Леса необходимо надежно заземлить и оборудовать грозозащитным устройством.
— Категорически запрещается доступ людей в зону ведения работ, не занятых на этих работах, при монтаже и демонтаже лесов.
— При монтаже полых (коробчатых, трубчатых) конструкций принимают меры против попадания и скопления в них воды.
— Леса, расположенные вблизи проезда транспортных средств, ограждают отбойными брусками с таким расчетом, чтобы они нахо¬дились на расстоянии не ближе 0,6 м от габа¬рита транспортного средства.
— При совпадении точек крепления с проемами в стене леса крепят к несущим конструкциям (стенам, колоннам, перекрытиям) с внутренней стороны здания при помощи различных приспособлений и устройств. Не следует крепить леса к балконам, карнизам, парапетам.
— Леса допускаются к эксплуатации после испытаний. При испытании лесов нормативной нагрузкой оцениваются их прочность и устойчивость, надежность настила и ограждений, заземления. Леса должны находиться под контрольной нагрузкой не менее 2 ч.
— Перила ограждения должны выдерживать сосредоточенную статическую нагрузку 70 кгс, приложенную к ним посередине и перпендикулярно. Все несущие горизонтальные связи должны выдерживать сосредоточенную статическую нагрузку 130 кгс, приложенную посередине.
— Ввод лесов в эксплуатацию допускается после приемки комиссией, назначаемой руководителем строительной организации, и регистрируется в журнале учета по ГОСТ 26887-86. Если леса не использовались в течение месяца, то они допускаются к эксплуатации после приемки упомянутой комиссией. Леса следует эксплуатировать в соответствии с инструкцией предприятия-изготовителя и требованиями СНиП 12-03-2001.
— Рабочие должны быть ознакомлены с правилами работы на лесах, со схемами нагрузок, содержащими сведения о допустимых грузах и порядке их размещения. Следует предусмотреть меры, чтобы обеспечить безопасный спуск людей с рабочего места при возникновении аварийной ситуации.

Кроме требований мер безопасности настоящего паспорта необходимо также выполнять требования СНиП 12-03-2001 Безопасность труда в строительстве и ПОТ РМ-012-2000 Межотраслевые правила по охране труда при работе на высоте.


8. Стандартная схема крепления лесов.

При сборке строительных лесов ЛР-10 для придания жесткости конструкции, крепление лесов к стене осуществляется в каждой ячейке и к каждой раме по всей площади лесов.

1) q = 200 кг на кв.м2
2) Pp меньше или равно P доп., где Р доп. = 2600 кгс.


9. Транспортирование и хранение

Транспортирование лесов может осуществляться транспортом любого вида (в соответствии с действующими для данного вида транспорта правилами перевозки грузов).

— Элементы лесов должны быть рассортированы по видам (ригель, стойка, связь и т.д.) и связаны в пакеты проволокой диаметром не менее 4 мм в две нитки со скруткой не менее 2-х витков, перед транспортированием, при этом мелкие детали следует упаковать в ящики.

— Сбрасывать элементы с транспортных средств при разгрузке запрещается.

— Хранение лесов должно осуществляться по группе хранения ОЖ4 в соответствии с ГОСТ 15150-69.

— В случае длительного хранения элементы лесов укладываются на подкладки, исключающие соприкосновение их с грунтом.

— Металлические поверхности лесов, не имеющие лакокрасочных покрытий, при длительном хранении должны подвергаться консервации солидолом С по ГОСТ 4366 — 75 (или другой равноценной смазкой).


Гарантии изготовителя.

Предприятие- изготовитель гарантирует соответствие рамных строительных лесов ЛРП-30 требованиям настоящего паспорта при соблюдении потребителем условий эксплуатации, транспортирования и хранения.
Срок гарантии 12 месяцев со дня поступления потребителю.

www.mdn-stroy.ru

Рамные строительные леса

Строительные леса рамного типа (рамные, рамочные) представляют собой пространственные рамные конструкции соединённые между собой горизонтальными и диагональными связями, предназначены для ремонтных и отделочных работ на фасадах зданий и каменной кладки. Благодаря флажковому креплению леса быстро собираются и разбираются, что облегчает монтаж и демонтаж лесов.

Рамные строительные леса устанавливаются на высоту до 100 метров. Если вы определились с высотой планируемых работ наши специалисты помогут Вас выбрать оптимальный вариант рамных лесов. В производстве рамных лесов используются либо профильные трубы, либо круглые трубы (в зависимости от максимальной высоты проводимых работ). Наша компания производит следующие варианты:

Технические характеристики лесов ЛР-10 ЛРП 2000-20 ЛРП 2000-30 ЛРП 2000-60 ЛРП 2000-100
Максимальная высота установки До 10 метров До 20 метров До 30 метров До 60 метров До 100 метров
Нормативная поверхностная нагрузка До 200 кг/кв.м До 200 кг/кв.м До 200 кг/кв.м До 200 кг/кв.м До 200 кг/кв.м
Шаг рабочего яруса 2 метра 2 метра 2 метра 2 метра 2 метра
Шаг пролёта вдоль стены 3 и 2 метра 3 метра 3 метра 3 метра 3 метра
Глубина лесов 1 метр 1 метр 1 метр 1 метр 1 метр
Кол-во ярусов настилов (не менее) 2 яруса 2 яруса 2 яруса 2 яруса 2 яруса
Используемая труба — Рама 30*30*1.5 мм 30*30*1.5 мм 42*1.5 мм 42*2 мм 48*3 мм
Труба — Диагональ/Горизонталь 25*1.5 мм 25*1.5 мм 25*1.5 мм 25*1.5 мм 25*1.5 мм
Техническая документация Паспорт Паспорт Паспорт Паспорт Паспорт

www.mdn-stroy.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
