Первостепенной задачей для каждого, кто занимается подготовкой дома к круглогодичному проживанию и утеплением, является выбор креплений для теплоизоляции. При условии правильного выбора крепеж поможет надолго забыть о расходе тепла и быть уверенным в плотном прилегании теплоизоляции к фасаду. В остальных случаях изделия просто не смогут надежно зафиксировать утеплитель.



В зависимости от вида материала, используемого в качестве утеплителя, для крепления могут использоваться следующие разновидности изделий:

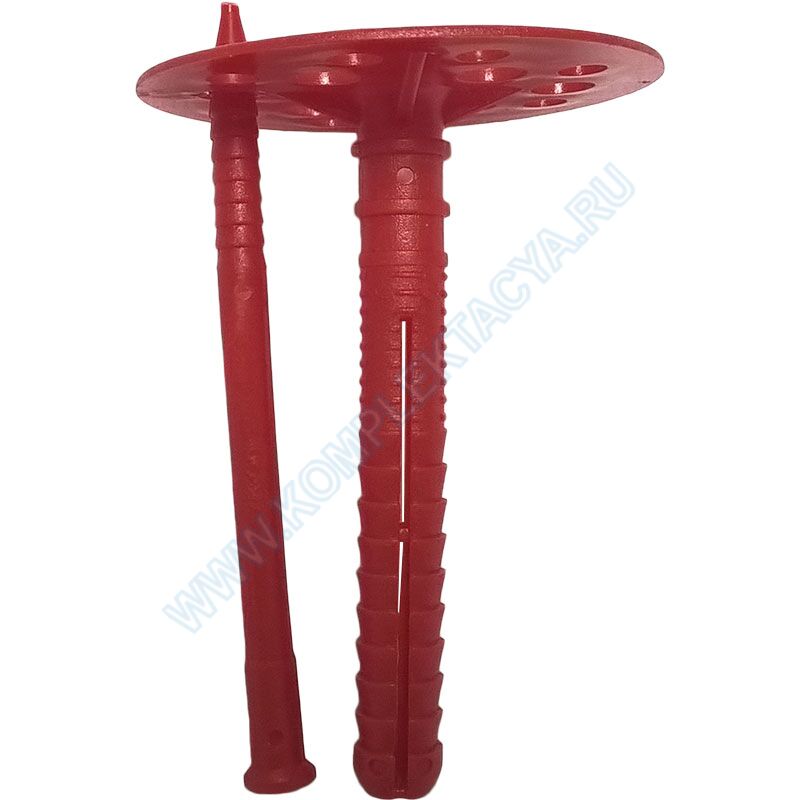

• Специальный дюбель-гвоздь на основе пластика. Крепежи этого типа характеризуются минимальными показателями теплопроводности. За счет пластикового исполнения гвоздя, изделия имеют малый вес и сохраняют целостность теплоизоляции во время утепления здания. При этом, цена дюбель-гвоздей значительно ниже в сравнении с альтернативными крепежами. Дюбель монтажный с пластиковым гвоздем хорошо проявляет себя при креплении утеплителя малого веса.

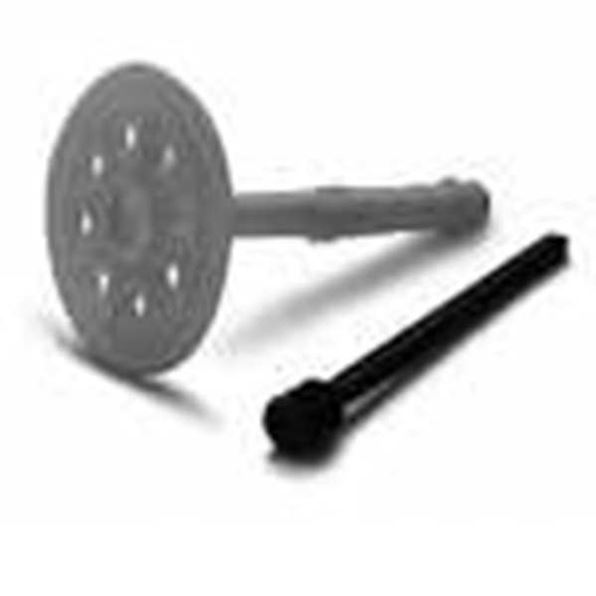

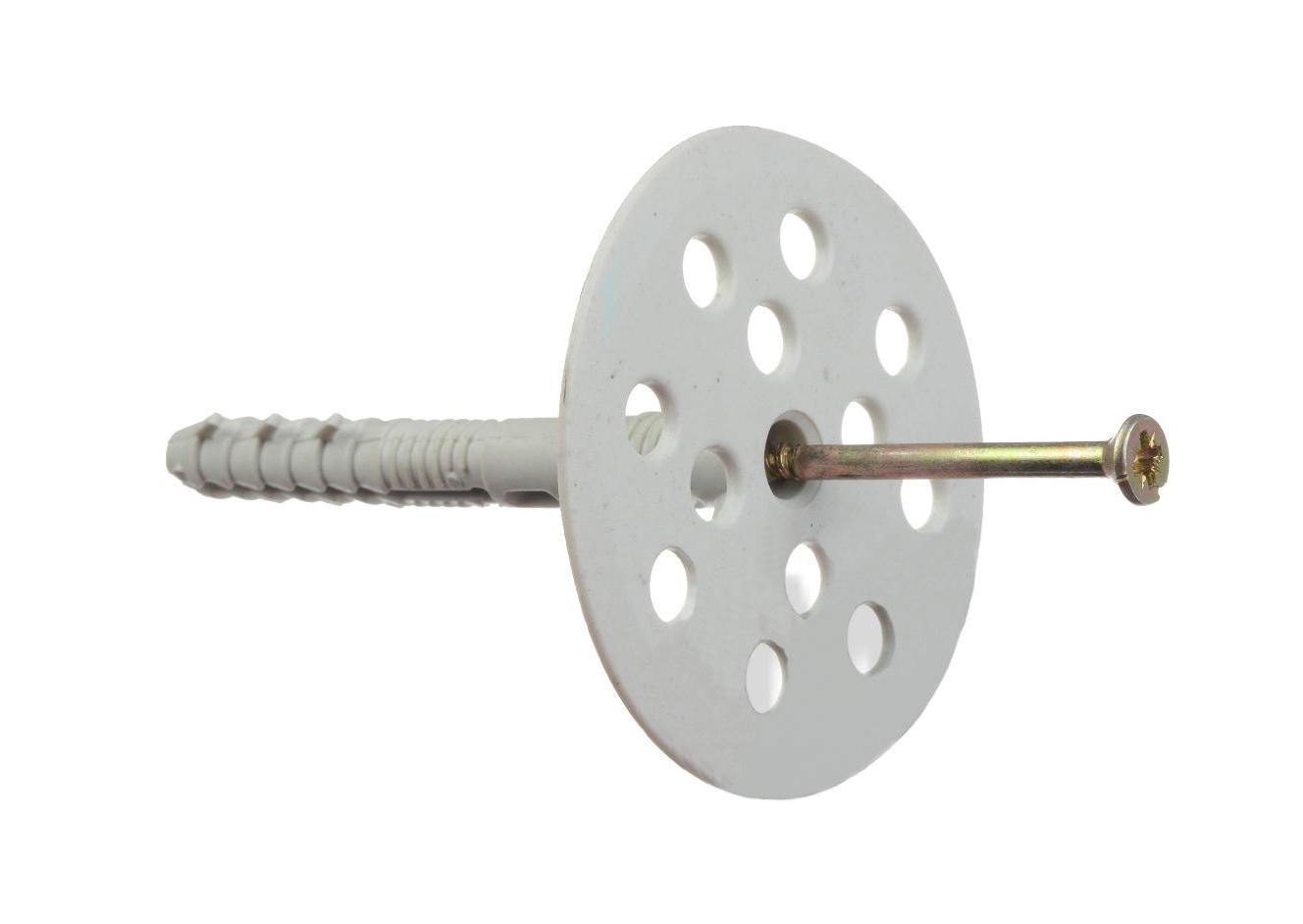

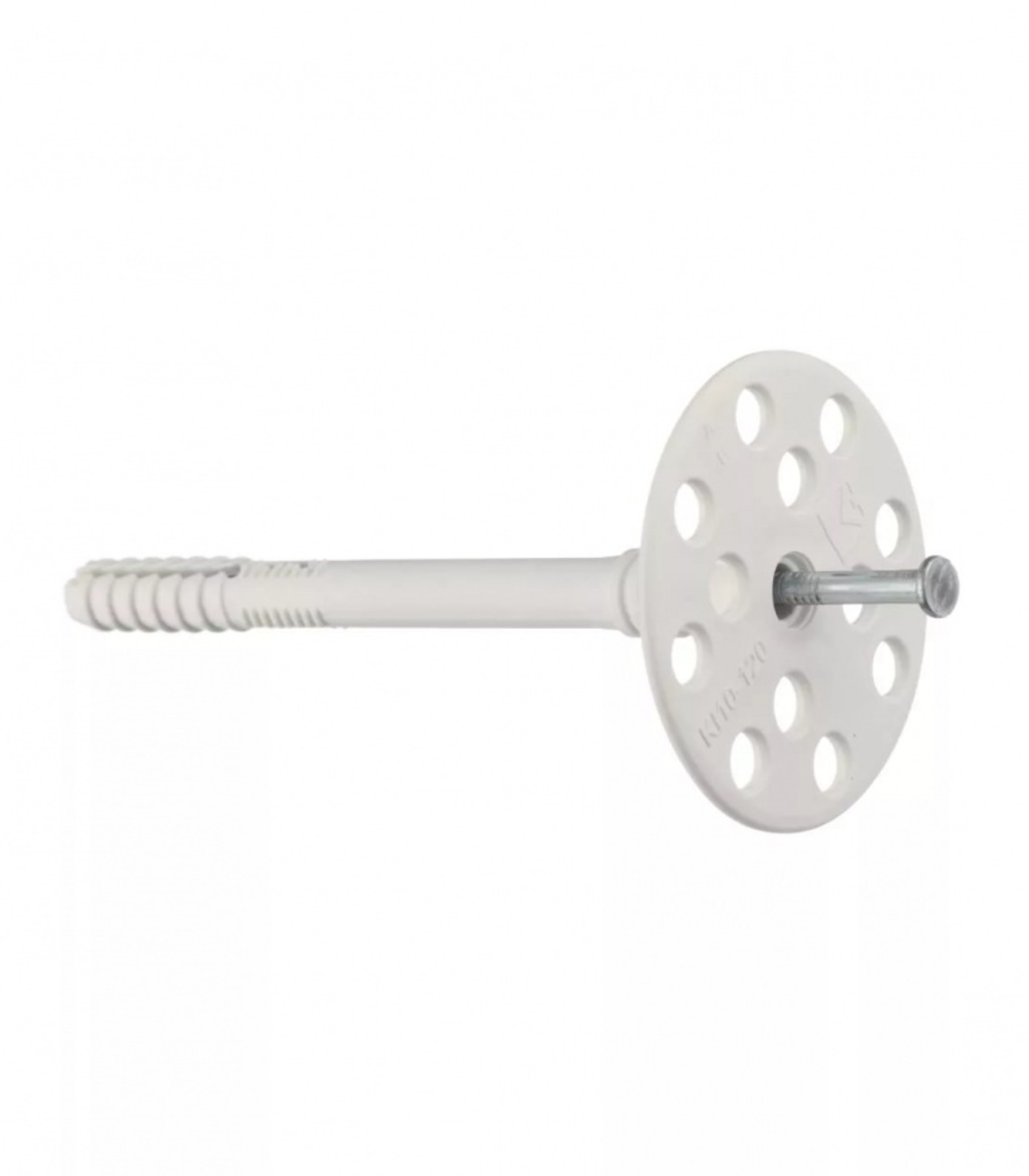

• Фасадный дюбель для быстрого монтажа с металлическим гвоздем.
  Дюбель монтажный для крепления теплоизоляции обладает большей прочностью. Максимальная величина нагрузок, которые выдерживает этот тип крепления составляет до 450-ти килограммов. Единственными минусами является большая теплопроводность и необходимость защиты от коррозии. Фасадный дюбель-гвоздь этого типа подходит в том числе для работы с тяжелым утеплителем и пористым материалом стен.



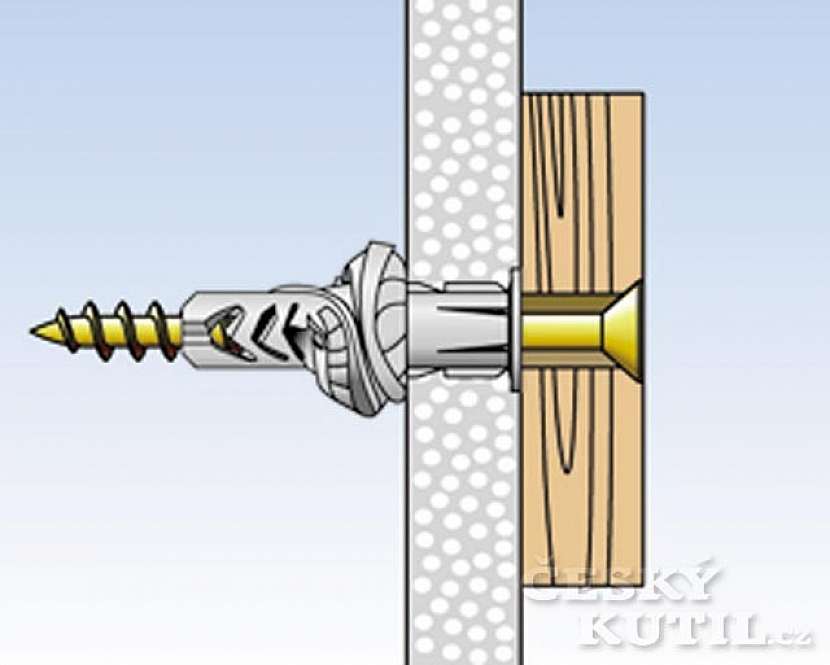

Пластмассовые дюбели делятся на нейлоновые и полипропиленовые. Первые используются при монтаже теплоизоляции к полнотелым, пустотелым и древесным материалам.

Это универсальный вариант крепежа. Полипропиленовые дюбели выдерживают гораздо большую нагрузку до 750 килограммов в среднем. Они обладают большей прочностью.



Как рассчитать количество дюбелей и их длину?



Правильный расчет длины гарантирует максимальную прочность крепления для утеплителя. В случае использования тарельчатых грибов, получить оптимальную величину стержня можно с помощью следующей формулы:



L = E + H + R +V.



Под маркировкой Е подразумевается длина распора стержня на дюбеле. Н – представляет собой толщину утеплителя. R – это толщина слоя клея, если утеплитель будет дополнительно приклеиваться к поверхности. В свою очередь

V определяет отклонение от вертикальной плоскости. Минимальная толщина распора, как правило, составляет от 45 миллиметров и более.



Расчет дюбелей для крепления утеплителя на один м2 осуществляется с учетом веса теплоизоляции. Например, для утеплителя типа пеноплекса, на 1 м2 уйдет всего 4 грибка, тогда как для базальтовой ваты понадобится в 1,5 раза больше. Формула расчета выглядит следующим образом:



W (количество) = S (площадь покрытия) * Q (количество дюбелей на каждый квадратный метр).



Не забывайте про запас. Минимум 6 штук дюбелей должны находиться под рукой на случай утери или поломки крепежа. При утеплении углов количество требуемых дюбель гвоздей увеличивается. Таким образом, «резерв» должен составлять минимум 12 штук.

Как закрепить утеплитель на стене

Утепление часто бывает не эффективным из-за неправильного крепления утеплителя на стене. Между стеной и плитами утеплителя оставляются полости, воздушные зазоры. Внутри них обычно накапливается влага, так как на границе стены и утеплителя часто находится точка росы, что ведет к ускоренному разрушению. Со временем часть крупных зазоров становятся продуваемыми из-за разрушений, и сопротивление теплопередаче всей конструкции резко уменьшается.

Плиты утеплителя крепятся к прочному основанию с помощью клея и зонтичными дюбелями. Причем зачастую ошибочно дюбеля считают основным креплением, а к приклеиванию относятся как к второстепенному процессу. Но на самом деле все наоборот…

Чем крепится утеплитель

Утеплитель к стене в технологии \»Мокрый фасад\» крепится с помощью специальных клеящих составов на основе цемента. Известные производители строительных смесей выпускают широкую гамму клеев и отделок для утеплителя.

Например, весьма известная компания Ceresit для крепления пенополистирольный утеплителей рекомендует состав СТ85, а для крепления плотных минераловатных плит состав СТ190.

Клей является основным скрепляющим элементом между основой и слоем утепления. От качества клея также будет зависеть и долговечность и надежность утепления.

Но когда слой утеплителя находится на высоте (более 1 метра от земли — уже высотные работы), то для обеспечения его надежности и безопасности, предусматривается также установка зонтичных дюбелей — 5 — 9 шт. на 1 м квадратный поверхности. Даже если утеплитель расслоится, дюбеля должны предотвратить обрушение навешенного слоя.

Кроме того дюбеля компенсируют повышенные ветровые нагрузки на слой утепления. Поэтому на углах снаружи здания их плотность обычно увеличивают, и они устанавливаются до самой земли.

Внутри помещений, а также на небольшой высоте снаружи, кроме углов и проемов, дюбеля не устанавливают.

Как закрепить лист теплоизолятора клеем

Технология крепления утеплителя к стене предполагает приклеивание листа всей площадью поверхности без оставления пустот. Для этого лист утеплителя покрывается клеем с помощью зубчатого шпателя с высотой зуба обычно 15 мм, затем прикладывается к стене и простукивается мягкой киянкой.

Понятно, чтобы это было осуществимо, стена должна быть весьма ровной с кривизной не более 1,0 см на 1 метре.
Но на практике такие стены встречаются не часто.

Возникает вопрос — ровнять стену перед утеплением прочным цементным составом, или оставить как есть, оставив значительный полости и получив значительный перерасход клея?

В большинстве случаев стену все же не ровняют, особенно когда речь идет о работе на высоте, так как выполнение таких работ может быть слишком дорогим. Обычно надеются, что утепление «как-то само по себе» окажется долговечным, и смиряются с перерасходом клея.

Клей для неровной стены рекомендуется наносить на лист утеплителя по контуру и пятнами большой высоты по площади.

Технология размещения утеплителя к стене

При ведении работ по утеплению рекомендуется придерживаться классической технологии.

• На стене убираются все непрочные слои, старая штукатурка.
• Стена выравнивается с помощью крепкого песчано-цементного раствора.
• Стена обеспыливается и обязательно грунтуется, чем обеспечивается ее нормальная впитываемость и высыхание клея с сохранением прочности.
• Если утепление цоколя и фундамента отсутствует, то внизу устанавливается на дюбелях стартовая рейка с соблюдением тепловых зазоров между ее частями.
• Утеплитель клеится к стене клеем, который наносится равномерно по всей площади. Слой клея обычно 0,4 — 0,7 см.
• После высыхания клея не менее 24 часов (лучше 48 часов) слой утепления анкеруют с помощью тарельчатых дюбелей.
• На утеплитель наносится штукатурный слой, обязательно с использованием нерастяжимой стеклопластиковой сетки, который в дальнейшем выравнивается паропрозрачными штукатурками и красочными материалами.

При утеплении ограждающих конструкций пот технологии «мокрый фасад» выполняется два условия:
— толщина слоя утепления обеспечивает необходимое сопротивление теплопередаче всей конструкции;
— слой утепления делается более паропрозрачным, чем сама стена и покрывается еще более паропрозрачным и светоотражающим отделочным слоем.

Как правильно устанавливать дюбеля

Не стоит применять дюбеля с металлическими стержнями. Они конденсируют на себе влагу, ржавеют, разрушают фасад, выводят все утепления со строя. Сейчас уже можно найти дюбеля из твердого пластика, вполне надежные.

Условие подбора дюбелей — обеспечение надежности крепления. Глубина расположения в прочных слоях бетона или кирпича — не менее 5 см. А в пенобетоне, других поризованных материалах, — не менее 8 см.
(дополнительно – Однослойная стена которая не нуждается в утеплении )
По этим параметрам выбирается нужная длина дюбелей, если штукатурный слой на стене оставляется, то его также нужно учитывать.

Перед тем как приобрести дюбеля оптом проведите испытания:
— установите парочку дюбелей в разных местах, попытайтесь выдернуть, проверьте их надежность установки, сохранение целостности стены, соответствие данному типу стены.

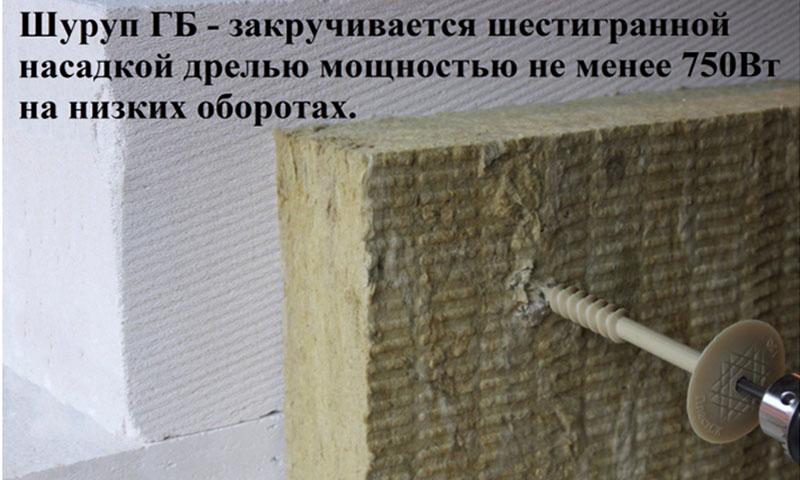

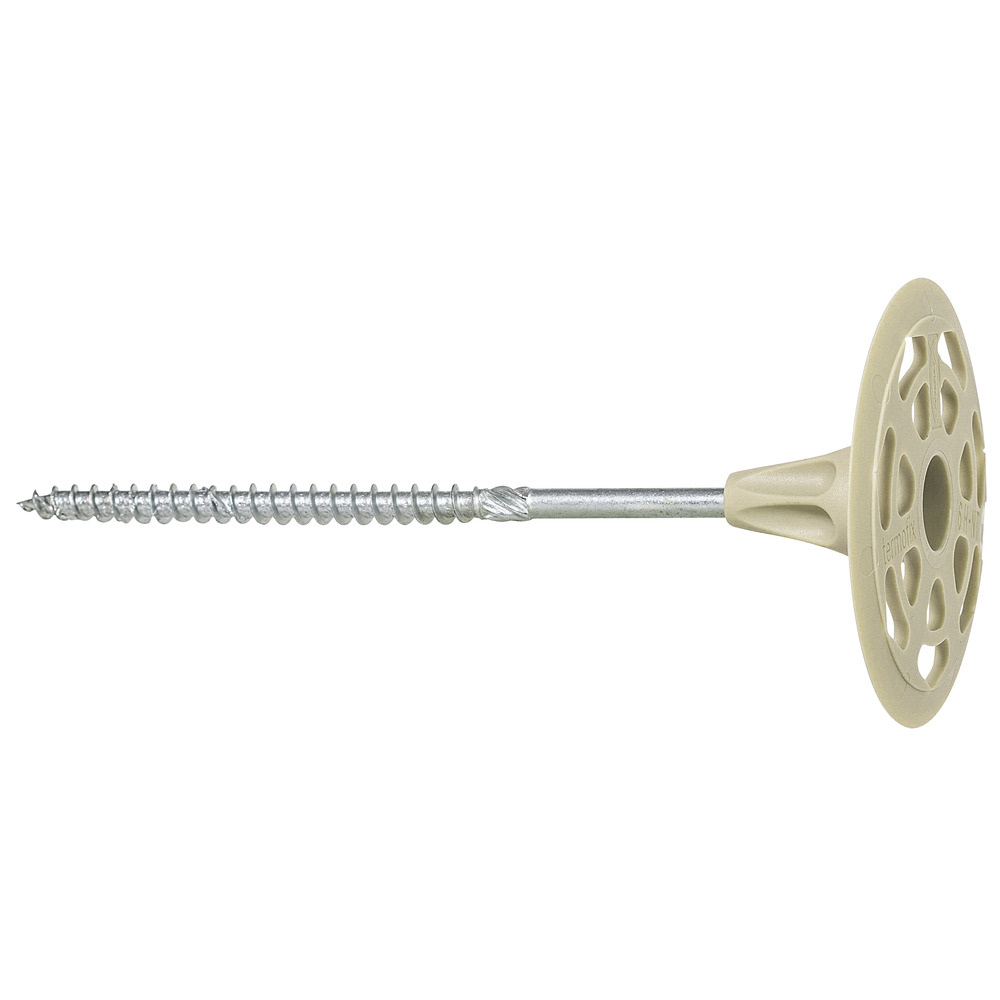

На слабых основаниях лучше применять винтовые дюбеля. Не нужно применять забивные дюбеля на пустотелых кирпичах и бетонных блоках. Это приводит к их разрушению.

При закреплении утеплителя дюбелями придерживайтесь правил:

• Не применяете старые зализанные буры с уменьшенным диаметром. Это лишь усложнит работу, приведет к порче дюбелей.
• Если дюбель сломался, то нужно бурить новое отверстие рядом.
• Не сжимайте утеплитель дюбелями. Шляпка должна лишь погрузится в слой утепления так, чтобы стать с ним заподлицо, сжатие приводит к разрушению утеплителя и уменьшению эффективного слоя утепления.

Другой способ утепления — вентилируемый фасад, допускает крепление утеплителя только дюбелями без клея, так как слой утеплителя прижимается направляющей обрешеткой для наружных панелей. Как делается утепление вентилируемый фасад

Дюбеля для теплоизоляции Пеноплэкс

Дюбеля для теплоизоляции, так называемые парашюты или тарельчатые дюбеля – это элементы точечного крепежа утеплителя к основанию. Они идеально подходят для монтажа фасадной минеральной ваты, пенопласта и пенополистирола. Являются неотъемлемой частью системы утепления фасада здания, без них не обойтись.

Строение дюбеля, а именно плоская широкая головка, которая имеет сходство с тарелкой (отсюда и еще одно название дюбель тарельчатый) обеспечивает плотную фиксацию теплоизоляции к основанию. Места крепления дюбелями остаются незаметными. При этом дюбель не утопает в теплоизоляционных материалах, а ровно держится на поверхности.

Выбор дюбеля в зависимости от материала

В зависимости от тяжести утепляемых конструкций, материалов и высотности для дюбелей применяются металлические либо пластиковые стержни (гвозди).

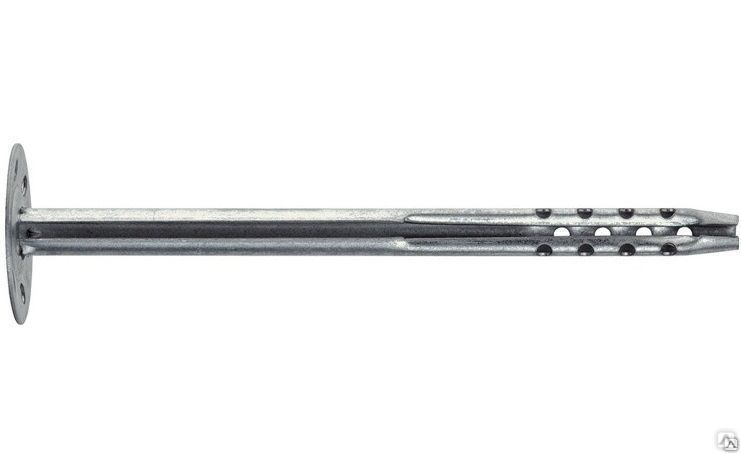

Дюбель для теплоизоляции со стержнем из металла предназначен для тех случаев, когда для утепления используются более тяжеловесные материалы. Прочность металла обеспечивает плотный и долговечный крепеж. При применении дюбеля с металлическим стержнем рекомендуется использовать термоголовку, для того, чтобы избежать потери термоизоляционных свойств и коррозии.

Если же используются теплоизоляционные материалы с небольшим весом, то можно обойтись вставкой из пластика. Пластиковый стержень для дюбеля подходит как для крепления сплошных плит, так и для отделочных материалов с внутренними пустотами.

Размеры дюбелей

Дюбеля для теплоизоляции бывают следующих размеров: 10х90, 10х100, 10х110, 10х120, 10х140, 10х160, 10х180, 10х200, 10х220, 10х260, 10х300 с различной фасовкой по 400, 500, 1000 штук, как с пластиковым гвоздем (IZO) так и металлическим оцинкованным гвоздем (IZM), а также с термоголовкой (IZL-T) и современный фасадный стеклопластиковый гвоздь (IZS).

Как правильно выбрать длину дюбеля

Правильный выбор длины дюбеля для теплоизоляции осуществляется по формуле: толщина утеплителя + толщина клея + длина распорной части крепежа (минимум 40 мм) + отклонения фасада от вертикали.

Как установить дюбеля

Дюбель фасадный устанавливается просто и быстро. Монтаж дюбелей начинается с разметки утеплителя. После этого на отмеченных участках делаются отверстия диаметром 10 мм. Затем в отверстия вставляется дюбель, утеплитель плотно прижимается к основанию, далее вставляется металлический или пластиковый стержень и забивается молотком.

Для того чтобы утепление фасада было качественным и прослужило долго, рекомендуется использовать дюбеля, так как теплоизоляционные плиты в зависимости от марки и состава ведут себя по-разному. Прочное крепление стройматериалов к утеплителю обеспечит отличный микроклимат внутри помещений.

В прайсе указана розничная цена. Для уточнения оптовой цены звоните +7 (911) 734-38-79, или оставьте заявку на ОБРАТНЫЙ ЗВОНОК.

Крепление пенопласта

Не качественное крепление пенопласта со временем может разрушиться, и все затраты на утепление будут сделаны зря. Кроме того, неправильным креплением пенопласта может быть нанесен вред и конструктивным элементам здания.

Если будут оставлены воздушные карманы между утеплителем и поверхностью, то при определенных обстоятельствах, они будут местом скопления конденсата. Также важно правильно закрепить плиты пенополистирола с помощью тарельчатых (зонтичных) дюбелей, что бы все утепление было надежным.

Внимание на поверхность

Процесс крепления любого листового утеплителя к стене с помощь клея не столь сложный. Но есть ряд нюансов, на которые нужно обратить внимание.

Важно — определиться с состоянием поверхности, к которой будет сделано крепление пенопласта.

В первую очередь нужно обратить внимание, к чему именно будет крепиться утеплитель. Если это штукатурка, то обязательно следует определить ее качество, сцепление с основой, и спрогнозировать ее долговечность под слоем утеплителя.

В большинстве случаев рекомендуется старую штукатурку удалить и крепить пенопласт непосредственно к основе стены. Именно от качества основы будет в дальнейшем зависеть надежность крепления утеплителя и всей конструкции.

Крепление пенопласта с помощью клея

Закрепление пенопласта и другого листового утеплителя с использованием клея выполняется в следующем порядке.

1. Поверхность, к которой будет крепиться пенопласт должна быть ровной с максимальной кривизной 5 мм на одном метре. Стена подготавливается, старая штукатурка удаляется. При необходимости поверхность выравнивается клеем для пенопласта. Если требуется заделка больших повреждений, то применяется крепкая цементно-песчаная штукатурка.
2. Стены (конструкция) обязательно грунтуется составом глубокого проникновения с противогрибковыми добавками.

3. При необходимости устанавливается по горизонтали нижняя стартовая цокольная рейка.
4. Для крепления теплоизолятора применяется только специальный клей – сухая смесь. Для его правильного приготовления должна использоваться дрель с миксером. Готовый клей должен быть достаточно податливым, но не расплываться и сохранять форму полос от зубчатого шпателя. После приготовления дальнейшее разведение состава водой не допускается.

5. Клей наносится зубчатым шпателем с высотой зуба не менее 10 см на стену, ровным равномерным слоем, на той площади, где будет прикладываться утеплитель
6. Панель прикладывается к стене на клей и простукивается рукой или киянкой, так что бы обеспечивалось плотное прилегание по всей площади. Особое внимание уделяется краям и углам, — клей должен выступать по всем краям прикладываемой панели. Лишний раствор удаляется и используется для крепления следующего фрагмента пенопласта.

7. Щели между листами пенопласта не допускаются. Они заделываются кусочками утеплителя, пенопластовой крошкой на клею, но не монтажной пеной, которая не устойчивая к воде.
8. В результате работы должна получиться ровная поверхность утеплителя. Перед последующими процессами, ее дополнительно выравнивают теркой.

Не ошибаться

Основная ошибка, при креплении пенопласта с помощью клея, заключается в том, что клей наносят на листы, а не на стену. Или же вообще используются лишь «ляпы» клея. Все это приводит к неплотному креплению пенопласта, и оставлению пустот между утеплителем и стеной.

Нанесение раствора пятнами — вынужденная мера для дешевого утепления на кривых стенах. Но если подобное происходит в удовлетворительных условиях, — то это халатность монтажников.

Слой утепления держится именно на растворе. Поэтому — поверхность прочная и загрунтованная, а площадь заклейки — максимальная.

Подбор дюбелей, их расположения

Тарельчатые дюбеля (грибки) являются обязательным элементом крепления пенопласта при его наружном применении. Они выполняют роль страховки, ведь ветер создает весьма большую отрывную силу. Да и с течением времени клеевое сцепление может быть ослаблено, или же произойдет расслоение материала или отрыв штукатурного слоя.

Схемы размещения дюбелей на утеплителе приведены на рисунке.

Если наклейка была проведена на штукатурку, то необходимо применение максимального количества дюбелей на 1 кв. метр утеплителя. Если же крепление было сделано к прочной основе, то достаточно и 2 — 5 дюбелей на 1 кв. м.

Если штукатурка по какой либо причине не была удалена со стены, то нужно определять длину дюбеля с учетом ее толщины, так как механическое крепление должен расклиниваться только в прочной основе, а не в штукатурке.

Перед началом работ необходимо проверить толщину слоя штукатурки на всей площади утепления, и в соответствии с ней определять длину дюбелей.

Рекомендуемая минимальная глубина углубления тарельчатых дюбелей, при креплении пенопласта и экструдированного пенополистирола, в прочные основы – не менее 5 сантиметров, в основы с полостями (пористая керамика, пеноблоки М600 и меньшее…) – 9 сантиметров.

Длина дюбелей подбирается по толщине утеплителя (рекомендуемая – минимум 100 мм), плюс толщина клея (5 мм), плюс толщина штукатурки (если имеется), плюс глубина внутри основы стены (от 50 мм). Применяются пластиковые тарельчатые дюбель-анкера.

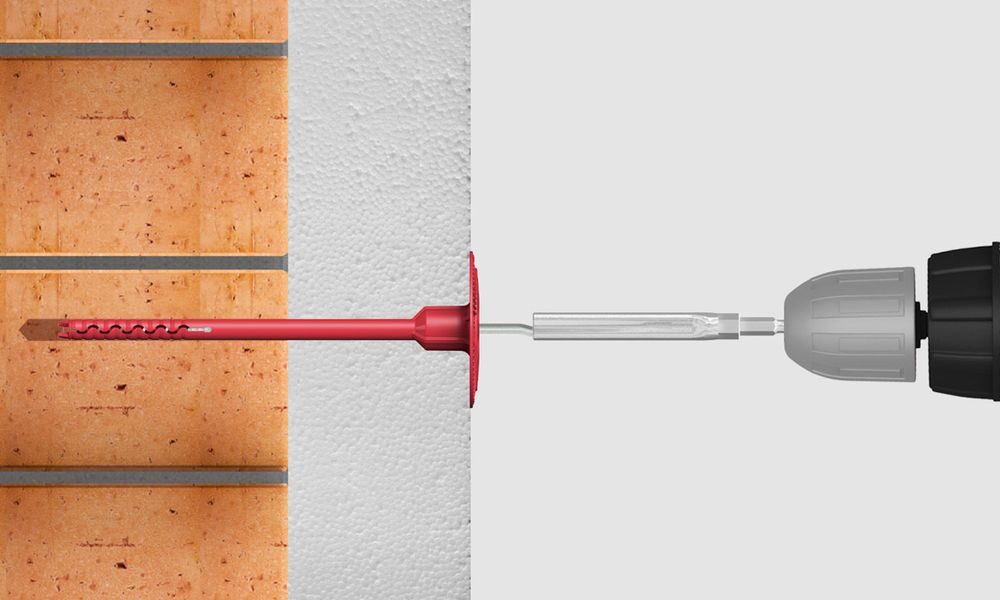

Как крепить утеплитель с помощь дюбелей

Крепление пенопласта с помощью дюбелей осуществляется в следующем порядке.

1. Анкерование утеплителя ведется не ранее чем через 4 часа после его наклейки, что бы не произошло разрушение не затвердевшего клея, при установке дюбелей.
2. На перфораторе выставляется ограничитель глубины бурения по длине дюбеля. Сверлом по бетону диаметр 10 мм бурятся шпуры в нужных местах сквозь слой утеплителя.

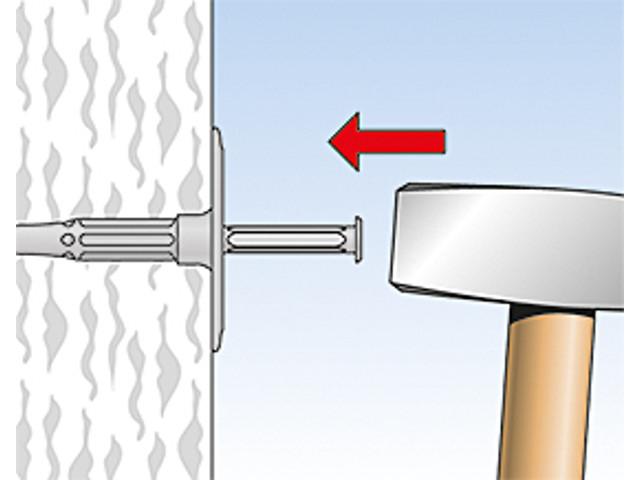

3. В шпур рукой вставляется тело тарельчатого дюбеля. Затем легким молоточком аккуратно забивается пластиковый сердечник, который расклинивает дюбель в шпуре. Если сердечник не входит, то не следует ломать подряд все дюбеля, а нужно заменить сверло которое «зализалось».
4. Дюбель забивается таким образом, что бы он только лишь слегка прижимал утеплитель, но не в коем случае не сминал бы его. Это приведет лишь к уменьшению теплоизоляционных свойтсв.

Качество и испытания дюбелей

Рекомендуется применять дюбеля для крепления пенопласта только с пластиковыми стержнями. Металлические стержни являются усиленными мостиками холода, они конденсируют на себе влагу и ускоренно ржавеют. Это приводит и к разрушению наружной отделки и всего крепления. Выбирайте дюбеля только от проверенных производителей.

Перед покупкой большой партии дюбелей, рекомендуется испытать данную марку на конкретной стене на отрыв. Это означает, что нужно забить два – три дюбеля в стену и попытаться вытащить их рукой. Только прошедшие испытание дюбеля годятся к применению. Обратите внимание, что для пористых материалов, существуют ввинчиваемые дюбеля, которые не разрушают основу при установке.

После того, как пенопласт будет закреплен, поверх него приклеивается армирующая сетка и наносится штукатурка.

Если теплоизолятор крепят снизу к горизонтальной поверхности, например в подвале, то тогда дюбелями прижимается не только утеплитель, но и армирующая защитная (от грызунов) сетка, что бы минимизировать ее воздействие на утеплитель на отрыв.

Расход дюбелей на м2 утепления фасада

Тарельчатые дюбеля относится к специализированной разновидности, используемой при креплении утеплителя плитного типа – пенополистирола или базальтовой ваты к бетонному, каменному, кирпичному, пористому или деревянному основанию. Отличительными особенностями является наличие удлиненной распорной части и широкой перфорированной или сплошной шляпки, такое исполнение позволяет надежно удерживать изоляционный материал и его отделку вне зависимости от наклона рабочей поверхности.

Оглавление:

1. Классификация грибков
2. Критерии выбора
3. Технология монтажа
4. Стоимость

Виды и характеристики крепежа

Данная группа разделяется на дюбеля с расширяемой гильзой и телескопические, применяемые совместно с саморезами. Первый тип является самым распространенным, удлиненная зона расклинивания и внутренний стержень в данном случае проходят насквозь плиты, штукатурку (при наличии) и углубляется в стены или потолок на 4,5 см и более. Край распорного стержня у них слегка вдавливается в широкую тарельчатую шляпку, прижимая тем самым прослойку теплоизоляции к рабочей плоскости. Яркий пример – изделия Технониколь – полимерные трубчатые стержни с фланцем с диаметром в 50 мм надежно фиксируются глубоко заходящими саморезами из прочного металла.

По материалу изготовления и конструкции гвоздя выделяют полипропиленовые грибки для крепежа, металлические и с термоголовкой. Первая группа включает в себя дюбеля с широкой перфорированной шляпкой, распираемые пластиковым стержнем, с выдерживаемой несущей нагрузкой не более 380 Н. Они используются для легких типов утеплителя, эксплуатируемого при температуре от -40 °C до +80 к вертикальным поверхностям и фасадам с прочной основой, к их главным преимуществам относят низкую теплопроводность (не более 0,004 Вт/м·°C), хорошую адгезию с бетоном, кирпичом и пеноблоками, коррозийную устойчивость и доступную стоимость. Но для высокоплотных видов или при планировании защиты прослойки изоляции тяжелыми стройматериалами они не подходят.

Грибки, распираемые ударопрочным металлическим гвоздем, при средних размерах 10×100 мм и шляпке со стандартным диаметром в 60 выдерживают нагрузку до 750 Н. Они выбираются при необходимости монтажа к потолку или отделке фасадов тяжелыми плитами каменной ваты. В целом они уступают пластиковым разновидностям в стойкости к коррозии, но при использовании вариантов с хорошим качеством покрытия металла служат достаточно долго. Но из-за отличий в коэффициенте термопроводности с самим утеплителем они образуют мостики холода, что снижает эффективность проведения наружной изоляции, при увеличении числа крепежей этот недостаток проявляется сильнее.

Оптимальные характеристики в плане устойчивости к коррозии, выдерживаемым нагрузкам и исключении теплопотерь наблюдаются у дюбелей с термоголовкой. Стальной стержень в данном случае закрывается пластиком, изделия не подвержены влиянию внешних воздействий. Область применения практически универсальна и включает монтаж любых термоизоляторов к основаниям из обычного и легкого бетона, кирпича, камня и дерева, наклон рабочей поверхности не имеет значения. Единственным недостатком является высокая цена.

Что следует учесть при выборе?

Расход элементов крепления на 1 м2 зависит от типа конструкции, ее высоты и месторасположения. На обычных участках фасада достаточно 4-5 штук, на углах – 6, при утеплении второго этажа зданий – 7, домов выше 20 м – 9. Помимо высоты учитывается толщина и плотность теплоизоляции, ветровые нагрузки и вес будущей отделки. Допустимый максимум составляет 10 дюбелей на 1 м2, нарушать его не рекомендуется из-за риска образования мостиков холода и экономической нецелесообразности.

При подборе варианта для пенополистирола предпочтение отдается разновидностям с шершавой изнутри шляпкой. Обращается внимание на качество антикоррозийной обработки, при риске проникновения осадков внутрь или при изоляции высотных зданий покупаются самые дорогие типы с металлическим распорным элементом и пластиковой термоголовкой. К учитываемым характеристикам помимо выдерживаемой нагрузки, веса и размеров относят температурный диапазон эксплуатации, в северных широтах не советуется использовать изделия для наружного утеплителя с гвоздем из пластика из-за риска их растрескивания. Схема расположения и общее количество продумывается заранее, после выбора термоизоляции и расчета толщины прослойки.

Нюансы монтажа теплоизоляции

Грибки для крепления плит фиксируются после подготовки основания и приклеивания к нему самого материала. Работы ведутся в следующей последовательности:

• На поверхности пенопласта или минваты отмечаются точки расположения будущих крепежей с рекомендуемым интервалом не более 80 см по горизонтали, 30- по вертикали. При теплоизоляции оснований со сложной формой или использовании отдельных кусков стоит составить схему размещения дюбелей заранее.
• В утеплителе и стенах подготавливается посадочное отверстие диаметром не более 10 мм.
• Гриб размещается вручную вплоть до полного прижатия шляпки к изоляции.
• Распорный элемент устанавливается внутрь до достижения максимального упора.
• Закрытие шляпки пластиком (при разновидностях с термоголовкой).

По окончании монтажа всех дюбелей проводится заделка стыков, размещение пароизоляции, армирующей сетки и внешняя отделка. Работы выполняются после просыхания клеевого состава, на это уходит 2-3 дня. При необходимости крепления к дереву или металлу специализированные варианты используются вместе с дожимной манжетой из пластика, процесс установки в этом случае практически неотличим.

К важным нюансам технологии относят подбор правильной длины изделий и расчет их нужного расхода на 1 м2. Конструкция считается надежной при заглублении распорной гильзы в основание как минимум на 4,5 см, при работе с пористыми или слабыми материалами эту норму советуют увеличить до 10 см.

Осыпающая штукатурка или аналогичные отслаиваемые виды облицовки отрицательно влияют на качество крепежа, при проведении утепления пропускать подготовку поверхностей недопустимо. Рекомендуемая величина запаса составляет 1-2 см, ошибиться лучше в большую сторону.

Расценки

Бренд	Основа	D шай-бы, мм	Р-ры крепежа, мм	Мате-риалы корпуса	Гвоздь	Цена, рубли
Бюбель-гриб для утеплителя Tech-Krep	Бетон, камень, кирпич, газосиликат	60	10×100	Полипропилен		2,5
То же, с термоголовкой			16×100	Полипро-пилен	Сталь с покрытием из белого цинка	9
С металлическим гвоздем			12×100			5,6
Koelner с металлическим гвоздем и термоголовкой			10×200		Сталь с покрытием из желтого цинка	14
Дожимная манжета Рондоль	Дерево	50	—		—	1,5

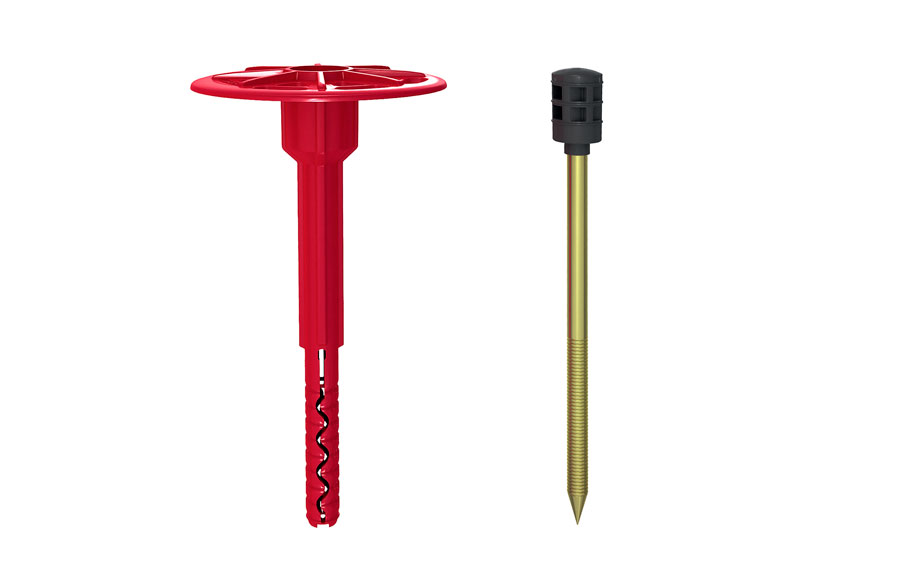

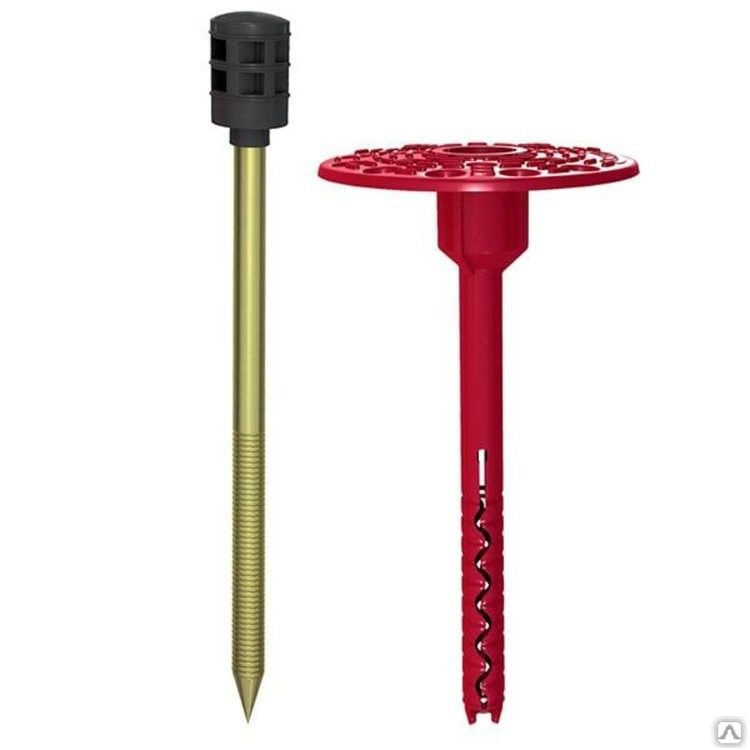

Телескопический крепеж Технониколь с саморезом	Несущее основание кровли: профлист, бетон, дерево		10×200	Высокоп-рочный полимер	Используется с металлическими саморезами Технониколь	8,2

Стоимость дюбелей для теплоизоляции зависит от продвинутости бренда, качества материала изготовления и размеров: длины гильзы и распорной части и диаметра шайбы. Изделия с металлическим гвоздем стоят в два раза больше полипропиленовых, крепления с термоголовками обходятся еще на порядок дороже. Экономить не рекомендуется, это сказывается на надежности фиксации, единственным способом снижения затрат является приобретение оптом.

• Главная
• Полезные статьи
• Как рассчитать количество дюбелей

Первостепенной задачей для каждого, кто занимается подготовкой дома к круглогодичному проживанию и утеплением, является выбор креплений для теплоизоляции. При условии правильного выбора крепеж поможет надолго забыть о расходе тепла и быть уверенным в плотном прилегании теплоизоляции к фасаду. В остальных случаях изделия просто не смогут надежно зафиксировать утеплитель.

В зависимости от вида материала, используемого в качестве утеплителя, для крепления могут использоваться следующие разновидности изделий:

• Специальный дюбель-гвоздь на основе пластика. Крепежи этого типа характеризуются минимальными показателями теплопроводности. За счет пластикового исполнения гвоздя, изделия имеют малый вес и сохраняют целостность теплоизоляции во время утепления здания. При этом, цена дюбель-гвоздей значительно ниже в сравнении с альтернативными крепежами. Дюбель монтажный с пластиковым гвоздем хорошо проявляет себя при креплении утеплителя малого веса.

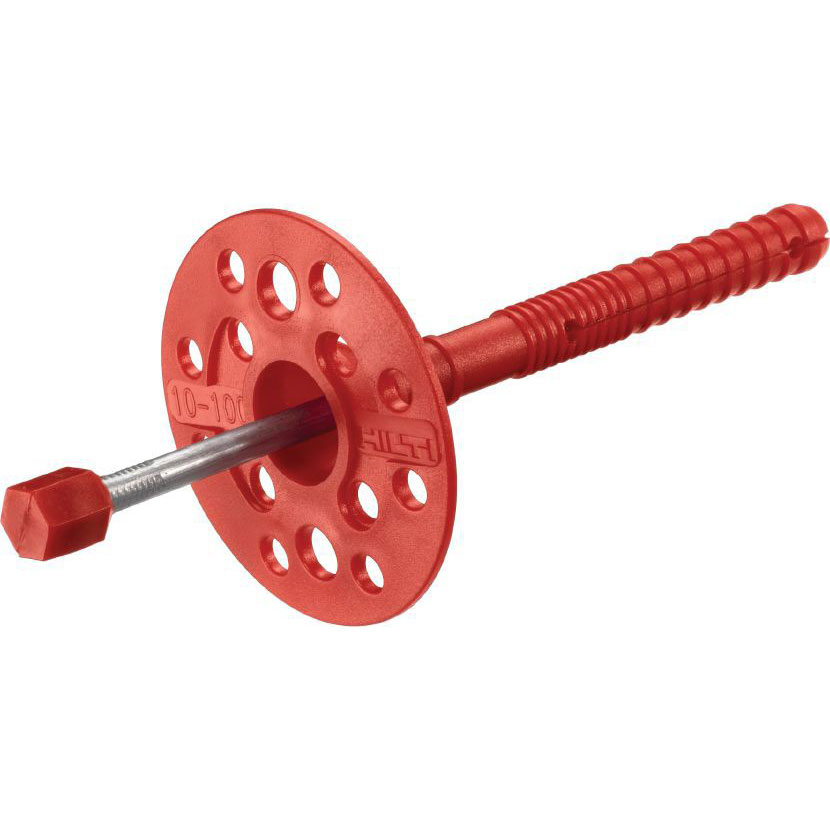

• Фасадный дюбель для быстрого монтажа с металлическим гвоздем. Дюбель монтажный для крепления теплоизоляции обладает большей прочностью. Максимальная величина нагрузок, которые выдерживает этот тип крепления составляет до 450-ти килограммов. Единственными минусами является большая теплопроводность и необходимость защиты от коррозии. Фасадный дюбель-гвоздь этого типа подходит в том числе для работы с тяжелым утеплителем и пористым материалом стен.

Пластмассовые дюбели делятся на нейлоновые и полипропиленовые. Первые используются при монтаже теплоизоляции к полнотелым, пустотелым и древесным материалам. Это универсальный вариант крепежа. Полипропиленовые дюбели выдерживают гораздо большую нагрузку до 750 килограммов в среднем. Они обладают большей прочностью.

Как рассчитать количество дюбелей и их длину?

Правильный расчет длины гарантирует максимальную прочность крепления для утеплителя. В случае использования тарельчатых грибов, получить оптимальную величину стержня можно с помощью следующей формулы:

L = E + H + R +V.

Под маркировкой Е подразумевается длина распора стержня на дюбеле. Н – представляет собой толщину утеплителя. R – это толщина слоя клея, если утеплитель будет дополнительно приклеиваться к поверхности. В свою очередь V определяет отклонение от вертикальной плоскости. Минимальная толщина распора, как правило, составляет от 45 миллиметров и более.

Расчет дюбелей для крепления утеплителя на один м2 осуществляется с учетом веса теплоизоляции. Например, для утеплителя типа пеноплекса, на 1 м2 уйдет всего 4 грибка, тогда как для базальтовой ваты понадобится в 1,5 раза больше. Формула расчета выглядит следующим образом:

W (количество) = S (площадь покрытия) * Q (количество дюбелей на каждый квадратный метр).

Не забывайте про запас. Минимум 6 штук дюбелей должны находиться под рукой на случай утери или поломки крепежа. При утеплении углов количество требуемых дюбель гвоздей увеличивается. Таким образом, «резерв» должен составлять минимум 12 штук.

Фасадные строительные полиэтиленовые дюбели служат для фиксации теплоизоляционных плит при утеплении сооружений, стены которых выполнены из различных материалов, в том числе кирпича и бетона разных марок. Их используют при монтаже вентилируемых фасадов, утеплении «мокрых» штукатурных фасадов, для выполнения качественного монтажа всевозможных систем утепления.

Применение

Применяются термоизоляционные дюбели для сквозного монтажа разных изоляционных материалов к:

• строительному природному камню;
• бетону;
• газобетону;
• пустотелым панелям.

Для выполнения монтажных работ на зданиях высотой менее 8 м специальные разрешения не потребуются.

Термоизоляционный дюбель для крепления теплоизоляции изготавливается из имеющего высокое качество полиэтилена высокого давления. Применяемые при их изготовлении конструктивные решения и материалы способны исключить влияние температур на прочность крепления, выполненного с помощью теплоизоляционных дюбелей. Параметры прочности изделий соответствуют значениям нормативных европейских стандартов ISO 2001.

Дюбель имеет широкую головку с коническими отверстиями и способен хорошо удержитать минеральный утеплитель, имея длинную зону расклинивания, он дает отличные показатели несущей нагрузки. Оригинальные технические решения используемые при изготовлении крепежных изделий способствуют упрощению работы с ними и служат гарантией прочности выполненных креплений.

Устройство и схема крепления

Из особенностей конструкции термоизоляционного дюбеля следует отметить его крепежную систему, состоящую из распорного дюбеля, оснащенного прижимным диском и гвоздя, имеющего специальную головку. Его диск имеет в диаметре 60 мм, его поверхность несколько шероховата.

Наличие технологических отверстий обеспечивает надежную фиксацию теплоизоляции к поверхности основания. Форма распорной зоны имеет оптимальную трехсекционную конструкцию, что исключает возможность вытягивания дюбеля из отверстия и обеспечивает надежность крепления.

Крепеж — это тарельчатый забивной дюбель с оцинкованным гвоздем или пластмассовым гвоздем. Применяется он для механического крепежа изоляционного материала при выполнении различных решений фасадных систем, в частности при монтаже «мокрых» и вентилируемых фасадов.

Схема крепления дюбеля

Область применения забивного строительного дюбеля — крепеж теплоизоляционных и облицовочных материалов при выполнении работ по утеплению стен пенополистиролом из бетона и кирпича, а также стенами, выполненными из других материалов.

Для выполнения монтажных работ средний расход дюбелей на 1 кв. м составит приблизительно 5-6 шт. Точное их количество необходимое для монтажа производится расчетным путем.

Для качественного выполнения крепежа теплоизоляционных материалов к стенам, подверженным высокому риску неблагоприятного воздействия атмосферных условий можно использовать качественные дюбели «ОМАХ» с металлическим или пластиковым гвоздем.

Утеплитель – материал неплотный, пористый, и, как правило, мягкий. В результате закрепляют его специфически: враспорку, на клей. Однако при достаточно объемных строительных работах необходимо использовать специальный крепеж – дюбель для утеплителя.

Особенности выбора дюбеля для утеплителя

Теплоизоляция – материал неоднородный, и, как правило, многослойный. Удерживать его силой трения, как это происходит в плотном материале невозможно. Кроме того, при креплении необходимо беспокоиться о его целостности, особенно в тех случаях, когда утеплитель комбинируется с гидроизоляцией и пароизоляцией.

О дюбелях-зонтиках для крепления фасадного утеплителя расскажет это видео:

Конструкция

Высокая сложность утеплителя, а, вернее говоря, комбинации тепло- и гидроизоляционного слоя породила 2 основных вида крепления, которые так и разделяются на группы по назначению.

1. дюбель для фасадной теплоизоляции и утепления стен;
2. крепеж для кровельной теплоизоляции.

Первый имеет всем известный вид: из-за широкого прижимного диска его называют тарельчатым или грибом. Конструкция это может быть цельной – собственно дюбель с головкой, а может быть разборной. Последняя состоит из нескольких элементов:

• гильза с распорной частью. При креплении гладкая нераспорная часть оказывается в толще утеплителя, а распорная – в прочном материале стены или потолка;
• головка в виде прижимного диска – составляет единое целое с дюбелем;
• стержень – при забивании распирает гильзу.

По сути, кроме как большим объемом головки дюбель для утеплителя ничем не отличается от обычного.

Диаметр диска колеблется от 45 до 90 мм. В некоторых случаях на дюбель надевают дополнительный диск – рондоль, диаметром до 140 мм.

Устройство дюбеля для крепления утеплителя

Преимущества и недостатки

В абсолютном большинстве случаев используется пластиковый крепеж.

• Во-первых, утеплитель – материал легкий и рыхлый, и не создает высокой нагрузки.
• Во-вторых, металлический стержень при повышении прочности соединения, к сожалению, создает собой холодовый мостик. Теплопроводность металла намного ниже пластика и он буквально проводит сквозь теплоизоляцию холод. Чтобы этого избежать, выпускаются стальные гвозди для дюбеля с термоизолированной головкой.

Второй вид дюбеля, для теплоизоляции кровли – телескопический. Представляет собой полый пластмассовый стержень с широким прижимным диском. Монтируется он несколько необычно: устанавливается в тело теплоизолятора, а, вернее говоря, кровельного пирога, а гвоздь или анкер проходит насквозь стержень и погружается в плотный материал – бетон, профнастил.

Факторы подбора

При выборе изделия необходимо обращать внимание на ряд факторов.

• Главный из них – достаточная длина. Она складывается из толщины теплоизоляция и других слоев, толщины клеевого состава, величины отклонения стены от вертикали и минимально возможного углубления.
• Нагрузка на вырыв – каким бы легким ни был теплоизолятор, вес у него все же есть, а каждое крепление рассчитано на определенную нагрузку. Учитывать при этом нужно рабочую нагрузку, а не максимальную. Так, максимальная нагрузка для полипропиленового дюбеля составляет 60–150 кг. Однако рабочая может достигать лишь 25%, что приравнивается к 15–37 кг.

Разновидности крепежа

Форма изделия определяется спецификой закрепляемого материала: легкий и рыхлый теплоизолятор не выдерживает жесткого крепления. Пластмассовый прижимной диск как бы поддерживает утеплитель, а не закрепляют его.

Однако крепеж может отличаться устройством распорной части и материалом изготовления.

По конструкции

Различают 2 основных варианта крепежа.

• Безраспорный – дюбель не комплектуется метизом и не нуждается в нем. Крепеж вставляют в высверленное отверстие сквозь теплоизоляционный материал. В стене или потолке дюбель удерживается за счет конструктивных выступов.
• Распорный – в этом случае наличествует гвоздь или шуруп, который при закручивании или вбивании распирает тело стержня. Последний удерживается в материале стены за счет силы трения.

Распорный вариант чаще используют при креплении в плотный материал – бетон, полнотелый кирпич, а безраспорный годится для ячеистых бетонов.

По материалу

Для изготовления дюбеля используется только пластмасс, шуруп, если он есть, может быть сделан из пластика или из металла.

• Полиамид – или нейлон. Прочный легкий материал, пригодный для монтажа в любую поверхность: кирпич, бетон, дерево, пустотелый кирпич. Максимальная нагрузка может достигать 120 кг, рабочая, соответственно – 30 кг.
• Полипропилен – отличается более высокой прочностью, твердостью, максимальная нагрузка может достигать 150 кг. Рабочая для плотного материала составит около 40 кг.
• Полиамид, армированный стекловолокном – относительно новый материал, по прочности мало уступающий металлу, но не имеющий его недостатка – высокой теплопроводности.

Распорный стержень может быть изготовлен из того же пластика, включая и армированный, а также из металла. Несущая способность последних выше, но теплоизоляцию они несколько нарушают.

Используется:

• оцинкованная сталь – с толщиной цинка не менее 6 мкм;
• нержавеющая сталь – крепеж куда более дорогостоящий, но абсолютно стойкий к коррозии. Применяется в помещениях с высокой влажностью.

Про конструкцию, которую имеют дюбели для крепления утеплителя к стене и другим поверхностям, читайте ниже.

Конструкционное исполнение

Имеется в виду сочетание материалов выполнения. Возможны 3 варианта:

• дюбель и гвоздь выполняются из одного и того же пластика. Комбинировать разные пластики не рекомендуется, поскольку каждый из материалов характеризуется своим коэффициентом теплового расширения;
• пластиковый дюбель и металлический стержень – прочность крепления очевидно выше и достигает 1,9 кН. Однако металл чересчур хорошо проводит тепло, и в теплоизоляционном слое образует собой холодовый мостик;
• пластиковый дюбель-гриб для утеплителя и металлический стержень с термоголовкой – шляпка гвоздя покрывается нейлоновым колпачком. Сам шуруп оказывается внутри тела стержня. В этом случае проблема холодового мостика исчезает.

О том, какие дюбель-грибок для крепления утеплителя имеет размеры, читайте ниже.

О том, какие бывают дюбель-грибы для утеплителя, расскажет этот видеоролик:

Параметры

Статьи ГОСТ, регламентирующей пластмассовые дюбели для утепления, не существует. Однако требования к материалу полиамид для строительных дюбелей применяются, и в ГОСТ точно указано, какой марки пластик можно использовать и для каких климатических зон.

Отличается крепеж большой длиной: ведь дюбель должен углубляться в стену через немаленький слой теплоизоляции.

Остальные же размеры варьируются очень мало:

• величина шляпки колеблется от 45 до 90 мм в диаметре;
• на пластике встречается только 2 диаметра стержня – 8 и 10 мм;
• длина изделия колеблется от 40 до 400 мм.

Несущая способность зависит от прочности крепежа и материала стены. Нагрузка колеблется от 0,3 кН до 23 кН.

10*80	2	10*90	15
10*90	2,5	10*120	16,75
10*100	6	10*140	20
10*120	8	10*160	32,2
10*140	9,8	10*180	44,5
10*160	11, 25	10*200	57,5
10*180	13,8	10*220	62
10*200	14,5	10*260	81,3
		10*300	105,5

Про крепление плит утеплителя тарельчатыми дюбелями читайте ниже.

Монтаж

Особенности крепления определяются характеристиками материала. Теплоизолятор в большинстве случаев используется в виде панелей или листов. Такой материал фиксируется по правилам, что следует учитывать и при расчетах, и при утеплении.

Про расход дюбелей на 1м2 утеплителя читайте ниже.

Расчет дюбелей

Особенность расчетов состоит в том, что здесь несущая нагрузка не имеет решающего значения. Вес утеплителя оказывается величиной менее важной по сравнению с его толщиной и рыхлостью, а также по сравнению с характером стены или потолка. В паспорте изделия, конечно, указывается нагрузка на вырыв, но на практике она учитывается при выборе соответствующей длины изделия.

• Длина – крайне важная характеристика, поскольку включает несколько величин: толщину утеплителя, толщину клеевого слоя или слоя паро- и гидроизоляции, или всего вместе, величину отклонения от вертикали и минимально допустимую величину заглубления в материал. Причем последняя указывается для каждого материала – плотного бетона, ячеистого, пустотелого кирпича и так далее. Все эти параметры обязательно указываются в сертификате, и на них нужно обратить самое пристальное внимание.
• Диаметр шляпки – здесь рекомендации более приблизительны: чем более рыхлый, легкий материал используется, тем больше должен быть диаметр шляпки. Для пенопласта, например, можно выбирать изделия с минимальными головками. Для крепления минваты на потолке понадобятся диски крупные.
• Количество дюбелей определяется не столько весом утеплителя, сколько удерживать 5 крепежей: 4 в углах, 1 в центре.
• Если утеплитель монтируется на фасаде, где к нагрузке на вырыв добавляется ветровая нагрузка, креплений должно быть больше. На углах здания панель фиксируется не менее чем 6 дюбелями – расположены двумя параллельными рядами, при высоте здания до 20 м панели крепят из расчета 7 шт. на 1 кв. м – расположены двумя рядами и 1 в центре. Если здание выше 20 м, то утеплитель закрепляют из расчета 9 шт. на 1 кв. м.

Технология

Фиксация теплоизолятора проводится на промежуточном этапе монтажа. Некоторая сложность его состоит в том, что все нюансы крепежа необходимо учесть заранее. Например, если потолок, к которому позднее закрепится дюбель, покрыт штукатуркой, необходимо увеличить длину заглубления, особенно если штукатурка не новая, или же удалить ее вовсе.

1. Утеплитель фиксируется на поверхности с помощью клея – пенопласт, пенополиуретан, или враспорку в каркасные ячейки – минвата.
2. На панелях отмечают места крепления. Затем высверливают отверстия под крепеж прямо через утеплитель. Глубина отверстия в базовой поверхности должна быть на 10–15 мм больше расчетной.
3. В отличие от обычных случаев здесь прочистить отверстие возможности нет. А если дюбель не заглубится в материал на достаточную глубину, удерживать даже теплоизолятор он не будет.
4. Дюбель вставляют в отверстие, тарельчатая головка должно несколько прижимать материал.
5. Затем, если он есть, в дюбель вбивают распорный гвоздь. Головка гвоздя закрывается колпачком, если используются гвозди с термоголовками.

Предпочтительнее для крепления выбирать места стыков, тем самым снижая общее количество щелей и отверстий. Кроме того, особенно при фасадных работах, рекомендуется после монтажа проклеить стыки алюминиевым армирующим скотчем.

Цены на тарельчатый дюбель (гриб, грибок, гвоздь) для крепления утеплителя даны ниже.

Дюбель-гвозди для теплоизоляции

Цена на работу и материалы

Теплоизоляция – непременная часть строительных и большинства ремонтных работ. Так что потребность в тарельчатом дюбеле для теплоизоляции всегда высока и от сезона не зависит. Выпускают изделия множество известных компаний.

• Fischer – наверное, невозможно назвать такое крепежное изделие, которое не производила бы эта немецкая компания. Пластиковые дюбели обойдутся в 10–11 р. за шт. Крепеж из нейлоновой гильзы и гвоздя из оцинкованной желтопассивированной стали – в 13–37 р. за шт.
• Mungo все возможные виды крепежа, в том числе и тарельчатый дюбель. Пластиковый вариант стоит от 6,6 до 14,3 р. за шт, вариант со стержнем из оцинкованной стали – от 9,8 до 18 р. за шт.
• Koelner – известный на российском рынке польский изготовитель выпускает разного вида крепеж для теплоизоляции. Пластиковый крепеж для фасадной теплоизоляции стоит от 12 до 15 р. за шт. Вариант для кровельной теплоизоляции – телескопический, обойдется в 10–13 р. за шт.
• Тех-КРЕП – российская компания, предлагающая крепеж для пустотелых и полнотелых материалов. Тарельчатый дюбель из полиамида с базальтопластиковым стержнем стоит от 8,8 до 14 р. за шт.

Дюбель для теплоизоляции – непременный участник работ по утеплению здания. Крепеж очень прост в обращении, не создает нагрузку и обеспечивает надежную фиксацию теплоизоляцию материала.

Как правильно крепить теплоизоляцию к стенам при помощи дюбелей, расскажет видео ниже:

Понравилась статья? Поделитесь с друзьями в социальных сетях:

И подписывайтесь на обновления сайта в Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

Дюбель для теплоизоляции: как правильно крепить утеплитель

Во время выполнения стеновой теплоизоляции одной из важных задач считается качественное крепление теплоизоляторов. Не считая раствора клея, если такой применяется, термоматериалы закрепляются специализированными крепежными изделиями.

Тарельчатый дюбель, он же дюбель-гриб, он же зонт, он же грибок обеспечивает качественное крепление всех видов теплоизоляторов к любым стеновым конструкциям. От хорошего выбора определенного вида дюбеля зависит качество выполненных работ и долговечность конструкции. В продаже показаны разные варианты данных изделий, разработанных на каждый, даже очень диковинный вариант комбинирования сройматериалов.

Конструкция элемента крепежа

Шляпка дюбеля являет собой широкий диск 60-100 мм в диаметре с инновационными отверстиями. Для оснащения сцепки с материалами диск имеет поверхность с шероховатостью. Дальше от шляпки — тело дюбеля, которое оканчивается распорной зоной, которая, со своей стороны, складуется из нескольких секций, что задаёт разные векторы усилий при распирании.

Укомплектовывается дюбель гвоздём-сердечником, который при забивке молотком делает усилие в зоне увеличения. Эта конструкция обеспечивает качественную фиксацию «грибка» к стенке под воздействием веса материалов для теплоизоляции.

Материалы для изготовления

Делают фасадные дюбеля так, чтобы они не поддавались воздействию атмосфер, механическим и химическим нагрузкам. Расчётная температура эксплуатации от ?40°С до +80°С. В целях удовольствия изложенным требованиям для производства элементов крепежа применяются такие материалы:

1. Нейлон или полимерный этилен малого давления (ПНД). Применяется для фиксирования теплоизоляторов к любым видам стен: бетонным, кирпичным, полым, древесным. В качестве сердечника применяется металлический саморез. Держат нагрузку до 450 кг на стене из бетона и 380 кг на кирпичной.
2. Стеклонаполненный полиамид. Применяется еще для всех видов стен с оцинкованным железным сердечником, а еще с полиамидным, армированным стекловолокном. Выдержит нагрузку до 750 кг.
3. Железо покрытое слоем цинка. Такой дюбель для утепления применяется при крепеже теплоизолятора к тонким, полым стенам. Устойчив к коррозийным явлениям, рабочий принцип, в отличии от расклинивания — анкерный. Надёжность стены определяет несущую нагрузку дюбеля. От предыдущих образцов различается большой ценой.

Металлический сердечник используется при монтаже материалов с большой удельной массой в целях повышения несущей нагрузки на дюбель. Однако серьёзный недостаток подобной конструкции — холодные мосты, появляющиеся из-за большой проводимости тепла металла. Для устранения данного явления применяется дюбель для утепления с термоголовкой.

Расчет длины тарельчатого дюбеля

Перед тем как покупать элементы крепления, нужно высчитать их длину. Устанавливается она по формуле:

L = H + K + W +I, где

L — обязательная длина дюбеля

H — толщина подобранного теплоизолятора

W — практическое отклонение поверхности стен от вертикали

I — длина распорного участка дюбеля.

Достаточное число элементов крепежа устанавливается из расчёта 5-6 штук на метр квадратный.

Монтажные правила грибков

Тарельчатый дюбель предназначается для финальной фиксации утеплителя, благодаря этому монтаж выполняется после того, как теплоизолятор уже находится на поверхность стены. Вспененный полимер, пенополистирол экструдированный и минеральные плиты первично фиксируются к поверхности стен специализированным клеем на основе цемента, рулоны же из минваты помещаются в каркасах. И уже потом закрепляются тарельчатыми дюбелями. В совершенстве монтаж теплоизолятора и дюбелей рекомендуется проводить при температурном значении окружающего воздуха 0°С, приблизительно в средине диапазона работ.

Монтаж изготавливается в следующей очередности:

• Выполняется разметка мест установки
• В отмеченных местах перфоратором сверлятся отверстия прямо через теплоизолятор. Диаметр бура должен подходить диаметру дюбеля. Глубина отверстия обязана быть равна длине дюбеля плюс 10-15 мм.
• Дальше дюбель ставится в отверстие до контакта шляпки грибка с применением утеплителя и плотно прижимается, добивать молотком не потребуется.
• В дюбель ставится сердечник и забивается молотком до финальной фиксации грибка в стене.

Покупать тарельчатые дюбеля необходимо в проверенных точках продажи с солидной характеристикой и исключительно под торговыми марками ведущих производителей. В малом бизнесе востребовано производство такой продукции на термопластавтоматах в гаражах из вторсырья, причём качество изделий не всегда отвечает норме. Такие дюбеля кроме того, что во время эксплуатации могут не управиться с нагрузкой, но ещё на шаге монтажа трескают и крошатся. Вынуть недозабитый дюбель не выйдет из-за его конструкции — ствол снабжён усиками, нужно будет его обрезать, портить теплоизолятор и высверливать новое отверстие для нового дюбеля.

Какие бывают дюбель грибы для утепления

Дюбель для крепления теплоизоляции

Фасадные работы в большинстве случаев включают в себя утепление стен. Для этого вида работ используются различные утеплители, как из твердых материалов, так и из мягких. Чтобы выполнить работы по утеплению стен необходимо правильно подобрать дюбель для крепления теплоизоляции. Суть у всех крепежей для утеплителей одна и та же, но для разных материалов и поверхностей дюбеля отличаются.





Дюбеля для крепления утеплителя

Для монтажа всех видов теплоизоляционных материалов используются специальные грибки для крепления утеплителя. Дюбель тарельчатый, как его еще называют, способен удерживать даже мягкий и подвергающийся деформациям утеплитель. Монтировать такой крепеж для утеплителя можно на ровные поверхности из таких материалов как бетон, блок, кирпич, газобетон, пенобетон и даже строительный камень.

Дюбеля для крепления теплоизоляции имеют специальную конструкцию шляпки, выполненную из шероховатого материала и имеющую конусообразные отверстия для надёжной фиксации. Благодаря такому крепежу утеплитель прижимается к поверхности довольно плотно. Также качественное крепление обеспечивает трехсекционная расклинивающаяся часть, которая распирается в две или три стороны и благодаря этому пластиковый дюбель практически невозможно вынуть из отверстия в стене.

Читайте также: Как выполнять сверление больших отверстий в бетоне

Дюбеля, используемые для крепления теплоизоляции, изготавливаются из полиэтилена низкого давления, а распорный стержень — гвоздь для дюбеля выполнены из полиамида со стеклонаполнением и стали соответственно. При этом данный крепеж практически не подвержен коррозии и позволяет сохранять тепло. Тарельчатые дюбеля надёжны, долговечны и прослужат немалое количество времени, не теряя своих свойств.

Тарельчатый дюбель для теплоизоляции

Дюбель для крепления теплоизоляции состоит из шляпки и анкерного элемента, который также называют гильзой. Гвоздь, предназначенный для анкерного элемента, может быть изготовлен из пластика или из оцинкованного металла.

Одним из основных видов тарельчатых дюбелей является пластмассовый, который бывает нейлоновым и полипропиленовым. Дюбеля из нейлона могут крепиться на различные поверхности: полнотелые, пустотелые и даже деревянные.

Также существуют грибки для утеплителя, состоящие из металла. Цена на них выше, чем на пластмассовые дюбеля, но по сравнению с дешовым крепёжом, они выдерживают большие нагрузки. Металлические дюбеля для пенопласта и других утеплителей обладает антикоррозийными свойствами, благодаря покрытию из цинка, что делает теплоизоляцию всего дома более надёжной и долговечной. Основным назначением таких дюбелей считается крепление к конструкциям, состоящим тонких стен или имеющим пустоты.

В строительстве регулярно используются — строительные пистолеты для дюбелей и гвоздей

Размеры тарельчатых дюбелей для теплоизоляции

В нижеприведённой таблице указаны самые распространённые размеры тарельчатых дюбелей.

Диаметр	Длина
10	80
10	90
10	100
10	110
10	120
10	140
10	160
10	180
10	200
10	220
10	260
10	300

На сегодняшний день существует большой выбор дюбелей для крепления теплоизоляции для различных поверхностей и утеплителей. Производят такой крепеж в основном в Китае, России, Польше и Германии.

Закрепление плит теплоизоляции

Установка дюбелей должна производиться при температуре ≥ 0 ° С. Глубина просверленных отверстий должна быть не менее чем на 10 мм больше, чем глубина установки дюбеля в основание, которая на его стороне должна быть не менее 35 мм. Старые штукатурки и керамические покрытия, на которые выполняется установка системы теплоизоляции, нельзя рассматривать как достаточную несущую основу для дюбелей. Это следует учитывать при расчете длины (l) используемых дюбелей.Он получается из суммы глубины установки дюбеля в основание (h _ef ), толщины клеевого слоя и ненесущих покрытий (t _tol ) и толщины теплоизоляционного слоя ( h _D ).

Установка дюбелей выполняется обязательно через клей слой после достаточного отверждения клея ( не менее 24 h ). При использовании полиуретанового клея для приклеивания плит теплоизоляции установку дюбелей можно начинать через 2 часа после приклеивания плиты.Установленные дюбеля должны плотно стоять и прижимать теплоизоляционную плиту. Штифты, застрявшие в неустойчивом положении, необходимо удалить и установить заново.

При установке дюбелей под и арматурные сетка их гвозди следует забивать до конца, пока они не сравняются с самой чашкой — для защиты дюбеля от проникновения влаги внутрь. . При таком способе монтажа чашка дюбеля должна быть слегка утоплена в теплоизоляционную плиту, так чтобы она образовывала с ней одну плоскость.Слишком глубоко забитая чаша дюбеля приводит к локальному увеличению толщины штукатурки, которая при увлажнении из-за более длительного времени высыхания приводит к образованию видимого отпечатка (темного пятна) на фасаде.

Чтобы установленные дюбели не приводили к образованию мостиков холода и не влияли на эффективность теплоизоляции, следует использовать только качественные дюбели с коэффициентом теплопередачи точки ≤ 0,002 Вт / К. При использовании дюбелей с коэффициентом больше этого, помимо тепловых потерь, на фасаде образуются стойкие светлые пятна размером с чашки дюбелей.

Этого эффекта можно избежать, если установить дюбеля глубже в слой теплоизоляции так, чтобы его чашка была вкопана в него примерно на 20 мм, а образовавшееся отверстие можно было закрыть крышкой из изоляционного материала. Установленные таким образом дюбели маркируются как термо-дюбели. Более чем 10-летняя практика показывает, что до сих пор не известно ни одного случая образования отпечатков фасада при использовании термоупоров (эффект леопарда).

Фасад с яркими пятнами от дюбелей с большим коэффициентом точечной теплоотдачи

Установка терморегулятора

При забивании дюбелей через армированную штукатурку после монтажа их чашки необходимо оштукатурить, чтобы они были полностью покрыты без скопления на них штукатурки.

В системах, смонтированных на шплинты, механическое крепление осуществляется с помощью горизонтальных несущих шплинтов, закрепленных на основании сертифицированными фасадными дюбелями толщиной 16 мм. При установке шин следует обращать внимание на то, чтобы они не перекручивались, а расстояние между фиксирующими дюбелями не превышало 30 см. Дополнительное крепление панелей теплоизоляции к основанию осуществляется обвязкой и анкеровкой желоба сертифицированными дюбелями с диаметром чашки 60 мм.Монтаж дюбелей производится под армирующую сетку.

Монтаж и фиксация плит теплоизоляции с помощью шплинтов

Количество дюбелей, необходимых для восприятия нагрузок, воздействующих на систему теплоизоляции (особенно с всасыванием), зависит от несущей способности части дюбеля, закрепленной в основании, грузоподъемности чашки дюбеля, толщину теплоизоляционной плиты, размещение дюбеля к хрякам (в стыках между досками или в самих досках).

Несущая часть дюбеля, закрепленная в основании, определяет так называемый класс нагрузки дюбеля (в кН). Расположение, количество дюбелей и место их установки определяют Класс сопротивления всасыванию системы (кН / м2).

В следующей таблице указаны способы установки дюбелей, их размещение и, следовательно, класс нагрузки дюбелей и класс сопротивления всасыванию системы.

Связанные темы

• Что нужно знать о внутренней теплоизоляции

  Какие проблемы вызывает внутренняя теплоизоляция и на что обращать внимание? Подробнее…

• Что представляет собой пассивный дом

  Что представляет собой концепция пассивного дома и критерии, которым он должен соответствовать? подробнее …

• Подготовка основания под укладку системы теплоизоляции

  Как подготовить основание для нанесения системы теплоизоляции? подробнее …

• Крепление теплоизоляционных плит

  Как закрепить теплоизоляционные плиты на основании? более…

• Основные теплотехнические параметры и термины

  Какие наиболее важные переменные и термины необходимы для определения теплопотерь и каково их значение в строительстве? подробнее …

Дюбель химический для любого материала стены

Химический дюбель для любого материала стены 17 сентября 2020 г.

Идентификация строительных материалов в старых зданиях часто является проблемой.Не всегда ясно, можно ли четко определить обрабатываемые материалы. Таким образом, компания Spit предлагает EasyMix крепеж, который подходит для всех распространенных строительных материалов стен.

При помощи химического дюбеля можно устанавливать как средние, так и тяжелые нагрузки внутри помещений. Запатентованный продукт включает предварительно дозированный встроенный картридж для раствора, который обеспечивает чистоту изготовления и низкую подверженность ошибкам.

До 75% всех строительных работ приходится на существующие здания.Чтобы иметь возможность выполнять заказы профессионально, важна тщательная инвентаризация строительного материала. Однако в этом контексте не всегда возможно определить используемые строительные материалы, так как информация о возрасте здания и результатах испытания на бурение часто бывает нечеткой. Это особенно проблематично при креплении средних и тяжелых грузов к стене и потолку и затрудняет выбор подходящего крепежного устройства.

Благодаря EasyMix, Spit предлагает универсальную систему.Химический дюбель подходит как для полнотелых, так и для полых строительных материалов. Например, кабельные лотки, настенные консоли или распределительные коробки можно легко установить на стены из перфорированного камня или бетона.

EasyMix — это полный комплект, который сразу готов к использованию — пробку можно вставить прямо в подготовленную скважину. Кроме того, в нем уже есть встроенная камера для раствора с предварительным порционированием. Он высвобождает материал при ввинчивании прикрепленного стержня с резьбой с помощью аккумуляторной отвертки и обеспечивает оптимальное распределение раствора на 360 градусов.Последний точно дозируется по количеству, поэтому не образуются остатки и примеси.

Дополнительное выдавливающее устройство во время нанесения не требуется. Поскольку все компоненты уже согласованы друг с другом, подверженность ошибкам во время обработки также низкая, а точность высока.

Сборка происходит в пять раз быстрее, чем с обычными гильзами сита и патронами для строительного раствора. Кроме того, вилку можно использовать через короткое время, что исключает длительное время ожидания.

Механические фиксаторы Terraco EIFS, дюбели, анкеры EIFS, фиксатор с распорным штифтом

Механические крепления

Terraco предлагает ряд механических креплений, которые в промышленности иногда называют дюбелями или анкерами. Существует множество типов дюбелей различной длины для использования на разных типах оснований.

Эти механические крепления определяются при составлении архитектурных спецификаций, поскольку тип основания и требуемое значение U, определяемое архитектором, определяют толщину изоляционной плиты и определяют длину и тип требуемых дюбелей.

Крепежный элемент со стальным распорным штифтом	Крепеж с пластиковым распорным штифтом	Крепеж для использования с изоляционной плитой MW

Длина дюбелей зависит от толщины изоляционного материала

УСТАНОВКА

Terraco рекомендует использовать не менее 6 крепежных элементов Terraco EIFS на квадратный метр для изоляции EPS / XPS и не менее 9 креплений Terraco EIFS на квадратный метр для минеральной ваты в зависимости от высоты здания, чтобы обеспечить достаточное сопротивление отрицательной ветровой нагрузке.Чем выше здание, тем больше дюбелей установлено. Тип используемого гвоздя, пластиковый или стальной, также определяет количество устанавливаемых дюбелей.

В случае ремонтных работ и невидимого крепления, например. оштукатуренные стены следует провести испытания на месте для определения рабочих нагрузок.

Пожалуйста, свяжитесь с вашим представителем Terraco EIFS для консультации по конкретным требованиям проекта.

Крепление следует выполнять после полного отверждения клея Terraco Styrofix.Головки крепежа должны быть заподлицо с поверхностью изоляционной плиты и заделаны базовым слоем Styrobond DP Basecoat перед нанесением Terraco Terramesh (армирующая сетка EIFS) и Styrobond DP Basecoat.

Light ETICS Дюбель, Крепление из пенопласта, Крепление изоляции — недорого

Лист продукта

Описание / Цена

Специальная заглушка / анкер из полиамида для особо прочной резьбы по дереву (6-10 мм), торговая марка TOX ISOL.Для оштукатуренных стойких к давлению изоляционных материалов, таких как изоляционные плиты из древесного волокна, жесткий пенополиуретан, жесткий пенопласт XPS и, в определенной степени, полистирол (жесткий пенополистирол — см. Ниже). Плотная посадка благодаря контролируемому сжатию изоляции в процессе введения, запатентованный дизайн разреза.

Рекомендуемый макс. растяжение и поперечная нагрузка в XPS: 3-5 кг (0,03-0,05 кН). По сравнению с другими изоляционными анкерами, он может воспринимать особенно высокие поперечные силы благодаря своей прочной конструкции.

• DD 00055, l = 50 мм, для утеплителя толщиной до 6 см — Цена

• DD 00085, l = 83 мм, для утеплителя толщиной не менее 8 см — Цена

Использование

Для очень легких светильников на стенах с внешней изоляцией (EIFS): дверные знаки, почтовые ящики, наружное освещение и держатели водосточных труб (водосточные трубы). Здесь используется для решеток в сочетании с рым-болтом WH 06061 и резинкой RL 06000.При необходимости обратитесь к нашей общей информации по анкерной технологии .

Сборка

Из-за низкой несущей способности используйте этот изоляционный анкер только в указанных (или аналогичных) комбинациях компонентов. Анкер меньшего размера DD 00055 используется для изоляции толщиной 6 см или менее. В противном случае используйте DD 00085.

.

Только предварительно просверлить немного сверлом d = 5-8 мм; затем просверлите сверлом d = 14 глубину примерно 3-10 мм, чтобы пробить штукатурный слой.Никогда не сверлить глубже, чем толщина слоя штукатурки! Затем ввинтите изоляционный дюбель / заглушку с помощью шестигранного ключа на 12 мм, широкой отвертки или другого подобного предмета до тех пор, пока колпачок анкера не коснется штукатурки. Затем ввинтите подготовленные настенные кронштейны, шурупы или аналогичные предметы в дюбели / дюбели. В случае очень мягкого изоляционного материала, такого как полистирол, заранее ввинтите настенные кронштейны / винты в анкер, а затем скрепите их вместе в изоляции.

Особенности

Не подходит для изоляции из минеральной ваты.Условно подходит для полистирола, если резьба винта не толще 6 мм и винт ввинчивается в анкер только примерно через 1-2 см после вставки. При необходимости, возможно, придется соответственно измерить / отрегулировать длину винта. Если завинтить слишком сильно или винты слишком длинные, сравнительно мягкий изоляционный материал приведет к дальнейшему скручиванию изолирующего анкера («вращение») и потере удерживающей способности в пене.

Происхождение

Сделано в Германии компанией TOX (Баден-Вюртемберг)

Металлический изоляционный дюбель IDMS — Изоляция потолка

Металлический изоляционный дюбель IDMS — Изоляция потолка — Hilti Саудовская Аравия Перейти к основному содержанию Hilti

Наведите курсор на картинку для увеличения.

Щелкните изображение для увеличения.

Наведите курсор на картинку для увеличения.

Щелкните изображение для увеличения.

Щелкните изображение для увеличения.

Новый продукт

Стандарт

Артикул # r1162.

Экономичный анкер металлический изоляционный для крепления изоляционных материалов, когда требуется огнестойкость

• Основные материалы: Каменная кладка (сплошная), Каменная кладка (пустотелая), Бетон (прочный)
• Принцип работы: Ударный анкер
• Диаметр сверла: 8 мм

Больше технических данных

Покупатели также искали фиксатор изоляции , анкер изоляционный , Якорь из шерсти , фасадная изоляция или анкеровка

Функции и приложения

Характеристики

• Сертифицированная огнестойкость
• Огнестойкий крепеж для изоляционных материалов толщиной до 150 мм.
• Простая установка молотком
• Универсальное применение для всех стандартных изоляционных материалов
• Изоляционные пластины доступны для мягкого изоляционного материала

Приложения

• Крепления изоляции с требованиями огнестойкости

ЗАРЕГИСТРИРУЙТЕСЬ, ЧТОБЫ ПОЛУЧИТЬ БОЛЬШИЕ ПРЕИМУЩЕСТВА

Хотите стать онлайн-покупателем?
Создайте учетную запись сейчас.

РЕГИСТРАЦИЯ ЗДЕСЬ

Не можете войти в систему или забыли пароль?

Пожалуйста, введите свой адрес электронной почты ниже. Вы получите электронное письмо с инструкциями по созданию нового пароля.

Нужна помощь? Связаться с нами

ЗАРЕГИСТРИРУЙТЕСЬ, ЧТОБЫ ПОЛУЧИТЬ БОЛЬШИЕ ПРЕИМУЩЕСТВА

Хотите стать онлайн-покупателем?
Создайте учетную запись сейчас.

РЕГИСТРАЦИЯ ЗДЕСЬ

Выберите следующий шаг для продолжения

Ошибка входа

К сожалению, мы не можем войти в систему.
Адрес электронной почты, который вы использовали, не зарегистрирован для {0}, но был зарегистрирован для другого веб-сайта Hilti.

Обновление количества

Обратите внимание, объем заказа обновлен.Это связано с упаковкой и минимальным объемом заказа.
