Устройство кровли

Трудно недооценить такую часть дома, как крыша – от нее зависит не только комфорт внутри здания, но и долговечность всего строения. Кровля защищает внутреннее пространство и несущие конструкции от перегрева, атмосферных осадков, холода и других неблагоприятных факторов. Ее вид и конструктивные особенности могут быть разными, и этим определяется функциональность крыши и ее способность отводить с поверхности осадки.

Схема кровли

1. Кровельное покрытие;
2. Ветро-гидрозащитная мембрана;
3. Контррейка;
4. Утеплитель;
5. Пароизоляция;
6. Стропило;
7. Внутренняя отделка;
8. Обрешетка;
9. Самоклеющаяся уплотнительная лента;

Типовая конструкция включает в себя следующие звенья:

• Опорный каркас. От него зависит прочность крыши, а качество напрямую влияет на долговечность постройки. Несущую систему обычно сооружают из деревянного бруса, стальных балок или бетона. Выбор материала зависит от типа здания – хозяйственная постройка, жилой дом, общественное или промышленное сооружение. Также каркас может быть комбинированного вида, например, из дерева и металла одновременно, что обеспечивает его надежность, но при этом не отяжеляет.
• Кровельный пирог. В зависимости от вида покрытия в определенном порядке укладываются паро-, теплоизоляция и другие слои, каждый из которых имеет свою определенную функцию. От соблюдения технологии монтажа кровельного пирога зависит эффективность и долговечность как каждого слоя, так и всей конструкции. Это сложная система, которую следует подробно рассмотреть отдельно.
• Основные и соединительные узлы. Места, где стены примыкают к крыше, требуют повышенного внимания, особенно если дом имеет непростую форму. Так как примыкания уязвимы, их дополнительно оснащают гидроизоляцией и другими защитными материалами. Узлы могут выполняться с промежутком для вентиляции, а также защищаться алюминиевой гофрированной лентой, если кровля черепичная. Также конструкция может быть с напуском, и тогда места примыканий обрабатываются герметиками.
• Карнизные и фронтонные узлы. Защищают и закрывают нижнюю часть крыши и торец кровли у ската или карниза. Фронтонные планки укладываются преимущественно на черепичных скатных конструкциях, из профлиста или битумного покрытия.
• Ендова. Элемент и ключевой конструктивный узел многоскатной крыши.
• Коньковый узел. Горизонтальное верхнее ребро, стык скатов. Элемент устанавливается последним и предохраняет от влаги обрешётку, теплоизоляцию и место соединения стропил.
• Парапеты и дополнительные элементы, улучшающие внешний вид и функциональность конструкции.

Кровельный пирог: основные элементы

Тип крыши определяет последовательность укладки технологических слоев. Элементы, из которых состоит типовой кровельный пирог:

• Облицовочное покрытие. Выбранный материал отвечает за внешний вид и защищает другие слои от грязи, влаги, атмосферных воздействий. Один из наиболее практичных вариантов – металлочерепица, которую в Тамбове можно приобрести по выгодным ценам в компании «Хорошая Кровля».
• Обрешетка – опора для кровельного покрытия. Опорная конструкция может быть разреженной или сплошной, в зависимости от материала кровли.
• Гидроизоляция. Может использоваться ветро- и гидрозащитная мембрана, которая служит для защиты утеплителя от влаги. Это в первую очередь водонепроницаемый материал, например, антиконденсатные мембраны. Выбор гидроизоляции зависит от кровли и типа утеплителя.
• Теплоизоляция. В качестве утеплителя может использоваться рулонный материал, пенополистирол или пенопласт. Главная характеристика слоя – низкий коэффициент теплопроводности. Это свойство позволяет поддерживать оптимальный климатический режим во внутренних помещениях в любой сезон в течение длительного времени.
• Пароизоляция. Защитная многослойная мембрана защищает кровельный пирог от теплого влажного воздуха, который поступает из помещений.

Также в конструкции, например, утепленной скатной кровли присутствуют контррейки, стропила, уплотнительная лента и другие дополнительные соединительные элементы.

Подбор материала для кровли

Приобрести качественный, надежный и долговечный материал для монтажа крыши в Тамбове, а также с доставкой в другие регионы можно в компании «Хорошая Кровля». Завод предлагает разные варианты кровельного покрытия:

• сталь – используется для покрытия крыш со сложными конструкциями или элементов, например, свесов карнизов, стенных желобов и других, недорогой материал;
• металлочерепица – наиболее популярное решение благодаря таким достоинствам, как долговечность, несложность установки, эстетичность, доступность, богатый ассортимент расцветок;
• кровельный профнастил – совмещает в себе достоинства стальной и металлочерепичной крыши, служит до 50 лет.

Строительные ограждающие конструкции — SteelConstruction.info

Системы металлической облицовки обеспечивают эффективное, привлекательное и надежное решение для ограждающих конструкций одноэтажных зданий. За прошедшие годы эти системы эволюционировали от однослойной металлической облицовки, часто используемой в сельскохозяйственных зданиях, до высокоразвитых систем, используемых в промышленности, торговле и досуге. Однако, как и в случае со всеми компонентами конструкции, способность оболочки здания удовлетворять свои функциональные требования зависит от ее правильной спецификации и установки, а также, что не менее важно, от ее взаимодействия с другими элементами оболочки и конструкции здания.

В этой статье рассказывается о системах с металлическими оболочками, а также о том, как они спроектированы, указаны и закуплены.

[вверху] Функция оболочки здания

Все здания, независимо от их использования, должны обеспечивать контролируемую внутреннюю среду, защищенную от изменчивого и неконтролируемого внешнего климата. Требования к внутренней среде будут зависеть от предполагаемого использования здания, и это, естественно, определит требования к оболочке здания.

Создание и поддержание контролируемой внутренней среды — сложный процесс, требующий сочетания механических и электрических услуг для обогрева и / или охлаждения здания и хорошо спроектированной оболочки здания для регулирования притока и потерь тепла. Дизайн ограждающей конструкции здания является важным фактором при выборе механического и электрического оборудования (M&E) и при определении энергетических характеристик здания. Сейчас, когда на строительную отрасль оказывается давление, направленное на снижение эксплуатационного энергопотребления, ограждающая конструкция здания никогда раньше не подвергалась такому тщательному анализу.

Важным требованием к оболочке здания также является обеспечение надлежащей безопасности. Это особенно актуально для крупных складских помещений, где могут храниться товары на миллионы фунтов стерлингов.

Помимо формирования оболочки здания, крыша и облицовка стен могут также играть важную роль в структурных характеристиках здания, обеспечивая сдерживание второстепенных стальных конструкций от поперечной крутильной нестабильности. Если предполагается такое ограничение (как это часто бывает в таблицах нагрузок / пролетов производителей прогонов и боковых рельсов), важно, чтобы облицовка была способна обеспечивать это ограничение на практике.

Помимо удовлетворения функциональных требований, эстетика оболочки здания является важным вопросом, поскольку внешний вид здания должен отражать его местоположение и окружающую среду, а также соответствовать любым местным требованиям планирования.

[наверх] Ограждающая оболочка здания

Планировка типового одноэтажного дома

Показаны основные элементы современного здания промышленного типа с металлической облицовкой.

По сути, структура состоит из трех слоев:

• Первичный стальной каркас, состоящий из колонн, стропил и распорок. Показанный пример представляет собой портальную раму, однако она в равной степени применима и к другим типам структурных рам.
• Вторичная стальная конструкция, состоящая из боковых перил и прогонов для стен и крыши соответственно. Эти члены служат трем целям:
  • Для поддержки облицовки
  • Для передачи нагрузки от облицовки на основной стальной каркас
  • Для ограничения основных стальных элементов рамы
• Облицовка крыши и стен, функции которой включают в себя некоторые или все из следующего:
  • Отделение замкнутого пространства от внешней среды
  • Передача нагрузки на второстепенные стальные конструкции
  • Ограничение второстепенных стальных конструкций
  • Обеспечение теплоизоляции
  • Обеспечение звукоизоляции
  • Предотвращение распространения огня
  • Обеспечение герметичной оболочки
  • Обеспечение вентиляции здания (вентилируемые или невентилируемые крыши и стены).

Облицовка обычно также включает вспомогательные компоненты, такие как окна, потолочные светильники, вентиляционные и водосточные желоба.

В качестве альтернативы схеме, показанной выше, некоторые типы облицовки могут быть установлены непосредственно на основные стальные конструкции без необходимости использования прогонов или перил облицовки. Примерами конструкции такого типа являются настил и мембрана для крыш и поддоны для облицовки стен. Если выбраны такие решения, облицовка должна быть спроектирована так, чтобы:

• Пролет непосредственно между стропилами, балками крыши или фермами.Обычно это достигается за счет использования глубоких профилированных настилов или лотков, но если их недостаточно для требуемого пролета, необходимо будет установить промежуточные опоры в виде второстепенных балок или горячекатаных прогонов.
• Зафиксируйте основные стальные элементы. Несущие настилы и поддоны футеровки, если они закреплены правильно, должны обеспечивать достаточное поперечное ограничение для внешнего фланца опорного стропила или колонны. Там, где внешний фланец находится в состоянии сжатия, оболочки должно быть достаточно для обеспечения полного удержания, хотя потребуются дополнительные элементы для обеспечения удержания там, где внутренний фланец находится в состоянии сжатия

[вверх] Виды систем металлической облицовки

Существует ряд запатентованных типов облицовки, которые можно использовать в одноэтажных зданиях, чаще всего в промышленных, складских, сельскохозяйственных и торговых зданиях.Они, как правило, делятся на несколько широких категорий, как описано ниже.

Стальной лист обычно покрывают цинком или цинко-алюминиевым сплавом в процессе горячего погружения. Верхнее покрытие представляет собой органическое покрытие, обеспечивающее привлекательный внешний вид, обычно на основе составов поливинилхлорида (ПВХ или пластизол), поливинилиденфторида (ПВДФ или ПВФ2), полиэстера или полиуретана. Также доступны алюминиевые облицовочные листы.

Системы стальной облицовки

Производство стальных изделий с предварительно нанесенным покрытием

[вверх] Трапециевидная однослойная пленка

Однослойная облицовка

Однослойная пленка широко используется в сельскохозяйственных и промышленных сооружениях, где изоляция не требуется.Обшивка крепится непосредственно к прогонам или боковым поручням, как показано на рисунке. Обшивка обычно изготавливается из стали толщиной 0,7 мм с предварительно нанесенным покрытием и имеет трапециевидный профиль глубиной от 32 до 35 мм.

[вверх] Составная двустенная облицовка

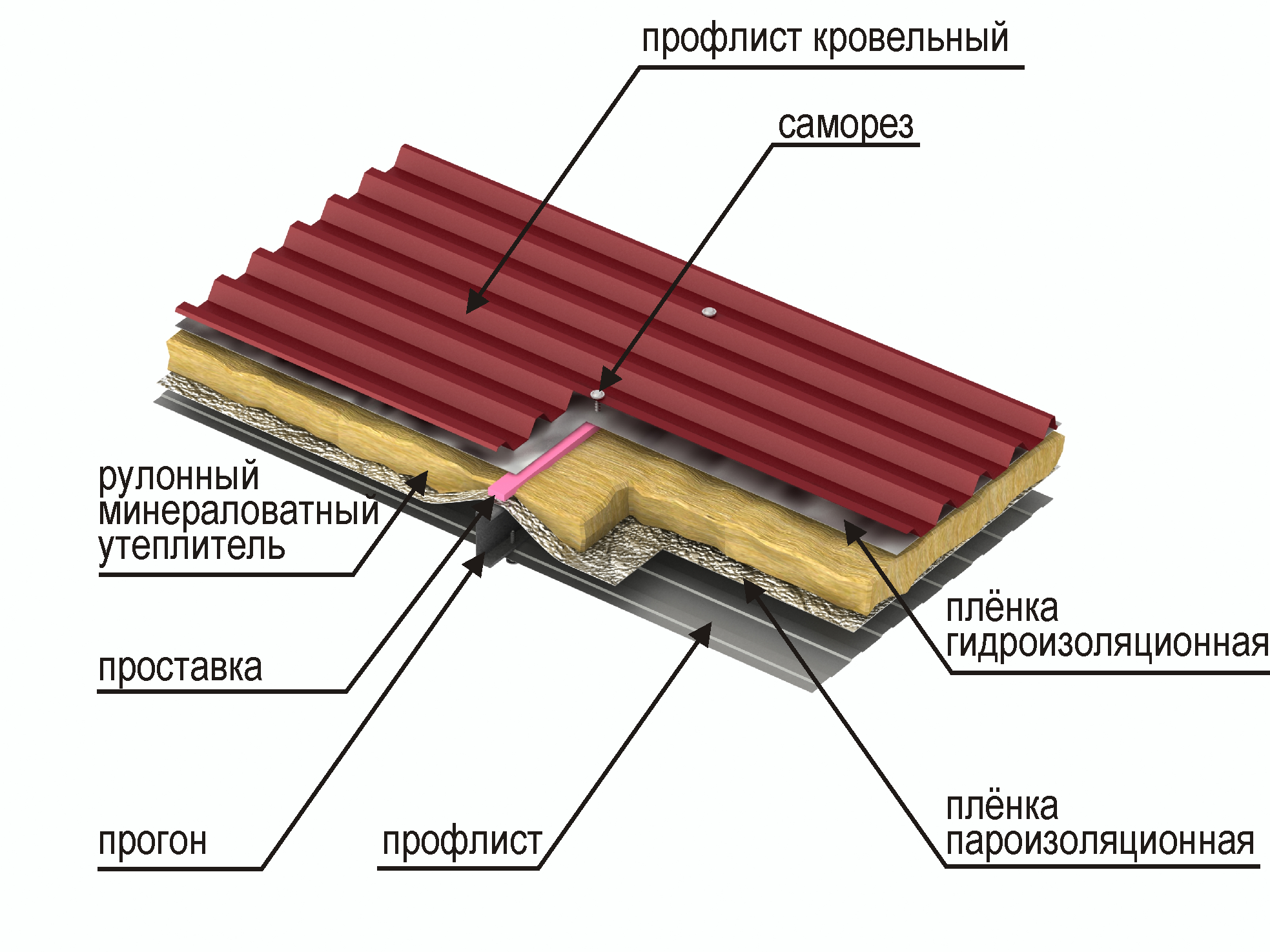

Кровля сборная

Этот общий тип облицовки состоит из металлической облицовки, слоя изоляционного материала, системы распорок и внешнего металлического листа, как показано ниже.Пролет таких систем ограничен возможностью перекрытия листов облицовки, которая обычно составляет от 2 до 2,5 м в зависимости от приложенной нагрузки. Следовательно, сборные системы облицовки должны поддерживаться второстепенными стальными конструкциями (прогонами или боковыми перилами). Как следует из названия, эти системы состоят из составных частей на месте.

Сборные системы облицовки

[вверх] Лайнер

Лист лайнера служит нескольким целям:

Листы футеровки обычно изготавливаются из стали или алюминия с предварительно нанесенным холодным покрытием и имеют неглубокий трапециевидный профиль, т.е.е. высота от 18 до 20 мм, как показано ниже. Для стальных футеровок толщина листа обычно составляет 0,4 мм или 0,7 мм, в то время как листы алюминиевых футеровок немного толще — 0,5 или 0,9 мм. Выбор футеровки будет зависеть от требуемой перекрывающей способности, метода установки облицовки и акустических требований облицовки. При необходимости акустические характеристики облицовки, в частности ее способность поглощать звук и минимизировать реверберацию, могут быть улучшены за счет использования перфорированного листа футеровки.Неглубокие листы футеровки недостаточно прочны, чтобы по ним можно было ходить, поэтому важно, чтобы изоляция, система распорок и защитный слой устанавливались с досок или платформ доступа, как показано ниже. Однако они действительно обеспечивают прочный барьер от падения после того, как они полностью закреплены. Там, где требуется пешеходный доступ, обычно заменяют неглубокий профиль футеровки более прочным листом, то есть трапециевидным профилем от 32 до 35 мм из стали толщиной 0,7 мм.

• Типовой профиль облицовочного листа

• Установка облицовки в пролет прогонов

[вверху] Изоляция

Основная функция изоляционного слоя заключается в создании барьера для потока тепла между внутренней частью здания и внешней средой.Толщина изоляционного слоя в кровельных и стеновых конструкциях значительно увеличилась за последние годы с примерно 80 мм в 1980-х годах до значений, приближающихся к 300 мм в 2018 году. Дальнейшее увеличение толщины возможно в течение следующих нескольких лет по мере того, как становятся более обременительна, хотя в настоящее время не считается рентабельным использование значительно большей толщины.

Наиболее распространенной формой изоляции в системах застроенной облицовки является стеганое одеяло из минеральной ваты, которое пользуется преимуществами из-за его легкого веса, низкой теплопроводности, простоты обращения и относительно низкой стоимости.Доступны жесткие плиты из минеральной ваты, но они менее деформируемы, чем лоскутные одеяла из минеральной ваты, что может привести к образованию воздушных зазоров между изоляцией и профилированными металлическими листами. Жесткие плиты из минеральной ваты также намного тяжелее лоскутных одеял из минеральной ваты, что сказывается на нагрузке на опорные стальные конструкции и ручном обращении на месте.

[вверху] Система проставок

Система проставок балки и кронштейна

Основная функция распорной системы — поддерживать защитный слой на необходимом расстоянии от защитного полотна.Поэтому компоненты системы должны обладать достаточной прочностью и жесткостью, чтобы безопасно передавать требуемую нагрузку через прогоны без чрезмерной деформации. Распространенной формой распорки является система стержней и кронштейнов, как показано на рисунке. Система состоит из стальных стержней, изготовленных методом холодной штамповки, которые обеспечивают непрерывную опору для защитного полотна, поддерживаемых через определенные промежутки стальными скобами, прочно прикрепленными к прогонам через облицовку. Многие системы стержней и кронштейнов также включают пластиковые прокладки (которые действуют как термические разрывы), чтобы минимизировать тепловые мосты.Доступны также другие типы дистанционных систем, например, Z-образные распорки на теплоизоляционных пластиковых блоках.

[вверх] Информационный листок

Наружный лист системы двуслойной облицовки известен как погодостойкий лист. Как следует из названия, его основная функция — защищать здание от внешнего климата, создавая непроницаемую для непогоды оболочку. Тем не менее, погодозащитный лист также следует рассматривать как структурный элемент, поскольку он играет важную роль в передаче внешних приложенных нагрузок, например.грамм. от ветра, снега и пешеходов до других элементов облицовки, вспомогательных стальных конструкций и основной несущей рамы.

Защитные кожухи обычно изготавливаются из стали или алюминия и доступны в широком разнообразии отделок и цветов. Стальные защитные кожухи изготавливаются из рулонной стали с предварительно нанесенным покрытием. Алюминиевые погодозащитные листы доступны в заводской отделке или в различных окрашенных вариантах отделки. Подробные требования к погодостойким листам для крыш и облицовки стен приведены в BS EN 14782 ^[1] .

[верх] Крепеж

Доступен широкий ассортимент запатентованных креплений, которые при необходимости могут быть водонепроницаемыми. Большинство крепежных элементов, используемых для металлической облицовки, являются как самонарезающими, так и самонарезающими, хотя винты, которые являются только саморезами, также доступны для использования в предварительно просверленных отверстиях. Крепежные детали можно использовать для соединения листового материала с опорными стальными конструкциями (или другими материалами) или для соединения соседних листов. Для большинства крепежных изделий делается выбор между углеродистой сталью с гальваническим покрытием и нержавеющей сталью (обычно используется аустенитная нержавеющая сталь марки 304).Видимые застежки могут иметь пластиковые головки заводского цвета, соответствующие погодным условиям. Дополнительная информация, описывающая эти и другие крепежные детали, например Застежки секретной фиксации доступны в Техническом документе MCRMA № 12 ^[2] .

[вверх] Изолированные (композитные или сэндвич) панели

Изолированные панели для кровли и стен состоят из жесткого изоляционного слоя, зажатого между двумя металлическими обшивками, как показано ниже. В результате получается прочная, жесткая, легкая панель с хорошими растягивающими характеристиками за счет действия композитного материала при изгибе.Панели простираются между прогонами холодной штамповки или боковыми поручнями, которые, в свою очередь, проходят между основными элементами рамы. Однако там, где вторичные стальные конструкции не нужны для удержания, довольно часто композитные стеновые облицовочные панели простираются непосредственно между первичным каркасом.

Композитные сэндвич-панели

Доступны системы со стоячим швом и сквозные фиксированные системы с трапециевидной защитной пленкой и неглубоким профилированным вкладышем, как показано выше, или с двумя плоскими / микрогребневыми листами.Профилированные композитные панели используются для крыш, чтобы дождевая вода могла стекать, не проникая в отверстия для крепления, в то время как плоские панели предпочтительны для стен из-за их внешнего вида.

Любые нагрузки, приложенные в плоскости облицовки (например, нагрузки на скатной крыше), передаются с внешнего листа через два клеевых соединения и слой изоляции на внутренний лист и несущую конструкцию. Полиизоцианурат (PIR) — распространенный изоляционный материал, используемый в панелях с пеной.PIR быстро расширяется при распылении на металлический профиль во время производства и приклеивается к нему без использования клея. Это свойство делает его идеально подходящим для непрерывного производственного процесса, используемого более крупными производителями панелей с пенопластом. В качестве альтернативы жесткие плиты из минеральной ваты или других изоляционных материалов могут быть прикреплены к металлическим листам с помощью клея. Этот метод обычно используется для стеновых панелей с плоской облицовкой.

• Композитные панели с кирпичной стеной дадо

[вверх] Системы стоячих швов

Фальцевое кровельное покрытие

«стоячий шов» или «секретная фиксация» используется специально разработанный профиль для погодозащитного полотна, который включает защелкивающееся соединение между соседними листами.Это устраняет необходимость в открытых креплениях и улучшает атмосферостойкость системы облицовки. Следовательно, системы стоячих фальцев могут использоваться на очень низких уклонах крыши (до 1 ° по сравнению с 4 ° для систем с открытыми крепежными элементами). Также доступны системы изолированных панелей со стоячим швом в защитной пленке. Профнастил для стоячих швов может быть изготовлен из стали или алюминия. Показана типичная система стоячих швов. Недостатком этой системы является то, что прогонам обеспечивается значительно меньшее ограничение по сравнению с традиционной фиксированной системой.Тем не менее, правильно закрепленный лайнер обеспечит достаточную фиксацию. Дополнительную информацию о системах облицовки со стоячим швом можно получить из Технического документа MCRMA 3 ^[3] , а также из Публикации ECCS TC7 41, ^[4] .

[вверху] Подносы структурной футеровки

Структурная облицовка поддонов

Подносы для структурной футеровки — популярная альтернатива композитным стеновым панелям.Они представляют собой глубокий структурный профиль, в который на месте укладывается изоляционная плита. Сборка завершается добавлением внешнего профилированного металлического листа, как показано на рисунке ниже. Поддоны футеровки простираются непосредственно между основными несущими колоннами, тем самым устраняя необходимость в дополнительных рельсах облицовки. Это возможно из-за глубины профиля лотка вкладыша и его результирующей жесткости на изгиб. Таким образом, отсутствие вторичных стальных конструкций может иметь явные преимущества с точки зрения скорости и стоимости процесса строительства, а также допусков при установке.

Тем не менее, следует рассмотреть возможность создания теплового моста с вкладышами. Частично эту проблему можно решить, поместив дополнительный слой жесткой изоляции снаружи лотка.

В тех случаях, когда пластиковая конструкция портальных рам является обычным подходом к проектированию, отсутствие боковых перил может создавать проблемы при попытке обеспечить ограничение внутреннего фланца колонн, например в зоне захвата портальной рамы, поскольку традиционные коленные распорки не могут быть легко прикреплены к профилю лотка для вкладыша.

Подносы структурной футеровки также могут иметь перфорацию, если требуются улучшенные акустические характеристики.

[наверх] Конструкционный настил и мембранные кровельные системы

Конструкционный настил и система мембранной облицовки

Структурный настил и мембранные системы представляют собой длиннопролетную альтернативу наращиваемой облицовке на прогонах холодной штамповки и особенно популярны на «плоских» крышах или крышах с очень низким уклоном, на которых требуется водонепроницаемая мембрана.Конструкция крыши состоит из профилированного металлического настила трапециевидной формы, достаточной глубины и толщины, чтобы простираться непосредственно между стропилами, балками крыши или фермами. Обычный металлический настил обычно имеет высоту профиля 100 мм и толщину стали от 0,75 мм до 1,0 мм. Настил поддерживает слой жесткой изоляции, поверх которого размещается водонепроницаемая мембрана, как показано на рисунке. Использование жесткой мембраны высокой плотности позволяет переносить нагрузки от пешеходного движения и снега через слой изоляции на конструкционный настил без необходимости использования внешнего металлического листа или системы распорок.Палуба способна удерживать верхнюю часть балки или фермы, что делает ее идеальной для строительных конструкций, в которых конструкции крыши просто поддерживаются. Однако конструкционные настилы не подходят для портальных рам с пластической конструкцией из-за необходимости удерживать внутренний фланец стропила в зоне забивания.

[вверх] Облицовка стен солнечного коллектора из просвечиваемого материала

Облицовка стен со встроенным прозрачным солнечным коллектором обеспечивает простую, эффективную и экономичную солнечную технологию, которая может быть встроена в ограждающую конструкцию здания.Солнечные коллекторы с прозрачным светом используют солнечное излучение для подачи в здания естественно нагретого свежего воздуха. Благодаря отсутствию движущихся частей, минимальным расходам на электроэнергию и минимальным выбросам CO ₂ эта технология обеспечивает возобновляемый источник тепловой энергии со сроком окупаемости всего 3 года для новых зданий и 7 лет для проектов реконструкции.

Схема солнечного коллектора Transpired

Солнечный коллектор представляет собой систему предварительного нагрева воздуха.Солнечный свет падает и согревает вертикальную стену, выходящую на юг. Тепло передается входящему вентиляционному воздуху, когда он проходит через крошечные отверстия или щели в стене. Эти системы могут консервативно собирать от 60% до 70% падающей солнечной энергии.

Во время отопительного сезона система собирает как солнечную энергию, так и повторно улавливает потери тепла стенами. Во время сезона охлаждения байпасные вентиляционные отверстия коллектора могут быть открыты, позволяя стене рассеивать тепло, тем самым снижая охлаждающую нагрузку.

Эта технология идеально подходит для зданий с преимущественно южной стеной с доступом к системе вентиляции здания.Поверхность коллектора обычно представляет собой трапециевидную стальную или алюминиевую пластину и может быть любого темного цвета.

Colorcoat Renew SC® от Tata Steel и SolarWall® от CA Group являются примерами таких запатентованных систем, производимых в Великобритании.

[вверх] Спецификация облицовки

Спецификация кровли и облицовки стен имеет значение, выходящее далеко за рамки эстетики и водонепроницаемости здания. Выбор облицовки может повлиять на многие аспекты характеристик здания, от его строительства до его возможного сноса и утилизации.Действительно, пригодность всего здания может быть поставлена ​​под угрозу, если при выборе облицовки не будет уделено должного внимания. Основными факторами, которые следует учитывать при выборе систем профилированной металлической облицовки, являются:

Минимальные требования к производительности для ряда этих факторов установлены законодательством. Другие факторы, такие как внешний вид и дневное освещение, могут показаться не столь важными с инженерной точки зрения, но могут иметь решающее значение для успеха здания с точки зрения благополучия жителей и принятия здания местными жителями. сообщество.Не следует забывать, что стоимость изолированной облицовки в типичном коммерческом или промышленном здании обычно составляет значительную долю от общей стоимости строительства, поэтому решения, касающиеся облицовки, могут сильно повлиять на экономическую жизнеспособность проекта. Облицовка также оказывает значительное влияние на эксплуатационные потребности в энергии и, следовательно, на эксплуатационные расходы здания, находящегося в эксплуатации, в частности, на отопление, охлаждение и освещение.

Обшивка конвертов

[вверху] Водонепроницаемость

Основная функция системы облицовки — обеспечить водонепроницаемую оболочку здания, подходящую для предполагаемого использования здания.Имея это в виду, разработчик требований к облицовке должен тщательно продумать выбор компонентов облицовки и детальный проект системы. При выборе облицовки следует учитывать расположение здания, его ориентацию и внешний климат. Удовлетворительная работа системы также зависит от правильной сборки компонентов на заводе и / или на месте.

Как правило, крыши подвержены большему риску утечки дождевой воды, чем стены, и этот риск увеличивается с уменьшением уклона крыши.Это важный фактор при проектировании современных небытовых зданий, поскольку многие из них имеют низкие или плоские крыши, чтобы минимизировать объем пустого пространства на крыше. Не все виды кровельного покрытия подходят для использования на крышах с низким скатом. Поэтому разработчики должны уделять особое внимание минимальному шагу, рекомендованному производителями, а также опубликованным руководствам по детализации и установке.

Металлические кровельные листы трапециевидной формы со сквозными фиксаторами обычно подходят для уклонов 4 ° (7%) и более.Этот предел в 4 ° имеет решающее значение для характеристик облицовки и должен учитывать прогиб в опорных стальных конструкциях и локализованные деформации облицовки, которые могут привести к затоплению. Если основные стальные конструкции предварительно забиваются, чтобы компенсировать прогибы из-за постоянных воздействий, следует проявлять особую осторожность, чтобы не допустить, чтобы чрезмерный забивной камень не приводил к местным высотам, так как они также могут вызвать образование отложений. Для более мелких уклонов, до 1,5 ° (1,5%), следует использовать секретную систему фиксации без открытых сквозных крепежных элементов, специальных боковых перехлестов и, желательно, без торцевых перехлестов.Системы секретной фиксации также могут использоваться на более крутых крышах, где требуется повышенная надежность.

Для крыш с малым скатом образование прудов является потенциальной проблемой, которую необходимо учитывать на этапе проектирования, чтобы избежать пагубных последствий длительного замачивания и повышенной нагрузки из-за веса воды. Там, где на потолочных светильниках образуется лужа, возникает дополнительная проблема в виде отложений грязи по мере испарения воды, препятствующей проникновению дневного света в здание.

Боковые и торцевые перехлесты профнастила являются слабыми местами ограждающей конструкции здания, где ветер и дождь могут проникать сквозь облицовку.Поэтому конструкция и конструкция перехлестов имеют решающее значение для водонепроницаемости системы облицовки. Торцевые перехлесты обычно состоят из двух непрерывных полос бутилового герметика, которые сжимаются для образования водонепроницаемого уплотнения за счет зажимного действия крепежных элементов. Шаг креплений, необходимых для обеспечения надлежащего уплотнения, будет зависеть от геометрии профиля, но обычно используется один крепеж на желоб. Типичный боковой нахлест между трапециевидными листами формируется путем перекрытия профилей полосой бутилового герметика, расположенной на погодной стороне крепежа, чтобы обеспечить стойкое к атмосферным воздействиям уплотнение.Боковые нахлесты должны быть сшиты с шагом 500 мм или ближе, используя стальные застежки. Дополнительная информация о боковых и концевых нахлёстках приведена в Техническом документе MCRMA № 6 ^[5] и Техническом документе № 16 ^[6] . См. Также ECCS TC7 ^[4] .

[вверх] Внешний вид здания

Выбор облицовки стен и крыши может существенно повлиять на внешний вид здания.Особенно важны следующие факторы:

• Форма профиля
• Цвет
• Крепежные изделия.

Форма профиля может существенно повлиять на внешний вид здания из-за ее влияния на воспринимаемый цвет и текстуру облицовки (вызванные отражением света). Ориентация облицовки (ребра горизонтальные или вертикальные ребра) также будет влиять на внешний вид здания из-за эффектов тени и отражения.Потенциальный недостаток горизонтальных ребер состоит в том, что со временем на них накапливается грязь, если облицовку не чистить регулярно. В тех случаях, когда расположение и функция здания требуют гладкого плоского внешнего вида, можно использовать изолированные стеновые панели с плоскими облицовочными листами, однако следует отметить, что любой дефект на поверхности будет легко заметен.

Сталь, из которой изготавливаются профилированные листы облицовки, доступна с предварительно нанесенным покрытием в широком диапазоне цветов и текстур, что позволяет архитекторам выбрать отделку, которая наилучшим образом соответствует местоположению и функциям здания.При выборе отделки архитектор должен учитывать влияние формы профиля на общий внешний вид, делая поправку на эффекты отражения и тени на воспринимаемый оттенок цвета.

На общий вид здания также может повлиять выбор крепежа, особенно на облицовке стен или на крутых крышах. Специалисты по облицовке поэтому должны тщательно продумать размер, форму, цвет и расположение креплений и шайб.Доступны застежки с пластиковыми головками заводского цвета, соответствующие цвету погодного полотна. Если открытые крепежные элементы считаются вредными для внешнего вида здания, архитектор может рассмотреть возможность использования изолированных панелей с секретной фиксацией или систем стоячих швов, в которых все крепления скрыты от глаз. Дополнительную информацию о крепежных изделиях можно получить в Техническом документе MCRMA № 12 ^[2] .

[вверх] Тепловые характеристики

[вверх] Энергопотребление

Основные источники потерь тепла через ограждающие конструкции

Правительство Великобритании поставило амбициозную и юридически обязывающую цель по сокращению национальных выбросов парниковых газов не менее чем на 80% к 2050 году с промежуточной целью — сокращение на 34% к 2020 году (по сравнению с базовым уровнем 1990 года).На эксплуатацию зданий в настоящее время приходится почти половина выбросов парниковых газов в Великобритании, поэтому для достижения этих целей требуется значительное улучшение характеристик новых и существующих зданий.

Значительная часть выбросов углекислого газа связана с эксплуатационными потребностями зданий в энергии (отопление, освещение, вентиляция и т. Д.). Хотя многие факторы влияют на энергоэффективность здания, тепловые характеристики оболочки здания имеют большое значение.Показаны основные источники потерь тепла через ограждающие конструкции здания.

[вверх] Мосты холода

Тепловые мосты — это участки или компоненты внутри кровли или конструкции облицовки стен, теплоизоляционные свойства которых ниже (часто намного ниже), чем у окружающего материала, что позволяет локально пропускать высокие тепловые потоки через ограждающую конструкцию здания. Типичным примером теплового моста может служить металлическая прокладка в застроенной системе облицовки. В общем, все металлические компоненты будут действовать как тепловые мостики из-за их высокой теплопроводности, если не будут приняты специальные меры для прерывания теплового потока путем введения слоя теплоизоляции.Тепловые мосты увеличивают потери тепла из здания, тем самым увеличивая эксплуатационные потребности в энергии. Это также может привести к снижению температуры внутренней поверхности оболочки, вызывая образование конденсата при определенных условиях.

[вверху] Коэффициент теплопередачи

Тепловое изображение здания

Коэффициент теплопередачи через оболочку здания может быть значительным источником потерь энергии в здании, особенно при недостаточной изоляции.Одним из показателей теплопередачи является «величина U», которая определяется как скорость передачи тепла через элемент ограждающей конструкции здания, например стена, окно, часть крыши или люк за квадратный метр. Единица СИ для значения U — Вт / м²K. Для отдельного компонента, такого как облицовочная панель, значение элементарного U зависит от проводимости и толщины изоляции, формы профиля и наличия каких-либо мостиков холода. Производители облицовки и изоляции обычно указывают значение U для своей продукции для различных толщин изоляции.В качестве альтернативы значение U данной построенной огибающей может быть вычислено с использованием программного обеспечения.

Национальные нормативы по тепловым характеристикам обычно устанавливают максимальные значения U. Часто это средневзвешенное значение (или аналогичный «общий» показатель) для всей крыши или стены с максимальными значениями для отдельных элементов, таких как двери. У отдельных элементов, как правило, гораздо более высокие значения U, чем у облицовки.

Тепловизионное изображение здания, демонстрирующее относительную температуру различных частей фасада здания, т.е.е. где коэффициент теплопередачи наибольший / наименьший.

Типичные предельные значения U, основанные на утвержденном документе L2A ^[7] (издание 2013 г.), показаны в таблице.

За последние годы стремление улучшить энергетические характеристики зданий привело к значительному снижению значений U для элементов ограждающих конструкций здания, что привело к соответствующему увеличению толщины изоляции. Это имело важные последствия для структурных характеристик системы облицовки и ее взаимоотношений с другими структурными элементами.Особую озабоченность инженеров-строителей вызывают увеличенная глубина и вес облицовки, а также ее способность адекватно удерживать прогоны или боковые поручни. Вполне вероятно, что эта тенденция сохранится, однако убывающая отдача, получаемая от дальнейшего снижения значений U, означает, что в будущем, скорее всего, больше внимания будет уделяться герметичности и характеристикам механических услуг, а не увеличению толщины изоляции.

[вверху] Герметичность

Воздухонепроницаемость здания является центральным элементом требований Утвержденного документа L2A ^[7] и, вероятно, станет еще более важной, поскольку архитекторы стремятся улучшить тепловые характеристики оболочки здания без значительного увеличения толщины изоляции.Воздухонепроницаемость здания количественно определяется его воздухопроницаемостью, которая определяется как объемный расход воздуха на квадратный метр ограждающей конструкции здания и площади пола при заданном давлении. Максимально допустимая воздухопроницаемость для данного здания будет зависеть от ряда факторов, включая требования строительных норм, целевой рейтинг CO ₂ для здания и средства, с помощью которых этот рейтинг должен быть достигнут, например Архитектор может указать очень низкий уровень воздухопроницаемости в качестве альтернативы увеличению толщины утеплителя.В Великобритании достижение указанной воздухопроницаемости должно быть подтверждено испытаниями после строительства.

[вверху] Межклеточное уплотнение

Внутренняя конденсация возникает внутри слоев конструкции облицовки и возникает из-за того, что теплый влажный воздух изнутри здания проникает через облицовку и конденсируется на холодном внешнем листе и других компонентах. Серьезность проблемы будет зависеть от относительной влажности воздуха в здании, температуры и влажности наружного воздуха, а также от того, насколько хорошо герметизируется вкладыш.Наибольшему риску подвержены здания в холодном климате и здания, в которых есть бассейны, прачечные или другие подобные объекты, а также системы облицовки, которые включают перфорированный лайнер и отдельный пароизоляционный барьер. В крайних случаях конденсация может привести к коррозии стальных компонентов конструкции крыши или к намоканию изоляции.

Рекомендации по предотвращению межузельной конденсации обычно приводятся в BS 5250 ^[8] .

[вверх] Акустика

В зависимости от области применения акустические характеристики могут быть важным фактором при выборе кровли и облицовки стен.Как показано на рисунке, необходимо учитывать несколько категорий акустических характеристик.

Категории акустических характеристик

[вверху] Ударный шум

Шум, создаваемый воздействием дождя или града на металлическую кровлю, иногда может причинять неудобства жителям здания. В тех случаях, когда ударный шум считается важным, его иногда можно уменьшить, разместив гибкий изоляционный слой непосредственно под внешним листом, который действует как демпфер.

[вверх] Реверберация

В некоторых приложениях, таких как офисы или жилые помещения, внутренние акустические характеристики могут иметь решающее значение для функциональности здания. Особый интерес представляет реверберация, вызванная отражением звуковых волн от твердых внутренних поверхностей, включая элементы оболочки здания. Как правило, внутренняя отделка здания будет использоваться для ограничения реверберации, но архитекторы могут также воспользоваться преимуществами звукопоглощающих свойств изоляционного слоя облицовки, заменив стандартный лист облицовки перфорированной облицовкой.Там, где оболочка состоит из изолированных сэндвич-панелей, нередко устанавливают перфорированную подкладку и слой изоляции из минеральной ваты на внутренней стороне оболочки, чтобы уменьшить реверберацию.

[вверху] Передача звука в воздухе

Если необходимо ограничить прохождение звука через ограждающую конструкцию здания, специалисту по облицовке необходимо учитывать индекс звукоизоляции (SRI) облицовки. SRI — это мера уменьшения звуковой энергии (в децибелах) при прохождении звука через конструкцию на заданной частоте.Акустические характеристики конкретной системы облицовки будут зависеть от теплоизоляционного материала, погодостойких листов и профилей листов футеровки, а также от метода сборки. Из них изоляция является доминирующим фактором.

[вверх] Шум, связанный с оборудованием для обслуживания зданий

Следует также уделить внимание ослаблению шума, исходящего от обслуживающего оборудования и механизмов. К ним относятся обеспечение звукоизоляции для оборудования, подверженного шуму, и / или включение опор для оборудования с амортизаторами.Снижение шума от обслуживания особенно целесообразно в промышленных зданиях.

Обычно считается, что подходящий уровень внутреннего шума в промышленных зданиях составляет 65 дБ, тогда как от 50 до 55 дБ считается подходящим уровнем внутреннего шума для коммерческих, торговых и развлекательных зданий. В промышленных зданиях шумовой прорыв обычно является более серьезной проблемой. Местные правила могут определять акустические требования для уменьшения проникновения шума изнутри здания (например, если здание расположено рядом с жилым районом).

Производители систем облицовки смогут предоставить данные об акустических характеристиках для различных конструкций и порекомендовать систему, соответствующую спецификации.

Сборная система, состоящая из внутреннего и внешнего листов предварительно обработанной стали с изоляцией из минеральной ваты, обычно обеспечивает снижение уровня шума более 40 дБ. Минеральная вата имеет большую плотность, чем стекловата, и в целом улучшает звукоизоляцию. Звукоизоляцию можно улучшить, включив слой плотной акустической плиты из минеральной ваты в дополнение к изоляционному одеялу.

В целом композитные системы с заводской изоляцией, наполненные пеной, не так эффективны, как сборные системы, из-за малой массы вспененной сердцевины и непосредственного соединения внутренней и внешней обшивки.

Индекс шумоподавления R _w для различных систем показан в таблице ниже. Более высокий индекс указывает на более высокое шумоподавление. См. Технический документ MCRMA № 8 ^[9] и публикацию ECCS TC7 41 ^[4] .

[вверху] Огнестойкость

Требования к пожарным характеристикам в корне отличаются от тех, которые касаются тепловых характеристик, долговечности, водонепроницаемости и акустики, поскольку пожар является исключительным событием, и существует вероятность того, что здание не выживет в рабочем состоянии.

Целью Строительных норм в отношении пожара является обеспечение здоровья и безопасности жителей и людей, находящихся рядом со зданием, а не сохранение здания. Следовательно, положения Утвержденного документа B ^[10] направлены на обеспечение безопасных средств эвакуации для жителей здания, обеспечение безопасного доступа для пожарной бригады и предотвращение распространения огня на соседние объекты.

Производители систем облицовки должны подвергать свою продукцию строгим испытаниям на огнестойкость, чтобы получить одобрение строительных страховых организаций.Эти испытания проводятся в соответствии с LPS 1181 ^[11] Совета по предотвращению потерь или одобрением FM 4880 ^[12] /4471 ^[13] испытаниями и сертификацией. Специалисты по облицовке должны гарантировать, что такое одобрение было предоставлено для рассматриваемого продукта и что оно считается подходящим для рассматриваемого применения.

[вверх] Противопожарное исполнение стен

Типичные детали противопожарной стены с прорезями для расширения при пожаре.

Если здания расположены близко к границе участка, национальные строительные нормы обычно требуют, чтобы стена была спроектирована таким образом, чтобы предотвратить распространение огня на прилегающую территорию. Это называется граничным условием. Испытания на огнестойкость показали, что некоторые типы панелей могут работать надлежащим образом при условии, что они остаются прикрепленными к конструкции. Дальнейшие указания приведены в SCI P313 и в Техническом документе Colorcoat.

Часто считается необходимым обеспечить прорези в соединениях боковых направляющих для обеспечения теплового расширения.Чтобы гарантировать, что это не ставит под угрозу стабильность колонны из-за снятия ограничителя при нормальных условиях, щелевые отверстия снабжены шайбами, сделанными из материала, который плавится при высоких температурах и позволяет боковой направляющей перемещаться относительно колонны. только в условиях пожара. Пример такого типа деталей показан на рисунке ниже.

[вверху] Прочность

Все системы облицовки со временем претерпевают определенную деградацию из-за влажности, загрязнения атмосферы и УФ-излучения.Однако спецификация облицовки может иметь значительное влияние на долговременные характеристики облицовки за счет тщательного выбора материалов и хорошей детализации. После ввода в эксплуатацию регулярное техническое обслуживание продлит срок службы оболочки здания.

Металл, из которого изготовлен защитный экран, доступен с несколькими типами покрытия с большим разнообразием цветов и отделок. Рекомендации по ожидаемым расчетным срокам службы этих покрытий можно найти в Техническом документе MCRMA No.6 ^[5] , а также из публикации 41 ^[4] ECCS TC7. Стоит отметить, что цвет покрытия существенно влияет на срок его службы. Светлые цвета отражают тепловое излучение более эффективно, чем темные цвета, что приводит к более низким температурам поверхности и уменьшению деградации покрытия.

При детализации ограждающих конструкций здания особое внимание следует уделять предотвращению попадания воды и грязи, указав подходящие уклоны и концевые перехлесты.Требуется тщательная детализация внешних поверхностей раздела, чтобы избежать проникновения воды, и внутренних поверхностей раздела, чтобы не допустить попадания водяного пара изнутри здания в сборку облицовки (что приведет к межстенной конденсации).

Для того, чтобы ограждающая конструкция здания оставалась полностью функциональной на протяжении всего расчетного срока службы, важно, чтобы она регулярно проходила техническое обслуживание, включая осмотр, удаление мусора, чистку и устранение повреждений. Поскольку для обслуживания обычно требуется доступ рабочих, часто несущих оборудование, важно, чтобы это было учтено при проектировании ограждающей конструкции здания и несущей конструкции.Потребность в техническом обслуживании может быть значительно снижена, если указать покрытие для атмосферостойкого покрытия с гарантией «без обслуживания» в течение ожидаемого расчетного срока службы облицовки (обычно от 20 до 30 лет). Такие покрытия могут принести клиенту значительные выгоды с точки зрения затрат на весь срок службы и повышения безопасности.

[вверх] Конструкционные характеристики

Системы металлической облицовки должны выдерживать внешние нагрузки, такие как снеговая и ветровая нагрузка, без чрезмерного отклонения или снижения других требований к характеристикам.Индивидуальные характеристические нагрузки (воздействия) должны быть получены из соответствующей части BS EN 1991 ^[14] , принимая во внимание геометрию здания и расположение, если это применимо. Затем эти отдельные воздействия следует объединить с использованием соответствующих коэффициентов безопасности из BS EN 1990 ^[15] , чтобы получить загружения, используемые при проектировании.

[вверх] Действия

[вверх] Постоянные действия

Для большинства промышленных и коммерческих применений технологии металлической облицовки единственным постоянным действием, для которого необходимо проектировать кровельную облицовку, является ее собственный вес, включая вес изоляции.Типовые веса теплоизоляционных панелей и сборных систем облицовки приведены в таблице. Для получения информации о конкретных облицовочных продуктах дизайнеры должны обращаться к технической литературе, доступной от производителей или поставщиков. При облицовке стен обычно не требуется учитывать постоянные воздействия, поскольку собственный вес действует в плоскости облицовки. Тем не менее, если к внешней стороне облицовочной панели или узла прикреплена система защиты от дождя, при выборе крепежа необходимо будет учитывать влияние веса системы защиты от дождя.

Примечание
Представленные значения глубины соответствуют U-значению 0,25 Вт · м ^-2 K ^-1 для типичных систем облицовки с использованием показанной изоляции.

[вверх] Изменяемые действия

В дополнение к собственному весу кровельное покрытие также должно быть рассчитано на следующие переменные воздействия, как указано в соответствующих частях BS EN 1991 ^[14] .

• Доступ для чистки и обслуживания
• Равномерно распределенная нагрузка из-за снега по всей площади крыши. Величина этой нагрузки будет зависеть от местоположения здания.
• Асимметричная снеговая нагрузка и нагрузка из-за снежных заносов
• Ветровая нагрузка из-за давления и всасывания.

Следует проявлять осторожность при указании «зеленых» крыш, поскольку они, как правило, значительно тяжелее традиционных металлических крыш и, в случае садов на крыше, должны быть рассчитаны на присутствие садовой мебели, людей и т. Д.

Облицовка стен должна быть рассчитана на ветровую нагрузку в соответствии с BS EN 1991 Часть 1-4 ^[16] . Необходимо учитывать положительное ветровое давление и ветровое всасывание, уделяя особое внимание участкам сильного ветрового всасывания вблизи углов здания. Вариант конструкции с отсасыванием ветра часто определяется сопротивлением крепежных деталей, соединяющих облицовочные панели или листы с несущими стальными конструкциями.

Калькулятор ветровой нагрузки

[вверху] Прогиб

Облицовка должна быть способна выдерживать указанные расчетные нагрузки без чрезмерного отклонения, если должны быть выполнены другие требования к характеристикам, такие как водонепроницаемость, воздухонепроницаемость и долговечность.Прогнозируемые прогибы обычно рассчитываются только для необработанных переменных воздействий. Нагрузка на этапе строительства обычно не включается в загружения для эксплуатационной пригодности и обычно не учитывается при определении систем облицовки. Однако на месте необходимо соблюдать осторожность, чтобы избежать чрезмерных локальных прогибов, особенно вызванных сосредоточенными нагрузками, такими как пешеходное движение или штабелирование материалов на листах облицовки крыши, поскольку это может привести к необратимому повреждению облицовки. Типичные пределы прогиба, накладываемые на облицовку, зависят от рассматриваемого режима нагружения (только приложенная нагрузка или постоянная плюс приложенная нагрузка), местоположения (стена или крыша) конструктивного элемента и наличия хрупкого материала.Общие пределы прогиба:

• Пролет / 150 для облицовки стен, пролет между второстепенными стальными конструкциями
• Пролет / 200 для кровли, пролет между прогонами
• Пролет / 180 для прогонов или боковых перил.

[вверх] Использование таблиц допустимой нагрузки

Производители профилированного металлического листа и изоляционных панелей предоставляют таблицы нагрузок для своей продукции, которые можно использовать либо для выбора подходящего профиля, либо, если профиль уже выбран, для определения максимально допустимого расстояния между прогонами.Важно отметить, что таблицы нагрузок часто предполагают, что нагрузка распределяется равномерно и что обычно указываются безопасные рабочие нагрузки. В случае сомнений разработчикам следует обратиться за советом к производителям облицовки.

[вверх] Холоднокатаные вторичные стальные конструкции

Для зданий промышленного типа со стальными портальными рамами и крышами с низким уклоном (от 5 ° до 10 °) облицовочные панели или листы обычно поддерживаются системой прогонов из легкой стали и боковых перил, проходящих между стропилами и колоннами соответственно.Вторичные стальные конструкции в крыше в месте пролета прогонов между стропилами основного каркаса показаны справа. Основная функция этих второстепенных элементов заключается в передаче нагрузки от облицовки на основной стальной каркас, включая собственный вес облицовки, ветровые нагрузки и, для крыш, приложенные нагрузки из-за снега и доступа для обслуживания. Прогоны и боковые перила также могут использоваться для удержания стропил и колонн и для передачи горизонтальных нагрузок на систему распорок.

Прогоны и планки облицовки

[вверху] Варианты прогонов и боковых ограждений

Прогоны и боковые направляющие, как правило, представляют собой элементы из легкой оцинкованной стали холодной штамповки, поставляемые как часть запатентованной системы поддержки облицовки вместе с фитингами, крепежными деталями и другими связанными с ними компонентами.

[вверху] Варианты разделов

Распространенные виды прогонов

Прогоны и боковые перила доступны в различных формах и в широком диапазоне размеров. Глубина секции обычно составляет от 120 до 340 мм, а толщина профиля — от 1,2 до 3,2 мм. Показаны некоторые из наиболее распространенных форм сечения. Прогоны и боковые направляющие, из-за их высоких значений длины / толщины, обычно классифицируются как секции класса 4, как определено в BS EN 1993-1-3 ^[17] , поэтому свойства секций должны быть основаны на действующих значениях ( сниженные валовые свойства).

Дополнительную информацию по этим разделам можно найти в технической литературе производителя.

[вверху] Варианты компоновки прогонов и боковых ограждений

Большинство производителей выпускают рекомендации по типовым макетам прогонов, которые эффективны в различных ситуациях. Эти компоновки регулируются такими аспектами, как максимальная длина (обычно не более 16 м по причинам транспортировки и доступа к месту) и возможность обеспечить полунепрерывность за счет использования рукавов или перекрытий для максимальной эффективности.Ниже показаны наиболее часто используемые макеты. Специалисты, ищущие дополнительную информацию о том, когда и как использовать конкретный макет, должны проконсультироваться с производителями прогонов для получения подробной информации, относящейся к их конкретным системам. В любом случае перед окончательной компоновкой необходимо проконсультироваться с производителем прогонов и боковых перил.

[вверху] Однопролетные длины — система рукавов

В системах с рукавами длина каждого прогона равна длине одного пролета, но рукава предусмотрены на разных опорах, так что каждый прогон фактически непрерывен через два пролета (см. Ниже).На предпоследней опоре на каждом прогоне предусмотрены втулки, обеспечивающие полунепрерывность и дополнительную прочность в конце пролета. Эта система считается наиболее эффективной для зданий с центром пролета от 5 до 7 метров. При необходимости в конце пролета могут быть предусмотрены более тяжелые секции.

[вверху] Однопролетные отрезки — стыковая система

Однопролетные стыковые системы имеют меньшую пропускную способность, чем другие системы, но их проще закрепить либо над стропилами, либо между стропильными перемычками (см. Ниже).Эта компоновка может использоваться для небольших зданий с близким центром каркаса, например, для сельскохозяйственных работ.

• Однопролетные длины

[вверху] Однопролетные длины — система перекрытия

Система перекрытия обеспечивает большую непрерывность и может использоваться для больших нагрузок и длинных пролетов (см. Выше). Лучше всего подходит для построек с большим количеством пролетов.

[вверху] Двухпролетная система без рукавов

В этой системе длины двойных пролетов расположены в шахматном порядке (см. Ниже).На предпоследних опорах предусмотрены гильзы для обеспечения полунепрерывности. Пропускная способность, как правило, будет меньше, чем у эквивалентной системы с двойным пролетом с рукавами, но в двухпролетных прогонах используется меньше компонентов, что приводит к более быстрому возведению. Эта система ограничена размерами пролета менее 8 м по причинам транспортировки и установки прогонов.

[вверху] Двухпролетная система с длинными рукавами

В двухпролетных системах с гильзой длины двойных пролетов расположены в шахматном порядке, а гильзы предусмотрены на альтернативных опорах (см. Ниже).Рукава предусмотрены для каждого прогона на предпоследней опоре, чтобы гарантировать полунепрерывность. Система с двойным пролетом с муфтой имеет немного большую пропускную способность, чем система с двойным пролетом без муфты, и имеет преимущества полунепрерывности во всех положениях муфты. Эта система ограничена размерами пролета менее 8 м по причинам транспортировки и монтажа. При необходимости в концевых пролетах могут быть установлены более тяжелые прогоны.

• Двухпролетные длины

[вверху] Использование стержней против провисания для прогонов

Типовая схема противоскользящих анкеров и распорок карниза

Стержни против провисания — это небольшие стержни или уголки, которые крепятся болтами или зажимаются между прогонами.Показано типичное расположение .; доступны и другие системы. При использовании они обычно размещаются либо в середине, либо в третьих точках вдоль прогона и выполняют следующие функции:

• Обеспечивают защиту прогона от поперечного продольного изгиба при кручении в условиях ветровой нагрузки.
• Обеспечивают удержание прогонов в строительном состоянии (до монтажа обшивки).
• Они обеспечивают дополнительную поддержку нисходящей составляющей приложенных нагрузок.
• Они помогают поддерживать выравнивание прогонов.

Стержням против провисания в этих функциях помогают распорки карниза и стяжки на вершине, оба из которых показаны на сопроводительном изображении.

Потребность в стержнях с защитой от провисания зависит от ряда факторов, включая выбранную секцию прогонов, расстояние между прогонами, пролет прогонов и величину приложенных нагрузок. Консультации по этому вопросу можно получить в технической литературе производителей прогонов. В некоторых случаях у специалиста может быть выбор между использованием стержней, препятствующих провисанию, или выбором более тяжелого прогона, который не требует промежуточного закрепления или поддержки.Очевидно, что существует компромисс между стоимостью более тяжелой секции прогона и временем (и соответствующими затратами), связанным с установкой дополнительных компонентов.

Стержни, предотвращающие провисание, обеспечивают сдерживание только в отдельных местах вдоль пролета прогона. Прогоны следует рассматривать как «полностью» закрепленные под действием силы тяжести только в готовом состоянии, когда обшивка обеспечивает непрерывное удержание сжатого фланца.

[вверху] Использование боковых опор для облицовки стен

Опора для облицовки стен обеспечивается каркасом из горизонтальных боковых ограждений облицовки, которые проходят между колоннами основных стальных конструкций здания.Вертикальные ограничители прикреплены к боковым поручням в отдельных местах (аналогично стержням против провисания на крышах). Эти ограничители предотвращают возникновение бокового продольного изгиба (из-за изгиба боковых направляющих под действием всасывающей ветровой нагрузки), а также предотвращают провисание боковых направляющих под весом облицовки и поддерживающих ее стальных конструкций. Эти вертикальные ограничители обычно представляют собой легкие стальные профили (трубы, уголки или каналы) или стальные стержни / стержни. Для эффективного направления усилий, создаваемых в опорах боковых направляющих, на основную конструкцию (колонны) и для предотвращения провисания боковых направляющих перед установкой облицовки, обычно между двумя нижними двумя нижними балками обычно предусматривается вертикальное крепление секций. боковые рельсы, как показано.Эти элементы жесткости работают на растяжение, поэтому обычно используют стальную проволоку, а не холодногнутые легкие стальные профили. Чтобы ограничить силы, действующие на стяжные проволоки, обычно ограничивают угол наклона анкерной проволоки к рельсу облицовки минимум 25 ° или 30 ° (см. Рекомендации производителей). С этим ограничением, наложенным на диагональные стяжные тросы, количество опор боковых рельсов определяется заранее в зависимости от их расстояния и расстояния между колоннами.

Для расстояний между колоннами до 6 м при стандартном расстоянии между боковыми направляющими 1.8 м, как правило, достаточно одного центрального вертикального ограничителя. Однако для большего расстояния между колоннами могут потребоваться два или даже три вертикальных ограничителя. Во многих случаях самая верхняя боковая рейка соединяется с карнизной балкой. Такая компоновка уменьшит силы в стяжных проволоках, но при выборе размера этого элемента необходимо будет учитывать дополнительную силу в карнизной балке. Также стоит отметить, что после установки облицовка укрепит основание стены и перенесет значительную часть вертикальной нагрузки на колонны за счет действия диафрагмы.Обшивка также будет полностью сдерживать боковую направляющую от поперечного продольного изгиба при провисании и будет обеспечивать частичное сдерживание при короблении.

[вверху] Шипы

Прогоны крепятся к стропилам с помощью планок, которые обычно привариваются к стропилам в производственном цехе перед доставкой на строительную площадку. Однако использование планок с болтовым креплением (см. Ниже) становится популярным из-за экономии на транспортировке (поскольку стропила складываются более компактно) и возможности, которую они предоставляют, для регулировки выравнивания прогонов на месте (с благоприятными последствиями для установки стропила). облицовка).Шипы часто предоставляются производителем прогонов, и в этом случае вполне вероятно, что они были разработаны специально для этой конструкции прогонов. Однако во многих случаях могут использоваться обычные болтовые планки, изготовленные из углового профиля или простых плоских пластин, приваренных к стропилам, как без жесткости, так и без жесткости.

[вверху] Загрузка

Прогоны и перила облицовки должны быть спроектированы так, чтобы выдерживать все нагрузки, приложенные к ним от облицовки, и передавать эти нагрузки на каркас конструкции.Эти нагрузки будут включать в себя постоянные воздействия из-за веса облицовки и второстепенных стальных конструкций вместе с переменными воздействиями. Обычно будет приемлемо рассматривать эти действия как действующие равномерно по прогонам, но необходимо учитывать высокие местные силы, такие как силы всасывания ветра вблизи краев здания. В дополнение к нагрузкам на облицовку, прогоны также могут потребоваться для того, чтобы выдержать вес обслуживаемых помещений или подвесных потолков. Инженер-строитель, ответственный за определение прогонов, часто играет незначительную роль или не играет никакой роли в спецификации услуг или потолков.

Тем не менее, важно, чтобы точная оценка этих нагрузок была получена вместе с характером нагрузки (сосредоточенной или распределенной), поскольку они могут составлять значительную часть общей гравитационной нагрузки на прогоны. Особое внимание следует уделять там, где требуется, чтобы прогоны выдерживали сосредоточенные нагрузки. Желоба и их несущая конструкция требуют особого внимания, так как связанные с ними нагрузки часто очень высоки. Дизайнеры должны учитывать вес желобов плюс вес их содержимого (воды или снега).Конкретную информацию по указанной водосточной системе следует запрашивать у производителей водосточных желобов.

На этапе строительства прогоны могут по-прежнему выдерживать значительные гравитационные нагрузки (от уложенных друг на друга материалов), но без каких-либо ограничений, обеспечиваемых облицовкой. Величина строительной нагрузки будет во многом зависеть от процедуры установки облицовки, а также от используемых материалов, оборудования и рабочей силы.

[вверху] Отклонения

Пределы прогиба прогонов и боковых перил обычно регулируются выбором кровли и облицовки стен, поскольку определяющим фактором является способность облицовки отклоняться без ущерба для водонепроницаемости, воздухонепроницаемости, прочности или любых других требований к характеристикам.Как правило, чем больше гибкость облицовки, тем больше допустимый прогиб прогона или боковой направляющей. В этом отношении системы облицовки из профилированного металла гораздо более устойчивы к деформациям, чем хрупкие материалы, такие как кладка. Напротив, окна часто имеют решающее значение, и за дальнейшими рекомендациями следует обращаться к производителям остекления.

Чрезмерный прогиб под действием собственного веса прогона или рельса, или под действием строительных нагрузок перед креплением облицовки может привести к трудностям при установке облицовки.Это должно быть решено путем тщательного рассмотрения вероятной нагрузки на конструкцию и определения метода установки облицовки, который позволяет избежать перегрузки несвязанных прогонов. Желоба особенно чувствительны к прогибам из-за необходимости избегать обратных провалов.

[вверху] Выбор прогонов и боковой направляющей

Основные поставщики прогонов и ограждающих рельсов в течение многих лет инвестировали значительные средства в разработку и тестирование своих систем, и все они публикуют рекомендации по проектированию и таблицы нагрузок / пролетов для своей продукции.Во многих случаях также доступно программное обеспечение для проектирования. Благодаря этим инструментам проектирования инженер-строитель избавлен от сложностей проектирования легких стальных элементов и может просто выбрать наиболее подходящее сечение из доступного диапазона. Тем не менее, разработчики должны учитывать, что при использовании таблиц нагрузок / пролетов они автоматически принимают допущения, сделанные производителями прогонов и ограждающих рельсов, включая допущения относительно уровня ограничения, обеспечиваемого облицовкой несущих стальных конструкций.В случае сомнений специалисты по вторичным стальным конструкциям должны связаться с производителями для получения рекомендаций относительно пригодности выбранного сечения для рассматриваемого применения, принимая во внимание предлагаемый тип облицовки и любые другие обстоятельства, которые могут опровергнуть предположения производителя, например тяжелые точечные нагрузки.

[вверх] Ограничение стропил и колонн

Стропила и опоры колонн
(Изображение любезно предоставлено William Haley Engineering Ltd.)

Конструктивная эффективность любого здания со стальным каркасом зависит не только от выбора легких и эффективных секций, но и от взаимодействия между элементами каркаса, второстепенными стальными конструкциями и системой облицовки. По этой причине обычно используют второстепенные стальные конструкции (прогоны и рельсы) для ограничения основных стальных конструкций. Принято считать, что прогоны и перила не нужно проверять на наличие сил, возникающих из-за бокового ограничения стропил ни в кровельных ферм, ни в портальных рамах, при соблюдении следующих условий:

• Прогоны достаточно закреплены обшивкой
• В плоскости стропил имеется распорка достаточной жесткости, или же кровельное покрытие может действовать как мембрана из напряженной обшивки.
• Стропила воспринимают преимущественно кровельные нагрузки.

В идеале компрессионный фланец стропила или колонны должен быть ограничен в поперечном направлении путем прямого крепления прогонов или перил облицовки. Однако под действием ветрового подъема или вблизи бедер портальной рамы под действием силы тяжести внутренний фланец элемента, то есть тот, к которому не прикреплена облицовка, будет сжиматься и не может быть ограничен непосредственно прогоны или перила облицовки. В этой ситуации проектировщик каркаса может либо ввести дополнительный горячекатаный стальной элемент (часто структурную полую секцию) для бокового ограничения сжатого фланца, либо, в качестве альтернативы, сжатый фланец может эффективно удерживаться на месте за счет комбинации бокового ограничения на сжатие. натяжной фланец (обеспечиваемый прогонами или рельсами) и ограничение скручивания, обеспечиваемое стропилами или стойками колонн.Рекомендации по установке и конструкции удерживающих устройств приведены в EN 1993: 1-1 ^[18] , раздел 6.3.5.2 и приложение BB.3.

Стропильные опоры или стойки колонн, как показано на рисунке, могут использоваться для ограничения скручивания стропильных ног или колонн при условии, что они соединены с достаточно жесткими прогонами или ограждающими планками. Часто используются тонкие стальные ленты холодной штамповки (работающие как стяжки), хотя можно использовать уголки, если подпорка должна работать на сжатие (например, если подпорка может быть установлена ​​только на одной стороне элемента).

Чтобы обеспечить требуемый уровень сдерживания скручивания стропил или колонн, прогоны или перила облицовки должны обладать достаточной жесткостью на изгиб. В противном случае существует риск того, что удерживающий элемент изогнется и позволит удерживаемым элементам вращаться, как показано. Как показывает опыт, обычно достаточно предусмотреть прогон или ограждающую планку, составляющую не менее 25% глубины удерживаемого элемента.На практике это обычно означает, что прогоны и боковые перила будут достаточно жесткими для портальных рам с пролетами до 40 м и расстоянием между рамами от 6 до 8 м. Однако по мере увеличения пролета относительно расстояния между рамами (и увеличения размера стропил по сравнению с прогонами) жесткость прогона может стать недостаточной для обеспечения адекватного ограничения скручивания и, следовательно, должна быть проверена.

[вверху] Ограничение прогонов и перил обшивки

Стальные прогоны и ограждения из холоднокатанной стали чрезвычайно эффективны при переносе нагрузок за счет действия изгиба, но они подвержены разрушению из-за бокового продольного изгиба при кручении, если они не имеют достаточного ограничения.Экономичная и безопасная конструкция облицовки и несущих стальных конструкций основана на взаимодействии отдельных компонентов, составляющих всю систему.

Прогоны и перила облицовки обычно выбираются из таблиц нагрузок / пролетов производителя, которые основаны на аналитических моделях, поддерживаемых данными испытаний. При предоставлении своих проектных данных все производители прогонов должны принять решение относительно степени ограничения, доступной для системы облицовки в условиях силы тяжести и ветра.Эти допущения являются центральными для расчетной модели и могут существенно повлиять на расчетное сопротивление прогона или рельса. Поэтому очень важно, чтобы на практике был достигнут такой же или более высокий уровень сдержанности. Это будет зависеть от выбора защитного покрытия и расстояния между крепежными элементами.

В случае гравитационной нагрузки (или положительного давления ветра в случае стены) удерживание обеспечивается непосредственно на верхнем фланце прогона (или боковой направляющей) облицовочным листом или изолированной панелью, как показано.Построенная облицовка и изолированные панели, как правило, способны обеспечить достаточную боковую фиксацию для случая гравитационной нагрузки. В общем, перфорированные облицовки не считаются ограничивающими, и поэтому поддерживающие прогоны должны быть спроектированы как несвязанные элементы.

Для ветрового подъема (или отрицательного давления на стену) облицовка не может обеспечивать поперечное ограничение непосредственно на прижимной фланец. В этом случае прогон прогона (или обшивка) ограничивается комбинацией бокового ограничения натяжного фланца и ограничения скручивания, как показано.Способность оболочки обеспечивать удержание зависит не только от ее жесткости на сдвиг в плоскости (включая крепежные детали), но также от ее жесткости на изгиб. BS EN 1993-1-3 ^[17] включает в себя метод в Разделе 10 для оценки степени сдерживания, обеспечиваемой оболочкой в ​​этом случае. В отличие от случая гравитационной нагрузки, облицовка обеспечивает лишь частичное удержание балки прогона. Следовательно, техническая литература производителей прогонов всегда должна указывать меньшую пропускную способность для прогонов, подверженных ветровой нагрузке (или всасыванию на рельсах облицовки).

BS EN 1993-1-3 ^[17] описывает конструкцию прогонов, вкладышей и защитных покрытий в Разделе 10.

[вверх] Горячекатаные вторичные стальные конструкции

В качестве альтернативы стали холодной штамповки прогоны и ограждающие рельсы также могут изготавливаться из горячекатаных стальных профилей. Когда-то этот тип прогонов был обычным явлением в промышленных зданиях, часто использовался в сочетании со стальными стропильными фермами. Развитие прогонов холодной штамповки (которые значительно легче и дешевле) привело к тому, что использование горячекатаных прогонов стало необычным в Великобритании и Ирландии.Тем не менее, горячекатаные прогоны могут использоваться, часто с решениями для облицовки с длинным пролетом, такими как настил и мембрана или композитные панели, где они особенно полезны для обеспечения промежуточной поддержки структурного настила, когда настил сам по себе не может соединять стропила с балками. .

Горячекатаные прогоны имеют более высокую несущую способность, чем все прогоны, кроме самых больших, холодногнутых. Это означает, что они обычно используются на гораздо больших расстояниях, чем их аналоги, изготовленные методом холодной штамповки, обычно 3 м или более.Такое большое расстояние делает их непригодными для портальных рам с пластмассовой конструкцией, которые обычно требуют закрепления на стропилах с интервалом примерно 1,8 м. Однако они подходят для эластичных каркасов, а также для пролетов, выходящих за рамки стандартных прогонов холодной штамповки (более 8 м). Горячекатаные прогоны, конечно, можно было бы использовать и на более близких центрах, но в большинстве случаев это было бы неэкономично.

Существенным преимуществом горячекатаных прогонов перед их конкурентами, полученными методом холодной штамповки, является их устойчивость к поперечному продольному изгибу, особенно при использовании прямоугольных полых профилей.Это свойство имеет важное значение, если облицовка не может обеспечить достаточную защиту от бокового деформирования при кручении. В отличие от этого, прогоны холодной штамповки могут пролетать только настолько, насколько это возможно (обычно от 6 до 8 м) из-за постоянного ограничения, обеспечиваемого облицовкой. Точно так же там, где местные строительные нормы запрещают использование облицовки для ограничения конструкции, горячекатаные прогоны являются единственной жизнеспособной альтернативой длинным пролетным настилам, соединяющим стропила. Конечно, кроме полых профилей, горячекатаные прогоны не защищены от поперечного изгиба при кручении и, следовательно, должны проектироваться с учетом этого вида отказа.

В отличие от прогонов холодной штамповки производители не часто создают таблицы безопасных нагрузок для горячекатаных балок. Поэтому их грузоподъемность должна быть рассчитана инженером-строителем в соответствии с рекомендациями стандарта BS EN 1993-1-1 ^[18] с учетом сопротивления поперечного сечения, поперечного изгиба и прогибов. Этот процесс необходимо повторить для случаев гравитационной и ветровой нагрузки. Если поперечное изгибание при кручении является критическим критерием конструкции, сопротивление элемента можно повысить за счет введения трубчатых ограничителей либо в середине пролета, либо в третьих точках прогона.Однако это увеличит стоимость конструкции с точки зрения дополнительных стальных конструкций и времени возведения.

Горячекатаные прогоны могут быть однопролетными или двухпролетными. Последний вариант значительно увеличит жесткость прогона на изгиб и должен использоваться там, где прогиб является определяющим критерием. Однако высокая реакция на промежуточной опоре (1,25-кратная нагрузка на один пролет) может вызвать раздавливание стенки в этом месте. Рукава обычно не используются для горячекатаных прогонов.

[вверх] Другие виды фасадов

Для промышленных зданий могут использоваться многие другие типы фасадных материалов, например стекло, как показано. Использование этого высококачественного архитектурного фасада не приводит автоматически к увеличению затрат. В показанном примере для конструкции используются горячекатаные профили, а также стандартизированная фасадная система. За счет интеграции солнечной энергии в тепловой баланс также значительно снижаются эксплуатационные расходы. Конструкция, поддерживающая фасад, и детализация могут быть адаптированы из решений для многоэтажных зданий, где подобные ограждающие конструкции являются обычной практикой.

Еще один современный способ создания привлекательного в архитектурном плане промышленных зданий — это использование различных цветов для фасада. Разнообразные цвета, в том числе пастельные оттенки и металлическая отделка, доступны от многих поставщиков листового материала. На фотографии показан пример здания, хорошо интегрированного с окружающей средой за счет использования цветных фасадов.

В качестве дополнительной функции в фасад могут быть встроены фотоэлектрические панели.Несмотря на то, что угол наклона к солнцу не является оптимальным, использование многослойных покрытий снижает зависимость солнечных элементов от угла падения солнечных лучей. Показан пример этой технологии.

Фасад со встроенными солнечными батареями

[вверх] Закупка

Несмотря на то, что в общем строительстве существует множество маршрутов закупок, в секторе промышленных зданий обычно используются только два маршрута: «Дизайн и строительство» и «Традиционный».Из них «Дизайн и строительство», безусловно, занимает наибольшую долю рынка.

Основная привлекательность процесса проектирования и строительства для клиента заключается в том, что риски перекладываются на подрядчика, который несет ответственность за все аспекты проектирования и строительства. Роль подрядчика — управлять всеми работами и обеспечивать качество завершенного здания. Эта ситуация работает хорошо, потому что в секторе стального строительства достаточно компаний, обладающих соответствующей компетенцией и финансовой мощью, из которых клиенты могут выбрать свою команду.

Выбор группы поставщиков имеет решающее значение для успеха проекта. Клиенты должны выбрать архитектора и, при необходимости, инженера, который знаком с потребностями их бизнеса и предполагаемым типом работы. Назначение главного подрядчика и специализированных субподрядчиков должно обсуждаться между заказчиком и его советниками, которые уже работают. Помощь можно получить от авторитетных торговых ассоциаций, таких как Ассоциация производителей металлической облицовки и кровли (MCRMA) и Британская ассоциация строительных металлоконструкций (BCSA).Последний ведет Реестр подрядчиков по изготовлению металлоконструкций с указанием типа и размера контрактов, для которых они обладают навыками и финансовой стабильностью.

[вверх] Монтаж ограждающей конструкции

Функциональные характеристики ограждающей конструкции здания зависят от правильной спецификации отдельных компонентов, составляющих систему облицовки, качества изготовления этих компонентов и стандарта монтажа. Хорошая производительность также требует высокой степени взаимодействия между компонентами внутри каждой системы и между системами (например,грамм. между рамой, второстепенными металлоконструкциями и облицовкой). Это взаимодействие требует спецификации компонентов, которые дополняют друг друга, а также способности и готовности специалиста использовать подход «все здание» к процессу проектирования. Хорошее взаимодействие также требует высоких стандартов строительства, особенно в том, что касается соединений между компонентами.

Руководство по надлежащей практике хранения, обращения и монтажа второстепенных стальных конструкций, стен и кровли и связанных компонентов можно получить в SCI P346.

Руководство по надлежащей практике установки прогонов и боковых ограждений также можно получить в Ассоциации производителей металлических покрытий и кровли в Руководящем документе GD 24.

[вверх] Список литературы

1. ↑ BS EN 14782: 2006 Самонесущий металлический лист для кровли, внешней и внутренней облицовки. Технические характеристики и требования к продукту. BSI
2. ↑ ^{2,0 2,1} Технический документ MCRMA № 12: Крепеж для металлической кровли и облицовки стен: проектирование, детализация и руководство по установке.Ассоциация производителей металлической облицовки и кровли, 2000 г.
3. ↑ Технический документ MCRMA № 3: Руководство по проектированию секретных креплений кровли. Ассоциация производителей металлической облицовки и кровли, 1999 г.
4. ↑ ^{4,0 4,1 4,2 4,3} ECCS Публикация 41 Европейские рекомендации для стальных конструкций: Надлежащая практика стальной облицовки и кровли. Европейская конвенция по стальным конструкциям — Рекомендации по стальным конструкциям Технический комитет TC7.1983 г.
5. ↑ ^{5,0 5,1} Технический документ MCRMA № 6: Руководство по проектированию металлических профильных кровель. Ассоциация производителей металлической облицовки и кровли, 2004 г.
6. ↑ Технический документ MCRMA № 16: Руководство по проектированию металлической кровли и облицовки в соответствии с энергетическими требованиями Строительных норм Великобритании (2006 г.) Ассоциация производителей металлической облицовки и кровли, 2007 г.
7. ↑ ^{7,0 7,1} Утвержденный документ L2A (Экономия топлива и энергии в новых зданиях, кроме жилых) Издание 2013 г., включающее поправки 2016 г.Министерство жилищного строительства, общин и местного самоуправления
8. ↑ BS 5250: 2011 + A1: 2016 Практические правила контроля конденсации в зданиях. BSI
9. ↑ MCRMA Технический документ № 8: Акустическое руководство по проектированию металлической кровли и облицовки стен. Ассоциация производителей металлической облицовки и кровли, 1994 г.
10. ↑ Утвержденный документ B (Пожарная безопасность, Том 2 — Здания, кроме жилых), издание 2019 г. Министерство жилищного строительства, общин и местного самоуправления
11. ↑ LPS 1181 Часть 1 Требования и испытания для сборных систем облицовки и сэндвич-панелей для использования в качестве внешней оболочки зданий.Совет по предотвращению убытков, 2014 г.
12. ↑ Сертификаты FM Стандарт 4880, класс 1 огнестойкости для изолированных стен или стеновых и крышных / потолочных панелей, материалов или покрытий для внутренней отделки, а также систем наружных стен, заводские взаимные одобрения, 2010 г.
13. ↑ Стандарт одобрения FM 4471, Панельные крыши класса 1, Заводские взаимные одобрения, 2010 г.
14. ↑ ^{14.0 14.1} BS EN 1991: 2002: Еврокод 1. Воздействие на конструкции. BSI
15. ↑ BS EN 1990: 2002 + A1: 2005 Еврокод.Основа конструктивного проектирования. BSI
16. ↑ BS EN 1991-1-4: 2005 + A1: 2010 Еврокод 1. Воздействие на конструкции. Общие действия. Действия ветра. BSI
17. ↑ ^{17,0 17,1 17,2} BS EN 1993-1-3: 2006 Еврокод 3. Проектирование стальных конструкций. Основные правила. Дополнительные правила для холодногнутых профилей и листов. BSI
18. ↑ ^{18,0 18,1} BS EN 1993-1-1: 2005 + A1: 2014 Еврокод 3. Проектирование стальных конструкций. Общие правила и правила для построек.BSI

[вверх] Ресурсы

Colorcoat®:

[вверху] См. Также

[вверх] Внешние ссылки

Как наслаждаться тихой металлической крышей

Многие люди думают, что все металлические крыши шумные, особенно во время дождь идет. Причина в том, что капли дождя вызовут шум на крыша из-за шумного характера металлических листов и того, что металл будет передавать шум в комнаты ниже. К счастью, вы можете используйте следующие меры, чтобы заглушить металлическую крышу.

Использование Правильный крепеж

крепежные элементы крепят кровельный материал (в данном случае металл) к настил крыши. Если вы ненадежно закрепите крышу на палубе, металлические листы будут двигаться каждый раз, когда капли дождя падают на крышу, когда мусор падает на крышу, или даже когда ветер дует через крыша.

Производители определить тип используемого крепежа, правильное расстояние между крепежными элементами, а также положение застежек. Ваша металлическая кровля будет скоро ослабьте, если вы не соблюдаете инструкции производителя.Ты не нужно беспокоиться о неправильном креплении, если вы нанимаете профессиональный подрядчик кровли для работы.

Использование Надлежащая изоляция

Изоляция помогает заглушить металлическую крышу, потому что изоляционные материалы поглощают шумы с крыши. Таким образом, неправильно утепленный чердак позволит шум проходит легче, чем на правильно утепленном чердаке. Примечание что снижение шума — не единственное преимущество надлежащей изоляции; вы также получите повышенную энергоэффективность с хорошими изоляция.

Использование Подходящая подложка

Каждые материал между металлической кровлей и помещениями под ней помогает сделайте вашу металлическую крышу менее шумной. Следовательно, вам нужен правильный подложка, если не хочется шумной металлической кровли. На самом деле посмотрите специально для подложки со звездным шумопоглощением возможности, например пенопластовые изоляционные панели.

Накладка Металл

Если вы хотите преобразовать кровельный материал из другого материала к металлу, то рассмотрите кровельную накладку.Сначала убедитесь, что ваш юрисдикция допускает разные слои крыш, так как некоторые юрисдикции этого не делают. Также подтвердите, сколько слоев находится в юрисдикции разрешает, если у вас уже есть более одного слоя кровли.

Если юрисдикция и структурная прочность крыши позволяют, установите металлическую крышу поверх существующей крыши; не снимайте крыша. Внутренний кровельный слой поглотит часть звуков и поможет заглушить вашу металлическую крышу.

Использование Повышенный профиль

Apart от использования шумопоглотителей под кровлей также можно увеличить расстояние между металлической кровлей и помещениями под ней до снизить уровень шума.Хороший способ увеличить расстояние — используйте приподнятый кровельный профиль вместо плоского кровельного профиля. Возьми это во внимание, когда вы хотите установить новую крышу; поднятый профиль с самого начала проще конвертации.

Использование Толстые металлические листы

Тонкий металлические листы имеют тенденцию быть более шумными, чем толстые металлические листы. Во-первых, толстый профиль поглощает некоторые звуки, которые капли дождя могут издавать на верхняя поверхность металлических листов. Во-вторых, внешние факторы, такие как ветер или внутренние факторы, такие как расширение, связанное с температурой, не влияют на толстые металлические листы так же сильно, как и на их более тонкие аналоги.

Использование Текстурированные металлические листы

Наконец, вы также можете заглушить свою металлическую крышу, если используете текстурированные металлические листы вместо гладких листов. Волны на текстурированных листах разбросать несколько капель дождя, падающих на крышу. Рассеянный капли не обладают такой большой силой, как прямые попадания, и малой силой означает меньше шума.

А металлическая крыша не должна беспокоить вас шумом каждый раз, когда идет дождь падает, дует ветер или происходят колебания температуры.Получить профессиональная кровельная компания для работы на вашей крыше и металле крыша не будет шумнее других крыш. Контакт Drey Roofing для всех ваших потребностей в металлической кровле или для любой кровли обслужить вас

Dekfast ™ для кровли | SFS США

Поднимите уровень вашего проекта кровли с низким уклоном с помощью прочности и точности крепежей Dekfast ™ от SFS

# 12 Dekfast ™ Fastener

• # 3 Phillips drive
• Конструкция сверла предотвращает прохождение крепежа
• 13 ниток на дюйм
• e-Coat

# 14 Dekfast ™ Fastener

• # 3 Phillips drive
• Уменьшенная точка сверления обеспечивает максимальные значения отрыва за счет создания минимального отверстия.Зацепление резьбы лучше по сравнению со стандартными сверлами.
• 10 ниток на дюйм
• e-Coat

# 15 Dekfast ™ Fastener

• # 3 Phillips drive
• Выше средних значений вытягивания металлических панелей калибра 24, 26
• 13 витков на дюйм
• э-покрытие

# 14 Нержавеющая сталь Dekfast ™

• # 3 Головка фермы Phillips
• Нержавеющая сталь с магнитной термообработкой серии 400

№ 12 Крепежная деталь обрешетки

• Квадратный привод № 3
• Блинная головка
• 24 резьбы на дюйм
• Стальная обрешетка до 1/4 дюйма
• e- пальто

# 14 Застежка изоляционной панели

• # 3 Square Drive
• Плоская профильная головка для заподлицо с монтажной панелью
• Увеличенная головка 5/8 «сокращает количество рисунков крепежа
• Нет необходимые тарелки

Узнайте больше о кровельных винтах Dekfast ™, дополнительных инструментах и ​​услугах, позвонив по телефону 1-800-234-4533, чтобы поговорить с торговым представителем.

Инструкции по обращению с изоляционными металлическими панелями

Композитные панели или изолированные металлические панели являются одними из наиболее технологичных сборных элементов для кровли и стен. Композитные панели защищают от атмосферных воздействий и служат теплоизоляцией и пароизоляцией.

После того, как панели размещены и прикреплены, а кромка завершена (конек, кромка, карниз, цоколь, оконные и дверные косяки), завершается кровля и облицовка стен.

Производители укладывают изолированные металлические панели на полистирольные блоки для доставки. Они усилены сверху и снизу с защитой краев для защиты панелей во время погрузки, транспортировки и разгрузки с помощью подъемных ремней. Обвязку необходимо всегда тщательно проверять и повторно натягивать во время транспортировки, чтобы избежать следов обвязки. Не превышайте упакованный вес макс. 1500 кг. Упаковочные единицы большего размера доступны только по запросу.

Водитель несет большую ответственность за загрузку грузовика и надлежащую транспортировку. Немедленно проверьте, прибыли ли панели неповрежденными. Проверьте комплектность и отсутствие повреждений.

Сразу после получения запишите все претензии в транспортной документации, включая номерной знак и имя водителя, а также фотографию соответствующих товаров. К сожалению, мы не можем распознать жалобы, поданные позже.

Для разгрузки используйте только стропы. Используйте стропы только с защитой кромок. Для панелей длиной более 8 м используйте стрелу крана или расширитель. Никогда не выгружайте стопки из двух панелей одновременно! Будьте осторожны при использовании вилочного погрузчика для разгрузки. Водитель должен внимательно следить за процедурой разгрузки. Он отвечает за надлежащую передачу.

Панели нельзя штабелировать более чем на два блока. Накройте стопки брезентом, чтобы защитить изолированные металлические панели от солнечного света и дождя. Закройте открытые стопки панелей. Расположите штабели панелей под небольшим наклоном, чтобы вода могла стекать.

Защитная пленка не устойчива к ультрафиолетовому излучению; поэтому удалите пленку сразу после установки или не позднее, чем через десять недель после даты изготовления (видно на продольном стыке панели).

Пожалуйста, не используйте угловые шлифовальные машины для резки панелей по размеру.Они испускают горячие искры, которые прожигают покрытие поверхности листа и в большинстве случаев остаются постоянными. В результате вы покроете поверхность панели пятнами ржавчины. Угловые шлифовальные машины благодаря своей высокой скорости резания распределяют измельченный материал на большой площади.

Используйте ручные циркулярные пилы с полотнами из карбида вольфрама или специальные цепные пилы. Этот метод холодной резки обеспечивает катодную защиту кромок реза. Немедленно удалите стружку с поверхностей; он ржавеет при малейшем воздействии влаги и вызывает те же повреждения, что и описанные выше.

Изолированные металлические панели можно установить или прикрутить непосредственно к стальным или деревянным каркасам без дополнительной подготовки. Воспользуйтесь нашей таблицей пролетов, чтобы выбрать правильное расстояние между опорами.

Соблюдайте минимальный уклон кровли:

• крыши без стыковых соединений и проходов не менее 3 ° (5,2%)

• кровли с стыковыми соединениями и проходами кровли не менее 5 ° (8 .6%)

На практике уклон кровли часто называют процентами, конвертируемыми в угловые градусы. Но будьте осторожны — это не одно и то же. Коэффициент преобразования: 1 ° = 1,73%

Используйте подходящие строповочные приспособления, соответствующие необходимым мерам безопасности, если изолированные металлические панели невозможно установить вручную. Убедитесь, что поверхности из листовой стали защищены. Ущерб возместить сложно. С экономической точки зрения монтажный инструмент можно использовать для крепления кровельных панелей.(Рисунок 2). Установщики используют имеющихся в продаже осьминогов (рис. 1) для монтажа панелей большой площади (крыши, стены и фасада).

Перед тем, как приступить к установке панелей, выровняйте площадь крыши и с помощью меловой линии отметьте контрольные точки на требуемых расстояниях. Убедитесь, что основание, построенное предыдущим подрядчиком, является квадратным и перпендикулярным; в противном случае во время установки могут возникнуть серьезные проблемы из-за смещения панелей. Всегда кладите панели против направления основного ветра. Перекрытие по продольным швам защищает от проникновения сильного проливного дождя. Это правило является частью правил для больших площадей и материалов перекрытия кровли.

Соблюдайте национальные предписания по крепежным изделиям. Обычно мы рекомендуем использовать винты из нержавеющей стали.

Крепите панели только через корону, но не на уровне воды.Всегда используйте оригинальные крепежные шайбы, поставляемые производителем панели или доступные у специализированных дилеров, поскольку они распределяют усилие натяжения винта по большей площади, например уплотнительной шайбе.

Видимый монтаж — винты с опорной резьбой. Обычно мы рекомендуем использовать винты с поддерживающей резьбой для стен и фасадных панелей. Кроме того, для модели используйте винтовые машины с ограничителем глубины, чтобы избежать вмятин при заворачивании винтов. Убедитесь, что уплотнительные шайбы плотно прилегают, чтобы избежать проникновения воды.

При горизонтальном монтаже укладывать снизу вверх. Убедитесь, что стыки панелей расположены таким образом, что панели образуют водоотталкивающий, направленный вниз капельный носик. Для герметизации изоляции стыков опоры герметизируются дополнительными пилястрами или фасонными деталями на вертикальных стыках. Это также защищает и закрывает обрезанные края. Не забудьте герметизирующую ленту, необходимую на внешних краях между панелью и основанием.Это касается всех краевых зон и дополнительной герметизации стыковых стыков панелей на опорах. Как и кровельные панели, стеновые и фасадные панели укладываются вручную или с помощью крана. Чтобы не повредить покрытие, аккуратно снимайте панели со штабеля. Держите панели вертикально, чтобы не согнуть их.

Герметизация отдельных стыковых стыков клемм на концах, то есть на стыковых кромках со стеной, фасадом и крышей, требует особого внимания, поскольку все они требуют особого уплотнения.Поскольку поверхностная герметизирующая лента между панелью и опорой закрывает только поверхность между ними, требуется дополнительная герметизация снаружи на концах длинных боковых стыков панелей.

Рассмотрите возможность использования уплотнительных материалов в зависимости от области применения и ситуации, например. грамм. Пена PIR или уплотнительные ленты. Кроме того, герметизация цельнокомпозитных конструкций требует использования герметизирующих лент, которые можно легко приобрести у специализированных дилеров.

Очистите верх панели до длины не менее 200 мм и полностью удалите пену.Прикрепите подходящую герметизирующую ленту шириной с сердечник панели к поверхности стыкового соединения. Поместите дистанционную планку (резиновую) шириной не менее 4 мм под панель со стороны конька. Это создает зазор для предотвращения проникновения капиллярной воды. Приклейте подходящую герметизирующую ленту к внутренней стороне нахлеста в два ряда шириной не менее 15 мм каждый.

Из-за противодействия тепловому расширению крышки верхней и нижней панели крыши ни в коем случае нельзя скреплять винтами. Разница в длине уже в первый год приведет к появлению дырявых слотов.Низкие профили также нельзя скреплять винтами. Следите за тем, чтобы листы не касались наложенных герметизирующих лент. Капиллярный эффект приведет к попаданию воды в зазор, где она не будет быстро высыхать, вызывая коррозию.

Во избежание проблем с установкой соблюдайте последовательность укладки снизу вверх. Ни в коем случае не завершайте нижний ряд параллельно карнизу. В случае стыкового соединения внахлест неизбежно возникнут проблемы.
Для обеспечения герметичности этой области важно правильное выполнение стыкового соединения.

СТЫК МОЖЕТ БЫТЬ ИЗГОТОВЛЕН ТОЛЬКО НА ПЕРЛИНУ!

Всегда поднимайте (опрокидывайте) низкие профили внешней крышки панели по краю; использовать заполнители профиля и зубчатые пластины. Без зубчатых пластин снять заполнитель профиля смогут птицы или гроза. Кроме того, пластина защищает заполнитель профиля от УФ-излучения.

Стыки коньковых листов выполнены в виде реечного шва (см. Методы обработки листового металла).Если требуется герметизация с помощью эластичных герметизирующих составов, герметизирующий материал необходимо наносить таким образом, чтобы он был защищен от прямого УФ-излучения.

Как и в зоне конька, эти панели также должны быть герметизированы по направлению к внутренней части. Это относится к крыше и фасадной панели, особенно к зазорам стыков элементов, карнизу, кронштейнам водостока или дренажным кронштейнам, а также основанию. Следовательно, чтобы гарантировать, что вода должным образом отводится даже при сильном ветре и что срезанные поверхности панелей покрыты пенопластом, установите гидроизоляцию по краю карниза.Возможен выбор различных вариантов желоба, но всегда необходимо обеспечивать правильную установку (см. Подробный чертеж ниже).

При необходимости сделайте разрез для термического разделения и убедитесь, что несущая способность выступающей части панели остается адекватной.

Как для конька, так и для карниза, внутренняя пленка также должна использоваться на краю для обеспечения надлежащего уплотнения. После монтажа и прикручивания внутренней обшивки зазоры между панелями необходимо заполнить минеральной ватой или монтажной пеной PU / PIR.Обычно крайний край кромки накладывается на последнее ребро кровельной панели и прикрепляется непосредственно к фасаду с обеих сторон.

В зависимости от стандарта конструкции продольные нахлесты фасонных деталей герметизируются и снабжены стыковочными пластинами. Также необходимо учитывать расширение материала в зависимости от типа и длины материала. При необходимости сделайте и здесь термический разделительный разрез; но учтите, что несущая способность выступающей части панели снижается. См. Соответствующие инструкции OIB [Австрийского института строительных технологий].

Между цоколем и композитными панелями доступно множество различных типов соединения (см. Подробные чертежи ниже). Конечно, они зависят от типа установки (горизонтальный или вертикальный) и типа конструкции.

При проектировании детали убедитесь, что проникающая дождевая вода может стекать свободно. Особенно в случае панелей с изоляцией из минеральной ваты, изоляция не должна контактировать с водой!

СВЕТИЛЬНИК НА КРЫШЕ Во избежание дополнительных работ по установке в дальнейшем тщательно спланируйте отверстия для вентиляции, освещения и вытяжки.Самый простой — использовать имеющиеся в продаже коньковые фонари для крыш и расположить их на коньке непрерывно или под прямым углом (от конька до карниза).

Поскольку эти потолочные светильники зарекомендовали себя в коммерческом строительстве на протяжении многих лет, установка очень проста.

Возможна замена на проходные. Проследите за тем, чтобы теплоизоляция была восстановлена ​​в исходное состояние и не образовывались мосты холода.Рамы должны быть тщательно изготовлены вручную. Должен быть поднят как минимум на 150 мм (как минимум на 300 мм в районах с сильным снегопадом) над уровнем воды.

Пожалуйста, проверьте, используются ли деревянные или стальные сменные рамы для панелей крыши. В обычных коронках планка со стороны конька вставляется под полотно конька. Обеспечьте правильную высоту короны.

Открытые зазоры в области конька панели Globe Roof FM и вентилируемые окантовки могут вызвать конденсацию.Пожалуйста, подумайте о применении подходящих мер, таких как закрытие зазоров, заполнение пустот под окладом теплоизоляционным материалом, вставка профильного наполнителя для предотвращения конденсации или стекания конденсата под окладом. Перед установкой планок нанесите подходящую герметизирующую ленту (на заводную головку) и прикрутите планку к каждой заводной головке с помощью самозакручивающихся винтов.

Лучше всего использовать сборные хомуты. Обратите внимание, что в таких случаях непрерывные металлические трубы являются мостами холода, и вам может потребоваться дополнительная изоляция проникающей трубы.Пожалуйста, соблюдайте это, особенно с панелями из минеральной ваты, чтобы предотвратить образование конденсата с самого начала. Если необходимо, воспользуйтесь своим долгом предупредить и уведомить!

Для обеспечения герметичности проходы в кровле должны располагаться близко к коньку. Кроме того, не забудьте правильно установить и заделать проходы в крыше с помощью самых современных методов обработки листового металла.

Более крупные проемы в кровле должны заменяться индивидуально с использованием приспособлений для больших размеров и, в зависимости от требований, требуются их внутренняя и внешняя КОРОНА, состоящая из двух частей, с соответствующей изоляцией и покрытием.Чтобы избежать утечки, дополнительные формованные листы должны направлять воду из-за гидроизоляции к высоким боковым трапециевидным ребрам, проходящим по всей длине.

Как установить кровельные листы

Для листов коробчатого профиля 34/1000 необходимое крепление будет зависеть от материала, из которого изготовлены прогоны. Cladco предлагает широкий выбор креплений для крепления к большинству материалов обрешетки. Например:

Самосверлящие шурупы типа TEK с шестигранной головкой 5/16 и седельными шайбами, склеенными из нержавеющей стали и неопрена, используются в нижней части листового профиля для крепления листа к деревянным или металлическим прогонам.Более длинные винты до 175 мм доступны для крепления через изоляционные материалы или обшивку.

Самосверлящие «сшивающие» винты TEK доступны для крепления планок к листу или листа к листу на перехлестах. Цветные колпачки используются для закрытия головок винтов.

Для фиксации листов каждый лист коробчатого профиля 34/1000 имеет 6 желобов, для фиксации мы рекомендуем вам закрепить лист в желобах 1, 3, 4 и 6. Нижний конец листов вы можете закрепить в каждом желобе, чтобы предотвратить ветровой подъем листов.

Цветные колпачки используются для закрытия концов крепежных элементов, что позволяет накладкам сливаться с цветом листов.

Для листов формы плитки требуемые крепления будут зависеть от материала, используемого в прогонах. Cladco предлагает широкий выбор креплений для крепления к большинству материалов обрешетки. Мы предлагаем винт минимум 45 мм. Например:

Самосверлящие шурупы типа TEK с шестигранной головкой 5/16 и седельными шайбами, склеенными из нержавеющей стали и неопрена, используются в нижней части листового профиля для крепления листа к деревянным или металлическим прогонам.Более длинные винты до 175 мм доступны для крепления через изоляционные материалы или обшивку.

Самосверлящие «сшивающие» винты TEK доступны для крепления планок к листу или листа к листу на перехлестах. Цветные колпачки используются для закрытия головок винтов.

Для фиксации листов каждый лист черепицы имеет 5 желобов, для фиксации мы рекомендуем закрепить лист в желобах 1, 3 и 5. Нижний конец листов можно закрепить в каждом желобе, чтобы предотвратить поднятие листов ветром.

Для гофрированных листов необходимое крепление будет зависеть от материала, из которого изготовлены прогоны.Cladco предлагает широкий выбор креплений для крепления к большинству материалов обрешетки. Для крепления гофрированного листа требуются более длинные винты, так как вы фиксируете его в верхней части листа. Например, предлагается закрепить в дереве саморез TEK диаметром 65 мм с базовой шайбой. Если вы используете альтернативные материалы для прогонов, проконсультируйтесь с нашим отделом продаж для получения дополнительных рекомендаций. Обычно используется 4-5 креплений на листе на прогон, 1 крепление должно использоваться внахлест следующего листа.

Цветные колпачки используются для закрытия концов крепежных элементов, что позволяет накладкам сливаться с цветом листов.

Еще один совет, который следует запомнить: если вы используете натянутый кусок веревки вдоль линии прогона, это может упростить задачу, когда вы хотите удерживать крепления на одной линии, когда лист укладывается на прогоны. Такие мелочи могут иметь большое значение для вашей кровли; лучше не упускать из виду основы. В разделе «Крепления и аксессуары» вы найдете все детали, необходимые для крепления кровельных листов, а также все необходимые Z Purlins, которые мы имеем в наличии.

Если вам нужен какой-либо другой совет при установке вашей сборки, обязательно ознакомьтесь с другими полезными разделами в нашем разделе «Помощь и советы».По всем остальным вопросам, пожалуйста, свяжитесь с нами напрямую по электронной почте или по телефону, и мы постараемся помочь вам быстро.

6 советов по установке металлической кровельной изоляции

Чтобы снизить энергосбережение и снизить уровень шума, во многих офисных зданиях и жилых домах используется металлическая изоляция крыш, чтобы уменьшить количество этих проблем. Металлическая крыша в течение некоторого времени была очень популярным кровельным материалом, но люди только начали использовать изоляцию внутри кровельной системы как средство блокировки звука и удержания тепла.Монтаж металлического утеплителя крыши — не сложный проект. Вот несколько советов, которые помогут вам самостоятельно завершить проект металлической кровли.

Проверьте металлическую изоляцию и пенопласт на Amazon.

Лучшим материалом для металлической изоляции крыш является пенопласт. Эта изоляция отличается от обычного рулонного типа изоляции, поскольку она состоит из панелей, а не из стекловолокна, покрытого бумагой. Эту пену можно использовать как снаружи, так и внутри оболочки.Вы можете использовать его поверх свернутой или распыляемой изоляции, потому что он лежит ровно и может быть легко установлен под металлической кровлей.

Одна из самых распространенных ошибок, которые домовладельцы делают со своей металлической крышей, заключается в том, что они не кладут бумажную пленку на обшивку. Эта бумажная пленка важна для здоровья дома, поскольку не позволяет воде скапливаться в пространстве между обшивкой и металлической крышей.Как место, где может быстро расти плесень, важно убедиться, что бумажный вкладыш находится между изоляцией и оболочкой.

Самый простой и, безусловно, самый быстрый способ установить металлическую изоляцию крыши — с помощью скоб размером 1½ дюйма. Вы можете легко пройти через несколько листов изоляции и знать, что они надежны. Еще одним преимуществом использования скоб является то, что они не делают больших отверстий при проникновении в оболочку. Вы также сможете удалить их намного проще, если потребуется какой-либо ремонт.

Перед выполнением любых работ с металлической изоляцией крыши необходимо поднять ее на крышу. Это уменьшает необходимость подниматься и спускаться по лестнице в поисках инструментов, изоляционных материалов и проведения измерений. Сделайте все разрезы в пенопластовых панелях на крыше для более точных разрезов и более быстрой укладки.

Крыша должна дышать. Когда между частями изоляции есть промежутки или каналы, вы позволяете воздуху течь между ними.Зазоры не должны быть больше 1/8 дюйма, но они важны для здоровья крыши, изоляции и дома в целом.

Один из наиболее популярных методов размещения металлической кровли в доме — это уложить прогоны поперек существующей черепицы. В этом случае просто уложите утеплитель между прогонами. Убедитесь, что утеплитель, который вы используете, такой же толщины, чтобы металлическая крыша подходила лучше.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Сэндвич-панели в горизонтальной полосе

Инструкция по установке горизонтальных планок сэндвич-панелей

1. Разгрузка крупногабаритных сэндвич-панелей и листов коробчатого профиля требует использования вилочных погрузчиков с большой опорной площадью и большим пролетом вил.

2. Начните с установки сэндвич-панелей с начальным окладом из более толстой листовой стали. Проверьте правильность установки каждой детали с помощью спиртового уровня. Это поможет точно разместить первую сэндвич-панель.

3. Закройте все стыки между сэндвич-панелью и каркасом водонепроницаемой самоклеющейся прокладкой. Нанесите гидроизоляционные самоклеящиеся прокладки на начальную планку, ленточный фундамент, колонны каркаса, каркасы зданий, балки и прогоны.

4. Перед установкой первого ряда сэндвич-панелей необходимо установить колпачок с отливным краем, достаточно длинным, чтобы отводить весь поток дождевой воды с фасада стены и ленточного фундамента. При уже прикрепленных сэндвич-панелях установка подходящего капельного колпачка может оказаться невозможной.

5. Из-за большого веса сэндвич-панели должны перемещаться более чем одним человеком. Перед закреплением снимите защитную пленку с внутренней стороны каждой сэндвич-панели.Снимите внешнюю защитную пленку с сэндвич-панелей на завершающей стадии строительства, чтобы обеспечить максимальную защиту от грязи. Однако защитную пленку необходимо удалить в течение 3 недель с даты изготовления сэндвич-панели.

6. Сэндвич-панели можно аккуратно надеть на место с помощью молотка и деревянного бруска, если это необходимо. Избегайте повреждения стыков и замков.

7. Перед закреплением сэндвич-панелей проверьте их выравнивание с помощью спиртового уровня.

8. Прикрепите сэндвич-панели к стальному каркасу винтами. Используйте только самосверлящие винты для стального листа с уплотнительными шайбами. Отрегулируйте крутящий момент сверла так, чтобы винты не затягивались слишком сильно, чтобы не повредить внешнюю облицовку сэндвич-панели. Установите винты на расстоянии 3,5 см от краев сэндвич-панели.

9. Заполните зазоры водонепроницаемой самоклеящейся прокладкой вдоль каждого завершенного участка работы.

10. Конструкция замков сэндвич-панелей Balex Metal обеспечивает максимальную газонепроницаемость и полное стыковку соседних сэндвич-панелей.Полиуретановая прокладка, используемая для замков, предотвращает термические разрывы между сэндвич-панелями.

11. Сэндвич-панели относительно легкие. Они могут выдержать только собственный вес. Сэндвич-панель толщиной 100 мм весит примерно 12,5 кг на квадратный метр. Для обработки длинных сэндвич-панелей используйте специальные приспособления. Balex Metal поставляет сэндвич-панели, обрезанные по длине с допуском до миллиметра. Однако иногда необходимо обрезать их по размеру на месте. Обрезать пилой или лобзиком, подходящим для резки листовой стали.

12. Оставляйте рабочие зазоры шириной от 10 до 20 мм между сэндвич-панелями на каждом этапе работы.
