Газогенераторный котел на твердом топливе

Котлы на твердом топливе тема очень актуальная на сегодняшний день, особенно в районах, далеких от электро- и газопроводов. Разнообразие котлов отличается только от применяемого топлива и технологией горения. Газогенераторные котлы на твердом топливе являются теми котлами, где применяется довольно инновационный принцип сгорания твердого топлива — пиролиз. Чем же отличается такой прибор от подобных, работающих на принципе сгорания древесины, угля и других видов твердого топлива?

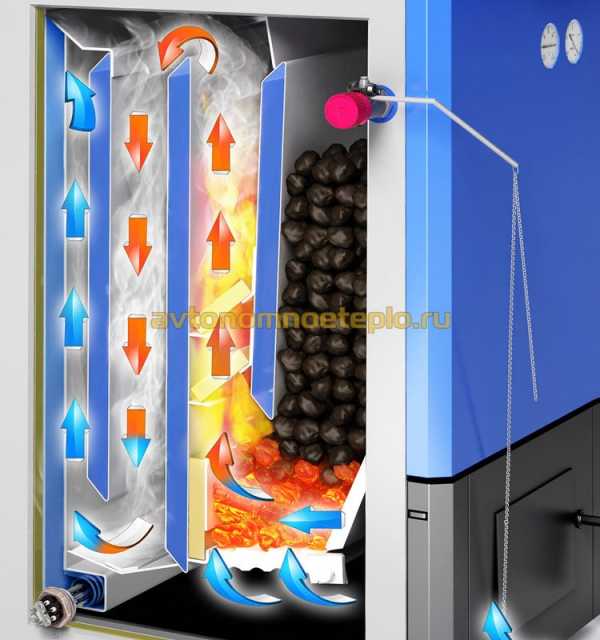

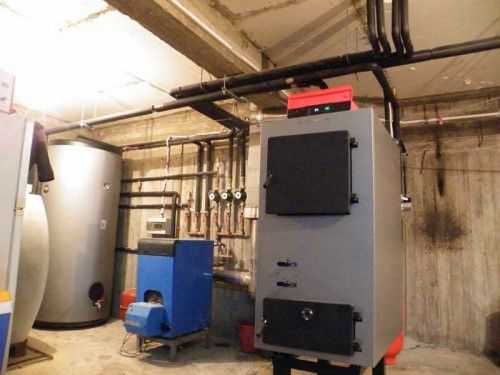

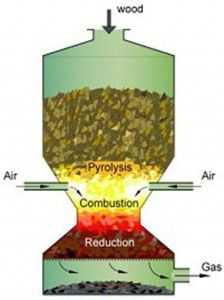

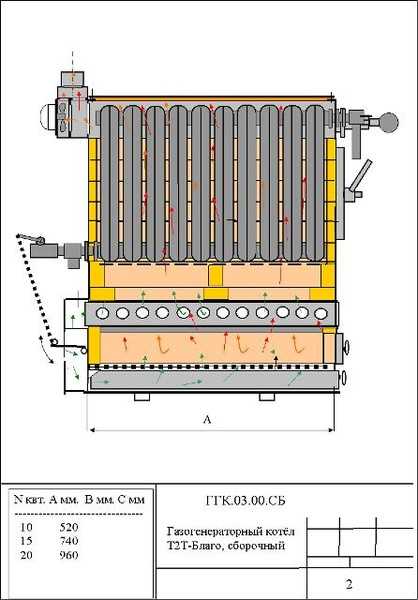

Рис. 1 Газогенераторный котел на твердом топливе

Принцип работы

Котел твердотопливный газогенераторный отличается от остальных принципом горения. Скорее всего это даже горением нельзя назвать – это пиролиз или тление.

По конструкции, котел имеет две камеры сгорания:

  • В первой происходит пиролизный процесс, то есть тление угля с малым количеством поступающего кислорода. В результате происходит медленное разложение твердого топлива на смолы, пар, масел и углерода — пиролиз. При этом выделяется горючий газ.
  • Во второй газ начинает интенсивно сгорать, с поступлением кислорода из воздуха и давать дополнительный нагрев, увеличивая коэффициент полезного действия.

Получается, что в котле твердотопливном газогенераторном используются сразу параллельно два вида топлива. Собственно твердое топливо, которое тлея, выделяет тепло и горючий газ, выделяющийся при пиролизном процессе. Такой вид котлов твердотопливных газогенераторных объединяет в себе газовые и твердотопливные котлы.

Топливо

Для правильной работы котла твердотопливного газогенераторного требуется топливо, отвечающее некоторым характеристикам. Нужно, чтобы оно содержало в себе большое количество легких веществ, не было слишком влажным (не более 20-30 %), а также водяной пар недолжен мешать тлению.

Перечисленные ниже виды топлива подойдут для котлов с пиролизом:

  • Древесина либо попросту дрова размером подходящие для загрузки в аппарат.
  • Стружка, отходы деревообрабатывающей промышленности.
  • Специально спрессованные биотопливные брикеты – пеллеты.
  • Спрессованная древесная пыль – топливные брикеты.
  • Продукция угольного производства – кокс и уголь каменный.
  • Бурый уголь – тоже неплох для применения.

Как видим, разнообразие твердого топлива для котлов твердотопливных газогенераторных большое. Это делает их применение широкодоступным во многих областях проживания.

Достоинства

Помимо того разнообразия применения разного типа топлива широка и география применения газогенераторных котлов на твердом топливе.

Среди остальных достоинств:

  • Автономность, независимость от каких-либо трубопроводов с газом либо линий электропередач.
  • Есть автоматика, которая поддерживает процесс пиролиза, открывая и закрывая заслонки, в зависимости от температуры (имеется термостатический датчик).
  • Можно регулировать степень нагревания котла твердотопливного газогенераторного при помощи регулирования тяги.
  • Не образуется сажа на стенках аппарата.
  • Меньшее количество выброса в атмосферу вредных веществ при пиролизе.
  • Небольшая стоимость угля или дров по сравнению с электричеством и газом.
  • Защита от перегрева – наличие защитного охладительного контура.
  • Экономичность при КПД 85%.

Принимая во внимание перечисленные существенные преимущества можно говорить, что покупка котлов твердотопливных газогенераторных –это хорошее приобретение. Но нет техники совершенно без каких-то недостатков, не лишен их и газогенераторный котел на твердом топливе.

Недостатки

  • Главным недостатком можно считать высокая стоимость котла твёрдотопливного газогенераторного, но нужно помнить, что эксплуатация и обслуживание дешево, а покупать котел вы будете на долгие годы.
  • Повышенные требования к качеству и, особенно, к влажности топлива.
  • Для удаления сгоревших веществ после пиролиза требуется дымоудаление. Это значит, что применение котлов твердотопливных газогенераторных можно только в домах, где есть возможность для выведения трубы в атмосферу, при этом не доставляя неудобств соседям. Поэтому в многоэтажках он вряд ли применим.
  • Некоторое ограничение в температурном режиме. Чтобы не образовывался конденсат температура воды, приходящая из системы отопления, должна быть около 60 градусов.
  • Нельзя автоматизировать подачу твердого топлива в топку.
  • Высокие требования к герметичности котлов твердотопливных газогенераторных. Из-за утечки горючего газа может произойти взрыв либо пожар.

Впрочем, некоторые недостатки котлов, работающие по принципу пиролиза, присущи и некоторым котлам, использующие в качестве топлива уголь, газ или дрова. Соотношение достоинств – недостатков говорит в пользу котлов твердотопливных газогенераторных.

Конструкция

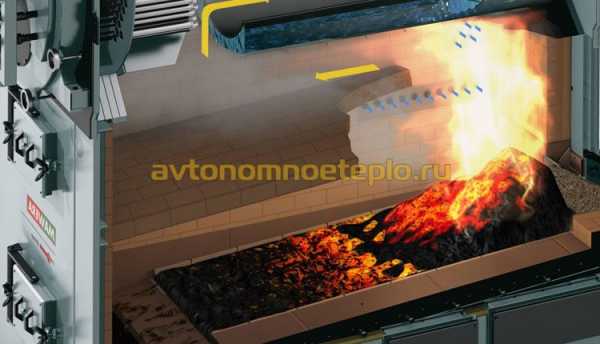

Газогенераторный пиролизный котел имеет две камеры сгорания. Первая служит в качестве газогенератора, где тлеющие дрова либо уголь, выделяет горючий газ СО. Во второй происходит сжигание газа. При этом используется энергия от обеих камер. Так как сжигание газа контролировать легче, то применяются автоматические заслонки, регулирующие поступление газа после пиролиза и кислорода из воздуха. Это позволяет в широких пределах регулировать температуру горения и отдачи энергии теплоносителю.

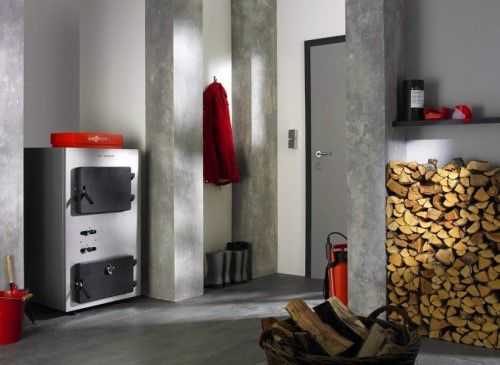

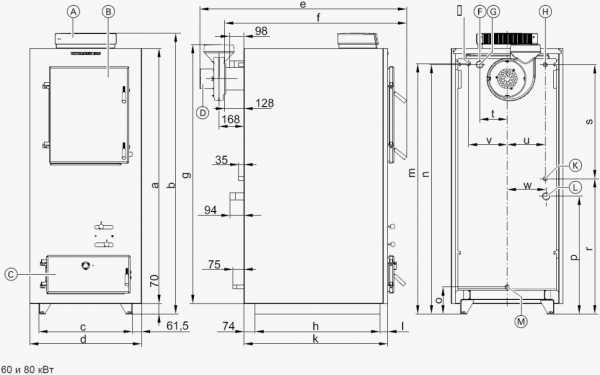

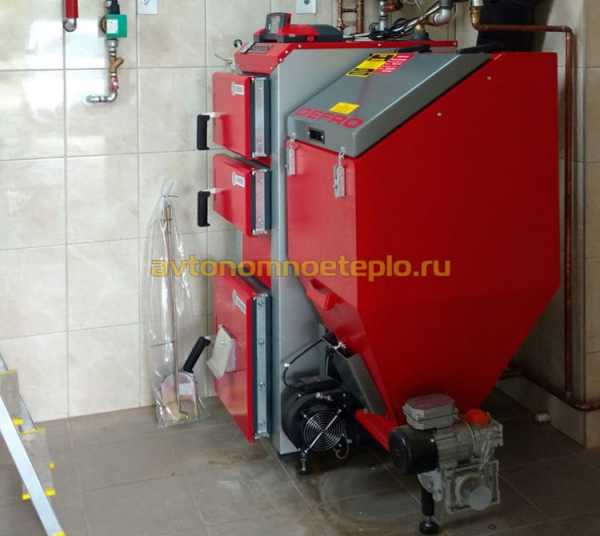

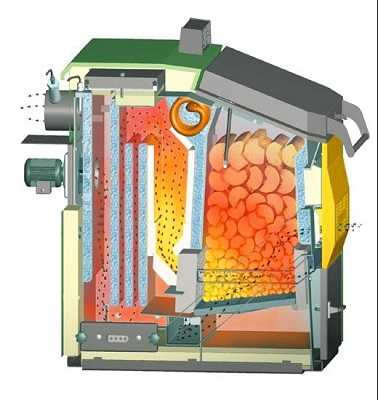

Рис. 2 Котел твердотопливный газогенераторный

Котел твердотопливный газогенераторный

При модернизации современных котлов твердотопливных газогенераторных учтены все ошибки ранних подобных устройств. Появились модели, работающие совсем независимо. К примеру, удаление вредных веществ, оставшихся после пиролиза, может происходить без электричества. Создан предохранительный водяной контур от перегревания котла. Благодаря модернизациям экономичность пиролизного котла высокая. Достаточно один раз в сутки загрузить первую камеру твердым топливом.

Монтаж

Особые требования к монтажу котла твердотопливного газогенераторного:

  • Он должен устанавливаться специалистами, имеющие лицензию на установку этого оборудования. Это обусловлено спецификой пиролизных котлов, где должны учитываться определенные правила безопасности.
  • Пиролизный котел нужно устанавливать в отдельном помещении, (например, на цокольном этаже). Комната, где будет установлен котел твердотопливный газогенераторный, необходимо облицевать огнеупорными кирпичами.
  • Не допускается хранение твердого топлива, горючих материалов в помещении или рядом с пиролизным котлом.
  • Оборудование монтируется на фундаменте из бетона и должно прочно стоять на нем.

Доверяя монтирование котла специалистам, вы будете уверены в правильной и эффективной работе оборудования на долгие годы. Не стоит рисковать и пренебрегать безопасностью своего дома.

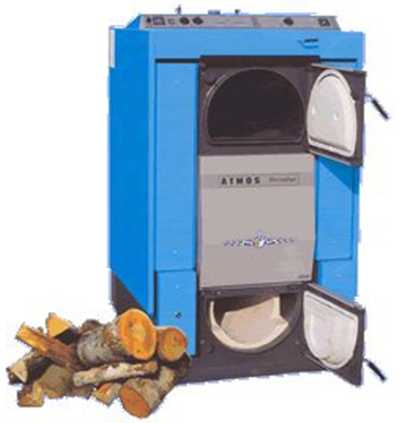

Рис. 3 Котел твердотопливный Атмос

История

При разработке котлов твердотопливных газогенераторных прежде всего уделяли внимание объёмам камер сгорания и количеству потребляемого твердого топлива. Но из-за этого добивались незначительного увеличения коэффициента полезного действия при увеличивающихся габаритных размерах и веса котлов. Никто не принимал во внимание, что при пиролизе выделяется газ, который не эффективно использовался в камерах прежних моделей котлов на древесине или угле.

В результате длительных экспериментов, стало понятно, что нужно использовать свойства органических веществ, при недостатке кислорода выделяющий горючий газ – пиролиз. Использование твердого топлива не для основного выделения тепла, а для получения CO позволило сделать котел, совмещающий в себе сжигание твердого топлива и газа. Котел твердотопливный газогенераторный повысил эффект от нагрева, совместил экономию и дешевизну топлива, применяя процесса пиролиза.

Итог

Приобретая котел твердотопливный газогенераторный, вы получаете высокоэкономичный обогреватель, способный в широких пределах регулировать температуру теплоносителя (воды для отопления). Экономность существенна. Достаточно лишь загрузить дрова или уголь один раз в сутки. Это освобождает от обязанности круглосуточно следить за уровнем топлива.

Применение автоматики избавит вас от ручного управления заслонками. Если газообеспечение обойдется вам слишком дорого или его нет совсем, то это оптимальный выход для обеспечения отоплением частного дома при применении дешёвого угля либо дров.

Статьи по теме:

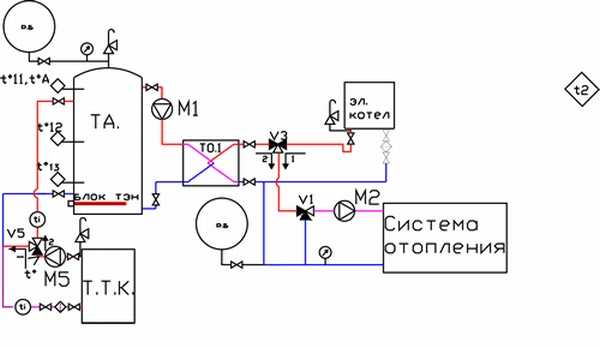

Твердотопливные котлы на углеСхема обвязки твердотопливного котла отопления
Твердотопливный котел с водяным контуром

kotlomaniya.ru

плюсы и минусы, как выбрать самый эффективный

Самым эффективным способом использования древесного топлива являются газогенераторные котлы на дровах. В зависимости от модификации или производителя – коэффициент полезного действия таких установок может достигать 95 процентов. В таких устройствах древесное топливо сгорает практически полностью, не оставляя остатков. Газогенераторные котлы в свое время использовались даже для приведения в движение автомобилей, но сейчас они прочно занимают традиционную нишу для котлов – используются для обогрева помещений и нагрева воды. Каков же принцип работы газогенераторного котла, и как выбрать газогенераторный котел при покупке?

Газогенераторный котел на дровах

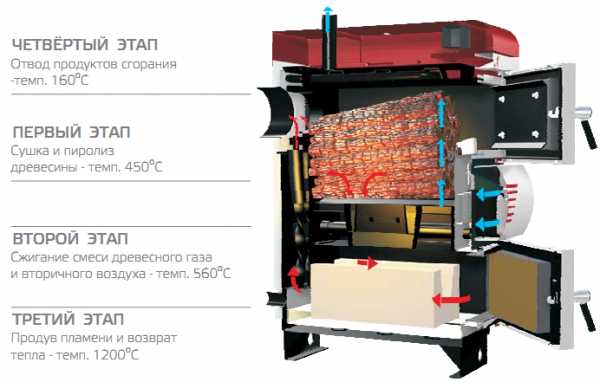

Принцип работы газогенераторного котла на дровах

При работе газогенераторного котла на дровах используется принцип пиролиза. После закладки топлива (дров или специальных древесных брикетов) они проходят через несколько стадий сгорания. Рассмотрим их:

  1. Первоначально древесное топливо попадает в специальную камеру, где оно подсушивается.
  2. Затем древесное топливо горит при поддержании температуры от 20 до 850 градусов Цельсия. При этом в топочную камеру практически не поступает кислорода. Таким образом происходит окисление древесного топлива,
  3. Получившийся в результате окисления газ поступает в камеру сгорания, где с использованием горелок поджигается и горит.

Газогенераторные котлы на дровах, используемые в отопительных целях имеют специальный водяной контур. Внутри него вода проходит через две нагревательных камеры, а уже затем поступает в отопительные радиаторы.

Топливо для газогенераторных котлов

Несомненным преимуществом газогенераторных котлов является тот факт, что они могут работать практически на любом типе твердого топлива. То есть в них можно загружать обычные нарубленные дрова, и также любые виды древесных отходов (опилки, стружки) и изготовленные из древесных отходов брикеты, пеллеты и тому подобное. Кроме того, газогенераторные установки являются практически безотходным производством: топливо в них сгорает практически без остатков.

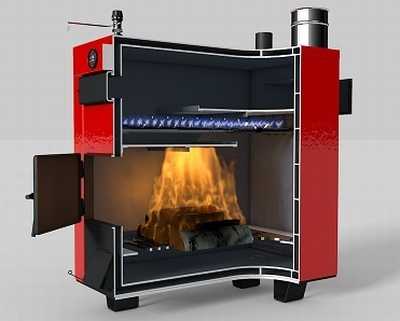

Газогенераторный котел

Преимущества отопительных газогенераторных установок

Установка отопительных систем, работающих от котлов газогенераторных, работающих на древесном топливе имеет следующие несомненные преимущества:

  1. Чрезвычайно высокая эффективность сгорания топлива. В любой установке, предназначенной для сжигания древесного топлива, но не применяющий эффект пиролиза – КПД не может подниматься выше 90 процентов.
  2. Газогенераторные установки являются энергонезависимыми и могут быть установлены даже в сооружениях, у которые отсутствует подключение к стационарной электросети. Заметим, что во время войны газогенераторные установки размещались даже на автомобилях. Энергонезависимость газогенераторной установки также снижает стоимость ее эксплуатации.
  3. В газогенераторной установке можно использовать практически любой тип древесного топлива, начиная от классических дров и заканчивая отходами древесного производства. Использование древесных отходов, опилок, щепы и так далее существенно удешевляет работу газогенераторных систем. Однако помните, что из всего объема единовременно закладываемого топлива процент древесных отходов не должен превышать значение в 30 процентов.
  4. Большие объемы топочной камеры позволяют газогенераторным котлам долгое время работать от одной закладке топлива, что облегчает эксплуатацию такой установки.

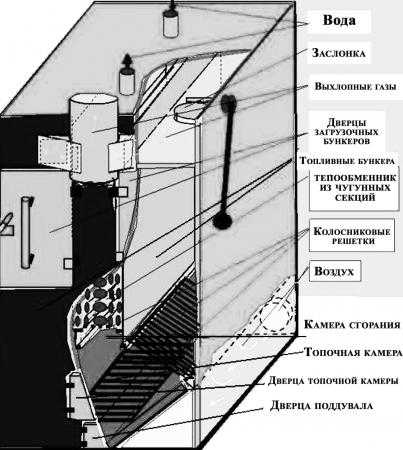

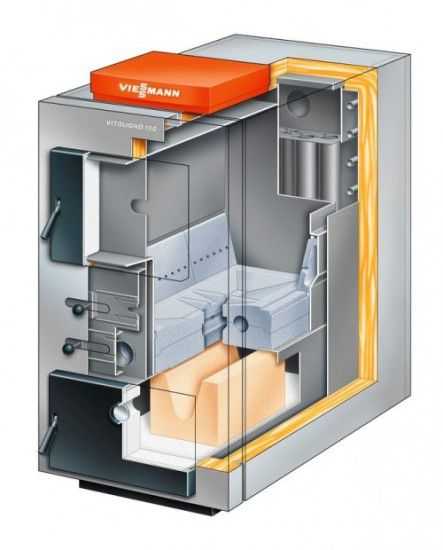

устройство газогенераторного котла

Недостатки газогенераторных установок

Несмотря на всю привлекательность отопительных и нагревательных систем на основе газогенераторных установок – такие устройства имеют и определенные недостатки. Недостатки газогенераторных систем в целом совпадают с недостатками обычных котлов, работающих на твердом топливе.

Котел на твердом топливе, в отличие от автоматизированных жидкостных или газовых систем имеет ограниченную автономность работы. Для такого котла всегда нужен человек-оператор, который будет добавлять топливо по мере его сжигания. Также газогенераторный котел необходимо регулярно обслуживать, чистить от копоти и сажи. Несмотря на практически полное сгорание органического древесного топлива в газогенераторных котлах – продукты распада в таких системах все-таки присутствуют.

газогенераторная установка

Приобретение системы с газогенераторным котлом является довольно затратным в финансовом плане. По приблизительным прикидкам газогенераторный котел обойдется вам в полтора раза дороже, чем обычный котел на твердом топливе. Но разница в стоимости должна окупиться через несколько отопительных сезонов, исходя из более высокой эффективности газогенераторного котла.

Также при эксплуатации газогенераторных установок необходимо пользоваться только сухим топливом. На влажных дровах или опилок процесс пиролиза может просто не запуститься. Поэтому газогенераторные котлы часто оборудуют сушильной камерой, в которой топливо доходит до нужной кондиции.

Сравнение газогенераторных и обычных котлов.

Если сравнивать газогенераторные котлы с обычными отопительными или нагревательными котлами на твердых видах топлива, то можно выделить следующие нюансы.

Сравнительно низкая автономность газогенераторного котла, которая является ахилессовой пятой всей отопительных установок на твердых типах топлива может быть скорректирована с введением системы автоматической загрузки. В этом случае в газогенераторном котле начинает работать своеобразный конвейер, который в зависимости от температуры в устройстве и времени горения может отправлять в топку новые порции топлива. К тому же газогенераторное устройство только на одной закладке может автономно работать в течении суток, что, в общем-то снимает вопрос о необходимости постоянного присутствия кочегара-оператора.

работа газогенераторного котла

В любом случае эффективность газогенераторных установок значительно превышает достижения всех их собратьев. Если обычные котлы на твердом топливе вряд ли смогут показать КПД выше 85%, то у газогенераторного оборудования этот показатель может достигать и 95 процентов.

Но газогенераторный котел на дровах все-таки является довольно сложным техническим устройством. В отличии от обычного дровяного котла от требует пусть несложного, но все-таки регулярного технического обслуживания, кроме того, определенные требования имеются и к квалификации персонала, который работает на газогенераторных установках.

Наиболее критично газогенераторный котел воспринимает влажность поступающего в него топлива. Поэтому для эффективной работы газогенераторной установки требуются только предварительно просушенные дрова.

Критерии подбора газогенераторной установки на дровах

Газогенераторный котел на дровах рекомендуется подбирать исходя из следующих критериев:

  1. Прежде всего нужно учитывать степень автоматизации котла, его энергонезависимости. Возможно вам захочется приобрести котел, который сможет работать долго без вмешательства человека, а возможно для ваших целей хватит и газогенераторного котла, который должен самостоятельно, автономно отработать только одну закладку.
  2. Для обогрева помещений отопительные установки должны вырабатывать не менее одного киловатта на каждые 10 квадратных метров обогреваемой площади. Исходя из этого вы можете подобрать и необходимую мощность отопительного газогенераторного котла.
  3. Кроме того, газогенераторные котлы на дровах могут иметь и различное дополнительное оборудование. Оно может предназначаться, например для обеспечения принудительной циркуляции жидкости через нагревательный контру или автоматизации регулировки процессов горения образовавшегося газа.

В любом случае консультанты в специализированных магазинах помогут вам подобрать газогенераторный котел на дровах по вашему вкусу.

Газогенераторные котлы на дровах: видео

Честный видео-отзыв о работе газогенераторного пиролизного котла Dragon TA-15

Понравилась статья?
Сохраните, чтобы не потерять!

kamin-expert.ru

Лучшая модель твердотопливного котла – газогенератор на дровах

Газ, который мы часто используем для приготовления пищи, отопления дома и нагрева воды для хозяйственных нужд, добывается не только из недр земли. Его можно получить, сжигая некоторые природные материалы, к примеру, древесину, опилки, уголь, торф, отходы сельского хозяйства и прочее. Даже некоторые виды мусора пригодны для этого дела (старый паркет, линолеум некоторые виды пластика). Ведь при сгорании вышеуказанных материалов выделяется газ, который, если смешать в определенных пропорциях с кислородом, прекрасно горит и выделяет относительно большое количество тепловой энергии. Только для этого вам придется приобрести специальный вид отопительного оборудования – газогенератор на дровах.

Принцип работы

Итак, чтобы дрова в топке смогли выделить необходимое количество горючего газа, необходимо, чтобы они горели при небольшой подаче кислорода. По сути, топливо должно не гореть, а тлеть. Но при этом температура внутри камеры должна быть немаленькой, не меньше +1100°С. Это одно из основных условий.

С газами такой температуры работать очень сложно, ведь их качество достаточно низкое, чтобы использовать его по прямому назначению. Просто коэффициент полезного действия от их сжигания будет не очень большим, поэтому топочные газы обычно очищают. Но перед этим их необходимо немного охладить.

Горизонтальная модель газогенератора

Чистка газов производится на специальных фильтрах, где их очищают от золы, взвешенных частиц, кислот (муравьиной и уксусной) и других примесей. После чего они поступает в смесительную емкость, где производится смешение газов со свежим воздухом. И вот уже готовая воздушно-газовая смесь может быть использована по прямому назначению. Вот такой принцип работы газогенератора на дровах. Процесс не самый простой, поэтому и устройство данного агрегата непростое. Хотя многие домашние мастера изготавливают их своими руками.

Кстати, пиролизные котлы на твердом топливе – это одна из разновидностей газогенератора. Правда, в них отсутствует этапы охлаждения топочных газов и их очистка. Горючий материал сразу же из камеры сгорания дров попадает внутрь второй топки, где газы обогащаются кислородом и сжигаются. Для других целей газ не используется.

Достоинства и недостатки

Как и любой вид отопительного оборудования, газогенераторные котлы на твердом топливе обладают плюсами и минусами в конструкции и эксплуатации.

Простая конструкция

Достоинства

  • Начнем с коэффициента полезного действия, как с самого основополагающего критерия эффективной работы агрегата. Так вот у пиролизных твердотопливных котлов он имеет диапазон 85-95%. Для сравнения: у обычных дровяных агрегатов КПД не превышает 65%. Коэффициент полезного действия определяет соотношение расхода топлива, которого хватает на выработку необходимого количества тепловой энергии. А она, в свою очередь, должна быть рационально использована для поддержания необходимого температурного режима внутри помещений. Вот такая сложная взаимосвязь.
  • В газогенераторах топливо горит гораздо дольше, чем в обычных приборах. Если в качестве топлива используются дрова, то продолжительность сжигания одной закладки может хватить на пару дней. С углем этот показатель гораздо больше, до одной недели.
  • Устройство газогенератора на дровах имеет определенные конструктивные особенности, которые помогают сжечь топливо до конца. Остается лишь одна зола и сажа на стенках камеры сгорания. Почему это положительная сторона? Здесь два фактора: закладка горит дольше, чистка прибора упрощается.
  • Обычно твердотопливные котлы плохо поддаются автоматизации. Регулировать процессы, происходящие внутри агрегата практически невозможно. В газогенераторных печах на дровах процесс горения можно автоматизировать. Конечно, это не так просто, как, скажем, с газовыми или электрическими отопительными приборами, но такая возможность присутствует.
  • Так как угарные газы очищаются и сгорают, то это говорит о том, что в окружающую атмосферу попадает незначительное количество вредных веществ. На сегодняшний день это один из самых жестких требований, который пиролизными котлами на дровах полностью выполняются.
  • Современные модели газогенераторов обладают различными преимуществами, которые выделяют их из общей категории твердотопливных котлов. К примеру, в топке некоторых моделей можно впихнуть поленья длиною больше одного метра и использовать древесину с влажность до 50%.

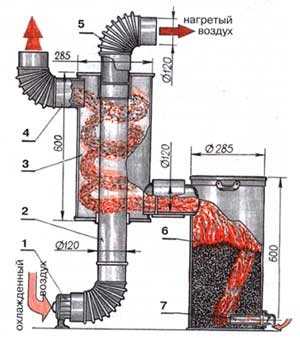

Устройство самодельного газогенератора

Недостатки

  • Большой недостаток газогенераторных котлов на дровах – это сложность подачи воздуха в камеру смешения с угарными газами. Естественным способом это сделать очень трудно, поэтому практически все модели в своей конструкции используют механический надув при помощи вентилятора. А это говорит о том, что наш котел тут же переходит в категорию «энергозависимых агрегатов».
  • Если упустить момент падения мощности, особенно, когда она падает ниже половины своего номинала, то на стенках камеры сгорания и в дымоходе тут же начинает образовываться деготь за счет сажи и конденсации влажных паров. Поэтому совет – всегда держите минимальный температурный режим в +60°С.
  • Цена генераторов на дровах для дома выше обычных твердотопливных котлов практически вдвое. Конечно, есть предложения на рынке в виде самодельных отопительных приборов, но нет гарантии, что этот вариант будет работать эффективно и экономно. Так что не стоит рисковать.

Внимание! Выше уже говорилось, что автоматизировать газогенератор проще, чем классический твердотопливный котел. Добавим, что генератор с блоком автоматики работает в разы безопаснее.

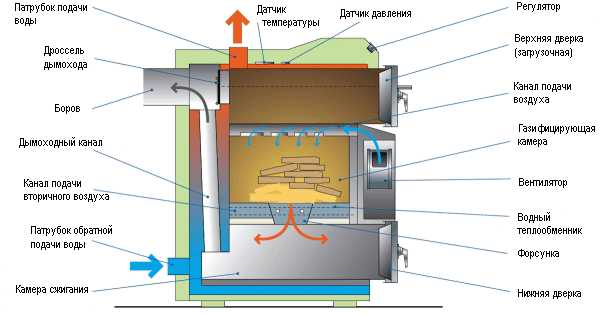

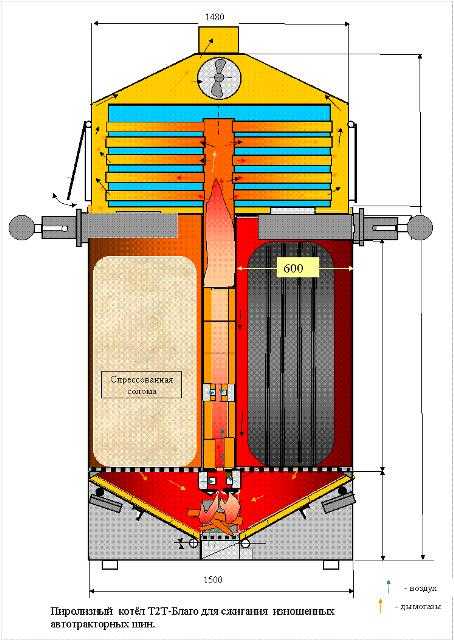

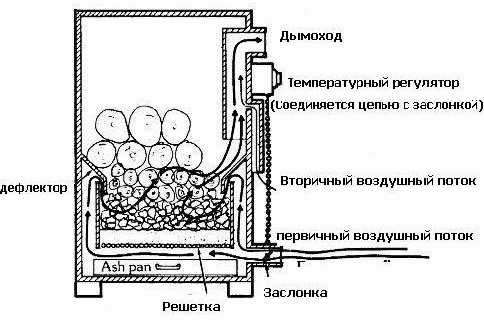

Принципиальная схема обычного пиролизного котла

Разновидности дровяных генераторов

Существует достаточно большой модельный ряд газогенераторов, которые работают на дровах. Здесь и очень простые конструкции в виде буржуек, есть и сложные агрегаты, в которых проводятся все процессы: от сжигания дров до чистки топочных газов и их сгорания.

К примеру, твердотопливный котел-буржуйка. По сути, это обычная буржуйка с разделенной пополам топкой горизонтальной перемычкой, один конец которой не доходит до стенки печки. Остается небольшой зазор, по которому топочные газы перемещаются в верхнюю камеру сгорания. Вторая топка представляет собой систему каналов, по которым газы перемещаются снизу вверх. При этом они захватывают свежий холодный воздух, поступающий внутрь котла из нижних сопел. Здесь же и происходит смешение и получение воздушно-газовой смеси. Кстати, холодный воздух, проходя по соплам и каналам, тоже нагревается, так что волноваться, что смесь не загорится, нет причин.

Такая буржуйка хоть и обладает неплохим КПД, все равно является малопроизводительным отопительным агрегатом. Использовать ее для основной радиаторной системы отопления не рекомендуется. А вот для теплых полов она в самый раз.

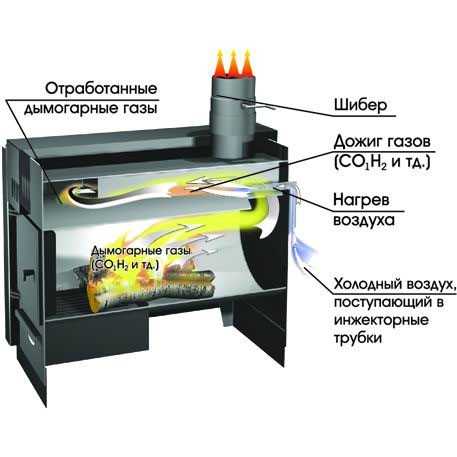

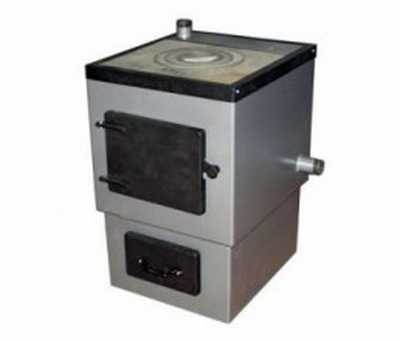

Пиролизная печь буржуйка

Для основной отопительной системы лучше всего подойдут твердотопливные пиролизные котлы длительного горения. Основа их эффективной работы – это правильно проводимый процесс пиролиза в первой камере сгорания, куда закладываются дрова. Как уже было сказано выше, они в топке должны просто тлеть, ведь сюда поступает небольшое количество свежего воздуха.

От того, как правильно будет проведено размещение топлива и будет зависеть качество его сжигания. Поэтому рекомендуется дрова укладывать как можно ближе друг к другу, оставляя минимальные зазоры между ними. Чем меньше свободного пространства останется, тем лучше. Существует два вида укладки дров:

  1. Рядами в горизонтальной плоскости.
  2. В виде клети или колодца.

Итак, подведем итог. Газогенераторы, работающие на дровах — это неоспоримо наилучший вариант из категории «твердотопливных котлов». У них достаточно большое количество преимуществ перед другими моделями данной категории. Но хотелось бы отметить высокий КПД. Даже только из-за него можно было сделать выбор в сторону газогенератора.

otepleivode.ru

Полная автономия или газогенератор на основе пиролизного котла

Способов отопления различных по назначению помещений существует большое количество.

Все их перебирает владелец здания в поисках оптимального и самого выгодного варианта.

Но возможность применения твердотопливного оборудования чаще всего не рассматривается вовсе. Хотя современные газогенераторные твердотопливные пиролизные котлы имеют массу достоинств.

А по некоторым параметрам даже превосходят модели, работающие на газе.

Содержание:

  1. Принцип действия
  2. Конструктивные особенности и последствия
  3. Популярные торговые марки
  4. Характеристики и отличия

Принцип работы пиролизного оборудования

Разработка новых аппаратов для систем отопления проводится на основании исследований специалистов институтов. При этом огромное внимание уделяется изучению и моделированию процессов горения различных видов топлива, позволяющих достичь:

  1. Снижения его расходов
  2. Повышения уровня теплоотдачи
  3. Сокращения вредных примесей в отработанных газах

Итогом этой работы и стали пиролизные твердотопливные газогенераторные котлы, принцип действия которых основан на свойстве древесины разлагаться на газ и твердую составляющую.

Это выяснили в процессе исследований. Но также обратили внимание на необходимость специальных условий для наиболее эффектного протекания процесса пиролиза.

  • Во-первых, это установленные условия, такие как температура около 1000º С и дефицит кислорода в процессе сжигания
  • Во-вторых, определенная влажность древесины, применяемой в качестве топлива

Только при наличии всех факторов дрова, сгорая, смогут производить дополнительный вид топлива – газ данные процесс называют газогенерацией. Такая особенность позволила называть данные твердотопливные аппараты газогенераторными или пиролизными, ведь процесс получения газа из твердого органического топлива называется пиролизом.

Принцип работы:

Исходя из особенностей работы такого пиролизного оборудования, удалось достигнуть наилучших показателей по количеству вырабатываемой тепловой энергии, чем у обычных моделей. И хотя такому процессу подвержены практически все виды твердого топлива, но самое максимальное количество газа способна выделять именно древесина, что и было учтено разработчиками.

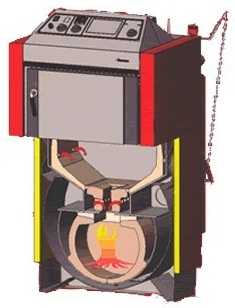

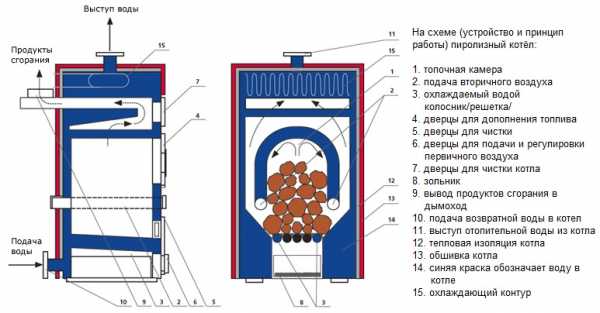

Уникальная конструкция газогенераторного котла

Самым большим минусом такого оборудования считается его высокая стоимость. Но она является результатом его конструктивных особенностей, а не каким-то желанием производителя заработать как можно больше. Пиролизный газогенераторный котел должен извлекать из древесины газ, а для этого должны быть созданы определенные условия, такие как:

  • Температура в топке до 800º С
  • Минимальное поступление кислорода

Чтобы достигнуть таких показателей разработчикам пришлось разделить топку на две камеры:

Объемный отсек в нижней части используют для загрузки дров и в зависимости от мощности аппарата он вмещает различные объемы топлива. В нем происходит нагрев древесины до необходимой температуры при изоляции от излишков кислорода. Выделяющийся при этом газ подается в верхнюю камеру, где происходит смешивание его с воздухом и сжигание.

Особенностью конструкции является наличие обратного перемещения воздуха в нижней камере. Перемещение происходит сверху, а для этого требуется наличие дымососа, оборудованного электроприводом и автоматикой.

Разогрев отсеков до значительных показателей температуры требует высокопрочных материалов. Поэтому в этих котлах камеры сгорания чаще всего изготавливают из стали или чугуна. Каждый из материалов имеет свои достоинства и сказать, что какой-то из них является наилучшим нельзя.

Производители оборудования

Выбор сложных технических устройств связан с определенными сложностями. Поэтому лучше доверять технической документации, не забывая при этом о репутации производителя. Исходя их этих параметров, самыми конкурентоспособными на отечественном рынке являются пиролизные котлы газогенераторные следующих торговых марок:

  • Buderus
  • Junkers (Германия)
  • De Dietrich (Франция)
  • Lamborghini (Италия)

Их выбор не случаен, кроме отличного качества продукции, вся документация составлена с учетом номинальной мощности оборудования.

Поэтому ее изучение позволит потребителю получить правдивые сведения о длительности работы на одной закладке и многих других особенностях функционирования котла.

Чтобы немного сориентировать вас в возможностях данного оборудования, проведем краткий обзор нескольких моделей. Для примера рассмотрим газогенераторные пиролизные аппараты работающие на твердом топливе:

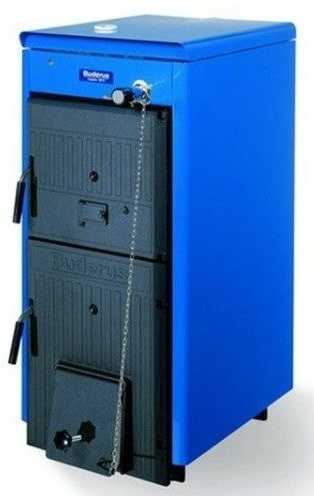

  • Logano (Buderus)
  • CF 120 CSE (De Dietrich)

Германские котлы представлены модельным рядом с мощностью до 45 кВт для стальных образцов и 36кВт для чугунных. Их КПД достигает 85%.

При этом длительность работы на одной закладке составляет 2 часа. Они оборудованы системой автоматики, включающей в себя индикатор температуры воды, предохранительным ограничителем.

К отличительным чертам относятся длина дров до 680 мм и наличие встроенных охлаждающих теплообменников.

Французские аппараты несколько уступают по мощности, она ограничена 30 кВт. По КПД они также уступают немецким моделям, имея его от 50%. Но вот по длине полена несколько превзошли, у них она может достигать 800 мм.

Как видно из перечисленных характеристик, каждый из них имеет свои достоинства, и выбор зависит только от ваших потребностей.

Основные характеристики

Определившись с производителем, необходимо выбрать модель. Для этого следует уточнить такие особенности как:

  1. КПД
  2. Допустимые виды топлива
  3. Энергозависимость
  4. Наличие систем автоматизации
  5. Стоимость

Из всех перечисленных параметров потребители наиболее часто интересуются именно топливом. И если теоретически газогенераторный котел может работать на любом из твердых видов, имеющем органическое происхождение, то на практике не все они имеют хорошую энергоэффективность.

Почему стоит выбирать газогенераторные твердотопливные котлы, смотрим видео:

Например, древесина не имеет самой высокой теплоотдачи, но ее выбирают чаще других именно за минимальные расходы. Однако для пиролизных устройств этот вид топлива считают идеальным из-за возможности выделения больших объемов горючего газа, что очень актуально для данного типа аппаратов.

Особенно популярны такие модели на производстве, где осуществляется обработка древесины. В таком случае котел пиролизный газогенераторный – это лучший выбор, так как будет с успехом работать на отходах производства.

Это позволит решить сразу две проблемы:

  • Утилизации отходов
  • Обогрева помещения

Ваш правильный выбор

Приобретение отопительного оборудования основывается в первую очередь на доступности одного из видов топлива.

И для тех, у кого нет возможности подключиться к газовой магистрали оптимальным вариантом является твердотопливный газогенераторный котел.

И этому способствуют его положительные качества, такие как: экономное расходование продуктов и незначительное количество вредных выбросов, что сегодня является самым актуальным.

aquariumfan.ru

Котёл газогенераторный своими руками: принцип работы и конструкция, план и чертежи — как сделать самостоятельно?

При отсутствии газа, угля и дешёвой электроэнергии решить проблему теплоснабжения можно с помощью эффективных отопительных установок, работающих на древесине – поленьях, отходах, прессованных брикетах. Такими агрегатами являются газогенераторные котлы, конструкция которых отличается от устройства обычных, работающих на дровах, угле и прочем твёрдом топливе.

Принцип работы и конструкция отопительных установок

Котёл данного типа оснащён топкой, состоящей из двух частей:

  • Первая – это камера загрузки, в которой при недостаточном количестве воздуха древесное топливо разлагается на твёрдый остаток (древесный уголь) и летучий компонент, так называемый, пиролизный газ. Процесс пиролиза происходит с выделением тепла, которое подсушивает топливо и подогревает воздух, поступающий в зону горения.
  • В камеру сгорания подаётся вторичный воздух. Смешивание пиролизного газа и кислорода при высокой температуре вызывает возгорание газа. При горении пиролизный газ вступает в реакцию с активным углеродом, благодаря чему дымовые газы, попадающие в атмосферу, практически не содержат вредных составляющих.

Внимание! Котлы газогенераторные дровяные характеризуются небольшим образованием сажи, поэтому они нуждаются в чистке гораздо реже, чем традиционные твердотопливные установки.

Основные недостатки этого отопительного оборудования – энергозависимость и ограничения по влажности топлива. К достоинствам относится его возможность работать на одной закладке в течение длительного периода – более 12 часов.

В качестве топлива данные установки используют поленья диаметром 100-250 мм и длиной до 450 мм. Размеры топливных брикетов не должны превышать 300х30 мм. Весте с поленьями и брикетами можно использовать мелкий мусор, объём которого не должен превышать 30% от объёма камеры загрузки.

Совет! Чем суше топлива, тем большую мощность будет выдавать агрегат и тем больше будет срок его службы.

Возможность самостоятельного изготовления агрегата

Высокие цены на твердотопливное оборудование пиролизного типа объясняют желание многих потребителей изготовить газогенераторный котёл своими руками, чертежи и подробное описание на него, как правило, предоставляются в платном варианте.

Одна из схем разработана конструктором Беляевым и предполагает создание агрегата, способного обеспечивать тепловую мощность порядка 40 кВт. В качестве теплоносителя в данной системе выступает воздух.

Для изготовления агрегата пиролизного типа потребуются: лист толщиной 4 мм и трубы, толщина стенки которых также должна быть не менее 4 мм, профильные трубы, прут диаметром 20 мм, асбестовый шнур, крепёжные изделия. Для изготовления футеровки отопительной установки понадобится шамотный кирпич. Для обеспечения эффективной работы агрегата и его удобной эксплуатации необходимо приобрести терморегулирующую автоматику и центробежный вентилятор.

Газогенераторный котёл своими руками можно создать с использованием схемы изобретателя Благодарова Ю.П. Агрегат носит название Blago.

Эта отопительная установка обеспечивает длительное горение древесного топлива с образованием максимального количества тепла.

Внимание! В аппарате Blago низ топливных бункеров полностью закрыт колосниковыми решётками. Такая конструкция способствует высокому уровню тепла сгорания топлива и продолжительный период горения при естественной тяге. Также это устройство позволяет увеличивать объём топливного бункера без снижения КПД.

Важными преимуществами котла Blago являются его энергонезависимость и обеспечение полного сгорания соединений фенольных групп – смол, спиртов, эфирных масел.

Рельсы, установленные в камере сгорания, служат прекрасными накопителями тепла. В качестве топлива отопительных установок Благодарова используют поленья, уголь, опилки, торфобрикеты.

Пиролизные установки мелких производителей

Если вам не под силу изготовить пиролизный агрегат самостоятельно, а импортные модели слишком дороги, то можно приобрести установку мелкосерийного производства. В последнем случае необходимо выполнить ряд правил:

  • Потребовать лицензию на производство данного оборудования. Лицензия не является полной гарантией приобретения надёжной и эффективной продукции, но риск покупки недоброкачественного оборудования существенно снижается.
  • Оценить внешний вид агрегата, качество сварных швов. При возможности необходимо заглянуть под декоративную обшивку.

Внимание! Для внутренних стенок установки должен использоваться металл толщиной не менее 4 мм.

  • Если в производстве использовалась керамика, то необходимо уточнить цену замены форсунки, которая может составлять до трети стоимости пиролизного агрегата.
  • Определить, для какой системы отопления предназначено данное оборудование – открытой или закрытой.

Совет! Идеальным является вариант получения отзыва от потребителя, который не первый год использует данное оборудование.

Например, газогенераторные котлы бастион, по отзывам владельцев, достаточно нормально работают в кирпичных домостроениях даже в регионах с холодными зимами. Хотя длительность горения на одной закладке в зимний период равен примерно 5-6 часов.

Пиролизные котлы необходимо приобретать с некоторым запасом по мощности. Это объясняется тем, что потребители далеко не всегда могут достать идеально сухое топливо.

Совет! При приобретении или создании газогенераторной отопительной установки следует помнить, что агрегаты данной конструкции целесообразно монтировать в отдельном помещении. Это твердотопливный аппарат, и при его загрузке фрагменты топлива могут разлетаться по котельной. Дымовая труба для агрегата мощностью 40 кВт должна иметь диаметр не менее 200 мм. Утеплять её необходимо по всей высоте.

kotel-otoplenija.ru

Газогенераторный котел на угле с верхней загрузкой


    Содержимое:
  1. Как работает котёл газогенераторного типа на угле
  2. Как правильно топить шахтный угольный котёл
    1. Уголь для работы газогенераторного котла
  3. Особенности котлов с верхней загрузкой угля

Во время горения угля, высвобождается большое количество горючего углекислого газа. Если, выделяемый CO сжечь, можно получить дополнительное тепло. Именно этот принцип работы, использует газогенераторный котел на угле.

Конструкция угольного теплогенератора обеспечивает максимальную теплоотдачу и производительность, увеличивает КПД до 92%.

Как работает котёл газогенераторного типа на угле


Твердотопливный газогенераторный котел на угле использует тепло, получаемое посредством сжигания топлива и дожига выделяемого углекислого газа. Чтобы это стало возможным, в конструкции были сделаны значительные изменения и произведены улучшения.

Котёл на угле газогенераторного типа, имеет сразу две топочных камеры. Так как, для процесса газогенерации важно создать определенные условия, обе топки сделаны герметичными, установлены колосники, предусмотрена эффективная система подачи воздуха.

Процесс горения угля в газогенераторном котле происходит следующим образом:

  • Топливо разжигают при открытой шиберной заслонке.
  • После того, как уголь разгорелся, ему дают погореть в течение 15-20 мин., пока температура в топочной камере не достигнет параметров, необходимых для начала газогенерации.
  • Заслонку в котлах с естественной тягой закрывают приблизительно на треть. От недостатка кислорода, уголь начинает тлеть и выделять большое количество газа.
  • Газ отводится во вторую топочную камеру. Здесь CO дожигается при температуре 600-800°С. Во избежание теплопотерь, топка изготавливается из шамотного кирпича.
  • Теплообменник имеет сложную конструкцию, позволяющую аккумулировать тепло из первой и второй топочной камеры, и нагреть циркулирующий теплоноситель.

В конструкции предусмотрен водяной контур отопления и змеевик ГВС. В некоторых моделях, снабжение горячей водой выполняется посредством внешнего бойлера косвенного нагрева или внутренней емкости накопителя, вмонтированной в корпус.

Как правильно топить шахтный угольный котёл


Газогенераторные угольные котлы с верхней загрузкой используют два метода (верхний и нижний) сжигания топлива. У каждого из способов есть свои преимущества:
  • Верхнее горение – уголь горит сверху вниз. В конструкции котлов используется горизонтальная топочная камера. В качестве достоинств, выделяют неприхотливость системы к параметрам тяги. Верхнее горение используют большинство газогенераторных моделей.
  • Нижнее горение – принцип работы используется в шахтных котлах. Направленность воздушных потоков не дает огню разгореться, затронув верхние слоя топлива. Преимуществом данного устройства является более длительный срок работы от одной закладки, неприхотливость к влажности угля.

Разжигают котел при помощи сухих лучинок. Запрещается применять средства для розжига: керосин, бензин, сухое горючее. В автоматических котлах, применяется электророзжиг и принудительная подача воздуха. В обычных теплогенераторах, розжиг выполняют при открытой заслонке. После того как уголь разгорелся, переводят шибер в режим газогенерации.

Автоматические и полуавтоматические станции используют систему принудительного дымоудаления, что позволяет устанавливать котлы непосредственно в жилых помещениях.

Уголь для работы газогенераторного котла


Чтобы котел газогенераторного типа на угле был экономичным и расходовал на 30-40% меньше топлива, необходимо не только правильно топить, но и еще выбрать для этого подходящее топливо. Оптимально использовать уголь той фракции, качества и сорта, который указан в технической документации.

Наиболее часто используют следующий вид топлива:
  • Антрацит – подходит для большинства моделей газогенераторных котлов. Имеет небольшой зольный остаток и хорошую теплотворную характеристику. Каменный уголь сорта Антрацит, предлагается разными фракциями, оптимально подходящими под использование в автоматических и полуавтоматических станциях.
  • Бурый уголь – допускается использование только в котлах с предварительным подогревом воздуха, перед подачей в топку. Категорически запрещается применение породы с высоким содержанием зольности и серы, во избежание быстрого прогорания теплообменника. Котлы на буром угле, практически не встречаются.

Использовать каменный уголь, в частности, сорт антрацит, экономически выгодно. Большинство производителей водогрейного оборудования, рекомендуют топить именно антрацитом.

Особенности котлов с верхней загрузкой угля


Опыт эксплуатации газогенераторных котлов позволил выделить несколько особенностей, выгодно отличающих их от аналогов:
  • Потребление угля в сутки в газогенераторном котле – экономия, по сравнению с обычным котлом, составляет 30-40%.
  • Утолщенная топочная камера – уголь сгорает при температуре 600-900°С. Чтобы теплообменник мог выдерживать нагрев без деформации, производители изготавливают топку из стали, толщиной до 10 мм.
  • Качество топлива – газогенераторный угольный котёл шахтного типа, неприхотлив к влажности используемого сырья. Для топки подходит любое топливо, с влажностью до 40-45%. Допускается использование угольных брикет, антрацита, бурового угля (с ограничениями).
  • Время автономной работы – период горения одной закладки топлива, от 8 до 24 часов.

Угольный котел с вертикальной загрузкой, в среднем, стоит дороже классических аналогов. Себестоимость увеличивает наличие двух топочных камер, утолщенная сталь, используемая при производстве теплообменника. Еще одним недостатком является большой вес конструкции. Масса котла с чугунным теплообменником, превышает несколько центнеров.

Переплаты, связанные с приобретением газогенераторного оборудования, полностью окупаются уже через 2-3 отопительных сезона. Средний срок эксплуатации котлов 10 лет.

avtonomnoeteplo.ru

Газогенераторный котел – это усовершенствованное оборудование для получения тепла в результате горения твердого топлива.

Газогенераторный котел – это усовершенствованное оборудование для получения тепла в результате горения твердого топлива.

Оно характеризуется более высоким коэффициентом полезного действия и наибольшим временем работы от одной закладки.

Функционирование газогенераторного котла основано на законах физики.

Как работает отопительное оборудование?

Газогенераторные котлы, функционирующие на твердом топливе, выполняют свою задачу в два приема. Первым делом происходит нагрев дров и выделение горючего газа.

После этого поданное газообразное вещество сжигается, как в стандартном отопительном оборудовании.

Процесс, при котором выделяется, а затем сжигается газ, носит название пиролиза. Термическое разложение топлива осуществляется при температуре около 900 градусов.

Работой газогенератора постоянно управлять не нужно – его можно перевести на автоматический режим. Оборудование оснащено электронным блоком управления, информирующим о температуре и мощности.

Он позволяет контролировать подачу воздушных масс и сам процесс горения.

Схемы и чертежи:

В некоторые твердотопливные котлы, функционирующие на генераторе, встроена особая автоматика, способная поддерживать необходимый температурный режим, что позволяет экономить на дровах.

В отличие от стандартных твердотопливных котлов, газогенераторное оборудование функционирует в течение длительного времени и дает на 40 % больше тепловой энергии.

У котла, принцип работы которого основывается на пиролизе, есть и другие преимущества:

  • совершенное устройство топки, моментально разогревающееся до высокой температуры и изолирующее котел от потери тепла;
  • качественный регулятор тяги, контролирующий подачу кислорода в топку и не позволяющий топливу сгорать несвоевременно.

Но газогенераторный котел на дровах, предназначенный для длительного горения топлива, можно охарактеризовать и с отрицательной стороны.

Оборудование функционирует лишь тогда, когда в него загружают дрова, влажность которых составляет не более 20 %.

Это значит, что аппарат отопления будет хорошо работать только на предварительно подсушенных дровах. В противном случае показатель теплоотдачи будет низким.

Видео:

На твердом топливе с повышенной влажностью работают модели газогенераторных котлов, конструкция которых предполагает вертикальную закладку дров и нижнее горение.

Находящееся вверху камеры топливо постепенно становится сухим, так как температура в оборудовании увеличивается до нужного высокого показателя.

Связка дров, заложенная в котел длительного горения, может давать тепло от 6 часов до 2-3 суток, в зависимости от модели оборудования.

Аппарат, функционирующий без подкладывания новой партии дров максимум времени, стоит дорого.

Каким образом и чем топить котел?

Из любого твердого топлива во время горения в определенном количестве выделяется монооксид углерода. Особенно много его получается, когда горит древесина.

Именно поэтому в газогенераторный котел, предназначенный для создания комфортной температуры в доме, разумнее подкладывать дрова, а не какое-либо другое топливо.

Чтобы помещения отапливались хорошо, газогенераторным котлом нужно пользоваться правильно:

  • открывать воздушную заслонку и разводить огонь посредством лучинки;
  • установить режим обычного длительного горения, при котором огонь в котле будет поддерживаться до тех пор, пока температура в топке не поднимется до нужной отметки;
  • переводить заслонку в режим, подающий воздух в ограниченном количестве.

В современных дровяных газогенераторных котлах все перечисленные действия выполнять не надо, так как их работа полностью автоматизирована.

Топливо загорается с помощью электрического розжига, автоматический блок контролирует подачу кислорода в топочную камеру и отвод газов, получаемых в результате сжигания дров.

Дровяные газогенераторные котлы необходимо загружать топливом определенного сорта. Лучше всего для этого подходит древесина бука, дуба и акации.

Фото и схемы:

От угля нужно вообще отказаться, так как он негативно сказывается на работоспособности отопительного оборудования.

Для обогрева дома разумнее использовать только качественное топливо, так как в процессе его длительного горения производится больше тепла.

Что касается влажности дров, то на откровенное сыром топливе газогенераторное оборудование функционировать не станет.

То есть древесина будет гореть так, как в обычной печке, и котел не будет работать в режиме газогенерации.

К тому же топливо с избытком влаги, если ограничить доступ к нему воздушных масс, просто перестанет гореть.

На то, дрова с каким показателем влажности можно класть в газогенераторное оборудование, влияет конструкция самого котла.

Если он имеет боковую загрузку, то в него разрешается загружать только дрова с влажностью не более 20 %. Такое оборудование очень требовательно к качеству древесины.

Дровяные газогенераторные котлы с верхней загрузкой сжигают топливо постепенно. Для этого его укладывают в топку, расположенную вертикально.

Когда нижний слой дров прогорит, они опустятся вниз, будучи подсушенными теплым воздухом. Котлы, в которые топливо загружается через верх, переводятся в режим газогенерации, даже если влажность дров составляет порядка 45 градусов.

Какое оборудование лучше?

Выбрать газогенераторный котел бывает сложно из-за большого ассортимента такого оборудования.

К тому же при покупке аппарата для обогрева дома нужно обращать внимание на его характеристики: мощность, часы функционирования от одной закладки дров, наличие блока для автоматической работы и добавочных возможностей.

Выбирая котел, рекомендуется смотреть, нет ли у него дополнительного источника тепла.

Видео:

Чтобы отапливать дом и иметь горячую воду, разумнее приобретать двухконтурный агрегат. Если выбор был сделан в пользу модели без контура ГВС, то надо специально брать к нему бойлер косвенного нагрева, предохраняющий от непредвиденных трат.

Чтобы рассчитать, сколько энергии будут расходоваться на работу газогенераторного котла длительного горения, нужно исходить из того, что обычно на обогрев 10 кв. м площади затрачивается 1 кВт тепла.

При выборе котла учитываются следующие моменты:

  • оснащен ли отопительный котел контуром ГВС, без которого не обойтись в доме площадью более 100 кв. м;
  • насколько хорошо утеплен дом, ведь на то, как в нем сохраняется тепло, влияет даже количество окон и дверей.

Самыми лучшими газогенераторными котлами, работающими на твердом топливе, считаются агрегаты, произведенные в Германии и Чехии.

Модели, созданные в этих странах, носят названия Buderus и Viessmann и продаются по высокой цене. Однако, несмотря на это, их приобретают довольно часто.

Среди отечественных котлов наиболее популярно отопительное оборудование Бастион, ZOTA и Тополь М.

Но их теплотехнические и эксплуатационные характеристики на порядок хуже, чем у западных агрегатов.

Дело в том, что котлы из Европы разработаны по новейшим технологиям, позволяющим использовать их с особым комфортом.

Видео:

Основное достоинство отопительного оборудования, функционирующего на таком топливе, как дрова дуба или акации, – это возможность его подсоединения к уже сделанной водяной системе отопления.

Установка газогенераторного котла выполняется без серьезных денежных затрат. Как только оборудование будет подключено, расход дров сократится на 30 %.

Главным недостатком газогенераторного котла является его высокая цена. Особенно дорого стоят чешские и немецкие модели.

Кроме того, в такое оборудование нельзя закладывать топливо плохого качества, которое может негативно повлиять на функционирование отопительного агрегата.

Те, кто уже пробовали обогревать дом газогенераторным котлом, отмечают, что в российских климатических условиях он особо необходим.

Приобретение оборудования, которое работает по принципу пиролиза, является экономически выгодным решением.

www.stoydiz.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
