Конструктивные особенности печей: виды печей, особенности конструкции и эксплуатации

принцип работы, плюсы и минусы, разновидности, правила выбора

Содержание статьи:

Для сокращения затрат на оплату газового и электрического теплоснабжения можно найти альтернативные источники тепла. Компактная печь на дровах отличается эффективной теплоотдачей, подходит для монтажа в частном доме и на даче, совмещается с системами ГВС. Производители выпускают надежные, экономичные модели с различными видами топок и внешней отделкой.

Разновидности дровяных печек

Дровяная печка – универсальное устройство, которое может работать на обогрев небольшого домика, подсоединяться к отопительной системе и водоснабжению. Перед покупкой необходимо изучить особенности классификации отопителей.

По материалу корпуса

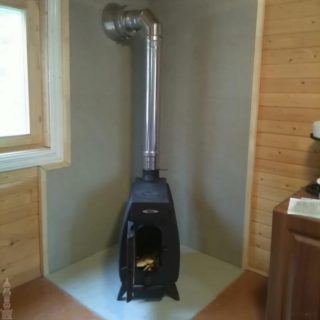

Металлическая печь на дровах для отопления дома

В зависимости от материала изготовления печка на дровах бывает:

  • Чугунной. Теплоемкость корпуса и его способность аккумулировать тепловую энергию обеспечивают эксплуатацию устройства в качестве вспомогательного отопления. Для отвода продуктов сгорания предназначен гофрированный дымоход или рукав. Чугунный агрегат для длительной поддержки температуры оснащается системой воздуходува.
  • Металлической. Нержавеющий металл сокращает сроки нагрева воздуха в комнате. При покупке стоит ориентироваться на толщину стенок – тонкие очень быстро остывают. Конструкции с толстыми швами меньше подвержены растрескиванию.
  • Кирпичной. Выстраивается в качестве основного источника тепла, оснащается дымовыводной трубой змеевидной формы. Несмотря на длительное время нагревания, кирпич может удерживать тепловую энергию на протяжении нескольких часов.

Чугунный агрегат подходит для монтажа в любом месте, кирпичный можно использовать для приготовления пищи.

В зависимости от конструкции дымохода

Внешний дымоход для печи

Дымоходная труба выводит продукты сгорания и по способу монтажа бывает внутренней и внешней. В первом случае находится вне помещения и отличается хорошей тягой. Внешние системы не выводятся через крышу и применяются для эстетических целей.

По типу конструкции можно выделить несколько разновидностей дымоходов:

  • Стенной. Нижняя часть совмещена с фундаментом стены. Дымоотвод выполняется из кирпича.
  • Коренной. Обустраивается на отдельном основании у наружной стены, оснащается кирпичным или керамическим вкладышем.
  • Сэндвич. Однослойная труба имеет вид насадки, быстро монтируется на камин или печь.
  • Коаксиальный системы Шиндель. Двухтрубная конструкция, которая противоточным способом нагнетает воздух и отводит продукты сгорания.

Дымоход должен возвышаться над колосниковой решеткой на 5 м, а над крышей – на 1 м.

По типу конструкции

Кирпичная печь с лежанкой

Подовые надежные печи работают на дровах и предназначены для отопления дома любой квадратуры. По конструкции различают несколько типов устройств.

Печка с закрытой каменкой подходит для монтажа в саунах или банях, если у нее имеется специальный отсек для закладки камней. Каменка нагревается конвекционным способом или при помощи открытого пламени. Водный контур представлен резервуаром с патрубками.

Русские печи изготавливаются из кирпича, оснащаются спальным местом – лежанкой. Топочный отсек находится под лежанкой, плита – рядом с топкой. Регулировка интенсивности обогрева осуществляется через поддувало. Русская печь работает на большом количестве топлива и качественно прогревает помещение более 40 м2.

В зависимости от зоны расположения в помещении можно подобрать камины:

  • Угловые. Модели со встроенным или пристроенным дымоходом выносятся во внешний угол. Прямоугольные или квадратные отличает широкий каминный подиум с нишей для топлива.
  • Пристенные. Задняя часть конструкции находится около стены. Размер основания в среднем составляет 75х125 см, что подходит для гостиных комнат в небольшом доме.
  • Островные. Выстраиваются на отдельном фундаменте в больших комнатах. Выполняют функции зонирования и обогрева.

По функциональному назначению можно подобрать печь-камин для бани на дровах или конструкцию с варочной поверхностью.

Печь-шведка для отопления дома и приготовления пищи

Шведские печи

отличаются задним выносом дымохода, классифицируются по типу сечения на несколько видов:

  • Вертикальный. Дымовыводной канал с 2-3 коленами и дверкой для очистки.
  • Горизонтальный. Выведен горизонтально, имеет от 2 изгибов и равномерно прогревается.
  • Колпаковый. Теплые воздушные массы задерживаются в 2-3 камерах, щиток равномерно греется.

Колпаковые шведки – самые сложные в эксплуатации и обслуживании.

Продолжительность сгорания топлива

Печь или камин с системой длительного горения функционирует по способу дожига пиролизных газов, но модели на дровах также делятся на несколько видов:

  • С водяным контуром. Качественно прогревают большие помещения, поскольку водяной тип контура подключается на радиаторы отопления.
  • Без контура. Оснащаются камерой дожига и пластинчатым дефлектором. Первичные воздушные массы разжигают топливо, вторичный воздух подается в камеру дожига.

Система длительного горения позволяет эксплуатировать печь при одной закладке на протяжении 3-8 часов.

Конструкция и принцип работы печки на дровах

Конструктивные элементы дровяной печи

Современный вид дровяных отопителей состоит из камеры для закладки топлива, чугунных колосников, зольника для сбора остатков дров, дымохода для отвода остаточных газов. Пиломатериал помещается в топливный отсек и поджигается. Реакция горения способствует образованию газов с высокой температурой. Они, направляясь по трубе, нагревают стенки прибора, которые отдают тепло в помещение. Скорость нагрева зависит от материала корпуса.

Для поддержки огня в топочном отсеке используется поддувальная створка и дымовая задвижка. Их открывают на большую или меньшую величину. При доступе излишков воздуха снижается теплоотдача сооружения, а в дымоходе быстро появляется сажа.

Стандартной печкой дом или дача обогреется в среднем за 5 часов.

Технические характеристики

Технические параметры дровяных отопителей зависят от материала и производителя. Поскольку в частных домах чаще всего сооружаются конструкции из кирпича, целесообразно рассмотреть их параметры:

  • комфортная температура в помещении – +23 градуса;
  • толщина конвекционного экрана (при наличии) – 30-40 мм;
  • сфера эксплуатации – отопление, приготовление пищи, дополнительный обогрев;
  • вес – от 250 кг без металлических деталей;
  • тип фундамента – цельнолитой, ленточный;
  • размер металлического листа перед топкой – минимум 30х40 см;
  • сечение дымохода – от 140х140 мм до 200х270 мм;
  • тепловая мощность – от 3,5 до 14 кВт.

Небольшая печь для бани с открытой каменкой

Для бани можно построить мини-печь, работающую на дровах, со следующими характеристиками:

  • теплоотдача – 12,1 кВт;
  • ширина – 50,5 см;
  • высота до трубы – 72,5 см;
  • глубина топочного отсека – 73,7 см;
  • масса – 360-370 кг.

КПД готового агрегата будет равняться 70-75 %.

Плюсы и минусы

Печь дровяная с варочной плитой

К преимуществам эксплуатации дровяных моделей печей относятся:

  • универсальность – подходят для готовки и обогрева;
  • простота регулировки интенсивности сгорания топлива;
  • возможность создания комфортной температуры в большом доме;
  • простота монтажа готовых устройств и строительства кирпичных;
  • минимальное количество выбросов вредных веществ;
  • долговечность конструкции;
  • высокий КПД – у моделей с системами длительного сгорания достигает 82 %.

Минус агрегатов – применение только одного вида топлива и сложность строительства кирпичных модификаций для новичков.

Нюансы выбора отопителя

При подборе дровяной печи необходимо учитывать условия работы, специфику материала, финансовые затраты и личные предпочтения. Перед покупкой агрегата стоит уделить внимание следующим моментам:

  • Кирпичные конструкции отличаются высокой теплоотдачей, но требуют денежных вложений в строительство. Чугунные хорошо прогревают помещение и устанавливаются без фундамента.
  • Функциональные отопительно-варочные модели оснащаются несколькими конфорками и духовкой.
  • Пиролизные устройства обеспечивают полное сгорание топлива.
  • Оптимальная толщина стенок печи с водным контуром – от 75 мм.
  • В агрегат с автозагрузкой топлива закладывается дисковый пиломатериал 10-15 см в толщину.
  • Варочно-отопительные сооружения по причине низкого КПД подходят для помещений до 25 м2.
  • Если у вас имеется сауна или баня, остановитесь на каменке.
  • Самый безопасный тип топки – закрытый.
  • К модификациям с духовкой проще подсоединить расширительную емкость и теплообменники.

Дровяные печи требуют тщательного обслуживания и соблюдения условий эксплуатации.

Рекомендации по монтажу

Для тяжелой кирпичной печи необходимо обустроить фундамент

В процессе установки обогревательного устройства необходимо соблюдать несколько правил:

  • Рядом с прогреваемой зоной нельзя ставить быстро воспламеняющиеся предметы и взрывоопасные жидкости.
  • Разборный тип дымохода лучше очищать от сажи.
  • Подходящий диаметр дымовыводной трубы – примерно 15 см, длина – 5 см.
  • Дымоход оснащается регулировочной заслонкой.
  • Для защиты от ожогов лучше выполнить экранирование из кирпича. Кладка также предотвратит перегрев стен и будет аккумулировать тепло.
  • Напольная поверхность из горючих материалов защищается фундаментом.

Комплектная инструкция содержит подробный регламент установки.

Правила эксплуатации

Камин, небольшая печь для бани или модель с парогенератором, работающая на дровах, не должны создавать пожарных ситуаций. Эксплуатация дровяных отопителей предусматривает:

  1. Установку рядом с топочным отсеком металлического листа 2 мм в толщину. Длина защитного изделия – 30 см, выход за пределы кирпичной конструкции – 15 см.
  2. Монтаж дымовыводных систем для металлических конструкций из материалов, устойчивых к воздействию кислот.
  3. Использование для топки сухих дров, хранящихся в крытом помещении.
  4. Плотную закладку топлива – толстый пиломатериал находится сверху.
  5. Использование для розжига тонких сухих веточек.
  6. Укладку дров с зазором в 1/5 высоты топки до свода.

Вторую партию топлива можно закладывать минимум через 1 час, для моделей длительного сгорания – через 3-4 часа.

Популярные модели печей на дровах

Модельный ряд печей профессор Бутаков

Чтобы не тратить время и средства на строительство массивной конструкции из кирпича, можно приобрести готовую буржуйку, отопительно-варочную или банную модификацию. На отечественном рынке популярны несколько брендов.

Бурельян

Канадское устройство с воздуховодной системой обогрева. Мощная печь подходит для установки в доме, хозяйственном помещении, мастерской, гараже. Работает на всех видах твердого топлива, за исключением угля. Разогревается за 10-15 минут, вторую закладку дров можно выполнить через 8-10 часов.

Бренеран

Российский бренд, выпустивший модель АОТ-08. Напольный дровяной агрегат оснащен системой длительного сгорания. Устанавливается в жилых домах, мастерских, цехах. Топка объемом 50 л, что подходит для обогрева пространства на 140 м2. Тепловая мощность составляет 8 кВт, вторая загрузка дров осуществляется через 10-12 часов.

Профессор Бутаков

Примечательные черты конструкции – прямоугольный корпус, внутренняя топка, наличие камеры пиролизного дожига и конвекционные патрубки. Интенсивность воздухоподачи регулируется заслонкой. В линейку входят 4 устройства:

  • Студент с мощностью 9 кВт и топкой на 60 л.
  • Инженер – оснащается 120-литровой топкой, имеет мощность 15 кВт.
  • Доцент – печка с тепловой мощностью 25 кВт и вместимостью топки 250 л.
  • Профессор – мощность равняется 40 кВт, топка объемом в 500 л.

Варочная поверхность плоская, подходит для разогрева еды.

Термофор

Печи Термофор отечественной марки

Российский бренд, выпускающий конвекционные агрегаты марки «Огонь-Батарея». Подбор агрегата осуществляется по нескольким параметрам:

  • Огонь-Батарея 5 – при ширине 37 см, длине 55.5 см и высоте 76 см имеет мощность 6 кВт. Предназначена для обогрева помещений объемом 100 кубометров и площадью 60-70 квадратов.
  • Огонь-Батарея 7 – от предыдущей модели отличается длиной (68 см), мощностью (10 кВт). Качественно отапливает дом на 100-110 м2 и помещение объемом 150 м3.
  • Огонь-Батарея 9 – мощность составляет 13 кВт. Длина устройства – 80,5 см. Устанавливается в домах на 130-10 квадратов и помещениях объемом 200 кубометров.
  • Огонь-Батарея 11 – модификация длиной 93 см. Предназначена для отопления пространства 250 м3 в объеме и площадью 160-170 квадратов.

Цифровой индекс в названии печей Огонь-Батарея указывает на количество конвекционных пар.

Вира

Банные печи Vira

Каменки из жаропрочной стали с вытянутым вверх корпусом и конвекционным экранированием. Топка трапециевидная, дымоход 115мм в диаметре находится по центру или около передней части. В линейку входят модели:

  • Ника 10. Смещение дымохода к передней стенке улучшает теплоотдачу. Печка для сауны рассчитана на парную 10 м3 в объеме. Вес камней – 28 кг.
  • Вира 12. Классическое устройство для сауны объемом 12 кубометров. Створка в зависимости от комплектации выполняется из металла или панорамного стекла. Вес камней для закладки – от 41 до 50 кг, длина поленьев – от 40 до 50 см.
  • Castle 18. Сложная форма дымовыводного зуба повышает КПД печи на 4-5 %. Стенки сзади и спереди разъемные, топка выносного типа. Рассчитана на парилку 18 кубометров. В печь закладываются камни весом 48 кг и дрова 50 см в длину.
  • Нова 12. Оснащается каменкой без острых углов, соединенной с передней стенкой. Подходит для парилок на 8-12 м3. Предельный вес камней – 37 кг.

Производитель также выпускает устройства с парогенераторами, оснащенные закрытой каменкой.

Разнообразие современных дровяных печей позволяет подобрать вариант для отопления и приготовления пищи, монтажа в бане или сауне. Устройства различаются по материалам корпуса, показателям мощности и длительности сгорания топлива. Среди вспомогательных функций популярны лежанка, варочная панель, водный контур и духовка.

по назначению, по конструкции, по особенностям эксплуатации

Основные виды печей для дома, дачи, бани. Материалы изготовления печей. Конструкции, назначение, различия по топкам и дымоходам.

Большая, красивая, кирпичная печькаСуществуют универсальные тепловые агрегаты, при помощи которых можно обрести независимость от газификации, электрификации и централизованного теплоснабжения дома. Это — печи. Полную автономность позволяют обрести все виды печей, но дровяные считаются лучшими. Только этот вид топлива стоит дешево и всегда доступен. Кроме дровяных есть топки для угля, брикетов, торфа, жидкого топлива. Газовые требуют наличия газопровода, поэтому в данной статье рассматриваются лишь агрегаты на твердом топливе.

Из чего делают печи?

Для печей подходят только 2 вида строительных материалов: металл и кирпич. Металлический агрегат собирают методом сварки из чугуна или стали. Чаще всего он используется для дачи, загородного дома небольшой площади или для бани, если это каменка. Кирпичную печь кладут из огнеупорного кирпича. Незаменимым для термоустойчивости топки является шамотный кирпич — самый лучший среди огнеупорных материалов.

Для кладки кирпичной печи требуется раствор. Важно учитывать его состав, так как применение неподходящих смесей приводит сначала к появлению микроскопических просветов и трещин, а в итоге — к разрушению всей конструкции. Раствор для кладки должен состоять из огнеупорной глины и кварцевого песка. Еще лучше, если в его составе будет шамотный порошок.

Назначение печей

Отопление в новом деревянном домеТепловые агрегаты выделяют тепло, которое направляется на обогрев помещений и/или на приготовление пищи. Соответственно этому существуют разные виды печей независимо от материала корпуса и дымохода. Они разделяются на следующие виды:

  • варочные,
  • отопительные,
  • отопительно-варочные.

Универсальный агрегат, позволяющий объединить в себе все функции — это отопительно-варочная печь. Такая конструкция свойственна русской печи, в ней предусматривается, кроме варочной поверхности, духовка, сушилка, водогрейный короб. В старину добавлялась лежанка для отдыха, которая располагалась со стороны смежной комнаты или боковой части корпуса.

Отопительно-варочной может быть и металлическая печь. Усовершенствованная буржуйка из современных материалов имеет на корпусе чугунную ровную поверхность, которая разогревается и позволяет готовить на ней пищу. Варочный агрегат представляют собой кирпичную или металлическую плиту с топкой. Для более эффективного использования тепла к нему может примыкать щит в виде небольшой стены, который нагревается и обогревает помещение.

Конструктивные особенности

Устройство всех тепловых агрегатов одинаковое в своей основе: в топке сгорает топливо, газы и некоторая часть тепла уходят в дымоотводящую трубу, корпус с дымоходными каналами нагреваются и отдают тепло в помещение. Однако существуют разные виды отопительных печей, которые учитывают их конструктивные особенности. Это связано с тем, что человек всегда улучшает работу тепловых агрегатов для более эффективного их применения.

Газоходные каналы

Виды печей для домаПо расположению внутренних каналов и схеме движения в них газов устройство кирпичных агрегатов разделяется на следующие разновидности:

  • однооборотные,
  • бесканальные колпаковые,
  • горизонтальные и вертикальные многооборотные.

По названиям понятно, что каналы, по которым газы выходят из топки и попадают в дымоход, могут конструироваться горизонтально, вертикально или их может не быть вовсе. Выбор определенного типа каналов зависит от конструкции и назначения агрегата. Чаще всего устраивают горизонтальное движение газов для большей отдачи тепла в массив печи. Однако нельзя однозначно говорить, что данная конструкция лучше остальных.

Различие топливников

Огонь в топкеТопливники различаются конструкцией в зависимости от используемого топлива. Например, объем и свод топки для дров и опилок различаются. В дровяной печи больше размеры поддувала, а для сжигания опилок это не требуется, но увеличивают размеры топки. Также по типу топок существуют виды печей, называемые каминопечь. Они отличаются устройством дверцы: в ней есть вставка из огнеупорного стекла для наблюдения за огнем.

Какие бывают дымоходы?

Отличия дымоотводящих труб состоят в способах их установки и материалов, из которых они собираются. По месту монтажа дымоход разделяется на следующие виды:

  • насадной (опирается корпус сверху),
  • коренной (расположен сбоку корпуса и опирается на фундамент),
  • стенной (вмонтирован внутрь кирпичной стены здания, возле которой установлена печь).

Собирают дымоходы из металла или возводят кирпичные трубы. Второй вариант более подвержен разрушению, так как кирпич подвергается действию кислот, входящих в состав оседающей на стенки сажи. Металлический дымоход долговечен лишь в случае, если для его сборки использовалась кислотостойкая сталь. При этом металлическую трубу часто применяют для гильзовки старого дымохода, получая комбинированную конструкцию.

Банные агрегаты

Среди множества кирпичных и металлических агрегатов трудно разобраться, какие бывают печи по всем особенностям их конструкции и назначения. Отдельного внимания заслуживают банные печи каменки. Они предназначаются для сауны или бани в зависимости от количества получаемого пара и степени разогрева камней. Конструкция каменки подразумевает наличие емкости с камнями, которая устанавливается над топкой или примыкает к корпусу.

Каменки кладут и сваривают из всех возможных материалов: кирпича, чугуна, стали. Металлические тепловые агрегаты независимо от назначения не требуют длительного монтажа на месте установки. Готовую печь покупают в магазине и монтируют согласно инструкции производителя. Кирпичные печи требуют работы грамотного печника, но обладают преимуществами, несравнимыми с металлическими.

разновидности моделей, материалы для изготовления, характеристики

Содержание статьи:

Известная российская компания Термофор изготавливает отопительные, банные и портативные печи. Производство налажено в Сибири, где и проверена их надежность суровым климатом региона. Предприятие специализируется на печах разного предназначения. Изделия этого торгового бренда отличаются длительной эксплуатацией, так как изготавливаются из сырья высокого качества.

Виды отопительных установок

Отопительная модель на дровах Термофор

Компания Термофор производит разные модели печей, которые отличаются конструкцией, теплопроизводительностью, наличием дополнительных опций и работают по отдельным принципам. В ассортименте присутствуют:

  • отопительные устройства;
  • дровяные каменки;
  • газовые и электрические печи для бани;
  • агрегаты для отопления и варки;
  • котлы различного назначения.

На печь в баню Термофор можно установить отдельный бак самоварного типа. Также он может присутствовать в комплекте моделей как опция.

Учитывая материал изготовления, печки Термофор делят на устройства из высоколегированной нержавейки (Inox) и более дешевые агрегаты из конструкционной углеродистой стали (Carbon).

Если топливник печи выполнен из нержавеющей стали, срок службы отопительного устройства значительно увеличивается. Но цена таких моделей на 15 % выше.

Малой мощности

Маломощное устройство для небольшого помещения

Компактные банные печи Термофор подойдут для парилки 4-10 м3. Отопительные агрегаты разогреваются быстро, дров расходуется немного. Каменки в современных моделях имеют внушительные размеры, в них можно разместить много камней. Это позволяет прогревать парилку длительное время. Оборудование этой категории считается идеальным вариантом для дач и маленьких коттеджей. Несмотря на то что маломощные модели потребляют немного топлива, их КПД достаточно высокий. По этой причине удается сэкономить на отоплении, не уменьшая комфорт в доме. К данной группе принадлежат печи «Компакт», «Нормаль», «Березка», «Золушка».

Базовые

Отлично подойдут для парилки 6-16 м3. Устройства средней мощности хорошо прогревают помещение в течение часа, стенки конструкции удерживают тепло продолжительный период времени. Базовые модели сохраняют все свойства маломощных устройств, только их устанавливают в помещениях с большим объемом. Если для парилки неправильно подобрать отопитель, могут возникать проблемы: перерасход топлива, нарушение эксплуатации агрегата (со всеми последствиями), низкая температура в комнате. Поэтому базовые модели на ровне с маломощными часто устанавливаются на дачах, в небольших коттеджах. К Термофор печам этого класса принадлежат «Тунгуска», «Гейзер 2014».

Увеличенные

Банная печь Гекла увеличенной мощности

Самые мощные отопительные агрегаты рассчитаны на прогревание парилок 12-24 м3. Это наилучший вариант для загородного дома. Выбрав такую модель, можно за небольшие деньги обеспечить достаточный уют и комфорт в помещении. Надежность высокомощных отопительных печей Термофор исключает излишние финансовые затраты и другие неприятные моменты. Представители устройств с увеличенной мощностью: «Калина» и «Гекла» Inox.

Отопительные печи работают в диапазоне от наименьшей до максимальной мощности. Многие производители, чтобы привлечь клиента, указывают максимальные параметры. Использование отопительного оборудования на такой мощности приведет к его скорому износу. Поэтому печь следует покупать с небольшим запасом показателей.

Классификация моделей

Компания Термофор производит отопительные печки разных видов. Они отличаются между собой по конструкции и имеют конкретное предназначение.

Банные печи

Банные печи встраиваемой модели

Модельный ряд отопительных устройств для бань достаточно широк. Самая маленькая печка подойдет для парилки, объем которой всего 4 м3. Самый мощный агрегат может обогреть баню в 50 м3.

Печь для бани Термофор состоит из следующих элементов:

  • кожух-конвертор – предназначен для защиты людей от инфракрасного излучения;
  • система для самоохлаждения ручек на заслонках и зольнике;
  • конструкция для наполнения камнями с целью увеличения тепловой отдачи;
  • жароустойчивая хромированная сталь, применяемая в топливной емкости для увеличения КПД и теплоотдачи устройства.

Печку для бани Термофор можно использовать в российских и турецких парилках, финских саунах.

Дровяные печки функционируют на основе горения углей или дерева. Это печи непрерывного нагрева. Они равномерно распределяют тепло, хорошо прогревают потолок, стены, пол, а также полки парилки. Твердотопливные печки этой торговой марки («Антрацит», «Березка», «Ангара» 2012) чрезвычайно колоритны, напоминают старинные банные обычаи.

Печь-камин

Основные функции и устройство отопительного дровяного оборудования не меняются со старых времен. Печь камин Термофор отличается от предшественников лишь маловажными параметрами, к примеру, дизайном. Требования пользователей к внешнему виду агрегата вызваны желанием создать комфортную обстановку для работы и отдыха. Современные печи-камины хорошо вписываются в интерьер помещения.

Печи с водяным контуром

Такая модель представляет собой котел, позволяющий организовать отопление при помощи воды. Подобное устройство («Огонь батарея») выбирают обладатели огромных загородных особняков, поскольку водяное отопление равномерно обогревает помещения дома. Основное отличие котла от печек – присутствие водяного контура. В остальном они аналогичны.

Печи – сетки

В такой серии изделий отсутствует конвекционный кожух, так как топливная камера окружена каменкой. Снаружи последняя ограничена сеткой, которая сделана в виде бочки и выполняет декоративные функции. Пример подобного устройства – популярная печь «Саяны» Витра.

Камин
Сетка
С водяным контуром

Материалы для изготовления отопительных установок Термофор

Хромированная термостойкая сталь для изготовления печей Термофор

Популярность отопительных агрегатов марки Термофор обеспечивают отличная конструкция и качественные материалы, используемые в производстве.

  • Топка, карманы, каменка – элементы печи, выдерживающие тепловую нагрузку. Их делают из жаростойкой легированной стали с вхождением хрома не меньше 13%. Такой материал обладает пластичностью и необходимой ударной вязкостью.
  • Использование электродов для корпуса позволяет получить прочную конструкцию с безграничным эксплуатационным сроком.
  • Химическая инертность применяемого для производства печи материала, устраняет такое негативное явление, как уничтожение кислорода воздуха в помещении.
  • Благодаря применению жаростойких котловых сталей удалось уменьшить толщину стенок агрегата до 2 мм. Это снизило массу и тепловую инертность. Печка Термофор быстро разогревается.
  • Колосники изготавливают из литейного чугуна. Этим материалом обеспечивается равномерное сжигание топлива в топочном пространстве.
  • Части теплообменника, которые не подвергаются сильному термическому воздействию, делают из конструкционных сталей.
  • Наружные поверхности установки окрашивают кремнийорганической краской.

Малая масса теплового генератора Термофор компенсируется вместительной каменкой, которая является парогенератором.

Конструктивные особенности

Топливо для печей Термофор

Модели печей Термофор имеют некоторые отличия в устройстве, но все агрегаты похожи, поскольку функционируют по одинаковому принципу.

  • Устройства работают на дровах, вместо которых допустимо применять пеллеты, евробрикеты. Специальная конструкция позволяет топливу гореть долгое время (до превращения в золу).
  • Конвективные трубы проходят сквозь камеру сгорания, что обеспечивает обогрев помещения конвекционным методом.
  • Благодаря увеличенным съемным колосникам в камеру сгорания поступает много кислорода. Кроме того, зола не остается в ней, а падает в зольник. Эксплуатацию и обслуживание печей, включая и замену запчастей, можно выполнять собственными силами.
  • Топка имеет форму пламени, что гарантирует равномерный обогрев поверхности.
  • Поверхность камеры сгорания изнутри отделана устойчивым к огню материалом, что продлевает срок службы изделия.
  • Специальная конструкция гарантирует пожаробезопасность, улучшает теплоотдачу.

Печи Термофор имеют привлекательный внешний вид, компактные размеры. Поэтому конструкцию устанавливают в любых помещениях жилого дома, дачи. Но при этом владелец должен соблюдать необходимые правила безопасности.

Плюсы и минусы

Некоторые модели могут использоваться для приготовления пищи

У отдельных моделей присутствуют свои особенности и характеристики, но в некоторых аспектах изделия компании можно охарактеризовать в общем.

Плюсы:

  • оборудование используется как отопительное устройство, камин, кухонная плита;
  • дверца для загрузки топлива открывается на 140°;
  • минимальный расход дров;
  • компактность, разрешающая сэкономить пространство;
  • высокий КПД;
  • простота в управлении.

Минусы:

  • тонкие стенки отдельных агрегатов начинают прогнивать спустя 2-3 года;
  • в случае недостаточного утепления стен производительность не соответствует заявленной в инструкции мощности;
  • старые модели требуют регулярный контроль;
  • в отдельных сериях отстает покраска с поверхности изделий.

Недостатки больше относятся к дешевым моделям Термофор. У печей премиум-класса они отсутствуют.

Компания Термофор производит отопительные устройства на любой вкус. Можно выбрать печь для бани, дома и дачи. Постоянная работа над совершенствованием методик производства печей позволяет компании выпускать качественное отопительное оборудование.

Разновидности, классификация и особенности электрических промышленных печей

Благодаря прорыву в науке появились современные печи не только бытовые, но и промышленные. С их помощью изготавливаются различные изделия из металла, путём воздействия на них тепловой энергией. Благодаря таким печам стали доступны процессы: горячей штамповки, отжига, закалки, плавления и др., требующие воздействия экстремально высоких температур.

Конструктивные особенности промышленных печей

Компактная промышленная печь для плавки металлов

Основным элементом печи является функционирующая барокамера, изолированная от окружающей среды. Внешне она похожа на огромную духовку. В эту камеру помещают перерабатываемое сырьё или изделия, а затем включают устройство, используя определённые технологические параметры.

Дополнительными не менее важными элементами электропечей, являются:

  • Строительно-инженерные конструкции (кожух, каркас, фундамент).
  • Теплоотборник, безопасно охлаждающий переработанные изделия.
  • Система автоматизированного управления тех. процессами.
  • Подводящие электроэнергию и топливо приспособления.
  • Камеры утилизации продуктов сгорания и излишек тепловой энергии.
  • Транспортирующая система.
  • Устройства, загружающие сырьё и удаляющие продукты сгорания.

Производители печей продолжают совершенствовать устройства до сих пор, чтобы увеличить их производительность, износоустойчивость и снизить затраты на тех. обслуживание, себестоимость конструкции и её ремонт.

Разновидности и классификация промышленных печей

Каждый производитель внёс в конструкцию промышленной печи собственную изюминку, отсюда и появились устройства, аналогичные по принципу действия, но отличающиеся по определённым параметрам. Из-за этого учёные приняли решение классифицировать электропечи по механическим, теплотехническим или термотехнологическим параметрам.

В зависимости от передачи тепловой энергии, промышленные электропечи разделяются на:

  • Теплогенераторы.
  • Теплообменники.

Промышленные печи-теплогенераторы провоцируют возникновение тепловой энергии внутри перерабатываемого сырья. Тепло появляется, в результате протекания электротока под воздействием химических реакций сквозь металлы. К таким печам относятся: устройства сопротивления, конвертерные, индукционные электропечи.

Печи-теплообменники разогревают перерабатываемые материалы, благодаря сжиганию топлива или применению электронагревателей. Передача тепла к помещённому внутрь сырью в таких устройствах, может выполняться конвективным или радиационным режимом. Примером функционирования первого, является хлебопекарная печь, а второго – промышленный инфракрасный обогреватель.

Вертикальная промышленная печь

Функциональность электрических промышленных печей характеризуется электрическими импульсами. К таким печам относятся: дуговые, индукционные и электронно-лучевые печи. Они разделяются на 2 вида:

  • Вертикальные.
  • Горизонтальные.

Первая разновидность встречается крайне редко. В основном на промышленных предприятиях используются печи горизонтального типа. Температура внутри них может поддерживаться на одном уровне или изменяться, в зависимости от длины и времени функционирующей барокамеры. Устройства, изменяющие температуру внутри камеры, называются печами периодического действия, а поддерживающие заданный уровень – непрерывного действия.

Особенности электрических промышленных печей

Москва – высокоразвитый город. Здесь имеется множество предприятий, уже имеющих промышленные печи, но появляются и начинающие, нуждающиеся в специальном оборудовании. Именно поэтому в Москве имеется множество специализированных магазинов, продающих промышленные электрические печи. Приобретая такое оборудование важно понимать его особенности и различия. Эти знания помогут подобрать устройство правильно и обеспечить рентабельность бизнеса.

Электрическая печь – крупногабаритная конструкция, работающая за счёт электрического тока. Предназначается для переплавки руд и металлов, их сушки, отжига, придания им пластических и изменения внутренних свойств. К таким электропечам относятся индукционные, дуговые и печи сопротивления. Последние работают за счёт образования тепла в самом обрабатываемом материале.

Печи сопротивления

Промышленные электропечи сопротивления могут работать по прямому и косвенному принципу. В первом случае тепловая энергия образуется и выделяется внутри обрабатываемого материала под воздействием электротока, а во втором – за счёт нагревательных элементов, контактирующих с электроэнергией.

Печь сопротивления

Печи сопротивления могут быть однофазными или трёхфазными, имеющими мощность до 3000 кВт. Для их функциональности требуется сетевое электронапряжение380/220 В (50Гц). Устройства относят к приёмникам электроэнергии 2 категории (в отношении к бесперебойности тока). При этом мощность может варьироваться от 0,8 до 1,0.

Дуговые электропечи

Этот тип промышленных печей был назван именно так, из-за дугообразного теплового эффекта, создающегося устройством. Они хорошо подходят для переработки цветных и чёрных металлов. Особенностью конструкции является плавильное пространство, закрывающееся съёмным сводом и кожух, имеющий огнеустойчивую футеровку. Для нормальной работы устройства требуется трёхфазный переменный ток, образующий электродуги, сформированные металлом и 3-мя электродами, расположенными внутри конструкции.

Промышленные дуговые электропечи также могут быть:

  • Прямыми. Дуги формируются и зажигаются сквозь обрабатываемый материал.
  • Косвенные. Дуги образовываются под дном устройства.

Необходимое напряжение для подключения дуговых электропечей к сети – 6-10 кВт, сквозь печной трансформатор с напряжением до 100В (вторичным).

Индукционные промышленные электропечи

Индукционные печи чаще всего применяются для плавки стали, однако в этом устройстве можно перерабатывать алюминий, бронзу и др. металлы, их сплавы в графитовом тигле. Принцип работы устройства подобен функциональности трансформатора, имеющего 2 подмотки. Первая – охлаждающая индукторную жидкость, вторая – обрабатываемое сырьё, играющее роль нагрузки. Под воздействием индукторного электромагнитного поля появляются индуцированные токи, нагревающие и плавящие металлы.

Электропечь индукционного типа

Основные составляющие индукционной печи:

  • Каркас.
  • Индуктор.
  • Тигель.

Основной элемент – индуктор, изготовленный из медной трубы. Он представлен, в виде водоохлаждаемой многовитковой катушки. Жидкость и электричество проводится напрямую к индуктору гибкими охлаждаемыми кабелями. Питание выполняется теристорным преобразователем, частотностью ТПЧ-250-1,0 кГц. Он преобразует трёхфазный ток (50 Гц) в однофазный. Мощность устройства может изменяться, в зависимости от колебаний напряжения и авторегулировки процесса плавки.

Современные Московские магазины оснащены последними моделями промышленных электропечей. Каждая из них производительна, но главное подобрать устройство правильно. Чтобы не ошибиться в выборе, посоветуйтесь со специалистом. Он подскажет, какая модель больше всего подходит именно для ваших работ.

Печи-камины длительного горения: конструктивные особенности и критерии выбора

Эффективность классических каминов невелика. Их КПД редко дотягивает до 20%. Каминные кассеты и печи-камины длительного горения позволяют сохранить красоту живого огня и обеспечивают полноценное отопление жилого дома.

Конструктивные особенности печей-каминов длительного горения

В отличие от классических каминов современные устройства могут достигать до 85% КПД. Горение в них регулируется, и всё твёрдое топливо сжигается максимально эффективно. Обогрев здесь происходит не только от прямого излучения пламени. Некоторые модели имеют конвекционные каналы для подачи нагретого воздуха в соседние комнаты, другие печи-камины оборудованы рубашками водяного отопления. Также тут есть и модели, снабжённые варочными конфорками.

Печи-камины длительного горения: конструктивные особенности и критерии выбораПечи-камины длительного горения: конструктивные особенности и критерии выбора

От обычных котлов отопления камины длительного горения отличаются наличием огнеупорных стеклянных дверок на топке. Это позволяет визуально контролировать процесс горения и любоваться видом живого пламени.

В продаже имеются уже готовые конструкции, которые нужно лишь установить по месту эксплуатации. Они не нуждаются в обустройстве фундамента и в создании специальных кирпичных ниш.

Одним из основных материалов изготовления является чугун. Он не подвержен коррозии и не разрушается от многократных смен температур. Нагретый чугун способен долго сохранять и отдавать тепло.

Для изготовления печей-каминов используется и жаропрочная сталь. Сталь намного легче чугуна, правда, при постоянном контакте с огнём она всё же может прогореть или потерять прочность. Но в моделях, произведённых в заводских условиях, такая возможность полностью исключается, так как в них предусмотрено наличие защитной футеровки.

Печи-камины длительного горения: конструктивные особенности и критерии выбораПечи-камины длительного горения: конструктивные особенности и критерии выбора

Для внутренней защиты применяются следующие материалы:

  • Вставки из чугуна;
  • Огнеупорные элементы из шамотной глины и кирпича;
  • Сочетания шамотной глины с алюминиевыми и титановыми элементами;
  • Вермикулит.

Печи-камины длительного горения: конструктивные особенности и критерии выбораПечи-камины длительного горения: конструктивные особенности и критерии выбора

Критерии выбора

Для обогрева небольшого дачного домика, состоящего из одной комнаты, достаточно иметь самую простую модель печи-камина. Комнатный воздух тут нагревается от чугунного или стального корпуса и от прямого излучения, исходящего от пламени через стеклянную створку.

Наличие конвекционных камер и каналов расширяет площадь обогрева. Отопить таким устройством можно даже двухэтажный дом. В специальных отсеках, расположенных вокруг камеры сгорания, воздух нагревается и поступает в каналы, по которым тепло распространяется в другие помещения.

Есть и модели, предназначенные для подключения к системам водяного отопления. Это лучший вариант для обогрева больших площадей. Мощность таких устройств может доходить до 25 кВт. В их технических паспортах обычно указывается, какие части мощности уходят на нагрев воды и на прямое тепловое излучение.

Печи-камины длительного горения: конструктивные особенности и критерии выбораПечи-камины длительного горения: конструктивные особенности и критерии выбора

 Выбор изделия по мощности нужно делать исходя из того, что на 10м2 площади необходимо расходовать 1 кВт тепловой энергии. Большая часть каминов, не имеющих водяную рубашку, выпускается мощностью 4-12кВт.

Как и в любой другой отрасли, в производстве печей-каминов участвуют не только хорошо зарекомендовавшие себя компании, но и различные фирмы-однодневки. Если повезёт, то среди их продукции можно найти по-настоящему качественный и недорогой товар, но тут выбор больше похож на лотерею. Чтобы не подвергаться риску, лучше сразу обратиться к следующим отечественным и зарубежным компаниям-производителям:

  • Мета;
  • Thorma;
  • Бранденбург;
  • Теплодар;
  • Французская Invicta;
  • Сербская Guca;
  • Чешская ABX;

Помимо того, то эти модели отличаются высоким качеством, они обладают ещё и привлекательным внешним видом. В наружном оформлении здесь используют термоустойчивые эмали, керамические пластины, каменные декоративные элементы, чугунное литьё.

Печи-камины – это сочетание функциональности и атмосферы тёплого домашнего уюта. Может и в вашем дачном доме найдётся место для установки этого полезного очага?

Печь-камин своими руками: разновидности, материалы, чертежи

Зачастую в современном мире пользуются спросом классические небольшие чугунные котлы, которые только и предназначены для быстрого отопления дома. А вот, об обычных каминах задумываются все реже, хотя по своим функциональным возможностям ничем не уступают. Кроме того, они выполняют вполне достойную и декоративную задачу. Сегодня предстоит подробно разобраться со всеми особенностями совмещенных каминов и определить разновидности. Кроме того, узнаем, какие преимущества и недостатки имеет печь камин.

Печь-камин

Особенности и преимущества

Как понимаете, сам камин, как таковой пользы не несет, ведь им отопить целый дом практически нереально, максимум обогревается помещение, в котором и находится агрегат. Поэтому чаще выбор делается именно на совмещенную конструкцию, у которой конструктивно и технологически заложены неплохие отопительные наделы. Такая печь камин для вашего загородного дома способна обогреть все комнаты, кроме того, может послужить дополнительным источником теплой воды. Кроме того, существуют и такие разновидности, которые без существенных переделок позволяют соединить технологическое преимущество печей и декоративную часть камина. Собственно, такой комбинированный механизм и называется печка-камин на дровах.

Но, помните, что не каждый многофункциональный агрегат вам подойдет, есть разные разновидности, которые предназначены в зависимости от площади помещения. Есть небольшие мини печи, предназначение которых для отопления небольших комнат, а есть наоборот полноценные гарнитуры, встраиваемые в стены, по примеру лежанки.

Какие преимущества совмещенных комплексов:

  • Компактные размеры, конечно, все зависит от габаритов, они могут и занимать половину комнаты, но в то же время похвастаются максимальной производительностью.
  • Огромный выбор всевозможных дизайнерских решений, огромное множество вариаций в стиле хай-теки другие.
  • Они безопасны, возможна отделка из самых разнообразных материалов.
  • Экономичность, ведь такие комбинированные агрегаты могут работать на, совершено разном топливе. Кроме того, за экономное распределение топлива отвечает регулятор.

Кстати, не стоит забывать о том моменте, что такие комплексы невероятно долговечны и способны сохранять первоначальную форму, несмотря на срок эксплуатации.

Даже невзирая на столь широкий перечень преимуществ, есть у таких агрегатов и некоторые недостатки, поэтому идеальными подобные приспособления назвать сложно.

Итак, одним из главных минусов считается крайне неравномерное распределение тепловой энергии по помещению. Зачастую воздух прогревается только вверху, полы помещения в таком случае остаются холодными. Кроме того, такие конструкции не предназначены для сохранения тепловой энергии, зачастую, разогрев помещение с вечера, проснувшись утром, температура будет низкой. Ввиду этого и не рекомендуется использовать камин, в «сольную», лучше его дополнять каким-либо второстепенным отопительным прибором, для ликвидации «мостиков» холода.

Разновидности

Что касается типажей и видов каминов, то их в современном строительном мире достаточно много. Печь с камином может иметь широкий выбор конструкций, более того, существует возможность изготовления и конструирования проекта по индивидуальному заказу. Далее будем подробно останавливаться на том, какие же виды бывают, для кухни, гостиной, дачные и т.д.

С лежанкой

Такая форма подходит не большинству построек, а все из-за особенностей самой печи, они слишком объемные. К примеру, небольшой загородный дом, не подойдет для такого камина, слишком места не то что по площади, а даже высота потолка не позволит с комфортом там уместиться. Зато, в комнате от 20 кв. и больше, такие сооружения будут выглядеть гармонично, а главное лаконично и функционально. Кстати, благодаря тому, что вариант такой конструкции совмещенный, можно растапливать по отдельности, либо камин, либо печь. То, есть вы получаете добротный классический камин, рядом с которым приятно провести время и в то же время, получаете комфортную лежанку.

Печь камин с лежанкой

Как правило, такие печь камины для дачи больше подходят, приличной площади. В холодный период они способны согревать всю ночь. Отсюда собственно и второе название, а точней особенность, печь длительного горения.

Шведская печь

Построить подобную печь камин своими руками достаточно проблематично. В принципе, такая разновидность не менее популярна. Она способна быстро отопить помещение, однако остывает она то же весьма скоро. Зачастую, они подходят, как обогреватели обогрева для дома, как дополнительные. Размещать их наиболее оптимально между совмещенных стен кухни и комнаты.

Шведская печь камин

Пристенная печь

Уже исходя из названия, не сложно догадаться, какой формат имеет подобная конструкция. Та часть печи, которая размещается непосредственно в стене, позволяет крайне быстро обогреть то помещение, находящиеся по ту сторону стены. Использовать её наиболее оптимально в небольших коттеджах, где есть необходимость экономии пространства. Такая отопительная печь с камином имеет только один существенный недостаток, у неё нет варочной части. Что касается топлива, помимо дровяных брикетов, полен, можно использовать уголь и тому подобное.

Пристенная печь

Печь барбекю

Для отопления дома её использовать крайне проблематично, если конечно, не встроить в стену дома. Топка априори будет располагаться на улице, где и основное варочное покрытие. Установить можно и в квартире, но только на кухне и то по дизайну, печь должна вписываться. Не забывайте, что такую конфигурацию использовать исключительно для отопления сложно, поэтому скорей всего будете ей пользоваться при томных вечерах, наблюдая за ровным пламенем. Либо использовать по назначению, то есть как мангал, ведь классические мангалы из металла и открытого пространства, уже уходят далеко в прошлое.

Печь барбекю

Мини печи

Печи камины небольшие для дома и дачи, станут лучшим решением, в погоне за экономией пространства. Стиль таких конструкций довольно специфический, сам дизайн, в которых изготавливают подобные печи, символизирует минимализм, то есть отрицание всего лишнего, здесь не будет выступов и прочих «принадлежностей» характерных для большинства каминов. Камин из кирпича своими руками для дома в таком формате будет соорудить самостоятельно намного проще, чем сложные много уровневые конфигурации. Однако нужно не забывать об особенностях, таких форматов.

Мини печи

Материалы

Камин из кирпича, камин для дачи, все это упирается в вопрос выбора материалов. Что подойдет, от чего лучше отказаться, какие приспособления понадобятся, все это достаточно важный момент. Поэтому далее, перечислим, что понадобится:

  • Специальный кирпич, именно каминный.
  • Дверца, лучше всего покупать мощную чугунную. Для камина дверца идеально подойдет из прочного стекла.
  • Поддувальные «ворота», то же не помешает купить.
  • Не забывайте, что понадобятся колосники, для небольших печей, будет достаточно пары тройки.
  • Уголки, арматура и тому подобное.
  • Поверхность для варки, если конструктивно предусмотрена такая опция.
  • Потребуется купить жаростойкую пластину, как разграничитель. Кроме того, теплоизоляционная прослойка не будет лишней.
  • Трубы, прочистители для дымохода.
  • Изоляция, крепления для дымохода.
  • Смесь для фундамента и кладки.
  • Теплоизоляционное покрытие на «подушку».
Специальный каминный кирпич

Специальный огнеупорный кирпич для каминов

Делаем своими руками пошаговая инструкция

Как и в любой стройке, здесь необходимо определить список этапов, согласно которых потом и будет производиться работа. Итак, для понимания всего процесса, необходимо знать, что:

  1. Нужно заняться чертежом, то есть нанести на простой лист бумаги будущую конструкцию. Просчитайте все, буквально до количества мешков цемента и песка. Просчитайте, насколько оптимальным будет размещение того или иного камина в доме.
  2. Определяем место, где лучше разместить, камин на даче, особое внимание уделяйте спец модификациям, которые совмещают в себе несколько функций. Кроме того, не стоит забывать также о строении дымохода, лучше делать прямые каналы, без поворотов.
  3. Определяем тип материалов, что именно будет возводиться, какой в последующем понадобится отделочный материал и тому подобное.
  4. Подготавливаем «подушку», понимаете, что вес будущей конструкции достаточно большой и потребуется надежный фундамент. Также помните, что лучше возводить независимую основу от фундамента дома.
  5. Данный пункт подразумевает возведение камина печи, непосредственно на выбранном месте и установленном фундаменте.

Выбор местоположения

Что касается определения места, то сюда применимы классические требования по отопительным системам. В целом, условия и требования совпадают полностью. В доме или на даче, стоит отдавать предпочтение наиболее высокой части крыши, где должен пройти дымоход. Это делается с той целью, чтобы в последующем не возникало серьезных проблем с тягой и функционированием всей отопительной системы.

Схема размещения камина

Схема размещения

Также есть некоторые правила по размещению в деревянных постройках, к примеру, при выборе пристенного камина, отступ от стены нужно делать не менее 40 см. Заранее лучше установить специальный экран.

Чертежи

Как сделать самостоятельно план или схему, объяснять не будем, в интернете полно развернутых тем на этот счет, тем более с наглядными примерами и расчетами. Лучше брать готовые проекты и только по необходимости вносить туда изменения. Итак, помните, что расчет любой печи либо камина при строительстве, должен быть соотнесен с площадью помещения, в котором устанавливается. Лучше использовать специальную таблицу соотношений, но есть и стандартные значения, к примеру, соотношение высоты и ширины, соответствует 3/2. А вот расчет глубины топки, наиболее выгодно делать с учетом 1⁄2 или 2/3 от высоты.

Таблица параметров камина

Таблица параметров камина

Кроме того, правильность и надежность работы системы зависит и от того, насколько верно рассчитан дымоход. Имейте виду, что сечение канала должно соответствовать 1/10 от площади топки.

Чертеж камина



Установка фундамента

Порядовка и этапность работы также должна соответствовать. Для начала необходимо определить сам контур, а после чего сделать отступ непосредственно от самого камина, в среднем на 100 мм. Если установка происходит на покрытие из паркета, то оно, безусловно, вырезается. Порядок работы:

  1. Нужно проделать небольшое углубление, где-то 700 мм.
  2. Заполняем дно песком, слой в среднем 100 мм.
  3. Далее кладется щебень, 5-7 см. и утрамбовывается.
  4. На щебенку ставится армирующая сетка с арматурой.
  5. Монтируем опалубку, лучше изначально сделать все доски ровными по уровню.
  6. Смешиваем раствор, используйте следующий формат – песок, щебень, цемент – 3/1/4.
  7. Заливаем раствор и даем настояться в течение недели.

Не забывайте, что перед укладкой кирпичей, «подушку» нужно разделить гидроизоляцией, можно использовать привычный рубероид.

Укладка камина

Для кладки печки, в первую очередь нужно подготовить правильный материал. По правилам укладки, первый ряд всегда делается сплошным, далее укладывается второй и третий ряд, где отмечается газовая камера, а также топка. Далее ориентируясь на схему, воспроизводим все подробно, формируем правильно топку и отводы. Для формирования дверных проемов, а также усиления «потолка» используйте уголки. Девятый и десятый ряд включает начала перекрытия камина, делать это нужно постепенно, лучше в несколько рядов.

Технология кладки печи-камина

Технология кладки печи-камина

Далее устанавливаем варочную поверхность, после неё в следующем ряду, монтируем усиление под свод. На девятнадцатом ряду формируем места для задвижки. После чего начинаем укладку дымохода, помните, что нужно постепенно сужать канал. Печные дымоходы из кирпича рекомендуется оснащать сразу несколькими «перемычками», в том числе для герметичности.

Технология кладки печи-камина

Облицовка

Камины для дачи можно отделывать в зависимости от вашей фантазии. Используйте подходящий материал, желательно с соответствующими теплоизоляционными материалами. Удачно будет смотреться камни, плитка и даже штукатурка. Не забывайте, что облицовка камина должна не просто нести технологическую защиту и тому подобное, но и иметь вполне обоснованный дизайн, соответствующий вашему дому и интерьеру.

Декор

Печь камин на даче можно дополнительно выделить изящными и грациозными материалами, к примеру, металлическими коваными прутьями и листами. Можно сделать привлекательную подсветку, которая может стать отличным дополнение к основному свету. Также в вечернее время такая подсветка создаст уют и теплоту. Кстати, не забывайте, что декорирование может выполняться не только на самой кладке, ведь есть еще и дверки и задвижки. Их также можно выделить, причем независимо от того, стеклянная она или громоздкая чугунная.

Подовые печи – виды и особенности

Отличительной особенностью подовой печи является отсутствие зольника. Дрова укладываются на под (пол печи) или на колосниковую решётку. Подовая печь подходит как для отопления, так и для приготовления блюд.

 Кухонные подовые печи

В заведениях общественного питания в подовых печах готовится самая разнообразная выпечка, от хлеба и пиццы до различных десертов. В зависимости от источника тепла кухонные подовые печи делятся на электрические, газовые и дровяные.

Газовые и эллектрические  подовые печи

Подовые печи – виды и особенностиЭлектрическая подовая печь SALVA

Визуально газовые и электрические подовые печи схожи между собой и не профессионалу будет сложно их отличить друг от друга, различия видны лишь изнутри.

Качество приготовления блюд также примерно одинаковое: печи дают температуру, которую легко можно регулировать, устанавливается таймер свидетельствующий о завершении готовки, и те и другие могут быть оборудованы несколькими рабочими камерами (модулями) для готовки.

Основа выбора в случае с газовыми или электрическими печами – это наличие  того или иного источника тепла в месте расположения кухни. С финансовой точки зрения газ более выгодный, но при его отсутствие можно использовать и электрические печи, что никоем образом не повлияет на качество блюд.

 Дровяные подовые печи

Подовые печи – виды и особенностиПодовая дровяная печь для кухни. Оборудована чугунной топочной дверцей ДК-2С Завод ЛИТКОМ Подовые печи – виды и особенности Приобрести ДК-2С

Профессиональные повара говорят, что нельзя приготовить лучше выпечки, чем в дровяной подовой печи.

Такую технологию использовали ещё наши предки со времён каменных очагов. Разводился огонь, прогорал до углей и на него ставилось котелок. В процессе готовки блюдо пропитывалось приятным запахом древесины, что делало его ещё вкуснее.

Сегодня подовые дровяные печи используют как в кафе и ресторанах, так и дома. Чаще всего они используются для приготовления хлеба, пиццы и пирогов.

Историческая справка: Вплоть до начала 20-го века все печи были подовыми. И лишь с развитием угольной промышленности начали использовать колосниковую решётку, через которую снизу на топливо поступал воздух, стимулирующий горение топлива. На поду уголь попросту не горел.

Сегодня подовые печи чаще всего используются для готовки. Но, тем не менее, популярность их как отопительного прибора с каждым годом растёт всё больше и больше.

Отопительные подовые печи

В последнее время к подовым печам возвращается популярность, как отопительного прибора. Интересно, что в Европе даже начинают вводиться законы, по которым печь обязательно должна быть подовой. Это связано с тем, что на колоснике топливо полностью не прогорает, а выходит в трубу в виде дыма, загрязняющего атмосферу. К тому же существует множество экспериментов, которые свидетельствуют, что подовая печь быстрее протапливает помещение, чем колосниковая.

 Металлические

Подовые печи – виды и особенностиЖелезная подовая печь «Сверчок». Оборудована чугунной топочной дверцей ДТ-4 «Восход» Завод ЛИТКОМ Подовые печи – виды и особенностиПриобрести ДТ-4

Топочные металлические печи можно отнести к классификации конвекционные – холодный воздух поступает в печь из помещения, нагревается и выходит наружу.

В свою очередь конвекционные печи делятся на подовые и колосниковые. Интересно, чтобы многие экземпляры с колосником легко переоборудуются в подовые. Что позволяет получить большую эффективность печи при топке дровами (благодаря отсутствию колосника снижается затратность топлива и увеличивается скорость нагрева помещения).

Для изготовления металлических топочных печей используется чугун и железо.

Кирпичные

Подовые печи – виды и особенностиОтопительная подовая печь голландка. Оборудована дверцей топочной герметичной ДТГ-8БС «Кижи-2» Завод ЛИТКОМ и прочистными дверцами прочистной ДПр-3 «Марал»; ДПр-3 «Хозяин тайги» Завод ЛИТКОМ

Подовые печи – виды и особенностиПодовые печи – виды и особенности

Отличительной особенностью подовой печи от колосниковой является то, что дрова в ней сгорают медленнее, чем в колосниковой, за счёт чего печь лучше аккумулирует (накапливает) тепло и дольше его отдаёт (При равной с колосниковой печью закладкой дров).

В подовой печи отсутствует «холодное ядро» (воздух под колосниковой решёткой в зольной камере). Благодаря чему, большая площадь печи подвергается прогреву. В колосниковой печи кирпич на уровне зольной камеры остаётся холодным.

Колосники для подовых печей

Подовые печи – виды и особенности

ПД-2, Решетка колосниковая “Алтайская кольчуга”. Приобрести

В подовых печах колосниковые решётки используются для укладки дров, защищают кирпичную кладку топки от разрушения и обеспечивают поступление воздуха снизу топлива, что способствует его горению.

Подовые печи – виды и особенности

Чугунные колосниковые решётки для дров ПД-1. Приобрести

Многие века подовые печи кормили и грели наших предков. Классический пример подовой печи – Русская печь считалась сердцем дома, его хранительницей.

Важно учитывать, что подовые печи не пригодны для топки углём, но, в случае если в качестве топлива вы используете дрова, обязательно рассмотрите вариант выбора подовой печи для обогрева помещения, приготовления блюд и украшения Вашего дома.

Чугунное литьё, представленное в материале, а также другое чугунное печное и каминное литьё торговой марки Рубцовское литьё можно приобрести в нашем интернет магазине: LITKOM.COM

Проектирование и строительство индукционной печи (система охлаждения)

Презентация на тему: «Проектирование и строительство индукционной печи (системы охлаждения)» — стенограмма презентации:

1 Проектирование и строительство индукционной печи (система охлаждения)
Представлено MG THANT ZIN WIN № ролика: Ph.D-M-7 4-й семинар

2 Краткое содержание презентации
Объективные характеристики индукционной плавильной печи Тепловой баланс индукционной печи Энергосберегающие мероприятия для индукционной печи Заключение Presentation Outlines

3 Цель Знать особенности индукционной печи, тепловой баланс по сравнению с низкочастотной индукционной печью и высокочастотной индукционной печью, а также меры по энергосбережению.Objective

4 Характеристики индукционной плавильной печи
Тепловая эффективность высокая. Нет CO2, мало дыма и копоти. Незначительное окисление / загрязнение. Контроль температуры прост. Уменьшается место для установки. Features of Induction Melting Furnace

5 Тепловой баланс индукционной печи
Общий КПД Рис. — Диаграмма теплового баланса индукционной печи тигельного типа Heat Balance of Induction Furnace

6 Меры по энергосбережению для индукционной печи
Повышение теплового КПД за счет улучшения печи Повышение теплового КПД при рабочем предварительном нагреве материала Energy Saving Measures for Induction Furnace

8 Повышение теплоэффективности при эксплуатации
Крышка печи должна быть по возможности закрыта.Расплавленный металл следует выдерживать при низкой температуре и в течение короткого времени. Вытяжной колпак. Очистка от песка, ржавчины и других загрязнений. Improvement of Heat Efficiency in Operation

9 Заключение Спасибо Большое количество функций есть у индукционной плавильной печи.
Общий КПД высокочастотной индукционной печи предпочтительнее низкочастотной индукционной печи. Вы должны тщательно повышать тепловую эффективность при эксплуатации.Спасибо Conclusion Thank You Many features have induction melting furnace.

.

PPT — Проектирование и строительство индукционной печи (система охлаждения) Презентация в PowerPoint

  • Проектирование и строительство индукционной печи (система охлаждения ) Представлено MG THANT ZIN WIN № ролика: Ph.DM-7 4-й семинар 30.6. 2004

  • Краткое содержание презентации • Цель • Характеристики индукционной плавильной печи • Тепловой баланс индукционной печи • Меры по энергосбережению для индукционной печи • Заключение

  • Цель • Знать особенности индукционной печи, тепловой баланс по сравнению с низкочастотной индукционной печью и высокочастотной индукционной печью, а также меры по энергосбережению.

  • Характеристики индукционной плавильной печи • Высокая тепловая эффективность. • Отсутствие CO2, мало дыма и копоти. • Незначительное окисление / загрязнение. • Контроль температуры прост. • Уменьшается место для установки.

  • Тепловой баланс индукционной печи • Общий КПД Рис. — Диаграмма теплового баланса индукционной печи тигельного типа

  • Меры по энергосбережению для индукционной печи • Повышение тепловой эффективности за счет улучшения печи • Повышение теплоэффективности в Эксплуатация • Предварительный нагрев материала

  • Повышенная тепловая эффективность за счет улучшения печи • Схема оборудования • Частота

  • Повышение тепловой эффективности при эксплуатации • Крышка печи должна быть закрыта насколько возможно.• Расплавленный металл следует выдерживать при низкой температуре и в течение короткого времени. • Вытяжной колпак. • Очистка от песка, ржавчины и других загрязнений.

  • Заключение • Многие функции имеют индукционную плавильную печь. • Общий КПД высокочастотной индукционной печи предпочтительнее низкочастотной индукционной печи. • Вы должны тщательно повышать тепловую эффективность при эксплуатации. Спасибо

  • .Газовая печь

    Ruud Обзоры и цены 2020

    ruud gas furnace ruud gas furnace

    Примечание: Эта статья касается только газовой / пропановой печи. Если вы ищете масляную печь, вы можете прочитать наше Руководство по покупке масляной печи Ruud.

    Прежде чем углубиться в обзор конкретной марки, мы настоятельно рекомендуем вам заранее прочитать наше подробное руководство по покупке газовых печей. Прежде чем вы даже начнете думать о бренде, вам нужно сделать несколько важных шагов.

    Газовые печи Ruud — распространенный бренд в Америке с несколькими высококачественными газовыми печами.Газовые печи Ruud почти не отличаются от Rheem по характеристикам и цвету. Это потому, что Рим является материнской компанией Ruud. Основными отличиями этих газовых печей являются названия моделей. В дизайне особых отличий нет. Эти две компании производят качественные газовые печи. Однако их веб-сайты очень медленные и на них сложно ориентироваться.
    Ruud действительно предлагает высококачественные газовые печи, что делает его отличным выбором при поиске газовых печей. Детали Ruud и Rheem взаимозаменяемы.

    Уникальные особенности газовых печей Ruud

    ruud gas furnace ruud gas furnace

    • Плюс одна система управления водоснабжением, которая позволяет агрегату обнаруживать любые проблемы с дренажом и выключать агрегат. Запатентованный датчик слива помогает защитить агрегат от повреждений в случае засорения слива.
    • Функция Econet позволяет газовым печам Ruud взаимодействовать с различными частями для эффективной работы.
    • Двухступенчатые газовые печи с двумя скоростями обжига.Эта функция доступна в нескольких выбранных моделях. Двухступенчатые используются для очень холодных и умеренно холодных дней.
    • Теплообменник, который является наиболее важной частью газовой печи, изготовлен из нержавеющей стали и алюминия. Эта особенность делает устройство надежным и долговечным. Большинство агрегатов Ruud имеют горелки для прямого розжига.
    • Газовые печи Ruud имеют диагностические возможности, которые позволяют самодиагностировать и обнаруживать проблемы. Это позволяет выявить неисправности газовых печей и решить проблему.

    Анализ модели

    900
    Серия Модель AFUE Скорость вентилятора Ступень
    ULTRA U97V 97 Переменная (ECM) Регулирующая
    ULTRA RGGE, RGJF 96 Переменная (ECM) Регулирующая
    ULTRA U96V 96 Переменная (ECM) 2
    ULTRA U802V 900 Переменная (ECM) 2
    ACHIEVER PLUS R96P 96 PSC 1
    ACHIEVER PLUS R95T 95 Переменная (ECM) 1
    ACHIEVER PLUS R95P 95 PSC 1
    ACHIEVER PLUS R802P 80 PSC 1
    ACHIEVER PLUS R801T 80 PSC 1

    Компания Ruud производит три уровня газовых печей, подходящих для всех классов потребителей.Серия Achiever — это экономичная модель с КПД от 80% до 95%. Следующая модель — печи ACHIEVER PLUS SERIES с КПД до 97%. Высокоэффективные модели называются СЕРИЕЙ ULTRA и имеют более 97% рейтингов AFUE.

    Модель U97V (из серии Ultra) — это high-end из всей линейки продуктов со всеми наворотами. Советуем домовладельцам не забывать покупать расширенную трудовую гарантию при выборе моделей высокого класса. В большинстве случаев плата за рабочую силу для высококачественных серий будет стремительно расти.

    U96V — наша рекомендуемая модель с двухступенчатым нагревом и вентилятором с регулируемой скоростью. Оба практичны без наворотов. Если у вас недостаточно бюджета или вы планируете переехать в другое место в будущем, R96P и R96P — хорошие временные варианты. Мы не рекомендовали какие-либо газовые печи 80% AFUE (например, R802P и R801T), независимо от их характеристик. 20% потери тепла огромны. Даже если вы хотите продать свой дом немедленно, покупатель учтет эффективность отопления при проведении торгов.

    Отзывы подрядчиков

    Идеальной газовой печи не существует. Большинство этих газовых печей имеют схожие характеристики. Чтобы правильно установить, нужно обратить внимание на уникальные дополнительные функции, которые были добавлены, бренд и профессионального подрядчика. Где бы вы ни читали в Интернете, будут и отрицательные, и положительные отзывы в зависимости от опыта клиентов. При правильной установке газовые печи Ruud превосходны и могут помочь сохранить комфорт в вашем доме.Они обладают очень высокой эффективностью, что помогает домовладельцам экономить электроэнергию.

    Ruud работает в сфере отопления и охлаждения более 100 лет, что делает их отличным выбором. С годами компания неуклонно росла, став крупнейшей компанией по отоплению и охлаждению в Северной Америке. Известно, что они нанимают высококвалифицированных специалистов в отрасли. Компания развивалась на протяжении многих лет, создавая газовые печи уникального дизайна с использованием новейших технологий.

    -Bart (10-летний подрядчик по ОВК)

    Цены на газовые печи Ruud по моделям

    ruud gas furnace ruud gas furnace

    Прежде чем мы сможем указать цены для каждой модели Ruud, нам необходимо установить равные базовые показатели. В этом списке каждая печь имеет одни и те же параметры: 70 000-75 000 БТЕ с вентилятором на 1000 куб. Футов в минуту, что подходит для дома среднего размера площадью около 2 000 квадратных футов, 10-летняя гарантия без оплаты труда.
    The Unit Only Цена — это оптовая цена онлайн без стоимости доставки.Стоимость установки блока включает блок газовой печи, все материалы для дома и оплату труда.

    Ruud $ 1,500 долларов RGJF

    Модели

    Только агрегат

    Установленная стоимость агрегата

    Ruud U97V U97V

    $ 1,650

    $ 2,350

    Ruud R96T R96P $ 1,500

    $ 3,350

    Ruud R95T R95P $ 1,350

    $ 3,200

    $ 3,200

    $ 3,200

    Ruud50
    Ruud R802P 2730 долларов
    Ruud U802V долларов 2730 долларов
    Ruud RGGE RGJF 1,250 долларов США 3100 Ruud

    Цены и отзывы посетителей

    Цена

    Марка и модель и размер

    Расположение дома

    $ 2,650 U802V Канада 2300 кв.м
    Я почти полностью удовлетворен.С тех пор, как я купил этот агрегат, то шесть лет назад. Мой первоначальный блок продолжал протекать водой, делая мой дом беспорядочным, и нужно было всегда быть начеку. Я всегда вызывал для ремонта техника, который потом порекомендовал мне установку Ruud. Он очень эффективен и требует больших затрат на электроэнергию. Цена его тоже была вполне доступной. Его установка была довольно простой. Зима для нас больше не вызывает стресса. Рууд был топкой, с которой я сталкивался до сих пор.
    $ 3 900 СЕРИЯ ULTRA Сиэтл 3000 кв.м
    Моя печь Рууд установлена ​​в подвале дома.Однако это слишком шумно и больше похоже на производственный цех. При покупке торговый представитель заверил меня, что в агрегате не было шума. Так что я подумал, что этого достаточно, чтобы поднять тревогу. При звонке в службу поддержки клиентов мне сказали иначе, что это обычное дело. Мне все еще приходится терпеть шум, потому что сейчас я не могу купить еще один.
    $ 2,500 ACHIEVER SERIES Farmington, MN N / A
    Самая ненадежная печь, которую я когда-либо встречал.Он подводил меня более чем за три зимы, когда мы буквально замерзли. Первый сбой произошел, когда возникла проблема с печатной платой. Ремонтник уже бывал в моем доме чаще, чем почтальон и доставщик пиццы. Я бы предпочел оставить свою старую печь, вместо того, чтобы покупать этот рууд, который был не чем иным, как неприятностью и меньшей производительностью. Я совершенно уверен, что при замене у меня не будет Рууда среди моих вариантов.
    2350 $ R92P Montana 2800 квадратных футов
    Я владею своей печью 8 лет и думаю, что все еще считаю.Я никогда не сталкивался с какими-либо проблемами с машиной и склонен думать, что отрицательные отзывы — это пропаганда либо со стороны конкурентов, которые намерены подорвать ее репутацию. Его цена также вполне доступна по сравнению с другими тепловыми печами с такими же характеристиками и более низкими характеристиками разных производителей. Я никогда не смогу сравнить это с моей первоначальной тепловой печью Amana, которая обслуживалась каждые два месяца, и я определенно рекомендую эту тепловую печь всем, кто хочет купить печь в ближайшее время.
    2200 $ RGLS Нью-Йорк 1900 кв. Футов
    Только что заменил мою старую печь Trane, цена разумная по сравнению с моей предыдущей старой печью Trane. Все идет нормально.
    $ 2 800 ULTRA SERIES Chicago 2300 sqft
    Мой Ruud ultra R802 был установлен, когда я переехал в свой новый дом в 2008 году. С тех пор у меня был только один ремонт запальника ,Я думаю, что это нормальное явление, учитывая, что его оборудование работает постоянно, и в нем никогда не может отсутствовать незначительные неисправности, такие как отказ запальника. Затем я бы порекомендовал печь всем и подтвердил свое заявление о том, что незначительные сбои в оборудовании — обычное дело, а частое обслуживание очень важно для опытного и знающего техника. Обслуживание, которое мне оказал Рууд, очень удовлетворительное, и я могу рекомендовать его всем.

    Как получить лучшие цены на газовые печи Ruud?

    • Во-первых, помните, что качество монтажа всегда является самым важным для проекта газовой печи.Поэтому никогда не жертвуйте качеством подрядчика ради более низкой цены.
    • Во-вторых, не забудьте посмотреть последние налоговые льготы и скидки.
    • В-третьих, запросите как минимум 3 ставки , прежде чем принимать решение. Вы можете нажать здесь, чтобы получить 3 бесплатные оценки для вашего местного подрядчика, и эта оценка уже учитывает скидки и налоговый кредит и автоматически фильтрует неквалифицированных подрядчиков.

    Наконец, как только вы выбрали правильного подрядчика, не забудьте использовать тактику из этого руководства: тактика домовладельцев при переговорах с дилером HVAC, чтобы получить окончательную лучшую цену.

    Не стесняйтесь задать любой вопрос, оставив комментарий, мы ответим на любой вопрос дельными советами.

    .

    Уникальная конструкция печи-ковша Среднечастотная индукционная печь

    Ковшовая печь уникальной конструкции Среднечастотная индукционная печь

    0 4200

    номинальная

    Вместимость

    т

    Ковшовая печь

    мм Диаметр

    допустимая частота

    кВА

    электрод

    Диаметр

    мм

    электродное кольцо

    Диаметр

    мм

    Скорость нагрева жидкой стали

    / мин

    1540

    2800

    250

    460

    ≥3.5

    20

    1740

    3600

    250

    460

    ≥3,5

    25

    03

    250

    460

    ≥3,5

    4500

    300

    500

    ≥4.0

    30

    1900

    5500

    300

    500

    ≥4.0

    02 40

    02

    900 6300

    350

    600

    ≥4,0

    2200

    7000

    350

    600

    600

    5

    50

    2300

    10000

    350

    600

    ≥4,5

    60

    4002 900

    10000

    350

    600

    ≥4,0

    2550

    12500

    400

    70017

    03

    70017

    9005

    Характеристики конструкции: печь-ковш с четырьмя типами печей LD, VD, VOD, AOD, пользователь может выбрать в зависимости от типа печи или типа котла, комбинированного производства стали и плавки.

    Применение:

    1. В качестве оборудования для рафинирования дуговая печь, конвертер, индукционная печь, печь рафинирования с печью первичного рафинирования.

    2. С дуговым нагревом, перемешиванием аргона, вакуумной дегазацией, температурой и легированием образца и другими функциями.

    ,

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
