Калькулятор теплопроводности стены онлайн: SmartCalc. Расчет утепления и точки росы для строящих свой дом. СНИП.

Калькуляторы теплоизоляции. Расчет теплоизоляции стен

С помощью данного калькулятора вы сможете рассчитать толщину утеплителя для стен дома и других ограждений в соответствии с регионом вашего проживания, материала и толщины стен, используемой пароизоляции, материала для подшивки и других важных параметров при утеплении. Подбирая разные материалы, можно выбрать вариант для себя максимально теплый и дешевый.

Теплотехнический калькулятор для расчета точки росы

С помощью данного калькулятора вы сможете рассчитать оптимальную толщину утеплителя для дома и жилых помещений в соответствии с регионом проживания, материала и толщины стен. Вы сможете рассчитать толщину различных утеплительных материалов. И увидеть наглядно на графике место выпадения конденсата в стене. Удобный калькулятор теплопроводности стены онлайн для расчета толщины утепления.

Калькулятор KNAUF Расчет необходимой толщины теплоизоляции

Рассчитайте необходимую толщину теплоизоляционного материала в основных городах РФ в различных конструкциях на теплотехническом калькуляторе KNAUF, созданном профессионалами из KNAUF Insulation.

Все расчеты производятся по требованию СНиП 23-02-2003 «Тепловая защита зданий», для всех типов зданий. Бесплатный онлайн сервис расчета теплоизоляции KNAUF, удобный и понятный интерфейс.

Калькулятор Rockwool расчёта толщины теплоизоляции стен

Калькулятор разработан специалистами Rockwool для помощи в расчёте необходимой толщины теплоизоляции и оценке экономической эффективности её установки. Произвести теплотехнический расчет, подобрать подходящую марку теплоизоляции и рассчитать необходимое количество пачек очень просто.

В последнее время очень остры дискуссии по поводу утепления стен. Одни советуют утеплять, другие считают это экономически неоправданным. Рядовому застройщику, не обладающему особыми познаниями в теплофизике сложно разобраться во всем этом. С одной стороны теплые стены ассоциируются с меньшим расходом на отопление. С другой стороны «цена вопроса» – теплые стены обойдутся дороже застройщику.

Приведем пример. По расчетам выходит, что 50 мм пенопласта уменьшит теплопотери 50 см пенобетона лишь на 20%. Т.е. 80% тепла в доме будет сберегать пенобетон и лишь 20% пенопласт. Здесь действительно стоит подумать, а стоит ли утплять дом? Стоит ли овчинка выделки. С другой стороны, при утеплении 50 см кирпичной стены пенопласт уменьшит теплопотери в 1,5 раза. Кирпич будет беречь 40%, а пенопласт – 60% тепла. Разобраться с этим вопросом вам поможет расчет толщины утеплителя для стен онлайн.

Из этого делаем вывод, что в каждом отдельном случае следует считать необходимую толщину теплоизоляционного материала для стен вашего дома и рассчитать, сколько вы сэкономите на отоплении после отопления и через какое время у вас окупятся приобретенные материалы и все работы.

Теплый дом — мечта каждого владельца, для достижения этой цели строятся толстые стены, проводится отопление, устраивается качественная теплоизоляция. Чтобы утепление было рациональным необходимо правильно подобрать материал и грамотно рассчитать его толщину.

Размер слоя изоляции зависит от теплового сопротивления материала. Этот показатель является величиной, обратной теплопроводности. Каждый материал — дерево, металл, кирпич, пенопласт или минвата обладают определенной способностью передавать тепловую энергию. Коэффициент теплопроводности высчитывается в ходе лабораторных испытаний, а для потребителей указывается на упаковке.

Если материал приобретается без маркировки, можно найти сводную таблицу показателей в интернете.

Теплосопротивление материала ® является постоянной величиной, его определяют как отношение разности температур на краях утеплителя к силе проходящего через материал теплового протока. Формула расчета коэффициента: R=d/k, где d — толщина материала, k — теплопроводность. Чем выше полученное значение, тем эффективней теплоизоляция.

Почему важно правильно рассчитать показатели утепления?

Теплоизоляция устанавливается для сокращения потерь энергии через стены, пол и крышу дома. Недостаточная толщина утеплителя приведет к перемещению точки росы внутрь здания. Это означает появление конденсата, сырости и грибка на стенах дома. Избыточный слой теплоизоляции не дает существенного изменения температурных показателей, но требует значительных финансовых затрат, поэтому является нерациональным. При этом нарушается циркуляция воздуха и естественная вентиляция между комнатами дома и атмосферой. Для экономии средств с одновременным обеспечением оптимальных условий проживания требуется точный расчет толщины утеплителя.

Расчет теплоизоляционного слоя: формулы и примеры

Чтобы иметь возможность точно рассчитать величину утепления, необходимо найти коэффициент сопротивления теплопередачи всех материалов стены или другого участка дома. Он зависит от климатических показателей местности, поэтому вычисляется индивидуально по формуле:

ГСОП=(tв-tот)xzот

tв — показатель температуры внутри помещения, обычно составляет 18-22ºC;

tот — значение средней температуры;

zот — длительность отопительного сезона, сутки.

Значения для подсчета можно найти в СНиП 23-01-99.

При вычислении теплового сопротивления конструкции, необходимо сложить показатели каждого слоя: R=R1+R2+R3 и т. д. Исходя из средних показателей для частных и многоэтажных домов определены примерные значения коэффициентов:

  • стены — не менее 3,5;
  • потолок — от 6.

Толщина утеплителя зависит от материала постройки и его величины, чем меньше теплосопротивление стены или кровли, тем больше должен быть слой изоляции.

Пример: стена из силикатного кирпича толщиной в 0,5 м, которая утепляется пенопластом.

Rст.=0,5/0,7=0,71 — тепловое сопротивление стены

R- Rст.=3,5-0,71=2,79 — величина для пенопласта

Для пенопласта теплопроводность k=0,038

d=2,79×0,038=0,10 м — потребуются плиты пенопласта толщиной в 10 см

По такому алгоритму легко подсчитать оптимальную величину теплоизоляции для всех участков дома, кроме пола. При вычислениях, касающихся утеплителя основания, необходимо обратиться к таблице температуры грунта в регионе проживания. Именно из нее берутся данные для вычисления ГСОП, а далее ведется подсчет сопротивления каждого слоя и искомая величина утеплителя.

Популярные способы утепления дома

Выполнить теплоизоляцию здания можно на этапе возведения или после его окончания. Среди популярных методов:

  • Монолитная стена существенной толщины (не менее 40 см) из керамического кирпича или дерева.
  • Возведение ограждающих конструкций путем колодезной кладки — создание полости для утеплителя между двумя частями стены.
  • Монтаж наружной теплоизоляции в виде многослойной конструкции из утеплителя, обрешетки, влагозащитной пленки и декоративной отделки.

По готовым формулам произвести расчет оптимальной толщины утеплителя можно без помощи специалиста. При вычислении следует округлять число в большую сторону, небольшой запас величины слоя теплоизолятора будет полезен при временных падениях температуры ниже среднего показателя.

Калькулятор позволяет определить вид теплоизоляционных материалов для фундамента, посчитать объем необходимых материалов и получить итоговую стоимость, в том числе и крепежа для плит.

Калькулятор расчета и выбора изоляции под сайдинг.

С помощью данного сервиса, Вы сможете определить виды теплоизоляции и гидроизоляции которые подойдут для изоляции стен под сайдинг. Более того калькулятор позволит определить стоимость и рассчитать объем необходимых материалов.

Калькулятор расчета теплоизоляции под вентилируемый фасад

Для того что бы правильно подобрать материалы для утепления вентилируемого фасада, подобрать гидроизоляцию и крепеж, воспользуйтесь этим сервисом. Введя площадь стен, и толщину плит, Вы рассчитаете необходимый объем материалов и узнаете их стоимость.

Онлайн калькулятор расчета стоимости штукатурного фасада.

Сервис позволяет определить виды материалов, стоимость и объем. Исходя из площади фасада и толщины утеплителя, можно рассчитать примерную стоимость штукатурного фасада.

Расчет материалов для изоляции каркасных стен

Если перед Вами стоит задача, изоляции каркасных стен, то этот калькулятор для Вас.

Зная площадь стен и толщину утеплителя, вы без труда рассчитаете необходимые материалы.


Онлайн расчет изоляции для пола под стяжку

Для пола, который планируется сделать с использованием цементной, либо любой другой, требуется особые, прочные изоляционные материалы.

Онлайн расчет изоляции для пола по лагам

Что бы правильно подобрать изоляционные материалы для пола, который уложен по деревянным лагам, воспользуйтесь данным калькулятором. Он определит необходимую плотность материалов, их количество и примерную стоимость.

Расчет теплоизоляции для межкомнатных перегородок

Подберите изоляцию для межкомнатных перегородок. Вы сможете расчитать количество и вид изоляции, ее стоимость, а так же, сразу сделать заявку.

Калькулятор для расчета изоляции потолка

Просто введите площадь потолка и толщину теплоизоляции, получите количество материалов и их стоимость.

Определить стоимость материалов для изоляции межэтажных перекрытий

Для решения таких задач, воспользуйтесь онлайн-расчетом цен и количества необходимых материалов.

Онлайн-расчет изоляции чердака

Для утепления чердака, следует подобрать материалы используя данный сервис.

Расчет изоляции для скатной кровли (мансарды)

Изоляция скатной кровли, требует помимо утеплителя, еще пароизоляционную и ветровлагозащитную мембрану, воспользовавшись этим онлайн-калькулятром, вы без труда определити нужные Вам материалы и их ориентировочную стоимость.

Расчет изоляции для плоской кровли

Для расчета материалов для плоской кровли, мы предлагаем воспользоваться этим калькулятром. В расчет включена так же гидроизоляционная мембрана и телескопический крепеж.

Калькулятор расчета водостоков

Калькулятор позволит сделать предварительный расчет необходимых материалов для монтажа водосточной системы. Определить предварительно стоимость/

Правильный расчет теплоизоляции повысит комфортность дома и уменьшит затраты на обогрев. При строительстве не обойтись без утеплителя, толщина которого определяется климатическими условиями региона и применяемыми материалами. Для утепления используют пенопласт, пеноплекс, минеральную вату или эковату, а также штукатурку и другие отделочные материалы.

Чтобы рассчитать, какая должна быть у утеплителя толщина, необходимо знать величину минимального термосопротивления . Она зависит от особенностей климата. При ее расчете учитывается продолжительность отопительного периода и разность внутренней и наружной (средней за это же время) температур . Так, для Москвы сопротивление передаче тепла для наружных стен жилого здания должно быть не меньше 3,28, в Сочи достаточно 1,79, а в Якутске требуется 5,28.

Термосопротивление стены определяется как сумма сопротивления всех слоев конструкции, несущих и утепляющих. Поэтому толщина теплоизоляции зависит от материала, из которого выполнена стена . Для кирпичных и бетонных стен требуется больше утеплителя, для деревянных и пеноблочных меньше. Обратите внимание, какой толщины бывает выбранный для несущих конструкций материал, и какая у него теплопроводность. Чем тоньше несущие конструкции, тем больше должна быть толщина утеплителя.

Если требуется утеплитель большой толщины, лучше утеплять дом снаружи. Это обеспечит экономию внутреннего пространства. Кроме того, наружное утепление позволяет избежать накопления влаги внутри помещения.

Теплопроводность

Способность материала пропускать тепло определяется его теплопроводностью. Дерево, кирпич, бетон, пеноблоки по-разному проводят тепло. Повышенная влажность воздуха увеличивает теплопроводность. Обратная к теплопроводности величина называется термосопротивлением. Для его расчета используется величина теплопроводности в сухом состоянии, которая указывается в паспорте используемого материала. Можно также найти ее в таблицах.

Приходится, однако, учитывать, что в углах, местах соединения несущих конструкций и других особенных элементах строения теплопроводность выше, чем на ровной поверхности стен. Могут возникнуть «мостики холода», через которые из дома будет уходить тепло. Стены в этих местах будут потеть. Для предотвращения этого величину термосопротивления в таких местах увеличивают примерно на четверть по сравнению с минимально допустимой.

Пример расчет

Нетрудно произвести с помощью простейшего калькулятора расчет толщины термоизоляции. Для этого вначале рассчитывают сопротивление передаче тепла для несущей конструкции. Толщина конструкции делится на теплопроводность используемого материала. Например, у пенобетона плотностью 300 коэффициент теплопроводности 0,29. При толщине блоков 0,3 метра величина термосопротивления:

Рассчитанное значение вычитается из минимально допустимого. Для условий Москвы утепляющие слои должны иметь сопротивление не меньше чем:

Затем, умножая коэффициент теплопроводности утеплителя на требуемое термосопротивление, получаем необходимую толщину слоя. Например, у минеральной ваты с коэффициентом теплопроводности 0,045 толщина должна быть не меньше чем:

0,045*2,25=0,1 м

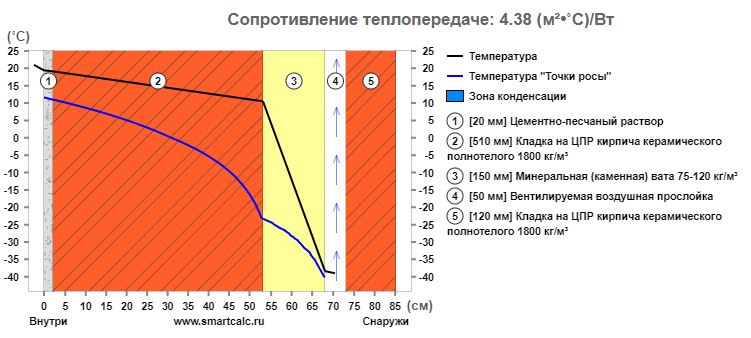

Кроме термосопротивления учитывают расположение точки росы. Точкой росы называется место в стене, в котором температура может понизиться настолько, что выпадет конденсат — роса. Если это место оказывается на внутренней поверхности стены, она запотевает и может начаться гнилостный процесс. Чем холоднее на улице, тем ближе к помещению смещается точка росы. Чем теплее и влажнее помещение, тем выше температура в точке росы.

Толщина утеплителя в каркасном доме

В качестве утеплителя для каркасного дома чаще всего выбирают минеральную вату или эковату.

Необходимая толщина определяется по тем же формулам, что и при традиционном строительстве. Дополнительные слои многослойной стены дают примерно 10% от его величины. Толщина стены каркасного дома меньше, чем при традиционной технологии, и точка росы может оказаться ближе к внутренней поверхности. Поэтому излишне экономить на толщине утеплителя не стоит.

Как рассчитать толщину утепления крыши и чердака

Формулы расчета сопротивления для крыш используют те же, но минимальное термосопротивление в этом случае немного выше. Неотапливаемые чердаки укрывают насыпным утеплителем. Ограничений по толщине здесь нет, поэтому рекомендуется увеличивать ее в 1,5 раза относительно расчетной. В мансардных помещениях для утепления крыши используют материалы с низкой теплопроводностью.

Как рассчитать толщину утепления пола

Хотя наибольшие потери тепла происходят через стены и крышу, не менее важно правильно рассчитать утепление пола. Если цоколь и фундамент не утеплены, считается, что температура в подполе равна наружной, и толщина утеплителя рассчитывается также, как для наружных стен. Если же некоторое утепление цоколя сделано, его сопротивление вычитают из величины минимально необходимого термосопротивления для региона строительства.

Расчет толщины пенопласта

Популярность пенопласта определяется дешевизной, низкой теплопроводностью, малым весом и влагостойкостью. Пенопласт почти не пропускает пара, поэтому его нельзя использовать для внутреннего утепления . Он располагается снаружи или в середине стены.

Теплопроводность пенопласта, как и других материалов, зависит от плотности . Например, при плотности 20 кг/м3 коэффициент теплопроводности около 0,035. Поэтому толщина пенопласта 0,05 м обеспечит термосопротивление на уровне 1,5.

В последнее время очень остры дискуссии по поводу утепления стен. Одни советуют утеплять, другие считают это экономически неоправданным. Рядовому застройщику, не обладающему особыми познаниями в теплофизике сложно разобраться во всем этом. С одной стороны теплые стены ассоциируются с меньшим расходом на отопление. С другой стороны «цена вопроса» — теплые стены обойдутся дороже застройщику.

Для чего нужен калькулятор теплопроводности стен

В каждом отдельном случае следует считать необходимую толщину теплоизоляционного материала для стен вашего дома и рассчитать, сколько вы сэкономите на отоплении после отопления и через какое время у вас окупятся приобретенные материалы и все работы. Мы подобрали наиболее удобные и понятные сервисы для расчета необходимой толщины теплоизоляционного материала.

Теплотехнический калькулятор. Расчет точки росы в стене

Калькулятор онлайн от smartcalc.ru позволит рассчитать оптимальную толщину утеплителя для стен дома и жилых помещений. Вы сможете рассчитать толщину теплоизоляции и рассчитать точку росы при утеплении дома различными материалами. Калькулятор smartcalc.ru позволяет наглядно увидеть место выпадения конденсата в стене. Это самый удобный теплотехнический калькулятор расчет утепления и точки росы.

Калькулятор толщины утеплителя для стен, потолка, пола

С помощью данного калькулятора вы сможете рассчитать толщину утеплителя для стен, кровли, потолка дома и других строительных конструкций в соответствии с регионом вашего проживания, материала и толщины стен, а также других важных параметров при теплоизоляции. Подбирая разные теплоизоляционные материалы на калькуляторе, вы сможете найти оптимальную толщину утеплителя для стен своего дома.

Калькулятор KNAUF. Расчет толщины теплоизоляции

Данный калькулятор позволяет произвести расчет толщины теплоизоляции стен в основных городах РФ в различных конструкциях на теплотехническом калькуляторе KNAUF, созданном профессионалами из KNAUF Insulation. Все расчеты производятся по требованию СНиП 23-02-2003 «Тепловая защита зданий». Бесплатный онлайн калькулятор расчета теплоизоляции KNAUF, сервис имеет удобный и понятный интерфейс.

Калькулятор Rockwool расчёта толщины теплоизоляции стен

Калькулятор разработан специалистами Rockwool для помощи в расчёте необходимой толщины теплоизоляции и оценке экономической эффективности её установки. Произвести теплотехнический расчет, подобрать подходящую марку теплоизоляции и рассчитать необходимое количество пачек минваты очень просто.

Как убрать точку росы из стены при утеплении

Калькулятор расчёта толщины утеплителя. Как рассчитать толщину утеплителя — методики и способы. Что значит «утеплиться правильно»

В последнее время очень остры дискуссии по поводу утепления стен. Одни советуют утеплять, другие считают это экономически неоправданным. Рядовому застройщику, не обладающему особыми познаниями в теплофизике сложно разобраться во всем этом. С одной стороны теплые стены ассоциируются с меньшим расходом на отопление. С другой стороны «цена вопроса» — теплые стены обойдутся дороже застройщику.

Для чего нужен калькулятор теплопроводности стен

В каждом отдельном случае следует считать необходимую толщину теплоизоляционного материала для стен вашего дома и рассчитать, сколько вы сэкономите на отоплении после отопления и через какое время у вас окупятся приобретенные материалы и все работы. Мы подобрали наиболее удобные и понятные сервисы для расчета необходимой толщины теплоизоляционного материала.

Теплотехнический калькулятор. Расчет точки росы в стене

Калькулятор онлайн от smartcalc.ru позволит рассчитать оптимальную толщину утеплителя для стен дома и жилых помещений. Вы сможете рассчитать толщину теплоизоляции и рассчитать точку росы при утеплении дома различными материалами. Калькулятор smartcalc.ru позволяет наглядно увидеть место выпадения конденсата в стене. Это самый удобный теплотехнический калькулятор расчет утепления и точки росы.

Калькулятор толщины утеплителя для стен, потолка, пола

С помощью данного калькулятора вы сможете рассчитать толщину утеплителя для стен, кровли, потолка дома и других строительных конструкций в соответствии с регионом вашего проживания, материала и толщины стен, а также других важных параметров при теплоизоляции. Подбирая разные теплоизоляционные материалы на калькуляторе, вы сможете найти оптимальную толщину утеплителя для стен своего дома.

Калькулятор KNAUF. Расчет толщины теплоизоляции

Данный калькулятор позволяет произвести расчет толщины теплоизоляции стен в основных городах РФ в различных конструкциях на теплотехническом калькуляторе KNAUF, созданном профессионалами из KNAUF Insulation. Все расчеты производятся по требованию СНиП 23-02-2003 «Тепловая защита зданий». Бесплатный онлайн калькулятор расчета теплоизоляции KNAUF, сервис имеет удобный и понятный интерфейс.

Калькулятор Rockwool расчёта толщины теплоизоляции стен

Калькулятор разработан специалистами Rockwool для помощи в расчёте необходимой толщины теплоизоляции и оценке экономической эффективности её установки. Произвести теплотехнический расчет, подобрать подходящую марку теплоизоляции и рассчитать необходимое количество пачек минваты очень просто.

Как убрать точку росы из стены при утеплении

Теплый дом — мечта каждого владельца, для достижения этой цели строятся толстые стены, проводится отопление, устраивается качественная теплоизоляция. Чтобы утепление было рациональным необходимо правильно подобрать материал и грамотно рассчитать его толщину.

Размер слоя изоляции зависит от теплового сопротивления материала. Этот показатель является величиной, обратной теплопроводности. Каждый материал — дерево, металл, кирпич, пенопласт или минвата обладают определенной способностью передавать тепловую энергию. Коэффициент теплопроводности высчитывается в ходе лабораторных испытаний, а для потребителей указывается на упаковке.

Если материал приобретается без маркировки, можно найти сводную таблицу показателей в интернете.

Теплосопротивление материала ® является постоянной величиной, его определяют как отношение разности температур на краях утеплителя к силе проходящего через материал теплового протока. Формула расчета коэффициента: R=d/k, где d — толщина материала, k — теплопроводность. Чем выше полученное значение, тем эффективней теплоизоляция.

Почему важно правильно рассчитать показатели утепления?

Теплоизоляция устанавливается для сокращения потерь энергии через стены, пол и крышу дома. Недостаточная толщина утеплителя приведет к перемещению точки росы внутрь здания. Это означает появление конденсата, сырости и грибка на стенах дома. Избыточный слой теплоизоляции не дает существенного изменения температурных показателей, но требует значительных финансовых затрат, поэтому является нерациональным. При этом нарушается циркуляция воздуха и естественная вентиляция между комнатами дома и атмосферой. Для экономии средств с одновременным обеспечением оптимальных условий проживания требуется точный расчет толщины утеплителя.

Расчет теплоизоляционного слоя: формулы и примеры

Чтобы иметь возможность точно рассчитать величину утепления, необходимо найти коэффициент сопротивления теплопередачи всех материалов стены или другого участка дома. Он зависит от климатических показателей местности, поэтому вычисляется индивидуально по формуле:

ГСОП=(tв-tот)xzот

tв — показатель температуры внутри помещения, обычно составляет 18-22ºC;

tот — значение средней температуры;

zот — длительность отопительного сезона, сутки.

Значения для подсчета можно найти в СНиП 23-01-99.

При вычислении теплового сопротивления конструкции, необходимо сложить показатели каждого слоя: R=R1+R2+R3 и т. д. Исходя из средних показателей для частных и многоэтажных домов определены примерные значения коэффициентов:

  • стены — не менее 3,5;
  • потолок — от 6.

Толщина утеплителя зависит от материала постройки и его величины, чем меньше теплосопротивление стены или кровли, тем больше должен быть слой изоляции.

Пример: стена из силикатного кирпича толщиной в 0,5 м, которая утепляется пенопластом.

Rст.=0,5/0,7=0,71 — тепловое сопротивление стены

R- Rст.=3,5-0,71=2,79 — величина для пенопласта

Для пенопласта теплопроводность k=0,038

d=2,79×0,038=0,10 м — потребуются плиты пенопласта толщиной в 10 см

По такому алгоритму легко подсчитать оптимальную величину теплоизоляции для всех участков дома, кроме пола. При вычислениях, касающихся утеплителя основания, необходимо обратиться к таблице температуры грунта в регионе проживания. Именно из нее берутся данные для вычисления ГСОП, а далее ведется подсчет сопротивления каждого слоя и искомая величина утеплителя.

Популярные способы утепления дома

Выполнить теплоизоляцию здания можно на этапе возведения или после его окончания. Среди популярных методов:

  • Монолитная стена существенной толщины (не менее 40 см) из керамического кирпича или дерева.
  • Возведение ограждающих конструкций путем колодезной кладки — создание полости для утеплителя между двумя частями стены.
  • Монтаж наружной теплоизоляции в виде многослойной конструкции из утеплителя, обрешетки, влагозащитной пленки и декоративной отделки.

По готовым формулам произвести расчет оптимальной толщины утеплителя можно без помощи специалиста. При вычислении следует округлять число в большую сторону, небольшой запас величины слоя теплоизолятора будет полезен при временных падениях температуры ниже среднего показателя.

Теплотехнический калькулятор точки росы онлайн

С помощью калькулятора теплоизоляции smartcalc.ru вы рассчитаете необходимую толщину утеплителя в соответствии с климатом, материалом и толщиной стен. Калькулятор точки росы онлайн поможет рассчитать толщину теплоизоляционных материалов и увидеть место выпадения конденсата на графике. Это весьма удобный онлайн калькулятор теплопроводности стены для расчета толщины утепления.

Калькулятор расчета толщины утеплителя стены

С помощью калькулятора теплоизоляции Пеноплэкс вы сможете быстро рассчитать толщину утеплителя для стен и других конструкций в соответствии с нормами СНиП, толщиной и материалом стен, используемой пароизоляцией и других важных параметров при утеплении. Подбирая различные строительные материалы, можно выбрать теплый и доступный вариант при строительстве загородного дома.

Калькулятор KNAUF расчета толщины утеплителя

Рассчитайте толщину теплоизоляционного материала в различных строительных конструкциях на калькуляторе KNAUF, разработанным специалистами из KNAUF Insulation. Все расчеты производятся в соответствии со всеми требованиями СНиП 23-02-2003 «Тепловая защита зданий». Счетчик теплоизоляции KNAUF имеет понятный интерфейс и позволит вам подобрать оптимальную толщину утеплителя.

Калькулятор Rockwool для расчета теплоизоляции

Калькулятор утепления Rockwool для расчета теплоизоляции стены и оценке экономической эффективности материала. Вы можете произвести в режиме реального времени теплотехнический расчет. Быстро подобрать наиболее оптимальную марку теплоизоляции Rockwool для вашего дома и рассчитать необходимое количество упаковок плит и рулонов утеплителя для обрабатываемой поверхности.

Калькулятор теплопроводности для расчета толщины стен

Споры по поводу необходимости утепления стен и фасадов домов никогда не затихнут. Одни советуют утеплять фасад, другие уверяют, что это экономически неоправданно. Частному застройщику, не обладающему серьезными познаниями в теплофизике во всем этом сложно разобраться. С одной стороны теплые стены снижают расходом на отопление. Но какова «цена вопроса» – теплые стены обойдутся дороже.

С помощью данного калькулятора вы сможете рассчитать толщину утеплителя для стен дома и других ограждений в соответствии с регионом вашего проживания, материала и толщины стен, используемой пароизоляции, материала для подшивки и других важных параметров при утеплении. Подбирая разные материалы, можно выбрать вариант для себя максимально теплый и дешевый.

Теплотехнический калькулятор для расчета точки росы

С помощью данного калькулятора вы сможете рассчитать оптимальную толщину утеплителя для дома и жилых помещений в соответствии с регионом проживания, материала и толщины стен. Вы сможете рассчитать толщину различных утеплительных материалов. И увидеть наглядно на графике место выпадения конденсата в стене. Удобный калькулятор теплопроводности стены онлайн для расчета толщины утепления.

Калькулятор KNAUF Расчет необходимой толщины теплоизоляции

Рассчитайте необходимую толщину теплоизоляционного материала в основных городах РФ в различных конструкциях на теплотехническом калькуляторе KNAUF, созданном профессионалами из KNAUF Insulation. Все расчеты производятся по требованию СНиП 23-02-2003 «Тепловая защита зданий», для всех типов зданий. Бесплатный онлайн сервис расчета теплоизоляции KNAUF, удобный и понятный интерфейс.

Калькулятор Rockwool расчёта толщины теплоизоляции стен

Калькулятор разработан специалистами Rockwool для помощи в расчёте необходимой толщины теплоизоляции и оценке экономической эффективности её установки. Произвести теплотехнический расчет, подобрать подходящую марку теплоизоляции и рассчитать необходимое количество пачек очень просто.

В последнее время очень остры дискуссии по поводу утепления стен. Одни советуют утеплять, другие считают это экономически неоправданным. Рядовому застройщику, не обладающему особыми познаниями в теплофизике сложно разобраться во всем этом. С одной стороны теплые стены ассоциируются с меньшим расходом на отопление. С другой стороны «цена вопроса» – теплые стены обойдутся дороже застройщику.

Приведем пример. По расчетам выходит, что 50 мм пенопласта уменьшит теплопотери 50 см пенобетона лишь на 20%. Т.е. 80% тепла в доме будет сберегать пенобетон и лишь 20% пенопласт. Здесь действительно стоит подумать, а стоит ли утплять дом? Стоит ли овчинка выделки. С другой стороны, при утеплении 50 см кирпичной стены пенопласт уменьшит теплопотери в 1,5 раза. Кирпич будет беречь 40%, а пенопласт – 60% тепла. Разобраться с этим вопросом вам поможет расчет толщины утеплителя для стен онлайн.

Из этого делаем вывод, что в каждом отдельном случае следует считать необходимую толщину теплоизоляционного материала для стен вашего дома и рассчитать, сколько вы сэкономите на отоплении после отопления и через какое время у вас окупятся приобретенные материалы и все работы.

ᐉ Расчет толщины утеплителя для стен, кровли, пола онлайн

После завершающих работ по возведения жилого или коммерческого помещения наступает момент, когда актуален вопрос по утеплению стен. Благодаря развитию строительной сферы, в настоящее время существует огромный выбор теплоизоляции. И к каждому из видов строительного материала следует подходить с точностью и на профессиональном уровне, делать корректный расчет толщины утеплителя.

Главные показатели для выбора стройматериала:

  • толщина утеплителя;
  • тип утепления;
  • толщина стен;
  • материал, из которого построены стены.

Точность расчета толщины утеплителя

Используя эти показатели, очень важно правильно произвести расчет толщины утеплителя для стен, кровли и пола. Данный процесс должен иметь правильный расчет точки росы в толщине стен и утеплителя.

Этот параметр влияет на промерзание стен и теплоизоляцию дома, поэтому, ни в коем случае нельзя экономить на покупке утеплительной продукции.

При выборе нужно учитывать: показатели теплопроводности, толщину слоя. Благодаря этим данным необходимо точно рассчитать температурное сопротивление материала по формуле R=d/k.

Примечание: d ― толщина слоя, k ― теплопроводность.

Следует учесть, что данная формула используется исключительно для расчета толщины утеплителя в однослойной конструкции.

Параметр теплопроводности строительного материала можно найти в прилагаемой документации или интернете.

Вторым и наиболее важным показателем для правильного расчета толщины утеплителя является показатель внешних температур.

Расчет утеплителя для стен

При расчете следует пользоваться показателями:

  • толщина стены;
  • материал, использованный для возведения стен;
  • разница температур снаружи и внутри помещения.

Используя технические данные всех слоев и средних расчетов, коэффициент теплопередачи стен составляет 3.5. Как показывает практика, от толщины стен в помещении зависит толщина утеплителя. Как правило, расчет толщины утеплителя для стен вычисляется в обратно пропорциональном порядке. Поэтому, с меньшим коэффициентом теплосопротивления стен, слой теплоизоляции должен быть больше.

Расчет утеплительного материала для пола и кровли

Как показывает практика, для данных поверхностей следует использовать специальный утеплитель. От расчета толщины утеплителя кровли зависит нагрузка, которая будет идти на крышу. При неправильном подсчете очень просто утяжелить конструкцию.

Среднестатистические данные:

  1. Показатель теплоизоляции для крыши и чердачных перекрытий составляет 10-30 см.
  2. Подвальные помещения используют показатель от 6-15 см.

Прежде чем монтировать утепление для кровли, в обязательном порядке после возведения чердачного помещения следует использовать гидроизоляцию.

Благодаря ей все несущие стены и потолок будут защищены от проникновения грибка и плесени.

Онлайн калькулятор расчета толщины утеплителя

Стоит обратить внимание, что расчет толщины утеплителя для пола и теплоизоляции всего дома можно произвести самостоятельно, воспользовавшись онлайн сервисами для соответствующего расчета.

Преимущества калькулятора:

  1. В систему внесен полный список теплопроводности популярных стройматериалов.
  2. Подразумевают все виды утеплителей и максимальный список температур региона, где располагается ремонтируемый объект.
  3. Является индивидуальной программой, которая доступна для бесплатного использования на компьютерах и мобильных устройствах.
  4. Позволяет определить расходы на теплоизоляционный материал, рассчитать монтажно-техническую ведомость и указать точное количество утеплителя.

Свяжитесь с квалифицированными менеджерами компании по указанным номерам телефонов для получения индивидуального расчета!

Расчет утеплителя для перекрытия калькулятор. Определяем необходимую толщину утеплителя

Калькулятор позволяет определить вид теплоизоляционных материалов для фундамента, посчитать объем необходимых материалов и получить итоговую стоимость, в том числе и крепежа для плит.

Калькулятор расчета и выбора изоляции под сайдинг.

С помощью данного сервиса, Вы сможете определить виды теплоизоляции и гидроизоляции которые подойдут для изоляции стен под сайдинг. Более того калькулятор позволит определить стоимость и рассчитать объем необходимых материалов.

Калькулятор расчета теплоизоляции под вентилируемый фасад

Для того что бы правильно подобрать материалы для утепления вентилируемого фасада, подобрать гидроизоляцию и крепеж, воспользуйтесь этим сервисом. Введя площадь стен, и толщину плит, Вы рассчитаете необходимый объем материалов и узнаете их стоимость.

Онлайн калькулятор расчета стоимости штукатурного фасада.

Сервис позволяет определить виды материалов, стоимость и объем. Исходя из площади фасада и толщины утеплителя, можно рассчитать примерную стоимость штукатурного фасада.

Расчет материалов для изоляции каркасных стен

Если перед Вами стоит задача, изоляции каркасных стен, то этот калькулятор для Вас. Зная площадь стен и толщину утеплителя, вы без труда рассчитаете необходимые материалы.


Онлайн расчет изоляции для пола под стяжку

Для пола, который планируется сделать с использованием цементной, либо любой другой, требуется особые, прочные изоляционные материалы.

Онлайн расчет изоляции для пола по лагам

Что бы правильно подобрать изоляционные материалы для пола, который уложен по деревянным лагам, воспользуйтесь данным калькулятором. Он определит необходимую плотность материалов, их количество и примерную стоимость.

Расчет теплоизоляции для межкомнатных перегородок

Подберите изоляцию для межкомнатных перегородок. Вы сможете расчитать количество и вид изоляции, ее стоимость, а так же, сразу сделать заявку.

Калькулятор для расчета изоляции потолка

Просто введите площадь потолка и толщину теплоизоляции, получите количество материалов и их стоимость.

Определить стоимость материалов для изоляции межэтажных перекрытий

Для решения таких задач, воспользуйтесь онлайн-расчетом цен и количества необходимых материалов.

Онлайн-расчет изоляции чердака

Для утепления чердака, следует подобрать материалы используя данный сервис.

Расчет изоляции для скатной кровли (мансарды)

Изоляция скатной кровли, требует помимо утеплителя, еще пароизоляционную и ветровлагозащитную мембрану, воспользовавшись этим онлайн-калькулятром, вы без труда определити нужные Вам материалы и их ориентировочную стоимость.

Расчет изоляции для плоской кровли

Для расчета материалов для плоской кровли, мы предлагаем воспользоваться этим калькулятром. В расчет включена так же гидроизоляционная мембрана и телескопический крепеж.

Калькулятор расчета водостоков

Калькулятор позволит сделать предварительный расчет необходимых материалов для монтажа водосточной системы. Определить предварительно стоимость/

Теплотехнический калькулятор точки росы онлайн

С помощью калькулятора теплоизоляции smartcalc.ru вы рассчитаете необходимую толщину утеплителя в соответствии с климатом, материалом и толщиной стен. Калькулятор точки росы онлайн поможет рассчитать толщину теплоизоляционных материалов и увидеть место выпадения конденсата на графике. Это весьма удобный онлайн калькулятор теплопроводности стены для расчета толщины утепления.

Калькулятор расчета толщины утеплителя стены

С помощью калькулятора теплоизоляции Пеноплэкс вы сможете быстро рассчитать толщину утеплителя для стен и других конструкций в соответствии с нормами СНиП, толщиной и материалом стен, используемой пароизоляцией и других важных параметров при утеплении. Подбирая различные строительные материалы, можно выбрать теплый и доступный вариант при строительстве загородного дома.

Калькулятор KNAUF расчета толщины утеплителя

Рассчитайте толщину теплоизоляционного материала в различных строительных конструкциях на калькуляторе KNAUF, разработанным специалистами из KNAUF Insulation. Все расчеты производятся в соответствии со всеми требованиями СНиП 23-02-2003 «Тепловая защита зданий». Счетчик теплоизоляции KNAUF имеет понятный интерфейс и позволит вам подобрать оптимальную толщину утеплителя.

Калькулятор Rockwool для расчета теплоизоляции

Калькулятор утепления Rockwool для расчета теплоизоляции стены и оценке экономической эффективности материала. Вы можете произвести в режиме реального времени теплотехнический расчет. Быстро подобрать наиболее оптимальную марку теплоизоляции Rockwool для вашего дома и рассчитать необходимое количество упаковок плит и рулонов утеплителя для обрабатываемой поверхности.

Калькулятор теплопроводности для расчета толщины стен

Споры по поводу необходимости утепления стен и фасадов домов никогда не затихнут. Одни советуют утеплять фасад, другие уверяют, что это экономически неоправданно. Частному застройщику, не обладающему серьезными познаниями в теплофизике во всем этом сложно разобраться. С одной стороны теплые стены снижают расходом на отопление. Но какова «цена вопроса» – теплые стены обойдутся дороже.

Правильный расчет теплоизоляции повысит комфортность дома и уменьшит затраты на обогрев. При строительстве не обойтись без утеплителя, толщина которого определяется климатическими условиями региона и применяемыми материалами. Для утепления используют пенопласт, пеноплекс, минеральную вату или эковату, а также штукатурку и другие отделочные материалы.

Чтобы рассчитать, какая должна быть у утеплителя толщина, необходимо знать величину минимального термосопротивления . Она зависит от особенностей климата. При ее расчете учитывается продолжительность отопительного периода и разность внутренней и наружной (средней за это же время) температур . Так, для Москвы сопротивление передаче тепла для наружных стен жилого здания должно быть не меньше 3,28, в Сочи достаточно 1,79, а в Якутске требуется 5,28.

Термосопротивление стены определяется как сумма сопротивления всех слоев конструкции, несущих и утепляющих. Поэтому толщина теплоизоляции зависит от материала, из которого выполнена стена . Для кирпичных и бетонных стен требуется больше утеплителя, для деревянных и пеноблочных меньше. Обратите внимание, какой толщины бывает выбранный для несущих конструкций материал, и какая у него теплопроводность. Чем тоньше несущие конструкции, тем больше должна быть толщина утеплителя.

Если требуется утеплитель большой толщины, лучше утеплять дом снаружи. Это обеспечит экономию внутреннего пространства. Кроме того, наружное утепление позволяет избежать накопления влаги внутри помещения.

Теплопроводность

Способность материала пропускать тепло определяется его теплопроводностью. Дерево, кирпич, бетон, пеноблоки по-разному проводят тепло. Повышенная влажность воздуха увеличивает теплопроводность. Обратная к теплопроводности величина называется термосопротивлением. Для его расчета используется величина теплопроводности в сухом состоянии, которая указывается в паспорте используемого материала. Можно также найти ее в таблицах.

Приходится, однако, учитывать, что в углах, местах соединения несущих конструкций и других особенных элементах строения теплопроводность выше, чем на ровной поверхности стен. Могут возникнуть «мостики холода», через которые из дома будет уходить тепло. Стены в этих местах будут потеть. Для предотвращения этого величину термосопротивления в таких местах увеличивают примерно на четверть по сравнению с минимально допустимой.

Пример расчет

Нетрудно произвести с помощью простейшего калькулятора расчет толщины термоизоляции. Для этого вначале рассчитывают сопротивление передаче тепла для несущей конструкции. Толщина конструкции делится на теплопроводность используемого материала. Например, у пенобетона плотностью 300 коэффициент теплопроводности 0,29. При толщине блоков 0,3 метра величина термосопротивления:

Рассчитанное значение вычитается из минимально допустимого. Для условий Москвы утепляющие слои должны иметь сопротивление не меньше чем:

Затем, умножая коэффициент теплопроводности утеплителя на требуемое термосопротивление, получаем необходимую толщину слоя. Например, у минеральной ваты с коэффициентом теплопроводности 0,045 толщина должна быть не меньше чем:

0,045*2,25=0,1 м

Кроме термосопротивления учитывают расположение точки росы. Точкой росы называется место в стене, в котором температура может понизиться настолько, что выпадет конденсат — роса. Если это место оказывается на внутренней поверхности стены, она запотевает и может начаться гнилостный процесс. Чем холоднее на улице, тем ближе к помещению смещается точка росы. Чем теплее и влажнее помещение, тем выше температура в точке росы.

Толщина утеплителя в каркасном доме

В качестве утеплителя для каркасного дома чаще всего выбирают минеральную вату или эковату.

Необходимая толщина определяется по тем же формулам, что и при традиционном строительстве. Дополнительные слои многослойной стены дают примерно 10% от его величины. Толщина стены каркасного дома меньше, чем при традиционной технологии, и точка росы может оказаться ближе к внутренней поверхности. Поэтому излишне экономить на толщине утеплителя не стоит.

Как рассчитать толщину утепления крыши и чердака

Формулы расчета сопротивления для крыш используют те же, но минимальное термосопротивление в этом случае немного выше. Неотапливаемые чердаки укрывают насыпным утеплителем. Ограничений по толщине здесь нет, поэтому рекомендуется увеличивать ее в 1,5 раза относительно расчетной. В мансардных помещениях для утепления крыши используют материалы с низкой теплопроводностью.

Как рассчитать толщину утепления пола

Хотя наибольшие потери тепла происходят через стены и крышу, не менее важно правильно рассчитать утепление пола. Если цоколь и фундамент не утеплены, считается, что температура в подполе равна наружной, и толщина утеплителя рассчитывается также, как для наружных стен. Если же некоторое утепление цоколя сделано, его сопротивление вычитают из величины минимально необходимого термосопротивления для региона строительства.

Расчет толщины пенопласта

Популярность пенопласта определяется дешевизной, низкой теплопроводностью, малым весом и влагостойкостью. Пенопласт почти не пропускает пара, поэтому его нельзя использовать для внутреннего утепления . Он располагается снаружи или в середине стены.

Теплопроводность пенопласта, как и других материалов, зависит от плотности . Например, при плотности 20 кг/м3 коэффициент теплопроводности около 0,035. Поэтому толщина пенопласта 0,05 м обеспечит термосопротивление на уровне 1,5.

7 сентября, 2016
Специализация: мастер по внутренней и наружной отделке (штукатурка, шпаклёвка, плитка, гипсокартон, вагонка, ламинат и так далее). Кроме того, сантехника, отопление, электрика, обычная облицовка и расширение балконов. То есть, ремонт в квартире или доме делался «под ключ» со всеми необходимыми видами работ.

Безусловно, расчет утеплителя для стен в собственном доме, это очень серьёзная работа, особенно, если это не было сделано изначально и в доме холодно. И вот здесь вам придётся столкнуться с рядом вопросов.

Например, каким должен быть утеплитель, какой из них лучше и какая нужна толщина материала? Давайте попробуем разобраться в этих вопросах, а ещё посмотрим видео в этой статье, наглядно демонстрирующее тему.

Утепление стен

Внутри или снаружи

Если вы решили использовать калькулятор расчета толщины утеплителя для стен, то точных данных вы не получите. Вручную можно получить более точную и достоверную информацию. Помимо этого имеет значение расположение изоляции, которую можно укладывать, как внутри, так и снаружи здания, что при расчетах нужно учитывать обязательно!

Особенности внутреннего и наружного утепления:

  • представьте себе, что вы используете калькулятор расчета утеплителя для стен, но при этом изоляцию укладываете внутри помещения, будут ли результаты расчётов верными? Обратите внимание на схему вверху;
  • какой бы толщины ни была изоляция в комнате, стена всё равно останется холодной и это приведёт к определённым последствиям;
  • то есть, это означает, что точка росы или зона, где тёплый воздух при встрече с холодным превращается в конденсат, переносится ближе к помещению. И чем мощнее внутреннее утепление, тем ближе будет эта точка;

  • в некоторых случаях эта зона доходит до поверхности стены, где влага способствует развитию грибковой плесени. Но если даже она остаётся внутри стены, то эксплуатационный ресурс от этого никак не увеличивается;
  • следовательно, инструкция и здравый смысл указывают на то, что внутреннее утепление следует монтировать только в крайнем случае или же тогда, когда нужна звукоизоляция;
  • при наружном утеплении точка росы будет приходиться на зону изоляции, а это означает, что вы сможете повысить срок годности вашей стены и избежать возникновения сырости.

Расчет – дело серьезное!

№п/п Стеновой материал Коэффициент теплопроводности Необходимая толщина (мм)
1 Пенополистироп ПСБ-С-25 0,042 124
2 Минеральная вата 0,046 124
3 Клееный деревянный брус или цельный массив ели и сосны поперёк волокон 0,18 530
4 Кладка керамоблоков на теплоизоляционный клей 0,17 575*
5 Кладка газо- и пеноблоков 400кг/м3 0,18 610*
6 Кладка полистирольных блоков на клей 500кг/м3 0,18 643*
7 Кладка газо- и пеноблоков 600кг/м3 0,29 981*
8 Кладка на клей керамзитобетона 800кг/м3 0,31 1049*
9 Кладка из керамического пустотелого кирпича на ЦПР 1000кг/м3 0,52 1530
10 Кладка из рядового кирпича на ЦПР 0,76 2243
11 Кладка из силикатного кирпича на ЦПР 0,87 2560
12 ЖБИ 2500кг/м3 2,04 6002

Теплотехнический расчет различных материалов

Примечание к таблице. Наличие знака * указывает на необходимость добавления коэффициента 1,15, если в здании сделаны перемычки и монолитные пояса из тяжёлых бетонов. Вверху для наглядности составлена диаграмма — цифры совпадают с таблицей.

Итак, расчет толщины утеплителя, это определение его теплового сопротивления, которое мы обозначим буквой R — постоянная величина, которая рассчитывается отдельно для каждого региона.

Давайте возьмём для наглядности среднюю цифру R=2,8 (м2*K/Вт). Согласно Государственным Строительным Нормам такая величина является минимально допустимой для жилых и общественных зданий .

В тех случаях, когда тепловая изоляция состоит из нескольких слоёв, например, кладка, пенопласт и евровагонка, то сумма всех показателей складывается воедино — R=R1+R2+R3 . А общую или отдельную толщину теплоизоляционного слоя рассчитывают по формуле R=p/k .

Здесь p будет означать толщину слоя в метрах, а буква k , это коэффициент теплопроводности данного материала (Вт/м*к), значение которого вы можете взять из таблицы теплотехнических расчётов, которая приведена выше.

По сути, используя эти же формулы, вы можете произвести расчет энергоэффективности от утепления подоконников или узнать толщину изоляции для пола. Величину R используйте в соответствии со своим регионом.

Чтобы не быть голословным, приведу пример, возьмём кирпичную кладку в два кирпича (обычная стена), а в качестве изоляции будем использовать пенополистирольные плиты ПСБ-25 (двадцать пятый пенопласт), цена которых достаточно приемлема даже для бюджетного строительства.

Итак, тепловое сопротивление, которого нам нужно достичь, должно составлять 2,8 (м2*Л/Вт). Вначале узнаём теплосопротивление данной кирпичной кладки. От тычка до тычка кирпич имеет 250 мм и между ними раствор толщиной 10 мм.

Следовательно, p=0,25*2+0,01=0,51м . Коэффициент у силиката составляет 0,7 (Вт/м*к), тогда Rкирпича=p/k=0,51/0,7=0,73 (м2*K/Вт) — это мы получили теплопроводность кирпичной стены, рассчитав её своими руками.

Идём далее, теперь нам нужно достичь общего показателя для слоёной стены 2,8 (м2*K/Вт), то есть R=2,8 (м2*K/Вт и для этого нам нужно узнать необходимую толщину пенопласта. Значит, Rпенопласта=Rобщая-Rкирпича=2,8-0,73=2,07 (м2*K/Вт).

На фото — локальная защита пенопластом

Теперь для расчёта толщины пенополистирола берём за основу общую формулу и здесь Pпенопласта=Rпенопласта*kпенопласта= 2?07*0?035=0?072м . Конечно, 2 см мы никак не найдём у ПСБ-25, но если учесть внутреннюю отделку и воздушную прослойку между кирпичами, то нам будет достаточно 70 см, а это два слоя

С помощью данного калькулятора вы сможете рассчитать толщину утеплителя для стен дома и других ограждений в соответствии с регионом вашего проживания, материала и толщины стен, используемой пароизоляции, материала для подшивки и других важных параметров при утеплении. Подбирая разные материалы, можно выбрать вариант для себя максимально теплый и дешевый.

Теплотехнический калькулятор для расчета точки росы

С помощью данного калькулятора вы сможете рассчитать оптимальную толщину утеплителя для дома и жилых помещений в соответствии с регионом проживания, материала и толщины стен. Вы сможете рассчитать толщину различных утеплительных материалов. И увидеть наглядно на графике место выпадения конденсата в стене. Удобный калькулятор теплопроводности стены онлайн для расчета толщины утепления.

Калькулятор KNAUF Расчет необходимой толщины теплоизоляции

Рассчитайте необходимую толщину теплоизоляционного материала в основных городах РФ в различных конструкциях на теплотехническом калькуляторе KNAUF, созданном профессионалами из KNAUF Insulation. Все расчеты производятся по требованию СНиП 23-02-2003 «Тепловая защита зданий», для всех типов зданий. Бесплатный онлайн сервис расчета теплоизоляции KNAUF, удобный и понятный интерфейс.

Калькулятор Rockwool расчёта толщины теплоизоляции стен

Калькулятор разработан специалистами Rockwool для помощи в расчёте необходимой толщины теплоизоляции и оценке экономической эффективности её установки. Произвести теплотехнический расчет, подобрать подходящую марку теплоизоляции и рассчитать необходимое количество пачек очень просто.

В последнее время очень остры дискуссии по поводу утепления стен. Одни советуют утеплять, другие считают это экономически неоправданным. Рядовому застройщику, не обладающему особыми познаниями в теплофизике сложно разобраться во всем этом. С одной стороны теплые стены ассоциируются с меньшим расходом на отопление. С другой стороны «цена вопроса» – теплые стены обойдутся дороже застройщику.

Приведем пример. По расчетам выходит, что 50 мм пенопласта уменьшит теплопотери 50 см пенобетона лишь на 20%. Т.е. 80% тепла в доме будет сберегать пенобетон и лишь 20% пенопласт. Здесь действительно стоит подумать, а стоит ли утплять дом? Стоит ли овчинка выделки. С другой стороны, при утеплении 50 см кирпичной стены пенопласт уменьшит теплопотери в 1,5 раза. Кирпич будет беречь 40%, а пенопласт – 60% тепла. Разобраться с этим вопросом вам поможет расчет толщины утеплителя для стен онлайн.

Из этого делаем вывод, что в каждом отдельном случае следует считать необходимую толщину теплоизоляционного материала для стен вашего дома и рассчитать, сколько вы сэкономите на отоплении после отопления и через какое время у вас окупятся приобретенные материалы и все работы.

Расчет теплопотерь дома: калькулятор онлайн теплотехнического расчета

На чтение 11 мин. Просмотров 4.1k. Обновлено

Для того, чтобы спроектировать систему отопления, которая удовлетворяла бы как требованиям комфортного проживания в доме, так и оптимального расходования ресурсов семьи, необходимо сначала рассчитать его возможные теплопотери.

Расчет теплопотерь — это способ, определить примерное количество теплопотерь, которое теряет дом через ограждающий контур за конкретное время, в самый холодный период пятидневки. Единица измерения теплопотерь — Ватты.

Полученный результат приблизительный, и требует экспериментальной проверки, так как не реально учесть все моменты, которые влияют на тепловые потери: неправильная конструкция перегородок, разница между температурой внутри и снаружи, действие осадков, солнечной радиации и ветра. Зная данные показатели, можно выбирать модель системы отопления нужной мощности для любого дома.

Калькулятор онлайн

Логика расчета

Процентное соотношение теплопотерь дома через элементы его конструкции, указанное на картинке, весьма приблизительно, поскольку сильно зависит от их устройства и используемых материалов. Потери тепла на инфильтрацию происходят в результате утечки воздуха через щели, некачественное уплотнение дверей и окон, принудительной и естественной вентиляции помещений. Уносимое с воздухом тепло приходится компенсировать более интенсивной работой системы отопления.

Расчет теплопотерь в данной программе выполняется отдельно для каждой стены, пола и потолка с учетом общих для всех элементов помещения условий. Это сделано исходя из следующих предположений:

  • стены могут как непосредственно соприкасаться с атмосферным воздухом, так и выходить в нетапливаемое или плохо отапливаемые помещения;
  • исходя из этого толщина стен и используемый для них материал могут отличаться;
  • конструкция окон также может быть неодинакова.

Для расчета теплопотерь помещения в общем случае необходима площадь рассматриваемых элементов, характеристики теплопроводности или сопротивления теплопередаче используемых материалов и их толщина, а также разница между температурой воздуха внутри помещения (20-22 градуса) и температурой воздуха снаружи.

Температура атмосферного воздуха должна приниматься по самому холодному периоду отопительного сезона и указывается в общих условиях для расчета; если для какой-то стены она другая, введите ее в поле “температура воздуха снаружи помещения”. Для потолка температура, отличная от атмосферной, может быть введена в поле “температура над”, а для пола – “температура снизу”(вводится обязательно). Температура над потолком зависит от наличия или отсутствия утепления чердачного помещения; под полом – от наличия или отсутствия подвала и его типа (чаще всего принимается 0-7+ градусов).

Наружные двери могут выходить прямо на улицу или в неотапливаемое помещение; последнее обстоятельство учитывается в программе умножением рассчитанных теплопотерь через дверь на коэффициент 0.7.

Расчетные потери тепла на инфильтрацию воздуха можно регулировать варьируя значения, вводимые в поле “доля объема воздуха в помещении, подлежащая ежечасному обмену”; дело в том, что требуемый СНИПом ежечасный обмен всего объема воздуха, находящегося в доме, на практике считается завышенным и приводящим к большим затратам на отопление.

Коэффициенты теплопроводности используемых в строительстве материалов берутся из соответствующих таблиц или по данным изготовителей. Это касается и сопротивления теплопередачи стеклопакетов и им подобных конструкций. Что касается стеклопакетов, то при их выборе следует обращать внимание на обозначение.

Например, в обозначении стеклопакета 4-10ap-4: 4 -толщина стекла; 10-расстояние между стеклами; ap – указывает, что это пространство заполнено инертным газом аргоном, что повышает его сопротивление теплопередаче.

В обозначении 4-14-4-14-4и “и” указывает,что стекла имеют мягкое низко эмиссионное покрытие; к-стекло имеет более твердое покрытие, защищено от мелких повреждений, его покрытие низко эмиссионное; pi – на стекло нанесена энергосберегающая пленка и др.

Приведенная в правой части рисунка схема относится к случаю, когда под домом нет подвала (“пол на грунте”) для упрощения решения сложной задачи определения теплопотерь через пол в грунт применяется методика разбиения площади ограждающих конструкций на 4 зоны.

Каждая из четырех зон имеет свое фиксированное сопротивление теплопередаче в м2·°с/вт:r1=2,1 r2=4,3 r3=8,6 r4=14,2. Зона 1 представляет собой полосу (при отсутствии заглубления грунта под строением) шириной 2 метра, отмеренную от внутренней поверхности наружных стен вдоль всего периметра; зоны 2 и 3 имеют также ширину 2 метра и располагаются за зоной 1 ближе к центру здания; зона 4 занимает всю оставшуюся центральную площадь.

В действительности же зоны 3 и 4 при небольших размерах дома могут отсутствовать. В заключение следует указать, что в программе используются следующие общепринятые коэффициенты:

  • 23 – коэфф. теплоотдачи от стен к наружному воздуху
  • 8.7 – коэфф. теплоотдачи от внутреннего воздуха к стенам
  • 6 – коэфф. теплоотдачи от внутреннего воздуха к полу
  • 12 – коэфф. теплоотдачи от потолка к наружному воздуху если неотапливаемый чердак,
  • 1.18 – поправочный коэфф. при расчете теплопотерь пола не на грунте (по снип).

А также доступные в калькуляторе коэфф. теплоотдачи от пола к наружному воздуху/грунту для различных видов подвалов. Необходимо также отметить,что по правилам обмера зданий для расчета теплопотерь длина стен определяется по его наружному периметру, а их высота – от поверхности чистового пола до верхней плоскости потолочного перекрытия. Эту величину следует указывать в поле “высота помещений hp”.

Общие замечания по порядку расчета

  • Сначала рассчитываются теплопотери через двери, стены и окна, все сразу, то есть после ввода всех данных по ним, или по отдельности – после ввода параметров, например по одной из стен или двери; затем рассчитываются таким же образом теплопотери через потолок, пол и потери на инфильтрацию.
  • Каждый элемент может быть пересчитанный повторно после корректировки его параметров; при этом следует учесть, что если вы изменяете количество слоев материалов, сами материалы, наличие или отсутствие окон, перед всеми этими действиями следует нажать кнопку “сброс входных данных”.
  • Расчет теплопотерь через пол, потолок и инфильтрацию возможен только после расчета потерь через стены.
  • “Температура воздуха снаружи” (для стен) и “температура над” (для потолка) вводятся в случае, если они отличаются от температуры, указанной в общих условиях для расчета.
  • Перед расчетом теплопотерь через стены из их площади вычитается площадь окон и двери.

Потери тепла через наружную оболочку

Значительно повышается экономия тепловой энергии при качественном утеплении контура дома и крыши. Необходимость в энергосберегающем ремонте возникает, когда в течение года тратится 100 кВт электрической энергии или 10 кубов природного газа, из расчёта на 1 кв. метр отапливаемой площади, с учётом перегородок.

Энергосберегающее здание — дом, имеющий сплошную теплоизоляцию по всему каркасу нагретой поверхности. В качестве теплоизолирующего материала отлично подходит пеностекло, фанера, пенопласт, гипсокартон. Металл (сталь), также является отличным проводником тепловой энергии. Приобретая стройматериалы, обязательно нужно обращать внимание на коэффициент теплопроводности, который указан в паспорте.

Варианты выхода нагретого воздуха:

  • Крыша — толстый слой теплоизоляционного кровельного материала значительно уменьшит теплопотери.
    К сведению: Если строение деревянное, то укладка теплозащиты на крыше затруднительна, так как происходит набухание древесины, и она может повредиться от влажности.
  • Стены — добиться снижения теплопотерь можно также используя специальное наружное покрытие. При утеплении изнутри, особенно если повышенная влажность, будет образовываться конденсат за изоляцией.
  • Пол — в данном случае, практичнее делать утепление изнутри.
  • Фундамент — его контакт с холодным грунтом значительно увеличивает теплопотерю на первом этаже.
  • Термические мосты — наружные теплопроводники, не редко через них уходит большая часть нагретого воздуха. К ним относятся: бетонное половое покрытие, которое продолжается на балконе, дверные проёмы и окна, особенно классические, двойные. Есть также мосты, относящие к временным, когда перегородки крепятся на металлические элементы.

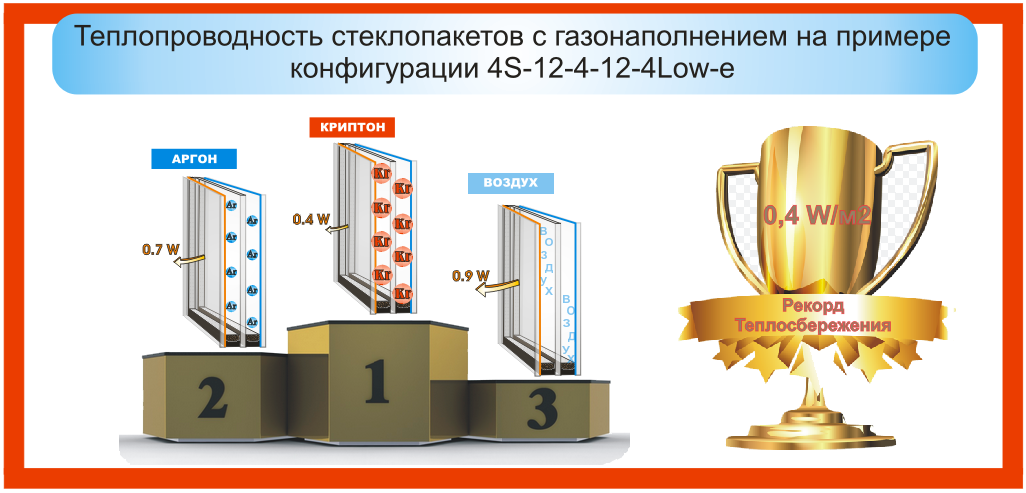

Современные окна — это стеклопакеты однокамерные и двухкамерные, имеющие специальную отражающую поверхность, что понижает потери излучения. Многослойное остекление более эффективно сохраняет тепло, чем обычное двойное окно.

Тепловые потери на вентиляцию

Обычно, у дома есть воздушные утечки — это оконные и дверные проёмы, и крыша, что создаёт воздухообмен. Но в зимнее время, этот вариант приводит к значительному выходу тёплого воздуха, поэтому с помощью новых технологий были разработаны конструкции уменьшающие утечку нагретых воздушных масс наружу.

Современные дома нуждаются в постоянном вентилировании, так как они имеют высокую воздухонепроницаемость. Для уменьшения теплопотерь связанных с вентиляцией, которые составляют от 10 до 40%, используются новейшие модели вентиляционных систем. Калькулятор теплопотерь дома делается по каждой комнате отдельно, Далее, определяется тепловой расход на вентиляцию — его объём и сколько раз происходила его смена в здание.

Рассчитывая теплотехнические вентиляционные потери, при помощи онлайн калькулятора, нужно учитывать предназначение дома. Для ванной комнаты и кухни требуется повышенный уровень вентиляции.

Минимальное утепление наружных стен

Для проведения онлайн теплотехнического расчёта для внешних стен существует несколько сложных методик, с учётом конвекционного обмена, излучения и т. д., но эти данные часто бывают излишними и не влияющими на итог.

Однако, есть более простой теплотехнический онлайн калькулятор для расчёта теплопотерь дома. Для большей точности, к данному показателю допустимо добавить 1 — 5%.

Важно! Применяя теплотехнический калькулятор, при расчёте потерь тепла дома, следует учитывать время пребывания человека в каждой комнате, чем оно меньше, тем за основу берутся меньшие температурные показания.

Есть два способа рассчитать расход тепла в доме:

  • Метод усреднённых величин — получается приблизительный результат. Расчёт делается по специальной таблице, которая составлена для разных областей с учётом особенностей их климата и средних характеристик здания.
  • Теплотехнический онлайн расчёт потерь тепла дома по периметру здания — площади всех внешних перегородок суммируются, и отнимается размер окон и дверей. Отдельно учитывается площадь крыши и пола, стройматериала и штукатурки. В дальнейшем калькулятор, для определения теплопотерь дома выглядит так: Q = S x ΔT/R, где S – размер полученной площади; ΔT – сведения о температурной разнице, внутри и снаружи; R – показатель сопротивления передачи тепла. R = n/λ;, где n – показатель толщины стен; λ – уровень удельной теплопроводности (Вт/м °C). Данное значение следует брать из таблицы, для необходимого стройматериала.

Материал

Коэффициент теплопроводимости

Толщина стен в мм

Пенополистирол

0,042

124

Минеральная вата

0,046

135

Дерево, брус или бревно (сосна, ель, дуб)

0,18

530

Керамические блоки уложенные на теплоизоляционный клей

 0,17

575

Керамический пустотный кирпич плотностью 1000 кг/м. кв.(Гост 530) уложенный на цементно-песчаный раствор

0,52

1530

Силикатный кирпич на цементно-песчаном растворе

0,87

2560

Железобетон

2,04

602

Полученные результаты, отдельно рассчитанные для перегородок, полового покрытия и крыши, суммируются, прибавляются вентиляционные потери, и данные об утечке тепла через фундамент. В калькулятор теплотехнического расчёта для фундамента заносится меньшая температурная разница.

Данный метод поможет выбрать мощность котла, но не даёт возможность рассчитать необходимое количество радиаторов для каждой комнаты. Приблизительное минимальное качество утеплителя для стен снаружи в мм. выглядит так.

МАТЕРИАЛ Высокое Среднее Низкое
Слой из дерева
плюс пенополистирол или слой каменной ваты
300:100 300:50


Дерево     200
Газо и
пенобетонный материал
500 400 200
Газоблок и
пенобетонный пласт плюс полистирол или каменная вата
300:100 300:50
Газовый и
пенобетонный блок плюс кирпичная кладка
    100:120
Слой
керамзитобетона плюс полистирол или пласт каменной ваты
400:100 200:100
Слой
керамзитобетона
    300
Кирпичная
кладка и полистирол или каменная вата
250:200 250:100
Силикатный кирпич     250

Точка росы

Под точкой росы подразумевается температура воздуха, до которой он должен охладится, чтобы начать насыщаться и преобразовываться в росу. На данный показатель влияет давление воздуха.

Необходимо стараться избегать образования точки росы. Если это невозможно, следует сместить её к наружным пластам, кроме того требуется хорошая вентиляция этих слоёв.

Решение проблемы точки росы

Основная причина образования точки росы — это высокий уровень пустотелов во внутренних пластах, что приводит к повышению давления водяных паров в холодных слоях конструкции. Решить проблему можно путём добавления менее паронепроницаемого материала внутрь конструкции, или сделать вентиляционный зазора с наружной стороны.

Это позволит сдерживать водяные поры и не даст проходить им сквозь стены. Однако, если переусердствовать, то накопившиеся пары понизят качество воздуха внутри дома. Если здание эксплуатируется в суровых условиях (-20 и выше градусов), то следует сделать принудительное поступление прогретого воздуха в дом, используя теплообменники или нагреватели. В этом случае применение герметичных строительных пароизоляционных материалов не приведёт к ухудшению микроклимата в помещение. Использование онлайн расчёта облегчит процесс определения размера теплопотерь.

Онлайн калькулятор расчёта теплопотерь даёт возможность узнать коэффициент теплопроводимости стен дома или отдельного помещения, и правильно выбрать материал для простой или многослойной теплоизоляции. Кроме того, точность результата важна для при выборе бойлера, для выделения эффективного тепла без перегрева дома.

Калькулятор онлайн утепления стен. Расчет материалов для утепления и отделки фасада дома планкеном


Калькулятор расчета утепления стен деревянного дома и пояснения

Дома из древесины всегда будут пользоваться популярностью. Дерево является экологически чистым, красивым и приятным материалом,  который по многим параметрам превосходит камень или кирпич. Но часто термоизоляционных качеств древесины не хватает, чтобы обеспечить в доме комфортную для проживания атмосферу и благоприятные температурные условия. В этом случае понадобится дополнительное утепление стен. Используемые материалы должны отвечать условиям пожарной безопасности, а также требованиям механической прочности и экологической чистоте.

Даже для красивого деревянного дома требуется качественное утепление

При утеплении стен из древесины нужно использовать оптимальный слой термоизоляции, чтобы он не был сильно тонким или объемным. Характеристики для утепления здания во многом зависят от внутренней и внешней отделки. Важно провести специальные вычисления, которые помогут определить теплотехнические параметры. В таком вопросе большую помощь окажет калькулятор для вычисления утепления для стен деревянной постройки.

Калькулятор для определения толщины утепления стен для деревянного дома

Нюансы при расчетах показателей утепления

При проведении необходимых расчетов учитываются такие особенности:

  • расположение слоя термоизоляции. Чаще всего термоизоляция выполняется с внешней стороны, так как внутреннее утепление в домах из древесины не лучшее решение;
  • определяется тип утеплителя. Особенно часто используется минеральная вата, которая размещается в каркасные элементы обрешетки. Этот материал обеспечивает хорошую звукоизоляцию и термоизоляцию. В программе предлагаются такие материалы, как пенополистирол. Но для конструкций из древесины его лучше не применять. Также в калькуляторе представлены напыляемые материалы для утепления. Например, эковата или пеноизол. Также эковата может использоваться в сухом виде. В этом случае материал тщательно разминается и утрамбовывается в стены. При использовании стекловаты нужно следить, чтобы материал укрывался специальными защитными пленками;
  • общая сумма термического сопротивления всех прослоек стены не должна быть ниже, чем нормированный показатель по СНиП. Такой параметр можно найти на карте – схеме. При этом берется значение для стен, которое вносится в поле программы;

Карта-схема для определения нормированного значения сопротивления теплопередаче

  • важно также внести толщину главной стены. При этом толщина стены из бруса может значительно превышать стену в бревенчатом срубе;
  • если утеплитель размещается снаружи, то его прикрывают специальной отделкой. В этом случае используются конструкции вентилируемых фасадов, в которых есть специальный зазор для вентиляции утеплителя, который прикрыт паропроницаемой диффузной мембраной. Все что располагается за зазором, не используется в расчете. Такие материала внешней отделки как вагонка, блок-хаус или доска учитываются, если материалы плотно прилегают к стене;
  • стены из древесины не отделываются, чтобы не портить натуральный вид древесины. Если же такая отделка используется, то ее обязательно учитывают при вычислениях. В программе также предлагается такой выбор.

Утепление наружных стен

Итоговое значение отображается в миллиметрах. Его следует соотнести со стандартными толщинами материалов для утепления.

Существует разные варианты утепления деревянной постройки. Со всеми технологическими подходами стоит ознакомиться, прежде чем приступать к работам по утеплению стен.

Понравилась статья?Сохраните, чтобы не потерять!

Загрузка…

homemyhome.ru

Расчет материалов для утепления и отделки фасада дома планкеном

Зачем и как надо утеплять дом?

Наружные стены, окна, покрытие, т.е. ограждающие конструкции здания, защищают внутренние помещения от холода, ветра, дождя, снега. Специалисты называют их ограждающими конструкциями.

Благодаря способности ограждений препятствовать прохождению через них тепла в доме в холодное время года сохраняются условия теплового комфорта. Способность ограждений оказывать сопротивление потоку тепла, проходящему из помещения наружу, характеризуется сопротивлением теплопередачи R0:

R0=1/αB+R+1/αH,

где

αB — коэффициент теплоотдачи у внутренней поверхности ограждения, равный 8,7 Вт/м2°С;

αH,— коэффициент теплоотдачи у наружной поверхности ограждения, равный 23 Вт/м2°С;

R — термическое сопротивление конструкции, м2°С/Вт.

Чем выше сопротивление теплопередаче R0 конструкции, тем лучшими теплозащитными свойствами она обладает и тем меньше тепла через нее теряется.

Термическое сопротивление R конструкции зависит от толщины материала d и его коэффициента теплопроводности l.

Если конструкция выполнена из одного материала, т.е. является однослойной, то ее термическое сопротивление вычисляется по формуле:

R = d/l

Если конструкция многослойная, то ее термическое сопротивление будет складываться из термических сопротивлений отдельных слоев Ri:

R= ∑R = R1 + R2 + … + Rn

Коэффициент теплопроводности материала характеризует его теплозащитные свойства и показывает, какое количество тепла проходит через 1м2 материала толщиной 1м при разности температур на его поверхностях в 1°С.

Конструкции из материалов с низким значением коэффициента теплопроводности l обладают высоким сопротивлением теплопередаче R0, а значит, и высокими теплозащитными качествами.

Существуют нормы по теплопередаче ограждающих конструкций. Значения требуемого сопротивления стеновых конструкций для различных регионов России сведены представлены в таблице 1. Для примера желтым цветом выделен Северо-западный регион (Санкт-Петербург).

Таблица 1. Нормируемое сопротивление теплопередаче наружных стен из условия энергосбережения для регионов России Города Требуемое сопротивление теплопередаче стеновых конструкций Rо, (м2*град С)/Вт R стены, жилые R стены, общественные R стены, производственные
Архангельск 3,56 3,05 2,23
Астрахань 2,64 2,26 1,71
Барнаул 3,54 3,04 2,22
Владивосток 3,04 2,61 1,94
Волгоград 2,78 2,39 1,79
Воронеж 2,98 2,56 1,91
Екатеринбург 3,49 2,99 2,22
Ижевск 3,39 2,9 2,14
Иркутск 3,79 3,25 2,37
Казань 3,3 2,83 2,08
Калининград 2,68 2,29 1,73
Краснодар 2,34 2 1,54
Красноярск 3,62 3,1 2,27
Магадан 4,13 3,54 2,56
Москва 3,13 2,68 1,99
Мурманск 3,63 3,11 2,28
Нижний Новгород 3,21 2,75 2,04
Новосибирск 3,71 3,18 2,32
Оренбург 3,26 2,79 2,06
Омск 3,6 3,08 2,26
Пенза 3,18 2,72 2,01
Пермь 3,48 2,98 2,19
Петрозаводск 3,34 2,86 2,11
Петропавловск-Камчатский 3,07 2,63 1,95
Ростов-на-Дону 2,63 2,26 1,7
Самара 3,19 2,73 2,02
Санкт-Петербург 3,08 2,64 1,96
Саратов 3,07 2,63 1,95
Сургут 4,09 3,51 2,54
Тверь 3,15 2,7 2
Томск 3,75 3,21 2,34
Тула 3,07 2,63 1,95
Тюмень 3,54 3,04 2,22
Уфа 3,33 2,86 2,1
Хабаровск 3,56 3,05 2,24
Ханты-Мансийск 3,92 3,36 2,44
Чебоксары 3,29 2,82 2,08
Челябинск 3,42 2,93 2,16
Чита 4,06 3,48 2,52
Южно-Сахалинск 3,36 2,88 2,12
Якутск 5,04 4,32 3,08
Ярославль 3,26 2,79 2,06

Варианты исполнения несущих стен представлены в таблице 2. Желтым цветом обозначены варианты, удовлетворяющие требованиям по теплопередаче стеновых конструкций для Северо-Западного региона.

Таблица 2. Варианты исполнения несущих конструкций здания и их утепления для реализации требований по энергосбережениюПлотность материала несущей стены, кг/м3 Толщина несущей стены, мм Сопротивление теплопередаче конструкции (м2*К/Вт), для условий А/Б Без утеплителя Толщина утеплителя, мм 50 100 150 200
железобетон
2500 200 0,10 1,45 2,64 3,83 5,02
0,09 1,37 2,48 3,59 4,7
250 0,13 1,48 2,67 3,86 5,05
0,12 1,39 2,5 3,61 4,72
300 0,16 1,58 2,7 3,89 5,08
0,15 1,42 2,53 3,64 4,75
кирпич обыкновенный
1800 250 0,36 1,71 2,9 4,09 5,28
0,31 1,58 2,69 3,8 4,91
380 0,54 1,89 3,08 4,27 5,46
0,47 1,74 2,85 3,96 5,07
510 0,73 2,08 3,27 4,46 5,65
0,63 1,9 3,01 4,12 5,23
кирпич силикатный
1800 250 0,33 1,68 2,87 4,06 5,25
0,29 1,56 2,67 3,78 4,89
380 0,50 1,85 3,04 4,23 5,42
0,44 1,71 2,82 3,93 5,04
510 0,67 2,02 3,21 4,4 5,59
0,59 1,86 2,97 4,08 5,19
кирпич керамический пустотелый
1400 250 0,48 1,83 3,02 4,21 5,4
0,43 1,7 2,81 3,92 5,03
380 0,73 2,08 3,27 4,46 5,65
0,66 1,92 3,04 4,15 5,25
510 0,98 2,33 3,52 4,71 5,9
0,88 2,15 3,26 4,37 5,48
газобетон и пенобетон
600 200 0,91 2,26 3,45 4,64 5,83
0,77 2,04 3,15 4,26 5,37
300 1,36 2,71 3,9 5,09 6,28
1,15 2,42 3,53 4,65 5,76
600 2,73 4,08 5,27 6,46 7,65
2,31 3,58 4,69 5,8 6,91
каркасный дом
    0 1,5 2,69 3,88 5,07
0 1,42 2,53 3,64 4,75

Анализ таблицы 2 показывает, что:

  1. Для обеспечения комфортного сосуществования дом необходимо строить с учетом современных требований по теплофизике.
  2. Толщина утеплителя является наиболее важным фактором в обеспечении требований к теплофизике стен.
  3. Наиболее качественным решением строительства энергоэффективного дома является каркасный дом.

www.gwozdeck.ru

Расчет утеплителя | Рассчитай

Зачем нужен детальный расчет утеплителя для стен?

Важность правильного и точного расчета сложно переоценить. Если утепляемая стена имеет небольшие размеры, четко обозначенное количество утеплителя, необходимого для ее утепления, поможет рационально использовать материалы, не затрачивая при этом лишних средств. В случае, если площадь стены довольно велика, то при закупке утеплителя можно сэкономить значительную сумму, если покупать теплоизолятор в большом количестве.

Разновидности утеплителя

Перед тем, как производить закупку, стоит определиться с выбором утеплителя. На сегодняшний день существует большой ассортимент различных видов и типов материала для утепления. Они различаются по:

  • толщине;
  • плотности;
  • структуре;
  • способу нанесения;
  • агрегатному состоянию.

Поэтому, чтобы выбранный утеплитель был эффективен, стоит произвести расчет толщины утеплителя для стен. Это объясняется тем, что можно смонтировать как один слой утеплителя, так и несколько. Подсчеты позволят получить большее представление о плане работы, а также о конечной толщине всей стены. Расчет толщины утеплителя важен также и для чертежей и проектов, на основании которых и будут вестись работы. Кроме того, оптимально подобранная толщина утеплителя создаст больше комфорта ─ как в летнее время, так и в зимнее.

Как пользоваться калькулятором для расчета утеплителя?

Калькулятор расчета утеплителя работает просто и точно. На этом сайте представлен наиболее эффективный калькулятор, с помощью которого потенциальный покупатель сможет подсчитать нужное ему количество утеплителя. Для начала необходимо внести данные по площади стены, которую нужно утеплять. Дальнейшие характеристики касаются непосредственно утеплителя ─ ширина, длина, толщина, метраж в одной упаковке, а также ее стоимость. Некоторую информацию, касающеюся утеплителя можно найти на официальных сайтах изготовителей, либо у поставщиков. Все это облегчит и ускорит процесс вычисления нужного количества утеплителя для стен.

rasschitai.ru

Утепление стен панельного дома калькулятор. Как рассчитать толщину утеплителя — методики и способы

7 сентября, 2016
Специализация: мастер по внутренней и наружной отделке (штукатурка, шпаклёвка, плитка, гипсокартон, вагонка, ламинат и так далее). Кроме того, сантехника, отопление, электрика, обычная облицовка и расширение балконов. То есть, ремонт в квартире или доме делался «под ключ» со всеми необходимыми видами работ.

Безусловно, расчет утеплителя для стен в собственном доме, это очень серьёзная работа, особенно, если это не было сделано изначально и в доме холодно. И вот здесь вам придётся столкнуться с рядом вопросов.

Например, каким должен быть утеплитель, какой из них лучше и какая нужна толщина материала? Давайте попробуем разобраться в этих вопросах, а ещё посмотрим видео в этой статье, наглядно демонстрирующее тему.

Утепление стен

Внутри или снаружи

Если вы решили использовать калькулятор расчета толщины утеплителя для стен, то точных данных вы не получите. Вручную можно получить более точную и достоверную информацию. Помимо этого имеет значение расположение изоляции, которую можно укладывать, как внутри, так и снаружи здания, что при расчетах нужно учитывать обязательно!

Особенности внутреннего и наружного утепления:

  • представьте себе, что вы используете калькулятор расчета утеплителя для стен, но при этом изоляцию укладываете внутри помещения, будут ли результаты расчётов верными? Обратите внимание на схему вверху;
  • какой бы толщины ни была изоляция в комнате, стена всё равно останется холодной и это приведёт к определённым последствиям;
  • то есть, это означает, что точка росы или зона, где тёплый воздух при встрече с холодным превращается в конденсат, переносится ближе к помещению. И чем мощнее внутреннее утепление, тем ближе будет эта точка;

  • в некоторых случаях эта зона доходит до поверхности стены, где влага способствует развитию грибковой плесени. Но если даже она остаётся внутри стены, то эксплуатационный ресурс от этого никак не увеличивается;
  • следовательно, инструкция и здравый смысл указывают на то, что внутреннее утепление следует монтировать только в крайнем случае или же тогда, когда нужна звукоизоляция;
  • при наружном утеплении точка росы будет приходиться на зону изоляции, а это означает, что вы сможете повысить срок годности вашей стены и избежать возникновения сырости.

Расчет – дело серьезное!

№п/п Стеновой материал Коэффициент теплопроводности Необходимая толщина (мм)
1 Пенополистироп ПСБ-С-25 0,042 124
2 Минеральная вата 0,046 124
3 Клееный деревянный брус или цельный массив ели и сосны поперёк волокон 0,18 530
4 Кладка керамоблоков на теплоизоляционный клей 0,17 575*
5 Кладка газо- и пеноблоков 400кг/м3 0,18 610*
6 Кладка полистирольных блоков на клей 500кг/м3 0,18 643*
7 Кладка газо- и пеноблоков 600кг/м3 0,29 981*
8 Кладка на клей керамзитобетона 800кг/м3 0,31 1049*
9 Кладка из керамического пустотелого кирпича на ЦПР 1000кг/м3 0,52 1530
10 Кладка из рядового кирпича на ЦПР 0,76 2243
11 Кладка из силикатного кирпича на ЦПР 0,87 2560
12 ЖБИ 2500кг/м3 2,04 6002

Теплотехнический расчет различных материалов

Примечание к таблице. Наличие знака * указывает на необходимость добавления коэффициента 1,15, если в здании сделаны перемычки и монолитные пояса из тяжёлых бетонов. Вверху для наглядности составлена диаграмма — цифры совпадают с таблицей.

Итак, расчет толщины утеплителя, это определение его теплового сопротивления, которое мы обозначим буквой R — постоянная величина, которая рассчитывается отдельно для каждого региона.

Давайте возьмём для наглядности среднюю цифру R=2,8 (м2*K/Вт). Согласно Государственным Строительным Нормам такая величина является минимально допустимой для жилых и общественных зданий .

В тех случаях, когда тепловая изоляция состоит из нескольких слоёв, например, кладка, пенопласт и евровагонка, то сумма всех показателей складывается воедино — R=R1+R2+R3 . А общую или отдельную толщину теплоизоляционного слоя рассчитывают по формуле R=p/k .

Здесь p будет означать толщину слоя в метрах, а буква k , это коэффициент теплопроводности данного материала (Вт/м*к), значение которого вы можете взять из таблицы теплотехнических расчётов, которая приведена выше.

По сути, используя эти же формулы, вы можете произвести расчет энергоэффективности от утепления подоконников или узнать толщину изоляции для пола. Величину R используйте в соответствии со своим регионом.

Чтобы не быть голословным, приведу пример, возьмём кирпичную кладку в два кирпича (обычная стена), а в качестве изоляции будем использовать пенополистирольные плиты ПСБ-25 (двадцать пятый пенопласт), цена которых достаточно приемлема даже для бюджетного строительства.

Итак, тепловое сопротивление, которого нам нужно достичь, должно составлять 2,8 (м2*Л/Вт). Вначале узнаём теплосопротивление данной кирпичной кладки. От тычка до тычка кирпич имеет 250 мм и между ними раствор толщиной 10 мм.

Следовательно, p=0,25*2+0,01=0,51м . Коэффициент у силиката составляет 0,7 (Вт/м*к), тогда Rкирпича=p/k=0,51/0,7=0,73 (м2*K/Вт) — это мы получили теплопроводность кирпичной стены, рассчитав её своими руками.

Идём далее, теперь нам нужно достичь общего показателя для слоёной стены 2,8 (м2*K/Вт), то есть R=2,8 (м2*K/Вт и для этого нам нужно узнать необходимую толщину пенопласта. Значит, Rпенопласта=Rобщая-Rкирпича=2,8-0,73=2,07 (м2*K/Вт).

На фото — локальная защита пенопластом

Теперь для расчёта толщины пенополистирола берём за основу общую формулу и здесь Pпенопласта=Rпенопласта*kпенопласта= 2?07*0?035=0?072м . Конечно, 2 см мы никак не найдём у ПСБ-25, но если учесть внутреннюю отделку и воздушную прослойку между кирпичами, то нам будет достаточно 70 см, а это два слоя

Теплотехнический калькулятор точки росы онлайн

С помощью калькулятора теплоизоляции smartcalc.ru вы рассчитаете необходимую толщину утеплителя в соответствии с климатом, материалом и толщиной стен. Калькулятор точки росы онлайн поможет рассчитать толщину теплоизоляционных материалов и увидеть место выпадения конденсата на графике. Это весьма удобный онлайн калькулятор теплопроводности стены для расчета толщины утепления.

Калькулятор расчета толщины утеплителя стены

С помощью калькулятора теплоизоляции Пеноплэкс вы сможете быстро рассчитать толщину утеплителя для стен и других конструкций в соответствии с нормами СНиП, толщиной и материалом стен, используемой пароизоляцией и других важных параметров при утеплении. Подбирая различные строительные материалы, можно выбрать теплый и доступный вариант при строительстве загородного дома.

Калькулятор KNAUF расчета толщины утеплителя

Рассчитайте толщину теплоизоляционного материала в различных строительных конструкциях на калькуляторе KNAUF, разработанным специалистами из KNAUF Insulation. Все расчеты производятся в соответствии со всеми требованиями СНиП 23-02-2003 «Тепловая защита зданий». Счетчик теплоизоляции KNAUF имеет понятный интерфейс и позволит вам подобрать оптимальную толщину утеплителя.

Калькулятор Rockwool для расчета теплоизоляции

Калькулятор утепления Rockwool для расчета теплоизоляции стены и оценке экономической эффективности материала. Вы можете произвести в режиме реального времени теплотехнический расчет. Быстро подобрать наиболее оптимальную марку теплоизоляции Rockwool для вашего дома и рассчитать необходимое количество упаковок плит и рулонов утеплителя для обрабатываемой поверхности.

Калькулятор теплопроводности для расчета толщины стен

Споры по поводу необходимости утепления стен и фасадов домов никогда не затихнут. Одни советуют утеплять фасад, другие уверяют, что это экономически неоправданно. Частному застройщику, не обладающему серьезными познаниями в теплофизике во всем этом сложно разобраться. С одной стороны теплые стены снижают расходом на отопление. Но какова «цена вопроса» – теплые стены обойдутся дороже.

В настоящее время в сети имеется немало бесплатных онлайн калькулятор и сервисов, позволяющих выполнить достаточно точные расчеты строительных конструкций.

В данном обзоре вы найдете подборку расчетных программ, используя которые вы сможете быстро выполнить расчеты по теплоизоляции, огнезащиты, звукоизоляции, технической изоляции, кровли, каменным конструкциям и сэндвич-панелям.

Содержание:

5. Калькулятор для расчета каменных конструкций

1. Калькуляторы для расчета теплоизоляции, звукоизоляции, огнезащиты

Расчет толщины теплоизоляции является одним из важнейших факторов, необходимым при проектировании строительных объектов. Одним из главных параметров здесь считают теплосопротивление, которое высчитывается, исходя из климатической зоны того или иного региона, а так же вида ограждающих конструкций. Также необходимо учесть и другие важные детали, сделать это вам поможет специальная программа расчета теплоизоляции.

1.1. Онлайн-калькулятор теплоизоляции http://tutteplo.ru/138/ рассчитывает толщину слоя утеплителя для зданий и сооружений согласно требованиям СНИП 23-02-2003. Тепловая защита зданий. В создании калькулятора для расчета толщины теплоизоляции принимали участие сотрудники ОАО Институт «УралНИИАС». В качестве исходных данных требуется указать тип здания (жилое, общественное или производственное), район строительства, выбрать ограждающие конструкции, подлежащие термоизоляции, их характеристики. В качестве применяемого утеплителя доступен широкий выбор популярных марок, таких как Rockwool, Paroc, Isover, Термоплекс и множество других.

На основании теплотехнического расчета программа определяет толщину изоляции. При необходимости администрация сайта предоставляет бесплатные онлайн-консультации для проектировщиков и специалистов, а также на e-mail по запросу могут быть высланы детальные расчетные материалы.

1.2. Теплотехнический калькулятор http://www.smartcalc.ru/

Детальный теплотехнический расчет ограждающих конструкций онлайн можно выполнить в этой программе. Для начала работы сервис просит ввести данные о типе конструкций, районе строительства и температурном режиме помещения. Далее, калькулятор обрабатывает информацию и выдает решение о соответствии ограждающих конструкций требованиям нормативной документации.

В возможности программы входит построение схем тепловой защиты, влагонакопления и теплопотерь. Для удобства в меню есть примеры готовых решений, ознакомившись с которыми, выполнить расчет самостоятельно не составит труда.

1.4 Калькуляторы Технониколь

С помощью онлайн сервиса Технониколь http://www.tn.ru/about/o_tehnonikol/servisy/programmy_rascheta/ можно рассчитать:

  • толщину звукоизоляции;
  • расход материалов для огнезащиты металлоконструкций;
  • тип и количество материалов для плоской кровли;
  • техническую изоляцию трубопроводов.

Для примера рассмотрим калькулятор, который позволит выполнить расчет плоской кровли http://www.tn.ru/calc/flat/ . В начале расчета предлагается выбрать тип покрытия Технониколь (Классик, Смарт, Соло и т.д.) С подробным описанием всех видов можно ознакомиться на этом же сайте в соответствующем разделе.

Следующим этапом вводятся параметры кровельного пирога, географическое местоположение объекта и геометрические размеры конструкций крыши. Результаты расчета плоской кровли онлайн программа предоставляет в формате Adobe Acrobat или Microsoft Excel. Отчетный документ оформляется на фирменном бланке компании и содержит два вида показателей: по укрупненной и детализированной формам. Полученные спецификации могут использоваться непосредственно для закупки материала.

Еще Технониколь предлагает воспользоваться калькулятором расчета звукоизоляции http://www.tn.ru/calc/noise_insulation/ , в котором доступно два режима — для застройщика и проектировщика. Программа расчета звукоизоляциидает возможность выбора конструкции (стена, перекрытие), типа помещения, источника шума и других параметров. Далее, пользователь может выбрать одну из нескольких изоляционных систем, подходящих под его вводные данные.

Расчет огнезащиты металлоконструкцийтакже можно осуществить при помощи интернет-программы http://www.tn.ru/calc/fire_protection/ . Он позволяет выбрать геометрию конструкции (двутавр, швеллер, уголок, прямоугольная или круглая труба), ее параметры по ГОСТу или размеры для сварной конструкции, а потом указать способ обогрева и степень огнестойкости. После этого, система выполнит расчет толщины огнезащиты и предоставит результаты — необходимую толщину и объем плит, а также расходных материалов.

1.5 Теплотехнический калькулятор Paroc

Известный финский производитель теплоизоляционных материалов Paroc на своем российском сайте предлагает выполнить расчет всех видов утеплителей http://calculator.paroc.ru/ в соответствии с требованиями СП 50.13330.2015 «Тепловая защита зданий».

Для этого необходимо указать конструкцию стены, покрытия или перекрытия здания, уточнить температурные режимы и географию расположения объекта. В результате программа выполнит расчет сопротивления строительных конструкций теплопередаче и определит минимально допустимую толщину утеплителя. Отчет о проделанной работе можно распечатать или сохранить в файле формата PDF.

1.6. Теплоизоляция Baswool

Отечественная компания ООО «Агидель», выпускающая популярные теплоизоляционные материалы Baswool предлагает для своей продукции бесплатный калькулятор http://www.baswool.ru/calc.html . Интерфейс ресурса очень простой, а расчет предлагается выполнить в несколько шагов, поэтапно указав город строительства, категорию здания, утепляемую конструкцию. В результате программа предоставит на выбор несколько вариантов систем утепления Baswool с указанием толщины материала.

1.7. Расчетные программы Основит

Один из лидеров отечественных производителей отделочных материалов ТМ «Основит» предлагает на своем сайте бесплатно рассчитать объемы работ и стоимость их выполнения. С помощью калькулятора Основит http://osnovit.ru/system-calc/calc.php можно определить параметры фасадной теплоизоляции. Введя стандартный набор исходных данных, пользователь получает итоговую спецификацию предлагаемого набора материалов для устройства теплого фасада.

Дополнительно сервис Основит позволяет определить расход любого материала из своей производственной линейки . Преимуществом такого расчета является то, что результаты выдаются с привязкой к фасовочным единицам товара. Например, выбрав в меню категорий продукции «Смеси для пола» стяжку Стартлайн FC41 Н, указав толщину ее нанесения и общую площадь поверхности, пользователь узнает, сколько мешков сухой смеси ему потребуется.

2. Расчет технической изоляции

2.1. Калькулятор расчета технической изоляции от Isotec

Isotec–торговая марка известной международной компании«Сен Гобен», под которой выпускается линейка технической изоляции. Эти материалы применяются для противопожарной обработки строительных конструкций, термической изоляции трубопроводов отопления и кондиционирования, а также промышленных емкостных сооружений.

Сайт компании предлагает выполнить расчет тепловых характеристик системы при помощи бесплатной онлайн-программы http://calculator.isotecti.ru/ . Калькулятор работает в соответствии с регламентом СП 61.13330.2012 (тепловая изоляция для оборудования и трубопроводов). Расчет выполняется на основании заданных критериев: температура поверхности трубопровода, транспортируемого потока, разница температурных характеристик по длине и так далее. Требуемые условия задаются пользователем в меню сайта.

После этого необходимо выбрать один из предлагаемых вариантов устройства теплоизоляции Isotec (например, цилиндры для трубопроводов). Программа автоматически определит толщину материала.

2. 2. Таким же образом можно произвести и расчет теплоизоляции трубопроводов с помощью уже знакомого сервиса Paroc http://calculator.paroc.ru/new/ . Все расчеты выполняются в соответствии с СП 61.13330.2012 Тепловая изоляция оборудования и трубопроводов (актуализированная редакция СНиП 41-03-2003). С его помощью можно подобрать оптимальные характеристики и тип технической изоляции. Система включает в себя различные методы расчета — по плотности теплового потока, его температуре, для предотвращения замерзания жидкости и т. д. Чтобы произвести расчет толщины теплоизоляции трубопроводов, нужно выбрать метод, ввести необходимые данные (диаметр, материал, толщина трубопровода и т.д.), после чего программа сразу же выдаст готовый результат. При этом, учитываются различные важные факторы — температура содержимого трубопровода, окружающей среды, величина механической нагрузки на трубопровод и другие. В результате, калькулятор расчета теплоизоляции трубопроводов определит толщину и объем утеплителя.

3. Расчет кровли

Расчет материалов кровли онлайн можно выполнить на специализированном ресурсе металлочерепицы http://www.metalloprof.ru/calc/ . Для этого необходимо выбрать форму крыши, указать ее основные размеры и определить тип кровельного материала. Программа выдаст расход металлочерепицы, количество коньков, карнизов и крепежных элементов. В результате будет высчитана стоимость материала в соответствии с актуальным прайс-листом поставщика.

4. Калькулятор для расчета сэндвич- панелей

Если вам необходимо рассчитать сэндвич панели, требуемые для строительства определенного здания, то сделать это также можно онлайн, при помощи бесплатных калькуляторов. Вполне удобным и эффективным считается сервис Теплант, который предлагает пользователю функцию онлайн-калькулятора для примерного расчета размеров сэндвич панелей http://teplant.ru/calculate/ и других параметров (количество панелей и прочих элементов, расходных материалов). Это универсальный сервис, при помощи которого вы легко сможете рассчитать как стеновые сэндвич панели , так и кровельные сэндвич панели . Для расчета необходимо указать тип кровли здания, его габариты, выбрать цвет панелей и их вид (стеновые, кровельные).

Программа определит количество материала, крепежных и фасонных элементов, а также рассчитает их стоимость.

5. Калькулятор расчета каменных конструкций

5.1. Расчет газобетона

Что же касается такого популярного направления, как расчет газобетона онлайн, то для этой операции вы найдете немало подходящих сервисов в сети Интернет. К примеру, это онлайн-калькулятор газобетона http://stroy-calc.ru/raschet-gazoblokov , при помощи которого можно легко рассчитать количество газобетонных или газосиликатных блоков, необходимых для строительства объекта. При этом, учитываются все необходимые параметры — длина, ширина, плотность, высота и т. д, позволяя быстро вычислить расчет газобетона на дом. Аналогичный сервис можно найти и на многих других сайтах производителей стройматериалов. Например, калькулятор расчета газобетона от компании Bonolit предоставит вам целый перечень результатов — количество блоков в единицах и м3 и даже количество мешков клея.

­­­

Компания Bonolit, специализирующаяся на производстве автоклавного аэрированного бетона (газобетон) для удобства клиентов предоставляет бесплатный сервис по определению объема работ при кладке стен дома. Расчетная программа доступна по адресу : http://www.bonolit.ru/raschet-gazobetona/

В качестве исходных данных калькулятор запрашивает габариты дома, длину внутренних несущих стен, этажность, тип перекрытий, размеры и количество проемов. Результат вычислений предоставляется в виде спецификации материалов и их сметной стоимости. При этом имеется возможность тут же отправить заказ на закупку газобетона.

5.2. Расчет для стен из кирпича

Онлайн-сервис Stroy Calc http://stroy-calc.ru/raschet-kirpicha/ осуществляет расчет стройматериалов для кладки стен дома. Параметры могут определяться для стен из кирпича, строительных блоков, бруса и бревен. Например, при возведении кирпичной постройки в качестве исходных данных необходимо задать периметр, высоту и толщину стен, количество и размеры проемов, а также стоимость единицы материала. Программа определит расход кирпича в штуках и кубах, его стоимость, а также необходимый объем раствора. При этом будет указан вес стен для расчета фундамента. Сервис также позволяет подобрать тип и количество утеплителя. Для этого при определении параметров стен необходимо установить галочку в соответствующем месте.

5.3 Калькулятор теплых блоков Wienerberger

Всемирно известный бренд Wienerberger, лидер по производству теплой керамики, предлагает на своем сайте определить расход строительных блоков Porotherm http://www.wienerberger.ru/инструментарий/расчёт-расхода-блоков . Для расчета необходимо ввести размеры стен дома, указать габариты проемов, их количество.

Программа подберет возможные варианты кладки и выдаст расходы блоков различных параметров. Результат такого расчетабудет носить ориентировочный характер, но для составления предварительной сметы строительства этих данных будет вполне достаточно. Для уточнения объемов работ ресурс предлагает связаться со специалистом компании.

Итак, в данной статье мы рассмотрели наиболее удобные и популярные онлайн-сервисы, предназначенные для расчета строительных материалов. Стоит отметить, что каждый из них является бесплатным, а также имеет удобный современный интерфейс. Все эти ресурсы разработаны в виде подробных калькуляторов, размещенных прямо на страницах сайтов. Таким образом, вы сможете легко и быстро произвести требуемые вам вычисления.

Калькулятор позволяет определить вид теплоизоляционных материалов для фундамента, посчитать объем необходимых материалов и получить итоговую стоимость, в том числе и крепежа для плит.

Калькулятор расчета и выбора изоляции под сайдинг.

С помощью данного сервиса, Вы сможете определить виды теплоизоляции и гидроизоляции которые подойдут для изоляции стен под сайдинг. Более того калькулятор позволит определить стоимость и рассчитать объем необходимых материалов.

Калькулятор расчета теплоизоляции под вентилируемый фасад

Для того что бы правильно подобрать материалы для утепления вентилируемого фасада, подобрать гидроизоляцию и крепеж, воспользуйтесь этим сервисом. Введя площадь стен, и толщину плит, Вы рассчитаете необходимый объем материалов и узнаете их стоимость.

Онлайн калькулятор расчета стоимости штукатурного фасада.

Сервис позволяет определить виды материалов, стоимость и объем. Исходя из площади фасада и толщины утеплителя, можно рассчитать примерную стоимость штукатурного фасада.

Расчет материалов для изоляции каркасных стен

Если перед Вами стоит задача, изоляции каркасных стен, то этот калькулятор для Вас. Зная площадь стен и толщину утеплителя, вы без труда рассчитаете необходимые материалы.


Онлайн расчет изоляции для пола под стяжку

Для пола, который планируется сделать с использованием цементной, либо любой другой, требуется особые, прочные изоляционные материалы.

Онлайн расчет изоляции для пола по лагам

Что бы правильно подобрать изоляционные материалы для пола, который уложен по деревянным лагам, воспользуйтесь данным калькулятором. Он определит необходимую плотность материалов, их количество и примерную стоимость.

Расчет теплоизоляции для межкомнатных перегородок

Подберите изоляцию для межкомнатных перегородок. Вы сможете расчитать количество и вид изоляции, ее стоимость, а так же, сразу сделать заявку.

Калькулятор для расчета изоляции потолка

Просто введите площадь потолка и толщину теплоизоляции, получите количество материалов и их стоимость.

Определить стоимость материалов для изоляции межэтажных перекрытий

Для решения таких задач, воспользуйтесь онлайн-расчетом цен и количества необходимых материалов.

Онлайн-расчет изоляции чердака

Для утепления чердака, следует подобрать материалы используя данный сервис.

Расчет изоляции для скатной кровли (мансарды)

Изоляция скатной кровли, требует помимо утеплителя, еще пароизоляционную и ветровлагозащитную мембрану, воспользовавшись этим онлайн-калькулятром, вы без труда определити нужные Вам материалы и их ориентировочную стоимость.

Расчет изоляции для плоской кровли

Для расчета материалов для плоской кровли, мы предлагаем воспользоваться этим калькулятром. В расчет включена так же гидроизоляционная мембрана и телескопический крепеж.

Калькулятор расчета водостоков

Калькулятор позволит сделать предварительный расчет необходимых материалов для монтажа водосточной системы. Определить предварительно стоимость/

Правильный расчет теплоизоляции повысит комфортность дома и уменьшит затраты на обогрев. При строительстве не обойтись без утеплителя, толщина которого определяется климатическими условиями региона и применяемыми материалами. Для утепления используют пенопласт, пеноплекс, минеральную вату или эковату, а также штукатурку и другие отделочные материалы.

Чтобы рассчитать, какая должна быть у утеплителя толщина, необходимо знать величину минимального термосопротивления . Она зависит от особенностей климата. При ее расчете учитывается продолжительность отопительного периода и разность внутренней и наружной (средней за это же время) температур . Так, для Москвы сопротивление передаче тепла для наружных стен жилого здания должно быть не меньше 3,28, в Сочи достаточно 1,79, а в Якутске требуется 5,28.

Термосопротивление стены определяется как сумма сопротивления всех слоев конструкции, несущих и утепляющих. Поэтому толщина теплоизоляции зависит от материала, из которого выполнена стена . Для кирпичных и бетонных стен требуется больше утеплителя, для деревянных и пеноблочных меньше. Обратите внимание, какой толщины бывает выбранный для несущих конструкций материал, и какая у него теплопроводность. Чем тоньше несущие конструкции, тем больше должна быть толщина утеплителя.

Если требуется утеплитель большой толщины, лучше утеплять дом снаружи. Это обеспечит экономию внутреннего пространства. Кроме того, наружное утепление позволяет избежать накопления влаги внутри помещения.

Теплопроводность

Способность материала пропускать тепло определяется его теплопроводностью. Дерево, кирпич, бетон, пеноблоки по-разному проводят тепло. Повышенная влажность воздуха увеличивает теплопроводность. Обратная к теплопроводности величина называется термосопротивлением. Для его расчета используется величина теплопроводности в сухом состоянии, которая указывается в паспорте используемого материала. Можно также найти ее в таблицах.

Приходится, однако, учитывать, что в углах, местах соединения несущих конструкций и других особенных элементах строения теплопроводность выше, чем на ровной поверхности стен. Могут возникнуть «мостики холода», через которые из дома будет уходить тепло. Стены в этих местах будут потеть. Для предотвращения этого величину термосопротивления в таких местах увеличивают примерно на четверть по сравнению с минимально допустимой.

Пример расчет

Нетрудно произвести с помощью простейшего калькулятора расчет толщины термоизоляции. Для этого вначале рассчитывают сопротивление передаче тепла для несущей конструкции. Толщина конструкции делится на теплопроводность используемого материала. Например, у пенобетона плотностью 300 коэффициент теплопроводности 0,29. При толщине блоков 0,3 метра величина термосопротивления:

Рассчитанное значение вычитается из минимально допустимого. Для условий Москвы утепляющие слои должны иметь сопротивление не меньше чем:

Затем, умножая коэффициент теплопроводности утеплителя на требуемое термосопротивление, получаем необходимую толщину слоя. Например, у минеральной ваты с коэффициентом теплопроводности 0,045 толщина должна быть не меньше чем:

0,045*2,25=0,1 м

Кроме термосопротивления учитывают расположение точки росы. Точкой росы называется место в стене, в котором температура может понизиться настолько, что выпадет конденсат — роса. Если это место оказывается на внутренней поверхности стены, она запотевает и может начаться гнилостный процесс. Чем холоднее на улице, тем ближе к помещению смещается точка росы. Чем теплее и влажнее помещение, тем выше температура в точке росы.

Толщина утеплителя в каркасном доме

В качестве утеплителя для каркасного дома чаще всего выбирают минеральную вату или эковату.

Необходимая толщина определяется по тем же формулам, что и при традиционном строительстве. Дополнительные слои многослойной стены дают примерно 10% от его величины. Толщина стены каркасного дома меньше, чем при традиционной технологии, и точка росы может оказаться ближе к внутренней поверхности. Поэтому излишне экономить на толщине утеплителя не стоит.

Как рассчитать толщину утепления крыши и чердака

Формулы расчета сопротивления для крыш используют те же, но минимальное термосопротивление в этом случае немного выше. Неотапливаемые чердаки укрывают насыпным утеплителем. Ограничений по толщине здесь нет, поэтому рекомендуется увеличивать ее в 1,5 раза относительно расчетной. В мансардных помещениях для утепления крыши используют материалы с низкой теплопроводностью.

Как рассчитать толщину утепления пола

Хотя наибольшие потери тепла происходят через стены и крышу, не менее важно правильно рассчитать утепление пола. Если цоколь и фундамент не утеплены, считается, что температура в подполе равна наружной, и толщина утеплителя рассчитывается также, как для наружных стен. Если же некоторое утепление цоколя сделано, его сопротивление вычитают из величины минимально необходимого термосопротивления для региона строительства.

Расчет толщины пенопласта

Популярность пенопласта определяется дешевизной, низкой теплопроводностью, малым весом и влагостойкостью. Пенопласт почти не пропускает пара, поэтому его нельзя использовать для внутреннего утепления . Он располагается снаружи или в середине стены.

Теплопроводность пенопласта, как и других материалов, зависит от плотности . Например, при плотности 20 кг/м3 коэффициент теплопроводности около 0,035. Поэтому толщина пенопласта 0,05 м обеспечит термосопротивление на уровне 1,5.

Уравнения и калькулятор теплопроводности стен

Связанные ресурсы: теплопередача

Уравнения и калькулятор теплопроводности стен

Техника теплопередачи
Термодинамика
Инженерная физика

Теплопроводность через уравнения стены и калькулятор.

ВСЕ калькуляторы требуют членства Premium

Предварительный просмотр: Калькулятор теплопроводности через стену

Изменение теплопроводности материала при изменении температуры в интересующем температурном диапазоне часто может быть аппроксимировано линейной функцией и выражено как:

Где:

k (T) = изменение теплопроводности (Вт / м • K)
β = температурный коэффициент теплопроводности (K -1 )
k o = теплопроводность (Вт / м • K)
T = Температура (K)

Средняя теплопроводность

Пример теплопроводности через стену с k (T)

высотой 2 м и 0.Бронзовая пластина шириной 7 м, толщина 0,1 м. На одной стороне пластины поддерживается постоянная температура 600 К, а на другой стороне — 400 К. Можно предположить, что теплопроводность бронзовой пластины линейно изменяется в этом диапазоне температур, как k (T) = k o. (1 βT,), где k o = 38 Вт / м · K и β 9,21 10 -4 K -1 . Пренебрегая краевыми эффектами и предполагая устойчивую одномерную теплопередачу, определите скорость теплопроводности через пластину.

Допущения:

1 Теплопередача задается устойчивой и одномерной.
2 Теплопроводность изменяется линейно.
3 Нет тепловыделения.

следовательно

Тогда коэффициент теплопроводности:

Где:
A = Площадь (м 2 ) = В x Ш
L = Толщина (м)

© Copyright 2000-2021, ООО «Инжиниринг Эдж» www.engineeringsedge.com
Все права защищены
Отказ от ответственности | Обратная связь | Реклама | Контакты

Как спроектировать плоский радиатор

Теплоотвод — это часть, которая отводит тепло от тепловыделяющего компонента к большей площади поверхности для рассеивания тепла в окружающую среду, тем самым снижая температуру компонента. Исходя из этого определения, в качестве радиатора может использоваться что угодно, от прямоугольного листа металла до сложной профилированной меди или алюминия с оребрением.В ситуациях, когда имеется достаточно места и / или тепло, рассеиваемое компонентом, мало, в качестве эффективного теплоотвода можно использовать алюминиевую или медную пластину. Радиатор может быть простой пластиной или металлической стенкой корпуса, в которой находится компонент, как показано на рисунке 1.

Рисунок 1. Размеры плоского радиатора

Чтобы оценить размеры плоского пластинчатого радиатора, необходимо определить путь теплового потока к окружающей среде и величину, с которой этот путь сопротивляется потоку тепла.Схема теплового сопротивления, показанная на рисунке 2, будет использоваться для представления пути теплового потока. Давайте исследуем каждый из элементов термического сопротивления:

Рис. 2. Схема теплового сопротивления плоского радиатора

Сопротивление перехода к корпусу
Тепловое сопротивление перехода к корпусу (R th-jc ) — это тепловое сопротивление от рабочей части полупроводникового прибора к внешняя поверхность корпуса (корпуса), на которую будет крепиться радиатор.Температура корпуса считается постоянной по всей поверхности крепления. R th-jc — это измеренное значение, обычно предоставляемое производителями устройства и указанное в технических характеристиках устройства.


Контактное и тепловое Сопротивление интерфейса
Тепловое контактное сопротивление (R cont ) — это тепловое сопротивление между корпусом и радиатором. Из-за дефектов поверхности корпуса и радиатора фактическая площадь контакта меньше видимой площади контакта, как показано на рисунке 3.Для расчета R cont были предложены математические модели, основанные на контактном давлении, шероховатости поверхности и твердости материала. Эти модели могут быть довольно сложными, и получить информацию о поверхности и твердости материала может быть сложно. Обычно R cont определяется на основании экспериментальных данных и прошлого опыта.

Для уменьшения влияния R cont используются интерфейсные материалы, заполняющие зазоры между корпусом и радиатором.Эти материалы представлены в виде специальных термопастей, наполнителей, термопрокладок с фазовым переходом и термолент. Теплопроводность этих материалов колеблется от 0,5 Вт / м-К до 4 Вт / м-К. Когда зазор между двумя сопрягаемыми поверхностями заполнен материалом термоинтерфейса, тепловое сопротивление корпуса и радиатора теперь зависит от толщины материала интерфейса, теплопроводности и площади поверхности, определяемой уравнением 1.

1
где:
— толщина материала термоинтерфейса
— теплопроводность материала термоинтерфейса
— кажущаяся площадь контакта корпуса

Примечание: для многих материалов с термоинтерфейсом теплопроводность зависит от давления зажима.Производитель обычно предоставляет эти данные в листах технических характеристик продукта.

Рисунок 3. Сопротивления контактов, интерфейса и перехода к корпусу


Сопротивление тепловому растеканию
Сопротивление тепловому растеканию (R sp ) является результатом теплопередачи за счет теплопроводности между площадью контакта корпуса на поверхности плоской пластины и большей площадью рассеивающей тепло поверхности плоской пластины. пластина. Уравнения в замкнутой форме для R sp были разработаны Ли и др. [1].Эти уравнения обеспечивают очень близкое приближение к точному решению, которое не будет здесь обсуждаться из-за сложности требуемых вычислений.

Первым шагом в использовании уравнений Ли является преобразование размеров двух взаимодействующих прямоугольных поверхностей в эквивалентные радиусы с помощью уравнений 2 и 3.

2

3

R sp затем можно рассчитать по следующим уравнениям:

4

5

6

где:
— эффективный коэффициент конвекции плоской пластины

См. Уравнение 18 для расчета h eff .

— теплопроводность плоской пластины

7

8

9

10

Тепловое сопротивление конвекции
Тепловое сопротивление конвекции влияет на то, насколько хорошо тепло отводится от поверхности пластины за счет движения воздуха. Безразмерное число Нуссельта [2] для нагретой вертикальной плоской пластины, подвергающейся естественной конвекции, определяется уравнением 11. Число Нуссельта — это безразмерная переменная, используемая в расчетах конвекции.

11

где:

12

— это число Прандтля в воздухе, оцененное при Т ср.

— температура поверхности пластины

— температура окружающего воздуха

ускорение свободного падения

13

— кинематическая вязкость воздуха, оцененная при T ср.

.

— коэффициент температуропроводности воздуха, оцененный при T avg

Средний коэффициент конвекции рассчитывается по уравнению 14.Тепловое сопротивление конвекции R conv является функцией площади поверхности пластины A p и среднего коэффициента конвекции и рассчитывается с использованием уравнения 15. Обратите внимание, что площадь поверхности пластины не включает площадь, обусловленную толщиной пластины, поскольку она равна считается намного меньше, чем передняя и задняя поверхности.

14

где:

— теплопроводность воздуха, оцененная при T avg

15

Радиационное термическое сопротивление
Тепловое сопротивление из-за излучения определяется уравнением 16.

16

где:

15

— коэффициент излучения поверхности плоской пластины

( постоянная Стефана-Больцмана )

Предполагается, что пластина излучает тепло на гораздо большую окружающую поверхность, поэтому окружающую среду можно рассматривать как идеальный радиатор или черное тело. В определенных ситуациях температура окружающей поверхности может отличаться от температуры окружающего воздуха. В этих случаях T amb следует заменить температурой окружающей поверхности в уравнении 15.

Эффективный коэффициент конвекции h eff , используемый для расчета сопротивления тепловому растеканию, определяется уравнением 18.

18

Значения R рад , R conv и R sp не могут быть непосредственно определены, поскольку они являются функциями T s температуры поверхности листа. Предполагая, что все тепло, генерируемое источником тепла, рассеивается плоской пластиной, уравнение, определяющее этот баланс энергии, дается уравнением 19.

19

где:
— тепло, выделяемое источником тепла

T s можно рассчитать с помощью числового решателя, доступного в большинстве математических программ, или функции «Поиск цели» в Excel.

При всех известных тепловых сопротивлениях тепловая цепь, показанная на рисунке 2, может быть уменьшена до одного перехода к сопротивлению окружающей среды R j-a с использованием уравнения 20.

20

Наконец, используя уравнение 21, можно получить температуру перехода или источника тепла.

21

Онлайн-калькулятор радиатора, основанный на методологии расчета, описанной в этом сообщении в блоге, доступен бесплатно. Щелкните следующую ссылку, чтобы получить доступ к калькулятору: Бесплатное онлайн-программное обеспечение для расчета радиатора

Ссылки:
[1] С. Ли, С. Сонг, В. Ау и К.П. Моран, «Модель сопротивления сжатию / растеканию для электронных корпусов», в: Труды инженерной конференции ASME / JSME, Vol. 4, 1995

[2] Ф. Инкропера, Д. ДеВитт, (1990). Основы тепломассообмена (3-е изд.). Хобокен: Вайли. стр. 542

Рассчитать превышение температуры в корпусе электроники


Я обнаружил, что слишком много ребер, жалюзи и дыры в этом мире. Причина в том, что у нас мало интуиции, когда она доходит до отвода тепла. Насколько сильно нагревается резистор на 5 Вт? Да, очень жарко. Но положите резистор в коробку, и насколько она нагреется?
Есть несколько проблем, которые необходимо решить при разработке электроники для отвода тепла.В Во-первых, это снижение температуры горячих точек. Резисторы силовые, силовые полупроводники и, возможно, индуктивные устройства не всегда предназначены для распространения их собственное тепло, и поэтому радиатор или правильно спроектированная печатная плата нужен радиатор.

Но чтобы получить тепло за пределы корпуса, мы нужно переместить его сквозь стены в воздух. Итак, температура внутри коробка будет зависеть от ватт выделяемого тепла, площади стенок коробки, материал стенок коробки и температура наружного воздуха.Этот калькулятор может подскажет примерное повышение температуры в коробке, которое вы можете применить. Примечание: в этом калькуляторе учитывается только проводимость, а не излучение. Тепловой Значения проводимости являются номинальными или средними значениями для данного класса материалов. если ты знать теплопроводность материала вашей стены, вы можете ввести ее в поле напрямую.

Например, у меня есть преобразователь DC / DC с мощностью 10 Уоттс сидит на моем столе. КПД составляет 85%, поэтому выделяемое тепло равно 0.15 * 10 Вт = 1,5 Вт. Миниатюрный корпус размером 6,5 х 3 х 2 см. Корпус изготовлен из АБС-пластика толщиной 2 мм. Вводя числа в калькулятор, я нахожу, что температура внутри коробка будет только 1,84 ° C. Никаких отверстий или жалюзи!

Для использования калькулятор , введите сначала высоту, длину и ширину поля, затем нажмите кнопку «Рассчитать площадь поверхности». Затем введите толщину стенки, материала или теплопроводности, а также температуры воздуха. Изменение этих параметры автоматически рассчитают повышение температуры и температура внутри коробки.

Теплопроводность тепловых трубок | Celsia

Знание теплопроводности тепловой трубы важно при выполнении Excel или CFD-моделирования двухфазных устройств, интегрированных в радиатор. Теоретически теплопроводность тепловых трубок может составлять от 4000 до 100000 Вт / м-К. На самом деле диапазон применений для охлаждения электроники составляет от 1500 до 50 000 Вт / м-К. Это все еще огромное улучшение по теплопроводности твердой меди (390 Вт / м-К) или твердого алюминия (200 Вт / м-К).Это различие делает тепловые трубки незаменимым компонентом для многих сегодняшних высокоэффективных радиаторов. Инженеры должны подтвердить теплопроводность для каждого приложения, потому что теплопроводность тепловых трубок, в отличие от твердых металлов, зависит от длины (поддерживая постоянную мощность и размер источника тепла, а также длину радиатора (испарителя).

Рисунок 1: Тепло Эффективная теплопроводность трубы в зависимости от длины

На рисунке 1 показано влияние длины на теплопроводность тепловой трубы.В этом примере три тепловые трубки используются для передачи тепла от источника питания мощностью 75 Вт. В то время как теплопроводность 10000 Вт / мК достигается при длине тепловых трубок чуть менее 100 мм, длина 200 мм составляет менее одной трети обычно публикуемой максимальной теплопроводности, составляющей 100000 Вт / мК. Как видно из расчета эффективной теплопроводности в уравнении (1), эффективная длина тепловой трубы является функцией адиабатической длины, длины испарителя и конденсатора:

K eff = QL eff / (A ΔT) (1)

где:

K eff = эффективная теплопроводность [Вт / м.K]

Q = передаваемая мощность [Вт]

L eff = Эффективная длина = (испаритель L + конденсатор L ) / 2 + L адиабатический [м]

A = Площадь поперечного сечения [m 2 ]

ΔT = разница температур между секциями испарителя и конденсатора [° C]

Вы можете рассчитать эффективную теплопроводность тепловой трубы с помощью нашего онлайн-калькулятора тепловых труб. Чтобы определить коэффициент теплопроводности паровой камеры, воспользуйтесь нашим онлайн-калькулятором теплоотвода.

Ссылки по теме

Различия в теплопроводности твердого металла и теплопроводности тепловых труб

Теплопроводность твердого металла остается постоянной, поскольку он состоит из одного и того же материала, например из меди. Следовательно, каждая молекула меди должна передавать тепло следующей молекуле меди. Вроде как старая бригада ведра. Толщина меди, длина или приложенный тепловой поток не имеют значения.

Теплопроводность тепловых трубок, напротив, имеет несколько стадий теплопередачи.Хотя правда, что сначала тепло должно пройти через внешнюю твердую медную стенку тепловой трубы, процесс теплопередачи ускоряется на следующей стадии: испарении жидкости. На этом этапе рабочая жидкость, в большинстве случаев вода, под воздействием тепла превращается в пар. А поскольку тепловое сопротивление пара, движущегося по тепловой трубе, настолько минимально, это увеличивает теплопроводность. Более того, чем большее расстояние проходит пар (чем длиннее тепловая трубка), тем больше увеличивается эффективная теплопроводность тепловой трубки.

Различия в теплопроводности в зависимости от диаметра тепловой трубы

Если все остальные переменные остаются постоянными, теплопроводность тепловой трубы изменяется с диаметром, но не в ожидаемом направлении. Тепловые трубы малого диаметра, имея более низкий Qmax, имеют более высокую эффективную теплопроводность, чем трубы большего диаметра. Это связано с тем, что эффективная теплопроводность уменьшается пропорционально площади поперечного сечения. Тепловые трубки большего диаметра имеют большее поперечное сечение.По этой же причине паровая камера для конкретного применения будет иметь более низкую теплопроводность, чем эквивалентное решение с тепловыми трубками.

Информацию о двухфазных конструкциях можно найти в этих двух статьях: Руководство по проектированию тепловых трубок и Руководство по проектированию охлаждения паровой камеры.

R-value — Energy Education

Рис. 1. Полиизоциануратная изоляция, этот тип изоляции похож на полиуретан, но имеет более высокий R-показатель. [1]

R-значение изоляции — это величина, которая используется для измерения того, насколько хорошо конкретный тип изоляции может противостоять тепловому потоку.Чем выше значение R, тем эффективнее материал предотвращает теплопередачу. [2] R-value является сокращением от до значения сопротивления и тесно связано с метрической единицей RSI. Окна также имеют определенное R-значение, связанное с тем, насколько хорошо они удерживают тепло (хотя тепло, исходящее от солнечного света, проходящего через окно, не входит в R-значения, это важная часть чистого эффекта от наличия окна в помещении. конкретная стена). R-значение также связано с U-значением (которое равно 1 / R-value) и теплопроводностью, которая является свойством материала, которое говорит о том, насколько хорошо он проводит тепло.

Каждый из изоляционных материалов имеет свое уникальное значение R на единицу длины. Чем толще материал, тем больше он сопротивляется теплопередаче, поэтому значения указаны на дюйм (а затем умножение значения на толщину изоляции дает значение R). Некоторые из лучших изоляционных материалов для зданий: [2]

  • Выдувная изоляция из целлюлозы: 3,70 / дюйм
  • Изоляция из стекловолокна: 3,14 / дюйм
  • Пенополистирол: 4,00 / дюйм

R-значения, как показано выше, выражены в британских единицах, а именно в ° F ft 2 ч / BTU.Однако значения R имеют метрический эквивалент, известный как значение RSI (° C · m 2 сек / Дж). Изоляционные изделия, продаваемые в Канаде, для ясности помечены как значениями R, так и RSI. [3]

В Канаде провинциальные строительные нормы и правила определяют минимальные значения R / RSI для нового строительства. [3] Рекомендуемое значение R для изоляции подвала в Северной Америке составляет R12, [2] , но значение R для изоляции существенно снижается при утечках воздуха или влаги.Таким образом, стандартное значение R зависит от климата, температуры и конкретных условий.

Несмотря на эффективность, одного только значения R недостаточно, чтобы определить, насколько хорошо будет работать изоляция. Поскольку тепло перемещается за счет теплопроводности, конвекции, излучения и проникновения воздуха, все это необходимо учитывать, чтобы точно знать, насколько хорошо будет работать любая изоляция. Значение R измеряет только проводимость и, следовательно, не дает полной картины. [4] Кроме того, значение R не учитывает отдельные факторы, такие как ветер, влажность и изменения температуры, которые могут вызвать поток воздуха и утечки в изоляции здания. [4] Эти факторы влияют на то, насколько хорошо работает конкретный тип изоляции, эффективно изменяя его R-Value, но это очень трудно измерить. [5]

Расчет R-значения

Математически значение R рассчитывается на основе измерения теплового потока через поверхность, каждая сторона которой имеет определенную температуру: [4]

[math] R-Value = \ frac {\ Delta T \ times Area \ times Time} {Heat Loss} [/ math]
  • [math] \ Delta T [/ math] — разница температур внутри и снаружи дома в ° F (или ° C для RSI)
  • [math] Площадь [/ math] — это площадь стены (или потолка), которая изолируется, в футах 2 (или м 2 для RSI)
  • [math] Time [/ math]: сколько времени выполнялось измерение в секундах (то же самое в RSI)
  • [math] Heat Loss [/ math] — это количество тепла, теряемого через стену в BTU (J в RSI).

Чтобы преобразовать значение RSI в значение R, умножьте на 6.Если один изоляционный материал накладывается поверх другого изоляционного материала, значения R просто складываются. Чтобы получить полезный онлайн-калькулятор R-value от Ekotrope, щелкните здесь.

Список литературы

Расчет значений R для всей стены в сети

| Вернуться на страницу содержания | Индекс Home Energy | О компании Home Energy |
| Home Energy Домашняя страница | Предыдущие выпуски Home Energy |


Интернет-журнал Home Energy, ноябрь / декабрь 1999 г.



Джеффри Кристиан и Ян Косни

Джеффри Кристиан — директор, а Ян Косни — научный сотрудник Центра строительных технологий Окриджской национальной лаборатории.


Сравнение тепловых преимуществ 40 альтернативных стеновых систем теперь представляет собой простую процедуру из восьми шагов для любого, у кого есть доступ к Интернету.
Когда стеклопластиковые войлоки вставляются на место, не разрезая их, чтобы они подходили к электрическим проводам и розеткам, возникают воздушные карманы.
Крепление бумажной облицовки изоляционного войлока к внутренней поверхности каждой стойки 2 x 6 в сочетании с методами установки, которые приводят к закругленным выступам и пустотам в полостях, составляют типичный вариант установки этих войлоков в худшем случае.
Воздушные карманы, образованные закругленными плечами изоляционного войлока, сами по себе не сильно повлияли на результаты испытаний.
Стекловолоконные войлоки не всегда устанавливаются идеально, но в таких случаях не бывает воздушных карманов.
Таблица 1.Сравнение значений R для прозрачных стенок и цельных стенок
Настенный тип Чистая стена R-Value Цельная толщина стенки
Стандарт 2 x 4 10,5 9,7
Стандарт 2 х 6 * 16.5 13,6
2х6, аккумы установлены идеально 15,4 12,8
2 x 6, обычно устанавливаются батареи 14,1 11,7
2х6, с закругленными плечами 14.7 12,2
2 x 6, с закругленными плечами и зазорами 1 дюйм сверху и снизу 14,0 11,4
Типичная установка в наихудшем случае: закругленные плечи, зазоры в 1 дюйм и бумага, прикрепленная к внутренней стороне 2 x 6 13.2 11,0
Стальная рама C-образная шпилька 7,3 5,6
Стена стального каркаса со стальными горизонтальными желобами 9,9 7,6
Стена из стального каркаса с деревянными планками 11.3 8,2
Стены из стального каркаса с деревянным каркасом 2 x 4, используемые в деталях интерфейса 7,2 6,8
Стальная и деревянная шпилька, прикрепленная к полотну OSB 1/2 дюйма 9,85 7.6
Стальная рама с полиуретановой изоляцией, напыленной в полость, и стекловолокно 11,1 8,2
Соломенные структурные изолированные панели ** 16,5–16,7 15,7
Автоклавный бетонный блокÝ 9.4 8,6
Изоляционная бетонная опалубкаÝÝ 11,6–12,0 11,1
* Вторая стена размером 2 x 6 имела немного более низкий коэффициент сопротивления R из-за наличия электропроводки и использования стекловолоконной изоляции с более низким удельным сопротивлением (3,16 по сравнению с 3,45 ч · 12 фут2 · ° F / БТЕ · дюйм).

** Эффективное значение R (термическая масса) соломы SIP: 16,8-23,5, в зависимости от климата.

Ý Эффективное значение R (тепловая масса) бетонного блока: 12,1-16,8, в зависимости от климата.

ÝÝ Эффективное R-значение ICF с учетом тепловой массы и герметичности: 26-44, в зависимости от климата.

На веб-сайте Национальной лаборатории Ок-Ридж вычисление R-значений для всей стены выполняется всего за восемь простых шагов.
Охраняемый горячий бокс — это испытательный прибор, который измеряет теплопроводность полноразмерных стен.
В 1995 году около 85% жилого дома в США было построено. Хотя энергоэффективные стены могут быть построены из объемной древесины, для этого требуется тщательное проектирование и строительство. Владельцы зданий, строители, подрядчики и проектировщики, заинтересованные в строительстве энергоэффективных домов, могут пожелать рассмотреть возможность использования альтернативных материалов для стен, будь то для их потенциальной экономии энергии или по множеству других причин.Эти причины могут включать тепловой комфорт, более низкую стоимость, пожарную безопасность, устойчивость к ураганам и усиленную защиту от других стихийных бедствий, долговечность, снижение шума, архитектурную гибкость и использование переработанных или повторно используемых материалов.

На этапе предварительного проектирования, когда домовладельцы или строители оценивают относительные достоинства альтернативных систем стен, они должны иметь возможность точно сравнить R-значения этих систем. Для этого им необходимо знать не только R-значение для чистой стены, которое представляет стену, содержащую изоляцию, и необходимые структурные элементы вдали от всех деталей интерфейса, но и более репрезентативное R-значение для всей стены (см. Получение значений R для всей стены).Значение R для всей стены учитывает все основные термические шорты на стыках стен с окнами, полом, потолком и другими стенами. Термошорты приводят к нежелательной потере тепла зимой и увеличению тепла летом. Они также способствуют неравномерной температуре внутренней поверхности, что может привести к появлению ореолов и конденсации влаги внутри. Поскольку здесь учитываются тепловые короткие замыкания, R-значение для всей стены почти всегда меньше, чем R-значение для чистой стенки.

Проектировщики жилых домов и строительные подрядчики обычно понимают, как учитывать факторы каркаса для расчета R-значения для всей стены традиционных пространственных деревянных каркасных стен.Однако гораздо труднее точно оценить тепловые характеристики других стеновых систем, особенно если на этапах концептуального проектирования здания рассматриваются несколько различных типов систем.

Теперь тепловые характеристики альтернативных стеновых систем может довольно легко сравнить любой, у кого есть доступ в Интернет. Интерактивный инструмент расчета, Калькулятор тепловых характеристик всей стены, доступен по адресу www.ornl.gov/roofs+walls/whole_wall/wallsys.html. Этот инструмент принимает простое описание индивидуальных планов здания и позволяет пользователю сравнивать одинаковые R-значения для всей стены как минимум 40 различных систем стен.

Калькулятор тепловых характеристик всей стены использует базу данных значений R для всей стены, полученных в результате полномасштабных испытаний стенок в горячем боксе (см. Таблицу 1). Более 15 производителей стеновых систем представили 40 различных стеновых систем для испытаний в горячем боксе. Каждая запись в базе данных является результатом тестирования, проведенного Центром технологий строительства Национальной лаборатории Ок-Ридж — признанной, объективной и квалифицированной третьей стороной — в сотрудничестве с производителями каждой стеновой системы.

Эти тесты в целом подтверждали результаты теплового моделирования, которое мы также проводили, но иногда приводили к неожиданным результатам. Например, мы обнаружили, что стена из тюков соломы, лепнина вручную, имела R-значение 16, а не предполагаемое R-60, которое было основано на ограниченных измерениях удельного теплового сопротивления (см. R-Values ​​R Refining Straw Bale, HE Март / апрель 1999 г., стр.13). Вычислительное гидродинамическое моделирование показало, что это более низкое значение R является результатом внутренней конвекции в прерывистых зазорах между штукатуркой и тюками соломы, а также между гипсокартоном и тюками соломы.Мы построили вторую стену из тюков соломы, которая была оштукатурена механически, практически исключив воздушные зазоры. Тестирование этой стены показало, что ее коэффициент сопротивления равен 26.

Еще один заслуживающий внимания, если не совсем удивительный результат, заключался в нашем открытии, что значение R для всей стены деревянной каркасной стены размером 2 x 6 с установленными стекловолоконными войлоками R-19 с закругленными выступами, пустотами в 2% и облицовкой из бумаги прикрепленных к внутренней поверхности каждой стойки было только 11. Это значение R для всей стены, полученное из этого наихудшего случая типичной установки войлока, представляет собой снижение на 42% от значения R-19, которое потребитель может ожидать, исходя из стекловолокна. лейбл batt.Кажущиеся незначительными ошибки при установке изоляции и термические шорты, возникающие из-за деталей сопряжения, накапливаются до значительных ударов.

База данных охватывает довольно широкий спектр стеновых материалов. Сюда входят структурные изолированные панели (СИП) со спрессованной сердцевиной из соломы, стальная рама с С-образными стойками (2 x 6 и 2 x 4), стены металлического каркаса с различными типами изоляции из напыляемой пены, металлические стойки различной геометрии, структурные стены из тюков соломы, и стена из изоляционной бетонной опалубки (ICF).

Калькулятор тепловых стенок Общее время ввода описания здания в тепловой калькулятор для всей стены составляет менее пяти минут для каждой стеновой системы. Для сравнения: на то, чтобы сделать это вручную, потребуется больше часа, если вы сможете найти всю необходимую информацию. Шаги:
  1. Подключитесь к домашней странице www.ornl.gov/roofs+walls/.
  2. Выберите «Калькулятор тепловых характеристик всей стены» из списка интерактивных калькуляторов.
  3. Выберите тип стеновой системы — например, стальную стойку.
  4. Этот шаг не обязателен. Просмотрите и загрузите копию сведений об интерфейсе, используемом для этой системы. Эти чертежи AutoCAD доступны как в линейном формате, так и визуализированы для заполнения объектов на чертежах.
  5. Выберите такие параметры стен, как расстояние между стойками, отделку, изоляцию и обшивку.
  6. Выберите либо стандартный дом с указанными размерами, либо нестандартный дом.
  7. Если вы выбрали индивидуальный дом, укажите периметр здания, высоту потолка, количество сторон здания, а также области окон и дверей. Эта информация необходима для того, чтобы правильно взвесить тепловые характеристики деталей интерфейса по сравнению с характеристиками прозрачных стен.
  8. После еще одной страницы результаты будут отображены, чтобы показать R-значения для чистой стены и всей стены. Вы можете повторить этот процесс, чтобы провести сколько угодно альтернативных сравнений стеновых систем.

Дополнительная литература:

Кристиан, Джеффри Э. и др. Калькулятор тепловых характеристик всей стены — в сети, Proceedings, Тепловые характеристики наружных ограждающих конструкций зданий VII, Атланта, Джорджия: Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха, декабрь 1998 г.

Получение значений R для всей стены

Ранчо, план этажа и высота которого показаны выше, служит дополнительным справочным домом.
R-значение для чистой стены представляет тепловые характеристики той области стены, где находится изоляция, и только необходимые элементы конструкции. Это значение R для прозрачной стены не учитывает влияние деталей интерфейса на характеристики стены. Детали интерфейса — это настенные соединения с такими другими компонентами оболочки, как соединение стены и угла, соединение стены с полом, соединение стены с потолком, рамка окна и рамка двери.

Значение R для всей стены дает более точную оценку фактических тепловых характеристик стенового блока, поскольку оно отражает взвешенные тепловые характеристики всей площади прозрачной стены и фактическое количество деталей интерфейса оболочки для любого заданного здания, вводимого пользователем. план и фасады стен. Например, если область угловых деталей имеет пропорционально более проводящий конструкционный материал, чем изоляция, по сравнению с областью чистой стены, значение R для всей стены будет уменьшаться по сравнению с R-значением для чистой стены.Разница в процентах между значением R для всей стены и значением R для чистой стенки является отличным показателем для описания серьезности тепловых коротких замыканий, которые существуют в стеновой системе. Чем ниже процентная разница между этими двумя значениями R, тем меньше термического короткого замыкания.

Полная процедура оценки всей стены предоставляет средства для сравнения характеристик стеновых систем по следующим пяти элементам: тепловые шорты; выигрыш в тепловой массе внешней оболочки для стен с большей массой, чем обычная деревянная рама размером 2 x 4; герметичность по сравнению с непрозрачной стеновой конструкцией с деревянным каркасом; контроль влажности; и устойчивость для учета относительного воздействия на окружающую среду в течение всего жизненного цикла различных систем стен.Используемая методика тестирует всю непрозрачную часть стены жилого дома. Национальный совет по рейтингам окон обеспечивает маркировку тепловых характеристик окон и дверей.

В иллюстративных целях используется стандартный дом, чтобы выбрать количество каждой детали интерфейса и представить набор сопоставимых результатов. Примерный дом, показанный ниже, представляет собой дом в стиле ранчо площадью 1540 кв. Футов с четырьмя углами от стены до стены, семью окнами и двумя дверями.Одноэтажная стена имеет периметр 164 фута.

Первым шагом к получению паспортной таблички на всю стену было строительство и испытание прозрачной секции стены размером 8 футов на 8 футов в охраняемой горячей камере. Охраняемый горячий бокс — это испытательный прибор, который измеряет теплопроводность полноразмерных стен в соответствии с ASTM C 1363-97 (ASTM 1997).

Результаты теста горячего ящика сравниваются с трехмерной конечно-разностной моделью HEATING 7.Эта проверка калибровки является упражнением по контролю качества. Если результаты моделирования и результаты теста горячего ящика не совпадают, то один или оба набора результатов должны быть неточными. Иногда предположения о свойствах материала испытываемой стены оказываются неверными. В одном случае мы обнаружили, что металл в сборке стальной рамы был сделан из очень высокого содержания переработанных материалов, что давало раме более низкую теплопроводность, чем мы предполагали.

После достижения приемлемого (в пределах + 5%) согласия между моделированием и результатами испытаний детали интерфейса моделируются с использованием откалиброванной модели НАГРЕВА для этой стены.База данных подтвержденных значений теплопроводности создается для прозрачной стены и для всех деталей интерфейса для каждой системы стен. Калькулятор тепловых характеристик всей стены обращается к этой базе данных.



| Вернуться на страницу содержания | Индекс Home Energy | О компании Home Energy |
| Home Energy Домашняя страница | Предыдущие выпуски Home Energy |

Связаться с Home Energy можно по адресу: contact @ homeenergy.org
Журнал Home Energy — прочтите наше Уведомление об авторских правах


Калькулятор мощности | Уотлоу

№ материала {{($ index + 1)}} X

Выберите материал CustomAir 0 ° FAIR 1000 ° FAIR 100 ° FAIR 1050 ° FAIR 1100 ° FAIR 1150 ° FAIR 1200 ° FAIR 200 ° FAIR 250 ° FAIR 300 ° FAIR 350 ° FAIR 400 ° FAIR 450 ° FAIR 500 ° FAIR 50 ° Ярмарка 550 ° Ярмарка 600 ° Яркость 650 ° Яркость 700 ° Яркость 750 ° Яркость 800 ° Яркость 850 ° Яркость 900 ° Яркость 950 ° Фармакокинетика АцетиленВоздухСпирт, этиловый (пар) спирт, метил (пар) АммиакАргонБутанБутиленДиоксид углеродаМоноксид углеродаХлорметилхлорметан, хлористый метиленхлорметан, хлорметан, хлористый эфир, хлорметан, хлористый эфир, хлорметан, хлористый эфир Кислоты Масло, эфир, этилацетат, этиловый спирт, 95% этилбромид, этилхлорид, этилйодид, этиленбромид, этиленхлорид, этиленгликоль, жирная кислота, алеиновая жирная кислота, пальмитиновая жирная кислота, стеариновая кислота, Свежая, средняя муравьиная кислота Фреон 11 Фреон 12 Фреон 22 Фрукты, свежие, средние Топливное масло № 1 (керосин) Топливное масло № 2 Топливное масло тяжелое № 5, № 6 Топливное масло Среда № 3, № 4 Базолин Глицерин Гептан Гексан Мед Гидрохлористоводородная кислота, 10% лед Ледяной крем Мерил Хлорид Среднеэтиленовый эфир Мерилметилен Мерилсодержащий крем , 3.5% меласса, нафталин, азотная кислота, 7% азотная кислота, 95% нитробензол, оливковое масло, парафин, плавленый (150 ° F +), изоцианат, компонент B, полиомасляная смола, перхлорэтилен, фенол (карболовая кислота), фосфорная кислота, 10% фосфорная кислота, фосфорная кислота, фосфорная кислота, 10%, фосфорная кислота (1000 °, пропан, 20 °) Пропионовая кислота, пропиловый спирт, SAE 10-30SAE 40-50, морская вода, натрий (1000 ° F), гидроксид натрия (каустическая сода), 30% раствор, гидроксид натрия (каустическая сода), 50% раствор, соевое масло, крахмал, сахар, 40% сахарный сироп, сахароза, 60% сахарный сироп, сера, плавленый (500 ° F) Серная кислота, 20% серная кислота, 60% серная кислота, 98% толуол Трансформаторные маслаТрихлор-трифторэтан, трихлорэтилен, турпентин, растительное масло, овощи, свежие, средние водные вина, столовые и десертные, средние ксилол, алюминий, алюминий, алюминий, 2024-0, азия, азот, алюминий, алюминий, алюминий Латунь (80-20) Латунь (Желтая) Бронза (75% Cu, 25% Sn) КадмийКальцийКарбол (цементированный карбид) Углерод ХромКобальтКонстантан (55% Cu, 45% Ni) Медь Немецкое сереброЗолотоИнколой 800Инконель 600Инвар 36% N Железо, литое железо, кованый свинец, линотип, литий, магний, марганец, ртуть, молибден, монель® 400, металл Muntz (60% меди, 40% цинка), нихром (80% никель, 20% хрома), никель, 200, платина, калий, родий, кремний, Sn, серебро,%, натрий, припой (50% свинец, припой, 50% свинец, припой (50%), Sn, припой (50%) Мягкая углеродистая сталь, нержавеющая сталь 304, 316, 321, нержавеющая сталь 430, тантал, олово, титан, вольфрам, металл (85% Pb, 15% Sb), уран, цинк, цирконий, 0.5 Sn, Sn, 0.5Pb0.6 0.4PbAluminumBismuthCadmiumGoldLeadLithiumMagnesiumMercuryPotassiumSilverSodiumTinZincAllyl, CastAlumina 96% глинозем 99,9% Алюминий NitrideAluminum силикатного (Лава Класс А) Смола AmberAsbestosAshesAsphaltBakelite, PureBarium ChlorideBeeswaxBoron нитрид (Уплотненный) Кирпич, Общий ClayBrick, Облицовка / Строительство & MortorsCalcium ChlorideCarbonCarnauba WaxCement, Портленд LooseCerafelt ИзоляцияКерамическое волокноМелА угольХромовый кирпичГлинаУголь (антерцит) Угольные гудроныКоксБетон (шлак) Бетон (камень) Кордиерит (AISI Mag 202) ПробкаХлопок (лен, конопля) ДелринБриллиантЗемля, сухая и упакованнаяЭтилцеллюлоза, стекловолокно, стекловолокно, стекловолокно, стекловолокно, стекловолокно, стекловолокно, огнестойкое стекло 243) ГранатСтеклоГранитГрафитЛедИзопрен (Натуральный каучук) ИзвестнякГлитаргМагнезияМагнезитовый кирпичОксид магния (после уплотнения) Оксид магния (до уплотнения) Силикат магнияМраморМаринит I @ 400 ° Fеламин ФормальдегидСлюдаНейлоновое волокно sPaperParaffinPhenolic FormaldehydePhenolic смола, CastPhenolic, лист или труба, LaminatedPitch, HardPlastic- ABSPlastic- AcrylicPlastic- Целлюлоза AcetatePlastic- ацетат целлюлозы ButyratePlastic- EpoxyPlastic- FluoroplasticsPlastic- NylonPlastic- PhenolicPlastic- PolycarbonatePlastic- PolyesterPlastic- PolyethylenePlastic- PolyimidesPlastic- PolypropylenePlastic- PolystyrenePlastic- Поливинилхлорид AcetatePorcelainPotassium ChloridePotassium NitratePotassium Нитратная ванна (твердая) — температура вытяжки 275Калиевая ванна с нитратом калия (твердая) — температура вытяжки 430КварцСоль, резина, синтетика, песок, сухой кремнезем (плавленый), карбид кремния, нитрид силикона, силиконовый каучук, мыльный камень, карбонат натрия, хлорид натрия, ванна цианида натрия, гидроксид натрия, смешанные соли натрия и натрия, гидроксид натрия (75%) 275 вытяжек, натриевая ванна (сплошная) — 430 затяжек, нитрит натрия, почва, сухая, включая камни, стеатит, камень, камень, песчаник, сахар, сера, тафлон, мочевина, формальдегид, винилиден, винилит, дерево, дуб, сосна, цирконий

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
