Онлайн-калькулятор для расчета толщины утеплителя

Как и чем утепляться – пожалуй, один из главных вопросов, который встает перед владельцем загородной недвижимости. С наступлением первых холодов его решение приобретает все большую важность. Мы постарались облегчить вам выбор подходящего материала, представив небольшой  онлайн калькулятор для расчета толщины утеплителя. Он подходит для вычислений слоя теплоизоляции в составе типового пирога «несущая стена-утеплитель-отделка».

Расчет толщины утеплителя

Регион строительства (свой или ближайший к своему):

АстраханьБарнаулБелгородБрянскВладивостокВолгоградВоронежЕкатеринбургИвановоИжевскИркутскКазаньКалининградКемеровоКировКраснодарКрасноярскКурскЛипецкМагнитогорскМахачкалаМоскваНабережные ЧелныНижний НовгородНовокузнецкНовосибирскОмскОренбургПензаПермьРостов-на-ДонуРязаньСамараСанкт-ПетербургСаратовСимферопольСочиСтавропольТверьТольяттиТомскТулаТюменьУлан-УдэУльяновскУфаХабаровскЧебоксарыЧелябинскЯрославль

Несущий материал:

ЖелезобетонБетон с каменным гравием или щебнемБетон ячеистый (газобетон, пенобетон)Керамзитобетон, керамзитопенобетонКирпич глиняный на тяжелом раствореКирпич глиняный на легком раствореКирпич силикатный на тяжелом раствореКирпич керамический пустотныйКирпич силикатный пустотныйКирпич шлаковыйСосна и ель поперек волоконСосна и ель вдоль волоконДуб поперек волоконДуб вдоль вооконФибролит цементный

Толщина несущего материала (мм):

Отделочный материал:

Сосна и ель вдоль волоконСосна и ель поперек волоконДуб вдоль волоконДуб поперек волоконФибролит цементныйФанера клеенаяЦементно-песчаный растворИзвестково-песчаный растворСухая штукатуркаКартон облицовочныйПлиты древесно-волокнистые и древесно-стружечныеГипсокартонПанели ПВХМраморГранит, базальт

Толщина отделочного материала (мм):

Воздушная прослойка, толщина (мм):

Утеплитель (свой или близкий по свойствам):

Isover Венти, СтандартIsover Классик, ФасадIsover Лайт, ОптималKnauf Insulation Термо Плита 037Knauf Insulation Термо Ролл 040Knauf Insulation Фасад Термо ПлитаRockwool Венти БаттсRockwool Кавити, Флекси БаттсRockwool Лайт, Пластер, Фасад БаттсURSA GEOURSA PureOneURSA TerraURSA XPSГазостекло, пеностеклоГравий керамзитовыйГравий шунгизитовыйМаты минераловатные прошивные (75 кг/куб. м)Маты минераловатные прошивные (100-125 кг/куб.м)Маты минераловатные на синтетическом связующем (75-125 кг/куб.м)Маты минераловатные на синтетическом связующем (175-225 кг/куб.м)Маты и полосы из стеклянного волокна прошивныеПеноплэкс СтенаПенополистирол (40 кг/куб.м)Пенополистирол (100 кг/куб.м)Пенополистирол (150 кг/куб.м)Пенополистирол СтиропорПенополиуретанПлиты минераловатные на синтетическом и битумном связующих (75-150 кг/куб.м)Плиты минераловатные на синтетическом и битумном связующих (200-250 кг/куб.м)Плиты минераловатные на органофосфатном связующемПлиты минераловатные на крахмальном связующемПлиты из стеклянного штапельного волокна на синтетическом связующемТехноНиколь Техноблок Стандарт (Оптима), Техновент ОптимаТехноНиколь Техноблок Проф, Техновент СтандартТехноНиколь Техновент Проф, ТехнофасТехноНиколь Технолайт ЭкстраТехноНиколь Технолайт Оптима, ПрофЩебень из доменного шлакаЭкструдированный пенополистирол СтайрофоамЭкструдированный пенополистирол СтиродурЭкструдированный пенополистирол XPS ТехноНиколь


Небольшая памятка по использованию калькулятора:

  • обратите внимание, что в списке городов представлены далеко не все населенные пункты России. Поэтому старайтесь выбирать варианты, минимально удаленные от месторасположения вашего дома. Это важно, т.к. данный параметр определяет средние зимние температуры;
  • все численные значения (толщины) выводятся в миллиметрах. На всякий случай: в 1 м 100 см или 1000 мм;
  • подробные характеристики утеплителей советуем смотреть на сайтах производителей. Там же вы найдете рекомендуемые цены на данный вид продукции;
  • все расчеты являются ориентировочными, поэтому не лишним будет прибавить к полученным результатам 10%

Получив в результате вычислений толщину теплоизоляции и зная площадь стен, несложно вычислить объем утеплителя. Надеемся, это будет полезно.

Загрузка…

Понравилась статья? Поделиться с друзьями:

Калькулятор толщины теплоизоляции. Расчет утелителя онлайн

Калькулятор толщины теплоизоляции. Расчет утелителя онлайн Перейти к содержанию
  • Калькулятор толщины утеплителя для стен, потолка, пола С помощью данного калькулятора вы сможете рассчитать толщину утеплителя для стен дома и других ограждений в соответствии с регионом вашего проживания, материала и толщины стен, используемой пароизоляции, материала для подшивки и других важных параметров при утеплении. Подбирая разные материалы, можно выбрать вариант для себя максимально теплый и дешевый.

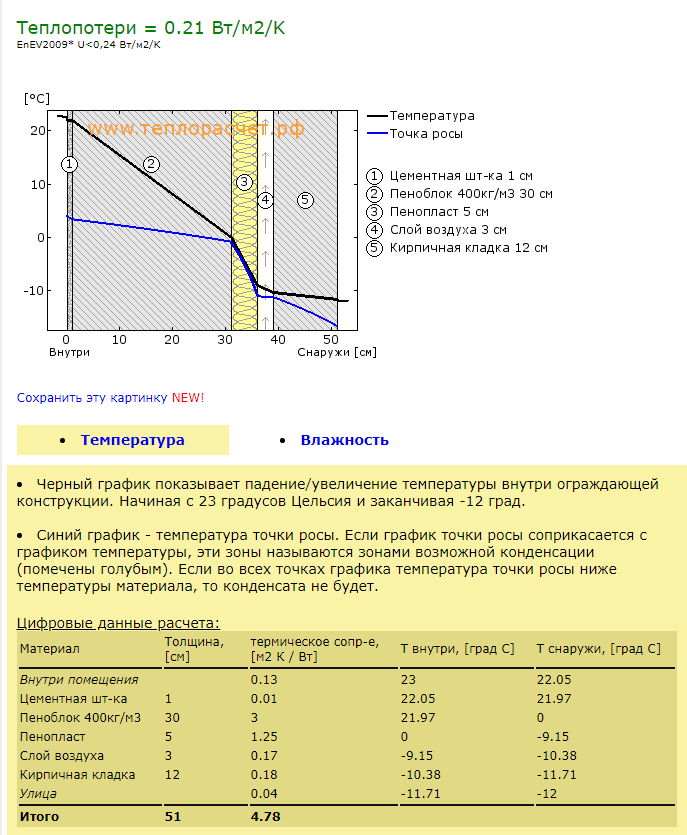

  • Теплотехнический калькулятор для расчета точки росы С помощью данного калькулятора вы сможете рассчитать оптимальную толщину утеплителя для дома и жилых помещений в соответствии с регионом проживания, материала и толщины стен. Вы сможете рассчитать толщину различных утеплительных материалов. И увидеть наглядно на графике место выпадения конденсата в стене. Удобный калькулятор теплопроводности стены онлайн для расчета толщины утепления.
  • Калькулятор KNAUF Расчет необходимой толщины теплоизоляции Рассчитайте необходимую толщину теплоизоляционного материала в основных городах РФ в различных конструкциях на теплотехническом калькуляторе KNAUF, созданном профессионалами из KNAUF Insulation. Все расчеты производятся по требованию СНиП 23-02-2003 «Тепловая защита зданий», для всех типов зданий. Бесплатный онлайн сервис расчета теплоизоляции KNAUF, удобный и понятный интерфейс.
  • Калькулятор Rockwool расчёта толщины теплоизоляции стен  Калькулятор разработан специалистами Rockwool для помощи в расчёте необходимой толщины теплоизоляции и оценке экономической эффективности её установки. Произвести теплотехнический расчет, подобрать подходящую марку теплоизоляции и рассчитать необходимое количество пачек очень просто.

Калькулятор утеплителя, онлайн расчет количества утеплителя для стен

Для определения нужного количества утеплителя для строящегося дома предлагаем воспользоваться калькулятором. С его помощью можно рассчитать объем утеплителя, применение которого позволит при минимальных затратах сохранять максимальное количество тепла в доме. Для того, чтобы использовать калькулятор утепления стен, выполнить онлайн расчет и определить требуемую толщину и объем утеплителя, который нужно купить, необходимо ввести следующие данные:

  • по каждой из стен указать ширину, высоту. Квадратуру калькулятор подсчитывает автоматически;
  • если предполагается строительство дома с фронтоном, то этот факт также должен быть отражен в соответствующей графе калькулятора;
  • для более точного расчета необходимо указать размеры оконных и дверных проемов, а также их количество;
  • нужно выбрать, какой тип утеплителя предпочтительнее – минеральная или базальтовая вата. После ввода контактных данных, вам будет предложено выбрать из брендов Кнауф и Роквул, в зависимости от типа ваты, которую вы выбрали.



Решающее влияние на изменение объема утеплителя оказывают два фактора: материал, из которого предполагается строительство стен – будет ли это каркасный дом или кирпичный, а также тип утеплителя. Предлагаем ознакомиться с характеристиками некоторых, наиболее популярных, материалов, используемых для утепления стен дома.



Минеральная вата Кнауф



Минераловатный утеплитель Knauf изготавливается из расплавленных силикатных материалов, Это экологически чистый эластичный материал без запаха с коэффициентом теплопроводности от 0,037 до 0,4 Вт/м*К, обладающий отличными звукоизоляционными качествами и следующими свойствами:

  • огнестойкостью;
  • влагостойкостью;
  • устойчивостью к биологическому и химическому воздействию.



Базальтовая вата Роквул



Каменная вата RockWool является экологически чистым материалом с пористой структурой.

Поры заполнены воздухом, поэтому этот тип утеплителя характеризуется минимальным значением коэффициента теплопроводности – 0,037 Вт/м*К. Для сравнения: слой утеплителя Роквул толщиной 100 мм способен задерживать столько же тепла во внутренних помещениях дома, как и стена из кирпича толщиной 1960 мм.

Калькулятор утепления стен дома

Уютный дом — теплый. Чтобы сократить утечку тепла через стены (а это по меньшей мере 50 процентов всех теплопотерь), необходима грамотная теплоизоляция. Каждый, кто сталкивается с проблемой утепления дома, задается вопросами: какой теплоизоляционный материал выбрать, как определить его толщину?

Сегодня сделать необходимые расчеты, подобрать наиболее оптимальный вариант утеплителя и установить его можно:

  • обратившись в фирму, специализирующуюся на теплоизоляции;
  • самостоятельно. В этом случае рассчитать теплоизоляцию вам поможет или специальная формула, или калькулятор утепления стен.

В первом случае все понятно: заплатил деньги — получил готовый проект. Но если вы хотите сэкономить, но при этом качественно утеплить ваш дом, то стоит внимательнее изучить способы и самостоятельно произвести расчеты.

Расчет теплоизоляции по формуле

Ничего сложного здесь нет. Расчет можно произвести для любого материала. Давайте разберем на конкретном примере.

У нас есть кирпичный дом с толщиной стены 1,5 длины кирпича. Утеплять мы его будем с помощью материала из каменной ваты. Например, с использованием теплоизоляционных плит СКАНДИК.

Теплосопротивление стены должно быть не менее 3,5 м2 К/Вт. Чтобы реальный показатель соответствовал норме, необходимо произвести теплоизоляцию.

  1. Сначала определяем текущее тепловое сопротивление стены. Ее толщина — примерно 38 см, коэффициент теплопроводности — 0,56. Текущее теплосопротивление: 0,38 / 0,56 = 0,68 м2 К/Вт.
  2. До должного показателя нам не хватает 2,85 м2 К/Вт.
  3. Теперь можно рассчитать толщину слоя минеральной ваты: 2,85 * 0,045, где второе значение — это коэффициент теплопроводности минеральной ваты. В итоге мы получим данные, что толщина теплоизоляционного слоя должна составлять 128 мм.

Калькулятор утепления дома Rockwool

Если вы боитесь ошибиться в расчетах, воспользуйтесь калькулятором теплоизоляции стен, который можно найти на сайте: calc.rockwool.ru

Специалисты компании ROCKWOOL разработали специальную программу, с помощью которой вы определите толщину и количество теплоизоляционного материала. Пошаговая инструкция, учет специфики строительного продукта и региона позволят максимально точно произвести расчет.

Калькулятор теплоизоляции стен онлайн. Калькулятор расчета материалов для утепления стены пеноплэксом


Калькулятор расчета материалов для утепления стены пеноплэксом

Очень популярной становится система наружного утепления стен дома с их последующей отделкой штукатуркой – эта технология получила название «мокрый фасад». При точном соблюдении всех ее правил, стены можно отделать любой декоративной штукатуркой или окрасить фасадной краской.

Калькулятор расчета материалов для утепления стены пеноплэксом

Чтобы такой утеплительный слой хорошо держался на стенах и, в свою очередь, служил надежной основой для декоративно отделки, требуется применение исключительно качественных материалов с обязательным соблюдением пропорций и порядка их нанесения. Расположенный ниже калькулятор расчета материалов для утепления стены пеноплэксом покажет, какое ориентировочное количество их понадобится для конкретной площади утепляемой и отделываемой стены.

Пояснения по расчету – вынесены в текстовую часть, ниже калькулятора.

Калькулятор расчета материалов для утепления стены пеноплэксом

Пояснения по проведению расчетов

Прежде всего, калькулятор предложит сделать выбор, как произвести расчет: по известной, рассчитанной ранее площади стены, или же по ее линейным параметрам – длине и ширине, с возможностью исключить из расчета оконные и дверные проемы. Во втором варианте – необходимо будет указать количество и размеры проемов.

Результаты расчетов показывают:

  • Необходимое количество стандартных утеплительных панелей пеноплэкс 1200×600 мм. Толщина утеплительных панелей рассчитывается заранее по специальному алгоритму, который реализован в отдельном калькуляторе (по ссылке).
  • Любая стеновая поверхность для хорошей адгезии с монтажным клеем требует предварительной обработки грунтовкой. Чаще применяется грунтовка глубокого проникновения, но для бетонных стен лучше использовать состав типа «Бетоноконтакт». Калькулятор покажет результат для обоих вариантов.
  • Для наклеивания термоизоляционных панелей пеноплэкса и для дальнейшего нанесения с внешней их стороны армированного базового штукатурного слоя используются специальные строительные смеси, предназначенные именно для утеплительных работ. Калькулятор покажет необходимое их количество для двух вариантов:

— для последующей отделки декоративной штукатуркой (в этом случае базовый штукатурный слой делают толщиной 4 мм).

— для использования по базовому слою фасадной краски (при таком типе отделке его толщина должна быть увеличена до 5 мм).

  • Армирование базового слоя предполагает использование специальной стекловолоконной сетки. Как правило, она реализуется рулонами шириной в 1000 мм. Расчет нужного количества предусматривает создание между соседними полотнами сетки нахлеста шириной в 100 мм.
  • Помимо клеевого состава, панели пеноплэкса крепятся к стене еще и механически – с применением дюбелей-«грибков». Необходимое их количество также будет показано, в результатах расчета.
  • Наконец, после застывания базового армированного слоя, перед началом отделочных работ, его обязательно обрабатывают водно-дисперсионной грунтовкой. Ее тип зависит от вида планируемой отделки, а примерный расход – покажет калькулятор.

Для панелей пеноплэкса предусмотрен запас в 15% – на раскрой. Для всех остальных материалов заложен резерв в 10%.

Утепление и отделка фасада разом!

Такая технология позволяет одновременно решать две важные проблемы – утепления стен и придания им должной декоративности. Подробнее о технологии утепления «мокрый фасад» с пеноплэксом – в специальной публикации нашего портала.

stroyday.ru

Калькулятор расчета утеплителя для стен, кровли, фундамента

Калькулятор позволяет определить вид теплоизоляционных материалов для фундамента, посчитать объем необходимых материалов и получить итоговую стоимость, в том числе и крепежа для плит.

С помощью данного сервиса, Вы сможете определить виды теплоизоляции и гидроизоляции которые подойдут для изоляции стен под сайдинг. Более того калькулятор позволит определить стоимость и рассчитать объем необходимых материалов.



Для того что бы правильно подобрать материалы для утепления вентилируемого фасада, подобрать гидроизоляцию и крепеж, воспользуйтесь этим сервисом. Введя площадь стен, и толщину плит, Вы рассчитаете необходимый объем материалов и узнаете их стоимость.



Сервис позволяет определить виды материалов, стоимость и объем. Исходя из площади фасада и толщины утеплителя, можно рассчитать примерную стоимость штукатурного фасада.



Если перед Вами стоит задача, изоляции каркасных стен, то этот калькулятор для Вас. Зная площадь стен и толщину утеплителя, вы без труда рассчитаете необходимые материалы.

Для пола, который планируется сделать с использованием цементной, либо любой другой, требуется особые, прочные изоляционные материалы.



Что бы правильно подобрать изоляционные материалы для пола, который уложен по деревянным лагам, воспользуйтесь данным калькулятором. Он определит необходимую плотность материалов, их количество и примерную стоимость.



Подберите изоляцию для межкомнатных перегородок. Вы сможете расчитать количество и вид изоляции, ее стоимость, а так же, сразу сделать заявку.



Просто введите площадь потолка и толщину теплоизоляции, получите количество материалов и их стоимость.



Для решения таких задач, воспользуйтесь онлайн-расчетом цен и количества необходимых материалов.



Для утепления чердака, следует подобрать материалы используя данный сервис.



Изоляция скатной кровли, требует помимо утеплителя, еще пароизоляционную и ветровлагозащитную мембрану, воспользовавшись этим онлайн-калькулятром, вы без труда определити нужные Вам материалы и их ориентировочную стоимость.



Для расчета материалов для плоской кровли, мы предлагаем воспользоваться этим калькулятром. В расчет включена так же гидроизоляционная мембрана и телескопический крепеж.



Калькулятор позволит сделать предварительный расчет необходимых материалов для монтажа водосточной системы. Определить предварительно стоимость/



beregi-teplo.ru

Калькулятор расчета толщины утеплителя для мокрого фасада

Подавляющее большинство домов, возведенных из кирпича, камня, тех или иных стеновых блоков, железобетона и т.п, нуждаются в обязательном утеплении стен. Один из вариантов решения проблемы – это технология «мокрого» фасада, которая сразу снимает с повестки дня два вопроса – термоизоляцию и декоративную отделку стен снаружи.

Калькулятор расчета толщины утеплителя для мокрого фасада

Оптимальным утеплителем для подобной технологии являются специальные марки минеральной ваты, с повышенной плотностью, специально разработанные именно для таких целей. Но требуется знать, какой же толщины должна быть термоизоляция, чтобы в доме создавались комфортные условия для проживания. В этом вопросе нам поможет калькулятор расчета толщины утеплителя для мокрого фасада.

Ниже калькулятора будут приведены необходимые пояснения и справочные материалы.

Содержание статьи

Калькулятор расчета толщины утеплителя для мокрого фасада
Как произвести расчет толщины утепления?

Технология «мокрого» фасада предполагает монтаж на стены блоков минеральной ваты необходимой толщины, которые затем последовательно закрываются защитным армированным штукатурным слоем и, наконец, декоративной штукатуркой или фасадной краской выбранного типа.

  • Чтобы стена отвечала по своей утепленности требованиям СНиП, ее суммарное сопротивление теплопередаче должно быть не ниже нормированного значения, установленного для данного региона. Определить этот параметр для своего места проживания можно по приложенной ниже карте-схеме. При этом следует выбирать значение «для стен», которое подписано фиолетовыми цифрами.

Карта-схема для определения расчетного нормированного значения термического сопротивления

  • Естественно, основную задачу по утеплению стены будет решать слой минеральной ваты, толщину которого и требуется определить. Для большинства марок этого утеплителя подобного типа свойственен примерно одинаковый коэффициент теплопроводности – порядка 0,040 Вт/м׺С. Именно он и будет приниматься в расчет.
  • Определенной термоизоляционной способностью обладает и сама стена. Чтобы учесть этот фактор, необходимо в калькуляторе указать ее толщину и материал, из которого она возведена.
  • Внешняя отделка предполагает штукатурный слой, теплотехнические характеристики которого также уже учтены в алгоритме расчета.
  • Наконец, свой вклад в общую термоизоляцию может внести и внутренняя отделка стены. Для принятия ее в расчет (хотя это и необязательно), необходимо указать материал отделки (обшивки) и толщину.
  • Результат будет получен в миллиметрах. Его потом несложно соотнести с ассортиментом стандартных толщин блоков минеральной ваты. Естественно, при этом округление должно проводиться в большую сторону.

Утепление и отделка внешних стен одновременно – технология «мокрого» фасада

Чтобы выбрать подобную технологию утепления и отделки, для начала будет разумным подробнее познакомиться с ее нюансами, достоинствами и недостатками. Подробнее обо всех этих вопросах рассказано в специальной публикации портала «Технология утепления «мокрый» фасад».

Закрыть рекламу

Понравилась статья? Сохраните, чтобы не потерять!

Оцените статью:

stroyday.ru

Калькулятор расчета утеплителя для стен и пола дома онлайн

Людям всегда было свойственно усовершенствоваться, делать свое пространство уникальным, творческим, краше чем у других. Именно этими целями все мы руководимся, когда хотим сделать ремонт в квартире, дачном участке и т. п. К тому же, этот ремонт руководствуется не только заменой старого и уже не пригодно к использованию оборудования и вещей, но и глобальными работами. Утеплить комнаты и дом в целом, работа, которая не терпит отлагательств.

Но часто возникает проблема с расчетом нужного количества толщины утеплителя для проделывания работы. Да, это не проблема, если у вас достаточно средств для покупки, скажем, красок с расчетом «наверняка», но если вы имеете ограниченное количество средств или хотите сделать все экономно, то эта проблема стает для вас действительно актуальной. Да, вы можете определить нужное количество утеплителя, как говорится, «на глаз», но для облегчения процедуры и более точный подсчетов вам поможет онлайн калькулятор для определения расхода утеплителя. Этот калькулятор позволит вам, не теряя дорогоценного времени, подсчитать, сколько литров краски понадобится вам для проведения малярских работ на той или иной поверхности, покрытии, части интерьера и т.д. Калькулятор имеет много функций, которые помогут вам конкретизировать и уточнить количество требованной краски.

Использовать онлайн калькулятор для расчета утеплителя на стены и пол, а также другие поверхности очень просто. Для начала вы указываете поверхность нанесения краски: будетэто стены, потолок или же кровля. Дальше же функции чуть отличительны, однако все они ведут к точному и быстрому расчету нужного количества утеплителя. Если вы хотите утеплить стены комнаты, то вам стоит лишь ввести её размеры, а именно высоту стены и её периметр, после чего нажать кнопку «рассчитать», и вы мгновенно получите результат, который высветиться под кнопкой. Если ваша цель заключается в утпелении потолка или крыши, то вы должны ввести такие размеры: длину и ширину потолка, и, нажав кнопку «рассчитать», получить ваш результат. Если вы хотите покрасить фасад дома, то вы должны ввести высоту и периметр здания, и, опять-таки, после нажатия соответственной кнопки получить ваш результат.

Стоит отметить, что расчет краски ведется для равномерного нанесения краски на поверхность слоем 90 мл/мбез учёта расхода краски на проливы, неровные поверхности и другие потери. Так же расход краски меняется при её разбавлении.

postroitbanju.ru

Расчет толщины утеплителя — Калькуляторы расчета — Справочник — Справочник ремонта и стройки

С помощью этого онлайн-калькулятора вы сможете приблизительно рассчитать толщину утеплителя для стены, пола или потолка выбрав регион проживания и ориентацией ограждения по сторонам света.

Для того чтобы рассчитать, нужно выбрать из выпадающего списка материал стены, пола или потолка, отделочный материал для внутренней отделки, пароизоляционный материал и указать их толщину в мм.

Далее также можно выбрать толщину воздушной прослойки с теплоотражающей алюминиевой фольгой на одной из ограничивающих прослойку поверхностях или без неё. Не забудьте выбрать утеплитель или заменяющий его материал.


Выберите материал стены (пола, потолка): ЖелезобетонБетон с каменным щебнем или гравиемБетон с кирпичным щебнемБетон ячеистый(газобетон, пенобетон)Бетон газозолобетонГлиняный кирпич на тяжелом раствореГлиняный кирпич на легком раствореСиликатный кирпич на тяжелом раствореПористый кирпич на легком раствореСосна и ель поперек волоконСосна и ель вдоль волоконФибролит цементныйАсбестоцементные плитки и листыСталь строительнаяАлюминий Толщина стены (пола, потолка):  мм
Выберите отделочный материал:  …Сосна и ель поперек волоконСосна и ель вдоль волоконДуб поперек волоконДуб вдоль волоконФибролит цементныйФанера клеенаяГипсокартон(ГКЛ)Листы древесноволокнистые(сухая штукатурка)ДВППанели ПВХСэндвич-панели ПВХПлиты пробковыеМрамор, гранит, базальтПесчаники и кварцитыИзвестнякиИзвестняк-ракушечникЦементно-песчаный растворИзвестково-песчаный растворШтукатурка изв.по драни на наруж.поверхностиТо же на внутренней поверхностиЛинолеумКартон плотныйТо жеРелинРубероид пергамин, тольСтекло оконное Толщина материала:  мм
Выберите пароизоляционный материал:  …Фольгированный Изолон/ПенофолНефольгированный Изолон / ПенофолСэндвич-панели ПВХРубероид пергамин, толь Толщина материала:  мм
Выберите замкнутую воздушную прослойку:  …НА СТЕНЕ И ПОТОЛКЕ, толщина δ:——————————————-δ=10 мм (без фольги)δ=10 мм + слой Al фольгиδ=20 — 50 мм (без фольги)δ=20 — 50 мм + слой Al фольгиδ=100 мм (без фольги)δ=100 мм + слой Al фольгиδ=150 мм и более (без фольги)δ=150 мм и более + слой Al фольги——————————————-НА ПОЛУ, толщина δ:——————————————-δ=10 мм (без фольги)δ=10 мм + слой Al фольгиδ=20 мм (без фольги)δ=20 мм + слой Al фольгиδ=30 мм (без фольги)δ=30 мм + слой Al фольгиδ=50 мм (без фольги)δ=50 мм + слой Al фольгиδ=100 мм (без фольги)δ=100 мм + слой Al фольгиδ=150 мм и более (без фольги)δ=150 мм и более + слой Al фольги
Выберите Ваш регион проживания:  …АрхангельскАстраханьАнадырьБарнаулБелгородБлаговещенскБрянскВеликий НовгородВладивостокВладикавказВладимирВолгоградВологдаВоронежЕкатеринбургИвановоИжевскИркутскКазаньКалининградКалугаКировКемеровоКостромаКраснодарКрасноярскКурскЛипецкМагаданМагнитогорскМахачкалаМоскваМосковская обл,ДмитровМосковская обл,КашираМурманскНабережные ЧелныНижний НовгородНовосибирскНовокузнецкОмскОренбургОрелПензаПермьПетрозаводскПетропавловск КамчатскийПсковРостов на ДонуРязаньСамараСанкт-ПетербургСаранскСаратовСтавропольСмоленскСимферопольСочиТамбовТверьТольяттиТомскТулаТюменьУлан-УдэУльяновскУфаХабаровскХанты-МансийскЧебоксарыЧелябинскЧитаЭлистаЮжно-СахалинскЯкутскЯрославль
Выберите утеплитель или заменяющий его материал: УТЕПЛИТЕЛИ:——————————————-Пенопласт ПСБ-С35Пенопласт ПСБ-С25Пеноплэкс 35Экструдированные: Экстрол / ТехноплэксМинвата на битумной связкеТо жеМинвата на синтетической связкеМинватаВата стекляннаяГазостекло или пеностеклоЭковатаМинвата, базальтовая, ИзолБазальтовая плитаПробка——————————————-ЗАСЫПКИ ТЕПЛОИЗОЛЯЦИОННЫЕ:——————————————-КерамзитШлак доменный гранулированный——————————————-ОРГАНИЧЕСКИЕ ВОЛОКНИСТЫЕ материалы:——————————————-Соломит и плиты страмитКамышитВойлок строительныйПакляТорфоизоляционные плиты——————————————-РУЛОННЫЕ материалы:——————————————-ЛинолеумКартон плотныйРубероид пергамин, толь——————————————-ДЕРЕВО:——————————————-Сосна и ель поперек волоконДуб поперек волоконОпилки древесныеФибролит цементныйФанера клеенаяЛисты древесноволокнистые(сухая штукатурка)Плиты древесноволокнистыеПлиты пробковые——————————————-ДРУГИЕ материалы:——————————————-Газобетон, пенобетонГазозолобетонПористый кирпич на легком раствореАсбестоцементные теплоизоляционные плитыАсфальтобетонПлиты гипсовые с органическими наполнителямиПеногипс и газогипсЛисты гипсовые обшивочные(сухая штукатурка)Смазка глино-песчанаяСмазка глино-соломеннаяСмазка глино-опилочнаяСнег свежевыпавший
Выберите ориентацию ограждения по сторонам света: северная, северо-восточная, северо-западная, восточнаяюго-восточная и западнаяюжная и юго-западная

Требуемая толщина утеплителя — не менее ________________

Толщину утеплителя всегда применяйте с запасом, округляя полученный результат в большую сторону.



domutom.ru

14 полезных онлайн-калькуляторов для инженера

В настоящее время в сети имеется немало бесплатных онлайн калькулятор и сервисов, позволяющих выполнить достаточно точные расчеты строительных конструкций.

В данном обзоре  вы найдете подборку расчетных программ,  используя которые вы сможете быстро выполнить расчеты по теплоизоляции, огнезащиты, звукоизоляции, технической изоляции, кровли, каменным конструкциям и сэндвич-панелям.

Содержание:

1.  Калькуляторы для расчета теплоизоляции, звукоизоляции, огнезащиты

2.  Калькуляторы для расчета технической изоляции

3.  Калькулятор для расчета материалов кровли

4.  Калькулятор для расчета сэндвич-панелей

5.  Калькулятор для расчета каменных конструкций

1.  Калькуляторы для расчета теплоизоляции, звукоизоляции, огнезащиты

Расчет толщины теплоизоляции является одним из важнейших факторов, необходимым при проектировании строительных объектов. Одним  из главных параметров здесь считают теплосопротивление, которое высчитывается, исходя из климатической зоны того или иного региона,  а так же вида ограждающих конструкций.  Также необходимо учесть и другие важные детали, сделать это вам поможет специальная программа расчета теплоизоляции.

1.1.  Онлайн-калькулятор теплоизоляции   http://tutteplo.ru/138/ рассчитывает толщину слоя утеплителя для зданий и сооружений согласно требованиям СНИП 23-02-2003. Тепловая защита зданий.  В создании калькулятора для расчета толщины теплоизоляции принимали участие сотрудники ОАО Институт «УралНИИАС». В качестве исходных данных требуется указать тип здания (жилое, общественное или производственное), район строительства, выбрать ограждающие конструкции, подлежащие термоизоляции, их характеристики. В качестве применяемого утеплителя доступен широкий выбор популярных марок, таких как Rockwool, Paroc, Isover, Термоплекс и множество других.

На основании теплотехнического расчета программа определяет толщину изоляции. При необходимости администрация сайта предоставляет бесплатные онлайн-консультации для проектировщиков и специалистов, а также на e-mail по запросу могут быть высланы детальные расчетные материалы.



1.2. Теплотехнический калькулятор  http://www.smartcalc.ru/

Детальный теплотехнический расчет ограждающих конструкций онлайн можно выполнить в этой программе. Для начала работы сервис просит ввести данные о типе конструкций, районе строительства и температурном режиме помещения. Далее, калькулятор обрабатывает информацию и выдает решение о соответствии ограждающих конструкций требованиям нормативной документации.

В возможности программы входит построение схем тепловой защиты, влагонакопления и теплопотерь. Для удобства в меню есть примеры готовых решений, ознакомившись с которыми, выполнить расчет самостоятельно не составит труда.

1.3.  Онлайн-сервис Rockwool от известного производителя теплоизоляционных материалов доступен по адресу http://calc.rockwool.ru/. Он обладает широкими возможностями и удобной пошаговой системой выбора параметров. Калькулятор расчета теплоизоляции поможет определить оптимальную толщину материалов, подобрать их марку и прикинуть количество.

Сервисыпозволяет выполнить следующие расчеты:

  • энергоэффективность конструкций;
  • толщина утеплителя;
  • система огнезащиты;
  • техническая изоляция.

В качестве примера определим тип и технические характеристики изоляции для трубопроводов. Для этого нужно перейти по ссылке  http://tech.rockwool.ru/ и начать ввод исходных данных. Сначала необходимо выбрать метод расчета. В нашем случае он будет простейший, служащий для предотвращения замерзания жидкости в трубе.

Дальше программа просит ввести диаметр трубопровода, его материал, толщину стенки, а также параметры теплоносителя. Для примера зададим характеристики воды с температурой +20 градусов, движущейся в стальном трубопроводе длиной 25 м при температуре наружного воздуха -25 градусов. Затем следует выбрать тип изоляции Rockwool и нажать на кнопку расчета.

В результате программа определит толщину технического утеплителя, его объем с 5% запасом, площадь защитного кожуха, а также количество всех необходимых монтажных и крепежных деталей. Отчет можно распечатать или сохранить в файле формата PDF.

Так же доступен расчет звукоизоляции онлайн  http://sound.rockwool.ru/ . Здесь можно выбрать дополнительные параметры для стен или пола, в виде материала, плотности, толщины, наличия/отсутствия дополнительной изоляции. Используя эти сервисы, вы получите эффективный расчет звукоизоляции ограждающих конструкцийабсолютно бесплатно.

1.4 Калькуляторы Технониколь

С помощью онлайн сервиса Технониколь   http://www.tn.ru/about/o_tehnonikol/servisy/programmy_rascheta/  можно рассчитать:

  • толщину звукоизоляции;
  • расход материалов для огнезащиты металлоконструкций;
  • тип и количество материалов для плоской кровли;
  • техническую изоляцию трубопроводов.

Для примера рассмотрим калькулятор, который позволит выполнить расчет плоской кровли  http://www.tn.ru/calc/flat/ . В начале расчета предлагается выбрать тип покрытия Технониколь (Классик, Смарт, Соло и т.д.)  С подробным описанием всех видов можно ознакомиться на этом же сайте в соответствующем разделе.

Следующим этапом вводятся параметры кровельного пирога, географическое местоположение объекта и геометрические размеры конструкций крыши. Результаты расчета плоской кровли онлайн программа предоставляет в формате Adobe Acrobat или Microsoft Excel. Отчетный документ оформляется на фирменном бланке компании и содержит два вида показателей: по укрупненной и детализированной формам. Полученные спецификации могут использоваться непосредственно для закупки материала.

Еще Технониколь предлагает воспользоваться калькулятором расчета звукоизоляции  http://www.tn.ru/calc/noise_insulation/ , в котором доступно два режима — для застройщика и проектировщика. Программа расчета звукоизоляциидает возможность выбора конструкции (стена, перекрытие), типа помещения, источника шума и других параметров. Далее, пользователь может выбрать одну из нескольких изоляционных систем, подходящих под его вводные данные.

Расчет огнезащиты металлоконструкцийтакже можно осуществить при помощи интернет-программы http://www.tn.ru/calc/fire_protection/. Он позволяет выбрать геометрию конструкции (двутавр, швеллер, уголок, прямоугольная или круглая труба), ее параметры по ГОСТу или размеры для сварной конструкции, а потом указать способ обогрева и степень огнестойкости. После этого, система выполнит расчет толщины огнезащиты и предоставит результаты — необходимую толщину и объем плит, а также расходных материалов.

1.5 Теплотехнический калькулятор Paroc

Известный финский производитель теплоизоляционных материалов Paroc на своем российском сайте предлагает выполнить расчет всех видов утеплителей http://calculator.paroc.ru/  в соответствии с требованиями СП 50.13330.2015 «Тепловая защита зданий».

Для этого необходимо указать конструкцию стены, покрытия или перекрытия здания, уточнить температурные режимы и географию расположения объекта. В результате программа выполнит расчет сопротивления строительных конструкций теплопередаче и определит минимально допустимую толщину утеплителя. Отчет о проделанной работе можно распечатать или сохранить в файле формата PDF.

1.6. Теплоизоляция Baswool

Отечественная компания ООО «Агидель», выпускающая популярные теплоизоляционные материалы Baswool предлагает для своей продукции бесплатный калькулятор http://www.baswool.ru/calc.html . Интерфейс ресурса очень простой, а расчет предлагается выполнить в несколько шагов, поэтапно указав город строительства, категорию здания, утепляемую конструкцию. В результате программа предоставит на выбор несколько вариантов систем утепления Baswool с указанием толщины материала.

1.7. Расчетные программы Основит

Один из лидеров отечественных производителей отделочных материалов ТМ «Основит» предлагает на своем сайте бесплатно рассчитать объемы работ и стоимость их выполнения. С помощью калькулятора Основит http://osnovit.ru/system-calc/calc.php можно определить параметры фасадной теплоизоляции. Введя стандартный набор исходных данных, пользователь получает итоговую спецификацию предлагаемого набора материалов для устройства теплого фасада.

Дополнительно сервис Основит позволяет определить расход любого материала из своей производственной линейки. Преимуществом такого расчета является то, что результаты выдаются с привязкой к фасовочным единицам товара. Например, выбрав в меню категорий продукции «Смеси для пола» стяжку Стартлайн FC41 Н, указав толщину ее нанесения и общую площадь поверхности, пользователь узнает, сколько мешков сухой смеси ему потребуется.



 2. Расчет технической изоляции

2.1. Калькулятор расчета технической изоляции от Isotec

Isotec–торговая марка известной международной компании«Сен Гобен», под которой выпускается линейка технической изоляции. Эти материалы применяются для противопожарной обработки строительных конструкций, термической изоляции трубопроводов отопления и кондиционирования, а также промышленных емкостных сооружений.

Сайт компании предлагает выполнить расчет тепловых характеристик системы при помощи бесплатной онлайн-программы http://calculator.isotecti.ru/.  Калькулятор работает в соответствии с регламентом СП 61.13330.2012 (тепловая изоляция для оборудования и трубопроводов). Расчет выполняется на основании заданных критериев: температура поверхности трубопровода, транспортируемого потока, разница температурных характеристик по длине и так далее. Требуемые условия задаются пользователем в меню сайта.

После этого необходимо выбрать один из предлагаемых вариантов устройства теплоизоляции Isotec (например, цилиндры для трубопроводов). Программа автоматически определит толщину материала.

2. 2. Таким же образом можно произвести и расчет теплоизоляции трубопроводов с помощью уже знакомого сервиса Paroc  http://calculator.paroc.ru/new/ . Все расчеты выполняются в соответствии с СП 61.13330.2012 Тепловая изоляция оборудования и трубопроводов (актуализированная редакция СНиП 41-03-2003).  С его помощью можно подобрать оптимальные характеристики и тип технической изоляции. Система включает в себя различные методы расчета — по плотности теплового потока, его температуре, для предотвращения замерзания жидкости и т. д. Чтобы произвести расчет толщины теплоизоляции трубопроводов, нужно выбрать метод, ввести необходимые данные (диаметр, материал, толщина трубопровода и т.д.), после чего программа сразу же выдаст готовый результат. При этом, учитываются различные важные факторы — температура содержимого трубопровода, окружающей среды, величина механической нагрузки на трубопровод и другие. В результате, калькулятор расчета теплоизоляции трубопроводов определит толщину и объем утеплителя.



3. Расчет кровли

Расчет материалов кровли онлайн можно выполнить на специализированном ресурсе металлочерепицы  http://www.metalloprof.ru/calc/ . Для этого необходимо выбрать форму крыши, указать ее основные размеры и определить тип кровельного материала. Программа выдаст расход металлочерепицы, количество коньков, карнизов и крепежных элементов. В результате будет высчитана стоимость материала в соответствии с актуальным прайс-листом поставщика.



4. Калькулятор для расчета сэндвич- панелей

Если вам необходимо рассчитать сэндвич панели, требуемые для строительства определенного здания, то сделать это также можно онлайн, при помощи бесплатных калькуляторов. Вполне удобным и эффективным считается сервис Теплант, который предлагает пользователю функцию онлайн-калькулятора для примерного расчета размеров сэндвич панелей http://teplant.ru/calculate/ и других параметров (количество панелей и прочих элементов, расходных материалов). Это универсальный сервис, при помощи которого вы легко сможете рассчитать как стеновые сэндвич панели, так и кровельные сэндвич панели.  Для расчета необходимо указать тип кровли здания, его габариты, выбрать цвет панелей и их вид (стеновые, кровельные).

Программа определит количество материала, крепежных и фасонных элементов, а также рассчитает их стоимость.



5.  Калькулятор расчета каменных конструкций

5.1. Расчет газобетона

Что же касается такого популярного направления, как расчет газобетона онлайн, то для этой операции вы найдете немало подходящих сервисов в сети Интернет. К примеру, это онлайн-калькулятор газобетона http://stroy-calc.ru/raschet-gazoblokov , при помощи которого можно легко рассчитать количество газобетонных или газосиликатных блоков, необходимых для строительства объекта. При этом, учитываются все необходимые параметры — длина, ширина, плотность, высота и т. д, позволяя быстро вычислить расчет газобетона на дом. Аналогичный сервис можно найти и на многих других сайтах производителей стройматериалов. Например, калькулятор расчета газобетона от компании Bonolit http://www.bonolit.ru/raschet-gazobetona/ предоставит вам целый перечень результатов — количество блоков в единицах и м3 и даже количество мешков клея.

­­­

Компания Bonolit, специализирующаяся на производстве автоклавного аэрированного бетона (газобетон) для удобства клиентов предоставляет бесплатный сервис по определению объема работ при кладке стен дома. Расчетная программа доступна по адресу :  http://www.bonolit.ru/raschet-gazobetona/

В качестве исходных данных калькулятор запрашивает габариты дома, длину внутренних несущих стен, этажность, тип перекрытий, размеры и количество проемов. Результат вычислений предоставляется в виде спецификации материалов и их сметной стоимости. При этом имеется возможность тут же отправить заказ на закупку газобетона.

5.2. Расчет для стен из кирпича

Онлайн-сервис Stroy Calc  http://stroy-calc.ru/raschet-kirpicha/ осуществляет расчет стройматериалов для кладки стен дома. Параметры могут определяться для стен из кирпича, строительных блоков, бруса и бревен. Например, при возведении кирпичной постройки в качестве исходных данных необходимо задать периметр, высоту и толщину стен, количество и размеры проемов, а также стоимость единицы материала. Программа определит расход кирпича в штуках и кубах, его стоимость, а также необходимый объем раствора. При этом будет указан вес стен для расчета фундамента. Сервис также позволяет подобрать тип и количество утеплителя. Для этого при определении параметров стен необходимо установить галочку в соответствующем месте.

5.3 Калькулятор теплых блоков Wienerberger

Всемирно известный бренд Wienerberger, лидер по производству теплой керамики, предлагает на своем сайте определить расход строительных блоков Porotherm  http://www.wienerberger.ru/инструментарий/расчёт-расхода-блоков . Для расчета необходимо ввести размеры стен дома, указать габариты проемов, их количество.

Программа подберет возможные варианты кладки и выдаст расходы блоков различных параметров. Результат такого расчетабудет носить ориентировочный характер, но для составления предварительной сметы строительства этих данных будет вполне достаточно. Для уточнения объемов работ ресурс предлагает связаться со специалистом компании.



Итак, в данной статье мы рассмотрели наиболее удобные и популярные онлайн-сервисы, предназначенные для расчета строительных материалов. Стоит отметить, что каждый из них является бесплатным, а также имеет удобный современный интерфейс. Все эти ресурсы разработаны в виде подробных калькуляторов, размещенных прямо на страницах сайтов. Таким образом, вы сможете легко и быстро произвести требуемые вам вычисления.

Вернуться к содержанию

Если считаете обзор полезным поделитесь с коллегами и друзьями в соц. сетях!

maistro.ru

Калькулятор утепления стен дома

Уютный дом – это теплый дом. Чтобы сократить потерю тепла через стены (а это, по меньшей мере, 50% всех теплопотерь), необходима грамотная теплоизоляция. Каждый, кто сталкивается с проблемой утепления дома, задается вопросами: какой теплоизоляционный материал выбрать, как определить толщину утеплителя.

Сегодня сделать необходимые расчеты, подобрать наиболее оптимальный вариант утеплителя и установить его можно:

  • Обратившись в фирму, специализирующуюся на теплоизоляции.
  • Самостоятельно. В этом случае рассчитать теплоизоляцию стены вам поможет либо специальная формула, либо калькулятор утепления стен.

В первом случае все понятно: заплатил деньги – получил готовый проект. Но если вы хотите сэкономить, но при этом качественно утеплить ваш дом, то стоит внимательнее изучить способы и самостоятельно произвести расчеты.

Расчет теплоизоляции по формуле

Ничего сложного здесь нет. Расчет можно произвести для любого материала. Давайте разберем на конкретном примере.

У нас есть кирпичный дом с толщиной стены в 1,5 длины кирпича. Утеплять мы его будем при помощи материала из каменной ваты. Например, при помощи теплоизоляционных плит «ЛАЙТ БАТТС СКАНДИК».

Теплосопротивление стены должно быть не менее 3,5 м2*К/Вт. Чтобы реальный показатель соответствовал норме, необходимо произвести теплоизоляцию стены.

  1. Сначала определяем текущее тепловое сопротивление стены. Толщина стены — примерно 38 см, коэффициент теплопроводности — 0,56. Текущее теплосопротивление: 0,38/0,56 = 0,68 м2*К/Вт.
  2. До должного показателя нам не хватает 2,85 м2*К/Вт.
  3. Теперь можно рассчитать толщину слоя минеральной ваты: 2,85*0,045, где второе значение – это коэффициент теплопроводности минеральной ваты. В итоге мы получим данные, что толщина теплоизоляционного слоя должна составлять 128 мм.

Калькулятор утепления дома Rockwool

Если вы боитесь ошибиться в расчетах, воспользуйтесь калькулятором теплоизоляции стен, который можно найти по адресу calc.rockwool.ru.

Специалисты компании Rockwool разработали специальную программу, с помощью которой вы сможете рассчитать толщину и количество теплоизоляционного материала. Пошаговая инструкция, учет специфики строительного материала и региона позволят максимально точно произвести расчет.

shop.rockwool.ru

Расчет объема утеплителя для стен

Информация по назначению калькулятора

Онлайн калькулятор утеплителя, предназначен для расчета количества и объема утеплителя для внешних стен и боковой поверхности фундаментов строений. В расчетах учитываются оконные и дверные проемы, а так же стоимость утеплителя и дополнительных материалов.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Пенополистирол (ППС) и Экструдированный пенополистирол (ЭППС)

Является одним из самых доступных и эффективных легких утеплителей. Более чем на 90% состоит из воздуха, который и является самым лучшим теплоизолятором. Обычный ППС применяется для утепления внешних стен строений, но так как он является влагопроницаемым материалом, применять его для утепления фундаментов не рекомендуется. Для этих целей лучше всего подходит ЭППС, который при утеплении фундаментов является так же и влагозащитным слоем.

Маты каменной (базальтовой) ваты

В настоящее время самыми известными производителями плит каменной ваты являются такие компании как «Rokwool» и «Технониколь».

Самыми главными преимуществами данного материала являются легкость обработки, для работы с ним вам не понадобится никакого специального оборудования, достаточно ножа или пилы, с мелкими зубьями. Стоит помнить, что плиты ваты должны стыковаться очень плотно, но при этом запрещено трамбовать их или же сжимать. Изнутри маты покрываются пароизоляционной мембраной, а снаружи – ветроизоляционной пленкой, это необходимо для того, чтобы защитить вату от влаги.

При сильном увлажнении каменная и минеральная вата теряет свои теплосберегающие характеристики

Напыляемые утеплители

Такой способ утепления в нашей стране распространен еще не слишком широко. В основном для утепления стен каркасных домов используют пенополиуретан. В его состав входят два жидких вещества, которые под давлением воздуха превращаются в пену, и после того как заполнится все пространство, его излишки срезаются. Работа с таким материалом напоминает работу с монтажной пеной.

Эковата

В последнее время стало очень популярным использование такого утеплителя как волокна целлюлозы или эковата. Она произведена из натурального материала и не требует дополнительной защиты, такой вид утеплителя наиболее подойдет тем, кто хочет сделать свой дом экологически чистым.

Известно два способа укладки: это сухой метод и влажный.

  • Сухой способ
  • — При помощи специальной машины, вата задувается изолированным слоем до тех пор, пока не будет достигнута необходимая плотность. Недостатком такого способа является то, что со временем она может дать усадку и начнет пропускать тепло в верхних слоях. Хотя многие производители дают гарантию, что усадки не будет не менее 20 лет.

  • Влажный способ
  • — можно осуществить при помощи специального оборудования, эковата под давлением «приклеивается» и к стенам и друг к другу, это позволяет избежать усадки. Главным минусом является то, что влажную укладку эковаты необходимо проводить снаружи до обшивки стен.

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Если вы не нашли ответа на свой вопрос, вы можете связаться с нами по обратной связи.

Общие сведения по результатам расчетов

  • Количество утеплителя
  • — Общий объем необходимого утеплителя
  • Площадь утепления
  • — Общая площадь утепления с учетом фронтонов, оконных и дверных проемов
  • Количество дюбелей ‘грибков’
  • — Общее количество дюбелей ‘грибков’ с расходом 6 штук на 1 квадратный метр утеплителя.
  • Вес утеплителя
  • — Общий вес утеплителя указанной плотности. Уточните плотность материала у продавцов.

Архитектура. Бытовая техника. Канализация. Лестницы. Мебель. Окна. Отопление. Ремонт. Строительство

Даже популярные ныне коттеджи из бревна или профилированного бруса необходимо утеплять дополнительно или возводить их из практически несуществующего на рынке деревянного массива толщиной в 35-40 см. Что уж говорить о каменных строениях (блочных, кирпичных, монолитных).

Что значит «утеплиться правильно»

Итак, без теплоизоляционных слоёв обойтись нельзя, с этим согласится подавляющее большинства домовладельцев. Некоторым из них приходится изучать вопрос во время строительства собственного гнёздышка, другие озадачиваются утеплением, чтобы фасадными работами улучшить уже эксплуатируемый коттедж. В любом случае подходить к вопросу необходимо очень скрупулёзно.

Одно дело соблюдение технологии утепления, но ведь часто застройщики допускают ошибки на стадии закупки материала, в частности неправильно выбирают толщину утепляющего слоя. Если жилище окажется слишком холодным, то находиться в нём будет, мягко говоря, некомфортно. При благоприятном стечении обстоятельств (наличие запаса производительности теплогенератора) проблему получится решить увеличением мощности отопительной системы, что, однозначно, влечёт за собой существенный рост расходов на покупку энергоносителей.

Но обычно всё заканчивается куда печальнее: при малой толщине утепляющего слоя ограждающие конструкции промерзают. А это становится причиной перемещения точки росы вовнутрь помещений, из-за чего на внутренних поверхностях стен и перекрытий выпадает конденсат. Потом появляется плесень, разрушаются строительные конструкции и отделочные материалы… Что самое неприятное, так это тот факт, что невозможно устранить неприятности малой кровью. Например, на фасаде придётся демонтировать (или «похоронить») финишный слой, затем создать ещё один барьер из утеплителя, а потом снова отделать стены. Очень недёшево выходит, лучше сразу всё сделать как положено.

Важно! Технологичные современные утеплители мало стоить не будут, причём с увеличением толщины пропорционально будет расти и цена. Поэтому создавать слишком большой запас по теплоизоляции обычно смысла нет, это — пустая трата средств, особенно если случайному сверхутеплению подвергается только часть конструкций дома.

Принципы расчёта утепляющего слоя

Теплопроводность и термическое сопротивление

Прежде всего, нужно определиться с главной причиной охлаждения здания. Зимой у нас работает система отопления, которая греет воздух, но сгенерированное тепло проходит через ограждающие конструкции и рассеивается в атмосфере. То есть происходят теплопотери — «теплопередача». Она есть всегда, вопрос лишь в том, получается ли их восполнить посредством отопления, чтобы в доме оставалась стабильная положительная температура, желательно на уровне + 20-22 градусов.

Важно! Заметим, что очень немаловажную роль в динамике теплового баланса (в общих теплопотерях) играют различные неплотности в элементах здания — инфильтрация. Поэтому на герметичность и сквозняки тоже следует обращать внимание.

Кирпич, сталь, бетон, стекло, деревянный брус… — каждый материал, применяемый при строительстве зданий, в той или иной мере обладает способностью передавать тепловую энергию. И каждый из них обладает обратной способностью — сопротивляться теплопередаче. Теплопроводность является величиной неизменной, поэтому в системе СИ существует показатель «коэффициент теплопроводности» для каждого материала. Данные эти важны не только для понимания физических свойств конструкций, но и для последующих расчётов.

Приведём данные для некоторых основных материалов в виде таблицы.

Теперь о сопротивлении теплопередаче. Значение сопротивления теплопередаче обратно пропорционально теплопроводности. Этот показатель относится и к ограждающим конструкциям, и к материалам как таковым. Он используется для того, чтобы охарактеризовать теплоизоляционные характеристики стен, перекрытий, окон, дверей, кровли…

Для расчёта термического сопротивления используют следующую общедоступную формулу:

Показатель «d» здесь означает толщину слоя, а показатель «k» — теплопроводность материала. Получается, что сопротивление теплопередаче напрямую зависит от массивности материалов и ограждающих конструкций, что при использовании нескольких таблиц поможет нам рассчитать фактическое теплосопротивление существующей стены или правильный утеплитель по толщине.

Для примера: стена в половину кирпича (полнотелого) имеет толщину 120 мм, то есть показатель R получится 0,17 м²·K/Вт (толщина 0,12 метра, разделённая на 0,7 Вт/(м*К)). Аналогичная кладка в кирпич (250 мм) покажет 0,36 м²·K/Вт, а в два кирпича (510 мм) — 0,72 м²·K/Вт.

Допустим, по минеральной вате толщиной 50; 100; 150 мм показатели термического сопротивления будут следующие: 1,11; 2,22; 3,33 м²·K/Вт.

Важно! Большинство ограждающих конструкций в современных зданиях являются многослойными. Поэтому, чтобы рассчитать, например, термическое сопротивление такой стены, нужно отдельно рассматривать все её прослойки, а затем полученные показатели суммировать.

Существуют ли требования к тепловому сопротивлению

Возникает вопрос: а каким, собственно, должен быть показатель сопротивления теплопередачи для ограждающих конструкций в доме, чтобы в помещениях было тепло, и в отопительный период расходовалось минимум энергоносителей? К счастью для домовладельцев, не обязательно снова использовать сложные формулы. Вся необходимая информация есть в СНиП 23-02-2003 «Тепловая защита зданий». В данном нормативном документе рассматриваются строения различного назначения, эксплуатируемые в различных климатических зонах. Это вполне объяснимо, так как температура для жилых помещений и производственных помещений не нужна одинаковая. Кроме того, отдельные регионы характеризуются своими предельными минусовыми температурами и длительность отопительного периода, поэтому выделяют такую усреднённую характеристику, как градусо-сутки отопительного сезона.

Важно! Ещё один интересный момент заключается в том, что основная интересующая нас таблица содержит нормируемые показатели для различных ограждающих конструкций. Это в общем-то не удивительно, ведь тепло покидает дом неравномерно.

Попробуем немного упростить таблицу по необходимому тепловому сопротивлению, вот что получится для жилых зданий (м²·K/Вт):

Согласно данной таблице, становится понятно, что если в Москве (5800 градусо-суток при средней температуре в помещениях порядка 24 градусов) строить дом только из полнотелого кирпича, то стену придётся делать по толщине более 2,4 метра (3,5 Х 0,7). Реально ли это технически и по деньгам? Конечно — абсурд. Вот почему нужно применить утепляющий материал.

Очевидно, что для коттеджа в Москве, Краснодаре и Хабаровске будут предъявляться разные требования. Всё, что нам нужно, так это определить градусо-суточные показатели для нашего населённого пункта и выбрать подходящее число из таблицы. Потом применяя формулу сопротивления теплопередаче, работаем с уравнением и получаем оптимальную толщину утеплителя, который необходимо применить.

Город Градусо-сутки Dd отопительного периода при температуре, + С
24 22 20 18 16 14
Абакан 7300 6800 6400 5900 5500 5000
Анадырь 10700 10100 9500 8900 8200 7600
Арзанас 6200 5800 5300 4900 4500 4000
Архангельск 7200 6700 6200 5700 5200 4700
Астрахань 4200 3900 3500 3200 2900 2500
Ачинск 7500 7000 6500 6100 5600 5100
Белгород 4900 4600 4200 3800 3400 3000
Березово (ХМАО) 9000 8500 7900 7400 6900 6300
Бийск 7100 6600 6200 5700 5300 4800
Биробиджан 7500 7100 6700 6200 5800 5300
Благовещенск 7500 7100 6700 6200 5800 5400
Братск 8100 7600 7100 6600 6100 5600
Брянск 5400 5000 4600 4200 3800 3300
Верхоянск 13400 12900 12300 11700 11200 10600
Владивосток 5500 5100 4700 4300 3900 3500
Владикавказ 4100 3800 3400 3100 2700 2400
Владимир 5900 5400 5000 4600 4200 3700
Комсомольск-на-Амуре 7800 7300 6900 6400 6000 5500
Кострома 6200 5800 5300 4900 4400 4000
Котлас 6900 6500 6000 5500 5000 4600
Краснодар 3300 3000 2700 2400 2100 1800
Красноярск 7300 6800 6300 5900 5400 4900
Курган 6800 6400 6000 5600 5100 4700
Курск 5200 4800 4400 4000 3600 3200
Кызыл 8800 8300 7900 7400 7000 6500
Липецк 5500 5100 4700 4300 3900 3500
Санкт Петербург 5700 5200 4800 4400 3900 3500
Смоленск 5700 5200 4800 4400 4000 3500
Магадан 9000 8400 7800 7200 6700 6100
Махачкала 3200 2900 2600 2300 2000 1700
Минусинск 4700 6900 6500 6000 5600 5100
Москва 5800 5400 4900 4500 4100 3700
Мурманск 7500 6900 6400 5800 5300 4700
Муром 6000 5600 5100 4700 4300 3900
Нальчик 3900 3600 3300 2900 2600 2300
Нижний Новгород 6000 5300 5200 4800 4300 3900
Нарьян-Мар 9000 8500 7900 7300 6700 6100
Великий Новгород 5800 5400 4900 4500 4000 3600
Олонец 6300 5900 5400 4900 4500 4000
Омск 7200 6700 6300 5800 5400 5000
Орел 5500 5100 4700 4200 3800 3400
Оренбург 6100 5700 5300 4900 4500 4100
Новосибирск 7500 7100 6600 6100 5700 5200
Партизанск 5600 5200 4900 4500 4100 3700
Пенза 5900 5500 5100 4700 4200 3800
Пермь 6800 6400 5900 5500 5000 4600
Петрозаводск 6500 6000 5500 5100 4600 4100
Петропавловск-Камчатский 6600 6100 5600 5100 4600 4000
Псков 5400 5000 4600 4200 3700 3300
Рязань 5700 5300 4900 4500 4100 3600
Самара 5900 5500 5100 4700 4300 3900
Саранск 6000 5500 5100 5700 4300 3900
Саратов 5600 5200 4800 4400 4000 3600
Сортавала 6300 5800 5400 4900 4400 3900
Сочи 1600 1400 1250 1100 900 700
Сургут 8700 8200 7700 7200 6700 6100
Ставрополь 3900 3500 3200 2900 2500 2200
Сыктывкар 7300 6800 6300 5800 5300 4900
Тайшет 7800 7300 6800 6300 5800 5400
Тамбов 5600 5200 4800 4400 4000 3600
Тверь 5900 5400 5000 4600 4100 3700
Тихвин 6100 5600 2500 4700 4300 3800
Тобольск 7500 7000 6500 6100 5600 5100
Томск 7600 7200 6700 6200 5800 5300
Тотьна 6700 6200 5800 5300 4800 4300
Тула 5600 5200 4800 4400 3900 3500
Тюмень 7000 6600 6100 5700 5200 4800
Улан-Удэ 8200 7700 7200 6700 6300 5800
Ульяновск 6200 5800 5400 5000 4500 4100
Уренгой 10600 10000 9500 8900 8300 7800
Уфа 6400 5900 5500 5100 4700 4200
Ухта 7900 7400 6900 6400 5800 5300
Хабаровск 7000 6600 6200 5800 5300 4900
Ханты-Мансийск 8200 7700 7200 6700 6200 5700
Чебоксары 6300 5800 5400 5000 4500 4100
Челябинск 6600 6200 5800 5300 4900 4500
Черкесск 4000 3600 3300 2900 2600 2300
Чита 8600 8100 7600 7100 6600 6100
Элиста 4400 4000 3700 3300 3000 2600
Южно-Курильск 5400 5000 4500 4100 3600 3200
Южно-Сахалинск 6500 600 5600 5100 4700 4200
Якутск 11400 10900 10400 9900 9400 8900
Ярославль 6200 5700 5300 4900 4400 4000

Примеры расчёта толщины утеплителя

Предлагаем на практике рассмотреть процесс расчётов утепляющего слоя стены и потолка жилой мансарды. Для примера возьмём дом в Вологде, построенный из блоков (пенобетон) толщиной 200 мм.

Итак, если температура в 22 градуса для обитателей будет нормальной, то актуальный в данном случае показатель градусо-суток равняется 6000. Находим в таблице нормативов по термическому сопротивлению соответствующий показатель, он составляет 3,5 м²·K/Вт — к нему будем стремиться.

Стена получится многослойная, поэтому сначала определим, сколько термического сопротивления даст голый пеноблок. Если средняя теплопроводность пенобетона составляет порядка 0,4 Вт/(м*К), то при 20-миллиметровой толщине эта наружная стена даст сопротивление теплопередаче на уровне 0,5 м²·K/Вт (0,2 метра делим на коэффициент теплопроводности 0,4).

То есть для качественного утепления нам не хватает порядка 3 м²·K/Вт. Их можно получить минеральной ватой или пенопластом, который будут установлены со стороны фасада в вентилируемой навесной конструкции или мокрым способом скреплённой теплоизоляции. Чуть трансформируем формулу термического сопротивления и получаем необходимую толщину — то есть умножаем необходимое (недостающее) сопротивление теплопередачи на теплопроводность (берём из таблицы).

В цифрах это будет выглядеть так: d толщина базальтовой минваты = 3 Х 0,035 = 0,105 метра. Получается, что мы может использовать материал в матах или рулонах толщиной 10 сантиметров. Заметим, что при использовании пенопласта плотностью 25 кг/м3 и выше — необходимая толщина получится аналогичной.

Кстати, можно рассмотреть другой пример. Допустим, хотим из полнотелого силикатного кирпича в этом же доме сделать ограждение тёплого остеклённого балкона, тогда недостающего термического сопротивления будет порядка 3,35 м²·K/Вт (0,12Х0,82). Если планируется применять для утепления пенопласт ПСБ-С-15, то его толщина должна быть 0,144 мм — то есть 15 см.

Для мансарды, крыши и перекрытий техника расчётов будет примерно такая же, только отсюда исключается теплопроводность и сопротивление теплопередачи несущих конструкций. А также несколько увеличиваются требования по сопротивлению — потребуется уже не 3,5 м²·K/Вт, а 4,6. В итоге, вата подойдёт толщиной до 20 см = 4,6 Х 0,04 (теплоизолятор для кровли).

Применение калькуляторов

Производители изоляционных материалов решили упростить задачу рядовым застройщикам. Для этого они разработали простые и понятные программки для расчёта толщины утеплителя.

Рассмотрим некоторые варианты:

В каждом из них в несколько шагов нужно заполнить поля, после чего, нажав на кнопку, можно мгновенно получить результат.

Вот некоторые особенности использования программ:

1. Везде предлагается из выпадающего списка выбрать город/район/регион строительства.

2. Все, кроме Технониколь, просят определить тип объекта: жилое/производственное, либо, как на сайте Пеноплекс — городская квартира/лоджия/малоэтажный дом/хозпостройка.

3. Потом указываем, какие конструкции нас интересуют: стены, полы, перекрытие чердака, крыша. Программа Пеноплекс рассчитывает также утепление фундамента, инженерных коммуникаций, уличных дорожек и площадок.

4. Некоторые калькуляторы имеют поле для указания желаемой температуры внутри помещения, на сайте Rockwool интересуются также габаритами здания и типом применяемого для отопления топлива, количеством проживающих людей. Кнауф ещё учитывает относительную влажность воздуха в помещениях.

5. На penoplex.ru нужно указать тип и толщину стен, а также материал, из которого они изготовлены.

6. В большинстве калькуляторов есть возможность задать характеристики отдельных или дополнительных слоёв конструкций, например, особенности несущих стен без теплоизоляции, тип облицовки…

7. Калькулятор пеноплекс для некоторых конструкций (допустим для утепления кровли методом «между стропил») может считать не только экструдированный пенополистирол, на котором фирма специализируется, но также минеральную вату.

Как вы понимаете, в том, чтобы рассчитать оптимальную толщину теплоизоляции — ничего сложного нет, следует только со всей тщательностью подойти к данному вопросу. Главное, чётко определиться с недостающим сопротивлением теплопередаче, а потом уже выбирать утеплитель, который будет лучше всего подходить для конкретных элементов здания и применяемых строительных технологий. Также не стоит забывать, что к теплоизоляцией частного дома необходимо заниматься комплексно, в должной степени должны быть утеплены все ограждающие конструкции.

Теплый дом — мечта каждого владельца, для достижения этой цели строятся толстые стены, проводится отопление, устраивается качественная теплоизоляция. Чтобы утепление было рациональным необходимо правильно подобрать материал и грамотно рассчитать его толщину.

Размер слоя изоляции зависит от теплового сопротивления материала. Этот показатель является величиной, обратной теплопроводности. Каждый материал — дерево, металл, кирпич, пенопласт или минвата обладают определенной способностью передавать тепловую энергию. Коэффициент теплопроводности высчитывается в ходе лабораторных испытаний, а для потребителей указывается на упаковке.

Если материал приобретается без маркировки, можно найти сводную таблицу показателей в интернете.

Теплосопротивление материала ® является постоянной величиной, его определяют как отношение разности температур на краях утеплителя к силе проходящего через материал теплового протока. Формула расчета коэффициента: R=d/k, где d — толщина материала, k — теплопроводность. Чем выше полученное значение, тем эффективней теплоизоляция.

Почему важно правильно рассчитать показатели утепления?

Теплоизоляция устанавливается для сокращения потерь энергии через стены, пол и крышу дома. Недостаточная толщина утеплителя приведет к перемещению точки росы внутрь здания. Это означает появление конденсата, сырости и грибка на стенах дома. Избыточный слой теплоизоляции не дает существенного изменения температурных показателей, но требует значительных финансовых затрат, поэтому является нерациональным. При этом нарушается циркуляция воздуха и естественная вентиляция между комнатами дома и атмосферой. Для экономии средств с одновременным обеспечением оптимальных условий проживания требуется точный расчет толщины утеплителя.

Расчет теплоизоляционного слоя: формулы и примеры

Чтобы иметь возможность точно рассчитать величину утепления, необходимо найти коэффициент сопротивления теплопередачи всех материалов стены или другого участка дома. Он зависит от климатических показателей местности, поэтому вычисляется индивидуально по формуле:

ГСОП=(tв-tот)xzот

tв — показатель температуры внутри помещения, обычно составляет 18-22ºC;

tот — значение средней температуры;

zот — длительность отопительного сезона, сутки.

Значения для подсчета можно найти в СНиП 23-01-99.

При вычислении теплового сопротивления конструкции, необходимо сложить показатели каждого слоя: R=R1+R2+R3 и т. д. Исходя из средних показателей для частных и многоэтажных домов определены примерные значения коэффициентов:

  • стены — не менее 3,5;
  • потолок — от 6.

Толщина утеплителя зависит от материала постройки и его величины, чем меньше теплосопротивление стены или кровли, тем больше должен быть слой изоляции.

Пример: стена из силикатного кирпича толщиной в 0,5 м, которая утепляется пенопластом.

Rст.=0,5/0,7=0,71 — тепловое сопротивление стены

R- Rст.=3,5-0,71=2,79 — величина для пенопласта

Для пенопласта теплопроводность k=0,038

d=2,79×0,038=0,10 м — потребуются плиты пенопласта толщиной в 10 см

По такому алгоритму легко подсчитать оптимальную величину теплоизоляции для всех участков дома, кроме пола. При вычислениях, касающихся утеплителя основания, необходимо обратиться к таблице температуры грунта в регионе проживания. Именно из нее берутся данные для вычисления ГСОП, а далее ведется подсчет сопротивления каждого слоя и искомая величина утеплителя.

Популярные способы утепления дома

Выполнить теплоизоляцию здания можно на этапе возведения или после его окончания. Среди популярных методов:

  • Монолитная стена существенной толщины (не менее 40 см) из керамического кирпича или дерева.
  • Возведение ограждающих конструкций путем колодезной кладки — создание полости для утеплителя между двумя частями стены.
  • Монтаж наружной теплоизоляции в виде многослойной конструкции из утеплителя, обрешетки, влагозащитной пленки и декоративной отделки.

По готовым формулам произвести расчет оптимальной толщины утеплителя можно без помощи специалиста. При вычислении следует округлять число в большую сторону, небольшой запас величины слоя теплоизолятора будет полезен при временных падениях температуры ниже среднего показателя.

Деревянные дома, наверняка, никогда не потеряют своей актуальности и не уйдут с пика популярности. Теплая, приятная, полезная для здоровья человека структура качественной древесины не идет ни в какое сравнение ни с камнем, ни со строительными растворами, ни тем более, с какими бы то ни было полимерами. Тем не менее термоизоляционных качеств дерева, хотя и достаточно высоких, все же бывает недостаточно, чтобы обеспечить в доме максимально комфортабельный микроклимат, и приходится прибегать к дополнительному утеплению стен.

Утепление деревянных стен – дело весьма деликатное, так как необходимо обеспечить достаточность слоя термоизоляции, но при этом не допустить чрезмерности. Кроме того, многое зависит и от типа внешней и внутренней отделки стен, если она предусматривается. Одним словом, без проведения теплотехнических вычислений – не обойтись. А в этом вопросе добрую службу должен сослужить калькулятор расчета утепления стен деревянного дома.

В настоящее время в сети имеется немало бесплатных онлайн калькулятор и сервисов, позволяющих выполнить достаточно точные расчеты строительных конструкций.

В данном обзоре вы найдете подборку расчетных программ, используя которые вы сможете быстро выполнить расчеты по теплоизоляции, огнезащиты, звукоизоляции, технической изоляции, кровли, каменным конструкциям и сэндвич-панелям.

Содержание:

5. Калькулятор для расчета каменных конструкций

1. Калькуляторы для расчета теплоизоляции, звукоизоляции, огнезащиты

Расчет толщины теплоизоляции является одним из важнейших факторов, необходимым при проектировании строительных объектов. Одним из главных параметров здесь считают теплосопротивление, которое высчитывается, исходя из климатической зоны того или иного региона, а так же вида ограждающих конструкций. Также необходимо учесть и другие важные детали, сделать это вам поможет специальная программа расчета теплоизоляции.

1.1. Онлайн-калькулятор теплоизоляции http://tutteplo.ru/138/ рассчитывает толщину слоя утеплителя для зданий и сооружений согласно требованиям СНИП 23-02-2003. Тепловая защита зданий. В создании калькулятора для расчета толщины теплоизоляции принимали участие сотрудники ОАО Институт «УралНИИАС». В качестве исходных данных требуется указать тип здания (жилое, общественное или производственное), район строительства, выбрать ограждающие конструкции, подлежащие термоизоляции, их характеристики. В качестве применяемого утеплителя доступен широкий выбор популярных марок, таких как Rockwool, Paroc, Isover, Термоплекс и множество других.

На основании теплотехнического расчета программа определяет толщину изоляции. При необходимости администрация сайта предоставляет бесплатные онлайн-консультации для проектировщиков и специалистов, а также на e-mail по запросу могут быть высланы детальные расчетные материалы.

1.2. Теплотехнический калькулятор http://www.smartcalc.ru/

Детальный теплотехнический расчет ограждающих конструкций онлайн можно выполнить в этой программе. Для начала работы сервис просит ввести данные о типе конструкций, районе строительства и температурном режиме помещения. Далее, калькулятор обрабатывает информацию и выдает решение о соответствии ограждающих конструкций требованиям нормативной документации.

В возможности программы входит построение схем тепловой защиты, влагонакопления и теплопотерь. Для удобства в меню есть примеры готовых решений, ознакомившись с которыми, выполнить расчет самостоятельно не составит труда.

1.4 Калькуляторы Технониколь

С помощью онлайн сервиса Технониколь http://www.tn.ru/about/o_tehnonikol/servisy/programmy_rascheta/ можно рассчитать:

  • толщину звукоизоляции;
  • расход материалов для огнезащиты металлоконструкций;
  • тип и количество материалов для плоской кровли;
  • техническую изоляцию трубопроводов.

Для примера рассмотрим калькулятор, который позволит выполнить расчет плоской кровли http://www.tn.ru/calc/flat/ . В начале расчета предлагается выбрать тип покрытия Технониколь (Классик, Смарт, Соло и т.д.) С подробным описанием всех видов можно ознакомиться на этом же сайте в соответствующем разделе.

Следующим этапом вводятся параметры кровельного пирога, географическое местоположение объекта и геометрические размеры конструкций крыши. Результаты расчета плоской кровли онлайн программа предоставляет в формате Adobe Acrobat или Microsoft Excel. Отчетный документ оформляется на фирменном бланке компании и содержит два вида показателей: по укрупненной и детализированной формам. Полученные спецификации могут использоваться непосредственно для закупки материала.

Еще Технониколь предлагает воспользоваться калькулятором расчета звукоизоляции http://www.tn.ru/calc/noise_insulation/ , в котором доступно два режима — для застройщика и проектировщика. Программа расчета звукоизоляциидает возможность выбора конструкции (стена, перекрытие), типа помещения, источника шума и других параметров. Далее, пользователь может выбрать одну из нескольких изоляционных систем, подходящих под его вводные данные.

Расчет огнезащиты металлоконструкцийтакже можно осуществить при помощи интернет-программы http://www.tn.ru/calc/fire_protection/ . Он позволяет выбрать геометрию конструкции (двутавр, швеллер, уголок, прямоугольная или круглая труба), ее параметры по ГОСТу или размеры для сварной конструкции, а потом указать способ обогрева и степень огнестойкости. После этого, система выполнит расчет толщины огнезащиты и предоставит результаты — необходимую толщину и объем плит, а также расходных материалов.

1.5 Теплотехнический калькулятор Paroc

Известный финский производитель теплоизоляционных материалов Paroc на своем российском сайте предлагает выполнить расчет всех видов утеплителей http://calculator.paroc.ru/ в соответствии с требованиями СП 50.13330.2015 «Тепловая защита зданий».

Для этого необходимо указать конструкцию стены, покрытия или перекрытия здания, уточнить температурные режимы и географию расположения объекта. В результате программа выполнит расчет сопротивления строительных конструкций теплопередаче и определит минимально допустимую толщину утеплителя. Отчет о проделанной работе можно распечатать или сохранить в файле формата PDF.

1.6. Теплоизоляция Baswool

Отечественная компания ООО «Агидель», выпускающая популярные теплоизоляционные материалы Baswool предлагает для своей продукции бесплатный калькулятор http://www.baswool.ru/calc.html . Интерфейс ресурса очень простой, а расчет предлагается выполнить в несколько шагов, поэтапно указав город строительства, категорию здания, утепляемую конструкцию. В результате программа предоставит на выбор несколько вариантов систем утепления Baswool с указанием толщины материала.

1.7. Расчетные программы Основит

Один из лидеров отечественных производителей отделочных материалов ТМ «Основит» предлагает на своем сайте бесплатно рассчитать объемы работ и стоимость их выполнения. С помощью калькулятора Основит http://osnovit.ru/system-calc/calc.php можно определить параметры фасадной теплоизоляции. Введя стандартный набор исходных данных, пользователь получает итоговую спецификацию предлагаемого набора материалов для устройства теплого фасада.

Дополнительно сервис Основит позволяет определить расход любого материала из своей производственной линейки . Преимуществом такого расчета является то, что результаты выдаются с привязкой к фасовочным единицам товара. Например, выбрав в меню категорий продукции «Смеси для пола» стяжку Стартлайн FC41 Н, указав толщину ее нанесения и общую площадь поверхности, пользователь узнает, сколько мешков сухой смеси ему потребуется.

2. Расчет технической изоляции

2.1. Калькулятор расчета технической изоляции от Isotec

Isotec–торговая марка известной международной компании«Сен Гобен», под которой выпускается линейка технической изоляции. Эти материалы применяются для противопожарной обработки строительных конструкций, термической изоляции трубопроводов отопления и кондиционирования, а также промышленных емкостных сооружений.

Сайт компании предлагает выполнить расчет тепловых характеристик системы при помощи бесплатной онлайн-программы http://calculator.isotecti.ru/ . Калькулятор работает в соответствии с регламентом СП 61.13330.2012 (тепловая изоляция для оборудования и трубопроводов). Расчет выполняется на основании заданных критериев: температура поверхности трубопровода, транспортируемого потока, разница температурных характеристик по длине и так далее. Требуемые условия задаются пользователем в меню сайта.

После этого необходимо выбрать один из предлагаемых вариантов устройства теплоизоляции Isotec (например, цилиндры для трубопроводов). Программа автоматически определит толщину материала.

2. 2. Таким же образом можно произвести и расчет теплоизоляции трубопроводов с помощью уже знакомого сервиса Paroc http://calculator.paroc.ru/new/ . Все расчеты выполняются в соответствии с СП 61.13330.2012 Тепловая изоляция оборудования и трубопроводов (актуализированная редакция СНиП 41-03-2003). С его помощью можно подобрать оптимальные характеристики и тип технической изоляции. Система включает в себя различные методы расчета — по плотности теплового потока, его температуре, для предотвращения замерзания жидкости и т. д. Чтобы произвести расчет толщины теплоизоляции трубопроводов, нужно выбрать метод, ввести необходимые данные (диаметр, материал, толщина трубопровода и т.д.), после чего программа сразу же выдаст готовый результат. При этом, учитываются различные важные факторы — температура содержимого трубопровода, окружающей среды, величина механической нагрузки на трубопровод и другие. В результате, калькулятор расчета теплоизоляции трубопроводов определит толщину и объем утеплителя.

3. Расчет кровли

Расчет материалов кровли онлайн можно выполнить на специализированном ресурсе металлочерепицы http://www.metalloprof.ru/calc/ . Для этого необходимо выбрать форму крыши, указать ее основные размеры и определить тип кровельного материала. Программа выдаст расход металлочерепицы, количество коньков, карнизов и крепежных элементов. В результате будет высчитана стоимость материала в соответствии с актуальным прайс-листом поставщика.

4. Калькулятор для расчета сэндвич- панелей

Если вам необходимо рассчитать сэндвич панели, требуемые для строительства определенного здания, то сделать это также можно онлайн, при помощи бесплатных калькуляторов. Вполне удобным и эффективным считается сервис Теплант, который предлагает пользователю функцию онлайн-калькулятора для примерного расчета размеров сэндвич панелей http://teplant.ru/calculate/ и других параметров (количество панелей и прочих элементов, расходных материалов). Это универсальный сервис, при помощи которого вы легко сможете рассчитать как стеновые сэндвич панели , так и кровельные сэндвич панели . Для расчета необходимо указать тип кровли здания, его габариты, выбрать цвет панелей и их вид (стеновые, кровельные).

Программа определит количество материала, крепежных и фасонных элементов, а также рассчитает их стоимость.

5. Калькулятор расчета каменных конструкций

5.1. Расчет газобетона

Что же касается такого популярного направления, как расчет газобетона онлайн, то для этой операции вы найдете немало подходящих сервисов в сети Интернет. К примеру, это онлайн-калькулятор газобетона http://stroy-calc.ru/raschet-gazoblokov , при помощи которого можно легко рассчитать количество газобетонных или газосиликатных блоков, необходимых для строительства объекта. При этом, учитываются все необходимые параметры — длина, ширина, плотность, высота и т. д, позволяя быстро вычислить расчет газобетона на дом. Аналогичный сервис можно найти и на многих других сайтах производителей стройматериалов. Например, калькулятор расчета газобетона от компании Bonolit предоставит вам целый перечень результатов — количество блоков в единицах и м3 и даже количество мешков клея.

­­­

Компания Bonolit, специализирующаяся на производстве автоклавного аэрированного бетона (газобетон) для удобства клиентов предоставляет бесплатный сервис по определению объема работ при кладке стен дома. Расчетная программа доступна по адресу : http://www.bonolit.ru/raschet-gazobetona/

В качестве исходных данных калькулятор запрашивает габариты дома, длину внутренних несущих стен, этажность, тип перекрытий, размеры и количество проемов. Результат вычислений предоставляется в виде спецификации материалов и их сметной стоимости. При этом имеется возможность тут же отправить заказ на закупку газобетона.

5.2. Расчет для стен из кирпича

Онлайн-сервис Stroy Calc http://stroy-calc.ru/raschet-kirpicha/ осуществляет расчет стройматериалов для кладки стен дома. Параметры могут определяться для стен из кирпича, строительных блоков, бруса и бревен. Например, при возведении кирпичной постройки в качестве исходных данных необходимо задать периметр, высоту и толщину стен, количество и размеры проемов, а также стоимость единицы материала. Программа определит расход кирпича в штуках и кубах, его стоимость, а также необходимый объем раствора. При этом будет указан вес стен для расчета фундамента. Сервис также позволяет подобрать тип и количество утеплителя. Для этого при определении параметров стен необходимо установить галочку в соответствующем месте.

5.3 Калькулятор теплых блоков Wienerberger

Всемирно известный бренд Wienerberger, лидер по производству теплой керамики, предлагает на своем сайте определить расход строительных блоков Porotherm http://www.wienerberger.ru/инструментарий/расчёт-расхода-блоков . Для расчета необходимо ввести размеры стен дома, указать габариты проемов, их количество.

Программа подберет возможные варианты кладки и выдаст расходы блоков различных параметров. Результат такого расчетабудет носить ориентировочный характер, но для составления предварительной сметы строительства этих данных будет вполне достаточно. Для уточнения объемов работ ресурс предлагает связаться со специалистом компании.

Итак, в данной статье мы рассмотрели наиболее удобные и популярные онлайн-сервисы, предназначенные для расчета строительных материалов. Стоит отметить, что каждый из них является бесплатным, а также имеет удобный современный интерфейс. Все эти ресурсы разработаны в виде подробных калькуляторов, размещенных прямо на страницах сайтов. Таким образом, вы сможете легко и быстро произвести требуемые вам вычисления.

Теплотехнический калькулятор точки росы онлайн

С помощью калькулятора теплоизоляции smartcalc.ru вы рассчитаете необходимую толщину утеплителя в соответствии с климатом, материалом и толщиной стен. Калькулятор точки росы онлайн поможет рассчитать толщину теплоизоляционных материалов и увидеть место выпадения конденсата на графике. Это весьма удобный онлайн калькулятор теплопроводности стены для расчета толщины утепления.

Калькулятор расчета толщины утеплителя стены

С помощью калькулятора теплоизоляции Пеноплэкс вы сможете быстро рассчитать толщину утеплителя для стен и других конструкций в соответствии с нормами СНиП, толщиной и материалом стен, используемой пароизоляцией и других важных параметров при утеплении. Подбирая различные строительные материалы, можно выбрать теплый и доступный вариант при строительстве загородного дома.

Калькулятор KNAUF расчета толщины утеплителя

Рассчитайте толщину теплоизоляционного материала в различных строительных конструкциях на калькуляторе KNAUF, разработанным специалистами из KNAUF Insulation. Все расчеты производятся в соответствии со всеми требованиями СНиП 23-02-2003 «Тепловая защита зданий». Счетчик теплоизоляции KNAUF имеет понятный интерфейс и позволит вам подобрать оптимальную толщину утеплителя.

Калькулятор Rockwool для расчета теплоизоляции

Калькулятор утепления Rockwool для расчета теплоизоляции стены и оценке экономической эффективности материала. Вы можете произвести в режиме реального времени теплотехнический расчет. Быстро подобрать наиболее оптимальную марку теплоизоляции Rockwool для вашего дома и рассчитать необходимое количество упаковок плит и рулонов утеплителя для обрабатываемой поверхности.

Калькулятор теплопроводности для расчета толщины стен

Споры по поводу необходимости утепления стен и фасадов домов никогда не затихнут. Одни советуют утеплять фасад, другие уверяют, что это экономически неоправданно. Частному застройщику, не обладающему серьезными познаниями в теплофизике во всем этом сложно разобраться. С одной стороны теплые стены снижают расходом на отопление. Но какова «цена вопроса» – теплые стены обойдутся дороже.

Как рассчитать утеплитель, необходимый для стен?

Для того, чтобы рассчитать необходимое количество теплоизоляционных плит, сначала необходимо рассчитать площадь утепления в квадратных метрах (м2). Вычислить квадратный метр (м2) площади ваших стен на самом деле довольно просто, все, что вам нужно сделать, это умножить длину на ширину. Для стен более сложной формы мы рекомендуем разбить их на отдельные прямоугольники и сложить их вместе, чтобы получить общую площадь. Просто помните, что существует ряд факторов, влияющих на цену изоляции, включая R-ценность, тип и марку изоляции.

Как рассчитать изоляционное покрытие?

Чтобы вычислить квадратные метры прямоугольной комнаты, измерьте длину и ширину комнаты и умножьте их вместе.

Например;

8м x 5м = 40м2

Если вы планируете изолировать более одной комнаты, рассчитайте квадратные метры для каждой комнаты, а затем сложите их.

Например;

8м x 5м = 40м2

7м x 5м = 35м2

40м2 + 35м2 = 75м2

Таким образом, это означает, что 75 м2 будет общим объемом изоляционного материала, который вам понадобится для изоляции двух комнат, которые вы измерили.

Какая изоляция мне подходит?

После того, как вы рассчитали общую площадь, вам нужно будет решить, какая изоляция лучше всего подходит для вас. В Pricewise изоляция у нас есть на выбор различные марки и материалы для утепления войлока. Некоторые из наших самых популярных брендов включают в себя; Knauf Earthwool, Autex Greenstuf, CSR Bradford and Fletcher. Двумя наиболее распространенными материалами, используемыми для изоляции войлока, являются стекловата и полиэстер. Когда вы выбрали, какой тип материала и марку использовать, самое время подумать о рейтингах R-value и тепловых характеристиках изоляционного материала.Помните, что чем выше значение R, тем лучше его термическое сопротивление и производительность. Строительный кодекс Австралии (BCA) рекомендует использовать для утепления стеновым войлоком минимум R2.0, однако обновление до R2.5 улучшит как тепловые, так и акустические характеристики вашего дома. Наконец, вам нужно будет измерить ширину и глубину стеновых стоек, чтобы вы могли приобрести изоляционные ватины нужного размера. Теперь вы можете заказать утеплитель ватку онлайн или позвонить нам по телефону 1300 729 639 !

Как свести к минимуму отходы изоляции?

Самый простой способ уменьшить отходы изоляции — это заказать изоляцию в необходимом количестве и размере.Это означает, что вы должны иметь возможность вставлять изоляционный материал между стойками стены, не разрезая их, тем самым уменьшая количество обрезков изоляции. Однако, если есть обрезки, их можно использовать в более мелких или труднодоступных местах. Мы также рекомендуем снять 10% для каркаса, это снизит риск того, что останется слишком много изоляции. Просто помните, что немного дополнительной изоляции лучше, чем ее слишком мало и работа не завершена должным образом.

Как оценить, сколько утеплителя необходимо для стен | Руководства по дому

Изоляция жизненно важна для поддержания комфортной температуры в вашем доме.Прежде чем наслаждаться энергосбережением и комфортом, обеспечиваемым изоляцией, вы должны определить, сколько материала необходимо для покрытия каждой области вашего дома. Стены требуют утеплителя из войлока, который упаковывается либо в отрезки заранее нарезанной длины, либо в длинные рулоны и предназначен для размещения внутри полостей под стойки стандартной ширины. Тщательные измерения каждой стены гарантируют, что при установке у вас будет под рукой достаточно изоляции.

Нарисуйте карандашом в блокноте черновой набросок стен вашего дома на случай, если позже вам понадобится внести изменения.Включите все внешние и внутренние стены, которые вы собираетесь утеплить. Оставьте вокруг эскиза достаточно места для добавления размеров во время измерения.

Измерьте высоту и длину одной стены с помощью рулетки. Умножьте эти два измерения, чтобы определить площадь стены в квадратных футах. Напишите площадь и высоту стены на эскизе рядом с соответствующей стеной. Измерьте внутреннюю ширину и глубину одной полости стойки той же стены. Запишите оба измерения под площадью стены.

Перемещайтесь по дому, определяя площадь, глубину и ширину каркаса каждой стены дома. Обязательно соблюдайте размеры рядом с каждой стеной.

Добавьте площадь каждой стены с одинаковой шириной и глубиной полости стойки. Включите высоту, если вы оцениваете утеплитель, обрезанный по длине. Держите каждый требуемый размер биты отдельно.

Разделите общую площадь в квадратных футах для каждого размера изоляции на квадратные метры, поставляемые в упаковке с изоляцией, чтобы определить количество пучков изоляции, необходимых для изоляции стен вашего дома.

Ссылки

Ресурсы

Советы

  • Не вычитайте окна и двери из площади стены, чтобы обеспечить дополнительную изоляцию для заполнения нечетных полостей вокруг нестандартного каркаса стены.

Таблица значений сопротивления изоляции — —

Из этой статьи вы узнаете

  • Важность качества теплоизоляционной системы вашего дома.
  • Как рассчитать R-стоимость вашего дома и что она означает.
  • Значения теплоизоляции в зависимости от местоположения и типа тепла (прилагаются полезные таблицы).


Утеплитель — один из невоспетых героев дома. Его никогда не видят и редко об этом думают. Несмотря на то, что изоляция часто упускается из виду, она необходима для комфортного и энергоэффективного дома. Однако не все утеплители одинаковы. Существует множество различных материалов, таких как стекловолокно и целлюлоза, а также множество различных форм, таких как ватин и выдувание.

Общим знаменателем среди разновидностей изоляции является коэффициент R. R-value является мерой теплового сопротивления и измеряет способность тепла передаваться от одной стороны объекта к другой. . В качестве эталона, один дюйм массивной древесины имеет R-значение 1. Для сравнения: R-значение выдувного стекловолокна составляет 3,1 — 3,4 дюйма, а R-значение выдувной целлюлозы на чердаке составляет 3,2 — 3,7

Наряду с знанием R-значения конкретной изоляции, также важно рассчитать R-значение всей системы.Например, стена из стекловолокна толщиной 3 ½ дюйма (коэффициент сопротивления 10,8–11,9) может иметь общий коэффициент сопротивления около 14 из-за сайдинга, обшивки и гипсокартона. Попробуйте калькулятор R-значения, доступный в Национальной лаборатории Ок-Ридж. Просто имейте в виду, что этот калькулятор не учитывает гипсокартон (R-значение 0,45).

Наконец, нет установленного стандарта для изоляции в области. Несколько факторов определяют, сколько или сколько вам нужно изоляции. Эти факторы включают ваше географическое положение и тип используемой системы отопления.В таблице ниже приведены рекомендации по R-значению для различных участков вашего дома для зон, указанных на сайте energystar.gov, а также от имеющегося у вас источника тепла печи. В таблице также указаны распространенные типы изоляции и их коэффициент сопротивления.

Значения сопротивления изоляции для местоположения, типа нагрева и площади *
Расположение Тип нагрева Чердак Стенка Этаж Стена для ползания ** Стена подвала
Зона 1 Природный газ 38-49 13 13 13 11
Масляная печь 38-49 13 13 13 11
Электропечь 38-49 13 13 13 11
Плинтус электрический 38-49 13 13 13 11
Тепловой насос 38-49 13 13 13 11
Печь для сжиженного нефтяного газа 38-49 13 13 13 11
Зона 2 Природный газ 38 13 13-19 13 11
Масляная печь 38 13 13-19 13-25 11
Электропечь 38-49 13 19-25 25 11
Плинтус электрический 38-49 13 13-25 13-25 11
Тепловой насос 38 13 13-19 13 11
Печь для сжиженного нефтяного газа 38-49 13 19-30 25 11
Зона 3 Природный газ 30-38 13 13-19 13-25 11
Масляная печь 38 13 13-19 13 11
Электропечь 38 13 13-19 13-25 11
Плинтус электрический 38 13 13-19 13 11
Тепловой насос 30-38 13 13 13 11
Печь для сжиженного нефтяного газа 38-49 13 13-30 13-25 11
Зона 4 Природный газ 38-49 13 25-30 25 11
Масляная печь 49 13 30 25 11
Электропечь 38-49 13 25-30 25 25
Электрическая плинтус 49 13 30 25 11
Тепловой насос 38-49 13 13-25 13-25 11
Печь для сжиженного нефтяного газа 49 13 30 25 11-25
Зона 5 Природный газ 38 13 25 25 11
Масляная печь 49 13 30 25 11-15
Электропечь 49 13 30 25 25
Плинтус электрический 49 13 30 25 11
Тепловой насос 38 13 30 25 11
Печь для сжиженного нефтяного газа 49 13 30 25 25
Зона 6-8 Природный газ 49 13 30 25 25
Масляная печь 49 13 30 25 25
Электропечь 49 13 30 25 25
Плинтус электрический 49 13 30 25 25
Тепловой насос 49 13 30 25 25
Печь для сжиженного нефтяного газа 49 13 30 25 25

* Диапазоны возникли в результате выбора двух разных почтовых индексов в пределах одной зоны (т.е.е. Дувр, Делавэр и Чаттануга, Теннесси для зоны 4)
** Вентилируемые или имеющие проблемы с влажностью стены в подвесном пространстве не следует изолировать.

Значение R материалов и глубины
Материал R-ценность / дюйм 3 1/2 « 5 1/4 дюйма 10 « 12 « 15 «
Стекловолокно (войлок) 3.1 — 3,4 10,8 — 11,9 16,3 — 17,8 31,0 — 34,0 37,2 — 40,8 46,5 — 51,0
Стекловолокно (чердак) 2,2 — 4,3 7,7 — 15,0 11,5 — 22,6 22,0 — 43,0 26,4 — 51,6 33,0 — 64,5
Стекловолокно выдувное (стена) 3.7 — 4,3 12,9 — 15,0 19,4 — 22,6 37,0 — 43,0 44,4 — 51,6 55,5 — 64,5
Минеральная вата (войлок) 3,1 — 3,4 10,8 — 11,9 16,3 — 17,8 31,0 — 34,0 37,2 — 40,8 46,5 — 51,0
Минеральная вата (чердак) 3.1 — 4,0 10,8 — 14,0 16,3 — 21,0 31,0 — 40,0 37,2 — 48,0 46,5 — 60,0
Минеральная вата выдувная (стена) 3,1 — 4,0 10,8 — 14,0 16,3 — 21,0 31,0 — 40,0 37,2 — 48,0 46,5 — 60,0
Выдува целлюлозы (чердак) 3.2–3,7 11,2 — 12,9 16,8 — 15,0 32,0 — 37,0 38,4 — 44,4 48,0 — 55,5
Выдувная целлюлоза (стенка) 3,8 — 3,9 13,3 — 13,6 19,9 — 20,8 38,0 — 39,0 45,6 — 46,8 57,0 — 58,5
Полистирол 3.8 — 5,0 13,3 — 17,5 19,9 — 26,2 38,0 — 50,0 45,6 — 60,0 57,0 — 75,0
Полиуретановая плита 5,5 — 6,5 19,2 — 22,7 28,9 — 34,1 55,0 — 65,0 66,0 — 78,0 82,5 — 97,5
Полиизоцианурат (с фольгированием) 5.6 — 8,0 18,2 — 28,0 29,4 — 42,0 56,0 — 80,0 67,2 — 96,0 84,0 — 120,0
Пена для спрея с открытыми ячейками 3,5 — 3,6 12,2 — 12,6 18,4 — 18,9 35,0 — 36,0 42,0 — 43,2 52,5 — 54,0
Пена для спрея с закрытыми ячейками 6.0 — 6,5 21,0 — 22,7 31,5 — 34,1 60,0 — 65,0 72,0 — 78,0 90,0 — 97,5

Калькулятор эффективного R для

— Значение R — Канадский совет по древесине

* Инструмент Эффективный калькулятор R полностью оптимизирован для обеспечения максимальной производительности в Google Chrome.

Цель этого онлайн-инструмента R Value — предоставить проектировщикам решения по сборке утепленных стен, подходящие для климатических зон, которые легко сопоставимы с национальными и региональными предписаниями по энергоэффективности.

Списки каждой сборки:

  • Эффективное тепловое сопротивление R eff * для соблюдения Национального строительного кодекса (NBC) для домов и Национального энергетического кодекса для зданий (NECB) для больших зданий
  • Установлено значение R для соответствия Строительным нормам Онтарио
  • Значение R в центре полости для соответствия Строительным нормам Квебека.

* Расчет эффективного термического сопротивления выполняется в соответствии с подразделом 9 NBC.36,5. Дивизиона Б.

Каждая сборка поставляется с оценкой долговечности с цветовой кодировкой в ​​зависимости от климата, которая была определена с учетом компьютерного анализа и практического опыта специалистами в области строительной науки в Канаде.

БЛАГОДАРНОСТИ

Большое спасибо руководящему комитету и команде проекта за создание этого онлайн-инструмента:

Руководящий комитет

Алехандра Нието РОКВУЛ
Бен Хокен Mattamy Homes Limited
BJ Yeh APA — Ассоциация инженерной древесины
Боб Уилсон Р.С. Уилсон Building Inspection & Consulting Inc.
Брюс Уэст Город Брэмптон
Кристофер Маклеллан Министерство природных ресурсов Канады
Кори МакКембридж APA — Ассоциация инженерной древесины
Дэйв Хендерсон Brookfield Homes
Дэвид Силбурн SAIT Green Building Technologies
Джиллиан Хейли ERA Architects Inc.
Джейсон Шапарданис Сообщества Империи
Цзеин Ван FPИнновации
Джон Хокман JLHockman Consulting Inc.
Келси Сондерс Sustainable.TO
Луи Превите Great Gulf Homes
Пол Смит Mattamy Homes Corporation
Питер Биркбек Icynene Inc.
Питер Кулер EIFS Совет Канады
Ричард Кадулски Solplan Обзор
Рик Граттон Brookfield Residencial Properties Inc.
Рик Роос РОКВУЛ
Роберт Маршалл CertainTeed SAINT-GOBAIN
Сальваторе Чиарло Owens Corning Canada
Сильвио Плешиа Канадская ипотечная и жилищная корпорация
Стив Доти Сообщества Империи
Тодд Роджерс г. Св.Катаринс
Чтобы присоединиться к комитету или обсудить включение других продуктов в инструмент, свяжитесь с Робертом Йонкманом — [адрес электронной почты защищен]

Команда проекта

Инициатор проекта Роберт Йонкман Канадский совет по древесине
Руководитель проекта Майкл Лио buildABILITY Corportation
Руководитель проекта и эксперт по публикациям Франческа Куда buildABILITY Corporation
Ведущий строитель и полевой эксперт Энди Одинг Building Knowledge Canada
Технический руководитель и эксперт по строительным наукам Крис Тимуск Timusk Consulting, Колледж Джорджа Брауна
Советник по техническим проектам Горд Кук Building Knowledge Canada
Эксперт WUFI Грэм Финч RDH Consulting
Эксперт WUFI Крис Шумахер RDH Consulting

Ищете калькулятор изоляции? Вот важные факторы, которые следует учитывать

Определить стоимость и другие детали проекта изоляции сложно.Знание, с чего начать и как найти качественную информацию в Интернете, очень поможет. К сожалению, поиск в Google таких вещей, как «калькулятор изоляции», приводит к потоку всевозможных калькуляторов из различных источников. Это может быть ошеломляющим, и большинство лучших результатов ориентированы именно на проблемные подходы, такие как устаревшая изоляция из стекловолокна для проектов по благоустройству дома. Если вы еще не знаете, пойдете ли вы вообще со стекловолокном, не говоря уже о таких деталях, как, например, сколько рулонов вам может понадобиться, эти калькуляторы часто совершенно бесполезны.Давайте рассмотрим два наиболее важных фактора, на которых вам следует сосредоточиться на этом этапе:

  • Сравнение значений R
  • Сравнение затрат

Сравнение значений сопротивления изоляции

При сравнении значения r различных типов изоляции и того, как их установка повлияет на ваш дом, вам необходимо учитывать комбинацию факторов и их потенциальные преимущества. Создателями большинства калькуляторов R-значения изоляции являются либо хозяйственные магазины, либо компании-производители изоляционных материалов.Это означает, что они обычно рассчитывают только изоляцию, необходимую для их собственной марки. Обычно они предоставляют ограниченные результаты с указанием предполагаемой производительности своей продукции, если она была установлена ​​в месте и по размеру вашего дома. Для тех, кто только начинает свое исследование, эти калькуляторы задают неправильные вопросы, предвзяты и бесполезны.

Есть способ лучше вычислять значимые ответы. Сначала вам нужно будет собрать некоторые данные. Мы разбили все, что вам нужно знать, на три этапа.Каждый из них объясняется ниже. К тому времени, когда вы закончите, у вас будет надежный набор ответов, основанный на реальных данных, о любом типе изоляции, которую вы планируете.

Мы во всем полагались на рекомендации и данные Министерства энергетики США. Они являются отличным ресурсом, особенно для первых двух этапов процесса.

Шаг первый: определите свою ценность R по климатической зоне

Во-первых, вам нужно найти номер климатической зоны для вашего значения r, который можно найти с помощью следующей карты Министерства энергетики:

Например, если вы живете в Боулдере, штат Колорадо, вас отнесут к климатической зоне 5.

Шаг второй: сопоставьте номер своей климатической зоны с номером D.O.E. Рекомендуемые значения R

Затем вы должны сопоставить свою климатическую зону с таблицей, в которой указаны рекомендуемые значения r по климатической зоне , используя эту таблицу (также из Министерства энергетики):

Рекомендуемое значение R по климатической зоне
Расположение Тип нагрева Чердак Стенка Этаж Ползание Стена подвала
Зона 1 Природный газ 38-49 13 13 13 11
Масляная печь 38-49 13 13 13 11
Электропечь 38-49 13 13 13 11
Плинтус электрический 38-49 13 13 13 11
Тепловой насос 38-49 13 13 13 11
Печь для сжиженного нефтяного газа 38-49 13 13 13 11
Зона 2 Природный газ 38 13 13-19 13 11
Масляная печь 38 13 13-19 13-25 11
Электропечь 38-49 13 19-25 25 11
Плинтус электрический 38-49 13 13-25 13-25 11
Тепловой насос 38 13 13-19 13 11
Печь для сжиженного нефтяного газа 38-49 13 19-30 25 11
Зона 3 Природный газ 30-38 13 13-19 13-25 11
Масляная печь 38 13 13-19 13 11
Электропечь 38 13 13-19 13-25 11
Плинтус электрический 38 13 13-19 13 11
Тепловой насос 30-38 13 13 13 11
Печь для сжиженного нефтяного газа 38-49 13 13-30 13-25 11
Зона 4 Природный газ 38-49 13 25-30 25 11
Масляная печь 49 13 30 25 11
Электропечь 38-49 13 25-30 25 25
Плинтус электрический 49 13 30 25 11
Тепловой насос 38-49 13 13-25 13-25 11
Печь для сжиженного нефтяного газа 49 13 30 25 11-25
Зона 5 Природный газ 38 13 25 25 11
Масляная печь 49 13 30 25 11-15
Электропечь 49 13 30 25 25
Плинтус электрический 49 13 30 25 11
Тепловой насос 38 13 30 25 11
Печь для сжиженного нефтяного газа 49 13 30 25 25
Зона 6-8 Природный газ 49 13 30 25 25
Масляная печь 49 13 30 25 25
Электропечь 49 13 30 25 25
Плинтус электрический 49 13 30 25 25
Тепловой насос 49 13 30 25 25
Печь для сжиженного нефтяного газа 49 13 30 25 25


Так, например: если вы находитесь в зоне 5 диаграммы климатических зон, вы найдете зону 5 на предложенной диаграмме значений r.Оттуда вы сможете дополнительно определить необходимое значение r в зависимости от типа отопления вашего дома и того, какую область вы хотите изолировать. Если вы ищете лучший способ изолировать чердак дома с электропечи, отапливаемого в Зоне 5, рекомендуется значение r 49.

Шаг 3: Расчет необходимой толщины изоляции

Последний шаг, который требует легких расчетов, — это определить, какая толщина каждого типа изоляции вам понадобится.

Чтобы выполнить расчет, вам необходимо найти значение r на дюйм для каждого рассматриваемого типа изоляции.Большинство соответствующих типов и связанных с ними значений r / дюйм перечислены в следующей таблице:

Тип изоляции R-Значения R в зависимости от области применения
Материал R-Value / дюйм
Пена для спрея с закрытыми ячейками 6,0 — 6,5
Пена для спрея с открытыми ячейками 3,5 — 3,6
Полиизоциануратная плита (фольгированная) 5.6 — 8,0
Полиуретановая плита 5,5 — 6,5
Пенополистирол 3,8 — 5,0
Выдувная целлюлоза (чердак) 3,2 — 3,7
Выдувная целлюлоза (стенка) 3,8 — 3,9
Минеральная вата выдувная (чердак) 3,1 — 4,0
Минеральная вата выдувная (стенка) 3,1 — 4,0
Минеральная вата (войлок) 3.1 — 3,4
Выдувное стекловолокно (чердак) 2,2 — 4,3
Стекловолокно выдувное (стена) 3,7 — 4,3
Стекловолокно (войлок) 3,1 — 3,4


Требуемый вами расчет прост: разделите рекомендуемое значение r на значение r на дюйм каждого из сравниваемых типов изоляции. Продолжая предыдущий пример, чердак дома с электропечи для Зоны 5 рекомендуется изолировать с коэффициентом сопротивления 49.Это означает, что для достижения рекомендуемого уровня энергоэффективности вашему чердаку потребуется от 11,4 до 22,3 дюйма выдувной стекловолоконной изоляции. Для сравнения, для того же чердака потребуется всего от 7,5 до 8,2 дюйма изоляции из распыляемой пены, чтобы соответствовать тому же стандарту энергоэффективности. Быстро становится очевидно, насколько это может иметь большое значение! Это может оказаться непрактичным или даже невозможным для достижения рекомендованного значения r с некоторыми формами изоляции, если они не могут быть применены или уложены слоями такой толщины.Это со временем приведет к значительной потере энергии.

Сравнение стоимости

Второй важный фактор, который следует учитывать, — это сравнение первоначальных затрат на установку различных типов изоляции и стоимости с течением времени. Это основная забота многих людей. К счастью, существуют калькуляторы, которые будут использовать квадратные метры вашего дома для оценки ваших первоначальных затрат на установку каждого типа изоляции, стоимости ваших ежемесячных счетов за электроэнергию после установки указанной изоляции, а также потенциальной экономии или потерь с течением времени.Многие из этих оценщиков сосредотачиваются на сравнении различных форм изоляции и стекловолокна. Это связано с тем, что стекловолокно — самый распространенный материал, используемый для изоляции домов. Стекловолокно также является одним из наименее эффективных изоляторов, имеющихся на рынке.

Вот простой калькулятор, который сравнивает изоляцию из стекловолокна и пенопласта. Разница в стоимости с течением времени по сравнению с первоначальной стоимостью поразительна. Хотя установка изоляции из распыляемой пены обходится в три раза дороже, чем установка стекловолокна, эта разница в стоимости обычно преодолевается за счет экономии энергии менее чем за 4 года.И после того, как преимущества перевешивают дополнительные первоначальные затраты, более низкие счета за электроэнергию из-за более эффективной изоляции вашего дома будут продолжать расти.

Сравнение добавленного капитала с вашим домом

Еще один фактор, для которого вы, возможно, ищете калькулятор, — это сравнение рыночной стоимости, которую различные типы изоляции добавляют вашему дому. К сожалению, не существует универсального инструмента для сравнения, который позволил бы найти лучшую изоляцию. Нет никаких сомнений в том, что добавление теплоизоляции в ваш дом, независимо от его типа, автоматически увеличивает ценность.Однако после того, как вы проведете исследование и расчеты по первым двум факторам, вам даже не понадобится калькулятор, чтобы оценить, какие типы изоляции принесут больше пользы вашему дому. При поиске указанного калькулятора вы столкнетесь с множеством различных источников, которые дают вам одно и то же общее практическое правило: чем выше r-значение у вашей изоляции, тем более энергоэффективным будет ваш дом. И чем более энергоэффективен ваш дом, тем выше его ценность.

Какой бы вариант ни был наиболее очевидным при сравнении r-ценности и рентабельности, он, скорее всего, будет лучшим выбором с точки зрения увеличения стоимости вашего дома.В наших примерах и повсюду изоляция из распыляемой пены имела наивысшее значение коэффициента теплопередачи на дюйм, а также наивысшую прогнозируемую экономию на счетах за электроэнергию с течением времени, что делает ее очевидным выбором для наилучшего вложения, позволяющего не только сэкономить ваши деньги в месяц, но и повысить ценность вашего дома, если вы хотите вывести его на рынок в будущем.


Источники, упомянутые в статье:

https://energy.gov/energysaver/insulation

http://polarpakfoam.com/calculator/

Расчет потерь тепла в стене | EGEE 102: Энергосбережение и защита окружающей среды

Потери тепла с поверхности стены можно рассчитать, используя любую из трех формул, которые мы рассмотрели в части A этого урока.

Потери тепла через стены, окна, крышу и пол следует рассчитывать отдельно из-за различных значений R для каждой из этих поверхностей. Если R-значение стен и крыши одинаково, сумма площадей стен и крыши может использоваться с одним R-значением.

Пример

Дом в Денвере, Колорадо, имеет 580 футов 2 окон (R = 1), 1920 футов 2 стен и 2750 футов 2 крыши (R = 22). Стены выполнены из деревянного сайдинга (R = 0.81), 0,75 дюйма фанеры, 3,5 дюйма стекловолоконной изоляции, 1,0 дюйма полиуретановой плиты и 0,5 дюйма гипсокартона. Рассчитайте потребность в отоплении дома на отопительный сезон, учитывая, что HDD для Денвера составляет 6 100 единиц.

Решение:

Потребность в отоплении дома = Потери тепла из дома в течение всего года. Чтобы рассчитать теплопотери всего дома, нам нужно отдельно рассчитать теплопотери от стен, окон и крыши и сложить все тепловые потери.

Потери тепла от стен:

Площадь стен = 1 920 футов 2 , HDD = 6 100, и необходимо рассчитать составное R-значение стены.

Материалы и их R-ценность
Материал R-значение
Деревянный сайдинг 0,81
Фанера 3/4 дюйма 0,94
3,5 дюйма из стекловолокна 3,5 дюйма x 3,7 / дюйм 12,95
1,0 дюйм полиуретановой плиты = 1,0 дюйм x 5,25 / дюйм 5,25
Гипсокартон 1/2 дюйма 0.45
Общая R-стоимость стен 20,40
Потери тепла от стен = 1,920 футов2 × 6,100 ° F − дней × 24 часа 20,4 футов2 ° FhBtu = 13,78 MMBtu Потери тепла от окон = 580 кв. Футов × 6 100 ° F — дни × 24 часа 1 фут 2 ° F hBtu = 84,91 MMBtu Потери тепла от крыши = 2750 футов2 × 6100 ° F — дни × 24 часа22 футов2 ° F hBtu = 18,30 MMBtu

Общие тепловые потери от дома = 13,78 + 84,91 + 18,30 = 116,99 MMBTU в год или потребность в отоплении составляет 116.99 миллионов БТЕ в год.

РАСЧЕТ R-ЗНАЧЕНИЯ СТЕНОВОЙ СБОРКИ

Есть два способа рассчитать R-ценность стены, для простоты я обозначу их Тип 1, обычный и Тип 2, ASHRAE.

Вот рассматриваемая стенка.

Традиционная конструкция стены на стойках 2X6 с изоляцией из пенопласта 5 дюймов в полости.

Кодекс

требует, чтобы эта стенная сборка имела внутри 2 слоя гипсокартона.

Эта стена имеет тепловой мостик на 2X6 элементах — это проблема, которая вызывает проблемы

Монтаж стены — 2X6 с аэрозольной пеной
Значения R компонентов

Воздушная пленка — внутри.68

Гипсокартон, 2 слоя 1,12

Распылительная пена 5 1/2 ”37,4

Шпилька 2X6 6,875

Обшивка 1.3

Наружная облицовка .5

Воздушная пленка снаружи .17

РАСЧЕТ С ИСПОЛЬЗОВАНИЕМ ТИПА 1, ОБЫЧНЫЙ МЕТОД:

R-значение через полость — добавить компоненты

Воздушная пленка — внутренняя 0,68

Гипсокартон, 2 слоя 1,12

Распылительная пена 5 1/2 ”37,4

Обшивка 1.3

Наружная облицовка.5

Воздушная пленка снаружи .17

Итого 41,1 руб.

R-значение через шпильку — добавить компоненты:

Воздушная пленка — внутренняя 0,68

Гипсокартон, 2 слоя 1,12

Шпилька 2X6 6,875

Обшивка 1.3

Наружная облицовка .5

Воздушная пленка снаружи .17

Итого 10,6 рэнд

Рассчитайте общий R сборки стены — умножьте указанное выше на процентное соотношение каждого в стене.

Предполагается, что на стене 18.75 процентов площади шпильки

10,645 X 0,1875 + 41,17 X 0,8425 = 36,68

РАСЧЕТ С ИСПОЛЬЗОВАНИЕМ ТИПА 2, МЕТОДА ASHRAE:

Рассчитать значение R компонентов вне полости:

Воздушная пленка — внутренняя 0,68

Гипсокартон, 2 слоя 1,12

Обшивка 1.3

Наружная облицовка .5

Воздушная пленка снаружи .17

Итого 3,77

Рассчитайте полость стены, используя средневзвешенное значение U компонентов:

((1/37.4) X (0,8125)) + ((1 / 6,875) X (0,1875)) = 0,049 = 1 / 0,049 = R20,4

Сложите два вместе 3,77 + 20,4 = 24,17

РАЗЛИЧИЯ МЕТОДОВ

Два уравнения для рассмотрения:

2 + 2 = 4

½ + ½ = 1/1 = 1

И

2 Х 0,1875 + 2 Х 0,8125 = 2

(1/2 X.1875) + (1 / 2X.8125) = 0,5 = 1 / 0,5 = 2

Но с неравными числами все меняется:

4 + 2 = 6

¼ + ½ = ¾ = 1 / 0,75 = 1,33

И

2 шт.1875 + 4X.8125 = 3,6

1 / 2X.1875 + ¼ X.8125 = 0,296875 = 1 / 0,296875 = 3,368

Короче и длинно то, что при использовании метода ASHRAE средневзвешенного значения U меньшее число взвешивается над большим числом. Вот почему ASHRAE делает это, поскольку больше тепла проходит через стену, где меньшее сопротивление удерживает это тепло. Другими словами, все больше и больше тепла проходит через шпильку по мере того, как в полость прикладывается все большее и большее сопротивление, без увеличения тепла внутри.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ПО ASHRAE

Метод дробной площади, использованный выше, можно найти в уравнении ASHRAE Fundamentals 2009 в формуле

.

, глава 10 (страницы 25.7-8), как показано ниже. Это уравнение показывает сложение коэффициентов теплопередачи (значение U) на основе их поверхностно-взвешенных долей пространства. Сумма, обратная сумме этих значений, равна значению R.

Вывод: Тепловые мосты — это очень важно, поэтому используйте изоляцию или двойные стойки в стене.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
