Точка росы: калькулятор для расчета утепления

Одно из важнейших понятий в строительстве – точка росы. На этапе утепления стен это позволяет правильно подобрать вид и толщину теплоизоляционного материала, сформировать оптимальный микроклимат внутри строения. Определить точку росы можно несколькими способами. Однако нужно также знать, что делать с полученным результатом.

Небольшой экскурс в физику явления

Точка росы – это температура воздуха, при которой излишки содержащейся в нем влаги выпадают в виде конденсата. Почему ее становится слишком много? Дело в том, что теплый воздух удерживает большое количество водяных паров, холодный – гораздо меньше. Именно эта разница при перепаде температур образует конденсат. Примером явления служат капли воды на холодных водопроводных трубах или окнах, туман.

Что еще нужно знать про точку росы:

  • Чем выше влажность, тем она ближе к температуре воздуха, и наоборот.
  • Ее значение не может быть выше температуры воздуха.
  • Конденсат всегда появляется на холодных поверхностях. Это объясняется тем, что теплый воздух рядом с ними охлаждается, и его влажность снижается.

Единица измерения точки выпадения конденсата – градусы Цельсия.

Точка росы в стене дома – почему ее важно знать

Большую часть года между температурно-влажностным режимом улицы и помещения есть существенная разница. Именно поэтому в толще стен с утеплителем нередко появляются участки конденсатообразования. При изменении погодных условий они сдвигаются ближе к наружной или внутренней поверхности стены. То есть, к более холодному или теплому участку.

Пример: температура воздуха стабильно равна 25°C, а влажность – 45%. В этом случае конденсат образуется на участке с температурой 12,2°C. При повышении влажности до 65% точка росы сдвигается на более теплый участок, где 18°C.

Почему так важно знать местонахождение точки выпадения конденсата? Потому что она определяет, какой именно слой стенового «пирога» подвергается разрушающему воздействию влаги. Самый плохой вариант – когда намокает утеплитель. При таких условиях большинство теплоизоляционных материалов теряет свои свойства. Они деформируются, пропускают холодный воздух, гниют, теряют упругость. Особенно подвержена этим процессам минеральная вата.

Варианты расположения проблемных зон

Точка росы имеет свойство смещаться, однако чаще всего выделяют три зоны ее расположения:

  • Ближе к наружной поверхности стены. Такой вариант имеет место, если стена не утеплена. Появление проблемной зоны возможно также при наружном утеплении недостаточной толщины.
  • Ближе к внутренней поверхности стены. При отсутствии утепления конденсат в этом месте легко образуется в период похолодания. Внутреннее утепление смещает участок конденсатообразования в область между поверхностью стены и утеплителем. При наружном утеплении это явление встречается редко, если все расчеты были выполнены правильно.
  • В толще утеплителя. Для наружной теплоизоляции это оптимальный вариант. При внутреннем утеплении велик риск появления со стороны комнаты плесени и, как следствие, нарушения микроклимата.

Обратите внимание! На образование конденсата в стене влияет не только температурно-влажностный режим со стороны улицы и помещения. Определяющими факторами являются также толщина конструкции, коэффициент теплопроводности применяемых материалов.

Расчет точки росы

Рассчитывают значение параметра несколькими способами. Это может быть онлайн-калькулятор, сводная таблица, специальный прибор, математическая формула.

Использование данных таблицы

Специальная таблица для расчета точки росы содержит приблизительные ее значения. Это обусловлено тем, что при их выведении учитывалась только температура воздуха и его относительная влажность. В левом столбце таблицы указана температура воздуха, в верхней строке – относительная влажность воздуха в процентах. На пересечении столбцов и строк как раз и получается нужное значение.

Существует несколько вариантов таблиц. Однако чаще всего диапазон температур составляет -5°C..+30°C, а влажности – 30-95%. Применение таблицы удобно, если нужно произвести расчеты быстро. При возможности

результат лучше перепроверить другим способом, например, с помощью специального калькулятора в режиме онлайн.

Расчет по математической формуле

Математическая формула для вычисления температуры конденсатообразования – сложная и громоздкая. Для выполнения расчетов используют две константные величины, фактическое значение температуры воздуха и относительной влажности. Последнюю нужно брать в объемных долях.

В отличие от работы с таблицей, диапазон последних двух параметров больше. Формула позволяет учитывать температуру от 0 до +60°C, влажность – от 1 до 100%. Погрешность результата не превышает половины градуса Цельсия. Однако пользоваться формулой удобно лишь тогда, когда на это есть свободное время.

Расчет в программе-калькуляторе

Специальные калькуляторы позволяют в онлайн-режиме рассчитать точку росы в стене дома. Найти их можно на специализированных сайтах. Для расчета понадобится ввести ряд исходных данных. От ресурса к ресурсу они разнятся, но стандартный набор включает в себя информацию о следующих параметрах:

  • материал стены;
  • количество ее слоев и их толщина;
  • температура снаружи и внутри дома;
  • влажность в помещении и на улице.

Большинство калькуляторов не просто рассчитывают нужное значение. Они также выдают графики ее возможного перемещения и зоны конденсации влаги.

Применение приборов для выполнения расчетов

Вне зависимости от способа, которым будут выполняться расчеты, понадобятся исходные данные. Для их получения нужно запастись некоторыми приборами. Так, для определения температуры подойдет обычный термометр, а для определения влажности – гигрометр. Для удобства они объединены в таком устройстве, как цифровой термогигрометр. Все полученные значения выводятся на небольшой экран. Некоторые модели приборов определяют и температуру выпадения конденсата. Определить проблемную зону могут и некоторые модели строительных тепловизоров.

Как сдвинуть точку росы в стене

Если после проведения всех расчетов вас не устраивает расположение точки росы, стоит задуматься над ее смещением. Для этого можно:

  • увеличить слой утеплителя снаружи;
  • использовать материал с высокой паропроницаемостью;
  • демонтировать слой внутреннего утепления, перенеся его наружу;
  • корректировать микроклимат в помещении – установить принудительную вентиляцию, дополнительно нагревать воздух.

Подходящий вариант выбирают, исходя из климатических условий региона проживания, конструктивных особенностей дома, финансовых возможностей и используемых строительных материалов.

Игнорирование такого явления, как конденсация влаги в стеновом «пироге», может слишком дорого обойтись. Как минимум, это

неприятный запах в помещении, постоянная сырость. Как максимум – большие колонии плесневых грибов, портящих внутреннюю отделку стен, разрушающих утеплитель и вредящих здоровью домочадцев. Таким образом, расчет точки росы имеет важное значение, если вы хотите возвести надежные и сухие стены для вашего дома.

Закладка Постоянная ссылка.

Точка росы в строительстве. Расчет точки росы и ее вред для стены дома.

При строительстве и проектировании любого дома, очень важным является правильный расчёт точки росы и ее соблюдение, при возведении стен. Неправильный расчет точки росы и или полное игнорирование этого показателя, будет разрушать Ваш дом изнутри. Учет точки росы в строительстве обезопасит Ваш проект от разрушительно воздействия внешней среды.

Что такое точка росы

      Точка росы

— это определенный предел температуры воздуха, ниже которой пар содержащаяся в воздухе, становится насыщенным и преобразуется в жидкость.

      Точка росы – это то место, где холодный воздух встречается с теплым, и то место где при их взаимодействии образуется жидкость в виде конденсата. На примере строительных сооружений, точка росы проявляется в виде конденсата на окнах. Всегда, при резком похолодании на улице, мы наблюдаем, как на ранее сухих оконных стеклах образуются запотевание и капли воды. Это самое ближайшее и безвредное проявление точки росы.

конденсат на окне

В природе точка росы проявляется в виде капель утренней росы на листьях растений и иных объектах. Образуется в результате взаимодействия холодного ночного воздуха и прогреваемого солнечными лучами теплого утреннего воздуха.

проявление конденсата точки росы в природе

В случае с отапливаемыми помещениями точка росы создается искусственно в любое время суток, при условиях температуры ниже нуля на улице.

Совсем другое дело, если образование такого конденсата точки росы будет обнаружено на внутренней части стены дома. Даже не очень опытный строитель обеспокоится образованием лишней жидкости, в ранее сухом помещении. Так как последствия таких скоплений влажности могут быть самыми неблагоприятными.  Но внутренняя стена дома не единственное разрушительное место, где может себя проявить не правильный расчет точки росы или его отсутствие.

Неправильный расчет и расположение точки росы для дома – это разрушительный враг номер один в строительстве. Который, изнутри, медленно, но уверенно разрушает любое крепкое строение.

Где должна находится точка росы

   Идеальным местом возникновения точки росы в стене является утеплитель, расположенный со внешней стороны стены. Толщина утеплителя на стене должна быть такая, что бы в самое холодное время конденсат не смещался в саму стену или если смещался, то не на длительное время.

точка росы в утеплителе

О разрушительных последствиях нахождения точки росы в теле несущей стены, смотрите ниже в статье.

    Стены, основой которых является пористые материалы, такие как пено и газоблоки, ракушечник и подобного рода материалы, требуют большего слоя утеплителя, поскольку они хорошо впитывают и сохраняют влагу. То есть, даже недлительное ( несколько дней), пребывание в пористой стене точки росы может разрушительным образом сказаться на внутренней целостности.  Потому, так называемые теплые материалы для кладки стен, могут быть эффективны только в определенных регионах, с не самой морозной зимой.

Если же, согласно расчетам, точка росы будет периодически перемещаться в саму стену дома или велика вероятность такого сдвига, то этот факт следует учесть при выборе материала для кладки стен. Для таких случаев хорошо подходят стеновые материалы с высокой плотностью и которые, выдерживают большое количество циклов заморозки и оттаивания, без повреждения. С большим коэффициентом морозостойкости.   К таким морозостойким материалам относятся кирпич, керамзитобетон.

показатели морозостойкости самых распространенных стеновых материалов

Как рассчитать точку росы в стене с утеплителем

Рассчитать одно, четко определенное место в стене, где будет проявлять себя конденсат не возможно. Поскольку нахождение точки росы зависит от нескольких параметров и это показатель переменчивый. Рассчитать возможно только определенное расстояние в толщине стены, где будет образовываться жидкость при разном изменении температуры снаружи дома.

Например, если внутри помещения стабильная температура, а на улице похолодало, то точка росы передвинется по толщине стены ближе к помещению.

      С помощью формулы можно получить максимально точные расчеты точки росы как однородной так и многослойной стены.

    Вычислить место возникновения точки росы в любой многослойной стене, достаточно просто, для этого нужны следующие показатели:

  • температура воздуха на улице
  • температура воздуха внутри помещения
  • отдельно толщина каждого слоя стены
  • коэффициент теплового сопротивления материалов, из которых возведены стены дома
  • точка росы при относительной влажности воздуха в вашем региона ( таблица ниже)

Для того что бы определить в какой части планируемой стены будет находится точка росы и выделение конденсата, необходимо знать два показателя.

  1. Температура точки росы в нашем регионе, с интересующими нас показателями влажности и температуры воздуха внутри помещения. Данный показатель мы можем посмотреть в таблице выше. Назовем этот показатель — Тр ( точка росы)
  1. Температура воздуха, которая возникнет на границе двух слоев стены, при интересующих нас показателях. Назовем этот показатель – Тс ( точка между слоями)

    Если разница отмеченных выше показателей будет положительной, то точка росы находится в утеплителе, если показатель будет отрицательный то точка росы будет скапливать жидкость внутри стены или дома.

Другим словами, если температура на стыке утеплителя и стены будет выше со знаком плюс, чем температура точки росы из таблицы, то конденсат будет образовываться в утеплителе.

 Для примера возьмем следующие условия:

Температура точки росы в регионе с влажностью 60% и комнатной температурой 21ᵒС согласно таблицы будет составлять 12,9 ᵒС. Температура воздуха на границе утеплителя и стены равна 15 ᵒС.

Разница между этими показателями 15 ᵒС – 12,9 ᵒС = +2,1

Если разница отмеченных выше показателей будет положительной, как в нашем случае, то точка росы находится в утеплителе, если показатель будет отрицательный то точка росы будет скапливать жидкость внутри стены или дома.

В нашем случае, температура выделения жидкости из пара наступает раньше, чем насыщенный влагой воздух дойдет до основной стены. И конденсат выпадает в утеплителе, а не в несущей стене дома или внутри него.

Возникает вопрос, если температуру точки росы при заданной влажности мы берем из имеющейся таблицы, то каким образом вычислить температуру между слоями стены.

Рассчитать температуру воздуха на границе двух слоев стены достаточно просто, используя следующую формулу:

Тс ( температура между слоями стены) = (t2 – t1)x (S1х0,01/k) / (S1х0,01/k), где :

t2 – температура воздуха внутри помещения

t1 – температура воздуха на улице

S1 – толщина материала стены

k – тепловой коэффициент материала стены

 Простой пример:

    Возьмем пример региона, где точка росы 12,9 ᵒС в регионе с влажностью 60%,  комнатная температура 21ᵒС и температура на улице – 12 ᵒС ниже нуля.

Теперь нам нужно, вычислить для этих условий, какая будет температура между стандартной стеной в полтора кирпича толщиной 38 см и наружным утеплителем из пенопласта толщиной 10 см. Что бы отнять из нее температуру  точки росы из таблицы.

Для этого воспользуемся выше приведенной формулой.

Тс ( температура между слоями стены) = (t2 – t1)x (S1х0,01/k1) / (S2х0,01/k2)

По условию у нас:

 t2 = +21ᵒС ( температура воздуха внутри помещения)

t1 = – 13 ᵒС температура воздуха на улице)

S1 = 38 см (толщина материала стены)

K1 = 0,6 (коэффициент тепловой сопротивляемости кирпича)

S2 =10 см ( толщина утеплителя из пенопласта)

К2 = 0,04 (коэффициент тепловой сопротивляемости пенопласта)

Расчет температуры между кирпичной стеной утеплителем из пенопласта, в выбранных нами климатических условиях будет следующий:

( +21 – (-13ᵒС))х(38х0,01/0,6) / (10х0,01/0,04) = 9,52

Согласно нашим вычислениям, температура воздуха между утеплителем из пенопласта 10 см и кирпичной стеной в 38 см, при температуре воздуха на улице -13 градусов Цельсия и температуре внутри дома +21 градус Цельсия, равна 9,52 Градусов Цельсия.

Таким образом, если вычесть из температуры между утеплителем и стеной равной 9,52 Градусов Цельсия температуру точки росы равную 12,9 Градусов Цельсия, получится 9,52-12,9 = -3,38.

точка росы согласно расчетам находится в стене

Как мы видим, выходит отрицательный показатель, то есть состояния конденсата влажный воздух достигнет в стене кирпича  и будет в нем накапливается влажность.

Приведенный выше расчет точки росы является более точным, с погрешностью до 0,5 градуса Цельсия, в отличие от некоторых онлайн калькуляторов и прочих приборов, которые не учитывают разную структуру материала.

Расчет точки росы онлайн калькулятор

    В интернете существует много онлайн программ – калькуляторов, с помощью которых можно рассчитать примерное расположение точки росы в стене.   Программа высчитывает точку росы, основываясь на ряде показателей, которые необходимо ввести вручную. Это сведения о материале, из которых планируется возвести стену, количество слоев стены и их толщина, температура воздуха внутри и температура воздуха снаружи здания, влажность воздуха. Онлайн калькулятор удобен в расчетах. Вместе с цифровыми расчетами можно увидеть диаграммы и графики перемещения точки росы в зависимости от изменения температуры воздуха. Однако результаты подсчета у многих  калькуляторов отличаются и насколько точны расчеты неизвестно.

онлайн калькулятор для определения точки росы

Расчет точки росы с помощью прибора

Точку росы можно определить также в реальном времени, с помощью специального телевизора. Это электронный прибор с монитором, на котором отобразятся сведения о влажности внутри помещения, отобразится температура воздуха и точка росы. Такие приборы актуальны для измерения точки росы для уже возведенной и законченной строительной конструкции. В проектировании толщины стены и здания это прибор не поможет.

тепловизор для точки росы

Вред точки росы для стен дома

   Мы разобрались, что точка росы может располагаться в трех разных участках стены:

  1. в наружном утеплителе стены
  2. в стене, ближе к наружной части
  3. в стене, ближе внутренней части

     В каждом из перечисленных мест, точка росы будет проявлять себя по-разному. Если в одном месте она будет безвредна, то внутри дома или в стене будет оказывать определенные разрушительные последствия на целостность стены.  Ниже, разберем поведение точки росы в каждом из перечисленных мест.

Точка росы в наружном утеплителе

Это самое безвредное для дома нахождение точки росы. В этом случае:

  • Конденсат при возникновении точки росы образуется, непосредственно, в самом утеплителе.
  • Утеплитель не гигроскопичен, потому влага не задерживается в конструктиве стены и испаряется при изменении температуры воздуха.
  • За счет пароизоляционных свойств утеплителя, влажность, которая образуется при испарении конденсата, выходит на улицу и не взаимодействует со стеной дома.
  • Стены дома сухие в течении всего года, как с наружной так и со внутренней стороны
  • Стены сохраняют свою прочность и целостность многие десятилетия
утеплитель снаружи

Точка росы в стене дома, ближе к наружной стороне
  • Поведение стены во многом зависит от материала, из которого она выложена. Лучше переносят точку росы, стены из плотных и тяжелых строительных материалов, таких как кирпич, керамзитобетон, камень, дерево. Поскольку они менее подвержены разрушению и имеют больший коэффициент морозостойкости.
  • Стены домов возведенных из пористых материалов, хорошо впитывающих влагу и пропускающих пар. Таких как, пеноблоки, газоблоки и подобного рода материалы, действие точки росы должно быть минимально коротким.
разрушение стены под воздействием влажности
  • При возникновении конденсата внутри стены, материал стены насыщается жидкостью. При последующем понижении температуры воздуха ниже нуля, накопленная жидкость замерзает и увеличивается в объемах. Увеличения объема жидкости разрушает любой стеновой материал изнутри. Это приводит к образованию как мелких, так и крупных трещин в структуре стены. Стены крошатся и окончательно теряют свою прочность.
  • В случае если стена, в которой точка росы внутри и утеплена снаружи, то утеплитель не будет препятствовать выходу накопившей влаги наружу. Поэтому, вся жидкость будет скапливаться на поверхности, между утеплителем и стеной. Это влечет образование плесени и грибка, со всеми вытекающим последствиями, вредными как для здания, так и для здоровья человека.
  • Если стена дома не утеплена снаружи, то жидкость будет выходить с повышением температуры воздуха, но это не убережет стену от внутреннего разрушения после замерзания воды. Подобные испарения жидкости, из влажной стены, мы можем наблюдать в виде налета белого цвета на кирпичных стенах.
выделение влажности из кирпичной стены в виде налета белого цвета

Точка росы в стене дома, ближе к внутренней поверхности

    Возникает, когда пар проходит середину толщины стены и конденсат начинает образовываться уже ближе к поверхности стены, которая находится внутри дома.

Последствия точки росы для внутренней отделки дома:

  • Насыщенная влажностью кладка начинает выделять на внутренней  стене, в доме  жидкость в виде капель воды.
  • Мокрая поверхность стены разрушает внутреннюю отделку помещения: шпаклевку, обои другие отделочные материалы.
  • На стенах и в углах образуется плесень и грибок, от которых уже будет очень трудно избавиться
  •  В доме появляется неприятный ветхий запах разложения, который вреден для здоровья.
  • Понижается общая температура тепла в доме.
плесень на стене внутри дома

   Самые разрушительные и вредные последствия для дома это когда точка росы находится ближе к внутренней поверхности стены.

    Точка росы – важный параметр, который следует учитывать при проектировании и возведении стен, крыш и строительства всего дома. Ее не соблюдение может привести к необратимым и критическим последствиям для всего здания.

Расчет точки росы онлайн калькулятор

Расчет точки росы online калькулятор

1. Итак, сначала работы вы обязаны определить среднюю и небольшую температуру и относительную влажность зимы региона, в котором предполагается строить здание.

2. Дальше необходимо подобрать слой за слоем составляющие конструкции ограждения начиная внутри строения, заканчивая внешней фасадной отделкой/кровли. В нашей базе данных есть самые главные и популярные материалы, используемые в строительстве, зато вы можете также редактировать данный список.

3. После завершения ввода данных их нербходимо проверить, чтобы не было слоев с нулевой или отрицательной толщиной и нажать кнопку «Расчет».

4. Результаты: черный график отображает понижение (увеличение) температуры втутри конструкции ограждения. Синий — температура точки росы. Если температура в каком либо слое опустится до точки росы — пар конденсируется, что отрицательно оказывает влияние на тепло-эффективность и долговечность конструкции. Зоны выпадения конденсата, если они есть, также обозначены голубым цветом.

5. Замечательный вариант — это когда температура внутреннего слоя равна или стремится к температуре воздуха изнутри, а температура последнего слоя на фасаде строения равна или практически равна температуре воздуха с улицы. График понижения (увеличения) температуры обязан иметь гладкую форму т.е температура должна уменьшаться без скачков. Зон появления конденсата не должно быть ни при средней температуры зимы и нежелательны при пико-невысоких температурах.
6. Чтобы достигнуть эффективности близкой к образцовой, располагайте слои с увеличивающейся паропрозрачностью от внутненнего слоя к наружному.

7. Значение теплоэфективности выражено в ватах на метр квадратный внутренней площади на один градус разницы внешней и внутренней температур. Это означает, что помножив данное значение на внутреннюю площадь конструкции ограждения и помножив на температурную разницу внешней и внутренней в градусах Цельсия, получаем мощность радиатора, которую требуется обеспечить для поддерживания введенной внутренней температуры.

8. Посчитайте теплопотери через стены, потолк, пол и чердачный этаж при помощи такой программы бесплатно. Не забывайте добавить потери тепла сквозь двери и окна (данные берите у изготовителя) и также венитиляцию. Применяйте средние температуры у вас в регионе каждые месяцы за ежемесячно сезона отопления.

Точка росы. расчет, обозначение

Точка росы

Причина №1. Большая паропрозрачность слоев внутри конструкции разрешают создать высокое давление водянных паров в прохладных и холодных слоях конструкции, что, как я уже писал, приводит к очень высокой конденсации.

Решение проблемы точки росы

Прибавьте слабо проницаемых слоев изнутри (пароизолцию) и/или прибавьте вент просвет с наружной стороны. Данная мера даст возможность сдержать поток паров воды сквозь стены. Однако не стоит перестараться т.к закрытые пары изнутри комнаты будут копиться и это может привести к ухудшении качества воздуха изнутри помещений.

Если эксплуатационного условия строения особенно жёсткие (-20 и ниже), то необходимо посмотреть на возможность принудительного поступления в пространство помещения подогретого воздуха при помощи теплообменных аппаратов или нагревателей. Это даст возможность задействовать герметичные пароизоляционные материалы без риска повредить климат в доме.

Как делается расчет потерь тепла?

Расчет потерь тепла определяется на основании температуры внутреннего воздуха, температуры поверхности внутри конструкции ограждения и температуры воздуха с улицы.

Температура изнутри стен меняется линейно. Наклонный угол графика зависит от значения термического сопротивления материала в самых разнообразных его слоях.

Среднее значение сопротивления передачи тепла изнутри строения принимаем Ri = 0,13 м2 К / Вт. ГОСТ 8.524-85 и DIN 4108

Термическое сопротивление других слоев Re отвечает температурному перепаду между внутренней плоскостью стены и воздухом с улицы. (Т плоскости стены — T за границами строения ) dTe.

После по следующей формуле:

Ri / dTi = Re / dTe

Re = Ri * dTe / dTi

Общее тепловое сопротивление R = Re + Ri

R = Ri (1 + dTe / dTi)

И, напоследок, значение потерь тепла

Температура в помещении: 20 ° C
на стену: 18 ° C
температура воздуха: -10 ° C

dТ = 2 ° C
DTE = 28 ° C
Ri = 0,13 м2 К / Вт

dТi = 2 ° C
dTe = 28 ° C
Ri = 0,13 м2 К / Вт
R = R (1 + dTe / dТi) = 1,95 м2 К / Вт

ТП = 0,5 Вт / м2 K

Помимо потерь тепла отображаются зоны потенциальной конденсации .

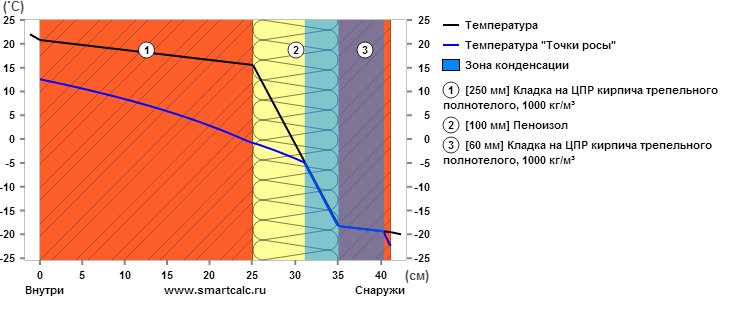

  • Черный график демонстрирует падение/увеличение температуры изнутри конструкции ограждения в градусах.
  • Синий график — температура точки росы. Если этот график граничит с графиком температуры, то эти зоны называются зонами потенциальной конденсации (помечены голубым). Если во всех точках графика температура точки росы меньше температуры материала, то конденсата/росы не будет.
  • Расчет точки росы online калькулятор

    Калькулятор «ТеплоРасчет.рф» точки росы считается приватным проектом и не зависит от больших игроков сферы строительства.
    Любые пожертвования (независимо от суммы) сберегут этот сайт в дальнейшем. Благодарю!

    Прямо:
    Вебмани: R408361100457
    Yandex наличные средства: 410011049136440
    Альфа-клик: 40817810609770002454

    Автор: Анатолий
    Прекрасная программа! Однако есть недочеты: Как добавить больше 6-ти слоев? Небольшая кнопка «расчет». Долго её искал

    Автор: Макс
    Благодарю. Замечательный сервис!!

    Автор: Дмитрий
    Где и как можно скачать данную ПО? Погрешность расчета какая? Соответственно с какой НТД эта ПО расчитывает? Прошу отправить, если есть на адрес [email protected]

    Автор: ТОварищи! Выручайте- у меня дипломник горит
    Горит Дипломная в Бауманском по теплорасчетам. Помогите. Дайте воспользоваться ПО? Магарыч с меня!

    Автор: Константин
    Благодарю! Расчет, тот, что искал. Но кнопка «Расчет» на самом деле плохо расположена.

    Автор: Админ
    Убрал кнопку расчет по просьбам трудящихся

    Автор: Сергей
    Большое благодарю за ваши усилия, программа сильно помогла!

    Автор: Дмитрий
    Программа очень понравилась.Можно экспериментировать и достигнуть того что необходимо.

    Автор: Дмитрий
    Программа очень понравилась.Можно экспериментировать и достигнуть того что необходимо.

    Автор: Максим
    из-за чего то при задании 100% влаги с наружной стороны или в середине помещения точка росы там (где задаем 100%) на пару градусов ниже, хотя должна совпадать.

    Автор: Алексей
    благодарю, попробывал расчитать Сэндвич-панель(ОСП12м+пенополистирол150мм+ОСП12мм, пишет конденсат. Хм. Очень удивительно, ведь все уверяют, что в СИП конденсата не может быть, и я не понимаю, откуда взяться он может если изнутри пенополистирола нет воздуха с водяными парами. Подскажите. Благодарю. alexeysodru

    Автор: Админ
    Алексей, в Вашей конструкции (Сэндвич-панель) кол-во конденсата в границах возможного. Создатели сайта не зависят от изготовителей материалов для строительства, благодаря этому нам нет смысла занижать или завышать свойства индивидуальных решений. Только доктрина, и ничего личного. Благодарю

    Автор: Евгений (keber)
    Взялся было за написание программы расчета параметров конструкций ограждения в настоящих условиях с учетом динамики изменения внешних условий и перемен теплоемкости, влагоемкости, сопротивления тепла и влагосопротивления слоев, Но! наткнулся на Ваше открытие. Благодарю. Упростилась задача аппониров

    Автор: Админ
    Если решить Вашу задачу,Евгений, то это будет что-то очень отдаленное от реальности. Пожалуйста. Открытие не мое, я лишь совместил информацию ГОСТ 8.524-85 и DIN 4108 вместе и вывел на экран. Аналогичный сервис уже есть в Германии, но предусматривает лишь данные DIN 4108. Удачи

    Автор: Артур
    Прекрасная прога. А как выполнить больше 6 элементов стены?

    Автор: Евгений
    Хочется иметь шанс добавить строку сверху или вставить, что бы не перебивать слои, если забыл какой-либо слой сначала или внутри.

    Автор: Евгений
    Хочется иметь шанс добавить строку сверху или вставить, что бы не перебивать слои, если забыл какой-либо слой сначала или внутри.

    Автор: Андрей
    Сайт замечательный. Но расчет с прослойкой воздуха выполняется нетактично. R замкнутых прослоек воздуха нормирована СНиПом и зависит от ширины прослойки. А у вас данные цифры считаются совсем по иному. К примеру http://ТеплоРасчет.рф/?rid=20110829132510AKijwqg R подобного варианта у вас выходит 3,8 м2К/В

    Автор: Андрей
    Программа нужная с хорошим интерфейсом. Очень не хватает безопасных материалов на основе деревянных отходов, типа деревобетон, фибролит, арболит.

    Автор: Женя
    Красота. Только стала часто подвисать, по всей видимости становиться чрезмерно востребован расчет.

    Автор: Алла
    Нравится программка, но хочется большего, к примеру, более 6 слоев пирога, в данном случае большая правдивость и наглядность будет и в конечном итоге многие «хотелки» отпадут

    Автор: Админ
    Отвечаю всем сразу: Нынче установлено ограничение в 6 слоев программы потерь тепла. В скором времени это ограничение будет снято, но исключительно неизменным гостям нашего форума. Регистрируйтесь, общайтесь у нас на форуме, который не перегружен маркетинговой информацией.

    Автор: Игорь
    Скажите, в материал добавить можно поризованную керамику, особенно много выстраивается, хочется сосчитать сопротивление. Заблаговременно благодарю!

    Автор: Дима
    Где тёплая керамика?

    Автор: вова
    Хотелось чтобы в расчете оказались и инновационные материалы:ТСМ керамика,керамоизол,термошилд. Надеюсь и используемость программы возрастет!

    Автор: Valery2306
    Исправьте единицы измерения теплоемкости с (Дж/кг/К)на (Дж/кг*К)

    Автор: Valery2306
    И также теплопроводимости с (Вт/m/K) на (Вт/m*K)

    Автор: Александр
    Великолепный сайт! Просчитав ограждающие собственного дома заметны ошибки допущенные при утеплении. Выходит при использовании пенополистирола всегда будет конденсат.Не понимаю, почему его предлагают для стен из кирпича. Мой случай http://ТеплоРасчет.рф/?rid=20111105115559cFizoun

    Автор: Админ
    Благодарю, Александр! Что же касается Вашей стены, то конденсат в границах возможного, так что не нужно боятся. Достаточная система вентиляции решит данные проблемы и для средней температуры зимы -20 град. Это крайний север?

    Автор: Фёдор
    Довольно высокая пожелание прибавить в материалы опилки,ЦСП — плиты цементностружечные, тёплую штукатурку «Мишка» ( Утеплительная смесь для штукатурки «Мишка» ) удалена маркетинговая ссылка И если несложно солому и опилки смешанные с цементом, смесь 90% опилок и 10% извести-пушенки,перлитовые и вермикулитовые материалы. Хочется выстроить тёплый чистый в экологическом плане и не д

    Автор: Фёдор
    Большое благодарю. Необходимая вещь. Рад поблагодарить. Жаль что указан единственный способ — Вебмани: R408361100457. я пользуюсь яндекскошельком. И ещё, все таки мало готовых материалов. Довольно высокая пожелание прибавить в материалы опилки,ЦСП — плиты цементностружечные, тёплую штукатурку мишка, солому и опилки смешанные с цементом, смесь 90% опилок и 10% извести-пушенки,перлитовые и вермикулитовые материалы. Хочется выстроить тёплый чистый в экологическом плане и дешовый дом, а расчитать и выбрать ма

    Автор: Победит
    Очень бы хотелось видеть среди материалов ячеистое стекло (блочное и гранулированное), легкий керамзитобетон (плотностью не больше 300), пенополиэтилен, вермикулитобетон и перлитовый песок. Они уже очень популярны среди продвинутых рабочих. Заблаговременно благодарю.

    Автор: вова
    Вопрос к создателям программы:при параметрах стены:Композиционный материал из бетона и стали 200мм Минвата 100мм Прослойка воздуха 100мм Кирпич 120 влажность 35/50 Конденсат отсутствует. Если сменить ЖБ на пенобетонный блок конденсат рождается.Подскажите почему,напишите ответ пожалуйста.

    Автор: Админ
    Благодарю за вопрос, Вова! Взгляните параметры паропрозрачности пенобетонов и бетонов и найдёте ответ. Бетон лучше сдерживает пар перегретый, а что успевает проникнуть — испаряется. Для пенобетонов необходимо применять пароизоляционные материалы изнутри, чтобы достигнуть того же эффекта. Удачи!

    Автор: вова
    Моя Вам признательность за объяснения!О паропрозрачности информацией не обладал.

    Автор: вова
    Моя Вам признательность за объяснения!О паропрозрачности информацией не обладал.

    Автор: Андрей
    Добрый день, не могу связаться почтой, ссылка выкидывает на козявки. У меня предложение вопрос. Хочу встроить теплорасчет рф к себе на сайт. Чем могу Вас вызвать интерес?

    Автор: Азимхан
    нужно добавить разновидности материалов.Керамзитовая подсыпка.Замазка глиняной

    Автор: Alehandrovich
    Большое благодарю! Программа просто открыла глаза! К слову очень напрасно убрали кнопку расчета. Когда добавляешь слои и вводишь толщину материала программа каждый раз пересчитывает все. Например необходима толщина 10см. Вбиваешь 1 идёт расчет, добавляешь 0 снова перерасчет. Отсюда и нагрузка на сервер. Ещё правдивое слово непонятно как можно поддержать сайт! И рекламы мало 🙂

    Автор: Зоир
    Молодцы! Прекрасно! Никак руки не доходили до расчетов ручным способом. Результат получил за 5 секунд и никаких формул. Большое благодарю создателям. Желаю всего лучшего.

    Автор: DrNobell
    Программа просто замечательная!!Есть просьба добавить изменение показателей при ветрах (выдувает тепло или очень высокое охлаждение стен ,крыши,полов)как во время зимы так и в летнюю пору.Потому как влага недруг материалов можно ли добавить долговечность конструкции при получившейся влаги (или же просто когда постройка развалится).И добавте материалов нового поколения глину,бетон на пластиковой арматуре,плоский асбоцементный лист,а если возможно целые системы ( каркасник ,несьемная опалубка и т. д.). Заблаговременно благодарю автору . 19.01.12

    Автор: Алексей
    Было бы вообще отлично если расширить кол-во рассчитываемых слоев. А так большое благодарю авторам, все весьма просто и ясно !

    Автор: Артур
    Огромнейшее благодарю авторам программы. Все понятно и ясно. довольно удобно ставить опыты и выбирать правильные материалы. Только одна пожелание авторам. Вы могли бы добавить подобный материал как стеновой камень. У нас на Ставрополье он востребован. Или подскажите какой из материалов , который есть в вашей программе близок к строительному блоку. Благодарю большой еще раз за программу!

    Автор: Рая
    Собираемся дом строить по технологии Скандитек(с наружной стороны брус 7, каркас с теплоизоляцией эковатой 14,5, обшивка внутри 2).Демонстрирует конденсат((((( И что сейчас?!(((

    Автор: Админ
    Рая, прочтите тему про утепление внутри тут. Там, хотя и про подвалы, но кое что будет понятно. Ну и имейте в виду, что утепляют в 99% с наружной стороны, а не внутри

    Автор: Константин
    Программа понравилась. Однако не необходима для просчета в условиях позитивных температур (обратная диффузия). И еще, на iPad нереально добавить первую строку в другом выпадающем меню подбора материала. К примеру, выбираем «Пленка» потом пытаемся подобрать «фольга из алюминия», не подбирается.. Вторая строка и дальнейшие хорошо.

    Автор: кира
    А давление паров воды по сечению кирпича калькулятор показать может? И кто это подобная, паропрозрачность? и в каких лаптях она меряется? и как её узнать для определенного кирпича? В ТУ на кирпич подобного параметра нет, есть устойчивость к морозам.

    Автор: Кира
    А нестационарные процессы типа дымоотвода печи периодического действия Ваша программа не берёт?

    Автор: Елена
    Я из Белоруси благодарю большое за программу, довольно удобно, а ее можно скачать для последующего пользования? Я теплотехник.

    Автор: Тихон
    Храни Вас Джа, просто спасли в сложной ситуации!

    Автор: Света
    Большое благодарю. все просто и комфортно! т.к. строю дом сама, сильно помогли ваши расчеты. Приятно понимать, что еще есть реальные энтузиасты, готовые помочь не за копейку, хотя с радостью пожертвую! подскажите плиз — мы выстроили 1-й этаж из пенополистиролбетона,какую позицию лучше подставить для более похожего на реалии расчета. Заблаговременно благодарю!

    Автор: Роман
    Большое благодарю,собрался дом строить и все не могу решить из чего лучше по соотношению качество-цена. И вот нечаянно отыскал ваш сайт. Все проблемы приняли решение в миг!

    Автор: сергей
    интересно можно ли при помощи вашей программы высчитать точку росы для стен из шлака

    Автор: Сергей
    Большое благодарю за Ваш труд.

    Автор: Михаил
    Расчет прекрасен, однако не хватает все же инновационных материалов типа блока из ячеистого бетона. Информацию по ним скорее всего получите из новых СНиП и ДБН.

    Автор: Алекс
    Благодарю большое за программу, прекрасная визуализация и простота применения! Один вопрос: в категории «бетоны» есть «пенобетонный блок 1,3 W/mk». Что это за материал? Это простой газосиликат или пенобетонный блок плотностью 400 или 500?

    Автор: Алексей
    Здравствуйте! Большое благодарю за подобный инструмент! У меня вопрос. Купил коробку по Киевом с вот этими стенами http://ТеплоРасчет.рф/?rid=20120809194726Hiykoom. Как можно поправить ситуацию?

    Автор: Виктор
    Хороший расчет практичный ! Может кто поможет : Мансардный тёплый этаж — профнастиловая кровля сделан по традиционной схеме: Внутри: 1. ГКЛ 2. Слой воздуха (по доскам крепящим пенополистирол) 3. пароизоляция 3. пенополистирол 15 см 4. ветрозащита 5. каркасная рама непрерывная 6. слой воздуха (вентилируемый контур) 5см 7. по каркасу профильный лист. теплорасчет демонстрирует, что будет мощный конденсат, значит весь вентилируемый контур просто замерзнет ? http://ТеплоРасчет.рф/?rid=20120815162038A

    Автор: александра
    благодарю большое за вашу программу. Я абсолютно не строитель, достался в наследие дом старой постройки из «дикого» камня, добываемого у нас в Донбассе в карьерах. Пробовала при помощи вашей программы выбрать различные варианты стенового утепления, не все, правда, выходит, но хоть что-нибудь. Я пенсионерка, нанимать профессионалов нет средств. Да и «профессионалы» не все грамотные, не факт, что сделают все по правилам. Еще раз большое Вам благодарю.

    Автор: Андрей
    Большое благодарю за Вашу работу! Очень практичный ресурс. Однако, не нашёл в перечне материалов пустотных блоков керамзитобетона(КББ) — материал достаточно популярный. У меня стены как раз из них. Как правильно выполнить расчёт в моём случае?

    Теплотехнический расчет. Часть 2. Точка Росы.


    Навигация по записям

    Что такое точка росы в строительстве. Точка росы — формула, расчет и визуализация

    Калькулятор расчета точки росы.

    Согласно СП 50.13330.2012 п.Б.24.

    Точка росы — температура, при которой начинается образование конденсата в воздухе с определенной температурой и относительной влажностью.

    Формула для приблизительного расчёта точки росы в градусах Цельсия (только для положительных температур):

    Tp = (b f(T, RH)) / (a — f(T, RH)), 1.1

    f(T, RH) = a T / (b + T) + ln (RH / 100), 1.2

    2. Калькулятор расчета температуры внутреннего стекла стеклопакета.

    Определив температуру внутреннего стекла стеклопакета Твсс в холодный период, можно спрогнозировать наличие или отсутствие конденсации влаги на стекле Вашего окна..

    Если Твсс выше Тр конденсат на внутреннем стекле образовываться не будет .

    Если Твсс ниже Тр внутреннее стекло будет потеть .

    Расчет проводится по формуле 2.1

    Твсс = Твну — (Твну — Твне) / (R опр * αint), 2.1

    3. Калькулятор расчета температуры наружного воздуха, при которой наступит точка росы.

    Зная сопротивление теплопередаче стеклопакета, температуру и влажность в помещении можем рассчитать внешнюю температуру, при которой температура внутреннего стекла стеклопакета будет равна температуре точки росы .

    Т.е. внешнюю температуру ниже, которой внутреннее стекло будет потеть .

    Для этого используем формулу 3.1

    Твне = Твну + αint * Ropr * (Tр — Твну), 3.1

    4. Калькулятор расчета сопротивления теплопередаче стеклопакета.

    Т.е. минимальное сопротивление теплопередаче стеклопакета , при котором стекла не будут потеть .

    Для расчета используем формулу 4.1

    R опр = (Твне — Твну) / ((Тр — Твну) * αint), 4.1

    Тр – температура точки росы, рассчитываемая по формуле 1.1 и 1.2, °С;

    a = 17.27;

    b = 237,7;

    Твсс – температура внутреннего стекла стеклопакета, °С;

    Твну — средняя температура внутреннего воздуха помещения, °С;

    Твне — температура наружного воздуха в холодный период года, °С;

    R опр – сопротивление теплопередаче стеклопакета, м2°С/Вт;

    αint = 8 – коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м2°С), принимаемый по «таблице 7» для окон, СНиП 23-02-2003 «Тепловая защита зданий».

    5. Калькулятор расчета относительной влажности воздуха психрометрическим методом.

    Что бы измерить относительную влажность психрометрическим методом , проведите два измерения:

    • сухим термометром;
    • смоченным термометром.

    Для этого участок термометра с ртутью или спиртом, плотно оберните кусочком тонкой ткани, конец которой опустите в сосуд с водой.

    Введите в калькулятор показания сухого и смоченного термометра , нажмите рассчитать и в результате получите относительную влажность в процентах.

    Утепление стен – один из главных вопросов при строительстве. С первого взгляда может показаться, что очень просто его решить – выбирай тот, который подходит по климатическим условиям и финансам, и утепляй. Однако, это не так. Существует ряд технических условий, которые необходимо выполнить, чтобы стены дома в холодное время года не сырели внутри и не промерзали снаружи. Одним из этих условий является утепление дома так, чтобы точка росы находилась ближе к наружной стене, и ни в коем случае – внутри дома. Для этого нужно уметь определить, где будет расположена точка росы при разных условиях, чтобы исключить возможность образования конденсата на стенах внутри помещения.

    Что такое точка росы

    Точка росы – это показатель температуры, при котором происходит максимальное насыщение воздуха паром, и он начинает конденсироваться. Зависит этот показатель от двух основных факторов: температуры и влажности воздуха.

    При изменении хотя бы одной из этих двух величин меняется и точка росы, то есть она постоянно перемещается, так же, как и не бывают все время постоянными температура и влажность воздуха.

    Существует таблица точек росы при разных температурах и влажности воздуха, разработанная специалистами. Из нее можно увидеть, при каких условиях пар начинает конденсироваться. Например, в зимнее время при нормативной температуре воздуха в помещении +20 0 С и влажности от 50% до 60% точка росы будет колебаться от 9,3 0 С до 12 0 С. То есть, внутри помещения не должен образовываться конденсат, так как при указанных условиях нет поверхностей с такой температурой.

    Рассмотрим далее. Если в доме +20 0 С, а на улице температура -20 0 С, то в стене найдется точка росы с температурой +12 0 С при относительной влажности 60%. Точка росы может перемещаться по толщине стены в зависимости от температуры внутри помещения и снаружи, а также от влажности в самой стене. Чем ближе точка росы к внутренней поверхности, тем больше вероятность того, что стена будет мокрая изнутри. А это уже создает неблагоприятные условия для проживания. Утепляя дом, мы можем сместить точку росы, так как при этом меняется температура самой стены.

    Где будет находиться точка росы

    Могут существовать три варианта конструкции стены: без утеплителя, с наружной и внутренней обшивкой. Рассмотрим, где может находиться точка росы в каждом из этих случаев?

    1. Конструкция без утеплителя, тогда точка росы расположена:
    • внутри стены ближе к наружной поверхности;
    • внутри стены смещена к внутренней поверхности;
    • на внутренней поверхности – внутри помещения стена будет оставаться мокрой на протяжении всего зимнего периода.

    2. Имеется наружный утеплитель, тогда точка росы находится:

    • внутри утеплителя – это говорит о том, что расчет точки росы и толщины утеплителя проведены правильно, и стена в помещении будет сухой;
    • любой из трех описанных случаев в пункте 1 – причиной является неправильный выбор утеплителя и его характеристики.

    3. Сделана внутренняя обшивка, то точка росы будет:

    • внутри стены ближе к утеплителю;
    • на внутренней поверхности стены под обшивкой;
    • в самом утеплителе.

    Из рассмотренного выше становится понятно, что расположение точки росы также зависит от таких характеристик ограждения, как температура и паропроницаемость. Большинство современных утеплителей практически не пропускает пар, поэтому рекомендуется наружная обшивка стен.

    Если вы выбираете внутреннее утепление, то нужно соблюсти следующие условия, чтобы:

    • стена была сухой и теплой;
    • утеплитель имел хорошую паропроницаемость и небольшую толщину;
    • в здании функционировали вентиляция и отопление.

    Зная возможные зоны образования конденсата, т.е. место расположения точки росы, можно для определенных климатических зон подобрать такой вид и материал утепления, который не создаст условий для сырых стен внутри дома.

    Существует мнение, что дом должен утепляться снаружи, а утеплитель по всем параметрам соответствовать ГОСТу. Тогда точка росы будет находиться внутри обшивки, то есть снаружи дома, и внутренние стены будут сухими в любой сезон. Именно поэтому наружное утепление выгоднее внутреннего.

    Как убрать точку росы из стены (видео)

    Почему потеют окна, двери, стены? Почему покрываются конденсатом вещи, занесенные с холода в теплое помещение? Почему мокреют трубы холодной воды? — ответ один, температура поверхности предмета ниже температуры точки росы .

    Точка росы (Температура точки росы ТР ) – это температура, при которой начинает образовываться роса, т.е. температура до которой необходимо охладить воздух, что бы относительная влажность достигла 100%

    Со школьного курса физики мы знаем, что влажность воздуха (содержание воды в воздухе) определяется двумя параметрами:

    Абсолютная влажность;
    Относительная влажность.

    С абсолютной влажностью (f ) все понятно – это количество воды, в граммах, содержащейся в одном кубическом метре воздуха, единица измерения – грамм в метре кубическом, г/м3 .

    f = m / V

    V — объём влажного воздуха;

    m — масса водяного пара, содержащегося в этом объёме.

    Относительная влажность (RH ) – это количество воды содержащейся в воздухе относительно максимально возможного количества воды при данной температуре и давлении, единица измерения проценты, % .

    Причем с увеличением температуры , максимально возможное количество воды содержащейся в воздухе – увеличивается .

    Соответственно при уменьшении температуры уменьшается .

    При дальнейшем понижении температуры «лишняя » вода начнет конденсироваться в виде капель росы – это и есть точка росы .

    Несколько фактов о точке росы.

    • Температура точки росы не может быть выше текущей температуры.
    • Чем выше температура точки росы, тем больше влаги находится в воздухе
    • Высокие температуры точки росы бывают в тропиках, низкие в пустынях, полярных областях.
    • Относительная влажность (RH) около 100 % приводит к выпадению росы, инея(замороженная роса), тумана.
    • Относительная влажность (RH) достигает 100 % в период дождей.
    • Высокие точки росы обычно происходят перед холодными температурными фронтами.

    Как определить, рассчитать точку росы?

    Ответ очевиден –

    1. Для определения точки росы существуют специальные таблицы,

    где в столбцах указана Относительная влажность в % , в строках – температура окружающего воздуха в °С , в клетках на пересечении — температура точки росы, для выбранной влажности и температуры.

    Для примера выбрана относительная влажность 60 %, комнатная температура 21 °С на пересечении видим значение точки росы 12,9 °С.

    Соответственно при данных условиях, конденсация влаги произойдет на холодных поверхностях (например, оконных стеклах) с температурой поверхности ниже, чем 12,9 °С .

    На специализированных сайтах существуют более подробные таблицы определения точки росы, но для «домашнего пользования» вполне достаточно, ниже приведенной таблицы, ее можно сохранить, распечатать и использовать при необходимости.

    2. При расчете температуры точки росы, используем формулы 1.1 и 1.2 .

    Формула для приблизительного расчёта точки росы в градусах Цельсия (только для положительных температур):

    Tp = (b f (T, RH)) / (a — f (T, RH)) , (1.1 )

    f (T, RH) = a T / (b + T) + ln (RH / 100) , (1.2 )

    Тр температура точки росы, °С ;

    a = 17.27;

    b = 237,7;

    Т комнатная температура, °С ;

    RH относительная влажность, %;

    Ln – натуральный логарифм .

    Рассчитаем точку росы для тех же значений температуры и влажности.

    Т = 21 °С;

    RH = 60 %.

    Вначале вычислим функцию f (T, RH)

    f (T, RH) = a T / (b + T) + ln (RH / 100),

    f (T, RH) = 17,27 * 21 / (237,7+21) + ln (60 / 100) =

    = 1,401894 + (-0,51083) = 0,891068

    Затем температуру точки росы

    Tp = (b f (T, RH)) / (a — f (T, RH)),

    Tp = (237,7 * 0,891068) / (17,27 — 0,891068) =

    = 211,807 / 16,37893 = 12,93167 °С

    Итак, наш результат вычислений Тр = 12,93167 °С .

    3. Значительно проще рассчитать точку росы используя «

    Калькулятор расчета точки росы » на нашем сайте.

    Заполняем значения:

    Температура воздуха внутри помещения, °С . — 21 ;

    Относительная влажность, % . – 60 .

    Как видим, значение точки росы для всех трех способов совпадает :

    Тр = 12,9 °С;

    Тр = 12,93167 °С;

    Тр = 12,93 °С.

    Разница лишь в количестве знаков после запятой.

    Возникают справедливые вопросы – зачем нам нужна эта точка росы , зачем мы уделяем так много времени для определения или расчета, какое практическое применение имеет точка росы?

    В местах, где постоянно скапливается влага, создаются, благоприятные условия для развития плесени, грибковых спор, что очень отрицательно влияет на здоровье находящихся вблизи людей .

    Зная точку росы, мы можем не допустить образования конденсата на поверхностях нашего помещения.

    Точка росы – это такая температура среды, при которой вода, находящаяся в воздухе, превращается из газа в жидкость (конденсируется).

    Влажность воздуха зависит от его температуры. При одинаковом количестве водяного пара, холодный воздух будет более влажным, чем теплый.

    Если мы будем плавно охлаждать воздух, то наступит такая температура, при которой влажность станет стопроцентной. В этот момент выпадает жидкий конденсат (роса). Такая температура называется точкой росы.

    Температура и влажность воздуха на внутренней грани стены или кровли дома значительно выше, чем на улице. Это приводит к тому самому плавному понижению температуры внутри конструкции. При неграмотном подборе утеплителя, появляется вероятность, что внутри стены будет такая влажность и температура, при которой образуется конденсат .

    Положение точки росы в конструкции стены зависит от того:

    • насколько тепло внутри помещения;
    • насколько холодно на улице;
    • ширины и теплопроводности строительных материалов, из которых состоит стена;
    • влажности в помещении;
    • влажности воздуха на улице.

    Выясним, как меняется положение точки росы в разных ситуациях.


    В стене без утеплителя
    . Если стена вашего дома вообще не утеплена, то температура внутри ее конструкции будет плавно понижаться от внутренней грани к наружной.

    А точка росы тогда может располагаться : в середине стены; близко к наружной грани стены; близко к внутренней грани стены.

    В стене с утеплителем снаружи . В месте, где расположен утеплитель достаточной толщины, будет наблюдаться резкий перепад температур. Тогда точка росы окажется внутри утеплителя, а вся стена будет теплой.

    Если утеплитель обладает слишком маленькой толщиной, то точка росы может сместиться к середине стены или к ее внутреннему краю.

    В стене с утеплителем внутри . В таком случае, так же будет наблюдаться резкий скачок температуры в месте, где расположен утеплитель. При этом стена окажется в холодной зоне и точка росы сместится к внутреннему краю стены.

    Чтобы найти температуру точки росы необходимо воспользоваться таблицей.

    Для этого найдите в таблице соответствующую комнатную температуру и на пересечение с текущими показания влажности будет находится температура точки росы.

    Какие существуют методы определения точки росы расскажет статья «Определение точки росы: секреты и нюансы».

    Последствия неграмотного выбора и расчета

    Точка росы, возникающая внутри материала, приводит к его увлажнению. Намокание стен имеет следующие последствия:

    • Увлажненный бетон и кирпич обладают меньшими теплозащитными свойствами.
    • На мокрой стене может развиться грибок и плесень.
    • В помещении с влажными стенами будет неприятный микроклимат.
    • Если влага внутри стены замерзнет и кристаллизуется, то ее кристаллы будут разрушать материал конструкции. Несколько циклов замораживания и оттаивания могут привести к потере прочности материала.
    • Для утеплителя влажность опасна ухудшением его теплозащитных свойств.

    Совет! Влажный утеплитель легко просушить, если устроить специальные продухи. Именно по такой технологии работает вентилируемый фасад.

    Расчет утеплителя сводится к подбору его толщины в каждом конкретном случае. При этом расчете необходимо обращать внимание на положение точки росы. Неправильная толщина слоя утепляющего материала может привезти к намоканию и промерзанию всей конструкции стены.

    Для того чтобы избежать намокания несущей конструкции стены, лучше всего размещать утеплитель снаружи. В этом случае необходимо предусмотреть, хорошую вентилируемость слоя утеплителя, а так же его защиту от непогоды.

    Размещать утеплитель внутри помещения можно лишь при низкой влажности воздуха или небольшом перепаде температур внутри и снаружи вашего помещения.

    Точка росы – что это и как ее определение в стене смотрите на видео:

    О температуре точки росы посмотрите в видео-уроке:

    В последнее время очень остры дискуссии по поводу утепления стен. Одни советуют утеплять, другие считают это экономически неоправданным. Рядовому застройщику, не обладающему особыми познаниями в теплофизике сложно разобраться во всем этом. С одной стороны теплые стены ассоциируются с меньшим расходом на отопление. С другой стороны «цена вопроса» — теплые стены обойдутся дороже застройщику.

    Для чего нужен калькулятор теплопроводности стен

    В каждом отдельном случае следует считать необходимую толщину теплоизоляционного материала для стен вашего дома и рассчитать, сколько вы сэкономите на отоплении после отопления и через какое время у вас окупятся приобретенные материалы и все работы. Мы подобрали наиболее удобные и понятные сервисы для расчета необходимой толщины теплоизоляционного материала.

    Теплотехнический калькулятор. Расчет точки росы в стене

    Калькулятор онлайн от smartcalc.ru позволит рассчитать оптимальную толщину утеплителя для стен дома и жилых помещений. Вы сможете рассчитать толщину теплоизоляции и рассчитать точку росы при утеплении дома различными материалами. Калькулятор smartcalc.ru позволяет наглядно увидеть место выпадения конденсата в стене. Это самый удобный теплотехнический калькулятор расчет утепления и точки росы.

    Калькулятор толщины утеплителя для стен, потолка, пола

    С помощью данного калькулятора вы сможете рассчитать толщину утеплителя для стен, кровли, потолка дома и других строительных конструкций в соответствии с регионом вашего проживания, материала и толщины стен, а также других важных параметров при теплоизоляции. Подбирая разные теплоизоляционные материалы на калькуляторе, вы сможете найти оптимальную толщину утеплителя для стен своего дома.

    Калькулятор KNAUF. Расчет толщины теплоизоляции

    Данный калькулятор позволяет произвести расчет толщины теплоизоляции стен в основных городах РФ в различных конструкциях на теплотехническом калькуляторе KNAUF, созданном профессионалами из KNAUF Insulation. Все расчеты производятся по требованию СНиП 23-02-2003 «Тепловая защита зданий». Бесплатный онлайн калькулятор расчета теплоизоляции KNAUF, сервис имеет удобный и понятный интерфейс.

    Калькулятор Rockwool расчёта толщины теплоизоляции стен

    Калькулятор разработан специалистами Rockwool для помощи в расчёте необходимой толщины теплоизоляции и оценке экономической эффективности её установки. Произвести теплотехнический расчет, подобрать подходящую марку теплоизоляции и рассчитать необходимое количество пачек минваты очень просто.

    Как убрать точку росы из стены при утеплении

    Как рассчитать точку росы и что это такое: tvin270584 — LiveJournal

    Большинство из нас наверняка слышали про такое понятие, как точка росы. В этой статье мастер сантехник расскажет что это такое и почему данный физический фактор обязательно следует учитывать при проведении работ по теплоизоляции дома.

    Что такое точка росы в строительстве

    Точка росы — это расстояние от земли, где воздух, охлажденный до определенной температуры, образует росу. Этот показатель зависит от нескольких факторов.

    Ключевым является давление воздуха внутри строения и на улице. Далеко не всегда удаётся просто определить этот показатель. Но заметим, что каждый владелец строения должен обязательно определить, какая в помещениях его дома точка росы, поскольку она оказывает влияние на комфорт при проживании.

    Если в помещении точка росы завышена, в этом случае основные строительные материалы – бетон, металл и дерево – не обеспечат нужного эффекта при возведении дома, и срок их службы будет непродолжительным. Здесь понадобится либо высокий цоколь, либо дополнительная защита от влаги.

    Если во внутренних помещениях строения выполняется настил полов из полимерных материалов, то попадание в структуру материала конденсата во время эксплуатации напольного покрытия может привести к возникновению таких дефектов:


    • Вздутие;

    • Отслоение;

    • Шагрень.

    Чисто визуальным способом невозможно определить этот показатель в помещении. Для этого необходимо использовать специальный прибор под названием бесконтактный термометр. Кроме него следует пользоваться таблицей, в которой в специальной главе описано, как определить этот параметр в стенах сооружения и произвести его правильный расчет.

    Под этим термином следует понимать показатель, который определяет уровень влажности в воздухе. То есть, можно говорить о том, что чем выше уровень влажности в помещении, тем выше точка росы. Однако при определении этого показателя необходимо принимать во внимание еще два важных критерия:


    • Изменяемые показатели давления;

    • Температура наружного воздуха.

    О том, что измеряется показатель точки росы в градусах, знают далеко не все. В итоге получается, что точка росы — температура воздуха определенной величины, при которой он сам насыщается влажными парами. Однако необходимо принимать во внимание тот факт, что сама точка не может быть выше температуры воздуха.

    Необходимо вспомнить, как возникает конденсат: он образуется при соприкосновении теплого воздуха с холодной поверхностью. Чтобы всем было понятно, как этот показатель работает в реальных условиях, будет правильным рассмотреть возникновение такого явления, как туман. Для его появления необходимо, чтобы температура наружного воздуха и температура точки росы совпадали между собой. Говоря другими словами, принимая во внимание эти показатели, можно точно определить уровень влажности на улице и в помещении.

    Какие факторы оказывают влияние на точку росы

    На такой показатель, как точка росы влияние оказывают несколько факторов:


    • Один из главных — толщина стен помещения. Другой не менее важный — какие материалы применяются во время теплоизоляции стен строения. Также значимым является и температура. Она может различаться в зависимости от территории расположения строения. Температурный коэффициент на северных территориях будет отличаться от регионов, расположенных на юге;

    • Еще один важный фактор — это влажность. Если в воздушном пространстве содержится влага, то чем её больше, тем более высоким будет показатель точки росы.

    Чтобы было точное представление о том, что такое точка росы и какое влияние на неё могут оказать различные факторы, рассмотрим этот фактор на примерах:


    • Неутепленная стена в помещении. В этом случае точка росы будет передвигаться. Происходить это будет под влиянием погодных условий вне помещения. Если погода на улице стабильная и нет резких колебаний температуры, то точка росы будет располагаться максимально близко к наружной стене. В этом случае негативного влияния на само помещение оказываться не будет. В том случае, если наступит резкое похолодание, то произойдет постепенное перемещение точки росы во внутреннюю часть стены. А это может привести к тому, что помещение будет насыщено конденсатом, вследствие чего произойдет медленное намокание поверхностей стен.

    • Стена, имеющая утепление снаружи. Точка росы здесь будет располагаться внутри стены в теплоизоляционном слое. Выбирая материал для утепления конструкций, необходимо обращать внимание на этот фактор и правильно подходить к расчету толщины теплоизоляционного материала.

    • Стена, утепленная изнутри. Здесь точка росы располагается между утеплителем и центром стены. Такой вариант не самый лучший, ведь если в наружном воздухе преобладает высокий уровень влажности, то при резком похолодании произойдет движение точки росы на стык между утеплителем и стеной. А это может отразиться самым негативным образом на стене. Прибегать к внутреннему утеплению конструкций владелец может лишь тогда, если внутри дома имеется эффективная система обогрева, которая в состоянии обеспечить один и тот же температурный режим в каждой из комнат дома.

    В том случае, если при выполнении ремонтных работ в доме погодные условия не принимаются во внимание, то устранить проблему практически невозможно. Единственно правильное решение — убрать все, что было сделано, а потом провести все работы повторно, но уже правильно с учетом точки росы. Однако это приведёт к большим затратам для владельцев строения.

    Определение точки росы в стене

    Основные показатели, необходимые для расчета, это влажность и температура внутри помещения. Для их определения используется бытовой психрометр.

    Данный аппарат определяет оба показателя. Его работа основана на сочетании термометра, охлаждаемого увлажняющим устройством. Чем выше процент влажности, тем выше показатели термометра.

    Для строительных нужд разработаны электронные устройства, мгновенно рассчитывающие величины температуры и влажности и выводящие показатели на дисплей. Также функцию расчета точки росы имеют некоторые модели тепловизоров.

    Существует несколько способов расчета точки росы:


    • По формуле;

    • По таблице;

    • С помощью онлайн-калькулятора.

    Расчет по формуле

    Расчет точки росы T с помощью формулы проводится при известных показателях влажности и температуры. Итоговое значение будет считаться приблизительным ввиду пренебрежения некоторыми факторами.

    Где нужно предварительно рассчитать f:

    t — комнатная температура oC, φ — влажность %, а 17,27 и 237,7 — постоянные величины.

    Например, для помещения нормальными показателями является влажность 60% и комнатная температура 21 oC, расчет будет выглядеть следующим образом:

    Таким образом, расчет точки росы выглядит так:

    Температура выпадения конденсата равняется 12.92 oC. Таким образом, утепление стен снаружи предотвратит потери тепла из помещения и промерзание стены.

    Расчет по таблице

    Точку росы можно определить с помощью созданной специалистами таблицы. Для того, чтобы определить точку росы, например для 21oC при 60% влажности, ищем пересечение строки температуры со столбиком влажности и получаем значение 12.9 oC.

    Таблица 1. Определения точки росы

    Расчет с помощью онлайн-калькулятора

    Также вы можете рассчитать значение точки росы, воспользовавшись онлайн-калькулятором на сайтах и форумах строительной тематики. Внеся значения температуры и влажности, снова получаем значение 12,92 oC.

    Видео

    В сюжете — Как работать с онлайн-калькулятором для расчета точки росы в стене

    Нормативные документы

    Необходимость расчета точки росы регламентируется строительными нормами и правилами. СП 23-101-2004 «Проектирование тепловой защиты зданий», а также СНиП 23-02 «Тепловая защита зданий». Недостаточное утепление смещает точку росы ближе к помещению.

    Так как температура в районе оконных блоков или дверей ниже, чем общая рассчитанная точка росы, то выпадение конденсата в этих сегментах неизбежно в холодное время года. Определение точки росы важно для осуществления решения, с какой стороны проводить утеплительные работы и какой толщины целесообразнее приобрести утеплитель.

    Обратите внимание! Чем ниже коэффициент теплопроводности утеплителя, тем меньшей толщины потребуется утепляющий слой. Например, толщины утеплителя из минеральной ваты будет достаточно 0,12 м, когда для сохранения тепла в помещении вам понадобится более 5 метров железобетона
    Таблица 2. Зависимость толщины материала стены от теплопроводности

    Сведение к минимуму потерь тепла и поддержание комфортного микроклимата являются первоочередными задачами при проектировании и утеплении зданий. Соблюдение строительных правил и норм, а также санитарно-гигиенических нормативов позволит грамотно изготовить инженерную документацию и рассчитать объемы требуемых стройматериалов.


    Источник
    https://santekhnik-moskva.blogspot.com/2019/10/Kak-opredelit-tochku-rosy.html

    Как исключить точку росы. Что такое точка росы в строительстве? С помощью онлайн-калькулятора

    В жизни человека все взаимосвязано! И даже романтика и красота природы становятся способом обозначить процессы, протекающие в узких сферах науки. Например, точка росы — что это такое, как не физическое явление, которое натурально можно увидеть рано утром в конце весны или в летнюю пору.

    Физический термин

    Все физические явления, которые изучаются в школьном курсе физики, окружают нас без перерывов на обеды, сон и праздники. Вся жизнь — это физика, так или иначе уже освоенная человечеством и еще совершенно неизученная. Например, многие явления природы, познанные учеными-физиками, нашли свое научное воплощение в практической деятельности человека. Вот утренняя роса — красота летнего утра. Но от той же росы, выпадающей в жилых помещениях из-за неправильно установленных окон, нарушенной гидро- и теплоизоляции можно получить огромное количество проблем. И определенные параметры, когда влага выпадает на окружающие поверхности, получили красивое название — точка росы. Если использовать грамотный язык предметных определений, то этот параметр является значением температуры газа, охлаждаемом изобарически (при постоянном давлении), при котором водяной пар, содержащийся в этом газе, приобретает насыщенность.

    Влажность воздуха

    В грамотном определении понятия «точка росы» есть еще один важный физический термин — изобарическое охлаждение воздуха. Немногие, смотря на лужи на подоконнике, образовавшиеся из скопившейся на стеклах влаги, вспомнят закон Гей-Лоссака — относительное изменение объема данной массы газа при неизменном давлении пропорционально изменению температуры. Хотя о влажности воздуха люди слышат ежедневно в прогнозе погоды. Количество водяного пара в окружающем воздухе, взятом в объеме 1 куб. м, называется абсолютной влажностью. А вот относительная влажность воздуха — это показатель соотношения количества водяного пара воздуха (исчисляется в процентах) к максимально возможному при имеющейся температуре. И именно при рассмотрении этой характеристики возникает понятие «точка росы». Что это такое? Это температура, при которой водяной пар становится насыщенным и осаждается каплями воды при имеющемся давлении. Если прогноз погоды говорит о высокой относительной влажности воздуха, то температура точки росы будет приближаться к температуре окружающего воздуха.

    Быт, воздух, вода

    Человек в быту крайне редко задумывается о таком понятии, как точка росы. Определение ее важно лишь в некоторых производствах, в строительстве, медицине. Но для каждого важна определенная влажность окружающего воздуха для хорошего самочувствия. Когда воздух достаточной влажности, дышится легко и свободно, но стоит этому показателю измениться при постоянном давлении и температуре окружающей среды, то ощущается или сухость, или избыточная влажность. Именно на основании относительной влажности воздуха может быть определена и точка росы. Это явление — очень сложный и значимый аспект физики атмосферы. Так же оно важно и для жизнедеятельности человека. Например, строители на опыте знают, что точка росы — значимый параметр качественной постройки, оказывающий влияние на весь быт будущих жильцов или пользователей.

    Зачем нужно определять точку росы в строительстве?

    Измерение точки росы — достаточно простая задача, если пользоваться определенными формулами и правилами. Но для чего необходимо знать этот природный параметр людям, занимающимся строительством? Здесь все очень просто — для понимания процесса утепления помещения, ведь слой, служащий преградой для холода и влаги, может располагаться как с внутренней стороны помещения, так и с наружной, а может отсутствовать вовсе. К тому же от точки росы зависит и толщина утеплителя. При расчете этого параметра с точки зрения строительства и утепления зданий необходимо учитывать следующие параметры:

    • материал и толщина материалов всех компонентов стены;
    • температура в помещении;
    • температура снаружи помещения;
    • влажность воздуха в помещении;
    • влажность воздуха снаружи помещения.

    Чем ближе физически расположена точка росы к внутренней поверхности стены, тем больший период времени стена будет влажная. Это будет происходить при понижении температуры воздуха как на улице, так и в помещении. Профессиональные строители знают, что для создания оптимального микроклимата в помещении в районах с значительным годовым разбросом температуры здание необходимо в первую очередь утеплять снаружи, произведя расчет толщины изолирующего слоя для правильного определения в нем физического расположения точки росы.

    Окна «плачут»

    Новые технологии делают жизнь комфортнее. Например, пластиковые окна позволили сделать здания более защищенными от капризов погоды, внешних звуков, эффективнее сохранять тепло, отказаться от рутинной осенне-весенней обязанности конопатить и расконопачивать оконные рамы. Но этот вариант работает на все 100 % только в том случае, если окна установлены с соблюдением всех параметров, в том числе и с учетом такого фактора, как температура точки росы. Деревянные рамы окон, даже если они хорошо законопачены, имеют естественные микропоры, служащие своеобразными вентиляционными каналами. О таких рамах говорят «дышащие». А вот пластиковые окна лишены столь необходимого компонента для создания комфортного микроклимата. Именно поэтому, когда влажность и температура перестают находиться в определенном равновесии, окна начинают «плакать» — влага скапливается на стеклах и пластиковых переборках, стекая вниз и образуя лужи на подоконниках. Это негативно сказывается на состоянии помещений — повышается влажность, предметы, находящиеся в нем, могут отсыревать, заплесневеть. При установке пластиковых окон следует всегда помнить о том, что точка росы зависит от двух факторов — от температуры поверхности окна и от влажности воздуха в помещении. Однокамерное окно в климате с низкими температурами воздуха в любом случае будет «плакать», если такое окно стоит в жилом отапливаемом помещении. Поэтому рекомендуется в таком случае ставить даже не двух, а трехкамерные окна. Тогда внутреннее стекло будет иметь достаточно высокую температуру, по сравнению со стеклом наружным, чтобы оставаться сухим. Также необходимо нормализовать влажность воздуха в квартире, наладив качественную вентиляцию. Если в квартире сухо, а окна установлены правильные, то точка росы никак себя не проявит и поверхность стекла будет оставаться сухой.

    Точка росы и разрушение металла

    Технические разработки позволили не заниматься высчитыванием точки росы по формулам, а использовать специальный прибор, который автоматически определяет этот параметр для влаги и углеводородов — это так называемый анализатор точки росы. Он используется специалистами во время проведения определенных видов работ, например при нанесении защитного покрытия на приборы и системы из материалов, подверженных коррозии из-за высокой влажности. Ведь если поверхность перед нанесением покрытия обладает недостаточной сухостью, то нанесенная защита работать не будет, так как не проявится достаточная адгезия, то есть сцепление между материалами. Окрашенная поверхность будет покрываться вздутиями, трещинами, а основной материал продолжит разрушаться даже под защитой. Именно для качественной антикоррозионной защиты необходимо знать точку росы, вычисляя ее при помощи формул и приборов-анализаторов.

    Самочувствие и точка росы

    Температура точки росы — важный природный параметр, о которым человек практически никогда не задумывается в повседневной жизни. Но этот фактор оказывает самое непосредственное влияние на самочувствие, именно здесь играет роль относительная влажность воздуха, о которой упоминается в прогнозах погоды. Так, учеными и медиками замечено, что высокий показатель точки росы ощущается как дискомфорт, и если температура воздуха высока, а точка росы приближается к ней достаточно близко, то человек страдает от влажной духоты.

    Мировые метеорологические наблюдения

    Расчет точки росы — важный параметр для проведения многих видов технических работ, для здоровья человека. Она входит в физические природные явления и может относиться к такой науке, как метеорология — наблюдения за погодой. Эта область изучения природы зародилась очень давно, но как научная область организовалась в 17-м веке, когда Галилео Галилеем был придуман термометр, а Отто фон Герике — барометр. Измерения температуры, влажности воздуха, атмосферного давления позволили сделать вывод о таком параметре, как точка росы. Когда его впервые зафиксировали и стали использовать в разных сферах жизнедеятельности человека, точно неизвестно, но наблюдения и фиксация этого физического явления проводятся постоянно во всех точках земного шара. Наивысшая температура точки росы была зафиксирована в иранском городке Джаска 20 июля 2012 года и составляла 35 0 С. Теперь можно понять, почему с повышением влажности воздуха и температуры окружающей среды становится трудно дышать — в этом свою роль играет такой параметр, как точка росы. Что это такое? Фактор соотношения влажности воздуха и температуры, при которых конденсируется влага.

    Основная формула

    Сама же точка росы как природное явление высчитывается несколькими способами. Наиболее простой представлен формулой на рисунке ниже.

    В ней Т р — точка росы, RH — относительная влажность, Т — температура, цифровые значения 243,12 и 17,62 являются постоянными.

    Дання формула дает погрешность в 1 0 С, и если его учесть, то параметр будет высчитан достаточно верно.

    Таблица для определения точки росы

    Расчет точки росы — достаточно сложный алгоритм, требующий не только знания определенных физических параметров, но и умения пользоваться определенными математическими формулами. Сложный и достаточно длительный процесс расчета можно убрать, если воспользоваться табличными значениями. В таких таблицах указывается относительная влажность воздуха и температура окружающей среды, Пересечение этих параметров в табличной сетке дает значение температуры точки росы.

    Утепеление дома — снаружи или изнутри?

    Формула расчета точки росы в обыденной жизни мало кому пригодится. Но вот в некоторых производствах и сферах деятельности человека без нее обойтись нельзя. Точка росы, определение которой было рассмотрено выше, является важным параметром качественного строительства и обустройства помещений любого назначения. Каким бы ни было здание, в нем должно быть сухо, а значит, точка росы в стене должна быть или устранена полностью, или сведена на максимальное удаление от внутренней поверхности. Например, строительство и утепление зданий в обязательном порядке потребуют таких расчетов. Сегодня можно найти немало табличных указателей с уже высчитанными значениями. Но многие пользуются формулами для подтверждения указанных данных и максимально точного определения точки росы для качественной тепло- и гидроизоляции помещений при конкретных условиях. В этом случае необходимо учитывать параметры материалов стен, утеплителя, пароизоляции. Опытные строители говорят о том, что точка росы не стационарный показатель, он постоянно движется с изменением внешних факторов. Но утеплять здания, расположенные в зонах с широким перепадом температурного фона в соотношении внутри-снаружи, необходимо извне помещения, то есть с улицы. Тогда точка росы будет располагаться в утеплителе, влага будет испаряться на улицу, а не вовнутрь, и помещение останется сухим.

    Инструменты для измерения

    Понятие точки росы широко применяется на газоизмерительных станциях, на автомобильных газонаполнительных компрессорных станциях, на станциях подземного хранения и осушки природного газа, для поверки гигрометров и генераторов влажного газа. Точка росы — важная характеристика для качественной эксплуатации как для жилых и промышленных помещений, так и для газопроводов и систем хранения газа. Прибор для измерения точки росы позволяет отказаться от сложных расчетов по формулам и высчитывать этот параметр при самостоятельно измерении факторов внешней среды — температуры, влажности и давления. Самый первый разработанный прибор — гигрометр психрометрический, его еще называют психрометром. Сейчас это лабораторное устройство, не применяемое в практической деятельности. Развитие электронных вычислительных анализаторов не упустило и такого физического параметра, как соотношение влажности и температуры окружающего воздуха, а значит, и вычисление точки росы. Такие устройства просты в эксплуатации, хотя некоторые модели, в том числе и обладающие свойствами тепловизора, требуют обработки полученной информации при помощи специальных компьютерных программ. Анализатор точки росы — значимое приспособление в строительстве, а также в обслуживании газопроводов и газораспределительных станций, значительно упрощающее деятельность человека.

    Значение точки росы для деятельности человека

    Комфорт — это тепло и уют, невозможные без определенного баланса температуры и влажности воздуха, которые во многих случаях обеспечиваются при помощи системы отопления, работающей на природном газе. Тут-то как раз и видно, насколько точка росы является важной физической характеристикой, ведь от нее зависит появление сырости, нарушение гидроизоляции, разрушение материалов, ухудшение их качества.

    Природный газ важное значение имеет как для бытовых, так и производственных нужд человека. И точка росы газа играет важную роль в его транспортировке и хранении. Верно рассчитанная точка росы газа позволяет вовремя предупредить возникновение опасных ситуаций при транспортировке и хранении голубого топлива, а этот же параметр, учтенный при строительстве здания, позволит избежать появления плесени, опасной для здоровья и даже жизни людей.

    Важный физический параметр, имеющий прикладное значение — точка росы. Что это такое в жизнедеятельности человека? Это тот температурный фактор, от которого зависят многие сферы быта и деятельности человека: от самочувствия до качественной эксплуатации зданий, машин и механизмов.

    При строительстве здания или отдельных его частей часто перед застройщиком возникает понятие точка росы.

    Этот термин слышали все кто хоть раз менял окна, утеплял стены или менял систему отопления в своем жилье.

    Итак, рассмотрим, что такое точка росы, зачем надо знать её расположение в стене и как её можно определить с помощью доступных подручных средств.

    Определяем суть термина


    При высокой температуре и влажности холодные стены покрываются росой

    Если выражаться простым языком, то точка росы — это момент, когда внутренняя температура помещения и влажность значительно превышают температуру поверхности перекрытия. При этом на поверхности стены неизбежно конденсируется влага из воздуха. Влияние на этот момент оказывают:

    • влажность воздуха в помещении;
    • температура стен или перекрытий;
    • температура внутри здания.

    Если в помещении влажно и жарко, то на холодном стакане сразу образуются капли росы.

    Для чего данный термин используется при строительстве?Любые ограждения: стена или окно — это граница с внешним миром, а значит температура их поверхности отличается от средней в помещении.

    Значит, в том месте, где на стене расположена точка росы, будет регулярно скапливаться влага. На нахождение точки росы оказывают влияние:

    • характеристики используемых при строительстве материалов и их толщина;
    • место монтажа, количество слоев и качество .

    Важно, чтобы точка росы находилась с внешней стороны стены здания. В противном случае мы получаем постоянно влажную поверхность и как следствие образование плесени, грибка, разрушение декоративного слоя и несущих характеристик конструкции.

    Расчет точки росы

    Многих владельцев квадратных метров интересует вопрос, как самостоятельно рассчитать точку росы в стене. Чисто теоретически в этом нет ничего сложного, особенно, если вы математик, физик или просто хорошо помните школьную программу.

    Для этого необходимо воспользоваться формулой:

    ТР = (b * λ(Т,RH)) / (a * λ(Т,RH)), где:

    • ТР — искомая точка;
    • а -константа равная значению 17,27;
    • b — константа равная значению 237,7;
    • λ(Т,RH) — коэффициент, который рассчитывается следующим образом:

    λ(Т,RH) = (а*Т) / (b*T+ lnRH), где:

    • Т — внутренняя температура помещения;
    • RH — влажность в помещении, значение берется в долях, а не в процентах: от 0,01 до 1;
    • ln — натуральный логарифм.

    Если в школе вы увлекались игрой в баскетбол или чтением Достоевского больше, чем логарифмами, не расстраивайтесь. Все уже посчитано в таблице данных тепловой защиты за номером СП 23-101-2004, составленной на основании замеров и расчетов научно-проектными организациями.

    Наиболее вероятные значения в средних российских условиях указаны в таблице ниже:

    Практическое применение

    Знание величины значения точки росы важно при планировании утепления здания

    На практике значение термина точки росы важно при здания. Для обеспечения оптимальных теплоизоляционных характеристик ограждающих частей здания необходимо знать не только величину значения точки росы, но и ее положение на поверхности или в теле стены.

    Современные методы строительства допускают 3 варианта проведения работ и в каждом случае точка выпадения конденсата может быть разной:


    Исключение в случае с однотипной стеной составят, пожалуй, деревянные срубы. Дерево — природный материал, обладающий прекрасными качественными характеристиками низкой и высокой паропроницаемости. В таких зданиях точка росы всегда будет расположена ближе к внешней поверхности. Деревянные срубы почти никогда не требуют проведения работ по дополнительной теплоизоляции.

    Последний вариант крайне нежелателен и производится только тогда, когда нет другого выхода. О том, как правильно утеплять стены дома, смотрите в этом видео:

    Если всё же утеплитель укладывается , то следует провести дополнительные мероприятия:

    • оставить воздушный карман между слоем теплоизоляции и облицовкой;
    • предусмотреть устройство вентиляционных отверстий и обогрев помещения с дополнительным уменьшением уровня влажности.

    Что делать, чтобы вывести точку росы из дома наружу?

    Как правильно поступать, когда дом уже построен и эксплуатируется, а стены начали сыреть? Всё выше сказанное говорит нам о том, что необходимо изменить факторы, влияющие на точку росы. А значит, можно либо усилить отопление, чтобы снизить уровень влажности, либо снизить разницу в температуре покрытий, а именно проложить слой внешней теплоизоляции.


    Варианты утепления стен

    Почему утепляем стены именно снаружи? Во-первых, это удобно. Во-вторых, в таком случае температуру внешней среды будет иметь не стена дома, а слой теплоизоляции. Кривая снижения температуры станет более пологой, и точка росы фактически сдвинется к краю теплоизоляционного слоя. Важные советы по данному вопросу смотрите в этом видео:

    Чем толще покрытие, тем вероятнее смещение точки росы в тело теплоизоляции за пределы стены дома. Как результат, дома, хорошо утепленные снаружи, служат дольше и не требуют больших затрат на отопление.

    Материал теплоизоляции


    Пеноплекс рекомендуется для наружного утепления стен

    Как мы уже разобрались, лучше использовать теплоизоляционный материал, который можно монтировать с наружной стороны здания. Как правило, речь идет о пеноплексе, или минеральной вате.

    Материал на основе минеральной ваты обладает хорошей паропроницаемостью. При этом частично влага задерживается в утеплителе и стекает вниз под действием силы тяжести. Утеплителю данное обстоятельство ничем не грозит, поскольку базальтовое или стеклянное волокно устойчиво к действию влаги.

    Нелишним не будет устроить слой гидроизоляции в нижней части строения, чтобы предотвратить разрушение фундамента.

    Материалы типа пеноплекса паронепроницаемы, поэтому при их монтаже следует оставить воздушный карман, чтобы отвести влагу с внутренней поверхности материала.

    При соблюдении данных условий можно говорить о сохранности стен и эффективности утепления.

      Чем выше относительная влажность воздуха, тем выше значение точки росы, соответственно, чем меньше влажность, тем она ниже.

      Точка росы не может превышать температуру воздуха.

      При 100 %-ой влажности воздуха, точка росы будет равна температуре воздуха.

      Расчет точки росы

      Т р = (b*f(T, Rh))/(a-ƒ(T, Rh))

      ƒ(T, Rh) = (a*T)/(b+T)+ln⁡(Rh/100)

    • Т р – температура точки росы, °С;
    • а (постоянная) = 17,27;
    • в (постоянная) = 237,7;
    • Т – температура воздуха, °С;
    • Rh – относительная влажность воздуха, %;
    • ln – натуральный логарифм.

    Данная формула обладает погрешностью в ±0,4 °С в диапазоне:

    Приборы для расчета точки росы

    Для определения температуры выпадения конденсата используются различные приборы:

    1. Психрометр – прибор, с помощью которого измеряется относительная влажность и температура воздуха. Он состоит из двух термометров: один – сухой, второй – с постоянным увлажнением. В ходе испарения влаги увлажненный термометр постепенно охлаждается. Чем ниже относительная влажность воздуха, тем ниже его температура. Психрометр используется в лабораторных условиях.
    2. Портативный термогигрометр – цифровой прибор, показывающий влажность и температуру воздуха, а некоторые модели отображают и значение точки росы. Используется в строительстве для обследования зданий.
    3. Тепловизоры . Некоторые приборы включают в себя функцию расчета точки росы. При этом на экране тепловизора показываются зоны с температурой ниже ее значения.

    Таблица вычисления точки росы

    Для быстрого расчета точки росы используют таблицу ее вычисления. Зная фактическую температуру и относительную влажность воздуха, можно легко определить температуру выпадения конденсата.

    Так, например, при температуре воздуха, равной 20°С и относительной влажности 40%, выпадение конденсата будет происходить на поверхностях с температурой 6°С и ниже.

    Калькулятор точки росы

    Результат вычислений

    Комфортные значения точки росы для человека

    Точка росы в строительстве

    Расчет точки росы имеет большое значение в строительстве. Благодаря ей, определяется:

    • Толщина и материал стен;
    • Толщина, материал и место утепления;
    • Система вентиляции и отопления в помещении.

    Игнорирование или неправильный расчет точки росы ведет к образованию плесени и грибков. Это оказывает негативное влияние на долговечность здания, значительно сокращая срок его эксплуатации.

    В оконной сфере – точка росы прямо касается проблемы выпадения конденсата на . Зная ее определение, можно легко это устранить – достаточно понизить влажность воздуха либо повысить температуру поверхности стекла.

    Точкой росы называется температура, до которой должен охладиться воздух, чтобы содержащийся в нём водяной пар достиг состояния насыщения и начал конденсироваться в росу. Проще говоря, это температура, при которой выпадает конденсат.

    Температура точки росы определяется только двумя параметрами: температурой и относительной влажностью воздуха. Чем выше относительная влажность, тем точка росы выше и ближе к фактической температуре воздуха. Чем ниже относительная влажность, тем точка росы ниже фактической температуры.

    Таблица с точкой росы

    Таблицу с температурой точки росы для различных значений температур (от -5°С до 35°С) и относительной влажности (от 40% до 95%) воздуха в помещении можно найти в справочном Приложении Р к СП 23-101-2004 «Проектирование тепловой защиты зданий». К сожалению, в эту таблицу закралось несколько опечаток. Я подготовил для вас , там опечатки исправлены.

    Формула расчета точки росы

    Вы можете воспользоваться формулой для приблизительного расчёта точки росы Тр (°С) в зависимости от температуры воздуха Т (°С) и его относительной влажности Rh (%):

    Формула обладает погрешностью ±0.4 °С в диапазоне температуры воздуха Т от 0°С до 60°С, температуры точки росы Тр от 0°С до 50°С, относительной влажности Rh от 1% до 100%.

    Приборы с определением точки росы

    Психрометр (гигрометр психрометрический) — прибор для измерения влажности воздуха и его температуры. Психрометр состоит из двух спиртовых термометров, один из них — обычный сухой термометр, а второй имеет устройство увлажнения. Вследствие испарения влаги, увлажнённый термометр охлаждается. Чем ниже влажность, тем меньше его температура. При 100% влажности показания термометров одинаковы. Для определения относительной влажности используют психрометрическую таблицу. Такие приборы в настоящее время используются только в лабораторных условиях.

    Наиболее удобны в практике обследования зданий портативные электронные термогигрометры с индикацией температуры и относительной влажности воздуха на цифровом дисплее. Отдельные модели термогигрометров имеют также индикацию точки росы.

    Расчет точки росы в тепловизоре

    Некоторые модели тепловизоров имеют встроенную функцию расчета точки росы в реальном времени и отображения на термограмме изотермы, наглядно показывающей поверхности, где температура ниже точки росы во время тепловизионной съемки. Такая функция есть, к примеру, линейке тепловизров строительного назначения (серия «B» от «Building») FLIR Systems.

    Изотерму по точке росы можно добавить на термограмму позже в программе обработки на компьютере. Для расчета понадобится задать температуру и влажность воздуха. Изотерма закрасит на термограмме все поверхности, температура которых ниже точки росы. Не забывайте, что эта функция показывает опасные для конденсации участки только при услових тепловизионного обследования. Если наружная температура повысится, а внутри влажность упадет, опасные зоны исчезнут с термограммы (конструкции будут теплее, а точка росы ниже). Ниже приведены скриншоты программ FLIR и TESTO.

    Точка росы в строительстве

    О значении конденсации и точки росы при эксплуатации строительных конструкций, положении точки росы или плоскости возможной конденсации в стенах, оценке дефектности конструкций по критерию точки росы с использованием тепловизионной съемки я напишу в одной из следующих публикаций.

    В климатических зонах, в которых условия меняются в зависимости от времени года либо времени суток, перед строителями стоит непростая задача выбора и расчета правильного количества стройматериалов для обустройства жилища и создания в нем комфортного микроклимата. Появляется вопрос защиты от минусовой температуры, ветров и влажности. Ответом служит простое слово – утепление. Но его эффективность напрямую зависит от точки росы, которая показывает, какое количество водяных паров есть в воздухе.

    Точка росы: немного истории


    С давних пор люди, которые даже не задумывались об определении какой-то там точки росы, строили себе жилища, чтобы отдохнуть в условиях полной тишины, когда ни насекомые, ни звери тебя не тревожат, не говоря уже о погодных явлениях. Если на тропическом острове хватает простенького домика из природных материалов, так как в этой местности держится комфортная температура воздуха круглый год, то совсем иной может быть ситуация в другой климатической зоне, где температура в помещении отличается от температуры на улице на несколько десятков градусов. Как же поддерживать комфортные условия в жилище при таких погодных условиях? Правильно, строить стены из соответствующего материала, который все эти напасти выдерживает, и утеплять их. Но и этого мало – нужно еще знать, что такое точка росы, и научиться правильному ее расчету.

    Существуют строительные нормы, в которых для любых регионов рассчитаны различные значения, включая толщину стен здания для определенного материала, толщину утеплителя для определенной толщины стен и т.п. К сожалению, некоторые заказчики, в целях экономии материалов и уменьшении затрат на строительство, берут данные показатели по нижним границам. Здесь-то они могут наткнуться на «подводные рифы». В постоянно меняющемся климате нет гарантии, что мороз этой зимой не будет слишком сильным. В итоге, если при строительстве определение точки росы было не правильным или вообще не проводилось, из-за смен температуры и влажности на улице, внутри помещения начинают мокнуть стены, а со временем появляются плесень и грибок.

    Наши предки испробовали множество стройматериалов, которые обеспечивали в регионах с суровыми зимами надежную защиту от морозов и снега, воды и дождей весной-осенью и зноя летом. Им хватало построить избу с толстыми дышащими стенами (так сказать, с запасом), поставить хорошую печь внутри, обеспечив правильную циркуляцию теплого воздуха, и дело было сделано. В таком жилище любой человек чувствовал себя уютно, даже не задаваясь вопросом о расчете точки росы. Но шло время…

    С появлением больших городов и их развитием люди стали строить многоэтажные дома. Начали применять новые материалы в строительстве. Стройфирмы и частники стали экономить на материале, руководствуясь при строительстве нижними границами значений строительных нормативных актов. Кроме того, в холодную и зимнюю пору в многоквартирных (и не только) домах стали использовать не тепло от печки, а центральное отопление либо системы индивидуального отопления, работающие по тому же принципу.

    Зачем нужен правильный расчет точки росы при утеплении дома?


    Приходилось ли вам видеть не утепленный дом, в котором (особенно когда минус на улице) стены у потолка или пола влажные? Что это за влага? Оказывается, роса. Внутри помещения? Да! И не только внутри помещения, но и в стенах, в полу.

    Влажность, температура и атмосферное давление. При изменении этих трех величин происходит выпадение осадков. Осадки бывают в виде дождя, снега и в виде росы. О последней поговорим подробнее.

    В результате соприкосновения холодной поверхности и влажного теплого воздуха, его влажность падает, и на этой поверхности начинает образовываться конденсат. Данный процесс можно наблюдать на стенках стакана с холодным напитком.

    Температуру, при которой этот конденсат выпадает, и называют температурой точки росы (ТТР). При определенном значении температуры и атмосферного давления при повышении влажности воздуха повышается и значение точки росы, которое выражается в градусах. Стенки стакана со льдом имеют температуру точки росы. Таким образом, данное понятие используют для того, чтобы каким-то образом указать содержание водяного пара в воздухе. Рассчитав все правильно, вы узнаете значение температуры, при котором влажность воздуха доходит до 100 процентов. Если эта температура равняется температуре воздуха (она не может ее превышать), значит, образуется туман или дождь (зависит от давления). Если она значительно меньше, осадков не будет.

    Итак, если есть влажный воздух и объект, температура которого имеет ТТР, на данном предмете будет скапливаться влага. Вот почему нужно проводить определение точки росы при различных строительных работах, включая воздвижение стен, их утепление, заливку наливных полов, теплоизоляцию крыш зданий и т.п. К примеру, при , если температура на улице будет такой, что точка росы будет находиться в районе от центра стены, ближе к внутреннему ее краю, вы увидите мокрое пятно у себя в комнате, пока температура на улице не повысится. Если подобное будет продолжаться в течение некоторого времени, на данных поверхностях образуется грибок, любящий сочетание влажности, тепла и углекислого газа (который мы выдыхаем из легких). Вот теперь мы и приблизились к основному моменту.

    Определение точки росы


    Пример № 1


    Возьмем, допустим, очень часто встречающийся в строительстве случай: устройство наливных полов. Влажность воздуха в помещении и температура основы, на которую будет наноситься покрытие, играет большую роль. Ведь если пол будет иметь ТТР, влага, выделяющаяся в нем, может негативно сказаться на прочности будущего покрытия – появляются всякого рода деформации, которые вскоре превращаются в отслоение покрытия. Чтобы избежать подобного, необходимо измерить влажность в помещении (гигрометром) и температуру воздуха. Расчет точки росы проводим по формуле:

    Или исходя из готовой таблицы:


    Нажмите, чтобы увеличить

    К примеру, если точка росы получилась 11 градусов Цельсия, а температура основы не выше точки росы на 5 градусов, устанавливать наливной пол не рекомендуется.

    Пример №2


    Обустройство внешнего утепления дома пенопластом или . В этом случае дело обстоит гораздо сложнее. Ведь нужно измерять температуру и влажность снаружи и внутри помещения во всевозможных комбинациях, которые случаются в вашей климатической зоне. На помощь строителям разработаны нормы СП 23-101-2004 «Проектирование тепловой защиты зданий» и СНиП 23-02-2003 «Тепловая защита зданий». Также производители систем утепления предоставляют на своих сайтах специальные калькуляторы по расчету толщины изолятора в зависимости от параметров стен и климатических условий, чтобы точка росы не оказалась в ненужном месте.


    Определить точку росы калькулятор. Точка росы в стене

    Точка росы – это условная температура, при которой накопившийся водяной пар начинает конденсироваться. Точка с такой температурой размещается в определенном месте, в частности: на стене снаружи, в толщине стены, на стене именно внутри. В зависимости от самого нахождения точки росы, которая может быть дальше или ближе по самой толщине стены к внутреннему площадному помещению, стена может быть мокрая или сухая. Точка росы, зависит от влажности и температурного потока воздуха внутри помещения. Чем ниже влажность внутри помещения, тем точка росы меньше температуры воздуха внутри самого помещения. Грамотно определить точку росы в непосредственно стене может совершенно каждый и для этого совершенно не обязательно обладать и владеть какими-либо специальными знаниями и навыками, так как сделать это вполне можно самостоятельно.

    Что такое точка росы

    Одной из наиболее значительных проблем в процессе проведения проектирования и строительства дома является защита зданий от потери тепла и соответственно, теплоизоляция важных ограждающих конструкций. Очень важно знать, что такое точка росы и как правильно произвести расчет этого показателя. Определение точного значения и нахождения точки росы, от которой во многом зависит конструктивные решения проектирования стен и покрытий, является важным вопросом при проведении расчета тепловой защиты.

    Точка росы может перемещаться в стене по ее толще в случае изменения температуры снаружи и внутри помещения.

    Если внутри помещения температура остается стабильной, а на улице она снижается, то показатель точки росы передвинется по внешней толщине стены ближе к помещению.


    При проведении расчетов точки росы для определенного помещения, важно сделать расчет для :

    • Наибольшего значения показателей температуры и влажности;
    • Среднего значения;
    • Наименьшего значения.

    Температура предмета, на котором будет образовываться конденсат, зависит от двух показателей, а именно окружающей температуры воздуха, а также его влажности. Например, если внутри комнаты температура составляет 20 о С, а влажность 50%, то температурный показатель точки росы будет составлять примерно 13 о С. Именно поэтому, если в помещении будет находиться предмет с такой температурой или меньше, то на нем возникае конденсат. Если же на улице холодно, то внутри стены будет образовываться конденсация пара и наблюдается увлажнение. Если неправильно рассчитать точку росы, то постоянное образование конденсата приведет к его накоплению и постепенно на стенах начнет появляться плесень, что приведет к разрушению дома.

    Понятие точка росы в строительстве

    В строительстве очень важно правильно рассчитать точку росы, так как в случае, если она окажется завышенной, то все строительные материалы прослужат очень недолго, так как под воздействием постоянной повышенной влажности будут очень сильно портиться.

    Если конденсат будет образовываться на поверхности полимерных материалов, то это может привести к таким дефектам как :

    • Вздутие поверхности;
    • Ее большое отслоение;
    • Шагрень.

    Осуществить визуальный просчет точки росы в стене, скорее всего не получится, для этого понадобится таблица специальных показателей и бесконтактный термометр.


    Повлиять на этот показатель могут несколько факторов, в частности, таких как :

    • Толщина стены, а также используемые для утепления стройматериалы;
    • Влажность;
    • Температура.

    Если стена не утеплена, то точка росы будет изменяться под воздействием климатических условий. Если погодные условия стабильны, то она сместится ближе к наружной стене и сам дом в таком случае, совершенно не пострадает. При резком похолодании эта точка переместится к внутренней части стены. Помещение в таком случае напитается конденсатом, а стены будут медленно намокать.

    Важно! Если при проведении ремонтных работ не учитывать климатические условия, то при возникновении проблем в доме, устранить их будет достаточно сложно, почти что невозможно.

    В случае, если стена отделана изнутри, то точка росы будет располагаться между ней и утеплителем. При повышенном уровне влажности она переместится ближе к стыку с обработанным утеплителем, что может оказать отрицательное воздействие на дом. Стоит отметить, что при влажном климате проводить утепление можно только при условии качественной отопительной системы , которая способна обеспечивать одинаковые температурные показатели во всех комнатах. В случае проведения наружного утепления стен, точка росы передвинется внутрь утепляющего слоя. При приобретении материала, предназначенного для теплоизоляции, нужно учитывать этот показатель и определить оптимальную толщину утеплителя.

    Каждый человек желает жить в кирпичном, панельном или деревянном доме комфортно, однако, это не удастся в условиях повышенной влажности. При конденсации воздух становится вреден не только для самого дома, но и для человека. Если наблюдается постоянно повышенная влажность, то стены и потолок могут покрыться плесенью, особенно в кирпичной и каркасной постройке, которая очень вредна для организма и тяжело выводится с поверхности. Зачастую приходится даже демонтировать все отделочные покрытия, чтобы избавиться от болезнетворных микроорганизмов.

    Чтобы не допустить образование конденсата, нужно посчитать точку росы в стене и определить, насколько целесообразно проводить в доме ремонтные работы, утепление или вообще строить новый дом.

    Стоит помнить, что это понятие строго индивидуально для каждого случая, именно поэтому, нужно учитывать такие факторы как :

    • Климатические тонкости вашего региона;
    • Присутствие и частота мощности ветровых потоков;
    • Толщина стен;
    • Стройматериал, использованный для строительства.

    Влажность, хоть и в пределах допустимой нормы содержится в каждом утеплителе, именно поэтому, важно следить за тем, чтобы она не повышалась, и не образовывался конденсат. Провести расчеты можно самостоятельно, так как существует даже специальная программа для чайников, которая поможет определить уровень влажности.

    Зная месторасположение точки росы, можно найти, чему равна толщина материала, применяемого при утеплении. Тем самым можно проводить утепление пенопластом , не допуская образование конденсата в нежелательном месте. Однако, обязательно нужно знать, в какой ситуации проводить утепление стены изнутри, а когда проводить утепление – снаружи.

    Чтобы вычислить этот показатель, обязательно нужно учитывать такие факторы как :

    • Климатические условия;
    • Зона проживания;
    • С чем граничит утепляемая стена;
    • Работа вентиляционной системы;
    • Качество работы отопительной системы.


    Кроме того, этот показатель зависит от материала и толщины стен, измеряется давление в отопительном котле, а также температуры снаружи и внутри помещения. Это можно сформулировать, таким образом, чем теплее регион, лучше отопление, система вентиляции и толще стена, тем большая констатация внутреннего утепления стены. Как показывает практика, что предпочтительнее всего обустраивать наружное утепление.

    Определение: точка росы

    Мало узнать, какой должна быть точка росы в стене, также нужно определить, каким образом можно применять результаты, которые дал этот расчет. Зная, где расположена эта точка, можно правильно определить толщину предметного утеплителя, предотвращая тем самым образование конденсата.

    Существуют определенные факторы, которые воздействуют на точку росы.

    В частности, к таким факторам относятся :

    • Климатические условия;
    • Наличие утеплителя;
    • Постоянное нахождение или временное проживание;
    • Точный уровень внутренней и наружной влажности.


    В некоторых случаях провести утепление стен просто невозможно. К таким параметрам относятся такие как: при постоянном проживании в доме, если толщина стены достаточная, если вентиляционная система работает в соответствие со всеми нормами, если нагревательная система работает хорошо.

    Можно привести вполне конкретный пример обустройства отопительной системы. В частности, чем лучше будет вентиляционная и отопительная система, тем большая удельная вероятность того, что будет применено внутреннее утепление.

    Особенности точки росы в стене

    Чтобы обеспечить существенные нормальные свойства качества для всех ограждающих конструкций по удельной теплозащите, нужно обязательно знать не только величину условного значения температуры оседания конденсата, но и ее положение и прохождение в пределах всех ограждающей конструкции. Понятие точка росы в различных сооружениях для наружных стен проводится в трех основных вариантах и затем строится график, где расположение контурности выпадения конденсата может быть различное.

    В частности, такие как :

    • Конструкция выполнена без дополнительного утепления;
    • Утепление только наружное;
    • Утепление наружное и внутреннее.


    В деревянном доме при правильно определенной толщине стен, точка росы будет располагаться около наружных поверхностей, так как древесина представляется природным материалом и характеризуется наличием уникальных качеств. Она имеет достаточно малую теплопроводность и высокую степень паропроницаемости. Деревянные стены не требуют какого-либо дополнительного утепления. Единая конструкция может быть грамотно возведена со слоем хорошего утеплителя только лишь с наружной стороны. При правильном проведении всех требуемых расчетов, а также выборе требуемой толщины материалов, конденсат внутри помещения появляться не будет.

    Конструкция может быть утеплена с наружной и внутренней части. Однако, в таком случае, чтобы предотвратить образование конденсата, нужно предусмотреть воздушный проход, отверстия для вентиляции и обустроить дополнительную вентиляционную систему.

    Формула точки росы

    Существует несколько различных вариантов расчета точки росы.

    В частности, таких как :

    • онлайн-калькулятор;
    • таблица;
    • формула.


    Достаточно удобным может быть расчет точки росы по формуле, который проводится при наличии известных показателей температуры и уровня влажности. Итоговое значение считается примерным, в связи с погрешностями некоторых факторов. Для жилого помещения нормальные показатели влажности составляют 60%, а температуры – 21 о С. Таким образом, можно рассчитать оптимальную толщину утепления, которая поможет предотвратить потерю тепла из помещения и промерзание стен. (0 Голосов)

    Экология потребления.Усадьба:Одним из условий качественного утепление дома является расчет точки росы, которая должна находиться ближе к наружной стене, и ни в коем случае – внутри дома. Для этого нужно уметь определить, где будет расположена точка росы при разных условиях, чтобы исключить возможность образования конденсата на стенах внутри помещения.

    Утепление стен – один из главных вопросов при строительстве. С первого взгляда может показаться, что очень просто его решить – выбирай тот, который подходит по климатическим условиям и финансам, и утепляй. Однако, это не так. Существует ряд технических условий, которые необходимо выполнить, чтобы стены дома в холодное время года не сырели внутри и не промерзали снаружи.

    Одним из этих условий является утепление дома так, чтобы точка росы находилась ближе к наружной стене, и ни в коем случае – внутри дома. Для этого нужно уметь определить, где будет расположена точка росы при разных условиях, чтобы исключить возможность образования конденсата на стенах внутри помещения.

    Что такое точка росы

    Точка росы – это показатель температуры, при котором происходит максимальное насыщение воздуха паром, и он начинает конденсироваться. Зависит этот показатель от двух основных факторов: температуры и влажности воздуха.

    При изменении хотя бы одной из этих двух величин меняется и точка росы, то есть она постоянно перемещается, так же, как и не бывают все время постоянными температура и влажность воздуха.

    Существует таблица точек росы при разных температурах и влажности воздуха, разработанная специалистами. Из нее можно увидеть, при каких условиях пар начинает конденсироваться. Например, в зимнее время при нормативной температуре воздуха в помещении +200С и влажности от 50% до 60% точка росы будет колебаться от 9,30С до 120С. То есть, внутри помещения не должен образовываться конденсат, так как при указанных условиях нет поверхностей с такой температурой.

    Рассмотрим далее. Если в доме +200С, а на улице температура -200С, то в стене найдется точка росы с температурой +120С при относительной влажности 60%. Точка росы может перемещаться по толщине стены в зависимости от температуры внутри помещения и снаружи, а также от влажности в самой стене. Чем ближе точка росы к внутренней поверхности, тем больше вероятность того, что стена будет мокрая изнутри. А это уже создает неблагоприятные условия для проживания. Утепляя дом, мы можем сместить точку росы, так как при этом меняется температура самой стены.

    Где будет находиться точка росы

    Могут существовать три варианта конструкции стены: без утеплителя, с наружной и внутренней обшивкой. Рассмотрим, где может находиться точка росы в каждом из этих случаев?

    1. Конструкция без утеплителя, тогда точка росы расположена:
    • внутри стены ближе к наружной поверхности;
    • внутри стены смещена к внутренней поверхности;
    • на внутренней поверхности – внутри помещения стена будет оставаться мокрой на протяжении всего зимнего периода.

    2. Имеется наружный утеплитель, тогда точка росы находится:

    • внутри утеплителя – это говорит о том, что расчет точки росы и толщины утеплителя проведены правильно, и стена в помещении будет сухой;
    • любой из трех описанных случаев в пункте 1 – причиной является неправильный выбор утеплителя и его характеристики.

    3. Сделана внутренняя обшивка, то точка росы будет:

    • внутри стены ближе к утеплителю;
    • на внутренней поверхности стены под обшивкой;
    • в самом утеплителе.

    Из рассмотренного выше становится понятно, что расположение точки росы также зависит от таких характеристик ограждения, как температура и паропроницаемость. Большинство современных утеплителей практически не пропускает пар, поэтому рекомендуется наружная обшивка стен.

    Если вы выбираете внутреннее утепление, то нужно соблюсти следующие условия, чтобы:

    • стена была сухой и теплой;
    • утеплитель имел хорошую паропроницаемость и небольшую толщину;
    • в здании функционировали вентиляция и отопление.

    Зная возможные зоны образования конденсата, т.е. место расположения точки росы, можно для определенных климатических зон подобрать такой вид и материал утепления, который не создаст условий для сырых стен внутри дома.

    Существует мнение, что дом должен утепляться снаружи, а утеплитель по всем параметрам соответствовать ГОСТу. Тогда точка росы будет находиться внутри обшивки, то есть снаружи дома, и внутренние стены будут сухими в любой сезон. Именно поэтому наружное утепление выгоднее внутреннего.

    Строительные технологии предполагают учет множества нюансов, влияющих на долговечность конструкции и способность к сопротивлению от негативного влияния внешних факторов. Одним из главных врагов большинства зданий и сооружений является постоянная повышенная влажность. Для борьбы с ней используются разнообразные методики.

    Учитывать все факторы необходимо на первоначальной стадии проектирования, когда имеется возможность повлиять на применение материалов и формирование экстерьера зданий. Важное место в подобной ситуации отводится грамотным расчетам при утеплении зданий. Обязательным атрибутом в них является определение температуры точки росы.

    Базовое знание

    Крупные строительные объекты применяют сложные и громоздкие программы для вычислений. В ход идет множество коэффициентов и математических формул. В бытовых условиях методика существенно упрощается. Используется множество округлений и приближений в расчете, при этом погрешность получается минимальной.

    Владельцы жилья или строители смогут самостоятельно провести расчет точки росы в стене без привлечения сторонних специалистов.

    Для понимания того, чтобы найти точку, необходимо знание об окружающем воздухе и наличии в нем водяного пара. Он формируется вследствие множества событий, например, частички воды отделяются от жильцов, любых источников жидкости, емкостей с водой, появляются после влажной уборки помещения и пр.

    Вместимость воздуха обладает определенным максимумом. При получении этого параметра водяные частицы начинают взаимодействовать друг с другом, образуя более крупные водяные капли. Так и получается конденсат. В природе он заметен в виде тумана или капелек на растениях.

    Когда воздух насыщен максимально жидкостью и не может больше получать от нее подпитку без перехода в конденсат, то говорится о том, что в данном случае относительная влажность достигла уровня 100%. Последующие насыщения превращают воздух в туман, который представляет собой большое количество капель воды в воздухе, находящихся в подвешенном состоянии.

    Особенность этого события заключается в том, что разная температура воздуха способна обеспечить различную степень насыщенности влагой до перехода в конденсат. Имеется прямая зависимость от высокой температуры и количеством растворенной жидкости в воздухе. При этом, когда воздух с влагой 70-80% получает контакт с охлажденным предметом, то происходит предел насыщения, а степень влажности в плоскости контакта моментально достигает 100%.

    Что приводит к выпадению конденсата

    События приводят к выпадению конденсата. Это взаимодействие во многом объясняет, что такое точка росы. Рассматривая данный пример, очевидно, что этот параметр в строительстве или в другой сфере является переменной величиной. Выражается она в градусах. Основные параметры, которые влияют на нее:

    • относительная влажность в данный момент;
    • текущая температура воздуха;
    • скорость движения воздуха;
    • толщина материалов.

    Для получения расчетных значений используются измерительные приборы: психрометры и термометры. Расположение искомого значения в стене помогает рассчитать специальная таблица. Значения для проработки можно не только измерять, но и узнавать из текущего прогноза погоды. Множество сайтов предоставляет информацию не только о температуре, но и о влажности.

    ВИДЕО: Почему на стенах выпадает конденсат

    Роль понятия в строительном процессе

    Рекомендуем воспользоваться специальной таблицей, подготовленной специалистами для определения расположения точки росы в стене. Предпочтительней воспользоваться собственным определением параметра, не прибегая к помощи множества онлайн калькуляторов. Зачастую встроенные алгоритмы в них не учитывают важные факторы.

    В приведенной таблице используется шаговый принцип. Для промежуточных значений между двумя соседними можно использовать среднеарифметическое значение.

    Пользоваться таблицей просто. От измеренного значения температуры в помещении ведем горизонтальную линию. От измеренного значения влажности ведем вертикальную линию. На пересечении получим искомое число температуры. Наглядно это будет выглядеть следующим образом.

    Рассмотрим пример. Представим себе дом, стены которого выложены из кирпича. Внутри помещения, например, будет температура +20°С, а снаружи — прохладнее, например, -10°С. В комнате влажность воздуха составляет 60%. Соединив горизонтальную и вертикальную линии в таблице (20 и 60) получим на пересечении 12°С.

    Каждый кирпич будет иметь неоднородную температуру. Внутренняя его поверхность будет обладать максимально высоким значением (+20°С), а наружная часть окажется с максимально низким параметром (-10°С). В середине кирпича окажется плоскость с температурой +12°С. В этом месте станет конденсироваться влага. Процесс будет происходить и на всем объеме с более низкими значениями.

    Переломить ситуацию в позитивную сторону помогает использование различных утеплителей. Они способствуют смещению положения точки росы в стене. В зависимости от того, с какой стороны владельцы дома смонтировали утеплитель, будет перемещаться плоскость конденсации. Если все сделано правильно, то эта точка будет не в стене дома, а в утеплительном ограждении. Таким образом не будет происходить разрушения конструкции.

    Необходимо учитывать, что без утепления плоскость с точкой росы в нашем климате будет располагаться непосредственно в глубине стены. Это демонстрирует первый рисунок, поэтому влага станет приносить вред конструкции, обеспечиваю распространение грибка и плесени в помещении. Точка росы в стене будет располагаться на глубине, которая зависит от паропроницаемости конкретного строительного материала.

    Необходимо, чтобы водяной пар проник до места с расчетной температурой. Этот фактор учитывается при выборе материала.

    Требования по утеплению и теплоизоляции

    Паропроницаемостью принято называть значение, демонстрирующее, какое количество водяного пара способен пропустить сквозь себя строительный материал за выделенное время. Проницаемыми по этому критерию являются практически все популярные материалы:

    • дерево;
    • бетон;
    • кирпич и пр.

    От некоторых строителей можно услышать такое понятие, как «стены дышат». Пористые материалы также могут попадать в список (керамзит, минеральная вата и пр).

    Бояться того, что в стене имеется какая-то стационарная часть с точкой росы, не стоит, так как это происходит на определенном участке. Строители называют место зоной возможной конденсации. Учитывая, что большинство ограждений являются «дышащими», то много влаги уходит вовне.

    Правильным построением здания является такое расположение материалов, при котором определение точки росы в стене попадает в наружный утеплительный слой. Важно также обеспечить помещение качественной вентиляцией, при которой избыточная влага покидает квартиру или дом. При таких условиях материал не успевает напитываться жидкостью.

    Предлагаемые производителями различные утеплители из полимеров за счет своей конструкции практически не пропускают пар. Благодаря такому свойству их рекомендуют располагать снаружи стен. В таком случае точка росы, при которой происходит конденсация, переместиться внутрь пенопласта или полистирола. Однако, к этой зоне не сможет подобраться водяной пар. Влага не сформируется.

    Не рекомендуется использовать для утепления фасада экрудированый пеностерол. Его применяют только для фундамента или закрытых строительных систем. В результате постоянных перепадов температур и попадания прямых солнечных лучей уже спустя год-полтора он начинает крошиться.

    Также произойдет при обратном процессе. Не стоит проводить утепление внутренних стен полимерами, ведь точка росы расположится в стене. При этом нежелательная влага просочится в стык материалов.

    Разумно использовать внутреннее утепление в следующих случаях:

    • стена практически всегда является теплой и сухой;
    • в жилом здании имеется качественная вентиляция;
    • использовать необходимо качественный проницаемый утеплитель, обеспечивающий удаление избыточной влаги.

    Заключение

    Выявить конкретное место с точкой росы достаточно тяжело, так как эта зона является плавающая и зависит от внешних факторов. Желательно использовать внешнее утепление, чтобы перенести точку в утеплительный материал. Применять качественную вентиляцию в помещении для удаления водяного пара.

    ВИДЕО: Правильное утепление или Как убрать точку росы из стены

    Точка росы это температура, при которой находящийся в воздухе водяной пар становится насыщенным. При температуре точки росы.ю относительная влажность становится 100%. Рассмотри такое явление как точка росы более подробно

    «Дышащий» материал стен – достоинство? Очень спорно. Возможно, стены должны быть прочными, и удерживать тепло в доме, а пар пропускать им вовсе не обязательно, для этого существует вентиляция, естественная и принудительная?

    Откуда в доме пар – понятно. В жилище воздух всегда – в основном – теплее, тем на улице. Вода льется в ванных и в кухнях, водой поливают комнатные цветы, часто делают в доме влажную уборку. Чем больше разница температур в доме и на улице, тем больше водяного пара стремится покинуть помещение. Эта зависимость не линейная, поскольку есть еще фактор – влажность, причем разная, в доме одна, а на улице другая. Чем меньше влажность дома и на улице, тем меньше риск появления на внутренних поверхностях стен влаги в виде конденсата.

    Когда водяной пар идет сквозь стену, стене от этого плохо. Теплопроводность материала стен увеличивается, поскольку присутствует вода, которая тепло проводит очень неплохо, и в виде пара тоже. Стеновые материалы всегда обладают влагоемкостью (если они не из металла), то есть накапливают воду. Пар, идущий сквозь дышащие стены, оказывает на них вредное влияние, по сути, очень медленно разрушает, одновременно увеличивая потери тепла из помещений. Если зимой накопление влаги в стене меньше нормативного значения, то существенного вреда не будет. Но очень желательно, чтобы точка росы зимой находилась вне наружной стены.

    Точка росы

    Точка росы измеряется в градусах. Это температура, при которой содержание водяного пара в воздухе максимальное. Точка росы не может иметь большее значение, чем температура воздуха – выпадает конденсат. Например, в кухне, где моют посуду и готовят, точкой росы будет температура оконного стекла, на котором можно увидеть капли воды.

    Точка росы может находиться и вне стены и внутри, это зависит от влажности и температуры воздуха внутри и снаружи помещения, и от толщины и паропроницаемости каждого слоя стенового «пирога».

    Комплексная отделка и утепление стен по технологии «Мокрый фасад» имеет неоспоримые преимущества. Но первые два варианта несколько отличаются от маркетинговых презентаций, представленных ниже. Это не совсем так.

    Точка росы в неутепленной стене

    1. Точка росы внутри стены, находится ближе к ее наружной грани и не доходит до центра стены – внутри стена сухая, все хорошо.
    2. То же, но точка росы ближе к внутренней грани стены, чем центр стены – в этом случае, если резко понизится наружная температура воздуха, стена изнутри будет мокрой какое-то время, около нескольких дней. Сколько именно – зависит от водопоглощения и паропроницаемости материала стен. Например, у керамического кирпича эти параметры отличные, морозы отступят, и влага выйдет. Но какое-то время, как сказано выше, стенка мокрой будет.
    3. Самый ужасный вариант – точка росы на внутренней поверхности стены. Скорее всего, всю зиму стена будет мокрая, все зависит от того, сколько пара в помещении. Нельзя же постоянно держать форточки открытыми зимой.

    Точка росы в стене с наружным утеплением

    1. Точка росы внутри утеплителя – нормальный вариант, толщина утеплителя правильная, теплотехнический расчет верный, стена внутри сухая, а утеплитель отдаст влагу наружу при изменении температуры и влажности воздуха
    2. Если расчет неверный или изменились параметры – утеплитель поврежден и т.п., то точка росы будет находится внутри стенового материала, а не в слое утеплителя. Последствия — как для неутепленной стены по пунктам 2 и 3.

    Точка росы в стене с внутренним утеплением

    Поверхность конденсата смещается внутрь, и варианта опять три:

    1. Точка росы между слоем утеплителя и серединой стены. Если резко похолодает – точка росы сместится на их границу. Стена будет сухой.
    2. Точка росы за слоем утеплителя, внутри стены – стена будет сырой всю зиму.
    3. Точка росы внутри утеплителя – всю зиму утепляющий слой будет впитывать образующийся конденсат.

    Паропроницаемость строительных материалов

    Приведем ниже в таблице коэффициенты паропроницаемости строительных материалов

    Чтобы микроклимат в доме был нормальным, при конструировании стеновых «пирогов» учитывают как толщину каждого слоя, так и его свойства водопоглощения и паропроницаемости. Слои пирога должны располагаться таким образом и иметь такие толщины, чтобы паропроницаемость увеличивалась изнутри – наружу. Это «правило паропроницаемости» лучше соблюдать. Иначе – два варианта:

    1. Плохая вентиляция и высокая влажность в доме — значит, можно получить точку росы в неположенном месте, и как результат сырость и плесень с грибком на стенах, а возможны и разрушения стен.
    2. Внутри дома влажность небольшая, а вентиляция организована – никаких вредных последствий для микроклимата от нарушения правила не будет, если не считать вредное влияние влаги на материал стен.

    Все это так, точку росы учитывать надо, поскольку она фактор риска. Но степень этого риска – зависит от реального, фактического количества сконденсированной в стене воды и от свойств материала стены. Чем меньше водопоглощение у стенового материала, то есть чем меньше он впитает влаги, тем меньше ему грозит разрушение при замерзании и расширении в порах этой влаги. Кирпичные хрущевки стоят уже более 60 лет, а разрушатся и не думают, хотя по теплотехническим расчетам у них в стенах конденсат. Керамический кирпич имеет хорошие характеристики по морозостойкости, морозы заканчиваются, и кирпич влагу отдает в воздух. Но надо помнить, что стены у хрущевок – толщиной полметра.

    Расчет температуры точки росы

    Рассчитать точку росы можно и нужно, для этого не обязательно штудировать науку теплотехнику. Можно считать по калькуляторам из инета, вполне достойным, работающим на основе теплотехнических формул и базы данных характеристик материалов. Лучше, конечно, доверить окончательный расчет профессионалам.

    Приведем таблицу с возможностью расчета температуры точки росы.

    Дышащие стены

    По вопросу дыхания стен. Возможно, этот вопрос относится не столько к строительной физике, сколько к идеологии? Были когда-то щелястые окна, они обладали чудесной паропроницаемостью, да и стены дышали вовсю. При этом за отопление не нужно было отдавать хорошую часть зарплаты. Сегодня ситуация иная, причем давно – вопрос энергосбережения для частного дома стоит ребром. Укоренившиеся фразеологизмы вида – энергосберегающий дом, энергоэффективный стройматериал — уже говорят о многом. Возможно, стены дома должны держать тепло, а дыхание должна обеспечить грамотно организованная вентиляция? Маркетологи ведь умеют рассказывать сказки, и о дыхании домов, отрастивших жабры благодаря инновационным стройматериалам… тоже.

      Чем выше относительная влажность воздуха, тем выше значение точки росы, соответственно, чем меньше влажность, тем она ниже.

      Точка росы не может превышать температуру воздуха.

      При 100 %-ой влажности воздуха, точка росы будет равна температуре воздуха.

      Расчет точки росы

      Т р = (b*f(T, Rh))/(a-ƒ(T, Rh))

      ƒ(T, Rh) = (a*T)/(b+T)+ln⁡(Rh/100)

    • Т р – температура точки росы, °С;
    • а (постоянная) = 17,27;
    • в (постоянная) = 237,7;
    • Т – температура воздуха, °С;
    • Rh – относительная влажность воздуха, %;
    • ln – натуральный логарифм.

    Данная формула обладает погрешностью в ±0,4 °С в диапазоне:

    Приборы для расчета точки росы

    Для определения температуры выпадения конденсата используются различные приборы:

    1. Психрометр – прибор, с помощью которого измеряется относительная влажность и температура воздуха. Он состоит из двух термометров: один – сухой, второй – с постоянным увлажнением. В ходе испарения влаги увлажненный термометр постепенно охлаждается. Чем ниже относительная влажность воздуха, тем ниже его температура. Психрометр используется в лабораторных условиях.
    2. Портативный термогигрометр – цифровой прибор, показывающий влажность и температуру воздуха, а некоторые модели отображают и значение точки росы. Используется в строительстве для обследования зданий.
    3. Тепловизоры . Некоторые приборы включают в себя функцию расчета точки росы. При этом на экране тепловизора показываются зоны с температурой ниже ее значения.

    Таблица вычисления точки росы

    Для быстрого расчета точки росы используют таблицу ее вычисления. Зная фактическую температуру и относительную влажность воздуха, можно легко определить температуру выпадения конденсата.

    Так, например, при температуре воздуха, равной 20°С и относительной влажности 40%, выпадение конденсата будет происходить на поверхностях с температурой 6°С и ниже.

    Калькулятор точки росы

    Результат вычислений

    Комфортные значения точки росы для человека

    Точка росы в строительстве

    Расчет точки росы имеет большое значение в строительстве. Благодаря ей, определяется:

    • Толщина и материал стен;
    • Толщина, материал и место утепления;
    • Система вентиляции и отопления в помещении.

    Игнорирование или неправильный расчет точки росы ведет к образованию плесени и грибков. Это оказывает негативное влияние на долговечность здания, значительно сокращая срок его эксплуатации.

    В оконной сфере – точка росы прямо касается проблемы выпадения конденсата на . Зная ее определение, можно легко это устранить – достаточно понизить влажность воздуха либо повысить температуру поверхности стекла.

    Калькулятор точки росы

    Важно понимать и измерять точку росы при окраске стали в холодных или влажных условиях. Вот руководство по установке точки росы и минимальной температуры для успешной покраски.

    При окраске стали в холодных или влажных условиях опасайтесь точки росы. Это температура, при которой на стали образуется конденсат. Как только это произойдет или может произойти, вы не сможете рисовать: нет «если» или «но», просто ПРЕКРАТИТЕ рисование, пока не предпримете корректирующие действия.

    Температура стали должна быть минимум на на 3 градуса Цельсия выше точки росы. Нет заданной температуры — это случай установления точки росы в текущее время.


    Конденсация — это верный путь к катастрофе при покраске металла.

    Определение точки росы

    Для расчета точки росы вам необходимо знать следующую информацию:

    • Температура окружающей среды в месте окраски.
    • Относительная влажность (RH). Его можно измерить гигрометром или взять из погодного приложения, настроенного для вашего региона.

    После того, как вы узнаете температуру и относительную влажность, вы можете использовать онлайн-калькулятор точки росы на http://dpcalc.org/ или использовать приложение точки росы на своем телефоне. Введите температуру и относительную влажность, и точка росы будет рассчитана автоматически.

    В качестве альтернативы можно приобрести универсальный измеритель точки росы, который измеряет температуру, относительную влажность и рассчитывает точку росы за вас.

    Решаем, можно ли красить

    Теперь, когда вы знаете точку росы, поместите магнитный термометр на окрашиваемую сталь:

    • Если температура стали как минимум на 3 градуса по Цельсию или более выше точки росы , это нормально рисовать.
    • Если сталь недостаточно теплая, не красить, пока она не прогреется!

    Можно нагреть рабочую зону до повышения температуры стали и окружающей среды. ОДНАКО большинство источников тепла могут вызывать конденсацию, поэтому обогрев не всегда возможен.Решение — использовать инфракрасные обогреватели, которые создают «сухое тепло» и предотвращают конденсацию. Инвестиции в инфракрасный свет — отличная идея, если вам просто необходимо рисовать в холодных и сырых условиях.

    Регулярно проверяйте температуру во время и после покраски. После покраски необходимо поддерживать температуру в течение нескольких часов, чтобы краска высохла и затвердела.

    Калькулятор точки росы — Преобразование относительной влажности в температуру точки росы — ChemEngGuy

    Относительная влажность и температура точки росы являются мерой влажности воздуха или других газов.В некоторых случаях требуется, чтобы содержание влаги выражалось как относительная влажность, а в других — как температура точки росы. Часто эти приложения зависят от отрасли.

    Например, рынок сжатого воздуха обычно отдает предпочтение содержанию влаги в терминах температуры точки росы, в то время как промышленность HVAC чаще определяет влажность в терминах относительной влажности.

    Хотя IOThrifty, а также другие производители могут легко приобрести приборы для измерения как относительной влажности, так и температуры точки росы, приборы, измеряющие только относительную влажность, обычно менее дороги и более доступны.

    Преобразование относительной влажности в температуру точки росы можно выполнить с помощью математических расчетов, но формулы могут быть довольно сложными. Чтобы упростить процесс расчета, мы создали калькулятор точки росы / влажности Excel.

    Существуют и другие онлайн-калькуляторы, но мы выпустили наш в виде электронной таблицы, которая, как мы полагаем, обеспечивает гибкость, которая позволяет вам изменять его для расчета, отличного от расчета одной точки. Таблицу можно даже адаптировать к приложениям, в которых производятся непрерывные измерения посредством сбора данных в реальном времени.В литературе существует несколько версий уравнений точки росы.

    Некоторые проще, другие сложнее. Я выбрал этот, так как результаты согласуются с несколькими коммерческими продуктами. Просто обратите внимание, что он не принимает во внимание атмосферное давление, поэтому на большой высоте оно может быть на несколько градусов ниже.

    Где,

    • Tdp — температура точки росы (° C)
    • RH — относительная влажность (%)
    • T — температура (° C)

    Два калькулятора в электронной таблице, сопровождающей этот блог будет либо вычислять точку росы, вводя температуру сухого термометра и относительную влажность, либо вычисляя относительную влажность, вводя температуру сухого термометра и точку росы.

    Расчет теплового индекса

    Поиск по городу или почтовому индексу. Нажмите Enter или выберите кнопку Go, чтобы отправить запрос

    Местный прогноз от
    «Город, ул.» или почтовый индекс
    Искать WPC

    Ежеквартальный информационный бюллетень NCEP
    ДПК Дом
    Аналитика и прогнозы
    Национальный прогноз
    Графики
    Национальный максимум и минимум
    Обсуждение WPC
    Анализ поверхности
    Дни ½-2½ КОНУС
    Дни 3-7 КОНУС
    Дни 4-8 Аляска
    QPF
    PQPF
    Чрезмерное количество осадков

    Mesoscale Precip
    Обсуждение
    Прогноз наводнений
    Зимняя погода
    Сводные данные о штормах
    Индекс жары
    Тропические продукты
    Ежедневная карта погоды
    Продукты ГИС
    Текущие часы /
    Предупреждения
    Спутниковые и радиолокационные изображения
    GOES-East Satellite
    GOES-West Satellite
    National Radar
    Архив продуктов
    Проверка WPC
    QPF
    Средний диапазон
    Диагностика модели
    Обзоры событий
    Зимняя погода
    Международные бюро
    Развитие и обучение
    Стенд WPC HydroMet
    Развитие
    Экспериментальные
    Продукты
    Обзор WPC
    О WPC
    Миссия и видение
    Персонал
    История WPC
    О нашей продукции
    Другие сайты
    Часто задаваемые вопросы
    Метеорологические калькуляторы
    Свяжитесь с нами
    О нашем сайте
    О нашей продукции


    Метеорологические преобразования и расчеты

    Калькулятор теплового индекса

    Как рассчитать индекс жары?

    Выберите подходящий калькулятор и введите значения.Затем нажмите «Рассчитать».

    Использование температуры точки росы Относительная влажность
    Температура воздуха

    o F o С
    Температура точки росы

    o F o С

    Тепловой индекс =

    Температура воздуха

    o F o С
    Относительная влажность
    %

    Тепловой индекс =

    * Обратите внимание: расчет теплового индекса может дать бессмысленные результаты для температуры и точки росы. за пределами диапазона, указанного на приведенной ниже диаграмме теплового индекса.

    Нагревать Индексная диаграмма и пояснения

    Прогнозы индекса тепла WPC

    Больше метеорологических Конверсии и расчеты


    NOAA / Национальная метеорологическая служба
    Национальные центры экологического прогнозирования
    Центр прогнозирования погоды
    5830 Университетский исследовательский суд
    Колледж-Парк, Мэриленд 20740
    Веб-группа центра прогнозирования погоды
    Заявление об ограничении ответственности
    Кредиты
    Глоссарий
    Политика конфиденциальности
    О нас
    Карьера
    Последнее изменение страницы: Пятница, 3-июл-2020 19:13:13 UTC
    Калькулятор относительной влажности

    Калькулятор относительной влажности

    Этот калькулятор показывает взаимосвязь температуры и влажности воздуха с точкой росы и температурой по влажному термометру, измеренной психрометрическим термометром.Относительная влажность и соотношение смешивания рассчитываются на основе введенных значений.

    Используемые термины

    Количество влаги, которую может удерживать воздух, зависит от его температуры и давления. Чем теплее воздух, тем большее количество водяного пара он может содержать. Температура воздуха измеряется обычным термометром, это показание Dry-Bulb . Фактическое количество влаги, известное как соотношение смешивания , измеряется в граммах воды на килограмм сухого воздуха.Когда воздух определенной температуры насыщается, он больше не может удерживать влагу. Относительная влажность воздуха — это отношение фактического количества влаги в воздухе к полностью насыщенному количеству.

    Мы можем использовать испарение, чтобы измерить количество влаги в воздухе. Влажную ткань кладут на колбу термометра, а затем обдувают ткань воздухом, вызывая испарение воды. Поскольку при испарении выделяется тепло, термометр остынет до более низкой температуры, чем термометр с сухой лампочкой в ​​то же время и в том же месте.Понижение температуры в Wet-Bulb позволяет рассчитать влажность. Если воздух полностью насыщен (относительная влажность 100%), вода не может испаряться, поэтому температуры по влажному и сухому термометрам одинаковы. Если для температур по сухому и влажному термометрам установлено одинаковое значение, калькулятор покажет соотношение насыщения при смешивании количество воды в насыщенном воздухе при этой температуре.

    Если частично насыщенный воздух охлаждается без изменения его давления или количества водяного пара, достигается точка, когда он становится насыщенным.Влага будет выделяться в виде кристаллов росы или льда. Это температура Точка росы . Вот почему на бутылке холодного пива образуется конденсат, так как воздух в непосредственной близости от бутылки охлаждается ниже точки росы. В метеорологических отчетах обычно указываются температура и точка росы, а также давление на станции. По этим цифрам можно рассчитать содержание влаги и относительную влажность.

    Психрометр — это название устройства, содержащего как влажный, так и сухой термометр.Это может быть стационарный прибор для метеорологии или переносной психрометр, который часто используется в системах кондиционирования воздуха.

    Калькулятор точки росы

    | Американские промышленные производители строительных материалов

    Точка росы: условия, при которых возникает конденсация

    При определенных условиях влага из воздуха может конденсироваться на поверхностях крыши во время или после нанесения покрытия, вызывая плохую адгезию, образование пузырей или препятствуя надлежащему отверждению.В тех случаях, когда ограничения точки росы указаны в листах технических данных AIM, используйте следующую ссылку.

    Это просто физика, что все строительные изделия идеально подходят для использования в определенном температурном диапазоне и диапазоне индекса влажности. Одним из наиболее важных расчетов, которые необходимо определить перед нанесением продукта, является точка росы, а именно точка, в которой происходит конденсация. Важно понимать, что температура точки росы и температура окружающего воздуха не совпадают …

    Температура точки росы — это просто температура.Но температура воздуха и температура точки росы — это две разные вещи. Температура точки росы — это точка, при которой воздух необходимо охладить, чтобы воздушная масса стала насыщенной.

    Точка росы используется, потому что это отличный индикатор содержания влаги в воздухе или влажности. Чем выше температура точки росы; чем выше влажность.

    Температура точки росы является пересечением температуры окружающего воздуха и относительной влажности. Например, в таблице ниже , если температура воздуха 60 ° F и относительная влажность 50%, точка росы составляет 40 ° F .

    Таблица, используемая для расчета точки росы

    20 ° 30 ° 40 ° 50 ° 60 ° 70 ° 80 ° 90 ° 100 ° 110 ° 120 °
    90% 18 28 37 47 57 67 77 87 97 107 117
    85% 17 26 36 45 55 65 75 84 95 104 113
    80% 16 25 34 44 54 63 73 82 93 102 110
    75% 15 24 33 42 52 62 71 80 91 100 108
    70% 13 22 31 40 50 60 68 78 88 96 105
    65% 12 20 29 38 47 57 66 76 85 93 103
    60% 11 19 27 36 45 55 64 73 83 92 101
    55% 9 17 25 34 43 53 61 70 80 89 98
    50% 6 15 23 31 40 50 59 67 77 86 94
    45% 4 13 21 29 37 47 56 64 73 72 91
    40% 1 11 18 26 35 43 52 61 69 78 87
    35%-2 8 16 23 31 40 48 57 65 74 83
    30% -6 4 13 20 28 36 44 52 61 69 77

    Ограничения для покрытий AIM: Покрытие нельзя наносить, если температура поверхности составляет минимум 40 ° и максимум 125 ° F.Некоторые покрытия AIM могут иметь разные требования для применения при высоких и низких температурах. См. Подробные сведения о продукте.


    Точка росы | AcuRite

    Точка росы

    Точка росы — это мера влажности воздуха, точнее, температура, при которой воздух полностью насыщается водой. Формула точки росы основана на данных об окружающей среде, включая относительную влажность и температуру окружающего воздуха.

    Температура точки росы всегда будет ниже или равна температуре воздуха.Например, предположим, что ваша метеостанция записывает наружную температуру 50 градусов по Фаренгейту (10 градусов Цельсия) и показание влажности 80%. Температура, при которой эти два значения пересекаются, является точкой росы. В этом примере роса начнет образовываться при температуре 44 градуса по Фаренгейту (7 градусов по Цельсию).

    Когда температура воздуха становится равной температуре точки росы (относительная влажность 100%), начинают формироваться облака и туман. Если температура воздуха продолжает снижаться, водяной пар конденсируется и выпадает из атмосферы в виде осадков или росы.В более теплое время года температура точки росы может быть хорошим индикатором влажности внешнего воздуха, а также вероятности дождя или шторма. В более холодную погоду замеряют точку замерзания.

    Некоторые продукты AcuRite рассчитывают точку росы только в сезон, когда температура составляет от 40 до 79 градусов по Фаренгейту (от 4 до 26 градусов по Цельсию), и показывают Wind Chill в более холодную погоду и индекс тепла в более теплую погоду.

    ресурсов
    • Калькулятор точки росы Национальной метеорологической службы — Этот онлайн-калькулятор точки росы позволяет вводить температуру, относительную влажность и давление для расчета точки росы.
    • Калькулятор точки росы для коллекционных предметов от Технологического института Рочестера — Этот онлайн-калькулятор точки росы помогает определить качество сохранения условий окружающей среды применительно к коллекционным предметам. Калькулятор указывает среду, которая способствует естественному старению, механическим повреждениям, риску образования плесени или коррозии металла.

    Таблицы температуры, относительной влажности и точки росы

    1. Полный набор PDF
    2. Высота 0-500 футов (0-300 футов на Аляске), 30 дюймов.
    3. Высота 501-1900 футов (301-1700 футов на Аляске), 29 дюймов
    4. Высота 1 901-3900 футов (1701-3600 футов на Аляске), 27 дюймов
    5. Высота 3901-6100 футов (3601-5700 футов) на Аляске), 25 дюймов
    6. Высота 6 101–8500 футов (5 701–7 900 футов на Аляске), 23 дюйма
    7. Высота 8 501–11000 футов (более 7900 футов на Аляске), 21 дюйм

    Следующие таблицы рассчитать точку росы и относительную влажность на основе наблюдаемых температур по влажному и сухому термометрам и высоты места наблюдения.Их можно рассчитать автоматически с помощью бесплатных бесплатных приложений Wildland Fire RH Calculator для iOS и Android.

    Полный набор PDF

    Щелкните здесь, чтобы получить полный набор таблиц в форме PDF. Еще один доступный инструмент — онлайн-калькулятор точки росы.

    Высота 0-500 футов (0-300 футов на Аляске), 30 дюймов

    Температура сухой лампы 41-60

    Температура сухой лампы 61-80

    Температура сухой лампы 81-100

    Температура сухого термометра 101-119

    Высота над уровнем моря 501-1900 футов (301-1700 футов на Аляске), 29 дюймов

    Температура сухого термометра 41-60

    Температура сухого термометра 61-80

    Температура сухого термометра 81-100

    Температура сухого термометра 101-119

    Высота 1 901-3900 футов 3600 футов на Аляске), 27 дюймов

    Температура сухой лампы 41-60

    Температура сухой лампы 61-80

    Температура сухой лампы 81-100

    Температура сухой лампы 101-119

    Высота 3901-6100 футов (3601-5700 футов на Аляске), 25 дюймов.

    Температура сухого термометра 41-60

    Температура сухого термометра 61-80

    Температура сухого термометра 81-100

    Температура сухого термометра 101-119

    Высота над уровнем моря 6,101,701-8,500 футов 7900 футов на Аляске), 23 дюйма

    Температура сухой лампы 31-50

    Температура сухой лампы 51-70

    Температура сухой лампы 71-90

    Температура сухой лампы 91-110

    Высота 8 501-11 000 футов (более 7900 футов на Аляске), 21 дюйм.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
