Воздушный зазор в кладке стены
Для чего же и правда нужны эти воздушные зазоры между кирпичом и несущей стеной?
Для начала надо сделать акцент на то,что фасад дома может быть как вентилируемым так и не вентилируемым. Теперь давайте взглянем на рисунок,а далее все поясню что к чему:
Теперь перейду к пояснениям. Вентиляционным фасадом является конструкция стены в которой возможно свободно циркулировать воздушным потокам между лицевой частью стены и несущей,от основания,которое стоит на фундаменте и заканчивается беспрепятственным выходом в атмосферу,как показано стрелочками на рисунке.
Так как мы рассматриваем стену с кирпичной облицовкой,то в нашем случае для нормальной циркуляции воздуха необходимо оставлять незаполненые швы в первом ряду как показано на рисунке выше. Это помогает поступлению свежему воздуху внутрь стены. Расстояния между каждым пустотным швом должно быть равное 1 метру. Получается следующая последовательность:проникнув через щели первого ряда кирпичной кладки,воздух выдувает влажный или нагретый воздух в воздушной прослойке через верх на крышу а далее на улицу.В их список входит дерево,пеноблоки,газобктонные блоки,минеральная вата,волокнистые и другой материал
Заметим одну большую ошибку всех строителей. Воздушная прослойка не должна перекрываться,то есть ее свободному циркулированию воздуха ничего не должно мешать,вплоть до самого верхнего ряда кирпича строящегося здания. И всесь воздух должен свободно выходить на улицу. Некоторые же подойдя к концу строительства делают смачную стяжку,перекрывая и воздушный зазор. Это не правильно!
В холодное время года в любом отапливаемом помещении присутствует повышенная концентрация влаги,которая выходит на улицу через стены дома и соответственно через утеплитель,что приводит к образованию конденсата на их поверхностях. Это приводит к разрушению строительного материала. Плюс при намокании,материал стены хуже держит тепло,что приводит к лишней утечке тепла. В данном случае воздушная прослойка играет роль регулятора температур и концентрации влаги. Получается что несущая стена с утеплителем испаряет воду а ей ничего не препятствует,влага попадает в воздушную прослойку и через верхнюю щель улитучивается в атмосферу. Получается наша стена остается сухой и невредимой,а это предотвращает скорое гниение и разложение строительного материала.
Но каждый разумный человек скажет что это лишняя потеря тепла в зимний период! Что же делать?
Поэтому вот вам мои рекомендации. Если вы строите дом в котором несущая стена будет из дерева или же из материала котороый при намокании плохо держит тепло или же начинает терять свою прочность и разваливаться,как например древесина,газоблоки и минеральная вата,то безусловно делайте воздушную прослойку между облицовкой и несущей стеной,а так же не забудьте оставить пустые швы в первом ряду для поступания свежего воздух. Но тогда в этом случае потребуется сделать основную стену пошире или утеплить получше,что бы уже наверняка не думать о том что придется сжигать лишнее топливо на обогрев,ведь с влагой из воздушной прослойки будет выветриваться и тепло.
Если же вы строите дом из материала на который никаким образом не действет влага,то не стоит даже и забивать голову по поводу вентелируемых фасадов. Делайте без воздушных зазоров! А если и сделаете то можно не оставлять в первом ряду никаких пустых швов,так вы лучше сохраните тепло.
В дополнение,я хочу выделить несколько особенностей и полезных моментов:
1. Размер воздушного зазора между несущей стеной и фасадным сооружением по СНИПам и ГОСТам должен составлять 1,5-2 см. Я думаю что они брали во внимание идеально ровную стену без возможных отклонений,которая чотко рассчитана под расскладку кирпича или же стеновые панели и материал у них был просто самый идеальный. Но это бред я вам хочу сказать товарищи! На практике же очень сложно все рассчитать и воздушный зазор обычно оставляется в зависимости от ситуации,около 3-5 см.
2. В строительстве воздушный зазор помогает скрыть всевозможные изъяны стены. Стена которая обносится кирпичом не требует никаких вмешательств. То есть,все дефекты и неровности которые имеются,останутся в этом воздушном зазоре. Их не надо будет выравнивать,срубать,счищать,а если и понадобится то только малейшее вмешательство. Я думаю это такой не маленький плюс.
3. Следующие достоинство связано с погодными явлениями. Летом в жару,кирпич на солнце нагревается до огромных температур (может достичь до 90 градусов Цельсия),в это время воздушный зазор является в роли регулятора температур,ведь уже дальше нагретый лицевой кирпич делится своим теплом не с несущей стеной,которая передает все тепло внутрь жилого помещения,а с воздушной прослойкой,которая в дальнейшем уносит весь горячий воздух в атмосферу. Это помогает летом сохранять уют и прохладу в доме и вам не нужны будут лишние затраты на кондиционеры и вентиляторы. А это значит что материал который при нагревании выделяет газы и способен разрушаться будет защищен. В качестве примера можно привести бетонные блоки и дерево.
Теория ветиляционного и воздушного зазоров
Большая статья про теорию ветиляционного и воздушного зазоров. В последнее время участились вопросы на эту тему. Бытует мнение, что вентиляционный или воздушный зазор может сохранять тепло и улучшает характеристики стены. Вот мое мнение на эту тему
Автор: Дмитрий Белкин
В этой статье я рассмотрю вопросы вентиляции межстенного пространства и о связи этой вентиляции и утепления. В частности хотелось бы понять, для чего нужен вентиляционный зазор, чем он отличается от воздушного, каковы его функции и может ли зазор в стене выполнять теплоизоляционную функцию. Этот вопрос становится довольно актуальным в последнее время и вызывает много недопониманий и вопросов. Здесь я привожу свое частное экспертное мнение, основанное только на личном опыте и ни на чем другом.
Отказ от ответственности
Уже написав статью и перечитывая ее в очередной раз я вижу, что процессы, происходящие при вентиляции межстенового пространства, куда сложнее и многограннее, чем я описал. Но я решил оставить вот так, как есть, в упрощенном варианте. Особо дотошные граждане, пожалуйста, пишите комментарии. Будем усложнять описание в рабочем порядке.
Суть проблемы (предметная часть)
Давайте разберемся с предметной частью и договоримся о терминах, а то может получиться, что говорим мы об одном, а имеем ввиду совершенно противоположные вещи.
Стена
Это наш основной предмет. Стена может быть однородной, например, кирпичной, или деревянной, или пенобетонной, или литой. Но стена может состоять и из нескольких слоев. Например, собственно стена (кирпичная кладка), слой утеплителя-теплоизолятора, слой внешней отделки.
Воздушный зазор
Это слой стены. Чаще всего он является технологическим. Он получается сам собой, и без него либо невозможно возвести нашу стену, либо очень трудно это сделать. В качестве примера можно привести такой дополнительный элемент стены, как выравнивающий каркас.
Пример
Предположим у нас есть свежепостроенный деревянный дом. Нам охота его отделать. Мы первым делом прикладываем правИло и убеждаемся, что стена кривая. Более того, если смотреть на дом издали, то видишь вполне приличный дом, а как прикладываешь к стене правИло — становится видно, что стена кошмарно кривая.Ну… ничего не поделаешь! С деревянными домами такое случается. Стену выравниваем каркасом. В итоге между стеной и внешней отделкой образуется пространство, заполненное воздухом. Иначе, без каркаса, сделать приличную внешнюю отделку нашего дома не получится — углы «разъедутся». В итоге мы получаем воздушный зазор.
Запомним эту важную особенность рассматриваемого термина.
Вентиляционный зазор
Это тоже слой стены. Он похож на воздушный зазор, но обладает предназначением. Конкретно он предназначен для вентиляции. В контексте этой статьи вентиляция — это ряд мер, направленных на отведение влаги от стены и поддержание ее сухой. Может этот слой совмещать в себе технологические свойства воздушного зазора? Да может и об этом, в сущности, эта статья и пишется.
Физика процессов внутри стены
Конденсация
А зачем сушить стену? Она что, мокнет что ли? Да мокнет. И для того, чтобы она намокла, ее не нужно поливать из шланга. Вполне достаточно перепада температуры от дневной жары к ночной прохладе. Проблема намокания стены, всех ее слоев, в результате конденсирования влаги могла бы быть неактуальна в морозную зиму, но тут на сцену выходит отопление нашего дома. В результате того, что мы отапливаем наши дома, теплый воздух стремится выйти из теплого помещения и опять происходит конденсация влаги в толще стены. Таким образом, актуальность просушки стены сохраняется в любое время года.
Конвекция
Прошу обратить внимание на то, что на сайте есть хорошая статья про теорию конденсата в стенах
Теплый воздух стремится подняться вверх, а холодный опуститься вниз. И это очень прискорбно, поскольку мы, в наших квартирах и домах, живем не на потолке, где собирается теплый воздух, а на полу, где собирается холодный. Но я, кажется, отвлекся.
Избавиться от конвекции полностью невозможно. И это тоже очень прискорбно.
А вот давайте рассмотрим очень полезный вопрос. Чем конвекция в широком зазоре отличается от той же конвекции в узком? Мы уже поняли, что воздух в зазоре движется в двух направлениях. По теплой поверхности он движется вверх, а по холодной спускается вниз. И вот тут я и хочу задать вопрос. А что происходит посередине нашего зазора? А ответ на этот вопрос довольно сложен. Полагаю, что слой воздуха непосредственно у поверхности движется максимально быстро. Он тянет за собой слои воздуха, которые находятся рядом. Насколько я понимаю, происходит это по причине трения. Но трение в воздухе довольно слабое, поэтому движение соседних слоев значительно менее быстрое, чем «пристенных» Но все равно есть место, где воздух, двигающийся вверх, соприкасается с воздухом, двигающимся вниз. Видимо в этом месте, где встречаются разнонаправленные потоки, происходит нечто вроде завихрений. Завихрения тем слабее, чем ниже скорость потоков. При достаточно широком зазоре эти завихрения могут вообще отсутствовать или быть совершенно незаметны.
А вот если зазор у нас составляет 20 или 30 мм? Тогда завихрения могут быть сильнее. Эти завихрения будут не только перемешивать потоки, но и тормозить друг друга. Похоже, что если и делать воздушный зазор, то надо стремиться сделать его тоньше. Тогда два разнонаправленных конвекционных потока будут друг другу мешать. А нам того и надо.
Рассмотрим несколько забавных примеров.
Первый пример
Пусть у нас есть стена с воздушным зазором. Зазор глухой. Воздух в этом зазоре не имеет связи с воздухом вне зазора. С одной стороны стены тепло, с другой холодно. В конечном счете это означает, что и внутренние стороны в нашем зазоре точно так же различаются по температуре. Что происходит в зазоре? По теплой поверхности воздух в зазоре поднимается вверх. По холодной опускается вниз. Поскольку это один и тот же воздух, то образуется круговорот. В процессе этого круговорота тепло активно переносится с одной поверхности на другую. Причем активно. Это значит, что сильно. Вопрос. Полезную функцию выполняет наш воздушный зазор? Похоже, что нет. Похоже, он нам активно стены охлаждает. Есть ли хоть что-то полезное в этом нашем воздушном зазоре? Нет. Похоже, что ничего полезного в нем нет. В принципе и во веки веков.
Второй пример.
Предположим, мы сделали вверху и внизу отверстия для того, чтобы воздух в зазоре сообщался с внешним миром. Что у нас изменилось? А то, что теперь круговорота как бы нет. Либо он есть, но есть и подсос и выход воздуха. Теперь воздух нагревается от теплой поверхности и, возможно частично, вылетает наружу (теплый), а снизу на его место приходит холодный с улицы. Хорошо это или плохо? Сильно ли отличается от первого примера? С первого взгляда становится даже хуже. Тепло выходит на улицу.
Я же отмечу следующее. Да, теперь мы греем атмосферу, а в первом примере мы грели обшивку. На сколько первый вариант хуже или лучше второго? Знаете, я думаю это примерно одинаковые варианты по своей вредоносности. Это мне интуиция моя подсказывает, поэтому я, на всякий случай, на своей правоте не настаиваю. Но зато у нас в этом втором примере получилась одна полезная функция. Теперь наш зазор стал из воздушного вентиляционным, то есть мы добавили функцию выноса влажного воздуха, и значит, просушки стен.
А в вентиляционном зазоре конвекция есть или там воздух в одну сторону движется?
Конечно есть! Точно так же теплый воздух движется вверх, а холодный идет вниз. Просто это не всегда один и тот же воздух. И вред от конвекции тоже есть. Поэтому вентиляционный зазор точно так же, как и воздушный, не нужно делать широким. Ветер в вентиляционном зазоре нам не нужен!
А что хорошего в просушке стены?
Выше я назвал процесс переноса тепла в воздушном зазоре активным. По аналогии назову процесс переноса тепла внутри стены пассивным. Ну может быть такая классификация не слишком строгая, но статья моя, и в ней я имею право на такие безобразия. Так вот. Сухая стена имеет теплопроводность значительно меньше, чем сырая. В итоге тепло будет медленнее доходить изнутри теплой комнаты к вредоносному воздушному зазору и выноситься наружу тоже станет меньше. Банально конвекция замедлится, поскольку левая поверхность нашего зазора будет уже не такой теплой. Физика увеличения теплопроводности сырой стены в том, что молекулы пара передают при столкновениях друг с другом и с молекулами воздуха больше энергии, чем просто молекулы воздуха при соударении друг с другом.
Как происходит процесс вентиляции стены?
Ну тут просто. На поверхность стены выступает влага. Воздух движется вдоль стены и уносит влагу с нее. Чем быстрее движется воздух, тем быстрее просыхает стена, если она мокрая. Это просто. Но дальше интереснее.
Какая скорость вентиляции стены нам нужна? Это один из ключевых вопросов статьи. Ответив на него, мы многое поймем в принципе построения вентиляционных зазоров. Поскольку мы имеем дело не с водой, а с паром, а последний чаще всего представляет собой просто теплый воздух, нам и надо отводить от стены этот самый теплый воздух. Но отводя теплый воздух, мы охлаждаем стену. Для того, чтобы не охлаждать стену нам нужна такая вентиляция, такая скорость движения воздуха, при которой пар отводился бы, а много тепла у стены не отнималось бы. К сожалению, я не могу сказать, сколько кубов в час должно проходить по нашей стене. Но могу представить себе, что совсем не много. Нужен некий компромисс между пользой от вентиляции и вредом от выноса тепла.
Промежуточные выводы
Пришло время подвести некие итоги, без которых не хотелось бы двигаться дальше.
В воздушном зазоре нет ничего хорошего.
Да действительно. Как показано выше, простой воздушный зазор не несет никаких полезных функций. Это должно означать, что его следует избегать. Но я всегда мягко относился к такому явлению, как воздушный зазор. Почему? Как всегда по ряду причин. И, кстати, каждую я могу обосновать.
Во-первых, воздушный зазор — явление технологическое и без него бывает просто не обойтись.
Во-вторых, если не обойтись, то зачем мне излишне запугивать честных граждан?
А в-третьих, вред от воздушного зазора не занимает первых мест в рейтинге ущерба теплопроводности и строительных ляпов.
Но прошу запомнить следующее, во избежание будущих недопониманий. Воздушный зазор никогда и ни при каких обстоятельствах не может нести функцию уменьшения теплопроводности стены. То есть воздушный зазор не может сделать стену теплее.
И если уж делать зазор, то надо делать его уже, а не шире. Тогда конвекционные потоки будут препятствовать друг другу.
У вентиляционного зазора полезная функция всего одна.
Это так и это очень жаль. Но эта единственная функция крайне, просто жизненно важна. Более того, без нее просто нельзя. Кроме того, далее мы рассмотрим варианты уменьшения вреда от воздушных и вентиляционных зазоров при сохранении положительных функций последних.
Вентиляционный зазор, в отличие от воздушного, может улучшить теплопроводность стены. Но не за счет того, что воздух в нем имеет малую теплопроводность, а за счет того, что основная стена или слой теплоизолятора становится суше.
Как уменьшить вред от конвекции воздуха в вентиляционном зазоре?
Очевидно, что уменьшить конвекцию — означает ей воспрепятствовать. Как мы уже выяснили, мы можем воспрепятствовать конвекции, столкнув два конвекционных потока. То есть сделать вентиляционный зазор совсем узеньким. Но мы можем еще и заполнить этот зазор чем-нибудь, что не прекращало бы конвекцию, но значительно тормозило бы ее. Что это может быть?
Пенобетон или газосиликат? Кстати говоря, пенобетон и газосиликат довольно пористые и я готов поверить, что в блоке из этих материалов существует слабая конвекция. С другой стороны, стена у нас высокая. Она может быть и 3 и 7 и больше метров высотой. Чем большее расстояние надо пройти воздуху, тем более пористый материал должен у нас быть. Скорее всего пенобетон и газосиликат не подходят.
Тем более не подходит дерево, керамический кирпич и так далее.
Пенопласт? Не! Пенопласт тоже не подходит. Он не слишком легко проницаем для водяных паров, особенно, если им надо пройти больше трех метров.
Сыпучие материалы? Типа керамзита? Вот, кстати интересное предложение. Наверное, может сработать, но керамзит слишком неудобен в использовании. Пылит, просыпается и все такое.
Вата малой плотности? Да. Думаю, вата совсем низкой плотности — лидер для наших целей. Но вата не выпускается совсем тонким слоем. Можно найти полотна и плиты минимум 5 см толщиной.
Как показывает практика, все эти рассуждения хороши и полезны только в теоретическом плане. В реальной жизни можно поступить куда проще и прозаичнее, о чем я и напишу в пафосном виде в следующем разделе.
Главный итог, или что же, все-таки, делать на практике?
- При строительстве личного дома не стоит специально создавать воздушные и вентиляционные зазоры. Большой пользы вы не добьетесь, а вред можете нанести. Если по технологии строительства можно обойтись без зазора — не делайте его.
- Если без зазора обойтись нельзя, то надо его оставить. Но не стоит его делать шире, чем того требуют обстоятельства и здравый смысл.
- Если у вас получился воздушный зазор, стоит ли доводить (превращать) его до вентиляционного? Мой совет: «Не заморачивайтесь на это и действуйте по обстоятельствам. Если кажется, что лучше сделать, или просто хочется, или это принципиальная позиция — то сделайте вентиляционный, а нет — оставьте воздушный».
- Никогда и ни при каких обстоятельствах не используйте при устойстве внешней отделки материалы менее пористые, чем материалы самой стены. Это относится к рубероиду, пеноплексу и в некоторых случаях к пенопласту (пенополистиролу) и еще к пенополиуретану. Заметьте, если на внутренней поверхности стен устроена тщательная пароизоляция, то несоблюдение этого пункта не принесет вреда кроме перерасхода средств.
- Если вы делаете стену с внешним утеплением, то используйте вату и не делайте никаких вентиляционных зазоров. Все будет прямо через вату замечательно просыхать. Но в этом случае надо все-таки предумотреть доступ воздуха к торцам утеплителя снизу и сверху. Или только сверху. Это нужно для того, чтобы конвекция, хоть и слабая, но была.
- А что делать, если дом по технологии отделан снаружи водонепроницаемым материалом? Например каркаснощитовой дом с внешним слоем из OSB? В этом случае нужно либо предусмотреть доступ воздуха в межстенной пространоство (снизу и сверху), либо предусмотреть пароизоляцию внутри помещения. Последний вариант мне нравится куда больше.
- Если при устройстве внутренней отделки была предусмотрена пароизоляция, стоит ли делать вентиляционные зазоры? Нет. В этом случае вентиляция стены ненужна, ибо в нее нет доступа влаге из помещения. Никакой дополнительной теплоизоляции вентиляционные зазоры не предоставляют. Они только высушивают стену и все.
- Ветрозащита. Я считаю, что ветрозащита не нужна. Роль ветрозащиты замечательно выполняет сама внешняя отделка. Вагонка, сайдинг, плитка и так далее. Причем, опять же мое личное мнение, щели в вагонке не настолько способствуют выдуванию тепла, чтобы пользоваться ветрозащитой. Но мнение это лично мое, оно довольно спорно и я на нем не наставиваю. Опять же производителям ветрозащиты тоже «кушать хочется». Обоснование этого мнения у меня, конечно, есть и я могу его привести для интересующихся. Но в любом случае надо помнить, что ветер очень сильно охлаждает стены, и ветер — это очень серьезный повод для беспокойства тем, кто хочет экономить на отоплении.
ВНИМАНИЕ!!!
К этой статье есть комментарий. Если ясности не возникло, то почитайте ответ на вопрос человека, которому тоже не все стало ясно и он попросил меня вернуться к теме.Надеюсь, что приведенная статья ответила на многие вопросы и внесла ясность
Дмитрий Белкин
Статья создана 11.01.2013
Статья отредактирована 26.04.2013
Устройство стены с вентилируемой воздушной прослойкой
Содержание:
Сухой утеплитель — залог 100% защиты от утечки тепла. В силу естественной диффузии от стен дома движутся пары влаги, которые в норме испаряются с поверхности. А если дом утеплён и теплоизоляция закрыта плотными материалами, движение потоков нарушается. В следствии этого теплоизоляция может намокнуть и потерять изолирующие свойства. Как сделать, чтобы испаряемая влага свободно уходила из утепления, давайте разбираться вместе!
Какие бывают виды наружного утепления с вентилируемым зазором?
Теплоизоляционные материалы всегда покрывают декоративной отделкой или наружной облицовкой из панелей и плит. Отделочный слой
выполняет не только декоративную функцию, но также защищает утеплитель от намокания, выветривания и повреждения. Чаще всего встречаются две системы наружной теплоизоляции, для которых конструктивно обязательно устройство воздушной прослойки:
- Вентилируемые фасадные системы;
- Облицовка кирпичом.
Обе системы отличны друг от друга способом устройства, составом конструкции и наружной отделкой, потому подход к устройству вентиляции разный.
Для устройства навесного вентилируемого фасада наши специалисты рекомендуют:
 Rockwool |  Басвул |  Rockwool |
Как обеспечить вентилирование в прослойке под облицовкой?
При облицовке стены из пено- или газобетонных блоков лицевым кирпичом снаружи образуется стенка, пропускающая водяные пары значительно хуже блоков из ячеистого бетона. В этих случаях в стенах устраивают вентилируемую воздушную прослойку, расположенную ближе к наружной части стены между обшивкой или защитной стенкой и холодной поверхностью утеплителя.
- Вентиляция воздушной прослойки осуществляется через специальные продухи, сделанные в нижней и верхней частях стены, через которые парообразная влага удаляется наружу. Рекомендуемая площадь вентиляционных отверстий — 75 см2 на 20 м2 поверхности стены.
- Верхние вентиляционные продухи располагают у карнизов, нижние — у цоколей. При этом нижние отверстия предназначаются не только для вентиляции, но и для отвода воды.
- Для осуществления вентиляции прослойки в нижней части стены устанавливают щелевой кирпич, положенный на ребро, или в нижней части стены укладывают кирпич или блоки не вплотную друг к другу, а не некотором расстоянии друг от друга, и образовавшийся зазор не заполняют кладочным раствором.
Таблица: Сравнение свойств популярных утеплителей для вентфасада
| Параметр | ВЕНТИ БАТТС | ВЕНТИ БАТТС Д | Значение |
|---|---|---|---|
| Плотность | 90 кг/м3 | Верхний слой 90 кг/м3 Нижний слой 45 кг/м3 | 37 кг/м3 |
| Теплопроводность | λ10 = 0.034 Вт/(м·К) λ25 = 0.036 Вт/(м·К) λА = 0.042 Вт/(м·К) λБ = 0.045 Вт/(м·К) | λ10 = 0.035 Вт/(м·К) λ25 = 0.037 Вт/(м·К) λА = 0.038 Вт/(м·К) λБ = 0.040 Вт/(м·К) | λ10 = 0.036 Вт/(м·К) λ25 = 0.037 Вт/(м·К) λА = 0.039 Вт/(м·К) λБ = 0.041 Вт/(м·К) |
| Группа горючести венти баттс | НГ | НГ | НГ |
| Предел прочности на отрыв слоев, не менее | 4 кПа | 4 кПа | 6 кПа |
| Водопоглощение при полном погружении, не более | 1.5 % по объему | 1.0 % по объему | 1.0 кг/м2 |
| Паропроницаемость, не менее | μ = 0.30 мг/(м·ч·Па) | КМ0 | КМ0 |
Как обустроить вентилируемую прослойку в фасадной теплоизоляции?
Если наружная обшивка выполняется из плотных паронепроницаемых листов, то в стене устраивают вентилируемую воздушную прослойку. Толщина зазора для проветривания составляет 60 мм, это расстояние между наружной обшивкой и плитами утеплителя. Паропроницаемую минвату необходимо закрывать ветрозащитной паровыводящей мембраной.
Одним из вариантов отделки стен малоэтажных домов является устройство защитного экрана из сайдинга. Эти тонкие профилированные «доски» изготавливаются из металла (металлический сайдинг) или поливинилхлорида (виниловый сайдинг, пластиковая вагонка).
Декоративные панели сайдинга могут имитировать деревянные доски, каменную кладку и др. Между и декоративным экраном из сайдинга предусматривается вентилируемая воздушная прослойка.
- При монтаже сайдинга к существующему каркасу или стене крепятся вертикальные направляющие с шагом 600 мм: из деревянных реек 4х6 см, 5х5 см, специальных профилированных планок из ПВХ или оцинкованной стали.
- Направляющие устанавливают строго вертикально. При неровностях стены их выравнивают с помощью прокладок из дерева, фанеры или уменьшают размер реек.
- Пространство между направляющими заполняется теплоизоляционными плитами rockwool ЛАЙТ БАТТС® или Венти Баттс. Если требуемая толщина слоя утеплителя больше толщины реек, то их устанавливают в 2 ряда — горизонтально и вертикально.
- Рейки и утеплитель должны быть установлены так, чтобы между поверхностями утеплителя и сайдинга оставалась воздушная прослойка.
Для вентиляции воздушной прослойки и удаления диффузионной влаги в нижних кромках панелей сайдинга находятся специальные отверстия для вентиляции, через которые парообразная влага удаляется наружу.
Обратите внимание! С наружной стороны утеплитель из каменной ваты лайт баттс должен быть защищен ветрозащитным паропроницаемым материалом. Панели сайдинга устанавливаются с учетом возможных температурных деформаций. Поэтому при монтаже сайдинга, укрепляя панели к фаскам и кромкам, оставляют зазор в зимнее время — 10 мм, в летнее время — 6 мм.Видео: Монтаж вентфасада с плитами Роквул
Остались вопросы по утеплению и устройству вентилируемых зазоров? Смелее набирайте номер на сайте! Наши менеджеры помогают выбрать материал, рассчитают бесплатно количество и подскажут, как купить утеплитель по самой выгодной цене со скидкой! Спешите, выгодные условия ждут Вас!
В кладке вентиляционный зазор. Нужна ли вентиляция в стене?
Для чего же и правда нужны эти воздушные зазоры между кирпичом и несущей стеной?
Для начала надо сделать акцент на то,что фасад дома может быть как вентилируемым так и не вентилируемым. Теперь давайте взглянем на рисунок,а далее все поясню что к чему:
Воздушный зазор
Теперь перейду к пояснениям. Вентиляционным фасадом является конструкция стены в которой возможно свободно циркулировать воздушным потокам между лицевой частью стены и несущей,от основания,которое стоит на фундаменте и заканчивается беспрепятственным выходом в атмосферу,как показано стрелочками на рисунке.
Так как мы рассматриваем стену с кирпичной облицовкой,то в нашем случае для нормальной циркуляции воздуха необходимо оставлять незаполненые швы в первом ряду как показано на рисунке выше. Это помогает поступлению свежему воздуху внутрь стены. Расстояния между каждым пустотным швом должно быть равное 1 метру. Получается следующая последовательность:проникнув через щели первого ряда кирпичной кладки,воздух выдувает влажный или нагретый воздух в воздушной прослойке через верх на крышу а далее на улицу.В их список входит дерево,пеноблоки,газобктонные блоки,минеральная вата,волокнистые и другой материал
Заметим одну большую ошибку всех строителей. Воздушная прослойка не должна перекрываться,то есть ее свободному циркулированию воздуха ничего не должно мешать,вплоть до самого верхнего ряда кирпича строящегося здания. И всесь воздух должен свободно выходить на улицу. Некоторые же подойдя к концу строительства делают смачную стяжку,перекрывая и воздушный зазор. Это не правильно!
В холодное время года в любом отапливаемом помещении присутствует повышенная концентрация влаги,которая выходит на улицу через стены дома и соответственно через утеплитель,что приводит к образованию конденсата на их поверхностях. Это приводит к разрушению строительного материала. Плюс при намокании,материал стены хуже держит тепло,что приводит к лишней утечке тепла. В данном случае воздушная прослойка играет роль регулятора температур и концентрации влаги. Получается что несущая стена с утеплителем испаряет воду а ей ничего не препятствует,влага попадает в воздушную прослойку и через верхнюю щель улитучивается в атмосферу. Получается наша стена остается сухой и невредимой,а это предотвращает скорое гниение и разложение строительного материала.
Но каждый разумный человек скажет что это лишняя потеря тепла в зимний период! Что же делать?
Знаете. На многих форумах пишут что внешняя фасадная кладка все равно ничего не дает в роли сбережения тепла. Так и хочется им крикнуть в лицо. Это неверно. Многие пишут так от непонимания дела. Я вам задам встречный вопрос. Что вы скажете по поводу стен из кирпича в жилых домах? Они тоже не сберегают тепло? Завтра начну разбирать свой домик и буду рыть себе землянку. Это я конечно утрирую,но ведь стены из кирпича являются отличными теплосберегающими конструкциями. Если судить по школьной шкале оценок,то стена в 50 см сберегает тепло на оценку 5+,в 25 см на оценку 4,а стена в 12 см потянет на троечку с минусом. Но опять же мы пришли к выводу,что она все равно держит тепло. И это нам не дает никакого права говорить что облицевав стену кирпичом она не будет держать тепло.
Зазор при вент фасаде
Поэтому вот вам мои рекомендации. Если вы строите дом в котором несущая стена будет из дерева или же из материала котороый при намокании плохо держит тепло или же начинает терять свою прочность и разваливаться,как например древесина,газоблоки и минеральная вата,то безусловно делайте воздушную прослойку между облицовкой и несущей стеной,а так же не забудьте оставить пустые швы в первом ряду для поступания свежего воздух. Но тогда в этом случае потребуется сделать основную стену пошире или утеплить получше,что бы уже наверняка не думать о том что придется сжигать лишнее топливо на обогрев,ведь с влагой из воздушной прослойки будет выветриваться и тепло.
Если же вы строите дом из материала на который никаким образом не действет влага,то не стоит даже и забивать голову по поводу вентелируемых фасадов. Делайте без воздушных зазоров! А если и сделаете то можно не оставлять в первом ряду никаких пустых швов,так вы лучше сохраните тепло.
В дополнение,я хочу выделить несколько особенностей и полезных моментов:
1. Размер воздушного зазора между несущей стеной и фасадным сооружением по СНИПам и ГОСТам должен составлять 1,5-2 см. Я думаю что они брали во внимание идеально ровную стену без возможных отклонений,которая чотко рассчитана под расскладку кирпича или же стеновые панели и материал у них был просто самый идеальный. Но это бред я вам хочу сказать товарищи! На практике же очень сложно все рассчитать и воздушный зазор обычно оставляется в зависимости от ситуации,около 3-5 см.
2. В строительстве воздушный зазор помогает скрыть всевозможные изъяны стены. Стена которая обносится кирпичом не требует никаких вмешательств. То есть,все дефекты и неровности которые имеются,останутся в этом воздушном зазоре. Их не надо будет выравнивать,срубать,счищать,а если и понадобится то только малейшее вмешательство. Я думаю это такой не маленький плюс.
3. Следующие достоинство связано с погодными явлениями. Летом в жару,кирпич на солнце нагревается до огромных температур (может достичь до 90 градусов Цельсия),в это время воздушный зазор является в роли регулятора температур,ведь уже дальше нагретый лицевой кирпич делится своим теплом не с несущей стеной,которая передает все тепло внутрь жилого помещения,а с воздушной прослойкой,которая в дальнейшем уносит весь горячий воздух в атмосферу. Это помогает летом сохранять уют и прохладу в доме и вам не нужны будут лишние затраты на кондиционеры и вентиляторы. А это значит что материал который при нагревании выделяет газы и способен разрушаться будет защищен. В качестве примера можно привести бетонные блоки и дерево.
Автор с сайта Каменщики ком.
Похожие статьи:
Нужен ли в стенах из лёгких блоков вентиляционный зазор?
Наверх Перепланировки- Каталог домов
- Квартира
- Спальня
- Кухня
- Столовая
- Гостиная
- Ванная комната, санузел
- Прихожая
- Детская
- Мансарда
- Маленькие комнаты
- Рабочее место
- Гардеробная
- Библиотека
- Декорирование
- Мебель
- Аксессуары
- Загородный дом
- Ландшафт
- Системы хранения
- Коридор
- Уборка
- Фундамент
- Кровля
Стены с воздушными прослойками | Конструкции зданий
Исследования стен с воздушными прослойками проводили в Институте строительной техники Академии архитектуры СССР. Введение воздушных прослоек повышает термическое сопротивление стен. Хотя теплозащитные свойства узких замкнутых воздушных прослоек в конструкциях давно известны и широко используются для повышения эффективности бетонных, керамических и других камней, однако в качестве самостоятельного теплоизолирующего слоя кладки воздушною прослойки применялись редко, так как среди части строителей существовало мнение, что интенсивный обмен воздуха в прослойках может свести на нет их теплоизолирующие свойства и что такой воздухообмен возникает через поры материалов и возможные отверстия в кладке наружного слоя из-за разности температур в прослойке и снаружи стены. При наличии ветра воздухообмен особенно интенсивен. Проведенными экспериментальными работами показано, что такие опасения неосновательны, поэтому в настоящее время кладка стен с воздушными прослойками рекомендуется различными Инструкциями и в том числе «Инструкцией по назначению типов каменных стен при проектировании зданий» . Имеющиеся данные позволяют рекомендовать стены с воздушными прослойками для строительства зданий при условии их обязательной штукатурки с наружной стороны. По своим теплоизолирующим свойствам воздушная прослойка толщиной 5 См Эквивалентна кирпичной кладке толщиной в V2 кирпича. Воздушные прослойки делают в стенах из различных каменных материалов. В качестве примера рассматривается конструкция кирпичной стены, состоящая, как правило, из двух слоев кирпичной кладки с воздушной прослойкой между ними. Такая воздушная прослойка по своим теплотехническим свойствам наиболее эффективна и не усложняет конструкции стены.
Похожие записи
- 15.03.2015 Столбы одноэтажных промышленных зданий По сравнению со столбами многоэтажных гражданских зданий столбы одноэтажных промышленных зданий, особенно при наличии кранов, имеют большую высоту. Малая пространственная жесткость таких […]
- 06.03.2015 Растяжение, срез и изгиб Каменная кладка значительно лучше сопротивляется действию сжимающих, чем растягивающих и скалывающих усилий, поэтому следует всегда стремиться к созданию таких условий работы для каменных […]
- 25.03.2015 Избежание опасных перенапряжений в кладке Для избежания опасных перенапряжений в кладке необходима полная увязка конструктивной части проекта с проектом организации работ и обязательным указанием в рабочих чертежах возможных […]
Теория вентиляционного и воздушного зазоров
Всегда ли нужен вентзазор?
Итак, давайте разберемся, из какого материала у вас дом. Если стены сложены из паропроницаемого материала, то в случае использования декоративного слоя из сайдинга, вам обязательно нужно делать вентилируемый зазор. Потому что влага из внутренних помещений вашего дома в виде пара будет проникать через стены в утеплитель и увлажнять его.
Утеплители типа базальтовой ваты очень не любят влаги. Когда они намокают хотя бы на 15 процентов, то теряют в своих показателях по теплосопротивлению уже 50 процентов.
Есть, однако, такие утеплители, которые не так восприимчивы к влаге, которые не на столько теряют свою теплоизолирующую способность. Это, в первую очередь, относится к пенополиуретану, который может наноситься на стены дома напылением.
Когда точно нужен вентзазор?
Итак, в вашем случае, вентилируемый зазор между утеплителем и наружным декоративным слоем будет точно нужен в следующих вариантах:
- Использование любого утеплителя, теряющего свои свойства при намокании.
- Материал стен дома пропускает пар из внутренних помещений во внешний слой.
- Декоративная отделка представляет собой слой пароизолирующего или влагоконденсирующего материала.
Последний пункт в полной мере можно отнести к виниловому сайдингу, металосайдингу и профилированному листу. Эти материалы не дадут выходить влаге из утеплителя, если будут плотно нашиты на слой утеплителя.
Когда вентзазор не нужен?
В каких случаях вентзазор можно не делать:
- Материал стен дома не пропускает пар из внутренних помещений наружу, например, бетон.
- Утеплитель со стороны внутренних помещений хорошо изолирован пароизоляцией.
- Внешний материал хорошо пропускает пар, например, фасадная штукатурка.
На этой способности фасадной штукатурки строится система мокрого фасада, когда стены можно утеплять пенопластом или базальтовой ватой.
Любой пар, попадающий в утеплитель, выводится прямо через штукатурный слой и паропроницаемую краску. Вентзазора в этом случае между утеплителем и декоративным слоем нет.
Когда еще обязательно нужен вентзазор?
В каких еще случаях понадобится вентиляционный зазор между стеной и декоративным покрытием:
- Материал декоративного слоя способствует образованию конденсата.
- Материал стен под декоративным слоем может портиться от влаги (гниль, трещины и т.п.).
Приведу простой пример. Если вы задумали обшить деревянный дом металлическим профилированным листом, то без вентзазора здесь не обойтись.
В противном случае вся влага, которая будет конденсироваться на внутренней поверхности профлиста, будет впитываться деревянными стенами, которые будут от этого разрушаться.
В случае с вентзазором, влага, конечно же, конденсируется на внутренней поверхности профилированного листа – это металл. Но прямого контакта с поверхностью деревянных стен не имеет. И ток воздуха, который присутствует в вентзазоре, уносит эту влагу в виде пара и выводит из пространства между декоративным слоем и стеной.
Рассмотрите, какой из приведенных выше случаев является вашим, и выбирайте – нужен вам вентзазор или нет. Смотрите, какой у вас утеплитель, какой материал стен.
Как должна работать правильная пароизоляция
Обратите внимание, что плохая установка пароизоляции может быть хуже, чем вообще ее отсутствие.
Главная цель пароизоляции состоит в том, чтобы предотвратить накопление влаги и разрушение строительных материалов. Неправильно установленный пароизолятор может фактически задерживать влагу внутри стены, в то время как более пористая стена может эффективно дышать и быть менее восприимчивой к долгосрочному воздействию влаги. Это условие особенно проблематично где барьеры пара установлены как на внутренней, так и на внешней поверхности стены.
Нужна ли мне пароизоляция?
Когда-то считалось необходимым во всем доме или офисе, установка пароизоляции, теперь настоятельно рекомендуется только для определенных условий, а методы установки пароизоляции должны быть адаптированы к климату, региону и типу конструкции стены. Например, рекомендованный паробарьер в доме в влажном южном климате построенного из кирпича значительно отличается от создания паробарьер в холодном климате в доме построенном с облицовкой из деревянного сайдинга.
Большинство экспертов рекомендуют пароизоляцию в определенных ситуациях:
В зонах с высокой влажностью—таких как теплицы, комнаты со СПА или бассейнами и ванные комнаты.
В очень холодных климатах, польза барьеров пара полиэтилена пластичных между изоляцией и внутренней стене может быть полезна, если все воздушные зазоры в любые полости стены и потолка также изолированны. Внешняя поверхность стенки или полости пола должна оставаться проницаемой для того, чтобы обеспечить рассеивание влаги, попадающей в полость стенки.
При очень жарком и влажном климате так же можно извлечь выгоду из внешнего пароизоляции, которая препятствует проникновению с внешней стены влажности.
Стены и плиты пола передают земную влагу через конкретные стены или плиты. Барьер пара против конкретной поверхности вообще рекомендуется устанавливать до установки деревянных о материалов.
Если пароизоляция соответствует строительными нормами, правилами и рекомендациям, помните о следующих правилах:
Не используйте непроницаемые барьеры пара.
Методы строительства, которые позволяют внутренним стеновым материалам высыхать, считаются лучше, чем те, которые стремятся предотвратить попадание влаги
Паровые барьеры обычно лучше всего устанавливаются на стороне стены, которая испытывает более горячую температуру и более влажные условия: внутренняя поверхность в более холодном климате и внешняя поверхность в горячем, влажном климате.
В существующих условиях масляные краски или пароизоляционные латексные краски обеспечивают эффективный барьер для влаги.
Избегайте установки пароизоляции с обеих сторон конструкции. Стены и потолочные полости в идеале должны иметь возможность высыхать в одном направлении, если другая сторона построена для предотвращения проникновения влаги.
Загерметизируйте все щели в стенах и отверстия в стене. Используйте специальную уплотнительную ленту для соединения листов, если используются полиэтиленовые листы.
Используйте герметик или герметизирующую ленту, чтобы заделать пространство вокруг электрических коробок на розетках, выключателях или потолочных светильниках.
Виды материалов по пароприницаемости:
Для того чтобы помочь строителям правильно применять пароизоляцию, различные строительные материалы расклассифицированы согласно паропроницаемости.
Непроницаемые материалы:
- Стекло
- Листовой металл
- Лист полиэтилена
- Резиновая мембрана
- Пароизоляционные краски
- Наружная фанера
- Фольгированная жесткая изоляционная плита
Полупроницаемые материалы:
- Вспененный или экструдированный полистирол
- Ламинированная фанера
- Бумага c битумным покрытием
- Гипсокартон, окрашенный масляной или влагостойкой латексной краской
Проницаемые материалы:
- Неокрашенный гипсокартон
- Изоляция из каменной и стекловаты
- Целлюлозный утеплитель
- Пиломатериалы
- Газосиликатный и пеноблок
- Керамзитоблок
- Бетонный блок
- Бетонная плита
- Кирпич
Выводы о применении пароизоляционных материалов
Непроницаемые материалы не всегда желательны, так как в некоторых ситуациях стена нуждается в проницаемых материалах, чтобы правильно дышать и избавляться от избыточной влаги. Большинство экспертов советуют не герметизировать стену с обеих сторон, так как это является одним из условий для улавливания влаги и создания присущих ей проблем.
Водяной пар в стене — откуда он?
Для того чтобы понять, к каким последствиям приведёт отсутствие вентилируемого зазора в стенах, выполненных из двух и более слоев разных материалов, и всегда ли нужны зазоры в стенах, необходимо напомнить о физических процессах, происходящих в наружной стене в случае разности температур на её внутренней и наружной поверхностях.
Как известно в воздухе всегда содержатся водяные пары. Парциальное давление пара зависит от температуры воздуха. С повышением температуры парциальное давление водяных паров увеличивается.
В холодное время года парциальное давление паров внутри помещения значительно выше, чем снаружи. Под действием разницы давлений водяные пары стремятся попасть изнутри дома в область меньшего давления, т.е. на сторону слоя материала с меньшей температурой — на наружную поверхность стены.
Также известно, что при охлаждении воздуха водяной пар, содержащийся в нём, достигает предельного насыщения, после чего конденсируется в росу.
Точка росы – это температура, до которой должен охладиться воздух, чтобы содержащийся в нём пар достиг состояния насыщения и начал конденсироваться в росу.
На приведённой диаграмме, Рис.1., представлено максимально возможное содержание водяного пара в воздухе в зависимости от температуры.
 |
| Рис.1. График температуры точки росы. Максимально возможное содержание пара в воздухе в зависимости от температуры. |
Отношение массовой доли водяного пара в воздухе к максимально возможной доле при данной температуре называется относительной влажностью, измеряемой в процентах.
Например, если температура воздуха составляет 20 °С, а влажность – 50%, это означает, что в воздухе содержится 50% того максимального количества воды, которое может там находится.
Как известно строительные материалы обладают разной способностью пропускать содержащиеся в воздухе водяные пары, под действием разности их парциальных давлений. Это свойство материалов называется сопротивление паропроницанию, измеряется в м2*час*Па/мг.
Кратко резюмируя вышесказанное, в зимний период воздушные массы, в состав которых входят водяные пары, будут проходить сквозь паропроницаемую конструкцию внешней стены изнутри наружу.
Температура воздушной массы будет уменьшаться по мере приближения к внешней поверхности стены.
В сухой стене — пароизоляция и вентилируемый зазор
 |
| Рис.2. Пример распределения температуры в толще наружной стены. а — при большом, б — прималом теплосопротивлении материала стены; |
Точка росы в правильно спроектированной стене без утеплителя окажется в толще стены, ближе к наружной поверхности, где пар будет конденсироваться и увлажнять стену.
Зимой, в результате превращения пара в воду на границе конденсации, наружная поверхность стены будет накапливать влагу.
В теплое время года эта накопленная влага должна иметь возможность испариться.
Необходимо обеспечивать смещение баланса между количеством поступающих в стену паров изнутри помещения и испарением из стены накопившейся влаги в сторону испарения.
Баланс влагонакопления в стене можно смещать в сторону удаления влаги двумя путями:
- Уменьшать паропроницаемость внутренних слоев стены, сокращая тем самым количество пара в стене.
- И (или) увеличивать испарительную способность наружной поверхности на границе конденсации.
Однослойные стены
имеют одинаковое сопротивление паропроницанию по всей толщине, а также равномерное изменение температуры по толщине стены. Граница конденсации водяных паров в правильно спроектированной стене без утеплителя находится в толще стены, ближе к наружной поверхности. Это обеспечивает таким стенам положительный баланс удаления влаги из толщи стены во всех случаях, кроме помещений с повышенной влажностью.
В многослойных стенах с утеплителем используются материалы с разным сопротивлением паропроницанию. Кроме того, распределение температуры в толще многослойной стены не равномерное. На границе слоев в толще стены имеем резкие перепады температуры.
Чтобы обеспечить требуемый баланс перемещения влаги в многослойной стене необходимо, чтобы сопротивление паропроницанию материала в стене уменьшалось по направлению от внутренней поверхности к наружной.
В противном случае, если наружный слой будет иметь большее сопротивление паропроницанию, баланс влагоперемещения сместится в сторону накопления влаги в стене.
Например.
Сопротивление паропроницанию газобетона значительно меньше, чем у керамики. При фасадной отделке дома из газобетона керамическим кирпичом обязателен вентилируемый зазор между слоями. При отсутствии зазора блоки будут накапливать влагу.
Вентилируемый зазор между лицевой кладкой из керамического кирпича и несущей стеной из керамзитобетонных блоков не нужен, т.к. сопротивление паропроницанию кирпичной облицовки меньше, чем у стены из керамзитобетонных блоков.
При неправильном устройстве стены, влага в утеплителе будет накапливаться постепенно.
Уже на второй, максимум третий-пятый отопительный период, можно будет ощутить существенное увеличение расходов на отопление. Связано это, естественно, с тем, что увеличилась влажность теплоизоляционного слоя и всей конструкции в целом, а соответственно существенно снизился показатель термического сопротивления стены.
Влага из утеплителя будет передаваться и в соседние слои стены. На внутренней поверхности наружных стен может образовываться грибок и плесень.
Кроме накопления влаги, в утеплителе стены происходит еще один процесс — замерзание сконденсировавшейся влаги. Известно, что периодическое замерзание и оттаивание большого количества воды в толще материала разрушает его.
Увлажнение конденсатом утеплителя, например эковаты, также ведет к вымыванию антисептиков и антипиренов. Чаще всего, это борная кислота. Концентрация которой со временем будет снижаться.
Любой утеплитель постепенно, с годами, теряет свои теплосберегающие свойства. Когда надо менять утеплитель читайте здесь.
Стеновые материалы различаются по своей способности противостоять замерзанию конденсата. Поэтому, в зависимости от паропроницаемости и морозостойкости утеплителя, необходимо ограничивать общее количество конденсата, накапливающегося в утеплителе за зимний период.
Например, минераловатный утеплитель имеет высокую паропроницаемость и очень низкую морозостойкость. В конструкциях с минераловатным утеплителем (стены, чердачные и цокольные перекрытия, мансардные крыши) для уменьшения поступления пара в конструкцию со стороны помещения всегда укладывают паронепроницаемую пленку.
Без пленки стена имела бы слишком малое сопротивление паропроницанию и, как следствие, в толще утеплителя выделялось и замерзало бы большое количество воды. Утеплитель в такой стене через 5-7 лет эксплуатации здания превратился бы в труху и осыпался.
Толщина теплоизоляции должна быть достаточной для того, чтобы удерживать точку росы в толще утеплителя, рис.2а.
При малой толщине утеплителя температура точки росы окажется на внутренней поверхности стены и пары будут конденсироваться уже на внутренней поверхности наружной стены, рис.2б.
Понятно, что количество влаги, сконденсировавшейся в утеплителе, будет увеличиваться с ростом влажности воздуха в помещении и с увеличением суровости зимнего климата в месте строительства.
Количество испаряемой из стены влаги в летнее время также зависит от климатических факторов — температуры и влажности воздуха в зоне строительства.
 |
| Рис.3. Результат расчета влажностного режима трехслойной стены: керамзитобетон — 250 мм., утеплитель минераловатный — 100 мм., кирпич керамический — 120 мм. жилой дом в г. С.-Петербург. Накопления влаги в годичном цикле нет. |
Как видим, процес перемещения влаги в толще стены зависит от многих факторов. Влажностный режим стен и других ограждений дома можно рассчитать, Рис. 3.
По результатам расчета определяют необходимость уменьшения паропроницаемости внутренних слоев стены или необходимость вентилируемого зазора на границе конденсации.
Результаты проведенных расчетов влажностного режима различных вариантов утепленных стен (кирпичные, ячеистобетонные, керамзитобетонные, деревянные) показывают, что в конструкциях с вентилируемым зазором на границе конденсации накопления влаги в ограждениях жилых зданий не происходит во всех климатических зонах России.
Многослойные стены без вентилируемого зазора необходимо применять, основываясь на расчете влагонакопления. Для принятия решения, следует обратиться за консультацией к местным специалистам, профессионально занимающимся проектированием и строительством жилых зданий. Результаты расчета влагонакопления типовых конструкций стен в месте строительства, местным строителям давно известны.
«Стена каменная трехслойная с облицовкой из кирпича» — это статья об особенностях влагонакопления и утепления стен из кирпича или каменных блоков.
Функции воздушного зазора
Воздушный зазор (воздушная прослойка) навесного вентилируемого фасада (рисунок 1) выполняет несколько важных функций, в том числе:
- Компенсирует отклонения размеров стен от номинальных размеров
- Разрывает капиллярный путь проникновения дождевой воды снаружи здания вглубь стены.
- Образует дренажную плоскость для удаления воды наружу.
- Образует вентиляционный канал для поддержания элементов фасада в сухом состоянии, а также для удаления избыточной влаги изнутри здания.
- При порывах ветра снижает разность давлений между наружным воздухом и воздухом внутри фасада. Эта разность давлений является основной движущей силой для проникновения дождевой воды через наружную облицовку.
 |
Рисунок 1 — Система навесного вентилируемого фасада [1]
Ширина воздушного зазора в нормативных документах
Отечественные и зарубежные нормативные документы дают следующие рекомендации по ширине воздушного зазора в навесных вентилируемых фасадах.
Минимальный воздушный зазор
При облицовке малоэтажных зданий, например, в США и Канаде, считается, что даже зазор в 1,5-2,0 мм уже обеспечивает разрыв капиллярного движения влаги и, значит, дает возможность дренажа жидкой воды и диффузионного перераспределения влаги. С учетом реальности строительства и допустимых отклонений в толщинах материалов, обычно зазор бывает не менее 6 мм. Такие зазоры применяют, например, при облицовке зданий деревянными или пластиковыми панелями.
Воздушный зазор и пожарная безопасность
Подъем воздуха в вентилируемом зазоре происходит за счет явления, которое называют эффектом тяги. Аналогичный эффект действует в обыкновенной печной трубе. В случае пожара вентилируемый воздушный зазор создает открытый путь для продвижения скрытого огня сзади облицовки (рисунок 4). Чем шире воздушный зазор, тем большую угрозу, по-видимому, он представляет с точки зрения пожарной безопасности.
Для предотвращения распространения огня через воздушный зазор в нем устанавливают специальные противопожарные барьеры. Чем шире воздушный зазор, тем сложнее и дороже обходится установка в фасаде противопожарных барьеров.
 |
Рисунок 4— Распространение пламени по воздушному зазору вентилируемого навесного фасада [10]
Воздушный зазор и теплоизоляция
Иногда воздушный зазор считают дополнительным теплоизоляционным слоем, который дает вклад в сопротивление стены теплопередаче (рисунок 5) [11].
 |
Рисунок 5 — Схема для расчета сопротивления теплопередаче навесного вентилируемого фасада [11]:
a — толщина облицовки,
b — ширина воздушного зазора,
c — толщина теплоизоляции,
m — толщина несущей стены,
n — толщина внутренней отделки
Однако согласно стандарту EN ISO 6946 [12] сопротивление теплопередаче воздушной прослойки (воздушного зазора) внутри стены зависит от того, насколько она является вентилируемой.
Вертикальная воздушная прослойка считается хорошо вентилируемой, если, площадь отверстий составляет более 1500 мм2 на метр ее длины в горизонтальном направлении. Воздушный зазор вентилируемого фасада относится к хорошо вентилируемым воздушным прослойкам, так площадь его вентиляционных отверстий составляет не менее 50 см2 = 5000 мм2 [2-4, 6].
Поэтому согласно EN ISO 6946 расчет сопротивления теплопередаче вентилируемого фасада должен проводиться без учета сопротивления воздушной прослойки и наружной облицовки (b и a на рисунке 5). Температура воздуха в зазоре считается равной температуре наружного воздуха, а сопротивление поверхности стенки зазора принимается равным 0,13 м2·К/Вт как для внутренней поверхности, а не 0,04 м2·К/Вт, как это применяется для наружных поверхностей [12].
Таким образом, вклад вентилируемого воздушного зазора в сопротивление стены теплопередаче составляет всего 0,13 м2·К/Вт и не зависит от его толщины.
Климатические условия и воздушный зазор
Выбор системы наружной облицовки здания и, в том числе, наличие и ширина воздушного зазора, зависят как от климатической зоны, в которой находится здание, так и от местных геодезических условий. Каждая климатическая зона имеет свой потенциал намокания и высушивания наружной оболочки здания. Например, во влажном морском климате потенциал намокания материалов стен может быть очень высокий, а потенциал их естественного высушивания очень низким. Это означает, что, если наружная оболочка здания подверглась чрезмерному намоканию из-за миграции влаги снаружи или изнутри здания, то в период высушивания она не успеет вовремя высохнуть и будет подвергаться разрушительному воздействию влаги.
Конструкция навесного фасада в целом и воздушного зазора, в частности, должна учитывать климатические особенности местности. Так, во влажном, жарком или очень жарком климате водяной пар двигается (в различном количестве) в основном снаружи внутрь здания, тогда как в умеренном, холодном, очень холодном и арктическом климате водяной пар двигается изнутри здания наружу.
Главным показателем потенциала намокания для данного географического региона считается годовое количество осадков, которое в ней выпадает. В холодном климате, по-видимому, нужно делать поправку на то, что часть осадков выпадает в виде снега, от которого стены намокают в меньшей степени, чем от косого дождя.
В Северной Америке уровень годового количества осадков является основным фактором при выборе типа стены по отношению к системе дренажа и вентилирования [13]. В зависимости от годового количества осадков к стенам зданий предъявляются следующие требования по наличию и эффективности дренажа и вентилирования:
- до 500 мм — дренаж и вентилирование не требуются;
- от 500 до 1000 мм — дренаж без вентилирования;
- от 1000 до 1500 мм — дренаж с вентилированием;
- свыше 1500 мм — дренаж с вентилированием и выравниванием давления.
Эффективность дренажа и вентилирования навесных облицовочных фасадов определяется конструкцией воздушного зазора, в первую очередь, его шириной и объемом.
Номинальная ширина воздушного зазора — компромисс факторов
Таким образом, при выборе оптимальной ширины воздушного зазора необходимо учитывать следующее:
- номинальный зазор не должен быть менее 6 мм, чтобы обеспечивать эффективный разрыв капиллярного движения влаги внутрь здания и дренаж жидкой воды;
- номинальный зазор не должен быть менее 20 мм, чтобы обеспечивать возможность отклонений стены от вертикали в пределах нормальных строительных допусков;
- увеличение ширины зазора не дает повышения сопротивления стены теплопередаче;
- чрезмерное увеличение зазора повышает риск распространения пламени при пожаре;
- чем больше ширина зазора, тем больше вылет кронштейнов, больше их толщина, количество, масса и стоимость;
- чем шире воздушный зазор, тем меньше эффективность выравнивания давления снаружи и внутри облицовки, и, следовательно, большее количество воды, которая проникает за облицовку.
Как уменьшить вред от конвекции воздуха в вентиляционном зазоре?
Очевидно, что уменьшить конвекцию — означает ей воспрепятствовать. Как мы уже выяснили, мы можем воспрепятствовать конвекции, столкнув два конвекционных потока. То есть сделать вентиляционный зазор совсем узеньким. Но мы можем еще и заполнить этот зазор чем-нибудь, что не прекращало бы конвекцию, но значительно тормозило бы ее. Что это может быть?
Пенобетон или газосиликат? Кстати говоря, пенобетон и газосиликат довольно пористые и я готов поверить, что в блоке из этих материалов существует слабая конвекция. С другой стороны, стена у нас высокая. Она может быть и 3 и 7 и больше метров высотой. Чем большее расстояние надо пройти воздуху, тем более пористый материал должен у нас быть. Скорее всего пенобетон и газосиликат не подходят.
Тем более не подходит дерево, керамический кирпич и так далее.
Пенопласт? Не! Пенопласт тоже не подходит. Он не слишком легко проницаем для водяных паров, особенно, если им надо пройти больше трех метров.
Сыпучие материалы? Типа керамзита? Вот, кстати интересное предложение. Наверное, может сработать, но керамзит слишком неудобен в использовании. Пылит, просыпается и все такое.
Вата малой плотности? Да. Думаю, вата совсем низкой плотности — лидер для наших целей. Но вата не выпускается совсем тонким слоем. Можно найти полотна и плиты минимум 5 см толщиной.
Как показывает практика, все эти рассуждения хороши и полезны только в теоретическом плане. В реальной жизни можно поступить куда проще и прозаичнее, о чем я и напишу в пафосном виде в следующем разделе.
Заключение
- При строительстве личного дома не стоит специально создавать воздушные и вентиляционные зазоры. Большой пользы вы не добьетесь, а вред можете нанести. Если по технологии строительства можно обойтись без зазора — не делайте его.
- Если без зазора обойтись нельзя, то надо его оставить. Но не стоит его делать шире, чем того требуют обстоятельства и здравый смысл.
- Если у вас получился воздушный зазор, стоит ли доводить (превращать) его до вентиляционного? Мой совет: «Не заморачивайтесь на это и действуйте по обстоятельствам. Если кажется, что лучше сделать, или просто хочется, или это принципиальная позиция — то сделайте вентиляционный, а нет — оставьте воздушный».
- Никогда и ни при каких обстоятельствах не используйте при устойстве внешней отделки материалы менее пористые, чем материалы самой стены. Это относится к рубероиду, пеноплексу и в некоторых случаях к пенопласту (пенополистиролу) и еще к пенополиуретану. Заметьте, если на внутренней поверхности стен устроена тщательная пароизоляция, то несоблюдение этого пункта не принесет вреда кроме перерасхода средств.
- Если вы делаете стену с внешним утеплением, то используйте вату и не делайте никаких вентиляционных зазоров. Все будет прямо через вату замечательно просыхать. Но в этом случае надо все-таки предумотреть доступ воздуха к торцам утеплителя снизу и сверху. Или только сверху. Это нужно для того, чтобы конвекция, хоть и слабая, но была.
- А что делать, если дом по технологии отделан снаружи водонепроницаемым материалом? Например каркаснощитовой дом с внешним слоем из OSB? В этом случае нужно либо предусмотреть доступ воздуха в межстенной пространоство (снизу и сверху), либо предусмотреть пароизоляцию внутри помещения. Последний вариант мне нравится куда больше.
- Если при устройстве внутренней отделки была предусмотрена пароизоляция, стоит ли делать вентиляционные зазоры? Нет. В этом случае вентиляция стены ненужна, ибо в нее нет доступа влаге из помещения. Никакой дополнительной теплоизоляции вентиляционные зазоры не предоставляют. Они только высушивают стену и все.
- Ветрозащита. Я считаю, что ветрозащита не нужна. Роль ветрозащиты замечательно выполняет сама внешняя отделка. Вагонка, сайдинг, плитка и так далее. Причем, опять же мое личное мнение, щели в вагонке не настолько способствуют выдуванию тепла, чтобы пользоваться ветрозащитой. Но мнение это лично мое, оно довольно спорно и я на нем не наставиваю. Опять же производителям ветрозащиты тоже «кушать хочется». Обоснование этого мнения у меня, конечно, есть и я могу его привести для интересующихся. Но в любом случае надо помнить, что ветер очень сильно охлаждает стены, и ветер — это очень серьезный повод для беспокойства тем, кто хочет экономить на отоплении.
Источники
- https://vtekb.ru/paroizolyatsiya/nado-li-ostavlyat-zazor-v-stenah-mezhdu-uteplitelem-i-paroizolyatsiej.html
- https://sbertimekpk.ru/raznoe/nuzhen-li-zazor-mezhdu-paroizoljaciej-i-uteplitelem.html
- https://DomEkonom.su/tochka-rosy.html
- https://Alucom.ru/articles/zarubej_opit/o-vozdushnom-zazore-navesnogo-ventiliruemogo-fasada
- https://belkin-labs.ru/articles/130/
Лучшие сквозные кондиционеры в 2020 году
В поисках лучшего встроенного в стену кондиционера вы попали в нужное место.
Это сквозное руководство по покупке кондиционеров — ваше место для изучения этого типа комнатных кондиционеров.
Разница между оконным кондиционером и кондиционером, проходящим через стену

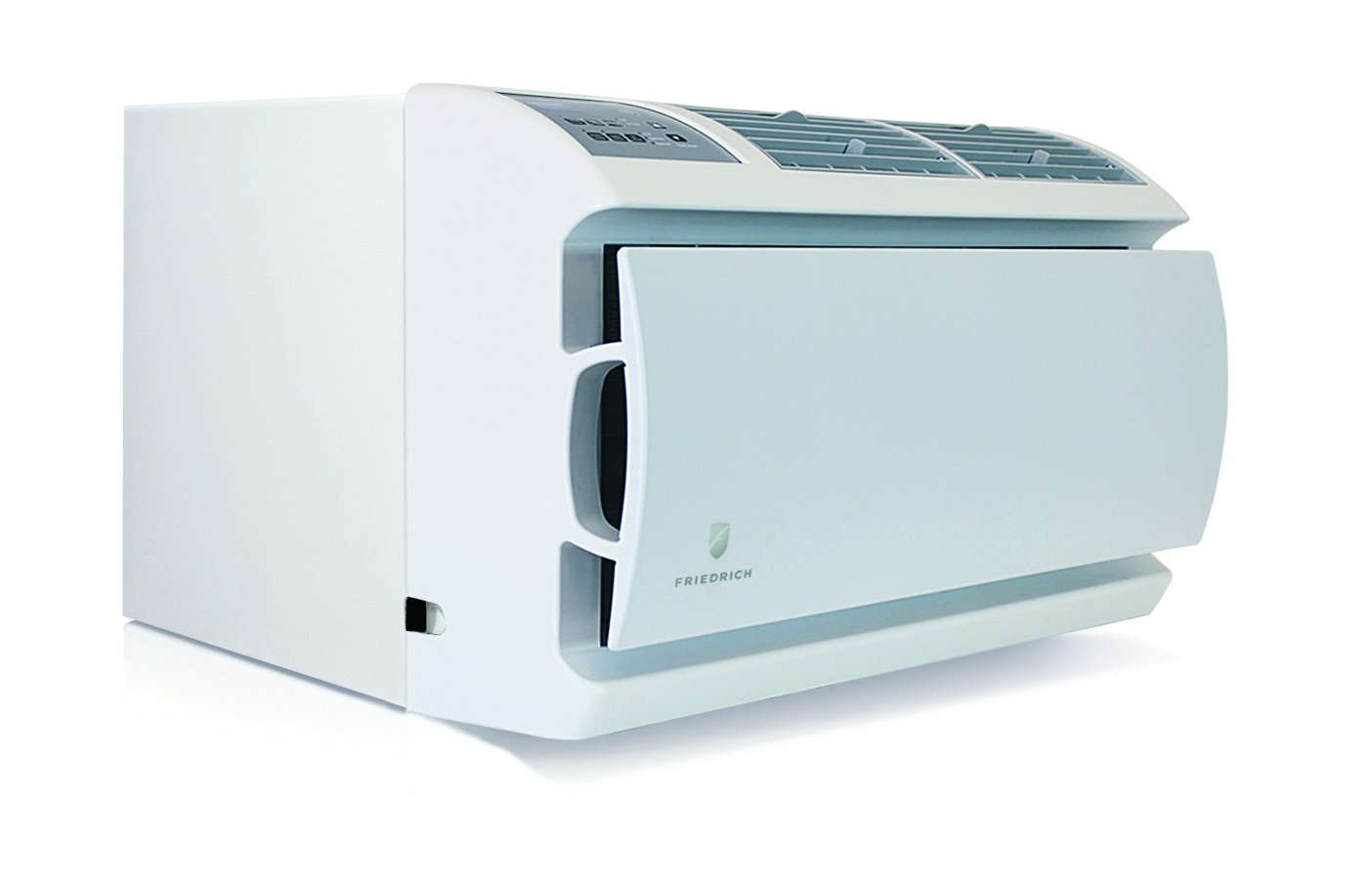

Кондиционер через стену во многом похож на оконный кондиционер.
Основное отличие, помимо места установки, заключается в том, что сквозной стеновой блок имеет втулку, которая сначала устанавливается в подготовленное пространство стены.Затем кондиционер вставляется в рукав. Другие отличия перечислены ниже.
AKA: Кондиционеры для сквозного монтажа в стену также называются встроенными, сквозными, настенными, встраиваемыми, настенными кондиционерами и аналогичными вариантами.
Наше руководство по оконным кондиционерам: Мы составили большое подробное руководство по покупке оконных кондиционеров с обзорами брендов и многим другим. Поскольку эти два типа комнатных кондиционеров очень похожи, существует много информации, относящейся к настенным кондиционерам.
Это более краткое руководство.
Если вы не найдете здесь нужной информации, она, вероятно, будет доступна в других наших подробных обзорах переменного тока:
Часто задаваемые вопросы по AC
Вот часто задаваемые вопросы примерно через стены кондиционеры.
- Q: Какие размеры настенного переменного тока доступны?
A: единицы производятся от 8 000 до 25 000 БТЕ, но большинство из них находятся в диапазоне от 8 000 до 14 000 БТЕ.
- В: Удаляют ли влагу через настенные кондиционеры?
A: Да, как и любой кондиционер, настенный блок будет конденсировать влагу изнутри вашего дома и отводить ее наружу. Можно удалить несколько пинт воздуха в час, а более низкая влажность позволяет вам чувствовать себя прохладнее.
- В: Может ли настенный блок охлаждать более одной комнаты?
A: Они обслуживают отдельную комнату, например спальню, или одну большую открытую зону, например, гостиную / кухню.
- В: Сколько энергии нужно встроенному кондиционеру?
A: Для большинства требуется розетка на 110–120 В. Для более крупных устройств требуется розетка 220–240 В. Нет четкой и быстрой разделительной черты. Например, LG производит 10 000 БТЕ для моделей 115 В и 230 В.
- В: Что в коробке? Что нет в коробке?
Да: Сквозной кондиционер и комплект отделки входят в стандартную комплектацию.
Вероятно: Большинство устройств также включают пульт дистанционного управления, но не все.
Возможно, нет: Некоторые устройства включают настенный кожух, но в большинстве его нет. Рукава продаются отдельно в качестве аксессуара, если не входят в комплект. Некоторые домовладельцы предпочитают готовый проем в стене, а не рукав.
- В: Что означают EER и CEER?
A: Это рейтинги эффективности. EER — рейтинг энергоэффективности. CEER — это новый рейтинг, который должны использовать встроенные кондиционеры. Это комбинированный рейтинг энергоэффективности. Разница в том, что здесь учитывается энергия, потребляемая настенным модулем, когда он подключен, но не работает.По этой причине CEER немного ниже, чем EER для настенных кондиционеров.
Чем выше рейтинг, тем меньше энергии потребляет настенный блок. В зависимости от CEER и размера устройства некоторые из них сертифицированы Energy Star.
- В: Настенные кондиционеры тоже обогревают?
A: Некоторые настенные блоки имеют встроенные нагревательные элементы, например, обогреватель. Они не нагревают по той же технологии, что и охлаждающие, в отличие от тепловых насосов сплит-системы или бесканальных мини-сплит-тепловых насосов.
- В: Что такое Energy Guide?
Это этикетка, на которой содержится важная информация:
- Рейтинг AC CEER
- Учитывая размер блока, сколько будет стоить его ежегодная эксплуатация в среднем климате и средние затраты на электроэнергию.
- В: Настенный кондиционер — это комнатный кондиционер?
А: Да. Оконные, настенные и переносные кондиционеры — это все типы комнатных кондиционеров.
- В: Настенный кондиционер — это то же самое, что и PTAC?
A: Нет. Компактный терминальный кондиционер или PTAC — это блок гостиничного типа, который находится на полу в комнате.
Настенные кондиционеры и оконные кондиционеры
Чем настенный кондиционер отличается от оконного кондиционера?
В основном они одинаковы, но имеют несколько отличий. Давайте сравним оконные кондиционеры и настенные:
- Размер: Диапазон размеров оконных кондиционеров составляет от 5 000 до 36 000 БТЕ, но только от 8 000 до 25 000 для настенных блоков.
- Характеристики: Такие функции, как таймеры, скорость вращения вентиляторов, дистанционное управление и режимы охлаждения одинаковы. Эти функции полностью описаны в нашем Руководстве по Window AC и кратко описаны ниже в разделе «Как купить».
- КПД: Рейтинги CEER примерно одинаковы для оконных и настенных кондиционеров. Однако, поскольку встроенный кондиционер более плотно прилегает к нему, чем оконный, он будет потреблять меньше энергии во время сезона охлаждения.
Кондиционер через стену Плюсы и минусы
В Руководстве Window AC мы обсудили плюсы и минусы по сравнению сцентральное кондиционирование. Если вы выбираете между центральным кондиционером и одним или несколькими настенными блоками, это полезное обсуждение.
Вот плюсы и минусы навесного шкафа по сравнению с оконным.
Плюсы настенного кондиционера: Вот причины, по которым стоит подумать о настенном кондиционере.
- Вид из окна не заблокирован
- Меньший риск для безопасности, чем окно AC
- Более плотная посадка для немного лучшей общей энергоэффективности
- Немного тише, потому что стены уменьшают шум больше, чем окна
- Постоянная установка проще, чем установка для перемещения устройства в окно и из окна
Минусы настенного кондиционера:
- Стоимость установки от 300 до 600 долларов
- Стоимость проводки и розетки, при необходимости, от 200 до 400 долларов и, возможно, больше если установка находится на втором этаже или выше
- Более высокая стоимость комплекта из-за комплекта отделки, большинство включает
- Дополнительная стоимость втулки составляет 70–115 долларов за дополнительную плату
- Варианты ограниченного размера (см. FAQ выше)
- Меньшее количество моделей на выбор из
- Возможно, сложнее удалить, если требуется ремонт
Стоимость кондиционера через стену
В этой таблице показаны диапазоны цен на настенные кондиционеры наиболее распространенного размера.
Диапазон цен в таблице довольно широк. Вот факторы, влияющие на стоимость.
- КПД: Настенные кондиционеры Energy Star стоят на 15–30% дороже, чем наименее эффективные модели.
- Дополнительное тепло: Включение нагревательного элемента в устройство увеличивает стоимость на 50–150 долларов.
- Характеристики: Чем больше возможностей имеет устройство, тем выше его стоимость. Популярные функции обсуждаются в последнем разделе.
- Качество: Качество бренда варьируется от базового до лучшего и лучшего.В следующем разделе представлены основные бренды и их рейтинг качества.
Сквозь стену Обзоры брендов переменного тока
Это самые продаваемые бренды и обзор того, что они предлагают.
Arctic King (Basic): Встраиваемые в стену кондиционеры Arctic King предлагают доступные цены и хорошие характеристики в единицах от 8000 до 14000 БТЕ. Они широко продаются, в том числе в магазинах товаров для дома, таких как Home Depot.
Koldfront (Basic): Сквозные кондиционеры Koldfront пользуются хорошими продажами через Интернет.Они варьируются от 8K до 14,5K БТЕ. Некоторые для удобства упакованы в чехол. Они являются одними из самых доступных среди брендов настенных кондиционеров.
Frigidaire (Better and Best): Frigidaire предлагает большой модельный ряд настенных кондиционеров от 8K до 14K. Доступны только модели переменного тока и переменного тока с дополнительным обогревом. Модельный ряд называется Frigidaire Встраиваемые комнатные кондиционеры. Около 30% из них проходят через настенные кондиционеры Energy Star.
Фридрих (лучший и лучший): Линия Uni-Fit от Фридриха рассчитана на универсальные настенные втулки, что упрощает установку.Официально они называются «сквозные кондиционеры Фридриха».
Кондиционеры Friedrich WallMaster — это настенные блоки премиум-класса, стоимость которых превышает указанную в таблице выше. Встраиваемые кондиционеры WallMaster имеют компоненты коммерческого класса, хотя они также продаются как жилые. Серия WallMaster доступна с емкостью от 8000 до 14 500 БТЕ и стоит в два-пять раз больше, чем у большинства брендов.
GE (Лучшее и лучшее): GE производит дорогой, но ограниченный ассортимент встраиваемых комнатных кондиционеров.Размеры от 6000 до 12000 БТЕ. Большинство из них Energy Star, и все они оснащены пультом дистанционного управления. Около трети единиц имеют дополнительное отопление.
Haier (лучше): Haier производит пять моделей настенных кондиционеров от 8K до 12K BTU. Они называются настенными и встраиваемыми кондиционерами Haier.
LG (лучше): Есть около 10 сквозных кондиционеров LG. Их диапазон составляет от 8 до 12 тысяч БТЕ, а четыре модели имеют дополнительный нагрев.
Определение размеров настенного кондиционера
Министерство энергетики США разработало таблицу размеров для комнатных кондиционеров.
Площадь, подлежащая охлаждению ( квадратных футов ) | Необходимая мощность ( БТЕ в час ) |
|---|---|
Полы из ламината плавают поверх подложки.
Деформация: что происходит, когда пол не может правильно расширяться.
