Виды гидробаков для систем водоснабжения
Гидроаккумуляторы в зависимости от типа установки делятся на вертикальные и горизонтальные изделия. В первом случае устройства отличаются тем, что для их монтажа легче отыскать подходящее месторасположение. И вертикальные, и горизонтальные баки снабжают ниппелями.
Одновременно с водой в устройство поступает и незначительное количество воздуха. Он со временем накапливается внутри и частично занимает объем емкости. Чтобы бак функционировал исправно, необходимо периодически стравливать собравшийся воздух посредством ниппеля.
То, как устроен гидроаккумулятор вертикального типа, позволяет применять ниппель именно для этой цели. В свою очередь с горизонтальными емкостями все сложнее. Кроме ниппеля, предназначенного для стравливания воздуха, на напорный бак нужно устанавливать запорный кран и отвод в канализационную систему. Все вышесказанное имеет отношение к моделям, которые могут накапливать жидкость объемом свыше 50 литров.
Если бак меньше, тогда устройство вне зависимости от типа не имеет никаких особых приспособлений для удаления воздуха из мембраны. Но его все равно необходимо из гидробака удалять, поэтому из него периодически сливают воду, после чего вновь заполняют жидкостью.
Данную процедуру выполняют в следующей последовательности:
- В первую очередь отключают питание насосного оборудования и реле давления.
- Затем открывают ближайший смеситель.
- Воду сливают, пока бак не опустеет.
- Дальше кран закрывают, подают питание на реле и насос, после чего вода заполняет бак в автоматическом режиме.
Для автономно обустраиваемых инженерных систем используют два вида гидроаккумуляторов для водоснабжения – они бывают синего и красного цвета. Такая их особенность позволяет отличать резервуары по назначению. Синий бак применяют при обустройстве систем холодного водоснабжения, а красный аккумулятор – для функционирования отопительного контура.
Когда производитель не обозначает выпускаемую продукцию одним из этих двух цветов, узнать назначение приобретаемого устройства можно из техпаспорта на изделие.
Кроме цвета типы гидроаккумуляторов для водоснабжения отличаются в зависимости от характеристик материалов, применяемых для производства мембран. В любом случае используется высококачественная резина, которая предназначается для контакта с продуктами. Но в красных баках устанавливают мембраны, рассчитанные на соприкосновение с горячей водой, а в синих – с холодной.
Как правильно отрегулировать давление в гидроаккумуляторе
Корректная работа насосной станции требует грамотной настройки трех основных параметров:
- Давление, при котором включается насос.
- Уровень отключения функционирующего агрегата.
- Напор воздуха в мембранном баке.

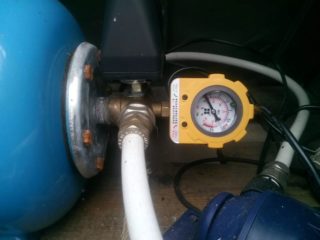

Первые два параметра регулирует реле давления. Прибор устанавливается на входном штуцере гидроаккумулятора. Его регулировка происходит опытным путем, для уменьшения погрешности действия выполняются несколько раз. В конструкцию реле входят две вертикальные пружины. Они посажены на металлическую ось и закреплены гайками. Детали отличаются размерами: большая пружина регулирует включение насоса, маленькая требуется для выставления разницы верхнего и нижнего давления. Пружины соединены с мембраной, замыкающей и размыкающей электрические контакты.
Настройка выполняется поворотом гайки при помощи ключа. Вращение по часовой стрелке приводит к сжатию пружины и увеличению порога включения насоса. Поворот против часовой стрелки ослабляет деталь и уменьшает параметр срабатывания. Процедура регулировки происходит по определенной схеме:
- Проверяется давление воздуха в баке, при необходимости подкачивается компрессором.
- Гайка большой пружины поворачивается в нужную сторону.
- Открывается кран для сброса воды. Напор падает, в определенный момент включается насос. Значение давления отмечается на манометре. При необходимости процедура повторяется
- Разница показателей и предел отключения регулируется малой пружиной. Она чувствительна к настройке, поэтому поворот осуществляется на половину или четверть оборота.
- Показатель определяется при закрытых кранах и включенном насосе. На манометре будет значение, при котором контакты разомкнутся и агрегат отключится. Если оно от 3 атмосфер и выше, следует ослабить пружину.
- Следует слить воду и снова запустить агрегат. Процедура повторяется, пока не будут получены необходимые параметры.
За основу берутся заводские настройки реле. Они указаны в паспорте устройства. Средний показатель запуска насоса – 1,4-1,8 бар, отключения – 2,5-3 бар.
>
Как выбрать гидроаккумулятор для систем водоснабжения частного дома
Перед покупкой следует рассмотреть все параметры гидробака
Особое внимание стоит обратить на:
- объем резервуара;
- тип расположения;
- тип накопления энергии;
- номинальное давление;
- стоимость выбранной модели.
Сертификат соответствия на гидробак выглядит так
При покупке следует поинтересоваться у продавца-консультанта о наличии и стоимости сменных мембран или баллонов на выбранную модель и насколько они доступны в принципе. Нелишним будет проверить сопроводительную документацию и сертификат соответствия, а так же уточнить сроки гарантии на устройство.
Важная информация! Если планируется самостоятельная установка, нужно узнать, не является ли это поводом обнуления гарантийных обязательств. Некоторые производители обязывают покупателей нанимать профессиональных монтажников – это прописывается одним из пунктов договора о гарантийном обслуживании.
Довольно сложно разобраться в ассортименте подобной продукции. Сегодня на прилавках магазинов представлены изделия различных фирм. Для того, чтобы помочь читателю, рассмотрим наиболее известные и популярные среди населения.
Схема устройства водоснабжения из скважины с включением в нее гидроаккумулятора
Установка гидроаккумулятора
После приобретения подходящей модели электронасоса к скважине или колодцу и подключения его к трубопроводу, расчета объема и покупки нужного гидробака, необходимо его правильно установить. Если модель имеет большой объем и устанавливается на вертикальное ножки, стоит воспользоваться следующими рекомендациями:
- Лучше ставить объемный накопительный бак в самой высокой точке дома (чердак, второй этаж) – это позволит создать максимальное давление в водопроводной линии.
- Пол в помещении должен быть ровным, влажность не должна превышать установленные нормы во избежание коррозии оцинкованного фланца и поверхности бака.
- Устройство лучше подключать при помощи гибкого напорного шланга в оплетке из нержавейки и диаметром накидных гаек в один дюйм, выполненных из латуни. Следует избегать шлангов для подачи с алюминиевой оплеткой и монтажными муфтами из дешевого силумина – хрупкого сплава алюминия с кремнием.
Рис. 10 Схема подключения гидроаккумулятора для индивидуальных систем водоснабжения
Как проверить давление в гидроаккумуляторе
Во время измерений бак должен быт пустым. Для этого следует отключить насосную станцию, открыть водопроводный кран и дождаться момента, когда прекратится подача воды.

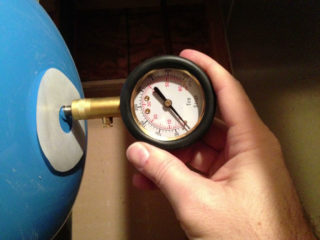

Для замера давления необходимо:

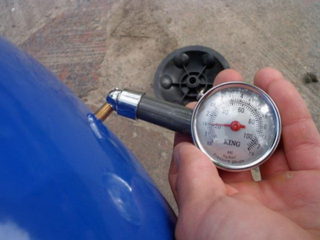

- открутить колпачок, который закрывает штуцер с золотником, располагаемый на корпусе бака;
- подключить манометр к золотнику (можно использовать электронный или автомобильный манометр), снять показание и сравнить с расчётным значением;
- в случае снижения уровня давления осуществить подкачивание компрессором до оптимальной величины;
- для уменьшения давления стравить воздух.
Если регулировка осуществляется до включения гидробака в систему, его необходимо оставить на сутки. По истечении этого времени после контрольного замера производят установку устройства.
Определение параметров бака
В большинстве случаев включений, гидробаки для водоснабжения устанавливают по принципу: чем больше объем, тем лучше. Но слишком большой объем не всегда оправдан: гидробак займет много полезного места, вода в нем будет застаиваться, и если перебои с электроэнергией бывают очень редко, в нем просто нет необходимости. Слишком маленький гидробак также неэффективен – если используется мощный насос, то он будет часто включаться и выключаться и быстро выйдет из строя. Если возникает ситуация, когда пространство для монтажа ограничено или финансовые средства не позволяют приобрести накопительный бак большой емкости – можно рассчитать его минимальный объем по приведенной ниже формуле.
Рис. 6 Как правильно в системе водоснабжения рассчитать объем гидробака
Еще один метод вычислений – расчет необходимого объема гидробака по мощности используемого электронасоса.
В последнее время на рынке появились современные высокотехнологичные электронасосы с плавным пуском и остановкой, частотным регулированием скорости вращения рабочих колес в зависимости от водопотребления. В этом случае необходимость в гидравлическом баке с большим объемом отпадает – плавный пуск и регулировка не вызывают гидроударов, как в системах с обычными электронасосами. Автоматические блоки управления высокотехнологичных устройств с частотным управлением имеют встроенный гидробак очень маленького объема, рассчитанный на свою насосную группу.
Рис.7 Таблица рассчитанных значений давления и объема гидробака в зависимости от режимов работы поставляющей воду линии
Цель работы гидроаккумуляторов
Устройство гидроаккумуляторов
Чтобы обеспечить дом водой полноценно используют погружные или поверхностные насосы. От типа насоса гидроаккумулятор может быть горизонтальным или вертикальным. От конструкции зависит как из воды будут удаляться пузырьки воздуха. А от места расположения насосной станции и мощности насоса будет зависеть выбор подходящего устройства.
Устройства имеют различия по видам и размерам, но обладают одинаковыми функциями, а именно:
- Накапливают и отдают гидравлическую энергию;
- Подавляют гидроудары и пульсаций;
- Способствует нормальной работе всей системе водопровода. Гидроаккумуляторы универсальны и по этой причине широко применяются в большинстве отраслей промышленности. Так же их применяют в морском, воздушном и морском транспорте.
Воздух в гидроаккумуляторе
За счёт особой конструкции ёмкости гидроаккумулятора происходит снижение нагрузок. Гидробак разделён на две части (водную и воздушную) мембранной. Давление, которое находиться в гидроаккумуляторе смягчает гидроудары, которые неизбежны при работе станции. Также гидроаккумулятор способен сохранять давление в системе насоса.
Назначение гидроаккумуляторов и расширительных баков
Первоначально разделим все рассматриваемые баки на два основных типа. Первый тип — устройства, предназначенные для компенсации избыточного давления (объема) в нагревательных приборах. Это расширительные баки, или «экспансоматы» от английского слова «expansion» — расширение. Чтобы представить, для чего нужны экспансоматы, рассмотрим работу системы отопления.При нагреве котла температура жидкости-теплоносителя в нем повышается. При нагреве жидкость расширяется. Это приводит к увеличению ее объема примерно на 0,3 % на каждые 10°С. Поэтому при увеличении температуры на 70°С первоначальный объем теплоносителя увеличится примерно на 3 %. Жидкость практически несжимаема и если система отопления не будет оснащена дополнительным устройством, позволяющим куда-то деться этому обьему, то неизбежно произойдет ее разрушение. Для исключения этого и применяются расширительные (компенсационные) баки.Распространенные в прошлом открытые расширительные баки имели ряднедостатков и в настоящее время практически не применяются. Учитывая российский инженерный консерватизм, еще раз опишем некоторые недостатки открытых расширительных баков:
- Наличие открытого бака определяет повышенную испаряемость жидкости и необходимость постоянного ее пополнения;
- Более дорогая установка открытого бака. Он должен быть установлен в самой верхней части системы отопления. Надо предусмотреть специальное место и обеспечить его утепление и исключение замерзания, в то время как закрытый бак может быть установлен в любом месте;
- Повышенная коррозия в системе из-за доступа в нее кислорода;
- Открытая система отопления работает при низком давлении и поэтому трудно управляема.
Второй основной тип баков — это баки для воды (гидроаккумуляторы). Их задача — аккумулировать некоторое количество воды и выдавать это количество под нужным давлением в нужный момент. Подобно отопительным системам, баки для воды могут быть открытые и закрытые. Все недостатки, перечисленные ранее для открытых баков отопительных систем, распространяются и на баки для воды. Но кроме того, необходимо устройство, исключающее переполнение бака.Внешний вид экспансоматов и гидроаккмуляторов представлен на рисунках ниже
Профилактика, ремонт и устранение поломок
Любые типы гидроаккумуляторов для систем водоснабжения требуют комплексного обслуживания и своевременной профилактики.
Причин поломок расширительных баков существует огромное количество, но основными из них являются высокая частота включений насосного оборудования, подача воды через обратный клапан, низкий напор воды, низкое рабочее давление в гидробаке, повреждение внутренней мембраны или наружных стенок корпуса, неправильно подобранный объем бака.
Чтобы устранить серьезные поломки и предотвратить аварийное состояние бака, требуется проведение регулярных проверок и профилактики устройства.
Некоторые поломки устраняются следующим образом:
- Давление воздуха увеличивается путем нагнетания через ниппельное отверстие при помощи насосного или компрессорного оборудования.
- Поврежденная поверхность мембраны или корпуса восстанавливается в СЦ (сервисном центре). При наличии серьезного повреждения проводится их замена.
- Разница в давлениях выравнивается путем значительного увеличения дифференциала с учетом частоты рабочих включений установленного насосного оборудования.
- Достаточный объем гидробака определяется до начала монтажных работ.
Чтобы обеспечить бесперебойность системы, в ней не должно быть воздушных пробок. Периодичность проверок – 1 раз каждые 3 месяца. В этот период проводится полный контроль над выставленными порогами срабатывания насоса, настройками реле, герметичностью корпуса, исправностью мембраны и отсутствием протечек.
Неправильная настройка любого элемента системы может повлиять на работоспособность и долговечность гидробака.
Гидроаккумулятор для горячей воды и холодного водоснабжения успешно применяется в частных домовладениях. Грамотное подключение и настройка прибора обеспечат длительный срок эксплуатации и эффективную работу системы водоснабжения.
Оптимальные показатели
Функционирование водопроводной сети и ресурс накопителя зависят от нескольких факторов:
- Правильность выбора максимального и минимального давления, при котором срабатывает автоматика включения насоса.
- Грамотная установка уровня давления воздуха в баке.
При выполнении самостоятельной проверки и регулировки показателей следует придерживаться рекомендаций специалистов. Основное правило – давление воздуха в гидроаккумулирующем баке должно быть ниже минимального давления включения насоса. Разница показателей составляет 10-12%. Соблюдение рекомендации позволяет сохранить небольшое количество воды до следующего включения агрегата. Пример: если насосная станция автоматически начинает работать при 2 бар, давление воздуха должно быть 2-0.2=»1.8″ бар.
Напор воздуха в аккумулирующем баке не зависит от его объема. Средний показатель для емкостей размером 24-150 л составляет 1,5 бар, 200-500 л – 2 бар. Исходная заводская закачка воздуха в 1,5 атмосферы в условиях небольшого водопотребления одноэтажного строения может быть снижена до 1 атмосферы. Низкий напор в трубах уменьшает износ системы, но ограничивает использование сантехнических приборов. Снижение давления до показателей менее 1 бар приведет к чрезмерному растягиванию резиновой груши. Возникнет соприкосновение мембраны с металлическим корпусом. Контакт приведет к ускоренному износу резины.
Избыточный напор воздуха (больше 1,5 бар) тоже не желателен. Он займет большую часть бака, сократив количество набираемой воды. Также возникнет повышенная нагрузка на трубы и узлы водопроводной системы.
Расчет давления
Для расчета оптимального давления воздуха в баке существует формула: P=»(Hmax+6)/10,» где
- P – давление воздуха в атмосферах;
- Hmax – расстояние до наивысшей точки домашней водопроводной сети.
Верхней точкой разбора является душ на последнем этаже здания. Измеряется расстояние от него до места установки напорной емкости. Чем больше промежуток, тем выше напор, требующийся для подъема воды. Наглядности расчету добавит использование чисел. Для здания высотой в 2 этажа значение Hmax составит 7 м. Давление будет P=»(7+6)/10=1,3″ атмосферы. Для высоты в 10 м потребуется напор в 1,8 атмосферы.
Перед покупкой гидроаккумулятора проводится расчет объема устройства. Вычисления учитывают:
- максимальный расход воды;
- количество включений насоса в час;
- давление воздуха в баке;
- нижний и верхний предел давления для срабатывания насоса;
- коэффициент, связанный с мощностью насоса.
После монтажа мембранного бака потребуется установить минимальный и максимальный порог срабатывания автоматики (реле давления). От разницы между максимальным и минимальным показателем зависит объем воды, поступающей из гидравлического аккумулятора. Увеличение параметра повышает эффективность устройства, но приводит к быстрому износу мембраны. Для частных домов рекомендуется разница в 1-1,5 бар.
Показатель минимального давления в мембране (Pmin) должен быть на 10% выше аналогичного показателя воздуха в полости бака. Для устойчивой работы системы перепад давления должен составлять 0,5 бар и выше. Это значение учитывается при расчете Pmin. Верхний передел срабатывания (Pmax) вычисляется исходя из характеристик насоса – величину напора делят на 10. Расчетная величина не соответствует реальной из-за изменений заявленных параметров агрегата, связанных с износом. Рекомендуется принимать показатель верхнего уровня на 30% меньше характеристики напора.
Давление в гидроаккумуляторе
В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.
Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.
Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.
Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак
Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.
Рекомендации по эксплуатации
После того, как гидроаккумулятор установлен, его необходимо правильно обслуживать. Примерно один раз в месяц следует проверять настройки реле давления и корректировать их, если возникла необходимость. Кроме того, нужно проверять состояние корпуса, целостность мембраны и герметичность соединений.
Наиболее частая поломка в гидробаках – разрыв мембраны. Постоянные циклы растяжения – сжатия со временем приводят к повреждению этого элемента. Резкие перепады показаний манометра обычно свидетельствуют о том, что мембрана порвалась, и вода поступает в “воздушный” отсек гидроаккумулятора.
Чтобы убедиться в наличии поломки, нужно просто стравить из устройства весь воздух. Если следом за ним из ниппеля потечет вода, значит, мембрана точно требует замены.
К счастью, выполнить такой ремонт относительно несложно. Для этого необходимо:
- Отключить гидробак от водопровода и электропитания.
- Отвинтить болты, которые удерживают горловину устройства.
- Удалить испорченную мембрану.
- Установить новую мембрану.
- Собрать устройство в обратном порядке.
- Выполнить установку и подключение гидробака.
По окончании ремонта настройки давления в баке и реле давления следует проверить и отрегулировать. Соединительные болты необходимо закручивать равномерно, чтобы предотвратить перекос новой мембраны, и чтобы ее край не соскользнул внутрь корпуса гидробака.
Заменить мембрану гидроаккумулятора относительно несложно, однако нужно позаботиться о том, чтобы новая мембрана была такой же как прежняя
Для того болты устанавливают в гнезда, а затем поочередно делают буквально паре поворотов первого болта, переходят к следующему и т.д. Тогда мембрана будет прижата к корпусу одинаково по всей окружности. Распространенная ошибка новичков в деле ремонта гидроаккумулятора – неправильное использование герметизирующих средств.
Место установки мембраны в обработке герметиком не нуждается, напротив, присутствие таких веществ может ее повредить. Новая мембрана должна быть точно такой же, как и старая и по объему, и по конфигурации. Лучше сначала разобрать гидроаккумулятор, а затем, вооружившись испорченной мембраной в качестве образца, отправляться в магазин за новым элементом.
Оптимальные параметры
Основные факторы, от которых зависят работа водопроводной сети и срок службы гидрооборудования, следующие:
- Грамотный расчёт величин максимального и минимального давления, при которых должен включаться (выключаться) насос.
- Правильная регулировка давления в ресивере.
Давление предварительной закачки воздуха составляет 1,5 – 2 бар (в зависимости от объёма бака). Определение величины воздушного давления для работы в паре с конкретной насосной станцией производится исходя из заводских параметров реле давления. Среднее значение давления, при котором включается насос, составляет от 1,4 до 1,8 бар. Порог отключения обычно находится в диапазоне 2,5 – 3 бар. Оптимальная величина воздушного давления должна быть на 10-12% меньше давления включения насоса.
При соблюдении этих требований после выключения гидронасоса в аккумулирующем баке гарантированно сохраняется определённое количество воды, достаточное для создания стабильного напора до следующего запуска насоса.

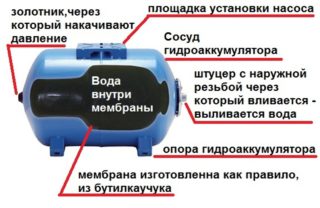

Устройство гидроаккумулятора
Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.
Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.
В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.
Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.
Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.
В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.
В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.
Содержание статьи:
Гидроаккумулятор в системе водоснабжения предназначен для поддержания стабильного давления. Он представляет собой герметичную емкость с эластичной мембраной. Вместе с гидроаккумулятором устанавливают датчик давления (реле), который будет автоматически контролировать работу насоса.
Почему важно подобрать давление правильно
Работа водопроводной сети и ресурс бака зависят от ряда параметров:
- Грамотный выбор минимально и максимального допустимого давления воздуха, при котором происходит автоматическое включение насоса.
- Правильная установка уровня давления в устройстве.
Внутри бака присутствует две среды — воздух и вода, которая заполняет мембрану. Включение насоса приводит к запуску воды и увеличению давления. Воздух выталкивает жидкость из мембраны в трубы. После достижения оптимального показателя гидравлический аккумулятор отключается. Из-за уменьшения количества воды давление снова падает и происходит повторный запуск насоса. Гидроаккумулятор контролирует поток воздуха в системе, тем самым создавая оптимальные условия для функционирования насоса.
Прибор предотвращает повторный кратковременный запуск насоса. Это позволяет поддерживать оптимальное давление в системе. При отсутствии гидравлического аккумулятора перегревается двигатель насоса, что приводит к его поломке. При правильно заданных параметрах и настройке устройства исключается риск перепадов давления.
Как рассчитать давление
Значение давления воздуха в гидравлическом аккумуляторе устанавливает производитель. При установке агрегата можно самостоятельно рассчитать оптимальный параметр. При этом нужно ориентироваться на высоту подъема воды. Этот показатель исчисляется в метрах.
Существует формула для расчета показателя в гидроаккумуляторе:
Ратм. = (максимальная высота + 6) / 10,
где Ратм. – это минимально допустимое значение давления воздуха, а максимальная высота — наивысшая точка водозабора, измеряемая в метрах.
Если показатель будет меньше рассчитанного, то жидкость поднимется в верхнюю часть водопроводной системы. Обычно заводские настройки для систем, используемых в бытовых условиях, составляют 1-1,5 атмосферы. Этот показатель не зависит от емкости бака. Показатель может измениться из-за характеристики мембраны, которые указаны в паспорте.
При использовании гидробака с насосом показатель должен соответствовать нижнему пределу запуска насоса. Пределы включения и выключения насоса нужно отрегулировать с помощью настроек реле. Важно следить за тем, чтобы емкость была наполнено хотя бы на треть. Это предотвратит преждевременный износ агрегата.
При самостоятельной проверке и регулировании показателей необходимо придерживаться рекомендаций, обозначенных производителем в паспорте приборе. Главное правило — давление в баке должно быть ниже аналогичного показателя насоса в рабочем режиме. Разница может составлять 10-12%.
Низкий напор препятствует износу системы, но ограничивает использование приборов. Падение давления ниже 1 бар приводит к растягиванию мембраны. Избыточное давление повышает нагрузку на трубу и элементы системы, что приводит к их повреждению.
Как и чем его отрегулировать, как часто проверять
Сильные перепады давления в гидроаккумуляторе значительно уменьшают срок службы мембраны. Воздух постепенно переходит в ниппель, что приводит к растягиванию мембраны. Из-за этого она может лопнуть. Чтобы агрегат не вышел из строя раньше времени, нужно периодически делать замеры давления с помощью манометра.
В паспорте гидроаккумулятора указана частота проверок. Стандартный показатель — 2 раза в год. Перед проверкой параметра нужно слить воду из бака и отключить насос от электропитания. Проводить контроль нужно перед подключением агрегата в систему.
Процедура проверки состоит из ряда этапов:
- Проверка начального давления. Нужно отключить устройство от системы и слить жидкостью. Далее нужно подключить манометр к ниппелю и измерить давление. Оно должно соответствовать показателю, который указан в паспорте агрегата. Если параметр не соответствует норме, необходимо подкачать воздух компрессором.
- Проверка значений в рабочем и отключенном состоянии. Нужно включить подачу воды и снять показатель в момент запуска насоса. После закрытия крана необходимо измерить показатель в отключенном режиме.
Основные правила регулировки:
- Включить кран, чтобы запустить систему и наполнить бак водой. После этого давление начнет снижаться до тех пор, пока не достигнет нижнего значения. В этот момент реле сработает и можно снять показатель с манометра.
- Закрыть кран. Подача воды прекратится, а насос продолжит работать. Это приведет к увеличению давления в устройстве. Когда показатель достигнет максимальной отметки, установленной для системы, гидроаккумулятор придет в действие. Нужно снова записать данные.
- Полученные в результате проверок данные нужно сравнить. Оптимальные показатели обозначены в паспорте прибора.
- Если значения сильно отличаются, нужно провести регулировку гаечным ключем. Понадобится затянуть гайку, чтобы уменьшить давление. Для увеличения показателя необходимо ослабить гайку. Повторять эти действия требуется, пока не будет достигнут необходимый параметр.
Контроль давления важен в той же мере, что и контроль напора воды. Минимальный и максимальный показатель давления на реле должны быть определены без погрешностей. Превышение значений может привести к поломке оборудования.
Гидравлический аккумулятор может выйти по следующим причинам:
- частый запуск воды;
- протечка клапана;
- низкое давление на момент впуска/ спуска жидкости.
Устройство и функции гидроаккумулятора
Гидроаккумулятор представляет собой небольшую коробку с дополнительными элементами под крышкой, которые отвечают за его работу. Аккумулятор крепится к выходу штуцера емкости. Механизм оснащен пружинами, необходимыми для регулирования гаек.
Принцип работы устройства:
- Пружины соединяются с мембраной, которая контролирует силу нажима.
- В помпу подается сигнал о включении.
- В процессе наполнения бака увеличивается давление. После этого устройство дезактивирует помпу, подавая соответствующий сигнал.
- По ходу расходования воды нажим становится слабее. Система автоматически запускает двигатель.
Попавшая в емкость жидкость приводит к растягиванию резиновой мембраны, вытесняя воздух из полости. Давление в гидравлическом аккумуляторе увеличивается
Помимо этого гидравлический ккумулятор выполняет ряд функций:
- исключает риск гидроудара, который может произойти из-за быстрого изменения скорости подачи воды;
- поддерживает в устройстве минимальный запас воды;
- контролирует запуск и отключение насоса.
Интернет-магазин «Водомастер.ру» ценит доверие своих клиентов и заботится о сохранении их личных (персональных) данных в тайне от мошенников и третьих лиц. Политика конфиденциальности разработана для того, чтобы личная информация, предоставленная пользователями, были защищены от доступа третьих лиц.
Основная цель сбора личных (персональных) данных – обеспечение надлежащей защиты информации о Пользователе, в т.ч. его персональных данных от несанкционированного доступа и разглашения третьим лицам, улучшение качества обслуживания и эффективности взаимодействия с клиентом.
1. ОСНОВНЫЕ ПОНЯТИЯ
Сайт – интернет магазин «Водомастер.ру», расположенный в сети Интернет по адресу: vodomaster.ru
Пользователь – физическое или юридическое лицо, разместившее свою персональную информацию посредством любой Формы обратной связи на сайте с последующей целью передачи данных Администрации Сайта.
Форма обратной связи – специальная форма, где Пользователь размещает свою персональную информацию с целью передачи данных Администрации Сайта.
Аккаунт пользователя (Аккаунт) – учетная запись Пользователя позволяющая идентифицировать (авторизовать) Пользователя посредством уникального логина и пароля. Логин и пароль для доступа к Аккаунту определяются Пользователем самостоятельно при регистрации.
2. ОБЩИЕ ПОЛОЖЕНИЯ
2.1. Настоящая Политика в отношении обработки персональных данных (далее – «Политика») подготовлена в соответствии с п. 2 ч .1 ст. 18.1 Федерального закона Российской Федерации «О персональных данных» №152-ФЗ от 27 июля 2006 года (далее – «Закон») и описывает методы использования и хранения интернет-магазином «Водомастер.ру» конфиденциальной информации пользователей, посещающих сайт vodomaster.ru.
2.2. Предоставляя интернет-магазину «Водомастер.ру» информацию частного характера через Сайт, Пользователь свободно, своей волей дает согласие на передачу, использование и раскрытие его персональных данных согласно условиям настоящей Политики конфиденциальности.
2.3. Настоящая Политика конфиденциальности применяется только в отношении информации частного характера, полученной через Сайт. Информация частного характера – это информация, позволяющая при ее использовании отдельно или в комбинации с другой доступной интернет-магазину информацией идентифицировать персональные данные клиента.
2.4. На сайте vodomaster.ru могут иметься ссылки, позволяющие перейти на другие сайты. Интернет-магазин не несет ответственности за сведения, публикуемые на этих сайтах, и предоставляет ссылки на них только в целях обеспечения удобства пользователей. При этом действие настоящей Политики не распространяется на иные сайты. Пользователям, переходящим по ссылкам на другие сайты, рекомендуется ознакомиться с политикой конфиденциальности, размещенной на таких сайтах.
3. УСЛОВИЯ, ЦЕЛИ СБОРА И ОБРАБОТКИ ПЕРСОНАЛЬНЫХ ДАННЫХ ПОЛЬЗОВАТЕЛЕЙ
3.1. Персональные данные Пользователя такие как: имя, фамилия, отчество, e-mail, телефон, адрес доставки, skype и др., передаются Пользователем Администрации Сайта с согласия Пользователя.
3.2. Передача персональных данных Пользователем через любую размещенную на сайте Форму обратной связи, в том числе через корзину заказов, означает согласие Пользователя на передачу его персональных данных.
3.3. Предоставляя свои персональные данные, Пользователь соглашается на их обработку (вплоть до отзыва Пользователем своего согласия на обработку его персональных данных), в целях исполнения интернет-магазином своих обязательств перед клиентом, продажи товаров и предоставления услуг, предоставления справочной информации, а также в целях продвижения товаров, работ и услуг, а также соглашается на получение сообщений рекламно-информационного характера и сервисных сообщений.
3.4. Основными целями сбора информации о Пользователе являются принятие, обработка и доставка заказа, осуществление обратной связи с клиентом, предоставление технической поддержки продаж, оповещение об изменениях в работе Сайта, предоставление, с согласия клиента, предложений и информации об акциях, поступлениях новинок, рекламных рассылок; регистрация Пользователя на Сайте (создание Аккаунта).
3.5. Регистрация Пользователя на сайте vodomaster.ru не является обязательной и осуществляется Пользователем на добровольной основе.
3.6. Интернет-магазин не несет ответственности за сведения, предоставленные Клиентом на Сайте в общедоступной форме.
4. ОБРАБОТКА, ХРАНЕНИЕ И ЗАЩИТА ПЕРСОНАЛЬНОЙ ИНФОРМАЦИИ ПОЛЬЗОВАТЕЛЕЙ САЙТА
4.1. Администрация Сайта осуществляет обработку информации о Пользователе, в т.ч. его персональных данных, таких как: имя, фамилия, отчество, e-mail, телефон, skype и др., а также дополнительной информации о Пользователе, предоставляемой им по своему желанию: организация, город, должность, и др.
4.2. Интернет-магазин вправе использовать технологию «cookies». «Cookies» не содержат конфиденциальную информацию и не передаются третьим лицам.
4.3. Интернет-магазин получает информацию об ip-адресе Пользователя сайта vodomaster.ru и сведения о том, по ссылке с какого интернет-сайта он пришел. Данная информация не используется для установления личности Пользователя.
4.4. При обработке персональных данных пользователей интернет-магазин придерживается следующих принципов:
- Обработка информации осуществляется на законной и справедливой основе;
- Информация не раскрываются третьим лицам и не распространяются без согласия субъекта Данных, за исключением случаев, требующих раскрытия информации по запросу уполномоченных государственных органов, судопроизводства;
- Определение конкретных законных целей до начала обработки (в т.ч. сбора) информации;
- Ведется сбор только той информации, которая является необходимой и достаточной для заявленной цели обработки;
- Обработка информации ограничивается достижением конкретных, заранее определенных и законных целей;
4.5. Персональная информация о Пользователе хранятся на электронном носителе сайта бессрочно.
4.6. Персональная информация о Пользователе уничтожается при желании самого Пользователя на основании его официального обращения, либо по инициативе администратора Сайта без объяснения причин, путём удаления информации, размещённой Пользователем.
4.7. Обращение об удалении личной информации, направляемое Пользователем, должно содержать следующую информацию:
для физического лица:
- номер основного документа, удостоверяющего личность Пользователя или его представителя;
- сведения о дате выдачи указанного документа и выдавшем его органе;
- дату регистрации через Форму обратной связи;
- текст обращения в свободной форме;
- подпись Пользователя или его представителя.
для юридического лица:
- запрос в свободной форме на фирменном бланке;
- дата регистрации через Форму обратной связи;
- запрос должен быть подписан уполномоченным лицом с приложением документов, подтверждающих полномочия лица.
4.8. Интернет-магазин обязуется рассмотреть и направить ответ на поступившее обращение Пользователя в течение 30 дней с момента поступления обращения.
4.9. Интернет-магазин реализует мероприятия по защите личных (персональных) данных Пользователей в следующих направлениях:
- предотвращение утечки информации, содержащей личные (персональные) данные, по техническим каналам связи и иными способами;
- предотвращение несанкционированного доступа к информации, содержащей личные (персональные) данные, специальных воздействий на такую информацию (носителей информации) в целях ее добывания, уничтожения, искажения и блокирования доступа к ней;
- защита от вредоносных программ;
- обнаружение вторжений и компьютерных атак.
5. ПЕРЕДАЧА ПЕРСОНАЛЬНЫХ ДАННЫХ
5.1. Интернет-магазин «Водомастер.ру» не сообщает третьим лицам личную (персональную) информацию о Пользователях Сайта, кроме случаев, предписанных Федеральным законом от 27.07.2006 г. № 152-ФЗ «О персональных данных», или когда клиент добровольно соглашается на передачу информации.
5.2. Условия, при которых интернет-магазин «Водомастер.ру» может предоставить информацию частного характера из своих баз данных сторонним третьим лицам:
- в целях удовлетворения требований, запросов или распоряжения суда;
- в целях сотрудничества с правоохранительными, следственными или другими государственными органами. При этом интернет-магазин оставляет за собой право сообщать в государственные органы о любой противоправной деятельности без уведомления Пользователя об этом;
- в целях предотвращения или расследования предполагаемого правонарушения, например, мошенничества или кражи идентификационных данных;
5.3. Интернет-магазин имеет право использовать другие компании и частных лиц для выполнения определенных видов работ, например: доставка посылок, почты и сообщений по электронной почте, удаление дублированной информации из списков клиентов, анализ данных, предоставление маркетинговых услуг, обработка платежей по кредитным картам. Эти юридические/физические лица имеют доступ к личной информации пользователей, только когда это необходимо для выполнения их функций. Данная информация не может быть использована ими в других целях.
6. БЕЗОПАСНОСТЬ БАНКОВСКИХ КАРТ
6.1 При оплате заказов в интернет-магазине «Водомастер.ру» с помощью кредитных карт все операции с ними проходят на стороне банков в специальных защищенных режимах. Никакая конфиденциальная информация о банковских картах, кроме уведомления о произведенном платеже, в интернет-магазин не передается и передана быть не может.
7. ВНЕСЕНИЕ ИЗМЕНЕНИЙ И ДОПОЛНЕНИЙ
7.1. Все изменения положений или условий политики использования личной информации будут отражены в этом документе. Интернет-магазин «Водомастер.ру» оставляет за собой право вносить изменения в те или иные разделы данного документа в любое время без предварительного уведомления, разместив обновленную версию настоящей Политики конфиденциальности на Сайте.
СТАТЬИ, советы, коментарии…
Что такое гидроаккумулятор
Гидроаккумулятор (бустер, пневмоаккумулятор) — стальной (иногда с нержавеющей стали) бак для воды с резиновой (EPDM, бутил и т.д.) эластичной мембраной внутри. Вокруг мембраны закачан сжатый воздух. Вода через нержавеющий (оцинкованный) фланец попадает от насоса в гидроаккумулятор и через этот же фланец под воздействием сжатого воздуха попадает в водоподающую магистраль, когда насос не работает. Гидроаккумулятор не создает давление в системе водоснабжения, он предназначен для поддержания постоянного давления и смягчения гидравлических ударов воды в системе, а также является резервуаром с запасом воды, когда нет электричества и обеспечивает давление в системе водоснабжения при выключенном насосе(в меру своего объема). Давление в системе водоснабжения, может быть только то, которое создал насос или подпорная башня(централизованная система).
составные части гидроаккумулятора:
- Корпус
- Резиновая мембрана
- Фланец
- Ниппель для закачивания и спуска воздуха за мембраной
- штуцер для крепления мембраны, воздухоспускного клапана и др.
- воздух за мембраной
Принцип действия гидроаккумулятора.
Предварительно закачанное с завода (указано на табличке прикрепленной к баку) давление воздуха обычно составляет 1,5-2 бара(атм.). При окончании водозабора на потребление насос подает воду из скважины(колодца и т.д.) через резьбовое соединение фланца в мембрану, воздух за мембраной сжимается, а давление повышается. Давление повышается до срабатывания реле давления и отключения насоса. Поэтому в рабочем состоянии в гидроаккумуляторе всегда находится и воздух и вода, которые разделены между собой мембраной. Со временем давление воздуха за мембраной может уменьшаться. Необходимо один раз в год (а можно и чаще) проверять давление воздуха в гидроаккумуляторе при отсутствии воды под давлением в мембране. Когда давление меньше нормы, его нужно подкачать с помощью обычного автомобильного насоса через ниппель. Гидроаккумулятор никогда полностью не заполняется водой. Реальный объем воды в гидроаккумуляторе зависит от первоначального давления воздуха в гидроаккуму
Содержание статьи:
Гидроаккумулятор играет важную роль в системе водоснабжения. Он служит для поддержания постоянного напора, позволяет автоматизировать процесс подачи воды, предохраняет электродвигатель от преждевременного износа и поломки, защищает трубопроводы от гидроударов.
Одна из важнейших характеристик этого устройства – давление в ресивере, представляющем собой воздушную полость накопительного водяного бака, которая отделена от воды герметичной резиновой мембраной. При неправильной настройке напор в трубах при подаче воды начинает «скакать», происходят нежелательные частые срабатывания реле водяного насоса. В результате – невозможность нормальной эксплуатации водопровода и преждевременный выход из строя электрического гидронасоса.
Материал эластичной мембраны с течением времени деформируется, и давление в аккумулирующем баке может снизиться.
Для обеспечения нормальной работы водопровода рассчитывают оптимальную величину давления в аккумуляторе, осуществляют его правильную настройку и обеспечивают последующий контроль с периодичностью 1 – 2 раза в год.
Всё это можно делать самостоятельно, не имея под рукой каких-то особых инструментов и специальных навыков. Об этом – ниже.
При проведении профилактических работ не стоит забывать проверять систему на герметичность. При наличии невыявленных протечек усилия по настройке оборудования могут быть просто сведены на нет!
Почему нужно создавать давление в гидроаккумуляторе
Понижение давления ниже нормы приведёт к тому, что насосная станция будет слишком часто включаться. При значительном снижении давления запуск насоса происходит практически сразу после открывания водопроводного крана. Соответственно, при закрывании крана гидронасос почти мгновенно выключается. Помимо этого, частые циклы срабатывания реле ведут к выходу электронасоса из строя.
Оптимальные параметры
Основные факторы, от которых зависят работа водопроводной сети и срок службы гидрооборудования, следующие:
- Грамотный расчёт величин максимального и минимального давления, при которых должен включаться (выключаться) насос.
- Правильная регулировка давления в ресивере.
Давление предварительной закачки воздуха составляет 1,5 – 2 бар (в зависимости от объёма бака). Определение величины воздушного давления для работы в паре с конкретной насосной станцией производится исходя из заводских параметров реле давления. Среднее значение давления, при котором включается насос, составляет от 1,4 до 1,8 бар. Порог отключения обычно находится в диапазоне 2,5 – 3 бар. Оптимальная величина воздушного давления должна быть на 10-12% меньше давления включения насоса.
Пример расчета. Реле давления настроено на запуск насоса при давлении 2 бар. Давление воздуха в ресивере составляет 2-0,2=1,8 атм.
При соблюдении этих требований после выключения гидронасоса в аккумулирующем баке гарантированно сохраняется определённое количество воды, достаточное для создания стабильного напора до следующего запуска насоса.
Как проверить давление в гидроаккумуляторе
Во время измерений бак должен быт пустым. Для этого следует отключить насосную станцию, открыть водопроводный кран и дождаться момента, когда прекратится подача воды.
Для замера давления необходимо:
- открутить колпачок, который закрывает штуцер с золотником, располагаемый на корпусе бака;
- подключить манометр к золотнику (можно использовать электронный или автомобильный манометр), снять показание и сравнить с расчётным значением;
- в случае снижения уровня давления осуществить подкачивание компрессором до оптимальной величины;
- для уменьшения давления стравить воздух.
Если регулировка осуществляется до включения гидробака в систему, его необходимо оставить на сутки. По истечении этого времени после контрольного замера производят установку устройства.
Как отрегулировать давление
Правильную работу насосной станции определяют три основных параметра:
- Давление запуска;
- Давление отключения;
- Давление воздуха в гидробаке.
Первые два параметра определяют режим работы реле давления. Проводится регулировка опытным путем, при этом с целью повышения точности измерения проверка может выполняться несколько раз.
В составе электрического реле: две вертикально расположенные пружины. Они располагаются на осях и поджимаются гайками. Одна из пружин (большего диаметра) служит для настройки величины давления включения, пружина меньшего диаметра служит для регулирования требуемой разности между величинами давления запуска и давления отключения насоса. Пружины упираются в мембрану, которая замыкает и размыкает контакты управляющей цепи.
Настройка порога запуска осуществляется вращением регулировочной гайки. При повороте по часовой стрелке давление запуска насоса увеличивается. Вращение против часовой стрелки приводит к снижению давления включения.
Процесс регулировки осуществляется в следующей последовательности:
- Измерение давления воздуха в ресивере с помощью внешнего манометра (например, автомобильного), при необходимости – накачивание ручным насосом или компрессором до расчётной величины. Осуществляется при выключенном насосе после полного сброса давления.
- Замер давления включения насоса. При включённом, но неработающем насосе открыть кран для сброса давления и снять показание манометра системы в момент срабатывания реле (при запуске насосной станции).
- Регулировка давления запуска. При несовпадении полученной величины давления с требуемым гайку большой пружины повернуть в сторону увеличения или уменьшения. По завершении контрольного замера при необходимости повторить операцию (возможно, несколько раз).
- Измерение давления отключения насоса. Следует закрыть все сливные краны и дождаться момента отключения насоса .
- Регулировка разности уровней давлений запуска и отключения насоса. При несовпадении расчётного значения порога выключения насосной станции повернуть гайку пружины меньшего диаметра в соответствующем направлении. Пружина очень чувствительна: поворот осуществлять максимум на 1/4 – 1/2 оборота. Проведя контрольный замер, действия при необходимости повторить.
- Повторение цикла, описанного в пунктах 1 – 5. Процедуру при необходимости проделать несколько раз до достижения нужных параметров.
Требуемые параметры запуска и отключения указаны в паспорте реле. Рабочее давление воздуха в ресивере указано в паспорте аккумулятора. Оно должно быть на 10-12 % меньше значения давления запуска.
В зависимости от этажности здания и количества потребителей воды возникает необходимость изменения заводских параметров при проведении регулировки реле. После этого следует обязательно проверить давление воздуха и отрегулировать его в соответствии с новыми настройками.
Стоит отметить, что описанная технология контроля и настройки параметров аккумулятора одинакова для всех видов этого изделия, независимо от конфигурации (вертикального или горизонтального исполнения), объёма и конструктивных особенностей. Сказанное справедливо также к системам отопления и горячего водjснабжения.
Не обязательно быть специалистом, чтобы, имея минимум простых инструментов, провести несложные операции по проверке и регулировке давления в гидроаккумуляторе. Простые действия, не требующие каких-либо навыков, займут минимум времени, при этом окупятся надёжной бесперебойной работой водопровода в течение долгого времени.
Реле давления для гидроаккумулятора полностью отвечает за его режим работы и периодичность активации насоса. Это главное управляющее устройство системы. Вся схема подачи воды тесно связана с выставленными на нем значениями. Именно этот элемент дает сигнал электронасосу включаться или выключаться.
Место прибора в системе подачи воды
Гидроаккумулятор (ГА) состоит из емкости, клапана для стравливания, фланца, 5-выводного штуцера (тройника) с муфтами для соединения, а также реле давления (управляющего узла), которое задает ритм всей работе.
Функции:
- главный управляющий элемент
- обеспечивает работу без перегрузок
- контролирует оптимальное наполнение бака водой
- продлевает срок службы мембраны и всего оборудования в целом
Манометр, который показывает давление в баке, есть в комплекте или докупается отдельно.
Насос выкачивает воду из скважины, направляет ее по трубам. Далее, она попадает в ГА, а из него – в домашний трубопровод. Задача мембранного бака – поддерживать стабильное давление, а также цикл работы помпы. Для нее существует определенный максимум активаций – около 30 в час. При превышении механизм испытывает нагрузки и через короткое время может выйти из строя. Отрегулировать реле давления воды нужно так, чтобы устройства работали, как положено, не превышая критической нагрузки.
Под настройкой накопительного бака подразумевают создание требуемого количества атмосфер в нем самом и правильное выставление порогов срабатывания помпы
Устройство и принцип работы
Прибор имеет вид коробки различной формы с элементами управления под крышкой. Она крепится к одному из выходов штуцера (тройника) емкости. Механизм оснащен небольшими пружинами, которые регулируют, поворачивая гайки.
Принцип работы по порядку:
- Пружины соединены с мембраной, реагирующей на скачки нажима. Увеличение показателей сжимает спираль, уменьшение приводит к растяжению.
- Контактная группа реагирует на указанные действия, смыкая или размыкая контакты, тем самым передавая сигнал насосу. Схема подключения обязательно учитывает подсоединения его электрокабеля к устройству.
- Накопитель заполняется – нажим растет. Пружина передает силу напора, устройство срабатывает согласно выставленным значениям и выключает помпу, передавая ей команду об этом.
- Жидкость расходуется – натиск слабеет. Это фиксируется, двигатель включается.
Узел состоит из таких деталей: корпус (пластик или металл), мембрана с крышкой, латунный поршень, шпильки с резьбой, пластины из металла, муфты под кабели, колодки для клемм, платформа на шарнирах, чувствительные пружины, контактный узел.
Алгоритм действия управляющего устройства максимально простой. Механизм реагирует на изменение количества атмосфер внутри накопителя. Подвижную платформу поднимают или опускают пружины в зависимости от нажима на поршень, а та в свою очередь взаимодействует с контактами, которые подают сигнал помпе о старте или прекращении закачки.
Установка
Зачастую комплект ГА продается в разобранном состоянии, и контролирующий блок нужно монтировать самому.
Подключение реле давления к гидроаккумулятору поэтапно выглядит так:
- Станцию отключают от сети. Если в накопитель уже накачали воду, то ее сливают.
- Прибор фиксируется стационарно. Он навинчивается на 5-выводной штуцер агрегата или на выходной патрубок и должен быть жестко закреплен.
- Схема подключения проводов обычная: есть контакты для сети, насоса, а также заземление. Кабели пропускают сквозь отверстия на корпусе и подсоединяют к контактным колодкам с клеммами.
Электрическое подключение к насосу
Настройка
Перед тем как отрегулировать реле, нужно учесть, что его значения неразрывно связаны с давлением внутри мембранного бака. Сначала нужно создать требуемую величину нажима внутри него, а потом перейти к работе с рассматриваемым элементом управления.
Регулировку проводят в 3 этапа:
- давление внутри ГА
- уровень запуска помпы
- отметка отключения
Для оптимальной работы необходимо подгонять параметры несколько раз опытным путем, учитывая расход воды, высоту труб и величину напора в них.
Показатели внутри гидроаккумулятора
Желательно чтобы регулировка давления в гидроаккумуляторе учитывала следующие примеры и правила:
- для одноэтажного дома достаточно 1 бара, а если бак установлен в подвале, то добавляют еще 1
- значение должно быть больше, чем в наиболее высокой точке водозабора
- сколько атмосфер должно быть внутри емкости определяют по следующей формуле: к высоте труб до самой верхней точки забора воды добавляют 6 и полученный результат делят на 10
- если точек потребления много или разветвление трубопровода значительное, то к полученной цифре добавляют еще немного. Сколько добавить определяется опытным путем. Для этого есть следующее правило. Если значение занижено, то вода не будет доставляться к приборам. Если оно будет завышено, то ГА будет постоянно пуст, натиск будет слишком силен, а также возникнет риск разрыва мембраны.
Для того чтобы повысить давление в гидроаккумуляторе, воздух подкачивают обыкновенным велосипедным насосом (на корпусе есть специальный золотник), для понижения – его стравливают. Пневмоклапан для этого расположен под декоративной накладкой. Процедуру нужно делать при отсутствии напора воды, для чего требуется просто закрыть краны.
Величину показателей определяют манометром, подключаемым к золотнику. Коррекцию производят после того, как насос отключился. Перепад давления создают, открывая кран в ближайшей точке.
Производители стандартно устанавливают давление в баке в 1,5 – 2,5 бар. Его увеличение уменьшает полезное пространство внутри емкости и повышает давление в системе – это нужно учитывать при расчетах.
Основы регулировки порогов срабатывания
Есть две пружины с гайками: большая отвечает за значения для отключения насоса, меньшая – для включения. Болты отпускаются или закручиваются, тем самым производится регулировка.
Настройка реле давления гидроаккумулятора будет качественной, если соблюдать такие правила:
- средняя рекомендуемая разница между значениями для включения и выключения насоса – 1 — 1,5 атм
- давление внутри ГА должно быть ниже, чем выставленное значение для включения насоса на 10 %. Пример: если отметка для активации выставлена на 2,5 бара, а для выключения – на 3,5 бара, то внутри емкости должно быть 2,3 бара
- гидроаккумулятор и блок управления имеют свои границы нагрузки – при покупке нужно проверить, совпадают ли они с расчетами по системе (высота труб, количество точек забора, частота расхода)
Рассматриваемый механизм контролирует максимальную и минимальную величину давления в баке. Он поддерживает разницу его значений при активации и выключении станции. Предел его настроек зависит от мощности и часового расхода помпы.
Заводские параметры указывают в техпаспорте товара. Обычно они такие:
- предельные границы – 1 – 5 атм
- диапазон функционирования насоса – 2,5 атм
- стартовая отметка – 1,5 атм
- максимальна отметка для отключения – 5 атм
Подготовка и пример выставления нужных значений
Подготовка:
- бак подключают
- регулировку управляющего узла осуществляют под давлением, систему не отключают от питания
- внутри агрегата давление должно быть ниже на 10 – 13%, чем у насосной станции. То есть примерно на 0,6 – 0,9 атм, чем отметка, при которой включается мотор
- все краны закрывают
- выставленный уровень проверяется манометром в течение часа, чтобы убедиться, нет ли утечек
- снимают крышку корпуса блока, чтобы иметь доступ к гайкам и наблюдать за пружинами
Настройка с примером выставления отметок 3,2 атм для отключения и 1,9 атм для включения (двухэтажный дом):
- Запускают помпу, чтобы определить напор в системе. Она должна заполнить накопительную часть устройства и повысить давление.
- Определяют, на каком показателе манометра произойдет отключение (обычно это не более 2 атм.) При превышении в действие вступает малая пружина, что отчетливо видно.
- Мотор остановлен выше 3,2 – 3,3 атм, этот показатель уменьшают, вращая гайку на малой пружине по четверть оборота, так как она очень чувствительна, до тех пор пока мотор не включится.
- Делают проверку манометром: 3 – 3,2 атм будет достаточно.
- Включают кран, чтобы сбросить натиск и чтобы ГА освободился от жидкости и фиксируют манометром отметку активации помпы, обычно это 2,5 атм – достигнут нижний показатель давления.
- Чтобы уменьшить нижний порог, вращают болт большой пружины против часовой стрелки. Далее, старт насоса до поднятия давления на необходимый уровень, после чего нужно манометром проверить давление. Приемлемое значение – 1,8 – 1,9 атм. При «провале» гайку вращают по часовой стрелке.
- Еще раз немного подгоняют малую пружину, уточняя уже выставленные пороги.
Болты для регулировки очень чувствительные – поворот всего на 3/4 оборота может добавить 1 атм. Давление включенной помпы должно быть на 0,1 – 0,3 атм больше, чем в пустом накопителе, что исключит повреждение «груши» внутри его.
Процесс настройки кратко
Для лучшего понимания, как настроить реле давления, изложим процесс четче:
- отметка включения помпы (минимальное давление): вращение болта большой пружины по часовой стрелке увеличивает стартовую отметку, против – уменьшает;
- значение для отключения: двигают малую пружину, при закручивании – разница давления увеличивается, при откручивании – отметка срабатывания уменьшается;
- результат проверяют открыванием крана и сливанием воды, фиксируя момент включения помпы;
- внутреннюю силу нажима регулируют, спуская или накачивая воздух и проверяя это манометром.
Увеличением заводских параметров включения (выше 1, 5 атм) создается риск критической нагрузки на мембрану гидробака. Рабочий диапазон помпы регулируют, учитывая максимально возможную нагрузку для водоразборной арматуры. Уплотнительные кольца бытовых кранов максимально выдерживают 6 атм.
Обслуживание, неполадки, эксплуатация
Профилактические действия и ремонт:
- механические чувствительные части необходимо проверить и отрегулировать
- контакты желательно почистить
- при несрабатывании не спешите разбирать механизм – сначала попробуйте легко постучать не слишком тяжелым предметом по корпусу
- шарниры «качелек» смазывают консистентной смазкой раз в год
- не закручивайте гайки регулировки полностью – механизм не будет работать
Если прибор не держит давление, неправильно срабатывает или вообще не работает, воздержитесь от поспешных выводов и не выбрасывайте его. Пыль, мусор, песок в мембранном пространстве не дают ему нормально реагировать. Действия по исправлению проблемы такие:
- Открутить 4 болта на дне, снять накладку с входным патрубком и крышку.
- Осторожно промыть мембрану, а также полости вокруг нее.
- Установить все элементы в обратном порядке.
- Снова выставить пороги и осуществить пробный запуск.
Мастера рекомендуют, перед тем как правильно настроить реле, не превышать верхний порог больше на 80% максимально допустимых значений для конкретной модели, которые указаны в инструкции (стандартно около 5 – 5,5 атм.).
Для качественной работы в трубопроводе не должно быть воздуха. Периодически (раз в 3 – 6 мес.) нужно проверять выставленные пороги срабатывания, показатели давления в ГА, и стравливать или подкачивать воздух. Прежде чем приступить к настройке, нужно узнать, сможет ли реле давления для гидроаккумулятора и сам агрегат выдержать требуемые нагрузки, отвечают ли им его технические возможности.
Реле давления — элемент который управляет работой насосной станции (например AQUAJET или AQUAJET-INOX) и который делает возможной её работу в автоматическом режиме. Реле давления имеет несколько характеристик:
- Давления включения (Pвкл) — это то давление (бар), при котором происходит включение насосной станции путем замыкания контактов в реле давления. Иногда давление включения еще называют „нижним“ давлением.
- Давление выключения (Pвыкл) — это давление (бар), при котором происходит выключение насосной станции путем размыкания контактов в реле давления. Иногда давление выключения еще называют „верхним“ давлением.
- Перепад давления (ΔP) — абсолютная разница между давлением выключения и давлением включения (бар).
- Максимальное давление выключения — это то максимальное давление (бар), при котором возможно отключение насосной станции.
Любое реле давления имеет заводские установки и, как правило, они следующие:
Давление включения: 1,5-1,8 бар
Давление выключения: 2,5-3 бар
Максимальное давления выключения: 5 бар
Как все это работает:
Допустим, насосная станция подключена (об этом в статье «Подготовка насосной станции DAB к работе»), и вся система заполнена водой. После открытия любого крана (душ, мойка и т.п.) и начала водоразбора, давление в системе начнет плавно (благодаря мембранному гидробаку) падать, что легко отследить по манометру. Все это время вода поступает потребителю из гидробака. При достижении „нижнего“ давления включения (его можно также отследить по манометру в момент включения насоса) контакты внутри реле давления замкнутся и насос запустится. Все остальное время водоразбора насос продолжает работать, подавая воду напрямую потребителю. После завершения водоразбора (все краны закрыты), насос все еще продолжает работать, только теперь вода подается не потребителю, а закачивается в гидробак (т.к. больше ей некуда деться) и давление плавно возрастает. При достижении давления выключения (можно легко отследить по манометру в момент остановки насоса) контакты внутри реле давления размыкаются и насос останавливается. При следующем водоразборе цикл повторяется. Все довольно просто.
Но что делать если заводские установки реле давления не очень комфортны? Например: на верхних этажах давление падает очень заметно, или система очистки воды требует на входе не менее 2,5 бар, в то время как насос включается только при 1,5-1,8 бар.
Настроить реле давление можно и самостоятельно:
Записываем по манометру давление включения и выключения при работающем насосе. Отключаем питание от насоса и снимаем верхнюю крышку реле давления (как правило, отвернув один винт). Вы увидите два винта, один более большой, находится в верхней части реле, а второй, немного меньшего размера, находится под ним. Верхний винт отвечает за давление выключения и как правило рядом с ним находится буква «P» и стрелка со знаками «+» и «-». Затем вращаем винт в нужном направлении (если давление выключения необходимо поднять то вращаем по направлению знака «+», если опустить то в направлении знака «-»). Сколько вращать? Сделайте оборот (пол оборота, полтора — сколько хотите). После этого запускаем насос и смотрим, при каком давлении он выключится теперь. Запоминаем, выключаем питание насоса, и вращаем винт дальше, опять запускаем насос и записываем новое значение, таким образом приближаясь к нужному значению.
Нижний винт отвечает за разницу между давлением выключения и давлением включения. Как правило рядом написано «ΔP» и находится стрелка со знаками «+» и «-». Настройка разницы давлений аналогична настройке давления выключения. Остается только один вопрос, какой она должна быть? Разница между давлением включения и выключения обычно составляет 1,0-1,5 бар. Причем чем выше давление выключения, тем большей может быть эта разница. Например, при заводских установках Pвкл = 1,6 бар, Pвыкл = 2,6 бар разница составляет 1 бар, это как раз стандартное значение. Если мы хотим изменить заводские установки и поднять Рвыкл до 4 бар, то разницу можно сделать в 1,5 бар, т.е. Pвкл нужно установить на уровне 2,5 бар. Надо понимать, что чем больше эта разница, тем выше перепад давления в системе, что не всегда комфортно. Но в то же время, реже будет включаться насос, и больше воды поступит из гидробака до момента включения насоса.
Это справедливо только в том случае, когда насос может обеспечить требуемое давление (смотрите характеристику насоса). Т.е. если насос может выдать по паспорту только 3,5 бар (с учетом всех видов потерь), то настройка реле давления на выключение 4 бар ничего не даст. Насос просто не сможет обеспечить требуемое давление и в данном случае будет работать не останавливаясь. И если нужно все-таки именно 4 бар, то придется менять насос на более мощный.
Каким же все-таки должно быть давление воздуха в воздушной полости гидробака?
Очень многие не задумываются, или же просто не знают, что нужно следить еще и за этим. К сожалению да, нужно, от этого напрямую зависит срок службы мембраны гидробака, а в конечном счете, и насоса.
Замеряем давление воздуха в воздушной полости гидробака. Делаем это только на отключенном от системы гидробаке — отключаем питание насоса, открываем любой кран за насосом и ждем пока вода выйдет из гидробака. Либо замеряем на установке еще не подключенной к системе водоснабжения. Для этого снимаем декоративный колпачок с воздушного ниппеля гидробака и подсоединяем к нему обычный автомобильный манометр (для проверки давления в шинах автомобиля). Запоминаем это давление. (Как правило на небольших гидробаках, емкостью до 50 литров, это давление будет равно 1,5 бар). Теперь самое главное правило: давление воздуха в гидробаке должно быть меньше, чем давление включения насоса примерно на 10%. Т.е. если давление включения насоса составляет 1,6 бар, то давление воздуха должно составлять 1,4-1,5 бар. В большинстве случаев, это и есть те заводские установки о которых говорилось выше. Т.е. покупая готовую насосную станцию, вы уже имеете полностью настроенную систему. Но как только вы внесли изменения в заводские установки реле давления, необходимо всегда изменять и давление воздуха в гидробаке. Например, если вы установили Pвкл = 2,5 бар, Pвыкл = 3,5 бар, то необходимо и давление воздуха поднять до значения в 2,2-2,3 бар.
Кстати, даже если вы ничего не меняли в заводских настройках, за давлением воздуха необходимо регулярно следить, или, хотя бы, контролировать его раз в год в начале дачного сезона. Важно чтобы это давление было постоянным, если же оно немного снизилось за зиму, его всегда можно поднять обычным автомобильным насосом до требуемого уровня.
Все эти несложные операции не займут много времени, достаточно уделить им внимание один раз в год, тем более, что все окупится долгой и бесперебойной работой всей системы водоснабжения в целом.
© 2007 DAB-SHOP.RU Настройка реле давления и регулировка давления воздуха в гидроаккумуляторе.
«Мне нравится широта ваших курсов HVAC; не только экология или экономия энергии
курсов. «
Рассел Бейли, П.Е.
Нью-Йорк
«Это укрепило мои текущие знания и дополнительно научило меня нескольким новым вещам
, чтобы выставить меня на новые источники
информации.»
Стивен Дедук, П.Е.
Нью-Джерси
«Материал был очень информативным и организованным. Я многому научился, и они были
очень быстро отвечают на вопросы.
Это было на высшем уровне. Будет использовать
снова. Спасибо. «
Блэр Хейворд, П.Е.
Альберта, Канада
«Простой в использовании сайт.Хорошо организовано. Я действительно буду использовать ваши услуги снова.
Я передам вашу компанию
имя другим на работе. «
Рой Пфлайдерер, П.Е.
Нью-Йорк
«Справочный материал был превосходным, и курс был очень интересным, особенно, поскольку я думал, что я уже был знаком
с подробной информацией о Канзасе
Городская авария Хаятт.»
Майкл Морган, П.Е.
Техас
«Мне очень нравится ваша бизнес-модель. Мне нравится возможность просматривать текст перед покупкой. Я нашел класс
информативно и полезно
в моей работе. «
Уильям Сенкевич, П.Е.
Флорида
«У вас есть большой выбор курсов, и статьи очень информативны.Вы
— лучшее, что я нашел «.
Рассел Смит, П.Е.
Пенсильвания
«Я считаю, что такой подход позволяет работающему инженеру легко заработать PDH, предоставив время для обзора
материал. «
Jesus Sierra, P.E.
Калифорния
«Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле,
человек учится больше
от сбоев. «
John Scondras, P.E.
Пенсильвания
«Курс был хорошо составлен, и использование конкретных примеров эффективно
способ обучения. «
Джек Лундберг, П.Е.
Висконсин
«Я очень впечатлен тем, как вы представляете курсы; i.э., разрешив
студент пересмотреть курс
материал до оплаты и
получает викторину. «
Арвин Свангер, П.Е.
Вирджиния
«Спасибо за предложение всех этих замечательных курсов. Я, конечно, выучил и
очень понравилось. «
Мехди Рахими, П.Е.
Нью-Йорк
«Я очень рад предложениям курса, качеству материала и простоте поиска и
принимает ваш он-лайн
курсов.»
Уильям Валериоти, П.Е.
Техас
«Этот материал в значительной степени оправдал мои ожидания. Курс был прост в использовании. Фотографии в основном обеспечивали хорошее визуальное отображение
обсуждаемых тем. «
Майкл Райан, П.Е.
Пенсильвания
«Именно то, что я искал. Нужен 1 кредит по этике и нашел его здесь.»
Gerald Notte, P.E.
Нью-Джерси
«Это был мой первый онлайн-опыт получения необходимых кредитов PDH. Это было
информативно, выгодно и экономично.
Я очень рекомендую его
для всех инженеров. «
Джеймс Шурелл, П.Е.
Огайо
«Я ценю вопросы» реального мира «и имеют отношение к моей практике, и
не основано на некоторых неясных раздел
законов, которые не применяются
— «нормальная» практика.»
Марк Каноник, П.Е.
Нью-Йорк
«Большой опыт! Я многому научился возвращаться к своему медицинскому устройству.
организации. «
Иван Харлан, П.Е.
Теннесси
«Материал курса имел хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».
Евгений Бойл, П.E.
Калифорния
«Это был очень приятный опыт. Тема была интересной и хорошо представленной,
и онлайн формат был очень
доступны и легко
использовать. Большое спасибо. «
Патриция Адамс, П.Е.
Канзас
«Отличный способ достичь соответствия требованиям PE Continuation Education в течение срока действия лицензии.»
Джозеф Фриссора, П.Е.
Нью-Джерси
«Должен признаться, я действительно многому научился. Это помогает провести печатную викторину в течение
Обзор текстового материала. Я
также оценили просмотр
фактических случаев. «
Жаклин Брукс, П.Е.
Флорида
«Документ Общие ошибки ADA при проектировании объектов очень полезен.
Тесттребовал исследования в
документ , но ответы были
легко доступны. «
Гарольд Катлер, П.Е.
Массачусетс
«Это было эффективное использование моего времени. Спасибо за то, что у вас есть выбор
в транспортной инженерии, которая мне нужна
для выполнения требований
PTOE сертификация.»
Джозеф Гилрой, П.Е.
Иллинойс
«Очень удобный и доступный способ заработать CEU для моих требований Delaware PG».
Ричард Роудс, П.Е.
Мэриленд
«Многому научился с защитным заземлением. До сих пор все курсы, которые я выбрал, были великолепны.
Надеюсь увидеть больше 40%
дисконтных курсов.»
Кристина Николас, П.Е.
Нью-Йорк
«Только что закончили экзамен по радиологическим стандартам и с нетерпением ждем дополнительных
курсов. Процесс прост и
намного эффективнее, чем
приходится путешествовать. «
Деннис Мейер, П.Е.
Айдахо
«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов
Инженеры, чтобы получить единицы PDH
в любое время.Очень удобно. «
Пол Абелла, П.Е.
Аризона
«Пока это было здорово! Будучи полной матерью двоих детей, у меня не так много
время для исследования, где
получить мои кредиты от. «
Кристен Фаррелл, П.Е.
Висконсин
«Это было очень познавательно и познавательно.Легко , чтобы понять с иллюстрациями
и графики; определенно делает это
легче поглотить все
теории. «
Виктор Окампо, P.Eng.
Альберта, Канада
«Хороший обзор принципов полупроводника. Мне понравилось проходить курс в
мой собственный темп во время моего утра
метро добираться
на работу.»
Clifford Greenblatt, P.E.
Мэриленд
,Сбор информации о HPA очень важен перед созданием вашей собственной системы. Мы можем многому научиться на чужих ошибках и просто избежать страданий. Зачем проходить школу суровых ударов, если кто-то уже сделал это? Проблема в том, что мы знаем, какая информация является хорошим советом, в то время как другие бедны. Итак, давайте поговорим о некоторых из моих исследований здесь.
Во-первых, давайте прямо скажем, что истинная аэроника — это высокое давление.Это оказывается более сложным, но самым полезным, когда дело доходит до роста растений.
Дизайн HPA можно проследить до 1970 года. Однако в 1990-х годах НАСА произвело революцию, заявив, что это самый эффективный способ выращивания растений в космосе. Многие исследования доказали преимущества выращивания растений в аэропонной системе как на Земле, так и в космосе.
Вот некоторые из преимуществ — PROS:
- Использует до 98% меньше воды, чем традиционные методы выращивания.
- Используемые питательные вещества составляют 1/3 количества, необходимого для гидропоники и методов выращивания почвы.
- Мы можем посадить больше растений на более близком расстоянии
- Нет стоимости для любой почвы
- Некоторые культуры могут производить до четырех урожаев в год, а не только два.
Несмотря на то, что аэропоника звучит великолепно, есть несколько недостатков — КОНС:
- Есть больше частей или частей для покупки по сравнению с другими методами выращивания
- использует дорогой насос высокого давления
- HPA требует тщательного контроля и, возможно, частого технического обслуживания, в основном из-за засорения распылительной головки из-за накопления соли.
- Система зависит от электричества, чтобы поддерживать его в работе
- Относительные короткие сбои системы могут привести к потере всего урожая за считанные минуты, а не часы.
Теперь давайте поговорим об особенностях построения системы HPA (Aeroponics высокого давления).
Есть в основном два типа аэропоники
Компания НАСА произвела HPA ( Aeroponics высокого давления ) и LPA ( Aeroponics низкого давления ) более дешевую систему. Системы LPA являются наиболее распространенными и используются производителями.
Системы LPAиспользуют стандартную пару насосов Magdrive для некоторых ПВХ или труб и несколько миниатюрных спринклерных головок.У водного брызга от головки спринклера LPA есть большие капли, которые окружают корни растения. LPAs обычно работают в системе 24 часа и 7 дней в неделю, постоянно смачивая корни. Работает хорошо, дешево и легко построить. Однако они не так эффективны, как системы HPA.
Системы HPAдолжны работать при высоком давлении, обычно выше 80 фунтов на квадратный дюйм, в идеале это 100 фунтов на квадратный дюйм. Высокое давление используется для распыления воды через небольшое отверстие для создания капель воды диаметром 50 микрон или менее.Один микрон — это одна миллионная часть метра. Средний диаметр человеческого волоса составляет 80 микрон. Итак, мы говорим о действительно крошечной капле воды. HPA также должен работать в очень точном временном цикле. HPA может работать от 1 до 5 секунд, а затем от 3 до 5 минут. Конкретные компоненты необходимы для управления временным интервалом и создания тумана правильного размера.
Размер капли
Исследования НАСА показали, что растения более охотно поглощают питательную воду в каплях размером от 5 до 50 микрон более эффективно, чем любые другие размеры.Размер капель воды имеет решающее значение для поддержания роста аэропона. Слишком большая капля воды означает, что для корневой системы доступно меньше кислорода. Слишком мелкие капли воды, такие как те, которые генерируются сверхзвуковым господином, производят чрезмерные корневые волосы без развития боковой корневой системы для устойчивого роста в аэропонной системе.
В обзоре, HPA требуют высокого давления для правильной работы для получения оптимального размера капель размером 50 микрон от господ. Кроме того, HPA нужны точные таймеры, которые настраиваются с точностью до секунд.
Компоненты нашей системы:
Как уже упоминалось ранее, НАСА показало, что растения более охотно впитывают воду в диапазоне от 5 до 50 микрон. Следовательно, именно для этого понимания HPA (Aeroponics высокого давления) более эффективен, чем самая распространенная система Aeroponics низкого давления.
Опять же, для достижения оптимальных условий для развития завода требуются некоторые основные компоненты и инструменты.
Основные компоненты нашего HPA:
- Водяной насос высокого давления
- Аккумуляторный бак предварительного давления
- Электрический соленоид подключен к регулируемому реле таймера
- Реле давления
- Насадки Mister
Водяной насос высокого давления
Aeroponics высокого давления требует НАСОСА, который может производить достаточно для создания давления воды, чтобы получить идеальный размер капель от 20 до 50 микрон.Эти насосы обычно представляют собой мембранные насосы или бустерные насосы обратного осмоса. Насос должен производить устойчивый 80 PS.I. на ваш необходимый поток питательных веществ. Так что ищите насос, который может генерировать 100 фунтов на квадратный дюйм или более. Некоторые используют бустерный насос Aquatec 8800 RO. Он может производить максимум 150 фунтов на квадратный дюйм, поэтому он дает вам игровую комнату. Он относительно дешевый по сравнению с другими затратами на насосы и тише при работе. Бустерный насос Aquatec 6800 RO также является хорошим вариантом, поскольку он может создавать 100 фунтов на квадратный дюйм. Однако убедитесь, что вы приобрели его с правильным регулятором, и он установлен на 80-100 фунтов на квадратный дюйм.Это трудно изменить позже.
В большинстве умеренных систем с аккумулятором этот насос будет работать. Для более крупных систем HPA или если вы планируете расширить свою систему в будущем, приобретите насосы Shur-flow. Они используются в чистящих средствах для ковров и автоматах по производству соды и являются надежным брендом.
Аккумуляторный бак под давлением
Эти резервуары используются во многих домах на колодезной воде и в туристических прицепах (RV), чтобы помочь поддерживать давление воды в трубах. предотвращайте перегрузку насоса каждый раз, когда требуется вода из крана.
Эти аккумуляторные баки имеют резиновый баллон, который может расширяться и сжиматься под воздействием воды и давления. Этот мочевой пузырь создает два пространства в резервуаре; один из жидкости и один из сжатого воздуха.
Немного физики здесь. Вы не можете сжимать воду, но вы можете сжимать воздух. Если аккумуляторные баки были заполнены до самого верха, вы обнаружите, что у вас не будет давления воды, чтобы вывести воду. Таким образом, чтобы эти резервуары работали, всегда должно быть некоторое верхнее пространство в резервуаре, чтобы удерживать только воздух для создания давления.
Как только насос заполнит его водой, аккумулятор сможет выпускать воду под давлением, используя давление воздуха в качестве движущей силы для вытеснения воды при включении крана.
Итак, вы можете подумать, зачем нам бак, если у нас есть насос, который может создавать давление воды для системы HPA? Зачем тратить время и деньги на аккумуляторный бак?
ну давай посмотрим почему?
Насос, безусловно, является самой дорогой частью HPA, поэтому продление срока службы насоса приведет к сокращению долгосрочных затрат.Таким образом, первое преимущество резервуара — это снижение усталости и требований к насосу, меньшая эксплуатация, увеличение срока службы насоса, это так просто.
Но что еще более важно, аккумуляторный резервуар служит другой цели в создании мгновенного и постоянного давления, как только открывается соленоид, так что распылительные головки могут работать в течение коротких промежутков времени с точным давлением, они должны производить капли от 30 до 50 микрон. Если бы насос напрямую подключался к вашим господам, а не проходил через аккумуляторный резервуар, был бы короткий период времени, когда давление было бы ниже 100 фунтов на квадратный дюйм, и это медленное пусковое давление создавало бы размеры капель, превышающие наш диапазон 50 микрон. ,
Примерами некоторых аккумуляторных резервуаров являются резервуары Well-x-trol. Они специально разработаны, чтобы делать именно то, что мы хотим в HPA. Некоторые из них имеют размер около 2 галлонов, однако вы можете использовать разные размеры. Меньшие по размеру экономят пространство или больший бак, чтобы обеспечить меньший рабочий цикл насоса.
Что нужно учитывать при выборе размера резервуара
Следует помнить, что для более крупных резервуаров, чем больше резервуар, тем более «застойным» может стать решение, если вы увеличите его до системных требований, поскольку одно и то же решение будет находиться в резервуаре в течение длительных периодов времени. времени.
Большие танки требуют большего решения. Так что, если вам нужно изменить питательные вещества до того, как резервуар опустеет, он станет бесполезным, если его нельзя будет переработать. Как только вы добавляете воду к своим питательным веществам, она становится летучей и начинает разрушаться. Так что посоветуйтесь с поставщиком и спросите, каков срок годности смешанного решения.
Меньшие емкости выдерживают меньшее давление при заданном давлении и имеют тенденцию к быстрому падению, если ваша система предъявляет повышенные требования. Это заставит ваш насос работать чаще.
*** ВНИМАНИЕ: Всегда устанавливайте клапан сброса давления на аккумуляторе. Если насос или реле давления работают со сбоями и не отключаются должным образом, бак может стать бомбой и взорваться. Клапан сброса давления предотвратит увеличение давления выше определенной точки. Это очень важная функция безопасности!
электрический соленоид
Электрический соленоид — это просто элемент в HPA, который запускает и останавливает поток воды в систему, когда таймер выключается и включается.Это запорный клапан с электронным управлением. Вы подключаете соленоид к цепи реле времени. Таймер будет контролировать, когда соленоид открывается и закрывается, и когда растения получают питательные вещества.
Эта система мало чем отличается от автоматической системы полива газонов. Так что, если вы понимаете свою систему газонов, вы знаете, что это такое.
Таймеры для запуска соленоида лучше всего подходят для случаев, когда с точностью до 1 секунды включено и выключено в минутном диапазоне. Один таймер для использования — это таймер ART DNe Recycle, но есть много других брендов, которые можно использовать.Я планирую построить свой таймер на основе Aurdiono.
ПЕРЕКЛЮЧАТЕЛЬ ДАВЛЕНИЯ.
Этот компонент, если контролирует давление на всю систему. Он либо приобретается отдельно, либо встроен в насос как единое целое. Aquatec 8800 не имеет реле давления, поэтому приобретайте его отдельно.
Реле давления сообщает насосу, на какое давление включать и на какое давление выключать. Это так просто. Что означает измерение давления воды в трубопроводе и, когда давление низкое, оно включает электричество в насос, так как насос работает, давление поднимается.Как только давление достигает заданного значения, реле давления отключает электричество. Насос останавливается.
Если вы хотите, чтобы на ваш аккумулятор было максимальное давление при 100 фунт / кв. Дюйм, но не ниже, чем, скажем, 80 фунт / кв. Дюйм, то вы устанавливаете реле давления, чтобы активировать насос при 80 фунт / кв. Дюйм и выключить при 100 фунт / кв. Опять же, довольно просто.
Компания Aquatec производит реле давления, сделанные специально для своих насосов обратного осмоса, и они могут быть настроены на предельное значение 80 фунтов на квадратный дюйм, что вы и хотите использовать.
Спрей Мистерс
Распыление достигается путем прокачки воды через форсунки под высоким давлением. Форсунки бывают разных форм распыления и отверстия. Большие форсунки и отверстия снижают вероятность засорения, но для работы им требуется давление и высокая скорость потока. Это не хорошо, если мы пытаемся сэкономить на наших питательных веществах и стоимости эксплуатации.
Выбор форсунок, обеспечивающих необходимый размер капель, обеспечит адекватное покрытие с заданной скоростью и давлением.Для большинства применений HPA выбирайте сопло с полным конусом.
Размер капель в данном аэрозоле может варьироваться от субмикрон до тысяч микрон. Эти капли классифицируются в разных классификациях. Для HPA классификация — мелкодисперсный мелкодисперсный туман от 10 до 100 мкм.
Стационарные форсунки имеют определенные диапазоны эффективности по скорости или давлению. Благодаря этому сопла более высокого давления имеют высокие скорости. Здесь нужна осторожность. Такие скорости способны обрезать тонкие корневые волоски в системе HPA.Так что держитесь подальше от этих типов насадок.
Используйте фильтр с мелкими ячейками перед распылительными соплами, чтобы предотвратить засорение.
Гидрораспылять воду и питательные растворы до капли 5-50 микрон. Распылитель. Струйные сопла с отверстием 0,025 дюйма, работающие при давлении от 80 до 100 фунтов на квадратный дюйм, должны доставлять капли размером 5 — 50 микрон со скоростью 0,08 фл. унция в секунду.
Гидрораспылять воду и питательные растворы до капель 5-25 микрон. Распылитель
с отверстием 0,016 дюйма, работающий при давлении от 80 до 100 фунтов на кв. Дюйм, должен доставлять капли размером 5 — 25 микрон со скоростью 0.04 эт. унция в секунду.
Вы держите пари, есть много, чтобы понять
Теперь эта система может показаться вам ошеломляющей на первый взгляд. Я не могу сказать вам, сколько часов мне потребовалось, чтобы найти достаточно ресурсов для проверки элементов, необходимых для создания HPA, но в последние несколько месяцев это заняло много времени. Имейте в виду, что, как только вы поймете вышеупомянутые компоненты, все остальное — это просто соединение труб с деталями.
Однако, поскольку я люблю компьютеры и электронику, система, которую я создаю, будет намного сложнее, чем то, что нужно или требуется.Моя система не только будет работать как HPA, но и будет самоконтролировать. Это означает, что моя система будет знать температуру, влажность, свет и интервалы распыления. Вся эта информация будет регистрироваться и автоматически сохраняться и использоваться для настройки системы.
,Что такое аккумулятор?
Я попытаюсь сделать невозможное: я собираюсь объяснить основы гидропневматических аккумуляторов без использования математики. Я буду использовать некоторые числа, где это необходимо, но прискорбная реальность заключается в том, что для правильного применения аккумуляторов требуется манипулирование уравнениями. Аккумуляторы являются универсальным и ценным инструментом, но из-за отсутствия понимания их использования — и того факта, что немногие люди умеют правильно их применять — они недоиспользуются.К концу этой статьи я надеюсь заложить прочную основу для теории работы аккумуляторов.
способны выполнять несколько функций: накопление энергии, компенсация утечек, а также снижение вибрации и ударов. Эти функции могут использоваться для различных применений и целей, хотя накопление энергии является наиболее распространенным. Немногие гидравлические системы настолько совершенны, что аккумулятор не улучшит их, возможно, за исключением крайних случаев высокой нагрузки, стоимости или легкости.
Гидравлическая жидкость, будь то масло, вода или синтетическая композиция, не очень сжимаема. Нас учат, что это не сжимаемо, но все есть, даже алмаз и вольфрам. Просто некоторые вещества сжимаются сильнее других, и на самом деле гидравлическое масло сжимается менее чем на 0,5% на 1000 фунтов на квадратный дюйм. Таким образом, при поразительном давлении в 10000 фунтов на квадратный дюйм масло будет сжато на 4%. В реальных гидравлических системах сжатие может фактически быть выше из-за вовлеченного воздуха в масле.
Как видите, любая попытка накопить энергию путем сжатия масла бесплодна. Хотя декомпрессия большого объема жидкости под высоким давлением представляет собой определенную проблему, поскольку может выделяться много энергии, такое выделение энергии обычно происходит за доли секунды. Крупные системы высокого давления, такие как гибочные прессы или массивные ножницы, требуют наличия вспомогательных цепей для управления этой декомпрессией. Даже когда декомпрессия может происходить медленно, она никогда не бывает достаточно продолжительной, чтобы выполнять полезную работу по высвобождению энергии.
Газы, однако, обладают высокой степенью сжимаемости, и когда газ сжимается в замкнутом пространстве, где давление снаружи его контейнера ниже, газ будет делать все возможное для расширения, чтобы выровнять его с давлением окружающей среды. Энергия давления, хранящаяся в сжатом газе, обратно пропорциональна размеру нового пространства, которое газ занимает. Например, если взять десять кубических футов окружающего воздуха и поместить его в коробку объемом один кубический фут, давление увеличится в десять раз (всегда помните, что в этом расчете должно использоваться абсолютное давление окружающей среды).
Пневматические системы используют перепад давления между сжатым воздухом и атмосферой. Воздушные компрессоры «всасывают» окружающий воздух, а затем сжимают его до 1/7–1 / 11-го от первоначального объема, чтобы достичь значения от 90 до 150 фунтов на квадратный дюйм. Этот сжатый воздух хранится и / или распределяется, где он использует перепад давления для создания механической силы в пневматических цилиндрах и двигателях. Чем выше степень сжатия, тем больший потенциал он должен выполнять, хотя в пневматических системах наступает момент, когда сжатие выше 150 фунтов на квадратный дюйм начинает выделять больше тепла, чем что-либо другое.Помните, когда вы уменьшаете объем воздуха, вы в основном берете все молекулы воздуха и тепловую энергию и конденсируете ее. Сжатие воздуха до одной десятой его первоначального объема также повышает температуру в десять раз (закон Чарльза).
Однако типичное давление в пневматической системе мало влияет на мотивацию в гидравлических системах. Даже при 150 фунт / кв.дюйм, что является высоким для пневматической системы, вы даже не можете вращать большой объемный орбитальный двигатель без нагрузки на него. Итак, если пневматические системы не могут эффективно достичь 200 фунтов на квадратный дюйм, как мы можем использовать газы для накопления энергии в системах с 3000 фунтов на квадратный дюйм или более?
Гидропневматические аккумуляторыиспользуют сжатый газообразный азот, поскольку он относительно инертен и является наиболее распространенным газом в нашей атмосфере.Азот не обладает магическими свойствами, позволяющими ему сжиматься без нагрева, но системы сжатия азота, как правило, большие, эффективные и дорогие. Они имеют тенденцию работать медленно, в несколько этапов. Это позволяет умеренной степени сжатия каждой ступени и обеспечивает охлаждение между ступенями. После сжатия азот может храниться в больших резервуарах или прямо в баллонах с азотом для раздачи конечным пользователям. Как правило, танки заряжены до 5000 фунтов на квадратный дюйм, что достаточно для заполнения большинства аккумуляторов.
Как только аккумулятор установлен, он готов к зарядке. Специальный шланг и зарядная головка, которые обычно поставляются в комплекте, используются для соединения азотного баллона с газовой арматурой аккумулятора. На зарядной головке будет установлен манометр для измерения давления внутри аккумулятора (обычно на баллоне также есть манометр). Когда клапан открывается, чтобы позволить азоту проникнуть в аккумулятор, слышен приток газа, поскольку он быстро заполняется. Перепад давления уменьшается, когда он заполняется, и клапан закрывается, когда достигается заданное давление.
Предварительно установленное давление аккумулятора обычно составляет 90% от минимального рабочего давления. Это позволяет максимально сжать газ для накопления энергии. Если заданное давление слишком низкое, эффект аккумулятора будет ленивым, и газ будет легко сжиматься и накапливать мало энергии. Если заданное давление слишком высокое, газ даже не начнет накапливать энергию, пока давление в системе не превысит заданное давление.
Аккумулятор накапливает энергию каждый раз, когда давление в системе превышает давление предварительной зарядки.Хотя это может происходить во время рабочего цикла на машине, схема предназначена для заполнения аккумулятора во время отключения, когда поток насоса не распределяется между приводами. Давайте возьмем пример машины и скажем, что главный предохранительный клапан установлен на 3000 фунтов на квадратный дюйм, функция работы машины требует 2000 фунтов на квадратный дюйм, а аккумулятор установлен на 1800 фунтов на квадратный дюйм.
Когда система включена, когда все регулирующие клапаны закрыты, насос (который способен выдерживать давление 3000 фунтов на кв. Дюйм) начнет работать, а при аккумуляторе 1800 фунтов на кв. Дюйм это токопроводящий путь с наименьшим сопротивлением.Аккумулятор будет принимать полный поток насоса до тех пор, пока давление не достигнет 3000 фунтов на квадратный дюйм, где он пройдет через предохранительный клапан. Между насосом и аккумулятором, как правило, имеется обратный клапан, который обеспечивает сохранение энергии в аккумуляторе и не пытается протолкнуть обратно через насос или через предохранительный клапан.
Часто предохранительный клапан оборудован функцией разгрузки, которая считывает давление со стороны аккумулятора обратного клапана, что приводит в действие предохранительный клапан, который полностью открывается для сброса потока насоса обратно в бак при низком давлении.Функция разгрузки также может быть электрической, когда реле давления открывает электромагнитный клапан разгрузки или реле давления может быть запрограммировано на полное отключение двигателя насоса.
В этот момент аккумулятор готов добавить свою накопленную энергию в систему, которая часто комбинируется с потоком насоса для увеличения пиковой производительности, в то время как размер насоса остается меньшим. При работающем насосе и открытом направленном клапане поток из аккумулятора соединяется с потоком насоса для обеспечения высокого потока к приводу (ам), но только до тех пор, пока давление в аккумуляторе 3000 фунтов на квадратный дюйм не достигнет давления системы, и в этот момент он почти истощенный и больше не дополняющий поток, в данном случае 2000 фунтов на квадратный дюйм.Аккумулятор будет пополнять поток настолько быстро, насколько это возможно на основе перепада давления и расчетов расхода; Аккумуляторы иногда дозируются для предотвращения слишком быстрого поступления чрезмерного потока в систему.
Краткое объяснение работы аккумулятора: воздушная подушка заполнена газом, гидравлическая жидкость выдавливается в пространство, занятое газом, газ пытается вытолкнуть гидравлическую жидкость, а открытие нижнего клапана позволяет выталкивать газ гидравлическая жидкость. Как я упоминал ранее, это делается для сохранения энергии, для компенсации утечки или для уменьшения удара или вибрации.
Энергия — это название игры, и в наши дни все, что нужно для ее спасения, считается первостепенным. В течение десятилетий гидравлические системы использовали аккумуляторы для накопления энергии, хотя изначально это было «для получения большего за счет меньшего». Поскольку маленький насос может использоваться с аккумулятором для обеспечения высокого расхода в системах с меньшим рабочим циклом, размер и стоимость экономятся на насосе и первичном двигателе. При высоких энергозатратах этот способ хранения энергии является экономичным и эффективным, особенно в системах, которые полностью отключают насос при низком потреблении.
Накопитель энергии не обязательно должен использоваться для непрерывной езды на велосипеде, и иногда аккумуляторы используются для аварийной энергии во время отказа насоса или потери электроэнергии. Жидкость под давлением в аккумуляторе может использоваться для открытия формы или перемещения машины в безопасное положение, в котором она может оставаться до тех пор, пока не будет восстановлено питание или исправлена неисправность.
Для использования в качестве компенсации утечки аккумулятор может работать в течение продолжительных периодов времени. Например, функция зажима машины не требует, чтобы гидравлическая система работала и тратила энергию, пока она закрывает зажим.Аккумулятор может обеспечивать постоянное зажимное давление, даже когда поток медленно теряется из-за утечки через поршневые уплотнения или зазоры регулирующих клапанов. Когда давление в аккумуляторе упадет до критической точки, реле давления сообщит насосу о включении на время, достаточное для заполнения аккумулятора.
Из-за физических свойств гидравлической жидкости легко передавать удары и вибрацию по трубам, трубам и шлангам системы. Например, некоторые насосы создают импульсы давления, когда поршни или шестерни достигают своего выпускного отверстия.При добавлении небольшого аккумулятора на выходе из насоса сжатый газ может поглощать эти импульсы, как распорки подвески вашего автомобиля могут поглощать неровности на дороге, обеспечивая более плавную работу.
Иногда пики давления довольно велики, например, при декомпрессии большого цилиндра под высоким давлением, как обсуждалось ранее. Добавив аккумулятор в возвратную линию этих машин, можно снять амортизационный шок и предотвратить повреждение компонентов, расположенных ниже по потоку, которые в обратной линии часто не рассчитаны на высокое давление.
Хотя для каждого примера использования аккумулятора требуется свое собственное уникальное уравнение для решения критических параметров, таких как объем аккумулятора и давление предварительной зарядки, вам не нужны эти формулы для понимания того, как и где использовать аккумулятор. Но если вы не понимаете математику, вам нужно будет воспользоваться услугами кого-то, кто понимает. Аккумуляторы просты в применении, но, как говорится, дьявол кроется в деталях.
,Где используются датчики давления?
Датчики давления используются в любых гидравлических системах, требующих точного электронного измерения давления с высоким разрешением. Преобразователь — это устройство, которое превращает одну форму энергии в электронный сигнал. Датчик давления считывает движение на его тензодатчике, создаваемое давлением воздуха или гидравлической жидкости, а затем, используя входную мощность, обеспечивает электронный выходной сигнал, который будет использоваться ПЛК, дисплеем или другим контроллером.
используются буквально в каждом приложении, требующем измерения давления, а затем и некоторых! Благодаря встроенному цифровому дисплею датчик может использоваться для измерения основного гидравлического давления сразу после насоса или в подсхеме, где давление может отличаться. В пневматической системе датчики давления могут использоваться на ресивере для контроля первичного давления или на каждом FRL для измерения давления на каждой ветви.
Датчики давления используются в системах с замкнутым контуром, таких как электронная компенсация давления, которая будет измерять давление перед и после пропорционального дозирующего клапана для точного измерения перепада давления.ПЛК будет сравнивать разницу в давлении на входе и выходе с желаемой уставкой падения давления и регулировать клапан так, чтобы поддерживать это падение давления независимо от колебаний давления, вызванных нагрузкой.
Другое сложное применение для датчика давления — для управления насосом с обратной связью. Например, насос с постоянным рабочим объемом может управляться так, чтобы вести себя как насос с переменным рабочим объемом, с компенсацией давления, изменяя свою скорость с помощью двигателя с сервоприводом или VFD. ПЛК просто поддерживает предварительно установленное давление «компенсатора», изменяя скорость насоса, чтобы соответствовать потребностям потока, независимо от давления нагрузки.
Датчик давления также может быть использован в качестве электронного переключателя давления. В пневматических системах управляющий клапан, используемый для управления функцией заполнения аккумулятора, может переключаться ПЛК в зависимости от давления от датчика. Оператор станка или логика программирования могут изменять давление в аккумуляторе, чтобы изменить последующее рабочее давление. Более высокое давление в аккумуляторе также может изменить полезный объем выпускаемого воздуха, так как более высокое давление равно большему объему.
Датчики давлениятакже могут иметь форму автономных блоков управления, таких как программируемый цифровой переключатель давления. Программируемый цифровой датчик давления является автономным, для обеспечения точного коммутируемого выходного сигнала в любом месте его полезного диапазона требуется только источник питания. Более высокие модели также будут иметь цифровой дисплей, не только для считывания давления, но и для упрощения программирования. Идя дальше, некоторые модели также имеют аналоговые выходы для подачи на дополнительный контроллер или ПЛК.
Автономные датчики давления требуют источника питания, обычно 24 В, и затем будут использовать встроенную электронику для преобразования входного механического давления в аналоговый выход. Этот выход подавляющим большинством является одним из трех сигналов, 0-5 В, 0-10 В или 4-20 мА, которые наиболее распространены в контроллерах.
,
