Как закачать воздух в гидроаккумулятор водоснабжения: Как закачать воздух в гидроаккумулятор видео

Какое давление должно быть в гидроаккумуляторе?

Если просмотреть переписку на тему автономного водоснабжения на различных строительных порталах и форумах, то один из часто встречающихся вопросов – почему в бак вместо обозначенной в его паспорте емкости (к примеру) 50 л заливается всего 30 – 35? Как результат – устройство работает не совсем корректно. Основная причина – неправильно выставленное давление в гидроаккумуляторе. А каким оно должно быть в гидроаккумуляторе – это и интересует многих пользователей.

О назначении и устройстве ГА подробно рассказывается здесь. Чтобы не повторяться, достаточно лишь отметить, что в баке изначально есть воздух. Он закачивается в него еще на производстве, и давление составляет (для подавляющего большинства моделей) 1,5 атмосферы. Если изделие от известной компании-изготовителя, то небольшую утечку (за предпродажный период) в расчет можно не брать – качественные гидроаккумуляторы не «травят».

Не все пользователи учитывают, что ГА функционирует в системе водоснабжения только совместно с реле давления, иначе теряется сам смысл установки бака.

Именно эти два элемента автоматики и обеспечивают стабильность давления в контуре и регулируют интервал между пуском в работу и остановкой насоса.

Но есть и еще ряд нюансов, которые правильно оценить может лишь профильный специалист. Например, как рассматривать следующую рекомендацию, размещенную на одном из форумов – взять разницу высот (в м) между ГА и верхней точкой водоразбора (H) и разделить эту цифру (число) на 10. Частное – это и есть рекомендуемое давление в баке (в атм

). У человека, хоть немного понимающего, как организуется схема водоснабжения, неминуемо возникнут хотя бы такие элементарные вопросы.

  • В любом доме есть много бытовой техники, присоединяемой к водопроводу. Для каждого изделия – свой нижний порог давления, при котором оно может нормально функционировать. Как это учесть?
  • Трубы в жилых строениях прокладываются по-разному. На это влияют этажность здания, внутренняя планировка и так далее. Каждый поворот «нитки», отвод от нее, фитинги – это некоторая потеря давления. Есть ли поправочные коэффициенты для всех подобных случаев?
Существует главное правило настройки гидроаккумулятора – давление в нем должно быть на 10% ниже минимального (для включения перекачивающего устройства), установленного при регулировке срабатывания реле. Но это типовая рекомендация, которой следует придерживаться. В принципе, можно взять разницу и в 12, а то и 15%. Но точно определить ее способен лишь специалист, с учетом всех нюансов системы.

Наиболее вероятные последствия неправильной настройки гидроаккумулятора

  • Некорректная работа бытовой техники, присоединенной к контуру водоснабжения. Например, периодические сбои в функционировании котельного оборудования, а то и аварийная остановка агрегата.
  • Снижение ресурса насоса по причине повышенного износа.
  • Проблемы с напором из кранов на последних этажах дома.

Производители прилагают к каждому гидроаккумулятору инструкцию, в которой расписан порядок его настройки. В чем сложность? Сортамент реле давлений значительный, и у каждой модели – свои характеристики.

Одна из основных – так называемая «дельта», то есть разница между Pmin (для пуска насоса) и Pmax (для его отключения). Применительно к большинству этих приборов она равна 1 (иногда 1,5). Но ни одно руководство не в состоянии учесть всех особенностей конкретной системы, самого строения, его «наполнения» техническими устройствами, способов их подключения и так далее.

Вывод

Он напрашивается сам собой. Несмотря на кажущуюся простоту настройки давления в гидроаккумуляторе, данную технологическую операцию целесообразнее доверить профессионалу. Логика достаточно проста – лучше оплатить его услуги «здесь и сейчас», чем не в такой уж далекой перспективе тратить деньги за визиты различных мастеров (по ремонту котла, посудомоечной машинки, того же насоса и так далее).

Однозначно – в совокупности обойдется значительно дороже. А если учесть еще и неудобства, нервы, время, то решение более чем рациональное.

Компания «АЛЬФАТЕП» всегда окажет проживающим в Подмосковье практическую помощь в выборе оптимальной модели гидроаккумулятора и его настройке. Достаточно лишь позвонить на номер ее контактного телефона 8 (495) 109-00-95, и сотрудники подробно проконсультируют по любому вопросу, касающемуся организации водоснабжения, подберут требуемый для системы ГА, сами его установят и настроят по давлению его и реле. По желанию клиента, возьмут все оборудование на сервисное обслуживание.

Гидроаккумуляторы в системах холодного и горячего водоснабжения. Предназначение и настройка.

Гидроакумуляторы, расширительные бак, экспанзоматы – не смотря на некоторые различия в характеристиках, они все служат одинаковой цели и имеют одинаковую конструкцию. Фактически можно сказать, что под тремя разными понятиями подразумевается один предмет, призванный принять на себя избыточную жидкость, чтобы снизить давление, или вернуть ее, поддерживая давление в заданных рамках.

Можно выделить три цели, для которых предназначен гидроаккумулятор, и которые пересекаются друг с другом:

  1. Накапливать (аккумулировать) жидкости.
  2. Убирать избыточное давление путем аккумулирования жидкости.
  3. Гасить гидроудары, возникающие в системе водоснабжения и отопления.

Гидроаккумурятор состоит из внешней металлической оболочки и внутренней эластичной мембраны. Между мембраной и стенками бака закачан воздух, а внутрь самой мембраны через штуцер поступает вода. Некоторые мембраны являются проходными – то есть имеют выходное отверстие с противоположной от горловины стороны. Оно предназначено для вывода воздуха из воды или теплоносителя. В таком случае вход для воды (теплоносителя) расположен снизу гидроаккумулятора, а сверху находится резьбовое соединение для выпуска воздуха.

Производители и продавцы разделяют гидроаккумуляторы – баки для холодного водоснабжения и экспанзоматы – баки для ГВС и отопления.

Первые принято красить в синий, а вторые в красный цвет, хотя бывают и красные и белые гидроаккумуляторы. Но в народе и те и другие нередко называют расширительными бачками, не делая между ними отличий.

Между тем отличия есть. У гидроаккумуляторов мембрана всегда сменная. Для ее изготовления используется пищевая резина, которая безопасна для питьевой воды, но раньше изнашивается, в то время как у расширительных баков резина зачастую промышленная. Гидроаккумуляторы делают с расчетом на большое рабочее давление – 6-10 атм, а экспанзоматы рассчитаны на 3-5 атм. А вот температуру в большинстве случаев они выдерживают одинаковую. К тому же при необходимости можно установить гидроаккумулятор на горячее водоснабжение так, чтоб на него поступала остывшая вода.

Параметры гидроаккумулятора

У каждого изделия есть характеристики, на которые обращает внимание покупатель при выборе. У гидроаккумуляторов это максимальное рабочее давление и объем.

Максимальное рабочее давление – это показатель давления воды, который способен выдержать бак. Для водоснабжения этот показатель может колебаться от 6 до 10 бар в зависимости от производителя и модификации. Для промышленных нужд иногда требуются баки с большим давлением, они чаще всего изготавливаются на заказ.

Объем гидроаккумулятора – указывается показатель самого стального бака, который мы видим снаружи. Между тем объем воды, который бак может принять, значительно ниже этого показателя, и может достигать половины. Он напрямую зависит от амплитуды давления – разницы между верхним и нижним пределами.

Также хорошо знать допустимое значение давления воздуха. Этот показатель может быть указан, либо его можно проверить самостоятельно. У каждого гидроаккумулятора есть пипка золотника, закрытая ниппелем. У небольших баков она находится на торце бака, у больших в этом месте расположен выход для выпуска воздуха, а золотник – немного ниже и вбок.

Нагнетать воздух в бак можно при помощи автомобильного насоса, желательно с манометром, который обычно показывает давление внутри шины. Показатели для давления бака обычно указываются в барах или атмосферах (1 бар ≈ 1 атм), в то время, как шкала на автомобильных манометрах нанесена в Па или МПа. Шаг в 0,1 МПа равняется одной атмосфере (1 бар).

Гидроаккумулятор в системе водоснабжения

Назначение гидроаккумулятора мало меняется в зависимости от системы установки. В системе холодного водоснабжения он служит для:

  • — аккумулирования воды;
  • — поддержания постоянного давления в трубопроводе;
  • — для защиты от гидроударов на длинных участках трубопровода.

На горячее водоснабжение также нужно устанавливать синий гидроаккумулятор. При нагревании вода расширяется, что приводит к увеличению давления, а это, в свою очередь, ведет к спуску воды через предохранительный клапан. Гидроаккумулятор ставят, чтобы не допустить сильного повышения давления, а преимущество синего в том, что мембрана для него изготавливается из пищевой резины.

Установка и настройка гидроаккумулятора в автоматической системе водоснабжения

Автоматическая система водоснабжения состоит из насоса, пульта управления им, реле давления, реле сухого хода, кроме этого в системе может стоять фильтр. Именно реле давления управляет насосом в автоматическом режиме. В реле установлено два порога давления – минимальное и максимальное, — и оно включает насос, когда давление падает ниже минимума, и выключает, когда оно достигает максимума. Для стабильной работы системы давление воздуха в гидроаккумуляторе должно быть на 2-3 метра (0,2-0,3 атмосферы) ниже, чем минимальное давление реле. К примеру, если минимальное давление 1,5 атм., то нужно закачать воздух до 1,2 атм.

Лучше произвести настройку гидроаккумулятора для более эффективной его работы.

Вариант 1

Подходит для случаев, когда гидроаккумулятор уже подключен к системе и в нем есть вода. Этот же способ помогает проверить целостность мембраны. Сначала отключите питание системы и откройте кран, чтобы спустить всю воду. Кран оставьте открытым, поскольку может сложиться ситуация, когда в расширительном баке осталась вода. Далее подключите к золотнику автомобильный насос и начните закачивание воздуха. Если из крана снова пошла вода, это может говорить о двух вещах – либо мембрана порвалась, либо во время работы гидроаккумулятора произошла разгерметизация воздуха, и тот вышел из бака.

Чтобы проверить, прекратите закачивать воздух и закройте кран, после чего запустите насос. Когда система наполнится, выключите питание и откройте кран, чтобы слить литров 20 воды. Снова закройте кран. Нажмите на золотник гидроаккумулятора и выпустите весь воздух. Если после того, как воздух закончится, польется вода, значит – мембрана повреждена и ее нужно менять. Если нет – с мембраной все в порядке и нужно заново повторить описанный прежде процесс накачивания.

Когда в расширительном баке установится подсчитанное давление воздуха, запустите систему, откройте кран и наблюдайте за манометром. Он должен показывать стабильное давление – если стрелка упадет один раз, это не так страшно. Вероятно в гидроаккумуляторе остался воздух, и теперь он вышел. Если стрелка упадет еще раз, значит давление слишком высокое. Нужно постепенно сбрасывать воздух, продолжая наблюдение, пока давление не выровняется.

Вариант 2

Если вы впервые подключаете расширительный бак к системе, сначала накачайте воздух, чтобы давление было чуть выше необходимого. Некоторые баки, например Aquasystem, продаются с уже накачанным воздухом. Подключите бак к системе, закройте все краны и включите насос. Не нужно ждать максимального давления в системе, достаточно, чтобы бак немного наполнился. Выключите питание насоса и спустите всю воду – так из гидроаккумулятора и системы уйдет попавший туда воздух. Снова закройте краны и заполните систему до отметки давления, которая немного превышает минимум. Выключите насос и спустите воду, пока давление в системе не будет на том же уровне, что и необходимое давление в гидроаккумуляторе. После этого понемногу спускайте воздух в гидроаккумуляторе, наблюдая за манометром. Как только его стрелка сдвинется вниз – значит, давление в гидроаккумуляторе стало ниже, чем в системе, и в него стала поступать вода. Прекратите спускать воздух.

Гидроаккумулятор в системе горячего водоснабжения

Роль гидроаккумулятора в системе ГВС такая же, как и в системе отопления – компенсировать давление, возникающее при нагреве воды. Бак можно устанавливать как перед бойлером, так и после – особой разницы нет. Но все же рекомендуем ставить гидроаккумулятор на подачу воды, из-за низких температур.

Для горячего водоснабжения лучше брать синий гидроаккумулятор – его мембрана сделана из пищевой резины, и он рассчитан на большее давление. Объем бака должен равняться 5-10% от объема бойлера, при этом если количество нагреваемой воды большое – 300-500 литров, можно брать 5%, а если небольшое – около 100, то лучше брать 10%. Для систем с нестабильным давлением, в частности центрального отопления, лучше брать больший запас объема.

Давление воздуха в расширительном баке для ГВС

Давление воздуха в баке для ГВС имеет не меньшее значение, чем для холодного водоснабжения. Подходы к выявлению необходимого показателя тут свои.

Первый способ – довольно приблизительный подсчет по среднему значению. За минимум берется минимальное значение давления в системе, за максимум – давление сброса предохранительного клапана. Обычно у предохранительного клапана для ГВС значение 6 бар, минимальное давление в системе центрального отопления – 2 бара. Значит, давление воздуха в гидроаккумуляторе должно составлять 4 бара.

Второй способ можно назвать более точным. Ведь каким бы ни было давление в баке, система будет работать, вопрос в том – как именно. Поставим перед собой две цели: максимальный КПД и максимальный срок службы бака.

Срок службы бака выражается скорее, в сроке службы сменной мембраны. Мембрана рвется по довольно простой причине – вследствие износа. А основная причина износа мембраны – резкие и, можно сказать, критические изменения ее состояния. Когда гидроаккумулятор отдает всю свою воду, то мембрана под давлением воздуха сворачивается в лист, края которого сильно гнуться. Именно в этих местах чаще всего и происходит разрыв. Соответственно, чтобы не допустить быстрого износа резины, необходимо сделать так, чтобы мембрана как можно реже сворачивалась в лист. В идеале – никогда. Чтобы добиться этого, необходимо установить давление воздуха в мембране меньше, чем давление воды. Тогда в состоянии покоя мембрана будет немного заполнена водой.

Для достижения максимально КПД требуется, чтобы количество воды в состоянии покоя в гидроаккумуляторе было минимальным.

Для достижения этой цели достаточно, чтобы давление воздуха в гидроаккумуляторе было на 1 бар меньше, чем минимальное давление воды в системе ГВС.



Подключение гидроаккумулятора в систему водоснабжения своими руками

Автономная система водоснабжения – сложное техническое сооружение, требующее использования внушительного ряда технических средств. Чтобы автоматизировать работу насосного оборудования и подачу воды в краны, понадобится установка гидробака. Согласитесь, не каждый домовладелец знает, как его устанавливать, да и вообще, что это за устройство.

Мы подробно расскажем, как производится подключение гидроаккумулятора в систему водоснабжения. Детально разберем, что необходимо для его монтажа, в каких независимых водопроводных сетях он используется, с каким оборудованием и как может эксплуатироваться.

Осуществленная согласно нашим рекомендациям установка гидравлического бака предотвратит множество вероятных проблем: защитит бытовую технику, минимизирует действие гидроудара. Для оптимизации восприятия представленную информацию дополняют фото, схемы и видео.

Содержание статьи:

Устройство и назначение гидробака

Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, – это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.

При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно , которое планомерно подает команду на отключение насоса.

Галерея изображений

Фото из

Гидроаккумулятор — металлический бак, внутрь которого помещена эластичная мембрана в форме колбы, заполняемая водой. Остаток пространства между колбой и корпусом занимает газ или воздух

Изменение объема воды в колбе и воздуха в корпусе фиксируется автоматикой, которая контролирует циклы включения/отключения насоса

Гидробаки используются как в составе систем с погружным насосом, так и в паре с поверхностным. В обоих случаях они требуются для автоматизации работы системы

Гидроаккумуляторы устанавливают либо на входе водопровода в дом, либо возле водозаборной скважины непосредственно в кессоне

На входном патрубке в гидробак устанавливается обратный клапан, предотвращающий отток воды обратно в выработку после остановки насоса

Оптимальным местом для установки манометра считается выход из гидроаккумулятора, требующийся для контроля параметров давления в системе

В обустройства дач и небольших загородных домов используются гидробаки емкостью от 12 до 24 л. Для работы в паре с погружными насосами объем берут больше, рассчитывают исходя из технических характеристик конкретного агрегата

Если для нормальной работы автономной системы требуется резерв воды в 300 — 500л, то схему с гидробаком дополняют большим гидроаккумулятором, готовым или самодельным накопителем

Компоненты системы водоснабжения с гидробаком

Гидоаккумулятор в составе насосной станции

Установка гидроаккумулятора в кессоне

Гидроаккумулятор на вводе водопровода в дом

Расположение обратного клапана

Место установки манометра

Стандарты объема гидроаккумулятора

Система для резервного запаса воды

Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила.

Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.

Вода в попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.

В тех гидроаккумуляторах, которые входят в состав бытовых систем водоснажбения, используется воздух. Если же это устройство предназначено для производственного применения, в него закачивают газ

Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.

Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.

Гидроаккумулятор состоит из следующих элементов: 1 – металлический корпус, 2 – резиновая мембрана, 3 – фланец, снабженный клапаном, 4 – ниппель, через который можно закачать воздух, 5 – воздух под давлением, 6 – ножки, 7 – установочная платформа для насоса

Принцип работы гидроаккумулятора

Если система только что смонтирована, большую часть внутреннего объёма гидроаккумулятора занимает та камера, которая предназначена для воздуха.

Поступая в грушевидную мембрану через патрубок, вода сжимает воздух. Это происходит вплоть до той поры, пока не будет достигнуто предусмотренное давление. Затем реле отключает насос. Работу реле можно отрегулировать.

Когда мы открываем вентиль и используем воду для своих нужд, происходит разгерметизация системы. Воздух, надавливая на мембрану, помогает воде выйти из ёмкости. Этот процесс будет происходить, пока давление в системе не снизится до установленного минимума -1,5 атм. В этот момент должен заработать насос, нагнетающий в бак воду.

Как известно, в воде тоже есть растворенный воздух. Когда он скапливается внутри мембранного мешка, работа гидроаккумулятора ухудшается, поэтому его необходимо стравить. На некоторых моделях для этой цели имеется специальный клапан. Если клапана нет, нужно раз в 1-3 месяца устраивать мембранному баку профилактику.

Важно правильно вмонтировать . Тогда при его поломке или при проведении на нем профилактических работ, устройство можно будет легко разобрать так, чтобы не пришлось полностью сливать воду из всей системы.

При открывании любого водопроводного крана системы объем воды в баке уменьшается, как следствие падает давление. Падение давления до заданного значения фиксирует реле, которое запускает в работу насос (+)

Роль в водопроводной сети

Казалось бы, устройство просто пропускает через себя воду. Можно было бы обойтись и без него? На самом деле именно с помощью гидробака в системе водопровода сохраняется стабильное давление.

Водяной насос при его наличии включается не так часто, что позволяет экономно использовать его эксплуатационный ресурс. Кроме того, система извлечения и транспортировки воды надежно защищена от гидроударов.

Если по какой-либо причине напряжение в электросети пропадёт, небольшой «аварийный» запас воды в баке поможет решить первоочередные хозяйственные задачи.

Уточним перечень преимуществ, которые обеспечивает это довольно простое устройство:

  • Преждевременный износ насоса. В мембранном баке имеется некоторый запас воды. Она удовлетворяет первоочередные потребности владельцев коттеджа. И только тогда, когда запас иссякнет, включится насос. Следует отметить, что все насосы имеют норму включений на протяжении часа. При наличии гидроаккумулятора этот показатель не будет превышен, и агрегат прослужит дольше.
  • Стабилизация давления в системе. Если одновременно включить два крана, например, в ванной комнате и на кухне, перепады напора могут повлиять на температуру воды. Это очень неприятно, особенно для тех домочадцев, которые в этот момент принимают душ. Благодаря гидроаккумулятору таких недоразумений можно избежать.
  • Гидроудары. Эти явления, которые способны навредить трубопроводу, могут возникать в момент включения насоса. С гидробаком риск возникновения гидроудара практически исключен.
  • Запас воды. В загородном доме проблема водоснабжения стоит особенно остро. Если произошло внезапное отключение электричества, и насос не может выполнять свои функции, то для решения неотложных проблем больше не надо хранить запас воды в ведре или другом резервуаре. В ёмкости гидроаккумулятора она имеется и регулярно обновляется.

Очевидно, что наличие этого устройства в независимой от централизованных сетей системе водоснабжения не случайно. Оно необходимо и полезно.

Гидроаккумулятор в контуре водоснабжения выполняет ряд значимых функций: защищает технику от гидроударов, обеспечивает запас воды, формирует условия для автоматизации ее забора

Варианты мембранных замкнутых емкостей

Мембранные баки эксплуатируются в составе трубопроводов, смонтированных для разных целей, в числе которых:

  • Холодное водоснабжение. Бак применяется для накопления и подачи холодной воды, защищает разнообразные бытовые приборы от гидроударов при изменении давления в системе. Продлевает срок эксплуатации насосов путем сокращения количества их включений.
  • Обеспечение горячей водой. Используемое при этом устройство должно успешно работать в высокотемпературном режиме.
  • Отопительные системы. Такие баки называют расширительными. Они функционируют в составе закрытых отопительных систем и являются их важными составными частями.

В зависимости от конфигурации, гидробаки бывают горизонтальными и вертикальными. Впрочем, принцип их работы не зависит от конфигурации.

Гидроаккумуляторы, предназначенные для включения в систему водоснабжения, окрашивают в синий цвет, а те, которые работают в отопительной схеме, – красные. Эти два вида мембранных баков имеют и некоторые конструктивные отличительные особенности, что хорошо видно на представленной схеме (+)

Особенностью можно назвать наличие специального клапана для стравливания воздуха в верхней части вертикальных моделей, объём которых превышает 50 литров. Этот воздух, как уже говорилось выше, скапливается в верхней части камеры по мере работы устройства. Поэтому присутствие в этом месте стравливающего клапана – вполне обоснованная мера.

Если стравить воздушные массы необходимо при эксплуатации горизонтальных моделей, то для этой цели используется слив или отдельный кран, расположенный за мембранным баком. Чтобы вывести воздух из устройств небольшого размера, придется полностью слить из него воду.

Поскольку вертикальные и горизонтальные модели одинаково эффективны и функциональны, то выбирать подходящее устройство следует, исходя из габаритов помещения, в котором оно будет располагаться. Какая модель лучше впишется в помещение, ту и берут.

Кроме конструкционных особенностей и разного предназначения, баки могут отличаться ещё и своей ёмкостью: на этом фото представлены гидроаккумуляторы различных объёмов, конструкций и предназначения

Схемы подключения гидроаккумулятора

Это устройство может быть подключено к системе водопровода разными способами. Выбор схемы подключения гидроаккумулятора зависит от того, в каком качестве он будет использован, и какие функции на него предполагается возложить. Рассмотрим те схемы подключения, которые наиболее популярны.

Стандартный вариант с поверхностным насосом

Самым распространенным вариантом автономного водоснабжения с гидроаккумулятором является тандем с поверхностным насосом. В этом случае гидробак может быть частью , собранного производителем в заводских условиях, или отдельной составляющей, размещенной рядом с насосом в кессоне или в отапливаемом подсобном помещении.

Перед гидроаккумулятором ставят обратный клапан, чтобы исключить изменение направление потока, после него располагают реле давления, реагирующее на изменение напора, и манометр для отслеживания рабочих параметров.

Для нормального подключения к водопроводному контуру гидробак обычно оснащают угловым патрубком, который подсоединяется к фланцу:

Галерея изображений

Фото из

Подготовка гидробака к подключению

Установка уголка на выходной патрубок

Накрученный на патрубок фитинг

Устанавливаемые на выходе устройства

Использование с повысительной насосной станцией

Насосный агрегат повысительного типа используется для постоянного поддержания и регулирования давления в трубопроводах с активным водопотреблением. Обычно на таких станциях имеется насос, который работает в постоянном режиме.

Если возникает потребность в подключении дополнительных насосов, гидроаккумулятор помогает компенсировать возникающие при этом в системе скачки давления.

В составе системы водоснабжения повысительной насосной станции гидроаккумулятор исполняет функцию аварийного источника водоснабжения и своеобразного демпфера, предотвращающего гидроудары в случае подключения дополнительных мощностей

Такая же схема используется, если подача электроэнергии на повысительные насосы в системе нестабильна, а водоснабжение, тем не менее, должно быть бесперебойным. В период отключения электричества используется тот запас воды, который содержится внутри гидроаккумулятора. По сути, мембранный бак играет в этот период роль запасного источника водоснабжения.

Чем мощнее насосная станция, тем масштабнее задачи, которые на неё возлагаются. Она должна поддерживать , большим должен быть и объём её гидроаккумулятора.

Применение в схемах с погружным насосом

Чтобы максимально продлить срок службы погружного насосного агрегата, количество его включений в течение часа должно соответствовать заявленным техническим характеристикам прибора. Обычно этот показатель порядка 5-20 раз.

Если давление в водопроводной сети падает, при достижении им минимального значения срабатывает реле, включающее насос, подающий воду. При максимальных значениях давления реле отключается, подача воды прекращается.

Если в схеме водоснабжения присутствует погружной насос, то гидроаккумулятор продлит срок его службы, поскольку ему не придется включаться и отключаться, если затраты потребителей воды будут незначительными

Если система водоснабжения автономная и маленькая, даже небольшой объём водопотребления может запустить насос. В этом случае эксплуатация насоса будет малоэффективной. А сам прибор прослужит не так долго, как хотелось бы его владельцу.

Тот запас воды, который содержится в мембранном баке, спасет ситуацию. Кроме того, он не допустит скачка давления в тот момент, когда начнет свою работу погружной насос.

Чтобы выбрать гидробак подходящего объёма, нужно знать следующие характеристики: мощность и частоту включения насоса, предполагаемый расход воды в час и высоту установки устройства.

Если в схеме подключения фигурирует , то гидроаккумулятор выполняет в ней функции расширительного бака. Если воду нагреть, то её объём увеличиться. Она расширится. Для замкнутого пространства, каким и является система водоснабжения, такой процесс мог бы привести к разрушительным последствиям, если бы не гидробак.

В схеме с накопительным водонагревателем гидроаккумулятор используется в качестве расширительного бачка, спасающего систему от разрывов, поскольку несжимающаяся вода отлично расширяется при нагревании

Для включения в эту схему необходимо выбирать гидроаккумулятор, учитывая следующие его характеристики: предельная температура нагреваемой воды и максимально допустимое давление в водопроводной системе.

Выбор мембранного бака со знанием дела

Гидробак – ёмкость, основным рабочим органом которой является мембрана. От её качества зависит, сколько времени прослужит устройство от момента подключения до первого ремонта.

Лучшими считаются изделия из пищевой (изобутированной) резины. Металл корпуса изделия важен только для расширительных баков. Там же, где вода содержится в груше, характеристики металла не имеют решающего значения.

Если не обратить особого внимания на толщину фланца вашего приобретения, то уже через год-полтора, а не через 10-15 лет, как вы планируете, придется покупать совершенно новое устройство или, в лучшем случае, менять сам фланец

Особое внимание при выборе устройства стоит сосредоточить на фланце, который, как правило, изготавливают из оцинкованного металла. Толщина этого металла очень важна. При его толщине всего в 1 мм срок эксплуатации изделия составит не больше 1,5 года, так как в металле фланца непременно образуется прореха, которая выведет из строя всё устройство.

При этом гарантия на бак составляет всего-то год при заявленном сроке эксплуатации в 10-15 лет. Так что дыра появится как раз после истечения гарантийного срока. И запаять или заварить тонкий металл будет невозможно. Можно, конечно, попытаться отыскать новый фланец, но, скорее всего, понадобится новый бак.

Чтобы избежать подобных напастей, следует искать бак, фланец которого сделан из нержавейки или из толстой оцинковки.

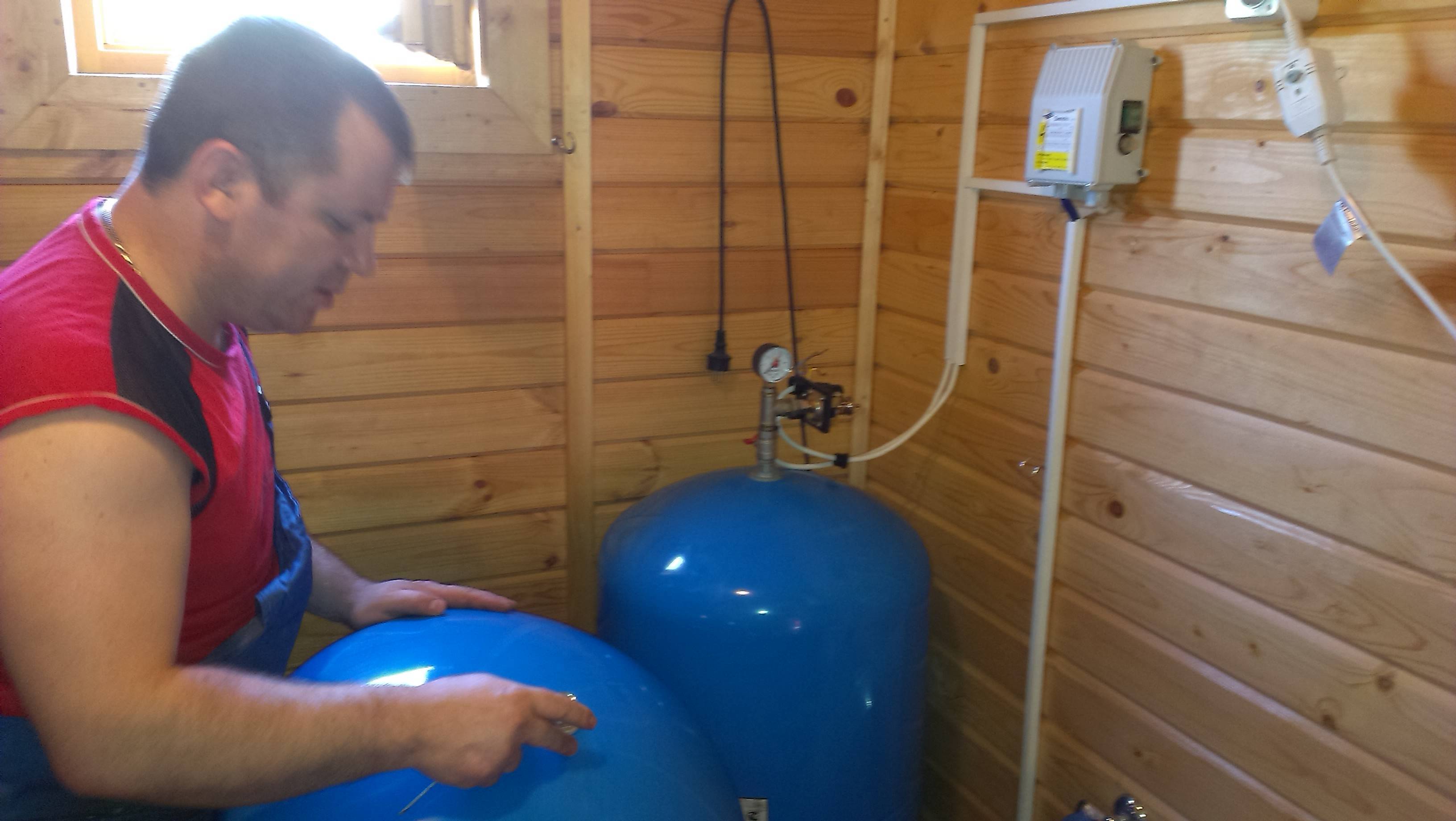

Подключение гидроаккумулятора к контуру водоснабжения

Как стало понятно из всего написанного выше, мембранный бак – это не просто ёмкость с водой. Это специальное устройство, вовлеченное в непрерывный рабочий процесс. Поэтому и процедура его установки совсем не так проста, как это может показаться. Закреплять его следует очень тщательно, учитывая факторы вибрации и шума.

Необходимо закреплять гидроаккумулятор на поверхности с помощью резиновых прокладок, чтобы уменьшить уровень шума при его работе и сократить влияние вибраций на само устройство

К полу его крепят с применение резиновых прокладок, а к трубопроводу – с помощью переходников из резины. И ещё следует учесть, что диаметр подводки не может уменьшаться на выходе гидросистемы.

С новым баком следует обращаться особенно осторожно, заполняя его водой под слабым напором. Мембрана от долгого хранения могла слежаться. Резкая струя воды может её повредить и даже полностью вывести из строя. Правильнее удалить из груши мембраны весь воздух до того, как вы приступите к заполнению её водой. Место для установки гидроаккумулятора должно быть выбрано с учетом его доступности.

Процесс подключения гидроаккумулятора производится в стандартной последовательности:

Галерея изображений

Фото из

Шаг 1: Ввод водопровода через цоколь или фундамент

Шаг 2: Ввод силового кабеля погружного электронасоса

Шаг 3: Настройка гидроаккумулятора после сборки линии

Шаг 4: Подсоединение гидробака к системе водоснабжения

Шаг 5: Расположение второго гидробака в кессоне

Шаг 6: Установка манометра для второго гидроаккумулятора

Шаг 7: Обратный клапан гидробака для ветки на полив

Шаг 8: Сливной кран водопроводной линии для полива

Правильная настройка нового устройства

Новый гидробак следует проверить на то, каков уровень его внутреннего давления. Предполагается, что он должен составлять 1,5 атм. Но в процессе транспортировки изделия от места производства до склада и во время хранения могла произойти утечка, снизившая на момент продажи этот важный показатель. Проверить давление можно, сняв колпачок на золотнике и выполнив замеры.

Для измерения давления можно использовать манометры разных видов:

  • Электронные. Это дорогие приборы. На результат их работы может оказать влияние температура и заряд батареи.
  • Механические. Выпускаются в корпусе из металла, называемые по-другому автомобильными. Если этот прибор успешно прошел проверку, то лучше него не найти. Чтобы получить наиболее точное значение, поскольку измерять нужно будет всего-то 1-2 атм., лучше купить прибор с большим количеством делений на измерительной шкале.

Недорогие насосные станции и насосы-автоматы чаще всего укомплектовываются манометрами в пластиковом корпусе. Погрешность в показаниях таких китайских моделей слишком велика.

Если в баке будет меньший объём воздуха, чем нужно, его место займет вода. Это повлияет на напор воды в водопроводе. При высоком давлении и напор постоянно будет высоким. Большее давление обеспечит меньший запас воды в мембранной груше, поэтому насосу придется чаще включаться. Если света не будет, запаса воды может не хватить на все нужды.

Поэтому-то иногда разумнее будет пожертвовать давлением для достижения других важных целей. Впрочем, ниже рекомендованных значений давление лучше не снижать, как и не превышать предельных характеристик. Недостаток давления может привести к контакту поверхности груши с корпусом бака, что нежелательно.

Для измерения давления можно использовать разные устройства, но оптимальным является относительно недорогой автомобильный манометр с корпусом из металла и достаточно развернутой шкалой результатов замеров

Оптимальное давление воздуха

Чтобы бытовая техника работала нормально, давление в гидробаке обязано находиться в интервале 1,4-2,8 атм. Для лучшей сохранности мембраны необходимо, чтобы давление в системе водопровода на 0,1-0,2 атм. превышало давление в баке. Например, если внутри мембранного бака давление составляет 1,5 атм., то в системе оно должно быть 1,6 атм.

Именно это значение и следует выставить на , которое работает совместно с гидроаккумулятором. Для одноэтажного загородного дома такая настройка считается оптимальной. Если же речь идёт о двухэтажном коттедже, давление придется повышать. Для расчета его оптимального значения применяют следующую формулу:

Vатм.=(Hmax+6)/10

В этой формуле V атм. – оптимальное давление, а Hmax – высота наиболее высоко расположенной точки водоразбора. Как правило, речь идёт о душе. Чтобы получить нужное значение, следует высчитать высоту нахождения лейки душа относительно гидроаккумулятора. Полученные данные вводятся в формулу. В результате расчета будет получено оптимальное значение давления, которое должно быть в баке.

Обратите внимание, что полученное значение не должно превышать максимально допустимые характеристики для прочих бытовых и сантехнических приборов, иначе они попросту выйдут из строя.

Если говорить о упрощенно, то её составными элементами являются:

  • насос,
  • гидроаккумулятор,
  • реле давления,
  • обратный клапан,
  • манометр.

Последний элемент используется для того, чтобы можно было оперативно контролировать давление. Постоянное нахождение его в системе водоснабжения не обязательно. Он может быть подключен только в тот момент, когда производятся тестовые замеры.

Как видите, именно на этой схеме манометр не отображен, но это не значит, что он вообще не нужен. Просто его включат в момент выполнения контрольных замеров

При участии в схеме поверхностного насоса, гидробак монтируют рядом с ним. Обратный клапан при этом устанавливают на всасывающем трубопроводе, а остальные элементы образуют единую связку, соединяясь между собой с помощью пятивыводного штуцера.

Пятивыводное устройство безупречно подходит для этой цели, поскольку имеет выводы различных диаметров. Входящий и исходящий трубопроводы и некоторые другие элементы связки могут соединяться со штуцером с помощью американок, чтобы облегчить профилактические и ремонтные работы на отдельных участках водопровода.

Впрочем, этот штуцер можно заменить кучей соединительных элементов. Но зачем?

На этой схеме порядок подключения хорошо виден. Когда происходит подключение штуцера к гидроаккумулятору, необходимо удостовериться в герметичности соединения

Итак, к насосу гидроаккумулятор подключается следующим образом:

  • один дюймовый вывод присоединяет сам штуцер к патрубку гидробака;
  • к выводам на четверть дюйма подключаются манометр и реле давления;
  • остались два свободных дюймовых вывода, к которым монтируются труба от насоса, а также разводка, идущая к потребителям воды.

Если в схеме работает поверхностный насос, то соединять с ним гидроаккумулятор лучше с помощью гибкого шланга, имеющего металлическую обмотку.

К тем частям, которые заканчиваются муфтами, будут присоединяться труба от насоса и разводка водопровода, которая пойдет к потребителям воды

К погружному насосу гидроаккумулятор подключается точно так же. Особенностью этой схемы является местоположение обратного клапана, не имеющее никого отношения к вопросам, которые мы сегодня рассматриваем.

Выводы и полезное видео по теме

Если после прочтения текста вам всё ещё непонятно, как именно следует подключать гидроаккумулятор, посмотрите это видео, в котором коротко, но предельно ясно отображены все нюансы этой процедуры.

Гидробак является важным составным элементом водопроводной системы. С его помощью решается целый комплекс задач. А выполнить своими руками грамотное подключение гидроаккумулятора, как оказалось, совсем не сложно. Зато преимущества от его использования бесспорны.

Появились вопросы во время ознакомления с представленной информацией? Есть полезные сведения или личный опыт, которым хотелось бы поделиться с нами и с посетителями сайта? Оставляйте, пожалуйста, комментарии в расположенном под статьей блоке.

Простая самостоятельная диагностика типичных неисправностей гидроаккумулятора системы водоснабжения частного дома.

Давно были у меня подозрения о неправильной работе водопроводной системы в моем доме. Да все руки никак не доходили заняться этим вплотную. Ну вроде работает же все, чего тогда туда лезть то?
Вот тут, пожалуй и вылезает первый вопрос.
А какие такие внешние признаки должны заставить домовладельца обратить особо пристальное внимание на свое водоснабжение?
Очень просто
-принимаете душ и «на собственной шкуре» вдруг почувствовали резкие перепады от холодной к горячей и наоборот,

  • бывает холодная вода идет из крана с нормальным напором , а бывает как то не особо бодро , а «с ленивцей» как то она течет,
  • чаще , чем обычно вы слышите, что включается насос насосной станции
    ( например, простой способ, если у вас установлен гидроаккумулятор на 50 литров и после двух подряд сливов воды унитазом уже включается насос — значит у вас проблемы-надо разбираться и чинить).

Вот те первые признаки, по которым домовладельцу пора вновь засучить рукава и начинать выяснять, что именно не так в его водоснабжении .
Что ж, первый шаг ну совсем прост и доступен даже прекрасной нашей половине.
Открываем во всем доме один единственный кран — кран холодной( без примеси горячей!) воды. Смотрим как из крана течет вода до тех пор, пока не запустится ( услышите это ) насос водоснабжения . Услышили, что насос запустился, кран закрыли, подождали ( опять услышили), пока насос выключится. Все, теперь ваш гидроаккумулятор полон.
Берем 5-ти литровую посудину ( например пустую бутыль из под воды «Шишкин лес «) и , при всех закрытых кранах в доме , пользуясь только одним краном холодной воды ( совсем без примеси горячей!) наполняем эту посудину . Цель — выяснить сколько именно литров холодной ( без примеси горячей!) воды надо слить , чтобы заставить насос включиться . ( Дальше я приводу все объемы для 50 литрового гидроаккумулятора — тк у меня именно такой). Оп, набрали одну посудину — 5 литров, слили, а во второй заход и половины посудины не набрали, а насос уже включился. Таким образом слив всего лишь 7-ми литров холодной воды из полного гидроаккумулятора заставил насос включиться.
Это очень маленький объем, в нормально работающей такой системе слить пришлось бы не 7, а все 15 литров до запуска мотора.
Значит разбираемся дальше.
Вооружившись шинным манометром , тем самым, которым проверяете давление воздуха в шинах своего автомобиля ( купите себе еще один такой , исключительно для котельной) подходим к гидроаккумулятору своей насосной станции водоснабжения. Находим на гидроаккумуляторе резьбу ниппеля ( часто закрыта круглой пластиковой крышкой, которую надо просто крутить, пока не открутится). Измеряем,(как в автомобильной шине ) давление воздуха в гидроаккумуляторе.
Тут возможны варианты .
Если пытаетесь измерить давление воздуха а из ниппеля гидроаккумулятора брызгает вода — это проблема «дырявая груша» гидроаккумулятора.
Придется повозиться. Придется или покупать новую грушу или ( что куда менее надежно) пытаться ремонтировать старую.
Если никакой воды не льется но и давления воздуха монометр не показывает ( показывает 0 , или показывает меньше 1,4 бар) .
Если показывет меньше 1,4 бара .
Отключаем электропитание насоса, открываем где то ( где удобно) кран холодной воды,
ждем, пока вода прекратит литься из открытого крана ( манометр давления воды на насосной станции покажет 0).
Подключаем к ниппелю гидроаккумулятора обычный автомобильный насос ( купите себе еще один автомобильный насос , исключительно для котельной) и качаем. Приготовьтесь к тому, что качать придется долго и упорно — объем воздушной полости гидроаккумулятора большой. Качаем и следим за тем сколько накачали по манометру, который встроен в ваш насос. Накачали до 1,4 бара . Стоп. Тут нельзя слишком перекачать! Сняли насос с ниппеля.
Проверим себя, ткнув шинным манометром в ниппель гидроаккумулятора — должен показать близкую к 1,4 бар величину.
Теперь включаем электропитание насоса и ждем пока он накачает водой полный гидроаккумулятор и автоматически выключится.
Дальше так.
Опять тыкаем шинным манометром, теперь уже в полностью заполненный водой гидроаккумулятор:

  • если шинный манометр покажет вам «много» — заметно выше 1,4 бара, ну, например, 2,7 бара то запишите этот результат и считайте, что вы, возможно, отделались легким испугом.
    Дальше, прсто регулярно, один раз в день, дня три последите шинным манометром за давлением воздуха в гидроаккумуляторе и, если оно сталось все таким же большим как
    то, которое вы записали. Можно расслабиться , проводить контроль давления на полном шидроаккумуляторе раз в месяц и, как снизилось, докачивать до той самой величины, что была записана (однако раз в год, опять слить всю воду и сделать давление воздуха 1,4 бар в пустом гидроаккумуляторе) .
  • а вот ежели шинный манометр опять показал вам 0 ( ну или сильно меньше 1,4 бар) значит нам не повезло. Значит воздушная полость гидроаккумулятора пропускает воздух- «не герметичность корпуса».
    Гидроаккумулятор просто не работает так как должно.
    Тут придется повозиться и об этом дальше.

Ремонт гидроаккумулятора своими руками: пошаговые инструкции

Схема устройства системы водоснабжения для частного дома включает в себя много важных элементов. И назвать ее простой, никак нельзя. Один из важнейших ее элементов – это гидравлический аккумулятор.

Это устройство отвечает за поддержку постоянного давления в системе, а также защищает водопровод от гидроударов. Однако, ничто не вечно, поэтому, иногда требуется делать ремонт гидроаккумулятора. При этом, большинство неисправностей, можно устранить своими руками.

Основные неисправности гидробаков

На самом деле, устройство гидравлического аккумулятора не отличается особой сложностью. Он состоит из:

  • основного бака;
  • мембраны или резинового баллона для хранения воды;
  • реле давления, манометра и прочей арматуры.

Однако, несмотря на свою простоту, эти устройства могут ломаться. Основные неисправности гидроаккумулятора для систем частного водоснабжения:

  • слишком частое включение и выключение насоса. Это может быть вызвано разными причинами. Наиболее распространенные это снижение давления воздуха в баке, повреждение мембраны и повреждение корпуса бака. Кроме того, может быть неправильно настроено реле давления;
  • воздушное давление ниже нормы – скорее всего, поврежден ниппель, который не держит давление;
  • вода протекает из воздушного клапана – это говорит о повреждении мембраны;
  • не набирается необходимое давление воды – не достаточно воздуха в баке.

Конечно, самый оптимальный вариант это вызвать специалиста или отдать гидробак на ремонт в сервисный центр. Однако, при желании, можно сделать ремонт и своими руками.

Замена мембраны

Довольно часто, приходится менять мембрану в гидроаккумуляторе. Однако перед тем как разобрать бак, стоит удостовериться, что причина именно в мембране. Ведь дело может быть и в неправильной настройке реле давления, либо в малом объеме воздуха в гидробаке.

Одна из частых проблем – это поломка мембраны

Основные признаки, по которым можно определить повреждения мембраны:

  • слишком частые включения насоса;
  • течет вода из ниппеля и воздушного клапана.

В этом случае, ремонт мембраны делается в такой последовательности:

  • прежде всего, необходимо приобрести новую грушу и подготовить набор ключей;
  • после этого, гидроаккумулятор отключается от системы водоснабжения;
  • с него сливается вода и спускается воздух;
  • теперь нужно открутить фланец и вынуть старую грушу;
  • далее, желательно внимательно осмотреть внутренности бака – если есть грязь или ржавчина, то нужно ее очистить;
  • после этого, новая мембрана расправляется и устанавливается на посадочное место;
  • затем, он прижимается фланцем.

Теперь, требуется накачать в гидроаккумулятор его рабочее давление, обычно это 1,5-2 атмосферы. А после делать пробный запуск. При этом, воду в новую грушу нужно подавать под малым напором – это исключит вероятность ее повреждения. Подробнее о нюансах ремонта, можно прочесть в статье «Как заменить мембрану в гидроаккумуляторе».

Проблемы с давлением

Такая проблема может быть вызвана рядом причин:

  • повреждение ниппеля – через него уходит воздух;
  • неправильная настройка реле давления;
  • повреждение корпуса бака.

Последовательность действий для ремонта:

  • вначале стоит проверить целостность самого корпуса – если он прогнил, то возможно потребуется замена гидроаккумулятора;
  • если с корпусом все в порядке, стоит проверить работу реле давления. Вполне возможно, что его настройки сбились;
  • для этого, стоит попробовать разные режимы работы для гидробака – если реле действует, значит нужно искать причину в другом месте;
  • теперь нужно проверить ниппель – он может стравливать воздух, если это так, то ремонт сведется к его замене.

Манометр может показывать неверные значения

Еще одна причина – в неисправности манометра. Т.е. он может показывать неправильные цифры. Этот момент также стоит учитывать.

Слишком частые включения насоса

Это явление, говорит о недостатке воздушного давления в баке для систем водоснабжения. Поэтому, самое первое, что нужно сделать – это проверить показания манометра.

Здесь нужно учесть и тот факт, что этот прибор может показывать неверные значения. Поэтому, можно просто полностью спустить воздух с системы через клапан для закачки воздуха и накачать его заново. Если манометр вышел из строя – нужно его заменить.

Еще одна возможная причина – сбилось реле управления давлением. В этом случае, нужно его отрегулировать. Возможно, что неисправность устранится.

Поломка реле давления – тоже одна из возможных неисправностей

Также нужно осмотреть и сам гидроаккумулятор – если нарушена целостность корпуса, воздух будет стравливаться. В зависимости от размеров повреждения, нужно будет либо герметизировать его, либо покупать новый.

Еще одна распространенная причина – вышел из строя ниппель для воздуха. Если это так, то его нужно просто поменять. Для этого, нужно отключить гидравлический аккумулятор от системы водоснабжения и стравить с него воздух. После этого, нужно выкрутить старый ниппель и вставить на место новый.

Затем в бак накачивается воздух до 1,5 атмосфер, а после набирается вода в мембрану.

Выходит вода из под фланца

Иногда случается и такая поломка. Однако лечится она просто – обычно достаточно просто подтянуть гайки на фланце. Если это не помогает, тогда придется спускать с бака воду и сбрасывать давление воздуха, а после этого снимать фланец.

Затем можно попробовать сделать дополнительную резиновую прокладку и провести пробный запуск системы. Дело в том, что гидроаккумулятор находится под постоянным давлением и от этого, в резине могут появляться микротрещины.

Может протекать вода через фланец

Если же дополнительная прокладка не помогла – придется покупать новый фланец. При этом, нужно осмотреть посадочное место – на нем не должно быть механических повреждений, заусенцев и ржавчины. Если есть какие либо дефекты, их нужно устранить, т.к. именно они могут стать причиной протечки.

Профилактика аккумулятора

Вообще эти устройства ломаются не так часто, все-таки их конструкция довольно простая. Однако, чтобы избежать или вовремя диагностировать неисправность, нужно периодически проводить обслуживание гидроаккумулятора. Тем более, в этом нет ничего сложного, и такая процедура не отнимает много времени.

Обслуживание проводится по такому графику:

  • раз в 1-2 месяцы делается простой визуальный осмотр устройства. Гидроаккумулятор проверяется на предмет течи, кроме того на некоторых моделях нужно сбрасывать лишнее давление;
  • следующий осмотр делается каждые полгода. Бак также проверяется визуально, но дополнительно нужно проверить состояние давления воздуха и при необходимости подкачать его. Также, стоит проверить исправность реле давления – и при необходимости провести корректировку настроек.

Если же гидравлический аккумулятор проработал больше трех лет, желательно провести комплексную профилактику. Для этого устройство отсоединяется от системы водоснабжения и проводится замена груши. Также может потребоваться замена фланца и ниппеля.

Каждые 3 года проводите профилактику

Ремонт аккумулятора можно без проблем сделать своими руками. Однако, при замене запчастей, желательно покупать оригинальные изделия. Особенно это касается мембраны.

Видео

для чего нужен и как работает

Такое приспособление как гидроаккумулятор для систем водоснабжения представляет собой цилиндрическую герметическую ёмкость, в которой установлена специальная мембрана или груша для регулирования давления воды.

Для чего нужен

Основным предназначением нашего устройства является поддержание оптимального давления жидкости в водопроводе. Такое оборудование защищает насосную станцию от частых запусков и преждевременного износа деталей, обычно это приводит к подгоранию контактов реле регулятора. После отключения электропитания в ёмкости остаётся определённый запас воды.

Основными функциями описываемого прибора считается:

  • Продление эксплуатации насоса. Запуск двигателя происходит после исчерпания запаса жидкости в баке. Длительность эксплуатации прибора зависит от частоты его запусков. Установка мембранного бака позволяет увеличить время между включениями, что продолжит длительность эксплуатации подкачивающего прибора;
  • Поддержание давления в системе по заданным параметрам. При отсутствии гидроаккумулятора перепады напора происходят во время одновременного включения нескольких потребителей, например, водопроводного крана и душа;
  • Устройство позволяет сохранять некоторый запас воды при отключении электроэнергии. Такое качество особенно ценно при эксплуатации автономного водопровода в частном доме.

Устройство

Как мы уже говорили, наше приспособление разделяется грушей на две части. В одной из них собирается жидкость, в другой – сжатый воздух. После заполнения груши напор воды сбалансируется давлением воздуха, поэтому жидкость капсулы не будет касаться к металлическим стенкам резервуара. Мембрана не раздувается до значительных размеров через внутреннее давление воздуха. На корпусе установлен клапан для регулирования давления.

Обратите внимание! Подводящие патрубки должны подсоединяться к гидроаккумулятору таким образом, чтобы можно было быстро разобрать прибор для ремонта без сливания воды из системы.

В резервуарах с объёмом больше 100 литров предусмотрен специальный клапан, который служит для отвода лишнего воздуха, выделенного из жидкости. В меньших по габаритам ёмкостях для подобных целей используют специальный кран.

Принцип работы

Рассматриваемое устройство работает следующим образом. Насосная станция из скважины подаёт воду в мембрану под определённым давлением. Когда величина напора достигнет порогового значения, насосная станция отключается.

Во время потребления жидкости давление падает, что приводит к повторному включению. Эффективность работы приспособления зависит от объёма бака. При увеличении габаритов ёмкости снижается нагрузка на насос. Реле давления можно выставить на определённый запас воды методом вращения специальных гаек.

При продолжительной работе гидроаккумулятора присутствующий в жидкости воздух скапливается в мембране, заполняя полезное пространство, которое могло бы использоваться для воды. В связи с этим рекомендовано проводить профилактические действия, которые заключаются в стравливании скопившихся газов. Подобные операции необходимо проводить с периодичностью в 1-3 месяца.

Реле давления для гидроаккумулятора и как отрегулировать

Рассматриваемое приспособление используется для автоматического регулирования работы насоса. При регулировании реле давления нужно обратить внимание на следующие термины:

  • Нижнее давление – это параметры запуска насоса, стандартное значение 1,5 Бар;
  • Параметры верхнего давления используются для раздвижения контактов реле и дальнейшего отключения насоса. Здесь используются показатели в 2,5-3 бар;
  • Гранично допустимое давление не должно превышать 5 бар.

После запуска станции вода начинает накапливаться в мембране или груше. В дальнейшем жидкость будет выталкиваться по трубам к потребителям. После приобретения необходимого оборудования нужно проверить давление воды. Рассматриваемые устройства имеют специальные манометры, но эксперты утверждают, что такие приборы имеют значительные погрешности измерений.

Обратите внимание! Для проверки показателей давления рекомендовано использовать манометр для автомобиля со специальной шкалой.

Реле давления

Во время проверки давления воздуха в мембранном баке снимают защитную крышку и подсоединяют манометр к ниппелю. Следует заметить, что при уменьшении давления в гидробаке, увеличивается объём закачанной жидкости.

Для создания необходимого напора жидкости в ёмкость нужно закачать воздух до установления давления на значении в 1,5 атмосфер. Увеличение показателей приводит к частым включениям и изнашиванию насоса. Слишком маленькое давление приведёт к раздуванию и выходу из строя резиновой груши.

Во время регулирования реле нужно снять крышку из прибора, после чего мы обнаружим корпус с двумя пружинами, на которых вкручены большая и маленькая гайки. Заметим, что первая гайка регулирует нижний уровень давления (обозначим её символом Р). Вторая, маленькая гайка используется для регулировки разницы давления (обычно обозначается буквой Н). Работу начинают относительно нижнего давления, которое выставляется на большой пружине.

Гидробак с реле давления

После заполнения гидробака сжатым воздухом включают насос и следят за положением стрелки манометра. Если показатели превысят верхнюю границу, нужно будет отключить насос. Предельный напор в системе устанавливается после остановки стрелки на манометре.

Обратите внимание! При регулировке нужно соблюдать рекомендованные параметры работы насосной станции, указанные в инструкции к изделию.

Во время настройки реле желательно соблюдать разницу между верхней и нижней границей давления в пределах одной или двух атмосфер, что обеспечит правильное использование насосной станции. После закачки воды и установления верхнего порога, насос отключают и начинают регулировать реле. Для этого маленькую гайку вращают до запуска механизма. Далее сливают воду с системы до тех пор, пока не запустится насос. Обычно это происходит при нижнем пороге давления.

Важно! Установите нижнюю границу на 0,1-0,3 атмосферы выше, чем давление в гидроаккумуляторе. Это позволит увеличить срок эксплуатации груши.

На следующем этапе работ вращаем большую гайку для установки нижнего давления. Далее включаем насос и следим за показателями стрелки манометра, она должна подняться до верхнего уровня. На этом работу по регулированию реле давления можно считать оконченной.

Автоматика для насоса с гидроаккумулятором и реле давления

Автоматические приборы для регулирования работы насосной станции позволяют минимизировать присутствие человека во время работы системы. В данном случае необходимо правильно настроить реле на подачу нужного давления в систему (эти операции мы рассматривали выше).

Гидроаккумулятор в системе водоснабжения

Как отмечают эксперты, основной причиной сокращения продолжительности жизни насоса считается так называемый сухой ход, когда устройство работает без воды. Такое явление может происходить при частых отключениях электроэнергии. Точками риска с возможным возникновением сухого хода принято считать:

  • Неправильный подбор рабочих параметров насоса, который используется для откачки воды со скважины или колодца, а особенно при засушливом лете, когда падает уровень грунтовых вод;
  • Выход воды из накопительной ёмкости. В данном случае необходимо срочно выключить насос.

Для защиты от возможности появления сухого хода используется автоматика:

  • Поплавковый выключатель — это сравнительно недорогой прибор, который применяется для перекачки жидкости из колодцев или резервуаров. На практике используют два основных вида поплавков. Первый тип автоматики останавливает насос при полном заполнении ёмкости, когда вода доходит до уровня поплавка и размыкает контакты. Во втором случае кабель прибора подключают в разрыв электропроводки для запитывания насоса. Остановка насоса происходит при опускании уровня жидкости ниже критического уровня;
  • Специальное реле давления выставляется на отключение насоса производителем. Размыкание контактов прибора происходит при понижении давления в системе до показателей в 0,4…0,6 бар. Запускается насос вручную после устранения причины сухого хода.

Какое давление должно быть в гидроаккумуляторе и как накачать

Как мы уже говорили, основным предназначением гидроаккумулятора считается уменьшение количества запусков насоса, что в конечном итоге приведёт к увеличению срока его службы, защиты системы от гидроударов. Чтоб установленное оборудование работало правильно нужно знать, какое давление должно быть в гидробаке.

Важно! Следует понимать, что гидроаккумулятор накачивают во время отсутствия воды в резервуаре.

Подключение к насосу

Существует несколько формул для расчёта давления в расширительном баке. По мнению экспертов, эти показатели должны быть меньшими от параметров давления, при которых происходит запуск насоса. Если оборудование работает в диапазоне 1,5…3 бара (что рекомендовано производителем), то гидроаккумулятор нужно будет накачать до 1,3 бар, т.е. на 0,2 бар меньше, чем нижнее давление реле.

Обычно производители поставляют оборудование с накаченным расширительным баком. Давление в ёмкости должно находиться в пределах 1,5 бара, но иногда оно падает. Перед первым запуском насосной станции нужно проверить давление воздуха специальным манометром, при необходимости подсоединить автомобильный насос к ниппелю и подкачать. Также можно добавлять давление, при помощи ручного насоса, периодически проверяя его параметры манометром.

Необходимо проводить периодический осмотр установленного оборудования для подачи воды. Дело в том, что в воде всегда имеется определённый запас сжатого воздуха, присутствие которого уменьшает полезный объём мембраны. В баках с объёмом от 100 литров для стравливания лишнего воздуха присутствуют специальные клапана, в меньших по объёму резервуарах такие приспособления не предусматриваются.

Для отвода лишнего воздуха из груши проводят следующие действия. Отключаем насос и сливаем всю жидкость из расширительного бачка методом включения одного из кранов. Подобную работу проводим несколько раз подряд, что будет способствовать отводу лишнего воздуха из водопроводной системы.

Схема водоснабжения частного дома от скважины с гидроаккумулятором

При необходимости установки автономного водопровода в частном доме многие хозяева загородной недвижимости бурят скважину, глубиной от 40 до 60 метров. Насосную станцию располагают в специальном приямке возле скважины, что повысит эффективность её работы.

Гидробак в схеме водоснабжения из скважины

В большинстве случаев подающий напор воды проходит через гидроаккумулятор, что позволяет сбалансировать давление в системе и защитить трубы от возможного гидроудара. Заметим, что в резервуаре сохраняется некоторый запас жидкости, который можно использовать после отключения электроэнергии. В дальнейшем вода из бака поступает в систему.

Обратите внимание! Как отмечают эксперты, установка гидравлического аккумулятора не считается обязательной, но это устройство позволяет повысить эффективность работы водопровода.

Гидроаккумулятор и расширительный бак – в чём разница

Расширительный бак

По внешнему виду две рассматриваемые ёмкости похожи между собой. Расширительный бак используется в отопительной системе, его основным предназначением считается компенсация лишнего давления, которое возникает в результате расширения нагретой жидкости. Во время работы котла повышается температура теплоносителя, что приводит к его расширению и увеличению объёма.

Как утверждают эксперты, подогрев воды всего на 10 градусов увеличивает её объём на 0,3%. То есть 50 градусная разница в показаниях температуры теплоносителя до и после нагрева увеличит его объём на 1,5%. Жидкость не сжимается, она должна куда-то деваться. Для этого и используется расширительный бак.

Гидроаккумулятор считается одним из основных приборов водопроводной системы. Основными задачами этого устройства является накопление воды в системе и поддержание необходимого давления. Присутствие дополнительного резервуара позволяет сократить количество включений насосной станции, что будет способствовать продолжительной работе силовой установки.

Следующей важной функцией мембранного бака считается защита водопровода от гидроудара. Как известно гидравлический удар чаще всего возникает в момент запуска или отключения насосной станции, а также при резком перекрытии кранов. Резиновая груша или мембрана в ёмкости позволяет сбалансировать избыточное давление, возникающее в системе.

Вертикальный гидроаккумулятор

Несмотря на то, что расширительный бак и гидроаккумулятор похожи между собой отличия между ними есть, причём значительные. В конструкции гидравлического аккумулятора есть специальная мембрана или груша, которая используется для компенсации давления. В расширительном баке тоже есть специальная перегородка, которая делит ёмкость на две части: первая заполняется водой, вторая – воздухом. Если в расширительном баке отопления кислород и жидкость соприкасаются, то в гидроаккумуляторе соприкосновение этих двух веществ недопустимо.

Как выбрать

Только правильно подобранный гидравлический бак поможет правильно использовать водопроводную систему. На практике используют две ёмкости: мембранную и гидравлическую. В первом резервуаре находится каучуковая капсула, которая раздувается до определённого объёма под давлением воды.

Во второй части резервуара находится сжатый воздух. Во время работы системы выдавливание жидкости происходит за счёт сжатого воздуха. Второй вид гидроаккумулятора идентичен по принципу действия, здесь пространство между воздухом и водой разделяется специальной эластичной мембраной.

Обратите внимание! При подборе рассматриваемого устройства следует отдавать предпочтение баллонному варианту. В таком резервуаре капсула не контактирует с металлическими стенками ёмкости.

Разнообразие гидроаккумуляторов

При выборе прибора для автономного водопровода необходимо рассчитать потребность семьи в воде. Во время отключения электроэнергии в приборе может находиться различное количество воды (объём увеличивается с увеличением габаритных размеров резервуара). При покупке гидравлического бака обращают внимание на следующие важные детали:

  • Независимо от объёма резервуара, груша будет занимать только половину бака. Для автономной системы, используемой в частном доме, подойдёт резервуар с ёмкостью в 80-100 литров. Такого объёма хватит для беспрерывной работы насосной станции с производительностью 30л/час. При этом устройство будет включаться не более 30 раз за час;
  • Ориентируются на максимальный расход воды, когда её используют все члены семьи одновременно;
  • 100-литровый гидроаккумулятор позволит сохранить достаточный запас воды после отключения электроэнергии.

Чтобы обеспечить максимальную эффективность работы прибора, его располагают в непосредственной близости к скважине.

Гидроаккумуляторы обслуживание и ремонт | Насосы и принадлежности

Добрый день, уважаемые читатели блога nasos-pump.ru

Гидроаккумуляторы

В рубрике «Принадлежности» рассмотрим вопросы обслуживания и ремонта гидроаккумуляторов (ГА). Основное назначение ГА это уменьшить количество включений насосного оборудования в единицу времени и тем самым увеличить срок его службы, а также иметь определенный запас воды, на случай непредвиденных ситуаций (отсутствие электроэнергии или поломке насоса). Объем жидкости, которая находится в баке, значительно меньше чем объем самого бака и в некоторых случаях составляет половину его объема. Зависит от изначального давления воздуха в воздушной полости и разнице между давлением отключения и включения насоса. Чем больше разница, тем больший объем жидкости находится в баке. Гидроаккумуляторы используются также для защиты от гидравлических ударов, корректной работе датчиков давлений и реле давления. Очень широкое применение они нашли в автоматических насосных станциях (АНС). Благодаря ГА стало возможным в станциях применять реле давления и тем самым автоматически подавать воду в систему водоснабжения. Реле давления без бака не в состоянии работать корректно, из-за мгновенного изменения давления в системе происходят флотационные включения реле (реле щелкает). При таком режиме работы реле, происходит быстрый перегрев двигателя и поломка самого реле. С помощью АНС можно автоматизировать процесс подачи воды в частные дома и дачные участки, организовать полив и орошение огородов и садовых участков. В процессе эксплуатации станции необходимо проводить техническое обслуживание, а иногда и ремонт гидроаккумуляторов.

Техническое обслуживание в процессе эксплуатации

ГА как и любое оборудование требует технического обслуживания, а иногда и ремонта. Как определить тот момент, когда пришло время обслуживать бак? На это, прежде всего, указывает изменения в работе насоса. Он начал чаше включатся, и меньше времени работать после закрытия всех кранов или отключаться сразу же после закрытия крана. Данные проблемы указывают на то, что в ГА в воздушной полости уменьшилось давление или воздуха нет совсем. Для проверки давления воздуха, необходим манометр (подойдет автомобильный). Чтобы измерить давление в ГА нужно отключить насос или станцию из сети питания. Очень важно!!! сбросить давление в системе водоснабжения, открыв ближайший кран разбора воды, и только после сброса давления в системе водоснабжения можно померить давление воздуха. На (Рис.1) показан гидроаккумулятор вид сзади.

ГА вид сзади

Снимаем защитную крышку (Поз. 2) и подключаем к ниппелю (Поз. 1) манометр. Измеренное давление должно соответствовать значению, указанному на фирменной табличке, прикрепленной к баку. Если давления воздуха нет или давление меньше, чем указано на фирменной табличке, то необходимо с помощью насоса или компрессора, подкачать давление до указанного значения. Следует обратить внимание на то, что при закачивании воздуха кран разбора воды должен быть открыт или сам бак необходимо отсоединить от системы водоснабжения. Если эту процедуру не сделать, то воздух в бак закачать не получится, так как вода находящаяся внутри бака в отличии от воздуха не сжимается. В процессе закачки воздуха из резиновой груши (мембраны) ГА будет вытесняться вода. После этого давление в воздушной камере необходимо отрегулировать в зависимости от давления включения насоса. Об устройстве, регулировке давления в воздушной полости и монтаже ТА можно посмотреть здесь. Необходимо помнить, что давление воздуха в ГА всегда должно быть меньше, чем нижнее давление включения, заданное на реле. Это необходимо для того, чтобы увеличить срок службы мембраны. Если давление воздуха будет больше, то вся вода, находящаяся в мембране, вытеснится с ГА и произойдет резкое сворачивание мембраны в плоский лист. Края, мембраны сильно сгибаются. Чем больше разница давлений между воздухом и водой, тем в более тяжелых условиях находится резиновая мембрана. Постоянное резкое или даже медленное сжимание мембраны, очень губительно для резины. Чтобы такого не происходило, мембрана должна постоянно находиться с водой
Возникает резонный вопрос, а куда делся воздух, который был в ГА. Все просто, воздух закачивается в металлический корпус бака и со временем в процессе эксплуатации на соединениях (фланце и ниппеле) появляются не плотности, через которые воздух просачиваться. Давление воздуха в баке постепенно снижается. Изначально в гидроаккумуляторы на заводе изготовителе закачиваются азот. Если в бак закачать воздух, то в воздухе есть определенный процент кислорода (21%), со временем кислород начинает просачиваться через мембрану и давление в воздушной полости уменьшается. Давление воздуха в ГА необходимо контролировать раз в полгода. Если появилась тенденция к тому, что давление постоянно уменьшается, то следует проверить бак на утечки. Места соединений нужно обмылить мыльным раствором. Затем в зависимости от места утечки необходимо подтянуть болты на фланце или гайку на ниппеле.
• При эксплуатации гидроаккумулятора, для увеличения его срока службы, необходимо проводить следующие проверки: Раз в месяц проверять давление включения и выключения насоса, на соответствие заданным значениям, установленным при настройке.
• Каждые шесть месяцев эксплуатации необходимо проверять гидроаккумулятор на наличие внешних повреждений, коррозии, вмятин и подтеканий. При обнаружении внешних повреждений нужно установить и устранить причину их возникновения.
• Каждые шесть месяцев эксплуатации проверять давление в воздушной полости, на соответствие заданному значению.
• Каждые шесть месяцев эксплуатации проверять целостность мембраны и при выявлении её повреждения, произвести замену.
• При длительном хранении гидроаккумулятора, с него надо слить воду и поместить в сухое помещение.

Ремонт гидроаккумуляторов

К ремонту ГА относится замена мембраны. Многие могут задать вопрос, а как определить, что мембрана вышла из строя. Определить эту неисправность довольно просто, для этого нужно снять защитную крышку (Поз. 2) с ниппеля (Поз. 1). С помощью спички или отвертки надавить на золотник (Рис. 3) и если с ниппеля вместо воздуха полилась вода или воздух выходит вместе с водой, значит, мембрана порвалась. Причины, по которым мембрана выходит из строя:
• Отсутствие воздуха в ГА. При таком режиме эксплуатации, мембрана очень сильно растягивается и начинает касаться стенок металлического корпуса ГА. Корпус бака состоит из двух частей сваренных на средине. Внутренняя часть шва очень часто имеет шероховатости и заусеницы. Об них и происходит прокол или порыв мембраны.
• Естественный износ. В процессе эксплуатации мембрана постоянно находится в движении, то расширяется, то сжимается. Резина постепенно теряет свою эластичность и стареет.
Заменять мембрану в баке дело совсем не трудное. Для начала необходимо выключить насос, который используется совместно с баком или станцию от сети электрического питания. Сбросить давление в системе водоснабжения, открыть ближайший кран для разбора вод. Затем отсоединит гибкий шланг, при помощи которого ГА соединен с системой водоснабжения. На (Рис. 2) гидроаккумулятор в разобранном виде.

ГА в разобранном виде

При помощи гаечного ключа, откручиваем шесть болтов (Поз.4) с фланца (Поз. 2), который крепит мембрану (Поз. 4). В процессе демонтажа фланца, нужно быть готовым к тому, что из бака потечет вода. Вытащить порванную мембрану с корпуса (Поз. 1) и помыть корпус изнутри от накопившейся там ржавчины и отложений. Затем его нужно просушить. После сушки можно приступать к сборке ГА. Установить новую мембрану и при помощи болтов прикручиваем фланец. Герметик применять при сборке бака не требуется. Сама мембрана является уплотнителем для фланца, а болты центруют мембрану. Болты следует затягивать равномерно и не прикладывать больших усилий, чтобы не сорвать резьбу в корпусе ГА. Затем при помощи компрессора или насоса закачать давление воздуха до требуемого значения. Проверить соединения на утечки воздуха и ГА готов к дальнейшей эксплуатации.
В моей практике были случаи, когда подсоединительный фланец в ГА несмотря на защитное покрытие насквозь проржавел. Чаще всего это происходит из-за качества воды. Покупать новый ГА при таком дефекте не стоит. Фланцы, как и мембраны, имеются в продаже. Процедура замены фланца такая же, как и замена мембраны, с той лишь разницей, что не нужно вытаскивать мембрану и мыть корпус бака.
На этом, пожалуй, все о техническом обслуживании и ремонте ГА. Если остались вопросы, пишите в комментариях, всегда буду рад ответить.

Спасибо за внимание

P.S. Не упустите возможность сделать доброе дело: нажмите на кнопки социальных сетей расположенных на верху страницы, в которых вы зарегистрированы, чтобы и другие люди тоже получили пользу от этого поста. БОЛЬШОЕ СПАСИБО!



Еще похожие посты по данной теме:

Могу ли я использовать мембранные гидроаккумуляторы для поддержания постоянного давления воды?

Да, нет причин, по которым это не может работать, в пределах резервуара высокого давления (альтернативное название «баллонный аккумулятор», не то чтобы в этом термине что-то неверно — подозреваю, что это региональные различия в терминах.) Тот, что на моем скважинном насосе. В системе хранится около 30 литров воды, но они бывают разных размеров и могут быть объединены, поэтому вы сможете хранить столько, сколько захотите, в пределах отведенного для них места.

Конечно, гораздо практичнее, чем пытаться создать поршень, выполняющий ту же работу, согласно вашему другому вопросу. Вы должны быть уверены, что ваш аккумулятор безопасен для использования при «давлении выше среднего» в вашем здании, или что вы используете регулятор давления для снижения давления до максимума, приемлемого для гидроаккумулятора; и вам понадобится обратный клапан (односторонний клапан) на входе, чтобы ваш гидроаккумулятор не отправлял воду обратно в здание, когда давление воды падает.

Вам также может потребоваться пара манометров — один на входной линии перед обратным клапаном, а другой на вашей стороне обратного клапана, иначе вы не узнаете, когда давление в здании упадет, и вы используя ограниченный запас воды.

Нет необходимости поднимать аккумулятор — внутреннее давление воздуха на баллон, заполненный водой, или диафрагма, разделяющая воду и воздух, обеспечивает давление, а не подъем резервуара.

Ответ на комментарии Тип резервуара высокого давления, который мне больше всего знаком (в современную эпоху — у меня есть опыт работы со старым воздухом над резервуарами для воды, и я их ненавижу), имеет либо мешок / мочевой пузырь, либо диафрагму, которая отделяет пленника заряд воздуха из воды. Заряд скрытого воздуха предварительно нагнетается до нескольких фунтов на квадратный дюйм ниже минимального ожидаемого рабочего давления (так, на моем скважинном насосе давление в резервуаре составляет 38 фунтов на квадратный дюйм, насос запускается при 40 фунтах на квадратный дюйм, а насос останавливается при 60 фунтах на квадратный дюйм). футов на фунт / кв. дюйм, перемещение резервуара на 2 метра / 6 + футов дает разницу чуть более 2 фунтов / кв. к предварительной зарядке на баке), поэтому нет никакой практической разницы в том, чтобы переместить его выше.

При настройке резервуара, используемого так, как вы описываете, предварительное сжатие воздушного заряда необходимо настроить так, чтобы максимальное давление не превышало гибкость диафрагмы / баллона и не разорвало ее. Какой бы ни была эта настройка, она будет определять минимальное давление, которое вы получите от системы, когда из нее потечет последняя капля воды. Входное давление будет определять самое высокое давление, которое вы можете ожидать (если оно вообще не слишком высокое для бака / аккумулятора, и в этом случае вам понадобится регулятор давления, чтобы его понизить, и ЭТО установит самое низкое давление, которое вы можете ожидать. Есть компромисс — чем выше давление, тем меньше воды будет хранить ваш бак — самые низкие значения, типичные для бытовой системы водоснабжения, здесь: «Включено при 20, выключено при 40» (фунтов на квадратный дюйм — примерно от 1,4 бар до 2,7 бар) и для любого данного резервуара, в котором будет храниться наибольшее количество воды. «Включен на 30, выключен на 50» и «включен на 40, выключен на 60» — другие общие значения для циклических систем типа скважинный насос. Я думаю, что муниципальные системы обычно регулируются до уровня ниже 100 или, возможно, 80 фунтов на квадратный дюйм, если давление в системе выше, чем в данном доме.

Кроме цены, не имеет значения, есть ли у вас 400 крошечных резервуаров высокого давления или один большой, если в остальном характеристики такие же. Я сделал покупки как по физическому размеру (что бы поместилось в моем пространстве), так и по цене за емкость бака (где определенно был минимум определенного размера, поэтому два таких размера дешевле купить, чем один в два раза больше, но больший один будет более компактным и потребует меньше сантехники. )

Guthrie & Frey, Inc. | Как заправить забитый водой напорный бак

Затопление резервуара под давлением возникает из-за ограниченного пространства внутри резервуара с неправильным соотношением воды и воздуха (слишком много воды, недостаточно воздуха).Учитывая физические характеристики воды (несжимаемая), это условие приводит к быстрым колебаниям давления и слишком частому включению и выключению скважинного насоса.

Средства от заболачивания резервуара:

  1. Невыпадающие баллоны с воздухом / мочевым пузырем:
    Сбросьте напор воды, отключив электричество к насосу и открыв сливной кран на баке. Любое фильтрующее оборудование (умягчитель, железный фильтр, система обратного осмоса и т. Д.) Следует обойти или отключить, так как опорожнение резервуара может вызвать образование отложений в трубах или резервуаре.После того, как вода будет слита из бака, необходимо проверить давление воздуха с помощью манометра. Если возможно, давление воздуха следует отрегулировать примерно до 30 фунтов на квадратный дюйм. В некоторых случаях бак имеет внутреннюю неисправность, что может потребовать его замены. Если воздух можно отрегулировать, систему следует повторно активировать и промывать, пока вода не станет чистой. После очистки все фильтрующее оборудование может быть снова введено в эксплуатацию.
  2. Воздушные баллоны над водой:
    Баки этого типа не имеют «постоянного» заряда воздуха, и многие из них нуждаются в регулярном добавлении воздуха.Описанная ниже процедура полезна во многих случаях, но, поскольку не во все резервуары требуется добавление воздуха, она применима не во всех случаях, и мы рекомендуем вам обратиться за помощью перед запуском. Guthrie & Frey, Inc. не гарантирует, что воздушная зарядка решит вашу проблему, и это относительно сложная процедура, которую не все домовладельцы могут выполнить. Многие из наших клиентов предпочитают, чтобы один из наших технических специалистов по обслуживанию заправлял их бак воздухом, чтобы убедиться, что это сделано правильно и система находится в хорошем рабочем состоянии.

ЭТАПЫ ПОДАЧИ ВОЗДУХА В БАК ДАВЛЕНИЯ

  • Отключите питание насоса.
  • Обойти все оборудование для фильтрации воды.
  • Откройте кран на баке для стирки или другой кран без решетки.
  • Продолжайте подавать воду, пока давление не упадет до 0.
  • Оставить кран открытым; Начните закачку воздуха в резервуар с помощью компрессора.
  • Продолжайте закачивать воздух в резервуар, пока резервуар не станет почти полностью пустым.
  • Перекройте главный вентиль водопровода.
  • Продолжайте закачивать воздух в баллон, пока в баллоне не будет давления воздуха примерно 25 фунтов.
  • Прекратите подачу воздуха в резервуар и снова включите питание насоса.
  • Откройте главный водопроводный кран и налейте воду, пока она не станет прозрачной.
    Снова ввести фильтрующее оборудование в эксплуатацию.

Как проверить и отрегулировать напорный бак

Если у вас есть собственная система водозабора, у вас, вероятно, есть напорный бак. Важно проверять его время от времени, чтобы убедиться, что он работает должным образом.

Примечание. Перед проверкой бака важно полностью отключить питание системы и слить воду под давлением. Вы сбросите давление в своей системе, отключив прерыватель насоса и открыв кран в своем доме. Не выключайте выключатель, пока не завершите проверку резервуара. Перед установкой необходимо произвести регулировку нового бака.

Для проверки давления в баллоне вам понадобится манометр, желательно циферблатный или цифровой.Стандартный датчик шин с клапаном Шредера также подойдет.

Для проверки и регулировки давления выполните следующие действия:

  1. При ВЫКЛЮЧЕННОМ выключателе насоса слейте всю воду из резервуара, открыв кран в системе.
  2. Снять защитный колпачок воздушного клапана. Если вы обнаружите, что вода течет из клапана, у вас может быть разрыв мочевого пузыря, и резервуар необходимо заменить.
  3. Проверьте давление в баллоне с помощью манометра.
  4. Выпустите или добавьте воздух, если необходимо, чтобы давление на 2 фунта на кв. Дюйм ниже уставки включения насоса реле давления.Например, если вы настроили реле давления на 30/50 фунтов на квадратный дюйм, ваше давление, измеренное в верхней части резервуара, должно быть 28 фунтов на квадратный дюйм. Воздух можно добавить с помощью компрессора или велосипедного насоса.
  5. Заменить колпачок защитного воздушного клапана.

Совет 1. Если вы не знаете настройки реле давления в вашей системе, поищите манометр, установленный рядом с резервуаром или реле давления. Откройте кран и обратите внимание на показания манометра при включении помпы — это ваше давление включения.

Совет 2: Если вы подозреваете, что у вас есть разрыв мочевого пузыря в резервуаре, постучите по верхней и нижней части, когда система находится под давлением. Если с мочевым пузырем все в порядке, бак будет издавать глухой звук вверху и глухой глухой звук внизу. Вы проверяете наличие сжатого воздуха вверху и воды внизу.

Проверьте узел тройника RC Worst Tank на нашем веб-сайте, если вы хотите упростить свою систему и сократить время, необходимое для проверки резервуара высокого давления.

Ищете другие советы по продлению срока службы вашей помповой системы или другие советы по обслуживанию: посетите канал RC Worst на YouTube или позвоните нам сегодня в RC Worst & Company.

Нагнетательный насос Накопительный бак

Некоторые системы фильтрации воды, системы мгновенного нагрева и диспенсеры холодильников внутренне регулируют поток. Это приведет к тому, что насосы с более высокой производительностью, такие как модель 1,2 галлона в минуту, будут многократно включаться / выключаться. Добавление накопительного бака нагнетательного насоса предотвратит быстрое срабатывание насоса.

The Big Brand Water Filter, Inc. Накопительный бак — это баллонный резервуар для хранения давления и / или устройство для гашения пульсаций, предназначенное для удержания воды под давлением.

Накопительный бак обеспечивает дополнительное хранение воды, чтобы помочь насосу удовлетворить общие потребности системы. Это продлевает срок службы насоса за счет исключения пульсаций включения / выключения насоса. Делает воду доступной в любой момент без включения насоса.

 Стандартный аккумулятор предварительно заряжен до 20 фунтов на кв. Дюйм [1,4 бара] на заводе для наземной транспортировки.Не превышайте это давление при длительном хранении, транспортировке или во время простоя системы. Аккумуляторы с предварительной зарядкой более 40 фунтов на квадратный дюйм [2,7 бар] и без давления жидкости могут повредить баллон.

Рекомендуется ежемесячно проверять предварительную зарядку. Используйте стандартный манометр для проверки давления в шинах. Крышка штока клапана предварительной зарядки ДОЛЖНА быть плотной, чтобы предотвратить утечку воздуха.

Аккумулятор можно размещать в любом месте трубы под давлением. Порты не имеют направленного потока и не должны быть подключены к линии (одна сторона может быть закупорена).

Может быть установлен в любом положении. Однако для полной дезинфекции / подготовки к зиме рекомендуется монтажное положение со штоком клапана предварительной зарядки вверх. Не замораживайте и не устанавливайте рядом с сильным источником тепла.

Модели с портами 1 / 2-14: вставьте резиновые шайбы в каждый порт. Резьбовые соединения (только пластик / нейлон) следует затягивать приблизительно на 1/2 — 1 оборот после затяжки вручную. Никогда не превышайте 6 футов / фунт [88 Нм] крутящего момента на портах. Выполните прокладку системы по вертикали, используя гибкие гибкие трубки высокого давления (удвоенная мощность насоса), чтобы минимизировать вибрацию / шум.

ПРИМЕНЕНИЕ ДЛЯ ЖИВОТНЫХ / МОРСКИХ ПРИМЕНЕНИЙ

Аккумулятор способствует увеличению срока службы насоса, снижению шума, снижению силы тока и пульсации воды. Наиболее эффективное использование гидроаккумулятора происходит при настройке предварительной зарядки на ТО ЖЕ давление, когда реле давления насоса включает настройку. Обычно насос 40 фунтов на квадратный дюйм [2,7 бар] включается при давлении 20 фунтов на квадратный дюйм [1,4 бара]. Следовательно, предварительная зарядка также должна составлять 20 фунтов на кв. Дюйм [1,4 бара]. Предварительная зарядка ДОЛЖНА быть установлена ​​в статическом состоянии (насос выключен и хотя бы одна арматура для воды открыта).

Примерно 15% от общего объема будет храниться в жидком состоянии. В зависимости от давления предварительной зарядки в гидроаккумуляторе, относительно давлений включения / выключения насоса, хранимая жидкость составляет от 2 до 4 унций. [60-120 мл]. Если предварительная зарядка гидроаккумулятора превышает давление включения насоса, объем жидкости уменьшается.

ПРИМЕНЕНИЕ НАПИТКОВ

Для приложений, требующих прерывистой скорости потока при заданном давлении, надлежащая предварительная заправка — это минимальное давление, требуемое на распределительном клапане.Например, если в системе требуется минимальное давление 30 фунтов на квадратный дюйм [2,0 бара] (для правильного брикса и т. Д.), Предварительная зарядка должна быть установлена ​​на уровне 30 фунтов на квадратный дюйм [2,0 бара], чтобы обеспечить максимальную резервную емкость.

ПРИМЕНЕНИЕ МОЛОТА ДЛЯ ВОДЫ

При использовании в качестве демпфирующего устройства / гидравлического удара или шумоглушителя предварительная зарядка должна быть установлена ​​на рабочее (динамическое) давление. Поместите датчик в неисправную трубу, где можно установить аккумулятор. Отрегулируйте клапан так, чтобы возник шум, и считайте давление.Установите предварительный заряд на наблюдаемое давление, снимите манометр и установите гидроаккумулятор. Информацию по применению см. В Сервисном бюллетене № 1024 компании Big Brand Water Filter, Inc.

Burgoynes

Саймон Джонс

Бургойнс исследовал многочисленные утечки воды в многоэтажных зданиях, в которых используются форсированные (перекачиваемые) источники воды. Во многих случаях причина утечки связана с неправильно установленной сантехнической арматурой. Однако подача воды с повышенным давлением может создавать скачки давления, которые могут ненадолго превысить нормальное рабочее давление системы и максимальное давление на выходе насоса.Наше участие привело к осознанию того, что причины этих скачков давления обычно неправильно понимаются. Более того, существует нехватка руководств по надлежащей конструкции и использованию таких систем. В этой статье делается попытка дать обзор — и развеять некоторые из наиболее распространенных мифов, связанных с повышенным водоснабжением.

Системы форсированного водоснабжения обычно включают резервуар для хранения холодной воды, питаемый от сети, который расположен на самом нижнем уровне здания. Резервуар питает набор насосов с электрическим приводом, установленных параллельно, с электронным управлением.Выпуск насосного агрегата затем подсоединяется к большой стояковой трубе, которая проходит через здание. Меньшие трубы отходят от стояка, чтобы питать различные уровни пола. Обратный клапан на насосном агрегате предотвращает слив воды, накачанной по стояку, обратно в резервуар при выключенных насосах. Накопительный бак также установлен на выходе из насосного агрегата.

Аккумуляторы позволяют подаче воды под давлением (перекачиваемой) частично заполнить резервуар, который изначально заправлен сжатым воздухом.Вода и воздух разделены резиновой мембраной, которая позволяет накапливать и высвобождать энергию накачки за счет сжатия и расширения воздуха. Таким образом, гидроаккумуляторы позволяют отключать все насосы на короткое время без потери подачи воды. В некоторой степени гидроаккумуляторы также гасят колебания давления питания. Аккумулятор будет работать только в том случае, если он изначально заправлен воздухом до давления, меньшего, чем давление нагнетаемой воды (например, примерно 0,75 от заданного значения давления насоса).

Основной причиной больших скачков давления в системах подачи воды с повышенным давлением является быстрое заполнение трубопровода стояка. Это связано с тем, что кинетическая энергия быстро движущейся воды преобразуется в энергию давления, когда вода внезапно останавливается. Обычно это происходит, когда быстро движущаяся вода достигает вершины стояка или конца распределительного трубопровода. Это явление иногда называют «гидроударом» , и оно имеет тенденцию усугубляться, когда в верхней части стояка ранее образовался вакуум, т.е.е. потому что вода была откачана на более низком уровне, когда насосный агрегат не работал. Это означает, что одно или несколько из следующих событий, каждое из которых дает возможность забрать воду из стояка и затем снова заполнить стояк, обычно вызывают гидроудар:

— Временные отключения электроэнергии;

— Насосы отключаются на техническое обслуживание, а затем снова включаются;

— Емкость для хранения воды слишком мала или нарушена подача к ней сети;

— Подкачивающий насосный агрегат не может полностью заполнить стояк в периоды высокой нагрузки; или

— Аккумулятор выходит из строя и допускает кратковременные перерывы в подаче давления при переключении системы управления между насосами (хотя и в меньшей степени из-за более ограниченной возможности забора воды из стояка).

В конечном счете, пиковое давление, которое может быть создано, ограничивается не максимальным выходным давлением насосов, а максимальной скоростью потока, которую могут обеспечить насосы, и способом удержания воды. По аналогии с этим можно было бы толкать автомобиль одиноким человеком, который прилагает относительно небольшую силу. Если этот автомобиль толкать в течение определенного периода времени, он набирает скорость (кинетическую энергию), что, если автомобиль внезапно останавливается в результате удара, приводит к кратковременной высокой силе.

Учитывая вышеизложенное, наиболее очевидным способом предотвращения гидравлического удара является такой размер насосного агрегата, чтобы он легко справлялся с высокими требованиями 1 и контролировал операцию наполнения после остановов или событий низкого давления.Последнее может быть достигнуто путем настройки системы управления и насосов на отключение и тем самым принудительного ручного сброса после отключения электроэнергии или после любого периода, в течение которого выходное давление недостаточно для достижения верхней части здания.

При повторном запуске насосного агрегата вручную требуются определенные знания и навыки. Фактически, перезапуск может закончиться «взрывом», если кто-то просто снова включит насосный агрегат. Как правило, подходящая процедура включает в себя запорный клапан в нижней части стояка, закрываемый вручную, насосный агрегат, включаемый и ограниченный одним насосом, если это возможно, и частичное открытие запорного клапана, что ограничивает скорость заполнения стояк.Только после заполнения стояка и стабилизации давления в линии питания до нормального уровня следует полностью открыть запорный клапан и переключить работу насосного агрегата в автоматический режим.

Принимая во внимание вышесказанное, современные блоки управления, как правило, включают режимы заполнения, которые работают автоматически, когда давление меньше того, которое требуется для заполнения стояка. Режим заполнения должен ограничивать расход до тех пор, пока выходное давление не поднимется до уровня, достаточного для того, чтобы показать, что стояк заполнен, что может быть достигнуто с помощью насоса с регулируемой скоростью или меньшего, «жокейного» насоса .Требуется тщательная настройка, чтобы гарантировать, что режим заполнения активирован и работает должным образом, и что насосы не будут, например, переходить в режим полной скорости после отключения электроэнергии до того, как блок управления запустит сам себя.

Похоже, что неспособность всегда реализовывать 100% эффективную систему предотвращения гидравлических ударов привела к изобретению различных мифов и устройств, только некоторые из которых теоретически могли вообще работать.

Во-первых, иногда считается, что скачки давления можно предотвратить, установив редукционный клапан (PRV) между насосным агрегатом и стояком.Поскольку предохранительные клапаны предназначены для ограничения давления подачи, а не расхода, включение одного из них вряд ли обеспечит значительную защиту от гидроудара.

Еще одно заблуждение состоит в том, что современные двигатели насосов с регулируемой скоростью вращения предотвращают скачки давления, поскольку давление подачи увеличивается автоматически. На практике насосы с частотно-регулируемым приводом, как правило, набирают полную скорость так быстро, что максимальный расход достигается задолго до того, как стояк будет заполнен после того, как он будет опорожнен.В некоторой степени это связано с другой проблемой настройки: насосные системы должны быть настроены на включение нескольких насосов в периоды высокой нагрузки, когда нормальное давление подачи не может быть достигнуто с помощью одного насоса, в противном случае возможен гидроудар из-за неполного заполнения. было бы вероятно. Однако дополнительные насосы следует включать только в том случае, если давление на выходе уже достаточно для достижения верхней части здания. Напротив, кажется, что некоторые насосные агрегаты неправильно запрограммированы на включение более одного насоса в любой ситуации низкого давления (включая наполнение), что может увеличить скорость потока и усугубить эпизод гидроудара.

На рынке есть некоторые клапаны, которые предназначены для ограничения пикового давления, которое может возникнуть, даже если все насосы включены после отключения. Их обычно называют «антиударными» или «антипомпажными» клапанами , и они устанавливаются на верхние части стояков. Клапаны позволяют воздуху втягиваться в верхнюю часть стояка, если давление воды в этой точке падает ниже атмосферного давления (т.е. когда в верхней части стояка присутствует частичный вакуум).Когда давление подачи воды восстанавливается, противоударный клапан должен позволять воздуху медленно выходить из стояка, ограничивая скорость заполнения и тем самым ограничивая возможность гидроудара. С теоретической точки зрения они должны быть относительно эффективными, но, на всякий случай, может быть нецелесообразно тестировать один на месте . Одно слово предостережения заключается в том, что противоударные клапаны почти всегда устанавливаются после запорного клапана в целях технического обслуживания. Запорные клапаны иногда закрываются из-за недоразумения или незначительной утечки из противоударного клапана, и система будет продолжать нормально работать до следующего гидроудара.

Мы также видели небольшие расширительные баки, установленные на верхних частях стояков, чтобы ограничить пиковое давление, которое может возникнуть во время гидроудара. Фактически расширительные баки предназначены для создания воздушной подушки в верхней части стояка. На практике расширительный бак должен быть достаточно большим, чтобы он не был почти полностью заполнен водой во время удара, чтобы он оказал существенное влияние. Заряд воздуха также необходимо будет периодически поддерживать.

Наконец, в то время как наши инженеры обычно обсуждают сложные вопросы, связанные с усиленным водоснабжением, в приведенной выше статье лишь в общих чертах описываются наиболее распространенные проблемы. Более того, трудно предоставить точные цифры, потому что потребовалось бы тестирование системы, а владельцы зданий традиционно неохотно позволяли нам дублировать условия неисправности и измерять пиковое давление.

1. В периоды низкого спроса более энергоэффективно использовать небольшой насос. Следовательно, несколько небольших насосов, установленных параллельно, должны быть более экономичными в эксплуатации, чем один большой насос с регулируемым приводом.Системы с несколькими насосами также имеют встроенное резервирование и упрощают обслуживание.

2. Это не означает, что PRV не место в системах с повышенным давлением. Например, клапаны PRV позволяют подключать стояки разной высоты в одном здании к одному и тому же насосному агрегату при разном давлении или обеспечивать постоянное давление подачи от насосов с фиксированной скоростью привода, которые работают между точками верхнего и нижнего давления.

Для получения дополнительной информации обращайтесь по телефону

Саймон Джонс, офис в Лондоне

Мод: Накопительный бак для воды

ДЕТАЛИ: Накопительный бак для воды

Накопительный бак помогает поддерживать постоянное давление в ваших водяных линиях, устраняя пульсации от насоса.Даже во время стыковки у вас будет постоянный поток воды без постоянного включения / выключения водяного насоса. Насос продолжает работать, но только тогда, когда в резервуаре падает давление, и насос будет работать непрерывно (примерно 10 секунд), пока резервуар снова не наполнится.

Я купил резервуар на 2 галлона, примерно половину которого можно опорожнить до того, как сработает насос. В дополнение к расходу и напору «городской воды», этот мод может помочь устранить шум насоса посреди ночи при спуске воды в унитаз и т. Д.Это также продлит срок службы вашего водяного насоса, так как он либо включен, либо выключен, а не работает быстро.

Установка
Установка на удивление проста — и все, что вам нужно, перечислено ниже. Сначала выберите место рядом с линией холодной воды. Вы можете установить его рядом с водяным насосом, если он легкодоступен, в противном случае в любом месте на линии холодной воды будет повышено давление на весь жилой дом. Я выбрал место под раковиной (на фото).

Шаровой кран (с оранжевой ручкой) не является обязательным, но я бы рекомендовал его.Это позволяет вывести гидроаккумулятор из контура и возобновить использование водяного насоса в том виде, в котором он изначально был поставлен с завода. В некоторых случаях может иметь смысл «выключить» аккумулятор; если вы подозреваете утечку, хотите проверить ее на наличие утечки или если вы собираетесь оставить свой жилой дом на складе.

Вам нужно будет сделать только один разрез существующей линии холодной воды с помощью резака для трубок из PEX (ссылка ниже), но обязательно отмерьте дважды и отрежьте один раз! Тройник SharkBite размещается там, где вы разрезаете линию (см. Рисунок 4 выше).Трубки PEX представляют собой водонепроницаемые фитинги с защелкивающимся соединением.

Крепление бака
Вы можете установить бак, как хотите, в любой ориентации, но я решил установить его вертикально на двух пенополистирольных кирпичах (8 x 4 x 2 дюйма), чтобы угловой фитинг в нижней части бака был немного приподнят (см. фото № 2 и 3 выше). Вы можете купить их в магазине декоративно-прикладного искусства, таком как Michaels, или просто щелкнуть здесь, чтобы купить на Amazon. Я плотно закрепил бак на месте двумя металлическими ремнями шириной 3/4 дюйма.Чтобы предотвратить натирание бака, я наложил 1-дюймовую ленту Gorilla с обеих сторон каждого ремня (чтобы ремни выглядели черными, хотя на самом деле они серебристые / металлические).

Щелкните фотографии выше, чтобы увидеть варианты без обрезки, затем визуально соберите все детали, перечисленные ниже.

Регулировка давления
После установки вам потребуется отрегулировать давление, добавляя или выпуская воздух с помощью велосипедного насоса через клапан Шредера в верхней части резервуара. Установите давление на 2 фунта / кв. Дюйм на ниже давления отключения насоса.На моем водяном насосе давление отключения составляет 25 фунтов на квадратный дюйм, поэтому я установил свой аккумуляторный бак на 23 фунта на квадратный дюйм.

Когда аккумуляторный бак наполнен водой, я могу выключить водяной насос, открыть кран до полного положения и получить 35 секунд постоянного давления воды, прежде чем резервуар опустеет. Если вы оставите насос включенным (нормальное использование), вы получите примерно 25 секунд постоянного давления воды, прежде чем насос снова включится.

Накопительный бак для воды на 2 галлона: www.amazon.com/dp/B00IRFW38W
Трубка Pex: www.amazon.com/dp/B00A8HUWKI
Тефлоновая лента: www.amazon.com/dp/B00IYFC2VI
Тройник SharkBite: www.amazon.com/dp/B002STXNZU
Шаровой клапан SharkBite www.amazon.com/dp/B00IYFC2VI: com / dp / B003128NXA
Отвод SharkBite 1/2 ”: www.amazon.com/dp/B078P7PP3T
SharkBite PEX Tubing Cutter: www.amazon.com/dp/B00A8HV16C

[НАЗАД ДЛЯ МОДОВ]

Почему в аккумуляторе используется только азот? — Mvorganizing.org

Почему в аккумуляторе используется только азот?

Сухой азот используется для предварительной зарядки аккумуляторов по нескольким причинам: 1.Это инертный газ. Это означает, что он не будет реагировать на внешние условия, такие как тепло, сжатие или давление.

Почему в аккумуляторе не используется кислород?

Никогда не используйте кислород или сжатый воздух для предварительной зарядки аккумулятора! Когда кислород сжимается, он нагревается и может вызвать пожар или взрыв при смешивании с гидравлическим маслом.

Почему в дробилках горных пород используется газообразный азот?

Верхнее усилие больше, чем прижимное, и золотник клапана перемещается вверх.Когда золотник клапана поднимается и открывается масляный канал, газообразный азот оказывает давление на поршень. Все давление передается на инструмент, который использует энергию удара для разрушения породы.

Каково назначение и функция аккумулятора?

Аккумуляторы бывают разных форм и выполняют важные функции во многих гидравлических контурах. Они используются для хранения или поглощения гидравлической энергии. При накоплении энергии они получают гидравлическую жидкость под давлением для дальнейшего использования.Иногда для ускорения процесса к потоку насоса добавляют поток из гидроаккумулятора.

Каковы четыре функции аккумулятора?

Гидравлические аккумуляторы

могут выполнять несколько функций: аккумулирование энергии, компенсация утечек, а также уменьшение вибрации и ударов. Эти функции могут использоваться для различных приложений и целей, хотя накопление энергии является наиболее распространенным.

Какова роль аккумулятора?

Аккумуляторы обычно устанавливаются в гидравлических системах для хранения энергии и сглаживания пульсаций.Обычно в гидравлической системе с аккумулятором может использоваться насос меньшего размера, поскольку аккумулятор накапливает энергию от насоса в периоды низкой нагрузки.

Почему в мочевом пузыре выходят из строя аккумуляторы?

Чрезмерная предварительная зарядка баллона-аккумулятора может загнать баллон в тарельчатый узел во время разряда, что приведет к повреждению тарельчатого клапана и / или баллона. Это частая причина недостаточности мочевого пузыря. Низкая предварительная зарядка или ее отсутствие также могут иметь серьезные последствия для мочевых аккумуляторов.

Как работает аккумуляторный бак?

Аккумуляторный бак, установленный рядом с выпускным отверстием водяного насоса под давлением, действует как буфер давления, обеспечивая плавный поток воды из выпускных отверстий. Без накопительного бака насос может быстро включаться и выключаться всякий раз, когда его расход превышает потребность на выходе.

На какой PSI должен быть установлен расширительный бачок?

от 50 до 60 фунтов на кв. Дюйм

Как работает накопительный бак с предварительным давлением?

Накопительный бак — это водяная камера, которая имеет внутреннюю воздушную камеру с предварительным давлением.Они устанавливаются на стороне нагнетания вашего насоса и гасят «скачки» давления воды, сокращают цикличность насоса, помогают продлить срок службы насоса, а также экономят заряд батареи.

Как работает аккумулятор SHURflo?

Аккумуляторный бак SHURflo представляет собой баллонный резервуар для хранения под давлением и / или устройство для гашения пульсаций, предназначенное для удержания воды под давлением. Он продлевает срок службы насоса, управляемого реле давления, за счет уменьшения пульсации насоса при включении-выключении.

Как отрегулировать давление в гидроаккумуляторе?

Чтобы увеличить давление воздуха в баке, выключите насос, откройте кран, чтобы сбросить давление в системе, и отрегулируйте давление предварительной зарядки с помощью обычного манометра и шинного насоса на клапане в конце бака.Время от времени следует проверять давление. Чтобы проверить давление в баке: выключите питание водяного насоса, откройте кран, чтобы сбросить давление.

Резервуары для воды на колесах находятся под давлением?

Ваш насос системы водоснабжения дома на колесах У вас есть система подачи пресной воды под давлением. Типичная панель монитора резервуара с переключателем водяного насоса слева.

Расширительный бачок — это то же самое, что и гидроаккумулятор?

Есть разница. Накопительный бак будет иметь воздушный пузырь и будет хранить воду под давлением.Расширительный бак — это просто пустой сосуд, в котором находится вода. Вам нужен аккумуляторный бак для вашего дома на колесах.

Как установить расширительный бачок?

Устанавливайте резервуар вертикально с подключением вверху: также лучше всего устанавливать расширительные резервуары мембранного типа вертикально, так чтобы трубопроводное соединение было вверху. Это снижает нагрузку на соединение резервуара по сравнению с горизонтальной установкой.

Как проверить давление в расширительном баке?

Вы также можете проверить давление предварительной зарядки расширительного бачка, постучав по стенке бачка костяшками пальцев, чтобы определить, наполнен ли он воздухом или водой.Слишком низкое давление предварительной зарядки может указываться, когда бак заполнен водой. Низкое давление может привести к попаданию в бак слишком большого количества воды.

Для чего нужен расширительный бак холодной воды?

Расширительные баки помогают снизить вероятность гидравлического удара и помогают защитить водопроводную систему от напряжения и повреждений, что продлевает срок службы бака. Для выполнения своей работы эти резервуары должны быть правильно расположены, иметь размеры, подключаться к общей системе и проверяться ежегодно.

Должен ли расширительный бачок быть на горячей или холодной стороне?

Нужно ли устанавливать расширительный бачок на холодной стороне? Хотя расширительные баки могут быть установлены на горячей стороне, мы настоятельно рекомендуем их устанавливать на холодной линии после запорного клапана.

Как узнать, что мой расширительный бачок неисправен?

Если ваш расширительный бак свисает с трубы, вы должны нажать на клапан Шредера (воздушный клапан), расположенный на дне бака. Если воздух выпущен, значит бак работает правильно. Если ничего не выходит или выходит вода, ваш бак неисправен и его нужно заменить.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
