Расчет сечения кабеля | Таблицы, формулы и примеры

Самое уязвимое место в сфере обеспечения квартиры или дома электрической энергией – это электропроводка. Во многих домах продолжают использовать старую проводку, не рассчитанную на современные электроприборы. Нередко подрядчики и вовсе стремятся сэкономить на материалах и укладывают провода, не соответствующие проекту. В любом из этих случаев необходимо сначала сделать расчет сечения кабеля, иначе можно столкнуться с серьезными и даже трагичными последствиями.

Для чего необходим расчет кабеля

В вопросе выбора сечения проводов нельзя следовать принципу «на глаз». Протекая по проводам, ток нагревает их. Чем выше сила тока, тем сильнее происходит нагрев. Эту взаимосвязь легко доказать парой формул. Первая из них определяет активную силу тока:

где I – сила тока, U – напряжение, R – сопротивление.

Из формулы видно: чем больше сопротивление, тем больше будет выделяться тепла, т. е. тем сильнее проводник будет нагреваться. Сопротивление определяют по формуле:

R = ρ · L/S (2),

где ρ – удельное сопротивление, L – длина проводника, S – площадь его поперечного сечения.

Чем меньше площадь поперечного сечения проводника, тем выше его сопротивление, а значит выше и активная мощность, которая говорит о более сильном нагреве. Исходя из этого, расчет сечения необходим для обеспечения безопасности и надежности проводки, а также грамотного распределения финансов.

Что будет, если неправильно рассчитать сечение

Без расчета сечения проводника можно столкнуться с одной из двух ситуаций:

  • Слишком сильный перегрев проводки. Возникает при недостаточном диаметре проводника. Создает благоприятные условия для самовозгорания и коротких замыканий.
  • Неоправданные затраты на проводку. Такое происходит в ситуациях, когда были выбраны проводники избыточного диаметра. Конечно, опасности здесь нет, но кабель большего сечения стоит дороже и не столь удобен в работе.

Что еще влияет на нагрев проводов

Из формулы (2) видно, что сопротивление проводника зависит не только от площади поперечного сечения. В связи с этим на его нагрев будут влиять:

  • Материал. Пример – у алюминия удельное сопротивление больше, чем у меди, поэтому при одинаковом сечении проводов медь будет нагреваться меньше.
  • Длина. Слишком длинный проводник приводит к большим потерям напряжения, что вызывает дополнительный нагрев. При превышении потерь уровня 5% приходится увеличивать сечение.

Пример расчета сечения кабеля на примере BBГнг 3×1,5 и ABБбШв 4×16

Трехжильный кабель BBГнг 3×1,5 изготавливается из меди и предназначен для передачи и распределения электричества в жилых домах или обычных квартирах. Токопроводящие жилы в нем изолированы ПВХ (В), из него же состоит оболочка.

Еще BBГнг 3×1,5 не распространяет горение нг(А), поэтому полностью безопасен при эксплуатации.

Кабель ABБбШв 4×16 четырехжильный, включает токопроводящие жилы из алюминия. Предназначен для прокладки в земле. Защита с помощью оцинкованных стальных лент обеспечивает кабелю срок службы до 30 лет. В компании «Бонком» вы можете приобрести кабельные изделия оптом и в розницу по приемлемой цене. На большом складе всегда есть в наличии вся продукция, что позволяет комплектовать заказы любого ассортимента.

Порядок расчета сечения по мощности

В общем виде расчет сечения кабеля по мощности

происходит в 2 этапа. Для этого потребуются следующие данные:

  • Суммарная мощность всех приборов.
  • Тип напряжения сети: 220 В – однофазная, 380 В – трехфазная.
  • ПУЭ 7. Правила устройства электроустановок. Издание 7.
  • Материал проводника: медь или алюминий.
  • Тип проводки: открытая или закрытая.

Шаг 1. Потребляемую мощность электроприборов можно найти в их инструкции или же взять средние характеристики. Формула для расчета общей мощности:

ΣP = (P₁ + Р₂ + … + Рₙ) · Кс · Кз,

где P1, P2 и т. д. – мощность подключаемых приборов, Кс – коэффициент спроса, который учитывает вероятность включения всех приборов одновременно, Кз – коэффициент запаса на случай добавления новых приборов в доме. Кс определяется так:

  • для двух одновременно включенных приборов – 1;
  • для 3-4 – 0,8;
  • для 5-6 – 0,75;
  • для большего количества – 0,7.

Кз в расчете кабеля по нагрузке имеет смысл принять как 1,15-1,2. Для примера можно взять общую мощность в 5 кВт.

Шаг 2. На втором этапе остается по суммарной мощности определить сечение проводника. Для этого используется

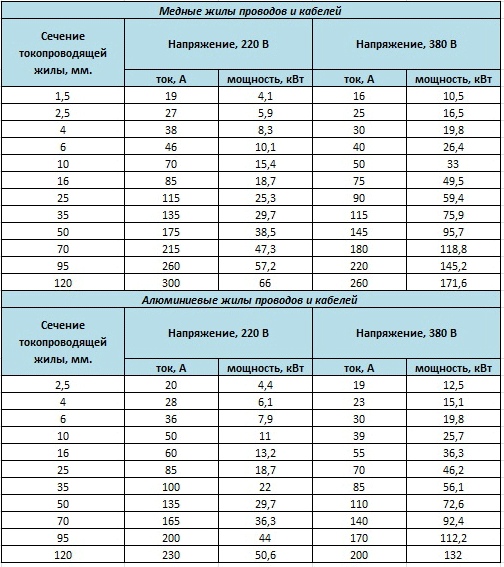

таблица расчета сечения кабеля из ПУЭ. В ней дана информация и для медных, и для алюминиевых проводников. При мощности 5 кВт и закрытой однофазной электросети подойдет медный кабель сечением 4 мм2.

Правила расчета по длине

Расчет сечения кабеля по длине предполагает, что владелец заранее определил, какое количество метров проводника потребуется для электропроводки. Таким методом пользуются, как правило, в бытовых условиях. Для расчета потребуются такие данные:

  • L – длина проводника, м. Для примера взято значение 40 м.
  • ρ – удельное сопротивление материала (медь или алюминий), Ом/мм
    2
    ·м: 0,0175 для меди и 0,0281 для алюминия.
  • I – номинальная сила тока, А.

Шаг 1. Определить номинальную силу тока по формуле:

I = (P · Кс) / (U · cos ϕ) = 8000/220 = 36 А,

где P – мощность в ваттах (суммарная всех приборов в доме, для примера взято значение 8 кВт), U – 220 В, Кс – коэффициент одновременного включения (0,75), cos φ – 1 для бытовых приборов. В примере получилось значение 36 А.

Шаг 2. Определить сечение проводника. Для этого нужно воспользоваться формулой (2):

R = ρ · L/S.

Потеря напряжения по длине проводника должна быть не более 5%:

dU = 0,05 · 220 В = 11 В.

Потери напряжения dU = I · R, отсюда R = dU/I = 11/36 = 0,31 Ом. Тогда сечение проводника должно быть не меньше:

S = ρ · L/R = 0,0175 · 40/0,31 = 2,25 мм2.

В случае с трехжильным кабелем площадь поперечного сечения одной жилы должна составить 0,75 мм2. Отсюда диаметр одной жилы должен быть не менее (

S/ π) · 2 = 0,98 мм. Кабель BBГнг 3×1,5 удовлетворяет этому условию.

Как рассчитать сечение по току

Расчет сечения кабеля по току осуществляется также на основании ПУЭ, в частности, с использованием таблиц 1. 3.6. и 1.3.7. Зная суммарную мощность электроприборов, можно по формуле определить номинальную силу тока:

I = (P · Кс) / (U · cos ϕ).

Для трехфазной сети используется другая формула:

I=P/(U√3cos φ),

где U будет равно уже 380 В.

Если к трехфазному кабелю подключают и однофазных, и трехфазных потребителей, то расчет ведется по наиболее нагруженной жиле. Для примера с общей мощностью приборов, равной 5 кВт, и однофазной закрытой сети получается:

I = (P · Кс) / (U · cos ϕ) = (5000 · 0,75) / (220 · 1) = 17,05 А, при округлении 18 А.

BBГнг 3×1,5 – медный трехжильный кабель. По таблице 1.3.6. для силы тока 18 А ближайшее в значение – 19 А (при прокладке в воздухе). При номинальной силе тока 19 А сечение его токопроводящей жилы должно составлять не менее 1,5 мм2.

У кабеля BBГнг 3×1,5 одна жила имеет сечение S = π · r2 = 3,14 · (1,5/2)2 = 1,8 мм2, что полностью соответствует указанному требованию.

Если рассматривать кабель ABБбШв 4×16, необходимо брать данные из таблицы 1.3.7. ПУЭ, где указаны значения для алюминиевых проводов. Согласно ей, для четырехжильных кабелей значение тока должно определяться с коэффициентом 0,92. В рассматриваемом примере к 18 А ближайшее значение по таблице 1.3.7. составляет 19 А.

С учетом коэффициента 0,92 оно составит 17,48 А, что меньше 18 А. Поэтому необходимо брать следующее значение – 27 А. В таком случае сечение токопроводящей жилы кабеля должно составлять 4 мм

2. У кабеля ABБбШв 4×16 сечение одной жилы равно:

S = π · r2 = 3,14 · (4,5/2)2 = 15,89 мм2.

Согласно таблице 1.3.7. этот кабель рациональнее использовать при номинальном токе 60 А (при прокладке по воздуху) и до 90 А (при прокладке в земле).

Сечение провода – как выбрать по току или мощности

Стандартная квартирная электропроводка рассчитывается на максимальный ток потребления при длительной нагрузке 25 ампер (на такую силу тока выбирается и автоматический выключатель, который устанавливается на вводе проводов в квартиру) выполняется медным проводом сечением 4,0 мм2, что соответствует диаметру провода 2,26 мм и мощности нагрузки до 6 кВт.

Согласно требований п 7.1.35 ПУЭ сечение медной жилы для квартирной электропроводки должно быть не менее 2,5 мм2, что соответствует диаметру проводника 1,8 мм и силе тока нагрузки 16 А. К такой электропроводке можно подключать электроприборы суммарной мощностью до 3,5 кВт.

Что такое сечение провода и как его определить

Чтобы увидеть сечение провода достаточно его перерезать поперек и посмотреть на срез с торца. Площадь среза и есть сечение провода. Чем оно больше, тем большую силу тока может передать провод.

Как видно из формулы, сечение провода легко вычислить по его диаметру. Достаточно величину диаметра жилы провода умножить саму на себя и на 0,785. Для вычисления сечения многожильного провода нужно вычислить сечение одной жилы и умножить на их количество.

Диаметр проводника можно определить с помощью штангенциркуля с точностью до 0,1 мм или микрометра с точностью до 0,01 мм. Если нет под рукой приборов, то в таком случае выручит обыкновенная линейка.

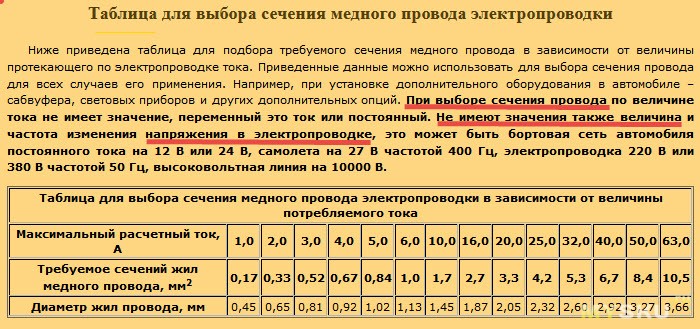

Выбор сечения


медного провода электропроводки по силе тока

Величина электрического тока обозначается буквой «А» и измеряется в Амперах. При выборе действует простое правило, чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.

Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.

Если неизвестен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.

Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.

Определение нагрузочной способности электропроводки 220 В


выполненной из алюминиевого провода

В давно построенных домах электропроводка, как правило, выполнена из алюминиевых проводов. Если соединения в распределительных коробках выполнены правильно, срок службы алюминиевой проводки может составлять и сто лет. Ведь алюминий практически не окисляется, и срок службы электропроводки будет определяться только сроком службы пластмассовой изоляции и надежностью контактов в местах присоединения.

В случае подключения дополнительных энергоемких электроприборов в квартире с алюминиевой электропроводкой необходимо определить по сечению или диаметру жил проводов способность ее выдержать дополнительную мощность. По приведенной ниже таблице это легко сделать.

Если у Вас проводка в квартире выполнена из алюминиевых проводов и возникла необходимость подключить вновь установленную розетку в распределительной коробке медными проводами, то такое соединение выполняется в соответствии с рекомендациями статьи Соединение алюминиевых проводов.

Расчет сечения провода электропроводки


по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности. Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке.

В случае если сила потребляемого тока электроприбором неизвестна, то ее можно измерять с помощью амперметра.

Таблица потребляемой мощности и силы тока бытовыми электроприборами


при напряжении питания 220 В

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит 7 А + 8 А + 3 А + 4 А = 22 А. С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Выбор сечения медного провода по мощности


для сети 220 В

Выбрать сечение провода можно не только по силе тока но и по величине потребляемой мощности. Для этого нужно составить перечень всех планируемых для подключения к данному участку электропроводки электроприборов, определить, какую мощность потребляет каждый из них по отдельности. Далее сложить полученные данные и воспользоваться нижеприведенной таблицей.

Если имеется несколько электроприборов и для некоторых известен ток потребления, а для других мощность, то нужно определить из таблиц сечение провода для каждого из них, а затем полученные результаты сложить.

Выбор сечения медного провода по мощности


для с бортовой сети автомобиля 12 В

Если при подключении к бортовой сети автомобиля дополнительного оборудования известна только его мощность потребления, то определить сечение дополнительной электропроводки можно с помощью ниже приведенной таблицы.

Выбор сечения провода для подключения электроприборов


к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В.

Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность. Потребляемая электрическая мощность электродвигателем с, учетом КПД и сos φ приблизительно в два раза больше, чем создаваемая на валу, что необходимо учитывать при выборе сечения провода исходя из мощности двигателя, указанной в табличке.

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, в шильдике приведенном на фотографии, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А. Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».

О выборе марки кабеля для домашней электропроводки

Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.

А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.

После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.

Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.

Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.

Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.

Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.

При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».

Параллельное соединение проводов электропроводки

Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.

Например, есть три провода сечением 2, 3 и 5 мм2, а нужен по расчетам 10 мм2. Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек. В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А. А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким.

Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.

Онлайн калькуляторы для вычисления сечения и диаметра провода

Калькулятор для вычисления сечения одножильного провода

С помощью онлайн калькулятора, представленного ниже можно решить обратную задачу – определить по сечению диаметр проводника.

Как вычислить сечение многожильного провода

Многожильный провод, или как его называют еще многопроволочный или гибкий, представляет собой свитые вместе одножильные проволочки. Для вычисления сечения многожильного провода нужно сначала вычислить сечение одной проволочки, а затем полученный результат умножить на их число.

Рассмотрим пример. Есть многожильный гибкий провод, в котором 15 жил диаметром 0,5 мм. Сечение одной жилы равно 0,5 мм×0,5 мм×0,785 = 0,19625 мм2, после округления получим 0,2 мм2. Так как у нас в проводе 15 проволочек , то для определения сечения кабеля нужно перемножить эти числа. 0,2 мм2×15=3 мм2. Осталось по таблице определить, что такой многожильный провод выдержит ток 20 А.

Можно оценить нагрузочную способность многожильного провода без замера диаметра отдельного проводника, измеряв общий диаметр всех свитых проволочек. Но так как проволочки круглые, то между ними находятся воздушные зазоры. Для исключения площади зазоров нужно полученный по формуле результат сечения провода умножить на коэффициент 0,91. При замере диаметра надо проследить, чтобы многожильный провод не сплющился.

Рассмотрим на примере. В результате измерений многожильный провод имеет диаметр 2,0 мм. Рассчитаем его сечение: 2,0 мм×2,0 мм×0,785×0,91 = 2,9 мм2. По таблице (смотри ниже) определяем, что данный многожильный провод выдержит ток величиной до 20 А.

Рассчитать сечение многожильного провода удобно с помощью онлайн калькулятора, достаточно ввести диаметр одной проволочки и количество жил в многожильном проводе.


Александр Владимирович 01.09.2015

Добрый день! Александр Николаевич!
Во-первых, большое спасибо за сайт и большое количество полезной информации, я много проводки проложил на даче своими руками и прочитав Вашу статью понял, что не все делал правильно и скоро придется переделывать кое-что, спасибо.
Сейчас у меня очень больной вопрос, делаем ремонт в квартире. Рабочие проложили всю проводку трехжильным медным кабелем, утверждая, что это кабель 3×2,5, никакой маркировки на нем нет. Я померил диаметр жилы, оказалось 1,2 мм. Пошел в магазин и мне показали другой провод с медной жилой и маркировкой 3×2,5, померили диаметр жилы, тоже 1,2 мм.
По всем таблицам, что я нашел в интернете и из Ваших статей следует, что при диаметре жилы 1,2 мм — сечение 1,2 мм2 – ток автомата 6 А и этот провод никак не подходит для розеток в квартире и уж тем более на кухне, где будет стоять стиральная машина и другие кухонные электроприборы большой мощности.
Может я чего не понял и ребята молодцы и провод диаметром 1,2 мм то, что нужно и мне не надо заставлять их перекладывать все проводом диаметром 1,8 мм, что соответствует (согласно Вашей статьи и здравого смысла) сечению 2,5 мм2.
Очень прошу ответить, заранее спасибо.

Александр

Здравствуйте, Александр Владимирович!
В магазинах часто бывает, что маркировка сечения провода не соответствует действительности, сталкивался в жизни неоднократно. Для диаметра провода 1,2 мм, номинальный ток 6 А, максимально допустимый до 10 А ( это 2,2 кВт). Поэтому для освещения и слабонагруженных розеток в комнатах вполне пойдет. Даже для утюга, хоть он и потребляет мощность 2 кВт, но включен не больше половины времени работы, то есть средняя потребляемая мощность его составляет 1 кВт. Стиральная машина тоже потребляет мощность 2 кВт, пока нагревается вода, а далее всего 300 Вт и только в момент вращения барабана. Таким образом, если одновременно не включать сразу несколько мощных электроприборов, то Ваша электропроводка вполне выдержит нагрузку.
Но для себя я бы все же выполнил доработку, проложив к розеткам, к которым будут подключаться мощные приборы прямой провод диаметром 1,8 мм, а если не хочется демонтировать уже проложенный провод, проложить к розеткам параллельно проложенному еще один двужильный кабель с диаметром жил 1,2 мм. Затраты небольшие, зато будет исключена перегрузка электропроводки для любого случая подключения электроприборов.
При параллельном соединении приводов новое сечение будет равно сумме сечений каждого, то есть в вашем случае 2,26 мм2, что обеспечит номинальный ток нагрузки до 16 А, автомат тогда понадобиться тоже на 16 А.

Александр Владимирович

Большое спасибо все понял, усилим силовые розетки дополнительным проводом. Еще раз огромное спасибо за оперативный ответ, Вы мне очень помогли.
С уважением, Александр.

Виктор 24.03.2016

Здравствуйте, Александр Николаевич!
Прошу заранее прощения за некоторую бестолковость. Вопрос такого плана. Хочу проложить проводку на лоджию для освещения при помощи одной длинной круглой люминесцентной лампы типа L36W/765 и подключения розетки для зарядки (время от времени) автомобильного аккумулятора 12V (55-60 А/ч). Достаточно ли будет для этого провода ПВС (МБ) 2×1,5?
Буду очень признателен за ответ. Спасибо.

Александр

Здравствуйте, Виктор!
Предполагаемая максимальная нагрузка перечисленных электроприборов составляет не более 200 Вт, что создаст ток потребления 1 А. Провод ПВС (МБ) 2×1,5 рассчитан на ток до 10 А, что позволит подключать дополнительно электрочайник, или утюг и даже стиральную машину. Так что сечения более чем достаточно.

Виктор

Спасибо за ответ. Так может будет достаточно провода ШВВП 2×0,5? Или нужно все же сечение побольше?

Александр

Для светильника и зарядного устройства достаточно, но я всегда советую выбирать провод с запасом, так как неизвестно, что завтра потребуется подключать. Чем сечение больше, тем лучше.

Виталий 02.12.2020

Вы несуразицу написали в первых двух таблицах, где приведены данные по медным и алюминиевым проводам: по Вашему проводимость алюминия лучше или равна меди?
Чушь полная. Проверьте и исправьте.

Александр

Здравствуйте, Виталий. Спасибо за сообщение.
Очевидно данные в таблице вы изучили, а вот комментарии не читали.
Под таблицей по выбору медного провода для электропроводки есть уточнение: «Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации». Таким образом если выбрать сечение провода по моей таблице, то можно не задумываться о параметрах окружающей среды и способе прокладки электропроводки.
Например, провод может проходить рядом с батареей отопления или печкой в доме, на внешней южной стороне дома, где солнце может разогревать стену до 60°С.
Таблица нагрузочной способности алюминиевой электропроводки предназначена для оценки нагрузочной способности уже давно проложенной в квартире электропроводки, для того, чтобы узнать, приборы какой мощности допустимо к ней подключать.
Сегодня прокладывать электропроводку из алюминиевых проводов считаю плохой идеей, и допускаю такой вариант только в безвыходном случае. Поэтому этот вопрос в статье в деталях и не рассматривается.

Данияр 24.12.2020

Здравствуйте, у меня вопрос по подбору вводного кабеля, не могу подобрать.
Подключаемые нагрузки разные, есть и 6 кВт, 2,2 кВт, 7 кВт. В общем суммарная мощность составляет 30 кВт. У меня трехфазный ввод со сборки, все подключаемые нагрузки однофазные, я их раскидаю по трем фазам равномерно. Помогите выбрать сечение провода на ввод.

Александр

Здравствуйте, Данияр!
Сечение провода зависит от металла, из которого он сделан, длины кабеля и способа его прокладки (по воздуху или в земле). В дополнение, маловероятно, что будут включены все приборы одновременно и нагрузка на проводку длительное время составит 30 кВт.
С учетом вышесказанного для жил медного провода сечение при мощности 30 кВт должно быть не менее 10 мм2. Если брать кабель из алюминиевых проводов, то сечение должно быть не менее 16 мм2.
При любых сомнениях нужно помнить, что чем сечение провода больше, тем он меньше будет греться и впустую тратится электроэнергия.

Валерий 26.12.2020

Здравствуйте, Александр Николаевич.
Много лет пользуюсь простой и надеждой формулой выбора сечения проводов независимо от условий и важности, безопасности. Для меди: 1 мм2 — 2 кВт нагрузки; для алюминиевого провода: 1 мм2 — 1 кВт нагрузки. Это касается всех видов проводов: одножильных и многожильных. Ни разу не подводила и легко запомнить.
Хотелось бы услышать Ваш отзыв. Спасибо.

Александр

Здравствуйте, Валерий.
Ваша формула подходит только для частного случая прокладки электропроводки в квартире для переменного напряжения 220 В. По требованиям правил ПЭУ сечение электропроводки определяется исходя из величины протекающего через провода тока. Вы же опираетесь на потребляемую мощность, что неправильно.
Возьмем автомобильную электропроводку с напряжением бортовой сети 12 В. При потребляемой мощности прибором 2 кВт по проводам потечет ток: 2000Вт/12В=167А. При таком токе медный провод сечением 1 мм2 расплавиться мгновенно.
В России принято считать допустимым током на провод сечением 1 мм2 при нормальных условиях эксплуатации 10 А. Это повелось с тех времен, когда киловатт электроэнергии стоил 4 копейки и потери на проводах никого не волновали. Ведь при больших токах провода существенно нагреваются и это счетчик учитывает.
В Японии и некоторых других странах считают допустимой нагрузкой для медного провода сечением 1 мм2 ток 6 А и это связано не только с надежностью, но и экономией электроэнергии.
Поэтому, с учетом выше сказанного, я бы скорректировал Вашу формулу для бытовой электропроводки 220 В. При нагрузке до 2 кВт для меди и до 1 кВт для алюминиевого выбирать для прокладки электропроводки провод сечением 1,5 мм2.

расчет сечения кабеля по мощности

Калькулятор позволяет рассчитать сечение токоведущих жил электрических проводов и кабелей по электрической мощности.


Вид электрического тока

Вид тока зависит от системы электроснабжения и подключаемого оборудования.

Выберите вид тока: ВыбратьПеременный токПостоянный ток


Материал проводников кабеля

Материал проводников определяет технико-экономические показатели кабельной линии.

Выберите материал проводников:

ВыбратьМедь (Cu)Алюминий (Al)

Суммарная мощность подключаемой нагрузки

Мощность нагрузки для кабеля определяется как сумма потребляемых мощностей всех электроприборов, подключаемых к этому кабелю.

Введите мощность нагрузки: кВт


Номинальное напряжение

Введите напряжение: В


Только для переменного тока

Система электроснабжения: ВыбратьОднофазнаяТрехфазная

Коэффициент мощности cosφ определяет отношение активной энергии к полной. Для мощных потребителей значение указано в паспорте устройства. Для бытовых потребителей cosφ принимают равным 1.

Коэффициент мощности cosφ:


Способ прокладки кабеля

Способ прокладки определяет условия теплоотвода и влияет на максимальную допустимую нагрузку на кабель.

Выберите способ прокладки:

ВыбратьОткрытая проводкаСкрытая проводка

Количество нагруженных проводов в пучке

Для постоянного тока нагруженными считаются все провода, для переменного однофазного — фазный и нулевой, для переменного трехфазного — только фазные.

Выберите количество проводов:

ВыбратьДва провода в раздельной изоляцииТри провода в раздельной изоляцииЧетыре провода в раздельной изоляцииДва провода в общей изоляцииТри провода в общей изоляции

Минимальное сечение кабеля: 0

Кабель с рассчитанным сечением не будет перегреваться при заданной нагрузке. Для окончательного выбора сечения кабеля необходимо проверить падение напряжения на токонесущих жилах кабельной линии.

Длина кабеля

Введите длину кабеля: м


Допустимое падение напряжения на нагрузке

Введите допустимое падение: %



Минимальное сечение кабеля с учетом длины: 0

Рассчитанное значение сечения кабеля является ориентировочным и не может использоваться в проектах систем электроснабжения без профессиональной оценки и обоснования в соответствии с нормативными документами!



Таблица сечения кабеля по мощности и току

Сечение

Медные жилы проводов и кабелей

Токопроводящие жилы

Напряжение 220В Напряжение 380В

мм. кв.

Ток, А

Мощность, кВт

Ток, А

Мощность, кВт

1,5

19

4,1

16

10,5

2,5

27

5,9

25

16,5

4

38

8,3

30

19,8

6

46

10,1

40

26,4

10

70

15,4

50

33,0

16

85

18,7

75

49,5

25

115

25,3

90

59,4

35

135

29,7

115

75,9

50

175

38,5

145

95,7

70

215

47,3

180

118,8

95

260

57,2

220

145,2

120

300

66,0

260

171,6

Сечение

Алюминиевые жилы, проводов и кабелей

токопроводящие жилы

Напряжение, 220В Напряжение, 380В

мм. кв.

ток, А

Мощность, кВт

Ток, А

Мощность, кВт

2,5

20

4,4

19

12,5

4

28

6,1

23

15,1

6

36

7,9

30

19,8

10

50

11,0

39

25,7

16

60

13,2

55

36,3

25

85

18,7

70

46,2

35

100

22,0

85

56,1

50

135

29,7

110

72,6

70

165

36,3

140

92,4

95

200

44,0

170

112,2

120

230

50,6

200

132,0

Для чего нужен расчет сечения?

Электрические кабели и провода – основа энергетической системы, если они подобраны неправильно, это сулит множество неприятностей. Делая ремонт в доме или квартире, а особенно при возведении новой конструкции, уделите должное внимание схеме проводки и выбору корректного сечения кабеля для питания мощности, которая в процессе эксплуатации может возрастать.

Специалисты нашей компании при монтаже стабилизаторов напряжения и систем резервного электропитания сталкиваются с халатным отношением электриков и строителей к организации проводки в частных домах, в квартирах и на промышленных объектах. Плохая проводка может быть не только в тех помещениях, где длительное время не было капитального ремонта, а также когда дом проектировался одним владельцем под однофазную сеть, а новый владелец решил «завести» трехфазную сеть, но уже не имел возможности подключить нагрузку равномерно к каждой из фаз. Нередко провод сомнительного качества и недостаточного сечения встречается в тех случаях, когда строительный подрядчик решил сэкономить на стоимости провода, а также возможны любые другие ситуации, когда рекомендуется делать энергоаудит.

Современный набор бытовых приборов требует индивидуального подхода для расчета сечения кабеля, поэтому нашими инженерами был разработан этот онлайн калькулятор по расчету сечения кабеля по мощности и току. Проектируя свой дом или выбирая стабилизатор напряжения, вы всегда можете проверить, какое сечение кабеля требуется для этой задачи. Все что от вас требуется, это внести корректные значения соответствующие вашей ситуации.

Обращаем ваше внимание, что недостаточное сечение кабеля ведет к перегреванию провода, тем самым существенно повышая возможность возникновения короткого замыкания в электрической сети, выходу из строя подключенного оборудования и возникновению пожара. Качество силовых кабелей и корректность выбора их сечения гарантирует долгие годы службы и безопасность эксплуатации.

Расчет сечения кабеля для постоянного тока

Данный калькулятор хорош также тем, что позволяет корректно рассчитать сечение кабеля для сетей постоянного тока. Это особенно актуально для систем резервного питания на основе мощных инверторов, где применяются аккумуляторы большой емкости, а разрядный постоянный ток может достигать 150 Ампер и более. В таких ситуациях учитывать сечение провода для постоянного тока крайне важно, поскольку при заряде аккумуляторов важна высокая точность напряжения, а при недостаточном сечении кабеля могут возникать ощутимые потери и, соответственно, аккумулятор будет получать недостаточный уровень напряжения заряда постоянного тока. Подобная ситуация может послужить ощутимым фактором сокращения срока службы батареи.



Как правильно рассчитать нагрузку на кабель | Полезные статьи

Для того чтобы правильно проложить электропроводку, обеспечить бесперебойную работу всей электросистемы и исключить риск возникновения пожара, необходимо перед закупкой кабеля осуществить расчет нагрузок на кабель для определения необходимого сечения.

Существует несколько видов нагрузок, и для максимально качественного монтажа электросистемы необходимо производить расчет нагрузок на кабель по всем показателям. Сечение кабеля определяется по нагрузке, мощности, току и напряжению.



Расчет сечения по мощности

Для того чтобы произвести расчет сечения кабеля по мощности, необходимо сложить все показатели электрооборудования, работающего в квартире. Расчет электрических нагрузок на кабель осуществляется только после этой операции.

Расчет сечения кабеля по напряжению

Расчет электрических нагрузок на провод обязательно включает в себя расчет сечения кабеля по напряжению. Существует несколько видов электрической сети — однофазная на 220 вольт, а также трехфазная — на 380 вольт. В квартирах и жилых помещениях, как правило, используется однофазная сеть, поэтому в процессе расчета необходимо учитывать данный момент — в таблицах для расчета сечения обязательно указывается напряжение.

Расчет сечения кабеля по нагрузке

Таблица 1. Установленная мощность (кВт) для кабелей, прокладываемых открыто

Сечение жил, мм2 Кабели с медными жилами Кабели с алюминиевыми жилами
220 В 380 В 220 В 380 В
0,5 2,4
0,75 3,3
1 3,7 6,4
1,5 5 8,7
2 5,7 9,8 4,6 7,9
2,5 6,6 11 5,2 9,1
4 9 15 7 12
5 11 19 8,5 14
10 17 30 13 22
16 22 38 16 28
25 30 53 23 39
35 37 64 28 49

Таблица 2. Установленная мощность (кВт) для кабелей, прокладываемых в штробе или трубе

Сечение жил, мм2 Кабели с медными жилами Кабели с алюминиевыми жилами
220 В 380 В 220 В 380 В
0,5
0,75
1 3 5,3
1,5 3,3 5,7
2 4,1 7,2 3 5,3
2,5 4,6 7,9 3,5 6
4 5,9 10 4,6 7,9
5 7,4 12 5,7 9,8
10 11 19 8,3 14
16 17 30 12 20
25 22 38 14 24
35 29 51 16

Каждый электроприбор, установленный в доме, имеет определенную мощность — данный показатель указывается на шильдиках приборов или в техническом паспорте оборудования. Чтобы осуществить расчет нагрузок на провод, необходимо подсчитать общую мощность. Производя расчет сечения кабеля по нагрузке, необходимо переписать все электрооборудование, а также нужно продумать, какое оборудование может добавиться в будущем. Поскольку монтаж производится на долгий срок, необходимо позаботиться о данном вопросе, чтобы резкое увеличение нагрузки не привело к аварийной ситуации.

Например, у вас получилась сумма общего напряжения 15 000 Вт. Поскольку в подавляющем большинстве жилых помещений напряжение составляет 220 В, мы рассчитаем систему электроснабжения с учетом однофазной нагрузки.

Далее необходимо продумать, какое количество оборудования может работать одновременно. В итоге у вас получится значительная цифра: 15 000 (Вт) х 0,7 (коэффициент одновременности 70 %) = 10 500 Вт (или 10,5 кВт) — на эту нагрузку должен быть рассчитан кабель.

Также вам необходимо определить, из какого материала будут выполнены жилы кабеля, поскольку разные металлы имеют разные проводящие свойства. В жилых помещениях в основном используют медный кабель, поскольку его проводящие свойства намного превышают показатели алюминия.

Стоит учитывать, что кабель обязательно должен иметь три жилы, поскольку в помещениях для системы электроснабжения требуется заземление. Кроме того, необходимо определить, какой вид монтажа вы будете использовать — открытый или скрытый (под штукатуркой или в трубах), поскольку от этого также зависит расчет сечения кабеля. После того как вы определились с нагрузкой, материалом жилы и видом монтажа, вы можете посмотреть нужное сечение кабеля в таблице.

Расчет сечения кабеля по току

Сначала необходимо осуществить расчет электрических нагрузок на кабель и выяснить мощность. Допустим, что мощность получилась 4,75 кВт, мы решили использовать медный кабель (провод) и прокладывать его в кабель-канале. Расчет сечения кабеля по току производится по формуле I = W/U, где W — мощность, а U — напряжение, которое составляет 220 В. В соответствии с данной формулой, 4750/220 = 21,6 А. Далее смотрим по таблице 3, у нас получается 2,5 мм.



Таблица 3. Допустимые токовые нагрузки для кабеля с медными жилами прокладываемого скрыто

Сечение жил, мм Медные жилы, провода и кабели
Напряжение 220 В Напряжение 380 В
1,5 19 16
2,5 27 25
4 38 30
6 46 40
10 70 50
16 85 75
25 115 90
35 135 115
50 175 145
70 215 180
95 260 220
120 300 260

Как определить сечение провода? | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

При замене электропроводки в квартире своими руками у многих возникает вопрос: «Как определить сечение провода или кабеля?»

Чаще всего граждан интересует сечение жил проводов или кабелей, которые необходимо проложить от этажного (подъездного) до квартирного электрического щитка, или от опоры воздушной линии до вводного распределительного устройства (ВРУ) коттеджа или дома. Не менее реже мне задают вопросы по определению сечения жил проводов и кабелей для групповых нагрузок или трехфазных двигателей.

На самом деле вопрос выбора сечения проводов и кабелей очень серьезный, т.к. при недостаточном сечении будет большая плотность тока в проводнике, и провод начнет греться, разрушая тем самым изоляцию провода. Вот пример неправильного выбора сечения жил кабеля для розетки. Посмотрите к чему это привело.

Если же мы хотим использовать провод большего сечения, то необходимо рационально его выбрать.

Для определения сечения провода или кабеля воспользуемся таблицами ПУЭ (табл. 1.3.4 — 1.3.11), где указаны длительные допустимые токи для медных и алюминиевых проводов (кабелей, шнуров) с различными видами изоляции (ПВХ, резиновая) и оболочками (ПВХ, свинцовая, найритовая, резиновая).

Специально для Вас, из перечисленных выше таблиц ПУЭ я создал одну общую таблицу, по которой Вы легко сможете определить сечение трехжильных, четырехжильных и пятижильных проводов и кабелей для однофазной (220 В) и трехфазной (380 В) нагрузок. Вам нужно лишь знать ток нагрузки или ее мощность.

Примечание: в данной таблице мощность рассчитана при cosφ = 1.

Останавливаться шнурах я не стал, т.к. при монтаже и замене электропроводки они применяются редко. Длительные допустимые токи для СИП проводов Вы найдете в ГОСТ 31946-2012 (отмененный ГОСТ Р 52373-2005), таблица 10.

Кстати, пользуясь случаем, напоминаю Вам, что провода марки ПУНП и АПУНП применять запрещено (переходите по ссылочке и читайте всю правду о них). Примеры несоответствий этих проводов заявленному сечению привожу не только я, но и посетители сайта.



Как определить сечение вводного провода (кабеля) для квартиры или частного дома?

Номинал вводного автоматического выключателя обязательно должен быть согласован в энергоснабжающей организации. Самостоятельно менять его номинал запрещено, т.к. это влияет на селективность срабатывания аппаратов защиты, установленных в цепи питания в ВРУ или ТП, а также на выделенную мощность для конкретной квартиры или дома.

Номинал вводного автомата можно узнать в энергоснабжающей организации или в выданных технических условиях (ТУ) на присоединение к сетям.

Предположим, что согласно ТУ, выделенная мощность для частного дома составляет 5 (кВт) однофазного питания 220 (В), а номинал вводного автомата должен быть 25 (А).

Как пользоваться моей таблицей?

Все очень просто. В зависимости от вида электропроводки (в воздухе или земле), материала жил и напряжения выбираем сечение таким образом, чтобы длительный допустимый ток кабеля превышал номинал вводного автомата.

Вводной кабель в дом планируем выполнить медным трехжильным марки ВВГнг и проложить открыто. Получается, что его сечение должно быть не менее 4 кв.мм, т.е. нужно приобрести кабель ВВГнг (3х4).

Но здесь я рекомендую вспомнить про такое понятия, как «условный ток отключения» автомата. Более подробно об этом читайте в статье про время-токовую характеристику автоматов. Получается, что автомат с номинальным током 25 (А) имеет «условный ток отключения» 1,45·25=36,25 (А). При таком токе автомат в холодном состоянии отключится за время около 60 минут (1 час). А это значит, что при выборе сечения питающего кабеля это нужно учитывать.

В моем примере кабель сечением 4 кв.мм имеет длительно-допустимый ток 35 (А), а «условный ток отключения» равен 36,25 (А). В принципе, разница между ними небольшая — можно оставить и так. Но я рекомендовал бы применить вводной кабель на 6 кв.мм, у которого длительный допустимый ток составляет 42 (А).



Как определить сечение кабеля или провода для розеточных линий?

У каждого электрического прибора имеется своя установленная мощность и указывается она в паспорте или на стикере. Единица измерения — Ватт (Вт).

Предположим, что нам нужно выбрать питающую линию для стиральной машины, мощность которой составляет 2,4 (кВт). Кабель планируем выполнить медным трехжильным марки ВВГнг и проложить скрыто. Получается, что его сечение должно быть не менее 1,5 кв.мм, т.е. нужно приобрести кабель ВВГнг (3х1,5).

Если в эту розетку будет включена только стиральная машина, то выбранный кабель ВВГнг (3х1,5) можно оставить. Защитить этот кабель нужно автоматом с номинальным током на 10 (А).

Но я считаю, что нецелесообразно использовать розетку только для одной стиральной машины. Наверняка, Вы захотите включить в нее фен, электрическую бритву или утюг. Поэтому для всех розеточных линий я рекомендую прокладывать медный кабель сечением 2,5 кв.м., а линию защищать автоматом с номиналом 16 (А).

Как определить сечение провода (кабеля) для трехфазного двигателя?

Рассмотрим еще один пример. Допустим, у нас на даче имеется трехфазный асинхронный двигатель типа АИР71А4У2 мощностью 550 (Вт), обмотки которого подключены звездой на напряжение 380 (В). Нам необходимо для него выбрать и определить сечение питающего кабеля.

Смотрим номинальный ток двигателя при соединении звездой, указанный на бирке. Он составляет 1,6 (А).

Если бирка на корпусе электродвигателя отсутствует, то данные можно найти по справочным таблицам.

Питающий кабель планируем приобрести медным, прокладывать будем по воздуху. Ищем соответствующие строки по моей таблице и находим необходимое сечение.

Получаем 1,5 кв. мм.

Сечение питающего кабеля для двигателя можно найти и по его мощности. Все аналогично.

В статье расчет сечения кабеля (провода) я подробно описал, как рассчитать сечение с помощью программы Электрик. А также я Вам рекомендую прочитать статью о том, как определить сечение кабеля по диаметру.

После определения сечения, необходимо переходить к выбору марки проводов и кабелей.

P.S. Надеюсь я Вам доступно изложил материал и теперь Вы сможете самостоятельно определить сечение провода или кабеля.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Расчет сечения кабеля, калькулятор онлайн, конвертер

Определение и расчет жил по формуле

Теперь разберемся, как правильно рассчитать сечение провода по мощности зная формулу. Здесь мы решим задачу определения сечения. Именно сечение является стандартным параметром, по причине того, что номенклатура включает как одножильный вариант, так и многожильные. Преимущество многожильных кабелей в их большей гибкости и стойкости к изломам при монтаже. Как правило, многожильные изготавливают из меди.

Проще всего определяется сечение круглого одножильного провода, d – диаметр, мм; S – площадь в квадратных миллиметрах:

Многожильные рассчитываются более общей формулой: n – число жил, d – диаметр жилы, S – площадь:

Диаметр жилы можно определить, сняв изоляцию и замерив диаметр по голому металлу штангенциркулем или микрометром.

Программы для компьютера

Если вам нужна помощь в подборе сечения проводника, и вы не знаете, какая программка подходит для этих целей, воспользуйтесь одним из двух предложенных вариантов:

  • «cable v2.1» от компании «Атлас»;
  • «Электрик».

Пожалуй, оптимальным вариантом для расчетов будет программа «cable v2.1». Она совершенно бесплатна, к тому же качается без регистрации других неудобных процедур. Вам наверняка понравится ее интерфейс, который отличается простотой и удобством.

Для произведения расчетов, вам нужно только внести в колонки таблицы исходные данные, после чего выбрать «Рассчитать» и кликнуть левой клавишей мыши. Данный сервис выполнен без огромного количества опций, но они и не нужны, если все, что вам требуется, это рассчитать длину, нагрузку и мощность сечения кабеля. С этими задачами он справляется быстро, а главное точно.

Программа для расчета «Электрик» выполняет чуть больше функций, и она также качается бесплатно. Вы без труда сможете отыскать ее в сети. Главным ее достоинством является расширенный спектр возможностей и задач. С помощью этого сервиса вы не только выберете сечение проводника для электродвигателя или квартиры, но и рассчитаете потерю напряжения в сети, а также узнаете нагрев линии кабеля.

Также данная программа поможет в вопросе подбора сечения силового кабеля, оснащенного секторными жилами. Такой расчет связан с использованием более сложных формул, именно поэтому «Электрик» настолько ценен. Интерфейс этой программы понятен, как и у вышеописанного сервиса. Однако из-за большего количества функций, придется потратить определенное время, чтобы разобраться с различными премудростями.

Если же вы по каким-то причинам не желаете «засорять» свой компьютер лишними программами – воспользуйтесь онлайн-калькулятором под названием «Wiresel». С помощью него вы также сможете подобрать требуемый проводник. К тому же процедура займет совсем немного времени.

Допустимый длительный ток для кабелей с алюминиевыми жилами.

Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой либо пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных.

Сечение токопроводящей жилы, мм

Ток, А, для проводов и кабелей

Одножильных

Двухжильных

Трехжильных

При прокладке

В воздухе

В воздухе

В земле

В воздухе

В земле

2,5

23

21

34

19

29

4

31

29

42

27

38

6

38

38

55

32

46

10

60

55

80

42

70

16

75

70

105

60

90

25

105

90

135

75

115

35

130

105

160

90

140

50

165

135

205

110

175

70

210

165

245

140

210

95

250

200

295

170

255

120

295

230

340

200

295

150

340

270

390

235

335

185

390

310

440

270

385

240

465

Примечание. Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных кабелей, но с коэффициентом 0,92.

Формула расчета

Формула расчета сечения кабеля по мощности позволяет определить нужное значение более точно, чем с помощью таблицы. Такой вариант вычисления рекомендуется выбирать в спорных ситуациях, а также в тех случаях, когда важна точность расчета.

При большой протяженности линии сечение провода напрямую зависит от его длины. Это связано с потерями по мощности вследствие присутствия сопротивления у металла. По мере удлинения кабеля растет сопротивление и падает мощность. Чтобы компенсировать потери, необходимо правильно подобрать сечение провода. Оно

L – протяженность проводки, м;

I – ток нагрузки электроприборов, А;

Uнач – напряжение питания, В;

Uкон – рабочее напряжение электроприборов, В;

ρ – удельное сопротивление меди или алюминия, Ом×мм2/м.

Зная мощность электроприборов, можно рассчитать силу тока по формуле:

Р – мощность потребления электрических установок, Вт;

U – напряжение питания, В.

Примеры

Пример 1. Рассчитать площадь поперечного сечения медного провода длиной 160 м для подключения сети напряжением 220 В электроприборов мощностью 3,5 кВт. Рабочее напряжение устройств – 207 В.

По мощности необходимо определить ток потребления устройств. Сделать это можно с помощью онлайн-калькулятора или по формуле:

Теперь, зная удельное сопротивление меди (0,0175 Ом×мм2/м), можно рассчитать площадь сечения жилы провода:

Таким образом, для электрической линии длиной 160 м при заданных условиях понадобится медный провод с площадью сечения минимум 6,85 мм2.

Пример 2. Вычислить сечение алюминиевой проводки длиной 120 м. Мощность электроприборов – 4,1 кВт. Напряжение сети – 220 В. Рабочее напряжение устройств – 207 В.

Ток потребления можно рассчитать в онлайн-сервисе или по формуле:

По исходным значениям можно вычислить площадь сечения жилы провода:

Так, минимальная площадь сечения алюминиевого провода для заданных условий – 9,6 мм2.

Расчет сечения кабеля | СКК

При строительстве зданий и сооружений, при капитальном ремонте квартир и домов, а также при подключении какого-либо мощного электроприбора важно знать кабелем с каким сечением вести электропроводку. Если расчет сечения кабеля был произведен неправильно, равно как и не произведен вообще, возможен, по меньшей мере, выход из строя части электропроводки, а в самом худшем случае пожар, который может вызвать как огромный материальный ущерб, так и, к сожалению, человеческие жертвы.

Вот почему трудно переоценить правильный расчет сечения кабеля (провода) по мощности, по току, по напряжению, по длине и по нагрузке. Не вдаваясь в дебри, отметим, что выполняя расчет сечения кабеля по мощности нам нужно высчитать общую мощность всех потребителей и по специальным таблицам в зависимости от типа проводки и кабеля выбрать сечение. Производя расчет сечения кабеля по току, необходимо опять-таки высчитать суммарную мощность всех потребителей и разделить полученную сумму на величину напряжение сети. По полученному числу ампер при помощи специальных таблиц выбираем сечение кабеля(провода) в зависимости от типа проводки и кабеля. Выполняя расчет сечения кабеля по напряжению, следует помнить, что электрическая сеть может быть как однофазная, так и трехфазная, в соответствии, с чем вся нагрузка может концентрироваться как на одной фазе, так и делиться поровну на каждую фазу, что в свою очередь влияет на сечение жил кабеля. Рассчитывая сечение кабеля для «домашних» целей расчетами по длине можно пренебречь – расчет по длине актуален лишь для протяженных линий электропитания. Расчет кабеля по нагрузке выполняется путем сложения мощностей всех нагрузок и, согласно таблицам, в зависимости от способа прокладки проводки (скрыто или открыто) выбирается ближайшее по возрастанию значение сечения кабеля.

Расчет сечения кабеля по нагрузке

От того, насколько правильно подобрано сечение жил прокладываемых кабелей электропроводки зависит как бесперебойная работа электроприборов, так и безопасность имущества и жизни людей. Ни для кого не секрет, что в последнее время участились случаи пожаров из-за некачественной проводки. Чтобы этого избежать, необходим верный расчет сечения кабеля(провода) по нагрузке.

Как театр начинается с вешалки, так и проводка на даче, в квартире или в гараже начинается с вводного кабеля. На него выпадает самая большая нагрузка, и если по какой либо причине он не выдерживает, то велика вероятность пожара. Чтобы выяснить оптимальное сечение кабеля(провода) необходимо и достаточно прикинуть общую мощность потребления всех электроприборов на данном участке. Мощность электроприборов можно почерпнуть из паспортов приборов, из ярлыков, расположенных непосредственно на них или оценить примерно.

Так, телевизор в среднем потребляет 300 Вт, кофеварка – 1000 Вт, микроволновка 1500 Вт, электроплита 3000 Вт, стиральная машина 2200 Вт, компьютер 500 Вт, пылесос 1600 Вт, утюг – 1700 Вт и так далее. Но пользоваться приведенными здесь в достаточной мере усредненными данными следует лишь при условии отсутствия паспорта на электроприбор или ярлыка на нем. Расчет сечения кабеля(провода) по нагрузке желательно выполнять по известным конкретным данным потребляемых мощностей электроприемников.

Сложив все мощности электроприборов и освещения, у нас получится суммарная мощность потребления, даже, несмотря на то, что все приборы у нас, скорее всего, работать одновременно не будут, по крайней мере, сравнительно продолжительное время. Согласно таблицам в зависимости от способа прокладки проводки (скрыто или открыто) выбираем ближайшее по возрастанию значение сечения кабеля.

Для отходящих линий (розеточной и освещения) производим такие же вычисления. Однако желательно на розеточную группу выбирать кабель сечением минимум 2.5 мм2, а на сеть освещения — 1.5 мм2. Вот и весь расчет сечения кабеля по нагрузке.

Пример.

Суммарная мощность всех потребителей у вас получилась равной 10 кВт. Учитывая коэффициент одновременности, получим 10 000 * 0.7 = 7 кВт. Смотрим в таблицу, и видим, что 7 кВт соответствует сечение 6 мм2. Разделив мощность на напряжение, получим значение силы тока.

7 000 / 220 = 31,8 (А), то есть на вводе в квартиру, гараж или дачу необходимо поставить вводной автомат на 32 А.

Расчет сечения кабеля по длине

Электропроводка должна быть безопасна, экономична и надежна. Поэтому важен правильный расчет сечения кабеля по длине.

Если есть монтажная схема, расчет сечения кабеля(провода) по длине можно выполнить, измерив соответствующие расстояния между расположениями щитков, розеток, выключателей, распаечных коробок и так далее. Зная масштаб схемы, особого труда не составит рассчитать длины соответствующих отрезков кабеля(провода), не забывая набавлять к каждому отрезку кабеля как минимум 10 см для скруток. Если нет схемы, то длину кабеля можно оценить визуально, замерив длины линий, по которым в будущем будет проложена проводка.

Любой кабель(провод) с увеличением протяженности «теряет напряжение». Эти потери напряжения обусловлены падением напряжения в кабелях, которые соединяют электроприемник с «источником» питания. Расчет сечения кабеля по длине, учитывая потери напряжения, ведется при проектировании промышленных электрических сетей.

В «домашних» условиях, или при проектировании электропроводки небольших помещений потерями напряжения можно смело пренебречь в виду их мизерной величины. Главное в этом случае выполнить правильные расчет сечения кабеля по мощности или расчет сечения кабеля по току. А затем по специальным таблицам выбрать необходимое сечение жил кабеля.

Расчет сечения кабеля по напряжению

Расчет сечения кабеля по напряжению достаточно важен и требует внимания. Осуществляя расчет сечения кабеля по напряжению, следует иметь в виду, что электрическая сеть может быть как однофазная (рабочее напряжение 220 В), так и трехфазная (3*220 / 380 В). То есть потребляемая мощность может приходить к дому или крупному приемнику электроэнергии как однофазной нагрузкой, так и трехфазной.

Например, суммарная потребляемая мощность гаража у нас, к примеру, 20 кВт. В однофазной проводке на фазу будет идти вся нагрузка 20 кВт, а в трехфазной проводке — лишь 6.6 кВт. Соответственно, при большей нагрузке на жилу нам будут необходимы большие сечения кабеля(провода), при меньших нагрузках – соответственно меньшие. Единственный момент: для однофазной проводки нам понадобится трехжильный кабель, а для трехфазной проводки – пятижильный. Поэтому уменьшение сечения кабеля одновременно увеличивает количество жил.

Также выполняя расчет сечения кабеля(провода) по напряжению, стоит помнить, что некоторые электроприборы и двигатели работают только от сети 380 В.

Расчет сечения кабеля по току

Для качественной прокладки электропроводки, чтобы избежать ненужных неприятностей и бед, да и просто, чтобы спать спокойно, жизненно необходимо внимательно выполнить расчет сечения кабеля по току. Чтобы выполнить расчет сечения кабеля по току вам потребуется высчитать ток, который будет проходить по нашей проводке. Номинальный ток высчитывается при помощи суммарной мощности нагрузки. Суммарная мощность нагрузки высчитывается соответственно сложением мощностей всех электроприборов, которые будут брать электроэнергию с нашей линии. Нужно учитывать все мощности, находящиеся на искомом участке.

Например, у нас на участке 3 светильника по 100 Вт, холодильник Атлант 200 Вт, микроволновка Samsung 1100 Вт, электрочайник Bosch 2200 Вт. Проводка у нас будет однофазная и будет проложена скрыто. Суммарная мощность у нас будет равна P=100*3+200+1100+2200=3800 Вт.

От суммарной мощности находим искомый ток по формуле, знакомой еще со школы:

I = P/U*cos?,

где P – наша суммарная мощность, I – номинальный ток, U – напряжение, cos? — коэффициент мощности. Сos? в нашем случае практически равен 1, соответственно им можно пренебречь.

Согласно формуле, I = 3800/220*1 = 17.3 А. Смотрим по таблице кабель, способный в скрытой проводке длительно держать 17.3 А – это медный кабель с минимальным сечением 2 мм2. Для запаса, используем для проводки медный кабель, с сечением 3*2.5 мм2. Расчет сечения кабеля по току завершен.

Расчет сечения кабеля по мощности

Представим, что нам, например, нужно выбрать кабель для электропроводки квартиры. В квартире мы имеем однофазную проводку, с рабочим напряжением 220 В. Чтобы подобрать необходимый кабель нам необходим расчет сечения кабеля по мощности. Чтобы это осуществить, нужно всего лишь посчитать суммарную мощность возможных потребителей электрической энергии. На всех электроприборах, как правило, присутствует ярлык завода-изготовителя о мощности потребления. Кроме электроприборов необходимо просуммировать мощность всех осветительных приборов. Допустим, в результате сложения мощности всех утюгов, холодильников, телевизоров, микроволновок, стиральных машин, чайников и остальных электроприборов вместе с освещением у вас получилось 7кВт. Получается, нам необходимо сделать расчет сечения кабеля(провода) по мощности 7 кВт. Хотя все электроприборы одновременно обычно не включаются, будем считать по максимуму. Для больших промышленных объектов для точного вычисления нагрузки используются коэффициенты одновременности, спроса и так далее, однако в наших «домашних» условиях обойдемся без этих сложностей.

Тем самым осуществим расчет сечения кабеля по мощности 7 кВт. Согласно таблицам ПУЭ выясним, что такую мощность выдержит медный кабель 3х6 или алюминиевый кабель 3х10. Помня, что скупой платит дважды, не экономьте на сечении кабеля!

Расчет диаметра провода и площади поперечного сечения

В этом блоге мы рассмотрим концепцию сопротивления, удельного сопротивления и шагов для расчета минимальной площади поперечного сечения и диаметра любого желаемого проводника.

Что такое сопротивление?

Свойство устройства или цепи, препятствующее прохождению через нее тока. Сопротивление измеряется в Ом (Ом). Прочность любого материала с равномерной площадью поперечного сечения определяется следующими четырьмя факторами:

  1. Вид материала
  2. Длина
  3. Площадь поперечного сечения
  4. Температура

Что такое удельное сопротивление?

Удельное сопротивление — это мера того, насколько данный размер конкретного материала сопротивляется току.Хотя материалы сопротивляются прохождению электрического тока, некоторые из них проводят его лучше, чем другие. Удельное сопротивление используется для сравнения характеристик внутреннего сопротивления различных материалов. Материалы, которые легко проводят ток, называются проводниками. Проводники обладают низким удельным сопротивлением. В то время как материалы, которые с трудом проводят ток, называются изоляторами. Изоляторы обладают высоким сопротивлением. Удельное сопротивление материала играет важную роль при выборе материалов, используемых для электрического провода.

Теперь, когда мы ясно понимаем концепции сопротивления и удельного сопротивления, давайте рассмотрим общую взаимосвязь между основным сопротивлением проводника, которая предполагает, что сопротивление данного проводника равно удельному сопротивлению материала, умноженному на отношение его длины к площади его поперечного сечения. . Это может помочь нам рассчитать минимальную площадь поперечного сечения и диаметр любого желаемого проводника.

Давайте рассмотрим пример, чтобы понять, как вычислить минимальную площадь поперечного сечения и диаметр любого желаемого проводника.

Пример: Каковы минимальная площадь поперечного сечения и диаметр проводника для медного провода длиной 750 метров с максимальным сопротивлением 0,2 Ом?

Минимальная площадь поперечного сечения:

Чтобы решить эту проблему, мы будем использовать общее соотношение для расчета сопротивления проводника по следующей формуле:

Сопротивление = Удельное сопротивление * (Длина / Площадь)

R =

R = Сопротивление материала, Ом

Ρ = Удельное сопротивление материала, Ом на метр

L = Длина проводника, в метрах

A = Площадь поперечного сечения, в квадратных метрах

Чтобы использовать это общее соотношение для решения нашей примерной задачи, нам требуется удельное сопротивление или удельное сопротивление меди.Обратите внимание, что мы получаем удельное сопротивление материалов проводников из таблицы удельных сопротивлений проводников, и теперь мы знаем, что удельное сопротивление меди составляет 1,72 x 10e-8 Ом на метр.

При вычислении сопротивления проводника не забудьте выразить сопротивление в омах, удельное сопротивление материала в омах на метр, длину проводника в метрах и площадь поперечного сечения в квадратных метрах, чтобы это соотношение было действительным. Затем мы можем перейти к вычислению площади поперечного сечения провода, подставив известные величины в примере.

A = Ур. (1)

Диаметр жилы:

Площадь круга может быть представлена ​​с помощью формулы ниже. Чтобы найти диаметр, нам придется изменить формулу.

А =

4 * А =

=

г =

Теперь мы можем заменить наше полученное значение площади поперечного сечения из уравнения. (1) в это соотношение и рассчитайте диаметр медной проволоки, чтобы получить диаметр 0.2 и диаметром не менее 9,062 мм.

Площадь поперечного сечения к диаметру пересечение круга пересечение диаметр поперечного сечения электрический кабель формула проводника диаметр провода и расчетное сечение провода AGW American Wire Gauge Толстая площадь сплошного провода формула удельное сопротивление многожильный провод литц длина ток

Площадь поперечного сечения к диаметру преобразование круг пересечение поперечное сечение диаметр электрического кабеля формула проводника диаметр провода и сечение проводки и расчетное сечение AGW American Wire Gauge толстая площадь сплошного провода формула удельное сопротивление многожильный провод длина литца ток — sengpielaudio Sengpiel Berlin

Преобразование и расчет — поперечное сечение <> диаметр

Диаметр кабеля до окружности площадь поперечного сечения и наоборот ● и наоборот ●

Круглый электрический кабель , провод , провод , шнур , строка , проводка и веревка

Поперечное сечение — это просто двухмерный вид среза через объект.
Часто задаваемый вопрос: как преобразовать диаметр круглого провода d = 2 × r в площадь поперечного сечения круга
или площадь поперечного сечения A (плоскость среза) в кабель диаметр d ?
Почему значение диаметра больше, чем значение площади? Потому что это не то же самое.
Сопротивление обратно пропорционально площади поперечного сечения провода.

Требуемое сечение электрической линии зависит от следующих факторов:
1) Номинальное напряжение.Чистая форма. (Трехфазный (DS) / AC (WS))
2) Предохранитель — резервный восходящий поток = Максимально допустимый ток (А)
3) По графику передаваемая мощность (кВА)
4) Длина кабеля в метрах (м)
5) Допустимое падение напряжения (% от номинального напряжения)
6) Материал линии. Медь (Cu) или алюминий (Al)
Используемый браузер не поддерживает JavaScript.
Вы увидите программу, но функция работать не будет.

«Единицей» обычно являются миллиметры, но также могут быть дюймы, футы, ярды, метры (метры),
или сантиметры, если за площадь принять квадрат этой меры.

Литцовый провод (многожильный провод), состоящий из множества тонких проводов, требуется на 14% большего диаметра по сравнению с сплошным проводом.


Площадь поперечного сечения не диаметр.



Поперечное сечение — это площадь.
Диаметр — это линейная мера.
Это не может быть то же самое.

Диаметр кабеля в миллиметрах
— это не поперечное сечение кабеля в
квадратных миллиметрах.


Поперечное сечение или площадь поперечного сечения — это площадь такого разреза.
Это не обязательно должен быть круг.

Размер имеющегося в продаже провода (кабеля) как площадь поперечного сечения:
0,75 мм 2 , 1,5 мм 2 , 2,5 мм 2 , 4 мм 2 , 6 мм 2 , 10 мм 2 , 16 мм 2 .
Расчет поперечного сечения A , ввод диаметра d = 2 r :

r = радиус провода или кабеля
d = 2 r = диаметр провод или кабель
Расчет диаметра d = 2 r , вход в сечение A :

Жила (электрокабель)
На сопротивление проводника влияют четыре фактора:
1) площадь поперечного сечения проводника A , рассчитанная по диаметру d
2) длина проводника
3) температура в проводнике
4) материал, составляющий проводник

Не существует точной формулы для определения минимального сечения провода от максимального значения силы тока .
Это зависит от многих обстоятельств, например, если расчет выполняется для постоянного, переменного тока или
даже для трехфазного тока, отпускается ли кабель свободно или проложен под землей
. Кроме того, это зависит от температуры окружающей среды, допустимой плотности тока и допустимого падения напряжения
, а также от наличия одножильного или гибкого провода. И всегда есть хороший, но неудовлетворительный совет
использовать из соображений безопасности более толстый и, следовательно, более дорогой кабель
.Часто задаваемые вопросы касаются падения напряжения на проводах.

Падение напряжения Δ В

Формула падения напряжения с удельным сопротивлением (удельным сопротивлением) ρ (rho):


Δ V = I × R = I × (2 × l × ρ / A )

I = ток в амперах
l = длина провода (кабеля) в метрах (умноженная на 2, потому что всегда есть обратный провод)
ρ = rho, удельное электрическое сопротивление (также известное как удельное электрическое сопротивление или объемное сопротивление
) меди = 0.01724 Ом × мм 2 / м (также Ом × м)
(Ом для l = 1 м длины и A = 1 мм 2 площадь поперечного сечения провода) ρ = 1/ σ
A = Площадь поперечного сечения в мм 2
σ = сигма, электрическая проводимость (электропроводность) меди = 58 S · м / мм 2

Количество сопротивления
R = сопротивление Ом
ρ = удельное сопротивление Ом × м
l = двойная длина кабеля м
A = поперечное сечение мм 2

Производная единица удельного электрического сопротивления в системе СИ ρ — Ом × м, сокращенная от прозрачное Ω × мм / м.
Электропроводность, обратная величине удельного электрического сопротивления.

Электропроводность и удельное электрическое сопротивление κ или σ = 1/ ρ
Электропроводность и электрическое сопротивление
ρ = 1/ κ = 1/ σ

Разница между удельным электрическим сопротивлением и электропроводностью

Проводимость в сименсах обратно пропорциональна сопротивлению в омах.

Чтобы использовать калькулятор, просто введите значение.
Калькулятор работает в обоих направлениях знака .

Величина электропроводности (проводимости) и удельного электрического сопротивления
(удельное сопротивление) зависит от температуры материала постоянной. Чаще всего его дают при 20 или 25 ° C.

Сопротивление = удельное сопротивление x длина / площадь

Удельное сопротивление проводников изменяется с температурой.
В ограниченном температурном диапазоне это приблизительно линейно:

, где α — температурный коэффициент, T — температура и T 0 — любая температура,
, например T 0 = 293,15 K = 20C, при котором известно удельное электрическое сопротивление ρ ( T 0 ).

Преобразование сопротивления в электрическую проводимость
Преобразование обратного сименса в ом
1 Ом [Ом] = 1 / сименс [1 / S]
1 сименс [S] = 1 / Ом [1 / Ом]

Чтобы использовать калькулятор, просто введите значение.
Калькулятор работает в обоих направлениях знака .

1 миллисименс = 0,001 МОНО = 1000 Ом

Математически проводимость обратно пропорциональна сопротивлению:

Символом проводимости является заглавная буква «G», а единицей измерения является
mho, что означает «ом», записанное в обратном порядке. Позже блок MHO был заменен блоком
на блок Siemens — сокращенно буквой «S».

Калькулятор: закон Ома

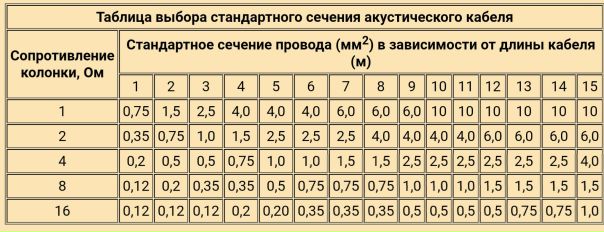

Таблица типовых кабелей для громкоговорителей

Диаметр кабеля d 0.798 мм 0,977 мм 1,128 мм 1,382 мм 1.784 мм 2,257 мм 2,764 мм 3,568 мм
Номинальное сечение кабеля A 0,5 мм 2 0,75 мм 2 1,0 мм 2 1,5 мм 2 2,5 мм 2 4,0 мм 2 6,0 мм 2 10.0 мм 2
Максимальный электрический ток 3 А 7,6 А 10,4 А 13,5 А 18,3 А 25 А 32 А

Всегда учитывайте, что поперечное сечение должно быть больше при большей мощности и большей длине
кабеля, но также и с меньшим импедансом. Вот таблица, в которой указаны возможные потери мощности.

Длина кабеля
в м
Профиль
в мм 2
Сопротивление
Ом
Потери мощности при Коэффициент демпфирования при
Импеданс
8 Ом
Импеданс
4 Ом
Импеданс
8 Ом
Импеданс
4 Ом
1 0.75 0,042 0,53% 1,05% 98 49
1,50 0,021 0,31% 0,63% 123 62
2,50 0,013 0,16% 0,33% 151 75
4,00 0,008 0,10% 0,20% 167 83
2 0.75 0,084 1,06% 2,10% 65 33
1,50 0,042 0,62% 1,26% 85 43
2,50 0,026 0,32% 0,66% 113 56
4,00 0,016 0,20% 0,40% 133 66
5 0.75 0,210 2,63% 5,25% 32 16
1,50 0,125 1,56% 3,13% 48 24
2,50 0,065 0,81% 1,63% 76 38
4,00 0,040 0,50% 1,00% 100 50
10 0.75 0,420 5,25% 10,50% 17 9
1,50 0,250 3,13% 6,25% 28 14
2,50 0,130 1,63% 3,25% 47 24
4,00 0,080 1,00% 2,00% 67 33
20 0.75 0,840 10,50% 21,00% 9 5
1,50 0,500 6,25% 12,50% 15 7
2,50 0,260 3,25% 6,50% 27 13
4,00 0,160 2,00% 4,00% 40 20

Значения коэффициента демпфирования показывают, что осталось от принятого коэффициента демпфирования 200
в зависимости от длины кабеля, поперечного сечения и импеданса громкоговорителя.
Преобразование и расчет диаметра кабеля в AWG
и AWG в диаметр кабеля в мм — American Wire Gauge

Чаще всего мы используем четные числа, например 18, 16, 14 и т. Д.
Если вы получили нечетный ответ, например 17, 19 и т. Д., Используйте следующее меньшее четное число.

AWG обозначает американский калибр проводов и указывает на прочность проводов.
Эти номера AWG обозначают диаметр и, соответственно, поперечное сечение в виде кода.
Используются только в США. Иногда вы можете найти номера AWG также в каталогах
и технических данных в Европе.

Американский калибр проволоки — Таблица AWG

AWG
номер
46 45 44 43 42 41 40 39 38 37 36 35 34
Диаметр
дюйм
0.0016 0,0018 0,0020 0,0022 0,0024 0,0027 0,0031 0,0035 0,0040 0,0045 0,0050 0,0056 0,0063
Диаметр (Ø)
в мм
0,04 0,05 0,05 0,06 0,06 0,07 0,08 0,09 0,10 0,11 0.13 0,14 0,16
Поперечное сечение
в мм 2
0,0013 0,0016 0,0020 0,0025 0,0029 0,0037 0,0049 0,0062 0,0081 0,010 0,013 0,016 0,020

AWG
номер
33 32 31 30 29 28 27 26 25 24 23 22 21
Диаметр
дюйм
0.0071 0,0079 0,0089 0,0100 0,0113 0,0126 0,0142 0,0159 0,0179 0,0201 0,0226 0,0253 0,0285
Диаметр (Ø)
в мм
0,18 0,20 0,23 0,25 0,29 0,32 0,36 0,40 0,45 0,51 0.57 0,64 0,72
Поперечное сечение
в мм 2
0,026 0,032 0,040 0,051 0,065 0,080 0,10 0,13 0,16 0,20 0,26 0,32 0,41

AWG
номер
20 19 18 17 16 15 14 13 12 11 10 9 8
Диаметр
дюйм
0.0319 0,0359 0,0403 0,0453 0,0508 0,0571 0,0641 0,0719 0,0808 0,0907 0,1019 0,1144 0,1285
Диаметр (Ø)
в мм
0,81 0,91 1,02 1,15 1,29 1,45 1,63 1,83 2,05 2,30 2.59 2,91 3,26
Поперечное сечение
в мм 2
0,52 0,65 0,82 1,0 1,3 1,7 2,1 2,6 3,3 4,2 5,3 6,6 8,4

AWG
номер
7 6 5 4 3 2 1 0
(1/0)
(0)
00
(2/0)
(-1)
000
(3/0)
(-2)
0000
(4/0)
(-3)
00000
(5/0)
(-4)
000000
(6/0)
(-5)
Диаметр
дюйм
0.1443 0,1620 0,1819 0,2043 0,2294 0,2576 0,2893 0,3249 0,3648 0,4096 0,4600 0,5165 0,5800
Диаметр (Ø)
в мм
3,67 4,11 4,62 5,19 5,83 6,54 7,35 8,25 9,27 10,40 11.68 13,13 14,73
Поперечное сечение
в мм 2
10,6 13,3 16,8 21,1 26,7 33,6 42,4 53,5 67,4 85,0 107,2 135,2 170,5

Как высокие частоты демпфируются длиной кабеля?

Учебное пособие по физике: электрическое сопротивление

Электрон, движущийся по проводам и нагрузкам внешней цепи, встречает сопротивление. Сопротивление является препятствием для прохождения заряда. Для электрона путешествие от терминала к терминалу не является прямым маршрутом. Скорее, это зигзагообразный путь, который возникает в результате бесчисленных столкновений с неподвижными атомами в проводящем материале. Электроны сталкиваются с сопротивлением — препятствием для их движения. В то время как разность электрических потенциалов, установленная между двумя выводами , стимулирует движение заряда, препятствует этому движению заряда .Скорость, с которой заряд перетекает от терминала к терминалу, является результатом совместного действия этих двух величин.

Переменные, влияющие на электрическое сопротивление

Поток заряда по проводам часто сравнивают с потоком воды по трубам. Сопротивление потоку заряда в электрической цепи аналогично эффектам трения между водой и поверхностями трубы, а также сопротивлению, создаваемому препятствиями на пути.Именно это сопротивление препятствует потоку воды и снижает как ее расход, так и скорость дрейфа . Подобно сопротивлению потоку воды, общее сопротивление потоку заряда в проводе электрической цепи зависит от некоторых четко идентифицируемых переменных.

Во-первых, общая длина проводов влияет на величину сопротивления. Чем длиннее провод, тем большее сопротивление будет. Существует прямая зависимость между величиной сопротивления, с которым сталкивается заряд, и длиной провода, который он должен пройти.В конце концов, если сопротивление возникает в результате столкновений между носителями заряда и атомами провода, то в более длинном проводе, вероятно, будет больше столкновений. Больше столкновений означает большее сопротивление.

Во-вторых, на величину сопротивления влияет площадь поперечного сечения проводов. Более широкие провода имеют большую площадь поперечного сечения. Вода будет течь по более широкой трубе с большей скоростью, чем по узкой. Это можно объяснить меньшим сопротивлением, которое присутствует в более широкой трубе.Таким же образом, чем шире провод, тем меньше будет сопротивление прохождению электрического заряда. Когда все другие переменные одинаковы, заряд будет течь с большей скоростью через более широкие провода с большей площадью поперечного сечения, чем через более тонкие провода.

Третья переменная, которая, как известно, влияет на сопротивление потоку заряда, — это материал, из которого сделан провод. Не все материалы одинаковы с точки зрения их проводящей способности. Некоторые материалы являются лучшими проводниками, чем другие, и обладают меньшим сопротивлением потоку заряда.Серебро — один из лучших проводников, но никогда не используется в проводах бытовых цепей из-за своей стоимости. Медь и алюминий являются одними из наименее дорогих материалов с подходящей проводящей способностью, позволяющей использовать их в проводах бытовых цепей. На проводящую способность материала часто указывает его удельное сопротивление . Удельное сопротивление материала зависит от электронной структуры материала и его температуры. Для большинства (но не для всех) материалов удельное сопротивление увеличивается с повышением температуры.В таблице ниже приведены значения удельного сопротивления для различных материалов при температуре 20 градусов Цельсия.

Материал

Удельное сопротивление (Ом • метр)

Серебро

1,59 х 10 -8

Медь

1.7 х 10 -8

Золото

2,2 х 10 -8

Алюминий

2,8 х 10 -8

Вольфрам

5,6 х 10 -8

Утюг

10 х 10 -8

Платина

11 х 10 -8

Свинец

22 х 10 -8

Нихром

150 х 10 -8

Углерод

3.5 х 10 -5

Полистирол

10 7 — 10 11

Полиэтилен

10 8 — 10 9

Стекло

10 10 — 10 14

Твердая резина

10 13

Как видно из таблицы, существует широкий диапазон значений удельного сопротивления для различных материалов.Материалы с более низким сопротивлением обладают меньшим сопротивлением потоку заряда; они лучшие дирижеры. Материалы, показанные в последних четырех строках вышеприведенной таблицы, обладают таким высоким удельным сопротивлением, что их даже нельзя рассматривать как проводники.

Посмотри! Используйте виджет Resistivity of a Material , чтобы найти удельное сопротивление данного материала. Введите название материала и нажмите кнопку Submit , чтобы узнать его удельное сопротивление.

Математическая природа сопротивления

Сопротивление — это числовая величина, которую можно измерить и выразить математически. Стандартной метрической единицей измерения сопротивления является ом, представленный греческой буквой омега -. Электрическое устройство с сопротивлением 5 Ом будет представлено как R = 5 . Уравнение, представляющее зависимость сопротивления ( R ) проводника цилиндрической формы (например,, провод) от влияющих на него переменных равно

, где L представляет длину провода (в метрах), A представляет площадь поперечного сечения провода (в метрах 2 ) и представляет удельное сопротивление материала (в Ом • метр). В соответствии с вышеизложенным, это уравнение показывает, что сопротивление провода прямо пропорционально длине провода и обратно пропорционально площади поперечного сечения провода.Как показано в уравнении, знание длины, площади поперечного сечения и материала, из которого изготовлен провод (и, следовательно, его удельного сопротивления), позволяет определить сопротивление провода.

Расследовать!

Резисторы — один из наиболее распространенных компонентов в электрических цепях. На большинстве резисторов нанесены цветные полосы или полосы. Цвета отображают информацию о значении сопротивления.Возможно, вы работаете в лаборатории и вам нужно знать сопротивление резистора, используемого в лаборатории. Используйте виджет ниже, чтобы определить значение сопротивления по цветным полосам.

Проверьте свое понимание

1. В бытовых цепях часто используются провода двух разной ширины: 12-го и 14-го калибра. Проволока 12-го калибра имеет диаметр 1/12 дюйма, а проволока 14-го калибра — 1/14 дюйма.Таким образом, провод 12-го калибра имеет более широкое сечение, чем провод 14-го калибра. Цепь на 20 А, используемая для настенных розеток, должна быть подключена с использованием провода 12-го калибра, а цепь на 15 А, используемая для цепей освещения и вентиляторов, должна быть подключена с помощью провода 14-го калибра. Объясните физику, лежащую в основе такого электрического кода.


2. Основываясь на информации, изложенной в предыдущем вопросе, объясните риск, связанный с использованием провода 14-го калибра в цепи, которая будет использоваться для питания 16-амперной пилы.


3. Определите сопротивление медного провода 12 калибра длиной 1 милю. Дано: 1 миля = 1609 метров и диаметр = 0,2117 см.


4. Два провода — A и B — круглого сечения имеют одинаковую длину и изготовлены из одного материала. Тем не менее, сопротивление провода A в четыре раза больше, чем у провода B.Во сколько раз диаметр проволоки B больше диаметра проволоки A?

Видео с вопросом: Расчет минимальной площади поперечного сечения провода

Расшифровка стенограммы

Длина проводов, по которым протекает ток от электростанции к подстанции, составляет 7,25 км. Они сделаны из меди с удельным сопротивлением 1.7 умножить на 10 на отрицательные восемь ом-метров. Ток по проводам составляет 450 миллиампер. Мощность, рассеиваемая проводами, должна быть не более 15 Вт. Какая минимальная площадь поперечного сечения требуется для проводов, передающих ток? Ответ дайте в научном представлении с точностью до одного десятичного знака.

Здесь нас спрашивают о проводах, по которым ток идет от электростанции к подстанции. Предположим, что это один из таких проводов. Нам сказали, что эти провода имеют длину 7.25 километров, которые мы здесь обозначили. Нам также дано удельное сопротивление 𝜌 меди, из которой сделаны эти провода, от 1,7 умноженных на 10 до отрицательных восьми Ом-метров. Нам сказали, что ток 𝐼 по проводам равен 450 миллиампер. Затем последняя информация, которую нам дают, заключается в том, что мощность, рассеиваемая проводами, должна быть не более 15 Вт. И мы обозначили это максимальное рассеивание мощности как 𝑃.

Учитывая всю эту информацию, нас просят определить минимальную площадь поперечного сечения, необходимую для проводов, по которым передается ток.И давайте обозначим эту минимальную площадь поперечного сечения как 𝐴. Чтобы ответить на этот вопрос, мы можем вспомнить, что удельное сопротивление провода связано с другим свойством, сопротивлением провода, через уравнение, которое также включает длину провода и его площадь поперечного сечения. В частности, сопротивление 𝑅 провода равно его удельному сопротивлению, умноженному на его длину, деленную на площадь его поперечного сечения.

Если мы умножим обе части этого числа на на, то мы увидим, что слева в числителе сокращается с 𝑅 в знаменателе.Между тем, справа отменяются символы 𝐴. Это дает нам уравнение, в котором площадь поперечного сечения является предметом. Мы имеем, что 𝐴 равно удельному сопротивлению 𝜌, умноженному на длину 𝑙, деленному на сопротивление. Нам даны значения для 𝜌 и 𝑙 в правой части этого уравнения. Но мы не знаем ценности сопротивления 𝑅. Однако нам сообщают ток 𝐼 по проводам и максимальную рассеиваемую мощность 𝑃.

Напомним, что мощность 𝑃, рассеиваемая проводом или компонентом схемы, равна квадрату проходящего через него тока 𝐼, умноженного на его сопротивление 𝑅.Мы можем сделать 𝑅 объектом, разделив обе стороны на 𝐼 в квадрате, так что справа в квадрате в числителе сокращается с в квадрате в знаменателе. Затем, меняя местами левую и правую части уравнения, мы получаем, что равно 𝑃, деленному на в квадрате. Если мы используем наши значения для тока через провод и максимальной мощности, рассеиваемой этим проводом 𝑃 в этом уравнении, то мы вычислим максимальное сопротивление 𝑅, которое может иметь этот провод.

Чтобы рассчитать сопротивление в омах, нам понадобится мощность в ваттах и ​​сила тока в амперах.Однако на данный момент наше значение 𝐼 выражается в миллиамперах. Чтобы преобразовать это в единицы ампер, мы можем вспомнить, что один миллиампер равен одной тысячной ампера. Это означает, что для перехода от миллиампер к амперам мы делим на коэффициент 1000, так что ток 𝐼 равен 450, деленному на 1000 ампер. Это составляет 0,45 ампера.

Теперь мы готовы взять это значение тока вместе с нашим значением мощности 𝑃 и подставить их в это уравнение, чтобы вычислить сопротивление.Когда мы это сделаем, мы получим, максимальное сопротивление, которое могут иметь эти провода, равно 15 ваттам, разделенным на квадрат 0,45 ампера. Оценка этого дает сопротивление 𝑅, равное 74,0740 Ом. Если мы теперь вернемся к этому уравнению для площади поперечного сечения, мы увидим, что теперь у нас есть значения для всех трех величин в правой части. Кстати, мы должны заметить, что делим на это максимальное сопротивление 𝑅, которое могут иметь провода. То есть для большего значения 𝑅 мы получим меньшее значение.Итак, используя в этом уравнении наше значение максимального сопротивления, которое могут иметь провода, мы рассчитаем их минимально допустимую площадь поперечного сечения, а это именно то, что нас просят найти.

Прежде чем мы подставим наши значения, нам нужно будет произвести еще одно преобразование единиц измерения. У нас есть удельное сопротивление в ом-метрах, сопротивление 𝑅 в омах и длина в километрах. Чтобы вычислить площадь 𝐴 в квадратных метрах, нам нужно преобразовать значение 𝑙 из километров в метры.Для этого напомним, что один километр равен 1000 метрам. Это означает, что чтобы преобразовать длину из километров в метры, мы умножаем их на коэффициент 1000. Итак, мы получаем, что 𝑙 равно 7,25 умноженным на 1000 метров. Получается 7250 метров.

Теперь мы можем подставить наши значения для удельного сопротивления 𝜌, длины 𝑙 и сопротивления 𝑅 в это уравнение, чтобы вычислить значение. Когда мы это делаем, мы получаем вот это выражение. Посмотрев на единицы измерения, мы можем увидеть, что омы сокращаются от числителя и знаменателя.И это оставляет нам два множителя метров в числителе, что дает нам общие единицы измерения в метрах в квадрате. Оценка выражения дает площадь поперечного сечения 𝐴 1,663875, умноженную на 10, до отрицательных шести квадратных метров.

Обратите внимание, что нас просят дать наш ответ в экспоненциальном представлении с точностью до одного десятичного знака. Это значение, которое мы вычислили, уже указано в экспоненциальном представлении. Поэтому нам просто нужно округлить до одного десятичного знака. Когда мы это делаем, результат округляется до 1,7 умножить на 10 до отрицательных шести квадратных метров.Тогда наш ответ состоит в том, что минимальная площадь поперечного сечения, необходимая для этих проводов, составляет 1,7 умножить на 10 до отрицательных шести квадратных метров.

Общая физика II

Текущие и Сопротивление

Вопросы 2, 3, 4, 5, 7, 9, 17, 20

Задачи 1, 2, 7, 8, 15, 16, 22, 27, 33, 36, 43, 45, 46, 48, 49, 52


Q2 Какие факторы влияют на сопротивление проводника?

Длина, поперечное сечение, материал и температура все влияют на сопротивление.

Q3 В чем разница между сопротивлением и удельное сопротивление?

Сопротивление — это величина отношения напряжений. через сопротивление, деленное на ток через резистор. Удельное сопротивление — характеристика материала какой резистор сделан.

Q4 Два провода A и B круглого сечения изготовлены из того же металла и имеют одинаковую длину, но сопротивление провода А в три раза больше, чем провода Б.Что соотношение их площадей поперечного сечения? Как соотносятся их радиусы?

Вспомните наше уравнение R = L / A

Изготовление из того же материала означает удельное сопротивление то же самое для двух проводов. У них одинаковая длина. Их площади поперечного сечения A должны отличаться в 3 раза. С г.

А = р 2

радиусы должны изменяться как квадратный корень из 3.

Q5 Что требуется для поддержания устойчивого ток в проводнике?

Постоянная разность потенциалов (или напряжение). Этот также означает постоянное электрическое поле внутри проводника — вызвано постоянным напряжением.

Q7 Когда напряжение на определенном проводе удвоение тока наблюдается в три раза. Что можно сделать о дирижере?

Этот проводник не подчиняется закону Ома.

Q9 Почему «хороший» электрический проводник может быть и «хорошим» термическим? дирижер?

Электроны, свободно перемещающиеся по материалу, например металл — проводят электричество, а также проводят тепло.

Q17 Два проводника одинаковой длины и радиуса подключены через одну и ту же разность потенциалов. У одного дирижера вдвое больше сопротивления другого. Какой проводник будет рассеивать больше силы?

P = I V = I 2 R = В 2 / R

Использование

P = V 2 / R

Напряжение у обоих, конечно же, одинаковое.Тот, у кого меньшее сопротивление рассеивает большую мощность.

Q20 Две лампочки работают от 110 В, но одна из них номинальная мощность 25 Вт, а другая — 100 Вт. Какая лампа несет больший ток?

P = I V = I 2 R = В 2 / R

Использование

P = I V

или

I = P / V

Для того же напряжения (110 В) ток пропорционален к власти.Таким образом, лампа мощностью 100 Вт пропускает в четыре раза больше тока. лампы мощностью 25 Вт.


27,1 В модели Бора атома водорода электрон в низкоэнергетическом состоянии следует по круговой траектории, 5,29 x 10 — 11 м от протона.

(a) Покажите, что скорость электрона равна 2,19 x 10 6 м / с.

Что удерживает электрон на своей орбите? В центростремительная сила обеспечивается электрической силой от Закон Кулона Fc = m v 2 / r = k Qq / r 2 = Fel

m v 2 / r = k e2 / r 2

v 2 = k e 2 / r m

v 2 = (9×10 9 ) (1.6×10 -19 ) 2 / [( 5,29×10 -11 ) (9,11×10 -31 )]

v 2 = 4,78 x 10 12 м 2 / с 2

v = 2,19 x 10 6 м / с

(b) Какой эффективный ток связан с этим орбитальным движением? электрон?

Ток задается I = dQ / dt

Какой период у этого электрона на орбите?

v = C / T

T = C / v

Т = 2 r / v

T = 2 (5.29×10 -11 ) / (2,19 x 10 6 м / с)

T = 1,52 x 10 -16 с

То есть электрон, с Q = e = 1,6 x 10 — 19 C заряда проходит каждые 1,2 x 10 — 16 с на ток

I = 1,6 x 10 -19 C / 1,52 x 10 — 16 с

I = 1,05 x 10 — 3 A

I = 1.05 мА

27,2 В конкретной электронно-лучевой трубке измеряемый пучок ток 30 А. Сколько электронов ударяет по экрану трубки каждые 40 с?

I = Q / т

Q = N e

I = N e / 40 с

N = (40 с) (I) / e

N = (40 с) (30 x 10 — 6 C / s) / 1,6 x 10 — 19 С

N = 7.5 х 10 15

27,7 Генератор Ван де Граафа создает луч Дейтроны с энергией 2,0 МэВ, представляющие собой тяжелые ядра водорода, содержащие протон и нейтрон.

(а) Если ток пучка 10,0 А, как далеко друг от друга дейтроны в пучке?

Во-первых, какова скорость дейтронов? E = KE = ( 1 / 2 ) м v 2 = 2.0 МэВ [10 6 эВ / МэВ] [ 1,6 x 10 — 19 Дж / эВ]

Напоминая, что

эВ = (1,6 x 10 -19 C) (V) [(J / C) / V] = 1,6 x 10 — 19 Дж

( 1 / 2 ) m v 2 = 3,2 x 10 -13 J

Какова масса дейтрона? Из таблицы А.3, стр. A.4, находим

м = 2,014 м

измеряется в единицах u, «единых единицах массы». Но что ты?

1 u = 1,66 x 10 — 27 кг

м = 2,014 ед. [1,66 x 10 — 27 кг / ед.]

м = 3,34 x 10 — 27 кг

( 1 / 2 )) (3.34 x 10 — 27 кг) v2 = 3,2 x 10 — 13 J

v 2 = 2 (3,2 x 10 -13 Дж) / 3,34 x 10 — 27 кг

v 2 = 1,92 x 10 14 м2 / с2

v = 1,38 x 10 7 м / с

I = Q / т

Назовите время между дейтронами T. Каждый дейтрон имеет заряд эл.

I = e / T

T = e / I

T = (1,6 x 10 -19 C) / (10 x 10 — 6 С / с)

T = 1,6 x 10 -14 с

Как далеко за это время путешествует дейтрон?

v = Л / Т

L = v T = (1,38 x 10 7 м / с) (1,6 x 10 — 14 с)

L = 2.21 x 10 -7 м

Это расстояние между дейтронами в пучке.

(b) Является ли их электростатическое отталкивание фактором в пучке? стабильность?

При расстояниях вроде 10 — 7 м электростатическая сила между двумя дейтронами будет очень большой и, следовательно, обязательно повлияет на стабильность луча F el = k Qq / r 2

F el = k e 2 / r 2

F el = (9×10 9 ) (1.6х10 — 19 ) 2 /( 2.21×10 -7 ) 2

F el = 4,72 x 10 -15 N

Хотя это кажется небольшим числом, давайте применим Второй ЗАКОН Ньютона (F = ma) и посмотрите, какое ускорение что произвело бы на дейтроне

F = m a

а = Ф / м

а = 4.72 x 10 -15 Н / 3,34 x 10 — 27 кг

a = 1,41 x 10 12 м / с 2

27,8 Вычислить среднюю скорость дрейфа электронов проходящий по медному проводу с площадью поперечного сечения 1,00 мм 2 при токе 1,0 А (значения аналогично этим четырем проводам к настольной лампе). это известно, что около одного электрона на атом меди способствует электрический ток.Атомный вес меди 63,54, а его плотность составляет 8,92 г / см 3 .

Из уравнения 27.4 имеем v d = I / n q A

v d = 1,0 A / [n (1,6 x 10 — 19 C) (1,0 мм 2 )]

(Как всегда) будьте осторожны с агрегатами! Легче укажите площадь поперечного сечения как A = 1,0 мм 2 , но мы нужно, чтобы в м 2 к моменту проведения расчет.

A = 1,0 мм 2 [1 м / 1000 мм] 2

A = 1,0 x 10 — 6 м 2

Будьте осторожны. Поскольку 1000 мм = 1 м, нам потребуется преобразование что включает миллиметры в квадрате, 10 6 мм 2 = 1 м 2

v d = 1,0 A / [n (1,6 x 10 — 19 C) (1,0 -6 м 2 ) ]

А что насчет n, «плотности числа» электронов. в медном проводе?

n = N A / v моль

v моль = M моль / плотность

v моль = 63.54 г / [8,92 г / см 3 ]

То есть объем одного моля меди составляет

v моль = 7,12 см 3

Опять же, пока проще 7.12 придумать см 3 , нам нужно преобразовать это в кубические метры перед мы подставляем его в уравнение,

v моль = 7,12 см 3 [м / 100 см] 3

v моль = 7.12 х 10 — 6 м 3

n = N A / v моль

n = (6,02 x 10 23 ) / (7,12 x 10 — 6 м 3 )

n = 8,46 x 10 28 (1 / м 3 )

или

n = 8,46 x 10 28 электронов / м 3

v d = 1.0 A / [n (1,6 x 10 — 19 C) (1,0 — 6 м 2 )]

v d = 1,0 A / [(8,46 x 10 28 (1 / м 3 )) (1,6 x 10 -19 C) (1,0 — 6 м 2 )]

v d = 7,39 x 10 -5 м / с

27,15 Рассчитайте сопротивление при 20 o C 40 м, длина серебряной проволоки с площадью поперечного сечения 0.40 мм 2 .

R = L / A

A = 0,4 мм 2 [1 м / 1000 мм ] 2 = 4 x 10 — 7 м 2

R = (1,59 x 10 — 8 -м) (40 м) / (4 x 10 -7 м 2 )

R = 1,59

27,16 Проволока восемнадцатого калибра имеет диаметр 1.024 мм. Рассчитайте сопротивление 15,0 м медного провода 18 калибра при 20,0 o С.

R = L / A

А = р 2

r = 1,024 мм / 2 = 0,512 мм = 5,12 x 10 — 4 м

А = (5,12 x 10 — 4 м) 2 = 8,235 x 10 — 7 м 2

R = L / A

R = (1.7 x 10 — 8 -м) (15 м) / (8,235 x 10 -7 м 2 )

R = 0,31

27,27 Резистор изготовлен из углеродного стержня, имеющего равномерная площадь поперечного сечения 5,0 мм 2 . Когда разность потенциалов 15 В приложена к концам стержень, в стержне есть ток 4,0 х 10 — 3 А.

Найдите (а) сопротивление стержня и (б) длину стержня. стержень.

R = V / I

R = 15 В / 4,0 x 10 — 3 A

R = 3,750

A = 5,0 мм 2 [1 м / 1000 мм] 2 = 5 x 10 — 6 м 2

R = L / A

L = R A /

L = (3750) (5 x 10 — 6 м 2 ) / (3.5 x 10 -5 -м)

L = 535,7 м

Это кажется необоснованным!

27,33 Если медный провод имеет сопротивление 18 Ом на 20 o C, какое сопротивление он будет иметь при 60 o C?

R (T) = R o [1 + T ] R (60 o C) = (18) [1 + (3,9 x 10 — 3 (1 / C o )) (40 C o )] R (60 o C) = (18) [1 + 0.156] R (60 o C) = (18) [1,156] R (60 o C) = 20,8

27,36 Сегмент нихромовой проволоки изначально находится на 20 o C. Используя данные из таблицы 27.1, рассчитайте температура, до которой необходимо нагреть проволоку, чтобы удвоить ее сопротивление.

27,43 Аккумулятор 10 В подключен к 120- резистор. Пренебрегая внутренним сопротивлением аккумулятора, рассчитать мощность, рассеиваемую на резисторе.

27.45 Предположим, что скачок напряжения дает 140 В для момент. На сколько процентов будет выходная мощность 120-В, 100-Вт лампочка увеличивается, если ее сопротивление не меняется?

27,46 Особым типом автомобильной аккумуляторной батареи является характеризуется как «360 ампер-часов, 12 В». Какая общая энергия может аккумулятор поставить?

27,48 В гидроустановке турбина обеспечивает 1500 л.с. на генератор, который, в свою очередь, преобразует 80% механической энергия в электрическую энергию.В этих условиях какой ток будет ли генератор работать при конечной разнице потенциалов 2000 V?

27,52 Нагревательный элемент кофеварки работает на 120 V и проводит ток 2,0 А. Предполагая, что все тепло генерируется, поглощается водой, сколько времени нужно, чтобы нагреться 0,50 кг воды от комнатной температуры 23 o C до точка кипения.

Сопротивление провода, онлайн-калькулятор и формула


Онлайн-калькуляторы и формулы для расчета сопротивления проводов

Расчет сопротивления провода онлайн


На этой странице электрическое сопротивление рассчитывается исходя из длины и поперечного сечения провода.Необходимо знать удельное сопротивление или проводимость материала провода.

Обратите внимание, что сопротивление указанной простой длины рассчитывается. Если вы хотите рассчитать общее сопротивление двухполюсного кабеля, например кабель громкоговорителя, вы должны умножить значение на 2. Общее сопротивление = прямая линия + обратная линия.

Удельные значения проводимости наиболее распространенных кабелей:
Материал
Электропроводность
Медь 56.0
Серебро 62,5
Алюминий 35,0

Для просмотра списка других значений удельного сопротивления и проводимости щелкните здесь.


Калькулятор сопротивления проводов

Легенда

\ (\ displaystyle A \) Площадь поперечного сечения (мм 2 )

\ (\ displaystyle l \) Длина провода (м)

\ (\ displaystyle R \) Сопротивление провода

\ (\ Displaystyle S \) Проводимость провода

\ (\ displaystyle ρ \) Удельное сопротивление

\ (\ Displaystyle σ \) Удельная проводимость


Формулы сопротивления проводов

Сопротивление провода \ (\ Displaystyle R = \ гидроразрыва {ρ · l} {A} \) \ (\ displaystyle = \ frac {l} {σ · A} \)
Длина провода \ (\ Displaystyle л = \ гидроразрыва {R · A} {ρ} \) \ (\ Displaystyle = р · А · σ \)
Площадь поперечного сечения провода \ (\ Displaystyle А = \ гидроразрыва {l} {R · σ} \) \ (\ Displaystyle = \ гидроразрыва {л · ρ} {R} \)

Эта страница полезна? да Нет

Спасибо за ваш отзыв!

Прошу прощения за это

Как мы можем это улучшить?

послать

Серия тренингов по электричеству и электронике ВМС (NEETS), модуль 3, с 1-1 по 1-10

NEETS Модуль 4 — Введение в электрические проводники, проводку Методы и схемы чтения

Страницы i, 1−1, 1-11, 1−21, 2−1, 2-11, 2−21, 2−31, 2−41, 3−1, 3-11, 3−21, 4−1, 4−11, Индекс

Глава 1

ЭЛЕКТРОПРОВОДНИКИ

Цели обучения

Цели обучения указаны в начале каждой главы.Эти обучение цели служат предварительным просмотром информации, которую вы, как ожидается, узнаете в глава. Комплексные контрольные вопросы основаны на поставленных задачах. Успешно заполняя OCC-ECC, вы указываете, что достигли целей и узнали информация. Цели обучения перечислены ниже.

По завершении В этой главе вы должны уметь:

1. Напомнить определения размера единицы, мил-фут, квадратный мил и круговой мил, а также математические уравнения и расчеты для каждого.

2. Определите удельное сопротивление. и вспомните три фактора, использованные для его вычисления в омах.

3. Опишите правильное использование американского калибра проводов при измерении проводов.

4. Напомним факторы, необходимые для выбора правильного размера провод.

5. Назовите преимущества и недостатки меди. или алюминий в качестве проводников.

6. Определите сопротивление изоляции. и диэлектрическая прочность, включая то, как диэлектрическая прочность изолятора определенный.

7. Определите необходимые меры безопасности. при работе с изоляционными материалами.

8. Напомним наиболее распространенные изоляторы, используемые для очень высоких напряжений.

9. Укажите тип защиты проводов, обычно используемый для судовой электропроводки.

10. Вспомните конструкцию и использование коаксиального кабеля.

ЭЛЕКТРОПРОВОДНИКИ

В предыдущих модулях этой обучающей серии вы узнали о различных схемных компонентах.Эти компоненты обеспечивают большую часть рабочих характеристики любой электрической схемы. Однако они бесполезны, если они не связаны вместе. Проводники — это средство, используемое для связывания этих компонентов вместе.

Многие факторы определяют тип электрического проводника, используемого для подключения компоненты. Некоторыми из этих факторов являются физический размер проводника, его состав, и его электрические характеристики. Другие факторы, которые могут определить выбор проводника — это вес, стоимость и среда, в которой проводник будет использоваться.

РАЗМЕР ПРОВОДНИКА

Чтобы сравнить сопротивление и размер одного проводника с другим, нам нужно установить стандартный или единичный размер. удобная единица измерения диаметр проводника составляет мил (0,001, или одну тысячную дюйма). а удобной единицей длины проводника является фут. Стандартная единица размера в большинстве чехлы MIL-FOOT. проволока будет иметь единичный размер, если она имеет диаметр 1 мил. и длиной 1 фут.

1–1


КВАДРАТ MIL

Квадратный мил — это единица измерения используется для определения площади поперечного сечения квадратного или прямоугольного проводника (виды А и В на рис. 1-1). квадратный мил определяется как площадь квадрата, стороны которых составляют 1 мил. Чтобы получить площадь поперечного сечения квадрата проводник, умножьте размер любой стороны квадрата на себя.Например, Предположим, у вас есть квадратный проводник с размером стороны 3 мил. Умножить Сама по себе 3 мил (3 мил x 3 мил). Это дает вам площадь поперечного сечения 9 квадратных метров. мил.

Рисунок 1-1. — Сечения проводов.

1 кв. Укажите причину создания «единичного размера» для проводников.

2 кв. Рассчитать диаметр в MILS проводника диаметром 0.375 дюймов.

Q3. Определите мил-фут.

Чтобы определить площадь поперечного сечения прямоугольного проводника, умножьте длина, умноженная на ширину торца проводника (сторона выражена в мил). Например, предположим, что одна сторона прямоугольного поперечного сечения составляет 6 мил. а другая сторона — 3 мил. Умножьте 6 мил на 3 мил, что равно 18 квадратных мил. Другой пример. Предположим, что проводник имеет толщину 3/8 дюйма и 4 дюйма широкий.3/8 дюйма можно выразить в десятичной форме как 0,375 дюйма. Поскольку 1 мил равен 0,001 дюйма, толщина проводника будет 0,001 x 0,375 или 375 мил. С ширина 4 дюйма и 1000 мил на дюйм, ширина будет 4 x 1000, или 4000 мил. Чтобы определить площадь поперечного сечения, умножьте длину на ширина; или 375 мил x 4000 мил. Площадь составит 1 500 000 квадратных миль.

Q4. Определите квадратный мил, относящийся к квадратному проводнику.

CIRCULAR MIL

Круглый mil является стандартным единица измерения площади поперечного сечения круглого провода (вид C на рис. 1-1). Эта единица измерения содержится в американских и английских таблицах проводов. Диаметр круглого проводника (провода), используемого для проведения электричества, может составлять лишь долю дюйм. Поэтому удобно выражать этот диаметр в мил, чтобы не использовать десятичные дроби. Например, диаметр проволоки выражается как 25 мил вместо 0.025 дюймов. Круглый мил — это площадь круга диаметром 1 мил, как показано на виде В на фиг. 1-2. Площадь круглого проводника в милах круглого сечения равна полученный путем возведения в квадрат диаметра, измеренного в мил. Таким образом, проволока диаметром 25 мил имеет площадь 25 2 , или 625 круговых мил. Чтобы определить количество квадратных мил в одном и том же проводнике, применяйте обычную формулу для определения площади круга (A = πr 2 ). В этом формула, а (площадь) является неизвестным и равна площади поперечного сечения в квадрате мил, p — постоянная 3.14, а r — радиус окружности или половина диаметра (D). Путем подстановки a = 3,14 и (12,5) 2 ; следовательно, 3,14 x 156,25 = 490,625

1-2


кв. Мил. Площадь поперечного сечения провода составляет 625 круглых мил, но только 490,625 квадратных мил. Следовательно, круговой мил представляет собой меньшую единицу площади. чем квадратный мил.

Рисунок 1-2.- сравнение круглых и квадратных мил.

Если диаметр поперечного сечения провода составляет 1 мил, по определению круговая площадь в мил (CMA) равна a =

D 2 , или a = 1 2 , или = 1 круговой мил. Чтобы определить квадратную милю того же провода, примените формулу A = πr 2 ; следовательно, a = 3,14 x (0,5) 2 (0,5 представляет половина диаметра). Когда a = 3,14 x 0,25, a = 0,7854 квадратных мил. Из этого, можно сделать вывод, что 1 круговой мил равен.7854 кв. Мил. Это становится важно при сравнении квадратных (вид A на рис. 1-2) и круглых (вид B) проводников. как показано на рисунке C на рисунке 1-2.

Когда дана площадь в квадратных мил, разделите площадь на 0,7854, чтобы определить круговую милую площадь, или CMA. Когда CMA дано, умножьте площадь на 0,7854, чтобы определить площадь в квадратных мил. Например,

Проблема: проволока калибра 12 имеет диаметр 80,81 мил. Что такое (1) его площадь в круговых милах и (2) его площадь в квадратных милах?

Решение

(1) a = D 2 = 80.81 2 = 6,530 круговых милов

(2) a = 0,7854 x 6,530 = 5,128,7 квадратных мил

Проблема: прямоугольный проводник имеет ширину 1,5 дюйма и 0,25 дюйма толстый. Какова (1) его площадь в квадратных милях и (2) в круглых милах? Какой размер круглый проводник должен проводить такой же ток, что и прямоугольный стержень?

1-3


Решение

(1) 1.5 дюймов = 1,5 дюйма x 1000 мил на дюйм = 1500 мил

0,25 дюйма = 0,25 дюйма x 1000 мил на дюйм = 250 мил

A = 1500 x 250 = 375000 квадратных мил

(2) Для обеспечения того же тока площадь поперечного сечения круглого проводника должны быть равны.

Круглые милы в этой области больше, чем квадратные. Следовательно:

Проволока в своей обычной форме представляет собой одиночный тонкий стержень или нить накала. из тянутого металла.При больших размерах проволока становится трудной в обращении. Чтобы увеличить свою гибкость, он застрял. Пряди обычно представляют собой отдельные провода, скрученные вместе в достаточное количество, чтобы составить необходимую площадь поперечного сечения кабеля. В общая площадь многожильного провода в круглых миллиметрах определяется путем умножения площади в круглых милах одной жилы по количеству жил в кабеле.

Q5. Определите круговой мил.

6 кв. Какова площадь в миллиметрах у 19-жильного проводника, если длина каждой жилы составляет 0,004 дюйма?

CIRCULAR-MIL-FOOT

Круглая-мил-стопа (рисунок 1-3) это единица объема. Он представляет собой единичный проводник длиной 1 фут и имеет поперечное сечение. площадь 1 круговой мил. Поскольку это единичный проводник, круговой милфут полезно при сравнении проводов, состоящих из разных металлов. Например, основа для сравнения УСТОЙЧИВОСТИ (будет обсуждено в ближайшее время) различных веществ может быть выполнено путем определения сопротивления в круговых милфутах каждого из вещества.

Рисунок 1-3. — Круговой милфут.

При работе с квадратными или прямоугольными проводниками, такими как амперметр шунтов и шин, иногда вам может быть удобнее использовать другой единичный объем. шина — это тяжелая медная лента или шина, используемая для соединения нескольких цепей вместе. Шины используются, когда требуется большая токовая нагрузка. Единичный объем может быть измерен как сантиметровый куб.Таким образом, удельное сопротивление становится сопротивление

1-4


предлагает кубический проводник длиной 1 сантиметр и 1 квадратный сантиметр. в площади поперечного сечения. Используемая единица объема указана в таблицах конкретных сопротивления.

УДЕЛЬНОЕ СОПРОТИВЛЕНИЕ ИЛИ УСТОЙЧИВОСТЬ

Удельное сопротивление или удельное сопротивление — это предлагаемое сопротивление в омах. на единицу объема (круговой милфут или сантиметровый куб) вещества к протеканию электрического тока.Удельное сопротивление обратно пропорционально проводимости. Вещество с высоким сопротивлением будет иметь низкую проводимость, и наоборот. Таким образом, удельное сопротивление вещества — это сопротивление единицы объема. этого вещества.

Многие таблицы удельного сопротивления основаны на сопротивление в Ом объема вещества длиной 1 фут и 1 круговой мил в площади поперечного сечения. Температура, при которой измеряется сопротивление сделано тоже указано.Если вы знаете, из какого металла сделан проводник, вы можете получить удельное сопротивление металла из таблицы. Удельные сопротивления некоторых распространенных веществ приведены в таблице 1-1.

Таблица 1-1. — Удельное сопротивление обычных веществ

Сопротивление проводника с одинаковым поперечным сечением изменяется напрямую. как произведение длины и удельного сопротивления проводника, и обратно пропорционально как площадь поперечного сечения проводника.Следовательно, вы можете рассчитать сопротивление провода, если вы знаете длину, площадь поперечного сечения и удельное сопротивление вещества. Выражается в виде уравнения, R (сопротивление в Ом) проводника

1-5


Где:

ρ = (греч. Rho) удельное сопротивление в Ом на круговой мил-фут

(см. Таблицу 1-1)

L = длина в футах

A = площадь поперечного сечения в круглых милах

Проблема:

Какое сопротивление 1000 футов меди проволока, имеющая площадь поперечного сечения 10 400 круглых

мил (No.10 провод) при температура 20º C? Решение:

Удельное сопротивление меди (таблица 1-1) составляет 10,37 Ом. Подставляя при известных значениях в предыдущем уравнении

сопротивление R определяется как

Дано: ρ = 10,37 Ом

L = 1000 футов

A = 10 400 круговых мил

Решение:

= 1 Ом (приблизительно)

Если R, ρ и a известны, длина (L) может быть определена простым математическая транспозиция.У этого есть много ценных приложений. Например, когда Определив заземление в телефонной линии, вы воспользуетесь специальным тестовым оборудованием. Этот оборудование работает по принципу прямого изменения сопротивления линии. с его длиной. Таким образом, расстояние между контрольной точкой и повреждением может быть вычислено. точно.

Q7. Определите удельное сопротивление.

Q8. Перечислите три фактора, которые используются для расчета сопротивления конкретного проводник в Ом.

РАЗМЕРЫ провода

Самый распространенный метод измерения размер провода в ВМФ определяется с использованием Американского калибра проводов (AWG). Исключением является проводка самолета, размер и гибкость которой незначительно отличаются от стандартов AWG. Информацию о размерах авиационных проводов см. В соответствующих публикациях. для конкретного самолета. В следующем обсуждении используются только размеры проводов AWG.

1-6


Проволока производится в размерах, пронумерованных в соответствии с таблицами AWG.Различные провода (одножильные или многожильные) и материал, из которого они изготовлены (медь, алюминий, и т. д.) публикуются Национальным бюро стандартов. Таблица AWG для медный провод показан в таблице 1-2. Диаметр проволоки уменьшается по мере того, как калибр числа становятся больше. Для удобства числа округлены, но являются точными. для практического применения. Наибольший размер провода, указанный в таблице, — 0000 (читать «4 ноль»), а наименьший — номер 40. Выпускаются большие и меньшие размеры, но обычно не используются на флоте.Таблицы AWG показывают диаметр в мил, круговой площадь в мил и площадь в квадратных дюймах для размеров проводов AWG. Они также проявляют сопротивление (Ом) на тысячу футов и на милю сечения проводов при определенных температурах. В последний столбец показывает вес провода на тысячу футов. Пример использования таблицы 1-2 выглядит следующим образом.

1-7


Таблица 1-2. — Стандартная твердая медь (американский калибр проволоки)

Проблема: требуется проложить 2 000 футов сплошной меди AWG 20 провод для новой единицы оборудования.Температура, при которой будет проложен провод, составляет 25 ° C (77 ° F). Какое сопротивление будет иметь провод для прохождения тока?

1-8


Решение: под столбцом с номером датчика найдите размер AWG 20. Теперь прочитайте столбцы, пока вы не достигнете столбца «Ом на 1000 футов для 25 ° C (77 ° F)». Ты обнаружит, что провод будет обеспечивать сопротивление току 10,4 Ом. С мы используем 2000 футов провода, умножаем его на 2.

10,4 Ом x 2 = 20,8 Ом

Американский стандартный калибр проводов (рисунок 1-4) используется для измерения проводов размером от 0 до 36. Использовать этого калибра вставьте провод, который нужно измерить, в наименьшую прорезь, которая будет разместить оголенный провод. Номер калибра на этом слоте указывает размер провода. Передняя часть прорези имеет параллельные стороны, и именно здесь измеряется провод. взят.Его не следует путать с большим полукруглым отверстием на задняя часть слота. Заднее отверстие просто позволяет свободно перемещать проволоку. полностью через прорезь.

Рисунок 1-4. — Калибр провода.

9 кв. Используя таблицу 1-2, определите сопротивление 1500 футов провода AWG 20 при 25 ° C.

Q10. Когда используешь калибр провода американского стандарта, чтобы определить размер провода, где вы должны поместите провод в калибр, чтобы получить правильное измерение?

ПРОВОДА И КАБЕЛИ

Провод — это одиночный тонкий стержень или нить из тянутого металла.Это определение ограничивает термин к тому, что обычно понимается как «сплошная проволока». Слово «стройный» употребляется потому что длина провода обычно больше по сравнению с его диаметром. Если провод покрыт изоляцией, это изолированный провод. Хотя термин «провод» Правильно относится к металлу, в него входит и утеплитель.

А проводник — провод, пригодный для протекания электрического тока.

Многожильный проводник — это проводник, состоящий из группы проводов или любой комбинации групп проводов.Провода в многожильном проводе обычно скручены вместе и не изолированы друг от друга.

Кабель представляет собой либо многожильный провод (одножильный кабель), либо комбинацию проводов изолированные друг от друга (многожильный кабель). Термин «кабель» является общим один и обычно применяется только к проводам большего диаметра. небольшой кабель чаще называют многожильным проводом или шнуром (например, тем, который используется для утюга или лампы шнур).Кабели могут быть неизолированными или изолированными. Изолированные кабели могут иметь оболочку (укрытие) со свинцом или защитной броней. На Рисунке 1-5 показаны различные типы проводов и кабелей. используется на флоте.

1-9


Рисунок 1-5. — Дирижеры.

Проводники скручены в основном для увеличения их гибкости. В жилы в кабелях располагаются в следующем порядке:

Первый слой жил вокруг центрального проводника состоит из шести проводников.Секунда слой состоит из 12 дополнительных проводников. Третий слой состоит из 18 дополнительных проводники и так далее. Таким образом, стандартные кабели состоят из 7, 19 и 37 жил, с постоянным фиксированным шагом. Общая гибкость может быть увеличена за счет дополнительных скручивание отдельных прядей.

На рисунке 1-6 показан типичный крест отрезок 37-жильного кабеля. Он также показывает, как общее поперечное сечение в мил. определяется площадь многожильного кабеля.

Рисунок 1-6. — Многожильный провод.

1-10


Материя, энергия и постоянный ток
— Переменный ток и трансформаторы
Защита, управление и измерение цепей
Электрические проводники, методы электромонтажа, и схематическое чтение
Генераторы и двигатели
Электронные излучатели, трубки и источники питания
Твердотельные устройства и блоки питания
Усилители
Цепи генерации и формирования волн
Распространение волн, линии передачи и Антенны
Принципы СВЧ
Принципы модуляции
Введение в системы счисления и логические схемы
— Введение в микроэлектронику
Принципы синхронизаторов, сервоприводов и Гироскопы
Знакомство с испытательным оборудованием
Принципы радиочастотной связи
Принципы работы радаров
Справочник техника, Главный глоссарий
Методы и практика испытаний
Введение в цифровые компьютеры
Магнитная запись
Введение в волоконную оптику
Примечание: Обучение электричеству и электронике военно-морского флота Содержимое серии (NEETS) — U.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
