Нужно ли встраивать вытяжку? | Статьи GranFest

Вытяжка – важный компонент оборудования безопасного и функционального кухонного пространства. Однако многие хозяйки считают такие приборы не совсем эстетичными и стараются их спрятать. Именно для таких случаев предусмотрено встраиваемое оборудование.

Особенности встраиваемых вытяжек

Достоинства. Чтобы понять, нужно ли встраивать вытяжку, важно изучить ее особенности и возможности. Прежде всего следует помнить, что ее установка не предполагает радикального изменения внешнего вида помещения. Другие ее особенности:

  • в отличие от купольных и наклонных вытяжек, встраиваемые модели практически не видны. Вам не придется переживать о совместимости дизайнов. На первый план выходят только размеры и производительность;
  • благодаря компактным размерам встраиваемая техника не занимает много полезного пространства. Она может стать идеальным решением в условиях ограниченной площади малогабаритных кухонь стандартных городских квартир;
  • разнообразие. Учитывая востребованность встраиваемой техники, производители предлагают ее в широком ассортименте;
  • сниженное потребление электроэнергии и невысокая шумность. Эти плюсы объясняются небольшими размерами приборов;
  • функциональность. Наряду с основной задачей – удаление загрязнений и запахов – современное оборудование обладает и другими возможностями. К полезным функциям относят возможность настройки длительности работы, интенсивности забора воздуха и др.

Недостатки. К основному минусу встраиваемых вытяжек многие пользователи относят сравнительно невысокую мощность, которая обусловлена компактными размерами моделей. Именно поэтому к ее выбору следует подойти максимально ответственно. Другим недостатком встраиваемых приборов относят сравнительно высокую стоимость.

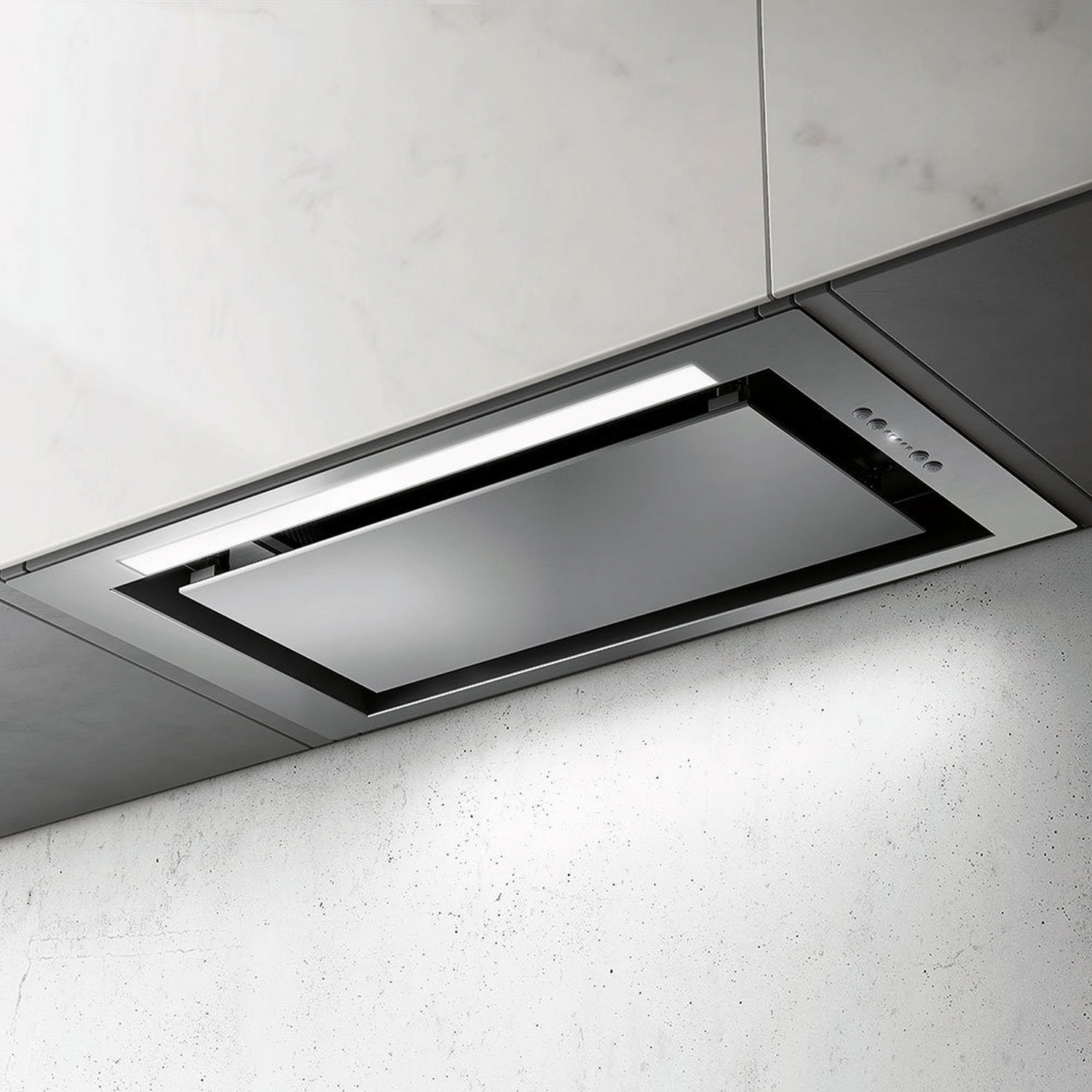

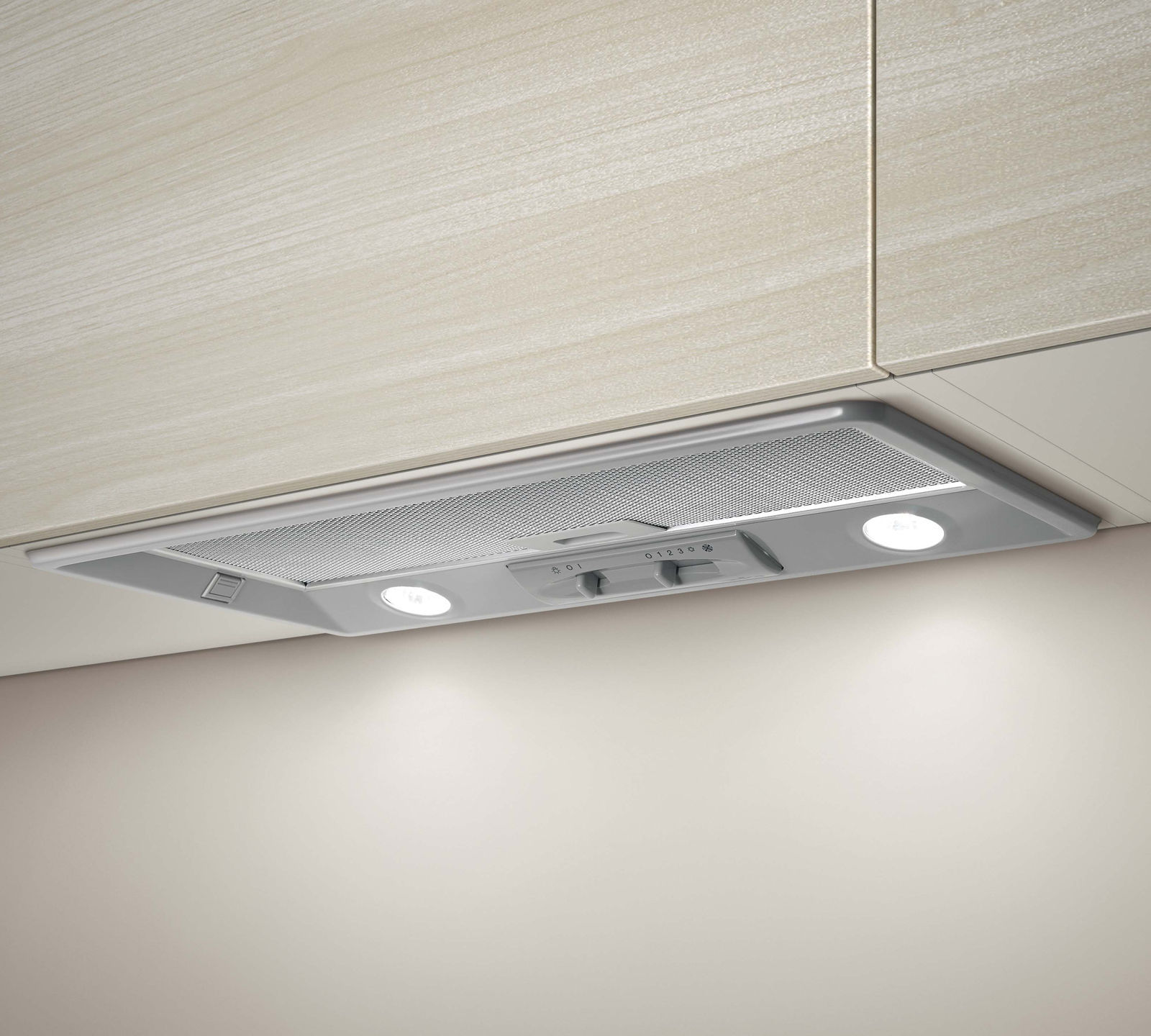

Встраиваемая вытяжка LEX LEX Hubble 600 White

Виды вытяжек по месту встраивания

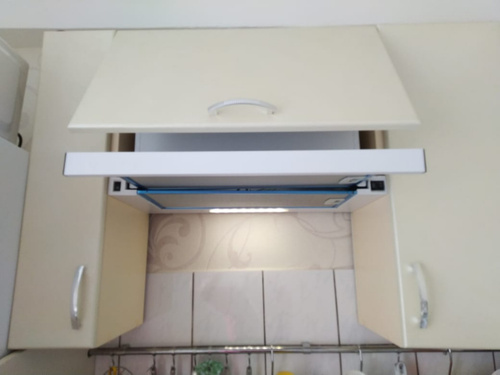

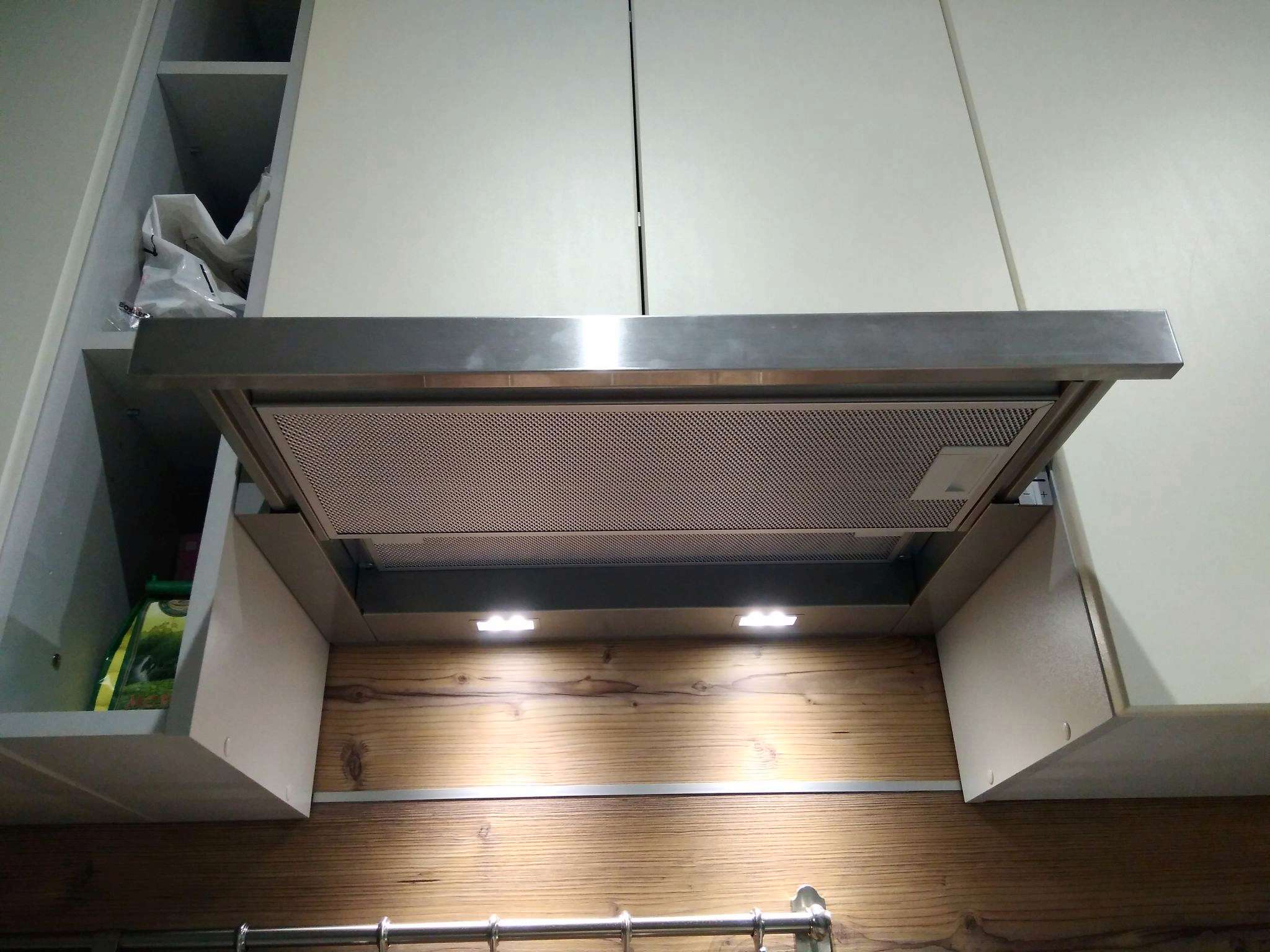

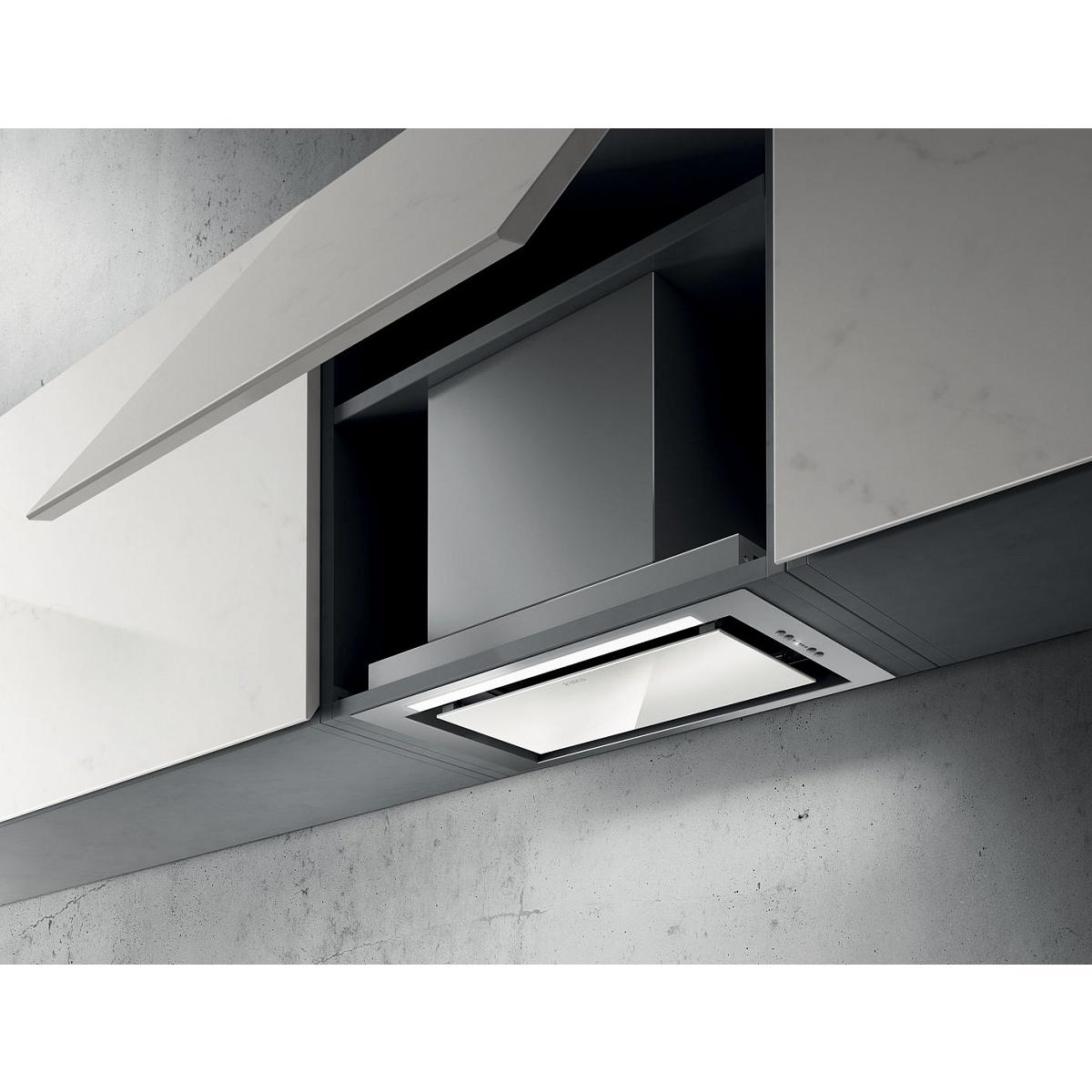

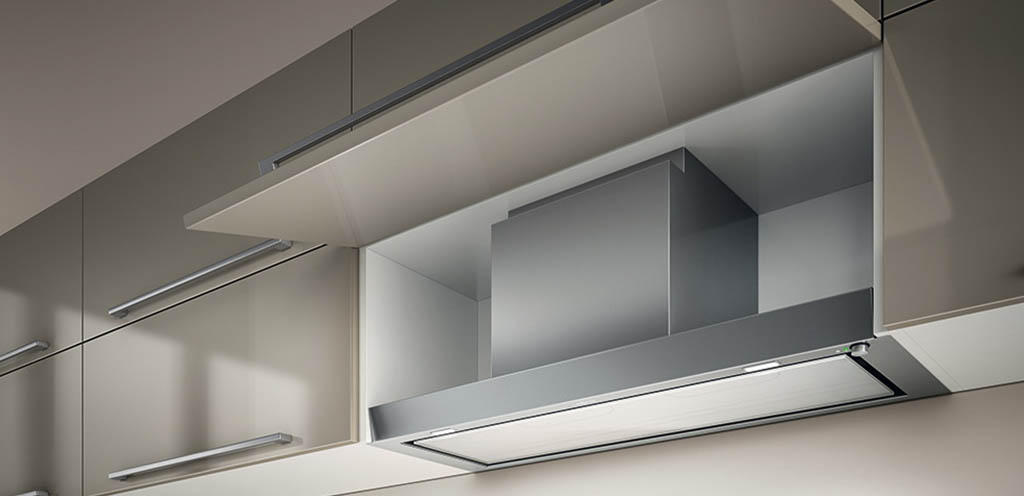

В навесной шкаф. Этот вариант выбирает большинство отечественных потребителей. Это классическое решение позволят скрыть вытяжку и получить дополнительное место для хранения. При желании вокруг отводящего воздуховода (если он предусмотрен конструкцией) можно обустроить полки. Монтируемые в навесные шкафы вытяжки могут быть стационарными (неподвижными) или слайдерными. В последнем случае можно выдвинуть панель с фильтрующим элементом и увеличить площадь забора загрязненного воздуха.

В столешницу. Инновационное решение, которое наверняка оценят любители технических новинок и свободы на кухне. Такие модели могут встраиваться непосредственно на варочную поверхность или максимально близко от нее. При установке мощного двигателя загрязненный воздух интенсивно втягивается в отверстие вытяжки. Более интересный вариант – выдвигающиеся модели. В рабочем положении они возвышаются над столешницей. Это позволяет устанавливать менее мощные двигатели, что способствует снижению уровню шума. Важный критерий для такого оборудования – применение термостойких материалов.

В потолок. Наименее распространенный вариант, который чаще всего используется на кухнях с островом. Он может быть реализован при обустройстве многоуровневого потолка, некоторые модели подходят для установки в натяжные конструкции. В этом случае важно выбрать высокомощное оборудование, которое обеспечит качественное удаление копоти, жира и др. Монтаж вытяжки к потолку считается трудоемким и затратным.

Отвод или рециркуляция

В зависимости от особенностей обработки воздушного потока различают проточные и рециркуляционные вытяжки. От этого зависит сложность установки и последующего обслуживания оборудования. Также важно помнить, что существуют комбинированные модели, в которых сочетаются возможности обоих типов изделий.

Рециркуляционные вытяжки. Их также называют бесканальными. Конструкция предполагает забор воздуха с копотью и гарью, очистку и возвращение в помещение. Для удаления загрязнений используется многоступенчатая система. Первая стадия – грубая очистка. Она производится с помощью жироуловителей. Они представляют собой фильтры из бумаги (одноразовые), полимеров или металла (сетки). Изделия многоразового использования требуют регулярного мытья. Металлические элементы можно загружать в посудомоечную машину. Далее поток поступает на фильтры тонкой очистки, которые содержат активированный уголь. После них воздух становится совершенно чистым. Такие вытяжки отличаются:

  • простотой монтажа – отсутствием необходимости обустройства отводящей магистрали;
  • высокой эффективностью;
  • экологичностью – не происходит удаление воздуха в атмосферу.

Проточные вытяжки. Такие модели конструкционно проще, но они требуют обустройства отводящего воздуховода. Втянутый в вытяжку загрязненный поток поступает на жироулавливающий фильтр. После частичной очистки он выбрасывается в атмосферу. Производительность вытяжек такого типа на 30–35 % выше, чему рециркулирующих аналогов.

Несмотря на усложненный монтаж, такие модели более востребованы. Также их плюс – отсутствие угольного фильтра, который необходимо своевременно менять.

Встраиваемая вытяжка LEX LEX GS BLOC G 600 Black

Внимание на размеры

Ширина. Одним из важных параметров является ширина встраиваемой вытяжки. Она должна соответствовать размеру варочной поверхности или быть чуть больше. В противном случае не все испарения будут втягиваться, их часть распространится по кухне, поэтому теряется смысл ее установки. В продаже имеются модели шириной:

  • 55–60 см. Это стандарт, который подходит для большинства плит с четырьмя конфорками. Их можно увидеть на большинстве кухонь. Исходя из размеров такие модели просто спрятать в навесной шкаф;
  • 75–80 и более (до 120) сантиметров. Они предназначены для широких, крупногабаритных варочных поверхностей на 5 и конфорок. Такие модели обычно устанавливают в просторных помещениях;
  • 35–45 см. Можно приобретать для небольших плит на 2-3 конфорки.

Другие важные параметры. При подборе встраиваемой вытяжки следует обратить внимание на размеры жироулавливающего фильтра. Чем он больше, тем лучше. От этого зависит частота его очистки или замены.

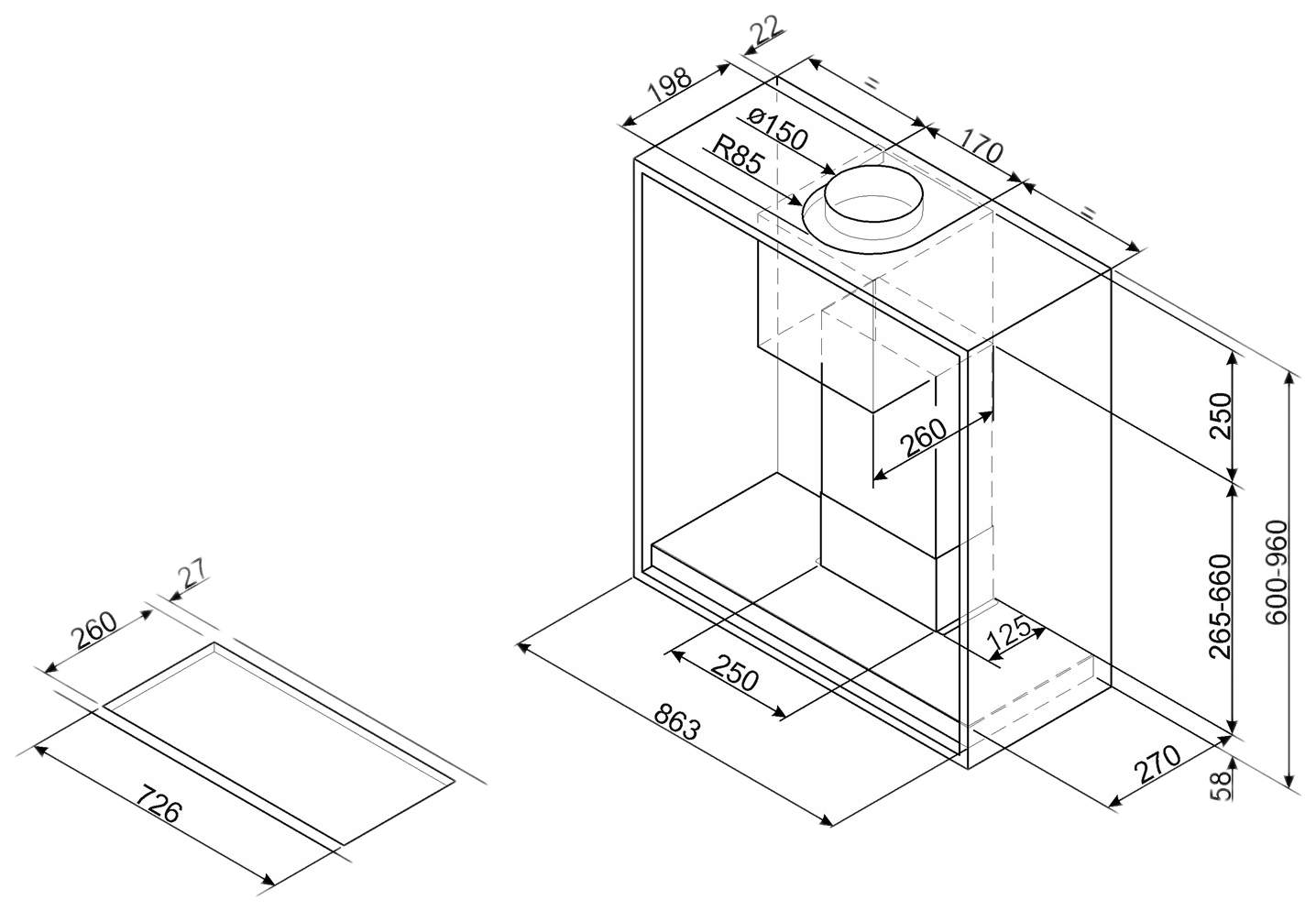

Глубина. Для встраиваемых в шкаф вытяжек этот показатель зависит от конструкционных особенностей. По мнению многих пользователей, удобны изделия глубиной 25–30 см, которые оснащены телескопической (слайдерной) панелью. В рабочем состоянии их величина увеличивается до 40–60 см.

На что еще обратить внимание

Мощность и производительность. Встраиваемые вытяжки не относятся к энергоемкому кухонному оборудованию. Именно поэтому следует большее внимание уделять не мощности, а производительности. Последний параметр характеризует способность модели обеспечивать эффективный воздухообмен. Согласно действующим нормам, оборачиваемость воздушных масс в кухне зависит от типа плиты.

При установке электрической варочной поверхности минимальное число полных очисток в час должно составлять 12, газовой – 20. Следовательно, чтобы рассчитать нужную производительность, выполняются следующие расчеты:

  • определить объем помещения;
  • полученное значение умножить на 12 (20) – в зависимости от имеющейся плиты;
  • результат увеличить на 25–30 %, чтобы учесть возможные потери, которые возникают при движении воздуха через фильтры и воздуховод.

Уровень шума. Этот параметр определяет комфорт нахождения на кухне, когда вытяжка работает. Чтобы шум не раздражал, следует выбирать наиболее тихий вариант. Производители постоянно совершенствуют приборы и предлагают их с показателем не более 55 дБ. Также стоит учитывать, что при встраивании в шкаф частично шумы заглушает мебель. Чтобы понять уровень звуковой нагрузки, приведем несколько фактов:

  • шум в 35 дБ соответствует шепоту человека, находящемуся на удалении в 5 метров;
  • 45 – тихо играющей музыке;
  • 50 – негромкой беседе двух людей, стоящих в 3 метрах от слушателя.

Дополнительный функционал. Для комфортного использования встраиваемой вытяжки также следует обращать внимание:

  • на тип управления. Современные модели оснащаются сенсорными дисплеями. Более дешевые – механическими кнопками либо слайдерами;
  • интенсивность подсветки. Для ее организации используются светодиоды, галогенные или лампы накаливания. От количества и вида источника зависят интенсивность и тон подсветки.

Особенности монтажа

Высота установки. При монтаже важно соблюдать рекомендованную высоту. Она зависит от типа варочной панели. Для электрических плит расстояние между низом вытяжки и нагревательными элементами должно составлять не менее 60–65 см. В случае установки над газовыми конфорками этот показатель увеличивается до 70–80 см. Рекомендованные параметры обычно указываются в технической документации к вытяжному оборудованию.

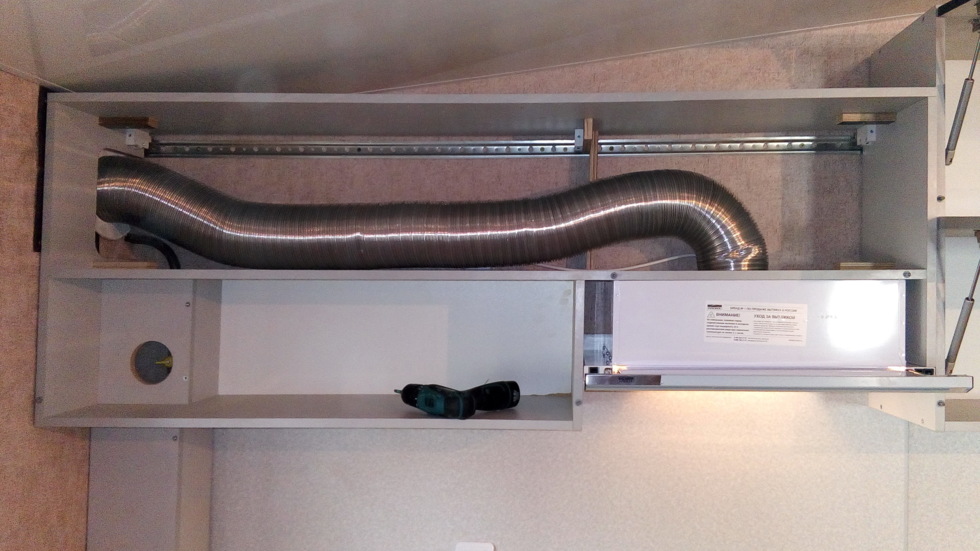

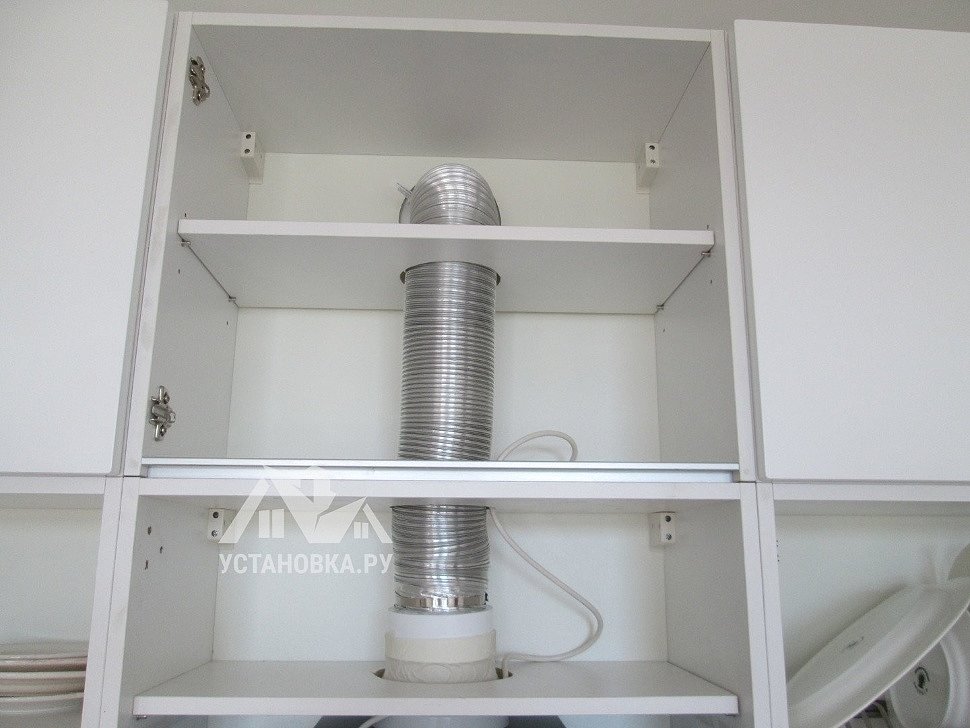

Обустройство воздуховода. При установке проточной вытяжки требуется обустройство вытяжного канала. Для этого применяются:

  • полимерные коробы. Они могут быть квадратного либо прямоугольного сечения. Такие изделия просты в уходе и не шумят. Их недостаток – осложненный монтаж из-за необходимости использования специальных колен, которые меняют направление движения магистрали;
  • металлические воздуховоды. Это недорогой и удобный для монтажа вариант. Гофрированные трубы легко складываются, растягиваются, изгибаются. Но при прохождении через них воздуха может возникать шум наподобие шелеста листьев. Это связано с наличием неровностей. Кроме того, очистка «гармошки» обременительна, и со временем во впадинах накапливается много загрязнений.

Встраиваемая вытяжка позволяет организовать качественное удаление из кухни загрязнений и запахов. Отдав предпочтение такому варианту техники, можно не переживать о совместимости дизайнов. Ведь она будет практически незаметна. Главное – правильно подобрать модель по производительности и размерам, а также учесть особенности монтажа. Широкий ассортимент представлен в каталоге компании GranFest™. Удачного вам выбора!

Встраиваемая вытяжка для кухни, как выбрать

Содержание статьи:

Вступление

Пару месяцев назад, участвовал в покупке и выборе вытяжки для кухни. Оказалось, что большое количество типов вытяжек ставят в тупик при их выборе. В этой статье я расскажу, как выбирается встраиваемая вытяжка для кухни и почему я не смог это сделать.

Встраиваемая вытяжка для кухни

В самих названиях вида вытяжки максимально понятно заложена их особенность. Наклонные вытяжки после установки действительно выглядят как наклонённые к стена. Козырьковая вытяжка действительно похожа на козырёк над плитой. Логично, что встраиваемая вытяжка должна куда-то встраиваться. Это так!

Размеры

Встраиваемая вытяжка для кухни изготовлена таким образом, чтобы врезаться в шкаф кухонной мебели. Если быть точным, врезается вытяжка в специальный навесной шкаф, который чаще называется «шкаф навесной над плитой». Стандартная, часто встречаемая, ширина такого шкафа 600 мм. Высота — 360 мм, Глубина, и это особо важно, 300 мм.

Однако встречаются комплекты кухонной мебели с другими размерами кухонных шкафов. Размер шкафа над плитой может быть в длину не 600, а 500 мм, а его глубина может быть на 300-330 мм, а 250-270 мм.

И здесь мы подошли к первому, важнейшему критерию выбора встраиваемой вытяжки для кухни:

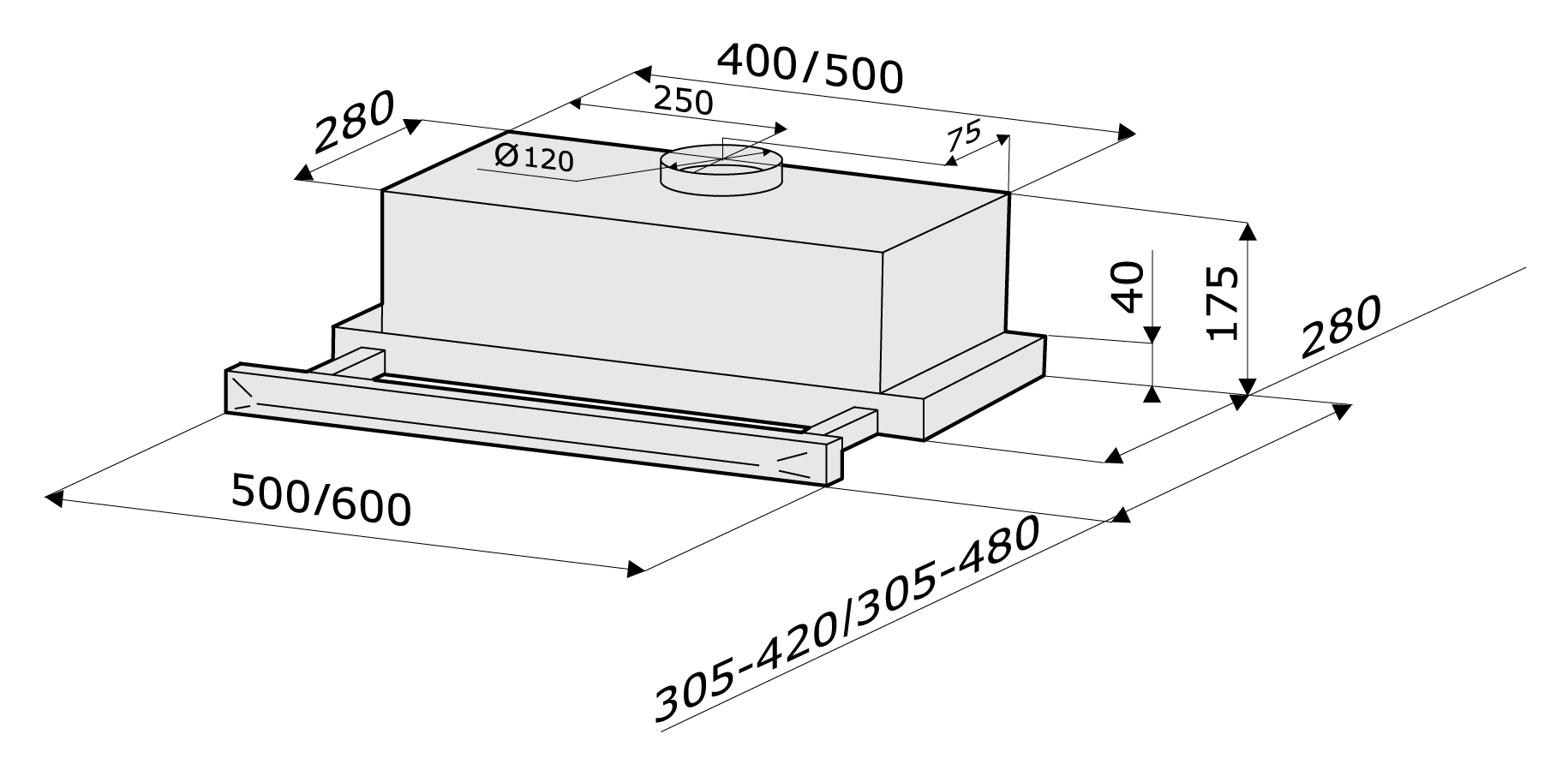

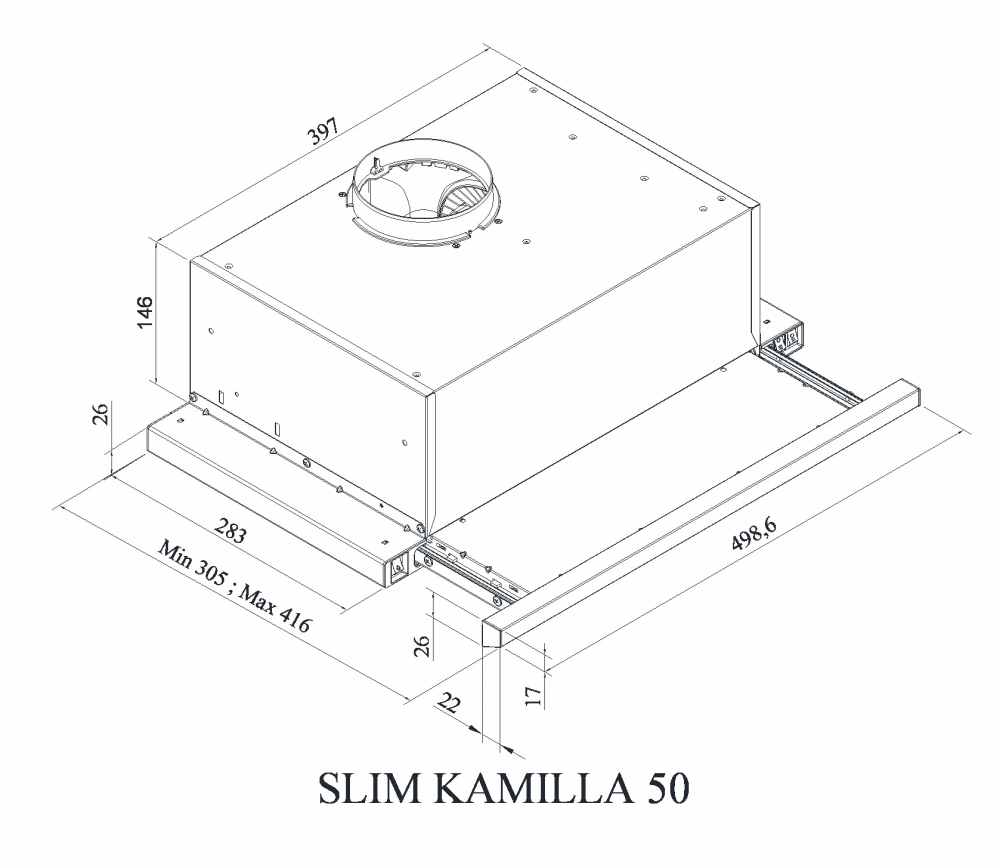

Размер встраиваемого корпуса встраиваемой вытяжки должен подойти к размеру шкафа над плитой вашей кухонной мебели.

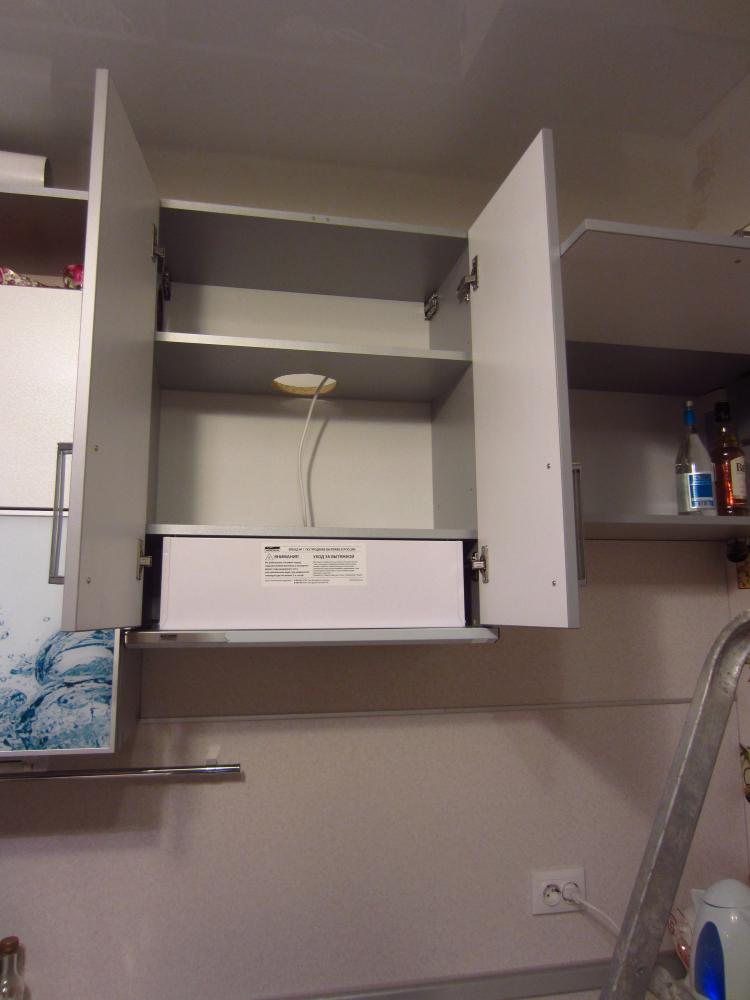

Приведу пример. Мы покупали вытяжку для шкафа, корпус которого был шириной 270 мм, а понравившаяся встраиваемая вытяжка имела корпус встраивания шириной 280 мм. Как вы понимаете, такая вытяжка в такой шкаф красиво и правильно не встроится.

вытяжка для встройки 280 мм



вытяжка для встройки 260 мм

Потом оказалось, что есть встраиваемые вытяжки с корпусами 270 и даже 260 мм, но это другая история.  Также обратите внимание, что есть встраиваемые модели шириной 500 мм и даже 450 мм. Например, «Krona Kamilla».

Обратите внимание, многие продавцы не указывают явно размеры вытяжки для встраивания, а указывают их габариты видимой части.

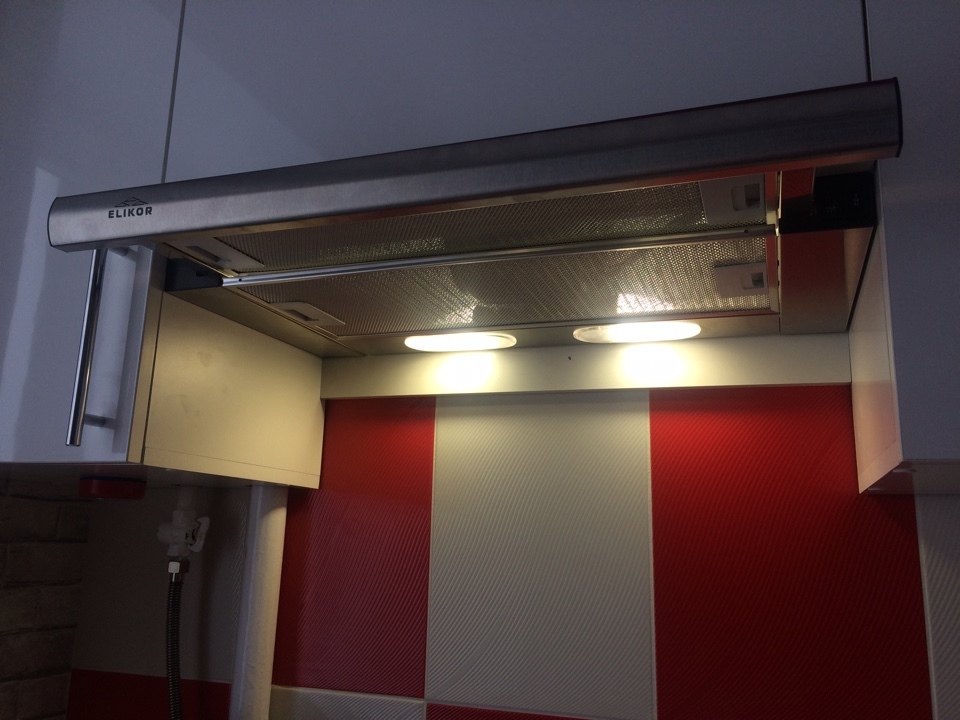

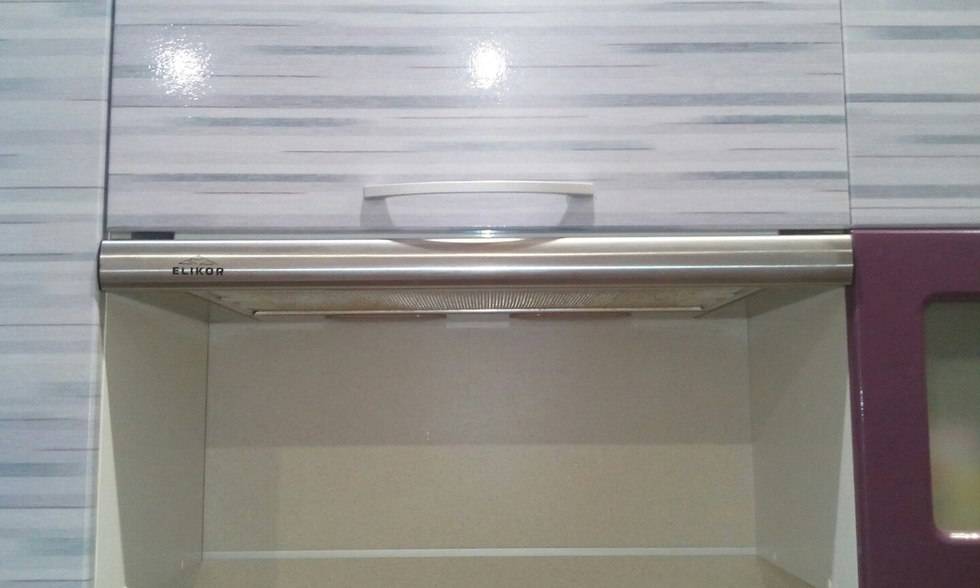

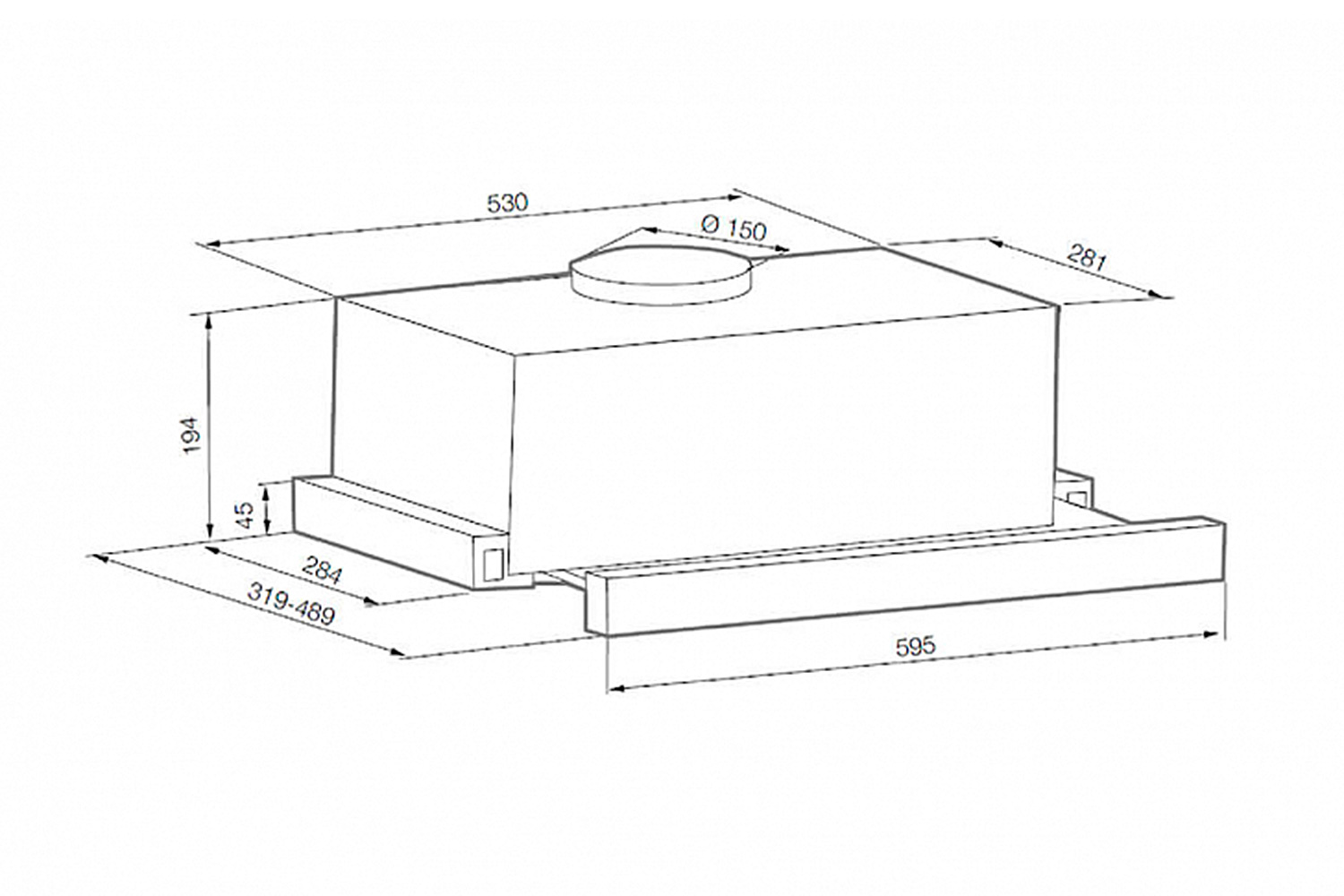

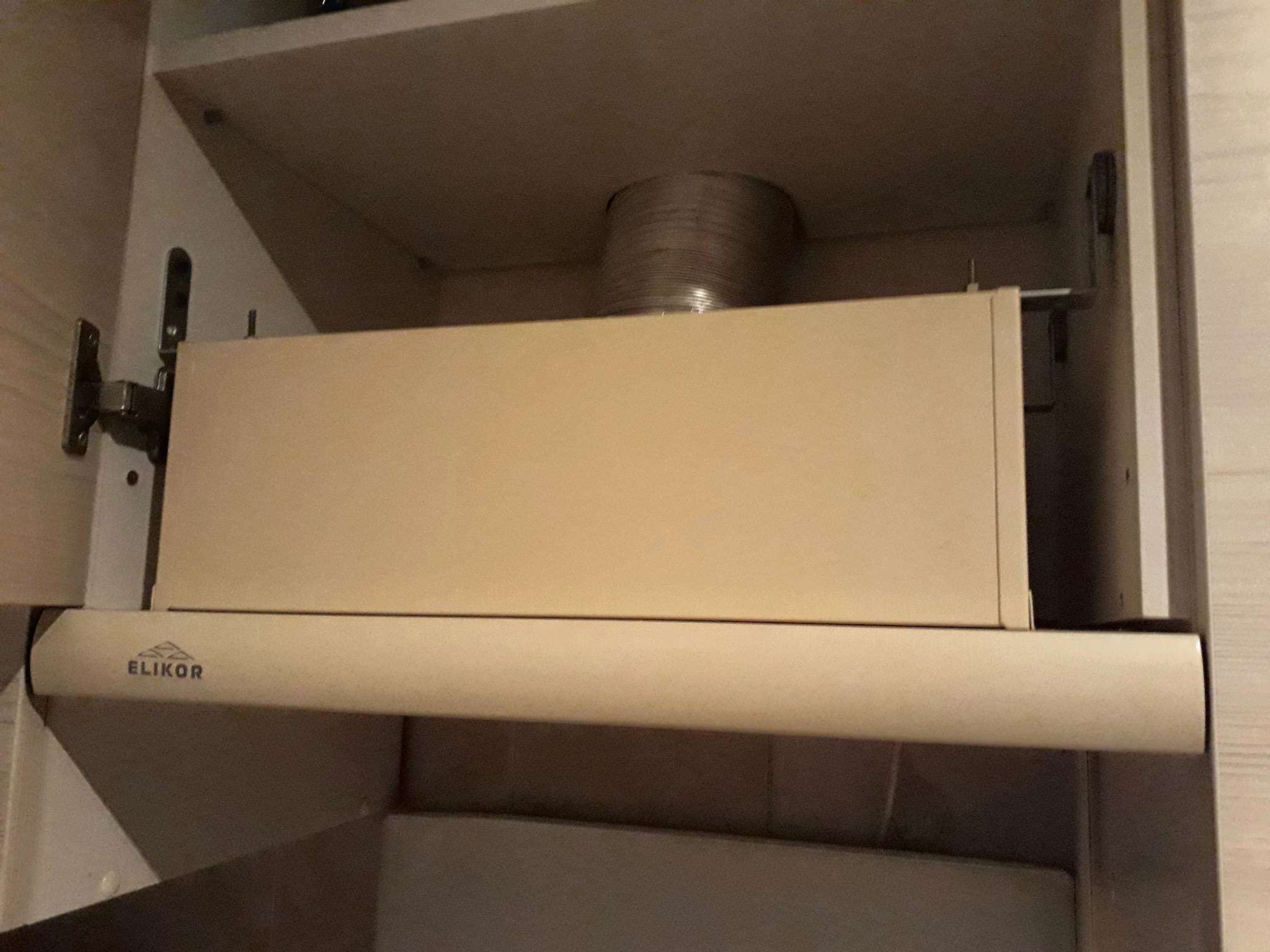

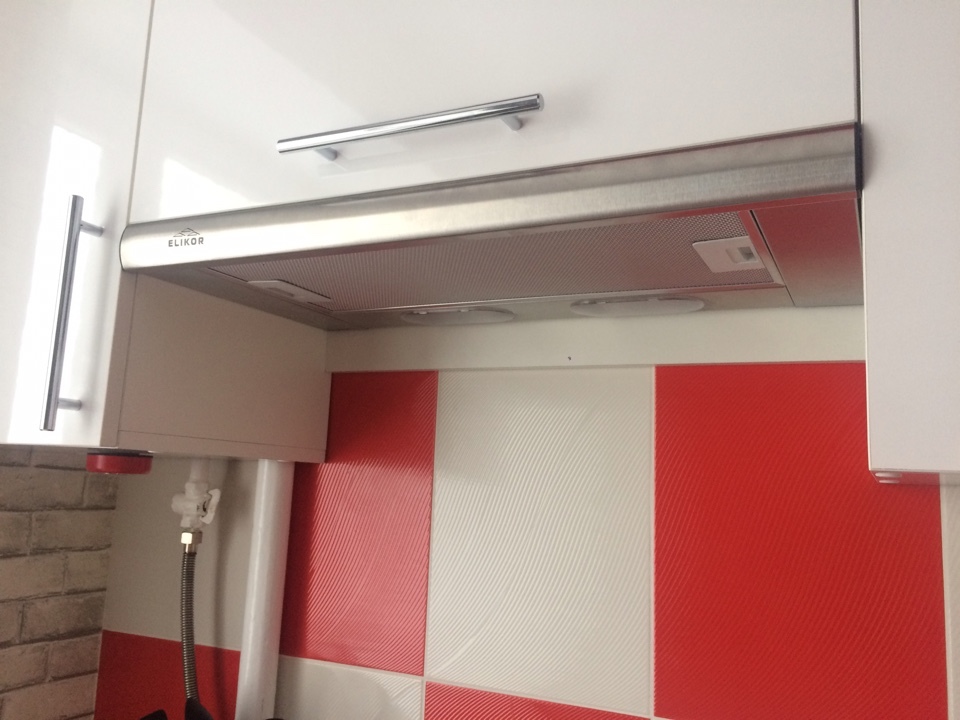

Например,  вытяжка «Elikor Интегра». Размеры по описанию ширина 600 мм, глубина 307 мм. На самом деле важно, что размеры для встраивания этой вытяжки 496×280 мм.

Другие характеристики встраиваемой вытяжки

Если вы подобрали вытяжку по размеру, можно обратить внимание на другие характеристики встраиваемой вытяжки. Они не так важны, но могут быть интересны.

Толщина видимой части

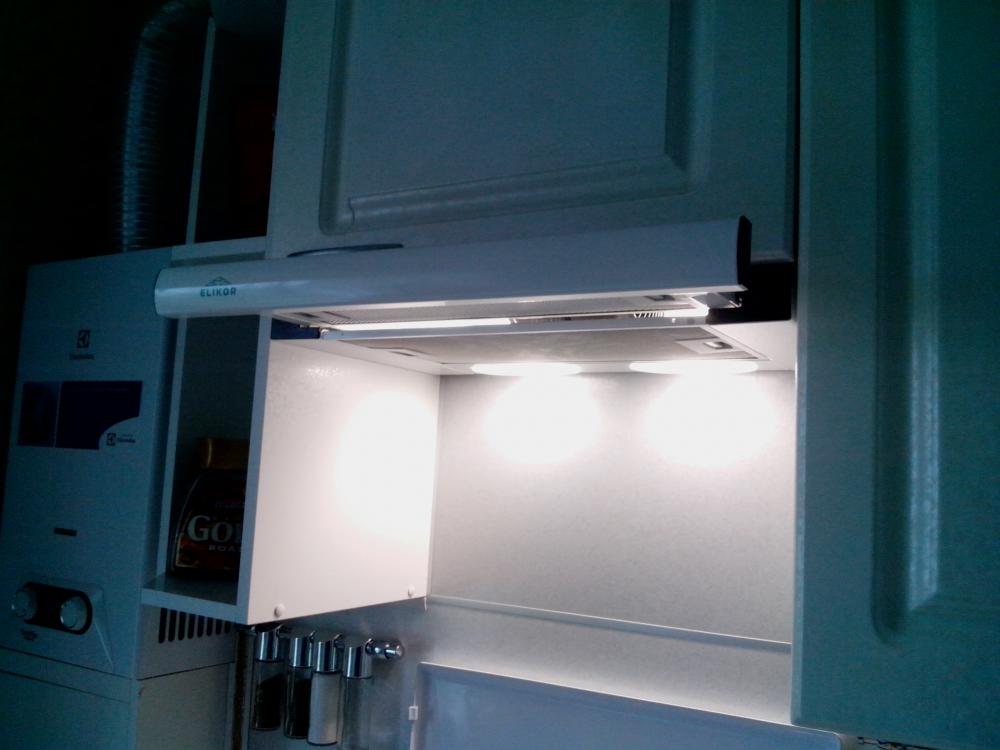

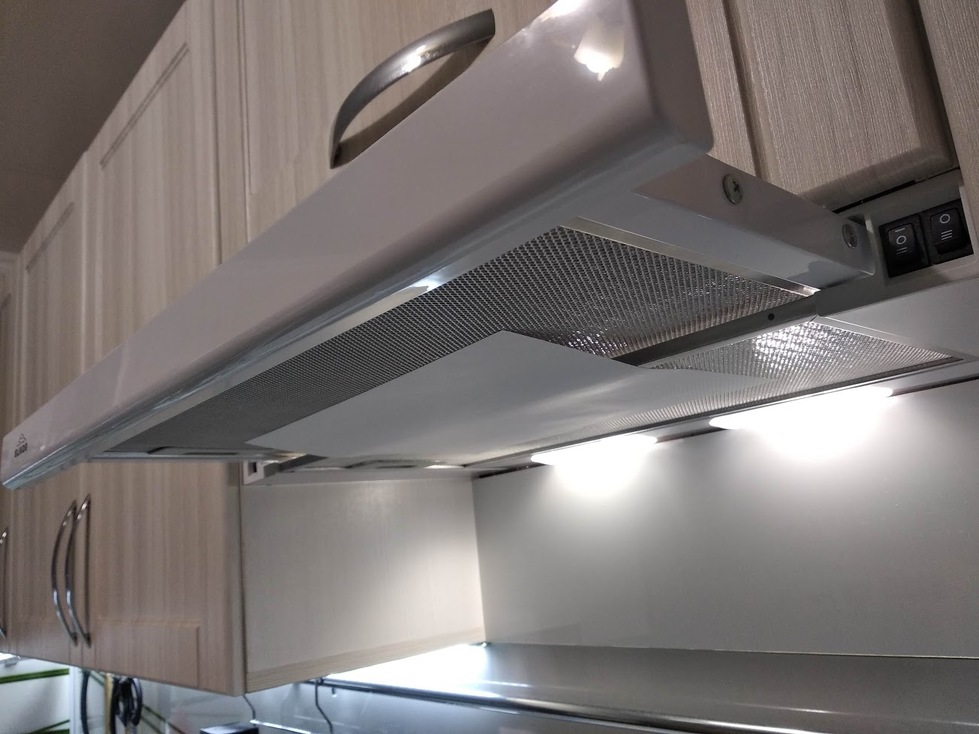

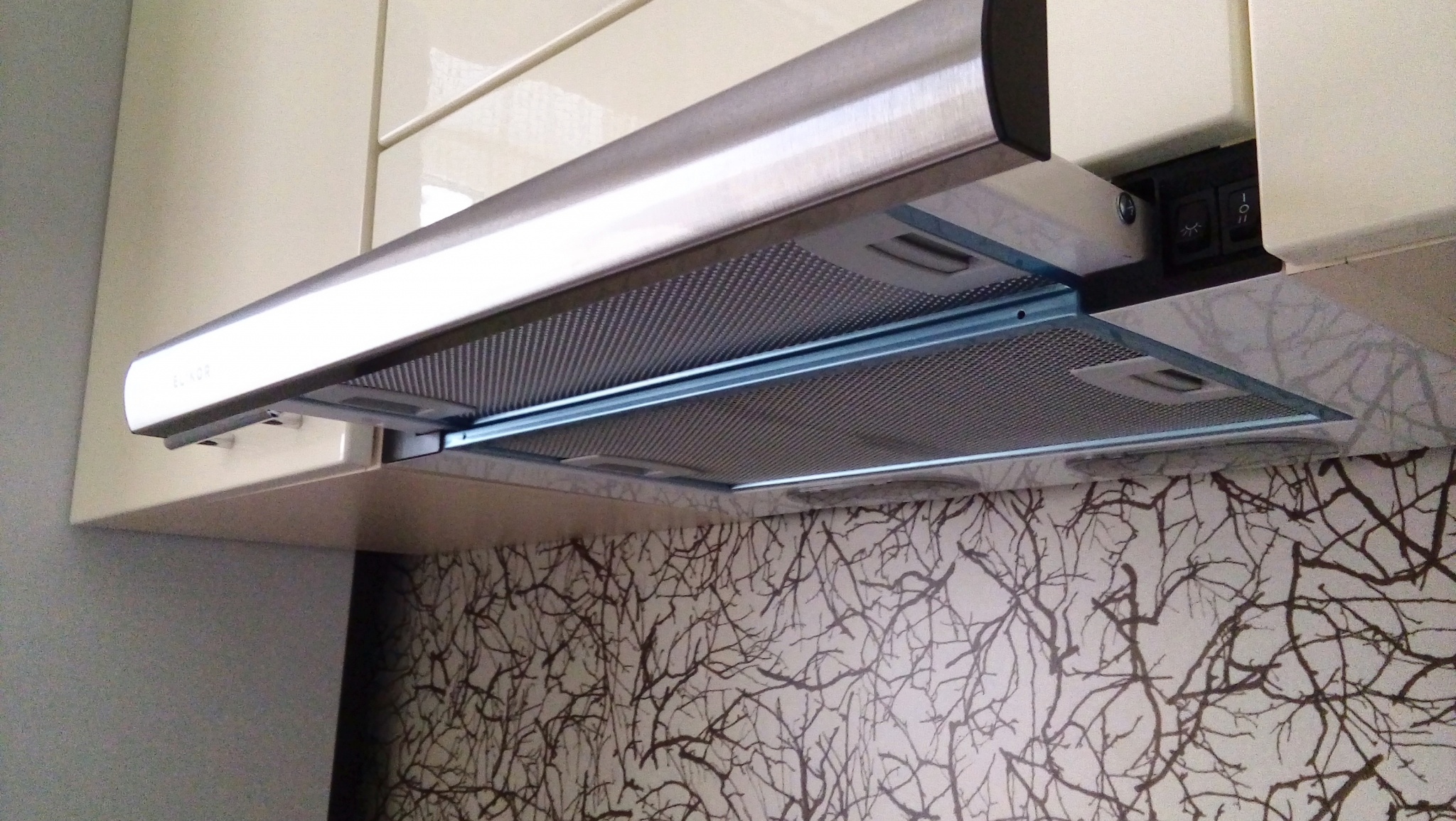

На фото вы видите, что встраиваемая вытяжка видна только своей нижней частью. Стандартная ширина видимой части 40 мм.

Есть вытяжки для встройки, где ширина видимой части уменьшена до 20-17 мм. (фото в галерее ниже)

Режим работы вытяжки

В статье, Выбор вытяжки для кухни , я писал, что вытяжки могут работать в двух режимах: рециркуляции и отвода. Первый режим просто филирует воздух, второй режим отводит воздух в вентиляцию кухни.

В современных встраиваемых вытяжках, как правило, присутствуют оба этих режима. То есть, у вытяжки есть два фильтра для рециркуляции (жировой фильтр из алюминия и угольный фильтр от запахов) и есть насадка, позволяющая присоединить к вытяжке вентиляционную трубу для отвода воздуха.

Обратите внимание, что угольный фильтр по умолчанию входит в любую вытяжку. Жировой фильтр может, как быть, так и отсутствовать.

Уровень шума вытяжки

Максимальный уровень шума встраиваемой вытяжки указывается в децибелах и обычно остается без внимания покупателя. А зря.

У меня стоит вытяжка с уровнем шума на максимальном режиме работы в 54 дБ. Честно говоря, работает она заметно громко. Не как пылесос, но фон ощутим.

По нормативам допустим уровень шума для кухонных приборов, работающих непостоянно, в 75 дБ. То есть вы реально можете встретить вытяжку с уровнем шума 70-75 дБ. И это будет громко.

Отсюда еще один параметр выбора встраиваемой вытяжки: уровень шума должен быть как можно меньше. 45-50 дБ хороший параметр.

Производительность вытяжки

Последний серьёзный параметр на который я посоветую обратить внимание это производительность вытяжки Измеряется в кубический метрах в час.

По сути это самый главный параметр любой вытяжки, показывающий, сколько воздуха за час вытяжка может через себя перекачать.

Расчёт этого параметра для вашей кухни зависит от нескольких параметров кухни и должен рассчитываться отдельно. Как это сделать вы можете почитать с статье тут (после 10-10-2018).

Здесь укажу самый простой вариант расчёта необходимой производительности встраиваемой вытяжки работающей в режиме рециркуляции, без отвода.

  • Пусть кухня имеет площадь 9 кв. метров. Высота потолка 2,65 м. Объем такой кухни будет 23,85 куб.м.
  • Умножаем 23,85 на 12 получаемый рекомендуемую производительность вытяжки в 286 м3/час.
  • Это минимальное значение производительности нужной вытяжки. Чем оно будет больше, тем лучше.

Потребляемая мощность вытяжки

Незначительный параметр, влияющий на выбор кабеля для электропроводки. Незначительный, потому что вытяжки потребляют не более 200-300 Вт, работают от любой розетки и не требуют специальной розетки. Даже заземление розетки не нужно.

Другие обвесы вытяжки

Такие дополнительные обвесы встраиваемой вытяжка, как лампочки подсветки, электронное или механическое управления, галогеновые или другие лампочки подсветки, наличие пульта и др. выбираются без рекомендаций.

Количество двигателей

Обычно в вытяжке один двигатель. В дорогих моделях их может быть два. Зачем в вытяжке два двигателя? Чтобы получить большую производительность. Смотрите эти два параметра вместе, а потом смотрите цену вытяжки.

Вывод

Как видите, выбирается встраиваемая вытяжка для кухни, прежде всего по размерам встройки. Потом можно выбрать по производительности, режимам работы, толщине видимой части и другим несущественным параметрам.

Галерея узких встроенных вытяжек

©remont-kuxni.ru

Еще статьи

Похожее

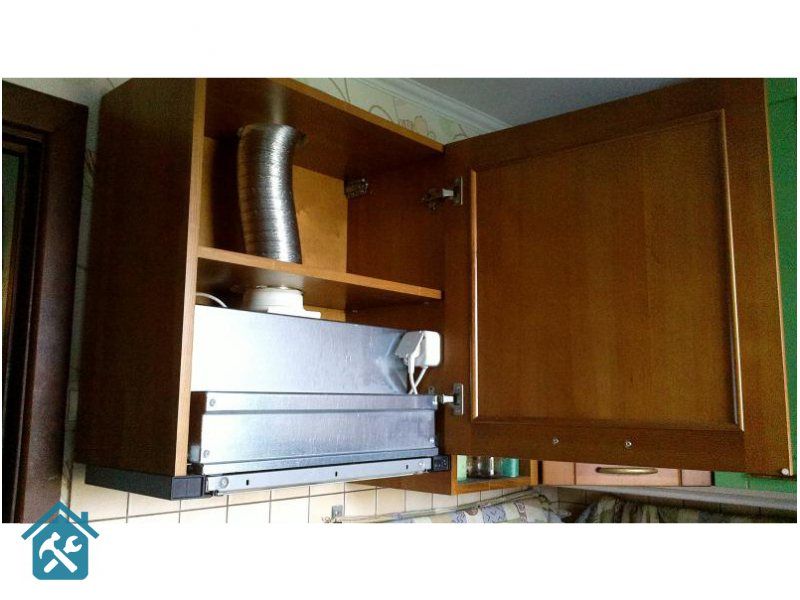

Встраиваемая вытяжка на кухню: установка в шкаф

Современную кухню невозможно представить без удобной, компактной и функциональной вытяжки, которая прекрасно устраняет запахи, предотвращает загрязнение кухни и продлевает жизнь новому ремонту. Встроенная вытяжка стала таким же необходимым оборудованием, как плита или любая другая бытовая техника, и теперь многие владельцы домов и квартир предпочитают приобретать и устанавливать ее сразу же после завершения отделки кухонного пространства. Это является вполне правильным решением, а разобраться в предназначении этого оборудования, узнать о его типах и тонкостях установки, а также увидеть популярные вытяжки для кухни можно в этой статье.

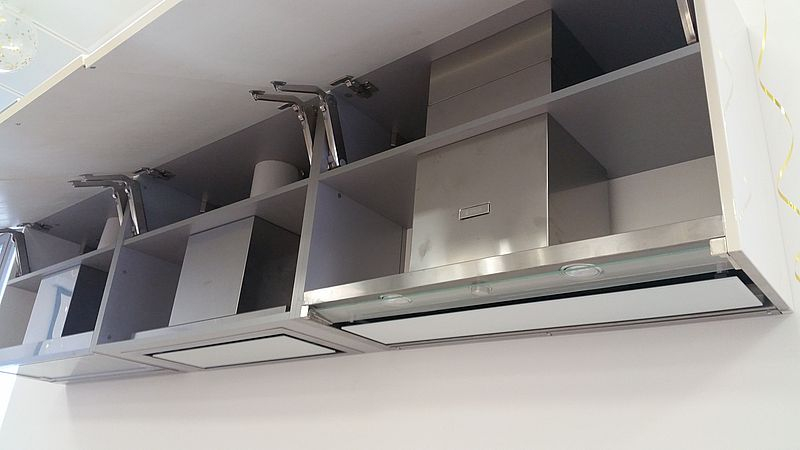

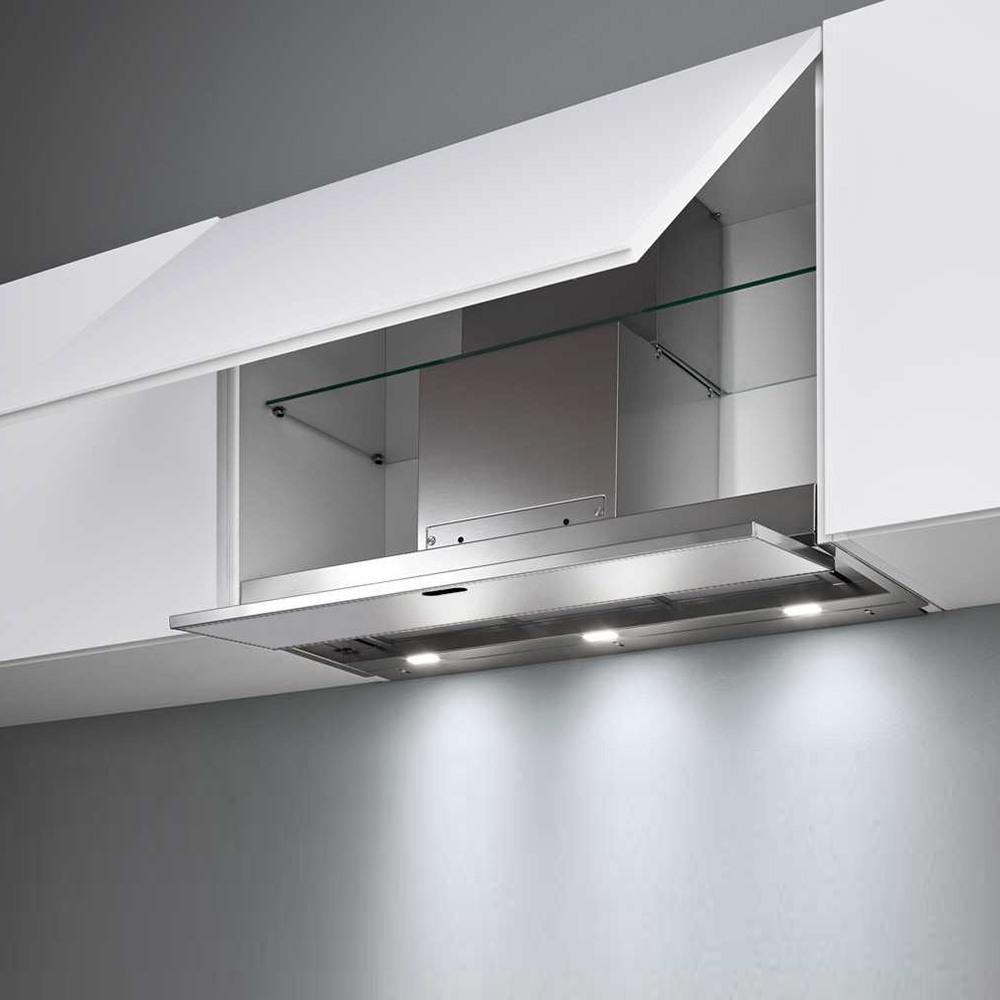

Встраиваемая в кухонный шкаф вытяжка

Для чего ее используют

Основной задачей такого прибора является впитывание запахов пищи и продуктов горения, которые выделяются в процессе приготовления, его наличие на кухне особенно актуально для владельцев газовых плит. Встраиваемая вытяжка для кухни 45 см или ее подвесной аналог способны эффективно очищать воздух, защищать мебель, потолок и стены от капель жира и частиц копоти, что позволит поддерживать помещение в чистоте без лишних усилий. При выборе прибора, прежде всего, следует определиться с его типом: он должен соответствовать дизайну кухни, а также быть предельно удобным для владельца.

Не все считают, что встраиваемая вытяжка размером 45-90 см обязательно должна присутствовать у них дома, но на самом деле такое мнение является ошибочным. Стандартная газовая плита выделяет значительное количество угарного газа, электрическая в свою очередь способна поглощать кислород, все это не самым лучшим образом сказывается на здоровье владельцев квартиры. Благодаря качественному вытяжному оборудованию воздух в помещении станет гораздо чище, а процесс готовки станет приятнее, и не будет доставлять никаких неудобств. Прежде всего, нужно разобраться с тем, какую вытяжку лучше купить.

Два распространенных типа

Кухонные вытяжки делятся на два типа и могут быть встраиваемыми либо подвесными. Чтобы выяснить для себя, какая вытяжка лучше, и что необходимо приобретать, следует подробнее ознакомиться с особенностями каждого типа. Подвесные модели обычно устанавливаются непосредственно над плитой либо под подвесным шкафом, эта разновидность считается наиболее простой и популярной, а также относится к классическому типу. Встраиваемый тип подойдет тем, кто не хочет нарушать хороший дизайн помещения, такая модель полностью монтируется внутрь кухонного шкафа и практически не выделяется на фоне другой мебели.

Из главных достоинств этого типа стоит отметить компактность, удобство и практичность.

Решение о том, какая разновидность, а именно, встраиваемая или подвесная вытяжка 45 см должна присутствовать дома, должны принимать его владельцы. Необходимо знать, что подвесной вариант отличается меньшим функционалом, но при этом и более низкой ценой. Все модели такого типа работают на одном моторе, требуют замены угольного фильтра один раз в два месяца и установки специального гофрированного шланга для дополнительной очистки воздуха. Такая разновидность устройства занимает больше места и лучше подойдет для больших помещений.

Подвесная вытяжка

У встраиваемой вытяжки гораздо больше достоинств по сравнению с классическим вариантом, такой тип принято считать более современным и удобным. Она работает при помощи двух моторов и отличается большей производительностью, чаще всего оснащается специальной выдвижной панелью, способной заметно увеличить площадь рабочего пространства в помещении. Для того чтобы включить или выключить такую модель, достаточно лишь выдвинуть и наоборот задвинуть панель. Оборудование такого типа может оставаться практически незамеченным и вписываться в любой интерьер, отличается повышенной мощностью и высоким качеством очистки воздуха. Подробнее о таких моделях можно узнать из статьи о телескопических вытяжках.

Разделение по типу установки

В современных магазинах бытовой техники можно найти самые современные кухонные вытяжки, которые кардинально отличаются друг от друга, в том числе и по типу установки. Обычно выбор типа такого оборудования доверяют специалисту, который должен изучить планировку кухни и посоветовать наиболее оптимальный вариант. Вытяжка, встраиваемая в шкаф 50 см, является самым распространенным типом и идеально подходит для небольших кухонь. Такая модель отлично вписывается в установленный кухонный гарнитур стандартного размера, ее главным преимуществом является возможность практически полностью скрыть корпус устройства внутри шкафа. Подобное оборудование достаточно просто подобрать, к тому же оно отличается невысокой стоимостью.

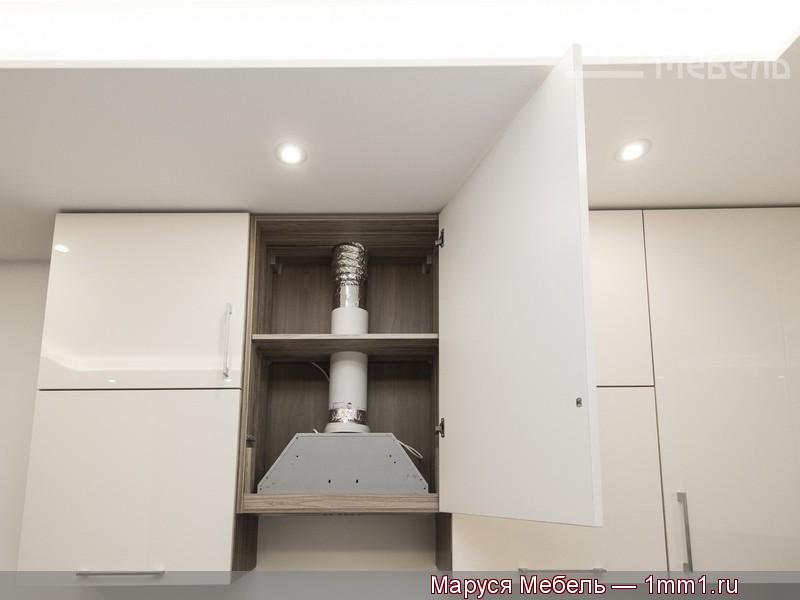

Вытяжка встраиваемая в шкаф 50 см

Полновстраиваемая вытяжка 45 см будет стоить дороже, также ее монтаж потребует дополнительных усилий, поэтому такую работу необходимо доверить специалисту. Еще одним современным видом, который не так давно появился на рынке, но уже успел завоевать признание всех любителей эстетики и превосходного дизайна, стала потолочная вытяжка. Она способна идеально дополнить любое помещение и быть практически незаметной, но в то же время превосходно вписываться в пространство. Вытяжки, встраиваемые в потолок, отлично подойдут для тех, кто предпочитает оставлять его максимально открытым.

При установке такого типа необходимо заранее подготовить место для монтажа и подвода коммуникаций.

Также в магазинах можно увидеть тип вытяжки, которая встраивается в столешницу, но при этом далеко не все супермаркеты по продаже бытовой техники включают его в свой ассортимент. Встроенная в столешницу вытяжка по праву относится к эксклюзивным, ее достаточно сложно найти тем, кто решил обустроить свое кухонное пространство в соответствии с последними канонами технических новинок. Такое оборудование встраивается внутрь столешницы, которая устанавливается непосредственно у плиты, отличается небольшими размерами и стандартной мощностью. Некоторые инновационные электрические плиты уже имеют такое дополнение.

Вытяжка для маникюрного стола и других рабочих пространств должна подбираться с учетом особенностей установки другого оборудования.

Вытяжка встраиваемая в столешницу

Особенности установки

После покупки выбранной модели возникает главный вопрос, как установить встраиваемую вытяжку. Сделать это вовсе не так сложно, как кажется, но в первую очередь стоит определиться, какой тип этого оборудования будет установлен у вас дома. Для хозяев малогабаритных квартир идеально подойдет установка встраиваемой вытяжки в шкаф. Также ее можно встроить в потолок или на стену, но все зависит от индивидуальных предпочтений. От правильного выбора места и монтажа зависит безопасность рабочей площади кухонного помещения и всей квартиры. Если выбор хозяев квартиры или дома остановился на встраиваемой модели, специалисту понадобится изготовить специальный шкафчик в соответствии с размерами оборудования либо переделать тот, который включен в кухонный гарнитур.

Помимо самого устройства понадобится воздуховод, электрический кабель, дополнительная фурнитура и детали для монтажа. Если у вас нет опыта по установке таких приборов, лучше всего доверить весь процесс специалисту, несмотря на то, что в инструкции к оборудованию есть подробная схема установки встраиваемой вытяжки. В процессе следует придерживаться главных правил, поскольку сам монтаж такого устройства является достаточно трудоемким. Размеры шкафчиков могут быть любыми, но в основном используется основа размером 45-50 см, при этом ее точные габариты зависят от модели конкретного устройства. При установке важно соблюдать определенные правила:

  1. Выдвижная панель прибора всегда должна оставаться видимой, а также выдвигаться и задвигаться без особых усилий.
  2. Выходное отверстие должно быть ровно соединено с проемом в стене либо с вентиляционной шахтой.
  3. Необходимо точно соблюдать расстояние между поверхностью варочной панели или плиты и панелью устройства, в среднем оно должно составлять 65-80 см.
  4. Для воздуховода обязательно понадобится сантиметровый антивозвратный клапан, не пропускающий загрязненный воздух обратно.

Установка такого прибора с фильтром без отвода имеет свои особенности, но главным из них всегда остается соблюдение правил безопасности — именно по этой причине их не рекомендуется устанавливать самостоятельно.

Наиболее популярные бренды

Определиться с выбором бренда в магазине бытовой техники вовсе не так просто, особенно с учетом современного огромного ассортимента таких устройств. Некоторые покупатели со стажем уже определили для себя самые лучшие встраиваемые вытяжки шириной 45-60 см для кухонь, и среди известных брендов стоит особенно выделить следующие варианты.

Bosch DFS 067K50

Эта модель от популярного немецкого бренда относится к классу премиум и отличается не только высокой стоимостью, но и полным набором нужных опций. Такая встраиваемая вытяжка отлично подойдет для кухни, где есть свободное пространство шириной 60 см. Она оснащена металлической выдвижной панелью, полностью сенсорным управлением, работает на двух моторах и является самой тихой по сравнению с другими аналогами.

Встраиваемая вытяжка Bosch имеет и дополнительные опции, в том числе:

  • автоматический датчик для выбора нужного режима в зависимости от количества испарений с настройкой чувствительности сенсора;
  • самостоятельное отключение интенсивного режима после 6-минутной работы;
  • режим дополнительного очищения после приостановки работы;
  • индикатор наполнения фильтров.

Вытяжка встраиваемая Bosch DFS 067K50

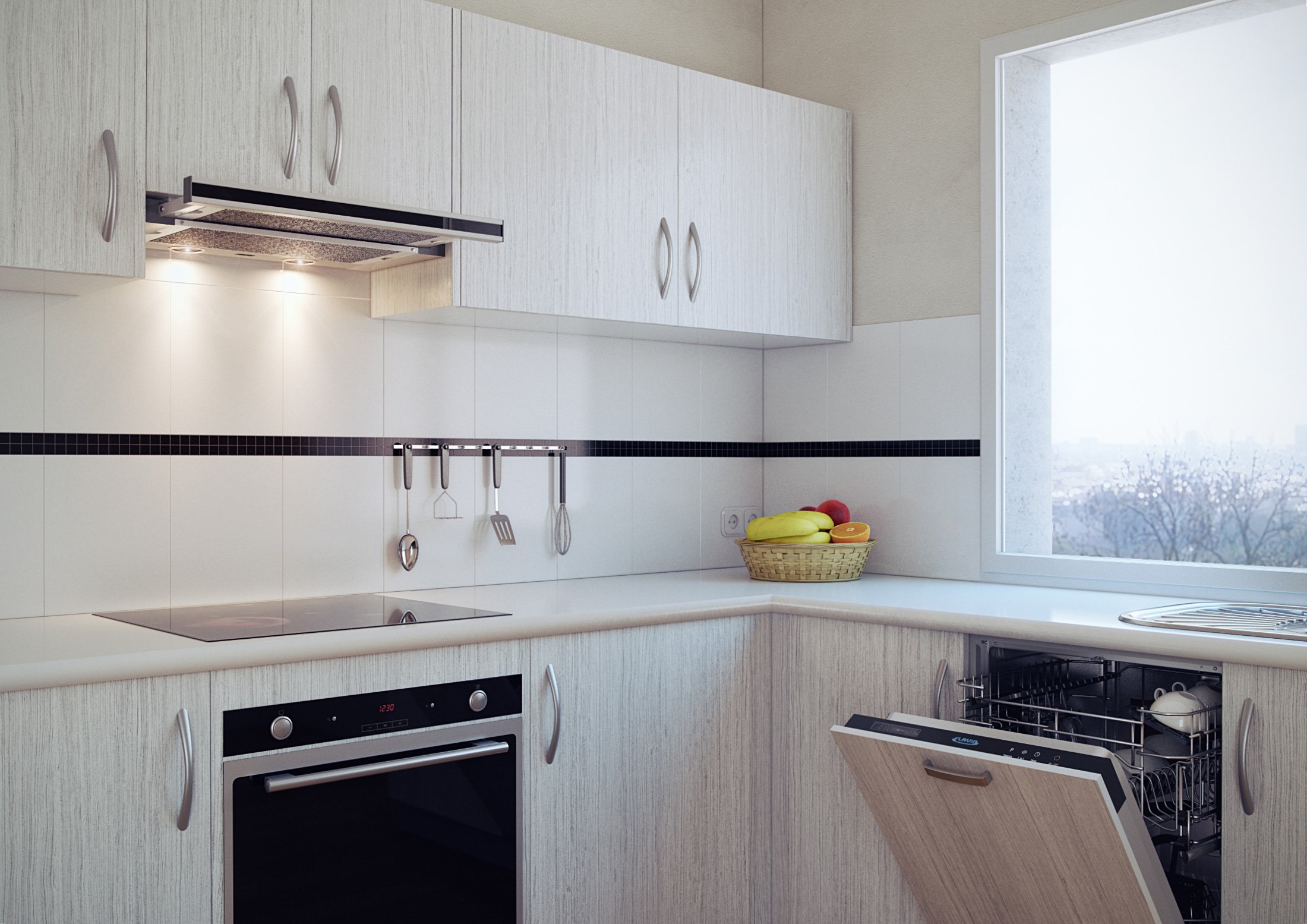

Kronasteel Kamilla Sensor 600

Если вариант оборудования от Бош не подходит по каким-либо критериям, стоит обратить внимание на модель от компании Крона. Она относится к разряду вполне доступных вариантов с высоким уровнем производительности и отлично подойдет для кухни 50 см или помещений среднего размера.

Эта модель также относится к встраиваемым вытяжкам для шкафов шириной 60 см.

Kronasteel Kamilla Sensor 600 представляет собой отличный прибор для тех, кто хочет приобрести устройство от компании Крона по вполне разумной цене. Его самые главные достоинства включают в себя:

  • высокий уровень производительности и наличие двух моторов;
  • наличие вентилятора с тремя уровнями мощности;
  • полностью сенсорное управление;
  • металлические фильтры;
  • таймер для автоматического отключения.

Другие варианты вытяжек от этого производителя можно посмотреть здесь.

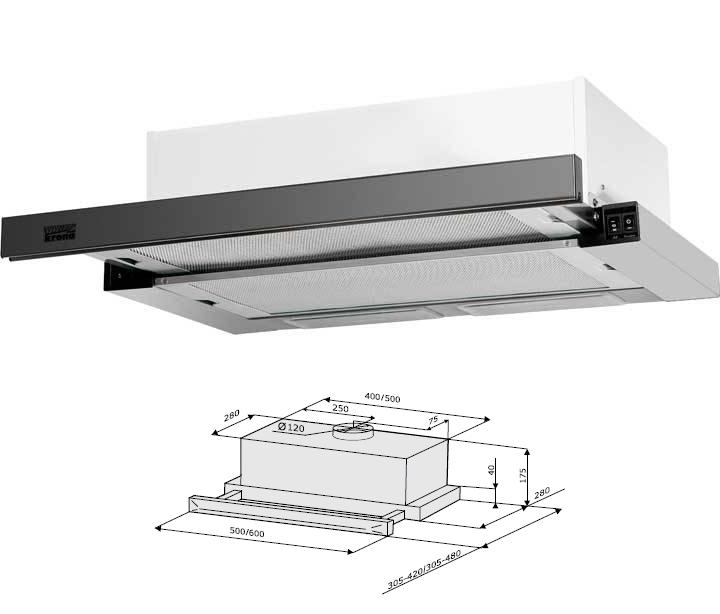

Встраиваемая вытяжка Kronasteel Kamilla Sensor 600

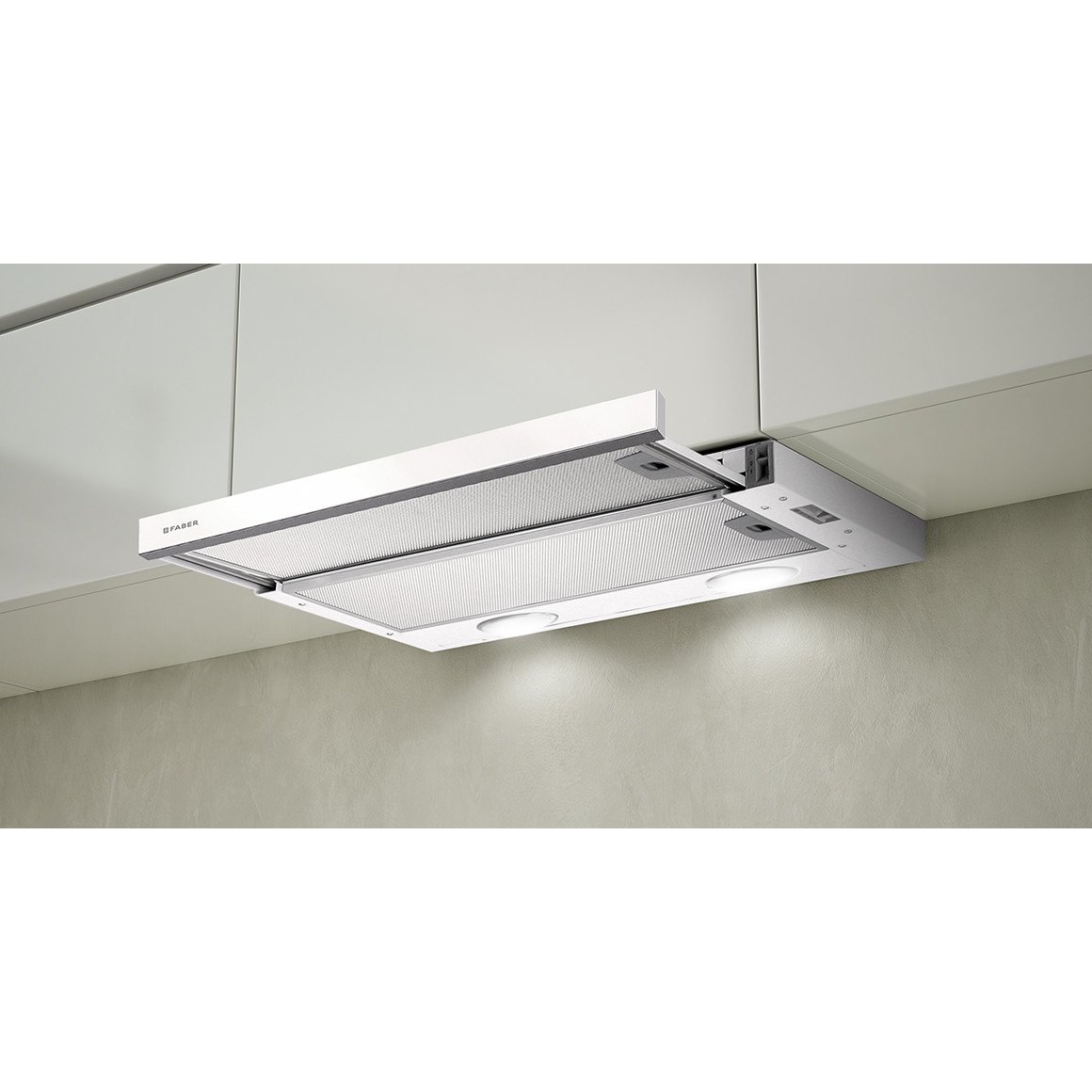

Faber INCA PLUS HIP HAL X A52 FB EXP

Встраиваемые вытяжки Faber давно завоевали популярность среди потребителей благодаря идеальному соотношению приятной цены, отменного качества и непревзойденного стиля. Оборудование от Фабер будет хорошо смотреться в шкафу и не доставит проблем в процессе установки.

Встроенные вытяжки от этого бренда подходят для помещений со свободным пространством от  45 до 90 см.

Эта модель оснащена всеми необходимыми опциями и имеет отличные характеристики, в том числе:

  • высокий уровень производительности;
  • возможность переключения между тремя скоростями;
  • удобное управление;
  • хорошая мощность;
  • стильный дизайн и отсутствие проблем при монтаже.

Выяснить для себя, какая вытяжка лучше, и какую необходимо покупать именно вам, стоит еще до похода в магазин и после консультации со специалистом, который будет осуществлять монтаж приобретенного оборудования.

монтаж и установка своими руками, самые тихие модели

Встроенная вытяжка экономит кухонное пространство и делает интерьер более стильным

Встраиваемая вытяжка на кухню стала довольно популярной, поскольку она прекрасно подходит к любому интерьеру. У покупателей есть возможность подобрать нужную форму, тип и оснащение вытяжной системы. При этом благодаря встроенной конструкции вытяжка будет гармонично вписываться в дизайн и не займет много места.

На что нужно обратить внимание

Встроенная вытяжка для кухни должна не только иметь привлекательный внешний вид, сочетаясь с образом помещения, но и хорошо выполнять свои основные функции.

Поэтому ее технические характеристики очень важны, и вот на что нужно обратить внимание:

  • Подходящие размеры с учетом установленной плиты. Они могут колебаться от 50 до 90 см.
  • Количество уровней регулировки мощности.
  • Производительность вентилятора. На этот показатель нужно обратить внимание по той причине, что с увеличением мощности вытяжки будет расти и уровень шума.
  • Количество встроенных фильтров (от 1 до 4).
  • Формат встройки. Вытяжку можно монтировать как в горизонтальной, так и вертикальной плоскости.
  • Наличие дополнительных функций. Есть возможность заказать вытяжную систему с таймером, подсветкой, дистанционным управлением и другими удобным функционалом.

Размер вытяжки нужно подбирать с учетом диаметра варочной поверхности

Примечание. Несмотря на свои компактные размеры, встроенная вытяжка для кухни будет столь же эффективной, как и привычные объемные конструкции. Качество фильтрации воздуха не снизится.

Перед тем, как приступать к монтажу системы в навесной шкаф, нужно учесть расстояние до варочной поверхности:

  • Если речь идет о газовой плите, то данный показатель может изменяться в пределах 65-80 см. Но лучше устанавливать вытяжку на высоте 75 см.
  • В случае с электроплитой нужно ориентироваться на 60-80 см. Наиболее оптимальным также считается свободное пространство в 75 см.

Чтобы вытяжка поглощала все запахи, нужно правильно определить ее высоту от уровня варочной поверхности

Если пренебречь этими стандартами, то можно столкнуться с такой проблемой, как перегрев встраиваемой вытяжки на кухне.  В этом случае появится риск возникновения пожара.

Популярные виды

Вытяжная система, которая встраивается в гарнитур, имеет несколько вариантов реализации. То есть для конкретной кухни можно подобрать максимально удобную и практичную модель.

Совет. При выборе вытяжки для кухни — встраиваемой в шкаф, или других моделей, нужно брать в учет планировку мебели. Важно, чтобы вытяжка не занимала место, нужное для хранения вещей, и не мешала процессу передвижения во время приготовления еды.

Важно, чтобы тип вытяжки подходил к кухонной мебели

Вот какой может быть вытяжная система:

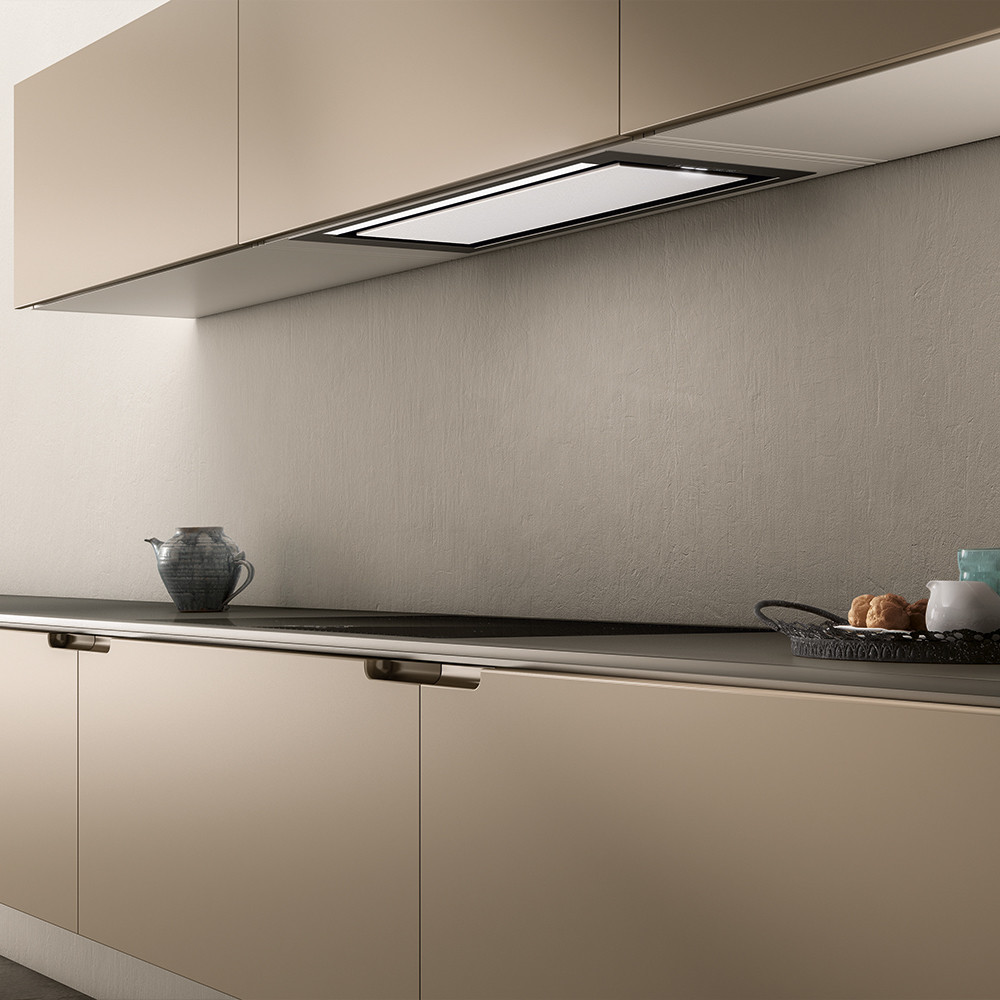

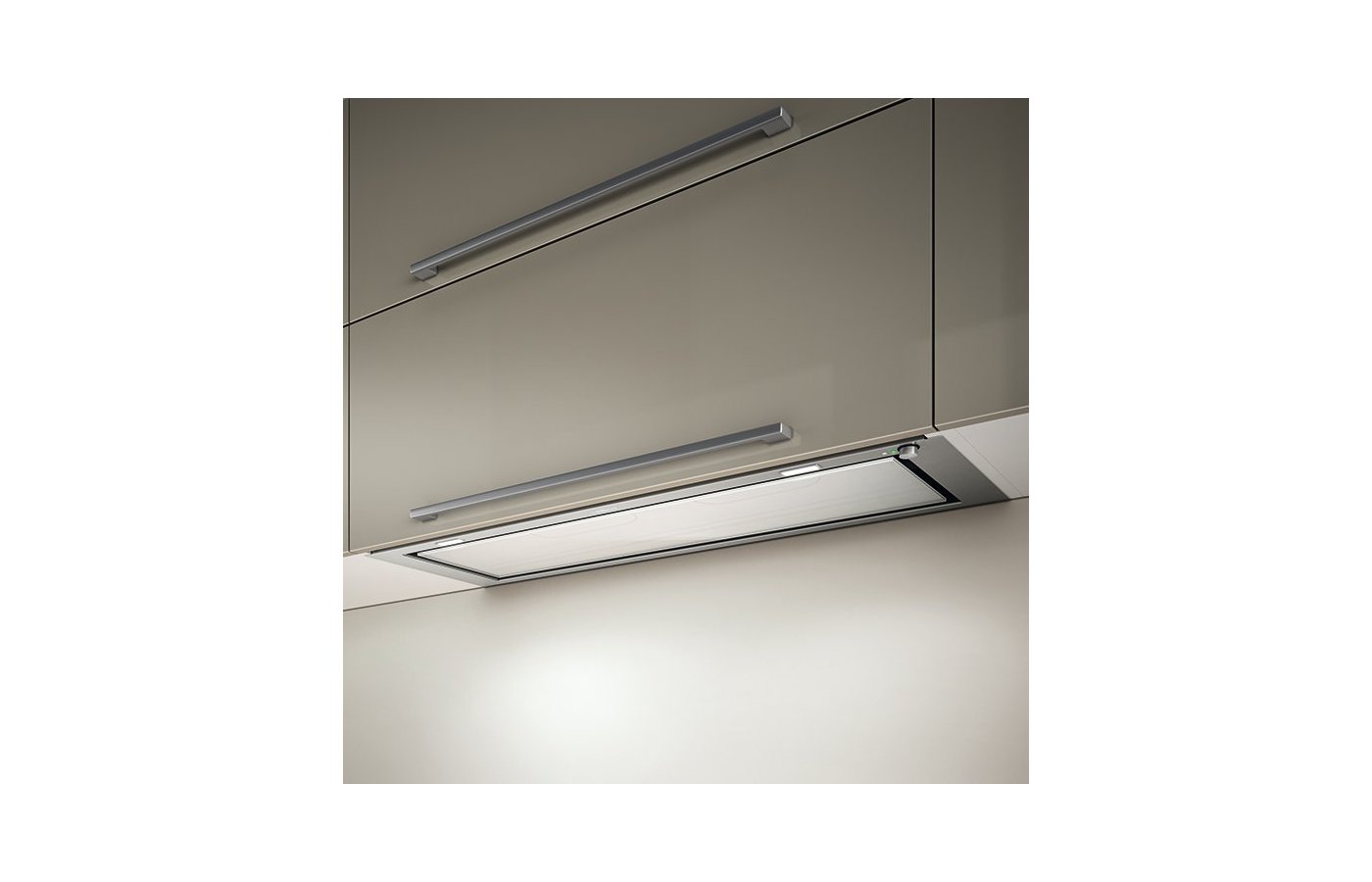

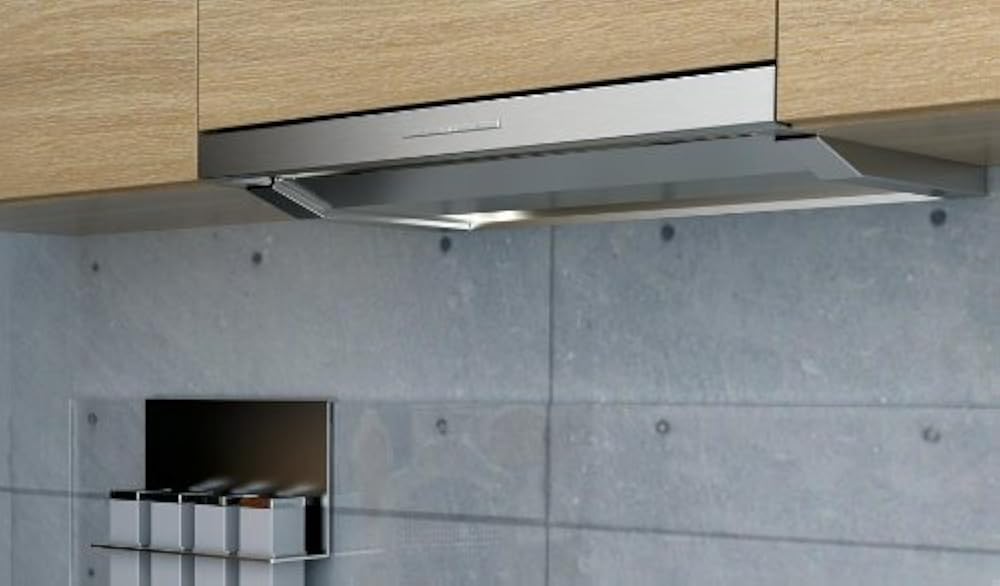

  • Полновстраиваемая вытяжка для кухни. Это один из самых популярных вариантов. Такие модели фиксируются непосредственно над плитой – в нижней части навесного шкафа. У последнего для этих целей предварительно убирается дно. Иногда панель вытяжки может выглядывать из под корпуса навесного модуля, но в большинстве случаев она полностью прячется в деревянный каркас.
  • Панели, встраиваемые в столешницу. Такой вариант подходит для гарнитуров с вмонтированной варочной поверхностью. Алгоритм очистки здесь простой: в панели есть специальные створки, которые автоматически открываются и втягивают испарения еще до того, как те поднимутся вверх. Таким образом, запахи не распространяются по комнате, несмотря на скромные размеры самой вытяжки.

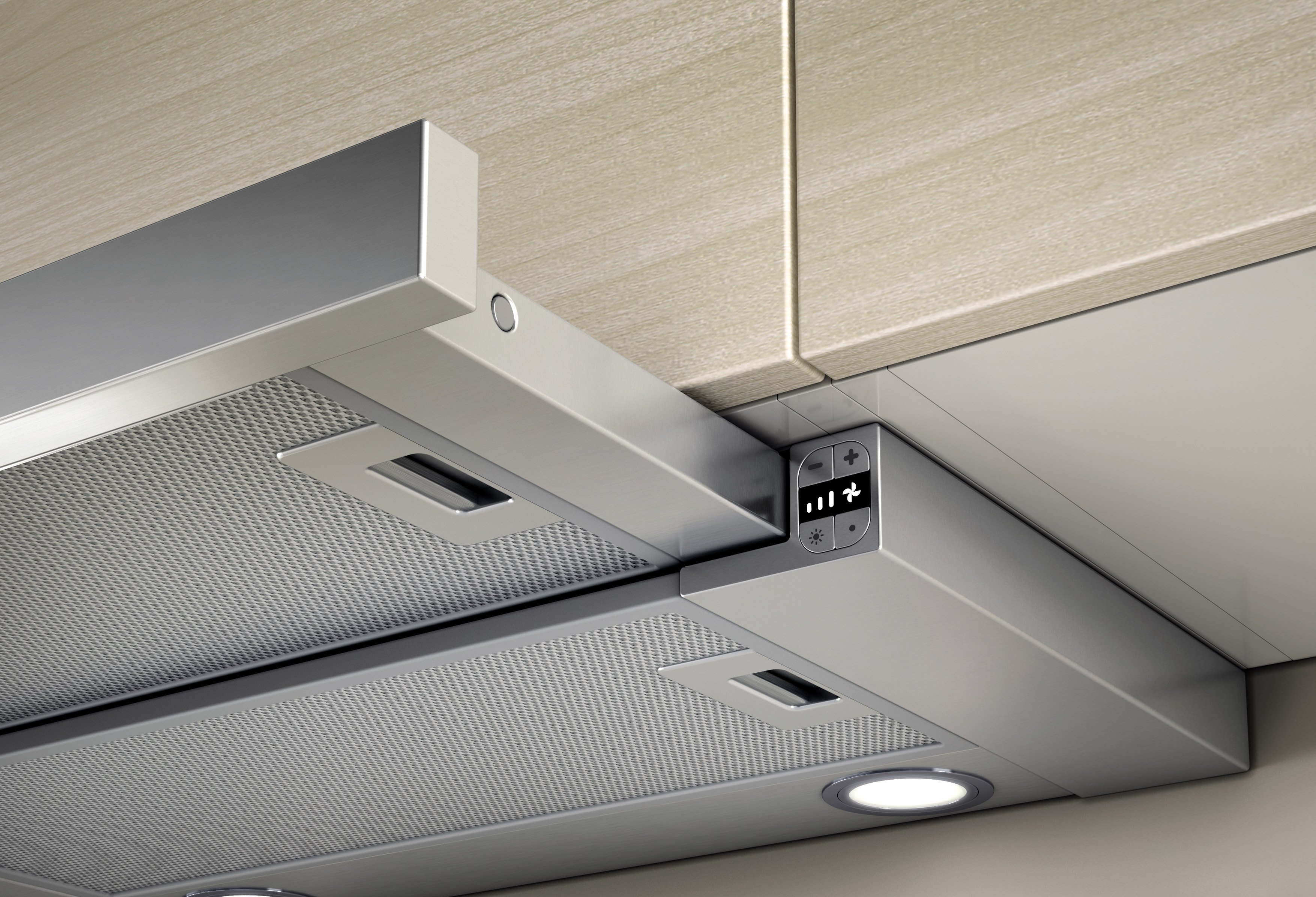

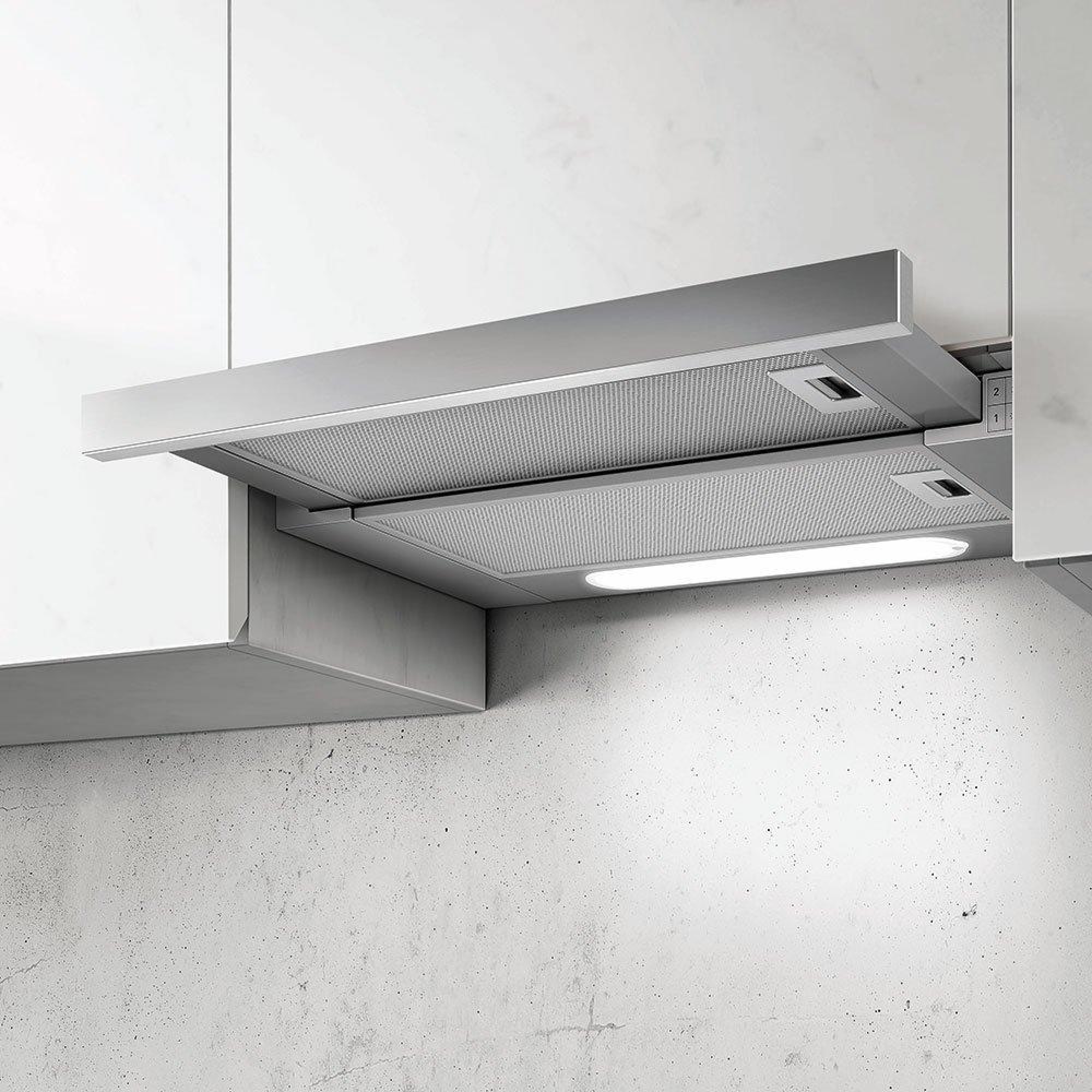

  • Выдвижная встроенная вытяжка для кухни. Эту модель еще называют телескопической. Она выдвигается непосредственно перед процессом приготовления пищи. Изменение положения панели может происходить как вручную, так и автоматически. Встраиваемые выдвижные вытяжки для кухни особенно актуальны при работе в небольших пространствах.

Выдвижная, или телескопическая, вытяжка – это стильная и эффективная модель, которая делает рабочую зону аккуратной

  • Плоские панели. Здесь название говорит само за себя: такие модели тонкие, но это не снижает их эффективности. Крепятся они на нижней части навесного шкафа, при этом дно последнего удалять не нужно. Суть работы такой системы сводится к использованию режима циркуляции воздуха.

Для понижения уровня шума вытяжек производители устанавливают несколько вентиляторов

Помимо качества очистки воздуха на кухне важен еще и такой показатель, как уровень шума. Самые тихие встраиваемые вытяжки на кухне – это те модели, которые производят звук, не превышающий отметку в 50 дБ. Как правило, небольшие вытяжные системы и звучат негромко.

Важно обращать внимание на присутствие нескольких режимов мощности (желательно 3). За счет снижения рабочей нагрузки уменьшается и шум.

Совет. При выборе тихой встраиваемой вытяжки для кухни нужно обратить внимание на модели производителей Cata, Krona, Falmec и Elica.

Использование угольных фильтров

Основная функция вытяжек – это быстрая и эффективная очистка воздуха. И поскольку технологии активно развиваются, на рынке появились модели, которые выполняют эту задачу без воздуховода.

Вытяжки с угольными фильтрами не требуют установки воздуховода, что дает возможность получить больше места внутри навесного шкафа

К слову, низкий уровень шума показывает в том числе и встраиваемая угольная вытяжка. Кухни с такой системой не только лишены неприятных запахов, но еще и отличаются тишиной. Тем, кто не знаком с такими моделями, есть смысл обратить внимание на их преимущества:

  • Вентиляционный канал не блокируется, и поэтому циркуляция чистого воздуха остается естественной.
  • Поскольку необходимости соединения с вентиляционной трубой нет, вытяжку можно фиксировать в любом месте.
  • Фильтры имеют доступную стоимость, что делает очень выгодными такие вытяжки для кухни. Встроенные, с фильтром из угля, вытяжные системы позволяют получать качественную очистку воздуха и экономию одновременно.
  • Эффективная работа подобных моделей не требует дополнительного поступления воздуха.
  • Монтировать угольные вытяжки несложно, и они к тому же имеют небольшие размеры.
  • Вытяжные системы с угольными фильтрами можно встроить в любую мебель.

Тем, кому не по душе горизонтальные модели, рынок предлагает много современных вертикальных вытяжек, которые встраиваются в столешницу

Принцип работы таких моделей не отличается особой сложностью: во время кухонной активности грязный воздух сначала поглощается, после чего очищается посредством внешнего и внутреннего фильтра. В итоге на кухне не остается копоти, гари и неприятных запахов.

Важно. Внутренние фильтры, они же угольные, нужно периодически менять, в то время как внешние достаточно помыть, они снова будут готовы к использованию.

Частота замены фильтров напрямую зависит от степени нагрузки на систему. Например, если кухня — это место, где много жарят, то менять комплектующие придется один раз в 3 месяца. Причем с такой задачей можно справиться самостоятельно, без помощи мастера.

Воздуховод нарушает естественную циркуляцию воздуха, поэтому при наличии средств лучше заказывать модели без него

Примечание.  Одно из ощутимых преимуществ угольных вытяжек – это удобство монтажа и эксплуатации в небольших пространствах.

Как установить вытяжку самостоятельно

При желании выполнить монтаж вытяжной системы можно и без посторонней помощи. В этом случае местом крепления будет шкаф, расположенный непосредственно над варочной поверхностью. В итоге получится встроенная конструкция, которая не будет заметна со стороны.

Залог правильной установки – точная разметка

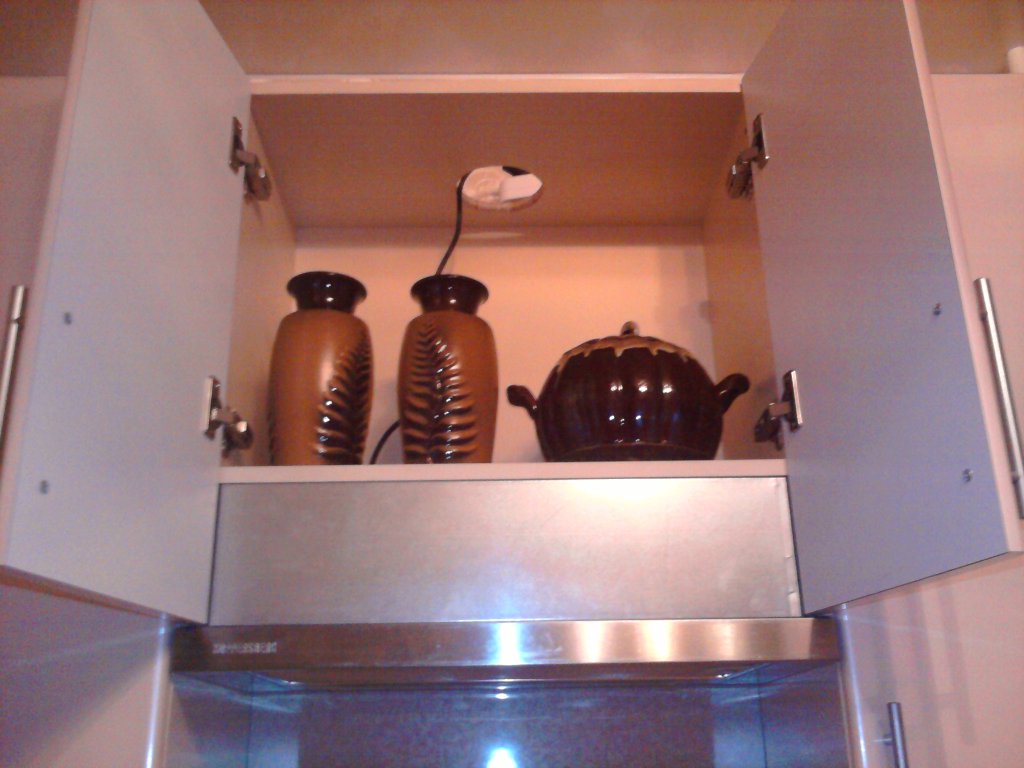

Прежде чем начинать монтаж встраиваемой вытяжки на кухне, нужно убедиться, что расстояние между ее панелью и варочной поверхностью соответствует необходимым нормам. Для электроплиты этот показатель будет равен 60 см, а в случае с вариантом на газу – 70-80 см. Если расстояние окажется меньше, то внешний вид нижней панели начнет портиться, а фильтры станут забиваться быстрее.

Если не хочется терять место для хранения вещей в навесном модуле, то можно сделать под вытяжку специальную нишу. Но такой подход потребует небольшой перепланировки.

Вытяжку нужно надежно закрепить в корпусе шкафа при помощи саморезов или другой фурнитуры

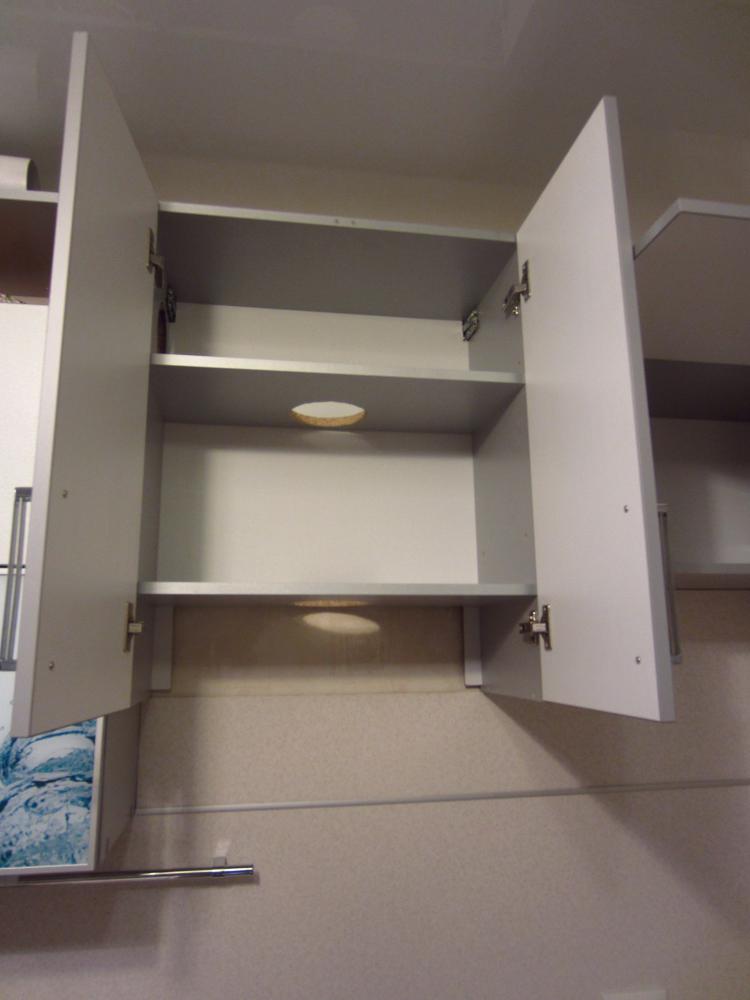

  1. Установка встроенной вытяжки на кухне своими руками начинается с разметки сделанной ниши или навесного шкафа, которая сводится к проведению горизонтальной линии на выбранном уровне высоты. Далее в корпусе навесного модуля нужно сделать несколько отверстий под шурупы с учетом особенностей самой конструкции.

Примечание. Желательно, чтобы между стенками шкафа и вытяжки было небольшое свободное пространство. Это предотвратит появление шума и вибрации во время работы системы.

  1. Когда с разметкой покончено, можно переходить к этапу фиксации. С этим не должно возникнуть проблем, поскольку практически все вытяжные системы оснащены нужными крепежными элементами.Также необходимо убедиться, что вытяжка находится в строго горизонтальном положении. Сделать это можно при помощи строительного уровня.

Устанавливая вытяжку самостоятельно, важно следить за тем, чтобы воздуховод не имел сильных сгибов, блокирующих поток воздуха

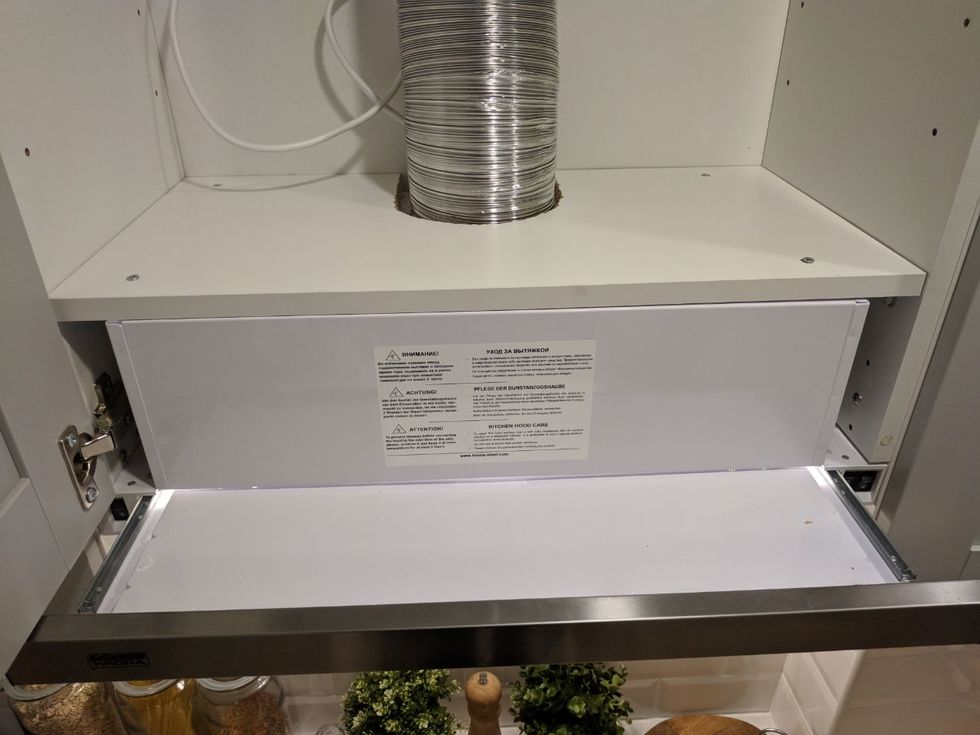

  1. Когда корпус закреплен, нужно подсоединить воздухоотводную трубу. Место ее фиксации – это отверстие вытяжки, которое идет в вентиляционную шахту. Для успешного выполнения данного этапа работы стоит использовать гофр – волнообразный бумажный профиль.

Важно! Нужно проследить за тем, чтобы не появились лишние изгибы, которые могут частично блокировать движение воздуха на пути к вентиляции. В этом случае встроенная вытяжка для кухни с воздуховодом может не справиться со своей задачей – быстрым и эффективным поглощением запахов.

  1. После того как все этапы выполнены, нужно провести герметизацию швов в системе.
  2. Когда установка закончена, необходимо сразу же проверить вытяжку на предмет неисправностей. Если после ее включения не возникает никаких странных или сильных шумов, то монтаж был проведен без ошибок.

Итоги

Кухня со встроенной вытяжкой – это правильное решение, которое позволяет защитить помещение от резких запахов. Более того, скрытая вытяжная система улучшает внешний вид кухни и экономит пространство.

Каких размеров бывают встраиваемые вытяжки

Встраиваемые вытяжки — превосходное средство для очистки воздухе в кухне любого размера. Практически незаметные, они эффективно избавляют нас от чада, жира, влаги, неприятных запахов, а также освещают варочную поверхность, создавая комфортную обстановку и позволяя без помех приготовить пищу.

Стандартные размеры встраиваемых вытяжек имеют свою специфику — зависят от способа установки прибора:

  • в шкаф;
  • в потолок;
  • в стол.

Размеры вытяжек, встраиваемых в шкаф

Ширина и глубина вытяжки, встроенной в шкаф, зависят от размеров плиты. Они должны как минимум равняться ширине и глубине варочной поверхности или несколько превышать их. Если вытяжка приобретается раньше плиты, то ориентироваться можно на расстояние между подвесными шкафчиками по обе стороны от варочной панели.

По ширине можно выделить узкие, стандартные и широкие.

Узкие вытяжки в шкаф

 — до 60 см. Часто встречаются модели шириной 50 и 60 см, что соответствует ширине стандартного кухонного модуля. Так, Faber INCA LUX 2.0 EG8 X A52 шириной 52 см с двумя видами фильтров имеет максимальную мощность 1050 м3/час, эффективную даже для большой кухни.


Стандартные вытяжки в шкаф

 — от 60 до 90 см. Работают как в режиме отвода воздуха, так и рециркуляции. В каталоге интернет-магазина «Хаусдорф» можно найти модели шириной 73, 80, 85 и 90 см с тремя и более скоростями всасывания и электронным управлением.

Широкие

 — свыше 90 см. Встречаются реже. У нас они представлены моделями шириной 110 и 118 см. Как правило, это высокотехнологичные изделия с низким уровнем шума. Например, Miele DA 2628 с эффективным всасыванием по периметру может управляться со смартфона.


Глубина

Для удобства использования встроенные в шкаф или потолок модели делают меньшей глубины (обычно 25-30 см) и оснащают телескопической панелью. Суммарная глубина вместе с панелью составляет от 40 до 60 см.

В нерабочем состоянии или при работе в обычном режиме панель не выдвигается и не мешает стоящему у плиты. В интенсивном режиме панель выдвигается вперед для более эффективного удаления загрязненного воздуха. Например, Elica CIAK GR/A/86 без выдвижной панели составляет в глубину 27 см, а вместе с ней — 42 см.

Размеры кухонных вытяжек, встраиваемых в потолок

Вытяжки, встроенные в потолок, размещают обычно в кухнях с плитой-«островом». В отличие от обычных островных, эти плоские конструкции не загромождают пространство. Установка их производится в потолочные модули из гипсокартона или под натяжной потолок, а управление осуществляется с пульта ДУ.

Ширина и глубина также соответствуют размерам варочной поверхности и не отличаются от характеристик вытяжек, встроенных в шкаф. Модель Faber HIGH-LIGHT WH MATT A91 шириной 91 см и глубиной 50 см подойдет для самой большой варочной панели.

Модели, встраиваемые в стол

Вытяжки, встраиваемые в стол, представляют собой выдвижные конструкции, которые устанавливают за варочной поверхностью или сбоку от нее. Реже встречаются не выдвижные модели, вмонтированные в столешницу — например, BORA CKASE. Для их монтажа необходим шкаф под варочной панелью. В нерабочем состоянии эти устройства почти не видны.

Встраиваемые в стол вытяжки BORA

Встраиваемые в стол вытяжки De Dietrich

Встраиваемые в стол вытяжки BORA

Встраиваемые в стол вытяжки Miele

Размеры их варьируются в широких пределах в зависимости от конструкции и места установки. Так, модель Miele CSDA 7000 FL с установкой заподлицо сбоку от варочной панели имеет ширину 12 см и глубину 52 см. Выдвижная De Dietrich DHD7261B с установкой за варочной панелью — ширину 118 см, высоту скрытой части 74 см и выдвигаемой части — 30 см.

Высота установки встраиваемых вытяжек

Высота размещения вытяжек, встраиваемых в шкаф и потолок, определяется типом варочной поверхности. Безопасное расстояние составляет 60-65 см для электрической плиты и 70-75 см — для газовой. Модели, встроенные в подвесной шкаф, можно устанавливать, только если потолки достаточно высоки. Если вытяжка работает в режиме отвода воздуха, высоту самого устройства вместе с воздуховодом учитывают при расчете размеров шкафа для встройки.


Для большинства моделей указываются не только их габариты, но и размеры ниши для встраивания. Покупатель может ознакомиться с инструкцией, а также со схемами встраивания, где приведены размеры шкафов, куда монтируется устройство вместе с воздуховодом. Расчет и монтаж всех конструкций рекомендуется доверить специалистам.

Расчет мощности встроенной модели производится так же, как и для всех прочих (см. статью «Размеры вытяжек»).

По всем вопросам приобретения встроенных вытяжек в магазине «Хаусдорф» обращайтесь к нашим консультантам. Большинство моделей мы доставляем и монтируем бесплатно.

Вытяжки в бутике Hausdorf

Правильный монтаж кухонной вытяжки

Никому не нравится постоянно ощущать запахи готовящейся еды из кухни. Вытяжка обязательно нужна! Как же ее выбрать и можно ли самостоятельно смонтировать? Разберемся в тонкостях и нюансах установки устройства.

Что такое вытяжка

Это прибор, который очищает нагретый и насыщенный испарениями воздух в кухне или других помещениях. Работа кухонной вытяжки может осуществляться двумя способами:

— Отводом. Воздух из помещения засасывается в вытяжку и вытягивается на улицу.

— Рециркуляцией. Воздух попадает в вытяжку, там очищается при помощи фильтров и попадает назад в помещение.

Наиболее эффективным методом с гигиенических соображений является метод отвода, поскольку при рециркуляции приходится постоянно менять фильтры на вытяжке, чтобы воздух хорошо очищался, и не всегда это помогает избавиться от запахов еды.

Рециркуляционная вытяжка не нуждается в состыковке с системой вентиляции на кухне, потому что «гоняет» по кругу один и тот же воздух. Система отвода более сложная, поскольку вытяжку обязательно нужно соединять с воздуховодами и вентиляционным каналом, в отдельных случаях приходится пробивать отверстие в наружной стене дома. Такие работы требуют соблюдения определенных правил, чтобы система воздухоотвода была эффективной. Многое зависит также от правильного подбора устройства.

Виды вытяжек

Производители предлагают несколько вариантов вытяжек, которые подойдут к любому интерьеру кухни. Существуют следующие виды устройств:

— Встроенная. Вытяжка встраивается в навесной кухонный шкаф.

— Подвесная или настенная. Прикрепляется к стене над плитой и может быть самого разного вида – от чашеобразного до плоского.

— Угловая. Самый редко используемый вид вытяжек, поскольку далеко не у всех в кухне плита стоит в углу.

— Островная или каминная. Предназначена для вентиляции и вытягивания воздуха над отдельно расположенным кухонным островом.

Что такое воздуховоды, их виды и функции

Чтобы отводить наружу загрязненный воздух из кухни, нужны трубы, соединяющие вытяжку с вентиляционным каналом. Эта система называется воздуховодами. Правильное их сооружение является залогом эффективности работы всего устройства. Воздуховоды делятся на следующие разновидности:

1. По виду материала: на гофрированный алюминий и пластик.

2. По форме сечения: на круглые, прямоугольные и квадратные.

3. По размеру сечения. Диаметр воздухоотводной трубы подбирается индивидуально, в зависимости от габаритов вытяжки и вентиляционного отверстия в стене кухни.

Как правильно подобрать воздуховоды к вытяжке

У каждого из видов воздухоотводов есть свои плюсы и минусы. Пластиковые трубы гладкие, в них не накапливается жир, грязь и копоть, они легко монтируются, работают без нужды в ремонте и замене до 15 лет. Гофрированныеимеют не очень привлекательный дизайн, но легко изгибаются в нужном направлении. Труба круглой формы оказывает низкое сопротивление поступающему воздуху, поэтому более эффективна, чем воздуховод квадратного или прямоугольного сечения.

При прокладке воздуховодов нужно учитывать, что, чем больше изгибов у магистрали, тем меньшую эффективность будет иметь вытяжка. Каждый поворот на 90 градусов снижает тягу устройства на 10%. Приобретая воздуховоды, нужно стараться, чтобы диаметр трубы был больше, чем отверстие на вытяжке. Это нужно для того, чтобы снизить сопротивление воздуха, уровень шума и обеспечить надежную работу системы.

Специалисты дали мне еще одну рекомендацию – длина воздуховодов от вытяжки до вентиляционного отверстия, в идеале, не должна превышать 3 м. Так обеспечивается максимально эффективный отвод загрязненного воздуха из кухни. Если расстояние больше, то с каждым метром воздуховодов, воздух будет хуже отводиться из кухни, а иногда может даже создаваться обратная тяга. Чтобы этого не произошло, многие монтажники используют специальные клапаны, которые автоматически открываются при включении вытяжки, и закрываются после ее выключения, не давая потоку грязного воздуха вернуться назад, на кухню.

Основные вопросы, которые следует решить перед монтажом устройства

Самый первый вопрос, который нужно решить перед монтажом вытяжки, это то, на каком расстоянии от плиты она должна находиться. Слишком малая дистанция между конфорками и вытяжным устройством может привести к оплавлению и возгоранию конструктивных элементов вытяжки. Слишком большое расстояние не даст эффективно работать прибору и всасывать испарения от плиты.

В инструкции к каждому устройству производители указывают диапазон приемлемых высот. Специалисты, к которым я обратилась для уточнения вопроса, сказали, что дистанция зависит от того, какой тип варочных панелей используется на кухне. Если стоит электроплита, то вытяжка должна находиться на высоте не менее 700 мм от конфорок. Если применятся газовая плитка, то расстояние от нее до вытяжки должно составлять более 800 мм.

Монтируя устройство, нужно также ориентироваться на высоту роста человека, который будет проводить много времени на кухне за готовкой. Любую хозяйку или хозяина будет раздражать постоянное цепляние головой за элементы вытяжки. Нужно также учитывать габариты плиты и размеры кухни. Для двухконфорочного узкого газового или электрического устройства подойдет маленькая маломощная вытяжка. Если кухня просторная, и используется 4-х конфорочная плита, то лучше всего подбирать устройство, которое может перегонять 800 – 1000 куб. м за час эксплуатации.

Установка вытяжки

Монтаж устройства зависит от того, какая вытяжка и воздуховоды будут использоваться на кухне, как далеко расположена плита от вентиляционных каналов. Если вытяжка монтируется в подвесной шкаф, то следует подобрать его так, чтобы наружные размеры совпадали с габаритами вытяжного устройства. Сам шкаф выполняет маскирующие функции, поэтому внутренние полки не нужны, остаются только боковые стенки, дверцы и верхняя часть, в которой нужно просверлить отверстия для воздуховодов. Вытяжка аккуратно помещается в шкаф, крепится на винты к боковым и нижней стенкам, затем конструкция прикрепляется к стене.

При креплении вытяжки любого типа действовать нужно в такой последовательности:

1. Нанести на стену над плитой разметку, не забывая о том, что центр вытяжки и центр плиты при установке должны совпадать. Вытяжное устройство должно обеспечивать с одинаковой эффективностью отвод испарений от всех конфорок.

2. Измерить высоту вытяжки, и, если при монтаже труба упирается в потолок, срезать лишнюю часть.

3. Высверлить в стене отверстия для крепления устройства,согласно намеченной разметке.

4. Установить вытяжку отдельно или шкаф вместе с ней, начиная с верхней части, закрепляя на шурупы, отслеживая правильное расположение прибора над плитой при помощи уровня.

5. Соединить вытяжку с воздуховодами изгофры или пластика, не забывая, что расстояние до вентиляционного отверстия должно быть минимальным, без большого количества изгибов.

6. Крепко затянуть хомутами соединение вытяжки с трубами, все щели и стыки залить жидким силиконом.

7. Вставить воздуховоды в вытяжное вентиляционное отверстие при помощи специальной гильзы. Если требуется, то оборудовать соединение клапаном с решетками, который будет препятствовать возникновению обратной тяги.

8. Подключить вытяжку к электропитанию. Если шнур маленький, и не достает до розетки, то категорически не рекомендуется наращивать провода внутри устройства, это чревато пробоями тока и возникновением короткого замыкания. Лучше всего использовать удлинитель.

Обзор встраиваемой вытяжки Faber FLEXA M6/40 AM/INOX A60. | Вытяжки для кухни | Обзоры

Здравствуйте, уважаемые читатели!

Приходя домой с работы, приятно чувствовать запах вкусно приготовленных блюд, но всё-таки лучше наслаждаться вкусом приготовленной еды непосредственно за трапезой. Устранить запахи и продукты горения при приготовлении блюд в квартире или доме помогает вытяжка, которая непосредственно удаляет их за пределы кухни через систему вентиляции, или же фильтрует их при помощи фильтров в режиме рециркуляции. Вытяжка помогает поддерживать чистоту кухонной мебели и потолка на кухне от жировых отложений продуктов горения во время приготовления пищи. Также вытяжка в сочетании с плитой для приготовления пищи, придаёт кухонному гарнитуру законченный вид. Так что при выборе вытяжки стоит обратить внимание на сочетание её с цветом кухонного гарнитура и размера плиты. Сами же вытяжки имеют несколько типов установки над плитой: каминный, наклонный, островной, подвесной и встраиваемый. А я познакомлю читателей с вытяжкой, которая встраивается в кухонный шкаф — Faber FLEXA M6/40 AM/INOX A60. Данная вытяжка произведена итальянской компанией Faber, которая на протяжении более полувека специализируется только на производстве вытяжек разного типа и аксессуаров к ним. Более подробно о большом ассортименте вытяжек компании Faber можно ознакомиться на русскоязычном сайте.

Про особенности подбора вытяжки к кухонному гарнитуру рассказывать не буду, так как я не дизайнер. Но про вытяжку Faber FLEXA M6/40 AM/INOX A60 отмечу следующее: вытяжка встраивается в кухонный шкаф, и видимая часть её минимальная, а нержавеющая сталь видимой части вытяжки в сочетании с алюминиевыми фильтрами хорошо впишутся практически в любой интерьер. На этом я закончу краткую вступительную часть и перейду к описанию вытяжки Faber FLEXA M6/40 AM/INOX A60.

Технические характеристики:

• Установка — встраиваемая в шкаф;

• Цвет корпуса – серебристый;

• Материал видимой части вытяжки – нержавеющая сталь;

• Ширина встраивания — 60 см;

• Диаметр патрубка воздуховода — 150/120 мм;

• Количество двигателей – 1;

• Режимы работы — отвод / циркуляция;

• Производительность — от 190 до 300 куб. м/ч;

• Количество скоростей – 3;

• Интенсивный режим – нет;

• Освещение — галогенные лампы 2×28 Вт;

• Потребляемая мощность – 125 Вт;

• Тип управления вытяжкой – слайдерный;

• Минимальный уровень шума – 50 дБ;

• Максимальный уровень шума — 62 дБ;

• Размеры (ВхШхГ) – 17,5х60х28-44 см.

Упаковка и комплект поставки.

Упакована вытяжка в картонную коробку, которая предназначена для транспортировки товара. На лицевой и обратной стороне коробки отображены значки, которые предупреждают, что с ней не следует делать.

Краткая информация о вытяжке находится на наклейке, которая прикреплена на боковую сторону коробки. На наклейке отображена информация: рабочее напряжение вытяжки, штрих коды идентификации товара, страна — изготовитель данной вытяжки – Турция.

Внутри коробки вытяжка защищена пенопластовыми подложками, которые находятся по краям её. Сверху на подложки уложена доборная панель, при помощи которой можно закрыть зазор между вытяжкой и стеной. Основная часть комплектации к вытяжке находится внизу коробки, а переходной патрубок с трубы диаметром 150 мм на 120 мм приклеен скотчем внутри вытяжки.

Упакована вытяжка хорошо, а компоновка плотная.

Комплект поставки включает в себя следующее:

• Переходной патрубок с диаметра 150 мм на120 мм;

• Комплект крепёжных шурупов;

• Декоративная решётка для закрытия отверстия с трубой в верхней части шкафа при использовании режима рециркуляции;

• Полноразмерный чертёж для разметки всех отверстий для монтажа вытяжки, а так же его можно использовать как шаблон для нанесения разметки;

• Руководство пользователя на русском языке;

• Инструкция о вытяжке и её гарантийном обслуживании.

Вся информация по установке вытяжки присутствует в полном объёме.

Внешний вид.

Металлический корпус вытяжки окрашен в серый цвет. В верхней части корпуса вытяжки находится выходное отверстие диаметром 150 мм. На него и устанавливается труба, которая соединяет вытяжку с системой вентиляции. Для режима рециркуляции придется установить трубу по высоте шкафа и закрыть декоративной решёткой, чтобы вывести поток воздуха наружу. При необходимости можно задействовать переходной патрубок с диаметра 150 мм на 120 мм, но это приведет к незначительному снижению производительности вытяжки. На верхней стороне вытяжки также находятся отверстия для крепления её к полке шкафа. Декоративная панель выдвижного лотка изготовлена из нержавеющей стали, на которой изображён логотип компании Faber.

В нижней части вытяжки находится ползунковый переключатель, при помощи которого можно выбрать скорость вращения турбины. Доступны три режима скорости вращения турбины и отключение её. В центре находится один из двух фильтров — алюминиевый жировой фильтр, он съёмный. Рядом с фильтром находятся два окна подсветки, которые закрыты прозрачным пластиком. За окнами подсветки находятся два отверстия для крепления доборной панели.

В выдвижном лотке находится ещё один жировой алюминиевый фильтр, также съёмный. Сам лоток выдвигается плавно, а в нижней части лицевой панели имеется углубление для удобного хвата рукой. Выдвижной лоток производит включение и выключение вытяжки.

Выдвинув лоток, получаем доступ к ползунковому переключателю подсветки вытяжки.

Ниже представлены два съёмных жировых фильтра. Рамка у фильтров защищена плёнкой, которую необходимо снять при эксплуатации вытяжки.

Далее на снимках можно рассмотреть многослойную структуру жировых алюминиевых фильтров.

Сняв фильтр с вытяжки, получаем доступ к установке двух угольных фильтров на мотор (они приобретаются отдельно) и замене лампочек подсветки. Не забываем вынуть переходной патрубок из вытяжки, а можно и оставить его там, чтобы не потерялся – шутка.

Вытяжка собрана качественно: ничего не болтается и не скрипит. Провода внутри вытяжки аккуратно уложены, а излишки проводов собраны в пучок и стянуты нейлоновой стяжкой.

Мои рассуждения по установке и подключению встраиваемой вытяжки в кухонный шкаф.

Устанавливать вытяжку нужно на расстоянии 750 мм над газовой плитой, и на 650 мм над электрической или индукционной варочной поверхностью. В инструкции на вытяжку данные размеры занижены на 100 мм. Ширина данной вытяжки 600 мм, и она подойдёт для установки над варочной поверхностью с шириной 600 мм и 500мм. Сама же вытяжка способна пропустить через себя объём воздуха до 300 куб. м/час — и тем самым подойдет для установки её на малых и средних кухнях. Площадь моей малой кухни составляет 7 кв/м, высота потолка — 3 м, и мне потребуется вытяжка с производительностью 270 куб. м/час. Или же возьмем размеры средней кухни: площадь 12 кв/м, высота потолка — 2,5 м. В этом случае потребуется вытяжка с производительностью 300 куб. м/час. Формула по расчёту нужной производительности вытяжки довольно проста. Квадратуру кухни умножаем на высоту потолка и на 10 — получаем нужную производительность вытяжки в кубических метрах.

Про установку встраиваемой вытяжки в кухонный гарнитур могу сказать следующее. Желательно сначала приобрести встраиваемую вытяжку, а уже потом заказывать навесные шкафы с подготовленным местом для её установки. С уже установленными навесными шкафами могут возникнуть проблемы по установке встраиваемой вытяжки, так как не все могут себе позволить установить навесные шкафы с промежутком 650 мм между нижней полкой шкафа и столешницей. В случае, если шкаф 600 мм и расположен на нужной высоте, то тогда можно обойтись малой переделкой. Нижнюю полку снимаем для выпиливания и сверления монтажных отверстий. Затем нужно разметить отверстия и просверлить для нижней полки на боковых стенках, соблюдая нужную высоту вытяжки. В верхней полке также нужно выпилить отверстие под трубу для режима рециркуляции или подключения вытяжки к системе вентиляции. После чего собираем шкаф с установленной вытяжкой, навешиваем его, и соединяем трубами с системой вентиляции или оставляем в режиме рециркуляции. Трубу внутри шкафа можно задекорировать ЛДСП, установив стенки П-образно. Лучше, конечно, такую процедуру переделки навесного шкафа переложить на плечи специалистов — у них навык есть и инструмент.

На снимке, который находится ниже, я постарался продемонстрировать, как примерно будет выглядеть вытяжка в кухонном гарнитуре.

Для подключения вытяжки к системе вентиляции я бы порекомендовал использовать пластиковые профильные трубы — они компактны, и выглядят эстетично. Но их сечение придётся подбирать под диаметр трубы 150/ 120 мм. Хорошо подойдут и пластиковые трубы, как к подключению к системе вентиляции, так и для рециркуляции. Также можно использовать более простой способ подключения при помощи алюминиевой или нержавеющей гофрированной трубы. Если вытяжка находится непосредственно над окном системы вентиляции, то её можно подключить и металлической профильной трубой. Главное правильно выбрать сечение профильной трубы и количество колен.

Вытяжка в разобранном состоянии.

Разобрать вытяжку не составит особого труда. На снимке, который находится ниже, можно рассмотреть всю электрическую составляющую вытяжки. Моторный отсек разбирается на две половинки. Внутри его находится турбина, практически, на всю ширину моторного отсека. Все переключатели расположены в одной пластиковой коробке. На монтажной плате распаяны два ползунковых переключателя подсветки и выбора скорости вращения турбины. Один микропереключатель отключает или подаёт напряжение на плату — приводит его в действие выдвижной лоток. Патроны для лампочек изготовлены из термостойкого пластика, а фиксируются они при помощи защёлок и винтов.

Двигатель у вытяжки имеет две обмотки с двумя накоротко замкнутыми рамками на статоре, которые служат для запуска ротора. Скорость вращения ротора на двигателе 3000 об/мин. Тип подшипников – скольжение.

Турбина большая и хорошо отбалансированная. Крепится турбина на вал двигателя при помощи цангового механизма.

В комплекте с вытяжкой идёт и электрическая схема, где указано, как подключена электрическая часть её.

Тестирование.

Вытяжка отлично притягивает на всех скоростях работы турбины лист бумаги формата А4 к фильтру, который находится на самой вытяжке, тогда как фильтр выдвижного лотка способен притягивать лист бумаги только на 3-ей скорости. Более подробно можно посмотреть тестирование в видео, начиная просмотр с 8 минуты.

Вытяжка создает мощный поток воздуха через выходное отверстие. Шум при работе вытяжки на максимальных оборотах не раздражает, а вибрация минимальная.

Вывод.

Вытяжка Faber FLEXA M6/40 AM/INOX A60 от итальянской компании Faber мне понравилась качеством исполнения и функциональными возможностями. Она подойдет, практически, к любому интерьеру на кухне, благодаря её минимальной видимой части. Ширина вытяжки в 600 мм будет совместима с варочными поверхностями 500/600 мм. Уровень шума при работе вытяжки не раздражает, а вибрация практически отсутствует. По своей мощности вытяжка подойдёт для малых и средних кухонь. Вытяжка способна работать в режиме отвода и рециркуляции. Потребляемая мощность вытяжки в 125 Вт сэкономит семейный бюджет. На этом я заканчиваю свой обзор. Желаю всем чистого воздуха на кухне, и удачных покупок! Вытяжку Faber FLEXA M6/40 AM/INOX A60 я рекомендую к приобретению.

Плюсы:

• Качество исполнения;

• Хорошая мощность;

• Режим отвода и рециркуляции с возможностью установки угольных фильтров;

• Приемлемый уровень шума;

• Надежный итальянский бренд.

Минусы:

• Могут возникнуть проблемы с установкой вытяжки в заранее готовый кухонный гарнитур.

Выражаю искреннюю благодарность компании Faber и администрации сети гипермаркетов DNS за предоставленный товар для обзора.

До свидания!

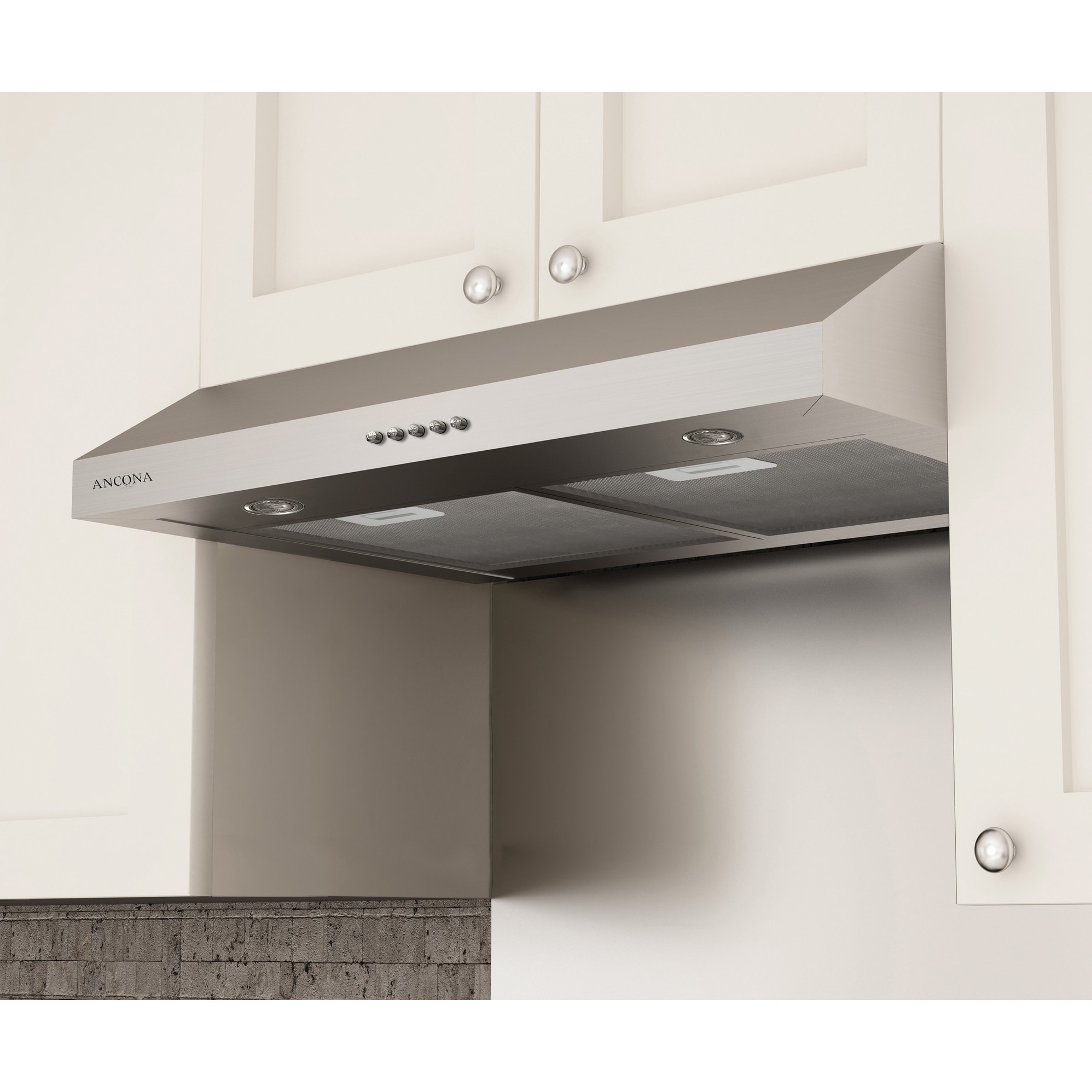

Как установить вытяжку под шкаф

Как установить вытяжку под шкаф?

Вытяжка может отводить тепло и дым из кухни с помощью внутреннего фильтра и вентилятора. Их обычно приобретают вместе с печкой, но можно купить и отдельно в магазине.

Несмотря на то, что крупные бытовые приборы в вашем доме должны устанавливаться профессионалами, установить вытяжку без профессиональной помощи довольно просто, если вы используете правильную технику и инструменты.

Мы даем советы по , как правильно установить вытяжку под шкаф .

Подготовка к установке вытяжки под шкафом – Вещи, которые вам понадобятся

  • Вытяжка
  • Бесконтактный тестер цепи
  • Сверла
  • Электродрель с винтовым наконечником
  • Проволочные гайки
  • Инструмент для зачистки проводов
  • Отвертка

Установка вытяжки под шкафом – часть 1

Удалить существующую вытяжку, если она есть

Это очень просто.Просто отсоедините провода вашего старого капота, аккуратно отвинтив все гайки проводов, а затем разъединив соединения. Теперь попросите вашего партнера удерживать существующую вытяжку на месте, пока вы ослабляете все винты, удерживающие ее на месте. Снимите его с винтов и положите. Также удалите все ослабленные винты.

Выбор новой вытяжки
  • проверитьВыберите наилучшую вытяжку под шкафом, которая легко закрывает плиту и имеет зазор не менее 22-24 дюймов .Выбранная вами вытяжка должна выступать на несколько дюймов со всех сторон зоны приготовления пищи.
  • checkУбедитесь, что вытяжка, которую вы выбираете, имеет лучший рейтинг CFM . Этот рейтинг представляет собой количество воздуха, которое вентиляционное отверстие может легко прокачивать каждую минуту (в кубических футах в минуту). Вы можете быстро найти это число, умножив площадь вашей кухни на 2250 кубических футов в минуту.
  • checkИнвестируйте в вытяжку подходящего размера , которая легко впишется. Вы можете приобрести размеры 36″, 48″ и 60″ на рынке. Важно, чтобы вентиляция вашей вытяжки проходила через правильное место в стене.Доступные в наши дни вытяжки могут вентилироваться либо через крышу, стену, либо через шкафы, установленные наверху.
  • checkЕсли вы хотите подсоединить новую вытяжку к существующей вентиляционной трубе, важно, чтобы она находилась в правильном положении и могла легко подсоединяться. Если, например, вытяжка поддерживает верхнюю (шкафную) вентиляцию, но ваша текущая вентиляционная труба проходит прямо через стену прямо за вентиляционным отверстием, вы не сможете соединить их.
Снимите крышку вытяжки, фильтр и вентилятор под ней

Сначала нужно снять его фильтры, а затем с помощью отвертки снять нижние панели.Теперь проверьте нижнюю часть нижней панели и убедитесь, что разъем воздуховода, находящийся там, отвинчен. Он размещен здесь, чтобы предотвратить повреждение бленды во время транспортировки.

Наконец, убедитесь, что вы удалили перфорированную заглушку воздуховода, расположенную в задней части вашего капота. Для этого можно использовать молоток и шлицевую отвертку, но работайте осторожно, чтобы не повредить металл.

  • В целях безопасности необходимо отключить электропитание контура.
  • Также проверьте, не выключены ли выключатели питания и освещения вашей старой вытяжки.
  • Если ваша новая вытяжка подключаемого типа, вам просто нужно отключить ее и пропустить этот конкретный шаг.

Установка вытяжки под шкафом – часть 2

Подготовка вентиляционного отверстия на вентиляционных колпаках

Если вы планируете заменить старую вытяжку, нет необходимости сверлить новый прямоугольник для вентиляционного отверстия или устанавливать какие-либо воздуховоды. Однако, если вы устанавливаете совершенно новую вытяжку, вам придется проделать для этого дополнительную работу.

Проверить шаблон инструкции

Ознакомьтесь с шаблоном инструкции, чтобы сделать место на шкафу или стене для идеального выреза вентиляционного отверстия, чтобы обеспечить правильную установку вытяжки под шкафом.

В настоящее время к вытяжкам прилагается шаблон инструкции. Используйте водный или лазерный уровень, чтобы отметить точное среднее положение на стене на кухне.

Теперь выровняйте шаблон прямо по центру стены и плотно приклейте его скотчем. В этот момент начните сверлить вырез. Убедитесь, что вырез идеально соответствует вырезу вашей вытяжки. Этот шаг важен для обеспечения беспрепятственной установки вытяжки под шкафом.

При необходимости можно просверлить и проводку вытяжки.Если вы мало что знаете об этой части, наймите электрика для этой части проекта.

Вырезать или просверлить вентиляционное отверстие

Используйте стеновую доску или дрель, чтобы правильно прорезать гипсокартон, чтобы получить идеальную форму шаблона выреза.

Если пространство за вашей стеной свободно от труб или стоек, то вам повезло! Однако, если там есть шпильки или волынки, есть так много обходных путей.

Обход препятствий, которые вы найдете в вырезе

При вырезании отверстия для вытяжного вентилятора для установки вытяжки под шкафом, если вы сталкиваетесь с трубами, откройте более широкий прямоугольник стены, чтобы обеспечить беспроблемную работу. Затем сделайте эти три вещи:

  • проверитьПереложите трубу и припаяйте ее так, чтобы отверстие оставалось полностью свободным. Если вы не можете справиться с этим, вызовите генерального подрядчика или профессионального сантехника.
  • checkПросверлите 1 X 4 планки прямо в нижней и верхней части стены, чтобы закрепить ее с помощью более новой заплаты для стены. Это дает совершенно новую настенную панель, закрывающую отверстие.
  • checkПросверлите, наклейте ленту, а затем замажьте эту заплатку на стене, чтобы закрыть это отверстие. Как только он высохнет, вы можете удалить этот оригинальный вырез для выхлопной трубы, используя свой шаблон.

Следуйте описанной выше процедуре. Установите важные воздуховоды таким образом, чтобы они безопасно выходили за пределы вашего дома. Имейте в виду, что вентиляция не может заканчиваться внутри чердака или стены — выхлоп должен проходить через воздуховод снаружи дома.

Установка вытяжки под шкафом – часть 3

Установка колпака
  • checkОтметьте все отверстия для кабеля и винтов. На этом этапе используйте шаблон, прилагаемый к вашей вытяжке.Если его нет в наличии, крепко держите бленду на месте и попросите вашего партнера отметить внутри этих отверстий винты для установки бленды.
  • checkПросверлите все винты или монтажные кронштейны в шкафу или в стене над
  • checkТочное место, где вы будете сверлить винты, зависит от того, монтируете ли вы вытяжку в существующий шкаф или в кухонную стену.
  • checkЕсли вы монтируете в свой существующий шкаф, вы можете просверлить винты только наполовину в вашем шкафу; если вы монтируете на стену с помощью кронштейнов, просверлите винты прямо в стене — ваша вытяжка должна легко скользить по всем этим винтам, а затем опираться на верхнюю часть этих винтов.
  • checkЕсли вы планируете монтировать в стену, а ваша стена выложена плиткой, попробуйте использовать молоток и набор гвоздей, чтобы просверлить меньшие отверстия прямо в плитке. Таким образом, плитка не повредится при сверлении монтажных кронштейнов в стене кухни.
  • checkДля тонких шкафов лучше всего установить несколько деревянных брусков для размещения и укрепления крепежных винтов. В этот момент проверьте выравнивание. Вентиляционное отверстие должно точно совпадать с отверстием, сделанным для воздуховода вытяжки для вентилируемой вытяжки.
  • checkВыполните повторную настройку (при необходимости) перед тем, как затягивать винты.
Подключение проводов капота

Кабель должен проходить с внутренней стороны стены прямо через существующий кабельный отсек вытяжки. К светильнику и вентилятору должны быть подключены белые и черные провода. Если вы не уверены в электрических соединениях, обязательно позвоните своему электрику.

  • проверить Два черных провода в вытяжке соединить с проводом черного цвета, идущим от стены.
  • checkЭтот процесс следует повторить с проводами белого цвета.
  • checkЗеленый провод заземления от стены следует прикрепить к винту заземления вытяжки.
  • checkЕсли вы хотите использовать вилку вытяжки, просто вставьте ее в розетку.

Теперь закрепите маслоотражатели на капоте и снова установите фильтры. Установите крышку капота с помощью винтов. Включите вытяжку и проверьте работу ее освещения и вентилятора.

Если вытяжка вентилируется, проверьте выступающий воздуховод, чтобы обеспечить правильную вентиляцию.

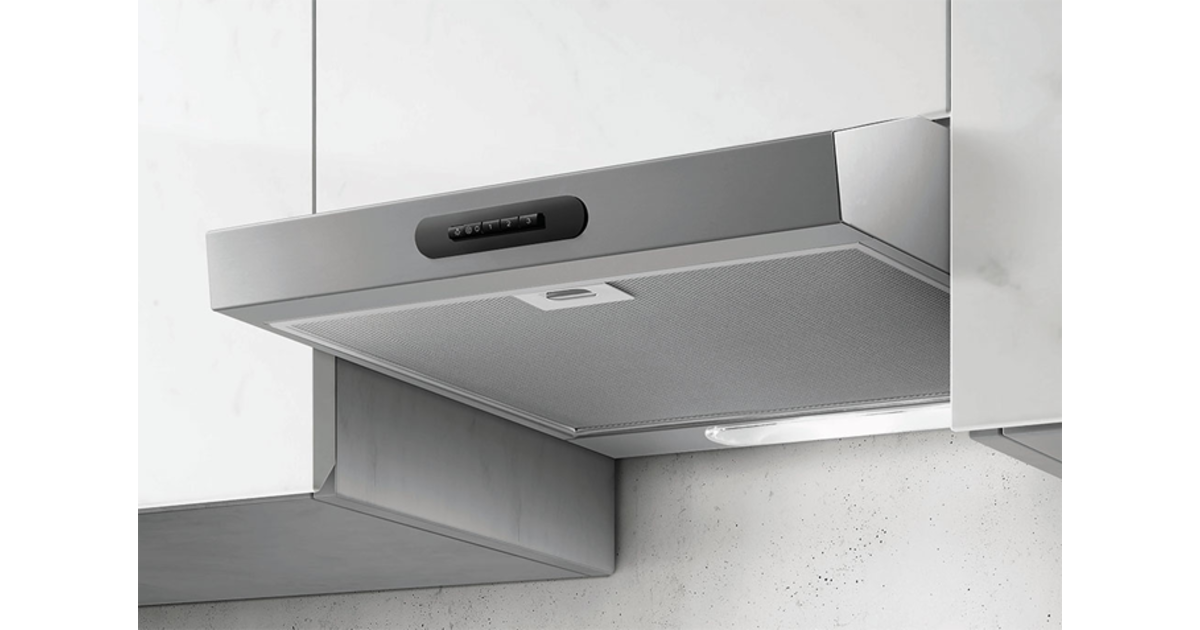

Как установить вытяжку под шкафом

Дополнительные советы по правильной установке вытяжки на крыше

Вы также можете установить вытяжку на крыше.

Необходимые инструменты:

  • checkСетевая дрель
  • checkПистолет для герметика
  • чекМолоток
  • checkМом
  • проверитьЛобзик

Материалы, необходимые для этого конкретного проекта:

  • checkАсфальтовый кровельный цемент
  • гибкий и жесткий воздуховод с соответствующей изоляцией
  • checkКровельные гвозди
  • checkВентиляционное отверстие на крыше

Выберите вентиляционное отверстие на крыше и просверлите в нем отверстие. Он должен быть рядом с вентилятором. Сверло должно оставаться торчащим через крышу, потому что так вам будет легче найти отверстие. Поднимитесь на крышу и используйте сабельную пилу, чтобы вырезать маленькое круглое отверстие диаметром 4 дюйма. Теперь измерьте квадрат немного больше, чем выступающая часть вентиляционного отверстия.

Теперь вы можете снимать битумную черепицу с помощью крюка на универсальном ноже. После этого нанесите битумный кровельный цемент на нижнюю сторону вентиляционного отверстия. На этом этапе вентиляционное отверстие следует осторожно скользить под черепицей таким образом, чтобы оно надлежащим образом закрывало верхнюю половину фланца вентиляционного отверстия. Нижняя часть фланца располагается прямо на верхней части черепицы. Теперь прибейте нижние углы с помощью нескольких кровельных гвоздей и смажьте эти головки.

Стоимость установки вытяжки

Для базового проекта стоимость установки вытяжного колпака колеблется от 350 до 780 долларов за вытяжку. Фактические затраты могут варьироваться и зависеть от вариантов размера задания и текущих условий.

8 шагов: как установить бесканальную вытяжку под шкаф? №

Вытяжка — незаменимый прибор, позволяющий дышать воздухом, не содержащим дыма и запахов, и получать удовольствие от приготовления пищи.

Независимо от того, планируете ли вы новую вытяжку на современной кухне или ищете новую вытяжку, бесканальные вытяжки легко монтируются.

Инструменты, необходимые для установки автономной вытяжки под шкафом

Для установки автономной вытяжки под шкафом на кухне вам понадобятся следующие инструменты.

  • рулетка
    • карандаш
    • Уровень
    • Отвертка
    • Workdriver
    • Workbropex
    • проволочной съемник
    • булавка и сверла
    • Racing Phower
    • C цепные испытания

    пошаговый процесс установки Вытяжка без воздуховодов под шкафом

    Ниже приведены пошаговые инструкции, которые помогут вам установить вытяжку без воздуховодов под шкафом.

    Шаг 1: Изготовление шаблона

    Самый первый шаг при установке вытяжки без воздуховода — это создание шаблона с помощью карандаша.Убедитесь, что вы нашли центр шкафа, чтобы правильно установить вытяжку.

    Если у вас есть два шкафа над плитой, очень важно найти центр, чтобы после установки вытяжки внешний вид был симметричным.

    Вы можете использовать уровень, чтобы найти центр вашей стены. Чтобы отметить отверстия для винтов, вы можете взять шаблон с вытяжкой. Если нет, попробуйте воспользоваться помощью и создать шаблон.

    Шаг 2: Измерьте размеры

    Определите высоту вытяжки и установите ее на высоте от 28 до 36 дюймов над варочной панелью.

    После того, как вы определились с тем, как и где монтировать автономную вытяжку, измерьте ее высоту и длину. Сделайте отметки в соответствии с размерами на стене.

    Отметьте размеры отверстий для винтов или точек крепления вытяжки без воздуховодов. Отметьте центр и две точки крепления на картонном листе.

    Шаг 3: Просверлите точки крепления

    После того, как вы нанесете отметки на картон, поместите его вместе со стеной под вашими шкафами.Используя 1/8-дюймовое сверло, просверлите картонные метки в стене, где расположены точки крепления. Кроме того, просверлите верхнюю часть, где винт будет лежать в вашей бесканальной вытяжке.

    Шаг 4. Установка цепи

    Поместите старую рабочую коробку к стене, где будут выходить провода. Отметьте отверстия вокруг центральной линии и проверьте их с помощью тестера. Как только вы подключите все цепи и провода, отключите цепь, управляющую выключателем.

    Шаг 5. Подсоедините провода

    Для каждого изолированного провода зачистите небольшой провод с краев с помощью инструмента для зачистки проводов.Согните оголенные концы провода в форме буквы J и соедините его с черным проводом на электрической розетке.

    Шаг 6. Закрепите вытяжку

    Возьмите бесканальную вытяжку и наденьте ее на крепежные винты. Осторожно затяните винты. Найдите две шпильки за вытяжкой и закрепите их в отмеченных местах. Его не будет видно, поэтому вы можете использовать искатель шипов, чтобы определить местоположение.

    Шаг 7: Подключите вытяжку к сети

    После того, как все провода и соединения закреплены, подключите вытяжку к электрической розетке и проверьте, все ли работает нормально.

    Шаг 8: Установка фильтров

    После завершения установки и проверки вытяжки вам не нужно будет открывать дымоход.

    Итак, последний шаг — взять фильтры вытяжки (алюминиевые, сетчатые, экранные и т. д.) и установить их на место.

    Зачем устанавливать бесканальную вытяжку?

    Всякий раз, когда вы думаете о покупке вытяжки без воздуховодов, вы наверняка думаете об установке вытяжки без воздуховодов под шкафом. Вытяжки без воздуховодов не требуют специальных вентиляционных отверстий или больших вытяжек для выпуска воздуха наружу, поэтому в случае вытяжек без воздуховодов не требуется никаких дополнительных столярных работ.

    Установка рециркуляционной вытяжки очень проста по сравнению с установкой канальной вытяжки. Если вы живете в квартире, где вытяжка не может быть выведена наружу, или нет отверстия для вывода воздуховодов за пределы кухни, то оптимальным выбором будет бесканальная вытяжка под шкафом.

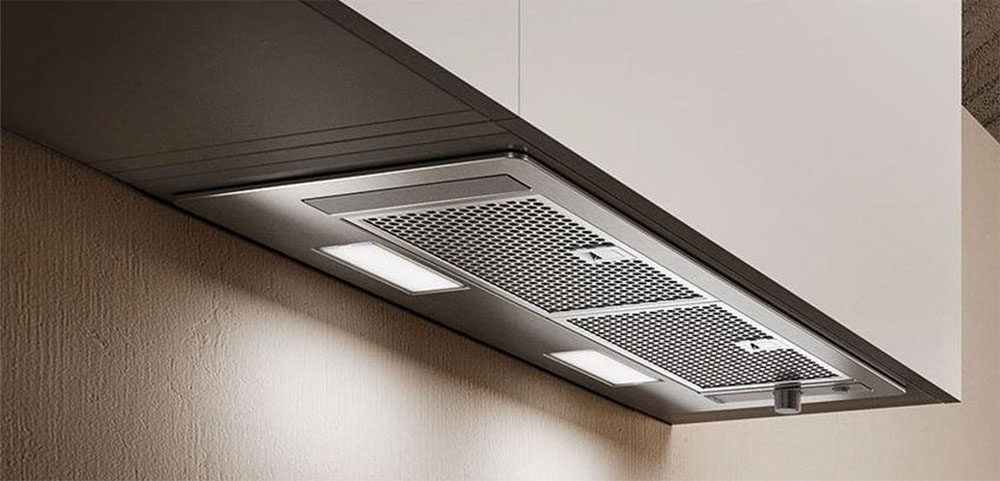

    На что следует обратить внимание при установке встроенной вытяжки

    Хотя установка встроенной воздуховодной вытяжки намного проще, чем установка воздуховодных вытяжек, и не требует больших столярных работ… есть несколько вещей, о которых нужно позаботиться перед установкой вытяжки, а именно:

    • . Вам необходимо убедиться, что шкаф над вашей плитой подходит для установки под ним вытяжки, а требования к толщине и высоте вытяжки соблюдены.
    • Перед установкой создайте бумажный шаблон, чтобы ничего не упустить.
    • Купите фанеру, чтобы закрыть диапазон, если вы случайно уроните гвозди или отвертку; древесина сохранит ваш диапазон в безопасности.
    • Определите центр шкафа и отметьте его. Он должен быть ровно посередине, если пространство для установки находится между двумя шкафами над плитой.
    • Выберите вытяжку, размер которой хотя бы на несколько дюймов меньше толщины вашего шкафа, потому что установить вытяжку будет сложно, и она будет подвержена царапинам.
    • Установка бесканальных вытяжек — более простая задача, и вам не потребуется много профессиональной помощи, если вы готовы выполнять тяжелую работу.

    Заключение

    Несмотря на то, что бесканальные вытяжки просты в установке, вы можете воспользоваться помощью кого-то, кто поможет вам установить вытяжку. Кроме того, попробуйте накрыть плиту картонным листом или куском фанеры, чтобы она была защищена и безопасна, пока вы устанавливаете бесканальную вытяжку под шкаф.

    Следуйте пошаговым инструкциям, прилагаемым к вашей бесканальной вытяжке под шкафом, чтобы добиться желаемого функционирования и привлекательности на вашей кухне.

    Часто задаваемые вопросы

    1. Как установить рециркуляционную вытяжку, если у нас есть два шкафа над варочной панелью?

    Ответ – Вам просто нужно правильно измерить центр обоих шкафов, а затем отметить центр вытяжки.

    2. Как подключить вытяжку?

    Ответ – Проложите проводной кабель изнутри стены через держатель кабеля в бесканальной вытяжке и прикрепите черный и белый провода для вентилятора и освещения.

    Читайте также:

    Нравится то, что вы читаете?

    Подпишитесь на нашу рассылку ниже.

    Как установить вытяжку под шкафом | Справочники для дома

    Вытяжка под шкафом может помочь уменьшить дым, жир и запахи, возникающие при приготовлении пищи на плите. Вытяжки бывают разных цветов, форм и стилей, а также типов вентиляции. У многих вытяжек есть вентиляторы, которые направляют воздух через фильтр перед рециркуляцией отфильтрованного воздуха обратно на кухню. Очищая воздух и удаляя влагу, вытяжка помогает поддерживать чистоту стен и шкафов на кухне.

    Выключите автоматический выключатель на панели выключателей, который подает питание на проводку под шкафом вытяжки. Проверьте проводку с помощью бесконтактного тестера цепи, чтобы убедиться, что на проводку не подается электричество.

    Вытрите весь мусор, жир или отслоившуюся штукатурку вокруг вентиляционного отверстия, если вентиляционное отверстие существует после предыдущей установки вытяжки. Если ваша новая вытяжка будет вентилировать воздух, а не рециркулировать отфильтрованный воздух через вытяжку, сконфигурируйте вентиляционный фланец новой вытяжки так, чтобы он соответствовал верхней или задней ориентации существующего вентиляционного отверстия.После установки фланца на колпак поднимите колпак в нужное положение, чтобы убедиться, что вентиляционное отверстие и фланец правильно совмещены.

    Приложите монтажный шаблон, поставляемый с вытяжкой, к нижней стороне шкафа над плитой и отметьте карандашом монтажные отверстия. Если монтажный шаблон не был предоставлен, просто удерживайте новую вытяжку на месте и отметьте расположение отверстий. Отложите шаблон или вытяжку в сторону.

    Установите сверло подходящего размера для крепежных винтов в соответствии с рекомендациями производителя вытяжки в электродрель.Отцентрируйте сверло над отверстиями и просверлите направляющие отверстия в нижней части шкафа для крепежных винтов.

    Вставьте наконечник винта в дрель. Затем пропустите проводку через отверстие в верхней (или задней) части вытяжки и расположите вытяжку под шкафом. Прикрепите вытяжку к шкафу крепежными винтами с помощью электродрели.

    Снимите оболочку примерно на 1/2 дюйма с кончиков белого и черного проводов, как внутри кожуха, так и от щитка.Скрутите оголенные концы белых проводов вместе, а затем накрутите гайку. Повторите с черными проводами. Затем с помощью отвертки прикрепите медный провод без оболочки от проводки панели управления к зеленому винту заземления на вытяжке. Поместите крышку проводки на отсек для проводки и закрепите ее прилагаемыми винтами.

    Вставьте лампочку в светильник вытяжки и установите на место крышку светильника. Включите автоматический выключатель и проверьте свет и вентилятор вытяжки.

    Как установить вытяжки без воздуховодов под шкаф? (5 шагов)

    Как установить вытяжки без воздуховодов под шкаф? №

    Первый основной шаг при установке вытяжки для бесканальных систем – установка вытяжки всухую. Вы хотите отметить любые области для крепежных винтов, и вы хотите убедиться, что капот расположен ровно и по центру. Вытяжка без воздуховодов также должна располагаться не менее чем на 24 дюйма над варочной панелью или плитой. №

    После сухого монтажа необходимо прикрепить вытяжку к нижней части шкафа с помощью винтов или скоб в зависимости от производителя.После установки вам нужно будет установить угольный фильтр, который предназначен для вытяжек без воздуховодов.

    Для получения более подробной информации о каждом шаге, продолжайте читать…

    Читайте также: Как установить настенные вытяжки?

    Необходимые инструменты

    Инструменты, необходимые для установки вытяжки под шкафом без воздуховодов, включают электродрель (сетевую или беспроводную).

    Рулетка пригодится для проверки высоты и центрирования, а также пузырьковый уровень. Карандашом следует отметить отверстия для винтов.Вам также может понадобиться кольцевая пила или сабельная пила, если в нижней части шкафа еще нет отверстия для штепсельной вилки или проводки.

    И, наконец, домкрат для подпирания вытяжки очень полезен, но вы также можете использовать автомобильный домкрат или просто ящики.

    Читайте также: Какие вытяжки универсальные лучше всего (всех стилей)?

    Шаг 1 — подключите и проверьте работу

    Перед установкой вытяжки я всегда советую домовладельцам вынуть вытяжку из коробки, положить ее на столешницу и подключить к сети.Убедитесь, что все элементы управления освещением и вентилятором работают правильно.

    Не хватает деталей? Вы хотите обнаружить любые дефекты или недостающие детали до утомительной работы по установке.

    Это также хорошее время, чтобы удалить всю прозрачную ленту или упаковочный материал с вытяжки. Много раз люди ошибочно думают, что светодиодные фонари имеют голубоватый цвет, но на самом деле это просто синяя транспортировочная лента поверх фонарей.

    Этап 2. Подготовка вытяжки к установке без воздуховодов

    Практически все вытяжки можно переоборудовать для установки без воздуховодов, и я не знаю ни одной вытяжки, предназначенной только для режима рециркуляции.

    Различные марки вытяжек будут иметь определенные вещи, которые вам нужно сделать, чтобы они работали как вытяжки без воздуховодов. Некоторые бренды могут потребовать, чтобы вы вставили колпачки или крышки на вентиляционные отверстия вытяжки, но другие бренды могут уже закрыть их. Другому бренду может потребоваться снять крышку с переднего вентиляционного отверстия, чтобы сделать его без воздуховода.

    По сути, вам нужно убедиться, что в передней части вытяжки есть вентиляционное отверстие, через которое рециркулирующий воздух выдувается на кухню (а не в стену).Ваша вытяжка может также иметь ручку, которую необходимо перевести в режим рециркуляции.

    Просто прочтите инструкцию производителя, чтобы узнать, как перевести вытяжку в конфигурацию без воздуховодов.

    Читайте также: Как установить вытяжки ZLine?

    Шаг 3. Сухая установка вытяжки

    После того, как вы убедитесь, что вытяжка имеет правильную конфигурацию без воздуховодов, вы можете приступить к сухой установке вытяжки.

    Использование шкафного домкрата или даже автомобильного домкрата может быть очень полезным при установке.Если вы используете домкрат, вам нужно будет положить кусок фанеры или что-то плоское над плитой, а затем отцентрировать домкрат под шкафом. Если у вас нет домкрата, помощь товарища значительно облегчит этот процесс, но вы также можете использовать ящики и другие предметы в вашем доме.

    Когда вы держите вытяжку под шкафом, вы можете использовать уровень, чтобы убедиться, что она прямая. Вы также можете взять рулетку и убедиться, что нижняя часть вытяжки находится на 24-36 дюймов выше плиты или варочной панели, чтобы получить максимальное всасывание и обеспечить хорошее качество воздуха в помещении.

    Этап 4. Отметьте отверстия для винтов

    После того, как он будет установлен всухую и правильно закреплен на месте, карандашом отметьте отверстия для винтов.

    Этап 5. Просверлите направляющие отверстия и установите анкеры (или скобы)

    В зависимости от производителя, частью установки может быть просверливание направляющих отверстий или монтажных скоб на дне шкафа. Пилотные отверстия — это просто предварительно просверленные отверстия, которые облегчают установку. И если ваша вытяжка поставляется с пластиковыми дюбелями, их следует вставить в отверстия после сверления направляющих отверстий.

    Ваша вытяжка может также поставляться с бумажным шаблоном, чтобы вы знали, где отметить отверстия для винтов или кронштейнов. Помните, что вы не должны вырезать большое центральное отверстие 4-8 дюймов, которое предназначено для вентилируемых вытяжек.

    Читайте также: Какие вытяжки из нержавеющей стали лучше?

    Шаг 6. Протяните шнур питания или электропроводку через шкаф

    После того, как вы установили вытяжку всухую, отметили отверстия для винтов и установили пластиковые анкеры или скобы — вы должны протянуть шнур питания или электропроводку (для жесткого монтажа). вытяжки) через шкаф.

    Если в шкафу нет отверстия для проводки, вам нужно будет вырезать маленькое отверстие. Вы можете просверлить пилотное отверстие и просто использовать небольшую кольцевую пилу, чтобы сделать отверстие, или вы можете использовать сверло для кольцевой пилы диаметром 2 дюйма.

    Убедитесь, что шнур питания не защемлен. между шкафом и вытяжкой

    Шаг 7 — Прикрепите вытяжку к шкафу

    После того, как вы протянули вилку или проводку, вы должны прикрепить вытяжку к шкафу.

    Если вы используете домкрат для шкафа, я рекомендую медленно затягивать домкрат до тех пор, пока вытяжка не будет плотно прилегать к шкафу. Если вы не используете домкрат, вам может понадобиться помощник, который будет держать вытяжку, пока вы ее закрепляете.

    Наиболее распространенный способ установки вытяжки заключается в просверливании четырех шурупов по дереву вертикально от вытяжки в нижней части шкафа.

    Другие модели вытяжек могут потребовать сначала закрутить винты, оставив часть винтов, а затем вытяжка вставляется в винты и толкается назад (что стягивает ее).

    При использовании кронштейнов вытяжка должна входить в кронштейны.

    Читайте также: Должна ли вытяжка вентилироваться наружу?

    Шаг 8. Вставьте вытяжку в розетку или провод

    После того, как вы закрепите вытяжку, вы можете просто вставить шнур питания в розетку шкафа.

    Если вытяжка имеет электропроводку, вам придется соединить провода с помощью проволочных гаек: черный к черному, белый к белому, а зеленый или неизолированный провод к винту заземления.

    Шаг 9. Установка угольных фильтров

    После того, как вы подключили и прикрепили вытяжку к шкафу, последним шагом будет установка фильтров.

    Вы не можете использовать стандартные алюминиевые сетчатые или дефлекторные фильтры для воздуховодов. Вам придется купить фильтр, который подходит для вашей вытяжки и имеет слой активированного угля. Угольный слой фильтра улавливает часть дыма и твердых частиц, образующихся при приготовлении пищи. Эти фильтры также нельзя мыть или использовать повторно, но их необходимо периодически заменять каждые несколько месяцев или как минимум каждые 6 месяцев.

    Читайте также: Какие вытяжки под шкаф лучше?

    Как установить бесканальную вытяжку под шкаф самостоятельно

    Когда дело доходит до выбора новой кухонной плиты, выбор правильной вытяжки для установки занимает огромную часть этого. Как правило, есть два типа, воздуховод и воздуховод. В зависимости от вашей кухни, вы, должно быть, выбрали бесканальную вытяжку, чтобы она была идеальной. Они поставляются с гибкостью установки в любом месте.

    Сегодня поговорим о том, как установить бесканальную вытяжку под шкаф .

    Установка вытяжки без воздуховода под шкафом: Необходимые инструменты и руководство по установке

    Я подробно расскажу о том, как установить вытяжку под шкафом, разумеется, без воздуховода. Вам понадобится какой-нибудь инструмент для проекта, и я начну с их упоминания.

    Инструменты и материалы

    • Рабочий ящик.
    • Цепь яичек.
    • Электрическая розетка.
    • Молоток
    • Пила для гипсокартона.
    • Инструмент для зачистки проводов.
    • Набор отверток.
    • Сверла
    • Сверла размером 1/8 дюйма.
    • Винты для гипсокартона размером 2 дюйма.
    • Калька
    • Искатель шипов.
    • Рулетка.
    • Вытяжка.

    Определение центра стены

    Начните с размещения картона поверх диапазона. Так что вы можете защитить его от последствий этого процесса.Вам нужно определить центр стены с помощью рулетки. Если это пространство для установки находится между двумя навесными шкафами, то эта отметка должна быть ровно посередине от каждого из них.

    Он должен быть точно по центру над диапазоном до потолка, попробуйте перепроверить, чтобы убедиться в этом. Как только найдете центр, получите уровень. Используйте его для рисования вертикальной линии от диапазона потолка.

    Правильное выполнение измерений

    Обычно для вытяжных вытяжек даются рекомендации по правильному размещению. Обычно они поставляются с монтажной установкой на 29–34 дюйма выше диапазона. Вы должны решить, где будут размещены дымоход и вытяжка, взяв эти измерения доступного пространства. Просто убедитесь, что после установки вытяжки рекомендуемая высота выше диапазона.

    Пусть дымоход будет над вытяжкой. Рассчитайте расстояние от низа вытяжки до верхней части дымохода. Дымоход должен быть наименьшей длины. Это расстояние должно быть меньше, чем расстояние от нижней части вытяжки до потолка.

    Или есть возможность крепления вытяжки ниже на стену. Между потолком и верхом вытяжки должен хорошо проходить электрический провод для розеток. С помощью этого измерения вы должны быть уверены в точном расположении нижней и верхней части вытяжки.

    Установка электрической коробки

    Вам необходимо установить старую рабочую коробку лицевой стороной к стене. Это размещение должно быть в месте выхода проводов. Отметьте отверстие, в которое поместится эта коробка, просто обведя края вокруг. Это должно быть где-то близко к центральной линии и области, которую будет охватывать дымоход.

    Вы должны отключить правый выключатель. Используйте тестер цепи, чтобы проверить это. Как только вы убедитесь, что провода находятся под напряжением, отключите цепь, управляющую этим выключателем. Теперь по заранее намеченной линии с помощью пилы для гипсокартона сделайте надрез. Начните через небольшое отверстие, чтобы быть в безопасности в этом процессе. Вы можете искать провода и другие препятствия, идя по этому пути.

    Используйте молоток, чтобы выбить гипсокартон. На задней части старой рабочей коробки вам нужно открыть отверстия.Проденьте провода цепи через эти отверстия. После вставки проводов поместите эту коробку в отверстие в стене. Пусть винты будут достаточно затянуты, чтобы размещение было достаточно безопасным.

    Читайте также: Лучший вытяжной вентилятор для кухни

    Лучший вытяжной вентилятор для ванной с подсветкой и обогревателем

    Как вентилировать вытяжной вентилятор в ванной


    Соединительные провода провод.

    Сделайте плотную J-образную форму, согнув открытые концы этих проводов.На электрической розетке должны быть винты латунного цвета. Сделайте так, чтобы он потерял и замкнул этот J-образный черный провод.

    Он должен располагаться вокруг латунного винта и двигаться здесь по часовой стрелке. Плотно закрепите винты. Таким же образом прикрепите белую проволоку к серебряным винтам. Наконец, подключите оголенный медный провод заземления к зеленому.

    Теперь постепенно заправляйте эти провода внутрь коробки. Вы не хотите ослаблять какие-либо связи. Затем используйте крепежные винты и соедините ленты розетки с коробкой.Включите питание и проверьте, работает ли оно. Устраните любой ошибочный шаг и, наконец, подключите накладку.

    Установочный кронштейн

    Подойдите к задней части вытяжки и возьмите кальку. Здесь нужно сделать отверстия для крепления кронштейна. Проследите эти отверстия в бумаге. Вы хотите повторить измерения, если это необходимо. Отметьте места, через которые будут проходить эти винты для гипсокартона.

    Используйте сверло 1/8 дюйма и сверло, чтобы сделать пилотные отверстия в отмеченных местах.Вставьте винты и затяните их. Остановитесь, когда винты будут едва выступать. Эти винты будут удерживать подвесную вытяжку.

    Теперь вам нужно добавить кронштейны дымохода. Поместите их прямо на потолок и центральную линию, используя винты для гипсокартона.

    Крепление вытяжки и дымохода на месте

    Над крепежными винтами наденьте вытяжку и надежно затяните их. Вам нужно определить две шпильки, которые проходят за вытяжкой. Используйте для этого искатель шипов. Снизу капота прикрепите его к шпилькам по отмеченным линиям.Поскольку метки находятся под капотом, их не будет видно. Включите вытяжку в электрическую розетку и проверьте, все ли работает нормально.

    Теперь можно закончить установку дымохода. Просто наденьте его на монтажное оборудование, расположенное на вытяжке. В дымоход ничего вставлять не нужно. Используйте прилагаемые винты, чтобы закрепить дымоход с корпусом вытяжки.

    Установка завершена!

    Заключение

    И вот теперь у вас есть целое руководство по установке вытяжки под шкаф.Бесканальные вытяжки, безусловно, очень универсальны и просты в использовании, но только при правильной установке.

    Также не забудьте проверить местные строительные нормы и правила. Поскольку вы будете иметь дело с электромонтажными работами, это необходимо для соблюдения законности.

    Удачи в установке!

    Похожие сообщения

    Вытяжки под шкаф — Встраиваемые вытяжки

    Обновите кухню с помощью встроенной вытяжки

    Пришло время заменить вашу текущую вытяжку или вы обновляете вытяжную систему в рамках капитального ремонта кухни? В любом случае, у ИКЕА есть недорогие вытяжки под шкафами, которые очищают воздух и освещают приготовление пищи. Читайте наши полезные советы ниже!

    Выберите системы вытяжек с воздуховодами и без воздуховодов

    Канальные вытяжки под шкафами выводят воздух за пределы дома через вентиляционные каналы. Рекомендованные для серьезных домашних поваров, они помогают сохранять прохладу и комфорт во время приготовления пищи и развлечений, агрессивно обменивая тепло, дым и влажность на глоток свежего воздуха. И вам не придется довольствоваться шумной вытяжкой, из-за которой во время приготовления пищи вы не сможете наслаждаться хорошим разговором или любимой музыкой.Выберите канальную систему со встроенным вентилятором, который работает внутри воздуховода, а не непосредственно над плитой, чтобы сделать кухню более тихой.

    Бесканальные вытяжки под шкафами являются вариантом, когда существующие воздуховоды расположены в неудобном месте или стоимость установки новых воздуховодов слишком высока. Поскольку их можно легко установить в любом месте на кухне, они могут сделать такие дополнения, как новый кухонный остров, гораздо более доступными и управляемыми. Хотя они не так эффективны, как канальные вытяжки, они используют всасывающий вентилятор с угольными фильтрами для улавливания жира, мусора и запахов при рециркуляции более чистого воздуха.

    Светодиодное освещение Светодиодное освещение

    привлекает внимание к приготовлению пищи благодаря яркому освещению от энергосберегающих ламп, которые служат дольше.

    Выберите подходящий вентиляционный фильтр

    Для большинства бесканальных вытяжек под шкафом требуются фильтры. Для надлежащей вентиляции вам нужно 100 CFM (кубических футов в минуту) на каждые 10 000 БТЕ, вырабатываемых вашей печью, или на каждые 250 квадратных футов кухни. Получите подходящие угольные фильтры, сертифицированные HVI (Home Ventilating Institute), чтобы не допустить попадания жира и переносимого по воздуху мусора.Рекомендованные интервалы замены фильтра — шесть месяцев.

    Подберите кухню под стиль

    Для чистого, минималистского вида используйте вытяжку под шкафом, установленную почти незаметно внутри вашего навесного шкафа. Когда вы будете готовы готовить, просто выдвиньте нижнюю часть вытяжки. Хотите сделать более смелое заявление на кухне? Выберите полуинтегрированную вытяжку, которая впитывает еще больше кухонных испарений и запахов благодаря большей площади вытяжки, которая придает ей вид профессиональной кухни.Сочетайте черные вытяжки из нержавеющей стали с современными роскошными кварцевыми столешницами. Или рассмотрите белые вытяжки, которые сочетаются с мягкими белыми и кремовыми шкафами для эстетики фермерского дома.

    Выберите правильные размеры вытяжки

    Как минимум, вы хотите, чтобы ваша вытяжка была такой же ширины, как и ваша варочная поверхность. Планируете часто готовить? Частота и тип приготовления пищи — скажем, много жарки и тушения — означают, что лучше использовать вытяжку с широким диапазоном. Большинство вытяжек под шкафом находятся на высоте 30-36 дюймов от варочной поверхности.Еще немного, и они теряют свою эффективность. Наконец, вам нужна глубина, которая покрывает все ваши задние конфорки, давая вам пространство впереди, чтобы позволить вашим кулинарным навыкам шипеть.

    Найдите подходящую вытяжку для вашей плиты

    Выбрать встраиваемую вытяжку для газовой или электрической плиты так же просто, как посмотреть на мощность в БТЕ. После суммирования мощности всех четырех горелок помните, что вам потребуется 100 кубических футов в минуту вентиляции на каждые 10 000 БТЕ, вырабатываемых вашей печью.Газовые плиты, которые производят больше тепла, потребуют большей мощности вытяжки или кубических футов в минуту. Вы также можете увеличить ширину капюшона на 3 дюйма с каждой стороны, чтобы увеличить поглощение.

    Планируйте заранее, чтобы сделать установку простой и легкой

    Если вы встраиваете вытяжку в шкафы, начните с измерения размеров. Также подумайте, собираетесь ли вы использовать существующие воздуховоды или если для вашего ремонта требуется вытяжка без воздуховодов. В то время как вытяжки без воздуховодов под шкафом проще всего установить, существующие воздуховоды могут упростить установку с любой вытяжкой, в отличие от установки потолочной вытяжки для нового кухонного острова.

    Как заменить вытяжку

    Со временем вытяжки под шкафами могут стать шумными и шероховатый. Если ваш нуждается в обновлении, его замена на удивление проста и занимает всего пару часов.

    Вот что вам понадобится для этого проекта «Сделай сам» для начинающих:

    ИНСТРУМЕНТЫ И МАТЕРИАЛЫ

    • Электрическая дрель / драйвер
    • Бесконтактный тестер
    • плоский лезвый отверток
    • Phillips Rangdriver
    • Range Cust
    • электрический кабельный зажим
    • демпфер (если требуется)

    При принятии этой DIY задается вооружись с надлежащим защитным снаряжением. Мы сообщим вам на протяжении всего видео, когда вы должны и не должны использовать защитное снаряжение.

    ШАГ ПЕРВЫЙ

    Выключите питание. Начните с отключения питания диапазона вытяжка в главном сервисном щитке вашего дома. Если вы не уверены, какой выключатель питает вытяжку, включите ее и переключайте выключатели до тех пор, пока вытяжка не выключится.

    ШАГ ВТОРОЙ

    Отключить эл. Снимите жироулавливающий фильтр вашей старой вытяжки или фильтры, затем снимите крышку проводки, которая обычно винт.Используйте бесконтактный тестер цепи, чтобы убедиться, что провода обесточены. После того, как вы это сделаете, снимите гайки, удерживающие белый и черный провода. вместе и отсоедините оголенный провод от зеленой группы заземления.

    ЭТАП ТРЕТИЙ

    Снимите старый капот. Вытяжки обычно крепятся к шкаф выше с четырьмя винтами и прорезями для замочной скважины. В некоторых случаях капюшоны также соединить с дополнительными шурупами в стене за шкафом. Иметь Помощник поддерживает капот, пока вы откручиваете винты.Наклонить переднюю часть капота сначала вниз, затем поднимите заднюю часть, когда вы ее снимаете.

    ЭТАП ЧЕТВЕРТЫЙ

    Установите зажим электрического кабеля. Снимите фильтры и крышку проводки и отложите их в сторону. Если в вашем доме вышел из строя электрический кабель из шкафа, снимите выбивную скобу кабельного зажима с верхней части нового колпака. Если кабель проходит сквозь стену, удалите заглушку с задней стороны капот, воткнув плоскую отвертку в выбивной паз и потянув его вне.Вставьте кабельный зажим снаружи кожуха, зажимную гайку внутри, затем затяните, нажав на язычки плоской отверткой.

    ШАГ ПЯТЫЙ

    Подготовить вентиляцию. Для вентилируемых установок подготовьте вентиляционные и воздуховодные соединения в соответствии с инструкциями производителя. Для рециркуляционных установок, снимите предварительно установленные пластины воздуховодов.

    ЭТАП ШЕСТОЙ

    Подключить питание. Повторно проверьте свои провода, чтобы убедиться, что они отключены. Пропустите электрический кабель вашего дома через кабельный зажим, затем затяните винты на задней стороне хомута.Используйте разъемы для проводов, чтобы присоединить черный и провода белого дома к соответствующим проводам капота. Затем подключите оголенный провод дома к зеленому винту заземления вытяжки и установите на место крышку проводки. Некоторые капюшоны оборудованы электрическим кабелем и розеткой. В этих случаях просто прикрепите проводку капота так же, как и домашний кабель.

    ШАГ СЕДЬМОЙ

    Установить капот. Вверните крепежные винты в узкие часть каждой прорези для замочной скважины, оставляя каждый выступающим примерно на одну восьмую дюйма.С помощью помощника прикрепите кожух так, чтобы головка каждого винта проходила через широкая часть пазов, вдавливая электрический кабель в стену по мере того, как вы идти.

    ШАГ ВОСЬМОЙ

    Установите на место нижнюю панель.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
