Как в панельном доме проложить проводку в: Правильная замена проводки в квартире панельного дома — что надо знать и уметь

Наружная проводка в квартире — плюсы и минусы внешней проводки

Провода на стене: рассказываем и показываем, как организовать красивую и безопасную внешнюю электропроводку в современной квартире





Начнем сразу с лирическо-технического отступления, чтобы то, о чем дальше пойдет речь в статье, было понятно. Итак: электрическая проводка в жилых помещениях бывает двух типов — скрытая (внутренняя) и открытая (наружная, если хотите).



Скрытая проводка — это когда вы не видите провода. Они замурованы в стеновые кабельные каналы, скрыты под слоем штукатурки или за панелями из гипсокартона. Всё, что мы видим в этом случае — розетки, выключатели, патроны для светильников и, может быть, крышки распределительных коробок под потолком.

Открытая проводка — это когда видно всё, или почти всё. В этом случае провода прокладываются поверх стен, потолка или пола. Они могут быть укрыты в специальные кабельные каналы и трубы, а могут быть и просто так прикреплены к поверхности.

Именно о такой открытой проводке и пойдет речь.

Плюсы и минусы внешней проводки





Поэтому первый и главный плюс внешней проводки в квартире — скорость ее монтажа. Например, смонтировать открытую проводку в однокомнатной квартире своими руками, не имея большого опыта, можно за пару дней. Профессиональный наемный электромонтажник справится часов за пять-шесть.

Второй плюс — для открытой проводки не нужно штробить стены, делать в них каналы для укладки проводов и гнезда для розеток, выключателей и разветкоробок, а потом, после укладки, заново штукатурить, красить или заклеивать обоями стены.

Третий плюс — открытая проводка всегда доступна. Вы в любое время сможете отремонтировать поврежденный участок или добавить в проводку какие-то новые элементы, не прилагая значительных усилий. Например, провести еще одну ветку к новому светильнику, поставить новую дополнительную или переместить в другое место старую розетку. Со скрытой проводкой такой номер не пройдет: придется долбить стены.

Но есть у открытой проводки и свои минусы.

Первый минус — открытая проводка всегда на виду, и не во всех интерьерах она смотрится гармонично. Разве что вы делаете интерьер в стиле кантри, ретро, техно или стимпанк. В этом случае открытая проводка может стать изюминкой.

Второй минус — надо четко учитывать технические нормы помещения, в котором вы делаете открытую проводку. Например, в ванной, кухне и других помещениях с повышенной влажностью, даже для скрытой проводки нужно использовать дополнительную защиту проводов и ставить приборы (выключатели, розетки) с классом защиты не ниже IP-44, а для открытой — уже не менее IP-68. А они не всегда выглядят красиво и привлекательно.

Требования к внешней проводке в квартире

Итак, вы всё же решили, что докучать соседям перфоратором и долбить стены — плохая идея, и выбрали вариант с внешней проводкой. Ок, тогда смотрите, а лучше записывайте в блокнотик требования по её монтажу.

Первым делом нарисуйте схему расположения всех линий проводки. Как правило, провода и кабельные каналы ориентированы или вертикально, или горизонтально по отношению к стенам, полу и потолку. Все прочие направления запрещены правилами техники безопасности.

На схеме подробно и понятно укажите все места, где планируете поставить розетки, выключатели, распределительные коробки и прочие электрические приборы. Рассчитайте количество розеток и светильников, которые вам понадобятся. О том, как правильно расположить в квартире розетки и другие электроприборы, читайте в  прошлых материалах.

При составлении плана учитывайте, что линии проводки должны располагаться на расстоянии 15 – 20 см. от углов, оконных и дверных проемов. Старые стандарты рекомендуют располагать розетки на высоте 60 см. от пола, а выключатели выше — 150 см. Современный стандарт — для выключателя 60 см. , для розетки — 20 см. от уровня пола.

А вот сам список рекомендаций по прокладке внешней проводки, которые вытекают из правил установки и монтажа электроустановок в жилых и общественных зданиях. Если вам интересно, полностью этот серьезный технический документ вы можете найти здесь, а мы озвучим из него лишь некоторые пункты, которые касаются внешней проводки:

• Не прокладывайте кабели внешней проводки рядом с излучателями тепла — батареями, нагревательными элементами. Изоляция проводов и пластиковые кабельные каналы через некоторое время придут в негодность от воздействия тепла.

• Не прокладывайте линию проводки под трубами, на которых может скапливаться конденсат. Например, в ванной, кухне или туалете, на трубах с холодной водой конденсат — частое явление. А вы помните: вода — первый враг электричества. Даже простой гофрированной трубы или негерметичного кабельного канала может быть недостаточно.

• Кабель, который прокладывается в мокрых помещениях, должен иметь дополнительную защиту. Двойная, а то и тройная изоляция будет в самый раз.

• Не соединяйте провода внутри каналов и труб просто так. Это нужно делать только в распределительных коробках.

• Ставьте распределительные коробки в тех местах, где до них будет легко добраться в случае чего. Во влажных помещениях используйте герметичные коробки. И вообще, помните про класс защиты, и ставьте в мокрых помещениях только влагозащищенные электроприборы.

• Не оголяйте провода без надобности. Изоляция на проводе должна быть целой по всей длине, от коробки до розетки, выключателя или другой коробки.

• Если вы делаете открытую проводку без труб и кабельных каналов, то для крепления проводов и кабелей используйте специальные пластмассовые скобы, подобранные по диаметру проводника.

  Такие скобы продаются в любом хозяйственном магазине в отделе электротоваров. Расстояние между скобами не должно быть слишком большим, иначе ваши провода будут провисать под собственным весом.

• Ставьте крепежные скобы по обе стороны провода. Скобы-фиксаторы обязательны около мест подключения к розеткам и выключателям. Если силовой кабель проложен горизонтально, ставьте скобы на расстоянии не более 40 см друг от друга, а для вертикального кабеля — не меньше, чем через один метр.

• Для тонких проводов расстояние между скобами уменьшается: горизонтально — через каждые 25 см, вертикально — через 40 – 45 см. Расстояние от последней скобы до розетки или выключателя не должно превышать 10 см. А лучше поставьте последнюю скобу прямо перед ними.

• Не сгибайте провода без необходимости. Все повороты и изгибы линии старайтесь делать с помощью распредкоробок. Если же не получается — смотрите, чтобы минимальный радиус изгиба провода был не менее 3 – 5 см.

• Если проводка всё-таки пересекает неэлектрический трубопровод,  постарайтесь отодвинуть их друг от друга хотя бы на 3 – 5 см. В месте пересечения загоните кабель в дополнительную защиту, например, в кусок пластиковой трубы.

• Для того чтобы провести проводку сквозь стену, замуруйте в стену кусок трубы и просуньте кабель сквозь нее.

Как выбрать кабель для внешней проводки

Кабель для внешней проводки в квартире следует выбирать, исходя из электрической нагрузки. Для простых осветительных и бытовых электроприборов вполне достаточно простого двух- или трехжильного кабеля с медными или алюминиевыми проводами, сечением 2,5мм2. Мощную кухонную технику и электроплиты рекомендуется подключать к отдельным кабелям с проводами сечением не менее 4 – 6 мм2. Ветка проводки для такой мощной техники должна быть отдельной, и подключаться к отдельному автоматическому предохранителю на 25А в распределительном щитке.

Подробнее мы уже рассказывали об электрической начинке кухни и о выборе электроприборов для ванной в предыдущих материалах.

Если перед вами стоит выбор, какой провод использовать для наружной проводки, берите медный:

• Он более пластичен, чем алюминиевый, а значит, меньше вероятность того, что  сломается при укладке.

• Медь устойчивее к коррозии, медные провода медленнее окисляется.

• Медные провода прослужат дольше, чем алюминиевые.

• Медный провод выдерживает большую нагрузку по сравнению с алюминиевым при одинаковом сечении.

Самый лучший, на наш взгляд — кабель из медных витых проводов. Каждая жила такого провода состоит из скрученных в подобие тросика тонких медных проводов. Он обладает прекрасной гибкостью, сравнимой с обычным шнуром, хорошо изгибается. Некоторые марки такого витого провода прямо-таки предназначены для наружной проводки в стиле ретро.

Открытая проводка в интерьере

Существует несколько способов организовать наружную проводку в квартире. Можно применять один способ для всей квартиры, а можно комбинировать, используя разные варианты в разных комнатах.

Внешняя проводка в кабельном канале

Кабельный канал, или как его еще называют, кабелегон — это такой длинный пластиковый короб с крышкой, который крепится к стене или потолку. Вся проводка располагается внутри него. Ширина его может быть разной, с несколькими отсеками для разных групп проводов. На рынке или в строительных маркетах можно купить кабельные каналы на любой вкус: белые, серые, под темное или светлое дерево.

Кабельный канал, как правило, заканчивается розеткой, выключателем, светильником или разветкоробкой. Для того чтобы изменить направление провода, используется особая дополнительная фурнитура: внешние и внутренние углы, переходники, заглушки.

Для классических интерьеров можно использовать широкие пластиковые плинтуса с кабельными каналами. Розетки в этом случае ставятся на уровне плинтуса или чуть выше. Провода к светильникам прячутся за потолочными плинтусами.

Внешняя проводка в трубах

Второй способ организовать внешнюю проводку — проложить провода в специальных электротехнических трубах.  Трубы одновременно могут быть и защитой проводов и кабелей, и элементом декора.

Например, в лофте или в скандинавском интерьере такой тип внешней проводки будет смотреться очень круто.

Еще одно место, где наружная проводка должна выполняться в трубах — ванная комната. Из-за повышенной влажности придется закрыть красивые провода в герметичные трубы и использовать влагозащищенные розетки, выключатели и разветкоробки.

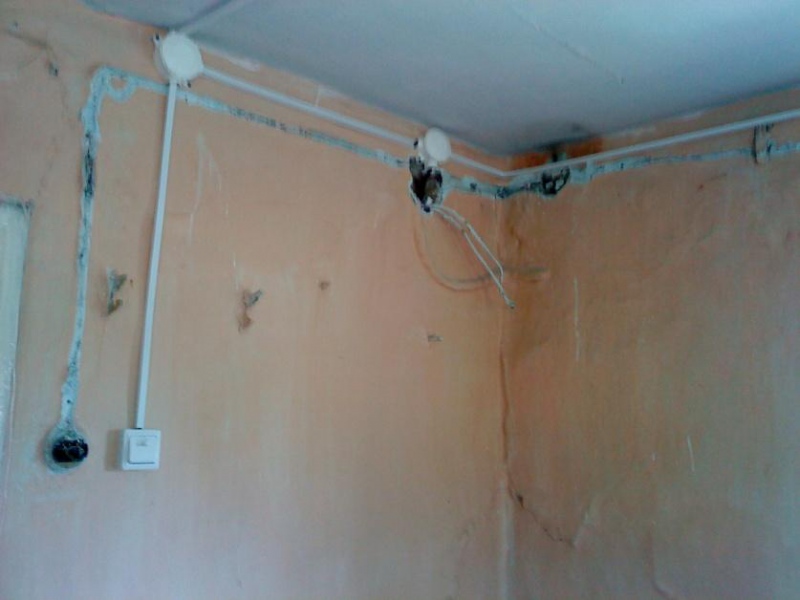

Наружная проводка открытым проводом

Модный способ организации внешней проводки в квартире — выполнить ее в ретро-стиле. Сейчас полно магазинов, которые торгуют всеми необходимыми электроприборами и аксессуарами для ретро-проводки. Там вы можете приобрести винтажные розетки, распределительные коробки, выключатели, провода в тканевой изоляции и небольшие фарфоровые изоляторы для их крепления к стенам.

Такая наружная ретро-проводка очень органично впишется в квартиры с интерьерами кантри, прованс или шебби-шик.

Вместо заключения

Как видите, внешняя электропроводка — это не только простой и быстрый способ организовать электричество в квартире, но и возможность малыми силами обновить дизайн. Сила стиля в деталях.

Больше простых и эффектных идей для дома — в нашей рассылке. Подписывайтесь и точно не пропустите ничего интересного.



Живите легко!



Определяем расположение проводки в панельном доме

При проведении проводки в дом следует знать тонкости его конструкции и особенности материалов. Обращается внимание и на давность постройки. Необходимо учитывать, из чего выполнены стены и перекрытия. Чтобы все работы были выполнены правильно, необходимо понять, какая выполняется схема электропроводки в панельном доме.

Блок: 1/8 | Кол-во символов: 321
Источник: https://2proraba.com/elektrika/elektroprovodka-v-panelnom-dome.html

Типовая схема разводки

Типовая схема электропроводки квартиры непосредственно зависела от характеристик постройки и ее конструктивных особенностей. Ниже, к примеру, электропроводка в панельном доме для 21-й серии панельных домов — первого поколения панельных домов без каркаса.

Сразу стоит обратить внимание на несколько деталей:

1. В каждую комнату заводилась отдельная группа проводов, что позволяло не отключать от питания все помещения при ремонте (например, если производится замена проводки в квартире).
2. Для коридорных розеток, звонка и освещения перед квартирой использовалась отдельная распределительная коробка.
3. Отдельная ветка сети — кухня и светильники. Они имели увеличенное сечение кабеля, так как во многих домах 21-й серии не предусматривалась установка газовых плит и делался изначальный задел под использование электрических.
4. Для ванной и туалета отводилась отдельная линия. Распределительная коробка отсутствовала.

Если говорить в целом, то схема весьма простая и понятная — разобраться в ней сможет даже любитель. Но другой вопрос заключается в том, насколько следовали этим рекомендациям сами строители и электрики. На то было несколько причин:

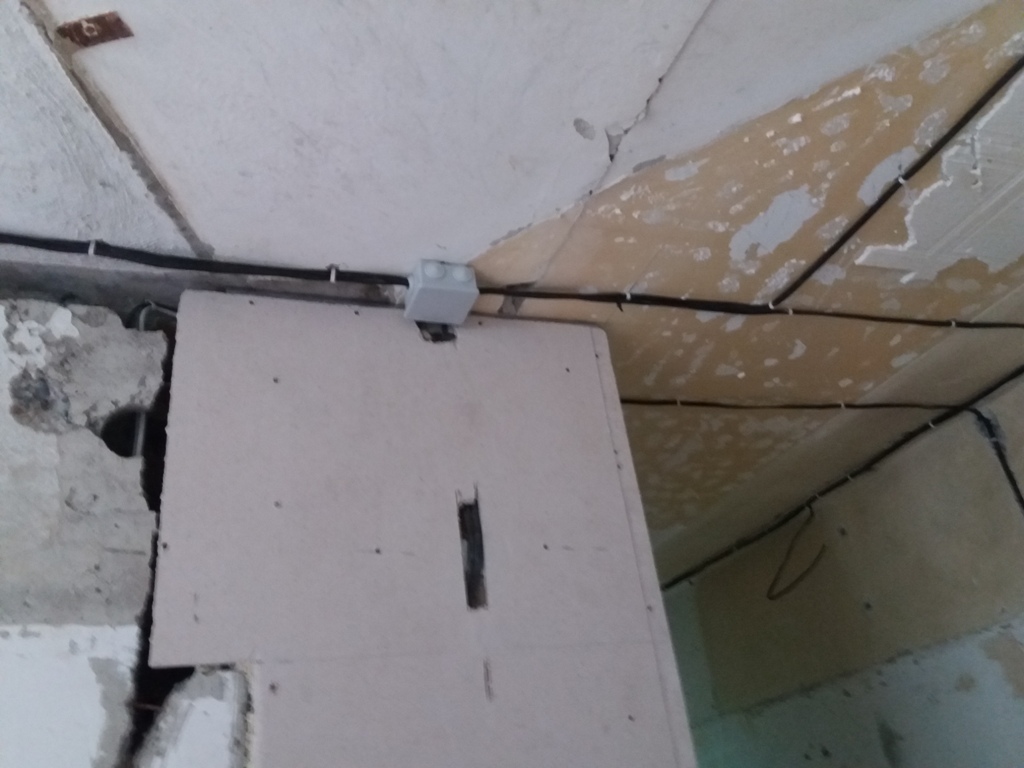

1. Брак плит. Часто штробы, предусмотренные под прокладку проводки в многоквартирном панельном доме не имели должных габаритов — были забиты щебнем или бетоном. Поэтому часто разводка производилась под полом или в неподходящих для этого местах.
2. Простои в строительстве. Дома, постойка которых консервировалась на срок от двух лет и больше, давали очень сильную усадку — сказывались относительно большая высота и отсутствие каркаса. Поэтому стыки между плитами зачастую были неровными. Иногда именно эти промежутки электрики и использовали для закладки проводов и перед тем, как заменить проводку, их стоит проверить в первую очередь.
3. Желание сэкономить время. Также довольно прозаичная и весомая причина, которая стала причиной хаотичного расположения проводки в многоквартирном панельном доме.

Что в итоге? Выше вам была приведена схема типовой  разводки кабелей, которая должна была бы быть в данной квартире. Ниже же — реальная схема, которая была создана одним из собственников в квартире панельного дома в процессе ремонта:

Отличия видны невоооруженным глазом:

• распределительные коробки находятся не в тех местах;
• проводники практически нигде не расположены паралельно полу и потолку;
• вместо четырех линий сделано лишь две;
• схема питания напрочь изменена.

Следовательно, напрашивается лишь один вывод: перед тем, как поменять проводку, можно узнать в паспорте дома его год заложения и серию, найдя затем в интернете типовую схему с учетом СНиП и ГОСТ. Но она практически во всех случаях будет сильно отличаться от оригинала по указанным выше причинам. Следовательно, обнаружение проводников в панельном доме лучше производить самостоятельно. Также важно заменить проводку в панельном доме в соответствии со всеми стандартами, чтобы ее работа, обслуживание и ремонт вызывали минимум хлопот (как на рисунке ниже). Стоит помнить: во многих сериях  штробление стен под проводку запрещено — в ряде «панелек» все стены одновренно являются несущими и это может привести к очень плачевным последствиям.

Блок: 2/6 | Кол-во символов: 3162
Источник: https://ProFazu.ru/provodka/montazh/raspolozhenie-provodki-v-panelnom-dome.html

Что собою представляет панельный дом?

Панельные дома возводили ещё в советские времена. Они были своего рода эконом-вариантом, потому что сочетали в себе быстроту постройки и невысокую стоимость строительных материалов. Панельное строение возводилось из железобетонных плит, которые изготавливали на специальных заводах путём заливки бетоном металлической арматуры. Эти плиты (или панели) были двух видов – для полов или потолочных перекрытий и стеновые.

Панельное строение сродни карточному домику, каждая стена в нём является несущей. Ни о какой перепланировке здесь не может быть и речи, только затронь одну стену, сложится весь дом. Сейчас такие строения редко возводят, да и люди не особенно хотят приобретать жильё в панельных домах. Всё-таки для проживания кирпичные постройки считаются более комфортными. Они лучше сохраняют тепло, обладают повышенной шумоизоляцией, и, конечно же, в них гораздо легче проводить ремонтные работы и перепланировку. Особенно если речь заходит о таком вопросе, как заменить проводку.

Блок: 2/8 | Кол-во символов: 1023
Источник: https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome

Поиск с помощью прибора

Один из лучших методов, позволяющих обнаружить, где лежит проводка в панельных домах – прибор для поиска скрытых кабелей. Существует несколько вариаций устройства, которые работают по разным принципам. Наиболее примитивные измеряют напряжение магнитного поля: ток, проходя по проводу, создает вокруг него силовые линии — их и регистрирует прибор. Недостаток у такого метода есть и он довольно существенный: провод может быть обесточенным и благополучно «забытым» в стене мастером во время предыдущей перепланировки. Также у таких решений довольно низкая помехоустойчивость, хотя современные решения лишены этого недостатка. Отдельного внимания заслуживают и самодельные устройства, но в большинстве случаев у владельца квартиры не будет ни времени, ни деталей, ни необходимых навыков для его создания.

Другой вариант — небольшой металлоискатель. Он работает по обратному принципу. Если первый вид приборов регистрировал магнитное поле, излучаемое проводом, то второй — генерирует его. На практике это может и не дать особых преимуществ при поиске кабелей, хотя обесточенные участки сети может находить только такой прибор. Другое дело, что помимо проводников он ищет еще и арматуру: при работе с перфоратором это станет огромным плюсом. Так что в долгосрочной перспективе именно такой датчик скрытой проводки рекомендуется приобрести.

Наиболее распротстраненными решениями этого типа являются:

1. «Дятел». Отечественный прибор, который испускает магнитное поле и регистрирует его усиление в окружающем пространстве. Имеет приемлемую глубину поиска — от 7 до 10 сантиметров в стене панельного дома. Позволяет искать не только линию, но и место ее обрыва. Дешевое и очень эффективное устройство, возможностей которого хватит практически для каждого любителя или профессионала. Распротсранены и отрицательные отзывы про «Дятел»: при большой глубине залегания провода устройство может не распознавать проводник, либо давать ложные сигналы.
2. Датчики типа MS. Китайские решения, основанные на том же принципе. В отличие от «Дятла», имеют антенну, которая усиливает сигнал. Сильно на глубине поиска или качестве работы это не сказывается — к прибору также редко возникают претензии. Иногда чувствительность устройства даже слишком большая, что может «вылезать боком»: иногда MS реагирует даже на гвоздь, давным давно оставленный в стене. По идее, для работы с перфоратором это большой плюс, но для многих это — скорее неудобство, чем преимущество.
3. Вosch DMF. Продвинутое устройство из более высокой ценовой категории. Имеет экран, на котором показывается толщина и глубина залегания проводника. Присутствует и звуковая индикация. Прибор работает безукоризненно, но стоит гораздо дороже. Отлично подходит для обнаружения проводки панельного дома даже под толстым слоем штукатурки: заявленная чувствительность составляет 10 сантиметров, но на практике гораздо выше этого показателя.

Также стоит отдельно сказать и о третьем типе приборов, которые часто позиционируются как решения для поиска скрытой проводки в панельном доме — тепловизорах. Принцип работы приборов таков: они имеют экран и камеру, которая снимает в ИК (инфракрасном) спектре. Это позволяет находить провода по нагреву и определять, насколько перегружена линия.

Минус у такого способа ровно один, но очень существенный: при толстом слое штукатурки тепло будет рассеиваться очень быстро и устройство будет попросту бесполезным. Не стоит забывать, что его стоимость практически на порядок превосходит универсальные устройства от Bosch. Тепловизоры больше подходят для проводки с невысокой глубиной залегания или для наблюдения за кабелями, расположенными не внутри стен. Но в таком случае можно воспользоваться и обычным «отцовским» методом: просто вести от обычной розетки по стене отверткой-индикатором и отрисовывать линию, по которой идет провод.

Блок: 3/6 | Кол-во символов: 3830
Источник: https://ProFazu.ru/provodka/montazh/raspolozhenie-provodki-v-panelnom-dome.html

Варианты проводки для панельного дома

Перед тем, как поменять электрическую проводку, чётко определитесь, какой способ вам наиболее подходит.

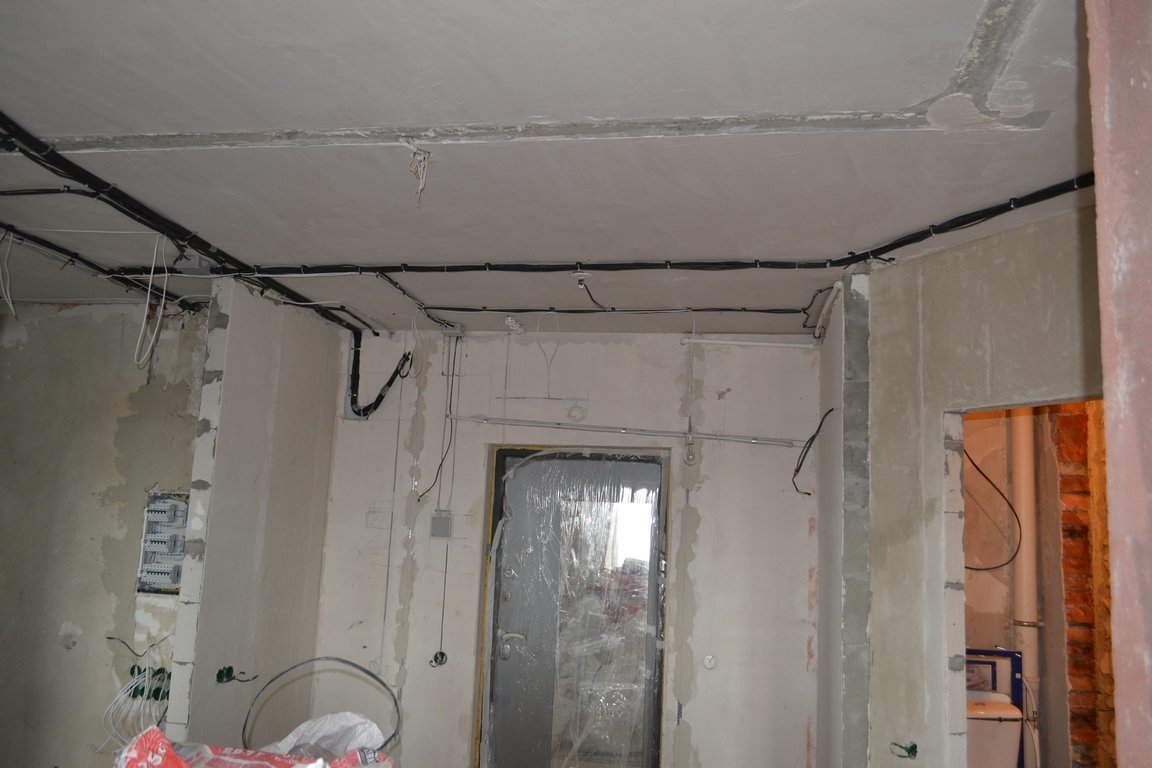

Самый доступный вариант – проложить провода по поверхностям стен и потолков под штукатурку. В этом случае к поверхностям крепится непосредственно кабель. Можно его предварительно протянуть в трубу: стальную, электротехническую из пластика, гофрированную пластиковую или гибкую металлизированную. Крепёж к поверхностям осуществляется специальными клипсами, хомутами или скобами, под которые нужно будет просверлить маленькие отверстия. После того, как проводники будут закреплены, накладывается слой штукатурки. С помощью такого способа вы сможете протянуть отдельные линии не только к осветительным приборам, но и к мощной бытовой технике (кондиционерам, водонагревательному бойлеру).

Недостаток этого варианта в том, что потребуются дополнительные денежные и физические затраты на оштукатуривание поверхностей.

Проводку в панельном доме можно расположить и на полу, если в дальнейшем сделать сверху бетонную стяжку. Проводники протягивают в гофрированные трубы, укладывают на полу и заливают бетоном. Располагают провода и в подвесном потолке. Единственный недостаток – на полах и потолках нельзя монтировать розетки, всё равно придётся устанавливать их на стенах, а до этого места штробить поверхность или укладывать провода под штукатурку.

Замена электропроводки в панельном доме может быть вообще выполнена открытым способом прокладки.

В этом случае проводники монтируют в трубах или специальных пластиковых кабель-каналах. Желательно для прокладки выбирать места, где возможность механического повреждения короба с кабелем будет минимальной. Это, конечно, не самый лучший вариант с точки зрения эстетики, зато монтаж такой проводки можно выполнять, когда уже полностью окончен ремонт в квартире.

Способ штробления тоже остаётся актуальным, только в бетонных плитах он потребует значительных физических и временных затрат.

Блок: 4/8 | Кол-во символов: 1971
Источник: https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome

Если нет денег на прибор и нет схемы

В ряде случаев поиск проводки является принципиальной задачей: например, нужно срочно проделать сквозное отверстие в стене, забить дюбель или гвоздь. В таких случаях можно воспользоваться подручными средствами для того, чтобы понять, где в панеьном доме располагается проводка:

1. Индикаторная отвертка. Этот способ уже вскользь упоминался в предыдущем разделе нашей статьи. Обычная индикаторная отвертка определяет напряжение, а потому провод с тонкой изоляцией на небольшой глубине он также обнаруживает без проблем. Можно начать свой поиск от розетки или люстры и вести инструментом по стене до той точки, рядом с которой вы планируете работать. Точность метода очень высокая (плюс-минут пара сантиметров), но универсальным его назвать никак не получается.
2. При капитальном или косметическом ремонте можно попросту присмотреться к стенам и поискать отличия в цвете штукатурки. Более светлые шершавые полосы другой текстуры — это, вероятно, штробы для проводов. Для них чаще всего используется чуть менее жидкий раствор, да и делаются они гораздо позже — разница точно будет заметна на глаз.
3. Радиоприемник. Удивительно, но даже с помощью обычного радиоприемника можно сделать свою импровизированную схему проводки в многоквартирном панельном доме. Для этого нужно включить устройство и настроить его на частоту 100 килогерц (кГц). Именно в этом диапазоне кабеля начинают испускать помехи — здесь работает закон единства электрического и магнитного полей. Нужно вести по стене антенной так же, как будто это специализированный прибор или отвертка-индикатор. Единственный недостаток — у метода невысокая точность. Погрешность может составлять до десятка сантиметров, а потому при работе с дрелью или перфоратором лучше отступить столько же во избежание неприятностей.
4. Микрофон. Фактически, микрофон также является антенной — эти устройства используют примерно один и тот же принцип работы, пусть и имеют разные диапазоны чувствительности. Тем не менее, при полном отсутствии инструмента он поможет вам найти штробу в панельном доме и избежать неприятных ситуаций. Нужно включить микрофон в записывающее устройство и сделать динамики погромче. Затем нужно проводить вдоль им вдоль стены на расстоянии 1–2 сантиметра. Характерный признак обнаруженной проводки — характерный  треск. Точность метода не выше, чем у радиоприемника. Также предполагается сделать запас для предотвращения поражения током.

Блок: 4/6 | Кол-во символов: 2431
Источник: https://ProFazu.ru/provodka/montazh/raspolozhenie-provodki-v-panelnom-dome.html

Выводы

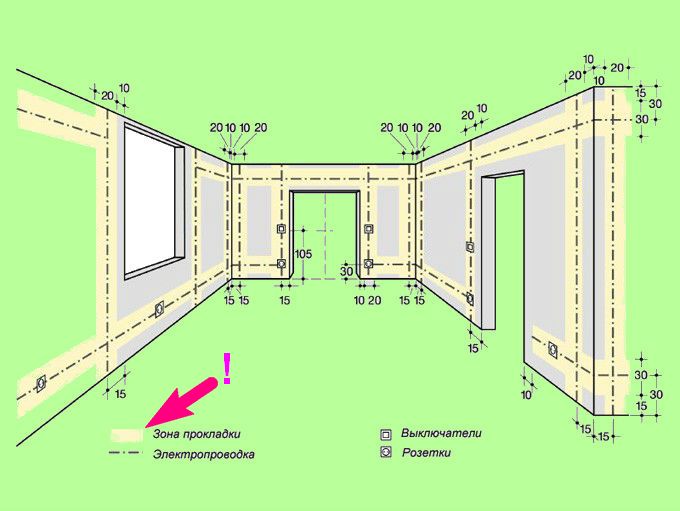

Для того, чтобы найти (или установить) схему проводки в многоквартирном панельном доме,  необходимо знать данные о самом доме. Наиболее удачливые смогут найти документацию именно по этому типу постройки, но придется рассчитывать, что строители соблюдали ее бесприкословно. Не стоит забывать, что каналы, предназначенные для разводки проводов, часто имели заводские дефекты — были забиты щебнем или вовсе не имели достаточной глубины.

Также стоит помнить и об основных принципах ведения кабелей, которых придерживались во всех советских домах:

• проводники идут только перпендикулярно или паралельно стенам;
• расстояние провода от потолка и пола составляет не менее 15 сантиметров;
• повороты провода имеют вид прямого угла.

Но не стоит исключать появление кабелей под плинтусами или полом — в панельных домах такие ходы не были редкостью. Особое внимание стоит уделять щелям между плитами: запрет на размещение в них проводов часто игнорировался электриками за неимением других вариантов.

Наибольший интерес для мастеров представляют приборы для поиска скрытой проводки. Гораздо лучше выбирать портативные металлоискатели – они помогут находить как обесточенные проводники, так и провода под напряжением. Из бюджетных решений выделяют отечественный «Дятел» и китайский MS, в более дорогом сегменте — Вosch. Тепловизоры и подручные средства (отвертка-индикатор, приемник и так далее) лучше не использовать: глубина поиска составляет пару сантиметров, а точность оставляет желать лучшего.

Блок: 5/6 | Кол-во символов: 1489
Источник: https://ProFazu.ru/provodka/montazh/raspolozhenie-provodki-v-panelnom-dome.html

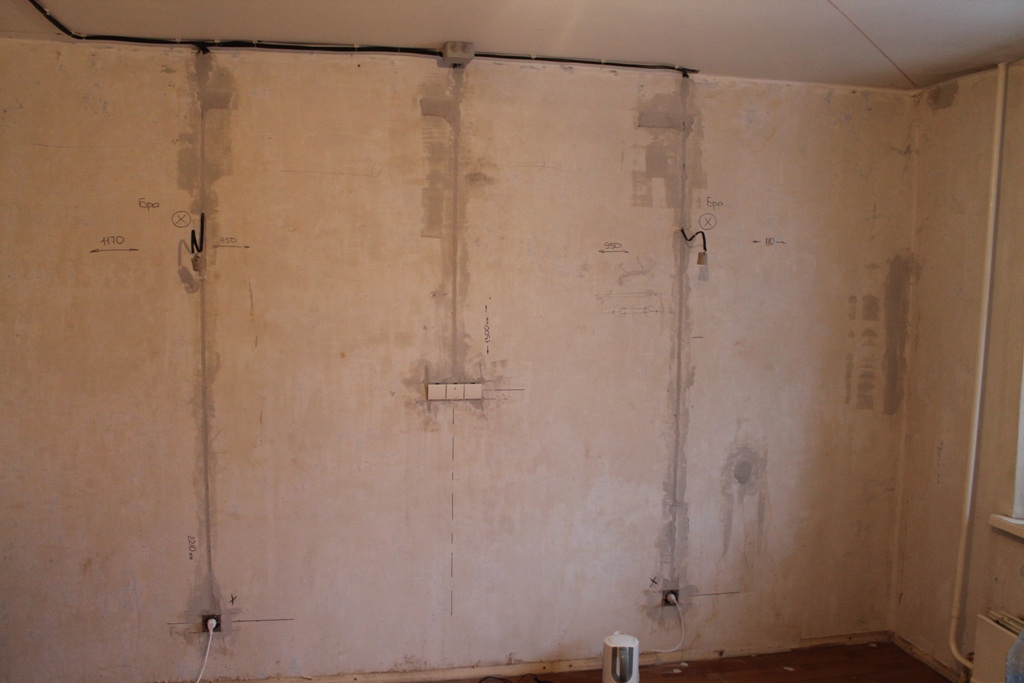

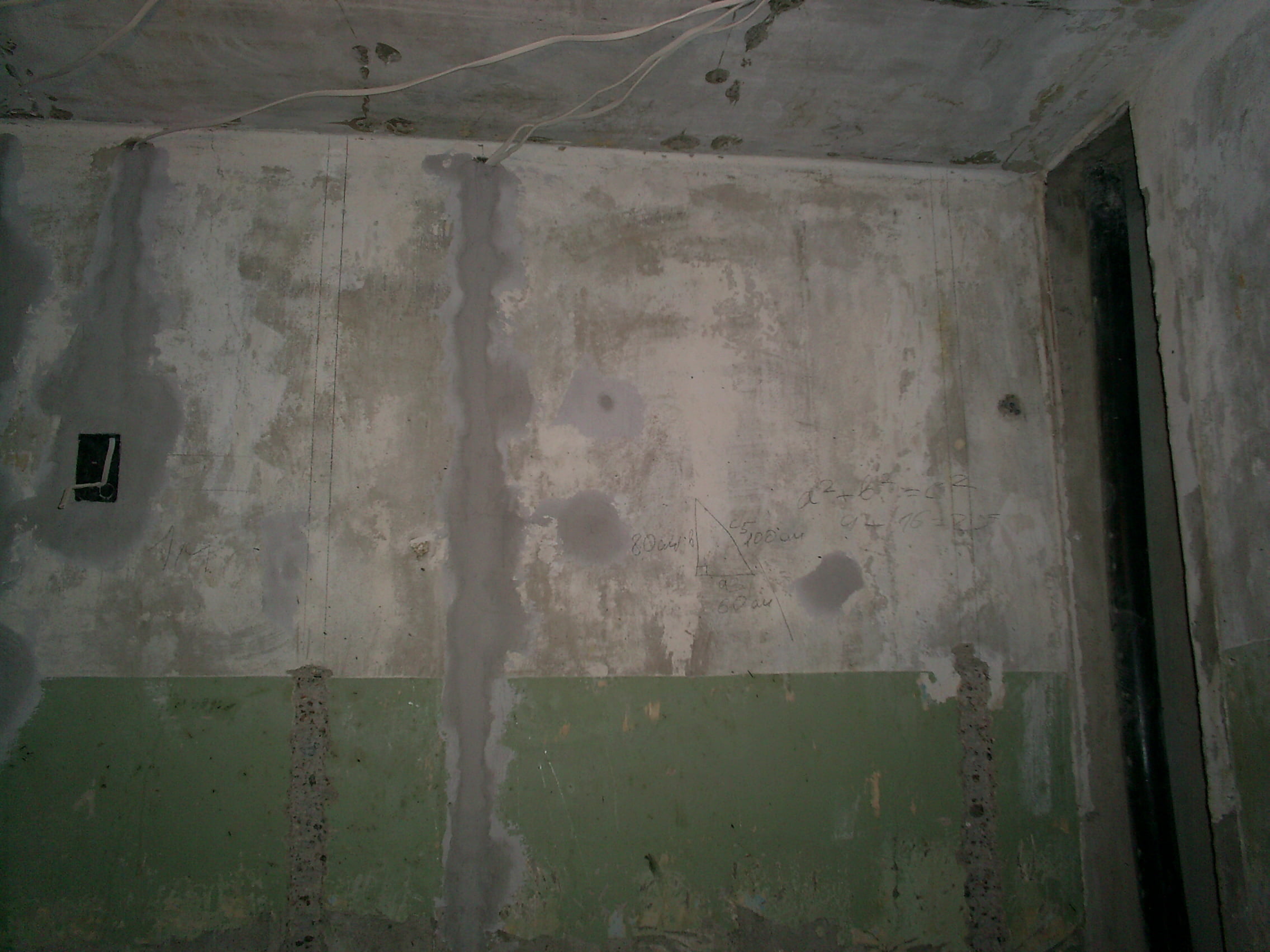

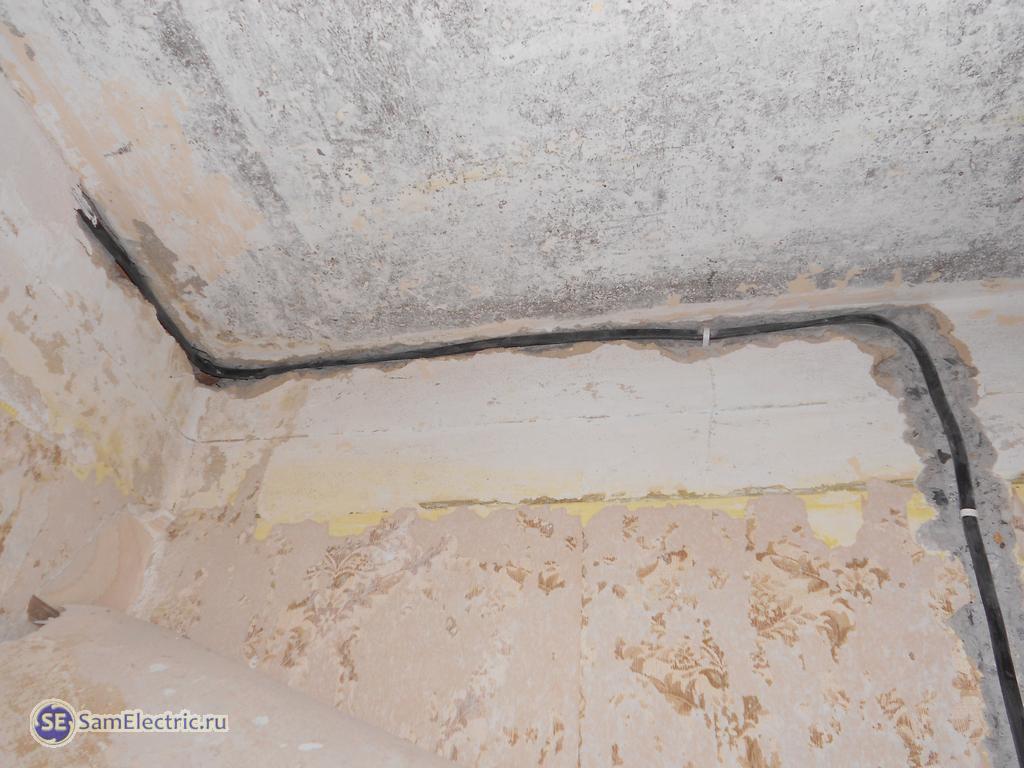

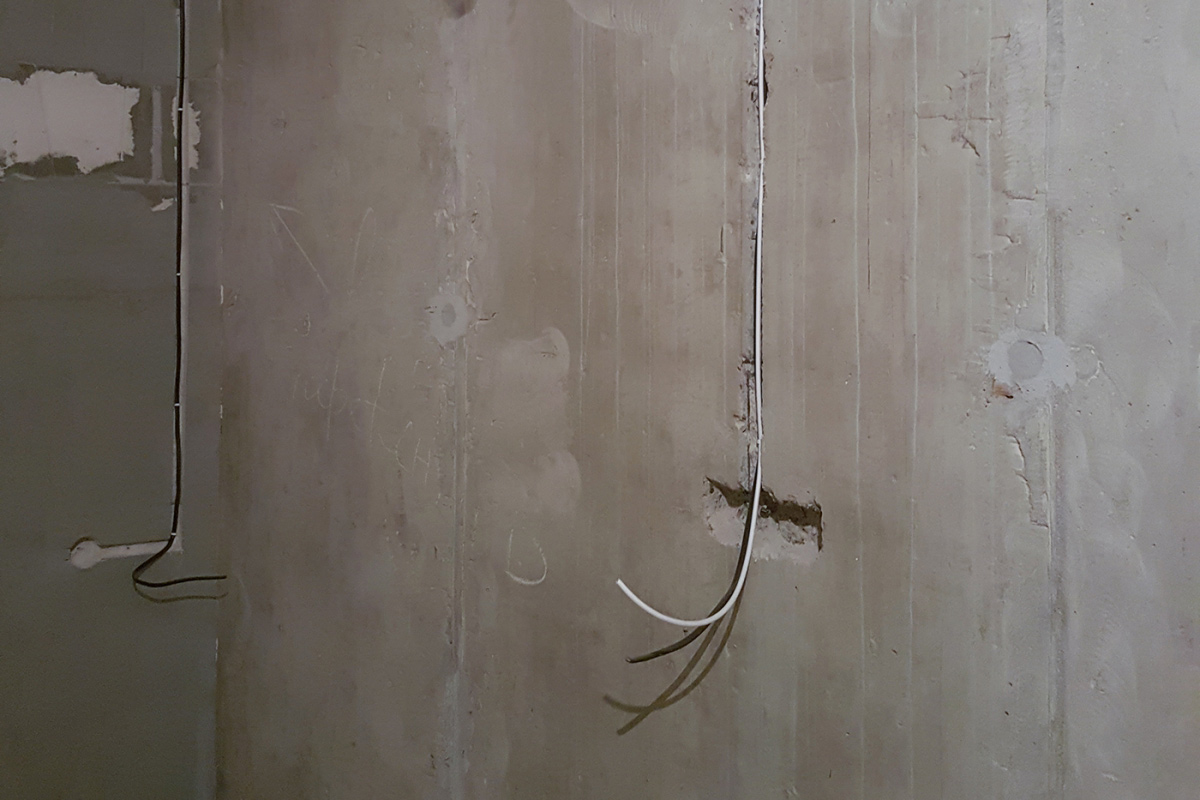

Штробление панельных плит

Мы уже упоминали о том, что трогать несущие панельные стены запрещается, это касается и штробления. Но запрет в большей степени относится к монтажу горизонтальных штроб. Делать бороздки для проводов вертикально вполне допустимо. При этом всё равно есть некие ограничения, штробы нельзя делать слишком глубокими, что может привести к ослаблению конструкции (допускается глубина не более 10 мм). Самое главное при монтаже штроб не нарушить металлическую арматуру.

Не допускается никаких зигзагов и линий под наклоном, штробление борозд к розеткам и выключателям выполняется строго ровными вертикалями.

Минимальное расстояние между трубами газоснабжения и штробами должно быть 40 см. От оконных и дверных проёмов борозды для электрической проводки должны быть удалены минимум на 15 см.

Для нарезки штроб понадобится специальный инструмент, который стоит приличных денег. Хорошо, если у вас будет возможность взять его напрокат у профессионального электрика.

Нужна болгарка и для неё обязательно алмазный диск, только он сможет справиться с таким прочным материалом, как бетон. На стене предварительно необходимо наметить трассу прокладки провода, а потом вдоль этих линий проделать две параллельных прорези на расстоянии 2 см друг от друга. Теперь понадобится перфоратор, с его помощью удаляются остатки бетона между надрезами.

Конечно, идеальным вариантом будет штроборез. Этот инструмент по своей сути напоминает болгарку, только у него внутри уже встроены алмазные диски.

Расстояние между дисками можно заранее регулировать, так же как и глубину нарезаемой борозды.

Ещё одно главное преимущество штробореза в том, что он оборудован пылесосом, монтажная пыль не выходит за пределы кожуха. Единственный недостаток – это цена, в этом случае дорого обойдётся даже прокат.

Блок: 5/8 | Кол-во символов: 1795
Источник: https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome

Видео по теме

Блок: 6/6 | Кол-во символов: 55
Источник: https://ProFazu.ru/provodka/montazh/raspolozhenie-provodki-v-panelnom-dome.html

Монтаж отверстий

Если замена проводки в панельном доме предполагает новые места для розеток и выключателей, то потребуется ещё один сложный этап работы – просверлить для них отверстия в бетонной стене.

Что вам для этого понадобится?

• Карандаш с линейкой (либо рулеткой).
• Перфоратор и бур для него диаметром 8 мм.
• Специальная насадка – коронка для монтажа подрозетников в бетоне (диаметром около 70 мм).
• Лопатка – специальная перфораторная насадка для выемки оставшегося бетона из отверстия.

В месте, где в будущем должен стоять коммутационный аппарат, нарисуйте круг по диаметру подрозетника. Определите его центр и проделайте в нём отверстие глубиною 50-60 см при помощи перфоратора с буром. Теперь наденьте на инструмент коронку по бетону и наметьте контур будущего отверстия. Снова установите бур и по намеченной окружности просверлите 12-14 дырочек (это гораздо облегчает и ускоряет процесс монтажа отверстия). Опять наденьте коронку и пробурите теперь на всю глубину (50-60 мм). Осталось только надеть насадку-лопатку и выбить оставшийся бетон.

Все этапы наглядно показаны на видео:

Точно также сделайте отверстия и для распределительных коробок, если вы не будете использовать прежние.

Блок: 6/8 | Кол-во символов: 1193
Источник: https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome

Распределительный щиток

Как правило, раньше в панельных домах счётчик электрической энергии и вводной автомат на квартиру устанавливались на лестничных клетках. Сейчас уже одного автомата недостаточно, щиток собирается из устройств защитного отключения (УЗО) и индивидуальных автоматических выключателей на каждую группу потребителей.

В принципе счётчик и вводной автомат у вас так и могут оставаться на площадке. Тем более что этого требует энергоснабжающая организация для беспрепятственного снятия показаний с прибора учёта.

Всю остальную компоновку распределительного щитка вы можете собрать сами и установить его на входе в квартиру. В данном случае лучше всего использовать металлический или пластиковый специальный короб, то есть распредщиток у вас будет навесного исполнения. В панельном доме сделать его скрытым весьма проблематично, только представьте, каких размеров нишу нужно будет продолбить в железобетонной плите. Среди материала выбирайте на своё усмотрение. Пластиковый короб будет практичнее, он меньше весит и имеет более привлекательный внешний вид в плане эстетики. Металлический короб характеризуется долговечностью и надёжностью.

Схему разветвления кабелей от вводного щитка продумайте заранее.

Рекомендуется отдельными автоматами запитывать освещение и розеточные группы. Для каждой ветви, а также для мощных потребителей, устанавливается индивидуальный автомат.

Такая схема удобна ещё и тем, что если появится необходимость ремонтных работ на какой-то из ветвей электросети, достаточно будет отключить нужный автомат, и не оставлять при этом без напряжения всю квартиру.

Блок: 7/8 | Кол-во символов: 1599
Источник: https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome

Современная разводка

Во всех домах, в которых был проведен капитальный ремонт, вводный кабель оснащается тремя проводами: заземление, ноль и фаза. Минимальным сечением кабеля из меди должно быть равно 2,5 кв. мм. Однако чаще всего встречаются кабели 4 и 6 кв. мм. Схема разводки создается не покомнатной, а групповой. Проводка расходится по группам потребителей. Можно привести вариант разводки для квартиры с тремя комнатами:

Группа «кухня». Здесь устанавливаются розетки, рассчитанные на мощных потребителей, вроде электроплиты и холодильника.

• «Розетки». Они устанавливаются в жилых комнатах.
• «Освещение». Разводка разделяется на первую и вторую половину квартиры.
• «Мощные потребители». К ним относится стиральная машина и устройство кондиционирования.
• «Опасные мощные потребители». К ним относятся такие устройства, которые не только потребляют много энергии. В процессе их эксплуатации повышает риск возникновения пожароопасных ситуаций. К ним относятся теплые полы и джакузи.

Установка штепсельных розеток должна быть спроектирована задолго до начала работ. Их следует размещать в тех местах, которые удобны для подключения переносных электроприборов. Розеток должно хватать. Чтобы их подключить, следует объединить их в группы по 5. К ним необходимо подвести медный кабель с тремя жилами по 2,5 кв. мм. Подключение выполняется не последовательно. Их необходимо подсоединить через распределительные ответвительные коробки. Чтобы защитить эту группу, понадобится автоматический предохранитель на 25 А.

Для группы «освещение». Лучше использовать кабель ВВГнг 3*1,5. Чаще осветительные приборы даже для всей квартиры не обладают такой мощностью, чтобы ставить на них автомат 25 А. Можно установить и предохранитель на 10 А.

Для приборов большой мощности, которые часто устанавливаются стационарно, необходимо провести отдельные линии, оборудованные автоматическими выключателями. Предохранители следует выбирать особенно тщательно. Прежде необходимо определиться с номинальным током используемых приборов. К ним следует подвести четырехжильный кабель для трехфазной сети. Электроплита тоже не относится к исключениям. К ней необходимо подвести кабель из меди 4 кв. мм.

Чтобы подключить регулятор системы теплых полов, следует тоже подвести отдельную линию. Для нее выбирается кабель ВВГнг 3*2,5. Его необходимо подключить к отдельному предохранителю.

Все современные системы электричества устанавливают закрытым способом. Обычно проводку монтируют в стяжке или в стенах. При такой схеме требуется расходовать много материала. Кабели укладывают в гофрированные трубы.

Блок: 8/8 | Кол-во символов: 2574
Источник: https://2proraba.com/elektrika/elektroprovodka-v-panelnom-dome.html

Кол-во блоков: 17 | Общее кол-во символов: 25105
Количество использованных доноров: 3
Информация по каждому донору:

1. https://ProFazu.ru/provodka/montazh/raspolozhenie-provodki-v-panelnom-dome.html: использовано 5 блоков из 6, кол-во символов 10967 (44%)
2. https://2proraba.com/elektrika/elektroprovodka-v-panelnom-dome. html: использовано 5 блоков из 8, кол-во символов 6557 (26%)
3. https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome: использовано 5 блоков из 8, кол-во символов 7581 (30%)

Источник: m-strana.ru

Цена замены проводки в панельном доме

Монтаж электрики в кирпичном, панельном, монолитном доме	от 700 р./м2
Монтаж электрики в бане	от 650 р./м2
Монтаж электрики в деревянном коттедже	от 500 р./м2

Наша организация выполняет замену электропроводки в панельном доме по стоимости работ от 700 р./м² (20.01.2015). Стоимость монтажа электрокабеля – от 250 р. за 1 м погонный.

Рекомендуем в работе:

Мы подбираем качественное оборудование, материалы и выполняем разводку электропроводки под ключ. Гарантия – от 3 лет.

Разводка электричества нашими мастерами

Если электрические провода прослужили более 25-30 лет, то при ремонте нужно проложить новые. Тем более, ранее в старых домах для этого использовали алюминиевые кабели. Их срок службы менее 20 лет.

Электрические «ужасы» старого панельного дома, которые нужно заменить

Также в старых домах эксплуатируется опасная электросеть, в которой нет проводника для заземления. Это противоречит всем правилам и нормам электробезопасности.

Мастера компании «ВТС» выполняют замену проводки скрытым методом. В панелях уже имеются заводские штробы и отверстия, но они зачастую не совпадают с нужным для хозяев расположением. При этом штробить несущие стены и панельные перекрытия строго запрещено. Мы не нарушаем правил. Наши электрики прокладывают новые провода под слоем штукатурки, под облицовкой из гипсокартона или в стяжке пола.

Даже в новых домах нужно заменить штатную электропроводку

Мы выполняем быстрый монтаж – прокладывание кабелей в гофрированных трубках по потолку при помощи скоб. Потом коммуникации скрывают натяжными полотнами или конструкциями из ГКЛ.

Выполнение монтажных работ

Советы мастеров

• Запрещено устранять частое срабатывание автоматов в щите установкой защитного оборудования, рассчитанного на большую мощность. Так проводка быстро выходит из строя. Ее нужно менять.
• Удельная нагрузка на электроточку сейчас выше, чем это было учтено при проектировании десятки лет назад. Новое электрооборудование – высокомощное. Его работа вызывает повышенный нагрев старой проводки.
• Мы советуем менять проводку при капитальном ремонте дома. Электросеть будет проложена именно, как это необходимо вам. Вам нужно несколько розеток в определенном месте на стене, где будет стоять стол? Нет проблем. Неспешно обойдите все комнаты и составьте схему расположения электроточек. Тщательное выполнение этого этапа позволит удобно подключить электроприборы, чтобы потом не пришлось тащить удлинитель через комнату.
• При капитальном ремонте создают оптимальную планировку для проживания в современной квартире. Мастера выполняют необходимый демонтаж перегородок, старых коммуникаций. Это наилучшее время для замены электропроводки в панельном доме.

Все монтажные работы по замене электропроводки в панельных домах выполняют наши профессиональные электрики. Не рискуйте, собираясь пригласить мастеров-самоучек или компании, предлагающие низкие цены. Такие «специалисты» гарантировано обеспечивают проблемы с проводкой в будущем. Выбирайте только профессионалов. Звоните, заказывайте замену электропроводки. Новая проводка прослужит не менее 50 лет!

Как установить и подключить субпанель

Дэйв Ронжи Резюме: Рекомендации по подключению электрических субпанелей для дома с фотографиями. Тщательное планирование вашей субпанели с учетом немедленной и будущей нагрузки поможет вам понять, как определить размер вашей субпанели. Эта информация поможет вам при рассмотрении субпанели и ее размера.

Как правильно установить и подключить вспомогательную панель

Составьте список всего, что вы планируете использовать

Устройства на 120 вольт
Освещение
Комфортные электрические розетки
Розетки с защитой GFCI

Оборудование на 240 В
Моторные нагрузки:
Гидромассажные ванны [см. Страницу с гидромассажными ваннами]
Насосы скважинные
Кондиционеры
Соображения подпанели-
Правильная сила тока для всех существующих нагрузок и будущих требований.
Соображения, которые помогут определить требования к цепи субпанели:

Важный фактор: Узнайте, имеет ли главная служба или панель, которая будет снабжать цепь субпанели, достаточной допустимой нагрузкой и местом для необходимого автоматического выключателя.

Какого размера должна быть ваша вспомогательная панель? (Вт и сила тока)
Это поможет вам продумать цепи, которые будет обслуживать субпанель, включая электрические розетки общего назначения и любое необходимое специальное оборудование.

Особенности:
Для больших нагрузок 220 вольт, таких как сварочные аппараты, кондиционеры, двигатели, скважинные насосы и т.п., могут потребоваться провод и кабелепровод большего размера для обеспечения необходимого тока для этого оборудования. Обязательно укажите все требования к этикеткам и спецификации производителей.
На большом расстоянии от источника питания вызовет падение напряжения, особенно на высоте более 175 футов. Коэффициент падения напряжения 2% и коррекция, скорее всего, потребуют увеличения диаметра провода и кабелепровода.

Типы и емкость проводов
Кабели и общие типы проводов

Устройства и распределительные коробки
Выберите коробку, подходящую для вашего приложения

Требования к цепи субпанели на 120/240 В
4-проводная система, состоящая из :
2-изолированные силовые проводники (черный и красный)
1-изолированный нейтральный провод (белый)
1-заземляющий провод (Голый или зеленый)

Подпанель Электропроводка Общие сведения о подпанелях проводки

ваш браузер не поддерживает аудио в формате HTML5

Не ошибитесь!
[щелкните по картинкам для увеличения]

Подробнее о подключении дополнительной панели Заземление и нейтраль в электрической панели Как подключать заземление и нейтрали на вспомогательных панелях — все нейтрали, заземляющий провод и клеммные колодки должны быть отделены друг от друга, а вспомогательное питание должно быть 4-проводным кабелем с отдельным изолированным нейтральным проводом и отдельным заземляющим проводом. . Заземление субпанели и нейтрали Общие сведения о заземлении вспомогательных панелей: Когда вы добавляете вторую электрическую панель с отдельными нейтральными и общими шинами, заземляете ли вы общий провод к коробке вместе с соединением заземляющего стержня? Как установить вспомогательную панель для пристроенного гаража Планирование и установка вспомогательной панели гаража: сделайте это перед установкой электрической панели гаража, проверьте главную панель, выберите тип провода и метод проводки, проверьте путь проводки, розетки и требования GFCI, соответствие электрическим нормам. Соображения при планировании электрической подпанели Как спланировать установку вспомогательной панели: планирование правильной силы тока и кабелей для вспомогательной панели, используемой в подвале, гараже и других местах. Как спланировать вспомогательную панель Планирование электрической подпанели: определение цепей панели и подключенных нагрузок. Вспомогательные панели устанавливаются и используются по нескольким причинам, включая увеличение мощности автоматического выключателя главной электрической панели. Подробнее о подключение субпанели

Вопросы о субпанелях Вопросы о монтажных панелях Давайте услышим ваш вопрос! Роджер из Вирджинии спрашивает: Не слишком ли мал размер провода для моей вспомогательной панели? Недавно я установил дополнительную панель в складском здании, расположенном примерно в 150 футах от моего дома.Я накормил эту субпанель UF кабелем №10. С этой дополнительной панели я питаю цепи 2-20 ампер проводом №14. При включенном только флуоресцентном освещении я потребляю около 2,7 ампер тока при измеренном напряжении 125 вольт на этом питании. Однако когда я включаю магазинный пылесос, я потребляю около 11 ампер тока, и измеренное мной напряжение в этой цепи падает до 118 вольт. Это заставляет мои люминесцентные лампы периодически включаться и выключаться. Достаточно ли падения напряжения, чтобы вызвать эту проблему, или я что-то упустил? Ответ Дэйва: Длина провода и падение напряжения При планировании сечения провода для вспомогательной панели или любой другой панели в этом отношении важно учитывать длину расстояния до панели от источника и силу тока вспомогательной панели.Нагрузки схемы, размещенные на субпанели, также определяют размер субпанели. Итак, в основном, все начинается с планирования нагрузки, которая будет размещена на вспомогательной панели, а затем мы вычисляем размер провода, питающего вспомогательную панель, на основе расстояния. Также важно учитывать любые электродвигатели, которые могут использоваться из-за пусковой нагрузки, которая будет влиять на силу тока и напряжение.

Советы по электромонтажу для проектов домашней электропроводки Автоматический выключатель, розетка на настенном выключателе, осветительный прибор без заземляющего провода, помощь в проектах домашней электропроводки. См. Еще видео о проводке в доме от Ask The Electrician: Узнайте больше из моего видеокурса по домашнему электричеству:

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его правильно с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Узнайте, как правильно подключить! Узнайте больше о том, как подключить автоматические выключатели и панели Идеально для домовладельцев, студентов и электриков Включает: Домашние электрические автоматические выключатели Цепи 120 В Цепи 240 В Многопроволочные схемы Способы электромонтажа для установки электропроводки Коды электрических правил для домашней электропроводки ….и многое другое. Будьте уверены, получите свою копию!

Цепи главной панели 200 А Михаил спрашивает: Купили дом с отдельным магазином. В магазине есть сеть на 200 ампер, есть своя опора и счетчик. Когда каждый выключатель отключен, свет и розетки продолжают работать. У них все еще есть власть. Только когда я выключаю выключатель на 200 ампер, свет и розетки перестают работать. Я могу понять возможный неисправный выключатель, но все неисправно. Я очень сомневаюсь в этом. Что вы думаете? Дополнительные комментарии: Отзывы, которые я прочитал, очень информативны и сформулированы профессионально. Ответ Дэйва: Из того, что вы описали, я думаю, что где-то есть еще одна панель.Один из способов узнать наверняка — открыть панель и посмотреть, есть ли запасной набор выступов, которые используются для питания другой панели.

Подключение домашней сети (Практическое руководство для начинающих)

Несмотря на то, что создание проводной сети не является дорогостоящим, оно требует много времени, включает в себя базовые навыки самостоятельного изготовления и создание беспорядка.

Именно поэтому это лучше всего делать, когда у вас полностью новая постройка или капитальный ремонт.

Есть много способов расширить существующую сеть без сверления отверстий в стенах. Посмотрите, как расширить домашнюю сеть.

Тем не менее, для тех из вас, кто думает сделать это или сделать это самостоятельно, я собрал эти исследовательские заметки, которые могут помочь.

Начало работы

Первая и самая важная часть — это создание плана. Вам нужно будет учесть:

• Будет ли у вас центральная точка распространения? и где он будет расположен.
• Сколько комнат вы подключите?
• Какие бывают маршруты проводки?
• Сколько розеток в каждой комнате?
• Расположение розеток?
• Кабель Cat5,6 или 7? (рекомендуется кошка 6)
• Будете ли вы использовать патч-панель?

Далее нужно составить список того, что вам понадобится.

• Основные инструменты напр. сверла и др.
• Сетевые инструменты для опрессовки кабелей.
• Кабель UTP (Cat 5,6 или 7)
• Концевые розетки и соединители.
• Коммутатор или коммутаторы Ethernet.

Ref : Каковы требования к домашней сети?

Обзор сетевых компонентов

Кабель — Для домашних сетей cat 6 — лучший выбор на сегодняшний день. CAT 7 (последняя версия) экранирован, что усложняет установку.

Жесткий или многожильный кабель — см. Здесь Для магистральной проводки используйте сплошной кабель.

Разъемы RJ45 — Обрывает кабель и подключается к компьютеру / коммутатору / розетке.

Настенная розетка — Обрывает кабель в комнате и принимает разъемы RJ45 .

Настенные лицевые панели — Эти крышки настенных розеток.

Разъемы Keystone Это розетки, которые обычно устанавливаются в настенную панель или патч-панель. Они являются частью настенной розетки,

Keystone штекер — это соответствующий штекерный разъем, обычно прикрепляемый к концу кабеля или шнура.

Смешивание кабелей категории 5, разъемов, кабелей категории 6 и разъемов Keystone.- По общему мнению, он должен работать нормально, но постарайтесь этого не делать. Например: кабель Cat6 имеет более толстый медный провод и изоляцию, и разъемы Cat6 учитывают это.

Типы патч-панелей и настенных розеток

Стеновые розетки и патч-панели старого типа имели проводные соединения как часть розетки / панели, тогда как более новые, как правило, имеют отверстия, в которые вставляются гнезда трапецеидального искажения. Если вы посмотрите пару видеороликов, вы увидите эти два типа.

Варианты домашней электропроводки

там

Как показано на схеме выше, есть два основных варианта.

Вы можете вывести кабели от всех розеток в центральное место. Этот вариант показан в большинстве видеороликов о домашней электропроводке на Youtube.

Другой вариант — использовать несколько переключателей, возможно, по одному на каждом этаже, и подключить эти переключатели к центральному месту.

Это приводит к потенциально более медленной сети, но этот вариант выбирается, когда кабельная трасса проходит не внутри стены.

Что находится в центральном районе

Здесь все кабели от каждой розетки в комнате соединяются и подключаются к выключателю.

У вас есть два варианта концов кабеля:

• Провод к патч-панели (самый профессиональный)
• Подключите вилку RJ-45.

Использование коммутационной панели дает вам большую гибкость, но, вероятно, будет излишним в небольшой сети.

Вам нужна патч-панель?

Центральное место, скорее всего, будет содержать ваш маршрутизатор ISP (кабельный модем), но это не обязательно.

Примечания:

Пометьте кабели на концах в центре, так как вам нужно знать, к какой комнате и розетке они подключаются.

Стандарты проводки

Это кабель какого цвета подключен к какому контакту на разъемах.

Используются два стандарта электропроводки (568A или 568B –wiki). Вы должны выбрать один и постоянно использовать его везде.

568A чаще встречается в странах Европы и Тихого океана

568B чаще встречается в США.

Пример оценочной стоимости

2-х этажный дом. 4 комнаты 2 розетки в комнате (всего 8 двойных розеток).

• Длина кабеля около 12 м до каждой розетки
• 16 прогонов = 192м
• 8 стеновых панелей
• 16 домкраты трапецеидального искажения
Коммутатор
• минимум 16 портов, но предпочтительнее 24 порта.
• Патч-панель 2 * 24-портовые панели позволяют расширение — Дополнительно
• Разъемы RJ45
• Соединительные соединительные кабели * 16 или * 32 (с использованием коммутационной панели)

Если настенные панели имеют две заделки, то это означает двойные гнезда для кабеля и трапецеидального искажения?

Кабель 2 рулона по 100 м 37 фунтов стерлингов за штуку = около 74 фунтов стерлингов
Настенные пластины * 8 по 4 фунта стерлингов за штуку = 32 фунта стерлингов
разъема Keystone * 16 по 8 фунтов стерлингов за 8 упаковок = 16 фунтов стерлингов
соединительных кабеля * 16 по 8 фунтов стерлингов за упаковку из 5 шт. — 32 фунта стерлингов
Дополнительная сумма = приблизительно 154 фунта стерлингов
опционально
Патч-панель * 2 (24 порта) по 22 фунта стерлингов каждый = 44 фунта стерлингов
соединительных кабеля (0.3 м) * 16 по 8 фунтов стерлингов за упаковку из 5 штук — 32 фунта стерлингов
Всего 230 фунтов стерлингов
Другие дополнительные принадлежности, которые могут потребоваться:
Инструмент для пробивки отверстий и обжима, кабельные стяжки, сверла и т. Д.

Полезные видеоролики

Домкрат Keystone и настенная пластина

Как подключить настенную розетку

На видео показана настенная розетка с выводами кабеля на задней панели

Завершите кабели CAT5 и CAT 6 с помощью разъемов RJ45

Настенная пластина и патч-панель Keystone Jack

Жесткий или многожильный кабель

Подключение патч-панели

Подключение патч-панели

Эта патч-панель использует разъемы Keystone

Ссылки

Связанные руководства

Пожалуйста, дайте мне знать, если вы нашли это полезным

Как установить вспомогательную панель в отдельном гараже — Модернизированный дом

При строительстве или ремонте участка, отличного от дома, на вашем участке будет широкий спектр конкретных услуги, которые необходимо обслуживать.Одна из таких услуг — электрическая разводка и подпанель.

Установка дополнительной панели в гараже может показаться сложной задачей. Выкопав траншею, вы сможете проложить проводку между главной панелью и вспомогательной панелью. Затем просто нужно подключить провода к недавно установленной дополнительной панели.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Какова цель субпанели?

Дополнительная панель — это, по сути, уменьшенная версия главного автоматического выключателя, которая будет располагаться в вашем доме.Это своего рода вспомогательный автоматический выключатель, который имеет свой собственный набор автоматических выключателей, но все еще подключен к этому главному выключателю.

Назначение вспомогательной панели — обеспечить доступ к источнику питания в этой области — например, гаражу или сараю — без необходимости возвращаться к главной панели выключателя, чтобы управлять им. Это просто вопрос повышения удобства для этих пространств.

Установка дополнительной панели в отдельно стоящем гараже

Шаг 1. Подготовка

Чтобы установить дополнительную панель и прикрепить ее к главному выключателю, есть некоторые предварительные условия. Если у вас нет или вы не собираетесь устанавливать газопровод, водопровод, телефонный кабель, телевизионный кабель или интернет-кабель, вам нужно проложить белый, черный и красный провод от вашего дома .

Вы можете заземлить вспомогательную панель в своем гараже, но вы должны установить 6-футовую планку заземления прямо за пределами гаража и вывести заземляющий провод из дополнительной панели в сам заземляющий стержень. Имейте в виду, что заземляющий провод не обязательно должен проходить в кабелепроводе.

Как и при работе с электричеством, соблюдайте соответствующие меры безопасности.NEC требует установки цепи замыкания на землю в качестве средства защиты от короткого замыкания. Обязательно используйте резиновые перчатки и никогда не работайте с панелью, когда она включена или находится «под напряжением».

Шаг 2. Копаем траншею

Затем вам нужно будет сделать траншею для размещения наружной электропроводки. Начните с рытья траншеи глубиной 18 дюймов; эта проводка будет проходить от главной панели к вспомогательной панели вашего гаража. Если вы используете субпанель на 100 А, можно использовать кабелепровод из ПВХ диаметром 1-1 / 4 дюйма; если у вас есть субпанель на 50 А, используйте кабелепровод из ПВХ диаметром 1 дюйм.

Вы захотите проложить свой трубопровод от гаража к главному выключателю, расположенному в вашем доме. Перед тем, как что-либо делать, рекомендуется отметить положение выключателя. Меньше всего вам нужно работать над предположением только для того, чтобы получить неприятный сюрприз.

Шаг 3. Если бетон заливался

Если бетон не заливался в гараже, вы можете проложить кабелепровод в землю внутри гаража. Не используйте острый 90-градусный соединитель, используйте 90-градусный соединитель, чтобы было легче протянуть проводку.

Но если бетон был залит и имел возможность затвердеть в гараже, вам придется пойти другим путем. Проложите трубопровод вверх по внешней стене гаража. Используйте фитинг для доступа из ПВХ LB при прохождении через стену к месту, где в конечном итоге будет установлен блок субпанели, и проделайте то же самое с блоком главной панели. Точка обеспечивает точки подключения к основной и дополнительной коробке панели .

Шаг 4. Установка блока дополнительной панели

Теперь, когда ваша проводка проложена и подключена к главному выключателю вашего дома, пришло время установить коробку вспомогательной панели.Начните с того, что прикрутите кусок фанеры на 6 дюймов больше, чем ваша дополнительная панель, к стене, где вы будете монтировать дополнительную панель. Это ваш покровитель и обеспечивает поддержку блока субпанелей.

Начните с прикручивания коробки субпанели к центральной точке опоры, а затем подсоедините кабелепровод к коробке субпанели. Обратитесь к местным муниципальным кодексам; они могут потребовать, чтобы вы покрасили подложку в черный цвет.

Шаг 5. Проведение проводки к блоку вспомогательной панели

Когда приходит время проложить проводку для кабелепровода в коробку вспомогательной панели, нужно помнить о чем-то. Используйте провод № 8 THHN для 50 ампер или меньше; используйте провод № 2 THHN, если ваша дополнительная панель составляет 100 ампер .

Пропустите провод от основной панели в блоке дополнительной панели, а затем пропустите красный, белый, черный и зеленый провода из блока дополнительной панели в блок основной панели. Если вы делаете это в холодную погоду, держите проводку внутри, чтобы она оставалась теплой. Нет особой опасности, если они простудятся, просто с ними может быть намного сложнее работать.

Шаг 6: Подключение проводов

Работая на вспомогательной панели, подключите черный и красный провода к наконечникам, которые расположены в верхней части основной шины проводов панели.Вы будете подключать белый провод к нейтральной шине распределительной коробки; обычно это сбоку от вашего основного автобуса. Наконец, подключите зеленый провод к шине заземления. Это тот, который подключен непосредственно к самой субпанели.

В корпусе главной панели вам нужно будет установить выключатель на главной шине. Подсоедините черный и красный провода к винтам, которые, как вы видите, расположены на выключателе. Белый провод идет к нейтральной шине, а зеленый провод подключается к заземляющей шине, почти так же, как и в коробке дополнительной панели.

Проверьте свою вспомогательную панель с помощью вольтметра . Это необходимо для того, чтобы у вас была правильная сила тока. Установите на место крышки коробки на панели и включите выключатель в гараж, когда будете уверены, что все работает правильно.

Нужна ли подпанель в отдельно стоящем гараже заземляющий стержень?

Если здание, в котором вы проводите проводку, полностью отсоединено и имеет дополнительную панель, которая будет установлена, ему потребуется собственный заземляющий стержень.Это независимо от того, есть ли у вас три или четыре провода, которые к нему подводятся.

Это сделано потому, что заземление не является хорошим проводником. Наличие заземляющего стержня позволяет электрическому току должным образом проходить через проводку между коробкой главной панели и коробкой дополнительной панели.

Молоток какого размера мне нужен для отдельно стоящего гаража?

Для подавляющего большинства гаражей, особенно отдельно стоящих, вам может понадобиться 50-амперный выключатель с проводом 8/3, проложенным между домом и гаражом .Это необходимо для того, чтобы правильно обрабатывать электрический ток, который проходит между ними.

Убедитесь, что вы устанавливаете коробку вспомогательной панели с собственным главным выключателем. Его цель — обеспечить возможность отключения электроэнергии в гараже всякий раз, когда вам необходимо обслуживать выключатели панели по какой-либо причине.

Если вы думаете, что вам может понадобиться коробка панели на 100 А, это изменит требования к проводам. Проверьте их перед выполнением любой установки; неправильная проводка, не рассчитанная на такой уровень силы тока, может быть потенциально опасной.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Какой провод использовать для субпанели на 100 А?

Если у вас в гараже есть субпанельный блок на 100 А, это изменит проводку, необходимую для безопасного выполнения работы. . Это очень похоже на трехпроводную разводку 50-амперных систем с дополнительным неизолированным медным заземляющим проводом.

Этот медный кабель должен иметь сечение провода, достаточное для выдерживания повышенной силы тока субпанели. Для субпанели на 100 ампер вам понадобится медный провод №4 для распределения и передачи дополнительной силы тока.

Затем вы подключите два провода от питающего кабеля к наконечникам, которые расположены на горячих шинах внутри вашей дополнительной панели. Нейтраль и заземляющая проводка также будут подключены к соответствующим шинам.

Райан Вомельдорф

Райан Вомельдорф имеет более десяти лет писательского опыта.Он любит вести блог о строительстве, сантехнике и других домашних темах. Райан также любит хоккей и на протяжении всей жизни является поклонником спорта Буффало.

Недавно опубликованные

ссылка на вспениватель молока Nespresso не работает? (Возможные причины и способы устранения) ссылка на Какова стоимость жизни в Орегоне по сравнению с Калифорнией?

Пять быстрых советов по подключению с помощью SIP

Электромонтаж с SIP-модулями Enercept

У вас есть план.Вы персонализировали свой дизайн. Ваша земля куплена, и у вас есть финансирование. Пришло время построить дом своей мечты.

Узнав о многих преимуществах ограждения вашего дома конструктивными изоляционными панелями, или SIP, и поставив все свои подводные лодки на борт, у вашего электрика могут возникнуть некоторые вопросы о проводке с использованием конструкции SIP. Вот пять советов по подключению с помощью SIP, чтобы начать их работу:

Электромонтаж с SIP немного отличается.
Электропроводка с SIP немного отличается от проводки в стандартных деревянных каркасных конструкциях.Изучив концепции установки, основные схемы электропроводки и предварительное планирование, вы обнаружите, что работа может быть выполнена легко. Компания Enercept предоставляет руководство по подключению или электрооборудованию, которое поможет вам в этом процессе.

Планируйте заранее
Так же, как вы планируете дверные проемы и расположение окон, вы должны также спланировать расположение электрических проемов, в которых устанавливаются панели Enercept. Компания Enercept обычно обеспечивает горизонтальный паз размером 1 1/4 дюйма на расстоянии 16 дюймов от дна в стеновых панелях, 44-дюймовый паз предусмотрен на кухне, в подсобных помещениях и ванных комнатах, где будут располагаться столешницы.Вертикальные чейзы от нижней части панели до 16-дюймового чейза предусмотрены в панелях шириной 4 фута и под оконными проемами. Вертикальный желоб размером 1 1/4 дюйма обычно предусмотрен в каждой панели, примыкающей к дверным и оконным проемам.

Должен быть получен план этажа, на котором указаны фактические размеры всех мест расположения стен, окон и дверей. Электрик должен отметить на этом плане места, где им потребуются нестандартные или большие выемки для размещения нескольких проводов вместе с N.Электрические розетки, выключатели, осветительные приборы и т. Д., Необходимые для электричества.

Не прорезайте лицевую сторону панели / кожу для желобов для проводки.
Установленные Enercept кабельные желоба предназначены только для монтажа электропроводки. Они не предназначены для сантехника или H.A.V.C. подрядчик. На внутренней стороне панели перманентным синим цветом отмечаем расположение предустановленных пазов. На всех панелях шириной 4 фута и нижних оконных панелях для доступа с напольных систем вырезаны носки для одинарных электрических коробок.Электрик может использовать эти вырезы или вырезать самостоятельно там, где они нужны.

Расположение потолочных креплений должно быть указано на электрических чертежах.
Кровельные / потолочные панели Enercept SIP могут иметь заводской монтаж кабеля 12-3 типа NM-B для потолочной проводки. При установке этих кровельных панелей с предварительно смонтированной проводкой строитель или электрик должны провести проводку от кровельной панели к соответствующему вертикальному желобу для проводов в стеновых панелях, ведущих к переключателям, электрическому оконечному устройству или источникам.Если у ваших кровельных панелей нет предварительной разводки, вы сначала устанавливаете проводку, а затем устанавливаете панели на место.

Помните, что кровельные панели изолированы пеной. НЕ ИСПОЛЬЗУЙТЕ ОБЫЧНЫЕ СВЕТИЛЬНИКИ ВРЕМЯ В ПАНЕЛИ EPS. Вместо них можно использовать светодиодные светильники для накладного монтажа. Все кровельные панели Enercept с установленной на заводе электропроводкой будут иметь подкладку размером 2 1/4 «x 9 1/2» для каждой потолочной арматуры. Для светильников весом более 90 фунтов может потребоваться дополнительная поддержка / инженерия.

Звоните с любыми вопросами и ОБЯЗАТЕЛЬНО звоните, прежде чем резать. Мы охотнее ответим на ваши вопросы, прежде чем панель будет повреждена или неправильно разрезана. У Enercept отличное обслуживание клиентов; Если у вас есть какие-либо вопросы или проблемы, позвоните нам по телефону 605-882-2222.

Наша миссия: наши обязательства
Когда вы строите с помощью SIP-панелей Enercept, мы обеспечиваем здание, которое будет строиться быстрее и будет теплее, плотнее, прочнее, тише и экономичнее, чем традиционное строительство.Это обязательство, которое другие просто не могут превзойти!

Полное руководство по подключению домашних сетей Ethernet — LazyAdmin

Хотя беспроводные сети и ячеистые сети становятся лучше с каждым годом, ничто не может сравниться с проводным сетевым подключением. Проводное соединение Ethernet обеспечит вам самую высокую пропускную способность (скорость), самую низкую задержку и самое стабильное сетевое соединение, которое вы можете получить у себя дома.

Единственная проблема с проводными соединениями Ethernet заключается в том, что вам придется протянуть кабели через ваш дом, предпочтительно через стены.Если вы не ремонтируете свой дом, это может стать проблемой.

Я делал это дважды в своих собственных домах, когда ремонтировал свой предыдущий дом. И в моем нынешнем доме, который был полностью закончен, когда мы его купили.

В этой статье я помогу вам выбрать подходящие материалы, проведу вас через процесс протяжки сетевых кабелей и дам несколько советов.

Планирование проводки домашней сети

Как и в любом проекте, вы должны начать с плана.Нам нужно не только знать, где нам нужны наши проводные соединения Ethernet, но также и где они объединяются и как туда добраться.

Я разбил планирование на пару этапов:

1. Составьте простой план дома .
   Это действительно помогает визуализировать все проводные сетевые соединения.
2. Определите расположение сетевых подключений .
   Имейте в виду, что дети вырастают и, возможно, получают компьютер или игровую консоль в своей комнате.Подумайте о месте для сетевого принтера и, конечно, не забудьте о точках доступа.
3. Где разместить роутер и коммутатор?
   Вы можете разместить выключатель на каждом этаже, если это удобнее, или проложить все кабели в одном месте. Я предпочитаю иметь все сетевые подключения в одном месте, так что вы можете использовать один коммутатор большего размера или лучше использовать коммутаторы.
4. Как вы собираетесь проложить кабель?
   Чердак и подполье — хорошие пути для прокладки кабелей через ваш дом.
5. Сколько портов Ethernet в одном месте?
   Настоятельно рекомендуется использовать два разъема Ethernet для каждого местоположения. Кабели UTP не так уж дороги, а дополнительные расходы на дополнительный порт Ethernet минимальны. Но добавление одного позже будет стоить вам намного больше работы и, вероятно, денег.

   Только для точек доступа, конечно, хватит и одной сетевой розетки.

Вы можете пропустить кабели через воздуховоды HVAC или любой другой канал циркуляции воздуха. Но имейте в виду, что для этого вам может потребоваться использовать кабели статической камеры 6.

Средство проектирования домашней сети

Вы можете использовать Unifi Design Center, чтобы помочь вам спланировать установку домашней сети. Инструмент позволяет разместить сетевое оборудование и протянуть все провода. Это немного сложнее, но действительно может помочь вам в планировании разводки домашней сети.

Вы можете использовать план этажа в качестве подложки для рисования стен. Затем вы можете разместить в нем свое домашнее сетевое оборудование и проводку Ethernet. Кабели Ethernet расположены не так аккуратно, как хотелось бы, но это просто для того, чтобы дать вам представление о возможностях.

И одна из замечательных и действительно полезных особенностей Unifi Design Center — это то, что вы также можете видеть зону покрытия беспроводной сети. Таким образом, вы можете выбрать правильное место для своих точек доступа или, возможно, дополнительное место, если необходимо.

Если вы хотите узнать больше о размещении точек доступа, вам следует прочитать эту статью, в которой я объясню больше о лучших местах для точек доступа.

Лучший кабель Ethernet для проводки домашней сети

Итак, когда наш план выполнен, мы собираемся посмотреть, что нам нужно.И, конечно же, самая важная часть — это кабель Ethernet. Кабели Ethernet классифицируются по категориям (Cat). Категории определяют скорость кабеля, насколько быстро он может передавать данные по кабелю.

При выборе кабеля для домашней сети Ethernet важна не только скорость, но и качество кабеля. Не тратьте деньги на кабели CCA (алюминий с медным покрытием). Чтобы получить максимальную производительность и скорость от кабеля UTP, он должен иметь действительно низкое сопротивление, чего можно достичь только с помощью полностью неизолированных медных кабелей.

С кабелями CCA не следует использовать PoE (Power over Ethernet). Из-за более высокого сопротивления кабели нагреваются, и при увеличении длины они будут передавать на устройство меньшую мощность. Еще одна проблема с кабелями CCA заключается в том, что они хрупкие и не очень гибкие. Это может привести к обрыву проводов внутри кабеля.

Cat 6 против Cat 6a

В наши дни кабели UTP категории 6 являются минимальным стандартом для использования в установках. Теперь всегда есть много недоразумений по поводу разницы между Cat 6 и Cat 6a.Последний дороже, почти в 2 раза, но действительно ли он вам нужен?

	Скорость	Пропускная способность	Цена 500 футов / 150 метров
Cat 6	10 Гбит / с до 55 метров / 1 Гбит / с> 55 метров 9000hz	250 MГц	ок. $ 55, —
Cat 6a	10 Гбит / с	500 МГц	ок. $ 99, —

Как видите, что-то происходит со скоростью кабеля Cat 6.Он поддерживает 10 Гбит / с, но только на расстоянии до 37-55 метров . Еще немного, и скорость снова упадет до 1 Гбит / с.

Но это еще не все, Cat 6 также имеет более низкую полосу пропускания, 250 МГц (Cat 5e имеет только 100 МГц). Итак, почему это важно? Вы можете сравнить пропускную способность с полосами движения на шоссе. На обеих автомагистралях вы можете проехать 70 миль в час, но Cat 6 имеет только 2 полосы, а Cat 6a — 5 полос. Таким образом, Cat 6a может передавать гораздо больше данных одновременно, чем Cat 6.

Итак, что вы должны купить? Для домашнего использования Cat 6 в большинстве случаев более чем достаточно.Длина кабеля легко не превысит 37 метров, поэтому вы получите 10 Гбит / с. 250 МГц более чем достаточно для вашей домашней сети.

Цельный или многожильный

Кабель

Solid UTP имеет по одному сплошному проводу на жилу. В кабеле UTP 8 проводников, поэтому у сплошного кабеля UTP 8 сплошных проводов.

В многожильных кабелях UTP провода в проводнике состоят из нескольких проводов, намотанных друг на друга. Это сделает кабели более гибкими.

Для разводки домашней сети вы хотите использовать сплошные кабели UTP, потому что сплошные кабели можно легко вставить в настенные розетки и патч-панели.Многожильные кабели используются только для изготовления соединительных кабелей из коротких кабелей, которые вы используете между коммутатором и коммутационной панелью.

Еще одна причина для выбора твердого кабеля UTP заключается в том, что вы можете покупать только твердые кабели UTP оптом (от 250 футов (75 метров) до 1000 футов (330 метров)).

Кабели статического давления Cat6

Как упоминалось ранее, вы можете провести домашнюю проводку Ethernet через воздуховоды HVAC или любые другие воздуховоды для циркуляции воздуха. Но для этого вам может потребоваться специальный тип кабеля Ethernet, кабели Plenum Cat6.Эти кабели Cat6 имеют специальную оболочку, предотвращающую распространение огня на расстояние не более 5 футов.

Убедитесь, что вы проверили местные нормы пожарной безопасности, чтобы узнать, есть ли требования к кабелям, которые вы можете использовать в своих воздуховодах HVAC. Кабели статического давления дороже обычных кабелей Cat6.

Кабель стояка Cat6

Так же, как и с кабелями статического давления для воздуховодов HVAC, в некоторых странах требуется, чтобы вы использовали кабель стояка Cat6 (CMR) в гипсокартоне или между этажами. Как и кабели Plenum is CMR, огнестойкие, что предотвращает распространение огня, например, между этажами.

Кабели

CMR дешевле, чем кабели Plenum Cat6, и в большинстве стран их достаточно для использования в жилых помещениях. Опять же, убедитесь, что вы проверили местный пожарный кодекс на соответствие требованиям в вашем районе.

Лучшие бренды кабелей Ethernet

На рынке существует множество кабелей Ethernet разных марок, какой из них выбрать? Имейте в виду, что вам понадобятся кабели Cat6 с одножильными медными проводниками .

Также я рекомендую приобрести кабель 23AWG .Медные провода кабеля 23AWG толще, что лучше при использовании Power over Ethernet. Провода 23AWG имеют ширину 0,57 мм, провода 24AG — 0,52 мм.

Я перечислил пару лучших брендов кабелей Ethernet, чтобы помочь вам начать выбор лучшего кабеля UTP:

Патч-панель для домашней сети

Вы можете подключить разъем RJ45 к твердому кабелю UTP, но это действительно не рекомендуется. Свисающие кабели Ethernet выглядят некрасиво, с ними нелегко работать, а найти правильный кабель сложнее.Но что еще более важно, кабели UTP с одножильными проводами хрупкие и не должны сильно сгибаться.

Патч-кабели

, которые вы используете между коммутационной панелью и переключателем, имеют многожильные провода, что делает их гибкими и их легче сгибать (без разрыва проводов).

Так что лучше использовать патч-панель. Эти патч-панели не всегда должны быть большими и монтироваться в стойку. Для домашней сети также существуют патч-панели, которые можно монтировать на стене, и они намного меньше.

^{12-портовая патч-панель без крышки}

На рынке доступно несколько вариантов. На самом деле лучший вариант зависит от того, сколько у вас подключений. Для подключения до 12 Ethernet мне очень нравится использовать эти настенные патч-панели:

Экранированная патч-панель TRENDnet с 12 портами Cat6A, с поддержкой 10G, Cat5e, Cat6, Cat6A совместима, металлический корпус, цветная маркировка для проводки T568A и T568B, управление кабелями, настенный монтаж, черный, TC-P12C6AS

• 10G-Ready 12-портовая патч-панель
• Патч-панели Cat6A обеспечивают стабильное соединение с медными гигабитными и 10-гигабитными коммутаторами
• Экранированная конструкция для устранения электромагнитных помех и перекрестных помех
• Совместимость с кабелями Cat5e, Cat6 и Cat6A
• Настенный металлический корпус

Если вам нужно более 12 портов, вы можете использовать два из них или выбрать коммутационную панель с 24 портами и использовать монтажный шарнир высотой 1U.

Настенные розетки Ethernet

Итак, для другого конца кабеля Ethernet нам понадобятся настенные розетки Ethernet. В целом розетки в США отличаются от розеток в ЕС. В США вы можете приобрести настенные розетки со съемными гнездами для трапецеидальных искажений. Это значительно упростит установку.

Поскольку мы используем сплошные провода, вам понадобятся гнезда для трапецеидальных искажений, которые можно пробить, например, эти гнезда для трапецеидальных искажений Cat6 на Amazon. Для ЕС вам понадобятся розетки Ethernet, подобные этим на Amazon.

Разъемы Ethernet для поверхностного монтажа

Вы не всегда можете использовать розетку для подключения к сети Ethernet. Например, с вашей точкой доступа вы можете использовать розетку для поверхностного монтажа. Вы можете разместить их в удобном месте, а затем использовать обычный соединительный кабель между розеткой и точкой доступа.

^{Эта точка доступа находится на потолке в туалете.}

Использование штекеров RJ45 на твердом кабеле UTP

Кабели

Solid UTP на самом деле не предназначены для обжима разъема RJ45.Но это не значит, что это невозможно. Только нужно покупать подходящие штекеры RJ45, разница в лопастях разъема RJ45

Как вы можете видеть на изображении выше, лезвие посередине протыкает многожильный медный провод, что невозможно с сплошными медными проводами. В случае сплошных медных проводов лезвия должны снимать изоляцию сбоку, чтобы они соприкасались с медными проводами.

Инструменты, необходимые для домашней проводки Ethernet

У нас есть все наши сетевые продукты, но вам также понадобятся некоторые специализированные инструменты, чтобы начать с домашней проводки Ethernet:

• Инструмент для обжима Ethernet — если вы собираетесь подключать штекеры RJ45

Обжимной инструмент TRENDnet, инструмент для обжима, резки и снятия изоляции, для любого кабеля Ethernet или телефонного кабеля, встроенный резак и инструмент для снятия изоляции, 8P-RJ-45 и 6P-RJ-12, RJ-11, полностью стальная конструкция, черный, TC- CT68

Прокладка кабелей

Имея все инструменты и детали, мы можем начать прокладывать кабели.В большинстве случаев вы подключаете два или более кабеля Ethernet к одному и тому же месту. Вы можете измерить длину необходимого кабеля, но это сложно сделать правильно.

Надежнее проложить один кабель, отрезать его до нужной длины, вытащить, сделать второй (или несколько) кабель и снова проложить их вместе.

Убедитесь, что длина кабеля достаточно увеличена на каждом конце кабеля . Вы хотите правильно провести кабели к патч-панели. Также неплохо иметь дополнительную длину на стороне розетки на случай, если с подключением что-то не так.

Цвет кабеля Ethernet Заказ

После того, как вы вытащили все кабели, пора подключиться к разъемам RJ45 (если вы их используете) и гнездам трапецеидального искажения. На гнездах трапецеидального искажения и патч-панели вы, вероятно, найдете два стандарта окраски: , 568A и 568B (или просто A и B ).

568B — наиболее часто используемый стандарт как в США, так и в Европе. 568A больше используется в странах Тихоокеанского региона.

Порядок цветов кабеля Ethernet для 568B:

1. Белый / Оранжевый
2. Оранжевый
3. Белый / Зеленый
4. Синий
5. Белый / Синий
6. Зеленый
7. Белый / Коричневый
8. Коричневый

Если у вас в руке штекер RJ45, удерживайте зажим. то левая сторона — пин 1.

Подключение гнезд для трапецеидального искажения

Гнезда для трапецеидального искажения

подключить довольно просто. На них нанесен цветовой код, точно указывающий, куда должен идти провод. Просто проложите кабель над правильным проводником и подключите его с помощью перфоратора. Видео ниже объясняет / показывает, что это действительно хорошо:

Убедитесь, что вы следуете цветному коду на разъеме трапецеидального искажения или патч-панели, который соответствует 568B или 568A, если вы используете его у себя дома.

Подключение штекеров RJ45

Подключение штекеров RJ45 требует немного больше практики, но если вы не торопитесь, это действительно полезно. Просто убедитесь, что вы зачистили кабель достаточно далеко, на 5 см / 2 дюйма. Это упростит прокладку проводов в правильном порядке.

В этом видео очень хорошо объясняется, как подключать штекеры RJ45.

Тестирование проводки домашней сети Ethernet

После того, как вы вытащили и подключили все кабели Ethernet, пора их протестировать.Теперь есть два способа проверить кабель: с помощью кабельного тестера (лучший способ) или с помощью сетевого устройства (ноутбука и коммутатора).

Вы можете подумать, что самый быстрый способ — просто подключить ноутбук одним концом, а другой подключить к коммутатору. Если у вас есть доступ в Интернет, значит, кабель в порядке. Ну, почти. Проблема с кабелями Ethernet заключается в том, что они также работают, если правильно подключены только 4 провода.

Синий и коричневый провода используются только для сетевых подключений 1 Гбит. Так что теоретически, когда оранжевый и зеленый провода подключены правильно, вы можете получить сетевое соединение.Но только при скорости сети 100Мбит.

Тестеры кабелей

Тестер кабеля проверит каждый отдельный провод в кабеле Ethernet. Это лучший способ проверить правильность подключения кабелей Ethernet и их исправность.

Каждый провод обозначается светом на кабельном тестере. Если индикатор не загорается, значит, у вас неисправное соединение.

Лучшее решение — отрезать кожух Keystone или разъем RJ45 и начать все сначала.

Завершение

Я надеюсь, что эта статья помогла вам начать работу над домашним проектом проводки Ethernet.Убедитесь, что вы покупаете качественные кабели и гнезда для трапецеидальных искажений. Имейте в виду, что замена кабелей Ethernet — это большая работа.

Если у вас есть вопросы или предложения, оставьте комментарий ниже.

Вам также могут понравиться следующие статьи:

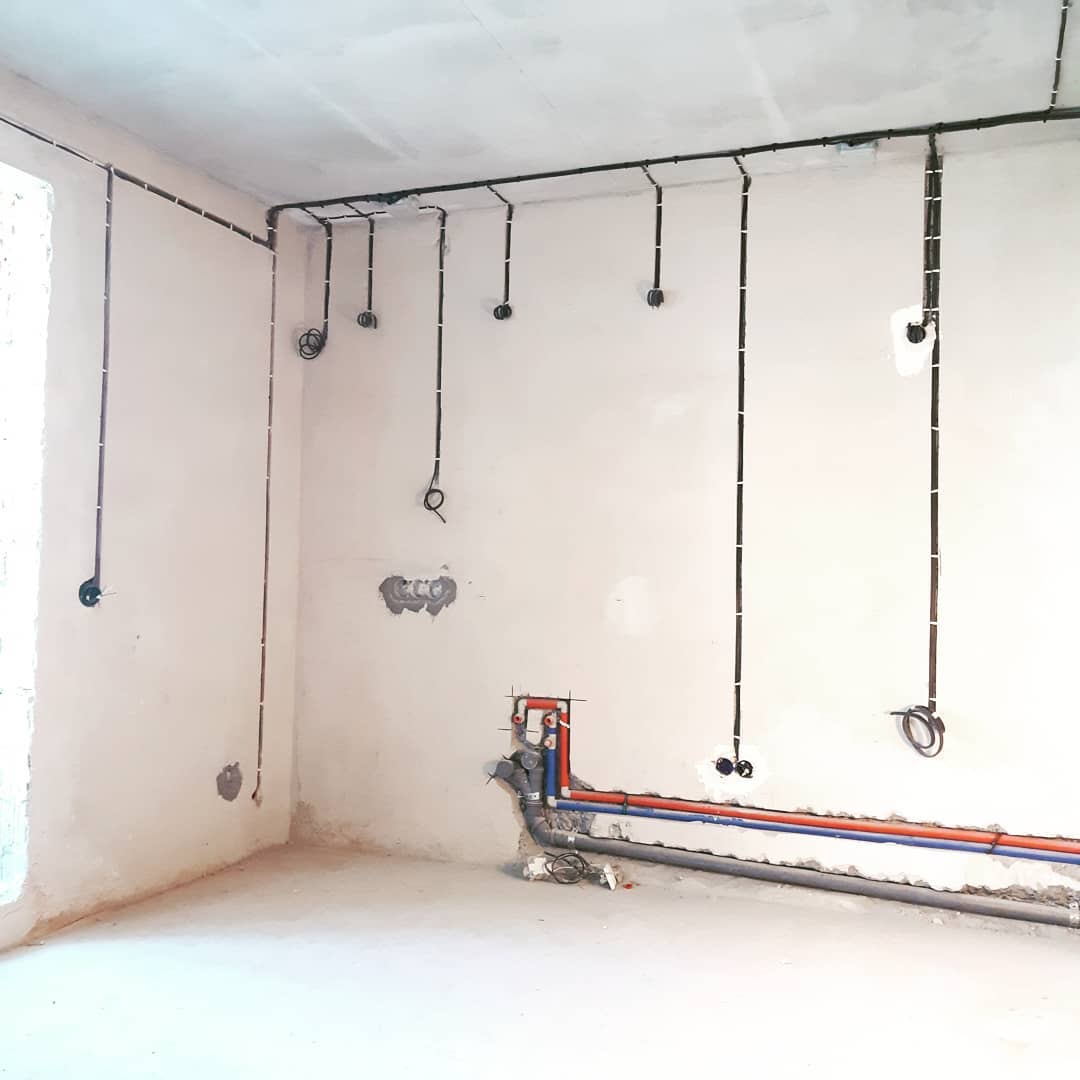

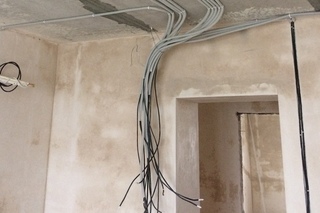

Электрооборудование при строительстве нового дома- Стройте, ремонтируйте и ремонтируйте свой собственный дом. Экономьте деньги как застройщик.

Как построить дом, Шаг 37

Электрооборудование вашего нового дома происходит после того, как будут установлены водопровод и воздуховоды.Вокруг этих предметов можно легко провести проводку… но не наоборот. Здесь мы покажем вам основные моменты, которые необходимо проверить, чтобы убедиться, что ваш электрик выполнил качественную работу. Если вы убедитесь, что все было сделано правильно на этапе грубой работы с электрооборудованием, вы избежите хлопот с рыболовной проволокой и резкой нового гипсокартона позже.

Главная сервисная панель

Сервисная панель

Среди профессиональных строителей ведутся споры о том, когда следует устанавливать главную электрическую сервисную панель (коробку, в которой расположены автоматические выключатели).Некоторые считают, что панель должна быть установлена ​​на электрическом участке. В идеале он должен войти как можно скорее. Панель должна быть проверена и одобрена местным строительным отделом. После получения разрешения можно связаться с электрической компанией, чтобы уточнить график подключения к сети. В зависимости от эффективности вашей местной коммунальной компании это может занять дни или месяцы. Так что неплохо как можно скорее включиться в их график.

Зачем вам нужно электричество к главной панели, если у вас еще не проложена проводка? Если ваш электрик установит розетку GFI под главной панелью, у вас будет питание для запуска компрессоров, освещения, инструментов и т. Д.пока дом строится. Большинство ваших торговцев будут иметь генераторы, но это может сэкономить вам деньги, если / когда требуется энергия для насосов, освещения… и т. Д. Поэтому для домов с подвалом попросите электрика установить панель сразу после засыпки фундамента (сначала обратитесь в местный строительный департамент). Электрик должен будет защитить панель от атмосферных воздействий с помощью пластика / вискозы, чтобы не допустить попадания влаги, пока крыша не уйдет.

Обязательно сообщите своему электрику, что цокольная панель должна находиться в незаметном месте… на случай, если вы или будущие владельцы захотите закончить цокольное пространство.Возможно, у вас есть место, отмеченное на плане дома, но это не всегда срабатывает. Расположение панели иногда определяется трансформатором коммунальной компании. В более новых разработках, где проводка проложена под землей, трансформаторы размещаются на линиях участка. Обычно вы хотите, чтобы панель находилась на той же стороне дома, что и трансформатор. Это сокращает боковую длину обслуживания, а расположение сбоку облегчает считывание показаний счетчика (если задний двор огорожен).

Трансформатор

на участке лота

Низкое напряжение

Электрик обычно выполняет монтаж низковольтной проводки в доме.Мы включаем в эту группу такие вещи, как освещение под шкафом, дверные звонки, ТВ-кабель, телефон, а иногда и провод термостата (убедитесь, что это входит в ваши объемы работ и спецификации для подрядчика по ОВКВ или электрического подрядчика). Также в это время обычно устанавливают любой провод звука / динамика и средства безопасности.

Простые дополнения

Добавить проводку на второй этаж после завершения дома может быть непросто. Особенно, если у вас плиточный фундамент или готовый цоколь.Чтобы упростить добавление, вы можете попросить своего электрика проложить кабелепровод диаметром два дюйма от чердака до области главной панели. Труба должна быть закрыта с обоих концов до тех пор, пока она не понадобится (подумайте о грызунах, распространении огня и т. Д.).

Отвод на чердак для будущих дополнений

Электрическая грубая проверка качества

Вот основные элементы, которые необходимо проверить после завершения грубой электрической проверки. Иногда трудно представить себе, как электрические цепи были запущены при возникновении проблем с электричеством.Так что вы можете пройтись по дому со своим электриком и попросить его все вам объяснить.

• Проверка — проверьте наличие одобрительной наклейки… если ее нет, убедитесь, что электрик вызвал для проверки в местный строительный департамент (вы не можете выполнить изоляцию, пока все ваши грубые проверки не будут одобрены)
• Места проверки — сюда входят выключатели, напольные розетки, световые короба, встраиваемые светильники для банок, кабели, телефоны, дверной звонок, наружные розетки и т. Д.
• Главная панель — проверьте место будущей отделки подвала и убедитесь, что все автоматические выключатели четко промаркированы (это может быть сделано в конце)
• Потолочные коробки — Убедитесь, что все ваши потолочные коробки рассчитаны на установку потолочного вентилятора. Это позволит вам или будущим владельцам в будущем установить потолочные вентиляторы. Если у вас есть очень большие и тяжелые люстры, не забудьте упомянуть об этом перед электрическими черновыми работами, чтобы можно было добавить дополнительное усиление.
• Детали отделки — убедитесь, что все переключатели и розетки находятся вне каких-либо деталей отделки.Никогда не бывает хорошо дойти до этапа столярных работ и обнаружить, что у вас есть выключатели / розетки на пути дверных коробок или других молдингов.
• Отверстия — Убедитесь, что в фермах или балках не было просверленных отверстий или надрезов. Изготовленные перекрытия перекрытия следует сверлить только в соответствии с рекомендациями производителя. Для перекрытий пола 2 × 10 или 2 × 12 их следует просверливать в соответствии с кодом. Прочтите этот пост о сверлении балок перекрытий для получения более подробной информации.
• Вентиляционные отверстия для ванны — Как правило, ваш подрядчик по ОВК устанавливает вентиляционные каналы для ванны, когда остальные воздуховоды устанавливаются до начала электрического пробоя.Ваш электрик обычно поставляет вентиляторы для ванны на начальном этапе. Поэтому убедитесь, что ваш электрик закрепляет воздуховоды к вентиляторам ванны, поскольку подрядчик по ОВК не вернется раньше, чем гипсокартон.
• Отделка подвала. Рекомендуется поручить электрику прокладывать проводку, как если бы подвал готовился к завершению. Им легче проложить проводку под балками пола, но это затрудняет гипсокартон потолка. Обязательно обсудите это со своим подрядчиком перед тем, как начинать черновую работу с электрооборудованием.

Правильное подключение к электросети поможет избежать неприятностей в новом доме в будущем. Так что найдите время, чтобы проверить все, прежде чем переходить к изоляции.

Нет тегов

Вопрос читателя: внутренняя дверь закрывается. Что я могу сделать?

Сколько стоит ремонт дома?

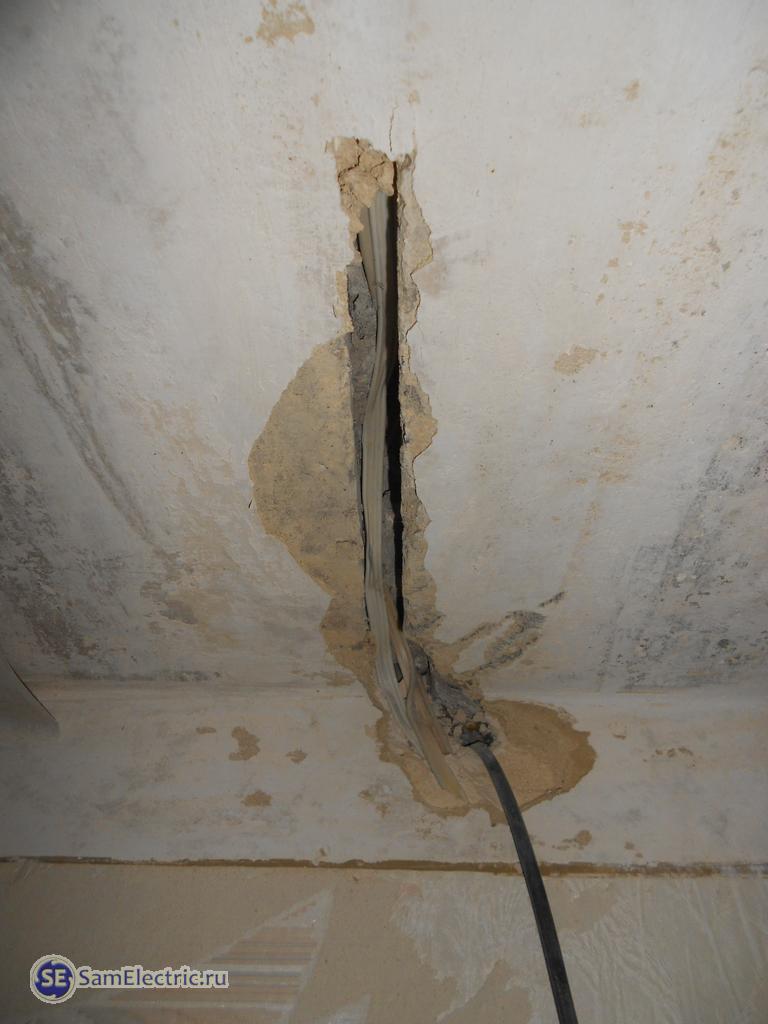

Бывают случаи, когда в доме нужно будет полностью перестроить электропроводку. Старая ручка и трубка или алюминиевая проводка могут представлять серьезную угрозу безопасности.

Согласно сообщению U.По данным Управления пожарной безопасности США, в период с 2014 по 2016 год пожарные службы Соединенных Штатов ежегодно регистрировали около 24 000 электрических пожаров в жилых домах. Эти пожары привели к гибели 310, ранениям 850 и материальному ущербу на сумму 871 миллион долларов США. Электрические пожары также привели к более чем двукратным потерям в долларах от одного пожара, чем неэлектрические пожары в жилых домах.

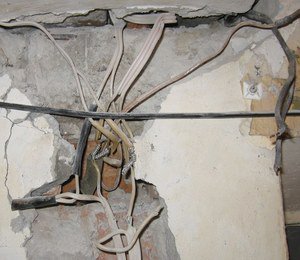

Есть много признаков того, что, возможно, пришло время перемонтировать ваш дом, в том числе перегоревшие предохранители, сработавшие выключатели или быстрое мигание или перегорание света.Искры из розетки, пластины горячего выключателя и незакрепленные розетки также могут сигнализировать о неисправности. Дома старше 40 лет могут потребовать обновления.

Неисправная проводка, если ее не устранить, может вызвать невообразимые разрушения, но это проблема, которую можно решить, изменив проводку в доме. В современной проводке не используется тот же металлический материал, который вызывает такое разрушение; вместо этого провод покрыт пластиком.

Не все дома подключены одинаково, а это означает, что затраты на замену проводов в доме могут варьироваться от одного дома к другому.Тем не менее, независимо от ситуации, одно можно сказать наверняка: замена проводки — это немалые затраты.

Сколько стоит перемонтировать дом?

Большинство домовладельцев платят в среднем 2100 долларов за ремонт своих домов, хотя цены могут варьироваться от 1500 до 10000 долларов с рабочей силой и материалами, согласно Thumbtack, сторонней службе, которая объединяет домовладельцев с поставщиками профессиональных услуг. Это составляет от 2 до 4 долларов за квадратный фут, в среднем около 2,75 доллара за квадратный фут.

Рассчитать фактическую стоимость не так просто, потому что здесь играет роль множество факторов, в том числе электромонтаж и профессиональные услуги.Тем не менее, важно придерживаться своего бюджета.

Факторы, влияющие на стоимость ремонта вашего дома

Затраты на ремонт вашего дома могут сильно различаться в зависимости от размера и возраста вашего дома, объема проекта и доступности старой проводки. «Каждый из этих факторов влияет на стоимость рабочей силы, которая составляет большую часть общей стоимости проекта», — говорит Бейли Карсон, домашний эксперт Angi.

Вот некоторые факторы, которые следует учитывать:

Размер дома

Стоимость проектов по замене электропроводки обычно взимается за квадратный фут, поэтому чем больше дом, тем больше проводов, больше розеток и, как следствие, выше затраты, говорит Карсон.«Дом площадью 1300 квадратных футов можно перемонтировать примерно за 8000 долларов, в то время как более крупный дом площадью 2500 квадратных футов, вероятно, будет стоить около 20 000 долларов».

Объем проекта

«Стоимость будет сильно варьироваться в зависимости от того, просто ли вы модернизируете электрические панели, ремонтируете часть дома или ремонтируете весь дом», — говорит Карсон. «Кроме того, если вы хотите или вам нужно добавить розетки или переключатели в какие-либо комнаты, планируйте от 100 до 185 долларов за штуку».

Трудовые отношения

Вам нужно будет заплатить лицензированному электрику для выполнения работ.Тарифы на этот вид услуг могут различаться и обычно взимаются почасово. Средняя стоимость по стране колеблется от 50 до 100 долларов в час, при этом более крупные города и более густонаселенные районы находятся на верхнем уровне шкалы, согласно веб-сайту HomeAdvisor, который помогает домовладельцам находить плюсов для своих проектов. Промышленное эмпирическое правило состоит в том, чтобы рассчитать один час работы на каждые 100 квадратных футов проводки.

Возможно, вам потребуется дополнительная оплата труда, если вам понадобится обновленная электрическая панель или новые розетки в вашем доме.

Доступность

Поскольку для переоборудования дома необходимо удалить старую проводку перед ее заменой, затраты на рабочую силу будут сильно варьироваться в зависимости от того, насколько легко электрику получить доступ к старой проводке. «Старые дома и дома с труднодоступными местами будут стоить больше, чем новые постройки или дома с более простой планировкой», — говорит Карсон. «Если ваш профессионал может получить доступ к проводам через лазейки, подвалы, чердаки или балки в полу, проект будет стоить меньше, чем если бы им пришлось открывать стены и потолки, а затем ремонтировать их.”

Разрешения и проверки

Требования к разрешениям и проверкам зависят от того, где вы живете. Часто это требуется для обеспечения того, чтобы ваша проводка соответствовала современным стандартам, соблюдала все местные нормы и правила и была безопасной для вас и вашей семьи на десятилетия вперед. Осмотр у квалифицированного электрика обычно стоит от 125 до 250 долларов.

Варианты финансирования электромонтажа и ремонта дома

Ремонт дома стоит недешево. Многие домовладельцы предпочитают финансировать проект вместо того, чтобы оплачивать работу наличными.К счастью, есть несколько вариантов финансирования проекта по замене проводки.

Персональная ссуда

Персональная ссуда обычно дает вам необходимые денежные средства в короткие сроки. Вам не нужно никакого залога, чтобы иметь право на участие, но вам понадобится доход и хороший кредитный рейтинг, чтобы иметь право на низкую процентную ставку. Этот тип ссуды отлично подходит для проекта по замене проводки, потому что вы часто можете получить ставку ниже, чем те, которые предлагают компании, выпускающие кредитные карты, хотя вам нужно будет иметь свои финансы, чтобы соответствовать требованиям.

Ссуда ​​под залог собственного капитала

Ссуда ​​под залог собственного капитала позволяет вам брать взаймы под залог собственного капитала, который вы создали в своей собственности. Как и в случае с персональной ссудой, ссуда под залог собственного капитала — это одноразовая ссуда, которую вы получаете единовременно. Поскольку вы используете свой дом в качестве залога, требования по кредитованию могут быть немного более мягкими. Хороший кредитный рейтинг поможет обеспечить вашу ссуду, а предложение вашего дома в качестве залога позволит кредиторам быть уверенными в вашей способности к погашению, поэтому ссуда под залог собственного капитала обычно имеет гораздо более низкую процентную ставку, чем личная ссуда.

Кредитная линия собственного капитала

Кредитная линия собственного капитала (HELOC) может быть лучшим решением, если вы предполагаете, что ваш проект по ремонту электропроводки будет проходить несколько этапов, или если вы не уверены в полной первоначальной стоимости. HELOC работает как кредитная карта в том смысле, что вы получаете доступ к кредитной линии с лимитом. Когда вы выплачиваете то, что занимаетесь, это высвобождает больше доступного кредита для повторного использования. HELOC использует ваш дом в качестве залога, что означает, что его процентные ставки часто ниже, чем у кредитных карт или личных займов.

8 советов, как сэкономить на ремонте дома

В то время как экономные домовладельцы будут искать способы сэкономить деньги, как правило, не стоит сокращать углы при ремонте проводов.

«Обычно это не та область, где экономия денег должна быть приоритетом», — говорит Дэвид Стеккель, домашний эксперт Thumbtack. «Приоритеты должны заключаться в том, чтобы делать это правильно и делать это один раз в указанном порядке».

Тем не менее, есть способы минимизировать дополнительные или непредвиденные расходы.

1. Избегайте ремонтных работ, связанных с открытием стен. По возможности выбирайте более простые подходы. «Открытие стен — гораздо более сложная задача, чем прокладка провода через чердак или подвал», — говорит Штекель. «Ремонт стен после завершения всех ваших электромонтажных работ может съесть от 25 до 30 процентов общего бюджета вашего проекта».
2. Сначала осмотрите. Поручите лицензированному электрику провести полную проверку электропроводки в вашем доме, прежде чем приступить к выполнению проекта по замене электропроводки. Не исключено, что вместо этого можно обойтись мелким ремонтом.
3. Присмотритесь. Постарайтесь получить хотя бы три цитаты от электриков. Самый дешевый вариант может оказаться не лучшим, но сравнение нескольких котировок поможет вам найти лучшие цены на нужные вам услуги.
4. Не делай этого в одиночку. Самостоятельно можно выполнить множество проектов по благоустройству дома, но электромонтажные работы не входят в их число. Электрики не зря требуют профессиональных сертификатов: одно неверное движение может привести к поражению электрическим током или возгоранию, а устранение даже незначительных проблем может привести к дополнительным повреждениям.
5. По возможности объединяйте проекты. Возможно, вам потребуется отремонтировать проводку только в одной комнате, но подумайте о том, чтобы обновить розетки или электрическую панель, пока вы в ней. Это может повысить стоимость вашего дома и сэкономить вам деньги.
6. Получение разрешений. В некоторых штатах может потребоваться получение разрешения перед выполнением каких-либо работ. Вас могут даже оштрафовать, если вы не получите разрешение на проект, для которого оно требуется, поэтому знание того, требуется ли оно, может избавить вас от необходимости оплачивать штрафные расходы постфактум.
7. Приоритет проектов. Зная, сколько стоит перемонтаж каждой комнаты, вы сможете расставить приоритеты для каждого проекта. Не все комнаты будут стоить одинаково, даже если площадь будет одинаковой. Ремонт ванной комнаты или кухни может быть намного дороже, чем ремонт спальни или подвала. Ремонт спальни может стоить до 800 долларов, а вот кухня может стоить более 3000 долларов.
8. Проведите свое исследование. Узнайте больше об электриках в вашем районе, принимая во внимание оценки и отзывы.

Итог

Хотя ремонт дома стоит дорого, хорошая новость заключается в том, что обычно вам нужно сделать это только один раз, поэтому вам не придется беспокоиться о текущих расходах или текущих проектах. Однако важно использовать лучшие материалы и услуги, чтобы обеспечить безопасность вашего дома. Это тот проект, в котором вы не хотите срезать углы; Ремонт дома может буквально спасти вам жизнь.

«Помните о важности правильного выполнения этой работы», — говорит Карсон.«Дом с плохой проводкой может представлять огромную опасность для вас и вашей семьи. Таким образом, стоит потратить немного больше на высококачественного профессионала, чтобы избежать нарушений кодекса, будущего ремонта или потенциальных пожаров — всех рисков, которые могут возникнуть из-за неисправной проводки ».

Подробнее:

.
