Как посчитать объем трубы при выборе расширительного мембранного бака.

Как посчитать объем трубы.

Данные вычисления требуются для определения объёма системы отопления, при выборе расширительного мембранного бака.
Объём расширительного мембранного бака подбирается из расчета не менее 10% от всего литража системы.

Определите радиус трубы R. Если необходимо рассчитать внутренний объем трубы, то надо найти внутренний радиус. Если необходимо рассчитать объем, занимаемый трубой, следует рассчитать радиус внешний. Путем измерений можно легко получить диаметр (как внутренний, так и внешний) и длину окружности сечения трубы. Если известен диаметр трубы, поделите его на два. Так, R=D/2, где D — диаметр. Если известна длина окружности сечения трубы, поделите его на 2*Пи, где Пи=3.14159265. Так, R=L/6,28318530, где L — длина окружности.

Найдите площадь сечения трубы. Возведите значение радиуса в квадрат и помножьте его на число Пи. Так, S=Пи*R*R, где R — радиус трубы. Площадь сечения будет найдена в той же системе единиц, в которой было взято значение радиуса. Например, если значение радиуса представлено в сантиметрах, то площадь сечения будет вычислена в квадратных сантиметрах.

Вычислите объем трубы. Помножьте площадь сечения трубы на нее длину. Объем трубы V=S*L, где S — площадь сечения, а L — длина трубы.

Программа расчета объема воды в трубе и радиаторах

Внутренний диаметр трубы, мм. = объём секции радиатора, литров =
Длина трубы, м = количество секций радиатора, шт. =
Объем воды в трубе, м³ = объём воды в радиаторе, м³ =
Объем воды в трубе, литров = объём воды в радиаторе, литров =

Объем воды в системе, м³ =
Объем воды в системе, литров
=


Таблица объёма жидкости в одном метре трубы:



Внутренний диаметр,
мм

Внутренний объем 1 м погонного трубы,
литров



Внутренний диаметр,
мм

Внутренний объем 1 м погонного трубы,
литров

4

0,0126

105

8,6590

5

0,0196

110

9,5033

6

0,0283

115

10,3869

7

0,0385

120

11,3097

8

0,0503

125

12,2718

9

0,0636

130

13,2732

10

0,0785

135

14,3139

11

0,0950

140

15,3938

12

0,1131

145

16,5130

13

0,1327

150

17,6715

14

0,1539

160

20,1062

15

0,1767

170

22,6980

16

0,2011

180

25,4469

17

0,2270

190

28,3529

18

0,2545

200

31,4159

19

0,2835

210

34,6361

20

0,3142

220

38,0133

21

0,3464

230

41,5476

22

0,3801

240

45,2389

23

0,4155

250

49,0874

24

0,4524

260

53,0929

26

0,5309

270

57,2555

28

0,6158

280

61,5752

30

0,7069

290

66,0520

32

0,8042

300

70,6858

34

0,9079

320

80,4248

36

1,0179

340

90,7920

38

1,1341

360

101,7876

40

1,2566

380

113,4115

42

1,3854

400

125,6637

44

1,5205

420

138,5442

46

1,6619

440

152,0531

48

1,8096

460

166,1903

50

1,9635

480

180,9557

52

2,1237

500

196,3495

54

2,2902

520

212,3717

56

2,4630

540

229,0221

58

2,6421

560

246,3009

60

2,8274

580

264,2079

62

3,0191

600

282,7433

64

3,2170

620

301,9071

66

3,4212

640

321,6991

68

3,6317

660

342,1194

70

3,8485

680

363,1681

72

4,0715

700

384,8451

74

4,3008

720

407,1504

76

4,5365

740

430,0840

78

4,7784

760

453,6460

80

5,0265

780

477,8362

82

5,2810

800

502,6548

84

5,5418

820

528,1017

86

5,8088

840

554,1769

88

6,0821

860

580,8805

90

6,3617

880

608,2123

92

6,6476

900

636,1725

94

6,9398

920

664,7610

96

7,2382

940

693,9778

98

7,5430

960

723,8229

100

7,8540

980

754,2964

1000

785,3982



teplokom.su

Калькулятор расчета объема и площади трубы

Инструкция для калькулятора онлайн расчета площади и объема трубы

Все параметры указываем в мм

L – Труба в длину.

D1 – Диаметр по внутренней части.

D2 – Диаметр по внешней части трубы.

При помощи данной программы, Вы сможете рассчитать объем воды или другой любой жидкости в трубе.

Для точного вычисления объема системы отопления к полученному результату необходимо прибавить объем отопительного котла и радиаторов. Как правило, эти параметры указаны в паспорте на изделии.

По результатам подсчетов, Вы узнаете объем трубопровода общий, на погонный метр, площадь поверхности трубы. Как правило, площадь поверхности применяется для подсчета требуемого количества лакокрасочного материала.

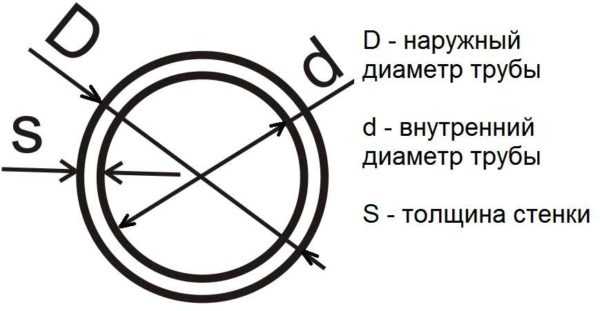

При вычислении необходимо указать наружный и внутренний диаметр трубопровода и его длину.

Программа выполняет вычисления поверхности труб по следующей формуле P=2*π*R2*L.

Вычисления объема трубы выполняется по формуле V=π*R1^2*L.

Где,

L— длина трубопровода.

R1— внутренний радиус.

R2— наружный радиус.

Как правильно выполняются вычисления объема тел

Расчет объема цилиндра, труб и других физических тел – классическая задача из прикладной науки и инженерной деятельности. Как правило, данная задача не является тривиальной. Согласно аналитическим формулам для вычисления объема жидкостей в различных телах и емкостях может оказаться очень затруднительным и громоздким. Но, в основном объем простых тел можно вычислить достаточно просто. К примеру, при помощи нескольких математических формул Вы сможете определить объем трубопровода. Как правило, количество жидкости в трубах определяется значением м3 или метры кубические. Однако в нашей программе, Вы получаете все расчеты в литрах, а площадь поверхности определяется в м2 – квадратных метрах.

Полезная информация

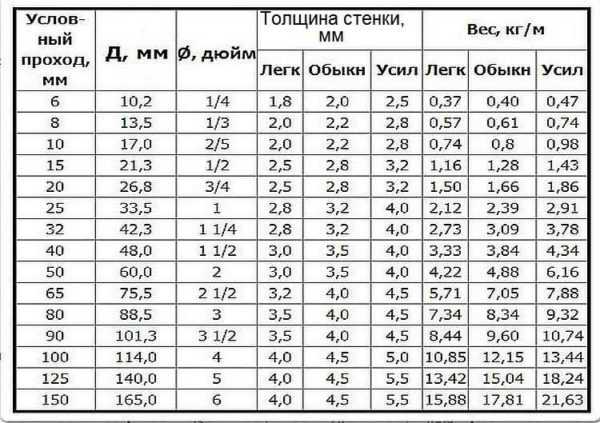

Размеры стальных трубопроводов для газоснабжения, отопления или водоснабжения указываются в целых дюймам (1″,2″) или его долях (1/2″, 3/4″). За 1″ согласно общепринятым меркам принимают 25,4 миллиметра. На сегодняшний день стальные трубы можно встретить в усиленном (с двойной стенкой) или в обычном исполнении.

Для усиленного и обычного трубопровода внутренние диаметры отличаются от стандартных – 25,4 миллиметра: так в усиленном, этот параметр составляет 25,5 миллиметров, а в стандартном или обычном – 27,1 миллиметр. Отсюда следует, что незначительно, но эти параметры отличаются, что тоже следует учесть при выборе труб для отопления или водоснабжения. Как правило, специалисты не особо вникают в эти подробности, так как для них важным условием является — Ду (Dn) или условный проход. Данная величина является безразмерной. Этот параметр можно определить с помощью специальных таблиц. Но нам не стоит вникать в эти подробности.

Стыковка различных стальных труб, размер которых представлен в дюймах с алюминиевыми, медными, пластиковыми и другими, данные которых представлены в миллиметрах, предусмотрены специальные переходники.

Как правило, данный вид расчета труб необходим в процессе вычисления размера расширительного бачка для отопительной системы. Объем воды в системе обогрева комнаты или дома, рассчитывается с помощью нашей программы в онлайн-режиме. Однако, зачастую, этими данными неопытные специалисты просто пренебрегают, что не стоит делать. Так как, для эффективного функционирования отопительной системы нужно учесть все параметры, чтобы правильно выбрать котел, насос и радиаторы. Также немаловажным объем жидкости в трубопроводе будет в том случае, когда вместо воды будет использовать антифриз в системе обогрева, который является достаточно дорогим и переплаты в этом случае будут излишни.

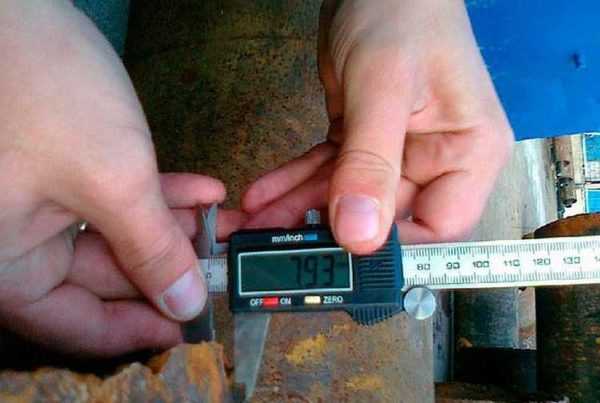

Чтобы определить объем жидкости необходимо правильно замерять наружный и внутренний диаметр трубопровода.

Важно! Не стоит пренебрегать результатами расчета при проектировании отопительной системы. В противном случае Вы рискуете не правильно выбрать котел по мощности, который будет неэффективным и неэкономичным в процессе эксплуатации, и как следствие помещения будут плохо обогреваться.

Примерный расчет можно выполнить исходя из пропорции 15 л жидкости на 1 кВт мощности отопительного котла

К примеру, у Вас котел на 4 кВт, отсюда получаем объем всей системы равен 60 литров (4х15)

Мы привели точные значения объема жидкости для разных радиаторов в системе отопления.

Объем воды:

  • старая чугунная батарея в 1 секции – 1,7 литра;
  • новая чугунная батарея в 1 секции – 1 литр;
  • биметаллический радиатор в 1 секции – 0,25 литра;
  • алюминиевый радиатор в 1 секции – 0,45 литра.

Заключение

Теперь Вы знаете, как можно правильно и быстро вычислить объем трубы для водоснабжения или системы отопления.

o-builder.ru

Объем изоляции, м³ на 100 м длины трубопровода или цилиндрического оборудования

Главная > Объем изоляции, м³ на 100 м длины трубопровода или цилиндрического оборудования

ЕНиР

ПРИЛОЖЕНИЕ 2

Объем изоляции, м³ на 100 м длины трубопровода или цилиндрического оборудования

Толщина Наружный диаметр трубопровода или цилиндрического оборудования, мм, до Толщина
изоляции, мм 10 14 17 20 25 32 38 40 44 48 57 76 89 95 108 133 изоляции, мм
10 0,06 0,08 0,084 0,09 0,11 0,13 0,15 0,16 0,17 0,19 0,21 0,27 0,31 0,33 0,37 0,5 10
15 0,12 0,14 0,15 0,16 0,19 0,22 0,25 0,26 0,28 0,3 0,34 0,43 0,49 0,52 0,58 0,7 15
20 0,19 0,21 0,23 0,25 0,28 0,33 0,36 0,38 0,4 0,43 0,48 0,6 0,68 0,72 0,8 0,96 20
25 0,27 0,31 0,33 0,35 0,39 0,45 0,49 0,51 0,54 0,57 0,64 0,79 0,89 0,94 1,04 1,24 25
30 0,38 0,41 0,44 0,47 0,52 0,58 0,64 0,66 0,7 0,73 0,82 1 1,12 1,18 1,3 1,54 30
35 0,5 0,54 0,57 0,6 0,66 0,74 0,8 0,82 0,87 0,91 1,01 1,22 1,36 1,43 1,57 1,85 35
40 0,63 0,68 0,72 0,75 0,82 0,9 0,98 1 1,06 1,11 1,22 1,46 1,62 1,7 1,86 2,17 40
45 0,78 0,83 0,88 0,92 0,99 1,09 1,17 1,2 1,26 1,31 1,44 1,71 1,89 1,98 2,16 2,52 45
50 0,94 1 1,05 1,1 1,18 1,29 1,38 1,41 1,48 1,54 1,68 1,98 2,18 2,28 2,48 2,87 50
55 1,12 1,19 1,24 1,3 1,38 1,5 1,61 1,64 1,71 1,78 1,93 2,26 2,49 2,59 2,82 3,25 55
60 1,32 1,39 1,45 1,51 1,6 1,73 1,85 1,89 1,96 2,03 2,2 2,56 2,81 2,92 3,17 3,64 60
65 1,58 1,61 1,67 1,73 1,84 1,98 2,1 2,14 2,22 2,31 2,49 2,88 3,14 3,27 3,53 4,04 65
70 1,76 1,84 1,9 1,98 2,09 2,24 2,37 2,42 2,51 2,59 2,79 3,21 3,5 3,63 3,91 4,46 70
75 2 2,2 2,17 2,24 2,36 2,52 2,66 2,71 2,8 2,9 3,11 3,56 3,86 4 4,31 4,9 75
80 2,51 2,64 2,81 2,96 3,01 3,11 3,22 3,44 3,92 4,25 4,4 4,72 4,35 80
85 2,8 2,94 3,12 3,28 3,34 3,44 3,55 3,79 4,3 4,65 4,8 5,15 5,82 85
90 3,62 3,67 3,79 3,9 4,15 4,69 5,06 5,23 5,6 6,3 90
95 3,97 4,03 4,15 4,27 4,53 5,1 5,49 5,67 6,06 6,8 95
100 4,33 4,4 4,52 4,65 4,93 5,53 5,93 6,12 6,53 7,32 100
105 5,05 5,34 5,97 6,4 6,6 7,02 7,85 105
110 5,46 5,77 6,42 6,87 7,08 7,58 8,39 110
115 5,89 6,21 6,9 7,37 7,58 8,05 8,96 115
120 6,33 6,67 7,39 7,88 8,1 8,59 9,53 120
125 7,14 7,89 8,4 8,64 9,15 10,13 125
130 7,63 8,41 8,94 9,18 9,72 10,74 130
135 8,14 8,94 9,5 9,75 10,3 11,36 135
140 8,66 9,5 10,07 10,33 10,9 11,56 140
145 10,06 10,65 10,93 11,52 12,66 145
150 10,64 11,26 11,54 12,15 13,33 150
155 11,24 11,88 12,17 12,3 14,02 155
160 11,86 12,51 12,81 13,46 14,72 160
165 14,14 15,44 165
170 14,84 16,17 170
175 15,55 16,92 175
180 16,28 17,69 180

Продолжение прил. 2

Толщина Наружный диаметр трубопровода или цилиндрического оборудования, мм, до Толщина
изоляции, мм 159 180 219 273 325 377 426 476 529 631 720 820 920 1020 1220 изоляции, мм
10 0,53 0,6 0,72 0,89 1,05 1,22 1,37 1,53 1,69 2,01 2,29 2,61 2,92 3,23 3,86 10
15 0,82 0,92 1,1 1,36 1,6 1,85 2,08 2,31 2,56 3,04 3,46 3,53 4,4 4,87 5,82 15
20 1,12 1,26 1,5 1,84 2,17 2,49 2,8 3,11 3,45 3,98 4,65 5,28 5,9 6,53 7,79 20
25 1,44 1,61 1,92 2,34 2,75 3,16 3,54 3,93 4,35 5,15 5,85 6,63 7,42 8,2 9,77 25
30 1,78 1,98 2,35 2,85 3,34 3,83 4,3 4,77 5,27 6,23 7,07 8,01 8,95 9,89 11,78 30
35 2,13 2,36 2,79 3,38 3,96 4,53 5,07 5,51 6,2 7,32 8,3 9,4 10,5 11,59 13,79 35
40 2,5 2,76 3,25 3,93 4,58 5,24 5,85 6,48 7,15 8,43 9,55 10,8 12,06 13,31 15,83 40
45 2,88 3,18 3,73 4,49 5,23 5,96 6,66 7,36 8,11 9,48 10,81 12,22 13,64 15,05 17,78 45
50 3,28 3,61 4,22 5,07 5,89 6,7 7,47 8,26 9,09 10,69 12,09 13,66 15,23 16,8 19,94 50
55 3,7 4,06 4,73 5,66 6,56 7,46 8,31 9,17 10,09 11,85 13,38 15,11 16,84 18,57 22,02 55
60 4,13 4,52 5,26 6,27 7,25 8,23 9,16 10,11 11,11 13,02 14,7 16,54 18,47 20,36 24,12 60
65 4,57 5 5,8 6,9 7,96 9,02 10,02 11,04 12,12 14,31 16,02 18,06 20,1 22,14 26,23 65
70 5,02 5,5 6,35 7,54 8,68 9,83 10,9 12 13,17 15,41 17,36 19,56 21,76 23,96 28,35 70
75 5,51 6 6,92 8,2 9,42 10,64 11,8 12,98 14,22 16,63 18,72 21,08 23,43 25,79 30,5 75
80 6 6,53 7,51 8,87 10,17 11,48 12,71 13,97 15,3 17,86 20,1 22,61 25,12 27,63 32,66 80
85 6,51 7,07 8,11 9,56 10,94 12,33 13,64 14,97 16,39 19,11 21,49 24,15 26,82 29,49 34,83 85
90 7,04 7,63 8,73 10,26 11,73 13,2 14,58 16 17,49 20,37 22,89 25,72 28,54 31,37 37,02 90
95 7,58 8,2 9,37 10,98 12,58 14,08 15,54 17,03 18,61 21,66 24,31 27,3 30,28 32,59 39,23 95
100 8,13 8,79 10,02 11,71 13,35 14,98 16,52 18,09 19,75 22,96 25,75 28,89 32,03 35,17 41,45 100
105 8,71 9,4 10,69 12,47 14,18 15,9 17,51 19,16 20,91 24,27 27,21 30,51 33,8 37,1 43,7 105
110 9,29 10,02 11,36 13,23 15,02 16,82 18,51 20,24 22,07 25,59 28,67 32,12 35,58 39,03 45,94 110
115 9,89 10,65 12,06 14,01 15,9 17,77 19,54 21,34 23,26 26,94 30,15 33,76 37,37 40,99 48,21 115
120 10,51 11,3 12,77 14,81 16,77 17,73 20,57 22,46 24,45 28,3 31,65 35,42 39,19 42,96 50,49 120
125 11,15 11,97 13,5 15,62 17,66 19,7 21,63 23,59 25,67 29,67 33,17 37,09 41,02 44,94 52,94 125
130 11,8 12,65 14,25 16,45 18,57 20,7 22,7 24,74 26,9 31,06 34,7 38,78 42,94 46,94 55,11 130
135 12,46 13,35 15,01 17,3 19,5 21,7 23,78 25,9 28,15 32,47 36,24 40,48 44,72 48,96 57,44 135
140 13,14 14,07 15,78 18,16 20,44 22,73 24,88 27,08 29,41 33,89 37,81 42,2 46,6 50,99 59,79 140
145 13,84 14,8 16,57 19,03 21,4 23,77 26 28,27 30,69 35,33 39,38 43,94 48,49 53,04 62,15 145
150 14,55 15,54 17,38 19,92 22,37 24,82 27,13 29,48 31,98 36,79 40,98 45,69 50,4 55,11 64,53 150
155 15,28 16,3 18,2 20,73 23,36 25,89 28,28 30,71 33,29 38,25 42,59 47,45 52,32 57,19 66,92 155
160 16,03 17,08 19,04 21,75 24,37 26,98 29,44 31,95 34,68 39,74 44,21 49,24 54,26 59,28 69,33 160
165 16,79 17,88 19,9 22,69 25,39 28,08 30,62 33,21 35,96 41,24 45,85 51,03 56,21 61,39 71,76 165
170 17,03 18,68 20,76 23,65 26,42 29,2 31,84 34,48 37,31 42,76 47,51 52,85 58,18 63,52 74,2 170
175 18,35 19,51 21,65 24,62 27,48 30,33 33,03 35,77 38,68 44,29 49,18 54,68 60,17 65,67 66,66 175
180 19,16 20,35 22,55 25,6 28,54 31,48 34,25 37,08 40,07 45,84 50,87 56,52 62,17 67,82 79,13 180
185 23,47 26,61 29,63 32,65 35,5 38,4 41,48 47,41 52,58 58,39 63,84 70 81,62 185
190 24,4 27,62 30,72 33,83 36,75 39,73 42,9 48,98 54,29 60,26 65,62 72,19 84,12 190
195 25,35 28,66 31,84 35,03 38,02 41,09 44,34 50,58 56,03 62,15 68,27 74,4 86,65 195
200 26,31 29,7 32,97 36,24 39,31 42,45 45,78 52,19 57,78 64,06 70,34 76,62 89,18 200
205 37,47 40,62 43,84 47,25 53,82 59,54 65,98 72,42 78,66 91,73 205
210 38,71 41,94 45,23 48,73 55,46 61,32 67,92 74,51 81,11 94,3 210
215 39,97 43,27 46,65 50,23 57,11 63,12 69,87 76,62 83,38 96,78 215
220 41,24 44,63 48,08 51,74 58,79 64,94 71,84 78,75 85,66 99,48 220

snip1.ru

расчет изоляции трубопровода по СНиП 2.04.14-88

Диаметр условного прохода трубопровода d:

Температура вещества в трубопроводе tw:

Температура окружающей среды te, принимается согласно п. 3.6:

Теплоизоляционный материал:

(от -180 до 130С)Изделия из пенопласта ФРП-1 и резинопена, ГОСТ 22546-77, группа 75, плотность 65-85 гк/м3, трудногорючий(от -180 до 130С)Изделия из пенопласта ФРП-1 и резинопена, ГОСТ 22546-77, группа 100, плотность 86-110 гк/м3, температура применения от -180 до 150С, трудногорючий(от 20 до 600С)Изделия перлитоцементные, ГОСТ 18109-80, марка 250, плотность 250 гк/м3, температура применения от 20 до 600С, негорючий(от 20 до 600С)Изделия перлитоцементные, ГОСТ 18109-80, марка 300, плотность 300 гк/м3, температура применения от 20 до 600С, негорючий(от 20 до 600С)Изделия перлитоцементные, ГОСТ 18109-80, марка 350, плотность 350 гк/м3, температура применения от 20 до 600С, негорючий(от 20 до 600С)Изделия теплоизоляционные известково-кремнеземистые, ГОСТ 24748-81, марки 200, температура применения от 20 до 600С, негорючий(от 20 до 600С)Изделия теплоизоляционные известково-кремнеземистые, ГОСТ 24748-81, марки 225, температура применения от 20 до 600С, негорючий(от -60 до 400С)Изделия минераловатные с гофрированной структурой для промышленной тепловой изоляции, ТУ 36.16.22-8-86, марки 75, температура применения от -60 до 400С, негорючий(от -60 до 400С.Изделия минераловатные с гофрированной структурой для промышленной тепловой изоляции, ТУ 36.16.22-8-86, марки 100, температура применения от -60 до 400С, негорючий(от 20 до 600С)Изделия теплоизоляционные вулканитовые, ГОСТ 10179-74, марки 300, температура применения от 20 до 600С, негорючий(от 20 до 600С)Изделия теплоизоляционные вулканитовые, ГОСТ 10179-74, марки 350, температура применения от 20 до 600С, негорючий(от 20 до 600С)Изделия теплоизоляционные вулканитовые, ГОСТ 10179-74, марки 400, температура применения от 20 до 600С, негорючий(от -180 до 450С)Маты минераловатные прошивные, ГОСТ 21880-86, марки 100, температура применения от -180 до 450С, негорючий(от -180 до 450С)Маты минераловатные прошивные, ГОСТ 21880-86, марки 125, температура применения от -180 до 450С, негорючий(от -60 до 180С)Маты из стеклянного шпательного волокна на синтетическом связующем, ГОСТ 10499-78, марки МС-35, негорючий(от -60 до 180С)Маты из стеклянного шпательного волокна на синтетическом связующем, ГОСТ 10499-78, марки МС-50, негорючий(от -180 до 400С)Маты и вата из супертонкого стеклянного волокна без связующего, ТУ 21 РСФСР 224-87, негорючий(от -60 до 400С)Плиты теплоизоляционные из минеральной ваты на синтетическом связующем, ГОСТ 9573-82, марки 50, негорючий(от -60 до 400С)Плиты теплоизоляционные из минеральной ваты на синтетическом связующем, ГОСТ 9573-82, марки 75, негорючий(от -180 до 400С)Плиты теплоизоляционные из минеральной ваты на синтетическом связующем, ГОСТ 9573-82, марки 125, негорючий(от -180 до 400С)Плиты теплоизоляционные из минеральной ваты на синтетическом связующем, ГОСТ 9573-82, марки 175, негорючий(от -60 до 180С)Плиты из стеклянного шпательного волокна полужесткие, технические, ГОСТ 10499-78, марки ППТ-50, трудногорючий(от -60 до 180С)Плиты из стеклянного шпательного волокна полужесткие, технические, ГОСТ 10499-78, марки ППТ-75, трудногорючий(от -100 до 60С)Плиты теплоизоляционные из минеральной ваты на битумном связующем, ГОСТ 10140-80, марки 75, негорючий(от -100 до 60С)Плиты теплоизоляционные из минеральной ваты на битумном связующем, ГОСТ 10140-80, марки 100, горючий(от -100 до 60С)Плиты теплоизоляционные из минеральной ваты на битумном связующем, ГОСТ 10140-80, марки 150, горючий(от -100 до 60С)Плиты теплоизоляционные из минеральной ваты на битумном связующем, ГОСТ 10140-80, марки 200, горючий(от -180 до 130С)Плиты теплоизоляционные из пенопласта на основе резольных фенолформальдегидных смол, ГОСТ 20916-87, марки 50, трудногорючий(от -180 до 130С)Плиты теплоизоляционные из пенопласта на основе резольных фенолформальдегидных смол, ГОСТ 20916-87, марки 80, трудногорючий(от -180 до 130С)Плиты теплоизоляционные из пенопласта на основе резольных фенолформальдегидных смол, ГОСТ 20916-87, марки 90, трудногорючий(от -180 до 130С)Полотна холстопрошивные стекловолокнистые, ТУ 6-48-0209777-1-88, марки ХПС-Т-5, негорючий(от -180 до 130С)Полотна холстопрошивные стекловолокнистые, ТУ 6-48-0209777-1-88, марки ХПС-Т-2,5, негорючий(от -200 до 875С)Песок перлитовый вспученный мелкий, ГОСТ 10832-91, марки 75, негорючий(от -200 до 875С)Песок перлитовый вспученный мелкий, ГОСТ 10832-91, марки 100, негорючий(от -200 до 875С)Песок перлитовый вспученный мелкий, ГОСТ 10832-91, марки 150, негорючий(от -180 до 400С)Полуцилиндры и цилиндры минераловатные на синтетическом связующем, ГОСТ 23208-83, марки 100, негорючий(от -180 до 400С)Полуцилиндры и цилиндры минераловатные на синтетическом связующем, ГОСТ 23208-83, марки 150, негорючий(от -180 до 400С)Полуцилиндры и цилиндры минераловатные на синтетическом связующем, ГОСТ 23208-83, марки 200, негорючий(от -180 до 70С)Плиты пенополистирольные ГОСТ 15588-86, марки 20, горючий(от -180 до 70С)Плиты пенополистирольные ГОСТ 15588-86, марки 25, горючий(от -180 до 70С)Плиты пенополистирольные ГОСТ 15588-86, марки 30,40, горючий(от -180 до 60С)Пенопласт плиточный, ТУ 6-05-1178-87, марки: ПС-4-40, горючий(от -180 до 60С)Пенопласт плиточный, ТУ 6-05-1178-87, марки: ПС-4-60, горючий(от -180 до 60С)Пенопласт плиточный, ТУ 6-05-1178-87, марки: ПС-4-65, горючий(от -180 до 60С)Пенопласт плиточный ПХВ, ТУ 6-05-1179-83. марки ПХВ-1-85, горючий(от -180 до 60С)Пенопласт плиточный ПХВ, ТУ 6-05-1179-83. марки ПХВ-1-115, горючий(от -180 до 60С)Пенопласт плиточный ПХВ, ТУ 6-05-1179-83. марки ПХВ-2-150, горючий(от -180 до 60С)Пенопласт плиточный марки ПВ-1, ТУ 6-05-1158-87, горючий(от -180 до 60С)Пенопласт поливинилхлорид-ный эластичный ПВХ-Э, ТУ 6-05-1269-75, горючий(от 0 до 120С)Пенопласт термореактивный, жесткий, ТУ 6-05-1303-76, марки ФК-20, горючий(от 0 до 120С)Пенопласт термореактивный, жесткий, ТУ 6-05-1303-76, марки ФФ, трудногорючий(от -180 до 120С)Пенополиуретан ППУ-331/3 (заливочный) плотность 40-60, горючий(от -180 до 120С)Пенополиуретан ППУ-331/3 (заливочный) плотность 60-80, горючий(от -60 до 100С)Пенопласт полиуретановый эластичный ППУ-ЭТ, ТУ 6-05-1734-75, горючий(от -200 до 550С)Полотно иглопробивное стеклянное теплоизоляционное марки ИПС-T-l000, ТУ 6-11-570-83, негорючий(от -180 до 450С)Ровинг (жгут) из стеклянных комплексных нитей, ГОСТ 17139-79, негорючий(от 20 до 220С)Шнур асбестовый, ГОСТ 1779-83, марки: ШАП, трудногорючий(от 20 до 400С)Шнур асбестовый, ГОСТ 1779-83, марки: ШАОН, негорючий(от -180 до 600С)Шнур теплоизоляцион-ный из минераль-ной ваты, ТУ 36-1695-79, марки 200, негорючий(от -180 до 600С)Шнур теплоизоляцион-ный из минераль-ной ваты, ТУ 36-1695-79, марки 250, негорючий(от -269 до 600С)Холсты из микро-ультрасупертонко-го стекломикро-кристаллического штапельного волокна из горных пород, РСТ УССР 1970-86, марка БСТВ-ст, негорючий(до 150С)Армопенобетон (при бесканальной прокладке)(до 130С)Битумоперлит (при бесканальной прокладке)(до 130С)Битумокерамзит (при бесканальной прокладке)(до 130С)Битумовермикулит (при бесканальной прокладке)(до 150С)Пенополимербетон (при бесканальной прокладке)(до 120С)Пенополиуретан (при бесканальной прокладке)(до 125С)Фенольный поропласт ФЛ монолитный (при бесканальной прокладке)ДРУГОЙ МАТЕРИАЛ

Выберите грунт для определения его теплопроводности:

ДРУГОЙ ГРУНТПесок, плотность 1480кг/м3, влагосодержание грунта 4%, теплопроводность 0.86Вт/(м*С)Песок, плотность 1600кг/м3, влагосодержание грунта 5%, теплопроводность 1.11Вт/(м*С)Песок, плотность 1600кг/м3, влагосодержание грунта 15%, теплопроводность 1.92Вт/(м*С)Песок, плотность 1600кг/м3, влагосодержание грунта 23,8%, теплопроводность 1.92Вт/(м*С)Суглинок, плотность 1100кг/м3, влагосодержание грунта 8%, теплопроводность 0.71Вт/(м*С)Суглинок, плотность 1100кг/м3, влагосодержание грунта 15%, теплопроводность 0.9Вт/(м*С)Суглинок, плотность 1200кг/м3, влагосодержание грунта 8%, теплопроводность 0.83Вт/(м*С)Суглинок, плотность 1200кг/м3, влагосодержание грунта 15%, теплопроводность 1.04Вт/(м*С)Суглинок, плотность 1300кг/м3, влагосодержание грунта 8%, теплопроводность 0.98Вт/(м*С)Суглинок, плотность 1300кг/м3, влагосодержание грунта 15%, теплопроводность 1.2Вт/(м*С)Суглинок, плотность 1400кг/м3, влагосодержание грунта 8%, теплопроводность 1.12Вт/(м*С)Суглинок, плотность 1400кг/м3, влагосодержание грунта 15%, теплопроводность 1.36Вт/(м*С)Суглинок, плотность 1400кг/м3, влагосодержание грунта 20%, теплопроводность 1.63Вт/(м*С)Суглинок, плотность 1500кг/м3, влагосодержание грунта 8%, теплопроводность 1.27Вт/(м*С)Суглинок, плотность 1500кг/м3, влагосодержание грунта 15%, теплопроводность 1.56Вт/(м*С)Суглинок, плотность 1500кг/м3, влагосодержание грунта 20%, теплопроводность 1.86Вт/(м*С)Суглинок, плотность 1600кг/м3, влагосодержание грунта 8%, теплопроводность 1.45Вт/(м*С)Суглинок, плотность 1600кг/м3, влагосодержание грунта 15%, теплопроводность 1.78Вт/(м*С)Суглинок, плотность 2000кг/м3, влагосодержание грунта 5%, теплопроводность 1.75Вт/(м*С)Суглинок, плотность 2000кг/м3, влагосодержание грунта 10%, теплопроводность 2.56Вт/(м*С)Суглинок, плотность 2000кг/м3, влагосодержание грунта 1.5%, теплопроводность 2.68Вт/(м*С)Глинистый, плотность 1300кг/м3, влагосодержание грунта 8%, теплопроводность 0.72Вт/(м*С)Глинистый, плотность 1300кг/м3, влагосодержание грунта 18%, теплопроводность 1.08Вт/(м*С)Глинистый, плотность 1300кг/м3, влагосодержание грунта 40%, теплопроводность 1.66Вт/(м*С)Глинистый, плотность 1500кг/м3, влагосодержание грунта 8%, теплопроводность 1.0Вт/(м*С)Глинистый, плотность 1500кг/м3, влагосодержание грунта 18%, теплопроводность 1.46Вт/(м*С)Глинистый, плотность 1500кг/м3, влагосодержание грунта 40%, теплопроводность 2.0Вт/(м*С)Глинистый, плотность 1600кг/м3, влагосодержание грунта 8%, теплопроводность 1.13Вт/(м*С)Глинистый, плотность 1600кг/м3, влагосодержание грунта 27%, теплопроводность 1.93Вт/(м*С)

a1heat.ru

площади поверхности, толщины стенки, массы

При строительстве и обустройстве дома трубы не всегда используются для транспортировки жидкостей или газов. Часто они выступают как строительный материал — для создания каркаса различных построек, опор для навесов и т.д. При определении параметров систем и сооружений необходимо высчитать разные характеристики ее составляющих. В данном случае сам процесс называют расчет трубы, а включает он в себя как измерения, так и вычисления.

Для чего нужны расчеты параметров труб

Содержание статьи

В современном строительстве используются не только стальные или оцинкованные трубы. Выбор уже довольно широк — ПВХ,  полиэтилен (ПНД и ПВД), полипропилен, металлопластк, гофрированная нержавейка. Они хороши тем, что имеют не такую большую массу, как стальные аналоги. Тем не менее, при транспортировке полимерных изделий в больших объемах знать их массу желательно — чтобы понять, какая машина нужна. Вес металлических труб еще важнее — доставку считают по тоннажу. Так что этот параметр желательно контролировать.

То, что нельзя измерить, можно рассчитать

Знать площадь наружной поверхности трубы надо для закупки краски и теплоизоляционных материалов. Красят только стальные изделия, ведь они подвержены коррозии в отличие от полимерных. Вот и приходится защищать поверхность от воздействия агрессивных сред. Используют их чаще для строительства заборов, каркасов для хозпостроек (гаражей, сараев, беседок, бытовок), так что условия эксплуатации — тяжелы, защита необходима, потому все каркасы требуют окраски. Вот тут и потребуется площадь окрашиваемой поверхности — наружная площадь трубы.

При сооружении системы водоснабжения частного дома или дачи, трубы прокладывают от источника воды (колодца или скважины) до дома — под землей. И все равно, чтобы они не замерзли, требуется утепление. Рассчитать количество утеплителя можно зная площадь наружной поверхности трубопровода. Только в этом случае надо брать материал с солидным запасом — стыки должны перекрываться с солидным запасом.

Сечение трубы необходимо для определения пропускной способности — сможет ли данное изделие провести требуемое количество жидкости или газа. Этот же параметр часто нужен при выборе диаметра труб для отопления и водопровода, расчета производительности насоса и т.д.

Внутренний и наружный диаметр, толщина стенки, радиус

Трубы — специфический продукт. Они имеют внутренний и наружный диаметр, так как стенка у них толстая, ее толщина зависит от типа трубы и материала из которого она изготовлена. В технических характеристиках чаще указывают наружный диаметр и толщину стенки.

Внутренний и наружный диаметр трубы, толщина стенки

Имея эти два значения, легко высчитать внутренний диаметр — от наружного отнять удвоенную толщину стенки: d = D — 2*S. Если у вас наружный диаметр 32 мм, толщина стенки 3 мм, то внутренний диаметр будет: 32 мм — 2 * 3 мм = 26 мм.

Если же наоборот, имеется внутренний диаметр и толщина стенки, а нужен наружный — к имеющемуся значению добавляем удвоенную толщину стеки.

С радиусами (обозначаются буквой R) еще проще — это половина от диаметра: R = 1/2 D. Например, найдем радиус трубы диаметром 32 мм. Просто 32 делим на два, получаем 16 мм.

Измерения штангенциркулем более точные

Что делать, если технических данных трубы нет? Измерять. Если особая точность не нужна, подойдет и обычная линейка, для более точных измерений лучше использовать штангенциркуль.

Расчет площади поверхности трубы

Труба представляет собой очень длинный цилиндр, и площадь поверхность трубы рассчитывается как площадь цилиндра. Для вычислений потребуется радиус (внутренний или наружный — зависит от того, какую поверхность вам надо рассчитать) и длина отрезка, который вам необходим.

Формула расчета боковой поверхности трубы

Чтобы найти боковую площадь цилиндра, перемножаем радиус и длину, полученное значение умножаем на два, а потом — на число «Пи», получаем искомую величину. При желании можно рассчитать поверхность одного метра, ее потом можно умножать на нужную длину.

Для примера рассчитаем наружную поверхность куска трубы длиной 5 метров, с диаметром 12 см. Для начала высчитаем диаметр: делим диаметр на 2, получаем 6 см. Теперь все величины надо привести к одним единицам измерения. Так как площадь считается в квадратных метрах, то сантиметры переводим в метры. 6 см = 0,06 м. Дальше подставляем все в формулу: S = 2 * 3,14 * 0,06 * 5 = 1,884 м2. Если округлить, получится 1,9 м2.

Расчет веса

С расчетом веса трубы все просто: надо знать, сколько весит погонный метр, затем эту величину умножить на длину в метрах. Вес круглых стальных труб есть в справочниках, так как этот вид металлопроката стандартизован. Масса одного погонного метра зависит от диаметра и толщины стенки. Один момент: стандартный вес дан для стали плотностью 7,85 г/см2 — это тот вид, который рекомендован ГОСТом.

Таблица веса круглых стальных труб

В таблице Д — наружный диаметр, условный проход — внутренний диаметр, И еще один важный момент: указана масса обычных стального проката, оцинкованные на 3% тяжелее.

Таблица веса профилированной трубы квадратного сечения

Как высчитать площадь поперечного сечения

Формула нахождения площади сечения круглой трубы

Если труба круглая, площадь сечения считать надо по формуле площади круга: S = π*R2. Где R — радиус (внутренний), π — 3,14. Итого, надо возвести радиус в квадрат и умножить его на 3,14.

Например, площадь сечения трубы диаметром 90 мм. Находим радиус — 90 мм / 2 = 45 мм. В сантиметрах это 4,5 см. Возводим в квадрат: 4,5 * 4,5 = 2,025 см2, подставляем в формулу S = 2 * 20,25 см2 = 40,5 см2.

Площадь сечения профилированной трубы считается по формуле площади прямоугольника: S = a * b, где  a и b — длины сторон прямоугольника. Если считать сечение профиля 40 х 50 мм, получим S = 40 мм * 50 мм = 2000 мм2 или 20 см2 или 0,002 м2.

Как рассчитать объем воды в трубопроводе

При организации системы отопления бывает нужен такой параметр, как объем воды, которая поместится в трубе. Это необходимо при расчете количества теплоносителя в системе. Для данного случая нужна формула объема цилиндра.

Формула расчета объема воды в трубе

Тут есть два пути: сначала высчитать площадь сечения (описано выше) и ее умножить на длину трубопровода. Если считать все по формуле, нужен будет внутренний радиус и общая длинна трубопровода. Рассчитаем сколько воды поместится в системе из 32 миллиметровых труб длиной 30 метров.

Сначала переведем миллиметры в метры: 32 мм = 0,032 м, находим радиус (делим пополам) — 0,016 м. Подставляем в формулу V = 3,14 * 0,0162 * 30 м = 0,0241 м3. Получилось = чуть больше двух сотых кубометра. Но мы привыкли объем системы измерять литрами. Чтобы кубометры перевести в литры, надо умножить полученную цифру на 1000. Получается 24,1 литра.

stroychik.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
