Организуя индивидуальное водоснабжение дома с забором воды из колодца или скважины, необходимо принимать меры для нормальной работы системы водоснабжения в зимнее время, чтобы исключить замерзание воды в трубе. Поэтому вопрос, как утеплить водопроводную трубу в земле своими руками, является актуальным для всех пользователей собственной водопроводной линии. Чтобы произвести утепление напорного водопровода под землей, необходимо рассчитать и выбрать наиболее оптимальный вариант утеплителя и правильно произвести его монтаж с соблюдением технологии.
Рис. 1 Карта уровней промерзания грунта
Зачем нужно утеплять трубы
Если посмотреть на карту глубин промерзания, по можно увидеть, что в северных районах она достигает 2,4 метра – естественно, что копать ямы такой глубины на своем участке слишком затратно. К тому же это нерационально с точки зрения подвода воды от скважины или колодца в дом, проблемы возникнут со скважиной – напорная труба должна выходить из оголовка и для установки насосного оборудования придется выкапывать и обустраивать кессон или кессонную яму очень большой глубины. Используя утеплитель для водопроводных труб в земле, можно проложить водопроводную магистраль на небольшой глубине, сэкономив при этом средства и повысив удобство пользования и обслуживания насосного оборудования.
Еще одно преимущество утепления водопроводных труб в земле – экономия ресурсов. Поступающая в дом вода нагревается для бытовых нужд и отопления – понятно, что на подогрев более холодной воды потребуется больше электроэнергии. Если трубы изолированы от холодного грунта, то затраты на утеплитель и проведение работ с течением времени не только полностью окупятся, но и принесут существенную экономию.
Эффективным способом борьбы с замерзанием водных трубопроводов является использование электрического кабеля, который приклеивается к линии по всей длине и опускается в скважину. Помещение кабеля и трубопровода в качестве дополнительного утепления в теплую оболочку позволит значительно сэкономить электроэнергию при обогреве водопроводной магистрали.
Рис. 2 Таблица тепловых потерь в зависимости от толщины теплоизолятора
Основные способы утепления подземной водопроводной магистрали
Существует несколько способов утепления водопровода, имеющих разные принципы работы, некоторые из них используются только в промышленной сфере.
Использование утеплительных материалов
Применение строительных материалов с низким коэффициентом теплопроводности – один из самых простых способов, являющийся наиболее распространенным при утеплении труб в земле и на поверхности. Материалы могут размещаться вокруг труб или наноситься на их поверхность в виде краски, смолы или пены. Технология широко используется в промышленной сфере, для утепления водопровода и канализации в частных домах.
Подогревающий кабель
Электрический кабель для обогрева размещается внутри или вплотную к трубе и нагревает ее, предотвращая замерзание воды. Сами кабели продаются в специализированных магазинах, их мощность колеблется в пределах 10 – 20 ватт на один погонный метр, использование кабельной системы позволяет зарывать водопровод на расстоянии не более 50 см. от поверхности земли.
Преимущества использования кабеля – возможность размещения непосредственно в воде, это позволяет монтировать его внутри трубопровода и опускать в скважину на значительную глубину. Применение электрического кабеля внутри труб одновременно с устройством наружного утепления является самым эффективным и экономичным решением для защиты от замерзания водопроводной магистрали при индивидуальном водоснабжении.
Рис. 3 Теплопроводность различных материалов
Утепление воздухом
Более дорогостоящий метод, который используют в промышленной и коммунальной сфере. При его применении под землей магистраль изолируют сверху при помощи утеплителя, а снизу подают теплый воздух, согревающий водопровод.
Часто используют метод, когда трубопровод помещается в трубу большого диаметра, внутри которой проходит теплый воздух. Данный способ обычно используют для изоляции водопроводной магистрали, проходящей по поверхности, можно его применять и на индивидуальных участках, если трубопровод закопан в землю – воздушная прослойка исключит замерзание воды без подогрева.
Утепление давлением
При помощи давления водопровод от замерзания защищают в магистральных системах с подземным залеганием или в неотапливаемых помещениях, для повышения давления используют специальный ресивер. Давление в системе при такой методике превышает 5 атмосфер, в то время как стандартное насосное оборудование для организации индивидуальное водоснабжение рассчитано на работу с напором не более 3 бар.
Рис. 4 Электрический нагревательный кабель – внешний вид
Данная методика разработана на использование в промышленных и коммунальных инженерных коммуникационных системах, в быту использование высокого давления эффективно при наличии качественного трубопровода и приборов, рассчитанных на работу с высоким давлением. Для реализации метода необходимо с помощью электронасоса накачать воду в магистраль под давлением более 5 бар. и отключить насосное оборудование – теоретически вода при таком давлении не должна замерзать очень долгое время в отсутствие хозяев.
Основные требования к материалам
Материал, который может быть использован при проведении работ по теплоизоляции, должен удовлетворять следующим требованиям:
- Иметь низкую теплопроводность. Это основное требование, выбор товара с низким коэффициентом позволит эффективно защитить трубопровод от замерзания и сэкономить финансовые средства.
- Хорошо переносить воздействие химических и органических веществ, содержащихся в почве, иметь биологическую устойчивость к различным видам микроорганизмов и бактерий.
- Иметь длительный срок службы без потери своих физических характеристик.
- Утеплитель не должен бояться воздействия влаги, напитывать и пропускать воду, его физические параметры не должны изменяться в водной среде.
- Воздействие высоких и низких температур, а также их перепады, не должны разрушать изолятор и сказываться на его физических свойствах.
Утеплительные материалы для труб
Современная промышленность освоила выпуск готовых водопроводных труб в утеплительный оболочке, которая сверху закрывается слоем гидроизоляции. При бытовом использовании трубного водоснабжения утепление в большинстве случаев придется делать самостоятельно, решая, как лучше утеплить водопроводную трубу под землей, выбором одного из приведенных ниже способов.
Напыляемые утеплители (ППУ)
Редко используемый в быту способ состоит в теплоизоляции трубопровода методом напыления на его поверхность полиуретана. Достоинства метода состоит в том, что он обеспечивает стопроцентную герметичность и позволяет регулировать толщину заливки, к недостаткам можно отнести очень высокую стоимость материала и проводимых работ.
Помимо полиуретана утепляющую оболочку делают из жидкого пенопласта, стоимость которого ниже полиуретанового напыления.

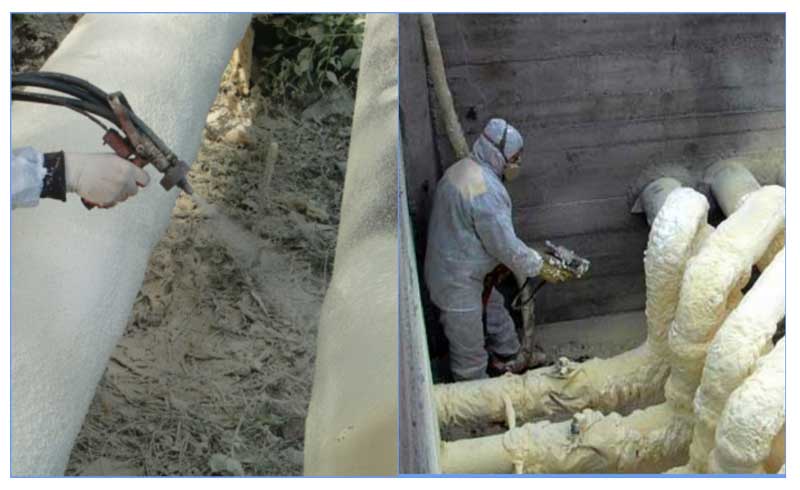

Рис. 5 Теплоизоляция напылением полиуретана и пенопласта
Теплоизоляционная краска
Один из продуктов высоких технологий, представляет собой густую массу на акриловой основе, содержащую мельчайшие частицы перлита, стекловолокна, пеностекла и стеклокерамические микрогранулы с вакуумом и теплопроводностью 0,00083 Вт./(м.*К), обеспечивающие основную теплоизоляцию.
Рис. 6 Теплоизоляция труб водоснабжения краской
Обычно краска наносится на поверхность слоем до 4 мм., заменяя при этом утеплитель толщиной несколько десятков миллиметров. Теплоизоляционная краска поставляется в специальных емкостях, имеет вид пасты белого или серого цвета, которая может колероваться, для термоизоляции участков или всего трубопровода она наносится кистью или методом распыления. Преимуществами использования теплоизоляционной краски являются:
- Высокая степень агдезии, позволяющая наносить краску на стальные и пластиковые поверхности с хорошим сцеплением.
- Возможность эффективной работы в широком температурном диапазоне от -70 до +260 С.
- Утепление краской водопроводной трубы в земле надежно защищает ее от коррозии – это является большим преимуществом при использовании на участке водопровода из стали.
- Материал имеет высокий срок эксплуатации, доходящей до 15 лет, возможность его окрашивания в различные цвета позволяет использовать краску на открытых трубах внутри помещений, подбирая цвет, не нарушающий интерьер.
- По утверждению производителя, теплоизоляционная краска имеет самый низкий коэффициент теплопроводности из всех утеплителей, равный 0,0012 Вт./(м.*К.)., у воздуха теплопроводность 0,023 – 0,026 Вт./(м.*К.). Некоторые эксперты обвиняют производителя в обмане потребителя и указывают другие цифры в своих расчетах – 0,0698 Вт./(м.*К.).
К основным недостаткам красок можно отнести высокую стоимость, покрытие одного квадратного метра тремя слоями (так достигается наилучшая эффективность) обойдется домовладельцу минимум в 15 у.е.
Наиболее известные марки утеплительной краски – Корунд, Изоллат, Термосилат выпускаются в пластиковых ведрах по 20 литров при весе 9,5 кг., могут разбавляться водой и обычно наносятся специальными видами безвоздушных распылителей.
Стекловата
Хотя стекловата в настоящее время используются не в таких масштабах, как раньше, для утепления труб выпускают специальные цилиндрические оболочки разных диаметров с одним разрезом, часто покрываемые фольгированный изоляцией. Вата имеет высокий срок службы, неплохие параметры по теплопроводности, не боится влаги, не подвержена влиянию высоких и низких температур.
К недостаткам можно отнести ее низкую плотность – при закапывании в землю необходимо принимать меры по упрочнению наружной оболочки, в противном случае сжатый землей слой утеплителя будет иметь более высокую теплопроводность.
Рис. 7 Теплоизоляр из стекловаты
Минеральная вата
Существует два вида минеральной воды: шлаковая и базальтовая, шлаковая минвата имеет такую же низкую плотность, как и стекловата и хорошо напитывается водой – из-за этих качеств она практически не применяется в качестве утеплительного материала. Базальтовый утеплитель намного плотнее, чем шлаковата, поэтому находит более широкое применение. Его выпускают в виде цилиндрических оболочек разных размеров с прорезью для установки, покрытых фольгоизолом или пергамином.
Такое утепление обладает достаточной плотностью для погружения в землю, устойчиво к температурному воздействию, однако напитывает воду, теряя при этом свои теплоизоляционные свойства. Также к недостаткам можно отнести довольно высокую стоимость базальтовой ваты.
Рис. 8 Оболочка из базальтовой ваты
Вспененный полиэтилен
Изоляция из вспененного полиэтилена является наиболее часто применяемым видом для защиты внутренних и наружных трубопроводов. Полиэтилен не боится воды, температурных перепадов в широком диапазоне, биологически и химически устойчив, обладает очень низкой плотностью. Изоляция выпускается без защитной твердой оболочки (некоторые виды имеют тонкое фольгированное покрытие, которые можно не принимать в расчет), поэтому его использование под землей без дополнительной защиты поверхности в виде прочных труб или коробов неэффективно.
Рис. 9 Полиэтиленовый изолятор
Пенополистирол
Пенополистирол, как утеплитель, имеет существенные преимущества перед ватой, краской и напылением, к его достоинствам можно отнести следующие параметры и физические характеристики:
- Низкий коэффициент теплопроводности.
- Самую высокую прочность и твердость среди всех утеплителей, его установка под землю на любой глубине не приводит к деформации.
- Устойчивость к высоким и низким температурам, а также к их перепадам.
- Высокий срок службы пенопласта, доходящий до 40 лет.
- Пенополистирол не подвержен воздействию биологических и химических веществ, содержащихся в почве, не гниет.
- Теплоизоляционные скорлупы из пенополистирола обладает малым весом, просты в монтаже – с работой может справиться один человек.
- Важным фактором для выбора пенопласта для утепления является его невысокая стоимость и возможность индивидуального изготовления оболочки под любой диаметр трубы.
- При необходимости теплоизоляционные скорлупы из пенопласта оснащаются канавкой для электрического кабеля – это создает дополнительные эксплуатационные удобства.
Какова должна быть толщина слоя утепления подземного участка трубы
Формулы для расчета толщины утеплителя довольно сложны, разобраться с ними под силу только квалифицированным специалистам в этой области. Для рядового потребителя в самостоятельном расчете толщины нет необходимости, всегда можно получить консультацию у продавца или воспользоваться онлайн калькулятором для вычислений. Обычно в такие калькуляторы встраивают данные фирменных утеплителей, среди которых можно найти вид, наиболее подходящий по параметрам к устанавливаемому и использовать его для расчетов. Также в калькулятор вносятся параметры трубопровода, температура воздуха и физические характеристики протекающей воды.
Рис. 10 Онлайн калькулятор для расчета толщины изоляции
Как утеплить водопроводную трубу в земле своими руками
Выбирая, чем утеплить водопроводную трубу на участке, учитывают материал ее изготовления, наружный диаметр, стоимость утеплителя и сложность монтажных работ.
Рис. 11 Расчет толщины трубного теплоизолятора
Монтаж утеплителя
Обычно для подвода воды при индивидуальном водоснабжении используют полиэтиленовые трубы низкого давления (ПНД) диаметром 1 дюйм, монтаж оболочки из утеплителя выполняется следующим способом:
- Устанавливают оболочку из стекловаты, минеральной ваты или пенопласта, вспененного полиэтилена, фиксируя ее при помощи липкой ленты. При монтаже минеральной или стеклянной ваты необходимо следить за герметичностью соединений – в противном случае в стык попадет вода и ее напитает вата, при этом теплоизолирующие свойства утеплителя существенно снизятся.
- После монтажа мягкий теплоизолятор можно защитить от сдавливания грунтом более прочным материалом, обычно используют рубероид, оборачивая им оболочку несколько раз и закрепляя его скотчем. Преимуществом его использования является гидрофобность, защищающая утеплитель от напитывания влагой.
- Утепленный трубопровод опускают в канал и засыпают легким сыпучим составом для уменьшения давления, обычно используется керамзит.
Понятно, что монтаж утеплителя из пенопласта, в отличие от видов с низкой плотностью, производить намного проще, и он не предъявляет высоких требований к герметичности стыков.
Следует учитывать, что монтаж пластиковых сегментов должен быть проведен скреплением друг с другом с небольшими сдвигом в 20 см., как соединение внахлест.

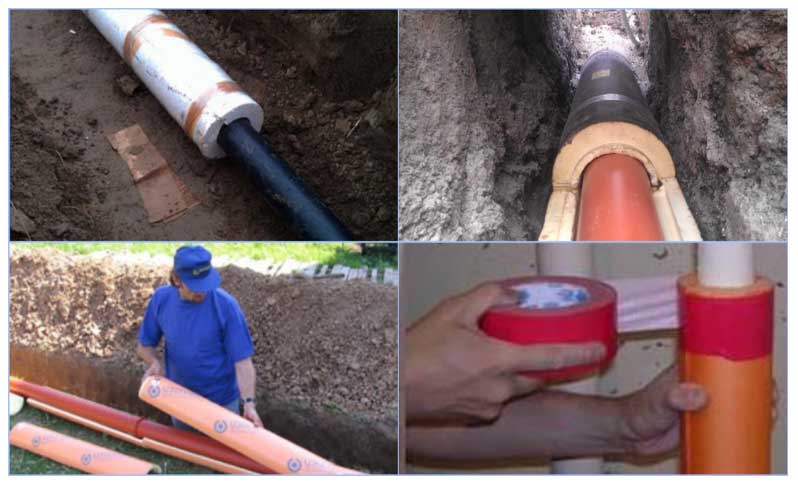

Рис 12 Утепление пластиковой водопроводной трубы в земле пенопластовой скорлупой
Укладка кабеля
Монтаж электрического кабеля обойдется дороже, однако глубина залегания трубопровода при этом минимальна. Греющий кабель может быть расположен внутри или снаружи трубопровода, в продаже имеются водопроводные трубы с установленным электрокабелем или с кабельным каналом для его монтажа. Чаще всего используется монтаж кабеля на поверхности, при этом глубина залегания трубопровода не превышает 50 см. Работы по монтажу кабельного обогревателя состоят из следующих этапов:
- Трубопровод в месте расположения кабеля (по спирали или прямой линии) оклеивается фольгированный липкой лентой.
- На приклеенную ленту укладывается электрический кабель и фиксируется такой же клейкой лентой.
- Сверху на полученную конструкцию устанавливается оболочка из базальтового утеплителя, которая соединяется скотчем. При монтаже нагревательного кабеля по линии практично использовать пенопластовый утеплитель со специальными канавками.
- Для контроля работы системы желательно установить по линии водопровода термодатчики.
Рис. 13 Как утеплить водопроводную трубу под землей электрокабелем
Решая, как лучше утеплить водопроводную трубу в земле своими руками, многие отдают предпочтение пенопластовой скорлупе – она удобна в монтаже, имеет лучшие физические параметры и обладает невысокой стоимостью. Электрический кабель практичнее использовать при неглубоком залегании водопроводных труб и скважинного оголовка – с его помощью можно одновременно подогревать воду в магистрали и скважине.Содержание:
Владельцы загородных или частных домов в период холодов регулярно сталкиваются с ситуацией, когда промерзает водопровод. В городских условиях такой проблемы не возникает, так как специалисты ЖКХ самостоятельно утепляют систему водоснабжения. В остальных же случаях эта задача ложится на плечи домовладельцев. Статья повествует о том, как утеплить водопроводную трубу в земле.
Необходимость утепления водопроводных труб
В зимнее время грунт на расстоянии двух метров от поверхности может промерзнуть до -20 oC. Это может негативно сказаться на функционировании водопровода. Если его утепления недостаточно, либо оно отсутствует совсем, то жидкость внутри просто замерзнет. А жители дома надолго останутся без воды.
Ждать ее оттаивания — не вариант, ведь она требуется постоянно. Можно попытаться отогреть трубопровод различными вариантами. Но такой подход является частичным решением проблемы. Предпочтительнее всего ее устранить заранее. Чтобы это сделать, необходимо размещать трубопровод под уровнем промерзания грунта, а также установить дополнительное утепление для него.
Применяемые материалы для утепления труб в земле
Самыми популярными материалами для утепления водопроводных труб являются: стекловата, пенопласт и базальт. Первый из них отличается своей дешевизной. Стекловата лучше всего подходит для утепления пластиковых и металлопластиковых конструкций, ведь обеспечивает хорошую теплоизоляцию при низкой плотности.
Такой способ отличается простотой реализации. Стекловата просто наматывается на трубопровод, а затем фиксируется с помощью скотча либо пластиковой ленты. Чтобы увеличить степень теплоизоляции можно задействовать рубероид и стеклоткань. Вату можно купить в плитах либо рулонах.
При утеплении водопроводной трубы в земле таким способом необходимо использовать средства защиты, включающие в себя перчатки, маску для защиты глаз и лица, а также спецодежду. Связано это с тем, что стекловата сильно крошится. Читайте также: «Правила укладки труб для водопровода в земле – важные детали».
Для поставленной задачи также можно использовать базальтовый утеплитель. Это материал цилиндрической формы, изготавливаемый из расплавленных горных пород. Среди достоинств этого способа можно выделить простоту монтажа и высокую степень теплоизоляции. В качестве покровного слоя лучше всего использовать рубероид или пергамин. Главным недостатком базальтового утеплителя считается его высокая стоимость.
Наиболее популярным материалом для данной задачи является пенопласт. Он подходит для утепления трубопровода как снаружи, так и внутри дома. Материал многоразовый, поэтому экономичный. Пенопласт сохраняет свои эксплуатационные качества в течение долго срока, даже находясь под землей. Из него изготавливается скорлупа, в которую оборачивают скорлупу.
Для такого метода теплоизоляции не требуется специальных навыков, монтаж производится довольно быстро. Для начала полскорлупы надевают на трубу, оставляя небольшое смещение, закрепляется все на скотч. Смещение обычно составляет от 100 до 200 миллиметров. Для утепления поворотов трубопровода применяются фасонные скорлупы.
Выбор материала
В свободной продаже можно найти большое количество утеплителей для водопроводной трубы в земле. Среди всего ассортимента следует выбирать самые качественные, долговечные и удобные в эксплуатации варианты.
Критерии выбора теплоизолирующих материалов:
- Низкий показатель теплопроводности;
- Устойчивость материала ко всевозможным внешним воздействиям;
- Водоотталкивающие свойства;
- Устойчивость теплоизолятора к температурным перепадам;
- высокие теплоизоляционные свойства;
- Длительный срок службы.
Желательно выбирать материалы от известных производителей. Попытка экономии на качестве теплоизоляции может негативно сказаться на ее эффективности, что в итоге приведет к промерзанию водопровода. Читайте также: «Какой утеплитель для трубы водоснабжения лучше выбрать – варианты теплоизоляции».
Как утеплить и обогреть при помощи электрического кабеля
Отличным вариантом утепления труб в земле является использование подключенного к сети электропитания кабеля с мощностью 10 Вт. Он обматывается вокруг труб, согревая ее в зимнее время.
Рекомендованный шаг обмотки составляет 10 см. Кабель желательно дополнительно заизолировать. Такой способ позволяет не укладывать трубы на большом расстоянии от поверхности. Оптимальная глубина траншеи будет составлять около 50 сантиметров. Читайте также: «Чем и как утеплить водопроводную трубу – выбор утеплителя, правила проведения работ на улице».
На кабель необходимо установить терморегулирующее реле, в противном случае он продолжит нагревание трубопровода даже при потеплении земли, что приведет к дополнительным расходам электричества.
Утепление воздухом
Расположенная под землей система водоснабжения подвержена воздействию перепадов температур. Холод со временем проникает вглубь почвы. При этом грунт остается теплее, чем земля сверху. Для монтажа утеплителя труба оборачивается целиком. При этом водопровод изолирован не только от холода сверху, но и от тепла снизу.
Поэтому необязательно обматывать трубу целиком, можно сделать конструкцию в форме зонта из теплоизоляционного материала. Тогда возникнет воздушная подушка, ограждающая водопровод от холода сверху, но не преграждающая тепло снизу. Это позволит прогреть систему. Читайте также: «Как сделать утепление труб водоснабжения в частном доме – правила выполнения работ».
Второй слой трубы
Есть еще вариант, чем утеплить трубы водопровода в земле. Такой способ можно сделать своими руками. Для этого необходима труба большего диаметра. Лучше всего подойдут полипропиленовые изделия. Суть в том, что водопроводная труба укладывается в большую.
Еще можно использовать специальную краску. Это передовой вариант утепления системы водопровода. Для ее нанесения необходим распылитель. Чем больше слой краски, тем выше будут теплоизоляционные свойства системы.
Состав легко переносит перепады температур, давая трубе антикоррозийные свойства. Данный способ утепления по всем показателям лучше использования пенополистирола.
Утепление давлением
Существует способ утепления с помощью большого давления. Для его реализации нужно добавить ресивер в систему водопровода. Он будет постепенно повышать давление. Когда его значение достигнет 3 атмосфер, вода перестанет замерзать. Такой способ, как утеплить ПНД трубу, подходит только для прочных водопроводов, способных выдержать высокое давление.
Уже давно минули те времена, когда жители частных домов и дач бегали за водой к колодцам. Сегодня у большинства дачников имеется проложенный водопровод на участке, который позволяет отдыхать на лоне природы с максимальным комфортом.
Бесспорно, если водопроводную систему использовать только летом, то трубы можно лишь слегка присыпать землей. Но что делать если вы пользуетесь водопроводной системой круглый год? Как утеплить водопроводную трубу под землей? Опыт прошлых поколений показал, что даже при -7°C, трубы на небольшой глубине полностью промерзают уже через неделю!
Изоляционные материалы
Наиболее часто утепление водопроводных труб в земле осуществляется следующими материалами:
- Полистирол (пенопласт). Доступный, удобный и главное дешевый материал, монтаж которого не требует профессионального подхода. Даже под землей пенопласт сохраняет все свои свойства и может быть использован повторно, например, после ремонта труб;
- Идеальный материал для своими руками. Данный утеплитель представляет собой цилиндры, изготовленные из базальтового волокна и покрытые защитным слоем рубероида. С помощью специальных креплений обеспечивается плотное прилегание к трубе. Но есть один существенный минус – высокая цена на изделие не всегда по карману обычному гражданину;
Внимание! Теплоизоляционный материал должен иметь присущие для него качества и характеристики, которые утверждены не только производителем, но и ГОСТом.
При выборе и покупке теплоизоляционных материалов для труб, следует обратить внимание на следующие факторы:
- Устойчивость утеплителя к агрессивным воздействиям окружающей среды;
- Водопоглощение;
- Низкая теплопроводность и высокие показатели сбережения тепла;
- Способность без дополнительной изоляции выдерживать рабочие температуры.
Вообще, для утеплителя существует несколько основных критериев:
- герметичность;
- пожарная безопасность;
- долговечность;
- простота монтажа.
Именно благодаря этим показателям вы сможете спокойно наслаждаться отдыхом на даче или спокойно жить, забыв про трубы, на десяток-другой лет дольше.
Правильная укладка изоляции
Итак, начнем с того, что утепление труб водопровода в земле стекловатой производится чаще всего на дачах. Сначала, данным материалом оборачивают трубы и затем закрепляют его специальной лентой. Далее, с помощью рубероида или других гидроизоляционных материалов, обеспечивают защиту от влаги.
Что касается пенопластового или базальтового утеплителя, или как его еще называют «скорлупы», то тут все просто. Их половины надевают с одной стороны трубы, с небольшим смещением относительно друг друга. Затем, половинки скрепляются скотчем, который для надежности проклеивается специальным водостойким клеем. Следующий слой – защитный материал.
Для того чтобы произвести утепление водопроводной трубы в земле, с учетом закрытия всех поворотов и углов, используются фасонные скорлупы. Диаметр скорлупки следует подбирать так, чтобы утеплитель вплотную прилегал к трубам.
Давление или греющий кабель: добавим тепла
Как известно, вода, находящаяся под постоянным сильным давлением, не замерзает. Из этого следует сделать определенный вывод – греющий кабель позволит предотвратить замерзание воды в трубах. Для реализации такого метода достаточно будет установить ресивер. Также, для поддержания постоянного давления на протяжении всей водопроводной линии (от насоса до ресивера) необходимо к насосу подключить обратный клапан. Затем закрыть кран перед ресивером и запустить насос.
Когда вы решите покинуть дачу или коттедж на неопределенное время, необходимо включить насос и тем самым создать рабочее давление не менее 3-5 атмосфер (в зависимости от мощности насоса). При таких условиях можно не опасаться, что вода в вашей водопроводной системе замерзнет.
Если вы хотите утеплить водопровод греющим кабелем, то, пожалуй, вы сделаете правильный выбор. Почему? Потому что это самый надежный способ обогрева подземных коммуникаций. В связи с тем, что трубы (даже закопанные на глубину 2-х и более метров) самостоятельно смогут оттаять лишь к маю, с помощью греющего кабеля вы сможете их оттопить за один день.
При использовании данного способа прогрева, не обязательно углублять трубы в почву на 2 метра – при наличии греющего кабеля, глубина траншеи может не превышать 50 сантиметров. Со средним шагом в 10-15 см труба обматывается кабелем, мощность которого составляет 10-12 ВТ на 1 м. Расположение его никак не повлияет на работоспособность системы – будь он внутри трубы, или же намотан снаружи.
О» width=»640″ allowfullscreen=»» frameborder=»0″>
Еще не так давно люди активно пользовались колодцами для получения воды, когда вопрос об изоляции их еще не стоял. Сегодня же вода поступает в дома по трубам и соответствующей построенной системе, при этом зачастую источником является либо тот же колодец, либо скважина.
Как утеплить водопровод под дорогой и землей?
Низкие температуры в зимний период приводят к замерзанию воды. Системы водоподведения могут заморозиться и выйти из строя, прекратится водоснабжение дома. Эту проблему можно решить способом утепления существующего водопровода под дорогой.
Зачем нужно утеплять трубы
Теплоизолированные системы подачи воды прослужат дольше, поскольку в этом случае есть ряд преимуществ:
- экономия ресурсов;
- уменьшение глубины заложения труб;
- продление срока службы системы.
Для подачи в дом вода должна проходить через всю систему водоподведения, а это значит, что необходимо организовать прокладку ниже уровня промерзания почвы. В отдельных районах глубина заложения может составить до 4 м – копать такую траншею затратно и невыгодно. Кроме того, при теплоизоляции водопровода решается вопрос длительности работы системы: для утепленных вариантов подогрев холодной воды в доме будет более быстрым, затратится меньшее количество электроэнергии.
Основные способы утепления подземной водопроводной магистрали
К ним относятся:
- Применение теплоизолирующих материалов.
- Обмотка трубопроводов нагревающим кабелем.
- Утепление существующего водопровода с помощью воздуха.
- Прогревание систем водоснабжения давлением.
Утепление полиэтиленом.
Каждый из методов имеет свои нюансы.
Использование утеплительных материалов
Можно материалами обматывать трубы или же наносить их на поверхность (касается утеплителей в виде жидкости). Такой способ является наиболее простым и относительно незатратным.
Подогревающий кабель
Размещается как вплотную рядом с водопроводом, так и внутри него, согревая проходящую воду и не давая ей замерзать. Применение кабеля позволяет не заглублять систему водоснабжения ниже глубины промерзания грунта, укладывая трубы на отметке до 0,5 м под поверхностью земли.
Утепление воздухом
Простая конструкция – коаксиальный трубопровод, расположенный по принципу «труба в трубе». В этом случае в трубопровод большего диаметра закладывается основная коммуникация, внутри подается теплый воздух. Этот метод является менее затратным, чем укладка кабеля, поскольку наличие воздушной прослойки позволит сохранить нужную для незамерзания температуру воды.
Утепление давлением
Такой метод позволяет нагнетать воду, как бы проталкивая ее по водопроводу, что исключает застаивание жидкости и замерзание системы. В этом случае используется специальное оборудование – ресивер, нагнетающий повышенное давление (выше 0,5 МПа), в то время как стандартная величина составляет до 0,3 МПа.
Этот способ будет эффективен при использовании высокопрочных труб и насосов, рассчитанных на работы с повышенным давлением.
Утеплительные материалы для труб
Для каждого теплоизолятора существует ряд требований:
- Изоляция должна иметь низкую теплопроводность. Это позволит предотвратить замерзание воды в сильные морозы.
- Утеплитель должен быть устойчив к воздействию химически агрессивных сред, например бактерий или микроорганизмов.
- Теплоизоляция должна быть долговечной, без потери своих теплофизических показателей.
Также утеплитель должен быть влагостойким и устойчивым к большому перепаду температур.
К теплоизоляционным материалам относятся:
Напыляемый утеплитель.
- Напыляемая изоляция (ППУ). Пенополиуретан в жидком виде наносится на изделие и обеспечивает высокую герметичность систем водоподведения. Единственный недостаток – высокозатратные работы и материал.
- Окрашивание теплостойкой краской. Это утеплитель густой пастообразной консистенции, в основе которого лежат акрил, частицы стекловолокна, перлита, стеклокерамических гранул и пеностекла. Такая смесь отличается низкой теплопроводностью, недостаток – высокая стоимость теплоизолирующих работ и требование окрашивания минимум в 3 слоя.
- Стекловата. Она имеет долгий срок службы, хорошие теплофизические показатели, отличается устойчивостью к высоким перепадам температур. Недостаток – низкая плотность, материал требует дополнительного упрочнения при укладке в почву.
- Минвата. Как и стекловата, имеет относительно невысокую стоимость, однако из-за пониженной плотности и плохой влагостойкости быстро теряет свои теплоизоляционные свойства.
- Вспененный полиэтилен. Отличается легким весом, но вследствие низкой плотности неустойчив к влаге и легко повреждается, т. к. не имеет защитной оболочки. Поэтому применять его в качестве изолятора можно только, обработав покрытие сверху защитным слоем.
- Пенополистирол. Отличается высокими техническими показателями: не подвержен химическому воздействию, влагостоек, прост в монтаже, долговечен, применим под любой диаметр. Может иметь дополнительные канавки для прокладки нагревательного кабеля.
Как утеплить водопроводную трубу под дорогой своими руками
Утепление своими руками – несложный процесс. Основные параметры, которые следует учитывать, – материал и размер трубы.
Самый простой способ – «одевание» в минвату или пенопластовые сегменты, быстрый – укладка подогревающего кабеля. Однако тут стоит учесть и затраты на теплоизоляцию.
Монтаж утеплителя
Теплоизолировать трубопроводы водоснабжения можно с помощью стекловаты, минваты или вспененного полиэтилена.
Процесс отличается простотой монтажа:
- Оболочка утеплителя устанавливается на трубу и герметично скрепляется липкой лентой.
- Утепленный участок укладывается назад в траншею и засыпается грунтом.
Мягкий теплоизолятор для водопроводных труб рекомендуется дополнительно защитить от повреждения грунтом и передавливания. Для этой цели используется рубероид, которым утепленные секторы обматываются в несколько слоев с последующей фиксацией теплоизоляции. Стыки должны быть внахлест с шириной до 20 см – это необходимо для дополнительной герметизации и повышения гидрофобности материала.
Перед засыпкой грунта в траншею рекомендуется уложить керамзит средней фракции – для снижения давления земли на трубопровод.
Укладка кабеля
Использование этого материала несет более высокие затраты, но снижает глубину заложения трубопровода. Расположение его может быть внутри сети или идти по поверхности трубы.
Процесс укладки заключается в следующем:
- Труба покрывается фольгированной клейкой лентой в местах прокладки кабеля (обматывается вокруг либо по поверхности).
- На клейкую ленту укладывается кабель с последующей дополнительной фиксацией той же лентой.
- На трубу надеваются базальт или пенопластовые сегменты – для защиты кабеля от повреждения и снижения теплопотерь.
Для контроля теплопотерь и исправности работы изоляции рекомендуется установить термодатчики в нескольких местах водопровода.
При строительстве загородного дома многим приходится сталкиваться с вполне актуальным вопросом, как утеплить водопроводную трубу под землей. Причём большинство из застройщиков хотят сделать это с минимальными затратами.
Но экономия на теплоизоляции может в зимний период вылиться в большие расходы по ликвидации прорыва, если трасса или какой-то её участок проложены выше уровня точки замерзания грунта. Давайте узнаем, какие сейчас применяют материалы для утепления, как их укладывают, а также посмотрим демонстрацию видео в этой статье.
Утепление водопроводных труб в земле производится разными материалами
Утепление скрытых трубопроводов
Материалы
Примечание. В данном случае могут использоваться разные способы и материалы, так как утеплить водопроводную трубу под землей можно не только каким-либо полимером, но и различными обогревателями, воздушными прослойками, засыпкой керамзитового слоя и так далее.
Мы рассмотрим только наиболее популярные материалы, которые применяют чаще всего.
Экструдированный пенополистирол
В последние годы наиболее распространённый утеплитель для водопроводных труб в земле, это пенополистирол, но он может быть двух видов – обычный и экструдированный. Так, обычный материал представляет собой вспененную массу, которую получают из суспензионного полистирола – на практика это выглядит, как сплавившиеся между собой гранулы.
Изоляция из него получается достаточно жёсткой и прочной, что очень удобно для скрытой прокладки магистралей коммуникаций.
А вот экструдированный пенополистирол уже состоит не из гранул – он представляет собой плотную вспененную массу с закрытыми ячейками. Такой фактор структуры позволяет использовать его для прокладки трубопроводов в грунтах с высокой влажностью, и он считается одним из лучших утеплителей, хотя цена его тоже, конечно, выше, нежели у других изоляторов.
Пенопластовая скорлупа
Очень похож на пенополистирол пенопласт, только у него более крупные гранулы и он не обладает такой высокой плотностью. Например, для пенопластов предел составляет 25кг/м2, в то время как экструзия может быть 35-45кг/м2.
Тем не менее, он не пропускает воду, и пенопластовые скорлупы получили достаточно широкое применение, хотя инструкция не рекомендует использовать его при больших внешних нагрузках, особенно в каменистых грунтах (камни могут быть причиной продавливания слоя).
Пенополиуретан
Пенополиуретановая изоляция представляет собой массу из пластмасс на основе полиуретана, наполненных газом, он может быть жёстким или эластичным (поролон). Таким материалом для утепления труб под землёй тоже пользуются очень часто. Причём не только в промышленности, но и в гражданском строительстве.
Стекловата
Стекловату для утепления водопроводов используют уже давно – она не боится сырости и обладает очень низкой теплопроводностью. Наравне с ней может применяться базальтовая вата (камневата), которая, по сути, обладает теми же качествами, только на вид она не жёлтого, а серого цвета.
Обе эти разновидности в виду их небольшой плотности применяют с дополнительным изоляционным слоем, например, с фольгой, но в домашних условиях, а иногда даже на производственных объектах такой слой делают из обыкновенного рубероида и фиксируют его проволокой.
Примечание. Существует также шлаковата, которая делается на основе расплава доменных шлаков.
Но такой материал нежелательно использовать в условиях сырости, так как там присутствуют частички железа, которые подвержены коррозии.
Вспененный полиэтилен. Фото
Вспененный полиэтилен способен защищать коммуникации водопровода и отопления при температуре до -70 ⁰C, поэтому, его используют не только для подземной прокладки, но и утепляют ним трубы в стенах, которые граничат с улицей. Выполняется такая скорлупа в виде мягкой трубы с техническим швом, который раскрывается при монтаже, а потом опять “склеивается”.
Однако такую изоляцию не следует пережимать проволокой или каким-либо другим способом, поэтому, при подземной прокладке такие коммуникации укладываются в каналы, защищающие трубопровод от давления грунта.
Сравнение минеральной ваты и пенопласта
Примечание. Мы сейчас сравним два достаточно популярных недорогих материала – минеральную вату и пенопласт, и так как утеплить трубы водопровода в земле своими руками можно любым из них, то вы после анализа сможете выбрать лучший изолятор.
Стекловата и пенопласт
- Минеральная вата в своём составе содержит ядовитое вещество, фенол, поэтому, утепленные водопроводные трубы для прокладки в земле можно монтировать только с применением защитных средств – очки, перчатки, респиратор. Пено пласт не представляет какой-либо опасности для окружающей среды и для здоровья человека, поэтому работа с ним не вызывает противопоказаний.
- Вата, являясь мягким материалом подвержена деформации и сползанию с труб, как под воздействием внешних нагрузок, так и собственного веса и в местах сжатия материала появляются мостики холода. Пенопластовая скорлупа не подвержена таким сдавливаниям и сползанию, следовательно, при её монтаже меньше забот и она более стабильна в эксплуатации.
- Минвата не является влагостойким материалом, и она впитывает влагу, что очень нежелательно для стальных трубопроводов, поэтому, её сверху обязательно защищают каким-либо водонепроницаемым слоем. Пенопласт же не поглощает воду и не деформируется во влажных грунтах.
Заключение
В заключении одна рекомендация для тех, кто ищет, чем и как утеплить водопроводную трубу над землей. Вам подойдёт любой из вышеперечисленных материалов, но при поверхностном монтаже есть одно несомненное преимущество – возможность использовать мягкие изоляторы (минвату, вспененный полиэтилен) без жёсткой защитной оболочки. Успехов!
Как изолировать наземный бассейн | Домашние гиды
Надземный бассейн подарит вашей семье много часов удовольствия в теплую погоду. Если вы добавите изоляцию бассейна, вы можете продлить купальный сезон. Изоляция также создает более энергоэффективный бассейн. Многие владельцы бассейнов надевают солнечные покрытия поверх воды, и это помогает сохранять воду более теплой. Обтекание теплоизоляции бассейна вокруг наружных стен дает вам еще один слой тепла. Вы можете обернуть обычную теплоизоляцию ватина вокруг бассейна, но есть специальные одеяла для бассейна, разработанные специально для наземных бассейнов, которые выглядят намного приятнее.Изоляция делает бассейн более энергоэффективным.
Измерьте расстояние между вертикальными опорными стойками снаружи бассейна. Разверните светоотражающую пузырьковую поли-изоляцию. (См. Ссылку 1). Разрежьте пузырьковую изоляцию ножницами, чтобы она была немного длиннее, чем расстояние между опорными стойками. Отрежьте отрезок изоляции для каждой секции между стойками бассейна.
Выровняйте верхнюю часть изоляции так, чтобы она находилась прямо под верхней частью рамы бассейна.Заправьте концы за столбы. Возможно, вам придется вытолкнуть ряд пузырьков на концах, чтобы он соответствовал. (См. Ссылку 2) Разгладьте изоляцию вдоль стены, чтобы не было зазоров. Попросите кого-нибудь удержать изоляцию, пока вы ее сглаживаете, чтобы задача пошла быстрее.
Прикрепите изоляцию к боковине алюминиевой лентой. Разместите ленту вдоль верхнего края, вертикальных опорных стоек и нижней части стенки бассейна.
Продолжайте размещать пузырьковую изоляцию между оставшимися стойками.Запечатайте это в месте с алюминиевой лентой.
Отрежьте короткий утеплитель. Слегка сверните его и вставьте в вертикальные стойки. (См. Ссылку 3). В зависимости от вашего пула, посты могут иметь обложки. Открутите крышки или снимите их. Если вы не можете получить изоляцию внутри постов, потому что они слишком маленькие, пропустите этот шаг.
Разрежьте пенополиуретановую изоляцию, чтобы надеть трубы на насос бассейна с помощью ножниц или универсального ножа. Наденьте изоляцию трубы, у которой есть разрез по длине, по трубе.Оберните изоляцию трубы алюминиевой лентой, чтобы удержать ее на месте.
Когда это возможно, современные сантехники избегают прокладки линий водоснабжения и водосточных труб на наружных стенах, чтобы снизить риск замерзания труб. В старых домах, к сожалению, более вероятно, что в наружных стенах установлена сантехника, и если это невозможно, лучше всего защитить ее от утепления вокруг труб. В некоторых случаях домовладельцам нужна шумопоглощающая изоляция вокруг сантехники внутренних стен, особенно если в доме имеется более одного этажа, а комод наверху покраснел, что приводит к трещанию и хрипу на этажах ниже.
Изоляция труб
Гибкая пенная изоляция труб имеет размеры, соответствующие большинству диаметров труб, и имеет прорезь вдоль одной стороны, которая позволяет сантехнику скользить по трубке из пены. Изготовленные из поролона, трубки не только изолируют трубы, предотвращают контакт влаги, вызванной конденсацией, с другими изоляционными материалами. Влажная стеклопластиковая изоляция теряет свою эффективность. Даже если вы планируете добавить дополнительную изоляцию, рекомендуется сначала уложить трубы гибкими пенопластовыми трубами.
Стекловолоконная изоляция
Когда открытые пространства стен, стекловолоконные брусья обычно устанавливаются в области шпилек перед монтажом гипсокартона.Чтобы избежать упаковки и сжатия баттов, что снижает их R-значение, разрежьте и отделите стекловолокно, чтобы оно свободно прилегало к трубе. Имейте в виду, что пространство между трубой и внешней стеной является наиболее важной областью, чтобы изолировать, чтобы предотвратить замерзание. Необлицованные стекловолоконные брусья легче разрезать и укладывать вокруг труб, но поскольку они не имеют бумажной облицовки, закройте шпильки на внутренней стороне стены пластиковой или полиэтиленовой пленкой, чтобы обеспечить пароизоляцию.
Изоляция из аэрозольной пены
Изоляция из аэрозольной пены должна устанавливаться только специалистом, имеющим сертификат на установку изделия.Этот продукт выходит из сосуда под высоким давлением в виде жидкости и сразу же расширяется, заполняя открытые пространства. Хотя это один из самых дорогих типов изоляции, плотная пена соответствует форме пространства шипа и охватывает трубы, обеспечивая высокую степень теплового сопротивления. Чтобы изолировать между одной трубой и внешней стеной, вы можете использовать распыляемую пену «сделай сам», которая поставляется в жестяной банке, направляя распыление только между трубой и внешней стенкой, а затем изолируя остальную часть шпильки стекловолокном. сланцы.
Вдувное волокно
В существующих стенах домовладельцы имеют возможность установить вдувное изоляционное волокно, когда удаление стеновой доски не представляется возможным. Хотя вдутые волокна лучше, чем ничего, где они оседают и насколько эффективно они заполняют пространство, это всегда игра в догадки. Если трубы или горизонтальная блокировка шипов препятствуют фильтрации волокон вокруг труб, это не поможет. Этот тип изоляции требует сверления отверстий изнутри или снаружи в верхней части каждого шпилька, продувки волокон и затем заделывания отверстий.
Большинство современных напорных резервуаров имеют встроенную изоляцию и предназначены для наружных условий в умеренном климате. Однако трубы, которые входят и выходят из резервуара, нуждаются в изоляции, особенно если они из ПВХ; даже предварительно изолированные резервуары могут нуждаться в помощи в очень холодном климате. Если ваш резервуар находится в сарае или в подвале, ваш лучший подход — это изолировать конструкцию, а не резервуар, так как обертывание резервуара несет в себе риск удержания влаги и точечной коррозии на поверхности резервуара.Ключ к предотвращению этого — оставить пространство внутри изоляции для циркуляции воздуха и дренажа. В жарком климате вы можете обеспечить более прохладную подачу воды в баке под открытым небом, окрашивая его в светлый отражающий цвет, чтобы защитить усиление солнечного усиления. . Сделайте кусочки размером от 8 до 10 дюймов, чтобы они проходили через локти так, чтобы они перекрывали концы прямых кусков.Изоляция труб имеет различные диаметры, чтобы соответствовать любой стандартной водопроводной трубе.
Наденьте изоляцию трубы на прямые части и заклейте продольные разрезы клейкой лентой. Установите отрезанные отрезки для поворотов локтя так, чтобы они перекрывали прямые концы, согните их так, чтобы они соответствовали углу трубы, и заклейте их клейкой лентой. Держите нарезанные и проклеенные участки на нижней стороне труб, так как мороз имеет тенденцию оседать сверху.
Оберните одеяло резервуара свободно над резервуаром, увеличивая вашу дополнительную длину в верхней части и оставляя 6 дюймов между нижней частью одеяла и землей, чтобы обеспечить циркуляцию воздуха и дренаж.Обмотайте шов клейкой лентой, уделяя особое внимание закрытию верхней части. В качестве альтернативы вырежьте полоски утепления стен, чтобы они соответствовали от вершины резервуара к земле, на расстоянии менее 6 дюймов внизу, и расположите их так, чтобы они располагались из стороны в сторону вокруг резервуара стороной для бумаги наружу. У вас будет некоторое совпадение наверху. Герметизируйте вертикальные швы с помощью клейкой ленты. Изоляция не должна быть слишком плотно прилегающей к поверхности резервуара и никоим образом не сжиматься. Изоляционные материалы из стекловолокна и ватина полагаются на воздушные пространства в материале в качестве значения изоляции.По сути, ваш готовый продукт — это палатка, которая должна быть хорошо запечатана сверху, открыта снизу и достаточно плотно закреплена, чтобы оставаться на месте без откидывания.
Прикрепите материал к изоляции труб с помощью клейкой ленты, чтобы между ними не было места. В зависимости от того, где они входят или выходят из резервуара, вам может понадобиться вырезать отверстия для труб. Привязка к трубам также поможет сохранить материал на месте, когда дует ветер.
Разрежьте легкий пластиковый, резиновый или нейлоновый лист, чтобы вдвое превышать высоту вершины резервуара, и накройте его сверху, чтобы обеспечить два вертикальных шва для герметизации с помощью клейкой ленты.Это защищает изоляцию наружных резервуаров от дождя. Как и изоляция, пластик должен быть хорошо герметизирован вверху и открыт снизу; резервуары с холодной водой имеют тенденцию «вспотеть» во влажных условиях, и эта конденсация должна быть в состоянии убежать, или это может повредить поверхность вашего резервуара. Нет необходимости добавлять слой пластика, если в ваше защитное одеяло встроено водонепроницаемое покрытие. Вы не должны использовать водонепроницаемое защитное покрытие или водонепроницаемое покрытие для внутреннего резервуара.
Закрепите гидроизоляционный материал на трубах, как вы сделали изоляцию.
Водопроводные трубы для заземления
Водопроводные трубы широко использовались в прошлом в качестве заземляющего электрода. Соединения водопроводных труб не проверяются и ненадежны из-за использования смоляных покрытий и пластиковых фитингов.
Вы можете использовать водопроводные трубы для заземления, но … (на фото: металлическая водопроводная труба, используемая в качестве заземляющего электрода; кредит: wikipedia.org)Городские отделы водоснабжения начали специально устанавливать пластиковые трубопроводы в трубопроводах, чтобы предотвратить протекание тока и уменьшить коррозийные эффекты электролиза.Поскольку водопроводные трубы имеют непрерывную протяженность по всему городу, неисправные состояния в соседних кварталах могут подавать ток в чувствительное оборудование, вызывая непреднамеренное повреждение.
NEC требует, чтобы как минимум один дополнительный электрод был установлен при использовании в качестве электрода водяных металлических труб.
Существует шесть дополнительных требований, в том числе //
- 10 футов водопровода находится в прямом контакте с землей
- Стыки должны быть электрически непрерывными
- Счетчики воды не могут быть использованы для заземления
- Соединительные перемычки должны использоваться вокруг любых изолирующих соединений, труб или счетчиков
- Первичное подключение к водопроводу должно быть на улице со стороны водомера
- Первичное подключение к водопроводу должно быть в пределах 5 футов от точки входа в здание
NEC требует , чтобы водопроводные трубы были соединены с землей , даже если эти металлические трубы не используются как часть системы заземления.
Справочник // Стандартное руководство для инженеров-электриков Дональд Дж. Финк, Х. Уэйн Битти (Получите это из Амазонки)
,
