Мауэрлат для крыши: тонкости монтажа своими руками

Мауэрлат для крыши: что это такое и как сделать

Любая современная кровля начинается с мауэрлата. Он является основанием, которое закреплено по периметру верха наружных стен. Приспособление служит для поддержки кровли и предотвращает ее парусность. Благодаря равномерному распределению нагрузки на площадь, мауэрлат как бы «привязывает» крышу к дому.



Мауэрлат — что это такое и для чего нужен

Классический мауэрлат представляет собой просушенный брус или бревно, закрепленное сверху на наружные стены. Крепление осуществляется за счет армопояса или просто по периметру дома. Конструкция является опорой для всей стропильной системы. Это своеобразный фундамент, объединяющий все элементы крыши.

Для чего необходимо приспособление:

  • обеспечение ровности крыши;
  • предотвращение наклонов и перекосов;
  • устранение парусности;
  • равномерное распределение нагрузки;
  • привязка крыши к дому.

Размер элемента рассчитывается, исходя из площади дома, типа крыши, кровельного материала, климатических условий, а также наличия мансарды.

Из каких материалов его можно сделать

МауэрлатКонструкцию зачастую изготавливают из дерева, для этого используют деревянный брус или доски, скрепленные между собой. Нередко применяется стальной профиль. Выбор зависит от веса кровли.

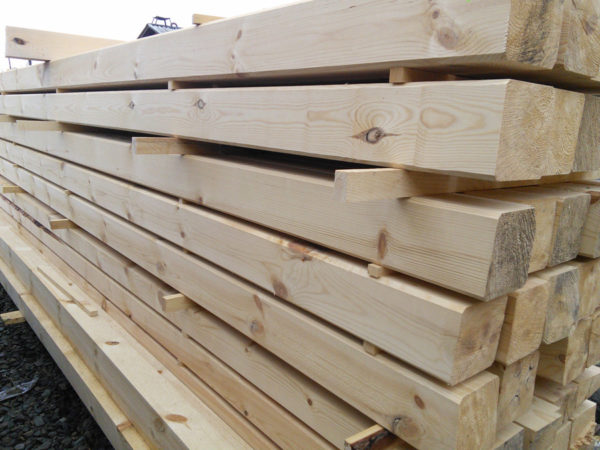

Деревянный брус

Брус подкладывают под стропильные балки вдоль периметра крыши. При таком расположении нагрузка равномерно распределяется на каждую точку стен дома. На брусе не должно быть сучков, а если они есть, то их размер не должен превышать 2/3 толщины деревянного изделия. При обустройстве мауэрлата сучки будут мешать основной конструкции, поэтому их лучше избегать. Если на брусе имеется много сучков, то в местах их образования может произойти разлом.

Доски, скрепленные между собой

При каркасном строительстве, когда крыша имеет небольшой вес, могут использоваться доски, скрепленные между собой. Такая конструкция не подойдет для тяжелой конструкции — доски не выдержат высокую нагрузку. Этот материал подойдет для кровли без утеплителя и дополнительных элементов, увеличивающих вес. Доски крепятся по периметру здания. Для мауэрлата желательно брать прочный материал, который не растрескается при эксплуатации и воздействии внешних факторов.

Стальной профиль

Вместо деревянных изделий нередко применяют стальные конструкции. Такой материал более долговечен, так как способен выдержать повышенные нагрузки. Стальной профиль представлен квадратным сечением или круглыми металлическими трубами. Использование стали в качестве опоры для кровли подразумевает наличие металлической обвязки по периметру наружных стен. Устройство подходит для двускатной крыши, при этом брусья также могут быть задействованы. Обвязка закрепляется с наружной стороны деревянного пояса.

Размеры сечения мауэрлата СНИП

Крепление мауэрлатаРекомендуемые параметры в соответствии с правилами СНИП должны составлять не менее 100х100 мм для деревянного бруса. Именно такие показатели считаются средними, позволяющими надежно удержать крышу на стенах. Строители рекомендуют увеличивать размеры до 150х150 или 100х150 мм, чтобы повысить надежность конструкции

.

Есть несколько требований к сечению:

  • древесина должна быть обработана антисептиком не только на срезе, но и по всей длине;
  • крепление отдельных элементов происходит за счет прямого замка;
  • брусья укладывают по всей площади стен.

Если уменьшить сечение бруса или досок, то конструкция будет не надежной: крыша может быть неустойчива к неблагоприятным погодным условиям.

Чем крепить мауэрлат

Основное требование при обустройстве опоры — неподвижность и точная фиксация элементов конструкции. Для этого используют шпильки, анкерные болты, проволочный способ и деревянные пробки.

Специальные металлические шпильки вмуровывают в каменную кладку стен, затем используют их для фиксации мауэрлата. Такой способ идеален для легких по весу конструкций. Шпилька выглядит как металлический болт в форме буквы «Г», а также бывают приваренными к квадрату из металла. Шпильки погружаются в кирпичную кладку на глубину 45 см. Они вертикально выступают из стены на 3 см. Вставлять шпильки необходимо на этапе укладки стен, в конечном или предпоследнем ряду. Оптимальное расстояние от внешней части стены — 5 см.

Крепление анкерными болтами

Анкерный болтДля усиления надежности мауэрлат крепят на армопояс с помощью анкерных болтов. Изготовление армированного пояса обязательно в случае использования газобетона. Такие блоки отличаются мягкостью, поэтому вкрутить в них болты невозможно.

Когда армопояс установлен в опалубку, к нему привязывают анкера с резьбой. Они должны быть выставлены ровно по линии — это обеспечит прочную фиксацию. Сами крепежи должны стоять строго по вертикали, чтобы процесс скрепления прошел точно. Анкерных креплений должно быть столько же, сколько стропил или больше. Анкера не должны располагаться в местах крепления стропильных ног.

Как крепить проволокой

Классический способ — использование проволочного крепления. Для этого придерживаются определенной последовательности работ:

  1. За 4-5 рядов до конца каменной кладки размещают куски проволоки.
  2. Расстояние между кусочками соблюдается от 60 см.
  3. Концы проволоки поднимаются вверх на 20-30 см.
  4. Окончания проволочного материала прячут в растворе.
  5. Другой конец проволоки используется для привязывания бруса или досок к стене.

Этот вариант используется в строительстве повсеместно. Он подойдет для домов из кирпича или другого камня, а также там, где для стен используется раствор.

Использование деревянных пробок

Для небольших сооружений, например, для дачных домиков, используются в качестве креплений деревянные пробки. Они также надежно фиксируют мауэрлат. Пробки имеют размер с традиционный кирпич, каждый элемент обрабатывается антисептиком и покрывается толем. Иногда пробки производят из бруса, пропитанного битумом для укрепления. Пробка закладывается ниже уровня стропил или на том же уровне на расстоянии 50-70 см друг от друга.



Способы крепления мауэрлата

Приспособление для привязки крыши к стенам может крепиться за счет армированного пояса, а также без его использования. Во втором случае используется косой прируб или другие материалы в зависимости от сырья возведенных стен.

Крепление без армопояса

Для начала важно определить из чего сделаны стены — кирпич, керамзит, газобетон, газосиликат, пеноблок или шлакоблок. Далее используют один из вариантов.

Крепление к кирпичной стене

Крепление мауэрлата к стенеСначала проводят подготовительный этап: кладку кирпича заканчивают ровной горизонтальной поверхностью или уступом. В первом случае приспособление для привязки крыши кладется на внутреннюю сторону, а в конце утепляется блоками из керамзита.

Крепление производят одним из способов:

  • вмурованными шпильками;
  • деревянными пробками;
  • проволокой;
  • анкерами.

На конечном этапе кладки обустраивают гидроизоляционный слой. В качестве гидроизоляции используют толь, рубероид, гидроизол или линокром.

Крепление к керамзитоблокам

Наиболее надежным способом крепления к блокам из керамзита является химические анкеры. Из-за особой структуры керамзита другие варианты могут привести к его разлому и конструкция не выдержит.

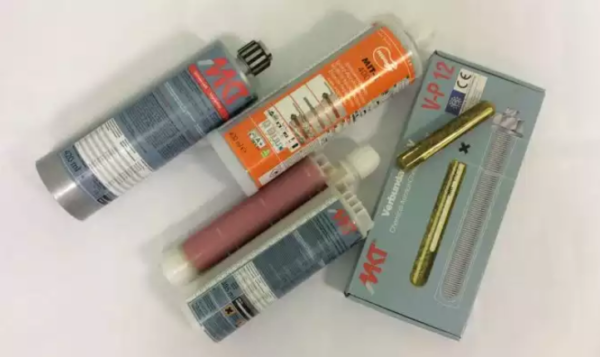

Химические анкера — специальные составы, которые сделаны на основе химических веществ. Они быстро отвердевают, имеют длительный срок службы и повышенную адгезию.

Химические анкера бывают ампульными и полимерными. Ампульные представлены небольшой капсулой, вставляющейся в блок. Вещество заполняет пустоты, затем в отверстие вставляют анкер. Полимерные закладываются в полость за счет пистолета — дозатора.

Крепление к газобетону

Закрепить мауэрлат на газобетоне реально с использованием стальной проволоки. Для этого выполняют такие действия:

  1. За несколько рядов до окончания кладки блоков размещают проволоку толщиной 6 мм.
  2. Концы проволоки располагают в свисающем виде с двух сторон от блока.
  3. Длина концов должна быть такой, чтобы свободно обвязать брус.
  4. Количество отрезков подбирают исходя из периметра стен.

Затем прикладывают брус и обвязывают его с помощью скрутки. Этот способ оптимален, так как газобетон имеет мягкую структуру камня и другие варианты не подойдут.

Крепление к газосиликату

Для фиксации мауэрлата на газосиликатной стене потребуются оцинкованные шпильки. При размере блоков 375 мм нужны шпильки диаметром 12 мм и длиной 33 см. На концах у шпилек должна быть усиленная шайба. Чтобы крепление было надежным, шпильки устанавливают с одинаковым шагом и заглублением строго по вертикали. В брусе просверливают дырки по диаметру шпильки, затем деревянное изделие надевается на них. Для точности крепления можно изготовить шаблон из доски, в котором надо сделать отверстие и туда вставить шпильку. Для креплений 12 мм требуется отверстие диаметром 14 мм.

Крепление к пеноблоку

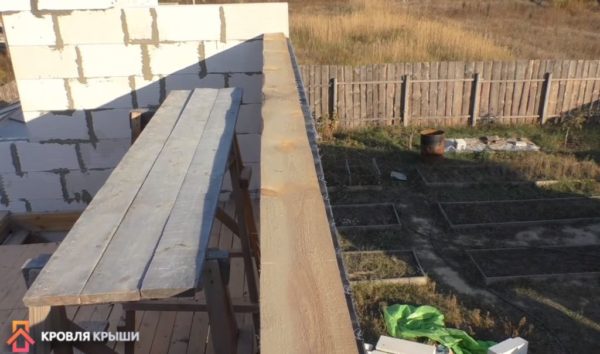

Мауэрлат на пеноблокеПеред тем, как крепить опору к стене, обеспечивают надежную гидроизоляцию. Наилучшим способом крепления будет использование проволоки. На последнем ряду кладки пеноблока продевают стальную проволоку, сложенную в несколько слоев. Ее концы свободно выходят наружу, а середина закладывается под блок. Длина материала должна быть такой, чтобы продеть его сквозь брус и скрутить концы. Количество креплений проволокой должно быть не меньше, чем количество стропил.

Крепление к шлакоблоку

Если строящийся дом маленький, то можно использовать способ фиксации на вмурованные шпильки. Если дом имеет большой периметр, подойдет использование анкеров. Металлические штыри должны выступать из конструкции на 20 см, их шаг должен быть не более 80 см. Расстояние между анкерами размечают заранее, затем вкручивают болты и устанавливают мауэрлат. Перед креплением используют изоляционный слой по типу рубероида.

Крепление к армопоясу

Если дом строится из панельных щитов или ячеистых конструкций, то обустройство армированного пояса для мауэрлата будет обязательным. Перед креплением крыши важно узнать оптимальную толщину, способы изготовления и соединения с армопоясом.

Толщина армопояса под мауэрлат

Толщина армированного пояса обеспечивает надежность конструкции. Минимальные показатели — 15 см, оптимальные — 20 см. Толщина не должна превышать ширину стены. Минимальное сечение армированного пояса составляет 250 на 250 мм. Конструкция должна быть непрерывной, а также иметь одинаковую прочность. Бетонный пояс зачастую монолитный и выполняется за 1 заливку, затем вставляют армирующий слой диаметром не менее 10 мм.

Согласно СНиП армирующий пояс должен быть размером треть с толщины стены.

Как правильно сделать армопояс

АрмопоясТехнология сооружения армопояса состоит из следующих этапов:

  1. Монтаж опалубки: используются деревянные доски, боковые упоры или резьбовые шпильки. Длина и ширина пояса должны быть одинаковыми. Верхний край опалубка выставляется в горизонтальной плоскости с помощью водяного уровня.
  2. Установка арматурного каркаса. Сетка из арматуры состоит из продольных стержней диаметром 10-12 мм. Расстояние между ними составляет от 20 до 40 см.

Далее происходит непрерывная заливка бетона марки М200 или выше. Лучше использовать готовый бетон, применяя бетононасос.

Как крепить к армопоясу

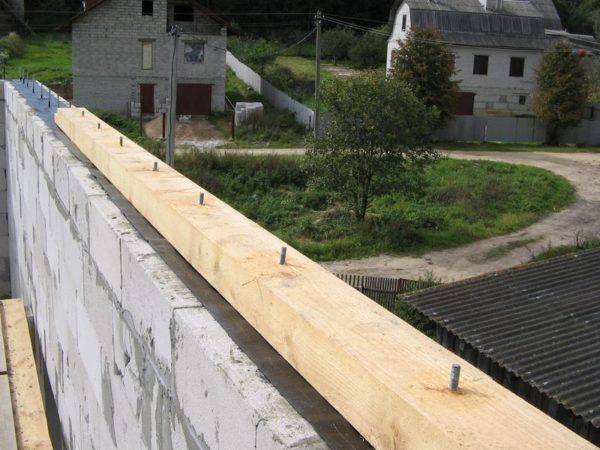

Фиксируется мауэрлат с помощью тех же способов — шпильками или анкерами. Последовательность этапов:

  • в брусе просверливают отверстия;
  • мауэрлат накладывают на шпильки или анкера;
  • выполняют изоляцию;
  • закрепляют болты шайбами и гайками;
  • подстраховывают соединения контргайками.

Остатки элементов обрезают с помощью болгарки.

Особенности устройства мауэрлата в зависимости от типа крыши

В зависимости от типа крыши — двускатная, трех или четырехскатная, а также вальмовая или односкатная, мауэрлат будет иметь нюансы крепления.

Для односкатной крыши

Мауэрлат односкатной крышиОпорный брус для стропильной системы этого вида крыши требует увеличить высоту одной стены, так как здесь отсутствует скат. Для этого применяется формула расчета прямоугольного треугольника. Толщина мауэрлата зависит от угла односкатной крыши. Сначала верхний слой стены застилается рубероидом, затем брус фиксируется к стене анкерами. Уровнем измеряется горизонтальное расположение, затем болты затягиваются.

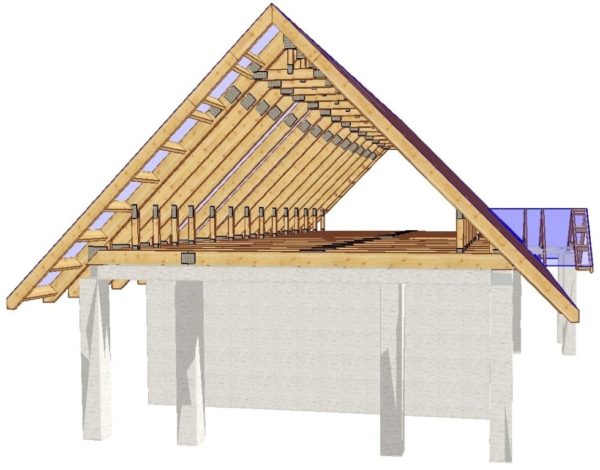

Для двускатной крыши

В этом случае приспособление фиксируется всегда на две противоположные стены — на них будет опираться крыша. При строительстве дома из бруса или бревен такое приспособление не понадобится. Если в доме имеется по центру несущая стена, то мауэрлат захватывает 3 точки опоры — параллельные и несущую. Расстояние от внешнего края стены должно быть не менее 5 см.

Для трехскатной крыши

Опорный брус в такой конструкции также устанавливается по периметру с опорой на несущую стену. Устройство предполагает распределение нагрузки крыши на стены. Здесь подойдет брус с сечением 100х100 мм или 150х150 мм. В качестве бруса используется хвойный пиломатериал. Перед укладкой он обрабатывают антисептиком. Сверху мауэрлата устанавливаются балки перекрытия.

Мауэрлат для четырехскатной крыши

Четырехскатная крыша имеет конструкцию прямоугольного конверта или 4 одинаковых треугольников. Основная цель — предотвратить смещение крыши от осей мауэрлата. Элементы конструкции фиксируются по 4 сторонам стен. Это делают шпильками, анкерами или проволокой, иногда используют деревянные пробки — в зависимости от материала стен. Четырехскатная крыша считается самой устойчивой к воздействию ветра, но при этом ее конструкция все равно требует обустройства опорного бруса.

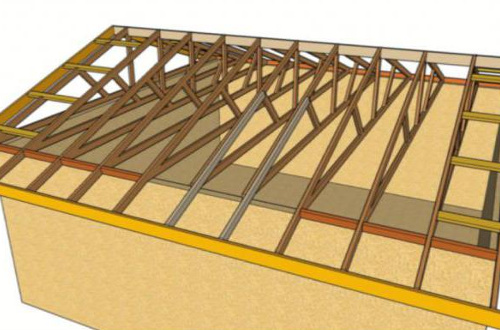

Мауэрлат для вальмовой крыши

Мауэрлат вальмовой крышиБрус для опоры крыши устанавливается по периметру стен, а также на несущих элементах перегородок, если они присутствуют. Чтобы снять нагрузку на стены и увеличить жесткость, между двумя соседними элементами мауэрлата устанавливают диагональную перемычку. Опорный брус должен иметь сечение 100х150 мм. В вальмовых крышах лучше выбирать мягкую кровлю.

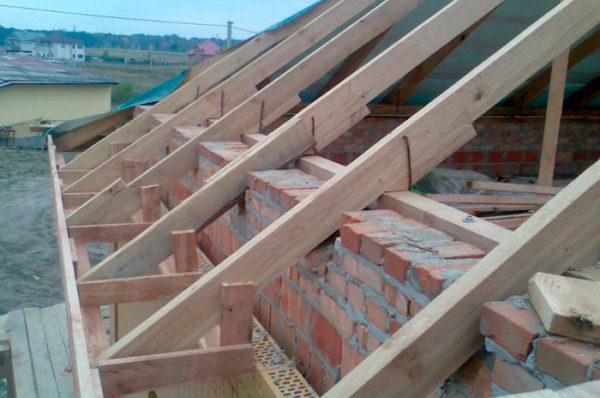

Установка и крепление стропил на мауэрлат

После обустройства и фиксации опорного бруса происходит установка и крепление стропил. Для этого есть несколько правил:

  • Формирование запилов, обеспечивающих плотное прилегание элементов друг к другу.
  • В местах соединения со стропильными ногами нельзя использовать подкладки — со временем они истончаются и деформируются.
  • Для фиксации стропил используют металлические углы, пластины, кронштейны, болты, гвозди, шпильки с резьбой.

Чтобы обеспечить скольжение стропильных ног к мауэрлату используют «салазки».

Гидроизоляция и утепление

Работы включают два необходимых этапа — прокладка гидроизоляции под опорным брусом, а также его утепление изнутри.

Утепление мауэрлата крыши изнутри

Утепление опорного бруса выполняется изнутри чердака. В нижней части под балкой прокладывается слой пароизоляции. Это предотвратит проникновение паров из помещения. Опорный брус сам по себе массивный, поэтому на чердаке будет тепло.

При покупке утеплителя обращают внимание на его влагостойкость, нетоксичность, огнеупорность и быстроту монтажа.

Для утепления подходят керамзит, прессованные опилки, минеральная вата, монтажная пена и пенополистирол.

Гидроизоляция под мауэрлат

Защита от влаги происходит на этапе фиксации опорного бруса. Перед тем, как крепить его любым способом, на стену кладут гидроизоляционный слой. Таким образом холод не будет проникать через зазоры в конструкции крыши. В качестве защиты используется рулонный рубероид или другие материалы.

Мауэрлат используется для предотвращения парусности крыши, а также для ее привязки к стенам. Он крепится за счет армопояса или без него с помощью шпилек, анкеров, проволоки или деревянных пробок. В зависимости от типа крыши особенности фиксации будут изменяться. Мауэрлат делается из бруса, стального профиля или досок. Опорный брус обязательно утепляют и прокладывают слой гидроизоляции.

Популярное


что такое мурлат в строительстве, крепление, как правильно класть, расчет для двухскатной крыши, установка стропил

Содержание:

Основой для монтажа стропил является мауэрлатный пояс. Это устойчивая конструкция, которую крепят по периметру стен. От того, насколько прочным он получится, зависит срок эксплуатации всей крыши. Главная функция мауэрлата состоит в обеспечении равномерного распределения нагрузки на строение и его фундамент.

мурлаты крепления крыши

Что это такое

Пояснить что это такое в строительстве мауэрлат, можно следующим образом. Данная конструкция выполняет функцию связующего элемента между крышей зданий и стенами и поэтому к ее обустройству специалисты относятся очень серьезно. Другой задачей мауэрлата можно назвать снижение до минимума парусности кровли – это означает, что ее может сорвать сильный ветер.

Имеется практика строительства домов без мауэрлата, когда стропила прикрепляют непосредственно к балкам перекрытия. В данной ситуации все нагрузки от конструкции крыши направлены на места опор системы стропил, а при наличии мауэрлата они распределились бы на стены равномерно.

Материалы для изготовления мауэрлата

Данный кровельный элемент создают из:

  • деревянного бруса;
  • двутавровой балки;
  • металлических изделий или швеллера.

что такое мауэрлат кровли

Выбор материала зависит от веса возводимой кровли:

  1. Брус может иметь сечение размером 10х10, 10х15, 15х15, 8х18 или 20х20 сантиметров. Его подкладывают под стропильные ноги вдоль периметра крыши и таким образом равномерно распределяют нагрузку на каждую точку стен дома. При выборе древесного материала для мауэрлата обращают внимание, чтобы длина сучков на нем не превышала 2/3 толщины бруса. Эти места на древесине будут плохо отвечать на растяжение и в результате появятся трещины.
  2. Скрепленные доски, из которых делают мурлаты — крепления крыши, задействуют при строительстве легких каркасных домов, когда на их кровлю не будут оказываться большие нагрузки. Чтобы сэкономить, специалисты рекомендуют вместо цельного бруса, отличающегося большим весом, использовать доски, соединенные между собой.
  3. Иногда вместо бруса для изготовления мауэрлата для двускатной крыши задействуют балки из стальной трубной продукции. В таком случае деревянная часть мауэрлата за периметр постройки не выходит. К его концам прикрепляют трубки, которые становятся главной опорой кровельной конструкции. Трубы должны соответствовать определенным требованиям: сечение небольшого размера; высокая прочность и качественный стальной сплав.

мауэрлат что это такое в строительстве

В последнем случае отверстия в стропилах создают строго по оси, их диаметр должен быть на 10 сантиметров меньше, чем высота стропильной ноги. Если этого не получается, тогда следует дополнительно прикрепить стальные элементы. Основное преимущество такой конструкции в том, что деревянная часть мауэрлата находится под защитой крыши.

Способы укладки мауэрлата на стены

После того, как принято решение, какой должен быть мауэрлат, начинают его изготовление. Также нужно определиться с необходимостью обустройства армированного пояса. Делают его на стенах, прочность которых вызывает сомнения, чтобы у будущей крыши была надежная опора.

Существует 2 варианта укладки мауэрлата:

  • без армопояса;
  • монтаж на армированный пояс.

как правильно класть мауэрлат

Если работы планируется выполнять на газобетоне, который считается хрупким материалом для стен, это сделать непросто. Специалисты советуют обустроить для мауэрлата конструкцию, применяя бетон или прочный кирпич, чтобы обеспечить для связующего элемента твердую основу. Читайте также: «Как правильно положить мауэрлат для крыши – устройство на практике».

Подготовка к созданию армированного пояса

Его толщину рассчитывают с учетом проектируемых нагрузок, воздействующих на крышу здания. Они бывают постоянными (вес стропильной конструкции и кровельного пирога) и временными (ветер и снег). Ширина армированного пояса в любом случае не может быть меньше, чем этот параметр у стен.

Чтобы получился прочный пояс, нужно задействовать цемент марки М400 и выше. Заливать его следует за один заход. Для приготовления смеси берут цемент, предварительно промытый песок и щебень в пропорции 1:3:3. В качестве добавок используют пластификаторы, чтобы понизить содержание воды в растворе и в результате увеличить прочность армопояса.

расчет мауэрлата для двухскатной крыши

Важно, чтобы этот элемент был уложен непрерывно по обе стороны внешних стен постройки. Опалубкой для него могут стать строительные блоки, имеющие U-образную форму. Также для завершения внешнего ряда применяют распиленные блоки, имеющие ширину до 10 сантиметров. Можно построить опалубку из плит ОСП и даже использовать стандартные деревянные доски.

Порядок крепления мауэрлата для двускатной крыши

Чтобы установить мауэрлат на каркасные или выложенные из бруса стены применяют шурупы, саморезы или гвозди. Для обеспечения дополнительной прочности задействуют перфорированные соединительные детали.

Если дом имеет большую площадь, а крыша будет иметь размер около 250 «квадратов», тогда для крепления мауэрлата пользуются шпильками — металлическими штырями с резьбой. Их устанавливают каждые 2 метра и по краям элемента.

установка стропил на мауэрлат двухскатной крыши

В первую очередь для армопояса заливают бетонную стяжку по периметру стен, а потом последовательно вмуровывают штыри так, чтобы высота каждого из них была больше толщины мауэрлата минимум на3 сантиметра. Только после этого можно накрепко зафиксировать мауэрлат при помощи гаек с шайбами.

Кроме них, удобны в применении металлические скобы, отличающиеся прочностью. Не следует забывать о возможности применения анкеров и скрученной проволоки, которые превосходно функционируют на растяжение.

Самым простым способом крепления строители считают использование проволоки-катанки:

  1. За несколько рядов до самой верхней из кладок между кирпичными рядами выкладывают куски проволоки так, чтобы их длины было достаточно для обвязки мауэрлата после того, как стены закончат возводить.
  2. Оставшиеся концы после завершения монтажа связывающего элемента прячут между кирпичами в толще стены.

какой должен быть мауэрлат

Крепление можно осуществить иначе:

  1. В армопояс вмуровывают штыри арматуры – они должны располагаться ниже высоты мауэрлата.
  2. К ним приваривают 4 – 5 сантиметровые шпильки или длинные болты со срезанными головками.

Существует еще один метод, который заключается в том, что шпильки или штыри во время кладки стен вмуровывают в них. Но данный вариант подходит только для небольших кровель.

Обустройство армированного пояса

На торчащие из арматуры пруты после застывания бетона надевают брус. Даже на самой короткой стене в армопоясе для крепления мауэрлата должно быть минимум четыре 12-миллиметровых прута. При выборе шпилек или проволоки, пояс также нужно делать с арматурой.

Толщина бетона при обустройстве армопояса не может составлять менее 5 сантиметров. Как только смесь залита, необходимо следить за тем, чтобы в ней не образовались воздушные полости, которые можно увидеть по появившимся пузырькам.

мауэрлат для двускатной крыши

Этот процесс нарушает однородность и прочностные показатели армопояса, а ведь на нем нужно уложить мауэрлат, по факту являющийся фундаментом крыши. Воздушные пузырьки исчезнут, если проткнуть еще не застывший бетон арматурным прутком. Через 10 – 12 дней опалубку убирают после того, как смесь застынет и станет прочной.

Далее нужно сделать гидроизоляцию. В качестве изоляционного материала на готовый армопояс укладывают рубероид.

Как правильно класть мурлат на стены

Существует определенный порядок, как правильно класть мауэрлат. При строительстве двускатной крыши его монтируют на готовый каркас здания параллельно коньку вдоль всего периметра стен. При установке главной задачей для домашнего мастера является проверка горизонтальности при помощи уровня.

Когда обнаружена даже малейшая неровность, ее нужно устранить: выступающие участки срезают, а те, что ниже положенного уровня, следует приподнять, используя подкладки.

Потом приступают к подготовке бруса, который станет мауэрлатом. Дерево обрабатывают дезинфицирующим составом, антипиреном и хорошо просушивают. Брус прикладывают к месту фиксации и делают отметки, где будут просверлены отверстия. Отдельные участки мауэрлата соединяют в общую конструкцию прямым замком и дополнительно скрепляют гвоздями. По углам брус скрепляют косым прирубом или при помощи прямого замка.

мауэрлат для двускатной крыши

После укладки мауэрлата начинают сооружать «скамью», для этого:

  1. Измеряют расстояние между противолежащими частями мауэрлата.
  2. Полученную величину делят пополам и отмечают середину пролета.
  3. Отметки соединяют так, чтобы образовалась ось «скамьи».

Ориентируясь на нее, приступают к строительству нижнего прогона. Удобнее будет полностью сделать «скамью» с нижним прогоном в горизонтальном положении, а потом поднять и закрепить вертикально согласно оси перекрытия.

Популярные методы крепления стропил

Ранее в статье уже пояснялось, что такое мауэрлат кровли и зачем он нужен. Поскольку он распределяет нагрузки на кровлю, надо уделить внимание процессу крепления стропил к нему. От него зависит целостность крыши, которую при некачественном монтаже может со временем повести, она начнет проседать или оказывать на одну из стен повышенную нагрузку.

мауэрлат для двускатной крыши

Применяют две технологии укладки стропил:

  1. Жесткая. Такой вариант не допускает смещения стропильных ног. Для обеспечения стабильности задействуют подшивной брусок, препятствующий сдвигу. Благодаря использованию металлических уголков элементы стропильной конструкции не могут двигаться в стороны.
  2. Скользящая. Данный метод монтажа стропил необходим, когда дом возводился из бревен или бруса, которые через время начинают оседать. В этом случае мауэрлат не задействуют, а только верхний венец деревянного сруба. Если применить жесткую технологию, уже через год крыша лишится около половины своей прочности, поскольку ее поведет.

Жесткий вариант фиксации стропил к мауэрлату

Обычно при обустройстве крыш монтируют деревянные стропила, так как они самые доступные по стоимости и просты в обработке. Но у древесины имеется существенный недостаток – она впитывает влагу и набухает. Правда, после высыхания обретает свои прежние размеры.

Важно правильно выполнить установку стропил на мауэрлат двухскатной крыши и закрепить их так, чтобы при повышенной влажности не образовалась так называемая распорная сила, которая приведет к существенному снижению долговечности конструкции.

мауэрлат для двускатной крыши

Задача такой технологии – исключить малейшую возможность смещения стропил. Поэтому седло выреза упирают жестко в мауэрлат и закрепляют гвоздями, вбивая их под угол. Важно, чтобы эти вырезы имели одинаковую форму и не превышали третью часть ширины стропил.

Иногда под стропила подшивают метровый брус, одновременно служащий упором, а для фиксации используют металлический уголок.

Скользящее (шарнирное) крепление

Каждый деревянный дом дает усадку по-своему. Через время менее всего просядет строение из клееного бруса, а свежий сруб больше всего. При этом усадка происходит неравномерно и это негативно отражается на состоянии стропильной системы. Избежать перекоса помогает установка скользящего крепления.

В жилом деревянном доме после продолжительных дождей начинает разбухать древесина, а зимой в результате потери влаги она усыхает. Это означает, что перекос крыши часто возникает при эксплуатации дома.

При этом в разной степени оседают:

  • южная и северная стороны дома;
  • части постройки, находящиеся постоянно в тени и на солнце;
  • сторона, подвергающаяся воздействию влажного воздуха от находящегося рядом водоема, и более сухая;
  • обдуваемая ветром стена и та, перед которой имеется другая постройка.

мауэрлат для двускатной крыши

На протяжении всего срока эксплуатации геометрические параметры деревянного сруба постоянно изменяются. Особенно сильно это происходит зимой. Таким образом, если стропила на верхнем венце закреплены жестко, тогда снеговая нагрузка сильно выгнет кровельную конструкцию.

Чтобы этого избежать, задействуют особую металлическую деталь, внешне напоминающую петлю, которая называется «салазкой». Когда изменяется геометрия сруба, этот крепежный элемент смещается относительно направляющей, а стропила оседают, не причиняя вреда всей конструкции.

Иногда кровельщики создают скользящий угол другими проверенные временем методами. В стропильной ноге делают запил.

Балку устанавливают срезом на верхний венец и фиксируют при помощи:

  • скоб;
  • скрещивающихся гвоздей в мауэрлате;
  • фиксирующих стальных пластин;
  • вертикально забитого гвоздя.

мауэрлат для двускатной крыши

Неплохой альтернативой скользящим опорам является скрученная в два раза кованая проволока. Она хорошо ведет себя на растяжение и дает элементам стропильной конструкции некоторую степень свободы.

Расчет мауэрлата

Двускатная крыша наиболее популярный вид кровли. Установка мауэрлата на нее – процесс дорогостоящий и трудоемкий. Но его монтаж обеспечит долговечность и стойкость кровельной конструкции.

При расчете мауэрлата для двухскатной крыши, его веса и объема пользуются формулами:

V = SL и M = RV, где:

S – сечение бруса;

L – длина или периметр;

V – объем;

M – масса;

R – плотность дерева.

В большинстве случаев подходят следующие параметры мауэрлата:

  • ширина минимум 10 сантиметров;
  • отступ бруса от края стены – минимум 5 сантиметров;
  • оптимальное сечение брусьев 10×10 или 15×15 сантиметров;
  • расстояние между брусьями должно быть равномерным на всем протяжении конструкции.



что это такое, из чего можно сделать, как правильно провести монтаж и крепление

Крыша дома состоит из нескольких элементов, один из которых мауэрлат. Что такое мауэрлат в строительстве крыши? Это пояс, укладываемый на стены дома по всему периметру. На него и упирается стропильная система кровли. Значит, нагрузки, которым будет подвергаться этот элемент крыши, огромные: вес стропил, обрешётки, кровельного материала и атмосферных осадков. То есть на вопрос, для чего нужен мауэрлат, можно ответить так – чтобы равномерно распределить нагрузки от кровли на стены здания, плюс жёстко привязать стропильные ноги к строению.

Из чего изготавливают мауэрлат

Есть несколько готовых материалов в виде деревянных или стальных профилей: брус, стальной уголок, швеллер, труба, двутавр. Можно собрать конструкцию из досок, соединив между собой. Рассмотрим каждый вариант по отдельности, определим достоинства и недостатки каждого.

Деревянный брус

Применяются брусья разного сечения в зависимости от веса самой крыши. Минимальное сечение мауэрлата – 100х100 мм, максимальное 200х200 мм. Особое внимание надо обратить на сорт используемой древесины. Чем меньше сучков, тем лучше, этот дефект плохо работает на растяжение, образуя довольно глубокие трещины. Последние снижают прочность материала. А ведь именно мауэрлат, как никакой другой элемент здания, подвергается нагрузкам на растяжение.

Мауэрлат из деревянного бруса для крыши дома

Доски, скреплённые между собой

Если крыша небольших размеров, нагрузка от неё будет тоже небольшой. Рекомендуется сэкономить, установив вместо бруса соединённые между собой доски толщиною 50 мм. Две доски шириною 100 мм создадут брус сечением 100х100 мм. Четыре доски шириною 200 мм – мауэрлат сечением 200х200 мм. Соединять можно гвоздями, саморезами, болтами (шпильками).

Мауэрлат из скреплённых досок между собой

Стальной профиль

Металл для мауэрлата используется редко. Это дорого, любой металлический профиль – дополнительная нагрузка на стены, что не приветствуется. Нередко используют трубу, но она выступает, как дополнение к повышению жёсткости всей кровельной системы.

Трубу пропускают через стропильные ноги, в которых делаются сквозные отверстия. Сама труба обязательно крепится к деревянному брусу.

Мауэрлат усиленный стальной трубой

Требования к данной системе:

  • диаметр трубы должен быть на 100 мм быть меньше, чем ширина стропил;
  • отверстия в стропильных ногах делается строго по одной оси;
  • крепление трубы к мауэрлату производится хомутами.

Способы крепления мауэрлата к стене

Существует несколько способов крепления мауэрлата для крыши к стене. При этом учитывается наличие или отсутствие армированного сейсмопояса – ленточный фундамент, заливаемый, как верхняя обвязка наружных стен и всей конструкции здания для придания монолитности.

Крепление на армопояс

Все начинается с закладки армирующего каркаса, изготовленного из стальной арматуры. По сути, это клетка с определёнными размерами ячеек из двух-трёх решёток, соединённых между собой вязальной проволокой. Каркас укладывается поверх стены внутрь установленной опалубки.

Этап 1. Процесс установки армирующего каркаса

К нему привариваются или привязываются анкера (резьба, с одной стороны, второй конец загнут под 90°). Длина анкера выбирается с таким расчётом, чтобы из армопояса торчал резьбовой конец высотою, равной толщине мауэрлата плюс 5 см. К примеру, высота деревянного бруса – 10 см, то выступать из армопояса крепёжное изделие должно на 15 см. Учитывая, что часть крепежа располагается в бетонном поясе, минимальное расположение его относительно глубины – половина толщины пояса, то общая длина анкера – 5 см плюс толщина мауэрлата плюс минимум половина толщины армопояса.

Этап 2. Крепление анкеров к армирующему каркасу

Внимание! Анкера располагают относительно длины армированного пояса на расстоянии 60-120 см между собой на одной линии строго посередине стены. Чаще для определения количества анкеров используют соотношение количества стропильных ног. Сколько в кровельной конструкции последних, столько должно быть минимум крепежей для мауэрлата.

Бетонирование армированного пояса

Для заливки пояса используется бетон марки М400: пропорциональное соотношение цемент-песок-щебень – 1:3:3. Количество используемого раствора определяется размерами самой фундаментной конструкции. Ширина пояса должна равняться ширине стены, высота 150–250 мм.

Этап 3. Заливка бетоном подготовленного армирующего каркаса

Заливку конструкции проводят за один раз. Распалубку производят через 7–10 дней, нагружать её лучше через 28 дней, когда бетон наберёт марочную прочность.

Подготовка и установка бруса

Размер между анкерами известен, его переносят на брусья, в которых делаются сквозные отверстия диаметром чуть больше диаметра металлического крепежа. К примеру, если используются анкеры диаметром 12 мм, отверстие должно высверливаться диаметром 14 мм.

Важно! Сверление производить снизу–вверх. То есть, с какой стороны бруса начали проводить сверление, та сторона будет нижней с прижимом к армопоясу.

Так как один брус не закроет своею длиною всю стену, то стыковать два соседних надо путём соединения их в пол запила. Брус по сечению распиливается пополам на длину 150-200 мм.

Пример стыковочного запила бруса

Два элемента укладываются друг на друга запиленными краями и скрепляются между собой разными крепёжными изделиями:

  • металлическими скобами из арматуры диаметром 12 мм;
  • длинными саморезами;
  • гвоздями;
  • саморезами и крепёжными перфорированными профилями.

Процесс сборки мауэрлата заключается в следующем.

  1. На армирующий пояс укладывается гидроизоляционный материал.

    Этап 4. Процесс гидроизоляции армирующего пояса

  2. Подготовленные брусья укладываются поверх со вставкой анкеров в отверстия.

    Этап 5. Установка бруса на армопояс

  3. Производится затяжка бруса к поясу с помощью гаек, под которые обязательно устанавливаются широкие шайбы.

    Этап 6. Процесс затяжки бруса к армопоясу

  4. Производится скрепление брусьев между собой одним из вышеописанных методов.

    Этап 7. Процесс скрепления брусьев металлическими скобами

Важно в проводимом процессе – выставить мауэрлат по горизонтали. Поэтому его проверяют уровнем. Если необходимо поднять какую-то часть конструкции, укладывают деревянные подкладки. Надо опустить, вырубают нижнюю плоскость требуемой толщины.

Крепление к кирпичной стене без армопояса

Здесь несколько вариантов крепления. У каждой из них свои плюсы и минусы.

Крепление проволокой

Нужна проволока диаметром 4–6 мм, скрученная в несколько слоёв. Укладывают её в кирпичную кладку, как сквозной элемент, на уровне 4–6 рядов ниже установки мауэрлата. После укладки мауэрлата на стену его сверху обвязывают проволокой, подтягивая к стеновому торцу.

Важно правильно подогнать скрученные проволоки по длине. Придётся учитывать высоту кирпичной кладки от места закладки проволочного крепежа, толщину и ширину мауэрлата, длину скрутки для затягивания (где-то 15–25 см). Полученный размер увеличивается вдвое, прибавляется ширина стены.

Пример крепления мауэрлатного бруса при помощи проволоки

Расстояние между уложенными проволоками определяется так же, как с анкерами. Основное правило – начинать монтаж после высыхания кладочного раствора.

Можно вместо проволоки уложить в кирпичную кладку стальные трубы мелкого диаметра. А уже через них пропустить проволоку крепления.

Использование деревянных пробок

Деревянные пробки – тот же брус меньшего сечения, который разрезается на небольшие куски длиною по 20–25 см. Их закладывают в кирпичную кладку, предварительно обработав антисептическим составом. Здесь несколько вариантов, где можно установить в стене деревянные пробки:

  • в верхнем ряду посередине ширины стены;
  • с внутренней стороны стены под мауэрлатом;
  • с внутренней стороны под мауэрлатом ниже на 1–2 кирпича.

Обычно к пробкам мауэрлат крепится металлическими скобами.

Использование шпилек и проволоки

Необходимо приготовить шпильки длиною чуть меньше ширины стены, плюс 3 см в качестве выступа за пределы стеновой конструкции. Именно выступ должен быть снабжён резьбой, шайбой и гайкой. Противоположный конец крепежа должен быть загнут под 90°.

Пример правильного крепления мауэрлатного бруса шпильками

Шпилька закладывается в кирпичную кладку в горизонтальном положении на 4–6 рядов ниже уровня установки мауэрлата. Резьбовой конец должен выходить с внутренней стороны. После монтажа мауэрлата на шпильку накручивается проволока, сложенная в несколько слоёв (3–4), которую поджимают шайбой и гайкой. Свободный конец крепят любыми средствами и способами к мауэрлату. Есть вариант, когда мауэрлат проволокой не скрепляют, а крепят стропильные ноги, которые подтягиваются к мауэрлату, прижимая его к стене. Основная задача и в первом, и во втором случае – натянуть проволоку так, чтобы она приняла строго вертикальное положение и по степени натяжки представляла собой струну.

Крепление анкерами

Технология чем-то похожа на устройство мауэрлата с использованием анкеров по армопоясу. Здесь применяются те же анкера, которые закладываются в кирпичную кладку вертикально на глубину 45–50 см. Нижний конец загнут под прямым углом, его обязательно укладывают под кирпич, а не в шов между кирпичами.

Основная проблема – провести установку крепежей вертикально. Поэтому совет – собирая кирпичную кладку, постоянно проверяйте расположения анкера на вертикальность, используя отвес или уровень. Небольшое отклонение – большая проблема при надевании мауэрлата на крепёжные изделия.

Крепление мауэрлата при помощи анкеров к кирпичной стене

Здесь также проводится подготовка деревянных брусьев с учётом расстояния между крепёжными отверстиями и их высверливанием.

Внимание! Все способы, используемые по технологии монтажа мауэрлата без армопояса, возможны лишь в том случае, если перепады верхних торцов стен незначительны. Если перепад большой (более 1 см), то придётся поверх стены залить стяжку из цементно-песчаного раствора. Толщина стяжки – не менее 5 см.

Правила сборки мауэрлата для двускатной крыши

Мауэрлат для двускатной крыши – пояс, разложенный по периметру здания. Здесь неважно, будут ли опираться стропильные ноги на всю опорную конструкцию или нет, потому что нагружаться будут всего лишь две стороны периметра. Мауэрлат для крыши этого типа – единое устройство, монолитное по своей сути. Поэтому собирается оно в виде единой конструкции с использованием вышеописанных технологий крепления.

Необходимо отметить, не всегда кажется, что можно соорудить мауэрлат для крыши в виде монолитной конструкции. Если кровля взводится по балкам перекрытия, то последние своими концами укладываются на стены здания, а значит, монолитность мауэрлата обрывается именно балками. Что можно предпринять в этом случае. Вариант один – сделать запил балок вполовину с установкой их в пазы мауэрлата, которые также вырезаются в половину высоты с учётом ширины балки. В такой конструкции высота балок и мауэрлата выбирается одинаковой. Обычно последний подгоняется под первые. При этом стропильные ноги стараются упереть именно в балки тем самым снизив нагрузки.

Не надо думать, что мауэрлат для двускатной крыши – какая-то отличная конструкция от мауэрлатов других кровельных сооружений. Она может отличаться от односкатной крыши, где часто высокую сторону упирают в фасадную стену, возведённую выше задней. В такой постройке мауэрлат не используют. В остальном – это обычный пояс для равномерного распределения нагрузок.

Выбирая мауэрлат для двускатной крыши или других разновидностей крыш, надо понимать, что это фундамент – основа для кровельной системы. Именно она подвергается большим нагрузкам, поэтому к выбору материала, размерам мауэрлата для кровли, к технологии монтажа, особенно к способу крепления, должны предъявляться строгие требования. Поэтому отвечая в статье на вопрос, что такое мауэрлат в строительстве крыши и как выполнить его монтаж, были разобраны все доступные методы крепления.

Видео-инструкция по монтажу

Крепление мауэрлата к кирпичной стене: 2 лучших способа

Крыша – одна из наиболее важных архитектурных конструкций любого здания, от ее надежности зависит длительность эксплуатации и комфортность проживания. Проектированием и сборкой стропильной системы должны заниматься только опытные строители, любая ошибка может иметь очень печальные последствия.

Крепление мауэрлата к кирпичной стене

Крепление мауэрлата к кирпичной стене

Содержание статьи

Что такое мауэрлат

Принять правильное решение об оптимальных способах крепления мауэрлата намного проще, имея информацию о роли элемента в стропильной системе. Мауэрлат – это нижний обвязочный пояс стропильной системы, присутствует только на наклонных кровлях.

Мауэрла́т — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил

Изготавливается из бруса сечением примерно 200×200 мм, в стропильной системе элемент выполняет важные задачи.

  1. Служит площадкой для фиксации стропильных ног или ферм. Во время расчета стропильной системы определяются нагрузки на стропильные ноги, конкретные значения изменяются с учетом максимальных динамических и статических нагрузок, конструктивных особенностей крыши и физических параметров кровельных материалов. Ноги упираются о мауэрлат и передают ему вертикальные и горизонтальные усилия. Он должен их выдерживать и не допускать колебаний кровли. С учетом этих нагрузок подбирается сечение бруса. Назначение мауэрлата – распределение сосредоточенной нагрузки, передаваемой точками опирания стропил на всю площадь верхней части стены

    Мауэрлат необходим для распределения сосредоточенной нагрузки, передаваемой точками опирания стропил на всю площадь верхней части стены

  2. Придает устойчивость стропильной системе. Нижние точки упора стропильных ферм должны жестко соединяться с мауэрлатом и не допускать их смещения во время эксплуатации. Исключение – стропильная система брусчатого дома. Она дает усадку, в связи с этим соединение стропилин, с мауэрлатом плавающее, позволяющее компенсировать изменения высоты сруба во время его высыхания. Мауэрлат придает устойчивость стропильной системе

    Мауэрлат придает устойчивость стропильной системе

  3. Равномерно распределяет нагрузки по всему периметру фасадных стен. Чем больше площадь упора мауэрлата, тем меньше точечные нагрузки на стены, тем безопаснее конструкция сооружения. Мауэрлат необходим для равномерного распределения нагрузки на стены дома

    Мауэрлат необходим для равномерного распределения нагрузки на стены дома

Цены на различные виды бруса

Брус

Общие требования к креплению мауэрлата

Главное требование – физические параметры элемента не должны ухудшаться весь период эксплуатации дома. Для достижения поставленной цели используется комплекс специальных строительных мероприятий.

  1. Подбор размеров брусьев для мауэрлата с запасом прочности. Это дает возможность обеспечивать расчетную устойчивость вне зависимости от наличия различных скрытых дефектов древесины. Рекомендуемые параметры для мауэрлата

    Рекомендуемые параметры для мауэрлата

  2. Защита от процессов гниения. Достигается двумя способами. Первый – выполняется антисептическая пропитка. Современные составы двухкомпонентные, они не только предупреждают поражение древесины вредителями и гнилью, но и защищают ее от открытого огня. Антисептирование древесины

    Антисептирование древесины

    Второй – между деревянными балками мауэрлата и кирпичными или бетонными стенами предусматривается надежная гидроизоляция. Как правило, в этих целях применяют рубероид или современные нетканые гидроизоляционные материалы.

    Отсечная гидроизоляция

    Отсечная гидроизоляция

  3. Выбор оптимального метода фиксации к фасадным стенам. Здесь есть довольно много вариантов. Конкретный выбирает кровельщик с учетом особенностей здания. Часто, но далеко не всегда, мауэрлат крепят посредством шпилек

    Часто, но далеко не всегда, мауэрлат крепят посредством шпилек

Желательно, чтобы еще на стадии проектирования дома были предусмотрены методы крепления мауэрлата, это намного упрощает процесс строительства стропильной системы. Кроме того, некоторые методы фиксации элемента возможны только на стадии кладки фасадных стен.

Способы крепления мауэрлата

В таблице будет приведен максимально широкий перечень возможных вариантов, некоторые из них в настоящее время применяются редко. Новые стройматериалы и технологии позволяют крепить мауэрлат легче, быстрее и надежнее.

Способ крепленияКраткое описание, достоинства и недостатки
Проволокой

Проволокой

Самый старый метод, сегодня применяется крайне редко. Фиксация делается катанкой Ø 5–6 мм. Проволока вмуровывается в фасадные стены, укладывать ее нужно минимум за три ряда до окончания кладки. Длина проволоки выбирается такой, чтобы ее свободные концы могли закручиваться вокруг мауэрлата. После крепления лишние концы можно отрезать. Метод имеет много недостатков: невозможно точно отрегулировать усилие стягивания, проволока повреждает балку, надежность крепления со временем уменьшается из-за постепенного растягивания металла. Для надежности проволоку вмуровывали около каждой стропильной ноги, а это оказывало негативное влияние на внешний вид фасада. Даже если дома в дальнейшем оштукатуривались, ржавчина от проволоки могла выступать на внешней поверхности стен.
С помощью вмурованных деревянных пробок

С помощью вмурованных деревянных пробок

И этот метод сегодня считается устаревшим, применяется очень редко. Мауэрлат крепился кованными металлическими скобами к деревянным вставкам, которые вмуровывались в стену дома. Бруски пропитывались отработкой машинного масла для предупреждения гниения, размеры пробок соответствовали размерам кирпичей. Этот метод имеет два больших недостатка. Первый – дерево со временем может намокать или усыхать, эти процессы изменяют линейные размеры. Как следствие, пробки начинают шататься, их колебания неизбежно передаются мауэрлату. Второй недостаток – способ довольно трудоемкий, требует повышенной внимательности каменщика.
На шпильки

На шпильки

Фиксация шпильками намного надежнее, чем вышеописанными способами. Шпильки вмуровываются в стены, количество рядов кладки кирпича сверху не менее трех. Размеры резьбы подбираются с учетом параметров мауэрлата. Такой метод обеспечивает самую надежную фиксацию элемента, применятся на очень сложных и нагруженных кровлях. Недостаток – трудоемкость, вертикальные металлические шпильки усложняют технологию кладки кирпича.
На анкеры

На анкеры

По всем характеристикам удовлетворяет большинство строений и типов крыш. Промышленность выпускает специальные длинные анкеры большого диаметра с усиленными металлическими элементами фиксации в стене. После установки мауэрлата на место в нем и стене высверливаются углубления под анкеры. Элементы вбиваются в отверстия и гайками притягивают мауэрлат к стене. Единственный недостаток – такой метод можно применять только на полнотелом кирпиче. Пустотелый не подходит из-за низких показателей прочности фиксации анкера – пустоты не позволяют набирать необходимую устойчивость. В этих случаях нужно применять специальные химические анкера, о них мы расскажем немного ниже.

Для примера мы возьмем вариант крепления мауэрлата на шпильки.

Пошаговая инструкция крепления на шпильки

Перед закладкой следует подготовить шпильки. Для повышения надежности крепления в нижней части шпильки рекомендуется приварить основание из металлической пластины. Его можно сделать квадратным, длина стороны примерно 6–8 см. Если нет возможности приварить, то допускается конец просто согнуть под прямым углом. Длина шпильки должна учитывать высоту кладки пояса из кирпичей, толщину мауэрлата и размеры гайки. В нашем случае армопояс будет состоять из четырех рядов кирпича. Диаметр шпильки 10 мм.

На фото показано, как должна выглядеть шпилька

На фото показано, как должна выглядеть шпилька

Шаг 1. Сделайте разметку мест расположения шпилек. Необходимо выполнять общие рекомендации: расстояние шпильки от угла дома в пределах 35–40 см, шаг шпилек ≈ 1,5 м.

Выполнение разметки

Выполнение разметки

Важно. Внимательно отнеситесь к разметке, шпильки не должны располагаться под стропильными ногами. Если получится такая ситуация, то придется или отрезать выступающие концы шпильки для подготовки площадки упора стропильной ноги, или изменять шаг стропил. Оба варианта оказывают негативное влияние на характеристики надежности стропильной системы.

Шаг 2. Положите на стену металлическую сетку для армирования кирпичного пояса. Размеры ячеек примерно 2–3 см, диаметр проволоки ≈ 2–3 мм. Проденьте шпильки в ячейки и выставьте их по меткам.

Сетка кладочная продается в рулонах и картах

Сетка кладочная продается в рулонах и картах

Выше уже упоминалось, что при этом нужно обязательно узнать расположение стропильных ног, при необходимости одну или несколько шпилек следует сместить. Расстояние между ними нет надобности выдерживать с высокой точностью, это никакого влияния на прочность фиксации мауэрлата не оказывает.

Практический совет. Для того чтобы было проще принимать решение об установке шпилек под мауэрлат, следует узнать, для чего они нужны. Шпильки удерживают конструкцию от горизонтального смещения. Но такие нагрузки относительно небольшие. Дело в том, что конструкция стропильных ферм имеет специальные элементы (ригели, угловые упоры, прогоны), которые воспринимают горизонтальные усилия и не позволяют им расползаться. Незначительные усилия в горизонтальном направлении возникают из-за парусности скатов, именно для минимизации негативных последствий от ветра устанавливаются шпильки для крепления мауэрлата.

Шаг 3. Начинайте закладку двух крайних шпилек. Делать это надо очень внимательно, в дальнейшем по ним будут выставляться все остальные элементы. Закладка шпильки выполняется в такой очередности.

  1. Подготовьте цементно-песчаный раствор. Специального рецепта придумывать не надо, подойдет обыкновенный кладочный состав. Кладочная смесь для кирпича своими руками

    Кладочная смесь для кирпича своими руками

  2. Набросайте его на основание шпильки и поставьте первый кирпич с одной стороны, второй кирпич следует устанавливать с противоположной стороны. Соблюдайте смену очередности положения кирпичей в стене, все ряды должны между собой перевязываться. Установка кирпича с одной стороны от шпильки

    Установка кирпича с одной стороны от шпильки

    И с другой стороны от шпильки

    И с другой стороны от шпильки

  3. По уровню выставьте положение шпильки, оно должно быть строго вертикальным. Для правильного выравнивания нужно проверять положение шпильки в двух перпендикулярных плоскостях. Очень внимательно выполняйте все рекомендации. Проверяйте положение шпильки уровнем

    Проверяйте положение шпильки уровнем

По такому же алгоритму заложите шпильку на противоположном конце стены.

Шаг 4. Натяните между ними тонкую леску или нить.

Между крайними шпильками нужно натянуть нить-ориентир

Между крайними шпильками нужно натянуть нить-ориентир

При возможности желательно дать несколько часов для схватывания, если нужно спешить, то рекомендуется посыпать кладочный раствор сухим цементом. Он быстро впитает излишнюю влагу, что ускорит затвердевание.

Веревки нужно натягивать как по нижней, так и по верхней части шпильки.

На фото показано, как правильно натянуть нить

На фото показано, как правильно натянуть нить

Шаг 5. Выставьте все оставшиеся шпильки по двум веревкам. Начинайте их закладывать, при этом постоянно проверяйте положение по веревкам.

Закладка шпилек

Закладка шпилек

Практический совет. Если металлическая площадка приварена к шпильке неровно, то перед выставлением на кирпич рекомендуется положить немного раствора и с его помощью выравнивать элементы.

Шаг 6. Аккуратно продолжайте кладку стены, шпильки закладывайте кирпичами.

Установлены промежуточные шпильки

Установлены промежуточные шпильки

Во время производства работ возникают незначительные трудности – расстояние между шпильками некратное длине кирпичей, их приходится разламывать в местах соприкосновения со шпильками. Делается это при помощи специального молотка каменщика, если кирпич качественный, а мастер имеет практический опыт кладки, то необходимый размер достигается двумя ударами инструмента.

Крепление мауэрлата на шпильки

Крепление мауэрлата на шпильки

Цены на популярные модели перфораторов

Перфораторы

Видео — Диаметр шпилек для крепление мауэрлата

Крепление мауэрлата при помощи химического анкера

Данная технология на строительном рынке появилась относительно недавно и дает возможность надежно фиксировать различные архитектурные элементы к непрочным поверхностям. Химический анкер можно использовать для крепления мауэрлата к фасадной стене из пустотелого кирпича.

Клеевой состав в капсулах предназначен для монтажа одного анкера

Клеевой состав в капсулах предназначен для монтажа одного анкера

Работать с применением химических анкеров намного проще и быстрее, чем вмуровывать металлические шпильки в стену. Кроме того, расположение мест фиксации мауэрлата можно выбирать уже после сборки стропильной системы, что исключает ошибки во время разметки.

Химический анкер состоит из специального клеевого состава, металлической втулки с внутренней резьбой и шпильки.

Преимущества химического анкера в сравнении с распорным дюбелем в пустотелых стройматериалах

Преимущества химического анкера в сравнении с распорным дюбелем в пустотелых стройматериалах

Как устанавливать химический анкер?

Вначале ставится на место мауэрлат и делается разметка мест установки дюбелей. Затем высверливаются отверстия в брусе, а потом продалбливаются отверстия в стене.

Важно. Очень внимательно сверлите отверстия в деревянном брусе, не затупите сверла об кирпич. Дерево высверливается обыкновенными сверлами, они не могут работать с кирпичом, для него требуются инструменты с победитовыми напайками.

Готовые отверстия в кирпичной кладке наполняются клеевым составом, в него вставляется дюбель. После завершения процессов полимеризации обеспечивается надежная фиксация крепежа в стене из пустотелого кирпича.

Надо знать, что полимерный клей – дорогостоящий материал. В целях экономии финансовых средств рекомендуется заранее определить необходимое количество клея. Делается это по формуле .

Примерный расход клеевого состава можно определить заранее

Примерный расход клеевого состава можно определить заранее

Перед использованием химического анкера нужно внимательно прочитать инструкцию производителя и выполнять все его рекомендации. Относительно высокая стоимость химических анкеров всегда окупается экономией времени во время монтажа стропильной системы кровли дома.

Видео – Химические анкеры

Примерный расход клеевого состава можно определить заранееПосле монтажа мауэрлата строительство не заканчивается. Наоборот, впереди самый сложный и ответственный этап работ — расчет стропильной системы крыши и установка стропил. Рекомендуем прочитать статью на нашем сайте о том, как самостоятельно производить расчеты стропильной системы двускатной крыши.

Мауэрлат для разных видов крыш: установка и крепление стропил

Автор Ольга Новикова На чтение 7 мин. Опубликовано

Конструкции скатных крыш разнообразны, но одним из компонентов системы кровли является мауэрлат. Эта часть крыши важна и выполняет несколько функций. Для правильного обустройства кровли подбирается вид мауэрлата, технология его монтажа и материалы.

Что такое мауэрлат и его функции

Конструкция кровли включает в себя множество функциональных элементов, так как обеспечивает защиту несущих стен здания. Одним из таких компонентов стропильной системы является мауэрлат, представляющий собой ряд или венец из бруса, уложенного на верхнюю часть стен. Мауэрлат соприкасается с верхней областью стен по всему периметру здания, что обеспечивает выполнение функций, возложенных на этот ряд бруса.

Схема конструкции мауэралатаМауэрлат имеет простую конструкцию

Простое устройство мауэрлата обеспечивает его функциональность и максимальную эффективность. Система брусьев служит для равномерного распределения веса кровли по всем стенам здания, что необходимо для предотвращения перекоса, деформации крыши. Это является первой функцией мауэрлата, а вторая заключается в удерживании и фиксации кровли на стенах.

Мауэрлат и стропила кровлиК мауэрлату присоединяется стропильная система крыши

Из чего делают мауэрлат

Стропильная система крыш наиболее часто выполняется из древесины. Из этого же материала делают и мауэрлат. В деревянных домах роль мауэрлата может выполнять последний венец стен, который надёжно закреплён. В зданиях из газобетона, кирпича и других подобных материалов мауэрлат сооружают с помощью деревянных брусьев с определёнными параметрами, зависящими от габаритов стен.

Деревянный мауэрлат на кирпичных стенахДревесина высокого качества оптимальна для сооружения мауэрлата

Крепление мауэрлата к стенам осуществляется с помощью металлических анкеров. Для этого в кирпичной кладке закрепляют болты, длина которых больше толщины балок. Затем на досках отмечают места для отверстий, укладывают балки, вставляя концы болтов в отверстия. Сверху закручивают специальные гайки, надёжно фиксируя мауэрлат. Таким образом, для создания основы для стропильной системы необходимы деревянные брусья с сечением 150 или 200 мм, анкерные болты длиной больше, чем толщина бруса.

Монтаж мауэрлата кровли

Установка мауэрлата может проводиться с армирующим поясом или без него. Первый вариант оптимален для недостаточно прочных стен, что случается редко. Поэтому наиболее распространён монтаж без армирующего пояса.

Мауэрлат в процессе укладкиК стенам мауэрлат крепится анкерами, но возможны и другие крепления

Фиксация к кирпичной стене

Перед креплением мауэрлата на кирпичную стену укладывают гидроизоляционный материал, края которого после монтажа фиксируются скобами на брусьях. И также можно обработать края стен битумом, а затем проводить укладку досок. Это позволяет защитить основу от гниения и деформации. Дальнейшие действия заключаются в следующем:

  1. Брусья связывают в единую жёсткую раму путём сращивания, которое проводится косым прирубом и фиксацией гвоздевым боем или болтами.

    Пример сращивания брусьевБрусья мауэрлата сращивают вдоль стен и скрепляют на углах

  2. По мере сращивания доски крепят на предварительно установленные анкерные болты. Возможна дополнительная фиксация на прочную металлическую проволоку, вмурованную в кирпичную кладку.

    Мауэрлат на анкерных болтахКонцы болтов должны быть достаточно длинными для накручивания гаек

  3. После укладки и крепления мауэрлата по всему периметру нужно загнуть края гидроизоляционного материала, натянуть их и зафиксировать скобами.

    Готовый мауэрлатМауэрлат также можно обработать защитной морилкой для предотвращения коррозии

Крепление основы для кровли может проводиться с армопоясом. Для этого по краю стен сооружают заливку бетоном армирующей конструкции из прутьев, уложенных по длине стен и скреплённых в прямоугольные конструкции. Опалубка для заливки состоит из досок, прикрученных с наружней и с внутренней стороны стен. Внутрь заливают бетон на арматуру и выжидают время фиксации, составляющее от 5 суток.

Армопояс для мауэрлатаШирина армопояса не должна превышать толщины стены
Видео: крепление мауэрлата на армопояс

Соединение брусьев между собой

Мауэрлат может состоять из толстых брусьев, скреплённых между собой методом проруба или запила в половину толщины элементов. Если же для основы используются доски размером 150х50 мм, то их укладывают по три штуки в ряду. Между собой элементы тщательно фиксируют прочными саморезами, дополнительно устанавливая на анкера.

Видео: сращивание брусьев

Внутренняя теплоизоляция мауэрлата

В результате сооружения основы для крыши образуются небольшие мостики холода, которые существенно влияют на атмосферу внутри помещения. Например, область соприкосновения пола чердака и мауэрлата часто является такой зоной. В подобных ситуациях необходимо тщательное утепление.

Схема утепления мауэрлата домаДля утепления важно определить зоны, через которые поступает холод

Перед укладкой утеплителя все деревянные элементы нужно обработать антисептическим составом для предотвращения развития грибка. В качестве утепляющего компонента наиболее часто используют минеральную вату, а также популярны плиты пенополистирола, стекловолокнистые материалы, пенополиуретан. Плиты материала просто укладывают и приклеивают на поверхности необходимых зон. Эффективным решением является напыляемый утеплитель, а именно — пенополиуретан.

Особенности гидроизоляции

Предотвращение попадания влаги на конструкцию основания кровли — важный момент строительства. Гидроизоляция защищает брус от гниения и сохраняет целостность стропильной системы. Для этой цели брус мауэрлата оборачивают несколькими слоями рубероида или одним слоем гидроизола. Дополнительную защиту обеспечит предварительная обработка досок морилкой или другими антисептическими и противопожарными средствами, предназначенными для древесины.

Гидроизоляция мауэрлата битумом и рубероидомРубероид и битум являются популярным вариантом гидроизоляции

Минимальное количество стыков, высокое качество древесины, отсутствие трещин являются важными условиями для длительного срока службы мауэрлата. В таком случае гидроизоляция хорошо защитит материал и сделает конструкцию прочной.

Мауэрлат для разных типов кровель

Конструкция основания кровли не предполагает существенных отличий при сооружении разных видов кровель. Для простых двускатных кровель мауэрлат всегда размещается на стенах, так как служит опорой и слоем соединения стропильной системы и несущих элементов.

Схемы крепления мауэрлатаВ зависимости от варианта соединения кровли определяется тип крепления мауэрлата

Если в строящемся доме планируется обустройство жилой мансарды, то сооружение мауэрлата проводится по обычной технологии. При этом не используются сложные методы, а брус крепят к стенам анкерами. Особым моментом является тщательное утепление, а также гидроизоляция, поскольку мансарда должна быть комфортной.

Проект мансардной крышиМауэрлат для мансардной крыши имеет стандартную конструкцию

Вальмовые кровли имеют довольно сложную конструкцию и поэтому система мауэрлата должна быть максимальной прочной. Основа для вальмовой кровли создаётся по общим принципам, но нагрузка на неё немного больше, чем при наличии простой двускатной кровли. Для этого лучше всего крепить основу на армопояс.

Вариант вальмовой крышиВальмовая кровля имеет четыре ската

Для сооружения крыши, имеющей два ската, требуется мауэрлат, надёжно прикреплённый к стенам. Основная нагрузка осуществляется на две стены, на которые опираются скаты кровли. В этом случае подходит закрепление как с армопоясом, так и без него.

Стропила двускатной крышиДля двускатной крыши мауэрлат можно крепить любым методом

Крепление стропил к мауэрлату

Стропильная система обязательно должна быть прочно зафиксирована на мауэрлате. Для этого можно использовать два варианта крепления: стальным уголком и гвоздями. В первом случае стальной уголок прибивается к стропилу тремя или одним гвоздём с каждой стороны в зависимости от необходимой степени подвижности. Второй метод более распространён и предполагает забивание двух гвоздей под прямым углом друг к другу, а третий гвоздь крепится вертикально.

Варианты крепления стропил к мауэрлатуКаждый метод обладает определенной степенью надёжности

Видео: крепление стропил к мауэрлату

https://youtube.com/watch?v=uP3hf7X5LHY

Система мауэрлата требует тщательного устройства для обеспечения надёжности кровли. Поэтому важно рассчитать параметры этого компонента стропильной системы и выполнить монтаж в соответствии с технологией.

Крепление мауэрлата — способы и возможности

Содержание статьи:

Мауэрлат применяется в качестве основания любого вида крыш. Он является связующим элементом между стропильной системой кровли и стенами здания. Чаще всего этот элемент является сплошным крепким брусом или бревном, которое жестко фиксируется на несущую конструкцию. Более подробно о том, что такое мауэрлат и для чего он нужен вы сможете прочитать в соответствующей статье. Ссылка будет ниже. Здесь же мы посмотрим на крепление мауэрлата к стене.

На крышу дома воздействуют различные нагрузки – ветровая, нагрузка дождя и снега. Поэтому крайне важно надежно зафиксировать крышу к основным несущим стенам, а также равномерно распределять все прикладываемые нагрузки. В противном случае кровля может быть сорвана порывами ветра или со временем перекоситься в каком-либо месте. Во избежание этих проблем и нужно качественно, а главное – правильно произвести крепление мауэрлата к армопоясу или стене.

Способы крепления мауэрлата к стене

Крепление мауэрлата

Для изготовления этого элемента обычно применяются хвойные породы дерева. Чаще всего используются брусы с сечением 150х150, 150х100, 80х180. Помимо этого может быть применено обычные бревна с диаметром 18 см, но оно должно быть очищено от своей коры. Помимо этого, для того, чтобы крепление мауэрлата к кирпичной стене было плотным к стене, одна сторона должна быть подпилена и подточена.

Фиксация может быть проведена несколькими способами, в том числе крепление мауэрлата к газобетону без армопояса:

  • Кованными скобами;

Способы крепления мауэрлата к стене

  • Деревянными или металлическими нагелями;

Способы крепления мауэрлата к стене



  • Стальными уголками. Кстати, крепление стропил к мауэрлату тоже часто произиводится этим способом;

Способы крепления мауэрлата к стене

Способы крепления мауэрлата к стене



Способы крепления мауэрлата к стене

  • Заложенными в армопояс шпильками или кусками арматуры. Обязательно посмотрите, как сделать армопояс своими руками. Ссылка после статьи.

Способы крепления мауэрлата к стене

Способы крепления стропил к мауэрлату и его самого к стенам выбирается исходя из материала стен и финансовых возможностей.

Крепление к стене из дерева

Когда стены выполняются из оцилиндрованного или клееного бруса, то элемнт укладывается на верхний венец стен. Крепление осуществляют таким же образом, как и остальные элементы стен. Также в деревянных домах может быть использован верхний венец. В каркасный деревянных домах может использоваться верхняя обвязка стен.

Способы крепления мауэрлата к стене

Крепление к кирпичной стене

На такие стены элемент укладывают по всему периметру, размещая поближе к внутренней стороне. Снаружи его защищают небольшим выступом стены. Место под укладку нужно готовить еще на стадии возведения стен. К тому же заранее нужно определиться со способом крепления. Особенно это касается когда необходимо разобраться, как крепить мауэрлат к газобетону.

В зависимости от того, какой способ вы выбрали, могут меняться отдельные этапы подготовительных работ:

  • Крепление проволокой. Она должна быть заложена между кирпичами еще за 3 ряда до конца стенки. Она замуровывается в кирпичную кладку. Длина проволоки должна подбираться таким образом, чтобы ее хватило на обвязку бруса. Количество точек с закладными проволоками должно быть соответственно количеству стропильных ног.
  • Крепление деревянными пробками. В кирпичную кладку замуровываются деревянные пробки, которые равны по длине 1 кирпичу. Эти закладки в обязательном порядке необходимо обрабатывать антисептиками. Пробка может быть заложена за один ряд кирпича до окончания кладки или непосредственно под конструктивным элементов. Выполнять это нужно поближе к внешней плоскости стены. Фиксируется он к этим пробкам металлическими скобами. И в этом способе крепления количество точек для фиксации обязано соответствовать количеству стропильных ног.
  • Крепление арматурными анкерами. В кладку, не менее чем за 3 ряда до ее окончания, замуровывается арматура. Арматура подбирается диаметром не менее 10 мм и изгибается в форму буквы «Г». Короткий край этой арматуры должен быть не менее 25 см. Именно этой стороной она и закладывается в кладку. Вертикально будет торчать из стены длинный край. Арматура размещается в точках осевой разметки мауэрлата. Вертикальный кусок арматуры должен быть такой длины, чтобы его было достаточно, чтобы он прошел через весь брус и выступал на 25 см. В брусе проделываются отверстия, через которые и будет вдеваться арматура. После этого она загибается и фиксируется гвоздями. Как и в вышеописанных способах, точек креплений должно быть столько же, сколько и стропильных ног.

Крепление к армопоясу

Для сооружений, которые возводятся с помощью ячеистых блоков или панельных сборных конструкции, установка мауэрлата в обязательном порядке потребует изготовление армопояса. Поэтому изучить, как крепить мауэрлат к армопоясу следует обязательно. Армируя бетонный пояс, нужно закладывать металлические шпильки с резьбой диаметром не менее 10 мм. При этом у основания шпильки должна быть приварена поперечина.

Способы крепления мауэрлата к стене

Эти шпильки необходимо равномерно распределить по всей площади армопояса. Их число тоже должно быть равно или быть даже больше количества стропильных ног. Шпильки должны торчать из армопояса на всю толщину элемента плюс дополнительно на 4 см для того, чтобы можно было затянуть две гайки. Когда на брусе наносится разметка этих резьбовых соединений, то также должны быть отмечены и точки установки стропил.

Обращаем внимание! В самом идеальном случае крепление мауэрлата на газобетон должно находиться точно посередине между стропильными ногами. Поэтому необходимо следить и избегать совпадений мест креплений бруса с местами установки стропильных ног.

Если будет интересно изучить сразу и технологию кладки стен из газобетона.

До того, как вы станете заполнять опалубку бетоном, нужно резьбу заложенных шпилек замотать малярным скотчем. Это делается во избежание загрязнения резьбы и выхода ее из строя. После застывания армопояса можно начинать крепить. Для этого в нем также сверлятся отверстия под шпильки. После установки на место брус должен быть зафиксирован двумя гайками. А также для того, чтобы это соединение с течением времени не ослабело и не распустилось, нужно завершить фиксацию контргайкой.

Обращаем внимание! Не важно, какой способ крепления мауэрлата вы выбрали. В обязательном порядке под него нужно укладывать гидроизоляционный слой из какого-либо материала, например, рубероида. Сам деревянный брус нужно обрабатывать антисептиком несколько раз. Эти несложные операции помогут вам создать конструкцию, которая будет устойчива в воздействию пара и влаги.

Способы крепления мауэрлата к стене

Для того, чтобы снизить количество стыков по всей длине мауэрлата, необходимо подбирать брусья максимально возможной длины. Если все же это необходимо его сращивают путем косого прируба с одновременной фиксацией болтами, гвоздями или саморезами. По углам брус должен быть усилен металлическим скобами, пластинами или уголками. Вот и все основные способы крепления мауэрлата к стене. Надеемся, что вопрос, как закрепить мауэрлат к газобетону без армопояса или с ним больше не будет актуальным.


Советуем почитать:






Мауэрлат для двухскатной крыши — варианты устройства, инструкция

Двухскатная крыша – один из часто встречающихся вариантов кровли в индивидуальном строительстве. Она отличается надежностью, а оформить ее можно самыми разными материалами. Пирог кровли представляет собой сложную систему стропил, слоев различных материалов, но при желании разобраться, как соорудить все это, можно. Одной из деталей, входящих в данную конструкцию практически всегда и являющихся незаменимыми, является мауэрлат для двухскатной крыши. Что это такое и как его изготовить?

Двухскатная крыша

Двухскатная крыша

Мауэрлат для двухскатной крыши

Мауэрлат для двухскатной крыши

Содержание статьи

Что такое мауэрлат?

Мауэрлат – это особый связующий элемент между стенами дома и непосредственно самой кровлей. От того, насколько правильно он изготовлен и закреплен, будет во многом зависеть прочность и надежность всей конструкции. Именно поэтому мауэрлату и его созданию стоит уделить особое внимание.

Мауэрлат

Мауэрлат

Мауэрлат представляет собой так называемый пояс, который монтируется по всему периметру верхней части стен прямо на их торец. На нем происходит фиксация стропил во время строения кровли. Его предназначение – надежная связь стен постройки и элементов кровли, и именно этот элемент позволит равномерно распределить нагрузку всего кровельного пирога на стены и фундамент. Также мауэрлат позволяет значительно снизить парусность кровли и не позволит ветру сорвать ее с дома, то есть устойчивость крыши к ветровым нагрузкам благодаря мауэрлату значительно увеличивается.

Мауэрлат двухскатной крыши

Мауэрлат двухскатной крыши

На заметку! Иногда кровли монтируются и без установки мауэрлата, то есть стропила фиксируются просто на балках перекрытия. Но в этом случае вся нагрузка от них приходится именно на места опоры, а не на всю стену. Из-за этого возникает риск быстрого износа и последующего разрушения строения.

Виды и размер мауэрлата

Виды и размер мауэрлата

При строительстве крыши, имеющей два ската, мауэрлат устанавливается всегда на две параллельных стены, на которые будет опираться кровля, а не по всем торцам периметра стен. Если же дом построен из бруса или бревен, то эта деталь не всегда обязательна – с основными задачами мауэрлата отлично справится верхняя часть стены.

Из чего он изготавливается?

Тип и технические характеристики материала, используемого для сооружения мауэрлата, будут зависеть от нескольких факторов, среди которых отмечают тип крыши, необходимость обустройства мансарды, размеры дома и качества стен, материал, используемый для изготовления всего строения, климатические условия и т. д. Для создания этого элемента могут использоваться дерево, швеллер, балки двутавровые, металл.

Монтаж стропильной системы

Монтаж стропильной системы

Цены на брус

Брус

Мауэрлат из дерева

Самый привычный материал для создания этого элемента – обычное дерево. Это простой в обработке и доступный вариант, но при этом отличающийся долговечностью эксплуатации и прочностью. Работать с деревом гораздо проще, чем с другими, так как его можно легко подогнать к нужным размерам, даже если были допущены ошибки в предварительных расчетах.

Таблица. Каким бывает деревянный мауэрлат.

Тип древесиныОсобенности
Брус

Брус

Это – самый простой и удобный вариант. Брус уже заранее напилен, является достаточно прочным, толстым, надежным. В отличие от бревен, он не сможет скатиться с торца стен и упасть. Обычно для создания мауэрлата используется брус толщиной 15-20 см. Основные параметры сечений: 10х10 см, 15х15 см, 10х15 см, 8х18 см, 20х20 см.
Доски

Доски

Вместо бруса иногда в качестве мауэрлата используются и доски. Однако из-за небольшой толщины они будут иметь минимальную надежность. Для повышения этого качества несколько досок скрепляются между собой в единую конструкцию. Этот метод позволяет сэкономить некоторое количество денег, затрачиваемых на строительство. Вариант пригоден для обустройства кровель на небольших дачных домиках, но при капитальной стройке останавливаться на нем не рекомендуется.
Способ укладки мауэрлата на стенах из пеноблоков

Способ укладки мауэрлата на стенах из пеноблоков

Внимание! При покупке древесины важно очень внимательно оценить ее качество, в том числе осмотреть на наличие сучков, особенно при приобретении бруса. Сучки не должны занимать более 2/3 толщины материала, так как они не позволят дереву растягиваться и на стенах строения из-за неправильно распределенной нагрузки могут в будущем появиться трещины.

Как правильно выбрать брус

Как правильно выбрать брус

Деревянный мауэрлат может использоваться при строительстве кровли как на деревянном доме (в этом случае элемент устанавливается крайне редко), так и на построенном из газобетона или пенобетона. В последних случаях рекомендуется озаботиться сооружением армированного бетонного пояса по периметру строения. Фиксация деревянного мауэрлата производится анкерными болтами.

Строительство крыши хозпостройки

Строительство крыши хозпостройки

Цены на доски строительные

Доски строительные

Металлический мауэрлат

Это своеобразный комбинированный вариант. Здесь для изготовления используются металлические трубы, которые протягиваются в предварительно изготовленные отверстия в стропилах.

Мауэрлат, усиленный стальными трубами

Мауэрлат, усиленный стальными трубами

Этот вариант будет оптимальным, если стропильная система кровли также изготовлена из металла. Работать с металлическим элементом сложнее, чем с деревянным, но зато такая конструкция получится гораздо надежнее. Использовать лучше качественные стальные трубы с небольшим сечением.

Мауэрлат с металлической балкой

Мауэрлат с металлической балкой

Цены на различные виды стальных труб

Труба стальная

Способы укладки

Фиксация мауэрлата на стенах может производиться по-разному. Прежде всего, с обустройством армопояса и без него. Этот элемент необходим в том случае, если прочность материала, из которого изготовлены стены, вызывает определенные сомнения – то есть имеется риск постепенного разрушения строения в результате нагрузки, которую осуществляет кровля.

Крепление мауэрлата проволокой

Крепление мауэрлата проволокой

Крепление мауэрлата к стенам производят несколькими основными способами:

  • анкерными болтами длиной не менее 20 см;
  • скобами, арматурой или шпильками, вмурованными в стены во время их кладки (например, из кирпича). Обычно методика применяется в случае, если площадь скатов кровли не превышает 250 м2;
  • скобами к небольшим брускам, вмурованным в кирпичную стену;
  • к шпилькам, установленным в армопояс, сформированный по длине стены.
Применение скоб

Применение скоб

Шпильки вмурованы в армопояс

Шпильки вмурованы в армопояс

Несколько советов по креплению стропил к мауэрлату

Несколько советов по креплению стропил к мауэрлату

Видео – Способы крепления мауэрлата

Особенности монтажа мауэрлата

Мауэрлат при монтаже двухскатной кровли устанавливается на две параллельные друг другу стены, на которые будет опираться кровля. Если стропила монтируются по наслонной системе с коньковым прогоном, имеющим опоры, то мауэрлат может быть установлен также и на несущую стену, расположенную посередине конструкции.

Расположение наслонных стропил для двухскатных крыш

Расположение наслонных стропил для двухскатных крыш

Если дом полностью построен из дерева, то в обустройстве мауэрлата он не нуждается. Но без него не обойтись при строительстве кровли на кирпичных, пенобетонных и других типов домов.

На заметку! Чем скромнее дом, тем меньше требований предъявляется к надежности его фиксации.

Стропильная система двускатной крыши

Стропильная система двускатной крыши

Сам мауэрлат может фиксироваться так, чтобы быть уложенным вдоль внутреннего или внешнего края торца стены или посередине торца. Но расстояние от внешнего края стены в любом случае должно составлять не менее 5 см.

Если производится монтаж висячих стропил, то мауэрлат не устанавливается. Стропила крепятся к балкам перекрытия, уложенным поперек стен. Именно балка здесь и будет обеспечивать жесткость стропильной системы. Однако вариант висячих стропил может применяться лишь в случае постройки зданий с небольшой шириной пролетов между стенами. При этом обычно стены изготовлены из бревен или бруса.

В идеале мауэрлатная балка должна состоять из цельного бруса, но поскольку размеры дома не всегда позволяют это сделать, в некоторых случаях мауэрлат можно нарастить

В идеале мауэрлатная балка должна состоять из цельного бруса, но поскольку размеры дома не всегда позволяют это сделать, в некоторых случаях мауэрлат можно нарастить

Расчет мауэрлата

Правильный расчет материалов, необходимых для обустройства мауэрлата, позволит не купить лишнего и не потратить чрезмерное количество денег. А знание определенных его параметров (таких как вес, объем) позволит определиться с типом крепления, чтобы вся система была надежной. Для произведения расчетов используются определенные формулы и параметры материала. В первую очередь, определяются длина и периметр будущего элемента. Затем вычисляется вес используемого материала по формуле M = R х V, где R – плотность используемого дерева, V – объем всего материала.  Объем можно вычислить по формуле V = S х L, где S – сечение (не менее 10х10 см), а L – это длина бруса.

Как рассчитать мауэрлат

Как рассчитать мауэрлат

Подготовка к созданию армирующего пояса

Толщину армирующего пояса следует высчитывать, исходя из показателей нагрузки, которые он будет испытывать под воздействием стропильной системы, ветра и осадков. Его ширина не может быть меньше, чем ширина торца стены.

Для работы потребуется приобрести цемент марки М400. Он заливается в один заход, чтобы конструкция получилась надежной и монолитной. Бетонная смесь изготавливается из щебня, песка, цемента в соотношении 3:3:1. Для улучшения свойств смеси можно добавить в нее пластификаторы. Для опалубки можно использовать доски или строительные блоки, плиты OSB и другие материалы.

Опалубка под армопояс

Опалубка под армопояс

Армопояс изготавливается так – в верхней части стены создается опалубка из дерева, укладываются арматурные прутья (параллельно, один над другим). К этим прутьям проволокой фиксируются анкерные болты, шпильки, скобы (диаметр – около 14 мм). Шаг между отдельными крепежными элементами не должен превышать 100 см. Располагаются они строго вертикально. Созданная опалубка заливается бетонной смесью толщиной не менее 5 см. Снять опалубку можно не ранее, чем через 10-12 дней после заливки.

Как сделать армопояс для мауэрлата

Как сделать армопояс для мауэрлата

Между мауэрлатом и стеной дома либо армопоясом важно обязательно проложить гидроизоляционный материал, а также озаботиться дополнительным утеплением или герметизацией зазоров. В противном случае именно в этом месте могут сформироваться мостики холода. Для гидроизоляции используется обычно полоска рубероида.

Видна полоса рубероида, использующаяся для гидроизоляции

Видна полоса рубероида, использующаяся для гидроизоляции

Длина и сечение шпилек или анкеров определяются в зависимости от того, какой толщины мауэрлат используется, какой толщины укладываются гидроизоляционные и теплоизоляционные материалы. Высота установленной шпильки должна превышать высоту мауэрлатного бруса минимум на 3 см – это необходимо для возможности накручивания гаек и фиксации самого опорного элемента.

Совет! Место монтажа креплений для мауэрлата требуется определять заранее.

Пленка предохраняет шпильки от повреждений и загрязнения

Пленка предохраняет шпильки от повреждений и загрязнения

Монтаж мауэрлата

Рассмотрим, как происходит процесс установки мауэрлата без обустройства армирующего пояса на стены, изготовленные из газобетонных блоков.

Шаг 1. Первым делом торец стены, который будет выступать в качестве основания для мауэрлата, выравнивается. Для этого используется цементный клей, который применялся при укладке газоблоков. Он наносится на торец стены при помощи мастерка, а затем выравнивается широким шпателем.

Нанесение цементного клея

Нанесение цементного клея

Шаг 2. Слой цемента, которым выравнивался торец стены, подсушивается. Его ровность проверяется при помощи строительного уровня.

Высыхание цемента

Высыхание цемента

Шаг 3. Далее производится укладка гидроизоляционного материала. В этом случае его роль выполнит рубероид. Материал нарезается на полоски, имеющие такую же ширину, как и торец стены. Они ровно укладываются на основание и расправляются. Отдельные полосы укладываются внахлест.

Укладка рубероида

Укладка рубероида

Шаг 4. Брус, используемый в качестве мауэрлата, укладывается на торец стены поверх рубероида. Выравнивается он по внутренней стороне стены.

Укладывается брус

Укладывается брус

Брус выравнивается по внутренней стороне стены

Брус выравнивается по внутренней стороне стены

Важно! Брус перед укладкой обрабатывается антисептиком, а также составом, защищающим его от воздействия влаги. Перед укладкой элемент должен быть хорошо просушен.

Шаг 5. Чтобы при монтаже стропильной системы стропила не были установлены на анкерные болты, производится нанесение разметки в местах, где будут крепиться сами стропила. В этом случае шаг между стропилами составляет 833 мм.

Нанесение разметки

Нанесение разметки

Пример разметки

Пример разметки

Шаг 6. В мауэрлате делаются отверстия под анкеры при помощи дрели. Размеры используемых анкеров – 12х150 мм. В соответствии с ними выбираются длина и диаметр сверла.

Сверление отверстий

Сверление отверстий

Шаг 7. Перфоратором делаются отверстия в бетоне. Изготавливаются они прямо через ранее выполненные отверстия в мауэрлате.

Далее проделываются отверстия в бетоне

Далее проделываются отверстия в бетоне

Шаг 8. На все анкеры надеваются гайки под шайбу – они увеличат площадь головки фиксирующего элемента и позволят лучше прижать мауэрлат к торцу стены.

Под гайки надеваются шайбы

Под гайки надеваются шайбы

Шаг 9. Анкеры вбиваются в ранее подготовленные отверстия молотком.

Анкеры забываются молотком

Анкеры забываются молотком

Шаг 10. Чтобы они сидели надежно, дополнительно заворачиваются гаечным ключом.

Анкеры закручиваются ключом

Анкеры закручиваются ключом

Шаг 11. Щели между мауэрлатом и стенами дома герметизируются акриловым герметиком.

Щели заполнены герметиком

Щели заполнены герметиком

Видео – Мауэрлат для двухскатной кровли

Мауэрлат должен обязательно использоваться при строительстве двухскатной кровли, если стены дома выполнены из таких материалов как кирпич, газобетон и т. п. Его не так сложно изготовить, но зато наличие мауэрлата позволит не беспокоиться о состоянии стен и надежности кровли на протяжении всего времени эксплуатации.

что это за элемент кровельной конструкции?

Дом построен, возведены стены, очередь монтажа кровли. Крыша — один из основных конструктивных элементов дома, выдерживает нагрузки и воздействие неблагоприятных погодных условий. Чтобы крыша была прочной и долговечной, необходимо ее правильно установить. Это зависит от многих факторов. Например, в районах, где выпадает большое количество осадков, необходимо строить крыши с уклоном 45 ° и более, чтобы на них не задерживалась вода и снег.В местности, где преобладают сильные ветры, нежелательно проектировать пандусы. Крыши могут быть самыми разными, но они должны отвечать всем требованиям безопасности, быть прочными и красивыми.

Многие строители знают, что важной составляющей конструкции кровли является мауэрлат, то есть брус, на основе которого держатся стропила. Этапы возведения конструкции следующие: сначала устанавливается мауэрлат, затем стропила, затем установка конькового прогона, укладка подкосов и раскосов, затем поворот диагональных стяжек.К стропильной конструкции прибивают ограничитель, на него кладут обрешетку, далее паро- и гидроизоляцию, затем кровлю.

Как крепить мауэрлат?

По устройству кровли элемент типа мауэрлата. Что это такое, знают не все. Ответ прост: это конструктивный элемент, соединяющий конструкцию со стропильной конструкцией. Мауэрлатом также называют деревянный брус сечением 100 × 150 (150 × 150) мм или доску (50 × 150). От того, насколько прочен мауэрлат, будет зависеть прочность кровли: понять, что это такое, довольно просто.Это является элементом, который распределяет нагрузку вдоль опорной стенки от структуры стропила. Итак, для строения кровли используются различные породы древесины, и она достаточно тяжелая. Мауэрлат равномерно распределяет нагрузку, и это позволяет в будущем не беспокоиться о стенах дома. Они простоят долгие-долгие годы и не принесут проблем при эксплуатации.

Как крепятся стропила к мауэрлату?

Может происходить двумя способами — с помощью жесткого и раздвижного крепления.Выбор метода зависит от того, что такое стропильная конструкция. При жестком креплении происходит следующее: на стропильных ногах делают пропилы не более четверти ширины стропил, а ноги плотно укладывают в мауэрлат. Если кладка ведется в древесину лиственных пород, возможна укладка шпилькой. Во всех случаях соединение дополнительно усиливается уголками или скобами. Скользящее крепление применяется в случае возможной усадки конструкции, поскольку тогда целостность конструкции будет нарушена.Стропила к мауэрлату соединяют металлическими деталями. Стропила укладываются на мауэрлат и могут свободно перемещаться в продольном направлении, а верхние концы стропильных ног связываются шпилькой.

И еще важный совет. Обязательно обработайте все деревянные конструкции антисептиком и противопожарным средством, а при необходимости сделайте это дважды. И тогда вы сможете избежать многих проблем в будущем. А дом порадует ваших близких и друзей. Теперь вы знаете, что при строительстве кровли не обойтись без такого элемента, как мауэрлат, который является очень важным компонентом, от которого зависит прочность кровли.

с >>.

MANSARD СВОИМИ РУКАМИ — УСТРОЙСТВО И КРЕПЛЕНИЕ КОШЕЛЬКА MAUERLATE | Своими руками

Мауэрлат — важная деталь конструкции крыши и при строительстве дома на нем нужно уделять особое внимание, поручая разработку и укладку этого элемента профессионалам

Это важный конструктивный элемент. Передает нагрузки с ската крыши на стены дома. Поэтому устойчивость кровли зависит от ее правильной фиксации.

Мауэрлат — турник, обычно квадратного сечения, который служит опорой для наклонных деревянных стропил и распределяет нагрузку, создаваемую кровлей конструкции.Это необходимый элемент традиционного каркаса дома на одну семью.

В идеале каждая проектная документация должна содержать подробный чертеж, показывающий, как починить мауэрлат, и точное описание процесса. Если он не прилагается, нужно попросить дизайнера разработать конкретное решение.

Это особенно важно при изменении конструкции крыши в готовом проекте — в этом случае следует проверить, подходят ли поперечное сечение мауэрлата и способ его крепления для новой конструкции.Чтобы мауэрлат выполнял свои функции, его необходимо прочно прикрепить к стене. Поэтому его крепят в ближайший железобетонный элемент: венец потолка, венец чердачной стены или укрепляющие его столбы.

Несколько советов по ремонту Mauerlt

  1. Анкеры в столбах, укрепляющих чердачную стену. Их устанавливают до того, как бетон в колоннах застынет. Впоследствии на них устанавливаются просверленные соответствующим образом мауэрлаты
  2. .
  3. Мауэрлаты соединяются столярными креплениями (обрезка 20-50 см).Кроме того, их можно соединять болтами или соединительными листами жести, если рядом с местом соединения с обеих сторон нет болтов, которыми крепится мауэрлат
  4. .
  5. После установки болтов мауэрлата затяните ключом (молотком забивать нельзя!). На первом этапе подтягивают не до упора, потом все болты еще раз «проходят» и затягиваются до конца
  6. Стропила своей нижней частью соединяют с мауэрлатом вырубками и дополнительно скрепляют гвоздями, а некоторые — специальными элементами из стального листа с готовыми отверстиями под гвозди

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Защита деревянных свесов кровли Чем и как защитить свесы …
  • Самостоятельная замена порванной, поврежденной защитной подкладочной пленки под кровлю Как заменить подкровельную изоляционную пленку …
  • Очистка от снега с кровли самодельным устройством Устройство для очистки кровли от…
  • Беседка с резным декором своими руками — ФОТО РЕЗНОЙ ДЕРЕВЯННЫЙ МУСОР СВОИМИ РУКАМИ Размечено …
  • Мини-веранда своими руками (рисунок + фото) Как пристроить мини-веранду к дому Новинка …
  • Стабильные сборно-разборные козочки для мастерской своими руками — фото и рисунок Козочки складные для мастерской …
  • Игрушечный домик своими руками — пошаговое описание и фото Как сделать кукольный домик по своему …

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • .

    что это за элемент кровельной конструкции?

    Дом построен, возведены стены, очередь монтажа кровли. Крыша — один из основных конструктивных элементов дома, он нагружен нагрузками и подвержен неблагоприятным погодным условиям. Чтобы крыша была прочной и долговечной, необходимо ее правильно установить. Это зависит от многих факторов. Например, в районах, где выпадает большое количество осадков, необходимо строить крыши с уклоном 45 ° и более, чтобы на них не задерживалась вода и снег.В местности, где преобладают сильные ветры, нежелательно проектировать пандусы. Крыши могут быть самыми разными, но они должны отвечать всем требованиям безопасности, быть прочными и красивыми.

    Многие строители знают, что важной составляющей конструкции кровли является мауэрлат, то есть брус, на основе которого держатся стропила. Этапы возведения конструкции следующие: сначала устанавливается мауэрлат, затем стропила, затем установка конькового прогона, укладка подкосов и раскосов, затем поворот диагональных стяжек.К стропильной конструкции прибивают ограничитель, на него кладут обрешетку, далее паро- и гидроизоляцию, затем кровлю.

    Как крепить мауэрлат?

    По устройству кровли элемент типа мауэрлата. Что это такое, знают не все. Ответ прост: это конструктивный элемент, соединяющий конструкцию со стропильной конструкцией. Мауэрлатом также называют деревянный брус сечением 100 × 150 (150 × 150) мм или доску (50 × 150). От того, насколько прочен мауэрлат, будет зависеть прочность кровли: понять, что это такое, довольно просто.Это является элементом, который распределяет нагрузку вдоль опорной стенки от структуры стропила. Итак, для строения кровли используются различные породы древесины, и она достаточно тяжелая. Мауэрлат равномерно распределяет нагрузку, и это позволяет в будущем не беспокоиться о стенах дома. Они простоят долгие-долгие годы и не принесут проблем при эксплуатации.

    Как крепятся стропила к мауэрлату?

    Может происходить двумя способами — с помощью жесткого и раздвижного крепления.Выбор метода зависит от того, что такое стропильная конструкция. При жестком креплении происходит следующее: на стропильных ногах делают пропилы не более четверти ширины стропил, а ноги плотно укладывают в мауэрлат. Если кладка ведется в древесину лиственных пород, возможна укладка шпилькой. Во всех случаях соединение дополнительно усиливается уголками или скобами. Скользящее крепление применяется в случае возможной усадки конструкции, поскольку тогда целостность конструкции будет нарушена.Стропила к мауэрлату соединяют металлическими деталями. Стропила укладываются на мауэрлат и могут свободно перемещаться в продольном направлении, а верхние концы стропильных ног связываются шпилькой.

    И еще важный совет. Обязательно обработайте все деревянные конструкции антисептиком и противопожарным средством, а при необходимости сделайте это дважды. И тогда вы сможете избежать многих проблем в будущем. А дом порадует ваших близких и друзей. Теперь вы знаете, что при строительстве кровли не обойтись без такого элемента, как мауэрлат, который является очень важным компонентом, от которого зависит прочность кровли.

    p >> ,

    Как выложить керамическую плитку на душевые стены | Home Guides

    Установка плиток — относительно простой процесс; это определение расположения плиток, что требует особого обдумывания и планирования. Если вы не определите правильную планировку, в вашей стене будет много обрезанной плитки, что создаст эффект неряшливой мозаики. Определение правильной планировки позволяет свести к минимуму количество обрезанных плиток, в результате чего стена будет аккуратно и аккуратно отделана.

    Базовая компоновка

    При облицовке любой стены плиткой необходимо, чтобы обрезанные плитки находились в менее видимой области, чем плитки целиком.Относитесь к каждой стене индивидуально, а не пытайтесь укладывать плитку всю комнату. Создав палку жюри, также называемую палкой для плитки, вы можете рассчитать наилучшее расположение плиток. Просто возьмите прямой кусок дерева, положите его на пол и выложите ряд плиток над палкой, с прокладкой для плитки между каждой плиткой. Используя маркер, нанесите на палку отметки, чтобы проиллюстрировать расположение плиток.

    Горизонтальная линия

    Сначала идет горизонтальное расположение плиток. На стене ванны с полностью ровной ванной измерьте ширину и высоту стены, чтобы найти центральную точку.Нарисуйте вертикальную линию на стене, затем используйте палку жюри, чтобы отметить расстояние между плитками, которые будут образовывать центральную линию. Если ванна выровнена до 1/8 дюйма, проведите горизонтальную линию от верхнего края ванны. Затем разницу можно замаскировать с помощью раствора. Если разница превышает 1/8 дюйма, проведите горизонтальную направляющую от нижнего конца ванны и отрежьте плитки так, чтобы они соответствовали зазору, когда все плитки будут на месте.

    Вертикальная линия

    При расчете макета вертикальной линии отрегулируйте макет так, чтобы ширина плиток на двух краях была одинаковой.Найдите середину стены, затем используйте палку присяжной, чтобы увидеть, как плитки будут лежать вертикально. Если палка жюри показывает, что у вас будет меньше половины плитки на краю, отрегулируйте палку, чтобы переместить центральную точку в положение, где край плитки будет как минимум вдвое меньше их исходного размера. При облицовке плиткой области, которая не покрывает всю стену — например, стены душевой, которая обычно достигает около 6 футов в высоту — вы можете отрегулировать вертикальную компоновку, чтобы все плитки были целыми.

    Принадлежности

    Решите, где вы хотите разместить настенные аксессуары, такие как мыльница или вешалка для полотенец. Отметьте расположение этих предметов на стене. Эти предметы обычно занимают половину плитки, целую плитку или 1 1/2 плитки. Если мыльница подходит к стене, перед укладкой плитки обрежьте ее целиком. Таким образом, вам, возможно, не придется обрезать плитку, чтобы она поместилась вокруг нее, или вы можете, по крайней мере, минимизировать объем необходимой резки.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
