Сборка металлических лесов рамного и хомутового типа

Строительными лесами называют временную конструкцию, которая предназначена для проведения строительных и отделочных работ. Они могут быть деревянные или металлические. Свое название это сооружение получило благодаря тому, что раньше производство строительных лесов было основано на материалах из дерева. В настоящее время они представляют собой сложную каркасную систему, которая надежно удерживает до 250 кг/м2 веса. Это позволяет рабочим свободно передвигаться даже на высоте 100 м.

Существует несколько видов лесов: клиновые, штыревые, хомутовые и т. д. Различие между ними в основном состоит в технологии крепления. Отсюда и происходит название каждого типа конструкции. Например, собрать строительные леса штыревым методом – означает вставить металлические штыри в полые трубы-проушины, которые надежно приварены к вертикальным стойкам. Сооружение выдерживает вес до 200 кг/м2, а предельная высота – 40 м. Но самыми распространенными и востребованными лесами считаются рамные и хомутовые.

О том, как их собрать и поговорим дальше.

Как правильно провести подготовку сборки строительного оборудования

Перед началом монтажных работ нужно внимательно изучить инструкцию по сборке сооружения. Руководить процессом установки должен специалист, предварительно назначенный на эту должность. Перед началом монтажа необходимо позаботиться о безопасности. Для этого зону установки лесов нужно огородить от пешеходов и проезжающего транспорта специальной лентой.

Территорию, на которой будет проводиться работа необходимо выровнять. Если леса собираются на грунтовой площадке, то нужно ее утрамбовать. Это позволит исключить усадку всей конструкции. Место проведения работ необходимо очистить от снега и грязи. Талые воды должны быть отведены. На хорошо подготовленную площадку устанавливаются подпятники, которые предназначены для придания устойчивости сооружению.

Как собрать конструкцию из металлических рам

Рамные строительные леса собираются в следующей последовательности.

  • Рамы крепятся на подставки или винтовые опоры и соединяются между собой связующими перемычками. Точность по вертикали и горизонтали проверяют по уровню.
  • По этой схеме монтируются остальные модули первого ряда.
  • Выполняется анкерное или дюбельное крепление к стене.
  • Рамы соединяются ригелями и настилами первого яруса.
  • Этим же способом устанавливаются остальные секции. Ребра жесткости крепятся в шахматном порядке.
  • Устанавливаются бортовые заграждения. Просматриваются сдвиги и зазоры.
  • Проверяется флажковые крепления и прочность деревянного настила.

Собирается каркасная система в строгой последовательности начиная от угла здания, ведь сооружение состоит из отдельных секций, которые являются продолжением друг друга. Все элементы связи крепятся между собой флажковыми замками, что обеспечивает удобство монтажа и прочность конструкции.

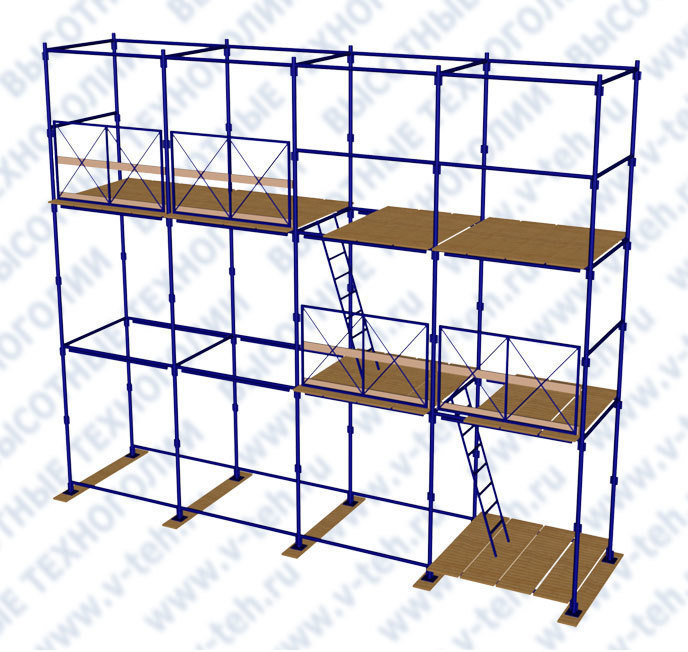

Порядок установки хомутовых лесов

Хомутовая каркасно-ярусная система предназначена для отделочных, малярных и других строительных работ любой степени сложности. Хомуты, которыми скрепляются элементы бывают поворотного и неповоротного типа. Неповоротные делают сооружение более прочным и устойчивым, а поворотные позволяют осуществлять работы в обход неровностей и выступов. Правильно собрать хомутовые леса не так сложно, как кажется – главное точно следовать инструкции.

  • Под деревянные подкладки устанавливаются башмаки.
  • Производят монтаж стоек и полустоек на внутреннем и внешнем ряду конструкции.
  • Укладываются поперечины, которые после крепятся к стене.
  • Монтируют продольные трубки на наружные и внутренние ряды установленных стоек.
  • На образовавшуюся платформу укладывают по одной деревянной площадке возле каждой пары стоек.
  • Со щитов монтируют продольные связи первого яруса.
  • Просверливаются отверстия в стене, к которым анкерами крепятся поперечные связи.
  • Со щитов устанавливают заграждение, и наращивают трубы угловых стоек.
  • Устанавливают щиты второго яруса, а на первом укладывают настил.
  • Остальные этажи собираются в той же последовательности.

Все элементы строительных лесов соединятся хомутами. Сооружение выдерживает вес до 250 кг/м2 и может достигать высоты 60 м.

Советы от профессионалов

Перед тем как приобрести строительные леса, нужно определиться с их дальнейшим назначением, ведь каждый вид каркасно-ярусной системы имеет свои плюсы и минусы. Например, для быстрого ремонта отлично подойдет вышка тура. Эта легкая мобильная конструкция удобна для проведения небольших по объему и требующих оперативности работ.

Для более сложных и объемных строительно-монтажных работ рекомендуется использование рамных конструкций, которые легко монтируются и стоят недорого.

Если планируются обрабатывать сложные участки с балконами и прочими выпуклыми деталями, то лучше хомутовых сооружений не найти. Только в этом случае крепежные хомуты должны быть поворотными. Это откроет доступ к любым извилистым деталям фасада.

Чтобы визуально закрепить вышеперечисленные рекомендации советуем посмотреть представленное ниже видео.

Видеообзор правильного монтажа строительных лесов


собираем и устанавливаем своими руками

При ремонте иногда бывает достаточно стремянки или самодельной деревянной рамы, сколоченной на скорую руку. Для масштабных работ потребуется конструкция, которую не нужно будет переставлять с места на место, каждый раз занимаясь поиском подходящей площадки. На ней поместится несколько человек, необходимые материалы и инструменты. Металлический каркас из труб не только более удобен и безопасен, чем настил из досок. Такое решение позволяет сэкономить время, которое обычно тратится на перестановку лестницы от одной точки к другой, транспортировку материалов наверх, тщетные попытки оптимизировать рабочий процесс.
 Сборку строительных лесов можно провести самостоятельно. Об этом рассказываем в статье.

Все о сборке строительных лесов

Материалы и особенности элементов

Инструкция по монтажу

Монтаж на фасадах сложной формы

Удобнее воспользоваться набором готовых деталей. Они изготовлены с учетом технических стандартов, обеспечивающих безопасность на объекте. Перед тем как собрать строительные металлические леса, следует проверить по списку в инструкции, все ли детали на месте.

Комплектация

  • Вертикальные стойки, принимающие основную нагрузку. Их устанавливают на площадку и крепят к ним остальные элементы.
  • Распорки, расположенные горизонтально либо по диагонали. Они соединяют между собой стойки и придают системе устойчивость.
  • Перемычки, на которые укладывается настил из досок. Ширина настила в среднем составляет 1-3 м. Высота яруса зависит от того, где проводятся работы. Как правило, она равна 1,8 -2 м.
  • Упоры — эти детали нужны, чтобы конструкция надежно стояла на грунте и не шаталась.
  • Лестницы, по которым можно подняться на верх сооружения.
  • Крепления, соединяющие между собой все элементы.

Чтобы застраховать от падения себя, инструменты и материалы, с внешней стороны натягивают фасадную сетку. Если молоток упадет в щель между сеткой и горизонтальной трубой, он не сможет причинить никому вреда. Сетчатая ткань также защищает от солнца, ветра и дождя. Работать с ней гораздо удобнее. Единственный ее недостаток в том, что она задерживает пыль во внутреннем пространстве. При шлифовке поверхности фасада или работе с токсичными составами ее лучше снять либо воспользоваться респиратором.

Материалы труб

  • Алюминиевые детали обладают низкой прочностью. Они отличаются небольшой массой, поэтому их чаще всего применяют при ремонте малоэтажных домов. Такие системы стоят недорого, однако при сильном ударе их можно повредить.
    Сломанные и погнувшиеся элементы ремонту не подлежат. При поломке следует заменить их на новые.
  • Стальные сборные элементы являются наиболее прочными. Они обладают значительной массой, но в собранном виде так же компактны, как алюминиевые системы. Они стоят дороже, поэтому лучше взять их напрокат. Оцинкованная сталь более стойка к внешним воздействиям, но по прочности не отличается от обычной.

Конструкция

Системы отличаются по способу крепления стоек и распорок.

  • Рамные — состоят из сварных плоских рам, соединенных горизонтальными и диагональными перемычками. Они образуют секции, которые закрепляют флажковыми замками. Вертикальные стойки верхнего яруса вставляются в нижние. Такие леса подходят только для ровных фасадов.
  • Штыревые — установка производится с помощью отверстий в горизонтальных частях и штырей — в вертикальных.
  • Клиновые — надежную стыковку обеспечивают фланцы — плоскости с отверстиями для болтов, и держатели. Подходят для любых объектов, поскольку способны менять угол, подстраиваясь под сложный рельеф стены и неровную площадку.
  • Хомутовые — соединение происходит с помощью хомутов, закручивающихся гаечным ключом. Они бывают глухими и поворотными.

Для малоэтажных частных домов лучше использовать рамные системы. Они просты в монтаже и обладают наименьшей массой. Применяются они как внутри, так и снаружи здания.

Выбор технических параметров

  • Диаметр трубы — 30 мм.
  • Толщина стенки — 1,5 мм.
  • Предельная нагрузка — 600 кг.

Отечественные модели имеют маркировки ЛРСП-30, ЛРСП-200 и т.д. Двузначное число в конце обозначает максимальную высоту в метрах, трехзначное — предельно допустимую нагрузку в килограммах. Для малоэтажного частного дома подойдет модель с маркой ЛРСП-30. Ее максимальная высота составляет 30 м. Такого запаса должно хватить даже для самых высоких коттеджей.

Размеры одной секции
  • Высота — 2 м.
  • Длина — от 2 до 3 м.
  • Ширина — 1 м.

Такие конструкции применяются не только при ремонте внешних стен. Их устанавливают также внутри помещений с высокими потолками.

Виды опор
  • Нерегулируемые на стальном подпятнике.
  • Регулируемые — с винтовым механизмом, позволяющим их поднимать и опускать.
Виды изделий с маркировкой ЛРСП-30

Изделия с маркировкой ЛРСП-30 не всегда имеют одинаковое устройство. Они отличаются по следующим признакам.

  • Перемычки между рамами бывают диагональными и вертикальными. Диагональные создают наиболее жесткую связь между элементами.
  • Для крепления к фасаду применяются одноразовые кронштейны, монтирующиеся на дюбели, либо многоразовые. Они закрепляются на анкерах, которые можно извлечь из стены.
  • Настил делают из досок или стальных перфорированных деталей, рассчитанных на большие нагрузки.

Подготовка площадки

Чтобы конструкция не шаталась, нужно правильно подготовить основание. Грунт следует разровнять и утрамбовать. Желательно расположить стойки на твердой поверхности либо подложить под них ровное основание. В этом случае придется воспользоваться уровнем либо добиваться устойчивости, регулируя положение ножек.

Во влажном грунте делают дренажные насыпи из битого кирпича и других материалов, через которые вода будет уходить в почву. Чтобы грунт не вымывался, устраивают дренажные канавы. Располагать их следует подальше от стоек. Укреплять стенки не обязательно, но лучше закрыть их листами жести или шифера, либо засыпать щебнем.

Монтажные работы

Необходимо производить сборку строительных лесов по инструкции. У каждой модели есть свои особенности. Чтобы провести работы правильно, нужно точно следовать рекомендациям и не пытаться усовершенствовать существующую технологию.

Установку начинают от угла здания. На грунт укладываются башмаки высотой от 4 см и прокладки из дерева. Их положение должно быть строго горизонтальным. Шаг строго регламентируется инструкцией. Чтобы правильно выставить башмаки и прокладки, используют строительный уровень. Сверху располагают опоры. Затем регулируются винтовые механизмы, если они есть. Положение опор должно быть одинаковым, иначе каркас будет шататься. На высоте в несколько метров даже небольшие перемещения очень заметны. Работать в таких условиях опасно.

В башмаки вставляются плоские сварные рамы. Они располагаются параллельно и соединяются горизонтальными и диагональными перемычками. Качество работ проверяется с помощью строительного уровня.

Когда первый ярус готов, его фиксируют на стене анкерами или дюбелями. Сверху укладывают ригели — горизонтальные части, выполняющие роль оснований для перекрытия.

Затем крепится лестница, ведущая на второй ярус. Сверху на ригели укладывается настил. Доски стелят впритык, чтобы между ними не оставалось зазоров. Покрытие должно быть сплошным, иначе инструменты будут проваливаться в щели. Использовать стальной настил не следует, поскольку он нужен лишь при значительных нагрузках. При малой толщине доски собирают с нахлестом и укрепляют так, чтобы они не расползались при ходьбе. Чтобы понять, сколько материала потребуется, нужно знать длину и ширину каркаса. У некоторых моделей есть бортовые ограждения.

Схема сборки строительных лесов предусматривает возможность создания нескольких ярусов. Если планируется создание третьего этажа, нужно установить вторую лестницу и сделать в настиле люк, чтобы подниматься наверх. Диагональные перемычки верхнего и нижнего этажей крепятся в шахматном порядке, образуя ромб, разделенный пополам перекрытием.

Для сложных фасадов подойдут штыревые, хомутовые и клиновые системы. Штыревые слишком массивны для частного участка. Монтаж хомутовых занимает много времени, поэтому лучше использовать клиновые. Их соединения позволяют менять угол направления деталей, что дает возможность подобраться даже к труднодоступным участкам фасада.

Технические параметры

  • Высота одной секции — 2 м.
  • Длина — от 2 до 3 м.
  • Ширина — от 1 до 3 м. Для загородного дома достаточно 1 м.
Нагрузка меняется в зависимости от модели и ее модификации. Предельная нагрузка составляет 500 кг/м2.

Процесс установки

Подготовка поверхности основания производится по тому же принципу, что и с рамными лесами. Площадка должна быть ровной и по возможности твердой.

На грунт укладываются поперечные деревянные прокладки под каждую пару опор. Становочные пяты могут быть сварными либо регулирующимися. В них вставляются вертикальные рамы. Их положение проверяется по уровню. Оно должно быть строго вертикальным.

У стоек на поверхности есть фланцы — перпендикулярные им плоскости с монтажными отверстиями. Продольные и поперечные перемычки фиксируются на фланцах с помощью клиновых замков — клин входит в отверстие и зажимается замковым механизмом.

Когда каркас готов, сверху крепятся ригели, навесная лестница и настил. У большинства моделей в комплект входят ограждающие перила.

Перед тем как собрать строительные леса, необходимо изучить инструкцию. Детали сборки могут отличаться у разных моделей.

Строительные леса из профильных труб

Строительные леса используют в строительно-монтажных и отделочных работах, требующих выполнения производственных заданий на высоте. Необходимость в использовании лесов возникает там, нужно безопасно продвигаться вдоль фасадов зданий и объектов на высоте до 50 м, а также содержать на рабочей площадке инструмент и материалы. Строительные леса из металла, в отличие от традиционных деревянных конструкций, позволяют выполнять работы на сложных поверхностях и большой высоте.

В зависимости от сложности задач, металлические леса могут иметь хомутовую конструкцию, позволяющую работать на поверхностях с различной геометрией, клиновую для способности выдерживать высокие нагрузки, штыревую для быстрой разборки и монтажа. Самые распространенные рамные конструкции обладают легким весом, отличаются удобным монтажом и чаще других лесов используются в индивидуальном строительстве, с успехом заменяя деревянные аналоги.

Материалы для монтажа лесов из металлического профиля

Возведение рамных строительных лесов из профильных труб требует применения следующих материалов:

  • Металлический профиль для оборудования вертикальных стоек, с сечением 30х30 мм;
  • Труба диаметром от 15 мм для установки горизонтальных и диагональных стяжек, обеспечивающих устойчивость и прочность конструкции;
  • Профиль с сечением 25х25 мм, который используется для устройства опор рабочей зоны, а также создания защитного ограждения;
  • Доска толщиной от 5 см для выполнения настила рабочей площадки.

Монтаж и фиксация металлических элементов конструкции выполняется болтовым соединением, для закрепления досок используются винты-саморезы. Сборка лесов выполняется в соответствии с проектной схемой по заранее разработанным чертежам. В зависимости от длины и высоты фасада производится расчет габаритов конструкции. Рамные леса имеют шаг между стойками до 3 м, ширину – не более 1 м. Высота между ярусами составляет 2 м.

Преимущества строительных лесов из металла

Современные строительные разборные леса с каркасом из металлического профиля и труб, в отличие от деревянных прототипов, обладают рядом преимуществ, облегчающих выполнение работ на высоте и обеспечивающих высокий уровень безопасности. Такие конструкции имеют:

  • Отличную жесткость, обеспечивающую устойчивость и позволяющую конструкции нести высокие нагрузки. На металлических лесах одновременно могут производить работы несколько человек, позволяя также размещать на рабочих площадках запас материала и строительный инструмент;
  • Удобной сборки и выполнения фиксации элементов конструкции надежными креплениями;
  • Долговечный материал, обеспечивающий возможность многократной разборки и монтажа лесов для выполнения работ на разных объектах;
  • Высокую пожаробезопасность – металл, в отличие от древесины, не является источником распространения огня.

Если деревянные леса позволяют выполнять работы на высоте до второго этажа, то строительные конструкции из металла обеспечат возможность доступа к зонам до 50 м.

Можно ли собрать леса из металла своими руками

Простота конструкции обычных рамных лесов позволяет выполнить их самостоятельную сборку и установку, что особенно важно при индивидуальной застройке. Строительные леса своими руками могут быть разработаны и сделаны, если вы обладаете навыками проектирования, а также имеете специальный инструмент и оборудование для обработки металла. При этом следует соблюдать все требования, регламентируемые строительными нормами и государственными стандартами, уметь производить расчет площади и прочности конструкции. Также следует помнить, что:

  • Самодельные строительные леса можно использовать на высоте не более 2-го этажа;
  • Леса, созданные своими руками, не рассчитаны на высокие нагрузки;
  • Не допускается, чтобы на них одновременно находилось более 2 рабочих.

Если есть малейшие сомнения в возможности разработать и создать самодельные вспомогательные приспособления, обеспечивающие надежность и безопасность проведения строительных работ, лучше купить строительные леса у производителя или взять их в аренду.

Строительные леса своими руками: деревянные, металлические, фото, видео

При строительстве, ремонте и обслуживании частного дома или коттеджа приходится некоторые работы делать на высоте. С помощью приставной лестницы далеко не все можно сделать, да и не очень это удобно. Намного удобнее использовать строительные леса.

С приставной лестницы далеко не так удобно работать

Содержание статьи

Самодельные строительные леса из дерева

Металлические строительные леса, конечно, надежны и долговечны, но чаще всего их делают из дерева. С древесиной работать могут все, и все что необходимо — пила, гвозди/саморезы, молоток/отвертка/шуруповерт. Набор инструментов незамысловатый, который найдется у любого хозяина, а если и нет чего-то то на приобретение много средств не требуется. Металл в этом плане сложнее. Он требует хоть какого-то навыка обращения, наличия сварочного аппарата и хоть некоторого представления о том, как правильно варить швы. Именно потому строительные леса своими руками в большинстве случаев делают из древесины.

Из чего делать

Всем понятно, что строительные леса или подмости нужны на небольшой срок. Но использовать для их изготовления надо строительную древесину хорошего качества, с минимумом сучков. Некоторые мастера советуют делать леса исключительно из ели. В отличии от сосны, сучки у нее расположены единично и на прочность доски почти не влияют.

Но еловые доски редко у кого есть в наличии, а вот сосны обычно достаточно. Из сосновых досок строительные леса делать тоже можно, но каждую из них  надо проверить (во всяком случаете, которые идут на стойки и настил). Для этого складывают два столбика (три-четыре кирпича один на другой, пару строительных блоков, два валуна и т.п.). При проверке трехметровых досок расстояние между ними — 2,2-2,5 м. На столбики кладут доску, встав на середину на ней пару раз прыгают. Если есть слабые места, доска сломается или треснет. Выдержала — можно использовать.

Доска для лесов используется хорошая, без сучков

О толщине доски надо говорить конкретно, привязываясь к конструкции строительных лесов, расстояниям между стоек и планируемой нагрузки. Единственное, что можно сказать, что для стоек и настила чаще всего используют доску толщиной 40 мм или 50 мм, для укосин — 25-30 мм. Такая доска может быть использована в детальнейших строительных работах, если удастся при разборке лесов ее не повредить.

Гвозди или саморезы

Спор о том, гвозди или саморезы лучше, идет всегда, но в данном случае он усугубляется тем, что работы проводятся на высоте, и требуется от конструкции повышенная надежность. С этой точки зрения лучше гвозди. Их делают из мягкого металла и при наличии нагрузки, они гнуться, но не ломаются. Саморезы делают из закаленной стали, а она хрупкая и при наличии ударных или переменных нагрузок ломаются. Для строительных лесов это критично — были случаи, когда они разваливались. Но это речь идет о «черных» саморезах. Если еще анодированные — желтовато-зеленые — они не настолько хрупки и вполне могут выдержать все нагрузки. Если вы серьезно переживаете насчет надежности лесов, лучше использовать гвозди. Их не любят в связи с тем, что разобрать соединение быстро и без потерь не получится — чаще всего древесина повреждается.

Даже анодированные саморезы ломаются

При самостоятельном изготовлении строительных лесов можно поступить так: первоначально собрать все на анодированные саморезы. Если конструкция окажется удобной и правильной, подстраховаться, вбив по два-три гвоздя в каждое соединение. Для того чтобы при разборке не повредить древесину, под гвозди можно положить обрезки тонких досок, на протяженный пролет можно использовать и целые доски, но малой толщины. При разборке из можно расщепить, а торчащие гвозди легко вынуть.

Конструкции и их особенности

Для разных видов работ используют разные по конструкции строительные леса и подмости. Для работ с легкими материалами слишком большая несущая способность не нужна. В таких случаях делают приставные подмости или подмости-конверт.

Строительные подмости-конверт. Несмотря на кажущуюся ненадежность, работать с них удобно

Для работ на фронтонах или при наружной отделке невысокого одноэтажного дома используют строительные козлы, на перекладины которых укладывают настил.

Если опирать на стены ничего нельзя, подойдут строительные козлы с уложенными на перекладины досками настила

Для кладки стен из кирпича, любых строительных блоков, для отделки фасада кирпичом или камнем — для всех этих работ требуются уже полноценные строительные леса.

Строительные леса из древесины для повышения жесткости усиливают упорами и раскосами

Как правило, все эти конструкции не крепятся к стенам здания, а фиксируются упорами, которые подпирают стойки. ДАлее подробнее поговорим о каждой из этих конструкций.

Приставные подмости

Называются так из-за того, что обычно к стене не крепятся, а просто прислоняются. Держатся они за счет упора. Чем больше нагружают этот вид строительных лесов, тем прочнее они стоят. Есть две конструкции, обе они выполнены в виде буквы «Г», только развернуты в разные стороны.

Чертежи приставных строительных подмостей (два вида)

На рисунке справа простая и надежная конструкция подмостей. Единственный их недостаток — они не регулируются по высоте. Удобны, если надо, например, подшить свесы кровли, смонтировать или почистить водосток, все те работы, которые имеют небольшой разброс высоты. Некоторые даже приспосабливают подобные подмости для строительства дома из бревен (бруса). По ребрам упоров удобно закатывать или поднимать бревна.

Они надежны — выдерживают 11 метровое бревно и трех человек
Строительные подмости — простая конструкция

На рисунке слева подмости-конверт или армянские строительные леса. Конструкция проста и надежна, хоть и не кажется таковой. Но она проверена уже на многих тысячах строящихся домов. Привлекательна тем, что требует минимум строительных материалов, собрать/разобрать/передвинуть их можно за считанные минуты. Основное — изготовить треугольники, а установка на заданную высоту времени отнимает немного: поднять треугольник, подпереть наклонной балкой, которую в земле зафиксировать.

Треугольные упоры для армянских лесов

На изготовление треугольников идет доска толщиной 40-50 мм, шириной 100-150 мм. Вертикальная часть может быть длинной — за нее удобно поднимать подмости на заданную высоту. Верхняя перекладина делается диной 80-100 см, на нее укладываются доски настила. Они, кстати, тоже толщиной 50 мм, а ширина — чем больше, тем лучше, в идеале тоже 150 мм.

При изготовлении уголков, стык надо располагать так, чтобы горизонтальная доска находилась сверху. Для повышения надежности этого узла, можно использовать металлические накладки в виде уголка. Но если фиксироваться уголок будет при помощи трех укосин, прибитых с двух сторон, в этом необходимости нет.

Устанавливаются треугольники армянских подмостей каждый метр

Устанавливаются такие треугольники примерно через каждый метр. Если фасад позволяет, их прибивают, если нет — обходятся только силой тяжести. Основная нагрузка в данной конструкции приходится на упорную доску — ту, которая ставится под углом и одним концом упирается в землю, другим — в вершину треугольника. Эти упоры делают из бруса, доски толщиной не менее 50 мм, трубы солидного диаметра (не менее 76 мм) или сечения (для профилированной трубы не менее 50*40 мм). При установке упора, его ставят точно в угол, забивают в землю, дополнительно фиксируют, вбивая клинья.

Упоры ставят точно в уголУкосины вбивают в землю, дополнительно фиксируют клиньями

Чтобы исключить возможности бокового сдвига, установленные упоры фиксируются несколькими укосинами, соединяющими их  в жесткую конструкцию. Вот для этих укосин можно использовать необрезную доску, если она есть, но достаточной толщины и ширины.

Установленные упоры сбивают укосинами

Если возникает необходимость упорные доски дорастить (если они нужны длиной более 6 метров), для такой доски делают дополнительный упор. Он упирается примерно в середину основного, снимая на себя часть нагрузки.

Как сделать армянские строительные леса на наружном углу

Теперь немного о настиле этих приставных строительных лесов. Его делают из широкой доски толщиной 40-50 мм. В данном случае их желательно фиксировать к треугольникам хотя-бы на саморезы. Данная конструкция никак не предусматривает наличия перил, и малейшие подвижки под ногами будут вызывать повышенный дискомфорт. Потому фиксация крайне желательна.

Деревянные строительные леса: чертежи и фото

Описанные выше выше варианты хороши, если работа не предполагает наличия тяжелых материалов. Также не всегда есть возможность опереть леса на стену — любой вентфасад или многослойная стена — и вы подобную конструкцию уже поставить не сможете. В этом случае делают полноценные леса. Конструкция их тоже не сложна, но требуется приличное количество пиломатериала.

Схема строительных лесов из досок

Для их устройства тоже используют доски значительной толщины — 40-50 мм. Сначала собираются стойки. Это два вертикальных бруса или толстых доски, скрепленных поперечинами. Размеры поперечин — 80-100 см. Их надо делать исходя из того, что минимальная более-менее удобная ширина настила — 60 см. Но гораздо увереннее себя чувствовать будете, если у вас будет хотя-бы 80 см. Для придания конструкции большей боковой устойчивости стойки можно сделать сужающимися кверху.

Чтобы леса не заваливались на стену дома, поперечины можно сделать с выпуском в 20-30 см. Они не дадут конструкции завалиться в сторону дома

Стойки ставят на расстоянии 1,5-2,5 метра. Зависит пролет от толщины досок, которые будете использовать для настила — надо чтобы они не прогибались. Установленные на требуемом расстоянии стойки скрепляют между собой укосами. Они не дадут конструкции сложиться вбок. Чем больше поперечин и укосин, тем более надежной получаются строительные леса.

Чтобы строительные леса не упали, их подпирают досками/брусом, один конец которых прибит к стойкам (гвоздями), второй — закопан в землю

Поперечные балки не дают сложиться вбок, но остается еще возможность того, что незакрепленные леса могут упасть вперед. Чтобы этого не случилось, балки подпирают укосинами. Если высота лесов составляет 2,5-3 метра, этого можно и не делать, но если вам необходимо проводить работы на уровне второго или третьего этажа, подобная фиксация необходима.

Деревянные строительные леса своими руками сделать можно за пару дней

Если работы будут вестись на большой высоте, желательно сделать перила. Их можно делать из не очень толстой доски, но сучков быть не должно, как и трещин. Поручни помогут чувствовать себя наверху более уверенно тем, кто высоты боится.

Конструкция строительных лесов модульная, легко наращивается до необходимой высоты и формы
До уровня перекрытия второго этажа хватает стандартного погонажа — 6 метров
Неудобны такие леса тем, что их приходится полностью разбирать, если возникает необходимость передвинуть на другую стену
Можно собрать небольшие строительные леса из старых, но крепких досок. Иногда для раскосов и упоров используют жерди или трубы — что есть в хозяйстве

Строительные козлы

Еще есть способ сделать легкие передвижные строительные леса — соорудить одинаковые строительные козлы, набив с определенным шагом поперечины, которые будут одновременно и лестницей, и опорой для досок настила.

На поперечины укладывают доски настила

Такой вариант строительных лесов хорош, например, при обшивке дома сайдингом. Обшивка идет снизу-вверх, высоту приходится все время менять, прислонится или зафиксироваться к стене нет никакой возможности. Поэтому данный вариант для такого случая — самый лучший.

Строительные козлы — варианты

Иногда одну стойки с одной стороны делают вертикальными, без наклона. Это позволяет устанавливать их ближе к стене, настил тогда располагается ближе к стене. В некоторых случаях это удобно — например, при конопатке, покраске, профилактической обработке.

Виды и узлы строительных лесов из металла

При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.

Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.

Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:

  • Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее.

    Принцип соединения штыревых лесов

  • Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров).

    Хомутовые леса — быстрый монтаж/демонтаж

  • Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны. При таком способе важно идеально подобранные размеры труб, чтобы не было люфта.

    Рамные леса — принцип крепления поперечин и укосин

  • Клиновые. При общей схожести конструкции отличаются формой соединения. На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм.

    Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы

При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.

Строительные леса своими руками

Постройка дома — это ответственное мероприятие, требующее обдуманного подхода, материалов, инструментов и приспособлений. Именно к последним можно причислить строительные леса. Эти конструкции служат для того, чтобы возможно было делать отделочные работы на большой высоте.

Строительные леса позволяют на высоте от 4 до 10 метров осуществить такие работы:

  • подшить фронтоны,
  • сделать сайдинг,
  • установить водосток и так далее.

В действительности, отделочных работ более чем достаточно. Мало того, строительные леса можно сделать и выше 10 метров, но есть одно но, такая конструкция требует промышленных мощностей и соответствующих инженерных знаний. Вряд ли у вас получится сделать её своими руками в соответствии со всеми нормами.

Внимание! Вы должны учитывать, что работа на строительных лесах сопряжена с риском. Поэтому их прочность не должна поддаваться сомнениям.

Многие решают сделать строительные леса своими руками потому, что их аренда до сих пор является весьма дорогостоящим удовольствием. Мало того, приходится немало заплатить за доставку. С учётом того, что отделочные работы могут длиться порядка нескольких месяцев — более выгодно соорудить конструкцию самостоятельно.

Выбираем материал

В принципе, существует всего две альтернативы. Вы можете сделать строительные леса своими руками из металла или из дерева. Причём у каждого варианта есть как свои плюсы, так и минусы.

В качестве примера возьмём металлические леса. Сделать их своими руками не так-то уж и просто. Мало того, это требует специального оборудования и материалов, которые скорей всего придётся купить. Но одновременно с этим конструкция такого типа обладает просто невероятной устойчивостью и сроком эксплуатации. Оно позволяет делать самые сложные работы на немалой высоте.

Совет! После того как закончите работы металлические строительные леса можно сдавать в аренду. В крайнем случае их можно раскрутить и положить в гараж.

Если же опираться на опыт людей, который сталкивались с этим вопросом, то большинство склоняется к тому, что металлические строительные леса можно сделать только в том случае, если у вас есть необходимый металл. Покупка получается довольно затратной. Но если вы хотите сделать из этого бизнес, затраты должны окупиться.

Строительные леса из дерева сделать своими руками довольно просто. К тому же после использования их можно легко разобрать, а доски, к примеру, спалить в камине или печке. По факту — это одноразовое строение, которое уничтожается после одного цикла эксплуатации или отдаётся соседу.

Само собой, по надёжности деревянные леса, которые можно сделать своими руками в разы уступают металлическому аналогу. Но и стоят они практически ничего. К тому же на каждом дачном участке можно отыскать подходящие материалы. Главными вашими инструментами в данном контексте будут молоток и гвозди.

Главный недостаток деревянных лесов это их малая прочность и невысокая устойчивость. Конечно, если сделать всё добротно, то этой конструкцией можно будет пользоваться. Поэтому так важно в точности следовать инструкции.

Внимание! Деревянные строительные леса, сделанные своими руками довольно тяжело сохранить, так как древесина без обработки легко поддаётся гниению.

Пластик — реальность или вымысел

Сейчас всё чаще не строительных форумах можно увидеть целые темы, посвящённые пластиковым строительным лесам. Конечно же, они существуют и обладают массой важных преимуществ перед деревянными и металлическими изделиями. Но изготовить их не в промышленных условьях пока что не представляется возможным.

Внимание! Конечно, если у вас есть 3-D принтер, то вы сможете сделать пластиковые строительные леса своими руками.

Возведение разных видов конструкций

Делаем деревянные леса

Это простейшая конструкция, которую можно сделать своими руками буквально за день. Чтобы в итоге получить прочное и надёжное строение просто следуйте этой инструкции:

  1. Возьмите доску длиной в шесть метров поставьте её к стене.
  2. Параллельно поставьте вторую доску.
  3. Скрепите их между собой перекладинами. Таким же образом сделайте вторую опору.
  4. Уложите настил.
  5. Чтобы обеспечить повышенную жёсткость возьмите доски-раскосы. В качестве упора используйте землю.
  6. Наращивайте уровень за уровнем до тех пор, пока не достигните достаточной высоты.

Как видите, сделать деревянные строительные леса своими руками не так-то уж и сложно, но есть множество нюансов, которые необходимо участь. В противном случае конструкция может не простоять и нескольких дней.

Очень важно делать пролёты оптимальных для конструкции размеров. За канон принято считать расстояние в два метра между стояками. При необходимости его можно увеличить до двух с половиной. Ширина настила составляет ровно метр.

Ещё один важный нюанс при сооружении строительных лесов заключается в том, какие крепёжные элементы использовать. Обычно вариантов всего два: гвозди и саморезы. Стоит признать, что у обоих есть как свои плюсы, так и свои минусы.

Возьмём, к примеру, саморезы. На первый взгляд — это идеальные крепежи для того чтобы сделать строительные леса своими руками. Но не всё так однозначно. Их главным минусом является излишняя хрупкость.

Также саморезы, с помощью которых можно сделать строительные леса своими руками довольно восприимчивы к ударным нагрузкам. У них просто отлетает шляпка. Естественно, это может повлечь за собой полное разрушение конструкции.

Поэтому лучшим вариантом для того чтобы сделать строительные леса своими руками будут именно гвозди. Причём лучше всего использовать 120-миллиметровые изделия. Для лучшей фиксации их кончики загибаются.

Основная причина хрупкости саморезов заключается в том, что их делают из закалённого металла. Именно поэтому при сильных нагрузках они часто ломаются. Совсем другое дело гвозди. В их основе лежит мягкий металл. Он может согнуться, но не сломаться. Именно поэтому, если вы хотите сделать строительные леса своими руками, лучше всего использовать именно их.

К сожалению, несмотря на свои неоспоримые достоинства, гвозди не идеальны. Главным недостатком этих крепёжных элементов является то, что разобрать конструкцию аккуратно не получится. Придётся её разбить. Естественно, что во второй раз изделие использовать не получится.

Поэтом опытные строители всем тем, кто решил сделать строительные леса своими руками рекомендуют базовый вариант скрепить с помощью саморезов, а финальный зафиксировать гвоздями.

Делаем леса из металла своими руками

Для начала нужно дать одно важное уточнение. В этом варианте основная конструкция делается из металла, а настилы из дерева. Это оптимальное сочетание, позволяющее добиться высоких эксплуатационных качеств.

Внимание! Исключительно металлическими строительные леса своими руками не делаются.

В качестве металла для каркаса можно использовать алюминий. Он имеет небольшой вес, поэтому сложностей с монтажом возникнуть не должно. Тем не менее он не способен выдерживать слишком большие нагрузки и это нужно учитывать. Лучше всего, чтобы каждый пролёт имел следующие параметры:

  • ширина — 100 см;
  • высота — 150 см;
  • длина от 165 до 200 см.

Это тот канон, который позволит обеспечить постройке, созданной своими руками нужную устойчивость.

При создании сооружения из металла нужно как следует подготовиться, так как здесь особое значение имеет качество материалов, вам понадобится:

  • квадратный профиль,
  • трубы для распорок,
  • профиль для соединительных вставок,
  • доски для настила,
  • лестница,
  • соединительные элементы.

Естественно, что одними материалами ограничиться не удастся, чтобы создать намеченный проект своими руками вам также понадобится ряд инструментов, среди которых:

  • ножовка для металла,
  • дрель,
  • болгарка,
  • сварочный аппарат.

При помощи этого инструментария вы сможете построить металлическое вспомогательное устройство своими руками.

Сооружение строительного леса своими руками начинается с утрамбовки земли, где будет стоять изделие. Это позволит обеспечить повышенную надёжность всей конструкции. Мало того, не помешает сделать водоотвод.

Внимание! Водоотвод является необходимым элементом, если отделка фасадов будет длиться продолжительный период времени.

Там, где будут стоять опоры вы должны своими руками подложить доски. Это обеспечит большую устойчивость. В данное случае ни одна предосторожность не будет излишней, так как малейший люфт может привести к тому, что строительные леса разрушатся, и вы ничего не сможете сделать.

Чтобы сделать строительные леса из профильной трубы своими руками, следуйте этому алгоритму:

  1. Нарежьте трубы. Для диагональных распорок — 200 см, а для горизонтальных — 96.
  2. Концовки горизонтальных труб необходимо расплющить. Это нужно для соединения с профилем.
  3. Своими руками свяжите вертикальные стойки. Для этого используйте отрезки профиля.
  4. Соедините горизонтальные участки стяжками.
  5. Просверлите отверстия для болтов на стояках и распорках.
  6. Выставьте уровни и скрепите элементы.
  7. При соединении секций используйте переходники.
  8. Положите лаги.

Чтобы защитить строительные леса от коррозии, нужно сделать защитное покрытие. Достаточно антикоррозийной жидкости и специальной краски.

Итоги

Сделать строительные леса можно своими руками. Сложность конструкции напрямую зависит от того материала, который вы выберите, к примеру, пластиковые сооружения можно сделать только в условиях промышленного производства. Самым простым вариантом является конструкция из дерева.

Рекомендации по монтажу строительных лесов

Многие виды строительных работ, тем более связанные с внешней отделкой фасадов объектов, предусматривают эксплуатацию строительных лесов. Наличие конструкций данного типа позволяет мастерам подниматься на значительные высоты и, находясь в удобном положении, осуществлять все требующиеся работы. Для того чтобы обеспечить безопасные условия специалистам, нужно точно знать, как собрать строительные леса, то есть при монтаже следовать определенным правилам.

Особенности установки во многом зависят от материала изготовления конструкции. По этому признаку строительные леса классифицируют на деревянные и металлические. Первые чаще всего изготавливаются самостоятельно, они востребованы при сооружении объектов малой этажности. Вторые, то есть выполненные из стальных труб, являются профессиональным оборудованием. Их отличает устойчивость и надежность.

Помимо этого, особенности монтажа деревянных и металлических лесов определяются, в зависимости от типа крепления. Леса могут быть:

  • Рамными. Такие применяются при окраске и оштукатуривании стен. Конструкции состоят из жестких рам, они закрепляются на стойках (горизонтальных), а также с помощью диагональных связей.
  • Штыревыми. В таких модификациях отдельные элементы объединяются с использованием специальных штыревых разъемов.
  • Клиновыми и хомутовыми, монтаж таких строительных лесов осуществляется при решении профессиональных задач. Они выполнены в виде каркасов, которые скреплены с использованием различных деталей. Отличительная особенность конструкций – высокая устойчивость, надежность.

Общие правила установки строительных лесов, СНиП

При использовании и сборке вспомогательных конструкций руководствуются нормами следующих стандартов: ГОСТы 27321-87, а также 24258-88, СНиП по технике безопасности, типовые инструкции по охране труда. Вне зависимости от выбранного вида лесов, рекомендуем:

  • Определить особенности конструкции, детально изучить правила сборки, указанные производителем.
  • Подготовить место, на котором планируется установка оборудования. Например, нужно очистить площадку от мусора и других ненужных предметов, качественно ее выровнять. Почву следует тщательно утрамбовать, при возможности – оснастить ее водоотводами.
  • Привезти на объект подъемные механизмы, которые помогут оперативно поднимать и опускать отдельные элементы лесов.
  • Стяжки ограждений, крепежные детали, настилы всегда монтировать в процессе сборки.
  • Обязательно фиксировать леса на стене здания на всю их высоту, в этом случае обеспечивается безопасность проведения работ.
  • Демонтаж лесов производить в обратном порядке, по сравнению с установкой, при этом предварительно нужно убрать с конструкции все строительные материалы, мусор, инструменты.

Подробнее рассмотрим особенности монтажа популярных типов конструкций. Базовая схема установки строительных лесов штыревого типа:

  • Подготовка площадки.
  • Установка опор. Их необходимо размещать максимально близко к стене здания.
  • Фиксация на опорах первых четырех стоек. Следует помнить о том, что стойки должны иметь аналогичные габариты и тип, необходимо, чтобы они имели заземление.
  • Установка второй пары стоек на уже созданную конструкцию. Обвязка осуществляется с использованием ригелей. Нужно обогнуть сооружение по периметру, скрепить первую и последнюю пары стоек.
  • Наращивание лесов до требующейся высоты. Следует скреплять новые установленные стойки с теми, которые присутствуют на нижнем ярусе. Для этого используются ригели.
  • Установка лестниц, а также ограждений и настилов, когда леса достигли нужных размеров.

Теперь подробнее расскажем о том, как собрать рамные строительные леса:

  • Изучите с тех. паспорт конструкции, подготовьте место, проведите инструктаж мастеров.
  • Установите на площадку специальные подкладки, выполненные из дерева. Их толщина должна быть около четырех сантиметров. Также нужно разместить опорные пятки, их называют башмаками.
  • Разместите в башмаках две смежные рамы 1-го уровня. Объедините их горизонтальными и диагональными связями. Рекомендуем на данном этапе воспользоваться строительным уровнем. Этот этап повторяйте, пока конструкция не достигнет нужной высоты.
  • Установите ригели на 1-м ярусе, уложите и зафиксируйте настилы. Обратите внимание: максимальная ширина просветов, которые присутствуют между досками, не должна превышать 5 миллиметров. Щиты настила могут располагаться по длине внахлест, но при этом зоны стыков обязательно должны быть на опорах. Борта настилов – не менее 15 сантиметров.
  • Монтируйте рамы 2-го уровня, когда 1-й ярус полностью готов. Объединение происходит по аналогичной схеме, то есть с помощью диагональных и вертикальных связей. Для придания лесам большей устойчивости диагональные связи можно дополнительно скреплять в каждой ячейке.
  • Зафиксируйте 2-й ярус на стене с применением анкерных кронштейнов.
  • Повторяйте описанные этапы до тех пор, пока конструкция не достигнет нужной высоты.

Особенности установки клино-хомутовых конструкций:

  • Подготовка рабочей площадки.
  • Установка подкладок и домкратов, при этом ось винтов должна быть расположена строго вертикально.
  • Размещение на домкратах первых лестничных секций, они соединяются с использованием ферм. Затем необходимо закрепить на конструкции опорные стойки.
  • Компенсация имеющихся перепадов рельефа с применением винтовых домкратов.
  • Установка несущих ферм на высоте, на которой планируется укладка настила. После нужно зафиксировать настил на ступенях лестничных секций.
  • Монтаж держателя настила, установка страховых ферм.

Обратите внимание: если на любых деталях или элементах конструкции при проведении работ вы обнаружили дефекты или повреждения, то их в обязательном порядке нужно заменить на новые.

Как правильно собрать строительные леса самому?

Собрать строительные леса самому нетрудно, а чтоб сделать это правильно, для этого надо следовать простым правилам. При сборке хорошо бы знать, какие требования предъявляются ко всем элементам лесов. Сборка производится на высоте, поэтому обязательно обеспечьте себя защитными средствами для таких работ.

Леса из дерева

Сборные сооружения, предназначенные для проведения работ на высоте, называются лесами. Это временные сооружения, но из-за того, что работы на них выполняются на высоте, требования, предъявляемые к таким конструкциям, достаточно жесткие. Главным из них является надежность.

Элементы, составляющие основу лесов

Входящие в конструкцию элементы должны отличаться прочностью и способностью выдерживать не только саму конструкцию, но и динамическую нагрузку, вес рабочих, их передвижения с инструментами и материалами. Конструкция устройства должна быть достаточно простой для облегчения сборки и разборки лесов. Работы по сборке не отличаются сложностью, с ними может справиться любой разнорабочий. Также конструкция не может быть громоздкой, она должна отличаться легкостью и прочностью при минимальном количестве элементов. И должна сохранять надежность и устойчивость.

Особенность собирающихся на рамных соединениях заводских инвентарных лесов — их многократное использование. Это касается не только опор и рам, но и всех остальных элементов. Инвентарные леса — это оборудование дорогое, обычно оно используется для выполнения работ предприятиями. Для частного использования лучше такие леса взять в аренду при больших объемах работ.

Строительные леса разработаны очень давно. Но основные правила построения и соединения деталей вместе не изменились. Улучшению и усовершенствованию подверглись лишь детали крепления.

Стойки

Стойки изготавливают из досок высокого качества, это вертикальные опоры. Основная вертикальная нагрузка ложится на них, поэтому и требования к ним — особые. Минимальная толщина доски должна быть 3 сантиметра, ширина — больше 10 см.

Исключено наличие трещин, надломов, отверстий, гниения, разное сечение недопустимо. Соединять стойки разрешается только стыкованием, их нужно зажимать с обеих сторон, накладной способ соединения не допускается.

Элементы, принимающие нагрузку и передающие ее на стойки — поперечины. Их изготавливают по тем же требованиям, что и стойки. Поперечины допускается сращивать с устройством дополнительных опор.

Основной вес ложится на поперечные трапы. Материалом для изготовления служит обрезная или необрезная доска. Разрешается комбинирование: доски, как направляющий элемент, и сверху листовой материал. В работе используются сплошные или составные варианты конструкций.

Ряды стоек соединяют при помощи раскосов, это диагональные соединения. Их делают из реек или горбыля. Желательно с помощью раскосов соединить максимальное количество стоек. Нужное расстояние от стен здания выдерживают с помощью диагональных откосов. Делают их из 25 миллиметровых досок.

Правила возведения лесов

Правила техники безопасности четко регламентируют требования к самим лесам и методам их сборки. Отклонения от них запрещены: будет нарушено основное требование — надежность. Если основанием для установки служит грунт, стойки обязательно устанавливать на опорные площадки. Расстояние между стойками не должно быть более 50 сантиметров. Узлы крепить не менее чем в трех точках. Крепление лучше производить по диагонали через пять или семь сантиметров.

Лучше при сборке применять саморезы длиной не меньше 4 мм. Для сборки размер гвоздей должен быть не меньше «сотки», обязательно согните гвозди на выходе молотком, чтобы крепления не разошлись при эксплуатации. Внутреннюю сторону стоек оборудуйте поручнями. Не забудьте про ограждение настила при помощи лобовой доски. Перед соединением стоек доски надо ровно торцевать. В среднем шаг стоек выбирайте между 1 и 2 метрами при наименьшей толщине настила в два с половиной сантиметра.

Сборка

Инструмента для сборки конструкции лесов понадобится немного. Можно обойтись пилой, молотком и рулеткой, не забудьте гвозди. Замеряем расстояние рабочей зоны и делим ее на средний шаг стоек, пусть он будет полтора метра. Готовые стойки соединяем в раму, состоящую из них и поперечин: две параллельные доски сшиваем поперечиной на высоте яруса. Следите, чтобы между стойкой и поперечиной получился прямой угол!

Любой перекос приведет к деформации нагруженной рамы. Так собираем рамы в нужном количестве в вертикальном положении, и соединяем по две рамы раскосами. Соединения должны быть на максимальной высоте, после этого рамы должны стоять сами. Правильно собранные конструкции называются конвертами. Совмещаем края доски настила с поперечинами. Устанавливаем доску настила и закрепляем ее. Раскосами усиливаем крепление, сверху закрепляем настил гвоздями или саморезами. Следующие компоненты устанавливаем подобным образом.

Стыковать настил нужно только на поперечинах! В других местах делать это запрещено. Затем устанавливаем лобовые доски и поручни.

Для прочности лучше закрепить сооружение к стене. При конструкции лесов выше двух ярусов, если требуется нарастить стойки, обязательна установка откосов. Нижнюю часть стоек связываем доской горизонтально. После этого край доски соединяем с верхней частью стойки, должен получиться упор в форме треугольника. Надеюсь наша статья поможет вам разобраться и понять, как правильно собрать строительные леса своими руками.

После использования леса разбираются в обратном порядке.

Инструкции по установке строительных лесов

— Scaffoldmart.com

Все рамы ScaffoldMart.com, если не указано иное, поставляются со шпильками, закрепленными в обеих вертикальных трубах пружинными заклепками. Если вам не нужны выводы стека, пропустите шаги 1 и 2.

(1) Если в ваших рамах нет серебряных штифтов стопки, найдите и вставьте стопорные штифты в верхнюю часть вертикальных трубок, сжимая пружинные заклепки так, чтобы штифт вошел в трубку.

(2) Убедитесь, что ручки пружинных заклепок зафиксированы в нужном положении, совместив отверстия в штифте штабеля с отверстиями в вертикальной трубке.

* Перед началом возведения важное замечание. Во время сборки убедитесь, что все детали правильно прикреплены и закреплены соответствующими средствами (косичкой, шплинтом, трубным зажимом и т. Д.), Прежде чем продолжить монтаж.

(3) Закрепите опорные материалы (опорные плиты, колеса или домкраты) в нижней части вертикальной трубы исходного набора в этой точке. Для опорных пластин и колес (в сочетании с домкратами или иным образом) это включает закрепление косичками, домкраты закрепляются под действием силы тяжести, и для этого этапа следует установить минимальное значение.

* При использовании колес — Перед тем, как продолжить, убедитесь, что все замки работают должным образом и находятся в заблокированном положении.

(4) Для сборки исходного набора рам (основного набора при сборке многоуровневой башни) установите одну раму в желаемое положение или около него.

(5) Подтяжки прикрепляются к шпилькам на рамах и фиксируются либо с помощью c-образного замка, либо с помощью гравитационного откидного замка. С-образные замки работают за счет поднятия фиксатора, чтобы открыть штифт крепления, и помещения конца распорки на язычок, позволяя замку вернуться на место, обеспечивая конец.Флип-замки работают, выпрямляя язычок, чтобы позволить скобе скользить, а затем позволяя язычку упасть, чтобы заблокировать конец скобки от разъединения.

(6) Прикрепите один конец поперечной распорки к любой точке соединения (высокой или низкой), затем закрепите вторую точку соединения на том же конце той же распорки, это позволит вам надежно опереться на раму и при необходимости закрепить ее на земле (рабочая lone) или позволяет второму человеку просто выровнять раму с уже установленными концами скоб.

(7) Прикрепите противоположный конец первой поперечной распорки ко второй раме, визуализируя то, что составляет три стороны набора.Комплект будет стоять таким образом, но на него небезопасно забираться или оставлять без дела какое-либо время.

(8) Зафиксируйте противоположную поперечную распорку, совместив точки соединения и выполнив соединения; это должно быть просто, поскольку точки подключения уже установлены.

(9) Когда вы завершите этот основной набор, мы советуем использовать плотницкий уровень, чтобы гарантировать, что башня выровнена как по горизонтали, так и по вертикали. Перед продолжением монтажа

(10) Если вы строите вышку, прикрепите и закрепите все возможное защитное оборудование во время монтажа, когда это станет возможным.

(10,5)

— Если вы только что собрали первый комплект 26-дюймовой вышки, смонтируйте на этом месте выносные опоры для максимальной безопасности.

(11) Самый простой способ возвести более высокие уровни — собрать платформу на этом уровне и либо пропустить рамы и распорки вверх, либо поднять их с помощью нашей системы шкивов и колес.

(12) Соберите платформы, поместив желаемое количество (1, 2 или 3) прогулочных досок рядом друг с другом, наложив два крюка на одну основную горизонтальную трубу, а оставшиеся два — на противоположную.Закрепите алюминиевые фанерные доски, продев гвоздь или проволоку через отверстие для гвоздя на каждом крючке. Закрепите нашу полностью алюминиевую модель с помощью ветровой защелки внизу и на конце доски.

(13) Рамы будут временно стоять сами по себе (ТОЛЬКО ДЛЯ ЦЕЛЕЙ МОНТАЖА), если они будут размещены исключительно на штырях стопки, выступающих из верхних частей набора ниже. Это позволит монтажнику собрать следующий комплект без необходимости балансировки рам. Перед продолжением убедитесь, что рама закреплена косичками.Ни в коем случае нельзя опираться на эти рамы себя или что-либо еще во время этого процесса, так как они не будут нести нагрузку.

(14) Прикрепите поперечные распорки в точках соединения и продолжайте таким образом, пока не будут выполнены все уровни.

(15) При работе на высоте, будь то во время монтажа или иным образом, рекомендуется надежно прикрепить защитное оборудование и использовать утвержденные ремни безопасности. Для крепления предохранительного оборудования:

(15,5)

— Если полюса безопасности охватывают, наденьте принимающий конец на стопорные штифты и закрепите хвостовиками.

— Если полюса безопасности охватываются, сдвиньте конец приспособления вниз в приемную вертикальную трубу рамы и закрепите хвостовиками.

— Между каждой стойкой по периметру башни будут закреплены две перила безопасности, одна посередине и одна наверху. Это достигается за счет использования гравитационного откидного замка, который позволит вам выпрямить, чтобы прикрепить направляющую, а затем уложить перпендикулярно креплению, чтобы конец был надежным.

* ЕСЛИ ДЕЛЮКС: Защитное оборудование Deluxe работает почти так же, как и бюджетная система, на панели есть два приемника, которые крепятся к стопке штырей так же, как и предохранительный стержень с внутренней резьбой.7-дюймовые предохранительные поручни заменены на 7-дюймовые двойные предохранительные поручни, которые представляют собой те же две планки, сваренные вместе посредством двух ребер для более надежной сборки — все с одинаковой конфигурацией крепления.

Важное примечание: При подъеме на высоту с помощью строительных лесов важно, чтобы подмости были надежно закреплены в процессе от монтажа до разборки. Этого можно достичь с помощью выносных опор, как описано ниже, а также с помощью стяжек и страховочных тросов. Убедитесь, что вы используете код в соответствии с местным законодательством.Важно отметить, что на высоте один из трех необходим.

Штанги грунтозацепа:

— Планки грунтозацепа используются для сохранения формы катящихся башен, они крепятся внутри башни путем присоединения к одной основной вертикальной трубе и ее диагонали напротив.

— Башни должны использовать одну полосу грунтозацепа на каждые 15 футов башни, а расстояние между балками грунтозацепов никогда не должно превышать 15 футов.

— Все катящиеся башни должны иметь грунтозацепы рядом с колесами в основании, так как именно здесь будет происходить наибольшее смещение.При проработке грунтозацепы следует размещать так, чтобы они соответствовали правилу минимум один на 15 футов.

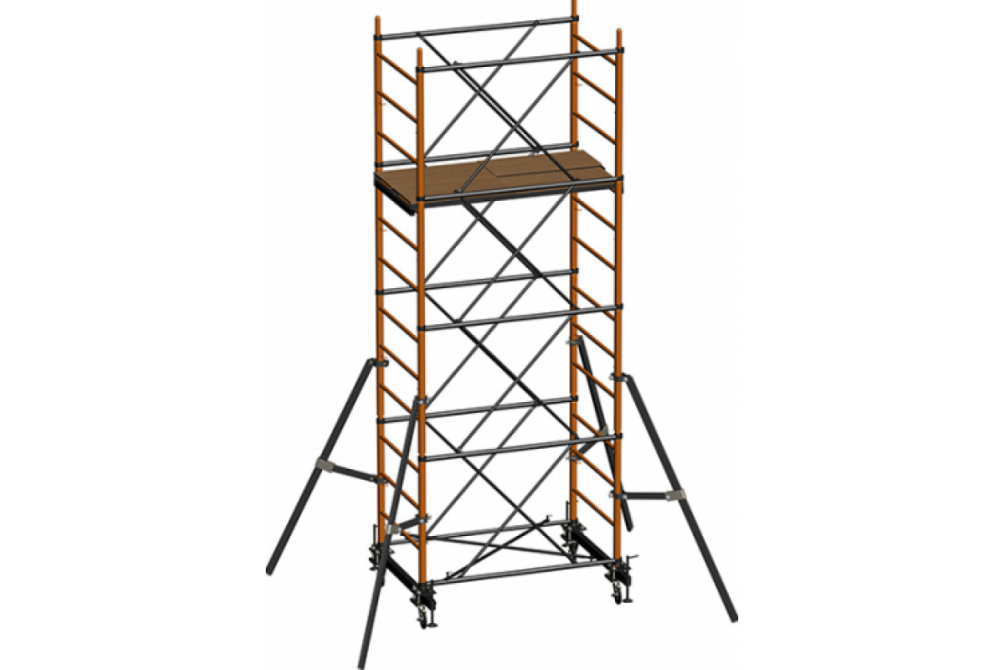

Аутригеры:

— Аутригеры добавляют устойчивости башням, которые в противном случае имели бы небезопасное соотношение высоты к базовой площади.

— Правила для вышки строительных лесов различаются в зависимости от правил для данной области. Всегда уточняйте в OSHA, соблюдается ли соотношение площади основания и высоты башни, что достигается за счет использования выносных опор.

— Выносные опоры должны быть закреплены во всех точках соединения, где они соединяются с рамой трубными зажимами, болты должны быть надежно затянуты с помощью соответствующих инструментов.

— Также закрепите любые используемые опорные материалы (опорные плиты, колеса и домкраты) так же, как если бы они были основной вертикалью рамы. Убедитесь, что выносные опоры несут нагрузку, не свисают ли они свободно или опираются только на землю.

Внутренние лестницы:

— Если в башне есть внутренняя лестница, стартовая планка должна быть размещена в основании нижней части, между нижней частью рамы и домкратами.

— Стартовые стержни размещаются так, чтобы удлиненный конец вертикальных труб был обращен к земле, это придаст конфигурации такой вид, как если бы нижние крюки опирались на верхнюю часть нижней рамы.

— Присоединение выполнить, пропустив шток домкрата через ствольную коробку в стартовой штанге и в основную вертикальную трубу рамы. Стартовая планка немного увеличит высоту одной стороны башни. Отрегулируйте домкраты так, чтобы высота противоположных сторон оставалась ровной.

— Внутренние лестницы должны быть возведены и закреплены на каждом уровне башни по мере ее строительства.

— Лестничные блоки устанавливаются путем пропускания верхнего конца блока через середину башни над основными горизонтальными линиями, позволяя крюкам нижнего конца маневрировать над местом, где они будут опираться на стартовую планку.

— Сначала установите нижние крючки в их положение на стартовой планке, а затем позвольте верхним крюкам прилегать к высоким горизонтальным трубам противоположной рамы.

— Если возможно, закрепите наши внутренние лестничные зажимы соответствующими инструментами и надежно затяните.

— В этот момент можно установить поручни и надежно затянуть болты на приемниках.

— Поместите внутреннюю лестничную площадку шириной 28 дюймов в самой высокой точке и продолжайте возведение, осторожно поднимаясь по лестнице на следующий уровень и повторяя процесс возведения с двумя небольшими отличиями.

  • Нет стартовой планки, так как низкие крюки теперь будут опираться на самую высокую горизонтальную трубу следующей нижней рамы.
  • Крюки будут размещены напротив того места, где они в конечном итоге будут закреплены, потому что именно там платформа позволит монтажнику работать. После того, как крюки будут наложены на трубы как в верхней, так и в нижней точках, лестницу можно сдвинуть на место, закрепить таким же образом внутренним лестничным зажимом и повторить процесс.

— Когда самая высокая ступенька закреплена, поднимите ригель и сопутствующие элементы безопасности на высоту.Ригель будет установлен и закреплен на месте с помощью затянутых трубных зажимов только между самым внутренним крюком самой высокой ступеньки и 28-дюймовой платформой, при этом точки крепления с наружной резьбой выступают вверх перпендикулярно земле.

— Закрепите штанги безопасности с внутренней резьбой на ригеле, сдвинув принимающий конец вниз по вертикальным точкам крепления и закрепив косичкой.

— Закрепите короткие перила безопасности горизонтально параллельно земле, соединив их в точках крепления на опорах безопасности с внутренней резьбой.

— Проверьте точки подключения и лестничные зажимы, чтобы убедиться, что все в порядке.

Для получения дополнительной информации о доступных аксессуарах, таких как концевые кронштейны, защитные поручни или панели, или пиломатериалы DI-65, пожалуйста, отправьте подробный запрос своему торговому представителю.

Фотографии деталей и опор доступны на сайте www.scaffoldmart.com, кто-то готов ответить на ваши вопросы с понедельника по пятницу большую часть недели в году, с 8:00 до 17:00.

MetalTech Saferstack 10 футов.x 7 футов x 5 футов. Двойной подъемник строительных лесов: инструкции / сборка

Строительные леса ExtErior

ИНСТРУКЦИИ ПО ПОДКЛЮЧЕНИЮ

Отрегулируйте гайки выравнивающего домкрата, начиная с самой высокой точки уровня земли.

Гайки на самом высоком уровне земли должны быть установлены на расстоянии 3–6 дюймов от верха подоконника,

в зависимости от уклона. Поместите первую раму на основание в самой высокой точке.

Присоедините первую поперечную распорку к раме. Позвольте раме слегка наклониться вперед

и опираться на подоконник, пока вы готовитесь к установке следующей рамы.

Установите вторую раму на выравнивающий домкрат. Прикрепите

первую поперечную распорку ко второй раме.

Установите вторую поперечную распорку на обе рамы. Затем вам необходимо выровнять и установить вертикальные леса

. Начните с самой высокой точки строительных лесов. По возможности используйте выравнивающий домкрат

, чтобы опустить самый высокий угол ближе к подоконнику. Затем доведите до этой точки все четыре угла

. Если нижние поперечные распорки каждой рамы находятся на одном уровне,

, то рамы также должны быть вертикальными.Установите диагональную скобу, чтобы строительные леса

оставались квадратными. Еще раз проверьте уровень и при необходимости выполните отвес. Прикрепите выравнивающий домкрат к порогам

гвоздями или винтами.

Установите настил, который может быть полностью алюминиевой платформой или деревянным настилом или

досками подмостей. При использовании деревянных досок они должны выходить за пределы опорных точек

как минимум на 6 дюймов, но не более чем на 12 дюймов. Закрепите колоду, чтобы она не двигалась.

Установите стойки ограждения на соединительные штифты, расположенные в верхней части рам.Вставьте фиксатор

в виде свиного хвоста через верх и низ каждого соединительного штифта, чтобы избежать разделения.

Прикрепите перила к стойкам со всех открытых сторон.

Выбрать и подготовить земельный участок. Установите подходящие пороги и убедитесь, что под порогами нет

отверстий. Выберите необходимое оборудование и разместите его рядом с рабочей зоной.

Поместите регулируемые выравнивающие домкраты на подоконники в месте, которое соответствует вашим размерам строительных лесов

.На этом этапе не прикрепляйте основания к подоконникам.

Установите бортики по мере необходимости. Зазор между нижней частью бортика

и верхом платформы не должен превышать 1/2 дюйма.

1

2

3

4

5

6

7

8

Строительные леса должны возводить не менее двух человек. Один человек должен иметь опыт монтажа строительных лесов

для наблюдения за работой. Эти пошаговые инструкции являются лишь общим руководством.Следующий пример

основан на строительстве лесов размером 7 x 5 футов на 1 раму в высоту.

НАСТРОЙКА ВИДЕО

СКАНИРУЙТЕ ЭТОТ КОД, ЧТОБЫ ПРОСМОТРЕТЬ НАШЕ НАСТРОЕННОЕ ВИДЕО

(HTTP://MOBILE.METALTECH.CO/SETUP)

ExtErior Scaffolding — НАСТРОЙКА ИНСТРУКЦИИ

WWW.METALTALT 7587

Простое руководство по строительным лесам

13 декабря, 2019

Строительные леса сложно не заметить, не правда ли? Но это такая часть нашей повседневной жизни. Есть вероятность, что вы упустите некоторые из них против скромной пристройки дома, реставрации исторического здания или небоскреба финансового района и не бросите на них второй взгляд

Но знаете ли вы, что розетки в стенах вокруг палеолитических наскальных рисунков в Ласко, Франция, предполагают, что декораторы использовали систему строительных лесов! Кажется, что первые компании по возведению строительных лесов насчитывают более 17000 лет!

Древние греки, египтяне, нубийцы и китайцы использовали конструкции, похожие на строительные леса, часто сделанные из дерева и скрепленные веревками, для строительства и ремонта высоких зданий.

Оборудование для строительных лесов, наиболее используемое в наши дни, было куплено Дэниелом Палмером Джонсом и Дэвидом Генри Джонсом, двумя британцами, которые модернизировали стандарты, методы и процессы установки строительных лесов. Палмер-Джонс запатентовал «лесовоз», соединительное устройство, которое произвело революцию в строительстве строительных лесов в 1913 году. Затем в 1919 году он разработал усовершенствованный «универсальный соединитель», который стал отраслевым стандартом. В начале 20-го века были представлены стандартизированные трубчатые стальные трубы, которые дали нам строительные леса, которые мы видим до сих пор.

Теперь, независимо от того, являетесь ли вы владельцем дома, планирующим свое первое расширение, или опытным разработчиком, который просто хочет узнать больше о том, что мы все склонны принимать как должное, команда специализированной компании по производству строительных лесов TWK Scaffolding составила это простое руководство по строительные леса для вас.

Что такое строительные леса?

Строительные леса, также иногда называемые подмостками или подмостками, представляют собой временную конструкцию, используемую для безопасной поддержки рабочей силы, материалов, инструментов и оборудования, используемых при строительстве, обслуживании и ремонте зданий, мостов и всех других искусственных сооружений.

Строительные леса широко используются на строительных площадках, чтобы получить доступ к высотам и участкам, которые в противном случае были бы труднодоступными и труднодоступными для работы.

Как работают строительные леса?

Вы когда-нибудь проходили мимо строительных лесов и задавались вопросом, как компания, производящая строительные леса, устанавливает их и поддерживает на такой высоте, часто в самых сложных погодных условиях?

Так как же на самом деле работает монтаж строительных лесов? Как все эти металлические столбы, деревянные доски, ворота, подъемники и все остальное остаются вместе и в вертикальном положении, а не просто рушатся?

Все дело в физике.В 1774 году Леонард Эйлер (произносится как Ойлер) был первым теоретиком, который разработал формулу, которая дала нам «критическую нагрузку», под действием которой леса начали бы прогибаться. Держите поддерживаемый груз или вес ниже критического значения, и все будет в полном порядке. Формула Эйлера до сих пор используется для точного определения «критической нагрузки».

При рассмотрении критической нагрузки необходимо учитывать ряд факторов. К ним относятся такие переменные, как материал, форма, длина и расстояние между опорами ваших строительных лесов.

Соответствующие области применения строительных лесов

При правильной конструкции и простой, но эффективной конструкции строительные леса представляют собой безопасную, надежную, относительно экономичную и незаменимую часть многих коммерческих проектов.

Вот почему даже в нашем высокотехнологичном, взаимосвязанном мире вы по-прежнему найдете скромные строительные леса, которые используются в бесчисленных строительных приложениях, включая такие виды деятельности, как уборка, отделка, обновление и восстановление собственности.

Вы также увидите строительные леса, находящие множество других применений: от опалубки и крепления до сидений на трибунах, концертных площадках, выставочных стендах, лодочных верфях и смотровых вышках. Вы даже найдете его в местах, о которых вы даже не мечтали, например, в опорных лыжных пандусах, хафпайпах для скейтбордистов, в рекламных щитах, художественных инсталляциях и над водой.

Существуют ли разные типы строительных лесов?

Да, и количество варьируется в зависимости от того, какого местного специалиста по строительным лесам вы спрашиваете, но они наиболее широко используются:

* Одиночные леса

Обычно используются для кирпичных работ, их часто называют лесами для каменщиков.

* Леса двойные

Обычно используется для каменной кладки и поэтому называется каменными лесами. Это называется двойными лесами, так как в каменных стенах сложно проделать отверстия для опорных бревен, поэтому для обеспечения прочности используются два ряда лесов.

* Леса консольные

Это тип строительных лесов, в которых стойки или стойки поддерживаются серией «игл», которые вынимаются через отверстия в стене здания.

* Подвесные леса

Часто используется при наружном ремонте, в подвесных лесах рабочая площадка «подвешивается» к крыше с помощью тросов или цепей.

* Подмости эстакады

Как и козловой стол, в таких лесах рабочая платформа поддерживается на подвижных треногах или лестницах и обычно используется для внутренних работ.

* Леса стальные

Эти леса, которые мы привыкли видеть чаще всего, состоят из стальных труб, которые скреплены между собой при помощи соединительных муфт или фитингов.Он прочный, устойчивый, долговечный, огнестойкий и, как правило, быстро и просто монтируется.

* Запатентованные леса

Эти собственные, готовые марки строительных лесов обычно представляют собой стальные конструкции со своими собственными специальными приспособлениями, фитингами, соединениями, рамами и т. Д.

При обсуждении этой темы со специалистом компании, занимающейся строительными лесами, вы также можете услышать следующие описания:

* Подмости

Временное сооружение, возведенное снаружи здания, чтобы обеспечить строителям доступ к труднодоступным и возвышенным местам.

* Опалубка

Временная конструкция, используемая для поддержки здания, которое в противном случае может быть нестабильным. Его можно использовать как внутри, так и снаружи.

* Башенные леса

Системы, которые в основном используются для доступа к более высоким конструкциям во время строительных проектов, чтобы обеспечить дополнительную безопасность и стабильность при работе на такой высоте.

* Подмости для клеток

Независимо построенная конструкция, часто на одноэтажном уровне, позволяющая работать в этой точке, не ограничивая доступ к остальной части строительной площадки.

Существуют ли какие-либо ограничения по высоте или другие ограничения для строительных лесов?

Здесь, в Великобритании, правила, касающиеся строительных лесов, со временем разрабатывались с одной целью — обеспечить безопасность. Это строго регулируемое пространство, где предотвращение травм и смерти в результате падений, а также обеспечение безопасности площадки и окружающей среды для всех рабочих, посетителей и прохожих имеют первостепенное значение.

В целом, производство строительных лесов регулируется Правилами работы на высоте (WAHR), вступившими в силу 6 апреля 2005 года.

Вы можете сказать, насколько серьезно к безопасности относятся к индустрии строительных лесов, по количеству регулирующих ее органов. К ним относятся HSE (Управление по охране здоровья и безопасности), NASC (Национальная конфедерация доступа и строительных лесов), PASMA (Ассоциация поставщиков и производителей сборных конструкций) и CISRS (Схема регистрации строительных лесов).

В результате существует множество ограничений и соображений, которые необходимо учитывать в отношении строительных лесов.Они варьируются от устойчивости земли и близости силовых кабелей и населения до силы преобладающих ветров.

Большинство компаний, занимающихся строительством строительных лесов вокруг жилой недвижимости, будут придерживаться установленной стандартной конфигурации, при этом конструкция будет возводиться от основания вверх до установленной конструкции.

Но, если они не могут использовать простую стандартную конфигурацию, компетентный человек — подрядчик по строительству лесов или проектировщик — должен создать индивидуальную конструкцию, чтобы обеспечить прочность, жесткость и устойчивость конструкции во время ее строительства, эксплуатации и демонтажа.

Когда требуются строительные леса?

Нужны ли вам строительные леса для домашнего или коммерческого строительства, зависит от размера, типа и сложности рассматриваемых работ.

Нет сомнений в том, что некоторые быстрые и простые работы можно безопасно и эффективно выполнять с лестницы, но леса лучше всего использовать, когда вам это необходимо:

* здоровье и безопасность объекта, помещений и всех, кто на нем работает, должны быть защищены

* все работы должны выполняться с безопасной платформы, обеспечивающей легкий доступ к высоким и труднодоступным местам

* рабочих групп, работающих одновременно, что позволяет сэкономить время и деньги

* упрощает обращение с тяжелым оборудованием, инструментами и материалами, такими как кирпичи и строительный раствор, которые можно складывать на строительные леса до начала работы.

Когда следует проверять строительные леса?

Согласно требованиям Правил проведения высотных работ, строительные леса должны быть

осмотрен и проверен квалифицированным компетентным специалистом (обычно из компании, занимающейся строительством лесов), чтобы убедиться, что это безопасно:

* перед использованием

* каждые 7 дней, пока он активен

* после изменений, повреждений или экстремальных погодных условий.

Кто арендует строительные леса рядом со мной?

Если у вас есть проект на юге Англии и вы ищете услуги по возведению строительных лесов, в которых вы можете быть уверены, от профессиональной компании по возведению строительных лесов, которой вы можете доверять по экономически выгодным ценам, то почему бы не позвонить дружелюбной команде здесь, в TWK Scaffolding.

В нашем головном офисе недалеко от Борнмута мы являемся компанией по строительству лесов в Дорсете, и ее деятельность простирается от нашего округа до Сомерсета, Хэмпшира, Уилтшира и за его пределами, поэтому вы можете рассчитывать на нас в проектировании, доставке, монтаже и демонтаже нового здания. вам нужны бытовые, коммерческие, промышленные или морские леса.Все в соответствии с вашими требованиями, бюджетом и сроками, каждый раз.

Сколько будут стоить строительные леса?

На стоимость аренды коммерческих строительных лесов влияет множество факторов. Сложность проекта и время, необходимое для возведения и демонтажа конструкции, наиболее очевидны.

Вот некоторые из вопросов, которые компании-строители будут учитывать при оценке стоимости проекта:

* размер и высота строительных лесов; например, требуется один или несколько уровней

* необходимое количество материалов

* как долго строятся леса

* время на монтаж и демонтаж конструкции

* характер участка — например, уровень и устойчивость грунта и наличие препятствий, таких как водные пути

* необходимы дополнительные функции, такие как крыша из строительных лесов или мост через препятствия, такие как зимние сады

* проблемы с доступом (например, блокировка дорог или тропинок), поскольку подрядчик должен будет получить лицензию на любые строительные леса, которые они устанавливают на шоссе, включая тротуары.

* на случай непредвиденных обстоятельств, если строительные леса понадобятся дольше, чем предполагалось.

Могут ли строительные леса повлиять на сигнал мобильной связи?

Широко известно, что искусственные препятствия, построенные из кирпича, бетона и стали в мостах, зданиях и, конечно же, в строительных лесах, могут создавать проблемы со всем, от спутников до сигналов мобильных телефонов.

Так что обсудите эту возможность со специалистом по строительным лесам, большинство из них испытали проблему и знают способы ее решения.

Обратите внимание, что коммерческие строительные леса не влияют на сети, используемые для современных широкополосных услуг (которые используют телефонные линии), поэтому веб-вызовы (например, через приложение What’s) и мультимедийные услуги (например, Netflix) будут продолжать работать в обычном режиме.

Из чего сделаны доски для строительных лесов?

Здесь, в Великобритании, строительные леса (чтобы дать им правильное название) производятся из медленно выращиваемой ели (Whitewood) Picea Abies и иногда из сосны (Redwood) Pinus Sylvestris из Северной Европы, хотя древесина иногда может быть доставлена ​​даже из самых отдаленных мест. Канада.

Ищите BS 2482: 2009 Британского института стандартов (или знак Kite Mark) на металлических концевых лентах в качестве минимального ориентира по качеству.

Как вы понимаете, доски для строительных лесов сильно изнашиваются, поэтому их следует регулярно проверять на устойчивость. Большинство из них, как правило, подлежат вторичной переработке по истечении срока их полезного использования.

Ставить строительные леса своими руками — это плохая идея?

Основная цель строительных лесов — обеспечить безопасность тех, кто работает на них или рядом с ними, а также предоставить им стабильную и прочную основу для достижения высоты и мест, где они обычно не могут работать.

Согласно требованиям Правил проведения высотных работ, строительные леса должны проектироваться, устанавливаться, изменяться и демонтироваться только компетентными людьми, а работа всегда выполняется под руководством компетентного руководителя.

По этим причинам мы бы сказали, что строительные леса своими руками — ужасная и потенциально опасная идея.

Поэтому, если вы хотите узнать больше о строительных лесах или провести конфиденциальное, не обязательное обсуждение ваших потребностей в строительных лесах, позвоните в специализированную компанию по производству строительных лесов TWK Scaffolding по телефону 01202 537305 или посетите нас по адресу https: // twkgroup.co.uk.

Заявление об ограничении ответственности: Несмотря на то, что мы делаем все возможное, чтобы обеспечить точность содержания этой статьи, она предназначена только для информационных и образовательных целей и не является профессиональной консультацией. Мы не несем ответственности за последствия любых действий, предпринятых в отношении этой статьи, а также не несем ответственности за любой ущерб, возникший в результате или связанный с использованием вами этой информации. Перед тем, как приступить к любому проекту, связанному с использованием строительных лесов, посоветуйтесь с полностью обученным, квалифицированным и профессиональным подрядчиком по возведению строительных лесов.

Профессиональный сорт: металлические жалюзи для строительных лесов прочные и непроницаемые.

Страница / Ссылка:

URL страницы: HTML-ссылка:

Австралийский стандарт

Австралия 9809 документ, опубликованный

подъемник основания

первый уровень фрамуг и ригелей над домкратами

закрытая платформа

платформа, которая сконструирована и может работать как рабочая платформа , но временно закрыт для погрузки или доступа в соответствии с таблицей 1

строительные работы с высокой степенью риска деятельность, определенная как строительные работы с высокой степенью риска в Положении о безопасности и гигиене труда 2017 (регламент WHS)

Кронштейн для хоп-ап (кронштейн для платформы)

Кронштейн, который крепится к подмосткам, чтобы платформу можно было разместить рядом с отсеком независимых лесов

монтаж платформа

временная платформа, которая размещается на подмостях или временно строится как часть подмостей для помощи при установке (или снятии) стандартов, ригелей, ригелей, ограждений и промежуточных поручней для платформы выше.На рисунках 1, 2, 3 и 4 показаны различные примеры временной монтажной площадки.

должен

указывает на то, что юридические требования в соответствии с законодательством в области охраны труда и техники безопасности существуют и должны выполняться

главный подрядчик

лицо, ведущее бизнес предприятие, которое в соответствии с пунктом 293 Регламента WHS является или привлечено в качестве основного подрядчика для строительного проекта

Заявление о безопасном методе работы

  • определяет работы, которые представляют собой строительные работы с высоким риском
  • определяет опасности, связанные со строительными работами с высоким риском, и риски для здоровья и безопасности, связанные с этими опасностями
  • описывает меры, которые должны быть реализованы для контроля рисков
  • описывает, как меры контроля должны осуществляться, контролироваться и анализироваться

подмости старый стандарт

вертикальный структурный элемент лесов, который передает нагрузку на опорную конструкцию

должен

указывает рекомендуемый порядок действий

solid

поверхность

Поверхность с достаточной жесткостью и прочностью, чтобы выдерживать прилагаемые нагрузки от лесов

временная защита кромок

ограждение и промежуточные перила или запатентованная система, установленная для заблаговременной защиты лесов от падения размещения (или после снятия) постоянной защиты кромок

стяжной стержень

элемент, прикрепленный к консольному концу пары подъемных скоб для предотвращения разлета скоб и доски от смещения

бортик

планка лесов или специальный компонент, закрепленный на краю платформы для предотвращения падения материала с платформы

рабочая поверхность

поверхность здание или сооружение, на котором возведены строительные леса для проведения работ на каком-либо этапе проекта

рабочая платформа

платформа на строительных лесах, расположенная на рабочем месте для вспомогательный персонал, оборудование и материалы, используемые для обеспечения рабочей зоны

Меры контроля рабочих платформ

Должна существовать система, ограничивающая количество платформ, разрешенных в качестве рабочих платформ, и ограничивающая соответствующие рейтинги платформы, чтобы предотвратить перегрузку строительных лесов.

Возможные системы включают:

  • закрытие платформ в точках доступа с помощью физических средств
  • размещение знаков в точках доступа к каждой платформе, извещение о закрытии или указание грузоподъемности рабочей платформы
  • назначение на месте координатор строительных лесов для соответствующих подрядчиков для контроля использования различных платформ или секций платформ
  • , определяющий, кто будет использовать строительные леса в любой момент времени

Основные подрядчики должны четко указать в своем письменном плане управления ОВЗ лиц, ответственных за выполнение меры контроля.

Система также должна:

  • включать в ознакомление с сайтом меры контроля и имена лиц, ответственных за внедрение средств контроля
  • иметь средства для идентификации рабочих платформ, которые закрыты — это можно обсудить на регулярных собраниях инструментальных средств
  • У
  • есть средства для регулярного мониторинга и пересмотра мер контроля — если меры контроля неэффективны, их следует изменить, а записи мониторинга и модификаций должны храниться.

В таблице 1 указаны допустимое количество и рейтинги платформ для различных высота строительных лесов.Для строительных лесов с большей структурной способностью, чем указано в проектных ограничениях в Приложении A, поставщик может предоставить исправленную версию таблицы 1 на основе инженерного анализа их конкретных строительных лесов.

Монтаж, изменение и демонтаж

Оценка рисков и заявления о безопасных методах работы являются совместной обязанностью основного подрядчика и заказчика строительных лесов. Они должны получить информацию от производителя, поставщика, руководства участка и проконсультироваться с рабочими, которые берут на себя монтаж, изменение или демонтаж строительных лесов.Эту информацию необходимо учитывать при составлении заявлений о безопасных методах работы для конкретных участков.

Для безопасного завершения работы примите во внимание следующее:

  • проходите элементы лесов — не бросайте их
  • леса должны работать из безопасного положения при установке краевой защиты платформы выше, например:
    • стоя на монтажная площадка с защитой кромок (различные примеры монтажных платформ см. на рисунках 1, 2, 3 и 4)
    • установка временной защиты кромок с рабочей платформы ниже (см. рисунок 5 для примера собственной временной защиты кромок) и работа сзади это для установки или снятия постоянной защиты кромок.(В разделах ниже представлены критерии проектирования временной защиты кромок и монтажных платформ).
  • леса должны поддерживаться на полностью обшитой досками платформе при установке платформы непосредственно над ней, за исключением расстояний между площадками более 2 м, где для установки платформы может потребоваться другая специальная монтажная платформа.
  • полностью обшитые доской платформы должны быть номинально 2 м друг от друга по вертикали и оставаться на месте до демонтажа строительных лесов
  • первая площадка может находиться на высоте до 3 м над землей или опорной поверхностью, за исключением пролета доступа
  • , должен быть обеспечен безопасный доступ до Первая платформа и между платформами на строительных лесах
  • Риски от воздушных линий электропередачи должны быть оценены и контролироваться — см. Свод правил: Работа вблизи воздушных линий электропередачи

Критерии проектирования для монтажных платформ

Монтажные платформы должны соответствовать приведенным критериям ниже.

Тип монтажной площадки

Критерии

Лестничные монтажные площадки (для монтажных площадок с шагом до 3 м, т. высота)

Грузоподъемность: минимум 120 кг.

Стойки: минимальное расстояние 350 мм.

Нескользящие ножки: должны соответствовать пункту 2.5.3 AS / NZS: 1892, часть 1 или 3.

Площадь платформы: минимум 350 мм шириной x 300 мм глубиной, включая ступеньку лестницы, если она находится на том же уровне в качестве платформы.

Если монтажная платформа не соответствует требованиям устойчивости раздела 5 AS / NZS: 1892, часть 1 или 3 (пункты 5.2–5.4), должны быть предусмотрены средства для крепления платформы к лесам, например, зацепление за перила.

Для монтажных площадок высотой до 1,2 м необходимо предусмотреть встроенные промежуточные поручни с трех сторон, недоступных для доступа. Для одиночных лестниц непрерывные стойки считаются средними перилами.

Для монтажных площадок высотой от 1,2 м до 2 м установите ограждения с трех сторон, недоступных для доступа.

Монтажные площадки, поддерживаемые на ригелях / ограждениях (подходят для расстояний между площадками строительных лесов до 2 м)

Допустимая нагрузка: минимум 120 кг

Площадь монтажной площадки: минимум 500 мм x 600 мм.

По бокам кромки строительных лесов встроить промежуточный поручень.

Доски лесов, опирающиеся на временные фрамуги (подходят для расстояний между площадками строительных лесов до 2 м)

Площадь платформы: минимум 2 доски подмостей шириной 225 мм.

Критерии проектирования временной защиты кромок

Временная защита кромок должна соответствовать или превышать требования к прочности для ограждений и промежуточных ограждений, указанные в Австралийском и Новозеландском стандарте AS / NZS 1576 Строительные леса — Часть 1: Общие требования и должны быть спроектированным так, чтобы позволить установку и снятие постоянных ограждений, когда он находится на месте. Производитель должен предоставить инструкции по эксплуатации.

Типовая последовательность работ — монтаж и демонтаж строительных лесов с интервалом в 2 м между вертикальными площадками

Если методы работы отличаются от стандартной последовательности работ, описанной ниже, альтернативные методы должны обеспечивать уровень безопасности, эквивалентный тем, которые указаны в данном руководстве.

  • предотвратить несанкционированный доступ к подмосткам один лесов придерживается стандартов, а другой устанавливает транцы и ригели
  • отрегулируйте винтовые домкраты для выравнивания подмостей
  • установите ригели и ригели для первого подъема
  • возьмите доски снизу для первого подъема
908 04
Задача
(разбить задание на этапы)
Операция

Развернуть подмости и установить подъемник основания и первый подъемник

Завершено первый подъем

  • установить лестницу доступа или лестницу к платформе для первого подъема
  • если доступ осуществляется по лестнице, убедитесь, что лестничный пролет возведен с помощью лесов
  • установите защиту краев, включая перила, промежуточные перила и бортовые или сетчатые панели для первого подъема

Установить следующий подъемник с платформы

При работе с полностью обшитой доской платформой на первом подъемнике установите стандарты (где стандартное соединение составляет 1 к 1.5 м над уровнем платформы), фрамуги, ригели и подпорки для следующего подъемника наверху.

При использовании монтажных площадок

  • поместите монтажную площадку на подмости — см. Рисунки 1, 2, 3 и 4 для вариантов монтажной платформы. над уровнем монтажной площадки), средние поручни и перила для лифта выше
  • , стоящего на рабочей платформе (или монтажной площадки для лифтов 2.От 5 до 3 м), поместите доски внутри фрамуг, чтобы сформировать указанную выше рабочую платформу.
  • установить лестницу или доступ по лестнице к рабочей платформе выше
  • получить доступ к указанной выше рабочей платформе
  • установить подножки (или другие системы для предотвращения падения предметов)

При использовании временной защиты кромок

  • установите временную защиту кромок для платформы выше — см. Рис. подъемников 2.5–3 м), поместите доски в транцы, чтобы сформировать указанную выше рабочую площадку.
  • установить лестницу или доступ к рабочей платформе выше
  • доступ к вышеуказанной рабочей платформе
  • установить следующие стандарты, ограждения и средние поручни
  • установить бортики (или другие системы для предотвращения падения предметов)

Строительные леса должны быть установлены как как можно ближе к рабочему забою. Если подмости находятся на расстоянии более 225 мм от рабочей поверхности, установите перила и средние перила в соответствии со стандартами внутренней поверхности.

Установить следующие подъемники

  • Если не предусмотрено специальное инженерное проектирование, закрепите первый ряд шпал на высоте не более 4 м над землей. Не позволяйте лесам свободно стоять на высоте более 4 м над землей или рядом шпал.
  • закрепите объекты или удалите незакрепленные объекты с подмостей
  • повторите последовательность монтажа согласно предыдущей задаче

Демонтировать подмости

Общие меры предосторожности

  • Доступ к подмосткам с лестницы или лестничного пролета — сделать не подниматься по стандартам, ригели и ригели
  • поддерживать порядок на рабочем месте
  • не перегружать пролеты лесов — постепенно снимать строительные леса с платформ и аккуратно ставить их на землю
  • не оставлять незакрепленные материалы на платформах
  • не оставлять сбросить любые материалы или строительные леса
  • удалить проволочную сетку и тент во время работы с полностью обшитой дощатой платформой
  • работать с ограждением на месте при снятии и пропускании сетчатых панелей вниз
  • работа с полностью обшитой доской платформы внизу при демонтаже хмеля скобы, анкерные стержни и планки
  • не допускают леса без брезента для свободного стояния более 4 м или подмости с брезентом на высоте более 2 м над самой высокой остающейся на месте стяжкой
  • перед подъемом опорной доски убедитесь, что соседняя доска удерживается на месте

Демонтаж последовательность

Примечание. Следуйте приведенной ниже последовательности демонтажа, если вы используете монтажные платформы.Если вы используете временную систему защиты кромок, измените последовательность демонтажа в соответствии с требованиями.

  • доступ к верхней платформе по лестнице или лестнице
  • начало демонтажа с концевого пролета
  • удалите проволочную сетку и затеняющую ткань или сетчатые панели с уровня, который нужно демонтировать, или со всей подмости, если это не требуется во время демонтажа процесс
  • перейти на платформу ниже
  • демонтировать верхние доски платформы
  • работа с монтажной платформы на полностью обшитой досками платформе, демонтировать перила, средние перила, ригели, ригели и стандарты с уровня выше
  • сойти с места монтажа платформа
  • демонтируйте подъемную платформу выше, если она установлена.
  • удалите не более трех досок (убедитесь, что осталось не менее двух досок), чтобы демонтированные материалы могли быть переданы на следующий уровень (где они должны временно находиться сложены или сняты с подмостей)
  • при постепенном удалении демонтированных материалов вниз по подмосткам убедитесь, что образовавшиеся зазоры не непосредственно под друг другом и что доски заменяются, когда зазор не используется для опускания материалов
  • постепенно удаляйте связи по мере демонтажа лесов
  • постепенно повторяйте эту процедуру до тех пор, пока не будет завершен демонтаж с земли

Общая последовательность работ — конкретные задачи

Задача

(Разбейте работу на этапы)

Операция

Поднимите платформу на 1 м. (это относится к платформам шириной в пять досок)

  • стоя в пролете подмостей и за временной защитой краев, установите средний поручень и ограждение для платформы выше
  • , если используется сетчатое ограждение, поднимите сетчатое ограждение на новое место для 1-метровой рабочей платформы
  • удаление строительных лесов на рабочей платформе подкладывает внутреннюю доску рабочей платформы (доска, ближайшая к зданию) и кладет ее на фрамуги лифта, расположенного выше.
  • повторять последовательно до тех пор, пока не останутся две последние доски.
  • леса получают доступ к приподнятому настилу.
  • другие подмости, работая с полностью обшитой досками платформы, передают оставшиеся две доски на подмости выше. завершение поднятой платформы
  • установите бортики (или другие системы для предотвращения падения предметов)

Примечание: Если используется платформа из трех досок, необходимо разработать альтернативный метод.

Опустите платформу 1 м (это относится к платформам шириной в пять досок)

  • обратная последовательность подъема

Установите стяжки

  • установите стяжки с полностью обшитой доской платформы
  • проконсультируйтесь с администрацией участка, что опорная конструкция имеет достаточную прочность, чтобы противостоять силам, создаваемым лесами при соединении анкеров, т.е. минимум 615 кг, толкаемых или выдвигающихся на одну стяжку

Установите анкеры для стяжек ( где используется)

  • проверить конструкцию и материал, к которым будут применяться просверленные анкеры, чтобы подтвердить их пригодность для применения
  • установите анкеры в соответствии с инструкциями производителя

Монтаж и переместить кронштейны хоп-ап и тяги

  • установить или переместить кронштейны, анкерные балки и доски с полностью обшитой доской платформы снизу

Доступ для установки

  • Возведение лестниц и лестниц постепенно от основания строительных лесов
  • гарантирует, что верх любой лестницы выдвигается не менее чем на 900 мм над самой высокой платформой, обслуживаемой лестницей — в противном случае обеспечьте подходящую опору для этой высоты. предотвращать движение

Закрепить защитную пленку, например, проволочную сетку и тент (если используется)

  • зафиксировать защитную пленку при работе с полностью обшитой доской платформы с защитой краев.
  • надежно прикрепите защитную пленку к подмосткам на каждом уровне платформы, а также вверху и внизу подмостей. Для крепления шторной ткани с шагом 1200 мм (максимум) по центру, по вертикали и горизонтали
  • заполните все щели аналогичным материалом
  • убедитесь, что защитная пленка простирается как минимум на 1 м над самой верхней платформой. более чем на 2 м над самой высокой остающейся связью.

Возведение сетчатых панелей (там, где они используются)

  • Возведение сетчатых панелей при работе с полностью обшитой доской платформы с защитой краев
  • Зазоры между прилегающими сетчатыми панелями и стандартами не должны превышать 25 мм, измеренные по горизонтали. 1: Схематическое изображение монтажа и демонтажа с использованием различных вариантов монтажной платформы — операция выполняется одним человеком.Примечание: леса показаны напротив здания, поэтому перила необходимы только на внешней стороне. Подножки опущены для ясности.

    Рисунок 2: Схематическое изображение монтажа и демонтажа с использованием различных вариантов монтажной платформы — работа двух человек. Примечание. Строительные леса показаны напротив здания, поэтому ограждения необходимы только на внешней стороне. Подножки опущены для ясности.

    Рис. 3: Схематическое изображение варианта монтажной площадки для строительных лесов шириной пять досок.

    Примечание. Строительные леса показаны напротив существующего здания, поэтому ограждения необходимы только на внешней стороне. Лестница доступа и подножки опущены для ясности.

    Рис. 4: Схематическое изображение варианта монтажной площадки для строительных лесов шириной в три доски. Примечание. Строительные леса показаны напротив здания, поэтому ограждения необходимы только на внешней стороне. Подножки опущены для ясности.

    Примечание. Ноги и нижние средние поручни опущены для ясности.

    Примечание. Запатентованные временные системы защиты кромок, такие как показанная выше, требуют указания безопасного метода работы, а строительные леса должны пройти обучение безопасному использованию системы.

    Приложение A — разрешенные конфигурации строительных лесов

    Разрешенные конфигурации лесов предназначены для того, чтобы помочь тем, кто устанавливает менее сложные леса, делать это без проверки конструкционной способности их строительных лесов инженером.

    Таблица 1 применима ко всем строительным лесам, которые соответствуют приведенным ниже расчетным допущениям. Для строительных лесов с большей структурной способностью или которые иным образом не соответствуют проектным допущениям, может быть разработана пересмотренная версия таблицы 1 на основе инженерного анализа конкретной системы строительных лесов.

    Общие проблемы, требующие инженерной экспертизы из-за несоблюдения проектных допущений:

    • использование трехплатных подъемных платформ
    • использование непористой защитной пленки
    • монтаж в районах с сильным ветром, например береговая кромка или кромка обрыва
    • трубы с более тонкими стенками

    Расчетные допущения

      Стандарты
    • изготавливаются из трубы с наружным диаметром 48,3 мм и толщиной стенки 4 мм и минимальной марки стали c250 (минимальный предел текучести). без изгибов и повреждений
    • максимальная высота до верхней рабочей площадки не более 20 м.
    • размер пролета не более 2.4 м x 1,3 м примерно
    • количество полностью обшитых платформ не более 10
    • количество хоп-ап площадок не более 10 — хоп-ап платформы могут поддерживать одну или две доски шириной (около 450 мм). )
    • временная нагрузка (номинальная нагрузка), равномерно распределенная по рабочей платформе, не превышает допустимую нагрузку, указанную в таблице 1.
    • рабочие платформы, поддерживаемые подъемными скобами, не загружаются более чем в легких условиях, независимо от грузоподъемность рабочей площадки на прилегающей площадке лесов
    • количество разрешенных нагруженных рабочих площадок и площадок, поддерживаемых подъемными скобами, не больше, чем указано в таблице 1
    • , где указано, подмости обшиты сеткой из цепной проволоки и 20-процентная пористость (минимум) затеняющая ткань
    • максимальное вертикальное удлинение облицованных лесов над самой высокой стяжкой не превышает 2 м, при этом все стандарты выше стяжки являются полными стандартами s без швов
    • ветровая нагрузка создается скоростью ветра, не превышающей 60 км / ч (16 м / с), действующей под углом 90 градусов непосредственно на поверхность подмостей — это проектное предположение не позволяет возводить подмости рядом с краем обрыва или любая другая зона, где вероятно возникновение сильных ветров во время возведения, использования или демонтажа строительных лесов (это предположение также применимо к незавершенным лесам)
    • каждый второй стандарт привязан к несущей конструкции достаточной прочности, на 4 (максимум ) вертикальные интервалы
    • или подмости с полностью обшитой досками платформы выше 14 м, устанавливаются дополнительные стяжки, как показано на рисунке 6
    • , фундамент или опора имеют достаточную несущую способность, чтобы выдерживать приложенную нагрузку от подмостей (см. Австралийский стандарт AS4576: Рекомендации для строительных лесов)

    Изменения вышеуказанных проектных предположений потребуют подробного структурного анализа инженером-строителем, хорошо разбирающимся в строительных лесах.

    Допустимые конфигурации строительных лесов

    Перед использованием информации в таблице ниже убедитесь, что установленные леса соответствуют проектным допущениям.

    Рабочие платформы различной грузоподъемности могут быть предусмотрены на разных уровнях при условии, что платформы в любом отсеке соответствуют строке из таблицы 1. На рис. 6а показан пример того, как различные нагрузки или закрытые платформы могут применяться на протяжении всего участка. Платформа.

    Полный ход платформы не нужно классифицировать как рабочую или закрытую платформу.

    Закрытые рабочие площадки нельзя использовать в качестве доступа к рабочим площадкам.

    Таблица 1

    Макс.высота (м) до верхней платформы

    Макс.количество полностью обшитых досками платформ

    Макс.количество платформ для прыжков с доской шириной 1 или 2 доски

    Разрешено количество нагруженных платформ в пролете лесов

    Допустимое количество нагруженных платформ для прыжков

    1 или 2 доски шириной (только легкие)

    Тяжелый режим (675 кг)

    Средний режим (450 кг)

    Легкий режим (225 кг)

    20

    10

    10

    1

    18 0 63

    18 63 1

    20

    10

    10

    0

    1

    9 0818

    1

    1

    20

    10

    10

    0

    18

    09

    18

    18

    09

    09

    16

    8

    8

    1

    0

    1

    1

    9

    91 666

    2

    9

    3

    0

    2

    0

    2

    16

    8

    9018

    8

    1

    2

    12

    6900 03

    6

    1

    1

    0

    2

    12

    6

    18 6

    6

    0

    2

    2

    12

    6

    6

    0

    000 2

    000218

    18

    18

    12

    6

    6

    0

    1

    3

    18

    3

    3

    8 980218

    2

    3

    2

    0

    0

    Таблица 1: Допустимое количество нагруженных платформ и платформ с подпрыгивающими скобами

    Примечание:

    • прочитайте в таблице для каждого варианта допустимого количества нагруженных платформ и платформ с подъемником (например, см. рисунки, выделенные жирным шрифтом)
    • платформы в отсеке не должны загружаться более высокой нагрузкой, чем указано в таблице
    • нагрузка на подпрыгивающих платформах не должна превышать легкую нагрузку

    Рисунок 6: Схематическое изображение типовой схемы стяжки

    9 2044

    Номер отсека

    1

    2

    3

    4

    5

    006

    и т. Д.

    5

    HD

    HD

    C

    C

    C

    C

    2 C

    2 C

    C

    C

    C

    HD

    MD

    0 C

    03

    03

    0

    HD

    C

    C

    2

    C

    C

    0 2

    LD

    1

    9 0002 C

    C

    C

    C

    C

    C

    18

    9018 8 9018 8 9018 8

    Таблица 6a: Пример смещенных рабочих платформ, основанный на прямом доступе из здания к каждой платформе.

    9218

    9218

    Средний режим работы

    Акроним Определение

    C

    Закрытый режим

    HD

    LD

    Легкий режим

    Пояснения к таблице 6a

    Приложение B — контрольный список

    Следующий контрольный список может использоваться лицом, контролирующим подготовку к монтажу, внесению изменений и демонтаж строительных лесов, чтобы обеспечить соблюдение важных функций и процедур безопасности, указанных в данном руководстве.Его следует использовать до начала работы.

    Отметьте «да» или «нет» напротив каждого элемента. Изучив и заполнив этот контрольный список со всеми ответами «да», вы будете на правильном пути к выполнению своих юридических обязательств.

    Если вы ответите «нет» на какой-либо вопрос, вы должны убедиться, что этот пункт по-прежнему адресован в соответствии с вашими юридическими обязательствами.

    Контрольный список конфигурации и проектирования строительных лесов

    Конфигурация и конструкция строительных лесов

    Да

    Нет

    максимальная высота до верхней рабочей площадки не более 20 м?

    Стандарты изготовлены из трубки 48.Внешний диаметр 3 мм x толщина стенки 4 мм и минимальная марка стали C250?

    Размер отсека составляет 2,4 м x 1,3 м или меньше (приблизительно)?

    Количество полностью обшитых досками платформ 10 или меньше?

    Есть ли в наличии 10 или менее подъемных кронштейнов, способных поддерживать платформы?

    Подходят ли кронштейны hop-up не более чем для двух досок (шириной около 450 мм)?

    Распределена ли живая нагрузка равномерно по рабочей платформе и не превышает ли допустимые нагрузки, указанные в таблице 1?

    Соответствуют ли количество полностью обшитых досками платформ и платформ для прыжков с трамплина, а также их номинальные нагрузки в соответствии с таблицей 1?

    Поддерживаются ли рабочие платформы подъемными кронштейнами, не нагружены ли они более чем на легкую нагрузку, независимо от грузоподъемности рабочей платформы в прилегающих лесах?

    Имеется ли пористая пленка для строительных лесов (например, проволочная сетка и штора), если таковая имеется, по крайней мере на 20%?

    Привязан ли каждый второй эталон к опорной конструкции соответствующей прочности с (максимум) вертикальными интервалами 4 м?

    Для лесов высотой более 14 м до верхней рабочей площадки устанавливается ли дополнительный ряд шпал около основания лесов, как показано на рисунке 6?

    Выступают ли стандарты с прикрепленной защитной пленкой не более чем на 2 м над самыми высокими стяжками?

    Для стандартов, поддерживающих листовое покрытие, все ли стыки находятся под верхней рабочей платформой? Насколько это практически возможно, развязаны в шахматном порядке?

    Были ли стыки в стандартах смещены в шахматном порядке, насколько это практически возможно?

    Достаточно ли фундамент или опора для выдерживания приложенной нагрузки? Примечание: В случае сомнений обратитесь за консультацией к специалисту.

    Полностью обшиты ли платформы через каждые 2–3 м по вертикали?

    Контрольный список для управления сайтом

    Управление сайтом

    Да

    Существует ли на месте план управления ОВН, в котором четко указаны лица, ответственные за реализацию мер контроля в отношении строительных лесов?

    Включает ли вводный курс для конкретного объекта имена всех лиц, ответственных за реализацию мер контроля в отношении строительных лесов?

    Была ли проведена задокументированная оценка риска для конкретного участка, чтобы гарантировать, что строительные леса не возводятся рядом с вершиной утеса или в другом месте с сильным ветром?

    Включены ли специфические для объекта опасности, например, близость к линиям электропередач, и меры контроля в заявление о безопасном методе работы строительных лесов?

    Существует ли система для информирования рабочих о том, какие платформы являются рабочими платформами или закрытыми платформами, например, строительные леса, для предоставления информации и, в свою очередь, для предоставления этой информации рабочим через регулярные собрания по инструментам?

    Имеется ли надлежащий надзор для обеспечения того, чтобы меры контроля отслеживались на предмет эффективности, и при необходимости рекомендуются модификации?

    Имеются ли протоколы проверки строительных лесов и хранятся ли они у основного подрядчика?

    Приложение C — дополнительная информация

    Утвержденные отраслевые нормы и правила

    Австралийские стандарты

    Австралийские стандарты можно приобрести в SAI Global.Свяжитесь с центром обслуживания клиентов по телефону 13 12 42 или посетите saiglobal.com/shop

    Проверьте, были ли внесены какие-либо обновления или дополнения в Австралийские стандарты:

    Каталожный номер WC02373 © Copyright SafeWork NSW 01 2016

    Обзор строительных лесов для домовладельца

    Небо — предел

    Клинт К. Томас, эсквайр. Фотографии Зои Томас

    Старая пословица «наличие правильных инструментов облегчает работу», по-прежнему актуальна и сегодня.Любой владелец двухэтажного дома понимает, насколько сложно выполнять какие-либо работы по обслуживанию на высоте двадцати и более футов в воздухе. Работа с лестницы значительно ограничивает рабочую зону человека пространством, которое находится в непосредственной досягаемости его руки, не говоря уже о необходимости перемещать лестницу больше раз, сколько вы можете сосчитать. Кроме того, соображения безопасности диктуют, что всегда требуется одна рука, чтобы держаться за лестницу, таким образом, оставляя только одну руку для выполнения работы, когда обычно требуются две руки.

    Строительные леса

    , с другой стороны, представляют собой безопасную и целесообразную альтернативу использованию удлинительной лестницы и более безопасны, чем две выдвижные лестницы, соединенные алюминиевой приставной доской.Строительные леса можно приобрести отдельными комплектами или целыми блоками. Недавно я купил каток 30 футов. строительные леса от онлайн-поставщика (www.thescaffoldwarehouse.com), которые я использовал при покраске дома. У моего дома четыре фронтона. Задний фронтон

    — единственный, доступный без лестниц или строительных лесов, а один из фронтонов находится на высоте более 30 футов, что делает строительные леса необходимыми.

    Строительные леса можно устанавливать как на уровне земли, так и на нижней крыше.

    Конфигурации

    Всегда следуйте инструкциям производителя для вашей конкретной системы строительных лесов.

    Строительные леса соединяются вместе по одной секции с помощью трубчатых поперечных распорок, которые выглядят как гигантская буква «X», повернутая на бок, и обычно состоят из панелей размером 5 футов на 6 футов-4 дюйма или 5 футов. на 5 футов. Конкретная модель, которую я купил, шла с шестью двойными лестничными секциями S-Style высотой 6–4 дюймов, а также с четырьмя одинарными лестничными секциями высотой 5 футов.

    Самое замечательное в строительных лесах то, что секции можно собирать практически в любой конфигурации. Например, если нужна высота, то все секции соединяются вертикально. Однако позвольте мне предупредить, что очень важно использовать аутригеры на нижней части каждой ноги или, по крайней мере, на ногах, которые не упираются в стену. Аутригеры лучше всего описывать как дополнительные ножки, которые крепятся к угловым стойкам самого нижнего уровня строительных лесов. Они выходят наружу от подмостей примерно на 30 дюймов и обеспечивают дополнительную устойчивость всему блоку, поскольку увеличивают размер основания подмостей.Использование выносных опор оказывает заметное влияние на то, насколько сильное колебание испытывает человек, находясь на самом верхнем уровне строительных лесов.

    С другой стороны, если необходима ширина, различные секции могут быть соединены горизонтально. В некоторых случаях может потребоваться даже смещение различных участков строительных лесов, чтобы приспособиться к различным препятствиям. Мне пришлось это сделать, чтобы покрасить фасад своего дома. Крыша крыльца не позволяла мне подойти достаточно близко к фронтону, чтобы покрасить его, но, установив две секции строительных лесов перед крышей крыльца, а затем соединив эти секции двумя секциями прямо над крышей крыльца, я смог добраться до необходимой площади. .

    При установке на крыше полезно защитить готовую поверхность от повреждений строительными лесами.

    Смещение может быть выполнено путем укладки досок 2 × 12 от одного набора строительных лесов на другой объект, в моем случае на наклонную крышу крыльца, а затем размещения других секций строительных лесов поверх досок 2 × 12.

    Концевые кронштейны прикрепляются к раме строительных лесов болтами, чтобы увеличить рабочую зону.

    Другой альтернативой, если позволяет физическая зона вокруг вас, является установка вертикальной секции строительных лесов, а затем присоединение к ней другого набора, используя только два из четырех углов вертикальных лесов, а затем опору для оставшихся двух опор лесов. верхняя часть на каком-либо другом объекте, например, на крыше крыльца.
    Строительные леса также можно использовать для преодоления неровностей местности или других препятствий, таких как вершина крыши. Если ножки строительных лесов непосредственно соединяются с крышей, обязательно подложите под ножки какие-нибудь прокладки, чтобы они не образовывали дыр в черепице. Я использовал старые полотенца для рук, которые я сложил и положил под каждую ногу.

    Принадлежности

    Многие люди часто покупают подержанные леса и, следовательно, без многих аксессуаров, которые делают их использование проще и безопаснее.Например, обычной практикой является использование досок 2 × 10 или 2 × 12 в качестве прогулочных досок. Однако при покупке новых строительных лесов хорошего качества настилы из алюминия и дерева легко крепятся к каркасам. Обычно это

    Для обработки лишних материалов оснастите кронштейны досками, чтобы расширить рабочую поверхность.

    7 футов в длину и 19 дюймов в ширину, сделаны из фанеры для наружного применения внутри алюминиевой рамы и могут выдерживать 75 фунтов. за квадратный фут. В отличие от досок, которые изгибаются и двигаются под ногами, профессиональные колоды не сдвигаются ни на дюйм и абсолютно безопасны.

    Боковые кронштейны обеспечивают такое же расширение рабочей поверхности по бокам строительных лесов.

    Мой 30-фут. Строительные леса для башни поставлялись с тремя такими палубами, но я также купил еще четыре палубы, потому что они помогают устанавливать и снимать башню, чтобы на каждом уровне была колода. Рекомендуется покрасить внешнюю фанеру на палубах высокопрочной краской для наружных работ, например краской для крыльца, чтобы продлить срок их службы.

    Показанные 30-футовые леса могут доходить до фронтонов третьего этажа.На больших высотах закрепите строительные леса с помощью цепей, прикрепленных к каркасу стены дома.

    Однако у строительных лесов

    есть несколько недостатков. Во-первых, он тяжелый и, хотя и не обязателен, лучше всего его настраивают два человека. Кроме того, требуется время, чтобы правильно установить набор строительных лесов. Мне и моему сыну-подростку потребовалось более полутора часов, чтобы полностью установить 30-футовый. башня, но время, потраченное на ее установку, было сэкономлено, а также немного, благодаря возможности выполнять работу простым, безопасным и удобным способом.

    Запираемые опоры на колесиках обеспечивают дополнительную безопасность, устойчивость и мобильность системы строительных лесов. Строительные леса должны быть собраны полностью горизонтально, с регулировкой домкратов на нижних ножках.

    Стабильность

    Последний недостаток строительных лесов состоит в том, что они могут быть опасны при неправильной сборке. Существует очевидная опасность падения с него, но также и менее известная опасность того, что он перевернется, потому что он не был ровным, когда его устанавливали.Помните, что чем выше поднимаются леса, тем заметнее становится наклон. Подумайте о падающей Пизанской башне. Однако хороший набор домкратов и использование уровня (чем длиннее, тем лучше) устранят эту проблему. Убедитесь, что подмости выровнены в обоих направлениях. Другими словами, выровняйте его слева направо, а затем выровняйте спереди назад.

    В разобранном виде комплект умещается в кузове пикапа для транспортировки или хранения.

    Домкраты состоят из металлического стержня с резьбой, приваренного к опорной плите.Штанга с резьбой вставляется внутрь стойки нижней части лесов вместо колес. Затем секция лесов опирается на гигантские барашковые гайки на стержнях с резьбой. Эти барашковые гайки используются для регулировки высоты каждого отдельного угла строительных лесов и упрощают выравнивание.

    Доски для строительных лесов имеют алюминиевый каркас и спроектированы так, чтобы не прогибаться, что обеспечивает стабильную поверхность для строительных работ.

    При использовании двух человек для установки строительных лесов один человек может стоять на самом высоком уровне, в то время как второй человек у основания башни передает им части строительных лесов.Рабочий с уровня земли прикрепляет веревку к центральной штанге с помощью карабина, который открывается и закрывается. Затем человек наверху использует веревку, чтобы подтянуть каждую из частей строительных лесов. Позже веревку можно использовать, чтобы подтянуть ведро с инструментами или материалами.

    Прогулочные доски зацепляются за трубчатые рамы с прочным соединением, предотвращающим скольжение под ногами.

    Один человек может установить строительные леса, но потребуется значительно больше времени, чтобы совершить несколько поездок вверх и вниз по вышке.

    Вообще говоря, два человека занимают от часа до полутора, чтобы установить 30-футовый. подмости вышки с выносными опорами и боковыми кронштейнами. На то, чтобы снова его отключить, уходит почти столько же времени, поэтому важно учесть это время в своем рабочем графике.

    Проще всего собирать строительные леса с участием одного или нескольких человек, когда нижние рабочие проходят по панелям по одному.

    Некоторые другие аксессуары, которые стоит иметь, — это «панели доступа к каменной раме», концевые и боковые кронштейны.Панель доступа к каркасу каменной кладки — это, по сути, перила безопасности для самой верхней части строительных лесов. Одна такая панель устанавливается на каждом конце верхней секции и затем соединяется четырьмя трубчатыми стойками, которые прикрепляются к панелям с помощью быстроразъемных зажимов, общих для всех строительных лесов.

    Концевые и боковые кронштейны, как следует из названия, представляют собой треугольные кронштейны, которые крепятся и зажимаются либо на конце, либо на стороне строительных лесов, чтобы обеспечить дополнительное рабочее пространство. Я купил 20-дюйм. концевые скобы для обеих сторон моих лесов.Это позволило мне положить кусок бруса 2 × 12 поверх концевых кронштейнов и таким образом получить дополнительные 20 дюймов обрабатываемой площади по обе стороны от строительных лесов. Я рекомендую использовать ремни безопасности определенного типа, если используются боковые или концевые кронштейны.

    Последний аксессуар, который следует рассмотреть, — это хороший набор колес или роликов для самой нижней части строительных лесов и для выносных опор. По общему признанию, бросить 30 футов невозможно. высокие строительные леса, особенно над голой землей, но две и, возможно, три секции являются управляемыми, в зависимости от местности.

    Проще всего собирать строительные леса с участием одного или нескольких человек, когда нижние рабочие проходят по панелям по одному.

    Строительные леса

    могут показаться чрезмерными расходами, но, учитывая множество применений, которые вы найдете для них, а также легкость, с которой они позволяют выполнять любую работу, которую вы должны выполнить, вы обнаружите, что они того стоят. Деньги. Строительные леса имеют множество применений, от покраски дома до ремонта крыши или очистки желобов. Поэтому думайте об этом как о капитальных вложениях.

    Также сравните стоимость строительных лесов со стоимостью обращения в отделение неотложной помощи, потому что вы упали с лестницы, пытаясь перебраться через край. Оставайтесь в безопасности, работайте с умом, и небо — предел для строительных лесов.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
