Как сделать модульную лестницу своими руками

Главная » Полезные статьи » Модульная лестница своими руками

Сделать лестницу – не просто. Нужно обладать навыками проектирования, умело обращаться с инструментом, правильно подобрать материалы. Существует несколько секретов позволяющих самостоятельно сделать модульную лестницу своими руками с минимальными затратами.

Изготовление металлического каркаса лестницы

Строительство лестницы начинается с выбора несущего элемента. Мы будем использовать металлический каркас. Он универсален,  прочен, позволяет собирать лестницу самостоятельно без посторонней помощи.

Купить элементы каркаса можно в строительных гипермаркетах или у фирм-производителей. Сборку и установку осуществим самостоятельно.

Прибегать к сварке и изготавливать элементы самостоятельно не стоит. Без специальных приспособлений выдержать точные размеры и соосность элементов — очень сложно. Для не серийного производства изготовление дополнительной оснастки с экономической точки зрения не целесообразно.

Из купленного набора выстраиваем металлический каркас:



Предварительный расчёт

Количество ступеней необходимо рассчитать заранее. Используем следующую формулу:

N = H/h

N – кол-во ступеней, H – высота до пола второго этажа, h – высота шага.

Высоту шага (h) определяем из следующих соображений: комфортный шаг: 160-200мм*, меньше ступеней – дешевле лестница. В некоторых случаях высота шага может быть больше.

Изготовление ступеней

Ступени лучше всего выбирать из твёрдых пород дерева (дуб, бук). В случае если необходима максимально дешёвый вариант, подойдёт и сосна. Ступени обязательно должны быть клееными и сухими.

Классические размеры прямых ступеней:

  1. 800x300x40
  2. 900x300x40
  3. 1000x300x40

Заготовки для ступеней класса «А/B» продаются в гипермаркетах Леруа Мерлен, Касторама, Оби. Для бюджетной лестницы этого достаточно. Ступени более высокого качества можно заказать у «деревянщиков».

Забежные ступени изготавливаются сложнее. Ступени с треугольной и клиновидной формы нужно вырезать своими руками. Подойдёт сращеный мебельный щит толщиной 40 мм.

Форма и размеры забежных ступеней

модульная лестница своими руками

Что бы определиться с размерами необходимо набросать «вид сверху».  Лучше всего использовать специализированные программы: Компас, SolidWorks, AutoCad. За 10 минут работы вы получите необходимые размеры и сможете сделать шаблоны.

Поворот на 90 градусов может выполняться за счёт 3 или 4 ступеней. Минимальная ширина проступи по ходу движения от 20см.

Распил в домашних условиях производится с помощью электролобзика или циркулярной пилы.

Изготовление ограждения на лестницу

Ходить по лестнице без ограждения – опасно. Благодаря большому количеству соединителей и аксессуаров, собрать хромированное ограждение своими руками не составит труда.

Инструкция по монтажу хромированного ограждения.

Для самостоятельной сборки ограждения для модульной лестницы нам понадобится: хромированная труба D50, хромированная труба D32, фланцы для трубы D32, торцевой держатель D32 и держатель поручня D50, уголок D 50, комплект саморезов, заглушки.

Из трубы D32 изготавливаем балясины (стойки перил). Разрезаем купленную трубу на 3 части (по 1 метру). С торца крепим торцевой держатель и держатель поручня. С другой стороны устанавливаем фланец и крепим стойку к ступени.

Сам поручень изготавливается из трубы c диаметром 50 мм. На повороте используем уголок под 90 градусов. С двух сторон поручня устанавливаем заглушки.

С помощью саморезов прикручиваем поручень к держателю.

Готовая лестница

Пример модульной лестницы изготовленной своими руками. При изготовлении использовался металлический каркас Stairbox.



Лестница на второй этаж из металла

Оглавление:Металлическая лестница на второй этаж: как она устроенаКак собрать каркас металлической лестницы своими руками

Строительство любого дома высотой более, чем один этаж потребует от вас изготовить лестничный марш — сделать его можно разными способами, используя при этом различные материалы. Для этих целей применяют бетон, дерево, железо — эти материалы комбинируют между собой, добиваясь различных эффектов. В общем, вариантов много, но наиболее распространенным из них являются металлические лестницы на второй этаж, об изготовлении которых пойдет речь в этой статье. Вместе с сайтом stroisovety.org мы рассмотрим наиболее простую технологию их изготовления, которая также позволяет осуществлять монтаж лестниц, комбинированных из различных материалов.

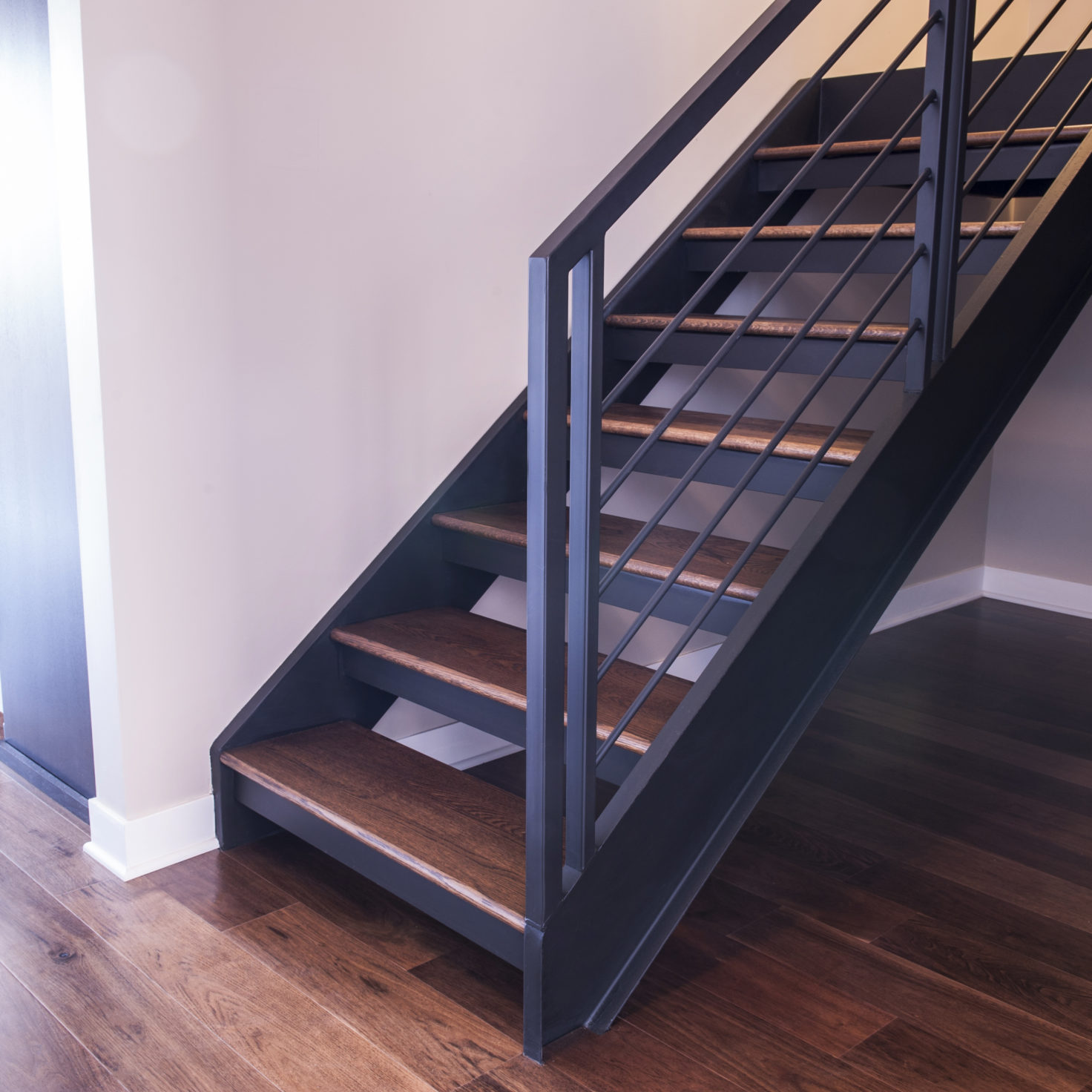

Металлические лестницы на второй этаж фото

Металлическая лестница на второй этаж: как она устроена

Говоря о металлической лестнице на второй этаж, мало кто подразумевает под этим понятием целиком железное изделие — в большинстве случаев, говоря про железные лестницы, имеется в виду металлический каркас, обшитый либо деревом или пластиком, либо другим материалом. К вопросу обшивки вообще нужно отнестись философски, так как на сегодняшний день ее можно изготовить практически из чего угодно — один мой товарищ умудрился в качестве ступеней использовать старые пластиковые подоконники. Как говорится, дешево и сердито — царапаются, правда, ну да Бог с ними. Я это все говорю к тому, что основным элементом любой железной лестницы является ее каркас — изготовив его, вы получаете практически готовую лестницу. Дальше дело техники и личных предпочтений.

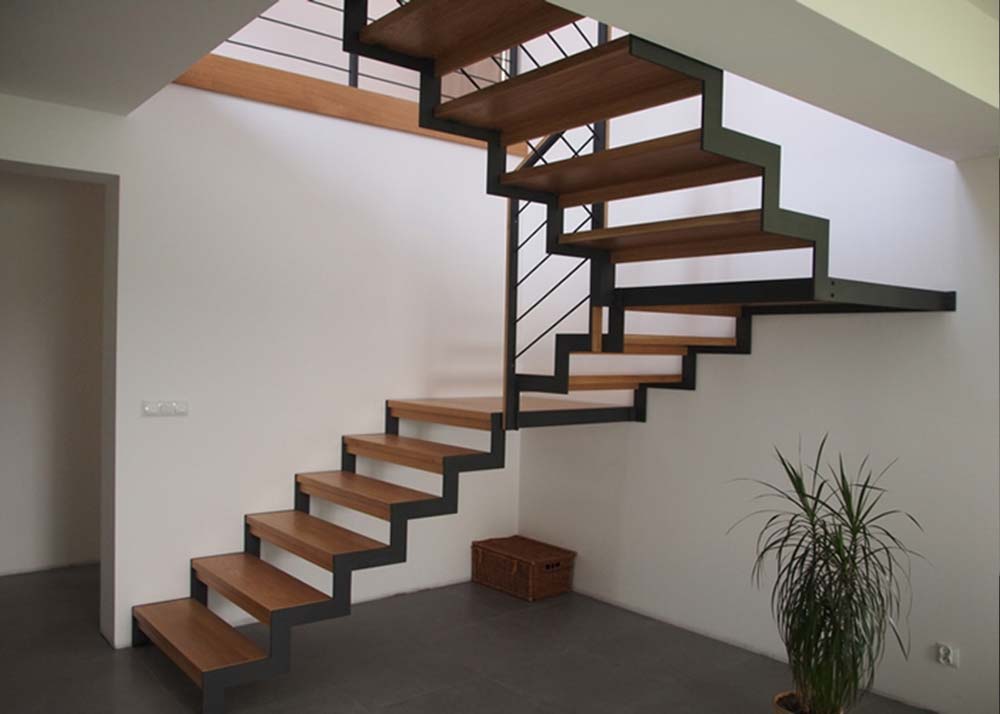

Железные лестницы фото

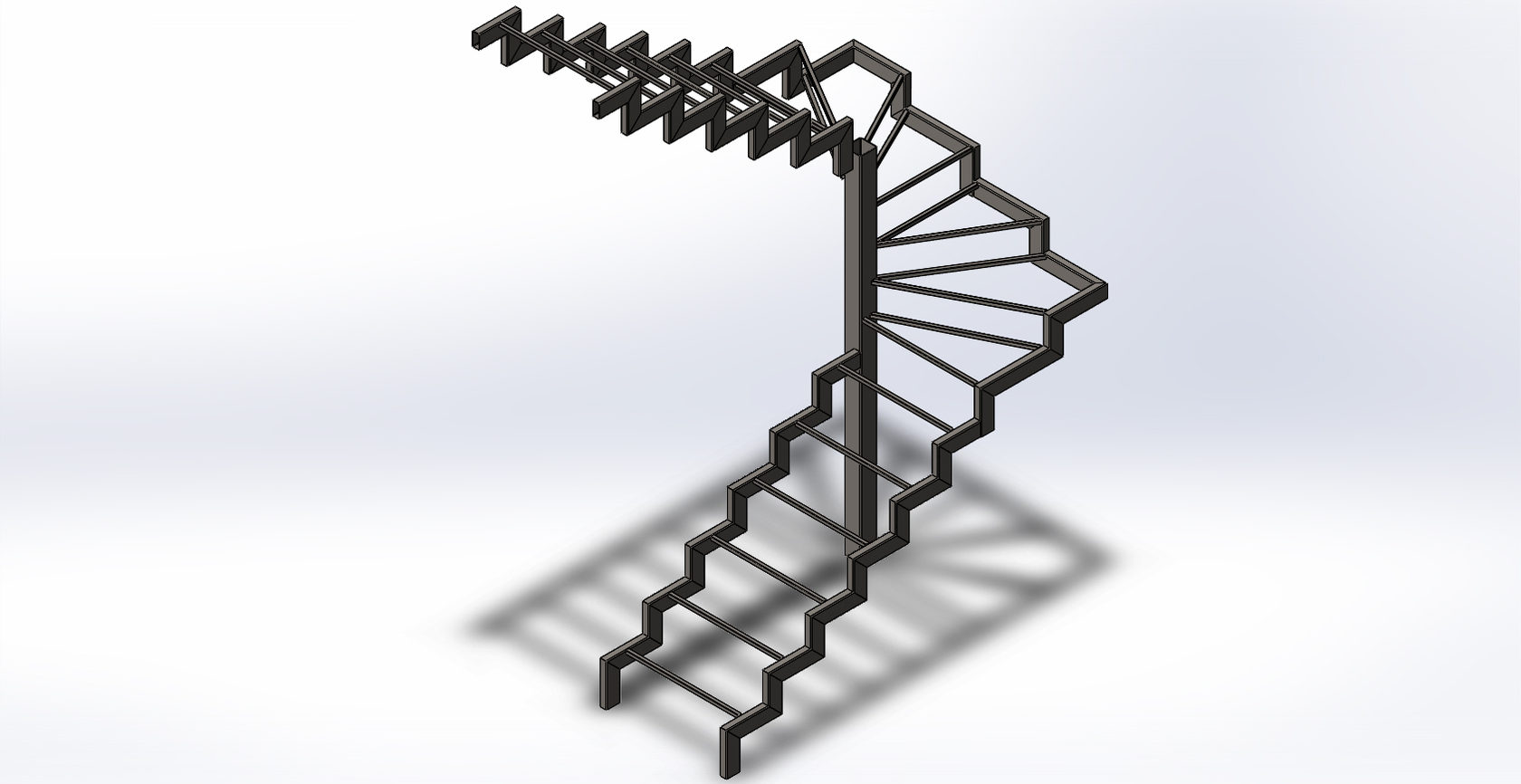

Как же устроен каркас металлической лестницы? Сделать его своими руками, не понимая конструкцию, вряд ли получится. А устроен он довольно просто и, как правило, состоит из трех основных элементов.

  • Одна или две несущие балки — их количество в полной мере обеспечивает конструкцию каркаса лестницы и ее эксплуатационные характеристики. В случае с двумя несущими балками получаемое изделие способно выдерживать огромные нагрузки — как правило, их располагают по обе стороны ступеней.
    Если говорить о лестнице с одной несущей балкой, то ее коньком можно считать воздушность и легкость — она выдерживает достаточное количество нагрузок, чтобы обеспечить подъем на второй этаж даже самой габаритной мебели. На мой взгляд, большего и не нужно. Да и вообще лестница с одной несущей балкой предоставляет больше места не только для полета фантазии в ее декорировании, но и для других предметов интерьера — она не загромождает помещение ни физически, ни зрительно.
  • Ступени. Что такое ступени, объяснять неверное не стоит — здесь нужно только отметить их техническое происхождение. В плане металлической лестницы они представляют собой не что иное, как сваренные из металлического уголка или профильной трубы прямоугольники, размещенные особым образом и под определенным углом на несущей балке. Впоследствии они могут быть отделаны различными материалами.
  • Переходные площадки. В большинстве случаев вопрос, как сделать металлическую лестницу, без устройства переходных площадок не обходится — в основном они нужны для того, чтобы обеспечить красивый и аккуратный поворот лестницы и при этом уменьшить угол ее наклона. Это простая квадратная площадка, габариты которой, как правило, равняются ширине ступеней. Ничего интересного в плане конструкции она не представляет.

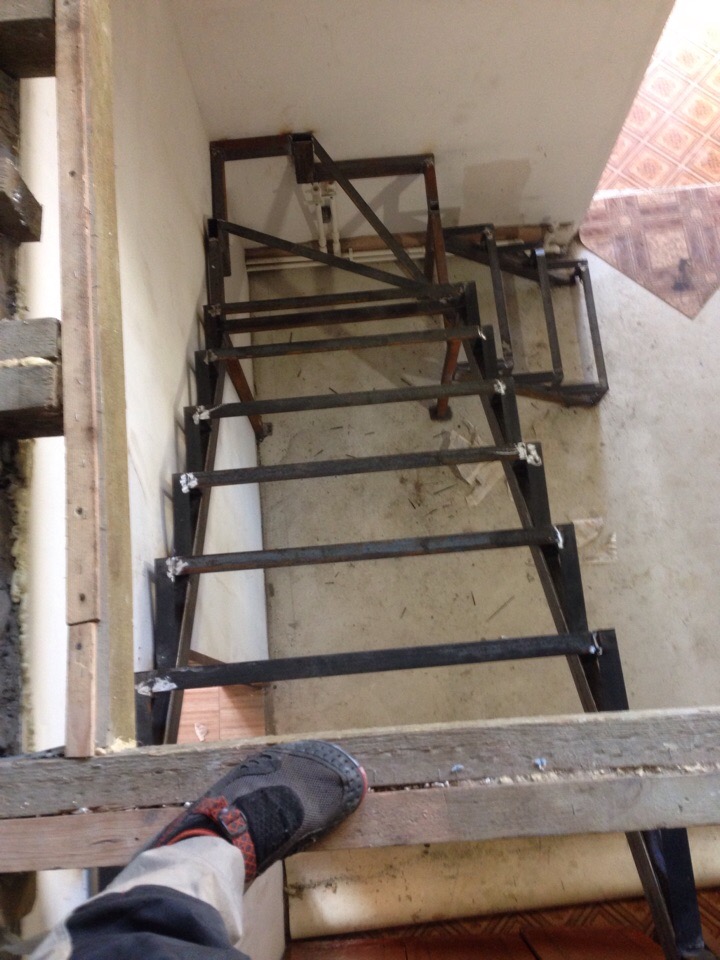

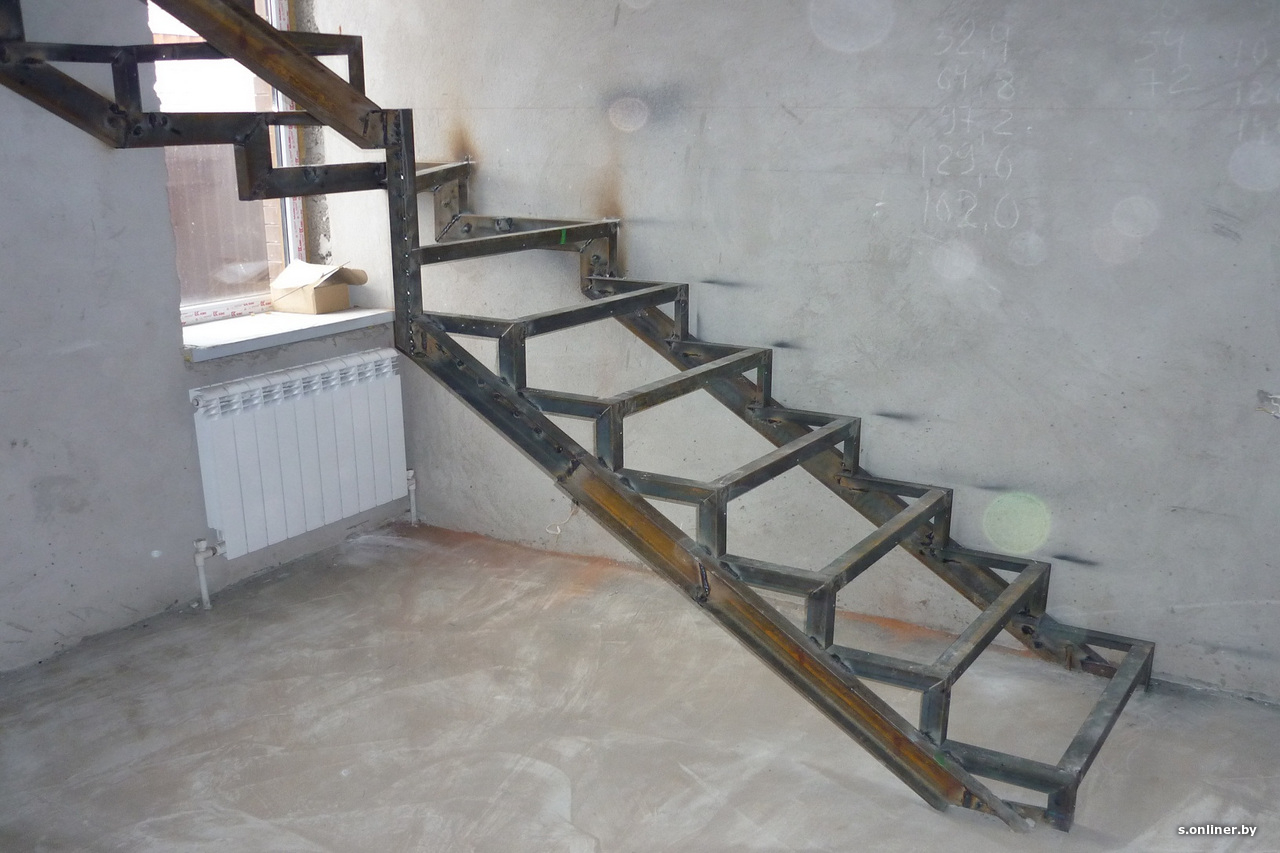

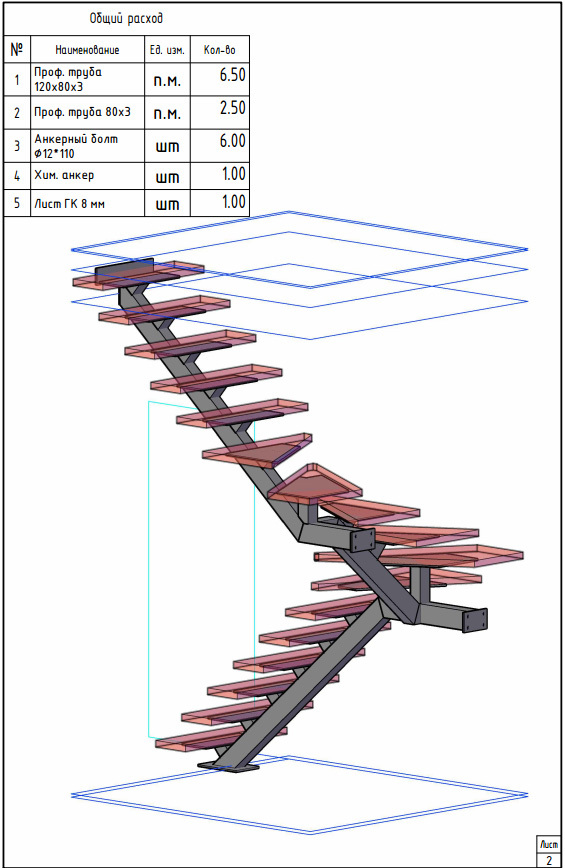

    Каркас металлической лестницы своими руками фото

  • В принципе, если говорить о конструкции лестницы, то имеются и другие ее элементы, но мы рассматриваем каркас, и они к нему никакого отношения не имеют — перила, балясины и даже подступенки с одинаковым успехом могут быть изготовлены из другого материала. Можно даже сказать больше — изготовить их не из металла будет правильнее.

    Как собрать каркас металлической лестницы своими руками

    Сборка лестницы на металлическом каркасе начинается с установки несущих балок, но установить их практически невозможно, не изготовив предварительно переходную площадку. В принципе, обойтись без нее можно, но только в том случае, если речь идет о лестнице на одной несущей балке — тогда ее придется изготовить полностью, со всеми возможными и невозможными поворотами, при этом тщательно рассчитав угол наклона каждого ее элемента.

    Без надлежащего опыта сделать этот элемент лестницы в домашних условиях очень и очень сложно. Хотя, если сильно постараться, то можно. Рассмотрим более простой вариант с наличием переходной площадки — изготовление такой лестницы можно представить в виде трех основных этапов работ.

  • Монтируем площадку. Здесь все зависит от пространственного месторасположения лестницы — в значительной мере дело упрощается, если она будет расположена в каком-либо углу помещения. В такой ситуации для установки площадки понадобится всего одна опора. Если говорить о лестнице, расположенной на определенном расстоянии от угла, то здесь придется устанавливать пару опор. Если она будет располагаться в центре помещения, то вообще придется монтировать целых четыре опорных столбика. В большинстве случаев, в целях экономии пространства, такие площадки привязывают к стене. Начать монтаж площадки нужно с того, что обеспечить ее крепление к стене — просто берем и крепим металлический уголок к стене с помощью анкеров или арматуры.
    После этого устанавливаем опоры и связываем их с уголком в единую конструкцию посредством таких же уголков. Впоследствии конструкция площадки дополняется усиливающими перемычками, на которые устанавливается временный настил из досок.
  • Дальше монтаж металлической лестницы для дома предусматривает установку несущих балок. Здесь немного проще, чем в случае с площадкой, и тонкостей немного — учесть тут нужно всего два момента. Во-первых, это угол наклона несущих балок — он должен быть таким, чтобы по лестнице было удобно подниматься. Кстати, этот момент нужно учесть и при определении местоположения самой площадки — именно от нее зависит наклон верхнего лестничного марша. Во-вторых, надежность крепления балок — она достигается точной подгонкой балок к полу, площадке и верхнему этажу. Более точная подгонка обеспечивает большую поверхность сварного шва, что само по себе влечет за собой прочное соединение. К полу балка крепится анкерами через предварительно приваренную пяту.
  • Теперь займемся ступенями. Пожалуй, это самый сложный этап работ — здесь важно правильно рассчитать расстояние их установки по балке. Сварить и установить их достаточно просто, а вот расчет придется производить исходя из того, как установлены балки. Железные лестницы своими руками, а вернее их ступеньки, начинают изготавливать с того, что делают площадки из уголка — их сваривают прямоугольником полками вниз и внутрь, а середина усиливается поперечными перемычками. Если впоследствии ступеньки будут бетонироваться и декорироваться кафельной плиткой, то уголки свариваются наоборот — полками вверх и внутрь. В таком случае они одновременно являются некоторым подобием опалубки, в которую заливается бетон. Что касается установки ступенек на балку, то они привариваются согласно предварительной разметке, а для того, чтобы усилить их прочность, снизу по направлению к балке устанавливаются небольшие косынки. Если балка одна, то и косынка, соответственно, одна; две балки — две косынки.

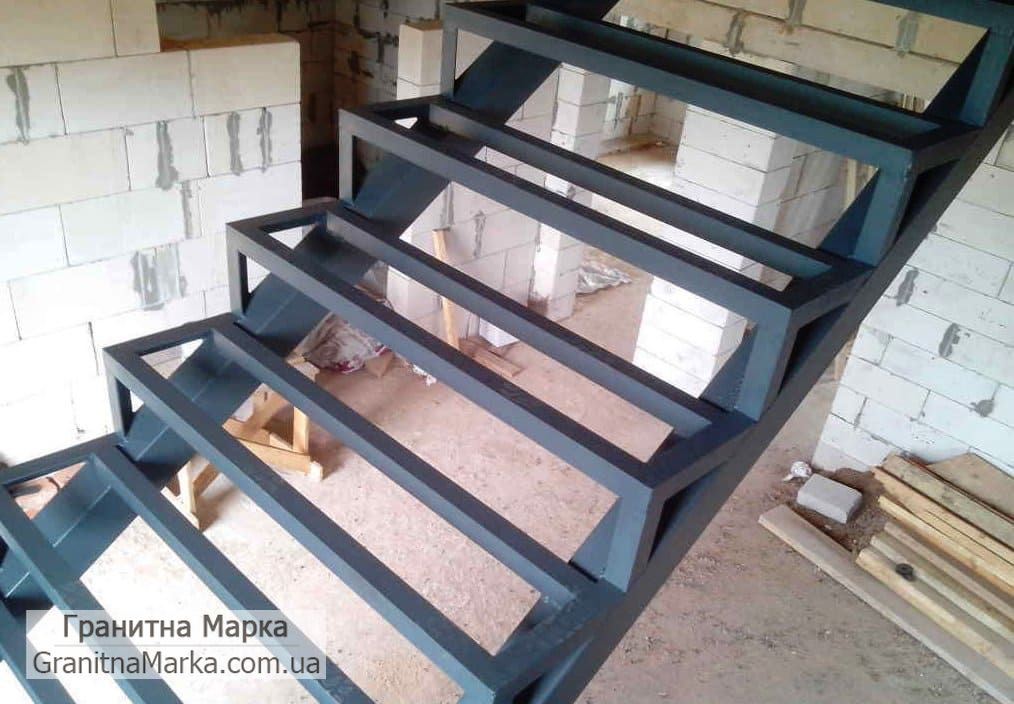

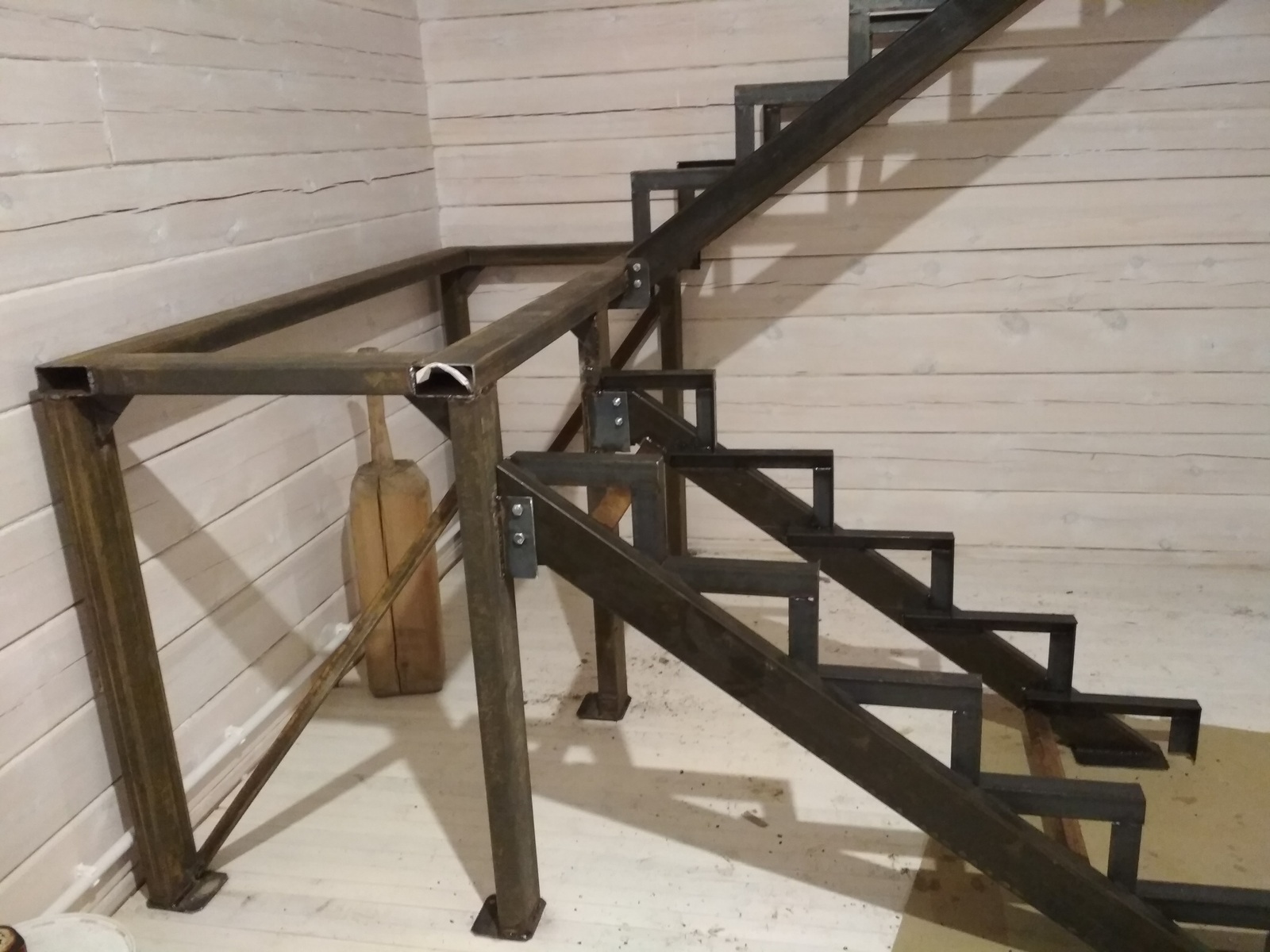

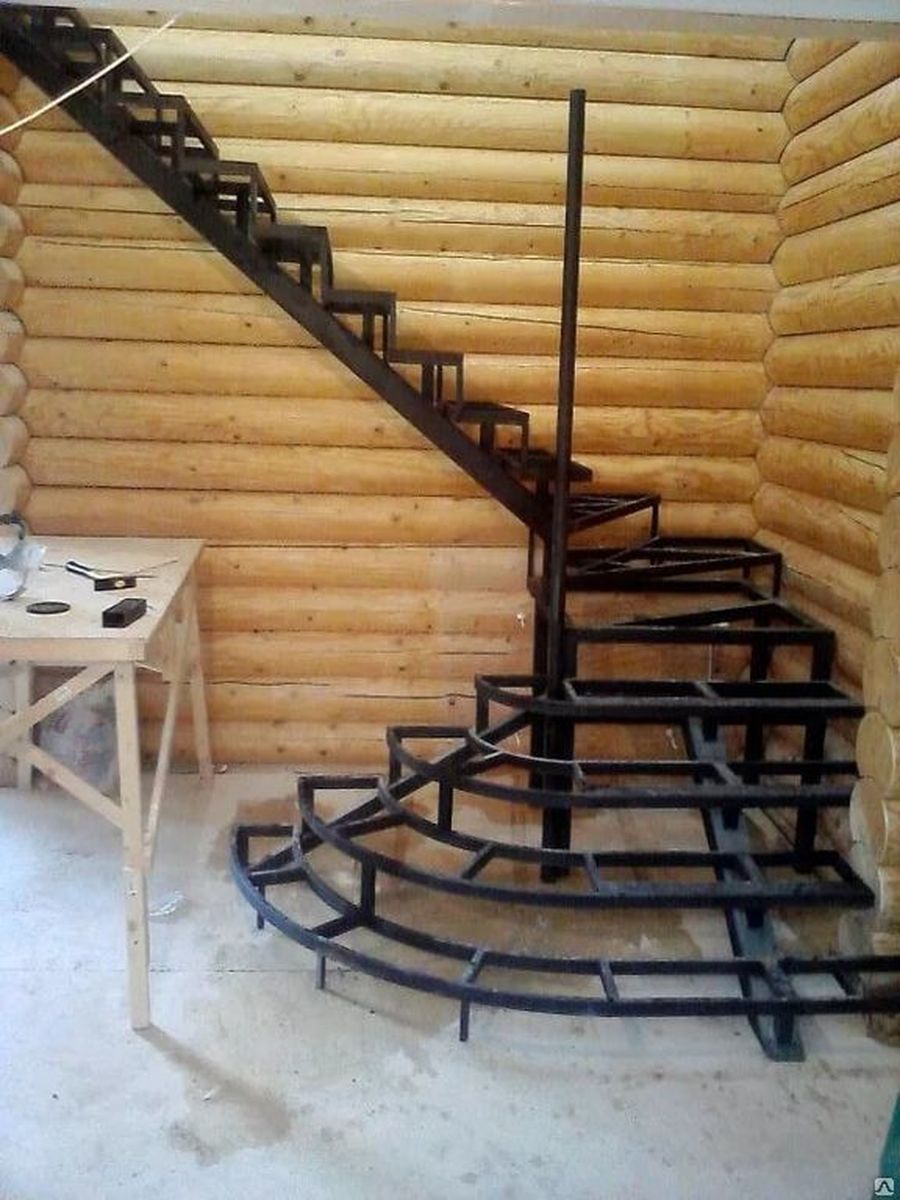

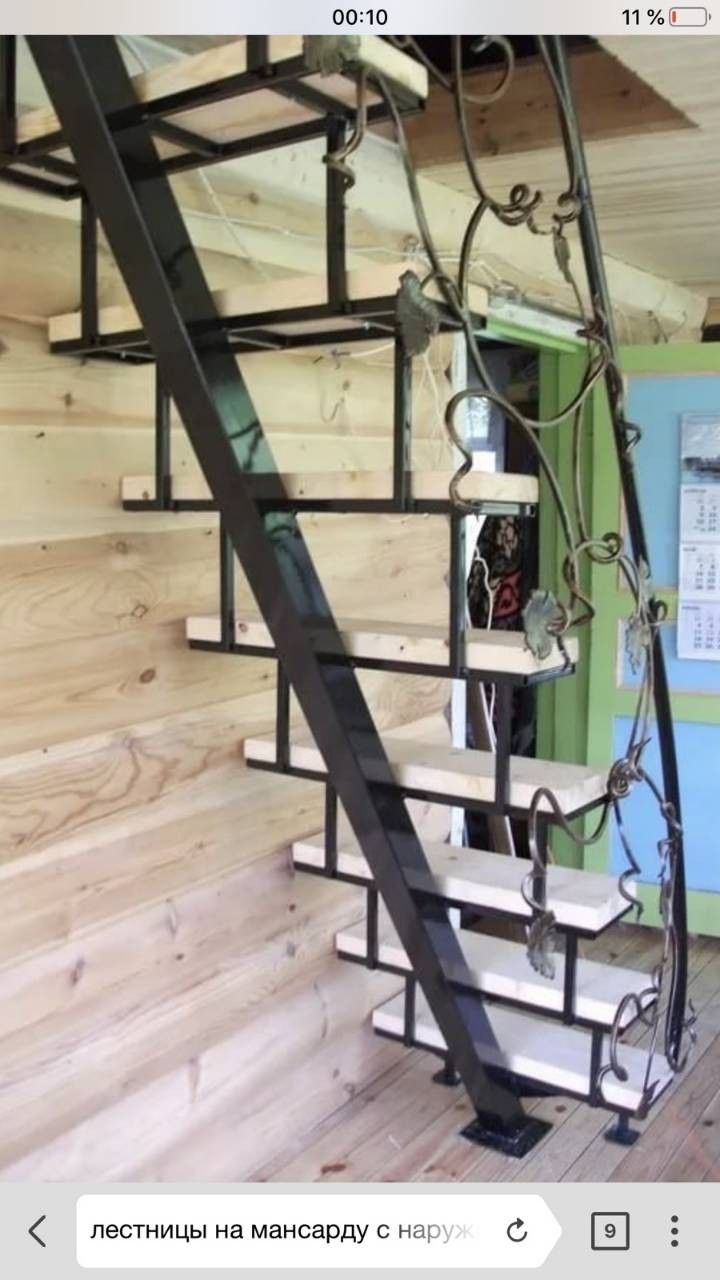

  • Лестница на металлическом каркасе фото

    В принципе, на этом этапе работ изготовление каркаса можно считать законченным, а вот монтаж металлической лестницы нет. Впереди вас ждет еще много работы — лестницу нужно оборудовать перилами, обшить ее деревом или каким-либо другим материалом. В общем, работы еще достаточно много, и самое главное, что вся эта работа, можно сказать, является ювелирной — от точности ее исполнения завит внешний вид готового изделия.

    И в заключение темы добавлю только одно — практически всегда металлические лестницы на второй этаж изготавливаются в два захода. На первой стадии делается каркас — он изготавливается еще на этапе строительства дома. И на второй стадии производится его обшивка — то есть декорирование, которое производится уже на этапе выполнения чистовых отделочных работ.

    Автор статьи Александр Куликов

    Как собрать винтовую лестницу и правильно ее установить

    Винтовые деревянные изделия довольно сложно изготавливать, поэтому их использование целесообразно только в случае отсутствия свободного места для установки другой лестничной конструкции. Они имеют довольно крутой подъем и узкие ступеньки, что делает невозможным поднятие по ним тяжелых и объемных вещей. К достоинствам винтовых изделий относится их устойчивость.

    Как собрать винтовую лестницу из дерева. Деревянные лестницы данного типа не рекомендуют собирать мастерам, не имеющим определенного уровня квалификации. Здесь нужно проводить сложные расчеты, которые в будущем будут обеспечивать устойчивость конструкции, прочность ступенек, а эти действия неопытному мастеру выполнить ну просто невозможно.

    Такая конструкция может занимать мало места и выглядит более декоративно в отличии от стандартных маршевых лестниц. Так при стандартной высоте 2,5 м понадобится сделать примерно 15-17 ступеней; диаметр основы составит около 2 м. Самый распространенный способ монтажа винтовых лестниц – это нанизывание на центральную ось ступеней трапециевидной или треугольной формы.

    Перед тем как собрать винтовую лестницу рассмотрим ее достоинства

    Главным достоинством винтовой лестницы является ее компактность. Для того чтобы соединить два яруса в помещении высотой 2.5-3 метра и при этом обеспечить приемлемый угол наклона и высоту ступеней, понадобится маршевая лестница длиной несколько метров, которая займет значительную часть комнаты и существенно сократит полезное пространство. Такой вариант абсолютно не подходит в тех случаях, когда помещение изначально имеет небольшие размеры. В данном случае винтовая лестница будет наиболее оптимальным вариантом. Она занимает не более двух квадратных метров, при этом можно сделать необходимый уклон и высоту ступеней, сделав конструкцию удобной и безопасной.

    Винтовые лестницы по способам опоры ступени:

    • с опорой на стены и опорную стойку;
    • с защемлением в опорную стойку;
    • с опиранием на гнутые тетивы или ограждение;
    • с опиранием на опорные стойки.

    Как собрать винтовую лестницу — расчеты

    Самый важный этап при устройстве винтовой лестницы – расчет размеров. Это единственное, что нужно сделать идеально, для того чтобы все получилось. Поэтому будьте внимательны и не спешите. Для начала необходимо измерить расстояние от пола до пола. Предполагается, что уже имеется готовый проем для установки лестницы. Если же нет, то приступайте к вырезанию проема, чтобы выполнить это измерение.

    Если рассматривать геометрию лестничного винта в горизонтальной плоскости, то он может иметь круглую или многоугольную форму, в том случае, когда винтовая лестница располагается возле стен. При этом крепление ступеней осуществляется с помощью пазов в стенах, в которых укрепляются специальные накладки.

    Какие материалы использовать для винтовых лестниц?

    Как собрать винтовую лестницу — выбор материала. Винтовая лестница может быть выполнена из всех доступных материалов: дерева, металла, пластика, керамики и даже бетона. Сосна, бук, береза, ясень, дуб – породы дерева, которые подходят для этого лучше всего – они красиво смотрятся в интерьере и долговечны в эксплуатации. Дубовая лестница – самая дорогая и долговечная, а вот сосна – сравнительно недорогой материал, обладающий хорошими характеристиками.

    От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции можно выбрать деревянную стойку или металлическую трубу, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.

    Перила делают из дерева твердых пород, металла, возможен вариант с их комбинированным применением. Помимо традиционных буковых, дубовых, ясеневых и металлических ступеней сегодня нередко встречаются стеклянные или пластмассовые ступени.

    • Рекомендуется исключать такой элемент из винтовой лестницы, как подступеньки. Это даст возможность предотвратить соскальзывание ноги даже в узких местах схода, например, рядом с вертикальной опорой.
    • Центральную колонну следует устанавливать на площадке, способной выдержать вес конструкции и нагрузки от передвижения по ней.
    • Нахлест одной ступеньки на другую в несколько сантиметров придаст лестнице дополнительную устойчивость и прочность.
    • Оптимальная высота прохода составляет 2 метра. Это существенно влияет на комфорт передвижения по лестнице.

    Как собрать винтовую лестницу из дерева

    Древесина легко поддается обработке в домашних условиях и дополнительно дает декоративный эффект при правильном использовании лакокрасочных веществ.

    В целях предотвращения деформации ступени из дерева должны набираться из отдельных ламелей, которые друг с другом склеиваться по специальным технологиям. Деревянные лестницы из дубовых досок – особенно прочны и долговечны.

    Наружная винтовая лестница из металла

    Использование винтовых лестниц возможно, не только внутри здания, но и за его пределами. В таком случае вам пригодится сделанная своими руками металлическая винтовая лестница.

    Металл менее подвержен влиянию окружающей среды, нежели дерево, и в большей мере подходит для использования в качестве материала для наружных работ.

    Вы можете сделать такую лестницу в качестве варианта пожарной или сделать дополнительный выход из дома, сразу со 2 этажа – это придаст внешнему облику вашего коттеджа неординарный и оригинальный вид, сделает его неповторимым и более удобным в эксплуатации.

    Как сделать проем для винтовой лестницы в перекрытии

    Лестничный проем в перекрытии второго этажа лучше всего готовить сразу, при постройке частного дома. Если это было упущено, то в случае деревянных потолков, его надо выпилить перед установкой межэтажной конструкции.

    Проем могут иметь округлую или прямоугольную формы в зависимости от того, будут устанавливаться круглые или квадратно-винтовые лестницы.

    Главное, что при этом должно соблюдаться основное условие: размер проема должен быть больше, чем диаметр винтовой лестницы на 10 см с каждой стороны. Это необходимо для того, чтобы не поранить руки о стены при использовании перил на последних ступенях.

    Если предполагается круглый проем для лестницы, следует выполнить его чертеж на полу нижнего этажа, а затем перенести на потолок.

    По центру окружности просверливается сквозное отверстие. Затем на полу второго этажа в данное отверстие вставляется штырь и с помощью веревки, длина которой соответствует радиусу проема, и привязанного к ней карандаша намечается отверстие, которое необходимо выпилить.


    Новые материалы:

    Предыдущие материалы:


    Самодельная металлическая лестница стремянка. Деревянная приставная лестница своими руками

    Строя дом хотя бы в 2 этажа, непременно нужно подумать о лестнице в нем. А если дом будет строиться своими руками, логично и лестницу сделать также.

    Различные фото лестниц помогают сделать предварительный выбор и четко понять, какой тип подъема вам нужен. Но прежде, чем браться за выполнение работ, тщательно посчитайте будущую конструкцию на прочность и размеры, это позволит сэкономить время и деньги, ведь неправильные расчеты (или их отсутствие) приведут к многочисленным переделкам изначального проекта.

    Типы лестниц

    Существует большое количество разных вариантов лестничных маршей. Они отличаются материалом изготовления (дерево, бетон или металл), типом подъема (пологая лестница, винтовая, с поворотом на определенный градус).

    Самой распространенной является лестница из дерева. Также часто сооружают лестницу с поворотом в 90 градусов. Не редок вариант, когда эти два типа устройства подъема объединяют в один.

    В случае ограниченного пространства, делают винтовую лестницу из металла. Винтовой вид подъема позволяет сэкономить пространство, а изготовление из металла – повысить прочность конструкции. Бетон применяют для лестниц в массивных зданиях (например, особняки).

    На что обратить внимание

    В малоэтажном доме, не имея опыта строительства, лучше заказать модульную лестницу, этакий конструктор, где все детали выпилены и пронумерованы, а вам остается только собрать их, пользуясь инструкцией. Такими обычно делают деревянные лестницы.

    При строительстве лестницы из бетона, кроме заливки каркаса, потребуется выполнить внешнюю отделку (красивым камнем или древесными материалами). Получается двойная трата времени и денег. Однако для коттеджей в 3 и более этажей, они являются обязательными по требованиям пожарной безопасности.

    Делая лестницу впервые, не нужно замахиваться сразу на сложную конструкцию. Чем проще будет модель – тем больше вероятность, что вам удастся с первой попытки удачно построить это подъемное средство.

    Обратите внимание на угол наклона лестницы: если он будет больше 45 градусов, лесенка будет считаться приставной, и спускаться по ней можно только спиной вперед. Оптимальным углом подъема считается показатель в 37 градусов.

    Дерево в качестве материала для постройки предпочтительнее, так как позволяет, благодаря своим свойствам, исправлять мелкие огрехи строительства, возникшие из-за неточных расчетов и неопытности исполнителя работ.

    Также после строительства здание может осесть из-за неплотного грунта, в результате лестница способна стать выше или ниже этажа на несколько сантиметров, а исправить это проще в деревянной конструкции.

    При сооружении подъема с поворотом навстречу, расстояние между пролетами должно быть не меньше 100 мм.

    Этапы постройки

    Отвечая на вопрос, как сделать лестницу на второй этаж своими руками, выделяют несколько этапов строительства.

    Первым этапом любого сооружения, будь то лестница в дом, или межэтажная лестница, является создание проекта. Особое внимание в нем необходимо уделить безопасности постройки и ее удобству в использовании.

    Сооружение должно выдерживать средний вес обычного человека с изрядным запасом. Обязательно использование перил!

    Если их нет, должно быть запроектировано другое ограждение, обеспечивающее безопасность спуска-подъема.

    Рассмотрим создание деревянной лестницы с косоурами

    После того, как вы спроектировали свою постройку, нужно подготовить материалы. В нашем случае – выбрать доски подходящей толщины и длины, подготовить балясины с перилами и заготовить косоуры. Это будет вторым этапом строительства.

    В качестве материала для косоуров подойдет доска из сосны толщиной 4 см. На ней по лекалу разметим ступени и выпилим электролобзиком.

    Обратите внимание!

    Используем получившееся изделие, как образец для второго (а если ширина лестницы больше метра то и третьего) косоура. Напилим по размерам необходимое количество ступеней.

    Третьим этапом пойдет сборка всех деталей вместе. Первым делом, косоуры устанавливают на места их постоянного размещения. Потом с помощью саморезов прикрепляют ступени к косоурам.

    Затем, используя шпильки, насаживают на ступени балясины, а к ним крепят поручни. Лестница готова!

    Фото лестницы своими руками

    Обратите внимание!

    В тех конструкциях, где необходима высокая надежность и долговечность, элементы изготавливается из металлических деталей.

    Лестница из профильной трубы своими руками, изготовленная в домашних условиях — не исключение.

    Основные типы лестниц

    Приставная стремянка – это лестница, которая может стоять самостоятельно, используя для этого любую подходящую опору (стена, к примеру).

    Стремянка может быть одностороннего или двухстороннего типа. Конструкция имеет каркас, к которому крепятся ступени, а дополнительные элементы, которыми снабжается стремянка – это поручни и ножки.

    Расчет высоты такой конструкции из профильной трубы производится в ходе определения интервала межу полом и последней ступенькой. Расчет производится с ориентировкой на интервал в 20-25 см. Ввиду наличия различных функциональных особенностей стремянка может быть:

    Конструкции, относящиеся к универсальному типу, сочетают в себе функционал обычной лестницы и стремянки.

    Каркас таких изделий может быть раскладным или телескопическим. Представленная стремянка имеет каркас, состоящий из нескольких секций, при этом каждая из секций состоит из 5-7 ступенек.

    Телескопические конструкции отличаются тем, что их секции можно выдвигать постепенно. Они фиксируются с помощью специальных защелок или крючков.

    Стремянка-трансформер может работать в нескольких положениях. Такие изделия из профильной трубы очень компактны, легкие и без труда могут поместиться даже в багажнике автомобиля.

    Почти готовая стремянка

    Каркас лестничных изделий собирается с применением металлических профильных труб, выполняющих функцию несущих стоек, ступени могут изготавливаться из дерева или менее прочного, чем каркас материала.

    Все соединения конструкции из профильных труб стыкуются между собой с помощью болтовых соединений.

    Это позволяет при необходимости произвести быструю замену любого поврежденного элемента. Некоторые стремянки из металлопрофильных труб можно сделать неразборными — для их создания применяется сварка.

    Стоит отметить, что наиболее распространенный и практичный материал для создания описываемых конструкций – это алюминиевый или дюралюминиевый сплав. Готовая лестница, собранная своими руками будет отличаться такими преимуществами, как:

    Инструменты и материалы, необходимые для работы

    Для создания стремянки своими руками предпочтение следует отдавать алюминиевым или металлическим профильным трубам. Такую конструкцию впоследствии с легкостью можно будет перевозить даже в общественном транспорте. Кроме того, этот метал устойчив к вредоносному воздействию коррозийных процессов и прочих негативных факторов окружающей среды.

    Профиль не нужно дополнительно грунтовать и окрашивать, а срок службы изделия зависеть будет зависеть только от качества сборки. При сборке такой конструкции не обойтись без:

    Кроме того, нужны будет такие расходные материалы, как:

    • ремни или цепи;
    • несколько резиновых набоек для ножек;
    • клей для металла или жидкие гвозди;
    • металлический лист, из которого будут вырезаться ступеньки и соединители;
    • металлическая или алюминиевая профильная труба.

    Необходимо уточнить, что алюминиевая труба обладает высокой электропроводностью и готовое изделие запрещено использовать для ремонта высоковольтных линий .

    Впрочем, в быту такая необходимость встречается не так уж и часто. Алюминий хорошо проводит тепло, а на открытом воздухе он нагревается в несколько раз быстрее, чем металл.

    Так, например, если такую стремянку оставить под солнцем летом на несколько часов, то она с большой вероятностью сильно нагреется, что усложнит работу.

    Стремянка из профильных труб легка в изготовлении, а материал является общедоступным и отличается высоким запасом прочности. Стремянка, изготовленная из металлической профильной трубы требует окраски для защиты ее от коррозии.

    Порядок изготовления

    Для создания стремянки из профильных труб рекомендуется придерживаться следующей последовательности действий:

    1. Подготовить металлическую алюминиевую или стальную трубу и отрезать от нее 4 одинаковых по длине отрезка.
    2. Если труба изготовлена из металла, то с ее поверхности с помощью болгарки или дрели со специальной насадкой следует удалить особо крупную ржавчину.
    3. Трубу надежно закрепить заготовку в тисках и отполировать ее до блеска наждачной бумагой или с помощью специального средства для удаления ржавчины.
    4. Произвести нарезку ступенек с одинаковой длиной из заранее заготовленных металлических листов. В случае необходимости с них также удаляется налет ржавчины.
    5. Каркас начинает формироваться с приваривания ступенек. Если нет сварочного аппарата, то можно использовать уголки болты и гайки.
    6. Сверху и снизу трубы навариваются заглушки, либо надеваются резиновые наконечники.
    7. К двум оставшимся трубам в нижней и верхней их частях, привариваются перекладины, расстояние от которых до конца трубы должно составлять 10-15 см.
    8. Каркас из несущих профильных труб располагается горизонтально и в нем просверливается ряд отверстий, в которых с помощью болтов крепятся ремни.
    9. К той части лестницы, на которой не закреплены ступени нужно приварить металлическую пластину перпендикулярно каркасу. К другой половине каркаса необходимо прикрепить две пластины из металла – к ним сверху приваривается верхняя ступенька.

    Для того чтобы обеспечить надежную фиксацию, на уровне с опорной пластинкой формируются пропилы, которые будут выполнять функцию замка.

    Самостоятельное изготовление стремянки (видео)

    Изготовление других видов стремянок

    Некоторые конструкции не всегда можно с удобством транспортировать в разобранном состоянии. Для придания конструкции монолитности ту часть, на которой располагаются ступеньки, делают несколько длиннее.

    На расстоянии в 10-15 см от самой высшей ступеньки в профильной трубе просверливается и прорезается специальный зазор.

    В него вставляются концы половинок без ступеней. Эти части оббиваются молоком и сплющиваются. После этого в каркасе просверливается сквозное отверстие, и участок конструкции фиксируется с помощью контргайки.

    Для того чтобы собрать стремянку-трансформер, изначально следует провести расчет конструкции, а потом выполнить следующие действия:

    1. Нарезается 8 отрезков труб с одинаковой длиной.
    2. Из листа металла вырезаются ступени. Размер шага можно задать любой.
    3. Ступени крепятся так, чтобы с обеих сторон секций они располагались на одинаковом расстоянии друг от друга.
    4. Производиться примерка и секции соединяются при помощи запорных механизмов.
    5. Стремянка обрабатывается грунтовкой и покрывается краской.

    Стоит отметить, что нагрузка на запорные механизмы стремянки-трансформера в большинстве случаев довольно высокая, потому формировать сварочный соединительный шов между элементами конструкции нужно предельно качественно.

    Для создания лестницы-трансформера понадобится тот же набор инструментов и материалов, что и для классического аналога конструкции, но вместо ремней будут применяться стоп-механизмы.

    Технология сборки стремянки раздвижного типа практически ничем не отличается от алгоритма монтажа двух предыдущих видов.

    Все несущие секции делаются по принципу трансформера и соединяются друг с другом посредством раздвижных механизмов. При этом самые крайние две секции соединяются между собой по принципу обычной стремянки.

    Лестница (стремянка) из профильной трубы своими руками


    Лестница (стремянка) из профильной трубы своими руками. Изготовление стремянки своими руками.

    Как сделать стремянку своими руками из профильной трубы?

    Для различных работ и по хозяйству на загородном участке может пригодиться раскладная стремянка, своими руками из профильной трубы собранная.

    Конструкция в целом получится довольно прочной и легкой. Что же понадобится для ее изготовления и какой тип стремянки лучше подобрать?

    Использование в домашних и загородных условиях

    Стремянка используется для того, чтобы добраться до высоких недоступных мест: люстры, проводки под потолком, второго этажа здания и т. д. Но это лишь первичная ее роль, а вторичная — возможность находиться на высоте без особого дискомфорта и выполнять работы без риска упасть.

    Чтобы это обеспечить, стремянка имеет 4 точки опоры, которые и распределяют общий вес конструкции и пользователя.

    Сама конструкция стремянки может иметь некоторые различия, которые будут полезны в той или иной ситуации:

    1. Стандартная А-образная стремянка. Имеет 4 опоры, фиксатор положения ножек и верхнюю небольшую площадку. Удобная для работ на небольшой высоте.
    2. Раскладная А-образная стремянка. В отличие от первого варианта, может раскладываться в приставную лестницу, увеличивая свою максимально возможную высоту. В обычном состоянии все так же устойчива, а в раскладном можно достать до объекта, который находится очень высоко.
    3. Трансформер — конструкция представляет собой многофункциональную модель, которую можно использовать и как лестницу, и как часть интерьера. Очень дорогой вариант, хотя и имеет практичное применение в быту.

    Из этих трех вариантов стоит выбрать один, наиболее подходящий, а дальше следовать указаниям.

    Необходимое для работы

    Для того чтобы сделать самостоятельно лестницу, понадобятся материалы и чертеж. Самое первое — раздобыть чертежи. Техническая документация для первых двух вариантов стремянок довольно простая и больших хитростей в себе не содержит, а вот самостоятельно собрать модель-трансформер — это уже вызов самому себе. Для первого раза лучше не переусердствовать и подобрать что-то более или менее простое.

    Цель работ — металлическая стремянка, которой будет удобно пользоваться. Чтобы облегчить конструкцию, лучше выполнить ее из профиля, а для этого пригодятся трубы квадратного сечения. Также для работ понадобятся болты, гайки, несколько металлических планок и шарниров.

    С материалом определились, а из инструментов понадобится:

    • дрель со сверлом по мягкому металлу;
    • сварочный аппарат;
    • набор гаечных ключей.

    В зависимости от выбранного чертежа собирается все необходимое и начинаются работы.

    Почему собирать стремянку лучше всего именно из профильной трубы? Вот несколько причин:

    • конструкция из полой трубы будет довольно легкой;
    • профиль довольно прочный и способен выдержать большую нагрузку без деформаций;
    • это дешевый материал;
    • трубы квадратного сечения легко обрабатывать — просверливать в них отверстия, обрезать ненужные части.

    Двусторонний и односторонний вариант

    Для изготовления стандартной двусторонней металлической стремянки А-образной формы понадобится:

    • 4 трубы из металла квадратного сечения одинакового размера;
    • болты;
    • металлические планки из профиля для ступенек;
    • cварочный аппарат или дрель с креплениями;
    • уровень.

    Процесс работы следующий:

    1. Имея 4 заготовки одинакового размера, нужно сложить их попарно и разметить места, где будут прикреплены ступени.
    2. Далее есть 2 варианта конструкции: острая и плоская.
    • острая — 2 трубки соединятся концами с помощью болтового соединения;
    • плоская — трубки прикручиваются к прямоугольной заготовке.
    1. Независимо от выбранного варианта, стоит приступать к размещению ступенек. Каждая планка должна быть размещена так, чтобы при установке стремянки ступеньки были под уклоном в 90°, тут пригодится уровень. Это должно учитываться в выбранном чертеже, где указывается угол расположения опор.
    2. Далее можно соединить ступеньки с опорами 2 способами: болтовым соединением или сваркой. Какой из вариантов удобнее, тот и стоит выбрать.
    3. Первыми нужно закреплять 2 планки — нижнюю и верхнюю, а затем уже и остальные, продвигаясь к середине.

    Односторонний вариант стремянки исключает установку ступенек с одной стороны. Вместо этого устанавливаются 1-2 планки на разных уровнях.

    Раскладная лестница

    Самодельная стремянка, которая еще и раскладывается, — отличная вещь для строительства. Шаги ее сборки похожи с первым вариантом, только здесь нужно сделать шарнирное соединение между 2 отдельными лестницами и металлический фиксатор, который позволит закрепить конструкцию в разложенном виде. Все это выполняется только согласно выбранному чертежу.

    В этом видео показан процесс изготовления лестницы из профильной трубы:

    Железная стремянка, сделанная своими руками, обязательно пригодится в хозяйстве.

    Чтобы конструкция была устойчивой и функциональной, стоит выбрать рабочий проверенный чертеж, а также подобрать качественные профили. Делая все по инструкции, а также советуясь с мастерами, можно своими руками сделать действительно хорошие вещи.

    Стремянка своими руками из профильной трубы: как сделать правильно


    Для различных работ и по хозяйству на загородном участке может пригодиться раскладная стремянка, своими руками из профильной трубы собранная. Конструкция в целом получится довольно прочной и легкой.

    Самодельная стремянка из профиля

    Конструктивно этот вид стремянок очень похож на те экземпляры, которые сегодня можно встретить практически в любом хозяйственном магазине. Единственное отличие – изготовлена она не из алюминия, а из профильной трубы. Данный материал очень хорош тем, что благодаря своему сечению, меньше подвержен изгибам, довольно легкий (если сравнить с деревом), плюс приобрести несложно, благо в продаже есть широкий выбор абсолютно любых размеров.

    Стремянка из алюминия

    Лестницу можно использовать как в доме при проведении косметического ремонта, так и на даче, во время сбора урожая. Если посмотреть на фото стремянки из профиля, изготовленной своими руками, и на «магазинную», то можно увидеть одно существенное отличие – на второй имеется множество ребер жесткости. Это все для того, чтобы усилить лестницу, потому как алюминий сам по себе легкий и мягкий металл. На профиле хоть и нет таких ребер, прочность не страдает, так как труба тяжелее и не так подвержена деформации.

    Инструменты, необходимые для изготовления стремянки своими руками

    Здесь понадобится немного мастерства и умения, так как придется пользоваться:

    • электросваркой;
    • болгаркой;
    • дрелью;
    • обычными инструментами вроде рулетки, маркера и уголка.

    Перед началом работы запаситесь электродами и дисками по металлу для болгарки, потому что при изготовлении и монтаже стремянки придется много резать материала. Также необходимо подумать о своей безопасности: надеть при резке специальные очки, ведь мелкой металлической стружки будет достаточно; используйте маску при работе со сваркой, так как можно серьезно повредить зрение.

    Изготавливаем лестницу своими руками

    Для начала подумайте, какой длины вам нужна стремянка; набросайте примерный чертеж или, правильнее сказать, эскиз; не повредит, если найдете и просмотрите фото с каждым этапом изготовления или даже видео, на котором подробно все показано. Материал, который нужно приготовить сразу, – профиль подходящего сечения. В зависимости от того, какая вам нужна высота стремянки, вы отрезаете два равных куска трубы.

    Ржавчину нужно сразу удалить, чтобы облегчить себе дальнейшую работу. Для этого лучше всего использовать дрель или болгарку с насадкой в виде металлической щетки. Закрепляем трубу и зачищаем ее до металлического блеска. Далее приступаем к нарезке из такого же профиля ступенек. С них также сначала удалите ржавчину. Проще всего нарезать ступени из профиля одинаковой длины. Примеряем ступени (лучше всего это делать на ровном полу или верстаке). В случае необходимости подгоняем размеры.

    Когда все готово, прихватываем ступеньки будущей стремянки при помощи сварки к основе, проверяем на неровности, если таковых нет, соединяем окончательно.

    Теперь снизу навариваем «пятачки», а сверху закрываем отверстия в трубах. Половина дела сделана. Берем профильную трубу (можно меньшего сечения), отрезаем два куска длиной, равной получившейся лестнице. На расстоянии 0,25-0,3 метров снизу и сверху этих заготовок привариваем перекладины. Длина их должна быть равна длине ступенек лестницы. Соединяем с помощью сварки две половинки подходящими навесами. Примерно в середине стремянки нужно просверлить отверстия с обеих сторон в профильной трубе и с помощью болтов прикрутить какой-нибудь ремень, который не даст вашей металлической лестнице разложиться.

    Лучше или хуже аналогов?

    Конечно, стоит провести и финишные работы – грунтовку и покраску. Но даже в таком виде металлическая стремянка вполне пригодна к использованию, только вот высокая влажность вскоре даст о себе знать. Этот вариант изготовления самый быстрый, но если уделить больше внимания, сил, терпения и времени, то можно изготовить такую конструкцию, которая будет в разы лучше магазинных аналогов.

    Оставьте свой комментарий:

    Гостевая книга:

    Статья ни о чём, много воды, мало конкретики. Тот, кто умеет работать болгаркой и сваркой, в ней не нуждается. А офисный планктон пойдет и купит стремянку в леруамерлене или оби.

    Металлическая лестница стремянка из профильной трубы: видео инструкция


    Чертежи и видео мастер-класс по созданию своими руками стремянки из профильной трубы.

    Делаем стремянку для дома своими руками

    Стремянка сделанная своими руками станет незаменимым помощником в быту

    Стремянки — складные лестницы, которые незаменимы для выполнения различных работ в городской квартире, в частном доме и на даче. Эти лестничные конструкции удобные, устойчивые, компактные и практичные. Стремянка своими руками может быть сделана из подручных материалов. Процесс изготовления простой и по силам каждому. При этом самодельная стремянка не будет уступать по функциональности и надежности промышленным образцам.

    Стремянки, их виды и особенности

    Как сделать стремянку своими руками? Для начала необходимо подобрать наиболее подходящую модель складной конструкции, затем выбрать материал, из которого будет изготовлена стремянка своими руками.

    По виду и функциональным возможностям эти лестницы условно делят на три группы:

    • Универсальная. Универсальные конструкции отличаются тем, что их можно использовать еще и как обычную (приставную) лестничную конструкцию. Такие стремянки делят на раскладные и телескопические.

    Универсальная раскладная стремянка

    • Телескопические модели собирают из нескольких выдвижных секций, которые надежно фиксируют крючками или автоматическими замками (фиксаторами). Эти лестницы могут быть очень высокими.

    Обзор телескопической стремянки

    • Стремянка-трансформер — современная, универсальная, многофункциональная стремянка. Состоит трансформер из секций, которые соединяются при помощи шарниров. Шарниры позволяют легко и быстро изменять положение секций и надежно фиксировать выбранное положение. Трансформер может легко принять форму: классической модели, лестницы с консолью, удобного строительного помоста, обычной (приставной) лестницы.

    Высота конструкции

    Как правильно определить высоту вашей складной лестницы? Для этого необходимо знать предельную высоту, до которой необходимо достать с верхней ступени конструкции. От этой высоты отнимают свой рост и 30-35 см, что позволит выполнять все необходимые действия, не касаясь головой потолка.

    Стремянка для стандартной квартиры имеет высоту от 70 до 150 см. Количество ступеней зависит от высоты и может составлять от 3 до 5 ступеней. Для производственных нужд и строительных работ в частном доме удобна модель с помостом. Более сложная конструкция (стремянка-трансформер) позволяет существенно увеличивать высоту лестницы.

    Материалы для изготовления

    Как правило, складные конструкции изготовляют из древесины или металла (алюминиевого сплава или стали). Выбор материала зависит от назначения такой лестницы, ее размеров и нагрузки, которую она должна выдерживать.

    Очень популярны стремянки из легких и прочных алюминиевых сплавов. Если вы планируете изготовить трансформер, то стоит обратить свое внимание на алюминиевые материалы. Конструкции можно собирать из материала одного типа, а можно скомбинировать несколько разных. Например, садовую складную лестницу или надежную стремянку для строительно-ремонтных работ можно сделать из стальных труб (стойки) и дерева (ступени).

    Стремянка изготовлена из комбинированных материалов

    Оптимальный вариант для изготовления стремянки — алюминиевый профиль или трубы. Конечно, можно изготовить стремянку для дома и из дерева. Это наиболее простой и доступный вариант. Но стоит учесть, что для такой работы нужно использовать качественную, хорошо просушенную древесину.

    Конструкции из древесины

    Первое, что необходимо сделать – разработать чертежи будущей конструкции из дерева. Надо четко представлять, какой вид будет иметь стремянка, определить ее конфигурацию, основные параметры. Во время работы над чертежами также определяются с выбором крепежа и материалов, которые понадобятся для изготовления лестницы. Полноценный трансформер из древесины, как правило, не делают.

    Пример чертежа стремянки

    Для тетивы деревянной стремянки используются брусья (примерно 5х5 см), для ступенек – доска (толщиной 3-4 см).Необходимо выполнить разметку и отрезать балки-тетивы необходимой длины. Они должны соответствовать высоте вашей лестницы.

    После того как Вы отрезали нужной длины балки, можно приступать к изготовлению ступеней

    Для обеспечения устойчивости конструкции, нижние торцы деревянных балок срезают под углом примерно 30 градусов.

    Следующий этап — изготовление перекладин (ступенек). Количество ступеней рассчитывается с учетом общей высоты стремянки и оптимального расстояния между перекладинами. Стандартным при подъеме/спуске считается шаг равный 35 см, примерно такое расстояние должно быть между ступенями.

    Стоит учесть, что почти все модели стремянок имеют особенность: они сужаются от низа к верху. Длина первой (нижней) ступеньки должна быть примерно 65 см, верхней — не более 35 см. Корректировать размеры ступеней придется по ходу изготовления стремянки. После подготовки ступенек необходимого размера, их желательно пронумеровать с обратной стороны.

    Стремянка будет более устойчивой, если низ будет более широким чем верх

    Если в конструкции лестницы предусмотрена дополнительная площадка, то ее изготавливают из такого же материала, что и ступеньки. Вторую половинку стремянки (опорную) собирают также, только вместо ступеней для усиления прочности используют перекладины, прибитые поперек или по диагонали (тут возможны разные варианты).

    Один из вариантов крепления второй половины стремянки

    Для надежного соединения всех деталей деревянной конструкции используют болты, а для обеспечения подвижности ее частей – шарниры, для фиксации положения – распорные механизмы или ограничители.

    В большинстве случаев, две половины стремянки соединены шарнирами

    Ограничитель нужен для того чтобы ножки стремянки не разъехались

    Начинают монтаж с соединения тетивы и перекладин. Для этого в торцы, в местах крепления ступеней, вкручивают саморезы. Все стыки необходимо обработать столярным клеем. Ступени должны быть параллельны плоскости пола, когда лестница разложена. Если у лестницы есть площадка, то монтируют дополнительную опору.

    Подвижные половинки стремянки соединяются шарнирами. Необходимо предусмотреть ограничитель хода. Закрепляют его на двух торцах. Ограничитель обеспечивает устойчивость и надежность конструкции из дерева.

    Изготовление деревянной стремянки своими руками

    Если ступени крепятся на клей, то для увеличения прочности конструкции тетивы стягиваются металлическими прутьями. Их располагают под ступенями: снизу (под первой ступенью), в середине, сверху (под верхней ступенью).

    Металлические прутья нужны для того, чтобы стремянка была более прочной

    Для защиты от гниения деревянные элементы стремянки необходимо покрыть антисептическим составом, создающим водоотталкивающую пленку. Можно также покрыть изделие лаком, не затрагивая при этом металлические части конструкции.

    Металлические конструкции

    Металлическую стремянку можно изготовить из трубы или профилей. При работе с металлом нужно соблюдать большую осторожность и тщательно обработать после распила все острые края.

    Для защиты рук и ног от травм в процессе эксплуатации складной конструкции из металла, можно использовать специальные пластиковые или резиновые заглушки.

    Металлические изделия могут быть разборными (для монтажа используют разъемные соединения) или монолитными (сварными). Сварное соединение, как правило, используют для стальной конструкции из труб и уголков.

    Стремянка изготовленная из стальной трубы с помощью сварного соединения

    Для изготовления стремянки из металла также понадобится чертеж. Прорабатывая конструкцию металлической лестницы, стоит одну ее часть сделать длиннее, что позволит сформировать сверху удобные ручки и облегчит закрепление шарниров без ущерба для прочности конструкции.

    Металлический профиль прямоугольного сечения — оптимальный вариант для монтажа раскладной лестницы. А вот изделие из стальных труб и уголков получается достаточно тяжелым, что не очень практично, особенно для домашнего использования.

    Стремянка сделанная из металлического профиля

    Для изготовления стремянки понадобится металлический профиль (сечение примерно 20х40 мм). Длина профиля должна соответствовать рассчитанной высоте лестницы.

    После нарезки всех необходимых деталей не забудьте тщательно обработать их края. В металле сверлят необходимые отверстия под болтовые соединения. Шарниры устанавливаются точно также как в изделиях из древесины. В качестве ограничителя можно применить отрезок трубы, закрепленный подвижными металлическими болтами.

    Просверлите отверстия для того, чтобы соединить две половины стремянки с помощью шарниров

    На ступенях металлической конструкции желательно предусмотреть специальные противоскользящие накладки. Теперь вы знаете, как сделать стремянку, максимально подходящую для ваших нужд.

    Изготовление металлической стремянки своими руками (Вариант 1)

    Изготовление металлической стремянки своими руками (Вариант 2)

    Металл прекрасно подходит для сборки разнообразных лестничных конструкций. На фоне других существующих материалов он отличается хорошими показателями продолжительности срока службы, надежности и несущей способности.

    Из рассматриваемого материала можно изготавливать как малогабаритные лестничные конструкции с небольшим весом, так и основательные лестницы любого уровня сложности и конфигурации. Правильно собранная лестница из металла способна органично вписаться почти в любой интерьер. Такая конструкция будет уместна и внутри комнаты, и за его пределами.

    Дополнительное преимущество – обыкновенную металлическую лестницу можно собрать собственными руками. Для этого достаточно изучить приведенные далее рекомендации и сделать все в соответствии с инструкцией.

    По конструктивным свойствам внутренние и наружные металлические лестницы не имеют существенных отличий от своих деревянных и бетонных аналогов. Перед началом работы нужно обязательно подготовить проект лестницы и выбрать самую рациональную форму изделия.

    В соответствии с методом изготовления металлические лестницы подразделяются на сварные и кованые варианты. Мастерство ковки, конечно же, быстро освоить не получится, а вот для изготовления простой сварной лестницы достаточно хорошей теоретической базы и пары практических уроков. Однако для начала нужно подобрать оптимальный вариант будущей конструкции.

    Типы лестничных конструкций

    Среди наиболее популярных самодельных лестниц нужно выделить:

    • лестницы с косоурами . В данном случае ступени фиксируются на своего рода металлических хребтах;

    • лестницы на больцах . Бескаркасная система. Ступени крепятся к несущей стене. Для крепления используются специально предназначенные для этого болты;

    • лестницы на балках . В данном случае основа конструкции представлена тетивами. Между ними закрепляются подступенки и проступи либо же только проступи;

    • лестницы винтового типа. Конструкция имеет спиральный вид и крепится к несущей центральной опоре;

    • лестницы сборного типа . Собираются из готовых модулей. Процесс сборки предельно прост.

    Вне зависимости от типа лестницы, ее можно опирать исключительно на перекрытие. Чтобы дополнительно повысить общую надежность конструкции под площадками лестничной конструкции можно разместить дополнительные опорные элементы.

    Также вы можете закрепить площадки консолями, а стойки незаметно разместить в пространстве стены.

    Нередко для размещения лестницы возводится отдельная несущая перегородка из кирпича либо бетона.

    В этом моменте вам предстоит разобраться самостоятельно, ориентируясь на личные предпочтения и полученные выше рекомендации.

    Варианты комбинирования

    Металл можно сочетать практически с любыми отделочными материалами. Он замечательно гармонирует со стеклом, разнообразным камнем, бетоном, а также древесиной и кирпичом.

    Самодельную лестницу из металла можно оборудовать любым видом ограждения: как обыкновенными вертикальными стойками, так и необычными экранами из перфорированной стали и стекла, резными изделиями, элементами ручной ковки, прокидами и т.д.

    Элементы ограждения можно крепить с использованием болтов либо же сварки к торцу ступеньки, также их устанавливать непосредственно на ступеньки.

    В соответствии с личными предпочтениями владельца, эксплуатационной спецификой и особенностями стилистики, несущую часть металлической конструкции можно дополнить ступеньками из рифленого металла, арматурной стали, бетона, керамогранита и множества других материалов.

    В частных домах наиболее органично смотрятся металлические лестницы с деревянными ступеньками. Вне дома лестница может состоять полностью из металла. Внутри же каркас желательно обшить другим, более приятным и привычным материалом.

    На ступени лестницы можно уложить облицовочную керамику, прочный ламинат, ковролин и другие износоустойчивые материалы.

    Руководство по сборке самодельной маршевой лестницы

    В самостоятельной сборке металлической лестницы нет ничего сверхсложного. От вас требуется лишь во всем следовать инструкции и основательно продумывать каждое свое дальнейшее действие.

    Подготовка

    Перед началом работы подготовьте все необходимые для этого приспособления. Прежде всего, вам понадобится аппарат для сварки . Новички быстрее всего осваивают аппараты инверторного типа – они наиболее просты в обращении. При соответствующем опыте работы, можете использовать любой другой аппарат, подходящий для сварки используемого вами металла.

    Также подготовьте механическую пилу, болгарку и наждачный круг. Если вы будете делать деревянные ступени, дополнительно подготовьте струбцины, электродрель с набором сверл, саморезы, циркулярную пилу.

    Предварительно подготовьте проект будущей лестницы. Можете сделать его самостоятельно, заказать в специализированной компании либо же найти подходящие чертежи в открытых источниках. Таких источников довольно много, так что вы сможете безо всяких проблем подобрать вариант лестницы, оптимально подходящий конкретно для вашей ситуации.

    Схема устройства простой металлической лестницы: 1 Швеллер. 2 Рифленые металлические ступени. 3 Стальные кобылки. 4 Места сварки. 5 Кронштейны крепления ступеней.

    В основе простейшей металлической лестницы будет лежать поставленный на ребро швеллер размерами 8-10. Если вы планируете выполнять финишную обшивку лестницы, подготовьте для этого предпочитаемый материал, к примеру, деревянные доски либо листовой металл.

    Ступени наружной лестницы лучше всего обшивать рифлеными металлическими листами либо другим нескользящим материалом.

    Ограждения будут изготавливаться из угловой стали. Для создания опор под проступи подготовьте арматуру.

    Первый шаг. Нарежьте арматуру на кобылки. Это специальные опорные приспособления, размещаемые на балке. Размеры и необходимое количество кобылок подбирайте в соответствии с условиями проектной документации для вашей лестницы.

    Второй шаг. К стороне кобылки, на которой в дальнейшем будет «лежать» ступенька, приварите крепежные кронштейны.

    Третий шаг. Приварите кобылки к установленному на ребро швеллеру. В этом вам поможет предварительно подготовленная разметка, выполненная в соответствии с проектной документацией.

    Приложите второй швеллер к подготовленному швеллеру-балке с закрепленными на нем кобылками и поправьте разметку при обнаружении отклонений.

    Для самостоятельной сборки обыкновенной лестницы с метровой шириной хватит пары косоуров либо тетивы. Если лестница будет иметь более внушительные габариты, оснастите ее тремя или большим количеством опорных балок.

    Четвертый шаг. Соберите все элементы самодельной металлической лестницы в единую конструкцию при помощи сварки.

    Пятый шаг. Обработайте металл грунтовкой, а после ее высыхания – специальным антикоррозионным составом.

    В завершение останется установить собранную лестницу на опоры. Функции опоры могут выполнять стойки, качественно сваренные из швеллера, а также металлические уголки, прикрепленные к опорным балкам при помощи сварки.

    При желании можете отдать предпочтение более сложной конструкции металлической лестницы с тетивой, вырезанной из толстого листового металла. Режьте в соответствии с проектом, максимально точно и аккуратно. В остальном же порядок сборки лестницы не будет иметь отличий от сборки вышерассмотренного варианта конструкции.

    После сборки и установки конструкции приступайте к обшивке ступенек.

    Обшивка ступеней

    Для отделки ступеней металлической лестницы могут использоваться разнообразные материалы. В домашнем хозяйстве такая отделка наиболее часто выполняется с применением деревянных накладок.

    Первый шаг. Разметьте на металлических ступеньках места размещения будущих отверстий под болты либо же саморезы с шагом в 150 мм. Расстояние между торцевыми краями ступеней и крепежными отверстиями должно быть не менее 20 мм.

    Второй шаг. Прикрепите к проступям фанерную подложку. Фиксацию элемента выполняйте с использованием специального клеевого состава, обычно продаваемого с отметкой «с эффектом заполнения». Такой клей примечателен тем, что он не сминается после затвердения. Помимо этого, заполняющий клеевой состав позволяет устранить различные мелкие недостатки, неизбежно появляющиеся даже при наиболее высококачественной сварке.

    Использовать для фиксации подложки простую монтажную пену запрещается – этот материал не имеет необходимой стойкости к смятию и очень быстро деформируется под воздействием механических нагрузок.

    Третий шаг. Зафиксируйте деревянную накладку на проступи при помощи пары струбцин, а затем окончательно закрепите ее через предварительно подготовленные крепежные отверстия. В случае использования саморезов, размещайте их снизу в подтай. Если же крепление осуществляется болтами, фиксируйте открыто.

    Выполните обшивку всех ступеней по приведенной выше схеме.

    Таким образом, в самостоятельной сборке простейшей металлической лестницы нет ничего сложного. Изучив основные положения инструкции и узнав дополнительные нюансы, вы сможете справиться со всеми мероприятиями своими руками. Совершенствуйте навыки, и уже очень скоро вы сможете собирать более сложные и эстетически привлекательные лестничные конструкции любых размеров, типов и конфигураций.

    Удачной работы!

    Видео – Лестницы из металла своими руками

    В тех конструкциях, где необходима высокая надежность и долговечность, элементы изготавливается из металлических деталей.

    Лестница из профильной трубы своими руками, изготовленная в домашних условиях – не исключение.

    Cодержание статьи

    Основные типы лестниц

    Приставная стремянка – это лестница, которая может стоять самостоятельно, используя для этого любую подходящую опору (стена, к примеру).

    Стремянка может быть одностороннего или двухстороннего типа. Конструкция имеет каркас, к которому крепятся ступени, а дополнительные элементы, которыми снабжается стремянка – это поручни и ножки.

    Расчет высоты такой конструкции из профильной трубы производится в ходе определения интервала межу полом и последней ступенькой. Расчет производится с ориентировкой на интервал в 20-25 см. Ввиду наличия различных функциональных особенностей стремянка может быть:

    • Классической;
    • Универсальной;
    • Трансформером.

    Конструкции, относящиеся к универсальному типу, сочетают в себе функционал обычной лестницы и стремянки.

    Может быть раскладным или телескопическим. Представленная стремянка имеет каркас, состоящий из нескольких секций, при этом каждая из секций состоит из 5-7 ступенек.

    Телескопические конструкции отличаются тем, что их секции можно выдвигать постепенно. Они фиксируются с помощью специальных защелок или крючков.

    Стремянка-трансформер может работать в нескольких положениях. Такие изделия из профильной трубы очень компактны, легкие и без труда могут поместиться даже в багажнике автомобиля.

    Каркас лестничных изделий собирается с применением металлических профильных труб, выполняющих функцию несущих стоек, ступени могут изготавливаться из дерева или менее прочного, чем каркас материала.

    Все соединения конструкции из профильных труб стыкуются между собой с помощью болтовых соединений.

    Это позволяет при необходимости произвести быструю замену любого поврежденного элемента. Некоторые стремянки неразборными – для их создания применяется сварка.

    Стоит отметить, что наиболее распространенный и практичный материал для создания описываемых конструкций – это алюминиевый или дюралюминиевый сплав. Готовая будет отличаться такими преимуществами, как:

    • легкость;
    • надежность;
    • удобство в эксплуатации.

    Инструменты и материалы, необходимые для работы

    Для создания стремянки своими руками предпочтение следует отдавать алюминиевым или металлическим профильным трубам. Такую конструкцию впоследствии с легкостью можно будет перевозить даже в общественном транспорте. Кроме того, этот метал устойчив к вредоносному воздействию коррозийных процессов и прочих негативных факторов окружающей среды.

    Профиль не нужно дополнительно грунтовать и окрашивать, а срок службы изделия зависеть будет зависеть только от качества сборки. При сборке такой конструкции не обойтись без:

    • рулетки;
    • угольника;
    • простого карандаша;
    • ножовки по металлу;
    • болгарки;
    • дрели;
    • отвертки;
    • молотка;
    • сверла по металлу;
    • болтов и гаек;
    • сварочного аппарата.

    Кроме того, нужны будет такие расходные материалы, как:

    • ремни или цепи;
    • несколько резиновых набоек для ножек;
    • клей для металла или жидкие гвозди;
    • металлический лист, из которого будут вырезаться ступеньки и соединители;
    • металлическая или алюминиевая профильная труба.

    Необходимо уточнить, что обладает высокой электропроводностью и готовое изделие запрещено использовать для ремонта высоковольтных линий .

    Впрочем, в быту такая необходимость встречается не так уж и часто. Алюминий хорошо проводит тепло, а на открытом воздухе он нагревается в несколько раз быстрее, чем металл.

    Так, например, если такую стремянку оставить под солнцем летом на несколько часов, то она с большой вероятностью сильно нагреется, что усложнит работу.

    Стремянка из профильных труб легка в изготовлении, а материал является общедоступным и отличается высоким запасом прочности. Стремянка, изготовленная из металлической профильной трубы требует окраски для защиты ее от коррозии.

    Порядок изготовления

    Для создания стремянки из профильных труб рекомендуется придерживаться следующей последовательности действий:

    1. Подготовить металлическую алюминиевую или стальную трубу и отрезать от нее 4 одинаковых по длине отрезка.
    2. Если труба изготовлена из металла, то с ее поверхности с помощью болгарки или дрели со специальной насадкой следует удалить особо крупную ржавчину.
    3. Трубу надежно закрепить заготовку в тисках и отполировать ее до блеска наждачной бумагой или с помощью специального средства для удаления ржавчины.
    4. Произвести нарезку ступенек с одинаковой длиной из заранее заготовленных металлических листов. В случае необходимости с них также удаляется налет ржавчины.
    5. Каркас начинает формироваться с приваривания ступенек. Если нет сварочного аппарата, то можно использовать уголки болты и гайки.
    6. Сверху и снизу трубы навариваются заглушки, либо надеваются резиновые наконечники.
    7. К двум оставшимся трубам в нижней и верхней их частях, привариваются перекладины, расстояние от которых до конца трубы должно составлять 10-15 см.
    8. Каркас из несущих профильных труб располагается горизонтально и в нем просверливается ряд отверстий, в которых с помощью болтов крепятся ремни.
    9. К той части лестницы, на которой не закреплены ступени нужно приварить металлическую пластину перпендикулярно каркасу. К другой половине каркаса необходимо прикрепить две пластины из металла – к ним сверху приваривается верхняя ступенька.

    Для того чтобы обеспечить надежную фиксацию, на уровне с опорной пластинкой формируются пропилы, которые будут выполнять функцию замка.

    Самостоятельное изготовление стремянки (видео)

    Изготовление других видов стремянок

    Некоторые конструкции не всегда можно с удобством транспортировать в разобранном состоянии. Для придания конструкции монолитности ту часть, на которой располагаются ступеньки, делают несколько длиннее.

    На расстоянии в 10-15 см от самой высшей ступеньки в профильной трубе просверливается и прорезается специальный зазор.

    В него вставляются концы половинок без ступеней. Эти части оббиваются молоком и сплющиваются. После этого в каркасе просверливается сквозное отверстие, и участок конструкции фиксируется с помощью контргайки.

    Для того чтобы собрать стремянку-трансформер, изначально следует провести расчет конструкции, а потом выполнить следующие действия:

    1. Нарезается 8 отрезков труб с одинаковой длиной.
    2. Из листа металла вырезаются ступени. Размер шага можно задать любой.
    3. Ступени крепятся так, чтобы с обеих сторон секций они располагались на одинаковом расстоянии друг от друга.
    4. Производиться примерка и секции соединяются при помощи запорных механизмов.
    5. Стремянка обрабатывается грунтовкой и покрывается краской.

    Стоит отметить, что нагрузка на запорные механизмы стремянки-трансформера в большинстве случаев довольно высокая, потому формировать сварочный соединительный шов между элементами конструкции нужно предельно качественно.

    Для создания лестницы-трансформера понадобится тот же набор инструментов и материалов, что и для классического аналога конструкции, но вместо ремней будут применяться стоп-механизмы.

    Технология сборки стремянки раздвижного типа практически ничем не отличается от алгоритма монтажа двух предыдущих видов.

    Все несущие секции делаются по принципу трансформера и соединяются друг с другом посредством раздвижных механизмов. При этом самые крайние две секции соединяются между собой по принципу обычной стремянки.

    Трудно найти более прочный материал, чем сталь, и более легкий (при той же прочности), чем алюминий, поэтому самой надежной является лестница-стремянка для дома, своими руками сделанная из металла.

    Стремянка своими руками: выбираем лучший вариант

    Прочная и легкая лестница нужна и на загородном участке, например – в саду, и в частном доме, и в квартире с высокими потолками будет нелишней. И далеко не всегда самый лучший вариант – из достаточно легкого и крепкого дерева. Особенно, если речь идет об использовании инвентаря на жилплощади в многоэтажном секционном доме. Дело в том, что древесина требует особого ухода, ввиду того, что легко впитывает влагу и имеет тенденцию к рассыханию, а также легко становится обиталищем различных жучков. Металл менее уязвим, хотя и он может подвергнуться коррозии, если это не специальный сплав или алюминий.

    Строительные стремянки бывают трех типов – обычные А-образные, универсальные и лестницы-трансформеры. Первые ничем не примечательны, а вот вторые уже могут вызвать интерес у многих владельцев загородных угодий. Дело в том, что универсальные конструкции способны раскладываться из А-образного положения в прямое, то есть превращаться в обычную лестницу. Иногда они имеют и третий вариант позиции, типа «козлы», то есть принимают форму буквы П. Что же касается трансформеров, они обычно могут быть частью интерьера, превращаясь за ненадобностью в столы и стулья.

    Самый сложный вариант для самостоятельного изготовления – маленькая стремянка складная, как сделать ее своими руками знает только тот, кто весьма искушен в слесарных работах. Гораздо проще соорудить в домашних условиях обычную лестницу в виде буквы А, собрав ее с помощью болтового или сварочного соединения из стальных или алюминиевых заготовок. Впрочем, если будут использоваться , допускается комбинирование металлов, например, стойки из алюминия и перекладины из стали, это значительно облегчит конструкцию.

    Следует учитывать, что сварочное соединение является наиболее прочным и, в случае необходимости, достаточно легко восстанавливается, в отличие от болтового. Последнее при неправильном расчете сопротивления материала нагрузке чревато определенными проблемами. В частности, приложенная к болту чрезмерная масса деформирует его на изгиб, вследствие чего в точке наиболее высокого напряжения металл может лопнуть. Но даже просто согнутый болт уже доставляет неудобство при демонтаже стремянки. Также под нагрузкой иногда теряют форму отверстия под соединительные элементы, из-за чего также усложняется демонтаж.

    Изготовление стремянки своими руками поэтапно

    Поскольку вполне очевидно, что металл имеет некоторые преимущества перед древесиной, рассмотрим, как изготовить стремянку из обычной стали. Разумеется, крайне желательно иметь навыки работы со сварочным аппаратом. Также будем использовать и болтовое соединение. То есть у нас получится комбинированная сборка.

    Стремянка своими руками — мастер-класс

    Шаг 1: Соединение стоек

    Для ног лестницы, то есть четырех ее опор, нам потребуются 4 трубы квадратного или прямоугольного профиля (более желателен последний вариант). Длина их должна быть одинаковой. На одном конце каждой делаем сквозное перфорирование с идентичным для всех заготовок отступом от торца. Далее просто соединяем опоры попарно длинными болтами с короткой резьбовой нарезкой на конце. Такие крепежные элементы позволят свободно двигаться опорам по отношению друг к другу, как на шарнире.

    Шаг 2: Разметка

    Укладываем сложенные пары опор параллельно и начинаем отмерять равные отрезки от нижней части внешних ног, делая разметку под будущие перекладины или ступеньки. Материал для них можно использовать любой: такой же профиль, арматуру, уголок. Крайне желательно выверять разметку с помощью угломера, чтобы ступени были строго под 90° к опорам.

    Должен быть максимально точным, чтобы не было перекосов.

    Шаг 3: Приваривание ступеней

    Подключаем к электросети сварочный аппарат, если он у вас электрический, и вставляем в держак электрод, если же агрегат карбидный, то заправляем его и настраиваем горелку. Изготовление лестницы-стремянки своими руками лучше начинать с монтажа точечной сваркой. Сначала лучше крепить верхнюю и нижнюю перекладины, выверив при этом расстояние между опорами.

    Затем устанавливаются и фиксируются точками промежуточные элементы, согласно предварительно сделанной разметке. Когда конструкция собрана, убеждаемся в правильности соединения деталей и делаем сварочные швы.

    Вполне допускается использовать заготовки для ступеней или перекладин более длинные, чем это необходимо, излишки потом просто отпиливаются.

    Шаг 4: Монтаж поперечин второй секции

    Вторые две опоры тоже нужно соединить между собой, чтобы они не двигались по отдельности. Поэтому переворачиваем конструкцию, берем еще 2-3 обрезка того же материала, который пошел на перекладины или ступени, и навариваем на внутренние второстепенные стойки сверху, снизу и посередине.

    Для прочности можно добавить еще одну деталь по диагонали между поперечинами. Крепим между секциями тросик со слабиной, достаточной для раздвигания опор на необходимое для устойчивости конструкции расстояние.

    Шаг 5: Наваривание поперечин основания

    На этом изготовление лестницы-стремянки можно было бы завершить, если использовать ее только для дома. Однако на участке, где мало твердых покрытий, вроде асфальта или плитки, опоры будут легко проваливаться в грунт, особенно после дождя. Во избежание берем еще два обрезка профиля и навариваем снизу на торцы ножек, соединяя попарно внешние и внутренние лестничные ноги.

    Однако в использовании трубы прямоугольного сечения есть одно неудобство – она может забиваться землей. Поэтому, чтобы не делать лишнюю работу, заваривая торцы профиля, лучше использовать уголок, особенно, если именно этот материал был пущен на ступени. Стремянка готова.

    Самодельные стремянки сложной конструкции

    Выше упоминались универсальные стремянки и трансформеры. Сделать самостоятельно их значительно сложнее, однако, если такое желание все же есть, стальной профиль для этой цели лучше не использовать. Для конструкций универсального типа оптимальным материалом будет алюминий, а небольшие трансформеры, превращающиеся в предметы интерьера, удобнее делать из тонких дюралевых трубок . Соединение используется болтовое, можно с анкерными, а не обычными гайками, во избежание самоотвинчивания.

    По сути, даже ту стремянку, описание изготовления которой было приведено ранее, можно сделать универсальной, то есть превращающейся в приставную. Если сделать страховочный тросик съемным, одна секция по отношению к другой сможет поворачиваться на 270°, то есть возможно положение, когда все опоры окажутся в одной плоскости. Если разложить лестницу и наварить на внешних сторонах ее ног в районе колена мощные засовы, так, чтобы задвижка была на одной секции, а приемная скоба – на другой, получится надежная фиксация. Останется только при необходимости повернуть одну секцию на 180°, щелкнуть засовами, и у вас в руках будет длинная приставная лестница.

    Рекомендуем также

    Вопрос-ответ | Компания ZALAZNA — металлические уличные лестницы для крыльца

    Что такое модульные лестницы ZALAZNA?


    Модульные  лестницы «ZALAZNA»  это конструкции, которые собираются из нескольких видов простых и понятных модулей в комплект которых входит весь необходимый крепеж.

    Почему лестницы ZALAZNA более доступны по цене чем другие лестницы?


    Мы создали промышленное производство модулей, оптимизировали бизнес-процессы и применяем самое совершенное металлообрабатывающее оборудование.

    Плюс к этому сама конструкция лестниц «ZALAZNA» рассчитана настолько точно, что позволяет экономить и металл и труд по сравнению с конкурентами.

    Смогу ли я в одиночку собрать лестницу и насколько это сложно?


    Собрать лестницу «ZALAZNA»  Вам возможно и в одиночку. Это не потребует от вас ни сверх-усилий, ни особых инструментов или навыков. Убедиться в этом Вы можете прочитав инструкцию по сборке ниже:

    Из чего изготовлена лестница и какая на неё допустимая нагрузка?


    Лестница «ZALAZNA» изготавливается из высокопрочной стали. Максимальная нагрузка  на конструкцию лестницы составляет 300 кг.

    Что такое ДПК, доски из которого вы используете в качестве покрытия?


    ДПК (Древесно-Полимерный Композит) — самый современный композитный материал на основе полимерной смолы и древесной стружки. При соблюдении условий эксплуатации, материал обладает практически неограниченным сроком службы.  ДПК не выцветает, не гниёт, не покрывается грибком. Наша компания комплектует лестницы настилом из ДПК только проверенных производителей и только премиальных сортов.

    Какой краской покрывается металлокаркас лестницы  ZALAZNA?


    Каркас лестницы покрыт высокопрочной порошковым покрытием, которая прекрасно защищает не только от коррозии, но и от механических повреждений. Все крепёжные элементы защищены цинковым покрытием.

    Есть ли у вас гарантия на лестницу и могу ли я её вернуть, если она мне не понравиться?


    На лестничные конструкции «ZALAZNA» распространяются все правила розничной торговли. Гарантия на лестницы составляет один год. При этом, если лестница вам не понравиться вы просто можете вернуть её нам. Более подробную информацию вы найдёте здесь.

    Где можно увидеть вашу лестницу «вживую»?


    Различные варианты лестничных конструкций «ZALAZNA» вы можете не только увидеть, но и попробовать на прочность, походив по ним, на нашей выставочной площадке. Подробную информацию о местоположении площадки вы найдёте здесь.

    Есть ли у вас услуга «самовывоза»?


    Приезжайте к нам! Мы бесплатно и прямо при вас спроектируем лестницу, скомплектуем необходимые модули (которые у нас всегда в наличии) и аккуратно уложим в ваше авто. Наши лестницы как раз и рассчитаны, под то, что бы уместиться в багажник обычной легковой машины. И, конечно же, услуга самовывоза предоставляется бесплатно.

    Могу ли я приобрести металлокаркас лестницы отдельно без настила?


    Да, наша лестница рассчитана так, что на неё можно установить самостоятельно практически любой вид настила. Рекомендации по сборке с различными видами настила приведены в инструкции по сборке.

    Если вы сами приобретете и установите на него настил, то для Вас лестница ZALAZNA будет ещё более выгодна.

    Что входит в комплектацию лестницы?


    Вы можете приобрести лестницу «ZALAZNA» в двух комплектациях.

    • В комплектацию металлокаркаса отдельно входит сам металлокаркас и весь необходимый крепеж для его сборки

    • В комплектацию металлокаркаса с настилом дополнительно входит настил, поручни (если приобретаются) и крепеж настила к какркасу.

    ​​

    В обоих случаях вам необходимо будет отдельно приобрести только крепежные элементы металлокаркаса к стене и полу (в зависимости от материала ваших стен и полов).​

    К каким материалам пола и стен можно крепить лестницу ZALAZNA?


    Материалы пола и стен для крепления верхних и нижних модульных элементов могут быть практически любыми.

    Это и деревянные брусья, бревна или балки, пенобетонные блоки, кирпичные кладки, бетонные основания или тротуарная плитка.

    Также для крепления подойдут и стальные балки или кронштейны.

    Если я все-таки хочу лестницу «Под Ключ» — могу ли я заказать у вас сборку?


    Собрать лестницу «ZALAZNA» под силу и одному неквалифицированному человеку, но, если же вы всё же хотите воспользоваться нашей дополнительной услугой, то мы с радостью поможем вам в этом. Более подробно об услуге смотрите здесь.

    Я не нашел у вас нужной мне стандартной модификации. Могу ли я заказать у вас индивидуальный проект?


    Для Вас из наших модулей мы готовы бесплатно спроектировать любую нестандартную конструкцию лестницы, которая идеально подойдет под ваши требования. Просто свяжитесь с нами!

    Осуществляете ли вы доставку по Москве и области?


    Если Вам необходимо, компания «ZALAZNA»  доставит Ваш комплект лестницы в любую точку Москвы и Московской области. Подробно об услуге смотрите здесь.

    Осуществляете ли вы отправку в регионы?


    Модульная конструкция лестниц «ZALAZNA» позволяет отправлять полные комплекты лестниц для сборки в любые регионы не только России, но и Мира. При этом, компактность упаковки позволит Вам сэкономить и на доставке! Более подробно об отправке смотрите здесь.

    Есть ли у вас услуга вызова мастера-замерщика для определения размеров лестничной конструкции на месте?


    В нашей компании замерщики не только сделают все необходимые замеры на вашей территории, но и бесплатно подберут для вас один из стандартных вариантов, либо бесплатно сделают вам индивидуальный проект.

    ЗАДАТЬ СВОЙ ВОПРОС

    Как сделать лестницу на второй этаж +фото

    При современном проектировании и строительстве загородных домов, дач и коттеджей владельцы, как правило, отдают предпочтение двухэтажным конструкциям. Такие строения практичны, занимают небольшую территорию и позволяют сэкономить средства на всех этапах возведения. Очень важно заранее продумать, как сделать лестницу на второй этаж, с учетом конструктивных особенностей дома, его архитектурной стилистики и условий дальнейшей эксплуатации объекта. Дело в том, что под лестничные марши следует сразу оставлять определенное место. Обязательно оставляют специальный технологический проем в межэтажном перекрытии еще во время проведения общестроительных работ.

    Подготовительные работы

    Виды конструкций лестниц

    Перед тем, как делать лестницу, стоит определиться с типом ее конструкции. Дело в том, что каркас металлической лестницы или железобетонной конструкции рекомендуется делать в процессе строительства, а вот возводить лестницу из древесины или обустраивать облегченную металлическую модель следует уже после окончания строительства и завершения всех «мокрых» процессов.

    Обратите внимание! В доме на момент монтажа деревянной лестницы должны быть закончены все отделочные работы, такие как стяжка, штукатурка и шпатлевка. Иначе из-за запыления помещений и повышенной влажности конструкция потеряет прочность и красивый внешний вид.

    Расчеты и проектирование

    Проект лестницы чертеж

    Создание проекта лестницы лучше доверить профессиональным конструкторам, ведь это дорогостоящее вложение финансовых средств, которое должно обладать повышенной прочностью и надежностью. Можно подробно изучить предлагаемые варианты в интернете или других информационных источниках. Перед началом работ следует выполнить следующее:

    • заранее выбрать материалы для конструкции и определиться с максимальными нагрузками изделия;
    • выполнить замеры высоты помещения и рассчитать размеры проема в межэтажном перекрытии;
    • самостоятельно или с помощью квалифицированного конструктора начертить чертеж лестницы, в котором детально просчитываются все элементы каркаса, ограждающих элементов и декоративной отделки;
    • на основании полученного проекта подсчитывается необходимое количество материала и комплектующих элементов, производится их закупка и подготовка.
    Элементы лестничной конструкции

    При изготовлении лестниц используются различные материалы. Их комплектация зависит от функционального предназначения сооружения и его месторасположения. Для изготовления наружных конструкций подходят устойчивые к негативным климатическим воздействиям, высокопрочные строительные материалы – металл и бетон. Лестницы для использования внутри зданий возводят из различных пород древесины: дуба, кедра, бука, сосны и других сортов дерева. В настоящее время широко востребованы каркасы из металла: стальных элементов, нержавейки, алюминия, разных сплавов и т.д.

    Сборка лестницы на косоурах

    Также большой популярностью пользуются самые разнообразные комбинированные конструкции, а также основания из надежных и долговечных железобетонных каркасов. Для ступеней и ограждений лестниц подбираются материалы с повышенной устойчивостью к истиранию и механическим повреждениям, такие как гранит, керамическая плитка, древесина, натуральный камень и стекло.

    Расчет косоура

    Материалы приобретаются только у надежных и проверенных поставщиков, которые могут предоставить официальные сертификаты качества и экологической безопасности.

    Обратите внимание! При проведении замеров и технологических расчетов обязательно учитывают уровень чистого пола с учетом обустройства теплых систем обогрева пола, прокладки различных инженерных коммуникаций и финишной отделки помещения.

    Особенности обустройства

    Металлический каркас для лестницы

    Главные критерии подбора конструкции и материалов, строительства лестницы и ее отделки – это удобство и максимальный комфорт при повседневном использовании сооружения. В настоящее время для частных домов и дач наиболее востребованы:

    • прямые маршевые лестницы с одной или двумя промежуточными площадками;
    • поворотная конструкция с забежными ступенями;
    • винтовая лестница различной модификации.
    Необычная конструкция винтовой лестницы

    Для повседневного использования оптимальны конструкции с одним или двумя маршами. Особенно подходят такие лестницы для домов, в которых планируют жить семьи с маленькими детьми или пожилые люди. Удобны в повседневной эксплуатации и сооружения с поворотными ступенями, но они требуют от исполнителей тщательной подготовки на этапе проектирования, чтобы грамотно рассчитать угол уклона и поворота лестницы. Стандартная высота лестничных ступеней – 170-190 мм. Не следует забывать и про толщину финишной отделки ступеней, которая может занять от 10 до 20 мм. Ширину пролетов предусматривают не меньше 700-900 мм.

    Облицованная гранитом лестница

    Облицовка лестниц проводится после окончания всех работ. Грамотно построенная лестница будет служить своим обладателям надежно долгие годы.

    Фото

    Железобетонная винтовая лестница Винтовая лестница на металлическом каркасе Вариант крепления ступеней Стеклянное лестничное ограждение Самодельный металлический каркас Прямая маршевая лестница Прямая лестница из дерева Поворотная лестница Поворотная лестница на оси Ограждение и перила Лестница с поворотом и прямым маршем Лестница на косоурах с коваными перилами Лестница из комбинированных материалов Кованый каркас лестницы Кованые перила Деревянная лестница — винт Балясины с орнаментом

    Как сделать лестницу своими руками

    Каждому дому с двумя и более этажами необходима надежная лестница. Вместе с металлом и бетоном, для ее изготовления применяют дерево или комбинацию нескольких материалов. Для решения этого вопроса можно заказать лестницу или купить готовые детали и собрать их без помощи специалистов.

    На удобство и безопасность конструкции существенное влияние оказывают определенные параметры. Чтобы лестница получилась комфортабельной необходимо правильно рассчитать:

    Идеальный угол подъема – 35-40 градусов, ширина лестничных пролетов, которые позволяют передвигаться по ним в различных направлениях – 90-100 см.

    Чтобы самостоятельно собрать лестницу необходимо правильно определить параметры ступеней – высоту и их ширину. При среднем шаге – 70 см, высота ступени – 15-20 см, с учетом размеров стопы – 26-30 см, ширина – 23-27 сим.

    При входе в проем над головой должен остаться запас – 10 см. Его оптимальная высота от 2-х метров.

    Чердачная лестница складнаясосна1000х 600мм2,75ЭкстраЛестница чердачная складная, из сосны, Макс высота 2,75мшт.318,65ожидаетсяЧердачная лестница складнаяУтеплённый люк, Сосна, сорт Экстра, 1000х600х3000мможидаетсяЛестница чердачная складная, из сосны, Макс высота 2,75мhttps://www.drev.by/wp-content/uploads/Lestnica-cherdachnaya-1.jpg1104
    Чердачная лестница складнаясосна1200х 600мм2,75ЭкстраЛестница чердачная складная, из сосны, Макс высота 2,75мшт.360,40ожидаетсяЧердачная лестница складнаяУтеплённый люк, Сосна, сорт Экстра, 1200х600х3000мможидаетсяЛестница чердачная складная, из сосны, Макс высота 2,75мhttps://www.drev.by/wp-content/uploads/Lestnica-cherdachnaya-1.jpg1105
    Чердачная лестница складнаясосна1300х 600мм2,75ЭкстраЛестница чердачная складная, из сосны, Макс высота 2,75мшт.402,14В наличииЧердачная лестница складнаяУтеплённый люк, Сосна, сорт Экстра, 1300х600х3000ммВ наличииЛестница чердачная складная, из сосны, Макс высота 2,75мhttps://www.drev.by/wp-content/uploads/Lestnica-cherdachnaya-1.jpg1106
    Чердачная лестница складнаясосна1200х 700мм2,75ЭкстраЛестница чердачная складная, из сосны, Макс высота 2,75мшт.385,45В наличииЧердачная лестница складнаяУтеплённый люк, Сосна, сорт Экстра, 1200х700х3000ммВ наличииЛестница чердачная складная, из сосны, Макс высота 2,75мhttps://www.drev.by/wp-content/uploads/Lestnica-cherdachnaya-1.jpg1107
    Чердачная лестница складнаясосна1300х 700мм2,75ЭкстраЛестница чердачная складная, из сосны, Макс высота 2,75мшт.414,67В наличииЧердачная лестница складнаяУтеплённый люк, Сосна, сорт Экстра, 1300х700х3000ммВ наличииЛестница чердачная складная, из сосны, Макс высота 2,75мhttps://www.drev.by/wp-content/uploads/Lestnica-cherdachnaya-1.jpg1108
    Чердачная лестница металлическаяметалл850х 600мм2,6 мЭкстраЛестница чердачная металлическая, из сосны, Макс высота 2,6мшт.480,07В наличииЧердачная лестница металлическаяУтеплённый люк, Сосна, сорт Экстра, 850х600х2600ммВ наличииЛестница чердачная металлическая, из сосны, Макс высота 2,6мhttps://www.drev.by/wp-content/uploads/Lestnica-cherdachnaya-1.jpg1109
    Чердачная лестница металлическаяметалл850х 600мм2,8 мЭкстраЛестница чердачная металлическая, из сосны, Макс высота 2,8мшт.493,98ожидаетсяЧердачная лестница металлическаяУтеплённый люк, Сосна, сорт Экстра, 850х600х2800мможидаетсяЛестница чердачная металлическая, из сосны, Макс высота 2,8мhttps://www.drev.by/wp-content/uploads/Lestnica-cherdachnaya-1.jpg1110
    Чердачная лестница металлическаяметалл1000х 600мм2,8 мЭкстраЛестница чердачная металлическая, из сосны, Макс высота 2,8мшт.512,07В наличииЧердачная лестница металлическаяУтеплённый люк, Сосна, сорт Экстра, 1000х600х2800ммВ наличииЛестница чердачная металлическая, из сосны, Макс высота 2,8мhttps://www.drev.by/wp-content/uploads/Lestnica-cherdachnaya-1.jpg1111
    Чердачная лестница металлическаяметалл850х 700мм2,6 мЭкстраЛестница чердачная металлическая, из сосны, Макс высота 2,6мшт.512,07ожидаетсяЧердачная лестница металлическаяУтеплённый люк, Сосна, сорт Экстра, 850х700х2600мможидаетсяЛестница чердачная металлическая, из сосны, Макс высота 2,6мhttps://www.drev.by/wp-content/uploads/Lestnica-cherdachnaya-1.jpg1112
    Чердачная лестница металлическаяметалл1000х 700мм2,8 мЭкстраЛестница чердачная металлическая, из сосны, Макс высота 2,8мшт.521,81В наличииЧердачная лестница металлическаяУтеплённый люк, Сосна, сорт Экстра, 1000х700х2800ммВ наличииЛестница чердачная металлическая, из сосны, Макс высота 2,8мhttps://www.drev.by/wp-content/uploads/Lestnica-cherdachnaya-1.jpg1113
    Чердачная лестница Döcke DACHAсосна600х 1200мм2,8 мЭкстраЛестница чердачная, из соснышт.381,27В наличииЧердачная лестница Döcke DACHAСосна, сорт Эктра, 600х1200х2800мм, Döcke DACHAВ наличииЛестница чердачная, из сосныhttps://www.drev.by/wp-content/uploads/Lestnica-cherdachnaya-1.jpg1114
    Чердачная лестница Döcke STANDARTсосна600х 1200мм3,0 мЭкстраЛестница чердачная, из сосны. Утепление люкашт.458,22В наличииЧердачная лестница Döcke STANDARTУтеплённый люк, Сосна, сорт Эктра, 600х1200х3000мм, Döcke STANDARTВ наличииЛестница чердачная, из сосны. Утепление люкаhttps://www.drev.by/wp-content/uploads/Lestnica-cherdachnaya-1.jpg1115
    Чердачная лестница Döcke PREMIUMсосна700х 1200мм3,0 мЭкстраЛестница чердачная, из сосны. Утепление люка, порученьшт.500,66В наличииЧердачная лестница Döcke PREMIUMУтеплённый люк, Сосна, сорт Эктра, 700х1200х3000мм, Döcke PREMIUMВ наличииЛестница чердачная, из сосны. Утепление люка, порученьhttps://www.drev.by/wp-content/uploads/Lestnica-cherdachnaya-1.jpg1116
    Лестница чердачная DOLLE CLICK FIX GOLD 36 MINIсосна600x 925мм2,85 мЭкстраЛестница чердачная, из сосны. Утепление люкашт.644,54ожидаетсяЧердачная лестница DOLLE CLICK FIX GOLD 36 MINIУтеплённый люк, Сосна, сорт Эктра, 600х925х2850мм, DOLLE CLICK FIXожидаетсяЛестница чердачная, из сосны. Утепление люкаhttps://www.drev.by/wp-content/uploads/Lestnica-cherdachnaya-1.jpg1117
    Лестница чердачная DOLLE EUROISOсосна600x 1200мм2,82 мЭкстраЛестница чердачная, из сосны. Утепление люкашт.390,57В наличииЧердачная лестница DOLLE EUROISOУтеплённый люк, Сосна, сорт Эктра, 600х1200х2820мм, DOLLE EUROISOВ наличииЛестница чердачная, из сосны. Утепление люкаhttps://www.drev.by/wp-content/uploads/Lestnica-cherdachnaya-1.jpg1118
    Лестница чердачная DOLLE EUROISOсосна700x 1200мм2,82 мЭкстраЛестница чердачная, из сосны. Утепление люкашт.416,06В наличииЧердачная лестница DOLLE EUROISOУтеплённый люк, Сосна, сорт Эктра, 700х1200х2820мм, DOLLE EUROISOВ наличииЛестница чердачная, из сосны. Утепление люкаhttps://www.drev.by/wp-content/uploads/Lestnica-cherdachnaya-1.jpg1119
    Лестница чердачная DOLLE SW 26-5сосна600x 1200мм2,85 мЭкстраЛестница чердачная, из сосны. Утепление люкашт.413,18В наличииЧердачная лестница DOLLE SW 26-5Утеплённый люк, Сосна, сорт Эктра, 600х1200х2850мм, DOLLE SW 26-5В наличииЛестница чердачная, из сосны. Утепление люкаhttps://www.drev.by/wp-content/uploads/Lestnica-cherdachnaya-1.jpg1120
    Лестница чердачная DOLLE SW 26-5сосна700x 1200мм2,85 мЭкстраЛестница чердачная, из сосны. Утепление люкашт.437,07В наличииЧердачная лестница DOLLE SW 26-5Утеплённый люк, Сосна, сорт Эктра, 700х1200х2850мм, DOLLE SW 26-5В наличииЛестница чердачная, из сосны. Утепление люкаhttps://www.drev.by/wp-content/uploads/Lestnica-cherdachnaya-1.jpg1121
    Поручень к чердачной лестнице Dockeсталь Для надёжной и безопасной эксплуатациишт.40,08В наличииПоручень к чердачной лестнице Docke В наличииДля надёжной и безопасной эксплуатацииhttps://www.drev.by/wp-content/uploads/Lestnica-cherdachnaya-1.jpg1122
    Комплект наконечников к чердачной лестнице Dockeпластик Надёжный упор. Предохраняет от повреждений пол и лестницушт.27,69В наличииКомплект наконечников к чердачной лестнице Docke В наличииНадёжный упор. Предохраняет от повреждений пол и лестницуhttps://www.drev.by/wp-content/uploads/Lestnica-cherdachnaya-1.jpg1123

    % PDF-1.5 % 431 0 объект > эндобдж xref 431 75 0000000016 00000 н. 0000002378 00000 н. 0000002480 00000 н. 0000003082 00000 н. 0000003705 00000 н. 0000004283 00000 п. 0000004874 00000 н. 0000004911 00000 н. 0000005025 00000 н. 0000005137 00000 н. 0000005221 00000 н. 0000005680 00000 н. 0000006248 00000 п. 0000006341 00000 п. 0000006945 00000 н. 0000007603 00000 н. 0000007717 00000 н. 0000008214 00000 н. 0000008802 00000 н. 0000011698 00000 п. 0000011840 00000 п. 0000014278 00000 п. 0000014630 00000 п. 0000014995 00000 п. 0000015426 00000 п. 0000018204 00000 п. 0000019940 00000 п. 0000022881 00000 п. 0000024142 00000 п. 0000024446 00000 п. 0000024772 00000 п. 0000025021 00000 п. 0000026310 00000 п. 0000028035 00000 п. 0000030685 00000 п. 0000035568 00000 п. 0000041713 00000 п. 0000046869 00000 п. 0000049283 00000 п. 0000066742 00000 п. 0000066812 00000 п. 0000066897 00000 п. 0000070302 00000 п. 0000070575 00000 п. 0000070756 00000 п. 0000070783 00000 п. 0000071090 00000 п. 0000081361 00000 п. 0000081621 00000 п. 0000082006 00000 п. 0000082867 00000 п. 0000082906 00000 п. 0000083767 00000 п. 0000083806 00000 п. 0000083880 00000 п. 0000083955 00000 п. 0000084296 00000 п. 0000084614 00000 п. 0000084688 00000 п. 0000084763 00000 п. 0000085147 00000 п. 0000085222 00000 п. 0000085597 00000 п. 0000085932 00000 п. 0000086006 00000 п. 0000086081 00000 п. 0000086417 00000 п. 0000086732 00000 н. 0000086806 00000 п. 0000086881 00000 п. 0000087267 00000 п. 0000087342 00000 п. 0000087713 00000 п. 0000088049 00000 п. 0000001796 00000 н. трейлер ] / Назад 1289432 >> startxref 0 %% EOF 505 0 объект > поток hb«c«b«Saf @

    DIY Лестница из деревянных и металлических труб

    • Facebook
    • Twitter
    • Pinterest

    С понедельником, ребята! Чтобы не отставать от всех наших проектов DIY, обязательно ПОДПИСАТЬСЯ на нас в Instagram и Pinterest!

    Эш поделилась своим DIY металлическим стеллажом для трубных пластин несколько недель назад, и я сразу же завидовал металлическим трубам.Серьезно … Это чертовски мило. Еще мне не терпится найти лестницу для одеял с тех пор, как она сделала себе . Итак, я придумал это! Взгляните на мою лестницу из деревянных и металлических труб, сделанную своими руками!

    Как это мило? Возможно, это один из самых простых проектов, который делает его еще симпатичнее, не правда ли? 😉

    Это делает проект идеального времени для сна

    Список поставок

    2 — 2 х 4 шпильки

    5 — 1/2 ″ металлические оцинкованные трубы по 18 ″ за штуку (я получил свою в Home Depot)

    Заглушки из оцинкованного металла 10 — 1/2 ″

    Бит Форстнера Ryobi 1 ″

    Эта лестница стоит около 40 долларов.Можно сделать только 4 металлические трубы, а это отрубит около 9 долларов от общей стоимости. Я был в порядке с 40 долларами, так как у него был забавный, другой вид и множество функций!

    Моим первым шагом было разрезание 2х4. Я отрезал каждую по 60 дюймов.

    Далее проделал отверстия. Я использовал дрель Ryobi и сверло Форстнера для этой части. Бита Форстнера выглядит так и входит в этот набор !

    Я прижал свои деревянные части к рабочему столу на отдельном куске дерева.Я прогнал биту через 2 × 4 до обрезков древесины. Это помогает сохранять края, которые я обрезал, красивыми и гладкими. Здесь действительно важно быть точными в ваших измерениях. Ни дерево, ни металл не поддаются им, поэтому, если вы отключитесь, может быть очень сложно вставить ваши трубы на более поздних этапах.

    Вот где я выровнял отверстия на обеих досках.

    Как только это было закончено, я испачкал его! Я выбрал цвет под названием пшеница от Rust-Oleum.Я ОБОЖАЮ это пятно. Высыхает менее чем за час и требует всего одного слоя. Просто почистите его щеткой, а затем используйте старую тряпку или тряпку, чтобы удалить все излишки.

    Когда она высохла, я обработал ее шлифовальной машинкой Corner Cat. Я использовал бумагу с зернистостью 80 и в основном удалил много пятен, которые я оставил на нем, особенно по краям и углам. Это придает забавный винтажный вид!

    Теперь добавим трубы! Это те металлические трубы, которые я использовал от Home Depot.Это оцинкованные трубы 1/2 дюйма, каждая из которых имеет длину 18 дюймов.

    Я просто вставляю по одному в каждый набор отверстий и позволяю резьбовому концу торчать за край.

    Наконец, я навинтил колпачки на концы с резьбой. Теперь для этой части требуется немного смазки для локтей. Некоторые из них просто прикручены прямо, а другие — примерно наполовину, и мне потребовалась помощь моих плоскогубцев, чтобы продолжить работу. Не все мои трубы навинчены на одно и то же, поэтому некоторые из моих трубок свисают немного больше, чем другие.Но меня это не беспокоит. Я думаю, это добавляет к внешнему виду.

    Вот она и закончена!

    И мне нравится, что я могу переместить его в любую комнату в доме, и он по-прежнему выглядит очень мило!

    Надеюсь, вам понравится!

    Мне очень хотелось бы, чтобы вы поделились этой лестницей из одеял со всеми своими друзьями! Дайте мне знать, если у вас возникнут какие-либо вопросы! Большое спасибо за посещение!

    ~ Уитни

    • Facebook
    • Twitter
    • Pinterest

    БОЛЬШЕ ОТ ШАНТЫ-2-CHIC

    Стационарные стальные лестницы | MP Industries

    Стационарные лестницы

    Стандартные вертикальные лестницы и лестницы с решетками обычно видны по бокам зданий и используются для доступа к крышам.После определенной высоты, в зависимости от ваших строительных норм, для дополнительной безопасности требуется клетка. Поручни в стиле прохода наверху лестницы позволяют работникам перейти на следующий уровень, заботясь о безопасности.

    Наши стационарные стальные лестницы — идеальное решение для любого вертикального доступа. Применения варьируются от доступа к крышам зданий до сложных систем на больших конструкциях, таких как силосы или мосты. Также идеально подходит для аварийных выходов. Эти фиксированные стальные лестницы соответствуют стандартам OSHA и ANSI или превосходят их.

    Характеристики:

    • Конструкция из углеродистой стали для тяжелых условий эксплуатации • Поручни 42 дюйма H, если есть
    • 300 фунтов. вместимость • Множество размеров на выбор
    • Общая ширина 22 или 24 дюйма • Серая эмаль
    • Настенное крепление 7 ”D • Конструкция, соответствующая OSHA и ANSI
    • Ступеньки протекторные • Доступны индивидуальные опции и исполнения

    У нас есть возможность построить их на любой высоте, необходимой вашему предприятию.Мы также создаем индивидуальные проекты, отвечающие конкретным строительным нормам и потребностям клиентов.
    Также доступны в исполнении из алюминия и нержавеющей стали!
    Протектор:

    Наша стандартная стационарная стальная лестница в сочетании с каркасом безопасности обеспечивает превосходную защиту от падения! Они доступны в различных размерах в соответствии с вашими потребностями и идеально подходят для пожарных лестниц, люков или боковых ступенек.Особенности клетки: дно с отбортовкой для легкого доступа, стандартная серая эмалевая краска и безопасный желтый цвет.

    ** Все размеры в таблице ниже представлены в дюймах, фунтах и ​​долларах США.

    Фиксированные лестницы для моделей с клетками и проходными проходами
    Продукт
    Пример

    * Модель
    Опции

    # ступени

    Ширина ступени

    Высота
    Переходная ступень

    Арт. №

    Цена

    CG или WT 11 24 120 11FLC 1000 долларов США.00
    CG или WT 12 24 132 12FLC 1,120,00 долл. США
    CG или WT 13 24 144 13FLC 1 230,00 долл. США
    CG или WT 14 24 156 14FLC 1340 долл. США.00
    Только CG 15 24 168 15FLC 1,450,00 долл. США
    Только CG 16 24 180 16FLC $ 1 560,00
    Только CG 17 24 192 17FLC 1 670 долларов США.00
    Только CG 18 24 204 18FLC $ 1,780,00
    Только CG 19 24 216 19FLC 1890,00 долл. США
    Только CG 20 24 228 20FLC 2,010 долл. США.00
    Только CG 21 24 240 21FLC 2120,00 долл. США

    * CG — WT-Walk-Thru с клеткой (только поручни)

    Наши стационарные стальные лестницы с проходными поручнями предлагают цельносварную цельную конструкцию для моделей от 2 до 10 ступенек.доступны модели большего размера, уточняйте цены! Проходные поручни, разработанные для безопасного доступа к посадочной площадке, выступают на 42 дюйма над посадочной поверхностью.

    ** Все размеры в таблице ниже представлены в дюймах, фунтах и ​​долларах США.

    Проходная модель док-лестницы
    Продукт
    Пример

    # ступени

    Верхняя ступенька Высота

    Ширина ступени

    Масса

    Арт. №

    Цена

    2 18 22 36 DLWT-22 242 руб.00
    3 30 22 40 DLWT-23 264,00 долл. США
    4 42 22 44 DLWT-24 286,00 долл. США
    5 54 22 48 DLWT-25 308 долл. США.00
    6 66 22 52 DLWT-26 330,00
    7 78 22 56 DLWT-27 352,00 долл. США
    8 90 22 60 DLWT-28 374 долл. США.00
    9 102 22 64 DLWT-29 396,00 долл. США
    10 114 22 68 DLWT-210 418,00 долл. США

    ** Модели Walk-Thru оснащены поручнями высотой 42 дюйма.

    Наша фиксированная стальная лестница с боковыми ступенями обеспечивает надежную опору благодаря зубчатым нескользящим ступеням. Фиксированные стальные лестницы с боковыми ступеньками предназначены для доступа к докам и погрузочным площадкам, где рабочие должны отойти от лестницы боком, чтобы попасть на площадку.

    ** Все размеры в таблице ниже представлены в дюймах, фунтах и ​​долларах США.

    Боковой выход Модель док-лестницы
    Продукт
    Пример

    # ступени

    Общая высота

    Ширина ступени

    Масса

    Арт. №

    Цена

    2 72 22 36 ДЛСС-26 225 долларов США.00
    3 84 22 40 ДЛСС-27 240,00
    4 96 22 44 ДЛСС-28 260,00 долл. США
    5 108 22 48 ДЛСС-29 280 долларов США.00
    6 120 22 52 ДЛСС-30 300,00 долл. США
    7 132 22 56 ДЛСС-31 320,00 долл. США
    8 144 22 60 ДЛСС-32 340 долларов США.00
    9 156 22 64 ДЛСС-33 360,00
    10 168 22 68 ДЛСС-34 380,00 долл. США

    ** В моделях с боковой подножкой есть 4 дополнительные перекладины, чтобы помочь пользователям подняться по лестнице и перелезть через нее.

    Доступные дополнительные элементы:
    — Оцинкованная поверхность
    — Алюминиевая конструкция
    — Более широкие или более узкие ступеньки или ступеньки
    — Конструкция с люком без поручней

    MP Industries, Inc. предлагает широкий спектр фиксированных трапов для причалов для различных областей применения. Наши опытные специалисты по продажам стремятся предоставить вам быстрое, ответственное и надежное обслуживание, включая профессиональные консультации для определения необходимых продуктов и создания индивидуального решения для вашего бизнеса.Все наши продукты могут быть изменены или полностью адаптированы к вашим потребностям. Наши преданные своему делу сотрудники могут своевременно помочь вам от концепции до завершения.

    По вопросам дополнительных опций или нестандартного дизайна обращайтесь по телефону.
    MP Industries, Inc — ваше комплексное решение для доступа.
    Мы можем настроить фиксированную стальную лестницу в соответствии с вашими потребностями.
    Звоните (888) 858-6368 или (765) 357-8263 или (765) 35-STAND.
    Отправьте нам запрос по факсу (888) 909-6780.

    % PDF-1.4 % 695 0 объект > эндобдж xref 695 133 0000000016 00000 н. 0000003795 00000 н. 0000003956 00000 н. 0000004781 00000 н. 0000004831 00000 н. 0000004881 00000 н. 0000004931 00000 н. 0000004981 00000 н. 0000005095 00000 н. 0000005219 00000 н. 0000006482 00000 н. 0000007712 00000 н. 0000008102 00000 п. 0000008555 00000 н. 0000009095 00000 н. 0000009207 00000 н. 0000009519 00000 п. 0000009876 00000 н. 0000010133 00000 п. 0000010718 00000 п. 0000010979 00000 п. 0000011494 00000 п. 0000012682 00000 п. 0000012820 00000 п. 0000012847 00000 п. 0000013302 00000 п. 0000014470 00000 п. 0000015782 00000 п. 0000015919 00000 п. 0000016970 00000 п. 0000017717 00000 п. 0000018047 00000 п. 0000018931 00000 п. 0000019206 00000 п. 0000047761 00000 п. 0000048146 00000 п. 0000048216 00000 н. 0000071025 00000 п. 0000071148 00000 п. 0000072850 00000 п. 0000072928 00000 п. 0000076674 00000 п. 0000159160 00000 н. 0000175208 00000 н. 0000176028 00000 н. 0000176842 00000 н. 0000177518 00000 н. 0000178302 00000 н. 0000178372 00000 н. 0000178470 00000 н. 0000192775 00000 н. 0000193046 00000 н. 0000193258 00000 н. 0000193285 00000 н. 0000193625 00000 н. 0000241571 00000 н. 0000241610 00000 н. 0000249723 00000 н. 0000318112 00000 н. 0000323223 00000 н. 0000328334 00000 н. 0000339273 00000 н. 0000382259 00000 н. 0000384043 00000 н. 0000385827 00000 н. 0000388789 00000 н. 0000408822 00000 н. 0000410606 00000 п. 0000412390 00000 н. 0000415586 00000 н. 0000430938 00000 п. 0000435810 00000 п. 0000440682 00000 н. 0000444436 00000 н. 0000459914 00000 н. 0000461698 00000 н. 0000463482 00000 н. 0000464915 00000 н. 0000476140 00000 н. 0000481013 00000 н. 0000485886 00000 н. 00004 00000 н. 0000505177 00000 н. 0000510050 00000 н. 0000514923 00000 н. 0000516264 00000 н. 0000523719 00000 н. 0000528592 00000 н. 0000533465 00000 н. 0000535619 00000 п. 0000550302 00000 н. 0000552086 00000 н. 0000553870 00000 н. 0000556889 00000 н. 0000566950 00000 н. 0000571823 00000 н. 0000576696 00000 н. 0000578900 00000 н. 0000592695 00000 н. 0000597568 00000 н. 0000602441 00000 н. 0000606197 00000 н. 0000617429 00000 н. 0000622302 00000 п. 0000627175 00000 н. 0000628327 00000 н. 0000634055 00000 н. 0000635839 00000 п. 0000637623 00000 п. 0000640046 00000 н. 0000651064 00000 н. 0000652848 00000 н. 0000654632 00000 н. 0000656327 00000 н. 0000663881 00000 н. 0000665665 00000 н. 0000667449 00000 н. 0000669374 00000 п. 0000677546 00000 н. 0000682418 00000 н. 0000687290 00000 н. 0000689945 00000 н. 0000700331 00000 н. 0000702115 00000 н. 0000703899 00000 н. 0000706247 00000 н. 0000716374 00000 н. 0000718158 00000 н. 0000719942 00000 н. 0000722241 00000 п. 0000729896 00000 н. 0000003601 00000 п. 0000003018 00000 н. трейлер ] / Предыдущее 1948834 / XRefStm 3601 >> startxref 0 %% EOF 827 0 объект > поток hb«c`e`g` ̀

    Металлические складные лестницы-чердаки LMS Smart, LMK Komfort, LML Lux, LMF

    LMF

    LMF

    • 200 кг максимальная нагрузка U = 0.79 Вт / м² · K * Чердак, люк с лестницей Коэффициент теплопередачи 8 см толщина изоляции 8.2 см толщина люка EN 14975 требования нормы

    Трехсекционная лестница-чердак LMF соответствует стандартам огнестойкости, обеспечивая безопасный и удобный доступ к чердакам.
    Лестница LMF предотвращает распространение дыма и огня на верхний или нижний пожарный этаж в течение 120 минут. (EI 2 = 120 мин, классификация согласно EN 13501-2).

    Безопасность переносной лестницы

    1. Cal / OSHA

    Переносные лестницы изготавливаются из различных материалов. Они могут быть самонесущими или не самонесущими, и могут быть разных размеров. Все переносные лестницы имеют грузоподъемность в зависимости от выполняемой работы. нагрузка, которую могут выдержать лестницы.Эти варианты предоставляют пользователям широкий выбор переносных лестниц для удовлетворения различных потребностей.

    Проектирование и строительство лестниц также выполняется различными способами, чтобы помочь пользователям безопасно выполнять поставленную задачу. Требования к конструкции и конструкции портативных лестницы приведены в T8 CCR, Раздел 3276. Эти требования обеспечивают безопасность переносных лестниц в нормальных условиях использования.

    Конструкционные материалы

    Лестницы могут быть из металла, дерева, армированного пластика или стекловолокна.Самый распространенный материал — алюминий. Металлические лестницы ни в коем случае нельзя использовать для работы с открытыми электрическими элементами или рядом с ними; необходима деревянная или стеклопластиковая лестница. Тем не менее, обращайтесь к предупреждающим этикеткам на лестнице или инструкциям производителя, поскольку некоторые неметаллические лестницы армированы сталью или другими проводящими материалами.

    Переносные лестницы должны соответствовать следующим требованиям к конструкции и конструкции материала конструкции:

    Материал переносной лестницы В эксплуатации после
    7 января 2011 г.
    В эксплуатации не ранее
    7 января 2011 г.
    Исключение
    Дерево ANSI A14.1-2007, Американский национальный стандарт для лестниц — Требования безопасности древесины Стандарт ANSI A14.1, действовавший на момент ввода таких лестниц в эксплуатацию Переносные рабочие лестницы с планками, спроектированные и изготовленные в соответствии с требованиями раздела 1676 Правил строительной безопасности
    Металл ANSI A14.2-2007, Американский национальный стандарт для лестниц — переносной металл — Требования безопасности Либо ANSI A14.2 или стандарт ANSI A14.10, Американский национальный стандарт для лестниц — переносные лестницы для специальных целей, действовавший на момент ввода таких лестниц в эксплуатацию
    Армированный пластик ANSI A14.5-2007, Американский национальный стандарт для лестниц — переносной армированный пластик — Требования безопасности Стандарт ANSI A14.5 или стандарт ANSI A14.10, действовавший на момент ввода таких лестниц в эксплуатацию

    Самонесущие / несамонесущие лестницы

    Существует два основных типа переносных лестниц с точки зрения их опоры:

    1. Самонесущие — стремянки
    2. Несамонесущая — одиночные и удлинительные лестницы

    Стремянка

    Стремянка — это самонесущая переносная лестница, нерегулируемая по длине, с плоскими ступеньками и откидной спинкой.Его размер определяется общей длиной лестницы, измеренной по переднему краю лестницы. боковые рельсы.

    Удлинительная лестница

    Приставная лестница — это несамонесущая переносная лестница, регулируемая по длине. Он состоит из двух или более секций, перемещающихся в направляющих или скобах, расположенных таким образом, чтобы можно было регулировать длину. Его размер обозначается суммой длин участков, измеренных вдоль боковых направляющих.

    Одинарная лестница

    Одинарная лестница — это несамонесущая переносная лестница, нерегулируемая по длине, состоящая только из одной секции.Его размер определяется общей длиной бокового поручня.

    Размер переносной лестницы

    Пользователи не должны использовать переносные лестницы, длина которых превышает максимально допустимую длину ни при каких обстоятельствах. Максимально допустимая длина для каждого типа лестницы указана ниже:

    Лестничный тип Максимальная длина (фут)
    Стремянка 20
    Лестница выдвижная двухсекционная (деревянная) 60
    Лестница выдвижная двухсекционная (металлическая) 48
    Лестница-удлинитель трехсекционная (металлическая) 60
    Лестница-удлинитель двухсекционная (армированная) 72
    Козловая лестница 20
    Козловой удлинитель основания лестницы 20
    Приставная эстакада удлинительная секция лестницы 20
    Стремянка малярная 12
    Лестница каменщика 40
    Лестница с планками 30
    Лестница тележка или боковая перекатная лестница 20
    Лестница одинарная 30

    При использовании двухсекционной выдвижной лестницы помните, что перекрытие между секциями не может быть меньше следующей минимальной длины перекрытия:

    Размер лестницы (футы) Минимальное перекрытие (дюймы)
    До 32 включительно 36
    Более 32, до 36 включительно 46
    Более 36, до 48 включительно 58
    Более 48, до 60 включительно 70

    Номинальная нагрузка

    Использование лестницы с надлежащей грузоподъемностью — чрезвычайно важное соображение безопасности.При выборе / использовании лестницы для работы соблюдайте классификацию обязанностей, приведенную в таблице ниже:

    Номинальная нагрузка Тип лестницы Рабочая нагрузка (фунты)
    Особые обязанности IAA 375
    Сверхпрочные IA 300
    для тяжелых условий эксплуатации I 250
    Средняя II 225
    Легкие III 200

    Другие аспекты проектирования и строительства

    • Другие переносные лестницы специального назначения, не указанные выше, должны быть спроектированы и изготовлены в соответствии с принципами звуковой инженерии.
    • Помните, что ступенчатые табуреты лестничного типа (длиной 32 дюйма или меньше) должны быть спроектированы и изготовлены таким образом, чтобы ступеньки, планки и ступени находились на расстоянии не менее 8 дюймов или более 12 дюймов при измерении между осевыми линиями. перекладин, планок и ступеней.

    Как прикрепить лестницу к металлической двухъярусной кровати

    Независимо от того, есть ли у вас несколько металлических двухъярусных кроватей без лестниц или стоимость всего помещения, установка лестниц может показаться непосильной задачей.Не волнуйтесь, сколько бы вы ни откладывали процесс привязки. Вы можете выполнить эту задачу практически в любое время, если у вас уже есть подходящие лестницы и инструменты.

    Что вам понадобится

    Чтобы этот проект продвигался к успеху, убедитесь, что у вас есть следующие под рукой. Ниже вы также увидите видео, в котором рассказывается обо всем, что вам нужно знать, чтобы безопасно и надежно прикрепить лестницы. Не стесняйтесь следовать письменным инструкциям, предоставленному видео или обоим.Вот что вам понадобится:

    • Помощник
    • Универсальная лестница, такая как наша Adapt-a-Ladder
    • Кронштейны для лестницы или J-образные крючки, которые поставляются с лестницей
    • Винты кронштейна (прилагаются к лестнице)
    • Шестигранный ключ на 4 мм (входит в комплект) или дрель с шестигранным ключом на 4 мм

    Видео: Крепление лестницы

    После того, как вы соберете все перечисленные выше компоненты, пора приступать к работе. Посмотрите это короткое видео, чтобы узнать, как легко прикрепить лестницу к металлической двухъярусной кровати.

    Или прочтите эти краткие инструкции

    1. Соберите необходимые материалы и выбранного помощника.
    2. Вместе с помощником прижмите лестницу к кровати.
    3. Вставьте верхние кронштейны лестницы (известные как J-образные крючки) сзади. Их не нужно крепить плотно, достаточно, чтобы выдержать вес лестницы.
    4. Вставьте нижние кронштейны лестницы (J-образные крючки) сзади. Вы можете «приколоть» кронштейн к пружинному основанию рукой, чтобы облегчить резьбу.
    5. Затяните все четыре винта кронштейна с помощью прилагаемого шестигранного ключа на 4 мм. Или вы можете предпочесть дрель с шестигранным ключом на 4 мм.

    Подробнее об универсальных принадлежностях

    В универсальных аксессуарах замечательно то, что они подходят практически для любой металлической кровати в стиле милитари с наклонными железными направляющими.

    Наш Adapt-a-Ladder работает с моделями 4000, 4500, 5000 и нашей мебелью Platinum Collection. Красота конструкции Adapt-a-Ladder с болтовым креплением позволяет любому легко и быстро установить ее.

    Вас также могут заинтересовать другие наши универсальные аксессуары, такие как Adapt-a-Rail. Adapt-a-Rail позволяет привести ваши двухъярусные кровати в соответствие с необходимыми стандартами безопасности. Наши Adapt-a-Rail доступны длиной 51 и 75 дюймов в черном или платиново-коричневом цвете.

    Чем еще мы можем помочь?

    Если есть другие вопросы, на которые мы можем ответить, или проблемы, которые мы можем решить, мы надеемся, что вы позвоните нам или свяжитесь с нами через Интернет! Если вам действительно нравится наш Adapt-a-Ladder и вы хотите увидеть больше наших продуктов и аксессуаров для двухъярусных кроватей, нажмите на баннер ниже, чтобы запросить каталог.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
