Как сделать в гараже электропроводку: Электропроводка в гараже своими руками: схема, фото, пошаговая инструкция

Электропроводка в гараже своими руками: схема, фото, пошаговая инструкция

Технология монтажа электропроводки в гараже хоть отличается от электромонтажа в квартире или доме, но не существенно. Отличия заключаются в основном в особенностях вашего конкретного гаража. Если у вас постройка во дворе, нужно проложить к ней питание, а если в гаражном обществе или кооперативе, то, скорее всего, придется подключаться к линии, проложенной по опорам. Для этого обязательно обращаться к электрику, который обслуживает это общество. Стоимость монтажа электричества, выполненного специалистом, может заметно ударить по Вашему карману, но в большинстве случаев вы можете проложить или заменить проводку сами. В этой статье вы узнаете, как может быть проведена электропроводка в гараже своими руками.

Если у вас мало опыта, то внимательно следуйте советам, описанным в статье, а после окончания работ – проконсультируйтесь со специалистом и попросите его проверить правильность монтажа.

Создание схемы

Перед тем как Вы перейдете к подготовке стен, необходимо тщательно составить схему монтажа электропроводки в гараже.

На схеме обязательно указывается место ввода силового кабеля внутрь, место установки электрощитка, а так же места установки лампочек, светильников и розеток.

Гараж – это пожароопасное место, автомобилисты всегда хранят в них горюче-смазочные материалы, да и саму машину. Кстати для определения класса пожароопасности гаража можете воспользоваться пунктами ПУЭ с 7.3.38 по 7.3.53., а также СП 12.13130.2009, так как Р 3107938-0301-89 уже устарел. При составлении схемы нужно помнить:

  • Электропроводка должна проходить строго вертикально и горизонтально по стенам. Поворот осуществляется только под прямым углом.
  • Если в гараже есть отопление, хоть центральное, хоть буржуйка, то провод нужно прокладывать на расстоянии не менее чем 10 см от отопительных труб при параллельной прокладке, согласно ПУЭ 2.1.57. При этом при прокладке к трубопроводу ближе чем 25 см – кабель должен быть дополнительно защищен от повреждений, то есть, проложен в трубе, например.
  • Выключатель рекомендуется крепить на расстоянии 10-15 см от дверного косяка, на высоте 1,5 метра от земли.
  • Установка розеток осуществляется на высоте 60 см от пола.
  • В отличии от квартиры в гараже нет необходимости размещать розетки в каждом углу. Установите группу розеток возле рабочего места, возле каждого из станков, если таковые имеются, а также розетку в электрощите.
  • Частое расположение розеток опасно тем, что вы можете повредить и розетки с выключателями, и проводку к ним при выполнении каких-то работ в гараже, и при переносе тяжелых предметов снести электроточку.
  • Во многих случаях лучше обзавестись удлинителем на барабане и разматывать его до того места, где будет проводиться работа.
  • В смотровой яме розетки 220В не устанавливайте. В яме может скапливаться вода, в целях электробезопасности нельзя устанавливать и светильники 220В.
  • В яме лучше использовать 12В лампы (в стационарных светильниках), использовать переносные светильники или разместить розетку 12В для их подключения, подробнее см. ПУЭ 6.1.16, 17.
  • Отдельно на освещение и розетки рекомендуется установить автоматические выключатели и УЗО. Если вдруг придётся чинить розетку, делать это можно будет при включенном свете.
  • Понижающий трансформатор 220/12 для освещения смотровой ямы и переносок установите в электрощите.
  • Если это возможно, то обязательно сделайте в гараже трёхфазный ввод. Он понадобится при подключении трёхфазных асинхронных двигателей, а именно они установлены в большинстве станков, как самодельных, так и фирменных. Вам не придется покупать конденсаторы (недешевое удовольствие), или выходить из положения поиском однофазных, например, коллекторных двигателей. Также это позволит подключить нагрузку большей мощности, при том же токе вводного автомата.

Схема трёхфазного электрощита для подключения однофазного и трёхфазного оборудования:

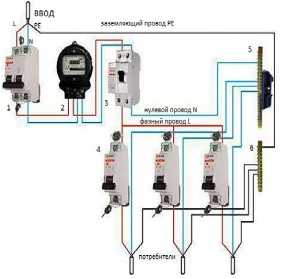

Общая схема электропроводки в гараже:



Последний вариант монтажа мы более подробно рассмотрели в статье: схема проводки в гараже!

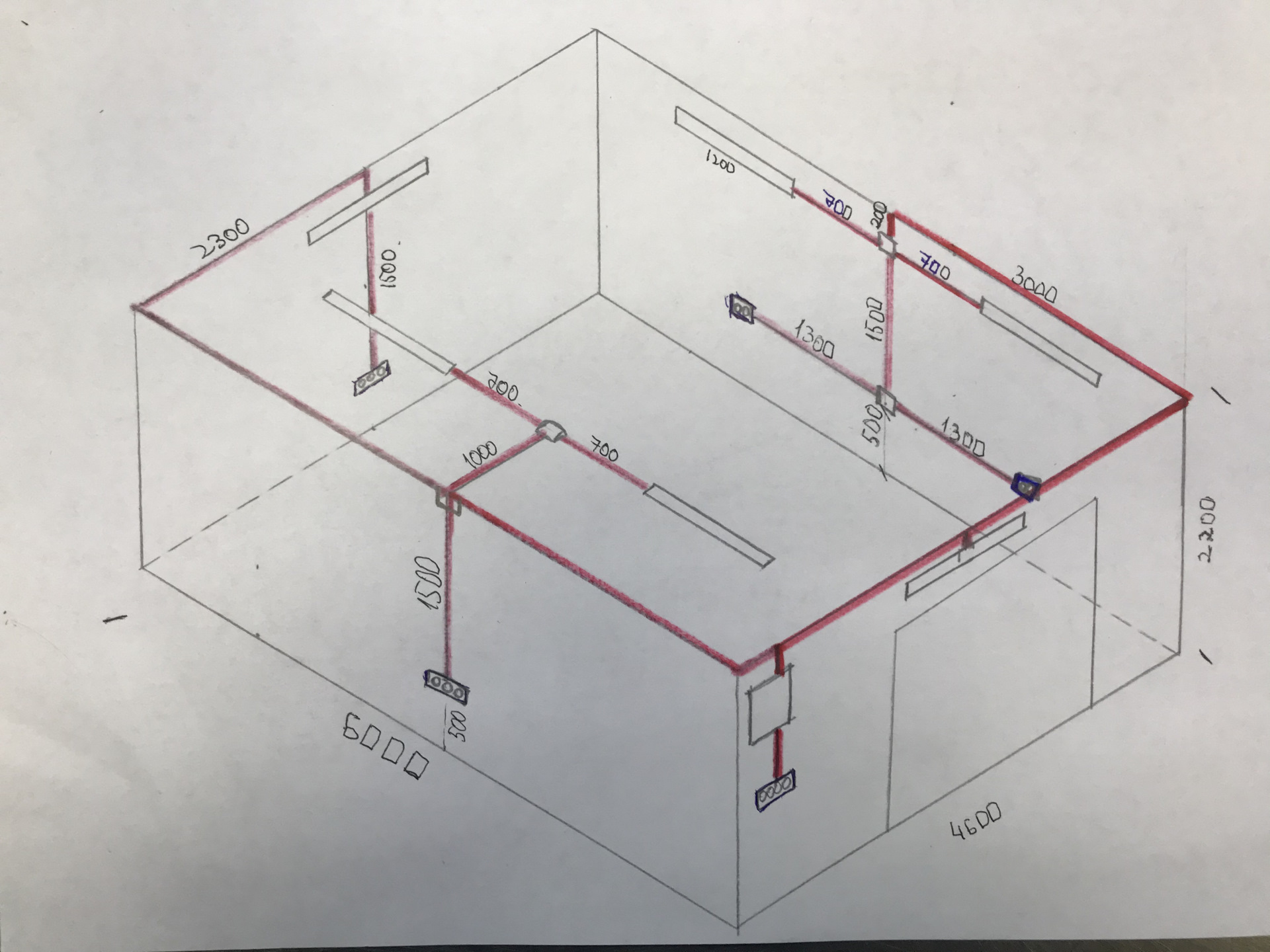

Следует отметить, что лучше всего для создания схемы использовать план постройки (если таков имеется).

В данном документе чертеж соблюден со всеми точными размерами, что будет удобно для создания правильного проекта.

Расчет количества материалов

После создания схемы необходимо переходить к следующему этапу – подсчету количества материалов для электромонтажа. Для начала считайте количество кабеля. Учтите, что электропроводка в гараже будет как внутренняя, так и наружная (для прокладки от столба к счетчику и ввода), поэтому приобрести потребуется материалы для всех видов работ. От столба обычно прокладывают провод СИП, его сечение вам укажут в техусловиях на подключение, при этом согласно ПУЭ 7.1.34 и в таблице 2.4.2 «Наименьшее сечение или диаметр проводов ответвлений от ВЛ к вводам», сечение алюминиевых жил разрешено использовать не меньше чем 16 кв. мм, либо больше 2.5 кв. мм, если это питание отдельного электрооборудования (гараж таковым не является).

На основании выше сказанного (ПУЭ 7.1.34) проводка внутри гаража должна быть выполнена медным проводом или кабелем. Для прокладки проводки внутри гаража используйте ВВГнг-LS.

Чтобы правильно рассчитать сечение кабеля необходимо точно определить, какие электроприборы будут установлены внутри помещения. Суммарную мощность всех электроприборов нужно умножить на коэффициент «1,2» (запас мощности в 20%), на основании чего по таблице выбрать подходящее значение. На розетки прокладывайте кабель сечением токопроводящих жил в 2.5 кв. мм, к отдельным приборам – рассчитывайте по мощности.

Что касается длины, то ее обязательно берем с запасом, т.к. проводник будет разрезаться на части (от розетки к щитку, от выключателя к светильнику и т.д.). На каждое соединение проводов необходимо брать запас в 10-15 см.

Просчитайте точное количество розеток в гараже. Их должно быть не менее 2х. Одна для удлинителя (на случай ремонта машины), а вторая для стационарного электроприбора (к примеру, компрессора либо сварочного аппарата). Выключателя будет два: один для смотровой ямы, второй для главного освещения.

При необходимости можно добавить еще выключатели для управления светом на каждой из стен, например.

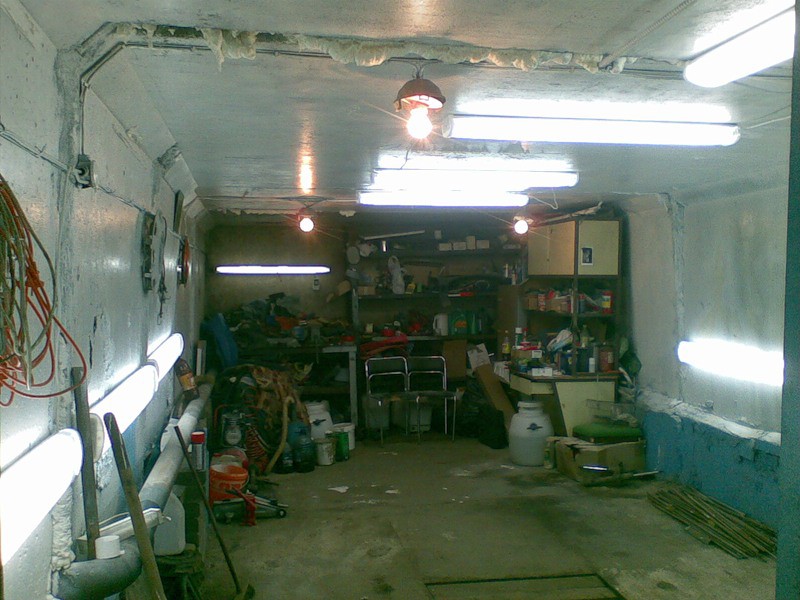

Отдельное внимание необходимо уделить светильникам. В наше время популярностью пользуются светодиодные и люминесцентные светильники. Первый вариант более экономичный и долговечный, но в то же время и более дорогой.

При этом будет отлично, если сам светильник будет иметь высокий класс пылевлагозащиты – IP54 и выше. Это особенно важно, если гараж неотапливаемый и может скапливаться конденсат.

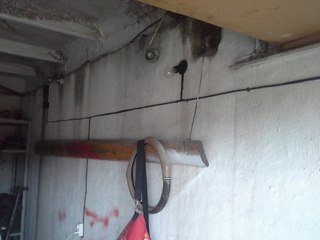

Если будет осуществляться монтаж открытой электропроводки в гараже, необходимо также просчитать количество креплений, гофры либо кабель-каналов. Согласно СНиП 3.05.06-85 (таблица 2) шаг крепления открытой проводки в трубах диаметром 20 мм – не более 1 м, 32 мм – не более 1,4 метра Такие требования можно применить к прокладке кабеля в гофре. При этом есть требования для крепления кабеля без труб и гофр при открытой проводки, они описаны в ВСН 180-84. п.7.2., где сказано: «Расстояние между точками крепления проводов и кабелей должны быть не менее 500 мм при горизонтальной прокладке и 1000 мм — при вертикальной».

В данном случае нужно учитывать требования, но фактически нужно крепить гофру каждые 0,3-0,7 метра, так, чтобы она не провисала.

Монтаж проводки скрытым способом мы не рекомендуем использовать, т.к. он более трудоемкий и вряд ли улучшит интерьер помещения. После того как все элементы будут рассчитаны, переходим к основному процессу.

Основной процесс

Монтаж проводки в гараже состоит из трех основных этапов:

  • подготовка;
  • уличная прокладка;
  • внутренняя разводка кабеля.

Рассмотрим подробно каждый из этапов в виде пошаговой инструкции, чтобы Вы знали как провести электропроводку в гараже своими руками.

Подготовительные работы

Подготовительные работы заключаются в нарезке кабеля и подготовке стен. Нарезка осуществляется с учетом запаса длины (как мы уже говорили, не менее 10 см на каждое соединение). Далее стены размечаются согласно созданной схеме. Для разметки можно использовать разметочный шнур.

 Разметка шнуром наиболее проста и эффективная. Необходимо закрепить шнур в начальной точке (как показано на фото ниже), после чего протянуть его до следующего разветвления либо концевой точки электропроводки. Далее шнур натягивается вдоль стены, отводиться в сторону и резко отпускается. В результате на стене должен остаться окрашенный отпечаток, который и будет являться разметкой. Главная задача – натянуть шнур строго вертикально (либо горизонтально), чтобы след соответствовал пометкам на схеме. Для этого можете использовать отвес и строительный уровень. Также есть вариант сделать лазерный уровень своими руками, что поможет осуществить разметку стен под электропроводку в гараже.

После разметки стены необходимо подготовить штробы под проводку (при внутреннем способе укладки).

Обычно такой вариант используют при монтаже электропроводки в бетонном гараже. Следует отметить, что линию можно так же пустить по технологическому проему между плитами перекрытия, но не всегда такой вариант существует.

Для штробления стен рекомендуется использовать болгарку с диском по бетону либо перфоратор. Если же данного инструмента не найдется под рукой, зубило и молоток Вам в помощь. Глубина штробы должна составлять не более 2 см, толщина выбирается в соответствии с сечением жилы, но так же не более 2 см. Когда вся трасса будет представлена штробами, можно переходить далее.

Обращаем Ваше внимание на то, что в кирпичном гараже можно спрятать электропроводку в швах между рядами (как показано на фото), чтобы не заниматься созданием штроб!

Так же в процессе подготовительных работ необходимо сделать заземление.

Уличные работы

Прокладку внешней электропроводки необходимо передать в руки электрика-специалиста. Для начала выбирается способ внешней прокладки кабеля. Рекомендуется использовать воздушный способ, т.к. он менее затратный и трудоемкий. Если расстояние от уличного столба до гаража составляет больше 25 метров, согласно ПУЭ 2.4.12. позаботьтесь о создании промежуточной опоры во дворе.

К воздушной разводке электропроводки предъявляются некоторые требования:

  • высота над проезжей частью – не менее 6 метров;
  • высота над пешеходной зоной — не менее 3,75 метров;
  • высота ввода в помещение – не менее 2,75 метров.

Последнее требование может создать некоторые проблемы, т.к. гараж является невысокой постройкой, а при заведении кабеля через крышу может образоваться множество проблем (сложность гидроизоляции помещения, высокий риск механического повреждения и т.д.).

В этом случае рекомендуется устанавливать рядом трубостойку – стальную трубу, немного изогнутую вверху (как показано на картинке).

При подземной прокладке электропроводки к гаражу таких сложностей не возникает. Необходимо всего лишь вырыть траншею (от центральной линии электропередач к распределительному щитку) и поместить в нее бронированный медный кабель, например ВБбШв. Главное заранее в фундаменте оставить входное отверстие для ввода внутрь. Чтобы защитить кабель от механических повреждений, рекомендуется поместить его в специальный стальной короб, поверх которого дополнительно укладывается резиновая лента с надписью «Не копать, ниже кабель». Под фундаментом линию необходимо защитить трубой, диаметр которой в два раза больше сечения жилы. Снаружи труба должна выходить не больше, чем на 5 см.

Недостаток подземного монтажа проводки в гараже: высокая стоимость бронированного кабеля, а так же трудоемкость работ. Несмотря на затраты такой способ более долговечный.

Прокладка внутри помещения

Внутренний монтаж гаражной электропроводки не представляет сложностей. Рассмотрим прокладку проводки скрытого и открытого типа.

Скрытый способ

При разводке скрытым способом необходимо в штробы поместить кабель и закрепить его. Для крепления используются специальные пластиковые хомуты либо металлические скобы.

Рекомендуется использовать дедовский способ крепления кабеля с помощью алебастра. Раствором прихватывается трасса через каждые 25-30 см.

После этого необходимо установить распределительные коробки, а так же подключить розетки и выключатели. Далее все жилы соединяются, и осуществляется прозвонка электропроводки в гараже мультиметром. Обращаем Ваше внимание на то, что соединение должно осуществляться с помощью обжимки гильзами, сваркой, пайкой или клеммными колодками. Если проблем не возникнет и проводка разведена по правилам, необходимо заштукатурить стены и подождать, пока они высохнут.

Настоятельно рекомендуем Вам сфотографировать проводку перед отделкой стен. Это позволит Вам быстро найти места прохождения неисправного участка сети (хотя для этого лучше использовать самодельный металлоискатель).

Наружный способ

Если Вы решили провести электропроводку в деревянном либо железном гараже, то линию необходимо вести открытым способом. Это намного проще и удобнее, ведь при необходимости подключения новой розетки не нужно долбить стену от установочной коробки к новой «точке».

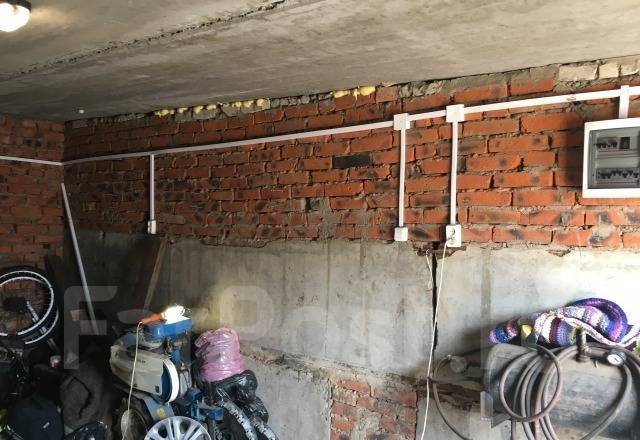

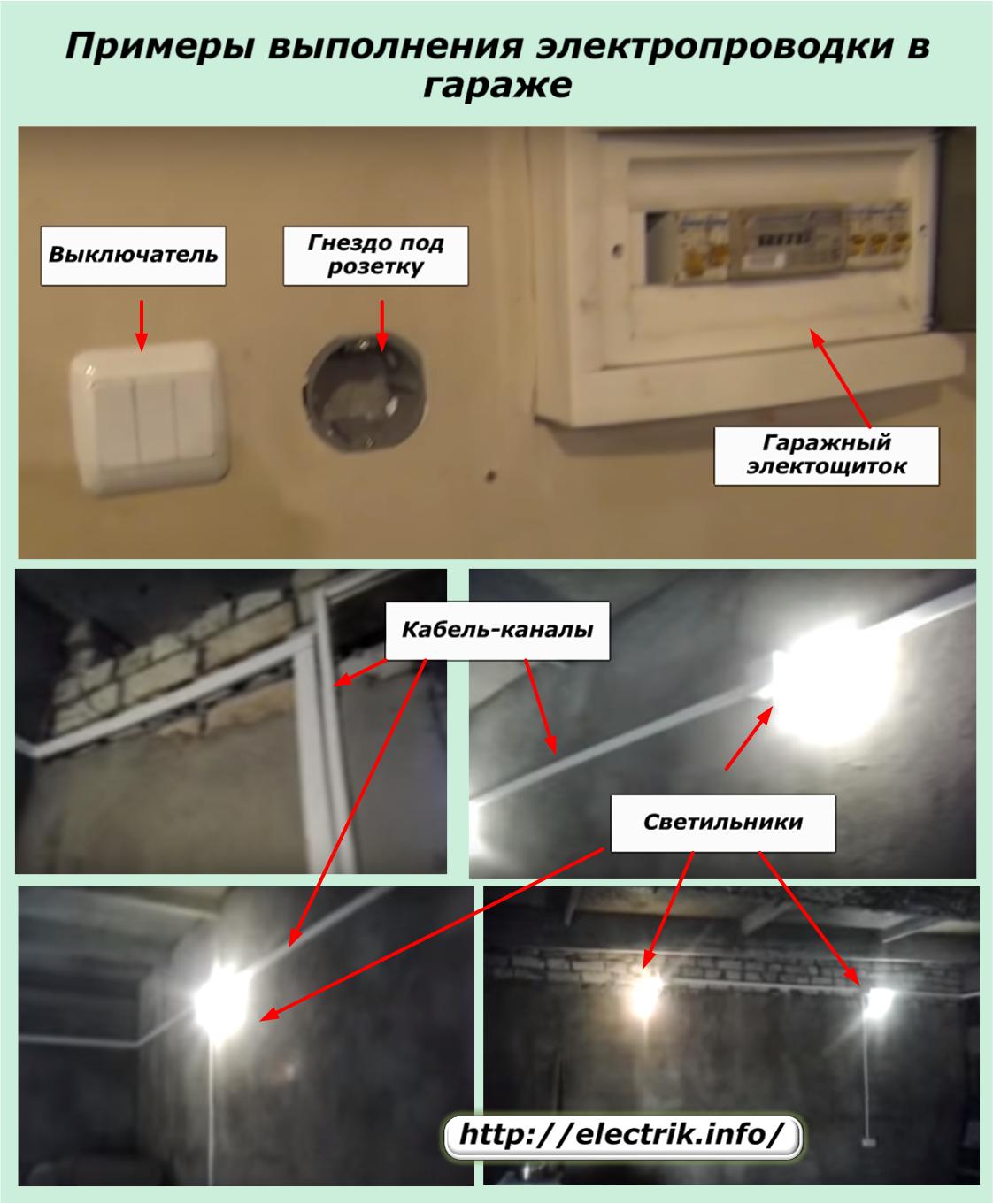

Открытая проводка, как правило, тянется в специальных кабель-каналах. Они не портят внешний вид помещения и являются безопасными (если материал изготовления каналов самозатухающий). Также можно использовать крепление на изолированных опорах, но в этом случае эстетический вид помещения немного пострадает, да и безопасность снизиться.

Если у вас деревянный гараж или из СИП-панелей, или вы собираетесь обшивать стены другим горючим материалом, необходимо использовать правила прокладки электропроводки по сгораемым покрытиям, их можно найти в Главе 2.1 ПУЭ (пункты 2.1.31-2.1.51), таблице 2.1.3 и главе 7.

Там сказано, что при прокладке по сгораемым покрытиям необходимо открытую проводку помещать в трубы. Можно прокладывать и в стальных и медных трубах. Нужно использовать кабели с негорючей изоляцией, на практике используют изделия с приставкой в маркировке FR, -нг-LS. Также можно выполнять монтаж в серой ПВХ-гофре не поддерживающей горение. Расстояние между проводом и сгораемой поверхностью должно быть не менее 10 мм. При прокладке кабеля в оболочке из сгораемых материалов (без приставок –нг-LS и пр.) без трубы необходимо также подкладывать несгораемую (металлическую, например) полосу.

Вот и вся технология монтажа электропроводки в гараже своими руками. Не забываем по окончанию работ вызвать электрика, чтобы он все проверил.

Как, вы видите, процесс монтажа проводки в гараже трудоемкий, но не представляет ничего сверхъестественного, поэтому может стать под силу даже Вам, электрику-новичку! Можете также ознакомиться с видео ролики, в которых все виды работ предоставлены более наглядно:

Вот таким образом может быть проведена проводка в гараже. Надеемся, предоставленная нами пошаговая инструкция, схема и советы помогли выполнить электромонтаж.

Разводка электропроводки в гараже: правила проведения монтажного процесса

Сегодня в статье будем разбираться с достаточно сложной темой – разводка электропроводки в гараже. Тема сложна тем, что сегодня гараж – это не только пристанище автомобиля. Это практически полноценная мастерская, где используют разные электроинструменты. Поэтому расскажем о том, как правильно создать эффективно работающую схему электропроводки, на какие параметры обратить внимание, выбирая материалы, о правилах проведения монтажного процесса.

Как правильно провести электропроводку в гаражеИсточник tirez.ru

Правила создания схемы

Проще всего, если гараж строится на участке, к которому уже подведена линия электропередач, установлен отдельный распределительный щит. Остается только провести кабель от щитка к гаражу. Если последний является постройкой, расположенной вдали от основного дома, то выбирать придется два варианта подключение: от дома или отдельная линия от столба, находящего за пределами территории дачного участка. Второй вариант сложнее тем, что воздушку могут проводить электрики, у которых есть доступ к проведению данного типа работ. К тому же в гараже придется устанавливать отдельный распределительный щит.

Теперь, что касается схемы электропроводки в гараже (проводов и кабелей). В первую очередь определяется точка ввода внешнего силового кабеля, а также место установки щитка. Затем на схему наносятся места расположения светильников и розеток. Все это соединяется линиями разводки. Каковы требования ко всем этим элементам:

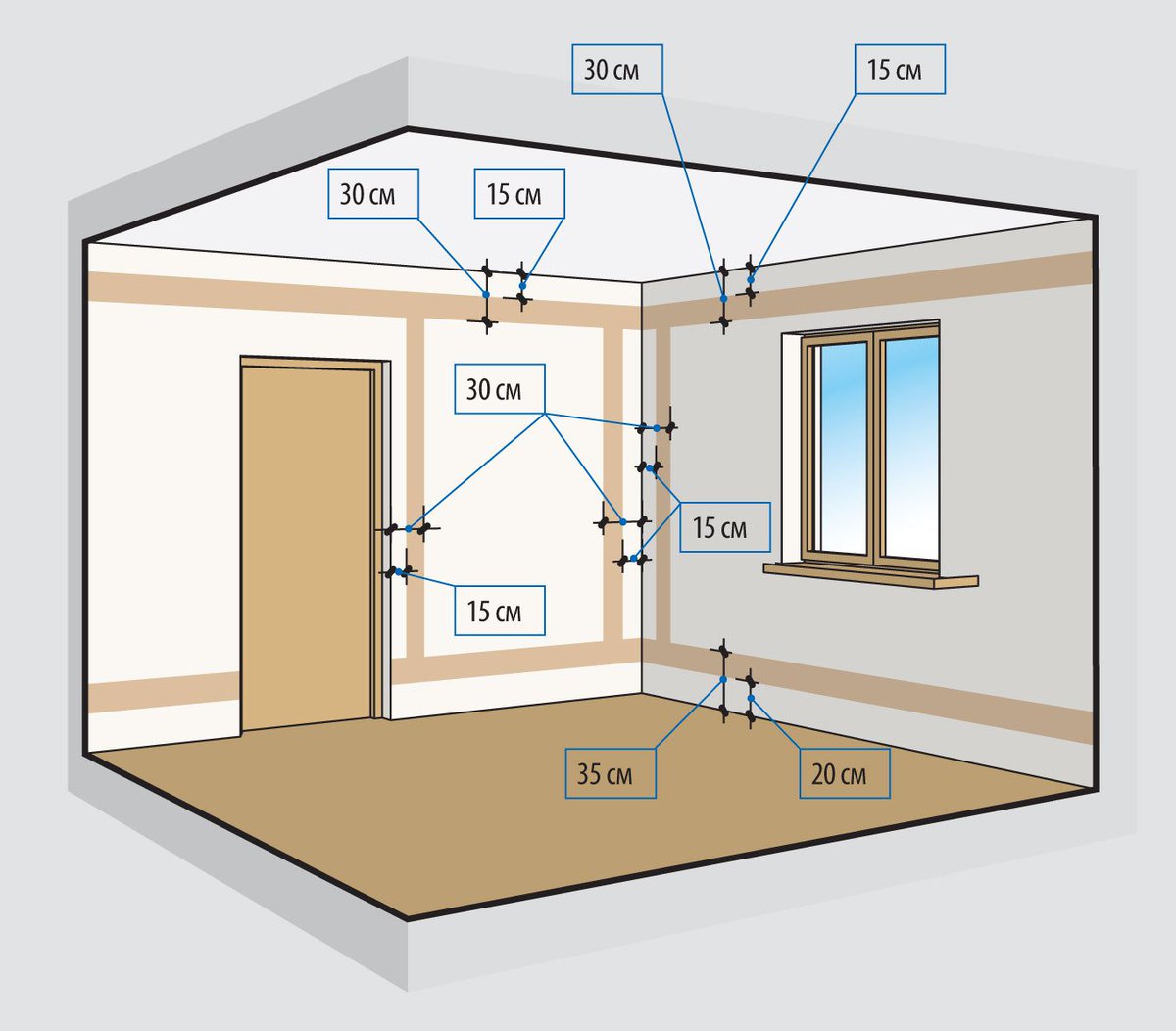

  • Линии проводки внутри гаража должны прокладываться только в вертикальном или горизонтальном направлениях. Никаких уклонов.
  • Переход от горизонтального участка в вертикальный (и наоборот) производят только под прямым углом.
Электропроводка – это горизонтальные и вертикальные участкиИсточник ms.decoratex.biz
  • Расстояние горизонтальных участков от потолка или пола, вертикальных от углов строения, оконных и дверных проемов – 15 см.
  • То же расстояние и до отопительных приборов (радиаторов, печей и прочих).
  • Количество розеток из расчета одна на 6 м2 или через каждые 4 м.
  • Высота установки розеток – 60 см от поверхности пола.
  • Высота установки выключателей – 1,5 м. Их монтируют на расстоянии минимум 15 см от дверных косяков.
  • Если в гараже есть подвал и смотровая яма, то в них розетки не устанавливают. Это касается и выключателей для лампочек. Эти элементы монтируют в самом гараже в удобном месте.

Оптимальное решение – трехфазная схема разводки. При этом одна фаза подключается только к осветительным приборам, две другие раскидываются по розеткам. Если трехфазное подключение проблема, то используют однофазную (220 вольт). Для этого варианта придется точно подсчитать нагрузку на кабели и правильно подобрать их сечение. Это в основном касается проводов для розеток.

При этом опять-таки лучше разделить схему на два участка: для лампочек и розеток. И на каждый шлейф придется подобрать автоматический выключатель по потребляемой мощности и силе тока.

Схема электропроводки с двумя участками: освещение и розеткаИсточник infourok.ru

Как правильно рассчитать количество требуемых материалов

После создания схемы можно легко подсчитать количество розеток и выключателей. Сложнее с кабелем. Придется по схеме на внутренних стенах гаража нанести линии прокладки кабелей. После чего каждый участок замеряется рулеткой и складывается в общую сумму.

Обратите внимание, что у каждого шлейфа будет свое сечение проводов. Поэтому длина каждого участка рассчитывается по отдельности. Не забываем и о внешней линии: от столба до гаража. Обычно для этого используют медный кабель сечением 10 мм2. Его будет достаточно даже в том случае, если гараж переоборудуют в мастерскую.

Что касается сечения кабелей для светильников, то здесь подойдет провод сечением 1,0-1,5 мм2. Для розеток надо подсчитать мощность оборудования и электроинструментов, которые будут к ним подключаться. Для этого суммируют мощности всех приборов, то есть определяется общая потребляемая мощность в независимости от того, будут ли инструменты одномоментно эксплуатироваться. Полученное значение увеличивается на 20%. Это так называемый запас прочности. Теперь надо обратиться к специальным таблицам, где показана зависимость потребляемой мощности и сечения электрического кабеля. На фото ниже одна из таких таблиц представлена.

Таблица соотношения потребляемой мощности и сечения электрической разводкиИсточник drive2.ru

Как показывает практика, для розеток подойдет кабель сечением 4 мм2. И это максимальное значение. Для многих электроинструментов будет достаточно и 2,5 мм2.

Если монтаж электропроводки в гараже будет проводиться открытым способом, то придется подсчитать количество крепежей и гофры или кабель-каналов. Конечно, лучше провести скрытую проводку с последующей отделкой стен. Проводов не будет видно, а значит, они не испортят внешний вид помещений. Единственное, что необходимо сделать, положить схему в надежное место, чтобы не потерять на случай, если в какой-то из стен надо будет забить гвоздь или вкрутить саморез. Чтобы не повредить уложенный кабель.

Этапы монтажа электропроводки

Этапа три:

  • подготовка;
  • монтаж внешнего участка;
  • монтаж внутренней схемы.

Подготовительные работы

В основном их проводят внутри гаража. Проводимые работы касаются разметки, создание мест установки розеток и выключателей, мест крепление осветительных приборов и участков закладки проводов. Разметка проблем не вызывает. Ее со схемы надо перенести на стены гаража, используя линейку и карандаш. Если гараж большой, то рекомендуют использовать разметочный шнур. Не забывайте, что все линии наносят только вертикально или горизонтально.

Как сделать гнездо для розетки алмазной коронкойИсточник evrasia-today.ru

Гнезда под розетки, выключатели и разветкоробки делают перфоратором с алмазной коронкой. Штробы в стенах специальным инструментом, который называется штроборез. Хотя существует несколько способов сделать штробы: от простого – молоток с зубилом, до более эффективного – перфоратор с насадкой в виде лопатки. Хотя штроборез – это и скорость проводимых операций, и ровность нарезаемых каналов. Но много пыли.

Глубина и ширина штроб зависит от диаметра электрического провода. Но, как показывает практика, оба размерных параметра обычно не превышают 2 см.

Что касается схемы подключения освещения в гараже. Кабель в этом случае протягивают по потолку. Если перекрытие – железобетонные плиты, то кабель пропускают между ними в зазоре, который впоследствии замазывают цементно-песчаным раствором или готовой штукатурной смесью. Если перекрытие – одна монолитная плита, то кабель пропускают через гофру, которую крепят к потолку хомутами на саморезы.

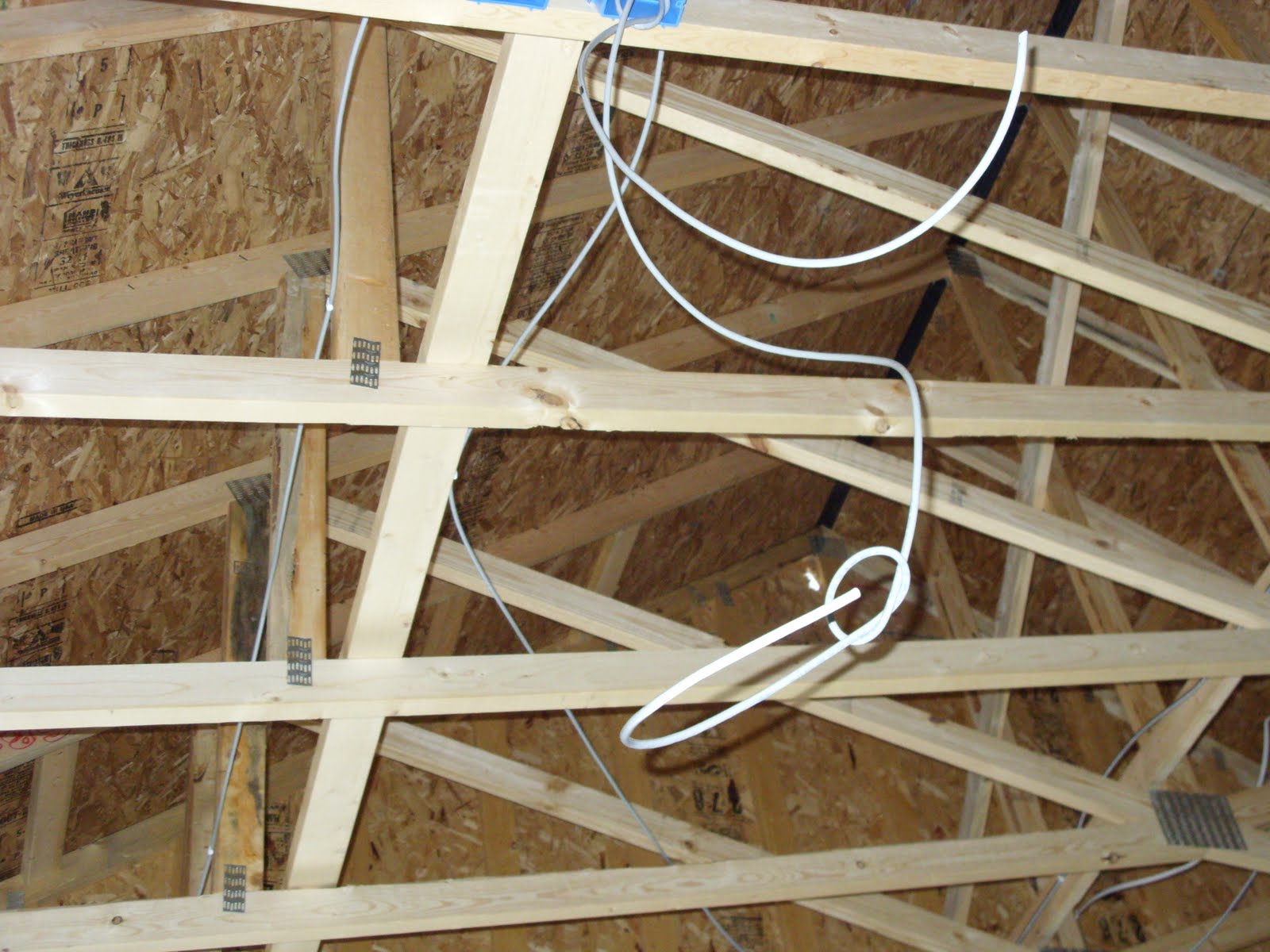

Крепление электропроводки к потолкуИсточник montazh-sveta.ru

Прокладка кабеля на улице

Есть два способа: воздушный и подземный. Лучше выбрать первый, как самый простой и нетрудоемкий. Есть некоторые требования, которые предъявляются к проводке данного типа:

  1. Если кабель придется проводить над проезжей частью, то высота укладки не должна быть меньше 6 м.
  2. Над пешеходной зоной не меньше 3,75 м.
  3. Ввод в гараж должен производиться на высоте не меньше 2,75 м.
  4. Если расстояние от столба линии электропередач до гаража более 25 м придется устанавливать дополнительную промежуточную опору.

Несколько слов о третьем требовании. Гараж – постройка невысокая, поэтому данный параметр сложно выдержать. Для решения проблемы поступают следующим образом – из стальной трубы диаметром 20-32 мм делают стойку в виде изогнутой конструкции, как показано на фото ниже. Это устройство крепят к крыше гаража или к стене.

Трубостойка, как устройство ввода электрического кабеля в гаражную постройкуИсточник krsk.au.ru
Каким требованиям должна отвечать проводка в бане – основные правила и нормативы

Если решено проводить подземную прокладку, то серьезных требований к ней нет. Единственное важное требование – использовать бронированный кабель, в маркировке которого есть буква «б», к примеру, ВБбШв.

От столба ЛЭП выкапывают в сторону гаража траншею, куда и закладывают кабельное изделие. Чтобы при проведении каких-либо земляных работ на дачном участке не повредить уложенный электропровод, кабель лучше уложить в стальную или пластиковую трубу, диаметр которой должен быть двое больше, чем диаметр самого кабеля. Стальную трубу обязательно гидроизолируют, к примеру, ее обмазывают битумной мастикой.

Очень важно чтобы в трубу не попала талая или дождевая вода, поэтому около столба ЛЭП делают отвод вверх, конец которого герметизируют. Выступать отвод над поверхностью грунта должен минимум на 5 см. Если расстояние от опоры ЛЭП до гаража составляет 0,6-0,8 м, то закладывать кабель в трубу необязательно.

С противоположной стороны трубу и кабель заводят в сам гараж. Для этого предварительно надо в фундаменте строения оставить сквозное отверстие. Обычно укладывают стальную или пластиковую трубу.

Необходимо отметить, что подземный способ – вариант трудоемкий, бронированный кабель стоит дорого, дополнительно приходится приобретать трубу. Но он, как показывает практика, долговечнее воздушной прокладки.

В видео показано, как проложить кабель подземным способом:


Как найти проводку в стене: с профессиональным оборудованием и подручными средствами

Внутренняя разводка

Электрика в гараже, как и в любом другом помещении или строении, проводится двумя способами: скрытый и открытый. Первый – это установка кабеля в штробы. Второй – по стенам, но в специальные короба-каналы.

Скрытый способ

Монтаж кабеля начинают с его подрезки на куски, длина которых равна длинам шлейфов, плюс 10%. Затем монтируют распределительные коробки. Их утапливают в гнезда, где крепят саморезами на пластмассовые дюбели или гипсовым раствором. Многие используют комбинированный вариант, хотя двух саморезов бывает достаточно.

Кабель укладывают в штробы, где крепят его пластиковыми хомутами и саморезами. Раньше для крепления использовали алебастр. Многие мастера им также сегодня пользуются. Но лучше использовать современные крепежные изделия.

Важный момент – соединение электропроводки между шлейфами. Ушли в небытие скрутки, защищенные изолентой, вместо них сегодня используют клеммные колодки разного типа. Это в первую очередь высокая безопасность соединения, плотность примыкания проводов друг к другу.

Итак, внутренняя разводка электрики в гараже практически закончена. Остается только заделать штробы штукатурным раствором, провести монтаж розеток и выключателей с подключением их к электрическим проводам.

Скрытая электропроводка в гаражеИсточник giropark.ru
Наружный способ

Если гараж – строение деревянное или металлическое, то провести электропроводку можно только открытым способом. Для этого потребуются специальные приспособления – так называемые кабель-каналы. Это двухметровой длины короба, состоящие из двух частей: основа (короб) и крышка.

Основу крепят саморезами по нанесенным линиям схемы проводки, предварительно нарезая их по длине каждого участка. Конечный их пункт укладки – розетки и выключатели. Промежуточный элемент – распачные коробки. Все элементы, как и кабель-каналы, крепятся к стенам саморезами. Они не утапливаются в толщу стен, поэтому для этого способа монтажа электрики потребуются внешние розетки, выключатели и распредкоробки.

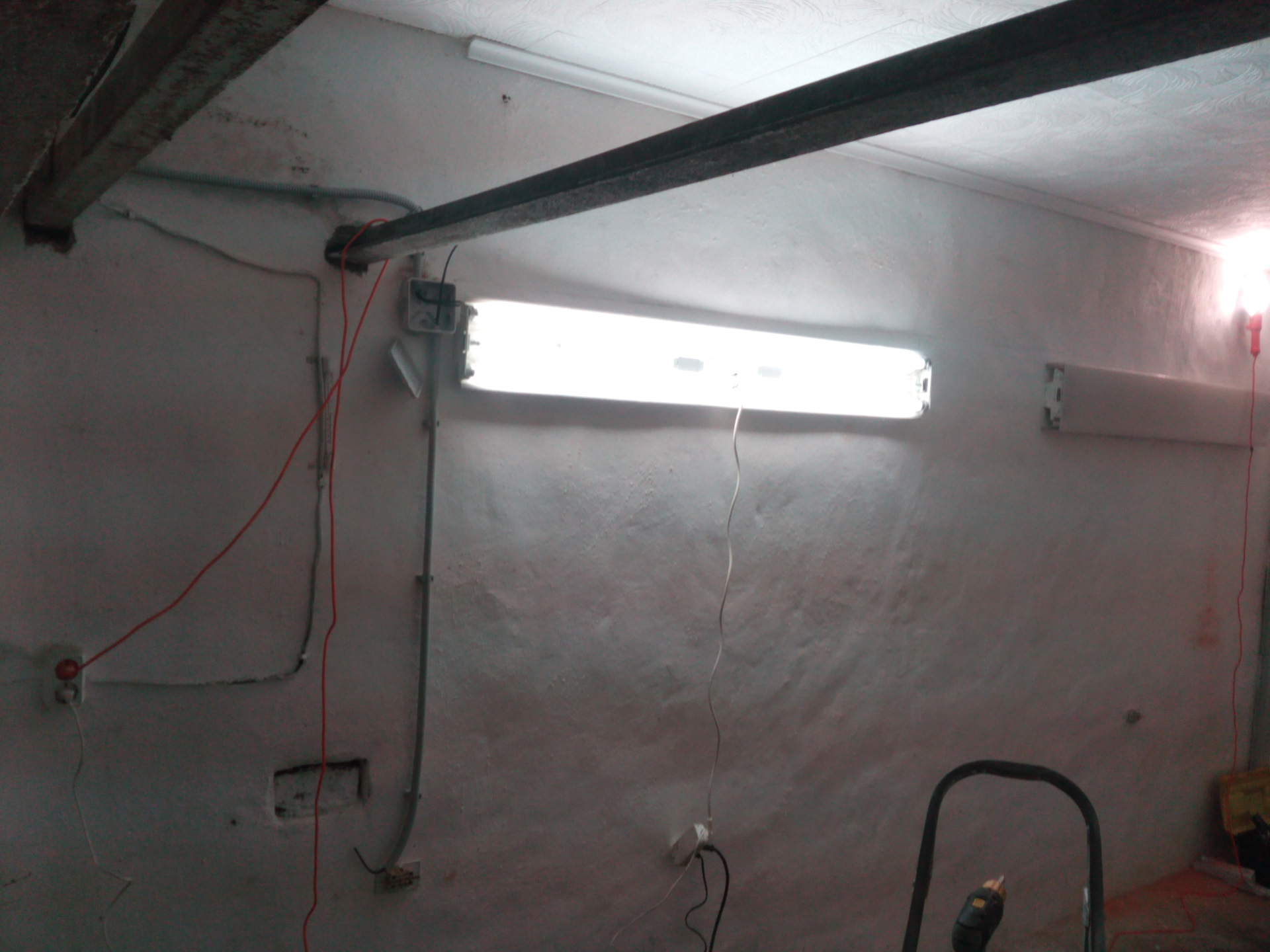

Наружная электропроводка в гаражеИсточник woodinmetal. ru
Какой кабель нужен для подключения дома к электросети на 15 кВт и как его подсоединять

Как только все электрические провода будут уложены и подключены до конечных точек, кабель-каналы закрываются крышками. Последние крепятся к основе при помощи защелок, расположенных по всех длине устройства. Во-первых, кабель-каналы не портят внешнего вида стен гаража. Во-вторых, всегда есть возможность легко снять крышки и проверить, в каком состоянии находится электропроводка. Понятно, что и ремонт или замену кабелей проводить тоже легче.

В видео показано, как правильно провести электропроводку в гараже при помощи кабель-каналов:

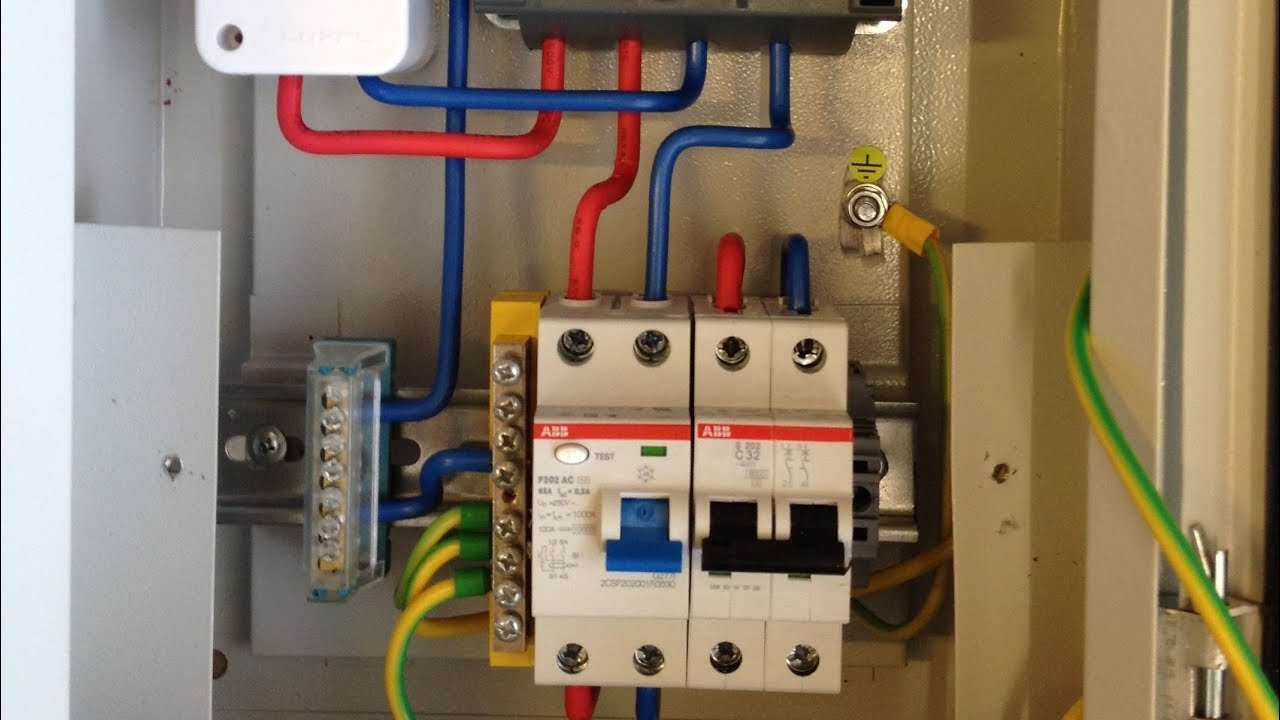

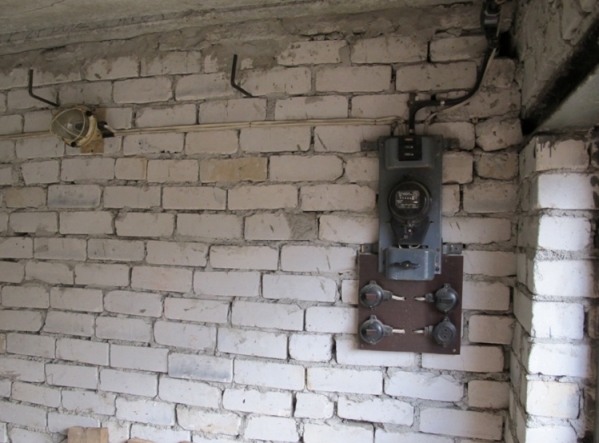

Монтаж распределительного щитка

Ситуация, когда гараж подключают отдельно от основного дома на загородном участке, встречается редко. Ведь приходится на гараже устанавливать отдельный распределительный щит, куда монтируется и счетчик учета потребляемой электроэнергии. Сложность установки щита и его подключение невысокая. Но все это оборудование придется приобретать, а это лишние финансовые затраты.

Но если такая ситуация возникла, то сам щит устанавливают на стену гаража: или внутри, или снаружи. Второй вариант предпочтительнее, всегда есть возможность не допускать инспекторов внутрь гаража. Крепление производят на саморезы и пластиковые дюбели. Высота установки – 1,8 м. Рекомендуется на каждый шлейф установить отдельный автоматический выключатель, и обязательно один общий на ввод.

В видео показано, как надо правильно устанавливать распределительный щит в гараже:


Правила проведения штробления стен под проводку: выбор инструмента и технологии

Заключение по теме

Как видите, чтобы провести электропроводку в гараже, потребуется немало усилий и времени. Не стоит относиться к этому мероприятию с прохладцей. С электричеством шутки плохи, даже в таком небольшом сооружении, как гараж. Особое внимание уделите участку до розетки, к которой будет подключаться сварочный аппарат или компрессор. Оба вида оборудования достаточно мощные, а значит, для них придется подбирать сечения кабеля большого значения. Лучше подобрать с запасом, как минимум, в 10%.

Проводка в гараже своими руками

Электропроводка в гараже необходима для возможности подключения различных приборов и освещения помещения. Её установка имеет некоторые отличительные особенности, которые следует учитывать перед тем, как сделать электропроводку в гараже. Электромонтаж следует осуществлять по все правилам. Провода необходимо брать с небольшим запасом, поскольку проводка рассчитывается на использование множества приборов. Поэтому электропроводка в гараже своими руками должна осуществляться с таким расчетом, чтобы избегать перегрузок.

Способы монтажа проводки

Гараж для автовладельца часто становится не только местом хранения автомобиля, но и мастерской, в которой он проводит большое количество времени. Функциональность, безопасность и удобство использования электропроводки должны стоять на первом месте. Для того чтобы максимально обезопасить человека и придать помещению эстетичный вид, используют разные варианты монтажа и маскировки проводов. Сделать это можно одним из следующих способов:

  • провести провода по стенам
  • использовать ПВХ короб
  • использовать накладные коробки, в которых провода будут изолированы тонкими коробами

Первый вариант нельзя проложить по легковоспламеняющимся поверхностям: фанере, дереву. Такой способ не эстетичен и небезопасен. Поэтому для таких поверхностей нужно использовать металлические короба.

Правила, которые необходимо знать, осуществляя установку электропроводки

Монтаж системы освещения гаража имеет свою специфику. Место, где находится рабочий стол или станки и оборудование, должно освещаться лучше, чем все другие. Там можно установить дополнительные точечные светильники. Следует учесть, что в гараже часто бывает сыро, поэтому розетки и выключатели должны быть с защитой от попадания влаги и пыли.

Проводка в гараже своими руками будет служить длительное время, если соблюдать некоторые общие правила, а именно:

  • провод укладывают строго горизонтально или вертикально, повороты осуществляют под углом 90 градусов
  • разводка проводится на расстоянии от потолка и отопительных труб
  • установка розеток, выключателей также осуществляется на удобной высоте от пола и расстоянии от входной двери
  • розетки в погребе или смотровой яме не устанавливаются, потому что это места повышенной влажности
  • лучше установить трехфазную проводку, чем однофазную сеть, которая небезопасна

В арсенале необходимо иметь все инструменты, которые помогут правильно сделать необходимые работы. К такому инвентарю относят следующие приборы и материалы:

  • молоток, отвертки, зубило
  • дрель и сверла
  • перфоратор
  • дюбеля, шурупы, саморезы
  • приборы для измерения
  • медный или алюминиевый кабель
  • короба, гофрированные трубы
  • розетки, выключатели, светильники, переходники и трансформаторы

Ход выполнения работы

Монтаж электропроводки предусматривает подготовительные, внутренние и внешние работы. Подготовка заключается в разметке стен, проводить которую лучше окрашенным шнуром. Он крепится в начальной и концевой точке, натягивается и оставляет отпечаток. Если укладка кабеля производится в стене, то следующим этапом будет её штробление. Глубина каждой штробы должна составлять максимум 2 см, а толщина её зависит от размера кабеля. Если кабель будет находиться внутри, то проводку следует прокладывать заранее, до начала проведения чистовых работ.

Наружные или уличные работы заключаются в необходимости подвести линию электропередач. Выполнять такую работу должны специалисты с соответствующим оборудованием и допуском. Это можно сделать по воздуху или под землей. Второй способ долговечный, но и более дорогой, по сравнению с первым.

Подвести электричество самостоятельно достаточно просто. Для этого нужно иметь для начала базовое понимание процесса. Для начала составляется схема электроснабжения с составлением плана гаража, отметкой на нем всех розеток, выключателей, электрощита. Перед тем как осуществлять непосредственно монтаж, необходимо измерить точное количество материалов, осветительных приборов и длину кабеля. После осуществления всех покупок, нужно правильно приступать к установке приборов. Затем прокладывается кабель одним из выбранных способов, подключается к щитку, розеткам и выключателям. В последнюю очередь осуществляется монтаж распределительной коробки, установка розеток и проверяется работа всей системы. Подвести электричество в гараж можно своими руками. Целесообразно устанавливать два автомата для освещения. Один из них будет отвечать непосредственно за гараж, а второй – за подвал или смотровую яму. Это удобно, потому что свет будет гореть только в том помещении, где необходимо.

Дополнительные нюансы в работе

Провести монтаж электричества в гараже своими руками достаточно просто. Но перед этим лучше продумать, где в помещении будет находиться рабочее место, стол и стеллажи для оборудования, деталей и инструментов. Это делается для того, чтобы впоследствии иметь представление о месте расположения осветительных приборов, розеток и выключателей. Монтаж необходимо осуществлять со всей ответственностью и не пренебрегать мерами безопасности. От качества проделанной работы зависит безопасность и удобство дальнейшего использования. Следует позаботиться и об освещении улицы или дороги возле гаража. Это будет целесообразно, потому что освещать вход фарами не всегда удобно. Для этого необходимо подвести кабель наружу и установить автоматический датчик освещения.

Обустроить своими руками гараж таким образом, чтобы в нем было комфортно пребывать и работать, можно достаточно просто. Некоторые работы лучше поручить специалистам, имеющим допуск к их проведению. Но монтаж электрики легко выполнить и самостоятельно, руководствуясь вышеизложенными советами.

Как сделать электропроводку в гараже

Самая полная информация по теме: «как сделать электропроводку в гараже» с полным описанием и комментариями от профессионального мастера.

Технология монтажа электропроводки в гараже существенно отличается от варианта с квартирой либо домом. Как ни крути, для работы все равно потребуется помощь квалифицированного специалиста, который подведет электричество от столба к щитку, а также подключит трансформатор, счетчик и автоматические выключатели. Обойтись без помощи профессионального электрика не получится, т.к. для наружного ответвления кабеля от центральной ЛЭП необходимо иметь лицензию для работы с высоким напряжением.

Стоимость монтажа электричества, выполненного специалистом, может заметно ударить по Вашему карману, а вот если Вы самостоятельно проведете электричество внутри гаража, электрику останется только подключить Вас к общей сети. Самостоятельная разводка линии имеет несколько весомых преимуществ. Во-первых, вы сэкономите собственные деньги. Ну и, во-вторых, наберетесь практики в электромонтажных работах. Далее мы расскажем, как должна быть выполнена электропроводка в гараже своими руками.

Также рекомендуем Вам заплатить опытному электрику, чтобы после окончания прокладки электропроводки в гараже, он проверил качество соединения и правильность проделанной Вами работы. Сумма выйдет незначительная, но зато Вы не будете лишний раз беспокоиться по поводу безопасности.

Перед тем как Вы перейдете к подготовке стен, необходимо тщательно составить схему монтажа электропроводки в гараже. На схеме обязательно указывается место ввода силового кабеля внутрь, место установки электрощитка, а так же места установки лампочек, светильников и розеток.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Что бы самостоятельно начертить схему гаражной проводки, рекомендуем Вам учитывать следующие требования:

  • Трасса должна проходить строго вертикально и горизонтально по стенам. Поворот осуществляется только под прямым углом.
  • В целях безопасности от механических повреждений, разводка осуществляется на расстоянии 10-15 см от потолка и на расстоянии от труб отопления не менее чем на 15 см.
  • Выключатель рекомендуется крепить на расстоянии 10-15 см от дверного косяка, на высоте 1,5 метра от земли.
  • Установка розеток осуществляется на высоте 60 см от пола. Рекомендуется размещать одну розетку на 6 кв.м. либо через каждые 4 м.
  • Если предусмотрена смотровая яма в гараже либо подвал, выключатель и розетка должны обязательно быть вынесены за пределы этой зоны. Это связано с тем, что в смотровой яме и подвале повышенная влажность.
  • Отдельно на освещение и розетки рекомендуется установить автоматические выключатели и УЗО. Если вдруг придётся чинить розетку, делать это можно будет при включенном свете.
  • Для смотровой ямы необходимо устанавливать 12-и вольтные светильники (достаточно даже одного). Для этого в схему электропроводки включите понижающий трансформатор, который будет установлен в электрощите, где и рубильник.

Освещение в смотровой яме

К Вашему вниманию наглядные схемы (без смотровой ямы):

Со смотровой ямой:

Последний вариант монтажа мы более подробно рассмотрели в статье: схема проводки в гараже!

Следует отметить, что лучше всего для создания схемы использовать план постройки (если таков имеется). В данном документе чертеж соблюден со всеми точными размерами, что будет удобно для создания правильного проекта.

После создания схемы необходимо переходить к следующему этапу – подсчету количества материалов. Для начала подсчитываем количество кабеля. Электропроводка в гараже будет как внутренняя, так и наружная (от столба к счетчику), поэтому приобрести потребуется материалы для всех видов работ. Для монтажа наружной проводки рекомендуется использовать медные жилы, сечением не менее 10 мм.кв.

Обращаем Ваше внимание на то, что изделие с алюминиевыми жилами использовать не желательно. Во-первых, потребуется большее поперечное сечение проводов, а во-вторых, алюминий не такой эластичный, поэтому чаще подвергается механическим повреждениям!

Чтобы правильно рассчитать сечение кабеля необходимо точно определить, какие электроприборы будут установлены внутри помещения. Суммарную мощность всех электроприборов нужно умножить на коэффициент «1,2» (запас мощности в 20%), на основании чего по таблице выбрать подходящее значение. Для розеток в гараже рекомендуется использовать жилы, сечением не менее 4 мм.кв. Выключателям достаточно 1,5 мм.кв.

Что касается длины, то ее обязательно берем с запасом, т.к. проводник будет разрезаться на части (от розетки к щитку, от выключателя к светильнику и т.д.). На каждое соединение необходимо брать запас в 10-15 см (для соединения проводов между собой).

Просчитайте точное количество розеток в гараже. Их должно быть не менее 2х. Одна для удлинителя (на случай ремонта машины), а вторая для стационарного электроприбора (к примеру, компрессора либо сварочного аппарата). Выключателя будет два: один для смотровой ямы, второй для главного освещения. При необходимости можно добавить еще выключатели.

Отдельное внимание необходимо уделить светильникам. В наше время популярностью пользуются светодиодные и люминесцентные светильники. Первый вариант более экономичный и долговечный, но в то же время и более дорогой.

Если будет осуществляться монтаж открытой электропроводки в гараже, необходимо также просчитать количество креплений, гофры либо кабель-каналов. Монтаж проводки скрытым способом мы не рекомендуем использовать, т.к. он более трудоемкий и вряд ли улучшит интерьер помещения. После того как все элементы будут рассчитаны, переходим к основному процессу.

Монтаж проводки в гараже состоит из трех основных этапов:

  • подготовка;
  • уличная прокладка;
  • внутренняя разводка кабеля.

Рассмотрим подробно каждый из этапов, чтобы Вы знали как сделать электропроводку в гараже от А до Я своими силами.

Подготовительные работы заключаются в нарезке кабеля и подготовке стен. Нарезка осуществляется с учетом запаса длины (как мы уже говорили, не менее 10 см на каждое соединение). Далее стены размечаются согласно созданной схеме. Для разметки можно использовать разметочный шнур. Разметка шнуром наиболее проста и эффективная. Необходимо закрепить шнур в начальной точке (как показано на фото ниже), после чего протянуть его до следующего разветвления либо концевой точки электропроводки. Далее шнур натягивается вдоль стены, отводиться в сторону и резко отпускается. В результате на стене должен остаться окрашенный отпечаток, который и будет являться разметкой. Главная задача – натянуть шнур строго вертикально (либо горизонтально), чтобы след соответствовал пометкам на схеме. Для этого можете использовать отвес и строительный уровень. Также есть вариант сделать лазерный уровень своими руками, что поможет осуществить разметку стен под электропроводку в гараже.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

После разметки стены необходимо подготовить штробы под проводку (при внутреннем способе укладки).

Штробление стены дрелью с коронкой

Обычно такой вариант используют при монтаже электропроводки в бетонном гараже своими руками. Следует отметить, что линию можно так же пустить по технологическому проему между плитами перекрытия, но не всегда такой вариант существует.

Для штробления стен рекомендуется использовать болгарку с диском по бетону либо перфоратор. Если же данного инструмента не найдется под рукой, зубило и молоток Вам в помощь. Глубина штробы должна составлять не более 2 см, толщина выбирается в соответствии с сечением жилы, но так же не более 2 см. Когда вся трасса будет представлена штробами, можно переходить далее.

Обращаем Ваше внимание на то, что в кирпичном гараже можно спрятать электропроводку в швах между рядами (как показано на фото), чтобы не заниматься созданием штроб!

Так же в процессе подготовительных работ необходимо сделать заземление.

Прокладку внешней электропроводки необходимо передать в руки электрика-специалиста. Для начала выбирается способ внешней прокладки кабеля. Рекомендуется использовать воздушный способ, т.к. он менее затратный и трудоемкий. Если расстояние от уличного столба до гаража составляет больше 25 метров, позаботьтесь о создании промежуточной опоры во дворе.

К воздушной разводке электропроводки предъявляются некоторые требования:

  • высота над проезжей частью – не менее 6 метров;
  • высота над пешеходной зоной — не менее 3,75 метров;
  • высота ввода в помещение – не менее 2,75 метров.

Последнее требование может создать некоторые проблемы, т.к. гараж является невысокой постройкой, а при заведении ЛЭП через крышу может образоваться множество проблем (сложность гидроизоляции помещения, высокий риск механического повреждения и т.д.).

В этом случае рекомендуется устанавливать рядом трубостойку – стальную трубу, немного изогнутую вверху (как показано на картинке).

При подземной прокладке электропроводки к гаражу таких сложностей не возникает. Необходимо всего лишь вырыть траншею (от центральной линии электропередач к распределительному щитку) и поместить в нее бронированный медный кабель, например ВБбШв. Главное заранее в фундаменте оставить входное отверстие для ввода внутрь. Чтобы защитить изделие от механических повреждений, рекомендуется поместить его в специальный стальной короб, поверх которого дополнительно укладывается резиновая лента с надписью «Не копать, ниже кабель». Под фундаментом линию необходимо защитить трубой, диаметр которой в два раза больше сечения жилы. Снаружи труба должна выходить не больше, чем на 5 см.

Подземное ведение линии электросети

Недостаток подземного монтажа проводки в гараже: высокая стоимость бронированного кабеля, а так же трудоемкость работ. Несмотря на затраты такой способ более долговечный.

Внутренний монтаж гаражной электропроводки не представляет сложностей. Рассмотрим прокладку проводки скрытого и открытого типа.

Скрытый способ

При разводке скрытым способом необходимо в штробы поместить кабель и закрепить его. Для крепления используются специальные пластиковые хомуты либо металлические скобы.

Рекомендуется использовать дедовский способ крепления кабеля с помощью алебастра. Раствором прихватывается трасса через каждые 25-30 см.

После этого необходимо установить распределительные коробки, а так же подключить розетки и выключатели. Далее все жилы соединяются, и осуществляется прозвонка электропроводки в гараже мультиметром. Обращаем Ваше внимание на то, что соединение должно осуществляться только с помощью клеммных колодок. Они недорогие и очень надежные. Если проблем не возникнет и проводка разведена по правилам, необходимо заштукатурить стены и подождать, пока они высохнут.

Настоятельно рекомендуем Вам сфотографировать проводку перед отделкой стен. Это позволит Вам быстро найти места прохождения неисправного участка сети (хотя для этого лучше использовать самодельный металлоискатель).

Наружный способ

Если Вы решили провести электропроводку в деревянном либо железном гараже, то линию необходимо вести открытым способом. Это намного проще и удобнее, ведь при необходимости подключения новой розетки не нужно долбить стену от установочной коробки к новой «точке».

Открытая проводка, как правило, тянется в специальных кабель-каналах. Они не портят внешний вид помещения и являются безопасными (если материал изготовления каналов самозатухающий). Также можно использовать крепление на изолированных опорах, но в этом случае эстетический вид помещения немного пострадает, да и безопасность снизиться.

Вот и вся технология монтажа электропроводки в гараже своими руками. Не забываем по окончанию работ вызвать электрика, чтобы он все проверил.

Как, вы видите, процесс монтажа проводки в гараже трудоемкий, но не представляет ничего сверхъестественного, поэтому может стать под силу даже Вам, электрику-новичку! Можете также ознакомиться с видео, в котором все виды работ предоставлены более наглядно:

Рекомендуем так же просмотреть технологию монтажа электропроводки в бане!

Электропроводка в гараже: варианты подключения, схемы электропроводки, монтаж

Даже в самом простом гараже необходимо освещение, но если монтаж проводки выполнен на скорую руку, то было бы неразумно ожидать, что она будет надежной и пожаробезопасной. Создавая в этом помещении надлежащие условия для труда, нельзя пренебрегать правилами работы с электропроводкой, иначе последствия могут быть самыми непредсказуемыми. В этой статье мы расскажем вам, как сделать электропроводку в гараже своими руками, придерживаясь норм и предписаний.

Виды гаражей и способы подключения к электроснабжению

В зависимости от того, где находится гараж, может отличаться способ его подключения к электроснабжению.

В автокооперативах к каждому гаражу подведено электропитание, о состоянии которого должен заботиться электрик, но что касается проводки внутри помещения, то здесь можно импровизировать, разумеется, в пределах допустимого. Поэтому придется разрабатывать индивидуальную схему электропроводки, учитывая выделенную или предельно допустимую мощность.

Выясните, какой мощности установлен автомат на входе. Если 10 А, то можно рассчитывать только на то, что в гараже, кроме освещения, можно будет подключить к сети маломощную дрель, болгарку и им подобные, да и то не одновременно. Когда входной автомат рассчитан на ток срабатывания в 16 А, то можно будет кратковременно пользоваться немощной бытовой электросваркой. При установленном автомате в 25 А особых ограничений по мощности не будет.

Как правило, гараж частного дома подключается к электроснабжению через общий автомат. Рассчитывая мощность электрооборудования, которое будет подключено в гараже, необходимо учитывать электропотребление приборов, находящихся в доме. Если это будет не просто гараж, а автомастерская, в которой будут проводиться электросварочные работы, тогда схема электропроводки в гараже своими руками должна включать отдельную линию 220 или 380 В.

Чтобы правильно составить схему электропроводки, составьте список электроприборов, которыми планируете пользоваться в гараже. В обязательном порядке учитывается количество светильников и их место расположения.

Если гараж используется только для парковки и мелкого ремонта автомобиля, то нет надобности в большом количестве розеток и светильников, но и сильно экономить тоже не нужно. Над верстаком или возле входа можно установить несколько розеток и двухклавишный выключатель для того, чтобы можно было разделить линии освещения по группам.

В многофункциональном гараже должно быть хорошее освещение и много удобно расположенных розеток. Также необходимо обеспечить безопасное освещение смотровой ямы.

В любом гараже должно быть установлено УЗО (устройство защитного отключения). Хотя стоит этот прибор недешево, он защитит владельца от поражения током. Номинальный ток УЗО должен быть подобран в соответствии с током нагрузки линии электропроводки, иначе прибор может не сработать в нужный момент.

Также не стоит экономить на приобретении автоматических выключателей – лучше, чтобы каждая линия была подключена отдельно. Конечно, надо учесть суммарную мощность подключаемых приборов, чтобы можно было рассчитать сечение укладываемого провода.

Нередко владельцы гаражей, используемых только для хранения автомобиля, ограничиваются установкой на входе спаренного автоматического выключателя, одной или двумя розетками и несколькими светильниками, управление которыми осуществляется одноклавишным выключателем. В такой схеме есть свои преимущества: чтобы забрать автомобиль из гаража или поставить его туда, достаточно включить один выключатель, – и свет будет гореть во всем помещении.

Одна розетка подключена сразу к автоматам, вторая же включена в одну цепь со светильниками. Уходя из гаража, можно быть уверенным, что, выключив свет, вы обесточили дальнюю розетку. Даже если владелец гаража случайно забудет выключить зарядное устройство, то оно выключится вместе со светом. Простота схемы подразумевает наличие некоторых ограничений. Так, включаться будут одновременно все 4 светильника, а вторая розетка пригодна лишь для того, чтобы через нее запитывать маломощные приборы, иначе сгорят контакты выключателя.

Теперь рассмотрим электрическую схему гаража со смотровой ямой. От вводного электрического щитка отходит 5 линий:

  1. Группа розеток 1.
  2. Группа розеток 2.
  3. Группа освещения 1.
  4. Группа освещения 2.
  5. Освещение смотровой ямы.

В электрическом щитке установлен вводный автомат, УЗО и несколько автоматических выключателей – каждый для своей группы. Что касается освещения смотровой ямы, то оно осуществляется через трансформатор, понижающий напряжение до 12 или 36V.

В Интернете можно найти фото самых разнообразных схем подключения электропроводки в гараже.

Составив схему, приобретите все необходимое для выполнения работы. Делать будем основательно и надолго, поэтому рассмотрим монтаж скрытой проводки. Справедливости ради стоит сказать, что есть и другие способы прокладывания провода в гараже, о которых можно прочитать здесь.

Чтобы не тратить драгоценное время и силы понапрасну, приобретите или возьмите в аренду штроборез и перфоратор с набором буров и коронкой по бетону, диаметр которой позволит установить подрозетники и распредкоробки в вырезанные с ее помощью отверстия. Про зубило и молоток даже не будем говорить, так как такой инструмент должен быть в любом гараже.

Для дальнейшей работы потребуются:

Распределительный щиток можно сделать самостоятельно, как автор этого видео:

Выполнить монтаж электропроводки в гараже своими руками вполне возможно, в чем вы сейчас убедитесь.

Итак, схема имеется, инструмент и материалы приготовлены – можно приступать к работе.

  • Нанесем разметку на стены в тех местах, где будет проходить проводка, и будут установлены выключатели, розетки и распредкоробки. При этом важно помнить, что укладка провода по косой нежелательна. Потом, если нужно будет что-то закрепить на стене, определить, где в стене проходит провод, окажется затруднительно – все отводы лучше выполнить под прямым углом.
  • Разметив стены, еще раз сверьтесь со схемой, проверив, ничего ли не упущено.
  • Загоните автомобиль в гараж и проверьте, удобно ли расположены розетки и светильники. Если нет, то отметьте места, где бы их было бы лучше установить. Будет ли светильник, установленный на потолке или стене должным образом освещать двигатель, чтобы можно было проверить уровень масла.
  • Теперь автомобиль не нужен, и лучше, если он будет находиться вне гаража.
  • Коронкой подходящего размера делаются все отверстия под распредкоробки и подрозетники.
  • Согласно нанесенной разметке, вырезаются штробы, затем перфоратором удаляется лишний строительный материал по глубине реза. В результате должна получиться канавка, в которой спрячется предназначенная для него гофрированная труба.

Теперь можно провести электропроводку в гараже, в чем поможет пошаговая инструкция. Сразу оговоримся, что профессионалы сначала укладывают гофру в стену, устанавливают подрозетники, а потом затягивают кабель. Но если электропроводка в гараже своими руками прокладывается впервые, то лучше придерживаться предложенной нами технологии.

  • Загнув конец проволоки, торчащей из гофры, саму гофру укладывают в штробу с таким расчетом, чтобы она входила в подрозетники.
  • Отмеченный кусок гофры отрезается, а конец проволоки подгибается, чтобы он не провалился внутрь.
  • Затем провод продевается в гофру так, чтобы оставались с двух сторон свободные концы – сантиметров по 15. Более детально с этим процессом можно ознакомиться, посмотрев видео.
  • Гофра с проводом укладывается в штробу и замазывается алебастром. Такие действия выполняются и с оставшимся проводом.
  • Затем провод вместе с гофрой вводится в подрозетники / распредкоробки, и только после этого они устанавливаются и закрепляются алебастром. В тех местах, где на стене будут установлены светильники, провод просто выводится наружу.
  • После установки вводного щитка выполняется подключение проводов к автоматам. Чтобы было легче сориентироваться и ничего не перепутать, каждый провод необходимо подписать, указав, для чего он предназначен в этой цепи.

Когда разводка электропроводки в гараже выполняется неспециалистом, то часто возникают проблемы с подключением УЗО. Подборка из двух видеороликов поможет избежать ошибок при подключении этого прибора.

  • Выполнив подключение проводов, желательно еще раз проверить, правильно ли всё собрано в щитке.
  • Теперь можно включить вводный автомат, затем УЗО и по очереди все автоматы.
  • Если монтаж выполнен правильно, то все точки подключения должны работать.

Как видим, даже непрофессионал может справиться с этой работой. Если же после прочтения вы всё еще продолжаете сомневаться в своих способностях и от одной мысли о работе с электричеством начинают потеть ладошки, то лучше пригласите специалиста.

Сообщества › Гаражные дела › Блог › Электропроводка в гараже

Купил я как-то недавно гараж. А там проводка – делалась в то время, когда я только в садик пошёл. Щиток – стеклотекстолитовая пластинка. На неё – счётчик старого образца, механический, пара выключателей, пробки – керамические предохранители. Провода – прикреплены скобочками из консервной банки, и гвоздиками к стене. Лампочки – две подключенные последовательно, тускло горящие. Розетка – старая, прибита к деревянному квадратику. Света короче никакого. Понадобилось мне что-то отрезать болгаркой, а тут – не тебе… евровилка в советскую розетку не лезет… И так меня всё это взбесило… Хочу, чтоб зашёл в свой гаражик. Щёлк рубильничком – светло везде и уютно. Решил я переделать проводку по-человечески.

Советы по вопросам как правильно сделать электропроводку в гараже, можете посмотреть здесь elektrik-v-tule. ru/

Хорошо сделано! Буду примерно так же делать.

Отлично сделал))) У меня плафоны овальные такие же, тоже в гофре на клипсах повесил провода на стену, распаячные коробки такие же, соединения делал скруткой, а потом их пайкой дополнительно.

безопасность прежде всего жизнь одна так что принебрегать заземлением не советаю

декрафт не очень хорошие авты

бюджетный вариант. нагрузок больших не планируется

С энергосберегающими лампочками зимой устанете. Они разгораются очень долго, уже проверял. Особенно в -30. Лучше светодиодные тогда ставить. А так, у меня в гараже по периметру накалки 100 Вт стоят, а над рабочим местом светодиодные с Али, светят хорошо, но для полного освещения гаража слабоваты. Винтовые клемники лучше на Wagо быстрозажимные сменить. Это я по себе уже знаю, 2 года назад проводил электричество в гараже.Если б сейчас проводил, многое бы изменил… Кстати по поводу света в подвал. Я себе сделал так: засунул компьютерный блок питания в герметичный корпус для развязки, там вроде как защита IP65. Вытянул линию 12 вольт и увел в погреб, а в погребе повесил плафон со светодиодными лентами. Конечно, обычный трансформатор надежнее, т.к. он еще и гальваническую развязку с сетью обеспечивает, но громоздкий и денег стоит. А БП ATX можно и бесплатно раздабыть.
У меня такой вопрос: а как Вам позволили подключить автомат до счетчика без его пломбировки?

автомат после счетчика подключен уже. нормально зимой лампы разгораются, не ощутил особых неудобств. БП от компа уже есть, может с ним буду делать

С энергосберегающими лампочками зимой устанете. Они разгораются очень долго, уже проверял. Особенно в -30. Лучше светодиодные тогда ставить. А так, у меня в гараже по периметру накалки 100 Вт стоят, а над рабочим местом светодиодные с Али, светят хорошо, но для полного освещения гаража слабоваты. Винтовые клемники лучше на Wagо быстрозажимные сменить. Это я по себе уже знаю, 2 года назад проводил электричество в гараже.Если б сейчас проводил, многое бы изменил… Кстати по поводу света в подвал. Я себе сделал так: засунул компьютерный блок питания в герметичный корпус для развязки, там вроде как защита IP65. Вытянул линию 12 вольт и увел в погреб, а в погребе повесил плафон со светодиодными лентами. Конечно, обычный трансформатор надежнее, т.к. он еще и гальваническую развязку с сетью обеспечивает, но громоздкий и денег стоит. А БП ATX можно и бесплатно раздабыть.
У меня такой вопрос: а как Вам позволили подключить автомат до счетчика без его пломбировки?

не везде с автоматом до счетчика проблемы бывают 🙂 я когда электрику делал тоже сразу узнал у ответственного, нужно ли в отдельный корпус и пломбировку на что мне махнули рукой “да ладно тебе, не парься”.Так и стоит, ниче не проверяли.Только показания передаю и все.

Мне вообще не давали подключить до счетчика вводной автомат, пока я не объяснил председателю как можно опломбировать. Он подумал и согласился 🙂 А то у мне на счетчики не везет, старый намотал мне самоиндукцией 20 киловатт я его и заменил на новый и на всякий случай автомат воткнул до счетчика…

ага любят некоторые счетчики самоход, у нас как то на доверии (гаражей немного и народ адекватный порядочный) так что как то проще с всем.

Мне вообще не давали подключить до счетчика вводной автомат, пока я не объяснил председателю как можно опломбировать. Он подумал и согласился 🙂 А то у мне на счетчики не везет, старый намотал мне самоиндукцией 20 киловатт я его и заменил на новый и на всякий случай автомат воткнул до счетчика…

Да просто показал, что так вот можно опломбировать, следовательно воровства электроэнергии не будет, т.к. ввод опломбирован. Ну и все, сделали.

Согласен с коментами…
Клемники- НАФИГ!
УЗО- НАФИГ!
Ну и — а какой умник посоветовал на ввод ставить 20А, а после него(вроде на розетки) 25А?
Ты уверен, что вот енто вот(подкл. к счётчику) делал электрик?

Розеток мала, света будет мала…

Хз… Света должно быть так что бы красить было можно

я не крашу ничего

А я тебе не про красить а про количество света

На зажимах лучше не делать. Нужно скрутить и сварить или спаять. Сначала надо было покрасить все в белый…

ну нафиг ещё красить. не до этого

Сделай раз хорошо… Потом замахаешся переделывать. Проходил…

прально тебе человек говорит, делать надо сразу и хорошо а плохо оно само по себе может получиться.С светлыми стенами/потолком и светлее и визуально просторнее помещение

поставь 1 лампочку и запитай её от датчика движения. Открыл дверь, загорелась лампочка. У мня горит 2 минуты. За это время успеешь включить тот свет что тебе нужен.
Также и уходя из гаража у мня лампа горит :), дверь закрыл — сама потухла.
Шикарно.

я думаю это лишнее. калитку открыл. светло. щиток у входа.

Помещения в гаражном кооперативе, как правило, используются еще и в качестве мастерской. Слесарные работы, ремонт и обслуживания автомобиля, сложно выполнять в условиях квартиры. Поэтому автовладельцы организуют рабочее место в собственном гараже.

Если вы планируете выполнять более сложные работы, чем замена масла и фильтров, помещение необходимо электрифицировать. Большинство гаражных кооперативов предоставляют подобный сервис, но услуга, как правило, заканчивается подключением ввода к счетчику. Дальнейшая разводка электропроводки в гараже выполняется владельцем. Вызов электрика обойдется в немалую сумму. Однако при наличии элементарных навыков электрика, работу можно выполнить своими руками.

Требуется лишь соблюдение некоторых мер безопасности

Основное правило (неформальное), прокладка должна быть выполнена аккуратно, с использованием качественных материалов. Распространенное заблуждение: «в гараж сойдет любой хлам» может привести к пожару или поражению электротоком.

Основные моменты, которые следует знать:

  • Электропроводка укладывается либо в штробы, либо в пожаробезопасную гофру. Для гаража это особенно актуально, поскольку вероятность повреждения магистрали в подобных помещениях выше.
  • При монтаже проводки в металлическом гараже, изолирующие гофры обязательны. Коммутационное оборудование монтируется на панели, изготовленные из диэлектрических материалов.
  • Необходимо учитывать воздействие сырости и агрессивных жидкостей.
  • Обязательно разведение линии освещения и силовых розеток на отдельные автоматы защиты.
  • После прибора учета устанавливается общий вводной автомат: покидая гараж, вы сможете обесточить его одним движением. Допускается отдельная линия освещения, которая постоянно будет под нагрузкой.
  • Линия энергообеспечения смотровой ямы (подвала) выполняется с отдельной защитой, желательно применение источника пониженного напряжения (12 вольт) с гальванической развязкой от сети 220 вольт.

Часто возникает ситуация, когда вы приобретаете гараж с уже выполненной электрификацией. Если схема электропроводки в гараже выполнена предыдущим хозяином с нарушениями, ее необходимо переделать.

Как правильно спланировать электроснабжение гаража

Перед укладкой проводки в гараже своими руками, необходимо нарисовать схему. Вне зависимости от состояния помещения (новый гараж, или в нем уже размещено оборудование: верстаки, светоточки, стеллажи), выполните планировку.

  1. Дежурный свет. Обеспечивает равномерное освещение всего пространства, особенно в районе входа. Высокая мощность не требуется, желательно подключение к отдельному автомату защиты: после принудительного отключения всего энергоснабжения, дежурный свет будет работать. Нельзя совмещать эту линию с энергообеспечением смотровой ямы (подвала).
  2. Зоны проведения работ. Целесообразно организовать отдельные световые точки с выключателями. Выполняя работу в разных местах помещения, вы обеспечите яркий свет там, где необходимо. Остальные лампы будут погашены, экономя электроэнергию.
  3. Выбирая места для светоточек, учитывайте теневые зоны от установленных полок, стеллажей, и стоящего в гараже автомобиля. Комбинируйте направленные и рассеивающие источники света для разных задач. Например, над верстаком устанавливается яркая направленная лампа с абажуром, а для общего освещения лучше подойдет плоский рассеивающий плафон.
  4. Освещение смотровой ямы не обязательно должно быть мощным. Достаточно, чтобы вам было видно, куда поставить ногу, или где лежит упавший ключ. Слишком яркий свет в яме будет утомлять глаза. Применяются плоские длинные светильники, за которые вы не будете цепляться в тесноте. Если в стенах смотровой ямы организованы ниши для инструмента, свет можно организовать в них.Идеальный вариант — 12 вольтовые водозащищенные светодиодные ленты, или LED светильники в алюминиевых профилях. Во-первых, они достаточно ударопрочные и занимают мало места. Во-вторых — экономичность быстро окупит высокую стоимость.
  5. Другой вопрос — освещение подвала. В нем могут быть установлены полки и стеллажи. Учитывая малую высоту перекрытия, светильники должны быть плоскими. Оптимальный вариант — размещение плафонов по периметру потолка. Опять же, обратите внимание на светодиодные решения. В подвале может быть сыро, и замена линий 220 вольт на 12, повысит безопасность. Основной элемент освещения — переноска. Лампа по возможности должна быть низковольтной. В идеале точка подключения находится под рукой (розетка в яме), линия на отдельном автомате защиты. Разумеется, переноска должна быть ударопрочной, особенно при напряжении питания 220 вольт. Удобно пользоваться удлиненной лампой, которую можно подвесить под днище, либо положить на пол, направив свет вверх.

Важно! Установка светильников и выключателей на металлические стены недопустима. Используйте диэлектрические подложки.

Общее правило размещения точек электропитания в гараже: дежурная розетка возле вводного щитка, и группы розеток в зонах проведения работ. Каждая группа заводится на отдельный автомат защиты. При срабатывании автомата, у вас не должен обесточиться весь гараж.

В тесных помещениях не рекомендуется применение многоточечных переносных удлинителей, есть риск запутаться в проводах. Оптимальный вариант — закрепить модуль стационарно.

Электропроводка в гараже своими руками начинается от распределительного устройства. Если прибор учета электроэнергии расположен снаружи, «точкой отсчета» является входной автомат. Если счетчик внутри — этот же автомат устанавливается сразу после него. Входной автомат может быть подключен перед счетчиком (с доступом потребителя), тогда он опечатывается вместе с прибором учета.

После опечатывания оборудования работником энергосбыта, вы не будете иметь возможность изменить конфигурацию ввода. Поэтому схема проводки в гараже планируется изначально с учетом расположения этих элементов.

  • Щитовая располагается как можно ближе к точке ввода. Чем меньше длина кабеля до первого автомата защиты (в зоне вашей ответственности), тем выше уровень безопасности.
  • Желательно всю коммутацию выполнить в одной коробке. Исключение можно сделать в случае, когда прибор учета не подходит к вашему распределительному щитку.
  • Все автоматы защиты должны иметь маркировку. Мнение, что: «я и так все помню», опасно. Бывают случаи, когда вы физически не сможете сказать спасателям, как обесточить ту или иную линию.
  • Электрощиток с металлическим корпусом должен быть заземлен. Как сделать заземление в гараже своими руками, зависит от материала стен.

Для чего вообще нужна «земля» в гараже?

  1. Для защиты от пожара. В случае прикосновения фазы (неисправный электроинструмент, поврежденный провод) к заземленным частям конструкции, нагрев не происходит, срабатывает автомат защиты.
  2. Для защиты от поражения электротоком. Только для этого необходимо еще одно условие: установка УЗО.

Заземление выполняется по стандартным правилам: в грунт вертикально устанавливаются 3 жестких проводника, соединенные между собой.

От контура заземления в гараж проводится стальная шина (медный кабель). От точки подключения заземления выполняется разводка в щиток, и в розеточную сеть. Корпус металлического гаража заземляется на общих основаниях, и не может являться точкой подключения или шиной заземления.

  • Использование незаземленной розеточной сети, и незаземленного электроинструмента в металлическом корпусе недопустимо! Особенно в металлическом, заземленном гараже.
  • Необходимо помнить, что обычные автоматы защиты, заземление не являются гарантией от поражения электротоком. Для этого предназначены УЗО.

С точки зрения безопасности, вопрос: «как сделать проводку в гараже своими руками?» стоит на первом месте. У вас может быть отличное заземление, дорогой несгораемый электрощит, а слабым звеном окажется поврежденный провод с неправильно рассчитанным сечением.

Подобрать нужный кабель можно по таблице.

При этом необходимо помнить, что диаметр медной жилы и сечение проводника, это разные величины. Если вы располагаете качественным проводом без маркировки, замерьте микрометром или штангенциркулем диаметр зачищенной жилы, и рассчитайте сечение по формуле:

сечение = 0.785 × диаметр²

Классическая разводка линий для гаража не подходит, распределительные коробки лишь повышают уязвимость проводки. Оптимальный вариант — звезда: один защитный автомат — один потребитель (группа).

На рисунке изображена схема проводки в гараже.

В зависимости от материала, из которого построен гараж, организуем укладку кабеля. Для каменных и металлических конструкций используется обычная гофра (стальная либо пластиковая). Необходимо помнить, что укладка провода в гофру, лишь повышает устойчивость к механическим повреждениям, и не является защитой от пожара. Даже маркировка «НГ» не является 100% гарантией от возгорания при перегреве. Поэтому защитные автоматы не должны быть излишне мощными. Оптимальное срабатывание по перегреву — превышение допустимого тока в 2 раза.

Гофра с кабелем укладывается параллельно и перпендикулярно. Не допускаются диагонали, округление углов. Перед уложенными линиями не должно быть полок, стеллажей. Особенно опасно передавливание изоляции металлическим ящиком или канистрой.

Рекомендуется применение кабеля питания с двойной изоляцией. Одно- или многожильные провода — вопрос удобства монтажа. На эффективность электропитания это не влияет.

Разумеется, электропроводку можно уложить в кабельные короба. Это несколько дороже, чем гофра, зато на порядок эстетичней.

В некоторых случаях, оно может быть и основным. Не все гаражи имеют энергоснабжение.

  • Аккумулятор устанавливается на полу, либо на небольшой подставке. Необходимо учитывать температурный режим: зимой АКБ утепляется, летом напротив, желательна вентиляция. Подключение потребителей организуется с помощью вводного щитка, он не должен быть в одном корпусе с распределителем 220 вольт.
  • Входной кабель обязательно оснащается предохранителем, на клеммы надеваются изоляторы. Иначе упавший рожковый ключ может закоротить батарею и вызвать пожар.
  • Если вы используете 12 вольтовые LED светильники, есть смысл установить переключатели (между драйвером и лампой). При перебоях с подачей энергии, в всегда сможете подключить аккумулятор
  • Регулярно контролируйте уровень заряда АКБ, чтобы не пришлось выводить ее из состояния сульфатации.
  • Для работы с оборудованием, требующим 220 вольт питания, можно использовать инвертор 12–220 В. Для удобства, его высоковольтный выход подключается к розеточной сети гаража. Обычный автомат в таком случае заменяется на переключатель резервного питания. То есть, розетки одновременно не должны быть подключены к инвертору и входу 220 вольт.

Если вы не будете пользоваться гаражом длительный срок, аккумулятор следует полностью отключить от резервной линии питания.

Автор статьи: Борис Купинов

Здравствуйте. Меня зовут Борис. Я уже более 7 лет работаю прорабом в строительной компании. Я считаю, что в настоящее время являюсь профессионалом в своей области и хочу помочь всем посетителям сайта решать разнообразные вопросы. Все материалы для сайта собраны и тщательно переработаны с целью донести как можно доступнее всю нужную информацию. Перед применением описанного на сайте желательна консультация с профессионалами.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.8 проголосовавших: 16

Электропроводка в гараже, монтаж проводки

Оглавление:

  1. Электрика в гараже
  2. Наружная проводка в гараже
  3. Внутренняя проводка в гараже
  4. Что нужно знать при монтаже проводке своими руками

Искусственное освещение в «автодомике» дарит комфорт и удобство, не ограничивая деятельность человека светлым временем суток. Электрика в гараже позволяет использовать спецоборудование, помогающее быстрее справиться с ремонтными работами.

Электропроводка в гараже и ее составные «части»

Об обустройстве «блага» цивилизации следует задуматься уже на этапе проектирования «автоконюшни», так как то и другое действие связано с получением разрешений от государственных органов контроля. Полностью сделать электричество своими руками нельзя, поскольку часть линии протягивают только профильные специалисты, имеющие допуск к работе с высоким напряжением.

Проводка в гараже состоит из двух частей:

  • Наружная
  • Монтаж проводки выполняется от внешнего источника питания (централизованной линии передач) до стен «автодомика».

  • Внутренняя
  • Включает в себя индивидуальную схему электропроводки непосредственно в середине гаража.

Работы по установке этих составляющих требуют определенных знаний и навыков. Наружную проводку в гараже имеет право монтировать только электрик, получивший соответствующую лицензию (допуск к работе под высоким напряжением). Проект доступа к централизованной сети следует утвердить в соответствующих органах (местный энергонадзор).

Монтаж электрики внутри гаража под силу технически подкованному автовладельцу. Исключением является подводка к щитку и установка счетчика и автоматов, что требует привлечения квалифицированного специалиста.

Чтобы создать целостную картину всех требуемых электромонтажных работ, опишем особенности монтажа наружной и внешней электропроводки в гараже.

Как провести наружную проводку в гараже?

Монтаж наружной проводки выполняется воздушным и подземным способом. Решение принимается, выходя из месторасположения гаража и других близстоящих объектов. Если расстояние от линии электропередач более 25 метров, то для воздушного способа проводки кабель следует крепить на несущих опорах (столбах), высота которых:

  • Над проезжей частью – от 6 м.
  • Над пешеходной зоной – от 3,75 м.
  • Непосредственно около сооружения– 2,75 м.

Для подвода электропроводки к гаражу чаще всего используют гибкий изолированный кабель из меди или алюминия. Для медного провода выбирают сечение ≥ 6 мм2, для алюминиевого аналога – ≥ 16 мм2. Последний уступает техническим характеристикам, поэтому лучше остановить свой выбор на более эластичной меди.

Схема подземной проводки к гаражу состоит из ответвления от ЦЛП (централизованной линии электропередач) и подземного кабеля. Если глубина его залегания невелика (до 2 м), то для защиты провода используют стальной короб, предотвращающий случайное повреждение линии. В фундаменте «автодомика» (на глубине 0,5 м) должно быть предусмотрено отверстие для точки ввода. Так называют место прохода внешней проводки через конструкцию гаража. Кабель защищают трубой (ее внешняя длина 60 см, внутренняя – 5 см), диаметр которой в два раза превышает сечение провода. Придерживаются строго правила: один кабель – в одно отверстие.

Для воздушной линии ввод предпочтительнее организовывать через стену, хотя допускается «вход» через крышу. Отверстие в кровле сложнее полностью гидроизолировать, поэтому риск повреждения велик.

Техническая норма высоты ввода – 2,75 м. Но что делать, если высота стен недостаточная? Оптимальный выход – внешняя электропроводка гаража организовывается с помощью трубостойки (прямая стальная труба с загнутым концом), где изоляторы приема находятся ниже уровня изгиба (расстояние между ними должно быть от 30 см).

Отверстия в стене делают под наклоном, чтобы избежать попадания внутрь воды.

http://www.youtube.com/watch?v=_UU-r2Sykfk

В полость вкладывают фарфоровые воронки, а кабель защищают эластичным шлангом. Затем линию подсоединяют к распределительной коробке внутри гаража.

Как провести внутреннюю проводку в гараже?

Монтаж внутренних проводок в зданиях выполняется двумя способами: открыто и скрыто. «Автодомик» – не исключение. Для него выбор метода зависит от стройматериала, из которого он сделан.

Монтаж скрытой проводки оптимален для кирпичных и бетонных гаражей. Кабель устанавливают перед началом внутренних облицовочных работ в специально сделанные углубления (штробы) или в технические щели сооружения (например, между плитами перекрытия). Затем его замуровывают, выравнивая поверхность штукатуркой. Для деревянных и металлических конструкций используют открытый способ, когда кабель просто крепят к готовой поверхности стен.

Для каждого из этих методов разрабатывается схема гаража электрическая. Это план размещения кабеля и всех требуемых элементов (выключателей, розеток и т.п.) в помещении, где:

  • Четко обозначается месторасположение: распределительной коробки, розетки, выключателя, светильников, распаечных коробок (точки соединения проводов).
  • Все элементы соединяются прямыми линиями, повороты выполняются только под прямым углом (начинать следует от распределительной коробки).
  • Указывается способ подключения каждого элемента:
    1. Выключатели и лампа подсоединяются последовательно
    2. Розетка должна быть перед выключателем

Если выполняется монтаж электропроводки своими руками, то можно воспользоваться примерами готовых схем, представленных на нашем сайте. Это простейшие варианты, которые не сложны для самостоятельного воплощения в «жизнь».

Электрическую схему гаража переносят на стены, сделав на них соответствующую разметку. Для этого существуют специальные рулетки (розеточные) с красителем, или можно использовать простой шнур. При этом:

  • Учитывается корректное расстояние от провода до трубопроводов и потолка (от 10 – 15 см).
  • Выключатель размещают на высоте 1,5 м справа или слева от ворот гаража (чтобы не перекрывать его входной дверью).
  • Розетку обычно устанавливают на 50-60 см от пола.

В процессе удобно подсчитать требуемую длину кабеля и количество крепежей. Но следует учесть, что к каждому отрезку линии добавляется припуск – 10-15 см для скручивания проводов.

Важно!

Проводка должна насчитывать три жилы: фаза, ноль, заземление. Таковы современные требования безопасности. При монтаже проводки своими руками часто пренебрегают этим правилом, останавливаясь на старом способе (два провода: фаза и ноль). О важности полного «набора» может свидетельствовать такой факт: при аварийной ситуации заземленный провод спасет вас от поражения током. Поэтому те, кто забыл об этом важном нюансе, следует отдельно задуматься о том, как сделать заземление в гараже и защитить себя от возможных неприятностей.

Следующий важный выбор – вид и сечение провода. Для внутренних работ так же лучше отдать предпочтение меди, поскольку она пластичнее и отлично выдерживает пусковые нагрузки. Сечение провода выбирают под требуемую силу тока.
Рассмотрим, как провести проводку в гараже для открытого и скрытого способа монтажа.

Открытая схема электропроводки в гараже

Как сделать проводку в гараже надежной? Следует крепко присоединить кабель к местам крепления. Часто для этого служат изолированные опоры – деревянные пробки, в которые вкручивают шуруп. Или же используют дюбеля с пластмассовыми вставками, которые забиваются в готовые отверстия. Их размещают с шагом 50 – 60 см. Кабель в начальной и конечной точке и на поворотах прикручивают к крепежу тесьмой. Места скручивания проводов припаивают (чтобы избежать раскручивания) и изолируют изолентой. Для дополнительной защиты кабеля его закрывают пластиковым коробом

Монтаж внутренней проводки гаража скрытым способом

Кабель устанавливается в углубление в стене (штробы). Борозды делают специальным электроинструментом или с помощью зубила и молотка. Для монтажа скрытой проводки используют металлические скрепки и пластиковые хомуты, которые фиксируют кабель на своем месте. Можно просто его приклеить алебастром.
Как сделать скрытую проводку более надежной? Можно изолировать кабель в короб для дополнительной защиты его поверхности.

Что необходимо знать для монтажа электропроводки своими руками

Монтаж электропроводки в гараже – технически сложный процесс. Следует реально оценить свои знания и возможности. От качества исполнения зависит безопасность эксплуатации гаража. Все равно без помощи специалиста не обойтись, так как только он выполняет работу по установке автоматов и счетчика в распределительной коробке.

Если монтаж электрики своими руками вас не пугает, то напомним о важности правильного соединения проводов с электроприборами (розеткой, выключателем). От надежности и плотности контакта зависит их корректная работа и ваша безопасность.

Электропроводка в гараже своими руками | Полезные статьи

Многие автовладельцы задумываются над вопросом, как сделать проводку в гараже своими руками и при этом обеспечить безопасность от пожара и отличное освещение. В данной статье мы расскажем, как провести проводку в гараже, выбрать кабели, расположить розетки и выключатель, а так же обеспечить безопасность.



Проводка в гараже — как выбрать электрооборудование

Необходимое оборудование выбирается в соответствии с запросами владельца. Для минимальных требований к освещению и минимальному использованию электрооборудования от розеток можно выбрать небольшой распределительный щиток и вводный медный кабель сечением 4мм2, например ВВГ 3х4. Такое оборудование отлично подойдет для однофазной сети. Если потребности владельца гаража увеличиваются, и необходимо будет использовать мощное оборудование (электромойка, мощное электрооборудование), в таком случае лучше использовать медный кабель сечением 6-10мм2.

Для монтажа освещения понадобятся кабели ВВГ 3х1,5мм2, а для розеточных групп лучше всего использовать кабели ВВГ 3х2,5мм2. Все электроустановочные устройства (розетки и выключатели), а так же разветвительные коробки должны быть, защищены от влаги и пыли. Степень защиты должна быть не ниже IP44, а светильники лучше всего защитить металлической решеткой. Кроме того, прокладку кабеля лучше всего осуществлять в гладких ПВХ трубах или металлорукаве.

Проводка в гараже своими руками — с чего начать?

Для начала необходимо получить ТУ на подключение гаража в Энергосбыте. В технических условиях прописываются нормы для прокладки вводного кабеля. Это может быть прямая прокладка бронированного кабеля в траншее или кабеля без защитного покрова в трубе — в таком случае кабель вводится через отверстие в фундаменте гаража. А также прокладка по воздушной линии — точка ввода кабеля в гараж не должна быть ниже 2,75м от земли. Для ввода по воздушной линии может потребоваться монтаж трубы-стойки.

Скрытая или открытая электропроводка в гараже

При скрытой электропроводке кабель монтируется в штробы в трубах из пластика или металла и надежно защищается от повреждений. Однако открытая проводка также возможна — кабель прокладывается в гофротрубах, в оцинкованных коробах или металлорукавах. При открытой проводке в случае повреждения кабеля значительно упрощается его замена или ремонт.

Как разместить электроприборы

Вводный кабель подключается к электрощитку, который располагается у входа в помещение. На сам щиток устанавливается автомат, который используется для полного обесточивания электросети. От вводного автомата осуществляется подключение к группе автоматов, от которых производится подключение групп силовых розеток и освещения.

Схема проводки в гараже может быть различной, в зависимости от потребностей. Как правило, она включает в себя настенные и потолочные светильники, розетки и выключатели. Часто в качестве источников освещения используются лампы дневного света, которые размещаются на стенах через равные промежутки. Розетки следует размещать на расстоянии не менее 500мм до пола, а выключатель, как правило, устанавливают справа от ворот гаража, на высоте 1,5м.

Для обеспечения безопасности необходимо создать систему заземления. Металлические прутки с диаметром 16мм вертикально закапываются в землю и соединяются между собой стальными полосами. После этого проводник соединяет устройство с распределительным щитком, что обеспечивает безопасность от ударов током.



Проводка в гараже: установка своими руками

Гараж для любого водителя является крайне важным помещением, обеспечивающим защиту и хранение машины от осадков, угона и повреждений. Некоторые делают в нем ремонтную яму, чтобы самостоятельно менять запчасти и заботиться об автомобиле. Но для этих работ необходимо освещение. Поэтому каждый мужчина должен знать, как сделать проводку в гараже.

Способы установки кабелей

Электрификация помещения для стоянки авто является ответственной работой, к которой надо обязательно привлекать профессионала, ведь некоторые манипуляции можно выполнять только с допуском и разрешением от местных органов. Именно поэтому проводка в гараже своими руками делается, если автолюбитель имеет определенные навыки и знания. Электрификация этой постройки выполняется следующими способами:

  1. Наружным. В этом случае от централизованной линии передач протягиваются кабели к стенам гаража. Для проведения подобных работ потребуется составить проект и утвердить план. Выполнять внешний монтаж может лишь квалифицированный электрик с лицензией.
  2. Внутренняя проводка в гараже бывает скрытой либо открытой. Ее выполнение предполагает установку составляющих элементов электроснабжения внутри здания. Эти работы можно осуществлять своими руками, помимо монтажа счетчиков, автоматов и подводки кабеля к щитку, где обязательно присутствие специалиста.

Для создания искусственного света внутри гаража придется составить схему в виде готового чертежа.

Монтаж проводки в гараже

Для многих автолюбителей это строение становится не только местом для хранения транспортного средства, но и мастерской, в которой они проводят все свободное время. Вот почему функциональность и удобство применения проводки должны находиться на первом месте. Чтобы придать гаражу более привлекательный вид и обеспечить максимальную безопасность, необходимо использовать различные способы маскировки и монтажа кабелей.

Например, можно их проложить по стенам или спрятать в специальные пластиковые конструкции. Еще для подобных целей используют накладные коробки. Правда, первый способ запрещается прокладывать по легковоспламеняющимся стенам: дереву или фанере. К тому же такой вариант является небезопасным. Лучше для этих поверхностей использовать металлические короба.

Как сделать проводку в гараже своими руками по схеме?

Избежать ошибок при монтаже получится, если заранее составить план будущей электропроводки. На нем следует отметить все места установки выключателей, кабелей, розеток, а также расположение лампочек. Элементы проводки скреплять необходимо между собой только прямыми линиями. При этом начинать соединение следует от распределительного щитка. На плане обязательно отмечаются способы каждого подключения.

Когда делается проводка в гараже, выключатели с индикатором надо соединять всегда последовательно, а розетки монтировать перед ними. Более того, необходимо принимать во внимание, что расстояние от кабелей до потолка должно быть около 100 мм, а от разъема для подключения электроприборов до поверхности пола — 500 мм. В помещении общий выключатель обычно располагают с правой стороны от гаражных ворот на высоте примерно 1,5 метра. Следует помнить, что в гараже нельзя монтировать выключатели и розетки напряжением 220 В. Разрешается только установка ламп от 12 В, подвешенных с наружной стороны сооружения или оборудованных герметичными плафонами.

Инструменты для монтажа

Перед тем как провести проводку в гараже, следует заранее подготовить:

  • Перфоратор либо дрель.
  • Острый нож и кусачки.
  • Крестовую отвертку.
  • Бокс.
  • Осветительные приборы.
  • Счетчик.
  • Выключатели.
  • Розетки.

Какой выбрать кабель для электрификации гаража?

Ваша основная задача — проводка в гараже. Но прежде чем ее делать, подберите нужный кабель. Желательно для подобных целей использовать медный многожильный провод. При покупке следует обращать внимание на маркировку кабеля, которая указывает сечение каждой жилы, а также их количество. Предположим, на проводе на писано 2х0,75. Значит, присутствует две жилы сечением 0,75 кв. мм. Такого кабеля вполне хватит под освещение.

Подготовка перед монтажом проводки своими руками

Из гаража стоит вынести перед прокладкой кабеля канистры с керосином, бензином либо краской. Еще, согласно пожарной безопасности, нельзя заправлять транспортное средство в этом строении, а также пользоваться керосином для промывки двигателя. При нарушении всех этих правил, гараж будет относиться к классу B-la, иначе говоря, являться взрывоопасным помещением. Поэтому придется выключатели и предохранители от осветительных цепей расположить отдельно, например, на улице.

Этапы выполнения электромонтажных работ

Первым делом в гараже устанавливают электрический автомат, защищающий от перенапряжения. Самый подходящий вариант — двухфазный выключатель. Внутри строения монтируют щиток, в котором будут размещены счетчик и автомат. При его выборе следует ориентироваться на размеры этих электрических элементов. Затем к ящику подключается кабель, протянутый к гаражу с улицы. Его подсоединяют сначала к счетчику, а потом уже к выключателю. Для верхнего освещения и розеток будет достаточно сделать два автомата.

Выполнив присоединение провода к щитку, можно переходить к разводке внутри помещения. Рекомендуется вести кабель по стене закрытым либо открытым методом, используя для крепления специальные зажимы. Первый вариант подразумевает штробление поверхности, если гараж возведен из кирпича, или установку специальных коробов для маскировки проводов. А вот второй способ позволяет сэкономить время и силы, но, к сожалению, не так эстетичен.

Потом выполняется установка лампочек и розеток. Делать это можно не только от электрического бокса, но и, напротив, к нему. В первом случае провода ведут прямо к лампе или розетке, а во втором — к щитку. При подведении фазного провода к выключателю не забывайте обесточивать гараж. После электромонтажных работ стоит выполнить тестовое включение автомата.

Правила безопасности

Осуществлять любые работы по замене, проведению электричества в гараж, ремонту и даже установке лампочек или розеток можно лишь при отключенном напряжении. Для этого следует опустить выключатели вниз в распределительном ящике. Электромонтаж стоит выполнять только в удобной обуви и одежде, не затрудняющей движения. В смотровой яме розетки ставить не рекомендуется, так как это место повышенной влажности. Лучше отдать предпочтение трехфазной сети, нежели однофазной, которая считается небезопасной. Укладку кабеля необходимо выполнять строго вертикально либо горизонтально, делая повороты под углом 90 градусов.

Разводку следует прокладывать на небольшом расстоянии от радиаторов отопления и потолка. Розетки и выключатели лучше тоже устанавливать на удобной высоте от пола. Инструмент для создания проводки должен быть целым с изолированными рукоятками, без оголенных концов и некачественных соединений. При проведении высотных работ обязательно наличие специальных козлов или помостов. При этом запрещается применять пеноблоки, бочки и другие самодельные конструкции. Проводка в гараже при правильной установке будет радовать хозяев не менее 30 лет.

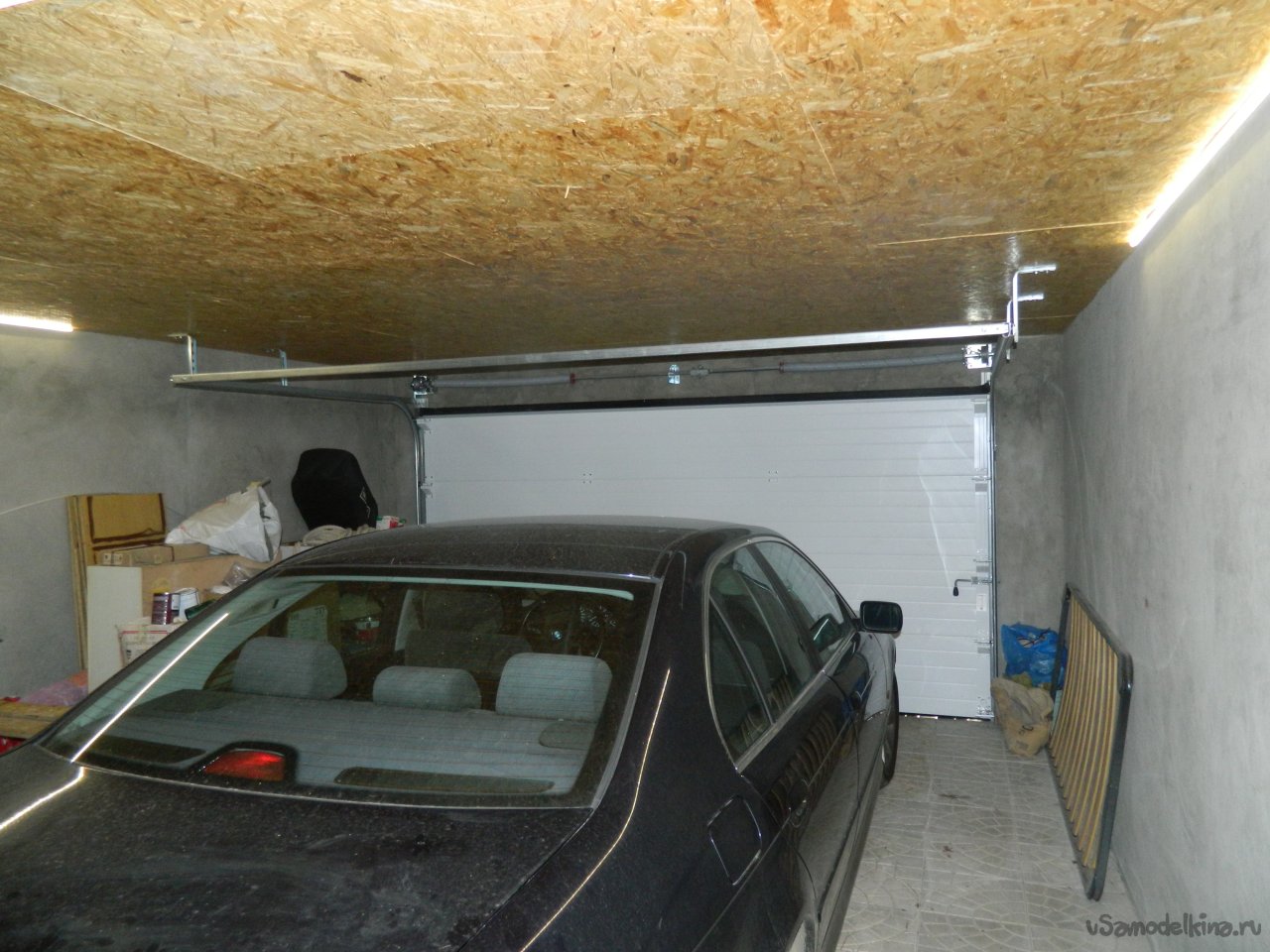

Как установить электрическую розетку для устройства открывания гаражных ворот | Главная Руководства

При установке механизма открывания гаражных ворот вам потребуется источник питания для работы оборудования. Это означает установку электрической розетки на потолке гаража. Самостоятельный мастер с базовыми знаниями может справиться с таким проектом, хотя вам всегда следует нанимать электрика для этой работы. Большинство строительных норм и правил требуют соблюдения определенных правил при установке электрических розеток. Эти коды могут варьироваться от одной юрисдикции к другой, поэтому важно изучить коды в вашем регионе, чтобы убедиться, что вы правильно завершили проект.

Отключите питание в блоке выключателя цепи, в которой вы устанавливаете новую розетку. Пропустите электрический провод через потолок, где он будет подключаться к цепи к месту расположения новой электрической коробки, используя проволочную рыбу, чтобы протянуть его.

Поместите лестницу в том месте, где есть или будет устройство для открывания гаражных ворот. Найдите потолочные балки с помощью искателя шпилек, если потолок гаража закончен. Отметьте расположение лаг карандашом. Вырежьте отверстие размером с электрическую коробку, используя пилу для гипсокартона.

Откройте одно из перфорированных отверстий в электрической коробке и пропустите в него провод. Прикрепите проволочную коробку к потолочной балке с помощью молотка и гвоздей на коробке. Снимите 6-дюймовую внешнюю изоляцию с проводки с помощью универсального ножа. Отрежьте 1 дюйм изоляции от внутренних белого и черного проводов, используя пару инструментов для зачистки проводов.

Прикрепите провода к стойкам на розетке с помощью отвертки, чтобы затянуть стойки. Белый провод нейтральный, а черный провод горячий.Белый провод идет на серебряный винт, а черный провод идет на латунный винт. Заземляющий провод будет либо зеленым, либо оголенным. Вставьте розетку в коробку и закрепите ее, затянув винты с помощью отвертки.

Вставьте провод в коробку выключателя через одно из отверстий сбоку коробки. Снимите 6-дюймовую изоляцию с проводов на конце, который вы подключаете к цепи, с помощью универсального ножа. Зачистите 1 дюйм провода от черного и белого проводов, используя пару инструментов для зачистки проводов.Вставьте черный провод в автоматический выключатель и затяните винт с помощью отвертки.

Подсоедините белый провод к стержню в коробке выключателя в свободном гнезде и затяните винт с помощью отвертки. Подсоедините заземляющий провод к заземляющему штырю в коробке выключателя и затяните винт с помощью отвертки. Затяните зажим провода на коробке выключателя, чтобы зафиксировать провод на месте. Включите питание электрической цепи в распределительной коробке. Включите устройство открывания гаражных ворот в розетку и проверьте его.

Электрический код для гаражной проводки

Электрический код для гаражной проводки

На каком расстоянии от земли должны быть выходы из гаража?

Для гаражных контейнеров нет требований по высоте. Большинство людей здесь оценивают его примерно в 48. Количество источников воспламенения должно было увеличиться до 18 в гаражах. В основном это связано с возможностью скопления трудновоспламеняющихся паров.

А куда ставить розетки в гараже?

Выходы из гаража должны располагаться в удобных местах с наличием не менее одного из шести выходов на каждой стене.Заранее планируйте будущие безрецептурные планы. Гораздо проще добавить электрические розетки во время строительства, чем после закрытия стен. Легко сказать каждые 6’ на каждой стене гаража.

Во-вторых, как далеко может быть магазин от угла?

Национальный электротехнический кодекс требует, чтобы розетка (розетка) располагалась в пределах 6 футов от угла стены и не более чем в 12 футах между корпусами на той же стене (розетка 6/12). Конечно, это минимальное требование к жилой площади.

А вы знаете, какой высоты должны быть зацепы?

Требуется место для хранения на открытом воздухе Защита может быть обеспечена корпусом FI или переключателем FI. Контейнер требуется в передней и задней части дома и на максимальной высоте 6 футов 6 дюймов над классной комнатой (первый этаж).

Сколько розеток может иметь цепь на 20 ампер в гараже?

Эмпирическое правило заключается в том, чтобы назначить максимальный номинальный ток 1,5 ампера для каждой упаковки, чтобы было место для 10 контейнеров в цепи на 20 ампер.

Сколько розеток нужно поставить в гараже?

Начиная с NEC 2017, для вновь построенных гаражей потребуется как минимум одна выделенная цепь на 120 В, 20 А, которая питает только гараж. С этой схемой розетки можно установить и вне гаража. В гараже должен быть хотя бы один выключатель, который управляет освещением.

Как соединить свой дом с отдельно стоящим гаражом?

Выкопайте яму глубиной 18 дюймов для внешнего шнура питания, идущего от главной распределительной коробки к полу гаража.Используйте 1 1/4-дюймовый кабелепровод из ПВХ для подпанели на 100 ампер или 1-дюймовый кабелепровод из ПВХ, если подпанель рассчитана на 50 ампер или менее. Протяните кабель из гаража к главному распределительному щитку.

Стоит ли использовать трубы в гараже?

Как правило, кабель необходим там, где он может быть поврежден или подвергаться воздействию элементов. Защищенный гипсом кабель обычно не нуждается в проводах. Если есть открытая рама (обычно в отдельно стоящих гаражах, редко встроенных гаражах), местные электротехнические правила будут другими.

Сколько ампер должно быть в гараже?

60 ампер Можно ли использовать пластиковые трубы в гараже?

Комбинация металлического корпуса и трубы из ПВХ допустима, но, в отличие от цельнометаллической системы, для ПВХ требуется наличие отдельного провода заземления и его крепление к каждому металлическому корпусу или устройству с помощью винта или зажима.

Должен ли внешний силовой кабель проходить через трубы?

Вы можете прокладывать электрические кабели на открытом воздухе практически в любом месте. Хотя некоторые типы электропроводки не должны быть зажаты в кабелепроводах при наружной установке, рекомендуется подключать оголенный провод. Электрическая труба из поливинилхлорида (ПВХ) Schedule 40 имеет серый цвет и устойчива к солнечному свету.

Сколько розеток GFCI может быть на одной цепи?

Требуется только один выход GFCI на цепь (при условии, что он находится в начале линии, а остальные выходы заряжены).Они соединяются параллельно при последовательном соединении. Если есть нагрузка, вы не получите правильное напряжение на других выходах. Возможно.

Должна ли наружная подсветка иметь защиту FI?

Наружные корпуса обычно должны иметь УЗО или УЗО. На вопрос, нуждается ли наружное освещение в дифференциальном устройстве, ответ простой: да. Читайте ниже, чтобы узнать, что вам нужно знать о GFCI для наружного освещения.

Как узнать, какая розетка на 15 или 20 ампер?

Розетки

, настроенные на 20 ампер, не подходят к розеткам на 15 ампер.Цепь на 15 ампер обычно питается проводом калибра 14 и защищена выключателем или предохранителем на 15 ампер. 20-амперная цепь, защищенная 20-амперной цепью или предохранителем, должна питаться проводом калибра 12 или 10. Протяните провода 142 Нм через ангар и протяните их через электрические коробки. Закрепите нужные светильники в ангаре или на улице и при необходимости проложите кабель. При необходимости подключите кабели 142 Нм от оборудования и розеток к переключателям на вспомогательной панели. Отключите электричество в доме от главного распределительного щита.

Как вы защищаете внешние розетки от дождя?

А: Дождя бояться не надо. Используемая розетка должна быть защищена дифференциальным выключателем (GFCI). Терминал FI может быть там или перед этой точкой, или у вас может быть переключатель FI на главной панели.

Должны ли внешние розетки быть в собственной цепи?

Это означает, что нет, внешние розетки не обязательно должны быть на отдельной цепи. Они должны быть защищены выключателем FI, это может быть выключатель FI или всем известная настенная кнопочная розетка.

Электрический код
для проводки гаража

Гаражная проводка в Де-Мойне — Integra Electrical

Ищете услуги по электромонтажу в гараже Де-Мойна? Если вы живете в старом доме или арендуете недвижимость, которой более десяти лет, вы можете столкнуться с устаревшей электропроводкой и услугами. Определение того, как и что обновлять, может быть в лучшем случае сложной задачей, особенно если вы не знакомы с вариантами и требованиями переподключения.Как правило, электромонтажные работы должны выполняться только лицензированными подрядчиками, но важно иметь четкое базовое представление о вариантах, доступных для замены электропроводки в вашем доме или, в случае нашей последней работы по перемонтажу электропроводки в Де-Мойне, в вашем гараже.

Зачем менять электропроводку в гараже?

Много лет назад считалось, что для «современного» дома достаточно электричества около 60 ампер. Сегодняшние потребности в энергии намного выше и могут создать значительную нагрузку на стареющую электрическую систему.По мнению экспертов, что-то менее 100 ампер вряд ли обеспечит электроснабжение, необходимое по сегодняшним стандартам, но большинство домов сегодня оснащены до 200 ампер, чтобы оставить место для роста. Итог: не ждите перебоев в электроснабжении или летящих искр из проводки гаража в Де-Мойне, чтобы решить, чтобы профессионал проверил вашу систему. Вместо этого будьте активны в обслуживании электрооборудования и сэкономьте время и деньги.

Если вы хотите модернизировать свой гараж и увеличить его полезное пространство, замена электропроводки может быть первым необходимым шагом.Многие старые дома были построены с использованием проводки с ручкой и трубкой, что больше не соответствует строительным нормам безопасности. Таким образом, даже если электропроводка внутри вашего дома была недавно обновлена, ваша система электроснабжения гаража все еще может быть устаревшей. Integra Electrical предоставляет превосходные услуги по ремонту электропроводки, включая электропроводку в гараже Де-Мойна, чтобы вы могли максимально эффективно использовать пространство в гараже.

Этот проект электропроводки гаража в Де-Мойне потребовал установки семи новых цепей, чтобы соответствовать обновлениям домовладельца.С новыми цепями, установленными командой здесь, в Integra, они смогли безопасно установить несколько новых осветительных приборов, чтобы сделать гараж пригодным для использования рабочим местом даже ночью. Теперь они также смогут безопасно установить домашнюю зарядную станцию ​​для электромобилей в будущем без необходимости каких-либо дополнительных обновлений.

Чтобы еще больше оптимизировать функциональность этого гаража в Де-Мойне, мы подключили и установили двойной выключатель для управления новым освещением.Больше не нужно возиться в темноте в поисках ламп, спотыкаясь о удлинители или пытаясь отследить шнурок для этой семьи.

Варианты перемонтажа

Замена электропроводки в здании сопряжена с множеством проблем: первым большим препятствием является обеспечение правильного электроснабжения здания без разрушения стен, полов или установленных украшений. Тем не менее, замена электропроводки в вашем доме по-прежнему дает большие преимущества, такие как снижение зависимости от опасных методов работы с электричеством, таких как несколько удлинителей и удлинителей, или повреждение чувствительной электроники из-за скачков или падений напряжения.Есть несколько вариантов, когда вы рассматриваете возможность крупной модернизации электроснабжения: замена электропроводки всего дома и/или гаража (большие деньги!) или модернизация определенных частей, таких как панель электроснабжения — гораздо более экономичный вариант, если он будет работа для вашего дома.

  • Обновление электрической панели — еще один вариант, который может помочь вернуть вашу систему в соответствие со стандартами. Хотя это первый шаг в любом проекте по перемонтажу, вполне возможно, что этого шага может быть достаточно, чтобы обеспечить безопасность вашего дома и эффективно использовать имеющуюся у вас мощность в течение достаточно долгого времени.Это хороший вариант, когда средства или время ограничены, или когда вы чувствуете, что не готовы к крупному проекту по переоборудованию вашего гаража. Замена автоматических выключателей и электрических панелей может не полностью решить ваши проблемы с электричеством, но потенциально может их уменьшить. Важно отметить, что этот шаг не устраняет неисправную проводку, он просто обеспечивает ваш дом большей мощностью, которая будет распределяться по существующей электрической структуре, которая у вас есть.
  • Замена электропроводки в вашем доме — лучший вариант, если вашему дому или гаражу больше 40 лет.Электропроводка в то время была значительно другой, и вы не только имеете дело со стандартами, которые могут быть не совсем соответствующими, но и общий износ самой проводки с течением времени становится все более важным фактором. Печальным фактом является то, что внутри ваших стен находится электропроводка, и добраться до нее совсем непросто. Часто приходится менять выключатели, потребуются новые провода, розетки, светильники, а затем стоимость любого необходимого ремонта и перекраски — в целом может стоить от 5000 до 8000 долларов для дома среднего размера.Это число значительно возрастает, если вы имеете дело с большим домом, в котором есть какой-либо ограниченный доступ к проводке гаража Де-Мойна или особые требования к проводке, например, для крытого бассейна или театра.

Стандартные требования к электропроводке и замене электропроводки в гараже Де-Мойна

Соблюдение рекомендованных спецификаций может быть сложным, но есть несколько простых моментов, о которых следует помнить, когда вы рассматриваете проект перемонтажа.

  • Цепи на кухне и в столовой должны иметь более высокую выходную мощность 20 А, поскольку они с большей вероятностью потребляют дополнительный ток
  • Если их нет, добавьте GFCI (прерыватель цепи замыкания на землю) к любым розеткам, которые находятся рядом с источником воды
  • Соответствуйте вашим номерам: предохранитель на 15 ампер следует использовать только с кабелем на 15 ампер.Несоответствие между проводкой и автоматическими выключателями — рецепт катастрофы

Гаражи, особенно незавершенные, могут быть повреждены суровыми погодными условиями. Хотя этот домовладелец будет изолировать и отделывать свой гараж в ближайшем будущем, опытные электрики на месте из Integra все же пошли дальше и установили электрические металлические трубы (EMT) для защиты этой гаражной проводки в Де-Мойне, чтобы обеспечить безопасность не только гаража, но люди внутри него.EMT изготовлен из сверхпрочной оцинкованной стали для защиты проводов, продетых через него, от магнитных полей, атмосферных повреждений и деформаций.

Предупреждающие знаки об опасности поражения электрическим током

Защитите свой дом и избавьте его от беспокойства, зная предупреждающие знаки, которые могут появиться, когда электропроводка в вашем гараже в Де-Мойне перестанет быть безопасной. Обученные электрики могут обнаружить тонкие признаки, но прилежные домовладельцы могут быть в поиске этих потенциальных проблем.

  • Автоматические выключатели, которые часто и неожиданно срабатывают
  • Свет мерцает или тускнеет
  • Жужжание ламп или легкий толчок при включении электроприборов
  • Обугленные следы на электрических розетках или на розетках, теплых на ощупь
  • Отсутствие индикаторов замыкания на землю там, где это необходимо (кухни, ванные — везде, где есть вода)
  • Изношенные провода или поврежденная и видимая изоляция
  • Запах горящего винила или пластика в разных местах вашего дома

Конечно, важно знать, что наиболее распространенной причиной неисправности электропроводки в гараже Де-Мойна является попытка домовладельцев внести изменения самостоятельно, вместо того, чтобы обращаться к квалифицированным и обученным специалистам.Крайне важно убедиться, что любой человек, которого вы нанимаете для работы с электрическими системами вашего дома и гаража, имеет полную лицензию.

Срок службы электрических систем

Хорошей новостью является то, что даже несмотря на то, что выполнить проект по перемонтажу может быть непросто, как только вы его завершите, вы будете настроены буквально на всю жизнь. Срок службы большинства медных проводов составляет около 100 лет при правильной установке. Условия окружающей среды, такие как температура и влажность, также могут играть роль в определении срока службы вашей электрической системы.В необычно теплых районах проводка нередко выходит из строя раньше просто из-за выхода из строя изоляции, защищающей сами провода. Сервисные панели обычно имеют гарантию от 10 лет до пожизненной, но их следует чаще проверять на предмет общей пригодности.

Поддержание ваших электрических систем в актуальном состоянии является важной частью домовладения. Ожидание выхода из строя электропроводки в гараже Де-Мойна или возникновения проблем, прежде чем принять меры, может нанести серьезный ущерб не только вашему дому и имуществу, но и потенциально вашей жизни.Когда дело доходит до электрических систем, всегда безопаснее всего обратиться за помощью к лицензированному профессиональному электрику. Вот почему Integra Electrical готова помочь вам в любое время дня и ночи, если вам когда-нибудь понадобится круглосуточная аварийная служба.

Позвоните в Integra сегодня, чтобы узнать о проводке гаража в Де-Мойне

Читайте наши обзоры в Google

Наша команда опытных электриков всегда готова помочь вам с проводкой в ​​гараже Де-Мойна! В старых домах и их гаражах может не хватить цепей, чтобы приспособиться к современному образу жизни и всей электронике, которая с ним связана.Если вы хотите использовать свой гараж с освещением и другой электроникой, вам может потребоваться замена проводки, чтобы гарантировать его безопасность. Электропроводка ручек и трубок больше не соответствует современным нормам безопасности зданий и может поставить под угрозу безопасность не только вашей электронной системы, но и вашей семьи, если вы перегрузите ее. Если вы сомневаетесь, позвоните лицензированному профессиональному электрику, чтобы обновить или проверить электрические провода. Позвоните в наш офис сегодня и узнайте, почему местные домовладельцы доверяют свои электрические системы Integra!

Админ

Как провести электропроводку к пристроенным гаражам

Пристроенные гаражи — отличная идея, потому что они дают вам безопасное место для хранения вашего автомобиля.Пристроенные гаражи также являются отличными рабочими зонами для домашних проектов и хобби. Не все пристроенные гаражи оснащены электричеством или достаточным количеством розеток для ваших нужд. Наем электрика может быть очень дорогостоящим и может стать дороже, только если вам нужно добавить электрические панели. Самое простое решение для расширения электрических возможностей в пристроенных гаражах — это провести электропроводку от основного дома до гаража.

Шаг 1. Найдите провода

Пристроенные гаражи имеют общую стену с домом, и провода, которые вам нужны, находятся там.Определите область, где вы хотите разместить новую розетку. Вам нужно будет найти провода в стене, которые находятся ближе всего к этому месту. Используйте карандаш, чтобы отметить область, а затем поверните к детектору напряжения. Проведите его по стене. На детекторе загорятся индикаторы или прозвучит звуковой сигнал, чтобы предупредить вас о наличии тока. Отметьте эту область карандашом. Основываясь на этих выводах, вы можете изменить местоположение розетки.

Этап 2. Установка распределительной коробки

Стены примыкающих к дому гаражей обычно изготавливаются из одних и тех же материалов и имеют одинаковую изоляцию.После того, как вы определили, где находятся провода, вам нужно будет установить розетку. Прежде чем сделать это, выключите электричество на автоматическом выключателе и разместите записку, предупреждающую всех, кто может наткнуться на него, не включать его снова. Используйте искатель шпилек, чтобы найти шпильки в стене и отметить их.

С помощью пилы аккуратно прорежьте отверстие размером с выпускную коробку. Найдите черный и белый провода: обрежьте их, а затем снимите часть оболочки. Отрежьте кусок черного и белого провода от новых катушек и зачистите концы.Прикрепите их к проводам в стене с помощью колпачков, а затем проденьте их в розетку. По сути, вы создаете мост. Поместите распределительную коробку в проделанное отверстие и прикрепите ее винтами через пластиковую рамку вокруг коробки.

Шаг 3. Установка розетки

Розетка — довольно простое устройство, и ее легко подключить. Используйте отвертку, чтобы ослабить клеммные винты, затем оберните черный провод вокруг латунного винта, а белый провод вокруг серебряного винта и затяните.Если на розетке есть медный провод, примотайте его изолентой к розетке. Прикоснитесь выводами детектора напряжения к проводам в розетке. Если провода подключены правильно, извещатель издаст звуковой сигнал. Присоедините розетку к розетке, наденьте крышку и включите питание.

Можно ли выставить Romex в гараже? — Модернизированный дом

Romex был одним из самых распространенных типов бытовых электрических проводов, и вы обычно найдете их в гаражах. Небезопасно оставлять Romex открытым в вашем гараже, потому что это может представлять серьезную угрозу безопасности, включая опасность возгорания.Будь то меры безопасности или надлежащий протокол, давайте посмотрим, как вы можете безопасно запустить Romex через шпильки в своем гараже и скрыть их.

Электропроводка предназначена не только для основных помещений дома. В современных домах может быть электрическая проводка по всей территории, которая проходит в сараях, гаражах и даже во внутренних двориках или на палубах. Это имеет смысл только с преобладанием телевизоров с плоским экраном, поскольку их можно разместить практически в любом месте с помощью простого электрического подключения.

Romex — проводник с неметаллической оболочкой. Ни при каких обстоятельствах не оставляйте его открытым. Они должны проходить через шпильки поверх балок или ферм и закрепляться через каждые шесть футов или около того, а также в пределах 12 дюймов от любых приспособлений. Это соответствует большинству электрических стандартов .

Что такое Ромекс?

Romex — это название определенного типа электрического проводника. Этот проводник имеет неметаллическую оболочку, которая обычно используется в ответвлениях жилой разводки.Он также классифицируется как подземный фидер в соответствии с Национальным электротехническим кодексом.

Проводники с неметаллической оболочкой имеют не менее двух, если не более, изолированных проводников, находящихся в неметаллической оболочке. Покрытие огнестойкое, непроводящее и влагостойкое. Это позволяет использовать их в более прохладных и влажных помещениях, таких как подвал.

Правила NEC для Romex

В Национальном электротехническом кодексе есть несколько правил, которые применяются конкретно к проводникам Romex .Во-первых, они не допускаются в жилых домах выше 3 этажей и вообще не допускаются в коммерческом строительстве.

Правила

NEC предписывают, что Romex должен быть закреплен, закреплен и защищен от распределительных коробок, коробок устройств и приспособлений. Кроме того, не допускаются любые поддерживающие устройства, которые потенциально могут повредить кабели — например, перегруженные скобы или изогнутые гвозди.

Эти типы кабелей должны быть закреплены в пределах 12 дюймов от панелей и распределительных коробок, к которым они прикреплены, и их не должно быть более 4.5 футов между охраняемыми зонами. Это связано с тем, что кабели могут провисать и гораздо более уязвимы для потенциальных повреждений.

Наконец, проводники Romex предназначены для постоянной электропроводки жилых зданий. Они определенно не предназначены для использования в качестве замены удлинителей или электропроводки.

Преимущества использования проводки Romex (NM)

Самодельщики обращаются к Romex и другой неметаллической проводке для своих проектов «сделай сам» . Хотя есть и другие эффективные альтернативы, которые можно использовать в зависимости от обстановки и сценария, Romex стал идеальным вариантом для начинающих.Вот лишь несколько причин, по которым они выбирают Romex.

Romex легче

Важна простота использования и обращения, особенно когда речь идет о проводке. Чем жестче и жестче проводка, тем больше навыков и труда требуется для всего усилия. Проводка с неметаллической оболочкой, как правило, намного легче, чем проводка с металлической оболочкой. Это значительно упрощает работу, что важно для относительно неопытных самодельщиков, берущихся за незнакомый проект.

С Romex проще обращаться

Одна из самых больших проблем, с которой может столкнуться проводка любого типа, — обращение с ней. Проводка поставляется намотанной, что может привести к трудностям при выпрямлении и разматывании в зависимости от типа задействованной проводки .

Romex очень легко разматывается и выпрямляется без особых проблем. Это связано с тем, что оболочка из ПВХ является гибкой, что обеспечивает большую гибкость. Это также означает, что вы, вероятно, избежите некоторых перегибов, которые могут повредить электрическую проводку, повредить ее и сделать ее неэффективной.

Romex легче тянуть

Гладкая оболочка проводки Romex значительно облегчает протягивание через отверстия в шпильках. Другие типы проводки могут заклинить или застрять, что приведет не только к разочарованию, но и к повреждению провода. Для любителей, впервые приступающих к работе, все мелочи могут так или иначе изменить ситуацию.

Romex специально создан, чтобы его было легче тянуть. Специальное покрытие добавляется, чтобы сделать неметаллическую оболочку немного более скользкой, что облегчает прохождение через эти отверстия.

Romex легче резать и разрывать

Некоторые из более толстых проводов могут быть немного трудно эффективно разрезать. Для резки кабеля в неметаллической оболочке, такого как Romex, вам понадобится только набор боковых кусачек . Вы, вероятно, даже можете использовать ножницы для проволоки, чтобы обрезать провода Romex меньшего сечения. Это может быть важно в середине работы.

Romex не только легче резать, но и легче разрывать на лету. Это связано с тем, что обшивка изготовлена ​​из пластика, а не из металла.Инструмент для разрыва может немного облегчить работу, но вы должны быть в состоянии разрезать его с помощью универсального ножа и просто разорвать вручную. Мгновенное разрывание провода означает, что вам меньше нужно останавливаться, чтобы найти подходящий инструмент для работы.

Легче прикрепить

Одно из самых больших преимуществ проволоки Romex в неметаллической оболочке заключается в том, что ее гораздо проще прикрепить к элементам каркаса. Все, что вам нужно для правильного крепления Romex, — это несколько легких пластиковых кабельных скоб. Это помогает сэкономить время и деньги, которые в противном случае были бы потрачены на обеспечение безопасности проводки.

Недостатки Romex

Единственным реальным недостатком Romex является то, что его можно использовать только в определенных ситуациях, а на некоторых участках его вообще нельзя использовать . Кроме того, их нельзя использовать и для коммерческих проектов.

Кабель с неметаллической оболочкой нельзя использовать на открытом воздухе, за исключением вышеупомянутого кабеля типа UF. Кабель UF предназначен для прокладки непосредственно под землей. Электропроводку в неметаллической оболочке также нельзя использовать, когда электропроводка оголяется по поверхности стен фундамента.В этом случае электрические нормы требуют установки специальных кабелепроводов.

Может ли Romex прикасаться к изоляции?

В гаражах, где была установлена ​​изоляция для обеспечения лучшего регулирования температуры, могут возникнуть вопросы о том, может ли проводка Romex касаться изоляции. Ответ заключается в том, что да, он может касаться изоляции, и вам не нужно отключать питание.

Однако имейте в виду, что если оболочка повреждена и изоляция тоже повреждена, вам, вероятно, следует избегать соприкосновения с ними .

Как долго действует Romex?

Прочность и долговечность Romex — одна из его визитных карточек. По оценкам, установленный сегодня Romex может прослужить не менее 400 лет. Электрики могут установить Romex и ожидать, что через несколько поколений ему не понадобится его замена. Даже в нижней части спектра Romex может прослужить более 100 лет.

Romex является брендом

Обычная проводка в неметаллической оболочке называется Romex, так же как ткани называются Kleenex.Romex — это просто бренд, наиболее тесно связанный с этим типом проводки в неметаллической оболочке.

Это наиболее широко используемый тип проводки в неметаллической оболочке в промышленности, используемый большинством электриков, а также большинством потребителей. Таким образом, когда вы называете проводку с неметаллической оболочкой проводкой Romex, вы просто называете ее по названию бренда, а не по фактическому типу проводки, которым она является.

В забавной заметке, название происходит от Rom Cable Corp. из Рима, Нью-Йорк. С тех пор они подали заявление о банкротстве, и десять лет назад фабрика была в значительной степени разрушена.

Райан Вомелдорф

Райан Уомелдорф имеет более чем десятилетний опыт писательского мастерства. Он любит вести блог о строительстве, сантехнике и других домашних темах. Райан также любит хоккей и всю жизнь является фанатом спорта Баффало.

Недавно опубликовано

ссылка на прозрачные кухонные шторы какого цвета сочетаются с лиловыми столешницами? ссылка на Шкафы какого цвета сочетаются с черными столешницами?

Шкафы какого цвета сочетаются с черными столешницами?

Так много традиций во всем мире основано на еде, поэтому правильно, чтобы кухня была удобной.Многие люди выберут белые столешницы, потому что это самый безопасный выбор; после…

Электроснабжение отдельно стоящего здания

  • Воздушное электроснабжение
  • Бывают случаи, когда прокладка кабеля или кабелепровода под землей нецелесообразна. Наиболее распространенные из этих ситуаций связаны с такими препятствиями, как подъездные пути или внутренние дворики.

    Дополнительная информация по бурению под проездами и тротуарами

    Если электрическое требование для вашей хозяйственной постройки должно быть стационарным, то может быть несколько задействована воздушная подача.

    Воздушный кабель не должен находиться рядом с входом в дом. Соблюдайте дистанцию ​​не менее 6 футов.

    Не прокладывайте кабели над плавательными бассейнами, спа, гидромассажными ваннами или другими водными объектами, как показано на рисунке 1. В каждой юрисдикции действуют особые правила в отношении горизонтального расстояния, которое должно соблюдаться для воздушных проводов, пересекающих бассейн или другие водные объекты. . Обратитесь в местный отдел строительства.

    Надлежащий метод заключается в том, чтобы провести трубопровод по внешней стороне стены вашего дома и хозяйственной постройки, чтобы достичь уровня примерно 13 футов от уровня земли, в самой нижней точке.Тринадцать футов — разумный зазор для любого транспортного средства, которое может двигаться под кабелем. Это также позволяет вам довольно удобно перемещать удлинительную лестницу.

    Однако размещение кабелепровода на высоте 13 футов может потребовать некоторых столярных и кровельных навыков, если у вас есть выступ, выступающий из вашего дома в районе, где вы хотите проложить кабель.

    В этой статье я предполагаю, что у вас есть навыки, необходимые для того, чтобы при необходимости провести трубопровод и другое предлагаемое монтажное оборудование через крышу.

    Самая распространенная ошибка, которую совершают домовладельцы при прокладке воздушной линии от одного здания к другому, заключается в том, что кабель выдерживает собственный вес. Электрический кабель не рассчитан на собственный вес и поэтому требует механической поддержки.

    Чтобы выдержать вес электрического кабеля или провода, необходимо установить растяжку от одного здания к другому. Растяжка должна удерживаться на месте с помощью талрепов и изоляторов, как показано на рисунке 2.При затяжке растяжки помните, что на жаре проволока расширяется, а на холоде сжимается. Если на улице жарко, и вы затянете растяжку, она порвет фитинги, когда остынет, оставьте немного провисания.

    Оттяжка не должна соединяться с жесткой металлической мачтой, по которой электрический кабель или провод ведут к дому или пристройке. Он должен быть подключен к собственной поддержке.

    Вы можете обернуть электрический кабель или провод вокруг растяжки, по одному витку через каждые 12–18 дюймов, или вы можете прикрепить электрический провод к растяжке с помощью стяжек, примерно через каждые 12 дюймов.Оставьте небольшой провис в кабеле, чтобы он мог сжиматься в холодную погоду.

    Рисунок 2. Подсоединение талрепа, изолятора и проводов к электрическому стояку или мачте

    Мачта должна быть из жесткого трубопровода, а не из ПВХ или другого пластика. К вершине должна быть прикреплена всепогодная служебная мачта, которая предотвращает попадание дождя, снега и мокрого снега в трубопровод и, в конечном итоге, на электрические щиты.

    Можно ли оставлять Romex открытым в гаражах или подвалах?

    Ранее мы обсуждали, как можно оголить провод Romex и пропустить его через кабелепровод .В этой статье мы обсудим несколько правил NEC и то, как все они предлагают, какой тип канала следует использовать, как его прокладывать и многое другое.

    В современном доме вы найдете проводку почти в каждой части дома, будь то пол или крыша. Гаражи и подвалы не являются исключением. Независимо от того, устанавливаете ли вы новое устройство или просто диагностируете неисправный выключатель в подвале, часто возникает вопрос, можно ли оставить Romex незащищенным.

    Код

    и здравый смысл подсказывают, что Romex не следует оставлять незащищенным, а нужно использовать каналы.Если вы прокладываете его через подвал или чердак (или и то, и другое), провод должен проходить через шпильки или закрепляться на балках или фермах. Здесь мы обсудим тонкости, связанные с прокладкой провода Romex через ваш подвал, гараж или другое помещение.

    Понимание правил NEC в отношении Romex Несоответствующая установка из-за открытой проводки Romex.

    Romex — торговая марка проволоки с неметаллической оболочкой. Чтобы дать вам общее представление о том, что гласят правила Национального электротехнического кодекса (NEC), провода Romex не должны оставаться незащищенными в любом месте дома, будь то подвал, чердак или сам дом.

    Другими словами, указанная выше установка не соответствует соответствующим кодам.

    Провод должен быть надежно закреплен или предпочтительно находиться в кабелепроводе. Электрики предполагают, что провод должен закрепляться через каждые 6 футов, а последнее крепление должно находиться на расстоянии не более 12 дюймов от приспособления . NEC довольно строго относится к проводам Romex и имеет несколько правил, специфичных для проводников Romex.

    Несмотря на то, что это разрешено в жилых домах, важно отметить, что NEC запрещает использование проводников Romex в жилых домах выше 3 этажей, а провода полностью запрещены в коммерческих зданиях.

    Еще один довольно строгий регламент предполагает, что провода должны быть закреплены и прижаты строго к стенам, идущие непосредственно к распределительным коробкам. Провод не должен «болтаться» между коробкой и креплением и не должен провисать на всем протяжении. NEC также требует, чтобы вспомогательные устройства содержались в хорошем состоянии, чтобы они не ржавели и не повреждались. Ярким примером этого являются ржавые крючки или перекрывающиеся скобы.

    Кроме того, при установке проводников (проводов) Romex установщик должен делать это с намерением использовать их в качестве постоянной проводки.Ни в коем случае нельзя использовать провод для удлинителей или проводки электроприборов.

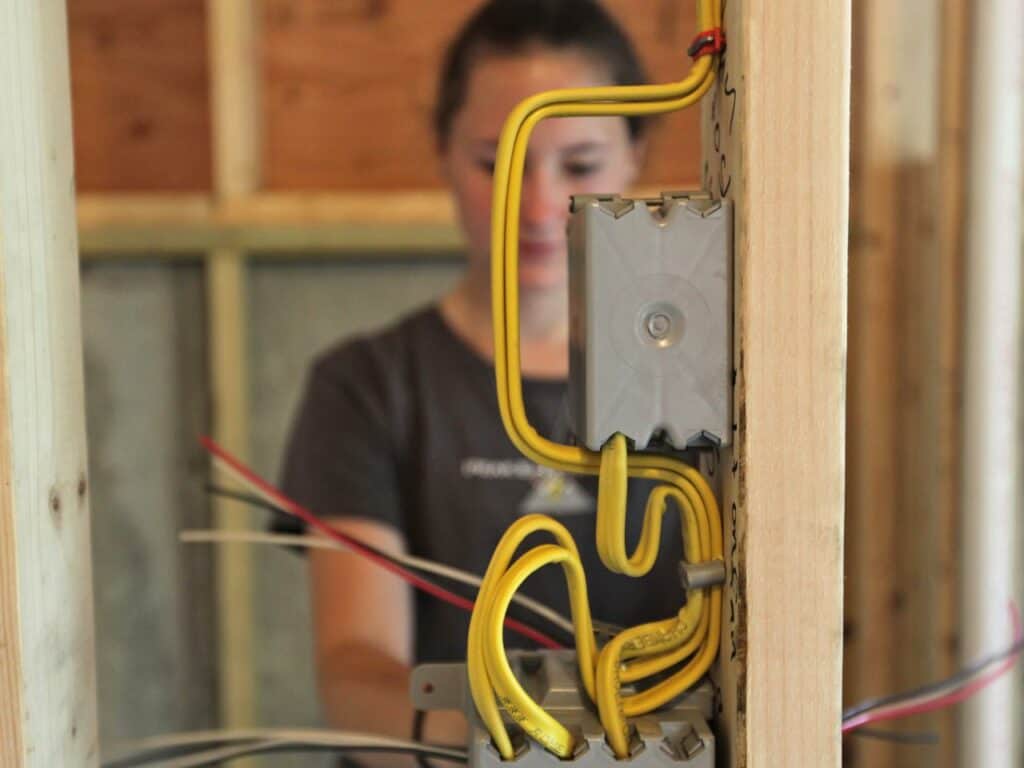

    Могу ли я использовать изоляцию с Romex? Изоляция в стене

    Да, изоляция на самом деле очень хорошо сочетается с Romex — и ,  на самом деле ,  рекомендуется. Важно защитить Romex от более высоких температур или колебаний. Особенно это касается проводки в гараже. При прокладке Romex через гаражи важно, чтобы он был изолирован, чтобы не повредить провод.

    Что касается вопроса о том, может ли Romex трогать изоляцию, да, может. Однако важно помнить, что изоляция не должна соприкасаться с медью внутри. Если оболочка из ПВХ повреждена, постарайтесь устранить любую точку контакта. Это связано с тем, что провода имеют тенденцию сильно нагреваться при пропускании тока. Если провод соприкасается с изоляцией, вы, скорее всего, обнаружите, что через некоторое время изоляция расплавится или даже загорится!

    Открытый провод Romex

    Всякий раз, когда вы используете Romex, важно, чтобы вы не забывали прикрывать его.NEC и электрики в США стараются убедиться, что провод используется внутри стены, потолка, пола или проходит через кабелепровод. Таким образом, провод остается защищенным от любых внешних факторов; следовательно, исключая возможность проколов и порезов.

    Это особенно верно, если вы прокладываете провод в своем гараже, так как он подвергается воздействию холодной и жаркой погоды снаружи. Вы можете подумать, что, поскольку ваш подвал не так сильно подвержен перепадам температуры, вы можете оголить провод, но это не так.Подвалы и чердаки часто оказываются затопленными или замерзшими при экстремальных температурах.

    То же самое верно не только для Romex, но и для других NM (неметаллических) проводов.

    Прокладка кабеля Romex в подвале Подвал с различными открытыми проводами и трубами

    Так как же запустить Romex в подвале? Что делать, если вам нужно проложить провода от чердака до подвала? Вам придется просверлить отверстие в плите пола (чердак) и плите крыши или стены (подвал), чтобы провести провод.Убедитесь, что он находится в том же углублении в стене, что и розетка, к которой вы пытаетесь подключить Romex, так как вы не можете оставлять его открытым.

    Чтобы продеть провод через это отверстие, используйте вешалку. Выпрямите его, прикрепите к нему провод с помощью изоленты и протяните его в отверстие, пока кто-то на другом конце не вытащит его.

    При выборе провода мы рекомендуем использовать провод Romex калибра 12. Сколько провода вам нужно использовать, будет зависеть не только от размера вашего подвала и близости к розетке, но и от шпилек.Однако, если у вас есть канал, вы можете срезать несколько углов и по-прежнему придерживаться кода.

    Провод 12-го калибра может выдерживать большую нагрузку (до 2500 Вт) и обычно желтого цвета.

    Если вы где-либо оголяете провод или считаете, что в системе есть очень крутой поворот, необходимо отремонтировать и замаскировать его. Кодекс NEC фактически требует, чтобы вы устанавливали Romex через кабелепровод, но известно, что инспекторы дают людям некоторую свободу действий, если Romex закреплен должным образом.

    Цель кабелепровода не только защитить вас от проводов, но и защитить провода от вас. Мы рекомендуем кабелепровод из ПВХ, так как его не только легко резать и устанавливать, но и он относительно более рентабелен; не говоря уже о том, что срок его службы гораздо дольше, чем у металлических трубопроводов, когда они подвергаются воздействию окружающей среды или используются под землей.

    Прокладка провода Romex в гараже s

    Когда дело доходит до электропроводки в вашем гараже, ни при каких обстоятельствах не следует думать о прокладке провода без изоляции или кабелепровода.Выше мы упоминали, что гаражи гораздо более подвержены погодным колебаниям, что, по сути, означает, что ваш провод обязательно будет поврежден.

    Если вы не хотите использовать кабелепровод, вы также можете проложить провод за стеной, что на самом деле намного безопаснее, чем кабелепровод в большинстве случаев.

    Закрытие электрических панелей и проводов i В подвале

    Если вы сами прокладываете электропроводку в подвале, возможно, вы захотите подумать о том, чтобы скрыть ее.Мы видели, как многие самодельщики оставляли свои электрические панели открытыми из-за того, что слишком гордились своей работой. Хотя мы сопереживаем этому чувству выполненного долга, мы хотели бы отметить, что это небезопасно ни для кого, особенно при воздействии влажности.

    Сервисную панель можно закрыть бытовой техникой или даже установить панель; но важно помнить, что панель должна быть доступна .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
