Многие застройщики, которые занимаются возведением собственного загородного дома своими руками, задаются вопросом, как же провести монтаж чердачной лестницы правильно. Конечно, на рынке существует широкое разнообразие готовых решений, но не всегда они полностью удовлетворяют вкусы владельцев недвижимости. Изготовить чердачную лестницу собственными силами не слишком сложно, как может вам показаться сначала. А если ещё взять за основу простоту и скорость изготовления, то можно соорудить лестницу для чердака без особых трудозатрат.

Содержание:

  1. Предисловие
  2. Конструкция чердачных лестниц
  3. Требования к чердачной лестнице
  4. Строительство чердачной лестницы

Предисловие

Раньше чердак выступал исключительно местом для складирования всего ненужного и вещей, которыми длительное время хозяева не пользовались.

Однако сегодня чердак используется все чаще как дополнительный уголок в частном доме. Его интерьеру застройщики уделяют столько внимания, сколько принадлежит основным помещениям жилища.

Чердаки обустраивают не только в частных жилых домах, но и в банях, сараях, гаражах и сеновалах. Поэтому в таких хозяйственных помещениях тоже нужно устанавливать чердачную лестницу своими руками, однако выбор стоит сделать не в пользу складной лестницы, которая стоит больших денег. Будь то частный дом или подсобное помещение, лестницу на чердак лучше изготовить самостоятельно.

Сразу стоит оговорить, что для подобных лестниц, чердачный люк открываться должен наверх. Также хорошо, если он располагается непосредственно возле стены. Перед самим сооружением чердачной лестницы следует определиться с функциональным назначением чердака, потому что расположить чердачную лестницу можно по-разному.

Лестницы на чердак обычно состоят из нескольких секций. Привычный вариант, когда они раскладываются вручную или с помощью электропривода автоматически. Основное преимущество подобных лестниц состоит в компактности, дешевизне и простоте эксплуатации. А если поставить на чердачную лестницу запорный замок, то получится ограничить доступ в мансарду или чердачное помещение детям. Также вы сможете помешать проникнуть в ваш дом через крышу непрошеным гостям.

Конструкция чердачных лестниц

Необходимо, чтобы складная чердачная лестница в разложенном виде была компактной. Сегодня все чердачные лестницы выполняются складными или раздвижными, изготавливаются из металла или прочного дерева. При возведении лестницы для чердака главное придерживаться одного принципа – делать конструкцию так, чтобы она занимала минимум места.

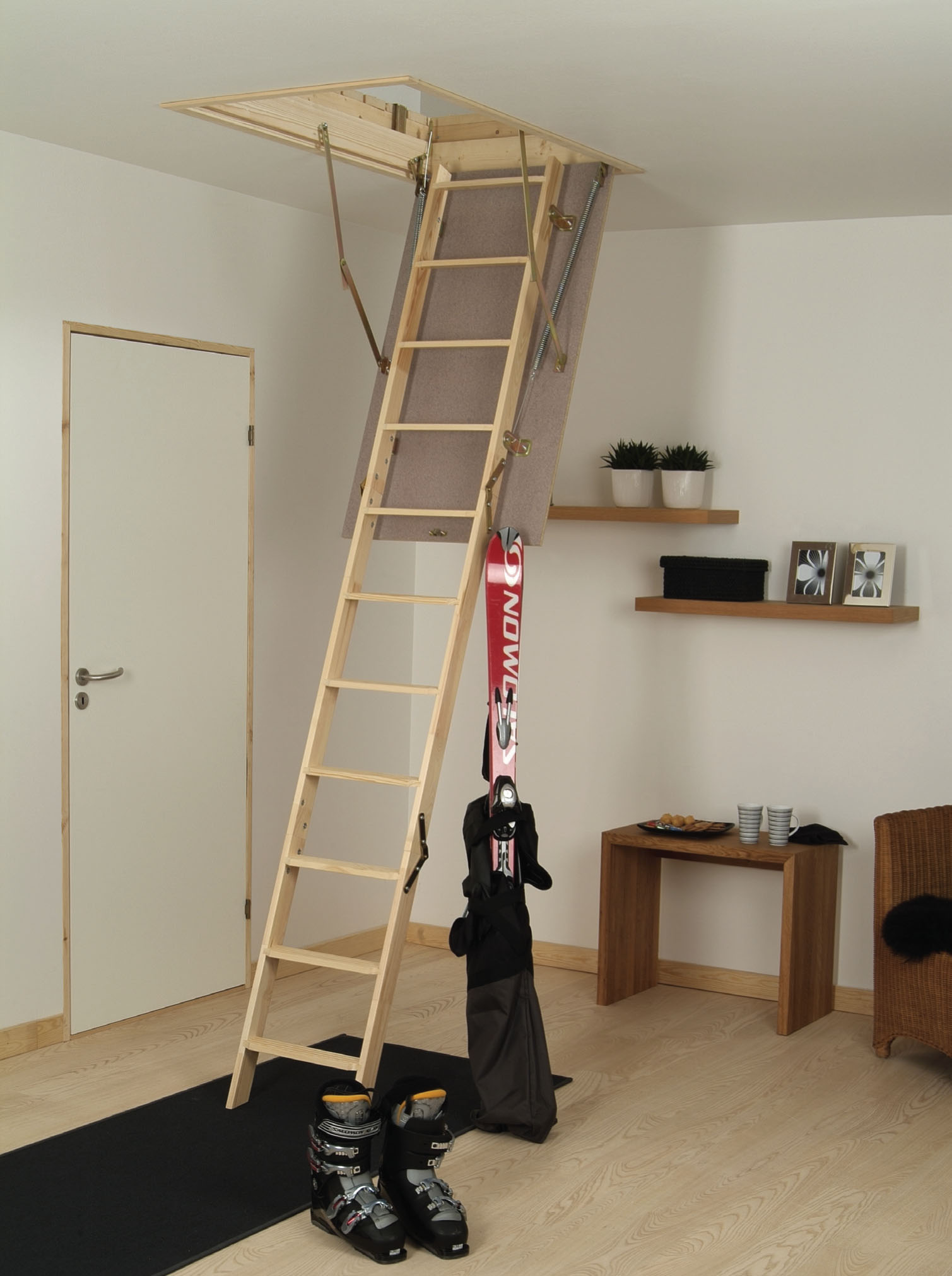

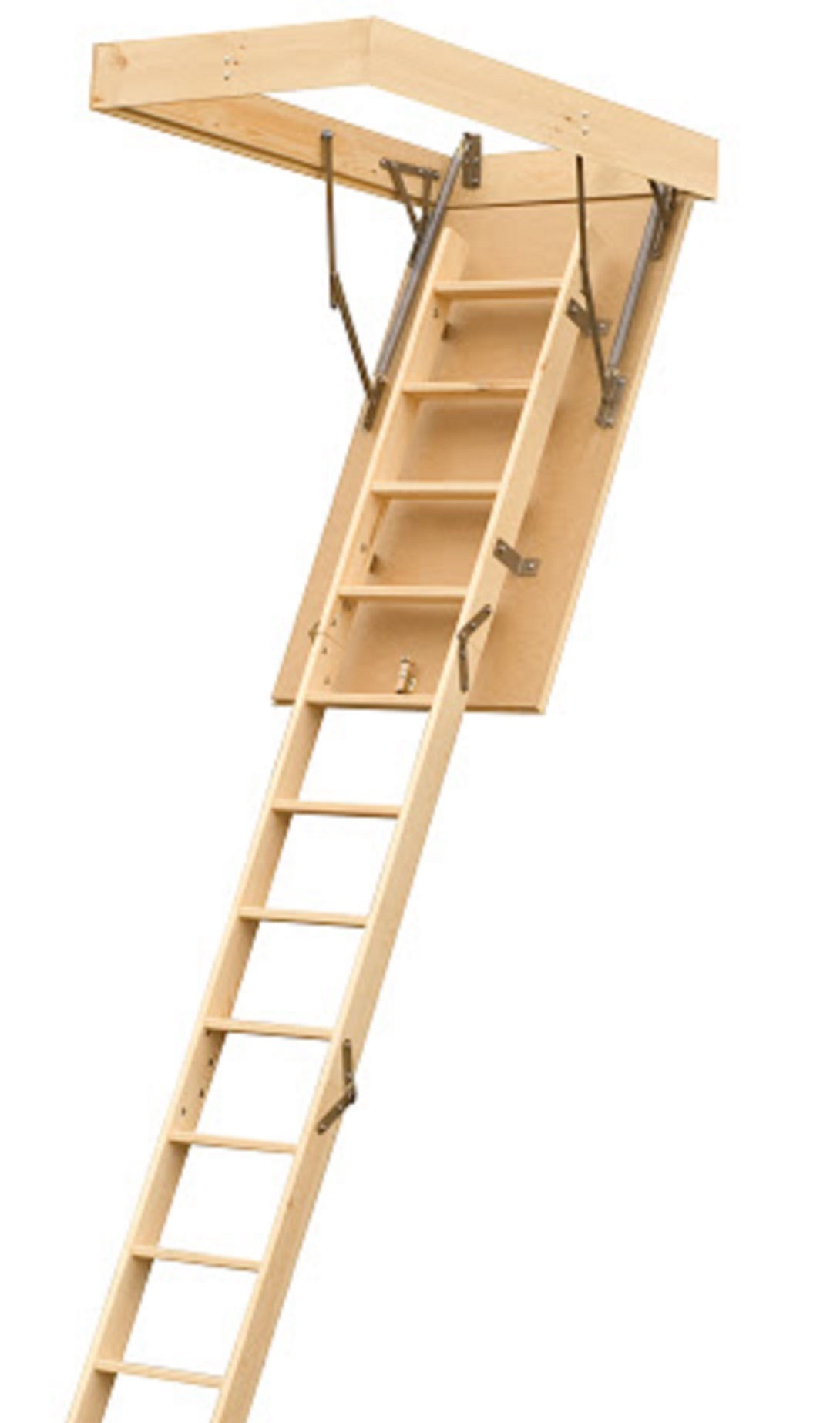

Складная лестница для чердака

Подобные лестницы обычно состоят из 3-4 отдельных элементов, скрепленных между собой. Высоту складной чердачной лестницы своими руками регулировать достаточно просто. К складным лестницам относятся и так называемые «гармошки», которые способны закрываться как крышка к потолку, не занимая в состоянии покоя никакого пространства.

Раздвижная лестница для чердака

Конструкционно такие лестницы состоят из 2 элементов и крепятся на люк. Оснащаются чердачные лестницы раздвижного типа поручнями. Чтобы лестницу установить качественно, прежде всего рассчитайте размеры проема, в который она будет крепиться.

Ножничная лестница для чердака

Ножничную чердачную лестницу часто называют пантографной — на манер трамвайного токосъемника, её секции между собой соединяются, как половинки ножниц, складываются они, как гармошка. Конструкция в сложенном состоянии напоминает сжатую пружину. Чердачные пантографные лестницы бывают автоматическими на пневмо-электрическом приводе или механическими.

Требования к чердачной лестнице

Чердачные лестницы должны в обязательном случае соответствовать внегласным требованиям, которые базируются в основном на основах техники безопасности. Лестницы на чердак должны обладать высокой прочностью и обеспечивать безопасный проход. Некоторые виды лестниц не являются функциональными при всей красоте. Например, пожилым людям тяжело будет подниматься на чердак по винтовой лестнице.

Хорошо, если проем для чердачной лестницы будет немаленьким – можно установить широкую лестницу. Но с другой помните, чем больше вы сделаете проем, тем больше будут теплопотери, поэтому крышку чердака стоит утеплить. Для обеспечения эффективной меры безопасности лучше заняться изготовлением чердачных лестниц с поручнями и перилами, накладками и противоскользящими выемками.

Большое внимание уделяйте пожарной безопасности лестницы, если вы планируете сделать ее своими силами из дерева. Учитывайте и «грузоподъемность» лестниц – хотя бы 150 килограмм, хотя лучше этот показатель увеличить до 260 килограмма: если вам придется отправлять на чердак до лучших времен габаритные вещи, нужно не забывать и о своем собственном весе.

Строительство чердачной лестницы

Итак, вы приняли решение не покупать готовую лестницу для входа на чердак, а собрать конструкцию самостоятельно. В этом случае вы можете пойти по одному из двух путей.

А какими именно – мы расскажем ниже.

Место для чердачной лестницы

Чердачная лестница может располагаться внутри жилого дома или снаружи — с внешней стороны на стене. Способ внутреннего расположения чердачной лестницы более удобен, потому что вы будете пользоваться лестницей и в холодную пору.

Важно, чтобы месторасположение чердачной лестницы не мешало проживающим в доме. Поэтому не целесообразно устанавливать лестницу на чердак в кухне или комнате. Лестницу можно разместить в прихожей, холле, коридоре или в любом месте, оборудованном для этого. Размер помещения в любом случае должен быть достаточным, чтобы кроме лестницы было удобно находиться здесь.

Допустимым вариантом считается расположение лестницы на чердак в гостиную, если чердак или мансарда не будет интенсивно использоваться. Но здесь придется оборудовать специальную зону, лучше всего её сделать автономной или закрытой. Оставьте лестницу открытой, если она является скорее элементом интерьера, нежели функциональной деталью.

Габариты чердачной лестницы

Когда вы начнете работу, связанную с расчетом размеров чердачной лестницы, сначала нужно в уме представить готовую конструкцию с окончательными габаритами. Например, в случае со складной лестницей нужно брать во внимание ее размеры в разложенном состоянии. Для начала замерьте высоту до проема — расстояние от пола помещения до потолка.

Дополнительные размеры тоже следует просчитать. Фиксируйте все эти нюансы на бумаге и составляйте чертеж. Без чертежа застройщик может легко и быстро запутаться, создав в будущем неправильную конструкцию. Помните, что даже самая малая ошибка может сделать чердачную лестницу неудобной или спровоцировать получение травм в процессе эксплуатации.

Необходимо, чтобы ступеньки лестницы размещались параллельно поверхности пола. Иначе по ней будет опасно и сложно подниматься. Не следует располагать слишком далеко ступени одна от другой, так как в противном случае придется делать слишком большие шаги.

Размер одной ступени сделайте таким, чтобы удобно было по лестнице на чердак подниматься взрослому человеку. Целесообразно сооружать ступени размером 65 сантиметров.

Широкая лестница на чердак считается удобнее, особенно для семей с детьми, предусмотрите при проектировании и это. Ширину лестничного пролета сделайте не меньше 0,8 метра. Ширина пролетов в лестничной клетке не должна быть меньшей 1,1 метров. Обратите внимание, что двери не должны открываться на лестничный пролет.

Причиной неудобства также могут стать чересчур близко расположенные ступени. Желательно, чтобы между ступеньками в сложенном виде было расстояние не меньше 10 миллиметров. Чем круче чердачная лестница, тем уже будут ступени. Расположение лестницы для чердака не должно быть перпендикулярным полу, а под некоторым углом относительно поверхности. Рекомендуемый угол наклона вашей чердачной лестницы составляет 20-25 градусов.

Материал для чердачной лестницы

Если вы выбрали деревянную лестницу, работайте с неокрашенным материалом, чтобы в будущем у вас была возможность покрасить ее соответственно с общей гаммой интерьера.

Изготовление чердачных лестниц в основном происходит из сосны. Однако дерево лучше использовать исключительно для декоративных элементов. К тому же лестницу на чердак из древесины сделать легче, чем с металла, который требует специальной обработки, которую в домашних условиях выполнить сложно.

Если было решено установить металлическую складную лестницу для чердака, то стоит прислушаться к мнению профессиональных специалистов, что рекомендуют в процессе работы использовать оцинкованные покрытия, что защитит вас от возникновения и распространения на поверхности конструкции ржавчины. Такие лестницы для чердака отличаются большой прочностью, которая позволяет экономить пространство, ведь за счет тонких несущих элементов конструкции.

Альтернативы металлу пока нет. Для предотвращения трения металлических элементов о металл принято использовать пластиковые элементы конструкции. Сменные вставки из пластмассы не допустят бокового скольжения.

Форма чердачной лестницы

Лестницы для чердака должны иметь эргономичную форму, быть компактными, удобными и комфортными. Выберите для чердачной лестницы форму, которая соответствует вашему помещению. В мелком помещении нет смысла ставить габаритную лестницу. А вот в крупном помещении себе можно не отказывать ни в чем: получится поставить не чердачную лестницу, а самую обычную.

От размеров свободного пространства и индивидуальных потребностей застройщика зависит, какой лестнице на чердак отдать предпочтение: одно-, двух- или трехмаршевой. Одномаршевая конструкция является наиболее простым вариантом. Он обычно используется, если между нижним этажом дома и чердаком разница не превышает 3 метров. Однако в данном случае простота совсем не отрицает возможности создания оригинального решения.

Одномаршевые чердачные лестницы могут быть дугообразными, в этом случае они выглядят намного интереснее. Ступени подобной конструкции могут быть сделаны как лучи, которые расходятся. Создать неповторимый интерьер поможет винтовая лестница на чердак.

Подготовительные работы

После произведения всех замеров и зарисовки чертежа чердачной лестницы составьте смету необходимых материалов, чтобы работу провести максимально разумно, не распыляясь во время строительства на бесполезные вещи. Для самостоятельного сбора лестницы на чердак вам понадобятся такие элементы: отвертки, ножовка по дереву, набор шурупов, гаечные ключи, рулетка, шарниры, угломер и пена для монтажа.

Стандартный лестничный пролет принято собирать из основания и ступеней. В качестве основания служат вертикальные и боковые балки, которые поддерживают всю конструкцию. От прочности основания зависит величина допустимых нагрузок на весь пролет. Для изготовления основания подойдут деревянные брусья.

Первый вариант строительства

Наиболее простой конструкцией для чердака является складная чердачная лестница, которая для своего изготовления требует всего лишь пары часов. Готовая деревянная лестница будет длиннее высоты потолка приблизительно на 30 сантиметров. Для строительства чердачной лестницы приготовьте 2 бруска, которые равны по длине ширине пролета чердачной лестницы, и 2 бруска, которые длиннее пролета сантиметров на 15-20. Можно использовать доски, которые имеют толщину около 2 сантиметров.

Не забудьте взять анкерные болты, саморезы по дереву, отвертку или шуруповерт, а также металлический крючок. Теперь можно перейти от составления чертежа складной чердачной лестницы к её изготовлению своими руками. Прикрепите один короткий брусок вверху к концу лестницы на чердак с ее обратной стороны с использованием карточных петель. Второй брусок следует прикрепить к нижнему концу чердачной лестницы саморезами для большой устойчивости конструкции.

Отмерьте расстояние от верхнего края чердачной лестницы, которое примерно равняется 2/3 ее длины, и распилите ее посередине между 2 ступеней. Соедините распиленные части обратно карточными петлями. Петли прикрепите с той стороны, что и крепится верхний брусок, иначе чердачная лестница правильно не разложится. Теперь 2 длинные бруска прибейте наискось с обратной стороны к 2 половинкам чердачной лестницы для придания ей высокой жесткости.

Приставьте лестницу на место – непосредственно под чердачным люком, прижмите верхний поперечный брусок к стене и прикрепите его с помощью анкерных болтов. Теперь все готово! Осталось провести закрепление крючка. Петлю от него вкрутите в косоур лестницы над распилом и сложите лестницу, прижимая к стене. Прикрепите напротив петли на стену крючок, зацепляя за петлю. Все, установка чердачной лестницы завершена!

Второй вариант строительства

Эта методика изготовления складной лестницы считается более трудоемкой, зато внешний вид изделия получается презентабельнее, а чердачная лестница – удобнее. К слову сказать, её можно устанавливать и в жилых помещениях. В данном случае лестницу складывают вдоль, а не поперек. Одну ее сторону крепят к стене, а другую оставляют подвижной.

Вам потребуются 2 доски шириной 20 сантиметров и толщиной 3 сантиметра. Длина досок будет зависеть от угла наклона чердачной лестницы и высоты потолка помещения. Доски для ступеней должны иметь ширину примерно 12 сантиметров и толщину 3 сантиметра. Глубина ступеней может варьироваться зависимо от наклона конструкции, ширину будущей лестницы выберите не больше 50 сантиметров.

Приготовьте также варточные петли — на каждую ступеньку по две штучки, анкерные болты, крючок, саморезы по дереву, рулетку, карандаш, линейку, строительный угольник и уровень. Приложите к стене одну доску и определите место расположения и угол наклона. Просматривая фото чердачных лестниц обратите свое внимание на то, что верхний край косоура не должен доходить на 55 сантиметров до потолка. Нижний и верхний края доски нужно отпилить для укладки на пол помещения и опоры на стену под углом.

Затем можно начинать собирать складную лестницу для чердака своими руками. Разметьте размещение ступеней. При помощи рулетки и уровня разметьте место самой нижней ступени: проведите параллельно полу линию, что равна ширине ступени. Проведите черты установки ступеней через концы данного отрезка, что параллельны углу подъема лестницы на чердак, то есть ребрам доски.

Проведите от конца отрезка перпендикуляр вверх до пересечения с линией установки ступеней. Отступите вправо от перпендикуляра 1 сантиметр и проведите еще одну вертикаль. Там, где она пересекается с линией крепления ступени, находится уровень второй ступени. Подобным образом разметьте весь косоур. Потом разметку зеркально отобразите на второй косоур.

Прикрепите ступени с помощью карточных петель таким способом, чтобы ступени на стационарном косоуре поднимались вверх и опускались вниз на подвижном. Готовую лестницу следует к стене крепить в углу под проемом люка. Стоит прикрепить к подвижной части чердачной лестницы петлю так, чтобы вы могли достать её рукой при складывании конструкции, в соответствующем месте ввинтите в стену крючок. Поздравляем! Ваша лестница, ведущая на чердак, готова!

Безусловно, самый лёгкий вариант — приобрести готовую лестницу на чердак, однако при большом желании её можно сделать собственноручно, узнав, как сделать чердачную лестницу и подготовив для этого необходимые инструменты и материалы. Для качественной и быстрой работы лучше всего проводить монтажные работы на пару с помощником.

Как самому сделать лестницу чердак. Складная чердачная лестница своими руками. Особенности различных конструкций

В частных домах, построенных со скатными кровлями, обязательно имеются чердачные помещения. Им может быть отведена техническая роль, но чаще в них обустраивают жилые комнаты-мансарды. Полезное пространство нужно всем, но как попасть на чердак, если эксплуатация его не планировалась при создании проекта дома? Можно сделать стационарную лестницу, но данная задача очень хлопотная.

В продаже сейчас появились чердачные лестницы с люком и без него, которые легко устанавливаются в перекрытие между этажами. Конструкции занимают минимальное количество свободного пространства, функциональны и практичны. Благодаря этим лестничным системам можно комфортно попасть на мансардный этаж.

Выбор типа лестницы

Чердачные подъемные конструкции могут быть установлены снаружи или внутри дома. Если чердак жилой, то используют второй вариант. Но даже если помещение не жилое, доступ в него должен быть максимально безопасным, удобным и незаметным.

Для доступа на мансарду применяют следующие виды лестниц:

  • монолитные маршевые или винтовые конструкции;
  • переносные в виде стремянок или приставных лестниц;
  • встроенные решения.

Выбор той или иной лестничной конструкции зависит от условий эксплуатации, требований по прочности, от объема пространства в перекрытии. Если будет приобретаться складная конструкция, то учитывают размеры изделия, материал изготовления.

Для жилых помещений лучше приобрести деревянные решения. В доме с современным интерьером больше подойдут металлические лестницы.

Важно обращать внимание на расстояние от пола до потолка. Если модель лестницы имеет большую высоту, чем необходимо, то следует уточнить возможности по ее регулировке — лестница не должна просто висеть на потолке, для безопасного использования ее следует упереть в поверхность пола.

Также важен размер проема. Очень часто он ограничен расстоянием между элементами перекрытия или габаритными размерами люка в конструкции из железобетона. В данном случае, если нет никаких ограничений, можно приобретать модель под максимально большой проем. Если выбирается конструкция с люком, то последний должен быть качественно теплоизолирован.

Стационарные

Стационарные монолитные лестницы на чердак – это маршевые или же винтовые конструкции. Это один из наиболее традиционных видов лестниц в частном домостроительстве. Такие решения солидные, эстетичные, удобные и безопасные. Но это массивные и дорогие изделия, занимающие много свободного места.

Среди плюсов подобных решений можно отметить наличие поручней, а также защитные ограждения. Это очень актуально, если в доме проживают пожилые люди или маленькие дети.

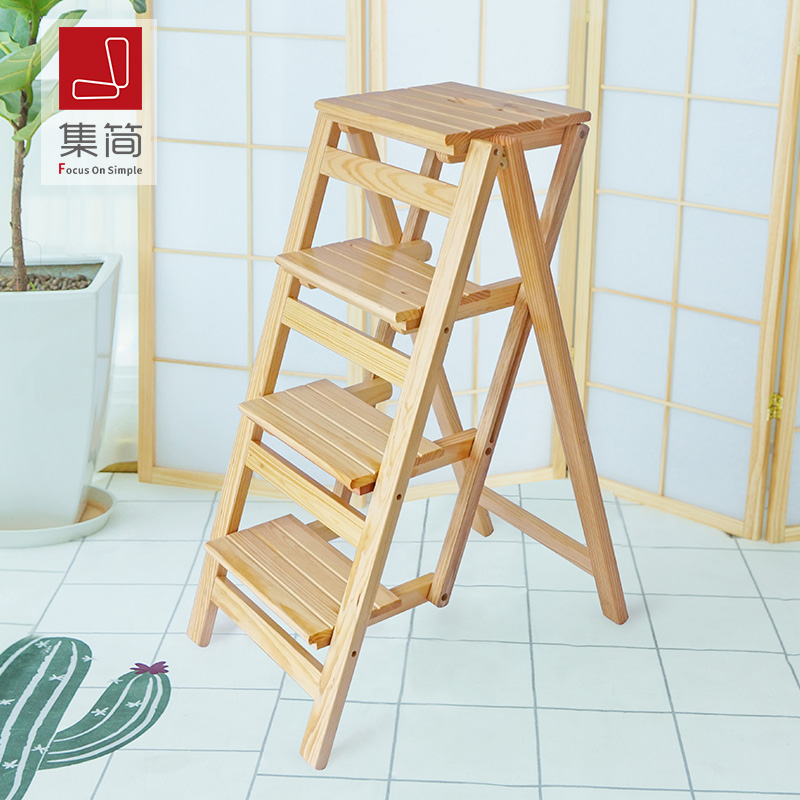

Переносные

Эти чердачные лестницы не что иное, как стремянки и приставные лестницы. Они не занимают много места, недорогие, а после эксплуатации их можно убрать в кладовку. Использовать их очень просто, но нужно понимать, что пользоваться стремянкой не всегда удобно и безопасно. Приставная лестница применяется лишь во время строительства или ремонта, а также на дачах.

В продаже имеются стальные, алюминиевые переносные и приставные лестницы отечественного, европейского и китайского производства. Продукция различается ценой, качеством, количеством ступеней, а также наличием дополнительных элементов.

Складные

Складная лестница объединяет в себе преимущества первого и второго вариантов, но и не лишена недостатков. Такие модели безопасны, легко и без труда вписываются в любой интерьер, позволяют экономить место, просты в использовании. Демократическая цена моделей с люком порадует, а моет быть даже и удивит.

Складная лестница может изготавливаться из алюминиевых сплавов и древесины. Нередко производители комбинируют эти материалы. Из древесины используют преимущественно прочные породы. Так, чердачная складная система «Факро» производится из качественного бруса хвойных пород. Другие бренды применяют бук, клен, дуб.

Складная алюминиевая лестница подойдет, когда использоваться она будет постоянно. Данная лестничная система отличается повышенной стойкостью к износу, большей прочностью.

Раздвижные

Раздвижная или выдвижная лестница – это металлическая или деревянная конструкция. Она может состоять их двух или более секций. На верхней секции имеются направляющие, по которым поднимется и опускается нижняя часть. Особенность раздвижной/выдвижной модели в полном отсутствии пружинных элементов – это позволяет снизить цену.

Раздвижная система способна выдерживать нагрузку до 200 кг. Деревянная выдвижная модель выдержит до 150 кг. Масса металлических изделий и моделей из дерева сравнительно небольшая, размеры компактны, марш имеет незначительный размах. Так как устройство простое, то механизм долговечен.

Эти модели преимущественно используются в частном доме с невысокими потолками. В большинстве случаев конструкция встроенная в люк и утепленная.

Раскладные с пружинным механизмом

Раскладная лестница с пружинным механизмом – самый распространенный тип. Принцип ее работы простой. За качество и надежность работы отвечают два механических узла для открывания и закрывания люка. Секции раскладной лестницы соединяют между собой мощные петли с башмаком или рычажные петли.

Лестницу можно приобрести в готовом виде или же сделать своими руками из приставной, важно только рассчитать нужную длину участков. Механизм раскладной лестницы сделан так, чтобы обеспечивать плавность работы, когда крышка движется вниз, и невесомость, когда она закрывается обратно. Вдоль короба устанавливается специальная возвратная пружина.

Также представлены ножничные лестницы. Здесь ступени соединяются между собой специальными ножничными элементами-скобами. Конструкция при подъеме складывается таким образом, что каждая ступень очень плотно подходит друг к другу. При опускании лестницы скобы раскрываются, а ступени удерживаются на удобном для подъема/спуска расстоянии.

Чаще всего производители предлагают металлические изделия. Дополнительно модели оборудованы удобными поручнями.

Среди прочих важных преимуществ высокая пожарная безопасность, а также прочность. Модель способна выдержать до 200 кг веса. Эти решения более компактны – лестница раскладывается по прямой, а дополнительное пространство непосредственно рядом с люком не нужно.

Телескопические

Телескопическая система не особо популярна на отечественном рынке, зато в Европе такие лестницы пользуются большим спросом. Основной материал – алюминий. Лестница собирается из отдельных полых трубок, в сложенном виде ступени могут очень плотно прилегать одна к другой, а в разложенном виде надежно фиксируются.

Боковины сформированы полыми трубами, расположенными от большего диаметра к меньшему. В процессе складывания боковые элементы складываются друг в друга.

Минус в том, что телескопическая конструкция имеет ограничение по нагрузке – не рассчитана для большого веса, а также в том, что система не оборудована поручнями для удобного подъема наверх. Особой устойчивостью лестница также не отличается.

Телескопическая лестница в сложенном виде имеет компактные размеры – такая модель способна легко встраиваться в перекрытия. Также существуют конструкции из дерева, но такие изделия не отличаются особой прочностью, поэтому применяются реже.

Упрощенные складные лестницы

Данные конструкции не спрятаны за люком чердака, однако их легко спрятать в углу или за какой-либо интерьерной декорацией. Это редкий вид чердачных лестниц. Они состоят из двух или более секций, соединенных петлями, и складываются по принципу книжки – часть лестницы откидывается и компактно прислоняется к стене.

На видео: обзор чердачных лестниц и советы по выбору.

Выбор материала

При изготовлении чердачных лестниц производители используют различные материалы. Это преимущественно алюминий и его сплавы, натуральная древесина, а также сталь. Выбор того или иного материала зависит от типа лестничной конструкции, а также от назначения – предназначено ли изделие для помещения или для улицы.

Деревянная

Деревянная лесенка – наиболее распространенный и доступный вариант. Если чердак в частном доме применяется не так часто, то можно приобретать самые недорогие изделия – приставные лестницы. Если вход красиво оформлен или лестница нужна для улицы, то выдвигаются уже другие требования – древесина не должна гнить, рассыхаться после нескольких лет использования.

Породы дерева используются самые разные, следует выбирать их исходя из задач. Так, в классических интерьерах можно приобрести изделия из дуба, ясеня и других пород. Из более дорогих пород чаще всего изготавливают стационарные лестницы с перилами, а вот складные производятся из сосны.

Металлическая

Изделие из металла – это гарантия того, что подъемная система будет работать долгие годы без износа. Особенно это актуально для моделей из алюминия или нержавейки. Сталь, если изделие будет использоваться на улице, потребует антикоррозийной обработки.

Металл более привлекателен в современных интерьерах, таких как хай-тек и минимализм. Особенно гармонично вписываются телескопические и выдвижные системы.

Подбирая размеры лестницы, следует ориентироваться на уже проверенные, а также утвержденные нормы:

  • Рекомендуемая ширина марша для удобного подъема/спуска – от 650 до 1100 мм.
  • Высота – не больше 350 см. Если выбирать более значительные размеры, то изделие потеряет в жесткости и безопасности.
  • Число ступенек – не больше 15 шт. Иногда эту цифру можно и увеличить, но придется дополнительно укреплять лестницу.
  • Расстояние между ступенями делают примерно 15-20 см, толщина каждой ступеньки – 2 см, но это не жестко.
  • Угол наклона лестницы – 60-80 градусов. Чтобы устанавливать лестницу под небольшими углами, нужно свободное место, а большой угол снижает безопасность.

Размеры лестниц с люком

Чтобы иметь полное представление о габаритных размерах типовых подъемных лестничных систем с люками, можно на примере одной из крупнейших-компаний производителей рассмотреть параметры.

60х60

К этой категории относятся лестницы на чердак с люком, размеры которого — 60 на 60 см. Такие модели имеются в каталогах многих производителей, но размер нестандартный. Сами лестницы компактны и не займут много места, установить их можно в любых помещениях.

60х80

Лестница с люком 60 на 80 см — более стандартное решение. Такие модели имеются у различных производителей в большом количестве. Эти изделия пользуются популярностью у покупателей.

Люк

Люк — это не самая простая деталь и при этом важная часть в раскладной или откидной лестничной системе. Существует несколько видов люков:

  • горизонтальные – типичные решения, устанавливаемые в потолки;
  • вертикальные люки;
  • мансардные конструкции;
  • ревизионный люк для проверки состояния чердака.

Первый, горизонтальный вариант – это классика и самая часто применяемая конструкция. Изготовление такого люка и установка к нему лестницы может осуществляться своими руками, в интернете имеются чертежи и все необходимое. Однако в продаже имеются модели лестниц, уже оборудованные люком.

Мансардный люк многофункционален. Это и люк для доступа на чердак, и одновременно выход на крышу. Устроен он сложно, но очень функционален. Минус в том, что сделать такой люк самостоятельно не получится – нужно заказывать изделие в студии, установка должна осуществляться руками опытных профессионалов.

С лестницей

Люки оснащаются раскладными, раздвижными и ножничными лестничными конструкциями. Такие решения чаще всего монтируют в помещениях с дефицитом свободного пространства. Среди плюсов – компактность. Выбирать лестницу можно без ориентирования на интерьер и стиль помещения – сама лестница прячется внутри перекрытия.

Некоторые люки оснащены специальным механизмом – подъемные устройства за несколько секунд опустят лестницу вниз. Если встроенная лестница ручного типа, то чтобы ее опустить, достаточно одного легкого движения руки.

Единственный недостаток конструкции – сложности при самостоятельном проведении монтажных работ. Однако если четко следовать инструкциям производителя, то все получится.

Без лестницы

Здесь все гораздо проще, это деревянный или пластиковый люк. Встроенная откидная лестница отсутствует – ее нужно сделать самостоятельно. Монтаж люка может выполняться своими руками. Можно даже самостоятельно изготовить изделие. Удерживают конструкцию на потолке петли. Чтобы в помещении было тепло, если чердак без отопления, в люке укладывается один или несколько слоев утеплителя.

Конструирование люка [своими руками]

Самодельная конструкция не будет серьезно отличаться от заводских моделей. Единственный нюанс – отделка. Чертежи представлены в интернете, а для изготовления потребуется небольшое количество инструментов и материалов. Чтобы изготовить простой люк, нужно несколько листов фанеры и брус размером 5х5 см. Толщину можно выбирать и другую. Этот люк не будет иметь утеплительных материалов внутри.

Этапы выполнения работ:

1. Первым делом выбирают место, где будет расположен люк. Затем определяют его оптимальные размеры. К цифрам следует прибавить еще примерно 9 мм на каждую сторону. Это позволить в дальнейшем складывать крышку без шумов и скрипов.

2. Далее разрезают деревянный брусок на части по габаритам люка. Затем на каждом конце брусков делают пазы, их смазывают и соединяют в прямоугольную конструкцию. Чаще всего размеры люка таковы, что это именно прямоугольник.

4. Чтобы не повело диагонали, прикручивают косынки. После этого можно попробовать примерить-установить люк в проем под него.

5. Чтобы люк мог закрываться, в верхнюю крышку врезают защелку. Открываться конструкция будет при помощи ручки, ее закрепляют на крышке.

6. Затем фиксируют изделие в проеме, для этого применяются обыкновенные петли.

Более сложная конструкция включает в себя брус толщиной от 10 см, а также утеплительные материалы внутри и резиновый уплотнитель по периметру.

Чердачная лестница с улицы

Уличные лестницы бывают также разные. Некоторые решения предназначены для монтажа на больших пространствах, другие можно удобно разместить в узких местах.

Выделим основные типы систем для улицы:

  • с электрическим приводом;
  • лестницы-гармошки;
  • маршевые модели;
  • вертикальные.

Лестница-гармошка

Гармошки часто можно встретить в магазинах. Это ножничный механизм. Когда лестница собрана, она компактна и практически незаметна. Можно изготовить такую систему самостоятельно, однако потребуются навыки работы с металлом и другими материалами.

С электрическим приводом

Система с электроприводом — это, по сути, та же лестница-гармошка, которая может выдвигаться вертикально. Это удобное решение в разных ситуациях и в особенности, когда заняты руки. Но монтаж достаточно сложен — необходимо просчитать высоту потолка на чердачном помещении. Гораздо проще приобрести готовую конструкцию.

Маршевая

Маршевые решения имеют один недостаток — когда складывающаяся лестница требует минимум пространства, для маршевой нужно много места. Лестница может иметь как 1, так и 3 и более площадок-маршей. Конструкция может быть прямой или криволинейной. Это стационарное решение. Чтобы установить, потребуются определенные навыки.

Самодельная лестница при должном уровне профессионализма не будет отличаться от заводской. Чертежи маршевых лестниц можно без труда найти или разработать самостоятельно.

Вертикальная

Вертикальная лестница – это преимущественно деревянная или металлическая конструкция. Именно такая самодельная лесенка обеспечивает вход на чердак в большинстве домовладений. Изготовить и установить ее очень просто.

Для улицы предпочтительнее выбирать металл, но и древесина также хорошо подходит. Чтобы дерево не сгнило под воздействием влаги и осадков, изделие обрабатывают специальными пропитками. Металл более популярен – он долговечен, способен выдерживать большую нагрузку и любое воздействие.

Модели для большого веса

Большинство производителей поставляют на рынок продукцию, способную выдерживать до 150 кг веса. Но в ассортименте имеются и более мощные модели, рассчитанные на вес до 200 и более кг. Даже складные лестницы способны выдерживать достаточно большие нагрузки.

Самостоятельная установка чердачной лестницы

Те, кто умеет работать с древесиной или металлом, а также пользоваться инструментами, могут попытаться изготовить и установить откидную конструкцию самостоятельно. Это отличный способ повысить квалификацию и не покупать дорогостоящую конструкцию. Если же лестница уже куплена, то самостоятельная установка также позволит неплохо сэкономить хорошему хозяину.

Шаг 1. Подготовка инструментов и материалов

Для того чтобы самостоятельно установить уже готовую лестницу на чердак, вам могут понадобиться следующие инструменты и материалы:

  • рулетка, угольник;
  • доски, бруски;
  • электродрель и лобзик;
  • отвертки, ключ на 10 мм;
  • шуруповерт и саморезы.

Шаг 2. Замеры

Если лестница оснащена люком, то его необходимо замерить для определения параметров будущего проема. Делать это удобнее в чердачном помещении. Так, стандартный размер люка примерно 600-700 мм в ширину и 800-1000 мм в длину.

Расстояние от пола до потолка в среднем составляет 2500 мм и более. Длина лестницы составит чуть больше, чем высота потолка. Чтобы изготовить отверстие под люк, замеряют ширину лестницы, а длина проема зависит от угла крутизны лестницы. Чем больше угол, тем больше должна быть длина проема.

Параметры которые необходимо определить

Шаг 3. Проем

Чтобы сделать проем, проще всего проделать отверстия по разметке с помощью электрической дрели, затем пройтись лобзиком. Когда отверстие готово, можно начинать примерять короб со сложенной лестницей. Снимают накладки, оставляют голый каркас, затем к нему с двух сторон привязывают два бруска. Короб с лестницей опускают, он должен плотно садиться в проем.

Далее корректируется положение короба, для этого под бруски можно подкладывать подпорки, затем все проверяется по уровню. Это необходимо, чтобы исключить вероятность перекоса всей конструкции. Если короб установить криво, есть большая вероятность, что люк не сможет открываться.

Шаг 4. Крепление боковых частей

После того как короб точно выставлен, раскладывают лестницу. Крепление боковых частей короба к проему осуществляется через рейки, установленные в зазоры между коробом и потолочной балкой. Фиксацию выполняют при помощи длинных саморезов.

После установки короба обязательно нужно проверить, насколько легко открывается и закрывается люк.

Шаг 5. Регулировка

На последнем этапе необходимо проверить выдвижение лестницы и при необходимости провести регулировку ее длины. Если лесенка получилась слишком длинной, и нижняя секция не упирается в поверхность пола, а подгибается, то осуществляют подрезку.

Если конструкция не слишком хорошо упирается в поверхность пола, то корректируют ее высоту в небольших диапазонах. Регулировку можно произвести за счет имеющихся щелевидных проушин под крепеж, расположенных на кронштейнах. После этого следует несколько раз разложить и сложить изделие. Если все в порядке, то складывающаяся система будет работать точно.

Остается только заполнить зазоры между потолочным перекрытием и коробом монтажной пеной. Если этого не сделать, то в дальнейшем возможны немалые теплопотери.

Инструктаж по установке лестницы с люком (1 видео)

Многие собственники частных домов для того чтобы попасть в чердачное помещение, используют приставную или стационарную лестницу, установленную на улице. Безусловно, в целях безопасности подобная лестница вполне оправдана, и никогда лишней не станет. Однако для использования в зимний период, и особенно в тех случаях, когда на чердаке обустроено хозяйственное или даже полноценное жилое помещение, намного удобнее будет предусмотреть возможность входа прямо из дома.

Но часто случается так, что стационарная конструкция внутренней лестницы требует весьма значительной площади, и оттого никак не может быть реализована на практике в условиях небольшого дома. Да и при достаточности площади вряд ли имеет смысл ее «транжирить», если чердак используется не постоянно, а лишь время от времени. Что предпринять? А выход есть – это конструкция- «трансформер», которая убирается по ненадобности в чердачное перекрытие. Итак, тема настоящей публикации: лестница раскладная на чердак своими руками — наиболее оптимальный вариант как для большого, так и для маленького частного дома.

Общие сведения о раскладных лестницах на чердак

Что говорят о достоинствах и недостатках подобных конструкций?

Складные лестницы, если их конструкция продумана, отличается безопасностью и простотой эксплуатации — весьма удобны. Однако, есть у них и свои недостатки, о которых также необходимо знать заранее, приступая к подобной реконструкции одной из комнат дома .


Итак, к преимуществам складной лестничной конструкции относят следующие моменты, которые значительно облегчат эксплуатацию чердачного помещения:

  • Возможность безопасного попадания на чердак в любое время, вне зависимости от сезона или текущих погодных условий.
  • Компактность и легкость эксплуатации качественной конструкции позволяет справиться с раскладыванием и складыванием лестницы всем жильцам дома, так как больших физических усилий не предвидится.
  • Конструкция в сложенном виде не занимает полезной площади как в жилом помещении, так и на чердаке. При отсутствии надобности лестница чаще всего убирается в проем чердачного перекрытия, экономя свободное пространство.
  • Люк в потолке, который необходим для размещения лестничной конструкции, при качественной отделке снизу абсолютно не портит внешнего вида потолочной поверхности.
  • При приобретении готовой конструкции, вполне можно выбрать модель с электроприводом. Это, безусловно, чрезвычайно удобно, так как при необходимости привести лестницу в рабочее состояние или убрать ее — вообще не придется прилагать никаких усилий. Однако, чтобы установить этот вариант лестницы, придется пригласить специалиста. Да и стоят такие комплекты – весьма немало.

К недостаткам установки данной конструкции в чердачное перекрытие можно отнести следующее:

  • Как бы то ни было, складные лестницы, в отличие от , далеко не всегда соответствуют критериям максимального удобства в плане крутизны подъема , количества и размера ступеней.
  • Исходя из первого пункта, напрашивается второй — подъем и спуск по таким лестничным конструкциям все же требует внимательности и особых мер предосторожности. В особенности это будет касается детей, людей старших возвратов или имеющих некоторые ограничения физических возможностей.
  • Как бы плотно люк ни входил в вырезанный под лестницу проем , он все равно лишит перекрытие герметичности. Поэтому, чтобы не допускать попадания в жилые комнаты холодного воздуха сверху (или, наоборот, горячего – в период летнего зноя), помещение чердака придется утеплить. Это, безусловно, ведет к дополнительным расходам. Правда, можно рассмотреть эту проблему с другой стороны. Если на чердаке планируется обустроить хозяйственное или жилое помещение, то в нем, так или иначе, необходимо проводить термоизоляционные работы на скатах кровли и выполнять настил полов с

Критерии, которым должна соответствовать складная лестница

Чтобы лестница эксплуатировалась долго и была безопасной для своих хозяев, она должна соответствовать некоторым критериям, вне зависимости от ее конструкции и материала изготовления.

Цены на раскладные лестницы

раскладная лестница

К таким качествам изделия можно отнести:

  • Прочность материала изготовления, всех креплений и соединительных узлов.
  • Легкость конструкции по своей массе. Это важно не только для удобства эксплуатации лестницы, но и для того, чтобы она в сложенном виде не давала чрезмерной дополнительной нагрузки на чердачное перекрытие.
  • Простота в эксплуатации – с процессом приведения лестницы в «боевую готовность» и ее складыванием должен справиться любой взрослый член семьи.
  • Складывающие лестницу шарнирные или иные узлы и приспособления должны функционировать легко, без даже минимальных затруднений.
  • Если лестница будет эксплуатироваться постоянно, ввиду того, что на чердаке предполагается расположить часто используемое помещение, то изделие лучше сделать самостоятельно или же заказать хорошему мастеру, чтобы быть уверенным в ее надежности , а значит, в своей личной безопасности.

Почему лучше будет изготовить лестницу самостоятельно?

Сегодня на строительном рынке представлено немалое количество моделей разных производителей. Они, как правило, достаточно удобны в использовании, но если их эксплуатируют не особо интенсивно. Если же лестница будет раскладываться и складываться по нескольку раз в день, то потребуется более прочный механизм, так как предлагающиеся изделия могут не выдержать столь интенсивной эксплуатации из-за того, что каждое из них рассчитано на определенный «моторесурс».

Готовые лестницы практически всегда имеет небольшой угол уклона относительно вертикали. То есть производитель делает их слишком крутыми, поэтому по ним неудобно подниматься и спускаться, особенно удерживая в одной руке определенный груз, а другой — подстраховывая себя. Причины, как видно, весьма значимые, и оттого многие владельцы домов предпочитают не покупать готовые комплекты, а монтировать их самостоятельно по собственным чертежам, рассчитывая их под собственный вес и оснащая прочными механизмами.

Основные типы складных лестниц на чердак

Прежде чем приобретать или изготавливать складную лестницу, необходимо определиться с ее конструкцией, так как их существует несколько. Итак, разработаны и изготавливаются в промышленных масштабах и самостоятельно следующие виды лестниц: выдвижные, раскладные пружинные, телескопические, складные с упрощенной конструкцией, простые складные компактные лестницы.

Выдвижная или раздвижная лестница

Выдвижная конструкция лестницы может состоять из двух или трех секций, в зависимости от высоты расположения чердачного перекрытия.

  • Первый вариант

Верхняя секция конструкции с помощью металлического фланца закрепляется на поперечной доске, формирующей короб проема , обустраиваемого в чердачном перекрытии. Каждая из секций при сложении лестницы, вдвигается в расположенную выше часть, как по рельсу. Собранные вместе секции лестницы переводятся в горизонтальное положение и укладываются на полы чердачного помещения. Люк в данной конструкции может быть закреплен к самой верхней и короткой секции, и в этом случае при закрытии люка будет скрыта и вся лестница. Люк также может закрываться и отдельно, то есть сначала на чердак отправляется лестница, а затем закрывается люк.

1 — Балка чердачного перекрытия.

2 — Винтовой фланец.

3 — Выдвижные секции лестницы.

4 — Поворотный механизм.

На этой иллюстрации показан принцип работы выдвижной лестницы. Однако, совершенно очевидно то, что она может подойти лишь в том случае, если чердак не используется в качестве жилого помещения и посещается достаточно редко, а не постоянно.

  • Второй вариант

Еще один вариант раздвижной лестницы, состоящей из двух секций — короткой, закрепленной на крышке люка, и длинной, которая после раскладывания будет упираться в поверхность пола комнаты.. Этот вариант также подойдет для чердака, используемого в качестве хозяйственного помещения. Так, если необходимо попасть на чердак, люк открывается, а вместе с ним опускается и лестница. Затем, из сложенной конструкции выдвигается ее нижняя часть до упора в пол.


При раскладывании лестницы, освобождается место прохода на чердак. В готовых, заводских вариантах раздвижных или раскладных лестниц люк оснащен собственной термоизоляцией. А по контуру проема установлен уплотнитель, чтобы теплый воздух из помещения не уходил через зазоры вокруг потолочного люка. О подобных методах минимизации тепловых потерь нельзя забывать и при самостоятельном изготовлении лестницы .

Раскладная лестница

Раскладная лестница отличается от раздвижной тем, что ее секции не задвигаются одна в другую, а складываются между собой. Это обеспечивается специальными шарнирными механизмами, установленными в узлах соединения пролетов . Сложение конструкции происходит «по принципу гармошки». Верхняя секция закреплена на панели-люке, на нем же установлены складные поручни, которые облегчают подъем на верхний этаж или чердак.


Преимущество этой конструкции заключается в том, что она не занимает места больше, чем проем в перекрытии, так как полностью прячется в специальный короб, который и обрамляет открывающийся люк. Поэтому , поднявшись на чердак, лестницу можно поднять, чтобы она не мешалась на нижнем этаже, а для того, чтобы случайно не наступить на люк, находясь наверху, можно предусмотреть верхний прочный люк или же ограждение проема .

Цены на лестницы

лестница

На расположенной выше схеме представлена готовая конструкция, одна из тех, что предлагаются в специализированных магазинах. Однако, ориентируясь на нее , вполне можно изготовить лестницу и самостоятельно. Как это сделать — подробно будет рассмотрено в представленной ниже таблице-инструкции.

На схеме виден короб, обрамляющий проем . Он оснащается эластичной резиновой прокладкой, благодаря которой люк плотно, без зазоров, будет прижат к внутренним стенкам короба.

Люк показанной конструкции изготовлен из ДСП , но, изготавливая подобную лестницу самостоятельно, её вполне можно заменить на доски, собрав из них щит. Для этой цели рекомендуется выбрать легкую пористую древесину, например, липу или сосну.

Деревянные ступени оснащены противоскользящим покрытием. При самостоятельном изготовлении лестницы можно с помощью фрезера на ступенях вырезать углубления, в виде двух-трех канавок, проходящих по всей длине их поверхности.

Ступени фиксируются в боковых стойках секций лестницы с помощью соединения «ласточкин хвост», которое более надежно , нежели прямые шипы.

Металлические лестницы ножничного типа

Еще один вариант складной конструкции — это так называемая ножничная лестница, которую изготавливают из металла. Как правило, для этой цели используется алюминий, в силу своей небольшой массы. Конструкция зарекомендовала себя довольно неплохо, особенно для тех случаев, когда чердак приходится посещать достаточно часто.

К достоинствам этого типа лестниц можно отнести и ее универсальность. Имеется в виду то, что модули, формирующие ступени, могут быть растянуты «на полную», если в помещении высокий потолок, или же сжаты до определенного уровня, конечно. Главное, чтобы нижняя ступень упиралась в пол. Таким образом, лестница рассчитана на определенный , и весьма немалый диапазон высоты потолка.

В сложенном состоянии такая лестница достаточно компактна и не выходит за пределы предназначенного для нее короба, устанавливаемого в толщину чердачного перекрытия.


Недостатком подобной ножничной конструкции можно считать то, что для ее установки и сложения необходимо приложить определенные усилия. Это может представить проблему для некоторых жильцов дома, не обладающих необходимыми физическими данными.

Самостоятельно изготовить такую лестницу достаточно сложно, так как требуется точнейшая подгонка металлических деталей, а сама конструкция изобилует шарнирными соединениями. Да это и невыгодно , так как материал для самостоятельного изготовления наверняка обойдется в сумму ничуть не меньшую, чем стоимость уже готового изделия.

Или коттеджа нет необходимости объяснять, что представляет собой чердак. Зачастую планировка внутреннего пространства не позволяет оборудовать стационарную лестницу для подъема в названное помещение. Это обстоятельство обусловлено редким посещением, кражей квадратуры и загромождением интерьера. Безусловно, многие скажут, что неплохо справляются стремянкой, однако регулярные походы за этим приспособлением, а также его шаткость, заставляют многих хозяев задуматься над возведением компактной лестничной конструкции. Для решения поставленной задачи необходимо разобраться в многообразии типов названного элемента и выяснить, как сделать лестницу на чердак, не прибегая к помощи специалистов и не изводя огромное количество средств.

Общие правила возведения чердачных лестниц

При обустройстве конструкций такого типа важно знать ряд основных рекомендаций и советов профессионалов, которые впоследствии помогут быстро и качественно выполнить работу по сборке, а также обеспечить надежное функционирование в течение значительного периода эксплуатации. Главные из них:

  • ширина лестницы не более 65 см;
  • высота не более 3 м;
  • оптимальное число ступенек – до 15 шт.;
  • расстояние между ступенями не более 19 см;
  • толщина ступени от 2 до 2,2 см;
  • классический угол наклона от 60 до 75°;
  • конструкция изготавливается с запасом на больший вес;
  • положение ступенек в момент открытия должно быть строго параллельно полу;
  • стандартные габариты люка – 120×60 или 120×70 см.

Соблюдение всех перечисленных требований к обустройству лестницы в мансардное помещение , позволит выполнить работу с надлежащим качеством и упором на долговечность функционирования, а также исключит чрезмерные потери тепла в зимние периоды времени.

Оптимальным решением при обустройстве исследуемой конструкции, позволяющим учесть все бытовые аспекты, является изготовление складной лестницы. Этот вид может возводиться как в наружном исполнение, так и во внутреннем. Единственное принципиальное отличие заключается в том, что последний вариант более комфортный в эксплуатации, поскольку исключена необходимость выхода на улицу, которая остро дает о себе знать в холодное время года. Вдобавок к этому, во внутреннем варианте она защищена от воздействий со стороны внешних факторов и является некой прокладкой между холодными потоками воздушных масс чердака и прилегающей комнаты.

В ассортиментах современных магазинов представлено множество вариантов исполнения лестницы, однако целесообразнее выделить наиболее распространенные типы:

  • ножничный – представляет собой лестницу, выполненную из металла и представляющую собой в сложенном виде некое подобие гармони;
  • складной (выдвижной) – включает в себя несколько выдвижных секций, которые по мере открытия складываются в цельную конструкцию благодаря шарнирным механизмам и петлям;
  • телескопический – состоит из нескольких лестничных пролетов, которые в момент сборки укладываются один на другой (в качестве первоосновы такой конструкции обычно используется алюминий).

Изготовление складной лестницы на чердак своими руками – мероприятие простое и не требующее глубоких знаний в области строительства, поэтому справиться с этой задачей можно без особого труда.

Перед началом любой деятельности следует подготовить инструментарий и обзавестись материалом. Набор инструментов не предусматривает наличия дорогостоящего оборудования и включает в себя привычный для каждого человека список подручных средств:

  • пила или электролобзик;
  • дрель или шуруповерт с набором бит;
  • рулетка;
  • саморезы по дереву;
  • анкера, уголки и навесные крючки;
  • цельная конструкция лестницы с запасом длины боковых оснований на 20–25 см;
  • 4–6 петель карточного типа;
  • брус с толщиной 3–4 см.

Разнообразие этого элемента позволяет владельцу жилья не сильно привязываться к традиционным способам и подобрать оптимальный для себя тип в зависимости от доступной квадратуры, интерьера и других важных характеристик. Однако при небольшом строительном опыте самостоятельно изготавливать лестничную конструкцию для чердака целесообразнее проводить простыми доступными способами, которые представлены навесным и складным видами.

Навесной вид

Названный вид лестницы с легкостью можно изготовить за 3–4 часа. Для его изготовления достаточно взять два бруса сечением 50×50 и длиной от 70 до 100 см. Один из брусков прикрепляем к стене, непосредственно под оборудованным люком с помощью дюбель-гвоздей или саморезов, а второй – на нижних точках опорах лестницы. Далее от верхнего края подготовленной деревянной лестницы отмеряем 2/3 и делаем распил. Затем эти составные части и верхушку с верхним опорным брусом скрепляем при помощи петель. Конструкция готова, остается только в месте складывания нижней секции оборудовать в стене крючок для того, чтобы лестница была надежно зафиксирована на стене.

Нелишним мероприятием будет осуществить усиление верхней опорной перегородки стальными уголками или анкерами, поскольку большая часть нагрузки будет приходиться именно на этот элемент.

Обустраивая складную лестницу, в качестве основы можно выбрать классическую деревянную лестницу, распиленную на несколько составных частей. Для этого потребуется взять 2 бруска с длиной, обеспечивающей проход в чердачный люк, и закрепить их на верхнем и нижнем краях заготовленной конструкции соответственно посредством петель и гвоздей. Далее надлежит отмерить сверху вниз по 1/3 от общей длины и сделать распилы. Составные части также скрепляются посредством карточных петель.

Для того чтобы избежать самопроизвольного раскрывания получившейся лестницы, следует оборудовать брусок, расположенный на верхнем крае конструкции, крючком.

Перед осуществлением фиксации петельных приспособлений дополнительно проверьте правильность раскрывания всех составных частей. Нелишним будет установить с обратной стороны лестницы лист фанеры, таким образом, чтобы при закрытии лестница полностью складывалась в промежуток между люком и общей поверхностью потолка.

Фото складной деревянной конструкции

На фотографиях представлена последовательность изготовления складной лестницы для чердака:

В заключение хотелось бы отметить, что самостоятельное обустройство вспомогательных конструкций испокон веков было предметом внимания большинства хозяев частных домов. Придерживаясь общих правил строительства и следуя представленным простым рекомендациям, без труда можно выполнить прекрасную лестницу на чердак, не затратив на это много средств.

Видео

В предоставленном видеоамтериале, состоящем из двух частей, подробно рассказывается об изготовлении чердачной лестницы:

Фото

На фотографиях представлены различные варианты чердачных лестниц:

Схемы

Если вы решите сделать лестницу самостоятельно, то ниже приводится ряд схем, которые можно взять за основу своей конструкции:

Для загородных коттеджей, частных домов и простых дачных домиков, оборудованных чердаком, наличие удобной и надежной лестницы, ведущей в упомянутое помещение, является обычной жизненной необходимостью.

При этом лестница вовсе не должна быть капитальной и громоздкой – можно собрать и установить прекрасную раскладную конструкцию, которая ни в чем не будет уступать стационарным лестницам.

С выполнением всех сопутствующих задач можно справиться своими руками, сэкономив деньги и проверив собственные силы.

Существует несколько разновидностей лестниц, которые можно установить для доступа на чердак.

Стационарные

Лестница с широкими маршами и перилами – самая надежная, долговечная и удобная в использовании конструкция. Однако возможность обустройства подобной лестницы есть далеко не везде – на малых площадях ее точно не обустроить.

Переносные

Применяются преимущественно в качестве временного варианта, а также для доступа к редко используемым помещениям. Главными недостатками такой лестницы являются низкие показатели безопасности и удобства использования. Поэтому по возможности от применения подобной конструкции следует отказываться.

Складные

Являются чем-то средним между переносными и стационарными лестницам. По удобству использования и безопасности практически ни в чем не уступают полноценным стационарным конструкциям и имеют, при этом, существенное преимущество – для их обустройства нужно совсем немного места. Поэтому при самостоятельном изготовлении лестницы предпочтение рекомендуется отдавать именно складной конструкции.

Выбор материалов

Не менее важным моментом является выбор материалов, из которых будет собрана лестница на чердак. Для изготовления основных элементов складных секционных лестниц обычно используется древесина, а крепежи традиционно делаются из металла.

В настоящее время существует множество различных материалов, типов управления и крепежных деталей, что дает возможность с легкостью собрать такую складную лестницу, которая будет максимально хорошо подходить для конкретно вашего помещения.

При выборе материалов изготовления чердачной лестницы нужно учитывать ряд важных факторов. Прежде всего, определитесь с функциональным предназначением конструкции, ее типом, шириной, а также оптимальным количеством секций.

Функциональное предназначение лестницы на чердак имеет очень важное значение в плане определения максимально допустимой нагрузки на ступеньки. Так, к примеру, деревянные лестницы заводского изготовления способны выдержать в среднем нагрузку на уровне 150 кГс, металлические – 250 кГс. Для самодельных лестниц эти показатели немного уменьшаются.

Это не значит, что ступени не смогут вынести более высокую нагрузку, однако регулярно их так нагружать однозначно не стоит, иначе конструкция очень быстро сломается.

Ширина лестницы, при этом, не должна быть больше ширины чердачного проема.

При выборе размеров чердачной лестницы ориентируйтесь на проверенные и утвержденные нормативы.


Помните: ступени должны быть установлены строго параллельно поверхности пола. Помимо этого, ступеньки лестницы должны быть нескользкими. Для этого можно набить поверх основного материала накладки из любого нескользкого материала.

Руководство по изготовлению лестницы на чердак

В самостоятельном изготовлении лестницы на чердак нет ничего сверхсложного. Конечно, неопытный мастер вряд ли сможет собрать конструкцию с таким же привлекательным внешним видом, как у моделей фабричного изготовления, но попробовать однозначно стоит.

Перед началом работы создайте чертеж будущей лестницы. При отсутствии необходимых навыков закажите создание чертежа специалисту либо же подберите подходящую схему из вариантов, представленных в открытых источниках.

Инструменты

Подготовьте сразу все необходимые приспособления, чтобы не отвлекаться на поиски недостающих инструментов в будущем.

Вам понадобится:


Также перед началом работы вам нужно купить либо собрать обыкновенную приставную лестницу. Для собственноручной сборки такой конструкции нужно лишь зафиксировать поперечные ступени между двумя длинными вертикальными стойками и дополнительно укрепить конструкцию.

Готовая лестница должна быть примерно на 30 см длиннее, чем расстояние от уровня проема на чердак до пола.

С изготовлением люка вы тоже с легкостью справитесь своими руками. Из материалов понадобятся лишь листы фанеры и деревянный брус 5х5 см.

Первый шаг. Выберите место для размещения люка и определите его оптимальные габариты. Прибавьте к габаритам люка примерно по 7-9 мм с каждой стороны, чтобы в дальнейшем можно было легко закрывать крышку без скрипов и прочего шума. Сделайте проем в соответствии с определенными размерами.

Второй шаг. Разрежьте деревянный брус на четыре части в соответствии с габаритами люка.

Третий шаг. Сделайте на концах брусков пазы. Смажьте подготовленные пазы и соедините бруски в прямоугольную (квадратную) конструкцию. Дополнительно усильте соединения с помощью саморезов. Прикрутите косынки, чтобы не повело диагональ.

Четвертый шаг. Закрепите к полученной основе крышку из фанеры и примерьте изделие в проем люка.

Пятый шаг. Врежьте в крышку люка обычную защелку. Открывать защелку вы будете с помощью ручки. Прикрепите ее к крышке и окончательно зафиксируйте изделие в предварительно выровненном проеме. Обычно для этого используются петли.

Простая складная лестница

Приступайте к изготовлению складной лестницы. Предполагается, что в вашем распоряжении уже имеется упоминавшаяся ранее приставная деревянная лестница.

Первый шаг. Прикрепите к нижней части приставной лестницы брус по ширине. Такой же брусок прикрепите к верхней части изделия. При этом нижний брусок необходимо фиксировать жестко, а верхний – на петли.

Второй шаг. Распилите приставную лестницу на 2 части. Верхняя часть должна иметь длину порядка 2/3 от суммарной длины лестницы.

Третий шаг. Закрепите пару реек для придания дополнительной диагональной жесткости.

Четвертый шаг. Соедините части конструкции с помощью петель.

Пятый шаг. Закрепите верхний брус под люком при помощи анкеров.

Шестой шаг. Закрепите нижнюю часть лестницы с помощью крючка – благодаря этому она не будет самопроизвольно раскрываться. Петлю устанавливайте на косоур над линией распила.

Седьмой шаг. Прижмите готовую конструкцию к поверхности стены и зафиксируйте.

Главным минусом такой самодельной лестницы является не очень привлекательный внешний вид – весь брус и крепежные элементы остаются заметными. Однако с главными задачами – обеспечением удобного и безопасного подъема и обратного спуска – подобная лестница справляется на все 100%.

Усовершенствованный и более привлекательный вариант предыдущей конструкции. В изготовлении такой лестницы тоже нет ничего сложного, достаточно пошагово выполнить все положения руководства.

Первый шаг. Поделите обычную приставную деревянную лестницу на 3 части. Первую часть сделайте по размерам чердачного люка, вторую делайте чуть меньше первой, а третью такой, чтобы полностью покрывалось оставшееся пространство до поверхности пола.

Второй шаг. Возьмите малку и отмерьте угол чердачного люка. Перенесите угол на доски, намечая таким образом места расположения ступеней.

Третий шаг. Просверлите отверстия в местах размещения шарниров между отдельными лестничными секциями.

Четвертый шаг. Зашлифуйте грани конструкций.

Пятый шаг. Распилите доски в точках размещения шарниров.

Шестой шаг. Нарежьте и отшлифуйте ступеньки.

Седьмой шаг. Подготовьте в тетивах углубления для ступеней.

Восьмой шаг. Вставьте ступеньки в подготовленные выемки. Используйте клей и дополнительно усиливайте соединения с помощью саморезов.

Девятый шаг. Соедините секции лестницы при помощи специальных петель. Для этого секции необходимо разместить на устойчивой ровной поверхности.

Десятый шаг. Проверьте работу всех секций. При обнаружении дефектов и отклонений постарайтесь сразу же их исправить.

Одиннадцатый шаг. Отшлифуйте все деревянные поверхности и покройте их лаком.

Двенадцатый шаг. После полного высыхания лака установите конструкцию в проеме чердачного люка. При необходимости произведите окончательную подгонку конструктивных элементов.

Таким образом, самостоятельная сборка лестницы является предельно простым и доступным практически каждому мероприятием. При этом стоимость самодельной лестницы будет гораздо более низкой по сравнению с ценой аналогичной конструкции заводского производства. Следуйте инструкции и все обязательно получится.

Удачной работы!

Также читайте на нашем сайте статью — лестница в подвал своими руками.

Видео – Лестница на чердак своими руками

При строительстве дома многие включают в планировку чердак. Естественно, тут не обойтись и без лестницы. Чтобы сделать спуск и подъем максимально комфортными для всех обитателей дома, предлагаем изучить все нюансы данной конструкции и требования к ее сооружению. Создание чердачной лестницы своими руками – дело довольно не сложное, достаточно иметь все необходимые материалы, чертежи, инструменты и выделить немного свободного времени.

Варианты складных лестниц на чердак

Стационарная конструкция (маршевая либо винтовая).

Возводится для постоянного использования. Надежна, безопасна, удобна, однако занимает достаточно места.

Складная с люком . Устанавливается на входе в чердачный люк. Компактна, но отличается меньшей надежностью и безопасностью относительно предыдущей. В зависимости от типа конструкции может быть откидной, ножничной телескопической или рычажной.

  • Ножничная – чаще всего полностью металлическая. Механизм складывания напоминает гармошку. В процессе ухода за конструкцией необходимо смазывание, в противном случае с течением времени не избежать скрипа.

  • Телескопическая – обычно алюминиевая, достаточно легкая и жесткая. При раскладывании секции лестницы выдвигаются одна из другой.

  • Раскладная (рычажная) – двух-, трех- либо четырехсекционная конструкция. Первая часть прикреплена к проему люка и равна его размерам. Оставшиеся секции, соединенные петлями и шарнирами, раскладываются в лестничный марш.

  • Откидная – в собранном состоянии зафиксирована на стене. Для крепления ступеней к тетиве используются карточные петли.


Приставная (стремянка) . Наименее безопасная и крайне неудобная для ежедневного использования.

Требования к чердачным лестницам

  • Безопасность. Конструкция должна быть надежной и прочной. Это касается как используемого материала, так и креплений. В отдельных случаях рекомендуются противоскользящие накладки для ступеней.
  • Параметры лестницы. Для комфортного использования оптимальными считаются ступени с размерами 70 см (ширина) х 30 см (глубина) х 20 см (высота). С точки зрения безопасности и надежности общая длина всей конструкции не должна превышать 3 м. Рекомендованный угол наклона — 45°. Хотя возможны варианты от 60 до 70°. Классическая конструкция имеет 10 — 15 ступеней толщиной около 2 см. Поверхность ступеней обязательно должна быть параллельной полу. Конструкция должна быть способной выдержать нагрузку минимум в 150 кг.
  • Размеры люка. Наиболее оптимальный вариант – 120 х 70 см. Если сделать его меньшим, он будет неудобным для использования, больший размер проема будет способствовать весьма существенной теплопотере. Если на чердаке нет отопления, можно предусмотреть тепло- и пароизоляцию для люка.

Место расположения лестницы

Лестницы на чердак могут быть наружными и внутренними. Последние, естественно, гораздо удобнее, подняться на чердак можно, не выходя из дома. Располагают конструкции обычно в коридоре или холле. Она должна размещаться таким образом, чтобы не мешать свободному перемещению жильцов дома. Важно помнить, что площадь занимаемого ей в разложенном состоянии пространства находится в обратной зависимости от угла наклона. Чем он меньше, тем больше места потребуется.

Изготовление и монтаж складной лестницы с люком на чердак

Соорудить складную чердачную лестницу своими руками достаточно не сложно, необходимо лишь следовать приведенным ниже инструкциям.

Рассмотрим способы изготовления складных чердачных лестниц разных типов.

Простая двухсекционная лестница

По индивидуальным размерам изготавливаем простую приставную лестницу.

Далее готовый лестничный марш распиливается на две неравных части (1/3 и 2/3). Они скрепляются между собой карточными петлями, и конструкция приобретает вид складной.На стене под люком крепится деревянный брус. При помощи петель на нем закрепляется лестничная конструкция.


Чтобы не раскрываться, лестница фиксируется на стене с помощью крючка, петля к которому располагается в точке, где соединяются секции.

Основным минусом такой лестницы является то, что ее не получится спрятать в люк. Если для хозяев важно, чтобы конструкция не портила внешний вид, можно изготовить трехсекционную лестницу.

Лестница из трех секций

Выглядеть готовая конструкция будет следующим образом.


В первую очередь изготавливается крышка люка. Из фанерного листа толщиной 10 мм вырезаем заготовку. По размерам она должна быть больше самого люка на 8 мм по всему периметру. С таким припуском крышка будет свободно закрываться, сохраняя теплоизоляционные свойства.

Для изготовления рамы люка нам понадобится 4 бруса, по размерам равных длине и ширине крышки (сечение 5 х 5 см). На их концах делаются выпилы глубиной 2,5 см, они промазываются клеем. Бруски скрепляются при помощи саморезов. Чтобы диагонали были идеально ровными, можно использовать временные косынки из тонких фанерных листов. Когда рама готова, косынки убираются и вырезанная заготовка крышки люка фиксируется на ней при помощи саморезов.


Следующий этап – изготовление собственно механизма лестницы. Это вариант на шарнирах без пружины. Весь комплект деталей для него можно приобрести в магазине, но мы расскажем, как его можно изготовить своими руками.

Сначала на листах картона следует воссоздать чертеж планируемой лестницы с учетом угла открывания люка. Вырезанный макет примеряем на месте. Это поможет нам определить необходимую длину шарниров.

Для изготовления одного механизма нам понадобятся металлические элементы: прямоугольник, 2 полоски разных размеров, уголок. Высверливаем отверстия под шарниры для болтов № 10. Собираем и стягиваем детали. При помощи малки измеряем угол, на который будет открываться люк и раскрываем конструкцию на нужный угол. На прямоугольнике выделяем область, перекрываемую полученным углом, и вырезаем лобзиком.

Обрезаем лишнее с полос металла и скругляем их на концах. Теперь уголок можно застопорить в необходимом положении.


Далее изготавливаем аналогичный элемент в зеркальном варианте. Для этого на струбцинах закрепляется каждая пара деталей. Высверливается отверстие, в которое вставляется болт. Далее сверлится второе отверстие. Заготовки скручиваются двумя болтами и ровняются по длине. Таким способом создаются все элементы.


Полученные механизмы монтируются к крышке. Изготовленная конструкция вешается на люк.


Теперь займемся изготовлением секций. Размеры их будут составлять: первая – 90 % длины люка, вторая – 90 % длины первой, третья – длина марша лестницы за вычетом длин первых двух.

Нам необходимо 15 пог. м. досок (10 х 3 см). Размечаем их согласно расчетам, на тетивы переносится угол марша. Тетивы монтируют зеркальным способом, это необходимо учесть, осуществляя разметку и сверление. В точках соединения частей лестницы делаются отверстия – в зеркальном отображении через одно.


Согласно рассчитанным размерам секций режем доски на тетивы. При помощи напильника обрабатываем отверстия. Вырезаем ступеньки. Все элементы шлифуются, фаски скругляются. Далее, используя стамеску, согласно нанесенным отметкам производим вырезание канавок под ступени.


Каждая часть конструкции стягивается саморезами с использованием столярного клея.


Из металлических полос шириной 2 см изготавливаем петли. У нас должно получиться четыре полоски длиной 16 см и четыре – длиной 12 см. К коротким привариваются лапки, в которых предварительно высверливается отверстие 0,8 см. По длине короткие полоски с лапками должны сравняться с длинными. Теперь у нас есть восемь элементов с равной длиной, на четырех из них ступенька. Скручиваем механизмы болтами.


Теперь осуществляем общую сборку лестничного марша на изготовленных шарнирах.


Для крепления конструкции к крышке люка не рекомендуем использовать саморезы. Для этого нам понадобятся болты – они более надежные. Закончив сборку, проводим испытание. Если все получилось и корректировать механизм не требуется, снимаем лестницу, чтобы произвести окрашивание. Для обработки рекомендуются лак и аэрозольная краска по металлу.

Изготовление складной чердачной лестницы своими руками. Складная чердачная лестница своими руками Раздвижная лестница на чердак своими руками

Чердак для каждого человека может выполнять роль любой комнаты, например, мастерская или жилая комната. Здесь все зависит от фантазии и размеров чердачного помещения. Одно понятно точно, данное помещение необходимо оборудовать, и начинать данную работу следует с лестницы.
Очень часто попасть на чердак сложно, и приходится пользоваться стремянкой, которой требуется много места. Чтобы это исправить, можно сделать лестницу самому.

Оборудование места под лестницу

Прежде чем заниматься оборудованием чердака, следует сначала определиться с местом для лестницы. Данная лестница предполагает обустройство люка, то есть потолочной двери.

На создание такой лестницы уйдет времени немного, понадобится иметь следующие материалы:

  • Ножовка для дерева;
  • Рулетка;
  • Любая лестница из дерева;
  • 4 карточных петли, шириной косоура;
  • Бруски – с толщиной 2-3 см 4штуки, 2 бруска по ширине люка, и 2 бруска длиннее люка на 20 см;
  • Саморезы, анкеры, петли и крючок.

Косоуром является основная балка, именно на нее будут крепиться ступеньки.
Сначала применяются короткие бруски. Один прикрепляется петлями к верху лестницы. А второй брусок прикрепляется к низу при помощи жесткого крепления.
Для надежности 2 рейки прикручиваются с внутренней стороны, но они не должны мешать раскладыванию.
С низу отмеряется 2/3 и делается распил в данном месте. После чего они крепятся между собой карточными петлями. Крепление производится так, чтобы она без труда складыалась

Первый брусок прикручивается к люку, после чего крепится крючок к стене, а к нижнему бруску петля, все это делается для крепкого крепления конструкции в закрытом состоянии.
Данный вид лестницы считается самым легким.

Чердачная лестница на шарнирах

Она создается из трех секций и дополнительно оборудованного люка.

С начала определяется проем люка. Для нужного размера люка, следует добавлять по 0,7 см в каждой стороне.
Для данной лестницы понадобится:

  • 4 бруска размером 5х5, 2 длинных и 2коротких;
  • Лист фанеры толщиной 1 мм;
  • 2 уголка из метала;
  • Листовой метал;
  • 4 металлических полоски шириной по 2 см.

С краю каждого бруска делаются пропилы глубиной 25 мм, после чего они скрепляются клеем и саморезами в ровный прямоугольник. К нему прикрепляется выпиленный лист фанеры.
Замки заменяются на дверную защелку.
Для механизма, который будет открывать люк можно приобрести все в магазине, а можно сделать самому.
Для создания механизмов самому, необходимо сделать макеты из плотной бумаги, то есть создать углы с нужными размерами.

Пилой на листе метала вырезается та часть, которая перекроется уголком. Ненужная длина полос удаляется, а края закругляются. После чего уголок собирается. Необходимо сделать два абсолютно одинаковых уголка.

Лестница собирается из трех элементов, следует не ошибиться с размерами каждой части. Первая это размер люка, вторая покороче, а длина третьей – это остаточный отрезок.
Угол наклона, который измерялся на люке, переносится на доску, это будет наклон ступеней.
После чего размечаются доски длиной каждой секции. Доски прижимаются малярным скотчем, размечаются и делаются наклоны ступеней.


Сделать лестницу на чердак можно своими руками без лишних усилий и серьезных затрат. Стоимость таких лестниц значительно ниже, чем готовых на заказ. А вид совсем им не уступает.

В большинстве частных домов чердаки и мансарды являются эксплуатируемыми помещениями. И чтобы попасть на цокольный этаж, конечно же, нужна лестница.

Виды чердачных лестниц — устройство и типы конструкции

Чердачные лестницы могут находиться как снаружи, так и внутри здания. Преимуществом второго варианта является удобство эксплуатации. Вам не надо выходить на улицу, чтобы попасть на чердак, что в зимнее время года очень актуально. Кроме того, при отсутствии выхода на улицу, чердачное помещение не контактирует с холодным воздухом, что существенно уменьшает теплопотери.

По виду конструкции различают следующие типы чердачных лестниц:

  1. Монолитные:
  2. Складные чердачные лестницы:
    • ножничные;
    • раскладные или рычажные;
    • телескопические или раздвижные лестницы;
    • откидные.
  3. Переносные:
    • стремянки;
    • приставные.

Переносные лестницы, как правило, используются как временный вариант соединения этажей. Применяются во время строительства дома или для доступа к чердачным помещениям, которые эксплуатируются крайне редко. Не отличаются безопасностью.

Самыми удобными, конечно, являются традиционные монолитные лестницы, с широким маршем и перилами. Но далеко не всегда получается разместить массивную конструкцию, ведущую на чердак — может просто-напросто не хватить места.

В этом случае оптимальным вариантом станут выдвижные чердачные лестницы. Они достаточно удобны и безопасны, просты в эксплуатации и занимают очень мало места. А большое разнообразие конструкций позволит подобрать вариант, подходящий именно Вам.

Складная лестница-трансформер

Чердачные складные лестницы изготавливаются из дерева и металла (алюминия). Комбинация этих материалов дает лучшие результаты. Из дерева выполняется лестничный марш, чтобы уменьшить вес конструкции, а из металла — пружины, механизмы и крепления, обеспечивающие жесткость изделия. Конечно, есть и чисто металлические модели.

Для деревянных моделей следует использовать твердые породы древесины. Толщина бруса должна быть не менее 2 см. Дерево не стоит применять, когда складывающаяся лестница слишком интенсивно эксплуатируется, ведь это приводит к быстрому износу. В таком случае лучший вариант — металлическая чердачная лестница.

Также используется пластиковая фурнитура, предотвращающая трение комплектующих во время трансформации и герметизирующая проем, когда изделие находится в сложенном состоянии. Крышка люка заполняется пенополистеролом и обеспечивает хорошую теплоизоляцию.

Раскладные чердачные лестницы могут открываться как вручную, так и автоматически, с применением электропривода. Зачастую, при ручном приводе к механизму присоединяют груз, который заметно облегчает процесс сборки, как бы затягивая лестницу в нишу и, наоборот, плавно опускает ее, компенсируя вес изделия.

Основные требования к подобным изделиям, это компактные размеры и прочность. Также важна эстетичность модели — хорошая лестница-трансформер должна сливаться с потолком.

Стандартные размеры чердачных лестниц:
  • ширина лестничного марша. Оптимальная ширина — около 65 см;
  • высота лестницы. Не рекомендуется использовать изделие высотой более трех с половиной метров, потому что тогда страдает жесткость конструкции, а падение с такой высоты может привести к серьезным травмам. Неудобен будет и процесс ее опускания или поднимания. В таком случае придется все же остановить свой выбор на монолитной лестнице;
  • количество ступенек. Обычно равно 14 или 15;
  • расстояние между ступенями. Считается, что оптимальная ширина шага составляет 19,3 см. При большем или меньшем значении, лестницей будет неудобно пользоваться;
  • толщина ступеней находится в пределах от 18 до 22 мм;
  • угол наклона лестницы. Стандартным значением принято считать величину от 60 до 75 градусов. При большем наклоне лестницей будет опасно пользоваться, при меньшем – изделие будет занимать слишком много места;
  • складная чердачная лестница должна выдерживать вес не менее 150 кг;
  • ступеньки должны располагаться параллельно полу и не скользить, либо надо приклеить противоскользящие накладки на ступени.

При покупке складных чердачных лестниц необходимо учесть, что параметры изделия должны совпадать с размерами крышки люка, иначе, раскладывающиеся детали будут задевать проем. Оптимальным считается люк, в который встроена раздвижная лестница шириной 70 см и длиной 120 см. При меньших размерах проема, неудобно подниматься. Если размеры люка слишком велики, то возможны большие теплопотери. Поскольку чердак является неотапливаемым помещением, необходимо предусмотреть хорошую тепло- и пароизоляцию.

Выбирая угол наклона лестницы на чердак важно учесть, что чем меньше угол, тем больше необходимо делать размеры чердачного люка и тем больше места занимает лестница в разложенном состоянии.

Раздвижная чердачная лестница — выдвижные марши на чердак

Ножничная лестница
Как правило, изготавливаются полностью из металла. Они также носят название «лестница-гармошка», прижившееся из-за того, что конструкция складывается в виде гармошки. А механизм трансформации напоминает раздвигающийся трамвайный токосъемник и по форме представляет собой параллелограмм или овал.

Выдвижная лестница на чердак имеет один недостаток, присущий дешевым моделям. Из-за того, что конструкция полностью выполнена из металла, при некачественной сборки или с течением времени лестничный марш начинает скрипеть. Этого можно избежать, периодически смазывая выдвижную лестницу.

Телескопические лестницы

Телескопическая лестница состоит из множества выдвигающихся секций, которые складываются одна в другую. Изготавливается из алюминия, что способствует облегчению конструкции и приданию жесткости. На отечественном рынке раздвижная чердачная лестница встречается довольно редко и не пользуется большой популярностью.

Раскладная лестница на чердак — секционная и шарнирная

Раскладные лестницы могут состоять из двух, трех или четырех секций в зависимости от конструкции. Первое колено имеет длину, равную размерам крышки люка, и жестко на нем закреплено. Два других сегмента раскрываются и образуют ровный лестничный марш. Секционные лестницы столь подвижны благодаря специальным петлям и шарнирам.

Откидывающаяся лестница

Если вы очень любите порядок, панически страдаете от недостатка места, и у вас есть второй этаж или чердак, откидная лестница может стать отличным вариантом для удовлетворения всех нужд сразу. Идея в следующем: большую часть времени конструкция сложена и закреплена на стене, и только вечером, когда Вам надо подняться в спальню, вы её выдвигаете.

Ступени закреплены на тетиве с помощью карточных петель. В сложенном состоянии конструкция фиксируется на стене. Откидывающаяся конструкция не очень востребована из-за своей сложности, но далее в статье мы все равно расскажем как её сделать своими руками.

Чердачные складные лестницы своими руками

Вариант №1 — простая конструкция из 2-х секций

Чердачные лестницы своими руками изготавливаются в течение 2-3 часов. Чтобы сделать чердачную лестницу нам понадобятся:

  • ножовка для работы по дереву;
  • рулетка для измерений;
  • лестница, высота которой будет примерно на 30 см больше, чем расстояние до перекрытия;
  • четыре карточные петли шириной с косоур;
  • два бруска, длина которых равна ширине люка и еще два бруска, длиннее первых, примерно, на 20 см. Толщина брусков 2-3 см;
  • саморезы, анкера, крючок и петелька.

Один из коротких брусков укрепляем на верхний конец лестницы с помощью петель, другой — жестко закрепляется на нижней части. Две рейки крепятся на лестничный марш наискосок так, чтобы они не мешали движению. Они придадут всей конструкции жесткости.

Далее отмеряем 2/3 длины лестницы и делаем аккуратный распил. Затем обе части соединяем с помощью петель. Важно прикрепить петли правильной стороной, чтобы лестница складывалась в правильном направлении, как показано на фото.

Верхний брусок укрепляется на стену сразу под люком. Чтобы складная лестница на чердак не раскрывалась, она закрепляется на стене с помощью крючка. Петелька вкручивается в косоур рядом с местом распила, а крючок укрепляется на стену.

Недостатком подобной модели является то, что она остается на виду. Этого можно избежать, если использовать изделие более сложной конструкции, у которого секции крепятся на крышку люка. Давайте посмотрим можно ли изготовить такую чердачную лестницу своими руками.

Вариант №2 — люк на чердак с лестницей

Мы расскажем как сделать лестницу на чердак, состоящую из 3-х секций, которая по конструкции идентичная тем, что продаются в магазинах. Вот такая раскладная чердачная лестница должна у нас получится.

Как сделать люк на чердак своими руками — основа складной лестницы

Изготовить люк на чердак можно из подручных средств. Сначала определимся с местом и размеров проема, а затем изготовим люк. Допустим, размер лестничного проема равен 125 на 70 см. Тогда, чтобы вырезать люк, следует к данным габаритам прибавить 7-8 мм с каждой стороны. Эти зазоры позволят крышке легко закрываться, но не повлияют на теплоизоляцию.

Из материала понадобится:

  • четыре бруска 50×50 мм — два коротких и два длинных;
  • лист фанеры 10мм (в нашем случае используется две панели — цельного листа, к сожалению, под рукой не оказалось).

На концах брусков делаем выпилы в половину толщины, промазываем клеем и закрепляем саморезами, предварительно проверив диагонали. Для того чтобы диагональ не ушла, следует использовать временные косынки из фанеры 4 мм. После, мы их убираем и уже прикручиваем лист фанеры 10 мм (на фото видно, как лист по периметру закреплен саморезами ПШ). Далее примеряем в проем.

Для того чтобы люк хорошо закрывался и снаружи не было никаких замков, мы врезаем в крышку дверную защелку. На нашей упаковке было написано «усиленная». Чтобы открыть защелку, мы будет использовать старую ручку (можно любой прибор в форме цилиндра), которая вставляется в специальное отверстие. Защелка хорошо держит люк, очень удобно.

Механизм чердачной лестницы с люком — шарнирный без пружины

Дошла очередь до самого сложного — механизмов открывания. Все комплектующие, конечно, можно купить в магазине, но мы пойдем сложным путем и все сделаем самостоятельно.

Для начала нарисуем на картоне чертеж чердачной лестницы с примерным углом, на который должен открываться люк. Вырежем картонные детали и примерим к конструкции. Таким образом можно довольно точно подобрать длину шарниров.

Думаю у каждого в гараже найдутся железные уголки, обрезки полосок и куски листового металла, в общем, все, из чего можно сделать механизм для лестницы. Для одного механизма нам понадобится:

  • один уголок;
  • кусок листового металл;
  • две полосы разной длинны.

Отметим отверстия для шарниров, расстояния которых мы ранее прикинули опытным путем, и просверлим под болт М10. Собираем вместе, не стягивая сильно болты. Малкой замеряем нужный угол открывания люка и раздвигаем будущий механизм до выбранного угла. Отмечаем на металле область, которую при открывании перекрывает уголок и вырезаем ее с помощью лобзика.

Приводим полосы металла в надлежащий вид, обрезав лишнюю длину и скруглив концы. Так они не будут задевать уголок и мешать друг другу. Снова собираем весь механизм. После того, как мы удалили часть металла, уголок стал упираться и стопориться в нужном положении.

Итак, один механизм готов, теперь приступаем к изготовлению второго. Очень важно, чтобы он получился в точности таким же, но в зеркальном исполнении. Для этого мы скрепляем каждую пару деталей струбцинами и сверлим нужные отверстия.

После того, как одно отверстие вырезано, вставляем в него болт и сверлил второе.

Затем, скрутив обе детали болтами, ровняем их по длине.

Таким образом изготавливаем все части.

На выходе должно получится два совершенно идентичных механизма.

Теперь установим механизмы на люк и примерим его в лестничный проем. Оказалось, что еще при проектировании узла мы допустили ошибку — не учли высоту крепления на балке перекрытия. То есть деталь просто-напросто вылезла за перекрытие. Из-за чего нам пришлось установить временные бруски.

Подгоняем люк так, чтобы он хорошо открывался и не касался стенок проема.

Теперь сделаем еще один несложный механизм для поддержки всей конструкции. Нам понадобятся две полосы металла шириной 20 мм и уголок. Для этого к концу одной из полос привариваем кусочек металла, в который будет упираться вторая полоска. Из уголка делаем опорную площадку.

В итоге должен получится шарнир, который при открывании люка остается немного согнутым и при этом держит нагрузку. Впоследствии этот узел надо будет установить таким образом, чтобы он был полностью разложен, когда механизмы, сделанные ранее, открыты по максимуму. Тогда нагрузка, которую создает шарнирная лестница, поровну распределится между ними.

Деревянная лестница на тетивах своими руками

Лестница на чердак своими руками сооружается из деревянных досок. Тетиву и ступеньки будем вырезать из дюймовой доски шириной 100 мм. Длина первой секции делается по размеру люка, вторая — такая же или чуть меньше первой, но с учетом того, что она не должна задевать потолок в процессе трансформации. Третья секция равна расстоянию, что осталось до пола.

Малкой отмеряем угол наклона люка в открытом положении и переносим его на доску, отмечая тем самым ступени. Далее размечаем длины секций.

Плотно прижав доски друг к другу и скрепив их молярным скотчем, переносим всю разметку на вторую доску (линии должны быть в зеркальном отражении). При помощи пера на 25 сверлим отверстие там, где впоследствии будет находиться шарнир петли.

Теперь внимание , мы допустили ошибку, просверлив оба отверстия с одной стороны, потому что второе углубление должно быть на внешней стороне досок, как отмечено на фото.

Для более эстетичного вида отшлифовываем все грани фрезером.

На тетивах лестницы делаем маленькие углубления (5 мм) для ступеней. При помощи клея и саморезов ПШ собираем все детали воедино. Должно получится примерно как на фото.

Чердачные лестницы одни из типичных видов лестниц для загородных домов. Они дают максимальный комфорт и экономию места. Для поднятия можно использовать стремянку либо прикладную лестницу. Безопасность играет важнейшую роль. Поэтому лучше всего обзавестись именно таким видом подъемного средства.

Чердачные лестницы делятся на три вида:

  1. Раздвижные либо телескопические.
  2. Ножничные либо клещевидные.
  3. Раскладные либо рычажные.

Раздвижные лестницы имеют два либо пару отделов. Отделы можно разложить, они высовываются один из другого. Хорошая сторона этого варианта: бока чердака больше за сам люк. Плюс этой лестницы в том, что в ней отсутствуют рычажные механизмы. Рычаги слабое звено любых конструкций. Эта лестница является самой надежной, и крепкой для нагрузок.

Складные конструкции делают из 3-4 секций. Первое отделение нужно прикрутить к . Секции прикручены друг к другу, специальными деталями, с помощью каких можно сложить и разложить лестницу. Чтобы разложить потяните палкой за колечко либо шнурок.

Чтобы понять какая ножничная модель, представьте гармошку. У неё есть множество рычагов, какие фиксируют специальные фиксаторы.

Все варианты лестниц сложены из пары отделов, какие можно сложить друг в друга. Получается небольшая конструкция, какая быстро складывается и раскладывается. Крышу можно закрыть люком чердака, тогда лестница незаметна.

Подробное описание лестниц

Последним временем у владельцев домов умножился спрос пользования всей площади в доме. Много людей имеют привычку привозить в загородный дом весь ненужный хлам, который жалко выбросить либо понадобится позже. Лестницы имеют угол наклона 45%, потому их считают крутыми. Они небольшой высоты, имеют немного ступеней приблизительно 10-15 штук. Чердачные лестницы конструируют из легкого материала, чтобы они были легкими.

Вид материала из которого делают лестницы, должен выдержать вес хозяина, но и в то же время быть прочной и практичной. В большинстве на чердак выносят старинные предметы со своим весом, и основная функция продержать вес человека и предметов.

Множество чердаков оформлены чердачными лестницами, они доступны многим покупателям. Конструкции современного типа лестниц имеют множество плюсов: удобность, компакт, легкость в использовании, комфортабельность. Лестницы занимают немного места, они имеют хорошую функциональность, большой ассортимент.

Они недорогие, благодаря этому вы можете подобрать оптимальный вариант для своего чердака. Чердачные лестницы делают с металла, дерева, могут быть комбинированные. Их можно сделать с поручнями, пружинные, раскладные.

Лестницы можно сделать любых размеров, цвета, формы. Специалисты подберут для вас лестницу под ваш вкус и требования, обсудят с вами цену и функциональность.


Складная лестница

Устройство лестниц

Установить лестницу может каждый, но лучше это доверить профессионалу. Проверьте, что пространство для монтажа подходит размерам конструкции. На этом этапе не должно возникнуть проблем потому, что когда выбиралась модель, нужно было сравнить размеры на упаковке лестницы и проёма. Есть такие фирмы, которые вместо габаритов пространства пишут размеры коробки, в таком случае проем следует увеличить на 0,5–1 сантиметр.

Для начала прикрепите к низу проема брусок – на нем будет держаться лестница, во время установки. Для этого нужно два человека, первый будет на чердаке, а второй – в доме. Лестницу поднимите на чердак и укладывайте на брусок. На месте крепления, в промежутке короба и проема устанавливают распорки, а после этого фиксируйте короб с помощью двух шурупов.

После этого человек, который находится в доме, забирает брусок и разлаживает лестницу. Зафиксируйте её по бокам с помощью шурупов. Заполните пеной для монтажа щель. Немного ослабьте винтики по бокам лестницы, разложите ее до конца и опять затяните болты. Установите поручни и ограждения люк, и смело пользуйтесь лестницей.

Типы конструкций

Приставные лестницы и стремянки являются традиционными, они не особо комфортны. Их используют недолго, или если на чердак поднимаются не особо часто.

Лестницы стандартного типа могут быть маршевыми или винтовыми. Лестница из дерева или металла винтового типа позволяют сэкономить немного места. Для стареньких людей, деток не очень комфортна. Маршевые конструкции забирают большое количество места.

Раскладные лестницы для чердака стали больше всего популярными в наше время. Лестницы бывают разных типов. Особенно популярен секционный тип, конструкция поделена на немного деталей. Популярна еще ножничная лестница.

Раздвижные конструкции лестниц делаются на примере телескопа. Участки со ступеньками раздвигаются по очереди. Когда эта модель сложена, она не забирает много места. Раздвинуть лестницу можно на любое расстояние. Такие лестницы делают – пластиковыми, деревянными, металлическими, комбинированные. Лестница является прочной и безопасной.


Монтаж чердачной лестницы

Преимущества и недостатки

Лестничные конструкции дают нам возможность получить больше места, и особо незаметны после того, как их установили. Плюсы этих лестниц функциональность, прочность, компактность, легкие.

Когда они сложены, напоминают люк с блоком, какой вмонтирован в потолок, и не особо заметен. Конструкция легко убирается в потолок. Лестницы не тяжёлые, безопасные, комфортные, недорогие. Особых недостатков лестница не имеет.

Требования к чердачной лестнице

Чердачные лестницы должны быть безопасными и прочными. Много лестниц очень красивые, но нефункциональные. Лучше когда есть перила либо держатели. Не забывайте про пожарную безопасность, если вы решили сделать сами. Помните про выдержку веса не меньше 150 килограмм.

Как сделать чердачную лестницу своими руками

Лестницу можно сделать на протяжении 3 часов. Возьмем: ножовку, рулетку, лестницу, 4 петли, 2, шурупы, крючка, петли. Берем брусок, монтируем к верхнему концу лестницы на петли, второй крепим к нижней части. Прикручиваем 2 рейки на лестничный марш наискосок.

После этого шага, следует отмерять 2-3 длины лестницы и аккуратно распиливаем. Крепим два куска петлями. Прикрепите петли правильной стороной. Брусок сверху крепите под люк. Эта лестница не прячется.


Схема складной чердачной лестницы

Откидная лестница своими руками

Нам понадобится:

  • Две доски, толщиной 3 сантиметра, шириной 20 сантиметров.
  • Доски для ступеней, ширина 12 см, толщина 3 см, длина 20 см.
  • Для каждой ступеньки 2 петельки.
  • Крючки, анкера, шурупы для того чтобы прикрепить конструкцию к стенке.

Первый шаг закрепите 1 тетиву на стенке. Потом нужно выложить ступеньки. Отметьте нижнюю ступень и проведите отрезок. По концам отрезков по параллели проведите 2 прямые. По концу 1 куска проводим перпендикуляр. После этой линии отступите вправо 1 см.

Две точки должны встретиться. Так разметьте лестницу. Сделайте промежуток в 1 см в ступенях, это нужно для того, чтобы сложенные ступеньки не прикасались, крепим петли на ступеньки. Петли разместите на тетиву. На куске, который двигается, прикрепите петли, а в нужном месте на стене – крюк.

Материалы, инструменты, чертежи

Для того чтобы выбрать материал учтите некоторые факторы, решите какой тип лестницы, которую вы хотите. Определитесь, какая будет ширина лестницы, сколько будет отделов, и какую функцию она будет выполнять. Функция лестницы играет большую роль для изготовления. Для деревянных лестниц нагрузка должна быть не больше 150 кг.

Лестницы из металла могут выдержать приблизительно 250 кг. Этот фактор не означает, что нагрузка может быть больше, только часто этого делать не нужно. Размеры лестницы не должны быть больше чем чердачное пространство.

Материал из дерева, которое имеет очень крепкие свойства это — сосна. Эти свойства в сочетании с металлическим профилем дают высокое качество и большой вес.

Для того чтобы сделать лестницу своими руками возьмите хороший материал, этим материалом считают сосну. Сосна легко, доступна, недорогая, хорошо обрабатывается, качественная в использовании. Для работы возьмите рабочие и прочные инструменты: циркуль, лобзик, пилу, дрель, отвертки.

Чертежи чердачной лестницы сделаны для людей, которые умеют держать инструменты в руках, и не хотят переплачивать деньги за работу профессионалов.


Пошаговое руководство по изготовлению

  1. Подготовьте деревянные материалы.
  2. Положите в одно место все инструменты, шурупы, дрель.
  3. Приготовьте план и размеры лестницы.
  4. Приступайте к работе. Удачи!

Как произвести установку:

  1. Замеряйте размер будущего люка и лестницы на упаковке.
  2. Прикрепите на низ лестницы бруски.
  3. Закрутите все шурупы и крепежи.
  4. Проверьте лестницу на прочность.
  5. Зафиксируйте лестницу.

Сделать лестницу для дома — это очень непростой процесс. Лестница очень важный предмет в доме. При возведении лестницы, важно не допустить никаких ошибок.

Позитивные стороны: это невысокая цена, легкое использование, безопасность. Лучше всего обратиться к специалисту, который выберет лестницу по вашим требованиям.

Такие изделия, как чердачные лестницы своими руками — вполне достойная замена массивным стационарным конструкциям и ненадежным приставным моделям. Разнообразие доступных для самостоятельного конструирования вариантов позволяет выбрать именно такой, осуществить который будет вам под силу даже при отсутствии специальных строительных навыков.

Особенности конструкции

Чердачные лестницы складного типа — это очень удобная конструкция для обустройства подъема на верхний ярус. Особенно они хороши для помещений с люком, так как могут крепиться к нему и при ненадобности прятаться в потолок.

Популярность таких моделей обусловлена тем, что в отличие от обычных приставных лестниц они позволяют более безопасно и с большим комфортом передвигаться вверх и вниз. Фиксация осуществляется сверху, а снизу устойчивость гарантируют ножки с упором в пол. При ненадобности она легко складывается до невероятно компактных размеров и вешается на стену или же прячется за люк.

Благодаря складной конструкции чердачная лестница очень компактна

Складные модели чердачных лестниц, сделанные своими руками, обладают следующими преимуществами:

  • Компактность. В сложенном виде лестницу можно спрятать, а в разложенном она не занимает столько места, сколько стационарные марши. К тому же нет необходимости привязывать её расположение к расстановке мебели в помещении.
  • Простота использования. Конструкция легко раскладывается и также просто складывается. Достаточно потянуть за люк и выдвинуть нижние секции.
  • Бюджетный вариант. Такие изделия даже в готовом виде стоят не слишком дорого, а если сделать всё своими руками, получатся вообще минимальные затраты.
  • Доступность материалов. Детали для секций, а также их соединения стоят недорого, и их можно приобрести без особых проблем.
  • Простые чертежи. Разработать проект может даже новичок, так как принцип устройства лестницы максимально прост.

Разновидности моделей

Чтобы выбрать конкретную модель для проектирования, необходимо ознакомиться с основными разновидностями.

Покупные модели могут иметь более сложную конфигурацию, поэтому для самостоятельного изготовления лучше брать стандартные шарнирные конструкции.

Основные виды чердачных лестниц:

  • телескопическая;
  • откидная;
  • раскладная «гармошка»;
  • складная «книжка».

Модели чердачных лестниц — откидная и телескопическая

Раскладная лестница на чердак, сделанная своими руками, несмотря на визуальную сложность, может оказаться вам под силу. Ножничные модели обычно изготавливаются исключительно из металла, поэтому процесс их сборки можно сравнить с конструктором.

Самым простым вариантом является складная лестница на чердак по типу книжки. Сделать её своими руками можно как из дерева, так и из металла. Принцип основан на соединении нескольких отдельных секций.

Разновидности лестниц изготовленных из металла

Подбор материалов и инструментов

Чтобы изготовить самодельную лестницу на чердак или мансарду, вам понадобится определенный набор инструментов. Прежде всего, подготовьте рулетку и карандаш. Также вам будет нужна ножовка или пила для нарезки деталей. Чтобы устранить неровности и шероховатости, обязательно запаситесь наждачной бумагой разной зернистости.

Что касается непосредственно самих материалов, оптимальным вариантом станут некоторые сорта древесины и алюминиевые профили, так как необходимо сделать чердачную лестницу своими руками достаточно легкой, но и одновременно прочной.

Для обеспечения подвижности секций лестницы понадобятся специальные крепежные петли

Поскольку дерево является более предпочтительным материалом, рассмотрим именно этот вариант. Для обеспечения небольшого веса изделия лучше всего брать сосну. Если вы хотите продлить срок эксплуатации лестницы, обратите внимание на более износостойкие породы, например, лиственницу. Толщина бруса для тетивы должна быть не менее 50 мм в сечении. Для ступеней берутся планки толщиной 2,5–3,5 см.

Для креплений вам понадобятся шарнирные элементы. Специальные петли обеспечивают подвижность секций. Чтобы соединить лестницу и люк чердака, также приобретите уголки и держатели на шарнирах с ограничением хода.

Крепежный механизм для соединения лестницы с люком

Проектирование

Поскольку качественно сделать своими руками лестницу на чердак, основываясь на интуитивных параметрах, невозможно, потребуется рассчитать некоторые данные. Прежде всего необходимо вычислить длину лестницы. Для этого воспользуйтесь теоремой Пифагора. Расстояние от пола до потолка, а также от нижней точки до примерного расположения первой ступени возведите в квадрат и суммируйте. Уклон лестницы нужно брать в интервале 50–60 градусов. Выбрав нужный угол и определив сумму катетов, вы узнаете длину вашего изделия. После этого нужно высчитать количество ступеней. Оптимальным является их расположение на расстоянии 35 см друг от друга. Ширина конструкции обычно составляет 60–70 см.

Обратите внимание на расположение верхней секции лестницы вместе с люком, именно эта точка является исходной для определения основных параметров.

После того как вы определите параметры чердачной лестницы с люком, необходимо подготовить чертежи. На них схематически определите места соединений, чтобы в сложенном состоянии конструкция была как можно более компактной.

Конструкция некоторых складных чердачных лестниц, сделанных своими руками, может предполагать наличие дополнительно устанавливаемых поручней для большей безопасности передвижения. В таком случае ширину изделия нужно увеличить примерно на 10 см.

При изготовлении чердачной лестницы нужно учитывать все моменты проектирования

Соединение деталей

После того как чертежи будут готовы, можно приступать к изготовлению деталей складной лестницы. Итак, рассмотрим, как сделать лестницу на чердак и выполнить монтаж своими руками.

Распилите брус на отрезки для секций и изготовьте черенки для перекладин. Более удобными являются прямоугольные доски. Для того чтобы соединить тетиву со ступенями, можно использовать угловые крепежи, гвозди или саморезы. Последние закручиваются с торца, плотно входя в центр перекладины. Для лучшего сцепления можно выточить систему шип-паз и дополнительно промазать стыки столярным клеем.

Последовательность работ по изготовлению раскладной лестницы

Когда секции будут готовы, нужно их соединить между собой. Важно предусмотреть срезы под определенным углом, чтобы тетивы в раскрытом положении плотно стыковались друг с другом. Нижний край следует подрезать таким образом, чтобы лестница становилась на пол всей поверхностью ножек. Для предотвращения скольжения рекомендуется использовать набойки из резины.

Конструкция соединяется с помощью петель. Для того чтобы их закрепить, нужны саморезы и шуруповерт. Пластины прикручиваются с внешней стороны тетивы. Движение шарниров должно идти в разные стороны для соседних секций, чтобы лестницу было удобно раскладывать.

Установка чердачной лестницы производится на люк или к полу. Рассмотрим первый вариант, когда лестница крепится к люку на чердак — это идеальное решение. Выполнить такое крепление своими руками довольно просто: крышка фиксируется с помощью металлических шарнирных элементов, а верхняя секция лестницы прикручивается за люк с внутренней стороны с помощью уголков.

Компактные складные лестницы для чердачных помещений — это лучшее решение для ограниченных пространств. Не забудьте обработать древесину защитной пропиткой и смазать металлические крепления для продления их срока службы.

Чердак — это специальное помещение под крышей дома, которое может использоваться по-разному. Естественно, наверх нужно как-то подняться. Для этого вам понадобится чердачная лестница. Своими руками сделать ее достаточно просто. Потребуется только материал, инструмент, чертеж и немного времени.

Конструкции лестниц для чердака

Естественно, представленное сооружение должно быть удобным и занимать очень мало места в доме.

Существует достаточно мало типов таких конструкций:

Складная . Чаще всего она состоит из 3-х частей, которые скрепляются между собой. Их можно запросто сложить. То есть при ненадобности такая лестница будет находиться на чердаке и не будет занимать пространство. Высоту такой конструкции вы можете регулировать вручную. Складные чердачные лестницы своими руками настраиваются очень просто.

Раздвижная . Такое изделие чаще всего в своем составе имеет 2 части, которые крепятся к люку. Такая лестница обязательно должна быть оснащена поручнями. Однако учтите, что в этом случае вам придется подумать, как правильно установить ее в проеме.

Ножничная . Чаще всего производятся они из металла. Принцип действия такой конструкции прост. Секции ступенек соединяются друг с другом, как ножницы. В спокойном состоянии такая лестница похожа на пружину. А еще вы можете оснастить ее автоматическим приводом, который будет управляться пультом.

Какие требования предъявляются к сооружению?

Если вам необходима чердачная лестница, своими руками ее сконструировать может даже любитель. Однако при этом нужно соблюдать определенные требования:

1. Особое внимание следует уделять безопасности изделия. То есть все крепления должны быть надежными, а материалы изготовления прочными. А еще лестница не должна заграждать проход.

2. Учтите, что функциональность главнее внешней красоты. Хотя и это не последняя деталь. Например, вам должно быть удобно подниматься по ступенькам. Конструкцию следует выбирать с учетом всех живущих в доме членов семьи, которые ею будут пользоваться.

3. Лучше, если лестница буде оснащена перилами, поручнями и накладками, которые будут препятствовать скольжению.

4. Конструкция обязана отвечать особенно деревянная.

5. Учтите грузоподъемность изделия. Оптимальный показатель равняется 260 кг.

Чердачная лестница (своими руками смастерить ее достаточно просто) должна в полной мере отвечать указанным требованиям. Этими вы сохраните свое здоровье, пространство и деньги.

Необходимые материалы

Если вам понадобилась чердачная лестница, своими руками ее надо делать только после того, как вы определитесь, из чего вы будете ее складывать. Например, вы можете соорудить ее из дерева или металла. В первом случае следует использовать неокрашенный материал. Так вы сможете в будущем оформить лестницу согласно своему интерьеру. Тем более что такая конструкция делается быстрее и проще.

4. Для шарнирного механизма следует подготовить металлические элементы: листовую сталь, толстый уголок и полосу.

5. Тетивы и ступени следует хорошенько отшлифовать. В противном случае вы можете пораниться. Далее в тетивах делаются углубления для вставки ступеней. Учтите, что последние элементы должны располагаться строго параллельно к полу.

Особенности изготовления металлической конструкции

Существуют и другие типы представленных сооружений. Чердачная лестница своими руками из металла делается гораздо сложнее, чем из дерева. Например, тут вы должны строго соблюдать уклон маршей в пределах 25-45 градусов. Высота ступеней тоже должна находиться в пределах 60-64 см. Это стандартные показатели, на которые следует ориентироваться.

Косоуры тоже могут быть разными. Например, есть лестницы с тетивой из листа металла, пилообразной, с зубчатым сечением, без кронштейнов или с ними. В принципе, при наличии подходящего чертежа вы быстро соберете нужный вариант лестницы.

Установка конструкции

Надо отметить, что изготовление сооружения — это не самый сложный этап. Установка чердачной лестницы своими руками должна производиться очень точно, чтобы впоследствии не переделывать всю работу. Во время осуществления монтажа следует выполнять определенные правила:

1. Прежде всего, делать все нужно не самостоятельно. Вам необходим помощник.

2. У вас должны быть точные размеры проема, к которому будет крепиться конструкция.

3. Обратите внимание на то, что лестницей должно быть просто управлять. То есть к раздвижному механизму нужно дотягиваться. При этом он должен надежно фиксировать сооружение в собранном состоянии.

4. Крепить конструкцию нужно очень-очень прочно, чтобы в один прекрасный момент она не свалилась вам на голову. Для этого используйте крупные болты и металлические вставки.

5. Для облегчения эксплуатации сооружения вы можете оснастить его автоматическими механизмами, которые при помощи пульта будут поднимать или опускать изделие.

Перед прикручиванием испытайте лестницу: все ли механизмы работают правильно.

В принципе, вы узнали все особенности изготовления и установки чердачной лестницы. Естественно, все действия следует выполнять точно и взвешенно. При условии соблюдения всей технологии ваше изделие прослужит долго и очень качественно. Удачи!

Как самому сделать чердачную складную лестницу пошагово?

Вот самый простой вариант изготовления такой лестницы из буквально подручных материалов:

Описание

ИНСТРУКЦИЯ ПО МОНТАЖУ

Раздвижная металлическая чердачная лестница, работает по принципу сжатия. Изготовлена из анодированной стали.

Ступени лестницы покрыты порошковой краской (комаксит) черного цвета, поверхность ступеней имеет антискользящие насечки. Термоизоляционная крышка типа «сэндвич», толщиной 30 мм, утеплена пенопластом, теплопроводность 1,22 ВТ / М2 * К, облицована с двух сторон ДВП древесного цвета. Короб люка с уплотнителем, высотой 140 мм. Все элементы лестницы выполнены из экологически чистых материалов и обработаны веществами не содержащими тяжелых металлов.

  • Размеры лестницы: 60×120
  • Лестница рассчитана на высоту до 290 см.
  • Возможно увеличение высоты за счет дополнительных секций, одна секция 25 см., максимум 2 дополнительные секции
  • Деревянный стержень для открывания лестницы в комплекте.

Деревянная чердачная лестница с люком

Раскладная конструкция состоит из люка и 3 частей лестницы. Изготовление механизмов и креплений выделяются отдельным технологическим процессом. От их прочности соединения зависит безопасность конструкции и качество функционирования.

Наименование

Материалы

Короб. Его размеры больше на 7-8 мм, чем габариты крышки

Доски или бруски сечением от 30 мм на ширину, чтобы закрывалась толщина потолочного перекрытия, столярный клей

Крышка люка

Фанера толщиной 1 см и 4 мм (для временных треугольных фиксаторов), бруски – 50х50 мм

Лестница из дерева

Доски – 25х100 мм

Какие бывают лестницы на чердак?

Чердачная лестница может быть любой, главное, чтобы она была удобна, занимала немного места и обеспечивала безопасный подъём.

Складная лестница — это хорошая экономия пространства

В противовес обычным стационарным конструкциям, которые отличаются крупными формами и загромождают помещение, сейчас производятся разнообразные сооружения для подъёма на чердаки, компактные, удобные, для безопасности снабжённые перилами и поручнями. Все эти лестницы удобно складываются, это предусмотрено их конструкторами. Одно или два движения — и никакой лестницы не видно, она находится на чердаке, надёжно закреплённая и скрытая за люком. Именно такие конструкции сейчас приобретают всё большую популярность, ведь каждый хочет, чтобы в доме всё было продумано, все приспособления были эргономичны и экономили полезную площадь.

Особенности конструкции

Складную лестницу на чердак удобно собрать и убрать в люк

По своему принципу раскладные изделия больше всего напоминают приставные. Современные модели могут быть оснащены широкими ступенями, дополнительными перилами, которые упрощают процесс спуска и подъема и делают их более безопасными.

Главная особенность раздвижной лестницы заключается в том, что после использования ее можно легко сложить под крышку люка. Она не будет портить внешний вид, так как опускается только во время эксплуатации. Это удобно, когда в помещении мало места.

Важно, чтобы конструкция была максимально прочной и легкой. Такая функциональность достигается правильно разработанной конструкцией с надежными креплениями.

Проведение подготовительных работ

В первую очередь исполнитель должен демонтировать старую лестницу.

Дополнительно удаляется старая декоративная рамка, обрамление лестницы, расположенное внутри прохода. Следующим этапом станет закрепление новой лестницы в собранном состоянии. Это позволит легко поднять ее на чердак и приступить к примерке.

После подъема нового изделия нужно проверить высоту его расположения. Важно учитывать, что люк при закрытии не должен плотно упираться в складную лестницу. Собранную конструкцию необходимо закрепить на вспомогательных планках — длинных рейках.

Затем ее нужно опустить в проем, предварительно подставив под рейки подпорки. При необходимости подъема изделия выше, следует использовать дополнительные клинья.

После того, как раскладная лестница на чердак будет правильно выставлена на подпорках, следует ее разложить.

Обустройство входа на чердак

Складные лестницы на чердак разумней всего устанавливать в проходном помещении. Наверняка в каждом доме существуют комнаты, которые не используются в качестве жилых. В них следует обустроить вход в чердачное помещение. В некоторых случаях, вход обустраивается со стороны улицы, но перспектива лезть на чердак в плохую погоду вряд ли кого обрадует.

Наиболее экстремальным подъемным механизмом на чердачное помещение могут стать несколько поставленных друг на друга табуретов, но говоря объективно, для попадания туда цивилизованно, необходима добротная лестница. Она может быть стационарной или складной.

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

Второй вариант имеет больший спрос. Складная лестница компактно укладывается после использования, позволяя сэкономить массу свободного пространства, а задекорированный люк, может стать уникальным элементом интерьера.

Приобрести подобное изделие можно во многих специализированных магазинах. Производители предлагают два варианта лестниц на выбор: деревянные, способные выдержать нагрузку до 150 килограмм, и более выносливые металлические. Стоят такие изделия не дешево, поэтому гораздо выгодней сделать лестницу самостоятельно. Лестница на чердак своими руками – это реально. Все что нужно – это строительные инструменты, материалы и умелые руки, привыкшие работать с перечисленным.

Новички в области выполнения строительно-монтажных работ, задающиеся вопросом, как сделать лестницу на чердак своими руками, думают, что смастерить подобное изделие очень сложно. Это не так. Ниже описаны самые простые варианты лестниц на чердак, которые сможет сделать любой человек.

Складные лестницы — виды, характеристики

Конструкции отличаются механизмом открывания:

  • складные — 2-4 секции, закрепленные между собой на подвижных креплениях, раскладываются вниз, собираются снизу вверх. Разложить и собрать раскладную лестницу легко сможет любой член семьи, кроме маленьких детей;
  • телескопические — секции выдвигаются одна из другой и так же собираются;
  • ножничного типа — сдвигаются по вертикали, складываются по горизонтали. Установка раздвижной лестницы на чердак целесообразна в узком коридоре, где стены мешают разложить секции;

Каждый производитель выпускает модели для разных условий эксплуатации, например, у Факро это — Смарт, Комфорт, Термо, у Радекс — Стандарт, Экстра. Основное отличие — толщина утеплителя крышки. Чтобы лестница на чердак не создавала нагрузки на перекрытия, ее делают из легкой сосны или металла. Секционные системы бывают деревянными и металлическими. Деревянные — гармонично вписываются в интерьер дома. Их можно красить краской любого цвета, покрывать лаком. Дерево выдерживает нагрузку до 150 кг. Для изготовления ножничных и телескопических раздвижных конструкций применяют металл и сплавы, рассчитанные на 200 кг.

Как правильно выбрать лестницу? Измерьте расстояние от пола до входа на чердак, размеры проема. Рекомендованная высота между полом и потолком для установки раскладной конструкции — 2,6-2,8 м. Длину подъема регулируют, меняя угол открывания крышки люка. В системах ножничного типа можно установить 2 дополнительные ступени, в моделях из дерева — обрезать ножки, в металлических — снять сегмент. Максимальная длина подъема — 3,6 м, иначе конструкция потеряет жесткость.

Размеры короба должны соответствовать размерам чердачного проема. Если в маркировке производитель указал размеры короба (как это делает Fakro), ваш проем должен быть на 1-2 см больше, чтобы не было перекосов. Другие производители (например, немецкая фирма ROTO), наоборот, в маркировке ставят размеры проема, а короб делают на 1,5 см меньше.

Непростой выбор

Лестницу на чердак можно сделать 3 видов:

  • стационарная;
  • выдвижная;
  • складная.

Стационарная лестница хороша только в том случае, когда чердак был превращен в жилую комнату, которая пользуется популярностью. Не будешь же каждый раз, заходя в свою спальню, открывать люк и раскладывать лестницу.

Складная чердачная лестница

Стационарная лестница на чердак

Если же пространство было преобразовано в кладовую или бильярдную, которыми пользуешься 2-3 раза в неделю, подойдет складная или выдвижная лестница на чердак. Главное их преимущество – экономия пространства нижнего этажа.

Складная чердачная лестница может изготавливаться как из металла, так и из дерева. Выдвижные конструкции, или как их еще называют телескопические, обычно выполнены из металла.

Составляем проект будущей лестницы

Если Вы твердо решили сделать лестницу на чердак своими руками и уже выбрали модель, следующее, что необходимо осуществить — это составить проект.

Легче всего своими руками изготовить деревянную лестницу, далее мы подробно рассмотрим этот процесс.

Подготовим необходимый инструмент

Чтобы смастерить чердачную лестницу из дерева нам понадобятся следующие инструменты:

  • карандаш;
  • линейка, рулетка;
  • уголок, малка;
  • пила, лобзик по дереву;
  • шлифовальная машинка, наждачная бумага;
  • дрель, шуруповерт;
  • молоток.

Изготавливаем складную лестницу

Складная конструкция состоит из нескольких деревянных секций, представляющих собой обычные маленькие лестницы. Размеры всех секций рассчитываются так, чтобы они не были больше крышки люка и не задевали потолок при раскладывании. Чтобы удостовериться в правильности расчетов, можно по ранее составленным чертежам вырезать из картона модель лестницы и проверить все опытным путем.

Итак, когда расчеты проверены и при необходимости скорректированы, приступим к процессу изготовления:

Мы предлагаем посмотреть видео, в котором объясняется со всеми нюансами, как правильно изготавливается складная лестница на чердак своими руками

Делаем люк на чердак

Наша складная чердачная лестница должна крепиться к люку. Конечно, можно купить уже готовое изделие, но для желающих все сделать своими руками мы рассмотрим процесс его изготовления:

  1. Для начала подготовим необходимый материал. Нам понадобятся 4 бруска (их размер зависит от величины отверстия на чердак) и лист фанеры, толщиной 1 см.
  2. Далее края бруса промазываем клеем и скрепляем их саморезами так, чтобы у нас получился каркас люка с углами 90 градусов. Примечание! Если отверстие на чердак не прямоугольной формы, есть 2 способа подгонки люка:
    • ровняем отверстие, делая все углы по 90 градусов и уже под новые размеры изготавливаем крышку;
    • берем лист картона и делаем шаблон крышки люка, далее изготавливаем каркас по получившемуся картонному лекалу.

Первый вариант, конечно, более предпочтителен.

  1. К каркасу крепим лист фанеры, так же сначала промазывая края клеевым составом, а затем прикручиваем саморезами.
  2. Если требуется утеплить люк (чердак не отапливается), во внутреннее свободное пространство можно поместить минеральную вату или пенопласт и зашить так же листом фанеры. Также для защиты от холодного воздуха закрепляем уплотнитель по периметру отверстия.
  3. Далее следует облагородить лицевую (со стороны нижнего этажа) часть крышки. Материалы для этого подбираются в соответствии с дизайном комнаты. Можно сделать люк-невидимку, замаскировав его под потолок. Внутреннюю сторону вскрываем обыкновенным лаком для защиты от влаги.
  4. Когда крышка люка готова, прикрепим к ней все функциональные элементы: ручки, петли, доводчики. Если фурнитура не покупалась, а изготавливалась самостоятельно из металлических пластин, на все элементы необходимо нанести грунт и краску. Такая обработка поможет изделию служить долго и исправно.

Устанавливаем лестницу

Итак, мы собрали чердачную лестницу из дерева и крышку люка, теперь пришло время следующего шага – монтажа всей конструкции. Установка лестницы на чердак происходит так:

  1. При помощи металлических скоб прикручиваем первую секцию лестницы к люку.
  2. Чтобы дальше было удобнее работать, сразу крепим все петли к люку. Затем вместе с помощником устанавливаем люк на свое место.
  3. Если установка производится одним человеком, алгоритм придется изменить. Сначала устанавливается люк, а затем к нему в открытом положении крепится лестница. Чтобы при этом не повредить петли и доводчики, можно дополнительно заклинить крышку деревянным бруском.

Итак, складная чердачная лестница установлена и готова к эксплуатации.

Производим замеры

Работу следует начать с замеров. Измеряется высота помещения, учитывается угол наклона. Пропорция самого безопасного наклона составляет ¼. То есть, для того чтобы подняться на высоту 1 м, лестница должна выступать вперёд на 25 см; если высота 2 м, выступ составляет 50 см и т.д.

Чертежи чердачных лестниц

Было бы, конечно, полезным, составить на бумаге проект, а затем чётко следовать чертежам, не спеша качественно выполняя работу. Важно не забывать, что конструкция будет использоваться на высоте, и если в доме есть дети, необходимо позаботиться, чтобы они были осведомлены о правилах использования лестницы.

Целесообразность установки внешней лестницы

Комфортность пользования лестницей, находящейся внутри дома, неоспорима. Но есть причины, по которой владельцы отдают предпочтение внешним конструкциям. Установка чердачной лестницы на улицы целесообразна, если:

  • в доме нет достаточно свободного места для монтажа полноценной конструкции;
  • чердак занимают хозяйственные помещения, которые редко эксплуатируются;
  • нужно создать автономное жилое помещение.

Уличная лестница на чердак

Площадь, специфика планировка комнаты, в которой должна устанавливаться лестница, может не позволить соорудить конструкцию для подъема. Ее монтаж на улице позволяет не загромождать помещение, не создавать неудобств.

На чердаке могут располагаться зоны для хозяйственных нужд. Они эксплуатируются периодически, нет необходимости создавать в доме лестницу. Кроме того, в этих помещениях могут находиться, устройства, приспособления, которыми нужно пользоваться на улице, в гараже. Внешняя конструкция дает взять нужные предметы, не заходя в дом.

Уличная лестница позволяет автономно пользоваться чердаком

Автономное жилое помещение с отдельным входом может служить комнатой для гостей, взрослого сына, дочери, предпочитающих иметь собственный угол. Нередко на чердаках оборудуются бильярдные, зоны отдыха. Некоторые хозяева заказывают или обустраивают на улице своими руками лестницу на чердак, чтобы изолировать помещение для занятия любимым делом, творчеством, обеспечить должный покой, уединение.

Стремянки для чердака? Это в прошлом!

Выход на чердак практически всегда находится в одной из жилых комнат верхнего этажа дома. Поэтому, приходится либо жертвовать пространством и портить интерьер, либо пользоваться переносной стремянкой. Последний вариант – не только хлопотный, но и довольно рисковый, так как неустойчивые ступеньки могут обламываться, а чтобы удержать саму стремянку, часто нужно приглашать домашних на помощь.

Мы предлагаем вам сделать выбор в пользу более надежного варианта – проектирования и воплощения в жизнь новой современной чердачной лестницы. Виды и рекомендации для создания добротной лестницы на чердак своими руками, которые мы приводим ниже, помогут вам определиться с выбором.

Чердачные лестницы Fakro: от выбора до монтажа

На данный момент в строительных магазинах имеется широкий выбор чердачных лестниц на любой вкус – и металлические, и деревянные. Один из вариантов для приобретения – изделия фирмы Fakro. В чем преимущества? Конструкция компактна, проста в монтаже своими руками, удобна в использовании, а изготовлена трехсекционная лестница Fakro из сосны. Немаловажная деталь – привлекательный внешний вид, который с легкостью впишется в любой интерьер.

Чердачная лестница от Farko

Удобство — основное преимущество таких лестниц

Благодаря своему дизайну лестница впишется в любой интерьер

Подготовка к установке

Для начала необходимо определиться с местом сборки Fakro, если еще нет окна на чердак. Сборка чердачной конструкции будет успешной в том случае, если отверстие на верхний этаж будет несколько больше, чем коробка конструкции. Поэтому обратите внимание на габаритные размеры, указанные на коробке.

Установка

Чердачные лестницы Fakro можно монтировать любыми способами, однако, все они имеют общий алгоритм действий и если отличаются, то незначительно. Инструменты, необходимые для работ:

  • пила;
  • дрель;
  • шуруповерт;
  • отвертка;
  • маркер;
  • стремянка;
  • линейка или уголок;
  • уровень.

Один человек поднимается на чердак, второй ему подает коробку с конструкцией. Снизу проема устанавливаются две опорные доски, на которые водружается конструкция. Можно сказать, чердачная лестница Fakro на своем месте. Теперь необходимо ее выровнять и с помощью распорок удержать на месте, не давать покоситься в сторону. После этого необходимо зафиксировать лестницу Факро шурупами впереди и сзади.

Далее монтажник, оставшийся внизу, снимает вспомогательные доски и выдвигает конструкцию. Теперь второй, оставшийся на чердаке, окончательно фиксирует шурупами коробку лестницы Факро. После этого все пустоты заполняются утеплителем и прикручиваются элементы конструкции.

Далее производится регулировка. Возможно, часть конструкции придется отпилить. Произвести эту процедуру можно пилой или электролобзиком, зависит от того, какой инструмент есть в наличии.

Необходимо добиться того, чтобы все элементы изделия Факро располагались четко по прямой линии. Для того, чтобы правильно отметить линию отпила, нужно ослабить регулировочные болты, которые находятся на боковых уголках.

Когда подгон конструкции окончен, можно смело пользоваться нею.

Преимущества использования

Поставив такую контструкцию, можно навсегда забыть о стремянках, которые требовалось ранее таскать за собой, чтоб попасть наверх. Также уходит проблема с проникновением холода. Коробка лестницы имеет слой утеплителя, который прекрасно защищает от непогоды.

В сложенном состоянии ее вообще не видно и она сливается с плоскостью потолка. Становится ясно, что везде они смотрятся оригинально и только улучшают вид.

Поэтому, установив такую конструкцию у себя, вы получите не только удобство и практичность, но и привнесете в дизайн интерьера некоторую изюминку.

Ко всем достоинствам можно отнести и тот факт, что рассчитаны такие изделия на большие нагрузки (по инструкции – 160 кг, хотя при испытаниях смело выдерживали и на сто килограмм больше).

Плюс к этому, они имеют удобные ступеньки, по которым вы с комфортом подниметесь на чердак или второй этаж. Со стационарными лестницами эти конструкции нельзя даже сравнивать, так как вторые занимают намного меньше места и с легкостью могут быть убраны в потолок.

Этих достоинств вполне достаточно, чтобы остановить свой выбор на подобной конструкции.

Стационарный вариант

При наличии достаточного места, можно установить и стационарные лестнички для чердака. Такой способ лучше применить только когда чердак используется постоянно, например, при ремонте. Стационарные лестницы тоже различают по видам. Существуют:

  • с одним маршем;
  • винтовая.

Лестница с одним маршем

Самый простой вариант – модель с одним маршем (пролётом), то есть она сделана от пола до потолка одной цельной конструкцией. Материал выбирают либо из металла, либо из дерева. Все части лестницы должны быть закреплены между собой.

Можно использовать способ крепления на кобылки. То есть с помощью деревянных подпорок элементы лестницы соединяются деревянными колышками. Подборки должны быть выровнены так: одна сторона выровнена прямо, а вторая отрезается под балку для ступеней (косоур).

Доска для ступени должна быть не менее 36 мм. Ступени крепятся к косоурам саморезами, стыки обрабатывают клеем. Такой простой вариант подойдёт, если нет необходимости в кровати рядом.

Размеры основных составных частей стационарной чердачной лестницы

Лестница с одним пролётом занимает слишком много места, но можно внести корректировку. Можно сделать изгиб под прямым углом (экономит пространство), поворот на определенный градус. Такой тип называется поворотным маршевым. Ещё есть четверть оборотные (угол 90 градусов), полу оборотные (угол 180 градусов).

Если расположить треугольные деревянные ступеньки в стороны, а узкие поочередно навстречу, то получится конструкция «утиный шаг». Другими словами, шаг под правую и левую ногу.

Винтовая лестница

Винтовая лестница на чердак подойдёт для небольшой комнаты. Может быть, она и не так удобна в использовании, как маршевая, но выглядит более интересно.

Тем более, не так часто она будет использоваться. Они различаются на:

  • имеющие опоры в виде столба в центре;
  • удалённые от стен, ступени закреплены на столбе;
  • сделанные из монолитного стального столба, на него упираются ступени.

Винтовая лестница имеет намного меньшие габариты, чем пролётная, поэтому останется место и для кровати. Для несущего элемента можно взять трубу из металла, на которую сваркой будут крепиться ступени.

Перечнь необходимых измерений, которые нужно провести перед монтажом чердачной лестницы

При деревянном покрытии вертикальная стойка закрепляется с помощью анкеров. Для крепления ступеней на стойку, с узкой стороны каждой ступени делают отверстия как у стойки. Далее ступеньки с помощью втулок устанавливаются с учётом высоты вертикальной поверхности.

Использовать винтовые лестницы в качестве чердачных нецелесообразно в виду сложности конструкции. Однако в эстетическом плане выглядеть они будут эффектно.

В горизонтальные поверхности и втулки прокладываются шайбы, чтобы предохранить дерево от деформации. Втулки нужно замерять путём прибавления размера всех шайб. Все последующие за первой ступени укладываются как бы внахлёст и закрепляются.

Для расчётов размеров элементов, нужно заранее приготовить чертежи (как и для кровати). Изготовление винтовой лестницы своими руками не создаст затруднений, вопрос больше во времени.

Если размеры помещения не подходят для установки внутри дома и для кровати, то стационарный вариант устанавливается со стороны улицы. Наружная конструкция может быть больших размеров, а значит более удобная и безопасная. С другой стороны, наверх можно будет попасть только снаружи, что не очень комфортно зимой, например.

Расчёт полувинтовой чердачно лестницы

Особой популярностью пользуются приставные лестницы, как внутренние, так и наружные. Для такого типа сделать люк проще всего – не нужны дополнительные укрепления и петли. Но есть неудобства каждый раз убирать её, к тому же она занимает место при хранении. Это самый бюджетный вариант.

Установка, отделка, эксплуатация

После того как лестница собрана и прикреплена, можно приступать к отделке конструкции.

Стыки ступеней можно обработать клеем для большей надёжности. Затем, если конструкция деревянная, её стоит покрыть лаком. Желательно в несколько слоёв. Это позволит лестнице избежать набухания от влаги и скорого разрушения от эксплуатации.

Если же конструкция была выполнена из металла, её нужно покрыть антикоррозийными красками.

Периодически нужно обновлять слой лака или краски и смазывать движущиеся детали. Тогда сделанная своими руками конструкция будет долго радовать своих владельцев.

Видео: как изготовить лестницу

Сделать лестницу своими руками несложно. Важно определиться с конструкцией, правильно выполнить замер и подобрать качественные материалы. Не стоит отклоняться от инструкции, но хорошо продуманная импровизация не повредит.

Преимущества

  • Стоит отметить наличие ряд преимуществ чердачных лестниц:
  • Их возможно использовать не только для подъема на чердак, но и для перемещения между этажами.
  • В доме небольшой площади с их помощью можно организовать запасной выход.
  • После качественной установки не потребуется проводить настройки, достаточно будет выполнить их один раз.
  • Неоспоримым преимуществом является компактность. Особенно это относится к складным чердачным лестницам, которые размещаются на потолке и не уменьшают размеры свободного помещения.
  • Они с легкостью вписываются в любой интерьер, не утяжеляя его. Благодаря применению краски, возможно выбрать для себя идеальный цветовой вариант.
  • Тщательно продуманная лестница будет элементом вашего восхищения.
  • Цена чердачных лестниц довольно привлекательна и доступна, поэтому их применение является очень популярным решением.

Как делать люк

Перед выполнением люка стоит рассчитать его размеры. Если люк на чердак будет размером 125*70 см, то проход следует вырезать на 7-8 мм больше с каждой стороны. Это позволит легче открывать и закрывать люк. Уровень теплоизоляции от такого зазора не снизится.

В качестве материалов понадобятся:

  1. Бруски 50*50 мм – 2 длинных и 2 коротких.
  2. Фанера толщиной 10 мм.

Теперь необходимо соорудить люк. Для этого 4 бруска крепят между собой, а затем к ним прибивают лист фанеры. Перед креплением фанеры проверяют диагональ. Чтобы конструкцию из брусков не «повело», нужно к углам прибить косынки. После того как люк выполнен, его нужно примерить в проем.

Чтобы снаружи не было замков, а люк хорошо закрывался, следует врезать в крышку дверную защелку. Она будет отлично держать люк и удобно открываться.

Лестница с люком на чердак своими руками. Как сделать складную чердачную лестницу своими руками: пошаговые инструкции и мастер-классы


Лестница на чердак своими руками

Для загородных коттеджей, частных домов и простых дачных домиков, оборудованных чердаком, наличие удобной и надежной лестницы, ведущей в упомянутое помещение, является обычной жизненной необходимостью.

Лестница на чердак своими руками

При этом лестница вовсе не должна быть капитальной и громоздкой – можно собрать и установить прекрасную раскладную конструкцию, которая ни в чем не будет уступать стационарным лестницам.

Лестница на чердак своими руками

С выполнением всех сопутствующих задач можно справиться своими руками, сэкономив деньги и проверив собственные силы.

Содержание пошаговой инструкции:

Выбор типа лестницы

Существует несколько разновидностей лестниц, которые можно установить для доступа на чердак.

Стационарные

Чердачная лестница

Стационарная лестница

Лестница с широкими маршами и перилами – самая надежная, долговечная и удобная в использовании конструкция. Однако возможность обустройства подобной лестницы есть далеко не везде – на малых площадях ее точно не обустроить.

Переносные

Переносной вариант

Применяются преимущественно в качестве временного варианта, а также для доступа к редко используемым помещениям. Главными недостатками такой лестницы являются низкие показатели безопасности и удобства использования. Поэтому по возможности от применения подобной конструкции следует отказываться.

Складные

Складная лестница

Являются чем-то средним между переносными и стационарными лестницам. По удобству использования и безопасности практически ни в чем не уступают полноценным стационарным конструкциям и имеют, при этом, существенное преимущество – для их обустройства нужно совсем немного места. Поэтому при самостоятельном изготовлении лестницы предпочтение рекомендуется отдавать именно складной конструкции.

Выбор материалов

Не менее важным моментом является выбор материалов, из которых будет собрана лестница на чердак. Для изготовления основных элементов складных секционных лестниц обычно используется древесина, а крепежи традиционно делаются из металла.

Чердачные лестницы

В настоящее время существует множество различных материалов, типов управления и крепежных деталей, что дает возможность с легкостью собрать такую складную лестницу, которая будет максимально хорошо подходить для конкретно вашего помещения.

При выборе материалов изготовления чердачной лестницы нужно учитывать ряд важных факторов. Прежде всего, определитесь с функциональным предназначением конструкции, ее типом, шириной, а также оптимальным количеством секций.

Чердачные лестницы

Функциональное предназначение лестницы на чердак имеет очень важное значение в плане определения максимально допустимой нагрузки на ступеньки. Так, к примеру, деревянные лестницы заводского изготовления способны выдержать в среднем нагрузку на уровне 150 кГс, металлические – 250 кГс. Для самодельных лестниц эти показатели немного уменьшаются.

Это не значит, что ступени не смогут вынести более высокую нагрузку, однако регулярно их так нагружать однозначно не стоит, иначе конструкция очень быстро сломается.

Чердачные лестницы, чертеж

Ширина лестницы, при этом, не должна быть больше ширины чердачного проема.

Из древесины профессионалы рекомендуют отдавать предпочтение сосне. Эта прочная древесина позволит вам получить лестницу с наилучшими эксплуатационными характеристиками.

Рекомендованные размеры лестницы

При выборе размеров чердачной лестницы ориентируйтесь на проверенные и утвержденные нормативы.

Угол наклона лестницы

Рекомендованные значения следующие:

Помните: ступени должны быть установлены строго параллельно поверхности пола. Помимо этого, ступеньки лестницы должны быть нескользкими. Для этого можно набить поверх основного материала накладки из любого нескользкого материала.

Размер межэтажного проема

Руководство по изготовлению лестницы на чердак

В самостоятельном изготовлении лестницы на чердак нет ничего сверхсложного. Конечно, неопытный мастер вряд ли сможет собрать конструкцию с таким же привлекательным внешним видом, как у моделей фабричного изготовления, но попробовать однозначно стоит.

Чердачная откидная лестница своими руками

Перед началом работы создайте чертеж будущей лестницы. При отсутствии необходимых навыков закажите создание чертежа специалисту либо же подберите подходящую схему из вариантов, представленных в открытых источниках.

Один из чертежей

Инструменты

Подготовьте сразу все необходимые приспособления, чтобы не отвлекаться на поиски недостающих инструментов в будущем.

Вам понадобится:

Также перед началом работы вам нужно купить либо собрать обыкновенную приставную лестницу. Для собственноручной сборки такой конструкции нужно лишь зафиксировать поперечные ступени между двумя длинными вертикальными стойками и дополнительно укрепить конструкцию.

Готовая лестница должна быть примерно на 30 см длиннее, чем расстояние от уровня проема на чердак до пола.

Люк

Простой люк

С изготовлением люка вы тоже с легкостью справитесь своими руками. Из материалов понадобятся лишь листы фанеры и деревянный брус 5х5 см.

Первый шаг. Выберите место для размещения люка и определите его оптимальные габариты. Прибавьте к габаритам люка примерно по 7-9 мм с каждой стороны, чтобы в дальнейшем можно было легко закрывать крышку без скрипов и прочего шума. Сделайте проем в соответствии с определенными размерами.

Коробка люка

Второй шаг. Разрежьте деревянный брус на четыре части в соответствии с габаритами люка.

Простая схема построения утепленного люка на чердак

Третий шаг. Сделайте на концах брусков пазы. Смажьте подготовленные пазы и соедините бруски в прямоугольную (квадратную) конструкцию. Дополнительно усильте соединения с помощью саморезов. Прикрутите косынки, чтобы не повело диагональ.

Четвертый шаг. Закрепите к полученной основе крышку из фанеры и примерьте изделие в проем люка.

Люк

Пятый шаг. Врежьте в крышку люка обычную защелку. Открывать защелку вы будете с помощью ручки. Прикрепите ее к крышке и окончательно зафиксируйте изделие в предварительно выровненном проеме. Обычно для этого используются петли.

Люк должен открываться легко

Простая складная лестница

Приступайте к изготовлению складной лестницы. Предполагается, что в вашем распоряжении уже имеется упоминавшаяся ранее приставная деревянная лестница.

Схема

Первый шаг. Прикрепите к нижней части приставной лестницы брус по ширине. Такой же брусок прикрепите к верхней части изделия. При этом нижний брусок необходимо фиксировать жестко, а верхний – на петли.

Второй шаг. Распилите приставную лестницу на 2 части. Верхняя часть должна иметь длину порядка 2/3 от суммарной длины лестницы.

Третий шаг. Закрепите пару реек для придания дополнительной диагональной жесткости.

Четвертый шаг. Соедините части конструкции с помощью петель.

Пятый шаг. Закрепите верхний брус под люком при помощи анкеров.

Шестой шаг. Закрепите нижнюю часть лестницы с помощью крючка – благодаря этому она не будет самопроизвольно раскрываться. Петлю устанавливайте на косоур над линией распила.

Седьмой шаг. Прижмите готовую конструкцию к поверхности стены и зафиксируйте.

Главным минусом такой самодельной лестницы является не очень привлекательный внешний вид – весь брус и крепежные элементы остаются заметными. Однако с главными задачами – обеспечением удобного и безопасного подъема и обратного спуска – подобная лестница справляется на все 100%.

Готовая конструкция

Складная чердачная лестница на тетивах

Усовершенствованный и более привлекательный вариант предыдущей конструкции. В изготовлении такой лестницы тоже нет ничего сложного, достаточно пошагово выполнить все положения руководства.

Складная чердачная лестница на тетивах

Первый шаг. Поделите обычную приставную деревянную лестницу на 3 части. Первую часть сделайте по размерам чердачного люка, вторую делайте чуть меньше первой, а третью такой, чтобы полностью покрывалось оставшееся пространство до поверхности пола.

Второй шаг. Возьмите малку и отмерьте угол чердачного люка. Перенесите угол на доски, намечая таким образом места расположения ступеней.

Третий шаг. Просверлите отверстия в местах размещения шарниров между отдельными лестничными секциями.

Четвертый шаг. Зашлифуйте грани конструкций.

Пятый шаг. Распилите доски в точках размещения шарниров.

Шестой шаг. Нарежьте и отшлифуйте ступеньки.

Седьмой шаг. Подготовьте в тетивах углубления для ступеней.

Восьмой шаг. Вставьте ступеньки в подготовленные выемки. Используйте клей и дополнительно усиливайте соединения с помощью саморезов.

Девятый шаг. Соедините секции лестницы при помощи специальных петель. Для этого секции необходимо разместить на устойчивой ровной поверхности.

Петли

Десятый шаг. Проверьте работу всех секций. При обнаружении дефектов и отклонений постарайтесь сразу же их исправить.

Одиннадцатый шаг. Отшлифуйте все деревянные поверхности и покройте их лаком.

Двенадцатый шаг. После полного высыхания лака установите конструкцию в проеме чердачного люка. При необходимости произведите окончательную подгонку конструктивных элементов.

Лестница

Таким образом, самостоятельная сборка лестницы является предельно простым и доступным практически каждому мероприятием. При этом стоимость самодельной лестницы будет гораздо более низкой по сравнению с ценой аналогичной конструкции заводского производства. Следуйте инструкции и все обязательно получится.

Удачной работы!

Также читайте на нашем сайте статью — лестница в подвал своими руками.

Видео – Лестница на чердак своими руками



svoimi-rykami.ru

Чердачная лестница с люком своими руками: инструкции, чертежи, примеры

Зачастую выход на чердак находится как раз в одном из жилых помещений дома. И при проектировании такого выхода раньше многим дизайнерам и архитекторам приходилось решать, какую комнату придется «обидеть» некрасивой лестницей в углу. На крайний случай изготавливалась стремянка, которая пряталась в кладовой. И в случае необходимости перед хозяевами стояла задача вытащить ее, отнести к люку, не задев по дороге телевизор, поставить и подняться.

И при этом желательно, чтобы ножки лестницы не поехали и сама она не свалилась, пока человек не будет находиться на чердаке. Пока современный рынок не предложил замечательную альтернативу всем этим хлопотам в виде особого вида люка, за которым прячется сама лестница.

Почему бы  и вам ведь не построить нечто подобное, ведь чердачная лестница с люком – не такой уж и сложный механизм, и во всем при желании можно разобраться? Тем более, что с нашими фото-инструкциями, полезными советами и видео-историями у вас просто нет шанса не справиться!

Конечно, изготовить чердачный люк можно и для обычной стремянки. Но приставные лестницы – это самый неудобный способ подъема наверх, причем еще и самый небезопасный. Да, ее можно как-то декорировать и даже обыграть в домашнем интерьере, но все равно такие лестницы смотрятся грубо и откровенно мешают. Но порой, когда нет ни времени, ни желания, ни бюджета на постройку другого варианта, такой вполне приемлем. Тем более что позже такую лестницу можно заменить на более удобную, а уж прочная стремянка сгодится в любом хозяйстве, согласитесь!

Современные дизайнеры убеждены, что устанавливать на холодный чердак лучше, конечно, только складную лестницу, которую легко можно спрятать под красиво декорированным люком.

Такая лестница действительно почти незаметна, ведь в ее нижней части крепится специальная пластина, подобранная по цвету и фактуре к потолку. Посмотрите, насколько легкими и изящными оказываются такие лестницы в любом домашнем интерьере:

Вам нравится то, что вы видите? Тогда вам наверняка стало понятно, почему современные чердачные лестницы уже никто в кладовую не прячет. Они сами прячутся за красиво отделанным люком, которые незаметен на фоне общего дизайна потолка. И такие хитрые конструкции самого разного типа вы легко сможете соорудить самостоятельно. Посмотрите на наши фотоматериалы – наверняка у вас дома найдутся такие же детали и пара лишних брусков.

В основном все “прячущиеся” чердачные лестницы делятся на основные их два типа: раскладные и раздвижные. Первые представляют собой блоки из трех или четырех секций. Раскладываются они при помощи специального пружинного механизма. Чаще всего такие лестницы делают из дерева или сочетают дерево и металл.

Отдельные вид раздвижных лестниц – это лестница-ножницы, или телескопическая, которая выдерживает достаточно большой вес и складываются как гармошка. По-другому эту классификацию называют еще так: секционные ножничные лестницы. Устойчивость такой лестницы обеспечивает специальный механизм для открывания крышки, который фиксирует всю конструкцию в нужном положении.

Если говорить более подробно, телескопические блоки – это лестничные конструкции, у которых первая секция крепится в другую. Секции двигаются по направляющим, при этом раскладываясь или складываясь. Но учитывайте, что для таких моделей проем в потолочном перекрытии придется делать достаточно широкий.

Секционные лестницы в первую очередь хороши тем, что с обеих сторон у них есть возможность сделать перила и ручки, благодаря которым подниматься по лестнице будет намного проще и безопаснее. Тогда как раскладным конструкциям такого удобства не придать, к сожалению.

Но, если вы впервые решились изготовить люк с лестницей, тогда отдайте предпочтение более простому, но не менее надежному раскладному варианту:

В общем же вся конструкция выглядит примерно так:

Самыми прочными и практичными признаны такие лестницы, которые сделаны на металлической основе с деревянными ступеньками. В домашних условиях, конечно, нечто подобное соорудить сложно, а вот работа с деревом под силу каждому.

Шаг 1. Планируем и проектируем

Итак, для начала внимательно рассмотрите заботливо приготовленные для вас схематические иллюстрации:

У вас сложилось понимание, как именно будет выглядеть проем чердачного люка и с какой стороны к нему будет крепиться лестница? Тогда идем дальше.

Шаг 2. Подбираем крепление для люка и лестницы

Именно от прочности и качества механизма зависит то, насколько легко будет открываться люк, и насколько он будет выдерживать возложенные на него нагрузки. Самый простой механизм из всех существующих в этом плане – это петли и защелки. Разница лишь в том, как именно вы расположите их: по длинной стороне створки, или по короткой, и куда будет открывается сам люк – верх или вниз.

И здесь многие домашние умельцы идут на такие хитрости: они используют не простые мебельные петли, а приспосабливает автомобильные капотные, и получается крышка люка с пружинным механизмом ничуть не хуже, чем у самых дорогих промышленных вариантов. Такая пружина помогает поднимать тяжелую лестницу с люком и фиксировать ее в нужном направлении.

Т.е. каждый раз, когда вы будете подниматься на чердак, вам уже не нужно будет применять особых усилий, чтобы поднять обычно массивную крышку люка.

Вдобавок, совсем не лишним будет кронштейн, который поможет зафиксировать открытый люк в определенном положении. Таким образом, вы не позволите люку открывается на больший угол, чем он рассчитан, и отлетевшая вниз крышка не стукнет случайно проходящего мимо человека по голове.

Еще вы можете применить для массивного чердачного люка так называемый газовый лифт – такие приспособления сегодня активно продаются для тяжелых дверей. Все это тоже поможет легко открывать и закрывать люк наверх, а еще газовый лифт просто не позволит опускаться крышке быстро резко.

Ведь бывают ситуации, что человек решил спуститься с чердака по приставной лестнице, стал закрывать за собой крышку люка, а та под своей тяжестью попросту захлопнулась. Результат – сотрясение мозга и быстрый полет вниз. Подумайте над этим, ведь подобного легко избежать.

В качестве фиксатора крышки люка вы также можете применить стальную цепочку, как здесь:

Шаг 3. Устанавливаем пружинный механизм

Также обязательно необходимо продумать для складной лестницы не только ее составные элементы, но и главный пружинный механизм. Речь идет о таком приспособлении, которое обеспечит надежную фиксацию всей конструкции лестницы в закрытом положении на чердаке.

Но учтите, что чем крепче и тяжелее получится такая фиксация, тем больше усилий вам потом придется прикладывать, чтобы раскрыть лестницу и развернуть ее. И тем больше будет нагрузка уже на сам механизм, а он не вечен.

Еще один важный момент: чем больше наклон самой лестницы, тем больше будет оказываться нагрузка на место крепления ее к перекрытию чердака. Самая маленькая нагрузка будет при угле установки в 90 градусов. Но лестницу так не установить, конечно же, поэтому оптимальный угол, на который вы можете ориентироваться, находится в диапазоне от 65 до 75 градусов.

Шаг 4. Изготавливаем чердачный люк

А теперь продумайте конструкцию самого люка. У него могут быть одна крыша или две (верхняя и нижняя), дополнительные удерживающие механизмы и даже дистанционное управление.

Вот подробная пошаговая инструкция, которой вам удобно будет пользоваться:

  • Шаг 1. Сделайте необходимые замеры и начертите их на фанере.
  • Шаг 2. Изготовьте боковые стенки путем нанесения клея на стыки будущего люка.
  • Шаг 3. Скрепите все детали шурупами.
  • Шаг 4. Снова промажьте все кромки ПВА и приклейте дно.
  • Шаг 5. Забейте для надежности скобы, при помощи строительного степлера.
  • Шаг 6. Сделайте из плиты МDF-распорку.
  • Шаг 7. Положите распорку в короб – так вы поймете, куда наносить клей.
  • Шаг 8. При помощи шурупов прикрепите распорку к подготовленному коробу.
  • Шаг 9. Начертите на дне короба линию и снова пройдитесь по разметке скобами.
  • Шаг 10. Прибейте дно к распорке.
  • Шаг 11. Положите на дно короба теплоизоляцию.
  • Шаг 12. Засуньте в щели короба оконный изолятор.
  • Шаг 13. При помощи степлера и шурупов прибейте крышку к коробу.

Вам также помогут наши мастер-классы, которые замечательно иллюстрируют процесс изготовления чердачных люков с лестницами из разных материалов и разных конструкций:

Продолжение:

Шаг 5. Устанавливаем люк и лестницу в проем

Был ли люк и чердачная лестница своими руками изготовлены, или же вы решили не заморачиваться и приобрели готовую конструкцию, в любом случае сейчас вам придется столкнуться с одинаковыми сложностями в процессе их установки.

Итак, если перекрытие вашего чердака сделано из бетона, проем для выхода на крышу нужно делать заранее – вырезать его потом будет сложно. А вот в деревянном перекрытии люк следует устанавливать между несущими балками, расстояние между которыми – не менее 60 сантиметров, но не более 1 метра.

Важно, чтобы при подъеме и спуске человека по такой лестнице вся нагрузка была равномерно распределена между балками, поэтому люк с лестницей устанавливать необходимо так, чтобы крышка открывалась параллельно балкам, но не поперек им. Как здесь:

Еще один пример монтажа люка с лестницей в деревянном перекрытии:

Как вы видите, при помощи деревянных треугольников (косынок) по углам крышки люка была сооружена специальная ниша, в которую потом будет вложен утеплитель.

По сути, все это – работа одного дня для опытного мастера и замечательная практика для начинающего. Смело приступайте!

Отдельной главой отметим обустройство чердачных люков с лестницей, которые имеют еще одно предназначение – быть противопожарными.

Поясним подробнее. В момент возгорания, когда выход из дома перекрыт, единственный вариант – это чердачный люк. Достаточно просто подняться по нему и вылезти на крышу, а оттуда уже спуститься либо по стене дома, либо дождаться помощи.

Вот почему нередко ставят так называемые противопожарные люки на чердак, которые помогают эвакуироваться в нужный момент из дома. А потому люк и лестницу с такой целью делают исключительно из металла, и только изредка из дерева, обработанным пропиленом. Естественно, последний вариант уже менее надежен.

Такие конструкции являются обязательными в офисных зданиях, государственных и коммерческих банках, отелях и образовательных учреждениях. А также во всех тех помещениях, где пожар сам по себе более возможен и прогнозируем. А выглядят такой люк и лестница так:

По своей конструкции пожарные лестницы с люком для чердака не особо отличаются от обычных, всего по нескольким параметрам:

  • Петли здесь монтируется только с верхней стороны, и никогда с нижней.
  • Также створка должна открываться только наверх.
  • Коробка делается усиленной, углового типа.
Виды и группы по времени противостояния огню

По огнеупорности чердачные люки также делятся на три основные группы:

  1. Первая группа. Это самые лучшее люки в плане защиты от открытого огня, ядовитого дыма и газов. Изоляция у них состоит из нескольких слоев, и сама конструкция выдерживает целый час воздействия пламени без потери своих самых важных свойств.
  2. Вторая группа. У таких конструкций – средняя изоляция от огня. Такой люк способен выдерживать огонь целых полчаса без каких-то особых изменений своих свойств.
  3. Третья группа. Хорошая защита от огня, но запас прочности невелик, всего около 15 минут. Для жилого дома это самый простой и надежный вариант, ведь этого времени как раз должно хватить на то, чтобы успеть забраться на крышу всем домочадцам.
Требования к изготовлению пожарного люка и лестницы

Особые требования предъявляются у таких изделий к зазору крышки люка к чердачному перекрытию: он должны быть минимальными. А сама коробка может быть даже деревянной, только если она сама была предварительно пропитана огнезащитными составами. Но чаще всего такие лестницы изготавливают из металла толщиной от 1-2 миллиметра до 2 миллиметров.

Естественно, чем тоньше металл, тем меньше он сможет противостоять огню. Согласитесь, если стены уже объяты пламенем, и выхода из окон или дверей нет, тогда лестница, по которой можно сбежать на чердак, уж точно должна быть целой, а не зажечься, как спичка.

А еще часто не знают о таком моменте. Никаких специальных отдельных ГОСТов на производство подобных конструкций из лестниц с люком не существует. Есть только рекомендации, и отдельные испытания на огнестойкость. Туда входят такие конкретные понятия, как материал изготовления лестницы с люком, наличие специального уплотнителя, которые не позволят распространяться огню, не поддерживающий горение теплоизолирующий материал. Все это прописано в современных СНиПах 2.01.02-85.

А напоследок мы приготовили для вас вот такой приятный бонус, который поможет легко поднимать по лестнице любые предметы:

krovgid.com

Чердачные лестницы с люком своими руками: подробная инструкция

Стильное вариант чердачной лестницы для Вашего дома.



Чердак в доме может использоваться для разных нужд. Разумеется, к нему должен быть организован комфортный доступ, для чего необходима лестница. Она может устанавливаться с наружной стороны здания или внутри него. Последняя удобна в эксплуатации и более популярна. Существует много способов как может быть изготовлена чердачная лестница своими руками. Прежде, чем описать как сделать лестницу на мансарду или чердачный этаж, нужно выбрать подходящее для вашего дома конструктивное решение.

Красиво сочетается с деревянным интерьером квартиры.



Разновидности чердачных, а также мансардных лестниц

Давайте рассмотрим наиболее популярные варианты чердачных лестниц.

  1. Монолитная конструкция – это приспособление, которое устанавливают для постоянного пользования. Такое решение отличается надежностью, удобством и безопасностью, но будет занимать определенное пространство в доме, что для небольших площадей будет недостатком. По типу исполнения бывает маршевая или винтовая монолитная лестница.

    Монолитная винтовая лестница как и маршевая занимает довольно много места.



  2. Складная конструкция – это лестница, которую монтируют к входному чердачному люку. Эта конструкция не так надежна и безопасна, как предыдущая, но отличается компактностью, что иногда может иметь решающее значение. По типу исполнения различают откидные, ножничные, телескопические или раскладные (рычажные) чердачные лестницы.

    Разные типы чердачных лестниц выбираются для удобства в использовании.



  3. Переносная или приставная конструкция – это стремянки и другого вида переносимые лестницы. Они менее безопасны и не удобны в эксплуатации.

    Обычно стремянки используются для временной работы.



Последнюю разновидность чаще используют на время или в случае редкого использования чердачного помещения. Но наиболее практичной и компактной станет складная конструкция с люком.

На что обратить внимание при самостоятельном изготовлении лестницы?

Первое, что должно быть обеспечено при строительстве своими руками мансардной или чердачной лестницы – безопасность. Лестничная система должна обладать соответствующей прочностью и надежностью.

Сперва стоит проверить на прочность лестницу дабы избежать неприятных инцидентов.



Размеры лестницы также важны: чем больше она наклонена, тем больше занимаемое пространство. Наиболее подходящим считают угол наклона равный 60-70°. Хотя при постоянном использовании, рекомендуют сделать его 45°. Стандартными считаются ступени с высотой 20 см и глубиной 30 см. Ширина лестницы должна быть комфортной, как правило, это около 70 см.В высоту такие лестницы не рекомендуют делать более 3 м, так как более высокая конструкция не будет иметь нужной жесткости и надежности.

Базовые параметры для классической чердачной лестницы.



Советуют изготавливать конструкцию с количеством ступеней от 10 до 15, а расстояние между ними оставлять 19 см. Рекомендуемая толщина ступени при этом – 2 см. Располагать же их следует строго параллельно поверхности пола. Для большей безопасности на ступени клеят накладки против скольжения.

Важно правильно рассчитать расстояние между ступенями.



Важно!

Лестница для подъема на чердачный этаж должна выдерживать нагрузку в 150 кг.

Люк тоже имеет свои рекомендуемые параметры. Стандартными считаются следующие размеры: ширина 70 см, длина 120 см. Меньшие размеры сделают проем не комфортным в эксплуатации, а большие увеличат теплопотери помещения. Для не обогреваемого чердака люк советуют сделать теплоизолированным и пароизолированным.

Чертеж люка для чердачной лестницы.



Где лучше расположить лестницу?

Лестничная конструкция должна располагаться так, чтобы не мешать домочадцам. Поэтому не стоит монтировать ее на кухне, целесообразнее будет использовать для этой цели коридор или холл. Также стоит учесть размер помещения. Иногда лестницу можно использовать как деталь интерьера, тогда ее не прячут в люк.

Правильное расположение лестницы — залог Вашего домашнего удобства.



Важно!

Советуют предварительно начертить будущую лестницу, тогда вам будет проще понять, какое место станет наиболее подходящим для ее установки.

Односекционная конструкция своими руками

Наиболее легким для поднятия на чердачный этаж станет односекционное конструктивное решение, которое будет зафиксировано на одном месте. Для того чтобы построить лестницу с одной секцией вам нужны две деревянные доски. Длина должна быть подходящей для получения соответствующего угла наклона, а толщина не меньше 5 см.

Односекционная лестница ведущая на чердак.



Ступени могут быть закреплены с помощью тетивы или косоуров. Тетивы – это пазы, сделанные фрезером в торцевой доске. Косоуром называют горизонтальную площадку, вырезанную на доске, на которую затем кладут ступеньку. Ступеньки фиксируют на своих местах посредством винтовых шпилек из металла.

Комфортный подъем на этаж обеспечивают перила. Для их изготовления используют шлифованный цельный брус соответствующей длины. В зависимости от места расположения вашей лестницы, перила могут быть с одной стороны или с обеих. Чтобы конструкция была более надежной к ней стоит добавить вертикальные соединительные балки.

Изготовление односекционной чердачной лестницы.



Делаем люк

Установка и изготовление люка также немаловажный аспект работ. Он предотвратит проникновение холодных воздушных масс в дом. Это основная причина оборудования люком лестничных конструкций. Для его изготовления вам потребуются бруски 50х50 и лист фанеры.

Люк для чердачной лестницы.



Порядок выполнения работ:

  1. Определить подходящее место с учетом размерного запаса 0,8 см для того, чтобы люк нормально     закрывался.
  2. Бруски нужно разрезать на четыре части соответственно размерам люка, а по краям выпилить отверстия.
  3. На каждый полученный паз нужно нанести клей и скрепить бруски саморезами.
  4. Чтобы соблюсти диагонали, привинчивают косынки.
  5. Последующий этап — крепление фанеры.
  6. Готовую крышку примеряют, а затем устанавливается защелка на проеме.
  7. Чтобы крышка открывалась без помех, в проеме устанавливают ручку.

Важно!

Полученная конструкция должна открываться легко и беспрепятственно.

Пример самодельного чердачного люка с металлопластиковой крышкой.



Лестница, оборудованная люком и ведущая на не обогреваемый чердачный этаж или мансарду, имеет конструктивные особенности. Проем для строительства такой конструкции с люком должен быть утеплен. При изготовлении люка, слой теплоизоляции и пароизоляции кладут на фанеру. Сверху все еще раз укрепляют пароизоляционной пленкой.

После выполненных работ остается заключительный этап – декорирование. Его делают аналогичным отделке потолка. По вашему желанию, цветовая гамма может контрастировать со стенами. Иногда вместо фанерных листов используют металлические, которые необходимо окрашивать краской, подходящей по цвету и эксплуатационным характеристикам.

Как сделать складную лестничную конструкцию из двух секций?

Лестничная конструкция из двух секций довольно проста в изготовлении и не подразумевает использования сложного механизма. Эта конструкция будет оптимальной для исполнения человеком без специальных навыков в строительстве.

Простая в использовании складная лестница из двух секций.



Первым делом вам нужно сделать простую приставную лестницу. После изготовления ее тщательным образом подгоняют согласно размерам, и точно соблюдая угол наклона.

После чего готовую конструкцию разрезают на две секции, которые нужно прикрепить друг к другу с помощью навесов, и вы получаете складную лестницу. Вам остается только сделать монтаж складной конструкции к крышке вашего люка.

Механизм складной конструкции люка.



Складная лестничная конструкция может быть дополнена вспомогательным тросовым механизмом, который будет облегчать разборку и сборку системы.

Для того чтобы сложенная конструкция не раскрылась, установите фиксирующий крючок. Чтобы его закрепить, в месте соединения секций устанавливается петля, а на нужном расстоянии от нее на стене монтируется крючок.

Конструкция готова к эксплуатации, но она будет всегда у вас на виду, что считается ее недостатком. Если этот момент важен для вас, то можете воспользоваться следующими рекомендациями. Выполнить трехсекционную лестницу, которую изготавливают по вышеуказанной технологии. Такую лестницу можно легко спрятать в люк.

Изготовление складной лестницы на чердак.



Изготовление шарнирного механизма

При изготовлении складной конструкции важным является открывающий ее механизм. Сделать его самостоятельно можно использую следующие материалы:

  • металлический уголок;
  • часть листа металла;
  • две полосы различной длины;
  • болты;
  • струбцины;
  • набор сверл;
  • дрель;
  • лобзик;
  • тески;
  • малка.

Пример крепления шарнирного механизма на лестнице.



Порядок действий при изготовлении:

  1. Сначала лестницу чертят на листе картона с указанием будущего угла наклона в раскрытом состоянии.
  2. После чего вырезают макет из картона, для проверки всех размеров.
  3. На полосах металла отмеряют места под отверстия, где будет крепиться шарнир. Отверстие должно соответствовать размеру болта.
  4. Детали собирают и стягивают друг с другом.
  5. Используйте малку, для измерения нужного угла. Затем раскройте механизм на полученный угол.
  6. Отметьте на металле ту часть, которая перекроется уголком во время открывания. Лобзиком вырежьте ее.
  7. Закруглите углы полос и уберите ненужную длину, чтобы полосы не цеплялись, что позволит эксплуатировать механизм.
  8. Когда излишки металла удалены, угол будет упираться в нужном месте. Вы сделали первый шарнир.
  9. Второй изготавливается посредством скрепления деталей струбцинами попарно, специальными инструментами для лучшей фиксации. Сверлят отверстие и помещают в него болт.
  10. Затем делают второе отверстие.
  11. Заготовки скручивают с помощью двух болтов. После чего их можно выровнять, придав им одинаковую форму.

Так выполняют все части шарнира, для получения одинаковых элементов. Выполненные механизмы крепят к люку и примеряют, соответствует ли он проему. Делают это так: если в полностью раскрытом состоянии он не касается краев проема, то размеры были сняты верно, и люк готов к установке.

Изготовление откидной лестничной конструкции

Строительство откидных лестниц имеет схожую технологию со складными. На первом этапе изготавливают приставную лестницу по описанной выше технологии. После чего выберите для себя более подходящий из двух вариант:

Откидная чердачная лестница схожая с конструкцией складных.



  1. Откидываться может вся конструкция.
  2. Лестница откидывается частями, аналогично складной.

Этот вид конструкций не прячут в крышке люка.

Изготовление откидной чердачной лестницы.

https://www.youtube.com/watch?v=wOtOwLjwljc



Совет!

Если вы решили сделать лестницу для чердака или мансарды самостоятельно, то рекомендуют использовать материалы, которые имеют небольшой вес, это облегчит эксплуатацию конструкции. Делая выбор, учитывайте также простоту обработки материалов и их эстетику.

Похожие статьи

metasold.com

Чердачная лестница с люком своими руками чертежи, видео

Чердак является традиционным помещением практически в каждом загородном доме. Его функционал необычайно широк. К примеру, данное помещение используется в качестве складской комнаты или мастерской, некоторые домовладельцы и вовсе оформляют чердак как гостиную или спальню. На самом деле, функционально назначение такой комнаты зависит исключительно от вашей собственной фантазии, а также финансовых возможностей. Однако, несмотря на широкое многообразие вариантов оформления чердачного пространства, стоит знать, что чердачная лестница с люком является неотъемлемой его частью. Если вы не соорудите данную конструкцию, то попросту не сможете попасть в это помещение. Создание чердачной лестницы – достаточно простое дело, в связи с которым вам даже не придется обращаться к профессионалам в строительной индустрии.

Чердачная лестница должна быть функциональной

Классификация конструкций

Собственно, наиболее трудоемким процессом в деле организации чердачного пространства является конструирование лестничного сегмента. Прежде, чем создавать проект конкретной лестницы для вашего дома, необходимо предварительно определиться с категорией конструкции. Существуют такие варианты:

  • складная;
  • стационарная;
  • переносная.
Примерная схема складной лестницы с люком





Особенности различных конструкций

Специалисты строительной индустрии называют широкую маршевую конструкцию наиболее надежной в соответствующем сегменте. Стоит отметить, что ее долговечность, надежность и безопасность не сравнить с представленными на рынке конструктивными аналогами. Между тем, несмотря на большое количество преимуществ данного варианта, выбор в его пользу иногда невозможен в связи с банальной нехваткой необходимого свободного пространства. Таким образом, если вы не располагаете большой площадью для лестницы, то стационарная модель вам не подойдет. Однако, отчаиваться не стоит, ведь всегда можно построить складную лестницу. Ее конструкция обладает лучшими характеристиками от стационарных и переносных аналогов. К примеру, на так же надежна и безопасна как стационарная маршевая модель, однако, для организации такой конструкции необходимо располагать совсем небольшим количеством свободного пространства. Кроме того, именно складные модели наиболее просто реализовать без помощи опытных профессионалов.

Простая лестница из двух частей



Временное решение

Переносные модели выделят в отдельную категорию, однако, она достаточно обширна. Разнообразие переносных изделий просто невероятное. Между тем, не стоит забывать, что ежедневное использование такого изделия никогда не сможет стать безопасным или достаточно комфортным, а сама лестница не в состоянии конкурировать со стационарными и складными моделями по эксплуатационно-техническим характеристикам.

Лестница должна быть комфортной и функциональной



Подбор стройматериалов

В процессе создания чердачной лестницы своими руками, а именно — ее предварительного чертежа, стоит обратить внимание на то, какие стройматериалы принято использовать в данном деле. Несмотря на все многообразие продукции в сегменте стройматериалов, любой опытный строитель скажет вам, что есть определенные виды товаров, которые наилучшим образом показывают себя в процессе эксплуатации. Как правило, все основные детали конструкции изготавливаются преимущественно из древесины, в то время как крепежные и фиксаторные элементы производят из металлов. Благодаря грамотному подбору материалов чердачная лестница своими руками, чертеж которой выполнен непрофессионалом, будет на порядок крепче и надежнее.

Складная лестница на шарнирах

Как сделать свой выбор?

В связи с тем, что стройматериалы для складных лестниц на чердак представлены в разнообразии ценовых сегментов, исходного материала и характеристик, утонуть в море информации о них достаточно просто. Чтобы минимизировать временные затраты на поиск и выбор оптимальных вариантов, следует руководствоваться рядом правил:

  • Конкретизируйте тип функционального назначения конструкции, а также ее основные параметры, в числе которых конструкционные особенности, секционность, ширина и прочее.
  • Выбирайте стройматериалы в четком соответствии к тому, как активно будет осуществляться эксплуатация изделия и в каких условиях.
  • Определите негативные факторы, которые могут сократить эксплуатационный рок изделия.
Еще одна типовая схема чердачной лестницы



Главное – правильно определить функцию

Любой специалист, имеющий необходимый уровень квалификации и опыт в работе с такими типами объектов, скажет вам, что от грамотного определения функционального назначения изделия во многом зависит итоговый результата строительных работ по возведении лестницы на чердак своими руками. Этот параметр позволяет рассчитать показатель допустимой нагрузки на каждую ступеньку изделия. Стандартное значение данного показателя для изделия из металла начитывает порядка 250 кГс, а вот деревянные модели рассчитаны только на 150 кГс. Кроме того, стоит учитывать и то, что приведенные выше показатели справедливы для изделий, изготовленных профессионалами, самодельные же объекты обладают несколько более низкими параметрами. В целом, показатель допустимого давления на ступеньку не означает, что большего напряжения она не вынесет. Однако, если слишком часто перегружать конструкцию, то она придет в негодность за достаточно краткий срок.

Открывая люк, вы не должны прилагать большие усилия



Итак, основные критерии, по которым осуществляется выбор оптимального варианта, таковы:

  • площадь свободного пространства в помещении;
  • функциональное назначение объекта;
  • необходимый угол наклона изделия.
Создание чертежа должно осуществляться в соответствии с нормативами



Этапы работы и их особенности

Собственно, специалисты говорят, что в создании лестницы с люком своими руками ничего особенно трудного нет. Достаточно придерживаться определенных правил, проверенных годами. К примеру, при составлении чертежей конструкции стоит руководствоваться нормативно-технической документацией, в которой, помимо условий общего характера, приведены еще и конкретные параметры стандартных изделий. Кроме того, на просторах Интернета в открытом доступе предложена масса готовых схем на любой вкус. Можно взять готовый вариант и приступить к воплощению проекта в жизнь, или же немного доработать его в соответствии с индивидуальными особенностями дома.

Инструментарий, рекомендованный специалистами

Рисунок 9.

Что учесть при проектировании?

Наиболее общие требования нормативной и техничной документации можно свести к ряду простых и понятных условий:

  • эргономичный диапазон ширины изделия – это от 60 до 100 сантиметров;
  • наилучшая высота насчитывает три с половиной метра;
  • максимальное число ступеней – 15 штук;
  • расстояние между расположенными рядом ступенями должно насчитывать порядка 20 сантиметров;
  • комфортная для человека высота ступеньки достигает порядка 20 сантиметров, допускается отклонение в 2 сантиметра;
  • если речь идет о складной конструкции, то при создании проекта берется допустимая нагрузка 15 килограммов.
Инструментарий

Решившись на самостоятельное осуществление строительных работ, очень важно запастись определенным комплектом инвентаря, дабы в процессе реализации проекта изделия не остановиться из-за банального отсутствия отвертки или рулетки. Итак, стандартный набор инструментов состоит из таких предметов:

  • монтажная пена;
  • бруски;
  • саморезы;
  • электрический шуруповерт;
  • ножовка;
  • измерительная рулетка;
  • анкеры;
  • отвертки.
Строительство лестницы — не сложное дело



Особенности месторасположения

Все нюансы месторасположения объекта в помещении станут видны в процессе строительства. Это особенно актуально, если вы занимаетесь созданием и последующей реализацией проекта самостоятельно. Помните, что изделие ни в коем случае не может уменьшать комфортабельность помещения. Именно поэтому лестницы с люком не располагаются в спальнях, гостиных и на кухнях. Однако, при необходимости, вы можете разнообразить свой проект лестницы интересным дизайном. Благодаря этому изделие сможет гармонично вписаться в общий интерьер помещения.

Технология реализации проекта

Следуя определенной технологии, можно быстро и качественно реализовать даже сложный проект. Итак, если вы выбрали металл в качестве основного материала, то помните, что осуществляются такие этапы:

  • чертеж наносится на листы картона;
  • вырезаются картонные элементы будущего изделия;
  • на полосках из металла наносится разметка шарнира и подготавливаются специальные отверстия;
  • подготовленные детали фиксируются между собой;
  • замеряется необходимый угол и раздвигается конструкция в соответствии с полученными параметрами;
  • на металлических листах наносится разметка тех мест, которые будут впоследствии перекрыты уголками;
  • с помощью специального инструмента вырезаются элементы;
  • придается эстетичный внешний вид объекта;
  • существующие углы закругляются;
  • скрепляются заготовки попарно.
Перед тем, как приступать к работам, установите временную лестницу



Как видите, технология работы по реализации проекта лестницы собственноручно достаточно проста. Она распространяется не только на металлические объекты, но и на деревянные изделия.Для того, чтобы внешний вид чердачной лестницы был максимально привлекательным, не поленитесь осуществить подготовительные работы по поверхности строительного материала. Речь идет, к примеру, о нанесении специальной грунтовки прежде, чем покрывать красящим веществом поверхность.

Не бойтесь трудностей, ведь технология осуществления строительства лестницы только на первый взгляд может показаться вам проблематичной и требующей опыта в строительной индустрии. Приложение оптимального количества усилий поможет вам добиться максимального результата.

jsnip.ru

Чердачный люк своими руками чертежи

Люк на чердак своими руками — тестирование петель для открывания люка

Для доступа на чердак (мансарду) необходима лестница. Поскольку у меня помещение мансарды не жилое, т.е. «холодный чердак», то стационарная лестница не предполагалась с самого начала строительства.

Однако доступ на чердак необходим и для этого необходим люк на чердак.Изучив предложения в виде готовых решений в Москве я пришел к выводу, что лучше всего сделать люк на чердак своими руками — это будет гораздо дешевле.Складная лестница с люком на чердак стоит просто не реальных денег — по сравнению с ее себестоимостью это просто что то.

Попытавшись найти информацию на просторах инета к моему большому удивлению ни к чему не привело — в результатах поиска по запросам:— люк на чердак своими руками,— чердачная лестница своими руками, и т.п. открывает кучу сайтов на которых находится практически одна и та же статья с обзором лестниц.Или же приводится перепечатка статьи которая опубликована на сайте ForumHouse пользователем Alli58ru — «Складная лестница на чердак своими руками » и приводится одна и та же картинка:

Еще мне попалась одна статья где человек сделал люк на чердак своими руками использую в качестве петель амбарные петли.Но данный вариант меня не устраивает, как и тот, что описан в статье Alli58ru. поскольку в этих вариантах присутствует достаточно большая щель между крышкой люка и коробом со стороны петель. Хотя в варианте с амбарными петлями эта щель меньше.

Мне же хотелось сделать такой люк на чердак со складной лестницей чтобы:— он был утеплен (толщина люка от 50мм,— чтобы люк имел притвор который бы заходил на четверть в колобке люка— чтобы по периметру люка не было щелей, т.е. чтобы отделка люка (в моем случае это будет или вагонка или имитация бруса) немного выходили бы за пределы люка по сторонам.

При этом люк должен нормально открываться.

Чтобы реализовать нормальное открывание люка который имеет довольно большую толщину нужно правильно подобрать петли для самого люка на чердак.

Alli58ru использовал такие петли:

Кстати на некоторых сайтах перепечатывают одну и ту же картинку с размерами для данной петли — и размеры там не точные !

Присмотревшись к петлям на заводских чердачных люков с лестницами я обратил внимание на такие петли:

Решил по экспериментировать с ними.По идее получаются такие логические схемы работы петель:

Для проб я собрал несколько петель из оргалита и деревянных брусков.Размеры можно посмотреть непосредственно на самих петлях.

1В этом варианте крышка люка будет закусываться сразу — такая петля не годится.

2Это вариант рассмотренный Alli58ru

3Это вариант на котором я пока остановился

Для тестирования работы петель для чердачного люка я смастерил на скорую руку короб для чердачного люка из бракованной имитации бруса размером 90х60см.Крышку для люка также собрал из такой же имитации бруса и закрепил ее на бруски 30х40мм. Крышка получилась кривоватой, но меня это не волновало — надо было все таки проверить в первую очередь работу петель.

Вот короб люка. Внутрь короба я прикрутил планки которые формируют четверть к которой должна прижиматься крышка люка.Заложил толщину люка в 60мм:

Петли для данного люка я также сделал из деревянных брусков вот такого типа:

Прикрутил эти петли к крышке люка и к боковинам короба саморезами:

Получившийся тестовый люк на чердак я установил на четыре ноги высотой 150см.

Вид на люк снизу. Видны обрамляющие люк бруски 30х40мм где можно разместить утеплитель чтобы организовать утепленный люк на чердак.Прикрутил фиксатор люка в закрытом положении.

Короб с люком на чердак установлен на ножки. [/center]

Полностью открытый люк:

Здесь видно насколько задняя часть люка отступает от края короба вперед при его полном открытии.Если проем ограничен в длинну и в месте где будет он открываться это надо учитывать.

Петля при полностью открытом люке

Далее снизу люка я прикрутил пару кусков имитации бруса в качестве внешней отделки чтобы посмотреть как будут себя вести петли — все ли будет нормально открываться:

Начало открывания люка. Видно что люк начинает открываться таким образом, что не мешает наружней обшивке и коробу.

В данной реализации обнаружил проблему, а именно:При открывании люка происходит закусывание обшивки люка о короб и люк полностью не открывается.Возможно это связано с недостаточной длиной рычагов в петле люка. Не знаю.На фото видно проблемное место:

Если обшивку люка сместить таким образом чтобы она была за подлицо с коробом, то проблема решается. в таком случае с задней стороны люка (сто стороны петель) при его закрытии щели все равно не будет, как и спереди, а вот в районе полного открывания люка надо будет либо подрезать обрамление люка либо как то «играться» с петлей и искать выход. Пока решения у меня нету — пришлось уехать с дачи.

Также прикинул момент для ограничителя открывания чердачного люка на нужный угол.Сделал пока такуго «журавля»:

В принципе можно сделать его так, чтобы он складывался вдоль короба люка, а не на верх. Пока окончательно не решил.

В данной петле нагрузка на люк удерживающая вес человека на лестнице переносится именно на этот узел, а в случае реализации петли для люка предложенной Alli58ru происходит ограничение и в самой петле. Т.е. нагрузка более распределена.

С другой стороны многие заводские чердачные лестницы имеют именно такой вид петель.

Следующим шагом я изготовил данный вид петель из металла.Получилось вот что:

Об их изготовлении я напишу отдельный пост чуть позже.

Ну и на последок несколько видео которые я снял при тестировании:

Это тот же люк только уже с металлическими петлями (без звука):

Обновление:Думаю что проблему с закусыванием внешней отделки люка о край короба можно решить именно удлиннением рычагов в петле.

Я немного «поигрался» с картоном и размерами рычагов в петле и вроде как нашел решение.

Вот что получилось:

Здесь я использовал такой пирог люка:— фанера 10-12мм— на нее брусок высотой 40мм — туда потом утеплитель. — на брусок набиваем внешнюю отделкуТакже рассмотрел сразу вариант использования бруска 50мм вместо 40мм — вроде тоже должно работать так как надо.

При раскрытии чердачного люка получается так:Как видно из рисунка закусывания между отделкой и нижней частью короба быть не должно. В теории пока что.Также видно, что при открытом люке лестница будет смещаться вперед от края люка где то на 14-15 сантиметров.Для небольших люков это может быть критично.

Вид сбоку такой:

А это на картоне:

А здесь я эту петлю на картоне положил на лист бумаги для наглядности как должна будет себя вести петля при открытии:

Новые размеры рычагов петли видны на рисунке. Получилось что размеры увеличены лишь на 10мм.

PSА вот пружину я так и не смог пока найти нормальную. Везде можно только купить пружины длинной 30см — типа для дверей — не знаю пойдут они для люка или нет.

Есть какие либо варианты в этом моменте? Продаются они где нибудь?

Обновление от 29 сентября.

Сделал из металла новые петли с немного измененными размерами.При тестировании внешняя отделка люка не задевает теперь за нижний край короба.Вот видео:

Короб сделал из пары кусков фанеры 20-ки

Люк:— Пока вместо фанеры использовал кусок откоса от окна толщиной 10мм— Далее брусок 30х40мм— Затем внешняя отделка люка — имитация бруса.

Поставил петлю и проверил как открывается. Теперь ничего не закусывает:

Всю конструкцию повесил на стену. Для того чтобы люк не провисал вниз — прикрепил временно удерживающую пружину.

Вот что с углом открытия:

Детали петель отшлифовал, обезжирил и покрыл антикорозийкой:

Сам люк будет установлен в проеме 820х1300.Прикинул как это будет выглядеть:

Кому надо, могу отдать старый комплект петель. только без болтиков и гаек.Забрать можно самовывозом в Москве, метро Свиблово/Бабушкинская — пишите для координации времени/места

Похожие новости по теме:

Уважаемый посетитель, Вы зашли на сайт как незарегистрированный пользователь.Мы рекомендуем Вам зарегистрироваться либо войти на сайт под своим именем.

Комментариев: 3

Папа мастер! > Виды работ > Как сделать своими руками простой утепленный люк на чердак

Как сделать своими руками простой утепленный люк на чердак

Раньше почти всегда на чердак вела отдельная дверь, находящаяся с торца дома. Она снабжалась стационарной или переносной лестницей и была удобной для хозяев. Но сегодняшние дни требуют ответственного отношения к своему имуществу на чердаке. Потому все чаще хозяева наглухо заделывают вход с улицы, а проделывают вход на чердак внутри помещения. В статье будут подробно рассмотрены этапы изготовления утепленного люка, приведены фотоматериалы различных вариантов.

Проем на потолке

Чердачный люк, который установлен в коридоре или комнате, будет надежнее, чем уличный вариант. В этом случае пользуются готовым проемом, который был предусмотрен проектом или вырезают или пробивают его в удобном месте. В деревянном доме сделать это проще, чем в доме с бетонными плитами перекрытия. Однако, хорошенько потрудившись, можно проделать проем в бетоне (рис 1,2).

проем для люка в месте стыковки двух плит (рис.1) проем для люка (рис.2)

Как самостоятельно утеплить потолок в деревянном доме или бане.

Правильно выбранное расположение лаза

Очень важно при обустройстве утепленного люка на чердак определить его грамотное месторасположение. Здесь придется столкнуться с разными нюансами:

1. Месторасположение лаза выбирают так, чтобы крышка могла открываться свободно внутрь или наружу (в зависимости от конструкции и задумки).

2. Крепление петель может быть с широкой или узкой стороны.

3. Люк, расположенный в углу под стропильной системой, будет мешать свободному проникновению на чердак. При проделывании проема нельзя попадать на балки перекрытия, чтобы не нарушить целостность конструкции крыши.

4. Месторасположение лаза во многом зависит от типа применяемой лестницы. Если предполагаются стационарные лесенки или железная (деревянная) лестница, то эта конструкция должна хорошо вписаться в общий интерьер комнаты и не загораживать прохода.

простой чертеж утепления люка (рис.3) деревянный (рис.4)

5. Если у вас бетонные плиты перекрытия. то долбить проем лучше всего в месте стыковки двух плит, как на рисунке 2.

6. Если есть возможность устройства выдвижной лестницы, нельзя загораживать место ее выдвижения.

7. В варианте со складной лестницей придется потрудиться над ее конструкцией и способом крепления к люку.

Люк на чердак утепленный можно изготовить своими руками, исходя из имеющегося проема, который в стандартном варианте составляет 120 см в длину и 60 см в ширину. Бывают случаи, когда проем имеет форму квадрата с размером 100х100, 80х80, 70Х70 и др. Это играет существенную роль только в том случае, когда на чердак придется затаскивать объемные неделимые предметы.

потайной (рис.5) со складной лестницей (рис.6) с деревянной лестницей (рис.7) люк со складной лестницей (рис.8)

Устройство утепленного люка для чердака

Для строительства утепленного люка для чердака с прямоугольной формой выполняют такие действия:

1. Из досок 25-30 мм собирается прямоугольный каркас с размерами, меньшими от проема на 40-50 мм с каждой стороны. Такие припуски необходимы для обшивки проема на потолке рамкой, на которую будет ложиться крышка.

2. Рамку люка зашивают фанерой, ДВП или деревянной обрешеткой.

3. Для утепления, на основу помещается пароизоляционная пленка, а сверху нее укладывается пенополистирол, минеральная вата или другой утеплитель. Материал закрепляется планками или приклеивается. Обратная сторона зашивается ДВП, фанерой, ОСП или другим материалом, как на схеме (рис 3).

4. На готовый люк и на потолочное основание саморезами прикрепляются петли.

5. Периметр рамки дополнительно защищают уплотнительной резинкой.

6. Проем обшивается по периметру наличниками.

В итоге получается аккуратный люк, как на рисунке 4.

со складной лестницей (рис.9) лестница на чердак

Другие способы обустройства

Для удобного и бесшумного открывания крышки, ее можно обустроить по бокам специальными доводчиками и практичной ручкой. В таком варианте, как на рис 4, переносную лестницу можно поставить при закрытой крышке с упором на рамку. Вариант потайного лаза, как на рисунке 5, 6 требует специального устройства открывания (путем специального тросика, палки, кнопки) и сложной лестничной системы. Такое обустройство дверки на чердачное пространство полностью прячет лестницу и делает не слишком заметным проем на потолке. Но над ним придется потрудиться дополнительно и получит различные варианты

Лючок на чердак со стороны жилого дома – полезное и нужное приспособление. Если таким входом будут пользоваться не очень часто, то простой способ его обустройства удовлетворит потребности жильцов. Однако, если вход на чердак нужен постоянно, тогда следует его оборудовать более современно и цивилизованно (рис 7,8,9).

Интересное на сайте

Строительные технологические процессы регулярно совершенствуются. На смену привычному панельному и кирпичному строительству пришел монолит. Многие застройщики оценили этот метод и применяют его чаще всего в …далее. »

  • Оценивая благоприятное воздействие на организм водных процедур с парением в сауне, многие хозяева загораются идеей строительства своей баньки. Некоторые мужчины берут за основу свою баню, …далее. »

  • Сверление — одна из непременных технологических операций в производственно-строительной сфере, при восстановлении техники и ремонте помещений. Современные сверла устанавливаются в станочное оборудование, переносной электро- или …далее. »

  • Если сравнивать с прочими материалами для кровли, металлочерепицу можно назвать явным фаворитом. Она является прочной, быстро и просто настилается, а цветовая палитра у разных производителей …далее. »

  • Отопление частных домов посредством двух различных систем вошло в норму. Чаще всего на первом этаже производится монтаж набравшей большую популярность за последнее десятилетие системы теплого …далее. »

    Особенности изготовления чердачного люка своими руками

    Современный чердачный люк с лестницей – целый механизм, что называется, «два в одном»

    Помещение на чердаке часто используется хозяевами для хранения различных вещей и принадлежностей. Для того, чтобы это помещение могло выполнять свои функции, необходимо иметь к нему удобный доступ. Обеспечить такой доступ можно с помощью чердачного люка.

    Выбор места для чердачного люка и подготовительные работы

    Имеется три варианта установки проема в чердачное помещение, которые конструктивно отличаются друг от друга. В первом варианте, вертикальном, необходимо сделать во фронтальной части чердака входную дверь или люк. Этот вариант положителен тем, что отпадает необходимость в потолочном проеме и потолок сохраняется в целом виде.

    Чердачная лестница с вертикальным проемом

    Во втором варианте, угловом, люк устанавливают на чердачное помещение при покатом виде крыши. Третий вариант, горизонтальный, намного проще — это оборудование чердачного люка в потолке. Такой вариант самый удобный в эксплуатации и прост в изготовлении.

    Чердачная лестница с горизонтальным проемом

    Важно! При выборе места для монтажа люка обязательно надо учесть один важный момент. Он заключается в том, что крышка должна беспрепятственно, свободно закрываться и открываться.

    Кроме этого, форма люка, его цвет, место монтажа и вся дизайнерская составляющая должны сочетаться с общим видом помещения. Если предстоит монтаж стационарной лестницы, то ее наличие не должно создавать препятствий при передвижении людей в комнате.

    Металлическая чердачная лестница с деревянными ступенями и люком

    Важно! Если монтируете люк на чердак своими руками, то ни в коем случае нельзя устанавливать его на несущих балках. В случае нарушения целостности балок, уменьшиться их несущая способность, а прочность потолка станет значительно меньше.

    Монтаж должен быть максимально прост. Люку должны быть характерны такие свойства, как надежность, безопасность и прочность. После установки его необходимо утеплить, чтобы в зимнее время избежать проникновения холодного воздуха в помещение. Кроме этого, люк должен быть прост в эксплуатации. Для этого используются доводчики, рукоятки и другая необходимая фурнитура.

    Чердачный люк с установленными кронштейнами, пружинами и поручнями

    При изготовлении люка на чердак, в основном, используют дерево.

    Деревянный чердачный люк

    Но, кроме дерева, люки на чердак могут быть выполнены из металла или пластика.

    Металлический люк на чердак

    Чердачный люк из комбинированных материалов

    Рекомендуемые размеры и порядок изготовления

    Изготавливая люк на чердак, прежде всего, нужно продумать место, где он будет максимально удобен для использования, а также как он будет утеплен. Для этого рекомендуется выполнить следующий перечень работ:

    • на этапе проектирования, до начала работ, необходимо сделать чертеж чердачного люка, на который нанести его форму, точные размеры, а также другую необходимую информацию;
    • по выполненному чертежу необходимо соорудить прямоугольный каркас указанных размеров. При сборке люка необходимо добиться, чтоб все углы были ровными. Для изготовления каркаса нужно подобрать ровные, гладкие доски, толщина которых должна быть не менее 20 мм;
    • рекомендуемый размер люка — 1200х600 мм. Этот размер не является эталонным, так как каждый хозяин, исходя из конституции тех, кто будет пользоваться люком, может эти размеры изменить в ту или иную сторону;
    • после изготовления люка, надо вырезать проем для него в потолке. При оборудовании потолочного проема стоит учесть, что он по размерам должен быть больше, чем размер люка на 50 мм. Этот размер необходим для дальнейшего наполнения утеплителем и обшивки проема специальной рамкой;
    • если дом, в котором проводится оборудование чердачного проема, построен из дерева, то для люка можно использовать древесину, вырезанную из потолочного перекрытия. Если древесину для люка приходится закупать, то рекомендуется приобрести лиственницу. Этот сорт характерен своей прочностью и прекрасными эксплуатационными свойствами;
    • с какой стороны будет установка петель в чердачном люке — не имеет принципиального значения. Это зависит от решения хозяина;
    • для увеличения прочности крышки рекомендуется по ее диагонали сделать распорку, которую закрепить при помощи стальных уголков либо гвоздей;
    • чердачный люк лучше всего сделать утепленный. Утепление проводиться тем же материалом, который использовался для утепления всего чердачного помещения. Утеплителем заполняется расстояние между потолочным проемом и люком. Надо помнить, что утеплитель может накапливать влагу. Поэтому, крышку оборудуют пароизоляцией ;
    • закончив с монтажом, чердачный люк оборудуют фурнитурой, устанавливая ручки, доводчики, защелки;
    • внутренняя, потолочная часть проема украшается наличником, что придает люку эстетический вид;
    • при необходимости, к люку монтируется подъемная лестница.

    Чертеж чердачной лестницы с горизонтальным люком

    Изготовление утепленного люка

    Чердачный проем в бетонном перекрытии. Особенности монтажа своими руками

    Если планируется оборудование проема для чердака в железобетонном перекрытии, то устанавливать его нужно в месте соединения бетонных плит. В этом случае существенно сохранится прочность потолочного перекрытия.

    Для оборудования люка понадобится следующий инструмент: «болгарка» и насадки к ней для работ по металлу, перфоратор, лом и кувалда.

    Схематическое изображение лестницы на чердачное помещение

    Перед началом работ нарисуйте схему люка на бетоне. Потолочный проем рекомендуется выполнить немного больше по размеру, чем габариты люка. В углах люка надо просверлить перфоратором вертикальные сквозные отверстия. Когда отверстия по углам будут готовы, используя «болгарку» и необходимые диски, нужно прорезать бетон по периметру, согласно линии разметки.

    Важно! Во время работы нужно следить, чтобы диск не попадал на арматуру, так как есть большая вероятность его разрушения.

    Когда прорези готовы, используя перфоратор, насквозь просверлите плиту в нескольких местах. Это снизит ее прочность и облегчит демонтаж. Используя лом и кувалду нужно аккуратно разрушить плиту, сбив весь бетон с арматуры. После этого обрежьте арматуру, уберите неровные поверхности. Не забывайте, что чем ровнее поверхность, тем точнее и качественнее будет установлен люк на чердак.

    Как пробить люк в ж/б плите

    Если в торговой сети приобретен готовый чердачный люк, то в его техническом описании уже указан размер люка. При изготовлении для такого люка потолочного проема своими руками, рекомендуется с каждой стороны между люком и проемом оставить расстояние не менее одного сантиметра. Это расстояние, после установки люка в проем, будет наполнено уплотнителем и утеплителем.

    Люк на чердак своими руками

    Источники: http://www.snthouse.ru/98-lyuk-na-cherdak-svoimi-rukami.html, http://papamaster.su/kak-sdelat-uteplennyj-lyuk-na-cherdak/, http://lestnitsygid.ru/svoimi-rukami/izgotovlenie-cherdachnogo-lyuka-svoimi-rukami.html

  • lestnica-mpl.ru

    Чердачная лестница с люком своими руками – разные варианты сборки + видео

    В загородном доме пространство под кровлей нередко является полезной площадью и активно используется, поэтому нелишней будет чердачная лестница с люком, сделанная своими руками.

    Виды лестниц для доступа на чердак

    Для сообщения между этажами всегда использовались лестницы, не является исключением и последний, самый верхний уровень – чердак или мансарда. Подъем в подкровельные помещения можно включить в единый маршевый комплекс, то есть расположенное ниже перекрытие будет служить площадкой для следующего лестничного пролета. Но на чердак доступ можно организовать двумя способами – через дверь с небольшой площадки, куда можно подняться по ступеням с жилого этажа, или через люк, непосредственно на верхнее перекрытие.

    Единый маршевый комплекс для подъема в подкровельное помещение

    Теперь же поговорим о самой конструкции лестничного пролета. Она может быть стационарной со ступенями, либо опускающейся непосредственно в люк, будучи закрепленной на его крышке. Второй вариант является более компактным, но сложнее в исполнении, первый же требует значительной площади, даже для винтового марша. Отдельно стоит упомянуть откидную лестницу с перекладинами, которая закрепляется на стене, когда не нужна. Наиболее практичными выглядят именно подвижные модели: откидная, телескопическая, раздвижная и ножничная.

    Часто в поисках информации об откидных моделях вы можете найти упоминание о секционных, шарнирных, складных лестницах. Все это разные варианты одного и того же типа – откидного, поскольку именно таков принцип действия конструкции. Не путаем секционные откидные модели с пролетами такого же типа, но с тетивами в качестве основы. Последние представляют собой обычные ступени, закрепленные на полого расположенных брусьях, которые и называются тетивами, один из которых жестко зафиксирован на стене, а второй поднимается на шарнирах ступеней.

    Откидная лестница – особенности конструкции

    Для начала давайте рассмотрим складные модели, которые изготавливаются как из металла (алюминий, нержавеющая сталь), так и из дерева в сочетании со стальными деталями. Независимо от высоты потолка, даже если до него можно дотянуться рукой, раскладная лестница на чердак всегда будет состоять минимум из 3 секций, как покупная, так и сделанная своими руками, чертежи редко в этом отношении отличаются.

    Дело в том, что опоры нижней секции должны обязательно упираться в пол, и если сделать только 2 длинных колена, чердачный люк придется сильно вытянуть в длину. Это, в свою очередь, отнимет часть полезного чердачного пространства. При расчете длины лестницы следует учитывать ее наклон к полу, строго вертикально она никогда не устанавливается. Соответственно, крышка должна откидываться вниз не под прямым, а под острым углом около 70-75 градусов. При этом шарнир между двумя верхними секциями становится центром дуги, которую описывает раскладывающееся колено, в связи с чем люк должен быть такой, чтобы нижняя часть второй секции не задевала его край.

    Откидная лестница с люком

    Линия между опорами, упирающимися в пол, находится на 20-30 сантиметров дальше кромки чердачного проема, что обеспечивает достаточно комфортный угол положения лестницы. Последний фактор справедлив также к телескопическим или ножничным конструкциям. Самая верхняя секция раскладной модели обычно закрепляется непосредственно на крышке люка, чтобы открытие его одновременно начало подачу сложенных секций вниз.

    Следовательно, удерживающие створку подвесы должны быть достаточно прочными, их лучше всего выбирать из расчета нагрузки в 150 килограммов. Чердачная лестница своими руками должна быть сделана с большим запасом прочности, если она будет активно эксплуатироваться при частых посещениях чердака, лучше всего – из металла. Исключением могут быть ступени, их можно выполнить из дерева, чтобы не слишком утяжелять конструкцию. Секции соединяются обычными неразъемными шарнирными или рычажными петлями.

    Телескопическая чердачная лестница – купить или сделать самостоятельно?

    Выдвижные секции телескопического типа представляются весьма сложным устройством для изготовления в домашних условиях, и многие покупают готовые вместе с чердачным люком. Однако можно обойтись приобретением только выдвижной лестницы, которая часто встречается в строительных магазинах рядом с инструментами. Ее отличительная черта – алюминиевые секции и пластиковые элементы для крепежа перекладин.

    Монтируется такая лестница на чердак своими руками на люк, самой тонкой частью над петлями откидывающейся вниз крышки. На последнюю жестко закрепить не получится вследствие того, что телескопические колена довольно короткие, и фиксация хотя бы одного, помимо верхнего, будет мешать лестнице выдвигаться.

    Телескопические колена

    Перед тем, как сделать и установить такую чердачную лестницу своими руками, нужно тщательно замерить расстояние от пола до потолка верхнего жилого этажа. Если полностью раздвинутые колена будут слишком длинными даже при наклонном положении конструкции, 1-2 верхние секции можно жестко закрепить на люк в полувыдвинутом или сложенном положении. Хуже, если опоры лестницы не достают до пола, в этом случае придется крепить ее на опускающиеся подвесы без монтажа к кромке проема люка, крышка которого будет удерживаться отдельными рычагами.

    При самостоятельной сборке механизма для спускания всей конструкции вниз, подвесы лучше закреплять на лестничных стойках при помощи стальных хомутов, возможно, со сквозной болтовой их фиксацией к опоре. Удерживаться в опущенном состоянии телескопическая лестница может как покупными коленчатыми рычагами, так и обычными тросиками. Для крышки люка, кроме подвесов, понадобятся пружины, которые, помимо удержания ее в закрытом положении, позволят поднимать ее без особых усилий. Впрочем, такими пружинами можно снабдить и верхние выдвижные секции лестницы (для подобной операции используются даже блоки, о которых речь пойдет дальше).

    Раздвижная секционная конструкция для доступа на чердак

    Многие считают, что выдвижная телескопическая лестница на чердак идентична раздвижной модели, однако разница между ними довольно существенная при изготовлении своими руками. Если в первом варианте секции длиной в отрезок стойки между двумя перекладинами выдвигаются одна из другой, то во втором случае они состоят из 5-6 ступеней и скользят одна вдоль другой по внешним направляющим.

    Раздвижная секционная конструкция

    Иными словами, телескопическая конструкция более компактна, но раздвижную проще сделать самостоятельно. Ведь легче собрать секции, движущиеся по салазкам, чем подбирать отрезки труб разного диаметра, не говоря уже о фиксации этих отрезков, чтобы они не распадались при выдвигании. Что касается сборки раздвижных лестниц, они могут быть разными. Наиболее простой вариант – все секции одинакового размера и уложены одна поверх другой, с соединением на салазках с роликами.

    Другой тип – нижние секции уже верхних и располагаются одна внутри другой, по принципу пожарной лестницы. В этом случае опоры верхнего колена должны быть шире нижнего, чтобы секция легко умещалась поверх перекладин, салазки же располагаются с внутренней стороны стоек, а ролики – с внешней. У такой модели самое верхнее колено, независимо от типа конструкции, должно быть жестко зафиксировано на крышке люка, снабженной прочными подвесами и пружинами.

    Ножничная чердачная лестница – передовые технологии

    Данный вариант, пожалуй, самый интересный, поскольку дает возможность подниматься в подкровельные помещения по полноценным плоским ступеням достаточной ширины, чтобы комфортно поставить подошву ноги. При этом складывается лестница так же компактно, как и телескопическая. У данной конструкции есть одно неоспоримое преимущество: если приделать пружину хоть к одной секции, подтягивая ее вверх, в люк, натяжной элемент будет складывать все колена, являющиеся взаимосвязанными рычагами.

    Вся конструкция напоминает несколько десятков ножниц, которые попарно шарнирно соединены кольцами и кончиками ножей между собой. Ступени всегда монтируются в точках пересечения металлических полос, там, где у ножниц находится винтик. При этом они жестко фиксируются по отношению к осям, которые имеют ограничение вращения. Изготовить такие чердачные лестницы своими руками не сложно, нужно лишь иметь в наличии для 25 ступенек 100 металлических полос, предпочтительно из прочной нержавеющей стали.

    Ножничная чердачная лестница

    Каждые 2 полосы соединяются болтом точно по центру, а потом получившиеся элементы в форме буквы Х подвижно крепятся между собой с помощью коротких втулок. Ступеньки устанавливаются на перекрестиях. При этом, чтобы они не раскачивались, нужно либо провесить их чуть ниже на уголках, либо сделать ограничивающие выступы на противоположных металлических полосах.

    Внимание – складывая ножничные секции, будьте осторожны, чтобы между планками не зажало пальцы.

    Откидная лестница, закрепленная на стене

    Здесь возможны 2 пути, как сделать лестницу на чердак. В самом начале мы упоминали о том, что двухсекционные раскладные лестницы непрактичны, если люк имеет небольшие размеры. Однако такую модель можно закрепить на стене, если проем располагается у края перекрытия. В этом случае делаем 2 секции, короткую и длинную, причем вторую закрепляем под самый люк, петлями на толстый брус, приделанный в верхней точке стены. Второе колено делается длиннее оставшегося расстояния до пола, и на петлях прикручивается понизу балок первого, так, чтобы в сложенном положении было между стеной и длинной секцией.

    Другая откидная чердачная лестница своими руками делается на наклонных тетивах с полноценными ступенями вместо перекладин. Одна доска жестко фиксируется на стене, о чем мы уже упоминали выше. К ней прикручиваются петли для монтажа подвижных проступей, к которым, в свою очередь, также на петлях, крепим вторую тетиву, можно даже с перилами на стержневых балясинах. В верхней части, под проемом, делаем упор для опускающейся доски-тетивы. Чтобы вся конструкция держалась в откинутом вверх положении, ее нужно цеплять крючком к специально приделанной на стену металлической петле.

    Оцените статью: Поделитесь с друзьями!

    remoskop.ru

    как сделать, виды, чертежи, фото

    Уже давно прошли времена, когда на чердак хозяевам домов приходилось подниматься по громоздкой приставной лестнице. Современные варианты для чердака хороши тем, что занимают минимум места как в сложенном, так и разложенном состоянии, и о наличии такой конструкции за красиво отделанным чердачными люком догадаться сложно даже внимательному человеку.

    И однозначно радует глаз такая замечательная альтернатива винтовым конструкциям и стремянкам, как складная  лестница чердачная – своими руками вы ее можете изготовить с правильными креплениями, с крепким пружинным механизмом и ничуть не хуже современных дорогих рыночных изделий. И даже лучше!

    Вот самый простой вариант изготовления такой лестницы из буквально подручных материалов:

    Складная чердачная лестница должна легко прятаться и складываться под потолком, а поэтому ее принято делать покороче, с небольшим количеством секций. Ведь каждая лишняя ступенька в этом плане – это дополнительный вес и объем.

    Такие лестницы хороши прежде всего тем, что позволяют значительно экономить пространство. При этом они совершенно не портят потолок жилого помещения. Ведь вход на чердак зачастую располагаются как раз в одной из обитаемых комнат дома. При этом такие лестницы достаточно функциональны, прочны и компактны. А пользоваться ими – проще простого: достаточно взять в руки специальный стержень с крючком на конце и зацепиться за кольцо.

    Далее левой рукой легко достаете нижнюю ступеньку крайней секции, дотягиваетесь до пола и распрямляете все остальные составляющие лестницы. Точно также, проделав все в обратном порядке, вы легко складываете лестницу назад и убираете в потолок. Причем многие современные чердачные лестницы ко всему еще и раскладывается-складывается при помощи электропривода, что вообще невероятно удобно:

    Еще одно достоинство – безопасность. Спускаться и подниматься по такой лестнице намного безопаснее, чем по приставной: она не сломается под ногами и ножки неожиданно не «уедут».

    И, наконец, легкость. Самые легкие складные чердачные лестницы изготавливают из нержавеющей стали и алюминия, благодаря чему на чердачное перекрытие не оказываются серьезные нагрузки. Как вы понимаете, в виду особенностей конструкции такая лестница может быть сделана только из металла.

    Готовые промышленные лестницы, которые сегодня активно предлагает рынок, достаточно удобны, насколько можно судить из имеющихся отзывов на них. Но ставить их к чердакам, на которые часто приходится подниматься (например, там находится наша мастерская или мини-библиотека), мы не рекомендуем.

    Почему? Потому что такие лестницы нередко на практике оказываются довольно хлипкими – это ведь не hand-made изготовление, а массовое производство, и делать их слишком прочными нет нужды ни одному производителю. На любой товар всегда рассчитывается максимально пограничная нагрузка, которая зачастую не учитывает достаточно много факторов и форс-мажоров. А этот самый случай, когда вы в спокойном состоянии и почти без дополнительно веса в руках осторожно спускаетесь или поднимаетесь. Поскользнетесь, упадете или достаточно полный родственник решит поднять на чердак тяжелую коробку – ждите неприятностей.

    А еще такие лестницы нередко делают довольно крутыми, и спускаться по ним неудобно с чем-то в руках – одной вам нужно придерживаться. И спускаться только лишь спиной вперед. Поэтому вполне естественно, что многие домашние умельцы, которые сами построили свой дом или баню, не видят никакого смысла покупать хрупкие и дорогие складные лестницы на чердак. Зачем, если их можно сделать своими руками, причем отличного качества и куда большей надежности?

    Причем в этом случае у вас куда больше выбор как в плане материала для изготовления лестницы, так и самих крепежных элементов. Главное – это правильно рассчитать размеры будущей конструкции, чтобы потом она легко и компактно складывалась над люком, ничто не задевало проем и не создавало проблемы.

    Еще одна частая причина того, что многие берутся сооружать такие лестницы самостоятельно, заключается в том, что у большинства промышленных вариантов обычно очень тонкие и хрупкие ступеньки – буквально скрипят под ногами.

    Итак, для того, чтобы сделать такую лестницу для кровли своими руками, вам понадобятся деревянные обрезки. Определитесь сначала с размерами будущего проема чердака, а вторым шагом изготовьте крышку и раму люка. К нему потом вы будете крепить лесенку. С каждой стороны при этом желательно оставить зазоры по 7-8 миллиметров. Технические параметры вот какие:

    Итак, а теперь разберемся, каких видов бывают чердачные складные лестницы.

    Конструкция #1 – раздвижные лестницы

    Раздвижные лестницы состоят обычно из двух секций, одна из которых крепится прямо к крышке люка, а вторая раздвигается уже вертикально при помощи специальных направляющих. Когда вы складываете такую лестницу, одна секция при этом как бы наползает на другую, что достаточно удобно. Единственный минус – это громоздкость всей конструкции, которая требует широкого проема в чердачном перекрытии.

    Конструкция #2 – раскладные с пружинным механизмом

    Наиболее популярны сегодня – раскладные лестницы, иначе называемые секционные. Состоят такие из трех-четырех секций, которые легко выпрямляются в лестничный марш. Соединены они между собой специальным пружинным механизмом.

    Раскладные конструкции считаются самыми сложными по своему устройству, так как у них много крепежных элементов и их правильно нужно присоединять к отверстию люка. Такие лестницы изготавливаются как из дерева, так и из металла.

    Конструкция #3 – телескопические лестницы

    Следующий вид – это телескопическая конструкция. Она замечательно себя показывает в тех случаях, когда чердак посещается довольно часто. Например, когда его специально утеплили, чтобы сделать жилым, хотя до полноценной мансарды еще не дошло. Т.е., мы говорим о техническом чердаке, как гардеробная или мастерская, а в этом случае жилой мансарды лучше поставить винтовую лестницу из дерева или металла и обязательно с перилами.

    В телескопической конструкции блоки выдвигаются поочередно, при этом занимая как можно меньше пространства. И хороши такие лестницы особенно тем, что их можно выдвинуть практически на любую длину, что особо ценно для высоких потолков. Но подобные приспособления не пригодны для детей и старшего поколения в доме, которым достаточно трудно дотянуться до нижней секции и вообще справиться со всей конструкции.

    Конструкция #4 – упрощенные складные лестницы

    Эти виды складных лестниц не прячутся за люком на чердаке, но их легко убирают в угол или за интерьерную декорацию. Например, вот такой более редкий вид, который обычно изготавливается самостоятельно, тоже имеет право на жизнь:

    А такие варианты складных лестниц довольно популярны за рубежом:

    Но оба этих варианта обладают немалыми минусами, одни из которых способны привносить дискомфорт в интерьер жилого помещения, откуда идет выход на чердак, и через месяц-другой такие конструкции уже надоедают хозяевам своей бестолковостью до оскомины. А поэтому мы все-таки предлагаем вам разобраться подробнее с более практичными складными лестницами, которые легко складываются и прячутся за крышкой люкой.

    Итак, дадим вам несколько советов по выбору чердачной лестницы.

    • Совет №1. Когда вы выбираете параметры для будущей лестницы, учитывайте механизм люка: при его открытии и закрытии он может слегка выдвигаться вперед и назад.
    • Совет №2. Если потолок в комнате достаточно высокий, и превышает 3,5 метра, лучше ставить маршевую или приставную конструкцию, либо винтовую лестницу, которые будут более безопасными в данном случае.
    • Совет №3. Учтите при изготовлении люка, что чем проем больше, тем больше тепла будет уходить на чердак.
    • Совет №4. Еще один момент, на который вам стоит обратить внимание – это то, как будет открываться люк. Например, в готовых рыночных вариантах чаще всего он открываются медленно, благодаря специальным пружинам, и уж точно никому не сваливается на голову. Обязательно проработайте этот момент, тем более что специальные детали сегодня приобрести не сложно.
    • Совет №5. Крутизна лестницы всегда определяется ей только ее углом. Чем больше выступ ступени, тем больше количество этих ступенек и тем меньше их высота. Но это вовсе не значит, что по такой лестнице вам удобно будет подниматься и спускаться. Поэтому самый удобной назовем высоту ступенек в 20 сантиметров, которая больше всего подходит под стандартную человеческую стопу.

    Вот очень полезное видео, которое поможет вам избежать многих ошибок при монтаже такой лестницы:

    Что касается основного материала, самой доступной окажется деревянная лестница, но здесь важно особое внимание уделить прочности крепежа. Для изготовления такой лестницы вам нужны будут два длинных и два коротких бруска, а также кусок фанеры толщиной в 10 миллиметров.

    Давайте рассмотрим этот момент подробнее. Все конструкции, которые помогают открывать лестницу с люком низ, отличаются только наличием дополнительных механизмов и амортизации. Амортизация, в свою очередь, облегчает закрывание и открывание лестницы. И все необходимые шарнирные элементы вы можете купить в любом магазине. Но вполне подойдут для устройства такой лестницы простые металлические полосы, просверленные в нескольких местах, а дороже всего вам обойдется для обустройства лестницы алюминиевая раздвижная система.

    Нехитрое и практичное крепление:

    Более сложная система:

    А вот какие требования предъявляются к крепежу всей лестницы. Первое – это способность выдержать вес всей конструкции, а также вес человека, который будет по ней подниматься и спускаться. И не только статические нагрузки стоящего на ней человека с его определенным весом, но и динамические, которые бывают на много больше статических. Например, человек оступился и резко встал на ступеньку пониже, или пошатнулся и налег на лестницу всем своим весом, но резко и внезапно.

    И, наконец, отметим возможность легко управлять конструкцией. Как вы понимаете, такая лестница весит прилично и важно, чтобы вы потом посмотри легко ее открывать. И при закрытии, вам придется поднимать весь вес сразу, а потому предусмотрите специальные пружины, которые облегчат вам весь процесс со временем – вы будете благодарны такому такой хитрости.

    Итак, давайте разберемся шаг за шагом как изготовить складную лестницу для вашего чердака. Вам понадобятся такие инструменты: ножовка, лестница, шарниры, два бруса, болты, саморезы, шуруповерт и металлический крюк.

    Сам процесс можно разделить на несколько шагов:

    • Шаг 1. Закрепите верхний брус к проему при помощи петель, а нижний при помощи саморезов. Сам крепеж должен оказаться с обратной стороны лестницы.
    • Шаг 2. А теперь все соединяем при помощи самых обычных болтов, диаметром 6 или 8 миллиметров. Меньший диаметр может не выдержать нагрузки, больший – просто не нужен. Помните, что саморезы здесь вообще нельзя использовать – они не выдержат нагрузку и на определенный день просто вырвут все крепление системы.
    • Шаг 3. Теперь делим лестницу на три части, отмеряем 2/3 и производим распил, как раз между ступеньками.
    • Шаг 4. Распиленные части снова соединяем, но уже петлями.
    • Шаг 5. Бруски большей длины прибейте с обратной стороны так, чтобы они получились наискосок, для прочности.
    • Шаг 6. Теперь сама лестница поставляется под люком и прижимается верхним бруском к стене. Закрепите этот брусок при помощи болтов.
    • Шаг 7. Теперь займитесь крючком. Важно, чтобы лестница легко складывалась и прижималась к стене. А крючок прикрутите к стене напротив петли и зацепите его на нее.

    Посмотрите на фото, так будет более понятно:

    Поверьте, на практике все окажется намного проще!

    krovgid.com

    пошаговая инструкция Как сделать чердачную лестницу своими руками

    В настоящее время каждый застройщик старается максимально использовать всю доступную площадь своего дома. Однако забраться на чердак без лестницы практически невозможно. Чердачная лестница своими руками – оптимальный вариант для безопасного подъема на чердак.

    Лестница для чердака может располагаться как внутри помещения, так и снаружи. Конечно, когда лестница расположена внутри, ей намного удобнее пользоваться – не нужно выходить на мороз зимой или мокнуть под дождем осенью.


    Различают несколько видов чердачных лестниц, а именно:

    • складные;
    • стационарные;
    • переносные.

    Стационарные лестницы с перилами и широкими маршами являются самыми удобными, однако их применение ограничивается из-за невозможности эксплуатации на малых площадях.

    Переносные лестницы используются в основном как временный вариант и служат для доступа в помещения, которые эксплуатируются редко. Основной минус такой лестницы – низкая безопасность.

    Складные чердачные лестницы являются средним звеном между стационарными и переносными. По удобству они почти не уступают стационарным, но занимают значительно меньше места. По безопасности они значительно превосходят переносные конструкции.

    Выбор в пользу того или иного вида зависит от нескольких факторов:

    • площади помещения, где будет расположена лестница;
    • назначения чердачного помещения;
    • возможного угла наклона.

    Стандартные размеры

    Существует целый ряд нормативов, которым должна соответствовать чердачная лестница:

    • оптимальная ширина марша должна быть порядка 65-110 см;
    • высота не должна превышать 3,5 м. Связано это не только с тем, что жесткость конструкции значительно уменьшается, но и с тем, что падение с такой высоты может повлечь за собой серьезные травмы;
    • число ступенек обычно не должно превышать 15;
    • между ступенями принято делать расстояние порядка 19 см;
    • толщина ступеней обычно составляет 18-22 мм;
    • стандартный угол наклона составляет 60-75 градусов. Маленький угол требует много пространства, а большой – опасен при эксплуатации;
    • складная лестница должна выдерживать 150 кг нагрузки;
    • ступени следует устанавливать параллельно полу и они должны быть не скользкими.

    Процесс изготовления

    Изготовить чердачные лестницы своими руками совсем не так сложно, как может показаться на первый взгляд. Конечно такой красоты, какой обладают промышленные модели вы не добьетесь, однако попробовать стоит. Чертежи чердачных лестниц своими руками которые можно сделать, можно просто найти на нашем сайте.


    Люк – основа любой чердачной лестницы

    Сделать люк можно своими руками, применяя следующие материалы:

    • бруски 50×50 мм;
    • фанера.

    Порядок работ следующий:

    • определяемся с местом и размерами будущего люка;

    Обратите внимание!
    К габаритным размерам люка следует добавить по 7-8 мм, чтобы крышка закрывалась легко и без скрипа.

    • разрезаем брус на 4 части необходимых размеров;
    • выпиливаем на концах брусьев пазы;
    • смазываем пазы клеем и соединяем брусья, усиливаем место соединения саморезами;
    • чтобы диагональ не ушла, прикручиваем косынки;
    • закрепляем фанеру;
    • примеряем люк в проем;
    • чтобы хорошо закрыть люк, врежем в крышку защелку;
    • для открытия люка будем использовать ручку, которая вставляется в отверстие и нажимает на защелку.

    Необходимые инструменты и материалы

    Для самостоятельного изготовления лестницы на чердак своими руками обязательно наличие всего списка:

    • ножовка по дереву;
    • пистолет с монтажной пеной;
    • набор отверток или шуруповерт с комплектом бит;

    • разнообразные саморезы, анкера;
    • рулетка;
    • карточные петли;
    • бруски толщиной 20-30 мм.

    Это только основные инструменты, которые понадобятся для самостоятельного изготовления, если уже есть готовая приставная деревянная лестница длиной на 30 см больше, чем необходимо до уровня проема.

    Простая конструкция

    В качестве примера рассмотрим как сделать чердачную лестницу своими руками.

    Инструкция позволит понять принцип работ:

    • на готовую цельную лестницу из дерева закрепляем 2 бруска по ширине, на нижнюю и верхнюю части. Причем верхний брусок крепим на петли, а нижний крепим жестко;
    • распиливаем лестницу на 2 части. отмерив 2/3 длины. Верхняя часть будет более длинная, нижняя короткая;
    • для придания жесткости по диагонали закрепляем 2 рейки;
    • соединяем обе части лестницы петлями;
    • с помощью анкеров закрепляем верхний брусок под люком;

    • чтобы нижняя часть не раскрывалась, ее закрепляют крючком. Петля располагается на косоуре над местом распила.
    • готовая лестница для чердака прижимается к поверхности стены и фиксируется.

    Основным недостатком, которым обладает данная конструкция чердачной лестницы, является ее внешний вид и то, что видно все крепежи и бруски. Однако, даже такая лестница на чердак своими руками созданная значительно упростит трудности с подъемом и спуском с чердачного помещения .

    Складная конструкция на тетивах

    Для изготовления конструкции следует выполнить несколько этапов:

    • поделим полную высоту на 3 части. Первая часть будет соответствовать размерам люка, вторая немного меньше, а третья будет покрывать оставшееся расстояние до пола;

    • отмеряем угол люка с помощью малки;
    • переносим угол на доски, тем самым отмечаем ступени;
    • на месте будущего шарнира между секциями высверливаем отверстия;
    • шлифуем все грани;
    • распиливаем доски в тех местах, где будут ставиться шарниры;
    • нарезаем и шлифуем ступени;
    • под ступени делаем небольшие выемки в тетивах;
    • вставляем ступени в выемки, сажая их на клей и скрепляя саморезами;
    • соединяем секции специальными петлями. Для этого обязательно разместить секции на ровной поверхности;
  • разбираем всю систему на детали;
  • тщательно шлифуем и обрабатываем лаком все поверхности;
  • после высыхания лака собираем всю конструкцию и пользуемся.

  • Обратите внимание!
    Выполнять работу на высоте рекомендуется с напарником.
    Это не только поможет избежать травм, но и значительно ускорит весь процесс!

    Цена лестницы, изготовленной своими руками значительно ниже цены заводской конструкции, поэтому если финансовый вопрос стоит остро – обязательно попробуйте сделать все сами.


    Вывод

    Приобретение готовой лестницы на чердак является самым простым вариантом, однако при наличии необходимых инструментов и начальных навыков совсем не трудно сделать ее самому. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

    Для загородных коттеджей, частных домов и простых дачных домиков, оборудованных чердаком, наличие удобной и надежной лестницы, ведущей в упомянутое помещение, является обычной жизненной необходимостью.

    При этом лестница вовсе не должна быть капитальной и громоздкой – можно собрать и установить прекрасную раскладную конструкцию, которая ни в чем не будет уступать стационарным лестницам.

    С выполнением всех сопутствующих задач можно справиться своими руками, сэкономив деньги и проверив собственные силы.

    Существует несколько разновидностей лестниц, которые можно установить для доступа на чердак.

    Стационарные

    Лестница с широкими маршами и перилами – самая надежная, долговечная и удобная в использовании конструкция. Однако возможность обустройства подобной лестницы есть далеко не везде – на малых площадях ее точно не обустроить.

    Переносные

    Применяются преимущественно в качестве временного варианта, а также для доступа к редко используемым помещениям. Главными недостатками такой лестницы являются низкие показатели безопасности и удобства использования. Поэтому по возможности от применения подобной конструкции следует отказываться.

    Складные

    Являются чем-то средним между переносными и стационарными лестницам. По удобству использования и безопасности практически ни в чем не уступают полноценным стационарным конструкциям и имеют, при этом, существенное преимущество – для их обустройства нужно совсем немного места. Поэтому при самостоятельном изготовлении лестницы предпочтение рекомендуется отдавать именно складной конструкции.

    Выбор материалов

    Не менее важным моментом является выбор материалов, из которых будет собрана лестница на чердак. Для изготовления основных элементов складных секционных лестниц обычно используется древесина, а крепежи традиционно делаются из металла.

    В настоящее время существует множество различных материалов, типов управления и крепежных деталей, что дает возможность с легкостью собрать такую складную лестницу, которая будет максимально хорошо подходить для конкретно вашего помещения.

    При выборе материалов изготовления чердачной лестницы нужно учитывать ряд важных факторов. Прежде всего, определитесь с функциональным предназначением конструкции, ее типом, шириной, а также оптимальным количеством секций.

    Функциональное предназначение лестницы на чердак имеет очень важное значение в плане определения максимально допустимой нагрузки на ступеньки. Так, к примеру, деревянные лестницы заводского изготовления способны выдержать в среднем нагрузку на уровне 150 кГс, металлические – 250 кГс. Для самодельных лестниц эти показатели немного уменьшаются.

    Это не значит, что ступени не смогут вынести более высокую нагрузку, однако регулярно их так нагружать однозначно не стоит, иначе конструкция очень быстро сломается.

    Ширина лестницы, при этом, не должна быть больше ширины чердачного проема.

    При выборе размеров чердачной лестницы ориентируйтесь на проверенные и утвержденные нормативы.


    Помните: ступени должны быть установлены строго параллельно поверхности пола. Помимо этого, ступеньки лестницы должны быть нескользкими. Для этого можно набить поверх основного материала накладки из любого нескользкого материала.

    Руководство по изготовлению лестницы на чердак

    В самостоятельном изготовлении лестницы на чердак нет ничего сверхсложного. Конечно, неопытный мастер вряд ли сможет собрать конструкцию с таким же привлекательным внешним видом, как у моделей фабричного изготовления, но попробовать однозначно стоит.

    Перед началом работы создайте чертеж будущей лестницы. При отсутствии необходимых навыков закажите создание чертежа специалисту либо же подберите подходящую схему из вариантов, представленных в открытых источниках.

    Инструменты

    Подготовьте сразу все необходимые приспособления, чтобы не отвлекаться на поиски недостающих инструментов в будущем.

    Вам понадобится:


    Также перед началом работы вам нужно купить либо собрать обыкновенную приставную лестницу. Для собственноручной сборки такой конструкции нужно лишь зафиксировать поперечные ступени между двумя длинными вертикальными стойками и дополнительно укрепить конструкцию.

    Готовая лестница должна быть примерно на 30 см длиннее, чем расстояние от уровня проема на чердак до пола.

    С изготовлением люка вы тоже с легкостью справитесь своими руками. Из материалов понадобятся лишь листы фанеры и деревянный брус 5х5 см.

    Первый шаг. Выберите место для размещения люка и определите его оптимальные габариты. Прибавьте к габаритам люка примерно по 7-9 мм с каждой стороны, чтобы в дальнейшем можно было легко закрывать крышку без скрипов и прочего шума. Сделайте проем в соответствии с определенными размерами.

    Второй шаг. Разрежьте деревянный брус на четыре части в соответствии с габаритами люка.

    Третий шаг. Сделайте на концах брусков пазы. Смажьте подготовленные пазы и соедините бруски в прямоугольную (квадратную) конструкцию. Дополнительно усильте соединения с помощью саморезов. Прикрутите косынки, чтобы не повело диагональ.

    Четвертый шаг. Закрепите к полученной основе крышку из фанеры и примерьте изделие в проем люка.

    Пятый шаг. Врежьте в крышку люка обычную защелку. Открывать защелку вы будете с помощью ручки. Прикрепите ее к крышке и окончательно зафиксируйте изделие в предварительно выровненном проеме. Обычно для этого используются петли.

    Простая складная лестница

    Приступайте к изготовлению складной лестницы. Предполагается, что в вашем распоряжении уже имеется упоминавшаяся ранее приставная деревянная лестница.

    Первый шаг. Прикрепите к нижней части приставной лестницы брус по ширине. Такой же брусок прикрепите к верхней части изделия. При этом нижний брусок необходимо фиксировать жестко, а верхний – на петли.

    Второй шаг. Распилите приставную лестницу на 2 части. Верхняя часть должна иметь длину порядка 2/3 от суммарной длины лестницы.

    Третий шаг. Закрепите пару реек для придания дополнительной диагональной жесткости.

    Четвертый шаг. Соедините части конструкции с помощью петель.

    Пятый шаг. Закрепите верхний брус под люком при помощи анкеров.

    Шестой шаг. Закрепите нижнюю часть лестницы с помощью крючка – благодаря этому она не будет самопроизвольно раскрываться. Петлю устанавливайте на косоур над линией распила.

    Седьмой шаг. Прижмите готовую конструкцию к поверхности стены и зафиксируйте.

    Главным минусом такой самодельной лестницы является не очень привлекательный внешний вид – весь брус и крепежные элементы остаются заметными. Однако с главными задачами – обеспечением удобного и безопасного подъема и обратного спуска – подобная лестница справляется на все 100%.

    Усовершенствованный и более привлекательный вариант предыдущей конструкции. В изготовлении такой лестницы тоже нет ничего сложного, достаточно пошагово выполнить все положения руководства.

    Первый шаг. Поделите обычную приставную деревянную лестницу на 3 части. Первую часть сделайте по размерам чердачного люка, вторую делайте чуть меньше первой, а третью такой, чтобы полностью покрывалось оставшееся пространство до поверхности пола.

    Второй шаг. Возьмите малку и отмерьте угол чердачного люка. Перенесите угол на доски, намечая таким образом места расположения ступеней.

    Третий шаг. Просверлите отверстия в местах размещения шарниров между отдельными лестничными секциями.

    Четвертый шаг. Зашлифуйте грани конструкций.

    Пятый шаг. Распилите доски в точках размещения шарниров.

    Шестой шаг. Нарежьте и отшлифуйте ступеньки.

    Седьмой шаг. Подготовьте в тетивах углубления для ступеней.

    Восьмой шаг. Вставьте ступеньки в подготовленные выемки. Используйте клей и дополнительно усиливайте соединения с помощью саморезов.

    Девятый шаг. Соедините секции лестницы при помощи специальных петель. Для этого секции необходимо разместить на устойчивой ровной поверхности.

    Десятый шаг. Проверьте работу всех секций. При обнаружении дефектов и отклонений постарайтесь сразу же их исправить.

    Одиннадцатый шаг. Отшлифуйте все деревянные поверхности и покройте их лаком.

    Двенадцатый шаг. После полного высыхания лака установите конструкцию в проеме чердачного люка. При необходимости произведите окончательную подгонку конструктивных элементов.

    Таким образом, самостоятельная сборка лестницы является предельно простым и доступным практически каждому мероприятием. При этом стоимость самодельной лестницы будет гораздо более низкой по сравнению с ценой аналогичной конструкции заводского производства. Следуйте инструкции и все обязательно получится.

    Удачной работы!

    Также читайте на нашем сайте статью — лестница в подвал своими руками.

    Видео – Лестница на чердак своими руками

    В большинстве частных домов чердаки и мансарды являются эксплуатируемыми помещениями. И чтобы попасть на цокольный этаж, конечно же, нужна лестница.

    Виды чердачных лестниц — устройство и типы конструкции

    Чердачные лестницы могут находиться как снаружи, так и внутри здания. Преимуществом второго варианта является удобство эксплуатации. Вам не надо выходить на улицу, чтобы попасть на чердак, что в зимнее время года очень актуально. Кроме того, при отсутствии выхода на улицу, чердачное помещение не контактирует с холодным воздухом, что существенно уменьшает теплопотери.

    По виду конструкции различают следующие типы чердачных лестниц:

    1. Монолитные:
    2. Складные чердачные лестницы:
      • ножничные;
      • раскладные или рычажные;
      • телескопические или раздвижные лестницы;
      • откидные.
    3. Переносные:
      • стремянки;
      • приставные.

    Переносные лестницы, как правило, используются как временный вариант соединения этажей. Применяются во время строительства дома или для доступа к чердачным помещениям, которые эксплуатируются крайне редко. Не отличаются безопасностью.

    Самыми удобными, конечно, являются традиционные монолитные лестницы, с широким маршем и перилами. Но далеко не всегда получается разместить массивную конструкцию, ведущую на чердак — может просто-напросто не хватить места.

    В этом случае оптимальным вариантом станут выдвижные чердачные лестницы. Они достаточно удобны и безопасны, просты в эксплуатации и занимают очень мало места. А большое разнообразие конструкций позволит подобрать вариант, подходящий именно Вам.

    Складная лестница-трансформер

    Чердачные складные лестницы изготавливаются из дерева и металла (алюминия). Комбинация этих материалов дает лучшие результаты. Из дерева выполняется лестничный марш, чтобы уменьшить вес конструкции, а из металла — пружины, механизмы и крепления, обеспечивающие жесткость изделия. Конечно, есть и чисто металлические модели.

    Для деревянных моделей следует использовать твердые породы древесины. Толщина бруса должна быть не менее 2 см. Дерево не стоит применять, когда складывающаяся лестница слишком интенсивно эксплуатируется, ведь это приводит к быстрому износу. В таком случае лучший вариант — металлическая чердачная лестница.

    Также используется пластиковая фурнитура, предотвращающая трение комплектующих во время трансформации и герметизирующая проем, когда изделие находится в сложенном состоянии. Крышка люка заполняется пенополистеролом и обеспечивает хорошую теплоизоляцию.

    Раскладные чердачные лестницы могут открываться как вручную, так и автоматически, с применением электропривода. Зачастую, при ручном приводе к механизму присоединяют груз, который заметно облегчает процесс сборки, как бы затягивая лестницу в нишу и, наоборот, плавно опускает ее, компенсируя вес изделия.

    Основные требования к подобным изделиям, это компактные размеры и прочность. Также важна эстетичность модели — хорошая лестница-трансформер должна сливаться с потолком.

    Стандартные размеры чердачных лестниц:
    • ширина лестничного марша. Оптимальная ширина — около 65 см;
    • высота лестницы. Не рекомендуется использовать изделие высотой более трех с половиной метров, потому что тогда страдает жесткость конструкции, а падение с такой высоты может привести к серьезным травмам. Неудобен будет и процесс ее опускания или поднимания. В таком случае придется все же остановить свой выбор на монолитной лестнице;
    • количество ступенек. Обычно равно 14 или 15;
    • расстояние между ступенями. Считается, что оптимальная ширина шага составляет 19,3 см. При большем или меньшем значении, лестницей будет неудобно пользоваться;
    • толщина ступеней находится в пределах от 18 до 22 мм;
    • угол наклона лестницы. Стандартным значением принято считать величину от 60 до 75 градусов. При большем наклоне лестницей будет опасно пользоваться, при меньшем – изделие будет занимать слишком много места;
    • складная чердачная лестница должна выдерживать вес не менее 150 кг;
    • ступеньки должны располагаться параллельно полу и не скользить, либо надо приклеить противоскользящие накладки на ступени.

    При покупке складных чердачных лестниц необходимо учесть, что параметры изделия должны совпадать с размерами крышки люка, иначе, раскладывающиеся детали будут задевать проем. Оптимальным считается люк, в который встроена раздвижная лестница шириной 70 см и длиной 120 см. При меньших размерах проема, неудобно подниматься. Если размеры люка слишком велики, то возможны большие теплопотери. Поскольку чердак является неотапливаемым помещением, необходимо предусмотреть хорошую тепло- и пароизоляцию.

    Выбирая угол наклона лестницы на чердак важно учесть, что чем меньше угол, тем больше необходимо делать размеры чердачного люка и тем больше места занимает лестница в разложенном состоянии.

    Раздвижная чердачная лестница — выдвижные марши на чердак

    Ножничная лестница
    Как правило, изготавливаются полностью из металла. Они также носят название «лестница-гармошка», прижившееся из-за того, что конструкция складывается в виде гармошки. А механизм трансформации напоминает раздвигающийся трамвайный токосъемник и по форме представляет собой параллелограмм или овал.

    Выдвижная лестница на чердак имеет один недостаток, присущий дешевым моделям. Из-за того, что конструкция полностью выполнена из металла, при некачественной сборки или с течением времени лестничный марш начинает скрипеть. Этого можно избежать, периодически смазывая выдвижную лестницу.

    Телескопические лестницы

    Телескопическая лестница состоит из множества выдвигающихся секций, которые складываются одна в другую. Изготавливается из алюминия, что способствует облегчению конструкции и приданию жесткости. На отечественном рынке раздвижная чердачная лестница встречается довольно редко и не пользуется большой популярностью.

    Раскладная лестница на чердак — секционная и шарнирная

    Раскладные лестницы могут состоять из двух, трех или четырех секций в зависимости от конструкции. Первое колено имеет длину, равную размерам крышки люка, и жестко на нем закреплено. Два других сегмента раскрываются и образуют ровный лестничный марш. Секционные лестницы столь подвижны благодаря специальным петлям и шарнирам.

    Откидывающаяся лестница

    Если вы очень любите порядок, панически страдаете от недостатка места, и у вас есть второй этаж или чердак, откидная лестница может стать отличным вариантом для удовлетворения всех нужд сразу. Идея в следующем: большую часть времени конструкция сложена и закреплена на стене, и только вечером, когда Вам надо подняться в спальню, вы её выдвигаете.

    Ступени закреплены на тетиве с помощью карточных петель. В сложенном состоянии конструкция фиксируется на стене. Откидывающаяся конструкция не очень востребована из-за своей сложности, но далее в статье мы все равно расскажем как её сделать своими руками.

    Чердачные складные лестницы своими руками

    Вариант №1 — простая конструкция из 2-х секций

    Чердачные лестницы своими руками изготавливаются в течение 2-3 часов. Чтобы сделать чердачную лестницу нам понадобятся:

    • ножовка для работы по дереву;
    • рулетка для измерений;
    • лестница, высота которой будет примерно на 30 см больше, чем расстояние до перекрытия;
    • четыре карточные петли шириной с косоур;
    • два бруска, длина которых равна ширине люка и еще два бруска, длиннее первых, примерно, на 20 см. Толщина брусков 2-3 см;
    • саморезы, анкера, крючок и петелька.

    Один из коротких брусков укрепляем на верхний конец лестницы с помощью петель, другой — жестко закрепляется на нижней части. Две рейки крепятся на лестничный марш наискосок так, чтобы они не мешали движению. Они придадут всей конструкции жесткости.

    Далее отмеряем 2/3 длины лестницы и делаем аккуратный распил. Затем обе части соединяем с помощью петель. Важно прикрепить петли правильной стороной, чтобы лестница складывалась в правильном направлении, как показано на фото.

    Верхний брусок укрепляется на стену сразу под люком. Чтобы складная лестница на чердак не раскрывалась, она закрепляется на стене с помощью крючка. Петелька вкручивается в косоур рядом с местом распила, а крючок укрепляется на стену.

    Недостатком подобной модели является то, что она остается на виду. Этого можно избежать, если использовать изделие более сложной конструкции, у которого секции крепятся на крышку люка. Давайте посмотрим можно ли изготовить такую чердачную лестницу своими руками.

    Вариант №2 — люк на чердак с лестницей

    Мы расскажем как сделать лестницу на чердак, состоящую из 3-х секций, которая по конструкции идентичная тем, что продаются в магазинах. Вот такая раскладная чердачная лестница должна у нас получится.

    Как сделать люк на чердак своими руками — основа складной лестницы

    Изготовить люк на чердак можно из подручных средств. Сначала определимся с местом и размеров проема, а затем изготовим люк. Допустим, размер лестничного проема равен 125 на 70 см. Тогда, чтобы вырезать люк, следует к данным габаритам прибавить 7-8 мм с каждой стороны. Эти зазоры позволят крышке легко закрываться, но не повлияют на теплоизоляцию.

    Из материала понадобится:

    • четыре бруска 50×50 мм — два коротких и два длинных;
    • лист фанеры 10мм (в нашем случае используется две панели — цельного листа, к сожалению, под рукой не оказалось).

    На концах брусков делаем выпилы в половину толщины, промазываем клеем и закрепляем саморезами, предварительно проверив диагонали. Для того чтобы диагональ не ушла, следует использовать временные косынки из фанеры 4 мм. После, мы их убираем и уже прикручиваем лист фанеры 10 мм (на фото видно, как лист по периметру закреплен саморезами ПШ). Далее примеряем в проем.

    Для того чтобы люк хорошо закрывался и снаружи не было никаких замков, мы врезаем в крышку дверную защелку. На нашей упаковке было написано «усиленная». Чтобы открыть защелку, мы будет использовать старую ручку (можно любой прибор в форме цилиндра), которая вставляется в специальное отверстие. Защелка хорошо держит люк, очень удобно.

    Механизм чердачной лестницы с люком — шарнирный без пружины

    Дошла очередь до самого сложного — механизмов открывания. Все комплектующие, конечно, можно купить в магазине, но мы пойдем сложным путем и все сделаем самостоятельно.

    Для начала нарисуем на картоне чертеж чердачной лестницы с примерным углом, на который должен открываться люк. Вырежем картонные детали и примерим к конструкции. Таким образом можно довольно точно подобрать длину шарниров.

    Думаю у каждого в гараже найдутся железные уголки, обрезки полосок и куски листового металла, в общем, все, из чего можно сделать механизм для лестницы. Для одного механизма нам понадобится:

    • один уголок;
    • кусок листового металл;
    • две полосы разной длинны.

    Отметим отверстия для шарниров, расстояния которых мы ранее прикинули опытным путем, и просверлим под болт М10. Собираем вместе, не стягивая сильно болты. Малкой замеряем нужный угол открывания люка и раздвигаем будущий механизм до выбранного угла. Отмечаем на металле область, которую при открывании перекрывает уголок и вырезаем ее с помощью лобзика.

    Приводим полосы металла в надлежащий вид, обрезав лишнюю длину и скруглив концы. Так они не будут задевать уголок и мешать друг другу. Снова собираем весь механизм. После того, как мы удалили часть металла, уголок стал упираться и стопориться в нужном положении.

    Итак, один механизм готов, теперь приступаем к изготовлению второго. Очень важно, чтобы он получился в точности таким же, но в зеркальном исполнении. Для этого мы скрепляем каждую пару деталей струбцинами и сверлим нужные отверстия.

    После того, как одно отверстие вырезано, вставляем в него болт и сверлил второе.

    Затем, скрутив обе детали болтами, ровняем их по длине.

    Таким образом изготавливаем все части.

    На выходе должно получится два совершенно идентичных механизма.

    Теперь установим механизмы на люк и примерим его в лестничный проем. Оказалось, что еще при проектировании узла мы допустили ошибку — не учли высоту крепления на балке перекрытия. То есть деталь просто-напросто вылезла за перекрытие. Из-за чего нам пришлось установить временные бруски.

    Подгоняем люк так, чтобы он хорошо открывался и не касался стенок проема.

    Теперь сделаем еще один несложный механизм для поддержки всей конструкции. Нам понадобятся две полосы металла шириной 20 мм и уголок. Для этого к концу одной из полос привариваем кусочек металла, в который будет упираться вторая полоска. Из уголка делаем опорную площадку.

    В итоге должен получится шарнир, который при открывании люка остается немного согнутым и при этом держит нагрузку. Впоследствии этот узел надо будет установить таким образом, чтобы он был полностью разложен, когда механизмы, сделанные ранее, открыты по максимуму. Тогда нагрузка, которую создает шарнирная лестница, поровну распределится между ними.

    Деревянная лестница на тетивах своими руками

    Лестница на чердак своими руками сооружается из деревянных досок. Тетиву и ступеньки будем вырезать из дюймовой доски шириной 100 мм. Длина первой секции делается по размеру люка, вторая — такая же или чуть меньше первой, но с учетом того, что она не должна задевать потолок в процессе трансформации. Третья секция равна расстоянию, что осталось до пола.

    Малкой отмеряем угол наклона люка в открытом положении и переносим его на доску, отмечая тем самым ступени. Далее размечаем длины секций.

    Плотно прижав доски друг к другу и скрепив их молярным скотчем, переносим всю разметку на вторую доску (линии должны быть в зеркальном отражении). При помощи пера на 25 сверлим отверстие там, где впоследствии будет находиться шарнир петли.

    Теперь внимание , мы допустили ошибку, просверлив оба отверстия с одной стороны, потому что второе углубление должно быть на внешней стороне досок, как отмечено на фото.

    Для более эстетичного вида отшлифовываем все грани фрезером.

    На тетивах лестницы делаем маленькие углубления (5 мм) для ступеней. При помощи клея и саморезов ПШ собираем все детали воедино. Должно получится примерно как на фото.

    Любое помещение в доме может и должно быть оборудовано оптимальным образом для проживающих людей. Это касается и чердака. Чердачная лестница, сделанная своими руками, становится отличным примером правильного использования пространства и сил для организации пространства внутри помещения.

    Подъем на чердак включает в себя непосредственно лестницу, специальный люк для проникновения и систему рычагов для фиксации установленного пролета. Чердачная лестница, сделанная своими руками, позволяет сэкономить средства и обеспечить отличное качество конструкции.

    Классический вид выдвижной лестницы на чердак

    Вариантов, как сделать лестницу на чердак, предостаточно. Поэтому от вас зависит выбор оптимального решения и его реализация.

    Изготовление лестницы, ее монтаж и тестирование — это основные этапы работы. Но без проектирования и расчета будущей конструкции и строительство будет осложненно, и качество может не соответствовать ожиданиям.

    Начало работ — это создание люка, ведущего на верх. Чердачная лестница своими руками это прекрасный подход, если вы обладаете достаточными знаниями и навыками. Верный выбор месторасположения люка, его точное создание и оборудование для лестницы служат основой всего проекта.

    У вас есть 2 варианта: использовать готовый люк или сделать его самому. Размеры отверстия должны быть комфортными для подъема, чтобы не задевать головой потолок и стропы. Место не должно пересекаться балками и несущими элементами. Люк обязательно дополнительно теплоизолируют, потому что целостность конструкции нарушена и это может привести к потере тепла.

    Если вы решились сделать чердачную лестницу своими руками, то следует понимать, что это — не просто классическая дорожка на верхний этаж. Чердачная лестница имеет свои особенности и требует особого подхода.

    Изготовление люка для чердачной лестницы включает в себя следующие работы:

    1. Разработка чертежей
    2. Учет и детальный анализ толщины всех элементов конструкции, размеров люка.
    3. Подбор необходимых материалов и инструментов.
    4. Формирование отверстия, где будет складная лестница или другой вариант подъема на чердак.
    5. Сборка рамки люка и надежная фиксация всех элементов.
    6. Изготовление крышки из остатков покрытия пола.
    7. Декоративное оформление и комплекс изоляционных работ.

    В результате вы получаете оборудованный люк, который легко закрывается на время.

    Люк в закрытом положении практически не выделяется на фоне потолка

    Складная лестница на чердак своими руками

    В большинстве случаев конструкция лестницы на чердак представляется именно так. Чердачная лестница, которая может свободно складываться, выглядит удобно и практично, экономя пространство без ущерба функциональности.

    Самостоятельное изготовление такого вида лестницы довольно сложное и трудоемкое, но при правильной подготовке и пошаговом выполнении вполне осуществимое. Из инструментов для изготовления чердачной лестницы складного типа вам понадобятся следующие:

    • Ножовка
    • Пена монтажная
    • Шуруповерт (желательно электрический)
    • Отвертка
    • Анкерные болты
    • Саморезы разного диаметра
    • Петли для крепежа
    • Рулетка.

    Перед началом производства чердачной лестницы следует позаботиться о наличии лестницы приставной, которая послужит основой для работы. Складная лестница может быть изготовлена всего за 1 день, при наличии всех материалов и инструментов.

    Этот вариант конструкции объективно наиболее популярный, на что есть свои причины:

    1. Складная лестница позволяет существенно сэкономить пространство.
    2. Элемент легко складывается и предельно прост в эксплуатации.
    3. Гармоничное вписывание в любой интерьер.
    4. Быстрая скорость изготовления.
    5. Высокая прочность и длительный срок эксплуатации.

    Если вам удастся сделать складную лестницу в точности с запланированными размерами, то получите эффектный и эффективный элемент в обустройстве дома.

    Стандартные размеры

    Хоть чердачная лестница и делается своими руками, но есть определенные устоявшиеся размеры, которые рекомендуется соблюдать. Они выбираются и закладываются на стадии проектирования, а в процессе изготовления служат отправной точкой для всех действий. Ниже приведен список размеров, которые могут быть использованы:

    1. При высоте лестницы 290 см: 60х90, 60х120 или 70х120 см.
    2. Высота 280 см: 60х120 и 70х120 см.
    3. Высота до 280 см: 60х120, 70х120 и 70х130 см.

    Это принятый порядок цифр. В любом случае конечные параметры вы выбираете самостоятельно, исключительно из личных предпочтений и пониманий удобства эксплуатации конструкции.

    Чертеж

    Здесь собран комплект разноплановых лестниц с детальными чертежами для работы.


    Процесс изготовления пошагово с фотоиллюстрациями и подробным описанием

    При изготовлении лестницы для чердака важно соблюдать этапность выполнения работы, чтобы получить оптимальный результат. Для этого мы предлагаем вам универсальную инструкцию (внимание: для конкретного случая допускаются некоторые изменения и корректировки).

    1. Разработка чертежа. Здесь не требуется высокая точность и правильность оформления. Главное, чтобы ваш документ был понятен лично вам и содержал точно просчитанные и выверенные параметры.
    2. Подготовительные работы. Этот важный и обширный этап включает в себя подбор полного комплекта инструментов и материалов, которые потребуются для выполнения работ. Уже на этом этапе вам очень поможет чертеж, потому что вы будете наглядно представлять, как будет выглядеть лестница, а значит легко составите полный перечень всего необходимого.
    3. Изготовление опорной рамы. Исходя из стандартного и выбранного размера люка вы формируете рамы, тщательно подгоняя всех углы и зачищая отдельные участки.

    Установленная рама и монтированный люк в открытом положении

    1. Рама устанавливается в рабочее положение и крепиться с помощью болтов и вставок. Проем точно подгоняется.
    2. После монтажа рамы в корпус вставляется крышка люка.
    3. На направляющих делают пазы для лестниц.
    4. Концы опорных балок следует отпилить под углом, который будет оптимально соответствовать полу при открытии лестницы.
    5. Отпиленные и отшлифованные ступеньки аккуратно устанавливают в пазу и закрепляют саморезами.

    Монтаж ступеней на основания

    1. Все элементы (сегменты лестницы) собираются в единую конструкцию. Для крепления всех частей используются металлические петли.

    Металлические петли для соединения элементов конструкции

    1. Собранная на полу лестница устанавливается в рабочее положение и крепится к раме люка.
    2. Обязательно осторожно проверьте как работает созданная вами конструкция. Для этого несколько раз проведите полный набор движений открытия/закрытия.

    Лестница из нескольких секций в собранном состоянии

    Посмотрите, как можно сделать лестницу на чердак на наглядном примере

    Механизм чердачной лестницы с люком — шарнирный без пружины

    Конструкция механизма открывания люка является одним из ключевых элементов при разработке лестницы. В любом универсальном магазине вы можете приобрести готовый к установке механизм. Если вы не желаете приобретать такие детали, то можете сделать его самостоятельно.

    Для изготовления простого варианта системы открывания вам понадобится следующий набор деталей и инструментов: уголок, металлический лист (небольшой кусок), 2 полоски с разной длиной полотна, болты для крепежа, сверла, малка, лобзик, тески и струбцины.

    Изготовление механизма для лестницы происходит следующим образом:

    1. Составление чертежа с детальным описанием элементов. Обязательно рассчитайте угол соприкосновения и угол наклона крышки при открывании.
    2. Сделайте проект механизма из картона для того, чтобы точно рассчитать величину шарнира.
    3. Возьмите металлические полоски и отметьте на них отверстия. Здесь будут установлены шарниры. Величину отверстия определяет размер болта М10.
    4. Полоски собирают между собой в единую конструкцию и затягивают, но не сильно.
    5. Определяется точный угол с помощью малки.
    6. Раздвиньте создаваемый механизм на установленный угол.
    7. На металлическом листе отметьте ту часть, которая при открытом люке будет перекрываться.
    8. Используя лобзик отрежьте этот участок.
    9. Полосы должны иметь презентабельный внешний вид, для чего их тщательно зачищают, придают закругления. Обработка всех элементов очень важна, потому что именно она гарантирует точное соответствие всех элементов и оптимальный их подгон. Нельзя допускать трения между деталями.
    10. Чтобы сделать вторую часть механизма рекомендуем пользоваться струбцинами. Для придания точности размерам достаточно надежно скрепить готовый элемент и исходник.
    11. Также с помощью струбцин можно добиться точного расположения отверстий.
    12. После того, как отверстия для болтов созданы, в готовое помещается болт.
    13. Заготовки скручивают двумя болтами и выравнивают их по длине.

    Ваша задача — сделать 2 одинаковых механизма. Полностью готовые механизмы открывания устанавливают на люк. Обязательно повторно примерьте люк с механизмами к проему — убедитесь в отсутствии зазоров и участков, где элементы соприкасаются.

    Регулировка конструкции на этом участке возможна и не представляет ничего сложного, поэтому отнеситесь к этому внимательно.

    Шарнир удобен в эксплуатации и позволяет пользоваться лестницей с комфортом.

    Варианты лестниц

    Чердачная лестница может иметь несколько видов. Возможность выбора позволяет оптимально оборудовать любое помещение в зависимости от ваших личных пожеланий и потребностей.

    — складная лестница на шарнирах

    Довольно распространенный формат изготовления лестницы. Проект представляет собой 3 секции, которые соединены в единую конструкцию. Такой формат подходит для оборудования лестницы в любом помещении. Шарниры для открывающегося люка можно приобрести уже готовыми и установить в кратчайшие сроки.

    Складная лестница на шарнирах

    — простая деревянная лестница на

    Этот вариант более привлекательный и является определенной модернизацией предыдущей конструкции. Для изготовления достаточно распилить стандартную приставную лестница на 3 секции. Самая малая должна быть по размерам люка, вторая больше, а третья полностью закрывать оставшееся расстояние до пола. Сделайте пазы на и вмонтируйте в них ступени. Обязательно точно обработайте все углы и поверхности.

    — откидная лестница из двух частей

    Вариант чердачной лестницы, который подходит для небольшой высоты помещения или вид упрощенной конструкции.

    Откидная лестница

    — раздвижная чердачная лестница — выдвижные марши на чердак

    Лестница с большими выдвижными участками, которые вытаскивают и единовременно закрывают расстояние до люка. Требует точного подгона элементов и достаточного пространства.

    Раздвижная лестница

    — лестница на чердак с улицы своими руками

    Чердачная лестница может иметь безграничное количество вариантов исполнения – ниже вы можете полюбоваться реализованными проектами.

    Лестница с улицы

    Фотогалерея чердачных лестниц

    Сегодня в сети можно найти большое количество конструкций лестниц для чердака. Сделать их своими руками может каждый, так что бояться не стоит — нужно просто хорошо подготовиться и сделать.


    Лестница на чердак своими руками — это отличный способ сделать дом удобнее, а походы на чердак настоящим удовольствием. Конструкция обладает небольшим набором технических сложностей — поэтому изделие часто делают своими руками. Базовые правила для того, кто решил сделать чердачную лестницу самостоятельно:

    • Внимательно составляйте чертеж на основании полученных размеров и личных пожеланий.
    • Подбирайте инструменты и материалы лучшего качества.
    • Внимательно осматривайте все соединительные элементы и стыковочные части.
    • Чаще проверяйте элементы лестницы, чтобы предотвратить дефекты и своевременно их устранить.

    Лестница для подъема на чердак легко декорируется и отлично вписывается в стиль любого помещения. Удобные ручки и надежная фиксация формирует идеальный вариант подъема на верх, что является отличной альтернативой стандартной неподвижной лестницы.

    Такие изделия, как чердачные лестницы своими руками — вполне достойная замена массивным стационарным конструкциям и ненадежным приставным моделям. Разнообразие доступных для самостоятельного конструирования вариантов позволяет выбрать именно такой, осуществить который будет вам под силу даже при отсутствии специальных строительных навыков.

    Особенности конструкции

    Чердачные лестницы складного типа — это очень удобная конструкция для обустройства подъема на верхний ярус. Особенно они хороши для помещений с люком, так как могут крепиться к нему и при ненадобности прятаться в потолок.

    Популярность таких моделей обусловлена тем, что в отличие от обычных приставных лестниц они позволяют более безопасно и с большим комфортом передвигаться вверх и вниз. Фиксация осуществляется сверху, а снизу устойчивость гарантируют ножки с упором в пол. При ненадобности она легко складывается до невероятно компактных размеров и вешается на стену или же прячется за люк.

    Благодаря складной конструкции чердачная лестница очень компактна

    Складные модели чердачных лестниц, сделанные своими руками, обладают следующими преимуществами:

    • Компактность. В сложенном виде лестницу можно спрятать, а в разложенном она не занимает столько места, сколько стационарные марши. К тому же нет необходимости привязывать её расположение к расстановке мебели в помещении.
    • Простота использования. Конструкция легко раскладывается и также просто складывается. Достаточно потянуть за люк и выдвинуть нижние секции.
    • Бюджетный вариант. Такие изделия даже в готовом виде стоят не слишком дорого, а если сделать всё своими руками, получатся вообще минимальные затраты.
    • Доступность материалов. Детали для секций, а также их соединения стоят недорого, и их можно приобрести без особых проблем.
    • Простые чертежи. Разработать проект может даже новичок, так как принцип устройства лестницы максимально прост.

    Разновидности моделей

    Чтобы выбрать конкретную модель для проектирования, необходимо ознакомиться с основными разновидностями.

    Нюансы изготовления лестницы для чердака. Складная чердачная лестница своими руками Телескопическая лестница своими руками

    Любое помещение в доме может и должно быть оборудовано оптимальным образом для проживающих людей. Это касается и чердака. Чердачная лестница, сделанная своими руками, становится отличным примером правильного использования пространства и сил для организации пространства внутри помещения.

    Подъем на чердак включает в себя непосредственно лестницу, специальный люк для проникновения и систему рычагов для фиксации установленного пролета. Чердачная лестница, сделанная своими руками, позволяет сэкономить средства и обеспечить отличное качество конструкции.

    Классический вид выдвижной лестницы на чердак

    Вариантов, как сделать лестницу на чердак, предостаточно. Поэтому от вас зависит выбор оптимального решения и его реализация.

    Изготовление лестницы, ее монтаж и тестирование — это основные этапы работы. Но без проектирования и расчета будущей конструкции и строительство будет осложненно, и качество может не соответствовать ожиданиям.

    Начало работ — это создание люка, ведущего на верх. Чердачная лестница своими руками это прекрасный подход, если вы обладаете достаточными знаниями и навыками. Верный выбор месторасположения люка, его точное создание и оборудование для лестницы служат основой всего проекта.

    У вас есть 2 варианта: использовать готовый люк или сделать его самому. Размеры отверстия должны быть комфортными для подъема, чтобы не задевать головой потолок и стропы. Место не должно пересекаться балками и несущими элементами. Люк обязательно дополнительно теплоизолируют, потому что целостность конструкции нарушена и это может привести к потере тепла.

    Если вы решились сделать чердачную лестницу своими руками, то следует понимать, что это — не просто классическая дорожка на верхний этаж. Чердачная лестница имеет свои особенности и требует особого подхода.

    Изготовление люка для чердачной лестницы включает в себя следующие работы:

    1. Разработка чертежей
    2. Учет и детальный анализ толщины всех элементов конструкции, размеров люка.
    3. Подбор необходимых материалов и инструментов.
    4. Формирование отверстия, где будет складная лестница или другой вариант подъема на чердак.
    5. Сборка рамки люка и надежная фиксация всех элементов.
    6. Изготовление крышки из остатков покрытия пола.
    7. Декоративное оформление и комплекс изоляционных работ.

    В результате вы получаете оборудованный люк, который легко закрывается на время.

    Люк в закрытом положении практически не выделяется на фоне потолка

    Складная лестница на чердак своими руками

    В большинстве случаев конструкция лестницы на чердак представляется именно так. Чердачная лестница, которая может свободно складываться, выглядит удобно и практично, экономя пространство без ущерба функциональности.

    Самостоятельное изготовление такого вида лестницы довольно сложное и трудоемкое, но при правильной подготовке и пошаговом выполнении вполне осуществимое. Из инструментов для изготовления чердачной лестницы складного типа вам понадобятся следующие:

    • Ножовка
    • Пена монтажная
    • Шуруповерт (желательно электрический)
    • Отвертка
    • Анкерные болты
    • Саморезы разного диаметра
    • Петли для крепежа
    • Рулетка.

    Перед началом производства чердачной лестницы следует позаботиться о наличии лестницы приставной, которая послужит основой для работы. Складная лестница может быть изготовлена всего за 1 день, при наличии всех материалов и инструментов.

    Этот вариант конструкции объективно наиболее популярный, на что есть свои причины:

    1. Складная лестница позволяет существенно сэкономить пространство.
    2. Элемент легко складывается и предельно прост в эксплуатации.
    3. Гармоничное вписывание в любой интерьер.
    4. Быстрая скорость изготовления.
    5. Высокая прочность и длительный срок эксплуатации.

    Если вам удастся сделать складную лестницу в точности с запланированными размерами, то получите эффектный и эффективный элемент в обустройстве дома.

    Стандартные размеры

    Хоть чердачная лестница и делается своими руками, но есть определенные устоявшиеся размеры, которые рекомендуется соблюдать. Они выбираются и закладываются на стадии проектирования, а в процессе изготовления служат отправной точкой для всех действий. Ниже приведен список размеров, которые могут быть использованы:

    1. При высоте лестницы 290 см: 60х90, 60х120 или 70х120 см.
    2. Высота 280 см: 60х120 и 70х120 см.
    3. Высота до 280 см: 60х120, 70х120 и 70х130 см.

    Это принятый порядок цифр. В любом случае конечные параметры вы выбираете самостоятельно, исключительно из личных предпочтений и пониманий удобства эксплуатации конструкции.

    Чертеж

    Здесь собран комплект разноплановых лестниц с детальными чертежами для работы.


    Процесс изготовления пошагово с фотоиллюстрациями и подробным описанием

    При изготовлении лестницы для чердака важно соблюдать этапность выполнения работы, чтобы получить оптимальный результат. Для этого мы предлагаем вам универсальную инструкцию (внимание: для конкретного случая допускаются некоторые изменения и корректировки).

    1. Разработка чертежа. Здесь не требуется высокая точность и правильность оформления. Главное, чтобы ваш документ был понятен лично вам и содержал точно просчитанные и выверенные параметры.
    2. Подготовительные работы. Этот важный и обширный этап включает в себя подбор полного комплекта инструментов и материалов, которые потребуются для выполнения работ. Уже на этом этапе вам очень поможет чертеж, потому что вы будете наглядно представлять, как будет выглядеть лестница, а значит легко составите полный перечень всего необходимого.
    3. Изготовление опорной рамы. Исходя из стандартного и выбранного размера люка вы формируете рамы, тщательно подгоняя всех углы и зачищая отдельные участки.

    Установленная рама и монтированный люк в открытом положении

    1. Рама устанавливается в рабочее положение и крепиться с помощью болтов и вставок. Проем точно подгоняется.
    2. После монтажа рамы в корпус вставляется крышка люка.
    3. На направляющих делают пазы для лестниц.
    4. Концы опорных балок следует отпилить под углом, который будет оптимально соответствовать полу при открытии лестницы.
    5. Отпиленные и отшлифованные ступеньки аккуратно устанавливают в пазу и закрепляют саморезами.

    Монтаж ступеней на основания

    1. Все элементы (сегменты лестницы) собираются в единую конструкцию. Для крепления всех частей используются металлические петли.

    Металлические петли для соединения элементов конструкции

    1. Собранная на полу лестница устанавливается в рабочее положение и крепится к раме люка.
    2. Обязательно осторожно проверьте как работает созданная вами конструкция. Для этого несколько раз проведите полный набор движений открытия/закрытия.

    Лестница из нескольких секций в собранном состоянии

    Посмотрите, как можно сделать лестницу на чердак на наглядном примере

    Механизм чердачной лестницы с люком — шарнирный без пружины

    Конструкция механизма открывания люка является одним из ключевых элементов при разработке лестницы. В любом универсальном магазине вы можете приобрести готовый к установке механизм. Если вы не желаете приобретать такие детали, то можете сделать его самостоятельно.

    Для изготовления простого варианта системы открывания вам понадобится следующий набор деталей и инструментов: уголок, металлический лист (небольшой кусок), 2 полоски с разной длиной полотна, болты для крепежа, сверла, малка, лобзик, тески и струбцины.

    Изготовление механизма для лестницы происходит следующим образом:

    1. Составление чертежа с детальным описанием элементов. Обязательно рассчитайте угол соприкосновения и угол наклона крышки при открывании.
    2. Сделайте проект механизма из картона для того, чтобы точно рассчитать величину шарнира.
    3. Возьмите металлические полоски и отметьте на них отверстия. Здесь будут установлены шарниры. Величину отверстия определяет размер болта М10.
    4. Полоски собирают между собой в единую конструкцию и затягивают, но не сильно.
    5. Определяется точный угол с помощью малки.
    6. Раздвиньте создаваемый механизм на установленный угол.
    7. На металлическом листе отметьте ту часть, которая при открытом люке будет перекрываться.
    8. Используя лобзик отрежьте этот участок.
    9. Полосы должны иметь презентабельный внешний вид, для чего их тщательно зачищают, придают закругления. Обработка всех элементов очень важна, потому что именно она гарантирует точное соответствие всех элементов и оптимальный их подгон. Нельзя допускать трения между деталями.
    10. Чтобы сделать вторую часть механизма рекомендуем пользоваться струбцинами. Для придания точности размерам достаточно надежно скрепить готовый элемент и исходник.
    11. Также с помощью струбцин можно добиться точного расположения отверстий.
    12. После того, как отверстия для болтов созданы, в готовое помещается болт.
    13. Заготовки скручивают двумя болтами и выравнивают их по длине.

    Ваша задача — сделать 2 одинаковых механизма. Полностью готовые механизмы открывания устанавливают на люк. Обязательно повторно примерьте люк с механизмами к проему — убедитесь в отсутствии зазоров и участков, где элементы соприкасаются.

    Регулировка конструкции на этом участке возможна и не представляет ничего сложного, поэтому отнеситесь к этому внимательно.

    Шарнир удобен в эксплуатации и позволяет пользоваться лестницей с комфортом.

    Варианты лестниц

    Чердачная лестница может иметь несколько видов. Возможность выбора позволяет оптимально оборудовать любое помещение в зависимости от ваших личных пожеланий и потребностей.

    — складная лестница на шарнирах

    Довольно распространенный формат изготовления лестницы. Проект представляет собой 3 секции, которые соединены в единую конструкцию. Такой формат подходит для оборудования лестницы в любом помещении. Шарниры для открывающегося люка можно приобрести уже готовыми и установить в кратчайшие сроки.

    Складная лестница на шарнирах

    — простая деревянная лестница на

    Этот вариант более привлекательный и является определенной модернизацией предыдущей конструкции. Для изготовления достаточно распилить стандартную приставную лестница на 3 секции. Самая малая должна быть по размерам люка, вторая больше, а третья полностью закрывать оставшееся расстояние до пола. Сделайте пазы на и вмонтируйте в них ступени. Обязательно точно обработайте все углы и поверхности.

    — откидная лестница из двух частей

    Вариант чердачной лестницы, который подходит для небольшой высоты помещения или вид упрощенной конструкции.

    Откидная лестница

    — раздвижная чердачная лестница — выдвижные марши на чердак

    Лестница с большими выдвижными участками, которые вытаскивают и единовременно закрывают расстояние до люка. Требует точного подгона элементов и достаточного пространства.

    Раздвижная лестница

    — лестница на чердак с улицы своими руками

    Чердачная лестница может иметь безграничное количество вариантов исполнения – ниже вы можете полюбоваться реализованными проектами.

    Лестница с улицы

    Фотогалерея чердачных лестниц

    Сегодня в сети можно найти большое количество конструкций лестниц для чердака. Сделать их своими руками может каждый, так что бояться не стоит — нужно просто хорошо подготовиться и сделать.


    Лестница на чердак своими руками — это отличный способ сделать дом удобнее, а походы на чердак настоящим удовольствием. Конструкция обладает небольшим набором технических сложностей — поэтому изделие часто делают своими руками. Базовые правила для того, кто решил сделать чердачную лестницу самостоятельно:

    • Внимательно составляйте чертеж на основании полученных размеров и личных пожеланий.
    • Подбирайте инструменты и материалы лучшего качества.
    • Внимательно осматривайте все соединительные элементы и стыковочные части.
    • Чаще проверяйте элементы лестницы, чтобы предотвратить дефекты и своевременно их устранить.

    Лестница для подъема на чердак легко декорируется и отлично вписывается в стиль любого помещения. Удобные ручки и надежная фиксация формирует идеальный вариант подъема на верх, что является отличной альтернативой стандартной неподвижной лестницы.

    В этой статье приведена пошаговая инструкция по созданию складной чердачной лестницы. Вы узнаете о том, как правильно собрать основной шарнирный элемент, из чего сделать секции лестницы и как надёжно закрепить конструкцию в монтажном положении. Статья содержит схемы и чертежи.

    Инвентарная заводская лестница на чердак — довольно распространённое изделие, которое можно приобрести во многих строительных магазинах. Однако бюджетные варианты не всегда надёжны, а крепкие фирменные изделия стоят соответственно. Изготовление необходимого предмета или устройства своими руками из подручных материалов очень популярно среди домашних мастеров. Чердачная лестница — не исключение.

    Материал для работы

    Чтобы собрать аналог заводского изделия, понадобятся качественные материалы, которые могут быть в наличии, особенно во время строительства:

    1. Брусок 50х50 (сосна) 1 сорт — 20 пог. м. Из него будет сделана рама крышки и проёма.
    2. Фанера 8-10 мм — 2 кв. м. Нужна для обшивки крышки.
    3. Доска 100х25-30 мм — 15 пог. м. Пойдёт на ступени и тетивы.
    4. Полоса стальная 3-4х20 мм — для подвижного крепежа колен.
    5. Уголок и пластина 3-4 мм — для основного механического элемента.
    6. Болты, гайки, шайбы, гроверы М12-М14.
    7. Саморезы.

    Инструмент:

    1. Плотницкий — пила, шуруповёрт, угломер.
    2. Слесарный — сварочный аппарат, электроды 3-4, болгарка.
    3. Верстак и струбцины.

    Порядок работы

    В первую очередь нужно выбрать место для лестницы и сделать проём. При необходимости подрезать и установить промежуточные балки в перекрытии — на 6-7 мм больше размера предполагаемой крышки. Далее по размерам люка нужно собрать саму крышку — из бруска и фанеры. Конструкция может быть произвольной, но должна быть надёжной (лучше проклеивать соединения). Брусок с одной из коротких сторон должен быть скруглён — чтобы не мешать крышке открываться.

    Сборка шарнирного механизма

    Это самый ответственный элемент конструкции. Для его изготовления понадобится: стальной уголок, пластина и полосы толщиной не менее 3 мм. Форма деталей понятна из схемы, но размеры места сверловки следует определить индивидуально, исходя из ситуации по месту. Изготовленные детали должны быть качественными, их следует зачистить и обработать кромки.

    1 — упорная пластина; 2 — уголок, вид сверху; 3 — короткая кулиса; 4 — длинная кулиса

    Ключевой момент — определение угла открывания. Этот угол очень важен и фигурирует в изготовлении пластины. Для того чтобы правильно его выставить, спроецируйте будущий марш на местности — протяните нитку и опытным путём (подбором наилучшего положения) установите нужный угол. Надёжно закрепите его на угломере — он будет нужен при изготовлении ступеней.

    Полученный угол нужно перенести на деталь, а именно на пластину. Для этого установить механизм в исходное положение, приложить угломер и двигать до момента, когда углы полки уголка и угломера совпадут. Затем разметить пластину по получившейся траектории и вырезать область хода детали.

    В пластине следует заранее высверлить отверстия для монтажа к балке. Собираем механизм на болтах через шайбы.

    После черновой сборки нужно примерить узел по месту, наживить и в точности воспроизвести процедуру открывания и закрывания люка. Если обнаружатся недостатки хода, исправьте их.

    Затем нужно изготовить ответный механизм. Он должен полностью повторять первый, но в зеркальном виде. Используйте струбцины и верстак — зажимая детали вместе, вы добьётесь полной идентичности размеров.

    Опытным путём произведите регулировку и окончательный монтаж. Крышка в открытом положении должна точно повторять угол, спроецированный шнуром.

    Изготовление секций

    Расчёт длины каждой секции:

    • 1-я — длина проёма минус 10%
    • 2-я — длина первой минус 10%
    • 3-я — длина марша минус сумма первых двух

    Предположим, что длина марша 2500 мм. Исходя из длины проёма 1200 мм:

    • 1-я — 1080 мм
    • 2-я — 972 мм
    • 3-я — 448 мм

    Размечаем целые доски согласно расчёту и переносим угол марша на тетивы.

    Внимание! Тетивы должны быть установлены зеркально! Учитывайте это при разметке и сверловке.

    На стыках секций сверлим отверстия Ø 25 — зеркально через одно.

    Все детали нужно качественно обработать шлифлентой, скруглить фаски, чтобы максимально приблизить качество к заводскому.

    Затем прорезаем по разметке канавки для ступеней. Древесину выбираем стамеской.

    Конструкция отдельных секций собирается на саморезах 65 мм с прессшайбой через столярный клей Д-3.

    Петли для коленьев можно сделать из той же полосы, что и механизм открывания. Для этого нарезаем 4 полосы по 160 мм и 4 по 120 мм, скругляем торцы. К четырем из них навариваем лапки до длины 160 мм с отверстием 8 мм. Должно получиться 8 одинаковых по длине деталей, но 4 из них со ступенькой.

    Отдельные пластины собрать в шарниры при помощи болтов.

    Сборка секций и монтаж лестницы

    Разложить на ровной плоскости и установить готовые секционные шарниры так, чтобы болты крепления попадали в отверстия в дереве. Шарниры установить на болты М8-10.

    После сборки первого колена проверьте систему на работоспособность. При необходимости устраните перекосы.

    Затем присоедините нижнее короткое колено и испытайте систему.

    Теперь лестницу осталось смонтировать в проектное положение — на крышку люка. Для монтажа используйте болты (саморезы не надёжны). Если после монтажа и испытаний всё работает без перекосов, конструкцию можно демонтировать для окраски. Используйте лаки и аэрозольную краску для металла.

    Впоследствии конструкцию можно усложнять и делать более удобной, добавляя к ней:

    1. Дополнительные шарниры для устранения люфта.
    2. Пружину для поддержания конструкции, чтобы сделать открывание легче.
    3. Замок-фиксатор.
    4. Поручни.
    5. Использовать декоративную отделку и дополнительное утепление.

    Готовый вид лестницы:

    Вопрос отделки и утепления решается по месту, исходя из потребностей. Отделать крышку можно любым материалом, который впишется в потолок. В основном это пластик — лёгкий, недорогой и имеющий дополнительную прослойку воздуха. Разница в цене между «домашним» и «магазинным» вариантом складной лестницы — около 90% (80-150 у. е.). Для работы потребовались только несколько новых досок, покрытие для них и метизы.

    Пространство между потолком и крышей в частных домах занимает чердачное помещение. Оно используется владельцами для хранения вещей, предоставляет возможность проводить осмотр и ремонт внутренней стороны кровельного пирога. Складная лестница, установленная чтобы попасть на чердак, может быть изготовлена своими руками. Переносные конструкции типа стремянки не всегда удобны и надежны. Стационарный вариант, который легко выдвигается при необходимости, а основную часть времени находится в сложенном состоянии, станет оптимальной моделью для небольшого пространства.

    1. По месту установки:
      • наружные – монтируются снаружи здания, недостатком является необходимость покидать помещение в любую погоду;
      • внутренние – размещаются в доме.
    2. По конструкции:
      • монолитные – винтовые или маршевые;
      • переносные – приставные, стремянки;
      • складные – раздвижные, раскладные, ножничные, откидные.

    Монолитные конструкции обеспечивают полную безопасность подъема на чердак. Но занимают полезную площадь комнаты. Переносные модели удобны как временный вариант, но для постоянного использования они не годятся из-за повышенной опасности травматизма. Оптимальным выбором считается складная лестница, которая занимает минимум места. Такая конструкция часто крепится на люк, она имеет компактные размеры, а изготовление ее своими руками позволит сэкономить средства.

    Особенности складных конструкций

    Трансформирующиеся модели имеют несколько вариантов исполнения, из которых можно выбрать подходящий для своего дома. При проектировании изделия следует учитывать не только размеры, но и особенности конструкции. Минимальное количество секций раскладной лестницы должно составлять 3 штуки. Модель, состоящая из 2 частей, потребует существенно увеличить размеры чердачного люка. Раскладная лестница опускается вручную, с использованием груза для утяжеления, или автоматически, с применением электрического привода.

    Разновидности складных чердачных лестниц

    Телескопическая модель состоит из частей, задвигающихся друг в друга. Материалом для нее служит алюминий, обладающий легкостью, прочностью, стойкостью к коррозии. Она компактная, функциональная, прослужит долгое время, но своими руками такое изделие изготовить сложно. Возможен вариант монтажа на люк готовой конструкции.

    Ножничная модель производится из металлических деталей. Она складывается по принципу гармошки. Прочная конструкция с удобными ступеньками имеет один недостаток – со временем в местах соединений появляется скрип. Предотвратить проблему позволит своевременное смазывание мест крепления.

    Ножничная лестница надежна и имеет красивый внешний вид

    Откидная лестница не будет занимать ни одного лишнего сантиметра. Она сложна в проектировании и монтаже. Ее ступени крепятся на тетиве карточными петлями, а в сложенном положении откидная модель фиксируется на стене.

    Выдвижная лестница на чердак состоит из нескольких секций, верхняя часть прочно крепится на люк, она равняется размеру крышки. Остальные секции соединяются специальной фурнитурой и шарнирами. При раскладывании они образуют ровный лестничный марш. Привести изделие в рабочее положение несложно, благодаря его подвижности. Отличие телескопической и раздвижной моделей в способе скольжения секций. В первом случае они размещаются одна в другой, а во втором – двигаются при помощи роликов снаружи по направляющим.

    Конструкция для подъема на чердак должна устанавливаться в месте, где она не будет создавать помех, обычно это холл или коридор. Раздвижная и складная лестница подгоняется под стандартные размеры, которые разработаны с учетом требований безопасности:

    • угол наклона конструкции составляет 65-75 градусов, большее значение сделает использование небезопасным, а меньшее потребует много места для размещения;
    • оптимальная ширина лестницы 65 см;
    • рекомендуемое количество ступеней – 13-15 штук;
    • длина конструкции должна составлять около 3,5 м, при увеличении она теряет жесткость и прочность, усложняются процессы опускания и подъема;
    • удобное для передвижения расстояние между ступенями – 19,3 см;
    • лестница, сделанная своими руками, рассчитывается на нагрузку до 150 кг;
    • безопасная толщина ступенек составляет 1,8-2,2 см;
    • горизонтальные перекладины монтируются параллельно полу, для безопасности их дополняют противоскользящими накладками.

    Чердачный люк тоже имеет стандартные размеры, его параметры – 120х70см, они обеспечивают беспрепятственный проход и минимальную потерю тепла.

    Материалы для изготовления

    К материалам, из которых своими руками изготавливается лестница, предъявляются требования по прочности и весу. Конструкция для частого использования в силу быстрого износа не выполнятся из дерева. Металл – оптимальный вариант для такого изделия, он обеспечит безопасную и долговечную эксплуатацию.

    Снизить общий вес лестницы, прикрепляемой на люк, позволит комбинация материалов. Из более легкой древесины изготавливают ступеньки. Используются бруски твердых пород дерева толщиной около 2 см. Для соединения изделий устанавливается металлическая или пластиковая фурнитура, последняя уменьшает трение деталей. В сложенном положении конструкция крепится на люк, что исключает самопроизвольное выпадение.

    Технология изготовления простой откидной конструкции

    Если люк располагается возле края перекрытия, то для подъема можно установить своими руками откидную лестницу из двух секций, которая будет опираться на стену. Основой для конструкции может стать готовое изделие, на трансформацию его потребуется около двух часов.

    Простая откидная лестница, которую легко сделать своими руками

    Инструменты для работы:

    • шуруповерт;
    • рулетка;
    • ножовка.

    Материалы:

    • деревянные бруски размером 2х3 см;
    • карточные петли;
    • саморезы;
    • крючок с петлей.
    1. Берется два бруска равных ширине лестницы. Один петлями крепится к верхнему краю, а второй прочно фиксируется внизу, обеспечивая устойчивость разложенной конструкции.
    2. Используемая лестница делится на две части – одна из них составляет 2/3 длины, а вторая 1/3. По намеченной линии выполняется аккуратный распил тетивы.
    3. Металлические петли прикручиваются для соединения секций. Обращайте внимание на то, как расположена фурнитура. Она должна обеспечить складывание нижней части лестницы под верхнюю.
    4. На стене под чердачным проемом фиксируется брусок, к которому крепится откидная конструкция.
    5. Для надежной фиксации в сложенном положении возле места распила вкручивается петля, а на стене в соответствующем месте устанавливается крючок.

    Достоинство такого изделия – простота исполнения своими руками, а недостаток – открытое расположение.

    Изготовление люка

    Если складная лестница размещается на крышке проема, она не видна из помещения и не станет помехой в интерьере. Простые чертежи помогут определиться с размерами люка и изделия. Измерив стороны прохода в чердачное помещение, начинают собирать люк своим руками.

    Необходимо подготовить следующие материалы:

    • бруски сечением 50х50м;
    • лист фанеры 10 мм;
    • клей ПВА;
    • крепеж;
    • дверная защелка с ручкой.

    От бруска отрезается две части равные длине проема и две аналогичные его ширине (120х70 см). Каждый край бруска выпиливается на половину ширины. Эти участки намазываются клеем ПВА и склеиваются между собой в прямоугольник. Для удержания точной диагонали на рамку крепятся прямоугольные треугольники из фанеры, называемые косынки. После высыхания клея бруски дополнительно соединяют саморезами, а косынки убирают. К заготовке прикручивается подготовленный лист фанеры. Конструкция примерятся к проему. Чтобы люк удерживался в закрытом положении, в него врезают дверную защелку. Фурнитура имеет удобную ручку, с помощью которой люк будет открываться.

    Сборка механизма открывания

    Изготовление своими руками механизма открывания люка – это достаточно сложный процесс, чтобы облегчить задачу, достаточно приобрести готовое изделие в магазине.

    Те, кто решил собрать всю конструкцию самостоятельно, должны приготовить металлический уголок, две полосы и лист металла.

    Чтобы не ошибиться с размером шарниров, они первоначально вырезаются из картона. После примерки, переходят к работе с металлом.

    1. На металлической полосе отмечаются места для крепления по шаблону.
    2. Высверливаются отверстия под болт диаметром 10.
    3. Детали собираются и наживляются болтами. Малкой замеряется выбранный угол фиксации лестницы, а затем детали раздвигаются на искомую величину.
    4. На металле обозначается участок, который при опускании перекрывается уголком. Эта область срезается. Убрав лишнее, детали обрабатываются для придания эстетичного вида.
    5. Второй механизм должен быть идентичен уже изготовленному. Для точного совпадения отверстий детали соединяют струбциной и сверлят.
    6. Вставив во второй механизм болты, его равняют по образцу, обрезая лишний металл.
    7. Готовые механизмы открывания устанавливаются своими руками на люк. Они буду создавать упор, фиксируя складную конструкцию под нужным углом.

    Обеспечить равномерное распределение нагрузки позволит монтаж второго шарнирного механизма, поддерживающего люк посередине. Потребуется: две металлические полосы шириной по 2 см, уголок и кусок металла. Уголок служит опорой механизма при открывании. К одной детали приваривается кусок металла, в который упирается вторая часть. При опускании люка шарнир будет раздвигаться, принимая часть веса конструкции.

    Деревянная лестница, делаем сами

    Проще всего изготовить конструкцию из дерева, материалом послужит доска 2,5х10 см. Изделие состоит их трех секций, первые две равняются по длине люку, а размер последней – расстояние, оставшееся до пола.

    Длина секций отмечается на двух досках, используемых для изготовления тетивы. Отметки должны зеркально повторять друг друга, поэтому перед работой заготовки соединяют скотчем. В намеченных местах сверлятся отверстия под петли, после чего доски распиливаются. Для придания привлекательности все деревянные детали шлифуются и покрываются двумя слоями лака. Металлические петли перед монтажом своими руками покрывают грунтовкой и краской.

    Под крепеж ступеней с внутренней стороны тетивы вырезаются отверстия глубиной в 5 мм. На них наносится клей ПВА, а затем выполняется фиксация саморезами. Следующий этап – соединение трех секций в общую конструкцию при помощи петель. Проверив возможность сгибания частей, лестницу закрепляют на люк. Верхняя секция изделия фиксируется на нем анкерами. Складная лестница на чердак готова.

    Вконтакте

    В большинстве случаев чердак применяется для хранения неиспользуемых и старых вещей. В прошлые времена мало кто мог осмелиться использовать его для жилого пространства. Сегодня же в погоне за каждым квадратным метром многие переустраивают чердачное помещение, делая жилую комнату. Соответственно, чердачная лестница в этом случае играет ключевую роль. В этой статье мы с разных сторон рассмотрим с вами изготовление этого предмета интерьера, и узнаем, какие существуют виды лестниц на чердак.

    Устройства и типы конструкций

    Лестницы устанавливаются как снаружи, так и внутри дома. Последний вариант обладает куда большими плюсами. Чтобы попасть в чердачное помещение, не нужно идти через двор. Следует выделить несколько видов конструкций лестниц:

    Монолитные.


    Складные чердачные лестницы.

    • Откидные.
    • Ножничные.
    • Телескопические.
    • Раскладные или рычажные.

    Переносные.

    • Приставные.
    • Стремянки.

    Что касается последнего варианта, то такие лестницы зачастую используются, как временные сооружения. Например, они применимы в тех случаях, когда чердаком приходится пользоваться не так часто. Переносные лестницы не так надежны.

    Если говорить о надежности, то здесь, безусловно, следует отметить монолитные лестницы, которые обладают широким маршем и надежными перилами. Но если у вас маленькое помещение, то вместить ее будет практически нереально. В подобных обстоятельствах идеальный вариант лестницы – выдвижная. Она отличается простотой эксплуатации, безопасностью и эргономичностью.

    Лестница-трансформер складная

    Преимущественно, лестница-трансформер производится из металла или дерева. Если эти два материала скомбинировать, то результат будет очень даже достойным. Например, марш лестницы делается из дерева, а важные узлы из металла: крепление, механизм и пружины. Дерево будет облегчать все сооружение, а металл добавлять прочность. Для изготовления деревянных элементов лучше применять твердые породы древесины.

    В некоторых ситуациях можно применять пластиковую фурнитуру. В процессе трансформации пластмасса нивелирует трение. По методу открывания раскладные лестницы бывают ручные и автоматические. Для легкого ручного открывания к лестнице прикрепляется груз.

    Главные требования, которые предъявляются для складных чердачных лестниц это компактные размеры и прочность. Не меньшую роль играет и эстетичный внешний вид сооружения.

    Раздвижная лестница с выдвижными маршами

    Большой популярностью пользуются ножничные лестницы. Ее производство выполняется только из металлических деталей. По-другому она называется «гармошка». Но они имеют ряд отрицательных качеств. Например, спустя время, лестничный марш будет издавать неприятный скрип, так как некоторые детали будут изнашиваться. Но это можно предотвратить, своевременно смазывая каждое рабочее соединение.

    Телескопическая лестница

    Данный тип конструкции состоит из секций, которые выдвигаются. В сложенном виде она занимает мало места, так как детали собираются одна в другую. Делаются они преимущественно из алюминия. Телескопическая лестница имеет высокую прочность.

    Секционная и шарнирная

    Она может иметь 1–4 секции. Первая закрепляется на крышке. Последующие секции соединены между собой и образовывают равномерный лестничный марш. Они оборудованы шарнирами и специальными петлями.

    Откидная

    Если у вас нет свободного места, откидная лестница имеет явные преимущества. В большинстве случаев она сложена в стене. По необходимости ее можно выдвинуть. Используя карточные петли, ступеньки закрепляют на тетиве. Когда она сложена, она прячется в стену.

    Общие требования к чердачным лестницам

    Следует упомянуть про стандартные размеры таких сооружений:

    • Допустимой шириной марша считается 650 мм.
    • Не рекомендуется изготавливать лестницу более 3000 мм в высоту. Это повлечет за собой меньшую жесткость конструкции, в результате чего может произойти несчастный случай. Кроме всего прочего, слишком высокую конструкцию будет проблематично складывать.
    • Ступеньки в количестве от 13 до 15 штук.
    • Между ступенями должен быть промежуток не более 19,3 см. В противном случае эксплуатация лестницы будет затруднена.
    • Ступенька должна иметь толщину от 1,8 до 2,2 см.
    • Стандартный угол наклона равняется 60–75°.
    • Вся конструкция должна выдерживать вес до ста пятидесяти килограммов.
    • Расположение ступенек только параллельно полу. Для полной безопасности на них можно наклеить противоскользящие накладки.

    Отдельно следует отметить и размер люка. Стандартным размером считают 120×70 см. Если проем будет меньше, то подниматься будет неудобно. При больших размерах люка будут большие теплопотери. Если ваш чердак отапливаться не будет, тогда люк должен быть паро- и теплоизолирован.

    Месторасположение чердачной лестницы

    Лестница не должна мешать проживанию в доме. По этой причине установка лестницы в кухне или в спальне будет нецелесообразной. Поэтому ее можно расположить, например, в коридоре, холле. Выбранное помещение должно быть соответствующего размера. В некоторых случаях такие лестницы используются в качестве детали интерьера, поэтому в некоторых случаях ее можно не прятать. Рекомендуется сделать предварительный чертеж, чтобы представить лестницу в вашем интерьере.

    Изготовление лестницы из двух секций

    Если вы хотите изготовить простую лестницу без сложных механизмов, то лестница из двух секций это идеальный вариант. Для ее изготовления вам потребуются:

    • Ножовка по дереву.
    • Рулетка.
    • Стремянка.
    • Карточные петли по ширине косоура – 4 штуки.
    • Брус – 2 штуки толщиной 2–3 см. По длине должен равняться ширине люка.
    • Петли, саморезы, крючок и анкера.

    При помощи петли короткий брус закрепляется на верхний конец лестницы. Второй, аналогичный отрезок бруска, на нижней части. Они должны закрепиться наискось, иначе будут мешать движению. Такая конструкция будет достаточно жесткой. После, отмеряете 2/3 лестницы и делаете аккуратный распил. При помощи металлических петель соединяете две части.

    Петли необходимо правильно закрепить, иначе лестница будет открываться в неправильном направлении.

    Теперь на стене под люком монтируйте верхний брусок. Чтобы в сложенном состоянии лестница не раскрывалась, можно использовать крючок. Для этого рядом с местом распила вкрутите петлю, а крючок на соответствующем расстоянии – в стену. Чердачная двухсекционная лестница готова!

    Одним из недостатков такой конструкции является то, что она всегда на виду. Но если приложить немного больше усилий, то своими руками можно соорудить лестницу, которая будет спрятана в люке.

    Прячем лестницу за люком

    Данный вид лестницы имеет три секции, но в этом случае она удачно расположится в люке. Прежде всего, определитесь с ее месторасположением. Например, проем имеет размеры 120×65 см. Тогда для предотвращения потери тепла люк следует вырезать на 7–8 мм шире с каждой из сторон. Для работы потребуется следующий материал:

    • Брусок сечением 50×50 мм – 2 длинных и 2 коротких.
    • Фанера, толщиной 10 мм.
    • Фанера, толщиной 4 мм, для изготовления косынки.
    • Клей ПВА.
    • Саморезы.

    На конце каждого бруска сделайте выпил на половину его толщины. После эти места промажьте клеем и соедините в паз все между собой в прямоугольник. Для прочности между собой можно дополнительно скрутить саморезами. Чтобы у вас вышла точная диагональ из фанеры 4 мм вырежьте косынку.

    Когда клей высох, косынки демонтируете и прикрутите лист фанеры 10 мм саморезами. Теперь примерьте конструкцию в проеме. Если все подходит, то измерения были выполнены точно.

    Для эстетичного вида в крышку врежьте дверную защелку. При помощи прикрученной ручки можно будет открывать люк на защелке.

    Механизм для лестницы с люком – шарнирный без пружины

    Один из важных узлов складной чердачной лестницы – механизм открывания. Самый простой метод заключается в его покупке. Но при желании сэкономить семейный бюджет его можно сделать своими руками.

    Для этого вам потребуется:

    • Уголок – 1 штука.
    • Кусок металлического листа.
    • Две полоски разной длины.
    • Болты М10.
    • Сверла.
    • Малка.
    • Лобзик.
    • Тески.
    • Струбцины.

    Технология изготовления:

    1. Первым делом делается чертеж на картоне лестницы. При этом следует указать приблизительный угол ее наклона в открытом состоянии.
    2. Теперь из картона вырезаете пример конструкции и отдельные детали. Это позволит подобрать правильную длину шарнира.
    3. На металлических полосках отмеряете отверстия для шарнира. Расстояния отмеряете согласно предварительным измерениям. Отверстие делается для болта М10.
    4. Эти детали собираете между собой и слегка стягиваете.
    5. Теперь замеряете нужный угол, используя малку. После чего раздвигаете механизм на нужный угол.
    6. На металле отмечаете область, которая при открывании будет перекрываться уголком. При помощи лобзика вырезаете ее.
    7. На этом этапе полосам придаете товарный вид. Закругляете углы и обрезаете лишнюю длину. Это позволит им не цепляться между собой и, соответственно, не мешать друг другу.
    8. После удаления лишнего металла уголок станет упираться в требуемом положении. Первый механизм готов!
    9. Для приготовления второго механизма скрепите между собой струбцинами каждую пару деталей. Это позволит сделать идентичную деталь. Просверлите отверстия.
    10. В готовое отверстие вставляете болт и просверливаете второе.
    11. Скрутив заготовки двумя болтами, ровняете их по длине и придаете одинаковую форму.

    По такому принципу делаете все части механизма. В результате у вас получится сделать две одинаковые части механизма.

    Когда механизмы готовы, их следует прикрепить к люку, который был сделан раньше. При этом следует примерить люк с механизмами к проему.

    В открытом положении люк не должен касаться стенок проема. В случае необходимости его можно отрегулировать. Чтобы все сооружение хорошо удерживалось, следует изготовить еще одну важную деталь. Для этого возьмите две полосы, ширина которых 2 см, а также уголок. К концу одной из полос приварите небольшой кусок металла. В качестве опорной площадки будет выступать уголок.

    Так, вы сделаете шарнир, который в открытом положении слегка будет сгибаться, но при этом выдерживать всю нагрузку. Кроме всего прочего, он должен полностью раскрываться. Это позволит равномерно распределить нагрузку, создаваемую шарнирной лестницей.

    Лестница из дерева на тетивах

    Сделаем лестницу из дерева . Возьмите дюймовую доску, шириной в десять сантиметров. Она пригодится для изготовления тетивы и ступенек. Первая секция делается ровно по длине люка, вторая – аналогично, а третья немного меньше. Что касается последней секции, то ее длина должна равняться оставшемуся расстоянию между полом и двумя секциями в разложенном виде. Здесь также необходимо будет воспользоваться малкой. Вымеряете наклон угла лестницы в ее разложенном состоянии. Эти измерения перенесите на доску и отметьте ступени. Это делается на двух длинных секциях. Эти линии следует наносить равномерно на две доски. Для этого их можно скрепить скотчем. Наносимые линии должны быть зеркальными. В местах, где будут шарнирные петли, просверлите пером на 25 отверстия.

    Отверстия должны быть с двух сторон досок, поэтому сначала делаете отверстия с внутренней стороны, а затем с внешней. Каждое отверстие отшлифуйте фрезером.

    Это придаст заготовам эстетичный вид. В местах соединения сегментов распилите доски.

    Нарежьте необходимое количество ступенек, отшлифуйте их. Для каждой ступени на тетиве сделайте небольшие отверстия в 5 мм. Всю же конструкцию собирайте при помощи клея ПВА и саморезов.

    Делаем металлические петли

    Чтобы соединить секции марша следует также изготовить петли. Благодаря их наличию лестница будет складываться и раскладываться, соответственно. Для этой цели необходимо будет взять металлическую полосу шириной в 2,5 см. Таких полосок нужно будет восемь штук. К четырем из них приварите небольшой кусочек аналогичной полоски. В каждой из них сделайте отверстия, которые будут использоваться для крепления лестницы.

    Теперь первый и второй сегмент лестницы уложите на ровную поверхность. Стык между ними должен быть достаточно плотным. Прикручивайте петлю так, чтобы болт шарнира стал в выемку по центру соединенных секций. С другой стороны ориентиром будет край тетивы. После прикручивания двух петель проверьте лестницу на предмет ее сгибания. Если все работает исправно, по такому же примеру соедините третий сегмент.

    Монтаж складной конструкции в проем

    Теперь осталась самая малость. Когда все изготовленные вами детали закончены и соединены между собой, можно приступать к монтажу в проем.

    Первым делом обработайте все металлические части грунтовкой для металла, краской из баллончика и нанесите два слоя лака на деревянные элементы.

    Когда вся конструкция высохла, остается закрепить ее анкерами в проеме на чердак. После продолжительных работ складная лестница готова! Фотоинструкцию вы можете найти в конце статьи.

    Как сделать откидную чердачную лестницу?

    На чердак или на изготовленную вами мансарду можно подняться, используя откидную лестницу. Для этого вам потребуется следующий строительный материал:

    • Для изготовления тетивы 2 доски. Толщина 30 мм, ширина 200 мм. Длина напрямую зависит от угла наклона лестницы и высоты перекрытия.
    • Доски для ступенек. Ширина 120 мм, толщина 30 мм, длина 500 мм.
    • На каждую ступеньку две карточные петли.
    • Саморезы.
    • Анкера.
    • Крючок для крепления конструкции на стене.

    Для успешной сборки лестницы до потолка верхний край стационарной тетивы не должен доходить на 550 мм.

    Итак, вся работа выполняется в такой последовательности:

    • Одну тетиву закрепляете анкером к стене. Само крепление должно быть жестким, так как на нем будет держаться вся конструкция.
    • Размечаете ступеньки. Положение первой отмечаете параллельно полу. Проводите отрезок, длина равна ширине ступеньки 120 мм.
    • Теперь проводите две параллельные прямые через концы отрезка параллельно краям тетивы.
    • Затем проводите перпендикуляр от конца первого отрезка.
    • От этой линии отступаете вправо на 10 мм и проводите линию параллельно перпендикуляру.
    • Точка пересечения этой линии с верхней, которая проводится параллельно к краю тетивы, определяет месторасположение следующей ступени. По такому принципу осуществляется разметка всех последующих ступеней.

    Чтобы ступени при складывании не терлись друг о друга, между ними необходим отступ в один сантиметр. Всю эту разметку переносите на вторую тетиву и крепите ступени в отмеченных местах. Что касается петель, то они должны располагаться на стационарной тетиве так, чтобы они в конечном результате подняли ступени вверх, а подвижную тетиву опустили вниз. Соответственно, в подходящих местах на стене монтируется крючок. Это, пожалуй, самый простой и быстрый метод изготовления откидной чердачной лестницы.

    Дело за малым

    Итак, мы рассмотрели с вами несколько вариантов изготовления чердачной лестницы своими руками. Безусловно, сначала может показаться что это немыслимая задача, но, приложив усилия и старания, можно сделать все. Оставляйте свои комментарии к этой статье и делитесь своими впечатлениями!

    Фото

    Многие собственники частных домов для того чтобы попасть в чердачное помещение, используют приставную или стационарную лестницу, установленную на улице. Безусловно, в целях безопасности подобная лестница вполне оправдана, и никогда лишней не станет. Однако для использования в зимний период, и особенно в тех случаях, когда на чердаке обустроено хозяйственное или даже полноценное жилое помещение, намного удобнее будет предусмотреть возможность входа прямо из дома.

    Но часто случается так, что стационарная конструкция внутренней лестницы требует весьма значительной площади, и оттого никак не может быть реализована на практике в условиях небольшого дома. Да и при достаточности площади вряд ли имеет смысл ее «транжирить», если чердак используется не постоянно, а лишь время от времени. Что предпринять? А выход есть – это конструкция- «трансформер», которая убирается по ненадобности в чердачное перекрытие. Итак, тема настоящей публикации: лестница раскладная на чердак своими руками — наиболее оптимальный вариант как для большого, так и для маленького частного дома.

    Общие сведения о раскладных лестницах на чердак

    Что говорят о достоинствах и недостатках подобных конструкций?

    Складные лестницы, если их конструкция продумана, отличается безопасностью и простотой эксплуатации — весьма удобны. Однако, есть у них и свои недостатки, о которых также необходимо знать заранее, приступая к подобной реконструкции одной из комнат дома .

    Итак, к преимуществам складной лестничной конструкции относят следующие моменты, которые значительно облегчат эксплуатацию чердачного помещения:

    • Возможность безопасного попадания на чердак в любое время, вне зависимости от сезона или текущих погодных условий.
    • Компактность и легкость эксплуатации качественной конструкции позволяет справиться с раскладыванием и складыванием лестницы всем жильцам дома, так как больших физических усилий не предвидится.
    • Конструкция в сложенном виде не занимает полезной площади как в жилом помещении, так и на чердаке. При отсутствии надобности лестница чаще всего убирается в проем чердачного перекрытия, экономя свободное пространство.
    • Люк в потолке, который необходим для размещения лестничной конструкции, при качественной отделке снизу абсолютно не портит внешнего вида потолочной поверхности.
    • При приобретении готовой конструкции, вполне можно выбрать модель с электроприводом. Это, безусловно, чрезвычайно удобно, так как при необходимости привести лестницу в рабочее состояние или убрать ее — вообще не придется прилагать никаких усилий. Однако, чтобы установить этот вариант лестницы, придется пригласить специалиста. Да и стоят такие комплекты – весьма немало.

    К недостаткам установки данной конструкции в чердачное перекрытие можно отнести следующее:

    • Как бы то ни было, складные лестницы, в отличие от , далеко не всегда соответствуют критериям максимального удобства в плане крутизны подъема , количества и размера ступеней.
    • Исходя из первого пункта, напрашивается второй — подъем и спуск по таким лестничным конструкциям все же требует внимательности и особых мер предосторожности. В особенности это будет касается детей, людей старших возвратов или имеющих некоторые ограничения физических возможностей.
    • Как бы плотно люк ни входил в вырезанный под лестницу проем , он все равно лишит перекрытие герметичности. Поэтому, чтобы не допускать попадания в жилые комнаты холодного воздуха сверху (или, наоборот, горячего – в период летнего зноя), помещение чердака придется утеплить. Это, безусловно, ведет к дополнительным расходам. Правда, можно рассмотреть эту проблему с другой стороны. Если на чердаке планируется обустроить хозяйственное или жилое помещение, то в нем, так или иначе, необходимо проводить термоизоляционные работы на скатах кровли и выполнять настил полов с

    Критерии, которым должна соответствовать складная лестница

    Чтобы лестница эксплуатировалась долго и была безопасной для своих хозяев, она должна соответствовать некоторым критериям, вне зависимости от ее конструкции и материала изготовления.

    Цены на раскладные лестницы

    раскладная лестница

    К таким качествам изделия можно отнести:

    • Прочность материала изготовления, всех креплений и соединительных узлов.
    • Легкость конструкции по своей массе. Это важно не только для удобства эксплуатации лестницы, но и для того, чтобы она в сложенном виде не давала чрезмерной дополнительной нагрузки на чердачное перекрытие.
    • Простота в эксплуатации – с процессом приведения лестницы в «боевую готовность» и ее складыванием должен справиться любой взрослый член семьи.
    • Складывающие лестницу шарнирные или иные узлы и приспособления должны функционировать легко, без даже минимальных затруднений.
    • Если лестница будет эксплуатироваться постоянно, ввиду того, что на чердаке предполагается расположить часто используемое помещение, то изделие лучше сделать самостоятельно или же заказать хорошему мастеру, чтобы быть уверенным в ее надежности , а значит, в своей личной безопасности.

    Почему лучше будет изготовить лестницу самостоятельно?

    Сегодня на строительном рынке представлено немалое количество моделей разных производителей. Они, как правило, достаточно удобны в использовании, но если их эксплуатируют не особо интенсивно. Если же лестница будет раскладываться и складываться по нескольку раз в день, то потребуется более прочный механизм, так как предлагающиеся изделия могут не выдержать столь интенсивной эксплуатации из-за того, что каждое из них рассчитано на определенный «моторесурс».

    Готовые лестницы практически всегда имеет небольшой угол уклона относительно вертикали. То есть производитель делает их слишком крутыми, поэтому по ним неудобно подниматься и спускаться, особенно удерживая в одной руке определенный груз, а другой — подстраховывая себя. Причины, как видно, весьма значимые, и оттого многие владельцы домов предпочитают не покупать готовые комплекты, а монтировать их самостоятельно по собственным чертежам, рассчитывая их под собственный вес и оснащая прочными механизмами.

    Основные типы складных лестниц на чердак

    Прежде чем приобретать или изготавливать складную лестницу, необходимо определиться с ее конструкцией, так как их существует несколько. Итак, разработаны и изготавливаются в промышленных масштабах и самостоятельно следующие виды лестниц: выдвижные, раскладные пружинные, телескопические, складные с упрощенной конструкцией, простые складные компактные лестницы.

    Выдвижная или раздвижная лестница

    Выдвижная конструкция лестницы может состоять из двух или трех секций, в зависимости от высоты расположения чердачного перекрытия.

    • Первый вариант

    Верхняя секция конструкции с помощью металлического фланца закрепляется на поперечной доске, формирующей короб проема , обустраиваемого в чердачном перекрытии. Каждая из секций при сложении лестницы, вдвигается в расположенную выше часть, как по рельсу. Собранные вместе секции лестницы переводятся в горизонтальное положение и укладываются на полы чердачного помещения. Люк в данной конструкции может быть закреплен к самой верхней и короткой секции, и в этом случае при закрытии люка будет скрыта и вся лестница. Люк также может закрываться и отдельно, то есть сначала на чердак отправляется лестница, а затем закрывается люк.

    1 — Балка чердачного перекрытия.

    2 — Винтовой фланец.

    3 — Выдвижные секции лестницы.

    4 — Поворотный механизм.

    На этой иллюстрации показан принцип работы выдвижной лестницы. Однако, совершенно очевидно то, что она может подойти лишь в том случае, если чердак не используется в качестве жилого помещения и посещается достаточно редко, а не постоянно.

    • Второй вариант

    Еще один вариант раздвижной лестницы, состоящей из двух секций — короткой, закрепленной на крышке люка, и длинной, которая после раскладывания будет упираться в поверхность пола комнаты.. Этот вариант также подойдет для чердака, используемого в качестве хозяйственного помещения. Так, если необходимо попасть на чердак, люк открывается, а вместе с ним опускается и лестница. Затем, из сложенной конструкции выдвигается ее нижняя часть до упора в пол.

    При раскладывании лестницы, освобождается место прохода на чердак. В готовых, заводских вариантах раздвижных или раскладных лестниц люк оснащен собственной термоизоляцией. А по контуру проема установлен уплотнитель, чтобы теплый воздух из помещения не уходил через зазоры вокруг потолочного люка. О подобных методах минимизации тепловых потерь нельзя забывать и при самостоятельном изготовлении лестницы .

    Раскладная лестница

    Раскладная лестница отличается от раздвижной тем, что ее секции не задвигаются одна в другую, а складываются между собой. Это обеспечивается специальными шарнирными механизмами, установленными в узлах соединения пролетов . Сложение конструкции происходит «по принципу гармошки». Верхняя секция закреплена на панели-люке, на нем же установлены складные поручни, которые облегчают подъем на верхний этаж или чердак.

    Преимущество этой конструкции заключается в том, что она не занимает места больше, чем проем в перекрытии, так как полностью прячется в специальный короб, который и обрамляет открывающийся люк. Поэтому , поднявшись на чердак, лестницу можно поднять, чтобы она не мешалась на нижнем этаже, а для того, чтобы случайно не наступить на люк, находясь наверху, можно предусмотреть верхний прочный люк или же ограждение проема .

    Цены на лестницы

    лестница

    На расположенной выше схеме представлена готовая конструкция, одна из тех, что предлагаются в специализированных магазинах. Однако, ориентируясь на нее , вполне можно изготовить лестницу и самостоятельно. Как это сделать — подробно будет рассмотрено в представленной ниже таблице-инструкции.

    На схеме виден короб, обрамляющий проем . Он оснащается эластичной резиновой прокладкой, благодаря которой люк плотно, без зазоров, будет прижат к внутренним стенкам короба.

    Люк показанной конструкции изготовлен из ДСП , но, изготавливая подобную лестницу самостоятельно, её вполне можно заменить на доски, собрав из них щит. Для этой цели рекомендуется выбрать легкую пористую древесину, например, липу или сосну.

    Деревянные ступени оснащены противоскользящим покрытием. При самостоятельном изготовлении лестницы можно с помощью фрезера на ступенях вырезать углубления, в виде двух-трех канавок, проходящих по всей длине их поверхности.

    Ступени фиксируются в боковых стойках секций лестницы с помощью соединения «ласточкин хвост», которое более надежно , нежели прямые шипы.

    Металлические лестницы ножничного типа

    Еще один вариант складной конструкции — это так называемая ножничная лестница, которую изготавливают из металла. Как правило, для этой цели используется алюминий, в силу своей небольшой массы. Конструкция зарекомендовала себя довольно неплохо, особенно для тех случаев, когда чердак приходится посещать достаточно часто.

    К достоинствам этого типа лестниц можно отнести и ее универсальность. Имеется в виду то, что модули, формирующие ступени, могут быть растянуты «на полную», если в помещении высокий потолок, или же сжаты до определенного уровня, конечно. Главное, чтобы нижняя ступень упиралась в пол. Таким образом, лестница рассчитана на определенный , и весьма немалый диапазон высоты потолка.

    В сложенном состоянии такая лестница достаточно компактна и не выходит за пределы предназначенного для нее короба, устанавливаемого в толщину чердачного перекрытия.

    Недостатком подобной ножничной конструкции можно считать то, что для ее установки и сложения необходимо приложить определенные усилия. Это может представить проблему для некоторых жильцов дома, не обладающих необходимыми физическими данными.

    Самостоятельно изготовить такую лестницу достаточно сложно, так как требуется точнейшая подгонка металлических деталей, а сама конструкция изобилует шарнирными соединениями. Да это и невыгодно , так как материал для самостоятельного изготовления наверняка обойдется в сумму ничуть не меньшую, чем стоимость уже готового изделия.

    Сделайте себе чердачную лестницу на чердаке, лестницу, спускаемую вниз чердачную лестницу на чердак, выдвижную чердачную лестницу на чердак

    Вверху: чердак лестница чердак спуск

    Я только что получил электронное письмо о том, как сделать деревянную опускающуюся чердачную лестницу или выдвижную лестницу своими руками.

    Переоборудование чердака — это очень хороший проект реконструкции и ремонта, и некоторые работы можно выполнить самостоятельно. Другие, более важные детали (например, лестницы на чердаке или лестницы) купить легче, так как они лучше производятся на заводе, так как безопаснее .Изготовление таких вещей также требует очень много времени. Шкафы, двери, окна, мебель — все это лучшие и более выгодные проекты в области деревообработки.

    У нас есть новая страница о переоборудовании чердаков и чердаков, для комнат или складских помещений>

    Рабочие, передвижные чердачные лестницы трудная работа для новичка , так как вам понадобятся очень точные деревянных деталей , а также металлические кронштейны и металлические петли и т. Д. Было бы проще купить набор тянущихся вниз лестницы на чердак, так как они довольно дешевые (около 100 фунтов стерлингов)!

    У меня на чердаке есть убирающаяся лестница, она дьявольски сконструирована и выдерживает много ударов, когда ее опускают и поднимают обратно.Лестница скользит обратно в блок и утончает петли обратно в потолок, так что ни одна из них не торчит, позволяя люку аккуратно закрыться.

    На самом деле, она иногда застревает, и это одна из чердаков правильной марки мансардных лестниц, и она была установлена ​​профессиональными строителями, когда они ремонтировали чердак.

    Люк — более простой проект, поэтому, возможно, начнем с люка и посмотрим, как он пойдет. В любом случае вам понадобится чердак или чердак.

    Отверстие для люка необходимо прорезать в потолке, избегая балок, или укрепить балки, иначе ваш потолок упадет вниз . Потолок с люком и лестницей потребует на больше движения и веса , так как это зона действия для новой лестницы на чердак.

    Вес может быть высотой не только человека, но и того, что он несет, например, тяжелого ящика или мебели, что может быть довольно тяжелым и неудобным, что создает большое вращательное движение с приложением крутящего момента к деревянной лестнице. , арматура, конструкция люка и т. д. к балкам и перекрытиям.

    Если у вас получится с люком, а на распашной двери с замком или защелкой, то вы можете переходить к самой лестнице. Если вы решились.

    Вам понадобится настоящая мастерская с разметочным столом и точными измерениями, иначе ваша лестница никогда не выровняется. Выдвижная лестница подразумевает либо складную конструкцию, либо раздвижную. И то, и другое сложно сделать, но возможно. Металлические изделия (кронштейны, петли, защелки и т. Д.) Должны быть очень аккуратно размещены. Если у вас есть навыки работы с деревом, пилы, инструменты и подходящие столы для этого, это можно сделать, но…

    БЕЗОПАСНОСТЬ

    Здесь много опасных зон:

    На карту поставлена ​​целостность вашего потолка.
    Это может быть опасно или, по крайней мере, очень дорого исправлять.
    Лестница может сломаться или покрутиться, и вы упадете, возможно, прямо с лестничного колодца.
    Выдвижной механизм может заклинить или сломаться.
    Повторяю: вы можете упасть и получить серьезные травмы или даже умереть — несчастные случаи при падении часто заканчиваются смертельным исходом.

    Я увлекаюсь проектами «сделай сам», но не уверен, что выдвижная мансардная лестница на чердак — хороший вариант, если только вы не обладаете достаточным опытом, так как работа сложная, требует высокой точности в строительстве, включает в себя движущиеся детали из металла, работающие под высоким давлением, и имеет серьезные, возможно, фатальные последствия, если что-то пойдет не так, и есть множество способов, как это может пойти не так.

    Так как хороший набор спускаемых лестниц со всеми металлическими деталями и инструкциями можно купить примерно за 100 фунтов стерлингов Великобритании, лучше купить. Я недавно установил отличные лестницы на чердак от крупного британского дилера DIY, они были в порядке, но даже они иногда застревают. Строитель может подобрать их правильно, и у них есть профессиональная страховка, так что вы можете подать на них в суд (если они плохо подогнаны), если вы упадете и сломаете шею, или потолок рухнет.

    Все советы здесь без гарантии.В любом случае мой совет: найдите более безопасный и простой проект.

    Если вы хотите, чтобы у вас были возможности, инструменты и возможности, см. Как установить лестницы и лестницы на чердак>

    Выбор подходящей мансардной лестницы

    Выбор подходящей лестницы на чердак для вашего дома может показаться простым делом, но есть несколько вещей, которые следует иметь в виду, прежде чем принять решение о ее приобретении. Большую часть времени наших клиентов беспокоят монтажные размеры, высота потолка и различия в материалах чердачных лестниц.

    В этой короткой статье рассматриваются эти конкретные вопросы, поэтому вы можете легко выбирать между всеми доступными вариантами. Помните, что приобретение правильной лестницы на чердак для ваших нужд очень важно, вы не хотите быть одним из тех домовладельцев, которые сделали неправильный выбор и почти никогда не используют свое чердак.

    Выберите правильное расположение чердачной лестницы

    Важно учитывать повседневное использование помещения под чердачной лестницей.Например, установка его в гараже может затруднить необходимость всегда вытаскивать машину из гаража, чтобы получить доступ на чердак. Это, в свою очередь, может сделать чердак менее часто используемым и, в конце концов, неоптимальным вложением средств.

    Также убедитесь, что пространство, ведущее к чердачной лестнице, достаточно комфортно, чтобы нести все типы предметов, которые вы принесете на чердак.

    Выберите подходящую чердачную лестницу Габаритные размеры проема

    Примерное открытие — это длина vs.габариты ширины лестницы при установке на мансардном этаже. Черновой проем для полноразмерной чердачной лестницы должен быть не менее 22,5 на 54 дюйма. А вот чердачные лестницы Louisville Ladder варьируются от

    .
    • Классический размер 22,5 x 54 дюйма
    • Средний размер, 25,5 x 54 дюйма
    • Большой размер, 30 x 60 дюймов

    Подумайте о том, как вы собираетесь использовать чердак и какие предметы (например, размер коробок, фонарей и праздничных украшений) вы будете там размещать.Чем больше проем чердака, тем легче его будет использовать, но это баланс между использованием, вашим бюджетом и тем, как часто вы собираетесь его использовать.

    Выберите подходящую высоту потолка чердачной лестницы

    Теперь пора измерить высоту потолка до пола. Чердачные лестницы различаются по длине, и вам нужно купить подходящий вам размер. Чердачные лестницы Louisville Ladder можно регулировать по разной длине, чтобы вам было еще проще выбрать то, что вам нужно.

    Например, наша алюминиевая чердачная лестница AA2210 имеет от 7 футов 8 дюймов до 10 футов 3 дюймов, что означает, что если высота вашего потолка находится между этими цифрами, это правильный выбор для вас.

    Одна важная вещь, на которую следует обратить внимание: Louisville Ladder не делает лестницы для потолков высотой ниже 7 футов или больше 12 футов.

    Выбор подходящего материала чердачной лестницы

    Несмотря на то, что Louisville Ladder производит лучшие в своем классе чердачные лестницы, есть несколько различий между алюминиевыми чердачными лестницами и деревянными чердачными лестницами.

    Алюминиевые чердачные лестницы:

    • Легкий
    • Сильный
    • Влага и ржавчина маловероятны

    Деревянные чердачные лестницы:

    • Прочный и прочный
    • Цена ниже
    • Может быть более подвержен влиянию влажности и изменения температуры, в зависимости от конструкции чердака и колебаний температуры в течение года.

    Теперь, когда вы знаете основные шаги по выбору подходящей лестницы для вас и вашего дома, следующим шагом будет установка! Посмотрите наше простое видео по установке чердачной лестницы.Мы будем сопровождать вас на каждом этапе процесса и помочь вам ничего не упустить.

    Если вы хотите получать электронное письмо, когда мы публикуем подобные полезные статьи, подпишитесь на нашу рассылку! Мы будем отправлять вам одно или два электронных письма в месяц, максимум, никогда не спамить и не делиться вашей информацией с кем-либо. А также вы первым узнаете о наших акциях и специальных скидках!

    Стоимость установки лестницы на чердаке — Модернизированный дом

    Чердак может легко превратиться в запущенную часть дома.Чаще всего это происходит потому, что чердак — это практически отдельная часть жилого помещения. Доступ к чердакам во многих домах затруднен, и они в основном используются для хранения вещей.

    Не стоит пренебрегать собственным чердаком. Сделать его более доступным можно с помощью спусковой лестницы.

    Средняя стоимость установки откидной мансардной лестницы составляет 540 долларов США. Домовладельцы тратят в среднем 360 долларов на оплату труда по установке откидных чердачных лестниц. Установка двери на чердак стоит еще 120 долларов, а разрешения стоят в среднем 400 долларов.

    Улучшение доступа на чердак с помощью спусковой лестницы будет стоить больших денег. Узнайте больше обо всех связанных с этим расходах, продолжая читать это руководство по расходам.

    Средняя стоимость установки вытяжной мансардной лестницы

    Расход Ценовой диапазон
    Комплект для вытяжной лестницы на чердак 120–1000 долларов
    Затраты на оплату труда 360–720 долл. США
    Дополнительные услуги 400–640 долларов

    Стоимость подъема чердачной лестницы

    Построение собственной лестницы на чердаке может оказаться непростой задачей.Вы, конечно, можете сделать это, если у вас есть свободное время. Просто знайте, что такой проект отнимет у вас много выходных.

    Проще просто купить набор спускаемых чердачных лестниц. Опустить вниз чердачные лестницы или складные чердачные лестницы, как некоторые их называют, легко найти. Вы можете найти готовые к установке комплекты в Интернете или в хозяйственных магазинах.

    Итак, какой комплект лестниц вам следует приобрести? Обратите внимание на факторы, описанные ниже, чтобы вы могли выбрать правильный комплект для своего дома.

    Длина

    Пожалуй, наиболее важным фактором при поиске подходящей чердачной лестницы является длина самого приспособления. Купите слишком длинную или слишком короткую лестницу, и вы потратите впустую свои деньги. Некоторые из более коротких чердачных лестниц простираются только до семи футов. Другие растянутся до 12 футов. Вы также можете найти длину от семи до 12 футов.

    Чтобы определить, какой длины должна быть лестница на чердак, достаньте рулетку и начните записывать некоторые числа.Вам нужно только определить расстояние от проема на чердаке до этажа прямо под ним.

    Грузоподъемность или номинальная нагрузка

    Установка лестницы на чердак не имеет смысла, если новое приспособление не может должным образом выдержать ваш вес. Чтобы избежать этой потенциальной проблемы, обратите внимание на грузоподъемность или грузоподъемность лестницы, которую вы хотите приобрести.

    Американский институт лестницы отмечает, что существует пять категорий рейтингов служебных обязанностей. Посмотрите их в таблице ниже:

    Тип лестницы Номинальная нагрузка
    Тип IAA 375 фунтов
    Тип IA 300 фунтов
    Тип I 250 фунтов
    Тип II 225 фунтов
    Тип III 200 фунтов

    При определении того, какой режим работы подходит вам, не забудьте учитывать не только свой вес.Вы также должны учитывать свою одежду и любые предметы, которые вы собираетесь нести по лестнице.

    Номинал нагрузки для чердачной лестницы, которую вы ищете, должен быть указан на этикетке с техническими характеристиками. Обратитесь к нему и узнайте, достаточно ли прочен рассматриваемый продукт, чтобы поддержать вас.

    Тип удлинителя

    То, как мансардная лестница выходит наружу, также может играть роль в ценообразовании. Вы не можете забыть об этом, просматривая доступные варианты.

    Складные чердачные лестницы — это, вероятно, то, о чем большинство людей думает, изображая спускаемые лестницы.Они предназначены для подключения к проему в мансардном этаже. Складные лестницы также являются одними из самых дешевых, так как некоторые комплекты стоят 120 долларов.

    Выдвижная чердачная лестница может быть прикреплена либо к стойке под чердачным полом, либо к балке в потолке. Ценники на эти опускающиеся чердачные лестницы очень похожи на складные.

    Лестницы ножничного типа имеют по бокам кронштейны. Эти кронштейны позволяют лестнице полностью выдвигаться при открытии. Лестницы ножничного типа довольно дороги. Даже самые доступные варианты продаются примерно за 600 долларов.

    Последними идут электрические лестницы на чердак. Электрические чердачные лестницы — это довольно круто, потому что ими можно управлять с помощью пульта или даже смартфона. Электрические чердачные лестницы, как правило, дороже из-за включенных в них необычных функций. Возможно, вам также придется заплатить дополнительно от 120 до 180 долларов, чтобы электрик правильно подключил его.

    Состав материала

    Неудивительно, что состав материала чердачной лестницы также повлияет на ее стоимость.В таблице ниже указаны диапазоны цен на чердачные лестницы в зависимости от их состава материала:

    Состав материала Ценовой диапазон
    Дерево 120–800 долларов
    Алюминий 120–240 долларов
    Сталь от 300 до 1000 долларов

    Многие люди предпочитают деревянные чердачные лестницы из-за их внешнего вида. Они так хорошо сочетаются с чердаком и окрестностями.Деревянные лестницы также ценятся за их прочность.

    Единственный реальный недостаток деревянных лестниц — их восприимчивость к факторам окружающей среды. Если вы живете во влажном доме, деревянная лестница может начать изнашиваться раньше, чем ожидалось.

    Домовладельцы, которым нужна чердачная лестница, которая может служить долго, не ошибутся, если выберут стальную лестницу. Они не поддаются воздействию влаги, а также могут долгое время противостоять износу. Стальные лестницы дороги, но вы можете утверждать, что они того стоят.

    Алюминиевые чердачные лестницы хороши тем, что они легкие, но при этом прочные. Они также относительно недороги по сравнению с другими вариантами. Известно, что алюминиевые лестницы изнашиваются быстрее, поэтому вам, возможно, придется раньше их заменить.

    Другие функции

    Давайте рассмотрим еще несколько особенностей, которые следует учитывать при покупке лестницы на чердак. Например, вы обязательно захотите проверить, насколько легко подниматься по лестнице. Угол лестницы и глубина ступенек повлияют на сложность вашего передвижения по приспособлению.

    Устройства безопасности — отличное дополнение к чердачным лестницам. Обратите внимание на такие элементы, как противоскользящие ступени, поручни и защелки, которые помогают стабилизировать лестницу. Вы также можете найти чердачные лестницы, которые предназначены для обеспечения некоторой формы огнестойкости. Найдите на лестнице специальный сертификат, в котором говорится, что это поможет предотвратить распространение огня.

    Добавление функций безопасности может сделать чердачную лестницу более дорогой. Тем не менее, доплачивать за более безопасное оборудование — неплохо.Ознакомьтесь с этими 40 идеями украшения лофта наверху.

    Затраты на оплату труда при установке откидной чердачной лестницы

    Найти подходящий комплект для откидной лестницы на чердак для вашего дома — это лишь половина дела. Теперь вам нужно найти профессионала, который займется установкой лестничного комплекта. Вы также должны помнить о стоимости найма профессионального установщика.

    Затраты на рабочую силу Почасовая ставка
    Нижняя оценка $ 60
    Опция среднего диапазона $ 80
    Оценка высокого уровня $ 90

    Установка опускающейся чердачной лестницы займет некоторое время.Даже если предположить, что ваш чердак в хорошем состоянии и работа может начаться немедленно, установка может занять шесть часов. 360 долларов — это минимальная сумма, которую вам придется заплатить за установку лестницы на чердак.

    Но в некоторых других домах работа сложнее. В этих местах установка займет не менее восьми часов. Эти домовладельцы могли получить счет за установку до 720 долларов.

    Факторы, влияющие на затраты на рабочую силу

    Не только продолжительность проекта может повлиять на то, сколько вам в конечном итоге придется заплатить.Есть и другие потенциальные расходы, которые могут увеличить ваш счет. Узнайте, что они из себя представляют, просмотрев раздел ниже.

    Структурные проблемы

    Ваш чердак в хорошем состоянии? Если это так, то установка может продолжаться без сучка и задоринки. Однако это касается не всех. Чердак обычно не является частью дома, где проводится плановое обслуживание. Из-за этого со временем он может прийти в негодность.

    Утечка в крыше могла размягчить половицы.В половицах также могут быть дыры из-за вредителей, которые время от времени обитали на чердаке. Многие другие проблемы могут привести к тому, что чердак окажется в неидеальном состоянии.

    Суть в том, что поврежденный чердак, как правило, не может поддерживать новое приспособление. Вам придется сначала отремонтировать чердак, прежде чем вы даже сможете подумать об установке этих спусковых лестниц.

    Установка двери чердака

    Возможно, вы начинаете полностью с нуля, когда дело касается спускаемых на чердак лестницы.Это означает, что у вас может даже не быть проема для лестницы.

    Хорошая новость в том, что вы можете доверить эту работу нанятому вами профессионалу. Изготовление проема и установка чердачной двери может занять от одного до двух часов. Это означает, что к вашему окончательному счету будет добавлено 120 долларов.

    Кстати, не все комплекты чердачных лестниц поставляются с панелью, которой можно закрыть проем. Если это так с купленным вами комплектом, то покрытие придется создать мастеру.За это вам тоже придется доплатить.

    Удаление чердачной лестницы

    Наличие уже установленных лестниц на чердак не обязательно означает, что вы сможете сэкономить деньги, если захотите их заменить. Вы даже можете в конечном итоге заплатить больше.

    Проблема здесь связана с процессом снятия чердачной лестницы. Чердачную лестницу нельзя просто отстегнуть с ее текущего положения и быстро снять. Снимать его нужно осторожно, иначе можно повредить мансардный этаж. Если это произойдет, вы можете столкнуться с еще более дорогим ремонтом.

    Весь процесс удаления может занять до двух часов. Домовладельцам, возможно, придется заплатить за то, чтобы убрать лестницу, столько же, сколько за создание проема. Тщательный выбор лестницы на чердак с первого раза имеет решающее значение, если вы хотите избежать неприятных расходов.

    Разрешения

    Домовладельцы не могут устанавливать спусковые лестницы на чердак, когда захотят. Получение разрешения часто является предварительным условием, прежде чем вы сможете установить такое важное дополнение, как это. Даже если у вас есть нынешний дом, вам все равно может потребоваться разрешение.

    Разрешение на такой проект может быть довольно дорогим. Ожидайте, что вы заплатите как минимум около 400 долларов.

    Связанные вопросы

    Стоит ли комплект чердачной лестницы с изолированной панелью?

    Просматривая доступные комплекты чердачных лестниц, вы можете обнаружить, что некоторые из них связаны вместе с изолированными панелями. Эти комплекты чердачных лестниц также, вероятно, будут дороже. Вам может быть интересно, стоит ли доплачивать за изоляционную панель.Чаще всего ответ на этот вопрос — твердое «да».

    Утеплить чердак — это почти всегда хорошая идея. Обшивка чердака утеплителем может сделать ваш дом более комфортным. Использование обогревателя или кондиционера позволяет достичь желаемой температуры в вашем доме. Изоляция может помочь сохранить эту температуру в течение длительного периода времени.

    Изоляция не только делает ваш дом более комфортным, но и помогает сократить счета за электроэнергию.Изоляция внутри вашего чердака позволит вам сократить использование обогревателя или кондиционера.

    Каждый кусочек изоляции помогает. Изолированная панель вдоль чердачного проема окажется особенно полезной с точки зрения сохранения температуры.

    Какие советы по безопасности при использовании подъемной лестницы на чердак?

    Лестница, ведущая вниз на чердак, не совсем похожа на обычную лестницу. Это потому, что их иногда труднее использовать. При использовании необходимо соблюдать осторожность.

    Лестницей на чердак может пользоваться только один человек. Не подвергайте лестницу чрезмерной нагрузке, поднимаясь вместе с другим человеком. Кроме того, не забывайте двигаться медленно, когда поднимаетесь или спускаетесь по чердачной лестнице. Эти шаги не способствуют быстрым движениям. Избегайте несчастных случаев, лазая осторожно.

    Вам также следует держаться как можно ближе к центру лестницы. Размещение слишком большого веса на одной стороне может поставить под угрозу устойчивость лестницы.Если это произойдет, возможно падение.

    Статьи по теме

    Гэри Эванс

    Гэри Эванс увлечен улучшением дома. Ему нравится узнавать, как внести улучшения самым простым, практичным и доступным способом. Модернизация домашней кухни — одно из его постоянных хобби. Гэри также является давним создателем контента и любит проводить свободное время, ухаживая за своим гидропонным огородом.

    Недавно опубликованные

    ссылка на Какова стоимость жизни в Айдахо vs.Калифорния? ссылка на Какова стоимость жизни в Калифорнии по сравнению с Огайо?

    Проверка откидных лестниц на чердаке — InterNACHI®

    Опускающиеся лестницы на чердак, также называемые чердачными опускающимися лестницами, представляют собой складные лестницы, которые постоянно прикреплены к чердачному полу. Жильцы могут использовать эти лестницы для доступа к своим чердакам без необходимости носить переносную лестницу.

    Домовладельцы, а не профессиональные плотники, обычно устанавливают на чердаке откидные лестницы.Свидетельство этого различия можно наблюдать в неизменно некачественной и опасной работе, которая редко соответствует стандартам безопасности. Некоторые из наиболее распространенных дефектных состояний, наблюдаемых инспекторами, включают:

    Соответствующие коды

    Издание 2009 года Международного строительного кодекса (IBC) и издание 2006 года Международного жилищного кодекса (IRC) предлагают рекомендации относительно доступ на чердак, хотя специально не спускаются по лестнице. Тем не менее, информация может быть интересна инспекторам.

    2009 IBC (Коммерческое строительство):

    1209,2 Чердачные помещения. Отверстие размером не менее 20 дюймов на 30 дюймов (559 мм на 762 мм) должно быть предусмотрено в любой чердачной зоне, имеющей высоту в свету более 30 дюймов (762 мм). Минимальная свободная высота 30 дюймов (762 мм) на чердаке должна быть предусмотрена у отверстия доступа или над ним.

    2006 IRC (Жилое строительство):

    R807.1 Доступ на чердак. Здания с горючим потолком или крышей должны иметь чердак для доступа к чердакам, площадь которых превышает 30 квадратных футов (2.8 м в квадрате) и имеют высоту 30 дюймов (762 мм) или более по вертикали. Проем с грубой рамкой не должен быть меньше 22 на 30 дюймов и должен располагаться в коридоре или в легкодоступном месте. В какой-то точке над отверстием для доступа должен быть предусмотрен минимум 30 дюймов (762 мм) свободного пространства на чердаке.

    Советы, которые инспекторы могут передать своим клиентам:

    • Не позволяйте детям заходить на чердак через чердак.Шнур, прикрепленный к чердачной лестнице, должен быть достаточно коротким, чтобы дети не могли до него дотянуться. Родители также могут заблокировать чердачную лестницу, чтобы для доступа к ней потребовался ключ или комбинация клавиш.
    • По возможности избегайте переноски больших грузов на чердак. Хотя правильно установленные лестницы могут безопасно поддерживать взрослого человека, они могут выйти из строя, если он несет, например, сумку, полную шаров для боулинга. Такие поездки можно разделить, чтобы снизить весовую нагрузку.
    • Замените старую шаткую деревянную лестницу на новую.Новые алюминиевые модели часто бывают легкими, прочными и простыми в установке.

    Таким образом, чердачные опускные лестницы подвержены ряду дефектов, большинство из которых связано с неправильной установкой.



    Черновая обработка проема для откидной чердачной лестницы | Руководства по дому

    Откидная лестница на чердак обеспечивает удобный доступ на чердак, не занимая места на полу под чердаком. В новых установках перед установкой чердачной лестницы требуется грубый проем.Часто это простая задача, которую вы можете выполнить самостоятельно, если вы планируете перед тем, как приступить к резке. Вам также следует ознакомиться с инструкциями по установке лестницы перед тем, как начать работу, чтобы убедиться, что нет необходимости в дополнительных приготовлениях.

    Осмотрите чердак, чтобы определить идеальное место для установки лестницы. Убедитесь, что нет никаких электрических установок или других препятствий, которые сделали бы использование чердачной лестницы трудным или небезопасным.

    Наденьте защитные очки, респиратор и рабочие перчатки, прежде чем приступить к резке грубого отверстия.

    Найдите балки потолка с помощью прибора для поиска стоек, а затем отметьте эти места на потолке карандашом.

    Вырежьте отверстие между метками шпилек с помощью молотка и стамески, чтобы можно было видеть балки.

    Измерьте ширину лестницы, которую хотите установить, и отметьте прямоугольник на потолке. Более короткие стороны измеряют ширину вашей лестницы и проходят перпендикулярно балкам. Более длинные стороны идут параллельно балкам.

    Обрежьте потолок по прямоугольным линиям с помощью ручной пилы или лобзика, но не прорезайте балки.Удалите весь потолочный материал и изоляцию в проеме.

    Заберитесь на чердак через проем по стремянке и отметьте край проема на верхней части балок на каждом из коротких концов.

    Вырежьте две доски того же размера, что и балки потолка, чтобы они подходили к балкам с каждого конца и доходили до следующей балки с каждой стороны.

    Расположите только что обрезанные доски перпендикулярно балкам с каждого конца так, чтобы они находились на расстоянии 24 дюймов от края проема.Забейте по три гвоздя через доску в каждую балку.

    Отмерьте 3 дюйма от краев на каждом конце и отметьте эту точку карандашом. В этом месте обрежьте балку с помощью ручной пилы, но не прорезайте нижний потолок.

    Измерьте расстояние по внутренней стороне прорезанных балок на каждом конце проема. Отрежьте до этой длины четыре доски того же размера, что и ваши балки.

    Поместите первую доску так, чтобы она проходила перпендикулярно разрезанным балкам с одного конца.Убедитесь, что он квадратный, а затем забейте по три гвоздя, расположенных на равном расстоянии друг от друга, через доску и в балку с каждого конца.

    Поместите вторую доску перед первой и закрепите ее так же, как и первую. Таким образом создается прочный двойной коллектор, к которому будет крепиться откидная сторона лестницы. Установите две доски на другой конец проема, используя тот же процесс.

    Измерьте расстояние между коллекторами по более длинным сторонам проема. Отрежьте доску такого же размера, как балки, на эту длину.

    Разместите доску вдоль стороны проема без рамы и закрепите ее на месте, забив три гвоздя через доски заголовка на каждом конце и в конец стрингера. Убедитесь, что гвозди достаточно длинные, чтобы пройти через обе доски заголовка и войти в новую доску как минимум на один дюйм.

    Ссылки

    Биография писателя

    Рене Миллер начала профессионально писать в 2008 году, работая на веб-сайтах и ​​в газете «Community Press». Она является соучредителем сайта для писателей On Fiction Writing.Миллер имеет диплом в области социальных услуг Колледжа Кларка в Бельвилле, Онтарио.

    Как изолировать чердак Лестница с откидным верхом

    Даже если чердак хорошо изолирован, складывающаяся лестница, обеспечивающая доступ, может быть основным источником потерь тепла. Они часто плохо запечатаны и представляют собой лишь тонкий кусок фанеры, чтобы не допустить выхода нагретого воздуха.

    Начните с проверки, плотно ли закрывается чердачная лестница, затем нанесите самоклеящуюся поролоновую прокладку по периметру, где фанерная дверь встречается с рамой, за исключением конца петли.

    После того, как проем загерметизирован, его можно дополнительно изолировать, построив пенопласт на чердаке для ограждения лестницы.

    Материалы для проекта стоят около 30 долларов. Вот что вам понадобится:

    Список материалов:

    • Жесткий пенопласт 1 — ¾ ”x 4 ‘x 8’ листов
    • Рулонная пленочная изолента 1-2” x 30 футов
    • 2 — ”x 17 Прокатная лента из вспененного материала для уплотнения воздуха
    • 1 — уплотнение трубки (опция)

    Обязательно используйте ленту из фольги, поскольку обычная изолента не выдержит высокой температуры на чердаке.

    Начните с измерения размеров проема.

    А по высоте лестницы выступают над мансардным этажом.

    Используя канцелярский нож с прямым краем в качестве направляющей, нарежьте полоски из пенопласта, чтобы сформировать стороны коробки. Для достижения наилучших результатов используйте новое лезвие, чтобы аккуратно разрезать пену. Сделайте полосы на дюйм или два шире, чем ступенька поднимается над чердачным этажом.

    Закончите пропил, согнув деталь и отрезав с другой стороны.

    Отрежьте полоски до нужной длины, чтобы сформировать коробку, используя квадрат для обрамления в качестве направляющей, затем соедините углы лентой из фольги. Также можно нанести каплю конопатки, чтобы сформировать лучшее уплотнение.

    Прикрепите уплотнительную ленту из поролона к верхнему краю коробки, чтобы обеспечить более плотное прилегание. Отрежьте кусок поролона размером с внешние размеры коробки для крышки. Приклейте крышку к верхней части коробки по одному из длинных краев лентой из фольги.

    Очистите пол вокруг чердачной лестницы, чтобы лента хорошо прилегала.Поместите коробку над отверстием, убедившись, что она квадратная.

    Прикрепите коробку к полу снаружи с помощью лент из фольги, затем протяните ленту по всему краю.

    Можно нанести валик уплотнения вокруг внутренней части отверстия, чтобы обеспечить лучшее уплотнение.

    Наконец, не забудьте закрыть крышку, когда покидаете чердак.

    Для тех, кто предпочитает приобретать готовое укрытие, палатки на чердаке и лестницы на чердаке доступны в нескольких размерах для разных проемов.

    Battic Door R-50 Крышка чердачной лестницы

    Описание

    Battic Door R-50 Крышка чердачной лестницы — это энергоэффективное изоляционное покрытие для опускающейся лестницы. Новые правила требуют, чтобы доступ на чердак был изолирован на том же уровне, что и на чердак.

    В комплект входит все необходимое для закрытия, герметизации и изоляции спускной лестницы. В комплект входит жесткая коробка (крышка лестницы), резиновое уплотнение, отражающий экран и изоляция из стекловолокна R-50, закрывающая верх коробки.

    Battic Door R-50 Крышка чердачной лестницы легко устанавливается без инструментов. Вставьте изоляцию в отражающий экран и поместите жесткую коробку крышки лестницы в отражающий экран, закрывающий изоляцию. Экран удерживает изоляцию коробки. Дополнительная изоляция (не входит в комплект) может быть добавлена ​​к сторонам или утеплена чердак до сторон комплекта покрытия лестницы. Покрытие лестницы вставляется между фермами. Доступен в 2 размерах, чтобы соответствовать большинству спускаемых лестниц любого размера и марки: 22 дюйма.x 54 дюйма и 25 дюймов x 54 дюйма

    Варианты крышки лестницы на чердаке:
    Лучший комплект (Добавьте свою изоляцию)
    Включает:
    — Крышка лестницы на чердак
    — Светоотражающий экран
    Светоотражающий алюминиевый экран скользит по крышке лестницы и герметизирует изоляцию. Он также обеспечивает отражающую поверхность, которая экономит энергию и отражает тепло. Светоотражающий алюминиевый экран блокирует до 97% лучистого тепла.

    Best Kit (с изоляцией R-50)
    Включает:
    — Крышка чердачной лестницы
    — Светоотражающий экран
    — Комплект стекловолоконной изоляции R-50
    Включает все необходимое для быстрой и простой герметизации и изоляции лестницы.
    Это наш самый популярный комплект. Самая высокая изоляция из ЛЮБОГО доступного комплекта. Самый быстрый и простой монтаж — БЕЗ ИНСТРУМЕНТОВ! Добавьте изоляцию по бокам или оставьте зазор между фермами. Мы ОРИГИНАЛЬНЫЕ и ЛУЧШИЕ, предпочитаемые подрядчиками.

    Требования Кодекса

    2015, 2018 Раздел N1102.2.3 IRC и 2015, Раздел IECC R402.2.4 2015, 2018 гласит: «Входные двери из кондиционируемых помещений в некондиционированные пространства (например, чердаки и лазейки) должны быть защищены от непогоды и изолированы до эквивалентного уровня. к изоляции на окружающих поверхностях.”

    Эти требования Кодекса означают, что спускная лестница на чердак или люк доступа теперь должны быть изолированы до того же уровня, что и остальная часть чердака (минимум R-30).

    Важно отметить, что чердачные лестницы R-5, R-10 не соответствуют требованиям — они должны быть изолированы минимум до R-30.

    Таблица размеров


    КАКОЙ РАЗМЕР BATTIC © ДВЕРНАЯ ЧЕРДАЧНАЯ КРЫШКА ЛЕСТНИЦЫ МНЕ НУЖНА?

    Крышка для лестницы на чердак Battic © теперь доступна в 2 самых популярных размерах складных лестниц на чердак.Обе модели Battic © Door Attic Stair Cover имеют глубину 13-1 / 2 дюйма и подходят как для деревянных, так и для алюминиевых складных чердачных лестниц.

    Модель 22 × 54 подходит для складных чердачных лестниц, рассчитанных на проемы от 22 ″ x 54 ″ до 22-1 / 2 ″ x 54 ″.
    Модель 25 × 54 подходит для складных чердачных лестниц, рассчитанных на проемы от 25 ″ x 54 ″ до 25-1 / 2 ″ x 54 ″.

    Если вы знаете производителя чердачной лестницы и номер модели, краткую справку можно найти в таблице ниже.

    В противном случае вам необходимо быстро измерить дверь на чердак.

    НАШИ КОМПЛЕКТЫ ПОКРЫТИЯ ЛЕСТНИЦЫ НА ЧЕРДАК ДОСТУПНЫ В 2 РАЗМЕРАХ:
    Все комплекты включают прочное покрытие лестницы и уплотнитель. Все комплекты легко устанавливаются за считанные минуты без каких-либо инструментов!

    Как определить правильный размер для вашей складной лестницы:

    Натяжной шнур — измерьте длину и ширину распашной двери (между обшивкой).

    Ширина 24 дюйма, длина 52 дюйма = Модель 25 × 54
    Ширина 21 дюйм x длина 52 дюйма = Модель 22 × 54

    Размеры являются приблизительными, ПОЖАЛУЙСТА, напишите или позвоните, если возникнут вопросы!

    Помните — Крышка лестницы чердака двери Battic © будет опираться на дверную раму лестницы чердака шириной 3/4 дюйма (не на структурный каркас дома или пол чердака).

    Если вы все еще не уверены, какой размер дверной крышки для лестницы на чердак Battic © подойдет для вашего конкретного применения, фактические размеры каждой модели двери Battic © следующие:

    Battic © Дверная крышка для лестницы на чердак Модель 22 × 54 :
    Подходит для складных чердачных лестниц, предназначенных для грубых проемов от 22 ″ x 54 ″ до 22-1 / 2 ″ x 54 ″ (фактический размер крышки 21 ″ в ширину x 52-1 / 2 дюйма в длину на 13-1 / 2 дюйма в глубину внутренние размеры, 21-5 / 16 дюймов в ширину x 53-1 / 4 дюйма в длину и 13-5 / 8 дюймов в высоту наружные размеры)

    Battic © Дверная крышка лестницы на чердак Модель 25 × 54 :
    Подходит для складных лестниц на чердак, предназначенных для грубых проемов от 25 ″ x 54 ″ до 25-1 / 2 ″ x 54 ″ (фактический размер крышки 24 ″ в ширину x 52-1 / 2 дюйма в длину x 13-1 / 2 дюйма в глубину внутренние размеры, 24-5 / 16 дюймов в ширину x 53-1 / 4 дюйма в длину x 13-5 / 8 дюймов в высоту внешние размеры)

    ЕСЛИ У ВАС ЕСТЬ ВОПРОСЫ, КАКАЯ МОДЕЛЬ ВАМ НУЖНА, НАПИШИТЕ НАМ СВОИ РАЗМЕРЫ ДЛЯ ПОДТВЕРЖДЕНИЯ! МЫ ОТВЕТИМ БЫСТРО.

    нажмите, чтобы отправить письмо

    ТАБЛИЦА С НОМЕРАМИ МОДЕЛИ ИЗГОТОВИТЕЛЯ

    (Пожалуйста, измерьте приблизительное отверстие, даже если вы не видите свою модель в таблице ниже — многие продукты, которые больше не производятся, не перечислены ниже)

    Производитель Складная лестница, модель Черновое вскрытие Battic © Модель двери

    American Stairways, Inc.

    Хаски 444, 544, 655

    22 ″ x 54 ″

    22 × 54

    American Stairways, Inc.

    Хаски 444, 544, 655

    25-1 / 2 ″ x 54 ″

    25 × 54

    Bessler Stairway Co.

    Экономия места

    22 ″ x 54 ″

    22 × 54

    Bessler Stairway Co.

    Экономия места

    25-1 / 2 ″ x 54 ″

    25 × 54

    Складные чердачные лестницы Century

    Premium Wood AET-89, AET-100, Windsor Wood BET-89, BET-100, Алюминий Supreme

    САТ-89, САТ-100

    22-1 / 2 ″ x 54 ″

    22 × 54

    Складные чердачные лестницы Century

    Дерево Премиум AE-89, AE-100, Дерево Виндзор BE-89, BE-100,

    Высший алюминий

    SA-89, SA-100

    25-1 / 2 ″ x 54 ″

    25 × 54

    Луисвилл Лестница

    серия Premium, S224P, L224P, серия Champion, CS224I, CL224I, CS224P, CL224P,

    Summit Series, AS226P, AL226P

    22-1 / 2 ″ x 54 ″

    22 × 54

    Серия Premium, S254P, L254P, Серия Champion, CS254I, CL254I, CS254P, CL254P,

    Summit Series, AS256P, AL256P

    25-1 / 2 ″ x 54 ″

    25 × 54

    Марвин Ко.

    Superior S-80, S-81, Atlas A-80, A-81,

    Титан Т-80, Т-81

    22-1 / 2 ″ x 54 ″

    22 × 54

    Superior S-100, S-101, Atlas A-100, A-101,

    Титан Т-100, Т-101

    Мемфисская складная лестница

    Excel, Imperial, Premier, Ultimate

    22 ″ x 54 ″

    22 × 54

    Excel, Imperial, Premier, Ultimate

    25 × 54

    Michigan Ladder Co.

    22-1 / 2 ″ x 54-3 / 4 ″

    Разное

    22-1 / 2 ″ x 54 ″

    A2208, A2210, W2208, W2210, Wh3208, Wh3210

    22-1 / 2 ″ x 54 ″

    A2508, A2510, W2508, W2510, Wh3508, Wh3510

    Руководство по установке

    ПОДХОДИТ МЕЖДУ ФЕРМАМИ! ОРИГИНАЛЬНОЕ И САМОЕ ЛУЧШЕЕ! ВЫБОР ПОДРЯДЧИКА!

    ОБЗОР ИНСТРУКЦИЙ ПО УСТАНОВКЕ

    • Крышка лестницы на чердак Battic Door легко и быстро устанавливается за считанные минуты без дополнительных инструментов!
    • В комплект крышки лестницы чердака Battic Door входит крышка лестницы чердака, комплект уплотнителей и набор инструкций по установке.
    • Крышка чердачной лестницы самоблокирующаяся — просто сложите ее в нужную форму! Самоблокирующиеся язычки надежно фиксируют концы крышки на месте — сборка
    • занимает всего минуту
    • Проверьте установку двери Battic Door на каркас складной лестницы чердака. Затем нанесите герметизирующую прокладку с клеящейся основой на верхнюю часть складной рамы чердачной лестницы.
    • Затем поместите крышку лестницы на чердак Battic Door на уплотнитель, когда вы покидаете чердак. Уплотнитель такой же ширины, как дверная рама чердака — просто дайте ему встать на место, и покрытие лестницы врастет в уплотнитель!
    • Вот и все — готово!
    • Крышка для лестницы на чердак с дверью Battic предназначена для уменьшения сквозняков и экономии затрат на электроэнергию за счет уменьшения переноса воздуха (сквозняков) между кондиционированным домом и не кондиционированным чердаком.Сама по себе изоляция этого сделать не может — нужно предотвратить нежелательную утечку воздуха. И крышка лестницы на чердак Battic Door делает это очень хорошо !!
    • Однако — чтобы максимизировать преимущества покрытия лестницы чердака двери Battic, при желании изоляционные свойства покрытия лестницы чердака двери Battic можно увеличить, добавив изоляцию к верхней части покрытия.

    Пошаговая инструкция по установке

    Все наши комплекты покрытий для лестниц поставляются с прочным прочным покрытием для лестниц.Верхняя часть лестничного покрытия весит более 350 фунтов — легкая, очень прочная и долговечная.

    В наш комплект BEST входит крышка лестницы, светоотражающий экран и изоляция R-50.

    Светоотражающий алюминиевый экран скользит по крышке лестницы и герметизирует изоляцию. Он также обеспечивает отражающую поверхность, которая экономит энергию и отражает тепло. Светоотражающий алюминиевый экран блокирует до 97% лучистого тепла.

    Простота установки. Соберите покрытие лестницы, а затем перенесите покрытие лестницы, светоотражающий экран и изоляцию R-50 на чердак.Окончательная сборка производится на чердаке, так как готовый комплект не пройдет по лестнице.

    Поместите изоляцию R-50 в отражающий экран.

    Затем вставьте крышку лестницы в светоотражающий экран.

    Когда вы войдете на чердак, просто поднимите и отодвиньте крышку лестницы. Никаких петель или молний, ​​которые мешали бы вам или сломались!

    Петли открывают боковые и верхние стороны крышки лестницы.

    Лестничное покрытие необходимо использовать для герметизации чердачных лестниц.Без покрытия лестницы между вами и окружающей средой нет ничего, кроме тонкого куска фанеры толщиной 1/8 дюйма! Энергетические нормы требуют, чтобы эти отверстия были герметизированы и изолированы — в противном случае они похожи на открытое окно в крыше, через которое все ваше тепло и кондиционер просто выходят из вашего дома — тратя энергию и обходясь вам круглосуточно.

    Крупным планом уплотнитель по периметру лестничного покрытия.

    Отраслевые эксперты

    Эксперты по утеплению согласны — крайне важно уменьшить утечку воздуха на чердак.Утечка воздуха уносит с собой тепло и влагу, тратя впустую энергию и приводя к потенциально серьезным проблемам с влажностью.

    «Герметичная конструкция здания — необходимое условие для экономии энергии, контроля давления и эффективности вентиляции. Улучшенная герметичность может быть достигнута за счет использования дверной крышки лестницы чердака Battic (c), заглушки камина и заглушки вентиляционного отверстия сушилки ».

    Энергетический кодекс

    , действующий в Северной Америке, требует, чтобы отверстия для доступа на чердаке были заделаны, герметизированы, герметизированы или иным образом закрыты, чтобы ограничить проникновение и эксфильтрацию.Это связано с тем, что утечка воздуха через трещины может привести к более высокому потреблению энергии для отопления и охлаждения дома, чем это необходимо.

    Ниже приведены цитаты из многочисленных опубликованных статей, документов, информационных бюллетеней и веб-сайтов.

    Из деп. США. Министерства энергетики (DOE) Управление строительных технологий — Информационный бюллетень — ATTIC ACCESS

    «НЕ ОСТАВЛЯЙТЕ ОТВЕРСТИЕ В ПОТОЛКЕ. Доступ на чердак дома, такой как чердачный люк, откидная лестница или дверь до колен, часто остается неизолированным, что представляет собой один из самых больших недостатков теплового барьера между чердак и кондиционированное пространство.Этот зазор в изоляции чердака увеличивает теплопотери зимой и приток тепла летом и делает жилые помещения в помещении некомфортными. Такие доступы часто не закрываются должным образом. Зазор в ¼ дюйма по периметру чердака может потенциально пропускать такое же количество воздуха, подаваемого через типичный канал отопления спальни (~ 100 кубических футов в минуту). Открытый доступ на чердак в доме приводит к утечке долларов за электроэнергию и делает дом менее комфортным ».
    «Доступ на чердак — большая дыра».

    «ЛЕСТНИЦЫ НА ЧЕРДАКЕ. Лестницы с подъемом вниз являются еще одним распространенным типом доступа на чердак.Рама для лестницы входит в грубый проем и оставляет зазор, очень похожий на дверь или окно, который необходимо закрыть ».

    «Чтобы изолировать доступ к чердачной лестнице, можно сконструировать легкий передвижной ящик, который можно установить над лестницей со стороны чердака. Изоляционные комплекты также можно приобрести у поставщиков оборудования для утепления или в местных магазинах бытовой техники ».

    От ZERODRAFT Professional Weatherization Materials и Canam Building Envelope Specialists Inc .: Домовладельцы — Думаете о новой крыше?

    «У вас мокрый чердак? Все больше и больше домовладельцев обнаруживают плесень, гнилую древесину, обледенение, коробление черепицы и преждевременные разрушения кровли.Иногда эти проблемы приводят к повреждению салона. Эти проблемы возникают из-за неконтролируемой утечки воздуха.

    Вот как утечка воздуха вызывает такие серьезные проблемы: теплый воздух в доме поднимается через протечки в потолке и стенах и попадает на чердак. Зимой теплый влажный воздух попадает в более прохладный чердак и конденсируется на деревянных балках. Дерево расширяется. Когда весной и летом на чердаке становится тепло, древесина сохнет и сжимается. Этот постоянный процесс может ослабить ногти и привести к короблению черепицы.

    1. Обледенение ведет к серьезным повреждениям.
      Тающий снег на крыше повторно замерзает по краям крыши и образует ледяные дамбы. Это приводит к тому, что тающий снег снова скапливается под черепицей и попадает на чердак, где приводит к повреждению потолка и стен от влаги. Таяние возникает из-за того, что теплый воздух поднимается изнутри дома, а также из плохо изолированных и / или плохо герметичных воздуховодов, расположенных на чердаке.

    2. Плесень очень вредна для здоровья.Это связано с респираторными проблемами и аллергией.
      Плесень — это то, о чем вы не узнаете, пока не подумаете о новой крыше — в конце концов, сколько людей когда-либо поднимаются на свои чердаки?
    3. Изоляционные материалы из стекловолокна и минерального волокна не только не решают эти проблемы, но и могут усугубить их .
      Большинство подрядчиков устанавливают изоляцию и вентиляцию, не обращая внимания на утечку воздуха, влагу и конденсацию.
    4. Если вы хотите продать свой дом, а потенциальный покупатель просит провести осмотр дома, вам может быть выставлен крупный счет.

    Каковы реальные причины и решения?

    Традиционно считается, что вентиляция крыши — это панацея. Это не так. Это может усугубить проблему. И вот почему: пассивная вентиляция не пропускает много воздуха через чердак. Зимой наружный воздух мало способен собирать влагу на чердаке. Исследование CMHC показывает это. Активная вентиляция имеет тенденцию втягивать на чердак больше теплого влажного воздуха. Этот воздух может вообще не покидать чердак; он часто остается и конденсируется на древесине, что приводит к появлению плесени, плесени и гниения.

    Как предотвратить эти проблемы?

    Следить за тем, чтобы тепло и теплый воздух, содержащий влагу из жилого помещения, не мог попасть в некондиционируемое пространство на чердаке.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
