Как сделать самодельный металлоискатель своими руками

Содержание

  1. О принципе действия металлоискателя
  2. Из чего сделать прибор?
  3. Сложный способ создания устройства
  4. Простой способ изготовления металлоискателя



1. О принципе действия металлоискателя

Прежде чем задаваться вопросом, как сделать самодельный металлоискатель своими руками, предлагаем ознакомиться с его принципом работы. Он основывается на законе магнитного притяжения. Есть две катушки: одна из них создает магнитное поле, которое направляется в почву, вторая служит приемником и воспринимает сигналы от находящихся в грунте металлических элементов. Катушку с блоком управления соединяет держатель, представляющий собой длинную штангу. Блок управления имеет плату, микродинамик и элементы питания. О находке пользователя оповещает тональный сигнализатор. Когда металлический предмет находится на глубине, доступной для генерируемого магнитного поля,  сигнализатор меняет тональность.

Это свидетельствует  о том, что находка близка к участку сканирования. На чувствительность прибора влияет размер катушки, создающей магнитное поле. Чем она больше, тем чувствительнее металлоискатель.

Знаний этого принципа и основ школьного курса физики вполне достаточно для того, чтобы собрать металлоискатель своими руками. Причем вам не нужно делать серьезных вложений. Большинство деталей можно найти дома и приобрести в магазине радиоэлектроники. А необходимый инструмент есть у каждого практичного хозяина. Перечислим, что же вам понадобится…



2. Из чего сделать прибор?

  • Плата из текстолита
  • Микросхемы
  • Резисторы
  • Транзистор
  • Конденсаторы
  • Выключатель питания (например, MTS-1)
  • Медный провод сечением 0,25 – 0,3 мм (без оболочки)
  • Медный провод сечением 0,5 мм (без оболочки)
  • Провод двухжильный для соединения блока и катушки
  • Низкоомные наушники (можно от плеера)
  • Разъем для наушников
  • Батарейка крона на 9 В
  • Пластиковый контейнер для блока управления
  • Изолента
  • Фольга
  • Черенок от лопаты
  • Саморезы

Из инструментов вам понадобится



3.

Сложный способ создания устройства

Есть множество способов изготовления металлоискателя своими руками – начиная от простых, на которые уходит всего несколько минут, и заканчивая сложными, требующими пайки компонентов плат. Сначала расскажем о методе, который заинтересует любителей радиотехники и умельцев, имеющих опыт пайки.

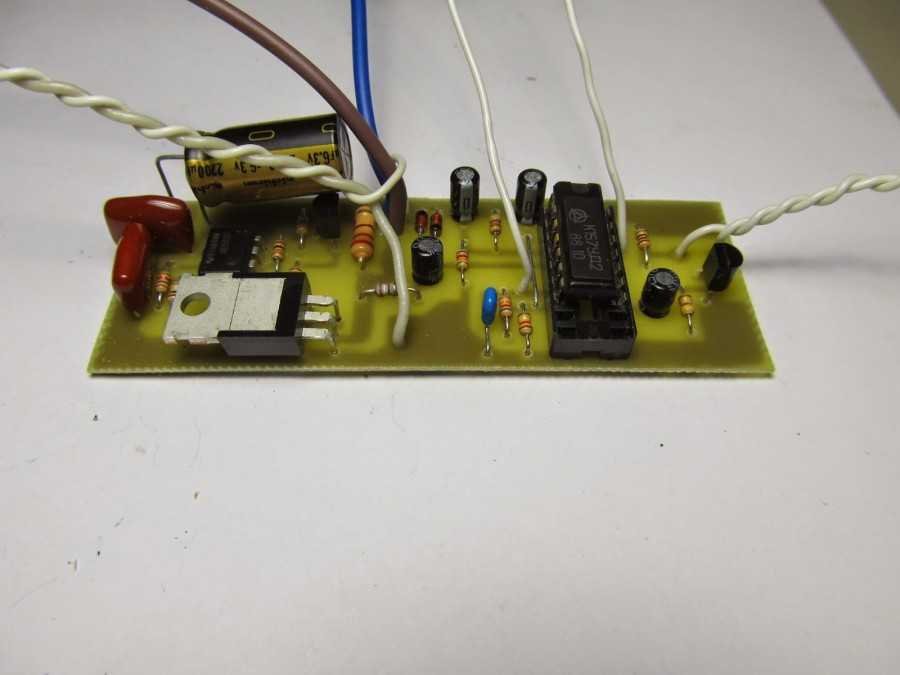

Собираем блок управления

В основе работы лежит плата с основными рабочими элементами. Во-первых, это поисковый генератор (его компоненты IC1.3, IC1.4, C3, R4, R5, R6), к которому будет подключена катушка. Во-вторых, эталонный генератор (его компоненты IC1.3, IC1.4, C3, R4, R5, R6). Он работает на той же частоте, что и поисковый. В-третьих, смеситель (собран на IC1.2) – именно на него будет поступать сигнал с генераторов. В-четвертых, фильтр (сконструирован на R3, C4), который принимает сигнал со смесителя и передает его без высокочастотных помех. В-пятых, есть усилитель (VT1), через который в наушники подается низкочастотный сигнал.

Помимо основных рабочих компонентов на плате предусмотрены: резистор для установки нужной громкости наушников (R2), переменный резистор для установки тональности (R4), усилитель звука с питанием от батарейки, стабилизатор напряжения (IC2) для питания микросхемы IC1.

Все компоненты платы припаиваются в соответствии со схемой. Важно, чтобы паяльник контактировал с выводами не более 1 секунды, чтобы избежать перегрева. Пример представлен на рисунке ниже.

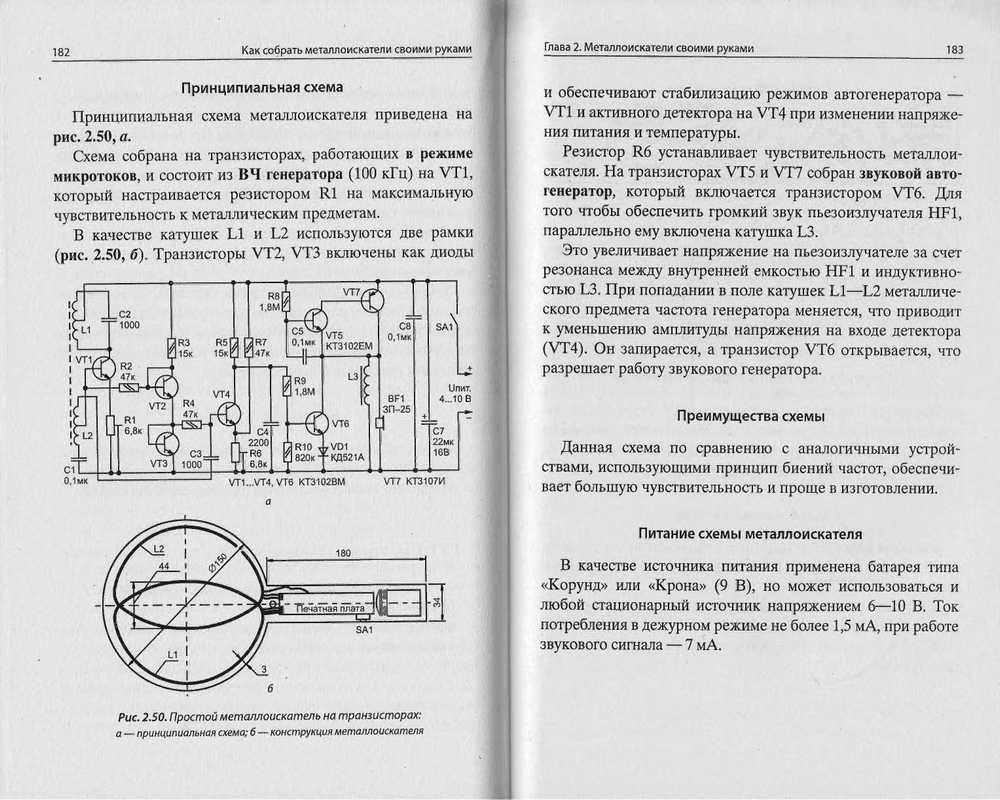

Схема самодельного металлоискателя

Совет: вы можете нарисовать плату в специальной программе, распечатать ее на глянцевой фотобумаге и перевести на заготовку из текстолита. Для этого приложите распечатку к поверхности платы и нагрейте утюгом. Для более глубокого пропечатывания рисунка можно прибегнуть к травлению в растворе соли. Только помните, что распечатывать нужно зеркальное отражение схемы.

Делаем поисковую катушку

Прежде чем делать катушку для металлоискателя, определитесь с ее размером.

Подумайте, какие именно предметы вы хотите искать. К примеру, для обнаружения арматуры и металлического профиля достаточно катушки диаметром до 90 мм. Если ваша цель – монеты и так называемое пляжное золото, диаметр катушки должен быть 130 – 150 мм. Для поиска металлолома больших размеров данный параметр увеличивается до 200 – 500 мм.
Возьмите любой цилиндрический предмет, подходящий по диаметру под будущую катушку. Начинайте обматывать его проводом диаметром в 0,25 или 0,3 мм. Нужно сделать 70 – 80 витков. К примеру, можно взять ведро и наматывать провод в нижней его части плотными витками. После этого получившийся моток снимают. Не забудьте оставить выводы с катушки – 2 провода длиной около 4 см. Полученный круг нужно плотно обмотать изолентой. Лучше сначала зафиксировать ее по окружности короткими отрезками – в 8 местах вполне хватит.

Следующим шагом будет изготовление экрана поисковой головки. Для данной цели подойдет фольга из электролитических конденсаторов. Перед использованием ее обязательно нужно хорошо промыть и просушить. Только потом можно будет наматывать на катушку. Делайте плотную намотку, а концы фольги закрепите изолентой – в процессе эксплуатации она не должна разматываться.  Не забудьте оставить отверстия для вывода проводов. Далее с провода диаметром в 0,5 мм требуется снять лаковое покрытие – для этого подойдет наждачная бумага. Затем поверхность провода следует облудить паяльником, после чего его используют для обмотки катушки по окружности с шагом между витками в 1 см.  Остается только вывод на 12 см. В местах выводов между началом и концом намотки оставляют зазор. Затем выполняют обмотку заготовки еще несколькими слоями изоляционной ленты. Вы получите катушку с 3 выводами. Последним шагом на данном этапе будет создание контактной площадки для крепежа. Возьмите небольшую пластину из металла и припаяйте ее к выводу от экрана.

Соединяем все составляющие

Плату помещают в пластиковый контейнер, который будет служить блоком управления.

Он крепится на черенке сверху. Можно прикрутить его саморезами. Лучше использовать деревянный черенок. Если же вы используете металлическую штангу либо рукоять из другого материала, то ее низ должен быть неметаллическим. Один из выводов катушки нужно зафиксировать с помощью самореза на штанге. Место соединения следует заизолировать. Чтобы соединить катушку с блоком управления, используют двужильный провод. Его концы припаиваются к выводу экрана катушки и к общей шине на плате.

Выполнение настройки и тестирование прибора

Чтобы убедиться в том, что собранный своими руками прибор будет работать, необходимо выполнить основные регулировки. Порядок действий будет следующим. На плате требуется выставить в среднее положение резисторы – подстрочный R2 и переменный R4, а подстрочный R5 перевести в любое крайнее. Затем включается питание. Наденьте наушники и начните вращать R5. Вы услышите сигнал, громкость и частота которого будут меняться от вращения резистора. Найдите такое положение, в котором звук будет самым громким.

При дальнейшем вращении он должен снижаться и совсем пропадать. Запомните найденное положение и оставьте резистор в нем. Следующее действие: резистором R4 ищите низкочастотный сигнал. Приблизьте катушку к какой-либо металлической вещи – частота сигнала будет меняться. Если потребуется изменить интенсивность звукового сигнала, в этом поможет резистор R2.

В итоге вы получите поисковый прибор с катушкой на штанге, который удобно удерживать в руках и исследовать местность, не нагибаясь к земле.



4. Простой способ изготовления металлоискателя

Если ваш интерес в изготовлении поискового прибора не заходит так далеко, чтобы паять платы, вы можете пойти простым путем. Достаточно взять радио и калькулятор. Основой для простейшего металлоискателя будет плотная картонная обложка от книги. На одну ее внутреннюю часть крепят калькулятор, на другую – радио. Можно зафиксировать их двухсторонним скотчем. Радиоприемник в диапазоне АМ настраивается на свободную от трансляций волну, и включается максимальная громкость.

Включите калькулятор – из динамика радио будет доноситься шум. Книжку складывают до такого положения, пока шум не снизится, а в идеале – совсем не пропадет. Антенна не будет принимать импульсы. В этом положении нужно зафиксировать книжку распоркой и резинкой. Поиск металла осуществляется следующим образом: книжку подносят к исследуемому участку и начинают медленно водить ею. Как только послышится звук из динамика радиоприемника, можно догадаться о находке.

Теперь вы можете попробовать сделать металлоискатель своими руками по одной из представленных инструкций. Возможно, это будет для вас первым шагом к искательству. А когда это станет настоящим увлечением, появится повод задуматься о более серьезном приборе. Тогда можно купить металлоискатель известного бренда. Современные модели обладают множеством полезных функций и заметно упрощают процесс. В настройках можно задавать параметры поиска предметов из конкретных металлов, чтобы не копать зря, натыкаясь на ненужный лом. Желаем удачных поисков!

Самодельные металлоискатели, или как сделать металлоискатель своими руками — Мир искателей

Приборный поиск имеет просто огромную популярность. Ищут взрослые и дети, и любители и профессионалы. Ищут клады, монеты, потерянные вещи и закопанный металлолом. А главным орудием для поиска является металлоискатель.

Существует великое множество различных металлоискателей, на любой «вкус и цвет». Но для многих людей покупка готового фирменного металлоискателя просто финансово накладна. А кому то хочется собрать металлоискатель своими руками, а кто-то даже строит свой небольшой бизнес на их сборке.

Самодельные металлоискатели

В этом разделе нашего сайта о самодельных металлоискателях, буду собранны: лучшие схемы металлоискателей, их описания, программы и другие данные для изготовления металлоискателя своими руками. Здесь не будит схем металлоискателей из СССР и схем на двух транзисторах. Так как такие металлоискатели лишь подходят для наглядной демонстрации принципов металлодетекции, но совсем не пригодны для реального использования.

Все металлоискатели в этом разделе будут достаточно технологичными. Они будут иметь хорошие поисковые характеристики. И грамотно собранный самодельный металлоискатель немногим будит уступать заводским аналогам. В основном тут представлены различные схемы импульсных металлоискателей и схемы металлоискателей с дискриминацией металлов.

Но для изготовления этих металлоискателей, вам понадобится не только желание, но еще и определенные навыки и умения. Схемы приведенных металлоискателей, мы постарались разбить по уровню сложности.

Кроме основных данных необходимых для сборки металлоискателя, будет также информация о необходимом минимальном уровне знаний и оборудования для самостоятельно изготовления металлоискателя.

Для сборки металлоискателя своими руками вам обязательно понадобится:

В этом списке будут приведены необходимые инструменты, материалы и оборудование, для самостоятельной сборки всех без исключения металлоискателей. Для многих схем вам также понадобится различное дополнительное оборудования и материалы, тут только основное для всех схем.

  1.  Паяльник, припой, олово и другие паяльные принадлежности.
  2.  Отвертки, плоскогубцы, кусачки и прочий инструмент.
  3.  Материалы и навыки по изготовлению печатной платы.
  4.  Минимальный опыт и знания в электронике и электротехники также.
  5.  А также прямые руки — будут очень полезны при сборке металлоискателя своими руками.

У нас вы можете найти схемы, для самостоятельной сборки следующих моделей металлоискателей:

Металлоискатель Малыш FM и малыш FM-2
Принцип работы Электронного частотомера FM
Дискриминация металлов есть (Черный и все остальные)
Максимальная глубина поиска 0,6 метра
Программирумые микроконтроллеры есть
Рабочая частота 19 кГц
Уровень сложности начальный
Металлоискатель ПИРАТ
Принцип работы PI (импульсный)
Дискриминация металлов нет
Максимальная глубина поиска 1,5 метр
Программирумые микроконтроллеры нет
Рабочая частота
Уровень сложности начальный
Металлоискатель ШАНС
Принцип работы PI (импульсный)
Дискриминация металлов есть
Максимальная глубина поиска 1 метр
Программирумые микроконтроллеры есть
Рабочая частота
Уровень сложности средний
Металлоискатель Clone PI
Принцип работы PI (импульсный)
Дискриминация металлов нет
Максимальная глубина поиска 2,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота
Уровень сложности средний
Металлоискатель Clone PI AVR
Принцип работы PI (импульсный)
Дискриминация металлов нет
Максимальная глубина поиска 2,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота
Уровень сложности средний
Металлоискатель Clone PI W
Принцип работы PI (импульсный)
Дискриминация металлов нет
Максимальная глубина поиска 2,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота
Уровень сложности средний
Металлоискатель Квазар
Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска 1-1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота 4 — 17 кГц
Уровень сложности Средний
Металлоискатель Квазар ARM
Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска 1-1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота 4 — 16 кГц
Уровень сложности Средний
Металлоискатель Соха 3TD-M
Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска 1 — 1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота 5 — 17 кГц
Уровень сложности Средний
Металлоискатель Фортуна
Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска 1 — 1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота 4,5 — 19,5 кГц
Уровень сложности Средний
Металлоискатель Фортуна ПРО-2
Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска 1 — 2 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота 4,5 — 19,5 кГц
Уровень сложности Высокий
Металлоискатель Фортуна М2 и М3
Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска 1 — 2 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота 4,5 — 19,5 кГц
Уровень сложности Высокий
Металлоискатель Фортунам М
Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска 1,5 — 2 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота 7 — 16 кГц
Уровень сложности Высокий
Металлоискатель ТЕРМИНАТОР-3
Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска 1 метр (Зависит от размера катушки)
Программирумые микроконтроллеры нет
Рабочая частота 7 — 20 кГц
Уровень сложности Высокий

Как сделать металлоискатель своими руками: пошаговые видео уроки

Как сделать металлоискатель своими руками: пошаговые видео уроки

Металлоискатель – электронный аппарат, который с высокой точностью может обнаружить металл в слабо проводящей, нейтральной среде. Использование доступных материалов и относительная простота электрических схем позволяет изготовить устройство самостоятельно, без помощи специалистов. Простые конструкции требуют минимальных знаний физики и опыта работы с радио- и электроприборами.



ВСЕ КУРСЫ ОНЛАЙН сделали подборку бесплатных обучающих видео уроков по конструированию металлоискателя своими руками в домашних условиях.

Простой вариант



Устройство работает на микросхемах по принципу баланса индукции. Состоит из двух блоков генератора, работающих на одинаковой частоте. Обладает отличной чувствительностью, способен обнаружить предметы на глубине от 15 до 80 см. Показана рекомендуемая схема и печатная плата. Автор доступно рассказывает о специфике работы, сборке катушек, правильности настройки резисторов приемника. Все компоненты размещаются в пластиковой коробке, детали соединяются термоклеем.



Пират



Автор канала «How to make» показывает мастер-класс по изготовлению надежного металлоискателя с использованием недорогих радиодеталей. Сначала производится распечатка рисунка платы, перенос макета на текстолит. Шилом проделываются отверстия под радиокомпоненты. Пошагово продемонстрирована последовательность пайки электронной части с учетом полярности; сборка катушки из пяльцев, пластиковой неармированной трубы, медной проволоки.  Для придания эстетичного вида применяется черная изоляционная лента. После монтажа всех модулей и настройки проводится тестирование с помощью мелких предметов для показа радиуса действия. Под видео ссылка на травление печатных плат.





Импульсный



Просмотр видео поможет изготовить импульсный металлоискатель на базе Arduino. Рекомендуемая схема основана на принципе трансформирования частоты генератора при изменении индуктивности катушки. Собирается и паяется на макетной плате с небольшим количеством радиодеталей: конденсаторов, транзисторов, резисторов. Рассказано, как рассчитать диаметр катушки, увеличить чувствительность при помощи витого провода. При сборке использован клеевой пистолет. Для корпуса необходимы полипропиленовые трубы, муфты, пластиковая бутылка, мягкий утеплитель для удобной рукоятки. Для вывода звука используется динамик, усилитель, гнездо для наушников.



С наушниками



В ролике дается несложный способ изготовления металлоискателя с наушниками. Зачищенные провода крепятся каплями клея на DVD-R и СD-R диски, фиксируются изоляционной лентой. Показана последовательность полной сборки деталей, подключение к девятивольтной батарейке типа «Крона» с соблюдением полярности, калькулятору без солнечной батареи. Радиус действия прибора – 15-25 см.





«Бабочка»



Простейший прибор с низкой чувствительностью, рассчитан для поиска металлических предметов на небольшом расстоянии. Показан процесс изготовления двух катушек, способ намотки провода при помощи самодельного приспособления с винтами и изоляционной лентой. Смонтированная по схеме плата приклеивается к корпусу (пластмассовая мыльница). Детали монтируются на основе из гофрированного пластика. Добавляется аккумулятор, штанга с удобным держателем «под руку». В работе используется дрель и клеевой пистолет.



Индукционный баланс



Автор канала «Паяльник TV» рассказывает, как самостоятельно изготовить устройство для поиска металла, используя свойство индукционного баланса. Схему условно делит на две части. Доступно объясняет предназначение каждой радиодетали, принцип их работы для получения частоты слышимого диапазона, звукового сигнала. Для катушек берет обмоточный эмалированный провод с оптимальным диаметром. Дно коробки, в которую помещается плата с припаянными компонентами, рекомендует покрыть изоляционной лентой, чтобы исключить замыкание. Пошагово показан процесс сборки.





Бюджетный способ



На канале «Копаем вместе» делают металлоискатель из подручных средств. Аппарат ручной сборки, с удобным выключателем и регулятором чувствительности. Состоит из круглой катушки с обмоткой, пластиковой трубы с закрепленной пластмассовой коробкой. В ней размещены самодельная плата с радиодеталями, динамик, питание – обычная «Крона» (9 вольт). Металлодетектор отличается высокой мощностью, радиус действия примерно 80 см.



Многофункциональный



Стандартная десятидюймовая поисковая катушка с внутренней обмоткой соединена с раздвижной телескопической штангой при помощи обычных сантехнических муфтовых гаек. Корпус снабжен ручками управления: включения (с регулировкой ширины импульса), громкости, гнездом для наушников. Источник питания – небольшой аккумулятор, который можно перезарядить. Статический прибор может работать с любыми насадками, чувствительность от 30 см до 1 м.





Герметичный



Александр Голд предлагает сделать мощный герметичный детектор для подводного поиска. Небольшой корпус собирается из сантехнических пластиковых труб со вставленной платой, аккумулятором и диодами для световой индикации, катушка – из витого компьютерного кабеля. Сбоку крепится фонарик. Прибор реагирует на металлические предметы, драгоценный металл. Радиус действия – до 10 см. Водонепроницаемый прибор рекомендуется для подводного поиска потерянных на пляже ювелирных украшений.



Мини-искатель



Представлена несложная, модифицированная схема с описанием правильного расположения деталей и выполняемой ими функцией. Для сборки катушки берется два компакт-диска, плотный картон, витки медного провода. Процесс пайки показан со всех ракурсов для удобства зрителя. Блогер проводит тест с использованием металлических предметов, поиска замурованной в стене проводки.

Изучив принцип работы простейшего детектора из подручных средств с добавлением необходимых деталей легко осуществить сборку индивидуальной модели с визуальными, звуковыми сигналами. Следует помнить: подобные изделия не приспособлены для серьезных исследований глубоко под грунтом из-за сравнительно небольшого радиуса действия.

Металлоискатель своими руками: схема, детали, как сделать.

..

Как собрать металлоискатель в домашних условиях

Металлопоиск дело крайне увлекательное, как хобби зародился в середине XX века. Спустя век, на смену простейшим металлоискателям пришли сложные многофункциональные модели, отчего стоимость приборов для поиска металлических целей нельзя назвать низкой.

Что же делать, если попробовать себя в кладоискательстве очень хочется, но тратить кругленькую сумму на покупку металлоискателя нет никакого желания. Выход есть — собрать металлоискатель своими руками. Что легко выполнимо, если вы обладаете базовыми знаниями в электротехнике и радиоконструировании.

Металлоискатель своими руками подробная инструкция

Тема сборки металлоискателя самостоятельно родилась и развивается не одно десятилетие. На простора интернета можно найти большое количество руководств, советов, видео и даже готовых схем металлоискателя. Эксперименты, пробы и ошибки, расходы на новые детали и элементы, а в итоге рабочие и не очень экземпляры.

Но можно пойти и другим путем — купить простой набор для сборки металлоискателя с уже готовой схемой металлодетектора и всеми необходимыми компонентами и подробной инструкцией в комплекте. Набор Пират — простейший металлоискатель своими руками без микросхем, готовая плата в комплекте.

Набор Пират «собери сам» — отличное решение по привлекательной цене.

Металлоискатель Пират набор для сборки

Итак, зачем заново открывать Америку, если уже есть готовое бюджетное решение.

Что будет в комплекте:

Плата металлоискателя 1 шт.
Динамик 1 шт.
Резистор переменный 10к 1 шт.
Резистор переменный 100к 1 шт.
Колодка (разъем) для батарейки типа Крона 9В 1 шт.
Проволока для изготовления катушки (диаметр 0,4мм, длина 18-20м)
Инструкция по сборке и эксплуатации 1 шт.
Коробка 1 шт.

Преимущества металлоискателей Пират

  • Одно из преимуществ набора Пират в том, что в инструкции по сборке подробно указаны такие параметры как количество витков проволоки для разных диаметров (11 размеров: от 120мм до 1,8м) для создания катушек разной величины и формы, в зависимости от задач поиска и предполагаемых целей. В среднем, глубина обнаружения на монеты до 15-20см, крупные предметы до 1,5м.
  • Дискриминации, как и любом другом детекторе, работающего по технологии PI, в металлоискателе Пират не будет, зато благодаря ей же прибор сможет выполнять стабильную работу на сложных грунтах, не теряя глубину обнаружения, стабильно обнаруживать цели из золота, серебра и любых других металлов.
  • Работает Пират в статическом режиме, т.е. нет необходимости проводить катушкой их стороны в сторону, как это происходит с индуктивными (VLF) моделями, с ним проще искать в ограниченном пространстве, лесу.

Где купить набор для сборки металлоискателя Пират

У нас осуществляется быстрая доставка по всей России Почтой России, ЕМС, ТК СДЭК (пункты выдачи есть практически в каждом городе), или ждем вас в наших магазинах в Москве или Краснодаре, есть вопросы звоните на номер 8 800 550 51 21 с 9 до 20 — все подскажем.
Просто нажмите на значок корзины в верхнем левом углу страницы или в карточке товара тут, заполните свои данные при оформите заказ, подготовим, упакуем и отправим.

САМЫЙ ПРОСТОЙ МЕТАЛЛОИСКАТЕЛЬ

   Предлагаю для повторения лично собранный недавно и успешно заработавший простой металлоискатель. Этот металлоискатель работает по принципу «передача-прием». В качестве передатчика использован мультивибратор, а в качестве приемника — усилитель звуковой частоты. Принципиальная схема была опубликована в журнале Радио.

Схема передатчика МД


Схема приёмника МД



Схема приёмника МД — второй вариант

   Параметры металлоискателя

— рабочая частота — около 2 кГц;
— глубина обнаружения монеты диаметром 25 мм — 9 см;
— железной закаточной крышки от банки — 25 см;
— алюминиевого листа размерами 200×300 мм — 45 см;
— канализационного люка — 60 см.

   Подключенные к нему поисковые катушки должны быть абсолютно одинакавые по размеру и намотачным даным. Их необходимо расположить так, чтобы в отсутствие посторонних металлических предметов связь между ними практически отсутствовала, примеры катушек приведены на рисунке.

   Если катушки передатчика и приемника расположить именно так, то сигнал передатчика в приемнике прослушиваться не будет. При появлении поблизости от этой сбалансированной системы металлического предмета, в ней под действием переменного магнитного поля передающей катушки возникают так называемые вихревые токи и как следствие, собственное магнитное поле, которое наводит в приемной катушке переменную ЭДС.


   Сигнал, принятый приемником, преобразуется телефонами в звук. Схема металлоискателя действительно очень проста, но несмотря на это, довольно хорошо работает, да и чувствительность не плохая. Мультивибратор передащего блока можно собрать и на других транзисторах аналогичной структуры.

   Катушки металлоискателя имеют размер 200х100 мм и содержат около 80 витков проводом 0.6-0.8мм. Для проверки работы передатчика вместо катушки L1 подключают наушники и убеждаются в том, что при включении питания в них слышен звук. Затем, подключив на место катушку, контролируют ток, потребляемый передатчиком — 5…8 мА.


   Приемник настраивают при замкнутом входе. Подбором резистора R1 в первом каскаде и R3 во втором устанавливают на коллекторах соответственно транзисторов напряжение, равное примерно половине напряжения питания. Затем подбором резистора R5 добиваются того, чтобы ток коллектора транзистора VT3 стал равным 5…8 мА. После этого, разомкнув вход, подключают к нему катушку приемника L1 и, принимая сигнал передатчика на расстоянии примерно 1 м, убеждаются в работоспособности устройства.

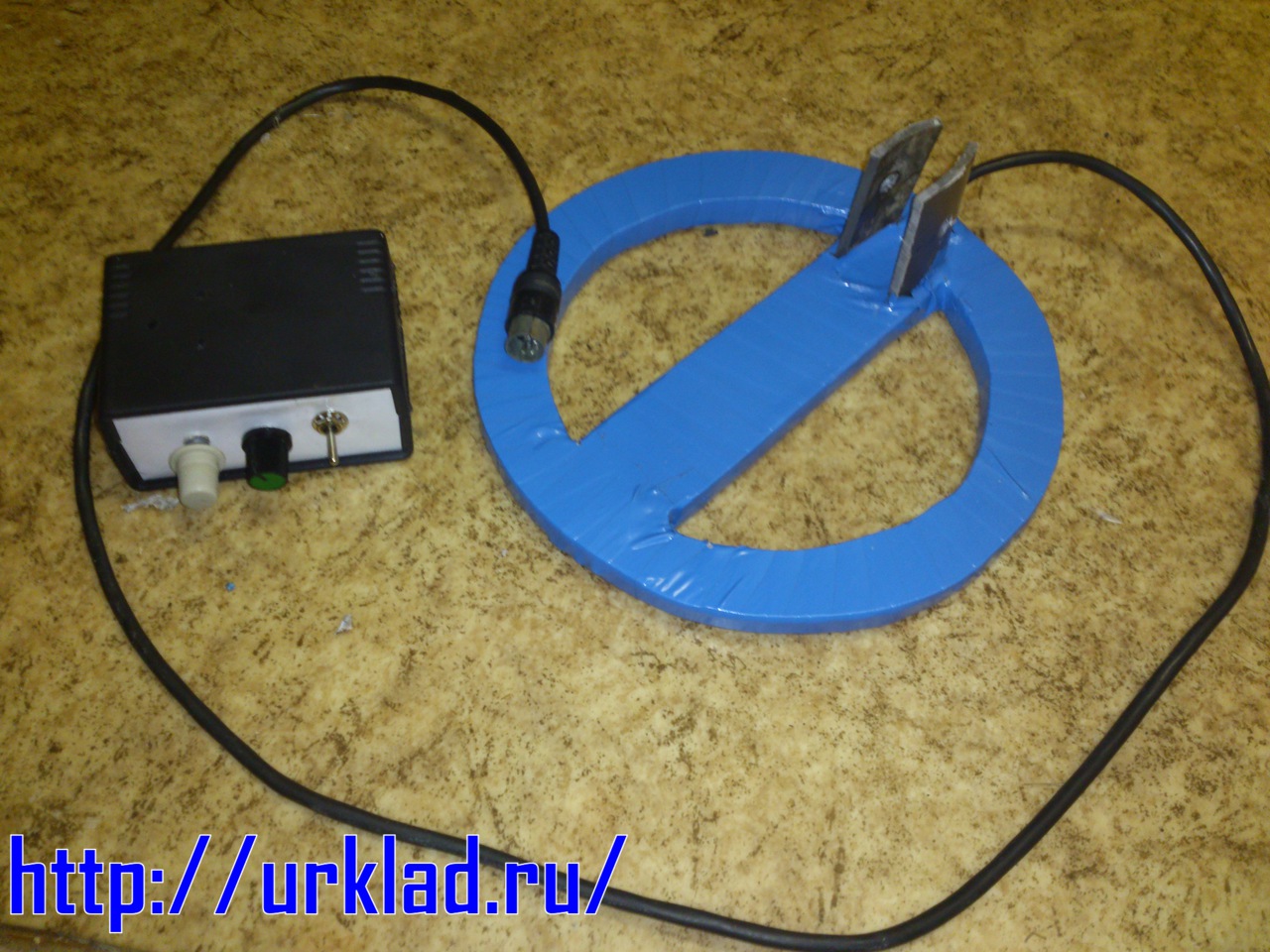

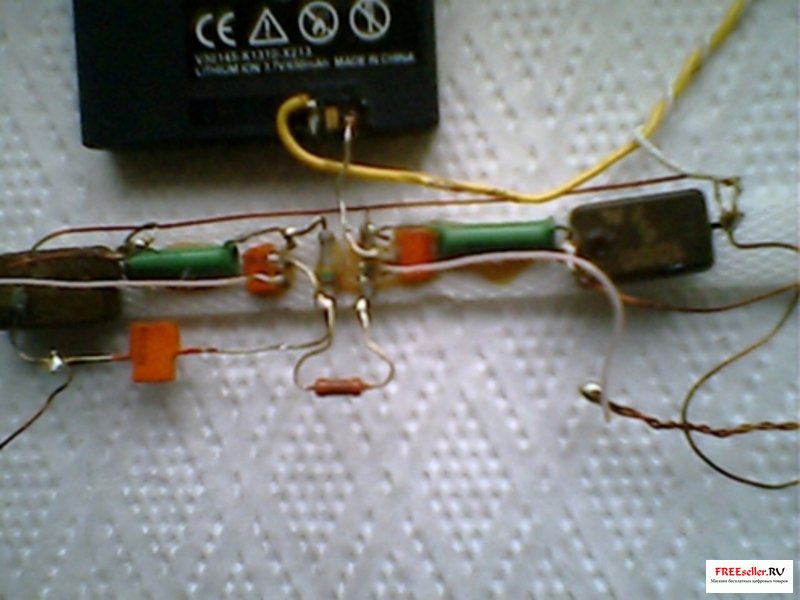

   В моём варианте металлодетектор выглядит так, как на фото выше. Всё делал из подручных материалов. Автор — Жека.

   Форум по МД для начинающих

   Форум по обсуждению материала САМЫЙ ПРОСТОЙ МЕТАЛЛОИСКАТЕЛЬ

Простой чувствительный металлоискатель | Полезное своими руками

Металл под землей и в пресноводных водоемах, в перекрытиях зданий и в толще бетона, поможет обнаружить специализированный электронный прибор — металлоискатель.

Несложную схему по силам собрать своими руками практически любому, кто хоть раз держал в руках паяльник. Вот как она работает:


Рис.1 Структурная схема металлоискателя.


Эталонный генератор ЭГ вырабатывает синусоидальное напряжение частотой 50 кГц. Контурная катушка, определяющая частоту генерации, является датчиком Д прибора. Сигнал синусоидальной формы через разделительный конденсатор Ср поступает на кварцевый фильтр КФ.

Если частота генератора и собственная резонансная частота КФ совпадают, сигнал попадает на пороговое устройство ПУ. Оно регистрирует переменное напряжение на входе, выделяет из него постоянную составляющую и подает ее на стрелочный индикатор И.

Приближение к металлическому предмету вызывает изменение частоты ЭГ. Поскольку она теперь отличается от резонансной частоты КФ, напряжение на входе ПУ уменьшается, и стрелка отклоняется к началу шкалы на угол, пропорциональный габаритам предмета и обратно пропорционально расстоянию до него.

У нашего металлоискателя есть особенность — пороговое устройство, благодаря которому чувствительность схемы резко повышается. Вот как оно действует.


Рис.2 Форма сигнала на входе и выходе порогового устройства.


Синусоидальный сигнал, поступающий на вход ПУ, ограничивается снизу (рис. 2), и на индикаторе появляются импульсы напряжения:

Ин = Ио — Ип ,

где Ио—уровень входного сигнала в состоянии покоя, Ип — задаваемое напряжение порога.

Чувствительность прибора выражается отношением:

s=DИ / Ии = DИ / (Ио-Ии),

где DИ — изменение синусоидального напряжения при расстройке ЭГ, зависящее от размеров предмета и расстояния до него. Фактически s показывает, на какую величину отклоняется стрелка индикатора при расстройке датчика-контура.

Следовательно, подбирая величину Ип, можно добиться максимального отклонения стрелки прибора при сколь угодно малом изменении Ио. Но в реальных устройствах приходится учитывать нестабильность элементов схемы и частоты эталонного генератора.

ПРИНЦИПИАЛЬНАЯ СХЕМА

Эталонный генератор собран по схеме емкостной трехточки на транзисторе T1 (рис. 3). Контурная катушка L1 является датчиком прибора. Конденсаторы С3 — С6 предназначены для настройки генератора на частоту 50 кГц.

Рис.3 Принципиальная схема металлоискателя.


Через разделительный конденсатор С7 синусоидальное напряжение с генератора поступает на кварцевый фильтр. Емкость С7 выбрана небольшой — 5 пФ. Тем самым влияние последующих каскадов на работу генератора практически исключено.

Пороговое устройство собрано на полевом транзисторе Т2. Напряжение порога Ип задается делителем R5 — R7.

Конденсатор С8 сглаживает пульсации на индикаторе ИП1. Фильтр R4, С1 осуществляет развязку по переменному току между пороговым и задающим генераторами.

КОНСТРУКЦИЯ

Прибор из двух блоков: измерительного (с датчиком) и питания. Первый включает в себя монтажную плату, индикатор, органы управления и регулировки. Датчик — жесткий кольцевой каркас, выполненный из оргстекла, на котором намотано 65 витков прохода ПЭЛ 0,2. Обмотка заключена в экран из алюминиевой фольги и залита эпоксидной смолой. Датчик связан с измерительным блоком коаксиальным кабелем РК-75.

Блок питания содержит пять серебряно-цинковых аккумуляторов. Напряжение каждого элемента 1,25В, емкость 2А-ч. Особое внимание нужно уделить рамке металлоискателя. Она должна иметь небольшой вес, быть жесткой и упругой. Иначе даже при легких ударах, неизбежных при работе с прибором в полевых условиях, частота генератора «уходит» — металлоискатель расстраивается.

Основанием рамки служит кольцевой каркас из оргстекла или полистирола d=300 мм. Обмотку экранируют алюминиевой фольгой толщиной 0,05 мм. Но соединять между собой концы экрана нельзя (образуется короткозамкнутый виток).

Выводы обмотки подключают к кабелю РК-75 длиной 0,3—1 м (с оплеткой кабеля соединяют также и экран катушки). Это место заливают эпоксидной смолой. Соединение датчика с блоком электроники неразъемное.

Металлоискатель имеет высокую чувствительность. Стрелка индикатора отклоняется на одно деление, когда рамка прибора приближается к диску d=13 см на расстояние 80 см.

Прибор практически одинаково реагирует на любой металл. Так, например, стальной, алюминиевый и латунный диски дают на равных расстояниях одинаковые отклонения стрелки. Они не зависят и от того, сплошной предмет или пустотелый.

При работе с металлоискателем необходимо учитывать фоновые помехи. Песчаный и торфяной грунты, чернозем, дерево, вода фонового сигнала не дают. Поэтому прибор хорошо действует в пресных водоемах, в деревянных зданиях и на не каменистых почвах. Сильный фон дает кирпич (обожженная глина обладает магнитными свойствами) и некоторые минералы.

На показания прибора влияют и изменения температуры. Поэтому рамку лучше поместить в футляр из теплоизолятора, например пенопласта.

Для работы под водой металлоискатель сначала надо подержать 10—15 минут в воде и после этого настроить.

На земле поиски лучше проводить в пасмурную погоду или вечером, чтобы избежать попадания на прибор прямых солнечных лучей.

Как сделать металлоискатель своими руками в домашних условиях | Без Ограничений

Профессиональный Мет.искатель

Профессиональный Мет.искатель

Многие любители поиска сокровищ, и просто люди пытающиеся сэкономить, задаются вопросом как сделать металлоискатель своими руками. Из подручных средств можно сделать любительское устройство металлодетектора по своим характеристикам намного уступающее профессиональным приборам. Хоть что бы как то наблизится по уровню поиска к ним, нужно как минимум хорошо знать радиотехнику, разбираться в схемотехнике и затратить намного больше времени и средств чем предлагается нами в этой статье. Как сделать самый простой металлоискатель в домашних условиях своими руками. По этому, не стоит ожидать от него чего то большего чем выявление небольших металлических объектов на (или) неглубоко в земле. Самодельный металлоискатель также годится как прибор для развлечения с детьми, обнаружения гаек, гвоздей, монеток. Для более серьезных целей следует купить профессионального типа.  Прежде чем переходить хоть к каким-то действиям, что бы сделать металлоискатель своими руками нужно понимать, что же он собою являет и по каких принципах работает.

Принцип работы металлоискателя

Металлоискатели любой сложности для обнаружения металла работают на эффекте смены магнитного поля испускаемого котушкой детектором. Магнитное поле поисковой котушки направляется в землю, и при проведении котушкой над металлическим объектом меняет свою тональность. Эти перемены улавливаются второй котушкой которая сообщает также про находку через тональный сигнализатор. Таким образом, в непосредственной близости с металлическим объектом из за эффекта магнитного притяжения меняется тональность поля которую мы и регистрируем. Также, становится очевидным тот факт что чем больше поисковая котушка тем мощнее будет прибор. Но, для обнаружения мелких объектов предпочтительно иметь одновременно мощную но маленькую котушку, такое сочетание практически невозможно сделать в металлоискателе своими руками. Как видим для создания металлоискателя нужно в первую очередь сделать поисковую головку – детектор, который и будет улавливать сигнал. Мы предлагаем две простые но работающие инструкции для создания самого простого металлоискателя своими руками из подручных средств.

Как сделать металлоискатель своими


руками из радиоприемника

Для этого нам понадобится радиоприемник работающий в AM диапазоне. Помимо него также нужно использовать бытовой калькулятор. Эти два устройства и будут аналогом детектора металлоискателя. Главное закрепить эти два прибора в непосредственной близости друг от друга на плоской твердой поверхности. Этой поверхностью может служить фанера или пластик. Также, важно зафиксировать устройства с помощью скотча или изоляционной ленты. В качестве плоской твердой поверхности из подручных материалов лучше всего подойдет коробка от компакт-диска. И так, мы вплотную подошли к вопросу как сделать металлоискатель используя радиоприемник.

Следуем нескольким шагам:

  • Прикрепляем скотчем или изолентой радиоприемник на внутренней стороне створки от CD-диска
  • Аналогично на второй створке прикрепляем калькулятор
  • Включаем радиоприемник и настраиваем его на самую высокую частоту AM диапазона. Но так, что бы не было слышно сигнала от радиостанций. Стараемся сделать максимально громкий звук.
  • Включаем калькулятор
  • Складываем коробку от компакт-диска
  • Немного разводим створки коробки от CD что бы добиться оптимального качества звука.
  • Проверяем металлоискатель – подносим к любому металлическому объекту и слышим громкий звук.
  • Полученную поисковую систему для удобства можно прикрепить к палке или самодельному держателю

Мы получили рабочий прибор, то есть сделали металлоискатель, используя только подручные материалы и собственные руки. В качестве источника магнитного поля в этой схеме мы используем калькулятор, а приемником сигнала служит радиоприемник. Магнитное поле калькулятора влияет на выходной сигнал радиоприемника таким образом, что мы слышим характерные звуки в виде треска. Если возле калькулятора обнаружится металлический объект, то сигнал на выходе приемника исказится и мы зафиксируем это искажение на слух. Вместо радиоприемника можно использовать другие подручные средства, например – компакт-диски. Рассмотрим второй метод создания металлоискателя в домашних условиях.

Как сделать металлоискатель своими


руками с помощью дисков.

Как и в первом случае, тут мы тоже используем калькулятор, но в качестве приемника сигнала будет использована пара обычных дисков, батарея на 9 Вольт и наушники для фиксации звука.

Видео имеется на ютубе

Видео имеется на ютубе

И так, если Вам интересно как сделать металлоискатель с помощью дисков, то следуйте таким простым шагам:

  • Ножницами отрезаем штепсель наушников и оголяем два провода. Получаем два медных провода разных цветов (допустим красного и синего)
  • Берем CD диск и с помощью суперклея приклеиваем один из пары проводов (пусть будет синий) на его пишущую поверхность
  • Таким же образом но только на DVD диск приклеиваем уже красный провод. Получаем два диска от которых идут два разных провода от наушников.
  • Надежно прикрепляем провода к дискам изолентой или скотчем
  • Берем батарейку на 9V и присоединяем синий провод от наушников к минусу, красный к плюсу.
  • Получаем конструкцию в виде двух дисков от которых идут разные провода также присоединены к батарее
  • Берем калькулятор и прикрепляем его с помощью изоляционной ленты на CD диск
  • Кладем DVD диск поверх калькулятора, соединяем оба диска с помощью изоленты.
  • Ложим батарейку сверху на DVD диск и закрепляем ее с помощью изоленты

Вот мы и сделали металлоискатель своими руками вторым способом. Можно также как и в первом случае прикрепить детектор к ручке. Проводя диски над металлическим объектом, можно будет услышать специфические звуки в наушниках. Любой из этих двух предложенных методов поможет сделать простой рабочий металлоискатель своими руками в домашних условиях. Без сложных схем и серьезных усилий и затрат.

Но, если Вам нужен качественный прибор профессионального уровня рекомендуем купить от известных производителей. Удачи в поисках!

Информация о поиске драгоценных камней, золотых и серебряных руд

.


.

Энциклопедия разведки Криса, Ваш лучший источник информация о: золотые самородки, промывка золота, как спроектировать и построить свой собственный горное оборудование, поиск самородков, дноуглубительные работы на золото, поисковые книги, Калифорнийская разведка, 49ers, скальные гончие, инвестирование, акции горнодобывающих компаний, материнская жила, сульфиды, бирюза, украшения, серебро, золото, драгоценные камни, золотые хлопья, поисковые приключения, добыча собственного золота, наша геологоразведочная энциклопедия, самодельные шлюзовые ящики, самодельные земснаряды, поиск золота в Неваде, самодельные моечные машины и многое другое.я недавно опубликовал «Fists Full Of Gold», книгу о разведке, охватывает все, что вам нужно знать о поиске золота.

Базовая добыча россыпи
Вы когда-нибудь мечтали найти свои собственные золотые самородки? Проверять здесь, чтобы узнать об основах добычи россыпей — и о том, как вы можете найти свой собственная россыпь золота. Будь то очистка, промывка, обнаружение металлов, дноуглубительные работы или сухая мойка — вот целая серия страниц, которые составляют базовое руководство о том, как работает золотодобыча, и как вы можете принять участие.

Места на проспекте золота
Золото трудно найти, и вам нужно найти правильное место для поиска, если вы собираетесь успешно в поисках золота. Вот обширная информация о местах, где вы можете ищите россыпное золото, в том числе отличные места для кемпинга с семьей в Калифорнии, Аляске, Неваде и Аризоне и в другом месте.

All About Placer Mining
Самородки россыпи — цель многих старателей. Этот раздел содержит массу информации, в том числе информацию об исторических методы добычи россыпи, крупные самородки, как образуются самородки, знаменитая россыпь районы и многое другое.

Горняки Справочные страницы
Золотодобыча может немного технических вопросов, и это, кажется, вызывает много вопросов.Хотите узнать, как добыть золото из черного песка? Интересно узнать о сульфидах, теллуридах и другие минералы, содержащие золото или серебро? Вся эта информация и гораздо больше находится здесь.

Создайте свое горное оборудование
C
действительно не можете позволить себе дорогое оборудование для поиска золотых самородков? Находятся Вы упорный энтузиаст DIY, заинтересованный в создании собственного самодельного горнодобывающего оборудования? Проверьте здесь бесплатные планы и другая информация о конструкции по созданию собственного геологоразведочного оборудования и улучшению того, что у вас уже есть.Я сделал это, и Я дам вам прямую и честную информацию.

Криса Поисковые приключения
Вот мой опыт поиска золота, серебра и драгоценные камни. Я бываю по всему западу США и использую разнообразное оборудование, в том числе металлоискатели, земснаряд и другие геологоразведочные инструменты.

Сборщики минералов Страница
Хотите узнать больше о минералах? На этих страницах есть куча отличных фото и другой информации обо всем разном минералы, которые так важны в нашей жизни. Твердость, цвета, где они на этих веб-страницах можно найти и другие важные данные.

Уголок рокхаунда
Многие золотоискатели также интересуются охотой и коллекционированием драгоценных камней. и минералы — в нас есть немного камней.Здесь можно найти интересующую информацию горные собаки и коллекционеры минералов. Эти страницы включают комбинацию драгоценных камней ссылки, мой опыт и места для охоты за драгоценными камнями.

Золотая лихорадка История и азарт
История золотой лихорадки — это история рост и заселение планеты.В поисках богатства гнали молодых и крепких мужчин через опасные и трудные условия. Только некоторые стали богатыми, но все узнали о пионерском духе. Читайте о волнение от этой истории и их переживаний, в основном их собственными словами.

Драгоценный камень Криса, Серебряный и золотые рудники
Владение собственным заявлением на добычу полезных ископаемых — одна из последних оставшихся больших возможностей американцам.Зайдите сюда, чтобы совершить виртуальный тур по шахтам Криса и заявкам на золото, серебро и драгоценные камни. Посмотрите, что все это такое в отдаленных уголках великой Америки. Запад.

Рекомендуется
Металлоискатели
Для поиска золота:
Библиотека и книжный магазин
Там всегда есть чему поучиться.Вот большой список книг, которые я рекомендую на сайте Prospecting для коллекционирование золота, горных пород и минералов, геология, изготовление ювелирных изделий и т. д. Каждый выбор есть ссылка, по которой вы можете купить эти книги прямо на Amazon, если вы желание. Привет, если вы ищете отличную книгу по поиску золота, Проверить: Кулаки, полные золота, Крис Ральф

Добыча кварца и твердых пород
Шахтеры упорно трудились, добывая золото из твердых твердых пород кварцевые жилы и другие месторождения золота и серебра.Эти веб-страницы рассказывают, как они делали это в старые времена и как развивалась технология.

Поиск золота с помощью MXT
MXT — интересный многоцелевой металлоискатель, подходящий для различных сред, включая как разведку, так и общая охота за монетами и охота за сокровищами.

Инвестирование в золото и Добыча металлов
Находить и добывать собственное золото — это весело, но задумывались ли вы об этом? инвестировать в золото и серебро? Вот обсуждение инструментов инвестирования в золото и обсуждение инвестирования в акции золотых и серебряных рудников.Акции горнодобывающих компаний — это возможность с высоким риском, но с высокой прибылью. До тебя начните с некоторых вещей, которые вам следует знать.

Основы поиска золота и серебра
Ищущий пытается найти золото и серебро (или другие ценные материалы) и знания — это то, что вам нужно, чтобы помочь вам в ваш квест. На этих страницах представлена ​​основная информация, необходимая для поиска ваше собственное золото и серебро.

Всемирно известные месторождения золота
Вот основная информация и история некоторые из крупнейших и наиболее продуктивных золотых регионов мира. Узнать о геология, история золотой лихорадки и другие важные аспекты величайшего золота несущие регионы на планете.

Страницы образцов руды и самородков
Заинтересованы в том, чтобы увидеть что-нибудь хорошее фото, как выглядят разные виды руды? На страницах у меня есть изображения самородного золота и платины плюс множество различных руд для получения золота, серебро и медь, а также информация об этих рудах и их местонахождении.

отметка Поисковые приключения Твена
Молодой Сэм Клеменс (позже известный как Марк Твен) приехал в Неваду и заболел очень тяжелым делом «Золото и Серебро». Лихорадка ». Он стал старателем и разъезжал по Неваде и Калифорнии. поиск драгоценных металлов. К счастью, он писал лучше, чем в поисках золота.

Энциклопедия драгоценных камней
На этих страницах даны ответы на часто задаваемые вопросы о драгоценных камнях. Есть страницы и фотографии для всех типов отдельных драгоценных камней с изображением самые популярные камни, а также некоторые менее известные особые камни.

Сделайте свои собственные украшения
Некоторые старатели и горные собаки заинтересованы в переработке золота. и камни они находят в украшениях.Это специализированный вид искусства, но многие люди сделали все возможное, чтобы людям было проще попробовать. Взгляните и посмотрите, в чем дело.

Ознакомьтесь с моими последними поисками статей при подписке на:

Отличная разведка приключенческие видео и демонстрации продукции по адресу:

Хотите узнать немного больше о сумасшествии старатель, стоящий за этим сайтом? Что ж, вот еще немного обо мне и о том, как я попал в разведку: Крис ‘ Разведывательная история

Металлоискатель своими руками — можно ли сделать металлоискатель? • История обнаружения

Металлоискатели своими руками интересуют не только новичков, которые хотели бы попытать счастья в создании своей собственной машины, но и опытных металлоискателей, которые были там и испробовали все это, и в конечном итоге хотят попытаться создать свою собственную машина.

Имейте в виду, что это не стопроцентное практическое руководство, которое поможет вам шаг за шагом сделать металлоискатель сразу после прочтения сообщения. Вместо этого в этом посте мы рассмотрим три самых популярных способа изготовления металлоискателей в домашних условиях и обсудим, какие детали могут вам понадобиться, какие подходы вы можете предпринять и какие трудности могут встать у вас на пути.

Как сделать металлоискатель — 3 популярных способа изготовления самодельного металлоискателя

Несмотря на то, что создать действительно мощный металлоискатель своими руками, который мог бы составить конкуренцию металлоискателям известных брендов по своим функциям и характеристикам, является сложной задачей, все же можно сделать более простую машину из подручных материалов.Возможно, вы захотите обзавестись специальным металлоискателем для металлоискателя своими руками, а можете попробовать все сделать самостоятельно.

Если вы предпочитаете пропустить ярлыки, то, скорее всего, вам понадобятся следующие инструменты и материалы:

  • макет
  • провода
  • плоскогубцы
  • пинцет
  • проволока для пайки
  • паяльник
  • два компаса
  • линейка
  • ручка
  • высококачественный острый нож
  • горячий клей
  • резистор
  • конденсатор
  • печатная плата
  • аккумулятор
  • кабель аккумулятора
  • провода
  • зуммер или динамик
  • медный провод
  • клейкая лента
  • столярный клей

Эти инструменты и материалы будут полезны для любого из трех вариантов самодельного металлоискателя, которые мы обсудим ниже.Говоря о блоке управления, валу и катушке, вы можете попробовать деревянные рамы или даже высококачественные картонные рамы. Однако, если у вас есть такая возможность, вы можете заказать распечатку рам на 3D-принтере.

Металлоискатель Arduino

Для металлоискателя Arduino вам понадобится плата Arduino Nano. Это плата микроконтроллера, разработанная Arduino.cc. Эти блоки Arduino постоянно используются во всех видах электроники, от примитивных до более сложных проектов.Коробки Arduino в основном создавались для людей без технического образования или приличного опыта — например, студентов. Помимо того, что Arduino является отличным инструментом для электронных проектов и предметов домашнего обихода, вокруг него есть настоящее сообщество, поэтому там можно попросить помощи и поддержки.

Технические характеристики ArduinoNano таковы:

  • рабочее напряжение — 5 В
  • Флэш-память
  • — 32 КБ
  • тактовая частота — 16 МГц
  • входное напряжение 7-12 В
  • потребляемая мощность — 19 мА
  • Размер печатной платы — 18 x 45 мм
  • вес — 7 г

Плата использует Mini USB вместо стандартного USB-соединения (о чем следует помнить) и программируется с помощью программного обеспечения Arduino IDE, установленного на компьютере.Для переноса программы записи с ПК на плату не требуется никакого специального дополнительного программного обеспечения, просто подключите его к ПК с помощью кабеля Mini USB.

Чтобы сделать работающий металлоискатель Arduino своими руками, вы должны сначала начать с прототипа. То есть не беспокойтесь о штанге, рукоятке и всех этих деталях, пока не убедитесь, что ваша электрическая цепь работает, и что ваш запрограммированный блок управления также работает должным образом. Во-первых, сделайте блок управления и катушку, два основных рабочих компонента, без которых невозможно обнаружение металла.Подключите все элементы схемы и только после этого перепрограммируйте плату Arduino Nano. Затем еще раз проверьте, все ли хорошо работает вместе.

Если ваша схема и ваша плата Arduino работают правильно вместе, ваш прототип готов, и вы можете начать работу над другими элементами — валом, ручкой (или подлокотником, если вы делаете большой металлоискатель) и, возможно, вместо крышки катушки голого цикла поиска. Вы можете сделать прочный вал, который будет удобно держать, и убедитесь, что стержень от катушки до блока управления не торчит, потому что вы зацепитесь им и можете легко повредить его.

Металлоискатели

DIY Arduino очень популярны среди искателей сокровищ, которые обладают необходимыми навыками для изготовления этих устройств дома, в основном из-за (сравнительно) простых возможностей программирования Arduino.

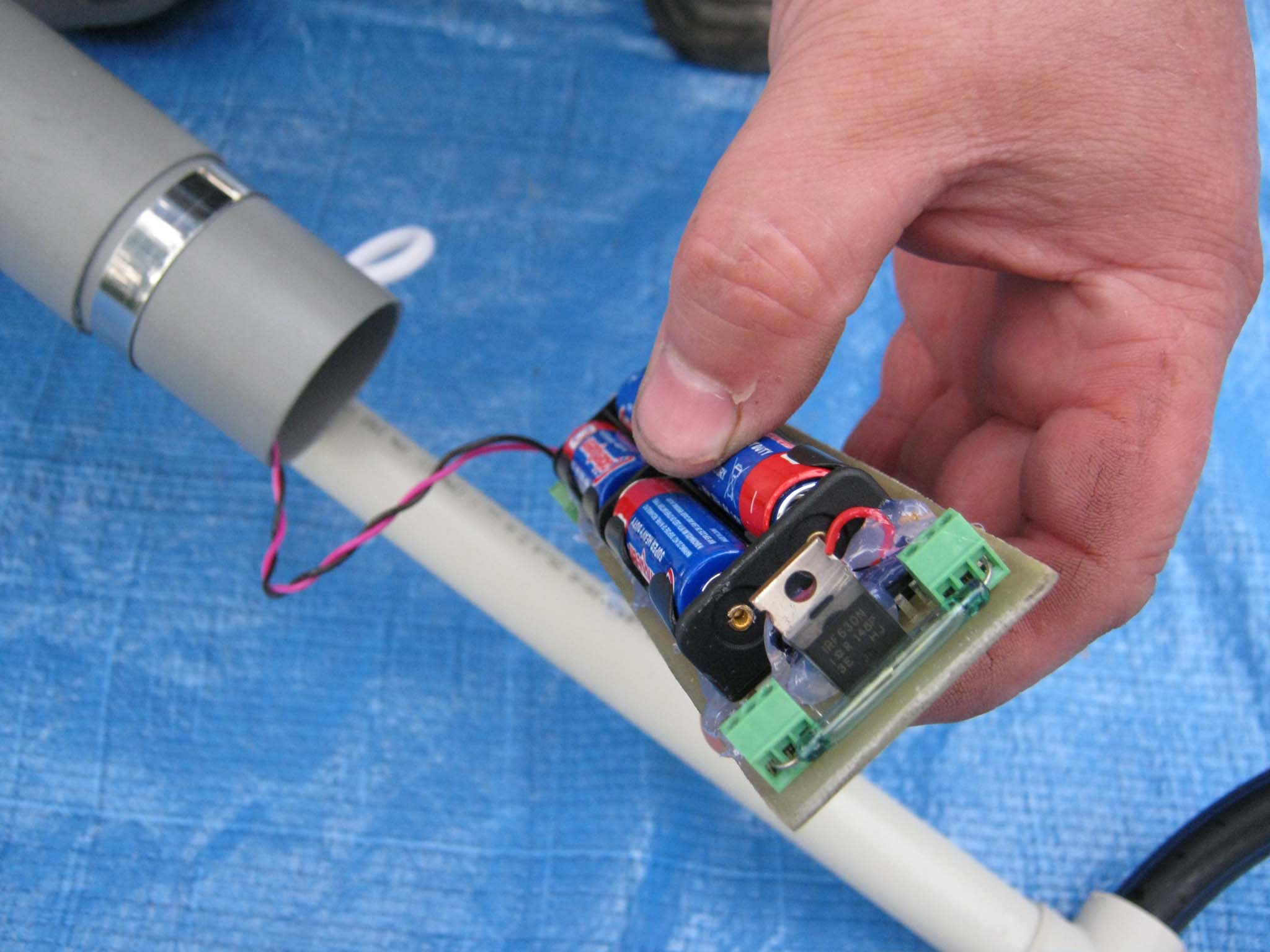

Импульсный индукционный металлоискатель

DIY импульсный Индукционный металлоискатель — еще одна популярная альтернатива промышленному металлоискателю. Импульсная индукция — хорошая идея, потому что эта конструкция обычно устойчива к воздействию земли, хорошо работает с цветными металлами и покажет хорошие характеристики, даже если вам удастся сделать водонепроницаемую катушку для поиска на мелководье.

Чтобы сделать самодельный металлоискатель Pi самостоятельно, решите, хотите ли вы сделать всю схему самостоятельно или вы хотите загрузить уже готовое программное обеспечение. На самом деле существует множество программных продуктов, доступных в свободном доступе в Интернете для DIY-детекторов.

После того, как вы определитесь со схемой и программным обеспечением — либо сделанным самостоятельно, либо загруженным и перепрограммированным — вам нужно будет сделать поисковую катушку. Вы можете взять провод и сделать катушку примерно из 30+ витков и использовать на нем некоторую изоляцию, чтобы предотвратить внутреннюю емкость катушки.Имейте в виду, что вы можете изменить размер и форму катушки; вы можете сделать петли меньшего размера и немного сжать их, чтобы создать эллиптическую форму для лучшей производительности и маневренности. Когда вы делаете катушку, вам придется закрепить обмотки, залить их эпоксидной смолой или распечатать пластиковую крышку, потому что любое сотрясение обмоток приведет к потере эффективности катушки.

Если ваша схема, ваше программное обеспечение для блока управления и ваша катушка работают нормально, подключите их все и сохраните крышку катушки, вал, стержень и ручку для вашего металлоискателя DIY.Опять же, вы можете сделать более прочный каркас из дерева, металла или пластика или использовать картон в качестве первой попытки. Самое главное — убедиться, что характеристики катушки согласованы с блоком управления. Таким образом, вы получите хороший металлоискатель с импульсной индукцией, чувствительный к объектам из цветных металлов, эффективный под водой и даже с некоторой способностью балансировать грунт.

Металлоискатель VLF

Очень низкочастотные самодельные металлоискатели также могут быть изготовлены с помощью Arduino Nano, но они также могут быть изготовлены с использованием доступного модуля генератора сигналов с регулируемой частотой.Ожидаемая доступная рабочая частота такого самодельного УНЧ металлоискателя составляет от 2 до 5 кГц. Лучшее в замене Arduino Nano модулем генератора сигналов — это то, что настройки становятся чрезвычайно упрощенными, так что справится даже полный новичок. Более того, появляется возможность для дополнительных экспериментов.

Еще одна интересная вещь заключается в том, что вы действительно можете использовать смартфон в качестве дисплея и интерпретатора сигнала для этого металлоискателя. Существуют приложения для обнаружения металлов, которые могут фактически превратить сам смартфон в металлоискатель, но производительность смартфона не может сравниться с нормальной поисковой катушкой, даже самодельной.Итак, если у вас есть запасной Android-смартфон, возможно, он вам понадобится для большего удобства.

Кроме того, для более плавной работы УНЧ-металлоискателя вы можете рассмотреть возможность создания не концентрической круглой или эллиптической катушки, а двойной D-образной формы. Для этого вам понадобятся две одинаковые катушки, состоящие примерно из 55 витков каждая, одинакового размера. Затем согните каждую катушку в форме буквы D и сложите их вместе так, чтобы точки D располагались по разным сторонам. Это ваша поисковая катушка, просто убедитесь, что она неподвижна и не трясется.

Перед тем, как опробовать свой прототип, убедитесь, что катушки создают одинаковое электрическое поле и получают отклик аналогичным образом; вы не хотите, чтобы каждая половина катушки работала по-разному.

Если ваша схема, программное обеспечение и катушка хорошо работают вместе, соберите их все в один детектор, используя стержень, вал, крышку катушки и ручку. Обычно даже самодельные ОНЧ-детекторы показывают удивительно хорошие результаты.

Как сделать катушку металлоискателя

Прежде чем вы сделаете свою собственную поисковую катушку для металлоискателя своими руками — любую из описанных выше — вам необходимо определиться со всеми аспектами вашей поисковой катушки.Катушка металлоискателя своими руками необходима, она должна быть устойчивой и устойчивой.

Перво-наперво определитесь с размером вашей катушки. Катушки меньшего размера обычно хорошо работают с небольшими и неглубокими предметами и эффективны в захламленных местах с большим количеством предметов на близком расстоянии друг от друга. Катушки большего размера обычно позволяют покрывать большие площади и обеспечивают лучшую глубину досягаемости. Однако это особенно актуально для металлоискателей, производимых на заводах; Если мы говорим о самодельной машине, то делать большую катушку не имеет смысла, потому что в любом случае она не будет работать так хорошо.Так что лучше сделайте катушку от маленькой до средней и постарайтесь не делать ее слишком тяжелой.

Во-вторых, определитесь с формой. Вы можете сделать его круглым или эллиптическим. Круглые стабильны по производительности и предсказуемы. Эллиптические катушки менее устойчивы, но более маневренны и показывают хорошие характеристики на неровных поверхностях. Учитывая эти характеристики, сделать катушку круглой формы может быть намного проще; однако, если вы хотите сделать детектор своими руками не для удовольствия, а для того, чтобы на самом деле протянуть руку где-нибудь в доме и искать металлические предметы, возможно, вам подойдет эллиптическая катушка.

В-третьих, определитесь с конфигурацией. Вы можете сделать концентрическую катушку, монопетлю или конфигурацию DD. Monoloop — самый простой вариант самодельного металлоискателя, потому что приемная и передающая катушки имеют примерно одну и ту же обмотку, а Monoloop обеспечивает лучшую глубину, чем, скажем, катушки DD. Катушки DD также легко изготовить в домашних условиях, и они более универсальны в эксплуатации. Концентрические катушки требуют более тщательного проведения, но они очень точны в обнаружении объектов.

После того, как вы определитесь с размером, формой и конфигурацией, возьмите провода и сделайте обмотки. От 30+ до 50+ — хорошее количество обмоток для эффективной катушки.Убедитесь, что обмотки не трясутся; вы можете сделать прочную крышку или залить провода эпоксидной смолой. Некоторые люди используют картон или даже дерево и приклеивают к такой крышке провода.

Как сделать пинпоинтер для металлоискателя

По сути, вы можете сделать металлоискатель своими руками пинпоинтер так же, как вы делаете полноценный металлоискатель, но используя плату Arduino Nano и мощную концентрическую катушку для точности. Однако, чтобы быть эффективным, пинпоинтер должен иметь другую форму с зондом, и, в конечном итоге, лучше приобрести заводской, если вы хотите действительно хороших результатов.Чтобы сделать эффективный пинпоинтер в домашних условиях, необходимы дополнительные знания и навыки, поэтому мы рекомендуем ознакомиться с обзором лучших металлоискателей и руководством по лучшим детекторам для начинающих, чтобы получить дополнительную информацию об инструментах пинпоинтера.

Заключение

Изготовление металлоискателя в домашних условиях — это весело, если вы знаете, как сделать самодельный металлоискатель, и имеете все необходимые материалы. Некоторые люди делают это в качестве хобби, другие используют самодельные устройства, чтобы время от времени обнаруживать металлические предметы дома или на заднем дворе, если им нужно.Однако, честно говоря, самодельные станки никогда не сравнятся даже с самыми дешевыми станками заводского производства. Итак, если вы действительно заинтересованы в охоте за сокровищами и обнаружении металлов или вам действительно нужно рабочее устройство дома для повседневных нужд, лучше ознакомьтесь с доступными машинами для начинающих от известных брендов.

15 Простой, но мощный Металлоискатель своими руками

Этот пост содержит партнерские ссылки. Если вы нажмете кнопку и купите, мы можем взимать комиссию без дополнительной оплаты.Пожалуйста, ознакомьтесь с нашей политикой раскрытия информации для получения более подробной информации.

Вы когда-нибудь смотрели фильмы с пиратами и охотниками за сокровищами, надеясь, что у вас,
, есть металлоискатель, похожий на их? Но вы почувствовали, как реальность налетела, когда вы прочитали
о непомерных ценах на металлоискатель.

Однако ваши мечты об охоте за сокровищами могут осуществиться без
полного разрушения вашего банка. Все, что вам нужно, это несколько электрических компонентов и простой план металлоискателя DIY
.

К счастью, одно из этих двух требований выполнено.

Планируется построить 15 простых металлоискателей своими руками

№1. Простой картонный металлоискатель

Сделанный с использованием нескольких электрических компонентов и картона, этот металлоискатель
не только недорогой, но и функциональный. Кроме того,
легко следовать плану с подробным объяснением конструкции каждой части.

Однако сделать катушку детектора не так просто и требует
вычислений.К счастью, делать катушку необязательно. Вы можете
купить один онлайн, если ваш бюджет не слишком ограничен. Вы даже можете сделать ручку
для вашего детектора из картона. Ручка придает приятный вид извещателю
и даже помогает удерживать батарейки и переключатели.

В целом, это отличный план, если вы хотите построить что-то для развлечения. Хотя
не работает идеально снаружи (не всегда), он полностью функционален при использовании
внутри и служит отличным способом скоротать время!

№2.Чувствительный металлоискатель

Это модифицированная версия известного российского импульсного индукционного металлоискателя
«ПИРАТ». Он может обнаруживать металлическую монету на расстоянии 15 см и более крупные объекты на
еще больших расстояниях. Более того, этот извещатель прост в изготовлении, несмотря на его чувствительность
к металлическим предметам. Требуется несколько компонентов, поэтому этот детектор
является подходящим вариантом, если вы ищете чувствительные показания.

Кроме того, этот извещатель имеет несколько особенностей, которые делают его уникальным.Вот несколько из
этих функций:

  • Самокалибровка путем сброса Arduino
  • Детектор времени со световой и звуковой индикацией
  • Повышенная частота при приближении к объекту

Что еще? Видеоурок, прилагаемый к плану, помогает упростить процесс сборки, позволяя работать новичкам.

№ 3. Металлоискатель для установки вне помещений

Предназначенный для работы через телефон, этот металлоискатель может иметь чувствительные или
простых показаний в зависимости от схемы.Для завершения требуется всего три компонента
, помимо телефона. Компоненты — два резистора и цепь
LC. Однако из-за простоты схемы его чувствительность
немного скомпрометирована. Детектор достаточно чувствителен только для того, чтобы найти монету, закопанную в
землю.

Но этот план дает несколько удивительных советов, как сделать детектор без пайки
. Для всех, у кого нет времени учиться паять, это
идеальный вариант.Этот план, сопровождаемый изображениями для каждого шага и инструкциями по переходу от точки к
баллам, является обязательным для всех, кто разбирается в гаджетах.

№ 4. Металлоискатель Arduino

Изготовлен из игрушечного погонщика сорняков, этот извещатель имеет регулируемые настройки чувствительности.
По мере того, как настройки чувствительности перемещаются от более низкой к более высокой, он начинает обнаруживать
более мелких элементов. Он может улавливать частоты от более крупных предметов, таких как банки с газировкой и сотовые телефоны
, при самой низкой настройке чувствительности.В то же время этого достаточно, чтобы
обнаруживал винты и монеты при максимальной настройке чувствительности.

Более того, даже дальность действия этого детектора может быть расширена за счет увеличения магнитного поля
, создаваемого индуктором.

Это можно сделать двумя способами:

  • Увеличение тока через проводник
  • Увеличение количества витков проводов в катушке индуктора

Этот металлоискатель своими руками хорошо работает для обнаружения мелких вещей в вашем доме, которые
нельзя увидеть невооруженным глазом.

№ 5. Восстановленный металлоискатель

Если у вас немного ограниченный бюджет, этот план — ответ на ваши проблемы с
. Этот детектор
, сделанный с использованием AM-радио, магнитной ленты и небольшого калькулятора, подойдет вам, если вы просто хотите повеселиться, обнаруживая металл в своем доме.

Не уверены, сработает ли это? Попробуйте поднести свой детектор к ложке
и обратите внимание, как начинает работать ваш калькулятор. Причина, по которой он работает, заключается в том, что
электронная схема калькулятора выдает радиочастотный сигнал, который
отражается от ложки.Эти отраженные радиоволны — это то, что мы слышим из радиоприемника
.

Создайте свой самый первый металлоискатель из трех основных материалов за пять шагов или
и того меньше!

№ 6. Недорогой металлоискатель

Этот металлоискатель «сделай сам» сделан из пяти вещей — дешевого чипа, конденсатора AC
, двух катушек и наушников. Независимо от своей простоты, детектор
работает хорошо и имеет приличный диапазон сканирования от 12,5 см до
15 см.

Некоторые уникальные особенности этого детектора:

  • Заменяет поисковые и модельные генераторы на передатчики
  • В схеме всего два основных компонента.
  • Регулируемая громкость звука

Более того, поскольку схема очень детализирована, шансы на ошибку
мизерны, что делает этот план отличным!

Bonus Read: поскольку драйвер необходим во многих планах, просмотрите эти
обзоров
лучших ударных драйверов 2021
, чтобы сделать лучший выбор.

№ 7. Экологичный металлоискатель

Основная проблема при использовании металлоискателя
— это сузить место для раскопок. Однако этот металлоискатель помогает решить эту проблему. Он оснащен четырьмя поисковыми катушками
и цветным сенсорным экраном для определения и точного определения места раскопок.

Кроме того, с этим детектором
даже ваша поисковая система стала усовершенствованной и намного проще. Некоторые новые функции, включенные в поисковую систему:

  • Автокалибровка
  • Аккумулятор USB
  • Четыре различных режима экрана
  • Частота
  • Регулировка ширины импульса

Равномерное копание упрощается благодаря деревянным шпажкам, прикрепленным к
каждой катушке.Эти шампуры вдавливаются в землю в том месте, которое вы указали
. Это снижает потребность в копании и, следовательно, снижает воздействие
на окружающую среду.

Наконец, этот детектор может определять местоположение на глубине до 7-10 см, что делает его идеальным для
поиска потерянных монет и колец в парке или на пляжах.

№ 8. Металлоискатель VLF

Основанный на металлоискателе под названием Smart Hunter, этот очень низкочастотный (VLF)
металлоискатель использует передающие и приемные катушки в форме двойной D.
Более того, детектор обладает высокой чувствительностью и может обнаруживать монеты на глубине
до 25 см. Иногда более крупные объекты могут быть обнаружены на расстоянии до 1 м
.

Приложение этого детектора запускается через телефон с помощью специального приложения для детектора металла
. Кроме того, он даже имеет аудиоусилитель и динамик, которые подходят для устройства
, чтобы оно работало более эффективно.

№ 9. Четырехтранзисторный металлоискатель

Если вам предстоит серьезная охота за сокровищами, этот план для вас.Благодаря способности
обнаруживать монеты на глубине 3-4 дюйма, банки с газировкой на глубине 6 дюймов и металлические трубы
, даже больше, этот детектор имеет высокую чувствительность.

При изготовлении этого металлоискателя следует учитывать следующие моменты:

  • Используемые наушники должны иметь высокий импеданс.
  • Обратите внимание на контакт заземления на разъемах.
  • Всегда оборачивайте провода изолентой.
  • Отрегулируйте металлический вал для уравновешивания детектора

Также рекомендуется проверить устройство на наличие каких-либо неисправностей, прежде чем вы начнете его использовать.
После того, как он был опробован и протестирован, вы можете начать искать монеты и кольца в
своем саду, парке или даже на пляже!

№ 10. Металлоискатель высокой чувствительности

Этот металлоискатель обладает высокой чувствительностью и может использоваться для обнаружения монет,
зарытых в почву на глубину до 15-20 см. На плане есть подробная схема
схемы и датчика. В первую очередь потому, что важно правильно изготовить датчик
, чтобы ваш детектор работал нормально.

Помните, поскольку этот детектор немного более продвинутый, чем остальные, для работы с ним потребуется
опыта. Однако, как только вы научитесь использовать
, вы даже сможете различать типы металлов, обнаруживаемых
.

№ 11. Металлоискатель импульсной индукции

Импульсные индукционные системы используют одну катушку как приемник, так и передатчик
. Этот металлоискатель, сделанный своими руками, имеет импульсную индукционную систему, и
может различать черные и цветные металлы.

Кроме того, это симбиоз Arduino и Android, обладающий высокой чувствительностью. Он работает через мобильное приложение, которое можно бесплатно скачать на любой смартфон.

Катушка этого устройства сделана из изолированного медного провода диаметром
0,4 мм. Он содержит 25 витков круглой формы диаметром 19
см. Помните, не держите металлические предметы рядом с катушкой.

Хотя конструкция этого устройства кажется простой, его работа феноменальна.Он
может обнаружить мелкую металлическую монету на расстоянии 10-15 см, а более крупную
— на расстояние 30-40 см. Если вы не верите результатам, прилагаемое видео
о работе этого устройства должно вас убедить!

Bonus Read: Купите набор инструментов сегодня, если вы энтузиаст DIY.

Ознакомьтесь с этими лучшими беспроводными наборами инструментов и комбинированными наборами.

№ 12. Металлоискатель BFO

BFO (генератор частоты биений) работает путем смешивания двух сигналов для получения слышимой частоты биений
.В то время как один осциллятор остается фиксированным на определенной частоте,
другой слегка изменяет свою частоту вокруг металла. Произведенная замена шага
информирует пользователей о наличии поблизости металла. Следовательно,
изменение частоты должно быть достаточно большим, чтобы быть заметным.

В основном требуется изменение от 200 до 100 Гц. Это означает, что поисковая катушка
должна работать на высокой частоте. Для этого у
желательно иметь 30-витковую катушку примерно 15 см в диаметре.

Более того, важно протестировать ваш металлоискатель, прежде чем вы начнете с ним работать.
К счастью, этот план научит вас, как это делать. Вы можете использовать свой генератор сигналов
для генерации сигнала, близкого к сигналу поисковой катушки. Разница
между ними будет в слышимом диапазоне.

Наконец, вы должны использовать пластиковый столб в качестве ручки для металлоискателя. После
у вас все готово, и вы можете начать охоту за сокровищами!

№ 13.Переносной металлоискатель

Этот план — еще один способ сделать дешевый и простой металлоискатель своими руками. Однако у
есть еще одна особенность: он портативный! Он также предлагает большие возможности
за счет 3-миллиметрового светодиода для сигнализации и потенциометра для регулировки громкости
при поиске.

В плане для изготовления металлоискателя использовались различные материалы. Для примера
катушка детектора была сделана из пустой коробки Pringles.
Это работает хорошо, так как не всегда легко найти катушки с тем же MH, что и для
. Пока схема приклеивается горячим клеем внутри пустой банки из-под зубной пасты.

Еще один совет, которому следует следовать при создании этого детектора, — это проверить схему на макете
, чтобы убедиться, что она работает. Это даже помогло бы сделать выводы о
дальности обнаружения.

Вы можете переработать банки и коробки, чтобы сделать это устройство, поэтому
сэкономите и получите портативный металлоискатель.

№ 14. Металлоискатель Arduino

Металлоискатель не всегда должен выглядеть скучно, и этот план доказывает это.
С пятью отдельными катушками, которые загораются при обнаружении металла, этот самодельный металлоискатель
— отличный вариант. Особенно если вы ищете что-то из коробки
. Его яркий синий и желтый цвет подчеркивают красоту этого детектора
, что делает его привлекательным выбором для многих домашних мастеров.

Весь мотив этого плана состоял в том, чтобы немного повеселиться и заменить звуковые индикаторы
световыми индикаторами.Даже печатная плата этого устройства на
отличается от большинства других. В то время как большинство устройств обычно имеют простую печатную плату квадратной формы
, это устройство не имеет. Он имеет шестигранную печатную плату
, которая не только соответствует форме внешней крышки, но также позволяет избежать помех поисковым катушкам
.

Наконец, это устройство даже водонепроницаемое. Окрашивание пластиковой крышки сверху и снизу
гарантирует, что устройство не будет повреждено водой, что позволяет использовать
на открытом воздухе на покрытой росой траве.

Дополнительный совет: делайте провода короткими и с минимальным перекрытием. Это гарантирует отсутствие движения кабельной разводки
и поддерживает стабильность цепи.

№ 15. Открытый металлоискатель Arduino

Большинство планов металлоискателей Arduino выглядят устрашающими из-за количества
компонентов, необходимых для их создания. Но не этот. Список требований для сборки этого детектора
намного меньше по сравнению с большинством других, и он также работает в
довольно эффективно.

Основные компоненты, необходимые для его создания:

  • Общий конденсатор
  • Резистор и диод
  • Поисковая катушка
  • Светодиоды
  • Динамик / Наушники

Еще одним преимуществом конструкции этого детектора является то, что он может питаться от одиночного источника питания
5В. Таким образом, этот детектор не требует много ресурсов, но работает
безупречно. Более того, он может даже различать ферромагнитные и не ферромагнитные металлы
.

При использовании этого детектора важно оставлять катушку на расстоянии ~ 5 секунд от металла
. Когда вы начнете приближаться к металлу, вы заметите, что зеленый или синий светодиодный индикатор
мигает, а в наушниках раздается звуковой сигнал.
Цвет огней и высота звуковых сигналов помогают определить, какой тип металла
вы нашли.

Заключение

Изготовление металлоискателей может быть отличным способом получить некоторый практический опыт
с физическими приложениями.Более того, охота с использованием металлоискателей
сама по себе может стать большим хобби.

Несколько советов, которые следует помнить при использовании металлоискателя:

  • Позаботьтесь о том, чтобы заполнить все отверстия и не оставить повреждений.
  • Держите поисковые катушки близко и параллельно земле.
  • Протестируйте его с помощью нескольких предметов домашнего обихода, прежде чем выносить на улицу.

Будьте внимательны, чтобы не вторгаться и не допускать обнаружения металлов на участке
, который вы решили сканировать.Но самое главное, получайте удовольствие
и счастливой охоты!

Возможно, вы захотите увидеть здесь другие планы для самостоятельной сборки:

Как сделать металлоискатель

Металлоискатель — это устройство, которое используется для обнаружения металлических предметов. Инструмент полезен для поиска металлических предметов, спрятанных под землей. Устройство обычно поставляется в портативном исполнении с сенсорной катушкой внизу.Инструмент перемещается по объектам и по земле для обнаружения объектов. Присутствие металла приводит к изменению тона в наушниках или перемещению стрелки на индикаторе.

Большинство металлоискателей довольно дороги, а самодельные металлоискатели немного сложно построить. Помимо сборки деталей, вам также необходимо знать, как соединять электрические цепи. Этот процесс опасен, особенно с искрами, которые могут возникнуть из-за неправильного подключения. Если они построены неправильно, вы можете не получить желаемых результатов.

Но знаете ли вы, что можно сделать элементарный металлоискатель, используя предметы домашнего обихода? Вы можете построить свой собственный металлоискатель, который будет небольшим, простым в использовании, а также сэкономит деньги в процессе. Лучше всего то, что изготовление металлоискателя — это познавательная задача для вас и ваших детей.

Простой способ — использовать инструмент с магнитом для изготовления металлоискателя. Вы можете использовать FM-радио и калькулятор, чтобы создать грубый металлоискатель.

Радио и калькулятор Металлоискатели

Это два простых инструмента для поиска и использования.Вы не поверите, но это действительно работает. Посмотрим, как вы проделаете этот процесс.

Какие предметы потребуются вам для этого упражнения?

  • Портативный радиоприемник на батарейках с диапазоном FM и AM
  • Полностью рабочий калькулятор с батарейным питанием. Калькулятор на солнечной энергии не подойдет для этого упражнения.
  • Клейкая лента или клей.

Сделать радио и калькулятор Металлоискатель

Шаг 1

Настройте радио и осторожно установите его на максимально возможную AM-станцию.Убедитесь, что вы не останавливаетесь на станции, так как это может помешать достижению желаемых результатов. Не должно быть звука от радиостанций. Если вы установили его правильно, вы должны слышать только статические помехи.

Шаг 2

После этого вы установите сенсорную часть детектора. Включите калькулятор и расположите его напротив задней панели радио. Вы можете использовать клей, скотч или липкую ленту, чтобы прикрепить их. Убедитесь, что две части надежно прикреплены друг к другу.Не должно быть никаких шансов, что они разойдутся.

Шаг 3

Закрепив калькулятор и радио, проверьте, не издают ли они постоянный сигнал. Если нет четкого звука, его будет сложно использовать. Если инструмент издает четкий, чистый звук, вы можете закрепить его на стержне, а затем закрепить лентой.

Шаг 4

Можно установить на все, что вам удобно, на метлу, линейку, шест или на что-нибудь, что можно держать над землей.Вы можете нанести клей или скотч, чтобы прикрепить устройство к валу. Застежки-молнии также могут быть отличным вариантом, если вы не хотите использовать клей или ленты.

Шаг 5

Проверить металлоискатель на различных металлических предметах домашнего обихода. Это простой способ проверить, работает ли прибор. Вы можете проверить, используя монеты, золотые кольца, серебряные ложки, украшения, часы, чашки и т. Д.

Если инструмент быстро обнаруживает объекты, он будет лучше работать на улице. Когда металлоискатель обнаруживает металл, он издает постоянный чистый звук.

Как работает металлоискатель радио и калькулятор?

Печатная плата вычислителя с батарейным питанием излучает обнаруживаемую радиочастоту. Радиоволны отражаются от металлических предметов, позволяя приемнику AM радио улавливать волны, а затем усиливать их. Это звук, который слышен, когда инструмент приближается к металлическому объекту. Если бы по радио звучала музыка, было бы сложно услышать генерируемый слабый радиосигнал.

Использование приложений смартфонов в качестве металлоискателей

Если вы не слишком увлечены проектами «сделай сам», вы все равно можете сделать быстрый и простой металлоискатель с помощью своего смартфона.Как это круто? Что вам нужно для этого?

  • Смартфон (iPhone или Android)
  • Возможность скачивать приложения из магазина приложений и устанавливать их.

Давайте посмотрим, как это сделать.

Шаг 1

В магазинах приложений Apple и Google есть различные приложения для обнаружения металлов. Загрузите одно из приложений, и оно будет использовать ваш смартфон для обнаружения металлических предметов.

Шаг 2

Наведите смартфон на различные металлические предметы, чтобы проверить, работает ли он.Соблюдайте инструкции, прилагаемые к приложению. Следуя инструкциям, одну за другой, проверьте, работает ли он.

Если один из шагов не будет реализован, вы не получите желаемых результатов. Если загруженное вами приложение неправильно собирает металлические предметы, вам необходимо переключиться на более качественное приложение. Вы можете продолжить исследование, чтобы понять, какое приложение лучше подходит для вашей марки и модели смартфона.

Шаг 3

Внимательно следите за изменениями при перемещении смартфона над металлическим предметом.Когда смартфон проходит над металлическим предметом, электромагнитное поле на смартфоне мгновенно изменяется.

После измерения электромагнитного магнитного поля в том месте, где находится ваш телефон, цвет на экране меняется с зеленого на красный, когда рядом находится металл. В программах есть базовая линия, на которой отображаются измерения после обнаружения металлического объекта. Измерение увеличивается, вызывая изменение цвета.

Приложения для обнаружения металлов на смартфоне неэффективны, если вы решите отправиться на поиски сокровищ.Кроме того, они могут не обнаружить некоторые металлы, такие как платина и другие украшения. Но процесс создания детектора смартфона не сложен, и с ним весело играть.

Плюсы самодельного металлоискателя

  • Вы можете использовать самодельный металлоискатель для поиска таких предметов, как канцелярские скрепки, металлические винты и другие мелкие металлические предметы, которые часто теряются в доме.
  • Процесс изготовления самодельного металлоискателя может стать увлекательным занятием для ваших детей (т.э., понимание радиосигналов).

Соображения

При изготовлении металлоискателя с использованием предметов домашнего обихода или загрузке приложения для обнаружения металла из магазина приложений помните, что с этими приборами возникают проблемы. Два самодельных датчика недостаточно чувствительны для «реального» обнаружения металла или должным образом разработаны для эффективной работы в суровых условиях, особенно при воздействии дождя, снега, грязи или других экстремальных погодных условий.

Детали металлоискателя не такие мощные.Они предназначены только для того, чтобы дать приблизительное представление о том, где находится металлический объект. Они не указывают точное местоположение. Кроме того, они не очень надежны по сравнению с имеющимися на рынке.

Заключение

Придумать, как сделать металлоискатель, — это большой урок. Металлоискатели — это весело и просто в разработке и использовании. Изготовление такого инструмента — это познавательное и веселое занятие для всей семьи.

В то же время важно понимать, что есть компании, которые десятилетиями производят металлоискатели и совершенствуют свои технологии.Если вам нужно серьезно заняться обнаружением металлов, разведкой или охотой за сокровищами, вам гораздо лучше купить металлоискатель.

Как работают металлоискатели — Разъясните, что такое

Гудок! Пи-п-бей! Есть ли что-нибудь более захватывающее, чем обнаруживая сокровище? Миллионы людей во всем мире весело провести время с помощью металлоискателей, чтобы найти захороненные ценные реликвии под землей.Точно такая же технология работает в наших вооруженных силах. и службы безопасности, помогающие сохранить мир в безопасности, раскрывая ружья, ножи и закопанные мины. Металлоискатели созданы на основе наука об электромагнетизме. Давайте узнаем, как они работают!

Фото: Этот морской пехотинец США использует металлоискатель Garrett для поиска спрятанного оружия. Фото Тайлера Хилла любезно предоставлено Корпусом морской пехоты США.

Когда магнетизм встретился с электричеством

Фото: гениальный физик Джеймс Клерк Максвелл.Фотография из общественного достояния любезно предоставлена ​​Wikimedia Commons.

Если вы когда-либо делали электромагнит, наматывая катушку с проволокой вокруг гвоздя и подключив его к батарее, вы узнаете, что магнетизм и электричество подобны пожилая супружеская пара: когда ты найдешь одну, ты всегда найдешь другую, не очень далеко.

Мы применяем эту идею на практике каждую минуту каждого дня. Каждый раз, когда мы используем электроприбор, мы полагаемся на близкое связь между электричеством и магнетизмом.Электроэнергия, которую мы используем поступает от электростанций (или, все чаще из возобновляемых источников как ветряные турбины), и это сделано генератор, который действительно просто большой барабан с медной проволокой. Когда провод вращается с высокой скоростью через магнитное поле внутри него «волшебным образом» генерируется электричество — и мы можем использовать эту силу в своих целях. Электрические приборы мы используем (во всем, начиная от стирки машины к пылесосам) содержат электродвигатели, которые работают прямо противоположно генераторы: по мере того, как в них поступает электричество, оно вызывает изменение магнитное поле в катушке с проволокой, которая толкает поле постоянный магнит, и это то, что заставляет мотор вращаться.(Ты можешь найти Подробнее об этом читайте в нашей статье об электродвигателях.)

Короче говоря, вы можете использовать электричество для создания магнетизма и магнетизма. сделать электричество. Фантастически умный шотландский физик по имени Джеймс Клерк Максвелл (1831–1879) резюмировал все это в 1860-х годах. когда он выписал четыре обманчиво простые математические формулы (ныне известные как уравнения Максвелла). Один из них говорит, что всякий раз, когда есть изменяя электрическое поле, вы также получаете изменяющееся магнитное поле. Другой говорит, что при изменении магнитного поля вы получаете изменяющееся электрическое поле.На самом деле Максвелл говорил о том, что электричество и магнетизм — две части одного и того же: электромагнетизм. Зная это, мы можем понять, как именно металл детекторы Работа.

Как электромагнетизм приводит в действие металлоискатель

Фото: Разработан усовершенствованный детектор прохода. в Тихоокеанской северо-западной национальной лаборатории использует волновую визуализацию для обнаружения пластикового и керамического оружия. не улавливается обычными металлоискателями. Фото любезно предоставлено Министерством энергетики США.

Изображение: современный компактный металлоискатель был изобретен Чарльзом Гарретом в начале 1970-х годов. Вы можете ясно видеть две катушки (которые я покрасил в красный и синий цвета). Коробка (оранжевая) в верхней части ручки (зеленая) содержит схему управления, включая батарею (не показана), громкоговоритель (24), переключатель громкости (27), регулятор чувствительности (28) и переключатель включения / выключения ( 29). Эта иллюстрация взята из патента США 3,662,255 Чарльза Гарретта, выданного в 1972 году благодаря любезности Бюро по патентам и товарным знакам США.

Различные металлоискатели работают по-разному, но вот наука, лежащая в основе одного из более простых видов. Металлоискатель содержит катушка с проволокой (намотанная на круглую головку на конце ручку), известную как катушка передатчика. Когда течет электричество через катушка, вокруг нее создается магнитное поле. Когда вы подметаете детектор над землей, вы заставляете магнитное поле двигаться тоже. Если вы наведете детектор на металлический объект, движущийся магнитное поле влияет на атомы внутри металл.Фактически, это изменяет способ движения электронов (крошечные частицы, «вращающиеся» вокруг эти атомы) движутся. Теперь, если у нас есть изменяющееся магнитное поле в металл, призрак Джеймса Клерка Максвелла говорит нам, что мы также должны иметь электрический ток тоже движется туда. Другими словами, металлоискатель создает (или «индуцирует») некоторую электрическую активность в металле. Но потом Максвелл рассказывает нам еще кое-что интересное: если у нас есть электричество, кусок металла, он также должен создавать некоторый магнетизм. Итак, когда вы перемещать металлоискатель над металлическим предметом, магнитное поле исходящий от детектора вызывает появление другого магнитного поля вокруг металл.

Это второе магнитное поле вокруг металла, которое улавливает детектор. Металлоискатель имеет вторую катушку с проволокой в ​​голове (известную как катушка приемника), который подключен к цепи, содержащей громкоговоритель. Когда вы перемещаете детектор о кусок металла, магнитное поле, создаваемое металлом, прорезает катушку. Теперь если вы проведете металлический предмет в магнитном поле, вы создадите через него течет электричество (помните, так работает генератор). Итак, когда вы перемещаете детектор по металлу, течет электричество. через катушку приемника, заставляя громкоговоритель щелкать или издавать звуковой сигнал.Привет Престо, металлоискатель сработал, и вы что-то нашли! Чем ближе вы поднесете катушку передатчика к металлическому предмету, тем чем сильнее магнитное поле, которое создает в нем катушка передатчика, тем сильнее магнитное поле, которое металл создает в катушке приемника, тем больше ток течет в громкоговорителе, и тем громче шум.

Итак, спасибо, Джеймс Клерк Максвелл, за то, что помог нам увидеть, как работают металлоискатели — с помощью электричества для создания магнетизма, который создает больше электричества где-то еще.

Какие бывают типы металлоискателей?

Как мы видели выше, магнитные поля создаются изменяющимися электрическими полями, которые колеблются в определенном частота. Разные частоты дают лучшие или худшие результаты в зависимости от типа металл, который вы ищете, насколько глубоко вы ищете, из какого материала сделана земля (песок, земля или что-то еще) и так далее.

Хотя все металлоискатели работают примерно одинаково, преобразовывая электричество в магнетизм и обратно. опять же, они бывают трех основных типов.Самые простые подходят для всех видов общего назначения. металлоискатель и охота за сокровищами. Их называют детекторами VLF (очень низкой частоты) , потому что они используют одна фиксированная частота обнаружения, как правило, около 6–20 кГц (обычно менее 30 кГц). Вы также столкнетесь с детекторами PI (импульсная индукция) , которые используют более высокие частоты и импульсные сигналы. Как правило, они могут улавливать вещи глубже, чем детекторы ОНЧ, но они не такие разборчивые и ничего подобного, как обычно используется.Третий тип известен как детектор FBS (полнополосный спектр) , который одновременно использует несколько частот — так что, по сути, это немного похоже на одновременное использование нескольких немного по-разному настроенных детекторов.

Фото: Разминирование. Этот армейский миноискатель (CyTerra AN / PSS-14) сочетает в себе сверхчувствительный импульсный металлоискатель и георадар в одном устройстве, портативный блок. Он может обнаруживать шахты с низким содержанием металлов и различать рудничный металл, несущественные металлические беспорядки и почву с высоким содержанием металла.Фотография любезно предоставлена ​​Армией США, опубликована на Flickr под лицензией Creative Commons (CC BY 2.0).

Насколько глубоко зайдет металлоискатель?

К сожалению, на этот вопрос нет точного ответа, потому что он зависит от множества факторов, в том числе:

  • Размер, форма и тип закопанного металлического предмета: большие предметы легче обнаружить на глубине, чем маленькие.
  • Ориентация объекта: объекты, закопанные на плоской поверхности, обычно легче найти, чем объекты, закопанные концами вниз, отчасти потому, что это создает большую целевую область, но также потому, что это делает закопанный объект более эффективным при отправке сигнала обратно на детектор. .
  • Возраст объекта: вещи, которые были закопаны долгое время, с большей вероятностью окислились или корродировали, что затрудняет их поиск.
  • Характер окружающей почвы или песка, которые вы ищете.
  • Тип детектора и частота (или частоты), которую он использует.

Обычно металлоискатели работают на максимальной глубине около 20–50 см (8–20 дюймов).

Где используются металлоискатели?

Металлоискатели используются не только для поиска монет на пляже.Ты их можно увидеть в проходных сканерах в аэропортах (предназначенных для остановки люди, несущие оружие и ножи в самолетах или других безопасных местах, таких как тюрьмы и больницы) и во многих научных исследовать. Археологи часто осуждают неподготовленных людей, использующих металл. детекторы для нарушения важных артефактов, но при правильном использовании и с С уважением, металлоискатели могут быть ценным инструментом в исторических исследованиях.

Фото: Детектор палочкового типа, названный Суперсканером, произведенный компанией Garrett Metal Detectors, используется для проверки посетителей медицинской клиники в Афганистане.Он работает от встроенной 9-вольтовой батареи, которая обеспечивает около 60 часов непрерывной работы. Если вы обнаружите металл, детектор сообщит вам об этом с помощью комбинации мигающих светодиодных огней и трелей. Его длина 42 см (16,5 дюйма), а вес — 500 г (17,6 унции). Такие детекторы стоят около 200 долларов (100 фунтов). Фото Кристофера Адмира любезно предоставлено Армией США.

Кто изобрел металлоискатели?

По всей видимости, металлоискатели появились во время убийства президента США Джеймса А. Гарфилда в июле 1881 года.Одна из пуль, нацеленных на президента, застряла внутри его тела, и найти ее не удалось. Пионер телефонной связи Александр Грэм Белл быстро собрал электромагнитное устройство для определения местоположения металла, называемое индукционными весами, на основе более раннего изобретения немецкого физика Генриха Вильгельма Дава. Хотя пуля не была найдена и президент позже умер, устройство Белла работало правильно, и многие люди считают его самым первым электромагнитным металлоискателем.

Иллюстрация: Слева: Найди ту пулю! Этот эскиз Уильяма А.Скинкл из иллюстрированной газеты Фрэнка Лесли от 20 августа 1881 года показывает, что довольно много врачей (!) Использовали индукционные весы Белла, чтобы найти пулю, потерянную в теле президента. В комнате слева на столе находится оборудование, которое помечено как «прерыватель», «конденсатор» и «батарея» (коробки в задней части стола). Вы можете просто разглядеть провода, которые тянутся от нижней части изображения до кровати президента справа. Предположительно Александр Грэм Белл — бородатый мужчина справа разговаривает по телефону? Предоставлено Библиотекой Конгресса США.

Портативные металлоискатели были изобретены немецким инженером-электронщиком Герхардом Фишером (которого он также писал по буквам «Фишер»), когда он жил в Соединенных Штатах, и он подал заявку на патент на эту идею в январе 1933 года. Он назвал свое изобретение Металлоскопом — «метод и средство для индикации наличия захороненных металлов, таких как руда, трубы и т.п.» — и вы можете увидеть это на рисунке здесь. В том же году он основал Fisher Research Laboratory, которая и по сей день остается ведущим производителем металлоискателей.Доктор Чарльз Л. Гарретт, основатель компании Garrett Electronics, первым изобрел современные электронные металлоискатели в начале 1970-х годов. После работы в НАСА над программой высадки Аполлона на Луну Гаррет обратил свое внимание на свое хобби — любительскую охоту за сокровищами — и его компания произвела революцию в этой области, выпустив ряд инноваций, включая первый компьютеризированный металлоискатель с цифровой обработкой сигналов, запатентованный в 1987 году.

Изображение: Металлоскоп, запатентованный Герхардом Фишером (Fisher) в 1937 году, я раскрасил его, чтобы было легче следить.Катушка передатчика находится в красном квадрате спереди; катушка приемника находится в синем ящике сзади. Передатчик использует неслышимые сигналы частотой 30 000 Гц; приемник подает звуковые сигналы (с частотой около 500 Гц) на наушники, как в современном металлоискателе. Катушки передатчика и приемника установлены под прямым углом друг к другу, поэтому приемник не принимает сигналы непосредственно от передатчика. Изображение любезно предоставлено Управлением по патентам и товарным знакам США.

А как насчет

неметаллических детекторов ?

Охотники за сокровищами всегда будут ценить подобные металлоискатели, потому что исторически ценные вещи обычно делались из металла.Но в мире безопасности уже недостаточно полагаться на металлоискатели как на единственное направление нашей деятельности. защита. Например, люди, которые любят провозить оружие через службу безопасности, хорошо осведомлены что им придется проходить через металлоискатели, и они, вероятно, попробуют альтернативы, такие как керамика, пластиковые или углеродные ножи. Хотя уважаемые производители прилагают все усилия, чтобы обеспечить наличие мелких металлических деталей в рукоятки «неметаллических» ножей, именно поэтому ничто не мешает точить кусок пластика до импровизировать с ножом, поскольку полиция неоднократно нашел.Как же тогда обнаруживать неметаллические угрозы?

Одно из решений, принятых в аэропортах, заключается в использовании сканеров миллиметрового диапазона (MMS) для обнаружения металлических и других металлических предметов. По сути, они работают как более безопасные версии рентгеновских аппаратов: волны проходят сквозь одежду, но отражаются нашими телами, и любое скрытое оружие (металлическое или иное) отображается в виде картинок на экране. Рентгеновские аппараты используют очень мощное излучение (с длинами волн примерно в нанометрах или миллиардных долях метра), что может быть опасно, если ваше тело поглощает их слишком много.Как следует из названия, сканеры миллиметрового диапазона используют гораздо более длинные волны размером 1–10 мм (примерно в 10 раз меньше, чем микроволны, отправляемые и принимаемые мобильными телефонами), которые на намного ниже на интенсивности, и поэтому создают небольшой или нулевой риск для здоровья людей.

Создайте свой собственный металлоискатель

Положения и условия

Спасибо, что посетили наш сайт. Эти условия использования применимы к веб-сайтам США, Канады и Пуэрто-Рико (далее «Веб-сайт»), которыми управляет VWR («Компания»).Если вы заходите на веб-сайт из-за пределов США, Канады или Пуэрто-Рико, пожалуйста, посетите соответствующий международный веб-сайт, доступный по адресу www.vwr.com, для ознакомления с применимыми условиями. Все пользователи веб-сайта подчиняются следующим условиям использования веб-сайта (эти «Условия использования»). Пожалуйста, внимательно прочтите эти Условия использования перед доступом или использованием любой части веб-сайта. Заходя на веб-сайт или используя его, вы соглашаетесь с тем, что вы прочитали, поняли и соглашаетесь соблюдать настоящие Условия использования с поправками, которые время от времени вносятся, а также Политику конфиденциальности компании, которая настоящим включена в настоящие Условия. использования. Если вы не желаете соглашаться с настоящими Условиями использования, не открывайте и не используйте какие-либо части веб-сайта.

Компания может пересматривать и обновлять настоящие Условия использования в любое время без предварительного уведомления, разместив измененные условия на веб-сайте. Продолжение использования вами веб-сайта означает, что вы принимаете и соглашаетесь с пересмотренными Условиями использования. Если вы не согласны с Условиями использования (с внесенными время от времени поправками) или недовольны Веб-сайтом, ваше единственное и исключительное средство правовой защиты — прекратить использование Веб-сайта.

Использование сайта

Информация, содержащаяся на этом веб-сайте, предназначена только для информационных целей. Хотя считается, что информация верна на момент публикации, вам следует самостоятельно определить ее пригодность для вашего использования. Не все продукты или услуги, описанные на этом веб-сайте, доступны во всех юрисдикциях или для всех потенциальных клиентов, и ничто в настоящем документе не предназначено как предложение или ходатайство в какой-либо юрисдикции или какому-либо потенциальному покупателю, где такое предложение или продажа не соответствует требованиям.

Приобретение товаров и услуг

Настоящие Условия и положения распространяются только на использование веб-сайта. Обратите внимание, что условия, касающиеся обслуживания, продаж продуктов, рекламных акций и других связанных мероприятий, можно найти по адресу https://us.vwr.com/store/content/externalContentPage.jsp?path=/en_US/about_vwr_terms_and_conditions.jsp , и эти условия регулируют любые покупки продуктов или услуг у Компании.

Интерактивные функции

Веб-сайт может содержать службы досок объявлений, области чата, группы новостей, форумы, сообщества, личные веб-страницы, календари и / или другие средства сообщения или связи, предназначенные для того, чтобы вы могли общаться с общественностью в целом или с группой ( вместе «Функция сообщества»).Вы соглашаетесь использовать функцию сообщества только для публикации, отправки и получения сообщений и материалов, которые являются надлежащими и относятся к конкретной функции сообщества. Вы соглашаетесь использовать веб-сайт только в законных целях.

A. В частности, вы соглашаетесь не делать ничего из следующего при использовании функции сообщества:

1. Оскорблять, оскорблять, преследовать, преследовать, угрожать или иным образом нарушать законные права (например, право на неприкосновенность частной жизни и гласность) других.
2. Публиковать, размещать, загружать, распространять или распространять любую неуместную, непристойную, дискредитирующую, нарушающую права, непристойную, непристойную или незаконную тему, название, материал или информацию.
3. Загружайте файлы, содержащие программное обеспечение или другие материалы, защищенные законами об интеллектуальной собственности (или правами на неприкосновенность частной жизни), если только вы не владеете или не контролируете права на них или не получили все необходимое согласие.
4. Загрузите файлы, содержащие вирусы, поврежденные файлы или любое другое подобное программное обеспечение или программы, которые могут повредить работу чужого компьютера.
5. Перехватить или попытаться перехватить электронную почту, не предназначенную для вас.
6. Рекламировать или предлагать продавать или покупать какие-либо товары или услуги для любых деловых целей, если такая функция сообщества специально не разрешает такие сообщения.
7. Проводите или рассылайте опросы, конкурсы, финансовые пирамиды или письма счастья.
8. Загрузите любой файл, опубликованный другим пользователем функции сообщества, который, как вы знаете или разумно должен знать, не может распространяться на законных основаниях таким образом или что у вас есть договорное обязательство сохранять конфиденциальность (несмотря на его доступность на веб-сайте).
9. Подделывать или удалять любые ссылки на автора, юридические или другие надлежащие уведомления, обозначения собственности или ярлыки происхождения или источника программного обеспечения или других материалов, содержащихся в загружаемом файле.
10. Представление ложной информации о принадлежности к какому-либо лицу или организации.
11. Участвовать в любых других действиях, которые ограничивают или препятствуют использованию веб-сайта кем-либо, или которые, по мнению Компании, могут нанести вред Компании или пользователям веб-сайта или подвергнуть их ответственности.
12. Нарушать любые применимые законы или постановления или нарушать любой кодекс поведения или другие правила, которые могут быть применимы к какой-либо конкретной функции Сообщества.
13. Собирать или иным образом собирать информацию о других, включая адреса электронной почты, без их согласия.

B. Вы понимаете и признаете, что несете ответственность за любой контент, который вы отправляете, вы, а не Компания, несете полную ответственность за такой контент, включая его законность, надежность и уместность. Если вы публикуете сообщения от имени или от имени вашего работодателя или другой организации, вы заявляете и гарантируете, что у вас есть на это право. Загружая или иным образом передавая материалы в любую область веб-сайта, вы гарантируете, что эти материалы являются вашими собственными или находятся в общественном достоянии или иным образом свободны от проприетарных или иных ограничений, и что вы имеете право размещать их на веб-сайте.Кроме того, загружая или иным образом передавая материалы в любую область веб-сайта, вы предоставляете Компании безотзывное, бесплатное право во всем мире на публикацию, воспроизведение, использование, адаптацию, редактирование и / или изменение таких материалов любым способом, в любые и все средства массовой информации, известные в настоящее время или обнаруженные в будущем, во всем мире, в том числе в Интернете и World Wide Web, для рекламных, коммерческих, торговых и рекламных целей, без дополнительных ограничений или компенсации, если это не запрещено законом, и без уведомления, проверки или одобрения.

C. Компания оставляет за собой право, но не принимает на себя никакой ответственности (1) удалить любые материалы, размещенные на веб-сайте, которые Компания по своему собственному усмотрению сочтет несовместимыми с вышеуказанными обязательствами или иным образом неприемлемыми по любой причине. ; и (2) прекратить доступ любого пользователя ко всему или части веб-сайта. Однако Компания не может ни просмотреть все материалы до того, как они будут размещены на веб-сайте, ни обеспечить быстрое удаление нежелательных материалов после их размещения.Соответственно, Компания не несет ответственности за какие-либо действия или бездействие в отношении передач, сообщений или контента, предоставленных третьими сторонами. Компания оставляет за собой право предпринимать любые действия, которые она сочтет необходимыми для защиты личной безопасности пользователей этого веб-сайта и общественности; тем не менее, Компания не несет ответственности перед кем-либо за выполнение или невыполнение действий, описанных в этом параграфе.

D. Несоблюдение вами положений пунктов (A) или (B) выше может привести к прекращению вашего доступа к веб-сайту и может подвергнуть вас гражданской и / или уголовной ответственности.

Особое примечание о содержании функций сообщества

Любой контент и / или мнения, загруженные, выраженные или отправленные с помощью любой функции сообщества или любого другого общедоступного раздела веб-сайта (включая области, защищенные паролем), а также все статьи и ответы на вопросы, кроме контента, явно разрешенного Компания, являются исключительно мнениями и ответственностью лица, представляющего их, и не обязательно отражают мнение Компании.Например, любое рекомендованное или предлагаемое использование продуктов или услуг, доступных от Компании, которое публикуется через функцию сообщества, не является признаком одобрения или рекомендации со стороны Компании. Если вы решите следовать какой-либо такой рекомендации, вы делаете это на свой страх и риск.

Ссылки на сторонние сайты

Веб-сайт может содержать ссылки на другие веб-сайты в Интернете. Компания не несет ответственности за контент, продукты, услуги или методы любых сторонних веб-сайтов, включая, помимо прочего, сайты, связанные с Веб-сайтом или с него, сайты, созданные на Веб-сайте, или стороннюю рекламу, и не делает заявлений относительно их качество, содержание или точность.Наличие ссылок с веб-сайта на любой сторонний веб-сайт не означает, что мы одобряем, поддерживаем или рекомендуем этот веб-сайт. Мы отказываемся от всех гарантий, явных или подразумеваемых, в отношении точности, законности, надежности или действительности любого контента на любых сторонних веб-сайтах. Вы используете сторонние веб-сайты на свой страх и риск и в соответствии с условиями использования таких веб-сайтов.

Права собственности на контент

Вы признаете и соглашаетесь с тем, что все содержимое веб-сайта (включая всю информацию, данные, программное обеспечение, графику, текст, изображения, логотипы и / или другие материалы) и его дизайн, выбор, сбор, расположение и сборка являются являются собственностью Компании и защищены законами США и международными законами об интеллектуальной собственности.Вы имеете право использовать содержимое веб-сайта только в личных или законных деловых целях. Вы не можете копировать, изменять, создавать производные работы, публично демонстрировать или исполнять, переиздавать, хранить, передавать, распространять, удалять, удалять, дополнять, добавлять, участвовать в передаче, лицензировать или продавать какие-либо материалы в Интернете. Сайт без предварительного письменного согласия Компании, за исключением: (а) временного хранения копий таких материалов в ОЗУ, (б) хранения файлов, которые автоматически кэшируются вашим веб-браузером в целях улучшения отображения, и (в) печати разумного количество страниц веб-сайта; в каждом случае при условии, что вы не изменяете и не удаляете какие-либо уведомления об авторских правах или других правах собственности, включенные в такие материалы.Ни название, ни какие-либо права интеллектуальной собственности на любую информацию или материалы на веб-сайте не передаются вам, а остаются за Компанией или соответствующим владельцем такого контента.

Товарные знаки

Название и логотип компании, а также все связанные названия, логотипы, названия продуктов и услуг, появляющиеся на веб-сайте, являются товарными знаками компании и / или соответствующих сторонних поставщиков. Их нельзя использовать или повторно отображать без предварительного письменного согласия Компании.

Отказ от ответственности

Компания не несет никакой ответственности за материалы, информацию и мнения, предоставленные или доступные через Веб-сайт («Контент сайта»). Вы полагаетесь на Контент сайта исключительно на свой страх и риск. Компания не несет никакой ответственности за травмы или ущерб, возникшие в результате использования любого Контента Сайта.
ВЕБ-САЙТ, СОДЕРЖАНИЕ САЙТА И ПРОДУКТЫ И УСЛУГИ, ПРЕДОСТАВЛЯЕМЫЕ ИЛИ ДОСТУПНЫЕ ЧЕРЕЗ САЙТ, ПРЕДОСТАВЛЯЮТСЯ НА УСЛОВИЯХ «КАК ЕСТЬ» И «ПО ДОСТУПНОСТИ», СО ВСЕМИ ОТКАЗАМИ.КОМПАНИЯ И НИ ЛИБО, СВЯЗАННОЕ С КОМПАНИЕЙ, НЕ ДАЕТ НИКАКИХ ГАРАНТИЙ ИЛИ ЗАЯВЛЕНИЙ В ОТНОШЕНИИ КАЧЕСТВА, ТОЧНОСТИ ИЛИ ДОСТУПНОСТИ ВЕБ-САЙТА. В частности, НО БЕЗ ОГРАНИЧЕНИЯ ВЫШЕИЗЛОЖЕННОГО, НИ КОМПАНИЯ И НИ ЛИБО, СВЯЗАННОЕ С КОМПАНИЕЙ, НЕ ГАРАНТИРУЕТ ИЛИ ЗАЯВЛЯЕТ, ЧТО ВЕБ-САЙТ, СОДЕРЖАНИЕ САЙТА ИЛИ УСЛУГИ, ПРЕДОСТАВЛЯЕМЫЕ НА САЙТЕ ИЛИ С ПОМОЩЬЮ САЙТА, ​​БУДУТ ТОЧНЫМИ, НАДЕЖНЫМИ ИЛИ БЕСПЛАТНЫМИ ИЛИ БЕСПЛАТНЫМИ ЧТО ДЕФЕКТЫ БУДУТ ИСПРАВЛЕНЫ; ЧТО ВЕБ-САЙТ ИЛИ СЕРВЕР, ДЕЛАЮЩИЙ ЕГО ДОСТУПНЫМ, СВОБОДНЫ ОТ ВИРУСОВ ИЛИ ДРУГИХ ВРЕДНЫХ КОМПОНЕНТОВ; ИЛИ ЧТО ВЕБ-САЙТ ИНАЧЕ ОТВЕЧАЕТ ВАШИМ ПОТРЕБНОСТЯМ ИЛИ ОЖИДАНИЯМ.КОМПАНИЯ ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ ЛЮБЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ЦЕННОСТИ, ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ И НЕ НАРУШЕНИЯ.
НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ КОМПАНИЯ ИЛИ ЕЕ ЛИЦЕНЗИАРЫ ИЛИ ПОДРЯДЧИКИ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ УБЫТКИ ЛЮБОГО ВИДА, ПРИ КАКИХ-ЛИБО ЮРИДИЧЕСКИХ ТЕОРИЯХ, ВЫЗВАННЫЕ ИЛИ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ВАМИ ИЛИ НЕВОЗМОЖНОСТЬЮ ИСПОЛЬЗОВАТЬ ВЕБ-САЙТ, СОДЕРЖИМОЕ САЙТА, ЛЮБЫЕ УСЛУГИ, ПРЕДОСТАВЛЯЕМЫЕ НА САЙТЕ ИЛИ ЧЕРЕЗ ВЕБ-САЙТ ИЛИ ЛЮБОЙ САЙТ, ВКЛЮЧАЮЩИЙ ПРЯМЫЙ, КОСВЕННЫЙ, СЛУЧАЙНЫЙ, СПЕЦИАЛЬНЫЙ, КОСВЕННЫЙ ИЛИ КАРАТЕЛЬНЫЙ УБЫТК, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ, ЛИЧНЫЕ ТРАВМЫ, ПОТЕРЯ ПРИБЫЛИ ИЛИ УБЫТКОВ , ВИРУСЫ, УДАЛЕНИЕ ФАЙЛОВ ИЛИ ЭЛЕКТРОННЫХ СООБЩЕНИЙ, ИЛИ ОШИБКИ, УПУЩЕНИЯ ИЛИ ДРУГИЕ НЕТОЧНОСТИ НА ВЕБ-САЙТЕ ИЛИ СОДЕРЖАНИИ САЙТА ИЛИ УСЛУГ, ИЛИ ИЛИ НЕ ИСПОЛЬЗУЕТСЯ КОМПАНИЯ, И ПРЕДОСТАВЛЯЛА ЛИ КОМПАНИЯ ВОЗМОЖНОСТЬ ЛЮБЫЕ ТАКИЕ УБЫТКИ, ЕСЛИ НЕ ЗАПРЕЩЕНЫ ПРИМЕНИМЫМ ЗАКОНОДАТЕЛЬСТВОМ.

Компенсация

Вы соглашаетесь возместить и обезопасить Компанию и ее должностных лиц, директоров, агентов, сотрудников и других лиц, участвующих в работе Веб-сайта, от любых обязательств, расходов, убытков и издержек, включая разумные гонорары адвокатам, возникающих в результате любое нарушение вами настоящих Условий использования, использование вами Веб-сайта или любых продуктов, услуг или информации, полученных с Веб-сайта или через него, ваше подключение к Веб-сайту, любой контент, который вы отправляете на Веб-сайт через любые Функция сообщества или нарушение вами каких-либо прав другого лица.

Применимое право; Международное использование

Настоящие условия регулируются и толкуются в соответствии с законами штата Пенсильвания без учета каких-либо принципов коллизионного права. Вы соглашаетесь с тем, что любые судебные иски или иски, вытекающие из настоящих Условий использования или связанные с ними, будут подаваться исключительно в суды штата или федеральные суды, расположенные в Пенсильвании, и вы тем самым соглашаетесь и подчиняетесь личной юрисдикции таких судов для цели судебного разбирательства по любому подобному действию.
Настоящие Условия использования применимы к пользователям в США, Канаде и Пуэрто-Рико. Если вы заходите на веб-сайт из-за пределов США, Канады или Пуэрто-Рико, пожалуйста, посетите соответствующий международный веб-сайт, доступный по адресу www.vwr.com, для ознакомления с применимыми условиями. Если вы решите получить доступ к этому веб-сайту из-за пределов указанных юрисдикций, а не использовать доступные международные сайты, вы соглашаетесь с настоящими Условиями использования и тем, что такие условия будут регулироваться и толковаться в соответствии с законами США и штата. Пенсильвании и что мы не делаем никаких заявлений о том, что материалы или услуги на этом веб-сайте подходят или доступны для использования в этих других юрисдикциях.В любом случае все пользователи несут ответственность за соблюдение местных законов.

Общие условия

Настоящие Условия использования, в которые время от времени могут вноситься поправки, представляют собой полное соглашение и понимание между вами и нами, регулирующее использование вами Веб-сайта. Наша неспособность реализовать или обеспечить соблюдение какого-либо права или положения Условий использования не означает отказ от такого права или положения. Если какое-либо положение Условий использования будет признано судом компетентной юрисдикции недействительным, вы, тем не менее, соглашаетесь с тем, что суд должен попытаться реализовать намерения сторон, отраженные в этом положении и других положениях Условия использования остаются в полной силе.Ни ваши деловые отношения, ни поведение между вами и Компанией, ни какая-либо торговая практика не может считаться изменением настоящих Условий использования. Вы соглашаетесь с тем, что независимо от какого-либо закона или закона об обратном, любые претензии или основания для иска, вытекающие из или связанные с использованием Сайта или Условий использования, должны быть поданы в течение одного (1) года после такой претензии или причины. иска возникла или будет навсегда запрещена. Любые права, прямо не предоставленные в настоящем документе, сохраняются за Компанией.Мы можем прекратить ваш доступ или приостановить доступ любого пользователя ко всему сайту или его части без предварительного уведомления за любое поведение, которое мы, по нашему собственному усмотрению, считаем нарушением любого применимого законодательства или наносящим ущерб интересам другого пользователя. , стороннего поставщика, поставщика услуг или нас. Любые вопросы, касающиеся настоящих Условий использования, следует направлять по адресу [email protected]

Жалобы на нарушение авторских прав

Мы уважаем чужую интеллектуальную собственность и просим наших пользователей поступать так же.Если вы считаете, что ваша работа была скопирована и доступна на Сайте способом, который представляет собой нарушение авторских прав, вы можете уведомить нас, предоставив нашему агенту по авторским правам следующую информацию:

  • электронная или физическая подпись лица, уполномоченного действовать от имени правообладателя;

  • описание работы, защищенной авторским правом, в отношении которой были нарушены ваши претензии;

  • идентификация URL-адреса или другого конкретного места на Сайте, где находится материал, который, по вашему мнению, нарушает авторские права;

  • ваш адрес, номер телефона и адрес электронной почты;

  • ваше заявление о том, что вы добросовестно полагаете, что спорное использование не разрешено владельцем авторских прав, его агентом или законом; а также

  • ваше заявление, сделанное под страхом наказания за лжесвидетельство, о том, что приведенная выше информация в вашем уведомлении является точной и что вы являетесь владельцем авторских прав или уполномочены действовать от имени владельца авторских прав.

С нашим агентом для уведомления о жалобах на нарушение авторских прав на Сайте можно связаться по адресу: [email protected]

Обследование радиационной безопасности и безопасности аэропорта

Министерство внутренней безопасности США (DHS), Управление транспортной безопасности (TSA)

TSA использует рентгеновские аппараты для проверки ручной клади и зарегистрированного багажа. Рентгеновское оборудование TSA должно соответствовать требованиям FDA (см. Ниже) для ограничения воздействия радиации на пассажиров и рабочих. Специалисты TSA по охране труда и здоровья придерживаются спецификаций, которые соответствуют требованиям FDA для оборудования для скрининга.Они тестируют оборудование, когда оно установлено, и могут привлекать сторонних специалистов для проверки по мере необходимости. Кроме того, TSA обслуживает оборудование и поддерживает его в рабочем состоянии. Не реже одного раза в год оборудование проверяется на соответствие федеральным, государственным, а иногда и местным стандартам безопасности.

Советы путешественникам: передовая технология обработки изображений
В этом видео представлен обзор сканеров безопасности в аэропортах и ​​их безопасности.

Министерство здравоохранения и социальных служб США (HHS), U.S. Управление по санитарному надзору за качеством пищевых продуктов и медикаментов (FDA)

Центр устройств и радиологического здоровья (CDRH) FDA следит за тем, чтобы все рентгеновские системы и другое излучающее излучение скрининговое оборудование были сконструированы для безопасного использования радиации. FDA требует, чтобы все машины были правильно откалиброваны и обслуживались. Их правила применяются ко всему рентгеновскому оборудованию в аэропортах, а также к медицинскому оборудованию и другим видам использования излучающего излучения оборудования.

Шкафные рентгеновские системы (закрытые рентгеновские системы)
На этой веб-странице представлена ​​информация о кабинетных рентгеновских системах, включая риски и преимущества их использования.

Общество физиков здоровья (HPS)

HPS — это группа ученых, которые изучают и дают рекомендации по вопросам ионизирующего и неионизирующего излучения. Они также выпускают информационные отчеты, информационные бюллетени и веб-сайты, чтобы помочь людям лучше понять радиацию. Общество создано в США как независимая некоммерческая научная организация и не связана с какими-либо правительственными, промышленными или частными организациями.

Беременность и проверки безопасности
На этой веб-странице рассматриваются вопросы, касающиеся использования сканеров безопасности в аэропортах во время беременности.

Безопасность для проверки безопасности с использованием устройств, которые подвергают людей воздействию ионизирующего излучения
На этой веб-странице приведены ответы на часто задаваемые вопросы о рентгеновских системах с обратным рассеянием.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
