Тема сегодняшней статьи — создание армопояса. Армопояс, армированный пояс, железобетонный  армирующий пояс, разгрузочный армированный пояс, сейсмопояс — это монолитная кольцевая железобетонная конструкция, которая  повторяет контур стен.

Железобетонный пояс обязательно!! должен быть замкнутым и ни в коем случае не прерываться по длине. Необходимость строительства армопояса при кладке стен из газосиликатных блоков — достаточно спорный вопрос. В интернете на сайтах производителей газосиликатных блоков (пеноблоков, газоблоков) можно найти противоречивую информацию. Но все же большинство категорически утверждают, что армопояс необходим! Попробуем разобраться…

 Приложенные к этой статье фото помогут вам в этом. Чтобы увеличить изображение — кликните (нажмите) по нему «мышкой».



Какова роль армопояса в конструкции строения?

  • Так ли он необходим?
  • Можно ли обойтись без армопояса?

Причины для изготовления армопояса

Армопояс предназначен для повышения сопротивления конструкции от постоянных деформирующих нагрузок: ветровых нагрузок, неравномерной усадки конструкции, неравномерной осадки почвы под конструкцией, сезонных и суточных температурных перепадов.

Газосиликатные блоки  не обладают большой устойчивостью к деформациям изгибающего типа. Армопояс же берет на себя  всю нагрузку, возникающую при деформации конструкции.

  • При устройстве крыши возникает необходимость в креплении бруса к стенам. Крепить брус анкерными болтами к газосиликатным блокам категорически запрещается — газобетон не приветствует точечную нагрузку. Многочисленные крепления на анкерные болты приведут к многочисленным точечным нагрузкам, что опять же, не приветствуется.
  • Стены из газосиликатных блоков  под давлением крыши будут испытывать вертикальную нагрузку, стены при этом будут «пытаться раcползаться». Чтобы это не произошло, необходимо не только  придать жесткость всей конструкции строения, но и равномерно распределить нагрузку на каркас. Недаром, армопояс имеет еще одно название — разгрузочный пояс.
  • Малейшее отклонение уровня при строительстве крыши может привести к усилению неравномерной (точечной) нагрузке на стены. О точечной нагрузке на газосиликат мы писали выше.

 Т.е., независимо от того, что вы планируете разместить выше первого этажа — второй этаж, легкую мансарду или крышу — при стенах из газосиликатных блоков армопояс  НЕОБХОДИМ!

Надеюсь, мы убедили и Вас, уважаемые читатели, в необходимости его строительства. Итак, приступим.

  Для начала предлагаем вам прослушать аудиозапись в формате .mp3. После прослушивания рекомендуем прочитать эту статью до конца — Вы сможете найти еще много полезного.

Аудиозапись «Строительство армопояса своими руками для дома из газосиликатных блоков.mp3

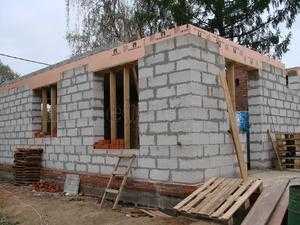

 Если дом двухэтажный, то армопояс необходимо делать после окончания кладки стен первого этажа перед кладкой плит перекрытия и после окончания кладки второго этажа перед сооружением крыши. В первом случае плиты перекрытия кладутся не на газосиликатные блоки первого этажа, а на монолитную железобетонную конструкцию, во втором случае брус крышной конструкции также будет крепиться не к блокам, а к железобетонному армопоясу.

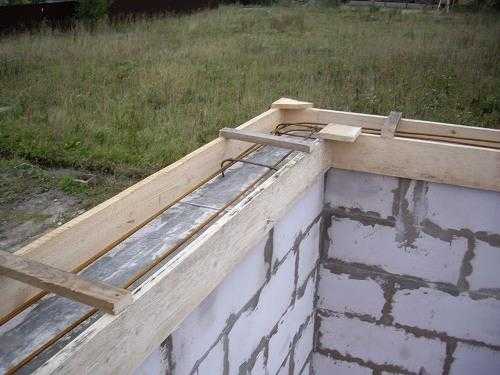

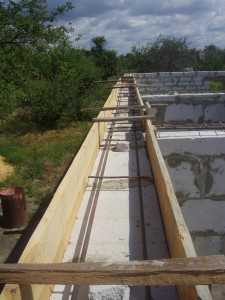

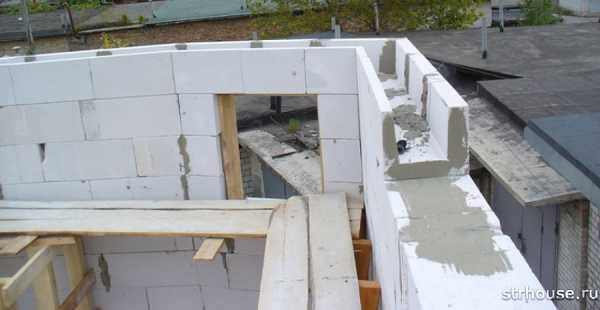

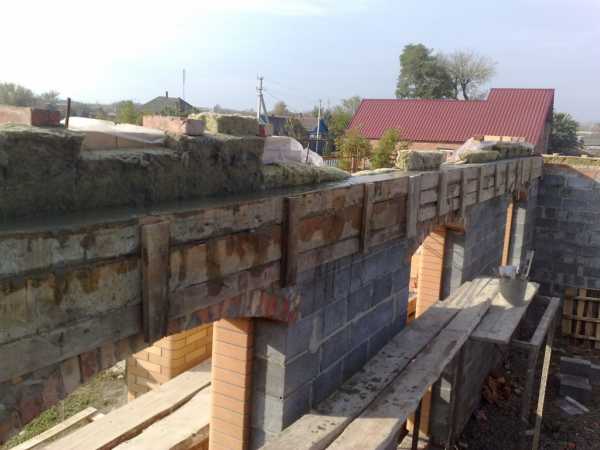

Изготовление опалубки под армированный пояс

Устройство опалубки под армопояс подробно рассказано в статье «Опалубка. Как сделать опалубку под армопояс, перемычки или фундамент» . Обычно высота армопояся составляет 30 см, а ширина равна ширине стены. По ширине стены мы и изготовили съемную опалубку из  20мм доски. Нижняя часть досок  высотой около 3-5 см крепится саморезами с внутренней и внешней стороны стены. Доски скрепляются между собой по длине с наружной стороны с помощью обрезка доски. В результате получается желоб из досок по всему каркасу конструкции.

Чтобы при заливке бетонной смеси желоб сохранил форму,  необходимо  по всей длине с шагом 80-100см скрепить боковые стенки поперечинами. Некоторые строители рекомендуют  при установке опалубки отступить около 3 см внутрь. После заливки армопояса образовавшуюся «нишу» заполнить теплоизоляционным материалом, например пенополистиролом. Таким образом можно уменьшить потерю тепла через железобетонный армопояс.

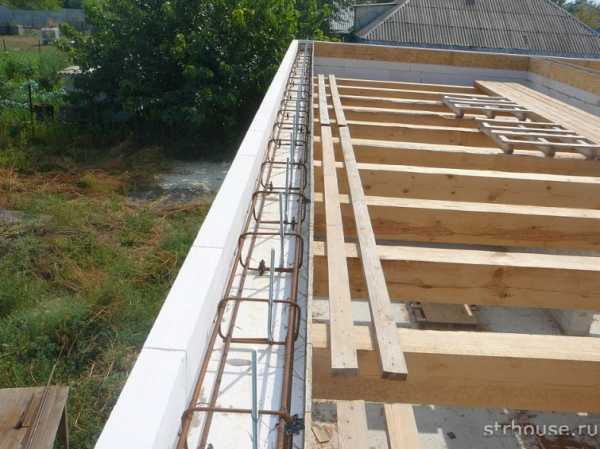

Изготовление арматурного каркаса для армопояса

Т.к. в нашем доме не предусмотрены тяжелые плиты перекрытия, т.е. нагрузка на стены не велика, для арматурных каркасов мы использовали только две нитки 12мм арматурных прутьев. Арматурный каркас готовится непосредственно на стене в желобе из съемной опалубки, т.к. готовый каркас очень тяжелый.

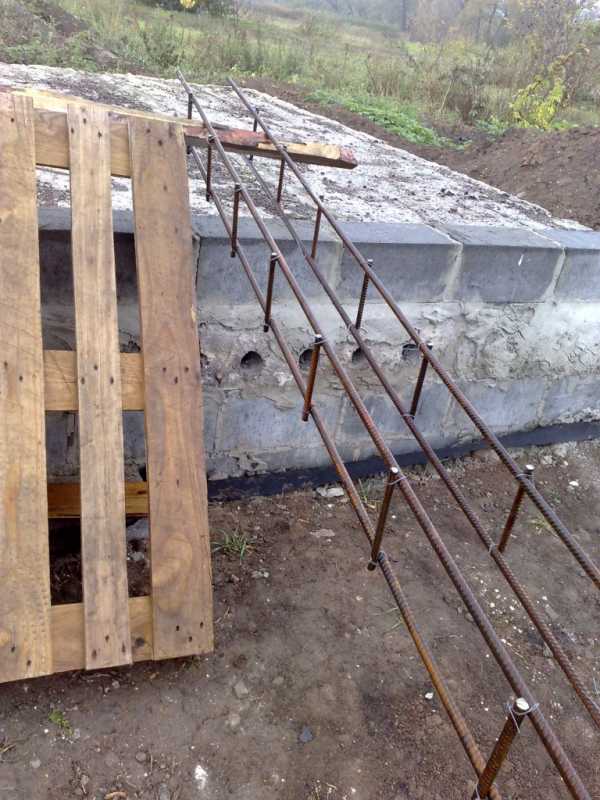

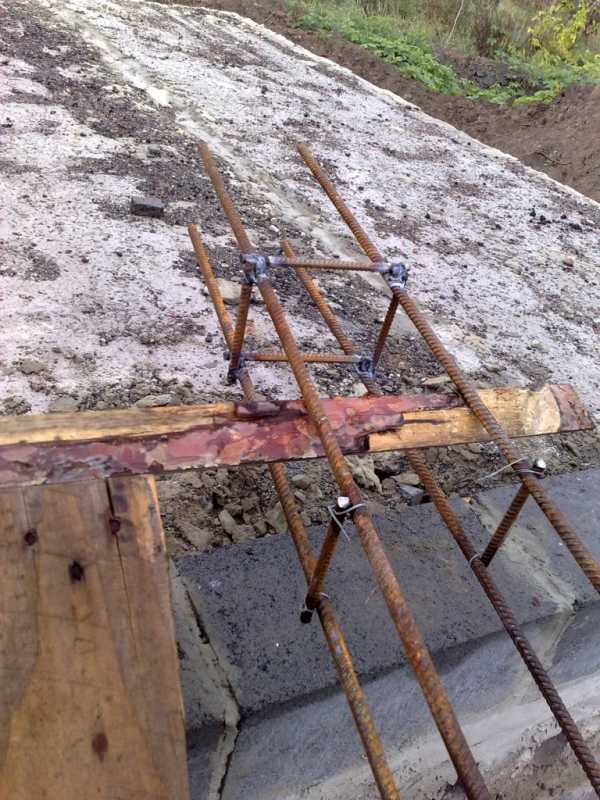

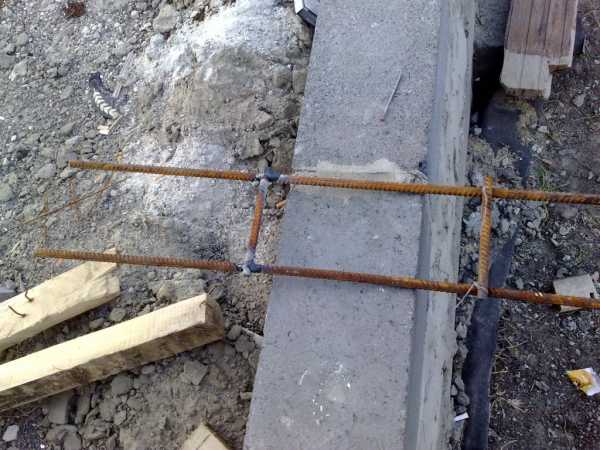

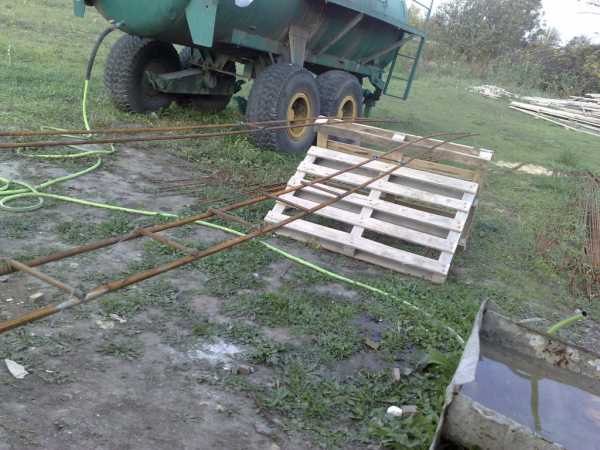

Из арматурных прутьев изготавливается «лесенка» с шагом около 50 — 70 см. Поперечные прутья крепятся при помощи сварки или проволоки для вязки арматуры. Для вязки проволоки используется специальный ключ с трещеткой. По всей длине каркаса  мы крепили  поперечины  с помощью проволоки, но в местах стыков и пересечений стен — сваркой. Также можно провести дополнительное укрепление уголком с помощью сварки.

Полученный арматурный каркас должен быть «утоплен» в бетонной смеси минимум по 5 см с каждой стороны. Иначе говоря, арматурные стержни готового каркаса должны отступать от боковых стен опалубки и от газосиликатных блоков основания  минимум на 50 мм. Для возведения стен мы использовали газосиликатные блоки шириной 300 мм. Поэтому ширина арматурного каркаса не должна превышать 200мм.

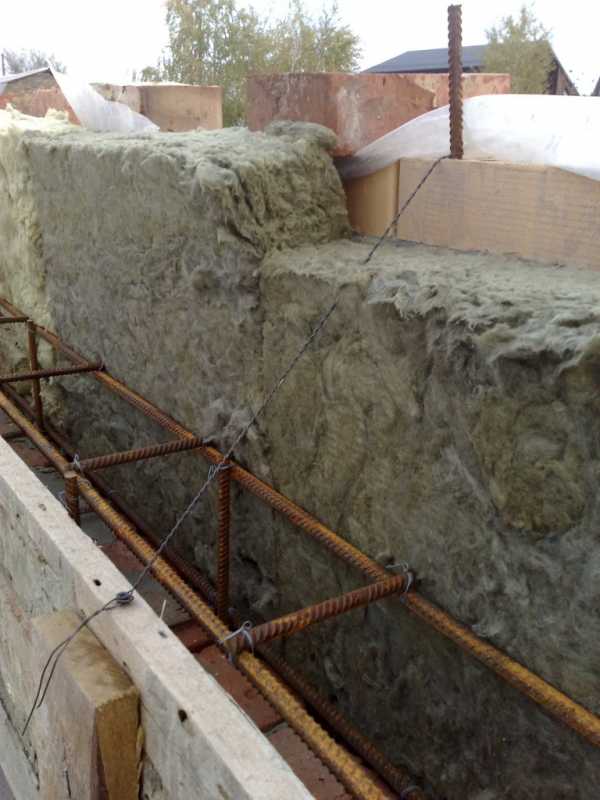

Чтобы каркас снизу не прилегал к блокам, под него по всей длине мы подложили куски кирпича и блоков. Таким образом мы «приподняли» каркас на необходимую высоту.

Если предполагаемая нагрузка на стены достаточно высока, для армирования используют не «лесенку», как у нас, а объемную конструкцию из четырех продольных арматур, соединенных в форме параллелепипеда.  И хотя представленное слева изображение взято из статьи по подготовке конструкции для армирования фундамента и размеры конструкции действительны только для изготовления фундамента

—  достаточно понятно, как создается трехмерная конструкция для армопояса. Изготавливайте ее в соответствии с вашим армопоясом, учитывая необходимые отступы арматурной конструкции от всех сторон готового армопояся (см. выше).

После того, как арматурный каркас изготовлен и уложен в опалубку в соответствии с требованиями, описанными выше, необходимо «выставить» его, как обычно — используя уровень.  После выставления каркаса по уровню можно приступать к заливке армопояса. Некоторые строители рекомендуют дополнительно, перед заливкой бетонной смеси,  в верхний ряд газосиликатных блоков забить  »ежом» гвозди или куски проволоки для связи  блоков верхнего ряда с армопоясом.

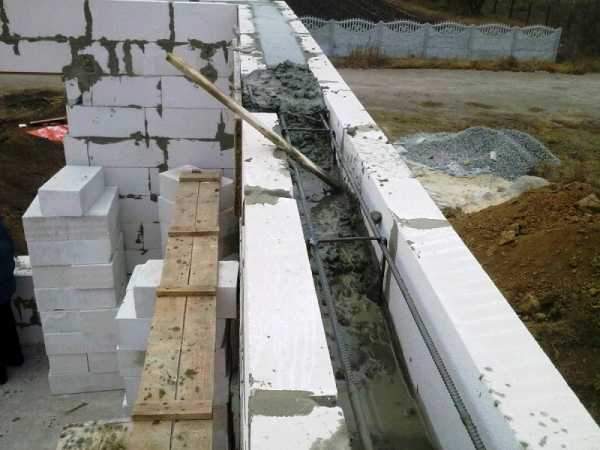

Заливка армопояса

Для заливки армопояса мы использовали цементно — песчаный раствор с добавлением щебенки. О том, как готовить такой раствор, мы рассказывали вам в статье «Раствор для кладки блоков»  и  «Оконные и дверные перемычки» . Бетонную смесь мы заливали в желоб ведрами.

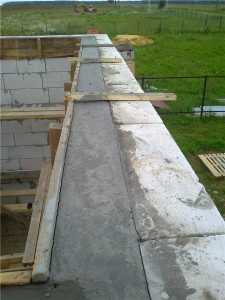

После заливки бетонной смеси необходимо с помощью  обрезка арматуры или специального инструмента, предназначенного для таких целей, методом штыкования  уплотнить  смесь для ликвидации пустот.

ВАЖНО! Заливать армопояс нужно за один раз, без перерыва. В этом случае ранее уложенная порция раствора не должна застыть  до заливки новой порции. Иными словами: если у вас недостаток бетонной смеси для заливки всего армопояса за один раз или не хватает времени для заливки всего армопояся за один раз, следует производить «отсечку» бетонной смеси ТОЛЬКО вертикально! Для этой цели удобно использовать временную перемычку, например, кирпичи или обрезок блока.

Затем, при следующей заливке бетоном, перемычку удалить, обильно смочить место будущего примыкания свежего бетона к уже затвердевшему (вылить, например, половину ведра воды) и продолжить заливку оставшейся части армированного пояса.

Дня через 3-4 в случае теплой погоды можно разбирать опалубку. Ваш армопояс готов. О том, как к полученному армопоясу мы крепили мауэрлат, вы сможете прочитать в статье «Крыша своими руками. Мауэрлат — основание крыши. Крепление мауэрлата» , рубрика «Крыша».

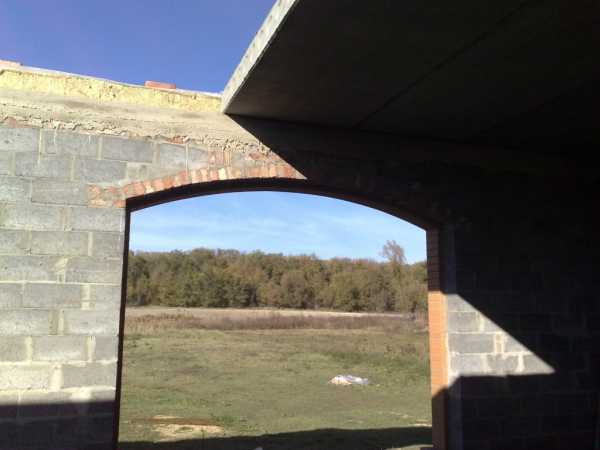

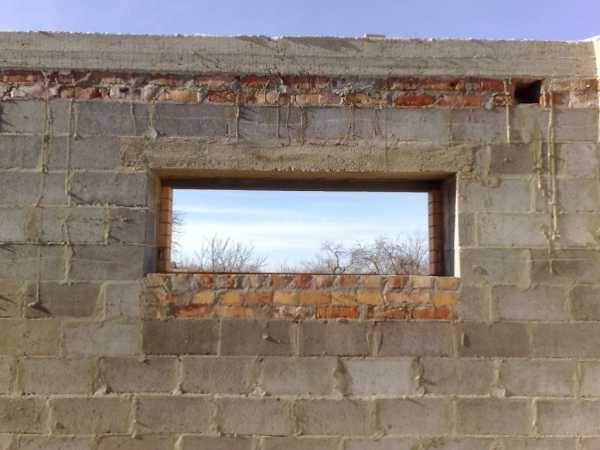

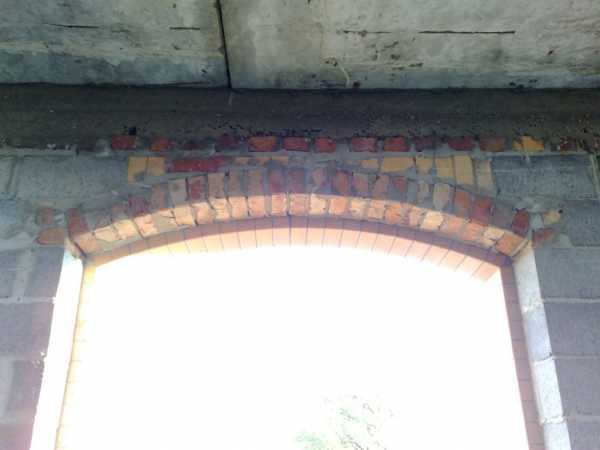

О том, каким образом изготавливать армопояс над проемами ( в помещениях, где отсутствует стена или часть стены), мы расскажем в следующей статье об армопоясе.

Это точно Вас заинтересует:

realizedadream.ru

Армопояс для газобетона. Как сделать армированный пояс

Армопояс или армированный пояс представляет собой монолитную замкнутую железобетонную конструкцию, которая проходит по контуру всего здания. Главное предназначение этого строительного элемента – повышение сопротивления здания различным видам нагрузок и деформации. К таковым относятся неравномерная усадка строения и почвы под ним, температурные перепады, а также воздействие ветра.

Для чего нужен армопояс

Существует несколько причин, по которым возведения армопояса для газобетона является обязательным.

Во-первых, когда монтируется стропильная система крыши, ее мауэрлат чаще всего крепится к стене с помощью анкеров или шпилек. Проблема в том, что газобетонные блоки очень плохо переносят точечную нагрузку, источником которой и являются анкерные болты и шпильки, и при таком воздействии могут треснуть или лопнуть.

Во-вторых, использование в конструкции кровли висячих стропил создает на стены нагрузку, как бы расталкивая их в стороны. В этом случае армопояс для газобетона не только придает жесткость конструкции, но и распределяет нагрузку на весь каркас дома.

В-третьих, если не сделать разгрузочный пояс, и положить балки стропильной системы прямо на газобетон, то при малейшем отклонении уровня крыши возникнет точечная нагрузка. Чем это грозит – смотрите пункт первый.

В случае строительства двухэтажного дома, и в зависимости от выбора материала для возведения стен, нужно будет делать как минимум два армопояса – между первым и вторым этажом (на него будут опираться плиты перекрытия), и между вторым этажом и крышей. Также возможно потребуется залить армированный пояс по фундаменту.

Опалубка под армированный пояс

Самым простым вариантом для возведения опалубки можно считать каркас из досок, сращенных между собой обрезками досок по внешней стороне. Обычно высота армопояса в 30 см более чем достаточна, по толщине же он либо соответствует ширине стены из газосиликатных блоков, либо делается уже.

Для закрепления опалубки армированного пояса нижняя часть деревянного короба прикручивается саморезами к стене, а чтобы заливаемый бетон не раздавил конструкцию, сверху короб через каждые 80-100 см скрепляется поперечными стяжками.

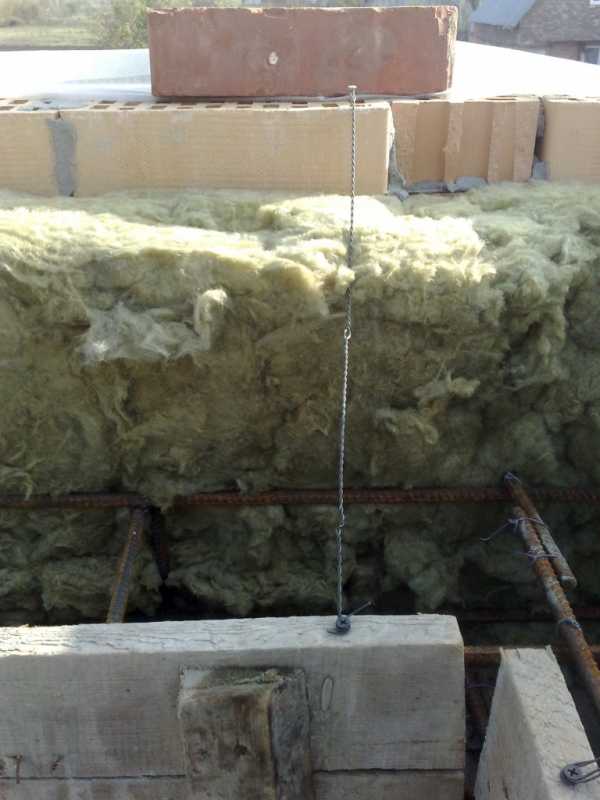

Для утепления армопояса можно посоветовать не делать его заподлицо со стеной, а сместить опалубку вглубь стены. Когда бетон схватится, получившиеся ниши можно будет заполнить теплоизолирующим материалом.

Арматурный каркас для армопояса

Подойти к решению этого вопроса можно двумя способами. Если в качестве перекрытий не будут использоваться тяжелые бетонные плиты, каркас можно сделать из двух прутьев, соединенных перемычками. В результате у вас получится «лесенка» с шагом около 50 см.

В случае значительных нагрузок потребуется более мощный каркас, состоящий из 4-х прутьев, соединенных между собой перемычками. В сечении такой каркас будет представлять собой прямоугольник или квадрат.

Какой бы из вариантов вы не выбрали, нужно помнить, что арматура должна отстоять от всех краев конструкции не менее чем на 5 см. Чтобы приподнять армопояс над газобетонными блоками, можно подложить под него куски кирпича или камня. Все элементы арматурного каркаса связываются с помощью проволоки для вязки арматуры (пользоваться для этого сваркой крайне не рекомендуется). Делать это нужно прямо в опалубке, так как каркас получится тяжелый, и поднять его в собранном виде будет очень непросто. Когда каркас готов, его нужно ровно выставить внутри опалубки, используя для этого уровень.

Заливка армопояса

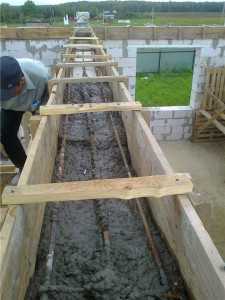

Финальная стадия работ по изготовлению армопояса для газобетона – заливка. В качестве материала для заливки можно использовать готовый покупной бетон марки М200 или выше, а можно сделать его самостоятельно.

Для этого потребуется смешать цемент, песок и щебень в соотношении 1:3:5, тщательно перемешать смесь, а затем, добавляя воду, довести раствор до нужной консистенции. Удобнее всего делать это в бетономешалке, так как бетона нужно много, а месить его вручную – занятие очень тяжелое и трудоемкое.

ОЧЕНЬ ВАЖНО, чтобы армированный пояс заливался за один раз, то есть крайне не рекомендуется заливать бетон в опалубку частями. Если же сделать этого не получается, нужно делать вертикальные отсечки, возводя временную перемычку из досок или куска газобетона. Когда будет готова новая порция бетона, перемычка удаляется, место стыка  обильно поливается водой, после чего заливка армопояса продолжается.

Когда бетонная смесь залита в опалубку, нужно избавиться от возможных пустот внутри нее. Для этого используется кусок арматуры или специальный инструмент, которыми уплотняют смесь методом штыкования, иными словами простого протыкивания.

Через 3-4 дня, при хорошей погоде, опалубку можно снимать. Все, армопояс для газобетона готов!

all-for-remont.ru

Армопояс своими руками

При строительстве дома на определенном этапе возникают вопросы: нужно ли делать армированный пояс, сколько таких поясов должна иметь конструкция, как правильно его сделать и какие материалы лучше при этом использовать? Об этом и не только и пойдет речь далее.

Зачем нужен армопояс и где он устраивается?

Для начала нужно разобраться, что же такое армированный пояс и для чего он нужен. Армированным поясом называется железобетонный слой, который укладывается вдоль внешних стен постройки по всему периметру. Его задача – повысить прочность несущих внешних стен и сохранить их целостность при проседании грунта. В процессе строительства используются несколько таких поясов.

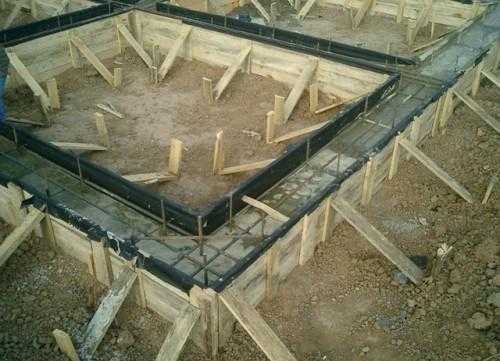

Первый армированный пояс еще называют ростверком. При его изготовлении бетон заливается в выкопанную под ленточный фундамент траншею на высоту 0,3-0,4 м. Ширина ростверка принимается в пределах 0,7-1,2 м. В отличие от остальных поясов, ростверк делается не только под внешними стенами, но и под капитальными внутренними. Первый пояс является основным залогом прочности будущего дома, поэтому его изготовление обязательно.

Второй армированный пояс укладывается по периметру постройки поверх фундаментных блоков высотой 0,2-0,4 м. Он распределяет нагрузку на фундамент от всего дома. При условии, что первый пояс выполнен правильно, второй можно особо не укреплять. Для его армирования будет достаточно сетки из прутьев диаметром 10-12 мм. Второй пояс желательно использовать при любом строительстве, но есть случаи, когда можно обойтись и без него.

Третий армированный пояс укладывается поверх кирпичной кладки под плиты перекрытия между этажами. Этот пояс выполняет несколько функций. Во-первых, он стягивает стены, не давая им разойтись а защищая от появления трещин. Во-вторых, распределяет нагрузку от плит перекрытия на стены. В-третьих, воспринимает и распределяет нагрузку над оконными и дверными проемами, давая возможность использовать простые перемычки, а не усиленные балки.

Четвертый армированный пояс делается под плитами перекрытия на втором этаже. Он выполняет те же функции, что и третий, да и по параметрам не отличается от него.

Как сделать армопояс своими руками?

Теперь рассмотрим технологию изготовления каждого пояса отдельно. Начнем с ростверка. Для начала нужно определиться с глубиной заложения фундамента. Она зависит от типа грунта на стройплощадке, глубины его промерзания в зимний период и глубины залегания грунтовых вод. На выбранную глубину выкапывается траншея по периметру дома. Обычно для этого используется экскаватор, вручную копать довольно трудно и долго. Но и при использовании спецтехники придется потрудиться, ровняя дно и стенки траншеи до уровня твердого грунта. При этом на дне не должны оставаться следы от зубцов ковша экскаватора – поверхность должна быть максимально ровной и твердой.

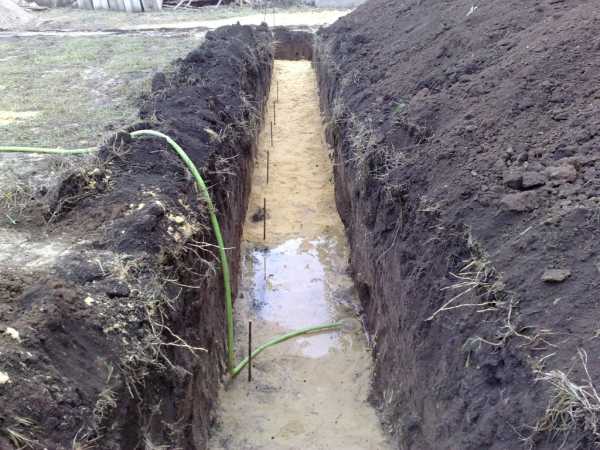

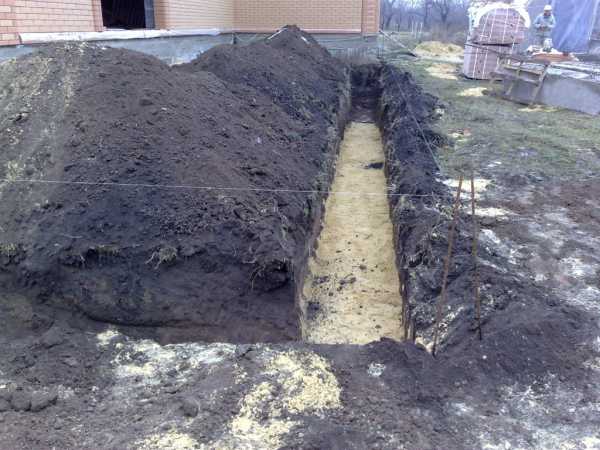

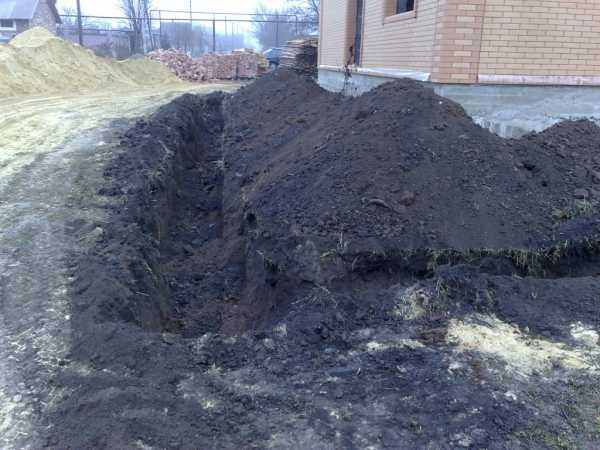

В выкопанную траншею засыпается песок, который формирует песчаную подушку. Высота песчаного слоя должна быть порядка 50-100 мм, более толстым слой делать нежелательно. Если же есть необходимость засыпать песок выше 100 мм, его нужно смешать с щебнем. Обычно такая потребность возникает, если траншея имеет неровное дно. Выровнять его можно не только за счет песка, но и заливкой бетона. Такой способ хоть и дороже, зато надежнее, а экономия на основании дома все равно себя не оправдает.

После засыпки песка он тщательно выравнивается и утрамбовывается. Для лучшего результата песок можно полить водой, что способствует трамбовке.

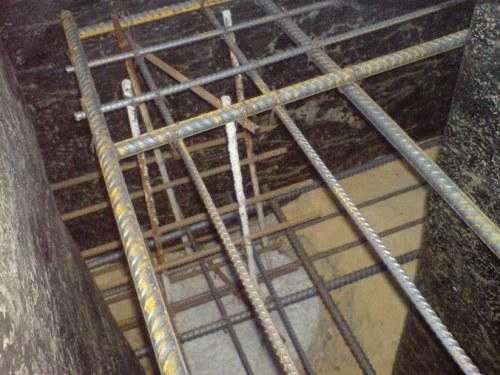

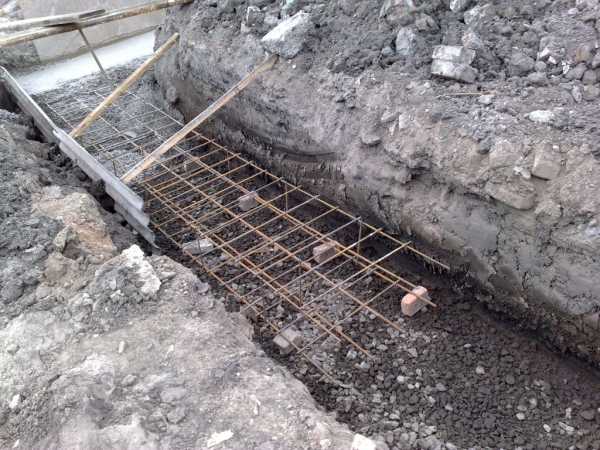

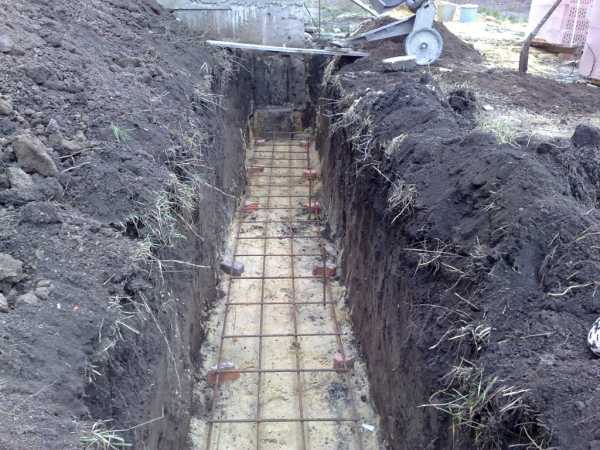

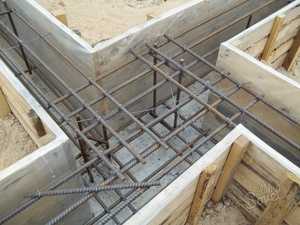

Далее нужно уложить арматуру. При строительстве в нормальных условиях в качестве арматуры используется сетка из прутьев диаметром 10-12 мм, состоящая из 4-5 жил. При заливке бетоном арматура не должна касаться основания – она должна полностью утапливаться в бетоне, который защитит металл от коррозии. Для этого сетка при заливке должна опираться на половинки кирпича, приподнимаясь над поверхностью песчаной подушки.

Если строительство ведется на пучинистых грунтах или уровень грунтовых вод достаточно высокий, ростверк должен быть более прочным. Для его усиления вместо арматурной сетки используется арматурный каркас. По сути, это две сетки из четырех жил с диаметром 12 мм, расположенные снизу и сверху армированного пояса. Для изготовления основания под ростверк лучше использовать граншлак вместо песка, который через некоторое время превратиться в бетонное основание.

Для изготовления сетки и фиксации прутьев нужно использовать вязальную проволоку, но ни в коем случае не соединять прутья сваркой. Ниже будет более подробно описана технология изготовления арматурной сетки.

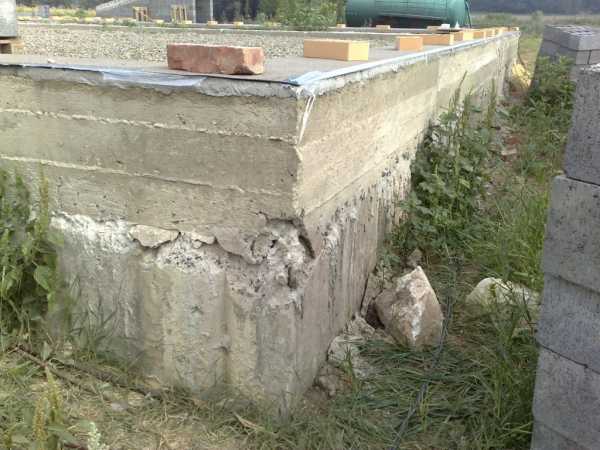

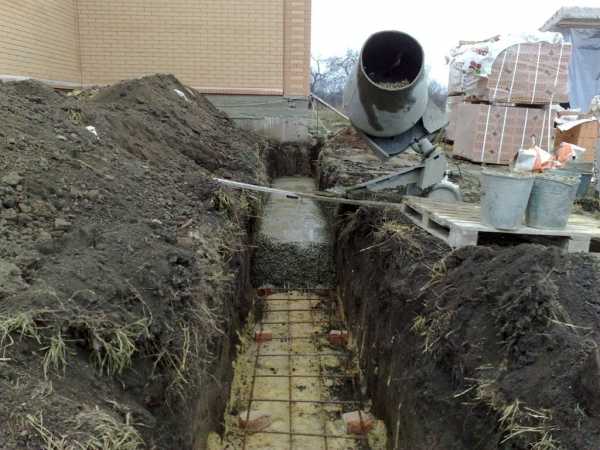

Для заливки ростверка используется бетон марки 200. Чтобы высота заливки соответствовала заданной величине, в траншее можно установить своеобразный маячок – вертикально установленный металлический колышек равный по длине высоте ростверка. По нему будет легко ориентироваться, заливая бетон.

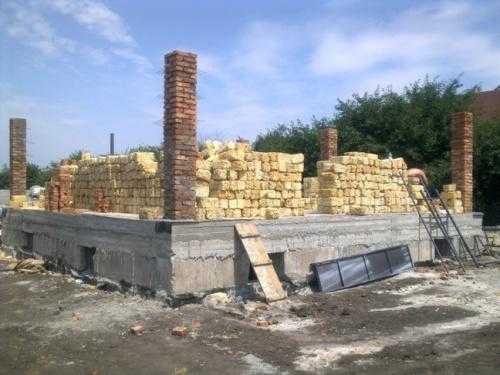

Армопояс своими руками под стены

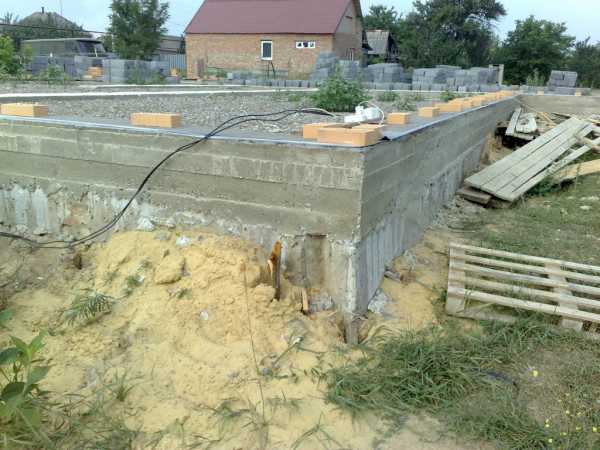

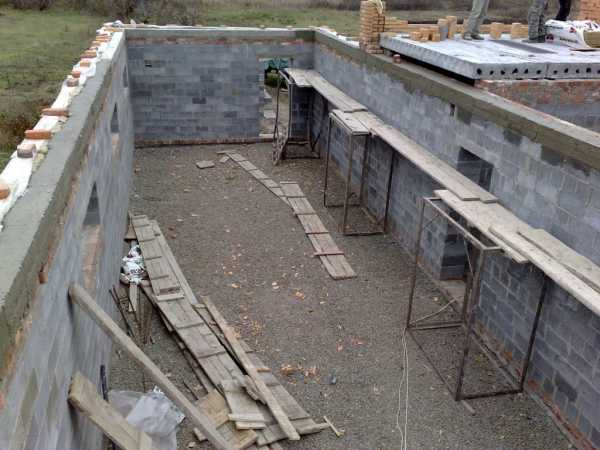

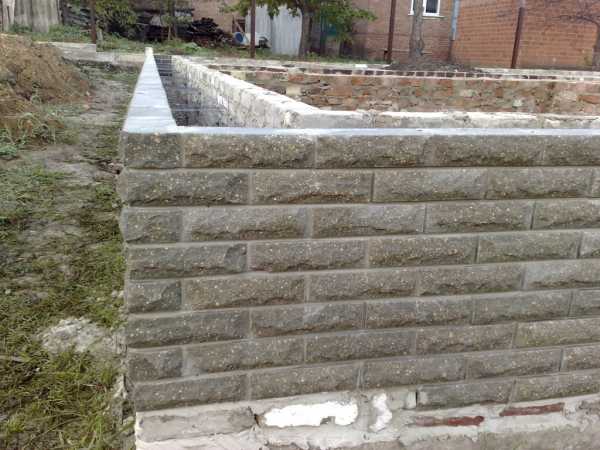

Второй армированный пояс заливается на бетонные блоки фундамента перед началом возведения стен. Они применяется практически всегда и укладывается по периметру постройки вдоль внешних стен, под внутренними несущими стенами его не устанавливают. Поскольку этот пояс дополнительно укрепляет конструкцию, то при правильной заливке ростверка его можно сделать менее прочным. Его высота принимается в диапазоне 0,2-0,4 м, бетон для него используется марки 200 или выше. В качестве арматуры для второго пояса используются двухжильные прутья ребристой арматуры диаметром 10-12 мм, арматурная сетка укладывается в один слой. При необходимости усилить пояс можно использовать арматуру большего диаметра, использовать больше жил или же уложить сетку в два слоя, образуя каркас.

Обычно толщина цокольной стены и внешней стены дома совпадают по толщине, которая составляет 510-610 мм. В этом случае для заливки пояса не обязательно монтировать деревянную опалубку – ее можно заменить кирпичной кладкой. Для этого с двух краев стены делаются кладки в полкирпича. Между этими кладками образуется пустота, в которую укладывается арматура и заливается бетонный раствор.

Учтите, что при отсутствии первого пояса – ростверка – второй делать бесполезно. Некоторые строители, не сделав ростверка, максимально усиливают второй пояс, используя арматуру большого диаметра с большей несущей способностью. Это именно тот случай, когда средства, потраченные на усиление конструкции, выброшены на ветер. Именно первый пояс является основным, а второй – только дополнительным, хотя и обязательным. Их совместная работа по защите фундамента сверху и снизу является гарантией надежного фундамента даже на проблемных грунтах.

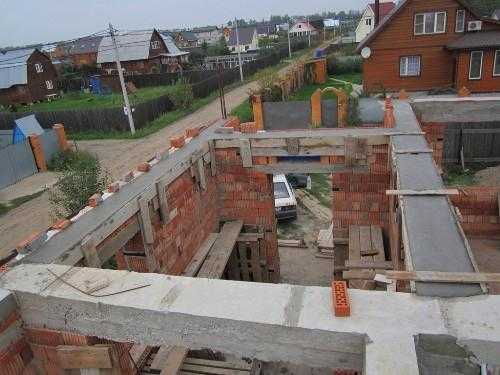

Армопояс под плиты перекрытия

Третий армированный пояс, прокладываемый между стенами и плитами перекрытия, тоже является обязательным. Он делается вдоль внешних стен и имеет высоту 0,2-0,4 м. При использовании третьего пояса появляется возможность сэкономить на дверных и оконных перемычках, которые в этом случае могут иметь наименьшие размеры и минимум арматуры – все нагрузки воспринимаются поясом и равномерно распределяются.

Бывают случаи, когда на строительный материал, из которого возводятся стены, нельзя опирать плиты. К таким материалам можно отнести, например, ракушечник, который плохо воспринимает нагрузки. Если же сделать армированный пояс, на него плиты будут опираться без проблем, а сам пояс равномерно распределит нагрузку от них по всей длине стен.

Армирование третьего пояса проводится сеткой, выполненной из ребристых прутьев арматуры диаметром 10-12 мм в две жилы. Если предыдущие пояса недостаточно прочные или отсутствуют, можно провести армирование не сеткой, а каркасом, разместив два слоя арматуры внизу и вверху.

Если с двумя предыдущими поясами было все более-менее понятно, здесь могут возникнуть вопросы. При толщине стен 510-610 мм в качестве опалубки можно использовать кирпичную кладку по обе стороны стены, как при изготовлении второго пояса. Для наружной кладки используется лицевой кирпич, для внутренней – забутовочный. При этом ширина армированного пояса будет составлять 260 мм. Если толщина стен, а значит и ширина пояса меньше, забутовочный кирпич укладывается на ребро или используется деревянная опалубка.

Как сделать арматурную сетку и арматурный каркас своими руками?

Рассмотрим более подробно процесс изготовление арматурной сетки и арматурного каркаса.

Как было сказано выше, прутья арматуры скрепляются между собой не сваркой, а вязальной проволокой. Почему? При сварке место около полученного шва перегревается и теряет свою прочность, а это недопустимо. И все же совсем без сварки не обойтись, хотя она и сводится к минимуму. Обычно между собой свариваются концы и середина каркаса, а остальные места соединений вяжутся.

Скреплять прутья нужно для того, чтобы они зафиксировались в нужном положении при укладке в опалубку и при заливке бетонным раствором, поэтому для их вязания можно использовать проволоку минимальной толщины. От толщины проволоки не зависит прочность сетки или каркаса, поэтому, применяя более прочную проволоку, Вы только выбросите лишние деньги, а потом еще и намучаетесь при вязании.

Нельзя применять в качестве арматуры гладкие прутья – только ребристые. За ребра цепляется бетонный раствор, который при этом увеличивает свою несущую способность и может работать на растяжение.

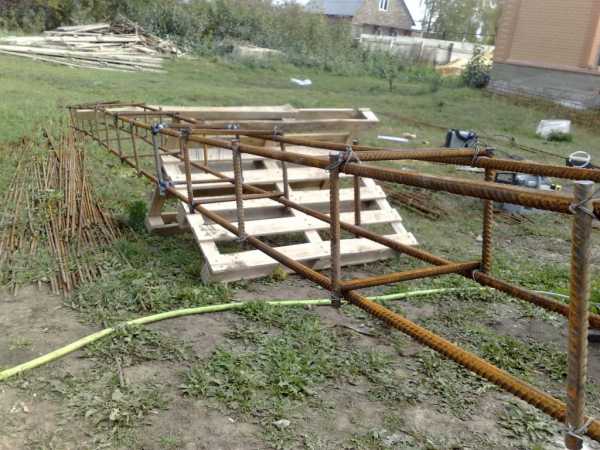

Для изготовления каркаса берутся две жилы диаметром 12 мм и длиной 6 м, для поперечной арматуры используются прутья диаметром 10 мм. Поперечная арматура приваривается по краям и по центру сетки, остальные поперечные прутья вяжутся проволокой.

Когда две сетки готовы, они подвешиваются так, чтобы между ними был зазор, и свариваются с краев и по центру. В результате получается каркас. При укладке каркасов при изготовлении пояса между собой их сваривать не нужно. Обычно достаточно сделать нахлест порядка 0,2-0,3 м между соседними каркасами.

Как сделать опалубку для армопояса?

Установить и закрепить опалубку можно несколькими способами. Первый – с использованием электросварки. Для этого нужно пропустить анкера через деревянные стенки опалубки и установить на них заглушки путем сварки. Фиксировать опалубку нужно так, чтобы она не выдавливалась под тяжестью бетона.

Есть более простой и быстрый способ закрепить опалубку, не прибегая к сварке. При этом нижняя часть опалубки закрепляется при помощи быстрого монтажа диаметром 6 мм и длиной 100 мм. Расстояние между отверстиями под крепления берется приблизительно 700 мм. Последовательность монтажа следующая. Деревянный щит прикладывается к стене дома, сквозь него в стене высверливается отверстие, в которое вставляется грибок и забивается шуруп.

Обратите внимание, что в деревянном щите отверстие для монтажа должно быть немного больше 6 мм. Если просверлить его 6-миллиметровым сверлом, в отверстии останутся древесные волокна, которые будут мешать установке пластмассового грибка. При сверлении кирпича этого не будет. Чтобы не менять сверла, выбирается сверло диаметром 6 мм, им просверливается отверстие сквозь щит в стене, а когда оно будет выниматься, нужно его слегка пошевелить в разные стороны, расширяя отверстие. Этого должно хватить, чтобы грибок свободно прошел.

Еще один нюанс при использовании монтажа – он плохо держится в пористых и пустотных стройматериалах. Если Ваш дом строится из шлакоблока, лучше несколько верхних рядов под поясом выложить из кирпича, который будет прекрасной основой под крепеж.

Верхняя часть деревянного щита тоже крепится к стене быстрым монтажом. При этом в верхнюю часть ребра щита вкручивается саморез. В кирпиче лицевой кладки проделывается отверстие, в него вбивается арматура или гвоздь. Если кирпич стены не дырчатый, можно просто вбить гвоздь в вертикальный шов. Саморез и гвоздь (арматура) стягиваются вязальной проволокой. Такое крепление является достаточно надежным, чтобы противостоять нагрузкам от залитого в опалубку бетонного раствора. Расстояние между крепежами принимается 1-1,2 м.

Бетон для третьего пояса выбирается марки 200. Он должен быть более прочным в сравнение с предыдущими, поскольку воспринимает нагрузку от плит перекрытия.

После высыхания бетона опалубка без особых усилий снимается с помощью гвоздодера или небольшого ломика. При теплой погоде бетон высыхает на протяжении суток, так что опалубку можно снимать на следующий после заливки день. В холодное время года лучше подождать несколько дней.

Поскольку третий армированный пояс является частью стены дома, он не должен нарушать ее утепления. В принципе, пояс не затрагивает лицевую кладку, полностью опираясь на забутовочную, а слой утеплителя находится как раз между этими кладками, так что пояс не должен нарушать целостности утеплителя. В противном случае, когда пояс не утепляется, возможны значительные потери тепла в помещении.

Подведя итоги, можно сделать следующие выводы:

  • при использовании ленточного фундамента в конструкции дома должны предусматриваться все три (четыре, если дом двухэтажный) армированных пояса;
  • при использовании плитного фундамента можно обойтись без первых двух поясов;
  • армированные пояса – залог прочности и целостности стен дома.

postroy-sam.com

Армопояс в доме из газобетона

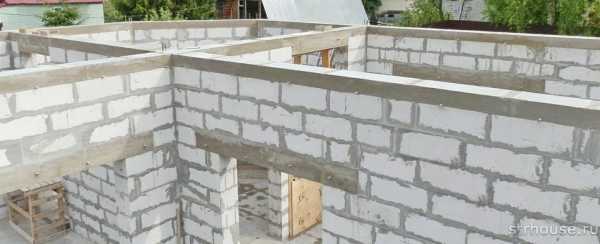

Армопояс (или армирующий пояс, как его еще называют) это армированная монолитная конструкция, полностью повторяющая контур несущих стен дома по периметру и служащая для их укрепления и правильного перераспределения нагрузок. Заливка армопояса в доме из газобетона является необходимым условием, гарантирующим прочность постройки. О его устройстве, утеплении и армировании мы поговорим подробно в сегодняшней статье.

Что такое армопояс и зачем он нужен

Если рассматривать прочностные характеристики таких материалов как газобетон, пенобетон, арболит и кирпич, то станет ясно, что сами по себе эти материалы достаточно хрупкие, поэтому при точечном воздействии на них большой нагрузки, они могут легко разрушиться.

В процессе возведения дома нагрузка на его стены постепенно возрастает как с верхней части, так и с нижней, в виде подвижек грунта и неравномерной усадки. Завершающий элемент – крыша – также оказывает значительное поперечное (распирающее) давление на стены. Отсутствие армирующего пояса в таком случае может привести к появлению трещин в стенах дома, а также к их полному разрыву и разрушению.

Армопояс, формируя жесткий каркас и связывая все стены воедино, принимает на себя нагрузки от верхних этажей и крыши и равномерно распределяет их по всему периметру. Заливка армированного пояса нужна в местах повышенной сейсмической активности, а также при условии дополнительных серьезных нагрузок на здание.

При возведении одноэтажных газобетонных домов, к заливке армопояса приступают после окончательного возведения стен, перед монтажом кровли. В этом случае, как правило, в армопояс закладываются шпильки, к которым крепится мауэрлат крыши. Это позволяет жестко «привязать» крышу к коробке дома.

Если в доме больше одного этажа, то армопояс заливается после возведения каждого последующего этажа под плиты перекрытия и в завершении, перед монтажом кровли.

Нужен ли армопояс под деревянные перекрытия

Как сказано выше, армопояс нужен для правильного распределения нагрузки от  тяжелых перекрытий на стены здания. Но что, если в качестве перекрытия в доме используются не железобетонные плиты или монолитный бетон, а обычные деревянные балки, вес которых в разы меньше бетона?

При строительстве домов из газобетона часто можно встретить такой подход, когда стены возводятся без использования армирующейй конструкции. В таком случае деревянные балки перекрытия монтируются непосредственно на газобетонные блоки, а торцы балок, как правило, выходят наружу.

Без воздействия больших нагрузок такой подход может быть оправданным, но в большинстве случаев отсутствие армопояса в таких домах является признаком отсутствия проекта строительства. Такое строение может простоять десятилетиями без повреждений, но при превышении стандартных нагрузок, локальное давление бруса на газобетон может привести к образованию трещин и его разрушению.

Как сделать армопояс в доме из газобетона

Перед тем, как начинать строительство дома, важно помнить, что армопояс – это железобетонная конструкция, поэтому после его монтажа бетону нужно минимум 28 дней для того чтобы высохнуть и набрать марочную прочность. Поэтому важно правильно спланировать ход строительства, чтобы технологические паузы (которых будет столько, сколько армирующих поясов в вашем доме) не нарушили ход строительства.

Ширина армопояса, как правило, выбирается равной ширине газобетонного блока, но здесь есть свои особенности. Застывший бетон является серьезным мостиком холода, приводящим к утечкам тепла из дома, поэтому необходимо предусматривать терморазрыв, который будет отсекать поступление холода извне.

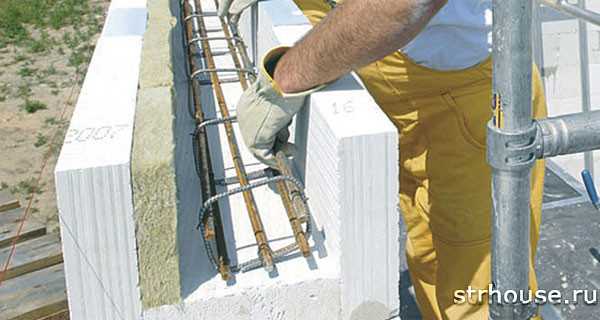

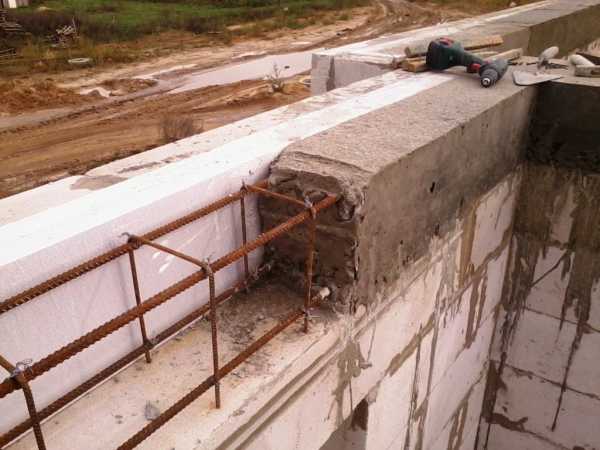

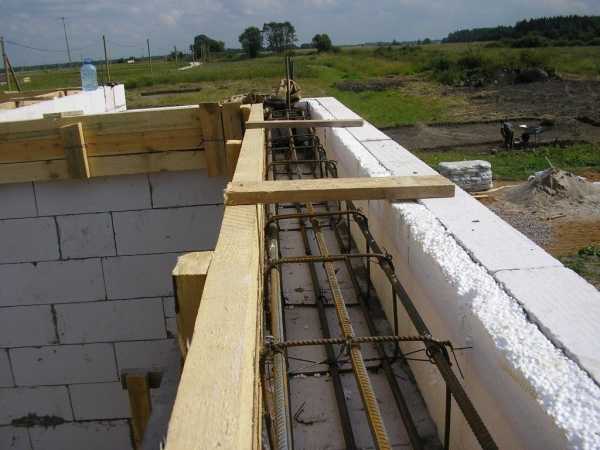

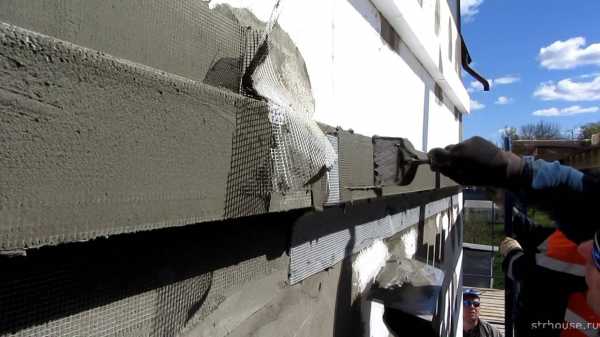

В случае, если утепление дома из газобетона будет производиться снаружи по технологии мокрого фасада, то сам утеплитель будет являться терморазрывом, защищающим строение от теплопотерь.

Если же утепление фасада не планируется, либо предусмотрен фасад с вентзазором, тогда утепление армопояса необходимо производить непосредственно при его заливке. В этом случае минеральный утеплитель, либо пенополистирол или пенопласт укладываются в опалубку рядом с арматурой ближе к внешней стороне дома, уменьшая ширину армопояса примерно на 5 см.

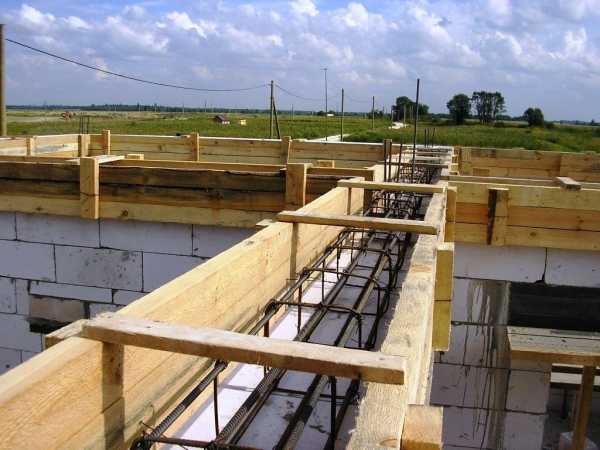

Опалубка для армопояса

Первый этап создания армопояса в доме из газобетона — монтаж опалубки. На этом же этапе нужно предусмотреть, какой будет высота армопояса, с этим учетом и подбирается ширина досок для опалубки. Стандартная высота армирующего пояса составляет 10-20 см и схожа с высотой стандартного газобетонного блока.

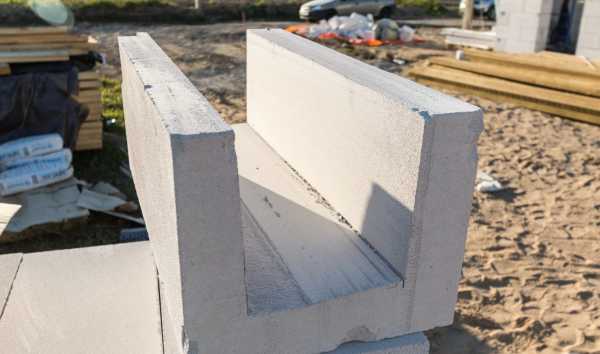

В устройстве опалубки армирующего пояса есть два принципиально разных подхода. В первом случае в качестве опалубки могут использоваться специальные U-образные блоки заводского производства, которые представляют собой обычные газобетонные блоки с выбранными полостями в виде буквы U.

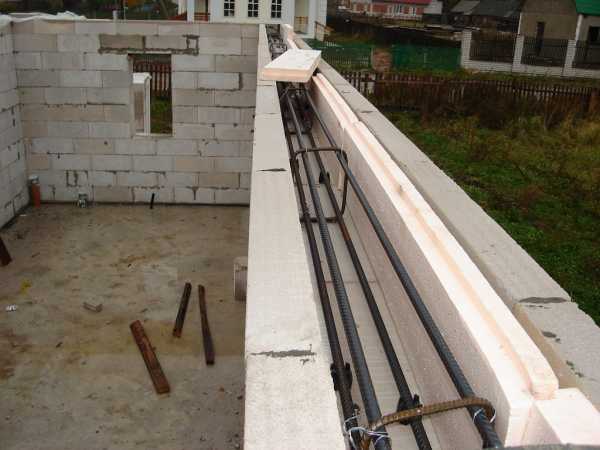

Ряд таких блоков кладется на стеновые блоки по обычной схеме, в них укладывается арматура и заливается бетон. После высыхания получается готовый армопояс, который, ко всему прочему, защищен от образования моста холода внешним слоем газобетона. Толщина внешней стенки в таких блоках толще внутренней, что придает таким ей свойства теплоизоляции.

Такие блоки достаточно дороги, поэтому часто на стройке используются обычные газобетонные блоки с вручную сделанными пазами по размерам U-блоков, благо газобетон легко поддается обработке специальной пилой по газобетону.

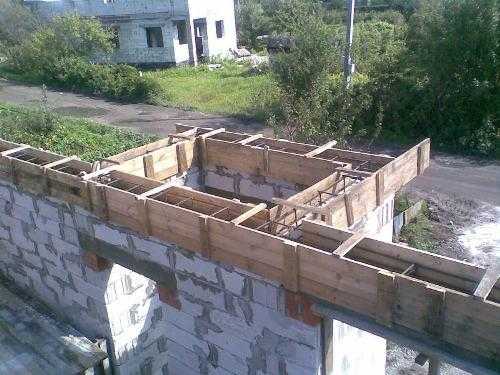

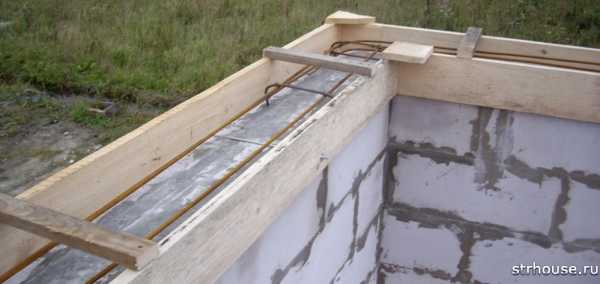

Второй случай – традиционная опалубка из досок или деревянных щитов, как для ленточного фундамента. Она монтируется из доcок, толщиной от 20 мм или из листов фанеры. Обычно нижний край опалубки напрямую крепится с двух сторон к газобетону, а сверху она скрепляется между собой деревянными брусками с шагом 60-100см.

Обязательным условием в таком случае является выравнивание опалубки для армопояса по уровню во всех плоскостях, так как залитый армирующий пояс будет являться основанием для плит перекрытия, либо для мауэрлата крыши.

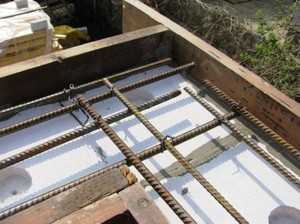

Армирование армопояса

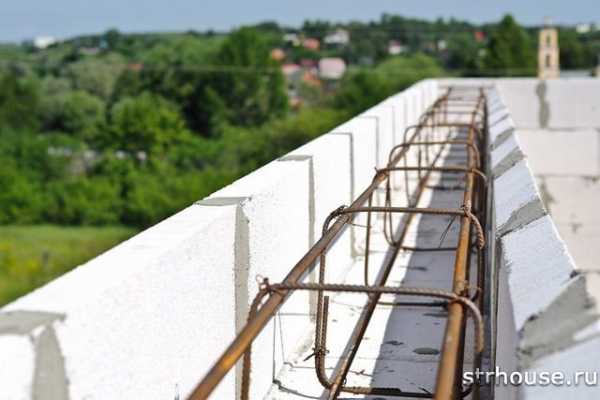

На данном этапе необходимо сделать силовой металлический каркас армопояса, который придаст основную прочность всей конструкции. При армировании армопояса есть несколько основных правил, которым необходимо следовать:

  • Армирование должно производиться по всей длине армирующего пояса без разрывов;
  • Конструктивно арматурный каркас выполняется в два слоя по два прута арматуры диаметром 10-12мм;
  • Размер каркаса выбирается так, чтобы со всех сторон было как минимум 5см защитного слоя бетона;
  • Не допускаются стыки арматурных прутов между собой. Нахлест продольных прутьев друг на друга должен быть 80-100см;
  • В поперечном направлении каркас связывается арматурой толщиной 6-8мм и с шагом 20-40см;
  • Технологически правильно связывать арматуру между собой вязальной проволокой, а не сваркой, так как сварка не является корозийно-устойчивым способом связи металлов, и разрушаясь может нарушить жесткость всего армопояса;
  • Не допускаются стыки прутьев в углах армирующего каркаса. Нахлест арматуры в таким местах должен составлять от 30 до 50 диаметров продольной арматуры, то есть 30-50см для арматуры диаметром 10мм.

Схемы армирования г-образных углов и т-образных примыканий армопояса показаны на рисунке ниже.

Частой ошибкой начинающих строителей является использование арматуры диаметром свыше 12мм для обычных частных домов. Такой подход ошибочен, так как использование более толстой арматуры уже не ведет к увеличению прочности армопояса, но увеличивает расходы на ее приобретение.

Также рекомендуется использовать фиксаторы для армирующего каркаса. Фиксаторы нужны для того, чтобы при заливке бетона не произошло смещение арматуры и ее оголение. На этом же этапе происходит закладка и фиксация утеплителя в опалубке.

Заливка армопояса

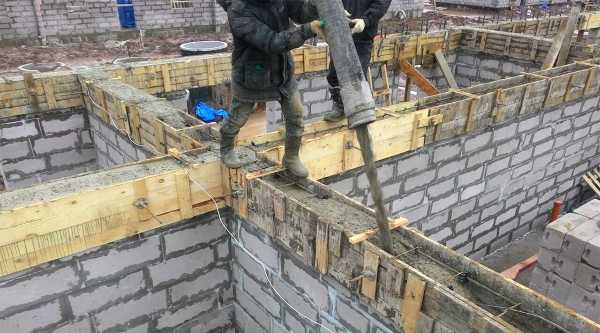

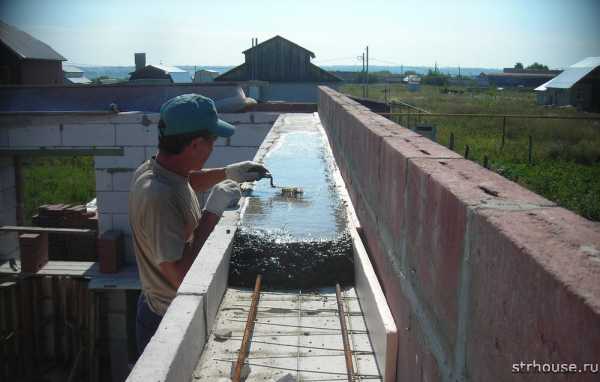

Заливка бетона в опалубку — самый ответственный этап создания армопояса в газобетонном доме. Для заливки армопояса проще всего использовать покупной бетон. Обычно для этой цели используется бетон марок М200 или М250. Его прочности с запасом хватает для частного строительства.

Удобнее всего, если бетон доставляется на объект в миксере вместе с бенононасосом. Бетононасос принимает готовую смесь из миксера и при помощи длинного рукава доставляет его прямо к месту заливки. В противном случае бетон придется доставлять вручную ведрами, что увеличит время заливки и трудозатраты.

То, как происходит заливка при помощи бетононасоса, можно увидеть на видео:

При невозможности использования заводского бетона, его замешивают вручную. В таком случае нужно обращать особое внимание на постоянство соотношения компонентов во всех замесах для получения однородного состава по всей длине армопояса.

Отдельное внимание стоит обратить на то, что армопояс должен заливаться за раз, чтобы избежать разрывов и неоднородностей. При использовании миксера этого достичь легко, но при ручном замесе бетонной смеси, нужно заранее распланировать все этапы заливки, чтобы сделать это за один день.

После заливки бетона в опалубку, нужно произвести вибрирование смеси при помощи специального строительного вибратора. Это позволит вывести наружу весь воздух, который при застывании бетона может стать причиной воздушных раковин, приводящих к потере прочности армопояса. При этом нужно стараться не задевать вибратором арматуру, чтобы не менять ее положения.

После заливки армопояса необходимо время для набора бетоном марочной прочности. Как правило, на это нужно 28 дней. После этого можно приступать к укладке плит перекрытия, либо к монтажу крыши.

Полезные советы при заливке армопояса

  • Если армопояс заливается на верхнем этаже перед возведением крыши, то перед заливкой полезно будет заложить в опалубку куски проволоки или стальные резьбовые шпильки с шагом 80-100 см. Они пригодятся для закрепления мауэрлата крыши, который будет надежно крепить крышу к коробке дома.
  • В теплое время года влага интенсивно высыхает. Поэтому рекомендуется накрыть армирующий пояс полиэтиленовой пленкой для предотвращения быстрого высыхания. Помните: для правильного набора прочности бетона, ему необходимо создать соответствующие условия по температуре и влажности.Также в жаркие периоды можно периодически поливать водой конструкцию. Через неделю можно размонтировать опалубку и дать армопоясу высохнуть полностью.
  • Не экономьте на качестве бетона, утеплении и арматуре. От того, какие именно материалы будут использоваться в строительстве, зависит в конечном итоге качество готового армирующего каркаса.

Надеемся, что материал статьи был полезен. В случае возникновения вопросов, оставляйте их в комментариях, постараемся найти ответ вместе.

Помогла статья? Оцените ее



strhouse.ru

Правильный монолитный армопояс в доме из газобетона

Бетонный пояс, армированный металлической арматурой, является одним из важных элементов конструкции стен дома из газобетонных блоков. От него зависит прочность стен, принимающих вертикальные нагрузки от межэтажных перекрытий и крыши и передачи их на фундамент здания. Также армопояс дополнительно укрепляет конструкцию дома от деформации при подвижке грунта.

Сам бетон – это материал, который имеет высочайшую прочность на сжатие, при этом арматура хорошо работает на момент растяжения. Поэтому армопояс ж/б способен нести очень большие нагрузки на изгиб без какой-либо малейшей деформации. При этом находящиеся под ним газоблочные стены, будут испытывать в несколько раз меньшую нагрузку, так как армопояс распределяет ее на них равномерно.

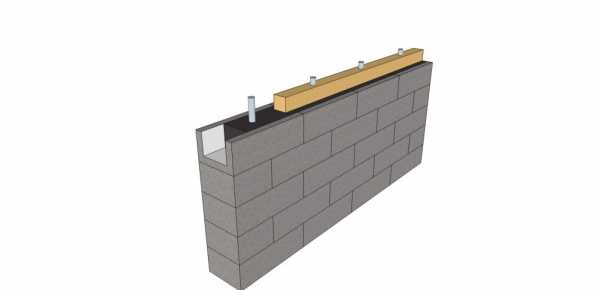

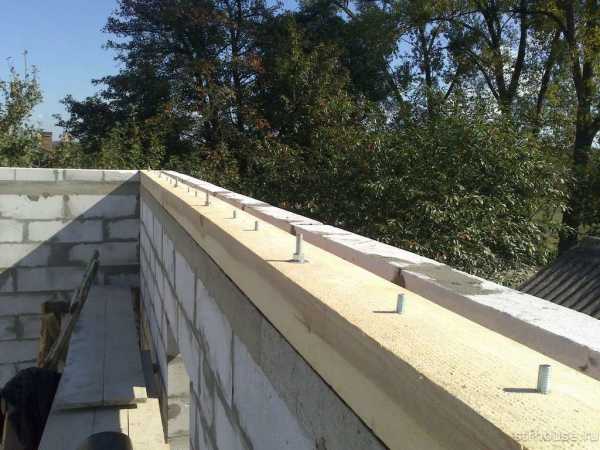

На стены из газоблока заливается армопояс под крышу, для монтажа мауэрлата (опорные балки для стропил), под плиты и балки межэтажных перекрытий, а также для усиления блочного, свайного и столбчатого фундамента.

Для одноэтажных строений рекомендуется делать армопояс посередине стены и сверху под крышу, а в двухэтажном под междуэтажное перекрытие и крышу.

Армопояс для стен дома из газобетона


Часто неопытные, начинающие строители, даже не знают, для чего на стены одноэтажного дома следует заливать бетонный армированный пояс. А необходимость его устройства кроется в следующих причинах:

  1. Армопояс для газобетона под балки перекрытия, связывает конструкцию всего дома в единое целое и выполняет функции своеобразной жесткой рамы. Другими словами, благодаря ему, здание получает дополнительную прочность и стойкость против ветровых нагрузок, грунтовых подвижек, хорошую устойчивость при сейсмической активности и обеспечивает равномерную усадку дома.
  2. Обеспечивает равномерное распределение на стены из газоблоков всех нагрузок от межэтажных и чердачных перекрытий, а также стропильной системы для крыши.
  3. Монолитный ж/б пояс дает возможность оставлять в стенах любые по ширине проемы для установки оконных блоков и дверей, без использования специальных перемычек (своего рода экономия на материале).
  4. Монолитный ж/б пояс нужен для монтажа стропильной системы, так как для нее требуется жесткое и надежное крепление, которое газобетонные блоки практически не могут обеспечить.

Размеры армопояса

Монолитный заливается по периметру всего здания, а его размеры привязываются к ширине наружных, так и внутренних стен.

По высоте может заливаться по верхнему уровню газоблока или ниже, но не рекомендуется поднимать его выше 300 мм — это будет просто неоправданный перерасход материала и повышение нагрузки на стены дома.

Ширина армопояса для газобетона делается по ширине стены, но может быть и немного уже.

Каркас для армопояса рекомендуется делать квадратного сечения, так как квадрат считается более стойким при механических нагрузках, чем плоский прямоугольник.

Армирование бетонного пояса

Для армирования используется арматура из металла или стекловолокна. Обычно ее сечение не превышает 12 мм. Чаще всего арматурный каркас состоит из четырех длинных стержней, которые укладываются вдоль стены дома. Из них, при помощи скоб из арматуры меньшего сечения, формируется квадратный или прямоугольный каркас. Длинные арматурные стержни, через каждые 300 – 600 мм, крепятся к скобам вязальной проволокой. Сварку для их соединения в каркасе использовать не рекомендуется потому, что метал в месте провара ослабляется, и при этом в этой точке, возможно, появление коррозии.

Нельзя допускать соприкосновение каркаса с газобетонными блоками. Для этого под него подкладываются специальные подкладки из пластика высотой около 30 мм. В крайнем случае можно подложить отдельные камушки из щебня.

Внимание. Чтобы правильно изготовить каркас для армированного пояса, рекомендуется применять арматуру только с ребристой поверхностью, которая обеспечивает жесткое сцепление с бетоном.

Когда можно обойтись без армопояса пояса

Заливать армированный пояс для усиления стен не всегда имеет смысл. Поэтому чтобы не тратить лишние капиталы на покупку материалов, следует знать, в каких случаях можно обойтись без ж/бетонного пояса:

  • Фундамент расположен на прочной скальной породе.
  • Стены дома возводятся из кирпича.

Также необязательно заливать пояс из бетона по газобетонным блокам, если на них будет опираться перекрытие из дерева. Для разгрузки перекрытия, под несущие балки перекрытия, будет достаточно залить бетоном небольшие опорные бетонные площадки толщиной около 60 мм.

В остальных случаях, когда строительство ведется на торфяниках, глине, и других слабых грунтах, армопояс сделать необходимо. Особенно без него невозможно обойтись при возведении стен из газобетонных, керамзитных и других крупноячеистых блоков, которые относятся к хрупким материалам.

Газоблоки практически не способны нести точечные нагрузки и покрываются трещинами при малейшей просадке фундамента или при сдвижке грунта.

Как залить армопояс бетоном правильно

При самостоятельном изготовлении бетона рекомендуется на одну часть цемента использовать 4,8 части щебня, 2,8 части песка и примерно 20% воды, при этом бетон должен быть эластичным, но не жидким.

При выполнении заливки требуется соблюдать следующие правила:

  1. Укладка бетона должна быть осуществлена за один непрерывный рабочий цикл. Для качественного ж/бетонного пояса, недопустимы частично засохшие прослойки бетонной массы.
  2. Нельзя допускать, чтобы в бетонной массе оставались пузырьки воздуха, которые образуют поры, и этим уменьшают прочность застывшего бетона.

Чтобы этого не произошло, свежезалитый бетон требуется уплотнять при помощи глубинного вибратора или специальной насадкой с помощью перфоратора. В крайнем случае его можно уплотнить трамбовкой или металлическим штырем.

Виды поясов и их функции



Армированные бетонные пояса заливаются для усиления таких конструкций, как:

  1. Ростверки – заливаются как фундамент по верхушкам свай.
  2. Сейсмический пояс по верхней части стен здания, а также под межэтажные перекрытия.
  3. Для равномерной разгрузки крыши здания на его стены.
  4. Усиление стен из мягких и хрупких материалов (газобетонные блоки, пеноблоки и другие).
  5. При этом армопояс выполняет такие функции:
  6. Увеличивает прочность здания.
  7. Не позволяет деформироваться фундаменту и стенам при неравномерной осадке грунта, а также при его пучении, во время повышенной влаги или морозе.
  8. Не позволяет хрупким газобетонным блокам разрушаться под тяжестью плит перекрытий.
  9. Позволяет жестко фиксировать стропилины крыши к стенам здания из мягких материалов.

Иногда при возведении небольших хозяйственных построек используется армированный пояс из кирпича на стены из газобетона. Для этого на стенах, на всю ее ширину, выкладывается 4 или 5 рядов строительного кирпича. Между рядами, в армопояс из кирпича на стены из газобетона, в процессе работы, закладывается на растворе металлическая сетка, сваренная из проволоки толщиной 4 — 5 мм с ячейками 30 — 40 мм. Сверху могут укладываться балки перекрытия или деревянный мауэрлат для крепления крыши.

Армированный армопояс на газобетоне

Для армированного пояса, который заливается по блокам из газобетона, используется бетонный раствор марки М 200. Несущая арматура, сечением 12 мм скрепляется в каркасе с поперечными квадратными или прямоугольными хомутами вязальной проволокой. Хомуты изготавливаются из гладкой арматуры диаметром не более 4-6 мм. Несущая арматура дотачивается между собой внахлест с напуском не менее 150 мм и связывается между собой мягкой вязальной проволокой.

Пояс можно сделать и без объемного каркаса из 4 арматурных стержней. Иногда достаточно и плоского каркаса из двух стержней, который собирается практически так же как и объемный. Только в этом случае для поперечной перевязки используются не хомуты, а отдельные арматурные стержни.

Связанный каркас можно уложить в деревянную опалубку, которая изготавливается из досок. Также можно использовать, как опалубку, газобетонные блоки верхнего ряда. Но предварительно нужно вырезать у них внутреннюю часть, чтобы из блока получилось что-то вроде короба без торцевых стенок. Блоки укладываются полученными полками вверх, после чего в них закладывается каркас.

При укладке каркаса нужно проследить, чтобы между арматурой и стенками опалубки, а также нижними блоками было небольшое пространство около 20 – 30 мм.

После закладки в опалубку арматурного каркаса, к нему можно дополнительно сделать и закрепить необходимые закладные детали, которые понадобятся для закрепления мауэрлата или других элементов из конструкции дома.

Армопояс под плиты перекрытия

Отдельный армированный пояс под монолитную плиту перекрытия не делается. Плита сама распределяет равномерно на стены практически все вертикальные нагрузки, и при этом является основным ребром жесткости для дома и связывает между собой практически все стены здания, объединив их в одну пространственную конструкцию.

Идеально будет в случае, если он займет всю ширину стены. Но это обычно делается в случае, если со стороны фасада будет закладываться утеплитель, перекрывающий мостик холода, который может образоваться через бетон. Но в случае когда снаружи предполагается только штукатурная отделка, его толщину нужно будет уменьшить в пределах 40 — 50 мм для закладки пенопласта либо другого утеплителя.

Для утепления пояса, можно использовать и тонкие (100 мм) перегородочные блоки, которые устанавливаются и временно раскрепляются по краю стены. Между ними закладывается каркас и все заливается бетоном. При этом перегородочные блоки исполняют роль опалубки и заодно утеплителя.

Армированный пояс под деревянный мауэрлат

Так как блоки из газобетона имеют хрупкую пористую структуру, к ним не удастся прочно прикрепить стропильную систему крыши дома. Под воздействием ветра, крепления со временем просто расшатаются и кровля может деформироваться. А при сильном порывистом ветре, ее может просто снести.

Кроме этого, при расшатывании кровли, когда ее крепеж ослабится, будут со временем разрушаться и верхние ряды блочной стеновой кладки. Поэтому ж/б пояс для прочного соединения кровли со стенами из газобетонных блоков просто необходим.

Армированный пояс для монтажа мауэрлата может быть по ширине меньше своих аналогов под перекрытие и фундамента, так как вертикальная нагрузка на него самая минимальная. Поэтому для его армирования часто для экономии, используется каркас с двумя арматурными стержнями.

Для надежного крепления мауэрлата в поясе, еще до его заливки устанавливаются вертикальные анкерные болты с наружной резьбой, которые вместе с каркасом заливаются бетоном. При этом резьба возвышается над бетоном примерно на 200 – 250 мм.

Для прочной фиксации мауэрлата, в нем сверлятся сквозные отверстия, через которые он одевается на анкеры, после чего прочно прижимается к бетону гайками.

В итоге — правильно сделанный армированный бетонный пояс сможет обеспечить дому, возведенному из газобетонных блоков, высокую прочность и долговечную эксплуатацию. При этом сможет предохранить стены от деформации, появлению трещин, сохранить прочность кровли и продлить срок службы дома в 3-4 раза.

remontoni.guru

Как сделать армированный пояс — подробное описание

Доброго времени суток дорогие читатели!

В этой статье вы узнаете:

— Зачем вообще нужен армированный пояс и где его применяют?

— Легкий способ установки опалубки для армированного пояса.

— Как правильно рассчитать арматуру для ж/б пояса.

— Сколько необходимо делать ж/б поясов и их особенности.

— Как сделать ПРАВИЛЬНО армированный пояс.

.

.



Армированные пояса делаем несколько штук при строительстве дома.



а) Первый ж/б пояс – ростверк.

Заливаем в траншею в качестве ленточного фундамента, по периметру дома и под капитальные стены.

Толщина ростверка 300 – 400 мм, ширина 700 – 1200 мм, на нем будет стоять все здание. Его делать надо обязательно, так как если его не будет, то здание может лопнуть. Делаем первый пояс почти всегда.



б) Второй ж/б пояс – в цоколе.

Делаем в цоколе под верхом. Второй ж/б пояс воспринимает нагрузку от выше стоящего здания и распределяет ее. На фото ниже ж/б пояс сделан по фундаментным блокам, по всему периметру здания.



Если первый ж/б пояс сделан правильно, то во втором поясе обычно закладываем сетку из арматуры – всего две жилы арматуры диаметром 10 – 12 мм. Высота второго армо пояса около 210 – 400 мм. Делаем второй пояс почти всегда.



в) Третий ж/б пояс – под плиты перекрытия.

Делаем под плитами перекрытия между первым и вторым этажом. Благодаря третьему ж/б поясу распределяется нагрузка от плит и самое главное этот пояс стягивает  наружные стены дома.

На фото ниже армированный пояс распределяет нагрузку над дверным проемом:



Также этот пояс распределяет нагрузку над окнами. Если бы его не было, то пришлось бы над окнами монтировать (или заливать) мощные перемычки б/у (балка усиленная).



г) Четвертый ж/б пояс – под плиты.

Делаем на втором этаже под плиты перекрытия (если дом двух этажный).

Четвертый пояс точно такой же как и третий, воспринимает нагрузку от плит перекрытия распределяет ее и стягивает наружные стены дома по периметру.

Ниже подробно рассмотрим как сделать все эти ж/б пояса.

.

.



Глубина заложения первого пояса – ростверка зависит от конкретного места расположения дома и зависит от трех показателей:

1) Какая высота грунтовых вод на вашем строительном участке где будет находиться дом.

2) От глубины промерзания грунта в вашем регионе.

3) От вида (состава) грунта на вашем участке.

Как определить эти три показателя вы можете прочитать здесь, очень подробно описано.



а) Земляные работы.

Копаем траншею для ростверка экскаватором:

Так как экскаватор копает не идеально, траншею необходимо подчищать вручную лопатами до твердого грунта.

НЮАНС: ковш экскаватора снабжен резцами (зубы). Когда он копает, то в траншее остаются следы от зубов ковша. Зубы копают чуть глубже. Землю необходимо вычищать лопатами чуть ниже ковша (под зубы) до твердоно не грунта.

Другими словами, чтобы следов от зубов ковша не было, чтобы получилось твердое не рушенное основание.



б) Подготовка для ростверка.

После того как мы подровняли и подчистили траншею до твердого грунта необходимо сделать песчаную подушку.

Песчаную подушку обычно делаем толщиной 50 – 100 мм. Слишком толстую песчаную подушку делать не желательно. Если траншея выкопана не ровно и необходимо сделать толще подсыпку, то лучше песок смешать с щебенкой.

Но самый лучший вариант в том месте где необходимо толще подсыпать залить бетоном. Экономить не надо, так как фундамент основа дома.

Затем необходимо утрамбовать песок. Самый легкий и простой способ – это хорошо пролить песчаную подушку водой:



в) Арматура для ростверка.

Если ростверк будет находиться в нормальных условиях (не агрессивной среде), то вполне достаточно использовать сетку из арматуры. В сетке закладываем обычно 4 –  5 жил арматуры диаметром 10 – 12 мм.

Приподымаем сетку над песчаной подушкой. Подкладываем под сетку половинки кирпича.

НЮАНС: ни в коем случае нельзя, чтобы сетка из арматуры касалась песка или грунта, так как она сгниет. Вся арматура сетки должна находиться в бетоне.

Если грунт слабый, близко грунтовые воды и тому подобное, то делаем ростверк по прочнее, а именно закладываем вместо одной сетки (из арматуры) две. Одна сетка внизу ростверка, а другая под верхом ростверка – это называется КАРКАС (две сетки).

На фото ниже сделан каркас из двух сеток арматуры:

Внизу четыре жилы арматуры диаметром 12 мм и вверху. Вместо песка использовали подсыпку из граншлака. Со временем граншлак превращается в бетон.

Этот ростверк мы делали на слабом грунте. На глубине 1,2 м выступила грунтовая вода. Сверху этого ростверка мы построили двух этажный дом.

Сетку для всех ж/б поясов лучше всего вязать вязальной проволокой. Не сваривать электро сваркой а ВЯЗАТЬ. Ниже рассмотрим подробнее где варить арматуру, а где не стоит (см. пункт 4 б)).



г) Заливаем ростверк бетоном.

Марка бетона для ростверка обычно используем 100. Как сделать необходимую марку бетона, подробно описано здесь.

Для удобства, чтобы залить ростверк ровно (по уровню) забиваем в траншею арматуру на необходимую высоту бетона (фото выше).

К примеру если необходимо залить высоту ростверка 350 мм. то мы забиваем в траншею (в подсыпку) колышек из арматуры, чтобы он торчал на 350 мм выше подсыпки (песка).

.

.



Второй пояс в цоколе делаем почти всегда. Обычно его делаем только по периметру, под наружными стенами. Под капитальными стенами, которые находятся внутри здания обычно ж/б пояс не делаем.

Если первый ж/б пояс сделан правильно, то второй пояс (по цоколю) не обязательно делать сверх мощный. Вполне достаточно во второй пояс заложить сетку из ребристой арматуры диаметром 10 – 12 мм, две жилы. Высоту второго пояса можно сделать от 200 – 400 мм. Марка бетона для второго ж/б пояса можно сделать 100 – 200.

Толщина стен цоколя чаще всего такая же как и наружные стены 510 – 610 мм. По этому чтобы не париться с деревянной опалубкой для второго ж/б пояса, ее можно сделать из кирпича. С наружной и внутренней стороны выкладываем стенку в пол кирпича:

укладываем во внутрь сетку из арматуры (две – три жилы) и заливаем бетоном. Если необходимо сделать второй ж/б пояс прочнее, то вместо одной сетки уложить две и получится каркас. Также можно увеличить диаметр арматуры и количество жил.

ПРИМЕР: Если первый пояс не делать (ростверк), то от второго пояса толку мало проверено на практике. Сейчас строим дом фундамент у которого построен не правильно – нету первого пояса под фундаментными блоками (строили не мы).

Три ряда фундаментных блоков смонтированы на песок (это не правильно), а сверху по блокам строители сделали ж/б пояс:

Во втором поясе (фото выше) строители уложили арматуру 14 мм цельную 12 метровую – это перерасход и ни какого толка.

К сожалению из-за того, что ж/б пояс по блокам всего один (нету ростверка под блоками), то он полопался во многих местах. Приблизительно на втором ж/б поясе (фото выше) 12 ТРЕЩИН – это не допустимо.

Чтобы не допустить трещин на стенах этого дома пришлось чаще закладывать кладочную сетку и значительно усиливать третий и четвертый ж/б пояса. Не повторяйте чужих ошибок.

ВЫВОД: обязательно необходимо делать два ж/б пояса, так как они работают вместе. Первый пояс в самом низу – ростверк, а второй в цоколе.

.

.



Третий ж/б пояс делаем всегда. Третий ж/б пояс делаем только по периметру наружных стен (также как и второй ж/б пояс). Высоту пояса обычно делаем 200 – 400 мм.

В примере ниже высота пояса 210 мм. Ширина пояса 200 мм, на ширину шлакоблока.

Благодаря этому поясу вы можете сделать все перемычки над окнами минимальной толщины и с минимальным заложением арматуры, так как этот пояс воспринимает всю нагрузку на себя:

Еще один огромный плюс этого пояса в том, что он хорошо распределяет нагрузку.

К примеру мы строили забутовочную стену из крымского ракушечника марки 15 – это слабая марка. На “голый” ракушечник нельзя опирать плиты. Сверху этого ракушечника мы залили ж/б пояс и спокойно положи круглопустотные плиты перекрытия.

.

а) Арматура для третьего ж/б пояса.

Если первый и второй пояса сделаны правильно, то в третий ж/б пояс мы обычно закладываем сетку из ребристой арматуры диаметром 10 – 12 мм, две жилы.

Приходилось строить дома на не надежном фундаменте (фундамент закладывали не мы). Что бы стены дома не трескались делали третий ж/б пояс усиленным, каркас из арматуры диаметром 12 мм две жилы в низу две вверху.



б) Как вязать каркас для ж/б пояса.

Ниже рассмотрим подробнее как легче и проще сделать усиленный каркас для третьего ж/б пояса.

Итак лучше всего каркасы ВЯЗАТЬ вязальной проволокой, чем варить электро сваркой. Сварка ослабляет каркас. Самое слабое место в сваренном каркасе – это возле сварочного шва. Не сам шов электро сварки, а возле шва, так как метал перипаливается.

Каркас вяжется вязальной проволокой только для того, чтобы он не потерял объем когда будет заливаться бетоном! Другими словами толщина вязальной проволоки должна быть минимальной, чтобы вы могли поднять каркас, уложить в опалубку и залить бетоном и при этом каркас не поменял формы  или рассыпался.

Если вы будете вязать каркас толстой вязальной проволокой в надежде, что он будет прочнее, то это не так. Вы только на мучаетесь.

Ж/б работает следующим образом – бетон цепляется за РЕБРА арматуры и по этому ни важно какой вязальной проволокой вы его связали.

Лучше всего когда вы делате каркас минимум сварки и максимум его вязать.

Мы обычно для упрощения комбинируем сварку и вязку каркаса. Лучше всего сварить концы каркаса и середину, а все остальное повязать.

Делаем две сетки для каркаса.

Итак берем две жилы арматуры 12 мм, длиной по 6 метров каждая. Поперечная арматура диаметром 10 мм. Привариваем поперечную арматуру по краям сетки и по середине:

 Раскладываем поперечную арматуру и вяжем ее между собой вязальной проволокой

После того как две сетки связаны, подвешиваем их рядом на небольшом расстоянии друг от друга

и тоже свариваем по краям и середине.

Получается объемный каркас:

Когда укладываем каркасы на стену, то между собой их не свариваем, а делаем нахлест 200 – 300 мм. Стык держат ребра арматуры между собой.



в) Опалубка для третьего ж/б пояса.

Опишу долго, подробно, так как есть некоторые нюансы, но ставиться опалубка очень легко и быстро. В день вдвоем можно выставить 30 – 40 м погонных опалубки (с одной стороны).

Если толщина наружных стен 510 – 610 мм, то мы обычно делаем опалубку для третьего ж/б пояса из кирпича с двух сторон. Снаружи в качестве опалубки лицевой кирпич, а в нутру забутовочный. Ширина пояса получается 260 мм – этого вполне достаточно.

Если толщина третьего пояса получается меньше 260 мм, то можно заложить забутовочный кирпич на ребро. Если не хватает кирпича на ребро, то тогда придется ставить деревянную опалубку для третьего ж/б пояса:

Раньше для установки этой опалубки (фото выше) нам приходилось использовать электро сварку. То есть мы выпускали анкера сквозь деревянную опалубку и приваривали к ним заглушки, чтобы низ опалубки не выдавливался бетоном. Это долго и сложнее.

Ниже мы рассмотрим самый простой, легкий и быстрый способ установки опалубки для ж/б пояса, который находиться между первым и вторым этажом (под плитами).

Самый простой вариант это крепить низ опалубки с помощью обычного быстрого монтажа, длиной 100 мм, диаметр 6 мм. Сверлим дырки в щите приблизительно через 700 мм.

Итак, прислоняем деревянный щит к стене, сверлим перфоратором прямо насквозь деревянный щит и далее стену. Убирать щит не надо: вставляем пластмассовый грибок и забиваем шуруп.

НЮАНС: Если мы сверлим перфоратором отверстие в кирпиче или шлакоблоке сверлом 6 мм, для быстрого монтажа 6 мм, то пластмассовый грибок войдет отлично. Если просверлить деревянную опалубку сверлом 6 мм, то пластмассовый грибок 6  мм не пролезет, будут мешать волокна древесины.

По этому когда мы просверлили деревянный щит, потом стену, то лучше всего на выходе сверла из деревянного шита по матылять кончиком сверла в щите в разные стороны, чтобы убрать волокна дерева и отверстие в щите стонет больше.

Другими словами: отверстие в деревянном щите необходимо сделать чуть – чуть больше, чтобы пролез пластмассовый грибок. По этому, чтобы не менять сверла в перфораторе просто на выходе сверла немного поводить перфоратором в разные стороны и отверстие в деревянном щите станет больше.

Так как быстрый монтаж плохо держится в пустотных материалах, в данном случае шлакоблок, то мы последние ряды под третий армированный пояс делаем не из шлакоблока, а из кирпича.

В кирпиче прекрасно держится быстрый монтаж, соответственно и низ деревянного щита (опалубку) бетон не выдавит.

После того как мы закрепили низ опалубки в кирпичной кладке с помощью быстрого монтажа необходимо закрепить верхнюю часть щита. Делается все очень просто: в верхнее ребро щита вкручиваем шуруповертом саморез,

а в лицевой кирпич в дырку вставляем гвоздь или арматуру и между собой стягиваем обычной вязальной проволокой. Если необходимо вязалку можно подтянуть (скрутить) гвоздем.

Обратите внимание, что даже под таким большим наклоном (фото выше) верхняя часть опалубки держится очень хорошо, а именно бетон не может выдавить верх опалубки!

Если у вас лицевой кирпич не дырчатый, то просто вбейте гвоздь в вертикальный шов, между кирпичами и на гвоздь накиньте вязальную проволоку.

Так как верхняя часть щита испытывает наименьшую нагрузку, давление от бетона, то расстояние между саморезами можно делать через 1 – 1,2 м.

Снимать опалубку можно и на следующий день, если теплая погода. Если на улице прохладно, то можно снять  опалубку и через несколько дней.

На фото выше я снимал опалубку обычной фомкой (гвоздодер или короткий ломик), очень легко. Быстрый монтаж или полностью выдергивается или ломается.



г) Утепление ж/б пояса.

Также необходимо обратить внимание чтобы третий ж/б пояс не прерывал утепление всей стены распространенная ошибка.

Ж/б пояс делается только над забутовочной кладкой и не касается боком лицевой кладки, то есть утеплитель как шел между лицам и забутовкой, так и идет выше между ж/б поясом и лицевой кладкой.

Если утеплителя не будет между ж/б поясом и лицевой кладкой, то это лишняя теплопотеря.

В нашем примере выше, в качестве утеплителя между поясом и стеной, мы использовали минеральную вату. Когда будем заливать бетон, вата немного прижмется и вся арматура будет в бетоне.



д) Заливаем третий ж/б пояс бетоном.

Марку бетона для третьего пояса лучше сделать по крепче 200, так как на этот пояс ложатся плиты. Бетона на этот пояс пойдет не много, по этому лучше не экономить на цементе.

.

Мы почти всегда делаем все выше описанные ж/б пояса, если дом стоит на ленточном фундаменте.

Первого и второго ж/б пояса может не быть, если к примеру вместо ленточного фундамента закладываем плитный фундамент под дом.

Затраты на 2, 3, 4 ж/б пояса незначительные (если все сделано правильно), а пользы много. Дом с ж/б практически ни когда не треснет.

Себе бы я обязательно сделал все необходимые армированные пояса!

Самое интересное и полезное на эту же тему:

stroyimdom.com

расчет размеров и порядок установки

Армопояс для газобетона

Армированным поясом называется железобетонный слой, который укладывается вдоль внешних стен постройки по всему периметру

Смена температур и наличие подземных вод приводят к неравномерной усадке стен. Кроме этого, на стены оказывают влияние ветровые нагрузки. Все это ведет к деформации, которая проявляется в той или иной степени. Одним из строений, которое поддается таким нагрузкам, является мансарда. Чтобы повысить уровень ее прочности и сопротивляемости, основание мансарды оборудуют армированным поясом.

Что такое армопояс и его назначение

Армирующим поясом принято называть железобетонную конструкцию, которая установлена по всему периметру стены. Он имеет и другие названия: армопояс, железобетонный или разгрузочный армопояс, сейсмический пояс.

Пример армирующего пояса

Армопояс обязательно должен быть замкнутым и ни в коем случае не прерываться по длине.

Есть ли необходимость установки такой конструкции или же можно обойтись без нее? Некоторые материалы, которые используются при строительстве стен, не обладают необходимой прочностью и легко подвержены деформациям. К таким материалам можно отнести газосиликатные и силикатные блоки, шлакоблочные материалы и другие. Монтаж стен здания из таких материалов предполагает установку армированного пояса под мансардный этаж. Он используется в качестве перегородки между крышей и стенами здания. Возведение этого пояса имеет следующие позитивные стороны:

  • При обустройстве мансардного этажа встает задача соединения деревянных частей крыши со стенами. Нормативными документами запрещается соединение анкерными или крепежными элементами строительных материалов с низкой степенью прочности. Это повлечет множественные местные нагрузки, которые могут привести к разрушениям. Чтобы не допустить этого, устанавливают армированную конструкцию.
  • Армированная система на верхний этаж несет разгрузочную функцию и придает жесткость всему строению. При ее наличии стены будут испытывать небольшую и равномерную вертикальную нагрузку.
  • Сводит к минимуму погрешности строительства, исправляя усадку и перекосы строения.
  • Вследствие заливки выравнивается уровень стены. Это дает возможность после застывания бетона проводить монтаж мауэрлата на идеальную горизонтальную поверхность.

Армопояс. Опалубка и армирование.

Мауэрлат и необходимость армирования под ним

Мауэрлатом называется часть стропильной системы, которая держит крышу. Мауэрлат монтируется по всему несущему контуру мансардного этажа и является основой всей стропильной системы. Монтаж мауэрлата проводится непосредственно на армопояс. В таком варианте мауэрлат приобретает большую жесткость. Кроме этого, он выполняет роль перегородки и служит соединительным элементом между крышей и стенами здания.

Армопояс под мауэрлат

Армопояс под мауэрлат делается под балками кровли для крепления бруса крышной конструкции с помощью анкерных болтов.

Кровельная конструкция, кроме мауэрлата, состоит из множества элементов. Все они опираются на стены и создают различную нагрузку, которая может меняться от места установки этих элементов. Армирующий пояс делает ее равномерной. Для этого обязательным условием является его оборудование по всему периметру стены. Армированная конструкция должна быть непрерывной и выполненной в соответствии со строительными нормами. Если это требование будет нарушено, то мансардный этаж не будет достаточно надежен.

Армопояс под мауэрлат

Габариты армированной конструкции

Возведение основы под мауэрлат должно проводиться по всей длине стены с запасом, чтобы его толщина соответствовала толщине стен, на которые будет проводиться его монтаж. В любом случае, размер армирующей системы в сечении не должен быть меньше, чем 0.25х0.25 м. Если монтаж стен из газобетона, то верхний ряд рекомендуется выложить блоками, которые имеют U-образный вид. Эти блоки послужат опалубкой для армированной системы. Если стены выполнены из другого материала, то необходимо сделать опалубку из дерева.

Армирование из U блоков

Расчет и установка опалубки

Конструкция опалубки придаст форму будущему армированному поясу. Его расчет производится еще на этапе строительства, а установка осуществляется после окончания постройки стен. При установке опалубки необходимо учесть, чтобы ее верхний край был несколько выше, чем высота армированной системы. Продольная часть пояса должна иметь минимум 4 арматурных прута, с диаметром не менее 10 мм каждый. Эти прутья должны соединяться между собой при помощи проволоки или арматуры не чаще, чем через 0.25 м. Соединительный элемент должен быть в сечении не менее 0.6 мм.

Сооружение армированного каркаса

Опалубка в поперечнике может иметь форму квадрата или прямоугольника. При заливке бетона в опалубку, необходимо учесть, что расположение продольной арматуры должно находиться в глубине бетона на расстоянии не менее 5 см от внешней стенки армированной системы. По бокам это можно урегулировать, установив арматурный каркас. Для того, чтобы добиться нужной величины в нижней части пояса, можно установить подпорки из ломаного кирпича нужной высоты.

После того, как опалубка установлена, необходимо ее закрепить. Сделать это можно следующим образом:

  • вертикальные стороны крепятся жестко между собой при помощи штырей. Штыри с внешней стороны фиксируются болтами;
  • крепеж проводится с использованием диагональной распорки. Одна сторона крепится на боковое ограждение, обратная монтируется в горизонтальную плоскость;
  • используется опалубка, изготовленная промышленным способом, с резьбовыми шпильками.

Фиксацию опалубки болтами и резьбовыми шпильками провести несложно. Для этого необходимо:

  • в материале для опалубки сделать сквозные отверстия для установки пластмассовой трубки. Диаметр таких отверстий должен соответствовать диаметру трубки;
  • установив пластмассовую трубку, необходимо сквозь обе стороны опалубки и трубку пропустить шпильку с резьбой;
  • на шпильку с обеих сторон необходимо установить шайбы и затянуть стороны гайками;
  • после застывания бетона гайки, шайбы и резьбовые шпильки можно снять. Вынимать пластмассовые трубки нет необходимости.

Монтаж крепежных элементов мауэрлата

После того, как смонтированы перегородки опалубки, необходимо сделать расчет и установку элементов крепления, которые будут удерживать мауэрлат. Чаще всего это выполняется с применением резьбовых шпилек, которые с помощью вязальной проволоки, крепятся к металлической арматуре, расположенной внутри опалубки. Затем помощью сварочного агрегата привариваются. Диаметр шпильки должен быть не менее 10 мм. Длина шпильки должна превышать толщину мауэрлата на 20-30 мм. Отверстие под шпильку необходимо сделать в том месте мауэрлата, на которое не будут опираться стропила, в идеале – по центру между стропилами. При этом шаг отверстий должен быть около 1 метра. Для этого необходимо перед установкой провести правильный расчет мест, которые будут просверливаться под крепежную шпильку. Шпилька должна быть с усиленной гайкой и прокладочной шайбой.

Строительные хитрости. Самый быстрый монтаж шпилек.

Самый быстрый монтаж шпилек

Заполнение пояса бетоном

Заполнять армопояс под мансардный этаж необходимо цементно-щебневым раствором с добавлением песка. Его можно приготовить своими руками, применяя следующий расчет:

  • бетон (марка не ниже М200) – 1 часть;
  • щебень – 4.5 части;
  • промытый песок – 3 части.

После заливки пояса мансардного этажа в бетоне будут воздушные пузыри или полости. Эти пустоты оказывают негативное влияние на прочность конструкции. Для того, чтобы их удалить, желательно использовать вибратор. Если он отсутствует, то удалить воздух можно при помощи подручных инструментов. Используя арматуру, черенок от лопаты или другой подручный инструмент необходимо по всему периметру заливки этажа сделать проколы в бетоне. Этим способом будет выведен воздух из бетона, а сам бетон будет быстрее застывать и станет прочнее.

Монолитный пояс под плиты перекрытия

Оборудуя на мансардном этаже армопояс, важно учесть следующее. Заливка должна проводиться один раз, пока бетонная смесь не застыла. Если расчет по количеству бетона на этаж был сделан неверно, то необходимо с помощью перегородки провести отсекание бетонной жидкости. Проводится отсекание только вертикально. В качестве перегородки применяют такие материалы, как кирпич, блок, плотная фанера или лист ДСП. Перегородки необходимо приготовить заранее. Когда будет готова следующая порция бетона для этажа, перегородки необходимо удалить, обильно смочить водой затвердевшую часть армированной конструкции и продолжить заливку.

Оборудуя на мансардном этаже армопояс, важно учесть следующее. Заливка должна проводиться один раз, пока бетонная смесь не застыла. Если расчет по количеству бетона на этаж был сделан неверно, то необходимо с помощью перегородки провести отсекание бетонной жидкости. Проводится отсекание только вертикально. В качестве перегородки применяют такие материалы, как кирпич, блок, плотная фанера или лист ДСП. Перегородки необходимо приготовить заранее. Когда будет готова следующая порция бетона для этажа, перегородки необходимо удалить, обильно смочить водой затвердевшую часть армированной конструкции и продолжить заливку.

Если погода теплая и влажность в пределах нормы, то через 2-3 дня опалубку можно демонтировать и заняться установкой мауэрлата.

Заливка армопояса дома из газоблоков

Заливка армопояса дома

Установка мауэрлата

Монтаж мауэрлата на мансардном этаже проводится после полного застывания бетона и удаления всех подсобных элементов. При необходимости, можно еще раз проверить расчет отверстий в мауэрлате. Если он верный, то основа стропильной конструкции этажа легко сядет на крепежные шпильки. В случае, когда расчет сделан с ошибками, есть возможность их исправить.

Крепление мауэрлат

Перед тем, как проводить посадку мауэрлата, брус, из которого он изготовлен, должен быть обработан специальными жидкостями. Эти жидкости должны иметь водоотталкивающие и противопожарные характеристики, защищать древесину от насекомых и грызунов, чтобы обезопасить материал от гниения и древесного грибка.

Соединение частей мауэрлата между собой осуществляется последовательно встык, с применением косого прируба или прямого замка, без перегородки. На верхний этаж установка конструкции проводится на заранее вмонтированные в армопояс шпильки в подготовленные в мауэрлате отверстия. Когда основа стропильной системы посажена на место, необходимо на шпильки накинуть прокладочные шайбы и затянуть гайки. Во избежание последующего раскручивания гаек, рекомендуется установить контргайки. Торчащий остаток шпильки желательно отрезать при помощи ножовки по металлу или болгарки. Перед посадкой мауэрлата пространство между ним и бетоном необходимо укрыть слоем рубероида.

Крепление мауэрлата

Вывод

Мансарда зачастую используется как жилой этаж. Армопояс, установленный под мансардный этаж выполненный по всем правилам и с учетом строительных норм, сделает стропильную систему надежной и устойчивой, а само помещение будет теплым и уютным.

Армопояс. Часть 1. Под какими стенами и перегородками нужен армопояс и зачем.

Армопояс. Часть 2. Конструктив армопояса, утепление и другое

lestnitsygid.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
