Схема электропроводки в панельном доме

Панельный способ строительства жилья всегда преподносил обитателям квартир советской постройки массу сюрпризов и неожиданностей. Очень часто в процессе ремонта в квартире панельного дома попытка повесить картину или выбить перфоратором пару отверстий в стене, чтобы установить кухонные шкафы, приводила к короткому замыканию. Сверло или пробойник натыкались на старые алюминиевые провода в самых неожиданных местах стен.

Как выполнялась проводка в квартире панельного дома

Существует серьезное отличие в организации электропроводки в квартире кирпичного и панельного дома. В обоих случаях монтаж электропроводки от щитка и счетчика до розеток и приборов освещения выполнялся по карте разводки. Но электрик сам определял места для установки распределительных коробок и штробовых каналов под укладку провода.

Для панельного дома дела с разводкой электропроводки обстояли проще и сложнее одновременно из-за следующих обстоятельств:

• Каждая из железобетонных панелей была элементом силового каркаса и несла немалую нагрузку от веса верхних этажей и плит перекрытия, резать бетонную поверхность категорически запрещалось, это могло привести к трещинам и разрушению стен;
• Панельные плиты перекрытия имели каналы заводского изготовления, предназначенные для скрытой укладки и разводки проводов в квартире, как того требует схема электропроводки;
• Качество каналов было крайне низким, а зачастую они были забиты щебнем и кусками бетона, выдавленного в процессе производства плиты.

Поэтому в большинстве случаев строителями и электриками при укладке и разводке проводов использовались ниши под деревянным полом на верхних этажах, через которые и пробрасывалась большая часть проводов. Таким образом, можно было вывести любые группы проводки к потолочным светильникам, выключателям и настенным розеткам, достаточно было пробить сквозное отверстие в плите перекрытия.

Внутри квартиры панельного дома электропроводку частенько укладывали под плинтусами, в щелях между потолочными и панельными плитами, спрятав ее за толстым слоем стекловаты и материала, которым заделывались швы. Строительные нормы категорически запрещали использовать панельные швы дома для укладки электропроводки, но на практике запрет игнорировали, электрик просто увеличивал размер шва между плитами и укладывал проводку так, чтобы оставалось пространство, обеспечивающее безопасный зазор.

Как укладывается электропроводка в панельном доме по схеме

В течение 2-4 лет с момента завершения строительства в панельном доме происходили усадочные процессы с взаимным перемещением плит и осадкой фундамента. В таких случаях электропроводка, уложенная в панельный шов, могла быть разорвана или раздавлена. При этом место разлома или обрыва алюминиевой жилы в доме найти было практически невозможно. Приходилось прибегать к услугам электрика, чтобы разобраться в путанице электропроводки и выполнить ее ремонт или полную замену.

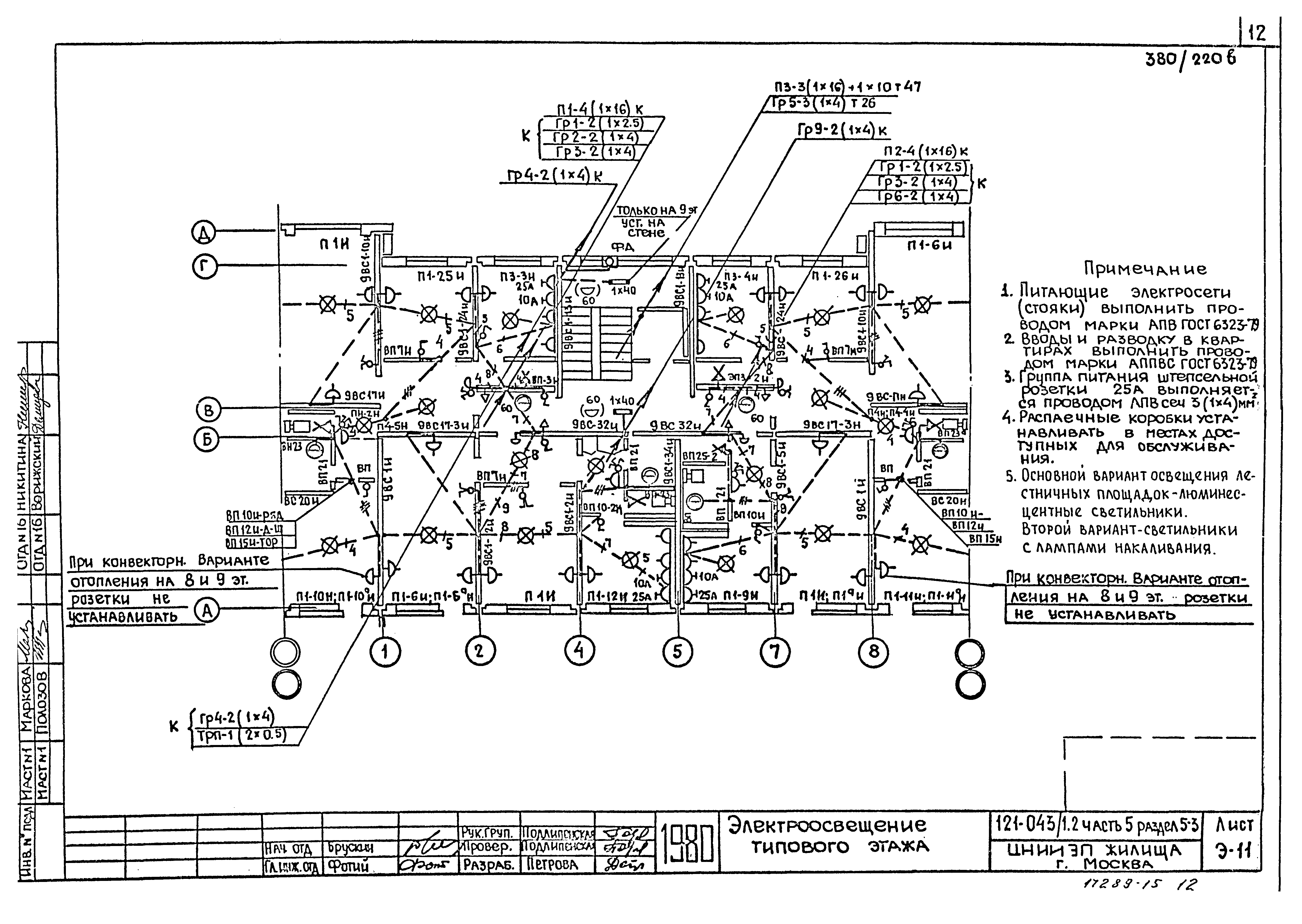

Существовала типовая схема разводки электропроводки в квартире, как на приведенной схеме, но адаптация под различные проекты квартир в панельных домах выполнялась крайне небрежно. Главное было — соблюсти равномерную нагрузку по фазам таким образом, чтобы избежать перегрузки и, как следствие, не получить перекос фаз.

Во многих квартирах панельных домов во время ремонта жильцы неоднократно находили на поверхности потолков заштукатуренные каналы с отверстиями, в которые по теории должна быть уложена электропроводка.

Зачастую электрики сами нарушали правила монтажа и даже не пытались провести электропроводку так, как это требуют СНиП и ГОСТ. Электропроводка практически в панельном доме всегда укладывалась по кратчайшему расстоянию.

Кроме того, нередко вместо одного цельного куска алюминиевого провода укладывалась электропроводка из нескольких скрученных отрезков провода. Места скручивания нагревались и приводили к срабатыванию автомата защиты на распределительном щите.

Вариант разводки электропроводки в двухкомнатной квартире панельного дома

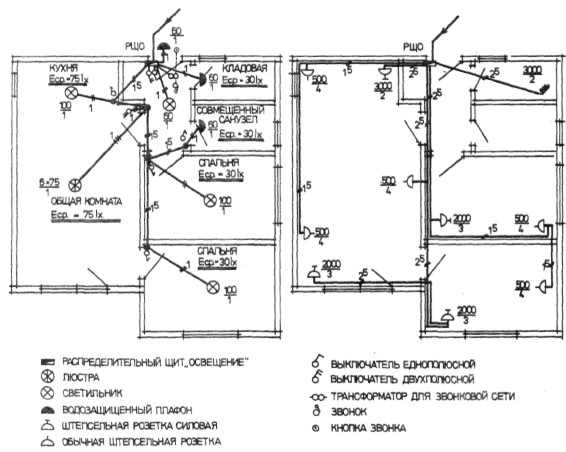

В качестве примера можно посмотреть схему электропроводки для двухкомнатной квартиры в панельном доме стандартного двадцать первого проекта. В таком панельном доме, называемом еще бескаркасным, практически все элементы дома, даже внутренние перегородки были несущими, поэтому штробить отдельные каналы под укладку электропроводки было нельзя.

Согласно схемы вся электропроводка делится на три основные группы:

1. Освещение и розетки в комнате 1 и 2. В каждую из комнат на контактную коробку заводилась своя пара ноль и фаза от распределительного щита, что позволяло отключить электроснабжение и выполнить ремонт и обслуживание проводки, используя, например, светильник-люстру в коридоре;
2. Освещение и электропитание розеток в коридоре организовано по тому же принципу с выведением своей питающей пары на распределительную коробку, находящуюся у входной двери. К этой же коробке подключалась проводка звонка и дежурного освещения;
3. Третья группа — светильники и розетки для кухни. В панельных высотках, не имеющих централизованного газоснабжения, устанавливались электрические кухонные плиты, поэтому для кухни использовался кабель с сечением не менее 4мм 2 ;
4. Последняя группа – ванная и туалет. Электропроводка на вспомогательные помещения подключалась к входному щитку напрямую, без использования распеделительной коробки.

А так выглядит реальная разводка проводов в двухкомнатной квартире, зарисованная владельцем помещения.

Вместо построения четырех независимых веток электропроводки строителями выполнено две линии. Одна из них, отмеченная красным, использовалась для питания комнаты №2, кухни и туалета с ванной комнатой. Синяя ветка электропроводки питала комнату №1 и коридор. Половина идей и задумок, заложенных в схеме электропроводки для панельного дома, упрощены до максимума.

А так выглядит современная схема электропроводки после ремонта и переделки с заменой полутора миллиметровой алюминиевой лапши в штатных каналах плит панельного дома на ВВГ-3.

Электропроводка трехкомнатной квартиры

Как и для двухкомнатной панельной квартиры, схема разводки основывается на разделении входной пары на распределительном щите на две основные ветки. На распределительный щит электропроводка заходит из ствола — колодца панельного дома. Первая ветка объединяет одну из комнат, коридор и ванную. Вторая – зал, вторую комнату и кухню с туалетом. Освещение на балкон выполняется самостоятельно, подключением дополнительной проводки от крайней распределительной коробки. На первый взгляд, бросается в глаза небольшой дисбаланс в распределении нагрузки, вторая линия кажется намного более нагруженной. Но это обманчивое впечатление. Проводка на второй ветке намного короче и имеет большое количество разветвлений. Из-за огромного потребления электроэнергии кухонными приборами – микроволновой печкой, духовым шкафом, электроплитой основная силовая медная жила идет именно на распределительную коробку кухни, с которой по разветвлениям потребляется не так уж много энергии – освещение комнат, телевизор, компьютер, туалет.

На первой ветке, более длинной, но более удобной в монтаже, так как она в основном проходит по коридору и стенам, практически не пересекая помещение, подключается кондиционер и стиральная машина, что практически соответствует максимальной нагрузке второй ветки.

Заключение

Зная основные закономерности и приемы укладки электропроводки в квартирах панельного дома, можно без особых проблем отыскать уложенные провода и при необходимости отремонтировать или заменить. К тому же, сегодня существует немало специальных электронных тестеров, позволяющих безошибочно обнаружить и отследить даже самые проблемные варианты электропроводки.

Электропроводка в панельном доме

При проведении проводки в дом следует знать тонкости его конструкции и особенности материалов. Обращается внимание и на давность постройки. Необходимо учитывать, из чего выполнены стены и перекрытия. Чтобы все работы были выполнены правильно, необходимо понять, какая выполняется схема электропроводки в панельном доме.

Как устроена электропроводка

Стеновые конструкции и перекрытия в панельных домах выполняются из железобетона. При этом каждая стена является несущей. Нередко проводка в подобных домах прокладывается в специальных каналах. Их подготавливают еще при возведении панельных зданий. Такие каналы размещаются в определенных участках. По этой причине подвинуть розетку в панельном доме бывает достаточно сложно.

Схема электропроводки в панельном здании нередко предусматривает, что проводка во всех квартирах выполняется одинаковой. Однако на практике можно встретить случаи, когда проводка в разных домах проводится по-разному.

Если проводку планируется укладывать на конечном этапе сооружения дома, ее проводят между стенами и потолком. Счетчик электроэнергии размещается на лестничной клетке. Однако некоторые владельцы квартир переносят его в свое жилище. Часто проводку размещают в стяжке, или в стенах.

Лучше, если кабели будут тянуться в стенах. При размещении их в потолке или полу могут возникнуть сложности при выполнении ремонта. В зданиях панельного типа обычно имеется проводка, которая устарела морально и физически.

Варианты разводки

В панельном доме проводка может укладываться такими способами:

• Традиционный. Такой способ используется все реже. Проводку прокладывают в штробах. Так называются специальные каналы, выполненные в бетонных стенах. Их выполняют еще на стадии строительства. Они указываются в схеме электропроводки. После укладки кабелей стены оштукатуриваются. Этот же способ используется и при прокладке кабелей в потолке. Подобная проводка заменяется очень легко – достаточно снять штукатурку в нужном месте. Однако при устройстве проводки в панельном доме следует учитывать, что самостоятельно выполнение штроб в стенах подобных зданий запрещается. Однако немногие хозяева квартир учитывают этот фактор во время ремонтных работ.

• Современный. Его часто применяют при проведении проводки в новостройках. Схема укладки кабелей в таких зданиях предполагает более удобные варианты. В ней имеется покомнатное распределение потребителей тока.

При выполнении ремонта не следует самостоятельно проводить какие-либо действия со стенами, поскольку они являются несущими.

Необходимость замены проводки

Иногда проводка требует полной замены во всей квартире. Это обусловлено такими причинами:

• Истечение срока эксплуатации проводов.
• Повышение нагрузки на сеть. В таком случае старая проводка должна быть заменена новой.
• Угроза безопасности жильцов квартиры – подключение потребителей без заземления.

Чтобы выполнить разводку сети в панельном доме, лучше обратиться к профессиональным электрикам. Такой вариант гораздо безопаснее самостоятельной укладки проводки. Стоимость подобных услуг не слишком высокая. Кроме того, при этом будет обеспечена максимальная безопасность жильцов.

При полной замене проводки цена монтажных работ будет зависеть от количества точек. Если укладка кабелей проводится опытным электриком, следует учитывать, что стоимость монтажа розеток и выключателей выносится дополнительные услуги.

Расчет электропроводки

Расчет проводки необходимо выполнять в соответствии с проектной документацией. Ее заказывают у фирм, которые этим занимаются. При самостоятельном создании проекта необходимо учитывать множество нюансов: подбор необходимых материалов, условия нагревания кабелей током.

Проводка должна отличаться прочностью и надежностью. В этом случае она не станет причиной для пожара. Планирование схемы проводки в панельном доме представляет собой обязательный фактор обеспечения безопасности.

Схема проводки электричества

Работы по электромонтажу нередко обладают некоторыми особенностями, которые зависят от типа строения и места их проведения. Только опытный профессионал способен понять, что в старых панельных сооружениях, схема проводки основывается на магистральных сетях.

Первая магистраль отвечает за освещение, вторая – за розетки. Именно поэтому работ по монтажу проводки следует доверить опытным профессионалам. Использование специального инструментария, а также точное знание ГОСТ и СНиП обеспечивает возможность качественной установки розеток мастером.

Современный человек пользуется довольно большим числом электрических приборов. Они могут потреблять много электричества. Однако устаревшая проводка часто не рассчитана на большие нагрузки. Поэтому ее необходимо менять. Опасность может представлять не только моральный, но и физический износ кабелей. Это повышает риск возникновения замыкания. Необходимо помнить, что довольно часто проводка монтируется скрытой. В этом случае коммуникации, помещенные в стены, располагаются под слоем штукатурки.

В панельных зданиях электропроводку заменяют закрытым методом. За счет этого обеспечивается безопасность жильцов. Такой способ предполагает сокрытие проводов внутри стеновых конструкций. Проводка при этом не видна. Это позволяет сделать интерьер помещений более привлекательным.

Проще всего менять проводку в случае ее монтажа в пластиковых трубах, которые устанавливаются в стены. Новую проводку прокладывают по тому же маршруту, что и старую. При установке розетки или выключателя в комнате без трубы необходимо по периметру стены сделать штробу. В нее укладывается кабель.

Когда необходимо разобраться, как заменить старую проводку, сперва найти схему проводки, которая предназначена для конкретного дома. В разных зданиях ее выполняют по-разному. Это обусловлено материалом стен и возрастом постройки. Для эффективного создания разводки необходимо узнать, какие схемы проводки имеются для данного строения. Именно они должны стать источником информации.

Особенности проводки в панельных домах

Когда возводились типовые дома панельного типа, не предполагалось, что на сеть будет такая нагрузка. Именно поэтому старая разводка сегодня уже не актуальна. К примеру, вводный кабель выполнялся из алюминия и был выполнен с одинарной защитой. При установке в доме газовых плит для проводки выбирался кабель сечением 2,5 кв. мм. Чтобы мощные приборы работали нормально, таких кабелей недостаточно. При установке в квартирах электроплит подводился кабель 4 кв. мм.

Однако даже при такой проводке вводный кабель выполнялся из алюминия. Такой металл имеет свойство очень быстро нагреваться. При постройке современных домов используются провода из меди.

Кроме того, разводка проводки выполнялась покомнатно. Кабели тянулись из щитка для разных групп потребителей. К примеру, выполнялась разводка таким образом: «коридор-санузел-кухня», комнаты. При этом групповые провода имели сечение 2,5 кв. мм. Они изготавливались из алюминия. Автоматы при этом имели номинал 16 А. Это вызывало некоторые проблемы:

• Использовать для установки в современных домах кабель из алюминия, который имеет сечение менее 16 кв. мм, запрещается.
• Старые кабели с одинарной изоляцией устанавливать недопустимо. Это объясняется тем, что они могут легко воспламениться.
• Такая схема не может обеспечить работу всех потребителей тока. Цепи необходимо делить не по комнатам, а по потребителям. К примеру, кабель, который будет питать стиральную машину, необходимо прокладывать отдельно. К электроплите и кондиционеру тоже необходимо подвести отдельные ветки.

Если обустраивается качественная проводка в панельном доме, лучше создать новую схему разводки. Все провода, которые будут установлены, должны быть медными. Если соловой кабель не оборудован проводом заземления, а провода в доме будет заменена на трехфазную, заземление не будет работать.

Современная разводка

Во всех домах, в которых был проведен капитальный ремонт, вводный кабель оснащается тремя проводами: заземление, ноль и фаза. Минимальным сечением кабеля из меди должно быть равно 2,5 кв. мм. Однако чаще всего встречаются кабели 4 и 6 кв. мм. Схема разводки создается не покомнатной, а групповой. Проводка расходится по группам потребителей. Можно привести вариант разводки для квартиры с тремя комнатами:

Группа «кухня». Здесь устанавливаются розетки, рассчитанные на мощных потребителей, вроде электроплиты и холодильника.

• «Розетки». Они устанавливаются в жилых комнатах.
• «Освещение». Разводка разделяется на первую и вторую половину квартиры.
• «Мощные потребители». К ним относится стиральная машина и устройство кондиционирования.
• «Опасные мощные потребители». К ним относятся такие устройства, которые не только потребляют много энергии. В процессе их эксплуатации повышает риск возникновения пожароопасных ситуаций. К ним относятся теплые полы и джакузи.

Установка штепсельных розеток должна быть спроектирована задолго до начала работ. Их следует размещать в тех местах, которые удобны для подключения переносных электроприборов. Розеток должно хватать. Чтобы их подключить, следует объединить их в группы по 5. К ним необходимо подвести медный кабель с тремя жилами по 2,5 кв. мм. Подключение выполняется не последовательно. Их необходимо подсоединить через распределительные ответвительные коробки. Чтобы защитить эту группу, понадобится автоматический предохранитель на 25 А.

Для группы «освещение». Лучше использовать кабель ВВГнг 3*1,5. Чаще осветительные приборы даже для всей квартиры не обладают такой мощностью, чтобы ставить на них автомат 25 А. Можно установить и предохранитель на 10 А.

Для приборов большой мощности, которые часто устанавливаются стационарно, необходимо провести отдельные линии, оборудованные автоматическими выключателями. Предохранители следует выбирать особенно тщательно. Прежде необходимо определиться с номинальным током используемых приборов. К ним следует подвести четырехжильный кабель для трехфазной сети. Электроплита тоже не относится к исключениям. К ней необходимо подвести кабель из меди 4 кв. мм.

Чтобы подключить регулятор системы теплых полов, следует тоже подвести отдельную линию. Для нее выбирается кабель ВВГнг 3*2,5. Его необходимо подключить к отдельному предохранителю.

Все современные системы электричества устанавливают закрытым способом. Обычно проводку монтируют в стяжке или в стенах. При такой схеме требуется расходовать много материала. Кабели укладывают в гофрированные трубы.

Расположение проводки в панельном доме

Во время ремонта квартиры достаточно часто становится вопрос как делать проводку в панельном доме?

Ведь от этого вопроса зависит не просто удобство и красота в квартире, но и безопасность проживания в ней. Ведь в отличии от других инженерных сетей, электрическая сеть представляет немалую опасность и пренебрегать правилами ее монтажа выйдет себе дороже.

• Электросеть квартиры
• Монтаж внутренних электросетей квартиры
  • Монтаж распределительного щита
  • Монтаж электропроводки
  • Расположение электропроводки
  • Монтаж электроприемников
• Вывод

Электросеть квартиры

Прежде всего давайте разберемся, что такое электросеть квартиры и что она включает в себя? Отталкиваясь от этого мы и будем разбирать как ее правильно монтировать, а также рассмотрим различные варианты монтажа допустимые для каждого отдельного случая.

• Любая электропроводка в доме панельном или кирпичном начинается с вводного щитка. Он может располагаться на лестничной площадке, как делали в советские времена, либо непосредственно в квартире. Второй вариант более удобен как в плане обслуживания, так и в плане постороннего вмешательства. Но к сожалению, он не всегда осуществим.
• Вводной щиток обычно включает в себя вводной автомат, электросчетчик и групповые автоматы. Если электросчётчик нет возможности перенести с лестничной площадки в квартиру, то в нем располагается вводной автомат и групповые автоматы.
• От вводного автомата провода тянуться к распределительным коробкам. На каждую группу может быть от одной до нескольких распределительных коробок.

Обратите внимание! При питание мощных электроприемников возможен вариант питания непосредственно с группового автомата к электроприемнику. Обычно таким электрооборудованием является разнообразное нагревательное или отопительное оборудование типа бойлеров или электронагревателей. Обустройство дополнительных распределительных коробок в таком случае не целесообразно из-за лишних контактных соединений. А при обустройстве любой электрической сети нужно стремится к наименьшему количеству дополнительных соединений.

• В распределительных коробках выполняется подключение к групповому проводу непосредственно линий питания электроприемников. Это могут быть розетки, выключатели, светильники и другое электрооборудование.

Монтаж внутренних электросетей квартиры

Каждый из приведенных выше элементов – вводной щиток, проводка, распределительные коробки и электроприемники имеют определенные правила монтажа. И дабы не распыляться общими фразами и прописными истинами давайте рассмотрим каждый из этих элементов отдельно.

Монтаж распределительного щита

Начнем с распределительного щита. Согласно п. 7.1.22 ПУЭ у каждого обособленного потребителя электрической энергии должен быть собственный распределительный щиток. При этом инструкция требует дабы к щиту был обеспечен свободный доступ, а сам распределительный щит не выступал над поверхностью стены. Но давайте обо всем по порядку.

• Распределительный щит нельзя располагать в ванных, уборных, кухнях и других помещениях с повышенной влажностью, а также под ними. В исключительных случаях допускается установка распределительного щита под таковыми помещениями и то только при их соответствующей гидроизоляции.
• Запрещается устанавливать распределительные щиты в помещениях, по которым проходят газопроводы, канализация или внутренние ливнестоки.
• Распределительные щиты должны располагаться в специальных нишах в стене. В противном случае согласно п.11.6 ВСН 59 – 88 он должен монтироваться на высоте не менее 2,2 метров над уровнем пола.
• Все распределительные щиты согласно п. 4.1.18 ПУЭ должны изготавливаться из несгораемых или трудносгораемых материалов. При этом их уровень защиты согласно п.7.1.28 ПУЭ должен быть не ниже IP
• Так же выбирая распределительный щит стоит обратить внимание на его дверцу. Согласно п.4.1.26 ПУЭ они должны иметь запорное устройство. При этом ручка этого запорного устройства не должна выступать, либо должна сниматься.
• Ну и последнее что следует помнить, это то, что, выполняя монтаж распределительного щита своими руками, делать это следует только с использованием медной электропроводки. Требует этого п.7.1.31 ПУЭ.

Монтаж электропроводки

Перед тем как в панельном доме поменять проводку следует определиться с ее типом. Она может быть открытого и закрытого типа.

При этом проводка закрытого типа может монтироваться в бороздах плит, под слоем стяжки или за гипсокартонными стенами. Открытая проводка может монтироваться внутри специальных коробов, либо внутри плинтусов. Каждая из этих технологий имеет свои особенности и недостатки.

• Открытая электропроводка в доме из СИП панелей, дерева или других горючих материалов применяется достаточно часто. А вот в панельных, кирпичных и других домах из не горючих материалов преимущественно применяется скрытая проводка. Основные аспекты ее монтажа мы и рассмотрим далее.
• Прежде всего давайте четко определимся что такое скрытая проводка. Согласно п.7.1.37 ПУЭ таковой называется проводка, смонтированная в каналах строительных конструкций в замоноличенных трубах. В качестве исключения допускается монтировать проводку в бороздах под слоем штукатурки или в слое подготовки пола.

Обратите внимание! П. 7.1.37 ПУЭ запрещает монтаж проводки в панелях стен, перекрытий и перегородок, выполненных при их изготовлении. Кроме того, запрещается использовать для прокладки проводки монтажные и температурные стыки панелей.

• К скрытой проводке относятся и проводки, проложенные под гипсокартоном. Обычно гипсокартон имеет степень горючести Г1 и ниже, что значит слабогорючий. В связи с этим согласно п. 7.1.38 ПУЭ монтаж проводки должен выполняться в металлических трубах (можно использовать металлическую гофру) и в негорючих коробах. При этом следует помнить, что в этом случае ПУЭ требует обеспечить возможность замены проводов, из-за чего цена монтажа такой проводки становится достаточно высокой.
• Отдельно хотелось бы остановится на ванных комнатах, уборных и других помещениях повышенной влажности. Здесь проводку под гипсокартоном применять нельзя, так как в данных комнатах вообще запрещено применение металлических труб или коробов.

Расположение электропроводки

Отдельным вопросом рассмотрим расположение проводки в панельных домах. Ведь здесь хоть и нет строгих норм, но есть общепринятые нормы, которые значительно облегчают в дальнейшем ремонт и эксплуатацию.

• Электропроводка групповых линий монтируется от распределительного щита, до распределительных коробок. Обычно она прокладывается по стене на 10 – 20 см ниже уровня потолка. При монтаже групповой проводки под слоем стяжки, ее обычно укладывают на таком же расстояние от стены.
• Распределительные коробки в комнатах обычно устанавливаются около двери над выключателем. Сам же выключатель должны располагаться со стороны ручки межкомнатной двери, на расстоянии 10 – 20 см от лутки.
• Что касается высоты установки, то согласно п.12.29 ВСН 59 – 88 выключатели должны устанавливаться на высоте 1,5 метра над уровнем пола. Но сейчас все чаще применяется европейские стандарты расположения выключателей, которые предполагают высоту в 70 – 80 см над уровнем пола.
• Разводка от распределительной коробки к розеткам и осветительным приборам должна выполняться так же под потолком, со спусками к электроприемникам. При этом во время монтажа запрещается применять любые углы укладки проводки кроме прямых.

Отличия в расположении проводки касаются только ванных комнат и уборных. Распределительные коробки для данных помещений должны быть расположены в смежных комнатах.

Ведь установка выключателей в них запрещена. Обычно для этих помещений используется одна общая распределительная коробка, ведь электроприемников в них не много.

Монтаж электроприемников

Теперь поговорим относительно правил установки электроприемников. Отчасти этот вопрос мы обсудили в предыдущем пункте, но теперь остановимся немного подробнее. Ведь к расположению розеток и выключателей так же предъявляются некоторые требования.

• Начнем с расположения розеток. Обычно их располагают на высоте 20 – 30 см от уровня пола, но это не является правилом. Розетки могут располагаться в любом удобном для обслуживания месте. И поэтому если вам необходимо расположить розетку на высоте 1,7 метра над уровнем пола, например, для подключения кондиционера или вытяжки на кухне как на видео, это не является проблемой.

• Отдельным вопросом является установка розеток в ванной комнате. Согласно норм ПУЭ их установка в этих помещениях запрещена. Исключение составляют только розетки, установленные через автомат УЗО на ток утечки не менее 30мА. В этом случае их допускается устанавливать в ванных комнатах, но не ближе чем в 1 метре от душевых кабинок.
• Вопрос установки выключателей мы отчасти уже рассмотрели. Согласно п.6.6.31 ПУЭ они должны устанавливаться на высоте от 0,8 до 1,7 метра над уровнем пола. В некоторых случаях допускается их установка на высоте до 1,8 метр или даже под потолком при условии управления при помощи шнура.

Вывод

От того как проложена электропроводка в панельных домах во многом зависит надежность и долговечность электрической сети квартиры. Поэтому к данному вопросу следует отнестись с максимальной ответственность.

Но кроме приведенных выше правил обустройства электрических сетей нельзя забывать и о общих правилах монтажа, которые вы можете найти в других разделах нашего сайта. Комплексный подход к решению данного вопроса позволит вам создать действительно качественную квартирную электросеть.

Замена проводки в панельном доме: как сделать все правильно

Замена проводки в панельном доме

Работы, связанные с электрикой, можно провести своими руками. Поменять старые кабели на новые не так уж и сложно, если оставить схему их расположения прежней. Возможно, придется помучиться с внутренними каналами, скрытыми внутри стены или потолочной плиты, которые порой бывает сложно проходить. Не исключено, что возникнут проблемы, связанные с определением оптимального соотношения цены и качества кабеля, но, если не совершать банальных ошибок, все должно пройти легко и закончиться благополучно. Если же планируются более радикальные изменения, потребуется составление проекта, особенно, если идет речь о замене проводки в панельном доме.

Нужно ли согласование проекта

Разработка и согласование проектной документации необходимо в случае, если предстоит увеличение энергопотребления. От этого параметра зависит количество приборов, которые можно подключить к сети. В старых зданиях типовых серий в случае, если используется газовая плита, выделенная мощность составляет 3 кВт, если электрическая — 7 кВт. В новостройках на квартиру может выделяться до 15 кВт. Этого достаточно, чтобы удовлетворить даже самые высокие потребности.

Если имеющегося количества киловатт слишком мало, нужно идти в управляющую организацию. Оптимальным решением будет поручить этот поход авторам проекта — иначе согласование может затянуться.

Расположение розеток и выключателей, скрытых и открытых каналов, расстояние от проводов до газовой плиты и другие важные нюансы строго регламентированы санитарно-техническими нормами и правилами. Их изменения не требуют согласования, однако, нарушения ПУЭ, ГОСТов и СНиПов недопустимы.

Какие существуют правила и ограничения

При составлении новой схемы электропроводки необходимо учитывать ограничения, касающиеся розеток и их расположения. Для каждого помещения некоторые требования будут отличаться. Выключатели следует располагать на высоте от 0,9 м и на таком расстоянии от двери, чтобы в открытом состоянии она их не загораживала. На кухне розетки должны находиться не ближе 0,5 м от газовой плиты и газовых коммуникаций. Расстояние от мойки и водопроводных труб — от 0,6 м. К выключателям предъявляются те же требования по расположению.

В ванной их нельзя устанавливать ближе, чем на 0,6 м от душевой. Размещение в бане и сауне запрещено. Возможно использование специальных моделей для подключения бытовых приборов — стиральных машин, электробритв, фена и т. п. Правило распространяется и на самодельные бани, которые нередко устраивают счастливые обладатели квартир в панельных домах типовых серий. Каждая группа должна быть оснащена устройством защитного отключения — УЗО. И это касается не только мокрых зон. Вместо УЗО допускается применение разделительного трансформатора.

Нельзя использовать двойную розетку для электрической духовки и варочной панели, поскольку такая нагрузка будет для нее чрезмерной.

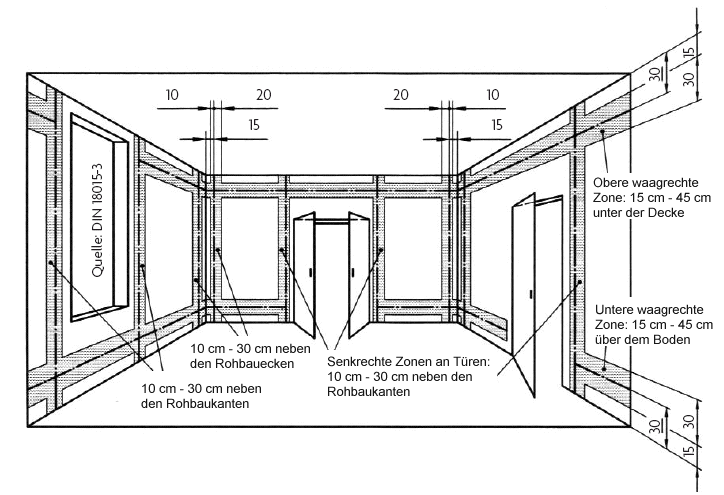

При замене электропроводки в панельном доме нужно учитывать и ограничения, касающиеся прокладки кабеля. Ее не допускается производить под углом. Возможно только строго горизонтальное и вертикальное направление. Необходимо соблюсти дистанцию:

• от балок и карнизов — 10 см;
• от потолка — 20 см;
• от пола — 20 см;
• от места пересечения стен — 10 см;
• от окон и дверей — 10 см;
• от трубопроводов — 40 см. При соседстве с горячей трубой следует использовать асбестовые прокладки;
• расстояние между двумя проводами не должно быть менее 3 мм.

В кухнях запрещается устройство открытой прокладки кабелей. В мокрых зонах разрешается закреплять кабели снаружи стен и потолка, провода при этом необходимо спрятать в штрабы или специальные непроницаемые короба.

Если вместо полимерной применяется металлическая оболочка, прокладка в металлических трубах и коробах запрещена.

Штробление практически исключено — каналы должны прокладываться только в не несущих конструкциях. Размещение их в перекрытиях и стеновых несущих панелях запрещено независимо от их глубины во всех жилых зданиях типовых серий. Пролагать желоб в перегородке небезопасно, поскольку она может обрушиться под собственной массой.

Места соединений и ответвлений нельзя замуровывать наглухо — к ним необходимо обеспечить доступ для осмотра и ремонта.

Схема проводки в панельном доме

Если планируется расположить провод под слоем штукатурки, следует отметить на плане место его расположения чтобы проще было его находить при ремонте. Если этого не сделать, появится риск случайно повредить его сверлом.

В случае, когда положение коммуникаций меняется, понадобится новая схема. При ее создании нужно будет выяснить, не увеличится ли энергопотребление, и не понадобится ли согласование проектной документации. Для этого складывается количество энергии, потребляемой всеми приборами. Берется средний и максимальный показатель. Аналогичным образом делается расчет по свету, силовой сети и по приборам особой мощности. Каждой сети должен соответствовать отдельный провод. Их должно быть, как минимум, два. Максимальная мощность для одного — 6 кВт. Кухонное оборудование желательно подключить отдельно, поскольку оно дает наибольшие нагрузки.

В стандартной двухкомнатной квартире со средним потреблением можно поставить отдельный автоматический выключатель и УЗО для:

• кухни;
• двух комнат;
• прихожей и санузла.

При разработке схемы определяется расположение каналов в железобетонных конструкциях. Его можно подсмотреть у соседей по этажу, если им уже приходилось решать подобную задачу, но лучше выяснить все самостоятельно. Дело в том, что один и тот же этаж могли возводить разные бригады с разным уровнем ответственности. Если здание построено в 80-90е годы, велика вероятность нарушений технических стандартов.

Обнаружить каналы в стенах можно по выключателям и характерным круглым или квадратным углублениям, а также отверстию в потолке возле крюка для люстры. Они сходятся в распределительной коробке. Использовать лучше их — иначе придется устраивать прокладку открытым способом.

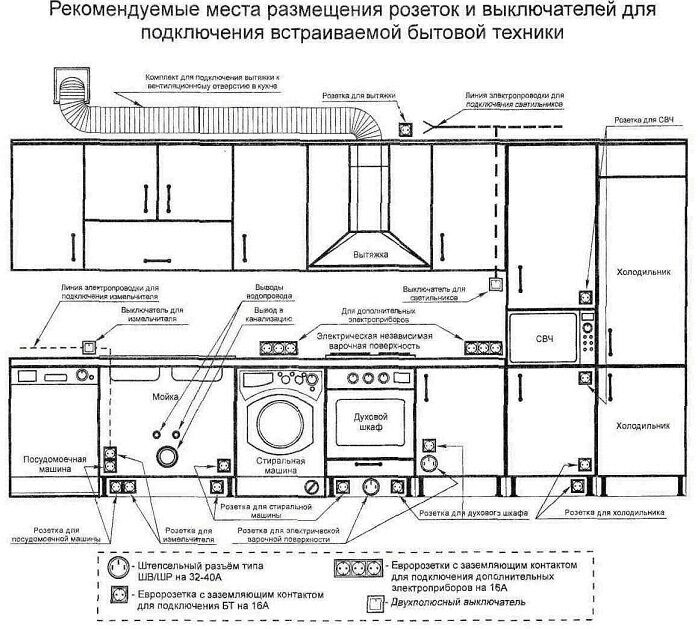

Высота розеток относительно пола выбирается из соображений удобства. Достаточно будет установить по одной на каждые 4 м периметра жилой комнаты и на каждые 10 м 2 прихожей. Ориентируясь на современные типоразмеры мебели в кухне рекомендуется разместить их на трех уровнях от пола:

• 10 см — для холодильника, электроплиты, стиральной машины и другого оборудования, которое не нужно часто отключать;
• 120 см — для бытовых приборов, которые всегда находятся под рукой — чайника, кухонного комбайна, кофемолки;
• 200-250 см — для вытяжки и дополнительных источников освещения.

Для санузла потребуется одна защищенная розетка возле раковины, расположенная на высоте 1,5-2 м.

Выбор оборудования

В старых домах, где давно не было капитального ремонта, заменять лучше всю электрику. Выбор проводов производится исходя из их материала и сечения:

• для освещения — медь — толщина 1,5 мм; алюминий — 3 мм;
• для силовой линии — алюминий — толщина 2 мм; алюминий — 4 мм.

Для оборудования с высокой мощностью применяются одножильные, в остальных случаях — двух- и трехжильные.

При подключении приборов с высоким энергопотреблением следует установить розетки в 32 ампера, для обычных достаточно 20 ампер.

Для каждой сети ставят автоматы на 32 ампера. Исключением является автомат для сети освещения. Освещение менее энергоемко, и сила тока требуется в четыре раза меньше.

УЗО выбирают в 30-50 миллиампер.

Монтажные работы

Когда все расчеты проведены, проект согласован, а расположение проводки в панельном доме уже не является тайной за семью печатями, можно приступать к монтажу.Квартиру необходимо обесточить, однако для проведения работ понадобится электроэнергия, поэтому на щит устанавливается так называемая времянка, представляющая собой отдельную временную сеть с розеткой и автоматом.

Схема электропроводки в панельном доме

в Строим дом, Электрика 23.05.2020 65 Просмотров

Панельный способ строительства жилья всегда преподносил обитателям квартир советской постройки массу сюрпризов и неожиданностей. Очень часто в процессе ремонта в квартире панельного дома попытка повесить картину или выбить перфоратором пару отверстий в стене, чтобы установить кухонные шкафы, приводила к короткому замыканию. Сверло или пробойник натыкались на старые алюминиевые провода в самых неожиданных местах стен.

Как выполнялась проводка в квартире панельного дома

Существует серьезное отличие в организации электропроводки в квартире кирпичного и панельного дома. В обоих случаях монтаж электропроводки от щитка и счетчика до розеток и приборов освещения выполнялся по карте разводки. Но электрик сам определял места для установки распределительных коробок и штробовых каналов под укладку провода.

Для панельного дома дела с разводкой электропроводки обстояли проще и сложнее одновременно из-за следующих обстоятельств:

• Каждая из железобетонных панелей была элементом силового каркаса и несла немалую нагрузку от веса верхних этажей и плит перекрытия, резать бетонную поверхность категорически запрещалось, это могло привести к трещинам и разрушению стен;
• Панельные плиты перекрытия имели каналы заводского изготовления, предназначенные для скрытой укладки и разводки проводов в квартире, как того требует схема электропроводки;
• Качество каналов было крайне низким, а зачастую они были забиты щебнем и кусками бетона, выдавленного в процессе производства плиты.

К сведению! Кроме того, что каналы под электропроводку в панельном доме были низкого качества и забиты отходами бетона, их положение и распределение было, мягко говоря, неоптимальным.

Поэтому в большинстве случаев строителями и электриками при укладке и разводке проводов использовались ниши под деревянным полом на верхних этажах, через которые и пробрасывалась большая часть проводов. Таким образом, можно было вывести любые группы проводки к потолочным светильникам, выключателям и настенным розеткам, достаточно было пробить сквозное отверстие в плите перекрытия.

Внутри квартиры панельного дома электропроводку частенько укладывали под плинтусами, в щелях между потолочными и панельными плитами, спрятав ее за толстым слоем стекловаты и материала, которым заделывались швы. Строительные нормы категорически запрещали использовать панельные швы дома для укладки электропроводки, но на практике запрет игнорировали, электрик просто увеличивал размер шва между плитами и укладывал проводку так, чтобы оставалось пространство, обеспечивающее безопасный зазор.

Как укладывается электропроводка в панельном доме по схеме

В течение 2-4 лет с момента завершения строительства в панельном доме происходили усадочные процессы с взаимным перемещением плит и осадкой фундамента. В таких случаях электропроводка, уложенная в панельный шов, могла быть разорвана или раздавлена. При этом место разлома или обрыва алюминиевой жилы в доме найти было практически невозможно. Приходилось прибегать к услугам электрика, чтобы разобраться в путанице электропроводки и выполнить ее ремонт или полную замену.

Существовала типовая схема разводки электропроводки в квартире, как на приведенной схеме, но адаптация под различные проекты квартир в панельных домах выполнялась крайне небрежно. Главное было — соблюсти равномерную нагрузку по фазам таким образом, чтобы избежать перегрузки и, как следствие, не получить перекос фаз.

Во многих квартирах панельных домов во время ремонта жильцы неоднократно находили на поверхности потолков заштукатуренные каналы с отверстиями, в которые по теории должна быть уложена электропроводка.

Зачастую электрики сами нарушали правила монтажа и даже не пытались провести электропроводку так, как это требуют СНиП и ГОСТ. Электропроводка практически в панельном доме всегда укладывалась по кратчайшему расстоянию. Если распределительная коробка находилась на высоте около двух метров, а розетка на уровне одного метра над полом, да еще в стороне на пару метров, провод укладывался по диагонали, что позволяло получить экономию – вместо положенных трех метров электропроводки уложить два с половиной. Разницу, естественно, можно было списать для своих нужд.

Кроме того, нередко вместо одного цельного куска алюминиевого провода укладывалась электропроводка из нескольких скрученных отрезков провода. Места скручивания нагревались и приводили к срабатыванию автомата защиты на распределительном щите.

Вариант разводки электропроводки в двухкомнатной квартире панельного дома

В качестве примера можно посмотреть схему электропроводки для двухкомнатной квартиры в панельном доме стандартного двадцать первого проекта. В таком панельном доме, называемом еще бескаркасным, практически все элементы дома, даже внутренние перегородки были несущими, поэтому штробить отдельные каналы под укладку электропроводки было нельзя.

Согласно схемы вся электропроводка делится на три основные группы:

1. Освещение и розетки в комнате 1 и 2. В каждую из комнат на контактную коробку заводилась своя пара ноль и фаза от распределительного щита, что позволяло отключить электроснабжение и выполнить ремонт и обслуживание проводки, используя, например, светильник-люстру в коридоре;
2. Освещение и электропитание розеток в коридоре организовано по тому же принципу с выведением своей питающей пары на распределительную коробку, находящуюся у входной двери. К этой же коробке подключалась проводка звонка и дежурного освещения;
3. Третья группа — светильники и розетки для кухни. В панельных высотках, не имеющих централизованного газоснабжения, устанавливались электрические кухонные плиты, поэтому для кухни использовался кабель с сечением не менее 4мм2;
4. Последняя группа – ванная и туалет. Электропроводка на вспомогательные помещения подключалась к входному щитку напрямую, без использования распеделительной коробки.

А так выглядит реальная разводка проводов в двухкомнатной квартире, зарисованная владельцем помещения.

Вместо построения четырех независимых веток электропроводки строителями выполнено две линии. Одна из них, отмеченная красным, использовалась для питания комнаты №2, кухни и туалета с ванной комнатой. Синяя ветка электропроводки питала комнату №1 и коридор. Половина идей и задумок, заложенных в схеме электропроводки для панельного дома, упрощены до максимума.

А так выглядит современная схема электропроводки после ремонта и переделки с заменой полутора миллиметровой алюминиевой лапши в штатных каналах плит панельного дома на ВВГ-3.

Электропроводка трехкомнатной квартиры

Как и для двухкомнатной панельной квартиры, схема разводки основывается на разделении входной пары на распределительном щите на две основные ветки. На распределительный щит электропроводка заходит из ствола — колодца панельного дома. Первая ветка объединяет одну из комнат, коридор и ванную. Вторая – зал, вторую комнату и кухню с туалетом. Освещение на балкон выполняется самостоятельно, подключением дополнительной проводки от крайней распределительной коробки. На первый взгляд, бросается в глаза небольшой дисбаланс в распределении нагрузки, вторая линия кажется намного более нагруженной. Но это обманчивое впечатление. Проводка на второй ветке намного короче и имеет большое количество разветвлений. Из-за огромного потребления электроэнергии кухонными приборами – микроволновой печкой, духовым шкафом, электроплитой основная силовая медная жила идет именно на распределительную коробку кухни, с которой по разветвлениям потребляется не так уж много энергии – освещение комнат, телевизор, компьютер, туалет.

На первой ветке, более длинной, но более удобной в монтаже, так как она в основном проходит по коридору и стенам, практически не пересекая помещение, подключается кондиционер и стиральная машина, что практически соответствует максимальной нагрузке второй ветки.

Заключение

Зная основные закономерности и приемы укладки электропроводки в квартирах панельного дома, можно без особых проблем отыскать уложенные провода и при необходимости отремонтировать или заменить. К тому же, сегодня существует немало специальных электронных тестеров, позволяющих безошибочно обнаружить и отследить даже самые проблемные варианты электропроводки.

Проводка в квартире в панельном доме

Панельный способ строительства жилья всегда преподносил обитателям квартир советской постройки массу сюрпризов и неожиданностей. Очень часто в процессе ремонта в квартире панельного дома попытка повесить картину или выбить перфоратором пару отверстий в стене, чтобы установить кухонные шкафы, приводила к короткому замыканию. Сверло или пробойник натыкались на старые алюминиевые провода в самых неожиданных местах стен.

Как выполнялась проводка в квартире панельного дома

Существует серьезное отличие в организации электропроводки в квартире кирпичного и панельного дома. В обоих случаях монтаж электропроводки от щитка и счетчика до розеток и приборов освещения выполнялся по карте разводки. Но электрик сам определял места для установки распределительных коробок и штробовых каналов под укладку провода.

Для панельного дома дела с разводкой электропроводки обстояли проще и сложнее одновременно из-за следующих обстоятельств:

• Каждая из железобетонных панелей была элементом силового каркаса и несла немалую нагрузку от веса верхних этажей и плит перекрытия, резать бетонную поверхность категорически запрещалось, это могло привести к трещинам и разрушению стен;
• Панельные плиты перекрытия имели каналы заводского изготовления, предназначенные для скрытой укладки и разводки проводов в квартире, как того требует схема электропроводки;
• Качество каналов было крайне низким, а зачастую они были забиты щебнем и кусками бетона, выдавленного в процессе производства плиты.

Поэтому в большинстве случаев строителями и электриками при укладке и разводке проводов использовались ниши под деревянным полом на верхних этажах, через которые и пробрасывалась большая часть проводов. Таким образом, можно было вывести любые группы проводки к потолочным светильникам, выключателям и настенным розеткам, достаточно было пробить сквозное отверстие в плите перекрытия.

Внутри квартиры панельного дома электропроводку частенько укладывали под плинтусами, в щелях между потолочными и панельными плитами, спрятав ее за толстым слоем стекловаты и материала, которым заделывались швы. Строительные нормы категорически запрещали использовать панельные швы дома для укладки электропроводки, но на практике запрет игнорировали, электрик просто увеличивал размер шва между плитами и укладывал проводку так, чтобы оставалось пространство, обеспечивающее безопасный зазор.

Как укладывается электропроводка в панельном доме по схеме

В течение 2-4 лет с момента завершения строительства в панельном доме происходили усадочные процессы с взаимным перемещением плит и осадкой фундамента. В таких случаях электропроводка, уложенная в панельный шов, могла быть разорвана или раздавлена. При этом место разлома или обрыва алюминиевой жилы в доме найти было практически невозможно. Приходилось прибегать к услугам электрика, чтобы разобраться в путанице электропроводки и выполнить ее ремонт или полную замену.

Существовала типовая схема разводки электропроводки в квартире, как на приведенной схеме, но адаптация под различные проекты квартир в панельных домах выполнялась крайне небрежно. Главное было — соблюсти равномерную нагрузку по фазам таким образом, чтобы избежать перегрузки и, как следствие, не получить перекос фаз.

Во многих квартирах панельных домов во время ремонта жильцы неоднократно находили на поверхности потолков заштукатуренные каналы с отверстиями, в которые по теории должна быть уложена электропроводка.

Зачастую электрики сами нарушали правила монтажа и даже не пытались провести электропроводку так, как это требуют СНиП и ГОСТ. Электропроводка практически в панельном доме всегда укладывалась по кратчайшему расстоянию. Если распределительная коробка находилась на высоте около двух метров, а розетка на уровне одного метра над полом, да еще в стороне на пару метров, провод укладывался по диагонали, что позволяло получить экономию – вместо положенных трех метров электропроводки уложить два с половиной. Разницу, естественно, можно было списать для своих нужд.

Кроме того, нередко вместо одного цельного куска алюминиевого провода укладывалась электропроводка из нескольких скрученных отрезков провода. Места скручивания нагревались и приводили к срабатыванию автомата защиты на распределительном щите.

Вариант разводки электропроводки в двухкомнатной квартире панельного дома

В качестве примера можно посмотреть схему электропроводки для двухкомнатной квартиры в панельном доме стандартного двадцать первого проекта. В таком панельном доме, называемом еще бескаркасным, практически все элементы дома, даже внутренние перегородки были несущими, поэтому штробить отдельные каналы под укладку электропроводки было нельзя.

Согласно схемы вся электропроводка делится на три основные группы:

1. Освещение и розетки в комнате 1 и 2. В каждую из комнат на контактную коробку заводилась своя пара ноль и фаза от распределительного щита, что позволяло отключить электроснабжение и выполнить ремонт и обслуживание проводки, используя, например, светильник-люстру в коридоре;
2. Освещение и электропитание розеток в коридоре организовано по тому же принципу с выведением своей питающей пары на распределительную коробку, находящуюся у входной двери. К этой же коробке подключалась проводка звонка и дежурного освещения;
3. Третья группа — светильники и розетки для кухни. В панельных высотках, не имеющих централизованного газоснабжения, устанавливались электрические кухонные плиты, поэтому для кухни использовался кабель с сечением не менее 4мм 2 ;
4. Последняя группа – ванная и туалет. Электропроводка на вспомогательные помещения подключалась к входному щитку напрямую, без использования распеделительной коробки.

А так выглядит реальная разводка проводов в двухкомнатной квартире, зарисованная владельцем помещения.

Вместо построения четырех независимых веток электропроводки строителями выполнено две линии. Одна из них, отмеченная красным, использовалась для питания комнаты №2, кухни и туалета с ванной комнатой. Синяя ветка электропроводки питала комнату №1 и коридор. Половина идей и задумок, заложенных в схеме электропроводки для панельного дома, упрощены до максимума.

А так выглядит современная схема электропроводки после ремонта и переделки с заменой полутора миллиметровой алюминиевой лапши в штатных каналах плит панельного дома на ВВГ-3.

Электропроводка трехкомнатной квартиры

Как и для двухкомнатной панельной квартиры, схема разводки основывается на разделении входной пары на распределительном щите на две основные ветки. На распределительный щит электропроводка заходит из ствола — колодца панельного дома. Первая ветка объединяет одну из комнат, коридор и ванную. Вторая – зал, вторую комнату и кухню с туалетом. Освещение на балкон выполняется самостоятельно, подключением дополнительной проводки от крайней распределительной коробки. На первый взгляд, бросается в глаза небольшой дисбаланс в распределении нагрузки, вторая линия кажется намного более нагруженной. Но это обманчивое впечатление. Проводка на второй ветке намного короче и имеет большое количество разветвлений. Из-за огромного потребления электроэнергии кухонными приборами – микроволновой печкой, духовым шкафом, электроплитой основная силовая медная жила идет именно на распределительную коробку кухни, с которой по разветвлениям потребляется не так уж много энергии – освещение комнат, телевизор, компьютер, туалет.

На первой ветке, более длинной, но более удобной в монтаже, так как она в основном проходит по коридору и стенам, практически не пересекая помещение, подключается кондиционер и стиральная машина, что практически соответствует максимальной нагрузке второй ветки.

Заключение

Зная основные закономерности и приемы укладки электропроводки в квартирах панельного дома, можно без особых проблем отыскать уложенные провода и при необходимости отремонтировать или заменить. К тому же, сегодня существует немало специальных электронных тестеров, позволяющих безошибочно обнаружить и отследить даже самые проблемные варианты электропроводки.

Панельные дома составляют немалую долю жилого фонда нашей страны. Благодаря простоте возведения и производительности строительства они стали популярным решением для увеличения количества жилплощади. Но появился и обратный эффект: крайне низкое качество постройки породило множество неприятностей, которые до сих пор не дают покоя жителям панельных домой. Одним из таких аспектов стала проводка.

Большинство квартир в «панельках» уже давно произшли первая или даже вторая замена проводки в панельном доме: большинство владельцев меняют устаревшие алюминиевые жилы на новые медные — это дает гораздо более высокую проводимость и снижает риск короткого замыкания. Повышенные требования к мощности сети не оставляют выбора жителям таких домов — рано или поздно «выбивающие» пробки натолкнут на мысль о том, что проводку все же необходимо совершенствовать.

При этом схемы расположения проводников нельзя назвать универсальными. Многие электрики и люди, решившие заняться ремонтом самостоятельно, часто натыкаются на изолированные жилы в самых неожиданных местах и замена электропроводки в панельном доме превращается в настоящее мучение. Типовая документация по расположению элементов электрической сети часто менялась. Также стоит учесть, что далеко не все прорабы ставили во главу угла тщательное выполнение плана — на выходе получалось, что схема проводки была практически хаотичной.

У всех без исключения жителей, которые решили всерьез модернизировать свое жилище, назревает резонный вопрос: как быть в таком случае. Существует сразу несколько способов не испортить проводку в «панельке» при ремонте или с первого раза найти нужный кабель при необходимости.

Типовая схема разводки

Типовая схема электропроводки квартиры непосредственно зависела от характеристик постройки и ее конструктивных особенностей. Ниже, к примеру, электропроводка в панельном доме для 21-й серии панельных домов — первого поколения панельных домов без каркаса.

Сразу стоит обратить внимание на несколько деталей:

1. В каждую комнату заводилась отдельная группа проводов, что позволяло не отключать от питания все помещения при ремонте (например, если производится замена проводки в квартире).
2. Для коридорных розеток, звонка и освещения перед квартирой использовалась отдельная распределительная коробка.
3. Отдельная ветка сети — кухня и светильники. Они имели увеличенное сечение кабеля, так как во многих домах 21-й серии не предусматривалась установка газовых плит и делался изначальный задел под использование электрических.
4. Для ванной и туалета отводилась отдельная линия. Распределительная коробка отсутствовала.

Если говорить в целом, то схема весьма простая и понятная — разобраться в ней сможет даже любитель. Но другой вопрос заключается в том, насколько следовали этим рекомендациям сами строители и электрики. На то было несколько причин:

1. Брак плит. Часто штробы, предусмотренные под прокладку проводки в многоквартирном панельном доме не имели должных габаритов — были забиты щебнем или бетоном. Поэтому часто разводка производилась под полом или в неподходящих для этого местах.
2. Простои в строительстве. Дома, постойка которых консервировалась на срок от двух лет и больше, давали очень сильную усадку — сказывались относительно большая высота и отсутствие каркаса. Поэтому стыки между плитами зачастую были неровными. Иногда именно эти промежутки электрики и использовали для закладки проводов и перед тем, как заменить проводку, их стоит проверить в первую очередь.
3. Желание сэкономить время. Также довольно прозаичная и весомая причина, которая стала причиной хаотичного расположения проводки в многоквартирном панельном доме.

Что в итоге? Выше вам была приведена схема типовой разводки кабелей, которая должна была бы быть в данной квартире. Ниже же — реальная схема, которая была создана одним из собственников в квартире панельного дома в процессе ремонта:

Отличия видны невоооруженным глазом:

• распределительные коробки находятся не в тех местах;
• проводники практически нигде не расположены паралельно полу и потолку;
• вместо четырех линий сделано лишь две;
• схема питания напрочь изменена.

Следовательно, напрашивается лишь один вывод: перед тем, как поменять проводку, можно узнать в паспорте дома его год заложения и серию, найдя затем в интернете типовую схему с учетом СНиП и ГОСТ. Но она практически во всех случаях будет сильно отличаться от оригинала по указанным выше причинам. Следовательно, обнаружение проводников в панельном доме лучше производить самостоятельно. Также важно заменить проводку в панельном доме в соответствии со всеми стандартами, чтобы ее работа, обслуживание и ремонт вызывали минимум хлопот (как на рисунке ниже). Стоит помнить: во многих сериях штробление стен под проводку запрещено — в ряде «панелек» все стены одновренно являются несущими и это может привести к очень плачевным последствиям.

Поиск с помощью прибора

Один из лучших методов, позволяющих обнаружить, где лежит проводка в панельных домах – прибор для поиска скрытых кабелей. Существует несколько вариаций устройства, которые работают по разным принципам. Наиболее примитивные измеряют напряжение магнитного поля: ток, проходя по проводу, создает вокруг него силовые линии — их и регистрирует прибор. Недостаток у такого метода есть и он довольно существенный: провод может быть обесточенным и благополучно «забытым» в стене мастером во время предыдущей перепланировки. Также у таких решений довольно низкая помехоустойчивость, хотя современные решения лишены этого недостатка. Отдельного внимания заслуживают и самодельные устройства, но в большинстве случаев у владельца квартиры не будет ни времени, ни деталей, ни необходимых навыков для его создания.

Другой вариант — небольшой металлоискатель. Он работает по обратному принципу. Если первый вид приборов регистрировал магнитное поле, излучаемое проводом, то второй — генерирует его. На практике это может и не дать особых преимуществ при поиске кабелей, хотя обесточенные участки сети может находить только такой прибор. Другое дело, что помимо проводников он ищет еще и арматуру: при работе с перфоратором это станет огромным плюсом. Так что в долгосрочной перспективе именно такой датчик скрытой проводки рекомендуется приобрести.

Наиболее распротстраненными решениями этого типа являются:

1. «Дятел». Отечественный прибор, который испускает магнитное поле и регистрирует его усиление в окружающем пространстве. Имеет приемлемую глубину поиска — от 7 до 10 сантиметров в стене панельного дома. Позволяет искать не только линию, но и место ее обрыва. Дешевое и очень эффективное устройство, возможностей которого хватит практически для каждого любителя или профессионала. Распротсранены и отрицательные отзывы про «Дятел»: при большой глубине залегания провода устройство может не распознавать проводник, либо давать ложные сигналы.
2. Датчики типа MS. Китайские решения, основанные на том же принципе. В отличие от «Дятла», имеют антенну, которая усиливает сигнал. Сильно на глубине поиска или качестве работы это не сказывается — к прибору также редко возникают претензии. Иногда чувствительность устройства даже слишком большая, что может «вылезать боком»: иногда MS реагирует даже на гвоздь, давным давно оставленный в стене. По идее, для работы с перфоратором это большой плюс, но для многих это — скорее неудобство, чем преимущество.
3. Вosch DMF. Продвинутое устройство из более высокой ценовой категории. Имеет экран, на котором показывается толщина и глубина залегания проводника. Присутствует и звуковая индикация. Прибор работает безукоризненно, но стоит гораздо дороже. Отлично подходит для обнаружения проводки панельного дома даже под толстым слоем штукатурки: заявленная чувствительность составляет 10 сантиметров, но на практике гораздо выше этого показателя.

Также стоит отдельно сказать и о третьем типе приборов, которые часто позиционируются как решения для поиска скрытой проводки в панельном доме — тепловизорах. Принцип работы приборов таков: они имеют экран и камеру, которая снимает в ИК (инфракрасном) спектре. Это позволяет находить провода по нагреву и определять, насколько перегружена линия.

Минус у такого способа ровно один, но очень существенный: при толстом слое штукатурки тепло будет рассеиваться очень быстро и устройство будет попросту бесполезным. Не стоит забывать, что его стоимость практически на порядок превосходит универсальные устройства от Bosch. Тепловизоры больше подходят для проводки с невысокой глубиной залегания или для наблюдения за кабелями, расположенными не внутри стен. Но в таком случае можно воспользоваться и обычным «отцовским» методом: просто вести от обычной розетки по стене отверткой-индикатором и отрисовывать линию, по которой идет провод.

Если нет денег на прибор и нет схемы

В ряде случаев поиск проводки является принципиальной задачей: например, нужно срочно проделать сквозное отверстие в стене, забить дюбель или гвоздь. В таких случаях можно воспользоваться подручными средствами для того, чтобы понять, где в панеьном доме располагается проводка:

1. Индикаторная отвертка. Этот способ уже вскользь упоминался в предыдущем разделе нашей статьи. Обычная индикаторная отвертка определяет напряжение, а потому провод с тонкой изоляцией на небольшой глубине он также обнаруживает без проблем. Можно начать свой поиск от розетки или люстры и вести инструментом по стене до той точки, рядом с которой вы планируете работать. Точность метода очень высокая (плюс-минут пара сантиметров), но универсальным его назвать никак не получается.
2. При капитальном или косметическом ремонте можно попросту присмотреться к стенам и поискать отличия в цвете штукатурки. Более светлые шершавые полосы другой текстуры — это, вероятно, штробы для проводов. Для них чаще всего используется чуть менее жидкий раствор, да и делаются они гораздо позже — разница точно будет заметна на глаз.
3. Радиоприемник. Удивительно, но даже с помощью обычного радиоприемника можно сделать свою импровизированную схему проводки в многоквартирном панельном доме. Для этого нужно включить устройство и настроить его на частоту 100 килогерц (кГц). Именно в этом диапазоне кабеля начинают испускать помехи — здесь работает закон единства электрического и магнитного полей. Нужно вести по стене антенной так же, как будто это специализированный прибор или отвертка-индикатор. Единственный недостаток — у метода невысокая точность. Погрешность может составлять до десятка сантиметров, а потому при работе с дрелью или перфоратором лучше отступить столько же во избежание неприятностей.
4. Микрофон. Фактически, микрофон также является антенной — эти устройства используют примерно один и тот же принцип работы, пусть и имеют разные диапазоны чувствительности. Тем не менее, при полном отсутствии инструмента он поможет вам найти штробу в панельном доме и избежать неприятных ситуаций. Нужно включить микрофон в записывающее устройство и сделать динамики погромче. Затем нужно проводить вдоль им вдоль стены на расстоянии 1–2 сантиметра. Характерный признак обнаруженной проводки — характерный треск. Точность метода не выше, чем у радиоприемника. Также предполагается сделать запас для предотвращения поражения током.

Выводы

Для того, чтобы найти (или установить) схему проводки в многоквартирном панельном доме, необходимо знать данные о самом доме. Наиболее удачливые смогут найти документацию именно по этому типу постройки, но придется рассчитывать, что строители соблюдали ее бесприкословно. Не стоит забывать, что каналы, предназначенные для разводки проводов, часто имели заводские дефекты — были забиты щебнем или вовсе не имели достаточной глубины.

Также стоит помнить и об основных принципах ведения кабелей, которых придерживались во всех советских домах:

• проводники идут только перпендикулярно или паралельно стенам;
• расстояние провода от потолка и пола составляет не менее 15 сантиметров;
• повороты провода имеют вид прямого угла.

Но не стоит исключать появление кабелей под плинтусами или полом — в панельных домах такие ходы не были редкостью. Особое внимание стоит уделять щелям между плитами: запрет на размещение в них проводов часто игнорировался электриками за неимением других вариантов.

Наибольший интерес для мастеров представляют приборы для поиска скрытой проводки. Гораздо лучше выбирать портативные металлоискатели – они помогут находить как обесточенные проводники, так и провода под напряжением. Из бюджетных решений выделяют отечественный «Дятел» и китайский MS, в более дорогом сегменте — Вosch. Тепловизоры и подручные средства (отвертка-индикатор, приемник и так далее) лучше не использовать: глубина поиска составляет пару сантиметров, а точность оставляет желать лучшего.

Видео по теме

Принцип электромонтажа в панельном доме

Все кабеля прокладываются в панельных каналах, которые были сделаны еще на заводе. Эти каналы специально сделаны для легкого монтажа проводов, также размещены они только в определенных местах. Для того, чтобы найти продольные отверстия, следует ориентироваться по выключателям и розеткам. Там, где находится данная фурнитура, там и каналы. Другого метода переместить их не найдется, кроме как проштробить и выбить новые отверстия.

Провода для люстр прокладываются по каналам, которые находятся в перекрытии. Также их монтируют в небольших пространствах между потолочной панелью и стеной в тех местах, где в результате будет стоять потолочный багет. Однако при замене электропроводки необходимо учитывать, что даже в домах одного типа или в одном доме, но на разных этажах разводка проводов может быть сделана совершенно по-разному. Такое явление присущее по причине того, что на одном строительном объекте могло работать несколько бригад электриков, которые устанавливали кабеля разным способом.

Исходя из этого нельзя полагаться на то, что требования по монтажу электропроводки были соблюдены, например, что выключатель расположен под распределительной коробкой, или что все провода проложены строго по вертикали или по горизонтали. Такие простые правила могут быть нарушены, поэтому следует быть аккуратным и осторожным, чтобы не повредить старые провода. В таких ситуациях поможет опыт, важно всегда перед тем, как что-то демонтировать проверить и убедится, что кабель не будет поврежден.

Также используются швы, находящиеся между панелями на потолке либо те, которые между стеной и потолком, как показано на фото ниже:

Счетчик обычно устанавливается на лестничной клетке. Ведь в панели очень тяжело утопить его так, чтобы он не выпирал. Впрочем, его можно поставить на внешних стенах или же в кладовых помещениях. Обычно от счетчика, который находится на лестничной площадке, прокладывается кабель в квартиру до распределительного щита.

Причины для замены проводки

Существует несколько причин, из-за которых необходимо заменить старую электропроводку:

• износ алюминиевых проводов;
• старая электрическая схема не выдержит нагрузки, которая требуется для современной бытовой техники;
• в старых домах не предусмотрено заземление;
• в квартире делается капитальный ремонт или перепланировка, в следствии чего нужно поменять провода на трехпроводную систему подачи электричества.

Несмотря на то, что замена всей проводки является дорогостоящим мероприятием, это обязательно необходимо сделать. Следует помнить, что использование старой, ненадежной алюминиевой электропроводки очень небезопасно, поэтому рано или поздно ее придется заменять. Если хочется сэкономить, можно осуществить такую замену своими руками. Из-за старости портится не только провод, но и изоляция. Например, изоляция трескается, зачищенные концы кабеля подгорают, а у алюминиевого провода они очень ломаются, поэтому их необходимо поменять на медные провода. Также, со временем, приходят в негодность выключатели и розетки, поэтому при полной замене проводки следует менять и фурнитуру.

Возможные способы прокладки провода

Замена старой проводки в панельном доме начинается с составления новой схемы. Также замена электропроводки делится на два варианта: частичная или полная.

Если необходимо в панельном доме заменять полностью все кабели, то следует сделать новую схему. Чтобы сделать все правильно, специалисту понадобится старая схема. Новая схема будет служить пошаговой инструкцией в выполнении электромонтажных работ.

Сперва следует определить, где какая будет нагрузка. Например, кухня обычно потребляет наибольшее количество электроэнергии. Если говорить об обычной комнате, то достаточно одной-двух розеток на 5 квадратных метров. Учитывая потребности кухни, на такое же помещение понадобятся четыре розетки. Также не следует забывать, что для приборов с большим потреблением электроэнергии необходимо тянуть отдельные линии от щита. К некоторым бытовым приборам нужно прокладывать медный кабель сечением до 4-6 квадратов.

Еще одно помещение, которое требует особого внимание – это ванная комната, ведь она отличается повышенной влажностью. Поэтому розетки в ванной комнате следует подключать через дифференциальный автомат или же УЗО. Согласно ПУЭ главе 7.1. п. 7.1.48 ток его срабатывания не должен быть больше 30 мА. Также УЗО необходимо поставить для защиты отдельных электроприборов, наиболее опасных с точки зрения поражения электрическим током – стиральная машина, водонагреватель, гидромассажный бокс, ванна с гидромассажем. На кухне это посудомоечная машина и электропечь.

Осуществляя замену электропроводки в панельном доме используют несколько способов прокладки нового кабеля:

• в плитах потолочного перекрытия;
• под потолочным покрытием;
• на стенах – под штукатуркой, под гипсокартоном;
• на полу в стяжке.

Самым распространенным способом прокладки кабеля является прокладка кабеля под штукатуркой. Для того, чтобы осуществить монтаж следует сделать отверстия, в которые будет положен и закреплен кабель. После прокладки поверх кабелей наносится слой штукатурки. Используя этот способ можно протягивать несколько линий в одной штробе. Также можно отдельно прокладывать кабели для освещения, разных приборов, кондиционеров, и других отопительных устройств.

Идеально прокладывать кабели по старым каналам, ведь тогда можно без штробления уложить провода, и сэкономить время. Поэтому желательно использовать пути, по которым были проложены старые кабели. В основном можно использовать места, где алюминиевые кабели были просто заштукатурены, например, во швах между стеной и потолком. Швы являются местами, в которых легко проложить новую проводку.

Заменяя старые кабели, следует помнить, что каналы, в которых они располагались, можно применять для того, чтобы подвести новый медный кабель к розетке либо выключателю. Однако каналом можно воспользоваться только в том случае, если фурнитура будет стоять на прежних местах и, если при демонтаже удастся вытащить старый кабель.

В большинстве случаев очень тяжело найти и использовать каналы, поэтому некоторые специалисты рекомендуют не тратить время на долгие поиски и очистку каналов. Поэтому для горизонтальной прокладки в панельном доме целесообразней будет протянуть кабель по верхнему стыку между стеной и потолком. В этом месте обычно есть щель, которая или заштукатурена, или забита ватой.

Альтернативный вариант — провести электропроводку по потолку и сделать штробы только в местах спуска к розеткам и выключателям. Спрятать прикрепленный сверху кабель можно, сделав натяжной или подвесной потолок.

При замене электропроводки в панельном доме вначале необходимо определить, какой будет замена: частичной или полной. Также обязательно нужно использовать старые каналы. Для того, чтобы осуществить данную работу необходимо иметь хороший инструмент. Однако предпочтительно, чтобы замену электрики в панельном доме осуществлял специалист.

Важно! Помните о том, что делать горизонтальные штробы в несущих стенах панельных домов нельзя. Это может привести к обрушению стены. Это же запрещают различные нормативные документы, например, Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы».» и Постановление правительства № 508 (Пункты 11.3 и 11.11 Приложение №1).

Пошаговая инструкция по замене электропроводки

Мы рассмотрели основные способы монтажа проводки в квартире панельного дома. Теперь поговорим непосредственно о правилах замены старой электропроводки. Для удобства восприятия материала предоставим все этапы работ в виде пошаговой инструкции. Итак, менять электрическую проводку необходимо в следующей последовательности:

1. Отключение электроэнергии в квартире. Прежде всего нужно полностью обесточить линию и убедиться в отсутствии напряжения. Единственное, что вам может пригодиться — это одна временная розетка для подключения перфоратора, болгарки либо дрели, без которых невозможно будет выполнить замену проводки. Временная розетка подключается в щитке либо к вводному автомату, либо к одному из групповых автоматов. Все остальные линии, кроме временной розетки, обязательно должны быть отключены. Убедиться в отсутствии напряжения можно с помощью мультиметра, который также должен быть обязательно подготовлен.
2. Демонтаж старой фурнитуры. На этом этапе вы должны отодвинуть всю мебель и технику от стен, получить доступ ко всем распределительным коробкам, розеткам и выключателям. Для начала демонтируйте розетки и выключатели, чтобы остались только провода в стене. После этого нужно будет найти распределительные коробки и рассоединить все соединения проводов них.
3. Следующее что нужно сделать — демонтировать старую проводку со стен. Если демонтаж сильно затрудняется или невозможен без повреждения самих стен, можно просто оставить старые провода в стене, предварительно отключив их от щитка, обрезав на максимально возможную длину и заизолировав концы изолентой. По возможности лучше полностью демонтировать проводку, оставлять ее в панелях нужно в самых крайних случаях.
4. Выбор нового способа прокладки электропроводки (об этом мы писали выше). Если будет принято решение прокладывать кабель в новых штробах, нужно предварительно составить схему электропроводки и на ее основании сделать новые штробы. Если вы просто решили заменить электропроводку в панельном доме, не меняя схемы, достаточно уложить кабель в старые каналы, предварительно подготовив их. Также можно сделать открытую проводку в плинтусах, но это не самый подходящий и рациональный вариант.
5. Монтаж новой проводки — установка распределительных коробок, прокладка отдельных линий к мощным потребителям, монтаж розеток и выключателей, сборка щитка. Обо всем этом мы подробно рассказывали, когда описывали технологию монтажа электропроводки в квартире. Не будем повторяться, просто изучите следующий материал: https://samelectrik.ru/montazh-elektroprovodki-v-kvartire.html.
6. Проверка смонтированной электропроводки. С помощью специальных приборов (мегаомметра и мультиметра) нужно проверить новую проводку на отсутствие короткого замыкания, а также произвести измерение сопротивления изоляции кабеля. Если все в порядке, можно переходить к заделке штроб и отделочным работам. Для проверочных работ лучше вызвать специалиста, заплатить небольшую сумму, зато быть уверенным, что произведенный электромонтаж является безопасным.

Вот и вся технология, по которой осуществляется замена электропроводки в панельном доме. Напоследок рекомендуем просмотреть полезные видео по теме:

Будет полезно прочитать:

Схема электропроводки в квартире панельного дома

В свое время руководство нашей страны брало на себя обязательства обеспечить каждую семью отдельной квартирой. Понятно, что и до, и после этого давалось еще немало разных красивых обещаний, а государство у нас стало совсем другим. Однако выполнить обещание про отдельные квартиры пытались искренне. Большие надежды в этом вопросе возлагались на технологию возведения домов из панелей.

Панели – это железобетонные изделия, производимые в заводских условиях. На самой строительной площадке их остается лишь собрать по принципу, недалеко ушедшему от принципа, по которому собираются детские конструкторы.

Технология действительно быстрая, но однотипные панельные дома оказались не лучшим вариантом для проживания людей. Низкий уровень шумоизоляци, большой уровень потерь тепла, невысокая долговечность… Но мы-то, собственно, хотим поговорить вовсе не о недостатках панельного жилья. Ведь дом – это не только строительные конструкции. Это еще и инженерные коммуникации.

А нас интересует одна из этих коммуникаций – электрическая проводка. И действительно – сваять каркас из панелей совсем не долго и не трудно. А вот о той же проводке следует позаботиться заранее. Поэтому в конструкциях панелей предусматриваются пазы и пустоты, предназначенные именно для монтажа скрытой электропроводки.

Таким образом, типичное техническое решение для электропроводки имеет нижеописанный вид.

Кабель силовой алюминиевый

Немногие обыватели знают о широкой сфере использования кабельно-проводниковых изделий, а также их особенностях. Эту продукцию можно встретить практически на каждом производственном предприятии, независимо от сферы деятельности, и её масштабов.

В большинстве случаев прибор учета, вводной коммутационный аппарат и групповые автоматические выключатели квартиры в панельном доме располагаются в местах общего пользования. А именно – в подъездах. Причем, традиционно используемые в панельных домах распределительные щиты имеют встраиваемое исполнение и могут вмещать в себя коммутационную и учетную аппаратуру на четыре квартиры. Большего количества отдельных квартир на площадке этажа панельного дома обычно и не бывает.

Общие распределительные щиты располагаются на каждом этаже ровно друг над другом, это позволяет без особого труда запитать их от общедомового ВРУ при помощи вертикально проложенных магистральных проводников повышенного сечения (стояков).

В случае если система заземления дома старая, TNC (а чаще всего так и бывает), то стояковых проводов четыре: три фазы, к которым в шахматном порядке подключаются квартиры, и ноль, общий для всех и используемый, кроме прочего, для зануления металлического корпуса самого щита.

В современных панельных домах может использоваться более новая система заземления – TNS. В этой системе помимо упоминавшихся трех фазных и нулевого рабочего проводника используется пятый, нулевой защитный проводник, который используется для заземления токоведущих частей, в том числе и корпуса щита.

В некоторых случаях, например, когда на площадке расположено более четырех квартир, вводной щит каждой квартиры панельного дома индивидуален и расположен в самой квартире.

Кабель ВВГ

В стационарных электроустановках широко задействуется кабель ВВГ, цена которого существенно ниже, чем у немецкой продукции подобного назначения, а эксплуатационные показатели не уступают ее техническим характеристикам.

Ввод в квартиру может выполняться от распределительного устройства, расположенного опять же на площадке. Но возможен и вариант, когда стояковые провода проходят непосредственно в стенной нише квартир на каждом этаже.

Таким образом для ввода 220 вольт квартиры в панельном доме возможны следующие варианты:

1. Ввод как таковой отсутствует, поскольку проводники групповых линий протянуты непосредственно от общего распределительного щита на площадке, либо квартирный щит установлен непосредственно в месте прокладки стояковых проводников.

2. Ввод являет собой проводник, соединяющий распределительное устройство на этажной площадке и распределительный квартирный щит, расположенный в квартире.

Линии освещения и розеток

Для прокладки этих кабельных линий на строительных панелях предусмотрены заводские штрабы, существенно облегчающие монтаж. На этапе строительства кабельные линии просто прокладываются и крепятся в этих штрабах при помощи нейлоновой полосы, дюбель-хомутов или любого другого материала. Для монтажа кабеля по потолку используются внутренние пустоты перекрытий.

Отверстия в стенах для установки выключателей и розеток могут также быть заводскими, а могут выполняться отдельно при помощи коронок по бетону и перфоратора.

После прокладки кабелей на квартиру заходят отделочники, штрабы замазываются вместе с отделкой стен, клеятся обои, и кабели полностью скрываются от глаз. Проводка в панельных домах практически никогда не бывает открытой.

Кабель ВВГнг

Кабель ВВГнг почти не отличается от аналогичного, но без индекса «нг». Согласно маркировке этот провод также относится к категории силовых. Он выполнен преимущественно из меди. Предназначен кабель для передачи и распределения электрической энергии внутри цепи.

Установка розеток и выключателей в квартире панельного дома уже практически не имеет никакой специфики. Единственная особенность: на этапе строительства установочными коробками, как правило, пренебрегают, и розетки с выключателями ставятся на свои распорки прямо в отверстия в стене.

Впоследствии нередко случается, что распорные лапы розеток уже не могут удержать изделие в отверстии, и розетка вываливается, особенно, если в нее часто вставляют и выдергивают вилку без придерживания корпуса рукой.

Кабели для подключения потолочных светильников и люстр аккуратно выводятся в отверстия перекрытий еще на предварительном этапе. Для крепежа светильников используются обычные дюбели с саморезами. А люстры чаще всего крепятся при помощи собственного крюка, который цепляется за какой-либо элемент в пустоте перекрытия. Нередко таким элементом является обыкновенный вложенный сварочный электрод или пруток арматуры.

Линия подключения электрической плиты

Для электрической плиты в советских панельных домах использовались специальные разъемы с большим номиналом по току. Нередко эти разъемы были трехфазными по своему исполнению. Однако реальные 380 вольт для подключения плиты в квартире панельного дома – большая редкость.

Чаще всего на трехфазный разъем выводятся те же 220 вольт проводником большего сечения. Причем, если вся квартира запитана по двухпроводной системе, то линия для подключения электроплиты может иметь дополнительный защитный нулевой проводник, подключенный к корпусу вводного щита.

Для прокладки кабельной линии электроплиты используются те же штрабы и пустоты в строительных конструкциях, что и для розеточных и осветительных цепей.

Ремонт и модернизация электропроводки в панельном доме

Самое главное – это помнить о том, что штробить несущие стены и потолок нельзя категорически. Поэтому по мере возможности необходимо вскрыть и использовать существующие штрабы и пустоты перекрытий. В большинстве панельных домов — проложены алюминиевые кабели, уместнее всего заменить их на медные ВВГ или не распространяющий горение ВВГнг

Однако проблема в том, что расположение этих пустот и штраб нас может совсем не устраивать. И если штрабление в этой ситуации недопустимо, или нежелательно по причине излишней пыльности и трудоемкости, и при этом необходимо, чтобы проводка все-таки была скрытая, то остается один выход: монтировать проводку под обшивку листовым материалом. В таком случае кабели просто крепятся на стене в гофротрубе, а потом зашиваются листами ГКЛ, ГВЛ или фанерой с использованием специальных направляющих.

При использовании обшивки применяются установочные и распределительные коробки для полых стен: об этом тоже не следует забывать.

Если же жертвовать объемом помещений ради обшивки не хочется, то никакого другого выхода кроме как хотя бы частично открытая электропроводка, не остается. Тогда лучшим техническим решением станет пластиковый кабельный канал, монтируемый только на «проблемном» участке, в пределах которого нельзя ничего штробить и не хочется ничего зашивать.

Схемой электропроводки в двухкомнатной квартире

Инструкция по замене проводки

На подготовительном этапе требуется провести зрительный осмотр и проверку качества подключения. Дальнейшие операции выполняются по алгоритму, разработанному профессиональными электриками.

Обесточивание

Перед началом работ необходимо обесточить квартиру

Чтобы получить доступ к системе и не удариться током, понадобится:

1. Выключить основной автомат, от которого кабели идут к квартире.
2. Проверить наличие напряжения.
3. Обесточить каждый провод, предварительно проверив его фазоуказателем.
4. Протестировать на напряжение выключатели и розетки.

Демонтаж старых проводов

Электропроводку демонтируют после полного выключения электричества. Это можно уточнить при помощи мультиметра.

Сначала производят локальный демонтаж от распредкороба под потолком. Его открывают, находят вводный кабель и удаляют. Если провод не вытягивается, его обрезают подальше, а затем изолируют. Дальнейшие работы выполняются аналогичным образом.

Подготовка поверхности

Штробление стен под проводку

Штробление стены возможно горизонтально или вертикально.

1. Разметка точек расположения подрозетников по чертежам.
2. Разметка мест под розетки с возможностью маскировки шнура.
3. Аккуратное определение границ каналов перфоратором.
4. Ручное выравнивание отверстий долотом.
5. Выполнение косого реза болгаркой для ровного расположения проводоа.
6. Проделывание отверстий в кирпичной стене при помощи коронки, надетой на перфоратор.

Заземление линии

Заземление в квартире

Устройство защитной линии в домах застройки периода 1960-1980 гг. не было предусмотрено. Чтобы решить вопрос, где взять заземление в хрущевке, понадобится сделать зануление:

1. Соединить контакт земли в розетке с нулем.
2. Вывести конструкцию на щиток извне.

Подключение, при котором входной автомат в момент работы защиты по току включает «ноль», запрещено нормативами.

Монтаж

Монтаж подрозетника

Монтаж новой электролинии осуществляется поэтапно:

1. Установка подрозетников на алебастр в лунки.
2. Нарезка кабеля и гофрированной трубы на нужную длину.
3. Протягивание провода внутри гофры на ровной поверхности.
4. Укладка гофры в штробу с заводом концов кабеля в подрозетник.
5. Выравнивание лунки по линии стены.
6. Замазка штробы небольшими отрезками, через каждые 50 см.
7. Завод второго конца гофры на щит ввода.
8. Обработка концов проводов пастой, скрепление хомутом и фиксация на клемме защиты щитка.

Проверка и оштукатуривание

Вывод проводов на клеммы

Тестирование готовой системы осуществляется так:

1. Выключается электричество, подается ток.
2. Проверяется каждая ветвь кабеля тестером на предмет короткого замыкания. Для этого индикатором находится ноль и фаза.
3. Вывод проводов на соответствующие клеммы.
4. Повторное тестирование на предмет короткого замыкания.
5. Включение главного автомата, подача электричества.

На последнем этапе на поверхность стены наносится грунтовка, затем слой штукатурки и отделка.

Самостоятельная замена электрической линии в хрущевках осложняется старыми проводами, непонятной схемой подключения, отсутствием заземления. По этой причине стоит придерживаться точной последовательности работ, составлять подробные чертежи и консультироваться со специалистами.

Типовая схема разводки

Типовая схема электропроводки квартиры непосредственно зависела от характеристик постройки и ее конструктивных особенностей. Ниже, к примеру, электропроводка в панельном доме для 21-й серии панельных домов — первого поколения панельных домов без каркаса.

Сразу стоит обратить внимание на несколько деталей:

1. В каждую комнату заводилась отдельная группа проводов, что позволяло не отключать от питания все помещения при ремонте (например, если производится замена проводки в квартире).
2. Для коридорных розеток, звонка и освещения перед квартирой использовалась отдельная распределительная коробка.
3. Отдельная ветка сети — кухня и светильники. Они имели увеличенное сечение кабеля, так как во многих домах 21-й серии не предусматривалась установка газовых плит и делался изначальный задел под использование электрических.
4. Для ванной и туалета отводилась отдельная линия. Распределительная коробка отсутствовала.

Если говорить в целом, то схема весьма простая и понятная — разобраться в ней сможет даже любитель. Но другой вопрос заключается в том, насколько следовали этим рекомендациям сами строители и электрики. На то было несколько причин:

1. Брак плит. Часто штробы, предусмотренные под прокладку проводки в многоквартирном панельном доме не имели должных габаритов — были забиты щебнем или бетоном. Поэтому часто разводка производилась под полом или в неподходящих для этого местах.
2. Простои в строительстве. Дома, постойка которых консервировалась на срок от двух лет и больше, давали очень сильную усадку — сказывались относительно большая высота и отсутствие каркаса. Поэтому стыки между плитами зачастую были неровными. Иногда именно эти промежутки электрики и использовали для закладки проводов и перед тем, как заменить проводку, их стоит проверить в первую очередь.
3. Желание сэкономить время. Также довольно прозаичная и весомая причина, которая стала причиной хаотичного расположения проводки в многоквартирном панельном доме.

Что в итоге? Выше вам была приведена схема типовой  разводки кабелей, которая должна была бы быть в данной квартире. Ниже же — реальная схема, которая была создана одним из собственников в квартире панельного дома в процессе ремонта:

Отличия видны невоооруженным глазом:

• распределительные коробки находятся не в тех местах;
• проводники практически нигде не расположены паралельно полу и потолку;
• вместо четырех линий сделано лишь две;
• схема питания напрочь изменена.

Следовательно, напрашивается лишь один вывод: перед тем, как поменять проводку, можно узнать в паспорте дома его год заложения и серию, найдя затем в интернете типовую схему с учетом СНиП и ГОСТ. Но она практически во всех случаях будет сильно отличаться от оригинала по указанным выше причинам. Следовательно, обнаружение проводников в панельном доме лучше производить самостоятельно

Также важно заменить проводку в панельном доме в соответствии со всеми стандартами, чтобы ее работа, обслуживание и ремонт вызывали минимум хлопот (как на рисунке ниже). Стоит помнить: во многих сериях  штробление стен под проводку запрещено — в ряде «панелек» все стены одновренно являются несущими и это может привести к очень плачевным последствиям

Это интересно: Штробление стен под проводку своими руками — видео, фото, советы

Составляем схему электропроводки квартиры.

Для начала, необходимо узнать какие электроприборы будут использоваться в квартире и где они будут установлены. Начнем с кухни, так как в этом месте традиционно сосредоточены наиболее мощные приборы. Один из них электроплита, на которую прокладывается отдельный кабель от электрощита марки ВВГ 3х6 и устанавливается отдельный автомат. Так же прокладывается напрямую от щита отдельный кабель на другую мощную электротехнику, такую как стиральная и посудомоечная машина, водонагреватель, теплые полы, кондиционер.

На остальные розетки в квартире можно пробросить общий кабель до распределительной коробки, а от нее уже выполнить разводку кабелем на каждую розетку или блок розеток. С освещением поступим так же, на коробку бросим общий провод, а от коробки сделаем разводку к светильникам и выключателям.

Таким образом, у нас получается схема, в которой питание всей нагрузки квартиры разбито на групповые линии. Такие как, группа освещения, группа бытовых розеток, группы силовых розеток.

Рисунок 3. Упрощенная структурная схема электропроводки квартиры.

Составив принципиальную схему и зная площадь, места прокладки кабеля, места установки розеток и выключателей можно приступать к подсчету количества материалов которые потребуются для монтажа. Схема электропроводки квартиры поможет нам подсчитать метраж кабеля, число розеток и выключателей, приобрести нужное количество и тип автоматов, выбрать электрический щит.

Вот еще пара схем, которые будут более понятны для не профессиональных электриков или людей имеющих поверхностное представление об электричестве. На схеме наглядно показаны кабели, автоматические выключатели, а так же потребители электроэнергии.

Рисунок 4. Принципиальная схема электропроводки однокомнатной квартиры.

Рисунок 5. Структурная схема электропроводки квартиры.

1. Пластмассовый корпус щита 2. Зажимные элементы нулевых рабочих проводников 3. Зажимной элемент нулевых защитных проводников, а также проводника уравнивания потенциалов 4. Зажимной элемент входных выводов защитных аппаратов групповых цепей 5. Выключатель дифференциального тока (УЗО) 6. Автоматы 7. Групповые линии

Типовые схемы электропроводки в квартире

Существует несколько схем разводки проводки в квартире. Каждая из них создается для выполнения ряда задач.

Структурная

Такая схема электрической проводки в квартире создается в первую очередь. На этом чертеже схематически отображается взаимосвязь между щитком, вводом в квартиру и запланированными к установке электроприборами.

Все электрические взаимосвязи должны быть отображены максимально полно. Для отображения связей на структурной схеме обычно используются стрелки.

На каждом элементе схемы указывается его номинал: напряжение. мощность, а также сила тока. Все эти моменты необходимо указать для успешного составления функциональной схемы прокладки электропроводки в квартире.

Функциональная

На этом чертеже приводятся элементы электропроводки и иллюстрируются электрические связи между ними. Для этого применяются специальные обозначения.

С упомянутыми обозначениями вы можете ознакомиться на изображении. Здесь показан пример функциональной схемы подключения проводки в квартире с двумя устройствами защитного отключения и заземлением.

Принципиальная

Является наиболее полной и подробной схемой. На чертеже указываются все элементы электросистемы (светильники, выключатели и пр.), а также бытовые устройства (теплый пол, плита, кондиционеры и т.д.).

На схеме максимально точно показываются линии прокладки проводов, места установки распаячных коробок, шин соединения и прочих элементов.

Одна из важнейших схем подключения электропроводки в квартире. Создается для электрощитков. На схеме отображаются вводные автоматы, защитные автоматические выключатели для отдельных групп проводки. При составлении используются специальные условные обозначения. Также на чертеже отображаются все провода и группы потребителей электричества.

Каждый элемент схемы сопровождается необходимыми номинальными характеристиками.

К примеру, для электрокабелей указывается количество, сечение и марка жил, а для автоматов приводится значение тока срабатывания.

После составления покупаются необходимые материалы для прокладки либо замены электропроводки. Также расчетная схема позволяет разбить квартирную электропроводку на группы.

На монтажной схеме отображаются электрические соединения в обслуживаемой квартире. Чертежный план имеет вид подробной таблицы с указанием следующих моментов:

• места выхода и направления прокладки каждого кабеля;
• клемм подсоединения кабелей;
• характеристик проводов.

Монтажные схемы электропроводки квартиры составляются достаточно редко, т.к. практически любой квалифицированный электрик может сделать монтаж электрощитка на основе расчетной схемы. В остальном же обычно ориентируются по ситуации.

5 этапов замены проводки в хрущевке

В принципе обновление и модернизация электропроводки в хрущевке не имеет особых отличий от другого жилья. Мы выделили основных пять этапов, которые вам помогут определить с чего начать:

Схема. Первым делом нужно составить схему электропроводки. Удобнее это делать на плане квартиры. На нём нанесите предполагаемое расположение всего электрооборудования и рассчитайте количество розеток и светильников, с примерным значением их мощности.
Сечение жил. Рассчитать сечение жил проводов и кабелей можно вручную или с помощью нашего онлайн-калькулятора. При этом провод от счётчика до распределительной коробки рассчитывайте с учетом максимальной нагрузки, которая будет запитана от этой коробки с учетом всех последующих подключенных коробок и комнат. Последнее особенно актуально для владельцев больших квартир (3 или 4 комнатных) где несколько проходных комнат, часто их подключают шлейфом одна за другой через распредкоробки.
Разметка. наступает этап разметки стен, где будут расположены выключатели, розетки, бра и прочее. Это поможет в расчётах длины кабелей и посчитать количество электроустановочных изделий, после чего можно составить смету на электропроводку и список закупок.
Поиск каналов и прокладка новых линий

Принимая во внимание описанное выше, нужно провести замену старой проводки, штробление новых линий или подготовку к монтажу по полу, за ГК-конструкциями или в плинтусах.
Монтаж проводки и сборка электросхем. После того как все провода займут свои места, проверяют цепь на короткие замыкания от щита до каждой распредкоробки, розетки, светильника

Заключительным аккордом является сборка схемы подключения вводно-распределительного электрощита всей квартиры.

Также отдельно стоит рассмотреть такой вопрос, как заземление в хрущевке. В последние годы вопросы заземления особенно актуальны, потому что из-за обилия электроприборов повышается риск поражения электрическим током. В хрущевках всегда была двухпроводная электросеть, или т.н. система TN-C. Так как самому вмешиваться в схему электроснабжения дома запрещено, единственное что вам остается — дождаться, когда снабжающая компания (или управляющая организация) переоборудует электросети в вашем доме или подъезде. Отличным решением будет коллективное обращение жильцов дома.

Пока нет заземления в хрущевке, рекомендуем подключить УЗО в щитке, оно защитит от поражения электричеством при утечке тока.

Важно! Не заземляйте ничего на батареи отопления, водопроводные стояки и арматуру. Это неэффективно, а в первых двух случаях может быть опасно для жизни вас и других жильцов

Больше советов по замене проводки в квартире вы можете узнать из статьи наших коллег, которые занимаются данным видом работ: http://mrelektrik.ru/zamena-elektroprovodki-svoimi-rukami/.

Надеемся, после прочтения этой статьи вам стало понятно, как поменять электропроводку в хрущевке своими руками и где идет старая проводка. Учтите, если у вас нет опыта электромонтажных работ вы можете совершить ошибки. Поэтому не рекомендуется приступать к работе в таком случае. Лучше вызвать электрика, хотя бы для консультации.

Также читают:

• Монтаж электропроводки в квартире
• Как выбрать УЗО
• Как собрать электрический щит

Проблемы со старыми домами

Строительство хрущевок пришлось на 1958-1985 гг. в рамках урбанизации. Электролинии в них отличаются в зависимости от серии застройки:

• Здания периода 1963 года – места для распределительной коробки, штробления, соединения проводов оставались на усмотрение электрика;
• Панельные дома 1965 года – разводка провода и скрытая укладка осуществлялись в каналах панельных плит;
• Многоэтажки 1974 года – относятся к типовой постройке по требованиям Единого каталога стройдеталей. Проводку по причинам низкого качества каналов в плитах прокладывали в ниши под полом верхних этажей, выводя кабели через сквозную штробу перекрытия.

Типовые расположения каналов электропроводки

В 60-х – 70-х гг. не предполагали такого количества электроприборов, поэтому сеть выдерживала максимальную нагрузку в 3,5 кВт. Суммарная мощность современных чайника и утюга составляет 4 кВт.

• со временем разламывался при незначительных изгибах;
• требовал полной замены 1 раз в 20 лет;
• под напряжением подвергался электрокоррозии, что становилось причиной возгораний.

В 1960-1980 гг. было принято заземлять электролинию по схеме с глухо заземленной нейтралью. В конце ХХ века в РФ принимается схема TN-C-S, которой хрущевки не соответствуют.

Схема электропроводки

При составлении схемы электропроводки лучше сделать два варианта плана: один – для размещения светильников, второй – для розеток. Источники потребления энергии при этом разделяют по группам. Для каждой из них в счетчике будет предусмотрен отдельный автомат. Необходимость такого распределения связана с уменьшением нагрузки на кабель. Также при возникновении неисправности не будет обесточена вся квартира, а только та комната, в которой необходим ремонт проводки.

Можно сделать отдельные группы для:

• Розеток – автомат на 25А и для комнат, и для кухни с санузлом
• Освещения – использовать автомат на 10А
• Для крупной бытовой техники (стиральная машина, электрическая плита, вытяжки и т.д.) отдельные автоматы на 25А или 32А

Далее следует определить количество розеток и их месторасположение в квартире. Сперва назначают места потребления энергии основных приборов, затем выключатели, элементы освещения и распределительные коробки. При расположении розеток и выключателей нужно учесть их будущее комфортное использование. Для этого:

• Их следует располагать слева от входа
• Розетки устанавливают в 40 см от пола. На кухне может быть иная высота расположения
• Выключатели – на высоте 90 см от пола

При проектировании типовой разводки электросети нужно учитывать общие требования безопасности:

• В ванной можно устанавливать розетку только при наличии трансформатора
• Заземление розеток нельзя подключать к нулевому проводу
• Для электрической плиты на кухне необходим автомат на 63 А
• Траектория прокладки кабелей должна быть горизонтальной и вертикальной, под прямым углом
• Расстояние между проводами в идеале не должно быть меньше 0,3 см, до пола или потолка – не меньше 1,5 см, до окон, дверных косяков – не меньше 1 см
• Выключатели и розетки по всей квартире лучше устанавливать на одной высоте
• К розеткам провод подводят снизу, а к выключателям – сверху
• Если щиток располагается внутри квартиры, размещать его нужно на недоступной для детей высоте

Розетки и выключатели

По схеме каждая силовая группа электропотребителей должна включать в себя необходимое количество розеток, определяемое по количеству используемых электроприборов.

Розетки должны располагаться на высоте 0,60-0,80 м от пола помещения, но допускается их установка на расстоянии 0,25-0,40 м от пола, если это необходимо для подключения, например, аудио- и видеотехники, другого электрооборудования.

Внутри помещений санузлов устанавливать розетки не рекомендуется, а при отсутствии УЗО – запрещается.

Группа освещения включает в себя осветительные приборы, стационарно установленные на стенах и потолках, подключенные скрытой проводкой через выключатели.

Одна группа освещения в схеме, может включать в себя до 20 ламп. Настенные светильники, включаемые в розетки при помощи гибкого шнура, должны быть учтены в расчете силовых групп и не должны учитываться при расчете группы освещения.

Выключатели располагаются на стенах помещений у входной двери со стороны ее ручки. При проектировании схемы электропроводки следует учитывать, что выключатели должны быть обязательно на фазном проводе, чтобы при отключении полностью обесточивать весь светильник.

Расчет и выбор схемы электроснабжения

Расчет проводки

Прежде чем приступить непосредственно к расчету нашей электропроводки нам следует определиться с количеством электроприемников. Для этого необходимо точно определить количество и расположение каждой розетки и светильника. Без этого четкого плана дальнейшие расчеты невозможны.

• Теперь имея четкое представление о количестве электроприемников, мы можем приступить непосредственно к расчетам требуемого провода. Но пропускная способность проводов в п.1.3 ПУЭ (Правил устройства электроустановок) указывается в амперах, а мощность всех наших приборов обычно указана в ваттах.
• Используя закон Ома, который всем должен быть известен со школьной скамьи, выполняем перерасчет: где P – это мощность прибора в Ваттах (Вт), U – это напряжение вашей электросети в вольтах (В), для однофазной сети напряжение равно 220В, а I – это ток, который будет протекать в проводах в амперах (А).

• Произведя нехитрый расчет, мы получим, что при подключении прибора в 1000Вт, в нашем проводе будет протекать ток в 4,55А. Наша инструкция советует округлить это значение до 5А для создания определенного запаса и упрощения расчетов.
• Теперь приступаем к выбору провода. Он может быть выполнен из меди или алюминия и находится в поливинилхлоридной или резиновой изоляции. Выбор следует осуществлять согласно п.1.3 ПУЭ. Он включает в себя проводника в зависимости от условий прокладки, изоляции, влажности и некоторых других параметров.
• Но все это достаточно сложно и при небольших нагрузках квартиры далеко не всегда оправдано. Поэтому, если вы не проектная контора и выполняете замену проводки своими руками, то советуем вам воспользоваться упрощенным расчетом. Согласно него, медный провод сечением 1 мм 2 в нормальном режиме пропускает ток в 10А, а алюминиевый провод таким же сечением — 5А.

Выбор схемы электропроводки

• Просчитав все возможные нагрузки, нам следует разделить их на группы. При этом будем руководствоваться п. 6.2.2 ПУЭ, который гласит, что групповые линии должны быть защищены автоматическими выключателями на ток не более 25А. При этом, если вы создаете отдельную группу по сети освещения, то ее обычно оборудуют автоматическим выключателем на 16А.
• При разделении нагрузки на группы отдельно следует учесть мощность потребителей. К таковым относят электрооборудование мощностью 2кВт и более. Это обычно отопительные и нагревательные приборы. Если таковые у вас есть, то их следует запитать отдельным автоматом с соответствующим номинальным током.

Без учета мощных потребителей ваш план электропроводки двухкомнатной квартиры должен иметь две – три группы. Одна из которых — сеть освещения и одна или две группы — питающие розетки. Если у вас получились две группы, питающие розетки, то целесообразно формировать группы в смежных комнатах. То есть одна группа питает розетки в кухне и прихожей, а вторая — в спальне и зале.

https://youtube.com/watch?v=nh5vPcSRA-w

Отдельно хотелось бы остановиться на сечении используемых проводов. Для групп с автоматическим выключателем на 25А медный провод должен быть сечением не менее 2,5 мм 2 . Соответственно для групп на 16А не менее 1,5 мм 2 . Но в любом случае сечение провода, питающего отдельную группу, не целесообразно делать более провода на вводном автомате.

Программы для проектирования разводки электрики в квартире

Visio. Данный графический редактор является одним из самых распространенных для создания чертежей проводки. Данная программа очень проста, даже начинающий электрик с легкостью с ней разберется. Преимущество – легкость в использовании, бесплатный доступ, русский язык недостаток – довольно узкие функциональные возможности.

Компас. Данное программное обеспечение является профессиональным инструментом для создания схем проводки. В базе данных программы находятся обозначения всех элементов электрической цепи, а также их названия. Главным преимуществом является бесплатный доступ, поскольку программы такого класса, как правило, платные, также присутствует русскоязычный интерфейс, что делает программу довольно удобной. Минусы – начинающий электрик вряд ли сможет нормально работать в редакторе.

Eagle. Этот графический редактор позволяет не только составлять однолинейные чертежи проводки, но и самостоятельно создать чертеж печатной платы. Процесс черчения происходит в ручном или автоматическом режиме. На данный момент существуют две версии редактора – платная и бесплатная. В принципе, функциональных возможностей бесплатной версии вполне хватит для создания схемы проводки, но если вы хотите полный набор возможностей, то лучше приобрести полную версию.

1-2-3. Данная программа является бесплатным графическим редактором, с помощью которого легко можно создать чертеж проводки квартиры. Благодаря русскоязычному интерфейсу, редактор довольно удобно использовать, также разработчики порадовали небольшим бонусом, в виде списка обозначений, который можно распечатать и наклеить в своем электрощите на соответствующие элементы.

Autocad. Этот знаменитый графический редактор не требует представления. Данная программа является самой распространенным инженерным софтом. Существует огромное количество разных версий редактора, и для черчения схем проводки достаточно воспользоваться бесплатной версией. Редактор имеет русскоязычный и интуитивно понятный интерфейс, что делает программу очень удобной для использования.

Эльф. Данная программа была разработана специально для тех, кто занимается проектами проводки. Софт позволяет создавать чертежи любой сложности, а также имеет базу данных, которая поможет подобрать необходимый элемент. Также редактор способен автоматически рассчитать силу тока в цепи и предложить автомат с соответствующим номиналом.

Если нет денег на прибор и нет схемы

В ряде случаев поиск проводки является принципиальной задачей: например, нужно срочно проделать сквозное отверстие в стене, забить дюбель или гвоздь. В таких случаях можно воспользоваться подручными средствами для того, чтобы понять, где в панеьном доме располагается проводка:

1. Индикаторная отвертка. Этот способ уже вскользь упоминался в предыдущем разделе нашей статьи. Обычная индикаторная отвертка определяет напряжение, а потому провод с тонкой изоляцией на небольшой глубине он также обнаруживает без проблем. Можно начать свой поиск от розетки или люстры и вести инструментом по стене до той точки, рядом с которой вы планируете работать. Точность метода очень высокая (плюс-минут пара сантиметров), но универсальным его назвать никак не получается.
2. При капитальном или косметическом ремонте можно попросту присмотреться к стенам и поискать отличия в цвете штукатурки. Более светлые шершавые полосы другой текстуры — это, вероятно, штробы для проводов. Для них чаще всего используется чуть менее жидкий раствор, да и делаются они гораздо позже — разница точно будет заметна на глаз.
3. Радиоприемник. Удивительно, но даже с помощью обычного радиоприемника можно сделать свою импровизированную схему проводки в многоквартирном панельном доме. Для этого нужно включить устройство и настроить его на частоту 100 килогерц (кГц). Именно в этом диапазоне кабеля начинают испускать помехи — здесь работает закон единства электрического и магнитного полей. Нужно вести по стене антенной так же, как будто это специализированный прибор или отвертка-индикатор. Единственный недостаток — у метода невысокая точность. Погрешность может составлять до десятка сантиметров, а потому при работе с дрелью или перфоратором лучше отступить столько же во избежание неприятностей.
4. Микрофон. Фактически, микрофон также является антенной — эти устройства используют примерно один и тот же принцип работы, пусть и имеют разные диапазоны чувствительности. Тем не менее, при полном отсутствии инструмента он поможет вам найти штробу в панельном доме и избежать неприятных ситуаций. Нужно включить микрофон в записывающее устройство и сделать динамики погромче. Затем нужно проводить вдоль им вдоль стены на расстоянии 1–2 сантиметра. Характерный признак обнаруженной проводки — характерный  треск. Точность метода не выше, чем у радиоприемника. Также предполагается сделать запас для предотвращения поражения током.

Схема проводки в панельном доме

В каждом доме проводка выглядит по-разному. Все зависит от давности постройки, от перекрытий, материала, из которого выполнены стены. Для того чтобы выполнить работы, связанные с заменой проводки в панельном доме, под рукой должна быть схема электропроводки квартиры.

Как устроена электропроводка в панельном доме

Стены и перекрытия в таких домах сделаны из железобетонных панелей. В основном все стены являются несущими. Зачастую проводка в таких домах прокладывается в ЖБИ каналах, специально подготовленных еще на этапе строительства. Эти каналы расположены в строго отведенных местах, поэтому передвинуть розетки и выключатели в панельном доме – большая проблема.

Схема электропроводки в панельных домах предусматривает, что проводка в каждой квартире должна быть проведена одинаково. Но часто проводка в разных домах и даже в разных квартирах одного дома проведена по-разному.

Проводка в доме. схема которой предполагает укладку ее на конечном этапе строительства, часто находится между панелями потолков и стен. Счетчик расположен на лестничной площадке, но, конечно, есть умельцы, которые переносят его в квартиры. В квартирах утопить его в стене не получится, из-за толщины стен. Поэтому счетчик располагается в коридорах или кладовках.

Проводка в панельном доме, схема которой предполагает ее обязательное наличие, находится обычно в стяжке, потолке или на стенах, под штукатуркой.

Лучший вариант, если проводка находится в стене и хуже, если она располагается в полу или потолке. Схема электропроводки в панельных домах сама по себе очень устаревшая.

Варианты разводки

Проводка в доме, схема. В панельном доме проводка может быть проведена двумя способами:

1. Этот способ более устаревший. Проводка идет по полу в специальных канавах в плите – штробах. Эти канавы делаются еще на стадии производства, эл схема проводки дома предусматривает их заранее. По стенам проводку пускают поверх плиты и покрывают штукатуркой. Также и в потолке.

Такую проводку легко заменить. Выполняя монтаж проводки в панельном доме, нужно учесть, что самостоятельное устройство штроб в стенах таких домов запрещено. Но мало кто учитывает это, при проведении монтажа. В этом случае самым оптимальным вариантом будет создать новую схему для проведения разводки.

1. Второй способ более современный. В новостройках проводка в доме и схема ее укладки, предусматривает более удобные и оптимальные варианты. Грубо говоря – это проводка в панельном доме, схема которой предусматривает покомнатное распределение групп потребителей.

Необходимость замены проводки в панельном доме

Проводка в доме, схема которой предполагает некоторые причины ее замены:

• истечение срока службы провода
• увеличение нагрузки электроэнергии. В этом случае старую проводку необходимо заменить новой
• угроза жизни жильцов – подключение потребителей без защитного заземления.

В любом случае для проведения профессионального монтажа электрической проводки панельного дома, лучше всего обращаться к специалистам.

Стоимость таких работ относительно невысокая, но этот вариант намного безопаснее, чем проводить или менять проводку самостоятельно.

При полной замене проводки стоимость зависит от количества точек. Если монтаж все же будет проводиться специалистом, то нужно знать, что установка люстр, выключателей, розеток имеет отдельную стоимость.

Расчет электропроводки в панельном доме

Расчет в панельном доме электропроводки производится проектно. Такой проект можно заказать у организаций, которые специализируются на этих работах.

Если проект будет делаться самостоятельно, то нужно учесть некоторые моменты: правильно подобрать материал и учесть условия нагревания током.

Кроме того, проводка должна быть прочной, надежной, долго служить и не превратиться в угрозу или причину пожара. Создание схемы электропроводки в доме – это обязательное условие безопасности. Такая схема в случае образования неполадок, поможет найти их и устранить.

Расположение проводки в панельном доме и устройство внутренних электросетей

Монтируем проводку в квартире панельного дома

Во время ремонта квартиры достаточно часто становится вопрос как делать проводку в панельном доме?

Ведь от этого вопроса зависит не просто удобство и красота в квартире, но и безопасность проживания в ней. Ведь в отличии от других инженерных сетей, электрическая сеть представляет немалую опасность и пренебрегать правилами ее монтажа выйдет себе дороже.

Электросеть квартиры

Прежде всего давайте разберемся, что такое электросеть квартиры и что она включает в себя? Отталкиваясь от этого мы и будем разбирать как ее правильно монтировать, а также рассмотрим различные варианты монтажа допустимые для каждого отдельного случая.

Схема распределительного щита управления

Итак:

• Любая электропроводка в доме панельном или кирпичном начинается с вводного щитка. Он может располагаться на лестничной площадке, как делали в советские времена, либо непосредственно в квартире. Второй вариант более удобен как в плане обслуживания, так и в плане постороннего вмешательства. Но к сожалению, он не всегда осуществим.
• Вводной щиток обычно включает в себя вводной автомат, электросчетчик и групповые автоматы. Если электросчётчик нет возможности перенести с лестничной площадки в квартиру, то в нем располагается вводной автомат и групповые автоматы.
• От вводного автомата провода тянуться к распределительным коробкам. На каждую группу может быть от одной до нескольких распределительных коробок.

Обратите внимание! При питание мощных электроприемников возможен вариант питания непосредственно с группового автомата к электроприемнику. Обычно таким электрооборудованием является разнообразное нагревательное или отопительное оборудование типа бойлеров или электронагревателей. Обустройство дополнительных распределительных коробок в таком случае не целесообразно из-за лишних контактных соединений. А при обустройстве любой электрической сети нужно стремится к наименьшему количеству дополнительных соединений.

• В распределительных коробках выполняется подключение к групповому проводу непосредственно линий питания электроприемников. Это могут быть розетки, выключатели, светильники и другое электрооборудование.

Монтаж внутренних электросетей квартиры

Каждый из приведенных выше элементов – вводной щиток, проводка, распределительные коробки и электроприемники имеют определенные правила монтажа. И дабы не распыляться общими фразами и прописными истинами давайте рассмотрим каждый из этих элементов отдельно.

Монтаж распределительного щита

Начнем с распределительного щита. Согласно п. 7.1.22 ПУЭ у каждого обособленного потребителя электрической энергии должен быть собственный распределительный щиток. При этом инструкция требует дабы к щиту был обеспечен свободный доступ, а сам распределительный щит не выступал над поверхностью стены. Но давайте обо всем по порядку.

Монтаж распределительного щита управления

Итак:

• Распределительный щит нельзя располагать в ванных, уборных, кухнях и других помещениях с повышенной влажностью, а также под ними. В исключительных случаях допускается установка распределительного щита под таковыми помещениями и то только при их соответствующей гидроизоляции.
• Запрещается устанавливать распределительные щиты в помещениях, по которым проходят газопроводы, канализация или внутренние ливнестоки.
• Распределительные щиты должны располагаться в специальных нишах в стене. В противном случае согласно п.11.6 ВСН 59 – 88 он должен монтироваться на высоте не менее 2,2 метров над уровнем пола.
• Все распределительные щиты согласно п. 4.1.18 ПУЭ должны изготавливаться из несгораемых или трудносгораемых материалов. При этом их уровень защиты согласно п.7.1.28 ПУЭ должен быть не ниже IP
• Так же выбирая распределительный щит стоит обратить внимание на его дверцу. Согласно п.4.1.26 ПУЭ они должны иметь запорное устройство. При этом ручка этого запорного устройства не должна выступать, либо должна сниматься.
• Ну и последнее что следует помнить, это то, что, выполняя монтаж распределительного щита своими руками, делать это следует только с использованием медной электропроводки. Требует этого п.7.1.31 ПУЭ.

Монтаж электропроводки

Перед тем как в панельном доме поменять проводку следует определиться с ее типом. Она может быть открытого и закрытого типа.

При этом проводка закрытого типа может монтироваться в бороздах плит, под слоем стяжки или за гипсокартонными стенами. Открытая проводка может монтироваться внутри специальных коробов, либо внутри плинтусов. Каждая из этих технологий имеет свои особенности и недостатки.

Расположение проводки в квартире панельного дома

Итак:

• Открытая электропроводка в доме из СИП панелей, дерева или других горючих материалов применяется достаточно часто. А вот в панельных, кирпичных и других домах из не горючих материалов преимущественно применяется скрытая проводка. Основные аспекты ее монтажа мы и рассмотрим далее.
• Прежде всего давайте четко определимся что такое скрытая проводка. Согласно п.7.1.37 ПУЭ таковой называется проводка, смонтированная в каналах строительных конструкций в замоноличенных трубах. В качестве исключения допускается монтировать проводку в бороздах под слоем штукатурки или в слое подготовки пола.

Обратите внимание! П. 7.1.37 ПУЭ запрещает монтаж проводки в панелях стен, перекрытий и перегородок, выполненных при их изготовлении. Кроме того, запрещается использовать для прокладки проводки монтажные и температурные стыки панелей.

• К скрытой проводке относятся и проводки, проложенные под гипсокартоном. Обычно гипсокартон имеет степень горючести Г1 и ниже, что значит слабогорючий. В связи с этим согласно п. 7.1.38 ПУЭ монтаж проводки должен выполняться в металлических трубах (можно использовать металлическую гофру) и в негорючих коробах. При этом следует помнить, что в этом случае ПУЭ требует обеспечить возможность замены проводов, из-за чего цена монтажа такой проводки становится достаточно высокой.
• Отдельно хотелось бы остановится на ванных комнатах, уборных и других помещениях повышенной влажности. Здесь проводку под гипсокартоном применять нельзя, так как в данных комнатах вообще запрещено применение металлических труб или коробов.

Расположение электропроводки

Отдельным вопросом рассмотрим расположение проводки в панельных домах. Ведь здесь хоть и нет строгих норм, но есть общепринятые нормы, которые значительно облегчают в дальнейшем ремонт и эксплуатацию.

На фото представлены правила монтажа проводки в квартире

Итак:

• Электропроводка групповых линий монтируется от распределительного щита, до распределительных коробок. Обычно она прокладывается по стене на 10 – 20 см ниже уровня потолка. При монтаже групповой проводки под слоем стяжки, ее обычно укладывают на таком же расстояние от стены.
• Распределительные коробки в комнатах обычно устанавливаются около двери над выключателем. Сам же выключатель должны располагаться со стороны ручки межкомнатной двери, на расстоянии 10 – 20 см от лутки.
• Что касается высоты установки, то согласно п.12.29 ВСН 59 – 88 выключатели должны устанавливаться на высоте 1,5 метра над уровнем пола. Но сейчас все чаще применяется европейские стандарты расположения выключателей, которые предполагают высоту в 70 – 80 см над уровнем пола.
• Разводка от распределительной коробки к розеткам и осветительным приборам должна выполняться так же под потолком, со спусками к электроприемникам. При этом во время монтажа запрещается применять любые углы укладки проводки кроме прямых.

Отличия в расположении проводки касаются только ванных комнат и уборных. Распределительные коробки для данных помещений должны быть расположены в смежных комнатах.

Ведь установка выключателей в них запрещена. Обычно для этих помещений используется одна общая распределительная коробка, ведь электроприемников в них не много.

Монтаж электроприемников

Теперь поговорим относительно правил установки электроприемников. Отчасти этот вопрос мы обсудили в предыдущем пункте, но теперь остановимся немного подробнее. Ведь к расположению розеток и выключателей так же предъявляются некоторые требования.

• Начнем с расположения розеток. Обычно их располагают на высоте 20 – 30 см от уровня пола, но это не является правилом. Розетки могут располагаться в любом удобном для обслуживания месте. И поэтому если вам необходимо расположить розетку на высоте 1,7 метра над уровнем пола, например, для подключения кондиционера или вытяжки на кухне как на видео, это не является проблемой.

Автоматический выключатель УЗО на ток утечки в 30мА

• Отдельным вопросом является установка розеток в ванной комнате. Согласно норм ПУЭ их установка в этих помещениях запрещена. Исключение составляют только розетки, установленные через автомат УЗО на ток утечки не менее 30мА. В этом случае их допускается устанавливать в ванных комнатах, но не ближе чем в 1 метре от душевых кабинок.
• Вопрос установки выключателей мы отчасти уже рассмотрели. Согласно п.6.6.31 ПУЭ они должны устанавливаться на высоте от 0,8 до 1,7 метра над уровнем пола. В некоторых случаях допускается их установка на высоте до 1,8 метр или даже под потолком при условии управления при помощи шнура.

Вывод

От того как проложена электропроводка в панельных домах во многом зависит надежность и долговечность электрической сети квартиры. Поэтому к данному вопросу следует отнестись с максимальной ответственность.

Но кроме приведенных выше правил обустройства электрических сетей нельзя забывать и о общих правилах монтажа, которые вы можете найти в других разделах нашего сайта. Комплексный подход к решению данного вопроса позволит вам создать действительно качественную квартирную электросеть.

как менять своими руками, схемы электропроводки + фото

Автор Ксения Зубкова На чтение 11 мин. Просмотров 945 Опубликовано 19.06.2017

Заменой проводки начинается капитальный ремонт помещения. Демонтаж старой и прокладывание новой проводки в панельном доме считается сложным этапом работы. Однако, если знать нюансы этого процесса, то можно смело рассчитывать на положительный результат.

Причины для замены проводки

К замене электрических проводов в квартире панельного дома принято приступать в отдельных случаях:

• когда старая схема рискует не выдержать напряжения от одновременной работы холодильника и другой бытовой техники с большими затратами электроэнергии;
• при долгой службе алюминиевых проводов, которые уже успели износиться;
• в ситуации отсутствия заземляющего провода;
• когда в квартире собираются сделать перепланировку, отчего требуется переходить на снабжение электрическим током по трёхпроводной или пятипроводной системе;
• при повреждении изоляционного материала, которому свойственно покрываться трещинками, подгорать и ломаться на концах после длительного срока службы;
• в ситуации монтажа новых розеток и выключателей, которые тоже могут износиться и почти всегда меняются вместе с проводкой.

Отличия прокладки проводов в панельном доме

Панельные дома по конфигурации могут различаться, но в большей части таких зданий роль несущего элемента берёт на себя стеновая панель. Это нужно учитывать, приступая к прокладке проводов в панельном доме. Главное, отказаться от создания в стенах вертикальных канавок, способных ослабить конструкцию, отвечающую за устойчивость постройки. Кабель следует укладывать только в специальные каналы, созданные заводскими работниками.

Местонахождение проводки в здании из панелей

Обычно в панельных домах электрические провода прячут в материалах потолка или стен. Бывает, что хозяева квартиры обнаруживают проводку в зоне совмещения стены и потолка. Это место подходит для укладки электрических проводов, так как не обделено свободным пространством. Кабели без проблем получается скрывать между стеновой и потолочной панелями.

Но несмотря на то, что в плитах проделаны заводские штробы, быстро найти в стене провода удаётся не всегда. Случаются такие казусы, что электрические схемы не совпадают даже на рядом расположенных этажах в квартирах с идентичной планировкой.

Помимо стен, служащих опорой, в многоэтажных зданиях стоят и перегородки, которые строят из деревянных или гипсокартонных плит. В этих конструкциях прокладывать электрические провода глупо, поскольку в толще перегородки спрятать кабельные изделия невозможно.

Место монтажа устройств для подсоединения электрических проводов к сети в многоквартирных зданиях выбирается не случайно. По правилам розетка должна быть закреплена на расстоянии 70–90 см от пола. А выключатели фиксируют на стене, отступив от полового покрытия хотя бы полтора метра.

В старых зданиях электрические провода зачастую оказываются проложенными в 2 линии: к розетке и приборам освещения. Кстати, если в квартиру ставят не газовую, а электрическую плиту, то монтируют отдельный кабель. Но от такой схемы советуют отказаться в пользу разводки проводов, предусматривающей отдельные изделия для проведения тока, которые питают группы приборов, потребляющих электричество, и заземляют провод.

Необходимые инструменты и материалы

Чтобы проложить новую проводку, потребуются следующие инструменты:

• перфоратор и болгарка;
• молоток;
• плоскогубцы;
• прибор для проделывания канавок в стене;
• стремянка;
• «кусачки» для проводов;
• отвёртки;
• удлинитель;
• шпатель;
• индикаторная отвёртка или мультиметр;
• рулетка;
• паяльник на 60 Вт;
• долото.

При демонтаже старой и прокладке новой проводки возникнет необходимость в определённых материалах:

• розетках и выключателях;
• дюбель-хомутах на 6 мм;
• электроизоляционной ленте;
• проволоке из стали диаметром 1, 5 мм;
• монтажные коробки с выступами снаружи;
• алебастре;
• вводный щит, размер которого позволит вместить 4 автомата, 4 УЗО, 4 клеммных колодки и концы электрических проводов.

В квартире панельного дома лучше всего прокладывать медные провода. Алюминиевые изделия уступают им по качеству. Концы проводов желательно обработать паяльником и тем самым уберечь от реакции окисления.

При монтаже новой проводки понадобится 3–4 секции клеммных колодок, которые соединяют провода так же, как и вводный щиток. В процессе укладки проводки можно использовать клеммники из любого материала, но самый плохой вариант — это электроустановочные изделия из полиэтилена. Желательно, чтобы в клеммных колодках были проделаны прямоугольные отверстия, позволяющие зажимать провода не винтом, а специальной пластинкой.

Чтобы выполнить монтаж проводов, следует приобрести новый гофр. Старые трубы, которые наверняка сплюснуты, рекомендуется утилизировать, так как в них вряд ли вместится кабель с двойной изоляцией. Под кабели лучше взять новые металлические гофрошланги, а не поливинилхлоридные, выделяющие яды в случае аварии.

Виды монтажа электропроводки в панельных домах

Проводка в квартире может подлежать замене частично или полностью. Если для выполнения своей задачи уже не годятся абсолютно все электрические провода, то необходимо в обязательном порядке составлять новую схему прокладки электрической сети внутри стен. Для этого придётся восстановить на бумаге расположение старой проводки.

Обычно больше всего проводов спрятано в кухне, где на площади в 6 м² монтируют 3 розетки. А в спальне и других комнатах на этом пространстве, как правило, располагают только одну розетку. Отдельный разъём для подключения к электросети необходим плите, причём для этой бытовой техники подходит лишь кабель с сечением от 4 до 6 мм. В ванной, где уровень влажности высокий, полагается ставить розетку с распределительным трансформатором.

Проводку не всегда делают открытой, хоть это и самый оптимальный вариант, позволяющий проводить ремонт, не касаясь электрической сети. Некоторые предпочитают проводить в панельном доме скрытую проводку, пряча её под слоем штукатурки, в полу или в потолке.

Видео «замена электропроводки в панельном доме»

Укладка под штукатуркой

Когда электрические провода прячут за отделкой, в стене предварительно создают каналы под коробку для введения кабеля. После этого провод закрепляют металлическими скобами и покрывают пластом штукатурки. Под слоем строительной смеси можно скрыть много кабелей, которые подведены к розеткам, осветительным приборам, кондиционеру, электронной технике, стиральной машине и другой технике.

Правда, в здании из панелей штукатурки в стене нет, отчего строительную смесь приходится наносить в каналы с проложенными проводами чрезвычайно тонким слоем. Поэтому мастера советуют увеличивать глубину штроб или отделывать стены листами гипсокартона, монтаж которых не обременителен.

Монтаж на полу и потолке

Если кабели решают спрятать за напольным покрытием, то пользуются гофрами и делают бетонную стяжку. В этом случае провода разрешается подводить к приборам и розеткам напрямую. При этом пол можно сделать тёплым, подогреваемым с помощью кабелей, размещённых в стяжке.

Если хозяевами панельного дома задумано сделать подвесной потолок, то основные кабели не воспрещается расположить на нём. Это способ прокладки проводов может показаться сложным, так как подразумевает создание в стене каналов для скрытой проводки, идущей к выключателям и розеткам. Эти вертикальные штробы, где будет спрятана электрическая сеть, следует просверливать посредством перфоратора или штробореза.

Надо иметь в виду, что из-за создания каналов конструкция ослабляется. Поэтому, дабы не навредить арматуре, которая поддерживает потолок и стены, провода нельзя располагать на глубине более 1 см. Чтобы предотвратить выпадение проводки из канавки, применяют алебастр или дюбель-хомуты, требующие проделывать небольшие дырочки.

Работа по демонтажу старой проводки, спрятанной в потолке, будет менее пыльной и более качественной, если сначала высверлить по периметру порядка 10 отверстий, а затем выбить бетон долотом. Старую проводку потребуется просто вытянуть, а новую — втянуть при помощи стальной проволоки.

Пошаговая инструкция по укладке проводки в квартире

До демонтажа старой проводки нужно позаботиться об обеспечении электрическим током перфоратора. Речь идёт о прикреплении тройной розетки и автомата на 16 A с отрезком кабеля 4 мм² к плотной дощечке. Кроме этого, необходимо приготовить для работы удлинитель, который сможет дотянуться до любого участка в комнате.

Последовательность работ

Чтобы в квартире появилась новая электропроводка, придётся поочерёдно выполнить следующие задачи:

1. обесточить дом и вынести из помещения мебель;
2. убрать старые провода;
3. создать канавки и закрепить в них провода;
4. монтировать распределяющие коробки;
5. подвести провода к электрическому щиту и приборам освещения;
6. протестировать работу электросети.

С первым этапом работ проблем обычно не возникает. Отсутствие в квартире электричества обязательно проверяют мультиметром. Розетки и выключатели на время снимают. А второй этап, то есть демонтаж старого кабеля, подразумевает изъятие проводов из распределяющей коробки.

Штробление и выемка

Штробы, независимо от того, какие они — вертикальные или горизонтальные, должны быть ровными. Искривлённые канавки — это частая причина аварийности стен и потолка. Каналы, сделанные в вертикальном направлении, следует вести, отступив от потолка 50 см. Поэтому в этом деле не обойтись без стремянки с боковыми упорами.

Пределы для каналов сначала обозначают посредством болгарки, диск которой погружают на глубину, равную диаметру гофра, и на ширину долота перфоратора. После этого, используя долото, проделывают штробу. В углах режущей машинкой создают косой срез и выбивают отверстие. Это поможет сделать изгиб гофра плавным.

Лунки, куда будут вставлены подрозетники, в бетоне пробивают долотом, а в кирпичной кладке — коронкой. А выемка под вводный щит создаётся исключительно долотом. Кстати, под выключатели не следует делать двойной канал. Разумнее приобрести гофр и поместить в него несколько кабелей.

Сразу после выше описанной работы следует заняться монтажом распределяющих коробок. Для их фиксации на месте обычно применяет цементный раствор. При этом кабель полагается прокладывать от щита к рапредкоробкам.

Видео «Как штробить стены под проводку»

Прокладка проводки в канале

Перед монтажом новых электрических проводов отмеряют необходимые отрезки кабеля и гофра. Внутрь гофра провода удобнее затягивать на полу. После выполнения этой задачи в лунки на алебастровой подушке вставляют подрозетники, а в сделанные штробы — гофр с кабелем. При этом края проводов направляют к подрозетникам, которые замазывают алебастром до поверхности стены. На канавки с гофром строительную смесь наносят через каждые 50 см.

В случае необходимости монтажа однополюсных выключателей концы нулевого (синего) провода тут же скручивают, обрабатывают паяльником и в 3 пласта заклеивают изоляционной лентой так, чтобы первый слой заходил на 20 мм провода. Обматывая кабель изолентой, один пласт перекрывают другим на 50 %.

Разводка проводки по устройствам и для освещения

Укладка проводов заканчивается заведением концов гофров в вводный щит и их смазкой проводящей пастой. Края профилей схватывают жестяным хомутом на винте, соединяемом с помощью обрезка провода PE с заземлительной клеммой вводного щита.

При заведении в электрический щиток провода разделяют на отдельные линии, для которых требуются свои выключатели. Игнорировать это правило нельзя, поскольку это чревато тем, что провода не справятся с передачей тока к бытовой технике, потребляющей много электроэнергии.

Электрический щиток прикладывают к месту крепления на стене, чтобы разметить и просверлить отверстия для дюбелей. Затем, полностью обесточив квартиру, в ещё не закреплённый щиток вводят провода. После этого ВЩ водружают на место, фиксируя дюбелями.

Удостоверившись в исправности электрической сети, приступают к замазыванию штроб строительной смесью, установке розеток, выключателей и осветительных приборов. Перед оштукатуриванием каналов советуют набивать в подрозетники поролон или обычную бумагу, а вводный щиток и счётчик полиэтиленовой плёнкой.

В результате штукатурно-малярных работ и наклеивания на стены обоев подрозетники и вводный щит окажутся невидимыми. Их нужно просто нащупать руками и открыть, вырезав по контуру обои. Подрозетники следует очистить от попавшего в них песка и закрыть розетками. Кроме этого, на этом этапе работ монтируют выключатели и светильники.

Видео «Прокладка скрытой проводки»

Заменить проводку в панельном доме, не нанимая электриков, реально. Для этого надо серьёзно отнестись к разработке электрической схемы и укладывать провода так, как этого требует инструкция.

Замена электропроводки в квартирах панельных домов г.Уфы

Существует мнение что в панельном доме заменить электропроводку практически невозможно так как она якобы замоноличена в плитах  и долбить бетон под новые провода очень тяжело, дорого и шумно. Это ошибочное мнение: В панельных домах , а их в Уфе большая часть, вся электропроводка проходит в в специальных каналах (пустотах) сделанных при заливке панелей на домостроительных комбинатах.

Для того чтобы заменить электропроводку по стандартной схеме необходимо вскрыть все технологические отверстия, заделанные гипсовым или цементным раствором во время строительства дома (по 2-3 шт в каждой комнате), снять розетки, выключатели, люстры, обрезать и вытащить старые провода, прочистить каналы и затянуть новые, произвести их соединения в распредкоробках со сваркой скруток, смонтировать новый щиток. Диаметр каналов позволяет протащить до 3 новых линий, что для стандартной проводки достаточно. Таким образом можно заменить проводку без штробления стен и потолка, избежав при этом шумных и пыльных работ.

Доверяйте работы проверенным мастерам! Закажите выполнение профессионального электромонтажа, позвонив по телефонам: +7(927)236-27-69, +7(919)613-42-84.

В 90 % панельных домах в Уфе можно заменить проводку таким способом, это проверено нашим многолетним  опытом. Есть конечно панельные  дома, в которых каналов нет, но их единицы: это первые серии хрущевок, там провода розеток идет под деревянным  полом и в штробе  поднимается к розеткам, а освещение проходит под полом у соседей. Но даже в таких случаях замена электропроводки возможна: Если меняются полы и планируется стяжка то все коммуникации пускаются в гофре по полу и после этого заливается стяжка.

Штробяться только подъемы к розеткам. Если предусматриваются подвесные, натяжные потолки то проводка проводится под ними. Так же в стяжке или за потолками можно пустить антенну телефон и интернет. Вариантов замены электропроводки очень много,  к каждой квартире нужен  индивидуальный подход.

Наша компания более 15 лет занимается заменой электропроводки в панельных домах г.Уфы. Мы выполняем работы в сответсвии со СНИП и ПУЭ. Все работы выполняются в срок, качественно, так что  нашу работу не придется переделывать.

Пять причин заменить электропроводку

1. Алюминий. Основная причина в том что при массовом строительстве в СССР с 1965 по 2000 годы в целях экономии использовался алюминиевый провод, который в эксплуатации проявил себя с худшей стороны: низкая пропускная  способность по сравнению с медью, высокая пластичность, вызывающая периодическое ослабление контакта, постоянные подгорание, окисление контактов, требующее постоянного обслуживания.
2. Старение. У любого провода есть определенный срок службы. Расчетный срок эксплуатации проводки составляет 30 лет. От старости изоляция провода начинает разрушаться, обнажая жилы, приводя к утечке тока и коротким замыканиям. Сам алюмений от старости становится очень хрупким и при малейшем изгибе провода, например при замене выключателя или розетки ломается, делая невозможной его установку.
3. Не выдерживание нагрузки от современных приборов. В 50-80 годах прошлого века максимальная мощность на квартиру выделялась 3,5 киловаттам, и как правило выполнялось одной линией от электрощита. Достаточно включение двух мощных приборов, например стиральной машины и электрочайника, как эта линия перегрузится и сработает автомат защиты.
4. Не устраивает количество розеток и их расположение. В современном мире бытовых приборов стало в десятки раз больше, и почти что каждому необходима своя розетка, но к сожалению такое их количество и расположение редко встретишь даже в новом доме, не говоря уж о хрущевках, где на кухне только одна розетка.
5. Отсутствие заземления. Все современные приборы в соответствии с международными правилами оборудованы вилкой с заземляющим контактом. В СССР до 2001 года  применялась двухпроводная схема, без заземления,  поэтому использование современных бытовых приборов в такой сети может быть опасным. При неисправности прибора возможен выход напряжения на металлические части прибора и поражение электрическим током.

Замена электропроводки в панельных  домах Уфы профессиональными электромонтажниками.

Мы готовы заменить электропроводку в любой квартире  панельного дома Уфы, даже если эта квартира с мебелью и в ней проживают люди. Во время работы с заказчиком мы:

• Определяем наиболее подходящие места для установка розеток, выключателей, светильников с учетом расстановки мебели и бытовых приборов.
• Составляем схему, проект.
• Подбираем и закупаем необходимый материал

• Производим электромонтажные работы.

Десять причин доверить заменить электропроводку в панельном доме именно нам.

1. Большой опыт работы. Мы работаем в этой области с 2000 года, благодаря накопленному временем опыту и знаниям мы знаем планировку и устройство практически всех панельных домов в Уфе, и знаем где в стенах и потолке проходит кабель, где находятся каналы, скрытые полости, где замурованы распределительные коробки, скрытые полости. Мы можем с наименьшими затратами и разрушением стен можем заменить всю электропроводку в вашей квартире или отремонтировать старую.
2. Все делаем сами. Мы, лично, без каких-либо посредников, работаем с клиентами на всех этапах сотрудничества: от консультации по телефону до заключения договора и выполнения работ.
3. Беремся за любые задачи. Так-так панельные дома в Уфе представляют собой  конструкцию из жесткого армированного бетона, многие фирмы и частные электрики из-за отсутствия схемы каналов и мощного инструмента не берутся за замену электропроводки в панельных домах. Мы же благодаря знаниям о расположении каналов внутри стен и современному режущему инструменту готовы взяться за любую работу.
4. Работаем практически без пыли и шума. Мы выполняем замену электропроводки в Уфе и другие работы максимально аккуратно. Все отверстия под розетки и выключатели высверливаются безударным способом при помощи алмазного сверления, а штробы под кабель делаются штроборезом со строительным пылесосом.
5. Все работы ведем прозрачно. Мы всегда объясняем заказчику все, что делаем, показываем трассы кабелей, обсуждаем количество линий и ведем фотосъемку. При необходимости клиент всегда может посмотреть фотографии и увидеть, где в стенах проходят провода и как в них не попасть, например, при вешании картины.
6. Работаем в любых условиях. Мы не требуем, чтобы из квартиры убирали мебель для проведения электромонтажных работ. При предварительном осмотре объекта мы просто скажем, какую мебель нужно накрыть, какую отодвинуть. Нас также не смущает, если, помимо нас, в квартире или доме будут работать другие специалисты.
7. Устанавливаем выгодные цены. С нами выполнение электромонтажа обходится для клиентов в среднем на 10% дешевле, чем у конкурентов. Мы не тратимся на аренду дорогостоящего офиса, нам не нужно отдавать деньги на рекламу – клиенты приходят к нам по рекомендациям. Поэтому мы может предложить одни из самых выгодных цен на электромонтаж в Уфе.
8. Всегда доделываем работу до конца. Мы не исчезнем в процессе выполнения электромонтажных работ, оставив вас с недоделанной электропроводкой. Наша компания дорожит своей репутацией. Кроме того, каждый этап работ прописывается в договоре, что является дополнительной защитой для клиентов.
9. Делаем работу на совесть. Мы используем только качественный, проверенный временем материал и работаем только на современном, профессиональном инструменте от ведущих мировых компаний. Все соединения проводов мы выполняем на сварке! Только сварное соединение может проработать 50 лет, не требуя обслуживания.
10. Приведем в порядок стены после электромонтажа. Вам не придется искать маляра, чтобы заделать штробы и зашпаклевать стены после проведения работ. За отдельную плату мы готовы выполнить всю эту работу.

Доверяйте работы проверенным мастерам! Закажите выполнение профессионального электромонтажа, позвонив по телефонам: +7(927)236-27-69, +7(919)613-42-84.

Главная электрическая панель и вспомогательные панели

Справочник по тому, как ваш дом получает и распределяет электрический ток между лампами, розетками и приборами.

Задумывались ли вы, как электричество доставляется в ваш дом и проходит через него? Понимание того, как работает электрическая система дома, может иметь большое значение для того, чтобы вы могли легко и безопасно решать проблемы с электричеством, когда они возникают.

Следующая информация расскажет, как работает электрическая система дома.

Электроснабжение вашего дома

Электросистема вашего дома начинается с вашей электросетевой компании, которая отправляет электроэнергию в ваш дом по воздушным линиям электропередач от опоры или под землей по подземным трубам, называемым «кабелепроводами».

В том месте, где подается электричество в ваш дом, вы обычно найдете электросчетчик и главную сервисную панель, как показано на иллюстрации выше и фотографии ниже.Электросчетчик установлен на главном электрическом щите. Отсюда мощность распределяется по субпанелям и цепям по всему дому. Как только электричество выходит за пределы вашего счетчика, оно распределяется по свету, розеткам и приборам по всему дому по нескольким различным электрическим цепям. Christian Delbert / Shutterstock.com

Здесь мы рассмотрим центры нагрузки — распределительный центр или главную панель и меньшие субпанели, используемые для подключения и управления различными электрическими цепями.

Главная электрическая панель

Основные панели бывают разных размеров и конфигураций. Панель может быть установлена ​​снаружи дома отдельно от электросчетчика или в сочетании с ним, либо на внутренней стене за счетчиком.

Современная главная панель принимает три входящих электрических служебных провода и направляет меньшие кабели и провода к субпанелям и цепям по всему дому.

Линии питания подключаются к двум верхним проушинам держателя счетчика. Когда счетчик установлен, главные автоматические выключатели отбирают электроэнергию от двух нижних наконечников, замыкая цепь. Главные выключатели подают электричество на две шины, которые, в свою очередь, передают его вторичным выключателям.

В целях безопасности все цепи должны быть заземлены: непрерывный провод (часто сплошная медь) должен проходить от нейтрального разъема внутри панели к земле, такой как водопроводная труба или металлический стержень, вбитый непосредственно в землю.В отличие от горячих шин, нейтральная шина не имеет устройства защиты от перегрузки по току, поэтому она может постоянно поддерживать 0 вольт.

Автоматические выключатели и предохранители

Главная панель также включает в себя механическое устройство определенного типа для отключения электрических цепей дома от поступающей энергии. В большинстве современных систем это устройство представляет собой автоматический выключатель или просто «выключатель». Автоматический выключатель — это выключатель, который может отключаться вручную или автоматически отключаться из-за сбоя в электрической системе — обычно из-за перегрузки, которая может вызвать нагрев проводов или даже возгорание.Главный электрический щит содержит автоматические выключатели первичной цепи и индивидуальные выключатели. Дон Вандерворт, HomeTips © 1997-2021 гг. | HomeTips

В других типах разъединителей используются рычаги и предохранители — вы нажимаете на рычаг или вытаскиваете блок предохранителей, чтобы отключить питание электрических цепей дома.

Максимальная сила тока, которую сервисная панель может выдавать за один раз, указана на главном выключателе. Для большинства домов сети 100 А достаточно, чтобы удовлетворить все потребности в электричестве; тем не менее, многие строители новостроек теперь устанавливают службы на 150 или 200 ампер, чтобы обеспечить достаточную емкость.Электрические сервисные панели, рассчитанные на 60 ампер или ниже, не соответствуют современным требованиям.

Каждый автоматический выключатель рассчитан на тип провода и нагрузку, необходимую для его цепи. Наиболее типичные мощности для цепей освещения и розеток — 20 и 15 ампер. Стандартные выключатели для цепей на 120 В занимают один слот.

Выключатели для цепей на 240 В занимают два слота. Хотя типичный отбойный молоток 220 в два раза толще, чем стандартный отбойный молоток, некоторые производители делают сверхтонкие отбойные молотки, которые занимают лишь половину площади стандартных отбойных молотков.Автоматические выключатели большой мощности используются для электроприборов, таких как духовки, водонагреватели, сушилки для одежды и кондиционеры, которые потребляют много энергии.

Субпанели и ответвительные цепи

Выключатели большего размера могут также подключаться к вторичным панелям, называемым субпанелями. Субпанели имеют собственный набор автоматических выключателей и питают определенные устройства или участки дома. Подпанели часто располагаются в другой части дома. Вы можете, например, найти такой рядом с кондиционером в вашем доме.

Цепи, по которым электричество доставляется в различные части дома, называются параллельными цепями. Ответвительные цепи берут начало в сервисной распределительной панели — главной или вспомогательной панели.

Для более глубокого изучения электрических панелей см. Электрические сервисные панели и автоматические выключатели: как они выполняют свою работу.

Для получения информации о проводке см. Домашняя электрическая проводка.

Наружные цепи

Электрические розетки на открытом воздухе, кухне и в ванной комнате должны быть защищены специальным автоматическим выключателем при замыкании на землю (GFCI) для защиты от поражения электрическим током.Поскольку он очень чувствителен к любому короткому замыканию, этот тип прерывателя может нуждаться в более частой переустановке, чем стандартные прерыватели, и его следует периодически проверять. Стандартная розетка

Если в домашней электрической цепи подается питание только на несколько наружных розеток, вы можете защитить эти розетки, установив специальные розетки GFCI. Для получения дополнительной информации о розетках GFCI см. Руководство по покупке электрических розеток.

Рекомендуемый ресурс: Получите предварительно проверенного местного подрядчика по электромонтажу

О Доне Вандерворте

Inside Your Home’s Electrical Service Panel

Основные перебои в подаче электроэнергии легко понять: ваш дом теряет электроэнергию, когда ураган или авария обрывают линии электропередач, или когда коммунальной бригаде необходимо произвести ремонт или изменения в вашем районе.

Но как насчет множества небольших перебоев в подаче электроэнергии, которые могут произойти в вашем доме — например, когда перестают работать электроприборы или электроинструменты, или когда в комнате внезапно гаснут встроенные светильники? Чтобы разгадать загадку этих мини-отключений, вам нужно взглянуть на главную электрическую сервисную панель в вашем доме — распределительный центр для всей потребляемой вами электроэнергии.Небольшие знания об этом важном электрическом оборудовании могут иметь большое значение с точки зрения безопасности и функциональности вашего дома.

Анатомия сервисной панели: большая коробка автоматических выключателей

Вы, наверное, слышали, что ваша главная электрическая панель обслуживания называется другими именами. Раньше его называли блоком предохранителей, потому что в нем находились все основные предохранители для различных электрических цепей по всему дому. Но сегодня сервисную панель часто называют «коробкой выключателя», потому что она полна автоматических выключателей, которые намного превосходят предохранители с точки зрения безопасности и удобства.

Основная сервисная панель обычно находится в подвале или (в доме без подвала) в подсобном помещении. В некоторых домах также будет дополнительная панель, которая является уменьшенной версией главной панели, для управления электрическими цепями в гараже, мастерской или другой хозяйственной постройке. Сервисную панель легко обнаружить: это серый стальной ящик с распашной дверцей, надежно прикрепленный к стене на уровне плеч. Внутри коробки вы найдете два ряда переключателей — автоматические выключатели, которые можно включать и выключать для управления электричеством, используемым в разных частях вашего дома.

Над автоматическими выключателями находится главный выключатель большего размера, который контролирует всю мощность, доступную для дома от вашей электросети. Этот переключатель иногда называют отключением службы. За крышкой, окружающей все переключатели панели, вы найдете три больших провода, входящих в коробку от основной линии электропередачи, и кучу более мелких проводов, которые соединяют отдельные автоматические выключатели с электрическими кабелями, идущими к разным цепям по всему дому.

Знай свои выключатели

Рядом с каждым автоматическим выключателем (выбитым на стальной крышке) вы найдете номер, позволяющий сопоставить отдельные выключатели с конкретными цепями, заполнив линованный лист бумаги, приклеенный к задней части дверцы панели.Например, типичные ярлыки для выключателей могут быть такими: «Кухонные розетки», «Освещение в гостиной», «Сушилка для одежды» и т. Д. В доме среднего размера, вероятно, будет как минимум несколько цепей освещения, несколько цепей розеток (или розеток), плюс схемы, управляющие основными приборами, такими как печь, сушилка для одежды, водонагреватель и т. д.

Автоматические выключатели описываются по номинальной силе тока и по типу. Но прежде чем углубляться в эти различия, давайте посмотрим на их общие функции.Во-первых, автоматический выключатель — это электронный переключатель, который позволяет вручную деактивировать (отключить) цепь на сервисной панели. Вам нужно будет сделать это, если вы выполняете электромонтажные работы, которые могут привести к контакту с проводами под напряжением, например, при замене потолочного вентилятора или установке переключателя яркости.

Другая общая характеристика: все автоматические выключатели предназначены для автоматического отключения, когда электричество, протекающее по цепи, превышает номинальную мощность выключателя.Это может произойти, когда в одной цепи работает слишком много устройств, например, если вы использовали сверхмощный пылесос в гараже, в то время как кто-то другой также использовал циркулярную пилу. Отключаясь в ответ на высокое потребление тока, прерыватель предотвращает перегрев проводки, который может вызвать электрический пожар и повредить электрооборудование.

Автоматические выключатели, питающие розетки, рассчитаны на 15 или 20 ампер; это означает, что они автоматически отключатся, если ток превышает эти значения. Цепи освещения управляются автоматическими выключателями на 15 ампер.Ваша сервисная панель также будет содержать ограниченное количество более крупных «двухполюсных» выключателей с более высоким номинальным током для больших приборов, таких как печи и сушилки для одежды.

Дополнительные функции безопасности

Есть два специальных типа автоматических выключателей, которые обеспечивают дополнительные меры безопасности. Автоматический выключатель, обозначенный как GFCI (прерыватель цепи замыкания на землю), автоматически сработает при обнаружении утечки тока. Это угроза безопасности, которая может возникнуть при намокании электрических проводов, поэтому защита GFCI требуется на кухнях, ванных комнатах, гаражах, подвалах и других потенциально влажных местах.Выключатель, обозначенный как прерыватель цепи дугового замыкания (AFCI), сработает в ответ на перегрузку и искры.

Автоматические выключатели делают больше, чем просто защищают дом и его жителей от поражения электрическим током. Они также могут предоставить ценную диагностическую информацию. Если выключатель GFCI, управляющий розетками на кухне, продолжает отключаться, это означает, что где-то в цепи происходит утечка тока — проблему, которую вы захотите исправить. Это также может указывать на неисправный автоматический выключатель, но обычно это не так.Если срабатывает стандартный автоматический выключатель, это означает, что одно или несколько устройств потребляют слишком много энергии из цепи. Когда выключатель AFCI срабатывает, это может быть из-за искрения (искры), вызванного ослабленным или неправильным подключением.

Разумно ознакомиться с вашей главной сервисной панелью и всеми содержащимися в ней автоматическими выключателями. Эти сверхчувствительные переключатели обеспечивают безопасность и предупреждают о проблемах с электричеством, требующих внимания.

Руководство по панели автоматического выключателя вашего дома

Резюме

Автоматический выключатель в вашем доме выполняет две жизненно важные функции.Во-первых, он распределяет энергию, поступающую в ваш дом, по цепям, которые обеспечивают электричеством всюду, где вам это нужно. Затем он защищает эти цепи от перегрузок с помощью автоматических выключателей, которые прерывают поток в случае опасности. В этой статье мы рассмотрим, что делают панели автоматических выключателей, а также когда и почему вы можете захотеть их заменить или модернизировать.

Содержание

Руководство к панели автоматического выключателя вашего дома

Одна из самых важных частей электрической системы вашего дома — та, о которой вы, вероятно, не часто задумываетесь.Независимо от того, называете ли вы эту часть панелью выключателя, блоком автоматического выключателя, блоком выключателя, электрической панелью или электрической сервисной панелью, это важная часть системы электроснабжения вашего дома.

Это очень важно, потому что все электричество, которое использует ваш дом, проходит через это ненавязчивое оборудование и автоматические выключатели внутри. Правильно настроенный, вы, вероятно, мало о нем задумаетесь.

Но если он не подходит для работы, вы можете найти его недостатки не только очень неудобными, или даже обнаружить, что безопасность вашего дома находится под угрозой.

В этой статье мы рассмотрим, что такое электрическая панель, как она работает и многое другое. И мы рассмотрим некоторые из причин, по которым вы можете захотеть, чтобы ваша панель главного выключателя была проверена квалифицированными электриками или, возможно, даже заменила или модернизировала панель. Начнем с изучения автоматического выключателя.

Что такое панель выключателя?

Коробка автоматического выключателя — это соединение между электросетью за пределами вашего дома и проводкой внутри. Эта основная сервисная панель является центральным распределительным пунктом, который обеспечивает подачу необходимой мощности на все электрические розетки, приборы, освещение, отопление и многое другое.

Электроэнергия поступает в коробку выключателя извне через так называемое «падение напряжения», либо от подземных линий электропередач, либо от опор. Оттуда электричество направляется в ответвления, которые питают ваш дом.

Другие названия, которые вам следует знать

Термин «панель выключателя» происходит от выключателей, которые контролируют питание каждой из ответвленных цепей, выходящих из панели. Есть множество других имен. Вы можете найти его как коробку автоматического выключателя, коробку выключателя, электрическую панель или электрическую сервисную панель.Как бы это ни называлось, оно работает одинаково.

Как это работает

Автоматические выключатели выполняют важную функцию безопасности, отключая питание ответвленных цепей при обнаружении перегрузки. Вот почему вы могли столкнуться с срабатыванием автоматического выключателя (отключением), когда вы подключили слишком много приборов на кухне.

Если вы достаточно стары или живете в гораздо более старом доме, возможно, вам знакома его более старая версия — блок предохранителей. Предохранители выполняли ту же функцию для защиты ваших цепей от перегрузок, но перегоревший предохранитель необходимо заменить, чтобы восстановить питание цепи, а автоматический выключатель можно сбросить, просто нажав выключатель.

Емкость блока выключателя

Самым важным параметром, который следует учитывать при работе с электрическим щитом, является допустимая сила тока. Сила тока или амперы — это мера количества потребляемой электроэнергии. По мере того, как дома становились больше и в них использовалось больше электроприборов, увеличивалась сила тока панелей выключателей дома. Панели автоматических выключателей на 200 ампер сейчас широко распространены, но вы можете найти электрические панели или коробки с предохранителями с номиналом до 60 ампер в домах, построенных до середины 1960-х годов.

Где я найду свой главный выключатель?

Если вам никогда не приходилось использовать панель выключателя, вы можете задаться вопросом, где она находится.Есть несколько распространенных локаций.

Гараж — это обычное место, обычно размещаемое у внешней стены, где энергия поступает через линию обслуживания.

Если у вас проложена линия электропередачи, обычно панель выключателя находится в подвале .

Другими местами, которые не так распространены для односемейных домов, но которые могут быть более вероятными в таунхаусе или дуплексе, являются коридоров нижнего уровня , кухонная кладовая или кладовая .

Менее распространенное место, которое вы можете найти в некоторых старых домах, находится на внешней стене .

Загляните внутрь вашей электрической панели

Откройте дверцу вашей электрической панели и давайте совершим экскурсию.

Чего вы не видите

Когда вы открываете коробку, вы видите панель главного выключателя с несколькими переключателями. Под ней находится шина горячего питания и шина заземления. Провода питания и заземления проложены к каждому из отдельных переключателей, которые вы увидите.

Вы заметите единственный выключатель в верхней части панели. Это главный выключатель. Установите значение OFF, и вы отключите все электричество в своем доме.

Первое, что вы, вероятно, заметите, открыв дверцу панели выключателя, — это два ряда пронумерованных переключателей. Это ваши автоматические выключатели, каждый из которых управляет одной цепью в вашем доме. Выключатели обычно устанавливаются в положение ВКЛ, что позволяет мощности течь по цепи.Если переключатель установлен в положение «ВЫКЛ», мощность не будет входить в цепь.

На внутренней стороне дверной панели будет бумажная карточка с информацией, соответствующей номерам. Например, на карточке может быть написано «1 — Торговые точки на кухне». Переведите соответствующий переключатель из положения ВКЛ в положение ВЫКЛ, и вы отключите электричество от розеток на кухне.

К сожалению, карты нередко плохо пишутся или плохо читаются! Стоит уделить время вам и другому человеку, чтобы изучить, чем управляют все переключатели, и убедиться, что карта является точной и разборчивой, чтобы вы знали, как отключить питание цепей, если это необходимо, например, если вы заменяете розетка или настенный выключатель.

В вашей панели есть два типа автоматических выключателей.

• Однополюсные выключатели — это одиночные выключатели, обычно рассчитанные на силу тока 15 или 20 ампер. Они распространены в большинстве бытовых цепей на 120 вольт.
• Двухполюсный выключатель — это двойной выключатель (два выключателя соединены). Они имеют более высокую номинальную силу тока и рассчитаны на 240 вольт. Они будут подключены к таким устройствам, как печи, водонагреватели, кондиционеры, зарядные станции для электромобилей и другие цепи, требующие высокого напряжения.

В некоторых случаях у вас может быть дополнительная панель рядом с основным блоком. Обычно это происходит из-за того, что в электрическую систему дома были внесены дополнения и потребовалась дополнительная мощность выключателя, или у вас есть хозяйственные постройки, которые вы хотите использовать в более изолированной системе. Вспомогательная панель также является обычным явлением, когда в электрической цепи дома находится резервный генератор.

Размер, который вам нужен

Если вы читаете о панелях выключателя и обновлениях панелей, вы можете увидеть обсуждение рейтинга панели выключателя.Наиболее частые номиналы, которые вы увидите, — это 100 или 200 ампер. Эти рейтинги отражают электрическую емкость панели.

Они подходят только для небольших домов, в которых не используется электричество для отопления или центрального кондиционирования воздуха. С панелью на 100 ампер вы можете обеспечить питание осветительных приборов, розеток и приборов, но не более того.

Это стандарт для большинства новых построек и подходит для средних электрических нужд.Если ваш дом очень большой или требует больше электричества, вам может потребоваться перейти на более крупный панельный блок.

Эти панельные коробки используются для больших домов с большими потребностями в электричестве, особенно если электричество используется для отопления дома. Если вы модернизируете электрическую систему своего нынешнего дома, чтобы разместить пристройку, мастерскую или пристройку, для которой требуется дополнительная панель, вам также может потребоваться обновить главную панель до модели на 250 А или больше.

Признаки того, что ваша текущая электрическая панель не подходит для работы

Если вы, как и большинство людей, столкнулись с срабатыванием выключателя. Пора отключить блендер, сбросить выключатель и продолжать жить. Это пример того, как ваша панель выключателя выполняет свою работу, и если это всего лишь случайная проблема, вам не о чем беспокоиться.

Но бывают и другие случаи, когда это не нормально, и некоторые другие сигналы указывают на то, что ваша панель выключателя может быть перегружена или не работает должным образом.Давайте посмотрим на некоторые из них.

Случайные срабатывания автоматического выключателя не должны вызывать тревогу. Но если один или несколько автоматических выключателей в вашем доме необходимо регулярно перезагружать, у вас действительно есть проблема. В некоторых случаях это можно легко исправить, заменив неисправный выключатель на модель с большей силой тока. Но разумно проконсультироваться с электриком, чтобы убедиться, что это подходящий вариант для вас.

Если ваш дом достаточно старый, и у вас все еще есть блок предохранителей, самое время его заменить.Автоматические выключатели не только безопаснее и проще в использовании, но также это хорошее время, чтобы квалифицированный подрядчик по электрике провел всестороннее обследование вашей электрической системы.

Если вы заметили это, немедленно проверьте все. Скорее всего, у вас короткое замыкание или неисправность проводки в коробке панели. Проблемы с электричеством являются основной причиной домашних пожаров, поэтому, пожалуйста, не позволяйте себе стать их жертвой.

Как уже говорилось выше, это может быть признаком неисправности или перегрева проводов в вашей электрической панели. Немедленно проверьте это.

Задача автоматических выключателей — гарантировать, что избыточный ток не попадет в электрические цепи в вашем доме. Если проводка перегревается и плавится, значит, ваши автоматические выключатели не работают, а горячие провода могут выйти из строя. Проверь их прямо сейчас.

Электрическая система в надлежащем рабочем состоянии должна работать тихо и без чрезмерного нагрева. Не откладывайте, если заметите эти опасные знаки.

Это признак того, что через вашу электрическую панель проходит неравномерный поток энергии. Это может произойти, если проводка в панели или некоторых отдельных автоматических выключателях находится в плохом состоянии.

Во всех этих случаях первым делом следует обратиться к квалифицированным, хорошо обученным электрикам и попросить их немедленно устранить проблему.

Когда следует модернизировать электрическую панель в вашем доме?

Помимо проблемы безопасности, вызванной старой или неисправной панелью выключателя, есть несколько веских причин для модернизации, и установка новой панели выключателя может решить некоторые потенциально серьезные проблемы. Давайте рассмотрим некоторые из наиболее распространенных причин установки новых электрических панелей.

Мы уже затрагивали эту проблему ранее.Если в вашем доме все еще есть блок предохранителей или если вы обнаружите, что не можете удовлетворить домашние электрические потребности, вам следует обновить его. В случае блоков предохранителей только возраст является разумной причиной для обновления.

Если вы обнаружите, что постоянно перегружаете цепи и используете много удлинителей и удлинителей, ваша система серьезно нуждается в обновлении, начиная с панели выключателя.

Добавление домашнего генератора и его безопасное использование потребует новой проводки и добавления дополнительной панели к существующей панели.Эта вспомогательная панель будет отделять энергию, поступающую в ваш дом от генератора от электросети, обеспечивая отдельные электрические цепи для подключения генератора и обеспечивая безопасную работу генератора при необходимости.

Вы решили добавить пристройку к своему дому? Поздравляю! Но не забывайте, что наряду с увеличением площади в квадратных футах вы также будете потреблять больше электроэнергии.

Обязательно оцените существующую панель и посмотрите, нужно ли изменить ее размер, чтобы добавить больше электрической мощности или места для дополнительных автоматических выключателей для новой проводки.

Если вы добавили домашний офис, то, возможно, ваши потребности в электроэнергии значительно увеличились. Это разумная идея — связаться с электриком или подрядчиком по электрике, чтобы узнать, нужно ли вам заменить или улучшить существующую панель.

Добавление номера для свекрови в ваш дом может быть прекрасным решением для нужд вашей семьи. Но если вы планируете добавить в комплект независимую систему обогрева и охлаждения с использованием мульти-сплит-системы, вы захотите быть уверены, что ваша существующая электрическая система сможет справиться с повышенными потребностями в мощности для нее и любых других электрических дополнений. .

Электричество вполне может стать будущим транспорта. Но вам нужно будет зарядить этот новый электромобиль, и самый быстрый способ сделать это дома — использовать зарядное устройство 2-го уровня, использующее схему на 240 вольт. Это может стать большим дополнением к электрической системе вашего дома, особенно если вы начинаете с небольшой панели автоматического выключателя.

Всегда будьте осторожны

Быть мастером своими руками может быть очень приятно.Но разумно знать свои пределы. Если вы решите заменить или обновить электрическую панель, очень внимательно подумайте, можно ли это сделать самостоятельно.

Возгорание бытовой электросети и гибель людей — это досадный факт. Если вы не совсем уверены, что знаете, что делаете при установке электрических систем, разумно оставить эту работу специалистам. В Team Enoch все наши технические специалисты хорошо обучены, и мы привыкли браться за проекты различного масштаба, от небольших улучшений жилых домов и ремонта до крупных коммерческих проектов.

Если вы хотите оценить текущую безопасность панели автоматического выключателя в вашем доме или если вы хотите модернизировать нашу систему для удовлетворения текущих или будущих требований, свяжитесь с нами, чтобы назначить встречу. Мы свяжемся с вами быстро, и оценки всегда бесплатны.

Самостоятельное добавление цепи

Относитесь реалистично к работе с вашей электрической панелью. Но если вы удобны и готовы принять элементарные меры предосторожности, это можно сделать своими руками.

Сначала выключите главный переключатель панели, затем выверните винты, удерживающие панель, и снимите ее.Внутри вы увидите два больших наконечника с подключенными к ним черными проводами в верхней части панели. Никогда их не трогайте, они все еще живы!

Удалите металлическую заглушку на панели в том месте, где вы хотите установить новый выключатель. Вставьте кабель для новой цепи. Проложите кабель к месту, где будет установлен новый выключатель, и зачистите провода до длины, указанной в документации на выключатель.

Подсоедините провода к новому коммутатору и защелкните его на панели.Установите на место крышку панели, снова включите питание и проверьте цепь.

Маленькая панель с большой работой

Ваш малоизвестный выключатель играет большую роль в вашем доме. Но если вы обнаружите, что замечаете это больше, чем раньше, это может быть признаком проблемы. Если ваша система не соответствует вашим требованиям или вы замечаете необычную активность, не стесняйтесь обращаться к электрику.

И если вы планируете провести некоторые улучшения дома, связанные с вашей электрической системой, в первую очередь следует проверить панель выключателя.Если у него нет необходимой мощности, вы можете столкнуться с проблемами и дополнительными расходами в будущем. Начните с панели выключателя, когда вы обновляете, и вы делаете мудрый шаг!

Типы электрических панелей: классификация и опции

Электрические панели — это краеугольный камень электрической системы вашего дома. Хотя все, что вам может понадобиться знать об этом, — это то, что он распределяет электроэнергию по вашему дому, существует несколько типов электрических сервисных панелей, о которых может пригодиться информация.

Если вы хотите обновить или заменить электрическую панель, или просто разбираетесь в электрической системе в вашем доме, это руководство по типам электрических панелей вам поможет. Важно отметить, что существуют разные способы классификации электрических панелей: от технологий и приложений до емкости или даже производительности и безопасности.

Типы электрических панелей: технологии и применение

Существует 4 основных типа электрических сервисных панелей с точки зрения роли, которую они играют в системе электроснабжения дома.Не во всех домах присутствуют все четыре типа, и сколько и какие типы вам понадобятся, зависит от ваших обстоятельств. В игру вступает множество факторов, от размера вашего дома, вашего использования и ваших потребностей в электроэнергии.

Главный выключатель используется для управления электроэнергией, распределяемой по всему дому. Это наиболее часто используемый тип панелей. Он не только распределяет ток по разным зонам и комнатам в вашем доме, но также защищает цепи и определяет допустимую силу тока.

Главный выключатель, представляющий собой двухполюсный автоматический выключатель, расположенный внутри этого типа панели, может использоваться для отключения всего электропитания в доме в случае аварии или при проведении любых электромонтажных работ. На этой панели также находятся шины заземления и нейтрали, которые действуют как средства безопасности и предотвращают перегрев цепей. Это может произойти из-за проблем с проводкой или неисправной техники. Автоматические выключатели также могут сработать при коротком замыкании — горячий свинец вступает в прямой контакт с металлом.

Шина заземления является резервной для нейтрали на случай потери или неправильного подключения нейтрали.Заземляющий провод подключается к заземляющей шине, а нейтральный провод — к нейтральной шине. Ток течет к прибору от «горячего вывода» выключателя и возвращается на нейтраль.

Панель основных проушин аналогична панели, приведенной выше, с той лишь разницей, что здесь нет главного выключателя. Иногда эти типы панелей используются как субпанели. Линейные провода с такой панелью идут к наконечнику, который представляет собой тип электрического разъема.

В случае панелей с наконечниками главный выключатель представляет собой отдельный разъединитель, расположенный на счетчике, но он также может быть подключен к выключателю на главной панели. В случае электрического пожара вы сможете отключить электроэнергию, не входя в дом, благодаря отдельному разъему.

Если вам нужно несколько цепей в одной и той же области дома, тогда вам подойдут субпанели. Это небольшие электрические панели, которые используются для обслуживания определенной комнаты или области и удерживают автоматические выключатели, которые находятся отдельно от главной панели.Они получают питание от главной электрической панели по цепи.

Субпанели не имеют специальных разъединителей. Вы можете использовать их для регулировки распределения тока по всему дому, но у вас не может быть больше подпанелей в вашем доме, чем есть доступных цепей на главной панели выключателя.

Важно отметить, что вы не можете увеличить доступную мощность с помощью дополнительных панелей. Они только помогают распределять ток, и они удобны, так как обычно расположены рядом с местом, где они питаются.Однако, если вам нужно увеличить электричество, вам нужно будет поговорить со своим электриком или обратиться в местную коммунальную компанию.

Автоматические переключатели, как следует из названия, преобразуют мощность генератора в электрическую. Они представляют собой тип субпанелей, которые в основном используются в районах, где обычны штормы или непредсказуемые погодные условия. Многие домовладельцы в этих районах имеют резервные генераторы энергии.

Резервное питание может быть подключено к панели выключателя в доме, чтобы обеспечить надлежащее переключение между питанием и резервным питанием в случае сбоя.Генераторы могут иметь тот же переключатель номинального тока, что и главная панель.

Автоматические переключатели также можно разделить на два типа:

• Руководство: с их помощью вы должны вручную запустить генератор и переключить электрическую нагрузку на резервное питание;
• Автоматически: с их помощью переключение с электросети на резервное питание происходит автоматически при отключении питания.

Типы электрических панелей: Емкость

Другой способ классифицировать электрические панели — по их мощности.Во многих старых домах все еще есть электрические панели с малым током, например, 60 или 80 ампер. Во многих случаях они не соответствуют требованиям, а также не соответствуют требованиям современного дома с точки зрения потребления электроэнергии.

В зависимости от силы тока есть несколько вариантов основных электрических панелей:

• Электрические панели на 100, 125 или 150 ампер — эти панели имеют большую мощность, чем старые, но они все еще не рекомендуются сегодня (да и не очень распространены).Они имеют ограниченное количество автоматических выключателей и плохо сочетаются с автоматическими выключателями AFCI, которые становятся все более и более нормой.
• 200-амперные панели — теперь они считаются эталоном того, что требуется современному дому.
• 400-амперные панели — в жилых домах они встречаются довольно редко, но бывают случаи, когда дома требуют такой большой мощности. Если у вас есть теплица, домашний тренажерный зал с большим количеством оборудования, джакузи или спа или специальное оборудование, требующее много энергии, то этот тип панели может быть для вас.

Типы электрических панелей: Безопасность

В то время как сила тока является важной характеристикой для классификации электрических панелей и учета при обновлении, производительность и безопасность панели еще важнее. В домах, построенных до 1990 года, могут все еще быть старые типы электрических панелей, которые устарели и даже небезопасны.

Когда вы исследуете различные категории или группы, вы должны понимать, какие электрические панели являются лучшими и худшими. Ниже вы найдете краткое руководство о том, что искать в лучших панелях и от каких панелей следует держаться подальше.

1. Лучшие электрические панели — это те, которые обеспечивают все, что вашей электрической системе необходимо для правильной, эффективной и безопасной работы. Не существует одного типа, поскольку каждый дом индивидуален, и у домохозяйств разные потребности в электроэнергии. Тем не менее, вот некоторые общие факторы, которые делают панели лучшим выбором:

• • Достаточная сила тока: как упоминалось выше, лучшая панель для вас — та, которая обеспечивает ваш дом достаточной силой тока для работы всех ваших устройств, бытовой техники и электроники, а также любого другого оборудования, которое у вас может быть.Если сила тока слишком мала, электрическая система будет перегружена, что может повредить ваши устройства, но также приведет к поражению электрическим током или возгоранию.
  • Гарантия: ваш электрик должен порекомендовать вам лучшую панель в зависимости от электрического плана. Но если вы сами исследуете бренды и варианты, вам следует взглянуть на предлагаемую гарантию.

2. Наихудшие электрические панели — это те, которые больше не соответствуют требованиям, старые, устаревшие панели, которые также могут быть небезопасными.Обычно их можно найти в старых домах, построенных где-то между 1950-ми и 1980-ми годами. Наиболее распространенные устаревшие панели:

• • Панели FPE — Панели Federal Pacific Electric были самыми популярными между 1950-ми и 1980-ми годами. Они были установлены повсюду в домах США, но на самом деле они крайне небезопасны. Автоматические выключатели внутри этих панелей не срабатывают при перегрузке цепи или коротком замыкании. Из-за этого отказа в США участились электрические пожары.
  • Панели Zinsco — эти панели были популярны в 1970-х годах, и, хотя их больше не существует, они все еще есть во многих домах. Они небезопасны по той причине, что автоматические выключатели внутри них плавятся до основной «шины». Это означает, что в случае короткого замыкания или любой другой проблемы перегрузка по мощности расплавила провода и вызвала пожар.
  • Коробки предохранителей — это старые панели, в которых вместо автоматов установлены предохранители. При перегрузке цепи предохранитель перегорает и требует замены.Они небезопасны, потому что предохранители не приспособлены для удовлетворения сегодняшних потребностей в электроэнергии, поэтому много раз они были бы модифицированы.
  • Электрические панели с разделенной шиной — они отличаются от типичных современных панелей, поскольку имеют две металлические шины и не имеют единственного главного выключателя. По своей сути они небезопасны, но они не использовались в течение 40 лет, что превышает их срок службы, поэтому автоматические выключатели могут не сработать. Кроме того, существующий электрический кодекс больше не допускает многократных отключений.

Алюминиевая проводка в старых домах

Обслуживание и ремонт алюминиевой проводки

Один из самых популярных звонков Electric Doctor касается алюминиевой проводки в старых домах. Независимо от того, покупает ли кто-то дом, продает его или ремонтирует, проблемы, связанные с алюминиевой проводкой, хорошо известны, но иногда они не знают, что с этим делать. Алюминиевая проводка использовалась во многих старых домах по всей стране и в Колорадо. Этот тип разветвленной проводки может быть проблематичным и опасным.Я видел множество примеров неправильной алюминиевой проводки во время моей работы электриком. Большая часть проблем связана с ослабленными и / или искрящимися соединениями в электрических распределительных коробках, в которых находятся розетки, переключатели и осветительные приборы. В этом случае какая-то часть электрической системы либо перестанет работать, либо будет работать с перебоями. Вы можете почувствовать мерцание или тусклое освещение. Бытовая техника и электроника могут неожиданно выключиться и включиться. Это может быть вызвано множеством условий: i.е. погодные и горячие / холодные расширения и сжатия, искрение, старые изношенные выключатели и розетки, выключатели и розетки не имеют должного номинала, неправильные соединения медь / алюминий и этот список можно продолжать. Если вы испытываете такие симптомы, считайте это предупреждением о том, что на горизонте могут появиться другие проблемы.

Следующая проблема, которая вызывает такое же или большее беспокойство, — это синдром «пламя» или «расплавление» . Я сталкивался с этой ситуацией много раз, исследуя проблемы, связанные с алюминиевой проводкой в ​​домах.Именно здесь проблема вышла за рамки слабого соединения или образования дуги и превратилась в очень реальную опасность возгорания и уже расплавила почти все, что находится в электрическом ящике или коробках. Обычно обнаруживают, что цепь «виновника» все еще жива (находится под напряжением). Часто такая ситуация усугубляется устаревшим электрическим выключателем, таким как Federal Pacific (FPE) или Zinsco, который не работает должным образом. Автоматические выключатели предназначены для срабатывания при перегрузке или коротком замыкании.Старые устаревшие электрические выключатели, которые никогда не использовались, могут быть чрезвычайно опасными. Я был свидетелем старых выключателей в условиях испытаний, которые не срабатывали до тех пор, пока не был приложен ток почти в пять раз превышающий тот, на который они были рассчитаны. Другими словами, потребовалось почти 100 ампер тока для отключения устаревшего автоматического выключателя, рассчитанного на срабатывание 20 ампер, и даже в этом случае это не было мгновенным, позволяя проводу перегреться и расплавиться. На наших фотографиях показаны примеры проволочных гаек, алюминиевых проводов, переключателей и розеток, которые испытали синдром расплавления.

Если в вашем доме алюминиевая проводка, а ваша панель электрического выключателя по-прежнему является первоначально установленной панелью электрического выключателя, вам следует запланировать модернизацию электрической панели. Любой жилой дом, в котором есть алюминиевая разветвленная проводка, обязательно должен рассмотреть возможность модернизации до новой панели электрического автоматического выключателя, известной в электротехнической промышленности как «Обновление электрического обслуживания» . Модернизация электрооборудования для вашего дома от надежного подрядчика по обслуживанию электрооборудования гарантирует, что автоматические выключатели надлежащего размера были установлены для каждой ответвленной цепи и что каждый автоматический выключатель сработает (отключится), как и должен, в случае перегрузки или короткого замыкания. происходит ответвление цепи.Это не только обеспечивает уровень личного комфорта и удовлетворения, зная, что проводка в вашем доме будет намного надежнее и безопаснее, но и является функцией продажи, если вы решите продать свою собственность в будущем.

Если у вас дома есть такая электропроводка, вам следует провести ее тщательную проверку у лицензированного подрядчика по электрике, чтобы убедиться, что она исправна. Электротехнический подрядчик может выполнить процедуру, известную как «сворачивание», при которой алюминиевая проводка соединяется с участком медной проволоки того же диаметра с помощью одобренного в отрасли метода.Затем медный провод подключается к розетке, выключателю или осветительной арматуре, чтобы обеспечить хорошее надежное соединение. Ремонт алюминиевой проводки — это область, которую лучше всего доверить лицензированным специалистам-электрикам, имеющим опыт поиска и устранения неисправностей в электропроводке и параллельных цепях, а также выполнения этих типов ремонта. Фиолетовые гайки были общепринятой формой медно-алюминиевых пигтейлов, а также гайки с антиоксидантным составом в течение многих лет. Electric Doctor использует разъемы AlumiConn, включенные в список UL, для наших проектов по свинарникам.

Electric Doctor предлагает проверки электробезопасности алюминиевой проводки в вашем доме и наметит план действий, чтобы убедиться, что ваш дом электрически безопасен. Учитывая наш опыт в устранении неисправностей, связанных с электричеством, вы можете быть уверены, что ваша электрическая система находится в надежных руках. Electric Doctor также предлагает услуги по обслуживанию панелей, чтобы избежать потери соединений и проблем в будущем.

Electric Doctor поможет вам избежать электрических проблем, которые могут возникнуть из-за дефектной алюминиевой проводки, предоставив вашему дому и вашей электрической системе некоторую TLC в виде профилактического обслуживания.Профилактическое обслуживание Electric Doctor состоит из полного обзора, проверки и настройки электрической системы. Мы предоставим вам список рекомендаций, которые могут быть необходимы или желательны для поддержания вашей электрической системы в рабочем состоянии и в пиковом рабочем состоянии. Наши услуги экономически эффективны и помогут вам гарантировать, что ваша электроэнергия будет подана именно тогда, когда она вам больше всего понадобится.

Руководство домовладельца по ремонту дома

Установка в доме устаревшей или малоразмерной системы электропроводки обеспечит вам безопасность, предотвратит неприятности, такие как мерцание света, и даже сэкономит ваши деньги на счетах за электричество.Однако переналадка — серьезное мероприятие, требующее планирования и терпения.

Разберитесь в своих потребностях

Ремонт обычно включает в себя больше, чем просто замену старого провода. Если ваша электрическая панель (блок выключателя) имеет меньший размер, замена ее на более крупную позволит вам использовать больше электроники и приборов одновременно.

До 1965 года многие дома были построены с панелями на 60 А, которых было достаточно для того времени, когда семьи использовали меньше электроэнергии.Даже если вы чувствуете, что можете обойтись этим многим, скорее всего, вам нужно будет обновить свои услуги, чтобы иметь право на страхование домовладельца. Панель на 60 А небезопасна по своей сути при правильном использовании, и даже сегодня ее достаточно для очень небольшого дома. Однако в домах более типичных размеров современные пользователи склонны перегружать эти панели, что создает опасность возгорания.

Почти все современные дома построены с панелями на 100, 150 или 200 ампер. Самыми распространенными электрическими панелями являются модели на 100 и 200 ампер.Панели на 100 А достаточно для большинства домов площадью 3000 кв. Футов или меньше. Если у вас большой дом или вы используете энергоемкие приборы, такие как электрический водонагреватель или гидромассажная ванна, обычно более рентабельно выбрать панель на 200 ампер.

С другой стороны, если в вашем доме проводка была подключена в 1980-х годах или позже, скорее всего, потребуется всего несколько обновлений, чтобы заменить изношенную или поврежденную проводку и приспособления.

Вы также можете заменить старые розетки, осветительные приборы и выключатели.Старые круглые выключатели и розетки, установленные в плинтусе без плинтуса, из соображений безопасности следует модернизировать. То, что вы можете установить, зависит от требований к существующей розетке или приспособлению, поэтому убедитесь, что вы знаете, прежде чем покупать замену. Рассмотрите современные варианты, такие как розетки с USB-портами, и альтернативы, такие как кнопочные выключатели света вместо тумблеров.

Сделай сам или найми профессионала?

Если вы являетесь преданным мастером DIY, вы можете подумать о том, чтобы самостоятельно выполнить перепроводку.Вы сэкономите деньги, но потратите несколько недель на грязную работу, связанную с резкой, сверлением, прокладкой проводов и заделкой отверстий. Сначала ознакомьтесь с местными электротехническими правилами и разрешениями. Затем создайте подробную карту цепей, которые вы хотите перемонтировать или установить вместе с розетками, переключателями и другими электрическими элементами, которые вам нужны.

Прежде чем приступить к делу, попросите сертифицированного электрика осмотреть существующую проводку на предмет признаков, что работа может быть более сложной или опасной, чем вы ожидали. Попросите их просмотреть вашу новую схему проводки на предмет возможных проблем.Готовая работа по замене проводки своими руками должна пройти проверку лицензированным электриком. Перед тем, как начать свой проект, найдите электрика, который захочет провести эту проверку. Не все электрики проводят проверки работ, которые не устанавливали сами.

Ремонт электропроводки своими руками начинается с подготовки дома: убирают мебель или перемещают ее в центр комнаты и накрывают тканью, а затем поднимают ковры и половицы. Далее снимаем старую проводку. Если удаление нецелесообразно, вы можете вместо этого перерезать провода, чтобы отключить их.После этого можно устанавливать новую проводку. Это означает как замену проводки, так и проводку для новых розеток или других приспособлений. Если вам нужно просверлить новые отверстия, будьте осторожны, чтобы не задеть провода или трубы внутри стен.

Когда вы закончите, проверьте цепи. Если все они работают правильно, вы можете подключить каждый к автоматическому выключателю на вашей электрической панели и пометить каждый прерыватель названием его цепи. В завершение вызовите электрика для проверки, прежде чем закрывать точки доступа к проводке.

Создайте свой план

Если вы собираетесь делать переподключение самостоятельно, вам нужно будет спланировать, что вы хотите, и как это будет установлено. Если вы решили нанять электрика, ваша задача — спланировать то, что вы хотите, а не решить, как это установить. Оставьте работу над схемотехникой профессионалам.

Начните с перечисления приборов и электроники, которые у вас есть в настоящее время, и тех, которые вы хотите обновить или добавить в течение следующих 25 лет. Большинство домов ремонтируют только раз в два десятилетия.Когда вы планируете заранее, ваш электрик может учесть будущие приборы в вашем проекте изменения проводки. Рассмотрим такие особенности, как:

• Отопление, вентиляция и кондиционирование (HVAC)
• Освещение и потолочные вентиляторы
• Водонагреватель
• Стиральная машина и сушилка
• Кухонная техника, включая холодильник, духовку, микроволновую печь, посудомоечную машину и морозильную камеру
• Дом офисная электроника, такая как компьютеры и центры зарядки устройств
• Развлекательные системы, включая телевизор и стереосистему
• Гидромассажная ванна, спа, сауна или бассейн
• Электроника для хобби, такая как гитарный усилитель, электроинструменты или швейная машина
• Вспомогательные приспособления для передвижения, такие как подъемники для инвалидных колясок, лестничные подъемники и вспомогательные кресла
• Дополнительные различные функции, такие как полотенцесушители или моторизованная беговая дорожка

Когда вы определитесь, чего хотите, сделайте простой чертеж вашего дома, включающий основные бытовые приборы, электроника, освещение, выключатели и розетки.Визуальное представление помогает электрику понять вашу цель, что, в свою очередь, помогает спланировать электрические схемы вашего дома.

Просмотрите чертеж вместе со своим электриком. Они могут предложить изменения из соображений практичности, безопасности или стоимости. Прежде чем электрик приступит к работе, убедитесь, что вам действительно нравится план. После начала работы просьба об изменениях увеличивает время и стоимость работы. То, что вам кажется простым изменением, на самом деле может потребовать сложной проводки.

Установите бюджет

Прежде чем вы начнете искать электрика, определите бюджет для своего проекта по ремонту электропроводки. Стоимость перенастройки во многом зависит от размера вашего дома и от того, сколько вы хотите перемонтировать. Если у вас ограниченный бюджет, подумайте о том, чтобы менять проводку в доме, комнату за комнатой или секцию за секцией, если позволяет ваш бюджет.

Самостоятельное выполнение некоторых подготовительных и очистных работ также может снизить затраты. Если вы хотите переставить мебель, натянуть ковры, расчистить чердак и, возможно, даже поискать в стенах электропроводку и розетки, есть большая вероятность, что ваш электрик вычтет стоимость этой работы из вашей общей суммы.

Материалы — не то место, где можно сократить расходы. Дешевые материалы снизят стоимость работы, но не стоит дешеветь систему, которая, как вы ожидаете, будет работать безопасно и эффективно в течение 25 лет. Спросите о типах материалов, которые использует ваш электрик, и проведите собственное исследование, чтобы убедиться, что качество соответствует вашим ожиданиям.

Найдите квалифицированного подрядчика по электротехнике

Ремонт электромонтажных работ — это не то, что нужно оставлять местным неподготовленным мастерам.Чтобы найти квалифицированного электрика, сначала спросите о рекомендациях. Если вы не можете получить какие-либо личные рекомендации, попросите совета у строителей или профессиональных ассоциаций. Как только у вас будет хотя бы три названия компании, свяжитесь с каждой из них, чтобы обсудить их опыт ремонта таких домов, как ваш.

Проверить лицензию электриков. Ищите компанию, у которой есть хотя бы один мастер-электрик, имеющий как лицензию мастера-электрика, так и лицензию подрядчика по электромонтажу.Лицензия мастера-электрика — это профессиональная лицензия, а лицензия подрядчика по электрике — это бизнес-лицензия. Только мастер-электрик может иметь лицензию подрядчика по электротехнике. Также убедитесь, что подрядчик застрахован от общей ответственности.

Убедитесь, что этот электрик действительно работает в компании. Некоторые электрики позволяют компаниям использовать свои учетные данные, даже если они там не работают.

Будьте готовы к сбоям

Ремонт электромонтажных работ — одна из самых разрушительных работ по ремонту дома.Поскольку провода проходят по всему дому, доступ к ним часто означает подъем ковров и половиц, а также открытие стен и потолков. Ваш подрядчик не сможет сказать вам точно, сколько времени займет работа, пока он не оценит вашу существующую систему электропроводки и ваш новый план.

Ремонтные работы выполняются в два этапа:

Первый этап — Замена кабельной, проводки, схем и монтажных коробок.

Второй этап — Установка лицевых панелей на розетки и выключатели и установка осветительных приборов.На этом этапе все подключается и идет «вживую».

Это означает, что даже ремонт нескольких комнат обычно занимает два или три дня. Для дома с тремя-пятью спальнями работа может занять до недели. Если вам нужны какие-либо специальные функции, такие как утопленное верхнее освещение, это продлит время. Просьба об изменениях в вашем первоначальном плане, таких как установка розетки в другом месте, также увеличивает время. Более того, всегда есть шанс, что ваш электрик столкнется с проблемой, которую он не мог предвидеть, начиная работу.

У вас не будет электричества в это время, что, скорее всего, означает отсутствие света, кондиционера, кухонной плиты или телевизора, среди прочего. Для вашего удобства подумайте о том, чтобы остаться в другом месте, пока идет работа.

Если вы решите остаться в своем доме, поговорите со своим подрядчиком, чтобы узнать, что будет сделано в каком районе и в какое время. Они должны быть в состоянии предоставить вам место, где вы не будете мешать друг другу. Они могли бы работать комнату за комнатой и позволить вам держать электричество в определенных комнатах, но это может растянуть работу на несколько недель.

Ремонт вашего дома может показаться хлопотным во время работы, но в результате вы получите более безопасный и приятный дом. Найдите время, чтобы спланировать, что вы хотите от своей электрической системы, и обсудите свои идеи с электриком. Если работа хорошо спланирована и выполняется квалифицированными рабочими, ваша новая система электропроводки будет надежно служить вам в течение следующих нескольких десятилетий.

Стоимость модернизации электрооборудования в доме

Недостаточная мощность — это не просто неудобство: падение напряжения может фактически повредить чувствительную электронику, поэтому наличие достаточной мощности важно для электрической безопасности дома.

Даже при достаточной мощности вам могут потребоваться дополнительные розетки, чтобы не полагаться на путаницу удлинителей и удлинителей — потенциальная угроза безопасности.

Стоимость модернизации электрооборудования

Стандарт для бытовой электросети был 60 ампер. Но современным домам может потребоваться до 200 ампер для работы кондиционеров, компьютерного оборудования, телевизоров высокой четкости и высокотехнологичных устройств домашней автоматизации.

Стоимость модернизации существующей электрической сервисной панели до панели на 100 или 200 ампер составляет от 800 до 3000 долларов.

Популярные чтения

Почему моя трава становится коричневой и умирает?

Двор и патио

Ваш красивый газон умирает, а на траве появляются коричневые пятна. Получите лекарство!

Простое 5-шаговое руководство по покраске бетона

Живопись и освещение

Покраска бетонных поверхностей требует больше навыков, инструментов и времени, чем нанесение покрытия на гипсокартон.Вот как это сделать правильно.

Не покупайте органайзер для шкафа. Попробуйте эти идеи вместо этого

Спальня и шкаф

Вот как организовать шкаф, не тратя деньги на гаджеты.

Новая проводка: откройте свои стены (и свой кошелек)

Чтобы справиться с повышенными электрическими нагрузками, вероятно, вам также потребуется обновить электропроводку, особенно если вашему дому более 40 лет.

Модернизация вашей электропроводки — большая работа, потому что провода расположены внутри стен, и до них трудно добраться, не открывая стены. Стоимость ремонта всего дома, включая вскрытие стен, прокладку новых проводов, подключение выключателей, розеток и арматуры, а затем устранение беспорядка, составляет от 3500 до 8000 долларов для дома среднего размера.

Для дома большего размера или дома с ограниченным доступом к ползунам и наружным стенам стоимость рабочей силы и материалов может достигать 20 000 долларов США и более.

Самые популярные советы по уходу за домом

17 вещей, которые нельзя делать с домом

Советы по уходу за домом

Сохраните винтажные обои, но модернизируйте этот ретро-термостат, отнимающий время и деньги, до программируемого.

Вы только думаете, что это правда: 10 мифов, которые стоят вам времени и денег

Советы по уходу за домом

Копите деньги для более важных вещей, например, для ипотеки.

5 хитростей, чтобы ваши трубы не взорвались этой зимой

Советы по уходу за домом

Даже если вы думаете, что они уже начали мерзнуть.

Определите 9 проблем с этим домом (советы новым домовладельцам)

Советы по уходу за домом

Яркие признаки того, что вы не справляетесь с техобслуживанием домовладельца, например, парковкой на траве.

12 вопросов, которые вы хотели бы задать перед переездом

Советы по уходу за домом

Избегайте сожалений, зная, какие вопросы задать РИЭЛТОРУ® или владельцу, прежде чем переехать в новый дом.

Связано: Обнаружение и предотвращение опасностей электрического пожара в вашем доме

Перепрограммируйте, когда придет время, и сэкономьте

Ремонт электропроводки может быть грязным и дорогостоящим делом, но с небольшим предварительным планированием вы можете свести к минимуму сбои и даже превратить работу в возможность добавить функции, которые повысят ценность вашего дома.

Лучшее время для перемонтажа — во время проекта реконструкции, такого как ремонт вашей кухни или добавление семейной комнаты, когда субподрядчики все равно открывают ваши стены.Таким образом, у вашего электрика будет легкий доступ к стенам, а ремонт стен станет частью более масштабного проекта реконструкции, а не только переналадки проводки.

Планируйте будущие потребности в электроэнергии

Структурированная проводка — это разумное вложение и может стать маркетинговым преимуществом, если вы решите продать свой дом. Структурированная проводка — это общий термин для любых мощных электрических кабелей и кабелей передачи данных, предназначенных для работы с новейшими развлекательными и коммуникационными устройствами — и теми, которые еще предстоит изобрести, — включая телефоны, Интернет, а также бытовые системы отопления и освещения.

Один из способов оценить стоимость структурированной электропроводки — это определить квадратные метры вашего дома.
