Ввод электричества в деревянный дом: правила подключения

Из нашей статьи вы узнаете о том, как сделать ввод электричества в деревянный дом своими руками. Необходимость в этом возникает не только при строительстве нового дома, но и при ремонте старого. Хотя, конечно, в последние годы дерево начало пользоваться огромной популярностью среди дачников – материал экологичен, намного теплее кирпича или шлакоблока, а самое главное – жить в деревянном домике приятнее. Проблема возникает только с пожарной безопасностью и электрической проводкой.

Древесина – это горючий материал, чтобы улучшить показатель безопасности, необходимо качественно ее обработать. А вот про электропроводку мы будем говорить далее. Никаких тонкостей, только основы монтажа систем электроснабжения, характерных для деревянных домов. Все тонкости можно узнать из специализированных сборников – ПУЭ (так сокращенно называются правила устройства электроустановок).

Ввод электроэнергии

Прежде чем рассматривать особенности монтажа ввода электричества в деревянный дом (своими руками это вполне возможно сделать), нужно ответить на один вопрос. А что такое ввод, собственно? Это наиболее ответственный участок электрической проводки. Это расстояние между распределительной коробкой частного дома и линией электропередач. Обратите внимание на то, что монтаж этого участка нужно доверять только специалистам, у которых имеются разрешения на проведение всех работ. Также стоит обратить внимание на то, что прокладка кабеля может осуществляться как по воздуху, так и под землей. Давайте рассмотрим каждый вариант отдельно. И самое главное — расскажем о правилах ввода электричества в деревянные дома.

Воздушная линия

Давайте рассмотрим преимущества и недостатки такого варианта монтажа ввода. Преимуществ не так уж и много, но они весомые – монтаж очень дешевый, а конструкция линии проста до безобразия. Минусов у конструкции намного больше. И самый главный – это низкая эстетичность. Кроме того, линия может быть повреждена деревьями, налипшим снегом. Также следует отметить, что между землей и точкой ввода должно быть расстояние (согласно ПУЭ) не меньше 2,75 м. Не всегда ситуация позволит сделать правильный ввод электричества в деревянный дом.

Соединение с линией электропередач осуществляется при помощи кабеля СИП и специальной арматуры. Для крепежа необходимо, чтобы на доме и опоре были крюки, за которые можно зацепить эту арматуру.

Подземная линия электропередач

Сначала рассмотрим преимущества такого обустройства ввода в дом:

1. Высокая степень эстетичности. Никакие «посторонние» предметы не видны, все скрыто от глаз.
2. Эксплуатация происходит максимально безопасно и удобно. Провода и кабели не мешают делать ремонт или иные работы в здании. Сразу стоит отметить, что повредить кабель ввода очень сложно.

Также можно упомянуть и про недостатки ввода электричества в деревянный дом под землей:

1. Некоторые компоненты ввода могут стоить больших денег. Стоимость прокладки воздушной линии существенно ниже.
2. Возникают сложности при прокладке кабеля под землей. Проблема в том, что заранее придется продумывать маршрут, по которому будете вести кабель. Затем нужно выкапывать траншею и в ней по всем требованиям ПУЭ прокладывать кабель.

Кроме того, нужно отметить, что при укладке кабеля в траншею необходимо осуществить еще несколько манипуляций. Например, на дне обязательно нужно обустроить песчаную подушку, а при необходимости всю линию уложить в стальную трубу.

Безопасность – это самое главное

Если следовать всем рекомендациям и требованиям ПУЭ, необходимо осуществлять прокладку кабеля максимально качественно. Ведь дело в том, что между распределительным щитом в доме и вводом кабеля промежуток является самым опасным, ответственным и сложным. И если что-то сделать неправильно, то это скажется на безопасности.

Причина этого – отсутствует защита участка электропроводки от скачков напряжения. Также нет защиты от короткого замыкания – никаких автоматических выключателей и УЗО не предусмотрено. Другими словами, любая нештатная ситуация может обернуться трагедией. Не в каждом поселке или микрорайоне имеется защита электрической сети, в некоторых случаях она срабатывает с большой задержкой. За время срабатывания может загореться дом.

Какие нужно соблюдать требования безопасности?

Устрашили вас тем, что может случиться при неправильном монтаже, а теперь давайте разберемся, как неприятностей избежать? Сложностей никаких нет, достаточно следовать простым рекомендациям:

1. Кабель нужно использовать только с изоляцией, на которой имеется сокращение «нг». Это буквально означает, что изоляция не горючая или она затрудняет горение. Хороший пример – кабель ВВГнг. Перед выбором кабеля нужно осмотреть его, проверить сертификаты соответствия и буквенные обозначения.
2. Для защиты участка ввода электроэнергии в деревянный дом нужно использовать толстостенные стальные трубы. Обратите внимание на то, что нужно прятать в трубу весь кабель. Конечно, к воздушной линии это требование не относится. Но участок, который проводится по стенам здания, нужно запрятать.
3. На вводе в здание нужно установить автоматические выключатели – они позволят защитить участок проводки от короткого замыкания и перегрузок. Монтаж автомата осуществляется с наружной стороны здания в разрыв основного кабеля. Чтобы на автоматические выключатели не воздействовали осадки, нужно заключить их в корпус, который не пропускает влагу и пыль. Обязательно устанавливайте герметичные сальники на выходе и входе короба. Обратите внимание на то, что в случае нештатной ситуации сначала должен сработать автоматический выключатель, смонтированный в доме. А только после него уличный. Следовательно, у уличного ток срабатывания должен быть выше.
4. Еще одна степень защиты – это монтаж устройства защиты на опоре электропередач. Именно в том месте, в котором осуществляется отвод кабеля к дому. Но такой вариант следует внимательно обдумать до того момента, как будет осуществляться монтаж вводного кабеля. Специалисты, которые будут устанавливать ввод, должны подготовить все материалы и осуществить установку необходимых узлов на опоре электропередач.

После окончания работ по монтажу ввода можно приступить к подключению внутренней проводки. Сразу стоит отметить, что ввод электричества в деревянный дом (на даче, например) должен производиться только тогда, когда внутренняя проводка изготовлена и испытана. Нельзя подключать ее, если имеются накоротко соединенные провода или иные повреждения.

Щиток на вводе

Все эти работы нужно провести заблаговременно. Начинать нужно от щитка на входе, в котором ставите автоматические выключатели, прибор учета, УЗО и т. д. Обратите внимание, что на каждого потребителя нужно ставить отдельный автомат. Например, для одной комнаты нужно два автоматических выключателя – для осветительных приборов и розеток.

Прежде чем приступать к монтажу проводки, необходимо нарисовать на бумаге схему и обозначить расположение всех основных компонентов. Желательно сделать схему в электронном виде и распечатать ее, чтобы впоследствии не гадать, какой автомат или УЗО за что отвечает.

Когда начнете определять число УЗО, необходимых для полноценной защиты, поставьте в щиток резервные автоматы. Это позволит избежать переделок щита при изменении электропроводки или перестройке дома.

Сначала отвечаем на главные вопросы

Теперь вы знаете, как сделать ввод электричества в деревянный дом и установить распределительный щиток. Но нужно еще определиться с вариантом устройства электрической проводки:

1. Открытая (наружная).
2. Скрытая (внутренняя).
3. Электропроводка в гибких коробах или кабель-каналах.

Далее мы рассмотрим преимущества и недостатки всех этих видов электропроводки.

Наружная электропроводка

Это самая простая конструкция, может использоваться в деревянных строениях, у нее есть такие преимущества:

1. Монтаж до безобразия прост – сможет сделать даже человек, плохо разбирающийся в электротехнике.
2. Стоимость материалов и проведения работ мизерная.

Зато есть и недостатки такой системы:

1. Низкая степень эстетичности. Особенно для случаев, когда прокладывается сразу несколько проводов по одному маршруту. Недостаток можно устранить, если сделать проводку под «старину». Провода используются витые и закрепляются на керамических изоляторах. Как ни странно, но такой вариант обустройства электропроводки в настоящее время пользуется популярностью.
2. Вопрос безопасности такой проводки остается открытым – если в доме есть дети, то стоит задуматься, нужно ли так прокладывать кабель. А если ребенок решит потянуть за провода, чтобы оторвать их от стены? Стоит обезопаситься и рассмотреть другой вариант монтажа.

Кабель-каналы и гибкие коробы

По сути, это что-то среднее между закрытой и открытой проводками. Можно выделить такие плюсы:

1. Соблюдаются все необходимые меры предосторожности. Например, провода не касаются стен, идут на определенном расстоянии от них. Эти требования прописаны в ПУЭ.
2. Вид после окончания монтажных работ весьма опрятный. А самое главное – имеется возможность внести изменения в конфигурацию электропроводки. Вы можете изменить траекторию, по которой происходит прокладка проводов, добавить новый кабель,

Но есть и недостаток у такого вида монтажа электропроводки – он идеально подходит для офисов и иных зданий, в которых часто меняются владельцы. Требования по установке выключателей и розеток у всех разные, поэтому владельцы офисных помещений приходят к такому компромиссу – проводка в кабель-каналах позволяет быстро перенести электроприборы в другие места. В частном доме такую проводку редко используют.

Монтаж скрытой проводки в деревянных домах

В статье рассказано о том, как осуществляется организация проводки внутри здания и ввода электричества в деревянный дом на даче. Фото примеров приведено по ходу статьи для наглядности. Медленно мы подошли к самому распространенному типу электропроводки – скрытому. Плюс у него всего один – провода скрыты от глаз, они надежно запрятаны внутри стен.

Но есть и недостатки у такого варианта:

1. Монтаж проводки сложен, так как все кабели необходимо прятать в трубу из стали. Конечно, допускается применение трубок из иных материалов, которые не подвергаются горению.
2. Планировать схему проводки нужно при строительстве здания, чтобы соблюсти все нормы и требования.
3. Внесение изменений в схему сопровождается массой сложнейших работ.

Также нужно отметить, что при прокладке скрытой проводки нельзя допускать соединений типа «скрутка». Обязательно приобретите самозажимные клеммники и используйте их при монтаже.

Итог

При выполнении работ по обустройству ввода электричества в деревянный дом необходимо помнить, что дерево – это легко воспламеняемый материал. Не следует отступать от рекомендаций, которые прописаны в требованиях ПУЭ. Отступая от этих требований, вы создаете опасность потери имущества. По статистике, основная причина возникновения пожаров – это замыкание электропроводки. Не стоит экономить на материалах, не упускайте даже мелких деталей при обустройстве электропроводки деревянном доме.

Ввод в дом электричества. Как сделать правильно и безопасно.

Владельцам частных домов необходимо позаботится о том, что бы завести кабель электропитания на электрощиток, с которого уже будет расходится электропроводка по дому.

В частном секторе города или поселка, в сельской местности для того, что бы запитать всех потребителей по улицам устанавливаются опоры с проводами (ВЛ), которые идут с подстанции. А все дома подключаются от этой линии. При чем самовольные подключения запрещены. Все делается только с разрешения и специалистами электроснабжающей организации.

Если необходимо подключить новый индивидуальный дом, тогда понадобится сделать проект и согласовать все вопросы с местными электросетями.

Подключение к линии электропередачи осуществляется двумя способами:

1. Через ВЩУ с электросчетчиком или вводной щит учета, устанавливаемый на опоре воздушной линии электропередачи. Этот метод исключает возможность воровства электроэнергии. Только так подключаются все новые дома.
2. Напрямую, электросчетчик стоит внутри дома. Устаревший, но самый распространенный метод.

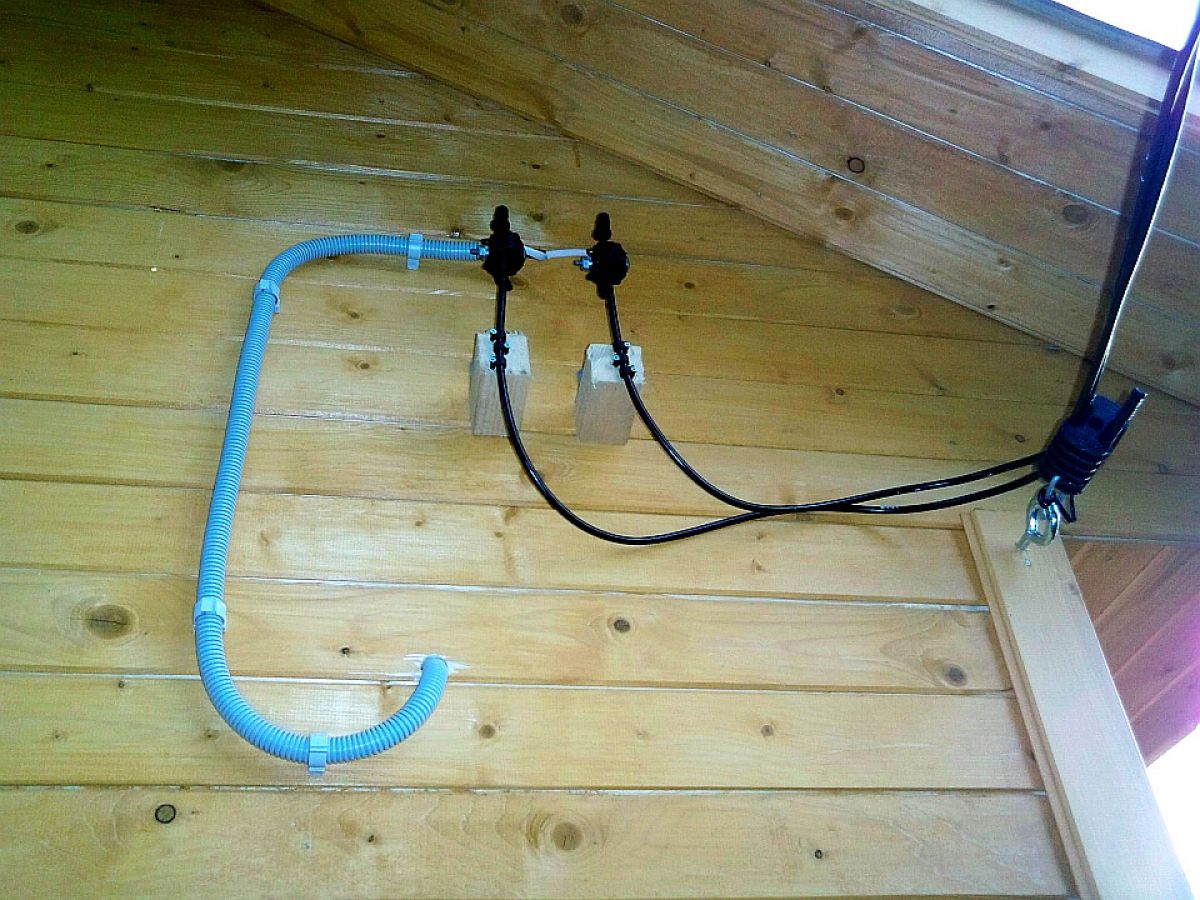

СИП ввод в дом.

Линия электропитания  от опоры ВЛ, проложенная до самого дома по воздуху, называется воздушным вводом. Раньше воздушный ввод выполнялся не изолированными проводами, которые доходили до изоляторов, установленных на доме. А далее с них уходил алюминиевый кабель в здание. Данный вид подключения электропитания является самым не надежным и менее безопасным по сравнению с другими вариантами.

Иногда

для ввода используется электрический кабель, специально предназначенный для наружной, открытой прокладки. Он крепится к опоре при помощи троса, который натягивается от опоры до крепления на доме. На трос подвешивается кабель с использованием  специальных хомутов.

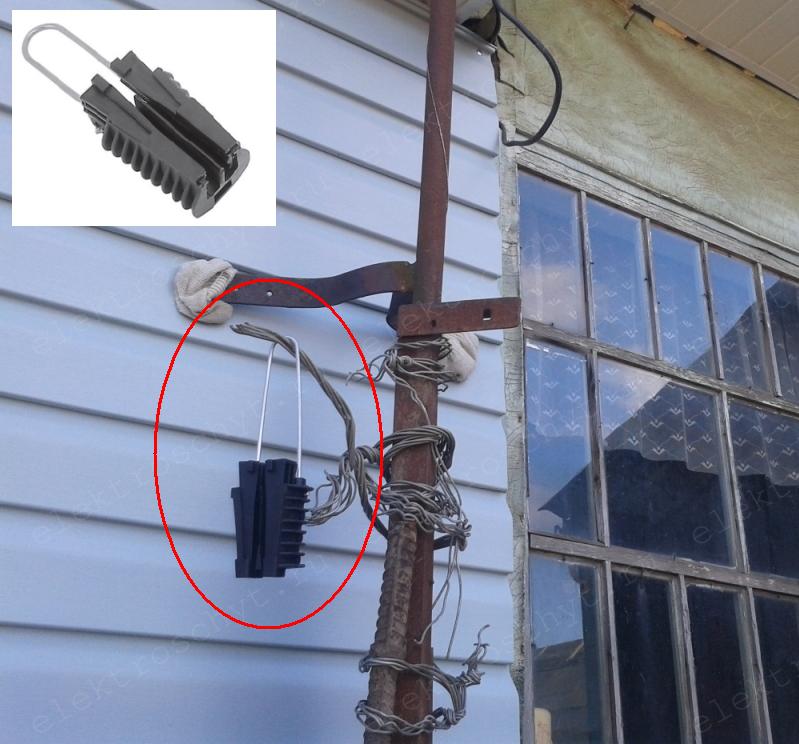

Сегодня практически везде для воздушного ввода в частные дома используется изолированный алюминиевый провод марки СИП, его изоляция устойчива к перепадам температуры и воздействию солнца и осадков. СИП нет необходимости крепить к тросу. Для воздушного ввода используется 2- (220 В) или 4 -(380 В) жильные провода сечением 16 квадратных миллиметра.

Все работы по организации и монтажу электропитания до фронтона выполняются специалистами электросетей. А далее Вам уже необходимо самостоятельно или нанять мастера, который сделает правильно проход через крышу или стену в металлической трубе и доведет электрический кабель до электрощита вашего дома. Если электропитание будет вводится в деревянное строение, тогда  по сгораемому основанию делается монтаж в металлических трубах. В кирпичных и силикатных домах кабель во внутрь заходит через металлическую трубу и далее идет в штробе.

Иногда для ввода кабеля в дом используется трубостойка (5) с натяжкой (1). Провода доходят до изоляторов (2), закрепленных на трубостойке и затем к ним подключается кабель или провода, который через изогнутую трубу стойки и сквозную через стену трубу заходят вовнутрь дома. Все металлические конструкции ввода должны быть заземлены.

Подземный ввод кабеля в дом.

Ввод электропитания в частный дом под землей является самым надежным вариантом, но и самым трудоемким.

Для подземного электрического ввода кабеля копается траншея от опоры ВЛ до дома  глубиной не менее 60 сантиметров, но лучше- 80 см. Опуск с опоры в землю осуществляется в трубе, высота которой от уровня грунта должна быть не менее 2 метров.

Кабель можно использовать любой сечением не менее 16 квадратных мм. Но при использовании марки ВВГ, АВВГ и т.п. необходимо кабель прокладывать в металлических или пластиковых трубах, но если применить бронированный ВбБШв (рекомендую именно его использовать)- трубы используются только в местах опусков или подъема выше грунта. Внимание токопроводящая оболочка бронированного кабеля должна быть заземлена с двух сторон: на ВЛ и в электрощите дома.

В сам дом электрокабель заводится:

• Через фундамент— наилучший вариант. Необходимо заранее подготовить отверстие и заложить  в него трубу для завода кабеля.
• С подъемом по внешней стене . Опять же защищаем кабель металлической трубой на высоту не менее 2 метров от грунта, и делаем проход через стену в металлической трубе.

Для сетей 380 Вольт необходимо использовать 4 или 5 жильный кабель, для 220 Вольт- 2 жильный.

По действующим правилам у каждого дома должен быть свой заземляющий контур, который соединяется с PE или шиной заземления вводного электрощита. Как делается заземляющий контур Я расскажу в следующей статье.

как правильно сделать воздушную и подземную линии

Ввод электричества в дом осуществляется на самых ранних этапах строительства, как только возникнет необходимость в использовании электроинструментов. Перед тем как правильно подвести электричество к частному дому, необходимо ознакомиться с требованиями техники безопасности, а также рекомендациями по устройству воздушных линий и прокладке подземных кабелей.

Ниже пойдет речь идет о том, как подвести электричество к дому (несколькими вариантами) и как устроить внутреннюю электрическую сеть, причем не о том, как подключить удлинитель, поскольку с этим все просто, а о том, как и каким способом (открытым или скрытым) проложить стационарную электропроводку.

Рассмотрим все по порядку.

Итак, до того, как правильно сделать ввод электричества в дом, определитесь, каким способом вы будете подключаться к уличной электрической сети напряжением 220 В — через воздушную линию или проложив подземный кабель.

Правила устройства воздушной линии при вводе электричества в здание

Путь ввода электричества в частный дом посредством воздушной линии электропередач делится на две части. Первую составляет участок проводов от опоры, на котором закреплена воздушная линия, до точки ввода в дом. Вторую — от ввода в дом до вводного устройства внутри дома. Этот участок, собственно, и называется вводом воздушной линии в дом.

Правила устройства воздушной линии при вводе электричества в здание обязательны к соблюдению:

• при монтаже ввода электричества в дом, если расстояние от столба до дома более 10 м, надо установить промежуточную опору, с тем чтобы ослабить натяжение проводов. Деревянный столб фиксируют к пасынку, который может быть железобетонным (этот вариант предпочтителен) или деревянным из древесины, не слишком подверженной гниению, предварительно обработанной антисептиком, и обернутым слоем рулонной гидроизоляции;
• при устройстве ввода электричества в дом нужно соблюдать минимальное расстояние от проводов ответвления (это участок от проводов от опоры до изоляторов, закрепленных снаружи на стене дома) до земли — оно зависит от того, над чем именно провода проходят, и составляет над проезжей частью 6 м; над пешеходной частью и внутри дворов — 3,5 м; от изолятора ввода — 2,75 м;
• при подводе электричества необходимо прокладывать провода или ограждать их так, чтобы исключить прикосновение к ним. от проводов, висящих на опорах рядом с домом, до балкона и окон следует выдерживать расстояние, как минимум, 1,5 м;
• при подводе электричества к дому между проводами надо соблюдать определенный промежуток, который составляет, как минимум, 0,1 и 0,15 м при пролете до и более 6 м соответственно;
• во время ввода электричества в дом своими руками от стен и опор провода должны отстоять не менее чем на 5 см;
• согласно правилам ввода электричества в дом вдоль ограды воздушную линию следует вести на расстоянии от земли до нижнего провода не менее 5 м;
• перед тем как сделать ввод электричества в дом по воздушной линии, позаботьтесь о том, чтобы расстояние до веток деревьев юыло, как минимум, 3 м.

Провода для реализации ввода воздушной линии

Важно правильно подобрать провода для реализации ввода воздушной линии — для этого применяют изолированные провода, которые можно проложить как по металлическому тросу, так и под землей. Они могут быть медными и алюминиевыми. В первом случае сечение провода должно быть не менее 6 мм2, однако если необходимая длина кабеля меньше 10 м, то подойдут и провод сечением 4 мм2. Во втором, т. е. при использовании алюминиевого провода, его сечение должно быть равно 16 мм2. При прокладке единого кабеля сечение его жил должно быть от 4 мм2 и от 2,5 мм2 для алюминиевых и медных проводов соответственно. Чтобы точнее установить размер жил, надо учитывать, что 1 кВт нагрузки нуждается в 1,57 мм2 сечения.

Делая выбор между алюминиевым и медным проводом, следует принимать во внимание, что первые очень пластичны (это может стать причиной искрения) и прослужат 20—30 лет; вторые (и они более предпочтительны, хотя и не лишены недостатков, в частности склонны окисляться, а при дефекте контакта — нагреваться и отгорать)) способны выдерживать значительные нагрузки и имеют длительный срок службы.

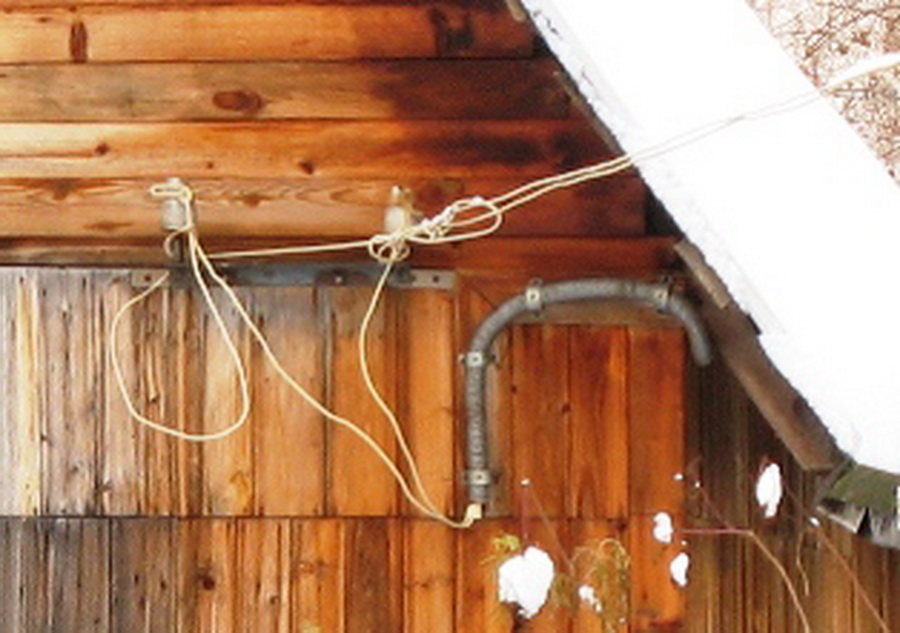

Наружная проводка может быть открытой и закрытой на роликах, если провод прокладывают в условиях, когда на него не попадет вода, или в трубе — тогда он оказывается полностью недоступным для прикосновения.

Способ оформления ввода электропроводки в дом определяется материалом, из которого он построен. Если стены деревянные, то используют металлические крюки, которые легко войдут в бревна, с фарфоровыми изоляторами. Для кирпичных стен применяют кронштейны с крюками, для крепления которых используют цементный раствор, смешанный с щебнем.

Как подвести электричество к дому: правила монтажа ввода электричества в дом

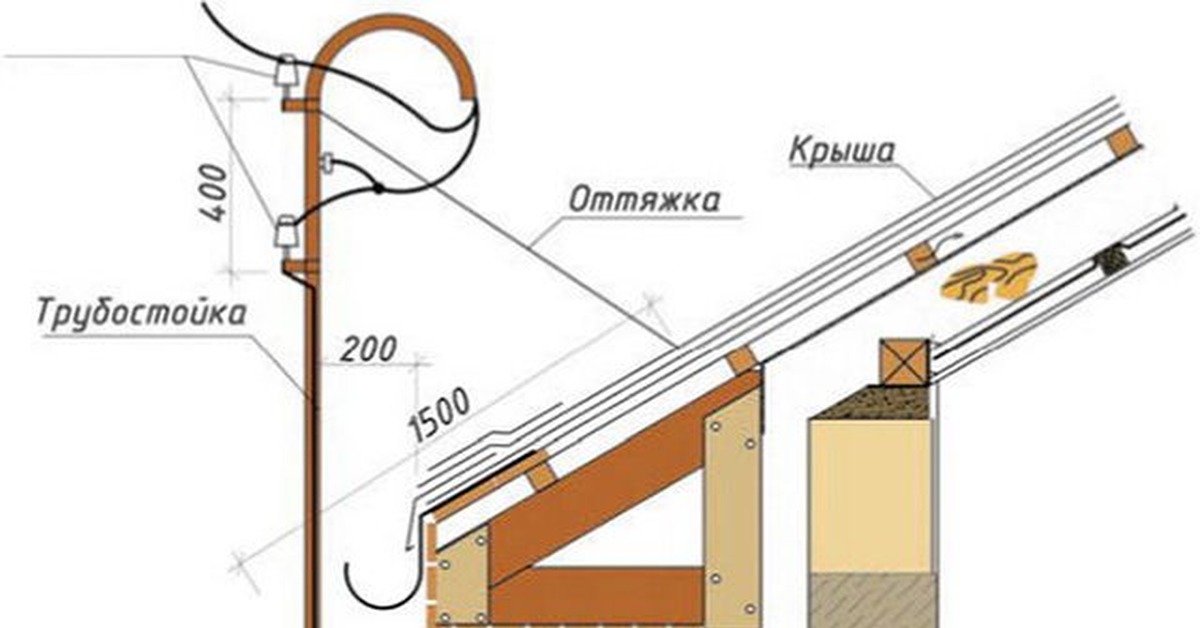

Если высота до карниза крыши не превышает 5 м, а также для хозяйственных построек для ввода устанавливают мачту (трубостойку), представляющую собой конструкцию, сваренную из трубы, угольников (кронштейна) и крюков.

Для одного провода берут металлическую водогазопроводную трубу диаметром 20 мм, для двух — диаметром 32 мм. Мачта должна отстоять от земли на 2 м, от крыши на 1 м. Края трубостойки обрабатывают напильником, чтобы образовавшиеся при распиловке на металле заусенцы не повредили изоляцию проводов. Изнутри трубостойку обрабатывают битумом или другим средством, предотвращающим коррозию. Верхний ее край изгибают под углом 180°, благодаря чему в трубу также не будут попадать осадки. К верхнему краю приваривают уголок длиной 50 см с двумя штырями для крепления изоляторов.

Поскольку материал трубостойки металл, необходимо выполнить зануление. Чтобы соединить трубу с нулевой жилой, к ней близ изоляторов приваривают болт.

Перед тем как установить трубостойку, сквозь нее протягивают стальную проволоку, которая потом поможет протянуть электрический провод.

Если предполагается прикрепить трубостойку к стене, то используют хомуты и шурупы. Поскольку мачте придется постоянно противостоять натяжению проводов ответвления, то эту нагрузку необходимо компенсировать устройством оттяжки из стальной проволоки диаметром 5 мм. Для ее фиксации к стойке (ближе к верхнему изгибу) приваривают кольца или болты.

Как правильно подвести электричество к частному дому

Пользование электрическими приборами должно отвечать требованиям безопасности, которую обеспечит устройство защитного отключения (УЗО). Оно сработает при перегрузке сети. Установка УЗО является обязательной, если дом насыщен энергоемкой бытовой техникой.

Если трубу устанавливают непосредственно на крышу, то ее фиксируют проволочными растяжками из стальной проволоки того же диаметра, которые к мачте крепят болтами или кольцами. Это делается для того, чтобы трубостойка смогла сопротивляться ветру. Устанавливают четыре растяжки, чтобы обеспечить одинаковое их натяжение, иначе стойка отклонится от вертикального положения. При этом роль оттяжки не уменьшается, поскольку функции ее и растяжек не совпадают

При монтаже ввода воздушной линии важно помнить, что укладывать провода непосредственно на мягкую кровлю нельзя; что расстояние между проводами и между ними и выступающими элементами дома должно быть не менее 20 см.

Если дому уже 20 лет и более и проводка в нем была выполнена из алюминиевого провода, то желательно ее полностью заменить, проложив медный провод. При этом можно воспользоваться уже имеющимися в стенах каналами.

Ввод электричества в частный дом под землей

Ответвление от линии электропередач ведут кабелем (медный должен иметь сечение не менее 4 мм2, алюминиевый — 2,5 мм2), который пускают не только по воздуху, но и под землей. Ввод электричества в дом под землей не нарушает общую эстетику участка, не подвержен ветровым нагрузкам и обледенению и, кроме того, не нуждается в заземлении.

При реализации подземного ввода электричества в дом действуют так:

• выкапывают траншею глубиной, как минимум, 80 см;
• до траншеи прокладывают кабель по опоре. Для предотвращения каких-либо повреждений его заключают в металлическую трубу длиной не менее 2 м;
• в траншее кабель защищают кожухом, например из ПВХ-трубы;
• засыпают траншею, заложив в 15 см от поверхности земли сигнальную ленту на случай осуществления земляных работ.

Как ввести кабель для подземного ввода электричества в дом

Ввести кабель в дом можно, пропустив его либо через стенку цоколя, либо под фундаментом дома.

В стенке цоколя на глубине 50—80 см перфоратором просверливают отверстие, которое должно иметь уклон 5° в сторону уличной траншеи. Через него пропускают трубку (через одну трубку можно пропустить только один кабель), диаметр которой должен быть в 2 раза больше диаметра кабеля, причем трубка должна выступать с обоих концов — на 50—60 см наружу и 5—10 см внутрь. После прокладки кабеля трубку герметизируют цементно-песчаным раствором, чтобы не допустить проникновения в нее грунтовых вод.

Если фундамент неглубокий, то кабель можно пропустить под ним, поместив его в асбоцементную трубу. В этом случае электропроводка будет прокладываться через перекрытие пола.

Установка счетчика при подводе электричества к дому под землей

Установкой счетчика завершается и подвод электричества к дому под землей, и ввод электричества по воздушной линии. Этот прибор учета расходования энергии располагают в отапливаемом помещении 1,5 м от пола и соединяют с проводами (медными сечением, как минимум, 2,5 мм2 и алюминиевыми сечением не менее 4 мм2) в соответствии с прилагаемой к нему схемой. После подачи в органы надзора заявления о подключении к электросети проводится проверка правильности всей операций, счетчик пломбируют, проводят инструктаж по технике безопасности и выдают соответствующее разрешение. На этом этапе ввод и монтаж наружной электропроводки считается законченным, и можно приступать к прокладке внутренней электропроводки, с тем чтобы подвести электричество к бытовым приборам.

Самые опасные косяки в электропроводке деревянного дома. Ввод в дом. | Электромозг

Внимание! При отсутствии специального образования и должного опыта работа с электричеством может быть опасна!

Чтобы у людей не возникало гневных вопросов, для чего я написал эту статью, посмотрите вот эту, другую мою статью. Такое в старых СНТ (да и не только старых) сплошь и рядом. При этом в проект новой проводки для старого дома вкладываться, конечно, никто не будет. Да что там старого, в новых домах проводку кладут либо сами строители, либо сам хозяин, да и дома строят не по проекту, а точно так же, по устным пожеланиям. Для таких домов и сараев люди никогда не заказывали электропроекты, и точно этого делать не будут. Это тот факт, который многократно подтверждён жизнью, и не стоит питать тут иллюзий и напрасно брызгать слюной. Это я как бы в ответ на некоторые комментарии, которые на моём канале периодически проскакивают )))

Да, в идеале электрику должны делать электромонтажники. В идеале они должны это делать по проекту. В идеале проект должен быть создан грамотным инженером-проектировщиком. Ведь мы доверяем своё здоровья врачам, а не людям без диплома врача, немного разбирающимся в медицине. Почему же в электрике мы всё делаем сами? Да потому что! Тут есть одно «но». Первую помощь при проблеме со здоровьем или несчастном случае должны уметь оказывать максимальное число людей. Считайте, что эта статья — именно такая первая помощь. Без проекта.

Теперь, когда с ответами людям, которым кажется, что я отнимаю у них их хлеб, покончено, давайте приступим к рассмотрению вариантов, как можно уменьшить риск потенциальных проблем в своём загородном деревянном домике. Как правило, у непрофессионалов косяков может быть сразу несколько, поэтому исправлять будем поэтапно. Постепенно и незатратно.

Сегодня поговорим о вводе электричества в дом.

Главное

Самое опасное место — ввод электричества в дом. Именно здесь по проводам идут максимальные токи и именно в этом месте чаще всего случаются возгорания. Поэтому начать приводить электрику в порядок лучше всего именно с этого места.

Самые опасные косяки в электропроводке деревянного дома. Ввод в дом.

Проход сквозь деревянную стену

Первое, на что нужно обратить внимание — это чтобы проход проводов через деревянную стену был выполнен в металлической трубе, обладающей локализационной способностью, т.е. с толщиной стенки, зависящей от сечения провода проходящего сквозь эту трубу кабеля (СП 256.1325800.2016, Таблица 15.1). Для медного кабеля с сечением проводов 4 мм² толщина стенки должна быть 2,8 мм, для сечения 6-10 мм² или для алюминия 16 мм² (например, СИП) толщина должна быть 3,2 мм².

Гильза для прохода сквозь стену

Гильза для прохода сквозь стену

Такую трубу можно купить за копейки на пунктах приёмов металла. При установке трубы в стену следует соблюсти небольшой её наклон в сторону улицы, чтобы в помещение не затекала вода. С торцов трубы не забудьте снять острые кромки, чтобы они не перерезали изоляцию. Дополнительно для этой цели можно использовать специальные нейлоновые втулки. Подробнее на эту тему можно прочитать в статье о проведении проводов сквозь стену.

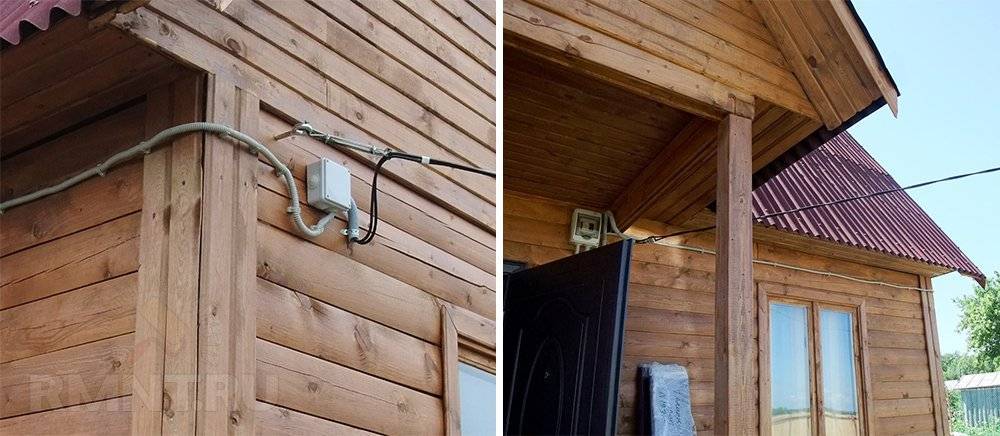

Ввод СИПа в дом

Если СИП защищён автоматами, что обычно бывает, если щит учёта располагается на столбе, а щиток стоит прямо за стенкой, то СИП, думаю, допустимо ввести в дом и завести прямо в щиток. Плюс такого решения — отсутствие перехода на медный кабель снаружи дома, который не всегда бывает надёжным и довольно часто горит. Минус — опасность ослабления контактов в автомате, разогрев вследствие этого провода с последующим плавлением и возгоранием горючей изоляции.

Если СИП не защищён автоматами или если щиток стоит далеко от ввода — заводить в дом СИП не стоит. Лучше сделать переход качественными прокалывающими зажимами на кабель ВВГнг-LS 2х10 (или 4х10 в случае трёхфазного ввода), и ввести внутрь уже его. Сечение 10 мм² взято в соответствии с ПУЭ с целью разделения ноля (а точнее PEN) на рабочий и защитный ноль, чтобы получить «заземление». Подробнее об этом будет чуть ниже.

Вводное устройство

Удостоверьтесь, что вводной кабель у вас идёт единым куском от места подключения к воздушке до самого щитка. Лишние соединения на этом ответственном и нагруженном участке потенциально опасны.

Щиток нужно постараться расположить внутри помещения как можно ближе к месту ввода. В идеале гильза из стены должна сразу входить в него через заднюю стенку. Однако, щиток должен находится в удобном для использования и обслуживания месте, поэтому, если ввод расположен слишком высоко, щиток следует опустить ниже.

Это было основное про ввод.

Подробнее для тех, кому интересно

Некоторые важные термины и аббревиатуры

Давайте теперь для удобства дальнейшего повествования разберёмся с двумя аббревиатурами. Если из описанного выше щитка на вводе будет выходить всего одна линия, идущая в следующий щиток с несколькими автоматами, то этот первый щиток будет называться вводным устройством (ВУ), а второй, с несколькими автоматами — групповым щитком. Если же групповой щиток стоит сразу на вводе вместо ВУ, то он называется вводно-распределительным устройством (ВРУ). Таким образом, в простейшем случае, в доме должна быть связка ВУ+групповой щиток, либо только ВРУ. Более сложные варианты мы не рассматриваем.

ВРУ

ВРУ

Теперь запомним ещё три важных аббревиатуры: PEN, PE и N. Нулевой провод, что идёт в магистральной линии по столбам линии электропередачи, в подавляющем большинстве случаев является не просто нулём, а совмещённым защитным и рабочим нулевым проводником (PEN — Protective Earth and Neutral). Для того, чтобы в доме помимо «нуля» появилось «заземление», этот проводник разветвляют на два — PE (защитный ноль, заземление) и N (рабочий ноль, нейтраль). Разветвление происходит на шинах PE и N, установленных в ВУ или ВРУ. При этом до разделения провод PEN не должен иметь сечение меньше 16 мм² по алюминию или 10 мм² по меди.

Провод PEN зажимается в шину PE, от которой делается перемычка к другой шине, которая становится шиной N. При воздушном вводе шина PE заземляется на заземлитель с сопротивлением растеканию тока не менее 30 Ом.

Если к PE подключается непосредственно алюминиевый СИП, следует подумать о совместимости алюминия с медью (или латунью). При соединении СИПа с медью его необходимо оконцовывать алюминиево-медными наконечниками, либо алюминиевыми и прокладывать алюминиево-медные шайбы. Иначе никак. С латунной шиной ситуация чуть лучше, можно на свой страх и риск сделать иначе, только предварительно зачистить проволоки СИПа до блеска и смазать их контактной пастой. Всё это довольно ответственные манипуляции, поэтому проще перейти прокалывающими зажимами на меднвй ВВГнг-LS на улице, и не морочиться с разнородными соединениями на шине.

Наконец, вкратце рассмотрим, что обычно включает в себя ВУ. Обычно это вводной автомат, шины PE и N, и электросчётчик. Дополнительно там можно установить общее УЗО на весь дом.

Также ПУЭ (п.7.1.22) предписывает при воздушном вводе устанавливать ограничители импульсных перенапряжений (УЗИП), защищающее от грозовых разрядов. Но это в наших реалиях считается уже роскошью. Кроме того, грамотное использование УЗИП требует некоторых дополнительных знаний, а технический циркуляр № 30 прямо пишет «Установка абонентских УЗИП без установки УЗИП на линии и на ТП не допускается». Так что если на линии и ТП с этим не всё впорядке, обойдёмся без УЗИП.

Ещё один прибор, который советуют устанавливать в ВУ, это реле напряжения, которое защищает от перекоса фаз, отгораний нуля и прочих прелестей. Вот его можно при желании поставить.

Итак, резюмируя, как минимум, ставим в ВУ вводной автомат, шины PE и N (с разделением PEN) и, если требуется, электросчётчик.

ВРУ, в отличие от ВУ, включает в себя ещё и групповые автоматические выключатели, то есть автоматы, которые защищают выходящие линии на розетки, освещение, и т.п. В остальном это такой-же щиток.

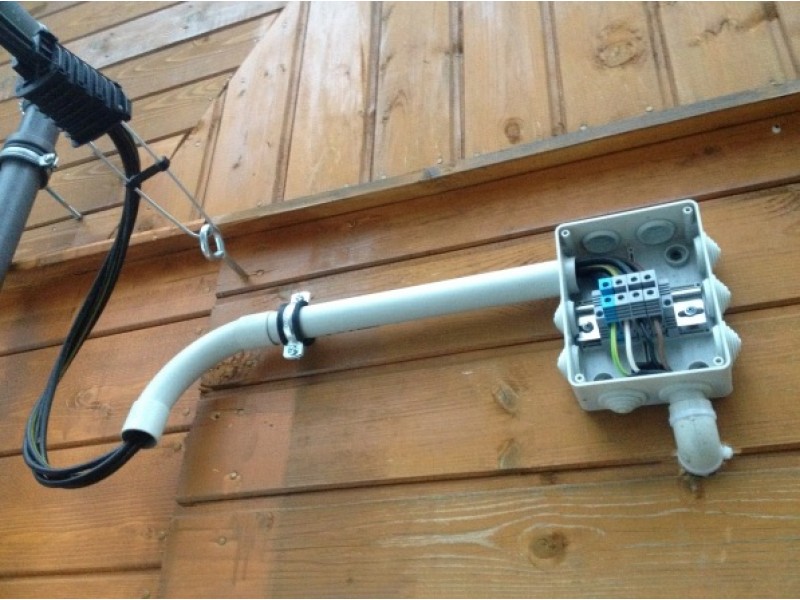

Можно ли установить ВУ снаружи дома?

Для облегчения доступа представителей снабжающей организации к показаниям электрощётчика, а также для защиты кабеля, входящего в деревянный дом, нередко ВУ ставят на наружной стороне стены этого дома. Как и во многих других случаях, часть специалистов находят в этом нарушение каких-то норм, часть — нет. Чисто практически, в такой схеме, на мой взгляд, есть как плюсы так и минусы.

Плюсы:

1. Защищён автоматом (а при желании и т.н. «противопожарным» УЗО) проход кабеля сквозь стену и по всей его длине до автоматов распределительного щитка. Кстати, в некоторых штатах в США даже есть такое требование — ставить автомат защиты снаружи. Кроме того, ВУ на фасаде там вполне обычное дело. Справедливости ради, надо отметить, что там более мягкий климат.
2. Удобно выполнить повторное заземление шины PE при разделении проводника на PE и N, которое согласно ПУЭ надо обязательно делать при воздушном вводе.
3. Удобно делать переход с алюминиевого воздушного на медный кабель через клеммы автомата и шины PE и N, чтобы завести его в дом. Заводить ничем не защищённый СИП в дом опасно из-за его горючей капающей изоляции.

Минусы:

1. Из-за уличных перепадов температур винтовые соединения могут со временем ослабнуть.
2. На улице более влажная окружающая среда, ускоряющая коррозию контактов.
3. Ввод, как правило, расположен высоко, а ВУ согласно ПУЭ и здравого смысла должно находится в удобном для обслуживания месте. Если его опускать вниз, то возникает проблема ведения СИП по стене дома (его надо будет вести на специальных кронштейнах не ближе 6 см от стены) а также опасность удара током стоящего на влажной земле человека (особо опасная среда).

Ставить ли ВУ снаружи деревянного дома или нет — решать в каждом конкретном случае только вам. На настоящий момент у меня нет однозначного ответа на этот вопрос. Если бы дом был кирпичный и, более того, для круглогодичного проживания, я бы предпочёл поставить ВУ внутри, но с деревом, на мой взгляд, всё не так однозначно.

А если уже есть щит учёта с защитой на столбе?

Самые опасные косяки в электропроводке деревянного дома. Ввод в дом.

В этом случае ввод в дом уже защищён автоматами на столбе и, если он сделан кабелем ВВГнг-LS, необходимость в установке ВУ или ВРУ как можно ближе к вводу, в целом, отпадает. Поэтому достаточно поставить групповой щиток в любом удобном месте дома.

Заключение

Про ввод в дом можно писать много и долго. Я изложил лишь основные моменты, понятные для собственников, которые хотят самостоятельно улучшить состояние своей электропроводки. Кое-где я сознательно допустил существенные упрощения, чтобы не путать людей, так что много чего ещё можно было бы сюда добавить.

Тема ввода, пожалуй, самая сложная и дискуссионная, поскольку ПУЭ и СП, на мой взгляд, освещают её отрывочно, не всегда внятно, несистемно и неполно, а часть норм явно отстаёт от производителей современных комплектующих. Поэтому всегда можно сказать, как точно будет правильно, но не всегда можно сказать, где это «правильно» заканчивается, а это бывает важно в тех случаях, когда шаблонный вариант по каким-то причинам неприемлем для собственника.

На этом статью про исправление ввода в дом я заканчиваю. Ставьте лайки, пишите в комментариях свои соображения и подписывайтесь на канал! В следующих частях я постараюсь осветить некоторые другие косяки бытовых электропроводок. Удачи!

Электропроводка крошечных домов для электричества

Значительный процент крошечных домов построен на колесах для обеспечения мобильности. Наличие нескольких вариантов питания соответствует этой мобильности, что дает владельцам Tiny House возможность подключаться к сети, где бы они ни находились. Крошечный дом на колесах можно подключить к сети, а также к автономным источникам энергии, таким как газовые генераторы или альтернативные энергосистемы, такие как солнечная энергия.

Вопрос в том, как эффективно подключить электричество к крошечным домам, чтобы обеспечить несколько вводов? Вот краткий обзор, с которого можно начать Tiny Home.

Во-первых, важно отметить, что установка крошечного дома с учетом мобильности отличается от установки дома, который будет привязан к одному месту с постоянным доступом к сети. Последнее требует большего внимания к местному зонированию, нормам и правилам NEC.

В этой статье основное внимание будет уделено мобильному варианту, в котором крошечный дом больше похож на дом на колесах или трейлер. Как и в случае любой важной электропроводки, вы должны убедиться, что она выполняется безопасным образом с помощью лицензированного электрика, знающего национальные электротехнические правила и местные правила.

Ключевое действие, которое поможет вам быть универсальным в разных местах и ​​с разными вариантами питания, — это использовать пропан для приготовления пищи, отопления и горячего водоснабжения. Это значительно снижает ваши потребности в электроэнергии, открывая дверь, чтобы иметь меньшие удлинители для розеток, использовать меньший газовый генератор и использовать небольшие системы солнечной энергии.

Как жизнь в крошечном доме требует от вас управления своим пространством, так и мобильная жизнь в маленьком доме требует от вас управления потреблением энергии. Кроме того, если вы хотите, чтобы ваш Tiny Home работал с большинством источников питания, убедитесь, что вы держитесь подальше от 220 вольт и огромного входного плагина на 50 ампер.

Наиболее распространенная электрическая установка Tiny Home — это вилка для автодома на 30 ампер или входное напряжение 120 вольт с поворотным замком. Затем он подключается к небольшой распределительной коробке с разделенными цепями и выключателями для нескольких различных входов, таких как освещение, электроника, холодильник и другие нужды.

30-амперная входная система позволит вам работать с более высокими электрическими нагрузками, такими как блендер, тостер, обогреватель или небольшой кондиционер, при условии, что вы управляете тем, что все подключено. нужен доступ к сети с помощью специальной вилки на 30 ампер/120 вольт или более крупного газогенератора (в диапазоне 4000–5000 Вт).

Другой вариант — приобрести дуплексный адаптер от 30 до 20 ампер, который снизит ваши потребности в энергии. Это позволяет любой дуплексной розетке на 15–20 ампер из сети, меньшему газовому генератору или небольшой системе солнечной энергии работать на вас.

Независимо от того, какой вариант вы выберете, имейте при себе удлинитель длиной от 50 до 100 футов для тяжелых условий эксплуатации 10 или 12 калибра, чтобы проложить его от источника питания до крошечного дома. Это предотвратит потерю мощности и сохранит вашу электрическую энергию.

Так что же произойдет, если вы выберете больше ампер, чем отведено вам? Сломается главная панель вашей сети, газогенератор или выключатель солнечной системы. Затем ваше электричество отключается до тех пор, пока вы не отключите электрическую нагрузку, вызвавшую перегрузку, и снова не включите выключатель на источнике.

Опасности поражения электрическим током в доме и способы их предотвращения

Большинство из нас не слишком задумываются о том, что происходит в стенах и проводах нашего дома. Мы просто подключаем кофеварку и верим, что все в порядке.

Но опасность поражения электрическим током дома — это реальность, и мы держим пари, что у вас есть некоторые из них.

1. Дуговые замыкания

Дуговое замыкание может произойти при случайном контакте между проводами или соединениями: в результате возникает искра или дуга. Думайте об этом как о незапланированном объезде после закрытия дороги: электрический ток идет по незапланированному пути. Это может произойти с действительно старым проводом, если изоляция стерта или даже изъедена грызунами.

Дуга приводит к сильному нагреву, который может сжигать материалы вокруг нее, и внезапно в вашем доме возникает электрический пожар.

Прерыватель цепи дугового замыкания (AFCI) предназначен для защиты от возгораний, связанных с электричеством, путем отключения питания цепи в случае возникновения дугового замыкания. Он более эффективен, чем стандартный автоматический выключатель, обнаруживая слабое искрение до того, как оно станет опасным.

В целях безопасности мы рекомендуем их для всех цепей в вашем доме.

Помните : Если у вас когда-нибудь случится электрический пожар, не используйте воду, чтобы потушить его . Это подпитает огонь и повысит риск поражения электрическим током.

2. Замыкания на землю

Электричество всегда найдет путь к земле.

Замыкание на землю происходит, когда электричество не использует обычный путь через вашу проводку к земле. Подобно дуговым разломам, он идет в обход. Но в отличие от дуговых разломов обходной путь чаще всего проходит через человека.

Прерыватели цепи замыкания на землю (GFCI)

снижают риск поражения электрическим током, контролируя вход и выход электричества в вашей цепи. Если есть колебания, GFCI отреагирует и отключит питание.

GFCI чаще всего устанавливаются в электрических цепях, расположенных вблизи воды, где риск поражения электрическим током выше. Это включает в себя вашу кухню, ванную комнату и прачечную — даже вашу гидромассажную ванну.

Даже с GFCI вы все равно должны практиковаться в безопасном использовании приборов вблизи воды. Когда вы не пользуетесь электроприборами, сверните шнуры приборов и храните их на безопасном расстоянии.

3. Старая проводка

Профессионально установленная проводка прослужит долго. Но он должен быть в состоянии безопасно работать со всеми вашими приборами.Несовместимая или неисправная проводка является одной из основных причин пожаров.

Если вашей электропроводке уже десятки лет, ее следует проверять ежегодно. Не пытайтесь решить эти проблемы самостоятельно. Наши сертифицированные электрики могут убедиться, что он совместим с вашими приборами, и порекомендовать обновления, которые обеспечат вашу безопасность.

4. Лампочки неправильной мощности

Есть что-то невероятно приятное в использовании новой лампочки. Но вы должны убедиться, что это правильная лампочка для вашей лампы.

Каждый раз при замене лампы убедитесь, что ее мощность меньше или равна максимальной мощности лампы. Вы найдете это на наклейке на приборе.

Вы также должны убедиться, что все новые светильники, которые вы добавляете в свой дом или подвал, работают с существующей электрической системой.

5. Перегруженные розетки

У всех нас есть много вещей, которые нужно подключить, но только ограниченное количество розеток на наших стенах. Невероятно легко подключить наши телевизоры, колонки, компьютер и все остальное к одному месту.Это распространенная ошибка в электрике.

Каждая розетка имеет максимальное количество ампер, которое она может выдержать. В Альберте максимум для цепей общего назначения составляет 15 ампер.

Когда вы соединяете несколько вилок в одной розетке, вы увеличиваете количество используемых ампер. Это увеличивает ваши шансы на короткое замыкание и возгорание.

Хорошее эмпирическое правило — одна вилка на розетку в каждой розетке, и отключайте все, что вы не используете. Это также уменьшит количество используемой вами резервной или «фантомной» энергии, что, в свою очередь, уменьшит ваши счета за электроэнергию.

Если вы используете силовые стержни, ограничьтесь одним или двумя. Их нельзя использовать в одной комнате, и они не должны быть подключены друг к другу (т.н. «гирляндная цепь»).

6. Незащищенные розетки

Маленькие дети любопытны. Это естественно! Но это также означает, что вы должны инвестировать в крышки для ваших электрических розеток.

В противном случае крошечные пальцы или предметы могут попасть в розетки, что приведет к ожогам, поражению электрическим током или даже к поражению электрическим током.

Вы можете использовать пластиковые крышки или приобрести безопасные для детей настенные панели с крышками, которые автоматически защелкиваются, когда они не используются — очень похожие на те, что используются снаружи для защиты наружных розеток от непогоды.

Еще более безопасный вариант — вызвать одного из наших электриков и заменить все доступные розетки на «взломостойкие». Розетки с защитой от несанкционированного доступа являются стандартом в новых домах и защитят ваших детей, пока электроприбор подключен к сети.

После того, как вы позаботились о розетках, вам нужно защитить остальную часть вашего дома от детей. В Excel Homes есть несколько отличных советов по защите вашего дома от детей, чтобы защитить ваших малышей.

7. Неисправные приборы и шнуры

Мы все были там: один из наших шнуров перетерся, ослаб или подвергся коррозии.Тем не менее, многие из нас продолжают использовать эти шнуры «еще немного дольше — пока я не куплю новый».

Это огромное нет-нет. Обнаружив неисправный шнур, немедленно прекратите его использование. Вы также должны избегать попыток исправить это самостоятельно с помощью изоленты.

Несколько советов по предотвращению неисправности шнуров:

• Вытягивание шнура за вилку
• Хранение шнуров в недоступном для домашних животных месте с острыми зубами и тенденцией жевать
• Правильно оборачивайте шнуры после того, как вы их используете
• Хранить вдали от источников тепла и воды

Используйте удлинители с умом

Удлинители делают нашу жизнь проще. Но знаете ли вы, что дома они могут представлять довольно большую опасность?

Фактически, Международный фонд электробезопасности (ESFI) сообщает, что примерно 3300 домашних пожаров начинаются с удлинителей каждый год .

Как и в случае с другими шнурами в вашем доме, использование неисправного, изношенного или ослабленного удлинителя опасно. Также опасно использовать их в течение длительного периода времени — они могут быстро нагреваться.

Удлинители

также рассчитаны на нагрузки различной мощности — важно, чтобы правильный удлинитель соответствовал правильному устройству.

Если вы постоянно используете удлинители для подачи электроэнергии в определенную часть вашего дома, поговорите с нами об установке дополнительных розеток.

8. Сломанные датчики дыма

Датчики дыма — первая линия защиты от пожара. Они могут спасти вам жизнь, но только если они действительно работают.

Согласно исследованию, более 66% пожаров в жилых домах произошли в домах, где не работала пожарная сигнализация.

В Альберте рекомендуется иметь дымовые извещатели как с батарейным питанием, так и с проводным подключением.Для сигнализаторов с батарейным питанием вы должны менять батарейки не реже одного раза в год и проверять их один раз в месяц. Если это литиевая батарея, вы не сможете ее заменить, и вам придется полагаться на тестирование, чтобы определить, работает ли она.

Проводные аварийные сигналы проверяйте раз в месяц. Если они не работают, вызовите электрика для их ремонта.

Сигнализация должна быть установлена ​​во всех спальных зонах и по одной на этаже для максимальной защиты.

Если у вас дома нет детектора угарного газа (CO), вы можете заменить существующие сигнализаторы на комбинированные детекторы дыма/CO.Это предупредит вас, когда есть опасные уровни дыма И угарного газа.

Защитите себя и свой дом от Sun Electrical

Теперь, когда вы знаете о некоторых опасностях, связанных с электричеством в доме, попросите нас сделать ваш дом безопасным и невредимым. Наши опытные электрики проведут тщательный осмотр и дадут рекомендации на месте, сэкономив ваше время и деньги.

В следующий раз, когда вы подключите эту кофеварку к сети, вы будете уверены, что электрическая система вашего дома находится в отличном состоянии.

Мне нужен электрик

Атомные электростанции – Управление энергетической информации США (EIA)

Ядерная энергия возникает из ядерного деления

Атомные электростанции нагревают воду для производства пара. Пар используется для вращения больших турбин, вырабатывающих электроэнергию. Атомные электростанции используют тепло, выделяющееся при ядерном делении, для нагрева воды.

При делении ядер атомы расщепляются, образуя более мелкие атомы, высвобождая энергию.Деление происходит внутри реактора атомной электростанции. В центре реактора находится активная зона, содержащая урановое топливо.

Урановое топливо формуется в керамические таблетки. Каждая керамическая гранула производит примерно такое же количество энергии, как 150 галлонов нефти. Эти богатые энергией гранулы уложены встык в 12-футовые металлические топливные стержни. Связка топливных стержней, некоторые из которых состоят из сотен стержней, называется тепловыделяющей сборкой. Активная зона реактора содержит множество тепловыделяющих сборок.

Тепло, выделяющееся при делении ядер в активной зоне реактора, используется для кипячения воды в пар, который вращает лопасти паровой турбины.Когда лопасти турбины вращаются, они приводят в действие генераторы, вырабатывающие электричество. Атомные станции охлаждают пар обратно в воду в отдельной конструкции на электростанции, называемой градирней, или используют воду из прудов, рек или океана. Затем охлажденная вода повторно используется для производства пара.

Ядерные реакторы в Соединенных Штатах могут иметь большие бетонные купола, закрывающие реакторы, которые необходимы для сдерживания аварийных выбросов радиации.Не на всех атомных электростанциях есть градирни. Некоторые атомные электростанции используют для охлаждения воду из озер, рек или океана.

Защитная оболочка ядерного реактора

Источник: стоковая фотография (защищено авторским правом)

Атомные электростанции производят около 20% электроэнергии США с 1990 года

По состоянию на 31 декабря 2020 года в эксплуатации находились 94 ядерных реактора на 56 атомных электростанциях в 28 штатах.Тридцать две станции имеют два реактора, а три станции имеют три реактора. С 1990 года атомные электростанции поставляют около 20 % от общего годового объема электроэнергии в США. Узнайте больше об атомной энергетике США.

Соединенные Штаты производят больше ядерной энергии, чем любая другая страна

В 2019 году 31 страна имела коммерческие атомные электростанции, а в 14 странах ядерная энергия обеспечивала не менее 20% их общего годового производства электроэнергии.У Соединенных Штатов были самые большие мощности по производству ядерной электроэнергии, и они произвели больше ядерной электроэнергии, чем любая другая страна. Франция, обладающая второй по величине ядерной мощностью производства электроэнергии и вторым по величине ядерным производством электроэнергии, имела наибольшую долю — около 70% — от общего годового производства электроэнергии за счет ядерной энергии.

Пять крупнейших стран-производителей атомной электроэнергии, 2019 г.

Страна	Мощность ядерной электроэнергетики (млн. киловатт)	Производство электроэнергии на АЭС (млрд. киловатт-часов)	Доля атомной энергетики в общем производстве электроэнергии в стране
США	98.12	809.41	19%
Франция	63,13	382,40	70%
Китай	45,52	330.12	5%
Россия	28,37	195,54	18%
Южная Корея	23.09	138,81	25%
Источник: Управление энергетической информации США, Международная энергетическая статистика, по состоянию на 24 марта 2021 г.

Последнее обновление: 6 апреля 2021 г.

Строителей, Девелоперов и Подрядчиков | Гавайский Электрик

Хотите обновить, изменить или установить новую электрическую службу?

• Новое или расширенное электроснабжение объекта
• Временное электроснабжение объекта
• Модернизация существующей электросети до объекта
• Удаление или перемещение существующей электросети на объект
• Объединение, перемещение или модификация существующего счетчика на существующем объекте

Прежде чем заполнять и отправлять приведенные ниже формы, пожалуйста, найдите время, чтобы ознакомиться с нашими текущими руководствами и техническими спецификациями. Правильно заполнив формы и включив всю необходимую информацию, вы поможете уточнить требования проекта и сократить время обработки для нашей команды.

---

Подать заявку на обслуживание

Коммерческие и жилые строители, застройщики и подрядчики могут использовать нашу Форму запроса на электроснабжение*, чтобы включить электроснабжение для проектов.

Форма заявки на электротехническое обслуживание*

Доступ к дополнительным ресурсам:

* Вся информация, предоставленная Заказчиком, будет использоваться Hawaiian Electric для предоставления запрошенных услуг.Hawaiian Electric не берет на себя никаких обязательств или ответственности перед Заказчиком по обеспечению точности или правильности такой информации. Насколько это разрешено законом, Заказчик соглашается нести все риски и расходы, понесенные Hawaiian Electric, если информация, предоставленная Заказчиком, будет сочтена неверной или неточной.

---

Ежеквартальный информационный бюллетень

Будьте в курсе последних обновлений из нашего ежеквартального информационного бюллетеня E Hoomaikai. Напишите нам по адресу [email protected], если вы хотите подписаться на эту рассылку. Если вы пропустили наши прошлые информационные бюллетени, посетите нашу страницу Обновления информационных бюллетеней, чтобы узнать о последних обновлениях.

---

Свяжитесь с нами для получения помощи

Оаху

Округ Мауи

Остров Гавайи

Электроэнергетические системы в зданиях

В этой статье рассматриваются системы распределения электроэнергии в зданиях на самом базовом уровне. Мы обсудим общие принципы того, как электричество перемещается от инженерных сетей к удобной розетке в комнате.Компоненты системы различаются в зависимости от размера здания, поэтому мы рассмотрим системы для малых и больших зданий.

Электроэнергия от энергетической компании

Электроэнергетические предприятия наиболее эффективно передают энергию от электростанции при очень высоком напряжении. В Соединенных Штатах энергетические компании обеспечивают электричеством средние и большие здания напряжением 13 800 вольт (13,8 кВ). Для небольших коммерческих зданий или бытовых потребителей энергетические компании снижают напряжение с помощью трансформатора на опоре или на земле.Оттуда электричество по счетчику подается в здание.

Распределение электроэнергии в небольших зданиях

Небольшие коммерческие или жилые здания имеют очень простую систему распределения электроэнергии. Коммунальное предприятие будет владеть трансформатором, который будет установлен на площадке снаружи здания или прикреплен к опоре. Трансформатор снижает напряжение с 13,8 кВ до 120/240 или 120/208 вольт, а затем подает электроэнергию на счетчик, который принадлежит коммунальному предприятию и ведет учет энергопотребления.

После выхода из счетчика питание передается в здание, после чего вся проводка, панели и устройства являются собственностью владельца здания. Провода передают электричество от счетчика на щит, который обычно находится в подвале или гараже дома. В небольших коммерческих зданиях панель может располагаться в подсобном помещении. Панель управления будет иметь главный выключатель и ряд автоматических выключателей, которые контролируют подачу электроэнергии к различным цепям в здании.Каждая ответвленная цепь будет обслуживать одно устройство (некоторые приборы требуют большой нагрузки) или несколько устройств, таких как розетки или светильники.

Распределение электроэнергии в больших зданиях

Большие здания имеют гораздо более высокую электрическую нагрузку, чем небольшие здания; поэтому электрооборудование должно быть больше и надежнее. Владельцы крупных зданий также будут покупать электроэнергию высокого напряжения (в США 13,8 кВ), потому что она дешевле. В этом случае владелец предоставит и будет обслуживать собственный понижающий трансформатор, который снижает напряжение до более приемлемого уровня (в США 480/277 вольт).Этот трансформатор может быть установлен на площадке снаружи здания или в трансформаторной комнате внутри здания.

Затем электричество передается на распределительное устройство. Роль распределительного устройства заключается в безопасном и эффективном распределении электроэнергии по различным электрическим шкафам по всему зданию. Оборудование имеет множество функций безопасности, включая автоматические выключатели, которые позволяют прерывать подачу электроэнергии ниже по течению — это может произойти из-за неисправности или проблемы, но это также может быть сделано намеренно, чтобы позволить техническим специалистам работать на определенных ветвях энергосистемы.

Следует отметить, что очень большие здания или здания со сложными электрическими системами могут иметь несколько трансформаторов, которые могут питать несколько распределительных устройств. Мы делаем эту статью простой, делясь основными понятиями.

Электроэнергия покидает распределительное устройство и проходит по первичному фидеру или шине. Шина или фидер представляет собой проводник большого сечения, способный безопасно и эффективно передавать ток большой силы по всему зданию. Шина или фидер подключаются по мере необходимости и проводится проводник к электрощитку, который обслуживает зону или этаж здания.

В каждом электрическом щитке будет еще один понижающий трансформатор — в США это снизит напряжение с 480/277 вольт до 120 вольт для удобных розеток. Этот трансформатор будет питать ответвительную панель, которая управляет серией ответвленных цепей, покрывающих часть здания. Каждая ответвленная цепь покрывает подмножество электрических потребностей области, например: освещение, удобные розетки для ряда комнат или электричество для части оборудования.

Биоэнергетика (биотопливо и биомасса) | ЕЭСИ

Биомасса может использоваться для производства возобновляемой электроэнергии, тепловой энергии или транспортного топлива (биотоплива). Биомасса определяется как живые или недавно умершие организмы и любые побочные продукты этих организмов, растений или животных. Под этим термином обычно понимают уголь, нефть и другие окаменелые остатки организмов, а также почвы. В этом строгом смысле биомасса охватывает все живые существа.Однако в контексте энергии биомассы этот термин относится к тем сельскохозяйственным культурам, остаткам и другим биологическим материалам, которые можно использовать в качестве заменителей ископаемого топлива при производстве энергии и других продуктов. Живая биомасса поглощает углерод по мере своего роста и высвобождает этот углерод при использовании для получения энергии, что приводит к углеродно-нейтральному циклу, который не увеличивает концентрацию парниковых газов в атмосфере.



Энергия биомассы



Энергия, хранящаяся в биомассе, может быть использована для производства возобновляемой электроэнергии или тепла.Биоэнергия может быть получена за счет сжигания или газификации сухой биомассы или биогаза (метана), полученного в результате контролируемого анаэробного сбраживания. Совместное сжигание биомассы и ископаемого топлива (обычно угля) является недорогим средством сокращения выбросов парниковых газов, повышения рентабельности и уменьшения загрязнения воздуха на существующих электростанциях. Тепловая энергия (отопление и охлаждение) часто производится в масштабе отдельного здания путем прямого сжигания древесных гранул, щепы и других источников сухой биомассы.

Операции комбинированного производства тепла и электроэнергии (ТЭЦ) часто представляют собой наиболее эффективное использование биомассы (используя около 80 процентов потенциальной энергии). Эти установки улавливают отходящее тепло и/или пар от производства биоэнергии и направляют его в близлежащие здания для обеспечения тепла или в чиллеры для охлаждения.



Биотопливо



Ряд транспортных видов топлива можно производить из биомассы, что помогает снизить спрос на нефтепродукты и улучшить профиль выбросов парниковых газов в транспортном секторе.Этанол из кукурузы и сахарного тростника, а также биодизель из сои, рапса и масличной пальмы доминируют на текущем рынке биотоплива, но ряд компаний активно продвигаются вперед, разрабатывая и продавая ряд передовых биотоплив второго поколения, изготовленных из непищевого сырья. , такие как муниципальные отходы, водоросли, многолетние травы и древесная щепа. Эти виды топлива включают целлюлозный этанол, биобутанол, метанол и ряд эквивалентов синтетического бензина/дизеля. Пока мы не сможем производить значительное количество электромобилей, работающих на электроэнергии из возобновляемых источников, биотопливо остается единственным широко доступным источником чистой возобновляемой энергии для транспорта.



Биопродукты



Подобно тому, как биомасса может заменить ископаемое топливо при производстве энергии, она также может стать возобновляемой заменой многих промышленных продуктов и материалов, изготовленных из нефти или природного газа – пены на биологической основе, пластмассы, удобрения, смазочные материалы и промышленные химикаты. мало возможностей.



Сырье для биомассы



Каждый регион имеет свои собственные местные источники биомассы из сельскохозяйственных, лесных и городских источников.

Доступен широкий спектр сырья биомассы, и биомасса может производиться везде, где могут жить растения или животные. Кроме того, большинство исходного сырья можно превратить в жидкое топливо, тепло, электроэнергию и/или продукты на биологической основе. Это делает биомассу гибким и широко распространенным ресурсом, который можно адаптировать на местном уровне для удовлетворения местных потребностей и задач.

Некоторые из наиболее распространенных (и/или наиболее перспективных) видов сырья для биомассы:

• Зерновые и крахмалосодержащие культуры – сахарный тростник, кукуруза, пшеница, сахарная свекла, технический сладкий картофель и т.д.
• Сельскохозяйственные отходы – Кукурузная солома, пшеничная солома, рисовая солома, обрезки садов и т. д.
• Пищевые отходы – отходы производства, отходы пищевой промышленности и т.д.
• Лесохозяйственные материалы – Порубочные остатки, рубки ухода и т. д.
• Побочные продукты животного происхождения – Жир, рыбий жир, навоз и т. д.
• Энергетические культуры – Просо, мискантус, гибридный тополь, ива, водоросли и т. д.
• Городские и пригородные отходы – твердые бытовые отходы (ТБО), отходы с газонов, осадок очистки сточных вод, городские древесные отходы, мусор после стихийных бедствий, улавливающий жир, желтый жир, отработанное кулинарное масло и т. д.



Биомасса и землепользование



Подобно ветру, солнцу и другим возобновляемым источникам энергии, биомасса может оказывать положительное влияние на нашу атмосферу, уменьшая нашу зависимость от ископаемого топлива, вызывающего изменение климата. Однако энергия биомассы отличается от других возобновляемых источников энергии тем, что ее использование напрямую связано с фермами, лесами и другими экосистемами, из которых получают сырье биомассы. Из-за этой тесной связи использование биомассы может привести к широкому спектру экологических и социальных последствий, как положительных, так и отрицательных, помимо ее использования в качестве заменителя ископаемого топлива.Воздействие на почвы, водные ресурсы, биоразнообразие, функции экосистем и местные сообщества будет различаться в зависимости от того, какой выбор будет сделан в отношении того, какие виды биомассы использовать, а также где и как они производятся. Вот почему биомассу необходимо производить и собирать как можно устойчивее. В этом смысле устойчивость относится к выбору методов управления, которые сводят к минимуму неблагоприятные воздействия и дополняют местные цели управления земельными ресурсами, такие как сохранение ферм, управление лесами, производство продуктов питания и управление дикой природой.

Одной из часто возникающих проблем землепользования является предполагаемый конфликт между производством продуктов питания и биоэнергетикой (так называемая дискуссия «продовольствие против топлива»). Многие традиционные продовольственные культуры, такие как кукуруза, сахар и растительные масла, также являются одними из наиболее часто используемых источников энергии. Кроме того, сельскохозяйственные угодья могут быть переведены с производства продуктов питания на выращивание специальных энергетических культур. Использование сельскохозяйственных культур и земель, несомненно, частично способствовало повышению цен на многие из этих товаров.Однако гораздо более существенный вклад в этот рост внесли многие другие факторы, включая инфляцию доллара и особенно быстрый рост цен на ископаемые виды топлива. Нефть и природный газ в виде топлива и синтетических удобрений являются двумя крупнейшими экономическими затратами в производстве и распределении продуктов питания. Существует много возможностей для дальнейшего уменьшения конфликта между производством продуктов питания и топлива, включая более широкое использование сельскохозяйственных отходов, порубочных остатков, пищевых отходов, твердых бытовых отходов и малоплодородных земель.

Другой проблемой, тесно связанной с производством биомассы, являются выбросы парниковых газов в результате управления земельными ресурсами и изменений в землепользовании. Они относятся к выбросам парниковых газов (особенно CO2, Ch5 и N2O) в результате использования сельскохозяйственных ресурсов, методов управления и изменений в землепользовании, связанных с производством биомассы. Эти выбросы можно разделить на прямые и косвенные источники. Прямые выбросы относятся к выбросам, возникающим в результате расчистки земель, использования сельскохозяйственных ресурсов (таких как удобрения) или методов управления, применяемых в процессе выращивания или сбора урожая биомассы.Косвенные выбросы связаны с изменением землепользования под влиянием рынка. Это выбросы, которые происходят, когда леса, пастбища или другие экосистемы расчищаются для производства сельскохозяйственных культур или других товаров, чтобы компенсировать землю, которая была отведена для производства энергии. Эффекты трудно определить количественно или атрибутировать, что делает непрямые выбросы от изменений в землепользовании (ILUC) очень спорным вопросом.

Наконец, важно помнить, что рынки биомассы добавят стоимость продуктам биомассы, остаткам и продуктивным землям.Это значение поможет повысить экономическую жизнеспособность обрабатываемых земель и послужит положительным стимулом для сохранения ферм и лесов от нарастающей угрозы разрастания городов и пригородов, что оказывает наибольшее влияние на землепользование.



Узнайте больше о биоэнергетике:

Посмотреть больше записей с меткой Биоэнергетика

Что энергоэффективнее — кипячение воды с помощью электрочайника, чайника на газовой плите или в микроволновой печи? | Примечания и вопросы

SPECULATIVE SCIENCE Что более энергоэффективно — кипячение воды с помощью электрочайника, чайника на газовой плите или микроволновой печи? «Одно точное измерение стоит тысячи мнений экспертов» Грейс Мюррей Хоппер С помощью измерителя мощности, подключаемого к розетке, я измерил эффективность кипячения 1 литра воды в двух типах чайников (из нержавеющей стали и пластика) и в микроволновой печи. Я также измерил газ, используемый для кипячения кастрюли с водой на моей газовой плите. Суммы — это то, что вы изучаете для GCSE. чайники; 65% Микроволновая печь: 30% Газовый чайник: 25% Вы должны помнить, что газ составляет примерно треть стоимости электроэнергии за кВтч (или единицу или джоуль), а также имеет треть выбросов CO2. В этом испытании газ имеет небольшое преимущество, которое можно улучшить с помощью более легкого и более эффективного котла. Преимущество электрического чайника в том, что он автоматически выключается.В то время как микроволновая печь была неэффективной при доведении воды до кипения, она была более эффективной, когда нагревала ее только до 50 градусов по Цельсию при 45%. Энди Браун, Кембридж, Великобритания Если вы принимаете во внимание эффективность получения энергии от источника, что вы и должны сделать, Джон Аккерс совершенно прав — поскольку газ является первичным источником энергии, он, безусловно, является наиболее эффективным. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.
