Как правильно сделать теплые водяные полы – Как сделать теплый водяной пол своими руками

Схема как правильно сделать теплый водяной пол своими руками

Сегодня мы расскажем вам, как правильно сделать водяной теплый пол (ТП). Эта тема очень широкая, так как единственно правильного варианта нет (касается подключения через коллектор). Также вариации возможны при монтаже смесительного узла. У разных производителей они отличаются. Стоимость таких узлов достаточно высокая, поэтому можно собрать коллектор со смесительным узлом самостоятельно – это обойдется дешевле. Причем в результате вы получите такую же надежную, стабильно работающую систему ТП.

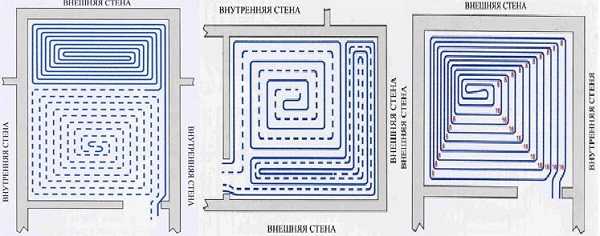

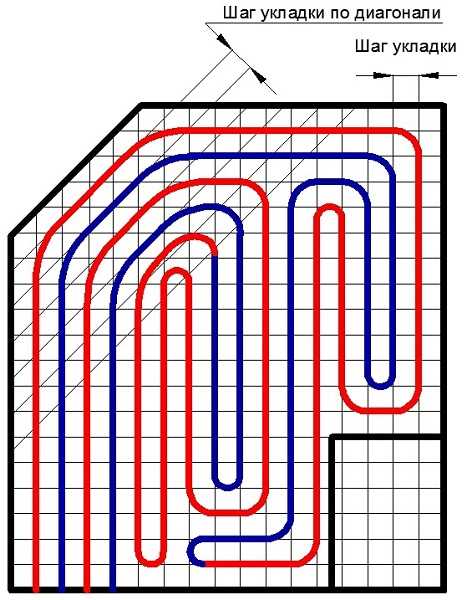

Схема разводки труб водяного ТП

Водяной ТП укладывается в стяжку.

Начнем наш ликбез, как правильно сделать теплый пол с разводки контура. Важные моменты:

  • схема разводки;
  • шаг;
  • длина контура.

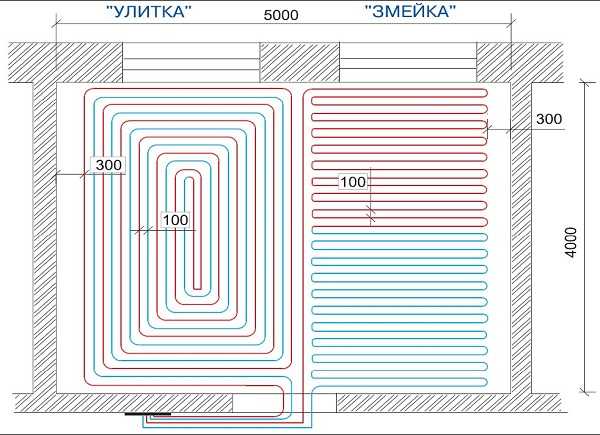

Трубы укладываются улиткой или змейкой. Змейки есть несколько вариаций, но принцип одинаковый. Особой разницы между методами разводки нет, поэтому можно делать там, как вам удобно. Важную роль играет шаг между трубами. Чем меньше расстояние, тем больше тепловая мощность теплого пола. Допускается шаг от 15 до 35 см. Больше нельзя, так как ногой будут чувствоваться перепады температуры.

Напоминаем, что перед тем, как самому сделать теплый пол нужно провести утепление рабочей поверхности. Отсутствие теплоизоляции считается грубой ошибкой, из-за которой сильно увеличиваются теплопотери. К этому нужно отнестись со всей серьезностью и ни в коем случае не экономить на утеплении.

Трубы укладываются по всему периметру помещения, кроме мест, где будет устанавливаться унитаз, опоры лестницы или другие элементы, которые засверливаются в бетонный пол. Контур должен быть закреплен, чтобы он не сместился при заливании стяжки. Вариантов как правильно сделать теплый водяной пол несколько. Можно закрепить трубы на армировочной сетке или на специальных направляющих пластинах. Также есть специальные пенопластовые маты для утепления пола с бугорочками, между которыми укладываются трубы. Эти теплоизоляционные панели покрыты полимером, что делает их достаточно крепкими.

Какой будет присвоен класс энергоэффективности дома зависит не только от теплопотерь помещения.



Использование энергосберегающих системы отопления частного дома также имеет значение. За подробностями сюда.

Смесительный узел для водяного ТП

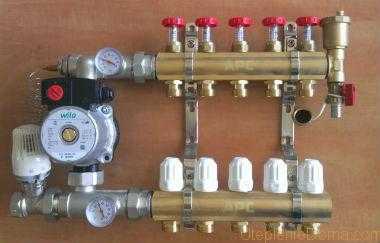

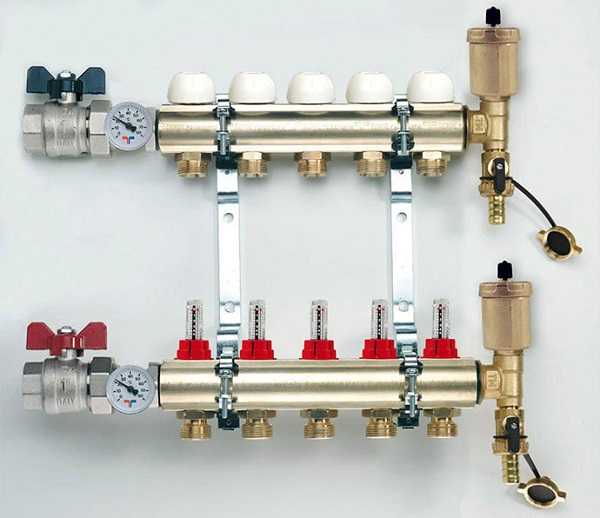

Коллектор со смесительным узлом.

После того как закончили укладывать теплый водяной пол его нужно подключить к системе отопления. При этом подогрев пола может использоваться совместно с обычными батареями. В любом случае теплоноситель нагревает котел. Температура воды в обычной системе отопления 60-70 градусов, а в теплом полу должно быть не больше 45. Чтобы охладить теплоноситель до нужного уровня монтируется смесительный узел.

Смесительный узел подмешивает теплоноситель из обратки в подачу. В качестве смесителя выступает двухходовой (редко) или трехходовой клапан с возможностью регулирования температуры. Но одного только клапана недостаточно, узел состоит из следующих элементов:

Если у вас один контур теплого пола, то трубы подключаются прямо в смесительный узел. Если же контуров несколько, то схема монтажа теплого водяного пола включает коллектор. В этом случае смесительный узел ставится перед коллектором теплого пола.

Для укладки водяного теплого пола своими руками используют регулируемые и нерегулируемые коллекторы. Последние подходят если длинна контуров теплого пола приблизительно равная. В регулируемых коллекторах устанавливаются расходомеры (ротаметры) и ручные запорные клапана. Расходомеры могут устанавливаться как на гребенке подачи, так и на обратке (в зависимости от производителя). На ручные запорные клапана могут устанавливаться сервоприводы, которые подключаются в сеть (220 Вт или 24 Вт). Расходомерами регулируется поток теплоносителя по контурам разной длинны, тем самым выравнивается гидравлическое сопротивление каждой петли.

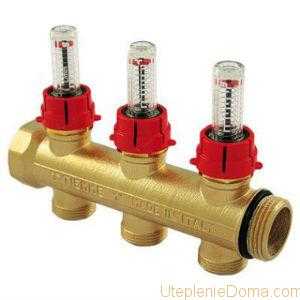

Есть разные модификации коллекторов заводского производства и самоделки. Вариантов установки теплого пола своими руками на самом деле очень много: с байпасом и без, с постоянной работой насоса или с периодическими его отключениями. Также по-разному осуществляется подмес теплоносителя. Поэтому единственного правильного метода как сделать теплый водяной пол своими руками не существует.

Дачная бытовка утепленная с печкой не станет вам надежным пристанищем на зиму, но чтобы переодеться или даже переночевать вполне сгодится.



На самом деле теплоизоляция вентиляционных воздуховодов выполняет две функции: утепление и звукоизоляция. Детали тут.

Регулировка температуры водяного ТП

Контроль гидравлического сопротивления.

Регулировка температуры крайне важный аспект. Поэтому нужно разобраться, как правильно укладывать теплый пол, чтобы можно было контролировать температуру на каждой петле. Вариантов регулировки два:

  • ручная;
  • автоматическая.

Вручную температура регулируется на трехходовом клапане, если это один контур, или же на гребенке коллектора, если петель много. Автоматическая регулировка осуществляется сервоприводами, команды которым отдают термостаты, установленные в помещении. Термостаты снимают показания с термодатчиков, которые, в свою очередь, измеряют степень нагрева воздуха либо бетонной стяжки.

Краткие итоги

Трубы разводят змейкой или улиткой (как удобно). Шаг 15-30 см. Длина петли не более 100 м. Если петель много и они отличаются по длине, то на коллектор нужно ставить расходомеры, которыми выравнивается гидравлическое давление на разных контурах. Теплый пол можно совмещать с обычными батареями, для этого перед низкотемпературным контуром ставится смесительный узел. Если контуров теплого пола несколько, то подмес осуществляется перед коллектором ТП. Вариантов как монтировать теплый пол через коллектор много, единственно правильного нет.

utepleniedoma.com

Водяной теплый пол своими руками

Водяные теплые полы – самое экономичное решение для полного или частичного обогрева частных домов, отапливаемых с помощью котла. При обогреве пола распределение температуры происходит по вертикали снизу вверх, что создает наиболее комфортные условия в различных зонах: у пола воздух получается теплее в среднем на 5 градусов, а в зоне дыхания – более прохладным. Это улучшает общее самочувствие и позволяет сэкономить энергоресурсы.

Устройство водяного теплого пола

Чтобы выполнить теплый водяной пол, который будет служить долгие годы без протечек, необходимо строго соблюдать технологию и все этапы монтажа. Водяной теплый пол состоит из нескольких слоев:

  • Гидроизоляция, предотвращающая намокание утеплителя и бетонной стяжки. Обычно для этих целей применяют полиэтиленовую пленку;
  • Все стыки со стенами в обязательном порядке изолируют от стяжки с помощью демпферной ленты – она необходима, чтобы амортизировать расширение бетона при нагреве. Если помещение слишком большое или имеет сложную форму, а теплый пол состоит из нескольких контуров – с помощью демпферной ленты необходимо также сделать деформационные швы.
  • Теплоизоляция – ее задача не допустить утечек тепла через перекрытия. В качестве теплоизоляции водяных полов могут служить как минеральные теплоизолирующие маты, так и полистирольные плиты;
  • Еще один слой гидроизоляции из полиэтиленовой пленки, предотвращающий вытягивание влаги утеплителем из бетонной стяжки. В случае утепления полистиролом достаточно проклеить стыки плит монтажным скотчем;
  • Арматурная сетка или специальные модули для укладки труб;
  • Трубы, уложенные в контур определенной формы;
  • Бетонная стяжка толщиной не менее 5 см;
  • Финишное декоративное покрытие.

Технология укладки водяного теплого пола

Технология выполнения теплого пола

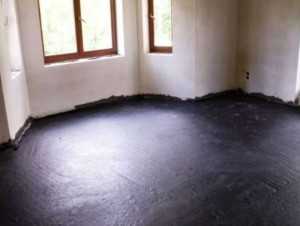

  1. Подготовка основания под водяной теплый пол – очень важный этап. Пол должен быть ровным, без разности высот, трещин, уклона. Иначе в системе будут образовываться перепады давления, что может ее повредить. Перед началом укладки пола основание нужно выровнять: заделать цементным раствором большие трещины, мелкие неровности можно засыпать песком.
  2. На основание укладывают гидроизоляционную полиэтиленовую пленку. Полосы пленки должны заходить друг на друга на 15-20 см, после укладки их необходимо проклеить скотчем.
  3. По периметру пола, а также в местах стыка разных контуров укладывают демпферную ленту. Она изготовлена из пенополистирола, с одной стороны ленты есть самоклеящаяся полоска. К гладким стенам демпферную ленту клеят, а к шероховатым крепят с помощью саморезов. Высота ленты должна быть выше готового пола на 2-3 см. Излишки обрезают уже после заливки бетона.
  4. Утеплитель для пола может быть любым. Но удобнее использовать полистирол, нарезанный в виде плит. Толщина плит утеплителя выбирается после теплотехнического расчета. Плиты укладывают встык, избегая образования щелей. Если между ними образовались большие зазоры, их заклеивают скотчем, чтобы бетон не проникал между плитами.

Подготавливаем пол к установке полистирольных плит

  1. На утеплитель укладывают арматурную сетку. Размер ячеек сетки выбирают так, чтобы при закреплении труб было удобно выдерживать шаг укладки. Арматурная сетка кладется по всей площади пола.
  2. Начинают укладку труб от коллекторного узла, оставляя некоторый запас для крепления трубы к коллектору. Весь контур желательно выполнить из единой трубы, без муфт – они увеличивают вероятность протечки.
  3. Трубу закрепляют на сетке с помощью пластиковых хомутов. Хомуты затягивают не туго, чтобы зафиксировать трубу, но не создать напряжения материала.
  4. Укладывают контур пола в строгом соответствии с проектом. Форма контура и способ укладки зависит от размеров помещения. Для контура с протяженностью более 20 метров лучше использовать контур в форме «улитки» – в нем меньше поворотов и углов, поэтому для заполнения системы можно выбирать циркуляционный насос с меньшей мощностью. Трубы при укладке не должны пересекаться и вплотную подходить к стенам и перегородкам – это нарушит условия теплопередачи.

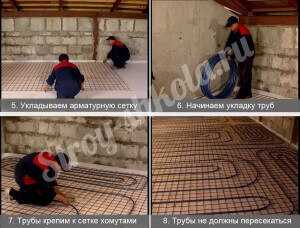

Процесс укладки труб

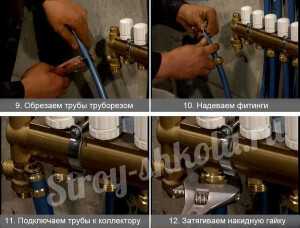

  1. После укладки контура можно приступать к его подключению к системе. Концы труб тщательно укладывают на подводе к коллектору и обрезают нужную длину с помощью трубореза. Труборез обеспечивает ровные края, строго перпендикулярные оси трубы.
  2. На концы труб надевают компрессионные фитинги: накидную гайку, разрезное кольцо и ниппель. Обжимают разрезное кольцо с помощью специального инструмента – пресс-клещей.
  3. Подсоединяют трубы с фитингами к коллектору. При этом можно использовать различный  диаметр труб, а соединение с коллектором осуществлять с помощью разных фитингов.
  4. Накидные гайки затягивают, используя ключ, прилагая небольшое усилие.

Подключение теплого пола к системе

  1. В местах, где трубы выходят из пола для защиты от механических повреждений устанавливают специальные металлические уголки.
  2. Готовую систему теплого водяного пола нужно проверить на герметичность. Делать это можно как с помощью воды, так и используя сжатый воздух, нагнетаемый компрессором. Давление при опрессовке выбирается в соответствии с проектом.
  3. Если теплый пол состоит из нескольких контуров, необходимо провести балансировку системы. Для этого с коллектора снимают защитные колпачки балансировочных вентилей и закручивают вентили до упора специальным ключом.
  4. В проекте должна быть таблица, куда сведены результаты теплотехнического расчета. В таблице указано, на сколько оборотов следует открыть балансировочный вентиль для каждой петли теплого пола. Открывают их в соответствии с таблицей.

Проводим опресcовку и балансировку системы

  1. Начинают выполнение бетонной стяжки. Замешивают или заказывают бетон марки 400. Выставляют маяки из раствора.
  2. Систему перед заливкой заполняют водой или воздухом, чтобы в трубах было внутреннее давление, и они не деформировались. Выкладывают бетон на отдельные участки, выравнивая их правилом и проверяя по уровню. При заливке следят, чтобы уровень всех участков был одинаков.
  3. Бетон набирает зрелость в течение 28 дней. При этом необходимо следить, чтобы его верхний слой не пересыхал и не трескался, для этого поверхность стяжки периодически обрызгивают его водой и накрывают пленкой или укрывным материалом.
  4. Финишное покрытие укладывают поверх бетона: плитку на плиточный клей, ламинат или паркет – обязательно с укладкой подложки, а линолеум – прямо на бетонную стяжку.

Выполняем стяжку пола и наносим финишное покрытие

Водяные теплые полы,  залитые бетоном – это проверенная эффективная технология, не требующая особого ухода. Следует соблюдать требования проекта и поддерживать установленную температуру теплоносителя. Если теплые полы выполняют в дачном загородном доме, и возможна заморозка системы, вместо теплоносителя лучше использовать антифриз.

Также советуем почитать список статей про теплый пол под плитку своими руками,  а также про водяной теплый пол без стяжки.

stroyvopros.net

Инструкция по монтажу и Видео!

Водяной теплый пол своими руками

Водяной теплый пол сделанный своими руками под плитку или ламинат,  является отличной альтернативой традиционному конвекторному утеплению. В этом случае потоки тепла идут снизу вверх, создавая комфортную среду именно в пространстве возле пола. Материал финишного покрытия при монтаже водяного теплого пола с жидким теплоносителем в принципе не имеет особенного значения, но особенно популярная такая конструкция в помещениях с кафельным покрытием – ванных и туалетных комнатах. Рассмотрим подробно алгоритм таких работ.

Некоторые нюансы

При монтаже теплого пола с жидким теплоносителем под кафель стоит обратить особое внимание и на характеристику финишного напольного покрытия. Помните, что гладкая кафельная плитка имеет меньший показатель отдачи тепла. Плитка с шероховатой поверхностью будет быстрее терять тепло, переданное ей системой нагрева.

Кроме того, особенно внимательно отнеситесь к качеству приклеивания плитки, под ней не должно быть пустоты, так как температурные деформации пола могут привести к ее повреждению.

Содержание статьи

Подключение коллектора для пола

Начальным этапом конструирования теплого пола с жидким теплоносителем является монтаж коллекторного шкафа, то есть специального устройства, в котором будет распределяться горячая вода для обогрева пола.

Коллекторы для водяных полов имеют несколько модификаций, отличающихся, например, числом входов и выходов. Для того, чтобы понять, какой тип вам нужен, вам необходимо провести расчет водяного теплого пола.

В ходе него вы определите, какое количество труб, какого диаметра нужны вам для организации теплого пола.

[note]Специалисты рекомендуют, подключать к одному входу коллектора не более 60 метров трубы с теплоносителем. Таким образом вы можете создать в одном помещении несколько контуров труб теплого водяного пола, каждый из которых будет подсоединен к коллектору.[/note]

Средний размер такого устройства (коллектора) – около 60 сантиметров в длину, 40 в высоту и 12 в глубину.

Подключение коллектора к теплому полу

Приобретите коллекторное устройство и короб для него в магазине строительных материалов.

Выдолбите в стене нишу под коллектор, либо рассчитайте место его установки. В целях экономии труб коллектор может устанавливаться непосредственно над полом.

На каждую из труб необходимо установить запорный вентиль.

Основные типы теплых водяных полов

Вне зависимости от того, каким финишным покрытием вы планируете воспользоваться – теплый пол с жидким теплоносителем имеет три основных типа устройства:

  1. -бетонный – трубы теплоносителя прокладываются в массе цементно-песчаной стяжки.
  2. -настильный – теплый пол укладывается в специально сформированный теплоизолятор из полимеров или алюминия, а затем на эту конструкцию укладывается финишное покрытие,
  3. -деревянный — традиционный пол из дерева на лагах, в промежутках между которыми проложены трубы теплоносителя.

Монтаж теплого пола с жидким теплоносителем со стяжкой

Подготовка основания

После установки коллекторного шкафа и расчета потребного количества труб вам необходимо подготовить основание – пол. Он должен быть зачищен от мусора и выровнен. Не стоит добиваться идеальной горизонтальной поверхности, достаточно сгладить выбоины и чрезмерные перепады.

Укладка демпферной ленты

При формировании выравнивающейся стяжки в помещении с теплым полом не забудьте проложить между ней и стенами специальную демпфирующую ленту, предотвращающую повреждение пола при температурной деформации.

Если вы собираетесь конструировать систему в большом помещении с несколькими контурами теплоносителя – проложите демпфирующую ленту и на границах контуров.

Следующим шагом является установка гидроизоляции. Она может быть выполнена как из плотной полимерной пленки, так и специальным раствором.

Гидроизоляция пола

Теплоизоляция пола – основа качественной работы

Для того, чтобы ваш теплый пол с жидким теплоносителем не нагревал ни соседей, ни улицу – вам необходимо обеспечить качественное утепление помещения. Только при качественно утепленном поле тепло от водяного пола пойдет вверх в зону жизнедеятельности.

Утепление пола пенопластом

Материалом для теплоизоляции обычно являются вспененные полимеры, такие как пеноплекс или пенопласт.

Армирование пола

Для того, чтобы вся конструкция теплого водяного пола обладала хорошей надежностью – на слой теплоизоляции необходимо положить арматурную, удерживающую сетку.

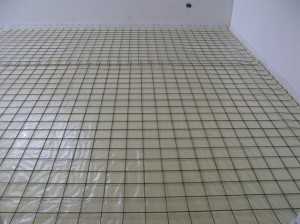

Укладка арматурной сетки на пол

На этой иллюстрации вы видите арматурную сетку, которая уложена непосредственно на слой гидроизоляции.

Укладка труб на водяной теплый пол со стяжкой

Способы укладки водяного теплого пола

Укладка труб теплого водяного пола может происходить двумя основными способами: «змейкой» и «улиткой». Каждый способ имеет свои достоинства, но в холодном климате рекомендуется укладывать трубы теплоносителя «улиткой», так как таким образом поддерживается более равномерное распределение тепла по всей поверхности пола.

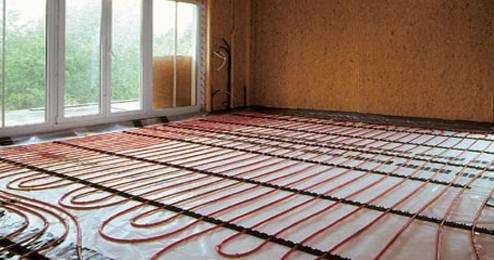

Укладка труб для водяного теплого пола

Рисунок укладки труб можно и комбинировать, особенно это актуально в помещениях со сложной конфигурацией.

Видео — укладка труб водяного теплого пола

Алгоритм укладки водяного теплого пола своими руками

  1. Трубы теплоносителя крепятся к арматурной сетке хомутами. Обратите особое внимание, что трубы нельзя фиксировать хомутами к арматурной сетке чрезмерно жестко. Все дело во все той же тепловой деформации. Дистанция между хомутами должна составлять около одного метра, что обеспечит достаточную гибкость конструкции.Кроме того, трубы не должны находиться чрезмерно близко друг к другу. Минимальная дистанция, на которой должны находится трубы составляет не менее 10 сантиметров. На аналогичном расстоянии трубы должны находиться и от стен.
  2. Оденьте на выходы труб, подходящие к коллектору гофрированную трубу. Также поместите в гофр участки труб, проходящие через демпфирующую ленту на границах контуров обогрева.
  3. После этого подсоедините водяные контуры с теплоносителем к коллектору (напомним, что таких контуров может быть несколько).
  4. Проведите проверку работоспособности и герметичности вашей системы водяного обогрева. Для этого необходимо подать в систему воду с давлением, в полтора раза превышающем нормальное.
  5. Оставьте систему под нагрузкой на некоторое время. При отсутствии протечек приступайте к формированию стяжки.

    Укладка цементной стяжки поверх труб теплого пола

  6. При заливке стяжки в помещении с теплым водяным полом необходимо пользоваться специальными смесями. Рекомендуемая высота стяжки составит около 5-7 см. Не забудьте, что во время заливки пола система его отопления должна находиться под рабочим давлением.

Водяной теплый пол схема

Водяной теплый пол на полистирольной основе

Еще одним вариантом конструкции водяного теплого пола с жидким теплоносителем является монтаж труб в специальные  плиты с пазами, изготовленные из вспененного полимера. Кстати, мы уже писали в этой статье про какие необходимы комплектующие для водяного теплого пола.

Для компенсации температурных расширений в таких плитах заложены деформирующиеся пластины. Ее рекомендуется использовать в легких строениях с ограничением нагрузки на перекрытия.

Нагреваемый пол на полистирольной основе

Как и в случае с теплым полом со стяжкой на основное перекрытие первым этапом укладывается тепловая изоляция.

После этого на теплоизоляцию укладываются плиты. Укладка происходит начиная с угла помещения. Плиты из полистирола имеют специальные пазы, в которые и укладываются трубы теплоносителя.

Полистирольные плиты для водяного пола

После прокладки трубопроводной системы подключите нагревательные контуры к коллектору и проведите испытание системы, а затем можете приступить к укладке чернового пола, например плит ДСП или ГВЛ, а затем и напольного финишного покрытия, например кафельной плитки.

Таким образом выглядит принципиальная схема теплого  водяного пола на полистирольных плитах

1. Финишное напольное покрытие,
2. Слой тепловой изоляции
3. Трубопровод из теплоносителя
4. Компенсационные пластины из алюминия
5. Плиты из полистирола с пазами под трубы
6. Перекрытие

Пол на полистирольных плитах

Деревянный теплый пол с жидким теплоносителем

В том случае, если у вас имеются перекрытия из дерева целесообразно применить другую конструкцию теплого пола.

Существует два основных типа теплого деревянного пола: реечный и модульный.

При укладке модульного пола используются готовые элементы, изготавливаемые из древесно-стружечной плиты, в которых заводским способом уже сделаны пазы для установки труб теплоносителя.

Установка реечного пола с подогревом происходит следующим образом:

  1. Сначала на перекрытие укладываются полосы ДСП шириной от 15 до 40 сантиметров. К перекрытию плиты крепятся винтами саморезами с шагом около 2 сантиметров.
  2. Между плитами оставляется зазор для тепловой деформации и для прокладки труб теплоносителя. Такой же зазор остается и между плитами и стенами помещения.
  3. В пазы между плитами ДСП размещается алюминиевый профиль, являющийся основанием для труб теплоносителя.
  4. Внутри алюминиевого профиля располагаются трубы теплого пола.

Существует и вариант укладки трубопроводов водяного отопления и в пол на лагах.

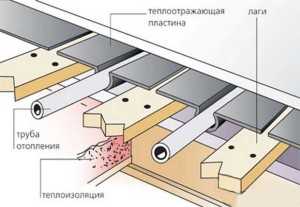

Укладка водяного теплого пола на пол на лагах

1.Первым этапом конструкции такого пола является укладка слоя теплоизоляции из вспененного полимера.

2. Затем устанавливаются деревянные лаги.

3. Согласно намеченной схеме укладывается фигурная конструкция из алюминия, которая будет служить ложем для теплоносителя и одновременно будет отражать тепловой поток.

4. В промежутках между лагами и трубами укладывается дополнительная теплоизоляция.

5. поверх этой конструкции размещается влаговпитывающий слой. В качестве нее можно использовать вспененный полиэтилен или обычный картон.

6. Поверх конструкции из деревянных лаг, алюминиевых профилей и труб теплоносителя укладывается черновой пол, например, из плит ДСП или из гипсоволокнистого листа. Не забудьте оставить между плитами зазор для теплового расширения. Аналогичный зазор необходимо оставить и между плитами и стенами.

7. На черновой пол монтируется финишное покрытие – кафельная плитка.

Для того, чтобы более подробно ознакомиться с пошаговым алгоритмом монтажа водяного теплого пола под плитку своими руками – предлагаем вам просмотреть видео-инструкции:

 Видео — монтаж водяного теплого пола

pol-spec.ru

Теплый пол водяной: особенности и способы укладки

Одним из лучших элементов качественного отопления жилого помещения остается теплый пол водяной, технология монтажа которого доступна каждому человеку. Сегодня практически каждый строительный форум дает дельные советы, как правильно уложить трубы водяного отопления в частном каркасном, кирпичном или деревянном доме. Детальная инструкция по успешному созданию напольного центрального отопления будет приведена и в данной статье.

Преимущества системы

Водяной пол, как любое другое сложное устройство, обладает своими неоспоримыми преимуществами и недостатками. В перечень главных достоинств, которыми в полной мере обладает представленная система отопления, входят:

  • равномерный подогрев всей поверхности пола;
  • отсутствие визуально заметных элементов центрального отопления;
  • возможность уложить все трубы в пол и получить дополнительное пространство;
  • эффективный обогрев большой площади при минимальных энергетических затратах.

Как утверждает любой строительный форум, правильно установленная система водяного напольного отопления позволяет до 70% тепла передавать излучением, благодаря чему сухой воздух воспринимается организмом более комфортно. Экономия энергоресурсов достигает в частном кирпичном доме – до 20%, в частном каркасном доме – до 30%, в частном деревянном доме – до 45%.

Некоторые люди предпочитают провести водяной обогрев пола в собственной квартире, тем более что технология монтажа позволяет оперативно подключить все приборы без солидных материальных затрат. Подогрев напольного покрытия всего лишь до температуры в 25–30 °C создает атмосферу комфорта и уюта, при этом сухой воздух, как правило, остается внизу, в то время как более влажный термический режим в 18-20°C будет на уровне головы. В итоге, водяной пол помогает улучшить самочувствие человека, повысив его иммунитет и защитив от многочисленных болезней.

Недостатки системы

Перед тем как сделать водяной пол своими руками, необходимо ознакомиться с недостатками, которая имеет рассматриваемая система отопления. Любой строительный форум указывает в качестве минусов конструкции следующие аспекты:

  • сложность в управлении температурой воздуха в комнате;
  • необходимость произвести тщательный расчет мощности;
  • обязательное использование водяного насоса;
  • сложность в поиске и устранении протечек.

Безусловно, когда водяной пол в квартире выбран в качестве центрального отопления, то после повышения температуры теплоносителя, термический режим в помещении не сразу достигнет комфортной отметки. Сами трубы нагреваются или остывают практически мгновенно, однако, большая толщина пола препятствует незамедлительному прогреву помещения. К тому же, не все люди хорошо переносят сухой воздух, о чем необходимо знать до того, как будет выполнен монтаж отопительной конструкции.

Правильно уложить трубы, соблюдая все строительные нюансы, сможет далеко не каждый неподготовленный обыватель. К примеру, вам придется самостоятельно подключить в работу циркуляционный насос, что сделать без особых навыков практически невозможно. Дополнительно придется произвести расчет мощности оборудования, оценив такие факторы, как площадь поверхности, желаемый термический режим и т. д. Тем не менее, даже профессиональная укладка водяного отопления не гарантирует отсутствия последующих протечек. Выявить, где именно произошел порыв, зачастую не представляется возможным, особенно если трубы находятся в бетонной основе. Поэтому многие опытные работники рекомендуют монтировать водяной теплый пол без стяжки, дабы в последующем упростить ремонт конструктивных элементов.

Виды систем водяного теплого пола

На данный момент качественная система водяного отопления в деревянном доме создается двумя актуальными способами, такими как:

  • бетонная технология;
  • настильная технология.

Первый способ подразумевает расположение всех нагревательных элементов в бетонной монолитной стяжке. Монтаж напольного покрытия производится только после высыхания состава и проверки, правильно ли работает система отопления. Если металлические трубы выйдут из строя в процессе эксплуатации, то это повлечет за собой огромный фронт работ по демонтажу покрытия, а также ремонту оборудования.

Настильная технология ускоряет проведение всех установочных мероприятий за счет исключения заливки бетонного раствора и ожидания застывания смеси. Такой метод чаще всего применяется в деревянном или каркасном загородном доме, где нет необходимости выполнять монолитную стяжку пола. Вместе с тем, данный монтаж водяного отопления подразумевает большие материальные расходы, поскольку нужно будет обзавестись изолирующими материалами, укладывать которые принято в несколько слоев. Настильная технология также используется, когда нужно создать водяной теплый пол в ванной или на балконе.

Подготовительный этап работ

На начальном этапе, перед тем как осуществить монтаж водяного отопления любым из упомянутых способов, следует произвести расчет мощности оборудования. Огромное значение для точности полученных значений имеет учет типа помещения, где будет располагаться система отопления. К примеру, в самом деревянном доме уровень тепловых потерь будет минимальным, поэтому устройство водяного пола можно купить малой мощности. Если же монтаж напольного отопления будет проведен на балконе, в коридоре и прочих холодных помещениях, то водяное нагревательное устройство необходимо приобретать как минимум средней мощности.

Наиболее точно узнать, как правильно рассчитать показатель мощности отопительного оборудования в деревянном доме, поможет строительный форум или специализированная компания. Обратившись на форум, можно написать сообщение квалифицированному лицу, которое выполнит расчет или посоветует, к кому обратиться за советом. Нередко бывает, что форум уже содержит ответы на все интересующие вопросы, что делает его практически незаменимым источником требуемой информации.

Подготовительный этап также включает выравнивание основания, очищение его от пыли, грязи и посторонних элементов. Устройство пола должно быть выполнено таким образом, чтобы перепад уровня находился в пределах 5 мм, иначе отопительная система будет работать неэффективно, а водяные трубы в помещении или на балконе с высокой долей вероятности заполнятся воздухом.

Также нелишним будет выполнить расчет, какой будет толщина напольного покрытия. Лучше всего система работает на деревянном полу, поэтому любой строительный форум посоветует укладывать поверх трубы ламинированную или паркетную доску. Категорически не рекомендуется укладывать на трубы мраморные керамические и гранитные плиты. Их толщина одна из самых больших, при этом достоверно рассчитать коэффициент теплопроводности такого материала практически невозможно.

Ключевые особенности бетонной системы укладки

Посещая любой строительный форум, можно найти массу тем про устройство бетонной технологии укладки водяного пола в деревянном доме, на балконе или в квартире. Монтаж оборудования в стяжку проходит не так быстро, как при настильном методе, однако, рассчитать количество используемого материала здесь гораздо легче. Изначально на основание укладывают слой гидроизоляции, толщина которой должна составлять 1–2 мм, в противном случае металлические трубы на балконе или в комнате подвергнуться коррозии, а отопительная система неминуемо выйдет из строя. Важно выполнить расчет плотности подложки (этот показатель должен быть не менее 35 кг/м³), иначе со временем изделие просто потеряет свою прочность.

На следующем этапе осуществляется монтаж по краям помещения специальной ленты, компенсирующей термические расширения стяжки при нагреве трубы на балконе или в жилом помещении. Поверх изолирующего слоя укладывают полиэтиленовую пленку, толщина которой обычно составляет 5–10 мкм. Далее производится монтаж арматурной сетки, после чего пластиковыми зажимами к ней фиксируются трубы. Любой строительный форум предлагает изготовить самодельный крепеж из подручных материалов, главное, чтобы он не повреждал отопительное устройство и точно был выполнен расчет длины изделия.

Монтаж нагревательных элементов как на балконе, так и в жилой комнате, лучше всего выполнять в виде змейки. Это позволит максимально быстро прогревать пол даже в самые сильные морозы. Как показывает расчет, на 1 кв. м. поверхности потребуется 5 метров труб, при условии, что монтаж будет выполнен с шагом в 20 см. Расположение петель можно вычислить с помощью инновационных компьютерных программ, позволяющих выполнить расчет с точностью до 1–2 мм. Далее проверяют, как работает отопительное устройство, и приступают к заливке стяжки, толщина которой на балконе должна быть в пределах 3–15 см. Ровного уровня поверхности можно добиться, осуществив предварительный монтаж маяков.

На завершающем этапе стяжку оставляют на срок от 28 до 35 дней для просыхания. Посещая специализированный интернет-форум, можно найти информацию, что период окончательного высыхания бетонного основания оценивается в 20-25 дней. На самом деле, в расчет следует принимать климатические условия, когда производится монтаж стяжки, а также уровень влажности в помещении. Поэтому лучше не торопиться, иначе можно безвозвратно испортить основание.

Таким образом, водяное напольное отопления по праву считается функциональной системой, позволяющей создать в загородном доме, на балконе или в квартире уютную атмосферу с комфортабельным температурным режимом.

gurupola.ru

Теплый водяной пол — правила и особенности мотажа



Реализация этого проекта будет успешной, если хорошо продуманы все его стадии. Имеют значение следующие факторы:

  • целесообразность инженерного решения и сравнение с аналогами;
  • правильный выбор составляющих и безупречный монтаж;
  • проверка и настройка.

Чтобы выяснить, как сделать водяной теплый пол без ошибок, в самых сложных случаях понадобится помощь квалифицированных специалистов.

Как самому сделать комфортный теплый пол, можно запросто научиться

Если внимательно изучить материалы этой статьи, будет несложно выполнить необходимые действия самостоятельно. Такой монтаж водяного теплого пола применяют не только для сокращения расходов. Он пригодится для успешного удовлетворения особых потребностей будущих пользователей.

Преимущества теплого пола

Классические батареи отопления устанавливают в разных объектах. Но теплый пол водяной нельзя монтировать в городских многоэтажных зданиях. Он пригоден для создания автономных систем, не подключенных к центральным тепловым сетям.

Сложная технология укладки водяного теплого пола заставляет задуматься о целесообразности соответствующей конструкции. Почему используют подключение водяного теплого пола к системе отопления, можно выяснить только при сравнении с другими вариантами.

Типовой нагрев помещений с применением конвекционных радиаторов создает потоки воздуха. Такой отопительный прибор поднимает их вдоль стен. Охлажденный воздух опускается в центральные части комнаты. При высоких потолках такая система не будет работать эффективно. Чтобы обеспечить комфортную температуру на высоте роста человека от уровня пола придется тратить много энергетических ресурсов. Схема подключения теплого пола более продуктивна.

Помещение с высоким потолком проще обогреть, если выбрана схема подключения водяного теплого пола

Вторым недостатком является постоянное перемешивание воздуха, сопровождающееся распространением пыли, шерсти домашних животных и других загрязнений. Это усложняет уборку, ухудшает санитарно-гигиеническое состояние в помещении.

Стандартная система водяного теплого пола функционирует с применением нагрева циркулирующей жидкости от +35°C до +40°C. В радиаторах даже при небольшой высоте стен поддерживают температуру теплоносителя до +70°C и выше. Это увеличивает нагрузки на технику, ускоряет ее износ.

Укладка водяного теплого пола поможет решить эту проблему. Бетонная плита долго сохраняет тепло. Если изоляционные параметры объекта недвижимости соответствуют современным нормам, несложно обеспечить экономную эксплуатацию. При возникновении аварийных ситуаций будет больше времени на устранение неисправностей без образования льда, способного разрушить трубы.

Как функционирует теплый пол водяной

Предназначением данной системы является поддержание в помещении заданной пользователем температуры. Для этого применяется схема стандартной укладки теплого пола внутри стяжки. Труба устанавливается равномерно по всей площади. Подогрев теплоносителя осуществляется с применением индивидуального котла. Для принудительного перемещения по контуру используется специальная помпа.

Современный теплый пол – удобное устройство. При падении температуры теплоносителя ниже определенного уровня срабатывает датчик и автоматика котла. Зажигается газовая горелка и происходит нагрев жидкости. Этот циклический процесс повторяется без необходимости вмешательства и строгого контроля. В более точных системах используют показания датчиков температуры воздуха.

Типовая схема подключения стандартного теплого водяного пола

На рисунке видно, что к одному котлу можно подсоединить потребителей разных типов. Не трудно выяснить, как своими руками создать иные варианты подключений. Схема точного монтажа водяного теплого пола создается с учетом конкретного состава оборудования.

Подготовительный этап

Как правильно сделать водяной теплый пол. Эта информация пригодится впоследствии для выбора схемы оптимального монтажа водяного теплого пола:

  • Чтобы выяснить, как правильно уложить трубы, понадобится план комнаты с точными размерами. Пригодятся сведения о том, какое установлено перекрытие.
  • Схема эффективного водяного теплого пола зависит от климатических условий в регионе. Они используются для создания достаточных слоев изоляции, защищающих от неблагоприятных внешних воздействий. Имеет значение положение стен помещения относительно сторон света.
  • Если в комнате имеются окна и двери старых типов, не обеспечивающие хорошую герметичность, даже точно рассчитанный обогрев не будет использоваться рационально.
  • Когда рассчитывают теплый пол, его укладка планируется с учетом положения встроенных шкафов, кухонных гарнитуров, сантехники, иных стационарных предметов. Под ними водный нагретый трубопровод устанавливать не надо.

Учет тепловых потерь

Собранные данные используют для более точной оценки объекта недвижимости. Если потери тепла превысят 100-110 Вт с одного м. кв. площади, для теплого водяного пола это будет слишком много. Включение в проект дополнительных отопительных устройств повысит его сложность и стоимость, увеличит эксплуатационные расходы. Именно поэтому надо выяснить, как сделать теплый пол от отопления с учетом реальных условий.

Как рассчитать потери, можно выяснить на специализированных сайтах. Эту сложную методику с большим количеством формул освоить можно. Но такие действия нельзя назвать продуктивными. В сети Интернет быстро можно найти программы-калькуляторы. Они помогают высчитать необходимое значение на основе следующих данных (метод по стандарту DIN 4108-3):

  • Высота, ширина и длина помещения.
  • Материал стен, наличие дополнительной изоляции, слоев из штукатурки, гипсокартонных плит.
  • Аналогичные характеристики и состав пола, потолка.
  • Технические параметры оконных и дверных проемов.
  • Наружная и внутренняя температура.
  • Производительность естественной/принудительной системы вентиляции.

Чтобы водяной теплый пол своими руками выполнял функции без лишних затрат, нужна хорошая защита от ветра и морозов. Соответствующие инвестиции в современную изоляцию окупятся со временем.

Инструментальное измерение утечек тепла делается профессиональной техникой

Расчет количества труб

Дальнейшие вычисления будут выполнены с применением предположительных потерь 70 Вт на 1 м. кв. при общей площади комнаты 70 м. кв. Для такого помещения понадобится обогрев с производительностью 4,9 кВт (70 х 70 = 4 900 Вт). Чтобы теплый пол водяной не работал с максимальной нагрузкой, делают запас по мощности от 15 до 25 %.

Чтобы выяснить точно шаг укладки труб, используют разные методики. Принимают во внимание их диаметр и глубину размещения в стяжке, наличие сверху утеплителя. Например, если использовать трубы 16 мм, то при размещении их под керамической плиткой на расстоянии 15 см между рядами можно получить около 95 Вт с 1. м. кв. Этого вполне достаточно для рассматриваемого случая. Простым делением (70/0,15) получают искомую общую длину трубы, равную 467 м. Ее подключают к отоплению с применением дополнительных устройств.

Расчет трубы для теплого пола в комнатах

Если по строительным конструкциям внутрь проникает холод, вблизи от наружных стен вносят изменения в проект. Здесь укладка теплого пола выполняется с уменьшением расстояния между трубами. Для приведенного выше примера можно использовать формулу: 0,15/1,5 = 0,1 м.

Расстояние между трубами теплого пола изменяют при необходимости

На рисунках изображена конфигурация «улитка». Она предпочтительнее «змейки», так как углы поворота меньше. Это позволяет уложить водяной теплый пол с лучшим распределением тепла по площади помещения. Во втором варианте часть комнаты не будет прогреваться охлажденной водой. Но отвергать его полностью не стоит. Это пригодится, например, для участка, прикрытого ковром, журнальным столиком.

Какие существуют виды укладки водяного теплого пола

Чтобы не ошибиться, используют размеченный соответствующим образом лист. Его можно создать в графическом редакторе или другой подходящей программе.  На картинке (ниже) видно, как с помощью такого инструмента составляется план для отдельной комнаты со скошенным углом. «Квадратом» отмечена область, где установка труб не нужна.

Монтироваться трубы будут проще при наличии такого чертежа

Устройство пола с учетом гидравлических потерь

Большая длина труб и наличие поворотов создают препятствия перемещению жидкости. Чтобы оптимальным образом распределять гидравлические и тепловые нагрузки, конструкция качественного водяного теплого пола составляется с учетом следующих данных:

Соответствие диаметра труб длине контура

Диаметр трубы, в ммМинимальная длина одного контура, в мМаксимальная длина одного контура, в м
166080
1880100
20100120

Таким образом, если в комнате понадобилась большая длина трубопровода, создают дополнительные контуры. Их подключают в коллекторы для теплого пола. Эти устройства оснащают кранами Маевского и регуляторами напора. Чтобы рассчитать длину точнее, учитывают подсоединяемые другие части отопительной системы.

Коллектор теплого пола

Чтобы прокачивать достаточное количество теплоносителя, необходим насос, рассчитанный на определенную производительность. Для приведенного примера с диаметром 16 мм и толщиной стенок труб 2 мм гидравлические потери составят около 160 Па на каждые 10 м. Это – только на прямых участках. Поворот на 180° добавит еще 40 Па. Если устройство комнатных теплых водяных полов создает общие потери на уровне 18000 Па, подбирают насос с подходящими техническими параметрами.

Как выбрать коллектор для теплого пола

Этот узел выполняет очень важные функции, поэтому его следует изучить отдельно. В простейшем варианте исполнения коллектор для теплого пола создан из двух отрезков труб с отводами. К ним присоединяют отдельные контуры. Следующее дополнительное оснащение используется для решения практических задач:

  • Чтобы отрегулировать расход теплоносителя по контурам используют специализированные балансировочные устройства. Их оснащают прозрачными корпусами с градуировкой. Вращением кольца перемещают шток, который устанавливают в соответствии с требуемым значением. Достаточно настроить прибор один раз. Далее он будет выполнять свои функции автоматически.
  • Если температура определенного водяного теплого пола корректируется по показаниям внешних датчиков, используют электромеханические приводы. Для их установки современный коллектор для теплого пола оснащают резьбовым соединением. Если оно не используется по назначению, его закрывают пластиковой заглушкой.
  • Для удаления газов монтируются автоматические отводчики. Их дополняют сливными кранами, которые используются для накопления и удаления механических загрязнений.
  • Манометры помогают оперативно контролировать уровни давления в соответствующих магистралях.
  • Если выбраны теплые полы, в схему включают запорную арматуру. Вентилями перекрывают доступ воды при выполнении ремонтных или регламентных работ.

Иногда в состав коллектора для теплого пола добавляют гидрострелку. Это специальное устройство помогает предотвратить возникновение проблем при неточном соответствии мощности котла и реальных потребностей. Одновременно оно устраняет полностью или минимизирует взаимное негативное влияние других составных частей отопления таких, как радиатор, напольный бойлер. Удобно, что регулировка такого теплого водяного пола происходит без применения сервоприводов, электроники. Это повышает общую надежность системы.

Коллектор с гидрострелкой повышает надежность теплых полов

Теплый пол и особенности материалов

Чтобы сделать теплый пол своими руками без ошибок, приобретать материалы и другие составляющие проекта следует с учетом следующих сведений:

  • Для укладки теплого водяного пола бетонное основание закрывают слоем изоляции. Подойдут плиты из полистирола фабричного производства. Хватит плотности 30-45 на 1 м. куб. Такие изделия выдерживают сильные механические нагрузки и не портятся от влаги.
  • Схема теплого пола с пенофолом –это вспененный полиэтилен со слоем фольги. За счет отражения инфракрасного излучения вверх пол с подогревом становится более эффективным.
  • Стальной сеткой укрепляют бетонную стяжку. Она же используется в качестве каркаса и разметки. На нее точно укладывать трубу проще. Фиксацию элементов выполняют полимерными хомутами.

Как залить теплый пол

Если нужно установить теплый пол, эта технология монтажа поможет сделать все правильно:

  • Перекрытие очищают от загрязнений. На него укладывают гидроизоляцию и пеноплэкс.
  • Далее устанавливают монтажную сетку. Ее присоединяют дюбелями через уложенный слой изоляции к несущей конструкции здания.
  • На сделанный каркас с применением хомутов укладывают трубу по трассе, предусмотренной планом.
  • Делают подключение теплого пола к котлу, проверяют работоспособность системы под давлением на 25 % выше номинального.
  • Заливка бетоном водяного теплого пола выполняется с предварительной установкой по контуру комнаты демпфирующей ленты. Общая толщина этого слоя не должна превышать 6-8 см. Расстояние до трубы оставляют от 1 до 4 см, если сверху предполагается монтаж керамической плитки.
  • Заливка теплого пола станет полностью функциональной примерно через 26 суток. Точный срок определяется не только составом раствора, но и температурой внутри помещения, режимом проветривания.

Прежде чем залить теплый водяной пол, нужно обязательно убедиться в работоспособности системы и отсутствии протечек, для этого оставить ее под давлением не менее чем на сутки для проверки.

Устройство теплого пола зависит от особенностей строительной конструкции

Водяной теплый пол без стяжки

Если не заливать теплый пол, можно вовсе отказаться от «мокрых» процессов. Как делать водяной пол без стяжки, помогут разные методики:

  • Технология укладки теплого пола на основу из полимерных плит с выступами.
  • Сухая стяжка. Для ее создания понадобятся сыпучие материалы, нейтральные по отношению к перемене температуры, но хорошо проводящие тепло.
  • Создание в деревянной основе каналов с последующим монтажом в них алюминиевых вкладок. Далее в созданные металлические каналы вставляют трубы для теплых полов.

Как подключить теплый пол к индивидуальной системе отопления, подскажут рекомендации и выводы из сети Интернет.

Видео: монтаж теплого водяного пола

Приведенные выше советы следует использовать на практике с учетом особенностей конкретного объекта недвижимости, его оснащения, требований будущих пользователей. Так, установка труб водяного теплого пола в прихожей может быть выполнена под стационарной вешалкой, стойкой для обуви. Это обеспечит быструю сушку промокших вещей. Около диванов, кресел, стульев шаг стандартной укладки водяного теплого пола делают меньше, что автоматически повышает температуру для создания комфортных условий.

В этой статье подробно рассмотрены теплые полы и, как сделать их подсоединение самостоятельно. Но в наиболее сложных ситуациях может потребоваться помощь специалистов. При поиске подрядной организации и для контроля действий работников также пригодятся знания о том, как правильно сделать теплый пол своими руками.



teplota.guru

Как правильно сделать теплые полы: выбор системы и монтаж

Система теплый пол относится к низкотемпературным обогревающим приборам. Почему это так? Потому, что комфортная температура, с которой будут контактировать ступни ног человека, не должна превышать 33-35 °С, а это в 2-2,5 раза ниже обычной температуры радиаторов и каминов. Но этой, невысокой, температуры достаточно для обогрева помещений, так как они обогревается всей открытой площадью пола, вместо батареи или обогревателя. Осталось выяснить, как правильно сделать теплые полы, чтобы весь дом был надежно обеспечен теплом.

Специфика теплого пола

При обогреве комнат с помощью теплого пола важно, как распределяется тепло по объему помещения. Сравнивая отопление с помощью теплого пола и радиаторов, можно заметить следующее:

  • В первом случае, тепло идет снизу и заполняет собой все пространство комнаты, потому что теплый воздух, как известно, легче холодного и поэтому всегда поднимается вверх. Холод, обычно идущий от окон, может нарушить эту идиллию. Но, если, учитывая это, расположить нагревательные элементы с нужным шагом и требуемой температурой теплоносителя, охлаждения пространства возле окон можно избежать.
  • Во втором случае, тепло исходит от батарей и создает «тепловую завесу», отсекая холодный воздух подоконного пространства от атмосферы помещения, но затем, частично проникая в комнату, тепло опять-таки уходит под потолок, оставляя пространство над полом непрогретым, что можно наблюдать на схемах распределения температуры.

Есть такие помещения, для которых теплый пол — просто находка. Например, это:

  • ванная комната, самым практичным покрытием пола в которой является керамическая плитка,а ступают на нее босыми ногами,
  • детская, где дети большую часть своего времени проводят, сидя на полу,
  • прихожая, в которой теплый пол сразу отделит уличный холод от домашнего тепла,
  • балкон или лоджия, в которой нужно поддерживать нужную температуру, но отапливать с помощью радиатора весьма затруднительно.

Наиболее удобно совмещать в своем доме два вида отопления, используя в разных помещениях и радиаторы, и теплый пол.

Отопление дома с помощью котла подходит для индивидуальных коттеджей и особняков, в то время, как массовым способом отопления многоэтажек остается центральное отопление. Какая альтернатива остается в этом случае?

Какой теплый пол выбрать

Системы теплый пол бывают двух основных типов (по виду теплоносителя): водный и электрический. Водный представляет собой систему металлопластиковых труб, проложенных в определенном порядке, залитых стяжкой с отделочным покрытием, чаще всего из керамической плитки или керамогранита. Электрический, в свою очередь, бывает двух типов: кабельный и пленочный ( т. н. «инфракрасный»), но в обоих случаях устройство работает от электрической сети. Кабельный по укладке похож на водный: нагревательный электрокабель с определенным шагом укладывается на основу пола и также заливается слоем бетона. Пленочный отличается от вышеописанных систем простотой монтажа. Для его укладки основа покрывается отражающим материалом, на который выкладываются «маты» с нагревательными элементами, которые по очереди подключаются к термостату, регулирующему температуру в помещении. Сверху пленка накрывается полиэтиленом, а затем любым видом отделочного покрытия. Это может быть дерево, паркет, ламинат. Этот вид теплого пола, в отличие от стационарно установленных, может быть демонтирован и заново установлен в другом месте.

Если выбор пал на электрический теплый пол, то его укладку следует сопроводить подключением стабилизатора, оберегающего систему от скачков напряжения в сети и устройством защитного отключения (УЗО), подключать следует через трехжильный кабель с возможностью заземления.

Минусом электрических теплых полов является не до конца выясненный вопрос о возникновении электромагнитного поля, вызываемого электропроводами, расположенными с небольшим шагом в 5 см под уровнем пола. Возможно, долгое нахождение в подобном пространстве не слишком полезно для здоровья. Что касается водяного теплого пола, он, в этом смысле, совершенно экологичен.

Монтаж водяного и электрического теплого пола

Теперь, взвесив возможные «плюсы» и «минусы» и остановившись на наиболее подходящем типе пола, разберемся, как правильно сделать теплые полы.

Укладку системы должен предварять проект, в котором учитываются теплопотери помещения, места утечек тепла (окна, двери) и расположение мебели и различных приборов. Выбирается один из способов укладки труб или кабелей, для равномерного, либо акцентированного нагревания пола.

Вокруг периметра расположения теплого пола нужно проложить компенсационную (демпферную) ленту, которая будет нивелировать напряжение от расширения бетона при нагревании.

Устройство водяного теплого пола отличается от электрического более сложным и длительным вводом в эксплуатацию.

Надо учитывать, что монтаж водного теплого пола отберет у помещения до 10-12 см высоты. Система будет состоять из:

  • Слоя пенофола (фольгированного утеплителя), который может быть заменен на слой утеплителя, например, полистирола и слой фольги, общей толщиной 5-10 мм, положенных на основание и отражающих тепло вовнутрь.
  • Труб, уложенных на крепежную панель или прямо на подложку (в этом случае они крепятся к полу гарпунами или пластиковыми хомутами). Диаметр труб 20-25 мм.
  • Слоя бетона (с добавлением пластификатора, необходимого для улучшения пластичности раствора и упрощения его укладки), толщиной в 40-50 мм.
  • Керамической плитки, уложенной на специальный клей или цементно-песчаный раствор.

Перед укладкой в трубы нагнетается воздух под давлением около 6 атм., что необходимо для создания вокруг них некоторого пространства в стяжке, что будет предохранять ее от растрескивания в случае их расширения. После укладки и застывания раствора трубы заполняются водой (давление воды — не более 2 атм.) и наступает длительный процесс адаптации бетона к прогреванию, которое должно происходить медленно, чтобы стяжка в будущем при нагревании не деформировалась и не трескалась. Температура теплоносителя должна увеличиваться в сутки на 5°С. Нарушение технологии может привести к разрушительным последствиям — разрывам труб или растрескиванию стяжки.

При укладке электрического теплого пола помещение потеряет до 8 см высоты. Технология укладки повторяет предыдущую, за исключением сложной процедуры введения стяжки в эксплуатацию.

При выборе способа отопления с помощью электрического теплого пола, нужно позаботиться о мощности электропроводки, ведь на нее будет в холодный сезон приходиться дополнительная нагрузка.

semidelov.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
