Как правильно крепить ондулин: Как правильно крепить ондулин на крышу: Инструкция по применению

размеры, расход, как правильно забивать?

Когда нужно покрыть крышу беседки, мастерской, или дома с не самыми крепкими стенами, предпочтение отдают легким кровельным покрытиям. Это битумная черепица, профнастил и так называемый еврошифер – ондулин.

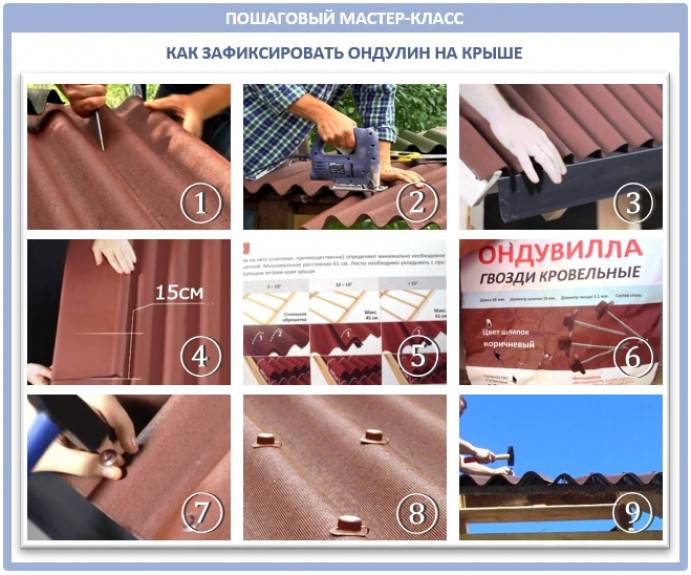

Как крепить ондулин на крышу

Надо сразу сказать, что отношение к этому материалу – не совсем однозначное, а порой – даже полярное. Его и превозносят «до небес» и ругают нещадно, подчас несправедливо приписывая несвойственные ему недостатки. Возможно, «хулителям» ондулина когда-то попался низкокачественный материал, то есть явная подделка, или же укладка была проведена с серьезными нарушениями технологии, установленной производителем.

Давайте поэтому поближе познакомимся с этим кровельным материалом: рассмотрим, что он собой представляет, какими характеристиками, реальными достоинствами и недостатками обладает, как выбрать такое покрытие и как крепить ондулин на крышу своими руками.

Монтаж ондулина – пошаговая инструкция как крыть крышу ондулином

Ондулин (еврошифер, onduline) используется в качестве кровельного материала уже более полувека. За это время он отлично зарекомендовал себя, чему способствовали такие преимущества как простота монтажа ондулина, малый вес и доступная стоимость.

Кровельный ондулин предпочитают люди, которые заботятся об экологичности своего жилища. Ведь еврошифер не содержит запрещенного во многих странах асбеста, его основу составляет целлюлоза, смешанная с битумом. А минеральные вещества и связующие добавки обеспечивают ему прочность и надежность. Кроме того, частный дом, накрытый ондулином красив и элегантен.

Гарантийный срок эксплуатации ондулина – 15 лет, при условии, что соблюдена технология монтажа ондулина. Вот на этом мы и остановимся. Рассмотрим пошагово, какие требования нужно выполнить, чтобы качество работы соответствовало стандартам.

Расчет ондулина на крышу

При подсчете необходимого количества кровельного материала, требуемого для покрытия постройки, нередко допускается ошибка, когда в расчетах забывают о том, что с учетом нахлестов, площадь листа составит не 1,9 м (исходя из размеров 2,0х0,95 м ), а 1,6 кв. м.

Если нужно быстро прикинуть, сколько еврошифера понадобится, чтобы покрыть двускатную крышу площадью 100 кв. м, можно просто разделить площадь крыши на полезную площадь 1 листа. То есть, 100 кв. м. разделить на 1,6 кв. м. В результате получится 100/1,6 = 62,5 шт. Таким образом, нужно будет купить 63 листа.

Но это в идеальном случае, когда нет никаких архитектурных излишеств и длина и ширина скатов крыши кратна количеству листов.В любом другом случае придется взять карандаш, бумагу и заняться определением требуемого количества листов с учетом геометрии крыши и других более точного подсчета нужно нарисовать скат крыши и схематично изобразить раскладку кровельного материала с учетом угла наклона крыши.

Полезный совет: Если угол наклона менее 10 градусов, то следует учесть напуск в 30 см, чтобы стекая, вода не затекала под листы, расположенные ниже по скату.

Если угол наклона крыши составляет более 15 градусов, то напуск делается от 15 до 20 же касается и бокового нахлеста. При уклоне менее 10 градусов боковой нахлест принимают в 2 волны. При уклоне скатов крыши более 15 градусов достаточно нахлеста в 1 волну. Также при подсчете материала, нужно учитывать карнизные свесы, увеличивающие необходимое количество не ошибиться, лучше приобрести материал с небольшим запасом. Как правило, при простой геометрии крыши достаточно учесть полезную площадь листа в 1,6 кв.м, как в приведенном выше примере, и дополнительно предусмотреть запас материала в 10-15%. При более сложной геометрии – 15-20%.

Характеристика материала

Содержание

  • 1 Характеристика материала
  • 2 Что собой представляет материал
  • 3 Достоинства ондулина
  • 4 Недостатки эксплуатации
  • 5 Особенности работы с ондулином
  • 6 Что нужно подготовить первоначально
  • 7 Свойства и выбор ондулина
  • 8 Расчет количества материала на крышу
  • 9 Какие потребуются доборные элементы
  • 10 Как правильно покрыть ондулином крышу своими руками
    • 10. 1 Монтаж обрешетки кровли
    • 10.2 Схема укладки ондулина на крыше
  • 11 Уход за готовой кровлей
  • 12 Необходимые материалы и инструменты
  • 13 Технология монтажа
  • 14 Видео-инструкция
  • 15 Формы выпуска
  • 16 Процесс производства
  • 17 Характеристики
  • 18 Видео-инструкция
  • 19 Тонкости монтажа ондулина: инновационное крепление
    • 19.1 Подготовка обрешетки и расчет веса листов
    • 19.2 Подготовка листов к монтажу
    • 19.3 Фиксация ондулина к обрешетке

Ондулин – недорогой, технологичный кровельный материал, который изобрели в послевоенное время во Франции для быстрого ремонта или реконструкции поврежденных снарядами, обветшалых крыш из традиционной керамической черепицы, шифера, металла. Технология производства этого покрытия заключается в получении очищенных целлюлозных волокон, изготовлении из них листов с волнистой поверхностью, окрашивании и пропитки их нефтяным битумом. Покрытие крыши ондулином делает конструкцию водонепроницаемой, устойчивой к перепадам температуры, ударопрочной, но в тоже время легкой. Монтаж ондулина ввиду малого веса каждого листа может выполняться на старый кровельный материал без демонтажа конструкции. Этот материал обладает следующими достоинствами:

  1. Легкий вес. Каждый лист ондулина стандартного размера весит всего 6 кг, поэтому устройство крови из этого материала не требует налаживания массивного каркаса или усиления фундамента.
  2. Простота монтажа. Кровля из ондулина своими руками делается за 1-2 дня без привлечения наемных работников, так как монтировать такое покрытие можно без специального инструмента и опыта.
  3. Гибкость. Листы этого материала на основе битума обладают определённой гибкостью, что упрощает укладку ондулина на кровлю сложной формы, ы которые есть ендовы, разноуклонные скаты, ребра и слуховые окна.
  4. Доступная цена. Устройство кровли из ондулина не требует больших затрат от домовладельца за счет экономии пиломатериалов, используемых для сооружения каркаса, и выполнения монтажа своими силами.

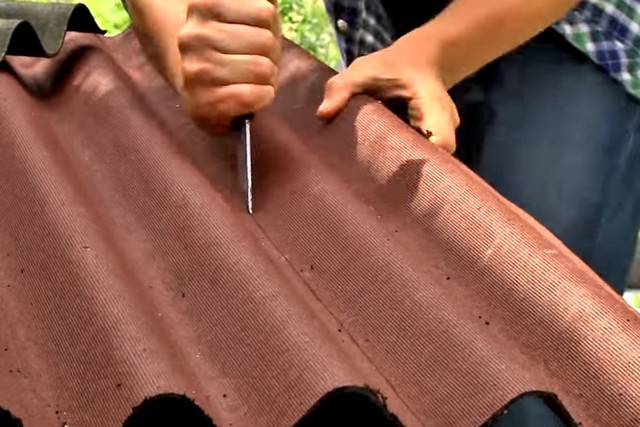

Если в процессе выполнения крепления листов потребуется несколько укоротить материал, сделать это можно при помощи ножовки или болгарки. Начинать укладку листов ондулина необходимо с верхнего края обрешетки. Довольно часто, особенно среди специалистов, можно услышать выражение обрешетка ондулин, что новичков ставит в некий тупик. Никаких сложностей здесь нет, все очень просто – данное выражение подразумевает выполнение основания, на которое будет выполняться крепление кровельного материала, а именно ондулина.

Крепление каждого отдельного листа требует использование не менее 20 крепежей (гвоздей, саморезов, шурупов) по 10 снизу листа и по 10 сверху. Данный момент очень важно соблюдать, поскольку именно от него будет зависеть, насколько надежно будет выполнена фиксация материала, к обрешетке.

Размеры гвоздей для Ондулина

Для обустройства крыши из данного стройматериала применяются данные детали. Верхняя часть гвоздей отличается большим радиусом, из-за чего элементы прочно закрепляют листовой материал. Выбирая крепежные детали, необходимо помнить о том, что длина гвоздя для ондулина должна быть больше как минимум на один сантиметр суммарной толщины обрешетки и высоты гребня.

Лист ондулина закрепленный гвоздями

Гвозди для монтажа ондулиновых листов могут отличаться по следующим параметрам:

  • длине детали;
  • диаметру основной части;
  • диаметру шляпки;
  • количеству штук в пачке (в большинстве случаев речь идет о 100).

Диаметр верхней части крепежного изделия может быть разным:

  • в три раза больше диаметра основной части;
  • в четыре раза больше диаметра основной части.

Для ондулиновых листов стандартного размера используются элементы длиной в 75 миллиметров и диаметром 355 миллиметра. Только эти параметры могут обеспечить создание прочной и крепкой конструкции. Вес гвоздей для ондулина не имеет значения, поскольку счет идет поштучно.

Технология укладки ондулина и дополнительные материалы

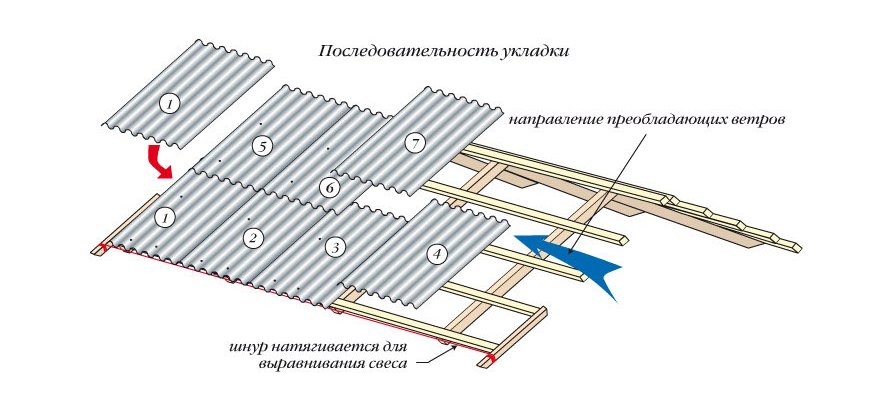

Схема укладки листов ондулина.

Для начала необходимо выяснить, чем крепится ондулин, какой набор крепежных материалов и инструментов понадобится для выполнения данного фронта работ. При подготовке к работе необходимо купить такие дополнительные материалы:

  1. Шиферные гвозди с широкими шляпками. Чтобы выполнить их расчет, необходимо учитывать, что для одного листа потребуется минимум 20 гвоздей.
  2. Элементы, которые будут образовывать конек кровли.
  3. Для ребер кровли необходимо приобрести щипцовые элементы.
  4. Кроме того, необходимо приобрести элементы, которые помогут выполнить геометрическое соединение свеса кровли и стены дома.

Из инструментов может понадобиться следующий перечень:

  1. Молоток для забивания гвоздей.
  2. Электролобзик или ножовка для подгона материала в проблемных зонах.
  3. Гвоздодер. Если понадобится выполнить какой-либо демонтаж.
  4. Рулетка и уровень для проведения замеров и проверок.
  5. Стоит также подготовить стремянку или лестницу, которые помогут забираться на крышу и затаскивать туда материал.

Перед тем как начать крепление ондулина, необходимо выполнить расчет количества материала.

Зная стандартные показатели материала, осуществить это достаточно легко. Измерив показатели крыши и разделив их на одну единицу изделия, можно получить необходимый расчет. Стоит делать обязательный запас в виде 10-15% для обеспечения перехлеста и для запаса брака.

И все же, как крепится ондулин? На начальном этапе необходимо соорудить деревянный каркас, на который и будет осуществляться крепление. Шаг клетки не должен превышать 50 см, в противном случае возможно образование провисания.

Далее на каркас укладываются листы ондулина. Процесс укладки осуществляется снизу. Укладывается материал рядами с обеспечением всех необходимых нахлестов. Особое внимание стоит уделить первому ряду. Если он будет неровным, то в дальнейшем пойдет сильный перекос всей кровли. Крепится материал при помощи шиферных гвоздей (минимум 20 штук на один лист).

В завершении работы необходимо установить все оставшиеся элементы. Осуществить крепление коньковых элементов, крепление ендовы, установку вентиляционных сеток. Последним этапом работы следует гидроизоляция всех швов. Это станет барьером на пути проникновения влаги.

Как избежать ошибок

Понимание способа производства ондулина должно подсказать, что материал является довольно мягким, поэтому с тем, чтобы разделить или обрезать лист до требуемого размера не возникает особых сложностей. Это является и недостатком, т. к. при превышении усилия при фиксации можно повредить лист настолько, что использовать его будет невозможно. Удары не должны быть сильными и интенсивными. Вследствие них могут возникнуть перекосы и провалы, через которые будет попадать дождевая или талая вода. Гвоздь загоняется только в верхнюю часть волны. При этом ее легко прогнуть или просто пробить, если нижняя волна не будет плотно прилегать к обрешетке.

В большинстве случаев лучшим решением для листов ондулина будут гвозди. Они дают возможность обеспечить высокое качество финишного настила. Используя гвоздь для фиксации листа ондулина, легче контролировать прилагаемое усилие. Если вкручивать саморез шуруповертом, но не всегда просто рассчитать требуемую степень погружения. Общая стоимость гвоздей, которые уходят на один проект ниже, чем у аналогичного количества саморезов.

Обратите внимание!

Диаметр каждого элемента должен составлять 3,5 мм. В качестве альтернативы подойдут самые обычные гвозди, но для них обязательным будет использование пластиковых колпачков.

Если все же было решено использовать саморезы, то для ондулина подходят такие же элементы, что используются для профнастила. Они представляют собой элементы с шестигранной головкой. При этом каждый саморез имеет резиновый уплотнитель, который улучшает прижим, а также герметизирует отверстие. Внимательным стоит быть при выборе материала для обрешетки. Если будет использован дуб, сосна или акация, в которых будет много сучков, тогда возникнут проблемы с тем, как в материал будут входить гвозди. Чтобы облегчить себе задачу можно обмакнуть гвозди в соляровое масло. Это необходимо, чтобы предотвратить появление трещин в брусе и исключить появления коррозии в крепежном материале. Процесс правильного монтажа листов ондулина показан в видео, которое находится ниже.

Совет! Важно следить, чтобы используемое масло не попало на ондулин, т. к. отмыть пятно невозможно.

Как правильно крепить ондулин к обрешетке

Ондулин не является материалом, монтаж которого затрачивает много усилий и требует навык.

Монтаж ондулина своими руками довольно прост. Правила крепления:

  • прежде чем покрывать крышу ондулином, следует определить розу ветров, и начинать покрытие с ее противоположной стороны;
  • как укладывать ондулин на крышу? для ровного крепления полотен ондулина по брусу перед монтажом следует провести продольную линию, которая станет ориентиром укладки листов;
  • погодные явления влияют на качество укладки: ондулин укладывается при положительных показателях термометра, но не более +30°С;
  • при передвижении по крыше следует использовать лестницу, либо специальные мостики;
  • для облегчения скольжения при резке полотна, ножовку следует смочить водой или смазать маслом;
  • для ровной разметки на листах целесообразно использовать край другого листа или веревку, и наносить линию цветным (отличным от цвета ондулина) карандашом;
  • не следует растягивать лист ондулина более, чем на 1 см, иначе, при снижении температуры он может деформироваться;
  • в обязательном порядке при покрытии кровли следует устанавливать вентиляцию, которая избавит дерево и слои утеплителя от образования конденсата. В этой статье мы более подробно рассказали о креплении ондулина.

ОБРАТИТЕ ВНИМАНИЕ!

При выполнении правил крепления ондулина к обрешетке срок службы покрытия значительно увеличивается.

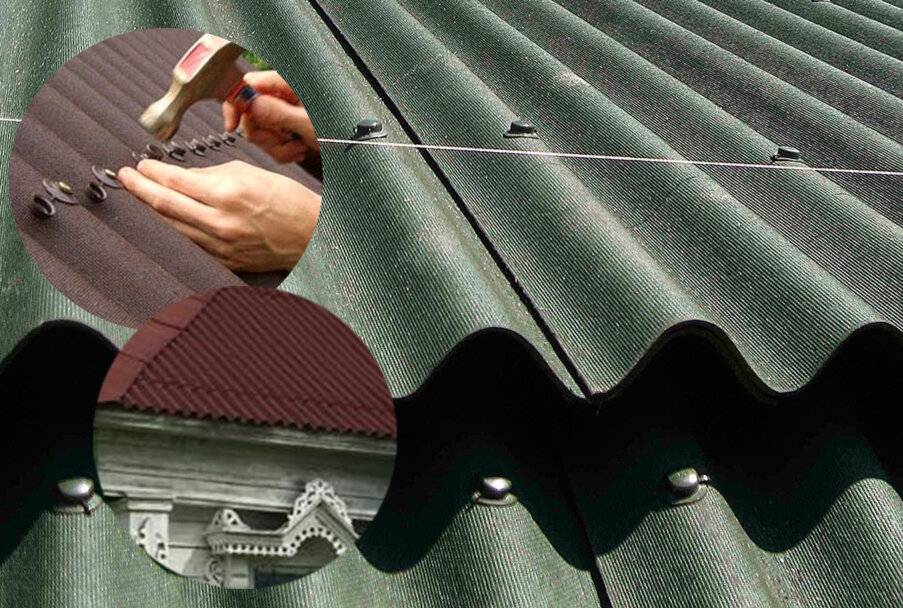

Ондулин прибивается в шахматном порядке

Часто покрытие теряет свои свойства при несоблюдении элементарных правил укладки. Прежде, чем мы расскажем, как правильно стелить ондулин, нужно выбрать угол наклона кровли.

Технология и правила монтажа ондулина – пошаговое руководство оп укладке

На современном строительном рынке можно встретить множество кровельных материалов, различных по своей структуре, характеристикам и внешнему виду. В статье ниже речь пойдет о том, как сделать крышу из ондулина своими руками, и что необходимо учесть в процессе монтажа этого кровельного покрытия.

Описание ондулина

Производство ондулина налажено на многих предприятиях по всему миру. Этот материал стал довольно востребованным, поскольку сочетает в себе эстетичность, практичность, экологичность и удобство установки. Все работы с материалом можно выполнить своими руками, поскольку технология покрытия крыши ондулином довольно проста.

Изготавливается ондулин в виде волнистых листов, напоминающих по форме обычный шифер с размерами 2000×950 мм и толщиной 3 мм. Основу материала составляет спрессованное целлюлозное волокно, пропитанное модифицированным битумом и покрытое сверху смесью из смолы и минеральной посыпки. Производится ондулин в нескольких традиционных цветовых решениях.

Материал отличается малым весом, так что его с успехом используют как для выведения новых крыш во время строительства или реконструкции, так и для укладки поверх старого кровельного покрытия на плоской крыше.

Преимущества и недостатки

Положительные качества ондулина таковы:

  • небольшая масса;
  • нечувствительность к атмосферным осадкам и перепадам температур;
  • длительный срок эксплуатации — порядка 50 лет при правильном монтаже;
  • легкость укладки без профессиональных инструментов.

Недостатком материала можно отнести его высокую горючесть из-за наличия в его составе битума. Поэтому перекрытие кровли дома ондулином возле дымохода от камина или твердотопливного котла необходимо выполнять особенно внимательно.

Данный кровельный материал имеет некоторые особенности:

  • шершавая поверхность листа способна задерживать снежные осадки, если уклон крыши невелик;
  • при существенном понижении температуры окружающей среды ондулин становится более ломким и теряет гибкость;
  • внешняя поверхность материала размягчается при сильной жаре или в результате длительных осадков, поэтому при увеличении нагрузки она может деформироваться.

Исходя из описанных особенностей, нежелательно наступать на ондулиновую кровлю при некоторых обстоятельствах. Кроме того, на низкоуклонных крышах под ондулин необходима сплошная обрешетка.

Подготовка каркаса и обрешетки под кровлю из ондулина

Поскольку ондулин является весьма гибким материалом, его можно монтировать на крыше любой конфигурации, в том числе, на криволинейные поверхности или сложные многоскатные конструкции. При этом технология укладки и инструкция по монтажу ондулина будет практически одинаковой во всех случаях. Перед тем как сделать ондулин своими руками, необходимо вычислить уклон ската и набить обрешетку.

Уклон в 5-10º

Крыши с небольшим уклоном в значительной степени подвергаются нагрузкам от снежных осадков. В связи с этим, согласно правилам монтажа ондулина, под него нужна сплошная обрешетка из фанеры, стружечных плит или необрезных досок. Необходимую герметичность и влагостойкость кровельного настила на низкоуклонных крышах достигают за счет бокового нахлеста материала в две волны и вертикального – в 30 см. Исходя из этих данных, перед закупкой материала необходимо вычислить его полезную площадь и рассчитать количество листов.

Угол наклона в 10-15º — как крепить правильно

В данном случае можно обойтись разреженной дощатой обрешеткой, уложенной с шагом в 45 см. При этом схема укладки ондулина предполагает нахлест в одну волну сбоку, и вертикальное перекрытие в 20 см.

Наклон свыше 15º

На таком уклоне скатов монтировать ондулин можно на дощатую обрешетку с шагом в 60 см. Боковое перекрытие в данном случае составит ширину одной волны, а вертикальное – 17 см.

В соответствии с правилами укладки ондулина на скатных кровлях с уклоном более 10º, рабочая площадь 1 листа материала достигает 1,6-1,64 м2. Этот параметр используется для расчета необходимого объема материала для кровельных работ. Для этого общую площадь поверхности крыши делят на полезную площадь одного листа ондулина.

Если предварительно заготовить шаблон, набить доску обрешетки ровно и на одинаковом расстоянии будет очень просто.

Укладка кровельного материала — правила монтажа

Чтобы добиться идеального прилегания материала и надежности кровли, необходимо соблюдать технологию:

Советы по технологии покрытия крыши

Надеемся, что приведенная выше методика укладки еврошифера, поможет вам в процессе обустройства прочной, долговечной и надежной кровли своими силами. Благодаря наличию у производителя ондулина любых конструкционных элементов в едином цветовом исполнении, можно добиться максимально гармоничного внешнего вида кровли, которая впишется в общий экстерьер вашего дома.

Монтаж ондулина – пошаговая инструкция как крыть крышу ондулином

Ондулин (еврошифер, onduline) используется в качестве кровельного материала уже более полувека. За это время он отлично зарекомендовал себя, чему способствовали такие преимущества как простота монтажа ондулина, малый вес и доступная стоимость.

Кровельный ондулин предпочитают люди, которые заботятся об экологичности своего жилища. Ведь еврошифер не содержит запрещенного во многих странах асбеста, его основу составляет целлюлоза, смешанная с битумом. А минеральные вещества и связующие добавки обеспечивают ему прочность и надежность. Кроме того, частный дом, накрытый ондулином красив и элегантен.

Гарантийный срок эксплуатации ондулина – 15 лет, при условии, что соблюдена технология монтажа ондулина. Вот на этом мы и остановимся. Рассмотрим пошагово, какие требования нужно выполнить, чтобы качество работы соответствовало стандартам.

Преимущества кровельного материала

Мягкий кровельный материал ондулин изготавливается путем пропитки целлюлозного основания битумом с добавлением различных наполнителей, смолы для отвердения, а также красителей.

В связи с этим он обладает такими неоспоримыми достоинствами:

  • отличные гидроизоляционные свойства;
  • стабильная стойкость к температурным скачкам;
  • устойчивость к биологическому и химическому воздействию;
  • гибкость и эластичность;
  • минимальный вес кровельных листов.

Если вы решили произвести укладку ондулина своими руками, необходимо помнить и о недостатках. Во-первых, это подверженность действию ультрафиолета и выгорание листов. Во-вторых, резкое снижение прочности в условиях экстремальных температурных параметров.

Именно поэтому не стоит крыть крышу в жару, ведь наступив на полотно ондулина, вы можете деформировать его.

Крепление ондулина

Перед началом монтажных работ по обустройству кровли ондулиновыми листами необходимо взять во внимание розу ветров, характерную для местности, где ведется строительство. Как уже говорилось выше, необходимо использовать ровно 20 креплений на каждый лист материала. Детали нужно монтировать по краю фрагментов, в гребень волны, а также в нахлесты со всех сторон. Для более точного выполнения работ используется натянутый шнур.

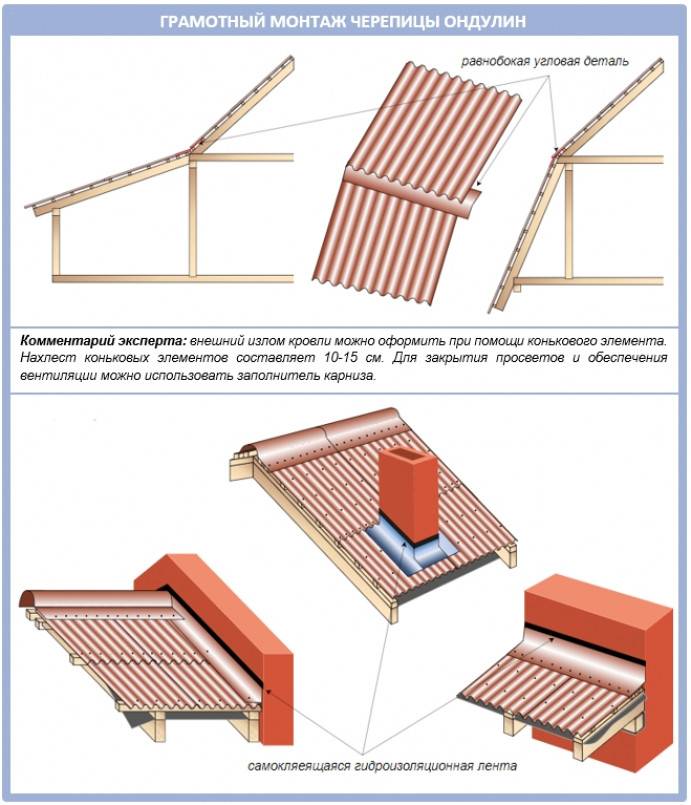

Конек прикрепляется с помощью крепежных деталей к фрагментам обрешетки по лицевой части листового стройматериала, который стыкуется с ней. Места стыков покрываются ондулин по методу фартука. Эти проблемные места дополнительно оснащаются влагостойким слоем для повышения герметичности крыши.

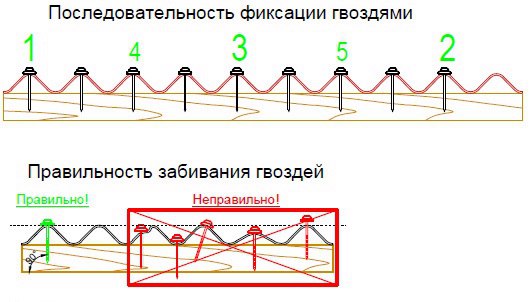

Порядок установки крепежных деталей в лист ондулина

Для обустройства правильной системы вентиляции следует установить, так называемый, вентилятор для кровли. Верхний фрагмент стройматериала укладывают внахлест сверху основы вентилятора. Также потребуются специальные трубы для обустройства вентиляционных коммуникаций. Трубы также должны крепиться гвоздями.

Еще одним дополнительным элементом является гребенка, которая защищает кровлю от проникновения насекомых и птиц.

Для обустройства дневного освещения на чердачных помещениях, изготавливают специальное окно. Данная конструкция устанавливается и крепится к стройматериалу встык посредством тех же гвоздей. Фрагменты ондулина, которые устанавливаются в верхней части окна, должны монтироваться внахлест.

В случае образования просветов между фрагментами кровельного стройматериала или любыми другими элементами крыши, то для устранения данной проблемы следует использовать специальные составы. Если чердачное помещение не будет оснащаться вентиляционной системой, то можно оставить просветы.

Для повышения степени защиты от талых и дождевых вод, применяют специальный короб. Фрагмент ондулина может свисать с карниза не ниже 7 сантиметров. Для монтажа ондулиновых листов на металлическую основу применяют саморезы, которые вкручиваются дрелью. Здесь нужно проявить осторожность, чтобы не повредить материал.

Для обеспечения защиты от талых и дождевых вод специалисты советуют использовать ленту Ондуфлеш. Дело в том, что этот материал был специально разработан для данных целей. Также его можно использовать для создания влагостойкого слоя на карнизе для защиты обрешетки. Теперь вы знаете, прикрутить ондулин шурупами.

Установка ондулина своими руками

Выполняя размещение ондулина своими руками, необходимо обязательно придерживаться основных правил и рекомендаций, которые помогут выполнить всю работу без ошибок и действительно качественно. Как правильно крепить ондулин:

  1. Сделать обрешетку из брусков, прибивая их гвоздями к стропилам. Не забудьте при этом учесть наклон крыши и следовательно шаг обрешетки под ондулин.
  2. Если сразу возникает потребность в том, чтобы разрезать лист материала, используйте электрическую или обычную пилу.
  3. Размещают листы данного кровельного материала таким образом, чтобы они ложились в противоположном направлении от ветра (здесь следует учесть, в каком направлении в той или иной местности чаще всего дует ветер).
  4. Начинать работы по креплению листов нужно снизу вверх.
  5. Для монтажа рекомендуется использовать гвозди. На один лист их должно быть не меньше 20 штук.

ОСТОРОЖНО!

Чтобы качественно и красиво выполнить данный этап работ, применяют натянутый шнур или веревку, по которой и прибивают гвозди на всех последующих листах.

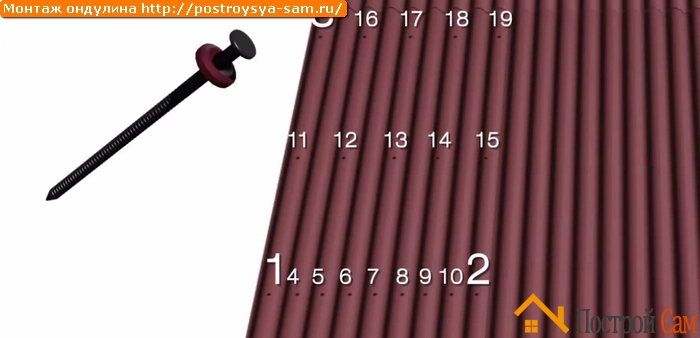

  • Как правильно прибивать ондулин? Схема довольно проста. Прибивают гвозди аккуратно на каждой волне с двух сторон, в конце листа и в нахлестах. Чтобы увеличить прочность, в середину каждой волны (или хотя бы через одну волну) забивают гвоздь, обязательно попав при этом в брусок.
  • К карнизной доске закрепляют водосток.
  • Под край ондулина устанавливают вентиляционную гребенку, которая будет препятствовать проникновению в кровлю насекомых.
  • Прибить конек к каждому листу ондулина и дополнительному бруску обрешетки.
  • Закройте ребра крыши специальными элементами из ондулина, которые, за счет своей гибкости, смогут приобрести любую форму.
  • Проклейте места стыков кровли и стен специальными изолирующими лентами.
  • Прибейте фартук в области соединения крыши и вертикальной стены, дополнительно уложив под него гидроизоляцию.
  • При желании на крыше можно установить вентилятор или окно.

Сколько гвоздей надо на лист ондулина? 20 штук

Чем крепить ондулин гвоздями или саморезами?

Крепить их также следует гвоздями, не забывая при этом о том, что верхние листы кровельного материала должны идти внахлест с выбранными дополнительными элементами.

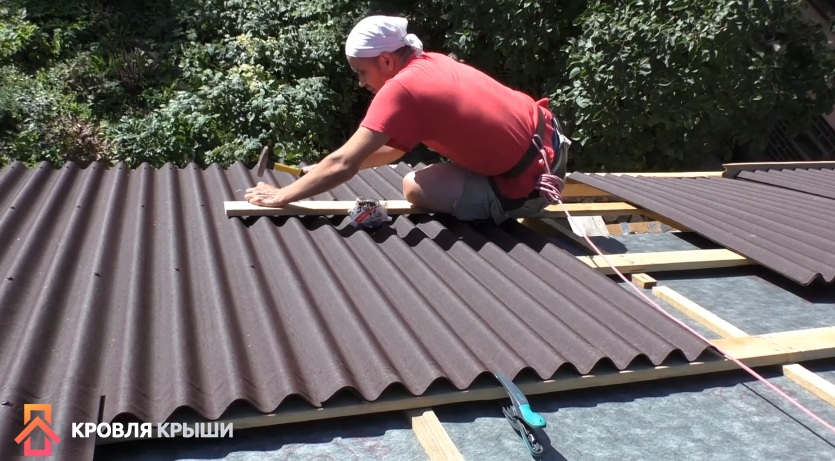

Монтаж листов

Начинать укладывать листы необходимо с противоположного превалирующим ветрам края крыши.

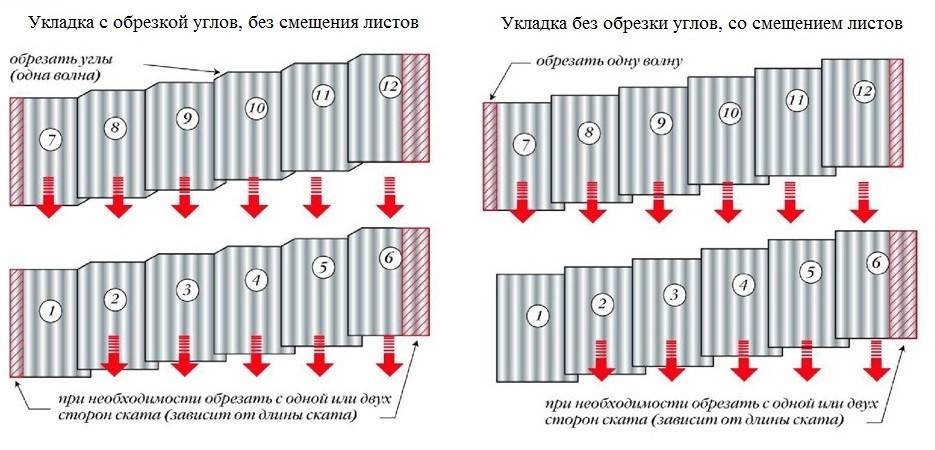

Второй ряд листов укладывается с половины листа, чтобы на угловом стыке был нахлест в 3, а не в 4 листа. Иначе может произойти деформация углов.

Свес листа на карнизе должен отступать от края обрешетки максимум на 35 мм.

Листы черепицы Ондулин монтируются, ориентируясь надписью «ВВЕРХ» в сторону конька. При этом надпись перекрывается верхним листом при монтаже следующего ряда.

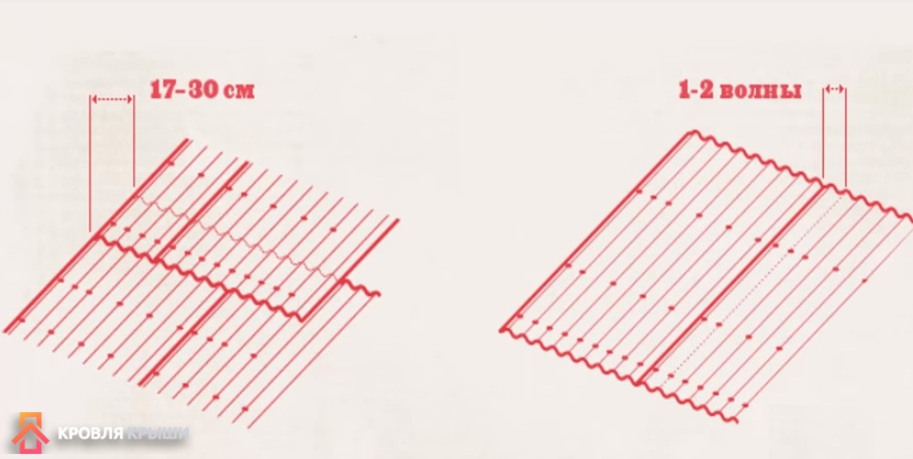

При монтаже на уклоне крыши 5-15° в местах горизонтального и вертикального нахлестов по линии точек крепления обязательное использование ленты Ондутис BL.

Рекомендации от компании Вестмет:

Размечать кровельные листы лучше цветным карандашом. Для аккуратной разметки волнистой поверхности можно использовать обрезок листа, рейку или натянутую веревку.

Перед монтажом необходимо провести вертикальную линию и ориентироваться на нее при укладке.

Листы монтируются только при плюсовой температуре. Также не рекомендуется монтаж кровельных битумных листов при очень высоких положительных температурах (от +30°C).

Не рекомендуется растягивать или поджимать лист более чем на 1 см.

Для передвижения по кровле рекомендуется использовать лестницу либо строительные мостики.

Изготовление обрешетки и ее особенности

  • Укладка ондулина на крышу предполагает обустройство сплошной обрешетки. Она крайне необходима для того, чтобы впоследствии материал не провисал. Для монтажа используется водостойкая фанера или OSB плиты, а шаг должен составлять 40-45 см.
  • Если уклон крыши более 15 процентов, то шаг обрешетки можно увеличить до 60 см. А для районов с большим количеством снега зимой, шаг обрешетки должен быть минимальным. Для постройки каркаса используются бруски с размерами 4 х 5 см, 5 х 6 см или 5 х 5 см.
  • Установите дополнительную обрешетку под щипец и конек. Обрешетка под конек устанавливается на расстоянии 5-10 см от его оси. Это расстояние варьируется от градуса наклона скатов крыши.
  • Карниз оформляется при помощи резинового фартука, который способен сгибаться, окутывая обрешетку карниза под любым углом. Крепится фартук к обрешетке обычными саморезами, а нахлест между элементами составляет 5 см.

Важно! Сразу перед строительством обрешетки нужно провести работу по гидроизоляции.

  • Последней устанавливается ветровая доска, которая должна выступать на 3 см от каркаса обрешетки.
  • После того, как каркас будет возведен, обязательно проверьте всю конструкцию на соответствие геометрии. Для этого измерьте диагональ каждого ската крыши. Если величины будут отличаться, следует устранить все погрешности.

Полезные советы по монтажу ондулина

Как уже говорилось ранее, монтаж еврошифера очень прост. В процессе работ не требуется сложное и дорогостоящее оборудование, достаточно иметь под рукой пилу, молоток и рулетку. Поэтому если в качестве кровельного покрытия вы выбрали именно онулин – укладка его не вызовет у вас особых затруднений.

Прежде чем приступать к монтажу кровельного материала, каждый лист размечают цветным карандашом либо маркером. Это может ускорить процесс нарезания нужных кусков. Чтобы не тратить много времени на замеры каждого листа, из остатков шифера можно вырезать шаблон, по которому в дальнейшем и осуществлять разметку остальных элементов.

Обрезать ондулин можно обычной ножовкой по дереву (с небольшими зубцами). Если она застревает в кровельном материале, ее следует смазать маслом. Также для этих целей можно использовать циркулярную или электрическую пилу с твердосплавными насадками на диске.

Укладывать ондулин следует при температуре от 0 до 30 градусов. В морозную погоду материал становится более хрупким, возникает большая вероятность появления трещин. В сильную жару листы размягчаются и, если их зафиксировать в таком состоянии, после остывания материал может треснуть.

Передвигаться по уложенным листам следует в обуви с мягкой подошвой, наступая только на выпуклые волны.

Надеемся, в нашей статье вы нашли интересующую вас информацию. Удачного и легкого вам ремонта!

Как правильно крепить ондулин на крышу


Как крепить ондулин гвоздями, саморезами к обрешетке крыши правильно

Одним из современных материалов для покрытия крыши является ондулин, его еще называют еврошифером. Он отличается достаточно большим сроком службы, высокой надежностью и простотой монтажа. Но и тут имеются свои нюансы. Например, как крепить ондулин, с помощью чего это можно сделать? Именно от надежности монтажа во многом зависит вся дальнейшая эксплуатация. Так как правильно прибивать ондулин? Об этом и пойдет речь в статье.

Вначале о самом материале

Прежде чем рассказать о том, как правильно крепить ондулин на крыше, стоит поближе познакомиться с самим материалом. Еврошифер имеет сложную, многослойную структуру. В его состав входят следующие компоненты:

  • Целлюлозные волокна. Они составляют основу ондулина;
  • Специальный наполнитель минерального происхождения;
  • Термоотверждающая смола, которая служит связующим и защитным компонентом;
  • Битум. Именно эта составляющая в большей степени отвечает за водонепроницаемость ондулина.

Рассматриваемый материал выпускается в двух разновидностях. Это может быть листы в виде шифера. Как правило, такой ондулин имеет длину два метра, а ширину в 95 сантиметров, читайте подробнее: размер листа ондулина. Также выпускается материал в виде черепицы. Такой тип используется, в основном, на крышах со сложной геометрией.

Ондулин сегодня можно встретить на многих крышах. Повышенное внимание этот кровельный материал «заработал» за счет своих положительных качеств. К его плюсам специалисты относят следующее:

  1. Достаточно большой срок службы. Производитель дает минимум 10-15 лет беспроблемной эксплуатации. Но как показывает практика, если крепление материала произведено правильно и соблюдаются все рекомендации по уходу, то он прослужит и 40-50 лет, читайте подробнее: срок службы ондулина на крыше.
  2. Большая устойчивость к биологическому воздействию.
  3. Использование ондулина повышает теплоизоляцию крыши.

Кроме того, нельзя забывать и про эстетическую сторону. Еврошифер очень красиво смотрится на кровле. Ну и конечно материал хорошо защищает дом от атмосферных осадков.

Но тут очень важно именно то, как произведено крепление ондулина.

Что выбрать для монтажа

А чем крепить ондулин гвоздями или саморезами? Если вы решили использовать именно этот кровельный материал, то с этим вопросом столкнетесь обязательно. Принципиальной большой разницы нет. Крепить ондулин можно и при помощи гвоздей, и с использованием саморезов. Самое главное – это чтобы выбранный материал был специально предназначен для кровельных работ.

Если речь идет о гвоздях для ондулина, то они должны быть оснащены специальной шляпкой, которая может быть выполнена из полипропилена или поливинилхлорида. Кроме того, такие изделия для крепления должны соответствовать следующим дополнительным требованиям:

  • они должны обладать повышенной устойчивостью к воздействию солнечного ультрафиолета;
  • иметь хорошую противокоррозийную защиту;
  • легко переносить воздействия погодных условий, атмосферных осадков и агрессивных сред.

Кроме того, гвозди, так же как и другие приспособления для крепления ондулина к крыше, должны создавать полностью герметичное соединение. Только если метизы соответствуют этим требованиям, их можно применять для кровельных работ.

Как правило, специалисты рекомендуют прибивать ондулин при помощи гвоздей с сечением стержня в 3,5 мм, а длиной в 7,5 сантиметра. Именно в этом случае будет достигнута оптимально крепкое соединение. При этом шляпка гвоздя должна составлять три-четыре диаметра сечения стержня, в этом случае она лучше будет прижимать ондулин к обрешетке.

Если речь идет о саморезах, то тут используются метизы со специальной резиновой шайбой. Именно этот дополнительный элемент будет обеспечивать герметичность крепления. Саморезы должны иметь оцинкованное покрытие, чтобы противостоять коррозии.

Так что лучше выбрать? По мнению специалистов, крепление ондулина саморезами немного выгодней смотрится, чем та же работа с использованием гвоздей. Такие метизы более надежно держатся на своих местах. Кроме того, саморезы можно вкручивать при помощи шуруповерта, что значительно ускоряет и упрощает процесс монтажа ондулина на крышу.

Обрешетка

Чтобы надежно закрепить ондулин на кровле, необходимо создать надежную основу под него. Для этих целей применяется обрешетка. А какая она должна быть? Для обрешетки используется деревянный брус. Его сечение должно быть не менее 60 на 40 миллиметров. Не забудьте перед монтажом обрешетки провести обработку всех деревянных деталей специальными пропитками. Такая дополнительная защита обеспечит более долгий срок службы кровле.

Самое главное – это определится с шагом между брусьями. Именно от этого будет во многом зависеть надежность крепежа листов ондулина на крыше. А какой шаг лучше всего сделать? Тут нужно учитывать угол наклона ската. Специалисты советуют следующее:

  1. Если наклон небольшой и составляет менее десяти градусов, то обрешетка делается сплошной.
  2. При угле наклона ската в пределах 10-15 градусов, шаг месту брусьев обрешетки должен составлять не более 45 сантиметров.
  3. При более крутой крыше расстояние может быть увеличено до шестидесяти сантиметров.

Стоит отметить, что ондулин является материалам, относящимся к мягкой кровле. А ведь именно им нужно наиболее прочная основа. Именно поэтому специалисты рекомендуют не экономить на обрешетке под ондулин. Лучше всего, чтобы она в любом случае была сплошной. В таком случае и крепить материал будет легче, и ондулин не прогнется от жары, снега или ветра.

Еще один важный момент – это ровность поверхности. Не допускается наличие бугров и ям. Если поверхность обрешетки будет неровной, то ондулин и крепить будет сложно, и значительно возрастает риск его повредить. Плюс ко всему, может быть нарушена гидроизоляция всей кровли, первый же серьезный дождь выявит протечки.

Как крепить

Когда все готово можно приступать к монтажу листов. А как правильно крепить ондулин на крышу? Какие существуют общие правила? Тут специалисты рекомендуют следующее:

  • забивать гвоздь в ондулин нужно только на вершину волны. При этом не допускаются перекосы. Метиз должен быть расположен строго по центру и в самой вершины волны. Если не соблюдать это правило, то место крепления обязательно создаст протечку;
  • не стоит прилагать чрезмерные усилия. Гвоздь или саморез не должен продавливать волну листа ондулина. Это поможет избежать преждевременно выхода из строя кровельного материала. Кроме того, увеличит герметичность покрытия крыши;
  • важно соблюдать схему крепления. В верхней и нижней части листа ондулина гвозди забивают в каждую волну. Так вы надежно закрепите материал на своем месте. В середине листа метизы размещают через волну в шахматном порядке. При этом расстояние по вертикали между точками крепления должно составлять 40-45 сантиметров. Такая схема позволит удерживать лист материала на своем месте даже при сильном ветре, при этом, не навредив его целостности;
  • как уже отмечалось нужно использовать только специальные, так называемые ондулиновые гвозди или саморезы. Они оснащаются специальными герметичными шляпками. Также некоторые типы метизов оснащаются дополнительными пластиковыми или резиновыми колпачками, которые закрывают шляпку и делают внешний вид более эстетичным.
    Плюс ко всему такие крепежные материалы устойчивы к внешним воздействиям;
  • специалисты рекомендуют на каждый лист ондулина использовать минимум двадцать гвоздей или саморезов. В этом случае крепление можно считать надежным. Первым делом крепят углы листа. Это не даст случайному порыву ветра сместить их со своего места. После этого крепятся середина;
  • не вбивайте гвоздь в волну, которая закроется нахлестом. Лучше закрепить оба листа одной точкой.

Только при соблюдении этих правил, ваша новая крыша будет служить долго и надежно. Крепление листов ондулина нужно осуществлять внимательно и не спеша. Нельзя переусердствовать. При этом также не допускается наличие зазора между шляпкой гвоздя или самореза и ондулином. Все должно прилегать плотно и надежно.

Видео по теме:

Еще некоторые рекомендации

Как уже отмечалось выше, ондулин можно крепить при помощи гвоздей или саморезов. Но в независимости от способа монтажа важно соблюдать еще ряд требования. К ним относится следующее:

  1. Очень важно чтобы во время монтажных работ температура окружающего воздуха была выше нуля градусов. Если будет холодно, то ондулин станет ломким.
  2. Как уже отмечалось лучше всего, чтобы обрешетка была сплошной. Для этого вместо деревянных брусьев можно использовать листы OSB.
  3. Лучше стараться не наступать на ондулин. Если избежать этого не удастся, то желательно это делать в верхней части листа, а не в нижней.
  4. Крайне не желательно, чтобы листы ондулина складывались в четыре слоя. Чтобы этого избежать материал крепят так, чтобы вертикальные швы первого ряда не совпадали с вертикальными швами второго. Для этого первый лист ондулина разрезают пополам. С него и начинается нижний ряд. Затем первый лист следующего ряда укладывается целым. В результате и получается несовпадения вертикальных швов.
  5. Монтаж начинают с нижнего ряда. Постепенно продвигаясь к коньку крыши. При это укладка ондулина начинается с подветренной стороны.
  6. Не забудьте про нахлест. Вверху лист ондулина должен заходить на нижний на расстояние в 17-30 сантиметров. Величина нахлеста зависит от угла наклона ската крыши. Чем он больше, тем меньше верхний лист будет заходить на нижний. Также делается и нахлест сбоку. Он составляет 1-2 волны.
  7. Ни в коем случае нельзя натягивать листы ондулина. Если пренебрегать этим правилом, то материал очень скоро начнет растрескиваться и вам понадобится ремонт.

Очень важно правильно установить первый лист. Его строго выверяют по горизонтали и вертикале. От этой работы будет зависеть скорость и удобство дальнейшего монтажа. При укладке первого листа ондулина на крышу нельзя допустить, чтобы материал выступал за обрешетку более чем на пять сантиметров. Если это правило не соблюдать, то вода будет переливаться за желоб водосточной системы. Кроме того, и сам лист ондулина может прогнуться, что ухудшит его эффективность и сделает внешний вид крыши неэстетичным.

Посмотрите еще статьи:

Как покрыть кровлю Ондулин

Если конструкция кровли потеряла презентабельность, функциональность, необходимо сделать покрытие специальным материалом. Сегодня особенно популярен ондулин. Очень востребован прочный кровельный компонент, никогда не деформируется, не боится влажности, непогоды. меняется, и прямое попадание на солнце а значит не горит. В непогоду, когда на улице дождь, крыша из Ондулина не шумит. За годы эксплуатации материал немного выгорает. Кровля
с надежным ондулиновым покрытием, давно требует ремонта.Строительный материал подходит для любой кровли. Монтаж производится легко. Процедура упаковки проста и удобна. К тому же материал можно монтировать на старую крышу. Кстати, работа проще, дешевле. После укладки ондулиновой краски.

Как покрыть крышу Ондулин Ондулин

— битумный материал, который находится в виде листов. В дополнение к своему составу (без вредных веществ), в составе целлюлозы и стекловолокна, мелованный картон с добавками, который наклеивается сверху битума. Экологически чистый материал — решающий фактор при выборе кровли. Форма этого волнистого, слегка зернистого материала представлена ​​четырьмя цветами: красным, черным, коричневым и зеленым. Он помогает оформить конструкцию кровли.

Покрытие этим строительным материалом производится без применения специальных навыков. Необходимо соблюдать инструкцию. Если металлическое покрытие на крыше было сделано ранее, были облицованы шифером, рубероидом, то снимать эти материалы не нужно. .Можно произвести незначительную деформацию ондулиновых листов. Они гибкие, что позволяет им при необходимости легко гнуться. И листы бесшовно ложатся на любую поверхность.

Начало работы — необходимые материалы

Итак, вы решили сделать крышу из Ондулина, теперь нужно подобрать инструменты, материалы. Работайте лучше вместе. Заготовили следующие материалы :.
• Огромное количество листов Ондулина 200х95 см. Обмерена кровля, окончательный показатель рассчитывается в листах. Кстати не забудьте добавить процентов 10, иногда 20 к выступам по краям.
• Также нам понадобятся пиломатериалы для строительства ящиков. Пил — 40х40 мм.
• Также в комплекте предлагается в комплекте с листами вы найдете специальные крепежные гвозди. Конечно, если вы выберете колоду Ондулин красный, то цвет гвоздей выберите слишком красный. Они имеют форму шурупов, резиновую обрамку имеют верх — это это дополнительный слой гидроизоляции от протечек воды после монтажа Ондулина, тоже цвет. Материал — Углеродистая сталь.
• Скейт — площадка. Его место — находится у перекрестка у скатов крыши.Гидроизоляцию здесь нужно проводить очень аккуратно, ее также применяют на стыке кровли и вертикальных стен. Вокруг дымохода применяют резиновые фартуки.
• Обязательна для бордюра с окном кровли — изоляционная лента. Служит герметизирующим составом. Может использоваться как енд. Обратите внимание, перед тем, как крепить утеплитель, необходимо устранить причину загрязнения — она ​​избавится плохой изоляции стыковки.
• Кроме того, у нас еще есть специальная труба для вентиляции и заправочный карниз.

Необходимые инструменты

Необходимые инструменты

нужны следующие инструменты:

  1. Для резки нужных нам листов — ножовка.
  2. Обычный карандаш
  3. Простой легкий молоток
  4. Строительный сантиметр или линия
  5. Резак
  6. отвертка
  7. Обычная резьба для изготовления бордюров

Стоит отметить, что никакого вреда не будет, если у вас будет присутствие там будет специальная лестница, с помощью которой можно закрепить на коньке.

Как подготовить кровлю

, вы должны перед процессом укладки ондулина убедиться, что старая кровля еще способна выдержать новую нагрузку + 100 кг, так как мокрый снег весной даст кровле большую нагрузку, если вы не будете обязательно тогда рекомендуем разобрать крышу.

Пример конструкции

Крыша должна быть убрана. Используйте любые материалы для чистки. Подойдет метла, желательно на длинной ручке. С поверхности крыши необходимо удалить весь мусор, остатки ясеня или за Например, если делать крышу осенью — листья.

Строительная обрешетка под ондулин

Согласно рекомендациям строителей и специальные компании, которые занимаются продажей Ондулина, в своем заявлении говорят, что ондулин будет устанавливаться на сплошные листы обрешетки — это обеспечит устойчивость к деформации в результате солнечные лучи летом и тяжесть снега зимой и, конечно, сила таяния снега весной.

Обрешетка

можнос сделать независимо от длины прутка 5 на 5 см.Первоначально устанавливают продольную обрешетчатую конструкцию, после чего начинают укреплять брус длинными шурупами к старому брусу. Сначала фиксируют крайние элементы. Затем нить натягивают поперек них. По ней в другом направлении скрепляют доски. Затем аступает время укладки горизонтальных реек. установили поперек укреплённых решеток. места пересечения закреплены саморезами. Для облегчения процесса укладки можно использовать специальные брусочки, имеющие сечение.

При ровной крыше лучше делать продольную конструкцию из обрешетки.Использованная фанера не боится влаги. Обратите внимание, что конструкция обрешетки должна выполняться очень надежно. После ондулина ковкий материал, при больших зазорах между обрешеткой он может немного просесть. Плоские или выступающие листы крыши дадут нам вид слабины. а затем начать протекать.

Процесс укладки Ондулина

На конструкции ящиков, которые мы сделали, начинаем пробовать ондулин (как показано на картинке ниже). Обратите внимание, что при монтаже листов Ондулина снизу они должны действовать, иначе обязательно будет неправильная укладка листов, то есть , им нужно закрыть так называемое «правление ветряных ферм».«Эта часть крыши закрывает щель и предупреждает попадание ветровых потоков под крышу.

схема укладки образца onduina

Укладка ондулина, по правилам, начинать снизу, под одним углом. Обычно это делается просто от край, куда, как правило, не доходит сильный ветер. Также следует учитывать, что прикреплять ондулин поперечные бруски нужно горизонтально. Применяли гвозди с «шляпками». На один лист расходуется около двадцати гвоздей. Уложив начальный ряд, двигая Выше.Ондулиновая первая страница должна быть видна на стандартном листе полширины, чтобы не загружать точки крепления углов.
Иногда при укладке устраивается металлическая обрешетка. Последовательность работ соблюдается, разницы нет. Саморезами крепятся только листы металлической обрешетки.

Для достижения хорошего результата — аккуратной красивой кровли — следует учитывать некоторые особенности монтажа.
• Ондулиновые распиленные листы лучше всего смазывать ножовкой. Тогда они не будут крошиться. Иногда ее используют для распиловки циркулярной сабельной пилой.
• Нельзя нарушать технологию укладки.
• Высокие температуры мешают работе. Ондулин будет гибким, и его будет трудно установить на крыше.
• При движении нельзя наступать на ондулин. Можно получить только торчащую часть.

Образец домов, покрытых Ондулином

Преимущества таких покрытий

Спрос на кровлю Ондулина растет. Преимущества кровельных строительных материалов легко объяснить:

  • Крыша, аккуратно покрытая Ондулином, правильно, имеет красивый внешний вид , гладкая поверхность.Он надежен — материал отталкивает влагу, заглушает шум дождя, птичий шум на крыше.
  • Укладка Ондулина не дорогое мероприятие. К тому же можно поставить самостоятельно.
  • покрытие длинное.
  • Ондулиновые листы гибкие, поэтому практичны для устройства неровной кровли.
  • Кровля из ондулина не переносит кислоты, не способствует появлению грибных растений и мха.

Указанные характеристики помогут домовладельцам сделать правильный выбор.Ондулин — лучший материал для кровли.

Видео — установка Ондулина своими руками

.

нюансов процесса

Покрыть крышу ондулином не так уж и сложно. Хотя в процессе есть некоторые особенности, от которых зависит качество кровли. Прежде всего разберемся, почему представленный материал так популярен. Дело в том, что он очень прочный, хорошо защищает крышу, легко монтируется, имеет небольшой вес. И этот материал выполнен в разных цветах. К тому же такая крыша — очень экономичный вариант.

Перед тем, как покрыть крышу ондулином, внимательно осмотрите листы материала.Они должны быть качественными, без вмятин, загибов и трещин. Очень важно при работе учитывать шаг обрешетки и величину нахлеста (сбоку — 2 волны, по краям листа — 30 см).

Перед укладкой материала крышу следует подготовить. Для этого на стропила монтируется обрешетка. Для его изготовления берется дерево или металл. Очень важно выдерживать правильное расстояние между осями. Перед тем как покрыть крышу ондулином, нужно тщательно продумать планировку волнистой поверхности.

Так как листы надо разрезать, то для этого используйте ножовку с мелкими зубьями. Предварительно смажьте холст маслом. Кроме того, для резки материала используется циркулярная пила. Для установки ондулина не нужно собирать целую бригаду рабочих, так как эта крыша очень легкая. Начните лежать на той стороне, где сильнее дует ветер. Первый ряд монтируется снизу пандуса, следующий — с половины полотна. Во время эксплуатации уровень необходимо строго соблюдать.

Перед тем, как покрыть крышу ондулином на коньках, следует организовать дополнительную обрешетку.Установите его, начиная с подветренной стороны. Гвозди обязательно нужно забивать каждой волной, подходящей к гребню.

При возведении кровли необходимо учитывать некоторые нюансы:

— На ноги можно наступить только гребнем листовой волны;

— проводить все работы следует только при положительной температуре на улице. Не складывайте материал, если на улице холодно или очень жарко;

— для крепления одного листа материала необходимо использовать около 20 гвоздей.Такое требование предусмотрено гарантией, поэтому его необходимо соблюдать. Дело в том, что плохо прибитым листам при сильном ветре можно просто помешать. В этом случае растягивать полотно нежелательно.

Перед тем, как покрыть крышу ундуланом, следует приобрести специальные гвозди. Часто они продаются в комплекте с рубероидом. Укладывать листы следует на определенном уклоне крыши. От этого зависит толщина бруса, из которого сделана обрешетка. Кроме того, угол наклона крыши зависит от перекрытия, при котором полотна будут укладываться друг на друга.

Если вы до сих пор не понимаете, как правильно покрыть крышу ондулином, или боитесь делать это самостоятельно, то можете воспользоваться услугами опытных строителей. В принципе, размещение представленного материала не должно стоить очень дорого. Тем более у вас будет гарантия на работу.

.

Кровля из ондулина: особенности монтажа

Кровля из ондулина в последнее время становится все более популярной среди частных мастеров и профессиональных строителей. Это связано с множеством факторов, среди которых необходимо выделить приемлемую стоимость и простоту укладки. Монтажные работы сможет даже начинающий мастер, не имеющий достаточного опыта в проведении кровельных работ. Но для начала, конечно же, важно познакомиться с особенностями установки.В противном случае крыша прослужит недолго, а силы, время и деньги будут потрачены зря.

Ондулин продается в виде плитки или листов грифеля. В основе лежит целлюлозное волокно, пропитанное при производстве специальными смолами или битумом. Обработка проводится под высоким давлением, при этом материал нагревается до температуры 130 градусов. В результате можно получить листы, которые являются водонепроницаемыми, долговечными и могут быть уложены под любым углом наклона лучей.

Ондулин биологически инертен, на его поверхности не образуются плесень и грибок. Это покрытие устойчиво к ультрафиолету, не выгорает при эксплуатации. Крыша из ондулина популярна еще и по той причине, что имеет незначительный вес, поэтому ее можно использовать с легкими конструкциями. Можно уложить материал на старое кровельное покрытие, для начала настроив систему дноуглубительных работ.

Подготовительные работы

Монтаж кровли можно начинать только после того, как вы определитесь с типом и количеством материала для перекрытия.Вы можете произвести расчет самостоятельно. В зависимости от угла наклона пандуса будет меняться технология покрытия, в частности конструкция обрешетки. Это определяется снеговой нагрузкой, которая увеличивается в случае плоских крыш.

Если угол ската не более 10 градусов, то материал укладывается на сплошную обрешетку. При этом поперечное перекрытие листов должно быть равным 30 сантиметрам. В роли материала для подложки можно использовать обрезную доску или фанеру.

Сползать по крыше из ондулина только после того, как будет оснащаться каркасной системой. Он может быть разреженным и использоваться при угле от 10 до 15 градусов. Расстояние между планками может составлять около 45 сантиметров. Длина стыка должна быть равна 20 сантиметрам. При более крутом уклоне можно оборудовать обрешетку, расстояние между элементами которой составляет 60 сантиметров. В этом случае стык должен быть равен 17 сантиметрам.

Справочно

Несмотря на то, что производитель советует устанавливать ондулин без гидроизоляции при значительном угле наклона откоса, специалисты рекомендуют не отказываться от этого слоя. Потребуется создать вентиляционный зазор. Это обеспечит долговечность конструкции.

Особенности монтажа рамной системы

При небольшом уклоне, составляющем 5-10 градусов, устраивается сплошная обрешетка, между элементами которой необходимо оставлять зазор в пределах 3-5 миллиметров. Для конька и ендовы укладываются доски, которые укладываются на стропила. С каждой стороны расстояние должно быть равным 25 сантиметрам. Даже при небольшом уклоне на свесе крыши необходимо закрепить дополнительную планку, иногда она становится твердой на 0.5 миллиметров. Однако этих рекомендаций в инструкции нет. С края крыши весной будет скапливаться лед и снег. Именно этот фактор определяет перечисленные выше требования.

Перед тем, как покрыть кровлю ондулиновыми руками, необходимо определить уклон кровли, который должен быть не менее 1/11. Такая система должна быть покрыта рулонной гидроизоляцией с покрытием. Если компоненты каркаса имеют одинаковую толщину, то ускоряют работу два деревянных бруска, длина которых будет равна внутреннему расстоянию между компонентами обрешетки.

Качество каркаса не так важно, так как ондулин Отлично ложится на крышу с неровной поверхностью. В таких условиях асбестовый шифер покрылся бы трещинами. Битумно-целлюлозные полотна будут укладываться по форме конструкции, выполняя свою функцию. Но не стоит рассчитывать, что визуально крыша будет выглядеть максимально привлекательно.

Подготовка инструментов

Перед тем, как покрыть крышу ондулином, необходимо подготовить определенный набор инструментов, в том числе: деревянную вешалку, маркер, молоток, ремень безопасности и приспособления для подъема листов. .У ножовки должны быть мелкие зубцы, которые отлично справятся с рашпилем ондулина. Если масло смазано, ножовка будет быстрее резать материал. Также для распила можно использовать дисковую пилу. Маркер можно заменить на мягкий карандаш, лучше всего взять тот, который имеет светлый оттенок. Он будет использоваться для разметки листов. Некоторые специалисты используют для этого восковые мелки. Для разметки карниза понадобится шнур.

Гвозди должны быть обычными молотками, но листы можно поднимать вверх с помощью специального приспособления.Ондулин — легкий материал, поэтому подать его будет несложно. Но если крыша достаточно высокая или есть другие причины, исключающие подъем материала вручную, следует соорудить удобное приспособление. Самый простой — прочная веревка, по краям которой есть крючки. Их следует зацепить за крайние волны полотна и приподнять на крышу за центральную часть веревки.

Кровля кровли обязательно должна выполняться при наличии средств индивидуальной защиты, которыми будет пользоваться мастер.Сюда должны входить ремень безопасности, прочные ботинки, строительный шлем, а также пояс с карманами и комбинезон.

Необходимость использования футеровочных материалов

Если вы решили приступить к укладке ондулина, то у вас наверняка возникнет вопрос, есть ли необходимость в использовании парогидроизоляции. Производитель заявляет, что описанные свойства материала позволяют обойтись без дополнительных преград, так как материал отлично справляется с этими функциями. Но если вы хотите выполнить утепление чердака или чердака, то лучше всего дополнительно использовать гидроизоляцию.

Укладка листов

Перед началом кровельных работ особенно важно правильно выбрать материал для кровли. Лучшим решением для этого станет ондулин, который позволит создать надежную и прочную конструкцию. После выполнения всех вышеперечисленных работ можно приступать к укладке листов, эта технология аналогична установке шифера, но техника в данном случае более простая.

Монтаж выполняется таким образом, чтобы вертикальные швы не были ограничены.Для этого первый ряд должен начинаться с целого листа, а второй — с половины. По аналогии с шифером мастеру придется совместить полотно с карнизом.

Крепление листов к системе дверного коврика Рекомендуется выполнять гвозди с пластиковыми заглушками для головных уборов. Однако в некоторых случаях используются саморезы, а также кровельные гвозди. Но в последнем случае технология будет нарушена, поэтому могут возникнуть аварийные ситуации, которые производитель не примет в качестве претензий.

Кровля из ондулина монтируется таким образом, что на один лист должно уходить около 20 гвоздей. Нижняя часть полотна фиксируется в каждую верхнюю волну, на следующих элементах крепление выполняется в шахматном порядке, застежки нужно будет установить через одну волну. Как показывает практика, трудности могут возникнуть в момент закрывания шляпок на гвоздях, специалисты рекомендуют закрывать их на земле, забивая в нужном положении.

Методы работы

В инструкции по установке вы можете найти информацию о параметрах перекрытия.В случае соседних листов он должен образовывать две волны, тогда как вертикальное перекрытие эквивалентно 30 сантиметрам, что справедливо для 10-градусного уклона. При наклоне 15 градусов нахлест должен быть 20 сантиметров в случае вертикального стыка и одна волна для бокового нахлеста.

Для того, чтобы поддерживать уровень одного листа на другом, сначала необходимо нанести линию штамповки на поверхность листов. Если крыша из ондулина будет располагаться на поверхности металлического каркаса, то гвозди следует заменить саморезами. В начале работы необходимо учитывать направление ветра, преобладающее в определенной местности.

Первые листы закрепляются на скате крыши, который находится с противоположной стороны от направления ветра. Второй ряд начинается с половинки листа, в этом случае укладка будет намного удобнее, а расход материала можно уменьшить. Это связано с тем, что внахлест бокового стыка будет трех листов, а не четырех.

Коньковая и торцевая конструкция

Если для работы вы решили использовать ондулин, рекомендуется заранее рассмотреть фото крыш.Возможно, это поможет понять, как лучше выполнять работу. Как только вы перейдете к креплению конька крыши, его следует начинать по той же технологии, что и сам шифер. Крепится на внутренние части волн к дополнительным элементам из проволоки.

При декорировании элементов из ондулина. Для них формируется дополнительная обрешетка. Та же процедура должна использоваться при проектировании

.

Ондулин — установка и эксплуатация

История ондулина началась еще в 1944 году. Тогда француз Гастон Громье создал компанию по производству битумных листов. Но тогда никто не мог предположить, что этот строительный материал станет настолько популярным.

Ондулин, конечно, более современные листы битума. Производится с использованием передовых технологий. Волокна целлюлозы насыщаются битумом, резиной и минеральными пигментами под воздействием высокой температуры.При распиливании плит можно использовать обычную ножовку по дереву, которая также выделяет ондулин. Его установка очень проста.

Листы имеют волнистую форму, которую выделяет сланец. Однако, если сравнить ондулин с шифером, в пользу первого говорит тот факт, что он намного проще. Стандартный лист размером от 2 до 0,96 м имеет вес всего 6,5 кг. Когда вы строите крышу, это очень важно.

Ондулин, инструкция по установке которого обычно прилагается к комплекту, — материал, как уже было сказано, достаточно простой в установке.Однако, как и любой другой рубероид, требует выполнения некоторых простых правил при изготовлении монтажных работ.

Основные требования по установке:

  • Необходимо соблюдать осторожность при работе с любыми кровельными материалами, не исключение и ондулин. Крепление желательно проводить в мягкой обуви. Двигаясь по крыше, наступайте только на гребень волны листов. На отклонение атаковать нельзя.
  • Работы можно проводить при температуре окружающего воздуха не ниже +5 и не выше +30 градусов.
  • При скреплении одного листа необходимо использовать не менее 20 гвоздей. В противном случае их могут сорвать порывы ветра.

Ондулин, на который можно собирать и снимать рубероид, также требует тщательного совмещения по вертикальной и горизонтальной линиям. Облицовка в этом плане должна выполняться очень качественно. Для выравнивания балок и соблюдения их параллельности лучше всего использовать простой деревянный брус определенной длины.

Возможен монтаж кровли из ондулина также сплошной обрешеткой.При вырезании лучше всего размечать листы простым карандашом и линейкой. Можно использовать плиту определенной длины.

Как правильно укладывать листы

Начинайте монтаж снизу, с уступа. Листы внахлест. Между рядами у него должно быть не менее 30 сантиметров. Определить ширину нахлеста между двумя плитами поможет волнистая форма, отличающая ондулин. Монтаж делается так, чтобы одна пластина входила во вторую двумя волнами.Крепление осуществляется с помощью гвоздей или шурупов.

В комплекте, кроме листов, поставляется гребной элемент. К гребню пластины крепят, забивая гвозди в каждую волну. Сверху накладывается коньковый элемент и тоже прибивается гвоздями. Трубы фартуков, которые также входят в комплект, необходимо тщательно закрепить, а швы обработать герметиком.

Легкость, долговечность, привлекательный, стильный внешний вид и другие замечательные качества ондулина сделали этот продукт одним из самых популярных кровельных материалов на рынке.

.

Ондулин — монтаж кровли и пошаговая инструкция по укладке в картинках

Ондулин является легким и прочным материалом, для покрытия крыш. Он представляет собой волнистые листы, с высокой степенью устойчивости к воздействию различных разрушающих природных явлений.

Установка кровли из ондулина не займет у вас много усилий и времени. Таким покрытием можно выложить не только коттедж или дом, но и баню с беседкой, а также различные хозяйственные постройки.

Существенное преимущество по сравнению с другими материалами – возможность установки покрытия прямо по старой кровле. Таким образом, вы сможете сократить затраты на ремонтные работы.

Процедура укладки достаточно проста. Перед началом монтажа, стоит внимательно изучить заявленные рекомендации производителей. Далее мы рассмотрим вопросы, часто возникающие у тех, кто впервые использует ондулин: Как можно разрезать ондулин? Необходима ли пароизоляция и гидроизоляция? Как сделать кровельный пирог?

Ниже вы найдете иллюстрированную инструкцию, по шагам описывающую правильный монтаж.

Монтаж кровли (видео)

Процесс монтажа обычно подробно описывается в инструкции, которая идет в комплекте с кровельным материалом.

Эта инструкция также используется в качестве гарантийного талона поставщика и производителя.

Основное условие производителя для гарантии – соблюдение всех требований и условий, которые были указаны как правила при монтаже.

При этом стоит обратить внимание на то, что гарантии может быть подвержен лишь тот ондулин, условия, установки которого были полностью соблюдены в соответствии со всеми рекомендациями.

Перед установкой кровли из ондулина своими руками или с помощью бригады профессиональных работников, обязательно учтите все нижеизложенные особенности.

Основные правила укладки

  • При укладке ондулина, ставьте ногу только на выпуклые части материала – не стоит наступать на борозды между выпуклыми частями.
  • Монтаж может быть выполнен только при положительных температурах. При работе с покрытием при отрицательных, до -5°C, температурах, установка должна выполняться с большой осторожностью. При температуре ниже чем -5°C, любые работы с ондулином строго запрещены. Кроме того, при очень высоких температурах (более 30°C), установка ондулиновых покрытий также не желательна.
  • Крепить ондулин к обрешетке стоит при помощи особых кровельных гвоздей. По технологии установки, на один лист материала тратиться ровно 20 гвоздей. Это требование является гарантийным, и если не соблюдать его, ваше покрытие может попросту слететь или разрушиться под воздействием ветра. Именно поэтому стоит четко контролировать процесс укладки, а если вы наняли для этой цели строителей, убедитесь, что они ознакомлены со всеми правилами укладки.
  • Обрешетка, имитирующая ондулин, сделана из деревянных брусков размеров 4 на 6 см. Размер шага обрешетки зависит от степени уклона кровли:
  1. до 10° — сплошное покрытие из доски;
  2. от 10 до 15° — шаг не более чем в 450 мм;
  3. более 15° — шаг до 610 мм.
  • Техника монтажа не позволяет делать нахлесты из четырех листов материала в одном углу. Такой способ настила материала может привести к деформации краев материала.
  • Сама по себе работа с ондулином не очень сложна. Ключевые особенности этого материала – небольшой вес и гибкость. Пользуясь этим, некоторые строители дотягивают кромку криво закрепленного листа до конца. Поначалу такой лист выглядит вполне ровно, однако через определенное время вся кровля может пойти волнами. Как же правильно укладывать ондулин? При крепеже листов, стоит следить за линейностью горизонтальных и вертикальных соединений листов материала по всей поверхности крыши. При укладке не допускайте растягивания листов. Перед фиксацией гвоздями убедитесь, что листы лежат ровно.
  • Всю последовательность установки крыши из ондулина вы можете найти в нижеизложенной инструкции. Если выполнить свес слишком длинным, то это заставит его прогнуться, а если коротким – под него забьются осадки и мусор. Если неправильно рассчитать размер шага обрешетки, то весь монтаж, скорее всего, провалится – тут не обойтись без ремонта. Ремонтировать покрытие довольно сложно. Практически невозможно убрать поврежденный лист, не нарушив его целостности.
  • Перед началом установки покрытия тщательно изучите прилагающуюся к материалу инструкцию. Ведь от качества покрытия крыши будет зависеть долговечность крыши вместе с 15-летней гарантией.

Пошаговая инструкция по укладке в картинках

Как монтировать ондулин при разных уклонах крыши? Основное требование для покрытия – шаг обрешетки и величина нахлестов. Если угол наклона кровли составляет:от 5° до 10° – то перед тем, как ложить ондулин, выполняется сплошная обрешетка из обрезных досок, фанеры или плиты OSB. Нахлест на концах листа – 300 мм, боковой – на две волны.
от 10° до 15° – выполняется разреженная обрешетка с межосевым расстоянием не более 450 мм. Нахлест на концах листа – 200 мм, боковой – одна волна.
От 15° – выполняется разреженная обрешетка с межосевым расстоянием не более 610 мм. Нахлест на концах листа – 170 мм, боковой – одна волна.
Брусья обрешетки прибиваются к стропилам на необходимом межосевом расстоянии друг от друга. Для выдерживания параллельности обрешетки рекомендуется использовать деревянный кондуктор (кусок бруска заданной длины).
При разметке ондулина способ укладки не имеет значения. Главное – аккуратность разметки волнистой поверхности. Для этого можно применить обрезок листа и цветной карандаш (но не маркер!)
Лучше всего разрезать листы ножовкой по дереву с небольшим зубом, смазывая полотно маслом для исключения застревания инструмента. Допускается также применение циркулярных или сабельных электропил.
Один лист имеет массу около 6 кг. В результате подъем и укладка листов – под силу даже одному человеку.
Укладку листов следует начинать с края кровли, находящегося с противоположной стороны преобладающих ветров. Второй ряд начинается с ½ листа, чтобы на углу создать нахлест в три, а не в четыре листа. Этот способ значительно облегчает укладку.
Прибивать листы нужно в каждой волне на концах листов, в концевом нахлесте и по обеим краям боковых нахлестов. Для одного листа потребуется 20 гвоздей. Схема их расположения – приведена на рисунке №9
Чтобы провести крепеж точно по осевой линии бруса обрешетки потребуется натянутая веревка.
Для установки ендов используются специальные элементы. Для их установки потребуется дополнительная обрешетка.
Крепление коньковых элементов начинается с подветренной стороны с нахлестом не менее 125 мм. Гвозди необходимо вбивать в каждую волну стыкующегося с коньком листа в дополнительные брусья обрешетки.
Боковой стык крыши с вертикальной стеной оформляется посредством ендовы, гидроизоляция которой должна быть выполнена с особой тщательностью силиконовым герметиком.
Щипец можно также оформить способом, который указан на рисунке №14. Т.е. загнуть и закрепить край листа ондулина к щипцовой доске. Но возможен этот метод только при плюсовой температуре (выше 15°С).
Для правильного устройства ребра крыши необходимо применение щипцового или конькового элемента.
На торцевых стыках кровли с вертикальными стенами, дымовыми и вентиляционными трубами нужно использовать покрывающий фартук. Стык фартука надежно гидроизолируется силиконовым герметиком. Прибивается фартук к листу ондулина по каждой волне.
Для оформления щипца предназначен специальный щипцовый элемент. В крайнем случае, возможно применение конькового элемента.
Для организации выхода на поверхность кровли и освещения чердачного пространства предназначено кровельное окно. Его крепление выполняется по каждой волне. Верхний лист укладывается с нахлестом поверх основания окна.
Для оформления выпусков вентканалов через кровлю применяется элемент «вентиляционная труба из ондулина». Ее крепление осуществляется по каждой волне. Верхний лист укладывается с нахлестом поверх основания вентиляционного элемента.
Для устранения просветов на карнизе и между коньковыми элементами и листами покрытия используется «заполнитель каркаса». Его применение зависит от особенностей организации вентиляции каждой конкретной кровли.
Если необходимо закрепить листы ондулина к металлической обрешетке крыши – применяют саморезы. Их вкручивают с помощью шуруповерта, оснащенного соответствующей насадкой.
Самоклеящаяся изолирующая лента ОНДУФЛЕШ – надежная гидроизоляция стыка кровли с печной трубой.
Ее же используют для гидроизоляции стыка кровли с кровельным окном.
И она же используется для оформления ендов крыши.
ОНДУФЛЕШ улучшит гидроизоляцию карниза крыши.
И поможет выполнить надежную гидроизоляцию кровли с любыми внешними надстройками.
Конструкция кровельного пирога из ондулина показана на рисунке 27. Рекомендованная пароизоляция под ондулин (подложка) – это высококачественная подкладочная пленка «ОНДУТИС».

Монтаж черепицы ондулин: пошаговый обзор технологии работ

Когда нужно покрыть крышу беседки, мастерской, или дома с не самыми крепкими стенами, предпочтение отдают легким кровельным покрытиям. Это битумная черепица, профнастил и так называемый еврошифер – ондулин.

На практике такое кровельное покрытие выгодно отличается от своих аналогов: не нужно мучительно составлять рисунок крыши, резать металлические листы с острыми краями, а еще еврошифер радует бесшумностью и составляет отличную конкуренцию асбестоцементному шиферу. И именно об его укладке мы и расскажем в этой статье.

И, хотя монтаж черепицы ондулин достаточно простой, для чего достаточно внимательно изучить инструкцию производителя, здесь все же есть свои тонкости и нюансы. Поэтому, если вы хотите обустроить кровлю и благополучно забыть о ней на ближайшие 5-10 лет, прислушайтесь к советам наших экспертов!

По сути то кровельное покрытие, которое сегодня называют ондулином, представляет собой битумные волнистые листы. Это пропитанные битумом органические или неорганические волокна, которые сформированы в десятиволновый лист, с сжатой многослойной структурой.

А некоторые производители покрывают битумные волнистые листы высокоплотным акрилом, который отлично защищает от ветра, дождя и ультрафиолета. Поверхностная структура становится настолько гладкой, что грязь, которая оседает на кровле, легко удаляется дождем и не оставляет и следа.

Вот почему вся особенность ондулина кроется в его составе. В основе – натуральная целлюлоза (по-народному – картон), с добавлением минеральных гранул для жесткости, смола, битумные примеси и натуральные красители.

В заводских условиях целлюлоза пропитывается битумом с добавками при высокой температуре, после чего вся масса вкладывается в специальный агрегат, где ей уже механическим давлением придают аккуратную волнистую форму. Вот и все! Готовый кровельный материал получается легким, удобным и легко режется обычной ножовкой (в отличие от металлочерепицы, для которой нужна дисковая пила).

Ондулин совершенно не похож ни на одно кровельное покрытие. Вот почему, при кажущейся простоте монтажа, так легко наделать ошибок и испортить этот красивый материал. А чтобы избежать их, давайте сначала изучим особенности еврошифера и что с ним конкретно можно проворачивать.

Независимо от производителя, такая кровля выглядит так:

Здесь, еще на этапе проектирования, определитесь с кровельным пирогом. Под ондулином можно делать как холодную кровлю с чердаком, так и теплую, для будущей мансарды. То, что ондулин якобы плавится и распространяет неприятный битумный запах в жару – неправда, если мы говорим о фирменном материале.

Конечно, продукция кустарного производства без опознавательных знаков и не такое может делать. И когда еврошифер просто не предназначен для жаркого солнечного климата, как Gutta, у которого под лучами солнца даже проступают битумные пятна. А потому подумайте о безопасности крыши вашего дома.

Также в процессе монтажа нужно будет правильно организовать вентиляцию такой крыши. Мы подготовили для вас иллюстрацию, чтобы вы могли легко разобраться с этими понятиями:

Рассчитать количество листов ондулин для скатов кровли не сложно, главное знать их полезную площадь. Так, как мы уже говорили, Ондулин представлен в трех вариантах, и у каждого из них своя конструкция, габариты и полезная площадь. например, у Ондулин DIY меньше волн, а у Смарт есть дополнительный «умный» замок Smart Lock, а листы Ондулин Компакт небольшие размеры.

Конкретно полезной площадью считается площадь листа без учета торцевых и боковых нахлестов. Как раз на нее нужно делить площадь скатов, и выйдет точное количество листов. Но помните, что нахлест напрямую зависит от угла наклона крыши, и чем он больше, тем меньше нахлест, и наоборот.

Так, при больших углах наклона ондулин принято монтировать с боковым нахлестом в волну, а при небольшом угле нахлест делают в две волны. С другой стороны, чем больше уклон кровли, тем больше торцевой нахлест, ведь это необходимо для предотвращения протечек во время ливня, косом дожде, сильном ветре и луж из талой воды.

В народе ондулином называют любую волнистую битумную черепицу, для удобства. А ведь производителей такого кровельного покрытия не так уж и мало, и на вид их продукция практически не отличается. А вот размерами листов, полезной площадью, весом и особенностями крепления – да:

Еврошифер от Onduline

Давайте изучим тот вид «ондулина», который пользуется наибольшей популярностью в России. Это кровельное покрытие Ондулин от французской фирмы Onduline.

Его выпускают в 4 разных видах. Они отличаются, по сути, только размерами и некоторыми некритическими фишками. Давайте рассмотрим каждый из них:

Классический ондулин подходит для плоских крыш, если угол от 5° и более, и для сводчатых, если радиус от 5 метров. Размер листа 200х95 см, вес 6 кг, толщина 3 мм. По некоторым данным, производство этого вида ондулина остановилось.

Ондулин Смарт уже представляет собой новое поколение, и отличается нанесенными точками крепления, более компактным весом, меньшей длиной и «умным» замком Smart Lock. Вот его преимущества:

  • Это хороший гидробарьер, благодаря которому уменьшен нахлест листов на целых 5 см, с 17 см до 12 см, и это при том же шаге обрешетки.
  • Благодаря выдавленными полосками замка исключено попадание воды под лист.
  • Сами полоски служат направляющими при укладке листов, благодаря чему общий вид кровли в итоге выглядит более аккуратным и геометрически точным.

Все это значительно облегчает вес готовой кровли. Кроме того, к ондулину Smart идут новые гвозди, с особенными шляпками, которые со временем не открываются (предыдущие аналоги этим грешат).  Размеры такого листа: 195х95 см, толщина 3 мм. Как и классический, имеет по 10 волн на каждый лист.

Еще один вид ондулина – DiY. Был разработан как раз для самостоятельного монтажа, ведь имеет меньшие размеры: 200х75 см, толщину в 3 мм, а вес всего в 5 кг. Благодаря уменьшенной ширине листов здесь получается больше нахлестов, а кровля – более жесткой, благодаря чему выдерживает повышенные нагрузки.

И, наконец, Ондулин Компакт, который специально был спроектирован для сложных и небольших крыш. Его легко перевозить в обычном автомобиле и не сложно укладывать на крышу. У листов Ондулин Компакт – самый маленький размер, всего 100х75 см, толщина 2,6 мм и вес всего 2,5 кг. Т.к. размер меньше, здесь нахлестов получается еще больше, и еще выше прочность. У каждого листа – по 8 волн.

Волнистые битумные листы от Nuline, Aqualine, Bituwell и Ондура

Довольно популярны в России битумные листы от производителя Nuline, которые привлекают своей прочностью: толщина листа 3,3-3,6 мм. Внешне и по ощупи это – самый обычный ондулин, и именно так его воспринимают. Плюс материал настолько прочный, что подходит для сложных климатических зон.

Размеры этого ондулина – 1,22х2,05 м, это 2,5м2 площади кровли. Вес одного листа – 3,22 кг. Ширина таких листов считается уникальной, самой удобной для монтажа, и вся укладка происходит на 30% быстрее и стыков намного меньше, а, значит, и протечек. Ондулин от Nuline укладывать нужно на обрешетку с шагом 61 см, крепить гвоздями в вершину каждого гофра:

Битумные листы от Aqualine тоже крепятся на гвозди, с такими же шляпками и по такой же технологии. Для еврошифера Bituwell гвозди всегда идут с закрытой декоративной шляпкой, и тоже под цвет кровли. А вот в комплекте к ондулину от фирмы Ондура гвозди идут с ромбовидной шляпкой – довольно интересный дизайнерский ход.

Для монтажа битумных волнистых листов по типу ондулин выпускаются специальные кровельные гвозди. Их еще называют метизами, металлическими изделиями.

Отличаются такие гвозди заметной широкой шляпкой, которая надежно прижимает кровельный лист к обрешетке, и при этом не повреждает их. И нет риска того, что при большем усилии гвоздь пройдет насквозь. Цинковое антикоррозионное покрытие защищает от воздействия влаги.

Причем сами шляпки могут быть слитыми или монолитными. Такие шляпки изготавливаются из полиэтилена низкого давления, благодаря чему отличаются ударопрочной, герметичной, устойчивой к перепадам температур и не боятся ультрафиолета:

Ножка гвоздя сделана из углеродистой стали, чтобы быть более прочной. Ее кольцевой профиль помогает задержаться гвоздю в обрешетке. Как любят шутить кровельщики, шуруп, забитый в стену, держится лучше, чем ввинченный гвоздь. Здесь этот принцип как раз реализован!

И специальная коническая форма облегчает забивание гвоздя, но вот выдрать его потом из ондулина уже не получится. Стандартный размер гвоздей для ондулина такой: диаметр – 3,55 мм, длина – 75 мм.

Для достижения эстетики шляпки для ондулина окрашивают по тому же каталогу, что и кровельные листы, и такое крепление незаметно на фоне всей крыши:

Причем каждый производитель битумных волнистых листов выпускает свое крепление. Один полагает, что шляпки стоит делать поменьше и незаметными, чтобы не портить рисунок крыши, а другой – что аккуратные точки на скате смотрятся выгодно, и выделяет их и цветом, и размерами.

Вот пример скрытого от глаза крепления:

К слову, некоторые виды еврошифера от западных производителей укладывают не на гвозди, а на специальные скобы и монтажную пену:

Если вы встретите такое крепление в продаже – берите его смело, ведь нечто похожее используется для крепления поштучной натуральной черепицы.

Чтобы разрезать ондулин, вам понадобятся такие инструменты: ножовка по дереву и молоток. Ножовку обязательно смажьте маслом. чтобы она не застревала в битуме:

Альтернативой служит ручная и циркулярная электропилы:

Вот один из вариантов, как можно разрезать ондулин:

В процессе монтажа передвигайтесь по кровле при помощи строительных мостиков или лестницы. Старайтесь растягивать и сжимать лист не больше, чем на 1 см, хотя он и выглядит эластичным.

Укладывать современный ондулин можно как на деревянную, так и на металлическую обрешетку:

Обрешетку под все виды ондулина монтируют по одному принципу, не зависимо от размера листов и производителя:

  1. Если угол кровли от 5 до 10°, тогда нужна сплошная обрешетка.
  2. Если угол находится в пределах от 10 до 15°, шаг обрешетки должен составлять 45 см.
  3. Если угол уклона от 15° и выше – тогда 61 см.

Для сплошной обрешетки возьмите обрезную доску толщиной 25 мм, плиты ОСП или влагостойкую фанеру, а для разреженной брусья сечением 40х60 мм.

Вот пример, насколько простая обрешетка нужна для небольшой беседки:

Перед монтажом обязательно проверьте скаты на прямоугольность. Монтируйте листы при температуре от -5°С до +30°С. Укладывают ондулин всегда начиная с подветренной стороны:

Первый ряд выкладывайте снизу кровли, с того края, который противоположным краю крыши.

Для фиксации листа понадобится 20 гвоздей. Только не забивайте гвозди в ту волну, на которую будет нахлест следующего листа. Первым делом закрепите лист по четырем углам. Далее крепите низ листа, по каждой волне.

Следите за тем, чтобы края листа были закреплены к обрешетке. В итоге лист должен отступать на 5-7 см от края обрешетки. Поверх установите карнизную планку, у которой есть специальные места для сгиба (так регулируют свес). А чтобы закрыть просвет под листами со стороны карниза и обеспечить вентиляцию, используете заполнитель.

Если вы работаете с замком Smart Lock, то вам повезло, ведь направляющие здесь помогут исключить случайное смещение листов. Карниз получится ровным и аккуратным. Крепите каждый лист Ондулин Smart 20-ю гвоздями, прямо по монтажной разметке, сами листы укладывая в шахматном порядке.

В начале каждого из четных рядов укладывайте половину листа. У вас должно получится так, чтобы боковые нахлесты листов приходились на середину листов нижних рядов. У ондулина Smart высота торцевого нахлеста будет 12 см.

Когда листы будут уложены, завершите строительство кровли специальными аксессуарами: щипцами, ендовой, коньком, специальными герметизирующими лентами Ондубанд и Ондуфлеш, универсальными вентилируемым заполнителем и дышащей лентой Ондулэйр Слим. А если у кровли есть внутренние изгибы, их нужно закрыть специальными ендовами, которые обычно поставляются в комплекте вместе с кровельными листами:

Когда все листы будут уложены, оформите свесы крыши специальными доборными элементами:

Ондулин – настолько легкое и удобное в монтаже покрытие, что для обновлении старой ничего лучше и не придумать. С другой стороны, устаревшая кровля под еврошифером одновременно будет служить и хорошим основанием.

Плюс такие преимущества, которые несет в себе монтаж новой кровли на старую:

  • Нет затрат на демонтаж старой кровли и горы мусора.
  • Экономия времени, ведь перекрывать крышу заново не придется.
  • Каким бы хрупким не казался ондулин, теперь внутренний пирог кровли надежно защещен.
  • Двойная защита от протечек!

Вот как выглядит сама технология монтажа ондулина на старую крышу:

Давайте разберем технологию крепления еврошифера на старую крышу по шагам:

  • Шаг 1. Оцените состояние крыши и то, насколько крепки деревянные элементы кровли: балки, стропила и обрешетка. Если вы заметили ветхие элементы, обязательно замените их или усильте.
  • Шаг 2. Теперь вдоль стропил набейте бруски для будущего крепления ондулина.
  • Шаг 3. Установите обрешетку с таким же шагом, как для при обычном монтаже ондулина. Можете для этого использовать инструкцию от производителя.
  • Шаг 4. Теперь на 10 см от конька на скаты установить дополнительные элементы обрешетки – здесь будет еще один полноценный конек.
  • Шаг 5. Чтобы улучшить внешний вид крыши, на карнизе установите водосточную систему и капельник.

На практике все выглядит так:

Также, если у вас остался ондулин, им можно закрыть фронтоны крыши, и внешний вид дома от этого только выиграет:

Мы постарались собрать для вас в этой статье все самые полезные советы и рекомендации опытных кровельщиков, которым приходилось работать с ондулином.

Конечно, сами производители не горят желанием заявлять о всех этих подводных камнях и особенностях в монтаже, ведь марку нужно держать. А вам, если вы собираетесь работать с этим материалом, такие знания как раз будут полезны!

рекомендации по монтажу, преимущества материала

Кровля из ондулина своими руками: почему этот вариант самый выгодный? Характеристики материала и особенности монтажа.

Как укладывается кровля из ондулина: рекомендации по монтажу своими руками. Какие свойства материала следует знать и как правильно выбрать оригинал, а не подделку. Советы по укладке листов и оформлению стандартных элементов крыши.

Ондулин — современный кровельный материал, изготавливаемый на основе целлюлозного волокна с пропиткой битумом и смолами. Его листы соответствуют по конфигурации классическому шиферу, но имеют гораздо меньший вес, который значительно упрощает монтаж, особенно при изготовлении кровли из ондулина своими руками.

Свойства ондулина

Ондулин можно назвать усредненным решением между волновым асбестоцементным шифером и рубероидом. Его основные свойства обусловлены характеристиками используемого в производстве сырья. Так, минеральные добавки, расположенные между волокнами целлюлозного полотна, придают ему прочность, а пропитка термоотверждающимися смолами и специальным дистиллированным битумом — пластичность и влагонепроницаемость. Цвет может быть практически любым. Размер листа — 200х95 см, вес — немногим больше 5 кг.

К основным положительным свойствам ондулина относятся:

  • Экологичность
  • Длительный срок эксплуатации
  • Большая площадь покрытия
  • Легкий вес
  • Простота обслуживания и ухода
  • Отсутствие отшелушивания краски
  • Устойчивость к разным температурам и внешним воздействиям (включая атмосферные)
  • Низкая себестоимость монтажа

Стандартный гарантийный срок, предоставляемый производителями ондулина — 15 лет, но в действительности он может эксплуатироваться до 50 лет, а в нормальных условиях даже без ремонта. При грамотно выполненной укладке эта кровля выдерживает высокие нагрузки от слоя снега и ураганного ветра (до 190 км/час).

Все эти показатели наряду с доступной ценой принесли ондулину широкую популярность у потребителей и множество положительных отзывов за все время эксплуатации.

Помимо ондулина на рынке кровельных материалов существуют профнастил и металлочерепица, также достаточно востребованные. Что лучше: ондулин или профнастил? Каждый строитель выбирает по своим потребностям и возможностям. С особенностями металлочерепицы как кровельного материала вы можете ознакомиться тут. Причем существует целый ряд вариантов оформления и расцветки материала.

Рекомендации по проведению монтажа кровли

Монтаж крыши из ондулина выполнять совсем несложно. Материал легко устанавливается и разбирается своими руками с использованием инструкции, прилагаемой производителем, а также приведенных ниже рекомендаций специалистов.

Предварительная подготовка кровли

До начала работ нужно произвести расчет количества листов и других материалов, учитывая нахлест, смещение рядов и возможность ошибок в работе.

Монтаж ондулина требует устройства обрешетки. Ее тип выбирается в зависимости от угла наклона крыши:

  • 5°—10° — сплошная обрешетка, концевой нахлест — 30 см., боковой — на две волны листа
  • 10°—15° — обрешетка с шагом между осями досок в 45 см., концевой нахлест — 20 см., боковой — на одну волну
  • Свыше 15° — интервал между осями досок составляет 60 см., концевой нахлест — 17 мм., боковой — на одну волну

Чтобы в обрешетке бруски были расположены правильно, их прикрепляют к стропилам, ориентируясь на расстояние между осями. А чтобы перекладины обрешетки располагались параллельно, пользуются заготовленным шаблоном из бруска соответствующей длины.

Укладка и крепление листов

Поскольку ондулин имеет малый вес, все работы под силу выполнить одному человеку. Укладку и крепление ондулина рекомендуется начинать от ската вверх с подветренной стороны. Листы укладываются с нахлестом в шахматном порядке (чтобы стык приходился на середину нижнего листа). Это позволит избежать вертикальных швов, укрепит угловые стыки и сделает значительно легче весь процесс, поскольку на боковом стыке получится три вместо четырех листов.



Для разрезания листов можно воспользоваться ножовкой по дереву, смазав ее маслом или солидолом. Также подойдет электрическая ручная или циркулярная пила.

Крепление листов выполняется специализированными гвоздями для ондулина со шляпками из полипропилена или из ПВХ. Для металлической обрешетки применяются саморезы и дрель, при этом необходимо точно рассчитывать силу затягивания шурупов во избежание повреждения материала. По инструкции, на каждый лист необходимо использовать 20 гвоздей, чтобы предохранить покрытие от разрушения при ветровых нагрузках.

Выполняя укладку листов, нужно прибивать их сначала в местах нахлеста на конце волны (на гребне, через одну), а затем — к перекладинам обрешетки. Чтобы выполнять крепление точно по брусу, нужно натянуть веревку между гвоздями, вбитыми по краям к видимому бруску.

Для разметки листов можно использовать обычный цветной карандаш и обрезок листа, который накладывается поверх обрезаемого, чтобы получилась ровная линия на волнистой поверхности.

Работы нужно проводить в ясную погоду при температуре до 25°, иначе в месте крепления ондулин расплавится и возле гвоздей образуются щели. В холодное время, когда температура ниже 0°, ондулин становится хрупким и тоже может пострадать во время монтажа. Готовое покрытие не боится ни жары, ни холода, поскольку не подвергается механическому воздействию.

Если придется ходить по крыше, то следует наступать на гребень волны, а не между ними — в этих местах листы легко поддаются деформации, тогда как волна может выдержать любую нагрузку.

Оформление стандартных элементов крыши

  • Крепление коньковых элементов начинают выполнять на том скате, который расположен с подветренной стороны. Элементы прикрепляются и к дополнительным брускам обрешетки с нахлестом в 12,5 см.
  • Ендовы, щипец, ребра, боковые стыки оформляются из готовых ендов, коньковых и щипцовых элементов, специально изготовленных из ондулина
  • На стыке торца и вертикальной стены используется фартук из ондулина
  • Кровельное окно закрепляется по стыку с ондулином. Верхний лист укладывается с нахлестом
  • Все просветы закрываются специальным наполнителем. Если не предусмотрена установка кровельного вентилятора, то просветы у карнизов не заполняются
  • Для гидроизоляции всех стыков и придания элементам законченного вида используют самоклеящуюся ленту Ондуфлеш, специально предназначенную для этих целей

Стоимость монтажа ондулина

Если кровельными работами занимаются профессионалы, то стоимость укладки ондулина зависит от их сложности и объема. В цену включается:

  • Общая площадь поверхности
  • Сложность конфигурации
  • Установка обрешетки
  • Укладка
  • Установка водоотводной системы

Средняя стоимость составляет сегодня от $15 до $30 за м². Это еще раз подтверждает целесообразность выполнения кровли своими руками. Можно для интереса сравнить, сколько стоит покрыть крышу металлочерепицей, к примеру, и ондулином. Или же сравнить так же с профнастилом.

Как выбрать настоящий ондулин?

Под брендом Ондулин сегодня реализуются и аналогичные материалы, которые не обладают характеристиками настоящего ондулина. Чтобы распознать оригинальный материал, необходимо знать его признаки:

  • Лицевая поверхность похожа на марлевую ткань, шершавая, матовая, сочного цвета
  • Оборотная сторона выполнена в виде черной рифленой сетки
  • Лист имеет всегда 10 волн, высота каждой — 38 мм
  • По краю нанесен кодовый номер завода
  • Аксессуары маркированы — «Ондулин»
  • Должен быть сертификат с именем бренда, инструкция и талон с 15-летней гарантией

Итак, самостоятельный монтаж кровли ондулином не представляет сложности: если соблюдать все правила, такая крыша будет служить долгие годы без ремонта и сложного обслуживания. Этот материал обладает столь явными преимуществами, что по праву входит в число лучших кровельных покрытий для домов разных (от бюджетных до элитных) классов. Что лучше: ондулин или металлочерепица, или профнастил для покрытия крыши, решать только Вам.

Видео монтажа кровли из ондулина своими руками

Подробная видео-инструкция для самостоятельной кровли крыши ондулином. Преимущества ондулина, особенности монтажа.

Ондулин примыкание к стене. Кровельный материал Ондулин: монтаж и характеристики

В качестве обрешетки можно использовать доски толщиной не менее 25-30 мм или брус толщиной от 50 мм.

Чем больше расстояние между стропилами и меньше уклон кровли, тем больше должно быть сечение (толщина) обрешетки.

Важно! Если предполагается большая снеговая нагрузка на кровлю, то рекомендуется уменьшить интервал обрёшетки и увеличить нахлесты.

При угле наклона крыши 5-10° требуется сплошная обрешётка из доски, фанеры ФСФ, ОСП 3, ЦСП, фибролитовых плит и т.д.

Концевой нахлест: 300 мм
Боковой нахлест: 2 волны
Полезная площадь: 1,254 м 2
20 гвоздей на 1 лист


При угле наклона крыши 10-15° делается обрешётка из доски или бруса с интервалом 450 мм.

Концевой нахлест: 200 мм
Боковой нахлест: 1 волна
Полезная площадь: 1,496 м 2
20 гвоздей на 1 лист


При угле наклона крыши от 15° делается обрешётка из доски или бруса с интервалом 610 мм.

Концевой нахлест: 120 мм
Боковой нахлест: 1 волна
Полезная площадь: 1,565 м 2
20 гвоздей на 1 лист


Начинать укладывать листы необходимо с противоположного превалирующим ветрам края крыши.

Важно! Второй ряд листов укладывается с половины листа, чтобы на угловом стыке был нахлёст в 3, а не в 4 листа. Иначе может произойти деформация углов.


Сначала закрепляется лист по 4 углам.

В крайнюю волну, которая идет внахлёст, гвозди забивают одновременно с монтажём следующего листа.

Низ листа крепится по каждой волне.


Остальные два ряда гвоздей прибиваются через одну волну к обрешётке, при этом обязательно крепятся края листа.

Монтаж обрешётки для листов ондулина

На карнизе должен отступать от края обрешётки на 35 мм.

Оформления щипца . Монтаж начинается с нижней части щипца. Нахлёст составляет 10-15 см.

Крепление коньковых элементов нужно начинать с противоположного превалирующим ветрам края с нахлёстом 12,5 см. Прибивать коньковый элемент нужно по каждой волне нижележащего листа к дополнительным брускам обрешётки. Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

На рёбрах кровли, прибивать коньковый элемент нужно по каждой волне нижележащего листа к дополнительным брускам обрешётки. Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Оформление ендовы . Для их крепления требуется дополнительная обрешётка. Нахлёст элементов ендовы составляет 15 см. Рекомендуется использование подкладочной гидроизоляции и заполнителей карниза для защиты от протечек.

Внешний излом кровли . Нахлёст элементов составляет 10-15 см. Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Внутренний излом кровли . Нахлёст элементов составляет 15 см и для герметичности может проклеиваться двусторонней битумной лентой. Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Заполнитель карниза ОНДУЛИН используется для закрытия просветов листов на карнизе, между коньковым элементом и кровельными листами, а также в местах примыкания кровли к стене, ендовах и рёбрах. Способ применения заполнителя карниза зависит от вентиляции каждой кровли.

Торцевой и боковой стык кровли со стеной / трубой оформляется при помощи ленты шириной не менее 30 см. Ленту необходимо заводить на стену не менее чем на половину её ширины (15 см). Верх ленты прижимаются к стене металлической полосой, низ ленты прижимается, и дополнительно крепится гвоздями в верх волны нижележащего листа. Раскатывать ленту следует начинать снизу вверх, в случае необходимости стыковать ленту, нахлёст должен составлять не менее 10 см. Также при оформлении бокового стыка кровли со стеной возможно изпользование ендовы Ондулин.

Примыкание кровли к трубе закрывается по нижней стороне покрывающим фартуком. Фартук прибивается по каждой волне нижележащего листа. Верх фартука дополнительно проклеивается лентой Ондуфлеш-супер шириной не менее 10 см, верх которой прижимаются к стене металлической полосой. Примыкание к трубе сзади и сбоков оформляется при помощи самоклеящейся ленты или Ондуфлеш-супер. Ленту необходимо заводить на стену не менее чем на половину её ширины (15 см). Верх ленты прижимаются к стене металлической полосой, низ ленты прижимается, и дополнительно крепится гвоздями в верх волны нижележащего листа. Сзади трубы рекомендуется дополнительно прижать низ ленты фрагментом листа.. Также не рекомендуется монтаж кровельных битумных листов при очень высоких положительных температурах (от +30°C).

  • Для передвижения по кровле рекомендуется использовать лестницу либо строительные мостики.
  • Необходимые инструменты : молоток и ножовка, смазанная маслом или смоченная водой, чтобы она не застревала в листе.
  • Размечать кровельные листы лучше цветным карандашом. Для аккуратной разметки волнистой поверхности можно использовать обрезок листа, рейку или натянутую верёвку.
  • Не рекомендуется растягивать или поджимать лист более чем на 1 см.
  • Подкровельная вентиляция позволяет вывести влагу из деревянных конструкций и утеплителя, а также снизить температуру в помещении под крышей.
  • Ондулин является разновидностью еврошифера родом из Франции и представляет собой битумные волнистые листы, состоящие из волокон органического происхождения, пропитанных битумом и плотно спрессованных в единую конструкцию. Толщина листов Ондулина составляет около 3мм. Благодаря волнистому профилю, характеристикам и составу кровельный материал имеет отличные показатели к механическим воздействиям. На сегодняшний момент на строительном рынке можно встретить еще одну популярную марку еврошифера — Nuline (Нулайн) производства США. Несмотря на неоспоримое сходство — это два разных материала, имеющих различия в габаритах. В остальном сегодняшняя статья будет актуальна для любых видов битумных волнистых кровель.

    Характеристики и комплектующие Ондулина

    Ондулин выпускается стандартных размеров: длина листа — 2000 мм, ширина — 950 мм. Высота волны — 36 мм. Вес листа составляет 6,4 кг, его толщина — 3 мм.

    Размеры листа Ондулина

    Как и любой кровельный материал, еврошифер имеет необходимые доборные элементы. К основным комплектующим, без которых не обходится практически ни один монтаж Ондулина относятся конек, щипец, ендова и кровельные гвозди.


    Комплектующие Ондулина

    Конек и щипец используются для изоляции внешних углов скатов крыши, а также в качестве торцевых планок для защиты от попадания ветра, снега или дождя в кровельный пирог со стороны фронтона здания. Ендова закрывает внутренние углы скатов. В качестве крепежа листов к обрешетке применяются специальные гвозди с шляпкой в цвет кровли.

    Для удобства и герметичного монтажа прилагаются дополнительные элементы, такие как покрывающий фактур, карнизный короб, заполнитель карниза, вентиляционная труба и кровельный вентилятор.


    Покрывающий фартук предназначен для герметичного соединения листов Ондулина с вертикальными плоскостями: стеной или дымовой трубой прямоугольного сечения.

    Карнизный короб выполняет роль дополнительного изолирующего элемента в карнизной части крыши. Для максимальной защиты от атмосферных осадков, насекомых или птиц вместе с ним устанавливают заполнитель карниза .

    Также для устройства Ондулина предусмотрены элементы для выхода вентиляционной трубы из крыши и вентиляции подкровельного пространства. Вентиляционная труба и кровельный вентилятор (по аналогии с фартуком) уже имеют основание, повторяющее профиль битумного волнистого листа, что позволяет установить элементы с кровлей максимально герметично.

    Состав Ондулина

    Конструктивно еврошифер представляет собой волнистый облицовочный лист из картона или стеклохолста, пропитанного битумом. Виды профилирования и варианты расцветки могут быть самыми разными. Независимо от материалов основы и отделки, срок службы еврошифера гарантированно достигает 15 лет. Окраска облицовочных листов высокопрочным акрилом производится одновременно с пропиткой резиново-полимерным битумом под воздействием высоких температур и давления. Наиболее распространенные цвета Ондулина, представленные на отечественном рынке — коричневый, красный, зеленый и черный.

    Расчет Ондулина на крышу

    Зная габариты листа еврошифера, рассчитать его количество не составит труда. При полной ширине листа 950 мм, рабочая составит в среднем 850 мм. Учитывая поперечное перекрытие листов, рабочая высота составит порядка 1800 мм при полной 2000 мм. Таким образом получаем полезную площадь одного листа Ондулина — 0,85х1,8 м = 1,53 кв.м.

    Теперь, поделив общую площадь крыши на рабочую площадь листа, получим необходимое количество битумных листов. Такой способ расчета применим, поскольку у представленной кровли при дальнейшем монтаже можно использовать обрезки и практически минимизировать отходы материала. Что нельзя сказать о металлочерепице: остатков кровли будет значительно больше.

    Монтаж Ондулина своими руками

    Сложности в устройстве данного кровельного материала возникнуть не должно. Основное правило монтажа кроется в обрешетке и в том, что каждый лист обязательно крепится 20 гвоздями . Здесь не следует проявлять лишнюю фантазию, монтируется всё строго по инструкции производителя.

    Резку листов лучше всего осуществлять при помощи ножовки по дереву или электролобзика. Не используйте болгарку, поскольку она может расплавить битум!

    Кровельный «пирог» мало чем отличается по своему устройству от других материалов. Для холодной и утепленной конструкции необходимо осуществить вентилируемый зазор между пленкой гидроизоляции и еврошифером благодаря установке контр-рейки вдоль всей стропильной системы. Ее высоту в зависимости от уклона и длины ската сотрите в этом материале .

    Обрешетка под Ондулин

    Некоторые мастера увеличивают шаг обрешетки, что приводит к провисанию и деформации материала. Итак, правильная обрешетка — залог успешного монтажа Ондулина. Например, при угле ската крыши 10-15° шаг брусков обрешетки должен быть 450 мм по осям, боковой нахлёст листов составлять одну волну, концевой нахлёст — 200 мм.

    Нажмите на изображения, чтобы подробнее ознакомиться с 3 вариантами устройства правильной обрешетки, а также продольного и поперечного перекрытия листов при различных уклонах крыши.

    Обрешетка и нахлест при уклоне ската от 5 до 10°

    Уклон ската от 10 до 15°

    Уклон ската более 15°

    Гвозди входят в комплект поставки, поэтому не следует экономить на них: следуем правилу — 20 штук на лист.

    Удобство волнистой кровли заключается еще и в том, что устанавливать ее можно поверх старых крыш, покрытых, например, шифером. Прежние стропила вес выдерживают. В среднем Ондулин весит не более двухсот килограмм на всю конструкцию, так что показатели в норме.

    Начало работы

    В первую очередь в самой нижней части крыши устанавливаем карнизный короб (о его назначении мы уже упомянули в разделе комплектующих), поверх которого прокладываем заполнитель карниза, а уже потом поверх монтируем волнистые листы.

    Далее следует укладывать продольные линии обрешетки (контробрешетка), например, расстояние 4 волны, брусья укрепляются саморезами. При укладке поперечной обрешетки измеряется необходимое расстояние (см. рисунки выше) между серединами (осями) брусьев.

    Заготовка для горизонтальной поперечной обрешетки

    Можно сначала сделать парочку заготовок, а потом уже по ним измерять и изготавливать остальные. Поперечные брусья прочно крепятся 7-ми сантиметровыми шурупами.

    Чтобы закрепить ветровые планки, с торцов крыши монтируются брусья-боковины. Не следует забывать про них.

    Листы кровли из Ондулина на вес всего 6 кг и их можно крепить даже одному, без помощников. К тому же они прочные — можно аккуратно ходить при необходимости в момент монтажа. Но лучше закрепить по скату деревянную лестницу и передвигаться по ней. Стелить и укреплять листы Ондулина надо с крайней (ветровой) стороны, ни в коем случае не наоборот. Самое важное, уложить первый лист по всем требованиям, остальные уже будут подстраиваться под него. Лист укладывают у нижнего края, в соответствии с сигнальной нитью края крыши, которая натягивается заранее. Правый же край листа следует выводить за край старой крыши на одну волну дальше — специально для удобства крепежа ветровой планки (щепца или конька).

    Для резки кровельного материала подойдет обычная ножовка по дереву. Лучше использовать ручной способ, т.к. в составе Ондулина присутствует битум. Любой электроинструмент или его насадки (пилы, диски) могут быстро прийти в негодность.

    Теперь забиваем гвозди. Строго в первую очередь два гвоздя по углам снизу листа и один справа сбоку. Дальше пробиваем средние гвозди по нижней линии листа, потом все остальные в каждую волну. Лист нельзя натягивать вдоль обрешетки, он должен лежать свободно. Иначе есть опасность деформации.

    Примыкание к стене, трубе и на изломах крыши

    Герметичное примыкание еврошифера к трубе дымохода или стене выполняется аналогично другим профилированным кровельным материалам (см. Устройство примыкания кровли к трубе). Если нет желания штробить кирпичную кладку — используйте в местах стыка специальную алюминиевую ленту на битумной основе. Как было сказано выше, в случае горизонтального примыкания Ондулина к стене имеется готовый элемент — покрывающий фартук.


    Примыкание Ондулина к стене

    С помощью него можно обустроить нижнее часть стыка с трубой. Для бокового примыкания используется ендова.


    Продольное примыкание с помощью ендовы

    Для четырехскатных крыш или пологих пристроек на переломах скатов также следует позаботиться о герметичном устройстве. На внешних изломах для дополнительной изоляции применяется щипец или конек, на внутренних — все та же ендова.


    Устройство примыкания на внутреннем и внешнем изломах крыши
    Монтаж конька и ендовы

    Элемент конька монтируем поверх листов с перекрытием, равным 100-150 мм. Это делается для дополнительной защиты от протекания со стороны элемента.

    Ендова, в свою очередь, укладывается в местах внутренних пересечений скатов до монтажа кровли. Для надежной фиксации элемента под него необходимо набить дополнительные бруски.

    Достоинства и недостатки кровли + видео

    Как и любой кровельный материал, битумный вид имеет ряд как положительных, так и отрицательных качеств. Рассмотрим по порядку. Плюсы еврошифера:

    1. Экологическая безопасность. В составе еврошифера нет ни асбеста, ни каких бы то ни было других потенциально опасных для здоровья человека минеральных веществ.
    2. Эластичность. За счёт повышенной гибкости этот облицовочный материал не переламывается при сгибании и не покрывается вмятинами под воздействием механических ударов. Кроме того, он не раскалывается при вбивании гвоздей, не крошится, легко режется и не поддаётся гниению.
    3. Доступная цена. Низкая стоимость исходного сырья и незначительный вес еврошифера позволяют значительно экономить как на самом строительном материале, так и на его укладке. Монтаж Ондулина без труда может произвести один человек.
    4. Удобство монтажа. Использование еврошифера сокращает сроки выполнения кровельных работ приблизительно в 2 раза. Для монтажа Ондулина не требуется никаких специализированных инструментов. Еврошифер можно укладывать как на обрешётку, так и на сплошное старое кровельное покрытие.
    5. Шумоизоляционные свойства из-за наличия битума, благодаря которым многие застройщики отдают предпочтение этому материалу.

    Теперь о недостатках Ондулина:

    1. Если с экологической точки зрения битумные листы имеют необходимые сертификаты безопасности, то с функциональной далеко не идеальны. При воздействии солнечных лучей от еврошифера исходит неприятный запах битума, который вряд ли придется по душе при, например, обустройстве на крыше мансардного этажа.
    2. Несмотря на свою эластичность и гибкость еврошифер неблагоприятно переносит испытания в виде резких перепадов температур. Особенно это заметно в зимне-весенний период: спустя несколько сезонов можно наблюдать появление небольших трещин на листах. Связан данный процесс с хрупкостью битума в холодное время года.
    3. Еще одним важным минусом Ондулина как битумосодержащего материала считается пожаробезопасность. Еврошифер имеет необходимые требования пожаробезопасности, но самого низкого (пятого) класса. При высокой температуре (выше 200 градусов) кровля способна воспламеняться и в дальнейшем поддерживать горение.

    Надеемся, что подробное описание кровельного материала поможет Вам в последующих этапах строительства, в частности возведении крыши и устройстве кровли своего дома.

    В завершении предлагаем ознакомиться с официальной видео инструкцией по монтажу Ондулина от производителя.

    Ондулин (еврошифер, onduline) используется в качестве кровельного материала уже более полувека. За это время он отлично зарекомендовал себя, чему способствовали такие преимущества как простота монтажа ондулина, малый вес и доступная стоимость.

    Кровельный ондулин предпочитают люди, которые заботятся об экологичности своего жилища. Ведь еврошифер не содержит запрещенного во многих странах асбеста, его основу составляет целлюлоза, смешанная с битумом. А минеральные вещества и связующие добавки обеспечивают ему прочность и надежность. Кроме того, частный дом, накрытый ондулином красив и элегантен.

    Гарантийный срок эксплуатации ондулина — 15 лет, при условии, что соблюдена технология монтажа ондулина. Вот на этом мы и остановимся. Рассмотрим пошагово, какие требования нужно выполнить, чтобы качество работы соответствовало стандартам.

    Монтаж ондулина своими руками — инструкция

    Технология устройства крыши из ондулина поэтапно.

    1. Расчет ондулина на крышу

    Проще всего воспользоваться калькулятором на сайте продавца или обратиться к консультанту. Но, чтобы иметь первоначальное представление нужно разделить суммарную площадь всех скатов крыши и разделить на полезную площадь одного листа. Добавить от 5 до 15 % на отходы. Величина отходов зависит от сложности стропильной системы.

    2. Монтаж обрешетки под ондулин

    Ввиду того, что ондулин гибкий кровельный материал, технология его монтажа предусматривает крепление листов на деревянную обрешетку. Для обрешетки крыши под ондулин используется брус 60х40.

    Шаг обрешетки под ондулин
    • угол уклона ската до 10° (1:6) предполагает устройство сплошной обрешетки, в противном случае лист прогнется;
    • угол в 10 — 15° (1:4) — шаг обрешетки 450 мм;
    • угол свыше 15° — шаг 610 мм.

    Нюанс. Профессионалы советуют не экономить на обрешетке и во всех случаях делать ее сплошной. В этом случае листы не прогнуться ни от жары, ни под снеговыми или ветровыми нагрузками.

    Погрешность в прибивании листов может привести к тому, что лист деформируется, поэтому брус обрешетки нужно правильно крепить.

    Обеспечить параллельность их расположения можно, если пользоваться лекалом. Укладка куска бруса между предыдущим и последующим брусом обрешетки будет хорошим подспорьем.

    В месте будущего крепления коньковой планки нужно установить дополнительные обрешеточные рейки.

    Обратите внимание. Монтаж гидроизоляционной пленки не является обязательным этапом при устройстве крыши из ондулина. Поэтому потребность в ее установке определяется собственником.

    3. Установка планки ендовы

    Обратите внимание, она устанавливается до начала монтажа листов. Ее установка производится на специальные кляймера. Под нее нужно сделать дополнительную сплошную обрешетку. Более подробно процесс ее обустройства показан на схеме.

    4. Монтаж листов ондулина

    Монтаж начинается с правильной разметки. Карандашом нужно нарисовать тонкую линию, вдоль которой будут вкручиваться саморезы. Линии на листе располагаются на расстоянии равном расстоянию между брусьями обрешетки.

    Совет. Чтобы линия была ровной, несмотря на волны ондулина, можно сделать следующее: наметить расстояние по высоте волны, уложить лист на лист и провести линию вдоль второго листа. Тогда на первом будет ровная и четкая полоса.

    Чтобы работа на высоте не создавала неудобств нужно предварительно раскроить ондулин на определенные заготовки (в случае если коттедж имеет ломаные скаты). Резать ондулин можно с помощью электролобзика, болгарки или ножовки.

    Чтобы не запутаться, куда какой лист крепить, нужно пронумеровать их и нанести номера на чертежи.

    Совет. Чтобы предотвратить застревание пилы в ондулине её нужно смазывать маслом.

    Как крепить ондулин правильно?

    Для этого нужно придерживаться технологии. Сначала приступаем к монтажу первого листа. Работу рекомендуется начинать с подветренной стороны. Тогда накрывная волна не будет подвергаться ветровой нагрузке.

    Кроме того, ввиду некоторых свойств ондулина в процессе его монтажа нужно выдерживать определенный температурный режим.

    Монтируется ондулин при температуре от 0 до 30°. Работа в этой температурной зоне позволяет устранить два недостатка ондулина:

    • хрупкость на излом. Это связано с тем, что в более холодное время повышается риск повреждения материала и появления трещин.

      Нюанс. Если нужно осуществить замену листа, лучше предварительно высверливать отверстия под саморез в листе.

    • растягивание материала. Поэтому в жаркое время нельзя укладывать материал внатяжку.

    Совет. Многие работники стараются уменьшить время монтажа прибивая растянутые листы. При изменении температуры такой лист деформируется. В последствие, чтобы устранить подобные дефекты необходимо полностью перекрывать крышу.

    Правильная установка первого листа ондулина позволит сделать монтаж более легким. Поэтому нужно тщательно выровнять лист вдоль торца и карниза. При этом, ондулин не должен выступать за карниз более чем на 50 мм. В противном случае, вода будет переливаться через желоб водосточной системы, а сам лист может прогнуться, что будет выглядеть не эстетично.

    Нюанс. Первый и каждый последующий лист крепится основательно, только после проверки на горизонталь. Для этого нужно пользоваться уровнем.

    Порядок крепления последующих листов ондулина показан на фото.

    Ондулин укладывается в шахматном порядке с обязательным продольным и поперечным нахлестом. Чтобы достигнуть этого, монтаж второго ряда начинается с половины листа.

    Важно знать, что на величину перехлеста влияет угол наклона ската. А именно:

    • угол уклона ската до 10° — продольный нахлест составляет две волны, поперечный не менее 200 мм.
    • угол в 10-15° — продольный нахлест составляет одну волну, поперечный не менее 160 мм.
    • угол свыше 15° — продольный нахлест составляет одну волну, поперечный не менее 140 мм.

    5. Укладка ондулина на крышу

    Надежность крепления еврошифера зависит от вида применяемых метизов и способа их крепления.

    Поскольку все крепежи остаются на виду, иные способы еще не придуманы, то лучше использовать метизы с шляпкой по цвету материала. Кроме того, они состоят из гвоздя, широкой шляпки и прокладки — это обеспечивает герметичность монтажа.

    Для обрешетки из металла используются саморезы с буром по металлу.

    Материал подготовлен для сайта www.сайт

    Для деревянной обрешетки пригодны гвозди со специальной шляпкой, которая закрывает металл от внешних факторов.

    Такие гвозди требуют внимания при монтаже.

    Сильно забитый гвоздь или не забитый до конца невозможно накрыть шляпкой. В результате этого надежность фиксации снижается.

    Профессионалы советуют использовать новые гвозди для ондулина. Их шляпка монолитная и выдерживает удары молотком.

    Крепятся метизы строго в волну, в самую высокую ее точку. При этом нижнюю и верхнюю часть листа нужно закрепить в каждую волну, а по средине — зигзагом.

    Схема крепления метизов показана на фото.

    Как правильно крепить ондулин показано на рисунке.

    6. Доборные элементы (комплектующие ондулина)

    Монтаж ондулина на этом не завершается. Чтобы ваш загородный дом имел презентабельный вид, а крыша была надежно защищена от протекания, нужно установить декоративные элементы. К ним относятся конек, карниз, ветровая планка и ендова.

    Конек монтируется на стыке двух скатов. Обязательный нахлест должен составлять не менее 120 мм. Конек можно приобрести, а можно сделать своими руками. Для этого верхние листы заводятся через место стыка и прибиваются на верху противоположного ската. Правда, сделать это можно, только когда на улице жарко и ондулин достаточно мягкий. Место крепления конька можно облагородить деревянной заглушкой.

    Нюанс. Конек устанавливается на предварительно установленные обрешеточные рейки.

    Под коньком нужно подкладывать специальную изолирующую самоклеющуюся ленту. Если на ней сэкономить, то снег будет задуваться под конек, и стекать на крышу. Ведь гидроизоляция под ондулин не предусмотрена. А, показанная на фото конструкция, надежно защитит чердак или манасрду от дождевой и талой воды.

    Совет. Такую же ленту сроит установить и в месте свеса листа ондулина. Это предотвратит задувание снега из-под карнизной планки, а также позволит реализовать естественную вентиляцию на чердаке. Кроме того, чердак станет недоступным для мелких птиц или насекомых.

    Строительство невентилируемых кровель предусматривает использование герметика вместо ленты.

    • Карнизная или ветровая планка устанавливаются по волне листа. Нахлест должен составлять не менее 10 см.
    • Примыкание к стене или обвод выступающих элементов. Для этого используется специальный покрывающий фартук. Его использование гарантирует герметичное устройство кровельного узла.

    7. Естественное освещение

    Для того чтобы обеспечить проникновение дневного света можно установить окно-люк под ондулин. Обычные мансардные окна для этих целей не годятся.

    Однако сегодня на рынке представлен такой материал как светопрозрачный ондулин. При монтаже обычный лист заменяется светопрозрачным, это позволяет существенно снизить время, сложность и стоимость монтажа окон.

    Придать крыше из ондулина эксклюзивный вид можно путем комбинирования различных цветов в процессе выполнения работ.

    Видео-инструкция по монтажу ондулина

    Заключение

    Как видим, работая с таким материалом как кровельный ондулин можно покрыть крышу не только частного дома, но и гаража, беседки или бани. Если придерживаться советов и рекомендаций, а также следовать инструкции, то можно выполнить устройство ондулиновой кровли своими руками.

    1.
    2.
    3.
    4.
    5.

    Такой кровельный материал, как ондулин сегодня набирает популярность все быстрее и быстрее. К сожалению, далеко не все застройщики достаточно осведомлены обо всех его достоинствах и некоторых недостатках, мало из них могут похвастаться и знаниями о его правильной укладке.

    Современный рынок материалов для кровли предлагает довольно широкий ассортимент товаров, среди которых известностью пользуются как известные всем шифер и оцинковка, так и относительно новые покрытия, которые лишь недавно стали входить в широкое производство, но отличающиеся намного более привлекательным соотношением цены, качества и внешнего вида.

    Ведь в функции материала для кровли должно входить не только обеспечение защиты сооружения от ветра или осадков, но придание всей конструкции неповторимого, оригинального внешнего вида, позволяющего выделить тот или иной дом среди остальных.

    Производится материал из пропитанных битумом целлюлозы или стекловолокна, которые окрашены в разные цвета (подробнее: » «). Далее речь пойдет о том, как правильно крыть крышу ондулином, а также о необходимых для этого процесса навыках работы и инструментах.

    Материал ондулин, именуемый еще и еврошифером, весьма надежен, несмотря на его легкость и экономичность. В отличие от, например, финской металлочерепицы, при дожде ондулин не воспроизводит никаких звуков (полезная статья: » «). Производится он уже около 50 лет как в России, так и в странах дальнего зарубежья, и стоимость его варьируется в зависимости от того или иного производителя.

    Нормы укладки ондулина на крышу

    Кроем крышу ондулином – это процесс, не требующий особых умений и специально предназначенных для этого инструментов. При наличии у хозяина дома некоторых знаний, выполнить эту работу можно и самостоятельно.


    Задаваясь вопросом о том, ондулин как крыть, следует помнить, что укладку можно выполнить таким же образом, как и укладку стандартного шифера. Разница лишь в том, что благодаря свойству ондулина значительно прогибаться его укладку можно выполнять не только на обычные плоские поверхности, но и на поверхности, имеющие более сложную конфигурацию.

    В тот момент, когда кроем крышу ондулином, который укладывается поверх старого кровельного покрытия (рубероид, шифер, металл и т.д.), оценка стропильной системы может быть выполнена как собственноручно, так и специально приглашенной кровельной бригадой.

    Если результаты оценки показывают, что система стропил сможет выдержать дополнительное вес нового кровельного покрытия, то из древесины на старое покрытие набивается обрешетка, на которую и крепятся ондулиновые листы. Это позволит обеспечить дополнительную термо- и гидроизоляцию.

    Так как ондулин обладает сравнительно малой жесткостью, то шаг обрешетки должен быть частым для того, чтобы листы не ломались и не провисали под влиянием внешних нагрузок в виде дождя или снега. Распиливать ондулин можно с помощью электрического лобзика или обычной ножовки по дереву, которую заранее нужно смазать во избежание застревания полотна ножовки и для упрощения всего процесса распиливания.

    Инструкция по монтажу ондулина на крышу

    Как уже было упомянуто выше, процесс на крышу схож с укладкой обычного асбестоцементного шифера.

    Важно помнить, что всегда необходимо четко следовать всем пунктам в инструкции, которая прилагается к уже готовому материалу. Это поможет лучше понять то, как накрыть крышу ондулином, не допуская значительных или незначительных ошибок. Обычно эти инструкции написаны довольно понятно, и разобраться в них не доставит особого труда, даже если знания о предстоящем процессе монтажа не так уж и обширны.


    Основные правила укладки ондулина на крышу:

    1. Изначально нужно выполнить устройство сплошной обрешетки из дерева. В этом случае нужно принимать во внимание такие факторы, как кровельный уклон и направление ветра в конкретном районе. Начинать работу лучше всего оттуда, где влияние ветра наименьшее.
    2. Расстояние, на котором должны располагаться друг от друга применяемые в создании обрешетки брусья, должно быть одинаковым и равняться примерно 60 – 80 сантиметрам.
    3. Если расстояния являются большими, то необходимо выполнить дополнительное устройство реек, которые должны располагаться между брусьями. Это обеспечит конструкции дополнительную прочность. Угол кровельного ската при этом должен быть не меньше 20 градусов.
    4. Начинать укладку материала лучше с нижнего кровельного угла, а первый лист во втором ряду рекомендуется продольным образом распилить на две половины.
    5. Крепятся листы ондулина в горизонтальном порядке с помощью особых прилагающихся к материалу гвоздей. На один лист должно быть затрачено 20 таких гвоздей.
    6. В первом из рядов покрытия гвоздями прибивается каждый волновой гребень, в остальных рядах – каждый второй.
    7. Важно помнить о нахлесте, выполняя укладку второго ряда . Для этого захватывается уложенный в первом ряду лист, далее – по этой же схеме. оснащены специальными резиновыми шляпками, цвет которых идентичен цвету покрытия. Для того чтобы поверхность покрытия выглядела более привлекательно, эти гвозди с цветными шляпками рекомендуется прибивать на уровне одной линии. Добиться этого можно, натянув веревку, вдоль которой и будут забиваться гвозди.
    8. Вертикально листы ондулина должны прибиваться к обрешеточным брусьям (подробнее: » «). Поперечный нахлест должен равняться при этом 15 сантиметрам, а продольный должен быть не меньше длины первой из волн.
    9. В конце монтажа покрытия внахлест устанавливаются коньковые элементы, которые нужно прибивать вдоль волны ондулинового листа.
    10. Если крыша, на которой производится монтаж двускатная, то для установки конька следует применять особые угловые детали. Ендову для покрытия выполняют с помощью дополнительной обрешетки.

    Обычно инструкция, прилагаемая к готовому материалу, включает в себя не только нормы и правила по укладке покрытия, но и подробные рисунки, дающие возможность любому понять весь ход процесса в деталях вне зависимости от его профессиональных умений и знаний.


    Если четко следовать всем описанным выше требованиям по устройству ондулина на крышу, то это кровельное покрытие гарантированно сможет прослужить и больше 50 лет (первые 15 лет – гарантия поставщика-производителя). Гарантия включает в себя также сертификат о гигиене и пожарной безопасности.

    Дополнительные элементы покрытия

    Кроме непосредственно самого ондулина как покрытия на крышу, производителями предлагается и масса предусмотренных для него дополнительных элементов, которые выполнены из этого же материала.

    К ним относятся следующие:

    • коньковый элемент;
    • ендова для ондулина;
    • щипцовые детали;
    • гвозди;
    • самоклеящаяся лента-герметик;
    • заполнитель для карниза;
    • вентиляционная труба;
    • фартук покрытия.

    Для того чтобы кровельное покрытие выглядела привлекательно и гармонично, а также для достижения наибольшей его эффективности, все аксессуары, используемые во время укладки, должны быть оригинальными, то есть должны поставляться вместе материалом покрытия. Читайте также: «

    Если у вашего дома угол наклона крыши равен 5 0 -10 0 (уклон 1/11 – 1/6), тогда надо выполнить сплошную обрешетку из фанеры либо доски. Боковой нахлест будет составлять 2 волны, а концевой нахлест – 300 мм.

    Если у вашего дома угол наклона крыши равен 10 0 -15 0 (уклон 1/6 – 1/4), тогда обрешетку надо выполнить с интервалом по осям 450 мм. Боковой нахлест будет составлять 1 волну, а концевой нахлест – 200 мм.

    Если у вашего дома угол наклона крыши превышает 15 0 (уклон 1/4), тогда надо обрешетку выполнить с интервалом по осям 600 мм. Боковой нахлест будет составлять 1 волну, а концевой нахлест – 170 мм.

    Как правильно выполнить работу?

    1. Необходимо, чтоб бруски обрешетки были к стропилам прибиты на верных расстояниях по осям. Чтоб обеспечить параллельность обрешетин карнизу надо пользоваться деревянным «интервалом».
    2. Приступайте к разметке листов Ондулина. Для этого лучше использовать цветной карандаш. Чтобы разметка на волнистой поверхности была максимально аккуратной, можно пользоваться обрезком листа.
    3. Листы можно разрезать смазанной маслом ножовкой по дереву. Смазка предупредит застревание ножовки. Резку также можно осуществлять ручной либо циркулярной электропилой.
    4. Благодаря тому, что Ондулин – это весьма легкий кровельный материал (вес одного листа составляет 6кг), процесс подъема и укладки листов на крыше совсем не сложен.
    5. Начинать крепить листы следует с противоположного от превалирующего ветрам края кровли. Второй ряд листов начинают с половины листа. Благодаря этому на угловом стыке будет нахлест не в четыре листа, а в три. Это значительно облегчит укладку.
    6. Листы Ондулина надо прибивать на концах листа, на концевом нахлесте, а также по двум сторонам от бокового нахлеста по каждой волне. Через одну волну прибивают к промежуточным обрешеточным брускам. На закрепление одного листа должно быть израсходовано 20 гвоздей.
    7. Чтоб крепеж был осуществлен точно по линии брусьев обрешетки, необходимо всегда использовать натянутую веревку.
    8. Начинать крепить коньковые элементы Ондулина следует также с противоположного от превалирующего ветрам края кровли с нахлестом 125мм. Коньковый элемент надо прибивать к дополнительным обрешеточным брусьям по каждой из волн стыкующегося с этим элементом листа.
    9. С целью оформления ендов используют специальные ендовы. Их крепят на дополнительной обрешетке.
    10. С целью оформления чипца крыши используют специальный чипцовый либо коньковый элемент Ондулин.
    11. Чипец также можно оформить следующим способом. Край листа загибают и прибивают к чипцовой доске. Выполнять данную работу надо только при плюсовых температурах.
    12. С целью правильного оформления ребра кровли используют чипцовый либо коньковый элемент Ондулин.
    13. Боковые стыки кровли с вертикальными стенами оформляют при помощи ендовы Ондулин. Стыки ендовы со стеной обязательно надо надежно гидроизолировать.
    14. На торцевых стыках кровли с вертикальными стенками (к примеру, с трубой от печи) используют покрывающие фартуки Ондулин. Стыки покрывающих фартуков с вертикальными стенками также необходимо надежно гидроизолировать.
    15. С целью обеспечения кровле хорошей вентиляции используют кровельный вентилятор Ондулин. Прибивают этот вентилятор по каждой из волн на стыках с листами. Поверх основания вентилятора верхний лист должен быть уложен внахлест.
    16. С целью обеспечения освещения чердачного помещения а также выхода на кровлю используют кровельные окна Ондулин. Эти окна прибивают по каждой из волн на стыке с листами. Сверху основания кровельного окна верхний лист должен быть уложен внахлест.
    17. С целью закрытия просвета листа в районе карниза используют заполнитель карниза Ондулин. Также его используют для закрытия просвета меж листом и коньковым элементом. Необходимо отметить, что заполнитель карниза может быть применен либо не применен – все определяется условиями вентиляции конкретной кровли.
    18. Для обеспечения лучшей гидроизоляции карниза крыши может использовать универсальный карнизный короб. Наибольший свес листа на карнизе может составлять 70мм.
    19. Для оформления выпуска вентиляционных каналов через крышу применяют вентиляционную трубу Ондулин. Ее надо прибивать по стыку с листами кровельного материала на каждой из волн. Поверх основания трубы верхний лист должен быть уложен внахлест.
    20. Вентиляционную гребенку Ондулин прибивают на карнизе под листами кровли. Данный элемент конструкции служит для того, чтоб птицы и насекомые не смогли проникнуть в просветы листа.
    21. К металлической обрешетке кровельные листы крепят посредством саморезов.
    22. Для гидроизоляции стыков кровли и печной трубы, кровли и кровельного окна (и всех иных стыков кровли с надстройками на крыше) рекомендуется использовать специальные самоклеящиеся изолирующие ленты (к примеру, Ондуфлеш). Эта лента отлично подходит и для оформления ендов кровли. Гидроизоляция карниза крыши также может быть улучшена при помощи этой ленты.
    23. В конструкциях кровли, выполненных с применением листов Ондулина, в качестве пароизоляционного слоя рекомендуется использовать такой высококачественный подкладочный материал, как Ондутис.

    Видео. Монтаж кровли ОНДУЛИН

    Видео. Правильный монтаж — примыкание кровли ОНДУЛИН к стене

    Поделитесь статьей с друзьями:

    Похожие статьи

    Укладка ондулина своими руками: видео, пошаговая инструкция

    Укладка ондулина является одним из распространенных способов оформления кровли.

    Это объясняется тем, что ондулин сочетает в себе самые привлекательные качества кровельного покрытия – небольшую стоимость, простоту монтажа и благородный внешний вид.

    Использование ондулина является универсальным вариантом как для загородных частных домов, так и для малоэтажных жилых и нежилых строений.

    Чтобы правильно подойти к выбору материала и его монтажу, предлагается изучить полезную информацию в статье.

    Что собой представляет ондулин?

    Ондулин (еврошифер) – это легкий и прочный кровельный материал из целлюлозной массы, битума, отвердевающих смол и разных наполнителей.

    Целлюлоза и битум перед изготовлением проходят глубокую очистку. Еврошифер был изобретен во Франции всего полвека назад.

    Ондулин предлагается в виде волнистых листов, обладающих высокой степенью защиты от воздействия неблагоприятных природных факторов.

    Материал легче обычного шифера, поэтому уложить его гораздо проще и быстрее. Способ производства и состав ондулина влияют непосредственно на свойства кровельного материала.

    Плюсы использования ондулина:

    • невысокая стоимость за счет способа производства и доступности материалов изготовления;
    • легкость, за счет чего не требуется проектирование усиленной стропильной системы перед тем, как класть ондулин;
    • простота ухода и очистки – можно полить из шланга либо дождаться проливного дождя;
    • материал не вступает в химическую реакцию с большим количеством кислотных, щелочных и нефтехимических раздражителей;
    • исключено образование плесени и грибка;
    • экологически чистый и безопасный материал за счет своего состава;
    • устойчив к атмосферным осадкам;
    • срок службы составит 15 – 20 лет;
    • установку ондулина можно осуществлять на старое кровельное покрытие, экономя при этом на демонтаже.

    Стоит упомянуть и о недостатках материала, чтобы обеспечить объективность выбора кровельного покрытия:

    • со временем ондулин выцветает под солнцем, что негативно скажется на общем виде дома;
    • гарантия на гидрофобность распространяется только в течение указанного производителем срока;
    • при покупке большого количества материала возможно несоответствие цвета, на листах могут оказаться пятна битума;
    • по крыше с ондулиновым покрытием нельзя ходить, так как обязательно останутся вмятины и повреждения. Аккуратность потребуется при перевозке, подъеме и установке;
    • существует лишь в 4 цветовых вариантах: зеленый, коричневый, черный и красный;
    • при намокании материал плохо держит форму, поэтому обрешетка должна быть ровной и находиться в одной плоскости.

    Все плюсы и минусы материала говорят о том, что выбор его в качестве покрытия кровли должен быть тщательно обдуман.

    Особенности устройства кровли

    Перед тем как крепить ондулин, требуется ознакомиться с рекомендованным составом кровельного пирога, который подойдет для такого вида покрытия.

    Благодаря легкости используемого материала при строительстве стропильной конструкции можно обойтись без усиливающих элементов.

    Покрытие будет состоять из следующих частей:

    • стропильная система любой сложности;
    • утеплитель;
    • пароизоляция;
    • гидроизоляция;
    • контробрешетка;
    • обрешетка.

    Крепление обрешетки осуществляется к стропильным ногам из натуральных брусьев, сечение которых и шаг установки рассчитаны в соответствии с регионом проживания.

    Перед установкой ондулинового покрытия кладется теплоизоляционный слой, рассчитанный в соответствии с нормами региона проживания.

    В качестве утеплителя обычно используются стекловата, базальтовая вата или пенополистирол. Теплоизолятор укладывается блоками между стропильных ног.

    Пошаговая инструкция настила кровельного пирога предполагает использование пароизоляционного слоя, который предохранит теплоизоляционный слой снизу от влаги и проникновения пара.

    Между пароизоляцией и утеплителем рекомендуется создать вентиляционный зазор с помощью дополнительно устанавливаемых деревянных перекладин.

    Для предохранения стропильной системы, обрешетки и теплоизоляционного слоя от возникновения конденсата накладывается гидроизоляционный слой.

    Материал гидроизоляции крепится к стропильным ногам сверху строительным степлером.

    Перед установкой кровельного покрытия на гидроизоляционный слой вдоль стропильных ног укладываются деревянные планки для создания небольшого пространства, в котором будет циркулировать воздух.

    Ондулин кладется на обрешетку, выполненную из ровных досок, уложенных в одной плоскости с шагом в 45 – 60 сантиметров. Продольная обрешетка при этом крепится к контробрешетке.

    Небольшое расстояние между рейками обрешетки обусловлено склонностью материала к деформации при намокании, что требует хорошей поддержки.

    Сам кровельный материал крепится к обрешетке специальными гвоздями, цвет шляпок которых подбирается по соответствию с цветом листов. Технология укладки ондулина предполагает наличие нахлеста листов в 15 – 20 сантиметров.

    Перед укладкой кровельного пирога деревянный каркас в обязательном порядке обрабатывается антисептическим и огнеупорным растворами.

    Монтаж ондулинового покрытия

    Установка кровельного покрытия включает в себя подготовку к монтажу и непосредственно сам монтаж.

    Укладку ондулина своими руками выполняют при определенной температуре.

    Наилучшими температурными условиями считается интервал от 0 до 30 градусов по Цельсию: в случае монтажа материала при морозе ондулин станет хрупким и раскрошится от механических воздействий, а если монтаж производить при очень высоких температурах, то велика вероятность, что листы деформируются от нагревания.

    Укладывая материал при температурах, близких к максимально допустимым, необходимо соблюдать исходную форму еврошифера.

    Если ондулин растянется при монтаже, то при наступлении морозов он уменьшится в размерах в силу физических свойств. Такой процесс приведет к порче кровли.

    При установке покрытия потребуется нарезать материал. Это выполняется с помощью ручной пилы, заблаговременно смазанной маслом, либо болгаркой, что потребует дополнительных усилий и осторожности.

    Видео:

    Перед монтажными работами нужно заранее подготовить специальные крепежные гвозди. На каждый лист расходуется около 20 гвоздей: половиной из них крепится нижняя часть листа, ¼ идет на среднюю часть, оставшаяся четверть – на верхнюю часть.

    Шаг обрешетки зависит от наклона ската, на который нужно положить ондулин. Наклоны до 10 градусов обустраиваются сплошной обрешеткой из фанеры или досок.

    При наклоне в 10 – 15 градусов обрешетка укладывается с шагом в 45 сантиметров. Если угол наклона выше 15 градусов, то шаг увеличивается до 60 сантиметров.

    Процесс монтажа

    Работы начинают на земле, разрезая листы материала по необходимым размерам. После этого, соблюдая правила укладки ондулина и меры предосторожности, листы накладываются на обрешетку в направлении снизу-вверх с подветренной стороны крыши.

    Начальный лист выравнивается строго относительно линий карниза и торца ската. Выступать за карниз ондулин не должен более, чем на пять сантиметров.

    Расположение листов в шахматной последовательности подразумевает нахлесты по горизонтали и вертикали между листами. При этом обязательно постоянно проверять уровень кладки листов.

    Выполняя нахлесты, необходимо соблюдать следующие требования:

    • при угле наклона ската, значение которого не выше 10 градусов, вертикальный нахлест составляет не более двух «волн» листа, горизонтальный – не менее 20 сантиметров;
    • когда угол наклона ската составляет 10 – 15 градусов, уровень нахлеста уменьшается до одной «волны» по вертикали и 17 сантиметров в горизонтальной плоскости;
    • одна «волна» нахлеста в вертикальной плоскости сохраняется при наклоне ската более 15 градусов. По горизонтали нахлест уменьшается до 15 сантиметров.

    Устанавливать крепеж следует строго по инструкции к материалу. Специальные гвозди с защитными шляпками забиваются по разметке в нижний гребень «волны».

    Соблюдая определенную последовательность, как правильно класть ондулин, завершающий этап не может обойтись без установки дополнительных декоративных и защитных элементов.

    Видео:

    Для установки ондулиновой ендовы понадобится дополнительная обрешетка. Ендова устанавливается под листы кровельного материала.

    Крепление конькового оформления начинается с подветренной стороны, нахлест на листы при этом составляет не менее 13 сантиметров.

    Гвозди крепятся в каждую нижнюю «волну» листа в установленные заранее дополнительные рейки обрешетки.

    Оформление торцевого стыка крыши со стеной выполняется ендовой, которая основательно герметизируется силиконом.

    Для грамотного оформления боков свесов используются щипцовые или коньковые детали под ондулин.

    Выбирая ондулин в качестве кровельного покрытия, можно сделать вывод, что это дешевый и надежный материал, но на определенный период времени.

    Видео:

    Укладку можно выполнить как самостоятельно, на свой вкус, так и доверив эту задачу специалистам.

    При грамотном монтаже можно быть точно уверенным в комфорте и тепле, которые даст новая крыша.

    Чем Королайн отличается от Ондулина?

    В чем разница между Королайн и Ондулином?

    Основное различие между двумя кровельными листами состоит в их толщине, весе и цене . В то время как листы Coroline имеют толщину 2,6 мм, Onduline немного толще — 3 мм. Поэтому листы ондулина более жесткие и способны выдерживать большее количество ударов.

    Как исправить Коралину?

    2:264:47Как установить кровельные листы из гофрированного битума Coroline — YouTubeYouTubeНачало предложенного роликаКонец предложенного роликаОтрежьте листы кораллина по длине с помощью ручной пилы со смазочным спреем на пластине.Закрепите коралловые листы MoreCut по длине с помощью ручной пилы, нанеся на пластину смазочный спрей. Закрепите лист на месте и прикрепите к краю с помощью креплений Coraline с шагом 100 мм.

    Является ли битумная кровля водонепроницаемой?

    В сочетании с жестким гофрированным форм-фактором битумные волокна, используемые в гофрированных битумных листах, обеспечивают водонепроницаемое и долговечное кровельное решение . Битумная гофрированная кровля доступна в различных толщинах, начиная от 2.от 6мм до 3мм.

    Из чего делают гофрированный битум?

    Битум. Гофрированные битумные кровельные листы изготавливаются из волокон, пропитанных битумом (тот же материал, который используется для мощения дорог). Именно эта конструкция придает этим листам высокую прочность на растяжение при легком весе.

    Содержит ли ондулин асбест?

    Листы ондулина изготовлены из переработанного волокнистого материала и не содержат опасных химических веществ или асбеста.

    Экологичен ли ондулин?

    Листы Ондулин и Королайн являются прочными кровельными и облицовочными материалами.Изготавливаются из насыщенных органических волокон битума . … Это обеспечивает экологически чистое и привлекательное решение для кровельных работ в жилых домах, коммерческих и сельскохозяйственных зданиях.

    Как резать кровлю Coroline?

    Если необходима резка, отрежьте листы Coroline до длины с помощью ручной пилы со смазочным спреем на лезвии . Закрепите лист на месте и прикрепите к краю с помощью креплений Coroline с шагом 100 мм. Продолжить установку листа на крепление крыши через венец гофра.

    Можно ли резать битумные кровельные листы?

    При резке вдоль гофрированных битумных листов можно использовать либо нож Stanley , либо пилу с курсовым лезвием . В качестве альтернативы, для резки панелей потребуется либо дисковая пила, либо циркулярная механическая пила.

    Сколько служит кровля из гофрированного битума?

    Как уже упоминалось, использование битумных кровельных листов в вашем доме или здании имеет несколько преимуществ, и, в отличие от более поздних типов кровли, они уже зарекомендовали себя как надежные и прочные, а битумные кровельные листы, как известно, служат 20 лет или дольше. .

    Сколько служит битумная кровля?

    20 лет Что делает битумную кровлю особенной? Кровля из модифицированного битума является долговечным материалом со средним сроком службы 20 лет . Но поскольку это кровельная система, не требующая особого ухода, она может прослужить еще дольше при простом уходе и обслуживании.

    Можно ли красить гофрированные битумные листы?

    Мы особо не рекомендуем какой-либо продукт или производителя. Тем не менее, самым простым в использовании материалом является эмульсия на водной основе марки для наружных работ, такая как Masonry Paint .

    Подходит ли битумный гофрированный лист?

    Битумные кровельные листы также хорошо защищают от элементов, таких как ветер, огонь и град, и поэтому маловероятно, что они будут повреждены в случае шторма и тому подобного. … Битумные кровельные листы являются одним из самых прочных и безопасных вариантов кровли, доступных при правильном применении и установке.

    Является ли ондулин пожаробезопасным?

    Ондулин огнестойкий? Листы ондулина не классифицируются как внешние S. Класс огнестойкости AA в соответствии с требованиями строительных норм Великобритании для некоторых классов конструкций.Мы не советуем их использовать для облицовки из-за опасностей, связанных с распространением.

    Как крепить ондулин?

    2:458:27[Сделано мной] Как монтировать кровлю из ондулина шаг за шагом — YouTubeYouTube

    Содержит ли ондулин асбест?

    Листы ондулина изготовлены из переработанного волокнистого материала и не содержат опасных химических веществ или асбеста.

    Из чего делают кровельные листы ондулин?

    Эта универсальность достигается благодаря их конструкции, которая представляет собой комбинацию легкого битума и переработанных целлюлозных волокон , соединенных вместе под интенсивным давлением и теплом.Ондулин является мировым лидером в производстве битумных кровельных листов, и при толщине 3 мм они являются одними из самых толстых доступных листов.

    Можно ли лобзиком резать гофрированный пластик?

    Вы не сможете ориентироваться на глаз, так как пластик будет гнуться и немного деформироваться во время резки. Если у вашего лобзика есть лазерная направляющая, вы можете просто отметить верхнюю часть каждой «выпуклости» и использовать лазер, чтобы нацеливаться на нее во время резки.

    На сколько должен перекрываться гофрированная крыша?

    Это зависит от того, имеете ли вы в виду из стороны в сторону или из конца в конец.Если бок о бок, то хотя бы 1 гребень. Если встык, внахлест 3-6 дюймов . Вы можете применять металлическую кровлю с минимальным уклоном от 2 дюймов на 12 дюймов подъема до менее 4 дюймов на 12 дюймов подъема.

    Можно ли стоять на ондулине?

    Можно ли ходить по ондулиновой крыше? Как и любая другая крыша, Ондулин не предназначен для того, чтобы по нему ходили.

    Подходят ли битумные кровельные листы?

    Битумные кровельные листы также хорошо защищают от элементов, таких как ветер, огонь и град, и поэтому маловероятно, что они будут повреждены в случае шторма и тому подобного…. Битумные кровельные листы являются одним из самых прочных и безопасных вариантов кровли, доступных при правильном применении и установке.

    Направляющая для крепления ондулина

    Купол

    Линия плит ондулина

    Перехлест 30 см

    Прогоны

    Важно – Для зданий с высоким уровнем влажности

    см. примечание проектировщиков.

    21. Светильники на крыше

    Светильники из ПВХ Onduline легко крепятся

    для естественного освещения. Они требуют предварительного сверления

    перед установкой гвоздей на место.

    22. Мансардное окно

    Обеспечивает освещение и

    вентиляцию, но не снижает

    теплоизоляционные характеристики крыши

    . Вырежьте отверстие в листе и закрепите его гвоздями

    .

    23. Крышный вентилятор

    Крышные вентиляторы доступны в двух размерах

    для обеспечения усиленной вентиляции

    . Просто вырежьте отверстие в листе

    и закрепите его гвоздями.

    19. Блоки облицовки ендовы

    Закрепите доски ендовы/обрезные прогоны и линию

    с помощью блоков ондулина, металла или стеклопластика

    .Глубина вертикальной ендовы

    должна быть 7,5см.

    24. Деталь изогнутой крыши

    Вершина кривой опирается на прогоны

    , уложенные с межосевым расстоянием 425 мм, или на

    здания с высокой влажностью на тесном

    настиле или полностью поддерживающем настиле. Листы ондулина

    , уложенные с двойным гофром

    по бокам и 30см торцевым напуском.

    Прогоны на боковых стенах могут быть увеличены до 61 см с

    вентиляцией по мере необходимости.

    25. Черепица Ondvilla и компактная черепица

    Полосы

    Новый ассортимент полос черепицы

    предлагает захватывающий новый ассортимент

    небольших модульных кровельных элементов

    , упрощающих работу с

    и 008×2. Запросите в отделе продаж отдельные крепежные детали

    .

    18. Лоток для карниза

    Разработанный для использования с системами Oversheeting

    и Ondutile, лоток для карниза

    также можно использовать для уменьшения выступа листа на

    карнизе.

    26. Крепление к крышам с металлическим каркасом

    Прикрепите Ондулин к стальным конструкциям

    с помощью шурупов и больших шайб Safetop

    с головкой. На скатах крыши

    более 10 градусов используйте 14 креплений на лист

    , как показано выше.

    20. Накладка абатмента

    Используйте формованный фартук Onduline

    накладка для герметизации торцевой стенки

    абатменты. Используйте отдельную крышку

    , прикрепленную к стене, чтобы обеспечить движение

    .

    Чем Королайн отличается от ондулина? – Rampfesthudson.com

    Чем Королайн отличается от ондулина?

    Основное различие между двумя кровельными листами заключается в их толщине, весе и цене. В то время как листы Coroline имеют толщину 2,6 мм, Onduline немного толще — 3 мм. Поэтому листы ондулина более жесткие и способны выдерживать большее количество ударов.

    Кто производит кровельные листы Coroline?

    Ariel
    На линейку Coroline от Ariel предоставляется 15-летняя гарантия.

    Как резать кровлю Coroline?

    Если необходима резка, отрежьте листы Coroline по длине с помощью ручной пилы со смазочным спреем на лезвии. Закрепите лист на месте и прикрепите к краю с помощью креплений Coroline с шагом 100 мм. Продолжить установку листа на крепление крыши через венец гофра.

    Можно ли ходить по битумной кровле?

    Поверхности плоских крыш, по которым можно ходить Будь то BUR (сборная кровля), TPO (термопластичный полиолефин), модифицированный битум или однослойная кровля, ваш специалист по кровле может применить подходящую гидроизоляционную мембрану, чтобы по ней можно было ходить.

    Можно ли гнуть ондулин?

    Ондулин — удивительно универсальный материал, который можно формовать так, чтобы он подходил для изогнутых или круглых крыш.

    Как лучше всего резать битумные кровельные листы?

    При резке гофрированных битумных листов можно использовать либо нож Stanley, либо пилу с курсовым лезвием. В качестве альтернативы, для резки панелей потребуется либо дисковая пила, либо циркулярная механическая пила.

    Хороша ли кровля из ондулина?

    Кровля из ондулина

    — отличное решение для любого проекта своими руками.При правильном монтаже кровля может прослужить более десяти лет, что делает ее достойным вложением.

    Как резать ондулиновую крышу?

    ОНДУЛИН — относительно мягкий материал, который можно резать циркулярной пилой, электролобзиком, пилой или даже простым резаком. Обратите внимание, что после использования на лезвии может остаться немного битума.

    Можно ли стоять на битумных кровельных листах?

    Работа на крышах может быть опасной. Персонал должен ходить по крышам только в случае крайней необходимости и должен использовать доски или лестницы, уложенные горизонтально и поддерживаемые прогонами крыши, для выполнения технического обслуживания и связанных с ним работ.

    Можно ли монтировать крышу Coroline в жаркую погоду?

    Крепления Coroline

    также имеют специально разработанный водонепроницаемый колпачок, который обеспечит максимально долгий срок службы вашей крыши. Может возникнуть соблазн поспешить и установить новую кровлю Coroline, как только она будет доставлена, но вы должны быть терпеливы, если это жаркий летний день.

    Кто производитель кровельных листов Coroline?

    Кровельные листы Coroline и аксессуары, производимые национальной компанией по сбыту пластмасс Ariel Plastics, представляют собой комплексное решение для кровли.Быстрая и простая установка, долговечный внешний вид, долговечность и 15-летняя гарантия — вот некоторые из причин, по которым Coroline является самым продаваемым битумным листом на рынке.

    Что будет, если согнуть Coroline на крыше?

    Не сгибайте Coroline при установке крыши; изгибы материала могут привести к протечке крыши, и она не прослужит так долго, как должна. Чтобы не погнуть коньки Coroline, убедитесь, что вы выбрали правильные крепления для крыши (мы рекомендуем официальные крепления Coroline) и не забивайте гвозди слишком далеко.

    Как лучше всего починить простыни Coroline?

    Крепление листов Разложите лист, расположив его перпендикулярно линии карниза и края. Лист должен свисать как с края, так и с карниза. Следите за тем, чтобы выступ карниза не превышал 70 мм. Если необходима резка, отрежьте листы Coroline по длине с помощью ручной пилы со смазочным спреем на лезвии.

    листов ондулина. Инструкция по монтажу Ондулина

    Ондулин является одним из самых удобных для монтажа, кровельных.Размеры листов ондулина позволяют возводить кровлю из этого материала даже в одиночку. Применение этих мягких, но в то же время достаточно прочных листов оправдано в различных областях гражданского строительства, от частных домов до небольших магазинов и административных зданий. Поэтому инструкция по монтажу ондулина будет полезна всем, кто планирует осуществлять кровельные работы.

    Размеры листа ондулина и его потребительские свойства

    Производство данного кровельного материала осуществляется с 1994 года.Потом его изобрели во Франции. В нашей стране он появился сравнительно недавно, но заслужил заслуженную популярность. Технология производства «Еврошифер», он же ондулин, основана на битумной пропитке прессованной целлюлозы. Листы делаются волнистыми, похожими на привычный всем шифер.

    Кровля из ондулина – практично, долговечно и эстетично

    Цвет листов зависит от пигмента, добавляемого в битумную пропитку, а также от его насыщенности. Поверхность листов обработана термосмолой и другими минеральными компонентами.Это обеспечивает влагостойкость и долговечность.

    Ондулин, фото которого можно найти в различных интернет-магазинах, состоит из нескольких веществ:

    • Минеральные наполнители.
    • Термосмола с минеральными пигментами.
    • Битум очищенный от примесей.
    • Целлюлозное волокно.

    Полезный совет! Так как в составе ондулина преобладают битумные компоненты, то при нагревании он выделяет стойкий запах нефтепродуктов.По этой причине его не рекомендуется использовать в детских учреждениях и в местах с плохой циркуляцией воздуха.

    Стандартные размеры листа ондулина мало чем отличаются от размеров листов шифера и составляют:

    • Нормальная длина – 2 м.
    • Общепринятая ширина 0,95 м.
    • Толщина изделия – 3 мм.
    • Волна имеет высоту 3,6 см.
    • Масса одного листа 6 кг.

    Отличие заключается в весе, который значительно меньше, и меньшей высоте волны.Именно вес является основным преимуществом перед другими кровельными материалами. Ведь детали стропильной системы под ондулиновой крышей могут быть намного тоньше. Так как этот материал условно можно отнести к мягкому типу кровли, его монтаж очень удобен. Закрепите листы к обрешетке гвоздями с большими шляпками. Вырезать их можно обычной ножовкой или циркулярной пилой. Размеры ондулина позволяют укладывать его поодиночке или вместе, что значительно снижает стоимость монтажных работ.В качестве недостатков укажем: запах при нагревании и низкий класс пожарной безопасности.

    Инструкция по монтажу ондулина

    Технология монтажа этого материала на скатную крышу сильно зависит от угла ее наклона. Если он лежит в пределах от 5 до 10 градусов, то делается сплошная обрешетка. Он может быть изготовлен из теса толщиной от 15 до 25 мм или из многослойной фанеры. Между собой соседние листы укладываются внахлест на 2 волны. Листы соседних рядов укладываются друг на друга на 300 мм.Верхний лист укладывается на нижний до тех пор, пока он не достигнет вершины ската. Стандартные размеры ондулина позволяют укладывать три ряда листов на 5-метровом уклоне.

    Если угол наклона плоскостей скатов крыши увеличивается до диапазона 10 – 15 градусов, то обрешетку можно делать несплошной. По осям берется интервал 45 см. То есть это расстояние между верхними кромками двух соседних досок. Нахлест по концам 200 мм, а по бокам в 1 волну.Углы наклона более 15 градусов позволяют использовать обрешетку с осевым интервалом 60 см, нахлестом на концах 170 мм и бортиком в 1 волну.

    Каждая обрешетка прибивается параллельно карнизу. Для этого из брусков делают эталонный «промежуток», которым отмечают место крепления каждой следующей доски обрешетки. Чтобы аккуратно разложить волнистые листы, нужно взять небольшой кусочек ондулина с ровным краем и нарисовать на нем цветным карандашом. Это позволит провести точные линии.

    Полезный совет! При резке листов ондулина ножовку необходимо смазывать машинным маслом. Это не позволит ей застрять в вязкой структуре материала.

    Ондулин — мягкий материал, его легко резать строительным ножом. Сделать крышу из ондулина своими руками не так уж и сложно.

    Пошаговый алгоритм монтажа кровли из ондулина

    Дальнейшие инструкции по укладке ондулина:

    • Определяем край крыши, который находится с другой стороны господствующих ветров в вашем районе.
    • От выбранного края крыши начинаем укладывать первый ряд. При этом особое внимание следует уделить первому листу. Его нижний срез должен быть абсолютно параллелен карнизу. Сначала его крепят на один ноготь, чтобы при необходимости скорректировать положение.
    Последовательность укладки листов ондулина, в соответствии с направлением ветра
    • По всей длине планки рейки натягивают канат. Это необходимо для того, чтобы гвоздь не выходил за пределы доски.Когда уложены 3 листа, и вы убедились, что они лежат параллельно карнизной доске, прибейте их гвоздями. В каждый лист необходимо вбить около 20 гвоздей. По торцам листов в каждую волну вбиваются гвозди, посередине можно через один, а боковой нахлест фиксируется с двух сторон.
    • После того, как начальный ряд надежно прибит, можно приступать к укладке второго. Особое внимание следует уделить притирке гвоздями. Листы в этих местах не должны иметь люфтов. Аналогично укладываем все последующие ряды ондулина.При передвижении по простыням ногами нужно заходить только в места, где есть ящики и только в мягкой обуви, а лучше босиком, если позволяет погода.
    После укладки и закрепления первого ряда листов ондулина можно приступать к укладке второго ряда
    • Когда листы на обоих скатах крыши полностью закреплены, приступают к монтажу конькового элемента. Он сделан из того же материала, поэтому очень податлив. Крепить его начинают с той же стороны, откуда начали укладывать листы.Нахлест делается не менее 125 мм. Прибейте коня в каждую волну всех листов с двух сторон.
    • После этого оформляют ендовы, если таковые имеются, которые производятся и продаются вместе с листами. Для их устройства делают специальную обрешетку.
    • Закрытие торцов кровли производится шпунтовым или коньковым ондулином, который начинают прибивать снизу. Его крепление производится как сверху, так и сбоку. Если на крыше есть различные элементы или вертикальные стены, то стыки с ними можно оформить с помощью той же ендовы.При этом необходимо организовать в этом месте хорошую гидроизоляцию, чтобы ондулин не протекал. Отзывы владельцев иногда негативные из-за того, что этому моменту не уделялось должного внимания. Течь всегда начиналась именно в таких местах.
    • Если крыша сложная или четырехскатная, придется резать ондулин под углом. Размеры листа таковы, что сделать это не составит труда. Нижний край первого листа совмещают с началом ската.В этом случае скат наклонного гребня будет той линией, по которой необходимо разрезать этот лист. Со всеми последующими листами, расположенными выше, проделываем те же манипуляции. Угловой стык закрывается коньковым элементом и вбивается гвоздями в каждую волну.

    Полезный совет! Инструкция по монтажу ондулина предполагает монтаж под него пароизоляции. Строители рекомендуют использовать пароизоляционную мембрану того же производителя, что и сами листы.

    В ассортименте производителей ондулина всегда есть пароизоляционная мембрана

    Какие еще дополнительные детали можно использовать при устройстве кровли из ондулина

    Поскольку этот материал имеет тенденцию выделять сильный запах при нагревании под солнечными лучами, крыша и чердак нуждаются в регулярном проветривании, особенно в жаркое время года. Для этого производители выпускают различные кровельные вентиляторы, совместимые именно с ондулином. Их монтируют в любом месте плоскости крыши гвоздями в каждую волну.При этом стыки хорошо гидроизолируются.

    Мансардные окна предназначены для освещения чердачного помещения. При их установке необходимо, чтобы верхний лист накладывался на основание этого элемента. Окна также крепятся гвоздями для ондулина. Отзывы владельцев говорят о том, что использование таких окон вполне оправдано, так как кроме освещения они дают возможность при необходимости выйти на крышу.

    Размещение мансардного окна в кровле, покрытой ондулином

    Еще одним полезным элементом является наполнитель карниза.Это прокладка, которая укладывается под ондулин на уровне карниза или под коньковый элемент. Он нужен для того, чтобы птицы не проникали на чердак.

    Кровли из ондулина, фото которых часто можно встретить при просмотре вариантов отделки, позволяют сэкономить не только на стоимости самого материала, но и на деталях стропильной системы. Кроме того, для установки не требуются дополнительные люди. Посмотрев видео, как покрыть крышу ондулином своими руками, со всем можно справиться самостоятельно.

    Onduline кровельные листы — крепежные листы изготовление от Chennai

    Подробнее:

    Толщина листа 3mm
    Color красный, зеленый коричневый и черный
    Обработка поверхности
    Ширина 600mm-1250 мм 600 мм-1250 мм
    мм 2000 мм
    4 Листы , которые представляют собой чрезвычайно прочный, легкий гофрированный кровельный и стеновой облицовочный материал, изготовленный из пропитанных битумом органических волокон при экстремальных температурах и давлении.Целью крыши является защита людей и их имущества. В более чем 100 странах мира Крепежные Ондулиновые Листы выполняют эту задачу качественно и эстетично; Наши Крепежные Листы Ондулин выдерживают любые погодные и климатические условия. Листы Fixing Onduline обеспечивают гарантированную гидроизоляцию зданий и улучшают красоту здания благодаря широкому спектру долговечных цветов. Кроме того, листы Ондулин легко монтируются и выдерживают скорость ветра до 192 км/ч.


    Особенности из фиксации Onduline Sheets :
    • Водозадача
    • Уменьшает тепло
    • Уменьшает высокий уровень дождя
    • Высокий ветрозвук
    • экологически чистые
    • легкий вес

    Мы основным образом искали вопросы Ченнаи, Коимбатур, Тируччирапалли, Мадурай, Салем, Пондичерри, Танджавур, Веллор, по всему Тамил Наду, Андхра-Прадеш, Карната, Банхлор, Майсур, Хубли, Белгаум, Мангалор, Мандия и все штаты Индии.

    Технические характеристики:

    1.9m2
    Длина 2000 мм
    Ширина 950 мм
    Область за лист
    Толщина 3 мм
    Ширина PF Recorgation 95 мм
    Высота гофра 38 мм 38 мм
    гофров на лист 10
    60371 6.4 кг (3,3 кг на м2)
    Цвет Красный, зеленый, коричневый и черный

    Гофрированная крыша из ондулина | OneStockHome

    Легкая кровля Onduline® представляет собой тип кровельного покрытия из мелкого гофра, импортируемого из Европы и Азии, изготовленного по запатентованному процессу, обеспечивающему равномерное проникновение битума. Это гарантировало, что лист имеет высокую размерную стабильность и предотвращает расслоение. Листы Onduline® обработаны с помощью цветного пигмента и процесса пропитки смолой, который «окрашивает» цвет в лист, чтобы обеспечить превосходные свойства сохранения цвета и улучшенное U.В. сопротивление.

    Крыша из ондулина ЛЕГКАЯ:

    • Вес всего 4 кг на квадратный метр или 6,4 кг на лист.
    • Простота обращения на стройплощадке.
    • Экономия транспортных расходов.
    • Особенно подходит для кровельных работ на легких скатных кровлях и ремонтных работ.

    Крыша из ондулина БЕЗ ГРАНИЦ ДИЗАЙНА:

    • Листы Onduline® очень гибкие, могут принимать различные формы, такие как; вальмовая крыша, двускатная крыша, кривая крыша или односкатная крыша.
    • Листы
    • Onduline® также используются как часть подкровельной системы, обеспечивающей дополнительную атмосферостойкую крышу под основной черепицей или изоляцией. Кроме того, чтобы дополнить древнюю крышу по соображениям сохранения.
    • Надкровельное покрытие сводит к минимуму нарушение функции здания и позволяет улучшить тепловые и пароизоляционные характеристики крыши, чтобы улучшить экологические характеристики здания и соответствовать последним требованиям по энергосбережению.
    • Используйте в качестве облицовки стен для защиты от внешнего шума.
    • Легко режется, формуется и фиксируется.

    Ондулин и его МЕХАНИЧЕСКАЯ СТОЙКОСТЬ:

    • Прочность и ударная нагрузка, гибкость, небьющийся
    • Доказано, что он выдерживает скорость ветра до 192 км/ч (протестировано в Исследовательском центре Ярсли, Великобритания). Эквивалентно уровню шторма тайфуна. *Требуется стандартная установка*
    • Токсичность и устойчивость к химическим веществам. Ондулин® не подвержен коррозии.
    • Устойчивость ко всем климатическим условиям, отсутствие тепловой деформации. Onduline® можно эффективно использовать при температуре до 70 градусов Цельсия (протестировано в Исследовательском центре Ярсли, Великобритания).
    • Водонепроницаемость при любых климатических условиях (протестировано в Уоррингтонской исследовательской лаборатории, Великобритания).

    Onduline — БЕЗОПАСНОСТЬ И ЭКОЛОГИЧЕСКАЯ ОТВЕТСТВЕННОСТЬ:

    • Onduline® имеет низкий углеродный след (4 кг в эквиваленте CO2/м2) и ежегодно перерабатывает около 200 000 тонн материала.
    • Для окрашивания используются натуральные пигменты.
    •  Продукты не содержат следов асбеста.
    • Материалы, состоящие из переработанных волокон, проверены третьей стороной (ICC_ES), чьи сертификаты могут помочь для LEED
    • Экологические показатели жизненного цикла.

    Ондулин и его ТЕПЛОВАЯ И ШУМОИЗОЛЯЦИЯ:

    • Onduline® может снизить температуру под крышей, коэффициент теплопроводности 0,099 Вт/мК (испытано в LNE France No.7070616D МАТ/1).
    • Отсутствие проблем, вызванных шумом дождя, падающего на крышу, коэффициент реверберации (макс.): 0,4–315 Гц (протестировано в CEBTP) и коэффициент затухания звука Rw = 28 дБ (проверено в CSTB)
    • Использование Onduline® для облицовки стен может снизить внешний шум на 7 дБ (испытано в Wolfson Unit Southampton University UK № 2089 1592/Bl: Противошумная стена с Onduline®).

    Опыт работы с битумной целлюлозной кровлей: кровельный материал ондулин из Франции

    Получил просьбу о помощи от одного из пользователей относительно нового целлюлозного кровельного материала на битумной основе под названием Onduline Roofing Systems из Франции.Этот кровельный материал является одной из рекомендуемых кровельных систем Paramount Realty в одном из их сообществ — Fonte Di Versailles в городе Минланилья. Поскольку поселок находится очень близко к пляжу, эта кровельная система из ондулина, поскольку она основана на битуме, должна выдерживать коррозионные свойства близлежащего пляжа.

    В отличие от популярных и более дешевых филиппинских металлических кровельных систем, материал ондулин, поскольку он основан на битуме и изготовлен из целлюлозных материалов, предназначен для защиты от коррозии, бесшумный, особенно во время дождя, легкий и является хорошим теплозащитным экраном от жары. солнца.При проверке фурнитуры ондулин также относительно доступен — всего на 30% дороже, чем когда-либо популярные кровельные системы цвета металлик. Этот материал сейчас кажется лучше металлической кровли.

    Проверив дом владельца, я обнаружил один недостаток в этом материале, который, как мне кажется, по-прежнему делает металлическую кровлю лучше, чем этот ондулин, по крайней мере, в одном аспекте — что может означать, что металлическая кровля по-прежнему будет предпочтительнее только из-за этого. аспект. Этот один аспект заключается в том, что он не может выдержать человеческий вес.Он легко деформируется, если на него наступают. Именно по этой причине из одной утечки у владельца теперь 3 крупных утечки. Проблема с утечкой началась с самого начала, когда поступило очень мало воды. Владелец заявил, что это произошло только из-за того, что установщики не соблюдали предписанные перекрытия. Как вы, возможно, знаете, некоторые подрядчики не соблюдают предписанные перехлесты или зазоры между гребнями, чтобы попытаться хоть немного сэкономить. Но это будет большой проблемой для владельца дома. Возвращаясь назад, небольшое проникновение воды с течением времени увеличилось, так как сильные ветры действительно деформируют материал ондулина, и со временем зазоры в перекрытиях увеличиваются.Утечки увеличились с одной до трех, когда они попросили плотников устранить первоначальную утечку. Рабочим пришлось наступить на материал, устраняя первоначальную утечку. Их вес вызвал деформацию гребней, а сильные ветры еще больше усугубили деформацию и увеличили щели, что позволило воде проникнуть внутрь.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
