Как отрегулировать давление в насосной станции видео: настройка + подключение реле к насосу

Регулировка реле давления воды для насосной станции

Одной из рабочих частей насосной станции является реле давления. Оно предназначено для включения или отключения электродвигателя агрегата в зависимости от давления в системе.

На новом оборудовании оно уже отрегулировано для работы при оптимальных нагрузках, поэтому без необходимости лучше эти настройки не изменять. Но случается, что без вмешательства не обойтись.

Устройство расширительного бака и реле давления

При интенсивной эксплуатации в работе оборудования могут возникнуть разного рода неполадки, при которых возникает необходимость реле давления выставить заново.

Например, часто случаются ситуации, когда аппарат просто перестает включаться, либо работает без остановки достаточно продолжительное время. Это явные признаки неисправности реле давления воды.

Рекомендация специалиста: не меняйте настройки в реле давления, если в этом нет крайней необходимости. Иначе изделие потеряет гарантию.

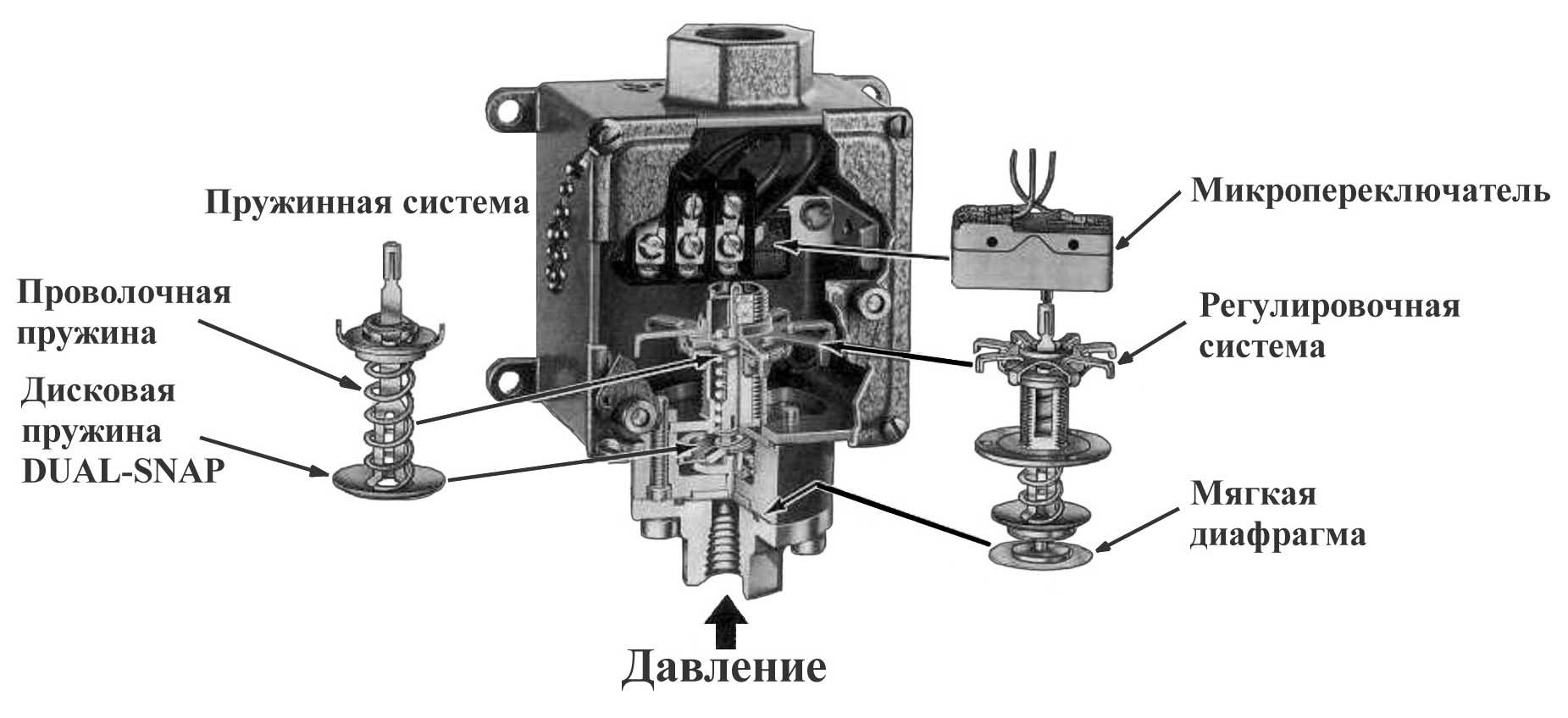

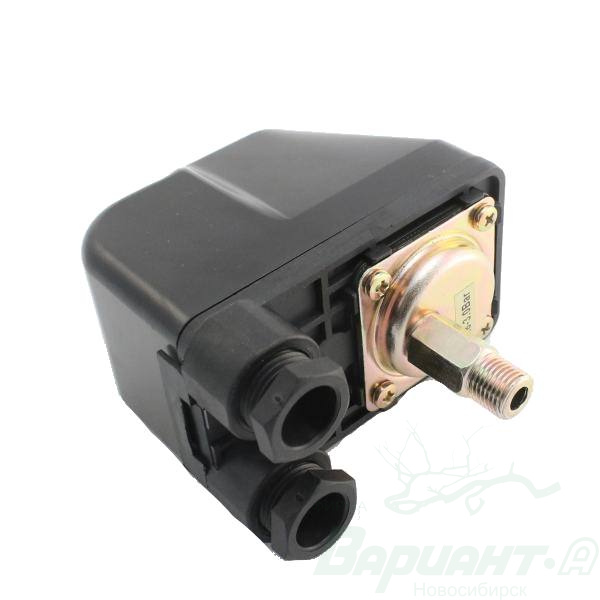

Обычно это устройство представляет собой небольшую коробочку с выходящими из нее проводами. Чтобы добраться до регулировочных пружин, необходимо отвернуть пластиковый винт, располагающийся сверху.

Внутри установлены две пружины — одна больше, вторая меньше, а также механизм автоматики контактной группы. Малая пружина необходима для регулировки разницы давлений. Большая — для регулировки давления отключения.

Если правильно не установить давление воздуха в гидробаке, то показания на манометре давления воды будут неверными. Поэтому первым делом необходимо выставить давление воздуха в гидрофоре.

Для этой процедуры необходимо обязательно обесточить электрическую часть станции и слить воду.

Гидрофор состоит всего из трех частей:

  • корпус;
  • ниппель;
  • резиновая диафрагма.

Резиновая груша крепится к корпусу гидрофора обратным клапаном (ниппелем), через который давление либо добавляется, либо сбрасывается.

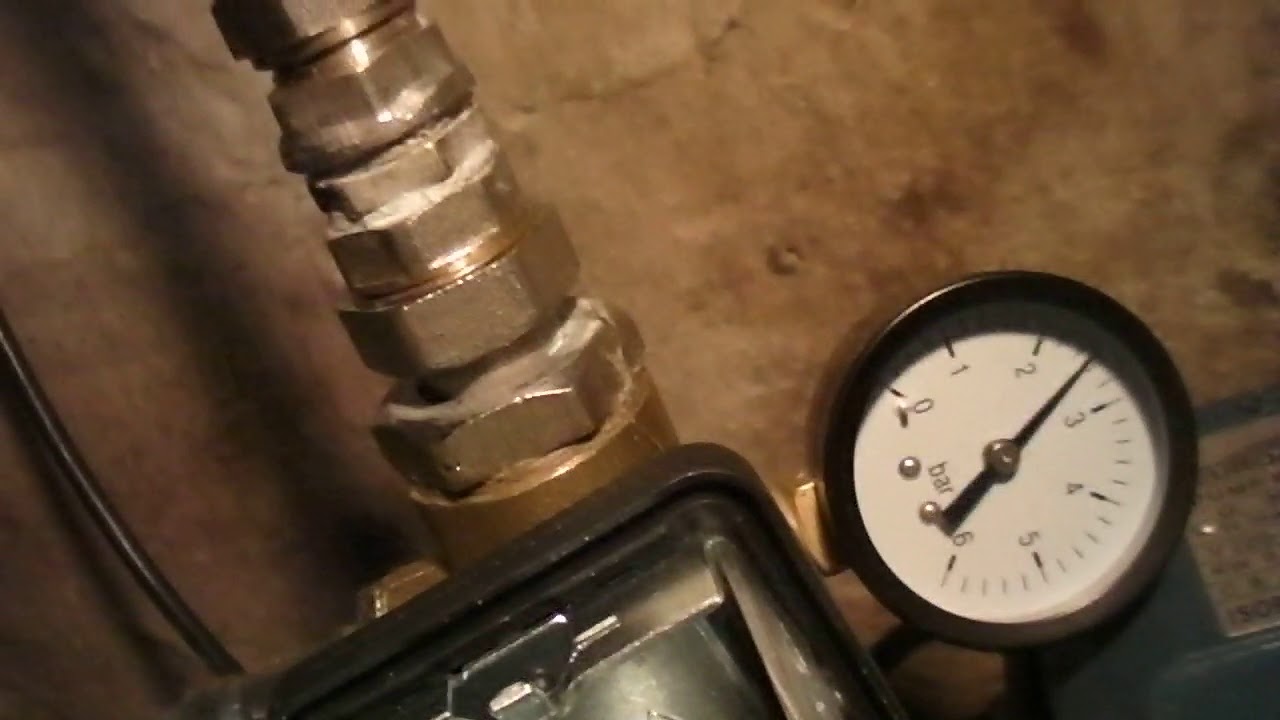

Измерить давление можно при помощи автомобильного манометра, используемого автомобилистами для измерения давления в колесах.

Нагнетать давление в ресивер можно автомобильным или велосипедным насосом.

В зависимости от объема расширительного бака подбирается и давление. Нормальным считается давление воздуха, которое на 10% меньше, чем давление, при котором включается оборудование.

Например, если давление, при котором электродвигатель начинает работать, составляет 2 бар, то выставить давление воздуха следует на 1,9 бар, то есть спустить или накачать резиновую грушу.

Мастера советуют: давление воздуха следует контролировать, даже если никаких изменений в работе реле давления вы не проводили.

Как правильно выполнить регулировку

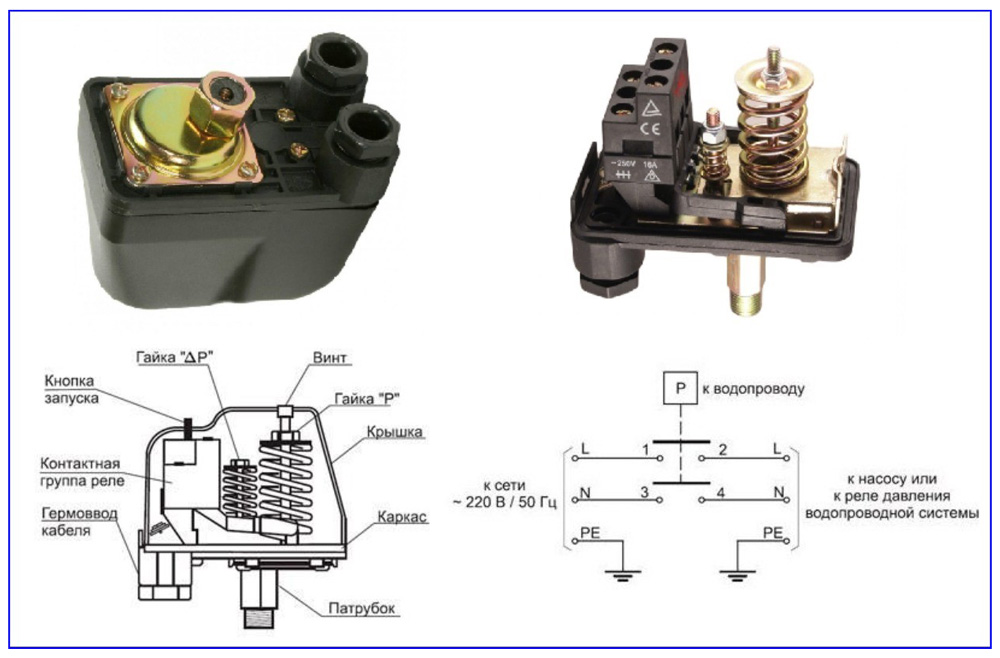

Элементы реле давления. (Для увеличения нажмите)

Перед тем, как приступить к регулировке, необходимо отключить двигатель насоса от электропитания. Сливать воду и сушить бак необязательно.

Настройка реле заключается в добавлении или уменьшении давления пружины на контактную группу. Обычно регулируется только винт с гайкой на более крупной пружинке. Этот винт отвечает за отключение аппарата.

Если вы хотите добавить давление, достигнув которого, насос должен останавливаться, то необходимо гайку закручивать, тем самым зажимая пружину. Если же вам необходимо уменьшить давление — то пружину следует ослаблять, соответственно, гайку необходимо откручивать.

Рекомендуется сделать пол-оборота, после чего произвести включение оборудования, и проверить давление по показаниям манометра. Данную процедуру необходимо повторять до того момента, когда агрегат станет автоматически отключаться на том давлении, которое необходимо.

Возможно, Вас также заинтересует познавательная статья о бытовых насосах для дачи.

Статью о критериях выбора между скважинным насосом и насосной станцией читайте здесь.

Для оптимальной работы системы водоснабжения небольшого дома достаточно будет поддерживать давление 3 бар.

Это значение может меняться в зависимости от используемых приборов, подключенных к водопроводу. Исходя из этого, давление отключения можно выставить 2,5 — 3,5 бар.

Второй (маленький) регулировочный винт ошибочно называют винтом регулятора давления включения. На самом деле он регулирует разницу давлений отключения и включения.

Так, когда вы устанавливаете давление выключения насосного оборудования на 3 бар, автоматически давление включения установится на отметку 1,7 бар. Если вас устроит такой результат, то трогать настройки не следует.

Если же нужен другой результат, то регулировка производится аналогично винту выключения. Заворачивая гайку — значение увеличивается, отпуская – уменьшается.

Предложение специалиста: записывайте все показания манометра. Это позволит не запутаться с показаниями и выставить необходимые параметры.

Еще одним моментом, который следует учитывать, является установка крышки на место. Дело в том, что во время установки может сместиться штифт, на котором крепится пружина.

За этот самый штифт крепится и крышка, что может сместить регулировку, как правило, в большую сторону.

Видео: регулировка реле давления воды


Правильно установленное и настроенное оборудование прослужит значительно дольше и сэкономит немало ваших денег. Ну и не забывайте про своевременное техническое обслуживание насоса.

Оцените статью: Поделитесь с друзьями! Смотрите также:

как настроить реле давления воды, как отрегулировать, настройка автоматики, устройство реле давления, какое давление должно быть в станции водоснабжения, как увеличить давление

Содержание:

Приобретение насосной станции обеспечивает регулярное водоснабжение в доме. Однако для стабильного напора подаваемой воды оборудованию для автономного водоснабжения требует правильная настройка и грамотная эксплуатация. Следует отметить, что не каждый владелец насосной станции знаком с особенностями настройки, а неправильные действия могут полностью вывести из строя оборудование. Чтобы избежать подобной неприятности, необходимо знать, как отрегулировать реле давления воды, какие приемы и правила следует применять для устранения нарушений в работе оборудования. Также важно знать, почему в системе падает давление и как решается подобная проблема.


Устройство насосной станции

Насосные станции заводского изготовления полностью укомплектованы производителем и готовы к работе. Их основное предназначение – принудительная подача воды. Чтобы понять, как настроить насосную станцию, необходимо знать ее устройство.

Подобные механизмы работают по достаточно простой схеме. Внутри гидроаккумулятора имеется эластичная емкость, в которую с помощью насоса подается вода. Заполнение емкости водой приводит к давлению на другую часть гидробака, заполненную воздухом или газом. Когда давление достигает установленных значений, происходит выключение насоса. Забор воды из накопительной емкости приводит к снижению давления в системе и при достижении минимального показателя насос снова включается.


Для включения и выключения насоса оборудование оснащено специальным регулятором давления для насосной станции. Контролировать уровень давления хозяин может по показаниям манометра, также установленного на оборудовании.

Основные неполадки и причины из возникновения

Вывести из строя бытовую насосную станцию могут различные факторы, включая нарушение целостности гидробака или труб, утечку воды или воздуха, попадание различных примесей в систему.

Вмешаться в работу насосной станции в случае неполадок в ее работе можно в следующих случаях:

  • В систему попал песок или другие примеси. Это может стать причиной образования коррозии и снижению производительности. Предотвратить засорение системы можно, используя различные фильтрующие элементы для очистки воды.
  • Снижение давления воздуха в системе. Подобное явление приводит к частому срабатыванию насоса и уменьшению срока его эксплуатации. Избежать подобной неприятности помогает регулярное измерение воздушного давления и настройка насосной станции при необходимости.
  • Нарушение герметичности стыков на всасывающем трубопроводе. В результате двигатель постоянно работает, но перекачивание воды не происходит.
  • Неправильная регулировка гидрофора доставляет большое количество неудобств и может стать причиной сбоя в работе насосной станции.

Регулярный осмотр и профилактические работы позволяют срок службы насосного оборудования. При этом важно помнить, перед тем как отрегулировать давление на насосной станции требуется отключение насосной станции от электросети и слив воды.

Способы устранения неисправностей

Работы по устранению неполадок могут быть простыми и сложными. В первом случае бывает достаточно заменить картриджи в фильтре и устранить протечки. Второй вариант предполагает выполнение дальнейших мероприятий, если простые меры не дали результата. В этом случае важно знать, как настроить гидрофор.

К более сложным действиям по устранению неполадок в работе насосного оборудования относится настройка давления в гидробаке и регулировка реле давления. При этом необходимо знать, какое давление должно быть в станции водоснабжения.

Существует несколько неполадок в работе бытовой насосной станции, которые можно попытаться устранить самостоятельно.

Отклонение от требований по эксплуатации оборудования

Непрерывная работа оборудования, без выключения, отмечается в том случае, если неправильно выполнена настройка автоматики насосной станции. В частности, речь идет о слишком высоких установленных значениях давления.

Кроме того это происходит при холостой работе двигателя, которая не сопровождается перекачиванием воды.


Такое отклонение в работе может произойти по следующим причинам:

  • Первый запуск насоса проводился без заполнения водой. Чтобы решить проблему, нужно залить воду в насос с помощью специальной воронки и выполнить настройку гидрофора.
  • Трубопровод имеет повреждения или во всасывающем клапане образовалась воздушная пробка. Обнаружить подобную проблему можно только при проверке трубопровода по всей длине на предмет наличия изгибов, сужений или воздушных пробок. Выявленные проблемы следует устранить, поврежденные участки заменить.
  • Отсутствует доступ к воде работающего оборудования. Решение проблемы заключается в поисках причин отсутствия воды и их устранении.
  • Засор в трубопроводе. Исправить проблему помогает простая прочистка трубопровода и удаление скопившихся загрязнений.

Если станция начинает работу, и через короткий промежуток времени выключается, то проблема может заключаться в поврежденной мембране. В этом случае требуется замена мембраны. Подобная ситуация может возникать при отсутствии в системе необходимого давления. Здесь нужно сделать соответствующие измерения и проверить гидробак на наличие трещин или других повреждений.

Ситуация с блокировкой работы обратного клапана возникает достаточно редко. Это происходит, если в систему попадает мусор или посторонние предметы. Ситуация исправляется разбором трубопровода на проблемном участке и устранением засора.

Нарушение работы двигателя

Если при проведении осмотра обнаружена остановка двигателя и отсутствие характерных шумов, то можно говорить о следующем:

  • Нет подключения к электрической сети или отмечается слишком низкое напряжение. Решением проблемы является проверка схему подключения оборудования.
  • Перегорание предохранителя. В этом случае требуется замена элемента.
  • Заклинило крыльчатку. Затруднительный поворот крыльчатки свидетельствует о том, что ее заклинило, поэтому в первую очередь нужно выяснить, что стало причиной такой ситуации.
  • Поврежденное реле. Решением подобной неисправности станет регулировка реле или его полная замена, для чего необходимо знать устройство реле давления насосной станции.

Не стоит думать, что неисправности в работе двигателя  можно всегда устранить самостоятельно. В большинстве случае проблемы способны решить только специалисты из сервисного центра.

Недостаточный напор воды в системе

Проблемы с напором воды могут возникать из-за неправильной регулировки автоматики насосной станции, но чаще всего это происходит в следующих случаях:

  • При настройке работы системы были установлены значения, ниже рекомендуемых минимальных параметров. Проблема решается простой настройкой регулятора давления насосной станции в соответствии с указаниями производителя (прочитайте: «Правильная регулировка реле давления насосной станции – нормы, советы и примеры»).
  • Блокировка трубопровода или рабочего колеса насоса из-за скопившихся загрязнений. Устранить неисправность можно, очистив элементы насосного оборудования.
  • Проникновение воздуха в трубопровод. После проверки герметичности соединений и элементов трубопровода проблема практически всегда теряет актуальность. В редких случаях может потребоваться серьезное вмешательство.

Иногда можно столкнуться с ситуацией, когда плохая герметичность водопроводных труб становится причиной втягивания воздуха насосом. Аналогичная ситуация возникает при слишком низком уровне воды, что приводит закачиванию воздуха в систему при заборе воды.

Работы по обслуживанию гидроаккумулятора

Перед тем, как начать регулировку насосной станции, необходимо отключить систему от сети и перекрыть подачу воды с помощью запорной арматуры на водопроводной трубе. Затем открывают кран и сливают остатки воды, для чего отсоединяют напорный рукав от мембранного бака. Далее выполняют проверку давления воздуха в накопительном баке. Рекомендуем заранее понять принцип работы гидроаккумулятора, чтобы понять правила его обслуживания.

Для чего нужен гидробак в системе

Мембранный бак представляет собой металлическую емкость, внутри которой располагается резиновая груша для сбора воды. В процессе работы пространство между резиновой грушей и стенками накопительной емкости заполняется воздухом.

В некоторых моделях насосного оборудования гидробак состоит из двух отсеков, разделенных мембраной. Один отсек наполняется водой, в другой отсек накачивают воздух.

Увеличение объема воды в устройстве приводит к повышению давления воздуха, которое выталкивает воду из накопительной емкости. Такая система работы поддерживает постоянный напор воды даже во время остановки работы насоса.


Гидробаку необходим постоянный осмотр и обслуживание, в частности рекомендуется регулярно удалять воздух из груши. Дело в том, что вместе с водой в нее могут попадать мельчайшие воздушные пузырьки, которые постепенно накапливаются внутри груши. В результате полезный объем внутри нее начинает уменьшаться. Удаление воздушных пузырьков осуществляется через специальный клапан, который может располагаться в верхней части большого гидроаккумулятора. Если емкость маленькая, то нужно отключить оборудование от сети электропитания и несколько раз слить воду и залить снова.

Контроль воздушного давления

На одном из этапов производства насосной станции выполняется регулировка всех его составляющих элементов, включая регулировку реле давления воды. Однако после приобретения оборудования в магазине требуется перепроверить давление, так как в промежутке между сходом с производственного конвейера до непосредственной продажи в большинстве случаев отмечается снижение воздушного давления. В процессе эксплуатации контроль показателей давления осуществляется примерно два раза в год. В такой ситуации важно знать, как настроить автоматику на насосной станции.

Измерить давление можно с помощью манометра, при этом рекомендуется пользоваться наиболее точными приборами измерения. Дело в том, что отклонение от заданных параметров даже на 0,5 бар может негативно отразиться на работе оборудования. Самые достоверные результаты можно получить при использовании автомобильного манометра, который имеет шкалу с наименьшей градуировкой и датчика давления на насосной станции.


Давление воздуха в мембранном баке зависит от выставленных с помощью реле значений давления включения и составляет 0,9 от него. Кроме того в баках с разным объемом воздушное давление может составлять 1-2 бар. Регулируется показатель посредством ниппеля, через который накачивают или стравливают воздух.

Меньшее количество воздуха в системе позволяет сильнее наполнить емкость водой, при этом, чем больше воды, тем сильнее напор. Соответственно при заборе воды напор будет постепенно снижаться. Если для потребителя этот фактор не имеет существенного значения, то вполне можно выставить наименьшее значение давления в станции водоснабжения. Однако менее 1 бар воздушное давление быть не должно. В противном случае наполненная водой груша будет постоянно тереться о стенки бака, что может стать причиной повреждения.

Если требуется подача воды под сильным напором, то значение давления  при регулировке реле давления воды в системе водоснабжения нужно установить в пределах 1,5 бар. В этом случае обеспечивается более ровный и сильный поток воды. Читайте также: «Датчик давления воды в системе водоснабжения – назначение, выбор, установка, регулировка».

Назначение реле давления

Одним из приборов, которые отвечают за работу системы в автоматическом режиме, является реле давления. С помощью этого регулятора давления воды для насосной станции происходит включение и отключение насосной станции и создается защита системы от избыточного давления.

Принцип работы реле

Главным элементом реле давления можно назвать группу контактов, закрепленную на металлическом основании. Именно эта часть включает и выключает устройство. Рядом с контактами располагается большая и малая пружина, они регулируют давление внутри системы и помогают в решении вопроса, как увеличить давление воды в насосной станции. В нижней части металлического основания закреплена крышка мембраны, под ней можно увидеть непосредственно мембрану и металлический поршень. Закрывает всю конструкцию пластиковый колпак.


Чтобы понять, как правильно настроить насосную станцию, необходимо знать, что реле давления работает по следующей схеме:

  • При открывании крана вода из накопительного бака поступает в точку разбора. В процессе опустошения емкости давление начинает постепенно снижаться, соответственно, уменьшается степень давления мембраны на поршень. Контакты замыкаются, и насос начинает работать.
  • Во время работы насоса краны на точках разбора могут быть открытыми, в это время вода поступает потребителю. При закрытии крана начинается наполнение гидробака водой.
  • Повышение уровня воды в баке приводит к усилению давления в системе, которое начинает давить на мембрану. Она начинает давить на поршень, что способствует размыканию контактов и остановке работы насоса.

Правильно настроенный регулятор давления водяного насоса обеспечивает нормальную частоту включения и выключения насосной станции, нормальный напор воды и срок службы оборудования. Неправильно выставленные параметры становятся причиной непрерывной работы насоса или его полной остановки.

Как правильно регулировать реле и рассчитывать давление

Все устройства выходят с производственной линии с определенными настройками, однако после приобретения нужно выполнить дополнительную проверку. При покупке нужно выяснить у продавца, какие значения производитель рекомендует использовать при регулировке глубинного давления. Другими словами, давление, при котором происходит смыкание и размыкание контактов.

Если станция выйдет из строя из-за неправильной регулировки реле давления насосной станции джамбо, то воспользоваться гарантией от производителя будет невозможно.

При расчете параметров давления для включения и выключения устройства производитель принимает во внимание предполагаемые особенности эксплуатации. При разработке рабочих параметров различных моделей насоса также учитываются условия эксплуатации. Читайте также: «Правильная регулировка реле давления воды для насоса – основные принципы настройки».


При расчете значений давления включения учитываются следующие параметры:

  • Необходимое давление в самой высокой точке водоразбора.
  • Разница по высоте между верхней точкой отбора воды и насосом.
  • Потери давления воды в трубопроводе.

Значение давления включения равно сумме этих показателей.

Расчет давления выключения для решения вопроса, как настроить реле давления, выполняется следующим образом: рассчитывают давление включения добавляют к полученному значению один бар, затем от суммы отнимают полтора бар. Результат не должен превышать значение максимально допустимого давления, которое возникает на выходе трубы из насоса.

Как настроить рекомендуемые параметры

Перед тем как настроить станцию водоснабжения нужно измерить и записать действующие значения, для чего нужно воспользоваться манометром. Включают насос и фиксируют показатели давления при его включении и выключении. По результатам определяют, увеличивать или уменьшать значения при решении вопроса, как отрегулировать глубинный насос.

Настройка давления насосной станции выполняется следующим образом:

  • Отключают насос от сети электропитания, сливают воду и с помощью гаечного ключа снимают крышку реле.
  • Чтобы отрегулировать давление включения, нужно вращать гайку, удерживающую большую пружину. При закручивании ее по часовой стрелке пружина начинает сжиматься и устанавливается необходимое давление включения. Различные модели могут иметь рабочее давление насосной станции в пределах 1,1-2,2 бар.
  • Вращая по часовой стрелке гайку маленькой пружины, можно повысить разницу между значениями давления включения и выключения. В большинстве случаев этот разрыв приравнивается к значению 1 бар. Это необходимо знать перед тем, как поднять давление в насосной станции. В результате давление выключения фиксируется значением, расположенным в диапазоне 2,2-3,3 бар.

Очень важно понимать, что с помощью регулировки малой пружины нельзя установить порог отключения. Хотя многие домашние мастера настаивают на такой версии. С помощью малой пружины устанавливается разница между значением давления включения и значением давления выключения станции. При полностью ослабленной пружине разница будет нулевой, а значение включения и выключения будут равными. При затягивании пружины дельта между значениями постепенно повышается.

Чтобы проверить, правильно ли выполнена регулировка реле давления воды своими руками, необходимо сделать измерения давления с помощью манометра. Если после проверки рекомендованные значения не получены, то следует продолжить регулировку.

Установка нестандартных параметров

Давление в приборах может иметь значения, отличающиеся от рекомендаций производителя. Такая ситуация возникает при необходимости настройки оборудования под индивидуальные характеристики системы в зависимости от того, какое давление в станции водоснабжения.

Если увеличить разницу значений давления включения и выключения, то реле будет срабатывать намного реже. Это позволяет продлить срок службы насосной станции, но напор воды будет непостоянным.

Если требуется подача воды под сильным напором, то дельту значений давления нужно уменьшить. Это приведет к более частому включению насоса.

При самостоятельном решении вопроса, как отрегулировать насосную станцию, необходимо помнить, что отклонение от рекомендованных производителем значений может негативно отразиться на работе водопроводной системы. Дело в том, что все составляющие насосной станции работают при определенных значениях давления, нарушение которых может стать причиной поломки оборудования. Следовательно, перед тем, как настроить автоматику на насосе своими руками, необходимо получить консультацию у опытного специалиста.


Регулировка насосной станции своими руками

Современные насосные станции являются отличным способом обеспечения автономного водоснабжения.

Правильная самостоятельная регулировка позволяет получить бесперебойную и эффективную работу оборудования в течение длительного времени.

Настройка диапазона между включением и отключением привода, одна из важнейших процедур.

Конструктивные особенности

Первоначальное регулирование всего автоматического оборудования насосной станции осуществляется производителем с учётом определенной величины давления на включение и отключение.

Как правило, значение заводской установки на включение варьируется в пределах 1,5-1,8 бар, и от 2,3 до 3,0 бар на выключение.

Достаточно, часто, потребителю требуется в процессе эксплуатации, самостоятельно выполнить дополнительную настройку давления (что делать, если насосная станция не набирает давление и не отключается).

Поэтому важно знать и учитывать основные конструктивные особенности такого оборудования, в числе которых:

  • металлическое основание с закрепленной в нижней части крышкой, прикрывающей мембрану и стальной поршень;
  • быстросъемная гайка для закрепления на переходнике насосного оборудования;
  • контактная группа и колодка клемм, позволяющая подключить оборудование к сети и выполнить заземление;
  • пара разных по размерам пружинных регуляторов;
  • пластиковая крышка, закрепленная на винт большого регулятора.


В зависимости от фирмы-производителя и конструктивных особенностей моделей насосных станций, реле может иметь отличия по:

  • размерам,
  • форме,
  • расположению деталей и элементов.



А что вам известно про шаровый обратный клапан для канализации? В полезной статье написано для чего он нужен и как его установить своими руками.

Формулу, как посчитать объем воды в трубе, указана на этой странице.

В некоторых моделях присутствуют дополнительные элементы, включая защиту работы на «сухом ходу».

Настройка насосного оборудования своими руками состоит из регулировки реле на давление и последующей проверке работоспособности самой станции.

Работа оборудования под управлением реле

Наличие реле обеспечивает постоянные показатели давления в системе и создаёт необходимый для работы станции напор воды.

Управление насоса осуществляется автоматически.

Поэтому, правильная регулировка электромагнитного клапана для воды своими руками (прочитайте здесь) на минимальное и максимальное значение давления позволяет обеспечивать периодическое выключение и включение системы.

Управляемая реле насосная станция работает по следующему принципу:

  • закачивание воды в бак при помощи насоса;
  • увеличение давления, отражающееся на манометре;
  • срабатывание реле при давлении, достигшем выставленного предельного уровня;
  • отключение насоса.


Уменьшение количества воды в баке-накопителе сопровождается снижение давления.

После того, как давление в системе достигнет нижнего уровня, насосное оборудование вновь включается, и цикл работы повторяется.

Параметры функционирования реле:

  • на этапе включения в условиях нижнего уровня давления, происходит замыкание контактов на реле, что вызывает поступление воды в бак;
  • на этапе выключения в условиях верхнего давления, происходит размыкание контактов на реле, сопровождающееся выключением насоса.


Разность между показателями включения и выключения носит называние «диапазон давления».

Проверка давления

Приобретенное насосное оборудование требуется проверить на уровень давления, созданного производителем в заводских условиях.

А вам известно, для чего нужна фановая труба в многоэтажном доме? С какой целью ее устанавливают в системе отвода канализационных стоков, прочитайте в полезной статье.

Про создание системы канализации в частном доме своими руками написано здесь.

На странице: https://ru-canalizator.com/vodosnabzhenie/oborudovanie/avtomojka.html написано, как удлинить шланг высокого давления для автомойки.

Хранение и транспортировка оборудования, часто изменяют заводские настройки, что обусловлено утечкой из системы некоторого объёма воздуха.

В результате, может отсутствовать требуемое для корректной работы системы давление, а также не будет включаться в нижнем уровне насосная станция для водоснабжения (частного дома или квартиры).

Проверка проводится в условиях пустого бака и при отключении оборудования от электрической сети.

Желательно, использовать с этой целью автомобильный механический манометр в металлическом корпусе.

Такой прибор позволяет получить наиболее точные показания.

Данные, снятые с электронного или пластикового манометра, имеют некоторые погрешности.

Этапы проверки давления в баке при помощи манометра:

  • откручивание колпачка, закрывающего золотник;
  • подсоединение манометра;
  • проверка показаний по шкале.


[note]Такие мероприятия рекомендуется осуществлять ежемесячно, предварительно, выполнив удаление воды из бака, и отключение насосного оборудования.[/note]

Также перед замерами нужно открыть все краны.

Правила регулирования

Сбитые заводские настройки реле давления насосной станции можно, достаточно, легко отрегулировать самостоятельно (видео, почему часто включается насосная станция, посмотрите здесь).

Для выполнения работ потребуется отвертка и гаечный ключ.

Основные правила:

  • отключить реле от сети напряжения;
  • снять пластиковую крышку, прикрывающую реле;
  • отрегулировать показатели повышением или понижением;
  • отрегулировать, при необходимости, диапазон оборудования на срабатывание.


Под крышкой располагается пара регуляторов пружинного типа с гайками, при помощи которых и выполняется регулирование.

Как повысить или понизить нагрузку

Увеличение или понижение давления внутри системы при сохранении диапазона срабатывания, осуществляется закручиванием или откручиванием гайки, расположенной на большем регуляторе под крышкой.

После регулирования закрывается крышка, и система подключается к напряжению.

Открыв кран, можно, при помощи манометра, определить «нижнее» давление насосной станции. При закрытом кране манометр показывает уровень «верхнего» давления.

Способы корректировки диапазона

В условиях правильно выставленного «нижнего» давления, можно изменить «верхние» параметры при помощи меньшего регулятора (обратный лепестковый клапан для воды).

Затягивание гайки по часовой стрелке вызывает рост «верхнего» давления, а откручивание – напротив, способствует его понижению.

Таким образом, разницу между «верхним» и «нижним» давлением можно увеличить или уменьшить в необходимых пределах.

Увеличенный диапазон срабатывания способствует более редкому включению насосного оборудования, но результатом станут заметные перепады давления в системе водоснабжения.

Уменьшенный диапазон способствует выравниванию давления в системе за счёт частого включения насосного оборудования, но негативно сказывается на сроках эксплуатации насосной станции.

Как изменить «нижний» предел

При необходимости, осуществить одновременное регулирование показателей включения или «нижнего» давления и диапазона срабатывания реле, необходимо, в первую очередь, отрегулировать гайку на большом регуляторе, а потом – на меньшем, используя для контроля работы насосной станции, манометр.

Советы и рекомендации

Выполнение самостоятельной регулировки функционирования реле любой насосной станции требует строгого соблюдения следующих рекомендаций:

  • запрещено выставлять «верхнее» давление с превышением максимально допустимых показателей, указанных в сопроводительной документации;
  • показатели установленного «верхнего» давления не должны превышать 80% от максимально допустимых значений;
  • перед повышением давления на включение насоса, нужно, обязательно, проверять характеристики используемого оборудования, а также учитывать гидравлические потери системы.


В процессе самостоятельного регулирования нельзя затягивать гайки слишком сильно, так как в этом случае реле, практически, полностью перестаёт срабатывать.

Показатели внутри гидроаккумуляторного накопителя

Давление воздуха внутри гидроаккумуляторного накопителя насосной станции влияет на работоспособность системы, но не имеет, совершенно, никакого отношения к регулированию реле.

В условиях отсутствия воздуха внутри мембранного бака идёт полное заполнение накопительной ёмкости водой, и отключение насоса происходит, практически, сразу.

Каждое открывание водопроводных кранов, в этом случае, будет провоцировать включение насосного оборудования.

В результате, пониженное давление вызывает избыточное растягивание мембраны, а повышенное – неполноценное накопление воды внутри бака.

Для нормального функционирования насосной станции и сохранения мембраны в рабочем состоянии, давление воздуха нужно установить на 10% ниже параметров включения.

Поверку давления в гадроаккумуляторе можно выполнять только после того, как через открытый нижний кран в системе будет полностью слита вода.

Неудобство использования насосной станции, чаще всего, бывает обусловлено созданием большого перепада давлений при самостоятельной регулировке, когда бак слишком полный или, практически, пустой.

Специалисты не рекомендуют чрезмерно перекачивать гидроаккумуляторный бак или понижать давление до показателей меньше одной атмосферы.

[note]Такая настройка вызывает недостаточный запас воды, а также часто становится основной причиной повреждения резиновой «груши» и некорректной работы всей системы.[/note]

О том, как настроить реле давления насосной станции водоснабжения индивидуального дома, узнаете во время просмотра видео.

Замена реле давления на насосной станции, видео

LiveInternetLiveInternet


Настройка реле давления насосной станции своими руками. Ремонт реле давления насосной станции. Видео по ремонту реле давления смотрите здесь
Настройка реле давления насосной станции своими руками (на примере РДМ-5)

Настройка реле давления насосной станции своими руками (на примере РДМ-5)

При эксплуатации насосной станции можно столкнуться с ситуацией, когда сбились настройки или вышло из строя реле давления. Это легко заметить: либо уменьшилось давление в водопроводе, либо насосная станция не включается на заданной нижней границе давления.

Механическое реле давления автоматизирует работу насосной станции, управляя включением-отключением насоса для поддержания стабильного давления воды в трубопроводе. На заводе-изготовителе устанавливаются стандартные настройки: давление отключения 2,5 – 3,0 атм., включения – 1,5 – 1,8 атмосферы (в зависимости от производителя). При замеченных проблемах с напором воды в доме необходимо ответственно подойти к настройке реле давления, так как существует прямая зависимость межу настройкой реле, объемом гидроаккумулятора и напором.

Регулировка давления в насосной станции

Настройка реле давления начинается с проверки давления сжатого воздуха в гидроаккумуляторе. При этом насосную станцию следует отключить от сети и бак гидроаккумулятора должен быть пуст. Для этого следует открутить боковую крышку на баке (см. рисунок – красная стрелка) и с помощью обычного автомобильного насоса с манометром проверить давление. Оно должно быть порядка 1,5 атм. Если замеренное значение меньше, давление необходимо поднять насосом до требуемого уровня. Следует отметить, что воздух в баке всегда должен находиться под давлением, и при эксплуатации насосной станции его время от времени необходимо проверять и подкачивать в случае необходимости, что увеличит срок службы мембраны гидроаккумулятора.

Если после регулировки давления в гидроаккумуляторе насосная станция не станет работать в штатном режиме, необходимо приступить к настройке самого реле давления. При этом следует помнить, что давление выключения насоса (верхняя настройка) не должна превышать давление, которое способен развить насос!

Настройка реле давления РДМ-5 насосной станции

Настройка реле давления РДМ-5 производится в работающей системе под давлением. Для этого, включаем насосную станцию в сеть и даем насосу поднять давление в системе, после чего сработает реле и отключится двигатель.

Далее выполняем непосредственно настройку реле давления:

1) Снимаем крышку реле и полностью ослабляем прижимную гайку меньшей пружины.

2) Настраиваем требуемое минимальное давление (включение насоса). Для этого вращаем прижимную гайку большей пружины (по часовой стрелке – увеличиваем давление и наоборот). Затем открываем кран и даем воде стекать, при этом снижается давление в системе. Смотрим, когда включится насос и, если результат не устраивает, регулируем дальше, пока не добьемся требуемого результата..

3) На следующем этапе настраиваем давление выключения насоса (верхний предел). Вращая прижимную гайку меньшей пружины, выставляем требуемое значение верхнего давления. Поступаем следующим образом. Включаем насос, дожидаемся срабатывания реле. Если величина давления отключения не устраивает, спускаем воду, регулируем пружину и повторяем процесс.

Таким образом, мы настроили реле давления.

Ремонт реле давления насосной станции (видео)

Что же желать, если реле не настраивается? Вероятно, оно вышло из строя. Здесь существует два пути решения этой проблемы: покупка нового реле или ремонт существующего. В первом случае советуем присмотреться к современным и недорогим реле давления — стрелочным или цифровым.

Для тех, кто пока не хочет по той или иной причине менять уже морально устаревшее реле, рекомендуем воспользоваться методами ремонта и чистки реле давления РДМ-5.

Подробную процедуру ремонта вы найдете в этом видео:

В случае возникновения других неисправностей и неполадок насосной станции настоятельно рекомендуем прочесть статью, где подробнейшим образом рассмотрено, как выявить причину поломки и самостоятельно отремонтировать насосную станцию.

195 комментариев на Настройка реле давления насосной станции своими руками (на примере РДМ-5)

Здравствуйте, такая проблема насос очень долго набирает давление, мои соображения это угольный фильтр затрудняет всасывание воды или попадание воздуха в контур всасывания, так же возможно изношены лопасти и или избыточное давление воздуха накачано, пожалуйста дайте рекомендации…

добрый день.очень прошу подскажите пожалуйста.вклжчаю насос качачает до 3атм.затаем срабатывает реле но насос продолжает качать. причины не могу понять. помогите.подскажите.

Олег, смотрите подклчение мотора в реле давления,возможно у Вас он неправилно подклчен

Добрый вечер! Второй день не можем понять причину отсутствия воды в баке. Насос включается, а бак не наполняется, хотя насос в рабочем режиме. Воду качает плохо. Сам насос проверили,воду качает

Насос набирает давление, отключается самостоятельно? Опишите подробнее, что происходит после включения, какое давление стоит в настройках включения/выключения насосной станции. Может быть нет напора воды из-за того, что лопнула мембрана.

Ирина ,если насос станции не дает достаточное давление воды,необходимо снять верхнюю крышку в котором расположен пластмассовый ежектор .Часто возле отверстия в ежектор лопается пластик. ежектор под замену. Вода не наполняется в бак из за высокого давления воздуха с обратной стороны и слабого напора воды

День добрый подскажите пожалуйста погружной насос Unipump midi-3, проблема в том что перед установкой проверили на холостом все работает (даже несколько раз подряд), погрузили не до конца все работает опять же, погрузили до конца не подключая в дом запитали его, опять же работает, пустили в дом вода пошла, реле сработало на 3 атм на выключение, давление стало падать и при 1,5 атм должен насос включаться, так вот реле срабатывает на 1,5 а насос не включается, отключаю -вкл автомат а он не запускается, подключаю напрямую опять же насос не включается. автоматика вся в порядке все прозвонили. что может быть, из за чего он не включается?

Подскажите пожалуйста. Насос скважинный (aquario). Появилась проблема. Когда включаю насос, то он качает секунд 10-14 и отключается. Проверил, отключил все дополнительные элементы сантехники, включил напрямую из скважины сразу на полив, то же самое. С ним в комплекте идёт блок включения/выключения, на нём ещё есть кнопка сброса, жму её и он снова секунд 5 качает и отключается. Потом совсем перестаёт включаться и только минуты через 2, после перерыва можно включить сек на 10 и т.д. В чём может быть проблема? Блок разбирал, там конденсатор, он когда работает немного трещит, когда отключается, тишина, может в нём проблема?

конденсатор под замену кнопку сброс перемкните , возможно ето термопредохранитель

Здравствуйте, реле давления показывает максимум как в включенном, так и в выключенном состоянии и не отключается двигатель. В чем проблема подскажите пожалуйста

Влад ,забилось отверстие по которому вода поступает в реле давления,отпустите большую пружину

Добрый день! Помогите советом, реле давления сработало на включение, на манометре 1 атм. а подачи нет, давление падает до нуля, а потом с задержкой 1-2 секунды начинается набор, в чём причина?

Забилось отверстие по которому вода поступает в реле давления с насоса, это когда давлене падает до нуля,а реле вклчается с задержкой

День добрый! Джилекс 50/70. После двухмесячного перерыва при включении насоса и набора необходимого давления перестал выключаться. Помогите, пожалуйста, с настройками рыле. Какую пружину куда крутить и очередность? В различных статьях описывается разная информация. Заранее благодарю за помощь!

Здравствуйте. Насос скважинный акварио начал включаться через раз. Когда вода в системе заканчивается, срабатывает автоматика как положено, подается питание на насос, загорается индикатор на блоке насоса, а насос может включиться, а может и нет. Автоматика не при чем — пробовал включать напрямую в розетку. Если насос не включился, то вилку выдергиваю из розетки, обратно включаю и так несколько раз, пока насос не запустится. Насос может включиться с первого, или со второго-третьего-четвертого раза. в чем может быть причина?

Смотрите пусковой конденсатор и подшипник возле крильчатки в самом насосе

Спасибо статья помогла, на настройку реле не реагировал пока не разобрал и почистил. Теперь всё работает.

Подскажите, мучаюсь ни один день, началось все, когда перенес насос в другое место и поменял бачок и реле новое. Так вот с большой пружиной разобрался — насос отключается, потом манометр медленно (при открытом кране) падает до 1 атм и стоит на месте, и последние 2 л. воды еле текут. Потом манометр резко на ноль, ну и тогда включается. Как ни регулировал, все ровно последняя вода еле течет как через капельницу, и потом включается, а поначалу напор очень хороший. Как сделать, чтобы он включался раньше, чтобы не было заметно перепада воды?

Александр,почистите отверстие по которму поступает вода с корпуса насоса к реле давленя

доброго времени суток. У меня Джамбо. Недавно вырвало шланг, который идет к насосу, вставил обратно, хамутом затянул. Теперь насос работает постоянно, не выключаеться.. В доме вода бежит без каких либо рывков.. на данный момент когда вода заканчиваеться включаю насос, жду когда опять накачает и так же насос отключаю, потому как не отключаеться… в чем может быть причина ? снимал реле, чистил от ржавчины, не помогло.

При включении станции в сеть она начинает гудеть

Данная проблема описана в статье. Если предложенные здесь методы ремонта насосной станции не помогут в решении вашей проблемы — опишите все более детально, что именно происходит при включении насоса в сеть: идет ли вода, работает ли двигатель, поднимает насос давление или нет и т.д.

Антон,мотор насосной станции не запускается по причине ,выхода из строя подшипника ,расположенного ближе к насосу , потере емкости пускового конденсатора,межвитковому замыканию в пусковой или рабочей обмотке двигателя

Реле перестало срабатывать на отключение насоса при наборе воды. Давление растет, а насос не отключается. Стала подкручивать гайку разницы давление, произошел механический щелчек и насос не включается совсем. Подскажите пожалуйста в чем может быть проблема?.

Анастасия, если станция не отключается, гайку необходимо ОТКРУЧИВАТЬ,обратите внимание на отверстие между насосом и реле, оно часто забивается.

Контроллер давления воды для насоса

ЗАКАЗАТЬ НА ОФИЦИAЛЬНОМ САЙТЕ МАГАЗИНE

Реле давления насосной станции: настройка, ремонт, замена

Сразу после покупки настройка реле давления насосной станции не требуется – необходимые манипуляции уже проведены на заводе. Значения этих настроек колеблется в пределах 1,3-1,9 бар на включении, и 2,6-3,1 бар на выключение.

Но ввиду многих причин, часто требуется повторно настраивать реле давления. Ниже разберем все основные моменты, после которых вы будете знать, как отрегулировать реле давления воды, почему оно не срабатывает, не выключается и т.д.

Как устроено насосное реле и как его настроить?

Перед тем, как отрегулировать реле давления, стоит разобраться с его конструктивными особенностями и принципом работы.

Реле уровня жидкости – устройство на основе металла, в нижней части которого есть мембранная крышка со специальным крепежом, который можно быстро снять. На верхней части реле протока воды есть несколько контактов и пара регуляторов.

Схема регулирующих механизмов реле давления

Сверху все эти элементы прикрыты крышкой. Последняя прикреплена к одному из регуляторов. Вся эта конструкция быстросъемная – разбор устройства можно произвести с помощью обыкновенного гаечного ключа.

Производители предлагают разные реле по форме, размерам, расположению рабочих элементов, небольшими отличиями в конструктивных особенностях деталей. Нередко эти устройства дополняются предохранителями от «холостой работы».

Как работает?

Реле насосной станции работает по принципу, основанному на давлении жидкости, попадающей от насоса – мембрана двигает поршень, активизирующий контакты, расположенные на основании из железа с двумя шарнирами.

Контакты эти могут замыкаться и размыкаться (в зависимости от положения) – это обеспечивает автоматическое включение/выключение оборудования. Второй регулятор, при этом, стабилизирует поршневое давление.

Электрика устройства (отвечающая за включение/выключение насоса) «слушает» пружинный шарнир. Как только реле давление РМ (или реле давления РДМ5) поднимается выше шарнира, регуляторы перещелкиваются.

Так, один регулятор (большой) включает насосное оборудование, а второй, более мелкий, отвечает за деактивацию ввиду перепадов давления в устройстве.

Как отрегулировать самому?

Если по любой причине первичная настройка реле давления вас не устраивает, тогда самое время подключать свои руки с опытом, и настраивать реле уровня воды своими руками. Настройка реле насосной станции своими руками – довольно простая процедура. Нам понадобится только накидной ключ и отвертка.

Последовательность регулировки насосной станции своими руками:

  1. Обесточить устройство.
  2. Демонтировать панель устройства.
  3. Установить необходимый напор.
  4. Собрать отрегулированный агрегат.

Помните! Под крышкой есть два регулятора – крупный и мелкий. Первый работает с давлением на активации насоса, второй отвечает за разность давлений и выключение системы.

Регулировка реле давления Насосной станции (видео)

Повышаем/понижаем системное давление

Все просто – чтобы поднять или понизить давление в гидроаккумуляторе, нужно ослаблять или затягивать гайку на крупном регуляторе. Такая настройка реле давления гидроаккумулятора самая быстрая и простая.

Внимание! Настройка реле насосной станции своими руками должна проводиться строго с выключенным оборудованием. Перед началом обесточьте систему!

Реле давления в системе водоснабжения

Далее включаем настроенный прибор и смотрим по манометру установлений нижний предел давления. Также проверяем давление на отключение. Если новые показатели реле давления воздуха для компрессора вас удовлетворяют, то процесс настройки можно считать завершенным.

Важные тонкости при настройке

Любая автоматика для насоса требует своевременного выявления неисправности и соблюдения рабочей «правильной» температуры. Ремонт реле давления насосной станции – крайняя мера, и оправдана она только при очень высокой стоимости новой детали.

Поэтому, очень важно уметь самому проводить регулировку оборудования, при которой обязательно учитывать важные тонкости:

  • регулируя реле, нельзя ставить верхнее давление, превышающее предел для этой модели на 75% – это гарантировано приведет к неисправности. Единственный выход в такой ситуации – замена комплектующей;
  • прежде, чем повышать давление, стоит ознакомиться с рабочими параметрами вашего устройства – посмотреть, выдержит ли насос. Если указать давление намного меньше, чем в паспорте устройства, то поломка также гарантирована, ведь срабатывает реле теперь постоянно;
  • свой насос нужно регулировать аккуратно – не закручивать болты до упора, иначе реле будет работать постоянно.

Основные неисправности насосной станции и как с ними бороться?

Бывает, что реле давления не отключает насос, в гидроаккумуляторе насосной станции образовалась протечка, оборудование постоянно щелкает, не включает насос и т.д.

Конечно, неисправный водяной насос проще выкинуть, а на его место водрузить новый. Но, не всем по карману такие перетурбации, поэтому, давайте рассмотрим основные поломки насосных систем, и разберемся с их ликвидацией.

Насос перестал работать: первое, что нужно предпринять

Если водный насос включенный, но не подает «признаков жизни» – проверьте напряжение в электросети. Попробуйте отсоединить и обратно подсоединить электрокабель. Это банально, но многие сталкиваются именно с такой проблемой.

Напряжение все-таки есть? Тогда проверьте надежность всех электросоединений.

Устройство реле давления

Насос включается впервые после покупки? Проверьте корректность подключений. Ничего не вышло? Тогда причина может крыться в поломке колеса или реле. Ваши действия следующие:

  • отключите питание устройства;
  • попробуйте руками провернуть вал мотора;
  • если он не крутится – проблема в пусковом конденсаторе;
  • выход – его замена. Понадобится паяльник, аналогичный конденсатор и умелые руки.

Воздушный насос не качает воду

В каких ситуациях такое бывает:

  • в корпус некоторых элементов попал воздух. Проверьте герметичность всех емкостей, отключите устройство, и с помощью специального клапана (его нужно открутить) дайте излишкам воздуха выйти;
  • аналогичная проблема возникает и при низком уровне воды. Проверьте уровень воды на точке водозаборе, и соответствие выполненной установки насоса рекомендациям в паспорте;
  • проблема может крыться в поломке обратного клапана или засорении эжекторного сопла. Прочистите клапан.

Оборудование не выключается

Насос оборудован гидроаккумулятором и не выключается? Могло неправильно сработать реле давления. Обычно причина кроется в неправильно выставленном давлении или низком напоре воды, из-за попадания воздуха в герметичные части устройства.

Устройство насосной станции

Постоянная работа насоса может быть обусловлена засорением пятирника – из-за слишком жесткой воды. Выход – снятие и чистка реле, установка специального фильтра для «смягчения» воды.

Если насос работал и потом резко остановился, проблема может скрываться в перегреве мотора. Нужно отсоединить устройство от электросети, найти причину перегревания и устранить ее. Тут же понадобится опыт или помощь мастера.

Соединять все элементы насосной станции нужно предельно внимательно. Если же возникли проблемы, то сразу обращайтесь к мастерам!

Не забывайте, чтобы протока воды своими руками была сделана правильно, и никогда вас не подводила, нужен немалый опыт, инструменты и «правильные» руки.

Казалось бы, что может быть проще в бытовой насосной станции, чем реле давления? Однако случается, что и оно достаточно быстро выходит из строя: насос перестает отключаться при достижении максимального установленного давления выключения или, например, реле давления не включает насос до тех пор, пока из гидрофора не вытечет вся вода. Что же делать? Нужно ли менять реле давления, или можно наладить старое?

В ряде случаев со временем могут сбиться настройки реле, и достаточно лишь отрегулировать пружины должным образом. Если опыта в этом нет, лучше ничего не крутить, а обратиться в сервис к специалистам.

Процедура ремонта реле давления, как правило, сводится к его очистке. Но как почистить реле насоса и нужно ли для этого его отсоединять, или можно выполнить всю процедуру, просто сняв крышку? Для того, чтобы ответить на эти вопросы, следует знать устройство и иметь представление о принципе работы реле давления.

Вообще реле давления насосной станции может несколько лет работать без каких-либо сбоев, тем не менее из-за некачественной воды, повышенной влажности и перебоев напряжения поломки все же случаются, и если их не устранить вовремя, то можно поплатиться двигателем насоса или, если повезет, обойтись лишь заменой лопнувшей мембраны гидрофора.

В случае с содержащей много железа и жесткой водой происходит постепенное «забивание» прохода рабочей камеры, диаметр которого около 5 мм.

Время от времени нужно разбирать реле давления и чистить рабочую камеру

Рано или поздно это приводит к тому, что реле давления перестает включаться или же совсем перестанет выключаться, в результате чего насосная станция может работать без отключений. Для того, чтобы исправить ситуацию, следует прочистить засорившийся проход или полностью саму камеру реле давления в случае сильного загрязнения.

Чтобы приступить к выполнению данных процедур, нужно обязательно отсоединить реле от электрической сети и, открыв кран, сбросить излишнее давление в системе. В нашем случае мы имеем дело с реле РДМ-5. Вскрываем крышку реле, выкрутив отверткой фиксирующую крышку пробку.

Перед тем как снять реле давления, необходимо отсоединить от него кабели и открутить накидную гайку ключом «на 17».

Засорившийся проход реле давления легко чистится любым не острым предметом, дабы не нанести вред резиновой мембране. Лучше сразу выкрутить все 4 винта на обратной стороне реле давления, снять фланец, мембрану, металлическую пластинку с двумя ушками и тщательно почистить и промыть их и рабочую камеру.

В нашем случае эта вот пластинка своими ушками сильно приподнимала пластину, на которой крепятся две регулировочные пружины. Почему так могло произойти? Для меня остается загадкой. Если у вас есть какие-то предположения на этот счет, пишете в комментариях, обсудим. Вот как это выглядело до снятия реле РДМ-5.

Видно, что под пружинами одна сторона пластины сильно поднята вверх, и никакими усилиями выровнять ее вручную оказалось невозможным. До тех пор, пока не была вскрыта камера с мембраной реле давления.

Теперь пластина вернулась в свое первоначальное положение, что видно на фото ниже.

На фото четко видна еще одна третья пружина, похожая на булавку, которая одной стороной крепится защелками на пластмассовом основании реле, а другой — к той самой пластине. Про нее мало кто говорит, но из-за износа пластмассовых защелок также могут возникнуть проблемы в работе реле давления по причине самопроизвольного смещения пределов включения-выключения.

Чистка реле давления РДМ-5 оказалась выполнена в считанные минуты. Осталось только собрать реле в обратном порядке, уплотнив перед монтажом резьбу специальным герметиком или фум-лентой.

Встречается и другая причина нестабильной работы реле давления — повышенная влажность в месте установки насоса с автоматикой, что является причиной подгорания и окисления контактов реле. При этом рале давления включается с некоторой задержкой или при легком постукивании корпуса реле рукой. Чтобы убедиться, что причина, по которой не включается реле давления насосной станции, кроется именно в этом, не обязательно полностью разбирать реле, достаточно лишь снять крышку. Увидели белый налет или капельки жидкости на металлических деталях — велика вероятность подгорания контактов.

Если после чистки реле давления станция все равно продолжает работать нестабильно, качает рывками и наблюдаются резкие скачки давления, то следует проверить обратный клапан, а также давление воздуха в гидрофоре, которое должно быть ниже настроенного давления включения РДМ-5 примерно на 0,2-0,3 бара. При меньшем давлении в гидробаке его нужно подкачать автомобильным насосом. Если при нажатии из ниппеля потечет вода, значит нужно менять мембрану гидроаккумулятора.

Лопнувшая мембрана гидроаккумулятора насосной станции

Настройка и ремонт реле давления насосной станции

Насосная станция в определенных ситуациях может давать нарушения и сбои в работе. В результате этого минимизируется напор воды или нарушается работа конструкции в указанном диапазоне необходимого давления. Причиной выхода прибора из строя обычно становится неисправное реле давления или неправильно выставленные настройки.

Диагностика неполадок реле

Процесс автоматизации станции происходит благодаря работе реле давления. Именно этот элемент осуществляет управление режимом включения и выключения электронасоса. С его помощью осуществляется стабильный уровень напора в водопроводных путях. На начальном этапе рекомендуется проверить показатели уровня давления, при которых происходит работа режимов станции. Все производители насосных станций придерживаются одинаковых стандартных установок:

  • 1,5 – 1,8 атм. необходимо для включения электронасоса;
  • 2,5 – 3 атм. обеспечивают режим отключения прибора.

Распространенное ошибочное действие – попытка регулирования сразу всех параметров давления. Специалисты настоятельно рекомендуют проверять показатели влияния сжатых воздушных масс в емкости гидроаккумулятора.

Перед началом работы необходимо обесточить насосную электростанцию, открыть крышку из пластика, расположенную на торцевой стороне бака. Рекомендуется замерить давление при помощи манометра на автомобильном насосе. При полученных показателях менее полутора атмосфер, нужно последующее повышение режима давления при помощи насоса для автомобиля. В дальнейшем проверку рекомендуется осуществлять регулярно.

Для полноценного процесса функционирования мембраны аккумулятора и длительного периода его эксплуатации необходимо соблюдение постоянного режима равномерного давления воздушных масс в баке.

После успешного поднятия показателей давления, станция начнет функционировать в обычном режиме. Если этого не произошло, рекомендуется начать подробную регуляцию настроек и режимов реле.

Крайний показатель порога выключения насосного аппарата не должен превышать уровня давления заданных параметров. Иначе это будет обеспечивать непрерывную работу электронасоса и невозможность создания нужного давления.

Установка и регуляция настроек реле

Процесс коррекции настроек универсален для всех моделей бытовых насосных электростанций.

Осуществление корректировки происходит в рабочем состоянии оборудования. В начале необходимо подключить систему к сети и ожидать поднятия уровня давления в трубопроводных путях. При последующем отключении электрического прибора рекомендуется выполнить ряд манипуляций:

  • Открываем крышку реле и уменьшаем степень прижимания меньшей пружины путем ослабления гайки.
  • Поворачивая гайку большей пружины, осуществляем процесс настройки показателей уровня нижнего давления. Это позволит впоследствии осуществить включение насоса.
  • На следующем этапе специалисты рекомендуют открыть кран и слить жидкость. В процессе этого необходимо засечь показатель давления, при котором насос включился в работу. Если значение показателя оказалось неудовлетворительным, нужно повторить процедуру корректировки и настройки.
  • Устанавливаем нужные показатели режима выключения электронасоса. Для осуществления этого действия нужно произвести запуск системы и дождаться момента срабатывания реле. При получении неудовлетворительных результатов, осуществляют настройку посредством поворачивания гайки малой пружины до получения желаемого результата.

Если все вышеописанные манипуляции не помогли наладить работу реле — оно вышло из строя. В этом случае необходим профессиональный ремонт или полная замена элемента.

Публикации по теме:

  • Цветаевский пирог с творогом

    Цветаевский яблочный пирог — интересные идеи приготовления знаменитого десертаПо легенде цветаевский яблочный пирог готовили сестры…

  • Makita 9565c

    Угловая шлифовальная машина Makita 9565CVПочти за вековую историю существования японская компания Makita прекрасно зарекомендовала себя…

  • Мыс нордкап

    Мыс Нордкап – самая северная точка Норвегии и ЕвропыМыс Нордкап в переводе с норвежского означает…

  • Обрешетка под рубероид

    Как укладывать рубероид1ОБЩИЕ СВЕДЕНИЯРубероид – это рулонный кровельный гидроизоляционный материал, получаемый пропиткой кровельного картона нефтяными…

  • Halsen радиаторы отзывы

    ТОП 14 лучших радиаторов отопления по отзывам покупателейСегодня торговые сети и магазины предлагают четыре вида…

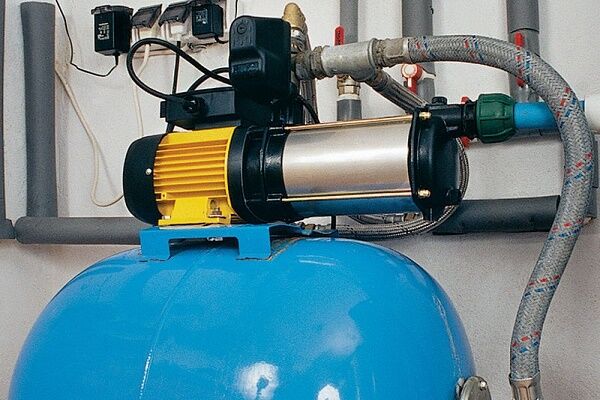

Регулировка реле давления насосной станции и настройка своими руками

Реле давления – это часть насосной станции, которая отвечает за пуск и отключение насосного оборудования при достижении определённого давления в гидробаке. Как правило, при покупке насосной станции на датчиках давления выставлены заводские настройки. В итоге агрегат, отрегулированный производителем, реагирует на определённые показатели для пуска и остановки насоса. Обычно заводские настройки включения устанавливаются в переделах 1,5-1,8 атм., а настройки на отключения прибора срабатывают при попадании давления в диапазон от 2,5 до 3 атм.

Но иногда для более эффективной эксплуатации станции в определённых условиях требуется изменить настройки прибора. В этом случае проводится регулировка реле давления насосной станции. Из нашей статьи вы узнаете, как это сделать своими руками, а видео в конце статьи поможет более наглядно разобраться в процессе.

Особенности конструкции и принцип работы

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Чтобы вы могли правильно отрегулировать данное реле своими руками, вам стоит разобраться в особенностях его конструкции и понять принцип действия агрегата.

Реле давления насосной станции – это металлическая основа, на верхней части которой зафиксирована контактная группа, два пружинных разно размерных регулятора и клеммная колодка. В нижней части стальной пластины прикреплена крышка мембраны, под которой находится стальной поршень и сама мембрана, а также быстросъёмная гайка для фиксации к переходнику, установленному на насосном оборудовании.  Все эти детали накрываются крышкой из пластика. Она в свою очередь крепится к винтовой части большого регулятора. Эта крышка при необходимости легко снимается при помощи гаечного ключа или отвёртки.

Как правило, реле в насосных станциях водоснабжения могут отличаться конфигурацией, формой и расположением отдельных элементов, но обычно они имеют такую конструкцию, как мы описали выше. Иногда реле может укомплектовываться дополнительными элементами, позволяющими защищать агрегат от работы «на сухую» и оберегать мотор от перегрева, для этого прибор будет измерять температуру перекачиваемой  жидкости.

Принцип действия этого прибора следующий:

Рекомендуем к прочтению:

  1. Под действием давления воды, поступающей из насосного оборудования, мембрана за счёт увеличения давления воздуха во второй камере давит на поршень, приводящий в действие контактную группу.
  2. Эта группа крепится на стальной платформе, укомплектованной двумя шарнирами. В зависимости от того, какое положение она займёт, контакты, через которые идёт напряжение 220 V на насосный агрегат, могут замыкаться или размыкаться, вызывая тем самым запуск или остановку насоса.
  3. Чтобы уравновесить давление поршня, используется пружина регулятора, воздействующая на платформу для установки контактной группы. Сила сжатия пружины регулируется посредством соответствующей гайки.
  4. По мере уменьшения количества воды в системе из-за расхода потребителем давление воздуха в баке водоснабжения падает. В итоге пружина, преодолевая воздействие поршня, замыкает контактную группу, что приводит к запуску насоса.
  5. По мере того, как воды в баке становится больше, давление воздуха возрастает. Это приводит к тому, что поршень постепенно смещает платформу с контактами, несмотря на противодействие пружины. Однако размыкание контактов происходит не сразу, а после смещения платформы на определённое расстояние. Эта величина зависит от того, насколько вторая малая пружина будет сжата. Она так же, как и большая пружина, находится на штоке с гайкой. Как только происходит размыкание контактов, насосный агрегат прекращает работать.

Отсюда получается что, для того чтобы отрегулировать давление включения агрегата водоснабжения, необходимо правильно настроить силу сжатия большой пружины. Давление, регулируемое этим элементом, ещё называют нижним. Чтобы отрегулировать верхнее давление в системе водоснабжения, необходимо настроить срабатывание малой пружины. Сила сжатия этого элемента позволяет установить разницу между давлением отключения и включения.

Настройка реле давления насосной станции может понадобиться в том случае, если заводские настройки хозяина не устаивают либо они сбились. Однако прежде чем приступить к регулировке, необходимо правильно подготовить накопительный бак.

Подготовка гидробака

Гидробак, накопительная ёмкость или гидроаккумулятор – это герметичный резервуар, состоящий из двух частей. В одной части в виде резиновой груши происходит накопление воды. А другая часть – это пространство между стенками груши и внутренней поверхностью гидробака, в которую закачано определённое количество воздуха.

Поскольку в груше происходит накопление воды, она подключается к системе водоснабжения. Закачивание воздуха во вторую камеру можно выполнить при помощи обычного автомобильного насоса. Благодаря этому воздуху происходит сжатие груши с водой, что способствует поддержанию определённого давления в трубах водоснабжения. Благодаря этому после открывания крана движение воды по трубопроводу происходит под напором без включения насоса.

Внимание: если неправильно подобрать давление воздуха в гидробаке, не получится достичь работы системы в оптимальном режиме.

Слишком высокий или низкий показатель может привести к частому пуску и остановке насоса, что негативно скажется на сроке эксплуатации прибора. Пониженное значение может приводить к чрезмерному растяжению груши и быстрому выходу её из строя.

Рекомендуем к прочтению:

Последовательность подготовки гидробака:

  1. Перед тем как закачивать воздух в гидробак или перед проверкой показателей, необходимо произвести слив воды из трубопровода. Для этого нужно открыть нижний кран. В итоге груша в накопительном баке опустеет.
  2. Теперь можно производить закачку воздуха и проверку давления. Оно должно быть на 10 процентов меньше, чем нижний показатель. Если вы ещё не настраивали систему и не знаете, какое должно быть нижнее значение, то регулировку делают так:
  • если объём гидробака равен 20-25 л, то ставим давление в пределах 1,4-1,7 бар;
  • при вместительности накопительного бака в пределах 50-100 л показатель требуется выставить в районе 1,7-1,9 бар.

Важно: не стоит надолго оставлять грушу гидроаккумулятора без воды. От этого её стенки могут рассохнуться или склеиться.  Давление воздуха в гидробаке необходимо проверять каждый месяц.

Настройка реле

При правильном давлении воздуха в накопителе и чистых фильтрах можно приступать к настройке реле воды  в насосной установке. Работу по регулировке ведём в такой последовательности:

  1. После отключения насоса производим слив воды из трубопровода. Для этого открываем нижний кран в системе. При помощи отвёртки или гаечного ключа снимаем крышку с реле.
  2. Включаем насос, который произведёт закачку воды в систему.
  3. В момент выключения насосного агрегата необходимо записать показания манометра. Так вы узнаете текущее верхнее давление.
  4. После этого стоит немножко приоткрыть кран, который находится в наивысшей точке системы. Если у вас одноуровневая система, то откройте кран, наиболее удалённый от насоса. Когда давление понизится до определённого значения, насосный агрегат снова запустится. Вам стоит засечь показания манометра в момент запуска и снова их записать. Так вы найдёте текущее нижнее давление. Отняв полученные результаты, вы получите разницу давлений, на которую и настроено ваше реле. Кроме записи показаний оцените напор из открытого крана (самого дальнего в системе).
  5. Если напор оказался недостаточным, то нижнее давление необходимо увеличить. Для этого агрегат нужно отключить от электропитания и поджать гайку на большой пружине. Если вам нужно уменьшить напор, то пружину стоит ослабить.
  6. Переходим к настройке разности давлений, которую вы уже узнали, отняв найденные показатели. Оптимальные показатели должны быть в пределах 1,4 атм. Если ваш результат меньше, то это может вам дать более равномерную подачу воды, но более частый запуск насоса. Это может привести к преждевременному износу агрегата. Если ваш результат превышает оптимальные показатели, то работа будет проходить в более щадящем режиме, но станет ощутимой разница между предельно высоким и низким напором. Чтобы настроить этот параметр, нужно поворачивать гайку на малой пружине. Чтобы увеличить разность давлений, необходимо повысить силу сжатия. Ослабление пружины вызовет обратное действие.
  7. После проведения регулировки стоит проверить её эффективность. Для этого воду из системы снова сливают, к насосному оборудованию подключается электропитание и агрегат запускается. Дальнейшие действия повторяют, пока настройки реле не будут вас устраивать.

Внимание: вторая (малая) пружина очень чувствительная, поэтому её регулировку стоит проводить очень осторожно, подкручивая гайку на небольшой оборот.

Первичная настройка

Если на вашем реле пружины полностью ослаблены, придётся произвести настройку с нуля. В этом случае работу проводят в такой последовательности:

  1. Производят запуск насосного оборудования и нагнетают давление в системе до того уровня, когда напор воды из самого удалённого от насоса крана не станет более-менее приемлемым для вас. Допустим, что измерительный прибор показал в этот момент значение 1,5 бар. Производим выключение насоса.
  2. Теперь необходимо отключить насосную станцию от питания, открыть крышку на реле и начать подтягивать гайку на большой пружине, пока не раздастся характерный щелчок, указывающий на замыкание контактов.
  3. Крышку реле устанавливают на место и производят запуск насосного оборудования. При этом давление нужно довести до 2,9 бар.
  4. Теперь агрегат нужно снова отключить от питания, крышку на реле опять открываем и поджимаем гайку малой пружины, пока не прозвучит щелчок размыкания контактов.
  5. После произведённых настроек реле будет срабатывать при нижнем показателе в 1,5 бар и выключать насос при верхнем давлении в 2,9 бар. Крышку на реле возвращаем на место, а станцию подключаем к электросети.

Видео инструкция по регулировке реле давления агрегата водоснабжения своими руками:

Настройка реле давления насосной станции своими руками (на примере РДМ-5)

При эксплуатации насосной станции можно столкнуться с ситуацией, когда сбились настройки или вышло из строя реле давления. Это легко заметить: либо уменьшилось давление в водопроводе, либо насосная станция не включается на заданной нижней границе давления.

Механическое реле давления автоматизирует работу насосной станции, управляя включением-отключением насоса для поддержания стабильного давления воды в трубопроводе. На заводе-изготовителе устанавливаются стандартные настройки: давление отключения 2,5 – 3,0 атм., включения – 1,5 – 1,8 атмосферы (в зависимости от производителя). При замеченных проблемах с напором воды в доме необходимо ответственно подойти к настройке реле давления, так как существует прямая зависимость межу настройкой реле, объемом гидроаккумулятора и напором.

Регулировка давления в насосной станции

Настройка реле давления начинается с проверки давления сжатого воздуха в гидроаккумуляторе. При этом насосную станцию следует отключить от сети и бак гидроаккумулятора должен быть пуст. Для этого следует открутить боковую крышку на баке (см. рисунок – красная стрелка) и с помощью обычного автомобильного насоса с манометром проверить давление. Оно должно быть порядка 1,5 атм. Если замеренное значение меньше, давление необходимо поднять насосом до требуемого уровня. Следует отметить, что воздух в баке всегда должен находиться под давлением, и при эксплуатации насосной станции его время от времени необходимо проверять и подкачивать в случае необходимости, что увеличит срок службы мембраны гидроаккумулятора.

Если после регулировки давления в гидроаккумуляторе насосная станция не станет работать в штатном режиме, необходимо приступить к настройке самого реле давления. При этом следует помнить, что давление выключения насоса (верхняя настройка) не должна превышать давление, которое способен развить насос!

Настройка реле давления РДМ-5 насосной станции

Настройка реле давления РДМ-5 производится в работающей системе под давлением. Для этого, включаем насосную станцию в сеть и даем насосу поднять давление в системе, после чего сработает реле и отключится двигатель.

Далее выполняем непосредственно настройку реле давления:

  1. Снимаем крышку реле и полностью ослабляем прижимную гайку меньшей пружины.
  2. Настраиваем требуемое минимальное давление (включение насоса). Для этого вращаем прижимную гайку большей пружины (по часовой стрелке – увеличиваем давление и наоборот). Затем открываем кран и даем воде стекать, при этом снижается давление в системе. Смотрим, когда включится насос и, если результат не устраивает, регулируем дальше, пока не добьемся требуемого результата..
  3. Регулируем давление выключения насоса (верхний предел). Вращая прижимную гайку меньшей пружины, выставляем требуемое значение верхнего давления. Поступаем следующим образом. Включаем насос, дожидаемся срабатывания реле. Если величина давления отключения не устраивает, спускаем воду, регулируем пружину и повторяем процесс.

Таким образом, мы настроили реле давления.

Ремонт реле давления насосной станции (видео)

Что же желать, если реле не настраивается? Вероятно, оно вышло из строя. Здесь существует два пути решения этой проблемы: покупка нового реле или ремонт существующего. В первом случае советуем присмотреться к современным и недорогим реле давления — стрелочным или цифровым.

Для тех, кто пока не хочет по той или иной причине менять уже морально устаревшее реле, рекомендуем воспользоваться методами ремонта и чистки реле давления РДМ-5.

Подробную процедуру ремонта вы найдете в этом видео:

В случае возникновения других неисправностей и неполадок насосной станции настоятельно рекомендуем прочесть статью, где подробнейшим образом рассмотрено, как выявить причину поломки и самостоятельно отремонтировать насосную станцию.

Как отрегулировать реле давления воды с гидроаккумулятором

Одной из причин, по которым насос включается чаще положенного и не обеспечивает плавную подачу воды, является неправильная регулировка реле давления и настройка параметров работы гидроаккумулятора. Это две разные операции на разных устройствах. И хотя сам бак водоаккумуляторного устройства не имеет реле или встроенных автоматических устройств, давление в воздушном кармане бака косвенно влияет на работу всей системы водоснабжения.

Что и как необходимо отрегулировать в системе с насосом и гидроаккумулятором

Для организации нормальной работы насосного оборудования необходимо выставить три основных параметра:

  • Отрегулировать давление воздуха в воздушном пространстве гидроаккумулятора;
  • Зафиксировать уровень, при котором реле управления запускает водяной насос;
  • Предельный уровень давления воды, при котором с помощью команды реле происходит отключение насосного агрегата.

Важно! Все три параметра потребуется отрегулировать несколько раз, подгоняя более комфортный уровень давления в водопроводе и расход воды на гидроаккумуляторе под характеристики для своего дома.

Регулируем давление в гидроаккумуляторе

Водоаккумуляторное устройство очень простое по конструкции. Внутри стального бака находится резиновая мембрана, занимающая примерно 2/3 от объема гидроаккумулятора. Остальное пространство занимает воздушная камера. С помощью избыточного давления воздуха в камере и упругих сил растягивающейся резиновой мембраны вода выдавливается по мере необходимости в систему водопровода. Особо настраивать и регулировать нечего, кроме давления в воздушном отсеке гидроаккумулятора.

С завода устройство приходит с предустановленным давлением воздуха в 1.5 атм. Перед тем как купить прибор,следует убедиться в наличии заводского давления. Обычно это свидетельствует об исправности ниппеля и целостности резиновой оболочки внутри баллона, переходим к регулировке гидроаккумулятора для систем водоснабжения.

Сначала устанавливают гидроаккумулятор в систему и запускают насос, чтобы определить параметры рабочего давления в системе. Давление воздуха в воздушном кармане гидроаккумулятора стараются регулировать на 10-13% ниже давления включения насосной станции. Проще говоря, надо отрегулировать на 0.6 — 0.9 атм. ниже давления воды, при котором запускается мотор. Отрегулированный уровень проверяем манометром в течение часа, чтобы убедиться в отсутствии протечек воздуха.

Давление воздуха в полости гидроаккумулятора необходимо регулировать при отключенном давлении воды, достаточно просто перекрыть кран. Величину необходимо проверять и регулировать хотя бы раз в квартал.

Как выполняется регулировка реле давления для гидроаккумулятора

Реле или автомат управления давлением подачи воды в систему водоснабжения выглядит, как небольшая черная пластиковая коробка с двумя штуцерами, выполненными из материала корпуса, и одним металлическим выводом-штуцером с наружной или внутренней трубной резьбой размером ¼ дюйма, как на фото. С помощью штуцера реле подключают к пятивыводному штуцеру, закрепленному на приемном патрубке гидроаккумулятора.

В других случаях реле может быть установлено вместе с манометром непосредственно на корпусе поверхностного насоса или насосной станции.

Через пластиковые приливы внутрь корпуса заводятся провода от обмотки насоса. Если отвернуть обычной отверткой винт в верхней части, крышку можно снять, после чего становятся доступными две части прибора – пара вертикальных пружин на металлической основе-пластинке, с помощью которых и можно отрегулировать рабочие параметры давления воды, и контактная группа, к которой подключается заведенная проводка от насоса. К металлическим нижним контактам подключается желто-зеленый провод «земли», к верхним колодкам попарно голубой и коричневый провода обмотки двигателя насоса.

Пружины разные по размеру. Большая пружина посажена на ось и закреплена гайкой, вращая которую, можно отрегулировать степень сжатия упругого пружинного элемента. Здесь же на пластине нанесены стрелки, помогающие правильно сориентироваться и вращать гайку, чтобы отрегулировать порог срабатывания реле.

Важно! Несмотря на большое количество витков на центральной шпильке, которая удерживает пружину на пластине, реле и мембрана достаточно чувствительны даже на небольшой поворот гайки, регулирующий уровень срабатывания. В некоторых случаях, чтобы отрегулировать и изменить порог срабатывания примерно на 1 атм. давления воды, достаточно повернуть гайку всего на ¾ оборота.

Поэтому работать с гайками необходимо аккуратно, и не стоит спешить регулировать и сбивать заводские настройки.

Рядом с большой пружиной есть маленькая, примерно в 4 раза меньше. По конструкции она полностью идентична большой пружине, но, в отличие от первой, маленькая пружинка нужна, чтобы отрегулировать разницу между давлением запуска насоса и максимальным давлением воды, при котором насос выключается.

Под металлической пластиной находится мембрана, в которой находится вода под давлением из системы труб водопровода или гидроаккумулятора. Благодаря давлению воды в мембране пластина преодолевает сопротивление пружин и замыкает-размыкает группу контактов.

Хороший экскурс по теме устройства реле давления и органов его регулировки можно получить из видео:

Способ отрегулировать реле давления воды

Регулировать реле давления воды типа РП-5 достаточно просто. Чаще всего регулировать реле приходится в двух случаях – на этапе введения в эксплуатацию системы водоснабжения и после ремонта, модификации или внесения изменений в работу водопровода и гидроаккумулятора. В любом случае, перед тем как начинать регулировать, выполните несколько обязательных процедур:

  1. Предупредите жильцов дома о том, что в течение времени, пока вы будете регулировать реле давления, пользоваться кранами, туалетом, душем, в общем, всеми элементами системы водоснабжения нельзя;
  2. Закройте все краны и проверьте целостность соединения и отсутствие подтекания воды, особенно на недавно установленных или отремонтированных приборах, особенное внимание уделите сливному бачку туалета. Если он остался в работе или подтекает, правильно отрегулировать реле в системе будет сложно;
  3. Проверьте рабочее давление воздуха в гидроаккумуляторе, если оно нестабильно или ниже нормы его необходимо отрегулировать до заводской нормы;

Совет! При регулировке вам понадобится ключ для вращения гаек, кран для сброса давления воды в системе и контрольный манометр, по которому можно отследить давление воды в водопроводе.

Чтобы отрегулировать пороги срабатывания реле давления, выполняем следующие процедуры:

  • Включаем станцию или насос, чтобы определить, на каком показании манометра реле отключит двигатель при достижении максимального значения давления. Обычно на новых реле значение редко вырастает более двух атмосфер, что вполне достаточно для водоснабжения обычного дома. При достижении более 2,5 атм в действие вступит малая пружина, что будет хорошо заметно при снятой верхней крышке реле.
  • Если реле отключает насос выше, чем 3,2-3,3 атмосферы, например, – 3,5-5 атм, его легко можно отрегулировать и снизить, вращая против часовой стрелки накидным ключом гайку на малой пружине. Но стоит помнить о высокой чувствительности реле, поэтому регулировать угол поворота следует осторожно,выполняя регулировку ключом на пол-оборота или четверть оборота.
  • Запускаем станцию и определяем показания манометра. Оптимальным будет 3-3,2 атм.
  • Сбрасываем краном напор воды и замечаем показание манометра, при котором происходит включение насосной станции, обычнона начальных регулировках этавеличинасоставляет не менее 2,5 атм.
  • Чтобы понизить нижнее значение,необходимо отрегулировать положение большой пружины. Аналогично маленькой пружине вращаем гайку на пол-оборота против часовой стрелки, после чего запускаем насос и засекаем показания манометра. Оптимальным будет давление 1,8-1,9 атм., при «провале» давления его можно отрегулировать, вращая гаку по часовой стрелке. Полезным будет видео:

Поломки и проблемы в работе реле

К положительным сторонам характеристик реле можно отнести его простоту и надежность работы. Если в системе нет воздуха, и правильно отрегулированы пороги срабатывания, такое устройство обычно служит очень долго.

Как любой контактный прибор, реле необходимо периодически обслуживать – проверить работу механических «качелек»,отрегулировать и почистить контакты. Но иногда реле начинает срабатывать неравномерно, на разных порогах включения — выключения. Бывает, что реле просто не отключается на верхнем или нижнем пороге. Если аккуратно постучать деревяшкой по корпусу, прибор сработает.

Не спешите регулировать пороги срабатывания или выбрасывать прибор на свалку. Скорее всего, причиной стал песок и мусор,скопившиеся в мембранном пространстве. Чтобы исправить ситуацию, потребуется:

  • Отвернуть четыре болта на донной части корпуса реле, металлическую накладку с входным штуцером и снять стальную крышку;
  • Аккуратно промыть резиновую мембрану и полость под ней от песка и накопившейся грязи;
  • Установить все элементы на место и затянуть крепление;
  • Отрегулировать пороги срабатывания и проконтролировать нормальную работу реле на отключение мотора.

Даже малознакомый с устройством реле человек сможет легко снять, почистить и отрегулировать прибор, как на видео:

Кроме контактов и мембраны, можно смазать консистентной смазкой шарнир «качелек», подобную процедуру можно выполнять не чаще, чем раз в год.

Заключение

Регулировать пороги срабатывания на реле относительно несложно, если система водоснабжения исправна и не травит воду на соединениях или на бачке унитаза. Учитывая тот факт, что обслуживать и чистить систему водоснабжения от песка и солей приходится достаточно часто, есть смысл разобраться в вопросе,как отрегулировать реле, и далее самостоятельно тестировать прибор по мере необходимости.

звезд и полос. Посетители увидят чудо инженерной мысли на дренажной насосной станции Сева

в Токио. Дренажная насосная станция Сева на окраине Токио — один из крупнейших в мире подземных сливных каналов. Эта бетонная пещера служила местом съемок японских фильмов, сериала о супергероях и автомобильной рекламы. Это также фигурирует в видеоигре Mirror’s Edge. (Аллен Онстотт / Звезды и полосы) Дренажная насосная станция Сева на окраине Токио — один из крупнейших в мире подземных сливных каналов.Эта бетонная пещера служила местом съемок японских фильмов, сериала о супергероях и автомобильной рекламы. Это также фигурирует в видеоигре Mirror’s Edge. (Аллен Онстотт / Звезды и полосы) Посетители дренажной насосной станции Сева на окраине Токио спускаются в гигантское подземное пространство, похожее на храм. Это огромная цистерна для воды, построенная под землей, чтобы уменьшить поток воды и плавно слить ее в реку Эдо.(Аллен Онстотт / Звезды и полосы)

ТОКИО — Инфра-туризм — осмотр достопримечательностей, таких как плотины, туннели и мосты, — становится популярным в Японии, стране, наделенной впечатляющими рукотворными постройками.

Туристы могут наслаждаться видами с головокружительной высоты на один из многих высоких мостов страны или стоять на вершине плотины, слушая шум воды, узнавая о роли этих фантастических сооружений.

Дренажная насосная станция Сева на окраине Токио является ярким примером такого рода достопримечательностей.

Один из крупнейших в мире подземных сбросных каналов, он открылся в 2006 году после 13 лет строительства и теперь направляет паводковые воды в реку Эдо с контролируемым давлением. Бесплатные общественные экскурсии по объекту проводятся ежедневно.

Посетители спускаются в гигантское подземное пространство, похожее на храм. Это огромная цистерна для воды, построенная под землей, чтобы уменьшить поток воды и плавно слить ее в Эдо.

Перед сливом вода хранится в огромном резервуаре с регулируемым давлением.Бак предназначен для выполнения нескольких функций, включая уменьшение силы проточной воды и регулировку давления воды, которое может резко измениться в случае поломки насоса.

Танк размером почти с футбольное поле, а его потолок поддерживается 59 массивными колоннами высотой 60 футов и весом 500 тонн каждая.

Эта бетонная пещера служила местом съемок японских фильмов, сериала о супергероях и автомобильной рекламы. Он также показан в видеоигре Mirror’s Edge.”

Эхо разносится по огромной бетонной камере. Часто слышно низкое реверберационное урчание, но невозможно сказать, откуда он.

Другой дренажный резервуар на объекте может легко вместить внутри космический шаттл.

Посетители также увидят, как четыре газотурбинных насоса могут осушить бассейн за одну секунду. Современные технологии в диспетчерской предприятия позволяют рабочим контролировать и контролировать потоки воды.

Дренажная насосная станция Showa

НАПРАВЛЕНИЯ : На поезде дренажная насосная станция Сева находится примерно в 90 минутах езды к северу от Токио по линии Тобу Нода. Выход на станции Минами-Сакураи в Сайтаме. Поездка на такси займет 7 минут.

ВРЕМЯ: Экскурсии проводятся ежедневно. Время звоните 048-746-7524.

РАСХОДЫ: Тур бесплатный, но требуется предварительный заказ.

ЕДА: В отеле нет ресторанов, но есть торговый автомат в холле. Через дорогу от вокзала есть рестораны с умеренными ценами.

ИНФОРМАЦИЯ: Для обеспечения безопасности экскурсий требуется переводчик с японского. Позвоните по телефону 048-746-7524, чтобы узнать расписание экскурсий; ktr.mlit.go.jp/edogawa/gaikaku/english

Подпишитесь на Stars and Stripes

Всего 99 центов в неделю! Подписаться

школ насосов сточных вод | Smith & Loveless Inc.

Типичная школа насосов охватывает следующие важные темы:

Гидравлическая насосная станция (WWMPS)

  • Как они работают
  • Механически и электрически
  • Устранение неисправностей
  • Характеристики

Подземная насосная станция

  • Как они работают
  • Устранение неисправностей и обслуживание системы контроля уровня
  • Установка и снятие механического уплотнения
  • Обслуживание обратного клапана
  • Регулировка и ремонт воздушного компрессора и манометра

Техническое обслуживание и ремонт

  • Механическое уплотнение
  • Обратный клапан
  • Электромагнитный клапан
  • Вакуумный насос
  • Рабочее колесо

Насос гидравлика

  • Как читать кривые
  • Как рассчитать общий и статический напор
  • Как определить существующий GPM

Погружной насос I-Series ™

Контроллеры насосных станций

  • QuickSmart ™
  • Релейная логика управления

Преобразование модели S

  • Как довести вашу старую станцию ​​до новейшего стандарта

Системы измерения WaveStart ™ и SONIC START® STREAMLINE ™ Prime

  • Преимущества
  • Как установить в различных схемах управления

Вопросы?

Контактное обучение @ smithandloveless.com или 913-888-5201 x 265

Вебинары по S&L

Smith & Loveless регулярно проводит вебинары по нашим продуктам для водоснабжения и водоотведения, а также по другим отраслевым темам, чтобы помочь профессионалам в области водоснабжения, таким как вы, — инженерам, конечным пользователям и консультантам — учиться на нашем более чем 70-летнем опыте работы в сфере водоснабжения.

Зарегистрируйтесь здесь>

Обучающие видео по S&L

Smith & Loveless посвящен оказанию помощи сегодняшним занятым операторам и обслуживающему персоналу всеми возможными способами.Один из способов — это серия видеороликов Smith & Loveless, в которых демонстрируются важные этапы технического обслуживания, позволяющие поддерживать работу вашего S&L оборудования как нового.

Темы включают:

  • Как заменить одиночное механическое уплотнение
  • Как заменить поплавковый обратный клапан
  • Как контролировать насосные станции с помощью датчиков
  • Как заменить комплект язычков вакуумного насоса

Для получения информации о покупке DVD обращайтесь в наш отдел запчастей.

Для просмотра этих информативных видеороликов в Интернете вы должны сначала зарегистрироваться на MyS & L.

Строительство третьей насосной станции — Район благоустройства дамбы округа Форт-Бенд № 2

Обновление строительства третьей насосной станции

22 июля 2021 г.
Строительство третьей насосной станции

Первый насос был доставлен на проект на этой неделе и установлен внутри новой насосной станции. Округ согласовал со строительным подрядчиком приказ об изменении, чтобы ускорить установку первого насоса и двигателя.Согласно действующему графику, первый насос будет запущен в начале сентября. Как только он будет введен в эксплуатацию, этот единственный насос почти удвоит текущую мощность насоса в канаве A. Три дополнительных насоса будут доставлены на проект в начале августа, но доставка последних трех насосов не будет завершена до конца сентября. . После того, как будут доставлены последние насосы, для завершения монтажа в ноябре потребуется 6-7 недель.

FBCLID 2 благодарит вас за терпение, пока округ работает над завершением этого важного проекта по борьбе с наводнениями.По завершении строительства Третья насосная станция будет работать с семью большими насосами для ливневой воды, которые будут приводиться в действие двигателями мощностью 1500 лошадиных сил. В сочетании все семь насосов могут перекачивать примерно 1 000 000 галлонов воды в минуту, что на 400% увеличивает производительность насоса. С любыми вопросами или проблемами обращайтесь напрямую в FBCLID 2: www.fbclid2.com/contact.


2602 Oakland Drive, Sugar Land, TX

Третья насосная станция — Строительные камеры


Третья насосная станция — замедленная видеосъемка
Строительные визуализации

Третья насосная станция — вид с Окленд-драйв

Здание третьей насосной станции

Удар третьей насосной станции

На приведенном ниже рисунке показано, как Третья насосная станция улучшит дренаж FBCLID 2.На диаграмме показаны уровни воды внутри дамбы FBCLID 2 во время урагана Харви и совсем недавно во время наводнения 7 мая 2019 года. На диаграмме также показано влияние на уровень воды внутри дамбы, если Третья насосная станция работала во время каждого события.

Карта проекта

Пневматические насосные станции EkoWodrol Ltd

Пневматическая насосная станция EPP представляет собой законченную и полностью автоматизированную установку.Принцип работы пневмонасосной станции EPP заключается в циклическом и попеременном протекании двух рабочих фаз насосной станции: фазы наполнения и фазы откачки. На этапе заполнения сточные воды стекают в удерживающую камеру вертикальной внешней трубы; оттуда он через приточный колодец поступает в рабочие камеры через открытые впускные клапаны. Выпускной клапан открыт, чтобы воздух мог выходить из рабочих камер, в то время как все остальные клапаны остаются закрытыми.После заполнения рабочих камер сточными водами отходы продолжают накапливаться в приточном колодце и в камере удержания труб. После достижения необходимого уровня сточных вод в камере удержания труб включается фаза откачки сточных вод, которая продолжается до тех пор, пока не будет достигнут уровень отключения.

Фаза откачки начинается с закрытия выпускных клапанов. Впускной коленчатый клапан закрывается под действием управляющего воздуха, подаваемого в рабочую камеру путем открытия регулирующего клапана.После закрытия впускного клапана открывается рабочий воздушный клапан, через который закачивается сжатый воздух, в результате чего открывается коленчатый обратный клапан, расположенный на выходе из рабочих камер, при этом сточные воды вытесняются сжатыми воздух из рабочей камеры нагнетается в напорный трубопровод. Перекачивание сточных вод продолжается до истечения установленного времени или до достижения необходимого уровня в рабочей камере. Затем открывается выпускной клапан и происходит декомпрессия воздуха, находящегося внутри рабочей камеры, в глушителе, после чего устанавливается биофильтр.

После завершения фазы сжатия система переходит в фазу наполнения. Эти циклы повторяются, и воздух поочередно нагнетается в рабочие камеры до тех пор, пока уровень сточных вод в удерживающей камере не достигнет минимума.

Одним из главных преимуществ пневмонасосной станции ЭПП является функция периодического (например, в ночное время) полного опорожнения напорного трубопровода от сточных вод сжатым воздухом. Таким образом предотвращается чрезмерное разложение сточных вод в напорном трубопроводе и устраняются опасные для жизни человека запахи в сбросных колодцах.

Видео: Les équipements d’érablière CDL

Команда CDL поделится здесь видео о новых продуктах, а также отзывами экспертов и клиентов. Возвращайтесь почаще, чтобы ничего не пропустить!

Команда CDL поделится здесь видео о новых продуктах, а также отзывами экспертов и клиентов.

Лес

Все необходимое. Дизайн сахарных заводов и для них. Благодаря широкому ассортименту продукции CDL вы обязательно найдете то, что вам нужно для вашего бизнеса по производству кленового сахара.

CDL Intelligence (мониторинг)

Система интеллектуального управления

CDL проста и дает вам полный контроль над вашим сахарным кустом.Лучшая производительность и повышенная рентабельность.

Насосная станция

Вакуумный насос

Лучшее вложение для вашего сахарного куста!

CDL Ультрафильтрация.Очередная инновация в шугаринге клена!

Разработан и изготовлен для очень тонкой фильтрации кленового сока, березового сока и концентрата. Система ультрафильтрации CDL удаляет бактерии, дрожжи и другие органические частицы из жидкостей. Он также улучшает сок и сокращает время консервации.

Концентраторы CDL

Доступны концентраторы

CDL производительностью от 100 до 7600 галлонов в час.Качество, надежность и производительность.

Танки и др.

Узнайте больше о резервуарах и аксессуарах CDL. Доступно множество моделей для любого типа сахарного куста.

Испарители

Узнайте больше об испарителях CDL и принадлежностях.Доступно для мелких и крупных производителей клена, вы обязательно найдете то, что вам нужно.

Фильтр-прессы

Специальные проекты CDL

крупных проектов от CDL. CDL, технология, обслуживающая производителей сахара.

Техническое обслуживание

Технический специалист

CDL поделится с вами некоторыми советами по обслуживанию.

Хотите посмотреть еще?

Операторы газовых компрессоров и газоперекачивающих станций на моем следующем шаге

Оператор компрессорной станции, техник по компрессору, разливщик, оператор завода

В нефтегазовой отрасли существуют критические этапы между удалением нефти и газа из-под земли и их доступностью одним нажатием переключателя в домах, школах и на предприятиях.Операторы систем нефтяных насосов, операторы нефтеперерабатывающих заводов и измерители запускают оборудование, которое обрабатывает и очищает сырую нефть, и они начинают процесс распределения топлива, проверяя его и подавая в трубопроводы. Операторы газовых заводов запускают компрессорное оборудование вдоль трубопроводов, используемых коммунальными предприятиями для распределения и обработки газа. Они поддерживают важнейшее заданное давление в трубопроводах. Операторы газовых компрессоров и газоперекачивающих станций используют оборудование, которое передает и сжимает такие газы, как бутан, азот, водород и природный газ.В некоторых местах их рабочих мест может регулироваться температура, но холодные помещения на открытом воздухе и горячие станции, заполненные шумным оборудованием, являются нормой для этих рабочих. Опасные условия и экстремальные температуры означают, что они большую часть времени носят защитное снаряжение. График работы обычно составляет не менее 40 часов в неделю, обычно более продолжительное время. Как правило, это очень физическая, изнурительная работа, хотя безопасность и эффективность важны даже тогда, когда выносливость истощается. Для большинства должностей требуется аттестат об окончании средней школы или его эквивалент, и получение профессиональных сертификатов может быть полезно для соискателей работы в этой области.

Чем они занимаются:

Используйте компрессоры с приводом от парового, газового, электрического двигателя или двигателя внутреннего сгорания. Передавать, сжимать или восстанавливать газы, такие как бутан, азот, водород и природный газ.

На работе вы бы:

  • Контролировать счетчики и манометры для определения изменений расхода, температуры и давления.
  • Реагируйте на проблемы, регулируя оборудование диспетчерской или инструктируя другой персонал настраивать оборудование в проблемных местах или в других зонах управления.
  • Записывать показания прибора и рабочие изменения в рабочие журналы.

Промышленные или сельскохозяйственные товары

  • Производство и сбыт продукции

Техника и технологии

  • механический
  • компьютеры и электроника

Бизнес

  • менеджмент
  • служба поддержки

Безопасность и управление

  • общественная безопасность

Базовые навыки

  • размышления о плюсах и минусах разных способов решения проблемы
  • отслеживает, насколько хорошо люди и / или группы делают улучшения

Решение проблем

  • обнаружение проблемы и поиск лучшего способа ее решения

Использование рук и пальцев

  • держать или перемещать предметы руками
  • держите руку неподвижно

Контролируемое движение

  • Соедините руки и / или ноги вместе, сидя, стоя или лежа
  • быстро изменить элементы управления машиной, автомобилем, грузовиком или лодкой

Визуальное понимание

  • быстрое сравнение групп букв, цифр, изображений и других элементов
  • увидеть скрытые узоры

Внимание

  • обратить на что-то внимание, не отвлекаясь

Людям, заинтересованным в этой работе, нравятся занятия, которые включают практических задач и практических задач и решений.

Они преуспевают в работе, где требуется:

  • Надежность
  • Целостность
  • Устойчивость к нагрузкам
  • Внимание к деталям
  • Стойкость
  • Достижение / усилия

Вы можете использовать подобное программное обеспечение в работе:

Программа для работы с электронными таблицами

Программа электронной почты

Программное обеспечение для управления помещениями

  • Компьютеризированная система управления техническим обслуживанием CMMS

Управление потоком насоса

Один из методов заключается в обеспечении того, чтобы насос всегда соответствовал требованиям к минимальному потоку, установив контур рециркуляции из резервуара, также называемый байпасной линией, оборудованный перепускным клапаном давления.Когда технологическая нагрузка низкая, производительность насоса по-прежнему будет соответствовать требованиям к минимальному потоку. Клапан, используемый в процессе, также может называться клапаном поддержания давления насоса. На диаграмме справа показан обратный клапан Equilibar® (BPV), используемый в качестве перепускного клапана давления. BPV компании Equilibar General Service и Industrial Service отлично подходят для этих целей.

Другой метод управления потоком насоса заключается в использовании насоса с приводом с регулируемой скоростью , который, в свою очередь, изменяет поток насоса.

Третий способ управления потоком от насоса — это дросселирование нагнетания путем открытия и закрытия клапана на выходе из насоса. В случае регулирования расхода поршневых насосов прямого действия этот метод используется для предотвращения проскальзывания насоса (также называемого разгоном насоса) и имеет дополнительное преимущество в виде гашения пульсаций. На диаграмме справа показан клапан управления потоком Equilibar, соединенный последовательно с датчиком потока, регулирующим подачу нагнетательного насоса прямого вытеснения.

Свяжитесь с нами Клапаны обратного давления Клапаны регулирования потока

В случае поршневых насосов непрямого действия дросселирование давления на выходе насоса приводит к определенному расходу, основанному на характеристической кривой производительности насоса . Этот метод описан ниже.

Простое управление потоком для насосов непрямого вытеснения

Часто для управления потоком насоса используется сложный контур ПИД-регулирования для электронного управления контуром на основе выходных данных расходомера.Элемент модулирующего управления обычно представляет собой регулирующий клапан с выдвигающимся штоком или частотно-регулируемый привод на электродвигателе насоса. Хотя эти методы являются проверенным способом управления потоком насоса, существуют приложения, в которых такая установка нежелательна. Например, для агрессивных сред может потребоваться чрезмерно дорогая технология расходомера. В этих случаях может быть предпочтительна более простая схема управления потоком насоса с использованием регулятора обратного давления Equilibar.

В схеме справа используется обратный клапан для настройки расхода, выходящего из насоса в технологический процесс.У поршневого насоса непрямого действия, также называемого роторным рабочим колесом или центробежным насосом, выходной поток обратно пропорционален выходному давлению насоса. Когда на выходе давление насоса низкое, на выходе расход насоса высокое. Эта взаимосвязь между давлением на выходе насоса и расходом на выходе насоса показана на кривой производительности насоса, также называемой диаграммой P-V (см. График справа). Для каждого давления насос будет обеспечивать только одну определенную скорость потока.Следовательно, чтобы управлять потоком центробежного насоса, просто установите выходное давление в точку на диаграмме P-V, которая позволяет насосу обеспечивать желаемый расход.

Давление на выходе насоса настраивается с помощью регулятора противодавления. После установки давления устанавливается скорость потока в технологическом процессе.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
