Как производится регулировка давления насосной станции?

Итак, регулировка давления насосной станции осуществляется в следующем порядке.

Для начала нужно проверить давление сжатого воздуха внутри расширительного бака. Желательно проверять давление в баке насосной станции примерно раз в месяц. Можно установить датчик давления в насосной станции, чтобы быть осведомлённым о состоянии давления и сохранить насосную станцию и бачок в рабочем состоянии как можно дольше.

В расширительном баке установлена резиновая диафрагма; в неё которую насос закачивает воду. Между этой диафрагмой и металлическим корпусом бачка находится воздух под некоторым давлением. И для определения давления (а также для накачкиспуска воздуха) в задней части этого резервуара предусмотрен особый клапан (нипель).С помощью манометра измерим воздушное давление в баке насосной станции. При необходимости производим подкачку воздуха автомобильным насосом. Если это не поможет, необходимо будет осуществлять настройку реле давления на необходимое давление.

Для баков на 20-25 л рабочее давление насосной станции должно составлять примерно 1,4–1,7 бар, и для больших резервуаров (от 50 до 100 л) — давление в 1,7–1,9 бар.

Регулировка реле давления осуществляться должна в действующей системе под давлением. Включаем насос, даём ему накачать в систему давление и отключиться при достижении установленного давления. Это — «верхнее» давление; его значение будет отображаться на манометре. Если же это значение отлично от рекомендуемого, отрегулируйте его с помощью малого болта реле. Аналогичным образом измеряется «нижнее» давление. Начав сливать воду, наблюдаем за манометром. Значение давления на нём будет постепенно падать. Наконец, при достижении нижнего предела ваш насос снова включится. Это и будет «нижним» давлением. Оно регулируется большим болтом реле.

Итак, регулировка давления насосной станции завершена. Давление включения насоса должно быть больше давления воздуха в резервуаре на 10%; иначе резиновая диафрагма быстрее износится. Можно, конечно, установить на реле другие значения давления включения и выключения. Например, повысив значение разницы между нижним и верхним давлением, вы можете продлить срок службы вашего насоса за счёт того, что он включается реже. Но при этом давление во всей системе не будет равномерным.

Также помните, что гидроаккумулятор, резиновые шланги, сантехника и сама механика реле давления имеют своё рабочее давление насосной станции, которое нельзя превышать. Если вы будете соблюдать эти рекомендации, правильно настроенный датчик давления в насосной станции поможет ей прослужить как можно дольше.

Как отрегулировать давление в насосной станции

Для того, чтобы обеспечить себе комфортное существование, люди, проживающие в частных домах, иногда приобретают насосы для улучшения напора воды.

Компания grundfos каталог насосов предлагает достаточно обширный, все модели доказали свою высокую работоспособность и качество.

Но даже на лучших изделиях через время заводские настройки уровня давления сбиваются, и наступает необходимость самостоятельно настраивать насос.

Целесообразней изучить информацию о том, как это делать, до того как возникнет необходимость применять знания на практике.

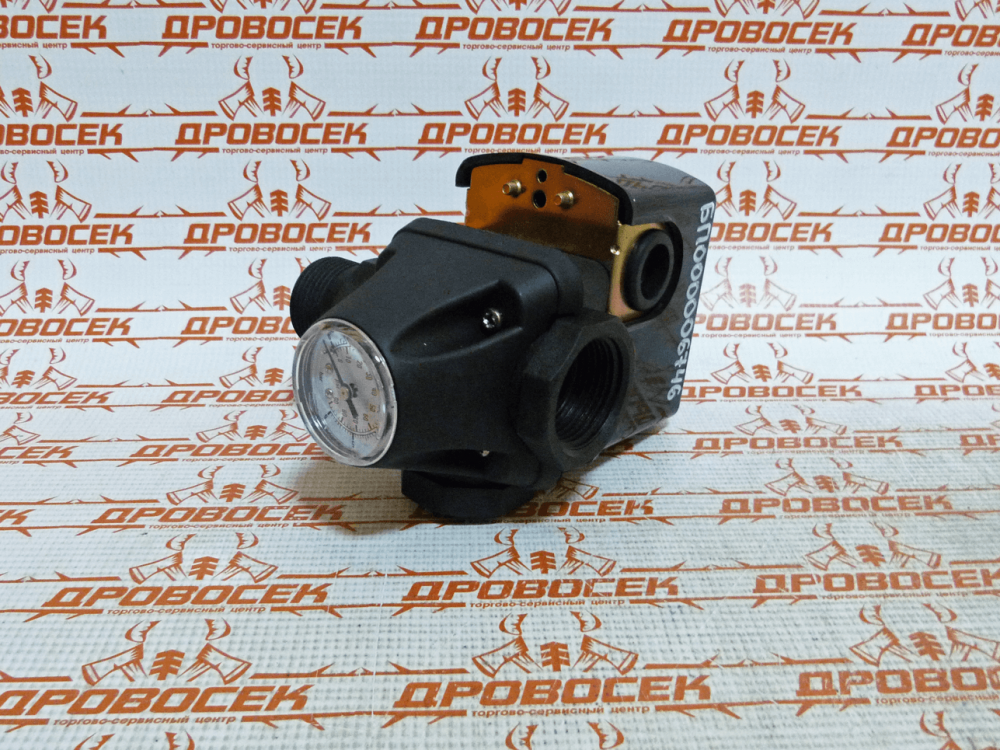

Реле давления

Давление воды в насосной станции регулируется предназначенным для этого реле. При изготовлении насоса значения нижнего и верхнего предела давления уже заданы.

Регулировка настроек

Периодически возникают причины, по которым необходимо менять заводские установки. Для этого нужно:

  • обесточить насос;
  • с реле убрать пластмассовую крышку;
  • изменить уровень верхнего предела давления, повернув маленькую гайку;
  • для изменения нижнего уровня давления нужно повернуть большую гайку.

Частота включения и отключения насоса зависит от объёма бака гидроаккумулятора и от разницы значений давления. Нужно помнить о том, что показания верхнего давления должны быть не выше, чем те, на которые рассчитана насосная станция.

Выставление определённых значений

Бывают ситуации, когда необходимо задать точные значения давления, например, максимальное давление 2,5 атмосферы, а минимальное – 1,5 атмосферы.

Этот процесс выглядит следующим образом:

  • Подключить насос. Заполнять водой бак до тех пор, пока стрелка на манометре не установится на значении 2,5 атмосферы.
  • Выключить насос.
  • Убрать крышку реле и поворачивать маленькую гайку до начала работы реле.
  • Вылить воду из бака до установления стрелки манометра на 1,5 атмосферы.
  • Закрыть кран.
  • Убрать крышку реле и не спеша поворачивать большую гайку до тех пор, пока не сработают контакты.

Технические нюансы

После регулировки давления в насосной станции нужно изменить и данные его в баке гидроаккумулятора.
Нельзя сильно закручивать гайки на реле, иначе оно в скором времени может выйти из строя.

Наибольшее устанавливаемое вами значение давления не должно превышать 4/5 от максимального давления насоса, указанного в паспорте. Иначе это может привести к его быстрому износу.

Для того, чтобы насос включался реже, необходимо, чтобы в баке было много воды. Это достигается путём установки маленького значения для включения насоса и большого значения для выключения.

Как настроить реле давления на насосной станции:

Источник №1: http://geonasos.ru/

Твитнуть

Давление в насосной станции — Регулировка насосной станции

Насосная станция, обеспечивает водоснабжением частные дома и состоит из гидроаккумулятора, блока автоматики и электронасоса. Приобрести ее можно как в комплекте, так и самостоятельно собрать из отдельных комплектующих.


Главное отличие поверхностного насоса от насосной станции в наличии системы управления, основанной на показателях давления.

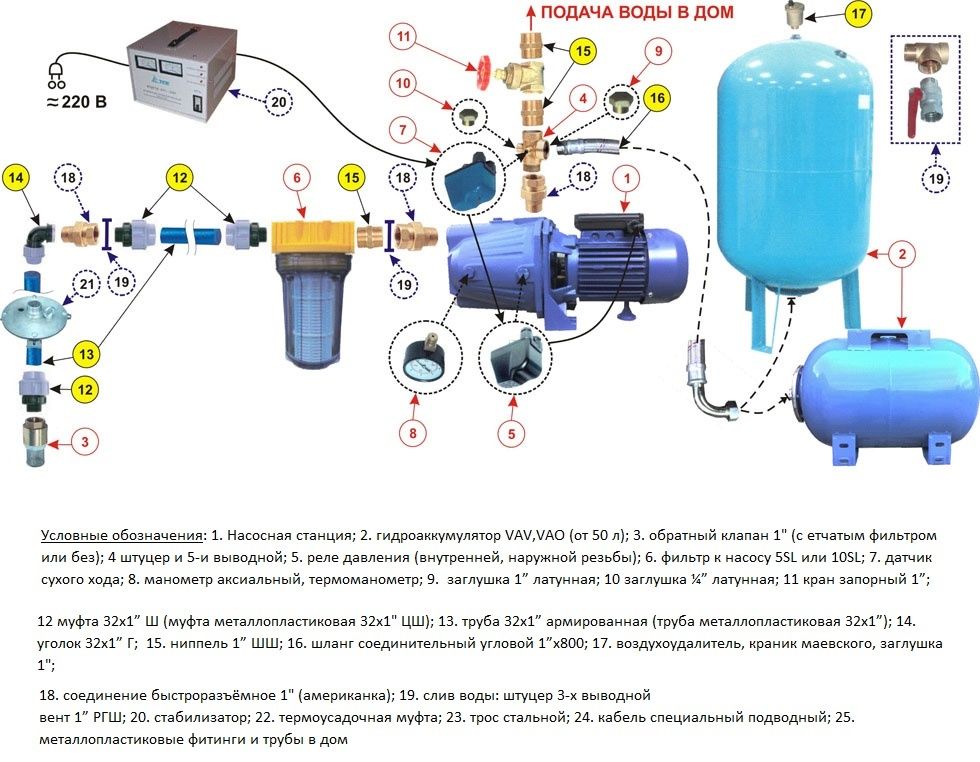

Состоит она из следующих компонентов:

  • Гидроаккумулятор – металлическая емкость с ниппелем, внутри находится резиновая груша;
  • Поверхностный электрический насос;
  • Манометр – прибор, измеряющий давление;
  • Реле – управляющий элемент;
  • Соединительная арматура.

К станции подводится труба, всасывающая воду, оборудованная сетчатым фильтром и обратным клапаном. На выходе подключается труба, распределяющая воду по всему дому. Некоторые модели насосных станций уже укомплектованы сетчатым фильтром и обратным клапаном, в этом случае нет необходимости устанавливать их во всасывающую трубу.

Задача автоматики насосной станции состоит в отслеживании в системе давления воды и на основании показаний включать или отключать гидронасос. Для реализации этого процесса в состав установки входит манометр (для контроля) и реле (для управления помпой).

Гидроаккумулятор

Бак для насосной станции состоит из металлической емкости и герметичной мембраны внутри (резиновой груши). Внутри груши находится вода, снаружи – воздух.

Работу автоматической насосной станции можно разделить на два цикла:

  1. Насос закачивает воду в грушу пока давление не достигнет верхнего значения, после чего насос автоматически отключается.
  2. Открывание крана или включение бытовой техники, использующей воду, приводит к тому, что бак начинает опустошаться, что приводит к снижению давления и, по достижению нижней отметки, включению помпы.

После заполнения мембраны водой, реле давления отключает насос. Опустошенная мембранная перегородка сжимается и прижимается ко входному патрубку на фланце. Срабатывает реле, включается насос. Груша наполняется водой, водное давление падает, а воздушная часть напротив уменьшается и давление газа растет до тех пор, пока не достигнет заданной отметки и насос снова не отключится. Такое взаимодействие жидкость-газ через гибкую перегородку есть основа принципа действия мембранного бака водной насосной станции.

Больший размер бака позволит помпе реже включатся, что увеличит его срок эксплуатации, а также уменьшит износ самой мембраны.


Как настроить реле давления

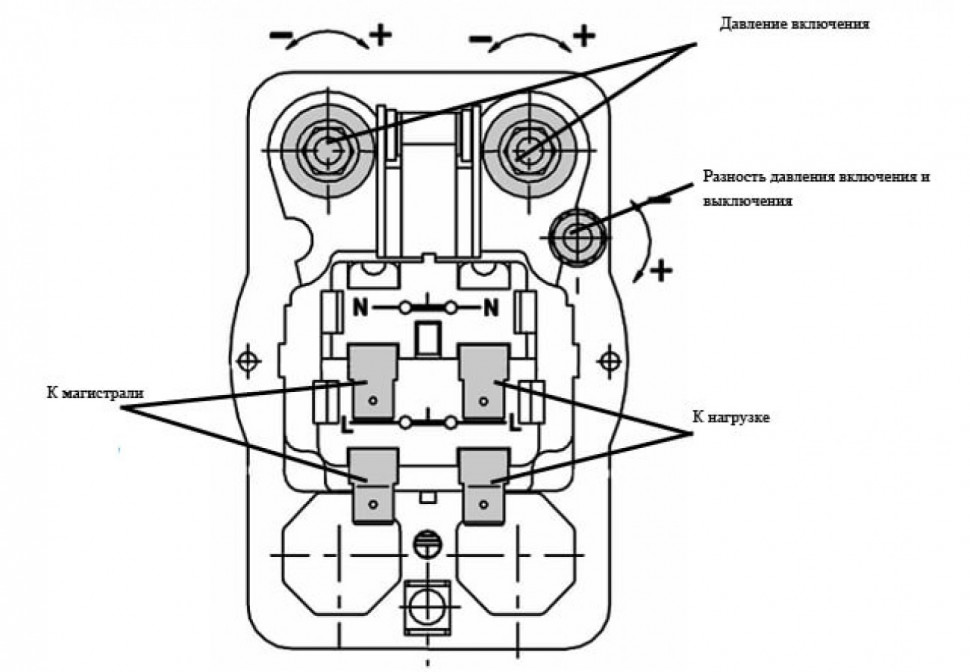

Реле содержит две пружины с регулировочными винтами, отмеченными маркировкой (ДР и Р). Малая пружина отвечает за контроль максимального давления, при котором электрическая цепь размыкается и насос отключается. Большая пружина замыкает электрическую цепь, когда в баке мало воды и давление снижается.

Вращая винт, нужно регулировать уровень давления для корректной работы станции.

Обычно нижнее давление составляет порядка 1.4 бар, а высокое задается производителем и менять его не рекомендуется, запорная арматура может не выдержать такие нагрузки. Разница между нижним и верхним показателем не должна превышать 1.5 бар, чем меньше эта разница, тем лучше.

Причины отсутствия давления в системе и способы их решения

Падение давления заставляет помпу включаться чаще, а то и вообще работать постоянно. Самыми распространенными являются следующие причины:

  • Течь в трубопроводе – разгерметизация соединительной арматуры или трещины в трубах вызывают протечку. В результате давление падает, контакты замыкаются и насос включается. Внимательно исследуйте всю магистраль и устраните течь;
  • Разрыв мембраны (груши) внутри гидроаккумулятора – после наполнения бака водой, насос отключается, но как только открывается кран или включается бытовая техника, использующая воду, помпа сразу включается. Кажется, что бак отсутствует. Чтобы удостоверится, что мембрана изношена, нужно надавить на клапан золотника. Пошла вода – надо заменить грушу или весь бак целиком;
  • Нарушен баланс между нижним и верхним давлением – показатели верхнего и нижнего давлений и разницу между ними. Давление включения должно соответствовать – 2,5 – 3,0 бар, а отключения – 1,5-1,8 бар. При несоответствии, подкачиваем обычным насосом и сняв крышку реле, с помощью регулировочных пружин выставляем нужные значения.

Регулировка реле давления насосной станции: как отрегулировать своими руками, регулировка давления воды в водопроводной сети

Реле давления является одним из основных элементов насосной станции. Отвечает за работу насоса при определенных значениях давления. Периодически реле нуждается в соответствующей конфигурации. Чтобы это сделать, необходимо знать, как он работает, его принцип действия и технические характеристики.

Читайте также: Сводки событий от ополчения.

Независимо от своих небольших размеров, реле значительно продлевает срок службы насоса, а также обеспечивает высокое качество работы насосной станции.

Особенности

При покупке насосной станции, много людей хочет сразу ознакомиться с ее устройством. Немаловажное значение имеет каждый элемент. Непосредственно за отключение и включение насоса при достижении определенного значения гидравлического давления отвечает реле давления.

Реле давления – элемент, который регулирует поток воды в системе. Через реле включается и выключается вся система насоса. Именно реле регулируется давление воды.

По принципу работы реле делятся на электронные и механические. Использовать электронные реле проще в плане работы, но и срок службы механических другое. Поэтому механические реле пользуются большой популярностью.

Реле могут быть изначально встроены внутри насосной станции, и идти отдельно. Таким образом, особенности, можно легко подобрать реле для эффективной работы насосов, системы.

В воде неизбежно включает в себя сторонние частицы и являются основной причиной отказов электронных реле. Так что лучше использовать специальный отдельный фильтр для очистки воды. Главное преимущество использования электронного реле заключается в том, что оно не дает насосной станции в состоянии ожидания. После отключения подачи воды электронное устройство будет продолжать работать еще какое-то время. Такие реле проще в настройке и установке.

Часто датчики давления сразу имеют заводские настройки. Как правило, устанавливаются на 1,5-1,8 атмосфер, чтобы включить, и на 2,5-3 атмосферы, чтобы отключить. Максимальное значение давления для реле 5 атмосфер. Однако не каждая система в состоянии выдержать. Если давление слишком высокое, это может привести к утечки, износ мембраны насоса и другие неисправности.

Первичная регулировка, не всегда подходит для конкретных условий работы станции, и тогда нужно установить реле. Конечно, для правильной регулировки лучше всего подробно ознакомиться с тем, что это небольшой прибор, и как он работает.

Принцип действия устройства

Наиболее распространены механические переключатели давления в насосной станции представляет собой металлическую пластину, на вершине которой находится контактная группа, два телескопов регулятора и соединительные клеммы. В нижней части металлической пластины крышки мембраны. Она защищает мембрану непосредственно и прикрепленный к нему поршень. А также на крышке есть винтовое соединение для крепления на адаптере, который находится на насосном оборудовании. Все выше перечисленные элементы конструкции покрыты пластиковой крышкой.

На рабочей части регулятора, эта крышка крепится винтами.

Ее можно удалить при необходимости с помощью гаечного ключа или отвертки.

Реле могут иметь разную конфигурацию, форму и даже изменять в некоторых элементов или схемой подключения. Есть реле, которые имеют дополнительные защитные элементы, которые удерживают устройство, при работе «всухую» и позволяют защитить двигатель от перегрева.

Для водоснабжения частных домов используются для конструкций станции, в которых регулятор давления работает RM-5 или его зарубежные аналоги. Такая модель реле давления внутри имеет подвижную пластину и две пружины с противоположных ее сторон. Пластину переносит давление воды в установке с помощью мембраны. Вращение гайки прижимной того или иного пружинного блока можно менять вверх или вниз границы, в которых работает реле. Пружины как способствуют тому, чтобы давление воды смещало пластину.

Механизм так, что при смещении пластины происходит размыкание или короткое замыкание несколько групп контактов. Если рассмотреть схему работы, это будет следующая. При включении насос качает воду в гидроаккумулятор. Через замкнутые контакты реле на двигатель питания. При этом в баке увеличивается давление воды.

Когда давление достигнет значения, которое определяется пружинами верхнего предела, механизм работает, контакт размыкается, и происходит выключение насоса. Жидкость из трубопровода, не стекает обратно в скважину через обратный клапан. Когда используется вода, груша становится пустой, давление падает, и тут работает пружина нижнего параметра, который замыкает контакты, в том числе насосы. Затем цикл повторяется.

В процессе работы всей насосной станции работа реле давления следующим образом:

  • открывается кран с водой, и она поставляется с полного бака гидравлического масла;
  • в системе давление начинает падать, а мембрана давить на поршень;
  • замыкаются контакты и включается насос;
  • вода попадает к потребителю, а когда клапан закрывается, наполнит бак для гидравлического масла;
  • в наборе воды в бак, гидравлического масла происходит увеличение давления, действует на мембрану, а она, в свою очередь, на поршень, и контакты разомкнуты,
  • насос перестает работать.

От настроек реле зависит то, как часто будет включаться насос, давление воды и срок службы всей системы. Если параметры установлены правильно, то насос будет работать правильно.

Подготовка

Реле нужно регулировать только после проверки давления воздуха в гидроаккумуляторе. Для этого стоит лучше понять, как работает тот же лоток (емкость). Представляет собой плотную сложного емкость. Основная часть работы бака — резиновая груша, в которую набирается вода. Вторая часть — металлический корпус аккумулятора. Пространство между корпусом и грушей заполнены воздухом под давлением.

Груша, в которой накапливается вода, подключен к водопроводной сети. Благодаря воздуха, гидравлического груша с водой сжимается, что позволяет поддерживать давление в системе на определенном уровне. Таким образом, когда открывается кран с водой, движется по трубопроводу под давлением, насос не включается.

Перед тем как проверить давление в гидросистеме, необходимо отсоединить насосную станцию от сети, а из бака-аккумулятора, слить всю воду. Затем следует открыть боковую крышку на баке, найти сосок и с помощью велосипедного или автомобильного насоса с манометром для измерения давления. Хорошо, если его стоимость составляет около 1,5 атмосферы.

В том случае, если полученный результат имеет меньшее значение, это давление с помощью того же насоса, поднимают к цели. Стоит напомнить, что в баке воздух должен быть всегда под давлением.

В бак, гидравлического масла объемом 20-25 л давление лучше установить в диапазоне 1,4-1,7 атмосферы, объемом 50-100 литров — 1,7-1,9 атмосферы.

Важно, чтобы при использовании насосной станции периодически проверять давление воздуха в гидросистеме (примерно раз в месяц или, по крайней мере, на три месяца), а если есть необходимость, то и прокачивать его. Эти процедуры позволят на мембране батареи работать дольше. Но тоже не следует, чтобы емкость слишком долго был пустым, без воды, так как это может привести к рассыханию стен.

После регулировки давления в гидроаккумуляторе случается так, что насосная станция перестает работать в нормальном режиме. Это значит, что необходимо отрегулировать непосредственно реле давления.

Как настроить своими руками?

После запуска скважинного насоса и станции очень важным является настройка реле. Причем сделана она должна быть правильно.

Несмотря на то, что реле давления сразу уже идет с заводской настройкой, то лучшим решением будет больше, их проверка и регулировка. Перед началом регулировки реле, стоит узнать, какие существуют значения, которые рекомендует производитель, чтобы установить правильные значения давления. Однако, надо принять во внимание, что отказ насосной станции из-за неправильной настройки является негарантийным случаем.

При вычислении допустимых значений давления срабатывания и отключения автоматики, производитель делает учет возможных особенностей работы. Причем происходит это при проектировании параметров работы.

При их выборе учитываются следующие данные:

  • правильное давление в верхнем участке водопровода;
  • разница по высоте между насосом и самым высоким участком забора воды;
  • возможно падение давления во время передачи воды.

Перед тем, как регулировать, нужно подготовить инструменты в виде набора отверток и ключей. Обычно крышку реле делают черного цвета, чтобы не сливалась со всем гидроаккумулятором. Под крышкой находятся две пружины, которые выступают в роли регулятора. На каждой пружине в гайке.

Следует отметить, что размер верхней пружины больше, и гайка на ней регулирует давление на отключение. Еще иногда обозначают буквой «P». Маленькая гайка на нижней пружины позволяет регулировать разницу давлений. Обозначение маленькой гайки бывает как «ДОКТОР» (delta-P).

Стоит помнить, что точность производимых настроек лучше всего проверять по манометру, который встроен в систему. Для обеспечения более точной настройки, важно, чтобы сравнить полученные значения с теми, которые указаны в паспорте насосной станции. Будьте осторожны, чтобы не превышать максимальных значений.

Для повышения значения давления, при котором станция будет выключен, то гайку «P» затягивают по часовой стрелке, чтобы уменьшить-против часовой стрелки. Часто рядом с гайкой вынести метки в виде «+» и «-«. Вращение гайки следует проводить медленно, меньше оборотов на один раз. Помните, что при увеличении значения «P» воды в груши будет больше, а это значит, что насос будет включаться реже.

До того как перейти непосредственно к настройкам реле, необходимо хотя бы немного понимать, как работает насосная станция в целом. Гидроаккумулятор содержит в себе резиновую грушу и воздух. Насос качает воду из колодца в грушу. Она наполнена водой, происходит сжатие воздуха и создает давление на стенки.

Регулировка реле давления позволяет самостоятельно провести установку лимита наполнения резервуара, то есть момента, когда насос должен отключиться. Давление в системе отображается на манометре. Стоит отметить, что вода в колодце делать не будет за счет обратного клапана.

Когда кран в доме открывается, вода из груши уходит с давлением, которая равна выставленному давления. Вода из груши ускоряется, а давление падает и при достижении нижнего порогового значения, насос включается.

При монтаже насосной станции реле давления подключается между выходным патрубком бака для гидравлического масла и обратным клапаном на линии. При монтаже лучше всего использовать пятиконечный патрубок, который имеет резьбу на основные элементы, в том числе и манометр. Очень важно, чтобы в правильном порядке установить обратный клапан и патрубок. В противном случае будет трудно регулировать реле давления.

Стоит отметить, что в состав насосной станции, кроме реле, еще может входить датчик «сухого хода», а также инвертор, при необходимости.

Давление воздуха в гидравлической проверенные и имеет оптимальное значение, все фильтры в системе новые или заменены, это значит, что можно приступать к настройке реле давления. Сначала необходимо отключить насос, а затем слить воду из трубопровода, открывая низшую из-под крана. После с помощью ключа или отвертки, необходимо снять пластиковую крышку с реле. Включить насос и дать системе заполнить водой.

После срабатывания реле и отключения насоса, следует ввести значение, которое отображается на манометре. Это значение представляет собой верхнюю границу давления. Затем необходимо частично открыть клапан, находящийся на более высоком участке системы. В случае одноуровневой системы сбора воды, необходимо открыть кран, наиболее удаленный от насоса.

В случае падения давления до определенного состояния произойдет запуск насоса. В этот момент необходимо защитить данные с помощью манометра. Мы получаем значение нижнего давления. Если взять его от верхнего давления, зафиксированного ранее, то мы получим значение текущего перепада давления, реле.

Однако, кроме давления, следует проверить, достаточно ли давление воды создается в самом высоком и наиболее удаленном кране системы. Если слабый, то следует увеличить значение нижнего давления. Изначально прибор отключен от электрической сети, а затем проверяет гайку, которая находится на большей пружины. В случае сильного давления, гайку послабляют, чтобы его уменьшить.

Теперь вы можете регулировать разницу давлений, реле, расположенные выше. Обычно оптимальным значением является 1,4 атмосферы. При меньшей подача воды будет более равномерной, но насос чаще будет включаться, что уменьшает срок службы системы.

При значении перепада давления реле более 1,4 атмосферы система будет работать не в таком сильном режиме потребления, но будет довольно заметна разница между наибольшим и наименьшим давлением. Для его настройки необходимо повернуть гайку меньшей пружины. В целях повышения значения перепада давления, затяните гайку в направлении по часовой стрелке. При послаблении пружины, результат будет обратный.

Полностью ослабленных пружинах настройку реле производят несколько иным способом. Сначала запускают насосную станцию, чтобы произвести восстановление давления в системе. Его производства до уровня, пока можно дальше от насоса кран, вода не будет течь допустимое давление. Например, в данный момент манометр показывал 1,5 атмосферы. Такое давление фиксируют, отключив насос и насосную станцию от электропитания.

Затем снимают с реле пластиковый корпус и затяните гайку, которая находится на большей пружины до характерного щелчка, который свидетельствует о срабатывании контактов. Далее корпус реле устанавливают на место, и насос запускаются. Давление насоса на 1,4 атмосферы больше.

После чего устройство снова отключен от питания, снять крышку реле и затяните гайку меньшей пружины до тех пор, пока не услышите щелчок. Это щелчок размыкания контактов. Получаем реле давления, настроенное на срабатывание при верхнем давлении в 2,9 атмосферы и низком давлении в 1,5 атмосферы. После завершения настройки следует обратить пластиковый корпус реле на место и подключить насосную станцию к электрической сети.

Настройка реле на груши, заполненной водой. Это связано с тем, что верхнее значение давления реле настроена как сумма давления воздуха и воды. Получается, что если лоток переполнен, вы не можете точно сказать, сколько в нем атмосфер воды, а сколько воздуха.

Советы

Чтобы вода в системе всегда пользовалась своим давлением, стоит прислушиваться к советам, которые касаются настройки реле давления. Особенно важно, чтобы рассмотреть несколько вопросов, на которые многие даже не обращают внимания.

Не следует выставлять максимальное значение давления (более 5 атм). А также не следует гайки, которыми осуществляется регулировка давления, затяните до упора. В противном случае реле вообще не будет работать.

В процессе эксплуатации насосной станции нужно смотреть за наличием и давлением воздуха в корпусе гидробака. Отдельные проблемы можно определить на слух. Например, если в емкости аккумулятора снижается давление воздуха, это будет явно слишком частое включение насоса. При этом автоматика будет включать в себя его практически мгновенно при открытии крана и выключается при закрытии. В том случае, когда клапан открыт, стрелка манометра будет доходить до нижнего значения.

Чтобы мембрана или груша, она работала как можно дольше, давление воздуха следует установить на 10% ниже, чем значение давления на включение при регулировке реле.

Следует учитывать, что проверка давления в гидросистеме осуществляется только тогда, когда вода сливается с водой, а насос отключен от питания.

Если во время регулировки верхней значений не происходит отключения насоса, а манометр показывает какую-то одну и ту же цифру, то это свидетельствует о малой мощности насоса. Ее просто не хватит, чтобы прокачать воду в определенных границах.

Отремонтировать реле можно, но не всегда это уместно. Лучше купить новое, исправное, реле, так как защищает пылесос от повреждений, а насос от чрезмерной перегрузки. Реле нуждается в постоянном обслуживании, например, можно смазывать внутренние части, которые трутся. Это позволит уменьшить сопротивление и реле будет работать точно.

Достижение оптимального режима работы насосной станции важно, и это во многом зависит от правильно подобранного гидравлического давления и правильной настройки реле.

Проверять давление лучше автомобильным насосом, в котором меньше градуированная. Это обеспечит более точные измерения. В некоторых моделях насосных станций являются пластиковые манометры, но они не отличаются надежностью и точными результатами. Что касается манометров электронных, их состояние часто зависит от температуры окружающей среды и уровня заряда аккумулятора. Поэтому специалисты советуют остановить выбор на обычном механическом манометре в металлическом корпусе.

О том, как правильно настроить реле давления насосной станции, смотрите в следующем видео.

Читайте также: Новости России и мира.

Реле давления насоса или как отрегулировать контроллер?

Опубликовано: 17 мая 2016 г.

  Часто бывает, что пользуясь насосной станцией, вас не устраивают параметры реле давления насоса, выставленные на заводе-производителе.. Как быть в такой ситуации? Многие решают вызвать мастера, для регулировки реле, другие – пытаются методом «тыка» по регулировать сами. Если есть у вас понимание в технических вопросах, или хотя бы, можете повторить всё, что сегодня я опишу, эта проблема будет решена для вас.

Снятие крышки реле давления

  1. Первое, что нужно сделать – обезопасить работу, то есть, отключить насос от сети.
  2. Отвинчиваем крышку реле давления насоса, только аккуратно. Она пластмассовая, поэтому усилие нужно контролировать. Как видно на фото в верху, винт имеет плоское отверстие, соответственно, отвинчивать нужно с помощью плоской отвёртки. Стрелками показано направление, против часовой стрелки.
  3. Обычно, достаточно два-три оборота винта, и можно снимать крышку. Сторона, противоположная винту, зацеплена за пластмассовый корпус самого реле давления насоса. Поэтому, не выламайте крышку реле, а движением, похожим на снятие крышки с пивной стеклянной бутылки (не придумал лучшего сравнения 🙂 ), снимаем крышку, и откладываем в сторонку.

  И, перед нами открывается внутренняя часть реле давления. В некоторых описаниях, инструкциях, его ещё называют контроллер давления. Но, сути это не меняет.

Как устроено реле давления?

  Для того, чтобы приступить к регулировке реле давления насоса, немного опишу, что и где находится. Для этого, можно ознакомиться с фото, которое я нашел в сети интернет, на нём прописаны все устройства, имеющиеся на реле давления.

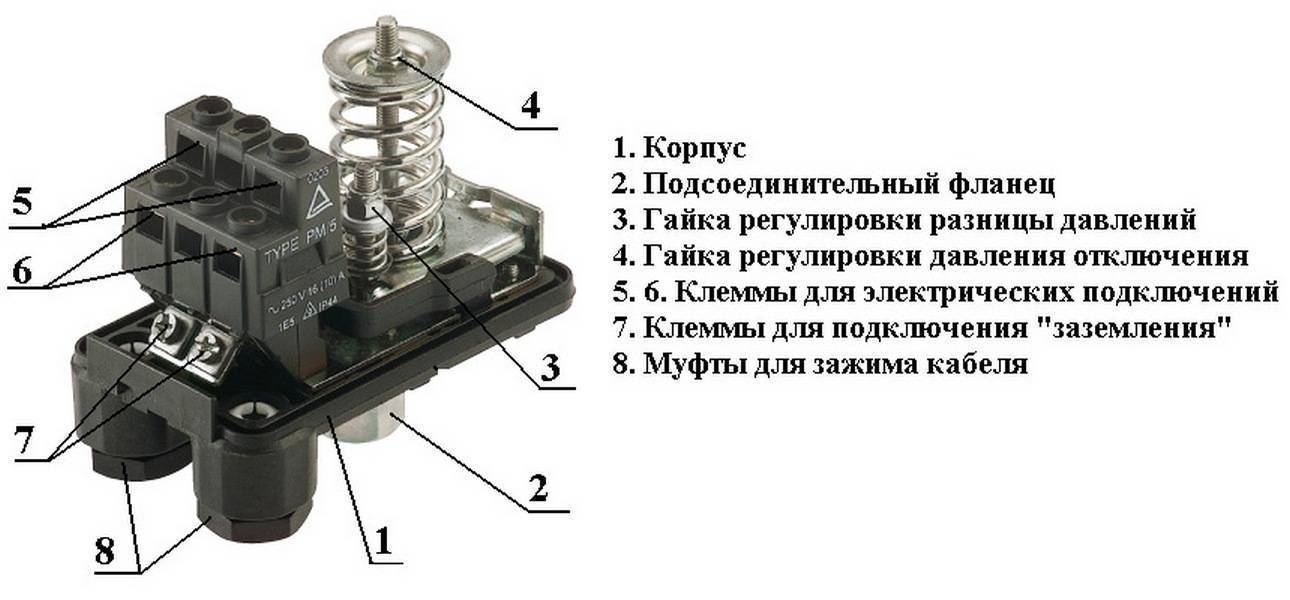

  На фотографии реле давления насоса, нас будут интересовать всего два пункта, 3 и 4. Именно они и участвуют в регулировке.

  Пункт 3, как и написано, служит для того, чтобы менять диапазон давления, запуска и отключения насоса. Это означает, что чем больше этот диапазон, тем меньшим будет давление включения насоса и больше при выключения насоса.

  Для примера, заводские настройки реле давления, предусматривают разницу в один бар (1 bar). Нижнее давление выставлено на 1,5 – 1,6 bar, а верхнее давление реле имеет настройку отключения на 2,5 – 2,6 bar. Разница между ними, в 1 bar.

  Пункт 4, регулирует давление, при котором и будет выключаться насос, при нагнетании давления в ваш водопровод. Из примера выше, видно, что заводская настройка идёт на 2,5 – 2,6 bar. Это то давление, выше которого насос не будет накачивать, он просто отключается при достижении этого параметра давления.

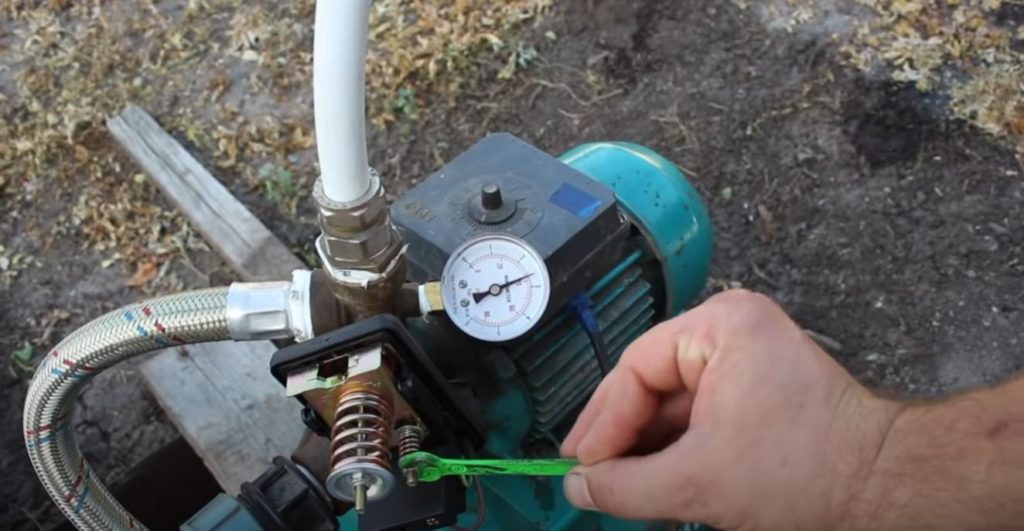

Приступаем к регулировке

  Ну вот, осталась самая малость. Когда мы ознакомились с назначением регулировочных гаек реле давления насоса, нам не составит труда сделать нужную нам регулировку реле давления.

  Я просто опишу, что нужно сделать и для чего. Итак, если вы хотите сделать максимально нагнетаемое давление воды насосом выше, например, до 3,5 bar, то вам нужно взять подходящий к гайке рожковый либо разводной гаечный ключ. На фото снизу, гайку под номером 1, прокручиваем по часовой стрелке на 1 – 2 оборота. На шайбе, которая удерживает пружину, должно быть изображение стрелочек, и значки «+» и «-», как понятно, означающие увеличить давление и уменьшить, соответственно. Всё очень просто.

  Сколько оборотов прижимать гайку на реле давления, можно понять только путём эксперимента! Сразу вспоминается обучение, лабораторные работы …Но, это к делу не относится. Нужно после каждого изменения, включать насос в сеть, наблюдая за манометром, при каком давлении он отключается. И, как говорится, при необходимости повторить регулировку ещё.

  Главное не переусердствовать. Если сделать давление слишком большим, уплотнения насоса, гидроаккумуляторная резиновая груша (если используется с насосом), могут очень быстро испортиться.

  Если же, вам нужно сделать большим диапазон между нижним давлением включения насоса и верхним давлением, отличным от заводских настроек реле давления насоса. Переходи тогда к гайке, которую мы обозвали «пункт 3», но на последнем фото, она под номером 2. Тут уже проще, просто повторяем действия, как с предыдущей регулировкой реле давления. Так же, включает в сеть насос, смотрим на показания манометра, корректируем, для достижения нужного результата.

  К этой регулировке, тоже предупреждение – не стоит делать слишком большим диапазон разницы давлений. Это вызовет только дискомфорт при пользовании водопроводом.

  По завершении регулировки, устанавливаем крышку реле давления насоса, в обратном порядке. Винт прижимаем без особых усилий. Резьба на нём пластмассовая, скручивается очень легко.

Написал очень подробно, насколько получилось, специально для тех, кто не сильно разбирается.

Всего доброго, с вами был Владимир Войнаровский и «Сайт о сантехнике».

Реле давления воды не выключается. Настройка насосной станции в деталях

Система управления водонасосной станцией включает в себя несколько элементов, среди которых важное место занимает реле. Он отвечает за автоматическое включение и выключение насоса по заранее заданным параметрам. Потребитель покупает оборудование с заводскими настройками.

В процессе эксплуатации может потребоваться регулировка реле давления насосной станции — это можно сделать самостоятельно.Это тема нашей статьи.

  Как это выглядит

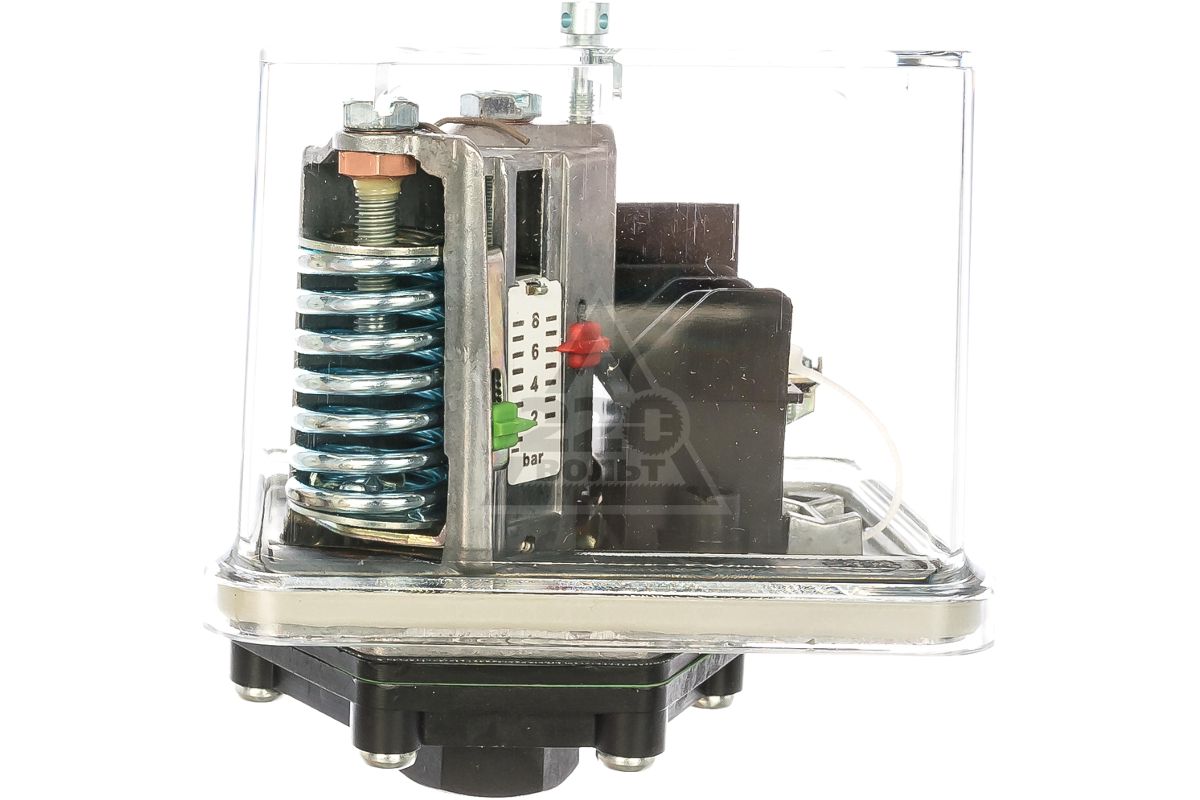

Прежде чем самостоятельно настраивать реле, изучите его устройство. Реле давления воды для насосной станции имеет компактную конструкцию, которая состоит из металлического основания и крышки из пластика. Поверх базовой платформы расположена контактная группа, состоящая из клеммной колодки, а также двух контроллеров. Регулятор давления насосной станции представляет собой пружину, на которую нажимает гайка.

Нажимая на пружинную гайку, можно регулировать давление в системе, при котором включается или выключается насос.Крышка крепится к винту, на котором расположена большая пружина. Снизу основания находится поршень и мембрана. Реле давления для разных моделей оборудования могут отличаться по форме, размерам или расположению элементов, но все равно имеют описанную нами конструкцию.

  Как это работает

Как работает реле давления насосного агрегата:

  1. Нагнетаемая насосом вода давит на мембрану, поршень, и находится в основании реле насосной станции.
  2. Через контакты проходит напряжение 220 Вт. В зависимости от расположения платформы контакты размыкаются или замыкаются, и это включает или выключает насос.
  3. Регулятор пружины уравновешивает действие поршня.


  1. По мере использования воды потребителем ее количество в системе уменьшается, а давление воды в гидробаке падает. В результате пружине удается пересилить поршень. Совершаемое при этом движение платформы провоцирует замыкание контактов, что приводит к запуску насосного агрегата.
  2. Насос качает воду для заполнения системы. Увеличение объема воды приводит к тому, что воздух в гидробаке воздействует на поршень, который преодолевает сопротивление пружины и медленно смещает платформу.
  3. Величина смещения зависит от сжатия меньшей пружины. Как только платформа достигнет заданного уровня, контакты разомкнутся и насос отключится.


Теперь можно сделать вывод о настройке насосной станции.Усилие сжатия большой пружины можно использовать для регулировки нижнего значения давления в насосной станции, при котором запускается насос. Соответственно верхнее давление в системе регулируется сжатием маленькой пружинки. Разница между значениями срабатывания и включения зависит от малой пружины регулятора.

ВИДЕО: Причины отказа

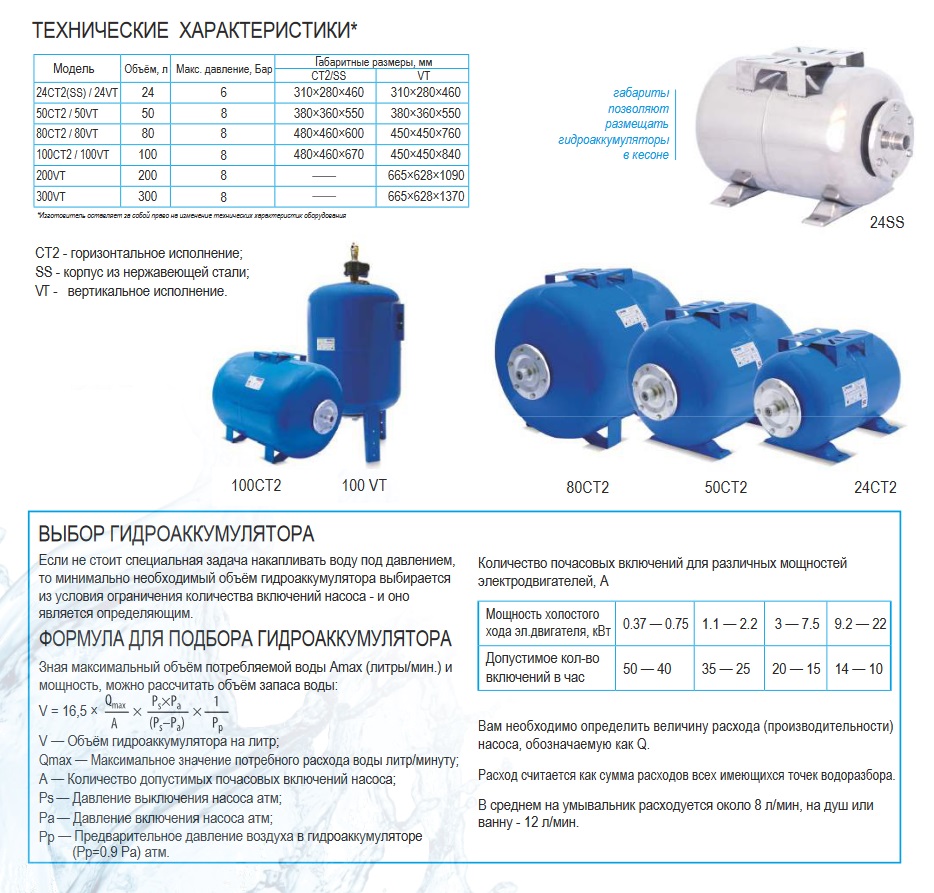

 Величина гидробака (гидроаккумулятора)

Правильно отрегулировать насосную станцию ​​можно только регулировкой гидробака.От заданных параметров зависит, как долго вам прослужит насосная станция, а также какой будет напор воды. Гидравлический бак, который также называют гидроаккумулятором (ГА), представляет собой герметичную емкость с деталями. Одна часть (резиновая груша) предназначена для приема жидкости от работающего насоса. Другая часть вокруг груши. Туда накачивался воздух.


Под действием воздуха груша с водой сжимается и, таким образом, обеспечивается напор воды в водопроводных трубах дома.Благодаря такому устройству ГА, когда потребитель открывает кран, то без работы насоса вода течет под давлением. Поэтому очень важно правильно настроить насосную станцию.

Правильная регулировка давления воздуха в гидравлическом контуре помогает продлить срок службы гидроблока. Слишком высокое значение способствует частому запуску насоса. Такой режим работы приводит к быстрому износу оборудования. Заниженное значение негативно сказывается на работе груши. Она чрезмерно растянута.

ВИДЕО: Какое давление качать в гидроаккумулятор

  Как настроить гидробак

Отрегулировать насосную станцию ​​ГА можно своими руками. Предлагаем инструкции:

  1. Открываем нижний кран и ждем, пока вытечет вся вода.
  2. Проверить давление в ГА. Для этого лучше всего подойдет автомобильный манометр (желательно, чтобы он предварительно прошел проверку). На ГА стоит обычная автомобильная шпуля, закрытая колпачком.

Специалисты считают, что для гидробака объемом 20-25 литров оптимальное значение составляет 1,4-1,7 бар, а 50-100 л -1,7-1,9 бар.


Как отрегулировать давление? Если значение меньше оптимального, то накачать, а больше — стравить. Такую манипуляцию желательно проводить каждый месяц. Иногда подсасывает воздух. Очень важно, чтобы груша долго не пустовала. Она придет в негодность.

  Процедура регулировки реле давления

Как настроить реле давления насосной станции? После того, как вы отрегулировали ГА, вы можете настроить реле давления водяного узла.

Наладка реле давления насосной станции начинается с замеров текущих показателей производительности. Этот этап осуществляется по такому алгоритму:

  1. Открываем нижний вентиль, чтобы вода вытекала из системы.
  2. Фиксируем верхнее значение. Необходимо включить насос, чтобы он закачал воду в систему. При включении фиксируем показания манометра.
  3. Обратите внимание на меньшее значение. Открываем дальний кран системы, чтобы выпустить немного воды и спровоцировать включение насоса.Записываем значение манометра при запуске устройства.
  4. Рассчитываем текущую разницу между показаниями манометра.

Помимо фиксации значений визуально оцените давление воды. Полностью откройте дальний от насоса клапан. Если вы хотите увеличить напор воды, то вам нужно подтянуть большой пружинный регулятор. Ослабление гайки приводит к обратному эффекту. Не забудьте сначала отключить оборудование.

Как отрегулировать реле давления? Оптимальное значение разницы показаний равно 1.4 бар. Если у вас меньшее значение, насос запускается чаще. Это обеспечивает очень равномерную подачу воды. Но такой режим приводит к слишком быстрому износу оборудования.


При превышении значения разницы рекомендуемого значения насос работает в щадящем режиме — включается реже, чем указано производителем. Потребитель будет наблюдать довольно заметные перепады давления воды. Потребуется регулировка насосной станции. Как настроить реле давления насосной станции на нужное значение этого параметра?

Сила нажатия малой пружины регулятора.Прокручивайте гайку очень осторожно. Маленькая пружина более чувствительна, чем большая. Чтобы увеличить значение разницы, сильнее сжимайте пружину. Соответственно ослабление регулятора пружины приводит к обратному эффекту.

После того, как вы самостоятельно выполните регулировку давления, по предложенному нами алгоритму, обязательно проверьте новые показатели. Повторите все вышеперечисленные действия в той же последовательности. Если настройка реле давления насосной станции вас не устроила, то повторяйте все заново, пока не будете удовлетворены результатом.Желаем вам успеха!

ВИДЕО: Процедура регулировки реле давления

Настройка насосной станции производится перед ее установкой. Это довольно важный момент.
  Ведь даже качественное и дорогое оборудование без правильных настроек будет работать некорректно и не выполнять нужных функций. И тогда поломки могут происходить намного чаще.
 В видео в этой статье будет показан весь процесс настройки, после чего правильно выполнить работу будет намного проще.Все делается своими руками и поэтому цена работы будет значительно ниже.

Поверхностный центробежный насос

Рассмотрим, какие основные действия по настройке реле давления в насосной станции необходимо предпринять:

  • В первую очередь необходимо проверить показатели давления в гидроаккумуляторе (см. ). Их значение следует установить около 1,5 атмосфер.
  • Затем осторожно открутите крышку бака. Вытекающая при этом вода сигнализирует о лопнувшей мембране, которую необходимо заменить.После проведения всех необходимых действий нужно проверить давление с помощью шинного манометра.
  • Если уровень давления по-прежнему недостаточен, то его можно поднять с помощью воздушного насоса. Но иногда эти действия не имеют должного эффекта. В таких случаях требуется регулировка реле давления, результатом которой будет отключение и включение насоса автоматически в нужный момент.

Внимание: При настройке очень важно установить верхний предел, при котором насос будет отключаться, не превышая реальных возможностей и производительности устройства в конкретной ситуации.

Прямая регулировка

Неправильная регулировка может привести к некорректной работе насоса, т.е. в нужный момент он может не включиться или не выключиться. Поэтому менять настройки нужно только в случае крайней необходимости.

Внимание: Необходимо знать, что отказы насоса, возникшие из-за саморегулировки реле давления, не относятся к гарантийному случаю. Гарантия на оборудование также снимается в случае, если отдельные части станции приходят в негодность из-за такой регулировки.Если же необходимо изменить давление в системе, это можно сделать, отрегулировав реле давления.

Итак:

  • Перед установкой нижнего уровня давления в насосной станции, т.е. значения, при котором она будет включаться автоматически, необходимо отрегулировать давление воздуха в гидроаккумуляторах. Для этого отключите станцию ​​от электричества и слейте всю воду из аккумулятора. Непосредственно отрегулировать давление в гидроаккумуляторе можно за счет ниппеля с помощью автомобильного насоса с манометром или компрессора.Показатель давления при этом должен быть не ниже 90% от необходимого давления для включения станции.
  • В большинстве случаев реле давления настроено на работу насосной станции при рабочем давлении от 1,5 до 3 атм. Для того чтобы изменить давление, при котором система включается и выключается, необходимо снять с реле крышку, для чего откручивается винт из пластика, а затем изменить затяжку на соответствующих ему пружинах.
  • Нижнее значение давления регулируется с помощью гайки P.Для увеличения показателя нужно повернуть его по часовой стрелке, а для уменьшения повернуть по часовой стрелке.
      Диапазон между нижним и верхним пределами давления зависит от гайки ΔP. Расширение этого диапазона достигается вращением гайки по часовой стрелке, сужение — против.
  • После внесения всех необходимых изменений систему необходимо подключить к электросети, убедившись, что она заполнена водой. Уровень давления можно контролировать с помощью манометра.
  • Важно соблюдать одно правило при настройке реле давления, его верхнее значение не должно быть более 95% от максимального давления, которое установлено на выходе из станции.Этот показатель можно найти в технических характеристиках устройства. При несоблюдении этого правила насосная станция не выключится, что очень быстро выведет ее из строя.
  • Также очень важно учитывать, что аккумулятор требует периодического обслуживания. Дело в том, что вода всегда содержит немного растворенного в ней воздуха, который со временем уменьшает полезный объем резиновой мембраны в аккумуляторе.
    Гидроаккумуляторы большой емкости обычно имеют специальные клапаны, через которые этот воздух можно стравливать.Бытовые станции в большинстве случаев комплектуются небольшими батареями, не имеющими таких клапанов, чтобы удалить из них воздух, необходимо раз в несколько месяцев делать следующее:
  1. Для начала обесточивается насос и сливается вся вода из гидроаккумулятора. Для этого лучше предусмотреть небольшой кран или воспользоваться ближайшей точкой разгрузки.
  2. Несколько раз необходимо проделать предыдущую процедуру.
  • Очень важно не путать аккумулятор с накопительной емкостью.Первое необходимо для уменьшения количества пусков насосной станции, что увеличивает срок ее службы.
      Среди прочего позволяет защитить систему от гидроударов при запуске и выключении насоса. Емкость для хранения воды необходима при отключении электроэнергии, чтобы не прекращалась подача воды.
  • Таким образом, вы можете самостоятельно установить и настроить насосную станцию. Нужно всего лишь знать несколько простых секретов и соблюдать все правила. При возникновении вопросов при установке или настройке лучше обратиться к специалисту.Неправильно настроенная станция будет работать некорректно и вскоре придет в негодность.

Вы посмотрели видео как настроить насосную станцию, теперь настройка насосной станции пройдет без проблем. Перед применением следует полностью изучить инструкцию и только потом вносить необходимые коррективы.

Одним из решений управления автономным водоснабжением является подключение к насосу реле давления РДМ 5, регулировка, инструкция которого не всегда понятна пользователю.При этом данный вид устройств от бренда Джилекс считается достаточно надежным и доступным. При желании проблему с настройкой можно решить, если потратить немного времени на изучение работы устройства.

Какие функции выполняет устройство?

В частных домах, где водопровод не подключен, вопрос обеспечения водой питьевого качества решается 2 способами:

  • установка резервуара или устройство бассейна, наполненного привозной водой;
  • бурение скважины на водоносный горизонт.

Водоснабжение дома осуществляется с помощью насоса необходимой мощности. Но величина напора воды при его работе слишком велика для прямого подключения насосного агрегата к внутренним водопроводным сетям. Поэтому в доме установлен промежуточный бак с мембраной — гидроаккумулятор, а необходимое давление в сети поддерживается реле давления РДМ 5. Устройство позволяет автоматизировать процесс подачи воды в автономном водопроводе системы.

Принцип действия

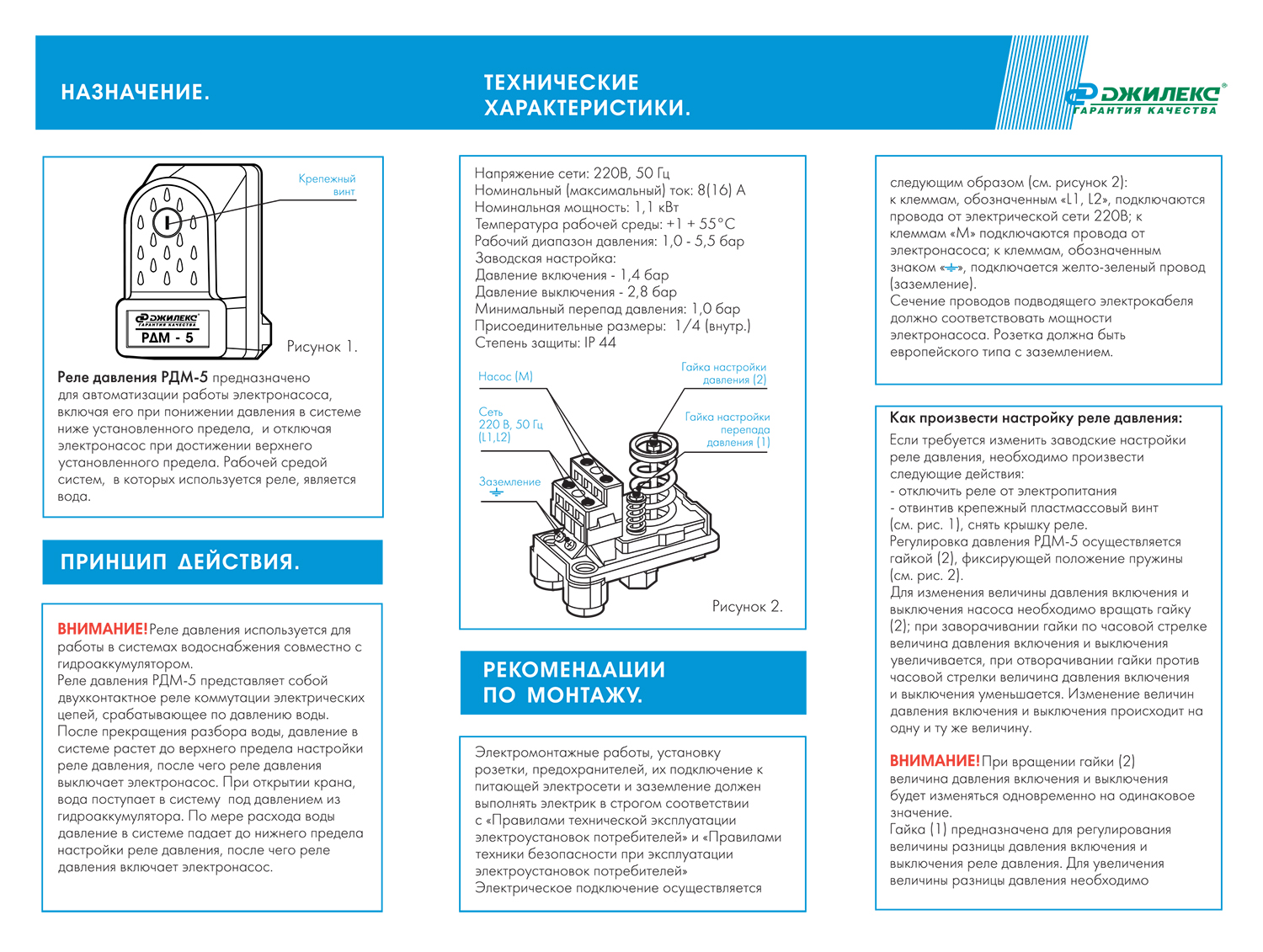

Устройство состоит из латунного корпуса с арматурой для подключения к водопроводной сети, пружинных клапанов и электрического реле. Снаружи элементы закрыты пластиковой крышкой. Схема работы реле давления РДМ 5 следующая:

  1. Производитель устанавливает нижний предел давления 1,4 Бар, максимальный — 2,8 Бар. Когда давление в гидроаккумуляторе меньше нижнего предела, контакты реле замыкаются, и насос перекачивает воду в промежуточный мембранный бак.
  2. Когда давление поднимается до верхнего предела (2,8 Бар), срабатывает пружинный клапан и размыкает контакты реле. Подача воды прервана.
  3. При простукивании в доме начинает опорожняться гидроаккумулятор, давление снижается, а при достижении нижнего порога 1,4 Бар контакты реле снова замыкаются и насос возобновляет свою работу.


Как правило, устройство РДМ 5 комплектуется готовыми насосными станциями, состоящими из насоса, бака водяного аккумулятора и самого реле управления.Станция настроена на заводе и полностью готова к работе, осталось только подключить ее к трубе и электросети. Но готовые изделия подходят не всем по следующим причинам:

  • емкость аккумулятора недостаточна;
  • напор штатного насоса мал, чтобы обеспечить подачу воды на необходимую высоту;
  • использует глубинный насос, опускаемый в скважину.

В этих случаях автоматическую систему водоснабжения придется собирать из отдельных элементов, а реле давления ставить соответственно, согласовывая его работу с накопительным баком.Перед покупкой и подключением устройства рекомендуется изучить его технические характеристики:

  • диапазон регулирования давления в водопроводе — от 1 до 4,6 Бар;
  • диапазон температур окружающей среды — от 0 до +40°С;
  • минимальный перепад давления — 1 Бар;
  • напряжение питания — 220 В;
  • диаметр штуцеров — DN 15, присоединение — G ¼’’.


Если по каким-то техническим характеристикам реле РДМ 5 вас не устраивает, придется искать другой регулятор.Но практика показывает, что параметры этого устройства удовлетворяют требованиям подавляющего числа автономных систем водоснабжения.

Как настроить устройство?

Настройка реле давления производится после монтажа внутренней и наружной водопроводной сети дома и подключения к электрической сети.

Соединения наружного и внутреннего трубопроводов должны быть проверены испытаниями, чтобы возникающие впоследствии утечки не мешали процессу регулировки.Из-за негерметичных соединений самопроизвольно снизится давление перед насосом или после него, что повлияет на работу реле.

Перед настройкой необходимо определить требуемое давление. Для подачи воды во все точки просадки, расположенные на разных этажах, необходимо обеспечить необходимое давление в гидроаккумуляторе. Усилия мембраны резервуара должно быть достаточно, чтобы вытолкнуть весь объем воды на необходимую высоту и преодолеть все местные сопротивления.В домашних условиях это давление чаще всего определяют экспериментально.

Расчет прост: 1 м высоты подъема равен 10 м горизонтального сечения и соответствует давлению 0,1 бар. Учитывается самая дальняя ветка водопровода. Примерно определив необходимое давление, необходимо создать такое давление со стороны воздушной камеры аккумулятора. Для этого снимите пластиковый колпачок с золотника (обычно находится на торце бака) и накачайте воздушную камеру обычным автомобильным насосом, контролируя давление манометром.

  1. Не подключая патрубок к внутренней водопроводной сети, проверьте работу реле в связке с насосом при заводских настройках. При этом проверьте герметичность наружной трубы.
  2. Снимите пластиковую крышку реле, закрывающую регулировочные винты.
  3. Большой винт регулирует верхний предел (отключение насоса), маленький — перепада давления. Отрегулируйте нижний предел так, чтобы его значение было на 0,2 Бара больше того, что вы закачали в аккумулятор.
  4. Для достижения точных значений придется несколько раз регулировать, открывая краны смесителей и выпуская воду из аккумулятора. В этом случае зафиксируйте показания манометра при выключении и включении насоса и отрегулируйте их настроечными винтами.

В результате настройки разница между нижним и верхним пределами должна быть не менее 1 Бар. Практика показывает, что оптимальный перепад давления около 1,5 Бар, тогда насос не будет включаться слишком часто.По окончании регулировки не спешите ставить крышку на место, следите за системой 1 день. Может потребоваться небольшая корректировка.

Ключевым элементом регулирования насосного оборудования, отвечающего за подачу воды в частных домах, является реле давления. Устройство обеспечивает включение и выключение насоса в автоматическом режиме, контролирует поступление воды в бак по заданным параметрам. Регулировка реле давления насосной станции индивидуальна для каждого конкретного случая.Четких рекомендаций не предусмотрено, поэтому процедура проводится в рамках установленных норм и инструкций и, как правило, своими руками.

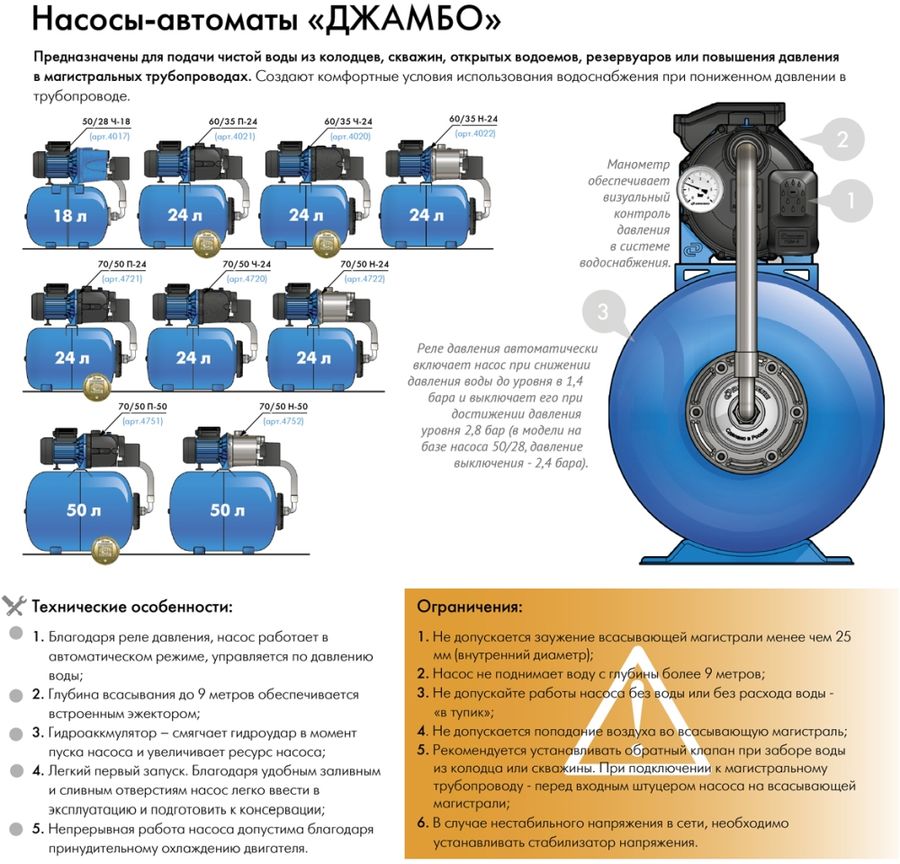

Насосная станция — лучшее решение для бесперебойного водоснабжения в частных домах и загородных коттеджах.

Автоматически обеспечивает забор жидкости из колодца или колодца, подачу ее потребителю в том количестве, которое ему необходимо, поддерживая необходимое давление в системе и выполняя роль его регулятора.

Устройство представляет собой набор составных частей (приемник, аккумулятор, реле и др.), конструктивно связанных между собой. Каждая из составных частей оборудования выполняет свою функцию.

Если говорить о регулировке величины напора воды, да и вообще о контроле за бесперебойной работой насосной станции, то эти функции выполняет реле давления.

Обычно реле выполнено в виде небольшого блока с пружинами регулировки минимального и максимального давления, напряжение которых регулируется с помощью специальных гаек.

Снизу металлического основания крепится мембрана с крышкой, поршень, быстросъемная гайка для крепления к переходнику насосного оборудования.

На верхней стороне устройства помимо пружин имеется контактная группа и клеммная колодка (для крепления к сети, насосу и заземлению).

Заключается в том, что под воздействием воды, поступающей из насосной станции, мембрана оказывает давление на поршень. Заставляет работать контактную группу, установленную на металлической плоскости с 2-мя шарнирами.

В зависимости от его положения контакты замыкаются и размыкаются, насос включается и выключается. Пружина большого регулятора устройства воздействует на площадку контактной группы, уравновешивая давление поршня.

При снижении давления платформа опускается под действием пружины, замыкая контакты, что вызывает автоматическое включение насоса.

Действие пружины малого регулятора также напрямую зависит от напора воды, но расположена она на большем расстоянии от шарнира, поэтому порядок ее работы активируется не сразу, а только при подъеме платформы на определенная высота.


Функционирование электрического компонента зависит от шарнира с небольшой пружиной. В конструкции все настроено так, что шарнир и платформа не могут одновременно находиться в одной плоскости.

Если платформа поднимается выше шарнира, то контакты перемещаются вниз, а при движении вниз контакты фиксируются в верхнем положении.

Шарнирная плоскость расположена над основанием малой регулировочной пружины, что позволяет поднять платформу на это значение без размыкания контактов.

А при его достижении контакты размыкаются под действием пружин, обеспечивая включение насоса и подачу воды в бак.

Это принцип работы устройства, где большой пружинный регулятор обеспечивает включение станции и отвечает за «пониженное давление», а малый за его разницу включения и выключения насоса.

Первую регулировку давления реле произвести при сборке и подключении к насосной станции.

Важно!   От правильности ее выполнения во многом зависит дальнейшее удобство эксплуатации всей сантехнической системы конкретного объекта.

Изначально необходимо проверить уровень давления, которое образовалось в баке в процессе изготовления насосной станции. Обычно это 1,5 атмосферы на включение и 2,5 атмосферы на выключение насоса.

Поверка проводится с пустым баком, без воды и подключением оборудования к электрической сети, с помощью обычного механического манометра.Для этого откройте золотник в баке, прикрепите к нему прибор и замерьте показатели.

В этом случае реле давления насосной станции настраивают, когда потребителя не устраивает регулировка оборудования, произведенная при его сборке.

Процедуру можно выполнить своими руками, для чего потребуется отвертка и гаечный ключ для снятия крышки прибора и ослабления (затяжки) гаек регулятора. Реле не должно быть под напряжением.

Его крышка снимается, после чего его можно регулировать исходя из преследуемой цели — увеличивать, уменьшать давление или регулировать диапазон срабатывания.

  1. Повышение или понижение давления осуществляется отвинчиванием или затягиванием гаек большого регулятора. После завершения операции устройство возвращается в исходное положение и проводится проверка. Необходимо включить напряжение, открыть кран и по манометру определить, при каком давлении насос начинает функционировать. После закрытия клапана проверяют показатель давления в момент прекращения работы насоса. Если показатели не удовлетворяют, то вся процедура повторяется. Наглядно увидеть регулировку можно на тематическом видео в интернете.
  2. Принцип изменения диапазона работы реле. При нормальных показателях нижнего давления снижение или повышение верхнего давления осуществляется с помощью второго (малого) регулятора. Закручивая его гайку по часовой стрелке, верхнее давление увеличится, а нижний показатель останется на прежнем уровне. При ослаблении гайки разница между обоими показателями будет увеличиваться или уменьшаться. После настройки проводится проверка и при необходимости процедура повторяется.

Интересно!  При одновременном нарушении показателей давления и принципа изменения диапазона прибора, то в первую очередь регулировку производят большим регулятором, а затем малым, не забывая о постоянном контроле манометром.

Важные моменты в процессе регулировки

  • Установка верхнего давления не должна превышать 80% от его максимального значения, что предусмотрено характеристиками реле.Если уровень давления неудовлетворителен, то лучше всего приобрести устройство, имеющее более высокую производительность.
  • Перед повышением давления для включения насоса необходимо также проверить его характеристики на предмет того, может ли он развивать такие показатели. В этом случае насос не сможет его создать и будет работать непрерывно, потому что реле просто не сможет его отключить.
  • Полностью затягивать гайки не нужно, иначе устройство просто перестанет работать.

Давление гидроаккумулятора и принцип регулировки реле

Нормальная работа этого узла насосной станции также зависит от давления воздуха, но его регулировка с помощью реле не осуществляется. Он, как и прежде, будет работать даже при отсутствии гидроаккумулятора вне зависимости от наличия воздуха.

Резервуар без воздуха будет полностью заполнен водой, верхний уровень давления мгновенно возрастет, что остановит насос.

Пониженное давление поможет мембране значительно растянуться, а при увеличенном баке ресивер будет недостаточно наполнен водой, так как избыточное давление воздуха будет постоянно его вытеснять.

Важно!   Для полной и бесперебойной работы насосной станции, регулярной подачи воды и длительного срока службы ресиверной мембраны показатель давления должен быть примерно на 10% ниже нижнего.

В этом случае в гидроаккумуляторе будет достаточно воды, и мембрана не будет растягиваться. Насосная станция бесшумно работает в автоматическом режиме и отключается с интервалом, указанным в ее технических характеристиках.

Видео на эту тему широко представлено в сети, поэтому провести вышеперечисленные процедуры вполне по силам каждому пользователю насосного оборудования.

Сразу после покупки регулировка реле давления насосной станции не требуется — необходимые манипуляции уже проведены на заводе. Значения этих настроек находятся в диапазоне 1,3-1,9 бар при включении и 2,6-3,1 бар при выключении.

Но по многим причинам часто требуется перенастройка прессостата. Ниже мы разберем все основные моменты, после чего вы будете знать, как настроить реле давления воды, почему оно не работает, не выключается и т. д.

1 Как устроено реле насоса и как его настроить?

Перед тем, как отрегулировать прессостат, стоит разобраться в его конструктивных особенностях и принципе работы.

Реле уровня жидкости

представляет собой устройство на металлической основе, в нижней части которого имеется мембранная крышка со специальным быстросъемным креплением. На верхней части реле расхода воды есть несколько контактов и пара регуляторов.

Сверху все эти элементы закрыты крышкой.Последний крепится к одному из регуляторов. Вся эта конструкция является быстросъемной — устройство можно разобрать с помощью обычного гаечного ключа.

Производители предлагают разные реле по форме, размерам, расположению рабочих органов, небольшие отличия в конструктивных особенностях деталей. Часто эти устройства дополняются предохранителями от «холостого хода».

1.1 Как это работает?

Реле насосной станции работает по принципу, основанному на давлении жидкости, поступающей от насоса — мембрана перемещает поршень, приводя в действие контакты, расположенные на железном основании с двумя шарнирами.

Эти контакты могут замыкаться и размыкаться (в зависимости от положения) — это обеспечивает автоматическое включение/выключение оборудования. Второй регулятор, в то же время, стабилизирует давление поршня.

Электрик прибора (отвечает за включение/выключение насоса) слушает пружинный шарнир. Как только реле давления ПМ (или реле давления РДМ5) поднимается над шарниром, регуляторы отщелкиваются.

Итак, один регулятор (большой) включает насосное оборудование, а второй, поменьше, отвечает за отключение из-за перепада давления в устройстве.

1.2 Как настроить самостоятельно?

Если по каким-то причинам первоначальная настройка реле давления вас не устраивает, то самое время подключить руки с опытом, и настроить реле уровня воды своими руками. Настройка реле насосной станции своими руками – достаточно простая процедура. Нам понадобится только накидной ключ и отвертка.

Последовательность регулировки насосной станции своими руками:

  1. Отключите устройство.
  2. Снимите панель устройства.
  3. Установите требуемое давление.
  4. Соберите отрегулированную машину.

Помните! Под крышкой два регулятора — большой и маленький. Первый работает с давлением на включение насоса, второй отвечает за перепад давления и отключение системы.

1.3 Регулировка реле давления насосной станции (видео)

1.4 Увеличение/уменьшение давления в системе

Все просто — чтобы поднять или понизить давление в гидроаккумуляторе, нужно ослабить или затянуть гайку на большом регуляторе.Эта настройка реле давления аккумулятора давления является самой быстрой и простой.

Внимание ! Настройку реле насосной станции своими руками следует проводить строго при выключенном оборудовании. Перед запуском отключите систему!


Далее включаем настроенное устройство и смотрим в настройках манометра нижний предел давления. Также проверяем давление отключения. Если новые показатели реле давления воздуха для компрессора вас устраивают, то процесс настройки можно считать завершенным.

1.5 Важные тонкости при настройке

2 Основные неисправности насосной станции и как с ними бороться?

Бывает, реле давления не выключает насос, произошла утечка в гидроаккумуляторе насоса, оборудование постоянно щелкает, не включается насос и т.д.

Конечно, неисправный водяной насос проще выбросить, а на его место поставить новый. Но, не всем по карману такие перенапряжения, поэтому давайте рассмотрим основные неисправности насосных систем, и займемся их устранением.

2.1 Перестал работать насос: первое, что нужно сделать

Если водяной насос включается, но не подает «признаков жизни», проверьте напряжение в сети. Попробуйте отключить и снова подключить кабель питания. Это банально, но многие сталкиваются именно с такой проблемой.

Напряжение есть? Затем проверьте надежность всех электрических соединений.


Помпа включается впервые после покупки? Убедитесь, что соединения выполнены правильно.Ничего не вышло? Тогда причина может крыться в поломке колеса или реле. Ваши действия следующие:

  • отключить питание устройства;
  • попытаться провернуть вал двигателя вручную;
  • если не крутится, проблема в пусковом конденсаторе;
  • выход — его замена. Вам понадобится паяльник, аналогичный конденсатор и умелые руки.

2.2 Воздушный насос не качает воду

В каких ситуациях это происходит:

  • В корпус некоторых элементов попал воздух.Проверьте герметичность всех емкостей, выключите прибор и с помощью специального вентиля (его нужно открутить) дайте выйти лишнему воздуху;
  • аналогичная проблема возникает при низком уровне воды. Проверить уровень воды в месте водозабора и соответствие установки насоса рекомендациям в паспорте;
  • проблема может заключаться в поломке обратного клапана или засорении жиклера эжектора. Очистите клапан.

2.3 Оборудование не выключается

Насос оснащен гидроаккумулятором и не отключается? Реле давления могло выйти из строя.Как правило, причина в неправильно выставленном давлении или низком напоре воды, из-за попадания воздуха в герметичные части устройства.


Непрерывная работа насоса может быть связана с засорением пятиугольника — из-за слишком жесткой воды. Выход — снятие и чистка реле, установка специального фильтра для «смягчения» воды.

Если насос работал, а потом резко остановился, проблема может скрываться в перегреве мотора. Необходимо отключить устройство от источника питания, найти причину перегрева и устранить ее.Сразу понадобится опыт или помощь мастера.

Подключать все элементы насосной станции нужно очень аккуратно. Если у вас возникли проблемы, то сразу обращайтесь к мастерам!

Не забывайте, что водоток своими руками сделан правильно, и ни разу не подвел, нужен немалый опыт, инструменты и «правильные» руки.

ОПЕРАТОР НАСОСНОЙ СТАНЦИИ

7E51

ДИАПАЗОН ОПЛАТЫ: 13





ОБЩИЕ СВЕДЕНИЯ ОПРЕДЕЛЕНИЕ



            Это работает оператором насосной станции в Департаменте водного хозяйства, с ответственностью для эксплуатации, осмотра и обслуживания водонасосных станций, сырой водозаборы, водохранилища и дистанционно управляемая регулирующая арматура в распределительная система.Работники этого класса выполняют работу самостоятельно на чередующаяся смена и должны выезжать на удаленные объекты для обеспечения надлежащей работы водяных насосов, электрораспределительного оборудования, клапанов вспомогательного оборудования и вращающегося экрана оборудование. Общение и координация с другими подразделениями Департамента водного хозяйства и внешними коммунальными службами. является важным аспектом работы. Работа является осуществляется под наблюдением технического руководителя.



КОЭФФИЦИЕНТЫ РАСПРЕДЕЛЕНИЯ :   ( следующие условия должны быть выполнены для того, чтобы должность была отнесена к этому классу.)



1.         Сотрудники этой категории должны эксплуатировать, проверять и обслуживать насосные станции, водозаборы, водохранилища и удаленные управляемые регулирующие клапаны в распределительной системе.

2.         Должности должны располагаться в Департаменте водного хозяйства.



ТИПИЧНЫЕ ПРИМЕРЫ РАБОТЫ (ТОЛЬКО ИЛЛЮСТРАТИВНО)



            Путешествия к дистанционно управляемым водонасосным станциям, водозаборам и водохранилищам; чеки регистрирует температуру подшипников и/или уровень вибрации насосов и двигателей; проверяет уровень масла в насосах и двигателях и при необходимости доливает масло; чеки щетки электродвигателя на предмет искрения и износа; касается внешней поверхности сальников насоса для температура; наблюдает за потоком уплотнительной воды и может регулировать поток с помощью гаечного ключа; следит за уровнем воды через смотровое стекло; проверяет всасывание и нагнетание клапаны перегрева и протечек; сообщает о несоответствиях руководителю или обслуживающий персонал для последующего наблюдения; Осматривает и приводит в действие аварийный резерв генераторы в соответствии с надлежащими письменными процедурами; записывает все данные, необходимые для Разрешения на управление воздухом и истории эксплуатации

            Отвечает на запросы от Load Контроль для расследования отказов оборудования или системных недостатков; общается аварийных ситуаций руководителям, другим подразделениям отдела и внешним агентства по мере необходимости; фиксирует условия и действия во время смены в журнале книга для справки; использует надзорный Система управления и сбора данных (SCADA) для контроля и мониторинга компоненты системы водораспределения; проверяет правильность работы параметры и собирает данные; получает доступ и использует компьютеризированную Система управления техническим обслуживанием (CMMS) для входа в систему отслеживания и обновления технического обслуживания виды деятельности.

            Проверяет вспомогательное оборудование для правильной работы; начинает заливку насосов, поддона и воздуха компрессоры при необходимости; стравливает влагу из вакуумных резервуаров; проверяет гидравлику маслосистема и конденсатный насос котла отопления; проверяет аккумуляторные батареи на правильный уровень воды, напряжение и сила тока при зарядке; проверяет трансформаторы для перегрева, утечек и уровня масла и отчетов, если это необходимо; начинает станцию узел нагрева для определения условий эксплуатации; тестирует предохранительные устройства и чистит масляный фильтр при необходимости; проверяет работу вентиляторов или воздуходувок, регулирует термостат и определяет достаточность подачи мазута.

            Очищает заливы забора сырой воды с помощью козлового крана для удаления листьев и мусора; убирает листья и мусор с приемных решеток вручную; удаляет накопленные ветки деревьев и мусор от вращающихся приемных решеток в грохоте или других водозаборные сооружения после переключения управления с автоматического на ручное; работает впускные клапаны вручную или с помощью портативного моторизованного привода.

            Считывает поток и электрические счетчики, манометры, револьверные диаграммы и другие индикаторы, и записывает показания в журнал водных операций; интерпретирует показания, чтобы определить правильную работу насосов и сопутствующего оборудования.

            Работает от электричества оборудование и связывается с внешней коммунальной службой для переключения нагрузок по запросу; вывешивает выключатели от 480В до 13200В; осматривает распределительные устройства и оборудование на предмет аварийной сигнализации или визуальные подсказки, указывающие на неисправности; удаляет выключатели из шкафов и вытягивает предохранители пилотного потенциала; изменяет работу насоса чередовать линию электропередачи, перейдя на ручное управление и замкнув шинопровод; восстанавливает питание линий, соблюдая надлежащие рабочие процедуры для каждого распределительного устройства место расположения.

            Определяет безопасность станции путем проверки площадки, окон, дверей и аварийных выключателей на наличие взлом или вандализм; запирает двери и ворота при выезде; следует написанному процедуры сообщения о несоответствиях безопасности.

            Делает незначительным ремонт и наладка оборудования; масло и смазка насосов, моторов и вспомогательное оборудование.

            Проверяет плавучие покрытия на водохранилищах; осуществляет проверку безопасности; работает крышка дренажной системы насоса; участвует в установке, перемещении, удалении и чистка насосов.

            Выполняет сопутствующие работы по мере необходимости.



НЕОБХОДИМЫЕ ЗНАНИЯ, НАВЫКИ И СПОСОБНОСТИ



ЗНАНИЕ :



•           эксплуатация различного контрольно-измерительного оборудования

•           принципы эксплуатации и технического обслуживания крупногабаритных машин и двигатели с питанием от электричества

•           опасности и меры предосторожности, связанные с автоматическим и дистанционным управлением вращающихся машин, работающих на электричестве

•           принципы работы различных малых насосов, вакуумных и системы гидравлического масла, зарядные устройства для аккумуляторных батарей и подогрев низкого давления единицы.

•           компьютер ввод и поиск данных



СПОСОБНОСТЬ :



•           узнать работа больших насосов, клапанов и двигателей на водонасосной станции

•           научиться оценивать данные насосной системы для выявления неисправностей в водонасосном оборудовании

•           узнать проверять и эксплуатировать резервные генераторы и следовать письменным процедурам по каждой операции

•           изучение операции распределительного устройства высокого напряжения, а также интерпретировать и соблюдать письменные процедуры по каждой операции

•           научиться ориентироваться и использовать компьютеризированную систему управления техническим обслуживанием (CMMS)

•           изучить операционную характеристики забора сырой воды вдоль с козловым краном и вращающимися грохотами

•           понять и следовать устным и письменным инструкциям

•           читать и интерпретировать показания счетчиков, манометров и диаграмм, а также готовить обычные отчеты водных операций

•           обнаружить неисправности в водонасосном оборудовании

•           узнать получить доступ к базе данных системы SCADA для получения информации о насосной станции операция



МИНИМУМ ДОПУСТИМЫЙ ОБУЧЕНИЕ И ОПЫТ (Следующее утверждение представляет минимальные стандарты обучения и опыта, которые будут использоваться для допуска или отклонять претендентов на испытания. Заявки, поданные кандидатами на это класс будет пересматриваться на основе требований к обучению и опыту по мере утверждено 15.12.)



ОБРАЗОВАНИЕ :



            Образование соответствует окончанию двенадцатого класса школы.



И

ОПЫТ :



            Два года опыт эксплуатации, обслуживания или ремонта насосного, фильтрующего, обработка или тяжелое промышленное оборудование или машины, работающие от электричества таких как фрезерное оборудование, конвейеры, подъемники или краны.



ИЛИ



            Два года опыт выполнения квалифицированной работы по эксплуатации очистных сооружений с ответственность за эксплуатацию или техническое обслуживание механических и электрических машин и оборудование.



ИЛИ



            Любой эквивалентное сочетание образования и опыта, признанное приемлемым Управлением людских ресурсов.



Класс города Филадельфия, который обычно соответствует требование опыта :



Станция очистки воды Оператор (7E45)



ФИЗИЧЕСКАЯ И МЕДИЦИНСКАЯ ТРЕБОВАНИЯ



            Способность физически выполнять свои обязанности и работать в условиях окружающей среды Требуется должность в этом классе.



ЛИЦЕНЗИИ, РЕГИСТРАЦИИ И/ИЛИ СЕРТИФИКАТЫ



            Владение действующее удостоверение на право управления транспортным средством надлежащего класса, выданное Содружество Пенсильвании до назначения и во время пребывания в должности трудоустройство оператором насосной станции.

Класс установлен 1/53

Спец.Пересмотрено 11/72; 9/97

Спец. Редакция: CSC – 14 сентября Ad. Доска – 14/14

Последний Спец. Редакция: CSC – 12/15 Ad. Доска – 12/15



CW

Контроллеры насосных систем для управления утечками

Целью данного документа является обсуждение использования насосных станций с регулируемым расходом в качестве метода снижения утечек в распределительной системе и, в качестве дополнительного преимущества, снижения затрат на электроэнергию, связанных с более традиционными системами постоянного давления. .Несмотря на концептуальность, в этой статье в общих чертах обсуждаются контроллеры насосных станций, которые используются для отслеживания меняющихся требований к давлению в распределительных системах. Предвосхищая эти требования, основанные на расходе, современные контроллеры насосных систем могут обеспечить системы с плавным потоком, отвечающие минимальным требованиям к давлению.

Введение

Миллионы долларов налогов тратятся на очистку воды, чтобы сделать ее безопасной для потребления человеком. Еще миллионы тратятся на доставку той же воды в наши дома, школы, больницы и предприятия.Тем временем миллионы галлонов этой ценной очищенной воды теряются из-за утечки из-за избыточного давления.

Новые технологии открыли двери для новых и более эффективных методов управления распределением воды. Сегодня существуют тысячи и тысячи миль водопроводных распределительных систем, заполненных движущейся водой, которые можно предотвратить от утечек из-за избыточного давления.

Учитывая возраст национальных трубопроводных систем и огромную территорию, практически невозможно предотвратить все утечки.Обеспечение минимального давления воды во всех точках подключения в течение суток имеет важное значение для процесса обеспечения потребителей водой.

Но какое давление слишком много, а какое недостаточно?

Требования к расходу меняются в течение дня, что приводит к изменению требований к давлению. Традиционное решение — на всякий случай создать избыточное давление. Избыточное давление в системе является основной причиной, но часто игнорируемой проблемой утечки.

Было много дискуссий о решениях по уменьшению утечек.Одним из таких методов является снижение заданных значений давления в распределительной системе в периоды низкой нагрузки. Другим проверенным методом является установка клапана регулирования давления в зонах измерения для минимизации избыточного давления в периоды низкого расхода.

Принято считать, что регулирование давления нагнетания насосных станций существенно снижает утечку. Кроме того, новая технология позволяет регулировать давление насосной станции в соответствии с фактическим спросом. Другими словами, потребители получают то, что им нужно — ни больше, ни меньше.

Хотя неспециалист не является специалистом по проектированию распределительных систем или причинам утечек в распределительных сетях, неспециалист может оценить тот факт, что трубы с отверстиями не так эффективно удерживают воду, как трубы без отверстий. Кроме того, приложение давления к водопроводным трубам с отверстиями увеличит количество воды, вытекающей из отверстий. Увеличьте количество давления, и поток также увеличится.

Принято считать, что по мере увеличения давления количество утечек увеличивается. Также принято, что утечка воды может составлять от 10% до более 40% от общего объема подачи.Система производительностью один миллион галлонов в день может терять более 400 000 галлонов в сутки из-за утечек. В перспективе утечка 1/16 дюйма в трубе приведет к потерям более 100 галлонов в сутки.

Принимая во внимание затраты, связанные с утечкой и избыточным энергопотреблением, многие специалисты работают над способами борьбы с этой проблемой. Текущая цель состоит в том, чтобы свести к минимуму избыточное давление, тем самым уменьшая утечку.

Типовые критерии системы распределения

На примере типичной распределительной системы в этой статье исследуется взаимосвязь между требуемым расходом и давлением в критической точке системы.Существует много действий, которые можно предпринять для уменьшения утечек из трубопровода. Однако в этой статье речь пойдет только о контроле давления нагнетания насосной станции.

Производительность системы составляет 290 000 галлонов в сутки. Следует отметить, что этот пример не включает встроенный в систему приподнятый резервуар для хранения. Рельеф относительно плоский, труба изготовлена ​​из ковкого чугуна и имеет возраст около 15 лет. Потребители состоят в основном из домов среднего размера, школ, больниц и малых предприятий. Давление на входе или всасывании насосной станции составляет 40 фунтов на квадратный дюйм изб. и колеблется не более чем на 10 фунтов на кв. дюйм изб. вверх или вниз.Давление нагнетания регулируется клапанами регулирования давления на каждом нагнетании насоса, которые поддерживают постоянное давление 83 фунта на кв. дюйм. Минимальное допустимое давление в критической точке составляет 43 фунта на кв. дюйм изб. Примерная насосная станция состоит из двух основных насосов мощностью 10 л.с. и одного ведущего насоса мощностью 7,5 л.с., эффективность которых оценивается в 65%.

В типичной распределительной системе, начиная с полуночи, поток слабый и остается низким примерно до 4:00. В течение следующих двух часов расход увеличивается до максимальной потребности в 6:00 A.М. С 6:00 утра примерно до 17:00 поток снова падает. После 17:00 поток увеличивается до второго по величине спроса примерно в 20:00. После 20:00 скорость потока падает до самой низкой скорости незадолго до полуночи.

В этот момент цикл начинается снова.

Регулирование давления по времени для контроля утечек

Есть определенное время в течение дня, когда потребность и требования к давлению относительно ниже и постоянны.Однако важно отметить, что в периоды низкого расхода обеспечиваемое давление намного выше, чем требуется для достижения минимума в критической точке.

Блоки времени, показанные на графике, представляют периоды времени, до которых давление насосной станции может быть снижено без риска падения давления ниже минимально допустимого уровня.

При снижении давления нагнетания насосной системы система распределения становится более эффективной за счет снижения избыточного давления. В результате меньше утечек и меньше затрат на электроэнергию.

Это достигается за счет использования программируемого логического контроллера (ПЛК) в качестве контроллера насосной системы. Он определяет время суток и текущую скорость потока, а затем передает соответствующую скорость насоса частотно-регулируемому приводу, увеличивая или уменьшая скорость для согласования давления с требуемым расходом для поддержания желаемого давления в критической точке.

Экологическое и экономическое воздействие

В этом анализе скорость утечки предполагалась очень низкой и консервативной.Общий уровень утечки оценивается в 551 880 галлонов в год, что составляет всего 1% от годового расхода системы, составляющего более 106 миллионов галлонов. Большинство экспертов считают, что скорость утечки для старых систем находится в диапазоне 10%. Скорость утечки, связанная с избыточным давлением, оценивается в 374 928 галлонов в год. Экономия затрат на электроэнергию, непосредственно связанная с избыточным давлением, оценивается в 3909 долларов в год из расчета 10 центов за киловатт-час.

При постоянном давлении в системе 83 фунтов на квадратный дюйм стоимость электроэнергии составила 9 667 долларов США.При использовании управления давлением по времени экономия энергии составила 3909 долларов.

Концепция насосных станций с регулируемым расходом для контроля утечек

Контроль давления насосной станции является обычной практикой. В большинстве случаев это означает поддержание постоянного давления с помощью клапанов регулирования давления (PRV) или частотно-регулируемых приводов (VFD). PRV представляет собой механическое устройство, которое в первую очередь создает потери на трение в системе, аналогичные открытию или закрытию клапана, и представляет собой проверенный метод регулирования давления.Установите желаемое давление в системе, и клапан закроется или откроется, чтобы поддерживать постоянное давление нагнетания. Поскольку стоимость частотно-регулируемых приводов с годами снижается, в сочетании с большей надежностью, ЧРП стали популярными. В зависимости от входного сигнала датчика давления в системе частотно-регулируемый привод может замедлять или ускорять работу, чтобы поддерживать постоянное давление. И предохранительные клапаны, и частотно-регулируемый привод являются проверенными методами контроля давления, достигающими одной и той же цели.

Самым последним достижением в технологии является регулирование давления нагнетания насосных станций на основе не только давления, но и расхода.

В этом случае давление нагнетания насосной станции может практически совпадать с заданным для соответствующего расхода; например, в примере, основанном на времени, где заданные значения заранее определены и запрограммированы в зависимости от времени суток. Добавляя к приложению точный расход, программируемый компьютер насосной станции может оценивать расход, давление и время суток. Затем ПЛК определит наиболее эффективное давление для станции, а затем отрегулирует скорость частотно-регулируемого привода в соответствии с этим требованием.Это относится только к потерям на трение и имеет минимальные преимущества для приложений с высоким статическим напором и низкими потерями на трение.

В насосных установках для большинства муниципальных распределительных систем потери напора на трение обычно превышают 10 фунтов на квадратный дюйм изб. или динамический напор 23 фута. В этом случае большинство систем выиграют от снижения давления нагнетания насосной станции в зависимости от времени или потребности, или того и другого.

Резюме и выводы

Связь между снижением утечек и управлением давлением в системе очевидна.Снижение избыточного давления в распределительной системе сэкономит затраты на воду и электроэнергию. С другой стороны, лучший метод контроля давления менее очевиден из-за множества факторов, которые необходимо учитывать.

Операторам установок и проектировщикам систем ясно, что в большинстве случаев в определенное время суток в системах возникает избыточное давление. Это общепринятый недостаток, чтобы постоянно обеспечивать адекватное давление. Новые разработки в области управления частотно-регулируемым приводом, апробированные в других отраслях промышленности, открывают большие перспективы для систем распределения питьевой воды.Контроллеры насосной системы, реагирующие на состояние системы распределения, предлагают практичное решение дорогостоящей проблемы утечки избыточного давления.

EPANET Стратегии контроля уровня в резервуаре насоса

Пункт 1. Управление насосной станцией из двух резервуаров очень сильно зависит от места, размер, высота каждого резервуара и потребление в непосредственной близости от каждого бак. По моему опыту, часто можно использовать только один бак для управления насосом. работу станции, а другой танк пусть управляет собой с высоты клапан.В таком случае управляющим танком был бы тот, что больше гидравлически удалены от насосной станции (т.е. дальше, выше высота и др.).

Тем не менее, вы также можете отправить сигнал из обоих баков обратно на управление насосом. операция. Для этого потребуется что-то более сложное, чем простой выключатель для каждого из различных рабочих насосов насосной станции (например, epanet [ПРАВИЛА]). Я не думаю, что существуют жесткие и быстрые правила для настройки элементы управления; некоторый анализ чувствительности и оптимизация со стороны проектировщик элементов управления необходим для определения наиболее эффективного решения в каждой уникальной ситуации.

Вы также можете изучить некоторые элементы управления в ночное время/внепиковые часы, которые расширяют колебания уровня в ваших резервуарах для поддержания пресной воды, особенно где у одного из танков не очень большая активная дальность. Тем не мение, это делается за счет поддержания полного бака для защиты от пожара, поэтому большинство юрисдикций в конечном итоге переходят на бустерное хлорирование.

Пункт 2. Это пункт 1 выше, за исключением дополнительной сложности другого насоса. станция. Оправдано ли разделение области на две отдельные зоны давления? Я предполагаю, что насосные станции стоят не последовательно, а независимо.

Простейшей операцией может быть использование одного резервуара для управления одним насосом. станция у вас 2 бака, 2 насосные станции системы, и пусть система гидравлика позаботьтесь об остальном. Лучше всего, если каждый резервуар и насосная станция были примерно одного размера. Моделирование скажет вам, если насосная станция В операции X доминирует бак A или бак B и т. д.

Другой типичной операцией было бы использование доминирующего танка для управления доминирующая/более крупная насосная станция.Вторая насосная станция будет управляется так, как если бы это был просто еще один набор рабочих насосов в первой насосной станции. станции, на более низких или более высоких отметках запуска и остановки насоса в зависимости от потери напора в различных фидерных сетях. Это подразумевает централизованное управление станция, которая обрабатывает уровни обоих резервуаров и направляет откачку работа станции. В качестве альтернативы вторая насосная станция могла бы просто поддерживать заданное давление в системе, несколько ниже запорного уровень доминирующего бака + гидравлические потери.Как и в пункте 1, второй (нижняя высота) танк будет «ехать» по системе.

Вам действительно нужно управлять насосными станциями с помощью резервуаров, или вы могли бы использовать насосы для поддержания заданного давления в системе? Это, вероятно, требуется жокей-насос (работает все время), предохранительный клапан для стравливания избыточного потока обратно к входной стороне насосной станции (в трубу, отстойник насоса, колодец или резервуар), рабочие насосы (предпочтительно ЧРП) плюс напорный преобразователь и расходомер для обеспечения ввода и обратной связи с системой управления система.

Часто простая табличная модель ваших насосных станций, резервуаров и feedermains достаточно для исследования различных вариантов оптимизации. Или еще лучше, создайте простую модель EPANet и используйте электронную таблицу и Инструментарий программистов EPANet для запуска вашей модели оптимизации.

Macon Water Authority » Пресс-релизы » Насосная станция MWA получает модернизацию для повышения производительности и эффективности

« Вернуться к новостям

7 ноября 2011 г. Др.Крис Вуд

Проект MWA «Подъемная станция Allen Road II и силовая магистраль» включает установку 24-дюймовой силовой магистрали под водно-болотным угодьем шириной почти в милю без нарушения этого природного ресурса во время строительства.

Управление водных ресурсов Мейкона (MWA) устанавливает новую насосную станцию ​​и принудительно модернизирует магистраль на существующей площадке насосной станции Allen Road I, расположенной к северо-востоку от входа в промышленный парк Sofkee на шоссе 247. Текущий строительный проект под названием «Подъемная станция Allen Road II и силовая магистраль» обеспечит столь необходимую модернизацию/расширение насосной мощности в этом районе и снизит нагрузку на действующую станцию ​​Allen Road I.

Текущий ремонтно-строительный проект включает в себя добавление двух насосов мощностью 150 лошадиных сил, нового здания электроснабжения и нового трубопровода для транспортировки сточных вод на станцию ​​очистки воды Роки-Крик. Новая насосная станция (Аллен Роуд II) разделит нагрузку по перекачке сточных вод с существующей станцией (Аллен Роуд I), обеспечит полное резервирование в случае отключения старой насосной станции и повысит доступную мощность перекачки на Участок на Аллен-роуд в два раза.

Проект Аллен-Роуд также включает в себя сложную установку нового канализационного трубопровода – напорной магистрали диаметром 24 дюйма – через заболоченную местность шириной почти в милю, с пересечением трех ручьев или ручьев, включая Роки-Крик. Стремясь свести к минимуму воздействие проекта на окружающую среду, MWA использует бестраншейную технологию, называемую «горизонтально-направленное бурение». Эта инновация позволяет подрядчику пробурить трубопровод под поверхностью земли на глубину до 60°. футов в глубину по пути, начиная с одного края заболоченного места и выходя из земли на расстоянии 4300 футов на другой стороне заболоченного места.При этом МВД не ожидает нарушения строительных работ на водно-болотных угодьях и водотоках на пути силового главного сооружения, между его входом и выходом.

«Этот проект является примером того, как мы стараемся быть экологически чувствительными и ответственно распоряжаться нашими природными ресурсами, обеспечивая при этом превосходные услуги по сбору и очистке сточных вод, которые ожидают наши клиенты», — говорит Тони Рохас. «У нас есть возможность поддерживать качественный рост и экономическое развитие в нашем сообществе, но для этого нам не нужно угрожать нашим природным ресурсам.

Контакт для СМИ:
Крис Вуд, доктор философии.
Тел.: 770-757-1681
Электронная почта: [email protected]

Метки: капитальный проект мва, насосная станция дороги аллена, Аллен Роуд II Подъемная станция и Силовая Магистраль

Bentley — Документация по продукту

MicroStation

Справка MicroStation

Ознакомительные сведения о MicroStation

Справка MicroStation PowerDraft

Информация о MicroStation PowerDraft

Краткое руководство пользователя MicroStation

Справка синхронизатора iTwin

ProjectWise

Справка службы автоматизации Bentley

Ознакомительные сведения службы автоматизации Bentley

Bentley i-model Composition Server для PDF

Подключаемый модуль службы разметки PDF для ProjectWise Explorer

Справка администратора ProjectWise

Справка службы загрузки данных ProjectWise Analytics

Коннектор управления результатами ProjectWise для ProjectWise

Справка по порталу управления результатами ProjectWise

Информация об управлении результатами ProjectWise

Справка по ProjectWise Explorer

Справка по управлению полевыми данными ProjectWise

Справка администратора ProjectWise Geospatial Management

Справка обозревателя ProjectWise Geospatial Management

Ознакомительные сведения о ProjectWise Geospatial Management

Модуль интеграции ProjectWise для Revit Readme

Руководство по настройке управляемой конфигурации ProjectWise

Справка ProjectWise Project Insights

Подключаемый модуль ProjectWise для Bentley Web Services Gateway Readme

ProjectWise ReadMe

Таблица поддержки версий ProjectWise

Справка ProjectWise Web и Drive

Справка ProjectWise Web View

Справка по порталу цепочки поставок

Управление эффективностью активов

Справка AssetWise 4D Analytics

Справка AssetWise ALIM Linear Reference Services

Интернет-справка AssetWise ALIM

Руководство по внедрению AssetWise ALIM Web

AssetWise ALIM Web Краткое руководство по сравнению

Справка AssetWise CONNECT Edition

Руководство по внедрению AssetWise CONNECT Edition

Справка AssetWise Director

Руководство по внедрению AssetWise

Справка консоли управления системой AssetWise

Руководство по администрированию мобильных устройств TMA

Мобильная справка TMA

Анализ моста

Справка по OpenBridge Designer

Справка OpenBridge Modeler

Строительный проект

Справка по AECOsim Building Designer

Файл ознакомительных сведений AECOsim Building Designer

Ознакомительные сведения SDK AECOsim Building Designer

Генеративные компоненты для справки Building Designer

Ознакомительные сведения о генеративных компонентах

Справка по OpenBuildings Designer

Ознакомительные сведения о конструкторе OpenBuildings

Руководство по адаптации OpenBuildings Designer

Ознакомительные сведения SDK OpenBuildings Designer

Справка OpenBuildings GenerativeComponents

Ознакомительные сведения о OpenBuildings GenerativeComponents

Справка OpenBuildings Speedikon

Ознакомительные сведения OpenBuildings Speedikon

Справка OpenBuildings StationDesigner

Ознакомительные сведения об OpenBuildings StationDesigner

Гражданский проект

Справка по канализации и инженерным сетям

Справка по OpenRail ConceptStation

Ознакомительные сведения для OpenRail ConceptStation

Справка по OpenRail Designer

Ознакомительные сведения для конструктора OpenRail

Справка по проектировщику воздушных линий OpenRail

Справка по OpenRoads ConceptStation

Ознакомительные сведения о OpenRoads ConceptStation

Справка по OpenRoads Designer

Ознакомительные сведения о конструкторе OpenRoads

Справка по OpenSite Designer

Ознакомительная информация OpenSite Designer

Строительство

Справка по ConstructSim Executive

ConstructSim Executive ReadMe

Справка ConstructSim i-model Publisher

Справка ConstructSim Planner

Файл ReadMe для планировщика ConstructSim

Справка по стандартному шаблону ConstructSim

Руководство по установке клиента сервера рабочих пакетов ConstructSim

Справка сервера рабочих пакетов ConstructSim

Руководство по установке сервера рабочих пакетов ConstructSim

Энергия

Bentley Coax Помощь

Справка Bentley Communications PowerView

Bentley Communications PowerView Readme

Bentley Медь Помощь

Bentley Fiber Help

Bentley Inside Plant Help

Справка Bentley OpenUtilities Designer

Bentley OpenUtilities Designer Readme

Справка по подстанции Bentley

Ознакомительные сведения о подстанции Bentley

Справка по OpenComms Designer

Ознакомительные сведения о конструкторе OpenComms

Справка OpenComms PowerView

Ознакомительные сведения о OpenComms PowerView

Справка инженера OpenComms Workprint

Ознакомительные сведения инженера OpenComms Workprint

Справка по подстанции OpenUtilities

Ознакомительные сведения о подстанции OpenUtilities

Справка PlantSight AVEVA Diagrams Bridge

PlantSight AVEVA PID Bridge Help

Справка по экстрактору PlantSight E3D Bridge

Справка по PlantSight Enterprise

Справка по основным компонентам PlantSight

PlantSight Open 3D Model Bridge Help

Справка по программе PlantSight Smart 3D Bridge Extractor

Справка по мосту SPPID PlantSight

Обещание. Электронная справка

Информация о Promis.e

Руководство по установке Promis.e — управляемая конфигурация ProjectWise

Руководство пользователя sisNET

Руководство по настройке подстанции — управляемая конфигурация ProjectWise

Инженерное сотрудничество

Справка Bentley Navigator Desktop

Геотехнический анализ

Ознакомительная информация о PLAXIS LE

Ознакомительная информация о PLAXIS 2D

Ознакомительные сведения о средстве просмотра выходных данных PLAXIS 2D

Ознакомительная информация о PLAXIS 3D

Ознакомительные сведения о средстве просмотра выходных данных PLAXIS 3D

Ознакомительная информация о проектировщике моносвай PLAXIS

Управление геотехнической информацией

Справка администратора gINT

Справка gINT Civil Tools Pro

Справка gINT Civil Tools Pro Plus

Помощь коллекционеру gINT

Справка по OpenGround Cloud

Гидравлика и гидрология

Bentley CivilStorm Справка

Bentley HAMMER Помощь

Bentley SewerCAD Справка

Bentley SewerСправка GEMS

Справка Bentley StormCAD

Bentley WaterCAD Справка

Bentley WaterGEMS Справка

Дизайн шахты

Справка по обработке материалов MineCycle

Ознакомительные сведения по обработке материалов MineCycle

Моделирование мобильности

ЛЕГИОН 3D Руководство пользователя

Справка по подготовке к САПР LEGION

Справка конструктора моделей LEGION

Справка API Симулятора LEGION

Ознакомительные сведения API симулятора LEGION

Помощь симулятора ЛЕГИОН

Моделирование

Bentley Просмотреть справку

Bentley Посмотреть ознакомительные сведения

Морской структурный анализ

SACS Устранение пробелов в сотрудничестве (электронная книга)

Информация о SACS

Анализ напряжений в трубах и сосудах

AutoPIPE Accelerated Pipe Design (электронная книга)

AutoPIPE Советы новым пользователям

Краткое руководство по AutoPIPE

AutoPIPE & STAAD. Про

Проект завода

Ознакомительные сведения для заводов-экспортеров Bentley

Bentley Raceway и справка по прокладке кабелей

Ознакомительные сведения Bentley Raceway и системы управления кабелями

Bentley Raceway and Cable Management — Руководство по настройке управляемой конфигурации ProjectWise

Справка OpenPlant Isometrics Manager

Ознакомительные сведения об OpenPlant Isometrics Manager

Справка OpenPlant Modeler

Файл ознакомительных сведений OpenPlant Modeler

Справка OpenPlant Orthographics Manager

Ознакомительные сведения для OpenPlant Orthographics Manager

Справка по OpenPlant PID

Информация о PID OpenPlant

Справка администратора проекта OpenPlant

Readme администратора проекта OpenPlant

Справка по поддержке OpenPlant

Ознакомительные сведения о технической поддержке OpenPlant

Справка PlantWise

Ознакомительные сведения о PlantWise

Реальность и пространственное моделирование

Справка по карте Bentley

Информация о карте Bentley

Справка по мобильной публикации Bentley Map

Консоль облачной обработки ContextCapture Справка

Справка по редактору ContextCapture

Ознакомительные сведения о редакторе ContextCapture

Мобильная справка ContextCapture

Руководство пользователя ContextCapture

Помощь Декарта

Ознакомительные сведения о Декарте

Справка по карте OpenCities

Информация о карте OpenCities

Справка OpenCities Map Ultimate для Финляндии

Карта OpenCities Ultimate для Финляндии Readme

Структурный анализ

Справка OpenTower iQ

Справка по концепции ОЗУ

Справка по структурной системе ОЗУ

STAAD Закройте пробел в сотрудничестве (электронная книга)

СТАД. Профессиональная помощь

Ознакомительная информация STAAD.Pro

Программа физического моделирования STAAD.Pro

Расширенная справка Фонда STAAD

STAAD Foundation Advanced Readme

Детализация конструкции

Справка ProStructures

Информация о ProStructures

Руководство по внедрению конфигурации ProStructures CONNECT Edition

Руководство по установке ProStructures CONNECT Edition — управляемая конфигурация ProjectWise

Управление переходными процессами для насосной станции с несколькими бустерными насосами и системой трубопроводов передачи — проектирование, испытания, регулировка и эксплуатация ) построил многоэтапный проект Северного водоснабжения.Эта система подачи питьевой воды состоит из мембранной водоочистной установки обратного осмоса (RO), 48-дюймового трубопровода длиной 31 миля и трех насосных станций.

Производительность по доставке составит 47 мг/сутки в пиковый день с объемом хранения до 10 миллионов галлонов и насосной мощностью более 12 000 л.с. Системы управления первичными переходными процессами, предлагаемые для Северного водопровода, состоят из комплексной работы оборудования на каждой из насосных станций. Каждая насосная станция оборудована комбинированными клапанами защиты от помпажа и предохранительными клапанами.Эти клапаны сливаются во всасывающий трубопровод каждой насосной станции и, в свою очередь, в накопительные баки. Резервуары поглощают переходные волны и регулируют пиковые давления на стороне всасывания станций, эффективно изолируя системы от давления и переходных процессов с помощью воздушного разрыва. В дополнение к упреждающим устройствам помпажа и бакам ключевую роль в переходных процессах управления играют схемы хода регулирующих клапанов шарового насоса, антиреверсивных храповых систем и воздушных вакуумных клапанов. Все элементы стратегии управления переходными процессами играют решающую роль в защите всего объекта от разрушительных условий перенапряжения и требуют комплексной стратегии обслуживания для поддержания надлежащей работы и защиты.

Добавить комментарий

Ваш адрес email не будет опубликован.
