ПРОСТОЙ САМОДЕЛЬНЫЙ МЕТАЛЛОИСКАТЕЛЬ

   В настоящее время существует множество металлоискателей на микросхемах. Но данная схема металлодетектора не содержит никаких микросхем, а только простые недорогие детали, которые можно легко найти. Ниже смотрите схему самодельного металлоискателя: Предельное расстояние обнаружения по воздуху:
 5-ти копеечной монеты — 10-15 см
 закаточной крышки — 30 см

   Конструкция самодельного
металлоискателя
представлена на рисунке.

   Принцип работы металлоискателя основан на свойстве синхронизировать свои частоты. При попадании под одну из катушек металла, происходит срыв синхронизации этих частот и в наушниках появляется звук. Большинство деталей взаимствованы из отслужившей свой срок литературы. Провод для катушек взят провод диаметром 0.5 мм. В качестве штанги использовал лыжную палку. Катушка состоит из 30 витков с отводом от 10. Диаметр поисковой катушки металлоискателя 20 см.

   Схема собирается навесным монтажом и вместе с катушками крепится на основание с помощью лака. В качестве питания МД использовал батарейку от телефона. Включение и выключение металлоискателя происходит с помощью разъема для наушников. Когда наушники вставлены — металлоискатель работает. Фото как подключать наушники показано на рисунке.

   Для настройки металлоискателя во время поиска используется пластиковая гайка и винт с кусочком феррита или алюминия (можно взять каркас от катушки индуктивности). Резьбу смазываем
густой смазкой, чтобы вращение было плавным и не сбивалось от вибраций. Узел подстройки приклеивается рядом с катушкой. Настройка производится вдали от металлических предметов. Подсоединяем наушники — сразу пищит.

   Если не пищит – ошибка в схеме. Или, что бывает редко, генераторы синхронизировались. Берем листок алюминия или консервную банку побольше. Подносим к катушкам поочередно. Над одной писк еще выше, над другой замолкает. На той катушке, где замолкает, отгибаем вовнутрь последний виток, пока не замолчит. На любую катушку сверху клеим трубочку с ферритом. Перед началом работы подключаем наушники, тем самым включаем металлоискатель. Подстраиваем частоту на грань срыва синхронизации. Желательно, чтобы в наушниках были слышны щелчки, это максимальная чувствительность. При поиске, по изменению звука в наушниках, определяем наличие металлического предмета в грунте. Удачного вам копа!

   Форум по металлоискателям

   Форум по обсуждению материала ПРОСТОЙ САМОДЕЛЬНЫЙ МЕТАЛЛОИСКАТЕЛЬ

---

SMD ПРЕДОХРАНИТЕЛИ Приводятся основные сведения о планарных предохранителях, включая их технические характеристики и применение.	MINILED И MICROLED ДИСПЛЕИ Что такое OLED, MiniLED и MicroLED телевизоры — краткий обзор и сравнение технологий.

Металлоискатель своими руками подробная инструкция. Простой и надёжный металлоискатель своими руками

Даже самые серьёзные и респектабельные граждане, при слове «клад» испытывают легкое волнение. Мы ходим в буквальном смысле слова по сокровищам, которых в нашей земле неизмеримо много.

Но как заглянуть под слой почвы, чтобы точно знать, где копать?

Профессиональные кладоискатели пользуются дорогостоящим оборудованием, покупка которого может окупиться после одной удачной находки. Археологи, строители, геологи, члены поисковых обществ – пользуются техникой, предоставленной организацией, в которой они работают.

А как быть начинающим искателям сокровищ с ограниченным бюджетом? Можно изготовить металлоискатель в домашних условиях своими руками.

Для понимания предмета, рассмотрим конструкцию и принцип работы прибора

Популярные металлоискатели работают, используя свойства электромагнитной индукции. Основные компоненты:

• передатчик – генератор электромагнитных колебаний
• передающая катушка, приемная катушка (в некоторых моделях для компактности катушки объединены)
• приемник электромагнитных колебаний
• дешифратор, выделяющий полезный сигнал из общего фона
• сигнальное устройство (индикатор).

Генератор, с помощью передающей катушки, создает вокруг нее электромагнитное поле (ЭМП) с заданными характеристиками. Приемник сканирует окружающую среду и сравнивает показатели поля с эталонными. Если изменений нет – в схеме ничего не происходит.

• При попадании в зону действия поля какого-нибудь проводника (любой металл), базовое ЭМП наводит в нем токи Фуко. Эти вихревые токи создают собственное электромагнитное поле предмета. Приемник определяет искажение базового ЭМП и дает сигнал на индикатор (звуковое или визуальное оповещение).
• Если исследуемый предмет не металлический, но имеет ферромагнитные свойства, он экранирует базовое ЭМП, также вызывая искажения.

Важно! Существует ошибочное мнение, что грунт, в котором производятся поиски, не должен быть электропроводящим.

Это не так. Главное, чтобы электромагнитные или ферромагнитные свойства среды и объектов поиска были отличны друг от друга.

То есть, на фоне определенных характеристик ЭМП, сформированного средой поиска, поле отдельных предметов будет выделяться.

Металлоискатель

Рис.1. Принципиальная схема металлоискателя

Схема основана на двух микросхемах NE555. Здесь присутствует передающая (Tx) и приемная (Rx) катушки, поэтому схему можно условно разделить на две части. Левая часть представляет собой генератор прямоугольных импульсов. Времязадающие компоненты R1, R2, C1 подобраны так, что частота на выходе составляет около 700 Гц. Это частота слышимого диапазона. Импульсы передаются через токоограничивающий резистор R3.

Обе катушки располагаются в пространстве таким образом, что они совместно образуют некую зону перекрытия и система находится в индукционном балансе. При этом в принимающей катушке нулевое напряжение и правая часть схемы никак не реагирует. Если поблизости появляется металлический предмет, то происходит дисбаланс и появляется звуковой сигнал.
Сигнал от приемной катушки усиливается транзистором VT1 и поступает на вход второй микросхемы. В качестве биполярного транзистора VT1 использован КТ3102ЕМ, его можно заменить на любой аналогичный с большим коэффициентом усиления. С помощью четырех резисторов R5 — R8 образован делитель напряжения. Переменные резисторы служат для настройки металлоискателя. R6 является подстроечным и настраивается после взаимного размещения катушек. А R7 и R8 служат для грубой и точной настройки, их следует установить на корпусе прибора (обеспечьте к ним легкий доступ).

Звуковой сигнал создается благодаря пьезоизлучателю BA1, который можно взять от ненужного мультиметра. Но при тестировании схемы мне понравилось звучание пьезоизлучателя со встроенным генератором. Несмотря на то, что на выходе DD2 формируется импульсный сигнал он не только будет хорошо сигнализировать, но и позволит уловить малейшие изменения звука при обнаружении металлического объекта.

Создание катушек

Для намотки катушек металлоискателя потребуется эмалированный обмоточный провод, диаметром от 0,3 мм. В моем случае использован максимально допустимый диаметр 0,7 мм.
Оптимальный диаметр намотки катушки составляет примерно 15-16 см. Следует подобрать какой нибудь круглый предмет (например ведерко), чтобы вокруг него наматывать катушку. Но можно воспользоваться приспособлением. Для этого на чистую деревянную поверхность нужно забить гвозди по заранее начерченному кругу.

Внутренний диаметр в моем случае 15,5 см. Я намотал 25 полных витков. Количество витков можно и даже нужно делать больше чем у меня, к примеру около 50 витков. Сам обмоточный провод можно взять от ненужных электродвигателей или силовых трансформаторов.
Когда катушка будет намотана, аккуратно достаем ее из приспособления и обматываем бумажным скотчем. В итоге необходимо сделать две абсолютно одинаковые катушки. Далее ножом соскабливаем лак и после очистки эти концы нужно залудить.

Обмотки имеют свойство изгибаться и терять правильную геометрию, поэтому катушки нужно полностью обмотать, например бумажным скотчем. После этого их нужно немного приплюснуть там где они перекрывают друг друга. Часто их делают похожими на букву «D» как показано на рисунке ниже.

В качестве основания для поисковых катушек удобно использовать сэндвич-панель, которая используется для откосов пластиковых окон.

Плата будет находиться на некотором расстоянии от поисковых катушек и не рекомендуется использовать обычные провода. Для соединения катушек с платой я использовал экранированный провод, если не ошибаюсь от микрофона.

Экранированный провод для соединения катушек с платой.

Центральный провод нужно припаять к началу катушки, а другой к минусу питания как показано выше.
Для обеих катушек, естественно, провода будут отдельные, чтобы не было помех.

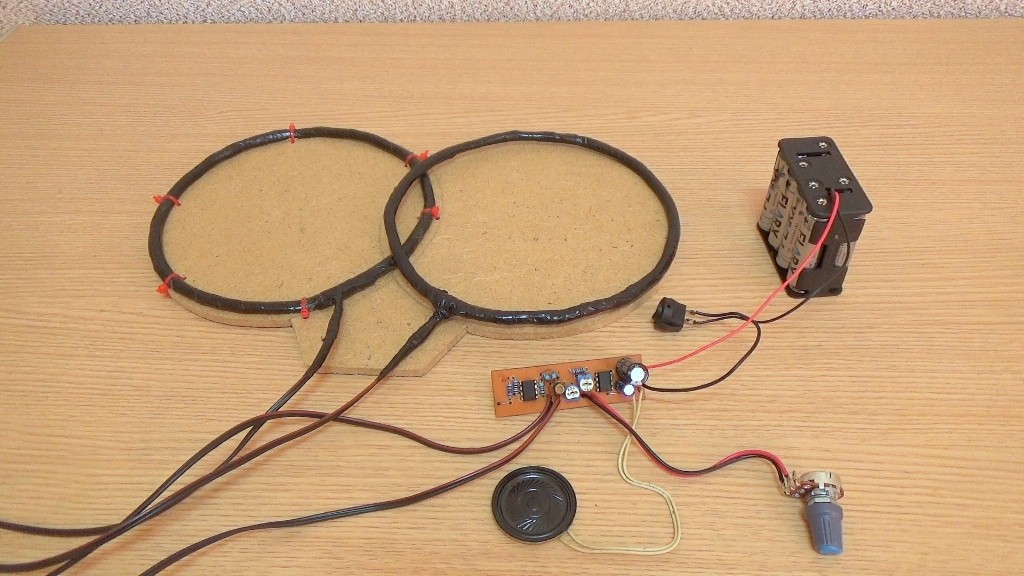

Расположение и настройка катушек

Настройка системы начинается до приклеивания катушек к основанию.

Подстроечный резистор R6 устанавливаем примерно на 90 кОм, а регулировочные резисторы R7 и R8 ставим в среднее положение. Теперь нужно подвигать катушки. Прибор будет издавать звук в двух положениях. При широком и узком перекрытии. Я советую зафиксировать катушки при их узком перекрытии как показано на рисунке ниже (положение 2). По моим наблюдениям в положении 2 чувствительность лучше и происходит более точное позиционирование.

После этого нужно хорошенько приклеить к основанию. Я это сделал с помощью термоклея. Но если есть желание можно в основании проделать углубления для катушек и залить их эпоксидкой.

После того как клей застыл нужно снова подкорректировать настройки. R7 и R8 мы пока не трогаем, они установлены в среднее положение и резистором R6 нужно добиться такого положения, при котором звуковой излучатель немного потрескивает и так сказать находится в пограничном положении между молчанием и пищанием (на грани срыва). В дальнейшем при использовании металлоискателя потребуется только корректировать положение R7 и R8. Это обусловлено тем, что прибор не идеальный, катушки не экранированы, а также настройки будут портиться при потере напряжения батарейки.

Вариант доработки

По желанию можно произвести дополнительную доработку катушек — экранирование от внешних электромагнитных полей («щит Фарадея»). Это делается после первоначального покрытия обмоток, который был описан ранее (бумажным скотчем или изолентой). Затем нужно взять длинные полоски алюминиевой фольги и обмотать катушки. Это делается не полностью, а оставляется зазор около 1-2 см в месте вывода проводов. Фольга соединяется с концом катушки и подключается к минусу питания. После этого катушка покрывается изолентой.

Я не стал этого делать, так как боялся потери чувствительности.

После пайки компонентов, с поверхности платы желательно удалить остатки флюса и канифоли, т.к. они могут плохо влиять на работу схемы.
Разместить плату я решил в металлической коробочке, и чтобы не было замыкания с паянными соединениями, дно корпуса было покрыто изолентой. Позже я скорее всего, подберу пластмассовый корпус.

Всегда обращайте внимание на жесткость закрепления кабелей, т.к. будет обидно если в процессе использования что нибудь отпаяется.
Схема будет питаться от батарейки типа «кроны». Схема имеет низкое энергопотребление, но все таки лучше поставить алкалиновую батарейку, она обеспечит работу устройства на несколько «копов».

Рукоятка была сделана из металлопластиковой водопроводной трубы, а ближе к основанию она продолжена пластмассовыми трубками, чтобы катушки не реагировали на саму рукоятку из металлопласта. Конструкция получилась довольно легкая. Укладку экранированных проводов произвел изолентой. Коробочку с платой металлоискателя установил повыше, чтобы регулировочный резистор был под рукой.

Каждый раз перед использованием металлоискателя, следует переменным резистором добиться быстрого потрескивания излучателя. Чем быстрее треск, тем больше чувствительность.

Эксперимент: монету диаметром 2,5 см я закопал в земле на глубине 25 см. При сканировании, катушки находились на расстоянии 5 см от земли. При этом металлоискатель издавал отчетливый сигнал. Предполагаю, что крупные металлические предметы будут «прозваниваться» глубже.

В любом случае мне требуется определенное время, чтобы привыкнуть к металлоискателю и после некоторых поисков, подвести окончательные результаты его способностей.

К этой статье имеется видеоролик, в котором показан процесс создания металлоискателя и его тест.

Обозначение	Тип	Номинал	Количество	Примечание
DD1, DD2	Программируемый таймер и осциллятор	NE555	2
VT1	Биполярный транзистор	КТ3102ЕМ	1
R1	Резистор	1 кОм	1
R2	Резистор	100 кОм	1
R3	Резистор	470 — 680 Ом	1
R4	Резистор		1
R5	Резистор	10 кОм	1
R6	Резистор	100 кОм	1
R7	Резистор	100 — 500 кОм	1	Грубая настройка
R8	Резистор	15 — 20 кОм	1	Точная настройка
C1	Конденсатор	0. 01 мкФ	1
C2	Конденсатор	0,0027 мкФ	1
C3		100 мкФ	1
C4	Электролитический конденсатор	100 — 470 мкФ	1
BA1	Пьезоизлучатель		1
CA1	Выключатель		1	Любой

По материалам сайта cxem.net

Сегодня известно большое количество способов сделать металлоискатель дома совершенно самостоятельно, без помощи специалистов. Часть из них требует определенных знаний физики, а также навыков работы с электро- и радиоприборами. Другие же не требуют никаких специальных умений, и любой новичок сможет самостоятельно своими руками собрать металлоискатель в домашних условиях.

Как самому сделать металлоискатель из дисков

Достаточно легко сделать металлоискатель в домашних условиях своими руками с помощью двух дисков — CD и DVD . Этот способ очень прост и не потребует никаких сложных компонентов. Все, что для этого нужно, это:

• CD и DVD диск. Желательно брать двусторонние, тогда чувствительность у металлоискателя будет гораздо выше.
• Любой оказавшийся под рукой калькулятор, можно брать самый простой и дешевый
• наушники
• батарейка типоразмера «крона»
• клей и изолента

Последовательность действий

Металлоискатель готов, можно приступать к его тестированию . Для удобства использования к металлоискателю можно прикрепить удобную рукоятку. Для поиска монет и металла в земле мощности такого аппарата будет маловато, но в доме он всегда может пригодиться. Например, для поиска скрытой проводки, замурованной стену или для нахождения металлопрофиля под листом гипсокартона.

Металлоискатель из радиоприемника и калькулятора

Для того чтобы сделать такой металлоискатель, нужны следующие вещи:

1. Пустая коробка из-под компакт-диска
2. Самый простой и дешевый калькулятор
3. Радиоприемник, работающий на «АМ» частоте
4. Двусторонний скотч или изолента
5. Гвозди
6. Деревянная палка от швабры

Порядок сборки

Последовательность сборки прибора следующая.

Таким образом, собрать своими руками металлоискатель в домашних условиях можно, даже не обладая специальными знаниями и навыками. Но следует учитывать, что подобные металлоискатели не годятся для серьезных поисков металлических предметов под землей, потому что радиус их действия небольшой. Для сложных задач следует попытаться собрать устройство типа «бабочки» или «терминатора». С одной стороны, если все получится, можно сэкономить неплохую сумму денег, но с другой стороны, по утверждениям специалистов, подобные самодельные металлоискатели не всегда работают так, как задумано .

Устройство позволяющее отыскивать металлические предметы, расположенные в нейтральной среде, например, грунте, за счет их проводимости называют металлодетектором (металлоискателем). Это прибор позволяет находить металлические предметы в различных средах, в том числе и в организме человека.

Во многом благодаря развитию микроэлектроники металлодетекторы, которые выпускают множество предприятий по всему свету, обладают высокой надежностью и небольшими габаритно-весовыми характеристиками.

Еще не так давно, такие приборы можно было чаще всего увидеть у саперов, то теперь, ими пользуются спасатели, кладоискатели, работники коммунальных служб при поиске труб, кабелей и пр. Более того, многие «кладоискатели» применяют металлодетекторы, которые они собирают своими руками.

Конструкция и принцип работы прибора

Металлодетекторы, предлагаемые на рынке, работают на разных принципах. Многие считают, что они используют принцип импульсной эхо- или радиолокации. Их отличие от локаторов заключается в том, передаваемый и принимаемый сигналы, действуют постоянно и одновременно, ко всему прочему они работают на совпадающих частотах.

Приборы, работающие по принципу «прием-передача», регистрируют отраженный (переизлученный) от металлического предмета сигнал. Этот сигнал появляется из-за воздействия на металлический предмет переменным магнитным полем, которое генерируют катушки металлоискателя. То есть в конструкции устройств этого типа предусмотрено наличие двух катушек, первая – передающая, вторая – приемная.

Приборы этого класса обладают следующими достоинства:

• простота конструкции;
• большие возможности для обнаружения металлических материалов.

В тоже время, металлоискатели этого класса обладают определенными недостатками:

• металлоискатели могут быть чувствительными к составу грунта, в котором производят поиск металлических предметов.
• технологические сложности при производстве изделия.

Другими словами, устройства этого типа перед работой необходимо настраивать своими руками.

Другие устройства иногда называют металлоискатель на биениях. Это название пришло из далекого прошлого, точнее со времен, когда широко эксплуатировались супергетеродинных приемников. Биения – это явление, которое становится заметно при суммировании двух сигналов с близкими частотами и равными амплитудами. Биение заключается в пульсировании амплитуды просуммированного сигнала.

Частота пульсирования сигнала равняется разностью частот суммируемых сигналов. Пропуская такой сигнал через выпрямитель, его еще называют детектором, выделяют, так называемую разностную частоту.

Такая схема долго применялось, но в наши дни, ее не применяют. Их сменили синхронные детекторы, но термин остался в применении.

Металлодетектор на биении работает, используя следующий принцип – он регистрирует разность частот от двух генераторных катушек. Одна частота стабильна, вторая содержит в себе катушку индуктивности.

Устройство настраивают своими руками так, чтобы генерируемые частоты совпадали или по крайней мере были близки. Как только, в зону действия попадает металл, происходит изменение заданных параметров и частота изменяется. Разность частот может быть зарегистрирована разными способами, начиная от наушников и заканчивая цифровыми методами.

Устройства этого класса отличаются простой конструкцией датчика, слабой чувствительностью к к минеральному составу почвы.

Но кроме этого, при их эксплуатации необходимо учитывать и то, что у них высокое энергопотребление.

Типовая конструкция

В состав металлоискателя входят следующие составные части:

1. Катушка – это конструкция коробчатого типа, в ней располагают приемник и передатчик сигнала. Чаще всего катушка имеет эллиптическую форму и для ее изготовления применяют полимеры. К ней подведен провод, соединяющий ее с блоком управления. Это провод передает сигнал от приемника к блоку управления. Передатчик формирует сигнал при обнаружении металла, который транслируется на приемник. Катушку устанавливают на нижнюю штангу.
2. Металлическую часть, на которой фиксируется катушка и настраивается угол ее наклона, называют нижней штангой. Благодаря такому решению происходит более тщательное исследование поверхности. Существуют модели, в которых нижняя часть может регулировать высоту металлоискателя и обеспечивает телескопическое соединение со штангой, которую называют средней.
3. Средняя штанга – это узел, расположенный между нижней и верхней штангами. На ней закрепляют приспособления, позволяющие регулировать размеры устройства. на рынке можно встретить модели, которые состоят из двух штанг.
4. Верхняя штанга, как правило, имеет изогнутый вид. Она напоминает, букву S. Такая форма считается оптимальной для закрепления ее на руке. На ней устанавливают подлокотник, блок управления и рукояткой. Подлокотник и рукоятку изготавливают из полимерных материалов.
5. Блок управления металлодетектором необходим для обработки получаемых от катушки данных. После того, как сигнал преобразован он направляется на наушники или другие средства индикации. Кроме того, блок управления предназначен для регулировки режима работы устройства. Провод от катушки присоединяется с помощью быстросъемного устройства.

Все устройства входящие в состав металлоискателя выполняют во влагозащищенном исполнении.

Вот такая относительная простота конструкция и позволяет изготовлять металлоискатели своими руками.

Разновидности металлодетекторов

На рынке представлена широкая номенклатура металлодетекторов, применяемых во многих сферах. Ниже приведен список, в котором указаны некоторые разновидности этих устройств:

1. Грунтовые. Эти приборы предназначены для поиска своими руками металлического лома, ювелирных украшений, монет и пр.
2. Глубинные. Эти приборы применяют для поиска вышеназванных металлических изделий на большой глубине.
3. Подводные. Устройства этого типа предназначены для работы подводой. Они могут работать на разных глубинах.
4. Металлодетекторы для поиска золота. Эти приборы позволяют найти золото и украшения для него в любых средах.
5. Охранные устройства. Эти приборы применяют для обнаружения металлических изделий на теле человека и в багаже. Такие устройства выполняют в виде арок и устанавливают на входе в места большого скопления людей, например, на вокзалах, торговых центрах и пр.
6. Промышленные. Это оборудование входит в состав конвейерных линий. Их основная задача обнаружение металла в других веществах. Например, в добываемой песчано-грунтовой смеси.
7. Армейские. Военные применяют такие приборы для обнаружения своими руками мин, неразорвавшихся снарядов, бомб и пр. Военные называют такие приборы миноискателями.
8. Устройства собранные своими руками, чаще всего их собирают начинающие «кладоискатели».

Использование современных материалов позволяет проектировать и изготавливать приборы с высокой точности обнаружения металлов в разных средах. Применение микроэлектроники позволило минимизировать их габаритно-весовые параметры. Кроме этого, простота электрической схемы позволяет с минимальными затратами изготовить металлодетектор своими руками.

Основные параметры

Как и любое техническое устройство металлодетектор обладает определенными параметрами, характеризующими их функциональные свойства.

Глубина обнаружения

На первом месте стоит глубина обнаружения металла. Кстати, многие компании, производящие подобные устройства не показывают предельную глубину, на которой их продукция может обнаружить металлические изделия. И если такая цифра и указана, то, скорее всего, это данные полученные во время лабораторных испытаний. То есть, реальные, полевые условия существенно отличаются от лабораторных (полигонных).

Это значит, что при выполнении реальной работы своими руками, глубина обнаружения будет несколько меньше, чем указано в паспорте. Почему так происходит? Дело в том, что состав грунта оказывает существенное влияние на способности металлодетектора. В самом деле, одно дело вести поиск в речном песке, а другое в грунте с высоким содержанием железа. Металлические изделия, особенно те, которые длительное время находятся на глубине, окисляются и изменяют свои свойства и это оказывает влияние на возможности обнаружения объекта.

Большая часть современных металлоискателей может найти металлические объекты на глубине до 2,5 м, специальные глубинные изделия могут обнаружить изделие на глубине до 6 метров.

Частота работы

Второй параметр – это частота работы. Все дело в том, что низкие частоты позволяют металлоискателю видеть на довольно большую глубину, но мелкие детали они увидеть не в состоянии. Высокие частоты позволяют заметить мелкие объекты, но не допускает просмотра грунта на большую глубину.

Самые простые (бюджетные) модели работают на одной частоте, модели которые относят к среднему ценовому уровню используют в работе 2 и более частоты. Существуют модели, которые при поиске применяют 28 частот.

Современные металлодетекторы оснащаются такой функцией, как дискриминация металла. Она позволяет различать тип материала находящегося на глубине. При этом при обнаружении черного металла в наушниках поисковика будет звучать один звук, а при обнаружении цветного другой.

Такие устройства относят к ипульсно – балансным. Они используют в своей работе частоты от 8 до 15 кГц. В качестве источника применяют батареи в 9 – 12 В.

Приборы этого класса способны обнаружить золотой предмет на глубине в несколько десятков сантиметров, а изделия из черных металлов на глубине порядка 1 и более метра.

Но, разумеется, эти параметры зависят от модели устройства.

Как собрать самодельный металлоискатель своими руками

На рынке существует множество моделей приборов для поиска металла в грунте, стенах и пр. Несмотря на его внешнюю сложность, изготовить металлоискатель своими руками не так и сложно и это может сделать практически любой человек. Как уже отмечалось выше, любой металлоискатель состоит из следующих ключевых компонентов – катушки, дешифратора и сигнализирующего устройства блока питания.

Для сборки своими руками такого металлоискателя необходим следующий набор элементов:

• контроллер;
• резонатор;
• конденсаторы разных типов, в том числе и пленочные;
• резисторы;
• излучатель звука;
• стабилизатор напряжения.

Металлоискатель простейший своими руками

Схема металлоискателя не отличается сложностью, а найти ее можно или на просторах мировой сети, или в специализированной литературе. Выше приведен перечень радиоэлементов, которые пригодятся для сборки металлоискателя своими руками в домашних условиях. Простой металлоискатель можно собирать своими руками, используя паяльник или другой доступный способом. Главное при этом, детали не должны касаться корпуса прибора. Для обеспечения работы собранного металлоискателя применяют источники питания в 9 – 12 вольт.

Для намотки катушки применяют провод с диаметром сечения в пределах 0,3 мм, разумеется, это будет зависеть от выбранной схемы. Кстати, намотанную катушку необходимо защитить от воздействия постороннего излучения. Для этого ее экранируют своими руками при помощи обыкновенной пищевой фольги.

Для прошивки контроллера применяют специальные программы, которые также можно найти на просторах интернет.

Металлоискатель без микросхем

Если у начинающего «кладоискателя» нет желания связываться с микросхемами, существуют схемы и без них.

Существуют более простые схемы, основанные на использовании традиционных транзисторов. Такой прибор может найти металл на глубине в несколько десятков сантиметров.

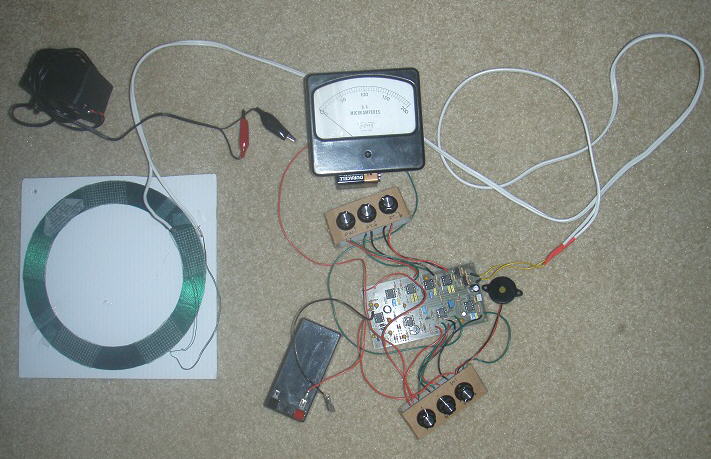

Глубинные металлодетекторы используют для поиска металлов на больших глубинах. Но стоит отметить, что стоят они недешево и поэтому вполне возможно его собрать его своими руками. Но перед тем, как приступить к его изготовлению надо понять как работает типовая схема.

Схема глубинного металлоискателя не самая простая и существует несколько вариантов его исполнения. Перед его сборкой необходимо подготовить следующий набор деталей и элементов:

• конденсаторы разного типа – пленочные, керамические и пр.;
• резисторы разного номинала;
• полупроводники – транзисторы и диоды.

Номинальные параметры, количество зависят от выбранной принципиальной схемы прибора. Для сборки приведенных элементов потребуется паяльник, набор инструмента (отвертка, плоскогубцы, кусачки пр.), материал для изготовления платы.

Процесс сборки глубинного металлодетектора выглядит примерно следующим образом. Сначала собирают блок управления, основу которого составляет печатная плата. Ее изготавливают из текстолита. Затем схему сборки переносят непосредственно на поверхность готовой платы. После того, как рисунок перенесен, плату необходимо протравить. Для этого применяют раствор, в который входят перекись водорода, соль, электролит.

После того, как выполнено травление платы, в ней необходимо выполнить отверстия для установки компонентов схемы. После того, как выполнено лужение платы. Наступает самый важный этап. Установка и пайка своими руками деталей на подготовленную плату.

Для намотки катушки своими руками применяют провод марки ПЭВ с диаметром 0,5 мм. Количество витков и диаметр катушки зависят от выбранной схемы глубинного металлоискателя.

Немного о смартфонах

Существует мнение о том, что вполне возможно изготовить металлоискатель из смартфона. Это не так! Да, есть приложения, которые устанавливают под ОС Android.

Но по факту, после установки такого приложения он действительно сможет находить металлические предметы, но только предварительно намагниченные. Искать и тем более дискриминировать металлы он не сможет.

У каждого человека есть свое хобби. Вышивание, плетение, охота и рыбалка – наиболее излюбленные занятия людей после работы и во время отдыха. Многие от этого хобби получают не только удовольствие, но и доход. В данное время популярны различные реконструкции боев и другие археологические работы. Это не просто труд, это дань уважения к павшим воинам от современного поколения. Отличным помощником в данном деле будет металлоискатель. Но покупать его начинающим поисковикам очень дорого. Как его выбрать или сделать самому, далее в статье.

Принцип работы и детали, чтобы знать, как сделать металлоискатель своими руками

Вся работа металлоискателей зависит от изменения индуктивности катушки, которая предназначена для поиска. Описание и схема работы такой катушки в открытом доступе представлена любому желающему.

При попадании в магнитное поле данной катушки любого предмета из метала, индуктивность ее влияет на частоту работы самого генератора для поиска объектов.

После идет сравнение частоты полученной от попадания предмета во внимание и частотой эталонной. Сравнение идет при помощи детали, названной смесителем. Результат преобразуется в сигнал, который слышит пользователь. Очень простой и доступный способ инструмента «сказать» человеку, что найдено что-то интересное или наоборот, тут ничего нет.

Что нужно для изготовления металлоискателя:

• Несколько микросхем, например, IC1 и IC2;
• Мощный транзистор, например, можно использовать VT1-KT315;
• Резисторы;
• Конденсаторы;
• Катушки;
• Наушники;
• Разъемы под наушники и батарейки;
• Батарейки.

Еще можно добавить такие элементы, как кнопки для включения и различные провода. Также необходима печатная плата, ее можно изготовить самому, дома, используя утюг и лазерный принтер. Плату можно создать программами, которые для этого предназначаются, а вот при печати, стоит ее расположить в зеркальном отражении. Печатать надо максимально плотно, на бумаге из глянца. Рисунок нельзя подвергать воздействию пыли и оставлять на нем свои отпечатки.

Схема для изготовления платы ясна: принтер и затем утюг. Утюгом совершается процедура проглаживания для отпечатывания чернила со схемой платы с бумаги на текстолит. А вот остальные элементы для металлоискателя можно раздобыть из старого сотового телефона, радиоприемника, радио, при разборе калькулятора и электрических чайников. Собрать приборов по дому можно много. А вот уже получить из всего этого материала мини-миноискатель или, еще лучше, золотоискатель уже сложнее.

Пошаговая инструкция:

1. Разобрать пластиковый корпус одной коробки из-под дисков, и удалить все ненужные предметы, которые помогают фиксировать в ней диски.
2. Липучей лентой отмечаем место по центру корпуса радиоприемника и прилепляем туда липучки.
3. Располагаем радио в коробке. Прикрепить радиоприемник нужно внутри коробки.
4. Подобным образом прикрепить калькулятор к другой внутренней части коробки.
5. Настроить радио на специальный диапазон: AM. При увеличении громкости, должны быть слышно только помехи.

При обнаружении самой последней радиостанции на диапазоне, необходимо «подобраться» к ней, как можно ближе. Но помехи пропадать не должны. После всего этого свернуть коробку с ее содержимым.

Инструментарий и подробная инструкция для изготовления металлоискателя Бабочка своими руками

Если металлоискатель покупать в готовом виде, то необходимо учитывать 2 важных фактора: цена и глубина обнаружения предметов. Если металлоискатель стоит необоснованно дешево, то и работать на обнаружении он будет плохо.

Еще одной новинкой в мире кладоискателей стал металлоискатель со способностью различать металлы.

Но, если нет возможности покупки металлоискателя или просто руки растут из нужного места, то его можно сделать своими руками в домашних условиях. Тип металлоискателя Бабочка подразумевает собой синхронизацию нескольких катушек, внешне это напоминает бабочку.

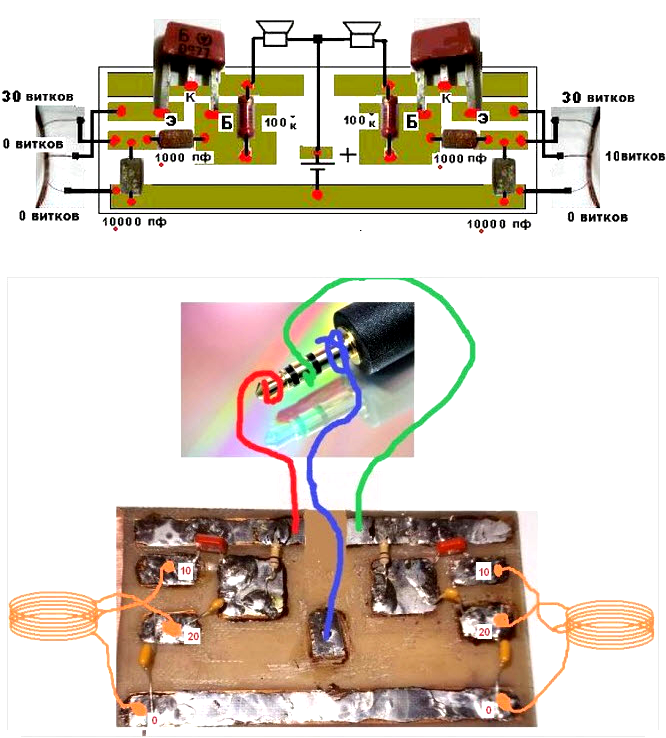

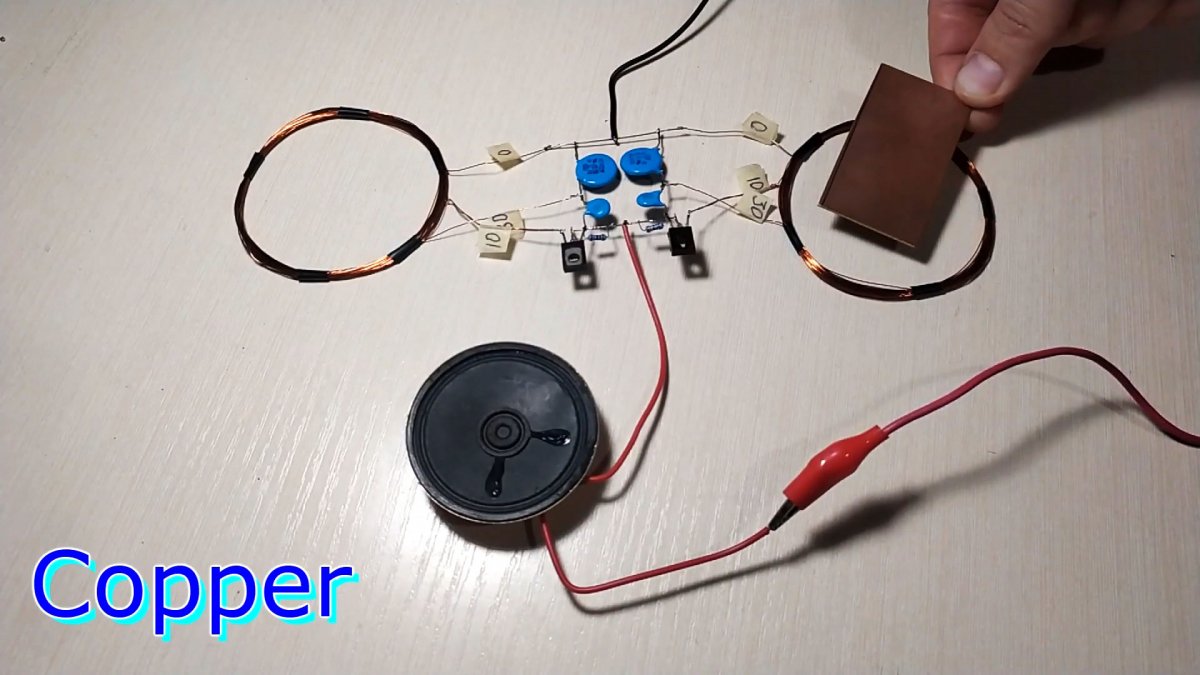

Какие детали нужны для сбора подобного металлоискателя:

• Транзисторы: 2 штуки, КТЗ15;
• Конденсаторы типа 1000 пФ – 2 штуки;
• Конденсаторы типа 10000 пФ – 2 штуки;
• Наушники для стерео вещания;
• Батарея мобильного устройства;
• Паяльник и материал для корпуса с проводами.

Такой аппарат работает в воде и у него очень надежный расход батареи – 20 или 30 ч. Изделие работает с любым видом грунта. Звук подается в наушники, и по его типу определяется вид металла.

Популярные схемы: как сделать металлоискатель в домашних условиях

Самодельный металлодетектор, пригодится не только в хобби, при поиске драгоценных кладов, но и для розыска, например, пропавшей серьги или ключа. Подробная инструкция сбора такого аппарата поможет в один миг найти пропажу. Схем для сборки металлоискателя из подручных средств очень много, материалы могут быть найдены практически в любом доме, а вот разобраться принципом работы и схемой сборки уже сложнее. Но и тут можно все понять, если сильно захотеть.

Простая забава с поиском металла может перерасти в большие приключения и открытия. Усилить интерес к истории, археологии и просто поиску различных реликтов поможет хороший металлодетектор. Но взять его не каждый может, тогда любители собирают его самостоятельно.

Популярные металлоискатели:

1. Пират. Такой металлоискатель обладает отличной чувствительностью и достаточно точечный. Например, мелкую монету 1961 г он обнаруживает на глубине до 50 см. Его дополнительно можно усилить различными особенностями.
2. Кощей. Металлоискатель, который в промышленных масштабах продают разобранным – конструктор для пользователей.
3. Клон. Обладает большой чувствительностью и легкой схемой.

Браться за сложную схему по началу не стоит, лучше начать с простой модели. Эти металлоискатели самые простые. Их собирают самостоятельно. Самодельный металлоискатель – очень удобная вещь при раскопках и поиске сокровищ.

Что такое самодельный металлоискатель

Инструмент для поиска различных предметов из золота, цветных металлов, называется металлоискателем. Собрать его можно не только из подручных средств, можно подойти с фантазией и придумать инструмент с любыми желаемыми способностями. Наградить такое изделие можно хорошими параметрами, которые пригодятся при различных работах.

При поиске различных материалов глубинный исследователь будет отличным помощником и избавит пользователя от копания в «пустом» месте.

Металлоискатель имеет первый датчик и второй прибор. Первый датчик – это катушка, обмотанная проводом. При обнаружении предмета из металла, поле меняется и становится не таким, как было до этого. Второй прибор – регистрирует изменение электромагнитного поля и сообщает пользователю о находке. Поэтому, при проектировании и сборе металлоискателя своими руками, стоит учитывать способность сигнализации своего пользователя. Металлоискатели бывают разных моделей или марок: Крот-М, Спектр, Каспер. Самостоятельно собрать лучший похожий прибор совсем не сложно.

• Для простого пользования;
• Более высокого класса;
• Для профессионалов.

Под простым металлоискателем, пользователями подразумеваются очень дешевые модели, чуть качественнее самоделок или даже на уровне. Мастерская сборка позволяет собрать изделие более качественным. Изделия более высокого класса имеют сменные датчики. А приборы для профессионалов уже имеют более продвинутую микросхему. С ее помощью можно определить не только вид металла, но и глубину, на которой он располагается. Такой металлоискатель имеет более высокую скорость определения объекта и множество других полезных качеств.

Металлоискатель своими руками: какие бывают рабочие частоты

Важно помнить, что металлоискатель должен издавать равномерный гул при работе, а при обнаружении металла, уже изменять частоту звука, и подавать явные сигналы пользователю. Многим не нравится гудение в ушах во время поиска, поэтому они устанавливают нулевое биение.

Все время до обнаружения искатель не издаст ни звука, но при обнаружении объекта, металлоискатель будет издавать писк, и усиливаться он будет по мере приближения к нему.

Каждое свойство изделия для обнаружения металла связанно со всеми элементами. Если понизить частоту, для большего проницания, можно увеличить расход батареи. Все металлоискатели изначально классифицировались по частотам. Все параметры изделия, так или иначе, связанны с ней и зависят от нее.

Какие бывают частоты у металлоискателей:

• СНЧ или сверхнизкочастотные;
• НЧ или низкочастотные;
• ПЧ или повышенной частоты;
• РЧ или радиочастоты.

Все эти частоты разбиваются от первых сотен Гц до десятков кГц, а дальше уже будут металлоискатели, которые ищут золото. Они уже работают на радиочастотах. Таким устройством можно найти потерянное колечко на пляже или в другом немагнитном грунте.

Схема металлоискателя для сборки своими руками из телефона

Прибор для обнаружения металла в земле может не только быть дешевым при приобретении, но и принести немало пользы в будущем. Например, при определении клада или важной находки. При помощи специального магнита можно определить, что находится н определенной глубине, металлический предмет или обычный кусок камня.

Металлоискатель можно собрать дома, самостоятельно и из подручных средств. Для того, чтобы находить железо, необходимы: коробка от компьютерных дисков, портативный радиоприемник, калькулятор, лента-липучка. Все эти предметы будут приемлемы для сбора металлоискателя простого типа дома.

Необходимые детали и элементы: 555-я модель (смотреть маркировку сверху на микросхеме) или же элемент на таймере, резистор, конденсаторы, плата, батарейки, разнообразные переключатели и кабеля для батарей, зуммеры и изолента, а еще пригодится картон.

Схема сборки металлоискателя из телефона:

1. Найти схему. Изучив ее, можно добавить или исключить определенные элементы.
2. Сделать катушку. Если нет возможности ее изготовить самостоятельно, то стоит ее приобрести. После протестировать. Для того чтобы не испортит плату, катушку тестируют только на макетной плате.
3. После успешного тестирования, собрать уже готовую плату.
4. Собрать картонный корпус. Тут, как подскажет фантазия, главное ему быть удобным.
5. Приклеить к картонному корпусу все элементы, и расположить их в нужном порядке.

Все элементы скрепить и протестировать полученный металлодетектор. Для соединения использовать клей, который подходит для горячего фиксирования деталей и материалов.

Собрать металлоискатель с помощью телефона очень просто, достаточно одного желания. Для того, чтобы полностью разобраться в этом вопросе необходимо изучать соответствующую литературу, но примерный ход событий можно зафиксировать.

Металлоискатель своими руками (видео)

Таким металлодетектором можно пользоваться дома, для обнаружения пропажи в ворсе ковра или в диване. На улице такое изделие будет бесполезно и не оправдает себя.

Приложение Go-FIND 40-60 для смартфонов — зачем нужно и как пользоваться?



Компания Minelab вместе с металлоискателем выпустила приложение для смартфона. Данный обзор представляет собой мои личные наблюдения о приложении.

Первое, что я заметил после того, как распаковал свой Go-FIND 60, было отсутствие письменной инструкции к металлоискателю. Сначала я растерялся, но вскоре понял, что бумажная инструкция на самом деле не нужна.

Загрузка приложения к Go-FIND 60 на смартфон — такая же простая, как та же операция с любым другим приложением.

Единственное, что надо сделать после — синхронизировать смартфон и металлоискатель через блютуз. Это тоже оказался простой и безупречный процесс, когда я, наконец, вспомнил, как на моем iPhone он включается.

Через несколько секунд мой телефон отчитался, что приложение установлено. После синхронизации всё, что вам нужно сделать — нажать на значок «?». И на экране вашего смартфона появится руководство пользователя.

Возможности, предоставляемые приложением, поистине уникальный и отличают Go-FIND от любых других приборов. Во-первых, пользователь может управлять своим металлоискателем через смартфон, используя виртуальную панель управления на экране смартфона. Настройка параметров металлоискателя, произведенная на телефоне, тут же производится на детекторе. Сначала я не понимал, зачем это нужно, потому что не выпускал металлоискатель из рук. Но потом, открыв дополнительные возможности, я был поражен.





Во-вторых, используя приложение, вы можете настроить Go-FIND 60 по параметрам, недоступным на блоке управления металлоискателя. Вы можете выбрать точку мира, где вы находитесь, использовать карту, настроить подсветку для дня и ночи, выбрать тональность звучания детектора. Можно выбрать заводские звуки, но есть еще 8 пользовательских тонов — такие, как звонок велосипеда, мультяшный звук, похожий на пионерский горн, колокольчики, простой «динь», выстрел из лазера, сирена, сигнал клаксона, и еще один звук, напоминающий «вжууух!». И на каждую категорию целей можно эти звуки поставить.

Например, если металлоискатель обнаружил монету, он подаст выбранный вами сигнал, а на экране появится изображение монетки. Тут же можно отметить находку все в том же приложении для смартфона. Просто нажмите на значок монетки на экране, и приложение Go-FIND 60 отметит, что вы нашли, где и во сколько.





Также вы можете после этого добавить личную заметку и фото вашей находки. Все это будет легко продемонстрировать всем интересующимся или сохранить для себя. Я люблю пересматривать все это, мне иногда очень не хватает полевых выездов.

Теперь об опции для меломанов. GO-FIND 40 и 60 позволяют поисковикам слушать композиции из музыкальной библиотеки телефона через динамики детектора. А когда обнаружена цель, громкость композиции уменьшается, или же композиция приостанавливается — на выбор пользователя (убавить звук или поставить на паузу, причем длительность паузы тоже можно выбрать). Мои внуки просто без ума от этой опции.



Резюме



Приложение GO-FIND является уникальным во многих отношениях, и станет настоящим хитом. Особенно у тех поисковиков, которые предпочли бы слушать любимую музыку вместо низкого порогового гула, к которому мы так привыкли за последние годы.

Приложение очень простое в эксплуатации, обладает интуитивно понятным интерфейсом и приятным дизайном. Доступно для моделей Go-FIND 60 и Go-FIND 40. Для 40-ого версия приложения упрощена, нет многих функций.

Пропев дифирамбы, я бы еще подчеркнул, что металлоискатели Gо-FIND от Minelab — настоящие качественные приборы для разных видов поиска, а не игрушки. Их возможности к обнаружению целей порадуют серьезных кладоискателей. Плюсом будет также компактность моделей — их легко носить в рюкзаке. И я уверен, что наверняка Go-FIND привлекут к хобби металлопоиска молодежь.

К.Р.

---

Металлоискатель Пират своими руками — Мир искателей

Пират – это импульсный металлоискатель с простой и доступной для повторения схемой. Металлоискатель содержит небольшое количество элементов и простую для изготовления поисковую катушку. С катушкой 280 мм, пират будит видеть монеты до 20см, а крупный металл до 1,5 метра.

Свое название ПИРАТ (PIRAT) получил от разработчиков его схемы – PI – импульсный принцип его работы, RAT – сокращение от «Радио Скот» – сайт разработчиков.

Металлоискатель ПИРАТ не различает металлы. Но он хорошо подойдет для поиска металла и для новичков. Также огромным достоинством пирата, является его простота для самостоятельного изготовления и доступность компонентов – все детали металлоискателя стоят копейки и их можно найти в любом магазине радиодеталей или на радио рынке. Также в Пирате отсутствуют программируемые элементы, что значительно упрощает жизнь радиолюбителям. Даже человек с минимальным уровнем подготовки, изготовит металлоискатель пират своими руками.

Список деталей необходимых для сборки металлоискателя ПИРАТ своими руками.

Список деталей — исправленный для схемы на NE555,  (автор — Василий Субботин)

Схема металлоискателя ПИРАТ

Металлоискатель PIRAT имеет два варианта схемы, в первом варианте используется микросхема NE555 (советский аналог микросхемы — КР1006ВИ1) – таймер. Но в случае если у вас возникли проблемы с ее поиском, то авторы предусмотрели вариант схемы на транзисторах. Рекомендуем вам собирать схему на NE555, она будит иметь лучшую стабильность работы.
Схема металлоискателя Пират на NE555

(На схеме есть ошибка маркировки — R18 — это R9)!

Исправленная схема металлоискателя Пират для версии на NE555

Схема металлоискателя Пират на Транзисторах

При сборке схемы на транзисторах, нужно будит подбирать частоту и длительность. Так как у транзисторов встречается, большой разброс параметров. Для этого, необходимо использовать осциллограф. Архив с осциллограмами.

Резистор R1 в схеме отвечает за частоту генерации.

А резистор R2 — за длительность управляющего импульса.

Печатная плата металлоискателя ПИРАТ

Варианты разводки печатной платы пирата, от его разработчиков, на микросхеме и на транзисторах. Платы в формате Сприн Лайот скачать архив.

Плата на NE555.

Вот еще один вариант платы металлоискателя ПИРАТ на NE555

Плата на транзисторах.

Также в сети, мы нашли вот такой вариант разведения платы для металлодетектора PIRAT.

 Скачать файл этой платы в формате Спринт Лайот.

После того как вы спаяли плату металлоискателя, к ней необходимо подключить питание. Для этого подойдет любой источник питания с напряжением 9-12 вольт. Можно использовать несколько соединенных параллельно батареек крона 3-4 шт., или аккумулятор. 1 крону использовать нежелательно, так как будит происходить быстрое падение напряжения, и это будит вызывать постоянный дрейф настройки металлодетектора.

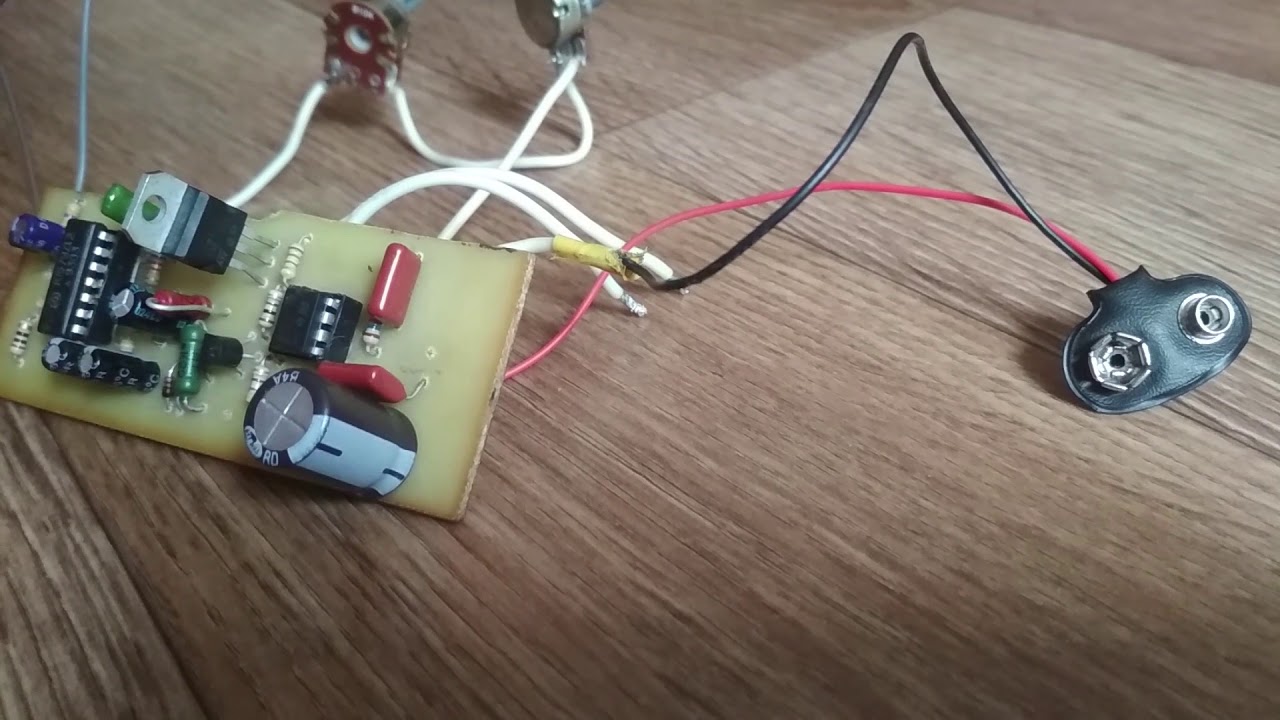

Спаяная плата металлоискателя пират

Обратите внимание на конденсаторы слева! это пленочные конденсаторы с высокой термостабильностью. Их использование также благоприятно скажется на стабильности работы металлоискателя.

ДОПОЛНЕНО 26. 01.2018.

В продаже у одного из наших рекламодателей нашел вот такой вариант печатной платы металлоискателя ПИРАТ, достаточно продуманная версия печатной платы. Переменники сразу стоят на плате, для подключения питания стоит штыревой разъем.

Вот чертеж этой печатной платы для Пирата (Правда в виде картинки, если кто-то срисует, присылайте выложу!):

Файл платы в формате Sprint Layot c двумя резисторами от Артем Родионов — https://drive.google.com/file/d/1-hHJX6d5ugy8Fmh9lvls0a5rIG3s860x/view?usp=sharing

Изготовления катушки для металлоискателя ПИРАТ

Как и другие импульсные металлоискатели, пират не требователен к точности изготовления катушки. Вполне подойдет катушка, намотанная на оправку диаметром 190-200 мм – 25 витков, обмоточным эмаль проводом 0,5 мм. После намотки, витки катушки необходимо обмотать изоляционной лентой или скотчем. Для увеличения глубины поиска металлоискателя, можно намотать катушку 260-270 мм – 21-22 витка, тем же проводом.

Расчеты катушки для металлоискателя ПИРАТ для различных диаметров катушки:

Рекомендуется использовать провод диаметрами 0,5-0,6мм, 0,4 это минимум но работает хуже!

Для работы, катушку металлоискателя, необходимо закрепить в жестком корпусе БЕЗ металла. Можно использовать любой подходящий пластиковый корпус. Это необходимо, для предотвращения воздействие ударов о траву или грунт на работу металлоискателя. Корпус для изготовления катушки, вы сможете найти в интернете, по запросу «Корпус для катушки металлоискателя» При изготовлении поисковых катушек, использования любых металлических частей, крайне не желательно. Выводы от катушки подпаять к многожильному проводу, с диаметром сечения 0,5 – 0,75 мм. В идеале, это два отдельных провода, свитые между собой.

Вышла статья о изготовлении глубинных катушек для импульсных металлоискателей своими руками. И вы сможете превратить ПИРАТ в настоящий глубинник!

Настройка металлоискателя ПИРАТ

Правильно собранный металлоискатель, практически не нуждается в настройке. Максимальная чувствительность металлоискателя, получается в том положении переменного резистора R13, когда в динамике появляются редкие щелчки. Если у вас это возникает в крайних положениях резистора, то нужно заменить наминал резистора R12, так чтобы оптимальная настройка была примерно в среднем положении переменного резистора.

При наличие осциллографа, также можно проконтролировать следующие значения: на затворе транзистора Т2 длительность управляющего импульса и частоту генератора. Нормой будит длительность импульса 130-150мкс, частота 120-150 Гц.

Работа с металлоискателем ПИРАТ

После включения металлоискателя, необходимо подождать 10-20 секунд, для стабилизации работы, а затем переменным резистором R13, произвести его настройку. И можно приступать к поиску.

Видео обзор платы металлоискателя:

Подключение светодиодной индикации к металлоискателю ПИРАТ

Видео работы самодельного металлоискателя ПИРАТ

А вот так можно сделать металлоискатель ПИРАТ:

---



Также прикрепляю архив, с разведенной под СМД копоненты версией печатной платы металлоискателя Пират — Вариант СМД

Все вопросы по металлоискателю Пират можно задать в комментариях к этой статье.

Как превратить ваш iPhone в металлоискатель

Наши iPhone с течением времени эволюционировали и стали воплощать в себе гораздо больше, чем просто средства связи. Благодаря регулярным обновлениям оборудования и множеству полезных приложений, доступных в iOS App Store, iPhone можно превратить во что угодно: от компаса, помогающего ориентироваться, до фонарика, освещающего дорогу, или даже интуитивно понятного цифрового устройства. масштаб.

Знаете ли вы, что даже iPhone можно использовать в качестве металлоискателя? Благодаря включению Apple аппаратного магнитометра в iPad и iPhone 3GS или новее эти устройства даже способны обнаруживать и измерять силу магнитных полей, что позволяет им сканировать и обнаруживать присутствие легких и тяжелых металлов.

И хотя некоторые из этих приложений для обнаружения металла  существуют в App Store, одно из следующих высоко ценится за их способность превращать ваш iPhone в мощный, функциональный металлоискатель, позволяющий исследовать Землю, раскрывать элементов и потенциально разбогатеть.

1 Металлодетектор

Представленное FOX News Tech, Metal Detector для iOS — это полноценное и полнофункциональное приложение для обнаружения металлов, которое интуитивно использует магнитометр вашего устройства, чтобы получить лучшее представление о том, что скрывается прямо у вас под ногами.Хотя приложение работает как настоящий металлоискатель, к сожалению, разработчик отмечает, что оно сможет обнаруживать только «магнитные металлы» — например, никель, железо, сталь, кобальт и т. д.

Само приложение может похвастаться несколько ретро-интерфейсом в стиле ручек, который действительно выглядит круто . И, по мнению большинства рецензентов, которые действительно использовали приложение в соответствии с инструкциями, в целом были достигнуты положительные результаты.

«Я действительно в шоке. Это приложение работает», — написал один из пользователей, оценив Metal Detector на 5 звезд.«Я редко пишу отзывы, но я заметил средний балл в 3 звезды и был вынужден признать качество этого приложения».

Загрузите бесплатно Metal Detector на устройства iPhone под управлением iOS 4.3 или более поздней версии.

2 iSmartDetect

Для тех, кто более решительно настроен на поиск спрятанных сокровищ, iSmartDetect — это более продвинутая, многофункциональная альтернатива простым металлоискателям из магазина приложений. Всего за 9,99 долларов США iSmartDetect предлагает надежный интерфейс, разработанный для удовлетворения потребностей как любителей-металлоискателей, так и начинающих археологов.

iSmartDetect построен на основе набора мощных инструментов обнаружения, включая накладное и двустороннее отслеживание объектов, которые помогут вам идентифицировать то, что вы нашли, прежде чем начать его раскапывать.

Нашли что-то, что станет отличным дополнением к вашей коллекции? Легко сохраняйте свое местоположение и отслеживайте, как вы добираетесь до него; затем так же легко сохраняйте и синхронизируйте свой прогресс через полностью зашифрованные серверы NG Marketing.

Загрузите приложение iSmartDetect стоимостью 9,99 долл. США для устройств iPhone, iPad и iPod Touch под управлением iOS 10.0 или позже.

Как создать кроссплатформенное приложение для металлодетектора » desalasworks | Стивен де Салас | Мадридский разработчик полного стека, DevOps, базы данных, разработчик JavaScript, дизайнер интерфейсов

Знаете ли вы, что ваш смартфон имеет встроенный магнитометр для питания компаса?

Магнитное поле Земли большое, но не особенно сильное, а это означает, что магнитометр в вашем телефоне достаточно чувствителен, чтобы обнаруживать небольшие объекты из черного металла, такие как монеты, большой гвоздь или столовые приборы, которые также генерируют небольшие магнитные поля их. Другими словами ВАМ НЕ НУЖНО ПОЙТИ И ПОКУПАТЬ МЕТАЛЛИЧЕСКИЙ ДЕТЕКТОР, ОН УЖЕ ЕСТЬ В ВАШЕМ ТЕЛЕФОНЕ! Нам просто нужно раскрыть его потенциал.

Хочешь немного взломать?

В этом посте я собираюсь показать вам, как вы можете создать собственное кроссплатформенное приложение для металлодетектора для ОБОИХ телефонов iPhone и Android . Это приложение будет взаимодействовать с магнитометром вашего телефона и уведомлять вас о любые черные металлические или магнитные предметы поблизости.

Это должно занять от 30 минут до 2 часов вашего времени для любой платформы и в зависимости от скорости вашего интернет-соединения, возможно, дольше, если вам не повезло и что-то не работает сразу.

Представляем Cordova (или PhoneGap для поклонников Adobe)

Проект Apache Cordova — это инициатива с открытым исходным кодом, направленная на объединение HTML-страницы (например, `index.html`, например, приведенной ниже) в собственное приложение, которое будет работать практически на любом смартфоне. Это отличная новость, потому что это означает, что вам нужно написать код только один раз, и оно будет работать на нескольких устройствах!

# index.html

Привет

PhoneGap — это то же самое, но с более привлекательным названием, зарегистрированным под торговой маркой Adobe (люди Photoshop), и с онлайн-сервисом, который предоставляет вам похожий на мастера интерфейс для создания приложений, чтобы вам не приходилось иметь дело с неясными ошибками командной строки, но затем вы должны заплатить Adobe за услугу.

Так что мне дает эта штука «Кордова»?

Использование Cordova означает, что вам не нужно знать, как настроить проект мобильного приложения, потому что все сделано за вас! Cordova в основном будет генерировать все папки и файлы , необходимые для начала работы с базовым HTML-приложением «Hello World» для каждой платформы.

Cordova также имеет мощную структуру «плагинов», которая позволяет получить доступ к аппаратному обеспечению телефона. В этом посте мы будем загружать 2 разных плагина, чтобы разблокировать функции Magnetometer и Vibration внутри вашего телефона.

Чтобы начать работу с приложением Cordova, вам необходимо установить NodeJS (http://nodejs.org), мощный инструмент командной строки javascript, который Cordova использует для выполнения большей части работы по настройке вашего проекта.

Код

Взгляните на следующий файл ‘ index.html ’ в Github, он содержит весь код, необходимый для базового приложения магнитометра:

https://github.com/sdesalas/cordova-magnetometer-app/blob/master/www/index.html

Сохраните на свой компьютер:

1. Щелкните правой кнопкой мыши кнопку « Raw »
2. Выберите «Сохранить ссылку как..» в контекстном меню
3. Поместите ее в удобное место, где вы можете ее найти

Эй, это ведь HTML?

Правильно, это означает, что ваш браузер может его открыть.

Дважды щелкните, чтобы открыть его в браузере. Вы должны получить что-то вроде этого:

Э-э… Почему?

Ну, в вашем мобильном телефоне есть магнитометр в вашем ПК нет .Так что все, что вы получите от этого в настольном браузере, — это НУЛЕВОЕ чтение.

И это нормально, это просто означает, что все работает как положено.



Приложение для Android

Что вам понадобится:

1. ПК или Mac с установленными NodeJS, Java (JDK7) и Android Studio.
2. Устройство Android (4.0+) и USB-кабель для тестирования.
3. Базовое понимание интерфейса командной строки (вы можете перемещаться между папками).

КОРПОРАТИВНЫЕ БРАНДМАУЭРЫ. Обратите внимание, что приведенные ниже действия могут не работать за корпоративным брандмауэром. Вам могут потребоваться дополнительные действия для настройки доступа в Интернет через корпоративный прокси-сервер.

Вы ведь уже установили NodeJS? Если это старая версия (старше 0.11), вы можете скачать последнюю версию и переустановить ее.

Хорошо, затем вам потребуется установить Java JDK 7 и Android Studio, они необходимы для создания нативного приложения для Android. Вы можете получить их по следующим ссылкам:

JDK7:  http://www.oracle.com/technetwork/java/javase/downloads/jdk7-downloads-1880260.html -> Помните, что x86 = 32 бит, x64 = 64 бит

Android Studio: https://developer.android.com/sdk/index.html

ОСТЕРЕГАЙТЕСЬ: после установки/запуска Android Studio потребуется загрузить последние версии Android SDK (функции, которые позволяют вашему ПК взаимодействовать с аппаратным обеспечением телефона). Это может занять от 10 минут до пары часов. при медленном интернет-соединении.

Установка Кордовы

Сейчас мы установим Cordova и создадим проект Android.

Откройте окно командной строки и введите:

> npm установить -g кордова

Создание Android-проекта

Затем перейдите в папку своих проектов и создайте новый проект Cordova с поддержкой Android:

> кордова создать магнитометр мой.магнитометр магнитометр
> cd магнитометр
> платформа Cordova добавить android

Если все пойдет хорошо, это должно создать набор файлов и папок (т. е. структуру проекта) в папке вашего проекта «магнитометр», вы сможете увидеть их с помощью проводника:

Копирование нашего кода металлоискателя

Папка « www » содержит наш веб-код. Здесь мы будем размещать файл index.html, который мы скачали ранее.

Создание приложения

Вернитесь в командную строку и выполните еще пару команд, чтобы «разблокировать» функции вибрации и магнитометра на вашем телефоне.

> плагин Cordova добавить Cordova-плагин-вибрация
> плагин Cordova добавить Cordova-плагин-магнитометр

Далее мы собираемся «собрать» приложение, чтобы вы могли использовать его на своем телефоне Android. Нам нужна еще одна команда Cordova для «подготовки» приложения:

.

> кордова подготовить

Затем следуйте этим инструкциям:

1.Откройте Android Studio
2. В окне приветствия. Выберите «Импортировать проект»
3. Нажмите на папку «platforms\android» внутри вашего проекта.
4. Нажмите «ОК».
5. Нажмите «ОК» еще раз, если появится дополнительное сообщение о настройках Gradle.
6. Дождитесь окончания индикатора выполнения.

Это создаст проект Android, затем мы создадим файл APK, который можно использовать для запуска приложения магнитометра на вашем телефоне.

Перед выполнением следующих шагов убедитесь, что вы дождались завершения всех индикаторов выполнения.

1. Android Studio потребуется получить все необходимые библиотеки Java, от которых зависит проект. Обычно это занимает некоторое время. Вы действительно ждали, пока не закончатся все индикаторы выполнения и сообщения о загрузке?
2. Хорошо, нажмите кнопку «Играть» в верхнем меню, как показано на экране ниже.
3. Это запустит сборку с использованием Gradle. Вы можете увидеть прогресс в окне «Консоль Gradle».
4. Когда все будет готово, появится всплывающее окно с вопросом, хотите ли вы запустить эмулятор. НЕ нажмите OK здесь.Это остановит ваш компьютер. Просто нажмите «Отмена» во всплывающем окне.

Установка приложения на телефон Android

Далее мы отправим себе готовое приложение по электронной почте.

1. Перейдите к папке проекта «Магнитометр» с помощью Проводника.
2. Нажмите «платформы» -> «android» -> «сборка» -> «выходные данные» -> «apk»
3. Найдите файл « android-debug.apk »

4. Далее. Отправьте его себе по электронной почте.
5. Перейдите на свой телефон Android.
6. Откройте «Настройки» > «Безопасность»
7. Включите «Неизвестные источники» (вы можете снова отключить его позже)
8. Откройте свою электронную почту, нажмите на прикрепленный файл «APK».
9. После этого вы должны увидеть экран установки, как показано ниже.

10. Перейдите в свои приложения и найдите «магнитометр», затем откройте его.
11. ГОТОВО! Начните находить металлические предметы!

Приложение iOS

Что вам понадобится:

— новый Mac с установленными NodeJS и XCode
— членство Apple Developer (99 долларов США)
— iPhone (4.0+) и USB-кабель для тестирования.
— Базовое понимание интерфейса командной строки (вы можете перемещаться между папками).

Установка Кордовы

1. Убедитесь, что у вас установлен NodeJS и его достаточно новая версия (0.12+).
2. Если вам нужно обновить версию node. Сделайте это по этой статье.
3. Откройте окно терминала (найдите приложение «Терминал» на панели запуска)
4. Введите следующую команду для установки Cordova:

$ sudo npm установить -g кордова

5.Вам будет предложено ввести пароль для вашей учетной записи пользователя (на Mac).
6. Вероятно, будут какие-то предупреждения при установке Cordova («ПРЕДУПРЕЖДЕНИЕ»), их можно смело игнорировать. Если вы получаете какие-либо «ОШИБКИ», они представляют собой большую проблему и потребуют внимания, прежде чем продолжить. Введите ошибки в Google, чтобы получить помощь.

Создание проекта iOS

После установки Cordova мы собираемся создать структуру проекта для нашего проекта магнитометра. Во-первых, перейдите в папку ваших проектов.Используемые команды:

$ Cordova Создать магнитометр My.magnetometomer Magnetometer
$ CD Magnetometer
$ CD Magnetometer
$ Cordova Platform Добавить IOS
$ Cordova Plugin Add Cordova-Plugin-Vibration
$ Cordova Plugin Add Cordova-Plugin-Magnetometer

Копирование нашего кода приложения металлодетектора

Это должно было создать структуру вашего проекта, как показано на следующем снимке экрана. Убедитесь, что вы удалили содержимое папки «www» и заменили его на «index. html», который вы скачали ранее.

Затем вам нужно будет выполнить следующую команду в папке «магнитометр», чтобы «подготовить» файлы (она скопирует «index.html» в папку сборки XCode).

$ кордова подготовка

Создание приложения для iOS

Теперь мы можем продолжить работу с XCode, найдя файл «magnetometer.xcodeproj» в папке нашего проекта (загляните в подпапки «platforms» и «ios»). Просто дважды щелкните по нему, и он откроется (если у вас установлен XCode).

Убедитесь, что вы вошли в систему как разработчик Apple. Присоединение стоит 99 долларов США. Вы не можете переместить приложение на свое устройство iOS без одного из них:

1. Перейдите в «XCode» (в верхнем меню)
2. Выберите «Настройки…», затем «Учетные записи»
3. Нажмите знак «плюс» (+), чтобы добавить учетную запись
4. Введите адрес электронной почты разработчика Apple и пароль

Запуск приложения на вашем iPhone

Тогда просто запустите приложение! Этот бит еще проще, чем для Android!

1. Подключите ваш iPhone к вашему Mac с помощью USB-кабеля.
2. Выберите свой iPhone в качестве «целевого» устройства в верхнем меню.
3. Нажмите кнопку «Play», чтобы запустить сборку.

И ВУАЛЯ! Теперь начните искать металл с помощью своего iPhone!

Вот и ОНО!

На этом я заканчиваю свой пост на сегодня, спасибо за интерес. Надеюсь, вам не пришлось слишком сильно биться головой о клавиатуру, чтобы это заработало.

Пожалуйста, не стесняйтесь писать свои комментарии и впечатления ниже.

Если вам понравилось, вы можете выкрикнуть мне пиво или помочь мне, поделившись им с друзьями и коллегами.

ПОКА!!!

Металлоискатель

Bluetooth использует ваш смартфон, чтобы думать

Хотя смартфоны могут выполнять многие задачи сами по себе, они также могут сделать такие устройства, как дроны, роботы и камеры, более дешевыми и/или более функциональными, действуя как их «мозги». .» Одним из последних гаджетов, получивших такое обращение, является скромный — и потенциально способный найти сокровища — металлоискатель.

В настоящее время является предметом кампании Kickstarter. Украинско-американский детектор металла Air Metal Detector оснащен погружной электромагнитной катушкой диаметром 9,5 дюймов (241 мм), которая, как сообщается, способна обнаруживать небольшие металлические объекты, расположенные на расстоянии до 12 дюймов (305 мм). под землей или более крупные объекты на глубине до четырех футов (1,2 м). При обнаружении такого предмета или Air Metal передает сигнал Bluetooth на смартфон Apple или Android пользователя, который закреплен на ручке.

Приложение на этом телефоне предупреждает пользователей с помощью звукового сигнала и экранного дисплея, последний показывает тип металла и его глубину в почве.Чтобы не отвлекаться на оповещения о вещах, которые они не ищут, пользователи могут настроить приложение так, чтобы оно игнорировало определенные металлы или размеры объектов. Кроме того, GPS-координаты раскопанных предметов могут быть записаны в приложении для дальнейшего использования.

Чтобы не отвлекаться на оповещения о вещах, которые они не ищут, пользователи Air Metal Detector могут настроить приложение так, чтобы оно игнорировало определенные металлы или размеры объектов

Air Metal Detectors

Само устройство весит 900 грамм (2 фунта) и складывается/выдвигается, когда оно не используется.Наряду с тем, что электроника для обработки сигналов выгружается в телефон пользователя, некоторые из его других функций включают в себя светодиодную подсветку снизу для освещения находок и небольшой OLED-экран в верхней части катушки, на котором отображается основная информация.

Питание обеспечивается литиевой батареей емкостью 900 мАч, которой, как сообщается, должно хватить на 10–12 часов работы без подзарядки.

Если вы заинтересованы в приобретении металлоискателя для воздуха, вы можете сделать это, внося залог в размере 199 долларов США (планируемая розничная цена составляет 450 долларов США). Если предположить, что он будет запущен в производство, отгрузка должна состояться в ноябре.

Еще один металлоискатель с поддержкой смартфона — Akyor CSP86 с проводным подключением и без Bluetooth — был успешно запущен в прошлом году, но до сих пор не нашел сторонников. Представитель этой компании сообщил нам, что он должен быть отправлен к концу июня.

Источники: Kickstarter, Air Metal Detectors

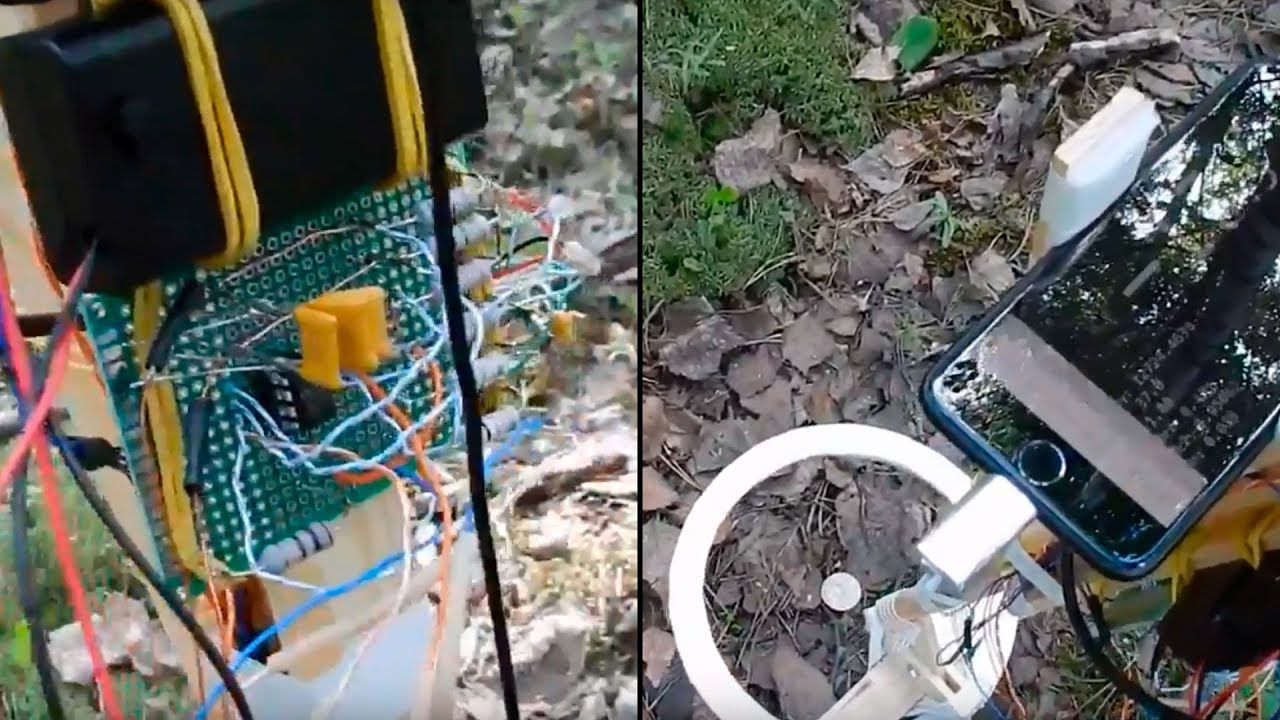

Простой металлоискатель для смартфона своими руками

 Этот металлоискатель способен обнаруживать мелкие металлические предметы на больших расстояниях.Например, мелкую металлическую монету или золотое кольцо можно обнаружить на расстоянии до 25 см. А самое приятное то, что это очень просто и может сделать любой, кто имеет базовые знания в области электроники.
 Основой для подготовки является детектор «Smart Hunter» со страницы
«neco-desarrollo. es», а также используется бесплатное программное обеспечение Android той же компании. Эта компания является лидером в разработке аппаратного и программного обеспечения, которое можно использовать для создания простых, но высокопроизводительных металлодетекторов.

        Этот проект спонсировался NextPCB. Вы можете поддержать меня по номеру

.

, проверьте их по одной из следующих ссылок:
   Всего 7 долларов США за SMT Заказ:
  https://www.nextpcb.com/?code=Mirko
 Надежные многослойные платы Производитель:
  https://www.nextpcb.com
 PCB Платы 10 шт. в подарок:
  https://www.nextpcb.com/pcb-quote?act=1&code=Mirko
 20% скидка — PCB Заказы:
  https://www.nextpcb.com/pcb-quote&code=Mirko


   В этот раз я попытался еще больше упростить, заменив микроконтроллер Arduino на чип (около 2$) модуль генератора сигналов с регулируемой частотой и скважностью с Aliexpress.Кроме того, с этим генератором сигналов настройка металлоискателя значительно упрощается, и появляется возможность проводить множество экспериментов с различными типами детекторных катушек.

   Это технология детектора VLF (очень низких частот), содержащая две идентичные катушки: катушку передатчика и катушку приемника. При этом каждая катушка содержит 55 витков изолированного медного провода диаметром примерно 0,5 мм2. Сгибаем витки в форму под названием «двойная D» по шаблону, который вы можете скачать по ссылке ниже, там же можно скачать и полную схему.

  Сначала нам нужно определить параллельную резонансную частоту первичной катушки с помощью одного из множества калькуляторов. В нашем случае это 4,74 кГц. На генераторе сигналов нам нужно ввести именно эту частоту и установить коэффициент заполнения 50%. Если вы придерживаетесь размеров катушек и значений элементов, указанных на схеме, вы можете напрямую ввести значение, указанное выше.

Вторичная катушка подключается к микрофонному входу на смартфоне, как показано на схеме.На телефонный выход смартфона подключается небольшой аудиоусилитель и динамик и мы получаем звуковой сигнал при обнаружении металлического предмета.

 В видео подробно описана конструкция всего устройства.
   Как видно из видео, результаты на удивление хорошие. Без присутствия металла устройство вполне стабильно. Дальность очень большая и например металлическая крышка диаметром 15см детектируется на расстоянии более 60см. Более крупные металлические объекты обнаруживаются на расстоянии более 1 м.

Металлодетекторы для пищевой промышленности

Опубликовано в июле 2017 г. | Идентификатор: FAPC-105

От Тим Баузер

Введение

Зачем кухонному комбайну использовать металлоискатель? Некоторые из причин:

• Безопасность продукции
• Защита оборудования
• Требование контракта (заказчика)
• Соответствие нормативным требованиям



Из перечисленных причин, возможно, самая веская содержится в Федеральном реестре. (Том.51, № 118):



«Должны быть приняты эффективные меры для защиты от включения металлических или других посторонние вещества в пище. Выполнение этого требования может быть достигнуто с использованием сит, ловушек, электрических металлодетекторов или подходящих средств».



Металлодетекторы не гарантируют получение пищевого продукта, не содержащего металлов, но должным образом установленный и обслуживаемый блок, наряду с программой контроля загрязнения металлом, может быть чрезвычайно эффективным.В этом информационном бюллетене обсуждаются следующие темы, касающиеся металлов. обнаружение и удаление.

1. Принцип работы металлоискателя
2. Что можно обнаружить
3. Условия продукта
4. Механизмы отбраковки
5. Покупка и установка
6. Программа обнаружения металлов



Большинство металлодетекторов используют сбалансированную систему с тремя катушками для обнаружения мелких частиц. из цветной и нержавеющей стали.Катушки намотаны на неметаллический каркас, каждая параллельно с другим. Центральная катушка подключена к высокочастотному радиопередатчику. Катушки по обе стороны от катушки передатчика являются приемниками. Так как эти две катушки одинаковые и расположенные на одинаковом расстоянии от передатчика, они принимают одинаковые сигнал и производят одинаковое выходное напряжение. Когда катушки соединены встречно, вывод отменяется, что приводит к нулевому значению.Схема конфигурации катушки показано на рисунке 1.







Рисунок 1.











Когда частица металла проходит через катушки металлодетектора, высокочастотный поле возмущается под одной катушкой, изменяя напряжение на несколько микровольт. Штат баланс теряется, и выходная мощность катушек больше не равна нулю. Именно это явление который используется для обнаружения металла.



Важным аспектом работы металлоискателя является зона, свободная от металла, которая необходима для правильной работы. Зона включает в себя пространство по обе стороны от отверстия, которое должны быть свободны от каких-либо металлических конструкций, таких как ролики и опоры.Как общее правило, это должно быть примерно в 1,5 раза больше высоты проема для стационарных конструкций. и в 2 раза больше высоты проема для движущегося металла, такого как устройства отбраковки или ролики.



2.

Что можно обнаружить

Все металлы бывают черными, цветными или из нержавеющей стали.Простота обнаружения будет зависеть от их магнитной проницаемости и электропроводности. Таблица 1 показывает типы металлов и простота их обнаружения. Размер, форма и ориентация (относительно катушкам детектора) металлической частицы также имеет важное значение. Так как размер, форма и ориентацию металлических загрязнений контролировать невозможно, лучше всего эксплуатировать металлоискатель с максимально возможной настройкой чувствительности.



Таблица 1. Типы металлов и простота их обнаружения

Тип металла	Магнитная проницаемость	Электропроводность	Простота обнаружения
Черные (железо)	Магнитный	Хорошо	Легкий
Цветные (медь, свинец, алюминий)	Немагнитный	Хорошо или отлично	Относительно легко
Нержавеющая сталь	Обычно немагнитный	Обычно бедный	Относительно сложный



3.

Условия пищевых продуктов

Состояние пищевых продуктов может иметь большое влияние на обнаружение металлов. Электрическая проводимость в таких продуктах, как сыр, свежее мясо, теплый хлеб, варенье и соленья, может генерировать сигнал в металлоискателе, хотя металла нет. Это явление известно как «эффект продукта». Лучше всего знать об этом явлении и работать с поставщик или производитель металлодетекторов, чтобы определить наилучшие способы компенсации для эффекта продукта.









Рисунок 2.









Конвейерные детекторы являются наиболее распространенными; примеры приведены на рисунке 3. Многие вариации ручных, полуавтоматических и полностью автоматизированных механизмов отбраковки. возможны такие, как продувка воздухом (рис. 3а), толкающие рычаги, выдвижная платформа конвейера (рис. 3b), реверсивный конвейер (рис. 3c), шиберный затвор, чернильный маркер или кодер, отвод конвейеры и роботизированные захваты.









Рисунок 3а.















Рисунок 3б.















Рисунок 3с.









Детекторы свободного падения часто встречаются на разливочных машинах для сухих продуктов и полезны для любых целей. материал, который может быть выброшен через отверстие. Быстродействующий клапан или дефлектор пластина используется для отвода обнаруженного материала в отдельный контейнер.



4. Приобретение и установка

Некоторая информация, необходимая для определения металлоискателя, включает:

• Подробное определение проверяемого продукта (или ингредиента), включая ингредиент список, физические свойства и описание упаковки, если продукт упакован.Одним из наиболее важных физических свойств является влажность.
• Список доступных коммуникаций на месте установки (например, сжатый воздух и электричество).
• Описание рабочей среды (температура, влажность, агрессивные материалы, и т. д.).
• Описание процесса (как продукт производится и обрабатывается в зоне, где металлоискатель должен быть установлен).
• Описание желаемого управления (ручное, автоматическое, полуавтоматическое).
• Описание желаемого механизма отбраковки (при покупке из того же источника, что и металлоискатель).



В таблице 2 перечислены некоторые производители металлодетекторов.Для получения более подробного списка посетите веб-сайт, поддерживаемый BNP Media (Трой, штат Мичиган) по адресу www.foodmaster.com и поиск база данных пищевого оборудования для «металлодетекторов». Монтаж из металла детектору потребуются квалифицированный электрик и механик, знакомый с металлоискателями и типом конвейеров, используемых в операции. Если есть вероятность того, что металлоискатель или механизм отбраковки могут помешать нормальному производственного процесса, может оказаться желательным установить и протестировать устройство в запланированное время. время простоя, чтобы избежать производственных потерь.Альтернативой является установка и проверка устройства. на макете производственной линии.



Таблица 2.

	Усовершенствованные системы обнаружения 4740 Вт. Electric Ave., Milwaukee, WI 53219-1626 Телефон: (414) 672-0553, факс: (414) 672-5354	HI-Speed ​​Checkweigher Co., Inc. A Meter Toledo Co. 5 Barr Rd., Ithaca, NY 14850-9117 Тел.: (607) 257-6000, Факс: (607) 257-6396
	Cintex of America Inc. 6919 51st St., Kenosha, WI 53144-1741 Тел.: (262) 657-7848, Факс: (262) 657-3056	Lock Inspection Systems, Inc. 207 Authority Dr., Fitchburd, MA 01420-6094 Тел.: (978) 343-3716, Факс: (978) 343-6278
	EG&G Astrophysics Inspection Systems 4031 Via Oro Ave. , Long Beach, CA Тел.: (310) 816-1600, Факс: (310) 513-6593	Loma International, Inc. 283 E. Lies Rd., Кэрол Стрим, Иллинойс 60188 Телефон: (630) 588-0900, факс: (630) 588-1394
	Engineered Magnetics 55 Stephens St., Belleville, NJ 07109-3114 Тел.: (973) 759-0818, Факс: (973) 759-6449	Ohio Magnetics, Inc. Stearns Magnetics Div. 5400 Dunham Rd., Maple Heights, OH 44137 Тел.: (216) 662-8484, Факс: (216) 662-2911
	Eriez Magnetics 2200 Asbury Rd. , ПО Box 10608, Erie, PA 16514-0608 Тел.: (814) 835-6000, Факс: (814) 838-4960	Par Vision Systems Corp. 8383 Seneca Turnpike, New Hartford, NY 13414-1103 Тел.: (315) 738-0600, Факс: (315)-738-0562
	Thermo Electron Corp. 642 Blackhawk Dr., Westmont, IL 60559 Тел.: (877) 290-7422, Факс: (763) 783-2525	Safeline Metal Detection 6005 Benjamin Rd., Тампа, Флорида 33634 Телефон: (813) 889-9500, Факс: (813) 881-0840

*Университет штата Оклахома и FAPC не поддерживают какое-либо конкретное оборудование или производителей. Перечень дан только для информационных целей.



Официальная программа обнаружения металлов поможет обеспечить качество продукции.Металлоискатели могут использоваться на различных этапах производства. Сочетание готового и сыпучего ингредиента а проверка продукции дает наилучшие результаты. Детекторы могут быть размещены после определенного технологического оборудования (например, измельчения), которое может сломаться или измельчение металлических материалов.



Стандарт (или стандарты) чувствительности должен быть установлен для всего учреждения.Важно аспектом этого является определение согласованного минимального типа и размера частиц. Например, типичным стандартом обнаружения готового продукта может быть удаление всех сферических, немагнитные частицы крупнее 2,0 мм и все сферические, магнитные частицы крупнее чем 1,5 мм. Только детекторы, соответствующие этим стандартам, будут рассматриваться для покупки. и установка. Условия должны быть четко обозначены на боковой стороне любого установленного детектор и образцы правильного диаметра должны быть доступны для проверки Блок.



Металлодетекторы должны работать с максимальной настройкой чувствительности для данного продукт. Максимально допустимая настройка чувствительности позволит извещателю выполнять надежно в течение длительных периодов времени без чрезмерных ложных отказов. Плановое тестирование детектора и отбраковочного устройства (с образцами черных и цветных металлов) подтвердить правильную работу. Интервалы между испытаниями можно определить по следствию неудачного теста. Тестирование каждые два-четыре часа является типичным. Процедура тестирования должны быть установлены и соблюдаться. Должен быть указан план действий на случай неудачи тесты. Необходимо приложить все усилия для выявления, документирования и исправления источника обнаружен металл.



Заключение

Металлодетекторы

являются важной частью комплексной программы контроля загрязнения.Если они указаны, установлены, эксплуатируются и обслуживаются правильно, они будут способствовать для улучшения качества продукции и снижения потерь. Правильно используемый металлоискатель должен не считается страховкой от металлического загрязнения. Скорее это диагностика устройство, которое может помочь обнаружить случайное металлическое загрязнение. Планы и процедуры должны быть установлены для предотвращения загрязнения.Если загрязнение все же произошло, загрязнители должны быть немедленно идентифицированы, отслежены до их источника и устранены.



Этот информационный бюллетень посвящен металлоискателям; однако доступны и другие устройства для удаления металлических и других загрязнений продукта. Сетчатые фильтры полезны для удаления инородные частицы из жидких продуктов и магниты уже давно используются для удаления железистых материалов из частиц и перекачиваемых жидкостей.



Артикул

Замок, Андрей. 1990. Руководство по снижению загрязнения металлами в пищевой промышленности. Промышленность. Safeline Inc., Тампа, Флорида.



Тим Баузер
Инженер по пищевым технологиям FAPC

Была ли эта информация полезной?

ДА НЕТ Свойства масла семян конопли

Существует более 40 сортов конопли.Коноплю можно выращивать для получения семян, волокна или масла. Конопля может использоваться в пищевых продуктах или кормах при условии, что продукты одобрены Управлением по санитарному надзору за качеством пищевых продуктов и медикаментов (FDA) для пищевых продуктов и Ассоциацией американских чиновников по контролю за кормами (AAFCO) для кормовых продуктов. Семена конопли и масло семян конопли можно использовать в пищевых продуктах.

КультурыПищевая промышленностьПродовольственные товарыЗерновые и масличные культуры ПОСМОТРЕТЬ ВСЕ

Фольга заставит металлоискатель сработать?

Заставит ли Фольга сработать металлоискатель?

Алюминиевая фольга блокирует рентгеновские лучи, используемые почтовой службой.Но большинство металлоискателей не заметят алюминиевую фольгу. Это означает, что в аэропорту вы не можете скрыть что-то еще фольгой, а если кто-то использует рентген, он увидит большое белое пятно и все равно заставит вас открыть чемодан.

Как я могу пронести свой телефон через металлоискатель?

вы можете пройти через металлоискатель как в обернутом телефоне, так и без него — металлоискатель все равно его обнаружит. Вы можете обернуть свой телефон медным рукавом — это не позволит телефону работать, но медь все равно будет обнаружена.

Сработает ли сим-карта металлоискателя?

Может ли SIM-карта спровоцировать срабатывание металлоискателя? Да, может, если детектор работает на достаточно высокой частоте, чтобы обнаружить металл внутри него.

Есть ли работающее приложение для металлоискателя?

С помощью приложения для Android под названием Metal Detector (от Smart Tools) вы можете превратить свой телефон Android в металлоискатель. Металлоискатель работает, измеряя магнитное поле вокруг местоположения вашего телефона Android.

Срабатывают ли Airpods металлоискатели?

Airpods не срабатывают металлоискатели.Тем не менее, наушники необходимы для прохождения рентгеновского сканирования в аэропортах.

Как спрятать наушники?

Как спрятать наушники?

1. Используйте ненавязчивые и беспроводные наушники. Тщательно выбирайте наушники, если хотите использовать их, спрятав от других людей.
2. Спрячьте наушники за волосы.
3. Спрячьте наушники под шляпой.
4. Уменьшите громкость.
5. Обратите внимание на свое окружение.
6. Носите просторную одежду.
7. Сохраняйте нормальную осанку.
8. Купить Наушники-невидимки.

Можно ли носить AirPods на Amazon?

Хотя «да», вы можете слушать музыку со своих Apple Watch с AirPods (или любыми наушниками Bluetooth), это нарушение безопасности и нарушение политики Amazon в любом случае. Люди пытаются избежать наказания за это, и некоторым это удается.

Как предотвратить срабатывание металлоискателя?

Советы, как пройти через металлоискатель, не вызывая тревоги

1. Носите обувь, которую легко снять и снова надеть.
2. Старайтесь не носить рубашки с металлическими пуговицами или застежками.
3. По возможности оставьте украшения дома.
4. Если ваша одежда свободна, вам, возможно, придется пройти дополнительную проверку сотрудниками службы безопасности, если ваша одежда слишком свободна, как если бы вы что-то скрывали.

Можно ли спрятать металл от металлоискателя?

Лучше всего скрыть электромагнитные эффекты объекта, спрятав его среди других объектов с аналогичными характеристиками. Например, спрячьте бомбу из металлической трубы под железной дорогой или поддоном с консервами! Любой экран сам по себе будет магнитным по своей природе, если его поместить в поле детектора.

Металлоискатели обнаруживают золото?

Например, все металлодетекторы находят золото, но есть разные типы, более чувствительные к золоту и специально для него. Итак, если вы заинтересованы исключительно в поиске золотых украшений, вам нужно выбрать детектор, созданный специально для этой цели.Некоторые металлоискатели водонепроницаемы.

Могут ли дешевые металлоискатели найти золото?

Что бы вам ни говорили некоторые торговцы, вам не удастся найти золотые самородки с помощью дешевого металлоискателя. Конечно, за прошедшие годы было найдено несколько больших золотых самородков, но подавляющее большинство золотых самородков довольно маленькие; размером менее 1 грамма. Вам нужен чувствительный детектор, чтобы найти их.

Найдет ли Garrett Ace 300 золото?

Металлоискатель Garrett ACE 300 Основные характеристики: Цифровой идентификатор цели: шкала от 0 до 99 предоставляет информацию о цели. Погружная поисковая катушка PROformance™ размером 7″ x 10″ обеспечивает большее покрытие и глубину поиска. Рабочая частота 8 кГц обеспечивает лучшую чувствительность к объектам с низкой и средней проводимостью, таким как золото и свинец.

Какой металлоискатель лучше для новичка?

Лучшие дешевые металлоискатели для начинающих поисковиков

• Фишер F22. Fisher F22 — мой главный совет для дешевого металлоискателя.
• Minelab X-TERRA 305. Компания Minelab обычно известна своими металлоискателями премиум-класса стоимостью в тысячи долларов.
• Garrett ACE 300.
• Трекер охотника за головами IV.
• Garrett ACE 400.

На какой глубине может обнаруживать Garrett Ace 350?

около 10-11 дюймов

Garrett Ace 250 годится?

Garrett известны производством высококачественных детекторов, интуитивно понятных в использовании. ACE 250 — отличный пример, поскольку он спроектирован так, чтобы быть простым без ущерба для функций. ACE 250 весит всего 2,7 фунта и представляет собой легкий детектор, который чрезвычайно удобен в использовании.

Насколько хорош Garrett Ace 400?

Резюме и окончательная оценка Модель ACE 400 точная, легкая и доставляет истинное удовольствие при поиске монет, реликвий или драгоценностей. 24-месячная гарантия и отличная цена также позволяют рекомендовать его в качестве модели начального уровня. Самым большим недостатком является отсутствие автоматического или ручного баланса грунта.

Как глубоко проникают металлоискатели?

Большинство металлодетекторов могут обнаруживать объекты на глубине около 4–8 футов (10–20 см). В идеальных условиях металлоискатель среднего радиуса действия может достигать глубины 12–18 футов (30–45 см) под землей.Некоторые специализированные детекторы могут проникать на глубину до 65 футов (20 м).

В чем разница между Garrett Ace 300 и 400?

Garrett ACE 300 работает на регулируемой частоте 8 кГц, тогда как Garrett ACE 400 имеет более высокую регулируемую частоту 10 кГц. Металлоискатели с более высокой частотой имеют более короткие длины волн и лучше подходят для поиска мелких предметов, таких как крошечные золотые самородки, тогда как более низкие частоты проникают глубже в землю.

Какой металлоискатель лучше?

Лучшие металлоискатели 2021 года

• Garrett AT Pro: лучшее соотношение цены и качества, монеты, реликвии, пресная вода.
• Nokta Makro Simplex: лучшая модель начального уровня.
• Fisher F22: лучшее соотношение цены и качества начального уровня, детские, монеты.
• Minelab Equinox 800: лучшая охота за реликвиями.
• Minelab Excalibur II: лучше всего подходит для морской охоты и пляжной охоты.
• Minelab CTX 3030: лучший из лучших.

Хороши ли детекторы белого металла?

Помимо множества превосходных металлоискателей, пинпоинтеров и аксессуаров, White’s также производит всемирно известное оборудование для поиска золота.Их различные поисковые катушки, разработанные для поиска золота, являются одними из лучших в отрасли.

Какой металлоискатель имеет лучшую глубину?

Лучшие металлоискатели глубокого поиска 2021 года

• Фишер Близнецы 3. 649,00 долларов США.
• 2499,00 долларов США.
• 6 715,00 долларов США.
• Глубоководный поиск Garrett ATX.
• Nokta Deephunter 3D Pro.
• Минелаб ГПЗ 7000.
• Комплект Garrett GTI 2500+ Eagle Eye.
• Двойная система Nokta Jeohunter 3D.

Разрешения на использование металлодетекторов: Парки Нью-Йорка

Поиск металла в парках

Деятельность по обнаружению металлов ограничена открытыми площадками (кроме зон, перечисленных в пункте 8 Условий получения разрешения) в специально отведенных парках.

Чтобы подать заявку на получение разрешения и узнать, какие парки предназначены для деятельности по обнаружению металлов, загрузите Заявление на получение разрешения на использование металлодетекторов.

Загрузить заявление на получение разрешения на использование металлодетекторов (PDF)

Пожалуйста, приложите ваше разрешение с истекшим сроком действия (только для владельцев действующих разрешений) и копию действительного удостоверения личности с фотографией, подтверждающего ваш текущий адрес (например,г. водительское удостоверение штата или другое удостоверение личности государственного образца) при отправке заявления по почте. Вы должны подать заявление в полицию об утерянных разрешениях; этот полицейский отчет заменит ваше старое разрешение, когда вы подадите заявление на получение нового в конце года. Пожалуйста, отправьте заявку по адресу: City of New York Parks & Recreation, 1234 5th Ave., Room 223, New York, NY 10029.

Поиск металла на пляжах

Деятельность по обнаружению металлов ограничена открытыми песчаными участками, под тротуарами, если не указано иное, и в сторону моря от любых сооружений или растительности на следующих пляжах:

Бронкс

Бруклин

• Брайтон-Бич (не допускается обнаружение металла под променадом со стороны пляжа и улицы)
• Кони-Айленд (не допускается обнаружение металла под променадом со стороны пляжа и улицы; запрещено в пляжный сезон )
• Manhattan Beach Park (запрещено во время пляжного сезона)

Квинс

Статен-Айленд

Правила и положения по металлодетекции

Определения:

• «Последние монеты» означают монеты, все еще находящиеся в обычном обращении и/или стоимостью менее 25 долларов США («Номинальная стоимость»).
• «Важный объект(ы)» означает любой объект исторического, палеонтологического или археологического характера или любую монету или объект, стоимость которых значительно превышает их номинальную стоимость. Недавняя монета не является важным объектом.
• «Сотрудник» в совокупности означает любого сотрудника Департамента полиции Нью-Йорка («NYPD») и/или отдела патрулирования парков («PEP»).
• «Зона естественной растительности» означает любую территорию, на которой естественным образом растут и размножаются любые виды местных (т. е. североамериканских) растений.Лужайки не являются естественными участками растений.
• «Площадки для игры в мяч» означают зоны, предназначенные для занятий спортом, включая, помимо прочего, поля для бейсбола, софтбола, футбола, футбола, поля для крикета, трибуны/землянки и т. д.
• «Лесные массивы» означают земли с густым покровом деревьев, кустарников или кустарников.

Условия разрешения

1. Для проведения металлодетекторов на территории парков требуется действующее разрешение от парков.
2. Обо всех обнаруженных значимых объектах необходимо сообщать в Службу городских парков (212)360-2778 в течение 48 часов с момента обнаружения.Заявитель должен предоставить фотографию Значимого объекта в парки по запросу. Парки решат, следует ли сохранить право собственности и право собственности на восстановленный Значимый объект (объекты).
3. Агентство приложит все разумные усилия для ежегодной публичной демонстрации всех таких извлеченных Значимых объектов, сохраняемых Агентством. Такие дисплеи должны включать соответствующие подтверждения участия Заявителя.
4. Любое идентифицируемое имущество, найденное Заявителем (например, драгоценности или другие материальные предметы), должно быть передано Паркам для доставки в местный участок полиции Нью-Йорка, где будут соблюдены соответствующие процедуры.Департамент полиции Нью-Йорка предоставит паркам квитанцию ​​и будет удерживать объект(ы) в течение определенного периода времени, пока заявитель будет помогать полиции Нью-Йорка в поиске надлежащего владельца утерянного имущества.
5. Заявитель должен показать все найденные предметы, находящиеся в его/ее владении, любому Офицеру по запросу.
6. Заявитель должен использовать ручные инструменты, которые можно использовать только одной рукой для обнаружения металлов. Ручные инструменты должны быть ограничены шириной 4 дюйма и длиной 12 дюймов.
7. Заявитель должен восстановить любой нарушенный участок до его первоначального состояния, удалив все следы раскопок и/или зондирования.Весь мусор, мусор или другой обнаруженный мусор должен быть удален и помещен в одобренный контейнер для мусора.
8. Зондирование или копание строго запрещено в пределах 25 футов или линии капель дерева, в зависимости от того, что больше, а также в следующих областях: спортивные площадки, ухоженные газоны, недавно засеянные газоны, памятники, мемориальные насаждения деревьев, дорожки, поле для гольфа, цветы клумбы/сады, лесные массивы, зоны естественной растительности или любые другие территории, ограниченные знаками.
