Как дымоход соединить с котлом – Подключение газового котла к дымоходу

нормы и требования к монтажу

Если для отопления в доме выбран газ, следует позаботиться об отводе продуктов горения. Это значит, что нужно выбрать и правильно установить дымоход для газового котла. Соблюдением норм и правил в этом вопросе категорически нельзя пренебрегать, поскольку это может поставить под вопрос не только здоровье, но и жизнь жильцов дома.

Мы готовы поделиться с вами полезными сведениями о правилах монтажа и подключения дымовой трубы для газового агрегата, о специфике подбора оптимальной конструкции. Информацию дополняют наглядные иллюстрации и видео-инструкции.

Содержание статьи:

Зачем нужен дымоход?

Один из самых опасных продуктов, образующихся при практически всех видах горения – угарный газ. Это коварное и очень опасное вещество, вдыхание которого грозит тяжелыми формами отравления.

При работе газового котла в процессе сгорания топлива помимо прочих продуктов горения образуется и угарный газ.

Если дымоход, отводящий продукты горения, установлен неправильно или поврежден, это может привести к отравлению.

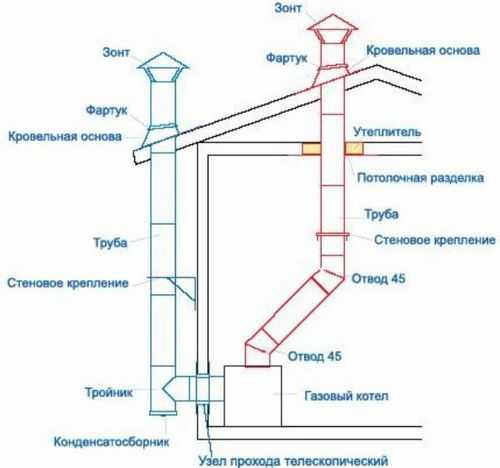

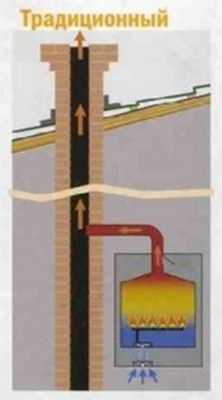

На этой схеме изображено устройство дымохода для газового котла и отражено его расположение внутри здания или снаружи

Опасность не стоит недооценивать. Угарный газ (он же монооксид углерода) не имеет запаха и цвета, поэтому отравление может происходить совершенно незаметно для всех, кто находится в доме.

Попадая в организм человека, молекулы угарного газа вступают во взаимодействие с гемоглобином. В результате образуется так называемый карбоксигемоглобин, который препятствует поступлению молекул кислорода в ткани человеческого организма.

Помимо этого, угарный газ может очень плохо отразиться и на других биохимических процессах в организме. Бывали случаи, когда отравление угарным газом обнаруживалось слишком поздно, человека просто не удавалось спасти.

Чтобы избежать подобных проблем, рекомендуется обратить самое пристальное внимание на правильное , а также на его дальнейшее обслуживание.

Галерея изображений

Фото из

Дымоход газового оборудования

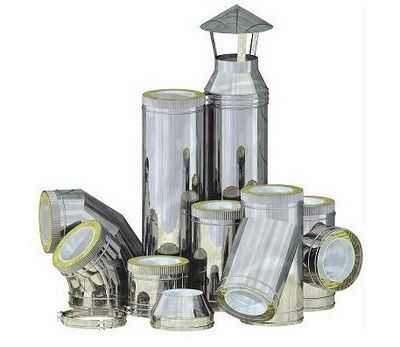

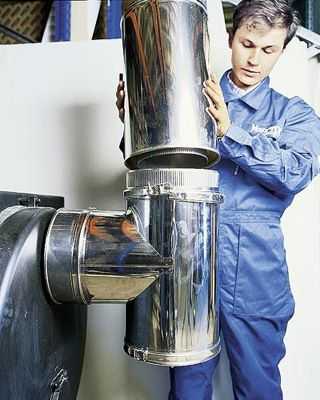

Сертифицированные дымоходные конструкции и элементы

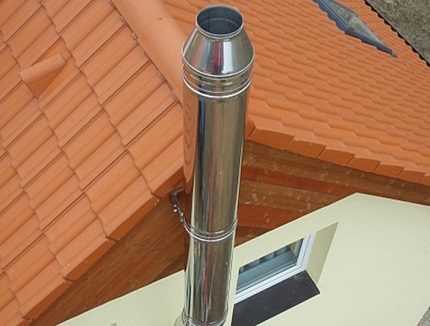

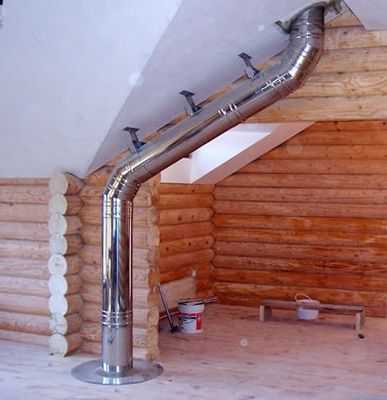

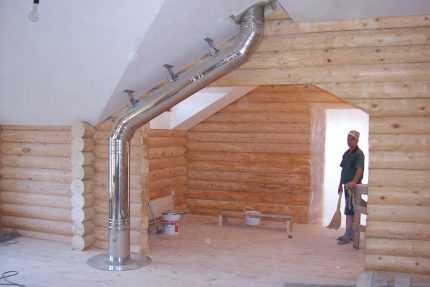

Металлические дымоходные конструкции

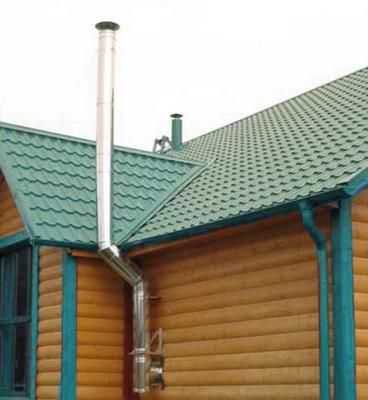

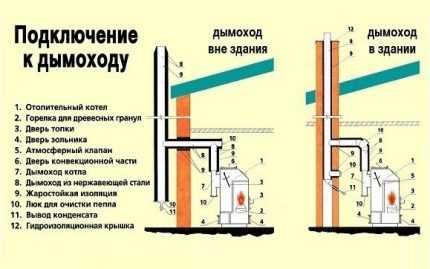

Наружная схема устройства дымовой трубы

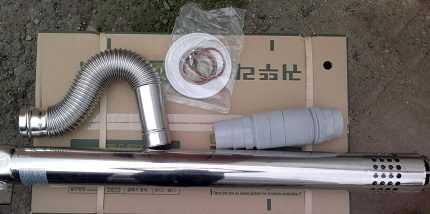

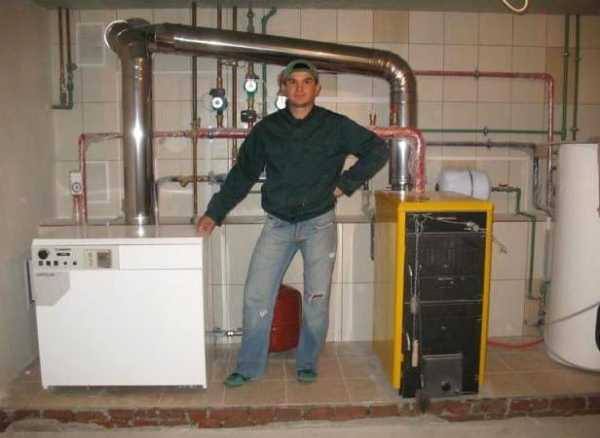

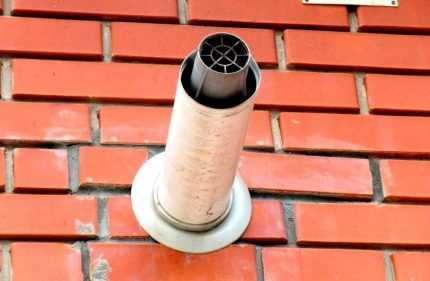

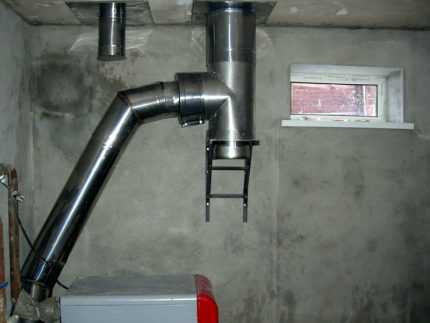

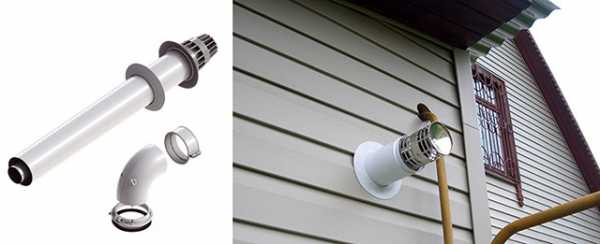

Прокладка коаксиального дымохода в котельной

Подключение дымоотвода к коллективным каналам

Герметичное соединение дымового канала

Приборы сигнализации о содержании газа в помещении

Тонкости проектирования дымового канала

При значение имеет все: и его размер, и конфигурация, и сечение, и уклон, и прочие параметры. Ниже описан ряд нормативов, которые рекомендуется учесть в первую очередь.

Правило #1 — соблюдение норм сечения каналов

Поперечный срез дымоходного канала по площади должен быть не меньше, чем сечение патрубка газового котла, с помощью которого устройство подключают к дымоходу.

При одновременном подключении двух устройств к дымоходу следует увеличить сечение с учетом вероятности одновременной работы двух устройств. Т.е. сечение канала должно равняться суммарным размерам патрубков обоих единиц техники.

Правило #2 — обеспечение борьбы с конденсатом

Современные газовые котлы созданы таким образом, чтобы максимальное количество тепла подавалось на теплообменник. Такой высокий КПД способствует получению продуктов горения с относительно невысокой температурой.

В результате на стенках дымохода образуется влага. Повышенное количество конденсата, включающего агрессивные вещества, может оказывать разрушающее воздействие на целостность стен дымоходов.

Для подключения газового котла к дымоходной конструкции используют специальный тройник, на который монтируется устройство для сбора конденсата

Для защиты конструкции рекомендуется не только выложить дымоход из кирпича, но и выполнить его гильзование, т.е. вставить внутрь специальную трубу из нержавеющей стали. Такие трубы долговечны и хорошо сопротивляются коррозионному воздействию.

Альтернативным решением для борьбы с конденсатом может стать футерование, т.е. установка специального гибкого дымохода. Для сбора конденсата используют специальную емкость. Ее устанавливают чуть ниже места, где патрубок котла соединяется с дымоходом.

Правило #3 — выбор формы сечения конструкции

Традиционная цилиндрическая форма дымохода считается оптимальной для эффективного удаления продуктов горения. Кроме того, в таком дымоходе легче производить профилактическую очистку.

Вполне допустимыми, хотя и не такими удобными считаются дымоходы с сечением в виде овала. Квадратные конструкции также имеют право на существование, но показатели тяги в них обычно снижены.

Правило #4 — выполнение уклонов, поворотов, уступов

Оптимальным для считается вертикальный дымоход, не имеющий уступов. На практике добиться такого расположения конструкции удается далеко не всегда.

Отклонение от вертикали допускается не более, чем на 30 градусов. При этом следует убедиться, что размеры сечения наклонного участка соответствует нормативным требованиям.

При этом сама труба, соединяющая дымоход и котел, должна включать строго вертикальный участок высотой от половины метра и более. Разумеется, при необходимости можно некоторые участки дымохода делать горизонтальными, но их не должно быть слишком много.

При установке дымоходной конструкции для газового котла допускается наличие наклонных участков, уклон должен составлять 60° и более градусов относительно горизонта, длина наклонного участка до 1 м

Например, если высота помещения, в котором установлен дымоход, составляет около трех метров, то и суммарная длина горизонтальных отрезков дымохода не должна превышать эти размеры.

Хотя, как упоминалось ранее, чем ближе конструкция дымохода к вертикали, тем лучше. Не допускается, чтобы уклон дымоходной трубы в сторону котла был более 0,1 градуса. Что касается поворотов дымоходной конструкции, то их максимальное количество составляет три поворота, не более.

Правило #5 — корректное соединение труб

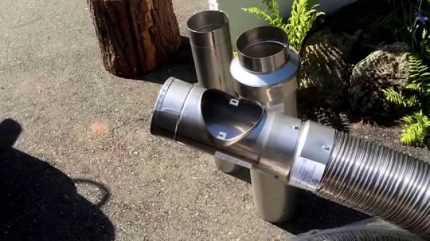

Для соединения отдельных частей дымоходной конструкции используют специальные хомуты. Уклон колена дымоходной конструкции может составлять 15-90 градусов. Между соединительными трубами и остальными поверхностями должно сохраняться определенное расстояние.

Оно зависит от того, какими материалами эти поверхности покрыты. В местах, где используются горючие или даже трудносгораемые материалы, рекомендуется выдерживать расстояние не менее 25 см.

Расстояние от поверхностей, покрытых огнестойкими материалами должно быть не менее 5-10 см. Для защиты дымохода от легковоспламеняющихся материалов используют асбокартон, кирпичную кладку и т.п.

При монтаже дымохода для газового котла все его элементы нужно надежно закрепить, выдержав правильный шаг между креплениями

Особое внимание следует уделить местам соединения отдельных отрезков дымоходной конструкции. Они должны быть выполнены из прочных материалов, которые не прогибаются при внешнем воздействии.

Этими же характеристиками должны обладать все элементы крепления дымохода. Горизонтальные или наклонные участки дымохода не должны находиться под нагрузкой.

Элементы дымохода вставляют друг в друга на глубину, которая равна половине диаметра трубы или превышает этот показатель. Никакие зазоры в этих местах недопустимы, соединение должно быть плотным и герметичным.

В случае нарушения герметичности соединения отдельных элементов дымохода угарный газ может незаметно проникать в помещение. Поэтому состояние дымохода следует периодически проверять, а во всех помещениях, где проложены дымоходные трубы, нужно организовать хорошее вентилирование.

Правило #6 — тонкости расположения трубы на крыше

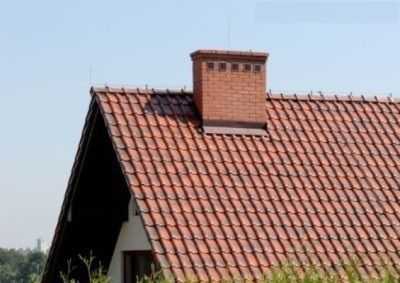

Дымоходные трубы должны возвышаться над коньком кровли на 50 см или более, при этом расстояние от края парапета до дымоходной трубы должно быть не более 150 см. Если ось дымовой трубы расположена на расстоянии 1-1,5 м от конька крыши, то она должна возвышаться над уровнем конька на 50 см или более.

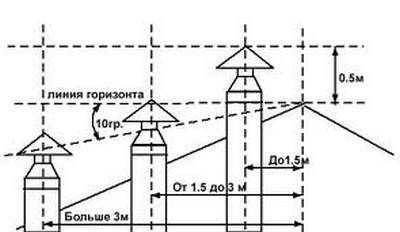

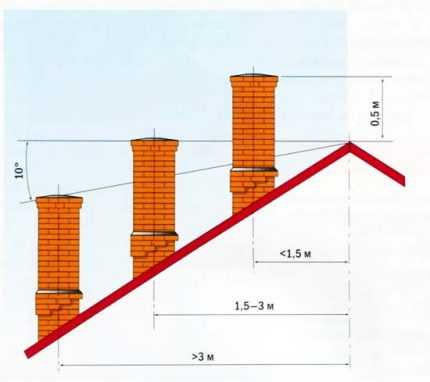

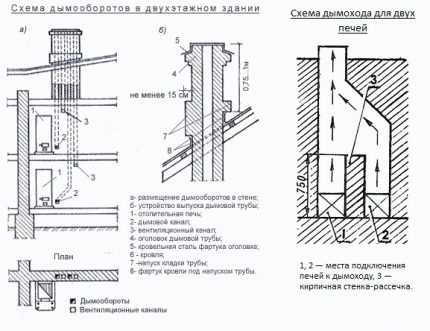

На этой схеме наглядно продемонстрировано, как в соответствии с техническими нормами определяют высоту дымоходной трубы относительно конька крыши, чтобы он не препятствовал формированию тяги

Если же труда находится от конька еще дальше, то ее можно сделать такой же высоты, как и конек. Труба может быть еще ниже, если ее отделяет от конька крыши расстояние более трех метров.

В этом случае нужно провести условную линию вниз от конька под углом 10 градусов к горизонту. Высота дымоходной трубы должна достигать этой отметки. Получается, что чем дальше расположена труба от конька, тем меньше должна быть ее высота относительно конька крыши.

На плоской кровле дымоход отсутствует, поэтому здесь в соответствии с нормативами возводят дымоходную трубу высотой 100 см. На совмещенной кровле высота дымоходной трубы должна составлять около двух метров.

Участок дымохода, расположенный над кровлей и в пределах неотапливаемого чердака, обязательно утепляют, чтобы улучшить тягу и предотвратить появление конденсата. Один из вариантов для такого утепления – базальтовая скорлупа

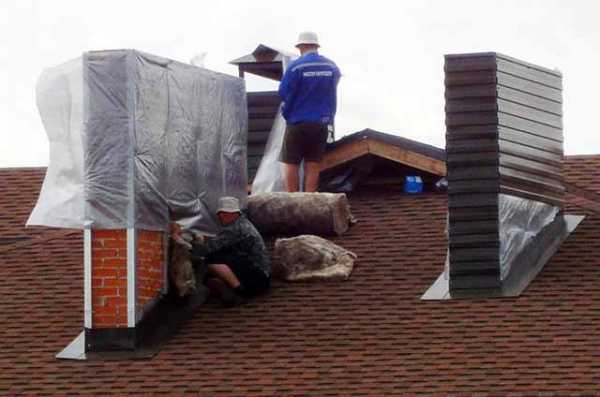

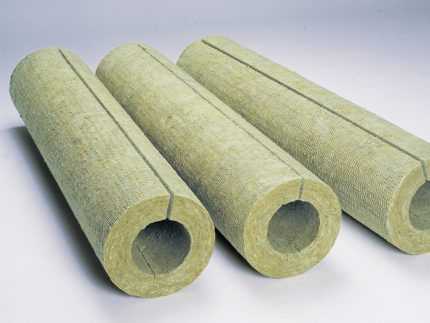

Наружную часть дымовой трубы следует обязательно утеплить. Если пренебречь этим моментом, на ее поверхности будет скапливаться конденсат. Влага может проникнуть внутрь дымохода, что приведет к развитию коррозионных процессов и повреждению конструкции.

В утеплении нуждается и та часть дымоходной конструкции, которая расположена на наружной стороне дома. Недостаточное утепление может также снизить эффективность работы дымохода, уменьшить его тягу.

Если нет возможности вывести дымовую трубу через верхнее перекрытие и кровлю, используют . Этот вариант можно вывести через стену, при этом интенсивность отвода продуктов горения голубого топлива ничуть не сокращается.

Дымоход для двух котлов

Если в доме имеется не только газовый котел, но и другая отопительная или водонагревательная техника, следует учитывать следующие нормы:

  1. К одному дымоходу можно подключать не более двух таких устройств, расположенных на одном этаже или на разных этажах.
  2. При этом отверстия для отведения продуктов горения для этих устройств должны находиться на разных уровнях.
  3. Входы в дымоход должно разделять расстояние в 50 см или более.
  4. Ввод продуктов горения от двух устройств на одном уровне допускается только при наличии специальной рассекающей вставки внутри дымохода.
  5. При этом высота расположения параллельных вводов в дымоход, снабженных рассекателем, должна быть не менее одного метра.

Конечно, возведение нескольких дымоходов обойдется дороже, чем только одной конструкции, но не стоит пренебрегать требованиями строительных норм и правилами безопасности ради сомнительной экономии.

Строительными нормативами допускается вариант подключения двух отопительных агрегатов к одному дымоходному каналу. В таких случаях устраивается рассечка толщиной 12 см на высоте 1 м от нижней точки соединения труб

При создании дымохода не следует использовать материалы с низкой плотностью и высокой пористостью, которой отличаются пено- и шлакобетонные блоки. Дымоход не должен проходить через жилые помещения.

Не допускается установка подобных конструкций также на закрытых лоджиях или балконах. Во всех помещениях, где имеется дымоход, необходимо организовать правильное вентилирование.

Дымоходы котлов, перерабатывающих газ в тепловую энергию, преимущественно насадного конструктивного типа. Согласно насадной схеме канал устанавливается непосредственно на плиту перекрытия отопительного агрегата. Однако допустимо подключение к стеновым дымоходам посредством патрубков длиной не более 40 см.

В случае подключения к стеновому дымоходу между нижней линией патрубка и возгораемым перекрытием должен остаться зазор в 14 см. Между верхней линией патрубка и возгораемым потолком необходимо оставить 50 см, если нет противопожарной защиты, 40 см, если защита есть.

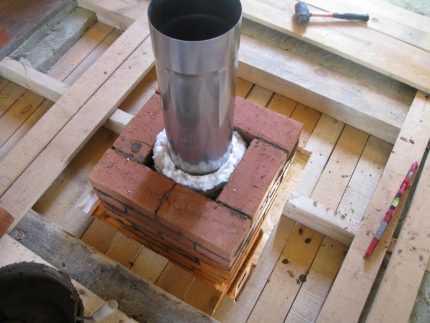

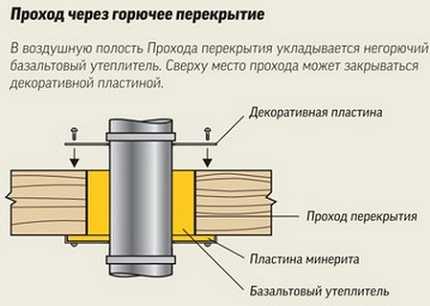

Проход дымохода через возгораемую конструкцию обустраивается с помощью негорючих теплоизоляционных материалов или устройствами типа песочниц

Есть различия в обустройстве мест пересечения дымоходом возгораемых и невозгораемых строительных конструкций. Проход дымохода через невозгораемую конструкцию обеспечивается монтажной опорой.

Участок пересечения возгораемого перекрытия оснащается коробом с песком или уплотнением из невозгораемого утеплителя.

Подбор материалов для конструкции

При устройстве и дымохода для газового котла следует использовать только очень прочные материалы, устойчивые к воздействию множества внешних факторов. Они должны быть огнестойкими, способными контактировать с влагой и кислотами, выделяющимися при сгорании газа и оседающими на стенках дымохода в виде конденсата.

При этом материал должен быть не слишком тяжелым, поскольку такая конструкция создает дополнительную нагрузку на стены и фундамент дома.

Дымоходы из нержавеющей стали считаются оптимальным выбором. Они исключительно устойчивы ко многим видам коррозионного воздействия, имеют относительно небольшой вес и обеспечивают отличную тягу.

Легкий вес дымоходной конструкции из нержавейки позволяет выполнить монтаж своими силами. Тем более, что установка такого дымохода не слишком сложна, поскольку отдельные элементы конструкции продаются в виде готовых модулей

Срок эксплуатации дымохода из стали обычно составляет около 15 лет. А вот оцинкованная сталь с отведением продуктов горения справляется гораздо хуже, чем нержавейка. Влажные и горячие испарения с повышенной кислотностью быстро разрушают этот материал. Оцинкованный дымоход придется заменить уже через пять лет.

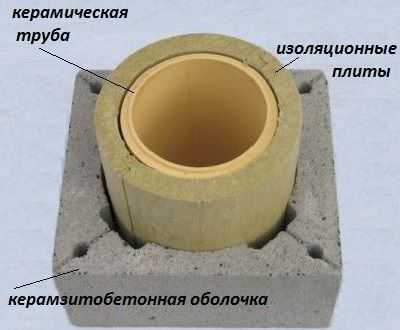

Исключительно высоким сроком эксплуатации отличаются керамические дымоходы, которые могут прослужить до 30 лет. Особенно популярны и удобны модели европейского производства с внешним контуром из стали. Но у этого варианта есть и ряд серьезных недостатков.

Для начала, это относительно высокий вес конструкции, который следует соотнести с несущей способностью фундамента и стен дома. К установке керамического дымохода предъявляются повышенные требования.

Считается, что для получения максимальной тяги должен быть расположен строго вертикально, а такая конфигурация удобна далеко не везде.

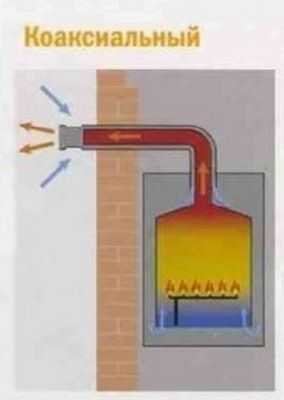

Коаксиальный дымоход — выбор высокоэффективный, современный, но дорогостоящий. Конструкция такого дымохода представляет две трубы, вложенные друг в друга. По внутренней трубе отводятся продукты горения, а внешняя предназначена для подведения воздуха.

Поставляется коаксиальный дымоход также в виде модулей, что облегчает его сборку и установку. Еще одно преимущество — повышенный уровень безопасности. Это, конечно, если в процессе установки соблюдались и строительные правила.

Коаксиальные дымоходные конструкции обладают высокой эффективностью, безопасны и относительно просты в монтаже. Они подходят для отвода продуктов горения газовых отопительных агрегатов

Классический кирпичный дымоход — не лучший вариант для газового котла. Массивная конструкция обычно не отличается хорошей тягой, весит слишком много, а служит недолго. нужно часто, на его поверхности скапливается много конденсата, поэтому срок его эксплуатации при использовании с газовым оборудованием невелик.

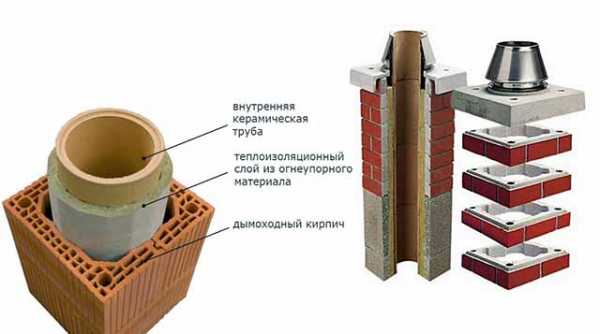

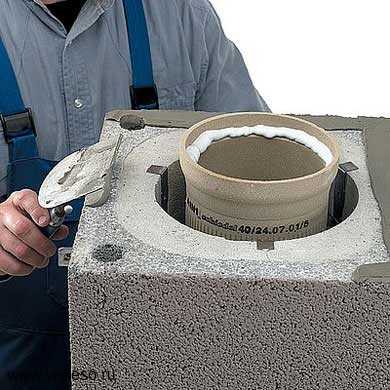

При обустройстве кирпичного дымохода рекомендуется выполнить его гильзование: внутрь корпуса из кирпичной кладки вставляется специальный стальной вкладыш-гильза, гладкие стенки которого способствуют отводу продуктов горения и препятствуют накоплению отложений

Но если в доме уже имеется старый дымоход из кирпича, его вполне можно использовать. Внутрь конструкции вставляют специальный вкладыш из нержавеющей стали, а кирпичная кладка становится защитным футляром. Разумеется, диаметр вкладыша и его конфигурация должны соответствовать нормам, описанным выше.

Изредка все еще можно встретить дымоходы из асбоцементных труб, но они вытесняются более эффективными материалами. Такие конструкции не безопасны, они могут разрываться в случае перегрева. Срок эксплуатации не превышает пяти лет. Иногда такие дымоходы устанавливают на дачах, где котел включают крайне редко.

Все варианты дымоходов для газового оборудования рекомендовано обустраивать , с разновидностями и правилами установки которых ознакомит рекомендуемая нами статья.

Предварительные расчеты и устройство

Конструкция любого дымохода состоит из различных элементов. Вот примерный список частей дымохода, который может быть установлен с газовым котлом:

  • переходник, соединяющий патрубок котла с дымоходной конструкцией;
  • тройник с ревизионным отверстием и штуцером, предназначенным для сбора конденсата;
  • хомуты для соединения отдельных элементов дымохода;
  • кронштейны и другие крепежные элементы;
  • конический наконечник;
  • телескопические трубы;
  • отводы;
  • проходной патрубок и т.п.

Следует помнить, что отводы обычно рекомендуется устанавливать на расстоянии не более двух метров от патрубка газового котла. Это позволит обеспечить максимально эффективную тягу.

Отдельные элементы дымоходной конструкции для газового котла можно приобрести в готовом виде. Главное, правильно просчитать размеры конструкции и выполнить требования техники безопасности

Для правильного монтажа дымохода рекомендуется сначала рассчитать площадь поперечного сечения выходного отверстия. При этом используют формулу:

F = (K ∙ Q) / (4,19 ∙ √ˉ Н),

Где:

  • K — постоянный коэффициент, его значение варьируется в пределах 0,02—0,03;
  • Q — производительность газового котла, указанная в техническом паспорте устройства;
  • Н — расчетная высота дымохода.

После того, как площадь сечения вычислена с помощью этой формулы, необходимо сравнить полученные данные и откорректировать их, если нужно.

Например, согласно требованиям к дымоходу газового котла, для круглых конструкций рекомендуемое сечение зависит от мощности котла и может оставлять:

  • 120 мм для котла мощностью 24 кВт;
  • 130 мм – для 30 кВт;
  • 170 мм – для 45 кВт;
  • 190 мм – для 55 кВт;
  • 220 мм – для 80 кВт;
  • 230 мм – для 100 кВт.

Если монтируется дымоход с прямоугольным сечением, учитывается тепловая мощность газового оборудования:

  • для устройств с мощностью менее 3,5 кВт – 140Х140 мм;
  • для устройств с мощностью 3,5-5,2 кВт – 140Х200 мм;
  • для устройств с мощностью 5,2-7,3 кВт – 140Х270 мм и т.п.

Если используются асбоцементные трубы, сечение дымоходного канала должно быть не менее 100 мм. Вертикальные участки дымохода закрепляют на стене с шагом в 2,5 м, а на участках с уклоном шаг должен быть чаще – 1,5 м.

Дымоходные трубы для газового котла могут иметь круглое или квадратное сечение, но размеры такого сечения должны соответствовать установленным нормам

О том, для сооружения дымохода, расскажет следующая статья, с содержанием которой мы рекомендуем ознакомиться.

Выводы и полезное видео по теме

Видео #1. Подробный обзор установки коаксиального дымохода, предназначенного для газового котла, можно посмотреть в этом видео:

Видео #2. Здесь представлена полезная информация о том, как выбрать дымоход, избежав при этом распространенных ошибок:

Видео #3. Ролик об устранении нарушений технологии установки дымохода для газового котла:

Видео #3. Ролик об устранении нарушений технологии установки дымохода для газового котла:

Монтаж дымоходной конструкции технически относительно несложен. Нужно спроектировать дымоход, а затем правильно соединить и закрепить его элементы. Но при этом важно соблюдать все строительные требования и нормы, чтобы опасные продукты сгорания выводились в атмосферу и не попадали в жилые помещения.

Появились вопросы по поводу устройства и монтажа дымоходных труб для газового котла, есть замечания к материалу, хотите поделиться опытом в сфере обустройства дымового канала своими руками? Пишите, пожалуйста, комментарии в расположенном под текстом блоке.

sovet-ingenera.com

требования к конструкции, порядок монтажа и подключения.

При организации газового отопления особое внимание стоит уделить монтажу дымохода и всем его составным элементам. Грамотно выполненный дымоход обеспечит не только безопасное отведение всех продуктов сгорания, но и эффективную работоспособность котла. Монтаж должен производиться в строгом соответствии с утверждённой проектной документацией и строительными нормативами. Безусловно, можно установить оборудование своими силами. Однако, вам всё равно потребуется обращаться в учреждение, осуществляющее контроль за поставками газа, что грозит и существенным штрафом, т. к. в соответствии с п. 6.2.10 СПиП 41-01-2008 монтаж, ремонт и обслуживание газопровода и дымохода должны производить только сотрудники контролирующих учреждений.

Требования к дымоходу

Содержание статьи

Для эффективного и безопасного отведения продуктов сгорания топлива, а также подачи воздуха в определённый отдел газового оборудования, обеспечивающего эффективный процесс горения, применяется соответствующее техническое обеспечение.

По внешнему виду, это шахта с установленной внутри трубой. Монтируемая конструкция должна отвечать всем установленным требованиям:

  1. Шахта дымохода устанавливается в вертикальном положении. Никаких расширений или сужений в данном случае не должно быть. Допускается лишь незначительный уклон (до 30 градусов) от вертикали и отклонение в сторону не более чем на 1 метр. Разрешается также устанавливать до трёх поворотов, если радиус их закругления будет равен диаметру.
  2. Материал изготовления должен быть негорючим и неплавящимся, а конструкция – без трещин и любых иных повреждений, чтобы предотвратить возгорание. Оптимальным вариантом среди многочисленного ассортимента видов стоит отметить использование труб из нержавеющей стали, поскольку они легки, просты при монтаже и последующем обслуживании, универсальны и доступны в финансовом плане.
  3. Высота и диаметр трубы должны полностью отвечать всем установленным выходным параметрам газового оборудования. Это необходимо для обеспечения достаточной тяги и эффективного функционирования оборудования.
  4. Прокладка дымовых труб в помещении запрещена.
  5. В нижней части присоединения отводной трубы от котла к дымоходу важно сделать так называемый карман для очищения от скапливаемого конденсата.
  6. Если трубы прокладываются через помещения без отопления, то важно покрыть их теплоизоляцией.

Монтаж дымохода

В зависимости от типа используемого теплогенератора могут применяться различные конструкции дымоотведения. Что касается газовых котлов, оснащённых закрытой камерой внутреннего сгорания, то здесь применяется коаксильный дымоход. При применении на практике конденсационного оборудования уклон трубы устанавливается в сторону котла, а парапетного – от него. Обращение за профессиональной помощью к нашим специалистам поможет вам произвести грамотный монтаж отопительной системы в соответствии с установленными требованиями.

Конструкция наружного и внутреннего дымохода имеет мало отличительных характеристик. В неё входит:

  • адаптер;
  • отводная и дымоходная труба;
  • отводы и специальные тройники;
  • смотровое отверстие для технического обслуживания труб и прочистки системы дымоотведения;
  • кронштейны для прикрепления элементов конструкции и хомуты.

Внутренний монтаж требует более детальной подготовки и профессиональной установки основных элементов конструкции, поскольку допущение даже малейшей ошибки может негативно отразиться на работоспособности и вашей безопасности.

В зависимости от типа установки отопительного оборудования патрубок может выводиться вбок или прямо. От вашего выбора будет зависеть и перечень элементов дымохода.

В первую очередь устанавливается отводная труба, к которой присоединяется тройник, означающих начало монтажа вертикальной части дымохода. Далее, в соответствии с проектной документацией наращиваются вертикальные элементы конструкции.

Примерная схема сборки представлена на изображении ниже, но в каждом случае могут быть отличия, поэтому перед выполнением монтажа важно подготовить проект и согласовать его с уполномоченными контролирующими инстанциями.



Наружный дымоход характеризуется более лёгким процессом монтажа. Для сооружения дымохода приставного типа используются трубы сэндвич, прикрепляющиеся к поверхностям стен с помощью хомутов и кронштейнов. Сборка самой конструкции осуществляется до крепления на земле. Единственным недостатком можно отметить лишь стоимость, которая несколько выше, чем при организации внутренней системы дымоотведения. Конусный наконечник позволит обеспечить защиту конструкции от проникновения осадков, мусора и листвы с деревьев.

После грамотно выполненного монтажа дымохода владельцу останется только периодически заниматься техническим обслуживанием, прочищая дымоход от скапливающейся гари.

Подключение котла к дымоходу

Перед тем как начать подключение дымохода к отопительному оборудованию, важно предварительно ознакомиться с его техническими и эксплуатационными особенностями. Последовательность работ должна быть следующей:

  • подборка всех необходимых элементов для сборки и монтажа трубы;
  • прикрепление подготовленной конструкции к газовому котлу;
  • изолирование всех соединений;
  • проверка работоспособности всей системы в целом.

Монтажные работы производятся в строгом соответствии с имеющейся проектной документацией и строительными нормативами. Установка труб начинается с подготовки отверстия в стене, размер которого зависит непосредственно от диаметра используемой трубы. После вывода дымохода отверстие стоит изолировать для полного исключения возможной деградации поверхности здания. Снаружи конструкция наращивается до тех пор, пока высота трубы над коньком не составит 5 метров. На самых верх устанавливается наконечник.

После этого элементы конструкции необходимо проверить и защитить от негативного воздействия окружающей среды. Стыки обрабатываются средством от коррозии и огнеупорными средствами. В загородных домах вывод дымохода может осуществляться не только через стену, но и через крышу. Это более трудоёмкий процесс, требующий высокой квалификации и достаточных навыков специалистов для выполнения монтажа. Все работы по установке также должны быть произведены в полном соответствии с утверждённой проектной документацией.

setafi.com

Соединение котла с дымоходом — Котловцентр

Одним из условий надежной и экономичной работы котла является правильно спроектированные и профессионально выполненные соединения котла с дымоходом и размеры дымохода. Все элементы дымохода должны быть герметично соединены и иметь хорошую теплоизоляцию. В нижней части дымохода следует организовать сборник конденсата с возможностью доступа для удаления золы и сажи после чистки дымохода. Дымоход в строительном исполнении (кирпич/ камень) должен иметь слой изоляции из минеральной ваты в середине. Толщина изоляции рассчитывается исходя из местных климатических условий, но не менее 30мм внутри здания и 50мм снаружи здания. Температура дымового газа на выходе из дымохода должна быть минимум на 30°C выше, чем температура конденсации дымовых газов.

Внутренний диаметр дымохода зависит от актуальной высоты дымохода и мощности котла. Для правильного выбора дымохода необходимо рассчитать параметры дымохода согласно диаграмме на рис. Окончательные размеры должны быть рассчитаны специалистом с учетом конструктивных особенностей здания, где установлен котел, расположения дымохода по отношению к розе ветров, рельефу местности и высоте рядом стоящих зданий и сооружений, деревьев и т.д.

Допустимое расстояние между выходом из дымовой коробки котла и дымоходом составляет максимально 600 мм, а минимально – 300 мм. Соединение патрубка выхода дымовых газов с дымоходом выполняется под наклоном 30°–45°. Чтобы исключить попадание конденсата с внутренних стенок вертикальной части дымохода в котел необходимо выполнять врезку дымохода от котла в вертикальную часть дымохода на 10 мм глубже внутренней поверхности вертикальной части дымохода. Дымоход, соединяющий котел с вертикальным дымоходом, должен иметь теплоизоляцию из минеральной ваты толщиной 30–50 мм или аналогичную по своим свойствам изоляцию.

Рис. Способ подключения котла WIRT Smart 20-40 кВт к дымоходу



Рис. Размеры дымохода для котла WIRT Smart 20-40 кВт

xn--b1agnemcbtmf5b.xn--p1ai

Как соединить газовый настенный котёл с дымоходом, если они находятся на одном уровне?

Здравствуйте! Нужно соединить газовый настенный котел с дымоходом в стене с помощью гибкого стального дымохода.

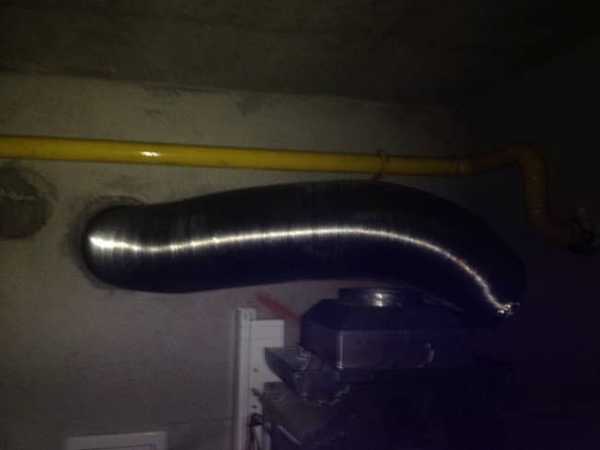

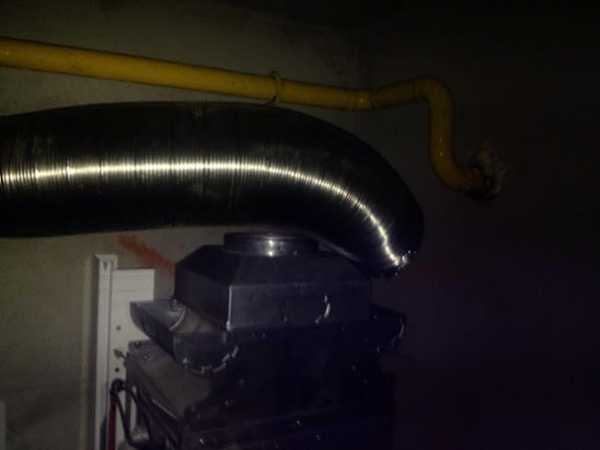

Как видно на фото:

  • все это расположено очень близко к газовой трубе;
  • вход в дымоход в стене расположен на уровне котла и гибкую трубу придется согнуть полукругом, при этом не избежать соприкосновения с газовой трубой; НА фото стальная труба просто лежит на котле, не присоединили из-за отсутствия адаптера. Получилось как у классика, где кто-то пришивал рукав, кто пуговицу… а конечный результат не только не радует, а даже сильно напрягает) Что Вы посоветуете?

Приношу извинения за качество снимков и заранее благодарю за ответ.

Здравствуйте.

  1. При ознакомлении с фото возникает вопрос: соответствует ли проекту взаимное расположение газовой трубы и дымоотвода? Расстояние между ними, возможно, недостаточно. Если бы у вас был смонтирован низкотемпературный конденсационный газовый котёл, скорее всего, проблем бы не было, температура отходящих газов в нём невелика. Но, похоже, что у вас установлен обычный котёл и дымоотвод его может довольно сильно нагреваться. Проектировщик, инспектора газовой службы и МЧС вполне могут рассматривать близость горячей трубы и газопровода как потенциально пожароопасную ситуацию и предписать увеличить расстояние между ними до 60 см либо выполнить противопожарную разделку. Чётких указаний на этот счёт в федеральных нормативах нет, поэтому многое зависит от позиции регионального управления и конкретных специалистов. Впрочем, если в вашем проекте уже стоят все штампы и согласования, а разводка сделана в строгом соответствии с документами, проблем быть не должно. Теоретически.
  2. Рекомендуем лишний раз убедиться, что по тому же проекту подключение можно выполнять гибкой трубой, которую вы приобрели. Вы пишете, что она стальная (должна быть сделана из нержавеющей стали). Возможно это так, но ваша по виду похожа на алюминиевую.

    Гибкая труба из нержавейки достаточной толщины, разрешённая для использования в качестве дымоотвода

    Отнюдь не во всех российских регионах и странах СНГ разрешается применять такие трубы для подключения обычных газовых котлов к дымоходу. Везде можно использовать жёсткие (или толстостенные гибкие) из высоколегированной стали толщиной не менее 0,4-0,6 мм либо из чёрной большей толщины. Был бы конденсационный котёл — пожалуйста, можно даже пластмассовые трубы ставить. Впрочем, если в проекте указан именно такой тип дымоотвода, как у вас на фото, вопрос снимается.

  3. Как в вашем случае смонтировать дымоотвод? На наш взгляд, не опустив котёл ниже, сделать это, не нарушив нормы, не получится. Обратный уклон в дымоходе, который не  должен соприкасаться с газовой магистралью, по нормам не допустим, заужение сечения тоже.

Уклон дымоотвода не может быть отрицательным, труба должна иметь уклон к котлу, допускается наличие строго горизонтального участка длиной до 2 м.

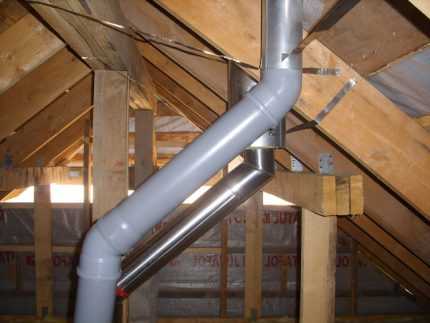

Если фотография верно отражает положение дел, вход в стену расположен на уровне выхода дымоотвода котла или даже чуть ниже. Если это так, ни гибкой, ни жёсткой трубой вы не сможете подключиться без того, чтобы не образовался контруклон. Дымоотвод конденсационных газовых котлов можно монтировать с обратным уклоном при условии наличия конденсатосборника, но это, вероятно, не ваш случай.  Рекомендуем сместить котёл на несколько сантиметров вниз, предварительно смонтировав дымоход, чтобы видеть точный уровень.

Если подключение к системе отопления уже сделано (на фото этого не видно), придётся переделывать всю подводку снизу, чтобы опустить котёл. Понятно, что хотелось бы избежать лишних трат. Возможно, жёсткой трубой вы сможете выйти в горизонт, не нарушив нормы, но для этого придётся заказать индивидуальное колено 90º для установки на выход газохода из котла.

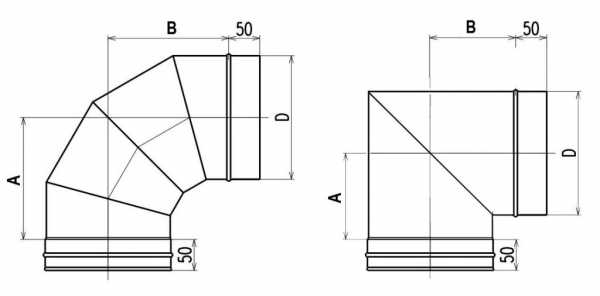

Стандартное колено жёсткого стального дымохода (слева) вряд ли подойдёт, хотя примерить стоит. Но вы можете заказать индивидуальное изделие (справа). Это не лучший вариант из-за непостоянного сечения, но зато высота А минимальна

Практически даже небольшой (до 2%) обратный уклон на таком коротком отрезке не повлияет существенно на тягу и если у инспекторов газовой и пожарной службы не возникнет вопросов, тяга будет достаточной. Вариантов адекватной установки гибкой трубы без переноса котла мы не видим.

sdelaikamin.ru

устройство, требования к установке и высоте

Согласно нормативным документам, работы по подключению газоиспользующего оборудования к магистрали и первому запуску должна выполнять специализированная служба. Зато построить дымоход для газового котла вам никто не запрещает своими руками, главное, чтобы он соответствовал требованиям правил. Иначе контролеры управляющей компании не разрешат пользоваться отопительным агрегатом и опломбируют кран газопровода, пока нарушения не будут устранены. Отсюда и цель нашей публикации – рассказать, как правильно сделать дымоходную трубу в частном доме.

Способы отвода продуктов горения

В зависимости от конструкции теплогенератора дымовые газы выбрасываются наружу двумя способами:

  1. Из напольных и настенных котлов с открытой камерой сжигания дым направляется в вертикальный канал нужной высоты, обеспечивающей появление естественной тяги. Проще говоря, это традиционные дымовые трубы, поднимающиеся над крышами зданий, как показано на фото.
  2. Турбированные котельные установки с закрытой камерой сгорания оснащаются короткими коаксиальными дымоходами, прокладываемыми горизонтально сквозь ближайшую стену.

Примечание. По желанию домовладельца газоход наддувного котла можно установить и вертикально, выведя через кровлю.

Принцип работы традиционного дымохода хорошо всем известен: за счет перепада давлений между верхом и низом вертикального канала, а также разницы температур продуктов горения и окружающего воздуха, в нем возникает естественная тяга. Она благополучно уносит дым на улицу.

Коаксиальная двустенная труба для газового котла с закрытой камерой сгорания служит одновременно воздушным и дымовым каналом, полностью изолирующим агрегат от помещений частного дома. По внутренней трубе дымохода газы идут на улицу, а в пространстве между стенками навстречу им движется воздушный поток. Работа системы обеспечивается за счет принудительного давления, создаваемого турбиной (вентилятором).

Требования к дымоотводам газовых агрегатов

Котлы отопления, сжигающие природный и сжиженный газ, относятся к установкам с высокой эффективностью, чей КПД равен 88% и более. На практике это значит, что температура продуктов сжигания колеблется в пределах 70—120 °С что способствует образованию конденсата на стенках неутепленных газоходов. Отсюда правило первое: участки вертикальных каналов, находящиеся вне здания либо проходящие сквозь холодные чердаки, подлежат обязательному утеплению.

Справка. В дымоходах газовых котельных установок конденсат появляется всегда. Дело в том, что в результате горения метана, пропана и других углеводородов образуется водяной пар, который выпадает каплями влаги на внутренних стенках. Если их не утеплить, конденсат станет прихватывать мороз, а через некоторое время сечение газохода перекроется льдом.

Кирпичные оголовки — и те необходимо утеплять

Остальные требования к устройству дымоотводов звучат следующим образом:

  1. Размеры сечения канала или шахты определяются расчетом, но не должны быть меньше диаметра выходного патрубка газового котла.
  2. При строительстве дымохода допускается применять морозостойкий глиняный кирпич, асбестоцементные трубы и другие негорючие материалы – сталь, жаростойкий бетон, керамику.
  3. Пористые стройматериалы использовать запрещается.
  4. В нижней части вертикального газохода надо предусмотреть карман с ревизионной дверцей, служащий сборником конденсата.
  5. Дымоходы для газовых котлов разрешается устраивать внутри кирпичных стен и прокладывать рядом с вентиляционными шахтами, разделив их герметичной перегородкой 12 см в толщину. При выводе на кровлю дымовая и вытяжная труба делается на одном уровне.
  6. Оголовок газохода не должен попасть в зону ветрового подпора, создаваемую коньком крыши, соседним зданием или деревом. Как определить требуемую высоту, изображено на схеме (минимальная равна 5 м).

Совет. Перед закупкой материалов и монтажом лучше составить проект будущего дымохода, проконсультировавшись со знающими печниками. Так вы обезопасите себя от ошибок и дорогостоящих переделок, о чем подробно рассказывается в видео от эксперта:

Дымоотводы из стальных труб дозволяется выводить на кровлю прямо через перекрытия, но с одним условием: канал не должен проходить через жилую комнату. Второй и более дешевый по цене вариант – это приставной газоход, монтируемый на внешней стене здания.

Несколько слов о том, как правильно сделать отведение продуктов горения от нескольких источников тепла, например, котла, дровяной печки и газовой колонки. Если вопрос решается на этапе строительства, то нормы требуют установки обособленного канала для каждой единицы оборудования. Их можно объединить в один блок с вытяжной трубой вентиляции. В существующем здании газоиспользующие установки допускается подключать к одному дымоотводу, соблюдая расстояние между врезками, как предписывает схема:

Виды современных дымоходов

На данный момент в частных домах применяется 3 разновидности дымовых каналов под естественную тягу:

  • кирпичные со вставкой из нержавейки;
  • керамические;
  • двустенные утепленные трубы типа сэндвич, изображенные на схеме.

Примечание. Различные коаксиальные системы для газовых турбированных котлов делаются из нержавеющей стали и практически не отличаются друг от друга по конструкции.

Мы не включили в перечень недорогие асбестовые трубы, поскольку их сложно отнести к современным. Кстати сказать, СНиП допускает их установку лишь в одноэтажных зданиях, причем утепление наружной части обязательно. Учитывая вес асбестоцемента и неудобство монтажа, экономия выйдет призрачной. Проще изготовить сэндвич своими руками, обернув нержавейку базальтовым волокном и кожухом из оцинкованной кровельной стали.

Дымовые трубы из чистого кирпича тоже уходят в прошлое. Если вы хотите сделать надежный и долговечный дымоход внутри кирпичной стены, то лучше воспользуйтесь одним из двух вариантов:

  1. Вставить внутрь кирпичной шахты нержавеющую трубу с толщиной стенки не менее 1 мм.
  2. В процессе постройки заложить в стену специальные блоки с утепленными базальтовым волокном керамическими втулками.

Вариант с металлической вставкой дешевле комплекта керамики, но проигрывает в надежности. Опять же, гораздо проще купить и смонтировать модульный сэндвич, чем возводить кирпичную кладку и вставлять туда гильзу. Процесс сборки газохода из двустенных труб рассмотрен в этом руководстве. Есть и другая трудность: сечение шахты, привязанное к размеру кирпичей, не всегда совпадает с наружным диаметром патрубка на котле. Уменьшать проем нельзя, только увеличивать, что не всегда возможно.

Керамические дымоходные элементы

 О правилах монтажа

Чтобы построить правильный дымоход, нужно не только соблюсти общие требования, но и придерживаться конкретных правил, регламентирующих его прокладку:

·         подключение газоиспользующего оборудования к дымоходной системе производится стальной трубой или гофрой таким образом, чтобы на выходе получился вертикальный участок длиной не меньше 15 см;

  • расстояние от этого соединителя до несгораемых конструкций – 50 мм, до горючих – минимум 250 мм
  • максимальная длина горизонтального участка, прокладываемого с уклоном 0,01 в сторону котла, составляет 3 м;
  • число поворотов на всем протяжении газохода – не более трех;
  • допускается отклонение от вертикали до 30° на расстояние до 1 м без уменьшения сечения канала;
  • минимальная глубина кармана с ревизионной дверцей – 25 см;
  • дымоотводный патрубок теплогенератора необходимо оснастить шибером;
  • при пересечении перекрытий из горючих материалов керамической трубой или сэндвичем надо выдержать расстояние 380 мм от внутренней стенки до деревянной конструкции;
  • колпаки или зонтики на дымоходы от газовых котлов не ставятся, дабы избежать обледенения и угара в помещениях.

Примечание. Шиберная заслонка не должна закрываться наглухо. Минимальный диаметр отверстия – 5 см.

Невзирая на впечатляющий список требований, выдержать их не так уж трудно. Дымоходные каналы внутри стен выкладываются в процессе строительства, когда у вас есть на руках проект и возможность в любой момент исправить огрехи. Если частный дом уже построен, организовать отвод продуктов горения сподручнее дымоходами сэндвич, надо только решить, прокладывать трубу внутри или вынести за пределы здания. Второй вариант наиболее предпочтителен при условии, что котел расположен неподалеку от внешней стены.

Что касается монтажа коаксиальных труб, то к нему предъявляются такие же требования. Горизонтальный участок не должен быть длиннее 3 м, а расстояние до сгораемых конструкций – 25 см. Чтобы при сильных морозах конец газохода не обледеневал от конденсата, внутренний канал необходимо выпустить на 5—10 см дальше наружного.

Заключение

Если работы по устройству дымохода вы решили целиком взять в свои руки, то связываться с кирпичной кладкой не стоит, лучше подсоединить к газовому котлу трубы — сэндвич. Рекомендация актуальна в тех случаях, когда жилище давно построено и что-либо изменить внутри нереально. Действуйте по проверенной схеме: монтируйте дымоотвод на стену дома и подключайте к теплогенератору горизонтальным участком.

qustu.com

Требования к дымоходам газовых котлов: нормы, которые нужно знать

Одним из важнейших отделов отопительной системы, работающей на газе, является правильно устроенный дымоход. Не случайно работники газовой службы предъявляют строгие, но обоснованные требования к дымоходам газовых котлов. От устроенной должным образом системы зависит не только эффективная работа газового котла, но и безопасность жителей дома. При работе газовых приборов нет видимого дыма, как от приборов, работающих на твердом топливе, но это не значит, что отсутствует возможность скопления угарного газа. Он тем и опасен, что может негативно воздействовать на здоровье человека незаметно для него.

Требования к дымоходам газовых котлов

Владельцы частных домов обязательно должны знать, как устроена конструкция дымоотводящей системы в доме, где они проживают, для того, что осуществлять правильную ее эксплуатацию. А те, кто только собирается произвести установку газового отопительного прибора, должны быть заранее осведомлены о том, какие бывают дымоходы, и каким образом их устраивают, чтобы определиться, какой из них выбрать.

Виды дымоходных систем газовых котлов

На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

Кирпичный дымоход

Кирпичный дымоход

Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?

Керамический дымоход

Керамический дымоход в разрезе

Такие дымоходы имеют большое количество положительных качеств, которые особенно хорошо проявляются в случаях, когда работа по монтажу будет проводиться самостоятельно. Конструкция проста и надежна, легка в установке, имеет высокую степень пожаробезопасности и, что очень важно, вполне доступна по цене. Но, нужно отметить, что даже имея столько положительных сторон, керамические дымоходы не пользуется большой популярностью.

Требования к коаксиальным дымоходам газовых котлов

Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

Схема подключения коаксиального дымохода.

Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.

… и коаксиальным

Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках. Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе.

Дымоход-сэндвич из нержавейки

Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

Сэндвич-дымоход из нержавейки

Дымоходы, изготовленные из нержавеющей стали, состоят из трех слоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.

Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

Элементы дымохода из нержавейки

Разнообразие деталей дымоходной системы

 Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:

  • Соединительные патрубки, который соединяет трубу с котлом — переходники.
  • Трубы различной длины.
  • Проходные патрубки.
  • Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
  • Конусообразный наконечник.
  • Отводы.

Требования к эффективности и безопасности дымохода газового котла, нормы СНиП

Для правильного устройства конструкции дымохода разработаны требования СНиП 2.04.05—91 и ДБН В.2.5—20—2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.

Поэтому к этим правилам нужно отнестись со всей серьезностью, так как их несоблюдение приведет к неприятностям с газовым хозяйством, а возможно и к штрафам. И все равно придется все переделывать заново по установленным стандартам.

Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:

  • Отведение конденсата с помощью специального сборщика влаги, который устаивают внизу трубы.
  • В дымоходной системе должна быть обеспечена хорошая тяга, она является залогом эффективности работы прибора.
  • Чтобы добиться хорошей тяги, при сборке дымохода очень важно обеспечить максимальную герметичность соединения деталей.
  • Дымоход должен иметь вертикальную форму без уступов. По правилам разрешен уклон в 30 градусов, с тем, что диаметр сечения будет сохранен.
  • Отрезок трубы, соединяющий газовый котел с дымоходной системой, длина которого должна быть не менее полуметра, обязательно должен иметь вертикальный участок.
  • Если высота помещения составляет около трех метров, общая длина горизонтальных соединяющих участков не должна быть больше высоты помещения.
  • Расстояние между дымоходом и поверхностями стен или в проходах, трубы через стену, выполненную из горючих материалов должно составлять не менее 20 сантиметров, из негорючих материалов — порядка пяти сантиметров. В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.

Возвышение оголовка дымохода над поверхностью крыши

  • Оголовок трубы дымохода, пройдя через кровлю, должен возвышаться над ней не менее, чем на полметра. Если крыша имеет плоскую конструкцию, то оголовок над ней поднимают на высоту в один метр.

 При устройстве дымоходной системы запрещено:

  • Установка грибков и дефлекторов на оголовок трубы газового котла, так как они тормозят отвод продуктов горения, поэтому угар может попасть вовнутрь помещений.
  • Устраивать более 3-х поворотов на дымоотводных трубах дымохода.
  • Проводить дымоходную трубу через любые помещения, где отсутствует система вентиляции.
  • Выполнять дымоходные каналы из материалов, имеющих пористые структуры.
  • Протягивать дымоходную систему через жилые помещения.

Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.

Пошаговый монтаж дымохода газового котла

Монтаж дымохода

 Монтаж системы дымоотвода происходит следующим образом:

  • Производится точная разметка прохода трубы через перекрытие и кровлю — этот процесс необходимо неоднократно проконтролировать, чтобы не совершить ошибки.
  • Далее устраиваются отверстия по разметкам для прохождения трубы.
  • Монтируют адаптер для перехода, который соединяется с патрубком, расположенным на котле.
  • Затем присоединяют тройник, имеющий отделение для сбора влаги, и закрепляют специальным кронштейном.
  • Стыкуется следующий участок дымохода. Если нужно, то используется элемент, называемый «колено».
  • Если труба будет пропускаться через перекрытие, в комплект дымохода нужно включить специальный проходной патрубок. Труба проходит через металлический лист, в котором устроено для нее отверстие немного большего размера, чем диаметр трубы. Лист прикрепляют к перекрытию.
  • Стыки двух отрезков труб для надежности фиксируются хомутами, их стягивают болтами.
  • Дымоход закрепляют к стене на специальные кронштейны с шагом, примерно, два метра.
  • Завершает конструкцию наконечник в виде конуса.
  • Последним этапом производится изоляция дымоходной трубы от горючих материалов на переходах.

Нельзя не осветить нюансы выбора и установки дымохода, в зависимости от его месторасположения. Он может быть установлен снаружи и закреплен к стене (настенные), или проходить внутри строения.

Внутренний дымоход

  • Если от дымохода должно исходить тепло во все помещения, где он будет проходить, не нужно выбирать трубу с внутренней теплоизоляцией, утепляют ее только с наружной стороны.
  • Нужно учесть, что при прохождении дымохода внутри дома, повышается риск проникновения продуктов горения в комнаты, а также повышается пожароопасность. Поэтому очень важно идеально состыковать отдельные части и надежно закрепить их хомутами.
  • Для монтажа потребуется большее количество различных дополнительных элементов, так как труба будет проходить, как минимум через одно перекрытие и кровлю.
  • Не следует забывать, что если в будущем потребуется провести ремонтные работы на подобном дымоходе, то это станет достаточно проблемной задачей.

Сравнение наружной и внутренней схем расположения дымохода

Наружный дымоход

  • Наружный вариант дымохода требует правильно рассчитанной теплоизоляции.
  • Преимуществом можно назвать безопасность этого элемента отопления.
  • Монтаж дымохода, проходящего снаружи, намного проще, нежели внутреннего.
  • В случае необходимости проведения ремонта, его также легко можно будет провести при любых создавшихся условиях.

Как избежать скопления конденсата в дымоходе газового котла — видео урок



Любая часть отопительной системы должна быть устроена максимально аккуратно, и нельзя к этому относиться халатно. Поэтому, если нет опыта работы в этой области, лучше всего обратиться к специалисту, который знает свое дело, или в фирму, занимающуюся монтажом дымоходов.

kamin-expert.ru

Подключения дымохода к твердотопливному котлу

Особенности требуемой схемы дымохода для твердотопливого котла определяет некоторые требования к монтажу данного оборудования. Установка подобных конструкций в первую очередь должна проходить в четком соответствии с требованиями пожарной безопасности. В этой статье мы опишем, как правильно произвести подключение дымохода к твердотопливному котлу для эффективного функционирования отопительной системы.

Основные моменты

Один из ключевых параметров дымоотвода – площадь его поперечного сечения. Она должна подбираться пользователем под требования производителя водонагревательного оборудования. Важно, чтобы горизонтальные участки не были длиннее метра, а максимальная высота дымохода подбиралась по рекомендациям производителя котла. В большинстве случаев высота конструкции не превышает пяти метров. Более высокие каналы для бытового использования не рекомендованы.

Правильным устройством дымохода для твердотопливного котла можно считать факт эффективного отвода конденсата, который образуется на стенках конструкции в процессе работы котла. Кроме того, пользователь заранее должен продумать, каким образом будет осуществляться чистка от сажи. Помните, что удобное техническое обслуживание вашей системы выведения отработанных газов имеет особую важность.

Как правильно подключить?

Для корректного подключения дымохода к твердотопливному котлу, а также для присоединения отдельных его частей к газоотводному выходу используется специальный термостойкий герметик, который рассчитан на эксплуатацию при температуре до полутора тысяч градусов Цельсия. Этим же составом укрепляются места стыков.



Но одним герметиком в нашем деле не обойтись. Если существует несовпадение диаметра выхода котла с диаметром самого дымохода – следует установить специальный переходник для безопасной эксплуатации оборудования.

Сборка

Одностенные утепленные системы собираются по схемам дымоходов твердотопливных котлов типа «труба в трубу». Вся конструкция собирается «по конденсату», чтобы избежать скопления смол и воды внутри трубы. Вертикальные элементы, идущие от тройника, тоже собираются «по конденсату». Все остальные части, идущие от отопительного оборудования до тройника, собираются «по дыму».

Осуществляя гильзовку канала, очень важно оставить небольшой зазор. Конструкции типа «сэндвич» фиксируются с помощью саморезов или заклепок.

Крепление

Для фиксации дымохода одностенного типа используется, как минимум, одно крепление каждые 1.5 метра. При сборке сэндвич-вариантов элементы должны тщательно крепиться один к другому. Растяжка – обязательный элемент монтажа, если труба возвышается над крышей строения более чем на 1.5 метра. Завершающий этап установки – фиксация дефлектора на конце выводящей трубы дымохода. Перед запуском отопительной системы нужно обязательно снять с дымохода защитную пленку и открыть шибер.

Расчет схемы

Чтобы отопительная система работала нормально, необходимо заранее произвести расчет дымохода для твердотопливного котла. Вы должны учесть целый ряд параметров, таких как:

  • Абсолютная температура снаружи помещения;
  • Средневзвешенная температура в газоотводе;
  • Диаметр трубы;
  • Высота дымоотвода;
  • Интенсивность потока воздуха;
  • Коэффициент С, учитывающий трение.

Для нормальной работы отопительной системы важна эффективная конструкция в целом. Чтобы все функционировало без проблем, мы рекомендуем обратиться за расчетом дымохода для твердотопливного котла к специалистам по установке газогорелочного оборудования, которые учтут все особенности вашего котла и продумают идеальную схему выведения отработанных газов.

Выводы

В наши дни схема дымохода твердотопливного котла, несмотря на многообразие вариантов, остается неизменной. Соблюдая основные правила, вы легко сможете установить дымоход самостоятельно или с помощью соответствующих специалистов.


Советуем также почитать:

prostokotel.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
