Как делать проводку в панельном доме – Полная замена старой электропроводки в панельном доме или квартире ценой минимальных усилий под ключ

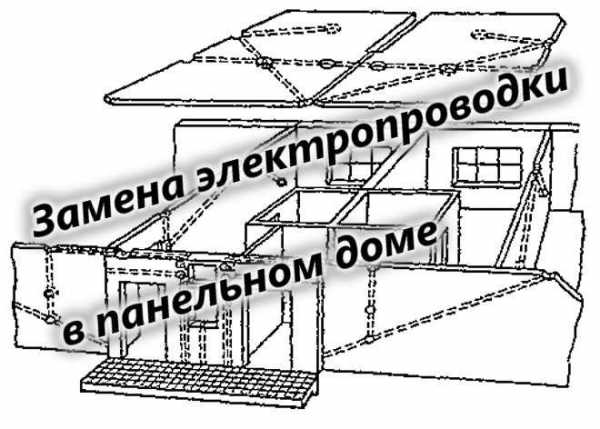

Замена электропроводки в панельном доме: правила и способы

В основном панельные дома являются достаточно старыми, поэтому коммуникации в них обязательно необходимо менять. Это относится и к квартирным помещениям, где старая проводка. Электропроводка в таких домах проводилась алюминиевым проводом, что недопустимо по современным нормативам. Однако не совсем просто сделать капитальный ремонт проводки в таких домах. В этой статье пойдет речь о том, как проще и качественнее сделать замену проводки в панельном доме.

Принцип электромонтажа в панельном доме

Все кабеля прокладываются в панельных каналах, которые были сделаны еще на заводе. Эти каналы специально сделаны для легкого монтажа проводов, также размещены они только в определенных местах. Для того, чтобы найти продольные отверстия, следует ориентироваться по выключателям и розеткам. Там, где находится данная фурнитура, там и каналы. Другого метода переместить их не найдется, кроме как проштробить и выбить новые отверстия.

Провода для люстр прокладываются по каналам, которые находятся в перекрытии. Также их монтируют в небольших пространствах между потолочной панелью и стеной в тех местах, где в результате будет стоять потолочный багет. Однако при замене электропроводки необходимо учитывать, что даже в домах одного типа или в одном доме, но на разных этажах разводка проводов может быть сделана совершенно по-разному. Такое явление присущее по причине того, что на одном строительном объекте могло работать несколько бригад электриков, которые устанавливали кабеля разным способом.

Исходя из этого нельзя полагаться на то, что требования по монтажу электропроводки были соблюдены, например, что выключатель расположен под распределительной коробкой, или что все провода проложены строго по вертикали или по горизонтали. Такие простые правила могут быть нарушены, поэтому следует быть аккуратным и осторожным, чтобы не повредить старые провода. В таких ситуациях поможет опыт, важно всегда перед тем, как что-то демонтировать проверить и убедится, что кабель не будет поврежден.

Также используются швы, находящиеся между панелями на потолке либо те, которые между стеной и потолком, как показано на фото ниже:

Счетчик обычно устанавливается на лестничной клетке. Ведь в панели очень тяжело утопить его так, чтобы он не выпирал. Впрочем, его можно поставить на внешних стенах или же в кладовых помещениях. Обычно от счетчика, который находится на лестничной площадке, прокладывается кабель в квартиру до распределительного щита.

Причины для замены проводки

Существует несколько причин, из-за которых необходимо заменить старую электропроводку:

• износ алюминиевых проводов;
• старая электрическая схема не выдержит нагрузки, которая требуется для современной бытовой техники;
• в старых домах не предусмотрено заземление;
• в квартире делается капитальный ремонт или перепланировка, в следствии чего нужно поменять провода на трехпроводную систему подачи электричества.

Несмотря на то, что замена всей проводки является дорогостоящим мероприятием, это обязательно необходимо сделать. Следует помнить, что использование старой, ненадежной электропроводкой очень небезопасно, поэтому рано или поздно ее придется заменять. Если хочется сэкономить можно осуществить такую замену своими руками. Из-за старости портится не только провод, но и изоляция. Например, изоляция трескается, зачищенные концы кабеля подгорают, а у алюминиевого провода они очень ломаются, поэтому их необходимо поменять на медные провода. Также, со временем, приходят в негодность выключатели и розетки, поэтому при полной замене проводки следует менять и фурнитуру.

Возможные способы прокладки провода

Замена старой проводки в панельном доме начинается с составления новой схемы. Также замена электропроводки делится на два варианта: частичная или полная.

Если необходимо в панельном доме заменять полностью все кабеля, то следует сделать новую схему. Чтобы сделать все правильно, специалисту понадобится старая схема. Новая схема будет служить пошаговой инструкцией в выполнении электромонтажных работ.

Сперва следует определить, где какая будет нагрузка. Например, кухня обычно потребляет наибольшее количество электроэнергии. Если говорить об обычной комнате, то достаточно одной-двух розеток на 5 квадратных метров. Учитывая потребности кухни, на такое же помещение понадобятся четыре розетки. Также не следует забывать, что для приборов с большим потреблением электроэнергии необходимо тянуть отдельные линии от щита. К некоторым бытовым приборам нужно прокладывать медный кабель сечением до 4-6 квадратов. Еще одно помещение, которое требует особого внимание – это ванная комната, ведь она отличается повышенной влажностью. Поэтому розетки следует подключать через дифференциальный автомат или же УЗО. Также УЗО необходимо поставить для защиты отдельных электроприборов, наиболее опасных с точки зрения поражения электрическим током – стиральная машина, водонагреватель, гидромассажный бокс, ванна с гидромассажем. На кухне это посудомоечная машина и электропечь.

Осуществляя замену электропроводки в панельном доме используют несколько способов прокладки нового кабеля:

• в плитах потолочного перекрытия;
• под потолочным покрытием;
• на стенах – под штукатуркой, под гипсокартоном;
• на полу в стяжке.

Самым распространенным способом прокладки кабеля является прокладка кабеля под штукатуркой. Для того, чтобы осуществить монтаж следует сделать отверстия, в которые будет положен и закреплен кабель. После прокладки поверх кабелей наносится слой штукатурки. Используя этот способ можно протягивать несколько линий в одной штробе. Также можно отдельно прокладывать кабеля для освещения, разных приборов, кондиционеров, и других отопительных устройств.

Идеально прокладывать кабеля по старым каналам, ведь тогда можно без штробления уложить провода, и сэкономить время. Поэтому желательно использовать пути, по которым были проложены старые кабеля. В основном можно использовать места, где алюминиевые кабеля были просто заштукатурены, например, во швах между стеной и потолком. Швы являются местами, в которых легко проложить новую проводку.

Заменяя старые кабеля, следует помнить, что каналы, в которых они располагались можно применять для того, чтобы подвести новый медный кабель к розетке либо выключателю. Однако каналом можно воспользоваться только в том случае, если фурнитура будет стоять на прежних местах и, если при демонтаже удастся вытащить старый кабель.

В большинстве случаев очень тяжело найти и использовать каналы, поэтому некоторые специалисты рекомендуют не тратить время на долгие поиски и очистку каналов. Поэтому для горизонтальной прокладки в панельном доме целесообразней будет протянуть кабель по верхнему стыку между стеной и потолком. В этом месте обычно есть щель, которая или заштукатурена, или забита ватой.

Альтернативный вариант — провести электропроводку по потолку и сделать штробы только в местах спуска к розеткам и выключателям. Спрятать прикрепленный сверху кабель можно, сделав натяжной или подвесной потолок.

При замене электропроводки в панельном доме вначале необходимо определить, какой будет замена: частичной или полной. Также обязательно нужно использовать старые каналы. Для того, чтобы осуществить данную работу необходимо иметь хороший инструмент. Однако предпочтительно, чтобы замену электрики в панельном доме осуществлял специалист.

Пошаговая инструкция по замене электропроводки

Мы рассмотрели основные способы монтажа проводки в квартире панельного дома. Теперь поговорим непосредственно о правилах замены старой электропроводки. Для удобства восприятия материала предоставим все этапы работ в виде пошаговой инструкции. Итак, менять электрическую проводку необходимо в следующей последовательности:

1. Отключение электроэнергии в квартире. Прежде всего нужно полностью обесточить линию и убедиться в отсутствии напряжения. Единственное, что вам может пригодиться — это одна временная розетка для подключения перфоратора, болгарки либо дрели, без которых невозможно будет выполнить замену проводки. Временная розетка подключается в щитке сразу после прибора учета электроэнергии, ее можно дополнительно защитить автоматом, который сработает при коротком замыкании и перегрузке. Все остальные линии, кроме временной розетки, обязательно должны быть отключены. Убедиться в отсутствии напряжения можно с помощью мультиметра, который также должен быть обязательно подготовлен.
2. Демонтаж старой фурнитуры. На этом этапе вы должны отодвинуть всю мебель и технику от стен, получить доступ ко всем распределительным коробкам, розеткам и выключателям. Для начала демонтируйте розетки и выключатели, чтобы остались только провода в стене. После этого нужно будет найти распределительные коробки и рассоединить все соединения проводов них.

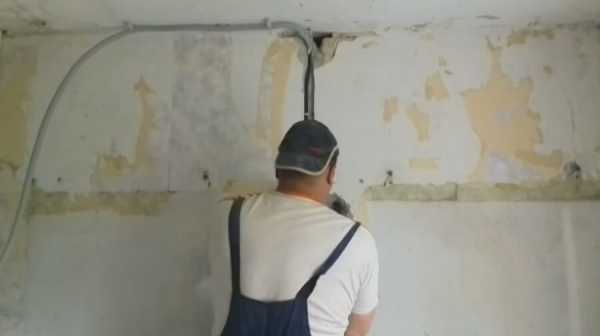

3. Следующее что нужно сделать — демонтировать старую проводку со стен. Если демонтаж сильно затрудняется или невозможен без повреждения самих стен, можно просто оставить старые провода в стене, предварительно отключив их от щитка, обрезав на максимально возможную длину и заизолировав концы изолентой. По возможности лучше полностью демонтировать проводку, оставлять ее в панелях нужно в самых крайних случаях.
4. Выбор нового способа прокладки электропроводки (об этом мы писали выше). Если будет принято решение прокладывать кабель в новых штробах, нужно предварительно составить схему электропроводки и на ее основании сделать новые штробы. Если вы просто решили заменить электропроводку в панельном доме, не меняя схемы, достаточно уложить кабель в старые каналы, предварительно подготовив их. Также можно сделать открытую проводку в плинтусах, но это не самый подходящий и рациональный вариант.
5. Монтаж новой проводки — установка распределительных коробок, прокладка отдельных линий к мощным потребителям, монтаж розеток и выключателей, сборка щитка. Обо всем этом мы подробно рассказывали, когда описывали технологию монтажа электропроводки в квартире. Не будем повторяться, просто изучите следующий материал: https://samelectrik.ru/montazh-elektroprovodki-v-kvartire.html.
6. Проверка смонтированной электропроводки. С помощью специальных приборов (мегаомметра и мультиметра) нужно проверить новую проводку на отсутствие короткого замыкания, а также произвести измерение сопротивления изоляции кабеля. Если все в порядке, можно переходить к заделке штроб и отделочным работам. Для проверочных работ лучше вызвать специалиста, заплатить небольшую сумму, зато быть уверенным, что произведенный электромонтаж является безопасным.

Вот и вся технология, по которой осуществляется замена электропроводки в панельном доме. Напоследок рекомендуем просмотреть полезные видео по теме:

Будет полезно прочитать:

samelectrik.ru

Замена проводки в панельном доме: тонкости, правила и рекомендации

В любом доме постройки советских времён рано или поздно придётся делать капитальный ремонт, в том числе и домашней электросети. Во-первых, старая сеть уже не справляется с современными нагрузками. Во-вторых, выполнена она была алюминиевыми проводами, которые сейчас повсеместно меняют на медные. Замена проводки в панельном доме представляет определённые сложности. Здесь не так-то просто перенести розетку или выключатель в любое удобное для вас место. Тем не менее сложности эти чисто физического характера, что касается электрической части, то она ничем не отличается от монтажа проводки в обыкновенных домах. Так что вполне можно обойтись без профессионального электрика, выполнив ремонт проводки своими руками.

Что собою представляет панельный дом?

Панельные дома возводили ещё в советские времена. Они были своего рода эконом-вариантом, потому что сочетали в себе быстроту постройки и невысокую стоимость строительных материалов. Панельное строение возводилось из железобетонных плит, которые изготавливали на специальных заводах путём заливки бетоном металлической арматуры. Эти плиты (или панели) были двух видов – для полов или потолочных перекрытий и стеновые.

Панельное строение сродни карточному домику, каждая стена в нём является несущей. Ни о какой перепланировке здесь не может быть и речи, только затронь одну стену, сложится весь дом. Сейчас такие строения редко возводят, да и люди не особенно хотят приобретать жильё в панельных домах. Всё-таки для проживания кирпичные постройки считаются более комфортными. Они лучше сохраняют тепло, обладают повышенной шумоизоляцией, и, конечно же, в них гораздо легче проводить ремонтные работы и перепланировку. Особенно если речь заходит о таком вопросе, как заменить проводку.

Особенности электропроводки в панельных домах

Прокладка электрической проводки в панельном доме в основном выполнялась в специальных каналах (или бороздах), которые были предусмотрены и сделаны в железобетонных плитах на заводе.

Места этих борозд строго регламентировались, так же как и отверстия под выключатели и розетки.

То есть не было никаких шансов переместить коммутационный аппарат в другое, более удобное место. В потолочных плитах тоже имелись специальные борозды для прокладки в них проводов к осветительным приборам.

Ещё один вариант, по которому монтировалась электропроводка в панельном доме – в пространстве между потолочными и стенными плитами, это место потом закрывалось плинтусом. Также провода прокладывали в межплиточных швах.

На эти нюансы обратите особе внимание, потому что если вам предстоит замена электрической проводки в панельном доме своими руками, нужно хотя бы знать, где искать пути пролегания старых проводов. Их надо постараться использовать и для новой разводки по максимуму, потому что монтаж штроб в железобетонных плитах – занятие очень трудоёмкое.

На видео замена проводки на потолке, проложенной через внутренние пустоты плиты:

Варианты проводки для панельного дома

Перед тем, как поменять электрическую проводку, чётко определитесь, какой способ вам наиболее подходит.

Самый доступный вариант – проложить провода по поверхностям стен и потолков под штукатурку. В этом случае к поверхностям крепится непосредственно кабель. Можно его предварительно протянуть в трубу: стальную, электротехническую из пластика, гофрированную пластиковую или гибкую металлизированную. Крепёж к поверхностям осуществляется специальными клипсами, хомутами или скобами, под которые нужно будет просверлить маленькие отверстия. После того, как проводники будут закреплены, накладывается слой штукатурки. С помощью такого способа вы сможете протянуть отдельные линии не только к осветительным приборам, но и к мощной бытовой технике (кондиционерам, водонагревательному бойлеру).

Недостаток этого варианта в том, что потребуются дополнительные денежные и физические затраты на оштукатуривание поверхностей.

Проводку в панельном доме можно расположить и на полу, если в дальнейшем сделать сверху бетонную стяжку. Проводники протягивают в гофрированные трубы, укладывают на полу и заливают бетоном. Располагают провода и в подвесном потолке. Единственный недостаток – на полах и потолках нельзя монтировать розетки, всё равно придётся устанавливать их на стенах, а до этого места штробить поверхность или укладывать провода под штукатурку.

Замена электропроводки в панельном доме может быть вообще выполнена открытым способом прокладки.

В этом случае проводники монтируют в трубах или специальных пластиковых кабель-каналах. Желательно для прокладки выбирать места, где возможность механического повреждения короба с кабелем будет минимальной. Это, конечно, не самый лучший вариант с точки зрения эстетики, зато монтаж такой проводки можно выполнять, когда уже полностью окончен ремонт в квартире.

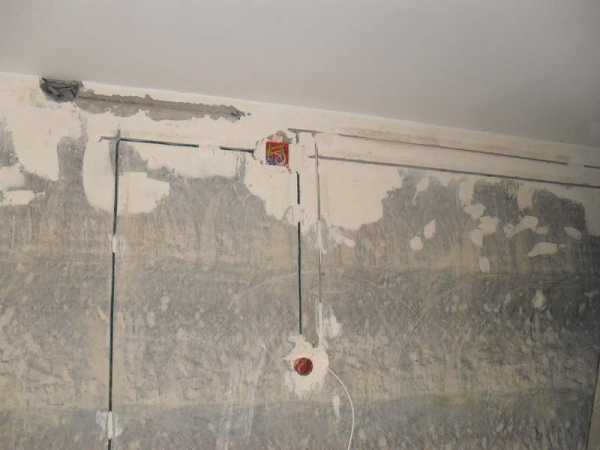

Способ штробления тоже остаётся актуальным, только в бетонных плитах он потребует значительных физических и временных затрат.

Штробление панельных плит

Мы уже упоминали о том, что трогать несущие панельные стены запрещается, это касается и штробления. Но запрет в большей степени относится к монтажу горизонтальных штроб. Делать бороздки для проводов вертикально вполне допустимо. При этом всё равно есть некие ограничения, штробы нельзя делать слишком глубокими, что может привести к ослаблению конструкции (допускается глубина не более 10 мм). Самое главное при монтаже штроб не нарушить металлическую арматуру.

Не допускается никаких зигзагов и линий под наклоном, штробление борозд к розеткам и выключателям выполняется строго ровными вертикалями.

Минимальное расстояние между трубами газоснабжения и штробами должно быть 40 см. От оконных и дверных проёмов борозды для электрической проводки должны быть удалены минимум на 15 см.

Для нарезки штроб понадобится специальный инструмент, который стоит приличных денег. Хорошо, если у вас будет возможность взять его напрокат у профессионального электрика.

Нужна болгарка и для неё обязательно алмазный диск, только он сможет справиться с таким прочным материалом, как бетон. На стене предварительно необходимо наметить трассу прокладки провода, а потом вдоль этих линий проделать две параллельных прорези на расстоянии 2 см друг от друга. Теперь понадобится перфоратор, с его помощью удаляются остатки бетона между надрезами.

Конечно, идеальным вариантом будет штроборез. Этот инструмент по своей сути напоминает болгарку, только у него внутри уже встроены алмазные диски.

Расстояние между дисками можно заранее регулировать, так же как и глубину нарезаемой борозды.

Ещё одно главное преимущество штробореза в том, что он оборудован пылесосом, монтажная пыль не выходит за пределы кожуха. Единственный недостаток – это цена, в этом случае дорого обойдётся даже прокат.

Монтаж отверстий

Если замена проводки в панельном доме предполагает новые места для розеток и выключателей, то потребуется ещё один сложный этап работы – просверлить для них отверстия в бетонной стене.

Что вам для этого понадобится?

• Карандаш с линейкой (либо рулеткой).
• Перфоратор и бур для него диаметром 8 мм.
• Специальная насадка – коронка для монтажа подрозетников в бетоне (диаметром около 70 мм).
• Лопатка – специальная перфораторная насадка для выемки оставшегося бетона из отверстия.

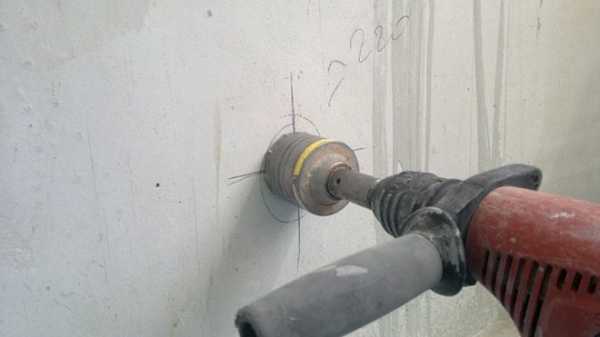

В месте, где в будущем должен стоять коммутационный аппарат, нарисуйте круг по диаметру подрозетника. Определите его центр и проделайте в нём отверстие глубиною 50-60 см при помощи перфоратора с буром. Теперь наденьте на инструмент коронку по бетону и наметьте контур будущего отверстия. Снова установите бур и по намеченной окружности просверлите 12-14 дырочек (это гораздо облегчает и ускоряет процесс монтажа отверстия). Опять наденьте коронку и пробурите теперь на всю глубину (50-60 мм). Осталось только надеть насадку-лопатку и выбить оставшийся бетон.

Все этапы наглядно показаны на видео:

Точно также сделайте отверстия и для распределительных коробок, если вы не будете использовать прежние.

Распределительный щиток

Как правило, раньше в панельных домах счётчик электрической энергии и вводной автомат на квартиру устанавливались на лестничных клетках. Сейчас уже одного автомата недостаточно, щиток собирается из устройств защитного отключения (УЗО) и индивидуальных автоматических выключателей на каждую группу потребителей.

В принципе счётчик и вводной автомат у вас так и могут оставаться на площадке. Тем более что этого требует энергоснабжающая организация для беспрепятственного снятия показаний с прибора учёта.

Всю остальную компоновку распределительного щитка вы можете собрать сами и установить его на входе в квартиру. В данном случае лучше всего использовать металлический или пластиковый специальный короб, то есть распредщиток у вас будет навесного исполнения. В панельном доме сделать его скрытым весьма проблематично, только представьте, каких размеров нишу нужно будет продолбить в железобетонной плите. Среди материала выбирайте на своё усмотрение. Пластиковый короб будет практичнее, он меньше весит и имеет более привлекательный внешний вид в плане эстетики. Металлический короб характеризуется долговечностью и надёжностью.

Схему разветвления кабелей от вводного щитка продумайте заранее.

Рекомендуется отдельными автоматами запитывать освещение и розеточные группы. Для каждой ветви, а также для мощных потребителей, устанавливается индивидуальный автомат.

Такая схема удобна ещё и тем, что если появится необходимость ремонтных работ на какой-то из ветвей электросети, достаточно будет отключить нужный автомат, и не оставлять при этом без напряжения всю квартиру.

Поэтапная замена проводки

Перед тем как поменять проводку вам необходимо демонтировать старые провода. Началом всех работ должно быть прекращение подачи электричества на рабочее место, то есть вам нужно отключить вводной автомат на квартиру и проверить, что напряжение действительно отсутствует.

Снимите старые выключатели и розетки, вскройте распределительные коробки и рассоедините места коммутирования проводов. Иногда в панельных домах можно через распределительную коробку вытянуть весь провод из старой борозды. Но чаще всего просто начинают от коробки аккуратно выдёргивать проводник, если в каком-то месте он прочно прихвачен в штробе алебастровым раствором, то с помощью зубила и молотка освобождают его. В принципе, если некоторые старые штробы вы не будете использовать, то не морочьте голову, оставьте бывший провод там, только тщательно заизолируйте его с двух сторон.

В штробы для новой проводки уложите проводники и закрепите с помощью гипсового или алебастрового раствора. Установите в заранее проделанных отверстиях распределительные коробки и подрозетники, заведите в них провода. Выполните необходимые соединения в коробках, подключите розетки и выключатели.

На видео результат работы электромонтажников в панельном доме:

Мы рассказали вам основные нюансы замены проводки в панельном доме. Этот вид работ всё-таки относится к сложным, по сути являясь капитальным ремонтом всей электрической домашней сети. Поэтому реально оценивайте свои силы, быть может, лучше пригласить профессионального электрика.

yaelectrik.ru

как менять своими руками, схемы электропроводки + фото

Заменой проводки начинается капитальный ремонт помещения. Демонтаж старой и прокладывание новой проводки в панельном доме считается сложным этапом работы. Однако, если знать нюансы этого процесса, то можно смело рассчитывать на положительный результат.

Причины для замены проводки

К замене электрических проводов в квартире панельного дома принято приступать в отдельных случаях:

• когда старая схема рискует не выдержать напряжения от одновременной работы холодильника и другой бытовой техники с большими затратами электроэнергии;
• при долгой службе алюминиевых проводов, которые уже успели износиться;
• в ситуации отсутствия заземляющего провода;
• когда в квартире собираются сделать перепланировку, отчего требуется переходить на снабжение электрическим током по трёхпроводной или пятипроводной системе;
• при повреждении изоляционного материала, которому свойственно покрываться трещинками, подгорать и ломаться на концах после длительного срока службы;
• в ситуации монтажа новых розеток и выключателей, которые тоже могут износиться и почти всегда меняются вместе с проводкой.

С заменой проводки временить нельзя, ведь именно поверждение проводов часто становится причиной пожаров

Отличия прокладки проводов в панельном доме

Панельные дома по конфигурации могут различаться, но в большей части таких зданий роль несущего элемента берёт на себя стеновая панель. Это нужно учитывать, приступая к прокладке проводов в панельном доме. Главное, отказаться от создания в стенах вертикальных канавок, способных ослабить конструкцию, отвечающую за устойчивость постройки. Кабель следует укладывать только в специальные каналы, созданные заводскими работниками.

Местонахождение проводки в здании из панелей

Обычно в панельных домах электрические провода прячут в материалах потолка или стен. Бывает, что хозяева квартиры обнаруживают проводку в зоне совмещения стены и потолка. Это место подходит для укладки электрических проводов, так как не обделено свободным пространством. Кабели без проблем получается скрывать между стеновой и потолочной панелями.

Будучи проложенными между стеной и потолком, провода не станут поводом для проведения капитального ремонта

Но несмотря на то, что в плитах проделаны заводские штробы, быстро найти в стене провода удаётся не всегда. Случаются такие казусы, что электрические схемы не совпадают даже на рядом расположенных этажах в квартирах с идентичной планировкой.

Помимо стен, служащих опорой, в многоэтажных зданиях стоят и перегородки, которые строят из деревянных или гипсокартонных плит. В этих конструкциях прокладывать электрические провода глупо, поскольку в толще перегородки спрятать кабельные изделия невозможно.

Место монтажа устройств для подсоединения электрических проводов к сети в многоквартирных зданиях выбирается не случайно. По правилам розетка должна быть закреплена на расстоянии 70–90 см от пола. А выключатели фиксируют на стене, отступив от полового покрытия хотя бы полтора метра.

Располагать розетки выше — не эстетично

В старых зданиях электрические провода зачастую оказываются проложенными в 2 линии: к розетке и приборам освещения. Кстати, если в квартиру ставят не газовую, а электрическую плиту, то монтируют отдельный кабель. Но от такой схемы советуют отказаться в пользу разводки проводов, предусматривающей отдельные изделия для проведения тока, которые питают группы приборов, потребляющих электричество, и заземляют провод.

Необходимые инструменты и материалы

Чтобы проложить новую проводку, потребуются следующие инструменты:

• перфоратор и болгарка;
• молоток;
• плоскогубцы;
• прибор для проделывания канавок в стене;
• стремянка;
• «кусачки» для проводов;
• отвёртки;
• удлинитель;
• шпатель;
• индикаторная отвёртка или мультиметр;
• рулетка;
• паяльник на 60 Вт;
• долото.

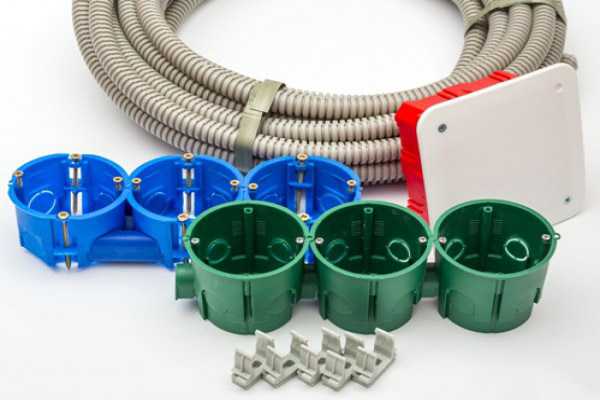

Гофрошланги и подрозетники пригодятся в любом случае

При демонтаже старой и прокладке новой проводки возникнет необходимость в определённых материалах:

• розетках и выключателях;
• дюбель-хомутах на 6 мм;
• электроизоляционной ленте;
• проволоке из стали диаметром 1, 5 мм;
• монтажные коробки с выступами снаружи;
• алебастре;
• вводный щит, размер которого позволит вместить 4 автомата, 4 УЗО, 4 клеммных колодки и концы электрических проводов.

В квартире панельного дома лучше всего прокладывать медные провода. Алюминиевые изделия уступают им по качеству. Концы проводов желательно обработать паяльником и тем самым уберечь от реакции окисления.

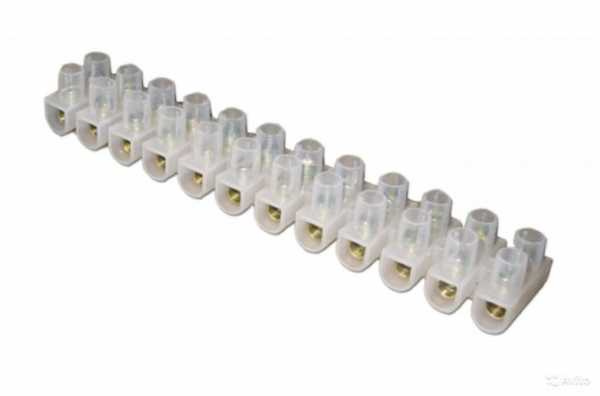

При монтаже новой проводки понадобится 3–4 секции клеммных колодок, которые соединяют провода так же, как и вводный щиток. В процессе укладки проводки можно использовать клеммники из любого материала, но самый плохой вариант — это электроустановочные изделия из полиэтилена. Желательно, чтобы в клеммных колодках были проделаны прямоугольные отверстия, позволяющие зажимать провода не винтом, а специальной пластинкой.

Нужны, чтобы зажимать провода

Чтобы выполнить монтаж проводов, следует приобрести новый гофр. Старые трубы, которые наверняка сплюснуты, рекомендуется утилизировать, так как в них вряд ли вместится кабель с двойной изоляцией. Под кабели лучше взять новые металлические гофрошланги, а не поливинилхлоридные, выделяющие яды в случае аварии.

Виды монтажа электропроводки в панельных домах

Проводка в квартире может подлежать замене частично или полностью. Если для выполнения своей задачи уже не годятся абсолютно все электрические провода, то необходимо в обязательном порядке составлять новую схему прокладки электрической сети внутри стен. Для этого придётся восстановить на бумаге расположение старой проводки.

В схеме обозначают подведение проводов к компьютеру и другой технике

Обычно больше всего проводов спрятано в кухне, где на площади в 6 м² монтируют 3 розетки. А в спальне и других комнатах на этом пространстве, как правило, располагают только одну розетку. Отдельный разъём для подключения к электросети необходим плите, причём для этой бытовой техники подходит лишь кабель с сечением от 4 до 6 мм. В ванной, где уровень влажности высокий, полагается ставить розетку с распределительным трансформатором.

Проводку не всегда делают открытой, хоть это и самый оптимальный вариант, позволяющий проводить ремонт, не касаясь электрической сети. Некоторые предпочитают проводить в панельном доме скрытую проводку, пряча её под слоем штукатурки, в полу или в потолке.

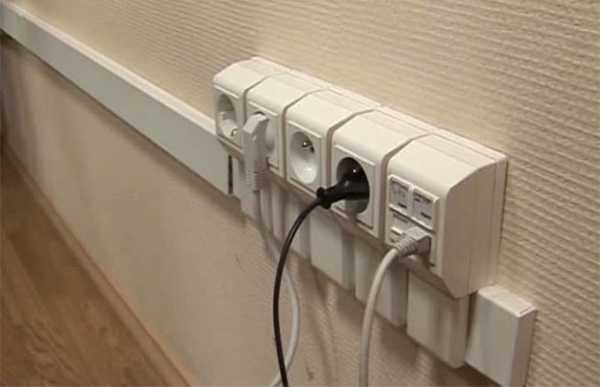

В этом случае провода скрывают пластмассовыми крышками

Видео «замена электропроводки в панельном доме»

Укладка под штукатуркой

Когда электрические провода прячут за отделкой, в стене предварительно создают каналы под коробку для введения кабеля. После этого провод закрепляют металлическими скобами и покрывают пластом штукатурки. Под слоем строительной смеси можно скрыть много кабелей, которые подведены к розеткам, осветительным приборам, кондиционеру, электронной технике, стиральной машине и другой технике.

Чтобы спрятать эти провода, полагается нанести на них слой штукатурки в 1 см

Правда, в здании из панелей штукатурки в стене нет, отчего строительную смесь приходится наносить в каналы с проложенными проводами чрезвычайно тонким слоем. Поэтому мастера советуют увеличивать глубину штроб или отделывать стены листами гипсокартона, монтаж которых не обременителен.

Монтаж на полу и потолке

Если кабели решают спрятать за напольным покрытием, то пользуются гофрами и делают бетонную стяжку. В этом случае провода разрешается подводить к приборам и розеткам напрямую. При этом пол можно сделать тёплым, подогреваемым с помощью кабелей, размещённых в стяжке.

Такой способ укладки проводов принесёт двойную пользу

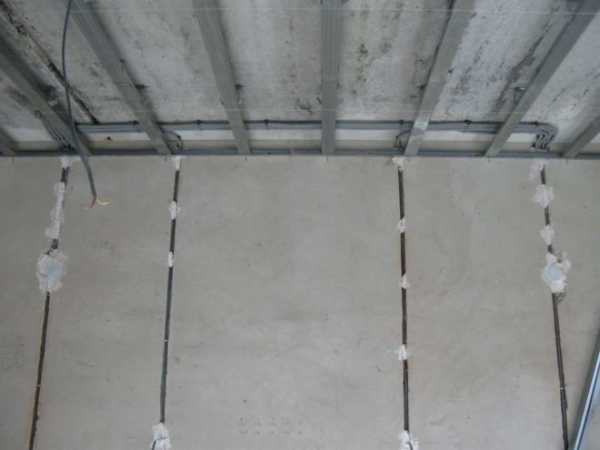

Если хозяевами панельного дома задумано сделать подвесной потолок, то основные кабели не воспрещается расположить на нём. Это способ прокладки проводов может показаться сложным, так как подразумевает создание в стене каналов для скрытой проводки, идущей к выключателям и розеткам. Эти вертикальные штробы, где будет спрятана электрическая сеть, следует просверливать посредством перфоратора или штробореза.

Надо иметь в виду, что из-за создания каналов конструкция ослабляется. Поэтому, дабы не навредить арматуре, которая поддерживает потолок и стены, провода нельзя располагать на глубине более 1 см. Чтобы предотвратить выпадение проводки из канавки, применяют алебастр или дюбель-хомуты, требующие проделывать небольшие дырочки.

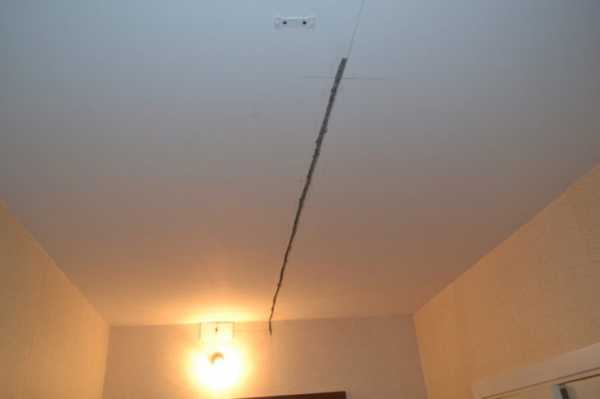

Каналы в потолке следует делать маленькими

Работа по демонтажу старой проводки, спрятанной в потолке, будет менее пыльной и более качественной, если сначала высверлить по периметру порядка 10 отверстий, а затем выбить бетон долотом. Старую проводку потребуется просто вытянуть, а новую — втянуть при помощи стальной проволоки.

Пошаговая инструкция по укладке проводки в квартире

До демонтажа старой проводки нужно позаботиться об обеспечении электрическим током перфоратора. Речь идёт о прикреплении тройной розетки и автомата на 16 A с отрезком кабеля 4 мм² к плотной дощечке. Кроме этого, необходимо приготовить для работы удлинитель, который сможет дотянуться до любого участка в комнате.

Последовательность работ

Чтобы в квартире появилась новая электропроводка, придётся поочерёдно выполнить следующие задачи:

1. обесточить дом и вынести из помещения мебель;
2. убрать старые провода;
3. создать канавки и закрепить в них провода;
4. монтировать распределяющие коробки;
5. подвести провода к электрическому щиту и приборам освещения;
6. протестировать работу электросети.

С первым этапом работ проблем обычно не возникает. Отсутствие в квартире электричества обязательно проверяют мультиметром. Розетки и выключатели на время снимают. А второй этап, то есть демонтаж старого кабеля, подразумевает изъятие проводов из распределяющей коробки.

При демонтаже провода убирают скобки-держатели

Штробление и выемка

Штробы, независимо от того, какие они — вертикальные или горизонтальные, должны быть ровными. Искривлённые канавки — это частая причина аварийности стен и потолка. Каналы, сделанные в вертикальном направлении, следует вести, отступив от потолка 50 см. Поэтому в этом деле не обойтись без стремянки с боковыми упорами.

Границы каналом прочерчены карандашом

Пределы для каналов сначала обозначают посредством болгарки, диск которой погружают на глубину, равную диаметру гофра, и на ширину долота перфоратора. После этого, используя долото, проделывают штробу. В углах режущей машинкой создают косой срез и выбивают отверстие. Это поможет сделать изгиб гофра плавным.

Лунки, куда будут вставлены подрозетники, в бетоне пробивают долотом, а в кирпичной кладке — коронкой. А выемка под вводный щит создаётся исключительно долотом. Кстати, под выключатели не следует делать двойной канал. Разумнее приобрести гофр и поместить в него несколько кабелей.

Сразу после выше описанной работы следует заняться монтажом распределяющих коробок. Для их фиксации на месте обычно применяет цементный раствор. При этом кабель полагается прокладывать от щита к рапредкоробкам.

Специальный раствор острожно наносится вокруг подрозетников

Видео «Как штробить стены под проводку»

Прокладка проводки в канале

Перед монтажом новых электрических проводов отмеряют необходимые отрезки кабеля и гофра. Внутрь гофра провода удобнее затягивать на полу. После выполнения этой задачи в лунки на алебастровой подушке вставляют подрозетники, а в сделанные штробы — гофр с кабелем. При этом края проводов направляют к подрозетникам, которые замазывают алебастром до поверхности стены. На канавки с гофром строительную смесь наносят через каждые 50 см.

Укладка гофр поверх отделочного материала — тоже удачный вариант

В случае необходимости монтажа однополюсных выключателей концы нулевого (синего) провода тут же скручивают, обрабатывают паяльником и в 3 пласта заклеивают изоляционной лентой так, чтобы первый слой заходил на 20 мм провода. Обматывая кабель изолентой, один пласт перекрывают другим на 50 %.

Разводка проводки по устройствам и для освещения

Укладка проводов заканчивается заведением концов гофров в вводный щит и их смазкой проводящей пастой. Края профилей схватывают жестяным хомутом на винте, соединяемом с помощью обрезка провода PE с заземлительной клеммой вводного щита.

При заведении в электрический щиток провода разделяют на отдельные линии, для которых требуются свои выключатели. Игнорировать это правило нельзя, поскольку это чревато тем, что провода не справятся с передачей тока к бытовой технике, потребляющей много электроэнергии.

Работа проводится при отключении электричества

Электрический щиток прикладывают к месту крепления на стене, чтобы разметить и просверлить отверстия для дюбелей. Затем, полностью обесточив квартиру, в ещё не закреплённый щиток вводят провода. После этого ВЩ водружают на место, фиксируя дюбелями.

Удостоверившись в исправности электрической сети, приступают к замазыванию штроб строительной смесью, установке розеток, выключателей и осветительных приборов. Перед оштукатуриванием каналов советуют набивать в подрозетники поролон или обычную бумагу, а вводный щиток и счётчик полиэтиленовой плёнкой.

Чтобы не было бугров, засохшую штукатурку выравнивают наждачной бумагой

В результате штукатурно-малярных работ и наклеивания на стены обоев подрозетники и вводный щит окажутся невидимыми. Их нужно просто нащупать руками и открыть, вырезав по контуру обои. Подрозетники следует очистить от попавшего в них песка и закрыть розетками. Кроме этого, на этом этапе работ монтируют выключатели и светильники.

Видео «Прокладка скрытой проводки»

Заменить проводку в панельном доме, не нанимая электриков, реально. Для этого надо серьёзно отнестись к разработке электрической схемы и укладывать провода так, как этого требует инструкция.

tehznatok.com

Замена проводки в панельном доме: схемы и правила

Наверх Перепланировки

• Каталог домов

С чего начать ремонт О проекте Реклама Контакты Facebook Vkontakte Odnoklassniki Instagram Дизайн и декор

• Квартира
• Спальня
• Кухня
• Столовая
• Гостиная
• Ванная комната, санузел
• Прихожая
• Детская
• Мансарда
• Маленькие комнаты
• Рабочее место
• Гардеробная
• Библиотека
• Декорирование
• Мебель
• Аксессуары
• Загородный дом
• Ландшафт
• Системы хранения
• Коридор
• Уборка

Строительство и ремонт

• Фундамент
• Кровля
• Стены
• Окна
• Двери и перегородки
• Потолок
• Балконы и лоджии
• Внутренние конструкции
• Пол
• Водоснабжение и канализация
• Отопление
• Вентиляция и кондиционирование
• Газо- и энергоснабжение
• Освещение
• Сантехническое оборудование
• Безопасность и домашняя автоматика
• Бани, сауны, бассейны
• Строительные материалы
• Отделочные материалы
• Инструменты
• Техника
• Законы и финансы
• ТЕХНОНИКОЛЬ

• Журнал
• Новости
• События
• Форум

Войти Войти Перепланировки Дизайн и декор Строительство и ремонт С чего начать ремонт Журнал Новости События Форум

www.ivd.ru

Особенности электропроводки в старом панельном доме

Системы электропроводки в квартире панельного дома нуждаются в периодическом осмотре и ремонте. При обнаружении неисправностей проводку надо менять, прокладывая новый кабель, устанавливая защитные устройства и другие более современные элементы. Постоянный контроль состояния электропроводки проводят для того, чтобы быть уверенным в безопасном использовании приборов и пожарной безопасности.

Признаки неисправной проводки

Неисправная электропроводка в панельном доме не только считается причиной пожара, но также может привести к поражению электрическим током любого жителя квартиры. Когда плохо изолированные провода соприкасаются с горючими материалами, они легко могут вызвать пожар. Неисправность электропроводки заметит даже ребенок Основные признаки следующие:

• горячая розетка;
• мигает освещение;
• часто происходит замыкание и срабатывают предохранители;
• чувствуется запах горелого пластика;
• выключатели или розетки бьют током;
• предохранитель сломан.

Старая схема электропроводки в панельном доме (так называемой хрущёвке) не может стабильно работать даже с обычными нагрузками. Она была рассчитана на ситуацию, когда в квартире устанавливалось всего несколько лампочек освещения и холодильник. Даже телевизор был не у каждой семьи. Обратите внимание, что выключатели изнашиваются со временем и требуют замены. Если перегорание предохранителей происходит несколько раз в месяц, то вы должны рассматривать это как знак опасности и сигнал к тому, что проводку надо переделывать.

Прокладывание под штукатуркой

При прокладке проводки в панельном доме, наиболее подходящим вариантом считается монтирование кабеля в штукатурке стен, стяжке потолка либо пола. Устанавливая электропроводку собственными руками, необходимо сделать отверстия, в которые нужно поместить элементы для фиксации проводов. Затем кабели фиксируют на стене и замазывают штукатуркой. Проводка проложена.

Этот метод предоставляет возможность установить огромное число кабелей и делать их высококачественную разводку, не нарушая строительные нормы.
Его применение значит то, что в любую комнату панельного дома можно подать отдельные линии: на освещение и розетки, отдельно сформировать линии для работы кондиционера, электрического отопления (например, система «теплый пол») и другого оборудования.

То есть может быть разводящих линий не 2, а 10 и больше. Безусловно, все зависит от габаритов жилплощади и запросов ее владельцев или арендаторов.
Основным минусом установки электропроводки такого типа считается то, что в панельных зданиях штукатурки почти нет. Это значит, что вам необходимо штукатурить собственнолично, что скажется на общей стоимости работ.

Монтаж в полу пол либо под потолок

Скрытую проводку обычно прокладываем в полу и на потолке жилплощади. Первый вариант может осуществляться только в том случае, если по полу будет производиться бетонная стяжка. Тогда вся электропроводка в хрущевке будет располагаться в гофрах, которые зальют бетоном. С целью осуществления данного метода вам необходимо определиться с тем, как какая будет схема разводки.

Легкой считается смена электропроводки в панельных зданиях, если собственник жилплощади решил установить потолочную подвесную систему. Тогда все без исключения главные электрокабели будут располагаться под потолком. Трудностей с реализацией данного проекта нет.

Однако тут также имеется свои нюансы. Проблема в том, что главная проводка в панельных домах располагается на уровне пола либо под потолком, но при этом электророзетки находятся внизу на стенах.

Если в помещении не планируется использование штукатурки, то как спрятать провод, который опускается с потолка либо поднимается с поверхности пола? В данной ситуации будет необходимо применить один из 2-ух вариантов: сделать открытую электропроводку либо штробить стены.

Нюансы изготовление штроб

Стоит отметить, что в соответствии с нормативными актами штробить несущие стенки и перекрытия запрещается. Но в них отмечено, что прокладывать не разрешено лишь горизонтальные штробы. Если же канавка проведена вертикально, то это считается допустимым.

Естественно, тут не следует очень увлекаться, ведь крупные вертикальные штробы сильно могут ослабить конструкцию. Штробить следует на глубину, не превышающую 10мм. Демонтировать арматуру не следует.

Закреплять проводку в штробах возможно с поддержкой дюбелей-хомутов. В этом случае необходимо будет просверлить еще маленькие отверстия с целью установки данных дюбелей.

Штробы возможно делать либо используя перфоратор, либо штроборез.

Рекомендация: штробление считается непростым и шумным действием. Для его реализации необходимо надеть защищающие глаза очки. При этом процедура пойдет намного быстрее, если применять штроборез, который оборудован 2-мя лазерными дисками и установкой, отсасывающей пыль.

Кроме штроб для электрокабелей необходимо будет выдолбить отверстия для подрозетников. Углубленность выемок для этих целей не должна превосходить 45мм. Диаметр может равняться 80мм и больше. Это уже полностью зависит от габаритов самого подрозетника.

Если отсутствует желания проводить в панельном доме стяжку пола, использовать штукатурку либо монтировать потолочную подвесную систему, то замена электропроводки существенно усложняется. Как известно, скрывать электропроводку лучше всего будет в стене.

При этом обязано быть горизонтальное расположение электрокабеля. Безусловно, электропроводку возможно скрыть в штробе, однако только вертикальной, поскольку горизонтальные воспрещены. Как же быть с горизонтальной прокладкой, ведь и она необходима?

Здесь помогает схема расположения панелей. Можно пользоваться зазором, который образуется в месте, где потолочные панели стыкуются со стеной. Весьма часто данное место заполнено штукатуркой, ватой и даже различными тряпками. Его легко освободить, почистить и применять для прокладки проводов.

Также возможно попытаться применять прежние «маршруты». В случае если в них старый кабель попросту заштукатурен, то достать его и почистить канал будет не так уж и сложно.

Проблемы появятся в том случае, если данный канал оказался залит бетонной смесью. Если ни 1 из вариантов нереально применять, то для смены прежней электропроводки будет необходимо сделать проводку открытого типа.

Смена проводки на потолке

Как известно, электропроводка располагается не только на стенках. Она монтируется и на потолке для подачи электроэнергии к приборам освещения. Подобную проводку также необходимо сменить и здесь появляется вопрос. Как возможно выполнить данный процесс, если не будет применяться потолочная подвесная система, и не станет наноситься штукатурка?

Выходом считается применение прежних каналов либо швов, расположенных между панелями потолка. Следует отметить: штробление перекрытий (потолка либо пола) строго запрещается.

Использование прежних каналов, чтобы сменить старую электропроводку, можно назвать наиболее подходящим. Но имеется некоторый нюанс. Края канала зачастую заштукатуриваются цементом и их необходимо будет разбить.

В середине провод не должен быть прикрепленным. Непосредственно канал может обладать большой протяженностью и, в таком случае, протянуть новый электрокабель будет не просто.

Здесь можно прикрепить новый кабель к старому и, вытаскивая старый, получится затянуть новый. При этом не нужно очень сгибать прежний алюминиевый кабель. Дело в том, что прослужив долгие годы, он становится крайне хрупким и стремительно разрушается.

Протянуть электропроводку возможно и с помощью проволочки. Проволоку нужно просунуть через весь канал и далее останется протянуть новый кабель. Прежний необходимо будет демонтировать.

Собственно таков монтаж электропроводки нового типа. Непосредственно от ваших пожеланий и средств будет зависеть выбор одного из способов монтажа. Любой метод подразумевает замену и прокладку кабеля, и в зависимости от подобранного метода происходит составление схемы новой электропроводки.

Последовательность выполнения прокладки

Когда уже подготовлена и утверждена схема проводки в панельном доме, закуплены абсолютно все приспособления и материалы, можно приступать к смене электропроводки.

На время отключения электророзетки и подсоединения проводки в хрущевке, которая станет заменой прежней, электропитание обязано быть выключенным.
С самого начала вам необходимо сделать спецрозетку, к которой будет осуществляться подключение перфоратора и прочих приборов. Электророзетка должна быть подключена сразу после счетчика. Для ее создания необходимо прикрепить к доске сдвоенную розетку и автоматизированный выключатель (обязан быть рассчитан на 16А). От электророзетки должен идти недлинный провод.

Когда спецрозетка готова, выключают подачу электроэнергии. Теперь все строительные приборы, необходимые для ремонта, будут подключатьсяя через специальную электророзетку. Это подключение учитывает отсоединение идущих от счетчика электрокабелей от квартирной электросети и подсоединение к нашей розетке.

В итоге квартира будет обесточена, что и требуется для безопасной смены прежней электропроводки. Затем разбирают все без исключения электророзетки, выключатели и приборы освещения. Уже после этого необходимо отыскать разветвительные коробки. Это возможно сделать, постучав по стене, либо воспользовавшись специальным прибором — искателем.

Следующий этап состоит в открытии данных коробок, разъединении проводков и их вытягивании.

Демонтирование считается завершенным. После необходимо провести установку новой электропроводки одним из методов, описанных выше. В это же время нужно сделать большие отверстия для установки коробок и поставить их.

Затем всю систему объединяют и проверяют, есть ли какие-то проблемы или недочеты. В завершении шпаклюют (в случае, если необходимо), устанавливают электророзетки, выключатели, осветительные приборы и, проведя отключение временной рабочей спецрозетки, подключают новую электропроводку.

evosnab.ru

Замена проводки в панельном доме своими руками без штробления

Панельные дома, возведенные в 70–80 гг. прошлого века, оснащены алюминиевой проводкой. По современным нормам и правилам прокладка электросетей в жилом фонде разрешена только с использование медных проводов. Кроме того, срок службы алюминиевой проводки ограничивается 20-ю годами, после чего ее желательно заменить. Сегодня мы расскажем вам о вариантах замены старой проводки на новую с минимальными затратами.

1

Проводка в панельном доме – особенности и сложности при замене

Для начала стоит отметить, что существует несколько конфигураций панельных домов. Отличительная особенность проводки в таких жилищах заключается в том, что она проложена в специальных штробах, которые формируются на заводах в момент производства плиты. Кроме этого, все стены в таких домах являются несущими (за исключением перегородки санузла), поэтому в панелях запрещено создавать штробы, поскольку таким образом нарушается несущая способность перегородок. В более старых вариантах панельных домов можно обнаружить, что проводка проложена в местах стыка стен с потолком или же между собой.

В панелях создавать штробы нельзя

Расположение точек в панельках также имеет свои особенности. Розетки размещаются на высоте порядка 90 см, а выключатели – 150–180 см. Делалось это для того, чтобы расстановка мебели в квартирах небольшой площади не мешала пользоваться источниками электроэнергии. Нередко можно обнаружить, что рубильники (автоматы), расположенные в распредщитке, включали одновременно и освещение, и розетки, причем для них прокладывался провод одинакового сечения. Современные правила обязывают разделять освещение и розеточные группы, используя провод сечение 1,5 мм² и 2,5 мм² соответственно.

Существует несколько причин, по которым рекомендуется произвести замену проводов в объектах панельного домостроения. Первая из них – это износ алюминиевой проводки. Постоянный перегрев алюминия, а в настоящее время в наших квартирах большое число мощных приборов, приводит к его осыпанию. В связи с этим толщина жилы кабеля уменьшается, что может вызвать перегрев проводов, короткое замыкание или вовсе воспламенение. Если в проводке отсутствует провод заземления, ее также рекомендуется заменить.

В панельных домах проводка расположена в специальных каналах, которые формируются во время производства плиты

Замена электропроводки в панельном доме может быть осуществлена по существующим каналам, расположенным в стенах. Как правило, они представляют собой пластмассовые трубы, которые замоноличены в стене. Этот способ актуален, если существующее расположение розеток и выключателей полностью устраивает хозяев, а добавлять новые в планы не входит. При необходимости монтажа дополнительных точек без штробления, увы, не обойтись. В таком случае стоит выбрать открытый тип прокладки, о котором будет рассказано ниже.

На первоначальном этапе необходимо обесточить квартиру. После этого снимают все выключатели и розетки и проводят визуальную оценку состояния подрозетников. Если их состояние удовлетворительное, то элементы можно оставить, в противном случае рекомендуется сменить изделия на новые. Кроме подрозетников следует уделить внимание и распаячным (распределительным) коробкам. При необходимости их также рекомендуется заменить.

Важно! Обратите внимание на размеры подрозетников. В продаже имеется большое количество товара различных размеров и форм. Чтобы не ошибиться с выбором, захватите с собой в магазин старый вариант или сделайте замеры отверстия для монтажа.

Следующий этап заключается в непосредственной замене проводов. Для этого к концам старого провода прикручивают новый (сделать это можно, например, изолентой) и через распредкоробку начинают вытягивать кабель. Таким образом место старого провода займет новый. Часто концы старого проводов могут быть замазаны бетонным раствором. Делалось это в целях исключения движения проводов по каналам во время монтирования розеток и выключателей, хоть делать это категорически запрещено. В таком случае придется удалить старый раствор перфоратором или другими подручными средствами.

Аналогичным способом поступают и с проводами, идущими к источникам освещения. После того, как в распределительной коробке окажутся концы медной проводки, их следует соединить между собой при помощи одного из следующих способов:

• болтовые соединения.
• клеммные колодки;
• опрессовка гильзами;
• пайка;
• пружинные зажимы;
• сварка;

Мы не будем говорить о том, какой из этих способов более надежный или предпочтительный, поскольку у каждого из них есть как свои сторонники, так и ярые противники. Вы можете выбирать наиболее предпочтительный для вас и производить соединение проводов так, как вам удобно.

2

Монтаж открытой проводки

Замена проводки в панельном доме открытым способом может производиться как на этапе ремонта, так и в случае, когда отделка комнат полностью завершена. Существует несколько способов провести провода по стенам комнаты без штробления. В первом варианте используются кабель-каналы. Это специальные приспособления имеют эстетичный вид, а современные производители представляют большое количество решений, так что не составит особого труда выбрать тот, который органично впишется в любой интерьер. Существуют также напольные и потолочные варианты.

Чаще всего при открытом монтаже провода прячут в кабель-каналы

При прокладке проводов скрытым способом обязательным условием является строго горизонтальное или вертикальное расположение линий. В данном же случае можно экспериментировать и крепить изделия так, как угодно. Для монтажа кабель-каналов используют термоклей, который наносят на тыльную поверхность изделия, после чего прикладывают его к поверхности. В случае если стены в жилище не слишком ровные, то разрешается крепить кабель-каналы дюбель-гвоздями. Для узких достаточно проделать отверстие по середине, а вот широкие предпочтительнее крепить по обоим краям.

Перед началом монтажа проводки в квартире необходимо прорисовать на стене места, где пройдет линия. После этого производят нарезку каналов необходимой длины и начинают установку. Для соединения изделий между собой используют дополнительные аксессуары. К их числу относятся заглушки, поворотные углы разного изгиба, тройники и прочие элементы. После того, как провода уложены, канал закрывается пластиковой заглушкой.

Важно! Не стоит стараться уложить большое число проводов в один небольшой канал. Правилами обозначено, что между кабелями должно оставаться небольшое расстояние. В случае если проводов большое количество, при выборе отдают предпочтение каналам большей ширины.

Заменой кабель-каналу может служить гофра либо ПВХ-трубы. Их крепят к поверхности пластиковыми клипсами. Расстояние между ними напрямую зависит от диаметра трубы – чем она больше, тем чаще располагают крепления. Пластиковые клипсы можно заменить хомутами либо металлическими скобами, но такой вариант является менее красивым. Ни в коем случае нельзя соединять гофры в пучок, поскольку это запрещено техникой безопасности – их располагают одну возле другой.

Одним из способов обустройства открытой проводки является стилизация «под ретро». Для этого используют специальный провод, который состоит из медной жилы, заключенной в надежную изоляцию, поверх которой находится текстильная или бумажная оболочка, пропитанная противогнилостным составом. Для освещения используют двойной провод, переплетенный между собой, а для розеток – тройной. Крепится он к стене роликами и изоляторами, которые монтируются к стене клеевым способом или при помощи дюбель-гвоздей.

obustroen.ru

Схема электропроводки в панельном доме

При проведении проводки в дом следует знать тонкости его конструкции и особенности материалов. Обращается внимание и на давность постройки. Необходимо учитывать, из чего выполнены стены и перекрытия. Чтобы все работы были выполнены правильно, необходимо понять, какая выполняется схема электропроводки в панельном доме.

Как устроена электропроводка

Стеновые конструкции и перекрытия в панельных домах выполняются из железобетона. При этом каждая стена является несущей. Нередко проводка в подобных домах прокладывается в специальных каналах. Их подготавливают еще при возведении панельных зданий. Такие каналы размещаются в определенных участках. По этой причине подвинуть розетку в панельном доме бывает достаточно сложно.

Схема электропроводки в панельном здании нередко предусматривает, что проводка во всех квартирах выполняется одинаковой. Однако на практике можно встретить случаи, когда проводка в разных домах проводится по-разному.

Если проводку планируется укладывать на конечном этапе сооружения дома, ее проводят между стенами и потолком. Счетчик электроэнергии размещается на лестничной клетке. Однако некоторые владельцы квартир переносят его в свое жилище. Часто проводку размещают в стяжке, или в стенах.

Лучше, если кабели будут тянуться в стенах. При размещении их в потолке или полу могут возникнуть сложности при выполнении ремонта. В зданиях панельного типа обычно имеется проводка, которая устарела морально и физически.

Варианты разводки

В панельном доме проводка может укладываться такими способами:

• Традиционный. Такой способ используется все реже. Проводку прокладывают в штробах. Так называются специальные каналы, выполненные в бетонных стенах. Их выполняют еще на стадии строительства. Они указываются в схеме электропроводки. После укладки кабелей стены оштукатуриваются. Этот же способ используется и при прокладке кабелей в потолке. Подобная проводка заменяется очень легко – достаточно снять штукатурку в нужном месте. Однако при устройстве проводки в панельном доме следует учитывать, что самостоятельно выполнение штроб в стенах подобных зданий запрещается. Однако немногие хозяева квартир учитывают этот фактор во время ремонтных работ.

• Современный. Его часто применяют при проведении проводки в новостройках. Схема укладки кабелей в таких зданиях предполагает более удобные варианты. В ней имеется покомнатное распределение потребителей тока.

При выполнении ремонта не следует самостоятельно проводить какие-либо действия со стенами, поскольку они являются несущими.

Необходимость замены проводки

Иногда проводка требует полной замены во всей квартире. Это обусловлено такими причинами:

• Истечение срока эксплуатации проводов.
• Повышение нагрузки на сеть. В таком случае старая проводка должна быть заменена новой.
• Угроза безопасности жильцов квартиры – подключение потребителей без заземления.

Чтобы выполнить разводку сети в панельном доме, лучше обратиться к профессиональным электрикам. Такой вариант гораздо безопаснее самостоятельной укладки проводки. Стоимость подобных услуг не слишком высокая. Кроме того, при этом будет обеспечена максимальная безопасность жильцов.

При полной замене проводки цена монтажных работ будет зависеть от количества точек. Если укладка кабелей проводится опытным электриком, следует учитывать, что стоимость монтажа розеток и выключателей выносится дополнительные услуги.

Расчет электропроводки

Расчет проводки необходимо выполнять в соответствии с проектной документацией. Ее заказывают у фирм, которые этим занимаются. При самостоятельном создании проекта необходимо учитывать множество нюансов: подбор необходимых материалов, условия нагревания кабелей током.

Проводка должна отличаться прочностью и надежностью. В этом случае она не станет причиной для пожара. Планирование схемы проводки в панельном доме представляет собой обязательный фактор обеспечения безопасности.

Схема проводки электричества

Работы по электромонтажу нередко обладают некоторыми особенностями, которые зависят от типа строения и места их проведения. Только опытный профессионал способен понять, что в старых панельных сооружениях, схема проводки основывается на магистральных сетях.

Первая магистраль отвечает за освещение, вторая – за розетки. Именно поэтому работ по монтажу проводки следует доверить опытным профессионалам. Использование специального инструментария, а также точное знание ГОСТ и СНиП обеспечивает возможность качественной установки розеток мастером.

Современный человек пользуется довольно большим числом электрических приборов. Они могут потреблять много электричества. Однако устаревшая проводка часто не рассчитана на большие нагрузки. Поэтому ее необходимо менять. Опасность может представлять не только моральный, но и физический износ кабелей. Это повышает риск возникновения замыкания. Необходимо помнить, что довольно часто проводка монтируется скрытой. В этом случае коммуникации, помещенные в стены, располагаются под слоем штукатурки.

В панельных зданиях электропроводку заменяют закрытым методом. За счет этого обеспечивается безопасность жильцов. Такой способ предполагает сокрытие проводов внутри стеновых конструкций. Проводка при этом не видна. Это позволяет сделать интерьер помещений более привлекательным.

Проще всего менять проводку в случае ее монтажа в пластиковых трубах, которые устанавливаются в стены. Новую проводку прокладывают по тому же маршруту, что и старую. При установке розетки или выключателя в комнате без трубы необходимо по периметру стены сделать штробу. В нее укладывается кабель.

Когда необходимо разобраться, как заменить старую проводку, сперва найти схему проводки, которая предназначена для конкретного дома. В разных зданиях ее выполняют по-разному. Это обусловлено материалом стен и возрастом постройки. Для эффективного создания разводки необходимо узнать, какие схемы проводки имеются для данного строения. Именно они должны стать источником информации.

Особенности проводки в панельных домах

Когда возводились типовые дома панельного типа, не предполагалось, что на сеть будет такая нагрузка. Именно поэтому старая разводка сегодня уже не актуальна. К примеру, вводный кабель выполнялся из алюминия и был выполнен с одинарной защитой. При установке в доме газовых плит для проводки выбирался кабель сечением 2,5 кв. мм. Чтобы мощные приборы работали нормально, таких кабелей недостаточно. При установке в квартирах электроплит подводился кабель 4 кв. мм.

Однако даже при такой проводке вводный кабель выполнялся из алюминия. Такой металл имеет свойство очень быстро нагреваться. При постройке современных домов используются провода из меди.

Кроме того, разводка проводки выполнялась покомнатно. Кабели тянулись из щитка для разных групп потребителей. К примеру, выполнялась разводка таким образом: «коридор-санузел-кухня», комнаты. При этом групповые провода имели сечение 2,5 кв. мм. Они изготавливались из алюминия. Автоматы при этом имели номинал 16 А. Это вызывало некоторые проблемы:

• Использовать для установки в современных домах кабель из алюминия, который имеет сечение менее 16 кв. мм, запрещается.
• Старые кабели с одинарной изоляцией устанавливать недопустимо. Это объясняется тем, что они могут легко воспламениться.
• Такая схема не может обеспечить работу всех потребителей тока. Цепи необходимо делить не по комнатам, а по потребителям. К примеру, кабель, который будет питать стиральную машину, необходимо прокладывать отдельно. К электроплите и кондиционеру тоже необходимо подвести отдельные ветки.

Важно! При ремонте электропроводки в панельном доме необходимо помнить, что устраивать штробы в стенах и перекрытиях запрещается. Хорошей альтернативой является монтаж кабеля в коробах и каналах.

Если обустраивается качественная проводка в панельном доме, лучше создать новую схему разводки. Все провода, которые будут установлены, должны быть медными. Если соловой кабель не оборудован проводом заземления, а провода в доме будет заменена на трехфазную, заземление не будет работать.

Современная разводка

Во всех домах, в которых был проведен капитальный ремонт, вводный кабель оснащается тремя проводами: заземление, ноль и фаза. Минимальным сечением кабеля из меди должно быть равно 2,5 кв. мм. Однако чаще всего встречаются кабели 4 и 6 кв. мм. Схема разводки создается не покомнатной, а групповой. Проводка расходится по группам потребителей. Можно привести вариант разводки для квартиры с тремя комнатами:

Группа «кухня». Здесь устанавливаются розетки, рассчитанные на мощных потребителей, вроде электроплиты и холодильника.

• «Розетки». Они устанавливаются в жилых комнатах.
• «Освещение». Разводка разделяется на первую и вторую половину квартиры.
• «Мощные потребители». К ним относится стиральная машина и устройство кондиционирования.
• «Опасные мощные потребители». К ним относятся такие устройства, которые не только потребляют много энергии. В процессе их эксплуатации повышает риск возникновения пожароопасных ситуаций. К ним относятся теплые полы и джакузи.

Установка штепсельных розеток должна быть спроектирована задолго до начала работ. Их следует размещать в тех местах, которые удобны для подключения переносных электроприборов. Розеток должно хватать. Чтобы их подключить, следует объединить их в группы по 5. К ним необходимо подвести медный кабель с тремя жилами по 2,5 кв. мм. Подключение выполняется не последовательно. Их необходимо подсоединить через распределительные ответвительные коробки. Чтобы защитить эту группу, понадобится автоматический предохранитель на 25 А.

Для группы «освещение». Лучше использовать кабель ВВГнг 3*1,5. Чаще осветительные приборы даже для всей квартиры не обладают такой мощностью, чтобы ставить на них автомат 25 А. Можно установить и предохранитель на 10 А.

Для приборов большой мощности, которые часто устанавливаются стационарно, необходимо провести отдельные линии, оборудованные автоматическими выключателями. Предохранители следует выбирать особенно тщательно. Прежде необходимо определиться с номинальным током используемых приборов. К ним следует подвести четырехжильный кабель для трехфазной сети. Электроплита тоже не относится к исключениям. К ней необходимо подвести кабель из меди 4 кв. мм.

Чтобы подключить регулятор системы теплых полов, следует тоже подвести отдельную линию. Для нее выбирается кабель ВВГнг 3*2,5. Его необходимо подключить к отдельному предохранителю.

Все современные системы электричества устанавливают закрытым способом. Обычно проводку монтируют в стяжке или в стенах. При такой схеме требуется расходовать много материала. Кабели укладывают в гофрированные трубы.

Отправить комментарий

2proraba.com
