Как делать армопояс: Как сделать опалубку для армопояса: устройство, как крепить

Мауэрлат крепится большой шайбой и гайкой, для подстраховки используются контргайки. После затяжки всех крепежных элементов оставшиеся верхушки шпилек срезаются болгаркой.

Подведем итоги

Армированное основание под мауэрлат – скорее необходимость, чем роскошь. Кровельная конструкция оказывает довольно большое воздействие на стены дома, которое хотя и распределяется равномерно благодаря мауэрлату, но может негативно сказаться на прочности всего здания.

Создание армопояса необходимо в строениях из газо– и керамзитобетона из-за непрочности данных материалов, в зонах с высокой сейсмической активностью. Также укрепление стен под мауэрлат целесообразно проводить при создании тяжелых кровельных сооружений.

Выполнение армирования верхней части стен не является сложной работой, требующей привлечения специалистов. При соблюдении ряда правил и привлечении помощников ее можно выполнить собственными силами.

Монтаж мауэрлата на газобетон с Армопоясом и без

Крепление мауэрлата к газобетону или пенобетону, как правило, производится с помощью армирующего пояса, расположенного в верхней части стеновых конструкций. Именно он становится опорой мауэрлата и обеспечивает большую прочность всему дому.

Для чего нужен Армопояс?

Как известно, газобетон отличается повышенной чувствительностью к местным нагрузкам. То есть при превышении допустимого давления сверла, используемого для создания отверстий в блоке, велика вероятность того, что он треснет или даже потрескается.Для предотвращения таких изменений устроена армопауза, также она позволяет избежать скольжения и деформации блоков, к чему приводит неравномерное давление общей массы.

Что вам нужно знать

Мауэрлат выполняет функции соединения строительных коробок и стропил, а также разделения нагрузки от конструкции крыши по стенам. Древесина используется в основном для изготовления крепежа. Оптимальный вариант — брус из лиственных пород, поверхность которого покрыта антисептическим составом.

Желательно, чтобы крепление мауэрлата к стене из пенобетона было сплошным по периметру стеновых конструкций. Для фиксации отдельных элементов используется прямой замок подходящего размера. Для обеспечения жесткости вбивают гвозди, в результате бруски образуют единую систему крепления стропил, соединенных с соседними элементами. Брусья должны располагаться с внутренней стороны кладки на расстоянии не менее 5-6 см от внешней стороны. Для опоры мауэрлата по внешнему краю стены делают кирпичный парапет, отдельные части которого крепятся прямым замком.

Способы крепления мауэрлата к стенам из газобетона

Возможно использование нескольких техник, подходящих для разных условий:

• фиксация скобами, заделанными в кладку;
• анкерные крепления на основе армопояса;
• Крепление мауэрлата к газобетону проволокой.

В последнем варианте провод прокладывается между кирпичами таким образом, чтобы средняя часть находилась под ними, а внешние стороны — снаружи. Длина должна быть достаточной для свободного прохождения стержня и последующего затягивания. Количество ремней должно соответствовать количеству стропил. Затем с помощью металлической проволоки прикрепляют мауэрлат к стене.

Армированный пояс

Крепление мауэрлата к газобетону Газобетон наиболее предпочтительно, так как блоки отличаются недостаточно плотной конструкцией и сложностью монтажа замков любого вида. Стоит отметить преимущества использования армированного ремня.В первую очередь, это выравнивание верхней части стен и усиление всей конструкции дома, в процессе ее обустройства заранее создаются фиксаторы для мауэрлата. Самый простой вариант — использование П-образных блочных элементов в виде желоба по периметру внешних конструкций стены, при этом не должно быть перерывов. Далее образуется пропил на угловых деталях. Для сборки каркаса используется арматура поперечными перемычками, затем она укладывается в желоб с последующей заливкой бетонной смеси.Для обеспечения монолитной массы заливается за один прием. Перед этим на армированном ремне закрепляют якорь с проволокой. Особое значение имеет тщательное соблюдение уровня. Шпильки также закрепляются на раме по линии натянутого шнура в вертикальном положении. Так же, как и в случае использования стальной проволоки, количество стропильных ног и анкерных зажимов должно совпадать. Необходимо заранее определить оптимальное расположение элементов, во избежание совпадения с местами крепления стропил.

Крепление мауэрлата к газобетону с помощью шпилек

Этот вариант оптимален для небольших зданий и крыш, имеющих легкую конструкцию, когда кровля и стены не испытывают значительных нагрузок. Шпильки бывают двух видов: это болты, образующие единую конструкцию со стальным квадратом, или элементы в виде L-образной формы. Их крепление производится при кладке блоков в несколько рядов к верху, при этом длины должно хватить на стопорную гайку и толщину брусков.Процесс аналогичен анкерному методу: после затвердевания кладки планка надевается на шпильки и фиксируется гайками. Есть и другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.

Достаточная жесткость и надежность крепления образуется за счет прикручивания болтов к раме и их дополнительной блокировки бетоном. Достаточно надеть мауэрлат на шпильки и гайками натянуть его на блоки.

При необходимости монтировать мауэрлат в пенобетон без армопояса, в стенах используются монолитные заглушки и подушки. Их размеры должны быть в пределах 400 мм, это пазы со структурой арматуры небольшой толщины или металлических стержней, именно на них крепятся анкеры.

Характеристики

Использование анкеров и шпилек требует предварительного создания отверстий. Здесь может возникнуть ряд трудностей. Например, крепеж может быть недостаточно плоским, даже если использовать шнур и уровень, работать с жидким бетоном сложнее.В первую очередь задается точное расположение крепежа, на доске с ровной поверхностью отмечаются точки верхних частей болтов, затем переносятся на мауэрлат, в котором просверливаются соответствующие отверстия. Затем к стене крепится брус. Основание стропил фиксируется на болтах, дополнительно используются шайбы и гайки.

Крепление мауэрлата к газобетону должно производиться после выбора способа крепления и предварительного планирования количества и расположения фиксаторов.В первую очередь образуется надежная изоляция между бетоном и деревом. Это необходимо в связи с развитием интенсивной гнили дерева, для предотвращения этого процесса наносится гидроизоляционный материал, укладываемый в два слоя. В нем могут выступать как современные варианты, так и привычные, например полиэтилен или рубероид.

При использовании проволоки отверстия на расстоянии не более 35 см для всех насадок пропускают проволоку, при этом концы скручиваются таким образом, чтобы получить максимальное соединение стены и мауэрлата.

Следует отметить, что полотна пилы нельзя использовать с болгаркой, так как этот инструмент не подходит для обработки дерева. Несоблюдение этого правила может привести к травмам во время работы.

Раздвижная пара

Установка стропил выполняется после плотного крепления мауэрлата. Стропильная конструкция может иметь шарнирное или жесткое крепление, выбор подходящего варианта зависит от требований, которым должны соответствовать точки крепления мауэрлата к газобетону, общая конфигурация и тип конструкции (навесная или носовая).

Навесная версия может иметь разное сопряжение. Самый распространенный — это крепление с жестким интерфейсом, при этом нет возможности смещения и поворота. Также используется скользящая стыковка, которая обеспечивает перемещение балки и поворот по отношению к штанге. Последний вариант снижает расширение древесины, вызванное температурным воздействием, и усадку здания, все это препятствует передаче разрывных нагрузок на конструкции стен.

Для создания раздвижного сопряжения используются три метода:

• использование специального металлического крепежа для стыковки стропил;
• снятие балки со стен и фиксация пластиной;
• Изготовление пилы по стропильной доске и установка ее на мауэрлат с помощью уголков, скоб или гвоздей.

Жесткое спаривание

Реже делают бетонные и деревянные постройки, а также конструкции из бруса. Ввиду того, что как каркасные, так и деревянные дома отличаются значительной усадкой, при отсутствии возможности одновременного смещения здания и кровельного бокса существует вероятность значительного напряжения, вызывающего повреждение конструкции стен и стропил. Для создания жесткого сопряжения необходимы опорные стержни длиной 1 метр, закрепленные на стропильных ногах, гвоздях и стальных уголках.Стропила балка с панелью должна прилегать к структуре мауэрлата в соответствии с напорной линией. Это предотвращает перпендикулярные смещения. Уголки и гвозди устраняют боковое смещение, при этом последние нужно забивать под углом с обеих сторон, чтобы они пересекались в планке. Третий гвоздь вбивается в балку, которая должна иметь вертикальное направление.

ДОМ ИЗ АРБОЛИТА СВОИМИ РУКАМИ — УНИКАЛЬНЫЙ ПРИМЕР СТРОИТЕЛЬСТВА ИЗ ДЕРЕВЯННЫХ БЕТОННЫХ БЛОКОВ | Своими руками

Арболит (арболит) — композиционный строительный материал, состоящий из древесной щепы (80-90 кг / м ³ ). Его теплопроводность составляет 0,07-0,17 Вт / мК, тогда как теплопроводность кирпича -0,45-1,45 Вт / мК, а у дерева — 0,15-0,4 Вт / мК. Стандартный блок арболита толщиной 30 см по своим тепло- и звукоизоляционным свойствам соответствует кирпичной стене толщиной 90 сантиметров, а классический деревянный -.Толщина 50 см. Кроме того, этот материал не поддерживает горение, поэтому не требует дополнительной обработки огнем.

Арболит не подвержен гниению, грибку и микроорганизмам. Стены из арболита за счет крупнопористой конструкции позволяют поддерживать комфортную температуру и хороший воздухообмен в помещении.

Арболит удобен в использовании, так как он легко забивает гвозди и выкручивает шурупы без предварительного сверления отверстий под дюбели. Пористая поверхность арболитовых блоков обеспечивает качественную адгезию к бетону и штукатурке без дополнительного армирования.

Вот какую характеристику арболита как строительного материала дает И.Х. Наназашвили, доктор технических наук.

При производстве арболита на 85% щепа используется в основном хвойных пород деревьев, обработанных очищенным сульфатом алюминия. Это соль, которая, в частности, используется для очистки воды бытового, питьевого и промышленного назначения.

Обрабатываемая им древесина не подвержена гниению и плесени. В качестве вяжущего используется высококачественный цемент.То есть, как видно по составляющим этого строительного материала, он абсолютно экологически чистый.

В кладочную смесь, используемую для монтажа арболитовых блоков, целесообразно вводить легкие фракции перлита, что позволит улучшить термическое сопротивление шва (исключить образование так называемых «мостиков холода») и в целом улучшить показатель термического сопротивления стены из арболитовых блоков. Вспученный перлит — рыхлый, пористый, рыхлый, легкий, прочный и огнестойкий материал с тепло- и звукоизоляционными свойствами, а также высокой впитывающей способностью, которая достигается шлифованием и термообработкой кислого вулканического стекла.

Проект дома из арболита. На плане:

Первый этаж (фото 1):

1 — гостевой 14 м ² ; 2 — санузел 5,5 м ² ; 3 — котельная 6,5 м ² ; 4 — тамбур 3,5 м ² ; 5 — коридор 11,5 м ² ; 6 — коридор 5,4 м ² ; 7 — кухня-столовая 16,5 м ² ; 8 — жилая 26,0 м ² ; 9 — терраса 28,0 м ² .

Второй этаж: 1 — спальня (фото 2): 15.5 м ² ; 2 — комнатная 15,5 м ² ; 3 — санузел 2,5 м ² ; 4-опорная 8,5 м ² ; 5 — зал 16,5 м ² ; 6 — ложа 4,0 м ² ; 7 — комнатная 18,5 м ² . (размеры условны и могут быть изменены)

1. На участке, отведенном под строительство, сделана разметка под армированный мелкозатвистый пояс. Выкопали траншею глубиной 500 мм по разметке, сделанной для заливки фундаментной ленты (подробнее — Как сделать фундамент).Опалубку построили из обрезных досок. На дно траншеи для создания песчаной подушки насыпали песок на высоту 200 мм, выровняли его и уложили гидроизоляцию. Рекомендуемая ширина фундаментной ленты в этом случае составляет 300 мм. Для создания броневого каркаса в траншее была установлена ​​арматура сечением 10 миллиметров и залит бетон марки М300 (класс прочности В22,5).

2. Грунт внутри периметра фундамента утрамбовался вибротрамбовкой.Таким же образом насыпали песок на землю.

3. По периметру возведенного фундамента на кладочный раствор закреплены арболитовые блоки 150х200х500 мм. Внутри полученной конструкции для заливки плиты уложена гидроизоляция, установить арматурный каркас в два уровня по 6 ниток арматуры 010 мм, связав его элементы вязальной проволокой. Затем залил бетон той же марки, что и для ленты. Высота фундамента над уровнем земли 500 мм при глубине до 300 мм.Напомним, что об прокладке коммуникаций (подводка к дому электричества и подключение септика) следует позаботиться перед заливкой ленты.

4. С угла началась кладка первого этажа дома из арболитовых блоков 300х200х500 мм, где 300 мм — толщина блока, 200 мм — высота блока и 500 мм — его длина. Технология кладки такая же, как и для кирпичных стен, с использованием цементно-цементного раствора или раствора из специальной перлитовой сухой смеси.Толщина шва — не более 1 см.

5. При возведении одной из внутренних перегородок дома (согласно проекту) из сборных блоков был проложен вентиляционный канал. Для их изготовления используется особая форма, соответствующая размерам арболитовых блоков, в которые заливается песчано-цементная смесь. Внутри таких блоков есть отверстие, через которое труба будет проходить дымоход.

6. Перед установкой потолка первого этажа необходимо залить армопояс, придав постройке прочность.Для этого по периметру постройки ближе к внешней стене уложили арболитовые блоки 150х200х500 мм (то есть, как сказали бы каменщики, полкирпича, в данном случае — полблока). Они служат снаружи стеновой опалубки как для дальнейшей заливки бетона, так и как дополнительное утепление армопояса. С внутренней стороны построили опалубку из обрезных досок. В образовавшееся углубление по всему периметру здания уложили арматуру 010 мм в 6 нитей, а затем залили бетон той же марки, из которой был сделан фундамент. Армопояс связал постройку в прочную и надежную конструкцию. Когда силовой каркас был готов, между первым и вторым этажами уложили перекрытия — бескаркасные бетонные плиты шириной 150 мм, которые заказывались специально для этого проекта. На эркере были обрезаны выступающие части плит и придана им необходимая конфигурация. По периметру плита также была утеплена арболитовыми блоками 150х200х500 мм, как армопояс.

7. После этого приступили к кладке 2 этажа дома из пустотелых блоков и сухой кладочной смеси.

8. Над последним рядом блоков второго этажа уложены балки перекрытия сечением 100 × 200 мм с шагом 600 мм, предварительно обработанные антисептиком.

9. Для устройства стропильной системы использовалась обрезная доска 50 × 200 мм. На стропила натянута гидроизоляционная мембрана UTAFOL H 110 чешской фирмы JUTA. Сверху к стропилам крепилась контробрус 50 × 50 мм, а из доски 150 × 35 мм с шагом 250 мм была изготовлена ​​обрешетка. Обшивка была обшита ориентированными ДСП 122 × 250 см толщиной 9,5 мм.

10. На крышу уложена битумная черепица KEROBIT производства Финляндии. Заказывался напрямую у производителя под конкретный проект.

11. Поверх блоков на фасадах здания сначала нанесен грубый слой штукатурки вдоль маяков. Затем стены оклеили штукатурной сеткой под чистовую штукатурку. И только после этого наносилась влаго- и морозостойкая штукатурная защитная смесь с толщиной слоя не более 5 мм. Фасады готовы к нанесению фактурной краски.

Строительство дома из арболита заняло всего два месяца. Здание практически не дает усадки (не более 0,4%), поэтому чистовую отделку можно проводить сразу после завершения строительства.

Автор: О. Надеждина. На фото: компания «ЭкоДревПродукт» (точно так же и занимается строительством таких домов из бетонных блоков).

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Блоки из арболита своими руками (+ видео) Блоки из цемента и опилок . ..

Работаете на крыше? Вот как это сделать безопасно

Соберите все необходимое

Лестница, подходящая для высоты стены; ремни безопасности; Трос разрывной деформации 700 кг; теннисные туфли на мягкой подошве.

Вот как …

Шаг 1

Для доступа на крышу вам понадобится приставная лестница. Держитесь подальше от линий электропередач и не кладите лестницу через дверные проемы. Если вы спускаетесь с лестницы наверху, убедитесь, что она поднята на 1 м выше желоба или крыши.Угол лестницы должен быть 4 в 1, то есть на каждые 4 метра вы поднимаетесь на 1 м от линии водостока. Всегда лицом к лестнице и удерживайте 3 точки соприкосновения с ней (обе ноги и рука на перекладине) и не выходите за пределы лестницы.

Шаг 2

Когда вы находитесь на крыше, вам необходимо надеть привязь, прикрепленную к надежно закрепленной страховочной веревке. Бросьте веревку с разрывной нагрузкой не менее 700 кг прямо через крышу.

Шаг 3

Привяжите веревку к конструктивной части дома или к дереву.(Не поддавайтесь соблазну привязать его к буксирному шару на случай, если кто-то уедет с вами!) Используйте бугельный узел, который крепок, но легко развязывается.

Шаг 4

Попросите продавца объяснить, как надеть привязь и как правильно отрегулировать ее. Вы надеваете привязь, пройдя через ножные петли, затем накидываете ее на плечи с D-образным кольцом сзади. Сделайте пряжку на груди.Ремешок, который соединяет ремни безопасности с страховочным тросом, прикреплен к D-образному кольцу и должен располагаться вверху по центру между вашими плечами.

Шаг 5

Поднимитесь по лестнице, протяните руку и потяните за веревку, чтобы она была натянутой. Завяжите петлю сверху или простой узел петли.

Шаг 6

Фиксатор ремня безопасности в петлю.Теперь вы готовы ступить на крышу. Насколько это возможно, ходите только по линии шурупов на металлических крышах и на передней части кровельной черепицы, если она имеет двойную толщину и поддерживается деревянной обрешеткой под ней. Всегда двигайтесь медленно и осторожно, чтобы сохранить равновесие. Не позволяйте ремням безопасности вызывать у вас ложное чувство безопасности — это только последнее средство.

Шаг 7

Попав на крышу, поднимитесь вверх по веревке и свяжите вторую петлю. Придерживайтесь равновесия, отсоедините ремень от первой петли и закрепите на второй петле. Продолжайте поднимать крышу таким образом, убедившись, что вы стоите в устойчивом положении, прежде чем отсоединять и снова зажимать. Не подтягивайтесь на веревке — она ​​просто спасет вас, если вы поскользнетесь.

Ваш контрольный список безопасности …

✓ Выберите день. На крыше негде быть, когда она мокрая или может идти дождь.

✓ Нанять профессионала для работы, если крыша крутая (более 35 градусов).

✓ Не работайте в одиночку. Вам нужен кто-то, чтобы удерживать лестницу и, если вы поскользнуться, помочь вам спуститься или позвать на помощь.

✓Убедитесь, что лестница в хорошем состоянии. Если он не может стоять на твердой ровной поверхности, поддерживайте ноги на прочных широких опорах.

✓ Носите нескользящую закрытую обувь — босые ноги или стринги не подходят. Хороший выбор — теннисные туфли с мягкой подошвой.

✓Не наступайте на старую, очень хрупкую терракотовую плитку, так как это может привести к большему ущербу.

✓Если вы чувствуете себя небезопасно или неудобно, спуститесь вниз.Лучше нанять профессионала, привыкшего работать на высоте.

Как мне запретить птицам гнездиться на моей крыше?

Можно ли убрать птичьи гнезда?

Как правило, нет. Вы не должны повреждать или разрушать активное гнездо, и вы должны позволить молодняку ​​покинуть гнездо, прежде чем предпринимать какие-либо действия по блокированию входа.

Не приступайте к работе, если знаете, что птицы гнездятся, а если вы обнаружили гнездо, оставьте его в покое!

Если его действительно необходимо переместить, общая лицензия, выдаваемая правительством, позволяет «уполномоченным лицам» убивать или отводить гнездящихся на крышах диких голубей в Великобритании, а также домашних воробьев, скворцов и диких голубей в Северной Ирландии, а также уничтожать их гнезда.Это только в том случае, если можно будет показать, что действия были необходимы для сохранения здоровья населения.

Всегда следует избегать кровельных работ, если вы знаете, что там гнездятся птицы, но иногда гнездо на крыше обнаруживают только во время ремонтных работ. Если это произойдет и крышу нельзя оставить, пока молодняк не улетит, можно быстро и просто сделать искусственное гнездо для скворца или воробья, нарезав четырехлитровую кадку для мороженого.

Изготовление искусственного гнезда

Вырежьте вход в верхней части одной длинной стороны (диаметр 32 мм для домашнего воробья и 45 мм для скворца) и сделайте поверхность под входным отверстием шероховатой, чтобы птицам было легче держаться.На противоположной стороне проделайте два маленьких отверстия примерно на 25 мм вниз и на расстоянии 75 мм друг от друга. Проденьте нить для фиксации и проделайте в нижней части два небольших дренажных отверстия. Поместите гнездо вместе с яйцами или молодняком в ящик. Закройте коробку, оставив только боковое отверстие.

Закрепите коробку как можно ближе к исходному месту. Обычно родители находят своих детенышей и продолжают ухаживать за ними на новом месте.

Как сделать армопояс под плиты-перекрытия. Часть 2. Опалубка, заливка армированного пояса бетоном.

Про то, как мы сделали армированный каркас для армопояса мы рассказали в прошлой статье.

Теперь перейдем к следующим этапам изготовления армопояса:

• делаем замеры при помощи лазерного нивелира
• монтаж опалубки. Часть 1.
• утепление армировонного пояса с внешней стороны дома
• монтаж опалубки. Часть 2.
• заливка армопояса бетоном

Делаем замеры при помощи лазерного нивелира.

Высота опалубки у нас по проекту 25 см. Мы уже знаем, что высота газобетонного блока тоже 25 см. Устанавливаем блок в любом из углов по периметру дома.На него ставим лазерный нивелир. Делаем замеры от основания до луча в центре дома. Они должны соответствовать величине, которая у нас и в углу дома. Если величины имеют отклонения, то это учитывать при изготовлении опалубки.

Опалубка для армопояса. Монтаж. Часть 1.

Переставляем блок с лазерным нивелиром в центр дома и по нему начинаем монтировать опалубку.

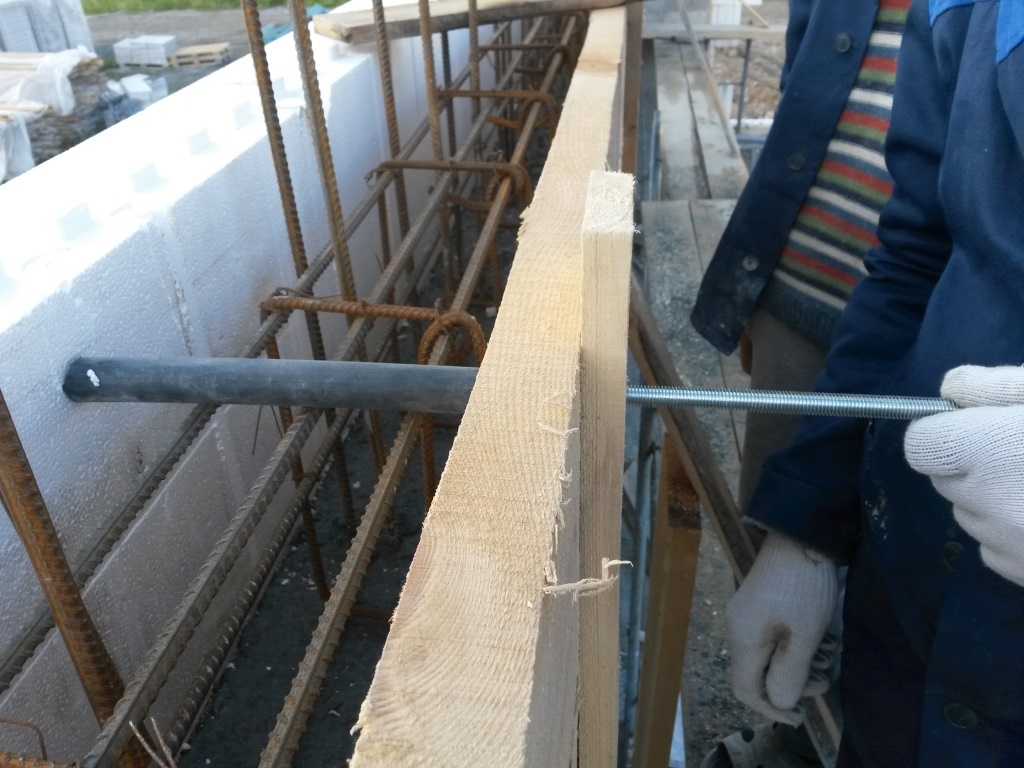

Опалубку для армопояса мы решили делать из прочных ОСБ-листов и шпилек, которые у нас остались еще после изготовления опалубки для ростверка. Во время монтажа каждого ОСБ-листа мы проверяем свою работу также при помощи пузырькового уровня.

По периметру дома с внешней стороны опалубку сделать сложнее, но, как выяснилось на практике, быстрее. Одному справиться  с такой работой достаточно сложно. Лично мы работали втроем. Один человек поднимал с внешней стороны дома листы на нужный уровень, остальные два — их крепили.

Затем при помощи различных деревяшек мы сделали начальную стяжку опалубки. При этом постоянно проверяли её ширину.

Утепление армировоннго пояса с внешней стороны дома.

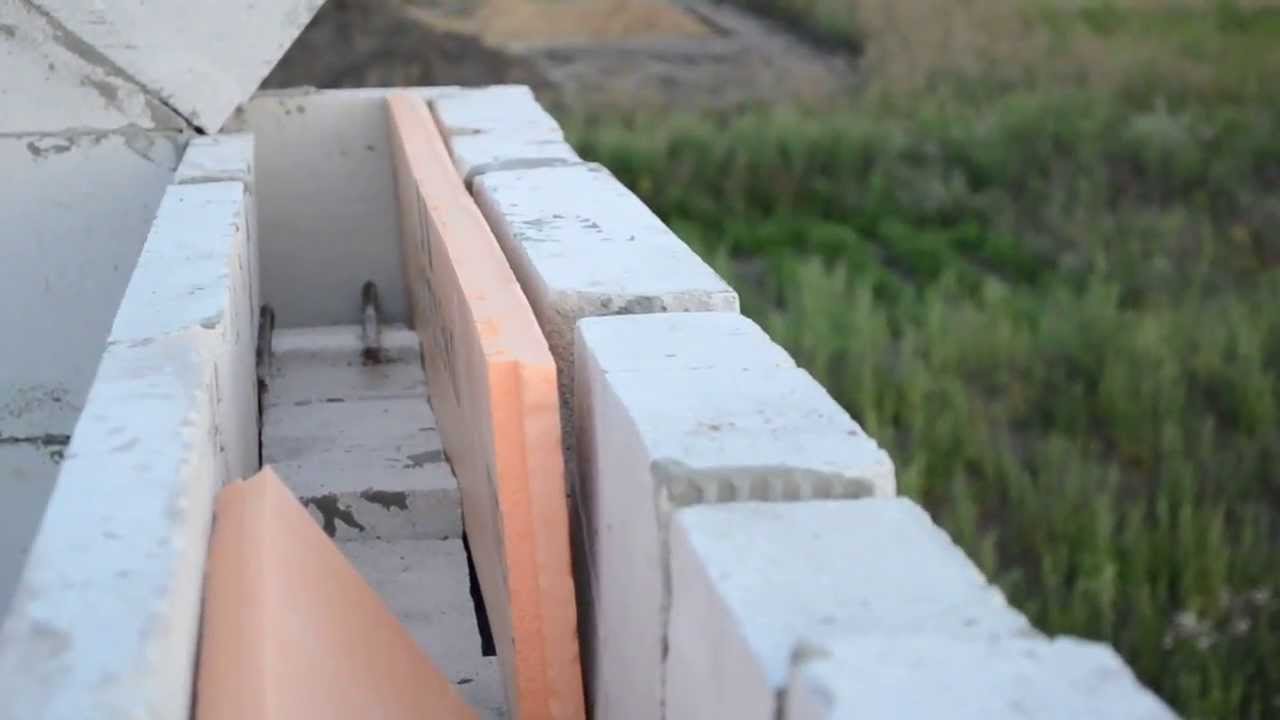

Армированный пояс мы решили утеплять теплоизоляционным материалом пеноплэкс. Нужный нам размер мы получили при помощи ручной циркулярной пилы. Использовать резак в данном случае не понравилось — листы получаются неровные, а сама работа — достаточно нудной.

Опалубка для армопояса.

После того как мы вставили пеноплэкс с внешней стороны дома в опалубку нам предстояло сделать финальную стяжку при помощи шпилек. Так как листы ОСБ  у нас остались после демонтажа опалубки для ростверка, а в них уже были проделаны дырки для шпилек, то мы решили использовать эти отверстия снова. Также мы поступили и с оставшимися трубками ПВХ, дав им вторую жизнь. Затем нам предстояло довести опалубку до нашего идеала. По ширине она должна составлять в нашем случае 37,5 см внутри. Добивались мы нужного результата при помощи зафиксированных сверху деревянных реек. Таким образом мы смонтировали ровную конструкцию.

Заливка армопояса бетоном.

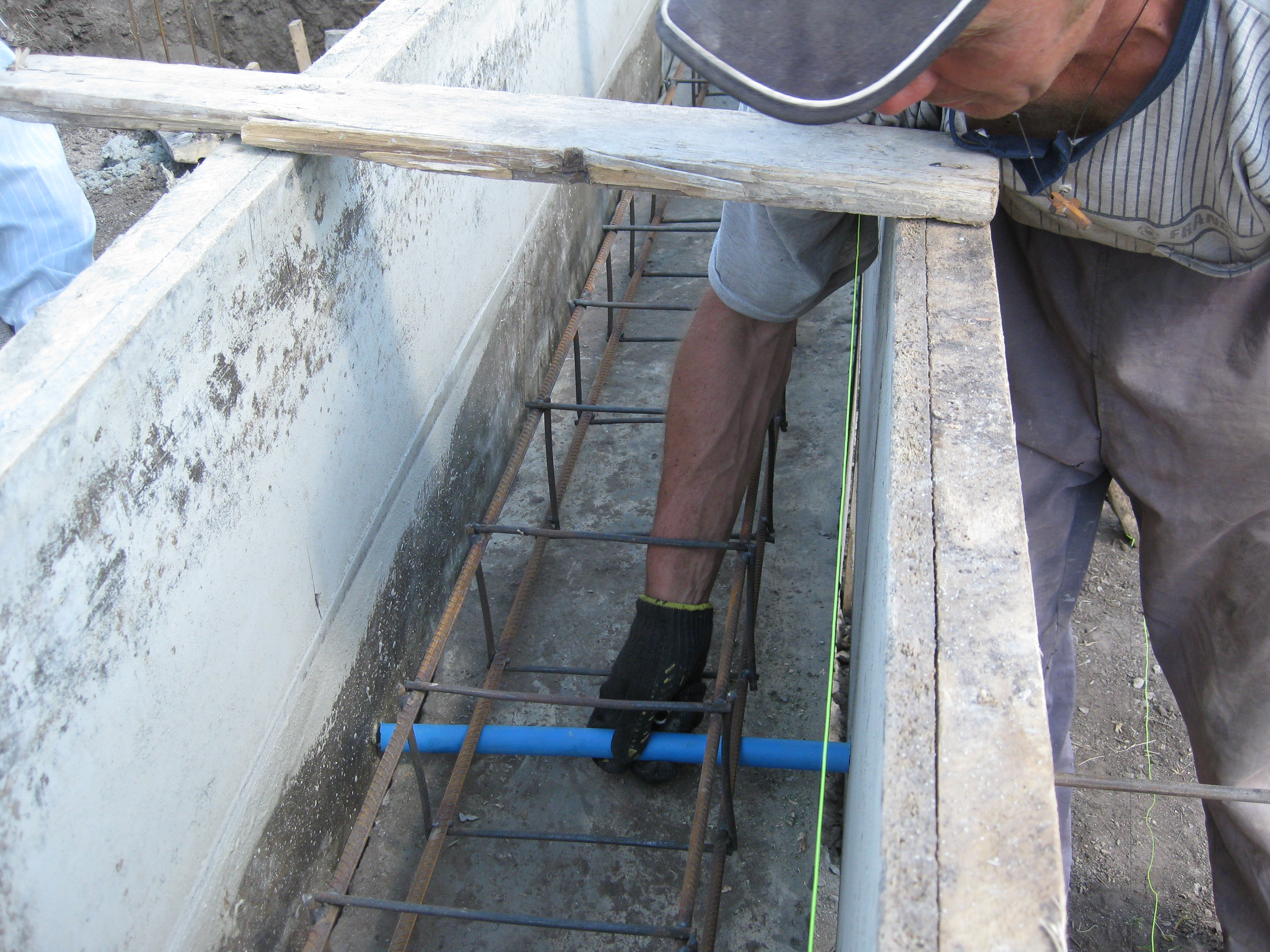

Перед заливкой мы вставили арматурный каркас, установив его на фиксаторы арматуры «стульчики». В местах, где фиксаторов нам не хватило мы использовали остатки от газобетонных блоков.

Заливку было решено осуществять при помощи бетононасоса с трубой 32 метра. Марка бетона 350.

Изначально часть бетона (а именно так называемое «молочко») мы слили на наш будущий въезд. А затем уже перешли к основной заливке. В процессе работы мы использовали взятый в аренду вибратор для бетона, а также шпатель для выравнивания поверхности.

После заливки армопояса бетоном мы в течение нескольких дней проливали бетон водой.

Армопояс готов, ура! Опалубка снята. Работа проделана на отлично.

В качестве подтверждения наших слов предлагаем вашему вниманию видео с нашего семейного ютуб-канала про стройку дома своими руками.

А теперь — пока, пока) Будем рады всем комментариям и подпискам на наш канал!

С наилучшими пожеланиями,

Яна и Женя Шигоревы.

Опалубка для армопояса своими руками: технология сборки, размеры, видео

Заложение монолитных железобетонных поясов по всему периметру дома проводится с разными целями, к главным относят укрепление стен и равномерное распределение весовой нагрузки над ними. Суть заключается в заливке качественным бетоном с классом от В15 и выше металлического каркаса, уложенного в съемные или несъемные поддерживающие сооружения. Частные застройщики часто задают вопрос, как сделать опалубку своими руками и какие материалы для этого потребуются. Основные проблемы связаны с креплением в полуподвешенном состоянии и/или ведении работ на высоте, но в целом они считаются несложными.

Оглавление:

1. Описание конструкции
2. Технология монтажа своими силами
3. Рекомендации и примеры видео

Что такое армопояс?

Представляет собой замкнутую монолитную полосу из ж/б, как правило, совпадающую по ширине со стенами дома и имеющую минимальную высоту в 15 см. Последний показатель зависит от веса верхней нагрузки, толщины пояса должно быть достаточно для ее выдержки без разрушения. Функции определяются ее местом расположения: ростверк и цокольные ленты предотвращают деформации стен при смещении почвы, выравнивают линию основания и воспринимают массу стен, закладки под межэтажными перекрытиями и кровлей придают коробке жесткость и обеспечивают надежное крепление мауэрлата и стропил. Пояса в верхних частях здания в разы снижают нагрузку на оконные и дверные перемычки.

Для получения надежной конструкции важно правильно выбрать размеры и параметры усиливающего каркаса и заложить опалубку со сведением к минимуму риска протечки бетона, то есть с его жесткой поддержкой в заданных границах в течение первоначального этапа набора прочности. При неограниченной смете ее рекомендуют сделать несъемной, из пенопласта или U-образных блоков, в остальных случаях предпочтение отдается бюджетным материалам – доскам, ДСП, клееному шпону. При повышенных требованиях к гладкости стенок лучше всего подходят варианты из фанеры с ламинированной пленкой или пластика, но они обходятся дороже. В итоге большинство застройщиков останавливаются на самодельных вытянутых щитах из струганных досок, поддерживаемых по вертикали брусом.

Технология строительства и заливки

Наиболее часто потребность в заложении армопояса возникает при возведении домов из газобетона, усиливающие и перераспределяющие вес прослойки обязательны в них как под межэтажными перекрытиями, так и под кровельными системами или чердачным помещением. Стандартная схема действий при этом включает следующие этапы:

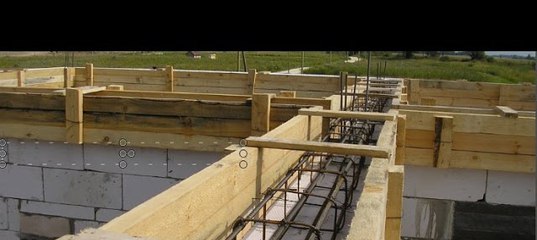

1. Подготовку материалов: ровных и гладких досок и толщиной в 20 мм, брусков для стяжки и саморезы для вкрутки в газобетон. Количество компонентов для замеса раствора рассчитывается исходя из объема пояса, арматура – из учета весовых нагрузок. Рекомендуемый диапазон сечения варьируется от 8 до 12 мм, каркас собирается по классической четырехрядной схеме.

2. Прикручивание стартовой доски к стенам из газобетона длинными саморезами с внешней и внутренней стороны или сквозными шпильками. Нижний край опалубки для армопояса при этом опустится на 4-5 см. При отсутствии достаточно широких досок следующая полоса прикрепляется с применением деревянных брусков, цельные конструкции поддерживаются ими же. Вертикальные стяжки устанавливаются с шагом в 50-70 см и заходят на стены из газобетона вниз на 5-7 см, в дальнейшем они помогают выдержать вес бетона и защищают от ветра и механических воздействий. В конечном итоге нужно сделать сооружение высотой около 30 см со строго вертикальными стенками и минимальным количеством щелей. Возможные пустоты заполняются глиной, паклей или стартовой шпатлевкой.

3. В опалубку укладываются собранные части, прутья фиксируются на нужном расстоянии от края пояса с помощью пластиковых элементов или кусочков кирпича. 4 продольных ряда обвязываются проволокой с шагом не более 50 см, на участках углов и пересечений с несущими перегородками из блоков газобетона рекомендуется сделать усиление загнутыми хомутами. При правильном расположении стержни отстоят от края монолита на 40-50 мм.

4. Размещение дополнительных поперечных стяжек из проволоки, соединяющих обе стороны каркаса и усиливающих прочность с шагом в 80-100 см.

5. Приготовление бетона с маркой не ниже М200 и равномерное заполнение полученной формы. Армопояс для стен из газобетона заливается единым монолитом, без перерывов, при планировании работ важно помнить о необходимости подъема тяжелого раствора наверх. По этой причине эту конструкцию заполняют товарными марками с задействованием вибронасоса несмотря на относительно малый объем заказа смеси.

При ограниченном бюджете раствор проще замешать на месте с помощью строительного миксера или небольшой бетономешалки. Выгонку воздуха осуществляют в обязательном порядке, для этих целей лучше всего подходит вибратор, кусок арматуры или узкий деревянный брусок.

6. Конструкцию накрывают полиэтиленовой пленкой, в жаркую погоду ее обрызгивают водой. К демонтажу опалубки приступают через 4 дня, к нагрузке армопояса – после достижения им безопасной марочной прочности.

Важным требованием является заложение длинных стальных шпилек при необходимости дальнейшего закрепления мауэрлата. Для этих целей используются специальные метизы с диаметром от 12 мм, привязываемые к металлическому каркасу проволокой и устанавливаемые в ходе заливки бетона строго вертикально. При заложении пояса под межэтажные перекрытия этот этап пропускают.

Приведенная инструкция актуальна при планировании последующего утепления дома из блоков, в остальных случаях принимаются дополнительные меры по исключению мостиков холода. Для зданий из газобетона и аналогичных пористых материалов лучше всего подходит технология несъемной опалубки из пенопласта или U-образных блоков с теми же показателям теплопроводности. При отсутствии такой возможности наружную стенку закладывают из пенополистирола.

Полезные советы

Для ускорения работ и получения надежного армопояса в газобетонном доме рекомендуется:

1. Сделать каркас из композитной арматуры. Исключение составляют углы – эти участки усиливают металлом.
2. Заранее вырезать в опалубке отверстия под фиксирующие резьбовые шпильки.
3. На всех этапах проверять уровень по горизонтали и плоскости.
4. Учитывать погодные условия бетонирования, в жаркую погоду залитая конструкция смачивается водой как минимум раз в день.
5. При самостоятельном приготовлении вводить в состав небольшое количество пластификаторов и снижать соотношение В/Ц к минимально допустимому.
6. Смазывать внутренние стенки каркаса соответствующими эмульсиями.

Как залить армопояс своими руками

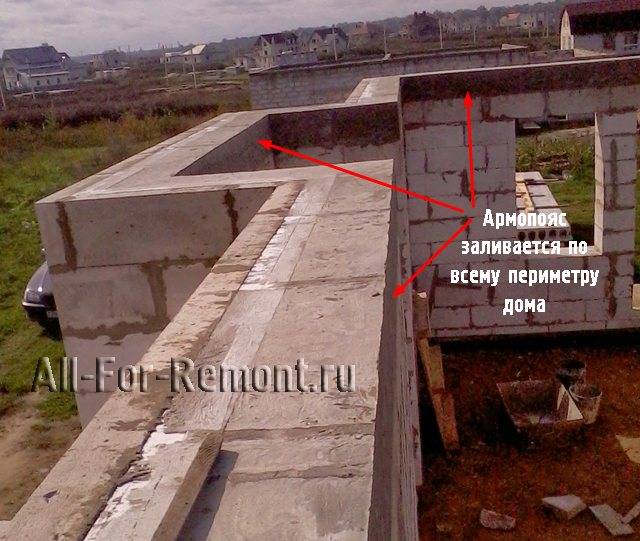

Армопояс – это конструкция, которая в точности повторяет контур стен помещения. Его цель – создание правильного распределения нагрузки, а также укрепление всего строения. Сейчас мы рассмотрим, как осуществляется заливка армопояса на примере стен из шлакоблоков, а также пеноблоков.

Когда стены возведены, и вы подошли к этапу заливки бетона в армопояс, то первым этапом работы станет подготовка. Лучше всего заливать бетон по всему периметру за один раз. Следовательно, необходимо подготовить арматуру, для создания металлического каркаса. Для этого вам понадобится проволока для перевязки арматуры. Чтобы весь каркас был одинаково ровным, можно использовать шаблон. На иллюстрации вы можете увидеть пример простого вязания арматуры по шаблону, изготовленному из OSB, где 4 прута связаны между собой стальной проволокой.

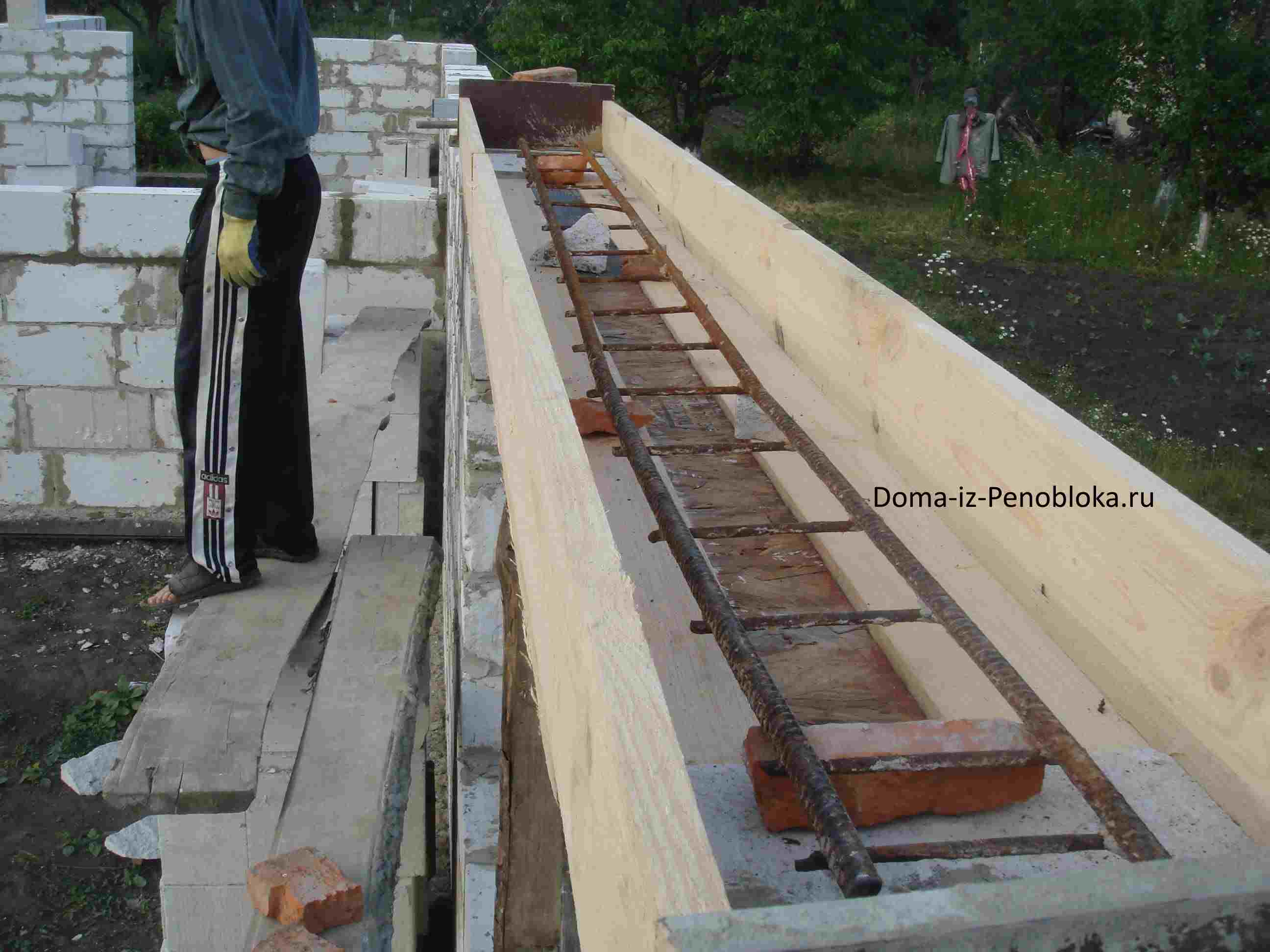

Поле того как вы свяжите арматуру для армопояса, ее необходимо уложить на стену по всему периметру.

Концы и углы каркаса необходимо также скрепить проволокой. Чтобы упростить процесс затягивания проволоки при вязании арматуры, можно использовать шуруповерт с насадкой в виде петли. Это не только ускорит, но и упростит затягивание швов, так как делать это вручную пассатижами намного сложнее.

Кроме того, шуруповертом вы сможете затянуть проволоку значительно крепче. В данном случае ширина опалубки составляет 20 см по толщине пеноблоков и шлакоблоков, а высота 15 см. Следовательно, высота связанной арматуры не должна превышать 13 см. Чтобы по всему периметру залитый бетон имел один уровень, можно по углам закрепить арматуру, и к ней привязать нитку, по гидроуровню.

Кроме того, на этом этапе важно подготовить дверные и оконные проемы. Как вы можете заметить на иллюстрации, в дверном проеме использовалась прокрашенная доска толщиной 50 мм, а в оконном проеме был подставлен пеноблок, с подстеленной в верхней части клеенкой.

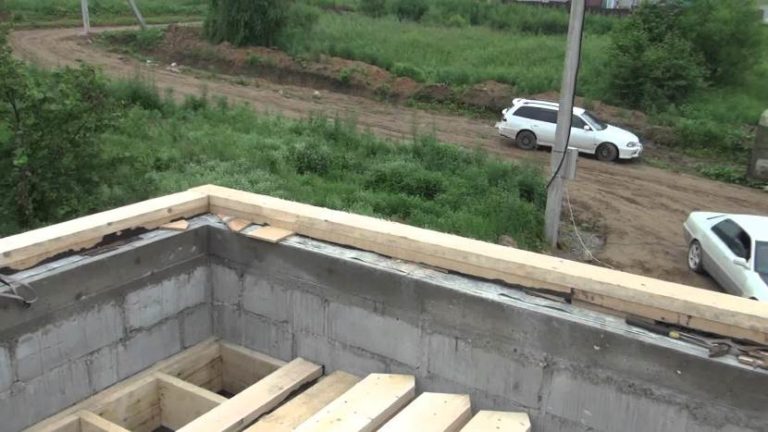

После того как вся связанная арматура уложена на стену, можно приступить к монтажу опалубки. Традиционно опалубка изготавливается из деревянных досок. На иллюстрации показан более быстрый и простой метод крепления опалубки из OSB листов. Так как высота армопояса 15 см, то листы OSB нарезались шириной 25 см. С одного края к OSB крепится при помощи саморезов деревянная планка толщиной 2,5 – 3 см.

Также листы можно оббить клеенкой с одной стороны, где будет заливаться бетон.

Это можно сделать строительным степлером. Благодаря клеенке демонтаж опалубки будет осуществляться проще, а также вы сможете сохранить материал в хорошем состоянии, и использовать его в других строительных целях. После того как вы заготовите достаточное количество листов OSB, можно приступить к их креплению к стене. В тех местах где, стены возведены из пеноблоков, нижнюю часть листов можно крепить на саморезы, так как они прекрасно закручиваются в них. Но в этом случае используйте саморезы подлинее. При установке опалубки к стене из шлакоблока, вам понадобятся металлические шпильки. На одну полосу OSB вы можете установить 4 шпильки, скрепив их гайками. В верхней части также при помощи саморезов необходимо скрепить опалубку деревянной доской.

Когда вся опалубка будет собрана, можно приступать к заливке бетона. При изготовлении бетона используется цемент, песок, и щебень. Каждый строитель использует разные пропорции бетона. Если брать во внимание технологию изготовления – то необходимо использовать 1 долю цемента, 4,8 доли щебня, а также 2,8 доли песка. Раствор должен быть жидковатым. В примере, который показан на иллюстрации, в заливке армопояса также использовались камни, так как заказчик решил сэкономить, и заодно избавится от горы отходов строительного мусора, среди которого было много старого бетона. Эти камни просто укладывались внутрь опалубки.

Бетон замешивался в бетономешалке, и подносился в ведрах. Для этой работы важно иметь помощников, так как самостоятельно замешивать, подносить и заливать бетон не только долго, но и физически непросто. Поэтому в идеале желательно выполнять данную работу вдвоем или втроем. Также вам потребуются леса, чтобы удобно работать на высоте. Начать заливать бетон, можно с угла, и затем постепенно двигаться в двух направлениях. При заливке бетона важно хорошо его утрамбовывать мастерком, чтобы заполнить все пустоты. Так как изначально была натянута нитка по уровню, то важно следить за тем, чтобы бетон не был выше уровня этой нитки. В некоторых местах можно также использовать строительный уровень.

После того как вы зальете бетон по всему периметру, необходимо подождать несколько дней прежде чем демонтировать опалубку. Сразу после того как вы зальете бетон, его можно накрыть клеенкой, на тот случай, если пойдет дождь. Однако уже после 5 – 6 часов ее можно снять, так как бетон уже застынет. При демонтаже вам потребуется шуруповерт и гаечный ключ.

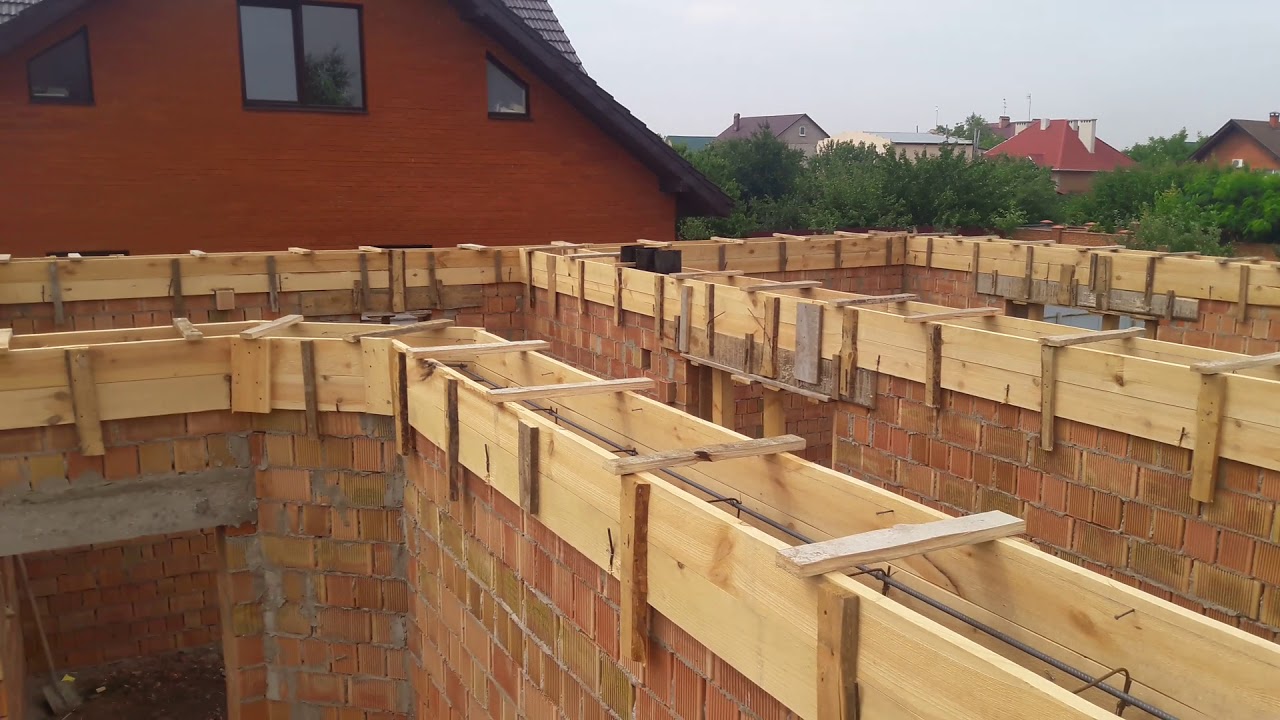

Армопояс из кирпича – технология изготовления: Инструкции +Фото и Видео

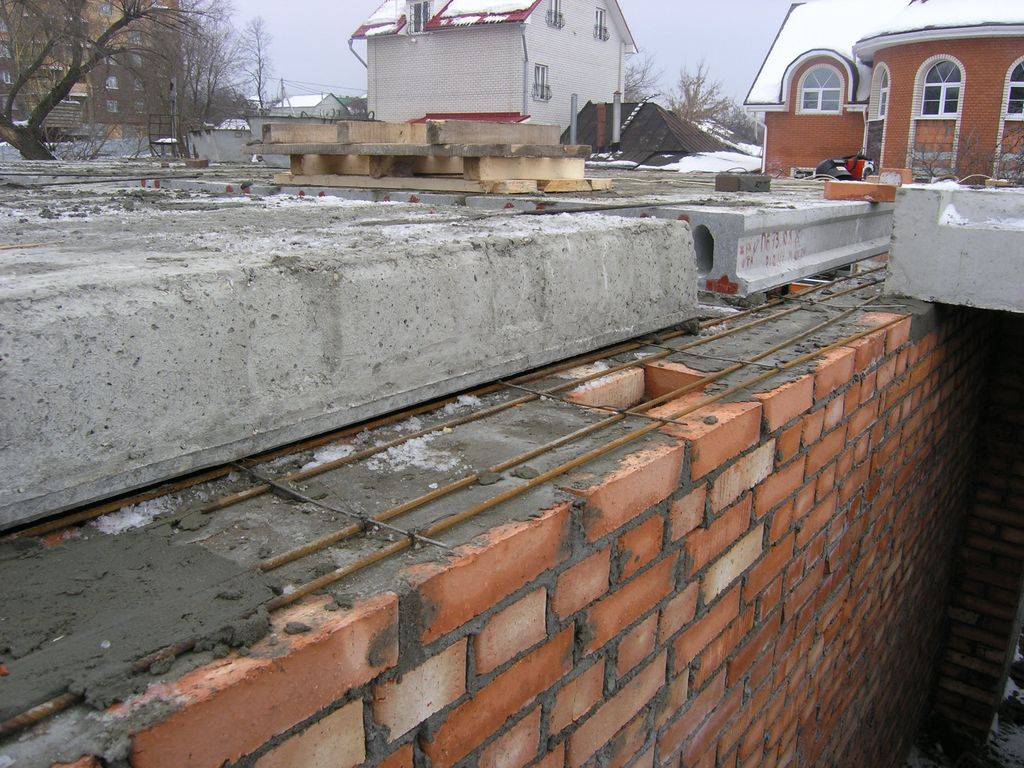

Прежде чем приступать к оборудованию армпояса под плиты перекрытия нужно ответить на вопросы – для чего нужен армированный пояс, и что будет находиться под этими плитами.

Когда нужно делать армопояс под плиты, а когда нет?

1. Армпояс необходимо делать, если фундамент здания выполнен мелкозаглубленным или состоит из сборных блоков. С помощью армированного пояса можно будет распределить большой вес плит перекрытия по всей площади основания занятой под фундаментом.

2. Особо необходим армпояс под плиты перекрытия между этажами, если стены здания выполнены из пористых материалов, таких как пеноблоки или газоблоки. Обладающие большим весом плиты неизбежно будут воздействовать на блоки, создавая точечное давление, которому те не смогут противодействовать. В конечном итоге по стенам пойдут трещины. Армированный пояс, протянутый по периметру блоков, не допустит деформации.

Не считается целесообразным возведение армированного пояса в том случае, если заливка фундамента произведена, ниже уровня промерзания грунта, а также, если он представляет монолитную плиту. Достаточно прочны в эксплуатации и стены, сделанные из кирпича, они не нуждаются в дополнительном укреплении, а значит и в армированном поясе. Главное условие, чтобы плита накрывала стену с обеих сторон не менее чем на 12 см.

Стоит прислушаться к еще одному совету. Производя заливку армпояса, нужно вымерить все уровнем, чтобы свести его перепады к минимуму. Благодаря такой точности впоследствии будет гораздо легче укладывать плиты перекрытия, да и можно будет сэкономить на материале для выравнивания швов, образовавшихся между плитами.

Общие сведения

Газобетон – это великолепная альтернатива обычному кирпичу. Но, к несчастью, по показателям прочности газобетонные блоки хуже кирпичей, так как материал плохо удерживает на поверхности элементы крепежа. Кладка из блоков газобетона имеет свои интересные особенности:

1. Возведение стен должно быть осуществлено на надежном фундаменте.
2. При рабочем процессе следует регулярно проверять ровность конструкции.
3. По общему периметру постройки следует укрепить стены армированным поясом, который сделан из железобетона.

При проведении работ строительного характера с нарушением технологических правил может начаться растрескивание блоков из-за большого давления кровли.

Для того чтобы обеспечивать функциональный армопояс, его структура обязательно должна соответствовать следующим характеристикам:

• Быть в кольцевом стиле.
• Быть непрерывной.
• Быть замкнутой.

Основными компонентами армопояса является бетонная смесь, каркас из арматуры и блоки (или опалубка). Предназначение конструкции заключается в:

• Защите стен и основания здания от трещин.
• Распределении нагрузки от кровли и дополнительных этажей на стены, придание им прочности.
• Увеличении жесткости здания.

Такая конструкция помогает обеспечивать надежность и прочность несущей стены, а также увеличивать сопротивление здания воздействиям ветра, сейсмических колебаний, температурных перепадов, усадке земли и самого здания.

Размеры

Размеры армпопояса из кирпича будут зависеть от конструктивных особенностей материала, к которому будет производиться крепление. Стены бывает наружной и внутренней.

Для отдельных категорий строители рассматривают определенные требования, которые относятся к размерам сооружения.

1. Внутренняя конструкция обязательно должна быть укреплена армопоясом, который имеет такие показатели значения ширины, которые соответствуют толщине стены.
2. Если речь идет об укреплении дома с наружной стороны, ширина пояса обязательно должна соответствовать ширине стены без учета опалубки и утеплителя.
3. Минимальная величина высоты сооружения должна быть 15 см,  и этот показатель не может быть больше, чем ширина стены.

Варианты изготовления

Установить армопояс для стен, которые построены из газобетона, вполне возможно, и для этого есть несколько способов:

1. При использовании деревянной опалубки.
2. При использовании доборных блоков.

Если сравнивать оба эти метода, следует отметить, что оборудование стен при помощи армопояса с деревянной опалубкой сложнее осуществить с технологической точки зрения. Второй способ, в котором предлагается использовать доборные блоки, в разы проще, но тогда придется вкладывать больше количество средств, так как вы будете использовать дорогостоящий строительный материал.

Разгрузочный пояс не прокладывается, если:

1. У вас цельная железобетонная конструкция.
2. У вас деревянные перекрытия и они опираются на блоки.

Если же вы будете использовать деревянные перекрытия, будет достаточно заливать под балки бетонные площадки с толщиной в 5 см, которые будут играть опорную роль, чтобы надежно защищать строительные блоки от продавливаний. В железобетонных конструкциях попросту нет смысла делать дополнительную защиту, так как существующая нагрузка и так будет равномерно распределена.

Высота и толщина армопояса для газобетона

Армопояс (армированный железобетонный пояс) он же сейсмопояс – очень прочная монолитная полоса по периметру здания и несущих стен из газобетона.

Задачи армопояса – существенное укрепление несущих стен для повышения их несущей способности, во избежание трещин и других деформаций из-за неравномерной усадки здания, кровельных, ветровых и прочих нагрузок.

Армопояс прочно скрепляет газобетонные блоки, равномерно распределяет нагрузку и создает жесткость конструкции.

Высота и ширина армопояса

В идеале, геометрию, армирование и состав бетона армопояса определяют расчетми.

Обычно ширина(толщина) армопояса равняется ширине стены, 200-400мм, а рекомендуемая высота 200-300мм.

Но разумнее будет сделать ширину армопояса чуть тоньше чем стена, чтобы был запас места под утеплитель, для уменьшения мостиков холода. Лучше всего для этого дела подойдет экструдированный пенополистирол(ЭППС), так как он отлично изолирует тепло. Есть также вариант заливки армопояса в уже готовые газобетонные U-блоки, но об этом смотрите дальше по тексту.

Для чего нужен армопояс в газобетонном доме

1. При неравномерной усадке дома, при сезонных пучениях почвы, при землетрясениях, — армопояс удерживает геометрию здания.
2. Армопояс может выровнять стены по горизонтали.
3. Придание жесткости всему зданию из газобетона.
4. Локальные нагрузки распределяются равномерно на несущие стены.
5. Высокая прочность армпояса позволяет крепить к нему все ответственные конструкции, к примеру, мауэрлат.

Армопояс под мауэрлат

Мауэрлат должен прочно крепится к несущим стенам шпильками и анкерами. Сама стропильная система, вес всей кровли, снеговые и ветровые нагрузки создают значительную распирающую силу, которая может поломать не усиленные стены. Армопояс же под мауэрлат решает эту задачу, и выполнятся он так же, как и под перекрытие.

Каркас армопояса, краткая инструкция

1. Каркас арматуры пояса должен быть непрерывным.
2. Армопояс должен быть на всех несущих стенах.
3. Нахлест продольной арматуры минимум 800 мм.
4. Каркас делается из двух рядов арматуры по два прута.
5. Минимальная толщина продольной арматуры – 10 мм.
6. Желательно использовать длинные (6-8 метров) прутки арматуры.
7. Диаметр поперечной арматуры – 6-8 мм.
8. Шаг поперечной арматуры – 200-400 мм.
9. Арматура со всех сторон должна иметь защитный слой бетона минимум в 5 см.
10. Продольная и поперечная арматура связывается между собой вязальной проволокой.
11. На углах продольную арматуру нужно загибать, а нахлест старайтесь делать дальше от угла.
12. Каркас должен находится строго горизонтально.

Расстояние между прутками арматуры высчитывайте по толщине и высоте армопояса с учетом защитного слоя бетона, минимум по 5 см с каждой стороны.

Армопояс на газобетон своими руками (видео)

Схема армирования углов и примыканий армопояса

Утепление армопояса

Армопояс является очень серьезным «мостиком» холода, через который уходит большая часть тепла, и на котором образовывается конденсат с внутренней стороны армопояса. И чтобы избежать этого, нужно произвести утепление внешней стороны армопояса газобетоном, или пенополистролом или пенопластом. Пенополистирол более предпочтителен. Так что заранее нужно предусмотреть пространство для утеплителя, заливая армопояс с отступом от внешнего края стены.

Утепленный армопояс под газобетон

Бетоном какой марки заливать армопояс

Для заливки армированного пояса по газобетону используется бетон марки М200-М250. Его можно привести в готовом виде миксером с завода, или же сделать самостоятельно.

Пропорции для бетона марки М200: цемент М400, песок, щебень (1:3:5). Пропорции для бетона марки М250: цемент М400, песок, щебень (1:2:4).

Воды в бетоне должно быть минимальное количество, а для придания пластичности используйте пластификатор.

Водоцементное соотношение должно быть в пределах от 0.5 до 0.7, то есть, на 10 частей цемента приходится от 5 до 7 частей воды.

Добавление в бетон чрезмерного количества воды делает его менее прочным.

Чтобы удалить из бетона воздушные пузырьки, его следует провибрировать специальным строительным вибратором, или же интенсивно и длительно протыкать жидкий бетон обрезком арматуры.

Бетон должен заливаться в опалубку за один раз, чтобы он был монолитным (неразрывным).

Изготовление армопояса для газобетона

Чем отличается газобетон от пенобетона

Сравнение кирпича и газобетона

Гидроизоляция фундамента под газоблоки

Какой марки выбрать газобетон?

Какие инструменты нужны для работы с газобетоном?

Разновидности крепежей для газобетона

Сколько стоит построить газобетонный дом?

Выбираем и сравниваем клей для кладки блоков

Высота и ширина армопояса

Армопояс своими руками требует тщательного расчета параметров и чертежи. Основные характеристики: высота и ширина.

Высота должна быть не менее 18 сантиметров. Этого достаточно, чтобы ветер и осадки не смогли расшатать кладку. Меньший размер не защитит здание от атмосферного удара, что скажется на его сроке эксплуатации. Оптимальным считается высота в 30 сантиметров, которую нужно соблюдать в зданиях высотой более двух этажей.

Стандартно ширина должна шириной со стену. Тем не менее, строители рекомендуют делать ее немного уже, чтобы возможно было использовать утепление. Обычно, это пенополистерол, пенопластные плиты, минеральные ваты и прочее.

Материалы для перекрытия

Рекомендуется предварительно подготовить необходимые материалы для обустройства перекрытий. К ним относятся:

• Деревянные балки. Материал — цельная древесина или клееный брус. Их размеры не должны быть менее 50х150 мм. Они не должны иметь ослабленных зон или крупных сучков, которые могли бы повлиять на их несущую способность. Древесина в момент установки должна быть сухая. Конкретные размеры балок зависят от длины перекрываемого пролета и шага их укладки. При этом обеспечивается расчетная нагрузка в 400 кг на один квадрат перекрытия.

• Доски для перекрытия и пола.
• Деревянные лаги.
• Бруски деревянные 5х5 см.
• Рулонная и обмазочная гидроизоляция для исключения контакта древесины и газобетона. Если между данными материалами будет прямой контакт, разница теплотехнических характеристик приведет к образованию конденсата, в результате чего дерево будет гнить.
• Утеплитель типа минеральной ваты.
• Материал для внутренней подшивки перекрытия. Может использоваться OSB, фанера, вагонка, гипсокартон и т. д.
• Антисептические и жаропрочные пропитки. Они необходимы для пропитки балок и досок. Пропитки препятствуют гниению дерева, повреждению его вредителями, а также возгоранию.
• Цемент и песок для создания армопояса.

Арматурный каркас (арматурная сетка)

Для изготовления каркаса, который состоит из четырех и более продольных стержней, берется арматура, диаметр которой 12 мм и более. На срезе такой каркас должен представлять собой прямоугольник либо квадрат. Через промежутки в 40-50 см продольные стержни скрепляются вертикальными или горизонтальными перемычками, в качестве которых выступает арматура диаметром 6-8 мм. Для соединения элементов каркаса применяется вязальная проволока.

Чтобы избежать коррозии арматуры, необходимо расположить каркас так, чтобы расстояние от него до внешнего края опалубки и фундамента было примерно 3-5 см.

Готовый арматурный каркас устанавливается в опалубку, теперь остается лишь залить ее бетонной смесью. Настоятельно рекомендуется производить заливку одним разом. Это позволит бетону лучше схватиться и застывать более равномерно, что в свою очередь придаст ему более высокую прочность.

При заливке случается в бетоне образуются пустоты, их можно удалить при помощи арматуры, «проштыковав» бетон.

Периодическое увлажнение бетона способствует повышению его прочности, поэтому лучше всего каждый день его увлажнять. Уже через 4-5 дней можно будет снимать опалубку, однако полностью готов будет армпояс лишь только через несколько недель.

Этапы возведения пояса под перекрытие

Если жесткий контур под крышей играет роль разгрузки и надежной опоры для мауэрлатного бруса, его достаточно выложить по периметру коробки дома. Однако применение плит для межэтажных или чердачных перекрытий заставит закрыть рядами кирпича и среднюю несущую стену. Здесь газобетон также может испытывать нагрузки, так что жесткая прослойка для его армирования просто необходима.

Какими бы легкими ни были плиты перекрытия, опирать их непосредственно на ячеистые или керамзитобетонные блоки нельзя. Кладка сможет выдержать их вес, но при изменении направления приложенной силы она начнет разрушаться. Пояс в этом случае служит своеобразным буфером, который распределяет давление плиты на всю площадь стен, предотвращая продавливание несущей конструкции. Отказаться от мощной прослойки из полнотелого кирпича можно, только когда перекрытие выполняется из дерева – здесь обходятся подложкой под балки в один-два блока.

В противном случае армопояс под пустотные плиты строится по всем правилам. Основные этапы работ:

• Первый ряд с помощью раствора сажают непосредственно на газобетон. Если толщина основной стены стандартная (30 см), укладку делают в два кирпича, заполняя промежутки «чекушками».
• Монтаж армирующей сетки по всей линии пояса.
• Укладка второго ряда по той же схеме с последующим усилением.
• Третий ряд кирпича – тычковый. Здесь нужно ориентироваться на внутреннюю плоскость стены. Оставшийся снаружи зазор заполняется либо четвертками, либо кусками минваты, если одновременно возводится утепленный вентилируемый фасад.

Под верхним рядом газобетона, на который размещается пояс под плиты перекрытия, в штробах обязательно должна быть проложена арматура. Это добавит всей конструкции жесткости и обеспечит стенам дополнительную защиту от трещин. Иначе, раз появившись, они поползут ниже.

По приведенной схеме армопояс выкладывается на всю необходимую высоту, после чего на него можно безбоязненно монтировать плиты перекрытия. Анкеровка выполняется стандартным способом для стен из кирпича – с помощью Г-образных металлических скоб. Крепежные элементы для защиты от коррозии закрываются слоем цементного раствора.

Армопояс: что такое армопояс, в каких случаях требуется и как сделать

Снимите с деревянной бочки стальные обручи, и она развалится.  Уберите в доме армированный пояс и здание долго не простоит. Это упрощенное, но весьма наглядное объяснение необходимости усиления стен. Всем, кто собирается построить крепкий дом будет полезна информация о назначении, разновидности и устройство армопояса.

Что такое армопояс

Что представляет собой эта конструкция и какие функции она выполняет? Армопояс — лента из монолитного железобетона, которую укладывают на нескольких уровнях строящегося дома.

Заливка армированного пояса выполняется в фундаменте, под плиты перекрытия и под мауэрлаты (опорные балки стропил).

Данный способ усиления выполняет четыре важные функции:

1. Повышает пространственную жесткость здания.
2. Защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным обжатия грунта.
3. Не дает тяжелым плитам перекрытия продавить хрупкий газо и пенобетон.
4. Надежно соединяет стропильную систему крыши со стенами из легких блоков.

Армопояс

Основным материалом для повышения жесткости стен был и остается железобетон.  Для небольших хозпостроек можно использовать менее мощный армопояс из кирпича. Он представляет собой 4-5 рядов кирпичной кладки, ширина которой равна ширине несущей стены. В шов каждого ряда на раствор укладывается сетка 30-40 мм из стальной проволоки диаметром 4-5 мм.

Усиление стен армированным поясом нужно не всегда. Поэтому не нужно зря тратить деньги на него в следующих случаях:

• под подошвой фундамента залегает крепкий грунт (скальный, крупнообломочный или крупный песок не насыщен водой) стены возводятся из кирпича;
• строится одноэтажный дом, который перекрывается деревянными балками, а не железобетонными панелями.

Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, торфяник), то ответ на вопрос нужен армирующий пояс, очевидна. Не обойтись без него и в том случае, когда стены строятся из керамзитобетонных или пористых блоков (пенобетонных или газобетонных).

Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от межэтажных плит перекрытия.  Армопояс исключает риск деформации стен и равномерно распределяет нагрузку от плит на блоки.

Для арболитовых блоков (толщина стены не менее 30 см, а марка прочности не ниже В2,5) армопояс не нужен.

Армопояс под мауэрлат

Деревянная балка, на которую опираются стропила, называется мауэрлат. Она не может продавить пеноблок, поэтому кому-то может показаться, что под нее армопояс не нужен. Однако, правильный ответ на данный вопрос зависит от материала, из которого построен дом. Крепления мауэрлата без армопояса допускается для кирпичных стен. Они надежно держат анкера, которыми мауэрлат крепится к ним.

Армопояс под мауэрлат

Если же мы имеем дело с легкими блоками, то армопояс залить придется. В газобетон, пенобетон и керамзитовые блоки анкерные крепления надежно зафиксировать невозможно. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.

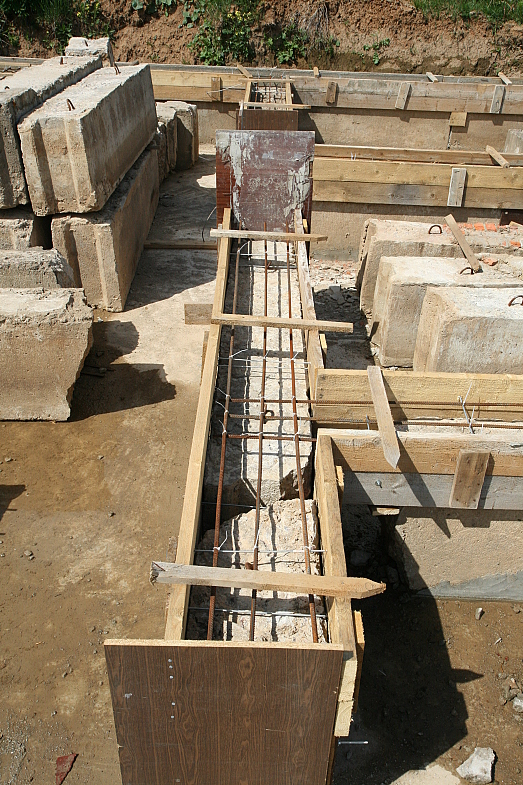

Армопояс для фундамента

Здесь подход к проблеме усиления не изменяется. Если фундамент будет смонтирован из блоков ФБС, то армопояс однозначно необходим.  Причем его нужно делать в двух уровнях: на уровне подошвы фундамента и на его верхнем срезе. Такое решение защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и осадке грунта.

Для бутобетонных ленточных фундаментов также требуется усиление армированным поясом, хотя бы на уровне подошвы. Бутобетон — экономический, но не устойчив к подвижек грунта материал, поэтому армирования ему необходимо. А вот монолитной «ленте» армопояс не нужен, поскольку ее основа — стальной объемный каркас.

Нет необходимости в устройстве данной конструкции и для сплошной фундаментной плиты, которую заливают под здания на слабых грунтах.

Армопояс под виды межэтажных перекрытий

В панели, опирающиеся на керамзитобетонные блоки , газо или пенобетон, армированный пояс нужно делать в обязательном порядке.

Во монолитное железобетонное перекрытие его можно не заливать, поскольку оно равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Армопояс под деревянное перекрытие, которое опирается на легкие блоки (газобетонные, керамзитовые, пенобетонные) не требуется. В этом случае под балки достаточно будет залить опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.

Как правильно сделать армопояс

Технология устройства армированного пояса жесткости ничем не отличается от методики заливки монолитного фундамента.

Как правильно сделать армопояс

В общем случае она состоит из трех операций:

• Изготовление арматурного каркаса;
• Установка опалубки;
• Заливка бетоном.

Определенные тонкости и нюансы в работе появляются в зависимости от зоны расположения армопояса.

: Армопояс своими руками

Армопояс под плиты перекрытия

Наличие тяжелых плит перекрытия создает повышенные нагрузки на стены. Чтобы стеновые материалы не деформировались под их весом, на высоте сопряжения этажей используется армопояс. Такая железобетонная лента должна быть сооружена под все перекрытия по всему периметру дома. Расстояние от плит до армопояса не должно превышать ширину в один-два кирпича при строительстве кирпичных зданий и иных объектов из каменных материалов или со шлаконабивными стенами (идеально – 10-15 см).

Сергей ЮрьевичСтроительство домов, пристроек, террас и веранд.Задать вопрос Не забывайте, что внутри армопояса под плиты перекрытия обязательно должен быть арматурный каркас. На его особенностях мы остановимся несколько позже. Важно, чтобы в армопоясе под плиты перекрытия не было пустот.

В каких случаях требуется армопояс?

Армопояс для стен

Усиление стен армированным поясом нужно не всегда. Поэтому не нужно зря тратить деньги на него в следующих случаях:

• под подошвой фундамента залегает крепкий грунт (скальный, крупнообломочный или крупный песок не насыщен водой) стены возводятся из кирпича;
• строится одноэтажный дом, который перекрывается деревянными балками, а не железобетонными панелями.

Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, торфяник), то ответ на вопрос нужен армирующий пояс, очевидна.  Не обойтись без него и в том случае, когда стены строятся из керамзитобетонных или пористых блоков (пенобетонных или газобетонных).

Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от межэтажных плит перекрытия. Армопояс исключает риск деформации стен и равномерно распределяет нагрузку от плит на блоки.

Для арболитовых блоков (толщина стены не менее 30 см, а марка прочности не ниже В2,5) армопояс не нужен.

Армопояс под мауэрлат

Деревянная балка, на которую опираются стропила, называется мауэрлат. Она не может продавить пеноблок, поэтому кому-то может показаться, что под нее армопояс не нужен. Однако, правильный ответ на данный вопрос зависит от материала, из которого построен дом. Крепления мауэрлата без армопояса допускается для кирпичных стен. Они надежно держат анкера, которыми мауэрлат крепится к ним.

Армопояс под мауэрлат

Если же мы имеем дело с легкими блоками, то армопояс залить придется. В газобетон, пенобетон и керамзитовые блоки анкерные крепления надежно зафиксировать невозможно.  Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.

Армопояс для фундамента

Здесь подход к проблеме усиления не изменяется. Если фундамент будет смонтирован из блоков ФБС, то армопояс однозначно необходим. Причем его нужно делать в двух уровнях: на уровне подошвы фундамента и на его верхнем срезе. Такое решение защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и осадке грунта.

Для бутобетонных ленточных фундаментов также требуется усиление армированным поясом, хотя бы на уровне подошвы. Бутобетон — экономический, но не устойчив к подвижек грунта материал, поэтому армирования ему необходимо. А вот монолитной «ленте» армопояс не нужен, поскольку ее основа — стальной объемный каркас.

Нет необходимости в устройстве данной конструкции и для сплошной фундаментной плиты, которую заливают под здания на слабых грунтах.

Армопояс под виды межэтажных перекрытий

В панели, опирающиеся на керамзитобетонные блоки , газо или пенобетон, армированный пояс нужно делать в обязательном порядке.

Во монолитное железобетонное перекрытие его можно не заливать, поскольку оно равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Армопояс под деревянное перекрытие, которое опирается на легкие блоки (газобетонные, керамзитовые, пенобетонные) не требуется. В этом случае под балки достаточно будет залить опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.

Зачем нужен армопояс

Строение из газосиликатных блоков не могут выдерживать высоких нагрузок (усадка здания, осадка грунта под ним, суточные перепады температуры, сезонные изменения). Вследствие чего, материал трескается, разрушается. Чтобы избежать разного рода деформаций, устанавливаются монолитные железобетонные пояса. Армопояс принимает эти нагрузки на себя, распределяет их равномерно, обеспечивая надежность конструкции.

Так же он способен равномерно распределять и вертикальную нагрузку. Придавая строению жесткость, он не дает возникновению движения плит перекрытия (пористые блоки расширяются при движении влаги, пара). За что еще получил называние – разгрузочного. Еще одно назначение армопояса, предохранять края верхних блоков от разрушения (установка межэтажных перекрытий). Убирать точечную нагрузку деревянных балок, при строительстве крыши. Учитывая эти качества, армопояс просто необходим при опирании плит перекрытия второго (последующих, крыши) этажа в доме из газосиликатных блоков.

Тонкости и нюансы изготовления армопояса

Технология обустройства армированного пояса особо не отличается от технологии заливки общего основания дома.

В целом обустройство состоит из 3 действий:

1. Изготовление арматурного скелета;
2. Установка опалубки;
3. Заливка бетоном.

Определенные тонкости и нюансы в работе возникают в зависимости от месторасположения армопояса.

Армированный пояс – это замкнутая железобетонная монолитная конструкция, проходящая по периметру всего здания.

Армопояс нужен для того, чтобы повышалось сопротивление здания деформации и различного рода нагрузкам, таким как воздействие ветра, перепады температур, неравномерная усадка конструкции и земли под ней. Если здание строится из газосиликата, то наличие армопояса просто необходимо. Это объясняется тем, что блоки из газосиликата не обладают устойчивостью к деформациям и точечные нагрузки переносят плохо. Если вы решили строить дом, в котором больше одного этажа, то и армопояс должен быть не один. Наличие армируемого фундамента – основное условие при строительстве. Теперь разберемся, как сделать армированный пояс, и что для этого потребуется.

Межэтажный или разгрузочный пояс сооружают не только для укрепления стен, но и для равномерного распределения нагрузки от плит на всю конструкцию.

Выделяют 4 основных вида армопояса:

• ростверк;
• цокольный армопояс;
• межэтажный пояс;
• разгрузочный пояс.

Для замешивания бетона можно использовать покупную бетономешалку, а можно изготовить ее своими руками.

Прежде чем начать делать армирующий пояс, подготовим инструмент и материалы, которые понадобятся:

• доски;
• песок;
• цемент;
• щебень;
• арматура;
• проволока, чтобы вязать арматуру;
• саморезы;
• бетономешалка;
• сварочный аппарат;
• лопата;
• кирпич;
• ломик или фомка.

Последовательность работ – как сделать сейсмопояс своими силами

Соблюдайте рекомендуемую последовательность операций при выполнении работ:

1. Нарежьте заготовки для изготовления опалубки.
2. Соберите опалубку из фанеры, полистирола или древесины.
3. Разрежьте арматуру на заготовки необходимых размеров.
4. Соберите каркас, связывая стержни вязальной проволокой.
5. Перемешайте ингредиенты, подготовьте бетонную смесь.
6. Заполните опалубку бетоном в непрерывном режиме.
7. Произведите вибрационное уплотнение.
8. Накройте бетон полиэтиленом, периодически увлажняйте.
9. Разберите опалубку после окончательного набора прочности.

Вот мы и разобрались, как сделать сейсмопояс. Эту работу несложно произвести своими силами, изучив технологический процесс и своевременно подготовив все необходимое для работы.

Заключительные операции

Демонтировать каркас опалубки следует через неделю после отстаивания бетона. К этому времени он достигнет прочностных характеристик. После затвердевания бетонной стяжки сразу приступайте к укладке плит для будущего перекрытия или монтажу крыши. Обязательно используйте рулонные гидроизоляционные материалы перед монтажом кровли или установкой плит перекрытия. В местах крепления системы кровли, при необходимости, выполняются отверстия для анкеров.

Нецелесообразно экономить на строительных материалах. Если армированный пояс залит с учетом технологических требований, то гарантируется долговечность эксплуатации здания и прочность конструкции. Армопояс под крышу, соблюдая указанные рекомендации, сделать несложно! Вы сможете выполнить это самостоятельно!

Необходимость армопояса

Для чего необходим армопояс? Именно эта конструкция в виде железобетонного монолитного пояса, предусмотренная по периметру строения, защищает и укрепляет дом. Армопояс выполняет следующие функции:

1. Газобетон может не выдержать нагрузок, когда для стропильной системы используются так называемые точечные крепления с использованием анкеров и шпилек. Нагрузка получается точечная, на плитах могут появиться трещины.
2. Когда применяются висячие стропила, на стены из кирпича или газобетона оказывается дополнительная нагрузка. Поэтому необходимо наличие армирующего пояса, который буквально стянет конструкцию.
3. Балки стропильной системы, которые укладываются на газобетон, тоже оказывают точечную нагрузку, а это пагубно может сказаться на прочности конструкции. На стене из кирпича или газобетона могут появиться трещины, разрушения. Это требует принятия специальных мер по усилению не только здания, но и точек, где оказываются неблагоприятные нагрузки. Армирующий пояс может быть сооружен непосредственно под крышей.

Какую арматуру использовать?

Когда решается вопрос о том, какую арматуру использовать для плиты перекрытия, нужно не сомневаться выбирать изделия из стали высочайшего качества. На строительных рынках много низкокачественных изделий, которые также бывают востребованы. К примеру, при производстве арматуры, часть товара – бракованная, но её также пытаются куда-нибудь применить. Если Вы решите выбрать арматуру из низкокачественной стали, знайте, ничто не гарантирует Вам отсутствие будущих изъянов.

Чтобы избежать неприятных последствий, при покупке следует советоваться со знающими людьми. Но с нашей стороны, мы хотим посоветовать, ни за что не экономьте и не покупайте арматуру, которую кто-то уже применял. Это единственный и главный совет по выбору изделий.

При формировании плиты, лучше всего пользоваться бетононасосом, и параллельно уплотнять бетон при помощи глубинного вибратора. По мере твердения, бетон может просесть или треснуть. И тогда необходимо немного покапать водой над конструкцией.

При проектировании плиты советуем применять горячекатаную арматуру не меньше А400С класса. Также не советуем применять гладкую арматуру, так как Вы не получите желаемого качества будущей плиты.

Многие задают вопрос: «Можно ли армировать перекрытие в один слой?». Наш ответ «нет», армирование плиты в один слой невозможно!

При получении изгибной плиты, нужно создать не меньше четырех рядов. Они располагаются вдоль и поперек опорных стен. Если имеем дело с неравными стенами плиты, замеры проводятся по меньшей.

Первый ряд обычно укладывают на специальные закрепления. Полученный каркас обязан иметь хорошую жесткость, и это легко проверить, каркас должен переносить человеческий вес.

Перед заливанием смеси, нужно осуществить финальную проверку на соответствие диаметра и шага арматуры в плите перекрытия (СНИП) параметрам, которые прописаны в проекте. Нужно постараться чтобы выполнить заливку бетона единоразово.

Полученные плиты нужно защитить от проникновения природных осадков!

Очень важно не ошибиться при выборе класса арматурных изделий. Если выбрать арматуру класса ниже, чем требует конструкция, можно получить вибрацию перекрытия.

Подводя итог в вопросе, какую арматуру нужно для плиты перекрытия использовать, можно точно сказать: не жалейте средств, и выбирайте качественный товар хорошего класса.

Состав бетона: компоненты, их размеры и характеристики

В большинстве своем бетон состоит из трех основных составляющих:

• Вяжущего — чаще всего это цемент, иногда — известь.
• Заполнителей — песка, щебня, гальки.
• Воды.

Разное количество всего трех компонентов дает широкую гамму качеств и характеристик. Для придания особых свойств еще используют различные присадки и добавки, что еще во много раз расширяет область использования этого материала.

Все эти марки бетона изготовлены из одних компонетов, но в разных пропорциях

Нужен ли армопояс под монолитное перекрытие в доме из газобетона?

В соответствии с правилами СП армопояс в обязательном порядке выполняется при использовании для кладки блоков из ячеистого бетона. Газобетон — это разновидность ячеистого бетона, значит, армирующий пояс в газоблоковом доме нужен.

• укрепление несущих стен из газоблока;
• равномерное распределение нагрузки ;
• снижение риска появления трещин в кладке;
• устранение точечных нагрузок, губительных для газобетона;
• обеспечение равномерной усадки на нестабильных грунтах;
• обеспечение сейсмоустойчивости.

В некоторых случаях монолитный пояс по газобетону под перекрытия дополнительно способствует выравниванию кладки в горизонтальной плоскости. Например, если одна стена просела или по каким-либо причинам получилась ниже других стен, то армирующий пояс поможет выровнять конструкции по высоте.

Виды армопоясов

Есть несколько видов армирующих поясов:

Подфундаментный армопояс, по-другому называется ростверк. На эту конструкцию опираются стены ленточного фундамента. Также такой пояс связывает столбы в конструкциях свайных и столбчатых фундаментов. Отличается от своих аналогов тем, что укладывается под все существующие несущие стены постройки. Для конструкции используется арматура 14 мм с обвязкой в 10 мм. При этом шаг для обвязки должен быть не более 20 см. На основе для дома не стоит экономить на материалах, запас прочности ростверка должен составлять около 20-30 %.

Цокольный, выполняется между стенами и фундаментом. Этот пояс монтируется после того, как возвели фундамент. Эту конструкцию необходимо возвести независимо от того выступают ли стены фундамента над землей или идут вровень с ней. Его стоит сделать под всеми несущими стенами, особенно если перекрытия – плиты.

Межэтажный армированный пояс монтируется для того, чтобы укрепить стены и распределить нагрузку от плит по всей коробке дома. Этот пояс также называют разгрузочным. Другой его особенностью является то, что он не дает разъехаться стенам. Количество межэтажных армированных поясов зависит от количества этажей.

Подкрышный пояс, к которому прикрепляется мауэрлат, является очень важным. Он распределяет нагрузки от крыши и всей стропильной системы. Позволяет выровнять коробку и хорошо закрепить мауэрлат.

Важно! Обязательно нужны подкрышные и межэтажные армопояса. Если фундамент на плите- подушке, то в цокольном армопоясе и ростверке необходимости нет.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от методики заливки монолитного фундамента.

В общем случае она состоит из трех операций:

• Изготовление арматурного каркаса;
• Установка опалубки;
• Заливка бетоном.

Армированный пояс под фундамент

Отвечая на вопрос, как сделать армированный пояс под фундаментом (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это позволит существенно снизить давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня делают под все несущие стены здания, а не только под наружные. Каркас для него изготавливается методом вязки арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Заливку такого пояса бетоном рекомендуется делать за один прием, чтобы исключить стыки, снижающие прочность. Диаметр основной арматуры может составлять от 16 до 20 мм. Диаметр поперечных хомутов 8-10 мм, а их шаг – не более 20 см.

Армояс второго уровня (на фундаменте)

Эта конструкция по сути является продолжением ленточного фундамента (бутобетонного, блочного). Для ее армирования достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент – бутобетонный, то проблем с установкой опалубки под армопояс не бывает. Для этого нужно оставить в ней свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С блоками ФБС ситуация сложнее, поскольку опалубка для них не ставится. В этом случае следует применить деревянные бруски-распорки, которые снизу подпирают опалубочные щиты. Перед установкой на щиты набивают обрезки досок, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сместиться вправо или влево. Для соединения опалубочных щитов по верху досок прибивают короткие бруски-поперечины.

Упростить систему крепления можно за счет использования резьбовых шпилек. Их попарно ставят в щиты опалубки на расстоянии в 50-60 см. Затянув шпильки гайками, мы без деревянных подпорок и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетона.

Данная система подходит и для опалубки, которую требует армопояс под плиты перекрытия.

Шпильки, которые будут залиты бетоном, нужно завернуть в пергамин или нанести на них немного машинного масла. Это облегчит задачу их извлечения из бетона после его затвердевания.

Армопояс под плиты перекрытия

В идеале его ширина должна быть равной ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицовываться плитным утеплителем. Если же для декорирования решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода очень солидных размеров.

Делая армопояс на газобетоне, можно использовать и другое решение. Оно заключается в установке по краям кладки двух тонких блоков. В пространство между ними помещается стальной каркас и заливается бетон. Блоки выполняют роль опалубки и утепляют пояс.

Если толщина газобетонной стены 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать в стандартном кладочном блоке полость для армопояса или купить готовый газобетонный U-блок.

Армированный пояс под мауэрлат

Главная особенность, которой армопояс под мауэрлат отличается от других видов усиления – наличие в нем анкерных шпилек. С их помощью брус прочно фиксируется к стене без риска отрыва или сдвига под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после замоноличивания конструкции между металлом и внешней поверхностью пояса со всех сторон осталось не менее 3-4 см защитного слоя бетона.

из кирпича и под плиты перекрытия, другие армированные пояса.

Знать, что такое армопояс, нужно всем, кто занимается строительством и ремонтом домов либо просто собирается подать заказ. Модели из кирпича и под плиты перекрытия не учитывают всего разнообразия вариантов, поскольку бывают ещё и другие армированные пояса. Очень важно знать, как производится их заливка своими руками, какую смесь использовать для этой цели.

Что это такое и зачем нужен?

Как известно всем, в строительстве существует достаточно много разных терминов и понятий, подчас не до конца понятных «непосвящённым» людям. При характеристике того же армопояса есть смысл начать несколько издалека. Сооружение зданий, в том числе и жилых домов, закономерно ориентировано на повышение их прочности и несущих качеств. От них зависит и общая устойчивость при неблагоприятных воздействиях, и срок эксплуатации без потери ценных практических свойств. Но как бы ни были важны стены и фундаменты, ригели и мауэрлаты в этом контексте, всё же кроме них ещё «чего-то» не хватает.

И это «что-то», как нетрудно понять, именно упрочняющий пояс. Он помогает в изрядной степени компенсировать воздействия, связанные:

• с подвижкой грунта;
• фактическим использованием здания;
• выпадением осадков;
• ветровыми воздействиями.

Армированный каркасный пояс уверенно «перерабатывает» даже сложные механические импульсы, одновременно направленные с разных сторон. Там, где он есть, маловероятно появление трещин и подобных дефектов.

Общая жёсткость конструкции возрастает, а значит, даже вероятность сознательного разрушения дома при покушении на него ослабляется. Поэтому обустройство армопояса — такая же легитимная часть любого строительства, как и возведение фундамента, отмостки, необходимых коммуникаций и средств защиты от ЧП.

Отсутствие упрочнения обычно приводит к появлению трещин и других нарушений несущих качеств конструкции. Отказ от усиления газобетонных блоков грозит внутренним отсыреванием таких элементов и появлением внутренних трещин. Подобное решение в итоге оборачивается только дополнительными расходами и необходимостью выполнять лишние ремонтные работы. Армопояс необходим особенно, если:

• стропильные системы делаются с анкерами и шпильками;
• приходится укладывать балки неоднородно, создавая сильную нагрузку точечного характера;
• под домом или иным зданием располагается сыпучий грунт;
• постройка идёт на склоне;
• необходимо обустроить 2 этажа и более;
• метеоусловия в конкретной местности достаточно суровы (пронизывающие ветры, обильные снегопады, солевые приморские туманы, частые проливные дожди, сильные морозы, знойные летние дни).

Описание видов

Базовый разгрузочный

Подобный тип армированных поясов имеет ещё два альтернативных названия: подфундаментный армопояс, а также ростверк. Все эти термины совершенно равноправны, и даже начинающий строитель в них не запутается. Часто практикуется опирание газосиликатных блоков на ростверковые конструкции. Однако на самом деле это роли не играет, и, в принципе, можно использовать почти любые опорные конструкции. Сверху можно расположить всё, что угодно, лишь бы несущая способность удовлетворяла необходимым требованиям; точный расчёт проводится подготовленными профессионалами.

При строительстве ростверковые пояса используются для механической связки свай и столбов. Надёжность подобного решения не вызывает никаких сомнений. Монтаж подфундаментного усилителя обязательно проходит под всеми стенами сооружаемого дома или иного здания. Только так получится гарантировать достаточно стабильный эффект. Высота ростверков от 0,3 до 0,5 м, а ширина – 0,7-1,2 м.

Они призваны справляться:

• с усадкой;
• попаданием воды;
• оползанием грунтовых слоев.

Иногда твёрдые породы грунта достаточно прочны, чтобы можно было использовать вместо ростверка простой чистый просеянный песок. В более сложных случаях приходится проводить инженерные и геодезические изыскания.

Цокольный

Его основное предназначение — отделение фундамента от капитальных стен. Под деревянными перекрытиями такой пояс заливают по периметру. Если же используются железобетонные перекрытия, придётся делать заливку примерно того же устройства, что и нижележащий ростверк. Грамотное выполнение подобного узла позволяет гарантировать стабильность дома даже на неудобном грунте и при высоком стоянии почвенных вод.

При качественной заливке ростверка цокольный армопояс может быть несколько менее прочен. Однако на размерах, в том числе и высоте, это не отражается. Оптимальная высота равна 20-40 см. Не допускается использование бетона хуже М200. Арматурные элементы кладут строго в один слой; исключение делается для того случая, когда необходимо максимальное укрепление.

Под плиты перекрытий между этажами

Необходимость в таких элементах возникает, если обустраивается любое многоэтажное здание. Они позволяют компенсировать сильную нагрузку на несущие стены, и любой возможностью эту нагрузку сократить нельзя пренебрегать. Дистанция от плиты до упрочняющего пояса составляет не более 1, максимум 2 кирпича. При толщине стены 40 см можно вместо опалубки применять перегородочные 10-сантиметровые блоки.

Минимальное опирание перекрытий на упрочняющий пояс нельзя «оставлять на самотёк». Все необходимые требования жёстко закреплены в официальных стандартах. По умолчанию конструкторы и архитекторы чаще всего ориентируются на уровень 120 см. Именно он считается профессионалами наиболее практичным вариантом.

Стоит подчеркнуть при этом, что иногда приходится отходить от универсального значения, но все такие ситуации должны оговариваться и мотивироваться в проектной документации.

Под мауэрлат

Его используют, чтобы прочно связывать кровлю с нижележащими конструкциями в доме. Перекрытия, разделяющие чердаки (мансарды) и последние этажи, могут делаться из дерева либо железобетона. Особая ширина в данном случае не нужна. Но, разумеется, требуется тщательный, скрупулёзный расчёт. От каркаса до наружной поверхности бетона должно быть минимум 3-5 см. Армированный пояс на пеноблок по несущим стенам под мауэрлат должен оборудоваться обязательно. Как показывает практика, отклонение от этого требования грозит появлением дополнительных проблем. Крепление технически возможно с помощью химических анкеров.

Однако стоимость подобных решений весьма велика. Армопояс на газобетоне под мауэрлат при толщине стен 375 мм может быть выполнен с несъёмной опалубкой из тонких 10-сантиметровых блоков (такие блоки кладут с двух сторон). На упрочняющий пояс и утепляющий материал тогда останется 17,5 см. Листовой материал крепят при помощи саморезов, поэтому он не будет всплывать в процессе заливки. При толщине стен 30 см придётся использовать тонкостенную опалубку из газобетона. Внутрь монтируется съёмный опалубочный элемент. Чаще всего это фанера либо ОСП.

Из кирпича

Такое решение практикуется, если мощной нагрузки нет, и потому потребность в железобетонных конструкциях отсутствует. Обычно предусматривается 3-5 рядов кладки. Их специально усиливают сеткой. Величина ячейки обычно равна 30-40 мм, хотя специалисты могут порекомендовать иной вариант. Ширину пояса подобрать несложно — она должна быть равна ширине самой стены. Армированная выкладка не может быть при этом уже 15 см. Под фундаментом кирпичный пояс должен быть на 30-40 см шире, чем основная конструкция.

Эта пропорция позволяет заметно сократить нагрузку на почву. Сечение главной арматуры варьируется от 1,6 до 2 см. Между поперечными хомутами дистанция должна быть минимум 20 см. Кирпичный армированный пояс можно применять и на основание. Его усиливают при помощи 4 стержней. Сечение колеблется от 1,4 до 1,8 см. Для связки применяют хомуты сечением 0,6-0,8 см. При обустройстве бутобетонного основания применяют закладки 20-30 см толщиной, не забывая о том, что 3-4 см должны оставаться на защитный слой бетона.

Какую марку бетона используют?

Эта тема тоже очень важна. Невнимание к отбору бетона нередко провоцирует возникновение множества проблем. Для газобетонных стен рекомендуется применение материала не хуже D500. Вместо лотковых блоков допущено применение и перегородочных их вариантов. В некоторых источниках указано, что самостоятельная заливка пояса под перекрытие производится растворами М250 и лучше.

Но правильнее всего проконсультироваться со специалистами во избежание ошибок.

Что нужно для работ?

Пропорции раствора примерно те же самые, что и для капитального обустройства стен. Но опять же, окончательное решение могут принять только подготовленные специалисты. Кроме самого раствора и арматуры могут пригодиться:

• кирпичи;
• готовые блоки;
• мастерки;
• кельмы;
• миксеры;
• носилки для раствора;
• лопаты для его выкладки;
• отвесы;
• строительные уровни;
• расчалки;
• кондукторы для выкладки кирпичей;
• некоторые другие инструменты и материалы.

Как сделать?

Разобрать выполнение армирования своими руками уместно прежде всего на примере часто встречающегося газобетонного дома. В нём специальный пояс делают из сочетания стального прута и бетона. Контур конструкции должен соответствовать периметру постройки и несущим стенам по форме. Выбор железобетона не случаен — именно он оптимально отвечает как на сжимающее, так и на растягивающее воздействие. Высота должна быть не менее 18 см, в большинстве случаев достаточно 30 см, но, чтобы исключить ошибки, нужно делать системный расчёт.

С шириной тоже есть тонкости. В идеале она должна быть чуть меньшей, чем у стены. Тогда открытый резерв можно будет применять для утеплительных работ. О том, как их провести, будет сказано позже, сейчас же достаточно указать, что для этой цели применяют в основном:

• ЭППС;
• плиты на базе минеральной ваты;
• ПСБ-25.

Технологически проще всего применить лотковые блоки. Они обычно изготавливаются в форме буквы U. Габарит лотка отличается, что прямо влияет, конечно, и на их стоимость. Подобное решение пригодно для усиления армирующего пояса внешней газобетонной стены. Но всё же изнутри потребуется формирование опалубки. Альтернативный подход состоит в применении доборных блоков. Они содержат особые выемки, куда заходит арматура. После её введения заливают раствор. Что немаловажно, доборные элементы должны иметь разные по толщине стенки (5 и 10 мм), поскольку только так можно гарантировать конструктивную крепость сборки в целом. Крепление деталей производится на клей и надо следить, чтобы они все находились строго в единой плоскости.

Очень важно правильно залить бетон в опалубку. Ошибки именно на этом этапе часто оказываются фатальными. Рекомендуется применять смесь М200 либо М250. Их прочностных характеристик вполне достаточно для частного строительства. Правильнее всего подавать бетон в автомобильном миксере при помощи штатного насоса. Иногда приходится замешивать смесь своими руками. Тогда критически важно правильное соотношение частей: пропорции будут нарушены, значит, появятся проблемы. Часто спрашивают, возможна ли заливка частями.

Теоретически это можно сделать, но на практике такой подход сталкивается с массой трудностей. Гораздо легче и практичнее сделать всю работу в один приём, заказав полностью весь требуемый объём бетона.

Дополнительно придётся выполнить виброобработку. Она поможет выбить наружу воздух, из-за которого появляются раковины. Необходимо только контролировать, чтобы вибратор не зацеплял арматуру. Изменение её положения способно нанести большой ущерб дому. Требуемая маркой бетона прочность чаще всего достигается за 28 суток. Армопояс в газобетонном доме может обустраиваться и под мауэрлат. В таком случае перед заливкой бетона кладут проволоку диаметром 6 мм. Она должна иметь форму буквы П. Дальше применяется слой арматуры, монтажный шаг — 1 м. На свободных краях привязывают мауэрлат, что определяет их параметры.

Крепление производится с помощью резьбовых шпилек диаметром 1,2-1,4 см. Их крепят, предварительно буря отверстия с нужным шагом. Поверх шпилек наворачивают шайбы. Резьба, оказавшаяся выше армированного пояса, должна быть обёрнута бумагой либо скотчем. В противном случае она будет забита раствором по ходу заливки. В некоторых случаях практикуется формирование кирпичного армопояса на газобетонную стену. Это простейшая кладка, специально усиливаемая сеткой из арматуры. Повышать прочность постройки таким образом можно в одноэтажном доме с кровлей, имеющей один скат. Упрочнение идёт в междурядьях. Сетку кладут во все ряды, применяют забутовочный полнотелый кирпич не хуже М100.

Нужно ли утеплять?

Вспененный бетон отличается малой теплопроводностью. Но всё равно это каменный материал, который нуждается в дополнительном утеплении. Оно всегда проводится строго снаружи. Если ширина пояса меньше, чем ширина стены, обычно удаётся ещё облицевать конструкцию вровень с облицовкой стены. Применять простой пенопласт не слишком разумно — куда правильнее брать ЭППС; если пользуются минеральной ватой, обязательно оставляют вентиляционный промежуток. Иногда возникает другая ситуация:

• ширина пояса и стены идентична;
• отделка завершена;
• промежутка упрочнения и облицовки нет.

Тогда по всему периметру на необходимую высоту усиливают теплозащиту. Если в доме 2 этажа, а армопояс находится в межэтажном уровне и после второго этажа на мауэрлате, придётся делать 2 линии утепления.

Выполнить эту задачу помогает пенопласт, желательно толщиной около 8 см. Утеплительный материал должен уходить на 15 см выше и ниже границ упрочняющего блока.

В следующем видео вас ждет заливка армопояса дома из газоблоков.

Поясной доспех | Военная вики

Схема типовых элементов брони боевого корабля. Поясной доспех обозначается буквой «А».

Поясная броня представляет собой слой брони из тяжелого металла, нанесенный на внешние корпуса военных кораблей или внутри них, как правило, на линкоры, линейные крейсера и крейсера, а также авианосцы.

Броня и подводная защита King George V и Tirpitz .

Поясная броня на поврежденном USS Oklahoma

Обычно пояс основной брони прикрывал военный корабль от главной палубы до некоторого расстояния ниже ватерлинии.Если бы броневой пояс был встроен в корпус, а не образовывал внешний корпус, он был бы установлен под наклонным углом для улучшения защиты военного корабля.

При поражении военного корабля артиллерийским снарядом (с корабля или с берега) или подводной торпедой ленточная броня предназначена для предотвращения проникновения в сердцевину корабля либо за счет того, что она слишком толстая для проникновения фугасной боевой части, либо в противном случае он будет наклонен до такой степени, что артиллерийский снаряд или торпеда отклонятся вниз, а также его взрывная сила, если она взорвется. Часто броневые листы главного пояса дополнялись торпедной переборкой, расположенной на несколько метров позади основного пояса, предназначенной для сохранения водонепроницаемости корабля даже в случае пробития основного пояса. Кроме того, внешнее пространство вокруг основного пояса в некоторых конструкциях было заполнено резервуарами для хранения, которые могли содержать мазут, морскую или пресную воду. Там жидкости в баках поглощают или рассеивают большую часть взрывной силы боеголовок и снарядов. В других конструкциях, как показано на чертеже поперечного сечения Tirpitz и King George V , внешние пространства оставались пустыми, что позволяло рассеять часть начальной взрывной волны, в то время как внутренние слои жидкости затем поглощали любые осколки и распространялись. ударная волна по большей площади, а бронированная, удерживающая переборка , предотвращала просачивание в корабль из слоев жидкости. ^[1]

В бою военный корабль может быть серьезно поврежден под водой не только торпедами, но и снарядами тяжелой корабельной артиллерии, которые погружаются в океан на небольшом расстоянии «не доходя» от корабля-мишени. Эти снаряды, особенно бронебойные, могут пройти через небольшой участок воды и поразить боевой корабль на некотором расстоянии ниже его ватерлинии и там взорваться. Попадание таких снарядов представляет серьезную опасность потопить корабль, как и торпеды.

Воздушное пространство между бронепоясом и корпусом также добавляло плавучести боевому кораблю, и это часто делалось для повышения защиты либо от торпед, либо от упомянутых выше снарядов.Некоторые виды военно-морских кораблей также имели поясную броню, которая была тоньше, чем это действительно было необходимо для их защиты. Это было сделано с некоторыми военными кораблями, особенно с линейными крейсерами и авианосцами, чтобы сделать их значительно легче и быстрее в движении по морям, чтобы быстро передать противнику большую ударную мощь, или, в случае авианосцев, чтобы их скорость сделало их гораздо более способными запускать свои боевые самолеты и восстанавливать боевые самолеты из полета. Это всегда делается путем быстрого направления авианосца против любого ветра, и почти все крупные авианосцы имеют скорость 30 узлов и более: например, родственные корабли USS Lexington (CV-2) и USS. Saratoga (CV-3) , второй и третий авианосцы, вошедшие в состав США.С. ВМФ, 1927 г. Их достраивали на корпусах строящихся линейных крейсеров с мощными двигателями, что придавало им очень большую скорость.

См. также

Внешние ссылки

Лучший линкор: броня

Лучший линкор: броня Лучший линкор: броня

Броня	Ямато	Айова	Бисмарк	Ришелье	Король Георг V	Витторио Венето	Южная Дакота
Ремень	16.1″ @ 20 или	12,2″ @ 19 или	12,6″ @ вертикально	13,6″ @ 15,5 или	15 дюймов @ вертикально	13,8″ @ 8 или	12,2″ @ 19 или
Переборки	11,8 дюйма	11,0″	8,7″	10,2 дюйма	9,8 дюйма	7,9 дюйма	11,0″
Палуба	9. 1″	6 дюймов	4,7 дюйма	6,7″	6 дюймов	8,1 дюйма	6 дюймов
Лицо башни	25,6 дюйма	19,7 дюйма	14,1 дюйма	16,9 дюйма	13 дюймов	13,8 дюйма	18,0″
Барбеты	21,5 дюйма	17,3 дюйма	13,4 дюйма	13,9 дюйма	19,7 дюйма	12,4 дюйма	17,3 дюйма
Боевая рубка	19. 7 дюймов	17,5″	13,8 дюйма	13,8 дюйма	4 дюйма	10 дюймов	16 дюймов
Общее качество	Низший	Торцевая закалка: среднее качество. США гомогенный: Лучший в мире.	Очень хорошо	Неизвестное качество.	Лучший в мире.	Неизвестное качество.	Торцевая закалка: среднее качество. США гомогенный: Лучший в мире.
Общий рейтинг 1	10	9. 5	6,5	9	8,5	7	9,5

ОБЩИЕ КОММЕНТАРИИ: Это была самая сложная категория с точки зрения количественной оценки и упрощения рейтинга. В конце концов, каждое из этих судов было спроектировано для работы в условиях ожидаемой угрозы, отличной от других. Bismarck , например, был разработан для боевых действий в Северной Атлантике.Ее конструкторы предвидели погодные условия и условия видимости, подобные тем, которые преобладали в Ютландии во время Первой мировой войны. В результате она была оптимизирована для ближнего боя по плоской траектории. Схема ее брони отражает это, с компоновкой брони, которая делает фантастически трудным попадание снаряда в ее жизненно важные органы на короткой дистанции, но которая уязвима для огня на дальних дистанциях, и которая уменьшает общий объем защищенного объема в судне, неся ее броневая палуба ниже на корабле, чем у ее современников. Точно так же Yamato был просто создан, чтобы противостоять любому мыслимому американскому или британскому противнику и полностью превзойти его по весу стрельбы и слоновьей броне.Таким образом, ее подход к защите представляет собой своего рода «грубую силу». Ее схема брони не самая эффективная, но у нее лотов брони, так что это не имеет большого значения. Американские и французские линкоры были спроектированы таким образом, чтобы делать меньше с большим. Например, South Dakota был, пожалуй, самым защищенным военным кораблем из когда-либо построенных. Одна из причин, по которой американцы разработали такие хорошие конструкции, заключается в том, что они могли себе это позволить. Америка вложила кучу денег в то, чтобы сделать силовые установки своих кораблей более эффективными, а это означает, что получившиеся корабли были относительно меньше, а бронированная коробка соответственно меньше.Это, в свою очередь, привело к возможности более интенсивно использовать броню в защищаемом районе. Точно так же американские BB, единственные из современных линкоров, имели обшивку корпуса и внутренние детали, которые были полностью изготовлены из стали со специальной обработкой (STS), очень прочной легкой броневой стали, тогда как современные конструкции обычно оставляли такие стали для важных осколков. проверка локалей. Только Соединенные Штаты были способны позволить себе такие экстравагантности.

Я во многом основывал свои оценки на работе Натана Окуна.Из его документа, подробно описывающего использование орудия Bismarck калибра 15 дюймов/47 для стрельбы по всем семи орудиям Contenduh , я извлек количественную оценку общих зон уязвимости, как для палубной, так и для поясной брони, каждого из них. из семи кораблей.Если вам нужны действительно кровавые подробности о том, как я это сделал, нажмите здесь.Достаточно сказать, что я удивлен, как и вы, что Iowa имеет самую эффективную поясную броню из всех; я бы поставил на Yamato в любой день, но комбинация наклонного ремня Iowa и высокоэффективной пластины корпуса из стали STS за пределами ремня (которая имеет достаточно сопротивления, чтобы снять бронебойный колпачок с входящего снаряда) подсказывает счет в ее пользу. Richelieu также имел такой же дизайн и в результате очень хорошую защиту. Bismarck , несмотря на репутацию своей бортовой брони, очень плохо работает в этой категории. С точки зрения палубной брони, Yamato выходит на первое место, за ним снова следуют Richelieu и Iowa . Vittorio Veneto очень уязвим для огня под большим углом, как и Bismarck . Таким образом, Yamato является самым бронированным из всех, за ним следуют Iowa и Richelieu .Для меня это совершенно логично, поскольку Yamato также отличался тем, что нес единственные броневые листы, которые были полностью непроницаемы для любого оружия линкора, когда-либо установленного на плаву, — ее 660-мм лицевые панели башни. Она действительно была ужасным зверем. Это делает американские и французские подвиги по обеспечению защиты с точностью до волоска при гораздо меньших водоизмещениях (особенно South Dakota , который имеет второе по величине водоизмещение из семи описанных здесь военных кораблей), а также очень впечатляющий подвиг. В нижней части кучи Vittorio Veneto и Bismarck оба были оштрафованы за неспособность справиться с дальнобойной дуэлью. Bismarck также страдал от самой плохой ленточной брони из всей партии.

Назад к странице «Лучший линкор»

Линкоры №№ 5 и 6

30 ноября в Морском ведомстве были открыты торги на постройку двух новых линкоров, утвержденных актом последнего съезда, и в перспективе, по крайней мере, наша боевая линия таким образом увеличивается до шесть первоклассных кораблей этого типа американской конструкции — «Техас», линкор второго класса, построенный по английским планам.В Kearsarge, тезке исторического корабля, и его родственном корабле № 6, пока еще безымянном, мы имеем самые высокие образцы их типа. Их общие размеры и основные характеристики; Длина по грузовой ватерлинии 368 футов; луч, крайний, 72 фута 2-5 дюймов; свободный борт вперед, 14 футов 30 дюймов; надводный борт на корме, 12 футов 30 дюймов; водоизмещение нормальное, 11,50 т; соответствующий проект. 23 фута 6-0 дюймов; указанная мощность в лошадиных силах, по оценкам, 10 000; соответствующая скорость 16 узлов; подача угля по нормальному водоизмещению — 410 тонн; поставка угля при осадке 25 футов, 1210 тонн.Батареи: главные, четыре 13-дюймовых казнозарядных ружья, четыре 8-дюймовых казнозарядных ружья; вторичный, четырнадцать 5 дюймов скорострельные казнозарядные винтовки; вспомогательные, двадцать 6-фунтовых скорострельных, шесть 1-фунтовых скорострельных, четыре пулемета. Торпедные аппараты, которых имеется пять, будут расположены по одному в форштевне и по два с каждого борта на миделе, и все они будут вышеуказанного водного типа; носовой ствол стрелял прямо вперед, а бортовые стволы стреляли по дуге в пятьдесят градусов к ближайшему к ним концу корабля.Характер нефтяного побережья и в основном мелководье вокруг большинства наших самых богатых морских портов сделали сравнительно малую осадку необходимым условием для этих новых кораблей; на самом деле секретарь настаивал на том, чтобы они потребляли меньше воды, чем любой другой первоклассный линкор здесь или за границей. Самые большие из европейских кораблей такого рода обычно имеют длину около 28 футов, когда они полностью загружены. и наши собственные классы Айовы и Индианы рисуют что-то более 24 футов в нормальных условиях. Кирсардж и No.6. однако, со всем грузом на борту, готовым к отплытию, и с 410 тоннами угля в своих бункерах, они будут поглощать только 23 фута воды, а с 1,210 тоннами угля, свободно сброшенными в их бункеры, без упаковки или дальнейшей обработки, иметь ровную осадку киля 25 футов. Общая практика за рубежом последних лет. Что касается размера больших орудий, то они должны были ограничить их самое тяжелое вооружение калибром, не превышающим 12 дюймов, распределив таким образом сэкономленный вес между более скорострельными орудиями или более широким или более тяжелым распределением бронезащиты.Этот вопрос довольно тщательно обсуждался в отношении новых кораблей, и начальник артиллерийского вооружения считал, что 13-дюймовая пушка сделает наши корабли намного лучше, чем наши европейские соседи, на самом деле, в подавляющем большинстве; и, размещенные в двух двухъярусных башнях, четыре 13-дюймовых и четыре S-дюймовых орудия были бы более эффективны и лучше защищены, чем другие орудия в отдельных башнях независимого действия, и эта схема была принята. Двухъярусная башня по сути новинка. Опираясь на защитную палубу, на высоте 3 фута 6 дюймов над ватерлинией, барбеты из 15-дюймовой стали поднимаются на высоту трех футов над главной палубой, и под защитой этих тяжелых стен выполняются поворотные, погрузочные и другие важные операции. механизмы орудий и башен работают в сравнительной безопасности.Башни для 13-дюймовых орудий будут такой же толщины, как и поддерживающие их барбеты, за исключением тех случаев, когда они увеличены на два дюйма вокруг портов, через которые выглядывают орудия. Башни 8-дюймовых орудий, жестко закрепленные на более тяжелом нижнем и неспособные к самостоятельному боковому перемещению, имеют толщину в целом 9 дюймов, за исключением аналогичного утолщения в 2 дюйма вокруг носа. Основной! Отличительными чертами этого необычного типа башни являются концентрация движущих механизмов и необычная защита, предоставляемая подъемниками боеприпасов для 8-дюймовых орудий выше.Орудия в башнях стреляют каждое по дуге в 270, и при этом имеют довольно эффективный размах. В бортовых батареях 5-дюймовых скорострельных орудий, по семь с каждого борта, стреляющих по дуге 90°, эти корабли уникальны и, можно сказать, несут на себе непосредственный отпечаток уроков, извлеченных в поздних китайско-японских конфликтах. 2-дюймовая стальная осколочная переборка между каждой артиллерийской станцией и боковая защита из 6-дюймовой сплошной стальной брони, являющаяся необычной защитой для скорострельных орудий любых кораблей этого описания.Вышеупомянутая батарея из 6-фунтовых скорострельных огнестрельных орудий и размещение других кораблей такого же калибра на причальной палубе в носовой и кормовой частях обещает очень эффективную защиту от атаки торпедных катеров, в то время как 1-фунтовые орудия и пулеметы Гатлинга в верхней части будут прочесывать палубы и другие незащищенные позиции противника. В наступлении корабли чрезвычайно грозны, а в обороне исключительны по толщине и распределению броневой защиты орудий и жизненно важных частей. От кормового барбета вперед до форштевня область ватерлинии будет защищена поясом из брони шириной 7,2 фута, из которых 4 фута находятся под водой при нормальной осадке. От заднего барбета до переднего барбета этот ремень будет иметь максимальную толщину 16 дюймов. сужаясь до 9,2 дюймов на краю под водой, и от переднего барбета до форштевня эта броня постепенно уменьшается до 4 дюймов. На каждом конце самой толстой части этого пояса будет поперечная корабельная переборка толщиной 10 дюймов в носу и 12 дюймов в корме, чтобы противодействовать обстрелу противника. Поверх I четыре стены, образованные таким образом, будут опираться на плоскую стальную балку. защитная палуба 2 толщиной в дюйм, полностью перекрывающая и охватывающая помещения, занятые жизненно важными органами, как называются машины, котлы и склады.Впереди и сзади от котла, машинного и магазинного отсеков. эта защитная палуба будет наклонена ниже ватерлинии на концах, поддерживая носовую часть тарана, и] будет увеличена до 3 и 5 дюймов на наклонных сторонах этих частей этой броневой палубы. Полный пояс кукурузной сердцевины будет обработан от форштевня до кормы, увеличивая защиту многих футов угля, и 6 дюймов брони, протянувшейся от верхней части пояса ватерлинии до главной палубы и проходящей внутри. направление вперед и назад от барбета к барбету.Двойное дно, простирающееся от киля до нижней кромки бронепояса. 4 фута ниже ватерлинии, защитит судно от травм при посадке на мель и незначительных повреждений от торпед. Внутри этого тяжелого стального ящика из собранного материала, под водой и под многими футами угля. представляют собой два комплекта двигателей тройного расширения, по одному на каждом валу, с цилиндрами диаметром 33% дюйма, 51 дюйм и 78 дюймов и общим ходом 48 дюймов. который будет приводить в движение двойные шнеки, а пять котлов — три двусторонних и два односторонних — с общей площадью колосников 685 квадратных футов и поверхностью нагрева в полакра — в четырех отдельных водонепроницаемых отсеках будут подавать по рабочее давление 180 фунтов.пара, необходимого для того, чтобы вращать 16-футовые гребные винты 120 раз в минуту при максимальной скорости втягивания 16 узлов в час. Большие вентиляторы будут создавать необходимую принудительную тягу, а насосы производительностью в тысячи галлонов в минуту будут обеспечивать циркуляцию воды, питать котлы и очищать трюмы. Прямо под лоцманской рубкой будет боевая рубка толщиной в десять дюймов, соединенная сложной системой колоколов, переговорных труб, механических телеграфов и электрических контрольных сигналов с каждым важным центром корабля, что приведет капитана в действие, немедленно. связаться со всеми отделами, необходимыми для полного контроля и знания состояния его кораблей.Будет использоваться минимально возможное количество древесины, легкие металлические изделия являются общей заменой, а там, где древесный материал используется и необходим, он будет подвергаться процессу электрической противопожарной защиты с установленной эффективностью. Пробковое покрытие покроет металлические переборки в каютах и ​​жилых помещениях, чтобы уменьшить вероятность нездоровой конденсации. Корабли будут освещаться электричеством, вентилироваться естественной и принудительной вентиляцией, а откачиваться и осушаться наиболее приемлемым образом паровыми и ручными приборами; и были изучены все соображения, чтобы сделать суда удобными и здоровыми для их флагманского состава из 520 человек. По сравнению с древним ремеслом это дополнение кажется недостаточным; но сотни механических устройств и многочисленные вспомогательные машины уменьшили нагрузку на мускульную энергию экипажа и сузили их обязанности до простого направления тех удобств, которые многократно увеличили результат усилий каждого человека и дали судам возможности и удобства, о которых двадцать лет назад и не мечтали. Имея на борту 1210 тонн угля, при крейсерской скорости 10 узлов суда смогут пройти 6000 узлов, а при скорости 13 узлов смогут пересечь Атлантику и тогда угля хватит, чтобы пройти тысячу узлы дальше.Премий за скорость не будет. Однако за недостижение контрактной скорости в 16 узлов налагается штраф в размере 100 000 долларов за узел. Стоимость этих кораблей без учета брони и вооружения ограничена 4 000 000 долларов каждый, а срок постройки определен как три года с момента подписания контракта. Испытание новой торпеды. Новая торпеда Howell, обычно называемая Baby Howell, была официально опробована 4 декабря в Ньюпорте, штат Род-Айленд, в присутствии коммодора Сэмпсона, начальника Управления артиллерийского вооружения, и лейтенантов. Рой С. Смит и Браун из Торпедного управления ВМФ. С испытательной станции Hotchkiss Gun Company в реке Сиконнет было произведено три выстрела. Для дальности в 600 ярдов, о которой заботится правительство, в среднем было сделано от 27 до 28 узлов, при этом торпеда находилась под водой на 4,5 фута. Казалось, что он удерживает эту глубину на протяжении всего пробега около 1100 ярдов. Каждый раз торпеда всплывала примерно в одном и том же месте, а время нескольких запусков не различалось на 3,5 секунды.Эта регулярность так же нравилась чиновникам, как и достигнутая скорость. Снаряд при более благоприятной погоде сделал более 29 узлов, а в компании говорят, что покажут 32 на 600 ярдов, со своим штатным пороховым зарядом в 200 фунтов. ВСЕ медные трубы на английских миноносцах резервного флота в Портсмуте должны быть демонтированы и заменены трубами из оцинкованной стали. Медные фитинги вышли из строя в ряде лодок, которые были испытаны.

Ремни — Игра — Diablo III

Создано: Кузнец (1-й уровень)
Создано: Кузнец (1-й уровень)
Создано: Кузнец (Уровень 2)
Создано: Кузнец (Уровень 3)
Создано: Кузнец (Уровень 4)
Создано: Кузнец (Уровень 4)
(2) Набор: Регенерирует 20 жизней в секунду (3) Набор: +20 к сопротивлению всем стихиям Создано: Кузнец (Уровень 5)
Создано: Кузнец (Уровень 5)
Создано: Кузнец (Уровень 6)
Создано: Кузнец (Уровень 7)
Создано: Кузнец (Уровень 8)
Первичный Умения молнии наносят на [10 — 15]% больше урона. +[416 — 500] Живучесть Вторичная +[150 — 200] Сопротивление молнии При блокировании, уклонении или получении удара вы выпускаете разряды электричества, которые наносят 129% урона от оружия в виде молнии. [100 — 130]% Одно из 3 магических свойств (варьируется) +[416 — 500] Ловкость +[416 — 500] Интеллект +[416 — 500] Сила +1 Случайное магическое свойство
Создано: Кузнец (Уровень 9)
(2) Набор: +110 Живучести Регенерирует 130 здоровья в секунду Создано: Кузнец (Уровень 8)
(2) Набор: Увеличивает пассивный эффект вашего мистического союзника и базовый пассивный эффект вашей мантры на 100%. (4) Set: Получите базовый эффект всех четырех мантр на все времена. Вы получаете снижение урона на 5% за каждого своего мистического союзника. Ваши мистические союзники больше не получают урона. (6) Набор: Постоянно получайте пассивные способности пяти рунических мистических союзников. Атака врагов создает выбранного вами мистического союзника на 15 секунд, до 10 мистических союзников. Урон ваших мистических союзников увеличивается на 3000% за каждого имеющегося у вас мистического союзника.
Создано: Кузнец (Уровень 10)
(2) Набор: При нанесении врагам урона с помощью Тайной магии, Холода, Огня или Молнии с неба падает Метеор того же типа урона. Для каждого типа урона есть 8-секундный кулдаун. (4) Set: Чародейская, холодная, огненная и молниевая атаки увеличивают все ваши сопротивления на 25% на 8 секунд. (6) Набор: Атаки увеличивают ваш урон на 2000% на 8 секунд. Чародейская, холодная, огненная и молниеносная атаки добавляют по одному стеку. При 4 стеках каждая отдельная стихийная атака продлевает продолжительность на 2 секунды, максимум до 8 секунд.
(2) Набор: +999 к урону от Fire Thorns (3) Набор: 1.1% шанс испугаться при попадании (4) Набор: +3% урона демонам Шанс отразить снаряды, когда враги ударят вас. Создано: Кузнец (Уровень 10)
(2) Set: +250 Vitality Увеличивает урон, наносимый элите, на 10,0% (3) Set: Уменьшает урон, наносимый элитой, на 10. 0% +25% дополнительного золота от монстров (4) Набор: Вы невосприимчивы к наземным эффектам осквернителя, расплавленного и зараженного чумой монстра.
Создано: Кузнец (Уровень 11)
(2) Набор: +250 Сила +250 Ловкость +250 Интеллект +250 Живучесть (3) Набор: Двойное количество Дыхания Смерти, которое выпадает.(Эманаты) Создано: Кузнец (Уровень 12)
(2) Набор: +6000 к урону от Fire Thorns (3) Набор: Шанс нанести 25% урона по площади при попадании. (4) Набор: +15% к урону демонам Шанс отразить снаряды, когда вас атакуют враги. Создано: Кузнец (Уровень 12)
Создано: Кузнец (Уровень 12)
Создано: Кузнец (Уровень 12)
(2) Набор: +250 к живучести Регенерирует 8000 жизней в секунду (3) Набор: +15% к скорости передвижения Создано: Кузнец (Уровень 12)
(2) Набор: Восстанавливает 6000 здоровья в секунду Сокращает время восстановления всех умений на 20. 0%. Снижает стоимость всех ресурсов на 20,0%. (3) Набор: Наносимый урон увеличивается на процент уменьшения времени восстановления. Получаемый урон уменьшается на ваш процент снижения стоимости. Создано: Кузнец (Уровень 12)
В настоящее время нет элементов для отображения.

поясная броня | Примеры предложений

поясная броня еще отсутствует в Кембриджском словаре.Вы можете помочь!

Пояс броня имела толщину 254 мм, а основная палуба — 98 мм. Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. Пояс броня имела максимальную толщину 12 дюймов, которая уменьшалась с шагом в два дюйма до шести дюймов вперед и восьми дюймов назад.Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. Он предназначен для удержания корабля на плаву даже при попадании снаряда или торпеды в корпус под поясом броней .Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. Основной пояс броневой имел толщину 303 мм; горизонтальная защита состояла из палубы толщиной 50 мм. Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. Единственным решением, писал он, было удлинение пояса брони вверх, эффективно бронируя всю поверхность надводного борта.Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. Каждый борт корабля был защищен ниже ватерлинии двумя баками, установленными снаружи пояса брони и разделенными переборкой.Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. Пояс броня была разработана для поражения 16-мм снарядов с дистанции 1200020000м ярдов.Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. Пояс Броня имела толщину 180 мм и была наклонена наружу под углом 15, чтобы максимизировать ее эффективность как против прямого, так и против горизонтального огня.Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. Ее железный пояс броня была снята и на ее место была установлена ​​более прочная стальная броня. Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. В их башнях отсутствовали противовесы, а основной пояс брони располагался слишком низко, чтобы быть эффективным в большинстве условий.Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. Пояс броня имела толщину 250 мм, а основная палуба — 40 мм. Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. Вертикальная броня имела толщину 6 дюймов, а броня горизонтальной палубы — до 3 дюймов. Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA.Некоторые виды боевых кораблей ВМФ также имели поясную броню , которая была тоньше, чем это действительно было необходимо для их защиты. Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA.Эта палуба, в которую попадали бы только очень косые снаряды, могла бы быть тоньше и легче, чем пояс броня . Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. Основная секция пояса броня закрывалась с обоих концов поперечными переборками толщиной 70 мм. Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA.Корабельный пояс брони имел толщину 225 мм в миделе, а башни главного калибра были защищены 330-мм бронелистами на гранях. Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA.Каждый этап ремонта и переделки прибавлял вес и без того тяжеловесному кораблю, и к 1907 году корабельный пояс броня оказался полностью ниже ватерлинии. Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. Большая часть пояса брони была удалена. Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA.

Эти примеры взяты из корпусов и из источников в Интернете.Любые мнения в примерах не отражают мнение редакторов Кембриджского словаря, издательства Кембриджского университета или его лицензиаров.

поясная броня еще отсутствует в кембриджском словаре. Вы можете помочь!

{{#сообщение}}

{{сообщение}}

{{/сообщение}} {{^сообщение}}

Пожалуйста, выберите часть речи и введите предложение в поле «Определение».

{{/сообщение}} Часть речи

Выберите существительное, глагол и т. д. прилагательное, наречие, восклицание, существительное, число, префикс, суффикс, глагол.

Определение

Представлять на рассмотрение Отмена

Пояс Истины — Доспехи Бога > Бесплатные пособия по изучению Библии

Серия 3 — Великие учения Библии и их значение для вас: Доспехи Бога

Частью доспехов Божьих, по описанию Павла, является пояс истины. Что хорошего в ремне? И главное, с чем это связано правда? Давайте разберемся.

Первое доспех, о котором Павел упоминает в Ефесянам 6:14, это «пояс истины» (Новая международная версия). Для чего служил пояс римскому солдату? Какой цели служит для нас пояс истины?

Интервью Разрушителей мифов канала Discovery Депутат Шон Осборн, чья стандартная пряжка ремня отразила пулю с близкого расстояния, спасая ему жизнь.Несмотря на большой синяк, заместитель Осборн знал, что ему «очень повезло».

Пряжки ремня не предназначены для защиты от пуль. Но было время, когда ремни были важной частью защитной брони.

Поделитесь своей историей



Препоясанный Истиной

Когда апостол Павел описывает доспехи Божьи, он имеет в виду более чем простой набор полезных советов. Он говорит о неприступной обороне Всемогущего Бога. Это ключи к противостоянию атакам и нападениям великого дракона древности, сатаны дьявола. Они окончательны и бесконечно мощные инструменты, доступные нам как христианам.

И он решил начать описание этого комплекта доспехов с рассказа о… пояс?

Почему именно ремень? Он мог начать с могучего меча Дух, возвышающийся щит веры, сияющий нагрудник праведности — все, что но какой-то жалкий старый ремень.Но он этого не сделал. Вот и возникает вопрос — зачем?

Для чего в римской армии использовался пояс?

Ремень, известный как cingulum или balteus , сыграл решающую роль. роль в эффективности доспехов солдата. Это был ремень, который удерживал ножны, без которых некуда было бы положить меч. Представить переусердствующий солдат, загоревшийся и рвущийся в бой — но без его пояс, а следовательно и без оружия!

Кроме того, в Учебной Библии Нельсона сказано, что от ремня «висели полоски кожи для защиты нижней части тела. В комментарии Мэтью Генри говорится, что пояс «подпоясывает на [защищает] все остальные части нашей брони». Истина должна прилепиться к нам как ремень прилипает к нашему телу.

Что такое истина?

Иоанна 17:17
Освяти их Твоей истиной. Ваше слово — правда.

Иисус, молящийся Отцу, дает ясное и прямое определение истины: Божье Слово. Святая Библия (Писание — слово истины) была дана по вдохновению Божию (2 Тимофею 3:16).Греческое выражение, переведенное как «вдохновение Бога» буквально означает «Богодухновенный»! Он активно и всецело вдохновлял Библия, чтобы открыть нам Свою истину.

Его обетования, Его повеления, Его слова — все они истинны, ясны и просты. Ведь «предназначил Господь Саваоф, и кто разрушит его? распростерлось, и кто повернет его?» (Исаия 14:27). Если Бог говорит что-то, нет силы, которая могла бы помешать Ему это сделать — мы можем быть уверены что это будет сделано.

Какое отношение правда имеет к ремню?

1 Фессалоникийцам 5:21
Испытайте все вещи; держитесь того, что хорошо.

Как христиане, мы должны все испытывать и держаться только за то, что хорошо — правда — отбрасывая все остальное. Мы должны быть подобны верийцам, которые «искали каждый день Писание, чтобы узнать, так ли это было» (Деяния 17:11). Если мы не убеждены, что наши принципы и убеждения без исключения На 100 процентов верно, как мы можем ожидать чего-либо?

Притчи 3:3-4
Да не покинут вас милость и истина; повяжите их на шею, напишите их на скрижали сердца твоего и обретешь благоволение и почтение в глазах Бога и человека.

Пояс охватывает талию. Охватывает ли наше убеждение в истине нас? Как отмечается в приведенном выше Священном Писании, истина должна быть связана с нами и написана в наших сердцах — наше убеждение должно выйти за рамки внешнего показного.

Ремень, использовавшийся в римских доспехах, как мы узнали, обеспечивал место для солдатский меч. Наш меч — меч Духа — также нуждается в ножнах. Истина жизненно важна, потому что, подобно ремню римского солдата, она позволяет нам нести меч Духа и использовать его эффективно.

Какие еще уроки мы можем извлечь из библейской аналогии с наша талия «опоясана» ремнем?

Луки 12:35-37
Да будут чресла ваши препоясаны и светильники ваши горят; и сами будьте такими мужчины, которые ждут своего хозяина, когда он вернется со свадьбы, что когда он придет и постучит, они могут немедленно открыться ему. Блаженны те слуги, которых хозяин, когда придет, застанет бодрствующими.Наверняка, говорю вам, что он препояшется и посадит их есть, и придут и будут служить им.

Христос сказал нам всегда бодрствовать и быть готовыми к Его возвращению.

1 Петра 1:13
Итак препояшьте чресла ума вашего, трезвитесь и возлагайте надежду вашу вполне на благодать, которая должна быть принесена вам в откровении Иисуса Христа. ..

Петр использовал интересную аналогию: «Препоясайте чресла вашего ума.» Этот предполагает заправку длинной одежды, чтобы быть готовым двигаться быстро. Новый Интернационал Версия переводит это как «подготовьте свой разум к действию».

Чем опасен отказ от ремня?

Римлянам 12:2
И не сообразуйся с этим миром, но преобразуйся обновляющим вашего ума, чтобы вы могли испытать, что хорошо, и приемлемо, и совершенно воля Божия.

Мир, в котором мы живем, учит тому, что истина — это то, что мы делаем — это хорошо и плохие относительны и что нет абсолютов, есть только равноправные мнения.Но Библия учит, что истина — это Слово Божье, что добро и зло определяются Им и что существуют вечные и неизменные абсолюты, не подверженные влиянию по мнениям.

Павел писал римлянам, чтобы они «не сообразовывались с этим миром». Частично это означает не покупаться на систему убеждений, которая утверждает абсолютную истину. это миф. Как христиане, мы знаем и то, что истина есть, и то, что она абсолютный.

2 Тимофею 2:15
Старайся представить себя Богу одобренным, работником, не нуждающимся стыдиться, правильно разделяя слово истины.

Представьте себе ремень с отсутствующим сегментом. Какой бы крошечной ни была щепка, нет, ремень по-прежнему бесполезен. Чтобы выполнять свою работу, он должен быть одним непрерывным, неразрывный кусок.

А теперь представьте, что вы ведете образ жизни, с которым не совсем согласны. Возможно это не кажется чем-то большим — в конце концов, какие пара незначительных моментов ты не уверен?

Они все. Пытаться жить Божьим путем без полной веры в его достоверность подобна попытке удержать свой меч на ремне, который не является непрерывным.Ни то, ни другое не сработает. Наша вера в Бога и Его Слово должна быть твердой, безошибочной. а то быстро окажемся без оружия. Как бы ни был эффективен остальные наши доспехи, мы бесполезны без нашего меча. Нам нужно быть правильно разделяя слово истины – зная, во что мы верим и почему.

Итак, насколько надежен ваш ремень?



Подать заявку

Даже если вы это уже сделали, просмотрите оглавление Библия Правда ? Буклет .Выберите главу (или больше!) и изучите чтобы укрепить свою веру в достоверность Слова Божьего.

Следующий урок: Кираса праведности

Вопросы по этому уроку? Отзыв о этот урок?

Связанные ресурсы:

Правда ли в Библии?

Абсолют Правда: вопрос мнения?

Что есть истина?

Видео: Правда Имеет значение

Доспехи Бога и как их использовать

Мы читаем о «оружии Божием» в Ефесянам 6:10-18 (отрывок ниже) с поясом истины, упомянутым в стихе 14:

Наконец, будьте тверды в Господе и в Его могучей силе. Облекитесь во всеоружие Божие, чтобы вы могли противостоять замыслам дьявола. Ибо наша брань не против плоти и крови, но против правителей, против властей, против сил этого темного мира и против духовных сил зла в небесных сферах. Итак облекитесь во всеоружие Божие, чтобы, когда придет день бедствия, вы смогли устоять на своем и, когда все совершили, устоять. Тогда стойте твердо, с поясом истины , застегнутым вокруг вашей талии, с нагрудником праведности на месте и с готовностью ваших ног, исходящей от Евангелия мира.Вдобавок ко всему этому возьми в руки щит веры, которым можно угасить все раскаленные стрелы лукавого. Возьми шлем спасения и меч духовный, который есть слово Божие. И молитесь в Духе во всяком случае всякими молитвами и просьбами. Имея это в виду, будьте бдительны и всегда продолжайте молиться за всех людей Господа. – Ефесянам 6:10-18

Когда мы думаем о необходимом боевом снаряжении, ремни не обязательно первыми приходят на ум. Но опять же, мы можем думать о ремнях как о современном ремне, приспособлении, используемом для удержания брюк.Пояс, о котором говорит Павел в отрывке о доспехах Божьих (Ефесянам 6:10-18), выглядит совсем иначе, чем его современный аналог.

Римский цингулум или балтеус держал ножны для меча, который упоминается в библейских доспехах Бога как меч Духа. В этой статье мы более подробно обсудили меч Духа. Этот толстый ремень делал гораздо больше, чем просто удерживал штаны. В нем находилось все самое важное оружие, имевшееся в распоряжении солдат, а также снаряжение, веревки и продовольственные пайки.

С пояса римлянина также свисали полоски брони для защиты нижней части тела. Если у солдата этот толстый ремень был неправильно закреплен, если он шел криво, он рисковал жизнью на поле боя. Если пояс римлянина не застегнут должным образом, он может иметь ограниченное использование оружия. Или к тому времени, когда он до них доберется, противник может нанести смертельный удар.

В этой статье мы обсудим, как Пояс Истины делает нас эффективными в бою. Правильно застегнув пояс, мы сможем избежать смертельных ударов врага.

Фото: ©GettyImages/svm243

Что такое пояс истины в Библии?

Пояс истины, застегнутый на наших талиях, исходит от Господа, как и другие доспехи. Мы не можем собрать свою собственную истину, праведность или спасение.

Чтобы закрепить пояс на талии, мы должны прийти к источнику истины: Иисусу. Ведь Бог описывает Себя как путь, истину и жизнь (Иоанна 14:6). Мы должны просить Бога снарядить нас и регулярно проводить с Ним время в Писании и в молитве.

Эта часть брони защищает нас от лжи и обмана врага. Писание действительно называет сатану отцом лжи (Иоанна 8:44). Как мы видим в Писании, дьявол любит действовать полуправдой (Бытие 3). Он слегка искажает истину, чтобы заставить людей отступить от Божьей истины.

Пояс правды не дает нам стать жертвой дьявольской лжи. Если у нас нет понимания истины, остальные доспехи бесполезны. Если у нас перекрученный ремень, нам будет трудно вовремя ухватиться за Меч Духа (слово Божье) и мы рискуем обнажить наши наиболее важные органы.

Как использовать Пояс Истины?

Итак, как мы можем использовать этот пояс правды для борьбы с ложью сатаны?

Мы можем использовать истину Писания и Бога несколькими способами:

1. Мы можем узнать, кто такой Бог

Сатане очень нравится атаковать идею Бога и то, как Бог действует в нашем мире. Всыпьте туда хоть немного лжи, и дьявол попытается убедить нас, что Бог не всеблаг, не всемогущ и не всезнающ.

Пояс истины напоминает нам о природе нашего Творца и о Его плане для нашей жизни.

2. Мы можем закрепить другие части наших доспехов

Как упоминалось в видео ниже и в этой статье, пояс в доспехах римлян, когда он был правильно подогнан, удерживал другие части доспехов и создавал боеспособный солдат.

Точно так же пояс истины скрепляет другие элементы доспехов Бога. Как нам обрести мир? Потому что мы знаем истину о Князе мира (Исаия 9:6). Откуда у нас уверенность в спасении, что мы не напрасно боремся и верим? Потому что мы знаем, что Писание заверяет нас в спасении (Иоанна 5:24).

Сатана любит использовать полуправду, потому что он знает, что если наши ремни пойдут криво, остальная броня будет либо бесполезна, либо менее эффективна.

3. Мы можем напомнить другим христианам об истине в любви

Солдаты должны предупреждать других солдат, если их доспехи надеты неправильно. Прежде чем мы отправимся в бой, мы должны помочь другим солдатам поправить их доспехи, если они пошли наперекосяк. Точно так же мы должны ожидать, что другие христиане поправят нас, если наши ремни тоже порвутся.

Всякий раз, когда мы это делаем, мы должны говорить истину в любви (Ефесянам 4:15). Другими словами, мы должны направлять друг друга к правильному образу мыслей, но делать это по-доброму. Мы все склонны время от времени ошибаться в суждениях и истине.

Что Иисус говорит об истине?

Будучи Сам Истиной, Иисус может кое-что сказать по этому поводу. В дополнение к заявлению, что он «истина», он также говорит:

• Истина освободит нас (Иоанна 8:32) от лжи сатаны и тирании сатаны над нашей жизнью
• Бог полон истины и благодати (Иоанна 1: 14)
• Божье слово есть истина (Иоанна 17:17)
• Всякий, кто от истины, слушает голос Божий (Иоанна 18:37-38)

Помимо учений Иисуса, мы находим предмет истины рассеянным по всей Библии. В зависимости от версии истина встречается в Писании более 200 раз.

Писание говорит нам, что ложь (противоположность истине) мерзость пред Господом (Притчи 12:22), что Бог ведет нас в Своей истине (Псалом 25:5) и что Бог благоволит к истине (Псалом 51: 6), среди прочих стихов. В Боге нет лжи. Он всегда на стороне правды, а правда освободит нас.

Где еще в Библии используются образы пояса/правды?

Помимо отрывка из Послания к Ефесянам, мы не находим в Библии много символических изображений поясов.Мы видим, как люди носят пояса с мечами (2 Царств 20:8, 1 Царств 18:4) и пояса, которые используются для ношения других предметов, таких как деньги (Марка 6:8).

Что касается истины, то, кроме ремней, Писание не приписывает ей ничего особенно символизирующего. Тем не менее, это не умаляет его важности. Библия призывает нас говорить правду (Псалом 5:9), хранить истину (2 Тимофею 2:15) и следовать истине (2 Иоанна 4).

Молитва о ношении Пояса Истины

Небесный Отец, истина освободит нас.Я молю, чтобы ты напомнил мне о твоей истине, когда каждый день бродит дьявол, стремясь поглотить верующих и неверующих полуправдой и обманом. Я молюсь, чтобы вы напомнили мне о том, кто вы есть, и правду о вас, и о вашем плане для нашей жизни и мира, когда мир пытается убедить меня в обратном. Помоги мне с любовью направить других верующих обратно к истине и принять их направление, когда они пытаются помочь мне, когда я спотыкаюсь вдали от истины. Пожалуйста, помогите сегодня закрепить пояс истины вокруг моей талии, чтобы я мог быть готов к любым атакам дьявола на меня на поле битвы.Аминь.

Хотя на первый взгляд эти доспехи могут показаться незначительными, Писание повелевает нам облечься во всеоружие Божие. Пояс правды скрепляет другие части брони и позволяет солдату эффективно действовать на поле боя.

Без него они не смогут добраться до меча (Писание), а остальные части брони без него не закрепятся. Истина может напомнить нам об истинной природе Бога, особенно когда сатана пытается разрушить его образ, и она может помочь нам направить друг друга, других единоверцев обратно на правильный путь, когда наши ремни перегибают талию.

Фото предоставлено ©GettyImages/NickR

---

Хоуп Болинджер — автор многочисленных публикаций и выпускница программы профессионального письма Университета Тейлора. Более 1200 ее работ были опубликованы в различных изданиях, от Writer’s Digest до Keys for Kids . Она работала в различных издательских компаниях, журналах, газетах и ​​литературных агентствах и редактировала работы таких авторов, как Джерри Б. Дженкинс и Мишель Медлок Адамс.Ее современная трилогия о Даниэле вышла вместе с IlluminateYA. Она также является соавтором дилогии «Дорогой герой », опубликованной INtense Publications. И ее вдохновляющий взрослый роман Picture Imperfect выходит в ноябре 2021 года. Узнайте больше о ней на ее сайте.

---

Эта статья является частью нашей серии статей о Доспехах Бога. Чтобы узнать больше о значении, контексте и назначении каждого элемента доспехов в духовной жизни верующего, посетите приведенные ниже статьи.

Щит Веры
Шлем Спасения
Меч Духа
Кираса Праведности
Пояс Истины
Евангелие Мира

.
