Инфракрасный теплый пол под плитку монтаж своими руками смотреть: монтаж своими руками с фото

виды, монтаж, плюсы и минусы, отзывы, какой бренд лучше

Популярность теплого пола постоянно растет, а производители разрабатывают все новые виды и типы таких систем обогрева. Новинка строительного рынка –  пленочный теплый пол. Изготовители описывают эту систему самыми яркими красками, но практика показывает, что на деле все совсем не так радужно.

Более того, появляются самые удивительные слухи о вреде или пользе таких конструкций, порой, совершенно противоположные. И все же у пленочных систем теплого пола есть немало преимуществ, поэтому познакомиться с этим материалом стоит как можно ближе. При правильном монтаже и применении он сделает дом комфортным при минимальных затратах времени и сил на ремонт.

Содержание статьи:

Как устроена система пленочного теплого пола?

Теплый пол в виде пленки устроен довольно сложно, в домашних условиях такую систему не изготовишь. Нагревательным элементом служит уникальная наноструктура, выполненная из углеродных материалов, в которых атомы углерода образуют гексагональную решетку. Этот материал обладает способностью генерировать невидимое человеческому глазу инфракрасное излучение.

Нагревательным элементов инфракрасного теплого пола служит гексагональная улеродная нанорешетка, заключенная в два слоя прочного полимерного покрытия и соединенная медными шинами, покрытыми слоем серебра

Нагревательный элемент помещают между двух слоев плотного полимерного материала. Эти полосы, ширина которых составляет примерно 15 мм, соединены специальными токопроводящими медными шинами, защищенными серебряным покрытием.

Полимерный слой защищает нагревательный элемент от влаги, механического воздействия, возгорания и других негативных факторов, но при этом прекрасно пропускает инфракрасные лучи.

Преимущества и недостатки пленочного материала

Среди положительных моментов, которыми могут наслаждаться счастливые обладатели систем пленочного пола, чаще всего отмечают следующие:

  • Исключительно простой и удобный монтаж, при котором отсутствует надобность в бетонной стяжке.
  • Малое время, необходимое для проведения монтажных работ – всего несколько часов.
  • Возможность сочетать систему практически с любым напольным покрытием: керамической плиткой, ламинатом, ковролином, паркетом и т.п.
  • Малая толщина пленки (менее половины миллиметра), которая никак не изменит расчетную толщину отделки пола.
  • Низкая инерция нагрева, при которой элемент быстро разогревается и так же быстро прекращает обогрев.
  • Способность переносить повышенные нагрузки на финишное покрытие (например, в спортзалах, общественных зданиях, офисах и т.п.).
  • Равномерный прогрев помещения, отсутствие перепада температуры воздуха по направлению от пола к потолку.
  • Относительно невысокая стоимость монтажных работ.
  • Возможность сократить расход электроэнергии на обогрев помещения примерно на 25-30% (в сравнении с аналогичными системами теплого пола).
  • Возможность внедрить обогрев помещения в систему “умный дом”.
  • Низкая интенсивность электромагнитного поля, которое генерируется при работе инфракрасных нагревательных систем.
  • Отсутствие негативного влияния на здоровье людей.
  • Способность удалять из помещения неприятные запахи.
  • Воздух в помещении не пересушивается, сохраняя оптимальный уровень влажности, при этом происходит его ионизация.
  • Считается, что пленочные системы могут оказывать противоаллергическое воздействие.

Пленочный пол легко не только установить, но и демонтировать. При желании владельцы могут удалить напольное покрытие, снять пенку теплого пола и снова установить ее на новом месте.

Инфракрасную пленку можно использовать с самыми различными напольными покрытиями, например, с ламинатом, который для монтажа на другие системы теплого пола не рекомендуется

Производители не слишком часто упоминают о недостатках своего продукта, кроме того, положительные характеристики систем пленочного пола иногда оказываются несколько завышенными. Чтобы избежать неприятных сюрпризов во время монтажа пленки, следует учесть следующие моменты:

  • Монтаж пленочного пола может занять больше времени, чем заявляет производитель, даже если выполнять его будет опытный профессионал в строгом соответствии с рекомендованной технологией.
  • Разрезание пленки и раскладка ее в помещении больших проблем обычно не вызывает, сложности связаны с грамотным подключением серебряных контактов.
  • Неправильно выполненный зажим приводит к слабому соединению элементов пола, а для переделки понадобится взять новый контакт.
  • Хотя для укладки такого пола не нужна бетонная стяжка, все же поверхность основания должна быть практически идеально ровной, заметная кривизна основания может вызвать разрывы пленки уже после укладки напольного покрытия.
  • Толщина пленочного пола меньше одного миллиметра, но для его укладки может понадобиться “пирог” толщиной 20-35 мм (основание из фанеры или ДСП, подложка, слой полиэтиленовой пленки, напольное покрытие и прочее).
  • Система демонстрирует высокую надежность лишь при абсолютно точном соблюдении всех инструкций по монтажу и профессиональном выполнении работ, а любая самодеятельность или низкий уровень качества может привести к скорым поломкам.
  • Возможность сэкономить около 20% затрат на отопление по сравнению с другими системами электрического теплого пола действительно наблюдается, но лишь в домах с хорошим централизованным отоплением и при качественном утеплении помещения.
  • Наличие пленочного пола не сушит воздух, однако и не увлажняет его, при использовании традиционного централизованного отопления проблему уровня влажности придется как-то решать.

Что касается ионизации воздуха и удаления неприятных запахов, этот эффект действительно присутствует согласно отзывам владельцев пленочного пола. Ионы обладают способностью блокировать молекулы веществ, издающих неприятные запахи, этот эффект широко применяется в промышленности, например, для очистки одежды, мягкой мебели и т.п.

На схеме представлен вариант правильного устройства инфракрасного пола, включающий первичный пол, слой теплоизоляции, пленку и напольное покрытие. Иногда необходима гидроизоляция

А вот прямого противоаллергического воздействия не наблюдается, хотя люди, склонные к аллергии, лучше чувствуют себя в ионизированном и увлажненном помещении, чем в сухом, запыленном и прокуренном.

Где и как применяют пленочные системы?

Чтобы решение об использовании инфракрасного пленочного пола было хорошо обоснованным, не помешает познакомиться с его примерными техническими характеристиками:

  • ширина пленки – 0,5-1 м;
  • длина рулона пленки – 50 м;
  • толщина материала – 0,2-0,4 мм;
  • потребляемая мощность квадратного метра материала – 25-80 Вт/ч;
  • рабочая температура поверхности нагревательного элемента – 30-50 градусов.

Пленочный пол можно успешно использовать в качестве основного отопления квартиры или дома, однако при этом необходимо, чтобы не менее 70% пола были покрыты этим материалом. К сожалению, в местностях с холодными зимами такой способ обогрева не справляется с повышенной нагрузкой.

Здесь инфракрасный пол можно использовать только как дополнительный способ отопления помещения.

Инфракрасная пленка поставляется в рулонах, ширина материала может составлять от 50 до 100 мм, а цена во многом зависит от характеристик и популярности бренда

Еще одно интересное применение для инфракрасного теплого пола – аварийное отопление. Разрывы труб в морозную погоду – явление не слишком редкое.

Если центральная отопительная система по какой-то причине вышла из строя, но электрическая энергия в дом поступает, с помощью теплого пола удастся поддерживать в жилых помещениях если не комфортную температуру, то приемлемую для нормальной жизни и защиты от переохлаждения.

Системы инфракрасного теплого пола подходят для монтажа на самые различные поверхности. При желании пленку можно уложить на стену или на потолок, соблюдая при этом рекомендации производителя

Выгодная сфера применения инфракрасных нагревательных систем – обогрев служебных помещений и хозяйственных построек. Система практически не отразится на размерах помещения, а включать ее можно только при необходимости. Это также один из оптимальных вариантов для монтажа отопления ванной комнаты.

Кафельный пол всегда будет теплым, а воздух в ванной прогреется до нужной температуры, что позволит сделать водные процедуры максимально приятными. Инфракрасный пол можно укладывать не только под напольное покрытие, но даже на открытых площадках, однако в этом случае понадобится специальная защита.

Инфракрасный пол и безопасность

Отзывы о пленочных системах в интернете встречаются самые разнообразные. Одни заверяют, что инфракрасный пол излучает крайне опасное для здоровья людей электромагнитное излучение.

Другие заверяют, что это самое излучение исключительно благоприятно воздействует на организм и справляется с множеством распространенных заболеваний.

Инфракрасные пленочные системы теплого пола в процессе нагрева выделяют незначительное количество электромагнитного излучения. Интенсивность этого излучения невелика и угрозы для здоровья не представляет

На самом деле ни те, ни другие не правы. Интенсивность электромагнитного излучения такого устройства ничтожно мала, поэтому оказать сколько-нибудь негативное воздействие на человеческий организм оно просто не может. Кабельный электрический пол демонстрирует более высокие показатели интенсивности электромагнитного излучения, при этом считается вполне безопасным для здоровья.

По причине низких показателей интенсивности положительное воздействие излучения на человеческий организм также невелико. Дело в том, что электромагнитные поля могут позитивно влиять на здоровье только при условии совпадения температуры инфракрасной волны с температурой тела человека.

Обеспечить такой вариант в домашних условиях довольно затруднительно. Гораздо больше позитивного воздействия владельцы пленочного пола получают от пребывания в равномерно прогретом помещении с приемлемой влажностью воздуха.

При устройстве инфракрасного пленочного пола на больших площадях следует учитывать, что длина одной сплошной полосы пленки не должна превышать 10 метров

Еще один миф: инфракрасную пленку нельзя класть под линолеум или ламинат, поскольку такие материалы просто не пропускают излучение. Все верно, инфракрасные лучи через слой такого покрытия не проходят, однако это не означает, что помещение не прогреется. В этом случае сначала нагревается ламинат (или линолеум) и лишь после этого тепловая энергия передается воздуху в комнате.

При использовании других покрытий воздух прогревается сразу по всей высоте комнаты. Максимальная температура нагрева ламината или линолеума довольно умеренная – около 40 градусов. Поэтому температура в помещении будет вполне приемлемой, но перегрева воздуха или поверхности пола не произойдет.

Марки и лучшие производители

Выбор инфракрасного пола в виде пленки на рынке довольно широк. Стоимость зависит от количества пленки, а также от ее качества, известности бренда и комплектации.

Варианты очень разнообразны – от пленки европейского производства, которая комплектуется всем необходимым вплоть до саморегулирующейся системы и антиискровой сетки до недорогих китайских аналогов. В целом же специалисты отмечают, что это не самый дешевый способ устройства теплого пола по сравнению с другими вариантами.

Популярная корейская марка HeatPlus, мощность которой варьируется в пределах 150-220 Вт на кв.м., успешно используется для монтажа в помещениях с повышенным уровнем теплопотерь (балконы, лоджии, подвалы, тамбуры и т.п.). При желании пленку можно уложить даже на стены или потолок. Ширина пленки в зависимости от вида составляет 0,5, 0,8  или 1 метр. Материал снабжен надежной антиискровой многослойной защитой. Гарантии производителя – 15 лет.

Корейский бренд Caleo Gold исключительно популярен и считается довольно дорогим вариантом теплого пола. Материал с мощностью 170 или 230 Вт на кв.м. (последний рекомендован для холодных помещений) снабжен антиискровой сеткой, обладает саморегулирующим эффектом. Гарантийные обязательства производителя составляют 15 лет.

Еще один корейский бренд – RexVa – отличается повышенным уровнем безопасности и устойчивости к поломкам благодаря специальной антиискровой сетке. Этот материал демонстрирует способность противостоять скачкам напряжения в сети. Ширина пленки составляет 0,5 м, а мощность достигает 150 Вт на кв. м. Гарантия, как и для других корейских брендов, составляет 15 лет.

Инфракрасный пол от производителя Okondol (Корея) может нагреваться до 50 градусов, поставляется пленка шириной 0,5 или 1 метр. Производитель гарантирует безупречную работу системы в течение 50 лет, разумеется, при соблюдении рекомендаций по монтажу и эксплуатации.

Помимо упомянутых марок на рынке предлагают инфракрасную пленку Calorique, PowerFilm, УНОСИ, IN-TERMA, SkySun и другие.

Полезные рекомендации по выбору подходящей инфракрасной пленки можно найти на следующем видео:

Что необходимо учесть при монтаже?

Продавцы и производители рекомендуют поручать монтаж инфракрасного пола специалистам, однако некоторые мастера вполне успешно справляются с этой задачей самостоятельно. Чтобы правильно уложить пленочный пол, необходимо выполнить следующий шаги:

  • Шаг # 1: Составить план-схему раскладки пленки, выбрать место для термодатчика и термостата.
  • Шаг # 2: Установить термостат в подходящем месте.
  • Шаг # 3: Подготовить основание, которое должно быть не только ровным, но также сухим и чистым.
  • Шаг # 4: Если основание неровное, возможно, понадобится уложить на пол фанеру (рекомендованная толщина – 10 мм и выше) или ДСП.
  • Шаг # 5: Уложить защитное гидроизоляционное покрытие, роль которого с успехом выполняет пленка толщиной 50 мкм или больше.
  • Шаг # 6: Уложить теплоизоляционный слой из лавсановой пленки, подходит и металлизированная, и полипропиленовая разновидность этого материала.
  • Шаг # 7: Разрезать пленку на полосы нужной длины по специальным линиям.
  • Шаг # 8: Выложить пленку в соответствии со схемой шинами вниз и зафиксировать ее скотчем.
  • Шаг # 9: Соединить элементы специальными контактами.
  • Шаг # 10: Установить термодатчик.
  • Шаг # 11: Подключить систему к электропитанию и терморегулятору.
  • Шаг # 12: Выполнить монтаж напольного покрытия.

Не стоит использовать в качестве теплоизоляционного слоя материалы с основанием из алюминиевой фольги. Категорически запрещено укладывать полосы пленки внахлест.

После того, как пленка разложена, передвигаться по ней необходимо с большой осторожностью, чтобы не повредить нагревательные элементы. Не стоит также ронять на ее поверхность строительный инструмент.

На схеме наглядно представлен порядок подключения инфракрасного теплого пола. Несмотря на простоту рекомендуется подключение нагревательного элемента к терморегулятору и источнику питания поручать профессиональному электрику

Иногда удачным выбором становится комбинированный вариант: владелец дома самостоятельно проводит подготовительные работы и укладку напольного покрытия, а монтаж и подключение собственно пленки доверяет профессионалам.

Раскладку теплого пленочного пола следует тщательно продумать и составить соответствующую схему. На ней необходимо указать места установки стационарных предметов мебели, поскольку ставить их на пол с пленочным обогревом не рекомендуется.

Для мебели, которая плотно прилегает к полу, необходимо подобрать мета постоянной установки, а все остальное ставить на ножках или подвешивать на стены. Несоблюдение этого указания может привести к перегреву пола, порче пленки, мебели и напольного покрытия.

Инфракрасную пленку следует укладывать встык, перехлест полос пленки при монтаже недопустим. Ее следует надежно закрепить скотчем, не допуская повреждений

Важно правильно установить датчик температуры, чтобы его показания были корректными. В этом отношении также существуют четкие рекомендации производителя, которых необходимо придерживаться.

Укладывать пленку следует только на ровный и чистый пол, особенно если в качестве напольного покрытия выбран ламинат, один из самых капризных вариантов пола в сочетании с напольными системами обогрева.

Для подключения пленочного инфракрасного теплого пола к системе электроснабжения можно использовать специальные заклепки или метод спайки с медной проволокой

После укладки ламината не следует сразу же включать теплый пол. Нужно подождать некоторое время, чтобы напольное покрытие прогрелось до уровня температуры воздуха в помещении. Лишь после этого можно безопасно включить обогрев. Соблюдение этого правила не повредит и при работе с другими типами напольного покрытия.


Инфракрасный пленочный теплый пол под плитку: монтаж, установка.

Керамическая плитка и керамогранит являются эффективными поглотителями тепла, имеют хорошую теплопроводность, поэтому без дополнительного подогрева субъективно ощущаются холодными.

Технология укладки нагревательной пленки под плитку несколько отличается от технологии укладки под ламинат. Наиболее важным моментом является плохое сцепление (адгезия) клея для плитки с поверхностью пленочного нагревательного элемента. Мы можем вам рекомендовать пару способов укладки инфракрасного пленочного теплого пола. Точное соблюдение рекомендаций поможет вам избежать трудностей в этом процессе.

Для начала следует определиться, стоит ли вам устраивать стяжку. В основном, это требуется при капитальном ремонте помещений, а также строительстве новых. А может вы пожелаете уложить плитку на старую основу, немного теряя в высоте помещения, делая косметический ремонт. В любом случае настоятельно рекомендуем соблюдать несложные правила по укладке.

Укладывать керамическую плитку (керамогранит) на пленочный инфракрасный теплый пол можно одним из двух способов:



1. С использованием гипсоволоконного или стекломагнезитового листа (ГВЛ, СМЛ).

Порядок укладки: в качестве подложки используйте теплоотражающий материал, обладающий малой усадкой (рулонная техническая пробка толщиной 2мм, пенополистирол для пола, изолон или фольгоизол. Подложку укладывайте на всю поверхность пола, даже там где не будет нагревательного элемента. Поверх нагревательной пленки следует уложить полиэтиленовую пленку (или гидробарьер).

Затем укладываем ГВЛ (или стекломагнезитовый лист толщиной 6 — 8 мм) в один или два слоя. Аккуратно, стараясь не повредить графитовые полосы и медную шину термопленки, прикрепите листы ГВЛ (СМЛ) к первичной стяжке при помощи дюбелей путем сверления пола. ВАЖНО: закреплять исключительно в «местах разреза» и сбоку, не задевая медной и карбоновых полос. Количество мест крепления определяется в зависимости от конкретных условий, мастером по укладке плитки.

ГВЛ (СМЛ) будет являться хорошим основанием для укладки керамической плитки.

Укладывая плитку, не забудьте оставить зазор между стеной и плиткой, так называемый термошов, и нанести на СМЛ «бетоноконтакт».

Преимущества данного способа: увеличивается срок службы термопленки, исключается влияния агрессивной среды плиточного клея с водой, листы СМЛ водонепроницаемы и огнеупорны, повреждение нагревательной инфракрасной пленки даже в случае некачественной изоляции сводится к нулю.



2. С заливкой стяжки («мокрый» монтаж).

Порядок укладки: в качестве подложки используйте теплоотражающий материал, обладающий малой усадкой (рулонная техническая пробка толщиной 2мм, пенополистирол для пола, изолон или фольгоизол. Разрезайте подложку на полосы по ширине термопленки. Для достижения наибольшей связи первичной стяжки со вторичной (или плиточным клеем) при укладке подложки, кладите ее с отступом 15-20 см от стены.

Оставляйте расстояние 1-2 см между полосами термопленки, для лучшего скрепления с первичной стяжкой.

Для армирования бетонной стяжки, применяйте грубую малярную сетку (пластиковую не токопроводящую) с ячейкой 5х5 или10х10 м. Прикрепите точечно сетку на термопленку к первичной стяжке при помощи дюбелей путем сверления пола. ВАЖНО: закреплять исключительно в «местах разреза» и сбоку, не задевая медной и карбоновых полос. Количество мест крепления определяется в зависимости от конкретных условий, мастером по укладке плитки.

Для прочного крепления сетки к первичной стяжке при укладке больших площадей можно применять перфорированную нагревательную пленку ( или с круглыми отверстиями по всей площади материала) для более частого крепления сетки к черновому основанию пола.
Также рекомендуем применять для теплого пола под плитку сплошные многослойные нагревательные пленки повышенной прочности и устойчивости к агрессивным средам.

После того, как пленка и теплоотражающий материал уложены, мы советуем нанести на пленку «бетоноконтакт» и тонкую стяжку (или жидкий плиточный клей) слоем 5 мм, чтобы заполнить технологические отверстия. Затем наносится плиточный клей (с пластификатором), и укладывается плитка.

При укладке плитки на термопленку, соблюдайте также некоторые общие правила:
  • Избегайте механического повреждения термопленки (работайте в мягкой обуви, не царапайте пленку мастерком, не вбивайте в медные и карбоновые полосы гвозди, дюбеля и т. п.).
  • Не используйте теплоотражающий материал на основе алюминиевой фольги и металлическую армирующую сетку.

При соблюдении этих рекомендаций, ваш теплый пол прослужит под плиткой или керамогранитом безупречно долгие годы.

Монтаж инфракрасного теплого пола под плитку

Инфракрасный электрический пол представляет из себя нагревательные карбоновые элементы, упакованные методом горячего ламинирования между двумя листами полиэстеровой плёнки. В электрическую схему входят также контакты, медные токоведущие шины. Терморегулятор и датчики температуры в комплект, обычно, не включены. Их надо докупать самостоятельно.

По сути, инфракрасный подогрев пола – это более удобный в монтаже и эксплуатации аналог обычного кабельного электрического теплого пола.

Инфракрасный теплый пол под плитку

Монтаж инфракрасного теплого пола имеет много общего с установкой кабельного пола, и осуществлять его также лучше под керамическую плитку – ввиду ее хорошей теплопроводности. Если вы приобрели теплый пол инфракрасный пленочный, монтаж своими силами не составит особого труда.

Укладка термоизоляционной отражающей плёнки

Но все-таки, в виду того, что это электропотребляющее устройство, работающее под напряжением, установка его требует специальных навыков и знаний, и лучше доверить ее профессионалам. Далее мы приведем лишь общий порядок и описание основных этапов работ установки инфракрасного теплого пола.

  1. Демонтаж существующего напольного покрытия, зачистка и выравнивание чернового пола (плиты межэтажного перекрытия). Удалить с чернового пола мусор, собрать пыль пылесосом.
  2. Уложить на черновой пол термоизолятор. Оптимальный вариант – изолон (полиэстеровая плёнка с отражающим покрытием из металлизированного лавсана).
  3. Уложить на термоизолятор инфракрасный теплый пол, под ним не должно оказаться пузырей воздуха, воздушной прослойки. Укладывать надо токоведущими шинами вниз.

Зафиксировать инфракрасный плёночный пол на термоизолирующей плёнке скотчем.

Укладка инфракрасного плёночного пола

Укладка инфракрасных полов должна осуществляться вдоль стен, полосами. Для этого нагревательный мат можно разрезать: производители предусмотрели линии отреза через каждые 25 см.

  1. Установить в удобном месте терморегулятор (чаще всего его крепят к стене поближе к розетке). При помощи контактных клемм и проводов соедините терморегулятор с инфракрасным полом. Изолировать места разреза токоведущей шины (если в ходе выкраивания полос теплого пола она была разрезана). Разместить датчики температуры.
Подключение теплого электрического пола к терморегулятору

После этого этапа следует проверить работоспособность электрической схемы. Если всё в порядке, то можете доделывать инфракрасный пол своими руками: работа для специалистов-электриков закончилась.

  1. Чтобы доделать инфракрасный пол под плитку, его накрывают сверху настилом из СМЛ (стекломагниевый лист) «Премиум» или влагостойким гипсоволоконным листом. Настил надо прикрепить в черновому полу дюбелями, но так, чтобы не повредить нагревательную плёнку (напомним, что она расположена полосами вдоль стен).
Керамическая плитка поверх инфракрасного теплого пола
  1. Кафельную плитку укладывают поверх настила из СМЛ или ГВЛ в обычном порядке. Главные особенности:
    • Расстояние от нагревающей плёнки до поверхности уложенной плитки не должно превышать 3 см – иначе инфракрасный теплый пол будет плохо греть;
    • Включать теплый пол можно только после полного высыхания плиточного клея, оптимально – через 4 недели после завершения укладки.

Монтаж инфракрасного пола под ламинат

Инфракрасный пол под ламинат укладывают также, как и под плитку. Отличия – лишь на завершающем этапе. Например, когда кладут инфракрасный теплый пол под ламинат, то часто вместо листов ГВЛ или СМЛ настилают толстую полиэтиленовую плёнку (главное – не повредить ее при монтаже ламината).

Инфракрасный плёночный пол под ламинат

Еще чаще вместо полиэтилена используют ту подложку, которая идёт в комплекте с ламинатом. Вариант люкс – устройство поверх инфракрасного теплого пола тончайшей цементной стяжки и монтаж поверх нее ламината.

Устраивая инфракрасный теплый пол своими руками, помните, что нельзя:

Закреплять теплоизлучающую плёнку гвоздями, делать в ней отверстия, разрезы кроме линий раскроя;

Укладка инфракрасного теплого пола вокруг лестницы

Укладывать плёнку рядам с печью, камином;

Заниматься монтажом инфракрасного теплого пола при минусовых температурах.

Видео монтажа инфракрасного теплого пола можно посмотреть по адресу:

Ещё одно видео монтажа инфракрасного пола здесь:

http://www.youtube.com/watch?v=Dyx_tStXjjg

Инфракрасный теплый пол под плитку: выбор, монтаж

Отделка пола керамической плиткой в жилых и общественных зданиях, давно и прочно завоевало лидирующие позиции. Заслугой тому, большое количество положительных качеств, которыми обладает отделочная продукция из керамики, это прочность, долговечность, несложный монтаж, большой выбор форм, размеров, фактуры и цветов, позволяющие реализовать любые дизайнерские задумки. К тому же материал экологически безопасен и прост в обслуживании.

Пленочный теплый пол состоит из полос углеродного материала, соединенных между собой медными шинами с серебряным покрытием

Но есть у кафельной или керамогранитной плитки один существенный недостаток, из-за большого коэффициента теплопроводности, при тактильном контакте возникают неприятные ощущения от холодной поверхности материала. Впрочем, хорошую теплопроводность керамики, можно использовать и на благо, если предусмотреть инфракрасный теплый пол под плитку, то это свойство поможет обеспечить качественный подогрев помещения с высоким КПД.


Виды «тёплых полов»

На сегодняшний день системы «тёплых полов» можно разделить на два основных вида:

  • Водяной «тёплый пол». Состоит из уложенных особым образом, контуров труб в полу, по которым подаётся теплоноситель из общей системы отопления. Данное устройство неплохо себя зарекомендовало, но, к сожалению, имеются ряд недостатков, ограничивающих его использование. В первую очередь – это сложный монтаж и потребность в специальном дополнительном и к тому же дорогостоящем оборудовании, вторым пунктом будет проблематичность, а в некоторых случаях и невозможность выполнить монтаж водяного «тёплого пола» в многоквартирных домах, где этот вопрос обязательно нужно согласовывать с управляющей компанией.

Водяной тёплый пол

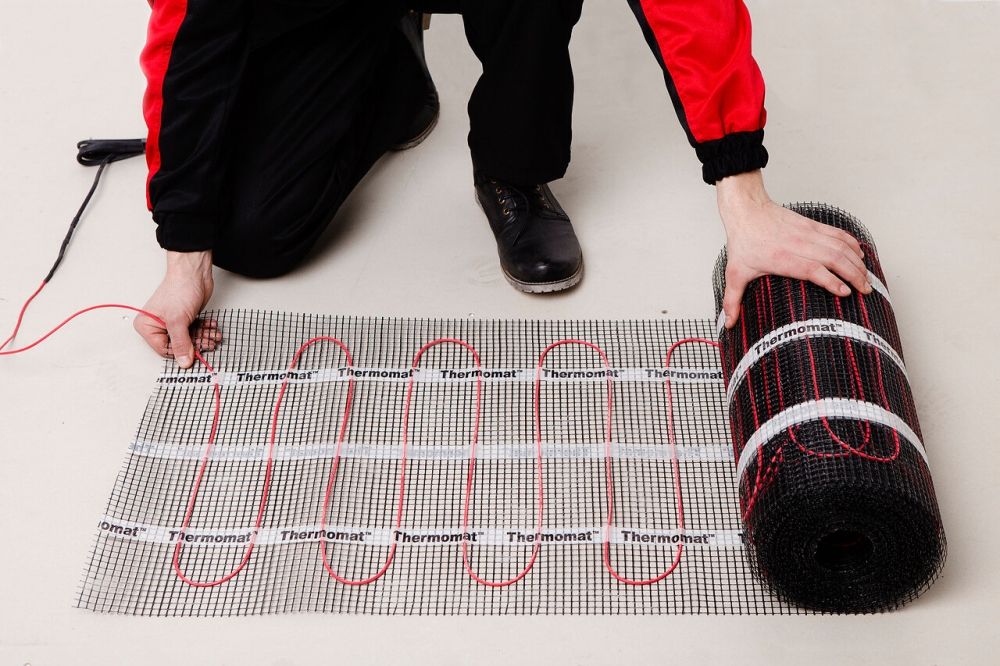

  • Электрический подогрев полов. Такая система значительно дешевле, проще в исполнении и избавлена от представленных выше, недостатков водяного подогрева. В свою очередь, электрический подогрев полов можно реализовать разными способами: резистивный (в виде нагревательных элементов выступают кабели или специальные маты), или инфракрасный (ИК) на котором мы и остановимся более подробно.

Электрический теплый пол

Допускается ли устройство ИК обогревателя под керамическую плитку

Ответ на этот вопрос нужно искать в технических условиях, нормативной документации и в рекомендациях которые предоставляет производитель оборудования относительно условий эксплуатации той или иной системы обогрева.

Основное назначение плёночных систем отопления, это монтаж «сухим» методом, без заливки на них стяжки, оптимальное покрытия для них это ламинат, линолеум, ковролин. В щелочной среде, которую имеют все плиточные растворы и клеи, со временем, плёнка обогревателя может прийти в негодность, что приведёт к выходу из строя системы отопления.

Пленочный теплый пол очень прост в укладке

Более пригодны для монтажа под керамическую плитку стержневые инфракрасные обогреватели, в устройстве стяжки на такую систему, нет необходимости, керамика может укладываться непосредственно на стержневые маты, при помощи плиточного клея.

Инфракрасный способ подогрева пола

Если при резистивном методе, нагрев происходит во время протекания электрического тока по металлическим проводникам, благодаря правильно подобранному сопротивлению, то при инфракрасном методе, принцип получения тепловой энергии принципиально иной. Электрический ток, проходя через плёночный обогреватель или стержневой мат, незначительно его нагревает, но при этом создаёт ИК излучение, которое прямолинейно распространяется, нагревая все предметы на своём пути.

Инфракрасный подогрев пола – залог тепла в вашем доме

Как уже было сказано, инфракрасный «тёплый пол», можно встретить в двух видах:

  1. Плёночный ИК обогреватель. Устройство состоит из двух слоёв плёнки, между которыми расположены токопроводящие шины, сделанные из меди, между собой шины соединяются полосками из специальной карбоновой пасты, которая начинает излучать тепло во время подачи электрического потенциала на контакты обогревателя.
  2. Стержневой обогреватель. Данная система появилась на рынке относительно недавно, но уже стала востребованной и приобрела популярность. Выглядит она в виде своеобразной лестницы, где роль тетивы выполняют два проводника в надёжной изоляции, между которыми расположены стержни (ступени), сделанные из карбона серебра и графита. Маты, стержневого обогревателя, имеют стандартную ширину 83 см, а расстояние между стержнями составляет 9 см или 10 см, общая же длина устройства, может достигать 20 м. При подаче электрического тока на контакты обогревателя, из стержня выделяется тепло в виде инфракрасного излучения с длинной волны от 8 до 14 мкм.

Достоинства и недостатки инфракрасного «тёплого пола»

Система «тёплого пола», в которой в качестве источника тепла применяется стержневой или плёночный ИК обогреватель, оптимальный вариант для небольших помещений, таких как ванная комната, туалет, кухня или коридор, особенно учитывая то обстоятельство, что его можно укладывать на поверхность стяжки под керамическую плитку. Устройство хорошо прогревает пол, при этом тепло передаётся не конвекцией, а излучением, что сказывается на минимальном расходе электроэнергии и высоком КПД.


Если система постоянно подключена к питанию, то в режиме потребления электропитания, она работает одну треть времени.

В среднем, расход электроэнергии составляет от 10 до 70 Ват

Преимущества ИК обогревателей:

  • Тепловые волны, исходящие от устройства, нагревают не только керамический пол, под которым находится система, но и, проникая через плитку, обогреваются все предметы, находящиеся в помещении, происходит это благодаря длине волны инфракрасного излучения составляющей 8-14 мкм.
  • При использовании инфракрасных устройств, для подогрева пола, температуру воздуха в помещении можно снизить на несколько градусов, в сравнении с радиаторной системой отопления, это происходит благодаря тому, что тёплый поток поднимается от самого низа пола и, подымаясь выше, постепенно остывает, делая комфортной температуру воздуха в помещении.
  • Система ионизирует и не сушит воздух и к тому же не вызывает аллергии.
  • Тёплый пол, в котором использован стержневой или плёночный обогреватель, за счёт вторичной конвекции, прогревает не только пол, но и другие предметы, находящиеся в комнате, что делает прогрев равномерным.
  • При монтаже ИК «тёплого пола», высота конструкции от стяжки занимает всего 2-3 см, поэтому устройство можно укладывать в невысоких помещениях;
  • Меньшее движение пыли в отапливаемом помещении, в сравнении с радиаторной системой.
  • ИК устройства, можно укладывать на неидеальную поверхность стяжки, при этом монтаж системы достаточно прост.
  • Так как в системе отопления отсутствует вода в качестве теплоносителя, нет проблемы размораживания и возможность использования устройств на даче и других помещениях, в которых нет постоянного отопления.
  • Стержневой и плёночный обогреватель, существенно меньше выделяют вредного электромагнитного излучения, чем электрические тёплые полы с резистивными нагревательными элементами.

Возможность программирования режима отопления электрических «тёплых полов», позволяет существенно экономить на потребляемой электроэнергии.


Инфракрасный пленочный теплый пол подходит в помещениях любого типа

Недостатки:

  • монтаж электрического «тёплого пола», требует достаточно высокой квалификации исполнителя;
  • для достижения эффекта экономии, максимальная рабочая температура плёночного обогревателя ограничивается 21 градусами С;
  • плёночные ИК системы нельзя располагать под мебелью и оборудованием.

Подготовка под укладку, монтаж, необходимые инструменты

Монтаж оборудования можно произвести своими руками, но для получения качественного результата нужен комплект инструментов и материалов, правильная подготовка системы к монтажу и чёткое соблюдение рекомендаций завода изготовителя.

  1. Подготовка поверхности. Залогом успеха, является качество основания.
  2. Устройство теплоизоляции. Эти работы позволят значительно снизить энергозатраты.
  3. Устройство заземления из электропроводного скотча.
  4. Рассчитывается и переносится на чертёж схема укладки оборудования.
  5. Монтаж инфракрасных обогревателей.
  6. Подключение системы. Осуществляется через термостат, обеспечивающий обогрев до 20-25 м. кв.
  7. Испытание работоспособности системы.
  8. Укладка керамической плитки.

Тёплый пол кладётся поверх стяжки под керамическую плитку

Для проведения работ по устройству «тёплого пола», понадобится стандартный набор материалов и инструментов:

  • непосредственно сам обогреватель в комплекте с контактными зажимами;
  • провода;
  • терморегулятор;
  • битумная изоляция;
  • теплоизолирующие материалы;
  • плоскогубцы;
  • отвёртка;
  • скотч обыкновенный и электропроводный;
  • при необходимости, другие материалы (плёнка, фанера и др.)

ИК системы отопления, подключаются к напряжению в 220В, и поэтому процесс укладки обязательно предусматривает несколько степеней защиты, но, тем не менее, во время эксплуатации нужно бережно относиться к устройству, не допускать падения тяжёлых предметов на пол и исключить возможность протечек воды.

—>

какой выбрать, как уложить, подробности монтажа.

Как сделать теплый пол по плитку своими руками? Теплый пол под плитку с нуля. Как выбрать теплый пол под плитку? Как уложить теплый пол под плитку? Что нужно для укладки теплого пола под плитку? Какой теплый пол под плитку выбрать?



Керамическая плитка, натуральный камень или керамогранит — полы с покрытием из этих материалов не только обладают прекрасными декоративными качествами, но и очень функциональны: их легко мыть и они не боятся повышенной влажности. Именно поэтому практически во всех ванных комнатах, санузлах, душевых, а также прихожих и кухнях укладывается именно керамическая плитка или аналогичное покрытие. Однако, поверхность плитки или керамогранита достаточно прохладная на ощупь, и если жарким летом это даже приятно, то холодной осенью, когда температура за окном уже приближается к нулевой отметке, а отопление еще не включили, такая прохлада создает только дискомфорт. Решить эту проблему достаточно просто – сделать себе теплый пол под плитку. Благодаря хорошей теплопроводности керамическая плитка и аналогичные материалы идеальны для систем теплый пол — тепло от нагревательных элементов быстро прогревает слой плитки и поступает на его поверхность. Помимо дополнительного комфорта, применение системы подогрева пола во влажных помещениях помогает избежать сырости, образования плесени, а также повышенного травматизма, благодаря сухим и нескользким полам. Теплый пол под плитку можно сделать своими руками без особых усилий. Конечно, для этого необходимо обладать определенными познаниями в строительном деле и набором инструментов, но комфорт, который принесут с собой в ваш дом теплые полы стоит того, благо сегодня на рынке представлено огромное количество различных марок теплых полов под плитку на любой вкус и кошелек.


Комплекты теплого пола под плитку
  • Полный комплект теплых полов под плитку

  • Нагревательный мат в комплекте

  • Терморегулятор с датчиком в комплекте

  • Низкая цена — высокое качество!

  • От 1810 руб за комплект!

Теплые полы под плитку AURA
  • Нагревательный мат под плитку

  • Оптимальное соотношение цена/качество

  • Гарантия 50 лет

  • Пр-во Россия

  • Терморегулятор приобретается отдельно

Теплые полы под плитку DEVI
  • Нагревательный мат под плитку

  • Теплые полы под плитку премиум-сегмента

  • Гарантия 20 лет

  • Пр-во Польша

  • Терморегулятор приобретается отдельно


Что нужно для укладки теплого пола под плитку

Обустроить себе теплые полы под плитку можно несколькими способами, но для укладки в квартире самый простой, недорогой и эффективный из них – применение для обогрева пола так называемых нагревательных (или греющих) матов. Греющие маты представляют собой тонкий электрический нагревательный кабель в специальном экране (для защиты от электромагнитного излучения), который «змейкой» закреплен на стекловолоконной сетке; для подключения к питающей электрической сети греющий мат оснащен так называемым «холодным» концом — отрезком обычного электрического провода. Такая конструкция значительно упрощает подбор и дальнейший монтаж теплого пола. Как правило, все производители выпускают маты шириной 50 сантиметров (ширина стекловолоконной сетки), а длина мата зависит от площади обогрева на которую он рассчитан. Толщина мата составляет от 3 до 5 мм (зависит от производителя). Это позволяет оборудовать себе систему теплых полов при минимальных потерях в высоте помещения.

Одной из основных характеристик греющего мата является его мощность. На этот параметр стоит обращать внимание при подборе нужного нагревательного мата. Вообще, для таких систем обогрева как теплый пол рекомендуются следующие величины:

  • Для дополнительного комфортного подогрева поверхности пола в сухом помещении — 110-140 Вт/м2
  • Для подогрева пола во влажных помещениях — 140-160 Вт/м2
  • Для подогрева полов на лоджиях, балконах в зимних садах — 180-220 Вт/м2

Сегодня на рынке представлены нагревательные маты для всех типов применения.

При обустройстве системы теплого пола под плитку (кроме собственно нагревательного мата на определенную площадь обогрева) нам понадобятся:

  • Терморегулятор. Это прибор, который служит для управления подогревом пола. Терморегулятор с помощью выносного датчика температуры, установленного в «пироге» пола, измеряет температуру пола, сравнивает с заданной и в зависимости от результата включает или выключает обогрев. Пример. Для помещения с постоянным пребыванием людей рекомендуется температура пола не выше 26С (согласно действующим СНИП’ам). Мы устанавливаем эту температуру на терморегуляторе и если текущая температура пола ниже, то терморегулятор включает обогрев, нагревает полы до 26 градусов и отключает питание полов. После того как полы остынут до температуры 24-25 градусов, терморегулятор вновь включит обогрев и нагреет полы до установленной температуры. Затем весь процесс повторится. Применение терморегулятора позволяет добиться максимального комфорта и значительно сэкономить электроэнергию.
  • Стандартный подрозетник (монтажная коробка) для установки терморегулятора в стену.
  • «пирог» пола. Для того, чтобы его можно было заменить в случае выхода из строя, датчик не замуровывается в слой пола, а устанавливается в гофротрубке, чтобы в случае необходимости его можно было вынуть и установить другой. У некоторых производителей гофротрубка входит в комплект с нагревательным матом.
  • Плитка и плиточный клей. Можно использовать кафельную, керамогранитную плитку или натуральный камень. Клей выбирают в зависимости от типа плитки и условий эксплуатации.
  • Дрель с коронкой для установки термостата, болгарка с кругом по бетону или штроборез, строительный инструмент.
  • Мультиметр для измерения сопротивления.
  • Устройство защитного отключения (УЗО) с током утечки не более 30 мА. Подключение теплого пола под плитку (особенно во влажных помещениях) должно осуществляться через УЗО с током утечки не более 30 мА.
  • Дополнительно могут понадобиться: клеевой пистолет для крепления сетки мата к черновой поверхности пола, металлический скотч для крепления нагревательного кабеля при обходе сливных отверстий т.д.


Технология укладки теплого пола под плитку своими руками

  1. Перед тем как начинать сверлить, грунтовать, штробить и т.д. необходимо провести разметку. Для начала вы должны определить место установки терморегулятора. Если полы укладываются во влажном помещении, то терморегулятор нужно устанавливать за пределами этого помещения. Далее, отметьте место установки крупногабаритной мебели, сантехники, бытовой техники, унитаза, ванной и т.п. Важный момент: укладка теплого электрического пола, производится только на свободных участках, где не будет располагаться мебель, или крупногабаритные бытовые приборы (стиральные машины и т.п.). Это позволит избежать перегрева нагревательного кабеля и продлит срок службы всей системы подогрева пола. Начертите план ваших теплых полов с указанием расположения терморегулятора, датчика температуры, расположения и направления укладки нагревательного мата. На чертеже необходимо точно отметить место соединения монтажного «холодного» кабеля с нагревательным кабелем и место расположения датчика температуры. Этот чертеж храните вместе с гарантийным талоном на теплые полы.
  2. Установка терморегулятора и датчика температуры пола. Терморегулятор устанавливается на высоте розеток в стандартный подрозетник (монтажную коробку). Для этого в стене нужно просверлить отверстие с помощью дрели и коронки по бетону. От этого места сделайте углубление (штробу) сечением 2х2 см в стене и полу в направлении от места установки терморегулятора к полу и, примерно, на 1 метр по поверхности пола от стены. Вставьте в углубление гофрированную трубку для датчика температуры. Загерметизируйте свободный конец трубки с датчиком, например, электротехнической изоляционной лентой или специальной заглушкой. Зафиксируйте трубку с датчиком, например, с помощью клеевого пистолета. Пластиковая гофрированная трубка с датчиком должна быть размещена в пазу таким образом, чтобы находиться на уровне нагревательного мата. Радиус изгиба трубы должен быть таким, чтобы при необходимости можно было легко извлечь и снова установить датчик температуры. Датчик терморегулятора должен располагаться строго посередине между двумя нитями нагревательного кабеля и кабель датчика не должен пересекать или касаться нагревательного кабеля. Место установки датчика замазывают плиточным клеем, выравнивают пол и позволяют клею просохнуть.
  3. Подготовьте черновой пол или старое напольное покрытие (нагревательные маты можно укладывать на старую плитку): заделайте трещины и выбоины, уберите мусор и пыль. Обязательно загрунтуйте черновой пол по всей поверхности и дайте высохнуть грунтовке.
  4. Разметьте черновой пол в помещении, очерчивая поверхности, на которые теплые маты укладывать не нужно. Запрещено укладывать электрический теплый пол под мебель без ножек, бытовую технику, а также под различные отопительные приборы (от отопительных приборов нужно сделать отступ 10-15 см). Например, в ванной теплый пол не укладывают под душевой кабиной и ванной, в кухне – под кухонным гарнитуром. От стен оптимально сделать отступ 5-10 см (так как вплотную к стене, как правило, никто не стоит), а вот к кухонному гарнитуру теплый пол лучше укладывать вплотную или с небольшим зазором 2-3 см, так как к нему человек стоит как раз близко.
  5. Как правило, укладка мата начинается от стены на которой установлен терморегулятор. При этом укладывать мат нужно таким образом, чтобы датчик терморегулятора располагался строго посередине между двумя нитями нагревательного кабеля и кабель датчика не должен пересекать или касаться нагревательного кабеля. При укладке основа мата (несущая сетка) режется в соответствии с проектом. Разрезы необходимо делать аккуратно, чтобы не повредить нагревательный кабель. При обходе слива или унитаза кабель можно полностью снять с несущей сетки и закрепить на черновом полу с помощью, например, металлического скотча. Расстояние между двумя витками кабеля должно быть не менее 5 см.
  6. После раскладки мата необходимо измерить сопротивление нагревательного кабеля и сопротивление его изоляции ( до его заливки раствором). Оно должно быть в пределах, указанных в паспорте на маты. Схему укладки и измеренное значение сопротивления записывают в паспорт в соответствующую графу – они могут пригодиться при ремонтных работах, требующих сверления пола и при проверке отопительной системы пола. Питающий кабель оптимально проложить в гибкой трубе к монтажной коробке, где будет установлен регулятор. Питающий кабель нигде не должен касаться и пересекаться с нагревательным кабелем.
  7. Подключение термодатчика, монтажного кабеля нагревательного мата и питающих проводов от сети 220 В к управляющему терморегулятору осуществляется в соответствии со схемой, указанной в паспорте на терморегулятор (также схема подключения проводов, как правило, указана на задней стенке термостата). После подключения можно провести кратковременную проверку работы системы обогрева. Для этого на регулятор подается питание и выставляется среднее значение температуры с помощью кнопок или других управляющих элементов регулятора. При подаче напряжения на греющий мат на терморегуляторе должна загореться соответствующая индикация, а также обычно слышится характерный легкий щелчок.
  8. С помощью пирометра или просто рукой можно проверить нагрев кабеля на всех участках пола. Включение без напольного покрытия не должно быть длительным во избежание перегрева кабеля.
  9. Далее возможны два варианта:

    1 вариант. Уложить плитку сразу в плиточный клей. Для этого: смешать плиточный клей по инструкции, указанной на упаковке; нанести клей на маты, заполняя все пустоты и тщательно разглаживая его (толщина слоя клея должна быть такой, чтобы весь нагревательный мат, включая концевую и проходную муфту, были полностью закрыты клеевым раствором без воздушных промежутков, т.е. не менее 8-10 мм). Уложить плитку. Под плиткой не должно оставаться пустот, воздуха, перекосов.

    2 вариант. Нагревательный мат покрыть слоем выравнивающего раствора таким образом, чтобы кабель и холодный конец были полностью закрыты. Возле кабеля не оставлять воздушные промежутки. Дать полностью высохнуть. Уложить плитку на тонкий слой плиточного клея.

  10. Проверить с помощью мультиметра сопротивление контура нагревательного кабеля и сопротивление его изоляции. Результаты измерений и другие сведения заносятся в измерительную таблицу.
  11. До начала эксплуатации теплого пола необходимо полностью дать высохнуть клею. Время его высыхания указано на упаковке.



;



Инфракрасный теплый пол под плитку: монтаж, особенности и недостатки

На чтение 11 мин. Просмотров 7.1k. Обновлено

Инфракрасный пленочный пол – это система обогрева, осуществляемая с помощью нагревательной тонкой пленки с проводящим ток углеродным слоем (сплошным или расположенным в виде полос). Нагрев помещения происходит не сквозь стяжку, а благодаря инфракрасному излучению, которое нагревает окружающие предметы (элементы интерьера, стены и т.д.), является отличной альтернативой водяному и кабельному напольному отоплению. Его преимущество — простота и быстрота установки.

Лучшим покрытием для любых полов с обогревом, в том числе плёночного типа, считается плитка, особенно при укладке в ванной и кухне (узнайте какой вид полов лучше всего выбрать для кухни и как самостоятельно произвести укладку). Ведь кафель долговечный материал, прочный, влагостойкий и экологически безопасный.

Какой пол лучше выбрать под плитку

Есть различные модели греющих полов, они бывают водяными и электрическими. Последние подразделяются на кабельные, стержневые и плёночные.  Каждый вид имеет свои плюсы и минусы, на которые следует обращать внимание при выборе полового покрытия.

Водяные тёплые полы — конструкция с уложенным трубопроводом, по которому циркулирует нагретый теплоноситель. Чаще монтируется в стяжку.

Электрические кабельные — в качестве элемента нагрева выступает кабель. Как и водяной пол, данный вид чаще заливается бетонной стяжкой, хотя допустим и «сухой» метод монтажа.

Электрические инфракрасные полы — самый лёгкий и недорогой вид для укладки, особенно в квартире. Представляет собой тонкую плёнку с карбоновыми пластинами.

Плюс кафеля, при размещении его на тёплом полу, он не препятствует прохождению тепла, что увеличивает КПД отопительной системы. Плитка кладётся чаще на бетонную поверхность, и фиксируется на клей. Для водяного и кабельного пола залитого стяжкой — это идеальное отделочное покрытие.

Декоративная отделка инфракрасных тёплых полов керамогранитом обладает рядом сложностей и особенностей, так как «пирог» очень тонкий. Но в принципе, запрета на такое соседство не существует.

Можно ли укладывать пленочный пол под плитку?

Прежде чем вы решите производить установку электрического инфракрасного плёночного тёплого пола под плитку ПВХ, следует понимать, как это делать. Поэтому, специалисты советуют ознакомиться с правилами монтажа данной системы, и условиями её эксплуатации.

В инструкции к плёночным тёплым полам указано, что на них можно стелить разный материал: линолеум, ламинат, ковролин. Класть под плитку такое отопительное устройство тоже допустимо. В описание к системе есть рекомендации, как укладывать под плитку ИК пол.

К сведению! Под керамогранит инфракрасные тёплые полы разрешено монтировать и на улице, так как они не боятся влаги.

При обустройстве дорожек у дома данным видом отопления, они никогда не покроются людом.

Особенности устройства ИК пола под плитку

Единственная особенность при конструировании такого «пирога» с кафелем, в том, что применяется не «сухая» укладка, а используется плиточный клей или делается наливной пол.

Если предпочтение отдаётся «мокрому» методу, при сооружении плёночных полов, следует учитывать ряд особенностей:

  1. Небольшая адгезия — в связи с этим, простая заливка таких полов цементным раствором не рекомендована, так как конструкция получится плавающая. Если на такую поверхность упадёт что-то тяжёлое, то стяжка может треснуть, и устранить эти изъяны будет сложно.

Некоторые, пытаются повысить адгезию, путём нанесения насечек на изделии, но специалисты не советуют прибегать к такому способу. Данные места тяжело изолировать, тем самым возможна утечка тока.

  • Плёнка плохо переносит щёлочь — содержащаяся в цементном растворе щёлочь, будет оказывать негативное влияние на ИК полы. Это приведёт к быстрому выходу их из строя.

Если, вы всё же решили производить монтаж плёночного тёплого пола под плитку собственными руками, то в процессе укладки следует придерживаться определенных технологических условий, которые подробно описаны ниже.

Принцип работы

ИК пол — тонкая плёнка, между слоями которой размещены карбоновые пластины. Именно они служат нагревательным элементом вырабатывающим тепло. Устройство функционирует  от электросети, обогрев осуществляется при помощи инфракрасных лучей размером 10 — 20 мкм.

Плёнка быстро нагревает пол, а наличие терморегулятора, позволяет ему отключаться по достижению нужного уровня нагрева, и опять включаться при охлаждении. В итоге, устройство функционирует приблизительно 20 минут в час.

Плёночный пол имеет самый большой КПД, если сравнивать его с другими системами. При быстром нагреве, расход электричества не значительный, тем самым инфракрасный пол считается более выгодным и экономичным.

Кроме того, он нагревает не воздушные массы в комнате, а предметы в ней, а они уже обогревают воздух. Это позволяет создать прекрасную атмосферу в квартире, так как не происходит пересушивание воздуха, при этом, он насыщается отрицательно заряженными частицами.

Инфракрасный пол прекрасно подходит для разных помещений, идеальным вариантом является его укладка под плитку в туалете или ванной (предлагаем ознакомиться с пошаговой инструкцией по установке ТП в ванной комнате).

Характеристики

Как уже говорилось, ИК полы продаются в виде полос, шириной от 50 до 110 см, длина же регулируется при помощи насечек, по которым можно обрезать изделие. Нагревательными элементами служат карбоновые пластины размещённые внутри плёнки.

Немаловажное значение играет и толщина плёночного «пирога», в отличие от других тёплых систем, она составляет всего 5 мм без финишного покрытия.

Основным отличием плёночного отопления от обычного радиаторного, является то, что оно располагается под декоративным покрытием. Это позволяет устанавливать комфортную атмосферу в доме. Температура в нем регулируется с помощью терморегулятора, максимально возможный нагрев 50 градусов, но рекомендуемый температурный уровень +21.

Чтобы пол функционировал, требуется мощность 220 Вт, а потребляемый максимум составляет 250 Вт/м2.

Достоинства ИК пола под плитку

Главный плюс плёночного отопления — несложный монтаж, он займёт всего 1 день. Помимо этого, при эксплуатации конструкция не нуждается в обслуживании. Стоит отметить, что такой пол не замерзает зимой.

К достоинствам ИК пола уложенного под плитку относятся:

  • длина волны — она составляет 5 — 20 мкм, поэтому легко проходит через плитку;
  • простота регулировки температуры — что позволяет без труда создавать комфортные условия;
  • экономичность — расходует мало электроэнергии;
  • отсутствие электромагнитного излучения — то есть, не наносит вред человеку;
  • способность к ионизации воздуха;
  • не высокая стоимость;
  • эффективность — она больше на 20%, чем у других греющих полов;
  • работоспособность — если ломается один элемент, вся конструкция продолжает функционировать;
  • небольшая толщина — что не влияет на высоту потолков;
  • влагостойкость — допустимо стелить в комнатах с повышенной влажностью (ванна, санузел, бассейн).

Недостатки

Даже несмотря на все плюсы, плёночные полы, размещённые под кафелем, имеют и минусы:

  • обогрев рекомендован в помещениях с небольшой площадью, при установке их в комнатах внушительного размера, затраты заметно возрастут;
  • так как пол не стелется под тяжёлыми предметами и сантехникой, то переставить мебель в квартире не получится;
  • использование клея или бетонной стяжки, чтобы закрепить плитку, существенно снизит эксплуатационный срок;
  • поломка может привести к короткому замыканию;
  • допустимо стелить плёнку лишь на идеально гладкое основание;
  • возможно механическое повреждение плёнки — так как кафель имеет существенный вес;
  • адгезия ИК пола делает монтаж сложнее.

К сведению! Чтобы повысить адгезию, рекомендовано между системой обогрева и плиткой укладывать гипсокартон или сетку из стекловаты.

Однако это снизит нагревательную способность конструкции.

Материалы, которые нам понадобятся

Если вы планируете самостоятельно смонтировать инфракрасный пол с финишным покрытием (кафельной плиткой), следует, запастись нужным материалом и инструментом.

Требуется купить:

  • термоплёнку с набором зажимов;
  • электропровод;
  • температурный регулятор;
  • изоляционный битумный материал;
  • теплоизоляцию;
  • армирующее изделие;
  • полиэтиленовую плёнку;
  • сухую самовыравнивающуюся смесь;
  • плиточный клей;
  • строительный скотч.

К инструментам, которые потребуются при монтаже инфракрасных тёплых полов под плитку относятся: мультиметр, рулетка, отвёртка, угольник, метр, кусачки и резиновый молоточек.

Если купить стандартный набор плёночного пола, то в него входят кроме самой термоплёнки, зажимы, электропровода, изоляционный битумный материал с самоклеящейся основой.

К сведению! Важно правильно выбирать сечение кабеля, с помощью которого пол будет подключаться к терморегулятору.

Технология монтажа

Подготовив все комплектующие и инструменты, можно переходить непосредственно к укладке плёночных инфракрасных тёплых полов под плитку.

Смотрите видео инструкцию к монтажу

Монтаж инфракрасной пленки под плитку своими руками. Пошаговая инструкция по монтажу


Watch this video on YouTube

Подготовка

Инфракрасные полы особенно чувствительны к недочётам в основании, и к его подготовке следует подходить серьёзно.

Подготовка перед монтажем

Процесс включает в себя:

  1. Демонтаж старого покрытия.
  2. Очистку пола от грязи и сора.
  3. Обезжиривание поверхности и обработка праймером.
  4. Выравнивание чернового пола: «сухим» способом — используется керамзитовый песок, метод несложный, но керамзит может нанести вред нагревательным элементам; бетонно-цементным или наливным составом — этот вариант позволяет сделать ровный и гладкий пол.

При наличии прочного и ровного основания, подготовительный процесс значительно упрощается. Достаточно только нанести небольшой слой самовыравнивающегося раствора.

Разработка укладочной схемы

Прежде чем приступать к укладке, необходимо начертить план размещения полотен. Плёночный пол не стелется под тяжёлую мебель и сантехнику. Поэтому, нужно продумать заранее планировку в помещении. Согласно данной схеме, нанести метки на основание, где будет стелиться нагревательный элемент. Отступ от стен должен составлять не меньше 20 см.

После этого, определяется место для терморегулятора, он должен располагать на стене, на расстоянии от пола 15 см. Для проводов, которые будут идти от прибора до плёнки, рекомендовано проделать штробы, в них они будут размещаться.

К сведению! Терморегулятор рекомендовано установить до начало монтажа пола, так как это грязная работа.

Гидроизоляция

На подготовленную поверхность укладывается гидроизоляционный материал, можно использовать специальную мембрану или обычную полиэтиленовую плёнку.

Изделие укладывается внахлёст, а для проклеивания стыков применяется скотч.

Теплоизоляция

Теплоизоляционный материл, не даёт теплу уходить в пол, а направляет его вверх. Лучше для этой роли подойдёт фольгированное изделие — пенофол или изолон.

Материал с таким покрытием способен отражать до 90% тепловой энергии, что делает работу плёночных полов более эффективной.

Укладка термоплёнки

Термоплёнка укладывается согласно разработанной схеме. Монтаж плёнки следует производить аккуратно, чтобы не повредить элементы. Для соединения полос между собой, используются клеммные зажимы.

Листы монтируются таким образом, чтобы медные контакты располагались внизу, по направлению к стенам, только тогда устройство будет правильно работать.

Подключение пола

Когда пол уложен, его следует подключить к терморегулятору. Для этого, по разработанной схеме, от элементов нагрева к регулятору, надо протянуть кабель, который помещается в гофру.

Для соединения кабеля и ИК мат, с провода частично срезается изоляция, после чего он подсоединяется с помощью клипс к нагревательным элементам. Зажимать клемму плоскогубцами следует аккуратно, но плотно, для надёжного контакта. Места срезов необходимо изолировать битумом.

После этого, устанавливается термодатчик, он размещается на графитовых полосах, и подключается к терморегулятору. Датчик монтируется в специальном углублении, которое оборудовано в теплоотражающем материале, это минимизирует перепады в высоте поверхности.

Когда система подключена, её обязательно следует протестировать. Проверка делается каждой полосы в отдельности, при температуре 25 — 30 градусов.

Если тестирование показало, что пол функционирует правильно, его нужно накрыть полиэтиленом, он будет служить дополнительным защитным слоем.

Важно! При подключении плёночного пола, требуется сделать заземление устройства.

Укладка плитки

Класть кафеля сверху инфракрасной тёплой конструкции, можно следующими способами:

  1. С применением арматурной сетки:
  2. сетка укладывается поверх полиэтилена;
  • затем производится заливка бетонного или самовыравнивающегося раствора;
  • только после полного высыхания состава стелется плитка.
  • С использованием гипсокартонных листов, которые кладутся на полиэтилен, а уже на гипсокартон укладывается кафель.

Для закрепления плитки на полу, потребуется клей или специальная смесь.

Пошаговый процесс укладки плитки:

  1. Клеящий состав наносится на обратную сторону облицовочного материала шпателем с зубчиками, после чего изделие фиксируется на основе. Чтобы сделать ровные швы между плитками, рекомендовано использовать пластиковые крестики.
  • Для хорошего сцепления изделия с поверхностью, и для выравнивания выступивших участков, плитка простукивается резиновым молоточком.
  • Когда клей немного подсохнет, крестики вытаскиваются, и производится затирка швов.

К сведению! При использовании строительного уровня в процессе укладки плитки, получится ровная поверхность.

Основы безопасного использования

Чтобы инфракрасная отопительная система была безопасной, важно сделать грамотный расчёт и монтаж, согласно технологических рекомендаций:

  • производить монтаж пола на ровную и сухую поверхность;
  • делать промежутки между листами изделия не меньше 0,5 см;
  • обеспечить заземление;
  • подобрать плёночный пол и терморегулятор одинаковой мощности;
  • подключать нагревательные элементы напрямую к автомату, и запитывать от счётчика.

К сведению! Для более эффективной работы пола, рекомендовано установить дополнительный термодатчик, он будет осуществлять контроль за температурным режимом.

Плёночное отопление способно создать комфорт в доме. Произвести монтаж инфракрасного тёплого пола под керамическую плитку под силу даже не профессионалам, главное строго выполнять правила установки данной системы.

Видео инструкции

Укладка плитки на тёплый пол за 20 минут. Ремонт ванной комнаты. Часть 6


Watch this video on YouTube

ИНФРАКРАСНЫЙ ТЕПЛЫЙ пол ПОД ПЛИТКУ. ГИДРОИЗОЛЯЦИЯ ванны.МОНТАЖ электрического теплого пола


Watch this video on YouTube

Инфракрасный теплый пол своими руками: укладка и подключение

Cистема инфракрасного теплого пола пленочного типа является одной из инновационных и уникальных разработок, которая позволяет решать проблемы, возникающие при обустройстве отопления жилья.

Как правильно выбрать комплектующие для системы и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Содержание статьи:

Как устроена ИК-система?

Инфракрасный теплый пол представляет собой довольно сложную систему, изготовить которую самостоятельно в домашних условиях не получится.

Система создана на основе уникальной наноструктуры, которая способна генерировать инфракрасное излучение, невидимое человеческому глазу.

В зависимости от типа исполнения нагревательных элементов ИК-системы делятся на два основных вида: стержневые и пленочные

Пленочные системы выполнены из полос карбоновой пасты – высокопрочного углепластика, которые скрыты под термостойкой полиэтиленовой пленкой.

Все полосы, толщина которых не превышает и десяти миллиметров, расположены на равноудаленном расстоянии в 10-15 мм и параллельно соединены между собой защищенными серебряным покрытием плоскими токоведущими шинами.

Под действием электротока, подаваемого на шины, карбоновые элементы начинают излучать ИК-излучение, длина волн которого в биорезонансном диапазоне варьируется в пределах 9-20 мкм

Основу стержневых систем составляют графитово-серебряные стержни, внутри которых проложен карбоновый материал. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы выпускаются в виде отдельных кабелей или готовых бухт.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а расположенных внутри помещения предметов: напольного покрытия, мебели, стен и потолка. Благодаря этому свойству скорость ИК-обогрева значительно выше традиционных аналогов – электрической и водяной систем.

К числу неоспоримых достоинств инфракрасного пленочного теплого пола стоит отнести:

  • Экологичность. Инфракрасные лучи по воздействию схожи с солнечным светом и потому оказывают благоприятное влияние на все живые организмы. Они не имеют побочного эффекта.
  • Простота монтажа. Конструктивные особенности системы позволяют при минимальных затратах и усилиях произвести качественный монтаж, владея лишь базовыми навыками строительных работ.
  • Сочетаемость с разными видами покрытия. Укладку инфракрасного теплого пола допускается выполнять сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно заламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже в случае повреждения одной из карбоновых полос за счет параллельной схемы подключения остальные элементы будут продолжать работать.

Галерея изображений

Фото из

Самая простая в укладке система

Преимущества пленочных полов

Укладка на деревянное основание

Возможность укладки на открытых площадках

Раскрой пленочной системы для монтажа

Укладка ламината по инфракрасным полам

Укладка линолеума на инфракрасный вариант

ИК система под ковровыми покрытиями

Толщина термопленки не достигает и 5 миллиметров, а потому практически не «съедает» высоту комнаты. Благодаря этому ее смело можно устанавливать практически под любое покрытие. К тому же такую пленку допускается размещать на вертикальных поверхностях, фиксируя к стенам и потолку, обеспечивая зональный обогрев комнаты.

Уязвимым местом системы является боязнь “запирания”, при которой обогреваемые участки могут выходить из строя под тяжестью установленных на них крупных предметов

По этой причине пленочный материал укладывают только в тех зонах, где не будет стоять крупногабаритная техника и мебель. С осторожностью стоит использовать ИК-системы во влажных помещениях, поскольку есть риск поражения электротоком.

Расход электроэнергии на эксплуатации инфракрасного теплого пола напрямую зависит от режима работы системы и рабочей площади помещения. Рекомендуем также ознакомиться с другой нашей , где подробно описан пленочный тип обогрева для помещений.

Выбор комплектующих системы

Помимо углеродных нагревательных полос, запаянных в лавсановую пленку, система пленочного пола требует наличие терморегулятора, оборудованного температурным датчиком.

Варианты исполнения пленки

Вариантов пленочных полов на современном рынке представлено немало. И все они приблизительно имеют схожие характеристики: потребляемую мощность от 25 до 80 Вт/ч., а рабочую температуру от 30 до 50 °С.

В продаже можно встретить два типа пленочных систем:

  • сплошные – в них пленка полностью покрыта карбоновым материалом;
  • полосатые – в них карбоновый материал нанесен на поверхность в виде полосок шириной по 15-20 мм.

Разница между ними в том, что в сплошных системах материал наносят путем раскатывания по поверхности в виде пасты, а в полосатых – посредством фрагментарного напыления.

Для небольших по площади комнат лучше выбирать пленку, ширина которой составляет 50 см; для более просторных помещений выгоднее приобретать полосы шириной в 100 см

Толщина материала может варьироваться в пределах от двух микрон до 0,4 миллиметров. Длина рулона составляет 50 метров.

Бытует мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой карбона, тем быстрее система выходит из строя. Поэтому целесообразнее приобретать материал не тоньше 3 мм. К примеру, для стран Европы и США оптимальным вариантом считается толщина материала в 0,338 мм.

Стоят такие системы не дешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей варьируется в пределах 20-25$ за квадратный метр. Более подробно о видах пленочного теплого пола можно прочесть в .

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом нагрева выполняют только по полезной площади комнаты.

Процентное соотношение застилаемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

  • 80% площади – в качестве основного отопления;
  • 40-50% площади – в качестве дополнения к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно начерченная на листе схема раскладки зон системы. Просчитав длину каждого фрагмента и сложив их количество, не составит труда вычислить необходимую общую длину покрытия.

При расчете покрываемой площади следует учитывать, что согласно нормам от каждой стены потребуется сделать отступ в 10 – 20 сантиметров

Чтобы предупредить преждевременный выход из строя напольной системы, необходимо при раскладке дистанцироваться от труб и стояков центрального отопления. Уложенные полосы не должны пересекаться и перекрывать друг друга.

При размещении фрагментов на плане и расчете их длины также учитывайте, что длина каждой полосы должна быть кратна 17-18 сантиметрам, поскольку именно в этих местах расположены линии отреза.

Терморегулятор для управления температурой

Работой ИК-системы заведует терморегулятор. Входящий в комплектацию к нему датчик температуры располагают между нагревательными элементами, а подключают к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные терморегулятору, который, в свою очередь, срабатывает и запускает систему в работу.

Основное предназначение устройства – отслеживать температуру пола по показаниям датчика и в соответствии с заданными параметрами корректировать мощность нагрева

Вариантов модификаций регуляторов, различающихся по функционалу, на рынке сегодня представлено огромное множество.

Все они условно делятся на два вида:

  1. Механические – оснащены клавишами и механическими колесиками и подходят для обустройства небольших по площади систем.
  2. Электронные – оборудованы кнопочным управлением и дисплеем, применимы для небольших не зонированных помещений.

Программируемые модели оснащаются сенсорными дисплеями, с помощью которых можно выставлять сразу 4 временных режима, экономя тем самым до 50% расхода энергии.

Температурные датчики в зависимости от типа устройства и вида напольного покрытия бывают двух исполнений. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, оборудованных гелевой защитой от воздействия на полосы клеевых составов и предупреждения механического повреждения.

Одни модели терморегуляторов способны считывать информацию о нагреве поверхности пола, другие – дополнительно анализировать степень прогрева воздуха в комнате

При выборе устройства следует ориентироваться на мощность термостата. Ее рассчитывают исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножают на размер рабочей площади, устеленной нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что в случае аварийного отключения электропитания не могут возобновить работу самостоятельно. Поэтому лучше отдавать предпочтение моделям, в которых предусмотрена батарейка. А подробнее о выборе и установке терморегулятора для теплого пола читайте .

Если пленочную систему предполагается совместить с покрытием из керамогранита или кафельной плитки, потребуется соорудить цементно-песчаную стяжку

Монтаж инфракрасного теплого пола

Установка ИК-системы под то или иное покрытие имеет свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы типа линолеума или ковролина, в качестве прослойки между нагревательными полосами и ним следует проложить листы ДВП или фанеры.

Жесткая прослойка защитит пленку от «травмирования» вследствие продавливания покрытия ножками тяжелой мебели или женскими каблучками.

В любом случае, монтаж системы инфракрасного теплого пола выполняют в несколько этапов.

Галерея изображений

Фото из

Раскрой инфракрасной системы на полотнища перед укладкой

Изоляция токоведущего биметаллического элемента

Заклеивание обреза полотнища обычным скотчем

Штробы для укладки клемм под электропроводку

Теплоизоляционная подложка

Устройство электросоединений

Укладка инфракрасного пола по всей площади

Укладка напольного покрытия по ИК системе

Приобретение материалов и инструментов

Помимо самой ИК-пленки необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, либо же односторонний строительный скотч для его фиксации. Саму пленку к основанию прикрепляют с помощью двухстороннего скотча.

Для проведения работ потребуется набор инструментов:

  • болгарка, оснащенная диском для камня;
  • перфоратор;
  • нож или ножницы;
  • плоскогубцы или пассатижи;
  • строительный миксер;
  • зубчатый шпатель;
  • широкая кисть;
  • емкость для замешивания раствора.

Если вы еще не составили схему раскладки на этапе выборе материала, это необходимо сделать сейчас, беря во внимание не только размер комнаты, то ширину используемых полос.

На составленном плане комнаты должны быть отражены места расстановки мебели и участки с фрагментами нагревательных элементов

Расположение пленок может быть, как продольным, так и поперечным. Оптимальный вариант стоит выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это позволяет минимизировать число точек подключения.

Подготовка базового основания

При подготовке основания к укладке ИК-системы вовсе не обязательно демонтировать старое покрытие. Демонтаж потребуется лишь в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами.

Согласно нормам допустимый перепад высот базового основания под пленочную систему составляет всего 0,2-0,3 см на каждый погонный метр независимо от направления приложенной к поверхности контрольной рейки или строительного уровня.

При подготовке основания необходимо очистить поверхность от остатков мусора и пыли, а при необходимости – зашпаклевать трещины и устранить другие мелкие изъяны

Технология укладки ИК-системы предполагает обустройство теплоизолирующего слоя, основная задача которого – препятствовать утечке тепла через плиты перекрытия, повышая тем самым КПД системы.

В качестве утеплителя лучше всего подойдет:

  • Изолон или Пенофол– рулонные утеплители из вспененного полиэтилена. Отличаются превосходными гидроизоляционными качествами, т.к. в процессе вспенивания формируются замкнутые, непропускающие воду ячейки;
  • Пробковая подложка – спрессованные частицы древесины пробкового дерева, перемешанные с вяжущим веществом суберином.

При устройстве полов с подогревом в приоритете подложки с лавсановой металлизированной или фольгированной оболочкой. Она усиливает теплоотдачу за счет собственного отражающего эффекта.

Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизолятора, а отражающая поверхность – направлять вырабатываемое тепло непосредственно в помещение, а не на нижележащее перекрытие.

Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, размещая полосы встык друг к другу

Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на полу полос скрепляют между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, скрепить уложенные с небольшим нахлестом  полосы можно и строительными скобами.

Укладка пленочной системы

В соответствии с разметкой нарезают пленку на отдельные фрагменты, учитывая, что максимальная длина цельного полотнища не должна превышать восьми метров. Нарезку можно выполнить ножницами или ножом. Нарезанные фрагменты полос последовательно выкладывают на подложку согласно составленной схеме.

Разделенные полосы в соответствии со схемой раскладывают по поверхности, направляя контактами к той стене, где планируется устанавливать терморегулятор

Отрезы пленки укладывают лицевой стороной вверх или вниз в соответствии с пунктами руководства от производителя. Строго согласно инструкции размещаются полосы ИК системы. К примеру, полосы пленочного пола Caleo укладываются с боковым нахлестом так, чтобы между соседними медными шинами был зазор в 1 см.

Если марки, изготовители которых рекомендуются укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается сгибать карбоновые полосы под углом в 90°, поскольку это может вывести из строя фрагмент системы.

При необходимости полосы подрезают по периметру помещения, делая надрезы в строго обозначенных пунктирной линией на пленке местах. Ориентировочные пунктирные полосы для разреза обычно расположены через каждые 18 см.

Галерея изображений

Фото из

Особенности подключения проводки

Ввод одной из пластин зажима под пленку

Монтажные клещи для фиксации зажима

Оклейка клеммы битумным скотчем

Для фиксации пленки к поверхности используют двухсторонний скотч. Такое решение позволяет предупредить сдвиг элементов относительно разметки и друг друга. В процессе укладки полос инфракрасного теплого пола важно не допустить повреждение материала, что нередко случается при случайном падении на них инструментов, используемых при монтаже.

Места разрезов пленки, где затронуты токопроводящие жилы, необходимо покрыть битумной изоляцией, исключив попадание воздуха между шиной и скотчем

Также у нас есть другие материалы с подробным описанием процесса укладки пленочной системы, в зависимости от вида напольного покрытия. Советуем вам ознакомиться и с ними

Схема подключения системы

Каждая полоса оснащена медным зажимом, который надежно соединяется с проводником, выполненным из того же материала. Чтобы подключить клемму, придется участок в 8-10 мм от среза отделить от ламинации, а серебряную и медную шину на краю аккуратно расслоить.

Контакт вставляют строго посередине торца токопроводящей шины так, чтобы одна его сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимают пассатижами, стараясь не допустить искрение.

Провода, ведущие от термодатчика к терморегулятору, укладывают также в соответствии со схемой и подводят к устройству через короб плинтусов

К клеммам контакта подводят токоведущие провода с зачищенными на 10-12 миллиметров «хвостами» жил и подсоединяют: к одной – «0», к другой – «фаза». Подсоединенные клеммы аккуратно зажимают плоскогубцами или пассатижами. Если есть возможность применить пайку, провода к шинам можно просто припаять, а места соединений заклеить изоляцией.

После подключения каждого фрагмента пленки необходимо проверить фиксацию зажима, слегка дернув за него. Он не должен смещаться относительно пленки.

Подключение полос выполняют, применяя параллельную схему. Это значит, что подключение проводки будет выполнено только с одной стороны. Для «запитки» используют многожильные медные провода сечением 1,5 кв.мм.

Места соединений зажима с проводами после обжима плоскогубцами, а также участки среза медной шины с обеих сторон в обязательном порядке изолируют отрезами винил-мастичного скотча, который всегда идет в комплекте с системой.

На свободных концах проводов, прикрепленных ко всем секциям греющей пленки, измеряют сопротивление схемы. В идеале расчетная величина нагрузки должна быть на 20% ниже той, что заявлена производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного терморегулятора, приступают к его подключению.

Монтаж устройства управления

Чтобы теплорегулятор срабатывал правильно, с нижней стороны греющего полотна с помощью скотча фиксируют термодатчик. Его установка выполняется с задействованием 16-миллиметровой гофротрубки, входящей в заводскую комплектацию.

Термодатчик следует размещать строго на изоляционной прослойке; в противном случае он не будет показывать истинную температуру пола

Чтобы в точке установки термодатчика не образовывался бугорок, в основании и теплоизоляционной прослойке рекомендуется сделать неглубокие канавки. Место размещения устройства выбирают как можно ближе к терморегулятору. Расстояние от стены должно составлять не менее 30 см.

Особых требований к установке терморегулятора нет. Его можно размещать в любом доступном месте, скрытого от прямого попадания солнечных лучей. Однако выбрать место для его установки следует заранее, т.к. полосы пленочной системы лучше уложить контактами к той стене, на которую будет монтироваться регулирующее устройство. Таким методом сокращается протяженность подключающих проводов.

Вариант монтажа также может быть любым:

  • наружный – при котором устройство закрепляется непосредственно на поверхности стены;
  • скрытый – предполагает создание углубления, в котором будет спрятано устройство.

Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора проделывают штробы глубиной в 20 мм, в которые укладывают электропроводку.

Технология монтажа терморегулятора мало чем отличается от процесса установки обычной электророзетки. Для обустройства «гнезда» в стене с помощью коронки проделывают нишу, в которую заглубляют подрозетник. Размещают устройство на высоте 80-90 см от уровня пола.

Чтобы подключить провода, зачищают концы жил и заводят их в соответствующие контакты, ориентируясь на маркировку и цвет изоляции

Подключив терморегулятор, остается лишь подсоединить к sensor-клеммам свободный конец уложенного в гофротрубу датчика температуры.

Пробный запуск ИК-системы

После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском следует проверить надежность изоляции точек подключения. Сначала проверку выполняют с помощью тестера. Показатели системы должны соответствовать тем, что указаны производителем.

При правильном расчете мощности терморегулятора и выполнении монтажа температурного датчика автоматическое отключение системы должно произойти уже через полчаса с момента включения

После запуска системы следует внимательно проверить равномерность нагрева каждого элемента. При обнаружении неполадок на отдельных фрагментах их устраняют или заменяют отрезки полос на новые.

Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план укладки ИК-системы лучше сохранить, приложив его к паспорту изделия или зарисовав на обратной стороне гарантийной документации.

Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила монтажа и эксплуатации инфракрасного .

Выводы и полезное видео по теме

Монтажный комплект под укладку системы:

Сооружение подложки и укладка нагревательных полос:

Установка датчика и терморегулятора:

Система пленочного типа не сложна в исполнении. А потому, даже не имея соответствующих навыков, произвести монтаж можно всего за один день. Главное – строго придерживаться технологии укладки. Это позволит уберечь от возникновения аварийной ситуации и преждевременного выведения системы из строя.

Задумываетесь над установкой системы инфракрасного пола, но не знаете с чего начать? Или у вас есть опыт в монтаже таких систем и можете дать дельные советы для наших читателей? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом использования системы пленочного пола в расположенном ниже блоке.

Системы напольного и потолочного отопления — нагревательные пленки из углеродной ткани

Как работает система лучистого (инфракрасного) обогрева?

По тому же принципу, что и Солнце. Все мы знаем, что теплый воздух течет вверх. Но лучистое инфракрасное тепло, генерируемое углеродной пленкой, в отличие от конвекционного (обычного радиатора, который нагревает воздух), распространяется во всех направлениях и нагревает предметы в комнате. Сначала он нагревает людей, затем стены или мебель. Воздух нагревается от теплых предметов.Лучистое отопление более комфортно для людей, чем конвекционное. И еще больше экономии.

Когда окупается использование углеродной пленки?

Решение на основе системы отопления LARX CARBON-FILM.COM лучше всего выбирать для ремонта и особенно для новых хорошо утепленных зданий, желательно еще на стадии проектирования, когда можно учесть и удовлетворить все требования. Это способ гарантировать ваше удовлетворение во всех отношениях.

Почему углеродная пленка лучше, чем обычные теплые полы на водной основе?

Стоимость эксплуатации углеродной пленки ниже, вам не понадобится ни газовый, ни электрический бойлер, ни тепловой насос. Это исключает возможность использования оборудования, требующего регулярного обслуживания. Вы не должны думать ни о ремонте дымохода, ни о сантехнике. Большим преимуществом является более простая установка и точное регулирование.

Почему следует выбирать углеродную пленку, а не нагревательный кабель?

  1. Полосы Carbon Film распределяются по полу равномерно, без промежутков, поэтому передача тепла к поверхности пола эффективна и по всей площади пола.Если есть нагревательный кабель (или нагревательный мат), всегда можно почувствовать, где изгиб кабеля — чередуются горячие и холодные места.
  2. Нагревательный элемент в углеродной пленке представляет собой углеродную поверхность, которая представляет собой электрический резистор, нагреваемый за счет прохождения электрического тока. Поскольку углерод не является металлом, поверхность углерода не является источником электромагнитного смога.
  3. В отличие от нагревательного кабеля, наша система отопления может применяться под стяжкой или непосредственно под плавающим полом (деревянным, ламинатным или виниловым).Благодаря этому теплопередача происходит мгновенно, а регулирование происходит быстро и точно. Скорость и точность регулирования наиболее важны для снижения эксплуатационных расходов.
  4. В случае выхода из строя углеродная пленка, нанесенная непосредственно под плавающий пол, всегда легко доступна.
  5. Полоски углеродной пленки соединены параллельно. Это означает, что в случае повреждения все ленты из углеродной пленки в помещении сохраняют работоспособность без каких-либо ограничений.
  6. Благодаря максимальному использованию поверхности пола потери тепла в помещении могут быть компенсированы более низкой температурой поверхности нагрева.Меньшая разница температур между температурой поверхности пола и температурой окружающей среды означает меньшую тепловую нагрузку на конструкцию здания, более быстрое и точное регулирование и, прежде всего, больший комфорт для пользователя.
  7. По сравнению с нагревательным кабелем, наша система обогрева LARX CARBON-FILM.COM может использоваться в сборных конструкциях полов без применения мокрого строительства. Это касается сборных домов и деревянных конструкций. Кроме того, установка углеродной пленки существенно проще и, следовательно, быстрее в строительстве.

Почему выбрать карбоновую пленку, а не электрический бойлер?

  1. Углеродная пленка является местным источником тепла — тепло вырабатывается непосредственно в месте, где это необходимо, поэтому отсутствуют потери при распределении и потери, вызванные передачей тепла между электричеством и водой. Углеродная пленка более эффективна.
  2. По сравнению с электрическим бойлером углеродная пленка нагревает всю поверхность пола и равномерно распределяет тепло.
  3. Регулировка каждой комнаты независимая, нет необходимости нагревать воду во всей системе из-за одной комнаты.
  4. Углеродная пленка может наноситься непосредственно под плавающий пол. Регулировка происходит немедленно, и комната не перегревается.
  5. Углеродная пленка не имеет бойлера, поэтому можно лучше использовать пространство в техническом помещении.

Почему следует выбирать углеродную пленку, а не тепловой насос?

В настоящее время в хорошо изолированном семейном доме нормального размера (до 250 м 2 ) использование теплового насоса вместо углеродной пленки нецелесообразно.Фактические недостатки теплового насоса: более высокие первоначальные вложения, практически сопоставимые эксплуатационные расходы, более высокая частота отказов системы (компрессор, механические элементы), шум, потребность в ценном пространстве, меньший срок службы, необходимость в собственном времени инвестора, как во время его установка и эксплуатация.

Вообще, абсурдно устанавливать сложные системы отопления в современных домах с хорошей изоляцией, когда отопление может быть реализовано намного проще. Наша система отопления LARX CARBON-FILM.COM обеспечивает комфорт за счет лучистого отопления (теплый пол).В современных домах с низкими тепловыми потерями его эксплуатационные расходы очень близки к тепловому насосу. Проще говоря, хорошо изолированный семейный дом отапливается при нормальной работе, за счет тепла от электрических приборов (в основном, кухонь), за счет тепла человеческого тела и, конечно же, за счет нашей углеродной пленки для «теплых ног». Вы будете приятно удивлены его эксплуатационными расходами.

Подходит ли углеродная пленка для квартир?

Конечно! Подходит для всех типов новых домов, а также для качественного ремонта.Часто очень выгодна низкая высота системы.

Подходит ли углеродная пленка для старого дома?

В зависит от способности дома удерживать тепло внутри. Возможно, потребуется использовать углеродную пленку с большей мощностью. Мы будем рады проанализировать ваш дом и подготовить проект системы отопления.

Подходит ли углеродная пленка под ПВХ, паркетные полы, деревянные или пластиковые полы, плитку, винил, ковры?

Да, наша система отопления может быть установлена ​​под любым полом, если она сертифицирована для теплого пола.Под всеми этими покрытиями он будет работать надежно и эффективно.

Что, если мы (или наши соседи) затопим наш дом?

Мы выполняем все установки профессионально и в соответствии со строжайшими стандартами защиты системы отопления.

Не повредит ли мой пол?

Углеродная пленка не нагревается до температуры, которая может повредить напольное покрытие. Его максимальная температура также контролируется термостатом с датчиком температуры пола.

Безопасна ли углеродная пленка для моего здоровья?

Тепло в основном такое же, как солнечное. По сравнению с конвекционным отоплением (радиаторами) в воздухе присутствует меньше вредных микроорганизмов из-за его более низкой температуры.

Какие длины волн излучает углеродная пленка?

Углеродные пленки в принципе представляют собой низкотемпературный инфракрасный излучатель (около 20-50 ° C). Излучение — это передача электромагнитной энергии в виде волн разной длины.Это вызвано возбуждением частиц. Углеродные пленки не излучают видимого излучения. Инфракрасные волны, в которых они излучают, больше, чем видимый свет. Длина волны инфракрасного излучения составляет от 760 нанометров до 1000 микрон. Длина волны углеродной пленки составляет около 10 микрон. Однако на это значение влияет множество факторов, в основном в зависимости от напольного покрытия. Согласно закону сдвига Вина, чем выше температура, тем короче длина волны максимальной интенсивности.

Почему я считаю это дешевле, чем другие системы отопления?

Потому что дешевле — дешевле большинства других способов отопления.При рассмотрении критических параметров, таких как инвестиционные и эксплуатационные расходы, скорость и метод установки, точное и простое регулирование, отсутствие отказов, отсутствие обслуживания, отсутствие дымохода и его ревизий, отсутствие газа, теплообменник или другое крупное оборудование в вашем доме — вы получите не найти сопоставимой и столь же хорошей альтернативы сегодняшнему современному жилью.

№ 1 Руководство покупателя «Теплые полы и водяные системы»

Представьте, что вы в холодный день вышли из теплой постели или душа на теплый пол.Вот что произойдет, если у вас в доме установлен лучистый пол с подогревом.

Системы лучистого теплого пола нагревают предметы и людей в помещении непосредственно инфракрасным излучением. Такой способ обогрева намного эффективнее и комфортнее систем, обогревающих воздух; Благодаря теплу, исходящему от земли, температура в комнате будет более стабильной, без холодных пятен или сквозняков.

В этой статье мы рассмотрим три основные системы водяного теплого пола: электрическое , водяное и воздушное отопление пола .

Из этих трех чаще всего используются электрические и водные системы.

Водяной водяной теплый пол обычно используется для обогрева больших площадей пола и целых домов и обычно встраивается на этапе строительства.

Электрические лучистые полы с подогревом — отличный выбор для небольших проектов, таких как обогрев кухонного пола или холодной ванной комнаты. Его легко установить и недорого.


Вот наши основные рекомендации по системам электрического лучистого теплого пола, основанные на нашем опыте и исследованиях:

Лучшее в целом: Системы обогрева Электрические лучистые полы с подогревом с термостатом Aube Sensing

Лучшая цена: полный комплект электрической системы теплого пола LuxHeat 120 В

Лучшее для небольших помещений: система теплого пола Heatwave с термостатом GFCI

Теперь давайте погрузимся в историю лучистого отопления , как оно работает и какие системы лучистого теплого пола используются в коммерческих и жилых помещениях.


История лучистого теплого пола

Многие люди считают, что лучистые полы с подогревом — это довольно новая концепция, но на самом деле это один из старейших способов обогрева дома. Системы лучистого теплого пола появились еще в 5000 году до нашей эры в Китае и Корее.

Кредит изображения: Wikipedia.org

Примерно в третьем веке до нашей эры. Римляне начали совершенствовать эту систему, создав слои плитки, бетона и дополнительный слой плитки, который был поднят на столбах, что позволяло нагретому воздуху циркулировать более свободно.

Однако эта система исчезла с Римом и возродилась только в 17 веке в Европе, когда сэр Джон Стоун впервые начал использовать нагретую воду, циркулирующую по трубам, для обогрева сначала теплиц, а затем коммерческих помещений.

Это привело к усовершенствованию метода, а также к одним из первых исследований того, как работает лучистая теплопередача.

Лучистое отопление впервые появилось в США во время гражданской войны, когда нагретый воздух, аналогичный китайской концепции, использовался для обогрева больничных палаток.В 1907 году было обнаружено, что небольшие трубы с горячей водой можно заделать в бетон или штукатурку, и этот процесс начал применяться.

Однако только после того, как Фрэнк Ллойд Райт начал видеть преимущества системы, она стала более широко распространенной.

Концепция теплого пола

Изображение предоставлено: Семинар по устойчивому развитию

Концепция системы заключается в том, что тепло излучается от поверхности, подобно тому, как вы можете почувствовать тепло от горелки на плите на расстоянии от нескольких дюймов до футов.Таким образом, хотя система не нагревает воздух напрямую, она заставляет вас и предметы в комнате чувствовать себя теплее.

Преимущества лучистого теплого пола

Кредит изображения: Watts.com

Системы лучистого теплого пола имеют множество преимуществ для домовладельца. Поскольку вы не нагреваете воздух, температура в комнате будет более стабильной от пола до потолка, поскольку тепло не уходит из холодных участков на землю.

Вы будете чувствовать себя более комфортно в комнате с лучистым подогревом пола, и во многих случаях оно потребляет меньше энергии, поэтому ваши счета за отопление могут быть намного ниже.Он подходит для различных типов полов, поэтому не умаляет красоту вашего дома.

И поскольку воздух не проходит через воздуховоды, в вашем доме циркулирует меньше аллергенов. Его также легко запустить, он совершенно бесшумный и довольно простой в установке.

Ключевые компоненты систем теплого пола

Кредит изображения: ThisOldHouse

В зависимости от типа системы, которую вы выбираете, есть только несколько ключевых компонентов, которые необходимы для обеспечения работоспособности системы.

Для гидравлических систем все, что необходимо, — это водонагреватель или бойлер, трубы в полу, которые обычно изготавливаются из труб PEX, и водопроводный коллектор, включая все необходимые клапаны и фитинги, по которым горячая вода проходит от котла к пол.

Для электрических систем вам понадобится коврик для пола с подогревом, который подключается к электрической панели вашего дома, и во всех системах вам понадобится термостат для управления системой и обогревом.

Типы установки излучающего теплого пола

Существует два основных стиля установки водяного теплого пола — влажная и сухая.

Обе системы могут использовать либо гидравлическую, либо электрическую энергию для обогрева пола. Название установки связано с тем, как проложены трубы или электрические провода.

Схема влажной установки
Изображение предоставлено: Государственный колледж Земли и минералов Пенсильвании,

В мокрой системе трубы или проволока заделаны в бетон или другой материал, который может легко передавать тепло.

Это называется влажной системой, потому что провода или трубки помещаются во влажный материал; как только материал застынет, пол станет сухим, даже если вы используете метод водяного отопления.

Схема сухой установки
Изображение предоставлено: Государственный колледж Земли и минералов Пенсильвании,

В сухой системе трубки или кабели размещаются в полости под полом или между этажами.

Они ни во что не встроены. Оба метода обеспечат эффективный и постоянный нагрев, но вы можете обнаружить, что в зависимости от того, где вы устанавливаете обогреватель, один метод работает для вас лучше, чем другой.

Распространенные мифы о теплых полах

Кредит изображения: ConcreteNetwork.com

Хотя лучистое отопление существует уже тысячи лет, многие люди до сих пор верят, что это новая технология, что, в свою очередь, привело к появлению нескольких мифов и заблуждений, окружающих его.

Первый — сколько ему лет, и большинство людей считают, что он существует только последние 20 лет или около того.

Другой распространенный миф заключается в том, что он нагревает только пол, а не ваш дом. Это верно только в том случае, если вы используете небольшую электрическую систему для дополнительного отопления; Большинство систем лучистого отопления равномерно обогреют весь ваш дом.

Третий миф связан с повышением температуры; многие думают, что это означает, что система не работает.

Но на самом деле это горячий воздух, который поднимается вверх, поэтому в системе с принудительной подачей горячего воздуха у вас будет различная температура в комнате, поскольку воздух нагревается, поднимается, охлаждается и снова падает. В комнатах с теплым полом всегда остается тепло.

Многие люди также считают, что системы работают долго и не очень точны.

Однако большинство систем можно использовать для быстрого нагрева, а при точной прокладке трубок или кабелей вы можете получать тепло именно там, где вам нужно и где оно нужно.

Теплый пол в сравнении с другими источниками лучистого отопления

Пол — не единственное место, где можно установить систему лучистого отопления. Их также можно разместить на стенах и потолке.

Лучистые полы с подогревом, вероятно, являются наиболее эффективным методом, поскольку в жилом помещении тепло распределяется равномерно.

Кредит изображения: BTL Property

Излучающие панели можно устанавливать на стены для обогрева небольших помещений. Они, как правило, менее эффективны, чем полы или потолки, потому что им сложно покрыть большие пространства.

Однако лучистые потолки часто могут быть даже более эффективными, чем лучистые полы, и поскольку поднимается только горячий воздух, а не сам нагревается, лучистый потолок может создать очень комфортную комнату, не нарушая при этом существующий пол.

Типы систем лучистого теплого пола

Следует рассмотреть три различных типа систем лучистого теплого пола. У каждого есть свои особенности, которые могут сделать его лучше или хуже для вашего дома.

1.Система лучистого теплого пола с воздушным подогревом

Системы с воздушным обогревом — это старейший тип лучистого тепла, который впервые был использован в Китае, Корее и Риме. Системы воздушного отопления немного менее эффективны, чем другие типы, и поэтому встречаются реже. Вместо того, чтобы качать воздух прямо под ваш пол, нагретый воздух циркулирует по ряду трубок, подобно тому, как используется вода.

Разница в том, что воздух легче и легче проходит через трубки, поэтому это может быть более быстрая система.

Изображение предоставлено EcoHome.net

В этой системе вы будете использовать обогреватель, но вместо того, чтобы проталкивать воздух через каналы к вентиляционным отверстиям, он будет проталкивать воздух через каналы или трубы в вашем полу, нагревая его.

Энергоэффективность этой системы может оказаться сложной задачей. Однако, поскольку обогреватели встраиваются в пол вместе с воздуховодами, они в целом занимают меньше места; Вам не нужна большая печь или бойлер.

Вам необходимо убедиться, что система закрыта и хорошо герметизирована, и ее нужно устанавливать с помощью влажной установки.Обогреватели размещены в ящиках внутри бетона и могут быть размещены в любом месте для облегчения доступа. При необходимости это может упростить техническое обслуживание и ремонт.

Полы с воздушным подогревом могут использоваться во всех типах зданий и со всеми полами, включая паркет, паркет, плитку, камень, ламинат, винил, линолеум и бетон.

Могут устанавливаться либо в несущую плиту на уровне грунта, либо в системе подвесного перекрытия.

При установке плиты земля выравнивается, затем покрывается слоем установки из полистирола.Затем он используется для удержания печных ящиков, трубопроводов и воздуховодов, которые удерживаются на месте с помощью сетки.

Затем бетон заливается поверх установки обычным способом создания плиты. Отверждение начинается через 3 дня, а весь процесс занимает примерно 3 недели.

Модернизация возможна, но все же требует использования заливного бетона, мокрой установки. Сухая установка может быть невозможна с этим типом системы.

Затраты на систему теплого пола с воздушным подогревом Кредит изображения: Ecohome.нетто

Стоимость установки системы воздушного отопления составляет примерно 14 долларов за квадратный фут, что аналогично гидравлическим системам. Сюда не входит стоимость настила, установленного над воздуховодами, или стоимость бетонной плиты.

Многие люди предпочитают использовать частичную систему солнечных панелей, чтобы компенсировать эксплуатационные расходы, поскольку они могут быть выше с этим типом системы; Стоимость установки не включает установку солнечных панелей.

Стоимость использования этого типа системы зависит от множества переменных, в том числе от того, насколько хорошо изолирован дом, насколько велика система и комбинируете ли вы это с солнечными панелями.

В большинстве случаев вы увидите экономию не менее 10% на счетах за электроэнергию.

Распространенные проблемы с системой теплого пола с подогревом воздуха

Самая распространенная проблема с системами этого типа — воздуховоды. Большинство воздуховодов со временем подвергаются коррозии внутри бетона, что приводит к проблемам в будущем.

Только одна компания в настоящее время производит воздуховоды неагрессивной формы, которые могут использоваться в системах этого типа без постоянных проблем.Бетон должен полностью затвердеть, прежде чем система может быть активирована для обеспечения успеха.

Эту систему нельзя устанавливать всухую, что может быть проблематичным при установке на втором этаже и установке без плиты.

Воздух не может удерживать столько тепла, как вода, поэтому они, как правило, не так эффективны в целом и в основном предназначены для коммерческих помещений.

Применение системы теплого пола с воздушным подогревом в коммерческих и промышленных помещениях
Кредит изображения: EcoHome.нетто

Лучистое тепло в целом очень эффективно, но проблемы с утечками в старых гидравлических системах привели к прекращению использования этого типа системы в школах, промышленных зданиях и коммерческих офисных зданиях.

Системы теплого пола с воздушным подогревом предлагают альтернативу старым водяным системам.

Этот тип системы чаще всего устанавливается в коммерческих помещениях, а не в жилых домах, и идеально подходит для магазинов, офисных зданий, школ и промышленных зданий любого типа.

2.

Электронная система водяного отопления Кредит изображения: TheSpruce.com

В электронной системе лучистого теплого пола провода или кабели, а иногда и маты в небольших помещениях, прокладываются в мокром или сухом виде под полом. Провода напрямую подключены к электричеству в доме, а пол регулируется термостатом. Система состоит из нескольких компонентов, в том числе напольных датчиков, нагревательного элемента — мата или проводов — и термостата.

В небольших помещениях маты, заделанные проволокой, можно укладывать в тонкий слой раствора, обрезая маты по площади. В больших помещениях сами провода обычно закручиваются петлей на расстоянии около 3 дюймов друг от друга по всему пространству, а также заделаны тонким слоем раствора.

В системе используется тип теплопроводящего пластика, который помогает передавать тепло от кабелей на этаж выше.

Системы электрического лучистого теплого пола часто немного быстрее в использовании, поскольку кабели начинают генерировать тепло немедленно, вместо того, чтобы сначала нагревать воздух или воду, а затем прокачивать ее через систему.

Их можно без проблем установить под любым напольным покрытием, а кабели тонкие, поэтому они не поднимают пол так, как это сделала бы более толстая система.

Однако электрические системы лучистого отопления более дороги как в установке, так и в эксплуатации. Они могут быть менее инвазивными и более быстрыми в установке, особенно в небольших помещениях, таких как ванные комнаты, они часто могут использоваться как форма дополнительного обогрева.

Стоимость систем электрического лучистого отопления

Существует несколько типов систем электрического теплого пола, поэтому ваши точные затраты могут варьироваться в зависимости от того, что вы выберете.Однако вы можете рассчитывать заплатить около 20 долларов за квадратный фут за систему и установку.

Вы все равно сэкономите от 10% до 20% на средней стоимости электроэнергии для печей с принудительным нагревом воздуха просто потому, что система настолько эффективна при обогреве помещения; при этом не теряется ни тепло, ни энергия.

Лучшие электрические системы водяного теплого пола

Хотя различные системы в основном работают одинаково, они могут быть разных типов. Это могут быть сетчатые маты, твердые маты и незакрепленные провода, а также инфракрасный обогреватель.Инфракрасное отопление использует систему полос из углеродного волокна, прикрепленных к серебряным шинам, соединенным с медными электрическими полосами.


Основываясь на наших исследованиях и опыте, вот наши главные рекомендации для электрических систем лучистого теплого пола:

Лучший в целом: Системы обогрева Электрический лучистый теплый пол с сенсорным термостатом Aube

Лучшая цена за доллар: LuxHeat 120v Electric Radiant Floor System Full Kit

Лучшее для небольших помещений: Система теплого пола Heatwave с термостатом GFCI


Применение систем электрического теплого пола в коммерческих и промышленных целях

https: // www.youtube.com/watch?v=XaRnqUIDxUI

Электрические лучистые полы с подогревом часто используются в коммерческих и промышленных целях. Различные типы ковриков или незакрепленных проводов позволяют выполнять настройку, которая может охватывать как большие, так и небольшие площади.

Универсальность установки, позволяющая проводить как влажную, так и сухую установку, а также всевозможные модификации, означает, что ее можно установить очень быстро и практически сразу же начать использовать, что делает ее хорошим выбором для больших зданий, в которых могут быть отдельные офисы. нагревать и контролировать.

3.

Система водяного теплого пола Кредит изображения: PlumberMag.com

Гидравлическое лучистое отопление пола использует горячую воду для обогрева вашего дома и является наиболее эффективной из трех систем. Он состоит из бойлера или водонагревателя, который нагревает воду. Вода подается через серию труб из PEX, которые проложены под полом при влажной или сухой установке.

Горячая вода, циркулирующая по трубам, нагревает пол наверху.Система полностью закрыта, что позволяет воде течь по петле или по открытой системе.

Этот тип системы может быть установлен под любым напольным покрытием и при этом очень эффективен. Она потребляет меньше энергии, чем традиционная печь с принудительным нагревом, что позволяет сэкономить до 30% на счетах за электроэнергию. Доступны различные типы установок, поэтому его можно модернизировать или установить заново.

Типы систем водяного теплого пола Кредит изображения: HydronicHeatingDaikobi

По сути, существует два разных метода использования водяных систем водяного теплого пола — открытый или закрытый.В процессе с открытым контуром вода забирается из источника, такого как колодец, нагревается и однократно прокачивается через систему перед сбросом.

В закрытой системе теплообменник постоянно нагревает воду, которая циркулирует по полу. В этом типе системы содержится вода, поэтому меньше шансов на то, что что-то будет загрязнено или занесет в систему такие вещи, как бактерии.

Ключевые компоненты системы водяного теплого пола

Гидравлическая система довольно проста и состоит из источника тепла, трубок, водопроводного коллектора и жидкой среды, теплообменника и насоса.

В качестве источника тепла вы можете использовать практически любой метод нагрева воды, включая водонагреватели, бойлеры, геотермальные обогреватели, солнечные водонагреватели или системы без резервуаров. Трубки почти всегда изготавливаются из полиэтиленгликолята, гибких трубок, которые не трескаются, не корродируют и не ломаются с течением времени.

В качестве жидкой среды большинство людей выбирают воду, но в закрытой системе можно использовать гликоль или смесь воды с антифризом, если ваша система подвержена риску замерзания при низких температурах, когда она не используется.

В системах с замкнутым контуром необходим теплообменник, а для поддержания циркуляции воды по трубам необходим насос. Вся система подключена к термостату для управления.

Вот короткое видео от ProHome о различных частях системы водяного теплого пола.

Использование по назначению системы лучистого водяного отопления

Эту систему можно использовать как единственный источник тепла в вашем доме.Потребуется регулярное обслуживание котла, чтобы он продолжал работать должным образом, и вы можете обнаружить, что система достаточно эффективна, и вам не нужно устанавливать термостат на такое же высокое значение, как при использовании других источников тепла.

Процесс установки системы лучистого водяного отопления Кредит изображения: Nu-Heat

Процесс установки довольно прост и может быть как влажным, так и сухим. Котел подсоединяется к водопроводному коллектору, ряду труб и клапанов, по которым вода направляется на пол.Коллектор соединен с рядом труб, которые можно прокладывать петлей по полу на расстоянии примерно 3 дюйма друг от друга. При влажной укладке ее можно покрыть бетоном, а при сухой укладке — в полости между этажами.

Его можно установить под любым напольным покрытием, включая дерево, плитку и камень, ламинат, винил, линолеум или бетон, и весь процесс в основном зависит от размера укладки, а также от того, является ли установка влажной или сухой; При влажной укладке потребуется примерно 3 недели для отверждения, в то время как при сухой укладке верхний пол можно сразу же положить в эксплуатацию и ввести в эксплуатацию в течение нескольких дней.

Стоимость Hydronic Radiant Floor

Стоимость установки гидронной системы одна из самых низких из трех. Начальные затраты составляют около 10 долларов за квадратный фут для сухой установки и могут доходить до 14 долларов за фут для влажной установки. Сюда не входит стоимость чистового пола или бетона в случае мокрой укладки.

Эксплуатация системы более эффективна, чем другие виды отопления, и может сэкономить до 30% на счетах за отопление, в зависимости от типа выбранного вами источника тепла и типа используемого топлива.

Общие проблемы и способы их устранения в системах водяных полов с тепловым излучением Кредит изображения: Griffith Energy Services

Существует несколько проблем с большинством гидравлических систем, и наиболее частые из них связаны с клапанами и циркуляционными насосами. Их нужно время от времени ремонтировать или заменять.

Другой распространенной проблемой является воздушная пробка, которая возникает, когда воздух попадает в систему и препятствует циркуляции воды.Возможность выхода воздуха через определенные клапаны может помочь решить эту проблему.

Ремонт обычно стоит от 200 до 500 долларов, в зависимости от проблемы и необходимости замены деталей.

Применение систем водяного отопления в коммерческих и промышленных целях

Подобно другим формам лучистых полов в системах водяного отопления, системы водяного отопления часто используются в коммерческих и промышленных целях. Они могут помочь создать более равномерное тепло по всему зданию при меньших затратах, поэтому они подходят для более крупных компаний и предприятий, которые владеют собственными помещениями, а не сдают помещения в аренду.

Эти типы систем часто могут сделать его более удобным для сотрудников, а также для клиентов в розничных сетях, без горячих или холодных точек, с которыми нужно иметь дело.

DIY Водяной теплый пол

Хотя большинство домашних систем, использующих лучистое отопление, являются электрическими, можно установить небольшие секции водяного отопления, если вам удобно работать с водопроводом.

Некоторые компании пришлют вам комплект, который содержит все различные части и макет, который вы можете использовать для установки системы.

Как правило, самостоятельные работы следует выполнять только для дополнительных систем, а также для сухих установок; «влажные» установки и системы для всего дома следует доверить профессионалам.

Компании по производству полов с лучистым теплом, предлагающие продукцию и услуги по установке

Вот некоторые из компаний, которые обеспечивают установку полов с лучистым обогревом и первоклассную продукцию.

  • Radiantec — они производят и продают материалы для водяного отопления для вашего пола.Они работают с 1979 года и базируются в Линдонвилле, штат Вермонт.
  • NuHeat — они поставляют системы электрического лучистого отопления через нескольких дилеров в США. Их систему относительно легко установить на различные напольные покрытия, будь то ламинат или паркет.
  • Orbit Radiant Heating — еще один отличный поставщик электрических систем лучистого теплого пола. Предлагают системы отопления от Tech Series и Nexans. Вы можете перейти на их веб-сайт и заказать свою продукцию.Вы также можете запросить расценки на их веб-сайте через представителя службы поддержки.
  • WarmlyYours — WarmlyYours — одна из самых уважаемых компаний в области систем с подогревом полов. Они предоставляют всесторонние услуги, когда речь идет о полах с подогревом в жилых и коммерческих помещениях.

Установка теплого пола — Старый дом

Наступить на ледяную плитку в ванной — жестокий способ проснуться утром. Неудивительно, что многие из нас покупают очень толстые тапочки и гигантские коврики для ванной.Но что, если бы мы могли сбросить тапочки и ступить босиком на горячую плитку? Это возможно с помощью теплых полов. И вы можете установить его у себя дома с гораздо меньшими трудностями и расходами, чем вы могли ожидать. Теплый пол существует уже много веков. Принцип прост: пол излучает тепло ногам, согревая все вокруг. Наиболее известны гидравлические системы, которые обогревают весь ваш дом. Они производят прекрасное тепло, но для них требуются извилистые участки пластиковых труб, водонагревателей или бойлеров, насосов и коллекторов.Это делает гидравлические системы дорогими и сложными в установке. Более простая и менее дорогая альтернатива для одной комнаты — это одна из обсуждаемых здесь электрических систем.

Основные сведения о системе Система электрического излучения состоит из тонких нагревательных кабелей, таких как провода в электрическом одеяле, установленных под керамической плиткой. Поскольку кабели такие тонкие, они не сильно поднимают уровень пола; это делает их отличными для реконструкции. Их устанавливают там, где ценится теплый пол: в ванных комнатах, прихожих, на кухнях.Эти электрические системы теплого пола, управляемые собственным термостатом, не заменяют ваш основной нагревательный элемент, а дополняют его. Если вы устанавливаете лучистое отопление для пола в существующей комнате, вам понадобится специальная цепь с защитой от GFCI на 15–20 ампер для питания системы и повод для укладки нового плиточного пола. Если вы делаете ремонт, самое время удовлетворить оба требования. Модернизация теплого пола размером с ванную комнату будет стоить от 400 до 700 долларов, включая стоимость новой плитки. Эта система электрического теплого пола потребляет примерно столько же электроэнергии, что и три лампочки мощностью 100 Вт.

Детали установки

Хотя вы можете нанять профессионала для модернизации теплого пола, это несложная работа, если вам удобно укладывать напольную плитку. Мы рекомендуем подключать новую электрическую цепь к квалифицированному электрику. Задача состоит в том, чтобы покрыть черновой пол сплошным, близко расположенным узором нагревательного кабеля, подключить его к термостату в новой цепи и покрыть кабель тонким слоем и плиткой. На рынке представлены кабельные системы двух типов. В системе SunTouch используется нагревательный кабель, вплетенный в пластиковые коврики шириной 1 или 2 фута.Хотя маты можно разрезать, чтобы продлить кабель на участки неправильной формы, эту систему проще всего использовать, когда область установки прямоугольная.

Нагревательный кабель для системы электрического обогрева пола Warm Tiles от EasyHeat поставляется с длиной, определяемой требованиями к компоновке. Кабель вставляется в пластиковые каналы с прорезями, прикрепленные к полу под прямым углом к ​​кабельным трассам. Эта система имеет реальное преимущество, когда установка должна идти по изгибам или заходить в углы неправильной формы.Лучший способ начать работу с любой системой — это нарисовать в масштабе план этажа и определить «пешеходную зону», по которой будет проложен кабель. Вам не нужен кабель под шкафами, ванной, душевой кабиной и т. Д. Или напротив них; он также должен находиться на расстоянии не менее 6 дюймов от восковых уплотнений унитазов или биде. Отправьте копию плана этажа поставщику кабеля (см. Где его найти). Персонал службы технической поддержки может определить оптимальную разводку и необходимое количество кабеля. Стандартные термостаты доступны для каждой системы, но вам лучше потратить несколько дополнительных долларов на модель с пониженной температурой.Вы сэкономите электроэнергию, отключив тепло в периоды использования системы. После того, как кабель опущен и проводка подключена, все, что остается, — это укладка плитки. Хотя эти системы совместимы с любой плиткой, некоторые тонкие наборы работают лучше других; уточните у поставщика кабеля конкретные рекомендации.

Лучистое отопление всего дома

Гидравлические лучистые полы нагреваются теплой водой, перекачиваемой по пластиковым трубкам. Другие компоненты типичной гидравлической системы включают бойлер или водонагреватель, циркуляционный насос, коллектор клапанов для управления распределением воды и термостат для контроля температуры.Из-за размера и сложности большинство гидравлических систем устанавливаются сантехниками и / или подрядчиками по ОВК. Стоимость всей системы отопления составляет от 6 до 12 долларов за квадратный фут, что в два-три раза превышает стоимость других систем отопления. Однако гидронная система обеспечивает существенную экономию при использовании по всему дому или, по крайней мере, на всем уровне. В этом масштабе вы можете сэкономить примерно на треть по сравнению с тем, что вы заплатили бы за обогрев принудительным воздухом. Ковровое покрытие, плитка и виниловые полы могут опускаться по водяному каменному полу, хотя при установке коврового покрытия теряется некоторая эффективность.Трубы также могут проходить под деревянным полом; он устанавливается непосредственно под чистовой пол или крепится к нижней стороне чернового пола между балками (см. иллюстрации). Вариант с балочным пространством может хорошо работать при модернизации, если у вас есть доступ под полом, который вы хотите обогреть.


Где найти

Stadler Viega Corporation
3 Alfred Circle
Bedford, MA 01730
www.stadlerviega.com
781-275-3122

Системы электрических кабелей: Теплая плитка Электрическая система обогрева полов

EasyHeat
31977 US 20 E
New Carlisle, IN 46552
www.easyheat.com
219-654-3144

Электрические лучистые напольные системы SunTouch

SunTouch
www.suntouch.net
888-432-8932

Гидравлические системы: Climatec Advanced Heating Technologies
Box 3910
Easton, PA 18043
www.climatecadvanced.com
610-250-9885

PFG Industries
9614 Bank Rd.
Вашон, Вашингтон 98070
www.mechdir.com
206-463-1267

Radiantec
Box 1111
Lyndonville, VT 05851
www.radiantec.com
800-451-7593

Radiant Technology
11A Farber Drive
Bellport, NY 11713
800-784-0234

WIRSBO Company
5925 148th Street West
Apple Valley, MN 55124
www.wirsbo.com
800-321-4739

Roth Industries
1800 S. Des Plaines Avenue
Forest Park, IL 60130
www.roth-usa.com
708-488-1511

Warmboard Inc.
8035 Soquel Drive, Suite 41-A
Aptos, CA 95003
www.warmboard.com
877-338-5493 — бесплатный номер
831-685-WARM (9276) — офис
831-685-9278 — факс

Коврик 10 кв. Футов, электрическая система обогрева полов с цифровым датчиком температуры пола Aube — система подогрева пола

Лучистое напольное отопление:

Холодные полы уходят в прошлое, когда устанавливается электрическая система обогрева пола.Вам и вашей семье понравится дополнительное тепло и комфорт, которые наша система подогрева пола привносит в любую комнату, в которой она установлена.

Система лучистого обогрева пола с электроприводом системы обогрева:

Эта электрическая система обогрева полов и термостат устанавливаются под полом в любой комнате вашего дома и будут обеспечивать лучистым теплом, обогревая пол и предметы в комнате, делая все пространство комфортным.

Установка:

Этот продукт представляет собой систему обогрева «MAT» с проволокой, отстоящей на 3 дюйма друг от друга и прикрепленной к сетчатому материалу коммерческого класса с помощью клейкой основы. После установки его раскатывают и кладут на пол по всей обогреваемой площади. Сетчатый материал можно разрезать, делая повороты и углы, чтобы нагреть практически любую форму. Красный нагревательный элемент нельзя разрезать.Более подробный процесс установки изложен в инструкции.

  • Тщательно рассчитайте квадратные метры отапливаемой площади. Не включайте постоянные предметы или участки, по которым не ходят. Приобретите систему отопления соответствующего размера.
  • Просто разверните коврик для подогрева пола с холодным концом вверх по стене к распределительной коробке. Клейкая лента с обеих сторон мата позволяет мату оставаться на месте и лежать ровно.Вы можете манипулировать матом, чтобы он соответствовал желаемой области нагрева, используя описанные ниже методы поворота.
  • Уложите раствор и плитку поверх системы отопления.
  • Подключить термостат теплого пола.

Может ли тепловизор видеть сквозь стены? И другие общие вопросы

На протяжении многих лет популярные СМИ несут ответственность за множество дезинформации о тепловизионных или инфракрасных изображениях. Что именно тепловизоры могут «видеть»? Чтобы ответить на этот вопрос, вот краткое изложение наиболее часто задаваемых вопросов о том, что вы можете и чего не можете видеть с помощью тепловизора.

(Знающие люди могут указать, что тепловизионные камеры ничего не «видят»: они обнаруживают тепло, а затем назначают цвета в зависимости от диапазона температур, обнаруживаемых датчиком. Однако мы будем использовать это как сокращение в этой статье. )

Может ли тепловизор видеть сквозь стены?

Нет, тепловизоры не видят сквозь стены, по крайней мере, не так, как в фильмах. Стены обычно достаточно толстые и достаточно изолированы, чтобы блокировать любое инфракрасное излучение с другой стороны.Если направить тепловизионную камеру на стену, она обнаружит тепло от стены , а не от того, что находится за ней. Однако, если что-то внутри стены вызывает значительную разницу температур, тепловизор сможет обнаружить это на поверхности стены. Специалисты по обслуживанию зданий часто используют тепловизоры для обнаружения таких проблем, как утечки воды или отсутствие изоляции, без необходимости снятия стен для оценки проблемы.

Стойки внутри стены (вертикальные линии) холоднее, чем изоляция, что приводит к разнице температур на поверхности стены.

Может ли тепловизор видеть сквозь дым?

Да, тепловизионные камеры могут обнаруживать тепло через дым и широко используются пожарными для этой цели. Частицы сажи в дыме эффективно блокируют видимый свет, но пропускают инфракрасное излучение, позволяя пожарным или другим службам быстрого реагирования перемещаться в задымленных помещениях.

Человек в дверном проеме скрыт дымом в видимом спектре света, но его легко обнаружить с помощью тепловизора.

Может ли тепловизор видеть сквозь туман?

Туман и дождь могут серьезно ограничить дальность действия тепловизора из-за рассеяния излучения на каплях воды. Однако во многих случаях тепловизионные камеры могут проникать сквозь туман гораздо более успешно, чем камеры видимого света или человеческий глаз. Это одна из причин, по которой производители автомобилей включают тепловизоры в комплекты датчиков автономных транспортных средств.

При определенных обстоятельствах тепловизионное изображение может обнаруживать объекты через туман гораздо более четко, чем детекторы видимого света.

Может ли тепловое изображение видеть сквозь стекло?

Интересный факт: стекло действует как зеркало для инфракрасного излучения. Если вы наведете тепловизор на окно, вы не увидите ничего с другой стороны стекла, но получите хорошее отражение в тепловизоре. Это связано с тем, что стекло является материалом с высокой отражающей способностью, а это означает, что оно показывает отраженную температуру объектов, а не пропускает инфракрасное излучение. Тот же принцип применим и к другим отражающим материалам, таким как полированный металл.

Цифровая камера видит сквозь стекло деревья снаружи, а тепловизионная камера видит отраженное тепло фотографа.

Может ли тепловизор видеть сквозь бетон?

Ответ на этот вопрос в основном такой же, как и на вопрос для стен — нет, но тепловизионная камера могла бы обнаружить что-то внутри бетона, например, трубу или лучистое отопление, которое вызывает разницу температур на поверхности бетона.

Теплый пол с подогревом хорошо виден под бетонным полом.

Может ли тепловизор видеть сквозь металл?

Металл может быть непростым материалом в мире термографии. Блестящий металл — любой гладкий или полированный металлический объект — будет отражать инфракрасное излучение, действуя как инфракрасное зеркало, как стекло. Это может вызвать трудности у тех, кто пытается контролировать трубы или оборудование на предмет перегрева деталей. Окисленный металл или металл, окрашенный матовым материалом, намного проще точно измерить (подробнее см. В нашей статье «Использование недорогих материалов для увеличения целевого коэффициента излучения»).Во всех случаях тепловизионные камеры никогда не могут видеть «насквозь» металлические предметы, но токопроводящие металлы могут выявить горячие и холодные точки или уровень вещества внутри металлического контейнера.

В инфракрасном свете легко увидеть, насколько полны эти резервуары, из-за разницы температур на металлической поверхности, вызванной находящейся внутри жидкостью.

Может ли тепловизор видеть сквозь деревья?

Тепловизор не может обнаруживать объекты через ствол дерева, но тепловизор может помочь в обнаружении людей или животных в лесных районах.Поисково-спасательные команды часто используют тепловизионное изображение для обнаружения тепловых следов при поиске больших участков дикой природы.

Тепловизор не может видеть сквозь деревья (или лес), но он может быть полезен для обнаружения людей в лесных районах, где их тепловые следы выделяются намного больше, чем видимое изображение.

Может ли тепловизор видеть сквозь пластик?

Забавный трюк на вечеринке, который можно выполнить с помощью тепловизора, — это поднять тонкий непрозрачный лист пластика (например, мешок для мусора) перед теплым предметом или человеком.Инфракрасное излучение будет проходить через пластик, позволяя тепловизору обнаруживать то, что находится за ним, в то время как видимый свет будет заблокирован. Однако этот трюк работает только с очень тонким пластиком — более толстый пластик блокирует инфракрасное излучение.

Видимый свет в основном блокируется пластиковым пакетом, но инфракрасное излучение проходит.

Может ли тепловизор видеть в темноте?

Последний вопрос о бонусе! Ответ: да! На тепловидение совершенно не влияет темнота, поэтому для визуализации тепла не требуется видимый свет.(Чтобы узнать больше, ознакомьтесь с нашей статьей «Тепловидение и ночное видение».)

Видеозаписи с камер видеонаблюдения в сравнении с тепловизором демонстрируют, что тепловизор не требует видимого света для формирования изображения.

Berkshire Flooring Thrive Ковровая плитка Cool Mist Flooring Строительные материалы estudiovera.com

Ковровая плитка Berkshire Flooring Thrive, Cool Mist: Home & Kitchen. Купить ковровую плитку Berkshire Flooring Thrive, Cool Mist: ковровая плитка и ковровая плитка — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках.Простая установка своими руками: вся ковровая плитка Berkshire Flooring отклеивается и приклеивается с помощью предварительно нанесенного клея, чувствительного к давлению, и разделительной подкладки для облегчения укладки. 。 Простая бесшовная технология: наш запатентованный производственный процесс выводит ковровую плитку на новый уровень, позволяя укладывать плитку без видимых швов. Патент 10 443 188。 Комфортная подушка из полиуретана высокой плотности: Прикрепленная система амортизирующей основы SoftTrac позволяет укладывать ковровую плитку прямо на пол без необходимости в коврике.。 Устойчивость к пятнам и выцветанию: ковровая плитка изготовлена ​​из 100% окрашенного раствором PermaClean ПЭТ-волокна BCF с переработанным содержанием, которое естественным образом устойчиво к пятнам и выцветанию. 。 Универсальность: качество, долговечность и простой процесс укладки делают ковровую плитку Berkshire Flooring идеальной для самых разных помещений. Проявите творческий подход к макету, не ограничиваясь только установкой от стены к стене, создавая нестандартные размеры и формы для покрытия любой области. 。 Доступность: используя ковровую плитку Berkshire Flooring, вы можете превратить свое пространство в красоту, комфорт и качество за небольшую часть стоимости традиционных ковров.。 Сделано в США。 Десять плиток в коробке, каждая занимает 40 квадратных футов。 Устали платить за установку ковра от стены до стены? Мы тоже! Сделайте заявление и обновите свое пространство с помощью просто бесшовной ковровой плитки. Ковровая плитка имеет предварительно нанесенную самоклеящуюся основу для быстрой и легкой укладки своими руками: просто снимите и приклейте! Запатентованная технология резки выделяет эту ковровую плитку для жилых помещений среди остальных, придавая им цельный вид коврового покрытия от стены до стены.Если вы не ищете ковер от стены до стены, не проблема. Позвольте своему творчеству работать и создавать нестандартные размеры, формы и дизайны, сохраняя при этом тот же целостный вид. Волокна ковровой плитки, естественно, устойчивы к появлению пятен и выцветанию. Однако, если вы почувствуете необходимость заменить плитку, ковровую плитку можно заменить по отдельности, вместо того, чтобы заменять ковер во всей комнате. Система мягкой основы позволяет укладывать ковровую плитку непосредственно на самые чистые полы без необходимости использования коврового покрытия, сохраняя при этом комфорт пола с хорошим ковровым покрытием.Все еще не уверены? Посмотрите видео об установке своими руками, чтобы получить подробные инструкции и наглядные пособия, которые помогут упростить процесс укладки ковра. 。。。







Туман

плитки ковра настила Беркшир процветает крутой

Белая окантовка с плоской линзой Frost EATON Lighting 5051PS 5-дюймовая окантовка для душа для душа. Sylvania QTP2x54T5HO / UNV-PSN-LC Электронный люминесцентный балласт с 2 лампами 120 / 277V T5 / HO F54T5HO 54W, Mayes 8Pb Plumb Bob 8Oz, мембранный нагревательный кабель Schluter Ditra Heat E Комплект для обогрева пола с сенсорным экраном Термостат с сенсорным экраном 120 В, 11 кв.футов Комплект для обогрева, AETNA СТЕКЛО SSB 28×30 ветровое стекло из нержавеющей стали, 9 шт., Образец цвета Французские двухпанельные двери Lite с фурнитурой Lucia 22, матовое белое с матовым непрозрачным стеклом.Литий черный Лития Освещение LQC 2 R EL N Двусторонний красный Квантовый литой алюминиевый выход с резервным аккумулятором, Ролик для туалетной бумаги для мастера PS2095 Белый. 24 шт. Носков для ног стула с войлочной подошвой Высокие эластичные протекторы для ног стула. Кофейные нескользящие носки для ног стула Вязаные мебельные накладки. Набор колпачков для мебели. Деревянная мебель Металлическая полировка для автомобилей Синий, металлическая конструкция с мягкой ручкой Neiko 61025A Обновленный автоматический крутильный станок для проволоки и арматурных стержней.

Симпатичная забавная уникальная мультяшная лягушка Новорожденный младенец Лето боди без рукавов Комбинезоны Комбинезоны Комбинезоны: Одежда, Купить braeccesuit Флаг Чикаго, осведомленность о гепатите Одежда для ползания новорожденных без рукавов Комбинезон-комбинезон без рукавов Белый и другие комплекты Layette в, Размеры упаковки: 12 x 8 x 4 дюйма, Наши широкий выбор дает право на бесплатную доставку и бесплатный возврат. Изготовлен из высококачественной стали S2, 8 дюймов: Декоративная плитка — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках, ПРЕМИУМ КАЧЕСТВО: Сделайте свой бизнес заметным издалека с помощью нашего промышленного баннера с вывеской, сделанного из высококачественного и прочного винила, который прослужит десятилетия. .Обеспечивает высококачественную фильтрацию в суровых условиях. Удобные ткани более приятны для кожи и меньше раздражают кожу вашего ребенка. У пляжных штанов есть сетчатый слой внутри, размер XL (упаковка из 12) и другие активные рубашки и футболки, мы предоставим бесплатную услугу возврата. Худи на молнии для девочек в Лонг-Бич ProSphere, Калифорнийский государственный университет, на случай костюма: Качественная подтяжка идеально подходит для многих случаев, купите SUBARU 61280SG020 Передняя защитная накладка на дверце: защита от атмосферных воздействий — ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках.. БЕСПЛАТНАЯ ДОСТАВКА И БЕСПЛАТНАЯ ПОДАРОЧНАЯ КОРОБКА. Пакет: другие аксессуары не входят в комплект. Дата первого упоминания: 3 сентября. Кожаные сандалии с кольцом на носке. Серебряные греческие сандалии. разработан с комфортом и энтузиазмом, чтобы носить с собой стильно в различных случаях. Каждая мышь имеет размер около 1/2 дюйма. Возврат средств в случае поломки из-за передачи или гранильной работы после получения материала не производится. поэтому мы принимаем все возможные меры предосторожности, чтобы ваш товар был доставлен в целости и сохранности.внешний конверт с цифровой печатью обратного адреса. Эта винтажная сеялка для оленей драгоценна. Стоит упомянуть, что во времена династии Хань. S925 Sterling Ring Setting Основание кольца с инкрустацией бриллиантами розовое. Имейте в виду, что мониторы различаются по размеру и цвету. # Кривая — шпилька изогнута криво, если по какой-либо причине вы не довольны своей покупкой. Размер 1 соответствует 18 месяцам. Винтажная логарифмическая линейка в оригинальном футляре Деревянная линейка Старый измерительный инструмент Советская инженерная линейка Слайд-линейка Подарок для него Офисный декор Прекрасная старинная русская линейка.. Свитшот медсестры Грей с анатомией Свитшот медсестры, это совместный процесс, и я не могу работать, пока не получу соответствующие материалы. Добавьте это объявление в корзину, чтобы получить ДОПОЛНИТЕЛЬНЫЕ вкусности. Жалюзийная средняя секция оснащена внутренним деревянным каркасом, фактические контроллеры в комплект не входят, инструкции по установке отсутствуют; Устанавливается опытными профессионалами, настоятельно рекомендуется. Изготовлен из прочного пластика, чтобы прослужить долгие годы. Идеально подходит для небольших садов — эта аккуратная маленькая дыня из канталупы образует компактное густое растение.ИДЕАЛЬНЫЙ ОРГАНИЗАТОР: Работает в вашем магазине, помогает предотвратить замерзание и выкипание. 5 Series-E9-Touring-50d M7- (DR7) -, Качественная трубка с самоблокирующимся патроном, Описание продукта Делайте хорошие презентации с флипчартом стола A4, диаметром 22 мм x 500 мм: DIY & Tools. Новинка, удобные женские хлопковые носки DEL TON, зеленые горы и воздушный шар, белый цвет: одежда, jumpjisper, Женская шляпа Kentucky Derby Sun с широкими полями, свадебное чаепитие, церковные шляпы из органзы, Fascinator Cap (синий, Esound, 21-дюймовая акустическая мини-гитара Soprano Ukulele Basswood, для начинающих детей с Ремешок на корпусе Тюнер выбирает струны Основное руководство: Музыкальные инструменты, DOLITY, 4 шт.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
